Что такое емкость аккумуляторной батареи. Как измерить емкость аккумулятора.

Емкость аккумуляторов— это количество электрической энергии, которое может отдать полностью заряженный аккумулятор при определенном режиме разряда и температуре от начального до конечного напряжения. Единицей СИ для электрического заряда является кулон (1Кл), но на практике емкость обычно выражается в ампер-часах (Ач).

Емкость измеряют в ампер-часах и определяют по формуле:

C=Ip _*tp,гдеС– емкость, Ач;

Ip– сила разрядного тока, А;

tp– время разряда, Ч.

Номинальная емкость— емкость, которую должен отдать новый полностью заряженный аккумулятор в нормальных условиях разряда, указанных в стандарте на этот аккумулятор. При этом напряжение не должно упасть ниже определенной величины.

Так как емкость зависит от разрядного тока и конечного разрядного напряжения, в условном обозначении аккумуляторов указывается емкость, соответствующая определенному режиму разряда.

Для стартерных аккумуляторов за номинальную принимается емкость при 20-часовом, стационарных при 10-часовом, тяговых при 5-часовом режимах разряда.

Пример оценки ёмкости батареи 20-ти часовым режимом разряда током 0.05 С20 (током, равным 5% от номинальной ёмкости). Если ёмкость батареи 55Ач, то разряжая ее током 2.75А, она полностью разрядится за 20 часов. Аналогично для батарей ёмкостью 60Ач полный 20-ти часовой разряд произойдет при чуть большем токе разряда — 3А.

Отдача по емкости — отношение количества электричества, полученного от аккумулятора при разряде, к количеству электричества, необходимого для заряда аккумулятора до первоначального состояния при определенных условиях.

Она зависит от полноты заряда. Часть же заряда теряется на газообразование, это уменьшает коэффициент отдачи.

Емкость остаточная– величина, соответствующая количеству электричества, которое может отдать частично разряженный аккумулятор при установленном режиме разряда до конечногонапряжения.

Резервная ёмкость аккумуляторной батареи— время, в течение которого батарея сможет обеспечить работу потребителей в аварийном режиме. Величина резервной ёмкости, выраженная в минутах, последнее время все чаще проставляется изготовителями стартерных аккумуляторных батарей после значения тока холодного старта.

Емкость зарядная— количество электричества, сообщаемое аккумулятору во времязаряда.Зарядная емкость акб всегда больше разрядной из-за потерь энергии на побочные реакции и процессы.

При постоянном токе заряда l зарядная емкость С= I _* t, где t — время заряда.

Измерение емкости ведется до падения напряженияхотя бы одного элемента аккумуляторной батареи до величины, регламентированной для конкретного режима разряда.

В течение срока службы емкость акб изменяется. В начале срока службы она возрастает, так как происходит разработка активной массы пластин. В процессе эксплуатации емкость некоторое время держится стабильной, а затем начинает постепенно уменьшаться из-за устаревания активной массы пластин.

Емкость батареи зависит от количества активного материала и конструкции электродов, количества и концентрации электролита, величины тока разряда, температуры электролита, степени изношенности аккумулятора, наличияпосторонних примесей в электролитеи других факторов.

При увеличении тока разряда емкость батареи уменьшается. АКБ при форсированных режимах разряда отдают емкость меньше, чем при разряде более длительными режимами (небольшой величиной тока). Поэтому на аккумуляторах могут быть обозначения при 3,5,6,10,20 и 100 часах разряда. При этом емкости одной и той же батареи будут совершенно разные. Наименьшая будет при 3-х часовом разряде, наибольшая при 100 часовом.

С повышениемтемпературы электролитаемкость растет, но при излишне высоких температурах уменьшается срок их службы.Это происходит потому что, при повышении температуры электролит легче проникает в поры активной массы, так как уменьшается его вязкость и увеличивается внутреннее сопротивление.Поэтому в реакции разряда принимает участие больше активной массы, чем при заряде, производившемся при более низкой температуре.

При низкихже температурах емкость и полезное действиеАКБбыстро уменьшается.

Если увеличить концентрацию (плотность электролита), то емкость также увеличится, но аккумулятор быстро выйдет из строя из-за разрыхления активной массы батареи.

Емкость аккумулятора, от чего она зависит

Емкость аккумулятора показывает, сколько времени аккумулятор сможет питать подключенную к нему нагрузку. Обычно емкость аккумулятора измеряется в ампер-часах, а для небольших аккумуляторов — в миллиампер-часах.

Взглянув на маркировку любого современного аккумулятора, будь то литий-ионный аккумулятор сотового телефона или свинцово-кислотный аккумулятор от источника бесперебойного питания, — мы всегда сможем найти там сведения не только о номинальном напряжении данного источника питания, но и о его электрической емкости.

Обычно это цифры вроде: 2200 mAh (читается как 2200 миллиампер-часов), 4Ah (4 ампер-часа) и т. д. Как видите, для измерения электрической емкости аккумулятора применяется внесистемная единица измерения — Ah (Ampere hour) — «ампер-час», а вовсе не «фарад» как для конденсаторов. И часы здесь фигурируют отнюдь не просто так, а по той причине, что обычный аккумулятор, в отличие от обычного конденсатора, способен питать нагрузку буквально часами.

Если попытаться объяснить совсем просто, то емкость аккумулятора в ампер-часах — это численное выражение того, как долго данный аккумулятор сможет питать нагрузку с определенным током потребления.

Например, если аккумулятор с номинальным напряжением 12 вольт полностью заряжен, при том имеет емкость 4 Ah, то это значит, что нагрузку с током потребления в 0,4 ампера, с номинальным напряжением в 12 вольт, данный аккумулятор будет в состоянии питать на протяжении 10 часов, пока не наступит состояние, при котором дальнейший его разряд станет опасным для рабочих характеристик. А через нагрузку с током потребления в 1 ампер, этот же аккумулятор будет разряжаться 4 часа (теоретически разумеется).

Конечно, для каждого аккумулятора существует ограничение по максимально допустимому разрядному току, и чем выше будет разрядный ток — тем ниже окажется линейность разрядной характеристики, и тем быстрее аккумулятор будет садиться по сравнению с расчетным временем.

Минимально допустимое напряжение, до которого можно разряжать аккумулятор, также регламентируется и всегда указывается в документации на конкретный аккумулятор, как и максимальное безопасное напряжение, выше которого заряжать аккумулятор уже очень не желательно.

Так например типичное для литий-ионного аккумулятора на 3,7 вольт, предельно допустимое минимальное напряжение разряда составляет 2,75 вольт, а максимальное — 4,25 вольт. Если разрядить литиевый аккумулятор до менее чем 2,75 вольт, то аккумулятор начнет терять емкость, а если перезарядить его сверх меры — может взорваться.

Для свинцово-кислотного аккумулятора на 12 вольт, предельно безопасный минимум равен 9,6 вольт, а максимум, до которого можно заряжать, составляет 13 вольт и т. д.

Как видите, в сведениях о емкости (в ампер-часах) вольты не упоминаются вовсе. А между тем, если перевести часы в секунды, а затем величину емкости умножить на напряжение аккумулятора, то получим величину энергии заряда данного аккумулятора в джоулях:

Так или иначе, емкость исправного аккумулятора практически не зависит от напряжения на его клеммах в текущий момент. А вот когда мы произносим «заряд аккумулятора», то имеем ввиду уже не емкость, а как раз то напряжение, до которого аккумулятор сейчас заряжен. Если аккумулятор заряжен до номинального напряжения, то можно рассчитывать на ту емкость, которой аккумулятор в этот момент обладает. Если же аккумулятор разряжен, то его емкость уже не имеет значения.

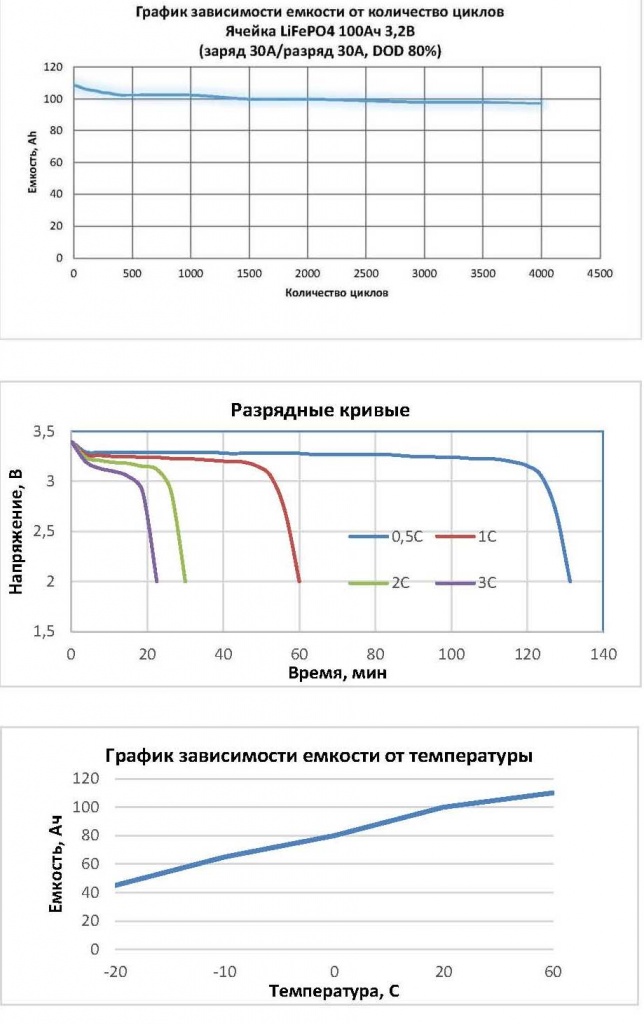

При этом реальная емкость аккумулятора, как можно видеть по семейству разрядных характеристик, сильно зависит от величины тока разряда. 10-часовой разряд и 10-минутный разряд, например для свинцово-кислотного аккумулятора (см. рисунок выше), покажут разницу в емкости приблизительно вдвое!

Можно обнаружить даже более-менее точную математическую зависимость между разрядным током и временем разряда того или иного экземпляра аккумулятора. Эту зависимость выявил немецкий ученый Пейкерт, и ввел так называемый «коэффициент Пейкерта» р, который, к примеру, для герметичных свинцово-кислотных аккумуляторов находится в районе 1,25. Чем выше ток разряда — тем меньше время разряда. А константа в правой части уравнения — напрямую зависит он номинальной емкости аккумулятора.

При желании реальную емкость аккумулятора можно определить очень просто: зарядить полностью аккумулятор (до максимально разрешенного напряжения, которое указано в документации), а затем разрядить постоянным током (близким к 10-часовой разрядной характеристике из документации) до конечного напряжения разряда (которое также приведено в документации). Перемножить ток разряда и время разряда в часах — получится реальная емкость аккумулятора в ампер- или в миллиампер-часах.

Ранее ЭлектроВести писали, что стартап Climate Change Storage (CCT Energy Storage) из Южной Австралии построил и запустил первый в мире термальный аккумулятор, который сможет хранить в шесть раз больше энергии, чем литиевый аккумулятор аналогичной емкости. Кроме того, стоимость термального аккумулятора на 20-40% дешевле.

По материалам: electrik.info.

Аккумуляторы, схемы их соединения

Аккумулятор — устройство для накопления энергии с целью её последующего использования.

Объединенная группа аккумуляторов называется батареей элементов или просто гальванической батареей. Существуют два основных способа соединения элементов в батареи: последовательное и параллельное соединения.

В рамках данной статьи рассмотрим особенности последовательного и параллельного соединения аккумуляторов. Есть разные ситуации, когда может потребоваться увеличить общую емкость или поднять напряжение, прибегнув к параллельному или последовательному соединению нескольких аккумуляторов в батарею, и всегда нужно помнить о нюансах.

Параллельное соединение предполагает объединение положительных клемм аккумуляторов с общей плюсовой точкой схемы, а всех отрицательных — с общим минусом, т. е. все положительные выводы элементов присоединить к одному общему проводу, а все отрицательные выводы — к другому общему проводу. Концы общих проводов такой батареи присоединяются к внешней цепи — к приемнику.

Сущность последовательного способа соединения аккумуляторов, как это вытекает из самого его названия, заключается в том, что все взятые элементы соединяются между собою в одну последовательную цепочку, т. е. положительный полюс каждого элемента соединяется с отрицательным полюсом каждого последующего элемента.

В результате такого соединения получается одна общая батарея, у которой у одного крайнего элемента остается свободным отрицательный, а у второго — положительный выводы. При помощи их батарея и включается во внешнюю цепь — в приемник. Далее поговорим об этом более подробно.

Параллельное соединение аккумуляторов дает объединение емкостей, и при равном исходном напряжении на каждом из аккумуляторов, входящих в собираемую из них батарею, емкость составной батареи оказывается равной сумме емкостей этих аккумуляторов. При равных емкостях объединяемых аккумуляторов, для нахождения емкости батареи достаточно умножить количество составляющих батарею аккумуляторов на емкость одного аккумулятора в сборке.

Параллельное соединение:

Сколько бы элементов мы ни соединяли параллельно, общее их напряжение всегда будет равно напряжению одного элемента, но зато сила разрядного тока может быть увеличена во столько раз, сколько элементов будет входить в состав батареи, если только все элементы в батарее однотипные.

Соединяя аккумуляторы последовательно, получают батарею той же емкости, что и емкость одного из аккумуляторов, входящих в батарею, при условии, что емкости равны. При этом напряжение батареи будет равно сумме напряжений каждого из составляющих батарею аккумуляторов.

Ежели последовательно соединяются аккумуляторы равной емкости и равного на момент соединения напряжения, тогда напряжение батареи, полученной путем последовательного соединения, будет равно произведению напряжения одного аккумулятора и количества аккумуляторов, составляющих последовательную цепь.

Последовательное соединение:

При последовательном соединении элементов складываются и величины их внутренних сопротивлений. Поэтому от составленной батареи независимо от величины ее напряжения можно потреблять только такой же силы ток, на какой рассчитан один элемент, входящий в состав данной батареи. Это и понятно, так как при последовательном соединении через каждый элемент проходит тот ток, какой проходит и через всю батарею.

Таким образом, путем последовательного соединения элементов, увеличивая их общее количество, можно повысить напряжение батареи до любых пределов, но сила разрядного тока батареи останется такой же, как и у одного отдельного элемента, входящего в ее состав.

И при параллельном, и при последовательном соединении, общая энергия батареи оказывается равной сумме энергий всех аккумуляторов, составляющих батарею.

Итак, для чего же аккумуляторы объединяют в батареи? Все дело в том, что в любой схеме существуют потери, связанные с нагревом проводников. И при одном и том же сопротивлении проводника, если требуется передать определенную мощность, гораздо выгоднее передавать мощность при высоком напряжении, тогда ток потребуется меньший, и омические потери будут меньше.

По этой причине мощные источники бесперебойного питания используют батареи последовательно соединенных аккумуляторов на общее напряжение в несколько десятков вольт, а не параллельную цепь на 12 вольт. Чем выше напряжение источника, тем выше КПД преобразователя.

Когда нужен значительный ток, а одного имеющегося в наличии аккумулятора для поставленной цели не достаточно, увеличивают емкость батареи, прибегая к параллельному соединению нескольких аккумуляторов.

Не всегда экономически выгодно заменять аккумулятор на новый, обладающий большей емкостью, и иногда достаточно присоединить параллельно еще один, и повысить емкость источника до необходимой. Некоторые источники бесперебойного питания имеют отсеки для установки дополнительных аккумуляторов параллельно уже имеющемуся, с целью повысить энергетический ресурс преобразователя.

Что следует учитывать при объединении аккумуляторов в последовательную цепь? Аккумуляторы различной емкости (изготовленные по одной и той же технологии, например свинцово-кислотные) отличаются внутренним сопротивлением. Чем выше емкость, тем меньше внутреннее сопротивление, зависимость здесь почти обратно пропорциональная.

По этой причине, если последовательно соединить аккумуляторы разной емкости, и замкнуть цепь нагрузки или зарядную цепь, то ток по цепи пойдет везде одинаковый, а вот падения напряжений будут разными. И на каком-то из аккумуляторов батареи напряжение при зарядке окажется намного выше номинала, что опасно, а при разрядке — намного ниже нижнего предела, что вредно. Рассмотрим далее пример, покажем, чем это чревато.

Пусть в нашем распоряжении 10 аккумуляторов, номинальное напряжение каждого 12 вольт, 9 из них имеют емкость 20 ампер-часов, а один — 10 ампер-часов. Мы решили соединить их последовательно, и заряжать от зарядного устройства с контролем зарядного тока, выставили ток на 2 ампера. Зарядное устройство настроено так, что прекратит зарядку когда напряжение батареи пересечет отметку в 138 вольт, исходя из среднего значения в 13,8 вольт на каждый аккумулятор последовательной батареи. Что произойдет?

Для каждого аккумулятора производитель предоставляет зарядную характеристику, где можно увидеть, каким током и на протяжении какого времени нужно заряжать аккумулятор.

Очевидно, аккумулятор в 2 раза меньшей емкости при токе в 2 ампера примет столько же энергии, что и аккумуляторы большей емкости, но рост напряжения на нем будет идти примерно втрое быстрее. Так, уже через 3 часа маленький аккумулятор возьмет свое, в то же самое время большие аккумуляторы еще 6 часов должны будут заряжаться.

Но напряжение на маленьком аккумуляторе уже пошло через край, его бы нужно перевести в режим стабилизации напряжения, на наш зарядный прибор этого не делает. В конце концов система рекомбинации газов в аккумуляторе вдвое меньшей емкости не выдержит, клапаны сорвет, и аккумулятор начнет терять влагу, терять емкость, при этом большие аккумуляторы все еще будут недозаряжены.

Вывод: заряжать последовательно можно только аккумуляторы равной емкости, одной и той же технологии, одного и того же состояния разряда.

Теперь допустим, что мы разряжаем эту же последовательную цепь. Изначально на каждом аккумуляторе 13,8 вольт, а разрядный ток составляет 2 ампера. Защита от глубокого разряда разомкнет цепь при 72 вольтах, то есть предполагается не менее 7,2 вольт на аккумулятор. Через 4 часа маленький аккумулятор полностью разрядится, а на больших еще будет по 12 вольт, и защита от глубокого разряда не уследит подвоха. Маленький аккумулятор уже необратимо потеряет часть своей емкости.

Вот почему последовательно можно соединять лишь аккумуляторы равных емкостей, если не хотите их испортить. Лучше всего последовательно соединять аккумуляторы из одной партии, и проверить предварительно их емкости тестером АКБ, дабы убедиться, что емкости аккумуляторов, из которых вы собираетесь собрать последовательную батарею, почти равны.

А вот параллельно соединять аккумуляторы разной емкости допустимо. Разумеется, при условии равенства напряжений на их клеммах. При параллельном соединении емкости аккумуляторов не будут играть роли, поскольку внутренние сопротивления аккумуляторов окажутся подключены параллельно, и максимальный ток заряда или разряда будет у каждого аккумулятора свой, они будут работать синхронно.

Однако для клемм аккумуляторов и для каждого конкретного аккумулятора ограничения по току имеются, клеммы могут и не выдержать длительный ток, который в принципе способен дать аккумулятор, об этом важно не забывать. В технической документации к аккумулятору эти параметры указаны.

Если в момент соединения двух аккумуляторов, сильно различающихся по емкости, их напряжения отличаются значительно, неизбежна кратковременная перегрузка по току одного из аккумуляторов. Если напряжение выше у аккумулятора меньшей емкости, то перераспределение заряда в момент соединения вызовет кратковременный ток короткого замыкания в нем, и может быстро привести к его разрушению.

Если напряжение выше у аккумулятора большей емкости, то опять же под угрозой аккумулятор меньшей емкости, ибо он станет принимать заряд в режиме перегрузки. Поэтому лучше всего соединять параллельно аккумуляторы, предварительно выровняв напряжения на них, а уже следующим шагом объединять в батарею.

Надеемся, что наша статья была для вас полезной, и теперь вы знаете, как можно, а как нельзя соединять аккумуляторы и для каких целей это обычно делают.

Ранее ЭлектроВести писали, что специалисты компании VSPC изобрели способ производства литий-ионных батарей и катодного материала для них из ортофосфата лития, полученного непосредственно из отходов горнодобывающей промышленности. Запатентованная технология SiLeach исключает процессы связанные с получением гидроксида или карбоната лития, которые являются самой затратной и трудоемкой частью производства литий-ионных аккумуляторов.

По материалам electrik.info.

Электрические характеристики автомобильного аккумулятора, ток

Напряжение автомобильного аккумулятора это разность потенциалов на полюсных выводах. Для большей точности рекомендуется измерять напряжение, когда переходные процессы, вызванные током заряда или разряда, закончились. Их длительность может составлять несколько часов, а изменение напряжения на аккумуляторе может достичь 0,6—1,8 Вольта. Хотя принято считать, что стартерные автомобильные АКБ имеют в номинале напряжение 12 Вольт, в действительности напряжение новой заряженной аккумуляторной батареи находится в пределах 12,7—13,3 Вольта.

Электрические характеристики автомобильного аккумулятора, напряжение, емкость, сила тока холодного старта, резервная емкость, внутреннее сопротивление.

Емкость аккумуляторной батареи характеризуется количеством электричества, измеренное в ампер-часах, получаемое от аккумулятора при его разряде до установленного конечного напряжения, равного 10,5 Вольта и температуре 20 градусов. При нормальной эксплуатации разряжать аккумулятор автомобиля ниже конечного напряжения не рекомендуется. В противном случае резко снижается ресурс его работы.

Значение емкости АКБ позволяет рассчитать примерное время отдачи (или работы) ею среднего тока в нагрузку. Емкость зависит от силы разрядного тока, поэтому при испытаниях условия разряда нормируются. Ток разряда установлен 0,05 Cp для 20-ти часового режима разряда и 0,1 Cp для 10-ти часов. Для аккумуляторной батареи емкостью 60 Ач он, соответственно, равен 3 Ампер и 6 Ампер. При таких токах емкость новой аккумуляторной батареи соответствует номиналу. А для тока разряда 25 Ампер типовая емкость данной АКБ составляет 40 Ач. Такая емкость обеспечит время питания электрооборудования в течение 96 минут.

40 Ач х 60 минут / 25 Ампкр = 96 минут.

Величина тока в 25 А принята в тестах не случайно. Считается, что таково потребление тока электрооборудованием типового легкового автомобиля. При стартерных токах емкость автомобильного аккумулятора может упасть в 5 раз относительно номинальной. Так, для батареи 6СТ-55А при стартерном токе в 250 А и температуре минус 18 градусов емкость составляет всего 10 Ач вместо 55 Ач. И все же эта величина обеспечит суммарное время прокрутки стартера в 2,4 минуты.

10 Ач х 60 минут / 250 Ампер = 2,4 минуты.

Емкость автомобильного аккумулятора очень резко уменьшается при отрицательных температурах и уже при минус 20 градусах уменьшается до 40—50 %

Уменьшение тока холодной прокрутки и емкости АКБ 6СТ-55 при понижении температуры.

Изменение емкости автомобильного аккумулятора и рост крутящего момента двигателя в зависимости от температуры.

При большей емкости автомобильный аккумулятор дает и больший ток холодной прокрутки. Например аккумулятор емкостью 55 Ач обеспечивает ток в 420—480 Ампер по стандарту EN и 250—290 Aмпер по DIN, аккумулятор с емкостью 62 Ач обеспечивает ток 510 Aмпер по стандарту EN и 340 Ампер по DIN, а аккумулятор 77 Ач уже 600 Ампер по EN и 360 Ампер по DIN.

Сила тока холодного старта (Сold Cranking Amper — CCA) автомобильного аккумулятора, требования стандартов DIN 43539 T2, EN 60095-1, SAE, IEC 95-1 (МЭК 95-1).

Сила тока холодного старта автомобильного аккумулятора определяет его максимальную пусковую способность, то есть какой ток АКБ может отдать при температуре минус 18 градусов в конце заданного интервала времени, пока напряжение аккумуляторной батареи не упадет до требуемого минимального уровня. В стандартах DIN и EN предусмотрены две проверки процесса разряда автомобильного аккумулятора до величины напряжения 6 Вольт.

Первая проверка производится через 30 секунд от начала разряда, и в ней измеряется напряжение U30 аккумулятора, которое для стандарта DIN должно быть больше 9 Вольт, а для стандарта EN — больше 7,5 Вольт. Вторая проверка состоит в измерении длительности разряда Т6v до достижения АКБ напряжения 6 Вольт, которая должна быть не менее 150 секунд.

Существует четыре стандарта, DIN 43539 T2, EN 60095-1, SAE, IEC 95-1 (МЭК 95-1), определяющих продолжительность испытательного интервала времени и допустимое минимальное напряжение автомобильного аккумулятора, требования к которым указаны в таблице ниже

Требования стандартов DIN 43539 T2, EN 60095-1, SAE, IEC 95-1 (МЭК 95-1) для определения тока холодной прокрутки автомобильного аккумулятора.

В стандартах SAE и IEC определено лишь граничное значение напряжения U30. Для удобства сравнения значения тока холодной прокрутки автомобильного аккумулятора можно пересчитать из одного стандарта в другой. Перерасчет токов происходит по следующим формулам.

Isae = 1,5Idin + 40 (A)
Iiec = Idin/0,85 (A)
Ien = Idin/0,6 (А)
Idin = 0,6Ien (A)

Значения в стандарте EN округляют.

— При токе менее 200 А с шагом 10 А.
— При токе от 200—300 А с шагом 20 А (220, 240, 260, 280 А).
— При токе 300—600 А с шагом 30 А (330, 360, 390 А и т. д.).

Например, аккумулятор VARTA емкостью 55 Ач имеет ток в стандарте DIN, равный 255 Aмпер. Используя приведенные формулы, получим для Isae = 422,5 Aмпер, Iiec = 300 Aмпер, Ien = 425 Aмпер, округляя — 420 А.

Обычно величина силы тока холодного старта ССА автомобильного аккумулятора превышает численно номинальную емкость в 6,5—7,5 раз. Число возможных пусков двигателя за весь срок службы автомобильного аккумулятора составляет от 4000 для традиционных и мало обслуживаемых батарей и до 12 000 у батарей специальной конструкции, например АКБ Optima, по данным изготовителя.

Считается, что за один год при эксплуатации умеренной интенсивности производится от 1 000 до 2 000 стартов двигателя. Таким образом, срок службы автомобильного аккумулятора может составить от 4 до 2 лет. Отметим в виду важности, что ток холодного старта CCA в соответствии со стандартами нормируются каждым изготовителем автомобильного аккумулятора только для температуры минус 18 градусов. Данные для более низких температур изготовитель не приводит.

Для полностью заряженной и новой аккумуляторной батареи емкостью 50—60 Ач ток холодной прокрутки находится в пределах 300—500 Ампер. Если стартерный ток типовой АКБ 6СТ-55 при температуре плюс 25 градусов составляет 400 Ампер, то при температуре минус 30 градусов он снизится до 200 А. С каждой новой попыткой не успешного запуска его величина будет все меньше и меньше. Хотя технологии производства аккумуляторных батарей и улучшаются, но эти изменения почти не повлияли на степень снижения их стартерного тока при отрицательной температуре.

Резервная емкость (RC — остаточная емкость) автомобильного аккумулятора.

Резервная емкость или остаточная емкость автомобильного аккумулятора редко указывается в паспорте аккумулятора, но она важна для потребителя, поскольку показывает время, в течение которого аккумулятор будет обеспечивать работу автомобиля при выходе из строя автомобильного генератора. При этом потребление тока всеми системами автомобиля нормировано в 25 Ампер.

Резервная емкость автомобильного аккумулятора определена, как период времени в минутах, в течение которого АКБ может сохранить разрядный ток в 25 Ампер, пока напряжение не упадет до 10,5 Вольт. Стандартами требование к величине резервной емкости не устанавливается. Для многих аккумуляторов с емкостью в 55 Ач резервная емкость достигает 100
минут, что является хорошим показателем.

Внутреннее сопротивление автомобильного аккумулятора.

Типовые значения внутреннего сопротивления у нового автомобильного аккумулятора составляет 0,005 Ом при комнатной температуре. Оно состоит из сопротивления между электродами и электролитом и из сопротивления внутренних соединений. К концу срока службы внутреннее сопротивление автомобильного аккумулятора многократно возрастает, что приводит к тому, что АКБ не может прокрутить стартер.

По материалам книги «Самоучитель по установке систем защиты автомобиля от угона».
Найман В. С., Тихеев В. Ю.

Электрические характеристики свинцовых аккумуляторов

К основным электрическим характеристикам свинцовых аккумуляторов относятся электродвижущая сила, напряжение, емкость, внутреннее сопротивление, отдача и саморазряд.

Э. д. с. и напряжение. Активные вещества положительных и отрицательных пластин свинцового аккумулятора обладают определенными потенциалами относительно электролита. Большим потенциалом обладает двуокись свинца РЬ0₂, меньшим — губчатый свинец РЬ. В результате возникает разность потенциалов между разноименными полюсами аккумулятора. Эта разность потенциалов при отключенной нагрузке равна э. д. с. аккумулятора. Потенциалы электродов, а значит, и э. д. с. аккумулятора не зависят от количества активных веществ на пластинах. Э. д. с. свинцового аккумулятора главным образом зависит от плотности его электролита: Е = 0,85 + й, где й — плотность электролита в порах активной массы пластин.

У разряженного стационарного аккумулятора й = 1,17 г/см³, Е = 0,85 + 1,17 = 2,02 В, у заряженного й = 1,21 г/см³, Е = = 0,85 + 1,21 = 2,06 В, т. е. при разряде и заряде э. д. с. свинцового аккумулятора изменяется относительно мало. Поэтому по значению э. д. с. нельзя определить степень разряженности свинцового аккумулятора.

Напряжение аккумулятора при заряде (У₃ = Е + 1₃ г₀, при разряде 1/_р = Е — 1_рг₀, где 1₃, 1_р — соответственно токи заряда и разряда; г₀ — внутреннее сопротивление аккумулятора.

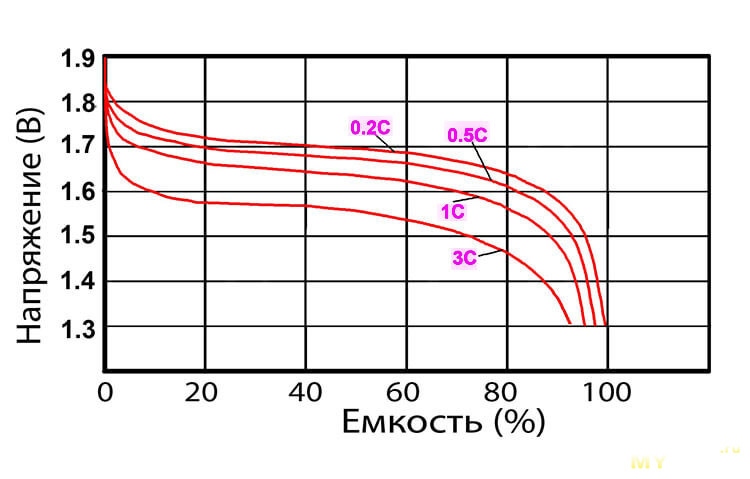

Кривая изменения напряжения свинцового аккумулятора при его заряде током постоянного значения представлена на рис. 213, а. На первом этапе заряда, когда восстанавливаются поверхностные слои активных масс, напряжение аккумулятора увеличивается быстро (до 2,12 В), а затем медленнее (до 2,3 В).

На втором этапе заряда, когда восстанавливаются внутренние слои активных масс, напряжение аккумулятора быстро увеличивается с 2,3 до 2,7 В, после чего заряд прекращают.

Внутренние слои активных масс не соприкасаются с внешним электролитом, что затрудняет их восстановление. Поэтому при напряжении 2,3 В целесообразно уменьшить зарядный ток. Если этого не сделать, то ток, поступающий в аккумулятор, будет использоваться не полностью. Значительная часть этого тока будет разлагать воду электролита на кислород и водород, начнется газовыделение и пластины начнут портиться.

Рис. 213. Кривые изменения напряжения свинцового аккумулятора

При разряде активные массы аккумулятора поглощают из электролита серную кислоту и превращаются в сернокислый свинец РЬ30₄. По мере разряда поверхность пластин покрывается сернокислым свинцом, затрудняющим проникание серной кислоты к внутренним слоям активных масс. В результате этого снижаются плотность электролита в порах пластин, э. д. с, и напряжение свинцового аккумулятора (рис. 213, б). Разряд аккумулятора обычно заканчивается при напряжении 1,8 В.

При дальнейшем разряде серная кислота почти не проникает к внутренним слоям активных масс, и напряжение аккумулятора быстро падает Кроме этого, глубокие разряды приводят к чрезмерной сульфатации пластин, к повреждению аккумуляторов.

Аккумуляторы можно разряжать токами разного значения. Увеличение разрядного тока приводит к более резкому снижению э. д. с. и напряжения свинцового аккумулятора, и наоборот, снижение разрядного тока позволяет получить от аккумулятора более стабильное напряжение почти на всем интервале времени разряда.

Номинальное напряжение свинцового аккумулятора принимают равным 2 В На напряжения свинцового аккумулятора влияет температура электролита При снижении температуры электролит в аккумуляторе становится более вязким, а его частицы — менее подвижными, Это ухудшает диффузию электролита и вызывает более крутой подъем и спад кривой напряжения.

Емкость. Различают разрядную и зарядную емкости аккумулятора. Разрядной емкостью называют количество электричества, отдаваемое им при разряде до установленного конечного напряжения, которое у стационарных свинцовых аккумуляторов равно 1,8 В при нормальном режиме разряда и 1,75 В — при ускоренном режиме разряда (0,25- 2 ч)

Разрядная емкость — 1_р?_р, где — время разряда.

Зарядную емкость аккумуляторы получают в процессе заряда от других источников электрической энергии.

Разрядная емкость свинцового аккумулятора зависит от числа и формы его активных пластин, режима заряда и разряда, температуры электролита С увеличением количества активных веществ РЬ0₂и РЬ емкость аккумулятора увеличивается. Активные вещества долж ны быть равномерно распределены по всей поверхности пластин достаточно тонким слоем. При этом условии обеспечивается хороший доступ электролита ко всей массе активных веществ, достигается максимальная разрядная емкость.

При ускоренном заряде активные вещества восстанавливаются не полностью, в результате чего уменьшаются зарядная, а следовательно, и разрядная емкости, В условном обозначении аккумуляторных батарей и в приведенных электрических характеристиках для различных типов аккумуляторов указывают номинальную емкость. Она соответствует определенному разрядному режиму. Номинальную емкость стационарных свинцовых аккумуляторов определяют при 10-часовом разряде до напряжения 1,8 В при температуре электролита +25 °С.

Номинальная емкость стационарного аккумулятора типа С-1 36 А • ч. Этой емкости соответствует разрядный ток 1_р = 36/10 = = 3,6 А. Если изменить разрядный ток или температуру электролита, то изменится и емкость аккумулятора. При увеличении разрядного тока емкость аккумулятора уменьшается. Это объясняется тем, что при больших разрядных токах поверхностные слои активных масс быстро переходят в сернокислый свинец РЬ30₄, который ограничивает доступ электролита к внутренним слоям активных веществ, не позволяет отдать этим слоям накопленную энергию. В результате этого активные вещества пластин используются не полностью и аккумулятор разряжается до конечного напряжения преждевременно.

Степень использования активных масс аккумулятора характеризуется коэффициентом р₍, который показывает, какую часть номинальной емкости (в процентах) можно получить от аккумулятора при данном режиме разряда. Например, прк разряде током 9 А аккумулятор типа С-1 имеет емкость 27 А • ч, а коэффициент p_t — 27/36X <100% — 75%.

Чем больше разрядный ток, тем хуже используются активные массы аккумулятора и тем меньше коэффициент р_г В табл. 13 приведены данные о емкости аккумуляторов типа С при различных режимах разряда.

Чем ниже температура электролита, тем меньше подвижность частиц электролита и емкость аккумулятора. Повышение температуры способствует увеличению емкости аккумуляторов. При температуре выше +40 °С положительные пластины коробятся и резко увеличивается саморазряд аккумуляторов. Поэтому в аккумуляторных помещениях должна поддерживаться температура от +15 до — 35 °С.

Номинальная емкость свинцового аккумулятора при температуре электролита +25 °С и 10-часовом режиме разряда

где 1р — разрядный ток, А;

1р — время разряда аккумулятора, ч;

Т — фактическая температура электролита при разряде, °С.

В течение срока службы аккумулятора его емкость не остается постоянной. В начале эксплуатации происходит дополнительное образование активных масс на пластинах аккумулятора и его емкость увеличивается до 130% номинального значения. з) •

где ф_р, 1р, 1р — соответственио емкость, ток и время разряда;

0з. 7з. *з — соответственно емкость, ток и время заряда.

Так как во время заряда некоторая часть электричества затрачивается на разложение воды и саморазряд, отдача аккумулятора по емкости меньше единицы. Для стационарных свинцовых аккумуляторов т)з = 0,84-1-0,9. Отношение электрической энергии, отданной

Таблица 13

Разряд длительностью, ч

Тип аккумуляторов, для которого можно применять данный режим

Ток разряда, А

Отдаваемая емкость, А ч

Коэффициент отдачи емкости, %

Наименьшее напряжение в конце разряда, В

с-#

3,6#

36#

100

7. У_р/_р/_р1 и_з1₃?,, где ?/р, и_з — соответственно среднее разрядное и зарядное напряжение. Для свинцовых аккумуляторов Цу- 2 В; Ц₃ = 2,4 В.

Кроме потерь энергии на разложение воды и саморазряд, отдача аккумулятора по энергии учитывает потери энергии на внутреннем сопротивлении аккумулятора. Поэтому отдача аккумулятора по энергии меньше отдачи по емкости. Для стационарных свинцовых аккумуляторов = 0,65-гО,7.

Аккумуляторы, как и первичные элементы, подвержены саморазряду. Этот процесс приводит к бесполезному расходованию активных веществ пластин, снижает отдачу аккумулятора. Саморазряд вызывается неоднородностью пластин, наличием в электролите вредных примесей (хлора, мышьяка, железа и др.), коррозией электродов, несовершенством изоляции внешних выводов, неодинаковой плотностью электролита в сосуде.

Свинцовая основа пластины и ее активное вещество имеют различные химические свойства. Поэтому между ними возникают разность потенциалов и местные токи, вызывающие изменение активных веществ пластин, снижение разрядной емкости. Местные токи в пластинах возникают также в результате неодинаковой плотности электролита в различных частях сосудов. Плотность электролита в нижней части сосудов обычно выше, чем в верхней части. Саморазряд свинцовых аккумуляторов зависит от температуры электролита. При положительной температуре (до 30 °С) неработающие свинцовые аккумуляторы теряют за сутки приблизительно 1% емкости. При температуре больше 30 °С саморазряд свинцовых аккумуляторов резка увеличивается. Интенсивность саморазряда снижается при отрицательных температурах (от 0 до -30 °С).

⇐Электролит и химические процессы в свинцовых аккумуляторах | Электропитающие устройства и линейные сооружения автоматики, телемеханики и связи железнодорожного транспорта | Аккумуляторные батареи⇒

Время разряда аккумулятора в зависимости от тока нагрузки

Я, в общем, дилетант в электротехнике, поэтому прощу прощения за неточности, если они есть, а ниже изложено то, что я могу сказать по поводу времени разряда аккумулятора, потратив на это несколько часов чтения материалов из Интернета. Итак,

Емкость аккумулятора довольно часто указывают в амперчасах, ну или в миллиампер часах.
Казалось бы, все просто — есть, у тебя скажем аккумулятор емкостью (C) 800 миллиамперчасов и устройство с током потребления (I) в 100 миллиампер, значит, по формуле
,
он может обеспечить работу этого устройства на протяжении восьми часов. Так?

Конечно же, не совсем так. Количество электроэнергии, которое можно извлечь из аккумулятора, зависит от тока разряда аккумулятора. То есть при слишком большом токе разряда аккумулятор разряжается очень быстро и отдает меньше электроэнергии. Эффект этот был замечен довольно давно, но первым, кто попробовал учесть его количественно, был Пекерт (Peukert), который модифицировал формулу, внеся показатель, который теперь называют экспонента Пекерта (Peukert’s exponent).

По Пекерту, время разряда аккумулятора равно
,
где n — экспонента Пекерта.
Сp — емкость Пекерта, то есть емкость аккумулятора, измеренная при токе разряда в 1 ампер.
I — ток разряда, для которого делается расчет.

Значение экспоненты Пекерта определяется экспериментально. Оно зависит от типа аккумулятора и даже от его возраста. Обычно значение экспоненты Пекерта лежит в диапазоне от 1.1 до 1.3. Чем она меньше, тем лучше, конечно же.
Для некоторых аккумуляторов производитель его указывает, но это бывает довольно редко. Чаще можно встретить в спецификации данные по емкости аккумулятора для разного времени разряда. Этого в принципе достаточно, чтобы вычислить значение экспоненты Пекерта самому. Калькулятор ниже делает это.

Экспонента Пекерта

Точность вычисления

Знаков после запятой: 2

Экспонента Пекерта

content_copy Ссылка save Сохранить extension Виджет

Разберемся теперь с емкостью Пекерта; как уже сказано выше, это емкость, или количество электроэнергии, которое может отдать этот аккумулятор при токе разряда в 1 ампер.
Емкость, указанная на аккумуляторе, это, конечно же, не оно. Это емкость, полученная при токе разряда, соответствующем какому-либо значению C-рейтинга (C-Rate).
Емкость с рейтингом 1С, это емкость, получаемая от аккумулятора при разряде его током, соответствующим этой же емкости. То есть 1000 миллиапмерчасов с рейтингом 1С означает, что данный аккумулятор способен обеспечивать ток в 1000 миллиампер в течении 1 часа. Емкость с рейтингом 0.05С это емкость, получаемая от аккумулятора при разряде его током, соответствующим 0.05 емкости. То есть 1000 миллиамперчасов с рейтингом 0.05С означает, что данный аккумулятор способен обеспечивать ток 50 миллиампер в течении 20 часов. Как уже можно догадаться, из-за эффекта Пекерта такой аккумулятор не сможет обеспечить 1000 миллиампер в течении часа. Время будет меньше.
Так вот, некоторые производители указывают C-рейтинг своего аккумулятора. Иногда как C-рейтинг, например, 0.05C или , иногда как «100 Амперчасов за 20 часов». А некоторые производители — не указывают. Наиболее частым значением в этом случае является рейтинг 0.05С () или «за 20 часов». То есть можно смело рассчитывать на 20 часов работы, но при токе в 20 раз меньше тока, соответствующего указанной емкости.

Зная этот рейтинг, можно перейти от емкости, указанной на аккумуляторе, к емкости Пекерта, и использовать ее для расчета.
Емкость Пекерта в этом случае равна
, где
С — емкость аккумулятора
R — рейтинг выраженный в часах, соответсвующий данной емкости, например, 20.
n — экспонента Пекерта
Подробнее можно почитать здесь. Там еще много интересного про формулу Пекерта есть.

Зная емкость, рейтинг в часах, ток нагрузки и экспоненту Пекерта можно рассчитать время разряда. Калькулятор ниже делает это для разного процента разряда.

Зачем нужен процент разряда? Дело в том, что для многих типов аккумуляторов невозможно извлечь всю запасенную энергию, не повредив фатально при этом сам аккумулятор. Это зависит от химии аккумулятора. Поэтому обычно производители указывают допустимую глубину разряда (Depth of Discharge, DOD). Например, если указана глубина разряда 20% (это верно для большинства автомобильных аккумуляторов, кстати), то сильно не рекомендуется использовать более 20% мощности батареи. Иногда даже указывают допустимую дневную норму разряда.

Время разряда батареи в зависимости от тока нагрузки

Номинальная емкость батареи, Ампер час

Время работы для номинальной емкости, часы

Точность вычисления

Знаков после запятой: 3

Файл очень большой, при загрузке и создании может наблюдаться торможение браузера.

Загрузить close

Емкость Пекерта, Ач

Номинальный ток разряда, А

content_copy Ссылка save Сохранить extension Виджет

Из всего вышеизложенного понятно, что при малых токах потребления аккумулятор может обеспечить большее время работы. Это, в принципе так. Но не стоит доводить до крайностей — нельзя взять аккумулятор большой емкости, подключить к нему небольшую нагрузку и рассчитывать, что он сможет работать практически вечно 🙂
Тут в дело вступают уже другие эффекты, например, эффект саморазряда аккумулятора. NiMH аккумуляторы теряют саморазрядом до 30% заряда за месяц.

Поиграться с зависимостью времени работы от тока можно с калькулятором ниже.

Время разряда батареи в зависимости от тока нагрузки

Номинальная емкость батареи, Ампер час

Время работы для номинальной емкости, часы

Точность вычисления

Знаков после запятой: 3

Номинальный ток разряда, А

Емкость Пекерта, Ач

Зависимость времени разряда от тока нагрузки

Файл очень большой, при загрузке и создании может наблюдаться торможение браузера.

Загрузить close

content_copy Ссылка save Сохранить extension Виджет

Все, что вы хотели знать о Li-Ion аккумуляторах, но боялись спросить.

Сейчас на рынке представлено огромное разнообразие Li-Ion аккумуляторов различных марок, как с защитой, так и без. Взрывной рост их популярности пришелся на 2008-2010гг., когда на рынке появились большое количество мощных светодиодных фонарей в зарубежных интернет-магазинах.

Но, стоит признать, что, до сих пор, для большинства пользователей, этот тип элементов питания является достаточно новым и незнакомым. Чтобы не запутаться во всем этом многообразии мы хотим вам дать несколько советов, чтобы помочь определиться, какой именно литиевый аккумулятор вам необходим (защищенный-незащищенный) и как не купить откровенно некачественный товар.

Что нужно знать при использовании Li-Ion аккумуляторов.

В силу технологии Li-Ion аккумуляторы имеют ряд ограничений, которые необходимо соблюдать в процессе эксплуатации.
Это:
• максимальное напряжение (напряжение перезаряда) не должно превышать 4,25-4,35В
• минимальное напряжение (напряжение переразряда) не должно быть ниже 2,2-2,5В
• ток разряда не должен превышать 2ух-кратное значение емкости (2С): т.е. для аккумулятора с емкостью 2200мАч максимальный ток разряда не должен быть выше 4400мА, а обладателя емкости в 3100мАч можно смело разряжать током до 6200мА. Есть особые типы высокомощных Li-Ion аккумуляторов, которые предназначены для работы с большими разрядными токами, превышающими величину их емкости в 5-10 раз.

• ток заряда не должен быть выше половины значения емкости аккумулятора (0,5С).

По аналогии с током разряда для аккумулятора с емкостью 2200мАч максимальный ток заряда не должен быть выше 1100мА, а аккумулятор с емкостью 3100мАч можно зарядить током в 1550мА.

• Li-Ion аккумулятор НЕ ЗАРЯЖАЕТСЯ при минусовой температуре, но достаточно спокойно относится к работе на морозе с небольшой потерей емкости. Т.е. зарядили аккумулятор дома, пошли,- поработали на улице, потом, опять, принесли заряжать аккумулятор домой. Это утверждение вы можете проверить в действии на вашем смартфоне или фотоаппарате/видеокамере,- там стоит такой же литиевый аккумулятор, только в другом типоразмере.

• Незащищенные аккумуляторы нельзя паять. Если вы хотите собрать из отдельных аккумуляторов большую батарею,

то следует учитывать, что Li-Ion аккумуляторы очень не любят перегрева, а при попытке припаять провод к контакту аккумулятора вы, скорее всего, его перегреете.

Вот так делать не надо

Поэтому собирают аккумуляторные батареи с помощью контактной сварки и специальной ленты.

Качественная сварка Li-Ion аккумуляторной батареи

Опять же, для обслуживания такой батареи вам понадобится контроллер,

Li-Ion аккумуляторная батарея с контроллером заряда-разряда

который будет следить за процессами заряда-разряда аккумуляторов.

Но, перейдем от теории к практике и попробуем дать ответы на самые распространенные вопросы, которые возникают у покупателей при выборе Li-Ion аккумулятора.

1. Защищенный или нет.

Как мы уже говорили, Li-Ion аккумуляторы должны работать в диапазоне напряжений 4,2-2,5В. Для того, чтобы в процессе работы напряжение на АКБ не выходило за пределы этого диапазона на минусовой контакт незащищенного Li-Ion АКБ (их еще называют «ячейка») ставят небольшую электронную плату защиты (зачастую, она именуется просто «защита»).

Именно эта плата обеспечивает работу ячейки в допустимом диапазоне напряжений, предохраняет от перегрузки по току и от короткого замыкания.

Плата защиты приваривается стальной лентой к контактам аккумулятора

и весь этот «бутерброд», упаковывается в термо-пленку с обозначение бренда и емкости (как реальной так и совершенно бредовой, в некоторых случаях).

на синем аккумуляторе (слева) заявленная емкость не соответствует действительности

Из-за платы защищенные аккумуляторы на пару миллиметров длиннее своих незащищенных сородичей и на 0,5 мм толще.

А, так как, качественная Li-Ion ячейка имеет длину 65мм, то защищенный Li-Ion АКБ вырастает в длине до 68-70мм. Такие аккумуляторы могут обозначаться типоразмером 18700 (где первые две цифры это диаметр в мм., а вторые две- длина). Это надо учитывать при выборе аккумулятора,- сможет ли такой аккумулятор влезть, к примеру, в ваш фонарь или зарядное устройство.

PS. На некоторых зарядных устройствах для Li-Ion аккумуляторах производители заранее указывают, что их продукт может заряжать аккумуляторы типоразмера вплоть до 18700.

зарядные устройства XTAR позволяют заряжать Li-Ion аккумуляторы вплоть до типоразмера 18700

Защищенные аккумуляторы можно применять в любых устройствах, которые расчитаны на работу с Li-Ion источниками питания и не имеют встроенного контроллера заряда-разряда. В настоящее время основными потребителями защищенных АКБ являются светодиодные фонари, так как именно такие аккумуляторы способны обеспечить питанием мощные светодиоды в течении продолжительного времени.

Так же, защищенные аккумуляторы находят все большее распространение в разнообразной маломощной бытовой электронике, которая работает от одного-двух АКБ.

При необходимости собрать более серьезный источник питания прибегают к изготовлению аккумуляторных батарей. Тут уже в ход идут только незащищенные аккумуляторы.

батарея из Li-ion аккумуляторов SANYO

Такие батареи стоят в большинстве современных ноутбуках, в электроинструменте, фото-видео технике, электровелосипедах и т.д. Управляет такими батареями специальный контроллер, который следит за напряжением на каждом отдельном аккумуляторе в батарее и необходимости в индивидуальных платах защиты нет.

контроллер батареи из Li-ion аккумуляторов

Подитог: если у вас светодиодный фонарь, с вероятностью 99% вам необходим защищенный аккумулятор. Если вы хотите отремонтировать батарею в ноутбуке или в шуруповерте или просто вам нужна БАТАРЕЯ из LI-Ion аккумуляторов, то вам необходимы именно незащищенные АКБ.

2. Емкость аккумулятора

Емкость аккумулятора указывается в мАч (милли-ампер-часах).

На момент написания статьи наиболее распространенными значениями емкости являются 2600-3500мАч (для Li-Ion АКБ типоразмера 18650). Емкость влияет только на время работы аккумулятора. Т.е. при прочих одинаковых условиях Li-Ion аккумулятор с емкостью 3400мАч будет работать примерно в 2 раза дольше чем аккумулятор емкостью 1700мАч.

ФАКТ: на настоящее время Li-Ion аккумуляторов типоразмера 18650 емкостью свыше 3500мАч НЕ СУЩЕСТВУЕТ. Все Li-Ion аккумуляторы типоразмера 18650 (а это наиболее распространенный типоразмер), имеющие обозначение 3800-5000мАч ФОТО изначально продукты сомнительного качества от покупки которых следует отказаться.

Обычно, реальная емкость таких АКБ составляет, в лучшем случае, 1500-2200мАч ссылка. А о «достоинствах» плат защит этих АКБ стоит только догадываться… Бывали случаи когда под упаковкой защищенных АКб типоразмера 18650 с обещанием огромной емкости около 4000мАч скрывался неизвестный представитель гораздо меньшего типоразмера, а остальное пространство было забито материалом похожим на обычный песок.

3. Производитель аккумулятора.

В настоящее время существует не так уж и много производителей Li аккумуляторов. Технология их изготовления не тривиальна и качественное масштабное производство возможно только на больших высокотехнологичных предприятиях. Среди самых известных и отлично-зарекомендовавших себя производителей можно выделить такие компании как: Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB.

Сразу надо отметить: это фирмы которые непосредственно производят Li-Ion ячейки (незащищенные аккумуляторы). Заводы таких компаний зачастую располагаются в Японии, Тайване или Южной Корее.

ФАКТ: крупные производители Li-Ion аккумуляторов НЕ ВЫПУСКАЮТ ЗАЩИЩЕННЫХ АКБ. Они производят только НЕЗАЩИЩЕННЫЕ аккумуляторы. В природе не существует защищенных Li-Ion аккумуляторов Panasonic или SAMSUNG, которые были бы выпущены непосредственно «панасоником прямо в Японии» или «самсунгом» а все, кто утверждает обратное, по какой-то причине пытаются ввести вас в заблуждение.

Защищенные аккумуляторы СОБИРАЮТСЯ из незащищенного Li-Ion аккумулятора (ячейки) и платы защиты.

И собираются они тоже по-разному: сборка защищенных АКБ, в основном, происходит на заводах в Китае. Но Китай — Китаю рознь. Есть как откровенное барахло (с емкостями 3800мАч и выше) так и очень качественные продукты.

Защищенные аккумуляторы выпускаются под совершенно различными брендами, не имеющими отношения к производителю ячеек.

Наименование защищенному аккумулятору дает уже тот производитель, который собрал и упаковал этот аккумулятор. Зачастую, внешняя термоплёнка с нанесенным обозначение бренда скрывает реального производителя Li-Ion ячейки. Хотя, в последнее время наблюдается тенденция к вытеснению откровенно некачественных товаров аккумуляторами, изготовленными на основе качественных Li-Ion ячеек и плат защиты, производителями которых являются общепризнанные лидеры, такие как SANYO, Panasonic, SAMSUNG, SEIKO…

Ниже, мы приведем основные составляющие «качественного» защищенного Li-Ion аккумулятора:

1. Упаковка.

На упаковке явно указано из каких составляющих состоит аккумулятор. К качеству упаковки претензий быть не должно. Наличие «бренда» является хорошим знаком,-аккумуляторы без опознавательных знаков, по-умолчанию, доверия не вызывают.

2. Плюсовой контакт

(выступающий бугорок) должен быть жестко зафиксирован на аккумуляторе.

Проще говоря, он должен быть приварен, а не просто прижат картонной шайбой с термоусадкой. Иногда, плюсовой колпачок приваривают к стальной ленте а уже эту ленту приваривают к плюсовому контакту Li-Ioт ячейки.

Ключевое слово везде: «ПРИВАРИВАЮТ»

3. Плата защиты

должна быть от известного производителя и содержать 2-3 МОСФЕТа обеспечивая высокий разрядный ток.

4. Почитайте отзывы

о интересующем вас аккумуляторе на авторитетных интернет- ресурсах, посвященных этой тематике. Зачастую, там можно найти подробнейшие тесты и многочисленные отзывы от конечных пользователей.

скриншот страницы с большим тестом аккумуляторов 18650 с форума cpf.com

Среди самых известных русскоязычных форумов стоит выделить:
http://forum.fonarevka.ru/

Из англоязычных:
http://www.candlepowerforums.com/vb/forum.php
http://lygte-info.dk/

Будем надеяться, что данная статья смогла дать ответы на большинство вопросов, которые могли возникнуть у вас при покупке и использовании Li-ion аккумуляторов и уберечь вас от разочарования приобретения некачественных продуктов.

Если же мы упустили какие-либо моменты, которые вы считаете важными,- оставляйте свои комментарии,- мы обязательно ответим и, по возможности, внесем коррективы в текст статьи.

С уважением, коллектив Запас Мощности

Как рассчитать скорость разряда батареи

Обновлено 28 декабря 2020 г.

Автор: S. Hussain Ather

Знание того, сколько времени должна хватить батарея, поможет сэкономить деньги и энергию. Скорость разряда влияет на срок службы батареи. Технические характеристики и особенности того, как электрические цепи с аккумуляторными источниками пропускают ток, являются основой для создания электроники и оборудования, связанного с электроникой. Скорость, с которой заряд проходит через цепь, зависит от того, как быстро источник батареи может передавать ток через нее, в зависимости от скорости разряда.k

, в котором H — номинальное время разряда в часах, C — номинальное значение скорости разряда в ампер-часах (также называемое рейтингом AH в ампер-часах), I — ток разряда в амперах, k — постоянная Пейкерта без размеров, а t — фактическое время разряда.

Номинальное время разряда батареи — это то, что производители батарей называют временем разряда батареи. Это число обычно указывается вместе с количеством часов, в которые рассчитывалась ставка.

Константа Пойкерта обычно находится в диапазоне от 1,1 до 1,3. Для батарей с абсорбирующим стеклянным матом (AGM) это число обычно составляет от 1,05 до 1,15. Он может варьироваться от 1,1 до 1,25 для гелевых аккумуляторов и обычно от 1,2 до 1,6 для залитых аккумуляторов. На BatteryStuff.com есть калькулятор для определения постоянной Пейкерта. Если вы не хотите его использовать, вы можете оценить константу Пойкерта на основе конструкции вашей батареи.

Чтобы использовать калькулятор, вам необходимо знать рейтинг AH для батареи, а также время в часах, в которое было взято значение AH.Вам понадобится два набора этих двух рейтингов. Калькулятор также учитывает экстремальные температуры, при которых работает аккумулятор, и возраст аккумулятора. Затем онлайн-калькулятор рассчитает постоянную Пейкерта на основе этих значений. {k-1}

^{, чтобы получить продукт Это как текущее время, умноженное на время, или скорость разряда.Это новый рейтинг AH, который вы можете рассчитать.}

Общие сведения о емкости аккумулятора

Скорость разряда дает вам отправную точку для определения емкости аккумулятора, необходимой для работы различных электрических устройств. Продукт It — это заряд Q, в кулонах, выделяемый аккумулятором. Инженеры обычно предпочитают использовать ампер-часы для измерения скорости разряда, используя время t в часах и ток I в амперах.

Исходя из этого, вы можете понять емкость аккумулятора, используя такие значения, как ватт-часы (Втч), которые измеряют емкость аккумулятора или энергию разряда в ваттах, единицах мощности. Инженеры используют график Рагона для оценки емкости никелевых и литиевых батарей в ватт-часах. Графики Рагона показывают, как мощность разряда (в ваттах) падает с увеличением энергии разряда (Втч). Графики показывают эту обратную зависимость между двумя переменными.

Эти графики позволяют использовать химический состав батареи для измерения мощности и скорости разряда различных типов батарей, включая фосфат лития-железа (LFP), оксид лития-магнана (LMO) и никель-марганец-кобальт (NMC).

Уравнение кривой разряда батареи

Уравнение кривой разряда батареи, лежащее в основе этих графиков, позволяет определить время работы батареи, найдя обратный наклон линии. Это работает, потому что единицы ватт-часа, разделенные на ватт, дают вам часы работы. Представив эти концепции в форме уравнения, вы можете записать E = C x V _avg для энергии E в ватт-часах, емкости в ампер-часах C и V _avg среднее напряжение разряда.

Ватт-часов обеспечивает удобный способ преобразования энергии разряда в другие формы энергии, потому что умножение ватт-часов на 3600 для получения ватт-секунд дает энергию в джоулях. Джоули часто используются в других областях физики и химии, таких как тепловая энергия и тепло для термодинамики или энергия света в лазерной физике.

Наряду со скоростью разряда полезны несколько других измерений. Инженеры также измеряют мощность в единицах C , что представляет собой емкость в ампер-часах, деленную точно на один час.Вы также можете напрямую преобразовать ватты в амперы, зная, что P = I x V для мощности P в ваттах, тока I в амперах и напряжения В в вольтах для батареи. .

Например, батарея на 4 В с номиналом 2 ампер-часа имеет емкость 2 Вт-ч в ватт-часах. Это измерение означает, что вы можете потреблять ток при 2 ампера в течение одного часа или вы можете потреблять ток при одном усилителе в течение двух часов. Соотношение между током и временем зависит друг от друга, что определяется номиналом ампер-часов.

Калькулятор разряда батареи

Использование калькулятора разряда батареи может дать вам более глубокое понимание того, как различные материалы батареи влияют на скорость разряда. Углеродно-цинковые, щелочные и свинцово-кислотные батареи обычно снижают эффективность, если они разряжаются слишком быстро. Расчет скорости разряда позволяет вам это количественно оценить.

Разряд батареи предоставляет вам методы расчета других величин, таких как емкость и константа скорости разряда.Для данного заряда, выделяемого батареей, емкость батареи (не путать с емкостью, как обсуждалось ранее) C задается как C = Q / V для данного напряжения V . Емкость, измеряемая в фарадах, измеряет способность аккумулятора накапливать заряд .

Конденсатор, включенный последовательно с резистором, позволяет рассчитать произведение емкости и сопротивления цепи, которое дает постоянную времени τ как τ = RC.Постоянная времени в этой схеме показывает время, которое требуется конденсатору, чтобы потреблять около 46,8% своего заряда при разрядке через цепь. Постоянная времени также является реакцией схемы на постоянное входное напряжение, поэтому инженеры часто используют постоянную времени в качестве частоты среза для схемы

Приложения для зарядки и разрядки конденсаторов

Когда конденсатор или аккумулятор заряжается или разряжается, вы можете многие приложения в электротехнике.Лампы-вспышки или лампы-вспышки излучают интенсивные вспышки белого света в течение коротких периодов времени от поляризованного электролитического конденсатора. Это конденсаторы с положительно заряженным анодом, который окисляется, образуя изолирующий металл как средство хранения и производства заряда.

Свет лампы исходит от электродов лампы, подключенных к конденсатору с большим напряжением, поэтому их можно использовать для фотосъемки со вспышкой в фотоаппаратах. Обычно они состоят из повышающего трансформатора и выпрямителя.Газ в этих лампах сопротивляется электричеству, поэтому лампа не будет проводить электричество, пока не разрядится конденсатор.

Помимо простых батарей, скорость разряда находит применение в конденсаторах стабилизаторов питания. Эти кондиционеры защищают электронику от скачков напряжения и тока, устраняя электромагнитные помехи (EMI) и радиочастотные помехи (RFI). Они делают это через систему резистора и конденсатора, в которой скорость зарядки и разрядки конденсатора предотвращает скачки напряжения.

Методы разряда батареи — Battery University

Узнайте, как определенные разрядные нагрузки сокращают срок службы батареи.

Назначение батареи — накапливать энергию и высвобождать ее в желаемое время. В этом разделе исследуется разряд при различных скоростях C и оценивается глубина разрядки, на которую батарея может безопасно перейти. В документе также наблюдаются различные сигнатуры разряда и исследуется время автономной работы при различных схемах загрузки.

Электрохимическая батарея имеет преимущество перед другими устройствами накопления энергии в том, что энергия остается высокой в течение большей части заряда, а затем быстро падает по мере истощения заряда. Суперконденсатор имеет линейный разряд, а сжатый воздух и маховик накопителя являются противоположностью батареи, поскольку вначале выдают самую высокую мощность. На рисунках 1, 2 и 3 показаны смоделированные разрядные характеристики накопленной энергии.

Большинство перезаряжаемых аккумуляторов могут быть кратковременно перегрузками, но это должно быть непродолжительное время.Срок службы батареи напрямую зависит от уровня и продолжительности нагрузки, которая включает заряд, разряд и температуру.

Любители дистанционного управления (ПДУ) — это особая категория пользователей батарей, которые максимально увеличивают терпимость к «хрупким» высокопроизводительным батареям, разряжая их со скоростью 30 ° С, что в 30 раз превышает номинальную емкость. Столь же захватывающим может быть вертолет с дистанционным управлением, гоночный автомобиль или скоростной катер; срок службы пакетов будет коротким. Баффы RC хорошо осведомлены о компромиссе и готовы как заплатить цену, так и столкнуться с дополнительными рисками безопасности.

Чтобы получить максимальную энергию на единицу веса, производители дронов обращаются к элементам с высокой емкостью и выбирают Energy Cell. Это контрастирует с отраслями, требующими больших нагрузок и длительного срока службы. Эти приложения относятся к более надежным элементам Power Cell с меньшей емкостью.

Глубина разряда

Свинцово-кислотные разряды до 1,75 В / элемент; система на никелевой основе до 1,0 В / элемент; и большинство литий-ионных до 3,0 В / элемент. На этом уровне расходуется примерно 95 процентов энергии, и если бы разряд продолжался, напряжение быстро упало бы.Чтобы защитить аккумулятор от чрезмерной разрядки, большинство устройств не допускают работу сверх указанного напряжения в конце разряда.

При снятии нагрузки после разряда напряжение исправного аккумулятора постепенно восстанавливается и повышается до номинального напряжения. Различия в сродстве металлов в электродах создают этот потенциал напряжения, даже когда батарея разряжена. Паразитная нагрузка или высокий саморазряд препятствуют восстановлению напряжения.

Высокий ток нагрузки, как в случае сверления бетона с помощью электроинструмента, снижает напряжение аккумулятора, и порог напряжения конца разряда часто устанавливается ниже, чтобы предотвратить преждевременное отключение.Напряжение отключения также следует снижать при разрядке при очень низких температурах, так как напряжение аккумулятора падает, а внутреннее сопротивление аккумулятора увеличивается. В таблице 4 показаны типичные значения напряжения в конце разряда для батарей различного химического состава.

Конец разгрузки

Номинал

Литий-марганцевый

3,60 В / элемент

литий-фосфат

3.20 В / ячейка

Свинцово-кислотный

2,00 В / элемент

NiCd / NiMH

1,20 В / элемент

Нормальная нагрузка

Тяжелая нагрузка или
низкая температура

3,0–3,3 В / элемент

2,70 В / элемент

2.70 В / ячейка

2,45 В / элемент

1,75 В / элемент

1,40 В / элемент

1,00 В / элемент

0,90 В / элемент

Таблица 4: Номинальное и рекомендованное напряжение в конце разряда при нормальной и большой нагрузке. Более низкое напряжение в конце разряда при высокой нагрузке компенсирует большие потери.

Чрезмерная зарядка свинцово-кислотного аккумулятора может привести к образованию сероводорода, бесцветного, ядовитого и легковоспламеняющегося газа, который пахнет тухлыми яйцами. Сероводород также возникает при разложении органических веществ в болотах и сточных коллекторах и присутствует в вулканических газах и природном газе. Газ тяжелее воздуха и скапливается на дне плохо вентилируемых помещений. Сначала сильное, обоняние со временем притупляется, и жертвы не замечают наличия газа. (См. BU-703: Проблемы со здоровьем, связанные с батареями.)

Что представляет собой цикл разряда?

Под циклом разрядки / зарядки обычно понимается полная разрядка заряженной батареи с последующей подзарядкой, но это не всегда так. Батареи редко полностью разряжаются, и производители часто используют 80-процентную формулу глубины разряда (DoD) для оценки батареи. Это означает, что доставляется только 80 процентов доступной энергии, а 20 процентов остается в резерве. Перезагрузка батареи при неполной разрядке увеличивает срок службы, и производители утверждают, что это ближе к полевому представлению, чем к полному циклу, потому что батареи обычно перезаряжаются с оставшейся некоторой запасной емкостью.

Не существует стандартного определения того, что представляет собой цикл разряда. Некоторые счетчики циклов добавляют полный счет, когда батарея заряжена. Интеллектуальной батарее может потребоваться 15-процентная разрядка после зарядки, чтобы соответствовать требованиям цикла разрядки; что-либо меньшее не считается циклом. Батарея в спутнике имеет типичную DoD 30-40 процентов до того, как батареи будут заряжены в течение спутникового дня. Новый аккумулятор электромобиля может заряжаться только до 80 процентов и разряжаться до 30 процентов. Эта полоса пропускания постепенно расширяется по мере того, как батарея разряжается, чтобы обеспечить идентичное расстояние езды.Избегание полной зарядки и разрядки снижает нагрузку на аккумулятор. (См. Также BU-1003: Электромобиль.)

Гибридный автомобиль использует только часть емкости во время разгона перед подзарядкой аккумулятора. Запуск двигателя транспортного средства потребляет менее 5 процентов энергии от стартерной батареи, и это также называется циклом в автомобильной промышленности. Ссылка на счетчик циклов должна быть сделана в контексте соответствующей обязанности.

Ссылка на цикл разряда или количество циклов не одинаково хорошо относится ко всем приложениям батарей.Одним из примеров, когда подсчет циклов разряда не отражает точное состояние жизни, является запоминающее устройство (ESS). Эти батареи дополняют возобновляемые источники энергии ветра и фотоэлектрических элементов, доставляя кратковременную энергию, когда это необходимо, и сохраняя ее в избытке. Время между зарядкой и разрядкой может быть в миллисекундах; типичный уровень заряда аккумулятора составляет 40–60%. Вместо подсчета циклов можно использовать подсчет кулонов как средство измерения износа.

Последнее обновление 09.08.2019

* Пожалуйста, прочтите комментарии *

Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта.Battery University отслеживает комментарии и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык, избегая спама и дискриминации.

Если у вас есть предложение или вы хотите сообщить об ошибке, воспользуйтесь формой «свяжитесь с нами» или напишите нам по адресу: [email protected]. Нам нравится получать от вас известия, но мы не можем ответить на все запросы. Мы рекомендуем размещать свой вопрос в разделах комментариев, чтобы Battery University Group (BUG) могла поделиться им.

Предыдущий урок Следующий урок

Или перейти к другой артикуле

Батареи как источник питания

Что такое рейтинг C батареи и как рассчитать коэффициент C

Скорость заряда и разряда батареи контролируется параметром C Rates. Рейтинг батареи C — это измерение тока, при котором батарея заряжается и разряжается.Емкость аккумулятора обычно рассчитывается и обозначается как 1С (ток 1С), это означает, что полностью заряженный аккумулятор емкостью 10 Ач должен обеспечивать 10 А в течение одного часа. Та же самая батарея на 10 Ач, разряженная с рейтингом 0.5C, будет обеспечивать 5 ампер в течение двух часов, а при разряде со скоростью 2C она будет обеспечивать 20 ампер в течение 30 минут. Рейтинг батареи C важно знать, так как для большинства батарей доступная накопленная энергия зависит от скорости токов заряда и разряда.

ТАБЛИЦА ЗАРЯДА АККУМУЛЯТОРА

В приведенной ниже таблице показаны различные номиналы аккумуляторов с указанием времени их обслуживания. Важно знать, что даже несмотря на то, что при разряде батареи при разных скоростях C должны использоваться те же расчеты, что и идентичное количество энергии, в действительности, вероятно, будут некоторые внутренние потери энергии. При более высоких скоростях C некоторая часть энергии может быть потеряна и превращена в тепло, что может привести к снижению мощности на 5% или более.

Чтобы получить достаточно хорошие показания емкости, производители обычно оценивают щелочные и свинцово-кислотные батареи как очень низкие 0.05C, или 20-часовая разрядка. Даже при такой низкой скорости разряда свинцово-кислотная батарея редко достигает 100-процентной емкости, так как батареи имеют переоцененные характеристики. Производители предоставляют компенсацию мощности для корректировки несоответствий, если она разряжается с более высокой скоростью, чем указано.

КАК РАССЧИТАТЬ НОМЕР АККУМУЛЯТОРА

Рейтинг C батареи определяется временем, в течение которого она заряжается или разряжается. Вы можете увеличить или уменьшить показатель C Rate, и в результате это повлияет на время, необходимое для зарядки или разрядки аккумулятора.Время заряда или разряда C Rate изменяется в зависимости от номинала. 1С равен 60 минутам, 0,5С — 120 минутам, а рейтинг 2С равен 30 минутам.

Формула проста.

 t = Время
Cr = C Скорость

t = 1 / Cr (для просмотра в часах)
t = 60 минут / Cr (для просмотра в минутах)

0.5C Пример скорости

2300 мАч Аккумулятор
2300 мАч / 1000 = 2.3A
0.5C x 2.3A = 1.15A доступно
1 / 0.5C = 2 часа
60/0.5C = 120 минут

2C Пример скорости

2300 мАч Батарея
2300 мАч / 1000 = 2.3A
2C x 2.3A = 4.6A доступно
1 / 2C = 0,5 часа
60 / 2C = 30 минут

30C Пример скорости

Вы можете использовать приведенную ниже формулу для расчета выходного тока, мощности и энергии батареи на основе ее класса C.

 Er = Номинальная энергия (Ач)
Cr = C Скорость
I = ток заряда или разряда (амперы)

I = Cr * Er
Cr = I / Er

КАК УЗНАТЬ РЕЙТИНГ АККУМУЛЯТОРНОЙ БАТАРЕИ

Батареи меньшего размера обычно имеют рейтинг 1С, который также известен как один час. Например, если ваша батарея имеет маркировку 3000 мАч при одночасовом расходе, то рейтинг 1С составляет 3000 мАч. Обычно вы можете найти показатель C вашей батареи на этикетке и в паспорте батареи. Батареи разного химического состава иногда показывают разную скорость разряда, например, свинцово-кислотные батареи обычно рассчитаны на очень низкую скорость разряда, часто равную нулю.05C, или 20-часовой тариф. Химический состав и конструкция вашей батареи будут определять максимальную скорость разряда вашей батареи, например, литиевые батареи могут выдерживать гораздо более высокие скорости разряда, чем другие химические вещества, такие как щелочные. Если вы не можете найти номинал батареи C на этикетке или в техническом паспорте, мы рекомендуем обратиться напрямую к производителю батареи.

Емкость литиевой батареи по сравнению со свинцово-кислотной при различных токах разряда

ПРИЛОЖЕНИЯ, ТРЕБУЮЩИЕ ВЫСОКИХ СТАВКОВ С

На рынке появляется все больше приложений и устройств, для которых требуется аккумулятор с высокой скоростью разряда.К ним относятся промышленные и потребительские приложения, такие как радиоуправляемые модели, дроны, робототехника и пусковые устройства транспортных средств. Все эти приложения требуют мощного всплеска энергии за короткий промежуток времени.

Для большинства пусковых устройств может потребоваться разряд до 35 ° C, а в радиоуправляемой промышленности используются батареи с высокой скоростью разряда до 50 ° C! На рынке есть некоторые батареи, которые требуют еще более высоких показателей C, основанных на максимальной скорости импульсного разряда, при которой батарея полностью разряжается всего за несколько секунд.Однако большинству приложений не требуются такие высокие ставки C.

Если вам нужна помощь в поиске батареи, подходящей для вашего приложения, свяжитесь с одним из инженеров Power Sonic.

Глоссарий терминов по аккумуляторам

Категории: Блог, Аккумуляторы

Этот глоссарий технических терминов разработан, чтобы помочь вам понять часто используемые термины в индустрии аккумуляторных батарей.Активный материал T…

Полное руководство по батареям AGM

Категории: Блог, Аккумуляторы

ЧТО ТАКОЕ AGM АККУМУЛЯТОР? Вы слышали термин AGM аккумулятор раньше и, возможно, даже знаете, что он означает Absorbent Glass Mat.Но что значит…

Конфигурации литиевых батарей

Категории: Блог, Батареи, Литий

Вторичная литиевая батарея работает аналогично батареям с другим химическим составом в том, что она питает другие устройства (это называется разрядкой) и…

Калькулятор емкости, C-рейтинга, силы тока, заряда и разряда батареи или блока батарей (накопитель энергии)

Калькулятор батарей для любых типов батарей: литиевых, щелочных, LiPo, Li-ION, Nimh или свинцовых батарей

Введите значения вашей собственной конфигурации в белые поля, результаты отображаются в зеленых полях.

Принцип и определения

Емкость и энергия аккумулятора или системы хранения

Емкость батареи или аккумулятора — это количество энергии, запасенной в соответствии с определенной температурой, значением тока заряда и разряда и временем заряда или разряда.

Даже при использовании различных технологий аккумуляторов принцип расчета мощности, емкости, тока и времени заряда и разряда (согласно C-rate) одинаков для любых типов аккумуляторов, таких как литиевые, LiPo, Nimh или свинцовые аккумуляторы.

Последовательная и параллельная конфигурация батарей: вычисление общей накопленной энергии (емкости) в соответствии с напряжением и значением AH каждой ячейки

Чтобы получить напряжение последовательно соединенных батарей, необходимо просуммировать напряжение каждой ячейки в серии.

Чтобы получить ток на выходе нескольких батарей параллельно, необходимо суммировать ток каждой ветви.

Внимание: не путайте Ач и А, Ампер (А) — это единица измерения силы тока, Ампер-час (Ач) — это единица измерения энергии или мощности, например Вт · ч (ватт-час), кВт · ч или джоули.

Общая емкость в Втч одинакова для 2 батарей в серии или двух батарей параллельно, но когда мы говорим в Ач или мАч, это может сбивать с толку.

Пример:
— 2 последовательно соединенных аккумулятора по 1000 мАч, 1,5 В будут иметь общее напряжение 3 В и ток 1000 мА, если они будут разряжены за один час. Емкость в Ампер-часах системы составит 1000 мАч (в системе 3 В). В Wh это даст 3V * 1A = 3 Wh
— 2 батареи по 1000 мАч, 1,5 В, подключенные параллельно, будут иметь общее напряжение 1,5 В и ток 2000 мА, если они будут разряжены за один час. Емкость в Ампер-часах системы составит 2000 мАч (в 1.Система 5 В). В Wh он даст 1.5V * 2A = 3 Wh

Поэтому лучше говорить в Wh (ватт-час), а не в Ah (ампер-час), когда вы говорите о емкости пакета батарей с последовательно соединенными элементами. и параллельно, потому что емкость в ватт-часах не связана с напряжением системы, тогда как емкость в ампер-часах связана с напряжением блока батарей.

Номинальная мощность и коэффициент C

C-rate используется для масштабирования тока заряда и разряда батареи.Для заданной емкости C-rate — это мера, указывающая, при каком токе батарея заряжается и разряжается для достижения определенной емкости.
При зарядке 1С (или С / 1) заряжается аккумулятор, рассчитанный, например, на 1000 Ач при 1000 А в течение одного часа, поэтому в конце часа аккумулятор достигает емкости 1000 Ач; разряд 1C (или C / 1) разряжает аккумулятор с такой же скоростью.
Заряд 0,5C или (C / 2) нагружает батарею, рассчитанную, например, на 1000 Ач при 500 А, поэтому для зарядки батареи номинальной емкостью 1000 Ач требуется два часа;
При зарядке 2C заряжается аккумулятор, который рассчитан, например, на 1000 Ач при 2000 А, поэтому для зарядки аккумулятора номинальной емкостью 1000 Ач теоретически требуется 30 минут;
Номинал в ампер-часах обычно указывается на батарее.

Последний пример, свинцово-кислотный аккумулятор с номинальной емкостью C10 (или C / 10) 3000 Ач должен заряжаться или разряжаться за 10 часов с ток заряда или разряда 300 А.

Почему важно знать C-рейтинг или C-рейтинг батареи

C-rate — важные данные для аккумулятора, поскольку для большинства аккумуляторов запасенная или доступная энергия зависит от скорости тока заряда или разряда.В целом, для данной емкости у вас будет меньше энергии, если вы разряжаете в течение одного часа, чем если вы разряжаете в течение 20 часов, и наоборот, вы будете хранить меньше энергии в батарее при токовом заряде 100 А в течение 1 ч, чем при токовом заряде 10 А в течение 10 ч.

Формула для расчета тока, доступного на выходе аккумуляторной системы

Как рассчитать выходной ток, мощность и энергию батареи согласно C-rate?
Самая простая формула:

I = Cr * Er
или
Cr = I / Er
Где
Er = номинальная запасенная энергия в Ач (номинальная емкость аккумулятора указана производителем)
I = ток заряда или разряда в амперах (A)
Cr = C-коэффициент батареи
Уравнение для получения времени заряда или заряда или разряда «t» в зависимости от тока и номинальной емкости:
т = Er / I
t = время, продолжительность заряда или разряда (время работы) в часах
Связь между Cr и t:
Cr = 1 / т
т = 1 / Cr

См. Также наш калькулятор аккумулятора для электровелосипеда

Аккумулятор с высокой скоростью разряда по сравнению с обычным аккумулятором

Высокая скорость представляет собой зарядку и разрядку литий-ионной полимерной батареи по сравнению с обычной скоростью.Батарея с высокой скоростью разряда делится на скорость разряда и скорость заряда, а буква «C» используется для обозначения отношения тока заряда и тока разряда батареи, то есть скорости. Например, для аккумулятора емкостью 1200 мАч, 0,2 ° C означает 240 мА (0,2 мА для аккумулятора емкостью 1200 мАч), а 1 ° C означает 1200 мА (1-кратное значение для аккумулятора на 1200 мАч). Аккумуляторы с высокой скоростью разряда можно быстро заряжать. Однако, поскольку ионы лития внедряются в графит отрицательного электрода во время зарядки, процесс введения ионов лития в положительный электрод во время процесса разряда затруднен, поэтому коэффициент быстрой зарядки обычно ниже, чем скорость разряда.

Зачем нужна батарея с высокой скоростью разряда? Если обычная батарея быстро заряжается, легко вызвать отслоение лития отрицательного электрода, что приводит к ускоренному ухудшению характеристик батареи. В тяжелых случаях внутреннее короткое замыкание может привести к возгоранию аккумулятора. Для большинства потребительских приложений требуется всего 1С батареи, вы должны выбрать батарею с высокой емкостью, если вам нужна более высокая скорость разряда и более быстрое время зарядки.С развитием различных отраслей промышленности, более высокие требования к разряду и более быстрой зарядке аккумуляторов подтолкнули к техническому усовершенствованию и применению аккумуляторов с нормальным током. В настоящее время высокопроизводительные батареи широко используются в беспилотных летательных аппаратах, дронах для защиты сельскохозяйственных растений, источниках питания для аварийного запуска, моделях самолетов, электроинструментах и т. Д.

Каковы особенности аккумуляторной батареи с высоким уровнем разряда? — Высокая производительность по мощности, разрядке и сроку службы благодаря процессу штабелирования.- Возможность достижения импульса 150C, разряда 90C в течение 2 секунд, непрерывного разряда 45C и быстрой зарядки 5C. — Обеспечивает лучшую температурную стабильность и устойчивость за счет допуска более высокой скорости разряда. — Ультратонкие характеристики, легкий вес, гибкий размер, гибкие формы и способность адаптироваться ко многим приложениям. — Обладая ультратонкими характеристиками, маленькими размерами, чрезвычайно легким весом, литиевый полимер с высокой производительностью может быть изготовлен в различных формах и емкостях фасонных батарей, толщина может достигать 0.45мм;

Чем отличается аккумулятор с высокой скоростью разряда от аккумулятора с нормальным разрядом?

Кривая нагнетания 40C

На рисунке батарея той же емкости продолжает разряжать тестовую кривую при том же токе (40 ° C), видно, что напряжение разряда высокоскоростной батареи высокое, падение напряжения небольшое, и большая емкость Из-за внутреннего сопротивления высокоскоростной батареи малы, низкие потери во время разряда большого тока, поэтому платформа напряжения разряда и емкость могут оставаться большими.На рисунке показаны тестовые кривые импульсного разряда батареи той же емкости 50C 5S, 100C 2S, видно, что напряжение батареи Grepow с высокой скоростью разряда высокое, может поддерживать большой импульсный разряд тока, платформа напряжения разряда остается высокой и может поддержка большого тока разряда за короткое время.

Приведенная выше кривая испытания на срок службы показывает зарядку 1C высокопроизводительной батареи Grepow, которая разряжается при 30 ° C и 40 ° C соответственно, после 300 недель цикла, степень сохранения емкости разряда батареи 30C остается выше 93%, а разряд батареи 40C. Уровень удержания емкости держится выше 85%, все держится на высоком уровне.Чем больше ток разряда батареи, тем больше тепла вырабатывается внутри батареи, и затухание батареи будет больше, поэтому скорость сохранения разрядной емкости батареи 40C ниже, чем у батареи 30C.

Обычный аккумулятор VS Аккумулятор с высокой скоростью

Из-за того, что в высокопроизводительной батарее используется электродный материал, который подходит для высокоскоростной разрядки, конструкция внутреннего сопротивления электрода меньше, чем у обычной батареи, поэтому аккумуляторная батарея имеет платформу для высокой разрядки, высокую эффективность разряда и высокая выходная мощность и энергия.

Кривая быстрой зарядки

Быстрая зарядка аккумулятора 3C до полной зарядки занимает всего 25 минут, зарядка обычного литиевого аккумулятора 1C занимает более 80 минут, так как кривая быстрой зарядки, время зарядки может сэкономить более 60%.

Что такое аккумуляторные батареи с высоким разрядом? Ячейка с высоким разрядом GREPOW для радиоуправляемых хобби, электроинструментов, электрических гоночных мотоциклов, электродвигателей, автомобилей Formula Student, электрических скейтбордов, пусковых батарей для силовых видов спорта, стартеров для прыжков, портативных электростанций и т. Д.Наша команда по исследованиям и разработкам тесно сотрудничает с клиентами, чтобы предложить лучшее решение для их аккумуляторов. Источник: Grepow Аккумулятор с высокой скоростью разряда

Аккумулятор с высокой скоростью разряда по сравнению со стандартной аккумуляторной батареей

В чем разница между батареей с высокой скоростью разряда и батареей со стандартной скоростью разряда? В этом выпуске Зак расскажет нам об этом.

Введение

Аккумулятор имеет высокий уровень заряда, то есть способность литий-ионного полимерного аккумулятора к заряду и разрядке по сравнению со стандартным уровнем.Батарея с высокой скоростью разряда делится на скорость разряда и скорость заряда , и « C-рейтинг » используется для указания соотношения тока заряда и разряда батареи.

Обычно аккумуляторы с высокой скоростью разряда можно быстро заряжать. В аккумуляторах с высокой скоростью разряда ионы лития внедряются в отрицательный графит во время зарядки, тогда как в разрядной части ионы лития внедряются в положительный электрод. Процесс внедрения ионов лития в отрицательный графит требует большей точности, что приводит к более низкой скорости зарядки, чем разряд.

Вы можете вернуться к нашему предыдущему видео или статье Battery Monday, чтобы получить дополнительную информацию о C-рейтинге.

Еще одно различие, которое можно сделать, это то, что аккумулятор с высокой скоростью разряда будет иметь лучшую температурную стабильность и устойчивость, чем аккумуляторы с обычным разрядом.

Есть два графика, которые помогут нам лучше понять эти две батареи.

Кривая нагнетания

Первый — это кривая разряда, или так называемое плато напряжения, нормальной батареи и батареи с высокой скоростью заряда.

Емкость двух батарей одинакова, а испытательный ток — 40C . Мы можем видеть, что напряжение разряда высокопроизводительной батареи (синяя линия) выше, а также более плавное падение напряжения и большую емкость.

Кроме того, батарея с высокой разрядкой обеспечивает номинальное напряжение 14,5 В, тогда как стандартная батарея обеспечивает только 12,5 В. Это связано с низким внутренним сопротивлением более высокой C-скоростью, что приводит к меньшим потерям во время сильноточного разряда.Это позволяет поддерживать плато разряда и емкость на высоком уровне.

Время быстрой зарядки

На этой картинке показано, сколько времени требуется для полной зарядки нормальной и высокопроизводительной батареи. Красная линия представляет быструю зарядку аккумулятора high c-rate при 3C . Полная зарядка занимает всего 15 минут.

Напротив, обычная батарея (синяя линия) заряжается на 1С , что требует намного больше времени для полной зарядки.Просто основываясь на этой диаграмме, вы можете увидеть, как высокоскоростной аккумулятор экономит примерно на 60% больше времени быстрой зарядки, чем обычная зарядка аккумулятора на 1С.

Быстрая зарядка стандартного аккумулятора

Если вы быстро заряжаете обычную батарею, вы можете легко вызвать отслоение лития, или иначе известное как литиевое покрытие ионов лития. Это приводит к ускоренному ухудшению работы аккумулятора. В тяжелых случаях вы можете вызвать внутреннее короткое замыкание и / или даже взрыв.

Большинство потребительских приложений требует от батарей только 1С.Если вам нужна более высокая скорость разряда и более быстрое время зарядки, вам определенно следует выбрать вместо этого высокопроизводительный аккумулятор.

Приложение

Высокоскоростные батареи широко используются в различных областях, например, в дронах для защиты растений в воздухе и в сельском хозяйстве, в источниках аварийного питания, в моделях самолетов (RC), электроинструментах и во многих других.

Видео

Узнать больше о Grepow

Мы — ведущий мировой производитель аккумуляторов, специализирующийся на аккумуляторах специальной формы, аккумуляторах с высокой скоростью разряда и аккумуляторах для БПЛА.Благодаря настойчивым усилиям нашей научно-исследовательской группы мы наконец разработали полутвердую батарею и скоро выйдем на стадию массового производства, что является большим прорывом.

Если у вас есть какие-либо вопросы по сегодняшней теме или вы хотите узнать о каких-либо вещах, связанных с батареями, свяжитесь с нами по электронной почте [email protected] . Или, если что-нибудь, что мы могли бы улучшить и что вы захотите узнать, напишите нам, мы прочитаем комментарий и предоставим высококачественный учебник по знаниям об аккумуляторах.

Официальный сайт
Grepow: https://www.grepow.com/
Grepow Facebook: https://www.facebook.com/grepowbattery
Grepow Linkedin: батарея Grepow
Мы будем обновлять аккумулятор по понедельникам каждый понедельник!
Характеристики аккумуляторных батарей
% PDF-1.4 % 1 0 obj> поток application / pdf Характеристики аккумуляторных батарей
Примечания по применению
Texas Instruments, Incorporated [SNVA533,0]
iText 2.1.7, автор 1T3XTSNVA5332011-12-08T02: 45: 55.000Z2011-12-08T02: 45: 55.000Z конечный поток эндобдж 2 0 obj> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 540 720] / Contents [7 0 R 8 0 R 9 0 R 10 0 R] / Type / Страница / Родитель 11 0 R >> эндобдж 3 0 obj> поток
.
Навигация по записям
Коробка передач акпп: Автоматическая коробка переключения передач (АКПП): особенности и специфика устройства
Как правильно заварить редуктор: Безопасный способ заварить дифференциал на ВАЗ 2107
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Центр грузовой техники © 2009-2019. Продажа грузовиков MAN и Mercedes по России. Продажа полуприцепов Grunwald (Грюнвальд) и полуприцепов Schmitz (Шмитс).
Карта сайта

Что такое емкость аккумуляторной батареи. Как измерить емкость аккумулятора.

Емкость аккумулятора, от чего она зависит

Аккумуляторы, схемы их соединения

Электрические характеристики автомобильного аккумулятора, ток

Электрические характеристики автомобильного аккумулятора, напряжение, емкость, сила тока холодного старта, резервная емкость, внутреннее сопротивление.

Уменьшение тока холодной прокрутки и емкости АКБ 6СТ-55 при понижении температуры.

Изменение емкости автомобильного аккумулятора и рост крутящего момента двигателя в зависимости от температуры.

Сила тока холодного старта (Сold Cranking Amper — CCA) автомобильного аккумулятора, требования стандартов DIN 43539 T2, EN 60095-1, SAE, IEC 95-1 (МЭК 95-1).

Требования стандартов DIN 43539 T2, EN 60095-1, SAE, IEC 95-1 (МЭК 95-1) для определения тока холодной прокрутки автомобильного аккумулятора.

Резервная емкость (RC — остаточная емкость) автомобильного аккумулятора.

Внутреннее сопротивление автомобильного аккумулятора.

Похожие статьи:

Электрические характеристики свинцовых аккумуляторов

Время разряда аккумулятора в зависимости от тока нагрузки

Экспонента Пекерта

Время разряда батареи в зависимости от тока нагрузки

Время разряда батареи в зависимости от тока нагрузки

Все, что вы хотели знать о Li-Ion аккумуляторах, но боялись спросить.

Как рассчитать скорость разряда батареи

Общие сведения о емкости аккумулятора

Уравнение кривой разряда батареи

Калькулятор разряда батареи

Приложения для зарядки и разрядки конденсаторов

Методы разряда батареи — Battery University

Глубина разряда

Что представляет собой цикл разряда?

*** Пожалуйста, прочтите комментарии ***

Или перейти к другой артикуле

Что такое рейтинг C батареи и как рассчитать коэффициент C

ТАБЛИЦА ЗАРЯДА АККУМУЛЯТОРА

КАК РАССЧИТАТЬ НОМЕР АККУМУЛЯТОРА

0.5C Пример скорости

2C Пример скорости

30C Пример скорости

КАК УЗНАТЬ РЕЙТИНГ АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРИЛОЖЕНИЯ, ТРЕБУЮЩИЕ ВЫСОКИХ СТАВКОВ С

Глоссарий терминов по аккумуляторам

Полное руководство по батареям AGM

Конфигурации литиевых батарей

Калькулятор емкости, C-рейтинга, силы тока, заряда и разряда батареи или блока батарей (накопитель энергии)

Калькулятор батарей для любых типов батарей: литиевых, щелочных, LiPo, Li-ION, Nimh или свинцовых батарей

Принцип и определения

Емкость и энергия аккумулятора или системы хранения

Последовательная и параллельная конфигурация батарей: вычисление общей накопленной энергии (емкости) в соответствии с напряжением и значением AH каждой ячейки

Номинальная мощность и коэффициент C

Почему важно знать C-рейтинг или C-рейтинг батареи

Формула для расчета тока, доступного на выходе аккумуляторной системы

Аккумулятор с высокой скоростью разряда по сравнению с обычным аккумулятором

Аккумулятор с высокой скоростью разряда по сравнению со стандартной аккумуляторной батареей

Введение

Кривая нагнетания

Время быстрой зарядки

Быстрая зарядка стандартного аккумулятора

Приложение

Видео

Узнать больше о Grepow

Характеристики аккумуляторных батарей

Добавить комментарий Отменить ответ

* Пожалуйста, прочтите комментарии *
