Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Давайте сегодня поговорим про ремень привода генератора, авто ремкомплект, который всегда надо держать в запасе. Ремень приводов это эффективно дешевое средство для передачи вращения, которое создается движением вала двигателя, к вспомогательным агрегатам двигателя например генератора.
Автомобильные резиновые привода просто говоря ремешки, бывают несколько видов — широкие, узкие, зубчатые, гладкие у каждой машине свои по размеру и форме. Для уменьшения износа боковых частей и придания целостности применяются обернутые, в качестве наружного покрытия применяются хлопок с нейлоном. Зубчатые ремешки дают усилия с помощью поперечных зубьев и приводящего механизма, сохраняя заданное расположение валов. При эксплуатации автомобиля их не рекомендуется смазывать маслом, они фактически не растягиваются и не вибрируют, служат дольше гладких.
С совершенствованием технологий стали производить различные виды ремкомплектов. Для инжекторных авто производятся многоручьевые широкие, которые состоят из нескольких сваренных между собой приводных ремешков. За счет этой конструкции идет равномерное распределение нагрузки между ручьями, в результате ремкомплекты резинотехнических изделий имеют повышенный срок эксплуатации автомобиля. Он может одновременно крутить шкив генератора, ГУРа, компрессора кондиционера.
Клиновый ремешок предназначен для точного совпадения скоростей вращения шкивов агрегатов. Хорошие приводные свойства имеют двухсторонние клиновые ремни. Для передачи высоких мощностей используются поликлиновые резиновые привода, которые внизу имеют зубья, а вверху плоские.
Прежде чем купить ремни автомобилей Лада или другие авто ремкомплекты резинотехнических изделий необходимо посмотреть такие параметры, как профиль, ширина, шаг, количество зубьев, хорошее качество, размеры по ширине длине должны соответствовать марки эксплуатируемого механизма.

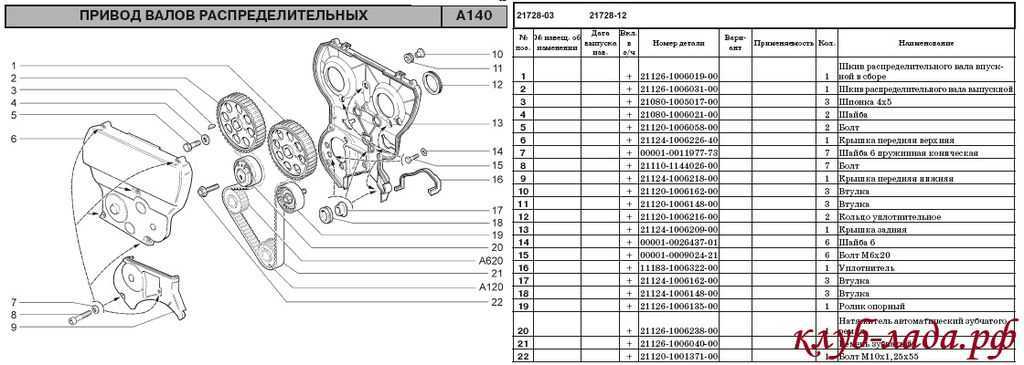

Фото ремней привода автомобиля ВАЗ их конструкторские номера…
Рассмотрим фото ремней приводов генератора, вентилятора, радиатора и водяного насоса задних приводных автомобилей семейства классика ВАЗ 2101-2107.
Конструкторский номер:
- 2101-1308020 гладкий старого образца размер 10х8-944
- 2107-1308020 зубчатый нового образца 10,7х8-944
Далее идут фотографии зубчатого нового образца и старого гладкого резинового привода генератора, помпы, вентилятора радиатора от автомобилей ВАЗ 2108 — «восьмерок» до -21099 «девяносто девятых» с карбюраторными двигателями.
- 2108-3701720 размер ст/обр. гладкий 10х8-715
- 2108-3701720-01 размер нов/обр. зубчатый 10,7х8-715
Фото резинового привода многоручьевого широкого, для передачи вращения вспомогательных агрегатов двигателя инжекторного автомобиля ВАЗ от 2108 -до 2115.
Конструкторский номер:
- 21082-3701720 размер — 698
Фотография резинового привода многоручьевого широкого для передачи вращения вспомогательных агрегатов двигателя инжекторного автомобиля ВАЗ от 2110 — до 2112 без ГУРа и кондиционера.
Конструкторский номер:
- 2110-3701720 размер — 742
Видим далее фотографию ремешка привода навесных агрегатов автомашины Калина-1118 без ГУРа и кондиционера. С кондиционером такой же, как на картине, но размер немного больше.
Конструкторский номер:
- 1118-1041020Р размер — 882 (без ГУРа и кондиционера)
- 4091.1308020-01 размер от 995 до 1054 (1118 с кондиционером)
Фото картина поликлинового ремешка много ручейкового широкого для передачи вращения вспомогательных агрегатов двигателя инжекторного автомобиля от ВАЗ 2110 «десятки» — до 2112 «двенашки»; 1118-Калина и 2170-Приора с ГУРом.
Конструкторский номер:
- 2110-1041020Р размер — 1115
Заканчиваем частичный показ фотографии резиновым приводом компрессора автомашины Лада ВАЗ 2110-2112 с кондиционером.
Конструкторский номер:
- 2110-8114096Р размер — 1125
Вам так же будет интересно узнать:
Про замену подушек двигателя Лады 2109
Кронштейн стойки стабилизатора
Ценности рти в системах
Замена ремня генератора 2114-15 (инжектор)
Замена ремня генератора 2108-099 (карбюратор)
Как правильно натянуть ремень генератора 2106
Большие сальники коленчатых валов
Подбор сальника по размерам и номерам онлайн
Как определить размеры ремня
ПОДБОР КЛИНОВЫХ РЕМНЕЙ
Как правильно подобрать клиновой ремень по профилю.
В множестве случаев отработанный ремень является стандартным.
Если на нём не осталось никаких надписей, обозначений, то подобрать ремень можно по геометрическим размерам с помощью рулетки, линейки или штангенциркуля. Для этого необходимо определить профиль и длину ремня.
В соответствии с ГОСТ 1284.1-89, необходимо указывать два параметра — профиль (буквенное обозначение — Z(0), А, В(Б), С(В), Д(Г), Е(Д)) и расчётную длину. Профиль можно определить с помощью измерения высоты ремня, расчётной шириной и ширины большого основания. Размеры сверяют с данными, приведенными в п.2 и находят необходимое сечение.
Крайне важно подбирать ремень в полном соответствии с документацией на оборудование, в котором он используется. Ремни от разных производителей, полностью совпадающие по размерам, могут отличаться по прочностным характеристикам.
Если нет возможности поставить точно такой же ремень, то необходимо в соответствии с каталогами производителей подобрать ближайший к нему по размерам аналог. В случае, когда ремень импортного производства, то необходимо пересчитать его длину и размеры профиля с дюймов в миллиметры (надо умножить на коэффициент 25,4).
Расчёт длины клинового ремня.
В процессе эксплуатации ремней их параметры изменяются до 10%, и эта особенность упрощает подбор клиновых ремней по длине.
Подбор клиновых ремней импортного производства осуществляется по размерам, отличными от ГОСТ 1284.1-89.
Американский стандарт RMA указывает длину по внутренней длине в дюймах. Европейский стандарт DIN 2215 маркируется номером профиля и внутренней длине. Измерения осуществляются в свободном, не натянутом положении ремня. Измерение длины клинового ремня российского производства необходимо делать по корду.
Пример замены клиновых ремней по длине.
Все приводы, использующие клиновые ремни имеют натяжку, учитывая огромное число типов приводов и их размеры, примеров изменения длины ремня в большую или меньшую сторону очень много. Рассмотрим наиболее часто встречающиеся примеры замены ремня по длине.
1. Длина ремня менее 1000 мм, можно ставить +\- 10 мм от установленного ранее;
Длина ремня 1000-1500 мм, можно ставить +\- 13 мм от установленного ранее;3. Длина ремня 1500-2000 мм, можно ставить +\- 17 мм от установленного ранее;
4. Длина ремня 2000-2500 мм, можно ставить +\- 19 мм от установленного ранее;
5. Длина ремня 2500-3000 мм, можно ставить +\- 22 мм от установленного ранее;
6. Длина ремня 3000-4000 мм, можно ставить +\- 30 мм от установленного ранее;
7. Длина ремня более 4000 мм, можно ставить +\- 40 мм установленного ранее.
В 99% случаях данная разница в длине ремня компенсируется натяжным шкивом, который в обязательном порядке присутствует во всех типах приводов использующих клиновой ремень. Сдвиг на фиксирующей планке натяжного шкива будет в 2 раза меньше чем изменение длины ремня. То есть если мы ставим ремень на 20 мм длиннее оригинала, то фиксирующий болт на этой планке сдвинется всего на 10 мм.
Для определения размеров ремня необходимо выполнить несколько простых действий:
- Необходимо замерить внутреннюю или внешнюю длину ремня.
При измерении стоит помнить, что обычно импортные ремни маркируются дюймовыми значениями (1 дюйм = 25,4 мм).
При измерении стоит помнить, что обычно импортные ремни маркируются дюймовыми значениями (1 дюйм = 25,4 мм).
- Клиновые ремни стандартного сечения и их диапазон внутренних длин – Z (355-1829 мм), А (382-5477 мм), В (570-14808 мм), С (990-12243 мм), D (2362-15240 мм), Е (4575-15240 мм).
• Клиновые ремни узкого сечения и их диапазон внешних длин – SPZ (525-3563 мм), SPA (665-4518 мм), SPB (1272-8522 мм), SPC (2030-12530 мм), 3V/9N (635-3555 мм), 5V/15N (1270-9015 мм), 8V/25N (2540-12700 мм).
• Клиновые зубчатые ремни и их диапазон внутренних длин – AX (737-2464 мм), BX (710-2945 мм), CX (1295-2896 мм).
• Клиновые зубчатые ремни и их диапазон внешних длин – XPZ (587-2500 мм), XPA (630-2518 мм), XPB (1250-4550 мм), XPC (2030-3780 мм).
Lа, мм
Это длина по внешней (верхней) стороне.
Lр, Lw, Ld, мм
Расчетная (рабочая) длина ремня (это длина по нейтральной линии, то есть по линии натяжения ремня — по корду).
Li, мм
Длина по внутренней (нижней) стороне.
- Необходимо замерить основание трапеции и её высоту.
Замерив основание (ширина по верху) и высоту трапеции, определяем тип ремня.
- Клиновые ремни стандартного сечения и их параметры – Z (10х6 мм), А (13х8 мм), В (17х11 мм), С (22×14 мм), D (32х20 мм), Е (40х25 мм).
- Клиновые ремни узкого сечения и их параметры – SPZ (9,7х8 мм), SPA (12,7х10 мм), SPB (16,3х13 мм), SPC (22х18 мм), 3V/9N (9х8 мм), 5V/15N (15х13 мм), 8V/25N (25х23 мм).
- Клиновые зубчатые ремни и их параметры – AX (12,7х8 мм), BX (16,3х11 мм), CX (22х14 мм), XPZ (9,7х8 мм), XPA (12,7х10 мм), XPB (16,3х13 мм), XPC (22х18 мм), 3VX (9х8 мм), 5VX (15х13 мм).
Wa – ширина по верху, мм
Wp – ширина по корду (расчётная ширина), мм
Wi – ширина по основанию, мм
T – высота сечения, мм
Переходим к определению типоразмера ремня.
Для этого наружные длины делим на 25,4 мм (1 дюйм). Получаем соответственно для 960 мм = 37,8″, для 830 мм = 32,7″, и т.д. Типоразмеры импортных клиновых ремней чаще задают по внутренней длине ремня (Li), хотя бывает и по расчётной (рабочей) длине ремня (Ld).
- Клиновые ремни стандартного сечения, профиль – Z, A, B, C, D, E измеряют по внутренней длине;
- Клиновые ремни узкого сечения, профиль – SPZ, SPA, SPB, SPC, 3V/9N, 5V/15N, 8V/25N измеряют по внешней длине;
- Клиновые зубчатые ремни стандартного сечения, профиль – AX, BX, CX измеряют по внутренней длине;
- Клиновые зубчатые ремни узкого сечения, профиль – ХPZ, ХPA, ХPB, ХPC измеряют по внешней длине.
Ищем внутреннюю длину ремня. Для этого необходимо вычесть из полученных дюймовых длин следующее количествокак дюймов: для профиля Z вычитаем 1,5″; для А — 2″; для В — 3″.
В итоге мы получаем искомый типоразмер. Например, если ремень профиля А имеет длину 37,8″, то уравнение будет выглядеть так: 37,8″ — 2″= 35,8″ Соответственно, и надо искать ремень А-35,5 или А-36.
По сравнению с клиновыми ремнями стандартного и узкого сечения клиновые зубчатые ремни отличаются большей силой передачи, наибольшей гибкостью, меньшим диаметром шкива и лучшей устойчивостью к высоким температурам.
Практически все шкивы, которые находятся в продаже на сегодняшний день, могут использоваться с зубчатыми ремнями, следовательно, клиновые зубчатые ремни могут использоваться практически в любом типе клиновой передачи, так как имеют при постоянно высоких скоростях передачи больший срок службы и минимальное растяжение по длине в течение всего времени эксплуатации.
Как читать номера клиновых ремней
Машина с двумя валами обязательно должна передавать мощность с одного вала на другой. С другой стороны, для беспрепятственного выполнения этой задачи используются устройства передачи мощности, такие как цепи, шестерни и ремни, в частности. Из всех упомянутых средств одним является очень гибкое, бесшовное, эффективное, а также эффективное устройство передачи мощности, которое широко известно как клиновой ремень.
Что такое клиновой ремень?
«Клиновые ремни», как это звучит, было придумано от буквы V, как выглядит этот конкретный ремень. Мы также можем сказать, что его название получено из-за его трапециевидной формы. Клиновой ремень помогает передавать усилие от двигателя прямо на вспомогательные элементы, включая генератор переменного тока. Основным источником бесперебойной работы клинового ремня является вращение коленчатого вала, который помогает приводить в движение одну или две единицы двигателя.
Этот ремень используется в автомобилях, промышленных машинах, заводах и даже в нашем домашнем хозяйстве. Клиновой ремень изготовлен из скрученного синтетического волокнистого материала, который сжимается синтетическим каучуком, что делает ремень более прочным и гибким. По сравнению с другими устройствами передачи мощности, клиновые ремни не требуют какого-либо обслуживания или смазки, как в случае с цепями.
В промышленности и на некоторых производственных предприятиях большинство машин, которые вы видите, работают с клиновидным ремнем, так как это основное устройство передачи мощности, которое также обеспечивает подходящую комбинацию нагрузки на подшипники, скорости, тяги, и даже долголетие.
Широко известно, что клиновые ремни решают проблемы проскальзывания и выравнивания, они никогда не выходят из строя во время работы по сравнению с другими устройствами передачи мощности.
Клиновые ремни также можно найти в современных автомобилях (в прошлом роликовые цепи использовались для передачи мощности в транспортных средствах) и в наших домашних хозяйствах, таких как стиральные машины и газонокосилки. Пока мы используем одну или две машины, независимо от ее размера, клиновой ремень поддерживает ее в движении.
Типы клиновых ремней:
Существует три распространенных типа клиновых ремней, которые классифицируются по размерам:
E
Классический клиновой ремень является наиболее распространенным из всех типов клиновых ремней, и он появился даже раньше других типов клиновых ремней. Этот тип клинового ремня имеет широкую область применения в различных областях, таких как сельское хозяйство, промышленное оборудование, вентиляция и т.
д., и это связано с тем, что он охватывает диапазон нагрузок от 1 до 500 лошадиных сил. Нет сомнений в том, что узкий клин более эффективен, чем классический клиновой ремень; однако они без проблем работают при более высоких нагрузках на подшипники и обладают высокой устойчивостью к неблагоприятным условиям эксплуатации.
2) Узкий клин – классифицируется по размерам от 3В, 5В и 8В передача нагрузки, что является основным преимуществом перед классическим типом. Узкий клин способен передавать в три раза больше лошадиных сил, чем классический клиновой ремень, в том же пространстве привода; они очень подходят для высокоскоростных приводов и хорошо известны своими прочными и компактными размерами. В отличие от классического клинового ремня, узкий клин может работать с приводами мощностью от 1 до 1000 лошадиных сил.
3) Дробная мощность — классифицируется по размерам от 2 л, 3 л, 4 л, 5 л.
В отличие от двух упомянутых типов клиновых ремней, клиновые ремни Fractional Horsepower отличаются принципом работы, так как они предназначены только для легких нагрузок и часто используются в качестве одного ремня на приводах, работающих с мощностью в одну лошадиную силу или даже меньше.
Этот тип ремня используется в бытовых машинах, популярных в бытовой технике, такой как стиральные машины, вентиляторы и холодильники. Дробная мощность никогда не может быть использована на каком-либо тяжелом промышленном оборудовании, даже если она идеально подходит.
| Примечание: Единица измерения |
| В зависимости от типа ремней и происхождения производителя некоторые ремни имеют единицы измерения в миллиметрах (мм), а другие — в дюймах. Например, классические ремни и ремни американского стандарта измеряются в дюймах, ремни в современном диапазоне в основном обозначаются в миллиметрах. |
Как измерить клиновой ремень
Бывают случаи, когда вам необходимо заменить клиновой ремень из-за его естественного износа. В некоторых случаях клиновые ремни необходимо заменять из-за преждевременного выхода из строя. Вы можете предотвратить это, обращая внимание на эти предупреждающие знаки.
Чтобы заказать нужный клиновой ремень на замену, достаточно просто выполнить несколько быстрых измерений, как показано в следующих шагах:
Шаг 1: Определите тип имеющегося у вас ремня. Вам нужно измерить ширину ремня. У нас есть разные типы ремней, тип A, тип B, с разными размерами. Итак, вы хотите сначала узнать ширину вашего ремня
Шаг 2: Измерьте длину своего ремня. Вы можете сделать это с помощью ткани или измерительной ленты. Чтобы получить правильную длину, поместите ремень на стальную ленту.
Шаг 3: Вычтите из внешнего измерения. Если вы знаете тип клинового ремня, который у вас уже есть, вам нужно будет вычесть определенный дюйм из размера, чтобы выбрать правильный клиновой ремень.
Для типа A вычтите 2 дюйма 3 дюйма.
Для клиновых ремней Optibelt вы можете легко найти правильный тип клинового ремня, рассчитав его исходную длину (Ld), как показано в таблице преобразования, как показано ниже (представлено в миллиметрах).
Базовая длина определяет номер детали клинового ремня.
Чтобы быть точным, вам необходимо определить, производится ли измерение по внутренней длине (Li) или по внешней длине (La) клинового ремня.
Пример :
Если мы измерили внешнюю длину ремня SPA, и она измерена при La = 1518 мм.
В выделенной выше таблице мы видим, что формула для SPA: La=Ld+18.
Чтобы рассчитать базовую длину, вычтите 18 из внешней длины 1518 мм:
Ld = 1518 -18 = 1500.
На основании приведенных выше расчетов мы теперь знаем, что номер детали клинового ремня SPA 1500 .

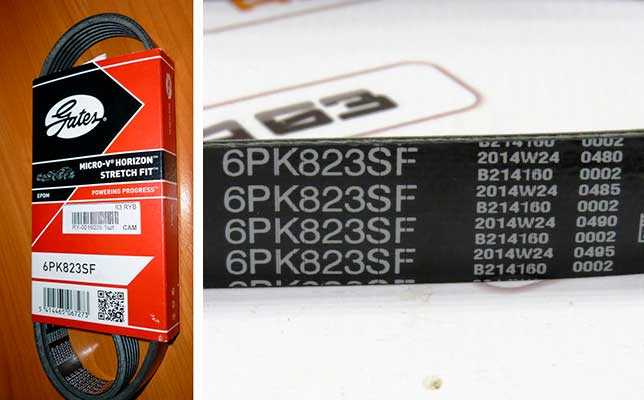

Как читать коды клиновых ремней
Коды клиновых ремней позволяют определить профиль ремня и его длину. Выполните следующие простые шаги, чтобы узнать, как читать коды клиновых ремней:
Шаг 1: На внешней стороне ремня вы найдете префикс, например.
B, 3L и т. д. Это также известно как профиль ремня.
| Примечание: префикс |
| В зависимости от производителя профиль ремня на поверхности ремня может быть представлен буквой, такой как A, B и т. д., или буквенно-цифровым значением, например 3L, 4L и т. д. |
Шаг 2: После профиля ремня прочтите двух- или трехзначное число, следующее за ним, чтобы определить длину вашего ремня. Следуя приведенному ниже примеру, если у вас есть код B98, это означает, что профиль ремня равен 9.0095 B и внутренняя длина 98 дюймов* .
Код B98 показывает профиль ремня, B и его внутреннюю длину в 98 дюймов* бытовая техника никогда не будет работать без клинового ремня. Это говорит о том, насколько важно иметь клиновой ремень в машинах. Помните, что в обрабатывающей промышленности движение необходимо для того, чтобы машины выполняли определенные задачи, и наиболее эффективный способ придать валу два конца — это когда в игру вступает клиновой ремень.
