Расширительный бак для системы отопления, давление, принцип работы

В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

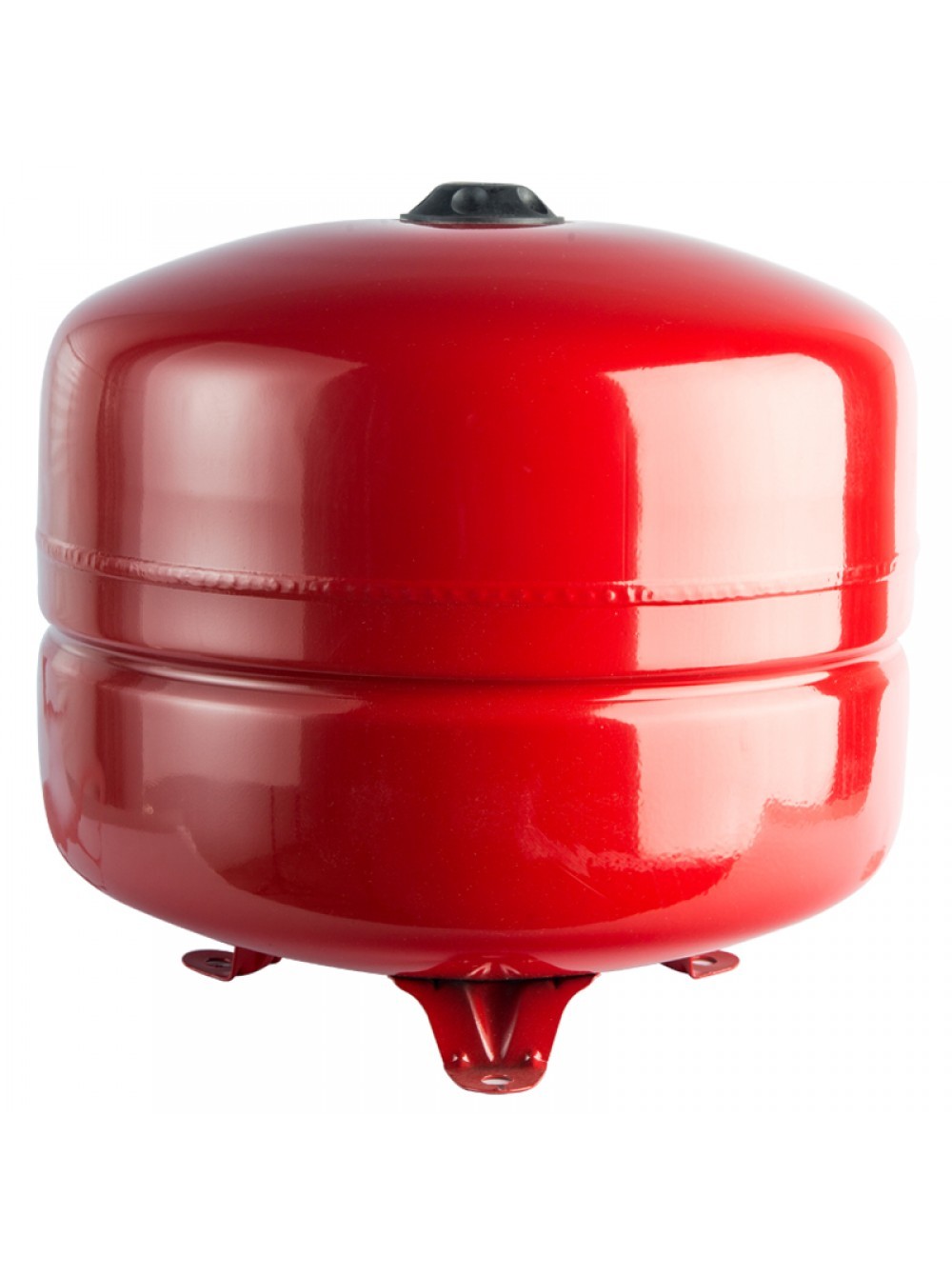

Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко.

Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

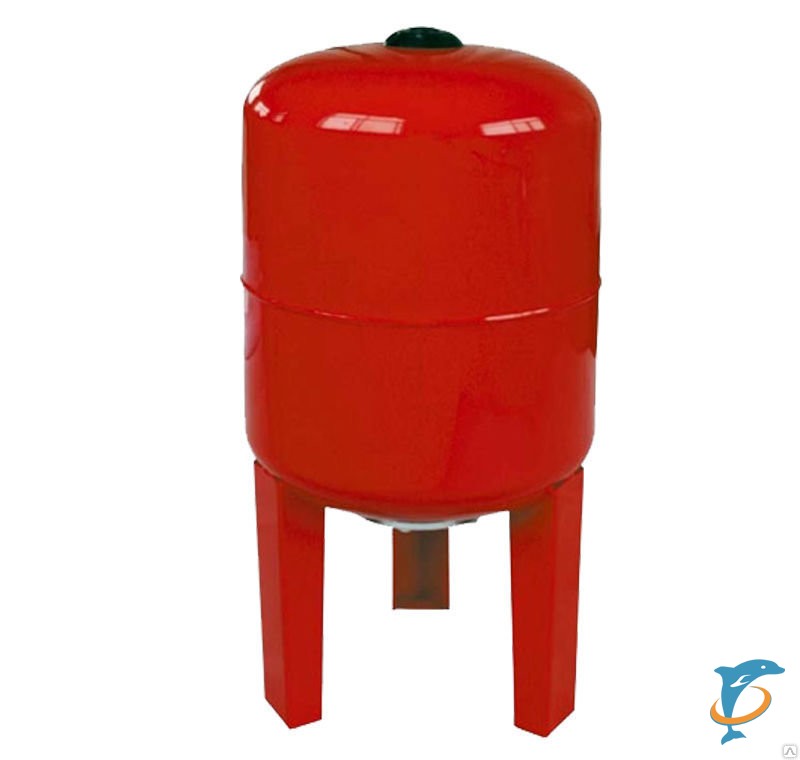

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом.

После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Система отопления, являясь сложной инженерной конструкцией, состоит из множества элементов, имеющих различное функциональное назначение. Расширительный бачок для отопления — одна из важнейших частей контура отопительной системы.

Для чего необходим расширительный бачок в системе отопления?

При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов. Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру. В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Устройство и принцип действия

Конструктивно закрытый расширительный бак в системе отопления представляет собой резервуар цилиндрической формы с установленной внутри мембраной из резины, которая разделяет внутренний объём сосуда на воздушную и жидкостную камеры.

Мембраны бывают следующих типов:

баллонного, при этом внутри резинового баллона находится теплоноситель, снаружи – воздух или азот под давлением;
в виде диафрагмы, делящей внутренний объем расширительного бака для закрытой системы отопления на две части – с водой и закачанным воздухом или газом.

Давление газа настраивается для каждой системы в индивидуальном порядке, который описывает прилагаемая к таким приборам как расширительный бачок для отопления закрытого типа инструкция. Некоторые производители в конструкции своих расширительных баков предусматривают возможность замены мембраны. Такой подход несколько повышает первоначальную стоимость прибора, зато впоследствии, при разрушении или повреждении мембраны стоимость её замены будет ниже цены нового расширительного бака.

С практической точки зрения форма мембраны никак не влияет на эффективность работы приборов, следует лишь отметить, что в баллонный расширительный бак закрытого типа для отопления вмещается несколько больший объём теплонесущей жидкости.

Принцип работы их также одинаков – при росте давления воды в сети за счёт расширения при нагревании, мембрана растягивается, сжимая находящийся по другую сторону газ и позволяет попасть внутрь бака излишкам теплоносителя. При остывании и, соответственно, падении давления в сети, процесс проходит в обратном порядке. Таким образом, регуляция постоянного давления в сети происходит в автоматическом режиме.

Нужно заострить внимание на том, что если купить расширительный бачок системы отопления наугад, без необходимого расчёта, то стабильности работы отопительной сети будет добиться весьма сложно. При значительно большем, чем необходимо, размере бака не будет создаваться требуемое для системы давление. В случае же если бак будет размера меньше требуемого, то он не сможет вместить избыточный объём теплонесущей жидкости, что может вылиться в создание аварийной ситуации.

Расчёт расширительных баков

Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления. Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость. Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

Vс – объём теплонесущей жидкости в системе отопления,
k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%;
D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:
Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.)
Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

В любом случае следует считать, что расширительные бачки для отопления должны обеспечивать увеличение объёма теплоносителя в сети в пределах 10%, то есть при объёме теплоносящей жидкости в системе 500 л., объём вместе с баком должен составлять 550 л. Соответственно, необходим бачок расширительный системы отопления объёмом не менее 50 литров. Такой метод определения объёма весьма приблизителен и может вылиться в излишние затраты на покупку расширительного бака большего объёма.

В настоящее время в интернете появились онлайн калькуляторы для расчёта расширительных бачков. В случае использования для подбора оборудования таких сервисов, необходимо провести расчеты минимум на трёх сайтах, чтобы определить, насколько корректен алгоритм вычисления того или иного интернет-калькулятора.

Производители и цены

В настоящее время проблема купить бачок расширительный для отопления заключается лишь в правильном подборе типа и объёма прибора, а так же в финансовых возможностях покупателя. На рынке представлен широкий выбор моделей приборов как отечественных, так и иностранных производителей. Однако следует отметить, что если на такие приборы как расширительный бачок закрытого типа для отопления цена при покупке будет гораздо ниже, чем у основных конкурентов, то от такого приобретения лучше отказаться.

Невысокая стоимость указывает на ненадёжность производителя и низкое качество используемых при его изготовлении материалов. Зачастую таковой является продукция из Китая. Как и на все остальные товары, на качественный расширительный бачок для отопления цена не будет иметь значительной разницы порядка двух – трёх раз. Добросовестные производители используют примерно одинаковые материалы и разница в цене схожих по параметрам моделей порядка 10-15% обусловливается лишь локацией производства и ценовой политикой продавцов.

Хорошо зарекомендовали себя в этом сегменте рынка отечественные производители. Установив современные технологические линии на своём производстве они добились выпуска продукции, по своим параметрам не уступающей лучшим мировым брендам при более низкой стоимости.

Следует учитывать, что важно не только расширительный бак для отопления закрытого типа купить, требуется также правильная его установка.

Имея необходимые навыки при соблюдении инструкции возможна его самостоятельная установка. Если же у мастера остаются какие-либо сомнения на счёт своих познаний, то лучше всего обратиться к профессионалам для гарантированно стабильной работы сети отопления и исключения возможных неисправностей.

Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

открытого типа;
закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

служит для компенсации расширения теплоносителя;
производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

бачок, установленный на чердаке, требует хорошего утепления;
в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

в виде диафрагмы;
баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

количество теплоносителя в котловом баке – по паспорту;
объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Что нужно и чего нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается. Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро увеличиваться по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком.Бак представляет собой воздушную подушку — жидкость с высокой степенью сжатия, на которую расширяющаяся вода может толкаться, не создавая большого повышения давления в системе. Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «источник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте.Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар. Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функционируют, они значительно больше, чем современные расширительные баки мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться».«Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака. Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается к воздушной камере. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно для открытия предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения.Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Выберите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру.Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1. Do Pump Away: Деталь, которая когда-то понималась и уважалась в гидронной промышленности, но постепенно утратила приоритет по сравнению с другими «удобствами» упаковки или установки, — это подключение расширительного бака к контуру гидравлического трубопровода рядом с входом циркулятора.Это сводит к минимуму перепад давления между точкой, где резервуар подключается к контуру, то есть точкой, где нет изменения давления при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы.На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Это также позволяет предотвратить попадание воздуха в трубопровод со стороны воды расширительного бака при первом заполнении системы. На рисунке 4 показаны различия.

3.Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом). Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре около 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, требуемое в верхней части системы для вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и при условии, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор. Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак заполняется жидкостью и становится «заболоченным». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант — новый танк. Именно тогда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, и более дорогой.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление со стороны воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное попадание воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не расширялась полностью внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при определении размеров резервуаров для таких систем, как таяние снега, солнечное тепло или другие приложения, где используются антифризы на основе гликоля.Опять же, методы в Справке 1 могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов по сути будет включать в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, в которой питьевая вода используется для передачи тепла к водяным тепловым излучателям, т. е. плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, в которых используются небарьерные трубки из PEX или другие материалы, которые могут способствовать диффузии кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не засыпать грязью: Не устанавливать расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бак. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен располагаться рядом с гидравлическим сепаратором, лучше всего установить его на тройнике на любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте его: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с более холодной оболочкой резервуара. Это может привести к негерметичности предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы относительно резервуаров.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с верхних соединений на ½ дюйма, можно легко погнуть при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если бак должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить кожух на твердой поверхности, как показано на Рисунке 6. Некоторые производители расширительных бачков предлагают комплекты ремней или другое оборудование для правильной поддержки корпус танка.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные бачки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Расширительные баки котла

Расширительные баки котла
Расширительные баки — Расширительный котел Танки

800-509-БАК
800-509-8265
Позвоните STEVE

Сотовый: 213-798-0903

Факс: 213-226-4690
(Attn.Стив Э.)

Эл. Почта:
[email protected]

Распечатайте: Форма заказа по факсу
Свяжитесь с нами
Пожалуйста, заполните: Форма предложения

Расширительные баки (M. A.W.P.125 — 150 psig):

*Для справок в будущем, пожалуйста эта страница.*

галлонов

ДИАМ.

О.А.

W. P.
psi

Факс

Черный
Вес
фунтов

Деталь #

Цена
Черный

12 дюймов

34 дюйма

150

1/2 «

3/4 дюйма

1/2 «

–

XH-15-12-150

$ 1096

12 дюймов

52 дюйма

150

1/2 «

3/4 дюйма

1/2 «

–

XH-24-12-150

$ 1174

14 дюймов

48 дюймов

150

1/2 «

1 1/2 «

XH-30-14-150

$ 1198

16 дюймов

51 «

150

1/2 «

1/2 дюйма

1/2 «

1 1/2 «

103

XH-40-16-150

$ 1280

20 дюймов

50 дюймов

150

1/2 «

2 «

130

XH-60-20-150

$ 1385

20 дюймов

64 дюйма

150

1/2 «

2 «

158

XH-80-20-150

1492 $

100

20 дюймов

75 дюймов

150

1/2 «

1 «

2 «

221

XH-100-20-150

$ 1569

120

24 дюйма

65 дюймов

150

1/2 «

1 «

2 «

235

XH-120-24-150

$ 1618

160

24 дюйма

85 дюймов

150

1/2 «

1 1/2 «

1 «

2 «

297

XH-160-24-150

$ 1757

215

30 дюймов

75 дюймов

125

3/4 дюйма

–

1 1/2 «

1 «

1 1/2 «

2 «

373

XH-215-30-150

$ 1832

240

30 дюймов

83 «

125

3/4 дюйма

–

1 1/2 «

1 «

1 1/2 «

2 «

414

XH-240-30-150

$ 1951

300

36 дюймов

75 дюймов

125

3/4 дюйма

–

2 «

1 «

2 «

503

XH-300-36-125

$ 2048

400

36 дюймов

98 дюймов

125

3/4 дюйма

–

2 «

1 «

2 «

637

XH-400-36-125

$ 2345

Расширительные баки мочевого или мешочного или мембранного типа

Также доступны съемные расширительные баки баллонного типа с предварительной заправкой. Они спроектированы таким образом, чтобы выдерживать силы расширения и поддерживать постоянное давление в жидкостных системах. Вода или другая жидкость содержится в камере специальной конструкции, чтобы избежать коррозии бака и проблем с колебаниями давления в системе. — Пожалуйста, позвоните мне для получения дополнительной информации, цены и наличия.

Это только некоторые модели цистерн, другие размеры можно узнать по телефону.

Верх страницы

Определение размеров расширительных баков для горячей воды

Расширительные баки необходимы в системах отопления, охлаждения или кондиционирования воздуха, чтобы избежать недопустимого повышения давления в системе, когда вода расширяется во время нагрева.

Взрывная сила перегретой воды

1 фунт (0,45 кг) нитроглицерина> 2000000 фут-фунтов _f (2700000 Дж)
1 фунт (0,45 кг) из вода, выделяющаяся в пар> 750000 фут-фунтов _f (100000 Дж)

Расширительные баки обычно представляют собой

открытые баки
закрытые компрессионные баки
мембранные баки

Чистые расширительные баки объем воды при нагревании можно выразить как

V _нетто = (v ₁ / v ₀) — 1 (1)
V _нетто = объем расширения воды ( футов ³, м ³ )
v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)
v ₁ = удельный объем воды при рабочей (горячей) температуре (футы ³ / фунт, м ³ / кг)

Открытые расширительные баки

Требуемый объем открытого расширения бак может быть выражен как

V _et = k V _w [(v ₁ / v ₀) — 1] (2)
V _et = необходимый объем расширительного бака (галлон, литр)
k = коэффициент безопасности (обычно примерно 2)
V _w = объем воды в системе (галлон, литр)
v ₀ = удельный объем вода при начальной (холодной) температуре (фут ³ / фунт, м ³ / кг)
v ₁ = удельный объем воды при рабочей (горячей) температуре (фут ³ / фунт , м ³ / кг) 90 125

Обратите внимание, что в открытом расширительном баке свежий воздух постоянно поглощается водой и имеет тенденцию к коррозии системы. Открытые расширительные баки также должны располагаться над самым высоким нагревательным элементом, как правило, на крыше зданий, где они могут подвергаться замерзанию.

Закрытые компрессионные расширительные баки

Закрытые компрессионные баки могут быть спроектированы как

регулируемые расширительные баки — воздух откачивается или нагнетается с помощью автоматических клапанов в баки для управления давлением в системе при повышении или понижении температуры и расширения воды
Резервуары с подушкой под давлением — вода откачивается или нагнетается в системы для компенсации повышения или понижения температуры
Компрессионные резервуары с закрытыми объемами газа — резервуары содержат определенные объемы газа, который сжимается при повышении температуры и объема системы

Требуемый объем в закрытом расширительном баке

V _и = k V _w [(v ₁ / v ₀) — 1] / [(p _a / p ₀) — (p _a / p ₁)] (3)
где 9 0003
p _a = атмосферное давление — 14. 7 (psia)
p ₀ = начальное давление системы — холодное давление (psia)
p ₁ = рабочее давление системы — горячее давление (psia)

начальная температура 50 ^o F
начальное давление 10 фунтов на кв. Дюйм

максимальное рабочее давление 30 фунтов на кв. w [(v ₁ / v ₀) — 1] / [1 — (p ₀ / p ₁)] (4)

начальная температура 50 ^o F
начальное давление 10 psig
максимальное рабочее давление 30 psig
коэффициент безопасности прибл. 2
коэффициент приемлемости прибл. 0,5

Пример — Объем в открытом расширительном баке

Система с 1000 галлонов воды нагревается от 68 ^o F до 176 ^o F .

Минимальный объем расширения в открытом расширительном баке с коэффициентом безопасности 2 можно рассчитать как

V _et = 2 (1000 галлонов) [((0,01651 фута ³ / фунт) / (0,01605 фута) ³ / фунт)) — 1]
= 57 (галлонов)

Модификация расширительного бака MGA: Практическая библиотека: Опыт MG

К настоящему времени преимущества установки системы расширительного бачка охлаждения под давлением на MGA считаются очевидными.

Проблема с автомобилями с левым рулем в том … Где под капотом удобно расположить этот предмет? Место, которое я выбрал для установки расширительного бачка, показано на фото ниже:

Отсек двигателя MGA, расположение расширительного бака

Примечание. Вышеупомянутое место такое же, как когда я модифицировал несколько систем охлаждения MGA с двумя электрическими вентиляторами Lucas и расширительным баком MGB под давлением с большим успехом в начале 1990-х годов. 20 лет спустя моя недавняя работа над MGA заставила меня еще раз вернуться к установке системы расширительного бака под давлением…

Как видно на фото выше, оригинальная крышка радиатора была заменена на заглушку. Теперь переливная труба направляет охлаждающую жидкость под давлением в расширительный бачок. Для этого вы можете заменить заливную горловину (или заказать ее в радиаторной мастерской) или работать со своим оригинальным оборудованием. Давайте сначала рассмотрим последний вариант.

Использование оригинальной заливной горловины MGA

Резиновая уплотнительная вставка заглушки должна иметь относительно плоскую поверхность для уплотнения.Поэтому я предлагаю пропустить тонкий плоский напильник по посадочной поверхности заливной горловины радиатора. Также рекомендуется, чтобы во избежание повреждения резинового уплотнения вы всегда покрывали его силиконовой смазкой каждый раз, когда снимаете и устанавливаете заглушку.

Никогда не снимайте заглушку, не сбросив предварительно давление в расширительном бачке! Также неплохо покрасить колпачок в красный цвет, чтобы напомнить вам и всем, кто может работать с автомобилем. Колпачок на фото выше, хотя и выглядит слегка розоватым, на самом деле красный.

Ваша следующая задача — удалить часть исходной переливной трубы, оставив при этом примерно 1-1 / 2 дюйма, выступающего из заливной горловины.

А теперь важная часть. Поскольку переливная труба гладкая (без зазубрин), я настоятельно рекомендую установить два шланговых зажима. Этого должно быть достаточно, чтобы шланг не сошел с трубы.

Однако вместо этой процедуры я рекомендую снять исходную переливную трубу и заливную горловину и заменить ее на обновленную наливную горловину, которая идет в комплекте с зазубриной 5/16 «.

Теперь давайте посмотрим, как крепить расширительный бачок к кожуху радиатора.

Рекламные ссылки. Станьте участником поддержки, чтобы скрыть это объявление и поддержать малый бизнес
Изготовление креплений для расширительного бачка, 1-я версия
На фотографиях ниже показан оригинальный кронштейн для установки расширительного бачка MGB. Этот кронштейн был сделан из 2 кусков стали (№ 10), размеры которых составляют (A) 1 фут x 5-1 / 2 дюйма и (B) 3-1 / 8 дюйма x 4-7 / 8 дюймов.
Примечание. С тех пор этот кронштейн был обновлен и упростился, продолжайте читать ниже.
Кронштейн (A) имел прорези (21/64 дюйма) на глубину 3/4 дюйма, а центральные линии находились на расстоянии 4 дюйма друг от друга. Центральная линия переднего паза (слева) находилась на расстоянии 5/8 дюйма от края.
Кронштейн (B) был просто разрезан под углом между размерами 3-1 / 8 «и 4-7 / 8».
Затем кронштейн
(A) был приварен заподлицо поверх (B), как показано на фотографиях ниже.
Кронштейн расширительного бачка MGA, вид сверху
Кронштейн расширительного бачка MGA, вид сбоку
Изготовление креплений для расширительного бачка, 2-я версия
К сожалению, вся наша хорошая работа продлилась недолго, когда мы решили установить
Расширительных баков — Большая Химическая Энциклопедия
Если противодавление на выходной стороне компрессора ниже фиксированного выходного давления, сжатый газ просто расширится в расширительном баке или в начальной части трубопровода, прикрепленной к выходной стороне компрессора.На Рис. 3-74 показан график зависимости давления от объема для типичного роторного компрессора, работающего против противодавления ниже расчетного давления компрессора. [Pg.487]
LTHW системы обычно находятся под давлением только статического напора с открытым расширительным баком, в этом случае расчетная рабочая температура не должна превышать 83 ° C. Там, где система, работающая MTHW выше 110 ° C находятся под давлением с помощью головки резервуара, расширительный сосуд должен быть включен в корме и расширение трубу. Этот резервуар должен иметь соответствующий размер, чтобы выдерживать объем расширения всей системы, чтобы не происходило кипение в верхней части подающей трубы.Ни в коем случае нельзя предусматривать открытый вентиль для этого типа системы. В системах MTHW и HTHW требуется повышение давления, чтобы температура насыщения при рабочем давлении во всех точках контура превышала максимальную требуемую температуру подачи в системе. Запас 17 K (минимум) … [Pg.407]
Рисунок 7.6 Испаритель с сухим расширительным баком, (a) Секция, (b) Высота …
Предпочтительный контур рассола показан на рисунке 12.5, и имеющий подающий и расширительный бак вне контура, который в противном случае закрыт. Это позволяет избежать уноса воздуха и чрезмерного воздействия на поверхность. Такое же расположение можно использовать с разделенным резервуаром хранения, показанным на рисунке 12.6, за исключением того, что резервуар будет закрытым, с отдельным питающим и расширительным резервуарами. [Стр.152]
Проверьте расширительный бачок. Если он заполнен водой, вероятно, будет недостаточно воздуха для расширения, и предохранительный клапан откроется. [Pg.660]
Давление в стволе скважины можно снизить, если использовать трубку из эластичного материала, заполненную силиконовым маслом.Когда возникает небольшое избыточное давление из-за замерзания, силиконовое масло будет отжиматься в расширительный бак, см. Рисунок 64. [Pg.200]
Рисунок 64. Давление замерзания будет компенсироваться силиконом. масло и регулируется расширительным бачком …
Нагревательный кабель в скважине, соединенный с расширительным баком Вставив термокабель в ствол скважины, можно предотвратить избыточное давление, см. Рисунок 66.Термокабель следует подключить к расширительному баку рассола. Когда расширение замерзающей воды увеличивает объем расширительного бачка, начинается нагрев, что позволяет всегда иметь дренажное отверстие сквозь лед. [Стр.201]
Осмотрите шланги. Затяните все шланговые соединения, в том числе и к расширительному бачку, чтобы предотвратить утечку охлаждающей жидкости. [Стр.13]
Минимальный размер резервуаров для хранения горячего масла (T1 и T2) основан на требовании обеспечивать электроэнергией на одну ночь, хотя предпочтительно это должно быть в течение нескольких дней при неблагоприятных погодных условиях.Система горячего масла является закрытой, и предусмотрен расширительный бак (не показан) для компенсации теплового расширения при изменении температуры масла. Пока резервуар для хранения не будет заполнен горячим маслом, температура будет расти вместе с уровнем в резервуаре, и, следовательно, холодное масло забирается и возвращается на дно активного резервуара, в то время как горячее масло отбирается и возвращается обратно в резервуар. верх бака. [Pg.528]
Обратите внимание на детектор газообразного хлора. Жидкий хлор находится под давлением и может разорвать соединения труб, поэтому расположение в секции емкости является подходящим.Также обратите внимание на расширительный бачок и разрывную мембрану. Опять же, поскольку жидкий хлор находится под очень высоким давлением, любую утечку, которая может возникнуть в трубопроводе, можно остановить, разорвав диск и позволив хлору расшириться в расширительный бак. [Pg.775]
Внезапное расширение (вход в резервуар) Задвижка 1.0 50 … [Pg.203]
В начале процесса Dowtherm, органическая жидкость с очень низким давлением пара, нагревалась от комнатная температура до 335 F. Оператор внезапно заметил, что манометрическое давление не соответствует ожидаемым 15 фунтам на квадратный дюйм, а составляет 125 фунтов на квадратный дюйм.К счастью, предохранительный клапан на выпускной линии разорвался в выпускном (расширительном) баке, так что серьезной аварии удалось избежать. [Стр.297]
Сепараторы и улавливатели. — Чтобы предотвратить потери из-за уноса или вспенивания, необходимо установить эффективные сепараторы и улавливатели. Для обычных условий можно использовать стандартные так называемые маслоотделители с перегородками, но в крайних случаях необходимо установить центробежные сепараторы t3q> e или очень большие расширительные баки с перегородками. Проф.У. Керр представил результаты некоторых испытаний, проведенных с сепаратором Swartwout, который показал чрезвычайно высокую эффективность (см. Bull 138 и 149 Университета штата Луизиана). [Pg.375]
Самым важным свойством высокотемпературной HTF является ее термическая стабильность при исключительно высоких температурах. Эти HTF обычно используются над точками возгорания и возгорания в закрытых и герметичных системах. Во многих случаях инертный газ, такой как азот, используется в свободном пространстве резервуара для хранения / расширения.[Стр.1216]
Органические HTF окисляются при нагревании в присутствии воздуха. Это начинается примерно при 150 ° C и скорость увеличивается с температурой. Производители теплоносителя обычно рекомендуют накладывать на расширительный бак слой инертного газа, такого как азот или аргон, для предотвращения окисления. Этот инертный газ также может быть использован для создания давления в системе в случае, если жидкость будет использоваться выше ее точки кипения или если необходимо увеличить чистую положительную высоту всасывания (NPSH) насоса. [Стр.1218]
Рекомендуется пропускать теплоноситель через расширительный бак во время запуска, поскольку это облегчает вентиляцию… [Pg.1218]
Отбор механической энергии также влияет на химическую реактивность, контролируя давление в компонентах HYPP. Предусмотрены такие приспособления, как предохранительные клапаны, расширительные баки, факелы, чтобы сбросить давление, таким образом, избегая выхода из строя оборудования … [Pg.162]
Основные приборы для применения полимеров, автомобильная промышленность (дверные ручки, стеклоподъемники, наполнитель баков) горловины и крышки, карбюратор, навинчивающиеся крышки для расширительных баков системы охлаждения, топливные колпачки), телефоны (блоки дозатора и направляющие ползуна), пневматические компоненты, детали текстильных машин, детали для душа, бытовая электроника и оборудование, подшипники, кулачки, емкости, рабочие колеса насосов , ролики, пружины, зажимы и многие другие приложения… [Pg.660]
Переливная труба подает небольшое количество циркулирующего раствора в открытый расширительный бак сбоку. Это необходимо, потому что в рабочих условиях отсек под давлением должен быть полностью заполнен красящей жидкостью, и поэтому необходимо некоторое приспособление для увеличения объема, которое сопровождает повышение температуры. Также это удобная точка, в которую можно добавлять красители и химикаты. В начале окрашивания поток всегда должен быть снаружи внутрь, и через несколько минут может начаться периодическое изменение направления.[Pg.348]
Появление гидрофобных синтетических волокон вызвало интерес к окрашиванию под давлением при температурах выше 100 ° C. Машина, показанная на рис. 13.16, имеет вторичный насос, который приводится в действие для создания статического высокого давления в сосуде d e, когда желательно наносить красители при температурах выше 100 ° C. Постоянное повышенное давление не может удовлетворительно поддерживаться одним только основным насосом, поскольку оно будет меняться в зависимости от плотности намотки прокладок и других факторов, включая скорость двигателя.Вторичный насос извлекает из расширительного бака дополнительный краситель и подает его в сосуд высокого давления таким образом, чтобы поддерживать статическое давление. [Pg.350]
Самая простая система непрерывного испарения — это одноступенчатое испарение нагретой жидкости в расширительный бак или мгновенное испарение, которое поддерживается … [Pg.505]
DAVINCH представляет собой стальную камеру с двойными стенками.
