Как проверить якорь генератора?

Генератор – это неотъемлемый элемент каждого авто. В этой статье вы прочтете о такой части генератора как якорь, причинах его неисправности, и узнаете, как проверить якорь генератора.

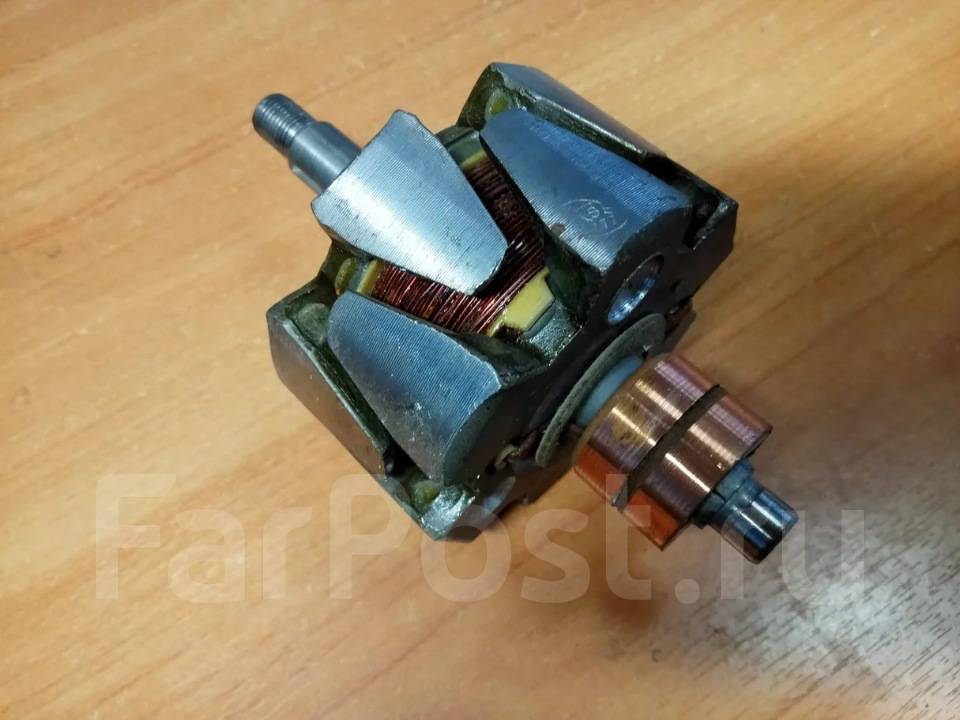

Что собой представляет якорь генератора?

В состав якоря генератора входят следующие части:

• Обмотка возбуждения с полюсной системой;

• Вал;

• Контактные кольца;

• Щетки.

• Магнитопровод, или сердечник якоря

• Коллектор

Магнитопровод состоит из листов электротехнической стали, толщина которых 0,5 мм. Он впрессовывается на вал, а если диаметр якоря слишком велик, то на цилиндрическую втулку. В состав коллектора входит ряд изолированных друг от друга медных коллекторных пластин. Собирают его отдельно, а потом в комплекте впрессовывают на вал через изолирующую втулку.

Обмотка сделана в форме отдельных секций, окончания которых впаиваются в особые выступы коллекторных пластин.

С помощью коллектора секции обмотки соединяются друг с другом последовательно, создавая замкнутую цепь. Существуют петлевые и волновые обмотки якоря. В петлевых обмотках выводы секций присоединяются к рядом находящимся коллекторным пластинам, а секции соединяются друг с другом на коллекторе. В волновых обмотках выводы секций соединяются с коллектором, а секции друг с другом соединяются как бы волнообразно. Количество коллекторных пластин равняется количеству секций обмотки.

Как вращается якорь?

Вращение якоря генератора в воздушном пространстве между полюсами происходит с помощью подшипниковых щитов и насаженных на вал подшипников. Расположенный со стороны коллектора подшипниковый щит называется передним. Посередине заднего подшипникового щита и сердечника на вал якоря устанавливается крылатка вентилятора. Она необходима для охлаждения генератора. Для притока свежего воздуха и отвода тепла в подшипниковых щитах есть отверстия.

Они закрыты защитными кожухами с сеткой. Отверстия, расположенные в переднем подшипниковом щите, нужны также для обслуживания коллектора и щеточного узла.

Якорь генератора, сеть постоянного тока и обмотки полюсов соединяются при помощи щеток. Эти щетки находятся на щеткодержателях, а они, в свою очередь, закрепляются на особых пальцах. Пальцы закреплены на траверсе, которая прикреплена к переднему подшипниковому щиту или к станине. В щеткодержателях можно регулировать давление щеток на коллектор с помощью пружин.

Численность щеточных пальцев равняется количеству полюсов. У одной половины полюсов положительная полярность, у другой отрицательная. Щеточная половина одной полярности соединена между собой сборными нишами. Щеточный узел делит обмотку якоря генератора на ряд параллельных ветвей, количество которых зависит от вида обмотки.

Общая электрическая сеть автомобиля и генератор соединены между собой коробкой выводов, в которой находится клеммная плата с метками выводов имеющихся обмоток. Для подъема и перемещения генератора сверху станины установлен рым-болт. На корпусе станины закреплена табличка производителя. На ней указаны обмоточные сведения и главные характеристики генератора.

Существенным минусом генераторов постоянного тока является сравнительно высокая сложность и недостаточная прочность щеточно-коллекторного узла, нуждающегося в постоянном обслуживании. Генерируемый ток в якоре мощного генератора очень высок и не может быть снят со щеток. Снимают его с неподвижных катушек. Из-за этого в мощных генераторах вместо якоря стоит статор, а вместо индуктора – ротор.

Самые распространенные поломки якоря генератора

Наиболее часто встречающиеся поломки якоря генератора:

• Изнашивание контактных колец;

• Поломка подшипника вала;

• Короткое замыкание обмотки.

Дефекты, которые не подлежат ремонту: изнашивание коллектора до диаметра 86 мм; изнашивание шпоночных пазов больше допустимого, в случае если паз уже был ранее расширен, и срыв резьбы больше 2-х ниток на торце вала.

Процесс проверки якоря генератора

Для начала необходимо провести внешний осмотр якоря генератора. При отсутствии изъянов при внешнем осмотре можно приступать к внутреннему. Сначала нужно проверить обмотку на качество изоляции между витков, а еще между обмоткой и массой. При проверке нужно пользоваться тестером либо контрольной лампочкой. Ее подключают в обычную промышленную сеть переменного тока напряжением 220 В. Один провод от контрольной лампочки присоединяют к валу якоря, а вторым по очереди притрагиваются к пластинам коллектора. На проводах должны быть безопасные изолированные наконечники.

Если произойдет замыкание обмотки якоря на «массу», контрольная лампа загорится.

Чтобы проверить межвитковое замыкание, применяют индукционный прибор (рис.1). Сердечник прибора сделан из трансформаторного железа. Питание катушки происходит за счет промышленного переменного тока. Якорь генератора кладут в призму сердечника и, вращая вокруг оси, к его железу присоединяют металлическую пластину.

Если межвитковых замыканий нет, индуктируемая в обмотке якоря электродвижущая сила уравновешена, и, следовательно, тока в обмотке не будет. В случае присутствия межвиткового замыкания, электродвижущая сила в короткозамкнутых витках индуктируется. Возбуждаемый переменный ток образует еще одно переменное магнитное поле на площади с закороченными витками. Если это поле имеется, то присутствует определенная вибрация металлической пластины, присоединенной к железу якоря.

Вибрация пластины свидетельствует о наличии короткозамкнутых витков. Якоря, у которых имеется этот дефект, подлежат перемотке. А якоря, у которых обмотки исправны, подвергаются следующей проверке.

1 – Сердечник прибора; 2 – Катушка; 3 – Металлическая пластина

Рис.1. Схема индукционного прибора

Ремонт якоря генератора

Износившуюся поверхность вала якоря генератора под шарикоподшипники ремонтируют методом пластической деформации (накатки). Якорь ставят в центры токарного станка, и изношенные шейки обрабатывают накаткой при шаге, равном 1-1,5 мм. Диаметр шейки становится больше за счет металла, выплывающего из создающихся впадин. По окончании такой обработки, шейки шлифуют до нужного размера. Перед шлифовкой проводят еще правку вала и исправление центров. Если были изношены шпоночные канавки, то есть стали больше допустимых параметров, тогда фрезеруют новые канавки под углом 180° по отношению к старым.

Требования, предъявляемые к отремонтированному валу: биение носка вала при осмотре в призмах по отношению к шейкам не может быть больше 0,05 мм; биение железа якоря может быть до 0,05 мм; искривлённый вал можно поправить прессом. В случае если размер биения железа якоря больше допустимых параметров, железо якоря нужно обточить до ремонтного диаметра.

Изношенный коллектор ремонтируют до ликвидации дефектов; диаметры коллектора не должны быть меньше 86 мм для генератора. После того как коллектор обточили, нужно прорезать миканитовую изоляцию среди пластин на глубину 0,8 мм; ширина одной канавки должна быть 0,6 мм. Чтобы прорезать изоляцию, используют настольный горизонтально-фрезерный станок и шестизубую дисковую фрезу, диаметр которой 12мм. Фрезу не обрабатывают шлифовкой и заточкой, а применяют для обрабатывания 5-6 коллекторов. По окончании фрезеровки изоляции коллектор очень хорошо полируют наждачкой небольшой зернистости, а затем обдувают сухим воздухом, чтобы удалить миканитовую и медную пыль.

Железо якоря нужно окрасить нитроглифталевым лаком, а обмотку покрыть изоляционным лаком. После этого поставить их сушиться в сушильный шкаф с температурой 110-120° примерно на десять часов. Восстановленный якорь необходимо проверить на замыкание обмотки между витками и на корпус.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как проверить якорь генератора ваз 2107

Электрооборудование современного автомобиля представляет собой сложный комплекс приборов и устройств. Питание бортовой сети осуществляется от аккумулятора, а после запуска двигателя — от генератора. Данное устройство в исправном состоянии обеспечивает напряжение в пределах 14 — 14,2 В. Проверка генератора ВАЗ 2107 не только поможет выявить его неисправности, но и избежать выхода из строя аккумуляторной батареи.

При недостаточном напряжении заряд ее становиться неполным, что вызывает падение плотности электролита. При низких температурах такое явление может вызвать замерзание жидкости. Образование кристаллов льда приводит к постепенному разрушению пластин аккумулятора. Для установления параметров выходного напряжения генератор можно прозвонить обычным мультиметром.

Порядок проверки при разных режимах работы двигателя

Для выполнения данной операции понадобится помощник. Последовательность действий по проверке работоспособности генератора:

1. Цифровой или индикаторный мультиметр устанавливаем в режим измерения постоянного напряжения. Проверяем параметры на клеммах аккумуляторной батареи. Согласно руководству по эксплуатации напряжение должно быть в пределах от 11,9 до 12,6 В возможно чуть меньше с учетом того, что сеть потребляет небольшое количество энергии.
2. Помощник запускает двигатель и оставляет его работ на оборотах холостого хода, вновь проверяем напряжение. Если оно упадет, это означает что генератор, либо полностью не работает, либо параметры недостаточны для заряда батареи.
3. Превышение напряжения значения в 14,5 В в течение длительного времени приведет к закипанию электролита в банках.

При выявлении неисправности генератора потребуется проверить диодный мост, электронный регулятор напряжения, обмотки статора и ротора, а также состояние щеточного узла.

Контроль работоспособности компонентов

Для выполнения данной операции необходимо демонтировать устройство с автомобиля и очистить от загрязнений. Порядок проверки следующий:

1. Мультиметр переводим в режим измерения сопротивления. Положительный щуп устанавливаем на клемму «30», а отрицательный на массу. Близкие к нулю показания свидетельствуют о том, что мост или статор генератора вышли из строя.
2. Проверка положительных диодов происходит при установке положительного щупа на вывод один из болтов крепления выпрямительного блока, а отрицательный на массу. Нулевые или близкие к ним показания прибора, говорят о том, что диодный мост неисправен.
3. Для проверки ротора необходимо измерить сопротивление между контактными кольцами. В рабочем состоянии оно должно быть в пределах нескольких Ом. Если сопротивление около нуля, то в обмотке произошло замыкание.

Диодный мост и другие неисправные элементы генератора подлежат замене на новые из ЗИП.

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи. Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи. При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий
1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора.
2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста.
3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя.
4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

Как известно, генераторный узел представляет собой неотъемлемую часть любого современного автомобиля. Благодаря этому устройству осуществляется зарядка АКБ во время езды, а также питание всего электрооборудования. Но как и любой другой механизм, генератор может выйти из строя по разным причинам. В этой статье мы расскажем, в каких случаях необходимо ремонтировать якорь генератора и как производится его диагностика.

Описание якоря генератора

Перед тем, как проверить узел, ознакомьтесь с основной информацией. Состоит якорь из таких элементов:

• вал;
• контактные кольца;
• щеточный узел;
• коллектор;
• обмотка возбуждения;
• сердечник.

Сердечник устройство включает в себя несколько листов, выполненных из электротехнической стали, их толщина должна составлять 0.5 мм. Сердечник монтируется в вал, но если диаметр якоря очень большой, то в цилиндрическую втулку. Что касается коллектора, то в его состав входят медные пластины, число которых может отличаться в зависимости от конструкции. Коллектор собирается отдельно, после чего он впрессовывается в вал посредством изолирующей втулки.

Устройство якоря генераторного узла

Обмотка выполнена в виде нескольких секций, их концы монтируются в специальные выступы на пластинах коллектора. При помощи последнего секции обмотки соединены друг с другом последовательным образом, формируя замкнутую цепь. Обмотки могут быть волновыми либо петлевыми. В первых выводы секций подключаются к коллекторному узлу, а друг с другом они соединяются волнообразно. В петлевых устройствах выводы подключены к коллекторным пластинам, а друг с другом они соединяются непосредственно на коллекторе.

Принцип действия

Якорь генераторного узла вращается в результате воздействия подшипниковых щитов, а также самих подшипников, установленных на валу. Сам щит, который находится рядом с коллектором, называется передним. Позади этого щита, на валу, расположена крылатка, предназначенная для охлаждения устройства. Чтобы обеспечить приток воздуха, а также отвести тепло, в щитах имеются специальные отверстия, которые закрываются при помощи защитных кожухов с сетками. В переднем щите также имеются отверстия, но они необходимы для обслуживания составных элементов устройства.

Якорь устройства подключается к сети посредством щеточного узла. Сами элементы расположены на специальных держателях, который зафиксированы на так называемых пальцах. Эти пальца расположены на траверсе, которая, в свою очередь, зафиксирована на переднем щите или станине, в зависимости от конструкции. Давление щеточных элементов можно регулировать, для этого предусмотрены специальные пружины.

Количество так называемых пальцев щеток соответствует числу полюсов, при чем у одной их половины полярность должна быть положительной, а у второй — отрицательной. В целом щеточный узел разделяет обмотку на несколько параллельных ветвей, их число также может различаться в зависимости от вида обмотки (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Бортовая сеть транспортного средства соединяется с генераторным узлом посредством специальном коробки выводов, где имеется плата с отметками выводов на обмотках. Для обеспечения подъема либо перемещения генераторного узла на верхней части станины имеется соответствующий болт. На ее корпусе установлена табличка, где указан производитель, а также основные технические данные об устройстве. Один из основных недостатков генераторного устройства заключается в достаточно большой сложности, а также слишком слабой прочности щеточного узла, в результате чего устройство нуждается в периодической диагностике и обслуживании.

Характерные неисправности

Среди наших соотечественников бытует мнение, что одной из основных неисправностей якоря является отсутствие сопротивления. Следует отметить, что сопротивление проверяется на обмотке ротора, а ротор, в свою очередь, может быть установлен вместо индуктора, а вместо якоря будет стоять статор. Это делается для того, чтобы обеспечить более высокую мощность, поэтому сопротивление может быть диагностировано только на роторе.

Что касается именно якоря, то для него характерны такие неисправности:

• чаще всего ремонт якоря генератора своими руками производится в результате износа контактных колец;
• также необходимость отремонтировать узел может появиться в результате выхода из строя подшипника вала;
• не так часто, но все же случается проблема короткого замыкания обмотки.

Следует также отметить, что существуют и поломки, которые не подлежат ремонту:

• износ коллектора до диаметра 8.6 см;
• износ шпоночных пазов.

Самостоятельная диагностика

Так мы плавно подошли к вопросу проверки. Если вы не знаете, как проверить работоспособность узла в своем авто, то в первую очередь произведите визуальную диагностику состояния устройства. Если проверка показала, что внешних повреждений нет, то нужна более тщательная диагностика. Изначально следует осуществить проверку обмотки на предмет нарушения изоляции, для прозвонки вам потребуется мультиметр или контрольная лампа.

Перед тем, как проверить, один провод от лампы необходимо подключить к валу якоря, а другим по очереди прикоснуться к пластинам коллектора. При этом учтите, что при проверке наконечники проводов должны быть надежно заизолированы. В том случае, если случится замыкание обмотки якоря на массу, лампочка должна замигать.

Для проверки межвиткового замыкания вам потребуется специальное индукционное устройство. Сердечник устройства в данном случае выполнен из металла, а питание катушки производится благодаря использованию промышленного переменного напряжения. Якорь устанавливается в призму сердечника, после чего его надо вращать вокруг оси, а к металлу подключить железную пластину. При отсутствии замыканий тока в обмотке не будет (автор видео — канал Ramanych).

Если же замыкание имеется, то в замкнутых витках будет зафиксирована электродвижущая сила. При этом переменное напряжение будет способствовать образованию еще одного магнитного поля, поэтому если оно есть, то в железных пластинах, подключенных к якорю, появится вибрация. Наличие вибрации может сообщить о том, что в витках есть замыкание, если это так, то единственным вариантом для решения проблемы будет перемотка якоря.

Способы устранения поломок и дефектов якоря

Если поверхность вала механизма износилась, то исправить такую проблему позволит процедура накатки. Сам механизм монтируется в токарный станок, а шейки, которые износились, подвергаются обработке. Их диаметр будет увеличиваться благодаря железу, которое выходит из образовавшихся впадин. Когда обработка будет закончена, шлейки необходимо отшлифовать так, чтобы их размеры соответствовали тем, которые должны использоваться.

При износе коллектора также должна производиться ликвидация его дефектных элементов. Этот компонент подлежит обточке, после которой в пластинах прорезается изоляция на расстояние 0.8 мм. При этом ширина канавки должна быть не более 0.6 мм, для прорезания изоляции используется фрезерный станок.

После окончания фрезеровки сталь якоря необходимо обработать специальным нитроглифталевым лаком, а обмотку — изоляционным. При этом сушка этих элементов должна осуществляться при температуре около 110 градусов на протяжении 10 часов. Такие условия для ремонта позволит обеспечить не каждое СТО, поэтому отремонтировать якорь в домашних условиях не получится.

Видео «Как с помощью токарного станка отремонтировать якорь»

Наглядная инструкция по ремонту якорного элемента с помощью специального оборудования приведена на видео ниже (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Проверка деталей генератора – Система зарядки – Toyota MARK II & CHASER & CRESTA

Проверка ротора

1. Проверьте, нет ли обрыва в обмотке возбуждения.
   При помощи омметра измерьте сопротивление между контактными кольцами.
   • Номинальное сопротивление (в холодном состоянии) — 2,7-3,1 Ом
   Если сопротивление стремится к бесконечности, т.е. цепь разомкнута, то замените ротор.
2. Проверьте, нет ли замыкания обмотки возбуждения на массу. При помощи омметра измерьте сопротивление между полюсом ротора и контактным кольцом. Если сопротивление равно 0 (цепь замкнута), то замените ротор.
3. Проверьте контактные кольца.
   1. Проверьте рабочие поверхности контактных колец. На них не должно быть зад и ров или сколов.
   2. При помощи штангенциркуля измерьте диаметр контактных колец.
      • Номинальный диаметр — 14,2 -14,4 мм
      • Минимально допустимый — 14,0 мм
      Если диаметр контактных колец меньше минимально допустимого, то замените ротор.

Проверка статора

1. Проверьте, нет ли обрыва в обмотке статора.
   При помощи омметра измерьте сопротивление между выводами катушек обмотки статора. Если сопротивление стремиться к бесконечности, т. е. цепь разомкнута, то замените статор.
2. Проверьте, не замыкается ли обмотка статора на массу. При помощи омметра измерьте сопротивление между корпусом статора и выводами катушек обмотки статора. Если сопротивление равно «0», т.е. цепь замкнута, то замените статор.

Проверка щеток

Измерьте длину выступающей части щеток.

• Номинальная длина — 10,5 мм
• Минимально допустимая — 1,5 мм

Проверка блока выпрямителей

1. Проверка положительного вентиля,
   1. Подсоедините отрицательный пробник омметра к положительному выводу выпрямительного блока, а положительный пробник последовательно подсоединяйте к каждому из трех остальных выводов. Убедитесь в наличии проводимости (замкнутой цепи) во всех трех положениях.
   2. Поменяйте полярность пробников тестера и повторите процедуру пункта a). Убедитесь, что во всех трех положениях цепь разомкнута (сопротивление стремится к бесконечности).
      Если условия не выполняются, то замените блок выпрямителей.
2. Проверка отрицательного вентиля,
   1. Подсоедините положительный пробник омметра к отрицательному выводу выпрямительного блока, а отрицательный пробник последовательно подсоединяйте к каждому из трех остальных выводов. Убедитесь в наличии проводимости (замкнутой цепи) во всех трех положениях.
   2. Поменяйте полярность пробников тестера и повторите процедуру пункта а). Убедитесь, что во всех трех положениях цепь разомкнута (сопротивление стремится к бесконечности). Если условия не выполняются, то замените блок выпрямителей.

Проверка подшипников

1. Проверка переднего подшипника. Убедитесь, что ход переднего подшипника плавный, без заеданий.
2. При необходимости замените подшипник.
   1. Отверните четыре винта и снимите держатель подшипника.
   2. При помощи пресса и торцевой головки подходящего размера выпрессуйте передний подшипник.
   3. При помощи подходящей оправки и пресса запрессуйте новый передний подшипник в крышку генератора со стороны привода.
   4. Установите держатель подшипника и заверните четыре винта его крепления.
      • Момент затяжки — 2,6 Н*м
3. Проверка заднего подшипника. Проверьте, чтобы ход заднего подшипника был плавным, без заеданий.
4. При необходимости замените задний подшипник,
   1. При помощи съемника снимите задний подшипник и крышку подшипника.
   2. При помощи пресса установите новый задний подшипник на вал ротора.
   3. Установите крышку подшипника.

Дефектация деталей генератора: https://toyota.service-manual.company/charging-system/proverka-detalej-generatora/

Проверка якоря генератора ваз | Авто Брянск

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37. 3701) в первую очередь приводит к исчезновению зарядного тока и разряду аккумуляторной батареи. На щитке приборов после пуска двигателя будет постоянно гореть лампочка разряда АКБ , сигнализирующая, что зарядный ток отсутствует. Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. п.) напряжение на выводах АКБ при работающем двигателе, то оно будет ниже требуемых 13.6 В.

Необходимые для проверки ротора инструменты

Мультиметр, тестер, вольтметр и т. п.

Если их нет, то контрольная лампа — лампочка на 1-5 Вт, 12 В с припаянными к ней проводами.

Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

Проверку на короткое замыкание и на обрыв можно провести не снимая генератор с двигателя и не вынимая ротор. Снимаем регулятор напряжения и через открывшееся окно проводим описанные ниже манипуляции.

Проверка замыкания обмотки «возбуждения» ротора на «массу»

— Плюс мультиметра в режиме омметра прижимаем по очереди к контактным кольцам, минус на корпус генератора («массу»).

Если ротор исправен (отсутствует замыкание на «массу»), сопротивление должно стремится к бесконечности.

При использовании контрольной лампы необходимо через нее, по очереди, пустить плюс от АКБ на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет выступать корпус генератора, так как он установлен на автомобиле и соединен с минусом АКБ. Если ротор исправен, контрольная лампа загораться не должна — плюс и минус ни где не встречаются. В противном случае будет гореть.

проверка обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания

Далее проверяем обмотку «возбуждения» на «обрыв».

Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое.

При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.

проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторвавшиеся от контактных колец выводы обмотки ротора можно увидеть только после снятия и разборки генератора. В ряде случаев их можно припаять. Чаще всего неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следует заменить.

выводы обмотки и контактные кольца генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Обычно, на неисправность ротора, при поиске проблем в работе генератора начинают грешить уже в последнюю очередь. Аналогичные симптомы (горение лампочки разряда, падение стрелки вольтметра, низкое напряжение) могут быть при неисправности регулятора напряжения или диодного моста. В первую очередь стоит проверить именно их, потом приступать к проверке ротора.

Еще пять статей по электрооборудованию автомобилей ВАЗ

В этой записи я расскажу из чего состоит генератор, как проверить его основные элементы, ну и соответственно как прицепить отечественный генератор на 102 мотор.

Итак, основные элементы:
1. Ротор
2. Статор
3. Диодный мост
4. Регулятор напряжения
5. Конденсатор

Так же нам понадобится мультиметр с режимом обнаружения короткого замыкания в цепи(прозвонка).

Далее подробнее о каждом элементе.

Ротор
1) Для проверки обмотки ротора(обмотки возбуждения) необходимо замерить сопротивления между двумя контактными кольцами, в идеале оно должно быть 4,3 Ом, при +20°С, но может и колебаться от 2 до 5 Ом.

2) Далее проверяем отсутствие замыкание обмотки на «массу». «Прозваниваем» каждое контактное кольцо на корпус ротора. Зуммер мультиметра должен молчать. (Так же можно проверить при помощи обычной лампочки на 12В и аккумулятора).

Статор
1) Всё тем же мультиметром проверяем, нет ли обрывов в обмотке статора, для этого поочерёдно «прозваниваем» между собой выводы обмотки статор (зуммер должен подавать голос).

2) Затем проверяем, нет ли замыкания обмоток статора на «массу». Прозваниваем каждый вывод обмотки на корпус генератора, если зуммер молчит, значит всё ок 🙂

Диодный мост
Самое замороченное на мой взгляд 🙂
Для проверки всех диодов(вентилей) выпрямительного блока подключаем плюс источника питания(аккумулятор) через лампочку(12В, 1-5 Вт.) к контакту B+ генератора, а минус к «массе». Если лампочка горит, значит в блоке как положительных так и отрицательных диодов есть короткое замыкание.

1) Для проверки замыкания в положительных диодах плюс источника питания(аккумулятор) через лампочку(12В, 1-5 Вт.) соединяем с выводом В+ генератора, а минус с выводом одной из обмоток статора. Лампочка гореть не должна, если горит, значит пробит диод, может даже не один…

2) Для проверки замыкания в отрицательных диодах плюс источника питания(аккумулятор) через лампочку(12В, 1-5 Вт.) соединяем с выводом одной из обмоток статора, а минус с «массой». Результат по аналогии с 1 пунктом (лампочка гореть не должна, если горит, значит пробит диод. )

Регулятор напряжения с щёткодержателем
К щёткам регулятора подключаем обычную лампочку на 12В, плюс источника постоянного тока подключаем к контактам D+, а минус к «массе» регулятора.
Вначале подаём напряжение в 12В, лампочка должна гореть, затем подаём 15-16В, лампочка должна погаснуть, если этого не происходит значит в регуляторе — пробой => под замену.

Конденсатор
Ну тут всё просто, мегаомметром замеряем сопротивления (0-10 МОм.). Подключаем щупы к контактам конденсатора, перед подключением сопротивление бесконечно, в момент подключения сопротивление уменьшается, а затем опять переходит в бесконечность.
Ёмкость конденсатора 2,2 мкФ ±20%

Финал 🙂
Как подключить русский генератора к 102 мотору.
Собственно имеем фишку под оригинальный генератор,
2 толстых белых и один тонкий, тоже белый))

Переделываем мерседесовскую фишку под русский генератор, ну как переделываем, тупо её отрезаем.

2 толстых белых провода идут на B+ генератора,
тонкий белый идёт на возбуждения обмотки, контакт D генератора.

Генератор крепится только на один болт(верхний), при этом отверстие генератора необходимо рассверлить под 10. Прикручивается надёжно, без перекосов!
Ах да, чуть не забыл, для оптимальной работы рекомендую поставить шкив диаметром 50мм.

К наиболее распространённым неисправностям автомобиля, в том числе и ВАЗ 2107, относятся проблемы с электрооборудованием. Поскольку источником питания в транспортном средстве являются генератор и аккумуляторная батарея, от их бесперебойного функционирования зависит запуск мотора и работа всех потребителей. Поскольку АКБ и генератор работают в тандеме, от последнего зависит срок службы и продолжительность эксплуатации первого.

Проверка генератора ВАЗ 2107

Генератор «семёрки» вырабатывает электрический ток при работающем двигателе. Если с ним возникают неполадки, поиском причин и устранением поломок нужно заняться безотлагательно. Проблем с генератором может быть немало. Поэтому с возможными неисправностями нужно разобраться более подробно.

Проверка диодного моста

Диодный мост генератора состоит из нескольких выпрямительных диодов, на которые поступает переменное, а выходит постоянное напряжение. От исправности этих элементов напрямую зависит работоспособность самого генератора. Иногда диоды выходят из строя и нуждаются в проверке и замене. Диагностика проводится при помощи мультиметра или автомобильной лампочки на 12 В.

Мультиметром

Процедура состоит из следующих шагов:

Проверяем каждый диод отдельно, подключая щупы прибора в одном положении, а затем меняем полярность. В одном направлении мультиметр должен показать бесконечное сопротивление, а в другом — 500–700 Ом.

Лампочкой

Если под рукой нет мультиметра, можно воспользоваться обычной лампочкой на 12 В:

1. Отрицательную клемму батареи соединяем с корпусом диодного моста. Лампу подключаем в разрыв между плюсовым контактом аккумулятора и выводом генератора с маркировкой «30». Если лампа загорелась, диодный мост неисправен.
2. Для проверки отрицательных диодов выпрямителя минус источника питания подсоединяем таким же образом, как в предыдущем пункте, а плюс — через лампочку с болтом крепления диодного моста. Горящая или мерцающая лампа свидетельствует о проблемах с диодами.
3. Чтобы проверить положительные элементы, плюс батареи соединяем через лампу с контактом «30» генератора. Минусовую клемму подключаем к болту. Если лампа не загорается, выпрямитель считается рабочим.
4. Для диагностики дополнительных диодов минус батареи остаётся на том же месте, что и в предыдущем пункте, а плюс через лампу соединяется с контактом «61» генератора. Светящаяся лампа говорит о проблемах с диодами.

Видео: диагностика выпрямительного блока лампочкой

Мой отец, как и многие другие владельцы изделий отечественного автопрома, раньше ремонтировал блок выпрямителей генератора своими руками. Тогда необходимые диоды можно было достать без проблем. Сейчас детали для ремонта выпрямителя найти не так просто. Поэтому при поломке диодного моста его меняют на новый, тем более что сделать это гораздо проще, чем заниматься ремонтом.

Проверка реле-регулятора

Поскольку на ВАЗовские «семёрки» устанавливались разные регуляторы напряжения, на проверке каждого из них стоит остановиться более детально.

Совмещённое реле

Совмещённое реле составляет единое целое со щётками и монтируется на генератор. Снять его можно без демонтажа последнего, хотя это будет и непросто. Нужно подобраться к задней части генератора, открутить два винта крепления реле и вынуть его из специального отверстия.

Для проверки регулятора напряжения потребуются:

• источник питания с изменяемым напряжением 12–22 В;
• соединительный провод;
• лампочка на 12 В.

Сам процесс состоит из следующих шагов:

1. Соединяем минус аккумулятора с массой реле, а плюс — с его контактом «В». К щёткам подключаем лампочку. Источник питания пока в схему не включаем. Лампочка должна загореться, при этом напряжение должно составлять около 12,7 В.
2. К клеммам аккумулятора подключаем блок питания, соблюдая полярность, и повышаем напряжение до 14,5 В. Лампочка должна погаснуть. При понижении напряжения она снова должна загореться. Если это не так, реле подлежит замене.
3. Продолжаем увеличивать напряжение. Если оно достигнет 15–16 В, а лампочка будет продолжать гореть, это будет свидетельствовать о том, что реле-регулятор не ограничивает напряжение, поступающее на АКБ. Деталь считается нерабочей, она перезаряжает батарею.

Отдельное реле

Отдельное реле крепится на кузове автомобиля, а напряжение с генератора сперва идёт на него, а затем на АКБ. В качестве примера рассмотрим проверку реле Я112B, которые также устанавливались на классические «Жигули». В зависимости от варианта исполнения такой регулятор может крепиться как на кузов, так и на сам генератор. Демонтируем деталь и выполняем следующие действия:

1. Собираем схему, аналогичную предыдущей, лампочку вместо щёток подключаем к контактам «Ш» и «В» реле.
2. Проверку выполняем так же, как и в вышеописанном способе. Реле также считается неисправным, если лампа продолжает гореть при повышении напряжения.

Старый тип реле

Такой регулятор ставили на старую «классику». Устройство крепилось на кузов, его проверка имеет некоторые отличия от описанных вариантов. Регулятор имеет два вывода — «67» и «15». Первый соединяется с минусовой клеммой АКБ, а второй — с плюсовой. Лампочка подключается между массой и контактом «67». Последовательность изменения напряжения и реакция на него лампы те же.

Однажды при замене регулятора напряжения я столкнулся с такой ситуацией, когда после покупки и установки нового устройства на клеммах аккумулятора вместо положенных 14,2–14,5 В прибор показал более 15 В. Новый реле-регулятор оказался попросту неисправным. Это говорит о том, что далеко не всегда можно быть полностью уверенным в работоспособности новой детали. При работе с электрикой я всегда контролирую необходимые параметры при помощи прибора. Если возникают проблемы с зарядкой АКБ (перезаряд или недозаряд), то поиск неисправностей я начинаю с регулятора напряжения. Это самая недорогая деталь генератора, от которой напрямую зависит, как будет заряжаться аккумулятор. Поэтому я всегда вожу с собой запасной реле-регулятор, поскольку неисправность может возникнуть в самый неподходящий момент, а без заряда АКБ много не проедешь.

Видео: проверка реле-регулятора генератора на «классике»

Проверка конденсатора

Конденсатор используется в схеме регулятора напряжения в качестве подавителя высокочастотных помех. Деталь крепится непосредственно к корпусу генератора. Иногда она может выходить из строя.

Проверка исправности этого элемента проводится специальным прибором. Однако можно обойтись цифровым мультиметром, выбрав предел измерения 1 МОм:

1. К выводам конденсатора подключаем щупы прибора. При исправном элементе сопротивление сначала будет небольшим, после чего начнёт увеличиваться до бесконечности.
2. Меняем полярность. Показания прибора должны быть аналогичными. Если ёмкость пробита, то сопротивление будет небольшим.

Если деталь вышла из строя, заменить её несложно. Для этого достаточно открутить крепёжный элемент, удерживающий ёмкость и фиксирующий провод.

Видео: как проверить конденсатор автомобильного генератора

Проверка щёток и контактных колец

Чтобы проверить контактные кольца на роторе, генератор потребуется частично разобрать, сняв заднюю часть. Диагностика заключается в визуальном осмотре контактов на предмет изъянов и выработки. Минимальный диаметр колец должен составлять 12,8 мм. В противном случае якорь подлежит замене. Кроме этого, контакты рекомендуется очистить мелкозернистой наждачной бумагой.

Щётки также осматривают, а в случае сильной выработки или повреждении заменяют. Высота щёток должна составлять не менее 4,5 мм. В своих посадочных местах они должны ходить свободно и без заеданий.

Видео: проверка щёточного узла генератора

Проверка обмоток

Генератор «семёрки» имеет две обмотки — роторную и статорную. Первая закреплена на якоре и при работающем двигателе постоянно вращается, вторая — неподвижно зафиксирована на корпусе самого генератора. Обмотки иногда выходят из строя. Для выявления неисправности нужно знать методику проверки.

Обмотка ротора

Для диагностики обмотки ротора потребуется мультиметр, а сам процесс состоит из следующих действий:

Измеряем сопротивление между контактными кольцами. Показания должны быть в пределах 2,3–5,1 Ом. Более высокие значения будут указывать на ненадёжный контакт между выводами обмотки и кольцами. Малое сопротивление говорит о замыкании между витками. В обоих случаях якорь требует ремонта или замены.

Обмотка статора

С обмоткой статора может произойти обрыв или короткое замыкание. Диагностика проводится также при помощи мультиметра или лампочки на 12 В:

На приборе выбираем режим измерения сопротивления и поочерёдно подсоединяем щупы к выводам обмоток. Если обрыва нет, сопротивление должно быть в пределах 10 Ом. В противном случае оно будет бесконечно большим.

Проверка ремня

Генератор приводится в движение ремнём от шкива коленчатого вала двигателя. Периодически необходимо контролировать натяжение ремня, поскольку при его ослаблении могут возникать проблемы с зарядкой АКБ. Стоит также обращать внимание на целостность материала ремня. Если есть видимые отслоения, надрывы и другие повреждения, элемент нуждается в замене. Чтобы проверить его натяжение, следует выполнить следующие шаги:

Нажимаем на одну из ветвей ремня, например, отвёрткой, одновременно замеряя прогиб линейкой.

Перед дальней поездкой я всегда осматриваю ремень генератора. Даже если внешне изделие не имеет повреждений, в запасе вместе с регулятором напряжения я держу и ремень, ведь в дороге всякое может случиться. Однажды я столкнулся с ситуацией, когда ремень порвался и возникло одновременно две проблемы: отсутствие заряда АКБ и нерабочая помпа, поскольку насос не вращался. Запасной ремень выручил.

Проверка подшипников

Чтобы неисправность генератора, вызванная заклиниванием подшипников, не застала вас врасплох, при появлении характерного шума нужно провести их проверку. Генератор для этого потребуется демонтировать с автомобиля и разобрать. Диагностику выполняем в таком порядке:

Визуально осматриваем подшипники, пытаясь выявить повреждения обоймы, шариков, сепаратора, следы коррозии.

Внимание при проверке стоит также уделять передней крышке генератора. На ней не должно быть трещин и других повреждений. При выявлении поломок деталь заменяют новой.

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Раньше обмотки генератора при повреждении перематывали, но сейчас этим практически никто не занимается. Деталь попросту заменяют новой.

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

• потребители часто отключаются по непонятным причинам;
• световые приборы работают тускло и мигают;
• напряжение бортовой сети резко снижается;
• АКБ быстро разряжается.

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

В этом устройстве возможны такие неполадки:

• ненадёжный контакт со щётками;
• пробой элементов;
• внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

• попадание влаги внутрь генератора;
• грязь и масло;
• «прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.

Если целостность диодов в случае «прикуривания» зависит от внимательности автовладельца, то от воздействия первых двух факторов никто не застрахован.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Разборка и проверка генератора

Последовательность разборки генератора

Снимите переднюю крышку генератора в сборе

Снимите шкив генератора

3. Снимите ротор

4. Снимите задний подшипник

5. Снимите крышку переднего подшипника

6. Снимите передний подшипник

7. Снимите переднюю крышку генератора

8. Снимите статор

9. Снимите пластину

10.Снимите регулятор напряжения (в сборе)

11.Снимите щётки

12. Снимите резиновое уплотнение

13. Снимите выпрямительный блок

14. Снимите заднюю крышку

Последовательность разборки генератора

ЗАМЕЧАНИЯ ПО РАЗБОРКЕ  КОМПОНЕНТА

СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ В СБОРЕ

ВНИМАНИЕ

Во время выполнения данной операции не вставляйте жало отвёртки слишком глубоко. При этом можно повредить обмотку статора.

Вставьте жало отвёртки между передней крышкой и сердечником статора. Действуя отвёрткой как рычагом, разъедините компоненты.

<<В>>СНЯТИЕ ШКИВА ГЕНЕРАТОРНОЙ УСТАНОВКИ

ВНИМАНИЕ

Во время данной операции соблюдайте осторожность, чтобы не повредить ротор.

Зажмите ротор в тисках так, чтобы шкив был обращён вверх.

СНЯТИЕ СТАТОРА / СНЯТИЕ УЗЛА РЕГУЛЯТОРА НАПРЯЖЕНИЯ

ВНИМАНИЕ

• Используйте паяльник мощностью 180 — 250 Вт, отпайку проводов проводите в течение интервала времени, не превышающего 4 секунды. Если отпайка

занимает больше времени, то выпрямительные диоды могут выйти из строя из-за перегрева.

• Не прилагайте к соединительным проводам чрезмерных усилий.

1. Во время снятия статора отпаяйте соединительные провода от основных диодов (вентилей) выпрямительного блока.

2. При отсоединении выпрямительного блока от узла регулятора напряжения отпаяйте провода от наконечников выпрямительного блока.

ЗАМЕЧАНИЕ ПО СБОРКЕ

УСТАНОВКА РЕГУЛЯТОРА НАПРЯЖЕНИЯ В СБОРЕ

После установки регулятора напряжения вставьте отрезок провода в отверстие в задней крышке для сжатия пружин щёток. В таком положении щётки окажутся зафиксированными.

Во время установки ротора щётки должны удерживаться проволочным фиксатором.

УСТАНОВКА РОТОРА

После установки ротора выньте проволочный фиксатор.

ПРОВЕРКА КОМПОНЕНТОВ

1. Измерьте сопротивление между двумя контактными кольцами ротора.

Замените ротор, если сопротивление обмотки не соответствует приведённым значениям.

Номинальное значение: 3 — 5 Ом

2. Измерьте сопротивление между контактными кольцами и полюсными наконечниками.

3. Если обмотка ротора замкнута на магнитопровод, то следует заменить ротор.

СТАТОР

1. Измерьте сопротивление между выводами обмоток статора.

Если обнаружится обрыв обмоток, то следует заменить статор.

2. Измерьте сопротивление между выводами фазных обмоток статора и магнитопроводом.

Если обнаружится замыкание фазных обмоток на магнитопровод, то следует заменить статор.

ВЫПРЯМИТЕЛЬНЫЙ БЛОК

1. Проверьте сопротивление между положительной пластиной теплоотвода и каждой из точек подключения обмоток статора.

Если «прозвонка» осуществляется в обоих направлениях, то соответствующий диод «пробит». Замените выпрямительный блок.

2. Проверьте сопротивление между (.) пластиной теплоотвода и каждой из точек подключения обмоток статора.

Если «прозвонка» осуществляется в обоих направлениях, то соответствующий диод «пробит». Замените выпрямительный блок.

3. Проверьте состояние трёх диодов. Для этого поочерёдно измеряйте сопротивление каждого из диодов в прямом и обратном направлениях.

Если диод «прозванивается» в обоих направлениях или «не прозванивается» ни в одном направлении, то такой диод является дефектным. В случае дефекта любого из диодов замените выпрямительный блок.

ЩЁТКИ

1. Измерьте выступание щёток. Если выступание щётки меньше установленного предела, то щётку следует заменить.

Предельное допускаемое значение: не менее 2 мм

2. Отпаяйте соединительный провод. Выньте старые щётки.

3. Установите новые щётки в щёткодержатель, как показано на рисунке, и припаяйте соединительные провода.

Проверка — якорь — Большая Энциклопедия Нефти и Газа, статья, страница 2

Проверка — якорь

Cтраница 2

Прибор ( рис. 61) предназначен для проверки якорей и обмоток возбуждения автомобильных и тракторных генераторов и стартеров.  [16]

На рис. 157 показано применение аппарата СМ для одновременной проверки якоря на отсутствие витковых замыканий, отсутствие обрывов, правильность соединения концов секций с коллектором и правильность числа витков в секциях.  [18]

Проверку обмотки якоря стартера выполняют так же, как проверку якоря генератора.  [19]

Средняя продолжительноть контроля якоря составляет 4 минуты, тогда как при проверке якоря методом падения напряжения требовалось не менее 40 мин.  [20]

Обмотку якоря проверяют на отсутствие обрыва и короткого межвиткового замыкания ( рис. 245, а) на приборе Э236 или другом индукционном приборе для проверки якоря ППЯ.  [22]

Электротехническое и контрольно-регулировочное оборудование включает: универсальный контрольно-испытательный стенд, переносный прибор для проверки системы зажигания, переносный вольтамперметр, настольный прибор для очистки и проверки свечей, настольный прибор для проверки якорей, неоновую лампу для установки зажигания, настольный прибор для проверки конденсаторов и катушек зажигания, динамометр для проверки упругости пружины рычажка прерывателя и щеткодержателей, станок для проточки коллекторов и фрезеровки ламелей, клещи для зачистки наконечников проводов и штырей аккумуляторной батареи, кислотомер ( ареометр) для замера плотности электролита, нагрузочную вилку ( до 150а, 3 — 0 — 3 в), резиновую грушу для электролита с.  [23]

Если же якорь генератора не вращается, а ток достигает большой величины, или якорь вращается неравномерно, генератор необходимо снять с двигателя и подвергнуть его якорь проверке в мастерской, на приборе типа ППЯ для проверки якорей, а также проверить цепь возбуждения.  [24]

Таким образом проверяется весь якорь и производится сравнение результатов измерений. Проверку якоря следует производить при поднятых щетках.  [26]

При такой ошибке в соединениях секция Б оказалась замкнутой накоротко. При проверке якоря методом падения напряжения милливольтметр не покажет напряжения между парами пластин 2 — 3 и 3 — 4, так как пластина 3 оказывается как бы изолированной.  [27]

При такой ошибке в соединениях секция Б окажется замкнутой накоротко. При проверке якоря щупами милливольтметр не покажет напряжения между парами пластин 2 — 3 и 3 — 4, так как пластина 3 оказывается как бы изолированной.  [28]

При такой ошибке в соединениях секция Б окажется замкнутой накоротко. При проверке якоря щупами милливольтметр не покажет напряжения между парами пластин 2 — 3 и 3 — 4, так как пластина 3 окажется как бы изолированной.  [29]

К первой группе относятся работы, связанные с глушением сква — SMHH и предупреждением ее фонтанирования или каких-либо проявлений Е процессе проведения работ. Ко второй — установка или ремонт мостков, проверка якорей, установка передвижного агрегата подземного ремонта либо приведение в порядок стационарной вышки ( ремонт полов и мостков, проверка состояния кронблока и мачты, смазка шкивов, остчвстха талевой системы, установка оттяжного ролика), подвешивание ролика к поясу вышки при работе на скважинах, оборудованных УЭЦЧ, расстановка оборудования на площадке.  [30]

Страницы:      1    2    3

Как проверить статор генератора на межвитковое замыкание

Проверка генератора
Данное руководство применимо почти ко всем системам зарядки.

Самая простая проверка системы зарядки
Замерить напряжение аккумулятора на незапущенном двигателе, если акум не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле
Не снимая с автомобиля можно провести ряд простых предварительных проверок. При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Так же контролькой проверяем наличие питания на проводе S, здесь тоже должно присутствовать +12 вольт и лампа будет гореть в полную мощность.

Включите зажигание. При подаче отрицательного напряжения на вывод L должен загораться светодиод контроля заряда на панели приборов. Все эти проверки свидетельствуют о том, что с проводкой все в порядке.

Проверяем снятый с автомобиля генератор
Проверка ротора

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе). Сопротивление исправной обмотки на генераторах лифан должно быть в пределах 2,7 -3,1 Ом. Если сопротивление не показывает совсем, то в обмотке обрыв. Если сопротивление ниже положенного, то скорее всего межвитковое замыкание. Если же выше, то возможно плохой контакт или непропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подлючаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна. Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремента или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением!

Статор генератора
Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Диодный мост
Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсодините один щуп к выоду В+ дионого моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопростивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недрозаряд аккумулятора, поэтому требует замены.

Щетки и контактные кольца
Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

криво (с)тырено. потерялись картинки с пояснениями.

Источник: www.drive2.ru

Как Проверить Обмотку Генератора На Межвитковое Замыкание

Проверка обмотки возбуждения на межвитковое замыкание

Межвитковое замыкание вызывает увеличение силы тока воз­буждения. Из-за перегрева обмотки разрушается изоляция и еще большее число витков замыкают между собой. Увеличение тока возбуждения может повлечь выход из строя регулятора напряжения. Эту неисправность определяют сравнением измерен­ного сопротивления обмотки возбуждения с техническими усло­виями. Если сопротивление обмотки уменьшилось, то ее перема­тывают или заменяют.

Межвитковое замыкание в катушке обмотки возбуждения определяют измерением сопротивления катушки возбуждения при помощи омметра, имеющегося на стендах Э211, 532-2М, 532-М и др. , отдельного переносного омметра (см. рис. 14, в), или по показаниям амперметра и вольтметра при питании обмотки от аккумуляторной батареи (см. рис. 14, г). Плавкий предохранитель защищает амперметр и батарею при случайном коротком замы­кании цепи. К контактным кольцам ротора подключают щупы и делением величины измеренного напряжения на силу тока опре­деляют сопротивление и сравнивают его с техническими усло­виями (см. табл. 2).

Рис. 14. Проверка обмотки возбуждения:

а—на обрыв; б—на замыкание с валом и полюсом; в — омметром на обрыв и меж­витковое замыкание; г — — подключение приборов для определения сопротивления.

Проверка обмотки статора на обрыв.Проверка обмотки ста тора на обрыв производится при помощи контрольной лампы или омметра. Лампу и источник питания поочередно подключают к концам двух фаз по cxeме рис. 15, а. При обрыве в одной из кату­шек лампа гореть не будет. Омметр, подключенный к этой фазе, покажет «бесконечность При подключении к двум другим фазам он покажет сопротивление этих двух фаз.

Межвитковое замыкание в обмотке генератора. Как обнаружить.Совет автоэлектрика.

Если канал приносит Вам реальную пользу, тогда поддержите проект! Сумма не имеет значения! КАРТА (СБЕРБАНК)…

Межвитковое замыкание в статарной обмотке генератора.

Если канал приносит Вам реальную пользу, тогда поддержите проект! Сумма не имеет значения! КАРТА (СБЕРБАНК)…

Проверка обмотки статора на замыкание с сердечником.При такой неисправности значительно снижается мощность генератора или генератор не работает, увеличивается его нагрев. Аккумуля­торная батарея не заряжается. Проверка производится контроль­ной лампой напряжение 220 В. Лампу подключают к сердечнику и любому выводу обмотки по схеме рис. 15, б. При наличии замы­кания лампа будет гореть.

Проверка обмотки статора на межвитковое замыкание.Меж­витковое замыкание в катушках обмотки статора определяется измерением сопротивления катушек фаз отдельным омметром (см. рис. 15, в), на стендах Э211, 532-2М, 532-М и других, или по схеме, приведенной на рис. 15, г. Если сопротивление двух обмо­ток (замеренное или подсчитанное) меньше указанного в табл. 2, то обмотка статора имеет межвитковое замыкание. Эту неис­правность можно обнаружить, используя нулевую точку обмотки статора. Для этого необходимо замерить или подсчитать сопро­тивление каждой фазы в отдельности и, сравнивая сопротивле­ния

Рис. 15. Проверка обмотки статора:

а — на обрыв; б — на замыкание с сердечником; в — на межвитковое замыкание и обрыв

омметром; г — подключение приборов для определения сопротивления обмотки статора

всех трех фаз, определить, какая из них имеет межвитковое замыкание. Обмотка фазы, имеющая межвитковое замыкание, будет иметь меньшее сопротивление, чем другие. Дефектную обмотку заменяют.

Исправность обмоток статора можно проверить на контрольно-испытательных стендах на симметричность фаз. При этой про­верке замеряется переменное напряжение между фазами обмотки статора до выпрямительного блока при одинаковой (постоянной) частоте вращения ротора генератора. Если напряжение, наводи­мое (индуктируемое) в обмотках статора, неодинаковое, то это указывает на неисправность обмотки статора.

Для измерения напряжения двух фаз проводами вольтметра стенда через окна крышки генератора поочередно касаются двух радиаторов выпрямительного блока (для генераторов с выпрями­тельными блоками типа ВБГ) или головок винтов, соединяющих обмотку статора и выпрямительный блок (для генераторов с выпрямительными блоками типа БПВ).

Источник: 5net.ru

Межвитковое замыкание якоря, статора, трансформатора. Как определить замыкание между витками.

Электродвигатели часто выходят из строя, и основной причиной для этого является межвитковое замыкание. Оно составляет около 40% всех поломок моторов. От чего возникает замыкание между витками? Для этого есть несколько причин.

Основная причина – излишняя нагрузка на электродвигатель, которая выше установленной нормы. Статорные обмотки нагреваются, разрушают изоляцию, происходит замыкание между витками обмоток. Неправильно эксплуатируя электрическую машину, работник создает чрезмерную нагрузку на электродвигатель.

Нормальную нагрузку можно узнать из паспорта на оборудование, либо на табличке мотора. Лишняя нагрузка может возникнуть из-за поломки механической части электромотора. Подшипники качения могут послужить этой причиной. Они могут заклинить от износа или отсутствия смазки, в результате этого возникнет замыкание витков катушки якоря.

Замыкание витков возникает и в процессе ремонта или изготовления двигателя, в результате брака, если двигатель изготавливали или ремонтировали в неприспособленной мастерской. Хранить и эксплуатировать электромотор необходимо по определенным правилам, иначе внутрь мотора может проникнуть влага, обмотки отсыреют, как следствие возникнет витковое замыкание.

С витковым замыканием электродвигатель работает неполноценно и недолго. Если вовремя не выявить межвитковое замыкание, то скоро придется покупать новый электродвигатель или полностью новую электрическую машину, например, электродрель.

При замыкании витков обмотки двигателя повышается ток возбуждения, обмотка перегревается, разрушает изоляцию, происходит замыкание других витков обмотки. Вследствие повышения тока может послужить причиной выхода из строя регулятора напряжения. Витковое замыкание выясняется сравнением обмоточного сопротивления с нормой по техусловиям. Если оно снизилось, обмотка подлежит перемотке, замене.

Как найти межвитковое замыкание

Замыкание витков легко определить, для этого есть несколько методов. Во время работы электродвигателя обратите внимание на неравномерный нагрев статора. Если одна его часть нагрелась больше, чем корпус двигателя, то необходимо остановить работу и провести точную диагностику мотора.

Существуют приборы для диагностики замыкания витков, можно проверить токовыми клещами. Нужно измерить нагрузку каждой фазы по очереди. При разнице нагрузок на фазах надо задуматься о наличии межвиткового замыкания. Можно перепутать витковое замыкание с перекосом фаз сети питания. Чтобы избежать неправильной диагностики, надо измерить приходящее напряжение питания.

Обмотки проверяют мультиметром путем прозвонки. Каждую обмотку проверяем прибором отдельно, сравниваем результаты. Если замкнуты оказались всего 2-3 витка, то разница будет незаметна, замыкание не выявится. С помощью мегомметра можно прозвонить электромотор, выявив наличие замыкания на корпус. Один контакт прибора соединяем с корпусом мотора, второй к выводам каждой обмотки.

Если нет уверенности в исправности двигателя, то необходимо произвести разборку мотора. При разборе нужно осмотреть обмотки ротора, статора, наверняка будет видно место замыкания.

Наиболее точным методом проверки замыкания между витками обмоток является проверка понижающим трансформатором на трех фазах с шариком подшипника. Подключаем на статор электромотора в разобранном виде три фазы от трансформатора с пониженным напряжением. Кидаем шарик подшипника внутрь статора. Шарик бегает по кругу – это нормально, а если он примагнитился к одному месту, то в этом месте замыкание.

Можно вместо шарика применить пластинку от сердечника трансформатора. Ее также проводим внутри статора. В месте замыкания витков, она будет дребезжать, а где замыкания нет, она просто притянется к железу. При таких проверках нельзя забывать про заземление корпуса двигателя, трансформатор должен быть низковольтным. Опыты с пластинкой и шариком при 380 вольт запрещаются, это опасно для жизни.

Самодельный прибор для определения виткового замыкания

Сделаем дроссель своими руками для проверки межвиткового замыкания в обмотке двигателя. Нам понадобится П-образное трансформаторное железо. Его можно взять, например, от старого вибрационного насоса «Ручеек», «Малыш». Разбираем его нижнюю часть, хорошо нагреваем ее. Там имеются катушки, залитые эпоксидной смолой.

Эпоксидку разогреваем и выбиваем катушки с сердечником. С помощью наждака или болгарки срезаем губки сердечника.

Намотаны эти катушки как раз на П-образном трансформаторном железе.

Не нужно соблюдать углы. Нужно сделать место, в которое легко ляжет маленький и большой якорь.

При обработке необходимо учесть, что железо слоеное. Нельзя обрабатывать его так, чтобы камень его задирал. Нужно обрабатывать в таком направлении, чтобы слои лежали друг к другу, чтобы не было задиров. После обработки снимите все фаски и заусенцы, так как придется работать с эмалированным проводом, нежелательно его поцарапать.

Теперь нам надо сделать две катушки для этого сердечника, которые разместим с обеих сторон. Замеряем толщину и ширину сердечника в самых широких местах, по заклепкам. Берем плотный картон, размечаем его по размерам сердечника. Учитываем размер паза в сердечнике между катушками. Проводим неострым краем ножниц по местам сгиба, чтобы удобнее было сгибать картон. Вырезаем заготовку для каркаса катушек. Сгибаем по линиям сгиба. Получается каркас катушки.

Теперь делаем четыре крышки для каждой стороны катушек. Получаем два картонных каркаса для катушек.

Рассчитываем количество витков катушек по формуле для трансформаторов.

13200 делим на сечение сердечника в см 2 . Сечение нашего сердечника:

3,6 см х 2,1 см = 7,56 см 2 .

13200 : 7,56 = 1746 витков на две катушки. Это число не обязательное, отклонение 10% в обе стороны никакой роли не сыграет. Округляем в большую сторону, 1800 : 2 = 900 витков нужно намотать на каждую катушку. У нас есть провод 0,16 мм, он вполне подойдет для наших катушек. Наматывать можно как угодно. По 900 витков можно намотать и вручную. Если ошибетесь на 20-30 витков, то ничего страшного не будет. Лучше намотать больше. Перед намоткой шилом делаем отверстия по краям каркаса для вывода провода катушек.

На конец провода надеваем термоусадочный кембрик. Конец провода вставляем в отверстие, загибаем, и начинаем намотку катушки.

Заполнение получилось малым, поэтому можно мотать и проводом толще. На второй конец припаиваем проводок с кембриком и вставляем в отверстие. Не заматываем катушку, пока не провели испытание.

Обе катушки намотаны. Надеваем их на сердечник таким образом, чтобы провода шли вниз и были с одной стороны. Катушки абсолютно одинаково намотаны, направление витков в одну сторону, концы выведены одинаково. Теперь необходимо один конец с одной катушки и один с другой соединить, а на оставшиеся два конца подать напряжение 220 вольт. Главное не запутаться и соединить правильные провода. Чтобы понять порядок соединения, нужно мысленно разогнуть наш П-образный сердечник в одну линию, чтобы витки в катушках располагались в одном направлении, переходили от одной катушки во вторую. Соединяем два начала катушек. На два конца подаем напряжение.

Сравним дроссель фабричный и самодельный.

Проверяем заводской дроссель металлической пластинкой на вибрацию места витковых замыканий якоря двигателя и отмечаем их маркером. Теперь то же самое делаем на нашем самодельном дросселе. Результаты получились идентичные. Наш новый дроссель работает нормально.

Снимаем наши катушки с сердечника, обмотки фиксируем изолентой. Пайку также изолируем лентой. Одеваем готовые катушки на сердечник, припаиваем к концам проводов питание 220 В. Дроссель готов к эксплуатации.

Межвитковое замыкание якоря

Для проверки якоря воспользуемся специальным прибором, который представляет трансформатор с вырезанным сердечником. Когда мы кладем якорь в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. При этом, если на якоре имеется межвитковое замыкание, от местного перенасыщения железом металлическая пластинка, которая будет находиться сверху якоря, будет вибрировать, либо примагничиваться к корпусу якоря.

Включаем прибор. Для наглядности мы специально замкнули две ламели на коллекторе, чтобы показать каким образом производится диагностика. Помещаем пластинку на якорь и сразу видим результат. Наша пластинка примагнитилась и начала вибрировать. Поворачиваем якорь, витки смещаются, и пластинка перестает вибрировать.

Теперь удалим замыкание ламелей для проверки. Повторяем проверку и видим, что обмотка якоря исправна, пластинка не вибрирует ни в каких местах.

Способ №2 проверки якоря на витковое замыкание

Этот способ подходит для тех, кто не занимается профессиональным ремонтом электроинструмента. Для точной диагностики межвиткового замыкания требуется скоба с катушкой.

Мультиметром можно выяснить лишь обрыв катушки якоря. Лучше для этой цели применять аналоговый тестер. Между каждыми двумя ламелями замеряем сопротивление.

Сопротивление должно быть везде одинаковое. Бывают случаи, когда обмотки не сгорели, коллектор нормальный. Тогда замыкание витков определяют только с помощью прибора со скобой от трансформатора. Теперь устанавливаем мультиметр на 200 кОм, один щуп замыкаем на массу, а другим касаемся каждой ламели коллектора, при условии, что нет обрыва катушек.

Если якорь не прозванивается на массу, то он исправный, либо может быть межвитковое замыкание.

Межвитковое замыкание трансформатора

У трансформаторов есть распространенная неисправность – замыкание витков между собой. Мультиметром не всегда можно выявить этот дефект. Необходимо внимательно осмотреть трансформатор. Провод обмоток имеет лаковую изоляцию, при ее пробое между витками обмотки есть сопротивление, которое не равно нулю. Оно и приводит к разогреву обмотки.

При осмотре трансформатора на нем не должно быть гари, обуглившейся бумаги, вздутия заливки, почернений. Если известен тип и марка трансформатора, можно узнать, какое должно быть сопротивление обмоток. Мультиметр переключают в режим сопротивления. Сравнивают измеренное сопротивление со справочными данными. Если отличие составляет больше 50%, то обмотки неисправны. Если данные сопротивления не удалось найти в справочнике, то наверняка известно количество витков, тип и сечение провода, можно вычислить сопротивление по формулам.

Чтобы проверить трансформатор блока питания с выходом низкого напряжения, подключаем к первичной обмотке напряжение 220 В. Если появился дым, запах, то сразу отключаем, обмотка неисправна. Если таких признаков нет, то измеряем напряжение тестером на вторичной обмотке. При заниженном на 20% напряжении есть риск выхода из строя вторичной обмотки.

Если есть второй исправный трансформатор, то путем сравнения сопротивлений выясняют исправность обмоток. Чтобы проверить более подробно, применяют осциллограф и генератор.

Межвитковое замыкание статора

Часто на неисправном двигателе имеется межвитковое замыкание. Сначала проверяют обмотку статора на сопротивление. Это ненадежный метод, так как мультиметр не всегда может точно показать результат замера. Это зависит и от технологии перемотки двигателя, от старости железа.

Клещами тоже можно измерить сопротивление и ток. Иногда проверяют по звуку работающего мотора, при условии, что подшипники исправны, смазаны, редуктор привода исправен. Еще проверяют межвитковое замыкание осциллографом, но они имеют большую стоимость, не у каждого имеется этот прибор.

Внешне осматривают двигатель. Не должно быть следов масла, подтеков, запаха. Измеренный по фазам ток, должен быть одинаковый. Хорошим тестером проверяют обмотки на сопротивление. При разнице в замерах более 10% есть вероятность замыкания витков обмоток.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Источник: elektronchic.ru

Как проверить обмотку статора генератора

Добро пожаловать на ChipTuner Forum.

Опции темы

Очень заинтересовал этот вопрос как проверить статор генератора на межвитковое или межобмоточное замыкание.

У кого есть специальный профессиональный тестер там все понятно. А как быть тем у кого его нет, а проверить надо.

На целостность обмотки проверяем мультиметром, и мерим сопротивление.
На пробой изоляции или замыкания на массу можно проверить лампой накаливания, самое простое 220В но желательно поменьше чтоб не повредить изоляцию.

1. Поставить генератор на стенд, дать нагрузку и померить мультиметром переменное напряжение на выходах обмоток. Оно должно быть одинаково.Сколько допускается отклонение, при каких условиях делать замер? Если есть отклонение отключить диодный мост и провести повторно.
Не всегда возможно сделать. Есть у генератора дефект сгоревший дионый мост, или выработка контактного кольца.Как быть?
2. Проверить его осциллографом. Опять два варианта
Первый подключится к выходу генератора, желательно отключить аккумулятор и проанализировать осциллограмму в сети информации по проблемам обмотки очень мало без должного опыта можно не определить.
Второй встречал на просторах интернета. Снять регулятор напряжения отключить обмотки стартера и снять осциллограмму с выводов стартера.
Очень мало информации. Просто подключая Мотодок 3 к обмоткам (один провод на массу второй на обмотку) даже без вращения там уже есть пульсации.
3. Подключить выводы обмоток через мощные лампы на источник питания, и снять осциллограмму в момент включения, сразу со всех обмоток.
4. Использовать принцип с заводских тестеров статора, подать на обмотку напряжение и померить его падения. Очень мало информации. Необходим мощный источник стабилизированного напряжения. А что и как на каких параметрах делать дальше?
Может кто пробовал.

Источник: chiptuner.ru

Пропала зарядка? Ищем неисправности самостоятельно.

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе, если аккумулятор не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

[box type=»bio»] При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).[/box]

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

• Если сопротивление не показывает совсем, то в обмотке обрыв.
• Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
• Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна . Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением !

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

[box type=»info»] Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна![/box]

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

[box type=»bio»] Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.[/box]

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Источник: www.em-grand.ru

Как проверить якорь двигателя на предмет повреждения обмоток

Иногда мы получаем этот вопрос от наших клиентов: «Как я могу быстро проверить мою арматуру, чтобы убедиться, что она в порядке?»

Если у вас есть доступ к вольт / омметру, вы можете выполнить три быстрые проверки, которые покажут вам, правильно ли функционирует якорь двигателя. Но сначала мы должны понять некоторые основы конструкции арматуры.

Базовая конструкция якоря

Якорь (на фото справа) имеет непрерывную серию обмоток от каждого стержня на коммутаторе, которые обвивают зубцы стального стека и соединяются со следующим стержнем на коммутаторе.Обмотка продолжает таким же образом обматывать якорь. Петли представляют собой одиночные или параллельные проводники (провода), которые могут проходить любое количество раз вокруг зубцов стопки (называемых витками в катушке). Диаметр провода может быть разным, в зависимости от конструкции двигателя. Каждый провод изолирован эмалевым покрытием, изолирующим его от всех остальных проводов в петле, и заканчивается только на шине коммутатора. Витки в каждой катушке наматываются на железную стопку, создавая электромагнит.При подаче напряжения в якоре двигателя создается электромагнитное поле. Это электромагнитное поле взаимодействует с магнитными полями постоянных магнитов в двигателе (в случае двигателя с постоянными магнитами) или с электромагнитным полем, создаваемым статором (в случае универсального двигателя). Эти магнитные силы притягивают друг друга, создавая крутящий момент на валу якоря, заставляя его вращаться.

Если двигатель приводится в движение слишком сильно для окружающей среды, и температурам может быть позволено подняться за пределы тепловых пределов изоляции, возможно, что изоляция на проводах сломается и закорочится вместе, или замкнет блок якоря.Если обмотки закорочены вместе, электромагнитные поля не могут быть созданы для этой катушки, что приведет к хаотической работе двигателя или отказу всего двигателя.

Испытание якоря № 1

Для проверки состояния обмоток якоря, вероятно, придется снять якорь с двигателя. Однако, если конструкция двигателя имеет внешние держатели щеток, вы можете отвинтить колпачки щеток и снять щетки. В зависимости от размера щетки это может обеспечить доступ к коммутатору без снятия якоря с двигателя.

Первая проверка, чтобы увидеть, не закорочены ли обмотки якоря, — это тест «Сопротивление 180 °». С помощью вольт / омметра можно проверить сопротивление последовательных обмоток, соединенных между двумя шинами коммутатора каждой катушки. Установите измеритель на измерение сопротивления (Ом), а затем измерьте сопротивление на двух переключающих планках на 180 ° друг от друга. Поверните якорь и проверьте сопротивление между каждой парой стержней на коммутаторе. На рисунке 3 изображен коммутатор на 32 бара, поэтому эту проверку необходимо проводить между каждой из 16 пар.Сопротивление, которое вы будете измерять, зависит от количества витков в каждой катушке и калибра используемого провода. Это также зависит от рабочего напряжения, на которое рассчитан двигатель. Например, двигатель на 90 В постоянного тока будет иметь меньшие проводники и большее количество витков на катушку для повышения сопротивления, тогда как двигатель на 12 В постоянного тока будет иметь более крупные проводники и меньшее количество витков на катушку для снижения сопротивления. Хотя вы, вероятно, не знаете предполагаемое значение сопротивления якоря, каждое измерение должно показывать примерно одно и то же.Если сопротивление резко меняется, проблема может быть в

.

обмоток. Падение сопротивления может указывать на короткое замыкание между проводами в катушке. Огромный всплеск сопротивления может указывать на то, что провод перегоревший или обрыв, прерывая цепь.

Испытание якоря № 2

Вторая проверка — это тест «Сопротивление от бара до бара» (на фото справа). Это проверит каждую катушку в якоре двигателя. Опять же, конкретное значение зависит от конструкции двигателя (количество проводов на петлю, количество витков на катушку и калибр проводов).Как и в случае с первым тестом, важно отметить, что каждое измерение должно быть примерно одинаковым. (Примечание: сопротивление, которое вы будете измерять в этом тесте, будет намного меньше, чем в первом тесте, потому что вы будете измерять только одну катушку. В первом тесте измеряется сопротивление всех катушек, последовательно соединенных между собой. баров.) Как и в тесте № 1, падение сопротивления будет указывать на короткое замыкание между проводами в этой катушке, а скачок сопротивления может указывать на сломанный или сгоревший провод в катушке.

Испытание якоря № 3

Третье и последнее испытание заключается в измерении сопротивления каждого стержня коммутатора железному блоку якоря. Если пакет якоря двигателя прижат непосредственно к валу якоря, вы можете использовать вал якоря для измерения. Однако в некоторых случаях даже вал якоря изолирован от пакета якоря. В этом случае вам нужно будет проводить измерения от каждой стержневой коммутатора до стеллажа якоря напрямую. В любом случае стержни коммутатора никогда не должны иметь электрического соединения с блоком якоря и / или валом якоря.

Если какое-либо из этих измерений не удалось, можно предположить, что якорь поврежден.

Не уверены, какой тип двигателя подходит для вашего применения? Попробуйте наш простой инструмент поиска двигателей.

Контрольные признаки и методы испытаний

Электродвигатель состоит из различных частей: статора, подшипников, ряда ремней или шестерен, коммутатора и, наконец, что не менее важно, ротора или якоря.

Два; ротор и якорь похожи, но совершенно разные. Первый является частью электродвигателя, который вращается, может иметь стержни, проводящие ток, может быть ранен или просто оставаться ротором.В то время как последний состоит из стержней, которые проводят ток, и щеток, которые открывают электрический путь для тока.

Хотя обе части по-своему важны для двигателя, в этой статье мы сосредоточимся на арматуре. Повреждение якоря может сильно повлиять на эффективность вашего двигателя. Читайте дальше, чтобы узнать о негативном воздействии на ваш двигатель и о конкретных способах проверки состояния якоря.

Признаки неисправности якоря

• Изношенные коммутаторы: Это происходит из-за трения угольных щеток о поверхность коллектора.В конце концов, это постепенно повлияет и на состояние щеток, что приведет к их быстрому износу.
• Перегоревшая арматура: Это может быть результатом нескольких проблем, таких как плохой воздушный поток, перегрузка, остановка, заземление, пробой изоляции, отказ регулятора и т. Д. Если проблема в перегоревшей арматуре, вам придется перемотать арматуру.
• Заземление: Возникает, когда часть обмотки соединяется с металлическим сердечником якоря.Обычно это происходит, когда изоляция выходит из строя из-за перегрева или усталости края щели из-за постоянного охлаждения, нагрева и вращения.

Способы проверки на повреждение якоря

Growler

По сути, это электрическое устройство, используемое для обнаружения закороченных катушек в двигателях. Что он делает, так это создает магнитный поток, который заставляет закороченный якорь пропускать ток в щуп. Если ваш якорь находится в плохом состоянии, щуп начнет вибрировать в соответствии с производимым током.

Щетки контрольной пробки

Распространенным явлением, которое обычно наблюдается при повреждении якоря, является количество попыток, необходимое для включения двигателя. Сначала достаточно двух-трех попыток, чтобы включить его, но со временем полностью включить его не удастся.

Если вы посмотрите на контрольные свечи и увидите, что щетки были повреждены, то с большой вероятностью виноват якорь. Чтобы еще раз проверить, так ли это на самом деле, просто установите новые щетки и посмотрите, не будут ли они изношены и повреждены.

Специальные методы испытаний

По словам Гросшоппа, есть несколько способов проверить состояние якоря, прежде чем мы решим провести полный ремонт электродвигателя. Ниже мы в общих чертах перечислили различные методы тестирования, которые вы можете опробовать.

Проверка сопротивления 180 °

С помощью ом / вольтметра вы можете проверить значение сопротивления последовательных обмоток, соединенных между двумя шинами коммутатора каждой катушки.

После этого настройте измеритель на Ом, а затем измерьте сопротивление на двух переключающих планках, в частности, на 180 ° друг от друга.Затем поверните якорь и снимите значение сопротивления между каждым набором двух стержней на коммутаторе.

Хотя невозможно определить точное значение сопротивления якоря, каждое измерение должно давать одно и то же число. Если вы заметили, что значения сопротивления сильно отличаются друг от друга, возможно, проблема в обмотках.

Если быть точным, уменьшение значения сопротивления может означать, что внутри катушки может быть короткое замыкание. В то время как внезапное увеличение значения сопротивления может означать, что провод обрыв или прожог, вызывая прерывание цепи.

Тест сопротивления стержня к стержню

Как и в предыдущем тесте, вы должны проверить, соответствует ли каждое измерение примерно одному и тому же значению.

Единственное различие между этим тестом и предыдущим заключается в том, что вы будете проверять измерение одной катушки, а не сопротивление каждой из катушек вместе взятых, попарно между двумя стержнями; что объясняет гораздо более низкое значение сопротивления.

Состояние поврежденной арматуры также остается прежним; следите за любым резким увеличением или уменьшением значения сопротивления.

Тест сопротивления стержня коммутатора

Последний тест, который вы можете сделать, — это снять значение сопротивления каждого стержня коммутатора до стального якоря.

С силой прижмите блок якоря двигателя непосредственно к валу якоря, чтобы можно было проводить измерения с вала якоря. Даже в этом случае в определенных ситуациях якорь будет изолирован от якорного блока. В таком случае вам нужно будет провести измерения от каждого стержня коллектора до стека якоря железа напрямую.

Здесь следует обратить внимание на любые признаки непрерывности электрического тока вала якоря и / или блока якоря. Если да, то это признак повреждения якоря.

Теперь мы надеемся, что вы ясно поняли, как проверить на наличие повреждений арматуру с помощью этих тестов. Однажды арматура не проходит ни один из этих тестов — возможно, вам придется подумать о перемотке, замене или обновлении. Точно так же, как и любое другое ваше оборудование, такое как генератор, вам следует проводить обслуживание электрогенератора всякий раз, когда это необходимо, чтобы поддерживать ваше оборудование в идеальном состоянии.

Измерение сопротивления обмоток электродвигателей / генераторов

Метод измерения

Для испытания сопротивления обмотки двигателя используется четырехпроводный метод измерения (Кельвина). Он обеспечивает наилучшие возможные результаты измерения, поскольку гарантирует, что сопротивление соединительных токоведущих кабелей не будет учтено при измерении.

Испытательный ток пропускается через обмотки с помощью сильноточных кабелей. Падение напряжения на обмотках измеряется с помощью сенсорных кабелей.

Размещение кабелей очень важно. Токовые кабели всегда должны быть размещены вне чувствительных кабелей. Таким образом, сопротивление как кабелей, так и зажимов практически полностью исключено из измерения сопротивления (Рисунок 1). Сопротивление рассчитывается по закону Ома и равно падению напряжения, деленному на испытательный ток:

R = U / I

Рисунок 1 — Подключение РМО-М к тестируемому объекту

Испытание сопротивления обмотки

Значение испытательного тока следует выбирать в соответствии с номинальным током обмотки.Информацию о номинальном токе обмотки можно найти на паспортной табличке испытуемого объекта. Испытательный ток не должен превышать 10% номинального тока обмотки. Из-за нагрева кабелей более высокие значения испытательного тока значительно увеличивают сопротивление обмотки.

Сопротивление обмотки трехфазных двигателей переменного тока измеряется между их выводами (все три комбинации).

Рисунок 2 — Измерение сопротивления обмотки статора двигателя переменного тока Рисунок 3 — Подключение для измерения сопротивления обмотки статора асинхронного двигателя.

Сопротивление обмотки ротора с контактным кольцом измеряется непосредственно на контактных кольцах (нелинейное переходное сопротивление щеток не входит в измеренное сопротивление обмотки).

Рисунок 4 — Измерение сопротивления обмотки ротора с контактным кольцом. Рисунок 5 — Меню результатов РМО-М

Разряд двигателя после испытания сопротивления обмотки

Имейте в виду, что энергия все еще остается в магнитной цепи. После завершения измерения прибор РМО-М автоматически запустит текущий процесс разряда. Во время текущей разрядки на дисплее устройства отображается сообщение «РАЗРЯДКА».

Рисунок 6 — Сообщение о разрядке

Ни в коем случае нельзя снимать провода во время тестирования.Оператор всегда должен ждать окончания сигнала разгрузки и звукового сигнала зуммера. Это признак того, что проверенный двигатель был правильно разряжен.

Процесс подачи тока и отвода энергии регулируется полностью автоматически. Цепь безопасного разряда, оснащенная индикатором, быстро рассеивает накопленную магнитную энергию после завершения испытания.

ВНИМАНИЕ! : Измерительные провода не следует отсоединять до тех пор, пока с дисплея не исчезнет сообщение «Разрядка» и не погаснет светодиод разрядки.

После завершения всех испытаний измерительные провода отключаются в следующем порядке:

,
1. , измерительные провода извлекаются из тестового объекта.
,
2. измерительные провода удаляются из прибора.

Кабель питания от сети отсоединяется сначала от источника питания, а затем от прибора. Наконец, заземляющий (PE) кабель отключается от прибора.

RMO50M и RMO100M

ДВ Омметры силовых обмоток РМО50М и РМО100М предназначены для измерения сопротивлений индуктивных испытательных объектов, применяемых в электроэнергетике и других отраслях промышленности.

Испытательный ток RMO50M находится в диапазоне от 5 мА до 50 А постоянного тока. Диапазон измерения от 0,1 мкОм до 1000 Ом. Обмоточный омметр RMO100M имеет возможность проверки с более высокими значениями испытательного тока. Испытательный ток RMO100M находится в диапазоне от 5 мА до 100 А постоянного тока, а диапазон измерения — от 1 мкОм до 1000 Ом.

Максимальный вход в канале измерения напряжения составляет 5 В для всех значений испытательного тока. Имея это в виду, оператор должен выбрать испытательный ток таким образом, чтобы при ожидаемом сопротивлении это значение напряжения не превышалось.Например, если ожидаемое сопротивление при измерении будет около 100 мОм, значение испытательного тока должно быть ниже 50 А, потому что:

U = I ∙ R

5 В = 50 А ∙ 100 мОм

В противном случае на устройстве отображается сообщение об ошибке «Изменить ток». Это указывает на слишком высокое испытательное напряжение. В этом случае следует уменьшить испытательный ток и повторить испытание.

Это сообщение также отображается, если индуктивность тестового объекта слишком высока.Опять же, следует уменьшить испытательный ток и повторить испытание.

Чтобы загрузить эту статью в формате .pdf, войдите в систему и перейдите по следующей ссылке.

---

1 апреля 2020 г.

Страница не найдена | WINCO

В этом месте ничего не было найдено. Попробуйте поискать или просмотрите ссылки ниже.

Ищи: Поиск

Рекомендуемые товары

• WL16000HE-03 / A Упаковка

  Рекоменд. Цена 5 910,00 долл. США

• DE40I4

  Рекомендуемая производителем розничная цена — 24 300 долларов США.00

Категории продуктов

Категории продуктов

• Детали в архиве (929)
  • Генераторы с двумя подшипниками (в архиве) (40)
  • Резервные системы с воздушным охлаждением (Архив) (64)
  • Дизель-генераторная установка (В архиве) (14)
  • Генераторы аварийных автомобилей (Архив) (17)
  • Контроллер двигателя (В архиве) (14)
  • Мобильные дизельные генераторы (В архиве) (30)
  • Mobile Light Tower Systems (Архивировано) (9)
  • Старые резервные генераторы Winpower (из архива) (32)
  • Переносные генераторы (Архивировано) (405)
  • Генераторы с ВОМ (В архиве) (135)
  • Резервные системы с водяным охлаждением (Архив) (87)
  • Wincharger (В архиве) (2)
  • Winco Автоматические переключатели (Архивные) (34)
  Дизельные генераторные установки Winpower
  • (Из архива) (32)
  • Winpower Vapor Fuel Gen-Sets (Архивные) (15)
• Текущие продукты (280)
  • Аксессуары (66)
    • Аксессуары для аварийного режима ожидания (21)
    • Портативные аксессуары (21)
    • Аксессуары ВОМ (15)
    • Принадлежности для безобрывного переключателя (10)
  • Коммерческий резервный (28)
    • Дизельный резервный (16)
    • Резервный газовый (12)
  • Запчасти и аксессуары (32)
    • Комплекты для обслуживания (32)
  • Портативные генераторы (26)
    • Коммерческие портативные генераторы (26)
    • Переносной мультитопливный (3)
  • Prime (11)
    • Diesel Prime (6)
      • DR Prime Diesel (0)
      • Прайм Пауэр Дизель (6)
    • Первичный газообразный (5)
  • МОМ / 2 подшипниковых генератора (38)
    • МОМ-генераторы (34)
    • Двухопорные генераторы (4)
  • Запасные части (34)
    • Двигатель (0)
    • Концы генератора (0)
      • Mecc Alte (0)
      • Стэмфорд (0)
    • Масло (0)
    • WINCO (0)
  • Генераторы пены для распыления (17)
  • Автоматические переключатели (79)
    • Панели быстрого подключения ASCO (10)
    • Автоматические переключатели резерва (34)
    • Ручные переключатели резерва (35)
• Без категории (440)
  • Компоненты продукта (57)

Популярные товары

• Поддержка модели: 25PTOC-3 / J

• Поддержка модели: 50PTOC-3 / B

• Поддержка модели: 40PTOC-4 / E

• Поддержка модели: 45PTOC-17 / E

  Рекомендуемая производителем розничная цена

Общие сведения о генераторе постоянного тока Lincoln SA-200, поиск и устранение неисправностей | Технические руководства

Если вы хотите разобраться в своем сварочном аппарате Lincoln SA-200, вам потребуется базовое представление о генераторе постоянного тока.Ваш SA-200 — это на самом деле два генератора постоянного тока , которые работают в тандеме.

Первый генератор — это возбудитель (нос, который выступает в передней части машины). Этот возбудитель на самом деле представляет собой генератор постоянного тока мощностью 2 кВт (киловатт), который обеспечивает постоянный ток, который регулируется для управления мощностью сварочного аппарата. Возбудитель также имеет доп. 115 вольт постоянного тока для аксессуаров.

Второй генератор — это сварочный генератор . Этот генератор вырабатывает регулируемый постоянный выходной ток, который дает прекрасную дугу, которую любят сварщики.Оба генератора работают по одним и тем же принципам; один просто намного больше!

В этой статье мы собираемся обсудить только генератор возбудителя и схему управления возбудителем . Эта схема очень проста в понимании, устранении неисправностей и ремонте.

Продолжайте читать или переходите к конкретному разделу этого руководства:

Расположение и определения частей возбудителя:

На приведенном выше рисунке показан стандартный возбудитель Lincoln SA-200 со снятой торцевой крышкой.Если смотреть на машину спереди, обратите внимание на расположение и название каждого предмета:

1. Правый щеткодержатель представляет собой подпружиненный щеткодержатель.
2. Левый щеткодержатель — это подпружиненный отрицательный щеткодержатель.
3. За правым щеткодержателем находится правая катушка возбудителя.
4. За левым щеткодержателем находится левая катушка возбудителя.
5. Якорь возбудителя удерживается на валу якоря гайкой, закрепленной стопорной шайбой.
6. Каждый щеткодержатель окружен пружиной щеткодержателя.

Как работает система:

Катушки возбудителя и полюсные наконечники образуют электромагниты, когда через катушки возбудителя протекает постоянный ток. Магнитные поля, создаваемые катушками возбудителя, разрушаются обмотками якоря возбудителя, создавая приблизительно 115 В постоянного тока при полной скорости вращения. Чем быстрее вращается двигатель, тем большее напряжение вырабатывает возбудитель. При скорости сварки (1550 об / мин) напряжение возбудителя должно составлять приблизительно 115 В постоянного тока: положительное на правом щеткодержателе, отрицательное на левом щеткодержателе.

Система представляет собой составной генератор с последовательной обмоткой и дополнительной шунтирующей катушкой поперек якоря возбудителя. Реостат точного регулирования тока («контроль нагрева») изменяет напряжение возбудителя, которое прикладывается к шунтирующим катушкам главного статора; это переменное напряжение регулирует выходной ток (тепло) дуги.

Устранение неисправностей катушек возбуждения

Изучив схему подключения ниже, вы можете увидеть, что есть две половины цепи возбудителя, обозначенные красной линией со стрелками на каждом конце. (Эта красная линия не является частью схемы, это просто наглядное пособие.)

«Генератор возбудителя» вырабатывает 115 В постоянного тока, который подается на вспомогательную розетку и на шунтирующие катушки главного возбудителя. Этот постоянный ток изменяется реостатом точного регулирования тока (представьте его как клапан), а затем подается на шунтирующие катушки главного возбудителя. Это контролирует силу магнитного поля, которое контролирует величину доступного сварочного тока. Если есть неисправность в одной из цепей, аппарат не будет сваривать.

Если неисправность связана с «шунтирующей цепью возбудителя», генератор все еще может вырабатывать мощность. В этом можно убедиться, проверив вспомогательный прибор с помощью счетчика, света или болгарки. Если можно «шлифовать», но не сваривать, проверьте шунтирующие катушки главного возбудителя.

Шунтирующие катушки возбудителя в SA-200 легко диагностировать и заменять. Получите дополнительную информацию о сменных катушках возбудителя Weldmart-Online, на которые предоставляется десятилетняя гарантия.

Запасные катушки возбудителя Weldmart-Online

Поиск и устранение неисправностей шунтирующих катушек главного возбудителя

ПРИМЕЧАНИЕ: Все электрические измерения для устранения неисправностей следует проводить при ВЫКЛЮЧЕННОМ (не работающем) двигателе!

1. Перед проведением любых измерений ваш возбудитель должен выглядеть, как показано на рисунке ниже.


2. Найдите под якорем возбудителя и найдите черный и синий провода. Провода должны быть соединены стыком или скреплены болтами. (Если вы обнаружите сращивание, значит, обмотки никогда не проверялись на целостность.) Если они сращиваются или соединяются болтом и гайкой, вы должны разорвать эти провода. Когда вы их разделите, вы можете проверить отдельные катушки.
3. Чтобы проверить катушки возбуждения , извлеките обе щетки возбудителя из их держателей и убедитесь, что они ничего не касаются во время измерения.С помощью VOM по самой низкой шкале сопротивления, которую вы можете использовать, проверьте сопротивление между ПРАВЫМ выводом щетки и каждым из отдельных проводов. Если катушка исправна, один провод покажет сопротивление, другой — нет — это нормально. Сопротивление должно составлять приблизительно от 130 до 170 Ом, + или — 10% . Если вы не получаете сопротивления, переходите к следующему более высокому диапазону. Убедитесь, что вы не прикасаетесь пальцами к проводам: вы можете считывать сопротивление своего тела.
4. Затем проверьте сопротивление между каждым выводом катушки и внешним контактом (к нему может быть подключен красный провод) реостата точного контроля тока .Один из проводов покажет отсутствие обрыва между проводом и реостатом. Оба измерения должны быть идентичными.
5. Если какое-либо измерение показывает очень высокое сопротивление, бесконечное сопротивление «разомкнутой катушки» или очень низкое сопротивление (менее 100 Ом), то катушки необходимо заменить.
6. Если катушки в порядке, следует подозревать якорь возбудителя.

Поиск и устранение неисправностей якоря возбудителя:

Иногда вы можете обнаружить неисправный якорь возбудителя; вот что нужно искать при наиболее распространенных проблемах.

1. Прежде чем продолжить проверку, поищите пригоревшие или почерневшие шины коллектора. Очистите коммутатор камнем для очистки коммутатора. Это ненормально, если щетки откладывают достаточно угольного порошка, чтобы загрязнить коллектор.

   Примечание: правильно обслуживаемый коммутатор должен быть цвета использованного вороненого пенни.

2. Осмотрите обмотки на предмет перегоревшей изоляции, обрывов проводов или поврежденных шин коммутатора. У якоря есть две проблемы: обмотка, закороченная на вал якоря, или обрыв (обрыв) обмоток.

   ПРИМЕЧАНИЕ: Если при работающем агрегате появляется ЯРКАЯ ЗЕЛЕНАЯ ИСКРА, это признак короткого замыкания (на массу) обмотки якоря.

3. Проверьте, не закорочен ли якорь на массу, установив VOM на ВЫСОКИЙ диапазон сопротивления. Поместите один вывод на чистое место на валу якоря (если у вас есть сомнения, очистите место тонкой бумагой emory или напильником). Другим проводом проверьте каждую штангу коммутатора. Не пропустите ни одного: если у вас есть сомнения, проверьте их ВСЕ еще раз.

   Если вы обнаружите какое-либо значение сопротивления, вам необходимо заменить якорь на новый или восстановленный.Если вы не обнаружите замыкания на землю, возможно, он неисправен. Снимите якорь и отнесите его в мастерскую по ремонту моторов и испытайте на «гроулере» (они будут знать, что делать). Тест «гроулер» — это «золотой стандарт» для тестирования арматуры — за тест стоит заплатить! Если якорь неисправен, позвоните в Weldmart; мы восстановили арматуру.

Прочие проблемы якоря возбудителя:

4. Высокая планка означает только это: одна из планок коллектора оторвалась и торчит вверх.Это может быть всего несколько тысяч дюймов, но этого может быть достаточно, чтобы кисти подскочили, и вы увидите чрезмерное искрение. Если вы обнаружили эту проблему, отнесите ее в любимый моторный магазин: иногда ее можно отремонтировать, а иногда нет.
5. Свободный стержень: Да, иногда сегментный стержень коммутатора может вырваться. Вернемся в моторный цех.
6. Коммутатор неправильной формы: это может быть вызвано изгибом вала якоря. Проверьте правильность округления возбудителя. Правило при 1500 об / мин это (+ или -).020 ’.

Trick of the Trade: Как установить новые катушки возбудителя, быстро и легко, без всяких догадок

• Не запускайте, пока не получите новый комплект катушек.
• Снимите оригинальные катушки. Каждый железный полюс возбудителя удерживается двумя болтами, два с правой стороны и два с левой!
• Нет необходимости снимать генератор возбудителя для замены катушек возбудителя.
• Вытяните катушки и железные полюсные наконечники вместе и положите их на ровную поверхность.Пока не отсоединяйте провода!
• Снимите железные полюсные наконечники и очистите их: обычно хороший осмотр с помощью проволочного колеса поможет. Их не нужно красить.
• Положите катушки поверх исходных катушек и совместите провода, идущие с обеих сторон и посередине. Перед вами ваша электрическая схема!
• Вставьте железные полюсные наконечники в центр катушек.
• Перед установкой катушек и полюсов очистите корпус: просто сбейте ржавчину и крысиные гнезда.Не помешало бы смазать полюсные наконечники тонким слоем смазки в местах соприкосновения с корпусом возбудителя. Очистите проволокой резьбу крепежных болтов; немного смазки или «Never-Seize» на резьбе тоже не повредит. Затяните болты; они не обязательно должны быть супер плотными!
• Присоедините провода по одному, используя оригинальные катушки в качестве направляющих; очевидно, где каждый провод соединяется.
• Мы называем это «Замена катушки возбудителя для полного идиота!» (Наш босс назвал его своим именем.) Этот процесс у нас всегда работает!

Мигает поле:

Катушки возбуждения удерживаются на месте с помощью прочных железных «полюсных наконечников». Особые железки не только удерживают катушки возбудителя на месте. Они сохраняют небольшое количество остаточного магнетизма — совсем немного — для обеспечения «самовозбуждения», поэтому возбудитель начнет генерировать ток с мертвого пуска. Полюсные наконечники могут потерять свой магнетизм, поскольку устройство находится в режиме ожидания в течение длительного периода времени, и нет простого теста для обнаружения потери.

Когда проверяются катушки поля возбудителя, щетки и якорь возбудителя, остается только «высветить поле». Обычно это делается с автомобильным аккумулятором на 12 В.

Вот что вам нужно сделать:

1. Снимите пылезащитную крышку возбудителя. Удерживается двумя болтами 1/4 20; вам понадобится гаечный ключ на 3/8 дюйма.

2. См. Схему ниже:

3. Подсоедините перемычки сначала к аккумуляторной батарее, а затем к клеммам щетки возбудителя.Вероятно, вы вызовете искру: в батареях могут быть карманы внутреннего водородного газа. АККУМУЛЯТОРЫ МОГУТ И БУДУТ ВЗРЫВАТЬСЯ ПРИ ПОЛУЧЕНИИ ДОСТАТОЧНОЙ ИСКРЫ! (Помните «Гинденбург?» — он был полон водорода; хватит сказать) .
4. Запустите двигатель и убедитесь, что он работает на низкой скорости (1000 об / мин).
5. Подсоедините положительный (+) провод к ПРАВОЙ клемме провода щетки .
6. Коснитесь отрицательным (-) проводом к ЛЕВОЙ клемме щетки .Вы получите сильную искру. Удерживайте выводы на терминале примерно две секунды; будет сильная искра!

Полевые столбы «прошиты». Агрегат должен волновать. В случае успеха вы сможете использовать доп. Если установка не сваривается, вам следует проверить катушки шунта возбудителя (см. Следующий раздел).

Поиск и устранение неисправностей шунтирующей цепи возбудителя

Сварочный аппарат не будет сваривать: вы можете запустить шлифовальный станок от вспомогательной розетки, и он может или не может работать на холостом ходу по вспомогательному запросу, но он не будет зажигать дугу.Если вы можете перетащить стержень и получить на электроде небольшую «искру», это классический признак того, что одна из катушек шунта возбудителя вышла из строя. Этот сбой очень часто встречается у сварочных аппаратов Lincoln с шестигранной головкой!

Примечание. Кодовые номера с 7276 по 9530 на SA-200, кодовые номера с 7827 по 9605 на SA-250 и все модели Classic 1, 2 и 3 являются машинами с шестигранной головкой.

Катушки возбудителя находятся глубоко внутри корпуса статора. По моему опыту, я никогда не видел, чтобы катушка возбуждения в правом верхнем углу выходила из строя — кажется, что выходила из строя только катушка в левом нижнем углу.Катушки наматываются и продаются наборами (они должны быть «подобраны»).

Для устранения неисправности шунтирующей цепи возбудителя необходимо проверить два компонента: реостат управления точным током и шунтирующие катушки.

Примечание: Все измерения по устранению неисправностей электрооборудования должны производиться при ВЫКЛЮЧЕННОМ (не работающем) двигателе!

Первый шаг — проверить реостат точного регулирования тока :

1. Поверните ручку: она должна вращаться плавно, без остановок и «неровностей».«Если есть какие-либо сомнения относительно механической части этого устройства, снимите его и проведите визуальный осмотр.

   Затем проверьте сопротивление (удалите один из проводов перед проверкой). Оно должно плавно измерять от 0 до 64 Ом без разрывов или разрывов. прыжки: плавно вверх и плавно вниз.

   Номер детали Lincoln® для этой детали — M-5090-C, и ее можно заказать в Weldmart-Online LLC с ДВУХЛЕТНЕЙ ГАРАНТИЕЙ!

Если реостат управления точным током исправен, следующим шагом является проверка шунтирующих катушек возбудителя .

2. От центрального вывода рычага управления есть синий провод, идущий в корпус статора. Этот провод подключается к одной стороне шунтирующих катушек сварочного аппарата (их две, одна на одной стороне корпуса, а другая — напротив первой).

   Другая сторона катушки шунта сварочного аппарата подключается коричневым проводом, идущим к клемме герконового переключателя, расположенного на монтажной планке герконового переключателя. На этой клемме вы найдете черный провод, подключенный непосредственно к геркону.

   Третий провод, черный, идет от геркона прямо вправо, ПОЛОЖИТЕЛЬНЫЙ, держатель щетки возбудителя.

   Вся цепь управления представляет собой последовательно соединенную систему. Поскольку это простой генератор постоянного тока с реостатом для изменения напряжения, подаваемого на шунтирующие катушки статора, он регулирует сварочный ток (теплоту сварного шва).

   Снимите правую (ПОЛОЖИТЕЛЬНУЮ) щетку из держателя — убедитесь, что она никоим образом не касается якоря возбудителя — измерьте сопротивление системы.Он сообщает нам, есть ли разомкнутая (разорванная) цепь. По моему опыту, с системой возбудителя проблем больше, чем с любой другой частью SA-200.

   1. Двигатель не работает.
   2. Текущий реостат управления находится в «0», минимальное положение
   3. Правая (ПОЛОЖИТЕЛЬНАЯ) щетка возбудителя снята и никоим образом не касается якоря возбудителя. Если есть сомнения, обмотайте кисть изолентой.

   Показания сопротивления: Когда правая щетка вынута из держателя щеток, следующие показания скажут вам определенные вещи.

   • С проводом омметра на держателе отрицательной щетки и другим проводом на центральном выводе реостата управления точным током вы должны показывать приблизительно 46 Ом.
   • Если ваше показание близко к 165 Ом (+/- 10%), вы можете быть уверены, что в цепи нет «разрывов» (разрывов). Это не означает, что с этой схемой нет проблем; это просто означает, что нет никаких «перерывов».
   • Если показание ниже 165 Ом, у вас короткое замыкание между обмотками.Обычно катушки находятся в пределах спецификации или «ОТКРЫТЫЙ», при отсутствии сопротивления в цепи. Змеевик необходимо заменить; получить дополнительную информацию о заменяемых шунтирующих катушках Weldmart-Online.

Решения Baker для тестирования и мониторинга электродвигателей

Baker Instruments — ведущий поставщик испытательного оборудования для контроля электрического состояния двигателей, генераторов и катушек. Независимо от того, проводите ли вы испытания в мастерской по ремонту двигателей, на промышленном предприятии, на корабле или в ветряной турбине, оборудование для испытаний двигателей Baker Instruments позволяет полностью понять состояние двигателя, источника питания и нагрузки.Комплексное тестирование двигателя позволяет снизить затраты и избежать незапланированного простоя двигателя и оборудования.

Baker обладает опытом, чтобы полностью поддержать наших клиентов с демонстрацией на месте всего оборудования перед покупкой, обучением продукции, поддержкой приложений, калибровкой и ремонтом.

Компания была приобретена Megger у SKF Group 19 ^-го августа 2018 г.

По всем вопросам продаж или продукции обращайтесь по следующему телефону:

Техническая поддержка

Пользователи оборудования Baker могут обратиться в нашу уважаемую службу технической поддержки, чтобы задать вопросы и решить проблемы.Часы работы: с 7:00 до 15:30 по горному времени США (UTC -7 часов). Электронные письма можно отправлять в любое время. Чтобы связаться с группой технической поддержки Baker Instruments:

Электронная почта: [email protected]
Телефон: 1-800-752-8272 Вариант 1 для технической поддержки или +1 970-282-6080

Сервисное обслуживание оборудования

Megger Baker Instruments предлагает гарантийный и послегарантийный ремонт и калибровку существующих и старых моделей. Наш основной сервисный центр находится в Форт-Коллинзе, Колорадо, США, а наша расширяющаяся сеть авторизованных сервисных центров означает, что ваше оборудование может обслуживаться гораздо ближе к вашему местоположению, что позволит ускорить выполнение работ и снизить стоимость доставки.

Электронная почта: [email protected]
Телефон: 1-800-752-8272 Вариант 4 для поддержки обслуживания / калибровки или +1 970-282-6088
для подачи разрешения на возврат (RA) для Baker оборудование: megger.com/baker/ra

Ремонтные услуги | Скотт Арматур, ООО.

9 ‘Imprex VPI System
VPIVВакуумная пропитка под давлением (VPI) уже много лет используется в электротехнической промышленности. VPI впервые был использован как улучшенный метод пропуска смолы через несколько слоев провода и изоляции.За последние три десятилетия большинство производителей оригинального оборудования использовали обработку VPI для повышения производительности и увеличения срока службы электродвигателей, работающих в промышленных условиях. Электрические аппараты, обработанные методом VPI , оказались настолько успешными, что они все чаще используются военными, сталелитейными и электрогенерирующими компаниями для тяжелых условий эксплуатации.

Вакуумная пропитка под давлением предлагает несколько функций, которые помогают предотвратить основные причины отказа двигателя и генератора.

ИЗОЛЯЦИОННЫЕ ПУСТОТЫ устраняются за счет использования процесса VPI . Пустоты могут содержать влагу, пыль или другие загрязнения, которые значительно сокращают срок службы изоляции. Пустоты — обычное место возникновения коронного разряда в высоковольтных устройствах. Процесс VPI — лучший способ получить систему без пустот.

ПРЕДВАРИТЕЛЬНОЕ ТЕПЛОВОЕ СТАРЕНИЕ значительно снижается за счет превосходных свойств теплопередачи, предлагаемых системами VPI .Небольшие воздушные карманы в змеевиках или между змеевиками и сердечником снижают теплопередачу. Тепло, которое не может уйти от катушки к утюгу, значительно сократит срок службы системы изоляции.

ВИБРАЦИЯ практически устраняется с помощью VPI . Катушка под напряжением будет двигаться и вызывать истирание изоляции, если она не будет надежно закреплена. Полное насыщение изоляции и опорного материала приводит к образованию твердой массы, препятствующей перемещению катушки.

СМОЛА Описание

РОДОСЛОВИЕ No.4000F ГЕРМЕТИЧЕСКАЯ СОПОЛИМЕРНАЯ ИЗОЛЯЦИОННАЯ СМОЛА
PedigreeTM No. 4000F Герметичная сополимерная изоляционная смола была разработана как более гибкая
версия стандартного полимера 4000. Он был разработан для пропитки под вакуумом (VPI)
, но также подходит для операций погружения и выпекания.

Elantas 4000F Лист данных

ПРИМЕНЕНИЕ
• Пропитка электродвигателей, катушек и статоров VPI, погружением и отжимом или статическим погружением и запеканием

ОТНОСИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА

с низким содержанием летучих органических соединений

Экологически приемлемый

Без растворителей

Свести к минимуму повреждение коронным разрядом

Быстрое время отверждения

Повышение производительности

Превосходная влагостойкость

Подходит для повышенной влажности и прибрежных условий

Отличная химическая стойкость

Рекомендуется для агрессивных сред

Низкая усадка

Минимизация нагрузки на отвержденные компоненты

Низкая потеря веса

Увеличенный срок службы компонентов

Хорошая сила сцепления

Подходит как универсальный продукт, включая арматуру

Построение высокой пленки

Лучшее перекрытие между поворотами

Малый сток

Улучшает удержание смолы

Устойчивый к хладагенту

Малый сток

Хорошая прочность сцепления при повышенных температурах

Превосходная импульсная выносливость

Превосходные электрические свойства

ТИПИЧНОЕ ИСПОЛЬЗОВАНИЕ И ОБРАБОТКА

.
