Подкачивающий топливный насос для дизеля. Устройство и принцип работы

Подкачивающий насос трактора подает топливо из бака в топливный насос под давлением. Это необходимо для преодоления гидравлического сопротивления фильтра и трубопроводов, а также создания постоянного избыточного давления в головке топливного насоса.

Устройство подкачивающего насоса

Насос состоит из:

  • корпуса,
  • поршня с пружиной,
  • толкателя с пружиной,
  • стержня,
  • толкателя с направляющей втулкой,
  • впускного клапана и нагнетательного клапана.

Стержень толкателя вместе с втулкой представляет собой прецизионную пару, которая предотвращает перетекание топлива из подпоршневого пространства подкачивающего насоса в корпус топливного насоса.

1 — рукоятка; 2 — крышка; 3 — шток; 4 — цилиндр; 5 и 8 — поршни; 6 — впускной клапан; 7 — корпус; 9 и 13 — пружины; 10 — направляющая втулка; 11 — стержень; 12 — толкатель; 14 — нагнетательный клапан.

Принцип работы

  • При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
  • При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
  • Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала, А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
  • Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
  • При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
  • Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
  • При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
  • Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
  • При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

Ручной подкачивающий насос

Для заполнения топливной системы топливом при неработающем дизеле и удаления из нее воздуха на подкачивающем насосе устанавливается ручной подкачивающий насос также поршневого типа.

Он состоит из:

  • цилиндра, ввернутого в корпус над впускным клапаном
  • основного подкачивающего насоса
  • поршня со штоком
  • рукояткой, навернутой на крышку цилиндра.

В работе этого насоса используются впускной и нагнетательный клапаны основного подкачивающего насоса.

  • Перед заполнением системы топливом необходимо:
  1. открыть вентиль на фильтре тонкой очистки
  2. отвернуть рукоятку с крышки цилиндра насоса
  3. перемещая рукояткой поршень в цилиндре, нагнетать топливо в систему до появления из сливной трубки струи топлива без пузырьков воздуха.

После прокачивания системы вентиль на фильтре необходимо закрыть, а рукоятку поршня ручного насоса навернуть на крышку цилиндра.



Топливный насос карбюраторного двигателя.


Топливный насос




Топливный насос служит для принудительной подачи топлива из топливного бака в карбюратор (или к накопительным и впрыскивающим устройствам других типов систем питания двигателя). На отечественных автомобильных карбюраторных двигателях применяют мембранные (диафрагменные) топливные насосы, конструктивно отличающиеся друг от друга лишь числом клапанов, формами корпуса и рычага привода.

Применение насосов такого типа в конструкциях карбюраторных двигателей обусловлено относительной простотой конструкции, а также тем, что при работе диафрагменных насосов практически отсутствует вероятность искрообразования. Слабым местом диафрагменных (мембранных) насосов является диафрагма, которая может повредиться, а также клапанный механизм, склонный слипаться при накоплении смолистых отложений из топлива.

На одной из страниц сайта, посвященного науке гидравлике, описаны особенности конструирования и расчета мембранных насосов, а также описано устройство и работа топливного насоса системы питания карбюраторного двигателя автомобиля ВАЗ.

Ниже приведен чертеж общего вида топливного насоса двигателя ГАЗ-53А, который имеет аналогичную конструкцию и отличается лишь размерами и формами элементов.

Насос состоит из трех частей: корпуса 2, клапанной головки 7 и крышки 6. Отлитый из цинкового сплава корпус, головка и крышка соединены между собой винтами. В корпусе на оси 14 установлен вильчатый рычаг 13, прижимаемый пружиной 12 к эксцентрику распределительного вала двигателя.
Вильчатым концом рычаг охватывает шток 10 мембраны 3, которая отжимается верхней пружиной 9. Края мембраны зажаты между корпусом и головкой насоса.
В центральной части мембраны закреплен шток. В головке насоса смонтированы клапаны: два всасывающих

4 и один нагнетательный 8. Над всасывающими клапанами размещен сетчатый фильтр 5.
Рычаг 1 ручной подкачки топлива закреплен неподвижно на валике 11 и удерживается в нижнем положении пружиной, установленной на валике между рычагом и корпусом насоса.



Под действием эксцентрика распределительного вала двигателя рычаг 13 сжимает пружину 9 и перемещает через шток 10 мембрану 3 вниз. Объем полости над мембраной увеличивается, вследствие чего в ней создается разрежение, под действием которого открываются всасывающие клапаны и топливо поступает в эту полость, проходя сетчатый фильтр.
После того, как эксцентрик распределительного вала освободит рычаг 13, мембрана 3 переместится вверх под действием пружины

9. При этом в полости над мембраной повысится давление, под действием которого закроются всасывающие клапаны 4 и откроется нагнетательный клапан 8, а топливо поступит в головку и затем по трубопроводу в фильтр тонкой очистки.

Производительность топливных насосов грузовых автомобилей 100…180 л/ч, а максимальный перепад давления при нулевой подаче – 20…30 кПа. Наибольшая подача насоса в 3…5 раз превышает максимальный расход топлива двигателем. Однако пружина 9 подобрана так, что ее сила упругости не может преодолеть силу, действующую на запорную иглу в поплавковой камере карбюратора. Поэтому когда поплавковая камера заполнена, мембрана насоса остается в нижнем положении, а рычаг 13 перемещается вхолостую. Таким образом, насос изменяет подаваемое количество топлива соответственно расходу двигателем.

Поплавковая камера карбюратора может быть заполнена топливом перед пуском двигателя с помощью устройства для ручной подкачки. При качании рукой рычага 1 валик 11, поворачиваясь, отжимает рычаг 13 насоса вниз или отпускает его.
В результате этого топливо засасывается в полость над мембраной и затем нагнетается в поплавковую камеру карбюратора. Эксцентрик распределительного вала при этом не должен касаться рычага 13.

***

Воздушный фильтр системы питания


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Принцип работы насосной секции высокого давления топливного насоса самоходного шасси Т-16М

Работа насосной секции показана на схемах [рис. 1] и [рис. 2]. При ходе плунжера вниз (ход всасывания) топливо из полости всасывания по каналу (А) во втулке (5) поступает в надплунжерное пространство. При ходе плунжера вверх (ход нагнетания) топливо частично вытесняется обратно во всасывающую полость до момента перекрытия всасывающих отверстий (А) во втулке торцом плунжера.

Рис. 1. Насосная секция высокого давления топливного насоса самоходного шасси Т-16М.

1) – Зубчатая втулка;

2) – Плунжер;

3) – Верхняя тарелка;

4) – Монтажная чека;

5) – Втулка плунжера;

6) – Стяжная гайка;

7) – Седло клапана;

8) – Прокладка;

9) – Пружина;

10) – Обратный клапан;

11) – Пружина нагнетательного клапана;

12) – Упор нагнетательного клапана;

13) – Нагнетательный клапан;

14) – Штуцер высокого давления;

15) – Головка насоса;

16) – Уплотнительное кольцо;

17) – Колпачок;

18) – Установочный штифт;

19) – Дозатор;

20) – Уплотнительное кольцо;

21) – Пружина толкателя;

22) – Нижняя тарелка.

Рис. 2. Гидравлическая схема системы питания с топливным насосом распределительного типа самоходного шасси Т-16М.

А) – Всасывающее отверстие подвода топлива;

Б) – Центральный рабочий канал;

В) – Отсечное отверстие;

Г) – Демпфер;

Д) – Распределительное отверстие;

Е) – Распределительные каналы;

Ж) – Всасывающая полость подкачивающего насоса;

И) – Нагнетательная полость подкачивающего насоса.

Этот момент является началом подачи топлива в цилиндр двигателя через центральный канал (Б) в плунжере, распределительное отверстие (Д), канал (Е) во втулке, через нагнетательные клапаны, топливопровод и форсунку. Подача топлива продолжается до момента выхода отсечных отверстий (В) плунжера [рис. 2] из дозатора (19). После этого происходит разгрузка топливопровода высокого давления через жиклёр нагнетательного клапана (13) и обратный клапан (10).

Пластинчатые клапаны двойного действия обеспечивают идентичную разгрузку всех топливопроводов высокого давления и равномерную подачу топлива в цилиндры.

Изменение количества подаваемого топлива реализуется осевым перемещением дозатора по плунжеру, что осуществляется регулятором через систему рычагов.

21*

Похожие материалы:

Топливный насос DENSO — поломка,неисправность,симптоны,причины,советы,рекомендации

Практика показывает, что в периоды экономического кризиса и резкого роста стоимости топлива значительно возрастает количество случаев поломки погружных топливных насосов. Причина — в частой езде с почти пустым баком, ведь погружной насос охлаждается и смазывается самим топливом. И мало кто знает, что даже частичный выход насоса из строя оказывает влияние на работу двигателя.

В современных автомобилях топливный насос — часть системы управления двигателем, а не просто устройство, которое гонит бензин в трубку. Насос, наряду с датчиками топлива, входит в состав топливного модуля, и от его исправности зависит корректная работа системы управления двигателем (EMS — Engine Management System). Дело в том, что обычно система управления двигателем не замеряет количество подаваемого топлива, а рассчитывает его, поэтому поддержание стабильного давления в системе очень важно.

Некоторые симптомы нестабильной работы двигателя могут свидетельствовать о совершенно разных проблемах. Бывает, что при попытке резко ускориться при обгоне двигатель «затягивается», т.е. не выдает ожидаемых оборотов. Если двигатель стал «тупым», плохо отзывается на педаль газа, не развивает полной мощности — это может быть вызвано чем угодно, начиная с плохого топлива и заканчивая некорректной установкой зажиганием. Однако и неисправность топливного насоса может быть причиной этих неполадок.

На неисправность топливного насоса может указывать изменение звука работы двигателя — он продолжает работать ровно, без посторонних шумов и троения, но тон меняется. Это может проявляться периодически, например при прогреве, либо на холостом ходу мотор внезапно начинает работать в другой тональности. При этом при движении снижается приемистость, могут появиться рывки или провалы. Все перечисленное с высокой вероятностью свидетельствует о снижении давления в системе распределенного впрыска.

В двигателях с непосредственным впрыском топлива, а также дизельных двигателях электрический насос используется в контуре низкого давления для предварительной подачи топлива к насосу высокого давления. Электрический топливный насос создает давление топлива в пределе 0,3-0,4 Мпа (в двигателях с непосредственным впрыском — до 0,7 Мпа).

Топливный насос с электрическим приводом может располагаться в топливопроводе или в топливном баке. На большинстве современных автомобилей топливный насос встроен в топливный бак. Такая схема обеспечивает лучшее охлаждение насоса, сокращает вероятность потерь за счет отсутствия всасывающей магистрали. С другой стороны, система имеет максимальную длину нагнетательного топливопровода.

Для нормальной работы насоса его центробежная часть должна иметь малые зазоры, а в идеале его части должны соприкасаться. При этом эти части трутся между собой. Бензин, проходя через насос, смазывает эти части, поэтому работа насоса без бензина крайне нежелательна. Если уровень топлива в баке слишком низкий, трущиеся детали начинают интенсивно перегреваться и быстро изнашиваться. Рано или поздно это приведет, как минимум, к падению давления в системе питания.

Правда, ради справедливости стоит отметить, что на практике нарушение правил эксплуатации чаще сказывается на насосах у «немцев», и реже — у «японцев». Многие связывают это с тем, что немецкие машины рассчитаны на пользователей, которые всегда придерживаются инструкций вроде «всегда иметь минимум на четверть заполненный бак». Но скорее всего, причина в более строгих стандартах качества, которых японские автопроизводители обязывают придерживаться производителей комплектующих и поставщиков сырья.

Устройство и разновидности конструкций топливного насоса
Электрический топливный насос состоит из электрического привода (электродвигатель) и насосной части (собственно насос), помещенных в металлический корпус. Все элементы топливного насоса находятся в контакте с топливом. Бензин имеет высокое электрическое сопротивление (более 1 МОм), предотвращающее короткое замыкание. Конструктивно топливный насос представляет собой модуль, в который помимо насоса включаются датчик расхода топлива, сетчатый топливный фильтр и топливозаборник.

Работу топливного насоса обеспечивают два клапана — обратный и редукционный. Обратный клапан запирает топливную систему при остановке двигателя. Редукционный клапан поддерживает определенное давление в системе, перепуская часть топлива обратно на впуск. По конструкции различают следующие виды электрических топливных насосов: роликовый, шестеренный и центробежный.


В насосах DENSO применяется нагнетательное колесо как центробежного типа (слева), так и с турбинной крыльчаткой (справа).

В роликовом насосе топливо всасывается и нагнетается за счет вращения ротора и перемещения в нем роликов. При увеличении пространства между роликом и ротором создается разряжение, и топливо заполняет это пространство. Когда пространство заполнится полностью, подача топлива отсекается. По мере вращения ротора происходит уменьшение пространства, открывается выпускное отверстие и топливо под давлением покидает насос.

Аналогичным образом происходит работа шестеренного насоса, где топливо всасывается и нагнетается посредством движения внутренней шестерни (ротора) относительно эксцентрично расположенной внешней шестерни (статора). Боковые стороны зуба ротора при вращении образуют в своих промежутках меняющиеся камеры, с помощью которых всасывается и нагнетается топливо. В силу особенностей конструкции роликовый и шестеренный насосы устанавливаются в топливопроводе.


На фото можно видеть, что лопасти крыльчатки не прямые, а сложной изогнутой формы — для наибольшей эффективности за счет снижения потерь на завихрения.

В современных системах впрыска предпочтение отдается центробежным (или лопастным) насосам, которые обеспечивают равномерную (без пульсаций) подачу топлива и производят мало шума. Рассмотрим подробнее нюансы конструкции лопастного насоса на примере разработки передового производителя, компании DENSO.

Центробежный топливный насос
Нагнетательное колесо (крыльчатка) центробежного насоса снабжено по периметру многочисленными лопатками. Крыльчатка вращается внутри камеры, в которой находятся два канала определенной формы — всасывающий и нагнетательный. Завихрения топлива, возникающие при воздействии на него граней нагнетательного колеса или лопаток крыльчатки, обеспечивают повышение давления. Возросшие требования к производительности и топливной эффективности двигателей требуют точной регулировки расхода топлива на выходе насоса, в соответствии с режимом работы двигателя. В насосах DENSO это становится возможным благодаря специальной турбинной технологии. Точное измерение давления сочетается с повышенными напорными характеристиками.

Центробежные насосы имеют ограничения по создаваемому давлению и производительности. Поэтому конструкция крыльчатки имеет немаловажное значение, поскольку с увеличением перепада давления эффективность снижается — чем большее давление требуется создать, тем меньший объем топлива крыльчатка может подать за один оборот. Поэтому необходимо увеличение скорости ее вращения, но при этом необходимо обеспечить наименьшие потери энергии на преодоление непродуктивных завихрений топлива, наличие которых определяется формой нагнетательного колеса крыльчатки.

Естественно, увеличение скорости вращения требует повышения мощности электродвигателя. Поэтому, несмотря на простоту конструкции, при создании такого насоса требуется очень сбалансированный подход — с одной стороны необходимо обеспечить требуемое давление, а с другой — охлаждение электромотора. Это возможно только благодаря использованию электродвигателей с максимальным КПД, у которых минимум энергии непродуктивно расходуется на их нагрев. Если поставить менее эффективный двигатель и заставить его с большими затратами энергии гнать необходимый объем топлива — он будет перегреваться.

Если погружной насос все время работает в баке, наполненном хотя бы наполовину, проблема частично решается тем, что топливо, проходящее по внутреннему контуру насоса, через его стенку передает тепло топливу в баке. Если же насос работает «в воздухе», охлаждающая способность ограничивается теплоемкостью топлива, находящегося в самом насосе. Не будет перегреваться только такой насос, который сконструирован из расчета именно этого значения теплоемкости.

Надежность топливного насоса, с учетом всего сказанного выше, возможно даже более актуальна для автомобилей бюджетного класса, чем для премиальных. В ассортименте DENSO, в дополнение к 182 вариантам применений, включающих автомобили самого разного класса, появились насосы DFP-0105, предназначенные для автомобилей Лада 110, Самара, Калина и Приора, а DFP-0106 — для Chevrolet Lacetti, Chevrolet Nubira, Kia Picanto и Fiat Strada.

Новинки относятся к погружным насосам типа Н38, также есть один насос типа С — DFP-0101 для автомобилей Toyota различных моделей. Это оригинальные детали, которые, в отличие от восстановленных запчастей, обладают оптимальными рабочими характеристиками и просты в установке. Топливные насосы DENSO гарантируют более точную регулировку давления подачи по сравнению с насосами предыдущего поколения. V-образная форма вырезов нагнетательного колеса, равно как и выгнутая форма лопастей крыльчатки турбинного типа, сложнее в изготовлении. Однако они более эффективны в сравнении с ячейками более простой формы или крыльчаткой с прямыми лопастями соответственно.

При вращении крыльчатки лопасти вращаются, создавая вихревой поток топлива внутри насоса, под воздействием которого топливо проходит вокруг электродвигателя, перемещая обратный клапан вверх, после чего поступает в теплоотвод. Этим обеспечивается лучшее охлаждение двигателя насоса.

www.denso.ua

Денис Петров

Источник: журнал autoExpert №4-5`2014. При перепечатке ссылка на источник обязательна.

Признаки основных неисправностей топливного насоса

Для работы автомобильного двигателя необходимо подавать топливо под давлением. За это отвечают электрические и механические насосы. Это могут быть основные бензонасосы погружного типа, подкачивающие или ТНВД в системе прямого впрыска и дизелях. Как распознать возможные неисправности топливного насоса и принять правильное решение, если произошла поломка — расскажем в статье.

Содержание

  1. Принцип работы топливного насоса
  2. Основные причины неисправности ТНВД
  3. Первые симптомы неисправности топливного насоса
  4. Когда требуется полноценная диагностика
  5. Можно ли устранить неполадки самому
  6. Ремонтировать или менять на новый
  7. Профилактика поломок бензонасоса

Принцип работы топливного насоса

Бензонасос, размещенный в баке, состоит из насосной части и электромотора привода. Топливо забирается через входной фильтр и прокачивается турбинкой через корпус, омывая и охлаждая электродвигатель. С выходного патрубка бензин под давлением поступает в двигатель.

Основные причины неисправности ТНВД

Топливный насос высокого давления, используется для питания дизельных моторов и бензиновых типа GDI. Обычно имеет механический привод и очень высокое давление на выходе, порядка 1000 атмосфер и более.

Неисправности ТНВД похожи на проблемы с электронасосами и возникают по причинам некачественного топлива и естественного износа. Основное отличие заключается в значительно более высокой цене и сложности конструкции. Своими силами ремонт возможно провести, если требуется замена мелких деталей, таких как уплотнительное кольцо или прокладка топливного насоса.

Первые симптомы неисправности топливного насоса

Чаще всего внимание автовладельца сначала привлекает непонятный гул, который доносится с задней части автомобиля. По мере усугубления ситуации, в системе падает давление.

Основные признаки неисправности топливного насоса проявляются следующим образом:

  • появляются провалы и рывки в работе двигателя;
  • пропадает тяга и растет расход топлива;
  • становится неустойчивым холостой ход;
  • двигатель плохо запускается в холодном состоянии;
  • загорается лампочка «Check engine».

Неприятным развитием ситуации станет полная остановка мотора при нулевом давлении бензина в рампе форсунок.

Когда требуется полноценная диагностика

Зафиксировать посторонние звуки и пониженное давление несложно, но часто эффект может возникать и пропадать неожиданно. Такого рода непостоянные отказы трудно проверять, приходится использовать полный цикл диагностики, включая запись логов при движении.

Можно ли устранить неполадки самому

Если есть уверенность в дефекте насоса и своих силах, то ремонт вполне доступен автовладельцу. Потребуется лишь добраться до лючка бензобака, снять его и извлечь неисправный модуль. При этом нужно провести предварительную проверку и убедится в исправности цепи питания, предохранителя и реле.

Устранение неисправностей топливного насоса требует соблюдения техники безопасности, поскольку работать приходится над открытым бензобаком.

Ремонтировать или менять на новый

Современный бензонасос не предусматривает ремонта. Устройство завальцовано, разборке не подлежит. Вмешательство не сможет гарантировать надежность работы, а запасные части не поставляются. Поэтому агрегат следует менять на новый. Купить топливный насос по низкой цене предлагает интернет-магазин TopDetal.ru.

Профилактика поломок бензонасоса

Профилактика заключается в соблюдении простых правил эксплуатации:

  • не вырабатывать бензин из бака до конца — так ухудшается охлаждение бензонасоса и повышается вероятность засорения;
  • использовать только высококачественное, проверенное топливо на заправках солидных брендов;
  • покупать деталь для замены только известной марки и у надежного поставщика.

Причины неисправности топливного насоса должны быть полностью выявлены на этапе диагностики, иначе замена может не обеспечить нужный результат.


Топливный насос. Типы. Схемы. Принцип действия

Топливный насос — важный компонент любого машинного двигателя внутреннего сгорания.

Это механическое сердце автомобиля, которое обеспечивает непрерывный поток топлива из бака к двигателю.

Типы топливных насосов

Существует два основных типа топливных насосов:

  • с механическим приводом (механический)
  • с электрическим приводом (от электродвигателя или соленоида).

Как работает механический топливный насос?

Механические топливные насосы называются еще мембранными.

Включаются благодаря эксцентриковому кулачку на распределительном валу.

Вращаясь, он заставляет привод топливного насоса сдвигать поршневой стержень и диафрагму вниз, сжимая пружину.

При этом топливные запасы в баке увеличиваются за счет открытия всасывающих клапанов.

Затем рычаг насоса высвобождается, приводя в действие пружинный механизм.

Всасывающий клапан закрывается, а нагнетательный, наоборот, открывается, и топливо, благодаря давлению диафрагмы, выталкивается через него в насос.



Пояснение к схеме механического топливного насоса:



1.Рычаг ручной подкачки, 2.Сальник, 3.Сетчатый фильтр контрольного отверстия, 4.Нагнетательный клапан, 5.Винт крепления крышки фильтра, 6.Сетчатый фильтр, 7.Всасывающий клапан, 8.Диафрагма

Как работает электрический топливный насос?

Электрический топливный насос используется в системах впрыска топлива.

Его располагают либо непосредственно в баке насоса, либо в топливопроводе.

При включении зажигания или открытие двери водителя, сигнал ЭБУ приводит в действие реле электрического насоса, создавая рабочее давление.

Это давление регулируют  2 клапана: предохранительный (редукционный) и обратный.

Первый работает в момент включения двигателя, второй при его остановке.



Пояснение к схеме электрического рядного топливного насоса:



1.Штуцер напорной магистрали, 2.Седло клапана, 3.Пружина клапана, 4.Корпус насосной секции, 5.Нагнетательный клапан, 6.Впускное и выпускное отверстия, 7.Наклонная поверхность плунжера, 8.Плунжер, 9.Втулка, 10.Рычаг управления плунжером, 11.Возвратная плунжерная пружина, 12.Пружина толкателя, 13.Роликовый толкатель, 14.Кулачок,15.Зубчатая рейка

Виды топливных насосов

Топливные насосы высокого давления по конструкции подразделяются на:

  • Рядный ТНВД,
  • Распределительный ТНВД,
  • Магистральный ТНВД.



Что касается топливных насосов с электрическим приводом, то можно выделить:

  • Роликовый,
  • Шестеренный,
  • Центробежный.



Рядный ТНВД

Благодаря своей конструкции сыскали себе славу одного из самых надежных видов ТНВД.

Его основное преимущество — возможность использования топлива заранее низкого качества, благодаря масляной смазке двигателя.

 Особенность строения топливного рядного насоса — выталкивающие плунжерные пары пропорциональные количеству цилиндров, за счет которых можно работать и при высоком давлении, в отличии от поршневых.





Распределительный ТНВД

Так же как и в рядном присутствуют плунжеры, но их количество ограничено (обычно 1-2) и выполняют они роль распределителей.

При поступательно-вращательных движениях выталкивают, распределяя по цилиндрам, топливо.

Особенности данного вида ТНВД в том, что его габариты меньше рядного, и доставку топлива он обеспечивает более равномерно.

Но он же и менее долговечен из-за сопряженных деталей.





Магистральный ТНВД

Этот вид насосов обычно имеет до трех плунжеров.

Используется при инжекторной системе, в которой выполняет роль нагнетателя.

Благодаря электрическому приводу способен регулировать количество поступающего топлива.





Роликовый ТНВД

Основной элемент — ротор с роликами внутри, при движении которого происходит постепенное заполнение внутреннего пространства топливом, а затем его вытеснение в насос через выпускное отверстие.





Шестеренный ТНВД

Состоит из ротора (внутренней шестерни) и статора (внешней шестерни).

Первый всасывает и нагнетает топливо, второй помогает ему в этом.

И роликовый и шестеренный ТНВД используются в топливопроводе за счет своих малых габаритов.









Центробежный ТНВД

Располагается в топливном баке.

Особенность — крыльчатка (рабочее колесо), которая во время работы перегоняет топливо из одного канала (всасывающего) в другой (нагнетательный).

Используется при электродвигателях системы впрыска.









В интернет-магазине Hydraulicparts.ru Вы сможете приобрести топливные насосы на Ваш экскаватор, бульдозер по оптимальным ценам и в короткие сроки. В наличии и на заказ запчасти спецтехники известных мировых лидеров: Doosan, Caterpillar, Volvo, Rexroth и пр.

     г. Москва, Волгоградский проспект, д. 42, корп. 23

     +7 (499) 553-04-99

     [email protected]

© HYDRAULICPARTS 2011-2016. Все права защищены.

Топливный насос | Устройство автомобиля



Какое назначение топливного насоса, как он устроен и работает?

Топливный насос служит для принудительной подачи топлива из топливного бака в поплавковую камеру карбюратора. На карбюраторных двигателях устанавливаются диафрагменные топливные насосы. Корпус, головка и крышка такого насоса отливаются под давлением из цинкового сплава, имеющего небольшую теплопроводность. Поэтому насос меньше нагревается, чем предотвращаются потери на испарение топлива и не образуются паровые пробки. На автомобиле ЗИЛ-130 установлен топливный насос Б-10, имеющий три впускных и три нагнетательных клапана. На автомобилях ГАЗ-53А, ГАЗ-66, ГАЗ-24 «Волга» устанавливают соответственно топливные насосы Б-9, Б-9В, Б-9Д, отличающиеся друг от друга подачей и некоторыми конструктивными изменениями. Они имеют два впускных и один нагнетательный клапаны.

Топливный насос (рис.68) состоит из корпуса 1 с головкой 7, между которыми зажата бензостойкая диафрагма 6. состоящая из нескольких лепестков лакоткани. С диафрагмой в средней части соединен шток 3 с утолщением в нижней части, на которое надеты стальная и текстолитовая шайбы. Шток закреплен гайкой с шайбами 5 и 14. На шток установлена рабочая пружина 4, стремящаяся поднимать диафрагму вверх. В корпусе на оси 16 смонтировано коромысло 18, которое передним концом опирается на шток 3, а задним – на эксцентрик распределительного вала (ГАЗ-53А, ГАЗ-66, ГАЗ-24 «Волга») или приводную штангу (ЗИЛ-130). Пружина 17 прижимает коромысло 18 к эксцентрику или штанге, чем предотвращается его вибрация. В корпусе насоса установлен также рычаг ручной подкачки 2 на оси 15 с возвратной пружиной. В головке имеются два или три впускных клапана 8 с сетчатыми фильтрами 9 и один или, три выпускных (нагнетательных) клапана 13. Клапаны изготовлены из бензомаслостойкой резины и нагружены слабыми пружинами, изготовленными из бронзовой проволоки, стремящимися удерживать клапаны в закрытом положении. Головка сверху закрывается крышкой 12 через уплотнительную прокладку и зажимается винтами 11. В крышке установлен топливоподводящий штуцер 10, а в головке – топливоотводящий.

Рис.68. Топливный диафрагменный насос.

Работает насос так. При вращении распределительного вала эксцентрик 19 воздействует на коромысло 18, а оно, поворачиваясь на оси 16, вторым концом через шток 3 на диафрагму 6, которая опускается вниз. Над диафрагмой образуется разрежение, а в топливном баке в это время – атмосферное давление. Из-за разности давлений бензин поступает из топливного бака через открытые клапаны 8 и заполняет наддиафрагменную полость. С дальнейшим вращением распределительного вала эксцентрик 19 перестает воздействовать на коромысло, и оно возвращается в исходное положение. Пружина 4, распрямляясь, поднимает диафрагму и вытесняет топливо через выпускные клапаны 13 в поплавковую камеру карбюратора. Когда топливо достигнет заданного уровня, запорная игла закроет доступ его в поплавковую камеру. Упругость пружины 4 подбирают такой, чтобы она не преодолевала давления запорной иглы. В этом случае диафрагма вместе с топливом будет опущена вниз, пружина 4 сжата, а коромысло 18 свободно перемещаться на штоке 3. Как только топливо из карбюратора расходуется, его уровень в поплавковой камере снизится, запорная игла откроется и пружина, распрямляясь, вытеснит топливо в поплавковую камеру.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система питания карбюраторных двигателей»

диафрагма, клапан, насос, пружина, топливный, топливо

Смотрите также:
Топливоподкачивающие насосы здесь.
Термокомпрессоры, насосы от «Паровых систем». Производство и продажа насосов по ссылке.

ТОПЛИВНАЯ СИСТЕМА: КОМПОНЕНТЫ, ПРИНЦИПЫ РАБОТЫ, СИМПТОМЫ И КОНТРОЛЬ ВЫБРОСОВ

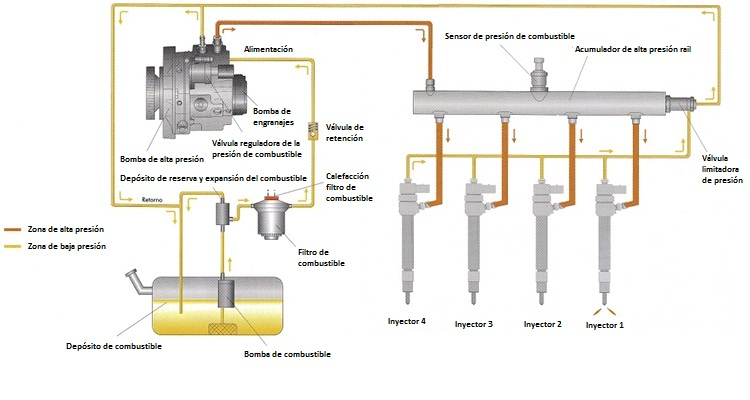

Функция топливной системы заключается в хранении и подаче топлива в камеру цилиндра, где оно может смешиваться с воздухом, испаряться и сжигаться для получения энергии. Топливо, которым может быть бензин или дизельное топливо, хранится в топливном баке. Топливный насос всасывает топливо из бака по топливопроводам и подает его через топливный фильтр либо в карбюратор, либо в топливную форсунку, а затем доставляет в камеру цилиндра для сгорания.

КОМПОНЕНТЫ

1. Топливный бак

Топливный бак — это основное хранилище топлива, по которому работает автомобиль. Вообще говоря, бензобак обычно находится в задней части автомобиля или под ней.

2. Топливные форсунки:

Распыляет мелкодисперсный туман топлива в камеру сгорания каждого цилиндра или корпуса дроссельной заслонки, в зависимости от конструкции.
Топливные форсунки приводятся в действие топливным насосом, и их задача состоит в том, чтобы распылять топливно-воздушную смесь в камеру сгорания, готовую к воспламенению для выработки энергии на ведомые колеса.Топливные форсунки в основном представляют собой форсунку с прикрепленным клапаном, форсунка создает распыление топлива и капель воздуха (распыление). В принципе, это можно рассматривать как распылитель духов или дезодорант, распыляющий тонкий туман.

3. Шланг для заправки топливом

Шланг для заливки топлива — это главный соединитель, соединяющий крышку бензобака с топливным баком. Это точка, в которой бензин (или другое топливо) заливается в автомобиль.

4. Газовая крышка

Газовая крышка закрывает заправочный шланг и используется для обеспечения того, чтобы

A) Газ не выливается из автомобиля, и
B) топливная система остается под правильным давлением (в транспортных средствах, в которых используются системы под давлением).

5. Топливный насос

Топливный насос используется для перекачки топлива из топливного бака через топливопроводы в топливные форсунки, которые распыляют топливо в камеру сгорания, чтобы вызвать сгорание. Есть два типа: механические топливные насосы (используются в карбюраторах) и электронные топливные насосы (используются в электронном впрыске топлива).

• Механические топливные насосы: они обычно приводятся в действие вспомогательными ремнями или цепями от двигателя.
• Электронные топливные насосы: управляемые электронной системой впрыска топлива, они обычно более надежны и имеют меньше проблем с надежностью, чем их механические аналоги.

6. Топливный фильтр

Топливный фильтр — это залог исправной работы системы подачи топлива. Это в большей степени относится к впрыску топлива, чем к автомобилям с карбюратором. Топливные форсунки более подвержены повреждению из-за грязи из-за их жестких допусков, но также в автомобилях с впрыском топлива используются электрические топливные насосы. Когда фильтр забивается, электрический топливный насос с такой силой проталкивает фильтр, что он сгорает. В большинстве автомобилей используются два фильтра. Один внутри бензобака и один на линии топливных форсунок или карбюратора.Если не возникнут какие-либо серьезные и необычные условия, вызывающие попадание большого количества грязи в бензобак, необходимо только заменить фильтр в трубопроводе.

7. Топливные магистрали

Топливные магистрали соединяют все различные компоненты топливной системы.
Стальные трубопроводы и гибкие шланги подают топливо от бака к двигателю. При обслуживании или замене стальных трубопроводов ни в коем случае нельзя использовать медь или алюминий. Стальные линии необходимо заменить на стальные. При замене гибких резиновых шлангов необходимо использовать соответствующий шланг.Обычная резина, например, используемая в вакуумных или водяных шлангах, размягчается и портится. Будьте осторожны, прокладывая все шланги подальше от выхлопной системы.

8. Указатель уровня топлива

Указатель уровня топлива существует как элемент дисплея на приборной панели автомобиля. Он предназначен для того, чтобы показать водителю фактическое количество топлива в топливном баке. На старых автомобилях датчики уровня топлива (или связанная с ними часть, передающий блок) обычно неточны. Когда вы впервые начинаете водить свой классический автомобиль, найдите время, чтобы узнать, насколько точна эта система.Это избавит вас от долгой прогулки до заправки, если у вас закончится бензин!

9. Узел отправки указателя уровня топлива

Что касается топливной системы, это может быть вашей самой большой головной болью. Отправляющие единицы в лучшем случае, как правило, имеют некорректный дизайн. Как правило, отправитель дает наиболее точную информацию в диапазоне от 1/4 до 3/4 баллона с бензином. Помимо этого, датчик становится все более неточным по мере достижения пределов резервуара (полного или пустого).

В зависимости от возраста автомобиля, типа карбюратора / впрыска топлива и действующих на тот момент стандартов выбросов также может иметь:

10.Трубопроводы возврата топлива

Это, как правило, те же типы трубопроводов, что и основной топливопровод. Эти конкретные строки используются для нескольких целей. В первую очередь они используются для возврата излишков топлива в бензобак для рециркуляции. Кроме того, они улавливают пары бензина, которые, попадая обратно в бензобак, охлаждаются и снова конденсируются в жидкость. В частности, дизельные двигатели с впрыском топлива часто используют топливо в качестве охлаждающего механизма для топливного инжектора. Они могут рециркулировать значительное количество топлива.

11. Контроль выбросов паров

Часто используются в сочетании с возвратными топливопроводами. Цель этой части всей системы — гарантировать, что пары бензина не попадут в окружающий воздух. Если это произойдет, то может произойти ряд неприятных вещей: 1) Огромный выброс паров бензина, 2) Неприятный запах бензина проникает внутрь автомобиля и 3) Он может нанести вред окружающей среде.

12. Регулятор давления топлива

Регуляторы давления топлива

в основном используются в автомобилях с системой впрыска топлива.Впрыск топлива, в отличие от карбюрации, представляет собой систему высокого давления. Регулятор давления топлива обеспечивает поддержание в системе надлежащего давления.

13. Демпфер пульсации:

Поскольку топливные форсунки быстро открываются и закрываются в соответствии с циклом OTTO двигателя, в топливной системе возникают колебания давления. Работа демпфера пульсаций заключается в том, чтобы помочь бороться с уровнями давления, уменьшая непостоянство подачи топлива.

ПРИНЦИП РАБОТЫ

Кое-что из этого может показаться немного глупым, поскольку многие компоненты довольно очевидны для всех нас.По сути, как только вы заправляете бак бензином, система «готова». Когда вы заводите автомобиль, топливный насос начинает процесс забора топлива из топливного бака через топливопроводы и топливный фильтр в систему, которая контролирует подачу топлива / воздуха в двигатель (карбюратор или топливный инжектор). Во время движения автомобиля таким образом доставляется непрерывная подача топлива.

Топливная система современных автомобилей представляет собой сложную и замысловатую комбинацию компонентов и электроники.Как правило, топливные системы работают следующим образом:

• Топливо подается из топливного бака к топливным форсункам через топливный насос и топливопроводы. Насос обычно располагается рядом с топливным баком или внутри самого бака.
• Топливо, выходящее из топливного бака и топливного насоса, проходит через топливный фильтр, который очищает и устраняет любые загрязнения. Обычно это линейная конструкция с высокой пропускной способностью для максимального увеличения расхода.
• Топливо движется по топливопроводам и подается к топливным форсункам.Давление в топливной форсунке регулируется с помощью регулятора давления.
• Любое неиспользованное топливо с превышением давления возвращается по топливопроводам обратно в топливный бак.

Карбюраторные двигатели

Топливная система для этого типа двигателя обычно представляет собой систему низкого давления. Если автомобиль оборудован механическим топливным насосом, количество оборотов двигателя (оборотов в минуту) определяет скорость подачи топлива. Чем быстрее автомобиль движется (или набирает обороты), тем сильнее работает топливный насос и общий объем подаваемого топлива.Если транспортное средство оборудовано электрическим топливным насосом, общий процесс такой же, но для обеспечения подачи необходимого количества топлива требуется ограничитель некоторой формы. Это может быть регулятор давления, система перелива с обратными линиями или механизм для конкретного автомобиля.

Двигатели с впрыском топлива

После запуска двигателя, при условии, что крышка бензобака была установлена ​​и герметизирована правильно, в системе создается давление. Ваш современный автомобиль, вероятно, впрыскивается.Вы когда-нибудь замечали выброс воздуха, когда идете доливать бензин? Это автомобиль, сбрасывающий давление в системе. Электрический топливный насос непрерывно перекачивает бензин, обеспечивая необходимый уровень давления в системе. В дополнение к нормальной подаче топлива он также проходит через регулятор давления, который обеспечивает правильное давление топлива в точке форсунки, так что количество топлива, впрыскиваемого в двигатель, является соответствующим. В зависимости от года выпуска и рассматриваемого транспортного средства уровень технологии, которая управляет системой, может быть простым управлением типом проводки или компьютером.

СИМПТОМЫ

Основными симптомами любого типа топливной системы транспортного средства с признаками износа или ухудшения являются:
• Затрудненный запуск двигателя
• Медленное или неуверенное ускорение
• Глохнет во время движения
• Периодическая потеря мощности
• Проверьте свет двигателя или выполните обслуживание Загорается индикатор «Скоро двигатель»
• Двигатель не работает на холостом ходу
• Чрезмерный дым от двигателя
• Заметный запах топлива
• Сниженная экономия топлива

КОНТРОЛЬ ВЫБРОСОВ

Средства контроля выбросов являются дополнением к базовой топливной системе и различаются по сложности в зависимости от года выпуска, транспортного средства и правовых мер, действующих на момент производства.По сути, они обеспечивают подачу необходимого количества топлива, возврат излишка топлива в бензобак и недопущение выхода опасных паров из системы. Из-за изменчивости в этом конкретном сегменте системы для вас важно ознакомиться с технической информацией, которая конкретно относится к вашему автомобилю.

Что такое топливный насос — Типы топливных насосов

Топливный насос

В этой статье вы узнаете о топливном насосе , типах топливных насосов и их принципах работы.

Назначение топливного насоса — дозировать нужное количество топлива и подавать его в нужное время в цилиндр двигателя в соответствии с меняющимися требованиями к нагрузке и скорости.

Конструкция и работа топливного насоса

Плунжер приводится в движение кулачком и толкателем внизу. Поршень совершает возвратно-поступательное движение в стволе. Плунжеров столько, сколько цилиндров в двигателе. Плунжер имеет прямоугольную вертикальную канавку.

Нагнетательный клапан поднимается со своего седла под давлением топлива на пружину.Топливо из нагнетательного клапана поступает в форсунку. Когда плунжер находится в нижней части своего хода, отверстие подачи и разлив открываются, топливо из насоса низкого давления после фильтрации нагнетается в цилиндр.

Теперь плунжер поднимается движением кулачка, и обе части закрываются. При дальнейшем движении плунжера топливо над ним сжимается, что поднимает нагнетательный клапан, и топливо через него поступает к форсунке.

Поршень поднимается еще дальше, и в определенный момент винтовая канавка соединяет сливное отверстие через прямоугольную канавку с топливом в верхней части поршня.Следовательно, происходит внезапное падение давления, из-за которого нагнетательный клапан возвращается на свое седло под действием силы пружины. Давление в напорном трубопроводе также падает. Таким образом, выход из сопла инжектора внезапно прекращается. Цикл повторяется снова и снова.

Во время каждого хода плунжера продолжительность подачи более или менее зависит от того, как через сливное отверстие раньше или позже поступает сообщение с топливом высокого давления в верхней части ствола.Это зависит от положения винтовой канавки, которую можно изменить, вращая плунжер за рейку.

Стойка подключена к ускорителю. Он зацепляется с зубчатым квадрантом. Движение рейки вращает шестеренчатый квадрант, который в конечном итоге вращает плунжер. Водитель просто управляет акселератором, который контролирует подачу топлива в цилиндр двигателя.

Читайте также:
Что такое рулевое управление? а как это работает? [Полное руководство]

Типы топливных насосов

Топливный насос используется в топливной системе для подачи топлива из топливного бака в карбюратор.Многие виды топливных насосов используются в современной автомобильной технике.

Два основных типа топливных насосов:

  1. Механический топливный насос
  2. Электрический топливный насос

Характеристики топлива проверяются давлением, объемом и вакуумом. Насос должен создавать определенное давление на выпускной стороне, указанное производителем. Чтобы проверить насос на давление, подключите манометр между насосом и карбюратором и запустите двигатель на заданной скорости.Манометр покажет давление, создаваемое топливным насосом.

Для проверки объема отсоедините топливо от карбюратора и запустите двигатель на холостом ходу. Измерьте объем выходящего из насоса топлива, собрав его в отдельную емкость.

Для проверки вакуума подключите подходящий вакуумметр между мерным баком и затем запустите двигатель на холостом ходу. Манометр показывает вакуум, создаваемый внутри насоса для всасывания топлива из топливного бака.

Вакуум должен сохраняться не менее десяти секунд после закрытия двигателя.Топливный насос, подключенный к трем вышеупомянутым тестам, следует использовать в топливной системе.

Механический топливный насос

Механический топливный насос приводится в действие эксцентриком на распределительном валу двигателя. Он установлен сбоку от рядного блока цилиндров двигателей. В некоторых двигателях V-8 он устанавливается между двумя рядами цилиндров.

Конструкция и работа механического топливного насоса

На рисунке показан механический топливный насос переменного тока диафрагменного типа, он прикручен болтами к блоку двигателя или картеру так, что коромысло скользит по рабочему насосу на распределительном валу двигателя или перед ним. шестерню газораспределительного механизма или звездочку цепи привода газораспределительного механизма.

Состоит из высококачественной хлопковой диафрагмы, пропитанной синтетическим каучуком. Движения диафрагмы всасывают топливо из топливного бака и подталкивают его к карбюратору.

Когда кулачок вращается, он приводит в действие коромысло, которое, в свою очередь, толкает диафрагму вверх и вниз. При движении диафрагмы вниз топливо всасывается через фильтр из топливного бака. Движение диафрагмы вверх толкает топливо вверх, в результате чего входной клапан закрывается, а выходной клапан открывается.Топливо через выпускной клапан поступает в карбюратор.

Если поплавковая камера карбюратора полностью заполнена и нет необходимости перекачивать топливо до тех пор, пока оно не будет израсходовано, а двигатель продолжает работать, в насосе будет создаваться избыточное давление, которое может повредить качать сам.

Чтобы этого избежать, соединение коромысла и тяги выполнено гибким с помощью пружин. Когда давление топлива в насосе увеличивается, он сжимает диафрагменную пружину и пружину коромысла, которые отделяют коромысло от эксцентрика.

Таким образом, хотя кулачок работает постоянно, насос не работает до тех пор, пока в нем не снизится давление топлива. Таким образом, подача топлива в карбюратор регулируется в соответствии с его потребностями.

Читайте также: Основные компоненты двигателя (названия и изображения деталей двигателя)

Электрический топливный насос

Электрический топливный насос установлен в топливном баке. Он содержит крыльчатку, приводимую в движение электродвигателем. Это проталкивает топливо по топливопроводу к карбюратору.Другой тип электрического топливного насоса установлен в моторном отсеке.

На рисунке показан электрический топливный насос S.U. Он также состоит из диафрагмы, но с электрическим приводом. Но при включении зажигания обмотка соленоида генерирует магнитный поток, который тянет якорь, и диафрагма движется вверх.

Движение диафрагмы вверх создает всасывание, и топливо всасывается в камеру через впускной клапан. Но как только якорь движется вверх, он отключает электропитание, магнитный поток умирает, и якорь падает, в результате чего выпускной клапан открывается, а впускной клапан закрывается.

Топливо уходит в карбюратор. Движение якоря вниз снова устанавливает электропитание на соленоид, и тот же процесс повторяется, насос продолжает работать до тех пор, пока ключ зажигания не будет выключен.


Вот и все, спасибо за прочтение. Если есть вопросы по « ТНВД » задавайте в комментариях. Если вам понравилась эта статья, поделитесь с друзьями.

Читать дальше:

Топливный насос 101: Основы диагностики и ремонта топливных насосов | 2017-10-24

Электрические топливные насосы — одни из самых надежных частей автомобиля.В нормальных условиях насос нередко работает в течение всего срока службы автомобиля. Когда он наконец выключается, это происходит потому, что двигатель изношен и не может развивать достаточный крутящий момент для создания правильного давления топлива. Вот основные сведения о том, что нужно для диагностики проблемы и проведения рентабельного ремонта.

Самая частая причина выхода из строя топливного насоса — это частый недостаток топлива в баке, что приводит к перегреву двигателя. Второй наиболее частой причиной является загрязнение топлива, обычно частицы грязи и ржавчины, которые забивают топливный фильтр и не позволяют насосу всасывать достаточно топлива при высокой нагрузке на двигатель.Если через всасывающий фильтр насоса попадет достаточное количество загрязнения, это может фактически заблокировать насос и немедленно остановить двигатель.

Диагностика проблем с давлением топлива часто бывает сложной, потому что проблема может заключаться не в топливном насосе. Чтобы помочь вам избежать ошибочного диагноза и повторного использования, мы рассмотрим компоненты узла топливного насоса, опишем некоторые методы диагностики и обсудим, как дать заменяющим топливным насосам хорошие шансы на долгий срок службы. Мы сосредоточимся только на системах впрыска топлива, которые используют электрический насос для создания всего давления в системе, но большая часть этой информации также может относиться к системе подачи топлива двигателей с прямым впрыском.

Топливный насос

Полный узел топливного насоса может включать в себя передающий блок указателя уровня топлива, клапан регулятора давления, датчик давления в топливном баке, впускной сетчатый фильтр насоса и / или главный фильтр топливной системы и, конечно же, электрический топливный насос. Электрический топливный насос состоит из двух частей: небольшого щеточного электродвигателя постоянного тока и самого насоса. Этот узел погружен в резервуар с топливом, который охлаждает двигатель и предотвращает попадание воздуха в двигатель, тем самым устраняя риск возгорания или взрыва.

Единственными быстроизнашивающимися деталями в этом узле являются щетки двигателя. Когда электрический ток течет по цепи, он естественным образом выделяет тепло. Большая часть этого тепла сосредоточена в точке наибольшего сопротивления, а в щеточном двигателе именно здесь угольные щетки касаются вращающихся медных контактов (стержней коммутатора). Даже в холодный день двигатель топливного насоса обычно работает при температуре около 100 градусов по Фаренгейту. Это тепло уносится топливом, протекающим через насос, поэтому, когда загорается сигнальная лампа низкого уровня топлива, в баке остается не так много топлива, чтобы поглотить все это тепло.Вскоре концы щеток нагреваются настолько, что микроскопические частицы углерода сгорают и прилипают к медным контактам.

При достаточно частом перегреве щеток на контактах образуется слой пригоревшего угля. Это создает электрическое сопротивление, которое снижает ток, протекающий через двигатель, и, следовательно, снижает мощность двигателя. В конце концов двигатель становится слишком слабым, чтобы создавать надлежащее давление топлива, и если сопротивление становится достаточно высоким, двигатель даже не запускается.

Разъемы

Когда ток течет по цепи, наиболее частым местом возникновения сопротивления (кроме нагрузки) является соединитель.Если соединение плотное и остается чистым, сопротивление почти равно нулю. Однако, если контакты ослаблены, корродированы, загрязнены или просто недостаточно велики, чтобы выдерживать ток, сопротивление увеличивается. Это снижает или «понижает» напряжение на выходе из соединителя, и тепло концентрируется в точке, где напряжения разные; через точку наивысшего сопротивления.

Когда разъем перегревается, пластиковый корпус начинает деформироваться, и проблема становится снежным комом; контакты расшатываются, становятся корродированными или загрязненными, увеличивая сопротивление, выделяя еще больше тепла и способствуя коррозии, которая еще больше увеличивает сопротивление.Напряжение в цепи снижается «ниже по потоку» от высокого сопротивления, поэтому это снижает напряжение, которое достигает электродвигателя насоса. Именно поэтому в цепи топливного насоса используются сверхпрочные разъемы.

Клапан обратный

Для каждого автомобиля существуют две спецификации давления топлива: давление в системе и давление удержания. Удерживаемое давление поддерживается обратным клапаном топливного насоса при выключенном двигателе. Это облегчает запуск двигателя.

При выходе из строя обратного клапана или его заклинивании из-за загрязнения топлива удерживающее давление снизится. Если это произойдет при холодном двигателе, стартер будет проворачиваться немного дольше, пока топливный насос создает давление, достаточное для запуска двигателя. Если двигатель прогрет, жидкое топливо в теплой рампе форсунок может испаряться, создавая «паровую пробку», которая не позволяет жидкому топливу достигать форсунок. Продолжительное проворачивание коленчатого вала может привести к запуску двигателя, но не все топливные насосы способны снова сжимать пары топлива в жидкость.В этом случае двигатель не запустится, пока пар сам по себе не остынет и не конденсируется.

Проверка давления топлива

Низкое давление топлива или проблемы с подачей топлива могут быть вызваны изношенным или поврежденным топливным насосом, неисправным регулятором давления, засорением топливного фильтра или высоким сопротивлением в цепи топливного насоса. Это означает, что есть два способа проверить топливный насос: механически и электрически. Оба необходимы для точной диагностики, но проверка давления в топливной системе с помощью механического манометра — наиболее логичное место для начала.Давление в топливной системе измеряется при прогретом двигателе, работающем на холостом ходу, с помощью контрольного манометра, подключенного непосредственно к топливной рампе или тройнику в шланге подачи топлива.

Иногда топливный насос создает полное давление при проворачивании стартера, но перестает работать после запуска, и двигатель быстро глохнет. Это указывает на проблему с датчиком двигателя или с модулем управления трансмиссией (PCM). Это не неисправность топливного насоса, но часто ошибочно диагностируется как неисправный топливный насос.

Если давление в топливной системе соответствует спецификациям на холостом ходу, многие специалисты решат, что все в порядке, и больше не будут смотреть. Это ошибка, потому что можно иметь правильное давление на холостом ходу, когда потребность низкая, но недостаточное давление или объем потока при более высоких скоростях и нагрузках. Насос следует испытать под нагрузкой.

На старых автомобилях с топливной системой обратного типа простой способ проверить насос под нагрузкой — это подключить манометр непосредственно к линии подачи топлива и запустить насос для измерения его максимального или «мертвого» давления.Таким образом, большинство насосов должны создавать давление топлива, по крайней мере, вдвое превышающее заданное в транспортном средстве. Если это так, вероятно, топливный насос и его цепь питания находятся в хорошем состоянии. Когда двигатель работает на холостом ходу, регулятор давления можно проверить, просто отсоединив вакуумный шланг, чтобы увидеть, увеличивается ли давление.

На автомобилях с механической системой безвозвратной подачи топлива вы не можете проверить мертвое давление, потому что регулятор давления находится внутри топливного бака. Распространенный метод нагрузочного испытания насоса — это движение автомобиля с подключенным манометром.Если давление в пределах нормы во время круиза, но падает во время ускорения, это означает, что либо топливный фильтр забит, либо насос не справляется с потребностями.

Когда давление топлива низкое, диагностический прибор будет показывать, что долгосрочная коррекция подачи топлива все время значительно положительна, а краткосрочная коррекция подачи топлива достигает максимума при ускорении (максимальная коррекция подачи топлива заканчивается на 25%). Однако утечка вакуума может привести к аналогичным показаниям корректировки топливоподачи.

Если давление в топливной системе низкое только под нагрузкой, это не означает автоматически, что с топливным насосом что-то не так.Да, забитый фильтр может вызвать низкое давление и низкий объем под нагрузкой, но низкое напряжение на разъеме топливного насоса будет делать то же самое. Пришло время проверить электрическую систему. Но сначала давайте посмотрим на более новые модели с топливными насосами с регулируемой скоростью.

Модуль привода топливного насоса

Большинство автомобилей теперь имеют электронную систему безвозвратной подачи топлива без регулятора давления топлива. Давление регулируется модулем привода топливного насоса (FPDM) ​​или модулем управления топливным насосом (FPCM) в ответ на команды от PCM.В этих системах давление топлива регулируется путем управления скоростью топливного насоса.

PCM определяет необходимое давление топлива в зависимости от потребности, от холостого хода до полной нагрузки, а также на основе сигналов датчика давления в топливной рампе (FRP) и датчика температуры топливной рампы (FRT). Эти датчики часто находятся в одном корпусе, и их данные будут отображаться на сканирующем приборе.

Когда ключ зажигания включен, полное напряжение аккумуляторной батареи подается на модуль управления и насос либо через модуль управления, либо через отдельную цепь топливного насоса.

Модуль управления управляет топливным насосом, управляя цепью заземления двигателя в рабочем цикле с широтно-импульсной модуляцией.

Диагностический прибор отобразит команды скорости насоса в процентах рабочего цикла. В зависимости от сканирующего прибора вам может потребоваться поискать эти команды в системе служебной информации, чтобы понять, что они означают. Например, на моделях Ford максимальный рабочий цикл топливного насоса составляет 50%. Это запускает насос на полной скорости для создания максимального давления при полностью открытой дроссельной заслонке или запуске.Когда PCM подает команду на рабочий цикл 25%, это фактически команда на выключение топливного насоса.

Модуль управления насосом отправляет диагностический сигнал обратно в PCM, указывающий фактический рабочий цикл топливного насоса. Это обеспечивает контур обратной связи, чтобы PCM мог определить, соответствует ли фактическая скорость насоса заданной скорости. Эти сигналы также отображаются на сканирующем приборе, а некоторые сканирующие приборы позволяют подавать с помощью прибора команды скорости насоса.

Если давление не увеличивается, когда рабочий цикл задан высокой, либо с помощью диагностического прибора, либо при полностью открытой дроссельной заслонке во время тест-драйва, это может указывать на неисправный насос.Если рабочий цикл топливного насоса остается высоким на холостом ходу только для поддержания нормального давления, это также может указывать на неисправный двигатель топливного насоса. Однако на данный момент единственное, что вы знаете наверняка, — это то, что модуль управления насосом работает. Еще нужно проверить цепь напряжения питания под нагрузкой, прежде чем забирать помпу. Если двигатель не запускается и / или если ваш диагностический прибор не отображает команды топливного насоса, вы все равно можете диагностировать модуль драйвера с помощью вольтметра, который может считывать рабочий цикл.

Вам также понадобится система служебной информации со схемами подключения и хорошим описанием того, как система работает.Просто помните, что всегда будет шесть проводов: питание топливного насоса, питание модуля управления, заземление модуля управления, заземление топливного насоса, командный сигнал от PCM и сигнал обратной связи. Проверив разъем и ища правильные сигналы напряжения и заземления, вы можете определить, работает ли модуль управления. Кстати, GM всегда использовала провода одного и того же цвета для этих схем.

Удержание и подача

Давление удержания проверяется одновременно с давлением в топливной системе.После выключения двигателя и остановки топливного насоса давление в топливной системе немного снизится, а затем будет оставаться стабильным в течение как минимум пяти минут. На многих транспортных средствах спецификация удерживающего давления требует не менее 20 фунтов на квадратный дюйм через 20 минут, но большинство двигателей запустятся, если давление останется положительным, пока двигатель еще теплый.

Удерживающее давление может вытечь из-за негерметичной форсунки, но это относительно медленная утечка. Если давление удержания падает сразу после выключения двигателя, это плохой обратный клапан.

Топливная система может иметь хорошее давление, но недостаточный расход топлива для нормальной работы двигателя на более высоких скоростях. Скорость потока можно проверить, отсоединив топливопровод в любом удобном месте и присоединив шланг, ведущий к мерной емкости. Включите топливный насос на 15 секунд и измерьте количество топлива, которое поступает в емкость. Некоторые производители публикуют спецификации расхода топлива, а некоторые нет. В любом случае ожидайте, что исправный топливный насос будет пропускать минимум одну пинту за 15 секунд.

Электрические испытания

Как отмечалось ранее, высокое сопротивление в электрической цепи снижает величину напряжения после точки высокого сопротивления. Меньшее напряжение на двигателе означает, что двигатель вырабатывает меньшую мощность. Простая проверка напряжения при отключенном топливном насосе не говорит вам, есть ли какое-либо сопротивление в цепи, потому что сопротивление вызывает падение напряжения только во время работы цепи. Поэтому, прежде чем отказываться от топливного насоса, важно убедиться, что полное напряжение аккумулятора присутствует на разъеме топливного насоса во время работы насоса.Это тест на падение напряжения.

При измерении падения напряжения следует помнить, что вольтметр измеряет разницу в напряжении на положительном и отрицательном щупах измерителя. В этом тесте вы не измеряете разницу между плюсом батареи (B +) и землей. Вместо этого вы измеряете разницу между положительным полюсом аккумулятора и остальной частью положительного контура.

Подключив положительный зонд вольтметра к аккумулятору через длинную перемычку, используйте отрицательный зонд для обратного зондирования разъема топливного насоса при работающем насосе.Если нет абсолютно никакого сопротивления прохождению тока между аккумулятором и этим разъемом, не будет разницы в электрическом давлении, не будет потери напряжения в этой цепи, и вольтметр покажет ноль вольт. На самом деле идеальной схемы не существует, поэтому полное падение напряжения в хорошей цепи топливного насоса может достигать 0,5 В. Однако некоторые автомобили будут испытывать проблемы с управляемостью при падении напряжения до 0,165 В (165 милливольт).

Если падение напряжения велико, начните искать корродированный или перегретый разъем, неисправное реле или даже потертый провод.Некоторые запасные топливные насосы поставляются с усиленным разъемом, который используется для замены оригинального автомобильного разъема.

Замена насоса

Обычный топливный насос прослужит долгие годы, если газ всегда чистый, но загрязненное топливо может убить насос всего за несколько недель. Перед установкой нового топливного насоса выясните, не испортил ли старый что-то в топливе.

Если возможно, начните с получения информации от покупателя.Покупают ли они обычно самое дешевое топливо, какое только могут найти? Часто ли они ездят с менее чем четвертью бака топлива? Заливают ли когда-нибудь добавки в бак? Сколько раз в машине кончался бензин? Машина перестала работать вскоре после того, как они купили бензин?

При снятии старого насоса проверьте состояние уплотнения бака. Похоже, грязь или вода проходят мимо него? Теперь слейте топливо из бака. Если вы используете топливный бак с фильтром, вы можете вернуть бензин в бак позже.В противном случае запланируйте заправку нескольких галлонов свежего газа (всегда более безопасный выбор). Осмотрите бак на предмет ржавчины, коррозии и других твердых частиц. Они могут накапливаться даже в пластиковых резервуарах, поскольку металл в насосном агрегате подвергается коррозии, особенно во влажном климате. Кроме того, во время наполнения резервуара неизбежно попадание грязи, особенно в сухом и пыльном климате.

Наконец, осмотрите само топливо. Он мутный или обесцвеченный? Налейте хотя бы чашку его на чистую белую тряпку или бумажное полотенце и посмотрите, как он будет выглядеть после того, как высохнет.Есть ровное пятно от загара или все цвета радуги? Есть твердые частицы? Сколько времени нужно, чтобы высохнуть? Он полностью высох, влажный или маслянистый? Если есть какие-либо вопросы о том, что находится в топливе, очистите или замените бак и поговорите с клиентом о загрязнении топлива и вашей гарантии.

Если новый насос выходит из строя вскоре после установки, это почти всегда связано с загрязнением топлива. Иногда это происходит из-за того, что при замене насоса в бак попала грязь, но чаще это результат взбалтывания осадка при замене насоса.Этот осадок часто содержит коррозию металлических частей насоса в сборе, которые вступают в реакцию с влагой в топливе. Если топливный бак стальной, обычно на «крыше» бака есть коррозия. Вот почему новый насос поставляется с новым впускным фильтром, а также по этой причине топливный бак должен быть полностью очищен при установке нового насоса.

Причина номер один того, что запасные топливные насосы не работают, — это неспособность прочистить топливный бак.

При установке нового топливного насоса безопасность и чистота имеют решающее значение.Если топливный бак необходимо снять, чтобы получить доступ к модулю топливного насоса, иногда возникает соблазн опустить бак только настолько, насколько это необходимо, вместо того, чтобы снимать его полностью. Это ошибка, потому что это увеличивает риск взбалтывания осадка внутри бака, который может повредить новый топливный насос. Каждый раз, когда устанавливается новый топливный насос, бак следует снимать, опорожнять и очищать.

После установки модуля топливного насоса топливную систему необходимо залить, несколько раз включив и выключив зажигание.Часто можно услышать, как насос меняет шаг, когда он, наконец, начинает создавать давление. В некоторых топливных баках резервуар модуля не заполняется топливом автоматически, даже когда он погружен в воду, и топливо необходимо заливать в него вручную во время или после установки. Иногда для этого требуется наполнение бака.

Информация, представленная здесь, — это только основы. Совет производителей топливных насосов, входящий в Ассоциацию поставщиков автозапчастей, выпустил серию видеороликов, которые предоставляют больше информации, чем мы могли бы уместить в журнальной статье.Если вы пережили много случаев повторного использования топливных насосов или просто хотите узнать больше, поищите в Интернете эти бесплатные обучающие видео. ■

Текущее потребление

Один из быстрых и простых способов проверить топливный насос — это измерить ток, протекающий по цепи, с помощью цифрового вольт / омметра (DVOM). Этот тест покажет, только если потребляемый ток слишком низкий, что указывает на высокое сопротивление где-то в цепи; это не определит проблему. Однако это займет всего несколько минут, и если ток не слишком низкий, цепь топливного насоса, вероятно, в порядке.

Спецификации нет, но практическое правило гласит, что ток должен составлять примерно половину номинала предохранителя при работе насоса под нагрузкой. Например, предохранитель топливного насоса здесь рассчитан на 20 ампер, а цепь протекает около 10 ампер с DVOM, настроенным на регистрацию минимальных / максимальных показаний, а дроссельная заслонка полностью открыта.

Жак Гордон проработал в автомобильной промышленности 40 лет техником по обслуживанию, лаборантом, инструктором и техническим писателем.Его карьера писателя началась с написания сервисных руководств в Chilton Book Co. В настоящее время он имеет сертификаты ASE Master Technician и L1, а также участвовал в семинарах по написанию тестов ASE.

Примечание автора:

После 27 лет работы в автомобильных журналах я ухожу из издательского бизнеса. Сказать, что это была работа мечты, — значит ничего не сказать. Места, в которых я побывал, машины, на которых я ездил, то, что я видел, делал и чему научился, — это больше, чем большинство людей испытают в жизни.Конечно, он стал еще богаче благодаря замечательным людям, с которыми я встречался и работал на протяжении многих лет. Один из них был моим первым редактором в Chilton Book Co. Он сказал мне, что к тому моменту, когда парень найдет необходимую ему процедуру обслуживания, у него, вероятно, уже будут проблемы, поэтому моя работа — помочь ему. Это то, что я пытался делать в каждой статье, которую я когда-либо писал, и читатели каждой публикации, над которой я работал, говорили мне, что я добился успеха. Поистине высокая похвала: для меня было честью служить вам. Пока я ухожу из издательской индустрии, в моей жизни все еще есть некоторые неприятности, поэтому я все еще буду часто проверять iATN.Может, увижу тебя там. — Жак Гордон

Обслуживание механического топливного насоса и топливных систем Принцип работы

Здесь вы можете получить Обслуживание механического топливного насоса и топливных систем. Здесь мы предоставляем принцип работы топливных систем и основные части и т. Д.

Топливная система транспортного средства — это комбинация частей, необходимых для подачи топлива в двигатель и из него. После очистки топливной системы бак должен быть полностью заполнен. Основными частями топливной системы являются топливный бак, топливопроводы, топливный насос, топливные фильтры и распределительное устройство.

Сначала снимите верхнюю часть насоса. он удерживается центральным болтом или винтом, за исключением SU AUF 700, который удерживается тремя винтами, которые также частично удерживают вместе половинки корпуса. Не зажимайте насос в тисках для его демонтажа — давление может сломать отливку из сплава.

Отметьте или поцарапайте обе половинки, чтобы установить их в том же положении, но не царапайте прямую линию, пересекающую край диафрагмы. Держите половинки вместе, пока откручиваете все винты корпуса.Давление пружины внутри раздвигает их. Медленно ослабьте хватку; диафрагма может прилипнуть и пожелать осторожно высвободиться. Не поддевайте заостренный металлический предмет, который может поцарапать сопрягаемые поверхности и вызвать утечку.

Проверка сальника

Некоторые насосы имеют масляное уплотнение, которое вставляется под диафрагму и не допускает попадания масла в нее. не удаляйте его, если у вас нет замены, поскольку вытаскивание, вероятно, приведет к его повреждению. Уплотнение на SU удерживается на месте стальной чашкой над ним.Подцепите отверткой и вытащите уплотнитель. Если вы чистите насос с установленным фиксатором, используйте только чистый бензин.

Освобождение диафрагмы

В насосах типа AC-Delco звено от центра диафрагмы заканчивается во время Т, которое вставляется через нажатие на рычаг. Удерживая рычаг в нажатом положении, нажмите на центр диафрагмы вниз и поверните диафрагму на 1/4 оборота. Насосы SU имеют пережимную перемычку, в которую вставляется рычаг. Нажмите на диафрагму, освобождая рычаг, выталкивая его шарнирный штифт в сторону.Если от него сложно избавиться, выбейте его молотком и пробойником.

Когда вы вытаскиваете рычаг, небольшая пружина выпадает между рычагом и, следовательно, корпусом. Это удерживает рычаг прижатым к кулачку, когда насос работает на холостом ходу, то есть когда карбюратор полон и бензин часто не подается. Диафрагма остается внизу, поэтому рычаг перемещается вверх и вниз в прорези. Насосы AC-Delco иногда имеют двухсекционный рычаг, позволяющий работать на холостом ходу, но пружина все же присутствует.Снимите рычаг и на этом насосе, чтобы его можно было очистить.

Очистка клапанов

Впускной и выпускной клапаны объединены на SU AUF 700. Клапанный блок может быть запрессован. Толкните его вниз. Будьте осторожны, чтобы не повредить его, особенно тонкую кромку внешнего кольца, которая является входной частью. Большинство других насосов имеют два отдельных клапана, удерживаемых маленькими винтами, а иногда и взаимозаменяемые. Убедитесь, что вы знаете, на какой высоте они подходят, прежде чем снимать их. Впускной клапан имеет подвижный диск на стороне седла, обращенной к диафрагме; выпускной клапан имеет диск с другой стороны.Эти клапаны часто невозможно разобрать, но загрязнения удаляются с помощью тонкой кисточки.

Очистка и замена насоса

Тщательно промойте все детали чистым бензином и мелкой кистью. Если возможно, замените диафрагму, клапаны, масляный уплотнитель, верхнюю прокладку и монтажные прокладки. Новые детали поставляются вместе в комплекте для ремонта насоса. Это ложная экономия, чтобы заменять только одну часть насоса, если только противоположные части не являются относительно новыми. При замене сначала установите сальник на место.На SU надавите на нее и слегка постучите чашкой прямо по ней сверху, используя кусок дерева или ручку отвертки, чтобы не повредить ее.

Установите самую большую диафрагменную пружину на место. Осторожно проденьте перемычку диафрагмы через сальник, чтобы не повредить тонкую кромку. Снова подсоедините и установите рычаг, не забывая вставить пружину холостого хода. Установите клапаны обратно в корпус насоса. На SU имеется выступ по краю клапана, который должен точно соответствовать выступу, окружающему его на корпусе.Широкий впускной клапан должен ровно лежать на своем гнезде, не сморщиваясь.

Поднимите рычаг, чтобы диафрагма плотно прилегала к корпусу. подтвердить, что это точно на месте. Установите на нее самую высокую половину тела, чтобы отметки, сделанные вами ранее, совпадали. Держите рычаг, пока скручиваете корпус. Постепенно затягивайте винты последовательно, за каждым винтом следует винт напротив него. Это невозможно с насосом SU, у которого три из шести винтов держатся выше всех.Слегка вставьте эти три длинных винта, но сначала затяните остальные, которые являются короткими. Затем установите самый высокий с его прокладкой и с выпускным отверстием, направленным в правильную сторону. Прикрутите самый высокий.

Топливные системы

Двигателям внутреннего сгорания для работы требуется топливо, поэтому автомобили оснащены топливной системой, обеспечивающей подачу в двигатель нужного количества топлива при любых условиях эксплуатации.
Функция топливной системы заключается в хранении и подаче топлива в камеру цилиндра, где оно может смешиваться с воздухом, испаряться и сжигаться для получения энергии.Топливо, которым может быть бензин или дизельное топливо, хранится в топливном баке. Топливный насос всасывает топливо из бака по топливопроводам и подает его через топливный фильтр либо в карбюратор, либо в топливную форсунку, а затем доставляет в камеру цилиндра для сгорания.

Компоненты топливной системы

Основные компоненты топливной системы состоят из топливного бака, насоса, фильтра и инжектора / карбюратора.

Топливный бак: Действует как резервуар для топлива автомобиля.В баке есть электронный «спусковой крючок», который передает статистические данные о количестве бензина на датчик уровня топлива.

Топливный насос: Его особенность номер один — забирать топливо из бензобака и перекачивать его в двигатель внутреннего сгорания. Есть виды топливных насосов: механический и электрический, которые используются в двигателях с карбюраторами и электронными бензиновыми форсунками соответственно.

Топливный фильтр: I t постоянно на обоих концах бензонасосов для отделения примесей от бензина, тем самым обеспечивая наиболее эффективную работу двигателя.

Топливная форсунка: I t — это электронный клапан, который открывается / закрывается в нормальные периоды времени для подачи необходимого количества бензина в двигатель.

Карбюратор: Его основная причина — объединить необходимое количество воздуха и бензина и подать его в двигатель. Карбюратор является предшественником бензинового инжектора.

Принцип работы

Кое-что из этого может показаться немного глупым, поскольку многие компоненты довольно очевидны для всех нас.По сути, как только вы наполните баллон газом, устройство «готово». Когда вы заводите автомобиль, бензонасос запускает метод откачки бензина из бензобака через его деформации и очистку от бензина к устройству, которое контролирует подачу бензина / воздуха к двигателю (карбюратор или бензиновый инжектор). Пока автомобиль собирается на прогулку, к этому моду добавляется непрерывная подача бензина.

Топливная система современных автомобилей представляет собой сложную и замысловатую комбинацию компонентов и электроники.Как правило, топливные системы
работают следующим образом:

• Топливо подается из бензобака к топливным форсункам через бензонасос и топливопроводы. Насос обычно размещается рядом с бензобаком или внутри самого бака.
• Топливо, выходящее из бензобака и бензонасоса, проходит через очиститель для бензина, который очищает и освобождает от любых загрязнений. Как правило, это встроенная конструкция с чрезмерными возможностями, позволяющая максимизировать снижение цен.
• Топливо движется по топливопроводам и подается к топливным форсункам.Давление в топливной форсунке регулируется с помощью регулятора давления.
• Любой неиспользованный бензин, превышающий допустимое давление, возвращается через топливный бак обратно в топливный бак.

Связанные

советов по обнаружению неисправного топливного насоса в вашем BMW от сертифицированных механиков в Санта-Барбаре

25 апреля, 20

Для максимальной производительности все детали и системы вашего BMW должны работать безупречно.Когда в какой-либо детали появляются неисправности, они ломаются или чрезмерно изнашиваются, она не может эффективно выполнять свою жизненно важную роль, что приводит к снижению производительности и ускоренному износу детали. Многим системам придется потрудиться, чтобы компенсировать, что компонент не тянет, так сказать, свой вес.

В этой статье мы рассмотрим относительно частую проблему, с которой могут столкнуться водители BMW: отказ топливных насосов. Давайте сначала подробнее рассмотрим назначение насосов , прежде чем перейти к тому, как определить, возникает ли эта проблема у вашего Bimmer .

Роль топливного насоса

В вашем BMW используются детали с электронным приводом, известные как топливные насосы , для перекачки топлива из топливного бака к топливным форсункам с точной скоростью и давлением, необходимым для оптимальной производительности. Топливный насос срабатывает с зажиганием . Вы часто можете слышать, как топливный насос становится под давлением , когда вы это делаете. Насос использует давление для подачи топлива, необходимого для сгорания , на топливные форсунки, которые затем могут добавить необходимое количество газа в камеру сгорания , готовую к воспламенению.

Как определить неисправный топливный насос

Существует множество признаков, которые ваш BMW подаст вам, чтобы указать, что в его топливных насосах возникли неисправности, а это означает, что вы вряд ли разовьете полный отказ, не испытав отрицательных побочных эффектов его поломки. Симптомы неисправного топливного насоса очень похожи на симптомы неисправной топливной форсунки или датчика массового расхода воздуха , поэтому, чтобы разобраться в проблеме, вам может потребоваться проверить все три из этих частей на наличие проблем.Перечисленные ниже симптомы являются одними из наиболее распространенных, с которыми вы можете столкнуться:

Мычание или гудение из топливного бака

Хотя при нагнетании давления можно ожидать, что ваши топливные насосы будут издавать некоторый шум, если этот шум станет громким или превратится в вой , то это может быть явным индикатором проблемы. Это может указывать на множество проблем, таких как повреждение, низкий уровень топлива или загрязнение топлива .

Начальные проблемы

Существует множество причин, по которым ваш BMW может стать сложным для запуска.Если топливный насос становится вялым из-за износа деталей, то, возможно, он не сможет подавать газ в топливные форсунки так быстро, как обычно. Это вызовет дисбаланс топлива и воздуха в двигателе, что приведет к пропускам зажигания и затруднению запуска.

Брызги двигателя

Яркий индикатор проблем с топливным насосом возникает при движении на повышенных скоростях. Когда вы едете быстро, ваш двигатель потребляет больше топлива. Связанные части должны работать намного тяжелее.Следовательно, если топливные насосы выходят из строя, они могут быть не в состоянии удовлетворить повышенный спрос, что приводит к разбрызгиванию двигателя.

Частые остановки

Неисправный топливный насос может привести к частому останову двигателя. . Перед тем, как ваш BMW заглохнет, вы можете заметить, что высокая температура двигателя отображается на вашем указателе температуры . Этот знак поможет вам определить правило ошибки драйвера и направит ваше внимание на более вероятного виновника.

Потеря мощности при деформации

Некоторых потерь мощности при движении в гору или буксировке тяжелых грузов следует ожидать от любого транспортного средства, но когда потеря мощности чрезмерна, это вероятно из-за того, что топливный насос почти изношен и больше не может справляться с потребностями двигатель.

Двигатель шумит

Когда в двигателе слишком много избыточной энергии, он будет резко увеличиваться. Кажется, будто вы нажали ногой на педаль , даже если ваша скорость постоянна. Это явление может быть опасным и может указывать на неисправность топливного насоса .

Санта-Барбара Autowerks

Здесь, по адресу Santa Barbara Autowerks of

Santa Barbara, CA , мы понимаем, какое напряжение может вызвать поломка детали. Вот почему мы всегда стремимся завершить ремонтные работы как можно скорее, сохраняя при этом высокие стандарты, которыми мы стали известны в сообществе.Мы настолько уверены, что вам понравится наша работа, что предлагаем стандартную гарантию на 2 года / 24 000 миль . Позвоните нам сегодня, чтобы записаться на прием . Мы с нетерпением ждем возможности стать вашим надежным сервисным центром BMW.

Что такое электронный впрыск топлива | Знай свои запчасти

Топливный насос объединен с блоком определения уровня топлива и поплавком в «модуле топливного насоса», который вставляется внутрь бака через отверстие в верхней части бака. Узел топливного насоса удерживается на месте крепежными деталями или стопорным кольцом и уплотняется прокладкой или уплотнительным кольцом.Для замены модуля насоса обычно требуется уронить топливный бак.

Электропроводка и соединения топливопровода находятся снаружи бака. Коррозия и вибрация могут вызвать проблемы с электричеством в соединении жгута проводов, что приведет к остановке работы насоса. В замене насоса нет необходимости, потому что проблема в подаче напряжения. Неисправное реле топливного насоса, перегоревший предохранитель, неисправность проводки или проблема с противоугонной системой также могут привести к прекращению работы электрического топливного насоса. Перед установкой нового топливного насоса важно исключить все эти возможности, чтобы избежать ненужных возвратов.Если недавно установленный топливный насос не работает, проблема была не в насосе, а в электрической части.

Топливный фильтр и впускной патрубок топливного насоса также должны быть заменены при установке нового топливного насоса. В безвозвратных системах EFI нет встроенного топливного фильтра. Фильтр и регулятор являются частью узла насосного модуля.

Электрические топливные насосы также используются для других целей — например, для перекачки топлива из одного бака в другой в пикапах с двухтопливными баками. В некоторых приложениях есть два насоса, один для «подъема» топлива из топливного бака, а второй насос высокого давления для подачи в топливные форсунки.

Универсальные электрические топливные насосы низкого давления также могут использоваться для замены механических топливных насосов на старых автомобилях с карбюраторами. Механические топливные насосы обычно приводятся в действие от распределительного вала и используют подпружиненную диафрагму и пару клапанов для перемещения топлива по топливопроводу к карбюратору. Механические насосы работают при низком давлении (от 2 до 7 фунтов на квадратный дюйм) и подвержены утечкам, выходу из строя диафрагмы и поломке. Замена механического насоса универсальным электронасосом низкого давления может повысить надежность и снизить риск образования паровых пробок в жаркую погоду, поскольку топливо в магистрали остается под давлением.Твердотельные электронные насосы не имеют подшипников, электрических контактов или диафрагм, которые могут изнашиваться или выходить из строя, что делает их более долговечными, чем другие типы электрических насосов. Для установки требуется только подключение к источнику питания.

Другие детали, которые могут потребоваться при замене или установке топливного насоса, включают топливный шланг, хомуты и топливный фильтр. Также следует рекомендовать очиститель топливной системы для поддержания чистоты топливной системы и форсунок. Грязный корпус дроссельной заслонки можно очистить баллончиком с аэрозольным очистителем корпуса дроссельной заслонки.

компонентов топливной системы PT для дизельного двигателя Cummins | by Starlight Generator

3. Топливные каналы подходящего размера и типа, чтобы топливо распределялось по всем форсункам и цилиндрам с каждым давлением при любых скоростях и условиях нагрузки.

4. Форсунки для получения низкого давления от топливного насоса и подачи его в отдельные камеры сгорания в нужное время, в равных количествах и в надлежащем состоянии для сгорания.

Топливная система PT состоит из топливного насоса, линий подачи, сливных линий, топливных каналов и форсунок.

Топливный насос

Топливный насос соединен с приводом топливного насоса, который приводится в действие от зубчатой ​​передачи двигателя. Главный вал топливного насоса, в свою очередь, приводит в действие узлы шестеренчатого насоса, регулятора и тахометра.

В топливные насосы высокого давления необходимо подавать топливо под давлением, так как они обладают недостаточной всасывающей способностью. Для всех систем впрыска дизельного топлива требуется насос подачи, перекачивающий топливо из топливного бака через фильтры и трубопроводы к насосу впрыска.

Шестеренчатый насос и демпфер пульсаций

Шестеренчатый насос приводится в действие главным валом насоса и содержит один набор шестерен для всасывания и подачи топлива по топливной системе.Впуск находится в задней части шестеренчатого насоса. Демпфер пульсаций, установленный на шестеренчатом насосе, содержит стальную диафрагму, которая поглощает пульсации и сглаживает потоки топлива через сетку фильтра к узлам регуляторов.

Дроссельная заслонка

Дроссельная заслонка позволяет оператору вручную управлять частотой вращения двигателя выше холостого хода в соответствии с требованиями, изменяя рабочие условия, такие как частота вращения и нагрузка.

В топливном насосе топливо проходит через регулятор к валу дроссельной заслонки. На холостом ходу топливо проходит через отверстие холостого хода в цилиндре регулятора, мимо вала дроссельной заслонки.Для работы на скорости выше холостого хода топливо проходит через порт главного цилиндра регулятора к дроссельному отверстию на валу.

Топливный насос PT (тип G) VS

Топливный насос PT (тип G) VS состоит из четырех основных узлов; шестеренчатый насос, стандартный регулятор, дроссель и регулятор VS (регулируемая скорость).

Регуляторы

«Стандартный» регулятор приводится в действие системой пружин и грузов и выполняет две функции:

1. Регулятор поддерживает топливо, достаточное для холостого хода, когда регулятор дроссельной заслонки находится в положении холостого хода.

2. Прекращает подачу топлива к форсункам выше максимальных номинальных оборотов.

Во время работы от холостого хода до максимальной, топливо проходит через регулятор к форсункам. Это топливо регулируется дроссельной заслонкой и ограничивается размером расточки плунжера пружины холостого хода. Когда двигатель достигает регулируемой скорости, грузы регулятора перемещаются к плунжеру регулятора, и топливные каналы к форсункам перекрываются. В то же время открывается еще один проход, и топливо сбрасывается обратно в корпус основного насоса.

Таким образом, частота вращения двигателя регулируется и ограничивается регулятором независимо от положения дроссельной заслонки.

Регулятор VS в верхней части корпуса топливного насоса работает последовательно со стандартным регулятором, чтобы разрешить работу при любой желаемой (почти постоянной) настройке скорости в пределах диапазона стандартного регулятора. Скорость можно изменять с помощью рычага управления скоростью VS, расположенного в верхней части насоса.

Добавить комментарий

Ваш адрес email не будет опубликован.
