конструкция, принцип работы и способы ремонта — Авто портал. Познавай, учись и мечтай…

уход и Обслуживание за автомобилем

Тормозная совокупность – наиболее значимый комплекс в конструкции автомобиля, что несёт ответственность за безопасность находящихся в нем пассажиров. Как раз исходя из этого данной совокупности должно уделяться максимум внимания – диагностика обязана проводиться систематично, а с ремонтом затягивать и вовсе противопоказано.

Содержание статьи

  • 1 Мало истории
  • 2 Суппорт тормозной передний – типы конструкции
  • 3 Принцип работы  тормозного суппорта
  • 3.0.1 Видео: Неспециализированный принцип работы заднего суппорта
  • 4 Показатели неисправности тормозного суппорта
  • 5 Суппорт тормозной – методы ремонта
  • 5.0.1 Тормозные колодки подклинивают в суппорте
  • 5.0.2 Видео: Переборка переднего суппорта Passat
  • 5.0.3 Коррозия на поршне суппорта
  • 5.
    0.4 Клинят направляющие суппорта
  • 5.0.5 Клинит поршень в суппорте
  • Мало истории

    Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Англия). Как раз в его конструкции употреблялся суппорт, прижимающий колодки. Однако, тогда технологии не разрешали создавать качественные дисковые тормозные совокупности.

    Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на машины – сперва на спортивные модели, а позже и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (во второй половине 40-ых годов XX века).

    Важность этого компонента сложно переоценить, поскольку тормозные колодки и диск являются пассивными компонентами, в то время как суппорт делает активную роль. За счет него и происходит прижимание колодок. Следовательно, как раз суппорт тормозной есть наиболее значимым компонентом.

    Суппорт тормозной передний – типы конструкции

    Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

    1. Фиксированная конструкция – он является корпусом , изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их размещение симметрично. Наряду с этим сам корпус зафиксирован на поворотном кулаке. В состоянии спокойствия колодки держатся за счет особых пружин, а на протяжении торможения происходит их сжатие, в следствии чего они прижимаются к поверхности диска. Для обеспечения работы таковой конструкции требуется, чтобы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой совокупности шланг, различных трубок и патрубков. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с большой массой и мощными моторами – гоночные и представительские модели. На таких суппортах специализируются широко узнаваемые торговые марки – Brembo и другие.
    2. Плавающая скоба – принципиальное отличие для того чтобы суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, и цилиндра, что зафиксирован на внутренней стороне. В большинстве случаев подобные суппорта являются одно- либо двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

    Такая конструкция в большинстве случаев видится на автомобилях бюджетных сегментов, поскольку она дешевле в производстве и несложнее.

    Принцип работы  тормозного суппорта

    Суппорт тормозной делает главную задачу – снабжает нужное тормозное упрочнение, требуемое для замедления либо остановки автомобиля.

    Нажатие тормозной педали ведет к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, что сейчас строго параллельно фиксирует колодки относительно диска. На протяжении торможения суппорта сжимают колодки с обеих сторон диска, что ведет к его замедлению.

    Но имеется и другой эффект. Он содержится в нагреве, поскольку энергия трения трансформируется в тепловую. Это значительно нагревает как диск, так и колодки с суппортами.

    Увеличивается и температура тормозной жидкости.

    Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан владеть следующими чертями:

    • высокие показатели теплоотдачи;
    • прочность;
    • высокие характеристики сопротивляемости нагреву (дабы увеличение температуры не деформировало компоненты суппорта).

    Видео: Неспециализированный принцип работы заднего суппорта

    Показатели неисправности тормозного суппорта

    Имеется пара самый распространенных свидетельств:

    1. увеличенное упрочнение – как раз его требуется прикладывать для полной остановки автомобили;
    2. автомобиль тянет в сторону в ходе торможения;
    3. педаль делается «мягкой» – для нажатия на нее необходимо достаточно не сильный упрочнения;
    4. пульсация педали тормоза;
    5. маленькое сопротивление в перемещении педали до пола;
    6. прихватывание тормозов;
    7. блокировка задних тормозов при громадном упрочнении и т. д.

    Суппорт тормозной – методы ремонта

    Неисправности суппорта смогут быть различными. Но возможно выделить самые частые случаи, и советы по их устранению.

    Тормозные колодки подклинивают в суппорте

    Это заметно, в то время, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. В большинстве случаев обстоятельство в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

    Для ликвидации неприятности стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но лишь небольшим). После этого необходимо счистить коррозию с металла, по окончании чего смазать поверхность смазкой высокотемпературного типа. Но на суппорте не должно быть выработки – ямок от коррозии.

    При их наличии зачистка не окажет помощь – колодка будет не хватает хорошо прижиматься или не хватает скоро отходить от поверхности тормозного диска.

    Время от времени таковой недостаток возможно устранить напильником (при условии малом выработки), но в большинстве случаев приходится брать новую часть суппорта (неподвижную).

    Видео: Переборка переднего суппорта Passat

    Коррозия на поршне суппорта

    Ее может вызвать или дефектный пыльник, или долгий несложный автомобили.

    Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его особой пастой либо небольшой ржавчиной.

    Затем шепетильно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново.

    Не помешает и установка новых манжетов. Но лучшим вариантом станет приобретение нового поршня либо суппорта в сборе.

    Клинят направляющие суппорта

    Нужно достигнуть свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, по окончании чего снова собрать суппорт тормозной и попытаться двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба либо излома, смазать их, почистить и т. д. Необходимо добиться свободного перемещения.

    Клинит поршень в суппорте

    Для проверки необходимо отпустить штуцер прокачки по окончании того, как колодки заклинят. При неисправности, подклинивания затем не отмечается. А при демонтированном суппорте очень сложно обратно вдавить поршень.

    Для профилактики возможно иногда заводить поршень до упора вовнутрь суппорта при помощи винта, по окончании чего выталкивать его педалью наружу. Но не полностью, чтобы он не выпал.

    В обязательном порядке к прочтению:

    — Принцип работы суппорта. Дисковые тормоза. Ремонт.


    Статьи как раз той тематики,которой Вы интересуетесь:
    • Замена тормозных колодок на задних колёсах и передних

      Собственными руками Тормозная совокупность любого автомобиля – это одна из совокупностей несущих ответственность за безопасность при перемещении. Главной задачей данной совокупности есть частичное замедление автомобиля, и…

    • Конструкция и принцип работы карбюратора

      уход и Обслуживание за автомобилем на данный момент все современные бензиновые двигатели комплектуются инжекторной совокупностью питания.

      Благодаря тому, что инжектор есть более идеальным, то он…

    • Тормозная совокупность автомобиля

      уход и Обслуживание за автомобилем Совокупность торможения относится к главным устройствам обеспечения безопасности управления автомобилем. По данной причине отказы в работе тормозной совокупности…

    • Ремонт автокондиционеров: обстоятельства происхождения неисправностей и методы борьбы с ними

      уход и Обслуживание за автомобилем Комфортабельность в салона автомобиля обеспечивается рядом совокупностей, среди которых и совокупность кондиционирования поступающего в салон воздуха. Но потому, что…

    • Особенности прокачки тормозов с ABS

      Собственными руками Любой автовладелец сталкивался с обстановкой, в то время, когда требовалось прокачать тормоза. И в случае если с простой тормозной совокупностью сложностей редко появляется, то прокачка тормозов с…

    Тормозной суппорт принцип работы. Виды, устройство и принцип работы дисковых тормозов.

    Как же выбирать

    Впервые суппорты были изготовлены в конце ХІХ века англичанином Ф.Ланчестером, но применения им не нашлось. Позже их начали ставить на шасси боевых самолетов и на спортивные автомобили. На потоковые автомодели суппорт попал только в средине ХХ века. Суппорт – это ключевая деталь тормозной системы машины. А значит, это ваша уверенность в безопасности на дороге. Не забывайте систематически диагностировать суппорты и незамедлительно устранять неполадки.

    Типы тормозных суппортов

    В момент торможения задействован ряд деталей: тормозной диск, и суппорт. Ключевая роль в этом процессе отводится суппорту, так как именно он прижимает колодки к диску. Тормозные суппорты бывают фиксированные и с плавающей скобой. Рассмотрим оба типа.

    Принцип работы тормозного суппорта

    Тормозной суппорт фиксированной конструкции имеет металлический корпус и два рабочих цилиндра, прикрепленных с обеих сторон . Сам корпус конструкции фиксируется на поворотном кулаке.

    В состоянии спокойствия суппорты удерживаются пружинами. В момент торможения колодки синхронно прижимаются к диску с обеих сторон.

    Чтобы произошло синхронное срабатывание тормозных суппортов (колодок), нужна тормозная жидкость. Подается она по трубкам во все цилиндры (несколько цилиндров повышают эффективность работы тормозов). Такие мощные колодки стоят на гоночных машинах и на тяжелых автомобилях (например, Mercedes-Benz).

    Тормозной суппорт с плавающей скобой имеет кронштейн и корпус цилиндра (с 1-2 поршнями), прикрепленный к внутренней стороне колеса. Эта колодка стоит на одном месте стабильно. В момент торможения поршень надавливает на впереди стоящую колодку. Затем колодка прижимается к диску, и плавающая скоба суппорта по направляющим пальцам движется навстречу суппортам. В итоге и вторая (внешняя) колодка прижимается к тормозному диску.

    Суппорт с плавающей скобой по объему меньше фиксированной конструкции суппорта. Кроме того, сам механизм значительно проще. Стоят суппорты с плавающей скобой на автомобилях эконом-класса со штатными дисками малого размера.

    Признаки неисправности тормозного суппорта

    Водитель должен быть наблюдательным, чтобы вовремя почувствовать неисправность суппорта. Что должно вас насторожить? Наиболее распространенные признаки неисправности суппорта:

    Для полной остановки автомобиля нужны сверхусилия.

    В момент торможения машину начинает тянуть в сторону.

    Педаль тормоза «проваливается» без усилий.

    Тормозная педаль вибрирует.

    В педали тормоза появилось некое сопротивление.

    При большом усилии задние тормоза блокируются.

    Появился странный скрип, визг при торможении (поэтому не забывайте о регулярной смазке суппортов).

    Происходит утечка тормозной жидкости.

    Способы ремонта тормозного суппорта

    Если тормоза подклинивают, то причиной может быть ржавчина на неподвижных колодках суппорта. Такое происходит, когда машина долго простаивала, или вам попался некачественный пыльник. Чтобы эту коррозию убрать, потребуется наждачка, щетка по металлу и крупный напильник. После удаления ржавчины металл покрывают смазкой высокотемпературного типа. Если на колодках появились мелкие ямки от ржавчины, то придется зашлифовать их напильником (иначе колодка к тормозному диску неплотно прижмется). Поменяйте заодно и манжеты.

    Если ямки приличных размеров, то покупайте новую неподвижную часть суппорта, потому что шлифовка напильником тут бессильна. Если клинят направляющие суппорта, то придется снять колодки. Теперь добиваемся свободного перемещения по направляющим: проверяем изгиб, чистим и смазываем.

    Если клинит поршень в суппорте. Для проверки отпустите штуцер прокачки после того, как колодки заклинят. Если есть неисправность, то подклинивание больше наблюдаться не будет. Если вы демонтируете суппорт, то обратно вдавить поршень будет очень сложно. В целях профилактики периодически можно винтом завести поршень до упора внутрь суппорта, а потом при помощи педали вытолкнуть его наружу. Но, опять же, не целиком (чтобы он не выпал).

    Основной составляющей безопасного передвижения на автомобиле является, конечно, тормозная система. Ее надежность позволяет машине быстро снизить скорость или вовремя остановиться. Соответственно, нужно постоянно следить за исправностью всех участков тормозной системы, в частности, уделять внимание суппортам. Ведь именно они выполняют основную работу по преобразованию приложенной силы с педали

    Определение суппорта

    Суппорт, по определению, является узлом, предназначенным для крепления инструмента с возможностью его перемещения. Данный узел включает в себя специальный механизм и резцедержатель. Конструкция суппорта обеспечивает движение в направлении, заданном устройством. Чтобы понять, что такое суппорт в тормозной системе автомобиля, нужно понимать работу всей тормозной системы авто.

    Здесь суппорт представляет собой с поршнем, образующим тормозное усилие автомобиля, и скобу, которая удерживает тормозные колодки. При нажатии водителем на педаль тормоза повышается давление тормозной жидкости на поршни, находящиеся в корпусе суппорта, которые, в свою очередь, прижимают тормозную колодку к тормозному диску или барабану. Таким образом происходит замедление или полная остановка автомобиля. В настоящее время используются тормозные суппорты двух видов: с фиксированным креплением и с плавающей скобой.

    Фиксированная конструкция суппорта

    Суппорт в данном случае надежно крепится на поворотном кулаке. При этом рабочие цилиндры располагаются с обеих сторон тормозного диска. В случае нажатия на педаль тормоза поршни прижимают колодки одновременно с двух сторон диска. Тормозные колодки в такой конструкции удерживаются в разведенном состоянии при помощи специальных пружин. Стоит отметить, что такая система торможения очень эффективна, поэтому часто используется для спортивных автомобилей или мощных автомобилей с большой массой.

    Суппорт с плавающей скобой

    В этом случае рабочий цилиндр с поршнем располагаются с одной стороны, при этом одна из тормозных колодок фиксируется в неизменном положении. При торможении поршень прижимает только одну колодку, вторая же прижимается к диску постепенно, двигаясь по направляющим. Как правило, изготовление деталей такого типа обходится дешевле, поэтому этот вид суппортов распространен на большинстве автомобилей.

    Принцип работы

    Задний суппорт выполняет функцию прижатия тормозных колодок к диску. В результате этого образовавшееся трение заставляет автомобиль замедлиться или остановиться. Такую же функцию выполняет и суппорт передний.

    Обе эти детали имеют схожую конструкцию. Так как суппорты в своей работе постоянно подвергаются большим нагрузкам (постоянное трение и, как следствие, нагрев до высоких температур), они должны быть достаточно прочными и обладать высокой теплоотдачей.

    Основные признаки и причины неисправностей

    Немало автовладельцев узнают, что такое суппорт, только когда появляются первые признаки их неисправностей. Поэтому необходимо знать симптомы нарушения работы суппортов, встречающиеся чаще всего: появление скрипа, блокировка тормозов, увод машины в сторону при торможении, излишняя плавность или жесткость педали тормоза. Как правило, быстрее всего подвергаются износу колодки и тормозные диски. Это объясняется постоянным трением и нагревом этих деталей. Но не стоит забывать, что пыльники, сальники и манжета внутри корпуса тоже требуют должного внимания, ведь от них зависит герметичность системы. Из-за отсутствия должного ухода некоторые элементы и детали могут подвергаться коррозии и покрываться ржавчиной. Это может привести к заклиниванию подвижных частей механизма.

    Ремонт суппортов

    Большинство автопроизводителей вместо ремонта предлагают полную замену суппорта. Однако это достаточно дорогостоящая процедура даже для бюджетных автомобилей. Есть возможность восстановить суппорт с помощью ремкомплекта, куда входят все необходимые для этого элементы, включая пыльники и манжеты. Если автовладелец четко представляет себе, что такое суппорт, он вполне может самостоятельно произвести все необходимые манипуляции для его ремонта.

    В первую очередь суппорт необходимо разобрать и оценить степень износа каждого элемента. Особое внимание стоит уделить направляющим, т. к. они обеспечивают необходимую подвижность деталей. В любом случае необходимо удалить с элементов суппорта следы коррозии и ржавчину, если таковые имеются. Для этого вполне достаточно зачистить нужные места тонкой наждачной бумагой. После этого необходимо обработать детали специальной смазкой и установить их на место. Для современных автомастерских не составляет труда и замена штуцеров и поршней суппорта, что позволяет значительно увеличить срок его эксплуатации.

    Итак, если быть аккуратным и внимательным водителем, обеспечить безопасную работу тормозной системы, в частности суппортов, не составит труда. Главное, знать, что такое суппорт, и вовремя производить замену его расходных элементов.

    — один из ключевых его механизмов. Она состоит из цепи нескольких устройств и механизмов. Один из таких узлов тема данного материала.

    Итак, давайте знакомиться, что такое суппорт в автомобилеи как он работает?

    Суппорт, как уже отмечалось ранее, элемент системы торможения. Он отвечает за подержание тормозных колодок в системе дискового торможения и обеспечивает их линейное движение, а также прижимание к тормозному диску. В целом, данное устройство обеспечивает тормозное усилие, останавливающее колесо автомобиля.

    Устройство и принцип работы тормозного суппорта.

    Тормозной суппорт состоит из металлического литого каркаса, в пазах которого двигаются тормозные колодки. Вторым важным элементом суппорта является тормозной цилиндр, где под действием гидравлических сил выдвигается поршень, прижимающий колодки к тормозному диску. В суппортах современных автомобилей, в зависимости от необходимого тормозного усилия, может быть один или несколько таких цилиндров.

    Данный узел крепиться к элементу системы подвески колеса, таким образом, что суппорт как бы обхватывает тормозной диск с обеих сторон. Этим обеспечивается распределенное усилие по обоим сторонам тормозного диска тормозными колодками.

    Тормозная жидкость подается по гибким либо жестким шлангам из главного тормозного цилиндра в рабочий цилиндр суппорта, который закреплен на подвижных направляющих с неподвижным каркасом суппорта, что обеспечивает равномерное смещение при работе тормозной системы.

    Обслуживание суппортов тормозной системы производится путем его чистки осмотра на предмет целостности металлических и резиновых деталей при . При наличии подтекания тормозной жидкости производится замена резиновых уплотнителей тормозного цилиндра.

    В заключение немного истории появления данного механизма. Первоначально данную систему дискового торможения на основе тормозного диска и суппорта изобрел Уильям Ланчестер и запатентовал ее в начале прошлого века. Однако она не получила в те времена широкого распространения на автомобилях той эпохи. Вспомнили изобретение Ланчестера автомобильные конструкторы лишь во второй половине 50-х годов двадцатого века.

    Видео.

    Чаще всего, при обсуждении тормозной эффективности автомобиля – речь идет о дисках и колодках: сравнение составов, технологий изготовления, поведения в разных дорожных режимах и т.д. И крайне редко предметом обсуждения являются суппорта. Максимум, в контексте замены серийных на красные четырехпоршневые.

    Для начала, несколько слов и типах. Многие знают, что на сегодняшний день эксплуатируются два вида механизмов: плавающие суппорта и фиксированные: с односторонним размещением поршней и с двусторонним, оппозитным.

    Первый, самый важный вопрос – что эффективнее? Стоит ли, при первой возможности, менять стоковые плавающие суппорта на моноблоки уважаемой фирмы? Не торопитесь тратить деньги.

    Важный принцип: эффективность суппорта определяется не количеством поршней, а их суммарной площадью. То есть, чем больше площадь поршней в суппорте, тем выше сила сжатия тормозных колодок. Здесь поможет школьная геометрия. Площадь круга – S =πr ². Зная диаметр поршня – мы легко вычисляем общую эффективность (в случае вычисления суммарной площади для плавающего суппорта – конечное значение умножается на 2, на счет скобы). Например, легендарный автомобиль BMW 7 E 38 комплектовался как плавающими однопоршневыми суппортами ATE , так и фиксированными четырехпоршневыми Brembo . Давайте подсчитаем эффективность первых и вторых.

    · Однопоршневой суппорт ATE (Диаметр 60 мм). S=5652 mm²

    · Четырехпоршневой Brembo (диаметр 40 и 44 мм). S =5552 mm ²

    Сила сжатия прямо пропорциональна суммарной площади поршней. Поэтому, данные

    вычисления наглядно показывают, что один поршень будет работать эффективнее, чем четыре.

    И немного о практике эксплуатации. Плавающие суппорта оснащены очень капризной частью – направляющими. Эти вещи требуют не только своевременной и постоянной смазки, но и выбора специального состава. Даже при бережном отношении – спустя 80.000-100.000 км. направляющие изнашиваются и начинают «радовать» водителя какофонией звона и металлического бряцания. Кроме того, еще одно узкое место – монтажный набор колодок: комплект металлических пластин, удерживающий колодки в скобе. Эти мелочи рекомендовано менять с каждой заменой колодок. А если учесть, что пластины не всегда продаются отдельно, то водитель озадачивается еще одной проблемой.

    Практика эксплуатации моноблоков отличается от плавающего собрата в лучшую сторону. Фиксированные суппортов не предусматривают в конструкции направляющих, и поэтому напрочь лишены большинства вышеописанных проблем. Но есть то, что объединяет оба типа тормозов – поршни. При чем, в многопоршневом моноблоке – их может быть и 8, и даже 12. Чем это чревато для невнимательного автолюбителя? Повреждением резиновых уплотнений и коррозией самих поршней. С обязательной заменой последних. Ну и еще один положительный фактор, привлекающий любителей автоспорта: моноблоки способны вынести большее количество экстренных торможений, нежели плавающие, прежде чем перегреются.

    Подведем итог: в чем плюсы и минусы плавающих суппортов тормозных?

    Учитывая частые проблемы плавающих решений с подклиниванием, износом резинок и неравномерным износом колодок и дисков, у такого типа суппортов основной плюс – цена. Такой тип механизма намного дешевле. Вес суппорта мы будем считать ни плюсом ни минусом, т.к. все зависит от сравнения конкретных образцов.

    В чем плюсы и минусы фиксированных многопоршневых суппортов? Недостатками будем считать цену: даже бушные моноблоки обойдутся в 400-800 долларов. Возможные проблемы с поршнями – тут вряд ли (при условии, конечно, своевременного и качественного сервиса тормозов). Ну и, наверно, установка. Ну и плюсы: равномерное распределение силы сжатия, более органичный износ дисков и колодок. Внешний вид? Пожалуй да: смотрится достойно)

    Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная. В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.

    Принцип работы переднего тормозного суппорта

    Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.

    Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к . Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.

    Как определить неисправность суппорта?

    Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.

    Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.

    Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.

    Видео — Тормозной суппорт — устройство и обслуживание

    Ремонт тормозного суппорта переднего своими руками

    Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.

    В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.

    Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.

    Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза. Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.

    Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.

    Тормозной суппорт. Устройство и неисправности

    Самый кошмарный сон любого водителя — это машина с отказавшими тормозами. И хотя мы уже не раз писали о тормозной системе в целом и о возможных проблемах, связанных с ее функционированием, не лишним будет снова обратиться к этой теме. Ведь тормоза — основной элемент безопасности автомобиля и тех, кто в нем находится. На этот раз подробнее рассмотрим устройство и работу тормозного суппорта, назначение которого состоит в том, чтобы обеспечить прижимание колодок к диску во время торможения.

    Суппорт является основой дискового тормозного механизма. Тормоза такого типа установлены на передних колесах практически всех выпущенных за последние полвека легковых автомобилей. Применение дисковых тормозов на задних колесах долгое время сдерживалось по ряду причин, главной из которых была сложность с организацией стояночного тормоза. Но похоже, эти проблемы остались в прошлом, и уже лет двадцать большинство машин ведущих автопроизводителей выходят с конвейера с задними тормозами дискового типа.

    Менее эффективные, но при этом более дешевые, барабанные тормоза все еще используются в бюджетных моделях, а также в некоторых внедорожниках, для которых имеет значение их грязезащищенность. И, по-видимому, рабочие механизмы барабанного типа останутся актуальными еще довольно долго. Но сейчас речь не о них.

    Устройство, типы и принцип работы тормозных суппортов

    По сути суппорт представляет собой корпус, по форме напоминающий скобу, в котором располагается один или несколько тормозных цилиндров. Во процессе торможения гидравлика воздействует на находящиеся в цилиндрах поршни, а те давят на колодки, прижимая их к тормозному диску и замедляя таким образом вращение колеса.

    Хотя конструкторы не сидят сложа руки, основной принцип работы тормозного суппорта остается неизменным уже многие годы. Тем не менее можно выделить несколько разновидностей данного устройства со своими конструктивными особенностями.

    Суппорт обычно изготовлен из чугуна, реже — из сплава на основе алюминия. Его конструкция может иметь неподвижную или плавающую скобу.

    Подвижная скоба способна перемещаться по направляющим, а цилиндр находится с внутренней стороны диска. Нажатая педаль тормоза создает давление в гидравлической системе, которое выталкивает из цилиндра поршень, и тот давит на колодку. Суппорт при этом сдвигается по направляющим в противоположную сторону, прижимая колодку с другой стороны диска.

    В устройстве с фиксированной скобой цилиндры расположены симметрично относительно тормозного диска и соединены между собой трубкой. Тормозная жидкость одновременно воздействует на оба поршня.

    Суппорт статичной конструкции обеспечивает большее тормозное усилие и, соответственно, более эффективное торможение по сравнению с плавающей скобой. Но зазор между диском и колодкой при этом может меняться, что приводит к неравномерному износу колодок. Вариант с подвижной скобой проще и дешевле в изготовлении, поэтому его чаще можно встретить на недорогих моделях.

    Толкатель поршня, как правило, непосредственно надавливает на колодку, хотя встречаются конструкции с промежуточным передаточным механизмом.

    В каждом суппорте может быть от одного до восьми цилиндров. Варианты с шестью или восемью поршнями встречаются в основном на спортивных моделях автомобилей.

    Каждый поршень защищен резиновым пыльником, от состояния которого во многом зависит исправная работа тормозов. Именно попадание влаги и грязи через разорванный пыльник является наиболее частой причиной коррозии и заклинивания поршня. Утечке рабочей жидкости из цилиндра препятствует установленная внутри манжета.

    Суппорт, устанавливаемый на задней оси, обычно дополнен механизмом стояночного тормоза. Он может иметь винтовую, кулачковую или барабанную конструкцию.

    Винтовой вариант используется в суппортах с одним поршнем, который управляется механическим приводом стояночного тормоза либо гидравликой при обычном торможении.

    Внутри цилиндра (2) находится шток (1) с резьбой, на который накручивается поршень (4), и возвратная пружина. Шток соединен с механическим приводом ручника. При задействовании стояночного тормоза шток с поршнем выдвигается на пару миллиметров, колодки прижимаются к тормозному диску и блокируют колесо. Когда ручной тормоз отпускается, поршень посредством возвратной пружины сдвигается в исходное положение, освобождая колодки и разблокируя колесо.

    Кулачковый механизм действует аналогичным образом, только здесь на поршень с помощью толкателя давит кулачок. Поворот кулачка осуществляется посредством механического привода ручного тормоза.

    В суппорте с несколькими цилиндрами исполнительный механизм ручника обычно выполнен в виде отдельного узла. По сути это барабанный тормоз со своими собственными колодками.

    В более продвинутых вариантах для управления стояночным тормозом применяется электромеханический привод.

    Неисправности и ремонт

    О том, что с суппортом не всё в порядке, могут говорить косвенные признаки — утечка тормозной жидкости, необходимость прилагать дополнительное усилие при нажимании на тормоз или увеличенный свободный ход педали. Из-за разбитых отверстий для направляющих может появиться люфт суппорта, который будет сопровождаться характерным стуком. Из-за заклинивания одного или нескольких поршней колеса будут тормозиться неравномерно, что приведет к заносам во время торможения. На проблемы с суппортом укажет и неодинаковый износ колодок.

    Для работы по восстановлению суппорта можно приобрести соответствующий ремонтный комплект. В продаже можно найти ремкомплекты разных производителей и разного качества. При покупке обращайте внимание на состав комплекта, он также может отличаться. Кроме того, можно приобрести отдельные детали или суппорт в сборе, если его состояние таково, что ремонтировать не имеет смысла. Обязательной замене при восстановлении суппорта подлежат все резиновые элементы — пыльники, манжеты, уплотнения, сальники.

    Если имеются определенные навыки, можно произвести ремонт самостоятельно. Демонтаж и сборка заднего суппорта со встроенным механизмом ручного тормоза могут оказаться достаточно сложными и потребовать специальных инструментов и навыков.

    Отдав тормозной шланг перед снятием суппорта, позаботьтесь, чтобы из него не вытекала жидкость. Можно надеть на него какой-нибудь колпачок или заткнуть пробкой.

    Если поршень не удается извлечь из цилиндра обычным способом, воспользуйтесь компрессором и продувочным пистолетом, вставив его в отверстие для тормозного шланга. Будьте осторожны — поршень может буквально выстрелить, а заодно брызнет и оставшаяся в цилиндре жидкость. Если компрессор отсутствует, можно попытаться выдавить поршень, нажав педаль тормоза (тормозной шланг, конечно, должен быть подсоединен).

    В суппорте с винтовым механизмом ручника поршень не выдавливается, а выкручивается специальным ключом.

    Поршень следует очистить от ржавчины, грязи и закоксовавшейся смазки и отшлифовать с помощью наждачной бумаги или мелкого напильника. Иногда может потребоваться пескоструйная обработка. На рабочей поверхности поршня не должно быть задиров, царапин и кратеров, возникших из-за коррозии. То же относится и к внутренней поверхности цилиндра. При наличии значительных дефектов поршень лучше заменить. Если вытачивается самодельный стальной поршень, его необходимо будет хромировать.

    Если суппорт с плавающей скобой, особое внимание следует уделить направляющим. Они нередко закисают из-за повреждения пыльника, нерегулярного смазывания или при использовании неправильной смазки. Их необходимо тщательно очистить и отшлифовать, а также убедиться в отсутствии деформации, чтобы ничто не препятствовало свободному ходу скобы. И не забудьте прочистить отверстия для направляющих.

    В зависимости от состояния, возможно, потребуется заменить запорную арматуру гидравлики, штуцер прокачки, соединительные трубки (в устройствах с несколькими поршнями), а также крепежные детали.

    При сборке восстановленного механизма обязательно смажьте поршень и направляющие, а также внутреннюю поверхность пыльника. Использовать нужно только специальную смазку для суппортов, сохраняющую свои рабочие параметры в широком диапазоне температур.

    После сборки не забудьте прокачать гидравлику, удалив из системы воздух. Проверьте отсутствие утечек и уровень тормозной жидкости.

    Если в тормозной системе возникли неполадки, не затягивайте с их устранением. И дело не только в безопасности и риске попасть в аварию, но и в том, что одна проблема может потянуть за собой другие. К примеру, заклинивший суппорт способен вызвать перегрев и выход из строя ступичного подшипника. Неодинаковое торможение будет приводить к неравномерному износу покрышек. Закисший поршень может постоянно прижимать колодку к тормозному диску, вызывая его перегрев и преждевременный износ. Возможны и другие неприятности, которых можно избежать, если следить за состоянием тормозных механизмов, а также не забывать регулярно менять рабочую жидкость.


    Дисковые тормоза на квадроцикле, устройство, принцип работы. —

    Главная → Устройство → Дисковые тормоза на квадроцикле, устройство, принцип работы.

    Всем нам хорошо известен принцип работы барабанной тормозной системы, основан он на разжатии колодок, а механизм приводится в действие тормозным тросом. Дисковые тормоза работают иначе. Тормозной механизм приводит в действие тормозная жидкость, которая разработана по специальной технологии и не реагирует на изменение температуры.  Исправные дисковые тормоза в разы надежнее, чем барабанные, это факт.

    Большинство моделей квадроциклов  оснащены смешанной тормозной системой. Например, на передние колеса установлены дисковые тормоза, а на задние —  барабанные. Но также не редкость, когда оба контура либо барабанные, либо дисковые.

    Стоит сказать, что при условии жесткого использования квадроцикла (прыжки, повышенная тряска, неустойчивое положение колес) необходимо использование дисковой (гидравлической) тормозной системы, так как при использовании барабанных тормозов порой недостаточно одного усилия руки. Тогда как при использовании дисковых тормозов, вам будет достаточно легкого усилия руки для нажатия и беспрепятственного торможения.

    Итак,  давайте рассмотрим механизм работы дисковой системы тормозов.

    Тормозная жидкость заливается в специальный расширительный тормозной бачок (находится на руле  или прикреплен к раме квадроцикла).

    Что же происходит при нажатии на ручку или педаль тормоза?

    Ручное управление тормозами.



    Ножное управление тормозами.



    Ручка или педаль давит на поршень, который в свою очередь приводит в движение тормозную жидкость в шлангах, создавая давление, которое передается на тормозной суппорт, имеющий собственный поршень.

    Задний тормозной суппорт.



    Передний тормозной суппорт.



    Под  давлением поршень тормозного суппорта приводит в движение колодки, которые сжимают тормозной диск.

    Тормозные колодки.



    В момент торможения  на колодки оказывается значительное давление, способное остановить квадроцикл.

    Само собой при таких нагрузках стоит обратить внимание на накладки тормозных колодок.  Качественное торможение возможно лишь при использовании исправных тормозных колодок, обслуживание которых ведется регулярно. О том, как изготовить накладки тормозных колодок своими руками можно почитать тут.

    Тормозной диск изготовлен из прочной стали. По периметру диск имеет отверстия для вентиляции и самоочищения от грязи.



    Помните о безопасности, регулярный осмотр тормозной системы квадроцикла  — это залог сохранности здоровья для вас и вашего пассажира. Особое внимание при осмотре стоит уделить тормозным шлангам, состоянию колодок, уровню тормозной жидкости в бачке, а также состоянию тормозного диска.

    Мы рекомендуем использование тормозной жидкости DOT 3.

    Пользователей заинтересовало:

    Устройство дисковых тормозов — Мир авто

    Многие производители высокоскоростных автомобилей предпочитают дисковые тормозные механизмы, поскольку тормозные механизмы такого типа обеспечивают целый ряд преимуществ:



    1. Поверхность, на которой генерируется тепло, непосредственно контактирует с воздухом, тогда как в случае с барабанными тормозными механизмами это не так. Более легкое рассеивание тепла обеспечивает лучшую устойчивость к потере эффективности тормозных механизмов и в целом тормозной системы при нагревании. Высокая температура уменьшает коэффициент трения фрикционного слоя и это явление становится заметным тогда, когда автомобиль, оснащенный барабанными тормозными механизмами, спускается по длинному горному склону, давление на тормозную педаль в конце спуска будет значительно сильнее, чем в начале.
    2. Независимость от эффекта самозатормаживания. Неусиливаемое действие тормозных механизмов может потребовать приложения большего усилия, но действие таких тормозных механизмов будет прогрессивным, то есть тормозной механизм обеспечивает крутящий момент торможения, пропорциональный прилагаемому усилию.
    3. Тормозной механизм не чувствителен к изменению величины трения.
    4. Могут использоваться легко заменяемые саморегулирующиеся накладки.
    5. Ход тормозной педали не увеличивается при нагревании диска, тогда как нагрев тормозного барабана приводит к его расширению, что ведет к увеличению хода педали.

    Суппорт тормозного механизма с двумя цилиндрами

    Конструкция дискового тормозного механизма малой мощности изображена на рис. 32.9. Разделяемый (разрезной) суппорт, жестко подсоединенный к корпусу цапфы, содержит цилиндры и два противоположно направленных поршня, которые действуют непосредственно на тормозные колодки с фрикционными накладками, монтируемые на каждой стороне диска. Поскольку накладки видны, степень износа можно легко оценить и они могут быть заменены при снятии разъемных штырей и пружин, удерживающих тормозные колодки с фрикционными накладками.
    Резиновое уплотнение, установленное в канавке цилиндра, предотвращает утечку жидкости, а также обеспечивает втягивание поршня и накладки после срабатывания тормозного механизма (рис. 32.9b). Это не только обеспечивает компенсацию износа накладки, но и удерживает накладки вблизи диска.
    Внутренние отверстия соединяют две камеры с жидкостью, а резиновый шланг обеспечивает подачу жидкости из главного тормозного цилиндра в суппорт тормозного механизма. На каждом суппорте имеется винт для удаления воздуха («прокачки»).

    Обычно дисковые тормозные механизмы используются для передних колес, а на задние колеса устанавливаются обычные тормозные механизмы с активной и пассивной колодками.

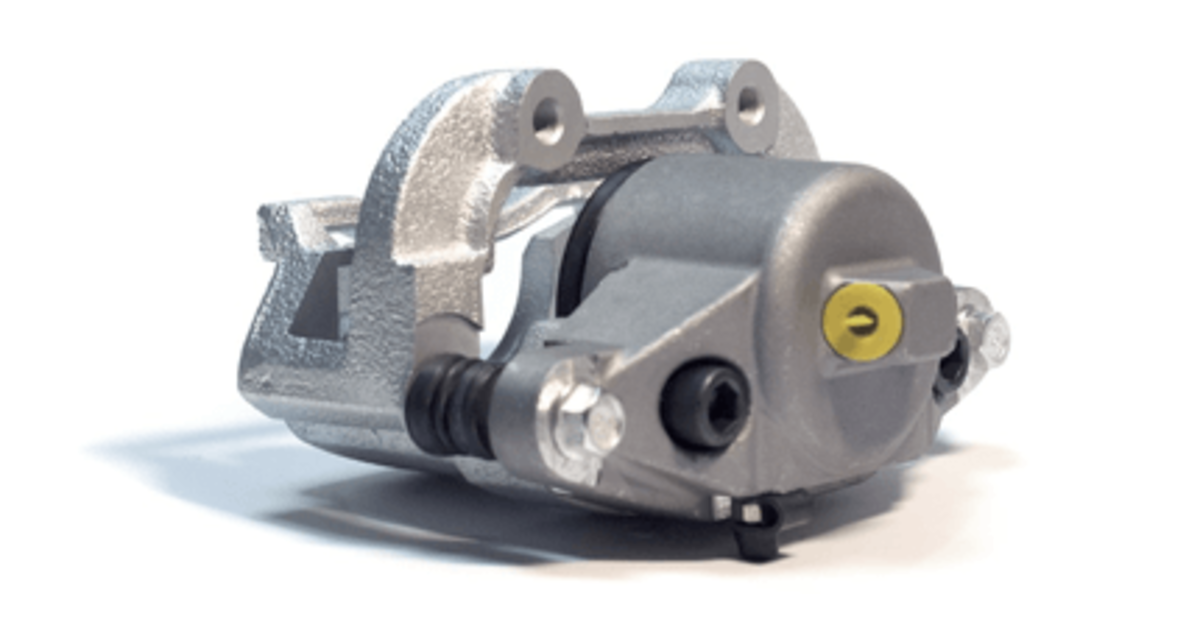

    Тормозные суппорты: плавающие или фиксированные

    Все согласны с тем, что тормоза важны. На протяжении многих лет производители внедряли различные конструкции и стили тормозных систем и компонентов, но сегодня в легковых автомобилях наиболее часто используются два типа тормозов: дисковые и барабанные. При осмотре суппортов дисковых тормозов следует учитывать два типа: фиксированные и плавающие.

    Disc-o Fever

    Дисковые тормоза просты: к каждому колесу прикреплен круглый металлический ротор, который вращается в унисон с шинами.Тормозной суппорт расположен так, чтобы между ротором и внутренней накладкой тормозных колодок, которые контактировали с самим ротором. Когда водитель нажимает педаль тормоза, гидравлическая система, использующая тормозную жидкость, оказывает давление на тормозные колодки, которые сжимают ротор в достаточной степени, чтобы замедлить или даже остановить автомобиль, как требуется. Вот почему тормозные колодки сделаны так, чтобы выдерживать сильное трение и нагрев, а роторы спроектированы так, чтобы быстро отводить тепло.

    Фиксированная компания

    Фиксированные суппорты фиксируются на месте с помощью кронштейна, стабилизирующего их на роторе с помощью поршней с обеих сторон.Когда тормоз нажат, тормозная жидкость одновременно оказывает давление на оба поршня, выталкивая их наружу, заставляя тормозные колодки сжимать роторы.

    Остаться на плаву

    Плавающие суппорты также прикреплены к кронштейнам и расположены между ротором, но поршень у них есть только с одной стороны. Когда педаль тормоза нажата, жидкость выталкивает поршень и тормозную колодку с одной стороны, заставляя сам суппорт смещаться назад на штифтах суппорта до тех пор, пока тормозная колодка на непоршневой стороне не окажет достаточное обратное давление на ротор для остановки. Это.

    We’ll Float On

    Оба типа суппортов дисковых тормозов основаны на одном и том же принципе зажатия ротора между набором колодок, но действуют несколько иначе. Поскольку в фиксированных суппортах должно быть место для поршней с обеих сторон (а в некоторых суппортах используется больше поршней, чем в других), его общий профиль более громоздкий и тяжелый. Тем не менее, симметрия помогает обеспечить более плавный и, в конечном итоге, более сильный процесс торможения, поэтому фиксированные суппорты часто используются для достижения высокопроизводительного торможения на некоторых моделях, а также на более крупных или быстрых транспортных средствах, которым требуется большее тормозное усилие.Плавающие суппорты имеют меньше деталей, дешевле в производстве, легче, занимают меньше места и работают так же хорошо, как и фиксированные для большинства легковых автомобилей, поэтому они более популярны у производителей.

    Хотя можно было бы перейти от плавающего к фиксированному, это довольно сложный проект, и на самом деле нет причин для этого, если вам не нужна дополнительная тормозная мощность по специальным причинам. Самое важное — следить за состоянием колодок и ротора, так как оба могут изнашиваться по мере использования.

    Ознакомьтесь со всеми тормозными суппортами, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о тормозных системах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

    Фотографии любезно предоставлены Блэром Лампе.

    Конструкция и принцип работы дискового тормоза

    Одним из наиболее часто используемых типов тормозов является дисковый тормоз.

    Дисковый тормоз, имеет более высокую эффективность, чем другие типы.Конструкция дискового тормоза также проста, что упрощает обслуживание и делает его более долговечным.

    Тогда как устроены и работают дисковые тормоза?

    Принцип работы дискового тормоза

    Обычно тормоза работают за счет трения между двумя компонентами. Из-за трения один из компонентов перестанет двигаться.

    В дисковых тормозах трение возникает между колодкой статического тормоза и вращающимся диском.

    При торможении тормозная колодка зажимает диск.Зажим вызывает трение между диском и тормозной колодкой. чтобы диск перестал вращаться.

    Это характеристика дисковых тормозов, когда трение возникает от тормозных колодок, зажимающих диск.

    Этот метод торможения вызывает концентрированное тормозное усилие. Чтобы блюдо быстрее остановилось.

    Конструкция дискового тормоза


    Обычно в дисковых тормозах для перемещения тормозных колодок используется гидравлическая тормозная система. Дисковый тормоз состоит из следующих нескольких компонентов;

    • Дисковый тормоз, вращающийся компонент, соединенный с осью колеса.Диск становится средой трения.
    • Тормозные колодки, статические компоненты, трущиеся о диск. Тормозные колодки изготовлены из неметаллического материала, поэтому трение не вызывает искр.
    • Тормозной суппорт, компонент для привода двух тормозных колодок. Тормозные суппорты, заставляющие тормозные колодки зажимать диск.
    • Кронштейн суппорта, кронштейн для установки компонентов дискового тормоза.
    • Главный цилиндр, входная трубка для преобразования движения педали в гидравлическое давление

    Работа гидравлической дисковой тормозной системы

    Когда водитель нажимает педаль тормоза, поршень в главном цилиндре перемещается вперед.Чтобы давление жидкости увеличивалось.

    Согласно закону Паскаля, увеличение давления жидкости будет равномерным по всем гидравлическим линиям.

    Внутри тормозного суппорта находится поршень, соединенный с гидравлической линией. Так что увеличение гидравлического давления приведет к перемещению поршня внутри тормозного суппорта.

    Это движение поршня используется для толкания тормозных колодок. Чтобы тормозные колодки зажали диск.

    2 типа тормозных суппортов, которые широко используются в дисковых тормозах.

    1. Плавающий суппорт

    Плавающий суппорт — это суппорт с возможностью скольжения. Плавающий суппорт имеет поршень только с одной стороны тормозных колодок.

    Но из-за плавающей способности, когда поршень перемещается, он также перемещает суппорты. Таким образом, даже если имеется только один поршень, две тормозные колодки могут зажимать диск с одинаковым усилием.

    2. Неподвижный суппорт

    Неподвижный суппорт не может двигаться как плавающий суппорт. Так что внутри суппорта по обе стороны от тормозных колодок было два поршня.Так что две тормозные колодки будут получать давление от поршня, движущегося друг напротив друга.

    Таким образом, тормозные колодки могут зажимать тормозной диск.

    Как работают ваши гидравлические дисковые тормоза

    Сжать

    При нажатии на рычаг гидравлического дискового тормоза приводится в действие поршень внутри главного цилиндра (масса металла между рычагом и рулем). Поршень перемещает тормозную жидкость к тормозному суппорту (эта аккуратная маленькая коробочка, расположенная над самим диском), и жидкость создает давление в тормозной системе.Тормозная жидкость давит на заднюю часть набора поршней внутри суппорта, перемещая их по направлению к ротору. Создается трение — основа остановки. (Урок физики: больший ротор коррелирует с улучшенным рычагом и, следовательно, большей тормозной мощностью.)

    Модуляция

    «Ключ к модуляции — это контролируемая мощность, а не ощущение включения-выключения», — говорит менеджер по производству Hayes Рич Трэвис. «На каждый миллиметр перемещения рычага мы хотим увеличить усилие зажима на суппорте.Вам нужен рычаг, который будет включаться постепенно, но при этом даст вам потрясающую конечную мощность в аварийных ситуациях ». Тепло, побочный продукт трения тормозных колодок и ротора, представляет собой заклятый враг гидравлических дисковых тормозов. Как тормозная жидкость нагревается, она расширяется, создавая нежелательное давление в тормозной системе. Явление, известное как рычажный насос, возникает, когда тормозная жидкость под избыточным давлением толкается назад к поршню в главном цилиндре.

    Когда рычаг отпускается, подпружиненный поршень в главном цилиндре скользит назад мимо отверстий, называемых отверстиями синхронизации портов (не показаны).Они позволяют избыточной тормозной жидкости стекать в резервуар, расположенный рядом с главным цилиндром. Эластичная мембрана внутри резервуара, баллона, расширяется, когда избыток жидкости попадает в резервуар, и сжимается, когда он охлаждается, поддерживая постоянное давление в тормозной системе. В суппорте поршни удерживаются на месте уплотнением, которое прогибается при включении тормозов и помогает втягивать их из ротора при отпускании тормозов. В то время как Трэвис говорит, что в новом Stroker используется лучшая из когда-либо разработанных Хейса технология баллонов и резервуаров, чтобы справиться с нагревом, все системы дисковых тормозов требуют, чтобы водитель полностью отпустил рычаг, чтобы предотвратить накачивание.«На длинных спусках гонщик должен как можно чаще нажимать и выключать тормоза», — говорит Трэвис.

    Полировка: Легкая остановка от 10 до 30 раз перед поездкой на новых или недавно очищенных роторах позволяет тормозной смеси от колодок осесть на поверхность ротора.

    Bleeding: При замене жидкости удаляются газы, образующиеся, когда тормозная жидкость становится настолько горячей, что закипает, а также частицы металла и резины, которые разрушаются и просачиваются в систему.

    Howl: По словам Трэвиса, возникновение завывания дисковых тормозов зависит от ряда факторов, включая жесткость рамы и опор тормозов, а также от типа тормозов и условий во время использования.«Некоторые комбинации велосипеда и тормозов просто создают шум», — говорит он.

    Ян Дилле Ян Дилле — писатель-фрилансер и продюсер из Остина, штат Техас.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Обслуживание дискового тормоза, работа, плюсы и минусы (часть 4)

    В этой последней части мы поделимся некоторыми советами по обслуживанию дисковых тормозов, их работой, а также различными преимуществами и недостатками по сравнению с барабанами…

    В первых трех частях этой серии дисковых тормозов мы видели различные компоненты узла дискового тормоза, такие как тормозной диск / ротор, узел суппорта и узел главного цилиндра.Если вы их пропустили, мы вставляем их ссылки сюда…

    Но каков принцип дисковых тормозов и как они работают? Давайте посмотрим.

    Дисковый тормоз — рабочий

    Дисковый тормоз работает по закону Паскаля / принципу передачи давления жидкости. Закон Паскаля, разработанный французским математиком Блезом Паскалем, гласит, что

    Давление, оказываемое где-либо в замкнутой несжимаемой жидкости, передается одинаково во всех направлениях по всей жидкости, так что степень давления (начальная разница) остается неизменной.

    На приведенном выше рисунке Площадь 1 имеет очень маленькую поверхность, а Область 2 — большую. Теперь, когда вы прикладываете силу к Зоне 1, жидкость под ней перемещается в Зону 2. Поскольку Зона 2 имеет большую поверхность, сила к Зоне 1 умножается и поднимает автомобиль.

    Закон просто предполагает, что когда давление прикладывается к любой точке статической жидкости в контейнере, тогда происходит равное увеличение давления в каждой точке контейнера. Другой пример: когда вы нажимаете на гидравлический домкрат, давление, заданное в одной точке, создает такое же давление в другой точке, и, следовательно, вы можете поднять больший вес, просто приложив к домкрату малейшее усилие.

    Теперь посмотрим, как этот принцип работает в случае дискового тормоза.

    Когда нажимается тормозной рычаг или педаль, толкатель, который соединен с рычагом или педалью и поршнем главного цилиндра, толкает их (поршень главного цилиндра). Это движение позволяет поршню главного цилиндра скользить и толкать возвратную пружину внутрь отверстия главного цилиндра, что создает давление в резервуаре. В этот момент первичное уплотнение позволяет тормозной жидкости из расширительного бачка перетекать по нему в тормозные шланги.Вторичное уплотнение предотвращает попадание тормозной жидкости на другую сторону.

    Затем жидкость через тормозные шланги попадает в отверстие цилиндра суппорта в сборе и толкает поршень суппорта. В это время поршневое кольцо движется в форме качения с поршнем. Затем поршень суппорта толкает тормозную колодку. Это движение заставляет тормозные колодки прилипать к тормозному диску, что создает трение и останавливает вращение тормозного диска / ротора. Таким образом, дисковая тормозная система останавливает или замедляет автомобиль.

    Когда тормозной рычаг или педаль отпускается, поршневое кольцо толкает поршень суппорта обратно в отверстие цилиндра суппорта до тех пор, пока поршень суппорта и поршневое кольцо не примут свою первоначальную форму. В это время возвратная пружина толкает тормозные колодки в исходное положение. Возвратная пружина в сборе главного цилиндра толкает поршень главного цилиндра в исходное положение и позволяет жидкости течь обратно в резервуар через шланг и отверстие главного цилиндра.

    Преимущества дискового тормоза
    1. Дисковый тормоз требует меньшего усилия (тормозного момента) для остановки автомобиля по сравнению с барабанными тормозами.
    2. Он выделяет меньше тепла по сравнению с барабанными тормозами при том же тормозном моменте.
    3. Простота обслуживания, поскольку дисковый тормоз находится за пределами обода колеса.
    4. Остывает быстрее.
    5. В барабанных тормозах, если изношенные тормозные колодки не заменять вовремя, они могут повредить барабаны, однако дисковые тормоза не имеют таких проблем.
    6. Вероятность заноса меньше по сравнению с барабанными тормозами на мокрой дороге (при осторожном применении).
    7. Это безопаснее барабанных тормозов при резком торможении.
    8. Имеет индикатор износа тормозных колодок, которого нет в барабанных тормозах.
    Дисковый тормоз Недостатки
    1. Дорого.
    2. Для работы с дисковыми тормозами требуется больше навыков. Это причина того, почему некоторые люди до сих пор не чувствуют себя комфортно с дисковыми тормозами.
    3. Если в системе дисковых тормозов остается воздух, это может быть проблематично, поскольку тормоза могут работать неэффективно.
    4. Дисковый тормозной механизм имеет больше подвижных частей и сложнее барабанного тормоза.
    5. Требуется много усилий по техническому обслуживанию, таких как тормозная жидкость (прокачка), замена тормозных колодок и т. Д.

    ИНФОРМАЦИЯ: Как производятся шины для мотоциклов?

    Советы по обслуживанию дискового тормоза

    Тормоз — это спасательное оборудование в вашем автомобиле. Вы должны поддерживать тормозную систему вашего автомобиля в хорошем состоянии, чтобы избежать поломки тормозов. Ниже приведены некоторые советы по обслуживанию дисковых тормозов.

    • Проверьте тормозной диск / ротор на предмет загрязнения или загрязнения маслом.Если он обнаружен, возьмите плоскую ткань и очистите поверхность, затем вы можете использовать изопропиловый спирт (IPA) с толстой тканью (чтобы избежать прямого контакта с IPA), чтобы очистить масляные загрязнения на роторе (будьте осторожны, IPA легко воспламеняется и опасен. для здоровья).
    • Проверьте тормозной диск / ротор на наличие рубцов, деформаций или трещин. В случае образования рубцов или деформации вы можете восстановить поверхность тормозного диска / ротора, если толщина ротора позволяет это сделать. Толщина тормозного / дискового ротора после шлифовки должна быть не меньше предписанных стандартов (обычно в руководствах).В случае появления трещин единственный вариант, который у вас есть, — это заменить тормозной диск / ротор.
    • Проверьте крепление суппорта, например, втулки и штифты / болты. Очистите и смажьте пальцы и втулки и при необходимости отрегулируйте. При необходимости замените втулки и пальцы / болты.
    • Проверьте монтажный кронштейн суппорта (переходник) на предмет износа и очистите его. Если он сильно изношен или заржавел, замените его. Таким же образом проверьте корпус суппорта.
    • Чтобы проверить всю сборку суппорта, вам необходимо снять суппорт с велосипеда.Для этого вам нужно будет удалить штифты / болты крепления суппорта. После того, как вы удалите штифты / болты, суппорт освободится, вы можете снять его с тормозного диска. Не снимайте суппорт, когда он горячий или если колесо вращается.
    • После снятия суппорта проверьте толщину тормозных колодок. Поскольку тормозные колодки изнашиваются, их необходимо регулярно проверять. Большая часть суппорта в сборе и тормозных колодок оснащена индикатором износа. Если колодки изношены или толщина колодок меньше 1/8 дюйма, замените их.
    • Проверить тормозные колодки на наличие грязи, частиц грязи или загрязнения масла. Если есть, сначала протрите его плоской тканью, а затем протрите изопропиловым спиртом.

    Двигатели с длинным и коротким ходом хода — простое объяснение

    • При замене тормозных колодок убедитесь, что вы поместили внутреннюю и внешнюю колодки в правильное место. Обычно на обратной стороне тормозных колодок написано, какая из них внутренняя, а какая внешняя. Вы также должны убедиться, что разница между тормозными колодками и тормозным ротором остается одинаковой с обеих сторон.Кроме того, убедитесь, что все детали присутствуют, например пружина, предотвращающая дребезжание, и т. Д.
    • Новые тормозные колодки всегда требуют некоторой подстилки. Чтобы установить тормозные колодки, пройдите на автомобиле со скоростью 40-50 км / ч и остановите его при помощи тормозов. Сделайте это 20-25 раз. Дайте тормозным колодкам остыть после каждого торможения. Теперь ваши тормозные колодки готовы.
    • Проверить поршень суппорта на предмет грязи или загрязнения масла, если есть, очистить изопропиловым спиртом. Если поршень не в форме, замените его.
    • При замене поршня суппорта рекомендуется заменить поршневые кольца и пыльник суппорта.
    • Проверить шланг на предмет утечек, трещин или износа. Эта ситуация позволяет воздуху попасть в тормозную систему. Если есть утечка или трещина, замените шланг.
    • Проверьте узел главного цилиндра на предмет царапин. Проверьте резервуар-накопитель на предмет утечек. При обнаружении царапины или утечки замените деталь.
    • Проверьте уровень и цвет тормозной жидкости в тормозной жидкости. Если уровень тормозной жидкости низкий или тормозная жидкость испортилась (темный цвет), замените ее.
    • Всегда используйте тормозную жидкость в герметичных контейнерах указанной марки, например, DOT3, DOT4.Не открывайте емкость, пока не будете готовы заменить тормозную жидкость.
    • Если вы хотите отремонтировать узел главного цилиндра, сделайте это непосредственно перед процессом прокачки воздуха. Снимите рычаг, а затем выньте толкатель, поршень, первичную чашку и вторичную чашку. Убедитесь, что в первичной или вторичной чашке нет разреза. Если вы обнаружите какие-либо нарушения, замените эту деталь. Очистите поршень главного цилиндра изопропиловым спиртом и установите его таким же образом.

    Что такое стук двигателя? Как этого избежать в вашем велосипеде?

    Примечание: Информация носит ознакомительный характер.Пожалуйста, не открывайте весь узел суппорта или главного цилиндра без предварительного опыта. Вы можете выполнять прокачку и чистку снаружи, причем с особой осторожностью. Остальное оставьте профессиональным механикам. Если вы ни в чем не уверены, просто не ломайте!

    Шум и визг дискового тормоза:

    Визг тормозов возникает из-за вибраций между тормозным диском / ротором и тормозными колодками или тормозными колодками и суппортом.

    Справочная: как рассчитать рабочий объем двигателя? (С примерами)

    Помимо вышеперечисленных советов по обслуживанию, визг тормозов можно уменьшить, установив изолирующие прокладки на заднюю часть тормозных колодок.Он обеспечивает амортизацию тормозных колодок и снижает вибрацию. Вы также можете нанести сухую смазку на основе молибдена на обратную сторону колодок или нанести шумоподавляющий состав на обратную сторону колодок, чтобы уменьшить вибрацию. Если производитель предусмотрел полуметаллические колодки, то это тоже может быть причиной шума тормозов. Вы можете использовать неметаллические керамические прокладки или неасбестовые органические прокладки для уменьшения шума. Иногда конструкция колодок также является причиной визга тормозов.

    Это конец нашей серии тормозов.Надеюсь, тебе понравится. Поделитесь им с друзьями, если вы сочтете его информативным… 🙂

    Следующее прочтение: «Какое моторное масло мне использовать?» — Моторное масло очень простыми словами

    — Махавир Котари

    Источник: Изображение 1, Изображение 2

    Как работают дисковые тормоза в автомобиле

    В 1917 году механик изобрел тормозную систему нового типа с гидравлическим приводом. Спустя пару лет он улучшил свою конструкцию и представил первую современную гидравлическую тормозную систему.Хотя он ненадежен из-за проблем с производственным процессом, он был принят в автомобильной промышленности с изменениями.

    Этого человека звали Малкольм Лоххед, и он впоследствии стал одним из основателей Lockheed Corporation.

    Сегодня, благодаря усовершенствованию материалов и совершенствованию производства, дисковые тормоза стали намного более эффективными и надежными.

    Мы начнем с объяснения того, как дисковые тормоза работают с основными компонентами. Это тормозные колодки, суппорты, дисковые тормоза и гидравлическая система.

    Это как езда на велосипеде

    Дисковые тормоза аналогичны тормозам на велосипеде. Когда на рычаг оказывается давление, он натягивает металлическую струну, которая сжимает два суппорта вместе, вызывая трение между резиновыми накладками и металлическим ободом шины.

    Точно так же в автомобиле, когда на педаль тормоза оказывается давление, жидкость проходит через поршни и трубки, чтобы сжать тормозные колодки.

    В дисковом тормозе тормозные колодки сжимают ротор вместо колеса, и усилие передается гидравлически, а не через трос.Трение между колодками и диском замедляет автомобиль, и диск сильно нагревается.

    Большинство современных автомобилей имеют дисковые тормоза на передних колесах, а некоторые высокопроизводительные автомобили имеют дисковые тормоза на всех четырех колесах.

    Необходимость технического обслуживания

    В результате трения тормозные колодки нуждаются в обслуживании, иначе могут стать очевидными такие проблемы, как визг или скрежет (см. Как определить проблемы с тормозами). Неспособность устранить проблемы с торможением может привести к неудачному ТО.

    Самый распространенный вид обслуживания тормозов — это замена колодок. На колодках дисковых тормозов обычно есть металлический предмет, называемый индикатором износа. Когда изнашивается достаточное количество фрикционного материала, индикатор износа соприкасается с диском и издает визжащий звук. А это значит, что пришло время для новых тормозных колодок.

    Проверка степени износа тормозных колодок потребует некоторых механических инструментов и времени, а также проверки правильности затяжки колесных болтов во избежание чрезмерной затяжки.Для некоторых автомобилистов это может занять много времени. Если вы хотите сэкономить время, чтобы проверить степень износа тормозных колодок, Lindley’s предлагает бесплатную услугу проверки тормозов, а также проверку других распространенных проблем с тормозами.

    Часто задаваемые вопросы о дисковых тормозах

    В. Работают ли тормоза при выключенном двигателе?

    Поскольку тормоза приводятся в действие механически или гидравлически, это означает, что тормоза могут работать при выключенном автомобиле.

    Однако на некоторых новых автомобилях из-за того, что ручной тормоз управляется электрически, а не механически, это означает, что они могут не работать при выключенном двигателе (отсутствие питания на тормозах с электрическим приводом).Однако они могут работать, если ключ находится в замке зажигания.

    В. Сколько существует типов тормозов?

    На автомобиле есть два типа тормозных систем; ручной тормоз (также известный как стояночный тормоз) и

    В. Почему в дисковых тормозах есть дыры?

    Производители намеренно проделали отверстия в дисковых тормозах, чтобы воздух мог проткнуть диск. Это позволяет диску оставаться более холодным при контакте суппортов с диском. Если бы в диске не было отверстий, он бы нагревался до высоких температур (до 500 ° C), что изнашивало бы суппорты диска и уменьшало тормозную способность.

    В. Из чего сделаны дисковые тормоза?

    Из-за высоких температур, которых могут достигать дисковые тормоза, они часто изготавливаются из чугуна из-за способности материалов выдерживать высокие температуры, простоты изготовления и низкой стоимости.

    С учетом сказанного, некоторые тормозные диски изготавливаются из композитов на углеродной основе, керамики и сплавов, но, как правило, они дороже.

    Простой взгляд на работу и техобслуживание дисковых тормозов вашего велосипеда

    , автор: Джон Браун, HaveFunBiking.com

    Дисковые тормоза были представлены на велосипедах еще в 1950-х годах, а в середине 1970-х компания Shimano создала настоящий гидравлический диск. Были версии серии Schwinn Stingray (, выпущенный в 1971 году, ), которые поставлялись с задним дисковым тормозом. Давайте перенесемся более чем на 25 лет вперед до первого приемлемого на рынке дискового тормоза — диска Hayes Mag. С момента выпуска в 1997 году дисковые тормоза нашли свое применение на большинстве горных велосипедов, гибридов, а теперь и на шоссейных велосипедах. За 20 лет разработки дисковые тормоза стали более мощными и удобными в обслуживании, чем когда-либо прежде.Прочтите, чтобы узнать, как работают ваши дисковые тормоза и как поддерживать их в рабочем состоянии.

    Оригинальный диск Schwinn и тормоз Mag 1997 года производства Hayes

    Как работают гидравлические дисковые тормоза

    По сути, тормозной рычаг перемещает жидкость через систему, и эта жидкость течет к колодкам, которые давят на ротор. Есть больше деталей, благодаря которым один тормоз работает лучше, чем другой. Однако в основе все дисковые тормоза очень простые. Причины, по которым система настолько проста и так хорошо работает, заключаются в следующем.Материалы колодки и ротора обеспечивают отличное трение. Кроме того, природные свойства жидкостей помогают передавать усилие рычага без сжатия и поглощать избыточное тепло.

    Как работают механические дисковые тормоза

    В механических дисковых тормозах используются те же материалы колодок и роторы, что и в гидравлических системах; Следовательно, они имеют очень похожую останавливающую способность. Отличия механической системы заключается в том, что они используют стандартный тормозной трос для приведения в действие тормоза вместо гидравлической жидкости.Механические диски имеют небольшой рычаг на тормозном суппорте, который тянется за тормозной трос, перемещая тормозные колодки и останавливая велосипед. Преимущества механических дисковых тормозов — это больший выбор формы рычага, более низкая стоимость и более простая регулировка. С другой стороны, поскольку механические системы не используют жидкость, они не такие мощные и не справляются с нагревом так же хорошо, как гидравлические системы. По этой причине на более длинных спусках механические тормоза могут работать хуже, чем их гидравлические аналоги.

    Почему дисковые тормоза эффективнее

    В отличие от ободных тормозов, для дисковых тормозов не требуется, чтобы колесо было прямым и круглым.Даже если вы случайно вмятины или погнули обод, с диском вы все равно сможете тормозить уверенно. Еще одна причина, по которой дисковые тормоза более эффективны, заключается в том, что они создают большое трение. Это трение в сочетании с вентиляцией на дисковых роторах очищает ротор от мусора и позволяет тормозам работать в любых условиях. В конечном итоге дисковые тормоза более эффективны, потому что они требуют меньше обслуживания . Фактически, гидравлические дисковые тормоза автоматически регулируются в зависимости от износа колодок, и вам не нужно их регулировать.

    Зачем регулировать суппорт дисковых тормозов

    Регулировка суппорта тормозов необходима, если вы слышите трение тормозов или если они не помогают вам останавливаться. Перед регулировкой гидравлического тормоза нажмите рычаг, чтобы определить, нужно ли стравливать воздух из системы. Если при нажатии рычаг кажется губчатым, необходимо удалить воздух из системы. Лучше отнести его в местный магазин, и пусть с этим разбираются профессионалы. Однако, если рычаг свободно перемещается в своем диапазоне, а затем дает твердое ощущение, когда колодки ударяются о ротор, вы можете продолжить работу, не прокачивая систему.

    Как отрегулировать суппорт для устранения шума гидравлических тормозов

    Чтобы отрегулировать суппорт, ослабьте два крепежных болта в верхней части суппорта (, они могут находиться под нижним пером на шоссейных велосипедах или перед задним быстросъемным механизмом) . Затем затяните оба болта до тех пор, пока суппорт не останется на месте, но все еще сможет двигаться с некоторыми усилиями с вашей стороны. ПРЕДУПРЕЖДЕНИЕ! Ротор может быть острым и серьезно повредить пальцы. Вращая колесо, держите пальцы подальше от вращающихся частей.

    Глядя в суппорт, постарайтесь расположить его так, чтобы между каждой колодкой и ротором было одинаковое пространство. Как только суппорт отцентрирован, медленно вращайте колесо — в идеальном мире нет шума. Если вы слышите, как ротор трутся о колодки, отрегулируйте его до тех пор, пока не исчезнет шум. В некоторых случаях вам может потребоваться выпрямить ротор, это лучше всего доверить профессионалам в веломагазине. Как только вы будете довольны положением суппортов, затяните крепежные болты, и все готово!

    Здесь вы видите равные ротор и колодки с обеих сторон.

    Регулировка производительности механического тормоза

    Если ваши механические дисковые тормоза недавно потеряли мощность или рычаги тянутся слишком близко к штанге, вы можете легко отрегулировать их для повышения производительности. Перед регулировкой тормоза осмотрите ротор и колодки на предмет загрязнений. Обычно загрязнения поступают в виде смазки для цепи, разбрызгиваемой из-за чрезмерно смазанной цепи. Если вы видите какие-либо масляные остатки на роторе, ротор необходимо очистить, также необходимо очистить или заменить колодки, прежде чем вы сможете продолжить (денатурированный спирт подойдет ).

    Большинство механических дисковых тормозов имеют фиксированную колодку и подвижную колодку. Подвижная колодка толкает ротор в неподвижную подушку и создает тормозное усилие. Поскольку эти тормоза работают иначе, чем гидравлическая система, их необходимо регулировать по-другому. Во-первых, вы хотите выровнять суппорт так, чтобы ротор находился как можно ближе к движущейся колодке, не касаясь. Затем ввинтите фиксированную подушку, пока она не окажется как можно ближе к ротору, но не соприкасается. Установив обе колодки на место, ослабьте стяжной болт троса на стороне механического тормоза, плотно натяните трос, затем снова затяните стяжной болт.Продолжайте регулировать, пока не добьетесь желаемой производительности и ощущения от рычага.

    Рычаг (зеленый) потянут, толкая подвижную площадку (также зеленую) в ротор (красный). Затем ротор сгибается в фиксированную подушку (синюю).

    Устранение неисправностей дисковых тормозов

    Выжимной рычаг

    Гидравлические тормоза имеют механизм, встроенный в главный цилиндр, который автоматически регулирует износ колодок. Это отличный маленький клапан, который избавляет от необходимости постоянно прокачивать тормозную систему по мере износа колодки.Этот клапан также может привести к проблемам, если вы нажмете на рычаг тормоза без колеса в вашем велосипеде. Тормоз будет регулироваться так, как если бы вы только что протерли 3 мм материала колодки (толщина ротора) и не оставили достаточно места между колодками, чтобы снова вставить ротор. Чтобы решить эту проблему, вы можете либо отнести велосипед в местный магазин. или найдите широкий, плоский, чистый металлический инструмент, который поместится внутри подушечек, и снова разделите их.

    При низких температурах

    При температурах ниже точки замерзания гидравлические диски, в которых в качестве жидкости используется минеральное масло, могут вести себя иначе.По мере того, как ртуть падает, минеральное масло может загустеть, и рычаг будет казаться вялым. Вы обнаружите, что как только температура поднимется, тормоз снова станет нормальным.

    В целом, дисковые тормоза — это следующий шаг в эволюции тормозов. Они более стабильны, мощнее и легче в использовании, чем любой другой тип тормозов, представленных на рынке. С каждым новым шагом эволюции будет возникать некоторая неуверенность в том, чтобы попробовать «новое». Несмотря на некоторые колебания, не стоит бояться покупки велосипеда с дисковыми тормозами.Благодаря многолетним итерациям и рыночному спросу у нас теперь есть недорогие и функциональные дисковые тормоза.

    Что такое дисковый тормоз? — www.theunboxfactory.com

    Дисковый тормоз | Компоненты, работа, преимущества, недостатки

    Тормоза очень важны для остановки автомобиля. Невозможно представить автомобиль без тормоза. Тормоза бывают разных типов и используются в зависимости от применения. Это информация о том, что такое дисковый тормоз, компоненты, преимущества и недостатки, а также области применения.

    Читайте также: Детали двигателя автомобиля

    Какие основные компоненты дискового тормоза?

    Источник изображения

    1. Ступица колеса

    Дисковый ротор соединен со ступицей колеса и вращается вместе с ней. Колесо автомобиля прикручено к ступице колеса.

    2. Узел суппорта

    Суппорт в сборе имеет

    1. Тормозная колодка: Тормозная колодка контактирует с диском ротора, и из-за трения между тормозной колодкой и диском ротора скорость автомобиля снижается.
    2. Кронштейн суппорта
    3. Рама суппорта
    4. Поршень: Применяет тормозное усилие к тормозным колодкам при нажатии на тормозной рычаг.
    5. Штифт ползунка
    6. : он скользит при нажатии на тормоз.
    7. Dust Boosts: предотвращает попадание пыли в штифт суппорта или отверстие ползуна.

    3. Дисковый ротор

    Дисковый ротор — это вращающаяся часть дискового тормоза. При нажатии на тормоз выделяется много тепла, что может снизить эффективность торможения.Чтобы избежать этого, просверлены вентиляционные отверстия для отвода тепла.

    Принцип работы

    Дисковые тормоза работают по закону Паскаля.

    1. Когда педаль тормоза нажата, жидкость под высоким давлением из главного цилиндра выталкивает поршень наружу.
    2. Этот поршень толкает тормозную колодку напротив вращающегося диска.
    3. Когда внутренняя тормозная колодка касается ротора, давление жидкости создает силу, и суппорт перемещается внутрь и тянет наружу тормозную колодку к вращающемуся диску и касается диска.
    4. Обе тормозные колодки толкают вращающийся диск, и между колодками и вращающимся диском возникает большое трение, которое замедляет автомобиль и останавливает его.
    5. При отпускании тормозной колодки поршень перемещается внутрь, а тормозная колодка от вращающегося диска, и автомобиль начинает движение.

    Преимущества
    • Дисковые тормоза легче барабанных.
    • Имеет лучшее охлаждение, так как тормозная поверхность открыта для воздуха.
    • Имеет лучшую стойкость к выцветанию.
    • Имеет равномерное распределение давления.
    • Простая замена тормозных колодок.
    • Дисковые тормоза — это саморегулирующиеся тормоза.

    Недостатки
    • Дисковые тормоза обычно дороже барабанных.
    • Для остановки автомобиля требуется более высокое давление на педаль, а тормозная система оснащена вакуумным усилителем.
    • Сервопривод отсутствует.
    • При этом сложно прикрепить подходящее парковочное приспособление.

    Заявление

    Дисковые тормоза широко используются в мотоциклах и автомобилях.

    Это информация о дисковых тормозах и о том, как они работают.

    🔔 Надеемся, эта информация вам поможет. Для получения дополнительной информации нажмите кнопку уведомления и получайте регулярные обновления от Unbox Factory .

    Теперь, если вы найдете эту информацию полезной, поделитесь ею со своими друзьями, семьей и коллегами.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
