БлогНагрузочная вилка

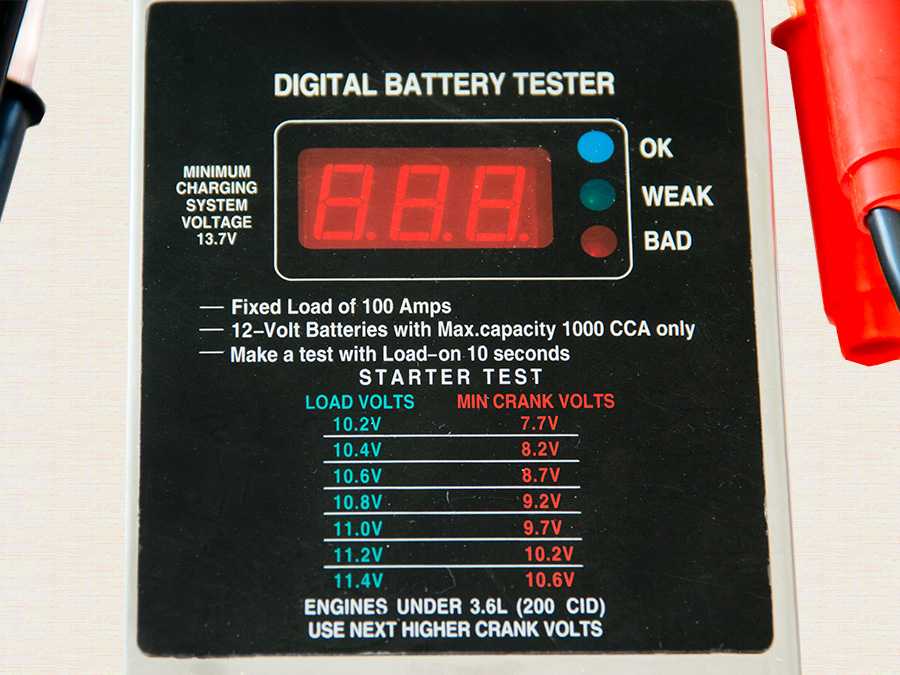

Нагрузочная вилка используется для снятия показателей степени заряда аккумуляторной батареи и является отличным измерительным приспособлением для определения возможных проблем АКБ.

Показатель нагрузочной вилки считается одним самых точных измерений аккумулятора.

Нагрузочная вилка имеет 2 режима замера:

1. Напряжение батареи без нагрузки. Работает как обычный вольтметр.
2. Напряжение батареи при нагрузке.

Конструкция любой нагрузочной вилки состоит из:

— нагрузочный резистор;

— переключатель;

— измерительный вольтметр;

— дисплей;

— подвижный щуп;

— цельнометаллический щуп.

Принцип работы нагрузочной вилки основан на применении Закона Ома для полной цепи. Любой источник электродвижущей силы (ЭДС) имеет внутреннее сопротивление.

Без нагрузки напряжение на клеммах аккумуляторной батареи будет приблизительно равно ЭДС аккумулятора. Под нагрузкой за счет протекания тока напряжение будет падать на внутреннем сопротивлении батареи, и на клеммах аккумулятора напряжение будет меньше.

 Чем меньше напряжение под нагрузкой, тем аккумуляторная батарея более разряжена.

Нагрузочная вилка не покажет корректные показатели при режиме теста аккумулятора «без нагрузки», когда автомобильная батарея:

1. Только что снята с подзарядки
2. Снята с борта автомобиля после движения.
3. Сильно охлаждена

В этих случаях корректным будет измерять аккумулятор нагрузочной вилкой под нагрузкой.

Помните, что аккумулятор не стоит нагружать более 5 секунд, т.к. можно повредить нагрузочную вилку, которая сильно нагревается в ходе теста.

Общие рекомендации, когда не следует проводить тест аккумулятора под нагрузкой:

1. В обслуживаемом аккумуляторе низкий уровень электролита.
2. Грязные токовыводы. Обязательно прочищайте клеммы перед замером.
3. Замерзший аккумулятор. Также нельзя грузить аккумулятор, когда имеется разрыв корпуса.

Для замера аккумулятора требуется подключить зажим с проводом нагрузочной вилки к минусовой клемме. Контакт зажима должен быть максимально плотным, во избежание искрения.

Жесткий щуп на вилке следует установить на плюсовой клемме. На жидкокристаллическом экране появятся значения напряжения аккумулятора без нагрузки. Нормальное напряжение аккумулятора без нагрузки – 12,55 – 12,7 Вольт. Аккумулятор заряжен.

Для аккумуляторов малой емкости ток нагрузки на вилке составит приблизительно 50А.

Для аккумуляторов больших емкостей, ток нагрузки на вилке настраивается больший при помощи имеющегося регулятора в переделах приблизительно 100А.

Если напряжение на аккумуляторе под нагрузкой опускается на аккумуляторе ниже 10,2 Вольта – аккумулятор имеет заряд на 75% и его следует подзарядить.

Чем ниже значение напряжения под нагрузкой, тем больше разряжен аккумулятор.

Кроме того, встроенный вольтметр нагрузочной вилки хорошо подойдет для общей диагностики бортовой сети автомобиля. Например, удобно снять показатели напряжения генератора автомобиля.

Снимать показатели следует на борту авто предварительно последовательно соединив нагрузочную вилку с аккумулятором.

В этом случае аккумулятор не нагружается вилкой. Автомобиль проверяется в двух режимах:

— с включенными потребителями (печка, свет фар и пр.)

— и выключенными потребителями тока.

Пределы регулятора напряжения на автомобиле независимо от количества включенных потребителей должно быть не ниже — 13,8 В. А с выключенными потребителями — не более 14,5 В.

Показатель напряжения генератора за пределами указанных значений свидетельствует о неисправности генератора, либо неисправности электрической цепи.

Ждем Вас за покупками!

Сайт использует файлы Cookie (куки-файлы)

Продолжая использовать сайт Вы соглашаетесь на сбор данных о Вашем посещении сайта.

Нагрузочная Вилка для аккумулятора: Как пользоваться и Сделать

Нагрузочная вилка предназначается для считывания информации о заряде аккумулятора. Она является необходимым механизмом для того, чтоб определить, насколько исправно и эффективно работает источник питания.

Она применяется для тестирования бортовой системы легкового автомобиля. Один из плюсов данного устройства в том, что при отключении нагрузки его можно использовать в качестве вольтметра.

Из статьи вы узнаете о том, что представляет она из себя, как работает, о популярных моделях, которые можно купить на российском рынке, как ей пользоваться, чтоб она прослужила максимально долго.

Содрежание

• Что такое и для чего нужна нагрузочная вилка
• Популярные нагрузочные вилки
  • Орион НВ 01
  • Орион НВ 02
  • Орион НВ 03
  • Орион НВ 04
  • Автоэлектрика Н 2001
• Как пользоваться нагрузочной вилкой для аккумулятора
  • Видео инструкция: Как пользоваться нагрузочной вилкой
• Как сделать нагрузочную вилку своими руками

Что такое и для чего нужна нагрузочная вилка

Аккумулятор отвечает за запуск определенного устройства. Например, если речь идет об автомобиле, то при неисправности источника питания машина просто не заведется.

Даже качественные и новые аккумуляторы могут показывать неэффективную работу, говорить о старых моделях не приходится. Самый простой способ выяснить, нуждается ли аккумулятор в ремонте или проще купить новый, — это проверка нагрузочной вилкой.

Тестер батареи представляет собой специальный прибор, который предназначается для быстрой и точной проверки работы аккумулятора, в том числе и автомобильного. Стандартная схема конструкции включается в себя нагрузочное сопротивление и вольтметр.

Более сложные модели, обладающие малым коэффициентом погрешности, дополнены амперметром. Они позволяют проводить не только измерения АКБ, но и полной электрической сети транспортного средства. Наиболее распространенный вариант нагрузочный вилки — НВ 01.

Конструктивные особенности на само деле просты. Металлический корпус располагается на рукоятке, которая исключает возможность получения удара электрическим током. В корпус встроен вольтметр. Может быть одна или несколько нагрузочных спиралей.

На одно стороне нагрузочной вилки для аккумулятора закрепляется специальный зажим. С его помощью устройство подключается к клемме аккумулятора. С другой находится толстый провод, который подключается к плюсовой стороне вольтметра. Минусовой электрод вольтметра находится сзади оборудования, он соединен с основным устройством металлическим штырем.

Основная сфера применения — это контроль напряжения. При этом измерение проводится поэтапно: сначала при разомкнутой цепи, а уже потом под нагрузкой. Такие функции выполняют модели самых простых конструкций. Но если аппарат укомплектован дополнительными инструментами, то возможно определить другие параметры.

Среди них:

• измерение выходного напряжения генератора;
• определение ресурса аккумуляторной батареи;
• проверка степени заряда устройства;
• определение способности источника питания сохранять потребленную электроэнергию.

Современные модели позволяют проводить степень оценки сульфации пластин, определять, возможно ли замыкание между ними и многое другое. Конечно, чем шире диапазон возможностей устройства, тем стоимость его будет выше.

Популярные нагрузочные вилки

Первоначально требуется определить технические особенности своего АКБ. После этого подбирается тестер батареи. К примеру, если конструкция аккумулятора по соединению банок относится к внешнему типу, то подойдет вилка с контактами, которые закреплены на корпусе, имеют заостренную форму. А вот если соединение банок внутренне, то лучше выбрать варианты с выносными контактами.

При проверке АКБ с большими показателями емкости, нужно выбирать с током нагрузки 100-200 А. Если требуется определить эффективность работы батареи с небольшой емкостью, то воспользоваться можно и вилкой с максимальной нагрузкой 100 А.

Орион НВ 01

Предназначается для определения заряженности батарей с напряжением 12 Вольт.

НВ-03

Основные технические характеристики:

• диапазон напряжения — от 0 до 15 В;
• ток нагрузки — 100-200 А;
• емкость — 15-190 Ач;
• точность работы — 2,5%;
• температуры — от -30 до +60 градусов.

Орион НВ 02

Предназначается для устройств с номинальным напряжением 12 В. Технические параметры:

• диапазон напряжения — от 0 до 15 В;
• ток нагрузки — 100-200 А;
• емкость — 15-240 Ач;
• точность функционала — 2,5%.

Орион НВ 03

Тестер батареи Орион, предназначающаяся для устройств со средней емкостью аккумулятора, имеет более высокий класс точности. Режимы работы переключаются с помощью кнопочного управления.

• диапазон напряжения — от 0 до 16 В;
• ток нагрузки — 100-200 А;
• емкость — 15-240 Ач;
• точность работы — 0,5%.

Орион НВ 04

Предназначается для источников питания с большим напряжением и большой емкостью. Отличительная особенность — возможность проверки отдельных частей батареи.

• диапазон напряжения — от 0 до 32 В;
• ток нагрузки — 50 А при 12 В, 100 А при 3 В;
• емкость — 15-240 Ач;
• точность работы — 0,5%;
• параметры температуры — от -20 до +60 градусов.

Автоэлектрика Н 2001

Мультифункциональное устройство. Установлена защита от КС, искрообразования, переполюсовки. На индикаторе отображается информация о перегреве. Полную информацию можно узнать в инструкции.

• диапазон напряжения — от 0 до 24 В;
• ток нагрузки — 150 или 200 А при 12 В, 300 А при 24 В, 75 или 100 А при 6 В.
• емкость — 6-250 А*ч;
• точность работы — 0,5%.

Используется при показателях температуры от -20 до +60 градусов.

Как пользоваться нагрузочной вилкой для аккумулятора

Принцип работы устройства измерения делится на несколько шагов. Сначала изучают параметры вольтметра без включения сопротивления, а затем с ним. При первом этапе вилка подключается с обоим выводам. На втором показания измерения считываются через пять секунд после установки.

Обратите внимание на то, что:

1. клеммы должны быть чистыми;
2. измерение больше десяти секунд плохо скажется на устройстве;
3. проверять показатели следует после того, как оборудование не работало как минимум час.

Видео инструкция: Как пользоваться нагрузочной вилкой

Как сделать нагрузочную вилку своими руками

Для начала находят вольтметр. Если шкала не до 20 Вольт, то делают новую градуировку (используется мультиметр или тестер). Формула такая: R=U/I, где R это сопротивление резистора, U напряжение, а I – сила тока. Мощность определяется по формуле P=UI. Сопротивление берется несколько выше.

Дальше к вольтметру прикрепляются изолированные провода с диаметром от 6 мм. Резистор накрывают пластиной, которые выдерживает высокие температур и не проводит ток. Далее для удобства использования на вилке нагрузке закрепляют самодельную рукоятку.
