Принцип работы дисковых тормозов

Устройство тормозной системы, неисправности, ремонт

Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы между колесами и дорогой.

• Устройство тормозной системы, неисправности, ремонт
• Виды тормозных систем
• Устройство тормозной системы
• Типы тормозных приводов
• Дисковый тормоз
• Неисправности дисковых торомозов
• Советы автовладельцу по эксплуатации тормозной системы
• Дисковые тормоза
• Дисковый тормозной механизм
• Выбор дисковых тормозов для полуприцепа
• Источники:

Виды тормозных систем

рабочая;

запасная;

стояночная.

Рабочая тормозная система обеспечивает управляемое уменьшение скорости и остановку автомобиля.

Запасная тормозная система используется при отказе и неисправности рабочей системы и может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).

Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.

Устройство тормозной системы

тормозной механизм;

тормозной привод.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля.

На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения.

Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе.

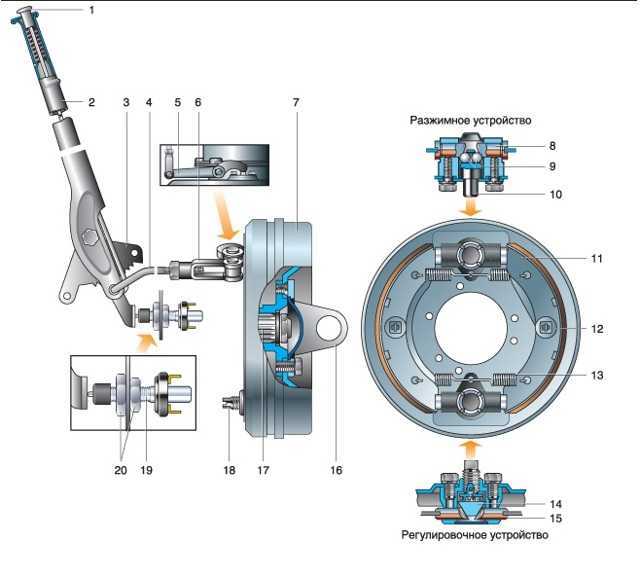

Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

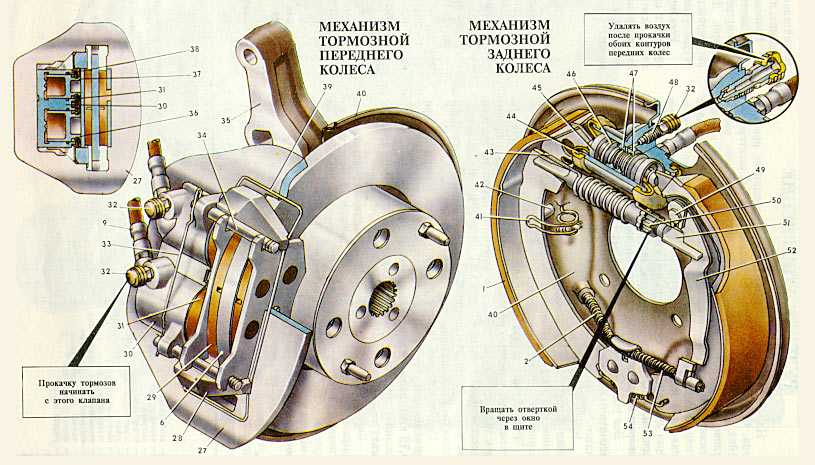

В зависмости от конструкции фрикционной части различают:

барабанные тормозные механизмы;

дисковые тормозные механизмы.

В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части –тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижных колодок, установленных внутри суппорта с обеих сторон.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаютсядатчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами.

Типы тормозных приводов

механический;

гидравлический;

пневматический;

электрический;

комбинированный.

Механический привод используется в стояночной тормозной системе и представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес.

Гидравлический привод является основным типом привода в рабочей тормозной системе.

Конструкция гидравлического привода включает:

тормозную педаль;

усилитель тормозов;

главный тормозной цилиндр;

колесные цилиндры;

шланги и трубопроводы.

Гидравлический тормозной привод включает в свой состав различные электронные компоненты:

антиблокировочная система тормозов,

усилитель экстренного торможения,

система распределения тормозных усилий,

электронная блокировка дифференциалов,

антипробуксовочная система.

Пневматический привод используется в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода.

Дисковый тормоз

По конструктивному исполнению дисковых тормозных механизмов их подразделяют на открытые и закрытые, одно- и многодисковые, а в зависимости от конструкции диска различают механизмы со сплошным и вентилируемым, металлическим и биметаллическим дисками.

Самый простой, сплошной диск применяется в тех случаях, когда возможно активное охлаждение дискового тормоза. Вентилируемый диск выполняется в виде крыльчатки-турбины.

По способу крепления скобы различают дисковые тормозные механизмы с фиксированной и плавающей скобой.

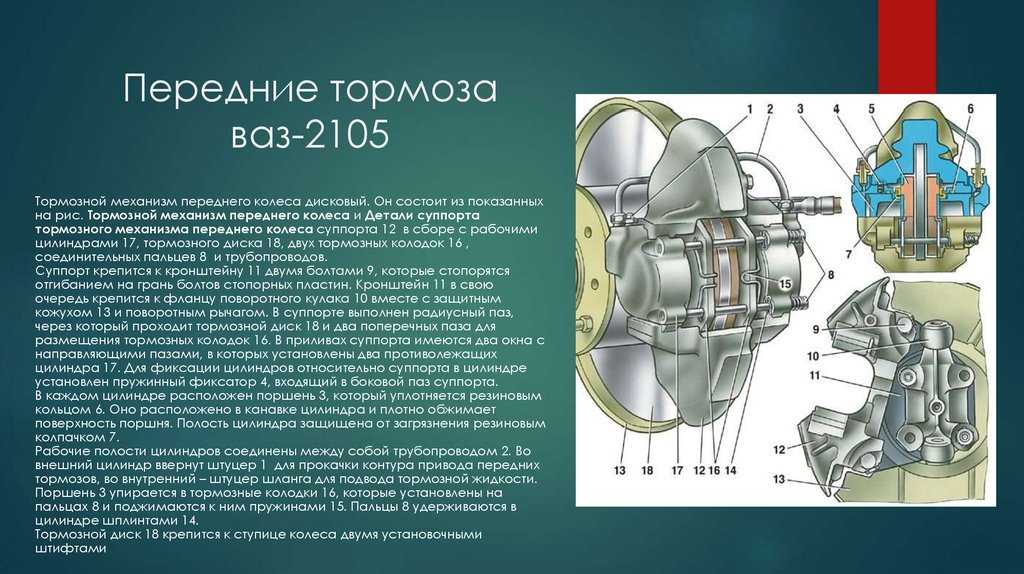

Рис. Дисковый тормоз: а — общий вид; б — поперечный разрез; 1 — тормозной диск; 2 — кожух; 3 — тормозные колодки; 4 — суппорт; 5 — трубка; 6 — клапан удаления воздуха; 7 — рабочий тормозной цилиндр; 8 — подвижные поршни; 9 — уплотнительное кольцо; 10 — резиновая манжета; 11 — фрикционные накладки

Дисковый тормоз с фиксированной скобой обеспечивает большое приводное усилие и повышенную жесткость механизма. В дисковом тормозе вращающейся деталью является тормозной диск 7, изготовленный, как правило, из чугуна и жестко прикрепленный к ступице колеса. К диску с двух сторон прижимаются тормозные колодки 3 с фрикционными накладками 11, установленные в защитном суппорте 4, прикрепленном к неподвижной стойке подвески. Внутри суппорта в специальные пазы установлены цилиндры 7 с поршнями, прижимающие тормозные колодки к диску в момент торможения. Под действием сил трения вращение диска прекращается, колеса автомобиля останавливаются. Снаружи тормозной диск закрыт диском колеса, а изнутри — защитным штампованным кожухом 2.

Дисковые тормоза устанавливают на некоторых моделях грузовых автомобилей на передних колесах. Для управления такими тормозами применяется в основном гидравлический привод. Тормозная жидкость подается в полость тормозного цилиндра по трубкам от главного тормозного цилиндра. Для соединения тормозных цилиндров, расположенных по обе стороны диска, и выравнивания давления тормозной жидкости служит трубка 5. Тормозные колодки перемещаются в осевом направлении на специальных пальцах, служащих направляющими.

Дисковые тормоза, работающие в масле, широко используются в трансмиссиях современных гусеничных машин.

Неисправности дисковых торомозов

Внешние

• Наличие странных посторонних шумов, когда автомобиль тормозит.
• Присутствие отклонений при прямолинейном движении.
• Необходимость повышенных усилий на педаль.
• Увеличение хода педали.
• Необходимость уменьшения усилий на педаль (причем педаль порою даже проваливается).
• Наличие вибрации.
• Дефекты механического характера.

Внутренние

• Проблемы с тормозным механизмом;
• Дефекты привода;
• Дефекты тормозного усилителя.

Когда говорят о возможных проблемах, случающихся с тормозной механикой, это могут быть изношенные или поврежденные тормозные колодки, а также диски и деформированный суппорт.

Причины поломок

• Несоблюдение эксплуатационных правил при торможении;
• Воздействие внешних факторов;
• Комплектующие плохого качества и так далее.

Для их предотвращения необходима еженедельная проверка тормозной системы. Внутри бачка должна быть тормозная жидкость в определенном количестве, на колесах и комплектующих не должно быть никаких подтеков.

Советы автовладельцу по эксплуатации тормозной системы

• Раз в три года менять жидкость;
• Раз в неделю проверять уровень жидкости;
• Проверять и доливать жидкость для торможения после прокачки;
• Контролировать наличие подтеков внутри системы, ответственной за торможение;
• Измерять размеры дисков и накладок;
• Контролировать герметичность трубопроводов и соединений;
• Регулировать при необходимости показатели хода педали;
• Проверять наличие воздуха внутри системы.

Дисковые тормоза

У дисковых тормозов суппорт может быть неподвижным и подвижным.  Подвижный суппорт имеет конструкцию, исключающую неравномерное стирание тормозных колодок.

Дисковые тормоза являются более эффективными, способными работать при высоких температурах. Также используются диски с вентиляцией. Увеличение толщины дает возможность установить несколько ребер жесткости. Они могут обеспечить приток воздуха к металлу. Причем во время вращения колеса центробежная сила всасывает воздух и распределяет его равномерно от центра к краям. Именно за счет этого происходит охлаждение металла.

Дисковый тормозной механизм

Рис. 1 Схема работы дискового тормозного механизма с неподвижным суппортом.

1 — наружный рабочий цилиндр (левого) тормоза; 2 — поршень; 3 — соединительная трубка; 4 — тормозной диск переднего (левого) колеса; 5 — тормозные колодки с фрикционными накладками; 6 — поршень; 7 — внутренний рабочий цилиндр переднего (левого) тормоза.

Дисковый тормозной механизм (рис.1) состоит из:

— суппорта,

— одного, двух или четырех тормозных цилиндров,

— двух тормозных колодок,

— тормозного диска.

Конструкция дискового тормозного механизма на рисунке 1 называется тормозным механизмом с неподвижным суппортом, который жестко закреплен на поворотном кулаке переднего колеса автомобиля.

Механизм состоит из тормозного диска, колодок с накладками, неподвижной скобы и двух гидроцилиндров. Чугунный тормозной диск жестко закреплен на ступице и вращается вместе с колесом.

Колодки с накладками и гидроцилиндры размещены в неподвижной скобе суппорта. Причем колодки свободно установлены на двух направляющих пальцах и прижимаются к ним фигурными пружинами. Гидроцилиндры соединены между собой гидравлической трубкой. Через штуцер по гибкому трубопроводу (тормозной шланг) в гидроцилиндры подводится тормозная жид­кость. В гидроцилиндре установлен клапан прокачки (системы крана Маевского) предназначенный для удаления воздуха из цилиндра при заправке системы тормозной жидкостью или ее разгерметизацией при ремонте.

Автоматическая регулировка зазора между колодками и диском осуществляется с помощью резиновых уплотнительных колец. При нажатии водителем на педаль тормоза, избыточное давление тормозной жидкости из главного тормозного цилиндра, через рабочий контур (тормозной трубопроводы), подается в рабочие тормозные цилиндры, и тормозное усилие прикладывается к их поршням, а через них к тормозным колодкам, в результате тормозные колодки прижимаются к диску. При торможении уплотнительные кольца деформируются в направлении движения поршня.

После прекращения торможения поршни отводятся в исходное положение за счет падения давления тормозной жидкости, легкого биения тормозного диска и упругости резиновых колец, в свою очередь тормоз­ные колодки отходят от диска и между ними устанавливается требуемый зазор. По мере износа фрикционных накладок зазор между ними и диском регу­лируются автоматически, так как резиновые уплотнительные кольца отво­дят поршни от колодок на одно и то же расстояние, определяемое упругой деформацией резиновых колец.

Сила трения между накладками тормозных колодок и диском находится в зависимости от мускульной силы, с которой нога водителя давит на педаль тормоза тем самым, осуществляя торможение вращения колеса автомобиля.

Для достижения более высокого тормозного усилиямогут быть установлены четыре рабочих цилиндра.

В суппорте дискового тормозного механизма может применяться только один рабочий цилиндр, в этом случае используется так называемый подвижный или «плавающий» суппорт (рис.2).

Рис.2 Дисковый тормозной механизм с подвижным «плавающим» суппортом.Положение суппорта: а — с изношенными колодками; б — после установки новых колодок.

При торможении под действием давления жидкости поршень прижи­мает внутреннюю тормозную колодку к диску. Плавающая скоба перемещается по направляющим пальцам, и суппорт прижимает наружную тормозную колодку к диску. Так как давление жидкости одинаково, то обе тормозных ко­лодки прижимаются к диску с одинаковыми усилиями. После прекращения торможения упругое резиновое кольцо отводит поршень от внутренней тор­мозной колодки. Гидроцилиндр вместе с суппортом (плавающая скоба) пере­мещаются по направляющим пальцам и освобождают наружную колодку.

Автоматическое регулирование зазора в тормозе осуществляется с помощью резинового упругого кольца.

Выбор дисковых тормозов для полуприцепа

Плюсы:

• Удобство и быстрота при проведении технического обслуживания.
• Стабильность характеристик приводит к улучшению торможения.
• Минимальный зазор между колодкой и диском позволяет максимально быстро приводить тормозную систему в действие.
• Более эффективны, так как поверхность диска и колодок плоские, коэффициент трения больше чем у барабанных тормозов.
• В отличие от барабанного механизма, где усилие ограничено прочностью барабана, дисковые тормоза практически не ограничены по тормозному усилию на колодках.

Минусы:

• Дисковые тормоза более открыты для воздействия пыли и грязи с полотна автодороги. Под воздействием высокой температуры грязь может кристаллизироваться и мешать свободному перемещению суппорта и колодок, в результате чего возникает эффект «подтормаживания», который может привести к перегреву тормозного механизма. Трескаются тормозные диски, сокращается срок службы ступичного механизма, в самом худшем случае может заклинить подшипник, что приведёт к катастрофическим последствиям.
• Требуют постоянного визуального контроля со стороны водителя.
• При продолжительном простое полуприцепа тормозные колодки могут «прикипеть» к тормозному диску.

Источники:

• Drive2.ru
• Устройство автомобиля
• carsaround.ru
• SYL.ru
• http://seite1.ru/
• Авто Fastmb
• AUTOTOPIK.RU
• Студопедия
• www.gl-pno.ru
• Весь спорт на SportZOOM
• Пикабу!
• avtomotoprof.ru
• DRIVE2

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

устройство, принцип работы, виды, плюсы и минусы

Содержание

• 1 Устройство дисковых тормозов
  • 1.1 Материалы тормозных дисков
• 2 Как работает дисковый тормоз
• 3 Плюсы и минусы дисковых тормозов в сравнении с барабанными
  • 3.1 Типичные значения удельной площади охвата тормозов на тонну массы автомобиля
• 4 Виды тормозных дисков
  • 4.1 Обычные
  • 4.2 Вентилируемые тормозные диски
  • 4.3 Перфорированные диски
  • 4.4 Диски с насечками
• 5 Типы суппортов их особенности
• 6 Обслуживание тормозных дисков и колодок
• 7 Как продлить срок службы
• 8 Возможные неполадки дисковых тормозных систем
• 9 Рейтинг популярных тормозных дисков
  • 9.1 Ferodo
  • 9.2 Nibk
  • 9.3 Brembo
  • 9.4 Bosch
  • 9.5 Lucas TRW
  • 9.6 Ebc brakes
  • 9.7 Otto zimmermann
  • 9.8 Ate
• 10 Как правильно подобрать тормозной диск
  • 10. 1 Как не купить подделку

Тормозная система – важнейшая составляющая конструкции любого авто. Функция ее заключается в возможности контролировать движение и скорость, а также производить остановку транспортного средства. Дисковые тормоза — самый распространенный механизм, поэтому важно знать принцип его работы.

Устройство дисковых тормозов

Дисковые тормоза – устройства, работающие за счет силы трения (фрикционное действие). В современных авто применяются наряду с барабанными.

Механизм состоит из следующих элементов:

1. Суппорт. Деталь изогнутой формы, изготовленная из чугуна либо алюминия. Крепится к поворотному кулаку и выполняет несколько функций: удерживает тормозные колодки, является местом размещения тормозного цилиндра.
2. Цилиндр. Подвижная часть этой детали – поршень, необходим для механического воздействия на тормозные колодки.
3. Колодки. 2 колодки размещаются с внешней и внутренней стороны дисков и представляют собой пластины со специальной прослойкой из материала с большим коэффициентом трения (фрикционный материал).
   Сдвигаемый поршнем элемент ложится на поверхность тормозного диска, замедляя его движение.
4. Скоба. Удерживает колодки в таком положении, чтобы обе прилегали к диску равномерно.
5. Диск тормоза (ротор). Крепится к ступице, образуя жесткое соединение, так что диск вращается вместе с колесом. От материала, из которого изготовлен диск, и его конструкции в большей мере зависит эффективность работы всей системы.
6. Защита (кожух). Препятствует загрязнению элементов.

Материалы тормозных дисков

При производстве роторов используются различные материалы, характеристики которых влияют на качество, долговечность и работоспособность изделий.

Чугун – наиболее распространенный и доступный материал. Его свойства обеспечивают высокую износостойкость расходников. Но перепады температур и влага могут привести к его порче, а при продолжительном простое деталь быстро ржавеет. Важно отметить и большой вес тормозного элемента, но в любом случае основная масса реализуемых комплектующих чугунная.

Детали, сделанные из нержавейки, не подвержены коррозии, выносят резкие изменения температуры, но фрикционные качества несколько снижены.

Карбон легче чугуна, имеет хороший коэффициент трения, увеличенную рабочую площадь, но требует дополнительного ухода (прогрева перед началом работы) и при этом достаточно дорогой.

Керамическими дисками оснащают спорткары, что оправдано, ведь такие расходники долговечны, легки, прочны, устойчивы к износу, не ржавеют и выдерживают высокие температуры. Но слишком дороги для тюнинга обычных автолюбителей.

Как работает дисковый тормоз

Работу дискового механизма можно описать поэтапно.

Водитель нажатием на педаль создает повышенное давление внутри шлангов гидравлической тормозной системы (ГТС). ГТС – это герметичная система трубопроводов, где сигнал от педали до механизмов торможения передается при помощи жидкого компонента. Соответствующий шланг подведен к рабочему цилиндру суппорта.

Жидкость приводит в движение поршень, который сдвигается и входит в контакт с колодкой. Она прижимается к ротору и за счет трения снижает его обороты. Жесткое крепление диска к колесу позволяет произвести остановку либо снизить скорость транспортного средства.

Плюсы и минусы дисковых тормозов в сравнении с барабанными

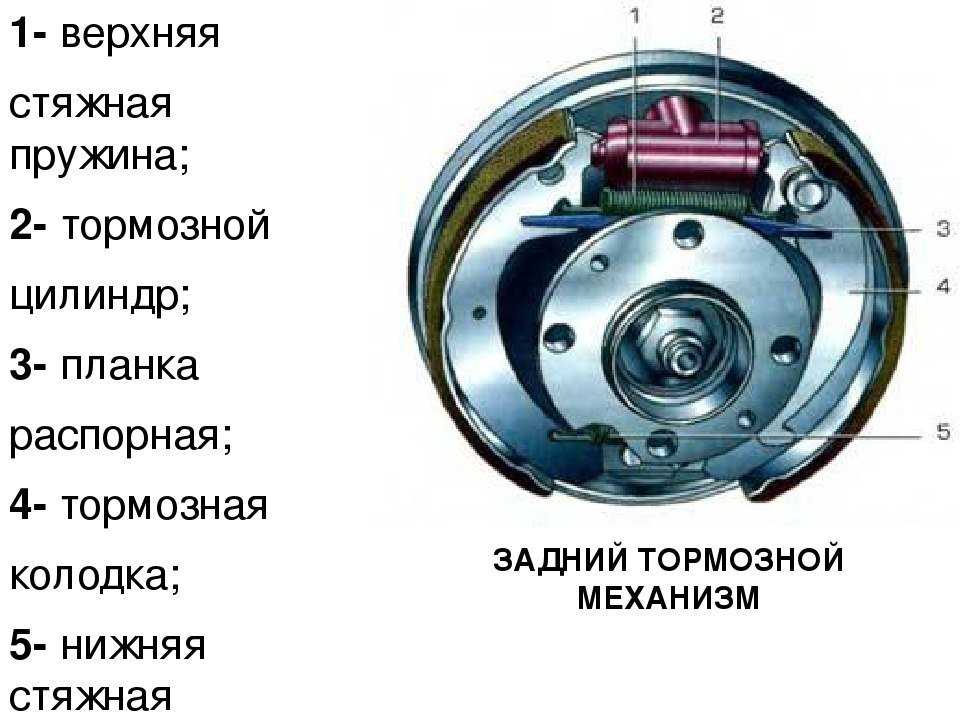

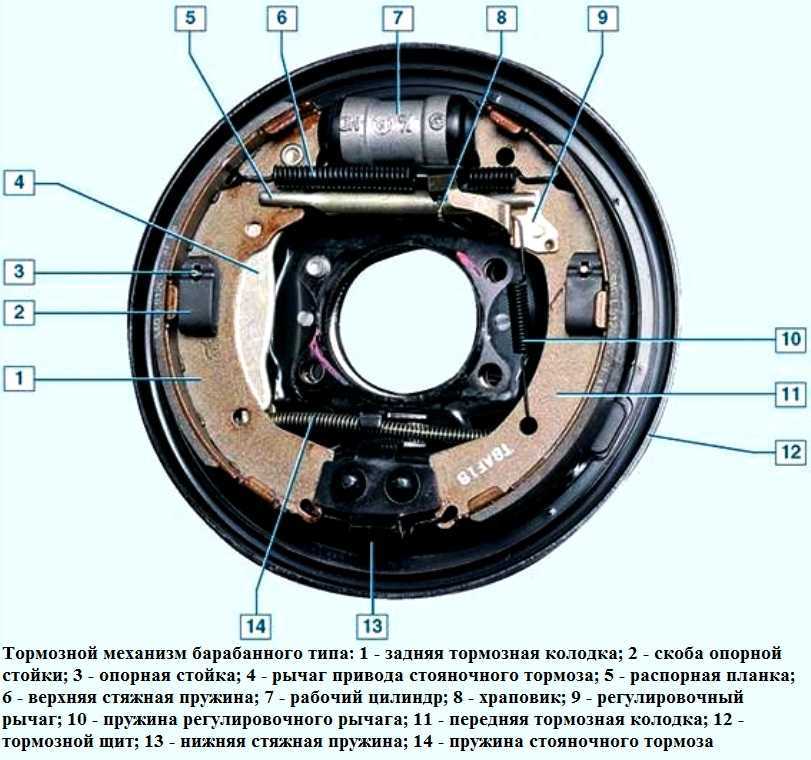

Перед сравнением следует узнать конструкцию барабанных тормозов. Устройство механизма несложное. В отличие от дискового, на ступицу колеса устанавливают неподвижную часть устройства – барабан.

Внутри него размещены две полукруглые колодки с накладками из фрикционного материала и тормозной цилиндр.

Поршни цилиндра воздействуют на колодки, раздвигают их и прижимают к стенкам барабана, который замедляет ход колес. Растормаживание происходит за счет работы возвратных пружин.

Конструкция барабанного тормоза достаточно проста, но дисковой тормоз в сравнении с ним обладает рядом преимуществ:

1. Легкость и компактность. Барабанные тормоза обладают большими габаритами и весом.
2. Выдерживают более высокие нагрузки, связанные с перегревом, не теряют своих качеств. Отвод тепла организован лучше.
3. Простота диагностики неполадок, обслуживания и ремонта.
4. Повышенная износостойкость. В барабанных тормозах наблюдается нестабильность коэффициента трения и неравномерность износа колодок.

Присутствуют и существенные недостатки:

1. Защита от грязи хуже. Поскольку барабанные тормоза расположены внутри закрытого барабана, а дисковой имеет непосредственное соприкосновение с окружающей средой, то последний подвержен воздействию влаги и грязи в большей степени.
2. Колодки имеют меньший ресурс работы. Конструктивно колодки барабанного тормоза больше, а значит и больше рабочая площадь детали.
3. Колодки дискового механизма подвержены коррозии.
4. Сложное устройство стояночного тормоза. Особенностью барабанных тормозов и главной причиной их применения является простота конструкции стояночных механизмов. Поэтому в настоящее время на многие легковые авто устанавливают дисковые тормоз на переднюю колесную пару, барабанные – на заднюю.

Типичные значения удельной площади охвата тормозов на тонну массы автомобиля

Площадь охвата – это размер поверхностного соприкосновения двух колодок с диском.

Чем показатель выше, тем надежнее тормозная система.

Виды тормозных дисков

Тормозные диски должны обладать хорошей теплопроводностью и теплоемкостью, быть жесткими и выдерживать воздействие колодок. Изделия различаются по размеру, что в конечном итоге влияет на размер подходящего колеса. Очевидно, что для каждой машины необходимо подбирать соответствующие ей комплектующие.

В зависимости от особенностей конструкции различаются:

• обычные диски;
• вентилируемые;
• перфорированные;
• с насечками.

Обычные

Цельная, без отверстий, деталь без каких-либо хитростей в конструкции. Используется на старых машинах, для которых свойственная спокойная езда.

Быстро нагреваются и медленно остывают. Не самая эффективная модель, но зато простая и доступная.

Вентилируемые тормозные диски

Трение колодок о диски приводит к нагреву детали. Единственным способом понизить температуру является охлаждение изделия воздухом.

Вентилируемые модели представляют собой «сэндвичи» из 2 обычных роторов с перегородками. Конструкция помогает воздуху циркулировать в созданных просветах и эффективно отводить тепло.

Перфорированные диски

Для тех же целей на поверхности перфорированных дисков выполняются отверстия. Уменьшенная жесткость компенсируется снижением риска получить деформацию при температурных колебаниях.

Диски с насечками

На поверхности диска выполнены косые углубления (насечки). Они помогают отводить горячий воздух от рабочей поверхности, увеличивают площадь диска для более качественного охлаждения и снижают взаимодействие с колодкой, что помогает уменьшить нагрев деталей.

Типы суппортов их особенности

Выделяют фиксированные и плавающие изделия.

Фиксированные крепятся жестко к подвеске. В металлическом корпусе по обе стороны от диска стоят цилиндры. Нажатие педали приводит поршни внутри цилиндров в движение, сжатие колодок происходит в двух сторонах одновременно.

Цилиндров в суппортах такого вида несколько, что повышает эффективность устройства. Поэтому такие модели ставят на транспорт, требующий усиленной тормозной системы (грузовики, спортивные авто, мотоциклы).

Фиксированный суппорт не имеет направляющих, что делает его простым и долговечным. Но минус заключается в их тяжести и увеличенных габаритах.

Плавающие прикрепляются к подвеске направляющими штырями (пальцами). Направляющие обеспечивают ход суппорта. Поскольку поршень в таких моделях прижимает только одну из колодок, вторая колодка, закрепленная на плавающей скобе, прижимается к диску, перемещаясь вместе с суппортом по направляющим.

Работа механизма происходит следующим образом: нажатие на педаль, поршень прижимает к диску одну из колодок, затем сдвигается весь суппорт, пока противоположная колодка не упрется в диск с другой стороны.

Большинство легковых машин оснащены именно плавающими моделями тормозных элементов. Такие изделия просты, имеют небольшой вес и стоимость ниже, чем у фиксированных, но чуть менее эффективны.

Как правило, в плавающих моделях от одного до двух цилиндров, фиксированные имеют 6-8. По конструкции различаются также задний и передний суппорта. Разница в размерах и наличии стояночного тормоза в моделях для задних колес.

Обслуживание тормозных дисков и колодок

Тормозные диски, как и колодки, изнашиваются по следующим причинам:

1. Особенности вождения.
2. Качество дорог.
3. Интенсивность и время эксплуатации.
4. Изначальное невысокое качество изделий.

О необходимости заменить диск свидетельствует повреждение детали, увеличение тормозного пути, снижение уровня тормозной жидкости, биение диска при торможении.

Истирание колодок можно заметить при осмотре тормозных узлов (толщина 2-3 мм), при наличии скрипа и в случае оповещения на приборной панели, если изделие оснащено датчиками.

Как правило, передние колодки при более высокой нагрузке изнашиваются сильнее задних. Замену деталей следует производить одновременно на колесных парах.

Как продлить срок службы

Аккуратная эксплуатация. Специалисты не рекомендуют резкую остановку на длительное время после некоторого количества резких торможений. Поскольку лучше всего диски охлаждаются на ходу, деталь не успеет отдать тепло равномерно и без последствий. Экстремальные тепловые воздействия могут послужить причиной деформации элемента.

К снижению прочности диска приводит и удерживание горячих элементов в сжатом состоянии и после остановки. В месте контакта прекращается теплоотдача, из-за чего страдает материал детали.

Использование последних разработок в производстве фрикционных материалов для колодок. Современные модели в несколько раз снижают процент износа трущихся деталей, а торможение эффективно в любых условиях.

Возможные неполадки дисковых тормозных систем

Поломка дисковой тормозной системы происходит в случае выхода из строя отдельных ее элементов. Неисправными могут оказаться части суппорта, колодки, направляющие и прочие детали.

Основной проблемой суппортов всех типов является износ поршневых уплотнителей (манжеты) вследствие воздействия влаги и грязи, что приводит к выходу из строя самого поршня. Манжета может набухнуть либо растрескаться.

Испорченный уплотнитель приводит к неисправности в работе поршня (не возвращается на место при растормаживании), утечке тормозной жидкости, разгерметизации и завоздушиванию системы.

Признаки неисправных суппортов:

• авто уводит в сторону в момент торможения;
• для остановки требуется больше усилий;
• педаль пульсирует или проваливается;
• задние тормоза блокируются при резкой остановке;
• тормоза клинит.

Колодки имеют свойство изнашиваться по объективным причинам, но иногда процесс происходит неравномерно. Такое возможно при закисании нижней направляющей. Колодка стирается только в верхней части. Также колодки может заклинить. Происходит это часто из-за коррозии. При этом показано удаление ржавчины, зачистка детали и добавление специальной смазки.

Закисание — характерная для плавающих суппортов неисправность, обусловленная тем, что направляющие теряют подвижность из-за прихода в негодность пыльников. Через отверстие на деталь попадает вода, грязь, что приводит к окислению. Подвижность ее нарушается либо прекращается, что провоцирует перекос и заклинивание устройства.

Закиснуть может и поршень тормозного цилиндра. Свидетельствовать о неисправности подобного рода может увеличившийся тормозной путь.

Неисправности, причиной которых стали испорченные уплотнители и пыльники, решаются разбором проблемной части, тщательной очисткой, смазкой и заменой испорченного комплектующего.

Завоздушивание. Признаком того, что в гидросистему попал воздух, служит вялое торможение. В таком случае следует провести диагностику, заменить испорченные детали, долить либо заменить тормозную жидкость, удалить воздух, прокачав тормоза.

Рейтинг популярных тормозных дисков

Тормозной диск – важная комплектующая автомобиля. От качества детали зависит безопасность и комфорт вождения. Развитие науки и техники позволяет совершенствовать технические характеристики и находить новые решения в деле автомобильной комплектации. Существует небольшой рейтинг  лидерами рынка, специализирующихся на производстве расходников.

Ferodo

Компания, входящая в английский концерн Federal-Mogul, занимается производством элементов тормозных систем с конца 19 века. Специализируется на запчастях для легкового и коммерческого транспорта.

Тормозные диски Ferodo – элитный товар. Характеризуются высоким качеством, износостойкостью, равномерностью нагрева и устойчивостью к высоким температурам, обеспечивающим отличное торможение. Продукт покрыт антикоррозийным составом.

Nibk

Концерн JNBK (Япония) выпускает диски и колодки, а также имеет большой ассортимент других запасных частей для городских авто. В последнее время уделяет большое внимание комплектующим для спортивных машин.

Продукция Nibk соответствует высоким стандартам качества, цены при этом доступные. Особые технологии производства чугуна позволяют увеличить время эксплуатации изделия.

Диски покрыты антикоррозийным покрытием, обладают повышенной сопротивляемостью агрессивным химическим составам, характерным для городских дорог, защищены от влаги. Небольшой недостаток заключается в шуме, производимом деталью во время работы.

Brembo

Итальянский лидирующий производитель комплектующих для тормозных систем. Оригинальные диски Brembo имеют уникальное, затвердевающее под УФ-лучами покрытие, производимое на водной основе, что делает его безвредным для окружающей среды.

Оно защищает деталь от воды и соли, что особенно важно для езды по городу.

Bosch

Известный немецкий производитель как запасных частей для автомобилей, так и бытовой техники, инструментов и т.д.

Изготавливается диски для легковых авто, мотоциклов, грузовиков и споркаров. Продукция Bosch долговечна, устойчива к износу, не производит много шума, сохраняет функциональность при любой погоде.

Lucas TRW

TRW – ведущая европейская компания по производству комплектующих. Диски этой фирмы качественные и безопасные. Материал изготовления – чугун и высокоуглеродистые сплавы.

Чугунные изделия прочны и покрыты защитным слоем, поэтому не ржавеют. Детали из сплавов обладают меньшим весом, устойчивы к деформациям и воздействию температур.

Ebc brakes

Продукция английской компании популярна как в Европе и Азии, так и в Соединенных Штатах. Является лидером среди производителей комплектующих для мототранспорта, но выпускает детали и для спортивных и городских авто.

EBC brakers использует технологию проверки изделий рентгеном для отбраковки деталей с внутренними дефектами (полостями и т. д.), что повышает качество продукта. Перфорированные изделия не имеют сквозных отверстий, что исключает риск растрескивания запчасти.

Otto zimmermann

Известный немецкий производитель неоригинальных запасных частей. Высокое качество по доступной цене. Фирма выпускает продукцию как для конвейерной сборки, так и для вторичного рынка.

Диски OZ идентичны оригинальным и соответствуют требованиям оригинальных производителей. Качество хорошее, устойчивы к истиранию.

Ate

Еще один немецкий бренд неоригинальных деталей, качество которых соперничает с оригинальными. Диски Ate представлены всего двумя линейками: оригиналы и усиленные. Оригинальные детали производятся для большого количества мировых марок авто, в том числе для Mercedes.

Конструкция усиленных позволяет изделиям выдерживать повышенные нагрузки при спортивной езде, машина держит дорогу и на мокрой трассе, не боятся грязи, влаги и перегрева.

Как правильно подобрать тормозной диск

Выбор такого элемента тормозной системы, как диски, должен зависеть не только от желания приобрести дорогую и качественную вещь, но и в большей степени от марки, состояния автомобиля, манеры езды и особенностей дорожного покрытия. Не всегда характеристики товара от популярного бренда совпадают с потребностями транспортного средства. Лучше всего подбирать комплектующее по техническим параметрам, руководствуясь консультацией продавца-специалиста либо механика с опытом.

Как не купить подделку

Советы, помогающие отличить подделку от оригинального товара, как правило, сводятся к следующему:

1. Упаковка. Оригинальные запчасти всегда продаются в фирменной упаковке. Цвет, принт, оттиски, наименование компании, логотипы – все выглядит качественно и красиво. Коробка ровная, товар уложен плотно, без зазоров.
2. Код. Доказательством того, что коробку не вскрывали, служит целостность торцевой наклейки, на которой находится логотип фирмы, QR-код или буквенно-цифровой код, помогающий определить подлинность товара на официальном сайте производителя.
3. Голограмма. Также содержит уникальный код, повтор которого на другой упаковке говорит о фальшивке.
4. Товар. Осмотр продукта тоже может дать нужную информацию. Диск должен быть новым, без трещин и царапин. Маркировка на детали должна совпадать с данными на упаковке.
5. Продавец. Покупать оригинальные запчасти лучше всего у официальных представителей производителя в вашем городе.

При всем разнообразии моделей комплектующих, устройство дискового тормоза остается стандартным. Следует помнить о важности этого узла и следить за его техническим состоянием.

Как работают дисковые тормоза?| Карсилити

Тормоза являются неотъемлемой частью автомобиля. Без него машину не остановить. Регулярное техническое обслуживание автомобиля помогает убедиться, что тормоза в вашем автомобиле работают идеально. Без надлежащей тормозной системы невозможно управлять автомобилем. Большая часть тормозов — это дисковые тормоза — вот почему вы должны знать о них.

Детали дискового тормоза

1. Ступица колеса:

Ступица колеса в сборе — это деталь, обеспечивающая безопасное вращение колеса. Сборка также удерживает ваше колесо прикрепленным к транспортному средству. Ступица колеса, прикрепленная к ротору диска, вращается вместе с ним. Колесо вашего автомобиля будет прикручено к ступице колеса.

2. Суппорт в сборе:

Суппорт в сборе состоит из частей-

i. Тормозная колодка — При контакте с диском ротора тормозная колодка вызывает трение. Это снижает скорость автомобиля, и он останавливается.

ii. Кронштейн суппорта или монтажный кронштейн — при наличии трения тормозная колодка перемещается до тех пор, пока ее не остановит твердый компонент. Этот компонент известен как кронштейн суппорта.

iii. Рама суппорта

iv. Поршень- При нажатии на рычаг тормоза поршень прикладывает тормозное усилие к тормозной колодке, и автомобиль останавливается.

v. Уплотнение поршня – Уплотнение предотвращает утечку тормозной жидкости и втягивает поршень при отпускании тормоза.

VI. Скользящий штифт — Это штифт, который скользит в отверстии при торможении. Скользящий штифт обеспечивает совмещение суппорта с тормозным диском.

vii. Сапоги от пыли — Это предотвращает попадание пыли в отверстие штифта ползунка или штифт суппорта.

viii. Тормозные прокладки — Прокладки представляют собой тонкие металлические или резиновые детали, которые помещаются между суппортом и тормозной колодкой для снижения шума.

3. Дисковый ротор:

Вращающаяся часть дискового тормоза известна как дисковый ротор. Тормозные колодки прижимаются к этому диску для торможения. Когда водитель нажимает на тормоз, выделяется много тепла, что может снизить эффективность торможения. Чтобы предотвратить это, дисковые роторы имеют вентиляционные отверстия, через которые проходит тепло.

Работа дисковых тормозов

Дисковые тормоза работают с простым механизмом. Когда педаль тормоза нажата или нажата, жидкость под высоким давлением из главного цилиндра выталкивает поршень наружу. Поршень прижимает тормозную колодку к вращающемуся диску. Когда это происходит, внутренняя колодка касается ротора, давление жидкости оказывает дополнительное усилие, и суппорт перемещается внутрь. Это тянет внешнюю тормозную колодку к вращающемуся диску, и она касается диска. Теперь обе тормозные колодки вместе толкают вращающийся диск. Это приводит к большому трению между колодками и вращающимся диском и замедляет автомобиль. Это, наконец, заставляет его остановиться. Наконец, когда тормозная колодка отпускается, поршень перемещается внутрь, а тормозная колодка отходит от вращающегося диска. И машина снова начинает движение.

Преимущества дисковых тормозов

• Дисковые тормоза обладают лучшими охлаждающими свойствами, так как тормозная поверхность напрямую контактирует с воздухом.
• Обладает лучшей устойчивостью к выцветанию.
• Дисковые тормоза легче барабанных
• Это саморегулирующиеся дисковые тормоза
• Замена тормозных колодок проста.

Это лишь базовая идея о том, как работают дисковые тормоза. Знание того, как работают определенные части вашего автомобиля, поможет вам, если у вашего автомобиля возникнут какие-либо проблемы. В Carcility, когда вы отдаете свой автомобиль в сервис, специалисты также помогут вам узнать больше о различных автомобильных деталях и о том, что с ними происходит во время обслуживания.

Как работают автомобильные тормоза и как узнать, когда они выходят из строя

Узнайте, как ваши тормоза замедляют работу и останавливают ваш автомобиль, и как определить, что ваши тормоза работают неправильно.

Тормоза — самая важная система безопасности вашего автомобиля. В нормальных условиях водитель прикладывает к педали тормоза около 70 фунтов силы (примерно столько же усилий требуется, чтобы откусить стейк), чтобы быстро и контролируемо остановить тысячи фунтов движущегося металла и пластика. Безупречная тормозная система абсолютно необходима для безопасности водителя, пассажиров и пешеходов.

Читайте дальше, чтобы узнать, как работает современная автомобильная тормозная система, и узнать о некоторых наиболее распространенных проблемах тормозной системы.

На этой странице

Какие существуют типы автомобильных тормозов?

• Все современные автомобили оснащены гидравлическими тормозами. Гидравлические тормозные системы создают давление и передают тормозную жидкость к узлам колесных тормозов. Тормозные узлы (дисковые или барабанные) используют жидкость под давлением для нанесения тормозного фрикционного материала, который создает трение, необходимое для торможения.
• В антиблокировочной системе тормозов используются датчики скорости вращения колес, компьютерный модуль управления и электрогидравлический привод для предотвращения блокировки гидравлических тормозных систем во время резкого торможения.
• Работая в сочетании с гидравлическими тормозами, гибридные автомобили оснащены рекуперативной тормозной системой, которая использует электрическую трансмиссию для первоначального замедления автомобиля. Гидравлические тормоза окончательно останавливают автомобиль.
• Стояночные тормоза, независимые от гидравлической или рекуперативной тормозной системы, используются для включения задних тормозных узлов.

Каковы основные части гидравлической тормозной системы?

Главный цилиндр

При нажатии на педаль тормоза тормозная тяга (шток) давит на внутренние поршневые уплотнения главного цилиндра, создавая давление и нагнетая тормозную жидкость в тормозные магистрали, тормозные суппорты и колесные цилиндры. Это заставляет тормозные колодки прижиматься внутрь к роторам и заставлять тормозные колодки прижиматься наружу к тормозным барабанам.

Усилитель тормозов

Усилители тормозов помогают водителям, увеличивая усилие, прилагаемое к педали тормоза. В этих усилителях используется вакуум двигателя, электрический насос (дизельные двигатели создают мало вакуума двигателя или вообще не производят его) или гидравлическое давление (обычно давление насоса гидроусилителя руля). Это повышает эффективность торможения и снижает усилие на педали, делая вождение более безопасным и приятным.

Тормозные магистрали и шланги

Тормозные магистрали и шланги, изготовленные из стали с двойными стенками и многослойной резины и синтетических соединений, передают жидкость под давлением от главного цилиндра к узлам тормозного колеса.

Дисковые тормоза в сборе

Дисковые тормоза в сборе состоят из тормозного суппорта, тормозных колодок, дискового ротора и монтажного оборудования.

Барабанный тормоз в сборе

Барабанный тормоз в сборе состоит из опорной плиты, колесного цилиндра, тормозных колодок/накладок, прижимной и возвратной пружин, тормозного барабана и механизма автоматической регулировки тормоза.

Тормозные выключатели

Современные тормозные системы включают в себя выключатель сигнальной лампы тормозной системы, который сообщает водителю о низком уровне тормозной жидкости в главном цилиндре или наличии проблемы с тормозной системой. Также имеется сигнальная лампа стояночного тормоза, которая сообщает, включен ли стояночный тормоз.

Стояночный тормоз

При включении стояночного тормоза задние тормоза механически блокируются, чтобы автомобиль оставался неподвижным при парковке на склоне. Это также помогает остановить транспортное средство из-за отказа гидравлической системы.

Гидравлические тормоза гибрида включают в себя все те же детали, что и стандартная гидравлическая тормозная система.

Как работает тормозная система?

Гидравлические тормозные системы преобразуют механическую энергию (вращающихся колес) в тепловую энергию путем преобразования и усиления усилия, прилагаемого к педали тормоза. Педаль тормоза действует как рычаг. Вместе с усилителем тормозов он значительно увеличивает усилие, действующее на тормозную жидкость в главном цилиндре.

Главный цилиндр также увеличивает давление тормозной жидкости, а затем направляет тормозную жидкость под давлением через тормозные магистрали и шланги к тормозным суппортам и колесным цилиндрам. Жидкость под давлением воздействует на поршень суппорта, вдавливая колодки дискового тормоза внутрь, прижимая колодки к тормозным дискам.

В барабанных тормозах колесные цилиндры скользят наружу, прижимая тормозные колодки к барабану заклинивающим и заклинивающим действием — аналогично тому, как работает велосипедный ножной тормоз. Энергия колодок, прижимающихся к роторам, и тормозных колодок, прижимающихся к барабанам, создает трение и тепло. Это тепловое трение, наряду с трением, возникающим между шиной и поверхностью дороги, замедляет вращение ротора и оси (и колеса) и в конечном итоге приводит к остановке автомобиля.

В системе рекуперативного торможения нажатие педали акселератора или педали тормоза приводит к вращению электродвигателя гибридного автомобиля назад. Приводной двигатель, вращающийся назад, оказывает сопротивление на колеса и замедляет автомобиль, а также производит электричество, которое заряжает высоковольтные батареи гибрида. В то время как рекуперативное торможение обеспечивает практически всю начальную мощность торможения, гидравлическая система включается во время экстренной остановки или резкого торможения на высоких скоростях.

Признаки того, что тормозная система не работает должным образом

Скрежет (металл о металл), шумные тормоза

• Изношенные или поврежденные тормозные колодки или колодки (возможно, врезание и задирание дисковых роторов или тормозных барабанов) или тормоза индикатор износа колодок трется о ротор.
• Износ, ржавчина, отсутствие или поломка тормозной фурнитуры, чрезмерное скопление тормозной пыли, образование ржавчины на дисках или барабанах, или камень, ржавчина или другой посторонний предмет, застрявший между диском и колодкой.

Вибрация рулевого колеса или педали тормоза при остановке

• Чрезмерное «биение» ротора (толщина неодинакова по поверхности ротора) или барабаны «не круглые», сильно проржавевшие роторы или барабаны, загрязненные тормозные колодки , треснутые, поврежденные или застекленные роторы или барабаны.

Мягкая или изнашивающаяся педаль тормоза

• Низкий уровень тормозной жидкости, воздух в тормозной жидкости или утечка в гидравлической системе.

Низкий тормоз, избыточный ход педали

• Механизм саморегулировки тормозов не работает, низкие тормозные колодки или накладки колодок, неправильно отрегулирован толкатель главного цилиндра.

Тянет в сторону при остановке

• Заевшие или негерметичные тормозные суппорты или колесные цилиндры, загрязненные тормозные колодки, неисправный механизм автоматической регулировки тормозов, скопление избыточной тормозной пыли или нарушение регулировки передней оси.
