Устройство подшипника ступицы переднего колеса и 3 способа его замены
Для того, чтобы езда на автомобиле была надежная и безопасная — необходимо следить за техническим состоянием ключевых узлов. Одним из таких узлов является ступица. При износе ступичного подшипника автомобиль становится менее управляемым и неустойчивым на дороге. Поэтому стоит вовремя уметь понять, что подшипник требует ремонта.
Содержание статьи
Функции подшипника ступицы переднего колеса
Каждое из колес на автомобиле имеет свою ступицу. Основной функцией является обеспечение вращения колеса вокруг своей оси, а также крепления его к осям. Кроме того, при переднем приводе ступица выполняет еще и функции трансмиссии. То есть передает крутящий момент на колеса. Так же к ступице крепится тормозной барабан. В новых современных иномарках в ступицу вмонтировано большое количество датчиков, которые контролируют качество езды и системы торможения.
Исходя из года выпуска, марки и модели машины ступичные подшипники могут быть:
- шариковые радиальные;
- роликовые радиальные;
- роликовые радиально-упорные.
Сама ступица изготавливается из чугуна или различных марок стали — это делает ее прочной и выносливой. Как правило ремонты этого узла заключаются только в замене подшипников и замене смазки. Подшипник снимается и ставится с помощью съёмного ключа. Некоторые автолюбители сбивают его молотком, но это делать крайне нежелательно, ведь можно повредить посадочное гнездо для подшипника.
Устройство подшипника
Подшипник передней ступицы имеет три составляющие части: де обоймы (внешнюю и внутреннюю) и ролики в кассете. С боков эта конструкция закрывается сальниками. Сам подшипник напрессовывается и затягивается гайкой. Степень затягивания гайки регулирует степень зажатия подшипника. Бывает, при небольших стуках в ступице достаточно просто подтянуть гайку. Подшипник должен всегда находиться в смазанном состоянии для увеличения срока службы.
Причины износа
Причин износа ступичного подшипника может быть несколько.
- Отсутствие смазочных материалов в подшипнике.
- Перегруз автомобиля, а как следствие и перегруз ступичного узла.
- Агрессивная манера вождения, а именно езда по песку или пыли под самое дно автомобиля. Это может повлечь за собой попадание влаги, грязи и песка, а после этого уже и деформирование подшипника.
- Перегруз узла при заносах и дрифтовании. При заносах, резких поворотах идет перегруз узла, и это со временем приводит к износу деталей.
Конечно это не значит, что любой перегруз сразу повлечет последствия. Нет, это все постепенно, при эксплуатации и на протяжении времени.
В большинстве случаев ролики в подшипнике разрушаются не от качества езды и дорог, а от дефектов с завода — изготовителя или просто от эксплуатации. Ступичные подшипники, специально разработанные для увеличенной нагрузки, и имеют большой запас прочности.
Признаки износа
На начальных этапах неисправность определить практически невозможно без специального оборудования. Это становится понятно только при наличии гула от колеса. Именно это и есть первый признак износа подшипника. Гул очень похожий на шум от самолета. Такой же гул может быть при сильной затяжке ступичной гайки или ее слабой затяжке. Шум обычно на разной скорости разный. Так же признаком неисправности ступичного подшипника может быть люфт на колесе.
Самый простой способ определить неисправность в ступице — это постукивание ногой по колесам. Если при постукивании есть определённый люфт или звук, то это может быть первым признаком еще задолго до гула.
Если ступица начала уже гудеть, стучать или потрескивать при езде, то нужно провести более детальный осмотр узла и его последующий ремонт. Езда по дорогам может быть опасна и для Вас, и для окружающих.
Замена ступичного переднего подшипника
Разберем поэтапно, как именно проводится замена:
- Включаем на автомобиле ручной тормоз, ставим на передачу. Задние колеса блокируем упорами, для предотвращения качения автомобиля.
- Затем, не поднимая на домкрат, «срываем» ступичную гайку. Она обычно затянута очень хорошо. Для того чтобы машина не катилась, напарник в этот момент должен нажимать на тормоз.
- Поднимаем колесо на домкрате и снимаем колесо, затем отвинчиваем суппорт. Следующим шагом будет снятие тормозного диска со ступицы. Дальнейшие действия можно сделать тремя методами:
- Первый — подшипник посредством съемника снимаем прямо на месте, без снятия с автомобиля поворотного кулака. Этот метод может подойти не всем, ведь для этого нужна ремонтная яма или подъёмный механизм. Так как места там не особо много и развернуться не получится. Однако плюсом является то, что при такой замене подшипника не сбивается настройка развала, так как болт регулировки при таком способе не трогается. Если в этом положении удобно работать, то вытаскиваем или выбиваем ступицу и снимаем подшипник.
- Второй вариант заключается в свинчивании всего механихма кулака и уже в снятом виде с использованием тисков и съемного ключа производится замена подшипника. Однако при таком варианте сбивается настройка развала. Но все же этот способ самый распространенный среди автомобилистов. Перед снятием нужно выставить две метки: одну — болт стойка, а вторую — поворотный кулак стойка. Когда происходит сборка, зачастую точности достичь не получается, однако метки дают возможность собрать практически так же как и было. Стоит отметить, что если Вы производите комплексный ремонт ходовой, а именно замену шаровых опор, наконечников и сайлентблоков — тогда это способ тоже будет наиболее подходящий и удобный.
- Третий — заключается в снятии стойки целиком, а потом уже с применением тисков и съёмного ключа производится замена подшипника. Это наиболее трудоемкий способ, однако не у всех получается применить первые два способа по разным причинам.
- Следующим шагом, выбиваем аккуратно ступицу с подшипника. Затем снимаем стопорное кольцо. Далее с помощью съёмника выпрессовываем подшипник.
- Гнездо под подшипник стоит очистить от старой смазки и мусора, затем смазать и запрессовать в поворотный кулак новый подшипник.
- Устанавливаем на место стопорное кольцо. Ступицу посредством наставки забиваем в поворотный кулак (прилагаемое усилие при забитее должно идти на внутреннюю сторону подшипника и никак иначе).
А далее в обратном порядке собираем все механизмы, которые были разобраны.
Автослесари рекомендуют менять смазку в ступице каждые 20 — 30 тыс. км, даже без наличия гула, постукивания и люфта. Это может сэкономить средства на более дорогостоящие ремонты.
Какую смазку применять для смазки подшипника?
Материалов для смазки на прилавках существует большое количество: есть специализированные и многофункциональные. Самая распространенная смазка для ступичных подшипников — смазка «Литол». Так же при замене смазки в подшипнике обратите внимание на состояние старой смазки. Если она засохла или взялась комками — не используйте ее больше в этом узле.
Заключение
При правильной, качественной сборке и надлежащем качестве деталей замену подшипников ступицы нужно делать не часто. Подшипник изготавливается с большим запасом прочности. Так же, если следить за наличием и состоянием смазки в подшипниках, то замена будет крайне редкая. Ведь порой легче не допустить поломки, нежели ее ремонтировать.
auto-gl.ru
Подшипник ступицы переднего колеса — что это такое?
Подшипник ступицы — это центральный элемент ходовой части, от которого зависит как работоспособность автомобиля, так и безопасность водителя, пассажиров и других участников дорожного движения. Выход из строя (износ) любого из подшипников приводит к тому, что автомобиль становится неуправляемым. Ступицы колес должны быть исправными, а контроль состояния этих элементов — регулярным.
Что важно знать о ступице колеса?
По своему назначению ступица – это подвесочный элемент транспортного средства, совершающий вращения. К нему присоединены колеса. Если они ведущие, то ступица будет еще и трансмиссионным элементом. Еще элемент может быть соединен с тормозами и фланцами полуосей. Ступица не только предназначена для крепления с колесами, она еще позволяет им совершать вращательные движения. Тормозная система автомобиля тоже тесно взаимосвязана с этой деталью.
В основном ступицу изготавливают из разных сортов стали и чугуна. В передней и задней ступице используются радиально-упорные подшипники шарообразной формы. Ступицу меняют крайне редко. В основном любые неприятные стуки, указывающие на проблему со ступичным узлом, заканчиваются заменой ступичного подшипника, за исключением когда ступица идет в сборе и является не разборной. После замены ступицы обратите внимание на состояние рычагов подвески.
Подшипник ступицы переднего колеса – что он собой представляет?
Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму.
Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта.
Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания.
Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.
Составляющие элементы подшипника ступицы
Строение ступичного подшипника колеса. Подшипник ступицы состоит из двух колец (внешнего и внутреннего), сепаратора и тела качения. Последний элемент зависит от конфигурации и устройства машины. На ведомых осях обычно используются конические однорядные подшипники.
Главное достоинство этих элементов – небольшой размер и большой срок эксплуатации. Но они нуждаются в качественном монтаже и регулировке через определенное время. Если этого не сделать, подшипник может перестать быть работоспособным.
Для ведущих осей применяются двухрядные конические подшипники или радиально-упорные элементы в форме шарика. Двухрядные детали очень похожи на своих коллег с ведомых осей. Но кроме сходства по внешнему виду они могут выдерживать нагрузку в 2 раза больше. Закрытая конструкция подшипников способствует тому, что деталь можно использовать, пока она полностью не износится. Радиально-упорные подшипники могут в одно время выдерживать радиальную и осевую нагрузки.
Подшипники ступиц – какими они бывают?
Среди огромного количества видов для ходовой части выбраны подшипники качения. В ходе продолжительных испытаний выяснилось, что именно этот тип обеспечивает наименьшее сопротивление вращению. В зависимости от марки и модели автомобиля в конструкции ходовой части могут быть использованы такие детали:
— радиальные шариковые;
— радиальные роликовые;
— радиально-упорные (конические) роликовые.
Подшипники могут иметь различную конструкцию. В классической компоновке¸ когда передняя подвеска является независимой, а задний мост ведущим, на каждой передней ступице устанавливают по два конических подшипника, а на задних по одному радиальному (чаще это роликовые или двухрядные шариковые.
Ключевой момент в обеспечении их работоспособности — это смазка. Радиальные подшипники изготавливаются с двухсторонней защитой. На заводе изготовителе они закрываются пластиковыми кольцами-пыльниками.
Естественно, внутрь корпуса закладывается смазочный материал, которого хватает на весь срок эксплуатации. Многие производители запрещают вскрывать свои изделия и производить замену смазки. В этом случае не гарантируется герметичность пыльников. Подшипник ступицы переднего колеса упорный и состоит из трёх отдельных частей: внутренней и внешней обоймы и кассеты с роликами. Они при установке промываются и смазываются смазкой типа «Литол», а защищаются сальниками, которые монтируются на ступицу отдельно.
Замена подшипника ступицы переднего колеса
Подшипник является такой деталью транспортного средства, которая не подлежит ремонту. Его следует незамедлительно менять при выходе из строя. О том, что замена этого элемента действительно необходима, свидетельствуют следующие симптомы:
— высокий уровень нагрева ступицы либо люфт колеса;
— монотонный гул в процессе движения, отмечаемый в области передних колес.
Замена подшипников упорного типа осуществляется при помощи выпрессовок специального вида, которые позволяют относительно легко вытащить вышедший из строя элемент из гнезда.
Категорически не рекомендуется использовать молоток для удаления подшипников, так как данный «народный способ» способен стать причиной деформации мест их посадки в ступице. Кроме того, нужно тщательно очистить эти самые посадочные места от смазочных материалов, ржавчины и грязи перед тем, как установить в них новые элементы.
1. Ставим автомобиль «на ручник» и первую передачу. Устанавливаем под задние колеса антипокатные упоры.
2. Отпускаем колесные болты и ключом на «30» откручиваем гайку подшипника ступицы (если на автомобиле стоят легкосплавные диски, то тогда сначала придется снять колесо, попросить помощника нажать на педаль тормоза и открутить гайку ступицы).
3. Отверткой отжимаем суппорт и ключом откручиваем суппорт от поворотного кулака. Подвязываем суппорт, для того чтобы он не висел на тормозном шланге. Откручиваем тормозной диск от ступицы.
Дальнейшая работа может пойти по одному из трех вариантов:
Первый, замена подшипника, с использованием съемника, не снимая поворотный кулак с автомобиля. Второй, снятие поворотного кулака с автомобиля и дальнейшая замена подшипника уже на верстаке, при помощи съемника и тисков. И третий способ, снятие стойки целиком и последующей замены подшипника в тисках. Каждый из возможных способов имеет как свои преимущества, так и недостатки.
Например, подробней рассмотрим первый способ: замена подшипника ступицы не снимая поворотный кулак с автомобиля, хороша тем, что не приходится трогать болт регулировки развала. Но его минус заключается в неудобной работе, и заменить подшипник без смотровой ямы или подъемника будет довольно проблематично. Так выбивать ступицу и выпрессовывать/запрессовывать подшипник в данном положении очень не удобно.
Второй способ: заменить подшипник значительно легче и удобней, но появляется загвоздка в нарушение регулировки развала автомобиля. Перед откручиванием болтов крепления поворотного кулака к стойке, ставить две метки. Одной меткой метим положение регулировочного болта к стойке , а второй меткой положение поворотного кулака к стойке. При сборке добиваемся совпадения этих меток. Возможно, первоначальной точности добиться и не получиться, но и погрешность будет минимальна. Этот способ 100% подойдет тем, кто меняет не только один подшипник ступицы, но и проводит сразу остальной ремонт ходовой (замена шаровых опор, сайлентблоков рычагов, рулевых наконечников и т.д.).
Третий способ, самый трудоемкий. Чтобы снять стойку, придется распрессовать рулевой наконечник, и открутить гайки крепления верхней опоры к кузову. И после этого, на снятой с автомобиля стойке, заменить подшипник. Не много тяжелей и дольше, но… Это способ отлично подойдет тем кому не подошел ни первый, ни второй способ. В нашем случае, работа будет проводиться по второму варианту.
4. Устанавливаем метки. Откручиваем и выбиваем, мягкой наставкой, болты крепежа поворотного кулака к стойке. Откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку. И снимаем поворотный кулак.
5. Дальше, наставкой подходящего диаметра выбиваем ступицу с подшипника. Снимаем стопорное кольцо. Устанавливаем съемник в тиски и выпрессовываем подшипник. Очищаем и смазываем посадочное место подшипника в поворотном кулаке. Запрессовываем подшипник. Устанавливаем стопорное кольцо. Поворотный кулак с подшипником устанавливаем на ступицу и оправкой подходящего диаметра (усилие должно прилагаться к внутренней обойме подшипника) забиваем до упора.
Последующую сборку проводим в обратной последовательности. После затяжки гайки подшипника ступицы, не забываем примять бортик гайки.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
auto.today
Замена подшипника передней ступицы: инструменты, процесс
Диагностика и ремонт24 ноября 2019
В большинстве случаев проблема с неприятным гулом в зоне около колес, тональность которого изменяется с набором скорости и в момент вхождения в поворот, решается заменой подшипника передней ступицы.
Разновидности узловых конструкций
Узловая конструкция соединяет вал, поворотный кулак и колесо. Единый корпус узла формируется за счет технологии прессования, использующейся для надежной фиксации подшипника в ступице. Она же применяется для закрепления в кулачковом механизме. Альтернативный вариант – соединение через фланец.
Траектория вращения и размещение компонентов обусловили классификацию на следующие виды:
- Двухрядные шариковые (роликовые) подшипники. Относятся к первому поколению HUB I. Конструктивно представлены наружной обоймой, объединяющей 2 блока шариков или роликов, и внутренней, разделенной на 2 зоны. Для герметизации, предотвращающей попадание воды, пыли и прочих загрязнений, в комплектацию устройства включен сепаратор с уплотнительными кольцами.
- Ступичные узлы из 2 однорядных подшипников. Ими комплектуются передние оси автомобилей с задним приводом и небольшим крутящим моментом (старые версии Fiat, модели УАЗ Патриот, ВАЗ). Обслуживаемые конструкции нужно периодически регулировать и смазывать.
- Подшипники, совмещенные со ступицей. Представляют 2-е и 3-е поколение HUB II, III. В ступичном корпусе через фланцы закрепляются наружные и внутренние обоймы. Одной стороной соединяются с кулаком, на вторую фиксируется тормозной диск и закручиваются колесные шурупы. Необслуживаемая конструкция устанавливается на ведущих и ведомых колесах.
В узлах 3-го вида подшипники вращаются по внутреннему и наружному кольцу. Дополнительно в механизм встраивают скоростные датчики и ABS.
Признаки необходимости замены детали
При появлениях первых признаков неисправности необходимо срочно поменять изношенную деталь. В противном случае повышается риск утратить контроль управления во время движения автомобиля. Максимальный вероятный ущерб – потеря колеса на ходу, вызывающая аварийную ситуацию.
Признаки неисправности:
- Неопытные водители относят появление шумов в ступичном узле к особенностям протекторов или нарушенным регулировкам развала-схождения. В действительности монотонное гудение, постепенно переходящее в неприятный гул, нарастающий при ускорении и на поворотах, – свидетельство износа подшипникового механизма ступицы переднего колеса.
- Люфт колесного диска выявляется покачиванием в вертикальной плоскости и означает необходимость срочной замены узловой конструкции.
Для предотвращения ДТП в таких случаях нужно безотлагательно провести диагностику автомобиля и устранить неисправность. Для этого потребуется заменить изношенный подшипник.
Инструкция по замене
Автолюбитель может осуществить замену детали, не обращаясь к механикам сервисной мастерской. Скрупулезно следуя инструкции, можно выполнить работу без посторонней помощи.
Следует учитывать разницу в технологии, зависящую от модели машины. Поэтому предварительно нужно внимательно изучить руководство по эксплуатации автомобиля.
Необходимые инструменты
В набор инструментов входят:
- молоток;
- торцевые ключи и головки;
- пассатижи;
- слесарные тиски;
- комплект отверток с плоскими и фигурными насадками;
- съемник для облегчения снятия ступицы.
Кроме того, понадобятся стопорное колесо, новый подшипник и смазка. Руки защищают перчатками в целях безопасности.
Описание процесса в зависимости от конструкции узла
Технология замены зависит от конфигурации узловой конструкции. Механики меняют ступичный узел передней оси 2 способами:
- При наличии смотровой ямы. Поворотный кулак не снимается. Преимущество – отсутствие необходимости дополнительной отладки развала-схождения по завершении ремонтно-восстановительных мероприятий, т.к. болтовые соединения на самом устройстве не откручиваются.
- Демонтаж кулака. Удобство варианта заключается в возможности после снятия аккуратно выпрессовать изношенный ступичный подшипник и заменить его новой деталью. Все работы выполняются на столе с использованием слесарных тисков, молотка и отвертки. Недостаток метода – нарушение настроек развала-схождения. Для ускорения дополнительной отладки на крепления и кулак при разборке наносятся метки.
Кроме того, при замене подшипника ступичного узла применяется специальный съемник-пресс. Некоторые механики обходятся без него.
Порядок действий на примере автомобиля Audi 80:
- Снимаются гайки, фиксирующие колесный диск.
- На снятом переднем колесе ударным ключом или торцевой головкой с маркировкой 24 раскручивается ступичный шуруп, размещенный по центру.
- Демонтируется суппорт первого дискового тормоза.
- Отвинчиваются 2 болта сечением 22 мм.
- Чтобы при разборке не затрагивать гидравлику, 2 крепления со скобами аккуратно отводятся в сторону.
- Проводится снятие тормозного диска.
- Ключами на 22 и 17 откручиваются шурупы, фиксирующие цапфу на стойке и нижней тяге.
- Шлицы центральной оси ШРУСа выводятся из сочленения.
- Подшипниковый узел вынимается из конструкции.
- После установки специальной проставки, соответствующей размеру внутреннего кольца, ступица выбивается молотком.
- При застревании наружной обоймы, ее спрессовывают на станке.
- Новый подшипник вставляется с противоположной стороны гнезда и легкими ударами направляется внутрь на 2-3 мм.
- Кулак приставляется к корпусу старой узловой конструкции или круглому диску соответствующего сечения.
- Тщательно соблюдая соосность и контролируя отсутствие перекосов, сверху накладывается проставка.
- Новый подшипник запрессовывается до завершения посадки в гнездо.
- Ступица устанавливается на место и закрепляется методом прессовки.
Сборка узла выполняется в обратном порядке. Заключительный этап процедуры – смазка подшипникового механизма.
Советы по дальнейшему обслуживанию
Последние версии ступичных подшипников дополняются встроенным в уплотнительное кольцо магнитным триггерным колесом. При его прохождении около металлического сердечника, размещенного на датчике ABS, на управляющий модуль подается сигнал переменного тока, регулирующий скорость вращения при движении .
Система безопасности прекращает работу при установке подшипника тыльной стороной наперед. Автоматика выдает код неисправности.
Сигнальное напряжение не доходит до управления, т.к. между ними расположено уплотнение, блокирующее сигнал. Без разрушения триггерного колеса разобрать узел не удастся.
Для корректной работы датчика ABS нужно периодически удалять ржавчину проволочной щеткой и наносить антикоррозионную смазку. Чтобы не возникал неправильный крутящий момент на осевой гайке, нельзя при замене подшипника вместо динамического ключа применять обратный молоток.
autochainik.ru
Подшипник ступицы описание виды диагностика замена фото видео.
Ступичный подшипник – один из важных элементов в автомобиле. При его отсутствии колеса попросту не будут вращаться. Данный элемент постоянно испытывает высокие нагрузки, поэтому его изготавливают только из качественных материалов. Но из-за больших пробегов автомобиля, а также по причине неправильной эксплуатации данная деталь может выйти из строя раньше. Специалисты рекомендуют ступичные подшипники менять сразу же, а иначе можно попасть в большие неприятности. Итак, давайте рассмотрим, что делать, если загудел ступичный подшипник, какое у него устройство и чем опасна езда с таким неисправным элементом.
На самом деле, гудение – это только первый сигнал. Дальше ситуация может развиваться быстро и стремительно. На фоне гудения детали водители начинают слышать треск, который исходит из района передних колес автомобиля. И вот в какой-то момент, когда подшипник не сможет выдержать оборотов, он разлетается вдребезги. О том, что случится дальше, легко догадаться. Вначале колесо заклинит, и в самый неподходящий момент автомобиль станет неуправляемым, и его понесет. Далее, сломается опора рычага подвески, а полуось деформируется. Ремонт подвески обойдется автовладельцу значительно дороже, нежели обычная замена ступичных подшипников.
Для самостоятельной диагностики нужно уметь «слышать» автомобиль. Чтобы знать, как определить, какой подшипник ступицы гудит, для начала следует познакомиться с устройством данного элемента, узнать причины неисправностей, а также научиться выполнять самостоятельно диагностику и замену этих деталей.
Симптомы поломки
Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.
1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.
2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.
3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.
Что будет если не менять
Многие автолюбители катаются с неисправными ступичными подшипниками, да еще и разгоняются под 100 и выше километров в час – ребята это очень опасно, запомните это связующий элемент колеса, который отвечает за его вращение. Если он разбит, то в любой момент его может заклинить. А это резкая остановка одного из передних колес. Теперь представьте если у вас скорость 100 км/ч – вы на такой скорости просто вылетите на обочину это в лучшем случае, но можете вылететь и на «встречку», а тут и до аварии недалеко. Бывали случаи когда машины переворачивались. Так что ребята подшипник ступицы – это очень опасно, если не хотите менять так ездите с небольшими скоростями, до 40 км/ч, иначе может закончится все очень плачевно.
Диагностика
Проверить жизнеспособность подшипника ступицы совсем просто, это сможет сделать даже абсолютно далекий от механики человек. С соответствующей стороны, где прослушиваются подозрительные звуки, передок поддомкрачивается, чтобы колесо зависло в воздухе; Диск держится руками за верх и низ и раскачивается: одной рукой толкаете, второй тянете на себя. Если колесо свободно поддается воздействию, подшипник уже негоден к службе. Даже на первый взгляд незначительный люфт свидетельствует о том, что подшипник начал сыпаться; если же скат просто болтается, значит, меры нужно принимать срочно.
Тянуть и дергать можно смело: колесо выдерживает гораздо более серьезные нагрузки, чем может оказать человек без дополнительной техники. Суммируя все сказанное, на вопрос, можно ли ездить, если гудит подшипник ступицы, следует ответить так: допускается, пока гул еще совсем тихий, на небольшой скорости, объезжая малейшие колдобины – и желательно в направлении автомагазина или СТО. Даже рисковые водители считают, что больше 200 км с такими симптомами проезжать не стоит, если вы цените свою жизнь и не готовы жить с тяжким грузом вины за чужую
Подшипник ступицы переднего колеса – что он собой представляет?
Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму. Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта. Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания. Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.
Гудит подшипник ступицы: можно ли ездить?
Некоторые автовладельцы с неисправными подшипниками не просто ездят, но и разгоняют автомобили до 100 и выше км/ч – это очень опасно. Не стоит забывать, что ступичный подшипник – это элемент, который отвечает за возможность вращения колеса. Если данный узел разбит, его в любой момент может заклинить, а это очень серьезно. Часто из-за этого случаются аварийные ситуации со смертельными исходами. Клин — это резкая остановка одного из передних колес, если разрушен передний ступичный подшипник. На скорости в 100 км/ч автомобиль в самом лучшем случае улетит на обочину дороги, а может выбросить его и на встречную полосу. Также часто автомобили переворачиваются. Стоит помнить, что ступичный подшипник – это ключевой узел. Если гудит подшипник ступицы, можно ли ездить? Можно, однако не быстро, до 40 км/ч.
Гудит подшипник ступицы: сколько можно проехать?
Новички среди автомобилистов часто задают этот вопрос. Нужно сказать, что расстояние это зависит от качества дорог. В некоторых местах дорожное покрытие запросто угробит даже ходовую часть внедорожника. Поэтому лишний раз не стоит рисковать, человеческая жизнь одна.
Профессиональные автомеханики утверждают, что ездить все-таки можно, однако допускается это до тех пор, пока гул еще еле-еле слышен. Разрешается движение только на небольших скоростях. При этом нужно объезжать и небольшие ямы и выбоины. Даже водители, которые любят рисковать, уверены, что с такими симптомами более 200 км проезжать опасно. Теперь вы знаете, как определить, какой подшипник ступицы гудит. Эти советы должны помочь начинающим автомобилистам, которые только-только сели за руль транспорта.
ПОХОЖИЕ СТАТЬИ:
- 2019 toyota highlander: дата выхода,изменения
- Фольксваген туарег: описание,обзор,фото,видео,комплектация,цена,характеристики.
- Двигатели опель: описание,обзор,маркировка,ремонт,фото,видео
- бмв е36: описание,обзор,двигатели,фото,видео,комплектации,отзывы.
- Бмв е28 обзор,история,характеристики,тюнинг,цена,фото,видео,габариты.
- Двигатель BMW M54 пожирает масло: что делать?
- Поворотный кулак описание виды цена замена ремонт дефекты фото видео.
- 2018 Mercedes Sprinter: вот ваш полностью новый премиум-фургон
- Резонатор глушителя: устройство,типы,ремонт,неполадки .
- Двигатели тойота: обзор,описание,виды,фото
- Продажа автомобиля: описание,регистрация,денежные средства.
- Что делает автосервис, хорошим?
- Коллекция автомобилей Серхио Рамоса 2019
- volkswagen passat b3: обзор,описание,фото,видео,характеристика .
- Opel Кроссланд X характеристики цена описание фото двигатель видео.
seite1.ru
устройство, замена и 3 способа ремонта
Содержание статьи
Ступица переднего колеса — это узел ходовой части автомобиля, который выполняет несколько функций. Водителю нужно знать не только, как заменить лампочку ближнего света, но также как устранить неполадки в подобной ступице. Если данная деталь выйдет из строя, транспортное средство не сможет передвигаться.
Чтобы предотвратить это, водитель обязательно должен проводить регулярную проверку состояния ступиц, организовывать техническое обслуживание авто, а также своевременно обращаться в специальный сервис для устранения даже самых незначительных поломок детали. Чтобы самостоятельно проверить работу ступицы, необходимо знать особенности устройства и функциональное назначение элемента.
Назначение ступицы переднего колеса
Чтобы понять, что такое ступица, стоит разобраться с её основным функциональным назначением. Для этого совершенно не обязательно иметь специальные познания в общем устройстве транспортных средств.
Ступица представляет собой особую деталь, которая обеспечивает возможность вращения колеса. Для этого оно должно быть максимально надёжно закреплено на полуоси. На ступицу прикручивается диск, а в конструкции её самой есть пара вращающихся подшипников. Функций у данного конструкционного элемента существует достаточно много. Вот самые основные из них.
- Основная задача ступицы – подвижное и одновременно надёжное соединение диска колеса на оси поворотного кулака.
- Обеспечение качественного торможения и надежности всей тормозной системы в целом. Причина в том, что тормозной диск также закреплён на ступице.
- В переднеприводных автомобилях ступица передаёт колесам вращательное движение по направлению от полуоси. Для этой цели предназначено специальное внутреннее отверстие со шлицами внутри, куда в процессе передвижения входит один конец полуоси. Это позволяет автомобилю свободно перемещаться по трассе.
Современный автомобиль имеет целую систему электронных датчиков, позволяющих в постоянном режиме получать огромное количество информации и обеспечивать максимально безопасное движение машины. Ступица переднего колеса в этом сложном процессе играет не последнюю роль.
Конструкция ступицы
Устройство ступицы переднего колеса необходимо знать для обнаружения и устранения возможных неисправностей. При относительно сложном функциональном назначении, элемент отличается достаточно простым внутренним устройством. Среди основных частей данного узла можно отметить:
- тело ступицы;
- подшипники;
- колёсные шпильки;
- специальные датчики.
Корпус ступицы представляет собой прочную литую деталь, выполненную из специального сплава и прошедшую обработку токарными инструментами.
Данный элемент необходимо рассматривать в качестве единого комплекса, имеющего подшипники и шпильки. У основной массы производителей данные элементы идут только в комплекте, они неотделимы друг от друга.
Подобная монолитность в состоянии обеспечить максимальный уровень надежности и безопасности всей ходовой части транспортного средства.
Признаки наличия неисправностей в ступице
Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:
- неравномерное стирание установленных протекторов покрышек;
- значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
- часто повторяющееся отклонение автомобиля от прямолинейного направления;
- сжатие и протекание амортизаторов;
- высокий уровень производимой вибрации;
- появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.
Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.
При обнаружении подозрительного звука нужно сразу поднять транспортное средство на домкрат и попытаться вручную прокрутить передние колёса.
При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.
Нагрев диска можно прочувствовать посредством простого прикладывания к нему руки после пройденных 8 — 10 км. Если ступица неисправна, температура данного элемента превышает 70 градусов.
Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.
Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль. Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны.
Причины возникновения неисправностей в ступице
Оснований для выхода ступицы из строя существует достаточно много. Среди самых основных причин поломки можно отметить следующие распространенные факторы:
- Износ отдельных элементов системы.
- Погрешности в регулировке развал-схождения.
- Неправильное крепление амортизаторов.
- Сильные долговременные нагрузки на передние колёса.
Поскольку поломок может быть несколько, определить точную причину будет достаточно сложно. Тем не менее, не заметить её просто невозможно. Все без исключения неисправности очень ощутимы. Нельзя оставить без внимания появившийся постоянный шум или гул, степень интенсивности которого меняется в прямой зависимости от скоростного режима или от силы производимого торможения.
При возникновении перечисленных проблем, нужно срочно провести ремонт ступицы переднего колеса. В зависимости от сложности ситуации, проведение ремонтных работ может касаться простой регулировки крепления подшипников, болтов или гаек. В иных случаях может потребоваться полная замена ступицы, когда без помощи профессионалов не обойтись.
Самостоятельно провести ремонтные работы можно только при наличии определённых знаний и специальных инструментов. Ниже можно изучить инструкцию проведения ремонтных работ. Рассказано, как провести проверку крепления, как заменить специальный поворотный колпак.
Ремонт и замена ступицы
При осуществлении такого процесса, как замена ступицы переднего колеса, особое внимание уделяется подготовительным работам.
Подготовка инструментов
В первую очередь потребуется подготовить необходимые для этого инструменты. В массе случаев достаточно обычного набора специальных гаечных ключей с головками. Одновременно с ним нужно подготовить следующие инструменты.
- Съёмник стопорных колец.
- Специальный чашечный съёмник.
- Тиски.
- Отвёртки.
- Домкрат.
- Зубило.
- Молотки.
В качестве дополнения к домкрату стоит подготовить специальные приспособления для фиксации автомобиля в устойчивом положении. Это могут быть все возможные бруски и подпорки. Также потребуется приобрести новые детали, если осуществляется замена. Купить нужно весь комплект ступицы или подшипники, всё зависит от степени их изношенности.
Подготовка машины
После проведения подготовительных работ, сбора всех необходимых инструментов и материалов, можно приступать к замене вышедших из строя элементов.
Необходимо «поддомкратить» автомобиль в нужную сторону, в зависимости от того, с какой стороны будет осуществляться замена. Для обеспечения дополнительной страховки рекомендуется установить специальные подпорки, например, поместить под задние колёса автомобильные антипокатные опоры.
Подготовка деталей
Далее на КПП выставляется первая передача, если это механика, осуществляется постановка авто «на ручник». При помощи специального ключа откручиваются колёсные болты и ступичная гайка подшипника. Если диски у машины легкосплавные, колесо придется снять, далее нажать на тормоз и полностью выкрутить гайку ступицы.
Довольно часто водители сталкиваются с ситуацией, когда гайка ступицы очень сильно затянута и снять её ключом не получается. В этом случае можно использовать метод просверливания одной стороны гайки, которая заклинила. Это позволит рассверлить край детали до самой резьбы. Потом останется раскрыть деталь при помощи тупого зубила и легко и просто открутить её.
После выполнения подобных мероприятий, потребуется снять переднее колесо и посредством отвертки устранить защитный колпак (читайте подробнее о колпаках на колеса). Далее с тормозного диска снимается суппорт и убирается в сторону. Для этой цели барабан вместе со стойкой нужно повернуть на себя и выкрутить крепежи. После этого снимаются рулевые, шаровые опоры и наконечники.
Перед началом подобных работ детали стоит обработать специальным веществом, предназначенным для удаления ржавчины. Это серьёзно облегчит операцию, связанную с откручиванием болтов и гаек.
Чтобы снять тормозной диск, потребуется отвинтить два встроенных в ступицу болта и потом тоже проделать с гайкой, расположенной по центру. Сделать это можно при помощи ключа или зубила, всё зависит от того, насколько крепко прикручена деталь. Как только стойка полностью откручена, можно достать ступицу и приступить к ремонтным работам.
Три варианта ремонтных работ
В большинстве случаев выходит из строя один из подшипников ступицы, потому основные ремонтные работы будут базироваться на его замене. Здесь может быть три основных пути и варианта действия:
- Первый метод строится на замене детали с применением съёмника, но поворотный кулак при этом не снимается.
- Второй вариант потребует его демонтажа, после чего подшипник будет меняться на установленном верстаке.
- Третий способ подразумевает снятие всей стойки. Замена подшипника производится с применением тисков.
Каждый из вариантов имеет свои положительные и отрицательные стороны.
Положительной стороной использования первого варианта является отсутствие необходимости снимать болт регулировки такой системы, как развал схождения. При этом весь рабочий процесс будет не очень удобным, особенно если не будет подъёмника и специальной ямы. По этой причине выбить ступицу и полностью запрессовать подшипник будет довольно сложно.
Намного легче и проще будет провести замену по второму методу. Но здесь есть риск нарушить регулировку развала транспортного средства. В данном случае перед откручиванием болтов поворотного кулака, потребуется отметить его первоначальное положение в стойке и одновременно с этим обратить внимание на положение болта, выполняющего регулировочную функцию. Это поможет избежать ошибок и погрешностей при обратной сборке.
Второй вариант замены идеально подойдет тем, кто занимается не только сменой подшипника, но также всех элементов ходовой – рулевых наконечников, шаровых опор и сайлентблоков.
Самым сложным вариантом замены является третий способ. Здесь чтобы убрать стойку, потребуется полностью распрессовать рулевой наконечник и открутить крепление верхней опоры. После этого можно будет произвести замену вышедшего из строя элемента.
В процессе осуществления замены нужно обратить внимание на извлечение/выбивание ступицы и её деталей. Осуществлять данные мероприятия нужно очень аккуратно. Это позволит избежать каких-либо повреждений гнезда и общего устройства механизма. Если деталь не получается достать руками, работу можно выполнить на специальном прессовочном станке. При этом нужно постараться оставить целым установленное штопорное кольцо, которое не всегда находится в комплекте с новой ступицей.
В процессе демонтажа подшипника не стоит рассчитывать на то, что он останется целым. Данные элементы практически всегда разрушаются. Это нужно принимать во внимание.
Заключение
После установки новой детали всю конструкцию нужно собрать, следуя инструкции, указанной выше, но в обратном порядке. После проведенных работ нужно обязательно посетить рядом расположенное СТО. Профессионалы должны сделать развал-схождение колёс автомобиля, потому что после снятия тяги руля, если она проводилась, предыдущие настройки обязательно сбиваются.
Пожалуйста, оцените этот материал!
Загрузка…Если Вам понравилась статья, поделитесь ею с друзьями!
motorsguide.ru
Все признаки неисправности ступичного подшипника (фото и видео).
Добрый день. В сегодняшней записи мы поговорим о признаках неисправности ступичного подшипника. После прочтения статьи, вы легко продиагносируете ваши ступичные подшипники, и научитесь определять их неисправности задолго до появления критического люфта.
Какие бывают ступичные подшипники?
Есть два принципиально разных типа ступичных подшипников.
На ведущих колесах применяют плоские опорные подшипники:

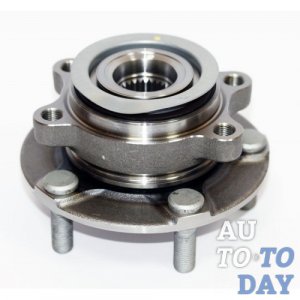

Вот так выглядит ступица ведущего колеса в сборе:
На ведомых колесах, в большинстве случаев, используют два конических подшипника установленных навстречу друг другу.

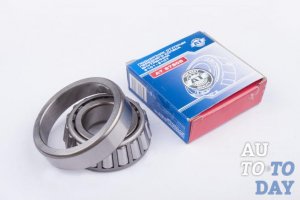

Вот так выглядят ступичные подшипники такого типа:
Вот так выглядит ступица в сборе:
Как и почему изнашиваются ступичные подшипники?
Не смотря на кажущуюся простоту конструкции, подшипники имеют очень сложную технологию изготовления.
Ролики и опорные поверхности сделаны из пластичной стали с поверхностным уплотнением (закалкой или легированием). Если подшипник перекатить он треснет при первом попадании в яму, а если оставить сырым, он очень быстро износится и загудит.
Для того чтобы уменьшить трение, в ступичные подшипники набивают специальные тугоплавкие смазки, а для фиксации роликов на месте они устанавливаются в сепаратор из тугоплавкого пластика.
При повреждении любого из элементов подшипника он приходит в негодность.
В большинстве случаев, причина отказа подшипников — естественный износ. При появлении люфта между роликами и беговыми дорожками сначала появляется повышенный шум при работе, а при критическом значении износа, колесо начинает натурально болтаться, как в этом видео примере:
Эта неисправность проявляется и прогрессирует постепенно. В большинстве случаев ее причиной является вымывание смазки из подшипника. Резко с трассы заехали в глубокую лужу, через две недели готовьтесь менять подшипники. Дело в том, что при движении на больших скоростях подшипники нагреваются до высоких температур, а смазка в них расплавляется. При заезде в лужи, подшипник резко охлаждается и подхватывает воду (при охлаждении). Как итог — часть смазки вымывается, а вода и грязь остаются.
Естественно, подшипники не могут служить вечно, но попадание воды значительно сокращает их ресурс.
Гораздо реже причиной износа подшипника является выплавление или поломка сепаратора. В этом случае происходит смещение роликов в подшипнике и, как следствие, резко появляется запредельный люфт или даже заклинивание.
Вот пример поломки подшипника вследствие разрушения сепаратора:
Наименее вероятная причина отказа подшипника — механическое разрушение беговой дорожки или ролика. Как правило, это происходит на начальном этапе (при приработке) или после резких ударов.
Вот пример такой поломки подшипника:
Каждая из приведенных мной неисправностей проявляется и появляется по-своему.
Признаки неисправности ступичного подшипника:
Повышенный шум и гул.
Гул увеличивается при возрастании нагрузки на подшипник (при повороте в сторону неисправного подшипника).
Если подшипник загудел, можете быть уверены — в нем уже нет смазки, и даже если ее набить, долго он не проработает т.к. в нем появился люфт. Если подшипник конусный то после замены смазки, при условии что его износ не стал запредельным, а ступица правильно отрегулирована, он может работать ещё несколько лет! Плоские упорные подшипники ведущих колес набивать смазкой бесполезно, так как они не регулируются их лучше сразу менять.
Как уже было обозначено выше — при запредельном износе ступичных подшипников колеса начинают болтаться
На гудящих подшипниках можно проездить несколько недель или даже месяцев, но это не очень комфортно в плане шума.
Появление вибрации или болтанки, похожей на спущенное колесо.
Так проявляются и выплавление сепаратора и разрушение роликов или беговых дорожек.
При вывешивании автомобиля на домкрат, колесо с повреждённым подшипником будет явно болтаться….
Если вы обнаружили эту неисправность, вам следует незамедлительно ехать в сервис, соблюдая все меры предосторожности. Дело в том, что вам не важно, что именно случилось с подшипником — в любом случае в нем люфт, и он может заклинить.
Если вы больше любите смотреть видео предлагаю вам посмотреть вот этот ролик про диагностику ступичных подшипников:
Заключение.
На этом у меня сегодня все. Я надеюсь, что благодаря статье вы легко определите первые признаки неисправности ступичного подшипника. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии.
С уважением, администратор https://life-with-cars.ru
life-with-cars.ru
Ступица — Словарь автомеханика
Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.
Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.
Виды ступиц и подшипников
Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.
Подшипники ступицы
В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:
- радиальными;
- упорными;
- радиально-упорными;
- упорно-радиальными.
В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.
Устройство ступицы
В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.
Причины и признаки поломки ступицы
Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.
Замену ступичного подшипника рекомендуется производить при помощи специального пресса, поскольку выпрессовка и запрессовка выколоткой и молотком может привести к деформации посадочных мест.
Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.
Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.
Повреждение сальника подшипника приводит к утечке смазки и быстрому выходу из строя, как подшипника, так и ступицы в целом.
В основном ступицы и их подшипники выходят из строя из-за износа. Также причиной может стать сильный удар в процессе движения, например при попадании в яму на скорости. Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.
Связанные термины
etlib.ru
