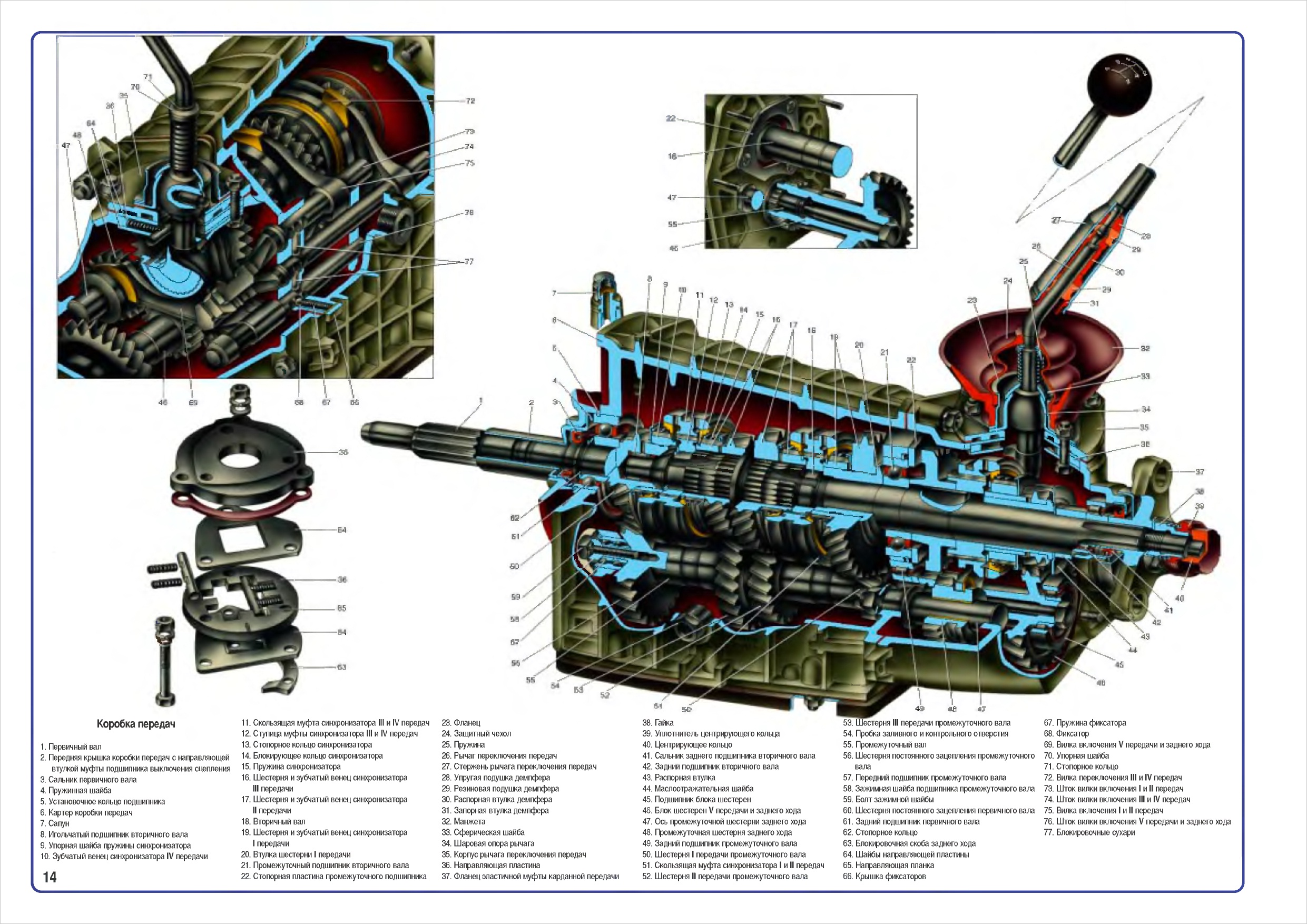

Разборка и сборка коробки передач автомобиля ВАЗ-21213

Разборка и ремонт коробки передач требуются при следующих неисправностях

1. Самопроизвольное выключение или нечеткое включение передач:

- износ лунок под шарики на штоках, поломка пружин фиксаторов;

- износ блокирующего кольца синхронизатора;

- поломка пружины синхронизатора;

- износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

2. Повышенный шум в коробке передач:

- износ подшипников;

- износ зубьев шестерен и синхронизаторов;

- осевое перемещение валов.

3. Затрудненное переключение передач:

- износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;

- деформация рычага переключения передач;

- заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;

- загрязнение шлицев скользящей муфты и ступицы;

- деформация вилок переключения передач.

4. Пониженный уровень или утечка масла:

- износ сальников первичного и вторичного валов;

- ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;

- ослабление крепления картера сцепления к картеру коробки передач.

Перечисленные неисправности могут быть вызваны иными причинами, устранение которых не требует снятия и разборки коробки передач.

Вам потребуются: отвертки (две), сменные головки «на 13», «на 17», удлинитель, вороток, ключи «на 10», «на 13» (два), «на 17», «на 19», «на 30», ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.

Сливаем масло из коробки передач, снимаем вилку и подшипник выключения сцепления.

Демонтируем фланец эластичной муфты с носка вторичного вала и выключатель фонарей заднего хода

Механизм выбора передач можно демонтировать на автомобиле, не снимая коробки передач. Для наглядности эти операции выполняем на снятой коробке передач.

Снимаем манжету механизма выбора передач.

Устанавливаем рычаг переключения передач в нейтральное положение

Головкой «на 10» отворачиваем три гайки крепления корпуса рычага переключения передач

Вынимаем механизм выбора передач

Соединение уплотнено прокладкой

Разборку и сборку механизма выбора передач КПП смотрим в статье – «Разборка механизма выбора передач КПП».

Устанавливаем коробку передач картером сцепления на верстак.



Головкой «на 10» отворачиваем десять гаек крепления нижней крышки коробки передач.





Снимаем крышку



Снимаем уплотнительную прокладку.





Отверткой через отверстие механизма выбора передач сдвигаем вниз шток вилки включения I–II передач (при этом включается II передача).



Ключом «на 13» отворачиваем гайку крепления задней крышки, расположенную внутри корпуса коробки.





Ключом «на 13» отворачиваем пять гаек крепления задней крышки, расположенных снаружи корпуса.



Постукиваем молотком по приливам крышки, при этом отверткой (или подходящим отрезком трубы при снятом сальнике вторичного вала) удерживаем задний подшипник на вторичном валу.





Сдвигаем крышку со шпилек и снимаем, поворачивая ее по часовой стрелке (глядя со стороны хвостовика вторичного вала), чтобы исключить задевание крышки за штоки и блок шестерен V передачи и заднего хода



Снимаем прокладку крышки.





Для замены подшипника блока шестерен V передачи и заднего хода поддеваем ролики подшипника отверткой и вынимаем ролики из сепаратора



Извлекаем сепаратор.





Поддев крючком наружное кольцо подшипника, вынимаем его из гнезда задней крышки





Снимаем упорное кольцо заднего подшипника вторичного вала



Снимаем наружное кольцо подшипника с сепаратором и роликами.

Снимаем внутреннее кольцо подшипника.

Снимаем распорную втулку

Снимаем маслоотражательную шайбу.

Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки.

Перед тем как включить заднюю или V передачи, освобождаем вилку включения этих передач.

Для этого ключом «на 10» отворачиваем болт крепления вилки к штоку.

Нажав отверткой на вилку вниз, включаем заднюю передачу

Накидным ключом (головкой) «на 17» отворачиваем болт крепления блока шестерен V передачи и заднего хода.

Вынимаем болт

Снимаем блок шестерен со шлицев промежуточного вала.

Зажимаем блок шестерен V передачи и заднего хода в тиски с накладками губок из мягкого металла.

Двумя отвертками спрессовываем внутреннее кольцо подшипника блока шестерен

Снимаем внутреннее кольцо.

Снимаем втулку шестерни V передачи

Снимаем саму шестерню с блокирующим кольцом синхронизатора

Снимаем ступицу

Снимаем муфту синхронизатора.

Повернув вилку включения V передачи и заднего хода на штоке к вторичному валу, снимаем промежуточную шестерню задней передачи.

Накидным ключом «на 13» отворачиваем два болта крепления крышки фиксаторов.

Снимаем крышку и прокладку.

Вынимаем пружины фиксаторов (пружина штока V передачи и заднего хода длиннее двух других и имеет темный цвет покрытия)

Намагниченной отверткой вынимаем все три фиксатора

Вынимаем шток включения V передачи и заднего хода с вилкой.

Снимаем вилку со штока.

Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки V передачи и заднего хода и III–IV передач.

Снимаем с вторичного вала ведомую шестерню задней передачи.

Из паза вала вынимаем шпонку.

Головкой «на 10» отворачиваем болт крепления к штоку вилки включения III–IV передач.

Вынимаем шток.

В отверстие штока вставлен блокировочный сухарь, вынимаем его.

Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки I–II и III и IV передач

(этот сухарь заметно длиннее сухаря, расположенного между штоком включения V передачи — заднего хода и штоком включения III–IV передач).

Головкой «на 10» отворачиваем болт крепления к штоку вилки включения I-II передач

Вынимаем шток.

Ударной отверткой с крестообразным наконечником отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала.

Винты стопорятся специальными шайбами.

Снимаем стопорную пластину.

Накидным ключом «на 19» отворачиваем гайку крепления оси промежуточной шестерни заднего хода, удерживая ось от проворачивания ключом «на 24»

Вынимаем ось промежуточной шестерни заднего хода

Отвернув гайки крепления картера сцепления, разделяем картеры сцепления и коробки передач.

Снимаем прокладку.

Снимаем с первичного вала пружинную шайбу с конической поверхностью (меньшим диаметром она обращена к подшипнику).

Зажимаем в тиски с накладками губок из мягкого металла шлицевую часть первичного вала.

Накидным ключом «на 19» отворачиваем болт зажимной шайбы переднего подшипника промежуточного вала.

Снимаем зажимную шайбу подшипника

Двумя отвертками поддеваем за установочное кольцо передний двухрядный подшипник промежуточного вала

Снимаем подшипник. При снятии подшипника его заднее внутреннее кольцо может остаться на валу.

Двумя отвертками спрессовываем заднее внутреннее кольцо подшипника и снимаем его.

Вынимаем упорное кольцо заднего подшипника промежуточного вала.

Вставив отвертку между торцами подшипника и шестерни I передачи промежуточного вала, сдвигаем задний подшипник

Вынимаем наружное кольцо подшипника с сепаратором и роликами

Снимаем внутреннее кольцо подшипника с носка вала.

Сдвинув промежуточный вал назад, вынимаем его из картера коробки передач

Поддев двумя отвертками за установочное кольцо задний подшипник первичного вала, вынимаем первичный вал в сборе с подшипником и блокирующим кольцом синхронизатора.



С переднего носка вторичного вала снимаем игольчатый подшипник.

Снимаем вилки включения I и II, III и IV передач.

Двумя отвертками поддеваем за установочное кольцо промежуточный подшипник вторичного вала и снимаем его.

Наклонив, извлекаем из картера коробки передач вторичный вал в сборе с шестернями, муфтами, ступицами и блокирующими кольцами синхронизаторов.

Сборку коробки передач проводим в обратной последовательности.

Если при снятии переднего двухрядного подшипника промежуточного вала его заднее внутреннее кольцо осталось на валу, то перед установкой подшипник необходимо собрать.

Для этого из наружного кольца подшипника отверткой аккуратно вынимаем сепаратор с шариками и надеваем его на внутреннее кольцо (снятое с вала).

Сепаратор с шариками и внутренним кольцом вставляем в наружное кольцо подшипника

При сборке первичного вала подходящим отрезком трубы напрессовываем подшипник на вал, опираясь на его внутреннее кольцо

После установки в картер коробки передач вторичного и промежуточного валов запрессовываем передний и задний подшипники промежуточного вала, промежуточный подшипник вторичного вала и внутреннее кольцо подшипника блока шестерен.

Наружное кольцо подшипника блока шестерен V передачи и заднего хода запрессовываем инструментальной головкой подходящего размера (отрезком трубы) в гнездо задней крышки.

Вставляем в наружное кольцо подшипника сепаратор и ролики.

Для предотвращения отворачивания болта крепления блока шестерен V передачи и заднего хода наносим на резьбу болта резьбовой герметик.

Для удобства монтажа задней крышки устанавливаем на вторичный вал задний подшипник в сборе.

Все уплотнительные прокладки желательно смазать тонким слоем силиконового герметика. При сборке механизма выбора передач наносим на шаровую опору смазку Литол-24.

Разборку первичного и вторичного вала смотрим в статье – «Разборка валов КПП».

У пятиступенчатых коробок передач c 1992 г. не устанавливается шайба на вторичном валу и изменена конфигурация вторичного вала и ступицы муфты синхронизатора V передачи.

На вторичном валу диаметр под ступицу был 28, стал 25 мм; ширина посадочной части ступицы стала больше и посадочный диаметр уменьшен с 28 до 25 мм.

Указанные детали не взаимозаменяемы с ранее выпускавшимися, поэтому при ремонте коробки передач «старой» конструкции соблюдаем следующие правила:

- если меняется шайба, то вторичный вал и ступицу ставим «старой» конструкции;

- если взамен вторичного вала или ступицы устанавливаются одноименные детали «новой» конструкции, то их меняем комплектно, то есть при замене ступицы заменяем и вторичный вал и наоборот. В этом случае шайбу не устанавливаем.

Сборка V ступени, передачи заднего хода и механизма выбора передач проводится в последовательности, обратной разборке, с учетом следующего.

Ось промежуточной шестерни заднего хода крепим до установки валов в картер коробки передач моментом 78 Нм (8 кгс∙м).

Перед установкой штока вилки включения пятой передачи и заднего хода в картер устанавливаем на него дистанционную втулку.

Внутреннее кольцо подшипника напрессовываем на блок шестерен V передачи и заднего хода, а наружное – в гнездо задней крышки.

Задний подшипник вторичного вала напрессовываем на вал для облегчения установки задней крышки.

Промежуточную шестерню заднего хода, ведомую шестерню V передачи и ее вилку устанавливаем одновременно. Болт крепления блока шестерен затягиваем моментом 78 Нм (8 кгс∙м).
