Редукционный клапан масляного насоса - как он работает?

В транспортном средстве масляный насос предназначается для создания давления в смазочной системе, посредством чего обеспечивается смазка движущихся частей двигателя автомобиля. В самой смазочной системе, где в наличии есть сухой картер, масляный насос выполняет еще и функцию перекачки масла в масляный бак из картера двигателя. Масляный насос начинает свою эксплуатацию от распределительного вала или коленчатого вала при помощи приводного вала. Так, классификация за типом управления масляных насосов включает в себя регулируемые и нерегулируемые.

Насосы регулируемые поддерживают постоянное давление посредством изменения производительной составной насоса. В нерегулированных насосах постоянное давление поддерживается при помощи редукционного клапана. Так, непосредственно в зависимости от конструктивного типа устройства существуют масляные насосы роторного типа и шестерного.

Редукционный клапан являет собою гидравлический пли пневматический дроссель, который действует автоматически и предназначается для поддержания давления на выходе на одном постоянном уровне. Так, существует

несколько видов редукционных клапанов:

- редукционный клапан, который управляется пневмоприводом или электроприводом;

- редукционный клапан прямого действия, который не нуждается в внешнем источнике питания.

1. Назначение редукционного клапана масляного насоса.

Первой функцией, которую выполняет редукционный клапан масляного насоса, является создание определенного давления. В последующем будущем данный параметр нуждается в постоянном контроле. Так, любое, даже минимальное превышение дозволенного давления может приводить к тому, что ключевые узлы двигателя выйдут из строя. Но нельзя переусердствовать, так как нехватка такого рода давления может привести к перегреву элементов из-за недостаточного смазывания. Для того чтобы избежать всех вышеуказанных проблем, ученные-автомобилисты изобрели устройство редукционного клапана. На первый взгляд может показаться, что данное устройство является простым и не нужным, так как визуально оно не создаёт предпосылок для дальнейшего волнения.

Тем не менее, отсутствие такого устройства в транспортном средстве делает невозможным нормальную работу двигателя внутреннего сгорания. Основное предназначение редукционного клапана масляного насоса заключается в постоянном контроле уровня давления масла, ослабления и усиления его, при надобности. Данные процедуры реализуются посредством двух простых действий, которые заключаются в открытии прохода, с целью недопущения серьезных разрушений и снижения давления, а также его закрытия для того, чтобы обеспечить нормальную работоспособность всей системы.

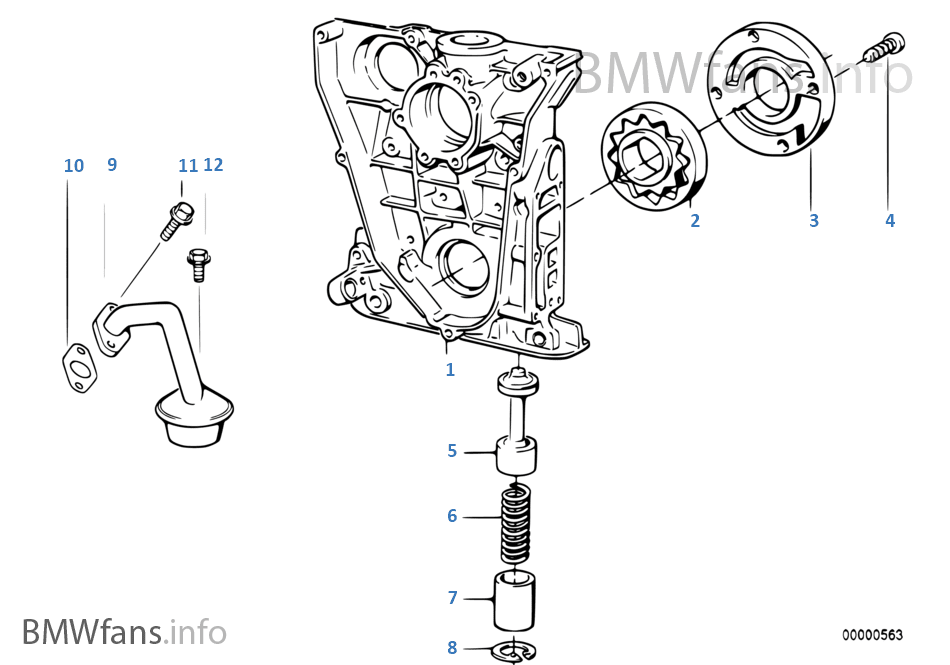

2. Особенности устройства клапана.

Вообще, если разобраться и вникнуть во всю данного устройства, то можно обнаружить то принцип, по которому действует и работает данная система является достаточно простым. Так, основным реагирующим органом в данном узле будет упорный болт. Именно данная деталь производит особое давление непосредственно на пружину, посредством чего прижимает к отверстию сам редукционный клапан. После того как давление увеличиться в самой системе, а показатель допустимого уровня останется позади, масло начнет преодолевать всю упругую составную пружины, выдавливая редукционный клапан.

Вследствие этого масло будет переходить в специальное отделение. После того как давление стабилизируется и нормализируется, пружина вернет клапан в его первоначальное состояние, а сам двигатель внутреннего сгорания продолжит свою работу в штатном режиме. Устройство редукционного клапана масляного насоса не имеет особо сложной конструкции и состоит их:

- небольшого кожуха, в котором есть особая система каналов, по которым производится передвижение масла;

- специальный клапан, вид которого напоминает небольшой поршень или шарик.

Основная задача данной детали заключается в своевременном прекращении прохода и не допущении увеличения давления в двигателе. Следует обратить внимание еще и на то, что главная особенность такого рода системы заключается в элементарности исполнения функции, что будет обеспечивать наибольшую эффективность и надежность работы.

Устройство редукционного клапана может производиться в двух вариантах. Первый вариант предусматривает его расположение непосредственно в корпусе насоса. Второй – клапан будет иметь форму и вид отдельного самобытного механизма. Так, вся система является достаточно хорошо продуманной. Тем не менее, даже такие высококачественные устройства иногда могут давать сбои. Следовательно, нужно сосредоточиться на основных неисправностях клапана и способах их устранения.

3. Наиболее частые поломки редукционного клапана.

Так, существует несколько наиболее частых поломок редукционного клапана, которые проявляются в двух аспектах. В первом случае редукционный клапан неспособен поддерживать нормализированное давление. Зачастую такие проблемы возникают из-за механических поломок устройства. Самым слабым элементом данной системы является пружина. В непосредственном процессе длительной эксплуатации данная деталь может быть растянутой, вследствие чего будет происходить несанкционированное открытие клапана при минимальном росте давления. В результате можно получить то, что масло не будет попадать к большинству узлов двигателя, вследствие чего они будут изнашиваться и выходить из строя. Основные причины такого рода неисправностей пружин: износ, который возникает вследствие продолжительной работы; установка пружины неправильной при проведении капитального ремонта; ошибки при монтаже детали.

Во втором случае проблемы с открытием клапана будут возникать при достижении апогея давления. Это возникает из-за засорения просвета клапана в длительном процессе его эксплуатации. В итоге редукционный клапан будет подклинивать и при высоком давлении даже не открываться. В результате этого множество необходимых узлов двигателя будут разрушены и капитального ремонта тогда не избежать. Основная причина такого рода неисправности заключается в несвоевременной замене масла. Объясняется вышеуказанный процесс достаточно просто, чего не сказать об устранении проблемы. Все маленькие частички грязи будут откладываться непосредственно на поверхности устройства, вследствие чего будут увеличивать размеры нароста. Из-за низкокачественной промывки проблема будет заключаться в накоплении в каналах разного рода стружки и мусора.

4. Рекомендации по ремонту.

При малейших признаках неисправности редукционного клапана нужно незамедлительно устранить возникшую поломку. Так, нужным будет снятие и разбор устройства масляного насоса. После того как система была вскрыта, автомобилист обнаружит сам редукционный клапан, вследствие чего можно самостоятельное определить состояние устройства. Если оно заело, то нужно достать его, промыть в бензине и, обязательно, смазать. Такие же действия по промывке нужно производить с насосом топливным. Отдельное внимание следует уделить чистке клапанных каналов и диагностированию основных элементов. Если из строя вышла пружина, то следует ее заменить. Но нужно учесть важный аспект, что установка нового устройства масляного насоса необходима после каждого ремонта силового узла автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

редукционный клапан

Редукционный клапан является мелкой, но очень важной деталью во многих агрегатах, в которых жидкость циркулирует под нужным давлением. В этой небольшой статье мы подробно разберём устройство, принцип работы и назначение редукционного клапана, причём не только клапана, установленного в системе смазки двигателя, но и в других системах.

О важности редукционного клапана и обратного клапана, а так же какие бывают неприятности, если он перестанет нормально работать, я уже подробно писал и желающие могут почитать об этом вот в этой статье. А в этой статье начнём с самых азов.

Говоря простыми словами — редукционный клапан предназначен для стравливания излишков жидкости (которая качается к примеру масляным насосом (или топливным насосом) и циркулирует по системе) обратно в картер, если давление превышает допустимые нормы.

И если бы не было этого клапана, то повышенное больше нормы давление жидкости (масла, топлива и др.) повредило бы прокладки, сальники или пористый материал масляного, или любого другого фильтра (которые тоже рассчитаны на определённое давление) и это привело бы к неприятным последствиям.

Редукционный клапан — устройство и принцип работы.

Сам клапан, несмотря на его важность, устроен довольно просто (см. рисунок чуть ниже и фото выше). Он представляет из себя подпружиненный шарик (или цилиндрик) который постоянно поджат своей пружиной и запирает своим телом своё посадочное место, в обратном канале, предназначенном для слива избыточной жидкости (масла). Упругость пружины клапана рассчитана на определённое давление жидкости.

Редукционный клапан.
1 — шестерни насоса, 2 — шарик клапана, 3 — пружина, подпирающая шарик.

И при превышении этого давления сверх нормы, повышенное давление жидкости давит на клапан, пружина при этом сжимается и шарик открывает канал, через который стравливаются излишки жидкости. Всё работает довольно просто и на автомате, и проблем как правило не возникает, если конечно вовремя менять фильтр и рабочую жидкость (масло), чтобы не допустить попадание грязи под клапан.

Где применяется редукционный клапан.

Редукционный клапан может быть установлен в масляном насосе автомобиля, который качает масло под нужным давлением по системе смазки, а также может устанавливаться в топливной системе как бензинового, так и дизельного двигателя, и даже устанавливается в современных сантехнических системах подачи воды.

В системе смазки двигателей автомобилей, мотоциклов и другой техники, редукционный клапан не допускает превышения давления масла выше нормы (подробнее о давлении масла и его проверке читаем тут), чтобы масло не выдавливалось через сальники и прокладки, а также чтобы не порвать пористый материал масляного фильтра. Подробно о редукционном клапане системы смазки и как проверить этот клапан можно почитать в статье про масляный насос — его диагностику и ремонт.

В топливной системе современных впрысковых бензиновых двигателей, установлен клапан в топливной рампе и он не допускает превышения давления топлива в ней. Если быть точным, то этот клапан называется не редукционным клапаном, а регулятором давления топлива (подробно о нём читаем здесь), но принцип работы его такой же, то есть в регуляторе давления топлива установлен тот же подпружиненный шарик, который при превышения нормы давления топлива, стравливает его излишки в канал обратки.

Примерно так же работает и редукционный клапан в топливной системе дизельного двигателя. Когда насос низкого давления, подающий топливо в топливный насос высокого давления (ТНВД), накачает топливо больше положенного, открывается редукционный клапан, установленный в топливной системе и излишки дизельного топлива сливаются в канал обратки и далее по шлангу обратки обратно в топливный бак.

В системе гидроусилителя руля современного автомобиля (подробнее о гидроусилителе читаем тут) и других системах гидравлики (даже в токарных станках высокой точности) так же установлен редукционный клапан, позволяющий предотвратить превышения давления гидравлической жидкости (масла) выше требуемой нормы.

Ведь любой гидроусилитель и его уплотнения, рассчитаны на работу с гидравлической жидкостью, прокачиваемой насосом гидроусилителя под определённым давлением и максимальное значение этого рабочего давления не должно превышать требуемой величины. Повышение давления как правило происходит при повороте руля машины до упора.

И в крайнем положении руля, значительно повышается давление жидкости, а чтобы не повредить уплотнения и другие детали ГУРа, именно для этого и служит редукционный клапан, который стравливает излишки жидкости, тем самым понижая давление до необходимой нормы, и предотвращая порчу уплотнений в системе и другие неприятности.

Несомненно редукционный клапан является мелкой, но очень важной деталью любой гидравлической системы.

Редукционный клапан - масляный насос

Редукционный клапан - масляный насос

Cтраница 1


Редукционный клапан масляного насоса регулируют на заводе путем подбора упругости.  [2]

Редукционный клапан масляного насоса регулируют на заводе путем подбора пружины соответствующей упругости.  [4]

Величина нагрузки пропорциональна давлению масла в цилиндре и предварительно регулируется редукционным клапаном масляного насоса. Контролируют ее по манометру, установленному на пуль те.  [5]

При отклонении давления до указанного устанавливают кран в положение Стоп и регулируют редукционный клапан масляного насоса до требуемой величины.  [6]

Д-35: / - маслоналивная горловина, 2 -датчик дистанционного термометра, 3 - редукционный клапан масляного насоса, 4 - масляный насос, - 5 - маслоприемник масляного насоса, б - фильтр тонкой очистки масла, 7 - сетка, уменьшающая вспенивание масла, 8 - фильтр грубой очистки масла, 9 - предохранительный клапан, 10 - клапан-термостат, 11 - ма-с.  [8]

При автоматизации дизельной установки, работающей в широком диапазоне изменения чисел оборотов, необходимо предусматривать связь между рукояткой управления топливными насосами и редукционным клапаном масляного насоса, назначение которой обеспечивать одновременно с резким увеличением оборотов быстрое повышение давления подачи масла в подшипники коленчатого вала и в сервомотор регулятора.  [9]

Если же давление масла при исправных приборахконт-роля по-прежнему высокое, а в двигатель залито масло необходимого сорта и качества, то, возможно, неисправен редукционный клапан масляного насоса, имеется заедание-клапана, чрезмерно жесткая пружина либо слишком загрязнены каналы системы смазки. Необходимо отрегулировать или заменить редукционный клапан масляного насоса либо промыть каналы системы смазки.  [10]

Низкое давление масла в системе смазки дизеля может быть вызвано недостаточным количеством смазочного масла в картере или масляном баке, загрязнением масляного фильтра или подсасыванием воздуха в систему смазки, загрязнением или заеданием редукционного клапана масляного насоса.  [11]

АСФО-I: / - главная масляная магистраль двигателя, 2 - ведущая шестерня масляного цасо-са, 3 - корпус масляного насоса, 4 - масляный поддон, 5 - сетка маслоприемника, 6 - ведомая шестерня масляного насоса, 7 - пробка спускного отвео-стия, 8 - - масломерная линейка, 9 - редукционный клапан масляного насоса, 10 - нагнетательный канал масляного насоса, II - сливной клапан, 12 - клапан-термостат, 13 - маслопровод от насоса к корпусу фильтров, 14 - предохранительный клапан, IS - маслопроводы от корпуса фильтров к масляному радиатору, 16 - корпус фильтров, 17 - датчик дистанционного термометра, 18 - внутренний элемент фильтра грубой очистки, 19 - наружный элемент фильтра грубой очистки, 20 - картонный элемент ( АСФО-1) фильтра тонкой очистки, 21 - калиброванное отверстие в стенке стяжного болта, 22 - маслоналивная горловина, 23 - указатель дистанционного термометра, 24 - манометр, 25 - масляный радиатор.  [13]

Ресурс коленчатого вала с центробежной очисткой масла в полостях лимитируется отложениями в кривошипных шейках и износом. Переборка редукционного клапана масляного насоса вызывается накоплением отложений. Коррозия является основной причиной выбраковки подшипников качения, расположенных в труднодоступных и плохо защищенных местах. Единственным машинным узлом трения, долговечность которого по выкрашиванию рабочих поверхностей рассчитывают на протяжении почти полувека с 90 % - ной гарантией, является подшипник качения. Его рассчитывают по известной формуле Q ( nh) p3 С, где Q - приведенная радиальная нагрузка; п - частота вращения кольца, мин 1; Л - проектная долговечность, ч; С - коэффициент работоспособности, являющийся паспортной характеристикой подшипника и определяемый на основании лабораторного испытания.  [14]

Если же давление масла при исправных приборахконт-роля по-прежнему высокое, а в двигатель залито масло необходимого сорта и качества, то, возможно, неисправен редукционный клапан масляного насоса, имеется заедание-клапана, чрезмерно жесткая пружина либо слишком загрязнены каналы системы смазки. Необходимо отрегулировать или заменить редукционный клапан масляного насоса либо промыть каналы системы смазки.  [15]

Страницы:      1    2

Редукционный клапан давления: принцип работы, устройство, назначение

Газ или жидкость в магистральном трубопроводе часто находится под более высоким давлением, чем это нужно для того или иного потребителя. Для того, чтобы снизить его до требуемой величины, применяют редукционный клапан. Такие устройства используют также стабилизации напора в гидравлических системах различных приводов на транспорте и в технологических установках.

Назначение

Устройства предназначены для понижения высокого напора жидкости или газа, подаваемого из магистрали, до значений, необходимых для работы устройства-потребителя. Еще одно назначение редукционного клапана — поддержание постоянного давления на входе таких устройств.

Основные области применения гидравлических редукционных клапанов следующие:

  • Водопроводные распределительные сети.
  • Насосные установки.
  • Оросительные системы.
  • Противопожарные комплексы.

Правильно подобранный редукционный клапан дает следующие преимущества:

  • Защита от резких перепадов напора, гидравлических ударов.
  • Оптимизация расхода ресурсов, снижение издержек.
  • Снижение уровня вибрации, нежелательных акустических эффектов (так называемое «гудение труб»).

Специалисты рекомендуют устанавливать редукционный клапан в следующих случаях:

  • При давлении в магистрали выше 5 атм. (бар)
  • Защита от бросков.
  • Сложные распределительные системы в многоэтажных зданиях.
  • Потребность в секциях водопроводной сети с разным напором.

Чтобы стабилизировать давление в отопительных контурах, применяется подпиточный клапан.

Виды регулировочных клапанов

Устройства разделяют на две подгруппы. Они различаются конструкцией и принципом действия. Это:

  • Редукторы прямого действия. Давление в магистрали непосредственно действует на чувствительные элементы, управляющие регулировкой. Работает за счет энергии напора в магистрали.
  • Редукторы непрямого действия. Давление воспринимается чувствительным элементом и предается на механизм, сравнивающий значение с заданным и управляющий исполнительными органами. Этот механизм может использовать электронные компоненты и требовать дополнительного питания.

Редукторы разделяются также по виду рабочей среды:

  • Воздух.
  • Газ (углекислый, ацетилен, аргон, кислород и т.п.).
  • Масло в системах смазки и гидравлики.
  • Вода в сетях водоснабжения и канализации.
  • Теплоноситель в системах отопления.

Рабочая среда влияет на выбор конструкции, материалов, диапазонов регулировки.

Гидравлические редукторы, в свою очередь, бывают поршневые и мембранные. Поршневые отличаются тем, что изменения входного давления не влияет на стабильность параметров на выходе. Однако устройства такого типа намного более чувствительны к загрязнениям и посторонним включениям в потоке рабочей среды и требую установки фильтров. В мембранных редукторах перепады на входе сказываются на постоянстве напора на выходе, они неприхотливы и допускают значительные загрязнения жидкости. Для срабатывания им не требуется существенный перепад входного давления.

Клапан редукционный пружинного типа применяется для управления напором при подаче газов, воды, пара, растворов теплоносителей.

Функции редукционного клапана

Для чего нужен водный или газовый редукционный клапан? Редуктора выполняют следующие основные функции:

  • Понижение давления в отводе от главной магистрали.
  • Стабилизация выходного давления на заданном уровне.
  • Ограничение выходного давления до заданной величины.

Сложные современные устройства выполняют и другие функции, такие, как передача данных в централизованную систему управления, доочистка рабочей среды от механических загрязнений и других посторонних включений.

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

  • Цилиндрический корпус имеет входной и выходной патрубок.
  • По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
  • Сверху золотник поджат пружиной.
  • Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться.  Одновременно этот механизм выполняет и функции обратного клапана.

При большом расходе клапан прямого действия будет вызывать большие колебания расходы продукта.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Позиция золотника определяется равнодействующей Рред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан.  Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.

Отличие редуктора от предохранительного клапана

Конструктивно эти два вида запорных устройств имеют очень много общего. Они походи внешним видом корпусов, рабочее давление и там, и там задается регулировочными винтами, изменяющими степень сжатия пружин, подпирающих клапаны. Много общего и в их схемах с точки зрения гидравлики.

Различия заключаются в назначении, принципе действия и особенностях внутреннего устройства.

Предохранительный клапан выполняет единственную функцию — он не должен допустить повышение давления в системе выше заданной предельной величины.

Управляется он входным давлением (Рн). Для него не имеет значения расход рабочей среды, проходящей через клапан. Это устройство эпизодического действия.

Редуктор же должен независимо от Рн поддерживать постоянное давление на выходе. Он управляется выходным Рред. Постоянный расход имеет большое значение для функционирования этого типа устройств. Действуют они не эпизодически, ка предохранителя, а постоянно.

Различие в управляющих параметрах нашли свое отражение и на гидравлических схемах. У редуктора пунктир, символизирующий управление, подходит ко входу, а у предохранителя — к выходу.

Ремонт и неисправности масляного клапана

Конструкция редуктора достаточно простая, это обуславливает его высокую отказоустойчивость и долгий срок эксплуатации. Обычно это бывает связано с износом деталей устройства.

Специалисты выделяют следующие основные неисправности редукторов:

  • Не создается необходимое давление на выходе. Чаще всего причиной неисправности служит пружина. По мере использования и естественного старения пружина теряет упругость. Из-за меньшей силы сжатия клапан никогда до конца не закрывается, и заданный напор не достигается. То же самое может произойти, если при ремонте или обслуживании поставить похожую по размерам пружину, обладающую меньшей упругостью. Неопытные или недобросовестные мастера часто допускают такую оплошность.
  • На выходе получается слишком высокое давление. Это бывает вызвано наличием посторонних предметов внутри механизма, мешающих ему своевременно отсекать подачу. Это могут быть частицы стружки, других механических загрязнений или отложения отработавшего свой срок и загустевшего масла. Такие загрязнения могут привести к заклиниванию деталей клапана и к полному выходу механизма из строя.

Ремонт и обслуживание можно проводить только при полностью отключенных насосах, двигателях и сбрасывании давления в магистрали до нуля. Нарушение этого правила может привести к выбросу масла и деталей клапана, травмированию персонала и повреждению оборудования.

Ремонт заключается в демонтаже клапана и его полной разборке для дефектации.

Все детали, включая корпус, надо тщательно промыть в растворителе от остатков масла и других загрязнений и осмотреть. Поврежденные детали следует заменить. Если нет уверенности в упругости пружины, лучше заменить и ее, не дожидаясь сбоев в работе.

Такое обслуживание обычно приурочивают к плановому ремонту двигателя, связанному с частичной разборкой. Если на внутренних поверхностях корпуса или на поверхности золотника обнаружены царапины или задиры, лучше заменить весь клапан.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

  • При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
  • Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
  • Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
  • Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
  • Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
  • При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Обслуживание и ремонт

Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.

Перепускной клапан (система смазки - Энциклопедия по машиностроению XXL

Перепускные клапаны применяются в системах жидкой смазки для перепуска масла мимо пластинчатых фильтров по обводной трубе, если вследствие загрязнения фильтров (одного или обоих) разность давлений перед фильтрами и за фильтрами достигает величины, на которую настроен перепускной клапан. При этом преодолевается сопротивление пру-  [c.58]

Гидравлический реверсивный клапан (фиг. 69, поз. 3) применяется в системе для периодического переключения подачи смазки, нагнетаемой плунжерным насосом, с одной магистрали на другую за счет давления, развиваемого в обратном конце магистрали, после срабатывания всех смазочных питателей. Кроме того, при каждом переключении реверсивного клапана происходит переключение контактов конечного выключателя, установленного рядом с ним. Реверсивный клапан (фиг. 72) состоит из корпуса /, золотников 2 и 3, двух перепускных клапанов 4 и 5, предохранительного клапана 6 и конечного выключателя 7.  [c.128]


Контрольный клапан давления (поз. 3, фиг. 60 и фиг. 77) применяется в централизованных автоматических системах густой смазки конечного типа для контроля величины давления, создаваемого в конце наиболее длинного ответвления магистрального трубопровода или двух наиболее длинных ответвлений, после срабатывания всех смазочных питателей. Как правило, после контрольного клапана давления ставится один смазочный питатель для постепенного обновления смазки, находящейся внутри клапана. Клапан (фиг. 76) состоит из корпуса 5, переключающего золотника 1, распределительного золотника 2, двух перепускных клапанов 3 ъ 4 я конечного выключателя 6, установленного на оДной плите с контрольным клапаном давления. На фиг. 77 показан общий вид клапана.  [c.133]

Двухтактные двигатели ЯАЗ имеют топливоподкачивающий насос шестеренчатого типа, действующий так же, как и насос системы смазки с перепускным клапаном, открывающимся при превышении допустимого давления.  [c.88]

Давление в системе смазки двигателя должно быть при 1200 об/мин не менее 150 и не более 500 кПа. Максимальное давление ограничивается редукционным клапаном 14, который установлен в корпусе маслянфильтра грубой очистки или повышении вязкости и давления масла срабатывает перепускной клапан 7, установленный перед фильтром грубой очистки 9, и масло поступает к точкам смазки неочищенным, минуя фильтрующие элементы.[c.26]

Система смазки. Основными дефектами приборов системы смазки являются вмятины, трещины и обломы на стенках корпусов и бачков, повреждение прокладок и фильтрующих пластин, трубок масляного радиатора износ шестерен, отверстий корпуса под вал насоса и ось ведомой шестерни, валика ведущей шестерни, оси ведомой шестерни масляного насоса выработка торца крышки насоса ослабление пружин и износ плунжеров или шариков редукционного и перепускного клапанов срыв или износ резьбы.  [c.385]

Основными элементами системы смазки двигателя являются масляный насос с маслоприемником, масляные фильтры предварительной и тонкой очистки масла, система редукционных и перепускных клапанов, маслопроводы, приборы, показывающие давление и температуру масла. Часто в систему охлаждения включается масляно-воздушный радиатор, охлаждающий масло.  [c.170]


Для понижения температуры масла в системе смазки двигателя ЗИЛ-130 предусмотрен масляный радиатор, который включают краном 2. Масляный радиатор устанавливается впереди радиатора системы охлаждения. Масло, проходящее через трубки радиатора, охлаждается встречным потоком воздуха. Подается масло в радиатор от второй секции шестеренчатого насоса, которая имеет перепускной клапан, отрегулированный на давление 1,2 кГ/смК  [c.37]

Масляный насос имеет наружное крепление маслоприемник установлен плавающего типа. Давление в системе смазки ограничивается редукционным клапаном, расположенным в насосе. В фильтре грубой очистки расположен перепускной клапан, открывающийся при загрязнении фильтра.  [c.190]

В насосе установлен шариковый редукционный клапан, ограничивающий предельное давление масла в системе смазки. В фильтре грубой очистки имеется перепускной клапан, пропускающий масло мимо фильтра при загрязнении.  [c.192]

Фильтры 5 служат для предохранения системы смазки и центрифуги от попадания грязи. В случаях засорения фильтров перепускной клапан 7 и труба 6 автоматически открываются вследствие перепада давления в фильтрах свыше 0,85 кгс/см . Контактный дифференциальный манометр 8 сигнализирует о засорении фильтров, когда перепад давления в них превышает 0,55 кгс/см . Сигнал подается гудком и лампочкой.  [c.424]

Масляный насос 7 (фиг. 102) закреплен снаружи наклонно с правой стороны картера и приводится в действие от шестерни распределительного вала. В насосе установлен шариковый редукционный клапан, ограничивающий давление в системе смазки в пределах до 4,5 кГ/см . Насос трубкой 11 соединен с плавающим маслоприемником 12, снабженным сетчатым фильтром. Маслоприемник расположен в масляном поддоне 15. Засасываемое насосом из поддона масло по каналам в картере и по трубке поступает в пластинчатый щелевой фильтр 10 грубой очистки масла, включенный в магистраль последовательно. В фильтре имеется перепускной шариковый клапан 9, открывающийся при загрязнении фильтра. Фильтрующий элемент очищают путем поворота рукоятки на его корпусе.  [c.158]

Дифференциальный клапан поддерживает в системе нормальное давление и открывается, перепуская масло на слив в поддон, при давлении 470— 500 кН/м (4,7—5,0 кгс/см ). Предохранительный клапан радиаторной секции масляного насоса отрегулирован на давление 80—120 кН/м (0,8— 1,2 кгс/см ), а редукционный клапан насоса — на давление 700—750 кН/м (7,0—7,5 кгс/см ). Перепускной клапан открывается при давлении 180— 220 кН/м (1,8—2,2 кгс/см ), что свидетельствует о засорении фильтра грубой очистки или о большой вязкости масла при пуске двигателя в холодную погоду. В этом случае в кабине загорается сигнальная лампочка, предупреждающая водителя о неисправности системы смазки.,  [c.90]

В систему смазки включены два клапана — редукционный 1 и перепускной клапан фильтра грубой очистки 12. Редукционный клапан включен параллельно с масляным насосом и предупреждает возникновение в системе высокого давления при больших оборотах коленчатого вала или при чрезмерно густом масле, например в холодном двигателе.[c.219]

Для циркуляционной системы смазки широко применяются шестеренчатые насосы (фиг. 26), в них всасывающая полость располагается всегда со стороны входа зубьев из зацепления, а нагнетающая со стороны выхода их в зацепление. При давлении до 13 кг см расчетная производительность насосов конструкции харьковского завода Гидропривод , измеряемая количеством литров масла, нагнетаемого ими в одну минуту, составляет от 5 до 125 л при наибольшем числе оборотов 1450. Обычно в циркуляционной системе рабочее давление не превышает 3—4 кг/см перепускной клапан, будучи отрегулирован на это-давление, при его увеличении срабатывает и возвращает нагнетаемое масло обратно в масляный бак через сбрасывающий маслопровод. Во избежание самовольной регулировки клапана он  [c.73]


В канале, выходящем на нижний торец блока, установлен клапан, ограничивающий максимальное давление в системе смазки до 3—3,5 кгс/см . В масляной системе установлен перепускной клапан 5. Когда разность давлений масла в фильтре грубой очистки и после масляного радиатора достигает 2,8 кгс/см , перепускной клапан открывается и часть масла перепускается непосредственно к горизонтальному каналу, минуя фильтр и масляный радиатор. Величину давления масла контролируют по показаниям манометра.  [c.30]

Система петлевого типа работает следующим образом. При включении электродвигателя плунжерный насос нагнетает смазку из резервуара станции через реверсивный клапан к смазочным питателям по одной из нагнетательных магистральных труб, обозначенных на схеме цифрой 2. Под действием давления смазки в трубопроводе на ответвлениях от магистрали начинают срабатывать смазочные питатели, которые подают строго определенные порции густой смазки к обслуживаемым точкам. После срабатывания всех смазочных питателей давление в магистрали, по которой нагнетали смазку, начинает быстро возрастать. По достижении давления в возвратной линии до величины, на которую настроена пружина реверсивного клапана, срабатывает перепускной клапан, расположенный в корпусе. Смазка проходит в реверсивный клапан и производит его перемещение, вследствие чего происходит переключение контактов конечного выключателя, который размыкает цепь магнитного пускателя электродвигателя, и насос останавливается. Пружина перепускного клапана настраивается на давление больше необходимого для срабатывания самых удаленных от станции смазочных питателей на 5—10 кг1см . После переключения реверсивного клапана при следующем цикле смазка поступает по другому трубопроводу (попеременное нагнетание смазки по двум трубам обусловлено конструкцией питателей). Нагнетание смазки по второму трубопроводу происходит через интервал времени, на который настроен прибор КЭП-129. При этом снова включается электродвигатель насоса станции и подает смазку по другому магистральному трубопроводу н весь цикл повторяется. Для контроля работы системы применяется самопишущий манометр МГ-410, который на диаграмме записывает работу станции как по времени, так и по давлению, создаваемому системой во время работы. Краны с электромагнитным управлением КСГ Vs", четырехходовой кран с электромагнитным распределителем и четырехходовой кран с ручным управлением устанавливаются на ответвлениях от магистрали к механизмам, нуждающимся в более редкой подаче смазки.  [c.50]

Наладка и сдача систем в эксплуатацию. Наладка системы жидкой смазки, как правило, начинается с IV этапа промывки системы, когда в резервуар станции залито эксплуатационное масло. Спустя половину этапа промывки трубопроводов системы и узлов трения минеральным маслом все подводы масла к узлам трепия перекрывают запорной арматурой и испытывают систему на пробное давление. Для этого настраивают предохранительный клапан на максимальное давление, создаваемое насосом, но не более 5 кгс1см , и в течение 10—15 jhuh его выдерживают. Сброс нагнетаемого масла при повышении давления выше допустимого осуществляется предохранительным или перепускным клапаном, настроенным на пробное давление. В случае отсутствия утече(1 масла в соединениях трубопроводов, арматуре и аппаратуре по всей линии составляется акт о проведении гидравлического испытания на пробное давление представителем монтажной организации и заказчиком. После этого приступают к регулировке подачи необходимого количества масла к узлам трения и определяют необходимое рабочее давление, обеспечивающее поступление минерального масла ко всем узлам трения.  [c.103]

Особенности устройства и работы системы смазки двигателя МАН, В систему смазки двигателя МАН (рис. 14) входят масляный поддон 7 с двумя маслосборниками 6 и 2, нагнетательный насос 10 с редукционным клапаном //, перекачивающий насос 9, фильтр /5 очистки маслч, масляный радиатор /7, главная магистраль 8, перепускной клапан 8 магистрали и контрольная лампочка манометра /.  [c.21]

Если лампочка загорается при работе двигателя, это свидетельствует о неисправности в системе смазки. В магистрали между фильтром и радиатором установлен перепускной клапан 8, поддерживающий давление, равное не более 4—5 кПсм .  [c.23]

Эта система состоит из следующих узлов неподвижного маслоприемного фильтра 5, масляного насоса 2, пластинчатого фильтра 3 грубой очистки, центробежного фильтра 4 тонкой очистки, расположенной в задней перегородке блока распределительной камеры 5, редукционного и перепускного клапанов, маслоналивного патрубка, масляного радиатора, трубки 6 для подачи масла в систему смазки компрессора, каналов 7 для подачи масла к коренным подшипникам,  [c.332]


Пластинчатый фильтр грубой очистки включен в масляную магистраль последовательно. Очистка его фильтрующего элемента производится вручную при помощи рукоятки. Для пропуска масла мимо грубого фильтра (в случае его загрязнения, а также при пуске холодного двигателя, когда масло имеет большую вязкость и сопротивление фильтра велико) в корпусе фильтра установлен перепускной шариковый клапан, отрегулированный на перепад давления масла 1 кПсм . Центробежный фильтр тонкой очистки включен в систему смазки параллельно. Для современных автомобильных карбюраторных У-образных двигателей рассмотренная система смазки является типичной. В дизелях предусматривают часто приспособления для охлаждения струями масйа наиболее нагретых трущихся деталей двигателя.  [c.333]

Система смазки состоит из маслозаборника, масляного насоса с двумя секциями нагнетательной и радиаторной и двумя предохранительными и одним дифференциальным клапанами, системы масляных каналов, масляного фильтра с перепускным клапаном, фильтра центробежной очистки масла с перепускным клапаном и предохранительным клапаном масляного радиатора, поддона картера, указателя уровня масла, маслоналивного патрубка, закрываемого крышкой, сапуна лабиринтного типа с фланцем в сборе  [c.79]

Система смазки принудительная и включает маслозаборник, масляный насос роторного типа, регулятор давления, масляные фильтры, перепускной клапан и охладитель масла 17. Масляный насос роторного типа, установленный на переднем торце двигателя, приводится во вращение непосредственно от коленчатого вала. Из насоса масло под давлением подается по системе каналов в блоке к масляному фильтру 18. От фильтра масло поступает в охладитель, а затем в главную масляную магистраль в блок-картере. При засорении масляного фильтра масло через перепускной клапан, расположенный в корпусе масляного фильтра, поступает в охладитель масла, минуя фильтр. Если засорен масляный охладитель, масло через перепускной клапан, установленный в передней плите двигателя, поступает непосредственно в масляную магистраль блок-картера, минуя охладитель. Давление в системе смазки регулируется клапаном, размещенным в нижней части передней плиты двигателя.  [c.227]

Нагрев масла в современных танковых двигателях в связи с повышенной удельной нагрузкой столь значителен, что естественного охлаждения масла через стенки картера и баков недостаточно и приходится применять принудительное охлаждение масла. Для принудительного охлаждения масла в системах смазки современных танковых двигателей устанавливают масляный радиатор 6 (фиг. 324). Обычно он включается в нагнетаюшую линию откачивающих секций масляного насоса (на пути масла из двигателя в бак). Радиатор должен включаться в масляную систему так, чтобы через него проходило масло горячее, требующее охлаждения, и не поступало бы холодное масло. С этой целью устанавливается специальный перепускной клапан 7, автоматически отключающий радиатор от сети (частично или полностью) при превышении определенного перепада давления с изменением вязкости масла.  [c.368]

I — распределительный вал 2— масляный канал распределительного вала с ответвлениями для смазки опор, кулачков, толкателей 3 — коленчатый вал 4 — маслоприемник 5 — редукционный клапан 6 — масляный насос 7 — масляный фильтр, внутри которого имеется противодренажный клапан, предотвращающий отекание масла из системы после остановки двигателя, и перепускной клапан, срабатывающий при засорении фильтра 8 — магистральный канал  [c.27]

Уменьшение надежности и долговечности автомобиля, связанное с его хранением при низкой температуре окружающего воздуха, характеризуется повышением вероятности отказов так, например, замерзание воды в системе охлаждения и электролита в аккумуляторных батареях может привести к отказу в работе. Если аккумуляторная батарея разряжена на 30—45%, то электролит может замерзнуть уже при температуре около —20° С, а следовательно, пуск двигателя будет невозможен. На долговечность и кзносы двигателя могут существенно повлиять ухудшение прокачиваемости и нарушение подачи масла к его узлам трения. Вследствие повышения вязкости масла при низких температурах оно не может пройти через фильтрующий элемент и поступает к местам смазки через перепускной клапан. По этой причине увеличиваются абразивные износы деталей.  [c.319]

Схема смазки двигателей легковых автомобилей показана на рис. 21. Система смазки состоит из маслоприемника 2, масляного насОса 3 с редукционным клапаном 4, установленного внутри поддона картера, систелГы масляных каралов, масляного фильтра 13 с перепускным клапаном, поддона картера, маслоизмерительного стержня, маслоналивного патрубка, закрываемого крышкой-фильтром 7, вентиляции картера и масляного радиатора 6 (только у ГАЗ-24 Волга ), установленного перед водяным радиатором и снабженного предохранительным клапаном 17 и запорным краном 18.  [c.49]

Двухсекционный насос шестеренчатого типа двигателя ЗИЛ-130 (рис. 439) установлен снаружи блок-картера двигателя. Верхняя секция предназначена для подачи масла в систему смазки двигателя и в центробежный фильтр тонкой очистки, нижняя — для подачи масла в масляный радиатор. Для обеспечения в системе смазки необходимого давления в разделяющей секции крышке установлен для верхней секции редукционный клапан 1, отрегулированный на давление масла 3 кгс1см . Этот клапан перепускает масло нз нагнетающей полости масляного насоса во всасывающую полость. Для нижней секции в корпусе масляного насоса имеется перепускной шариковый клапан 2, отрегулированный на давление масла 1,2 кгс/см .  [c.233]

Циркуляционная система смазки, при которой масло из масляного бака насосом нагнетается в узлы трения, схематично изображена на фиг. 32. Масло из маслосборника 13 через фильтр 15 и присоединенный к нему маслопровод 16 засасывается шестеренчатым насосом 4 и по маслопроводу 5 попадает в распределители 8, а от них к смазываемым точкам. Между шестеренчатым насосом и маслораспреде-лителями в маслопровод 5 вмонтирован фильтр 6 с двумя манометрами 7, а также присоединены обводной маслопровод II с фильтром 10 и маслопровод 14 с перепускным клапаном 12. Фильтры служат для очистки масла, нагнетаемого насосом. Постоянно работает один фильтр 6, второй фильтр 10 включается только на время прочистки или ремонта основного фильтра 6.  [c.115]

Перепускной клапан И служит для разгрузки холодильника и уменьшения сопротивления трубопровода при работе гидропередачи на неразогре-том масле. Пройдя через холодильник или перепускной клапан, масло направляется в полость подпорного клапана 3. Встретив сопротивление пружины подпорного клапана, часть масла через подпорный клапан сливается в картер гидроаппаратов, а часть по трубе 2, пройдя обратный клапан 1, поступает в маслопровод системы смазки и через раздаточные трубы 31 и 41 по разводящим трубам 57 — к точкам смазки зубчатых колес и подшипников.  [c.108]


У двигателя ЗИЛ-157 система смазки отличается от системы смазки автомобиля ЗИЛ-164 тем, что масляный насос состоит из двух секций. Верхняя секция 1 (фиг. 107), снабженная редукционным клапаном 5 и плавающим мас-лоириемником 2, подает масло по трубке 6 в систему смазки двигателя, имеющую такое же устройство, как и система смазки двигателя ЗИЛ-164. Нижняя секция 4 насоса забирает масло из картера и снабжена перепускным клапаном 3, отрегулированным на давление 3—4 кГ/см . Нижняя секция подает масло в масляный радиатор 10 трубчатого типа, установленный перед водяным радиатором. От радиатора охлажденное масло по трубке 7 сливается  [c.165]

Система смазки дизеля состоит из внутренней и внешней части. Во внутреннюю часть входят масляный насос, фильтр для масла и маслопроводы для подвода масла к кривошипно-шатунному механизму, механизмам передач к агрегатам и газораспределению. Внешняя часть системы смазки включает масляный бак, запорный кран бака, трубопроводы подвода масла к насосу и отвода от него, перепускной клапан, масляный радиатор, ручной маслоподкачивающий насос и маслопроводы.  [c.214]

Система смазки двигателя, обеспечивающая бесперебойную подачу масла под давлением к трущимся частям дизеля, состоит яз внутренней системы, в которую входят масляный насос, масляные фильтры, трубопроводы и арматура, а также дистанционные термометры и манометры, и внешней системы, в которую входят масляный бак емкостью 80 л, трубопроводы и арматура, трехходовой кран с перепускным клапаном, ручной маслоподкачивающий насос и масляный радиатор трактора С-80.[c.276]

На рис. 60 и рис. 61 приведены схемы масляных систем тепловозов ТЭМ1 и ТЭМ2. Отличие их в том, что на тепловозе ТЭМ1 от системы смазки дизеля предусмотрена смазка редуктора вентилятора холодильной камеры и отсутствует центробежный фильтр для очистки масла. Кроме того, регулировка клапанов — обратного, перепускного и регулирующего — выполнена на давле-пкч, соответствующие особенностям работы системы каждого тепловоза.  [c.69]

Система смазки комбинированная. Под давлением смазываются подшипники коленчатого и распределительного валов, оси коромысел, разбрызгиванием масла - цилиндры и механизмы газораспределения. Шестеренчатый масляный насос односекционный с шестернями внутреннего зацепления, масло-приемником и редукционным клапаном расположен на переднем торце блока цилиндров, приводится во вращение от коленчатого вала. Масляные фильтры — сетчатый фильтр маслоприемника и полнопоточный маслянь й фильтр с фильтрующим элементом из специального картона и перепускным клапаном с дополнительным фильтрующим элементом. Датчик давления масла установлен на главной масляной магистрали  [c.5]


Редукционный клапан масляного насоса

Для смазки подшипников скольжения распредвала и коленвала моторное масло должно подводиться к ним под давлением. Иначе срок службы этих деталей сократится до нескольких минут. Но избыточное давление также нежелательно – оно может стать причиной потери смазочного материала. В автомобильных двигателях необходимая его величина обычно поддерживается за счёт сбрасывания избыточного масла из магистрали высокого давления, которое осуществляет редукционный клапан масляного насоса.

Для чего нужен редукционный клапан

Производительность масляного насоса напрямую зависит от частоты вращения коленчатого вала. Она рассчитывается таким образом, чтобы необходимое количество смазки подавалось к деталям уже при прокрутке маховика стартером и в режиме холостого хода. Таким образом, минимальная подача смазки насосом закладывается конструктивно.

При увеличении оборотов двигателя неизбежно должно увеличиться и давление масла. Чтобы его ограничить, можно пойти тремя путями:

  1. Обеспечить независящий от числа оборотов двигателя привод масляного насоса, например, от электродвигателя.
  2. Предусмотреть регулировку производительности насоса за счёт возможности изменения геометрии нагнетательной камеры.
  3. Направить часть нагнетаемого масла либо обратно в картер, либо во всасывающую камеру.
Масляный насос автомобиля

Первые два варианта предполагают значительное усложнение конструкции системы смазки. Предпочтительнее же использовать третий вариант. Достаточно установить в масляный насос перепускной клапан, открывающийся под давлением масла в том случае, когда оно превышает некоторую заданную величину. Избыток смазки при этом или стекает обратно в картер или подаётся назад, к шестерням насоса.

Где он находится

Как правило, клапан расположен внутри корпуса насоса и представляет собой дополнительный канал, который открывается при определённом давлении. Насосы, шестерни которых расположены одна внутри другой, выполняют также роль передней крышки двигателя. Благодаря чему появляется возможность обеспечить доступ к клапану без излишних разборочных работ. Достаточно лишь выкрутить резьбовую пробку, обычно служащую опорой пружины. Иногда, впрочем, пробка выполнена в едином изделии с корпусом клапана. Это позволяет снять его целиком – для замены или очистки.

Доступ к редукционному клапану масляного насоса с наружным зацеплением шестерен открывается лишь после снятия масляного картера.

Масляный насос VW Caravella

Конструкция и принцип работы редукционного клапана

На рисунке представляется схема работы простейшего редукционного клапана:


Когда давление масла превысит некоторое пороговое значение, шарик 2 воздействует на пружину 3 и она сжимается, благодаря чему открывается дополнительный канал. Масло, таким образом, частично отводится от основной магистрали.

Количество смазки, подающейся к деталям, зависит от сечения канала и от усилия, с которым пружина воздействует на шарик. Таким образом, давление поддерживается автоматически – чем выше обороты двигателя, тем больше масла идёт «на сброс». В условиях низких температур, когда увеличивается вязкость смазочного материала, редукционный клапан может открыться при работе мотора на холостом ходу, предотвращая, таким образом, выдавливание масла через сальники.

Сходным образом работает редукционный клапан, в котором шарик заменяется на стаканчик:


Такая форма запирающего элемента имеет то преимущество, что позволяет более точно изменять сечение масляного канала, «подстраивая» количество подаваемой смазки в зависимости от режима работы двигателя.

Возможные неисправности

Как уже говорилось выше, основное назначение редукционного клапана – открывать дополнительный масляный канал, предотвращая образование избыточного давления в системе смазки. Но клапан должен не только открывать, но и надёжно перекрывать этот канал – в противном случае при низких оборотах двигателя есть риск возникновения «масляного голодания». Как правило, это вызывается недостаточно плотным прилеганием запирающего элемента (шарика или стаканчика) к седлу.

Причинами этого могут быть:

  1. Потеря упругости пружины.
  2. Нарушение формы седла клапана, царапины и сколы на прилегающих поверхностях.
  3. Посторонние предметы (продукты износа шестерен насоса).

Измерением давления в системе смазки манометром выявить нарушение работы клапана практически невозможно. Его потеря может быть вызвана износом шестерен насоса и увеличенными зазорами в подшипниках скольжения распредвала или коленвала.

Наиболее эффективным способом проверки редукционного клапана и самого масляного насоса является испытание узла на специальном стенде.

Тем не менее, при простом осмотре можно выявить дефекты, которые могут отрицательно сказываться на его работе. Это глубокие задиры и царапины на шарике (стаканчике), грязь в канале. Также вполне возможно оценить состояние пружины. Для этого потребуется измерение её длины в свободном состоянии и при приложении определённого усилия. Как правило, такая информация есть в руководстве по ремонту автомобиля.

Ремонт

Восстановление работы клапана сводится к его очистке и замене деталей. Если запорный элемент выполнен в виде стаканчика, то особое внимание следует уделить состоянию фаски на его торце. Даже небольшие царапины на ней станут причиной потери давления. Иногда автовладельцы притирают стакан к седлу, используя притирочную пасту:

Восстановить работу клапана можно путем его очистки

Боковые стенки стаканчика служат лишь для точной установки рабочей фаски в седле. Поэтому небольшие царапины на них не отразятся на работоспособности клапана. Достаточно того, чтобы стаканчик свободно перемещался в канале.

При ремонте клапана всегда следует помнить о том, что на фактической производительности масляного насоса его состояние не сказывается никак. Поэтому дефектовку и ремонт узла необходимо производить комплексно – начиная с оценки состояния шестерен.

Facebook

Twitter

Вконтакте

Google+

Для чего нужен редукционный клапан

Редукционный клапан — это автоматически действующий пневматический или гидравлический дроссель, предназначенный для поддержания на постоянном уровне давления на выходе. Сопротивление редукционного клапана в каждый момент пропорционально разности между переменным давлением на входе и постоянным (редуцированным) давлением на выходе.

Виды редукционных клапанов:

  • Редукционный клапан прямого действия (не требует внешнего источника питания).
  • Клапаны, управляемые пневмо- или электроприводом.

Содержание

Область применения

Эти клапаны применяются в гидроприводе в том случае, когда от одного источника гидравлической энергии (насоса) необходимо запитать несколько потребителей гидравлической энергии (гидродвигателей), работающих одновременно и имеющих разный характер нагрузки. Необходимость применения редукционного клапана обусловлена тем, что включение в работу одного из гидродвигателей приводит (при отсутствии данного редукционного клапана) к изменению давления на входе в остальные гидродвигатели, а следовательно, и к падению усилий на выходных звеньях гидродвигателей. Если гидродвигатели включаются в работу не одновременно или имеют одинаковые нагрузочные характеристики, то использование редукционных клапанов, как правило, не является обязательным. Например, отвал бульдозера приводится в движение обычно двумя гидроцилиндрами. Но поскольку оба гидроцилиндра приводят в движение один и тот же рабочий орган (то есть, отвал), то их характер нагрузки является одинаковым, и в гидросистемах бульдозеров редукционные клапаны, как правило, не применяются.

В пневмоприводах применение редукционных клапанов является обязательным, поскольку, вследствие сжимаемости воздуха, пневмосистемы склонны к значительным колебаниям давления.

Принцип действия

На рис. 1 показана конструктивная схема простейшего редукционного клапана. При увеличении входного давления Рн возрастает давление в полости Б, а также давление в полости В (редуцированное давление Рред). Под действием возросшего редуцированного давления плунжер смещается влево, тем самым уменьшая размер дроссельной щели у. При этом возрастает сопротивление потоку жидкости при прохождении её через дроссельную щель, а значит, возрастают и потери давления. Как следствие уменьшается значение редуцированного (выходного) давления Рред. Таким образом обеспечивается устойчивость значения выходного давления при изменении входного давления. Следует отметить, что в описанном процессе возросшее давление в полости Б не мешает перемещению плунжеров влево, так как это возросшее давление действует не только на дросселирующую конусную головку, но и на уравновешивающий поршень, и эти силовые воздействия уравновешивают друг друга.

См. также

Литература

  • Башта Т.М. Гидропривод и гидропневмоавтоматика. — Москва: Машиностроение, 1972. — С. 320.
  • Схиртладзе А. Г., Иванов В. И., Кареев В. Н. Гидравлические и пневматические системы. — Издание 2-е, дополненное. М.: ИЦ МГТУ «Станкин», «Янус-К», 2003 г. — 544 с.

Что такое Wiki.sc Вики является главным информационным ресурсом в интернете. Она открыта для любого пользователя. Вики это библиотека, которая является общественной и многоязычной.

Основа этой страницы находится в Википедии. Текст доступен по лицензии CC BY-SA 3.0 Unported License.

Обязательным атрибутом системы смазки любого двигателя внутреннего сгорания является редукционный клапан масляного насоса (РКМН). Многие автолюбители даже понятия не имеют о такой детали, хотя роль её в обеспечении работоспособности мотора очень велика. Разобраться в устройстве, функционировании и неисправностях этого узла стоит ещё потому, что его аналоги присутствуют в любых системах, где в качестве рабочей среды используют сжатые жидкости или газы.

Назначение редукционного клапана масляного насоса

Как известно, смазывание трущихся поверхностей подшипников скольжения мотора (коренные, шатунные, поршневые пальцы, подшипники распредвала и прочие) происходит при постоянной подаче под давлением моторного масла.

Если давление недостаточно, то происходит износ, перегрев и выход из строя рабочих частей, а если давление превышает норму, то мотор может получить серьезнее поломки. Чтобы избежать этого, в дело вступает редукционный клапан.

Одно из толкований термина «редукция» – это уменьшение или ослабление чего-либо. В машиностроении клапан называют редукционным, когда он в определённый пиковый момент (повышения до предельного давления, масла, воды, воздуха, газа и тому подобного) открывает проход и способствует нормализации давления рабочей среды. Таким образом, механизм клапана предназначен для предохранения систем мотора от повреждения чрезмерным повышением давления масла.

Устройство клапана

Редукционный клапан масляного насоса имеет очень простое устройство.

Основными частями являются:

  • корпус с системой каналов;
  • клапан (шарик или небольшой поршень), закрывающий перепускной канал;
  • пружина;
  • упорный винт или болт.

Несложно понять принцип работы конструкции. Упорный винт создаёт давление на один конец пружины, которая усилием сжатия спирали придавливает клапан к гнезду, имеющему сквозное отверстие канала. Как только в канале повышается давление способное преодолеть сопротивление пружины, клапан опускается и масло перетекает. При нормализации давления, пружина возвращает клапан в исходное положение, закрывая просвет.

Существует два типа РКМН по конструкции корпуса:

  • весь механизм клапана полностью извлекается из масляного насоса;
  • клапан встроен в корпус масляного насоса.

Неисправности клапана и способы их устранения

В работе редукционного клапана масляного насоса встречается два типа неисправностей:

  • клапан не поддерживает давление на необходимом уровне;
  • клапан не открывается при достижении максимального значения давления.

В первом случае речь может идти лишь о том, что пружина создаёт слабое давление. Такое явление встречается крайне редко, но если мотору не удаётся поддерживать давление масла не стоит забывать о клапане. Пружина может не справляться с работой по разным причинам: износ, неправильный подбор, установка слишком мягкой или бракованной пружины.

Чаще встречается засорение просвета или заклинивание клапана. Происходит это, когда масло слишком долго не меняется, и частички грязи постепенно коксуются на поверхностях. В случае плохой промывки масляных каналов мотора после капитального ремонта, в них могут собраться стружка, мусор, которые также способны заклинить клапан.

«Лечение» любых поломок клапана заключается в разборке, диагностировании, прочистке каналов и замене вышедших из строя элементов. Специалисты настоятельно рекомендуют после каждого капремонта мотора производить замену масляного насоса и предохранительного клапана вместе с ним.


Главная страница » Публикации » Редукционные клапаны для водоснабжения

Содержание статьи

Случалось ли вам, включая холодную или горячую воду, продолжительное время крутить кран, чтобы настроить нужный напор или температуру воды? А потом, спустя несколько минут, снова тянуться к ручке крана, так как кто-то из соседей включил у себя воду? Наверное, не раз.

Такая ситуация чаще всего случается в часы максимального потребления из-за недостатка напора в системе водоснабжения. Также напор может быть настолько большой, что доставляет неудобства. Основная причина этого – переизбыток или недостаток давления и его колебания. В результате возникают серьезные проблемы: разрывы гибких шлангов, быстрый выход из строя уплотнительных прокладок водоразборных кранов, возникновение шума, вибрации, сложность управления потоком воды и настройки необходимой температуры воды.

Как предотвратить аварийные ситуации, создать комфортное давление и сократить потребление воды?

Вопрос решается при помощи установки редукционного клапана, например, клапана Danfoss 7BIS. Он позволяет устранять разрушающее воздействие избыточного давления на оборудование системы водоснабжения. Благодаря данному клапану отпадает необходимость постоянного ручного регулирования воды смесителем (например, в душе), вызванная неравномерностью водопотребления в системах горячего и холодного водоснабжения. Также клапан обеспечивает экономию воды, так как упрощает управление потоком и используешь столько воды, сколько нужно, а не разливаешь или разбрызгиваешь ее.

Для обеспечения равных гидравлических условий для потребителей редукционные клапаны устанавливают на вводе в квартиру. При новом строительстве и реконструкции согласно новым нормам (ДБН В.2.5-64:2012) при давлении более 4,5 бара установка редукционных клапанов обязательна. И если редукционные клапаны установлены на каждую квартиру, то все потребители этого дома находятся в равных гидравлических условиях, так как у всех одинаковое давление в водоразборных кранах. Если потребитель сам устанавливает клапан на вводе, то получает комфортное (не избыточное, в котором нет необходимости) и стабильное давление без скачков.

Что представляет собой редукционный клапан, и какие виды клапанов существуют?

Редукционный клапан – это регулятор прямого действия, который при помощи только водной энергии автоматически поддерживает постоянное давление в точке отбора импульса (после клапана) в независимости от водопотребления. В зависимости от водопотребления клапан создает такое сопротивление, чтобы давление на выходе соответствовало установленному.

Редукционные клапаны бывают поршневого и мембранного типа. Выполняют одинаковую функцию, но отличаются конструкцией и принципом действия, в связи с чем имеют свои преимущества и недостатки.

Редукционные клапаны поршневого типа обязательно имеют встроенный фильтр. Тем не менее, несмотря на наличие фильтра, перед клапаном необходимо устанавливать дополнительный фильтр, потому что клапан боится загрязнений, из-за любого мелкого загрязнения его может заклинить. Периодически встроенный фильтр необходимо чистить. Для этого понадобится специальный инструмент, так как необходимо будет разбирать клапан. Не так просто это сделать и не все могут справиться с этой задачей. Поэтому придется обратиться за помощью к сантехнику. Очистку встроенного фильтра желательно делать раз в полгода или чаще (это зависит от качества вода: наличия загрязнений и количества солей, которые могут выпадать в осадок), а не дожидаться, пока фильтр забьется и перестанет пропускать воду.

В отличие от клапанов поршневого типа, клапаны мембранного типа не боятся загрязнений, так как количество трущихся деталей сведено к минимуму. Благодаря этому нет необходимости в установке фильтра перед клапаном. Так же клапаны мембранного типа можно устанавливать в любом монтажном положении, что очень важно при недостаточном пространстве. Подобная установка недопустима для редукционных клапанов поршневого типа, что создает некоторые сложности при монтаже.

Клапаны поршневого типа разгружены по давлению – колебание давления на входе не влияет на давление на выходе, но из-за сил трения возникающих при движении затвора необходим большой перепад давления для его нормальной работы. Клапан будет «залипать» и не сдвинется с места, пока не появится достаточный перепад давления, который создаст достаточную силу, чтобы сорвать затвор с места.

Мембранные клапаны не разгружены по давлению, вследствие чего, давление после клапана может меняться из-за колебания давления перед клапаном на 3-7% от величины изменения давления на входе. Данное изменение давления неощутимо для потребителя и не влияет на комфорт водопотребления.

Так же для нормальной работы мембранных клапанов не нужен большой перепад давления.

Таблица 1. Сравнение редукционных клапанов

Тип клапана
Преимущества Недостатки
разгружены по давлению требуют обязательной установки фильтра перед клапаном
устанавливается только на горизонтальный трубопровод настроечной ручкой вверх – одно монтажное положение
высокие требования к качеству воды системы водоснабжения
имеют встроенный фильтр, который необходимо периодически чистить
для нормальной работы необходим большой перепад давления, чтобы не было залипания
возможна протечка при попадании загрязнения – заклинивание клапана
можно устанавливать в любом монтажном положении не боится загрязнений
не обязательно устанавливать фильтр перед клапаном
не требуют технического обслуживания
исключают возникновение протечки
легко осуществлять подбор клапана
не требуется перенастройка при установке на вводе в квартиру

Редукционные клапаны Danfoss 7BIS относятся к клапанам мембранного типа и имеют такие преимущества:

  • не боятся загрязнений;
  • не требует установки фильтра перед клапаном;
  • можно устанавливать в любом монтажном положении;
  • не нужен большой перепад давления для их нормальной работы;
  • не требуют технического обслуживания;
  • имеют малую массу и габаритные размеры.

Насколько важна герметичность клапана?


Редукционные клапаны, которые предназначены для применения в системах водоснабжения, должны поддерживать установленное давление, как при расходе, так и при его отсутствии. При отсутствии водопотребления, если клапан негерметичен при закрытии (отсутствует упругое уплотнение седла клапана, повреждено уплотнение или заклинило клапан), то давление до и после клапана будет выравниваться, что недопустимо, так как это может привести к аварии. Соответственно, при выборе редукционного клапана для системы водоснабжения необходимо обратить внимание на важный элемент: упругое уплотнение седла клапана, которое гарантирует полное перекрытие потока.

Современные редукционные клапаны для систем водоснабжения клапаны 7BIS при отсутствии водопотребления исключают возникновение протечки, и давление после клапана останется на заданном уровне, благодаря наличию упругого уплотнения седла клапана.

Подбор диаметра клапана осуществляется просто: клапан выбирается того же диаметра что и трубопровод. Благодаря простоте выбора и установки это можно сделать самостоятельно без привлечения специалистов. При выборе редукционного клапана рекомендуем обращаться к хорошо зарекомендовавшим себя мировым производителям.

Теперь вы знаете, что поможет обеспечить комфортное давление в водоразборном кране. Редукционный клапан – это экономично и эффективно.


Загородный дом так же невозможен без канализации, как и городская квартира . На протяжении десятилетий (если не веков) в местах, где нет централизованной.

Отопление при помощи инфракрасной пленки сделает ваше жилище комфортным и уютным. Такая система проста в установке и хорошо совмещается с линолеумом.


Современные парогенераторы для бань и саун – высокотехнологичные устройства. Они не столь традиционны и романтичны как каменки, которые использовались на.

“>

Признаки неисправности или неисправности предохранительного клапана высокого давления

Все двигатели внутреннего сгорания используют ту или иную форму смазки двигателя, чтобы предотвратить перегрев металлических компонентов двигателя и их повреждение из-за контакта металла с металлом. Масляный насос двигателя отвечает за создание давления и перекачку моторного масла в различные места двигателя, где требуется смазка. Задача предохранительного клапана высокого давления - регулировать давление масла и следить за тем, чтобы оно всегда было на безопасном уровне, никогда не было слишком высоким или слишком низким и всегда при правильном давлении.

Предохранительный клапан высокого давления обычно расположен рядом с масляным насосом и обычно не считается плановым ремонтом или обслуживанием, однако иногда он может выйти из строя и вызвать механические проблемы с двигателем. Обычно неисправный или неисправный предохранительный клапан высокого давления вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Загорается индикатор давления масла

Один из наиболее распространенных симптомов неисправности предохранительного клапана высокого давления - это горящая масляная лампа.Если предохранительный клапан высокого давления выходит из строя или возникает проблема, давление моторного масла может быть нарушено. Изменение давления масла, особенно если оно небезопасно, будет обнаружено реле давления масла, которое включит световой индикатор давления масла.

2. Повышенный шум двигателя

Еще одним признаком неисправности предохранительного клапана высокого давления автомобиля является повышенный шум двигателя. Если предохранительный клапан высокого давления выходит из строя и давление масла снижается, в некоторых местах двигатель может испытывать нехватку масла.Помимо возможности серьезного повреждения двигателя из-за масляного голодания, это приведет к тому, что двигатель будет издавать громкие механические шумы, такие как жужжание, скрежет или царапание. Если вы внезапно заметили, что ваш двигатель издает громкие механические звуки, которые меняются в зависимости от оборотов двигателя, остановите двигатель и осмотрите автомобиль, чтобы предотвратить серьезное повреждение двигателя.

3. Резкие перепады давления масла

Еще одним признаком неисправности предохранительного клапана высокого давления, используемого в автомобилях, оборудованных манометрами, являются резкие перепады давления масла.Предохранительный клапан высокого давления предназначен для регулирования давления масла, обеспечивая его безопасный уровень во всем двигателе как на высоких, так и на низких оборотах двигателя. Если предохранительный клапан выходит из строя, давление и поток масла могут быть нарушены, что может привести к резким изменениям давления масла. Указатель давления масла может внезапно измениться с центрального положения на высокое или низкое или может колебаться беспорядочно.

Отказ предохранительного клапана высокого давления обычно не считается распространенной проблемой, однако при определенных обстоятельствах могут возникать проблемы.Если вы подозреваете, что с предохранительным клапаном высокого давления вашего двигателя может быть проблема, обратитесь к профессиональному технику, чтобы проверить автомобиль, например, из компании YourMechanic, чтобы определить, следует ли заменить клапан.

Cessna Flyer Association - Hone in the Range: Lycoming Oil Pressure

Моторное масло обеспечивает смазку и охлаждение двигателя самолета. Обеспечение стабильного давления масла - одна из самых важных вещей, которые вы можете сделать для здоровья и долговечности вашего двигателя.

Давление масла в двигателе похоже на кровяное давление у человека. Оба являются важными показателями внутреннего здоровья, и оба должны поддерживаться в пределах надлежащих параметров, чтобы обеспечить долголетие.

Рабочее давление

Нормальный диапазон давления масла для большинства двигателей Lycoming составляет от 60 до 90 фунтов на квадратный дюйм (psi). Этот диапазон обозначается зеленой дугой на манометре масла. Максимальное допустимое давление масла на короткие промежутки времени составляет 115 фунтов на квадратный дюйм на большинстве моделей. Максимально допустимое давление с годами увеличилось со 100 до 115 фунтов на квадратный дюйм. Верхняя красная линия на большинстве манометров давления масла составляет 100 фунтов на квадратный дюйм. Наименьший допустимый предел давления масла при работе двигателя на холостом ходу с горячим маслом составляет 25 фунтов на квадратный дюйм, что обозначается нижней красной линией на большинстве манометров.

Lycoming обычно устанавливает рабочее давление для крейсерских оборотов на своих восстановленных на заводе двигателях в диапазоне от 75 до 85 фунтов на квадратный дюйм. Большинство новых, отремонтированных или отремонтированных двигателей требуют небольшой регулировки давления масла, чтобы завершить настройку после завершения процесса обкатки двигателя.

Расход масла через типичный двигатель Lycoming
В двигателях

Lycoming используется масляная система с «мокрым картером». Это просто означает, что масляный поддон установлен под двигателем, и масло течет под действием силы тяжести обратно в поддон после того, как оно было прокачано через двигатель. Картер полностью открыт сверху, так что все части двигателя могут стекать обратно в него, и он функционирует как большой дренажный поддон. Системы с «сухим картером» имеют отдельный специальный масляный бак.После прохождения через двигатель масло направляется в бак.

Масляный насос Lycoming находится в дополнительном корпусе. Он состоит из алюминиевого внешнего корпуса и двух стальных крыльчаток, одна из которых приводится в действие зубчатым колесом от коленчатого вала. (См. Фото 01 и 02 на этой странице и фото 03 на странице 35.) Он создает давление масла прямо пропорционально скорости вращения шестерен. При более высоких оборотах двигателя насос создает большее давление масла, чем при низких оборотах двигателя.

Масло всасывается через всасывающий фильтр в поддоне и через рабочие колеса масляного насоса.Затем масло направляется к термостатическому байпасному клапану (также называемому клапаном Vernatherm).

Масло продолжает течь к переходнику масляного фильтра на корпусе принадлежностей и через масляный фильтр (или сетку, если двигатель не оборудован масляным фильтром). Из фильтра масло направляется к предохранительному клапану давления масла. Клапан сброса давления масла расположен в верхней правой части картера. Он сбрасывает чрезмерное давление масла, открывая сливное отверстие в поддон, чтобы обойти часть потока масла, если давление масла становится слишком высоким.

Затем масло проходит к подшипникам коленчатого вала и через просверленные каналы в корпусе для смазки внутренних деталей двигателя посредством смазки под давлением или разбрызгивания. По окончании курса масло стекает обратно в поддон.

Термостатический перепускной клапан

Термостатический перепускной клапан аналогичен термостату в системе охлаждения автомобильного двигателя. (См. Фото 04, стр. 35.) Клапан остается открытым, когда температура масла ниже 180 F, позволяя маслу проходить в обход канала к маслоохладителю.Когда масло нагревается выше 180 F, vernatherm расширяется и в конечном итоге контактирует со своим седлом, заставляя масло проходить через маслоохладитель.

Двигатель с аномально высокой температурой масла может иметь термостатический перепускной клапан, который не расширяется, как должен при повышении температуры, или который не сидит должным образом из-за изношенного седла. Седло клапана изнашивается со временем и обычно имеет изношенную канавку, которая становится немного хуже с каждым закрытием. Если клапан чрезмерно изношен, это позволяет маслу проходить в обход маслоохладителя, даже если масло горячее.(См. Фото 05, стр. 35.) У некоторых из старых перепускных клапанов были стопорные гайки, которые были неправильно обжаты во время производства. Компания Lycoming выпустила Бюллетень обязательного обслуживания 518C, содержащий инструкции по выполнению термообработки с использованием специального Loctite для постоянного закрепления гаек на месте. Клапаны, обработанные Loctite, обычно помечаются буквой «L» рядом с номером детали, чтобы указать, что они были отремонтированы.

С августа 2016 года Lycoming больше не рекомендует этот ремонт.Бюллетень обязательного обслуживания 518D заменяет 518C и заявляет, что ремонт / переделка клапана больше не разрешены. Следует заменить старые клапаны с ослабленными обжимными гайками.

В двигателях, у которых внезапно возникает проблема с температурой масла, может быть один из старых клапанов с неправильно обжатой гайкой, которая полностью ослабла. Инструкция по обслуживанию Lycoming 1565 описывает процедуру замены.

Клапан сброса давления масла

Масляный насос представляет собой насос с прямым приводом.Это означает, что рабочие колеса насоса вращаются в прямой зависимости от частоты вращения двигателя и создают давление масла, которое также напрямую зависит от частоты вращения двигателя.

При высоких оборотах двигателя насос создает гораздо большее давление, чем рассчитано двигателем. Следовательно, в систему должен быть включен регулятор давления, чтобы поддерживать давление достаточно высоким при низких оборотах двигателя, чтобы защитить подшипники, и достаточно низким при высоких оборотах двигателя, чтобы предотвратить разрыв или повреждение каких-либо компонентов двигателя.

Клапан сброса давления масла (или регулятор давления масла) расположен в верхней правой части картера; позади цилиндра номер три или номер пять, в зависимости от того, четырехцилиндровый это или шестицилиндровый двигатель.(См. Фото 06, стр. 36.)

Клапан сброса давления масла является очень простым методом сброса избыточного давления масла. Он состоит из алюминиевого корпуса с прочной пружиной, которая прижимается к стальному шарику. Пружина удерживает мяч на месте.

По мере того, как давление масла превышает величину, которую пружина регулирует для поддержания, шар отталкивается от своего седла из-за чрезмерного давления. Это открывает проход (байпас), который направляет излишки масла обратно в поддон, что частично снижает давление масла.

Есть три типа корпусов. Последний вариант имеет регулируемое седло пружины, которое можно при необходимости проворачивать или выкатывать с помощью прикрепленной зубчатой ​​гайки на конце вала.

Старые модели были скорректированы путем снятия корпуса и пружины и добавления или удаления шайб позади пружины для увеличения или уменьшения давления. (См. Фото 07 и 08 на странице 36 и фото 09 на странице 38.)

Самый старый корпус был коротким и имел регулировку от нуля до трех шайб максимум.(См. Фото 10, стр. 38.) В более длинном корпусе можно было установить максимум девять шайб для увеличения натяжения пружины. (См. Фото 11, стр. 38.) Каждая добавленная шайба увеличивает давление масла примерно на 5 фунтов на квадратный дюйм. На моделях с внешней регулировкой один поворот (по часовой стрелке) увеличивает давление масла примерно на 5 фунтов на квадратный дюйм.

Существуют также пружины различного натяжения и длины, которые можно менять местами, если вышеуказанные регулировки не дают желаемых результатов. Некоторые пружины имеют цветовую маркировку, чтобы их можно было отличить друг от друга.Чаще всего используются белые пружины LW-11713 (толстые, тяжелые пружины, которые используются для увеличения давления масла при всех настройках), 68668 (фиолетовые пружины, которые короткие и имеют гораздо меньшее натяжение, чем другие) и 61084. пружина без цветовой маркировки, которая входит в стандартную комплектацию большинства регуляторов. (См. Фото 12, стр. 40.)

Одна из наиболее распространенных проблем регуляторов давления масла - это седло, с которым стальной шарик контактирует каждый раз, когда он закрывается. Седло - это просто обработанная алюминиевая часть самого картера на большинстве моделей двигателей, и со временем оно может изнашиваться, особенно если шар не касается седла в центре.

Если давление масла сильно меняется в зависимости от оборотов двигателя, особенно при более низких оборотах двигателя, шар и седло регулятора могут закрываться неправильно. Плохой контакт позволяет маслу течь обратно в поддон, когда этого не должно быть. (См. Фото 13, 14 и 15 на страницах 40 и 42.)

Если на литом алюминиевом седле имеется неравномерный рисунок износа, Lycoming рекомендует собрать импровизированный инструмент из старого шара, приваренного к стальному стержню, достаточно толстому, чтобы по нему можно было ударить молотком, а затем вставить новый инструмент прямо напротив него. сиденье и нанесите по нему пару резких ударов молотком, чтобы восстановить седло, обеспечивая более плотную посадку между новым шаром и седлом.

Полевой метод ремонта изношенного или неконцентрического седла, который используют большинство механиков, заключается в использовании того же инструмента, упомянутого выше, но вместо того, чтобы ударить его молотком, они используют крошечный кусочек состава для шлифовки клапана на шаре для повторного ремонта. погладьте сиденье. Необходимо соблюдать осторожность, чтобы не допустить попадания компаунда в масляные каналы во время процесса, но в целом этот метод, как правило, хорошо работает для реформирования седла и восстановления хорошего уплотнения между шаром и седлом. (См. Фото 16, стр. 42.)

Некоторые из более ранних двигателей имели заменяемую вставку сиденья, которую можно было заменить и заменить в случае износа, но наиболее распространенным сиденьем является литое алюминиевое сиденье, упомянутое выше.

Манометр масла

Манометр давления масла на многих моделях самолетов состоит из «трубки Бурдона» с механическим приводом. Трубка Бурдона представляет собой несколько жесткую полую спиральную трубку.

Трубка подсоединяется к небольшой линии давления масла, и по мере увеличения давления масла трубка вытягивается в более прямое размотанное положение.Степень растяжения зависит от давления. Прикрепленная игла и шестеренчатый механизм позволяют считывать изменяющееся давление на манометре давления масла.

Эти механизмы могут загрязняться и заедать, либо зубчатый механизм может изнашиваться и показывать некорректно. Шаткая игла часто возникает из-за износа зубчатого механизма калибра.

В некоторых самолетах используется датчик давления масла или передающий блок, который похож на реле давления масла, используемое в установках измерителя Хоббса.Это устройство, которое имеет напорную линию масла, подключенную к одной стороне, и электрические провода, подключенные к другой стороне. Давление преобразуется в электрический сигнал, и провода проходят к манометру, который отображает показания давления масла.

В большинстве двигателей Lycoming давление масла снимается с верхнего заднего ящика для аксессуаров. Штуцер давления масла имеет уменьшенное отверстие на выходе из манометра. Это помогает предотвратить катастрофическую потерю масла, если линия давления масла или манометр начинает течь. Углерод или грязь могут иногда забивать отверстие и вызывать аномально низкое давление масла.

Устранение проблем с давлением масла

Большинство проблем с давлением масла можно отрегулировать до нормального состояния с помощью регулятора или связать с неисправностью регулятора или манометра. Иногда проблему немного сложнее устранить.

Первым шагом в исправлении аномально высокого или низкого давления масла должна быть двойная проверка показаний давления с помощью отдельного манометра, чтобы убедиться, что давление масла действительно слишком высокое или низкое.

Также проверьте температуру масла. Низкое давление масла вызывает повышение температуры масла и наоборот; слишком высокие температуры разжижают масло и могут привести к более низкому, чем обычно, показанию давления масла.

Чрезмерные внутренние зазоры в двигателе из-за чрезмерного износа или выхода из строя подшипника могут стать настолько большими, что мощность насоса станет недостаточной для полного нагнетания давления в масляной системе. Обычно это наихудший сценарий, и со временем значения давления масла снижаются.

Чрезмерный зазор масляного насоса между крыльчатками и корпусом также может привести к снижению давления масла на выходе.

Вязкость масла также играет роль в давлении масла. Давление масла немного ниже нормального может быть вызвано использованием слишком жидкого масла в зависимости от того, где эксплуатируется самолет.

Забитая всасывающая сетка или частично заблокированный проход между сеткой и насосом также могут стать причиной низкого давления масла.

Показание давления масла выше нормы, особенно если оно возникает внезапно, может указывать на засорение где-то в системе, обычно после насоса.Вывод

Следует постоянно контролировать показания давления масла, чтобы любое отклонение от нормального режима работы могло быть обнаружено и быстро устранено. Постоянное нормальное давление масла от запуска до остановки помогает обеспечить надежную работу двигателя в течение длительного времени.

Знайте свою FAR / AIM и проконсультируйтесь со своим механиком, прежде чем начинать какие-либо работы.

Жаклин Шайп выросла в доме авиации; ее отец был летным инструктором.Она соло в 16 лет и получила сертификат CFII и ATP. Шайп также учился в Технологическом институте Кентукки и получил лицензию на планер и силовую установку. Она работала механиком в авиалиниях и на различных самолетах General Aviation. Она также наработала более 5000 часов летного обучения. Отправить вопрос или комментарии на адрес.

Ресурсы

Бюллетень обязательного обслуживания Lycoming 518D http://www.lycoming.com/node/15796

Сервисная инструкция Lycoming No.1565A http://www.lycoming.com/content/service-instruction-no-1565-a

Рекомендации по проектированию системы смазки

для тяжелых дизельных двигателей на JSTOR

Abstract

Разработка и производство двигателей были бы значительно упрощены, если бы условия эксплуатации были заранее определенными и единообразными. Некоторые приложения приближаются к этому идеалу: постоянная скорость и нагрузка, нечастые отключения и контролируемые условия окружающей среды. Даже в этом случае двигатель необходимо запустить хотя бы один раз.Система смазки - одна из многих систем двигателя, которые, как ожидается, будут работать в различных условиях; запуск и эксплуатация двигателя при минусовых температурах особенно сложны. В этом документе представлены подробности процесса проектирования, показанного на рисунке 1, применительно к оптимизации систем смазки для тяжелых дизельных двигателей. В процессе проектирования применяются системные и компонентные подходы: Анализ решений (1) определяет цели и оценивает альтернативные компоненты для интеграции в общую конструкцию системы смазки.Системы, полученные в результате этого анализа, далее оцениваются с помощью анализа стоимости (2), моделирования сети, проектных схем и тестирования двигателей. Взаимодействие этих методов эффективно снижает потребность в ресурсах для разработки новых конструкций. Аналогичным образом обсуждаются моделирование сети и результаты испытаний с особым вниманием к клапанам регулирования давления, масляным фильтрам и их взаимодействию во время работы в холодной окружающей среде. Типичной системой смазки, исследованной этими методами, является система двигателя John Deere серии 400.Схема системы показана на рисунке 2. Она состоит из шестеренчатого масляного насоса, пластинчатого маслоохладителя, полнопоточного масляного фильтра и клапана регулирования давления с обратной связью. Эти компоненты являются частью «стороны подачи» системы. которые качают и кондиционируют масло. Также показаны опорные подшипники и поршневые форсунки. Они образуют «сторону спроса» системы, потребляющей нефть.

Информация для издателя

SAE International - это глобальная ассоциация, объединяющая более 128 000 инженеров и технических экспертов в аэрокосмической, автомобильной и коммерческой промышленности.Основные направления деятельности SAE International - обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

Клапан обратного давления в системе смазочного масла - Обсуждение трубопроводов

Введение:

Консоль смазочного масла используется в турбоагрегатах для e.грамм. паровая турбина, газовая турбина, компрессорные агрегаты и т. д. для подачи чистого и холодного смазочного масла к уплотнениям и подшипникам.

На рисунке 1 ниже показана общая конфигурация системы смазочного масла. он состоит из основного и вспомогательного насосов, которые нагнетают смазочное масло по всей системе. Насос перемещает смазочное масло из резервуара в охладитель, а затем на фильтрацию, затем оно поступает к соответствующим подшипникам и течет обратно в резервуар под действием силы тяжести, чтобы снова запустить цикл.

Рис. 1-Базовая система смазочного масла

Насосы работают в основном / вспомогательном режиме. установка, в которой первичный насос доводит давление в системе до желаемого состояния со вспомогательным насосом, обеспечивающим резерв в случае основного насоса простои или техническое обслуживание.Вспомогательный насос включается, когда давление в системе падает ниже оптимального может быть запущен вручную пользователем для отключения корпуса первичного насоса планового ТО.

Зачем нужны обратные клапаны в смазке масляная система:

Как мы обсуждали ранее, первичный и вспомогательный насос могут переключаться между ними. Иногда, когда первичный насос работает, запускается вспомогательный насос, заставляя оба насоса работать вместе некоторое время, прежде чем первичный насос будет отключен и на нем будут проводиться работы по техническому обслуживанию.В течение того периода времени, когда оба насоса работают вместе, в системе возникает внезапный высокий поток, и необходимо регулировать это давление, чтобы оно не повредило систему. Как вы можете видеть на рис. 1, есть предохранительные клапаны для защиты насоса и вентиляции резервуара. Но неправильно думать, что эти предохранительные клапаны защитят систему, выскочив при повышенном давлении. Это потому, что в идеале эти предохранительные клапаны сконструированы таким образом, чтобы они не поднимались во время нормальной работы. Здесь предохранительные клапаны действуют как последняя линия защиты и для больших колебаний потока, возникающих в результате переключения насоса, обычно используется регулятор обратного давления прямого действия, подключенный к коллектору насоса, который определяет изменения давления и соответствующим образом регулирует поток.Очевидно, что место, откуда он измеряет давление и регулирует давление, также важно.

Надлежащая работа подшипников турбомашин зависит от чистого смазочного масла, подходящего для данной области применения, и от эффективной передачи тепла от подшипников. Поскольку в фильтре смазочного масла и теплообменнике наблюдается значительный перепад давления, регулятор противодавления обычно использует внешнюю линию, которая измеряет давление после теплообменника и фильтра и поддерживает постоянное регулируемое давление, подаваемое к нижнему подшипнику и уплотнениям. .

Как работают клапаны обратного давления:

Рис-2 Компоненты клапана обратного давления

Клапаны сброса или обратного давления реагируют на изменения давления на входе или на давление, которое он воспринимает из внешней линии управления. Сначала устанавливается желаемое давление с помощью регулировочного винта, расположенного в верхней части корпуса клапана. Изменения давления регистрируются под диафрагмой (см. Рисунок 2) через регистрационное отверстие в корпусе клапана или через внешнюю линию управления.Когда это давление превышает настройку пружины, давление под диафрагмой преодолевает сжатие пружины. Это заставляет плунжер клапана отодвигаться от отверстия. Путь потока через клапан открыт, и избыточное давление сбрасывается. Когда давление на входе падает ниже уставки, клапан закрывается.

Для понимания здесь представлена ​​упрощенная анимация, обратите внимание, что она без внешней линии управления.

Анимация клапана обратного давления прямого действия

Как контролировать скорость реакции для спины напорный клапан:

Из-за включения и выключения насоса в системе может наблюдаться мгновенное увеличение или уменьшение давления в коллекторе.В клапанах прямого действия нет внешних датчиков, клапан измеряет давление в подключенной к нему восходящей линии и использует его в качестве эталонного давления для управления. Этот тип используется для быстрого реагирования на это колебание давления. Клапан обратного давления, реагирующий на эти спонтанные максимумы и минимумы, быстро позиционируется в соответствии с давлением на входе. Это быстрое действие, хотя и необходимо, может привести к большим колебаниям давления, что приведет к отключению системы или вибрации.

Рис. 3 - игольчатый клапан со встроенной функцией проверки для контроля скорости срабатывания клапана

Чтобы избежать вышеуказанного отключения системы и вибрации, возникающей из-за быстрого реагирования, иногда для настройки скорости реакции регулятора используется игольчатый клапан со встроенной функцией проверки, см. 3.Игольчатый клапан установлен на чувствительной линии регулятора противодавления. Контролируя открытие игольчатого клапана, мы можем контролировать скорость реакции регулятора. Например, если игольчатый клапан имеет меньшее открытие, жидкости потребуется больше времени для прохождения и создания точного давления на диафрагму, а если игольчатый клапан имеет большее открытие, для создания точного давления потребуется сравнительно меньше времени. Встроенная функция проверки обеспечивает неограниченный обратный поток от плунжера мембраны клапана.Это необходимо, поскольку внезапное отключение одного насоса требует, чтобы регулятор немедленно закрыл клапан, предотвращая внезапную потерю давления в коллекторе, тем самым ограничивая поток жидкости в дренаж / резервуар.

Заставьте нас расти, поделитесь этим на

Основы инженерного искусства: клапаны регулирования давления | Гидравлика и пневматика

Загрузить эту статью в формате .PDF

Клапаны регулирования давления можно найти практически в каждой гидравлической системе, и они помогают выполнять множество функций, от безопасного удержания давления в системе ниже желаемого верхнего предела до поддержания установленного давления в части контура.Типы включают разгрузку, уменьшение, последовательность, уравновешивание и разгрузку. Все это нормально закрытые клапаны, за исключением редукционных клапанов, которые обычно открыты. Для большинства этих клапанов необходимо ограничение для обеспечения требуемого регулирования давления. Единственным исключением является разгрузочный клапан с внешним управлением, срабатывание которого зависит от внешнего сигнала.

Предохранительные клапаны

Большинство гидравлических систем рассчитаны на работу в заданном диапазоне давлений.Этот диапазон является функцией сил, которые исполнительные механизмы в системе должны создавать для выполнения требуемой работы. Без контроля или ограничения этих сил гидравлические компоненты (и дорогостоящее оборудование) могут быть повреждены. Предохранительные клапаны предотвращают эту опасность. Это средства защиты, которые ограничивают максимальное давление в системе, отводя избыточное масло, когда давление становится слишком высоким.

Давление открытия и блокировка давления - Давление, при котором предохранительный клапан сначала открывается, чтобы позволить жидкости проходить через него, известно как давление открытия . Когда клапан обходит свой полный номинальный поток, он находится в состоянии давления полного потока . Разница между давлением полного потока и давлением открытия иногда называется перепадом давления , также известна как корректировка давления .

В некоторых случаях такое отключение давления не вызывает возражений. Однако это может быть недостатком, если он тратит впустую мощность (из-за потери жидкости через клапан до достижения максимальной настройки). Это также может позволить максимальному давлению в системе превысить номинальные значения других компонентов.(Чтобы минимизировать блокировку, используйте предохранительный клапан с пилотным управлением.)

Предохранительные клапаны бывают прямого или пилотного действия.


Рис. 1. Простой предохранительный клапан прямого действия не имеет регулировочного винта и поэтому открывается при фиксированном, предварительно установленном давлении, которое регулируется настройкой пружины сжатия.

Клапан прямого действия может состоять из тарельчатого клапана или шара, которые с одной стороны подвергаются давлению системы, а с другой - пружине с заданной силой. В фиксированном, нерегулируемом, нормально закрытом предохранительном клапане (рис. 1) сила, оказываемая пружиной сжатия, превышает силу, оказываемую давлением системы, действующим на шар или тарелку.Пружина плотно удерживает шар или тарелку. Порт резервуара на стороне пружины клапана возвращает утечку жидкости в резервуар.

Когда давление в системе начинает превышать настройку пружины клапана, жидкость вытесняет шар или тарелку, позволяя контролируемому количеству жидкости проходить в резервуар, поддерживая давление в системе на уровне настройки клапана. Пружина повторно устанавливает шар или тарелку, когда выпускается (обходится) достаточное количество жидкости для падения давления в системе ниже настройки пружины клапана.

Поскольку полезность фиксированного предохранительного клапана ограничивается одной настройкой его пружины, большинство предохранительных клапанов можно регулировать. Обычно это достигается с помощью регулировочного винта, действующего на пружину, рис. 2. Вкручивая или выкручивая винт, оператор сжимает или разжимает пружину соответственно. Клапан можно настроить так, чтобы он открывался при любом давлении в желаемом диапазоне. Помимо регулируемой функции, этот клапан работает так же, как фиксированный клапан на Рисунке 1.

Подпружиненные тарельчатые клапаны обычно используются для малых потоков.Они не протекают ниже давления открытия и быстро реагируют, что делает их идеальными для снятия ударного давления. Они часто используются в качестве предохранительных клапанов для предотвращения повреждения компонентов из-за высоких скачков давления или для сброса давления, вызванного тепловым расширением в заблокированных цилиндрах. Разница между давлением срабатывания и давлением полного открытия на подпружиненных тарельчатых предохранительных клапанах высока. По этой причине они не рекомендуются для точного контроля давления.


Рис. 2. Регулируемые блоки предохранительного клапана прямого действия протекают через клапан до тех пор, пока сила давления системы на тарелку не превысит регулируемое усилие пружины и давление на выходе.

Предохранительные клапаны также предназначены для сброса потока в любом направлении. Давление жидкости в другом порте воздействует на плечо плунжера, открывая клапан. Другой тип предохранительного клапана прямого действия имеет управляемый поршень. В этом клапане скользящий поршень вместо тарельчатого клапана соединяет порты давления и резервуара. Давление системы действует на поршень и перемещает его против силы пружины. По мере движения поршень открывает отверстие резервуара в корпусе клапана.

Эти клапаны обладают быстрым срабатыванием, но могут дребезжать.Их можно приглушить, чтобы исключить дребезжание, но это также замедлит их реакцию. Они надежны и могут работать с хорошей повторяющейся точностью, если расход не меняется в широких пределах. Клапаны с поршнями и втулками из закаленной стали имеют очень долгий срок службы. Они могут протекать немного ниже давления открытия, если поршни не герметизированы.

Предохранительные клапаны с направляющими поршнями обычно используются для давлений ниже 800 фунтов на квадратный дюйм, хотя они могут быть изготовлены с более тяжелыми пружинами для более высоких давлений.Более тяжелые пружины дают клапану больший дифференциал и, следовательно, увеличивают размер клапана.

Разновидностью предохранительного клапана с управляемым поршнем является предохранительный клапан с дифференциальным поршнем . Здесь давление действует на кольцевой участок (разницу между двумя участками поршня). Эта кольцевая площадь меньше площади седла клапана. Это позволяет использовать более легкую пружину, чем было бы необходимо, если бы давление действовало на всю площадь сиденья. Эти клапаны имеют меньший перепад давления, чем тарельчатые или предохранительные клапаны с управляемым поршнем.


Рис. 3. Предохранительный клапан с пилотным управлением имеет отверстие через поршень, которое удерживается закрытым за счет силы легкой пружины и давления системы, действующего на большую площадь поршня на конце пружины.

Для приложений, требующих клапанов, которые должны сбрасывать большие потоки с небольшим перепадом давления, часто используются предохранительные клапаны с пилотным управлением, рис. 3. Предохранительный клапан с пилотным управлением работает в два этапа. Пилотная ступень, которая состоит из небольшого подпружиненного предохранительного клапана (обычно встроенного в главный предохранительный клапан), действует как спусковой механизм для управления главным предохранительным клапаном.Однако пилот также может быть расположен удаленно и соединен с главным клапаном с помощью трубы или трубопровода.

Главный предохранительный клапан обычно закрыт, когда давление на входе ниже настройки пружины главного клапана. Отверстие B в главном клапане, рис. 3, позволяет жидкости, находящейся под давлением в системе, воздействовать на большую площадь со стороны пружины тарелки, так что сумма этой силы и силы основной пружины удерживает тарелку в седле. В это время пилотный клапан также закрыт.Давление в канале B такое же, как давление в системе, и меньше, чем настройка пружины пилотного клапана.

При повышении давления в системе давление в канале B также повышается, и, когда оно достигает настройки пилотного клапана, пилотный клапан открывается. Масло выпускается за основным клапаном через канал B через сливное отверстие. Возникающее в результате падение давления на отверстии A в главном предохранительном клапане открывает его, и избыточное масло течет в резервуар, предотвращая дальнейшее повышение давления на входе.Клапаны снова закрываются, когда давление масла на входе падает ниже заданного значения клапана. Пилотные предохранительные клапаны имеют меньшее перекрытие давления, чем предохранительные клапаны прямого действия, как показано на Рисунке 2.


Рисунок 4. Сравнение работы предохранительных клапанов при открытии и полном давлении.

Поскольку эти клапаны не начинают открываться, пока система не достигнет 90% от полного давления, эффективность системы защищена, поскольку выделяется меньше масла. Эти клапаны лучше всего подходят для приложений с высоким давлением и большими объемами.Хотя их работа медленнее, чем у предохранительных клапанов прямого действия, предохранительные клапаны с пилотным управлением поддерживают в системе более постоянное давление при сбросе давления. На рисунке 4 показаны рабочие характеристики предохранительных клапанов прямого действия и с пилотным управлением.

Редукционные клапаны

Наиболее практичными компонентами для поддержания вторичного, более низкого давления в гидравлической системе являются редукционные клапаны. Редукционные клапаны представляют собой нормально открытые двухходовые клапаны, которые закрываются при наличии достаточного давления на выходе.Есть два типа: прямого действия и с пилотным управлением.

Прямое действие - Редукционный клапан ограничивает максимальное давление во вторичном контуре независимо от изменений давления в основном контуре. Это предполагает, что рабочая нагрузка не создает обратного потока в порт редукционного клапана, и в этом случае клапан закроется, рис. 5. Сигнал измерения давления поступает со стороны выхода (вторичный контур). Этот клапан, по сути, работает в обратном направлении от предохранительного клапана (который измеряет давление на входе и обычно закрыт).

При повышении давления во вторичном контуре (рис. 5) гидравлическая сила действует на область A, клапана, частично закрывая его. Сила пружины противодействует гидравлической силе, так что через клапан проходит только масло, достаточное для подачи во вторичный контур требуемого давления. Регулировка пружины регулируется.

Когда давление на выходе достигает заданного значения клапана, клапан закрывается, за исключением небольшого количества масла, которое стекает со стороны низкого давления клапана, обычно через отверстие в золотнике, через камеру пружины в резервуар.


Рис. 5. Редукционный клапан прямого действия удерживается в открытом положении силой пружины. Повышение давления на выпускном отверстии перемещает золотник вправо, закрывая клапан.

Если клапан полностью закрывается, утечка через золотник может вызвать повышение давления во вторичном контуре. Чтобы избежать этого, выпускной канал в резервуар держит его слегка открытым, предотвращая повышение давления на выходе выше заданного значения клапана. Дренажный канал возвращает утечку в бак. (Клапаны со встроенной функцией сброса также доступны, чтобы исключить необходимость в этом отверстии.)

Постоянное и фиксированное снижение давления -

Постоянное давление - Редукционные клапаны обеспечивают заданное давление независимо от давления в основном контуре, если давление в основном контуре на выше , чем во вторичном. Эти клапаны уравновешивают давление во вторичном контуре с усилием регулируемой пружины, которое пытается открыть клапан. Когда давление во вторичном контуре падает, сила пружины открывает клапан, достаточный для увеличения давления и поддержания постоянного пониженного давления во вторичном контуре.

Редукционные клапаны с фиксированным давлением обеспечивают фиксированное снижение давления независимо от давления в главном контуре. Например, предположим, что клапан настроен на снижение давления на 250 фунтов на квадратный дюйм. Если давление в основной системе составляет 2750 фунтов на квадратный дюйм, пониженное давление будет 2500 фунтов на квадратный дюйм; если основное давление составляет 2000 фунтов на квадратный дюйм, пониженное давление будет 1750 фунтов на квадратный дюйм.

Этот клапан работает, уравновешивая силу, оказываемую давлением в основном контуре, с суммой сил, прилагаемых давлением вторичного контура и пружиной.Поскольку площади под давлением по обеим сторонам тарелки равны, фиксированное уменьшение осуществляется пружиной.


Рис. 6. Редукционный клапан с пилотным управлением снижает давление на обоих концах золотника. Легкая пружина удерживает катушку в открытом состоянии.

Золотник в редукционном клапане с пилотным управлением гидравлически уравновешивается давлением на выходе с обоих концов, рис. 6. Легкая пружина удерживает клапан в открытом положении. Небольшой пилотный предохранительный клапан, обычно встроенный в корпус основного клапана, сбрасывает жидкость в резервуар, когда пониженное давление достигает настройки пружины пилотного клапана.Этот поток жидкости вызывает падение давления на золотнике. Затем перепад давления сдвигает золотник в закрытое положение, преодолевая легкое усилие пружины.

Управляющий клапан сбрасывает жидкость, достаточную только для того, чтобы установить золотник или тарелку главного клапана так, чтобы поток через главный клапан соответствовал требованиям к потоку контура пониженного давления. Если поток в контуре низкого давления во время части цикла не требуется, главный клапан закрывается. Утечка жидкости под высоким давлением в секцию пониженного давления клапана затем возвращается в резервуар через предохранительный клапан с пилотным управлением.

Редукционные клапаны с пилотным управлением обычно имеют более широкий диапазон регулировки пружины, чем клапаны прямого действия, и обеспечивают лучшую повторяемость. Однако масляное загрязнение может заблокировать поток к пилотному клапану, и главный клапан не сможет должным образом закрываться. Также доступны пилотные клапаны со встроенной системой сброса пониженного давления.

Последовательные клапаны

В схемах с более чем одним исполнительным механизмом часто необходимо приводить в действие исполнительные механизмы, такие как цилиндры, в определенном порядке или последовательности.Один из способов сделать это - использовать концевые выключатели, таймеры или другие электрические устройства управления.

Иногда этого результата также можно добиться, подбирая цилиндры в соответствии с нагрузкой, которую они должны перемещать. Цилиндр, требующий наименьшего давления для перемещения груза, выдвигается первым. В конце своего хода давление в системе увеличивается и второй цилиндр выдвигается. Это продолжается до тех пор, пока не будут задействованы все цилиндры.


Рис. 7. Последовательный клапан представляет собой 2-ходовой клапан, закрытый регулируемой пружиной и открываемый давлением на впускном отверстии, действующем слева от золотника.

Однако во многих установках размер цилиндра, необходимый для выполнения работы, определяется ограничением пространства и требованиями к усилию. В этом случае можно использовать клапаны последовательности для приведения в действие цилиндров в требуемом порядке.

Клапаны последовательности - это нормально закрытые двухходовые клапаны. Они регулируют последовательность, в которой выполняются различные функции в контуре, рис. 7. Они напоминают предохранительные клапаны прямого действия, за исключением того, что их пружинные камеры обычно дренируются извне в резервуар, а не изнутри в выходной порт, как в предохранительном клапане.

Последовательный клапан обычно позволяет текучей среде под давлением течь ко второй функции только после того, как предыдущая приоритетная функция была завершена и удовлетворена. В нормально закрытом состоянии клапан последовательности позволяет жидкости свободно течь в первичный контур, чтобы выполнять свою первую функцию до тех пор, пока не будет достигнуто давление, заданное для клапана.

Когда основная функция выполняется, давление в первичном контуре повышается и измеряется в канале измерения давления A, . Это создает давление на катушку и преодолевает силу пружины.Пружина сжимается, золотник клапана смещается, и масло поступает во вторичный контур.

Последовательные клапаны иногда имеют обратные клапаны, которые обеспечивают обратный поток из вторичного контура в первичный. Однако действие последовательности обеспечивается только тогда, когда поток идет от первичного контура ко вторичному.

В некоторых приложениях блокировка может предотвратить выполнение последовательности, пока основной привод не достигнет определенного положения. Это делается с помощью удаленных операций.

Уравновешивающие клапаны

Эти нормально закрытые клапаны в основном используются для поддержания заданного давления в части контура, обычно для уравновешивания веса или внешней силы или противодействия весу, например, плите или прессу, и предотвращения его свободного падения.Первичный порт клапана соединен с концом штока цилиндра, а вторичный порт - с направленным регулирующим клапаном, рис. 8. Настройка давления немного выше, чем требуется для предотвращения свободного падения груза.


Рис. 8. Уравновешивающий клапан останавливает поток от впускного порта к выпускному до тех пор, пока давление на впускном отверстии не превысит силу регулировочной пружины.

Когда жидкость под давлением течет к торцу крышки цилиндра, цилиндр расширяется, увеличивая давление в конце штока и смещая главный золотник в уравновешивающем клапане.Это создает путь, по которому жидкость может проходить через вторичный порт к гидрораспределителю и в резервуар. Когда груз поднимается, встроенный обратный клапан открывается, позволяя цилиндру свободно втягиваться.

Если необходимо сбросить противодавление в цилиндре и увеличить усилие в нижней части хода, уравновешивающим клапаном можно управлять дистанционно.

Уравновешивающие клапаны обычно имеют внутренний слив. Когда цилиндр выдвигается, клапан должен открываться, и его вторичный порт соединяется с резервуаром.Когда цилиндр втягивается, не имеет значения, что давление нагрузки ощущается в сливном канале, потому что обратный клапан обходит золотник клапана.

Центровые клапаны

Сверхцентровые клапаны напоминают уравновешивающие клапаны в том смысле, что их назначение - поддерживать установленное давление напротив нагрузки, чтобы предотвратить ее свободное падение. Основное отличие состоит в том, что клапан сверхцентрирования использует управляющий сигнал, обычно поступающий от впускного отверстия привода, чтобы помочь открыть золотник. Эта вспомогательная система управления повышает эффективность клапана центрирования, снижает потребность в мощности и тепловыделение в системе.


Рисунок 9. Разгрузочный клапан подпружинен в закрытом положении. Когда давление в системе превышает силу регулируемой пружины, клапан открывается.

По мере того, как насосы и приводы становятся более совершенными, с функциями измерения отрицательной или положительной нагрузки и разгрузки, а также по мере того, как гидрораспределители становятся все более сложными, плавное управление нагрузкой с помощью сверхцентровых клапанов, в свою очередь, становится все более сложной задачей. Новые достижения в технологии сверхцентровых клапанов упрощают управление.

Клапаны разгрузочные

Эти клапаны обычно используются для разгрузки насосов. Они направляют выходной поток насоса (часто выход одного из насосов в многонасосной системе) непосредственно в резервуар при низком давлении , после достижения давления в системе .

Усилие, прикладываемое пружиной, удерживает клапан в закрытом состоянии, Рис. 9. Когда внешний управляющий сигнал, действующий на противоположный конец золотника клапана, оказывает силу, достаточно большую, чтобы превысить силу, оказываемую пружиной, золотник клапана смещается, изменяя производительность насоса. в резервуар при низком давлении.


Рисунок 10. Управляемый разгрузочный клапан имеет поршень с давлением насоса на обоих концах.

Контуры высокого и низкого давления, в которых используются два насоса для перемещения и скорости или зажима, зависят от разгрузочных клапанов для повышения эффективности. Мощность обоих насосов нужна только для быстрого хода. Во время подачи или зажима выход из большого насоса выгружается в резервуар при низком давлении.

Разгрузочные клапаны с пилотным управлением - Разгрузочные клапаны также выполнены с пилотом для управления главным клапаном, рис. 10.Порт, проходящий через плунжер главного клапана, позволяет системному давлению воздействовать на оба конца плунжера. Легкая пружина плюс давление системы, действующее на большую площадь на конце пружины плунжера, удерживает клапан в закрытом состоянии. Встроенный обратный клапан поддерживает давление в системе. Когда давление в системе падает до заданного значения, пилотный клапан закрывается. Поток насоса через порт в золотнике главного клапана закрывает клапан.

Загрузить статью в формате .PDF

Дополнительную информацию о регулирующих клапанах можно найти в главах электронной книги по этой теме:
Fluid Power Basics, Ch.9: Предохранительные и разгрузочные клапаны
Fluid Power Basics, Ch. 14: Клапаны регулирования давления (кроме предохранительных и разгрузочных клапанов)
"Гидравлические контуры", гл. 16: Редукционные клапаны
Гидравлические силовые цепи, гл. 18: Клапаны сброса давления
Гидравлические силовые цепи, гл. 20: Клапаны последовательности

Давление моторного масла - низкое давление масла

Давление моторного масла - низкое давление масла - что-то серьезно не так

Итак, первое указание на беду; может быть мерцающий индикатор масла или низкое давление моторного масла.

Но, если предупреждение остается незамеченным или игнорируется, следующим признаком того, что что-то не так, может быть; стук клапана, поскольку гидравлические подъемники или регуляторы зазора испытывают нехватку масла и всасывают воздух.
Как следствие - потеря мощности двигателя, чрезмерный шум двигателя и даже плохой запуск; все может быть вызвано ненормальным давлением моторного масла.

Следовательно, когда давление моторного масла слишком низкое; Одним из результатов может быть преждевременный износ деталей с внутренней смазкой.

Итак, любая из этих проблем должна привести к поломке механического манометра давления масла; и получите надежное чтение. Все двигатели со временем теряют определенное давление масла в двигателе, так как нормальный износ увеличивает зазоры подшипников двигателя.

Датчик давления масла

Необычно низкое давление моторного масла в двигателе независимо от пробега часто является признаком того, что; что-то серьезно не так. Поэтому, если в автомобиле низкое давление масла, не откладывайте выяснение причины.

Кроме того, проблемы с другими системами и частями двигателя могут вызвать завышенные или заниженные показания.
Датчик давления моторного масла

Распространенные причины низкого давления моторного масла включают:
Низкий уровень масла
  • Наиболее очевидная причина включения индикатора низкого уровня масла; фактически низкий уровень масла. Первое, что нужно сделать - это проверить уровень масла в двигателе. Если уровень действительно низкий, необходимо долить масло.Затем начните расследование того, куда уходит нефть.
Перегрев моторного масла
  • Индикатор низкого уровня масла также имеет тенденцию загораться, когда масло становится слишком горячим и разжижается.
Изношенные подшипники двигателя Изношенные подшипники двигателя
  • В двигателе с большим пробегом низкое давление масла часто возникает из-за износа коренных и стержневых подшипников. Сам масляный насос давления не создает. Он создает поток, а сопротивление этому потоку создает давление.По мере износа подшипников зазоры увеличиваются, увеличивая поток и снижая давление.
Изношенный масляный насос
  • Другой распространенной причиной низкого давления масла является износ или чрезмерные зазоры внутри масляного насоса. В результате слишком большой зазор внутри масляного насоса снижает его способность перекачивать масло; что снижает расход и давление.
Ограничения на сетке приемного устройства масляного насоса Ограничения на сетку всасывающей трубки масляного насоса
  • Следовательно, ограничения в сетке всасывающей трубки могут перекрыть поток масла в насос; уменьшение расхода и давления.Даже относительно небольшое количество лака на экране может; ограничить поток масла при более высоких оборотах двигателя. В результате покрытие экрана толщиной всего 0,005 дюйма; уменьшит общую «открытую» площадь каждого отверстия до 0,030 дюйма; вызывая колоссальное снижение расхода масла на 44 процента!
Слабый или негерметичный предохранительный клапан давления моторного масла
  • Клапан сброса давления; которые могут быть расположены на корпусе насоса или где-либо еще на двигателе; может быть еще одной причиной низкого давления масла; если клапан заедает или удерживается в открытом положении из-за небольшого мусора.Клапан открывается, когда давление достигает заданного значения (обычно от 40 до 60 фунтов на квадратный дюйм). Это отводит масло обратно в картер и ограничивает максимальное давление масла в двигателе. Причина в том, чтобы не допустить, чтобы давление масла достигло опасного уровня. Слишком высокое давление масла может быть так же плохо, как и слишком маленькое. Следовательно, чрезмерное давление может привести к разрыву масляного фильтра или даже к взрыву; запрессованные масляные пробки камбуза в блок.
Неисправность манометра моторного масла
  • Иногда неисправен сам манометр.Если вы обнаружите, что манометр показывает низкое давление после замены масла; может быть проблема с датчиком. Наконец, замена манометра масла должна решить проблему.
Газированное масло
  • Низкое давление масла также может быть результатом наличия воздуха в масляном насосе. Обычно это происходит, когда нижняя часть кривошипа взбивает масло в поддоне; Это показатель того, что в вашем двигателе слишком много масла. Кроме того, пузырьки в масле не позволяют ему правильно смазывать движущиеся части.
Грязное масло и двигатель Ограничения потока масла
  • Иногда двигатель может испытывать нехватку масла на более высоких оборотах. Потому что масло недостаточно быстро возвращается в картер. Следовательно, основной причиной здесь обычно является сильное накопление лака; что ограничивает отверстия для возврата масла в головке.
Утечки в масляной системе
  • Утечка между маслозаборной трубкой и насосом; а также между насосом и блоком также может засасывать воздух в насос.Наконец, нет ничего необычного в том, чтобы найти двигатели, у которых всасывающая труба полностью отвалилась; вызывая полную потерю давления масла.
Забит масляный фильтр
  • Забитый масляный фильтр может быть еще одной причиной низкого давления масла. Все фильтры создают определенное сопротивление потоку, которое увеличивается с увеличением скорости потока. Но сумма небольшая, обычно всего пара фунтов. Но по мере того, как фильтр забивается мусором, создаваемое ограничение увеличивается. В конечном итоге масло не будет проходить через фильтрующий элемент. Итак, чтобы не допустить такого засора; Большинство фильтров имеют предохранительный клапан, расположенный в фильтре. Это позволяет маслу обходить фильтр и продолжать течь. Наконец, замена забитого фильтра решит проблему.
Низкое давление моторного масла

Тестирование давления моторного масла Контрольный манометр
Итак, давление масла можно проверить, временно установив механический манометр: .
Шаг-1
  • Доведите двигатель до рабочей температуры.
  • Теперь выключите двигатель.
  • Найдите блок отправки давления масла. Обычно он находится на нижней стороне блока цилиндров.
  • Отсоедините провод от передающего устройства и снимите отправитель.
  • Установите манометр для проверки давления масла в отверстие, где был снят датчик.
  • Проверьте уровень масла в двигателе и при необходимости долейте.
Шаг-2
  • Теперь запустите двигатель и проверьте давление масла по манометру.
  • Наблюдайте, как двигатель нагревается, чтобы заметить любые чрезмерные падения из-за температуры.
  • Запишите измеренное давление масла. Затем заглушите двигатель.
  • Сравните результаты теста со спецификациями производителя.
  • Если давление масла в пределах спецификации; это показывает, что блок отправки давления масла может работать некорректно.
  • Во многих случаях проблема устраняется заменой узла подачи масла.
  • После завершения проверки установите на место блок отправки давления масла.Запустите двигатель и убедитесь в отсутствии утечек.

Заключение

Следовательно, без давления моторного масла двигатель будет испытывать; крайнее внутреннее повреждение двигателя из-за тепла, вызванного трением.

Итак, независимо от пробега транспортного средства, которое вы ведете; Хорошая идея - обратить внимание на моторное масло; правильная вязкость на нужном уровне; регулировка износа двигателя и сезонных изменений. Наконец, если загорится сигнальная лампа давления масла; остановитесь и проверьте все, пока не закончилась смазка; превращает ваш двигатель в пресс-папье.

Поделитесь новостями Danny’s Engineportal.com

Масляная система с предохранительным клапаном типа A, Система с предохранительным клапаном, ВВЕДЕНИЕ, Смазка

Смазка:

ВВЕДЕНИЕ:

Рис. 8-1 Масляная система с предохранительным клапаном.

1 . Система смазки необходима для смазки и охлаждения всех шестерен, подшипников и

.

шлицы.Он также должен улавливать посторонние предметы, которые, если их оставить в корпусе подшипника или редукторе,

может вызвать быстрый выход из строя. Кроме того, масло должно защищать смазываемые детали, которые производятся производителем. сломаны из некоррозийно стойких материалов. Масло должно выполнять эти задачи без значительных

ухудшение.


2 . Требования к турбовинтовому двигателю несколько отличаются от требований к любым другим типам аэрогаза
турбина. Это связано с дополнительной смазкой высоконагруженных редукторов гребного винта и редуктора
. необходимость подачи масла под высоким давлением для работы механизма управления шагом винта.

3 . В большинстве газотурбинных двигателей используется автономная рециркуляционная система смазки, в которой масло
распределяется по двигателю и возвращается в масляный бак насосами. Однако в некоторых двигателях используется система
, известная как система полной потери или одноразового использования, в которой масло выливается за борт после того, как двигатель
был смазан.

СИСТЕМЫ СМАЗКИ



4 . Существуют две основные системы рециркуляции, известные как «система предохранительного клапана1» и «полнопоточная» система
. Основное различие между ними заключается в управлении потоком масла к подшипникам. В обеих системах
температура и давление масла имеют решающее значение для правильной и безопасной работы двигателя.
Таким образом, эти параметры должны отображаться в кабине экипажа.

Система предохранительного клапана


5 . В системе клапана сброса давления поток масла в камеры подшипника регулируется путем ограничения давления
в линии подачи до заданного расчетного значения.Это достигается за счет использования подпружиненного клапана
, который позволяет маслу напрямую возвращаться из выпускного отверстия нагнетательного насоса в масляный бак или впускного отверстия нагнетательного насоса
, когда расчетное значение превышено. Клапан открывается при давлении, которое соответствует частоте вращения
двигателя на холостом ходу, обеспечивая постоянное давление подачи по сравнению с нормальными рабочими оборотами двигателя.
Однако увеличение оборотов двигателя вызывает резкое повышение давления в камере подшипника. Этот
уменьшает разницу давлений между камерой подшипника и подающей струей, тем самым уменьшая скорость потока масла
к подшипникам при увеличении частоты вращения двигателя.Чтобы облегчить эту проблему, некоторые системы с предохранительным клапаном
используют увеличивающееся давление в камере подшипника для увеличения нагрузки пружины предохранительного клапана. Этот
поддерживает постоянный расход на более высоких оборотах двигателя за счет увеличения давления в линии подачи, так как
камера подшипника давление увеличивается.

6 На рис. 8-1 показана система предохранительных клапанов для турбовинтового двигателя и показаны основные компоненты
, составляющие систему смазки двигателя.Масляный нагнетательный насос всасывает масло из бака
через сетчатый фильтр, который защищает шестерни насоса от мусора, который мог попасть в бак.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
