Какие катушки зажигания встречаются в автомобилях

С отказом и заменой катушки зажигания сталкивались многие автомобилисты, ведь она есть в любом бензиновом двигателе. Но что это за деталь, зачем она и как работает — знает не каждый. Давайте разберёмся, какие бывают катушки зажигания, как они устроены и почему выходят из строя.

Назначение и принцип работы катушки зажигания

Напряжение в бортовой сети большинства автомобилей — 12 вольт. Которых явно недостаточно, чтобы создать на свечах зажигания мощный электрический разряд (искру). Приходится генерировать под капотом высокое напряжение — для этого и нужна катушка.

Катушка зажигания — это повышающий импульсный трансформатор, который преобразует низковольтное напряжение (те самые 12 вольт) в высоковольтное — до 45 тысяч вольт! Такой импульс уверенно создаёт искру между электродами свечи, поджигая топливно-воздушную смесь в цилиндре.

Внутри катушки зажигания, как и в большинстве трансформаторов, есть две индуктивно связанные проволочные обмотки. Первичная обмотка катушки — это толстый медный провод с небольшим количеством витков (100–150). Вторичная обмотка состоит из тонкой медной проволоки, число витков которой на два порядка больше: 15 000–30 000. Обе обмотки выполнены вокруг многослойного металлического сердечника и изолированы, чтобы катушку не замкнуло.

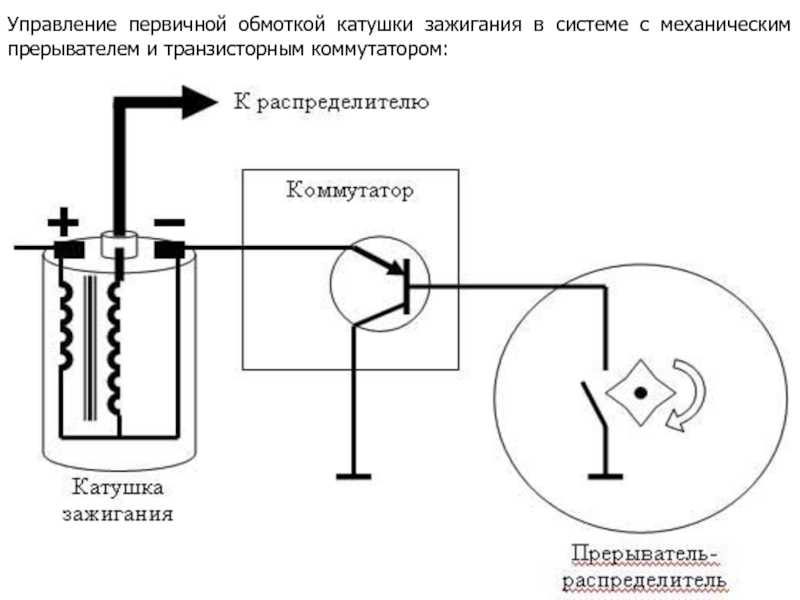

Схема катушки зажигания

Устройство катушки зажигания основано на принципе электромагнитной индукции. Вот как это работает:

  1. На первичную обмотку катушки подаётся постоянный ток бортовой сети, создающий магнитное поле.
  2. Периодически подача тока отсекается прерывателем — механически или электронно, с помощью транзистора.
  3. В момент разрыва цепи магнитное поле разрушается, и во вторичной обмотке катушки индуцируется ЭДС — электродвижущая сила.
  4. Из-за большой разницы в количестве витков обмоток (от 1:150 до 1:200) импульс напряжения, который возникает во вторичной обмотке катушки, в тысячи раз больше, чем изначальные 12 V в первичной обмотке.
  5. Сформированный высоковольтный импульс направляется к свече зажигания — через распределитель (трамблёр) и высоковольтные провода в старых системах зажигания, или непосредственно на свечу в современных.

Может показаться, что катушка зажигания — какой-то вечный двигатель, волшебный источник энергии. Но закон сохранения работает и в ней: электрическая мощность на входе в катушку соответствует мощности на выходе, и даже немного снижается из-за потерь. Просто у исходных 12 вольт высокая сила тока (десятки ампер), а у выходящего высоковольтного импульса сила тока ничтожно мала — считанные микроамперы. Но для искрообразования нужно именно высокое напряжение, а не сила тока.

Что такое бобина? Первые катушки зажигания

Слышали фразу «Дело было не в бобине»? И её хлёсткое продолжение про того, кто сидел в кабине… Сегодняшним автовладельцам уже непонятно, что за загадочная бобина имеется в виду: многие даже произносят неправильно, «бабина». Ведь эта поговорка родилась очень давно, в 1930-х годах, причём в авиации — водители подхватили её позже. А речь в ней об обычной катушке зажигания тех лет.

Бобина (от французского la bobine, «катушка») — это катушка зажигания почти любого бензинового ДВС середины прошлого века. Бобина представляет собой индукционную катушку в герметичном стальном цилиндре-стакане, заполненном маслом для лучшего охлаждения. Изобретение чисто немецкое: первую индукционную катушку придумал и собрал в 1851 году Генрих Румкорф (устройство даже получило его имя — катушка Румкорфа), а в автомобили его внедрил небезызвестный Роберт Бош.

В паре с бобиной всегда трудится трамблёр, отвечающий и за распределение высоковольтных импульсов, и за коммутацию — своевременную подачу (и прерывание) тока к катушке за счёт встроенного механического прерывателя. Этот тандем называется контактной системой зажигания. Она давно устарела и современных машинах не встречается, но бобины всё ещё есть в продаже — их выпускают для старых автомобилей.

Сухие катушки зажигания и «гибриды»

На смену маслонаполненным бобинам пришли так называемые сухие катушки зажигания — та же конструкция, только без металлического корпуса и масла внутри. Сверху такие катушки обычно залиты эпоксидным компаундом для защиты от влаги и грязи.

Одновременно с появлением сухих катушек наметился переход автопроизводителей к бесконтактной системе зажигания. Трамблёр лишили функции коммутатора, оставив за ним лишь распределение высоковольтных импульсов. А заведовать подачей тока на катушку зажигания стало отдельное устройство — коммутатор, причём уже без механического прерывателя, а с помощью датчика Холла.

Сухие катушки не только устанавливали под капотом отдельно (как бобины), но и объединяли с трамблёром в единый корпус. Такие гибриды часто встречались на моновпрыске — простейшем варианте инжекторной подачи топлива с единственной форсункой.

Трамблёры со встроенной катушкой встречаются на старых двигателях Toyota (3S-FE, 5A-FE и других). Надёжностью эта конструкция не блещет, поскольку два теплонагруженных узла объединены в один. Благо, при ремонте их всё-таки можно заменить отдельно друг от друга.

Модуль зажигания: модульная катушка без трамблёра

Полностью отказаться от трамблёра — механического и довольно капризного узла — позволил модуль зажигания. Модуль — это несколько катушек зажигания в едином корпусе, каждая из которых генерирует высоковольтный импульс для собственной свечи. Больше не нужно распределять единый импульс между свечами, поэтому необходимость в трамблёре отпала. А чтобы импульсы совпадали с тактами двигателя, модуль зажигания (модульную катушку) оснастили коммутирующими ключами-транзисторами.

Иногда встречаются упрощённые модули зажигания, катушек в которых в 2 раза меньше, чем цилиндров в двигателе. У той же «Тойоты» такие системы зажигания назывались DIS-2 (на 4-цилиндровых моторах) и DIS-3 (на 6-цилиндровых). В такой схеме каждая из катушек модуля отправляет импульс сразу на 2 свечи — одна из которых формирует искру вхолостую, не поджигая смесь («принцип холостой искры»). А это в 2 раза снижает ресурс свечей зажигания — для таких упрощённых модулей обязательно нужны многоэлектродные свечи.

В современных модулях зажигания число катушек соответствует числу свечей зажигания, и описанных выше особенностей у них нет. Модуль зажигания можно назвать самым надёжным решением из распространённых сегодня на автомобилях, поскольку он вынесен отдельно и не испытывает экстремальных температурных нагрузок, в отличие от индивидуальных катушек. Слабое место модульного зажигания — высоковольтные провода («бронепровода»), которые периодически нужно менять.

Индивидуальные катушки зажигания

Пожалуй, самое распространённое на современных двигателях решение — индивидуальные катушки зажигания для каждого из цилиндров. Они установлены прямо в свечных колодцах и непосредственно соединены со свечами — в такой системе зажигания нет высоковольтных проводов. И это несомненный плюс.

Другое достоинство индивидуальных катушек — возможность их отдельной замены при выходе из строя. Правда, некоторые французские и американские автопроизводители объединяют индивидуальные катушки в единый блок (рампу или кассету зажигания) с непонятной целью — и при поломке любой из катушек приходится менять весь дорогой блок в сборе. К счастью, такой инженерной экзотики на рынке немного.

Но менять индивидуальные катушки приходится заметно чаще, чем отдельно стоящий модуль зажигания. Всё дело в их расположении — в свечных колодцах очень горячо. А если пропускает сальник свечного колодца или прокладка клапанной крышки, то катушка оказывается в масляном тумане, а то и в масляной ванне, что также не продлевает её ресурс.

Почему сгорают катушки зажигания

Удивительно, но старая масляная бобина была одним из самых надёжных узлов в системе зажигания автомобиля. А с усложнением и уменьшением размеров катушек зажигания их ресурс неуклонно снижался.

Современные катушки зажигания очень чувствительны к искровому зазору свечей. Если он увеличен, то требуется больший высоковольтный импульс, чтобы пробить его искрой — нагрузка на катушки возрастает. Работает принцип Пашена: лишняя десятая миллиметра(!) искрового зазора повышает потребное пробойное напряжение на 10%. Кроме того, электричество всегда идёт по пути наименьшего сопротивления — пробить обмотку и корпус катушки может оказаться проще, чем большой искровой зазор.

Почему искровой зазор свечей увеличивается? Так может случиться при неправильном подборе свечей — всегда обращайте внимание на искровой зазор и его соответствие рекомендованному для вашего двигателя. Но главная причина — износ электродов свечи по мере эксплуатации. У простых никелевых свечей искровой зазор заметно возрастает уже через 25 000 км пробега. Иридиевые и платиновые свечи держатся в 3–4 раза дольше, но и их заявленный ресурс нельзя превышать. Самое неприятное, что свечи зажигания с изношенными электродами могут вполне нормально работать — а катушки зажигания начнут сгорать одна за другой.

Никель, иридий, платина? Выбираем свечи зажигания

Другая причина отказа катушек зажигания — тяжёлые условия их работы, о которых уже говорилось выше. Особенно страдают индивидуальные катушки, расположенные прямо в горячих свечных колодцах, — а если ещё и двигатель перегреть… Также нужно тщательно следить за чистотой свечных колодцев: если туда начнёт проникать масло, то контакт со свечой ухудшится, наконечник катушки растрескается и случится пробой на корпус.

Как проверить катушку зажигания

Характерные признаки проблем с катушкой зажигания: нестабильная работа двигателя, троение, пропуски зажигания, потеря мощности и индикатор Check Engine на приборной панели. Бывает, что на холостых оборотах катушка работает нормально, но при повышении нагрузки начинает сбоить.

Проверку катушек зажигания лучше выполнять электронными средствами: с помощью диагностического сканера или системы самодиагностики автомобиля. Обычно при сбоях в работе катушки в ЭБУ двигателя сохраняется ошибка о пропуске зажигания в конкретном цилиндре.

Также можно замерить сопротивление обеих обмоток катушки зажигания мультиметром, но нужно знать показатели исправной катушки той же модели для сравнения. У разных производителей сопротивление обмоток отличается, поэтому приводить усреднённые значения не имеет смысла. При измерении учитывайте температуру катушки: сопротивление вторичной обмотки снижается по мере прогрева катушки.

Наконец, «народный метод» диагностики катушек зажигания — последовательное отключение разъёмов каждой из катушек и определение неисправной по изменению (точнее, не изменению) работы двигателя, по его троению. Рекомендовать этот способ мы не можем по нескольким причинам. Во-первых, он поможет выявить только полностью неисправную катушку. Во-вторых, троение вредно для любого современного двигателя, особенно его лямбда-зондов и каталитического нейтрализатора выхлопа. Подобных методов «диагностики» лучше избегать.

А вот визуальным осмотром катушек зажигания пренебрегать не стоит — тщательно осматривайте их при каждой замене свечей. Трещины в корпусе — верный признак скорой поломки катушки, лучше заранее купить катушку зажигания и заменить её превентивно, чтобы отказ не случился в дороге.

Катушка зажигания – типы, устройство, принцип работы

Катушка зажигания является сердцем системы зажигания, т.к. обеспечивает в ней создание высокого напряжения. Катушка зажигания применяется во всех системах зажигания: контактной, бесконтактной, электронной. По своей сути катушка зажигания это трансформатор с двумя обмотками.

Различают следующие типы катушек зажигания: общая, индивидуальная и сдвоенная.

Общая катушка зажигания

применяется в контактной, бесконтактной системах зажигания и электронной системе зажигания с распределителем.

Катушка зажигания имеет следующее устройство. Катушка объединяет две обмотки – первичную и вторичную. Первичная обмотка содержит от 100 до 150 витков толстой медной проволоки. Для предупреждения скачков напряжения и короткого замыкания проволока изолирована. Первичная обмотка имеет два низковольтных вывода на крышке катушки зажигания.

Вторичная обмотка имеет от 15000 до 30000 витков тонкой медной проволоки. Вторичная обмотка находится внутри первичной обмотки. Один конец вторичной обмотки соединен с отрицательной клеммой первичной обмотки, другой – с центральной клеммой на крышке, обеспечивающей вывод высокого напряжения.

Для повышения силы магнитного поля обмотки располагаются вокруг железного сердечника. Обмотки вместе с сердечником помещены в корпус с изолирующей крышкой. Для предотвращения токового нагрева катушка заполнена трансформаторным маслом.

Основными характеристиками катушки зажигания являются сопротивление обмоток, которое для каждой модели индивидуальное. Для примера, сопротивление первичной обмотки составляет порядка 3-3,5 Ом, вторичной обмотки – 5000-9000 Ом. Отклонение величины сопротивления обмотки от нормативного значения свидетельствует о неисправности катушки.

Работа катушки зажигания основана на возникновении во вторичной обмотке высокого напряжения при прохождении по первичной обмотке импульса тока низкого напряжения. При прохождении через первичную обмотку тока создается магнитное поле. При отсечке тока магнитное поле наводит во вторичной обмотке ток высокого напряжения, который выводится через центральную клемму катушки и с помощью распределителя подается к свечам зажигания.

Индивидуальная катушка зажигания

применяется в электронной системе прямого зажигания. Как и общая катушка зажигания, она включает первичную и вторичную обмотки. Здесь, наоборот, первичная обмотка находится внутри вторичной. В первичной обмотке установлен внутренний сердечник, а вокруг вторичной – внешний сердечник.

В индивидуальной катушке зажигания могут располагаться электронные компоненты воспламенителя. Высокое напряжение, вырабатываемое во вторичной обмотке, подается напрямую на свечу зажигания с помощью наконечника, включающего стержень высокого напряжения, пружину и изолирующую оболочку. Для быстрого отсекания тока высокого напряжения во вторичной обмотке устанавливается диод высокого напряжения.

Сдвоенная катушка зажигания (другое наименование – двухвыводная катушка зажигания) применяется во многих конструкциях электронной системы прямого зажигания. Сдвоенная катушка имеет два высоковольтных вывода, которые обеспечивают синхронное получение искры двумя цилиндрами одновременно. При этом только один цилиндр находится в конце такта сжатия. В другом цилиндре искра происходит вхолостую на такте выпуска отработавших газов.

Двухвыводная катушка зажигания может иметь различное соединение со свечами зажигания:

  • с помощью проводов высокого напряжения;
  • одна свеча – напрямую через наконечник, другая – с помощью провода высокого напряжения.

Конструктивно две двухвыводные катушки могут объединяться в единый блок, который носит собственное название – четырехвыводная катушка зажигания.





Назад к основам: Как работает катушка зажигания

Все системы зажигания современных бензиновых двигателей используют катушки зажигания для одной и той же основной функции: для создания высокого напряжения, необходимого для образования искры на свече зажигания. Профессионалы послепродажного обслуживания будут знакомы с их назначением и основными характеристиками, но они могут не знать о глубоких научных принципах, на которые они полагаются. Здесь мы объясняем, как электромагнетизм лежит в основе важной роли катушки зажигания…

История катушек зажигания

Хотя системы зажигания, безусловно, со временем развивались, в частности, включали в себя все больше и больше электроники, они по-прежнему несут на себе черты оригинальных катушек зажигания, которые были представлены более 100 лет назад.

Первая система зажигания с катушкой принадлежит американскому изобретателю Чарльзу Кеттерингу, который разработал систему зажигания с катушкой для крупного производителя автомобилей примерно в 1910/1919 гг.11. Впервые он разработал электрическую систему, которая одновременно питала стартер и зажигание. Аккумулятор, генератор и более полная электросистема автомобиля обеспечивали относительно стабильное электропитание катушки зажигания.

В системе Кеттеринга (рис. 1) использовалась одна катушка зажигания для создания высокого напряжения, которое передавалось на плечо ротора, которое эффективно направляло напряжение на серию электрических контактов, расположенных в узле распределителя (по одному контакту на каждый цилиндр). Затем эти контакты были соединены проводами свечей зажигания со свечами зажигания в такой последовательности, которая позволяла распределять высокое напряжение на свечи зажигания в правильном порядке зажигания цилиндров.

Рисунок 1: Основные компоненты системы зажигания Kettering


Система зажигания Kettering стала фактически единственным типом системы зажигания для серийных бензиновых автомобилей и оставалась такой до тех пор, пока зажигание не включалось и не управлялось электронным способом. системы начали заменять механические системы зажигания в 1970-х и 1980-х годах.

Основной принцип работы катушки зажигания

Для получения необходимого высокого напряжения в катушках зажигания используется взаимосвязь между электричеством и магнетизмом.

Когда электрический ток протекает через электрический проводник, такой как катушка с проволокой, он создает вокруг катушки магнитное поле (рис. 2). Магнитное поле (или, точнее, магнитный поток) фактически является накопителем энергии, которая затем может быть преобразована обратно в электричество.

Рис. 2: Создание магнитного поля при протекании электрического тока через катушку


Когда электрический ток первоначально включен, ток быстро увеличивается до максимального значения. Одновременно магнитное поле или поток будут постепенно увеличиваться до максимальной силы и станут стабильными, когда стабилизируется электрический ток. Когда электрический ток затем отключается, магнитное поле возвращается к катушке провода.

На силу магнитного поля влияют два основных фактора:

1) Увеличение тока, подаваемого на катушку с проводом, усиливает магнитное поле

2) Чем больше витков в катушке, тем сильнее магнитное поле.

Использование изменяющегося магнитного поля для индуцирования электрического тока

Если катушка с проводом подвергается воздействию магнитного поля и магнитное поле затем изменяется (или перемещается), это создает электрический ток в катушке с проводом. Этот процесс известен как «индуктивность».

Это можно продемонстрировать, просто перемещая постоянный магнит поперек катушки. Движение или изменение магнитного поля или магнитного потока индуцирует электрический ток в проводе катушки (рис. 3).

Рис. 3. Изменяющееся или движущееся магнитное поле индуцирует электрический ток в катушке

На величину индуцированного в катушке напряжения влияют два основных фактора: магнитное поле и чем больше изменение напряженности магнитного поля, тем больше индуцированное напряжение.

  • Чем больше витков в катушке, тем больше индуцируемое напряжение.
  • Использование коллапсирующего магнитного поля для индукции электрического тока такое же изменение магнитного поля. Если отключить электрический ток, магнитное поле разрушится. Затем разрушающееся магнитное поле индуцирует электрический ток в катушке (рис. 4). Рисунок 4: Если электрический ток, используемый для создания магнитного поля, отключается, магнитное поле разрушается, что индуцирует другой электрический ток в катушке

    Точно так же, как увеличение скорости движения магнитного поля по катушке с проводом увеличивает напряжение, индуцируемое в катушке, если схлопывающееся магнитное поле может схлопываться быстрее, это вызовет более высокое напряжение. Кроме того, в катушке также может быть наведено более высокое напряжение, если количество витков в катушке увеличено.

    Взаимная индуктивность и действие трансформатора

    Если две катушки провода расположены рядом или вокруг друг друга, и электрический ток используется для создания магнитного поля вокруг одной катушки (которую мы называем первичной обмоткой), магнитное поле также будет окружать вторую катушку (или вторичную обмотку). Когда электрический ток отключается, а магнитное поле исчезает, оно индуцирует напряжение как в первичной, так и во вторичной обмотках. Это известно как «взаимная индуктивность» (рис. 5).


    Рис. 5: Магнитное поле первичной обмотки также окружает вторичную обмотку. Схлопывание поля индуцирует электрические токи в обеих обмотках


    Для катушек зажигания (и многих типов электрических трансформаторов) вторичная обмотка состоит из большего количества витков, чем первичная обмотка. Когда магнитное поле разрушается, во вторичной обмотке возникает более высокое напряжение, чем в первичной обмотке (рис. 6).

    Рисунок 6: Здесь вторичная обмотка имеет больше витков, чем первичная обмотка. Когда магнитное поле разрушается, напряжение во вторичной обмотке будет больше, чем напряжение, индуцированное в первичной обмотке

    Первичная обмотка катушки зажигания обычно содержит от 150 до 300 витков провода; вторичная обмотка обычно содержит от 15 000 до 30 000 витков провода, или примерно в 100 раз больше, чем первичная обмотка.

    Первоначально магнитное поле создается, когда электрическая система автомобиля подает примерно 12 вольт на первичную обмотку катушки зажигания. Когда на свече зажигания требуется искра, система зажигания отключит подачу тока на первичную обмотку, что приведет к коллапсу магнитного поля. Разрушающееся магнитное поле вызовет в первичной обмотке напряжение порядка 200 вольт; но напряжение, индуцированное во вторичной обмотке, будет примерно в 100 раз больше, около 20 000 вольт.

    Используя эффекты взаимной индуктивности и используя вторичную обмотку, которая имеет в 100 раз больше витков, чем первичная обмотка, можно преобразовать исходное 12-вольтовое питание в очень высокое напряжение. Этот процесс преобразования низкого напряжения в высокое называется «действием трансформатора».

    В катушке зажигания первичная и вторичная обмотки намотаны на железный сердечник, который помогает концентрировать и усиливать силу магнитного поля и потока, что делает катушку зажигания более эффективной.

    Компания DENSO является давним лидером в области технологий прямого зажигания, поэтому катушки зажигания DENSO доступны на вторичном рынке. Узнайте больше о типах катушек зажигания DENSO и их преимуществах.

    Что такое катушка зажигания и почему это важно?

    Катушки зажигания являются довольно важными деталями в двигателе внутреннего сгорания. Без катушек зажигания двигатель не заведется и не заработает. А что такое катушка зажигания? Давай выясним.

    Что такое катушка зажигания?

    Вы можете найти катушку зажигания в верхней части каждого цилиндра. Катушка зажигания представляет собой трубчатую деталь. Он имеет многослойный железный сердечник, который обернут медной проволокой.

    Катушка зажигания Volkswagen #07C-905-715-A: для VW Passat и Phaeton 2002–2006 годов

    В большинстве современных автомобилей катушки зажигания подключаются непосредственно к свече зажигания. У старых автомобилей есть катушка с высоковольтным кабелем, выходящим сверху. Этот кабель подключается к распределителю, который распределяет ток высокого напряжения на каждую свечу зажигания.

    Зачем вашему VW катушка зажигания?

    Целью катушки зажигания является получение тока низкого напряжения от аккумулятора и преобразование его в ток высокого напряжения. Аккумулятор не производит достаточного напряжения, чтобы свечи зажигания создавали искру. Вот почему в каждом цилиндре есть катушка зажигания.

    Автомобильный аккумулятор может выдавать только 12 вольт. Свече зажигания требуется от 12 до 45 тысяч вольт, чтобы правильно зажечь. Катушка зажигания перекрывает этот зазор и позволяет свече зажигания воспламенять топливную смесь.

    Как работает катушка зажигания?

    Катушка зажигания получает питание, как только ключ зажигания поворачивается в рабочее положение. Двигатель запускается, как только вы поворачиваете ключ зажигания в положение пуска. Поворот ключа запускает цепочку событий. Вот что происходит:

    1. Вы заводите машину.
    2. Двигатель питает генератор, который питает аккумулятор.
    3. Аккумулятор питает систему зажигания, включая катушки.
    4. Модуль управления силовым агрегатом сообщает каждой катушке зажигания, когда следует срабатывать.
    5. Катушка зажигания преобразует низкое напряжение аккумулятора в ток высокого напряжения.
    6. Ток высокого напряжения передается на свечу зажигания.
    7. Свеча зажигания воспламеняет топливно-воздушную смесь, приводя в действие двигатель.

    Нужна ли замена катушки зажигания?

    Изображение предоставлено: Auto Repair Guys

    Да, вам, вероятно, потребуется заменить катушки зажигания в течение срока службы вашего двигателя. Катушка зажигания OEM обычно служит около 100 тысяч миль или более. Но иногда они выходят из строя раньше. Если одна из ваших катушек зажигания выйдет из строя, вы заметите некоторые из следующих симптомов:

    • Обратное срабатывание
    • Остановка двигателя
    • Неровный холостой ход
    • Вялый разгон
    • Снижение расхода топлива

    Вы можете некоторое время не менять неисправную катушку зажигания.
