Топливный насос высокого давления

Топливный насос высокого давления

Топливный насос высокого давления предназначен для подачи топлива под высоким давлением и в заданный момент точно отмеренных порций топлива к форсункам.

Количество подаваемого насосом топлива для каждого рабочего хода очень невелико. Например, дизель Д-240 трактора МТЗ-80 в зависимости от нагрузки получает в каждый из своих цилиндров за один рабочий ход плунжера от 0,005 до 0,06 г топлива под давлением 17,5 МПа и с частотой до 1100 подач в минуту. Порции топлива, подаваемые в цилиндры, должны быть одинаковые (неравномерность подачи при работе дизеля на номинальном режиме допускается до 6 %, а на режиме холостого хода до 30 %). Приведенные цифры позволяют сделать вывод, что топливный насос представляет собой прибор с очень высокой точностью.

На дизелях устанавливают плунжерные (поршневые) топливные насосы, состоящие из отдельных секций. Секции топливных насосов делают двух типов — простые, т. е. подающие топливо только к одной форсунке, и сложные, подающие топливо к двум, трем или четырем форсункам.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Секционные топливные насосы с простыми секциями называются рядными или многоплунжерными и обозначаются заводами-изготовителями по-разному.

Например, буквы и цифры в марке насоса ЛСТН-49010 обозначают: Л — левое исполнение, С — скоростной, Т — топливный, Н — насос, 4 — четырехплунжер-ный, 90 — диаметр плунжера 9 мм, 10 —ход плунжера 10 мм. Буквы и цифры в марке УТН-5ПА расшифровываются так: У — унифицированный, Т — топливный, Н — насос, 5 — номер модификации, П — правого исполнения, А — модернизированный.

Устройство секции (насосного элемента). Основные детали секции — плунжер (рис. 22, а, б) и гильза — изготовлены из высококачественной стали и тщательно подогнаны одна к другой. Над гильзой 6 установлен нагнетательный клапан с пружиной.

В верхней части гильзы имеются два отверстия: впускное (верхнее), предназначенное для входа топлива вовнутрь гильзы, и перепускное (расположенное ниже, на противоположной стороне гильзы), служащее для отвода из полости гильзы излишнего топлива.

На верхнем конце плунжера сделана винтовая канавка и просверлены радиальный и осевой каналы. При помощи всех этих устройств регулируется количество топлива, подаваемого насосом.

Поворачивается плунжер вокруг своей оси гладкой рейкой через хомутик и поводок плунжера или зубчатой рейкой, воздействующей на зубчатый венец и втулку.

Привод насосного элемента состоит из кулачкового вала с кулачком, толкателя с роликом и пружины.

При вращении кулачкового вала кулачок набегает на ролик толкателя и перемещает его вверх. Толкатель, в свою очередь, поднимает плунжер, сжимая при этом пружину. Когда кулачок опускается и тем самым прекращает подъем плунжера, сжатая пружина, распрямляясь, заставляет плунжер и толкатель также перемещаться вниз.

Таким образом, во время работы топливного насоса плунжер все время совершает возвратно-поступательное движение.

Действие секции (насосного элемента). Когда плунжер находится в н. м. т., топливо, подаваемое подкачивающим насосом через впускное отверстие, заполняет полость гильзы. При движении вверх плунжер закроет оба отверстия в гильзе и давление топлива в полости гильзы повысится. Нагнетательный клапан при этом откроет топливу выход вверх, и оно по топливопроводу через форсунку поступит в камеру сгорания дизеля.

Как только винтовая канавка плунжера откроет нижнее перепускное отверстие, топливо из надплунжерного пространства по осевому и радиальному каналам начнет перетекать через перепускное отверстие в отводящий канал. Давление над плунжером при этом упадет, нагнетательный клапан под действием пружины сядет на свое гнездо и подача топлива к форсунке прекратится. При последующем вращении кулачкового ва’ла топливного насоса процесс подачи топлива повторится.

Рис. 1. Простая секция топливного насоса высокого давления:
а, б — варианты конструкции; 1 — кулачок; 2— толкатель; 3, 16 — рейки; 4 — плунжер; 5, 8 — пружины; 6 — гильза; 7 — нагнетательный клапан; 9 — радиальный канал; 10 — хомутик; 11 — поводок; 12 — осевой канал; 13 — впускное отверстие; 14 — перепускное отверстие; 15 — винтовая канавка; 17 — зубчатый венец; 18 — втулка.

Рис. 2. Схема действия простой секции топливного насоса высокого давления:
1 — нагнетательный клапан; 2 — впускное отверстие; 3 — гильза; 4 — плунжер; 5 — поводок; 6 — винтовая кромка; 7 — радиальный канал; 8 — перепускное отверстие; I, II, III, IV и V — различные положения плунжера в гильзе.

Если плунжер повернуть по часовой стрелке до отказа, то наступит такое положение, при котором отверстие радиального канала расположится против перепускного отверстия, одновременного перекрытия обоих отверстий не произойдет и подача топлива прекратится — дизель работать не будет. Таким способом останавливают работающий дизель.

Чтобы иметь представление о том, как влияет поворот плунжера на подачу топлива насосным элементом, решим небольшую задачу.

На рисунке 2, показано, как меняется активный ход плунжера (т. е. ход, при котором происходит подача топлива). Определим количество топлива G (г), подаваемого элементом при двух различных положениях плунжера в гильзе, зависящих от положения поводка (а или б). При этих положениях, как видно из рисунка, рабочий ход плунжера изменяется от 1 = 0,2 см до / = 0,1 см.

Устройство топливного насоса рассмотрим на примере универсального топливного насоса, устанавливаемого на различных дизелях.

Основой насоса служит корпус, отлитый из алюминиевого сплава. В нижней части корпуса на шариковых подшипниках установлен кулачковый, а над ним в соответствующих гнездах — толкатели. В верхней части корпуса в соответствующих выточках помещены гильзы топливных секций с плунжерами и нагнетательные клапаны с седлами.

Рис. 3. Секционный простой топливный насос: а — общий вид; б — схема смазки насоса; 1 — толкатель; 2 — рейка; 3 — зубчатый венец; 4 — плунжер; 5 — гильза; 6 — нагнетательный клапан; 7, 13 — каналы; 8 — трубка; 9 — полый болт; Ю — корпус; 11 — регулятор; 12 — кулачковый вал; 14 — перепускной клапан; А, Б — пробки.

Поворот всех четырех плунжеров производится одновременно рейкой через зубчатые венцы. Рейка соединена с регулятором, укрепленным с правой стороны корпуса топливного насоса.

Топливо в насос поступает по трубке, а для подвода его к плунжерным парам и отвода излишнего топлива от них сделаны каналы. В каналах перепускной клапан поддерживает нужное давление в пределах от 0,07 до 0,12 МПа. При увеличении давления сверх нормы клапан открывает отверстие и перепускает топливо через полый болт и трубку в подкачивающий насос.

Над каждым из кулачков располагается толкатель с роликом. Этот ролик при вращении кулачкового вала катится по профилю кулачка и заставляет толкатель подниматься, а также опускаться в прежнее положение под действием пружины.

Смазывают подшипники кулачкового вала, толкатели и детали регулятора у разных топливных насосов по-разному. У одних масло заливают через отверстие, закрываемое пробкой А, до уровня отверстия, закрываемого пробкой Б. У других насосов масло из масляной магистрали двигателя по сверлениям в установочном фланце и в корпусе насоса под давлением попадает в зазор между корпусом и толкателем и заполняет полость насоса.

Из этой полости по специальному каналу масло перетекает в полость регулятора. По достижении нужного уровня масло по продольному каналу в корпусе насоса сливается через картер распределительных шестерен в картер двигателя.

Секционные топливные насосы со сложными секциями называют насосами распределительного типа, а иногда и одноплунжерными. Предприятия-изготовители обозначают их двояко, например 211.1111004 или НД21/41, 212.111104 или НД21 /2—4: НД — насос дизельный, 21 — индекс обозначения односекционной модели насоса, 211 или 212 — индекс обозначения модификации односекционной модели, 1111 —номер типовой подгруппы (топливный насос), 004 — порядковый номер в пределах типовой подгруппы, 41—для четырехцилиндровых двигателей, 2—4 для двухцилиндровых двигателей.

Устройство секции. Насосный элемент состоит из головки, в центральном отверстии которой установлен плунжер с осевым и радиальным каналами для прохода топлива.

Рис. 4. Сложная секция топливного насоса:
1, 19 — кулачки; 2 — ролик; 3 — пружина; 4 — зубчатая втулка; 5 — плунжер; 6 — дозатор; 7, 11, 14, 15 — каналы; 8 — штуцер; 9 — нагнетательный клапан; 10 — головка; 12 — привод дозатора; 13 — толкатель; 16 — обратный клапан; 17, 18 — шестерни.

Головка и плунжер изготовлены из высококачественной стали и тщательно подогнаны один к другому с зазором 0,0010…0,0022 мм.

В верхней части головки сделаны каналы для подвода топлива и для отвода его в штуцеры, в которых расположены нагнетательный и обратный клапаны. В средней части головки в специальном окне на плунжер надет дозатор. Дозатор при помощи привода можно в некоторых пределах передвигать вверх и вниз по плунжеру.

Привод насосного элемента состоит из кулачкового вала с кулачком, толкателя с роликом и зубчатой втулки, получающей вращение от промежуточной шестерни, приводимой во вращение шестерней, жестко сидящёй на валике регулятора.

Форма кулачка зависит от числа цилиндров, которые обслуживает данная секция. Например, кулачок устанавливают на насосе, обслуживающем четырехцилиндровые двигатели, а кулачок — на насосах односекционных для трехцилиндровых двигателей и на двухсекционных для шестицилиндровых двигателей.

Действие секции. При вращении кулачкового вала кулачок поднимает толкатель, а вместе с ним и плунжер. Пружина при этом сжимается. После того как выступ кулачка пройдет в. м. т., пружина 3, распрямляясь, заставит опускаться и плунжер с толкателем. Одновременно с этим под действием зубчатой втулки плунжер совершит поворот на 1/4 оборота.

Когда плунжер находится в н. м. т., топливо через впускное отверстие заполнит внутреннюю полость втулки. При вращении кулачка плунжер толкателем перемещается вверх и одновременно под действием зубчатой муфты поворачивается вокруг своей оси. В тот момент, когда верхний конец плунжера перекрывает впускное отверстие втулки, радиальное отверстие плунжера устанавливается против одного из отверстий во втулке. Через это отверстие топливо проходит в канал и, открывая своим давлением нагнетательный и обратный клапаны, направляется по топливопроводу к форсунке, которая подает его в распыленном виде в камеру сгорания первого цилиндра двигателя.

Когда радиальный канал плунжера выходит из дозатора, начинается слив топлива в подкачивающий насос. Давление в каналах падает, клапан закрывает проход топливу, а клапан немного приоткрывается и тем самым разгружает трубопровод от избыточного давления. Подача топлива в цилиндр прекращается.

Рис. 5. Секционный сложный топливный насос:
а —схема действия секции; б — схема действия насоса; 1 — плунжер; 2 — дозатор; 3,6 — каналы; 4,9 — отверстия; 5 — полость; 7, 8 — клапаны; 10 — толкатель; II — кулачок; 1, II, III, IV — отдельные моменты работы секции.

При дальнейшем вращении кулачкового вала и набегании на ролик толкателя следующего выступа кулачка процесс повторяется с той только разницей, что плунжер за это время успевает повернуться на ‘Д оборота вокруг своей оси и верхнее радиальное отверстие 9 в плунжере разместится против отверстия в гильзе, соединенного со следующим каналом. По этому каналу топливо поступает к форсунке третьего цилиндра. При набегании третьего выступа кулачка топливо подается в канал и через него к форсунке четвертого цилиндра. И, наконец, при набегании четвертого выступа кулачка топливо подается в канал и через него к форсунке второго цилиндра. Этим обеспечивается своевременная и правильная подача топлива в цилиндры дизеля с порядком работы 1—3—4—2.

Если дозатор поставить в самое низкое положение, то отсечное отверстие не будет закрываться и насос прекратит подачу топлива к форсункам — дизель остановится. Во время работы дизеля перемещением дозатора управляет регулятор частоты вращения, поддерживающий режим работы дизеля, установленный трактористом при помощи рычага акселератора.

Устройство топливного насоса с такими секциями рассмотрим на примере насоса НД-21/41 односекционного, распределительного типа, предназначенного для установки на четырехцилиндровые дизели.

Основной частью насоса служит алюминиевый корпус, в нижней части которого на шариковых подшипниках укреплен кулачковый вал с кулачком, имеющим четыре выступа. Над кулачком расположен толкатель, приводящий в действие насосную секцию насоса. Вращение плунжера секции осуществляется через вал регулятора. С кулачковым валом соединен вал с эксцентриком для привода в действие топливного насоса низкого давления. На боковой стенке корпуса насоса укреплен механизм управления подачей топлива путем передвижения дозатора на плунжере вверх или вниз.

В насосах этого типа, устанавливаемых на дизели с турбокомпрессором, дополнительно используют специальное устройство — ограничитель дымления (ОД).

Ограничитель дымления. Назначение. Во время пуска и набора нужной частоты вращения в цилиндры дизеля поступает воздуха значительно меньше, чем при работе дизеля, когда турбокомпрессор направляет в цилиндры достаточное количество воздуха. Это приводит к тому, что топливный насос, отрегулированный на подачу топлива в цилиндры, заполненные большим количеством воздуха, подает топлива больше, чем оно может там сгореть, а это, в свою очередь, вызывает появление из выпускной трубы черного дыма и перегрев деталей дизеля. Чтобы избежать этого, необходимо в момент пуска и набора оборотов коленчатым валом дизеля и турбокомпрессора снижать количество топлива, подаваемого насосом в цилиндры. Эту задачу и выполняет огра-ничитель дымления.

Устройство и действие. ОД состоит из коробки, внутри которой находится диафрагма, подвижного упора, штока и пружины. Полость А внутри коробки соединена трубкой с впускным коллектором дизеля.

Рис. 6. Секционный топливный насос со сложными секциями:
а — общий вид; б — ограничитель дымления; 1 — механизм управления подачей топлива; 2 — дозатор; 3— корпус; 4 — насосная секция; 5 — регулятор; 6, 8 — валы; 7— эксцентрик; 9 — кулачок; 10 — кулачковый вал; 11, 17 — штоки; /2 —упор; 13 — коробка; 14 — трубка; 15 — диафрагма; 16 — пружина; 18 — рычаг; 19 — впускной коллектор дизеля; А — полость.

Когда дизель не работает, пружина через шток ставит упор в такое положение, при котором он упирается в рычаг и удерживает его, не позволяя тем самым корректору увеличить цикловую подачу топлива. Когда же работающий дизель установится на заданный режим, турбокомпрессор наберет нужные обороты, давление в коллекторе повысится и передастся по трубке в полость А ограничителя дымления. Воздух при этом будет давить на диафрагму, сожмет пружину и через шток повернет упор так, что он освободит рычаг, который после этого войдет в соприкосновение со штоком корректора и обеспечит нормальную (более высокую) подачу топлива насосом.

Топливный насос под большим давлением подает через форсунки в камеру сгорания необходимые порции топлива в строго определенные моменты. По принципу действия топливные насосы, применяемые на автомобильных двигателях, относятся к золотниковому типу с постоянным ходом плунжера и регулировкой конца подачи топлива. Число секций топливного насоса соответствует числу цилиндров двигателя. Каждая секция обслуживает один цилиндр. Топливный насос двигателя ЯМЗ-236 имеет шесть насосных секций, а топливный насос двигателя ЯМЗ-238 — восемь секций, объединенных в общем корпусе.

Топливные насосы высокого давления двигателей ЯМЗ-236 и ЯМЗ-238, расположенные между рядами цилиндров, приводятся в действие от блок-шестерни распределительного вала. За два оборота коленчатого вала кулачковый вал насоса делает один оборот, при этом топливо подается во все цилиндры.

На рис. 7 показан топливный насос высокого давления дизеля ЯМЗ-236. На алюминиевом корпусе насоса укреплен корпус топливоподкачивающего насоса. Муфта автоматического опережения впрыска топлива и регулятор числа оборотов коленчатого вала объединены с насосом высокого давления в один агрегат.

Корпус насоса горизонтальной перегородкой разделен на две части — верхнюю и нижнюю. В нижней части расположены кулачковый вал и толкатели, а в верхней части — насосные секции. В горизонтальной перегородке имеются шесть отверстий и пазы для установки и направления движения толкателей.

Кулачковый вал приводит в действие шток поршня топливоподкачивающего насоса и через ролики 30 толкателей — плунжеры. В толкатели ввернуты регулировочные болты, имеющие контргайки. В нижнюю часть корпуса насоса, где вращается кулачковый вал, наливается масло, уровень которого контролируется указателем.

Плунжер и гильза являются основными деталями каждой отдельной секции насоса. Соединенные вместе, они называются плунжерной парой. Плунжер имеет диаметр 9 мм и ход 10 мм. Для создания высокого давления зазор между плунжером и гильзои не должен превышать 0,0015—0,0020 мм. Положение гильзы в насосе фиксируется винтом. В верхней части гильзы имеется впускное и перепускное отверстия. Плунжер может перемещаться в вертикальном направлении внутри гильзы и поворачиваться с помощью двух направляющих выступов, входящих в пазы поворотной втулки. Последняя, в свою очередь, поворачивается закрепленным на ней зубчатым венцом, находящимся в зацеплении с рейкой. В продольный паз рейки входит стопорный винт, определяющий ее положение по отношению к зубчатому венцу.

Рис. 7. Топливный насос высокого давления дизеля ЯМЗ-236:

Головка плунжера имеет кольцевую проточку, продольный паз и спиральную отсечную кромку. На нижнем конце плунжера сделана кольцевая проточка для нижней опорной тарелки пружины. Другой конец пружины упирается в верхнюю тарелку, установленную в кольцевой выточке корпуса.

В верхней части каждой секции насоса помещается штуцер с седлом, нагнетательным клапаном, пружиной и упором нагнетательного клапана. От штуцера через ниппель топливо поступает в топливопровод, ведущий к форсунке. Плунжер, гильза, нагнетательный клапан и его седло изготовлены из качественной стали с высокой точностью, и раскомплектовывать эти пары нельзя. Для выпуска воздуха из насоса служит отверстие, закрываемое пробкой.

Все секции топливного насоса высокого давления работают одинаково, поэтому рассмотрим работу одной из них. При вращении кулачкового вала насоса кулачок набегает на ролик толкателя, который поднимается, сжимает пружину и перемещает плунжер вверх в гильзе. Во время дальнейшего поворота вала кулачок выходит из-под ролика толкателя и пружина опускает плунжер вниз. При движении плунжера вверх секция подает топливо; при движении плунжера вниз происходит ход всасывания. При перемещении рейки плунжер поворачивается на некоторый угол. Таким образом, плунжер совершает сложное движение — возвратно-поступательное и вращательное.

Топливо поступает из фильтра тонкой очистки в канал насоса высокого давления. При нижнем положении плунжера топливо через впускное отверстие поступает внутрь гильзы, заполняет надплун-жерное пространство и кольцевую проточку по продольному пазу и отсечной кромке. При подъеме плунжера топливо вначале вытесняется из надплунжерного пространства через впускное отверстие обратно в топливоподводящий канал. Затем, когда это отверстие перекроет плунжер, топливо будет сжиматься в надплунжерном пространстве. При достижении давления 10—18 кГ/см2 (1000—1800 кн/м2) нагнетательный клапан 5 поднимается вверх, сжимая пружину, и пропускает топливо из надплунжерного пространства в штуцер, откуда оно поступает к форсунке. Дальнейшее движение плунжера вверх сопровождается повышением давления до 150 кГ/см2 (15 000 кн/м2), при котором игла форсунки, приподнимаясь, открывает проход для топлива, впрыскиваемого в камеру сгорания.

Рис. 8. Схема работы насосной секции:
а — впуск топлива; б — начало подачи; в — конец подачи;
1 — впускное отверстие; 2 — надплунжерное пространство; 3 — плунжер; 4 — гильза плунжера; 5 — нагнетательный клапан; 6 — штуцер; 7 — пружина нагнетательного клапана; 8 — разгрузочный поясок клапана; 9 — медно-фибро-вая прокладка; 10 — продольный паз плунжера; 11 — отсечная кромка плунжера; 12 — кольцевая проточка; 13 — перепускное отверстие

Впрыск топлива из форсунки в камеру сгорания продолжается до тех пор, пока отсечная кромка 11 движущегося вверх плунжера не начнет открывать перепускное отверстие 13 (рис. 152, в), соединяющее надплун-жерное пространство с топливоотводящим каналом. Вследствие этого давление в надплунжерном пространстве резко падает, так как топливо перетекает в этот канал, и нагнетательный клапан под действием пружины садится на седло.

Рис. 9. Схема изменения количества топлива, подаваемого насосной секцией:
а — максимальная подача; б — половинная полача; в — нет подачи; 1 — плунжер; 2 — перепускное отверстие; 3 — впускное отверстие; 4 — продольный паз на головке плунжера

Для устранения возможности подтекания топлива в камеру сгорания через иглу форсунки необходима мгновенная посадка иглы в седло, т. е. быстрая отсечка подачи топлива в цилиндр. Это обеспечивается конструкцией нагнетательного клапана, имеющего разгрузочный поясок, который при посадке клапана в седло способствует быстрому увеличению объема пространства за клапаном, что приводит к резкому падению давления между клапаном и форсункой.

Режим работы двигателя зависит от количества топлива, подаваемого в цилиндры секциями насоса за один ход плунжера. Это изменение в подаче топлива происходит при повороте плунжеров в гильзах на некоторый угол.

Схема изменения количества топлива, подаваемого отдельной секцией насоса, приведена на рис. 9. Если смотреть на плунжер сверху, то поворот его против часовой стрелки сопровождается увеличением количества подаваемого топлива. Вдвигая рейку в насос, плунжеры всех секций одновременно поворачиваются в положение максимальной подачи. В этом случае расстояние А от отсечной кромки плунжера до перепускного отверстия будет наибольшим, а следовательно, и ход плунжера, при котором происходит впрыск топлива через форсунку, также будет максимальным. Перепускное отверстие открывается позднее.

Выдвижение рейки из корпуса насоса сопровождается поворотом всех плунжеров по часовой стрелке и уменьшением подачи топлива в цилиндры

дизеля. На рис. 9, б показано положение плунжера, соответствующее половинной (от максимально возможной величины) подаче топлива, так как расстояние Ах от отсечной кромки плунжера до отверстия вдвое меньше расстояния А, соответствующего максимальной подаче. Следовательно, перепускное отверстие открывается раньше.

При рейке, выдвинутой из корпуса насоса до отказа, подача- топлива насосом прекратится, так как продольный паз на головке плунжера на всем протяжении его хода будет соединять надплунжерное пространство с перепускным отверстием. Впускное отверстие, через которое топливо поступает в надплунжерное пространство, плунжер всегда перекрывает в одном и том же положении по высоте.

Таким образом, при повороте плунжера изменяется момент окончания подачи и количество подаваемого топлива, а момент начала подачи топлива насосом остается неизменным. Он регулируется болтом, ввернутым в верхний торец толкателя. Если болт вывертывать, то при повороте кулачкового вала толкатель раньше будет поднимать плунжер, и топливо будет раньше подаваться к форсунке, т. е. угол начала подачи топлива насосом увеличится (ранняя подача). При ввертывании болта в толкатель этот угол уменьшается (поздняя подача).

Насос начинает подавать топливо в цилиндр, когда кривошип его не доходит на некоторый угол до в. м. т. Этот угол называется углом момента начала подачи топлива насосом.

Между моментом начала подачи топлива насосом и моментом начала впрыска топлива форсункой есть существенное отличие, заключающееся в том, что форсунка позднее насоса начинает подавать топливо в цилиндр двигателя из-за некоторого расширения топливопроводов, незначительной сжимаемости топлива и небольших утечек топлива в насосе и форсунке.

Топливный насос высокого давления (ТНВД): виды, устройство, принцип работы — Autodromo

Топливный насос (сокращенно ТНВД) предназначен для выполнения следующих функций —  подачи горючей смеси под высоким давлением в топливную систему ДВС, а также регулирования его впрыска в определенные моменты. Именно поэтому топливный насос считается наиболее важным устройством для дизельных и бензиновых двигателей.

Преимущественно ТНВД применяются, конечно же, в дизельных двигателях. А в бензиновых двигателях ТНВД встречаются лишь в тех агрегатах, на которых используется система непосредственного впрыска топлива. При этом насос в бензиновом двигателе работает куда с меньшей нагрузкой, поскольку такое высокое давление, как в дизеле не требуется.

Основные конструктивные элементы топливного насоса — плунжер (поршень) и цилиндр (втулка) малого размера, которые объединяются в единую плунжерную систему (пару), изготовленную из высокопрочной стали с большой точностью.

На самом деле изготовление плунжерной пары довольно трудная задача, требующая специальных высокоточных станков. На весь Советский союз был, если не изменяет память, всего один завод, на котором изготавливались плунжерные пары.

Как делают плунжерные пары в нашей стране сегодня можно увидеть в этом видео:

Между плунжерной парой предусматривается очень маленький зазор, так называемое прецизионное сопряжение. Это отлично показано в видео, когда плунжер очень плавно, с зависанием под действием собственного веса входит в цилиндр.

Итак, как мы уже сказали ранее, топливный насос применяется не только для своевременной подачи горючей смеси в топливную систему, но и для распределения его через форсунки в цилиндры в соответствии с типом двигателя.

Форсунки – связующее звено в этой цепи, поэтому они соединены с насосом трубопроводами. С камерой сгорания форсунки соединяются нижней распылительной частью, оснащенной небольшими отверстиями для эффективного впрыска топлива с дальнейшим его воспламенением.  Определить точный момент впрыска ТС в камеру сгорания позволяет угол опережения.

Содержание

  1. Типы топливных насосов
  2. Рядный ТНВД
  3. Распределительный ТНВД
  4. Магистральный ТНВД

В зависимости от особенностей конструкции различают три основных типа ТНВД – распределительный, рядный, магистральный.

Рядный ТНВД

Этот тип топливного насоса высокого давления оснащается плунжерными парами, расположенными рядом друг с другом (потому и такое название). Их количество строго соответствует количеству рабочих цилиндров двигателя.

Таким образом, одна плунжерная пара обеспечивает подачу топлива в один цилиндр.

Пары устанавливаются в насосном корпусе, в котором предусмотрены каналы входа и выхода. Запускается плунжер при помощи кулачкового вала, соединенного, в свою очередь, с коленвалом, от которого и передается вращение.

Кулачковый вал насоса, при вращении кулачками воздействует на толкатели плунжеров, заставляя их двигаться внутри втулок насоса. При этом поочередно открываются и закрываются впускные и выпускные отверстия. При движении плунжера вверх по втулке создается давление, необходимое для открывания нагнетательного клапана, через который топливо под давлением направляется по топливопроводу к определенной форсунке.

Момент подачи топлива и регулировка его количества, необходимого в конкретный момент времени может осуществляться либо с помощью механического устройства, либо с помощью электроники. Такая регулировка нужна для корректировки подачи топлива в цилиндры двигателя в зависимости от частоты вращения коленчатого вала (оборотов двигателя).

Механическое управление обеспечивается за счет использования специальной муфты центробежного типа, которая закреплена на кулачковом валу. Принцип действия такой муфты заключен в грузиках, которые находятся внутри муфты и имеют возможность перемещаться под действием центробежной силы.

Центробежная сила изменяется с ростом (или уменьшением) величины оборотов двигателя, благодаря чему грузики либо расходятся к внешним краям муфты, либо снова сближаются к оси. Это приводит к смещению кулачкового вала относительно привода из-за чего и изменяется режим работы плунжеров и, соответственно, при увеличении частоты вращения коленвала двигателя обеспечивается ранний впрыск топлива, а поздний, как вы догадались, при снижении оборотов.

Рядные топливные насосы весьма надежны. Их смазка осуществляется моторным маслом, поступающим из системы смазки двигателя. Они совершенно не привередливы к качеству топлива. На сегодняшний день применение таких насосов из-за их громоздкости ограничено грузовыми автомобилями средней и большой грузоподъемности. Примерно до 2000 года они применялись и на легковых дизельных моторах.

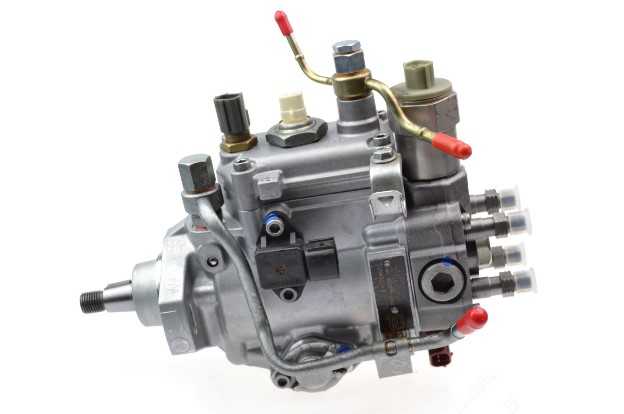

Распределительный ТНВД

В отличие от рядного насоса высокого давления, у распределительного ТНВД может быть либо один, либо два плунжера в зависимости от объема двигателя и, соответственно, необходимого объема топлива.

И эти один или два плунжера обслуживают все цилиндры двигателя, которых может быть и 4, и 6, и 8, и 12. Благодаря своей конструкции, в сравнении с рядными ТНВД, распределительный насос более компактен и меньше весит, и при этом способен обеспечить более равномерную подачу топлива.

К основному недостатку данного типа насосов можно отнести их относительную недолговечность. Распределительные насосы устанавливаются только в легковые автомобили.

Распределительный ТНВД может оснащаться различными типами приводов плунжера. Все эти типы привода являются кулачковыми и бывают: торцевыми, внутренними, внешними.

Наиболее эффективными считаются торцевые и внутренние приводы, которые лишены нагрузок, создаваемых давлением топлива на приводной вал, вследствие чего они служат несколько дольше, нежели насосы с внешним кулачковым приводом.

Кстати, стоит отметить, что импортные насосы фирм Bosch и Lucas, наиболее часто использующиеся в автомобилестроении оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы серии НД отечественного производства.

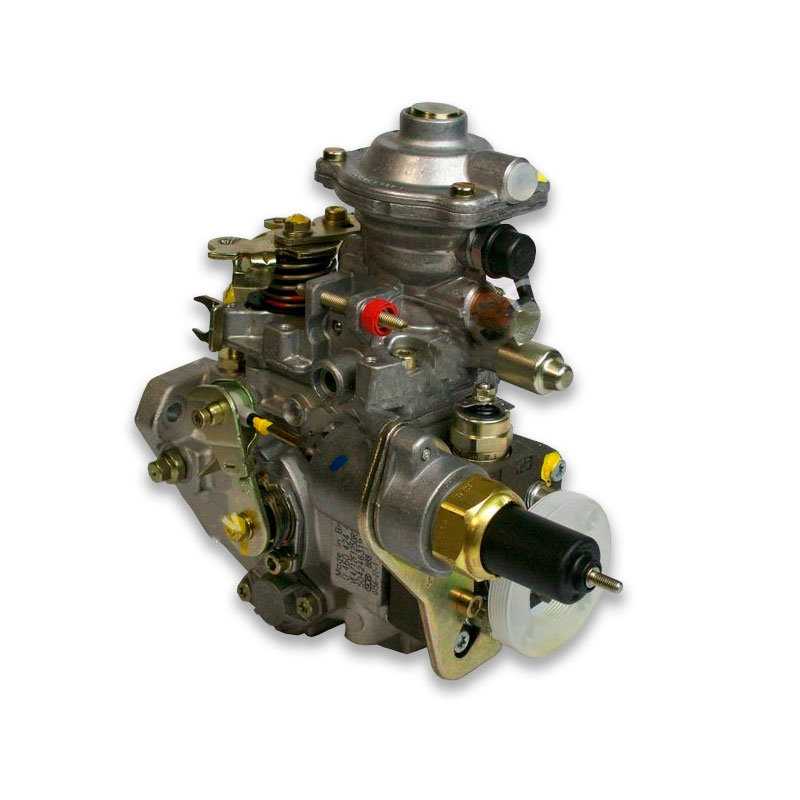

Торцевой кулачковый привод

В этом типе привода, используемом в насосах Bosch VE, основным элементом является распределительный плунжер, предназначенный для создания давления и распределения топлива в топливных цилиндрах. При этом плунжер-распределитель совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.

Возвратно-поступательное перемещение плунжера осуществляется одновременно с вращением кулачковой шайбы, которая, опираясь на ролики, перемещается вдоль неподвижного кольца по радиусу, то есть, как бы обегает его.

Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в исходное состояние осуществляется благодаря пружинному механизму.

Распределение топлива в цилиндрах происходит за счет того, что приводной вал обеспечивает вращательные движения плунжера.

Величина подачи топлива может быть обеспечена с помощью электронного (электромагнитный клапан) или механического (центробежная муфта) устройства. Регулировка осуществляется за счет поворота на определенный угол неподвижного (не вращающегося), регулировочного кольца.

Цикл работы насоса состоит из следующих стадий: закачка порции топлива в надплунжерное пространство, нагнетание давления за счет сжатия и распределение топлива по цилиндрам. Затем плунжер возвращается в исходное положение и цикл повторяется заново.

Внутренний кулачковый привод

Внутренний привод применяется в распределительных ТНВД роторного типа, например, в насосах Bosch VR, Lucas DPS, Lucas DPC. В таком типе насоса подача и распределение топлива осуществляется посредством двух устройств: плунжера и распределительной головки.

Распределительный вал оснащается двумя противоположно-расположенными плунжерами, которые обеспечивают процесс нагнетания топлива, чем меньше расстояние между ними, тем выше давление топлива. После нагнетания давления топливо устремляется к форсункам по каналам распредголовки через нагнетательные клапана.

Подачу топлива к плунжерам обеспечивает специальный подкачивающий насос, который может отличаться в зависимости от типа своей конструкции. Это может быть либо шестеренчатый насос, либо роторно-лопастной. Подкачивающий насос находится в корпусе насоса и приводится в действие приводным валом. Собственно, он прямо на этом валу и установлен.

Распределительный насос с внешним приводом рассматривать не будем, поскольку, скорее всего, их звезда близка к закату.

Магистральный ТНВД

Такой вид топливного насоса применяется системе подачи топлива Common Rail, в которой топливо перед тем, как поступить к форсункам сначала накапливается в топливной рампе. Магистральный насос способен обеспечить высокую подачу топлива — свыше 180 МПа.

Магистральный насос может быть одно-, двух- или трехплунжерным. Привод плунжера обеспечивается кулачковой шайбой или валом (тоже кулачковым, разумеется), которые в насосе совершают вращательные движения, проще говоря, крутятся.

При этом в определенном положении кулачков, под действием пружины плунжер перемещается вниз. В этот момент происходит расширение компрессионной камеры, за счет чего в ней снижается давление и образуется разряжение, которое заставляет открыться впускной клапан, через который топливо проходит в камеру.

Поднятие плунжера сопровождается увеличением внутрикамерного давления и закрытием клапана впуска. При достижении давления, на который настроен насос, открывается выпускной клапан, через который топливо нагнетается в рампу.

В магистральном насосе управление процессом подачи топлива реализуется дозирующим топливным клапаном (который приоткрывается или закрывается на необходимую величину) при помощи электроники.

Проверка топливного насоса высокого давления

Здесь вы найдете полезную информацию и ценные советы по всем аспектам топливных насосов высокого давления.

Справочная информация

Топливный насос высокого давления

Функциональность

Конструкция и принцип действия топливного насоса высокого давления

Причины отказа

Последствия и причины неисправности топливных насосов высокого давления

Инструкции

Проверка и диагностика топливных насосов высокого давления

Инструкции

Дополнительные возможности испытаний топливных насосов высокого давления

Важная информация

Инструкция по ремонту и установке топливных насосов высокого давления

Топливный насос высокого давления: Справочная информация

С появлением систем Common Rail в дизельных двигателях топливные насосы высокого давления стали неотъемлемой частью системы обработки топлива. С введением прямого впрыска бензина в бензиновых двигателях также используются насосы высокого давления.



Топливная система современного бензинового двигателя с непосредственным впрыском состоит из системы низкого давления с контуром высокого давления. В контуре низкого давления топливо всасывается из бака электрическим топливным насосом и затем подается к насосу высокого давления.



Системное давление в контуре низкого давления регулируется блоком управления двигателем по мере необходимости и может составлять до 6,0 бар в зависимости от системы. В контуре высокого давления топливо подается насосом высокого давления по топливопроводам высокого давления в топливораспределительную рампу (рейку), откуда оно поступает в соответствующие цилиндры через подключенные электрические клапаны впрыска высокого давления. Давление топлива в контуре высокого давления контролируется блоком управления двигателем и регулируется в пределах от 50 до 350 бар в соответствии с соответствующей конфигурацией системы.

Устройство и принцип действия топливного насоса высокого давления: Функциональность

В зависимости от производителя автомобиля и концепции двигателя могут быть установлены различные типы насосов высокого давления. Здесь проводится различие между радиально-поршневыми насосами, аксиально-поршневыми насосами или линейными насосами, которые могут работать с одним или несколькими насосными элементами. В результате различных концепций привода насос может смазываться либо топливом, либо моторным маслом.



Независимо от конструкции топливный насос высокого давления предназначен для сжатия топлива, подаваемого насосом предварительной подачи, до давления топлива, необходимого для форсунок, а затем подачи его в распределительную трубку (распределительную рампу). Поскольку насос высокого давления приводится в действие механически через распределительные валы, производительность насоса пропорциональна частоте вращения двигателя.



Давление топлива контролируется блоком управления двигателем с помощью датчика давления и регулируется с помощью клапана управления потоком, установленного в насосе. Этот регулятор давления топлива крепится непосредственно к насосу высокого давления. Он измеряет подачу к насосу высокого давления и таким образом регулирует его производительность.



Это управление по требованию означает, что в насосе создается только то высокое давление, которое действительно необходимо для текущей рабочей ситуации.

Одноцилиндровый насос высокого давления с роликовым толкателем: (1) соединение низкого давления, (2) соединение высокого давления, (3) нажимная пружина, (4) роликовый толкатель, (5) клапан регулировки давления, (6) Корпус насоса

Одноцилиндровый насос высокого давления в разрезе: (1) Корпус катушки клапана регулирования давления, (2) Электромагнитный клапан, (3) Кольцевое уплотнение, (4) Пружина, (5) Пружина пластина, (6) Сальник, (7) Поршень, (8) Монтажный фланец, (9)) Соединение высокого давления, (10) Соединение низкого давления

Последствия и причины неисправности топливных насосов высокого давления: Причины отказа

Сильные механические нагрузки, высокое давление топлива, отсутствие смазки и перепады температур способствуют износу и могут со временем привести к неисправности насоса высокого давления.

Следующие эффекты могут указывать на неисправность насоса высокого давления

  • Неустойчивая работа двигателя
  • Отсутствие мощности в верхнем диапазоне скоростей
  • Плохой пуск
  • Двигатель останавливается – загорается сигнальная лампа двигателя
  • Разжижение масла

Причины выхода из строя ТНВД могут быть следующими

  • Внешние механические повреждения привод, роликовый толкатель или насосный элемент
  • Утечки — утечка топлива
  • Проверка межсервисных интервалов/интервалов техобслуживания не соблюдены
  • Плохая смазка — разбавление масла или плохое качество масла
  • Загрязнение в системе низкого давления

Неисправный насос высокого давления подлежит обязательной замене!



Заводской ремонт не предусмотрен.



Перед установкой нового насоса необходимо проверить привод насоса, роликовые толкатели и распределительный вал на наличие повреждений и правильность функционирования. Неисправные детали подлежат замене.

Проверка и диагностика топливных насосов высокого давления: Инструкции

Работа топливного насоса высокого давления контролируется соответствующим вышестоящим блоком управления двигателем. Ошибки давления в системе обнаруживаются датчиками давления и сохраняются в памяти ошибок блока управления. С помощью подходящего диагностического прибора можно считывать коды ошибок и системные параметры и использовать их для дальнейшего устранения неполадок. На системную неисправность указывает загорание контрольной лампы двигателя на комбинации приборов в качестве предупреждения для водителя.



Следующая диагностическая информация представлена ​​на примере различных автомобилей.

Визуальный осмотр

Прежде чем приступить к диагностике блока управления, рекомендуется сначала провести визуальный осмотр отдельных компонентов системы в рамках первоначальных действий по поиску и устранению неисправностей. Таким образом, утечки в топливопроводах или неисправные штекерные соединения на датчиках могут быть локализованы и устранены заранее.

Чтение памяти ошибок

Журнал ошибок VW Golf V Plus

С помощью этой функции можно считывать и удалять коды ошибок, хранящиеся в памяти ошибок. Кроме того, можно вызвать информацию о коде ошибки.



В нашем примере было отсоединено электрическое штекерное соединение на клапане регулировки давления топлива, и, следовательно, код ошибки P2294 был сохранен в памяти ошибок.



Код ошибки P2294 — регулятор давления топлива/электромагнитный клапан

  • Разрыв в цепи
  • Отсутствие сигнала / нет связи
  • Ошибка постоянная

Считывание параметров давления в системе, в первую очередь следует смотреть параметры датчиков высокого и низкого давления от блока управления.



А чтобы сузить возможные причины ошибок, отображаемые фактические значения можно сравнить с целевыми значениями, установленными производителем автомобиля.



Контур высокого давления всегда проверяется после проверки контура низкого давления и отсутствия ошибок.

Проверка низкого давления топлива

Датчик давления топлива низкого давления устанавливается в подводящую магистраль к насосу высокого давления и посылает свой сигнал на блок управления двигателем.



В результате такой информации блок управления двигателем может соответственно рассчитать требуемое низкое давление и направить сигнал в блок управления топливным насосом для включения насоса в зависимости от потребности.



  • Предварительное давление при нормальной работе ок. 4,0 бар
  • Предварительное давление для холодного или горячего пуска ок. 7,0 бар



В случае неисправности датчика блок управления двигателем управляет подкачивающим насосом с фиксированным значением, и давление соответственно повышается. Если блок управления топливным насосом неисправен, подкачивающий насос не будет активирован.

Проверка высокого давления топлива

Датчик давления топлива высокого давления вкручен в трубку-распределитель (рейку) и посылает свой сигнал на блок управления двигателем. Данные оцениваются в блоке управления двигателем, и высокое давление соответствующим образом регулируется с помощью клапана управления высоким давлением. В случае неисправности датчика регулирующий клапан активируется блоком управления с фиксированным замещающим значением.

Диагностика блока управления проиллюстрирована на примере диагностического блока mega macs 77. Соответствующая глубина проверки и разнообразие функций могут устанавливаться по-разному в зависимости от производителя автомобиля, и они зависят от соответствующей конфигурации системы блока управления.

Дополнительные возможности проверки топливного насоса высокого давления: Инструкции

Если блок управления считывает недостоверные значения, можно провести дополнительные проверки. Следующие тесты были проведены на примере автомобиля Golf V 1. 6 TSI.

Проверка давления топлива в системе низкого давления с помощью манометра — манометр

Низкое давление топлива при включенном зажигании – VW Golf V 1.6 TSI

В этом случае манометр должен быть подключен в магистраль подачи топлива к насосу высокого давления. Для этого ослабьте штуцер шланга на штуцере низкого давления насоса высокого давления и зажмите между ними манометр. Затем нужно дать двигателю поработать в режиме холостого хода. По данным производителя, давление топлива должно быть в пределах от 4,0 до 7,0 бар. Давление может варьироваться в зависимости от рабочего состояния и скорости. Однако в режиме холостого хода давление не должно опускаться ниже 4,0 бар.

Проверка удерживающего давления давления топлива

Подсоедините манометр, как описано в тесте низкого давления, и запустите двигатель, пока не будет достигнуто рабочее давление. Выключите двигатель. Закройте шланги к насосу высокого давления. Это можно сделать с помощью зажимных щипцов или запорного вентиля на манометре. Давление должно оставаться ок. 3,0 бар примерно через 10 минут.

Проверка количества топлива подкачивающего насоса

Ослабить магистраль подачи топлива на насосе высокого давления, закрыть ее и поместить в подходящий мерный стакан. Отсоедините электрическое соединение на насосе предварительной подачи. Установите отдельный источник питания с кабелем, выключателем и предохранителем на аккумуляторную батарею автомобиля. Включите насос до тех пор, пока не создастся давление. Откройте зажим или запорный кран/запорный клапан и начните измерение. Через 30 секунд прибл. Должно получиться 600 мл. Напряжение аккумуляторной батареи не должно опускаться ниже 10,0 вольт во время проверки.



Если целевое значение не достигнуто

  • Проверить топливопроводы на наличие перегибов или засоров
  • Проверить топливный фильтр и при необходимости заменить
  • Проверить вентиляцию бака система давления

    Целевое значение для высокого давления в топливной системе составляет 40-120 бар, в зависимости от рабочего состояния. Ручное испытание давлением с помощью манометра не предусмотрено.

    Руководство по ремонту и установке топливных насосов высокого давления: Важная информация

    Топливная система находится либо под давлением, либо под высоким давлением.

    • Существует риск получения травмы из-за утечки топлива.
    • Перед ремонтом топливной системы обязательно снизьте давление топлива.
    • Носите защитные очки и защитную одежду.

    Если топливный насос высокого давления подлежит замене в рамках ремонта, обязательно соблюдайте правила техники безопасности и инструкции по ремонту как производителей продукции, так и производителей автомобиля.



    • К ремонту топливной системы высокого давления допускаются только обученные специалисты.
    • При необходимости используйте инструменты для установки или демонтажа, указанные производителем автомобиля.
    • Перед заменой необходимо отсоединить электрическое соединение подкачивающего насоса от бортовой сети автомобиля или отсоединить аккумуляторную батарею.
    • Топливная система должна быть проверена на загрязнение и, при необходимости, промыта и очищена перед установкой нового насоса высокого или низкого давления. Существующие топливные фильтры подлежат замене.
    • Механические компоненты, такие как привод насоса и распределительный вал, перед установкой необходимо проверить на наличие повреждений и правильность функционирования. Неисправные детали подлежат замене.
    • После установки ТНВД топливную систему необходимо прокачать и проверить на герметичность.

    Насколько полезна эта статья для вас?

    Совершенно бесполезно

    Очень полезно

    Расскажите, пожалуйста, что вам не понравилось.

    Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

    Ваш отзыв**

    Капча*

    Спасибо! Но прежде чем ты уйдешь!

    Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Вы уже подписаны

    Ваш адрес электронной почты ожидает подтверждения

    Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

    Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

    Проблема со статусом электронной почты

    Процесс регистрации не запущен.

    Ошибка:

    Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Вы уже подписаны

    Ваш адрес электронной почты ожидает подтверждения

    Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

    Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

    Проблема со статусом электронной почты

    Процесс регистрации не запущен.

    Ошибка:

    Топливный насос высокого давления — Логика прямого впрыска

    Двигатель

    Топливный насос с непосредственным впрыском не может увеличивать свою скорость независимо от двигателя, чтобы увеличить его мощность или давление, поэтому он должен контролировать объем сжимаемого топлива. Эта взаимосвязь делает топливные насосы высокого давления с непосредственным впрыском загадкой для некоторых техников и даже инженеров. Но как только вы поймете взаимосвязь между насосом и соленоидом управления, ваши диагностические навыки возрастут.


    Топливный насос с непосредственным впрыском топлива не может увеличивать свою скорость независимо от двигателя, чтобы увеличить его мощность или давление, поэтому он должен контролировать объем сжимаемого топлива. Эта взаимосвязь делает топливные насосы высокого давления с непосредственным впрыском загадкой для некоторых техников и даже инженеров. Но как только вы поймете взаимосвязь между насосом и соленоидом управления, ваши диагностические навыки возрастут.

    Топливные насосы высокого давления являются механическими и обычно приводятся в действие распределительным валом. Кулачок распределительного вала давит на толкатель или ролик, который перемещает поршень. Поршень в насосе имеет два цикла: всасывание и сжатие. Соленоид на стороне насоса контролирует, сколько топлива сжимается во время такта сжатия. Во время цикла всасывания соленоид позволяет топливу со стороны низкого давления топливной системы поступать в насос. Когда поршень начинает двигаться вверх, соленоид остается открытым. Топливо выталкивается в сторону низкого давления топливной системы, когда соленоид открыт. Когда соленоид закрыт, стороны низкого и высокого давления топливной системы изолированы.

    Если нагрузка на двигатель низкая, соленоид дольше остается открытым и сжимается меньший объем топлива. Если к двигателю предъявляется высокая нагрузка, соленоид закроется раньше, и будет сжато большее количество топлива. Продолжительность времени, в течение которого соленоид открыт, определяет, сколько топлива достигает топливных форсунок.

    Работа соленоида зависит от положения двигателя. ЭБУ и насос используют датчик положения распределительного вала, чтобы определить положение кулачка насоса на распределительном валу. Имея информацию о положении двигателя, он может точно рассчитать время срабатывания соленоида топливного насоса высокого давления.

    Если вы подключите прицел к соленоиду, вы увидите сигнал «пик и фиксация», который будет меняться по мере изменения требований к двигателю. На канале B вы можете построить график датчика положения распределительного вала, чтобы понять расположение лепестка.

    Что если?
    Питающий насос в баке также может работать как аварийный насос, если на некоторых двигателях выходит из строя насос высокого давления. Когда это произойдет, увеличится производительность подающего насоса, откроется соленоид на насосе высокого давления и изменится время открытия форсунок. Этот двигатель будет иметь ограниченную производительность. Если подающий насос слабый или неисправен, на некоторых автомобилях было замечено, что всасывание топливного насоса высокого давления может всасывать топливо из бака и поддерживать работу автомобиля, но с большой потерей мощности.

    Основы диагностики GDI не сильно отличаются от обычных систем впрыска топлива. Эти системы впрыскивают нужное количество топлива непосредственно в цилиндр. Эти системы очень эффективны и способны подавать в цилиндр нужное количество топлива, поэтому топливо не тратится впустую, поскольку ему не нужно распылять его на заднюю часть впускного клапана.

    На самом деле, поработав с несколькими системами GDI, вы можете обнаружить, что работать с ними стало легче из-за более жестких параметров долгосрочной и краткосрочной корректировки подачи топлива.

    GDI производит больше лошадиных сил для данного объема двигателя. Стратегии диагностики аналогичны системам подвода топлива, но большинство из этих систем имеют дополнительный топливный насос, датчики давления и форсунки другого типа.

    Когда форсунка находится в камере сгорания, штифт и седло форсунки находятся под экстремальным давлением. Чтобы преодолеть давление в цилиндре, источник давления топлива на форсунку может достигать 2000 фунтов на квадратный дюйм.

    Насос в баке в системах GDI больше отвечает за объем, чем за давление. Топливо на этой стороне системы называется стороной низкого давления. Топливный насос на двигателе нагнетает топливо для форсунок высокого давления. Этот насос приводится в действие кулачком распределительного вала. Эта часть топливной системы называется стороной высокого давления.

    Давление от топливного насоса высокого давления контролируется модулем управления силовым агрегатом (PCM) с помощью датчика и может регулироваться путем изменения объема топлива, поступающего на вход насоса. Хотя удельное давление варьируется в зависимости от транспортного средства, большинство насосов высокого давления способны создавать давление топлива не менее 2000 фунтов на квадратный дюйм. Эти чрезвычайно высокие уровни давления топлива необходимы для преодоления давления сжатия и сгорания внутри цилиндра и для впрыска относительно большого объема топлива непосредственно в цилиндр за очень короткий промежуток времени.

    Заводские и улучшенные сканирующие устройства могут контролировать датчики давления на верхней и нижней сторонах системы. Эту информацию можно использовать для диагностики состояния насосов на стороне низкого и высокого давления. Эти инструменты будут иметь параметры PID для этих компонентов как часть данных режима 6. Эти параметры могут сказать вам, каким должно быть давление в различных режимах работы. Кроме того, если эти данные используются вместе с осциллограммами импульсов форсунок, можно выполнить балансировку цилиндров и другие диагностические тесты. Датчики давления также можно использовать для контроля давления в системе для диагностики проблем с трудным пуском.

    Техническое обслуживание и снижение частоты замены моторного масла, как известно, негативно сказываются на некоторых насосах высокого давления GDI. Например, на некоторых автомобилях VW и Audi наблюдается износ толкателя насоса из-за плохой смазки и выхода масла из строя. Толкатель, который вращается на распределительном валу, может изнашиваться и терять металл в основании.

    Насос очень чувствителен к изменениям размеров толкателя, что может привести к снижению давления топлива. Первоначально это состояние диагностируется с помощью сканера, а не щупов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
