Напряжение генератора: Какое напряжение генератора автомобиля, под нагрузкой, на холостом ходу

Сколько вольт должен выдавать генератор на аккумулятор: нормальная зарядка АКБ

В автомобиле за зарядку аккумулятора отвечает автомобильный генератор. Фактически, это устройство, которое приводится от двигателя и преобразует механическую энергию в электрическую. В свою очередь, АКБ автомобиля, расходуя часть заряда на запуск двигателя и на поддержание питания в бортовой сети, когда двигатель заглушен, нуждается в активной подзарядке.

Если система исправна, аккумулятор подзаряжается от генератора, при этом не происходит как недозаряда аккумуляторной батареи, так и перезаряда. Однако в процессе эксплуатации автомобиля по ряду причин могут возникать неполадки. Результат- аккумулятор  выходит из строя. При этом  «здоровье» батареи ухудшается во всех случаях (если батарея сильно разряжена, имеет место постоянный разряд,  если перезаряжена, аккумулятор кипит).

Так или иначе, в подобной ситуации необходима диагностика.

Далее мы рассмотрим, сколько выдает генератор автомобиля в норме, почему генератор не дает зарядку на АКБ, по каким причинам возникает перезаряд, какое напряжение должно быть на аккумуляторе и т.д.

Содержание статьи

Сколько выдает генератор: на что обратить внимание

Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита. В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор.

Что касается основных симптомов, признаки неисправности генератора следующие:

Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.

В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).

• Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.

Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.

Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ  и отключенных энергопотребителях  напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.

• Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.

Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.

Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке. Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора  (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление  должно быть 0.2 Ома.

Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).

Не дает зарядку генератор: причины

Еще раз отметим, нормально работающий генератор осуществляет полное восполнение уровня заряда АКБ, при этом заряд под нагрузкой уменьшается.  При этом в общей схеме есть много элементов, которые могут стать причиной нарушения заряда АКБ. Зачастую, проблемы возникают как по механической части (привод генератора, подшипники и т.д.), так и по части электрики (обрыв или замыкание обмоток, выгорание диодного моста, износ щеток, пробои). Отдельно следует проверять и реле-регулятор генератора.

Так или иначе, важно найти проблемный элемент. Отметим, что обычно подавляющее большинство поломок генератора или проблем с зарядкой АКБ можно устранить (выполнив замену ремня привода, роликов, осуществив ремонт генератора, проведя ревизию контактов, клемм и других элементов). Однако есть поломки, которые становятся основанием для замены всего генератора в сборе.

Также часто встречается ситуация, когда генератор исправен, АКБ в норме, однако все равно имеет место низкое напряжение. Более того, диагностика при помощи рассмотренных выше методов может не выявить неполадок. В таком случае отдельное внимание следует уделить клеммам аккумулятора.

Клеммы должны сидеть плотно, не допускается их окисление. То же самое касается и электропроводки. Все провода должны быть целыми, а контакты надежно закрепленными и чистыми. Кстати, важно периодически зачищать контакты от окисления, так как ток будет хуже проходить через окисленные выходы.

Еще не следует исключать ошибки, которые могут быть допущены в рамках обслуживания генератора. Неправильные подключения контактов  могут  стать причиной сбоев в работе генератора, разряда АКБ и других неисправностей.

Что в итоге

С учетом приведенной выше информации становится понятно, что  если начались проблемы с АКБ, часто причиной неполадок является именно генератор, а не аккумуляторная батарея.

При этом проверять генератор нужно комплексно (щетки генератора, контактные кольца, обмотка, реле генератора, проводка, клеммы и т.д.)

Обратите внимание, слишком высокая нагрузка на генератор (например, при установке мощных нештатных потребителей электроэнергии) во многих случаях является причиной быстрого выхода генератора из строя. Чтобы избежать проблем (особенно при выборе нового генератора), нужно отдельно учитывать некоторые особенности.

Если просто, ток заряда должен составлять не менее 10% от емкости аккумулятора (производители указывает на корпусе генератора, какой ток генератор выдает на АКБ). Также отдельно принимается в расчет и общее потребление в сети (высчитывается по максимальным показателям электроприборов и систем автомобиля). Также установка более мощного аккумулятора может потребовать и более мощного генератора.

В качестве итога добавим, что каждые 15-20 тыс. км. пробега  необходимо проверять натяжение ремня генератора, так как его ослабление снижает производительность генерирующего устройства.

Еще необходимо периодически осуществлять проверку диодного моста, регулятора напряжения, а также ряда других элементов. Параллельно выполняется чистка клемм, осуществляется обслуживание АКБ. Такой подход позволит поддерживать полную работоспособность системы и исключить возможные непредвиденные поломки.

Признаки неисправности генератора

В любой машине, от пикапа и бортовой Газели, до восьмиосных самосвалов и автопоездов, есть генератор. Данное устройство получает механическую энергию от двигателя и преобразует ее в электрическую. После чего – отправляет ток потребителям. В частности – заряжает аккумулятор.

Если все исправно, то АКБ подзаряжается настолько, насколько требуется, без недозаряда либо перезаряда.

Но, в случае каких-либо неполадок, батарея может выйти из строя. Для нее вредны нарушения «в обе стороны». Если она чрезмерном разряжена, будет наблюдаться постоянный разряд. Если перезаряжена, банки закипают. В таких ситуациях требуется диагностика.

Признаки неисправности генератора

Если с аккумуляторной батареей возникают проблемы, то надо проверить работу не только ее, но также и генератора. Не редки ситуации, при которых последний, с виду, работает нормально. Однако, АКБ заряжается недостаточно. Или, наоборот, из-за слишком большого заряда, закипает электролит. Надо определить, какое напряжение подается на банки. Т.е., проверить генератор.

Признаки того, что в работе генератора есть неисправности:

• На панели приборов светится иконка АКБ.
• Батарея кипит либо не заряжается.
• Тусклый свет фар и габаритных огней.
• В области генератора прослушиваются шумы, скрежет, свист.

Для проверки работы генератора надо осмотреть приводной ремень, в частности, проверить его натяжение. После чего – обратить внимание на провода, соединения, клеммы, шкивы, ролики и пр. Если претензий нет, тогда следует провернуть ротор и послушать, не появятся ли сторонние шумы. При их отсутствии, можно переходить к замерам параметров тока.

Сколько должен выдавать генератор

С помощью вольтметра либо мультиметра, меряют силу тока, его напряжение и сопротивление. При нормальной работе генератора, на АКБ с него должно приходить от 5В до 14,5В. Если зарядный ток находится за пределами указанного диапазона, значит, надо искать неполадки.

Т.к. батарея и генератор связаны между собой напрямую, то замер напряжения можно сделать двумя способами — на генераторе или прямо на АКБ. Во втором случае, достаточно подключить в любой последовательности мультиметр к банкам. Если используется нагрузочная вилка, то надо соблюдать полярность ее присоединения к клеммам.

Нормальной сетевой разницей потенциалов считается значение 12 вольт и выше. Если отключить потребители энергии и завести мотор в режиме холостого хода, то прибор обязан показать напряжение на АКБ 13,5-14В. Более низкие значения (например, 13,3-13,8В) свидетельствуют об отклонениях.

Также не лишним будет замерить силу тока. Количество ампер, которые АКБ получает от генератора, для разных автомобилей различно и зависит от потребителей электроэнергии. Для измерений, надо завести мотор и дать нагрузку на источник тока. При запущенном двигателе и выключенных потребителях, зарядный ток будет 6-10А. Потом пойдет заряд батареи, сила тока начнет снижаться. После включения фар, габаритных огней и обогрева, зарядный ток должен повыситься. Если нет – в системе неисправность.

Более точные данные о силе тока при различных нагрузках на разных оборотах двигателя можно найти в специальных таблицах.

Также полезно замерить сопротивление элементов генератора: статора, ротора и диодного моста. Резистентность ротора меряется на обмотке. Для этого надо соединить щупы мультиметра с контактными кольцами. При значениях 2,3-5,1 Ом можно считать, что все в порядке. Ток в обмотке должен быть в пределах 3,0-4,5А. Рабочее сопротивление – 0,2Ом.

Контролируя диодный мост, надо не столько замерять показатели, сколько убедиться в том, что сопротивление есть вообще. Лишь бы прибор не выдавал нулевые значения. Меряют попарно – «плюс» и все пластины на его стороне, а затем так же «минус».

Почему генератор не дает зарядку

Как было сказано выше, если генератор работает нормально, то уровень заряда батареи восполняется в той мере, насколько это необходимо. Под нагрузкой заряд уменьшается. Но в схеме есть много составляющих, из-за которых процесс может нарушиться. Проблемы возникают, как в механической части (подшипники, генераторный привод и пр.), так и в электрической (износ щеток, выгорание диодов, пробои, замыкание обмоток или их обрыв и т.п.). Отдельно проверить надо и реле-регулятор.

В подавляющем большинстве случаев, неисправности генератора устранимы. Чтобы восстановить процесс зарядки батареи, иногда надо лишь заменить приводной ремень. Возможно, для ремонта достаточно привести в порядок клеммы, контакты или другие детали. Хотя, встречаются и такие неисправности, когда приходится менять генератор в сборе.

Не редкость и ситуация, когда, при исправном генераторе и нормально работающем аккумуляторе, напряжение все равно недопустимо низкое. И в процессе диагностики никакие проблемы не обнаруживаются. Тогда необходимо тщательно исследовать состояние клемм. Надо, чтобы они были плотно посаженными, обязательно – без окисления. Электрической проводки это тоже касается. Рекомендуется следить за тем, чтобы контакты были чистыми и надежно закрепленными, а сами провода – целыми. Чтобы на контактах не появлялось окисление, надо их время от времени чистить. В противном случае, прохождение тока ухудшится.

Встречаются и ошибки при обслуживании. Например, из-за неправильного подключения контактной группы может разрядиться батарея, а генератор начнет работать с перебоями.

Заключение

Если в работе аккумулятора появились проблемы, то часто это бывает не из-за самой АКБ, а из-за генератора. Проверять последний надо комплексно: обмотка, контактные кольца, щетки, клеммы, проводка, реле и т.п.

Бывает, что на машину устанавливают несколько мощных нештатных потребителей энергии. В этом случае, из-за чрезмерной нагрузки, генератор может быстро выйти из строя. Во избежание проблем, следует помнить, что зарядный ток должен составлять минимум 10% емкости АКБ. Общее сетевое потребление считается по показателям приборов. Если ставиться более мощная батарея, то и генератор для нее нужен посильнее.

И, наконец, через каждые 15-20 тыс. км. рекомендуется проводить обслуживание генератора: проверять, хорошо ли натянут ремень, как работает регулятор напряжения, диодный мост и прочие элементы. А также – чистить клеммы. В этом случае, система будет работать долго и надежно.

Видео:СЛАБАЯ ЗАРЯДКА? РЕШЕНИЕ ЗА 5 МИНУТ И ГЕНЕРАТОР БУДЕТ КАК НОВЫЙ!!!

Поиск запроса «признаки неисправности генератора» по информационным материалам

Вопрос\Ответ по генераторам

Вопрос: Если загорелась лампа аккумулятора на панели приборов, то это точно нет зарядки и сгорел генератор?



В большинстве случаев это именно так. Индикатор также будет светиться, если напряжение от исправного генератора «не доходит» до аккумуляторной батареи по причине, например, сильной коррозии, перегорания или обрыва силового провода от генератора или отсутствия контакта в месте сопряжения силовых проводов. Часто такое соединение клемм силовых проводов от генератора и аккумулятора происходит на одном из болтов втягивающего реле либо непосредственно на «плюсовой» клемме аккумулятора, которые могут подвергнуться сильной коррозии.

Вопрос: Из генератора слышен тонкий свист, подшипники недавно менял. Что может «свистеть» в генераторе?

Тонкий «электрический» свист может появиться при нарушении соосности ротора относительно статора генератора при его разборке-сборке, как результат недостаточного или чрезмерного стягивания передней и задней крышек генератора стяжными шпильками. Также свист может появиться при определенном износе щеток и коллектора генератора. Наконец, не исключена механическая природа такого «свиста», например, при расслоении изоляционных кембриков, входящих в конструкцию ротора и статора, или же банальное попадание внутрь генератора каких-либо посторонних частиц. Кроме того, часто источником «свиста» оказывается не генератор, а старый приводной ремень. В любом случае, на наших сервисных центрах могут определить и устранить источник подобных звуков.

Вопрос: При запуске мотора контрольная лампа на панели приборов вообще не горит, зарядки на «холостых» нет. Зарядка появляется, если только как следует «газануть». В чем проблема?

Проблема, скорее всего, в цепи возбуждения генератора, точнее-в её отсутствии. На больших же оборотах многие генераторы способны самовозбуждаться, поскольку магнитопровод ротора, так называемые «клювы», всегда имеет некоторую остаточную намагниченность (даже при неисправной цепи возбуждения). Схемотехника таких генераторов должна содержать дополнительные выпрямительные диоды, которые самостоятельно питают цепь реле-регулятора после запуска двигателя. Поскольку контрольная лампа является элементом первичной цепи возбуждения генератора, то зачастую банальное перегорание этой лампы может привести к подобному эффекту. Либо находится в обрыве провод от этой лампы с панели приборов до клеммы возбуждения генератора. Такая простейшая схемотехника была характерна для большинства европейских машин вплоть до начала 2000-х.

Вопрос: При замене АКБ перепутали клеммы. Из генератора пошел дым. Заводить теперь боимся. Что делать?

Знакомая история. Надо снимать генератор и нести в диагностику в любой наш сервисный центр. Крайне вероятно, что сгорел диодный мост или статорная обмотка генератора. Все «лечится», как обычно, за час-полтора. В любом их наших сервисных центров Вам оперативно заменят вышедшую из строя деталь и выдадут гарантию на произведенный ремонт.

Вопрос: Какой толк от модного шкива на моем генераторе, который ещё крутится только в одну сторону, если он уже третий раз за 7 лет накрывается и стоит мама не горюй? Можно ли его заменить на обычный?





Установка шкивов с обгонной муфтой на современные генераторы — это не дань моде, а вынужденная мера. Подобные шкивы позволяют сглаживать влияние неравномерности вращения приводного ремня при разных режимах работы двигателя, особенно дизельного, и особенно при резком торможении двигателя, или же при резком изменении нагрузки в электроцепи автомобиля, например, включении/выключении кондиционера, дальнего света и т. д., что также приводит к достаточно резкому изменению нагрузки на двигатель, и, соответственно, на приводной ремень генератора. Обычный шкив при этом может «пробуксовывать», резко увеличивая износ ремня и уменьшая его срок службы. Нередки при этом и случаи обрыва ремня со всеми вытекающими последствиями. К сожалению, конструкция подобных шкивов, как правило, с многорядными роликами, достаточно технологически сложна, что сказывается на их цене, а надежность, как показывает практика, недостаточна. Средний срок службы таких шкивов — 60-100 тыс. км, что уже в разы меньше срока службы тех же подшипников генератора. Ставить обычные шкивы вместо шкивов с обгонной муфтой теоретически можно, но только на собственный страх и риск, учитывая возможные последствия, поскольку ни один автопроизводитель никогда официально не даст согласия на такую замену! На наших сервисных центрах мы можем предложить как оригинальные шкивы с обгонной муфтой, так и более дешевые шкивы альтернативных производителей, которые всегда находятся в наличии.

Вопрос: В каком диапазоне должно быть выходное напряжение генератора во время работы?

При всей простоте вопроса ответ на него не столь очевиден и однозначен. Производители применяют в большинстве автомобильных генераторов реле-регуляторы с напряжением отсечки от 13.9 до 15.1 Вольт. Но при максимальной нагрузке выходное напряжение генератора, скажем, с отсечкой в 13,9 Вольт может «провалиться» и до 13,0-13,2 Вольт. Для большинства электрооборудования автомобиля эта разница выходного напряжения генератора не столь критична, но вот для зарядки аккумулятора она весьма существенна. Но ещё более существенной при эксплуатации аккумулятора является температура окружающей среды, от которой зависит плотность электролита батареи. В идеале определенному типу батареи при определенной температуре должно соответствовать своё напряжение зарядки. Поэтому рекомендация, что напряжение зарядки должно быть не меньше, скажем 13,6 Вольт, возможно, будет оптимальной для африканского региона, либо для ОАЭ, но будет явно безграмотной например для Якутии или для Магаданской области. И опять-таки 14,8 Вольт в качестве эталона для автомобилей регионов как например Якутия либо Магаданская область окажутся губительными для аккумуляторов в Африканских странах или ОАЭ («закипят»). Так что, с одной стороны, технически грамотно было бы искать ответ на этот вопрос у конкретного производителя автомобиля, произведенного им именно для вашего региона! И всё же, с другой стороны, на основании многолетней практики ремонта генераторов и с вышеупомянутой оговоркой считаем, что для Средней полосы России выходное напряжение генератора при его номинальной отдаваемой мощности должно быть не менее 13.8 Вольт, а при минимальной нагрузке не должно превышать 14,8-14,9 Вольт. На некоторых автомобилях американского производства допустимо выходное напряжение генератора и 15,1 Вольт. К слову сказать, уже появились автомобили с «умной» системой зарядки аккумулятора, учитывающей режим его эксплуатации, степень разрядки, температуру окружающей среды и т. д., обеспечивающей оптимальное напряжение зарядки вне зависимости от выходного напряжения генератора.

Вопрос: Как измерить ток, который выдает генератор в сеть автомобиля? Вроде амперметр надо ставить в разрыв цепи, но не резать же автомобильные провода ради этого?



Действительно, обычный тестер здесь не подойдет, но провода резать нет необходимости, поскольку давно существуют приборы под названием «токосъемные клещи», позволяющие производить замеры постоянного тока, протекающего в электропроводке, без разрыва электроцепи. К сожалению, по нашим наблюдениям на многих крупных автосервисах и даже дилерских центрах автоэлектрики зачастую не имеют понятия о существовании подобных весьма полезных приборов. Все сервисные центры Компании Вольтаж оснащены токосъемными клещами.

Вопрос: В генераторе, похоже, загремели (зашумели) подшипники. Сколько так ещё можно ездить?

Можно, конечно, ездить до тех пор, пока подшипники вообще не развалятся и генератор не заклинит. Правда, при этом возможен обрыв приводного ремня со всеми вытекающими последствиями, да и при таком варианте есть большая вероятность, что генератор станет вовсе неремонтопригоден, поскольку разбитые подшипники могут привести в негодность их посадочные места в крышках генератора, а ротор из-за большого поперечного люфта просто-напросто «затрёт» статор. Короче, вместо сравнительно дешевого ремонта по замене подшипников может возникнуть необходимость покупки нового генератора. Замена подшипников является самым популярным видом ремонта генераторов на всех наших сервисных центрах.

Вопрос: Есть подозрение, что у меня на машине периодически появляется перезаряд аккумулятора. Может ли генератор давать перезаряд?

К сожалению, в простейших схемотехнических решениях, до сих пор применяемых в подавляющем числе популярных автомобилей, индикатор заряда АКБ на панели приборов не будет гореть при перезаряде аккумулятора. Если контрольная панель автомобиля не оснащена вольтметром бортовой сети, то о неприятности с перезарядом аккумулятора можно узнать слишком поздно, а именно, по кислотному запаху из батареи, поскольку при перезаряде происходит активное выкипание электролита. Неисправный генератор с «пробитым» реле-регулятором или диодным мостом, как правило, и является источником такой проблемы, но в этом случае перезаряд будет постоянным и никак не периодическим. Однако достаточно часто, особенно на генераторах японских и корейских производителей, применяют схемные решения с обратной связью от АКБ, т..е., с дополнительным проводом от батареи к реле-регулятору генератора, что позволяет более точно поддерживать требуемое напряжение зарядки АКБ. Но вот в случае обрыва этого провода или плохого его контакта в соединительной фишке вполне исправный генератор автоматически «уходит в перезаряд». Скорее всего, именно отсутствие надежного контакта может быть причиной периодического перезаряда АКБ. На любом нашем сервисном центре достаточно квалифицированных мастеров, которые могут выявить и устранить причину перезаряда на любом автомобиле.

Вопрос: Заметил, что генератор на моей машине сильно греется, рукой не дотронуться. Не опасно ли это? Может ли генератор воспламениться?

Любой генератор на любой машине должен нагревается при работе. Наибольшему нагреву подвергается диодный мост, реле-регулятор, статор генератора. Рабочая температура полностью нагруженного генератора может достигать +90 С, а на автомобилях с дизельным двигателем и того больше. Так что «щупать» генератор голыми руками не только бесполезное занятие, но и опасное. На нагрев генератора влияют его месторасположение на двигателе, суммарная мощность подключенных потребителей, особенности вентиляции подкапотного пространства, а также температура окружающей среды. Известные случаи воспламенения генераторов на автомобиле обычно связаны с перегревом места присоединения клеммы силового провода к плюсовому болту генератора из-за плохого контакта — не затянутой гайки, сильным окислением или коррозией и т. д. Как раз в этом месте и может произойти локальный разогрев выше всех допустимых пределов. Причем воспламениться в первую очередь может именно сам силовой провод, и только во-вторую очередь возможно воспламенение пластиковой задней крышки генератора, которые, кстати, встречаются далеко не на всех автомобильных генераторах. Также существует опасность воспламенения генератора в случаях нарушения правил его эксплуатации «переплюсовка» АКБ, короткое замыкание в электроцепи автомобиля, работа генератора сверх номинальной нагрузки и т.д.

Назначение и проверка регулятора напряжения генератора

Генераторная установка предназначена для обеспечения питанием потребителей, входящих в систему электрооборудования, и зарядки аккумуляторной батареи при работающем двигателе автомобиля. Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи. Кроме того, напряжение в бортовой сети автомобиля, питаемой генераторной установкой, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.

Генераторная установка — достаточно надежное устройство, способное выдержать повышенные вибрации двигателя, высокую подкапотную температуру, воздействие влажной среды, грязи и других факторов.

Технические характеристики генераторов

Максимальная сила тока отдачи (при 13 В и 5000 мин-1), А	55
Пределы регулируемого напряжения, В	14,1+0,5
Максимальная частота вращения ротора, мин-1	13000
Передаточное отношение двигатель-генератор	1:2,04

Особенности устройства и принцип действия

Генератор типа 37.3701 — переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода), с вентилятором у приводного шкива и вентиляционными окнами в торцевой части. Для защиты от грязи задняя крышка генератора закрыта защитным кожухом.

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. Такие катушки, помещенные в пазы магнитопровода (железного пакета), представляют собой обмотки статора — важнейшей неподвижной части генератора — именно они генерируют переменный электрический ток.
Магнитный поток в генераторе создается ротором. Он тоже представляет собой катушку (обмотка возбуждения), через которую пропускается постоянный ток (ток возбуждения). Эта обмотка уложена в пазы своего магнитопровода (полюсной системы). В состав ротора — важнейшей подвижной части генератора — входят также вал и контактные кольца. При вращении ротора напротив катушек обмотки статора появляются попеременно «северный», и «южный» полюсы ротора, т. е. направление магнитного потока, пронизывающего обмотки статора, меняется, что и вызывает появление в них переменного напряжения.
Можно было бы использовать в качестве ротора постоянный магнит, но создание магнитного потока электромагнитом позволяет легко регулировать выходное напряжение генератора в широких диапазонах скоростей вращения и тока нагрузки путем изменения тока возбуждения.

Для того, чтобы получить из переменного напряжения постоянное, используют шесть силовых полупроводниковых диодов, которые составляют между собой выпрямительный блок установленный внутри корпуса генератора.

Питание обмотки возбуждения осуществляется от самого генератора и подводится к ней через щётки и контактные кольца.
Для обеспечения же первоначального возбуждения генератора, после включения зажигания, к клемме «В» регулятора напряжения, подводится ток по двум цепям.

1. Плюс АКБ — контакт 30 генератора — контакты 30/1 и 15 замка зажигания — контакт 86 и 85 обмотки реле зажигания — минус АКБ. Реле включилось, и ток пошёл по второй цепи:
2. Плюс АКБ — контакт 30 генератора — контакты 30 и 87 реле зажигания — предохранитель №2 в блоке предохранителей — контакт 4 белого разъема в комбинации приборов — резистор 36 Ом в комбинации приборов — контрольная лампа зарядки АКБ — контакт 12 белого разъема в комбинации приборов — контакт 61 — вывод «В» регулятора напряжения — обмотка возбуждения — вывод «Ш» регулятора напряжения — выходной транзистор регулятора напряжения — минус АКБ.

После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов. При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя — гаснуть. Напряжение на 30-м контакте и общем выводе 61 дополнительных диодов становится одинаковым. Поэтому ток через контрольную лампу (светодиод) не протекает, и она не горит.
Если лампа (светодиод) горит после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. вообще не выдаёт напряжение, или оно ниже напряжения АКБ. В этом случае напряжение на разъёме 61 ниже напряжения на контакте 30. Поэтому в цепи между ними протекает ток, проходящий через светодиод/лампу. Он/она загорается, предупреждая о неисправности генератора.

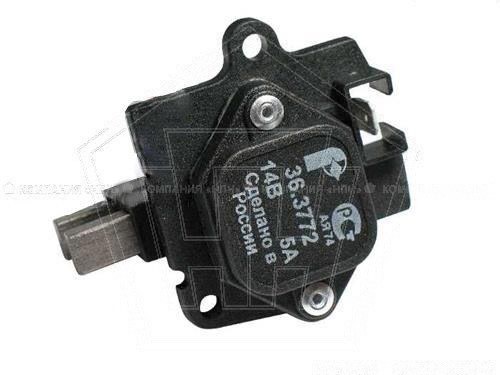

Регулятор напряжения: назначение и принцип действия

Генераторная установка оснащена полупроводниковым электронным регулятором напряжения, встроенным внутрь генератора. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и от величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки, тем меньше это напряжение.
Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет управления током возбуждения.

Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети (дополнительных диодов).
С увеличением частоты вращения ротора напряжение генератора повышается. Когда оно начинает превышать уровень 13,5…14,2 В, выходной транзистор в регуляторе напряжения запирается, и ток через обмотку возбуждения прерывается. Напряжение генератора падает, транзистор в регуляторе отпирается и снова пропускает ток через обмотку возбуждения.
Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора. Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незаметны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.

Регулятор напряжения: назначение и принцип действия

Генераторная установка оснащена полупроводниковым электронным регулятором напряжения, встроенным внутрь генератора. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и от величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки, тем меньше это напряжение.
Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет управления током возбуждения.

Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети (дополнительных диодов).
С увеличением частоты вращения ротора напряжение генератора повышается. Когда оно начинает превышать уровень 13,5…14,2 В, выходной транзистор в регуляторе напряжения запирается, и ток через обмотку возбуждения прерывается. Напряжение генератора падает, транзистор в регуляторе отпирается и снова пропускает ток через обмотку возбуждения.
Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора. Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незаметны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.

Привод генератора и крепление его к двигателю

Привод генератора осуществляется от коленчатого вала ременной передачей при помощи клинового ремня. Соответственно, для этого ремня приводной шкив генератора выполняется с одним ручьём.
Для охлаждения генератора с тыльной стороны шкива точечной сваркой приварены пластины. На шкиве они располагаются почти перпендикулярно и выполняют функцию вентилятора.
Нижнее крепление генератора на двигателе выполнено на двух крепежных лапах, сочленяемых с кронштейном двигателя одним длинным болтом с гайкой. Верхнее — через шпильку к натяжной планке.

Меры предосторожности

Эксплуатация генераторной установки требует соблюдения некоторых правил, связанных, главным образом, с наличием в них электронных элементов.

1. Не допускается работа генераторной установки с отключенной аккумуляторной батареей. Даже кратковременное отсоединение аккумуляторной батареи при работающем генераторе может привести к выходу элементов регулятора напряжения из строя.
   При полностью разряженной аккумуляторной батарее машину невозможно завести, даже если катать ее на буксире: АКБ не дает тока возбуждения, и напряжение в бортовой сети остается близким к нулю. Помогает установка исправной заряженной батареи, которая затем при работающем двигателе меняется на прежнюю, разряженную. Чтобы избежать выхода из строя элементов регулятора напряжения (и подключенных потребителей) из-за повышения напряжения, на время перестановки батарей необходимо включить мощные потребители электроэнергии, таких, как обогрев заднего стекла или фары. В дальнейшем за полчаса-час работы двигателя на 1500-2000 об/мин разряженная батарея (если она исправна) зарядится достаточно для того, чтобы завести двигатель.
2. Не допускается подсоединение к бортовой сети источников электроэнергии обратной полярности (плюс на «массе»), что может произойти, например, при запуске двигателя от посторонней аккумуляторной батареи.
3. Не допускаются любые проверки в схеме генераторной установки с подключением источников повышенного напряжения (выше 14 В).
4. При проведении на автомобиле электросварочных работ клемма «масса» сварочного аппарата должна быть соединена со свариваемой деталью. Провода, идущие к генератору и регулятору напряжения следует отключить.

Обслуживание генератора

Обслуживание генераторной установки сведено к минимуму и не требует каких-либо специальных знаний и навыков, эти работы может выполнить каждый автолюбитель.
Обслуживание генератора начните с очистки наружных поверхностей. Проверьте крепление генератора к двигателю, надежность присоединения проводов к генератору и регулятору напряжения, а также натяжение приводного ремня вентилятора. Если натяжение слабое, то генератор работает неустойчиво, если сильное — ремень и подшипники быстро изнашиваются.
Также проверьте состояние приводного ремня. На нём не должно быть трещин и расслоений.
Состояние подшипников можно проверить, вращая ротор генератора от руки при снятом приводном ремне. При нормальном состоянии подшипников вращение вала должно происходить плавно, без заеданий, сильного люфта, шумов и щелчков.
В принципе этими работами можно и ограничиться до тех пор, пока не появятся какие-либо неисправности.

Контрольная проверка

Перед выездом рекомендуется проверить работоспособность генераторной установки по контрольной лампе, установленной на панели приборов. После включения зажигания до запуска двигателя контрольная лампа горит, что позволяет проверить ее работоспособность. При нормальной работе генераторной установки контрольная лампа после запуска двигателя гаснет.
У нормально работающей генераторной установки, при средних частотах вращения коленвала двигателя, напряжение должно быть в пределах 13,5…14,2 В. Величину этого напряжения измеряют вольтметром на клеммах аккумулятора.

Предремонтная диагностика

Вспыхнувшая контрольная лампа зарядки АКБ не всегда говорит о неисправности внутри генератора. Зачастую неисправность банальна и лежит на поверхности. Поэтому не стоит сразу же лезть в генератор и сломя голову менять реле-регулятор, авось поможет. Посмотрите схему предварительной диагностики. Для её проведения, возможно, потребуется вольтметр со шкалой не менее 15 В. Каждый может сделать эти проверки и, тем самым, уберечь себя от лишних, неверных действий и потери драгоценного времени.

Если предварительная диагностика показала что, цепь обмотки возбуждения исправна, и неисправность находится в генераторе, то после его снятия желательно проверить все цепи, включая реле-регулятор, по схемам, описанным в разделе

Снятие и установка генератора

1. Отсоедините минусовый провод от клеммы АКБ (ключ на 10).
2. Снимите пластмассовые ленточные хомуты с патрубка воздухозаборника и жгута проводов стартёра и генератора.

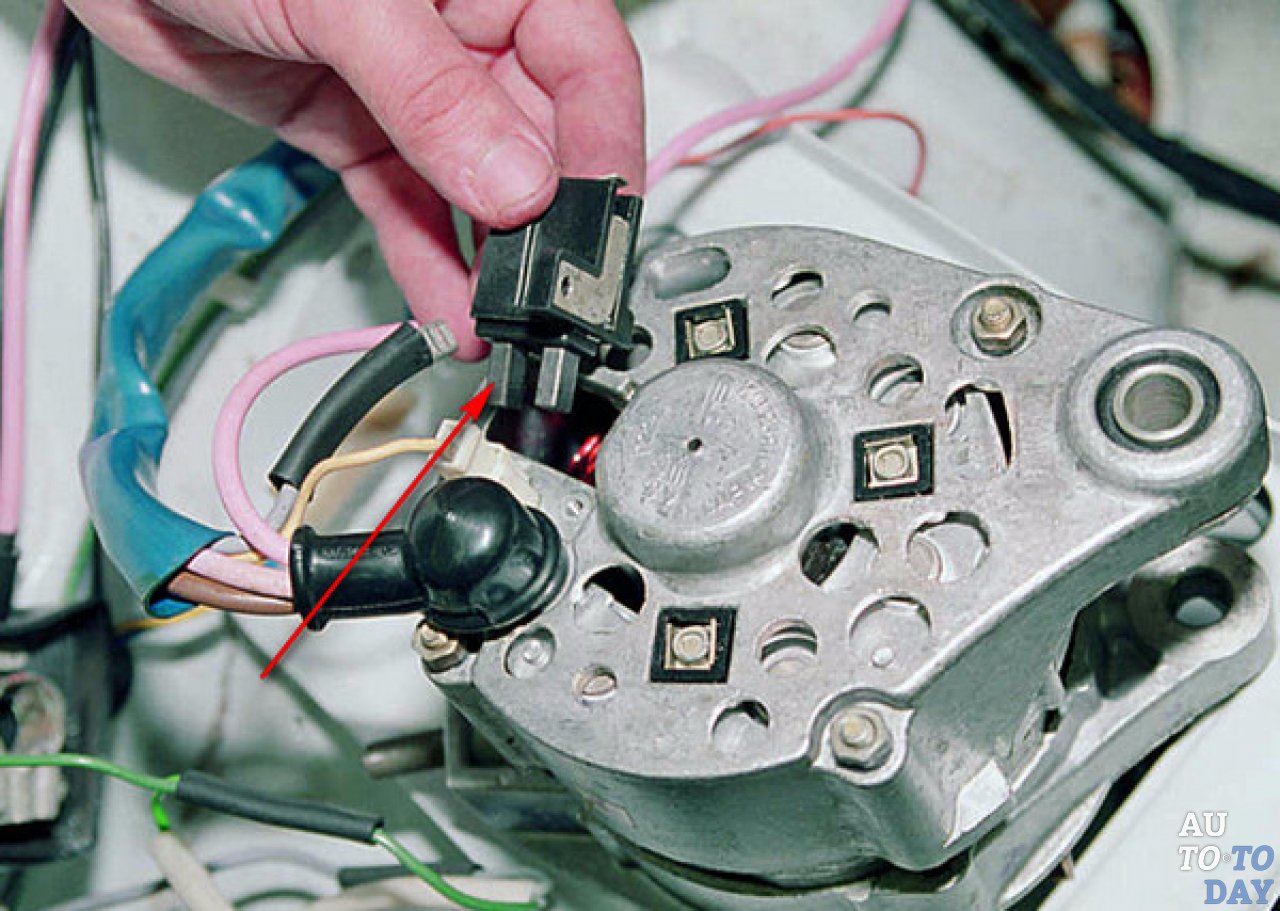

3. Разъедините разъём обмотки возбуждения генератора.
4. Отверните гайку с 30-ой клеммы генератора (ключ на 10).
5. Отверните гайку крепления генератора к натяжной планке (ключ на 17).
6. С помощью монтажной лопатки подведите генератор к двигателю и снимите приводной ремень.
7. Отверните три болта защиты картера (головка на 13) и снимите её.
8. Снимите правый брызговик двигателя, отвернув пять саморезов с головкой под ключ на 8.
9. Отверните гайку на 19 с нижнего болта крепления генератора к кронштейну.
10. Снимите генератор вместе с патрубком воздухозаборника. Для этого нужно немного наклонить его так, чтобы он прошёл вниз между лонжероном и нижним кронштейном крепления генератора.
11. Установку генератора производите в обратной последовательности.

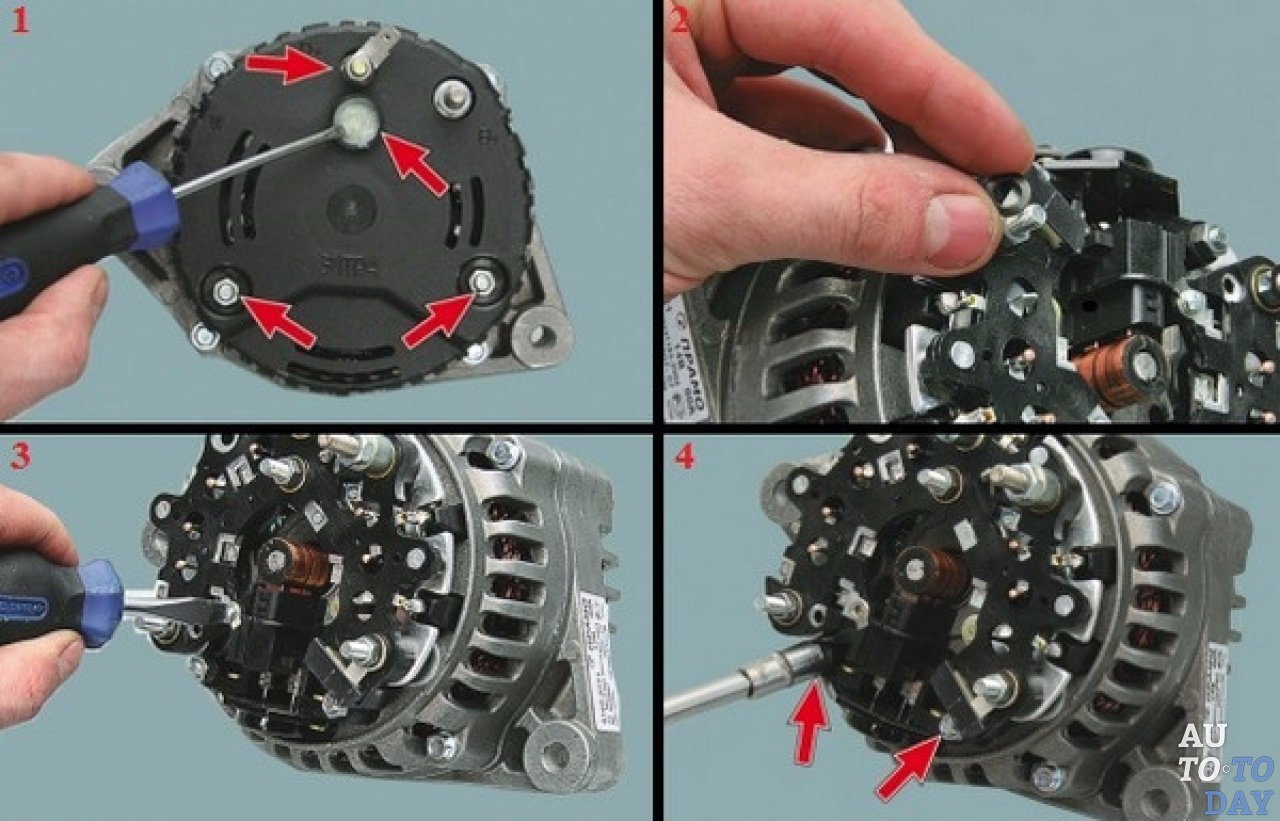

Разборка и замена регулятора напряжения

Подготовку начните с очистки наружных поверхностей генератора.

1. Снимите заднюю крышку вместе с воздухозаборным патрубком.
2. Отсоедините провод от реле-регулятора, отверните два винта М4 и снимите реле-регулятор. Для снятия реле-регулятора старого образца отвинтите провод, закрепленный под удлинителем вывода «30» генератора. Вставьте лезвие отвёртки между корпусом реле-регулятора и щеткодержателем. Работая отвёрткой как рычагом, выдвиньте реле-регулятор и вытащите щётки.
3. Продуйте от пыли и грязи внутреннюю полость генератора сжатым воздухом с помощью компрессора или насоса.
4. При сильном обгорании или износе контактных колец ротора, зачистите их мелкой шлифовальной шкуркой.
5. Установите новое реле-регулятор в порядке обратном снятию.

Если после проверки старое реле-регулятор окажется исправным (метод проверки описан в следующем разделе), то:

1. очистите контактные соединения генератора и реле-регулятора от грязи и масла тряпкой, смоченной в бензине или растворителе. Масло и грязь увеличивает сопротивление в местах контактов, что уменьшает отдаваемый генератором ток и повышает изнашивание щеток.
2. проверьте минимально допустимое выступание щеток из щеткодержателя — 5 мм. В случае заедания щёток в щеткодержателе замените реле-регулятор в сборе. (Для реле-регуляторов старого образца достаточно заменить только щёточный узел.)
3. установите его на место.

Поиск и устранение неисправностей узлов и деталей генераторной установки

Для поиска неисправности электрических цепей генераторной установки достаточно иметь омметр. Более точная проверка обмоточных узлов требует применения специальных приборов, таких как ПДО-1, с его помощью осуществляется поиск неисправности в обмотках методом сравнения их параметров. Для проверки реле-регулятора понадобится источники постоянного напряжения 12…14 В и 16…22 В. Все проверки удобнее проводить на генераторе, снятом с автомобиля.

Проверка регулятора напряжения

Регуляторы напряжения не ремонтируются, а заменяются новыми. Однако перед заменой следует точно установить, что именно он вышел из строя.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15…30 вольт.
На работающем при средних оборотах двигателе и включенных фарах замерьте напряжение на клеммах АКБ. Оно должно находится в пределах 13,5…14,2 В.
В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, возможно, что регулятор напряжения неисправен, и его необходимо заменить. Для того, чтобы узнать, исправен регулятор или нет, проведём его проверку по рисунку показанному ниже.

Проверка снятого регулятора

Регулятор, снятый с генератора, проверяется по следующим схемам (старого образца слева, нового — справа):

Реле-регулятор лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.
Между щетками включите лампу 1…3 Вт, 12 В. К выводам «Б», «В» и к массе регулятора присоедините источник питания сначала напряжением 12…14 В, а затем напряжением 16…22 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.
Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то в регуляторе имеется обрыв или нет контакта между щётками и выводами регулятора напряжения.

Проверка обмотки ротора (возбуждения)

Для проверки обмотки следует включить омметр на измерение сопротивления и поднести его выводы к кольцам ротора. У исправного ротора сопротивление обмотки должно быть в пределах 1,8…5 Ом. Если омметр покажет бесконечно большое сопротивление, это значит что, цепь обмотки возбуждения разорвана.
Разрыв чаще всего происходит в месте пайки выводов обмотки к кольцам. Следует внимательно проверить качество этой пайки. Проверку можно осуществить иглой, шевеля выводы обмотки в месте их подпайки. О сгорании обмотки свидетельствует потемнение и осыпание ее изоляции, что можно обнаружить визуально. Сгорание обмоток приводит к обрыву или к межвитковому замыканию в обмотке с уменьшением ее общего сопротивления. Частичное межвитковое замыкание, при котором сопротивление обмотки меняется мало, может быть выявлено прибором ПДО-1, сравнением данной обмотки с заведомо исправной. После проверки сопротивления обмотки следует проверить отсутствие у нее замыкания на «массу». Для этого один вывод омметра подносится к любому кольцу ротора, а другой к его клюву. У исправной обмотки омметр покажет бесконечно большое сопротивление. Неисправный ротор подлежит замене.

Проверка обмотки статора

Статор проверяется отдельно, после разборки генератора. Выводы его обмотки должны быть отсоединены от вентилей выпрямителя.



В первую очередь проверьте омметром, нет ли обрывов в обмотке статора (а). Затем подсоединением концов омметра к одному из выводов обмотки и неизолированному участку железа статора проверьте, не замыкаются ли ее витки на «маccу» (б). Омметр должен показать разрыв цепи у исправной обмотки. Проверку межвиткового замыкания в обмотках статора можно с достаточной точностью осуществить с использованием прибора ПДО-1. Обрыв можно проверить и омметром, подсоединяя его к нулевой точке и поочередно к выводу каждой фазы. Внешним осмотром следует убедиться, что отсутствует растрескивание изоляции и подгорание обмотки, которое происходит при коротком замыкании в вентилях выпрямительного блока. Статор с такой поврежденной обмоткой замените.

Проверка вентилей (диодов) выпрямительного блока

Проверка диодов выпрямительного блока производится после отсоединения его от обмотки статора омметром. Исправный вентиль пропускает ток, только в одном направлении. Неисправный — может либо вообще не пропускать ток (обрыв цепи), или пропускать ток в обоих направлениях (короткое замыкание). В случае повреждения одного из вентилей выпрямителя необходимо заменять целиком выпрямительный блок.
Короткое замыкание вентилей выпрямительного блока можно проверить, не разбирая генератор, а только сняв защитный кожух. Также отсоединяется вывод «Б» регулятора от клеммы «30» генератора и провод от вывода «В» регулятора напряжения. Проверить можно омметром или с помощью лампы (1…5 Вт, 12 В) и аккумуляторной батареи.
С целью упрощения крепления деталей выпрямителя три вентиля (с красной меткой) создают на корпусе «плюс» выпрямленного напряжения. Эти вентили «положительные» и они запрессованы в одну пластину выпрямительного блока, соединенную с выводом «30» генератора. Другие три вентиля («отрицательные» с черной меткой) имеют на корпусе «минус» выпрямленного напряжения. Они запрессованы в другую пластину выпрямительного блока, соединенную с «массой».
Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» вентилях. Для этого «плюс» батареи через лампу подсоедините к зажиму «30» генератора, а «минус» к корпусу генератора:

Если лампа горит, то «отрицательные» и «положительные» вентили имеют короткое замыкание.
Короткое замыкание «отрицательных» вентилей можно проверить, соединив «плюс» батареи через лампу с одним из болтов крепления выпрямительного блока, а «минус» с корпусом генератора:

Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» вентилях. Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается реже, чем короткое замыкание вентилей.
Для проверки короткого замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с зажимом 30 генератора, а «минус» — с одним из болтов крепления выпрямительного блока:

Горение лампы укажет на короткое замыкание одного или нескольких «положительных» вентилей.
Обрыв в вентилях без разборки генератора можно обнаружить либо осциллографом, либо при проверке генератора на стенде по значительному снижению (на 20-30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора исправны, а в вентилях нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в вентилях.

Проверка дополнительных диодов

Короткое замыкание дополнительных диодов можно проверить по схеме:



«Плюс» батареи через лампу (1…3 Вт, 12 В) присоедините к выводу «61» генератора, а «минус» к одному из болтов крепления выпрямительного блока.
Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.
Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «61», а также по низкому напряжению (ниже 14 В) на штекере «61» при средней частоте вращения ротора генератора.

Проверка конденсатора

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения системе зажигания, а также для снижения помех радиоприему.
Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприёму при работающем двигателе.
Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1…10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ+20%.

Проверка и замена подшипников

Проверку подшипников начните с внешнего осмотра, выявления трещин в обоймах, наволакивания или выкрашивания металла, наличие коррозии и т. д. Проверьте легкость вращения и отсутствие сильного люфта и шума. Если у подшипника сильно изношены посадочные места или есть повреждения, то он подлежит замене.
Порядок замены подшипников (генератор снят с автомобиля).

1. Снимите заднюю крышку вместе с патрубком воздухозаборника.
2. Снимите регулятор напряжения.
3. Отверните шкив генератора и вытащите шпонку.
4. Отверните 4 гайки стяжных болтов и снимите переднюю крышку генератора вместе с ротором и подшипниками.
5. Извлеките неисправный подшипник из крышки со стороны привода. Отверните гайки винтов, стягивающих шайбы крепления подшипника, снимите шайбы с винтами и на ручном прессе выпрессуйте подшипник. Если гайки винтов не отворачиваются (концы винтов раскернены), спилите концы винтов.
6. Запрессуйте новый подшипник. Для этого новый подшипник положите на посадочное место, а сверху него — старый. Несильными ударами молотка, по старому подшипнику, осаживайте новый подшипник в посадочное место. Если подшипник идёт с большим натягом, побрызгайте на его внешнее кольцо жидкостью WD-40.
7. С помощью съёмника спрессуйте второй подшипник с обратной стороны ротора.
8. Запрессуйте новый подшипник (см. п. 6).
9. Произведите сборку в обратной последовательности.

Проверка крышек

Внешним осмотром определяется отсутствие трещин, проходящих через гнездо подшипника, обломы лап крепления генератора, сильные повреждения посадочных мест. При наличии таких повреждений крышка подлежит замене. При выявлении сильного износа посадочных мест подшипников, замените крышки.

Поиск неисправностей генератора по схемам

Типичные неисправности генератора

Причины неисправности	Способ устранения
Светодиод (лампа) вольтметра не загорается при включении зажигания. Контрольные приборы не работают
1. Поврежден светодиод (лампа) вольтметра	Замените светодиод (лампу) вольтметра
2. Перегорел предохранитель №2 в блоке предохранителей	Замените предохранитель
3. Обрыв в цепи питания комбинации приборов:
не подается напряжение от штекера «Б» блока предохранителей к комбинации приборов	проверьте провод «О» и его соединения от блока предохранителей до комбинации приборов
не подается напряжение от реле зажигания к штекеру «Б» блока предохранителей	проверьте провод «ГЧ» и его соединения от блока предохранителей до реле зажигания
обрыв или нарушение контакта в проводе, соединяющем с «массой» комбинацию приборов	проверить провод «Ч» и его соединения от комбинации приборов на «массу»
4. Не срабатывает выключатель или реле зажигания:
неисправна контактная часть или реле зажигания	проверьте, замените контактную часть выключателя или реле зажигания
не подается напряжение от выключателя к реле зажигания	проверьте провод «Ч» и его соединения между выключателем и реле зажигания
обрыв или нарушение контакта в проводе, соединяющем с «массой» реле зажигания	проверьте провод «Ч» и его соединения от реле зажигания на «массу»
5. Поврежден стабилизатор напряжения в комбинации приборов	Замените стабилизатор напряжения
При включении зажигания и после пуска двигателя светодиод/лампа вольтметра не горит, аккумулятор разряжается
Неисправна цепь обмотки возбуждения генератора:
1. Перегорел предохранитель №2	Замените предохранитель
2. Обрыв проводов в цепях: предохранитель №2 — комбинация приборов; комбинация приборов — реле-регулятор.	Найдите и устраните обрыв
3. В приборной панели; перегорел светодиод/лампа; обрыв печатных проводников; неисправно гасящее сопротивление или плохие пайки его выводов	Замените светодиод/лампу; устраните обрыв печатных проводников; замените или пропаяйте сопротивление.
4. Нет «массы» между корпусом и реле-регулятором	Очистите от окислов и грязи место соединения реле-регулятора с генератором
5. Неисправно реле-регулятор	Замените реле-регулятор
6. Обрыв обмотки ротора	Замените ротор
Светодиод вольтметра горит при работе двигателя. Аккумуляторная батарея разряжена
1. Проскальзывание ремня привода генератора	Отрегулируйте натяжение ремня
2. Нет контакта между выводами «В» и «Ш» регулятора напряжения и выводами щеток	Зачистите выводы «В» и «Ш» регулятора напряжения и щеток, подогните выводы регулятора
3. Обрыв в цепи между комбинацией приборов и штекером «61» генератора	Проверьте «КБ» провод и его соединения от генератора до комбинации приборов
4. Износ или зависание щеток, окисление контактных колец	Замените щеткодержатель со щетками, протрите кольца салфеткой, смоченной в бензине
5. Поврежден регулятор напряжения	Замените регулятор напряжения
6. Повреждены вентили выпрямительного блока	Замените выпрямительный блок
7. Повреждены диоды питания обмотки возбуждения	Замените диоды или выпрямительный блок
8. Отпайка выводов обмотки возбуждения от контактных колец	Припаяйте выводы или замените ротор генератора
9. Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу»	Замените статор генератора
АКБ разряжается в процессе эксплуатации, но внешних признаков ненормальной работы генератора нет
1. Неисправна АКБ: окисление проводов или клемм батареи; недостаточно электролита; замыкание одной или нескольких банок	Очистите провода/клеммы; долить дистиллированную воду, заменить АКБ
2. Грязь, замасливание, окисление контактных колец ротора	Очистить контактные кольца тряпкой смоченной в бензине, мелкой наждачной бумагой
3. Грязь, замасливание щёток реле-регулятора или слабый контакт в связи с их чрезмерным износом	Очистите щётки от грязи тряпкой смоченной в бензине. Замените реле-регулятор в сборе. (Для реле-регуляторов старого образца достаточно заменить только щётки)
4. Перерасход энергии мощными/ дополнительными потребителями	Замените генератор другим, более мощным (ВАЗ-2108 — 955.3701; ГАЗ-3102)
5. Межвитковое замыкание или обрыв одной из фаз обмотки статора	Замените обмотку статора
Светодиод вольтметра мигает при работе двигателя. Аккумуляторная батарея перезаряжается
Поврежден регулятор напряжения (короткое замыкание между выводом «Ш» и «массой»)	Замените регулятор напряжения
Контрольная лампа горит в полнакала при работе двигателя
Неисправны дополнительные и/или выпрямительные диоды	Заменить диоды или выпрямительный блок в сборе
Повышенная шумность генератора
1. Ослаблена гайка шкива генератора	Подтяните гайку
2. Повреждены подшипники ротора или их посадочные места	Замените подшипники, крышку/крышки генератора
3. Межвитковое замыкание или замыкание на «массу» обмотки статора (вой генератора)	Замените статор
4. Короткое замыкание в одном из вентилей генератора	Замените выпрямительный блок
5. Скрип щеток	Протрите щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине
6. Задевание ротора за полюса статора	Замените ротор, статор. Обратить внимание на подшипники
Быстрый износ щёток и контактных колец
1. Попадание масла или грязи на контактные кольца	Очистите контактные кольца тряпкой смоченной в бензине, мелкой наждачной бумагой
2. Увеличенное биение контактных колец	Замените ротор

Внимание! «Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» — подключается к зажиму «30» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «30» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «30» генератора с «массой». При этом через вентили протекает значительный ток, и они повреждаются. Проверять генератор можно только с помощью амперметра или вольтметра.

Вентили генератора не допускается проверять напряжением более 12 В или мегометром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегометром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединить провода от всех клемм генератора и выводов аккумуляторной батареи.

Регулятор напряжения генератора — схема, проверка

Электрооборудование любого автомобиля включает в себя генератор — устройство, преобразующее механическую энергию, получаемую от двигателя, в электрическую. Вместе с регулятором напряжения он называется генераторной установкой.

На современные автомобили устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают предъявляемым требованиям.

Регулятор напряжения поддерживает напряжение бортовой сети в заданных пределах во всех режимах работы при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Кроме того, он может выполнять дополнительные функции — защищать элементы генераторной установки от аварийных режимов и перегрузки, автоматически включать в бортовую сеть цепь обмотки возбуждения или систему сигнализации аварийной работы генераторной установки.

В настоящее время все генераторные установки оснащаются полупроводниковыми электронными регуляторами напряжения, как правило, встроенными внутрь генератора. Схемы их исполнения и конструктивное оформление могут быть различны, но принцип работы у всех регуляторов одинаков.

Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки — тем меньше это напряжение.

Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет воздействия на ток возбуждения. Конечно можно изменять ток в цепи возбуждения введением в эту цепь дополнительного резистора, как это делалось в прежних вибрационных регуляторах напряжения, но этот способ связан с потерей мощности в этом резисторе и в электронных регуляторах не применяется.

Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети, при этом меняется относительная продолжительность времени включения обмотки возбуждения. Если для стабилизации напряжения требуется уменьшить силу тока возбуждения, время включения обмотки возбуждения уменьшается, если нужно увеличить — увеличивается.

Прежде чем проверить регулятор напряжения генератора, нужно убедиться, что проблема кроется именно в нём, а не в других элементах генератора (слабо натянут ремень, окислилась масса и т. д.), для этого нужно проверить сам генератор (Как проверить генератор?). После этого вам нужно снять регулятор напряжения. Процесс демонтажа регулятора описан в статье «как снять регулятор напряжения?».

В двух словах скажу, что сначала нужно снять минусовую клемму, снять все провода с генератора, снять пластиковый кожух с генератора, затем открутить и вынуть регулятор напряжения в сборе вместе с щётками.

Давайте перейдём непосредственно к проверке регулятора напряжения. Проверять регулятор напряжения нужно обязательно в сборе с щёткодержателями – т.к. в случае обрыва цепи щёток и регулятора напряжения, мы сразу это заметим. Перед проверкой, обратите внимание на состояние щёток: если они обломаны или их длина короче 5мм, неподвижны и не пружинят, – то их нужно заменить.

Для проверки нам понадобится:

• провода;
• аккумулятор автомобильный;
• лампочка на 12в 1-3Вт;
• две обычные пальчиковые батарейки.

Чтобы проверить регулятор напряжения, нам нужно будет построить две схемы: К щёткам подключаем лампочку, К выводам Б и В подключаем «+» от аккумулятора, «-» аккумулятора закрепляем на массу регулятора. Делаем ту же схему, но добавляем последовательно две пальчиковые батарейки. Вывод из всего вышесказанного таков.

Исправный регулятор напряжения генератора: в первой схеме лампа горит, во второй схеме лампа не горит, т.к. напряжение выше 14,7в и подача напряжения на щётки должна быть прекращена. Неисправный регулятор напряжения: в обоих случая лампа горит, значит в регуляторе пробой. Лампа не горит вообще – значит, отсутствует контакт между щётками и регулятором или обрыв цепи в регуляторе.

Сначала узнаем, для чего нужен этот регулятор. Автомобильный генератор во время движения и работы двигателя должен подпитывать аккумуляторную батарею. Тем самым восстанавливается ёмкость аккумулятора, когда он разряжается во время стоянки. Если мы ездим каждый день, то аккумулятор почти не разряжается, если он в исправном состоянии.

Хуже приходиться аккумулятору, когда машина долго стоит без движения, ведь его энергия постепенно уходит на поддержание работы авто сигнализации. Ещё хуже дела обстоят зимой, когда при отрицательных температурах аккумуляторная батарея разряжается очень быстро.

А если вы ездите помалу и не часто, то аккумулятор не заряжается полностью во время движения и может полностью разрядится как-то утром.

Справиться с вышеуказанной проблемой, призван трехуровневый регулятор напряжения. У него три положения работы: это максимальное (выдаёт напряжение на генераторе 14,0-14,2 В), нормальное (13,6-13,8 В) и минимальное (13,0-13,2 В). Как мы знаем из статьи про проверку работоспособности аккумулятора, нормальное напряжение при заведённом двигателе должно быть от 13,2-13,6 В. Это означает, что генератор работает в нормальном режиме и АКБ заряжается в полном объёме.

Это соответствует среднему (нормальному) положению регулятора напряжения. А вот зимой, желательно повысить напряжение до 13,8-14,0 В, т.к. аккумулятор быстрее разряжается при отрицательных температурах. Это делается простым переводом рычажка на регуляторе напряжения. Так будет обеспечена лучшая зарядка АКБ зимой при работающем двигателе.

Летом, особенно когда жара превышает +25 градусов и выше — желательно понизить напряжение генератора до 13,0-13,2 В. Зарядка от этого не пострадает, но генератор не будет “выкипать”, т.е. не будет терять свою номинальную ёмкость и не сокращать ресурс.

Перед заменой регулятора напряжения, обязательно проверьте генератор в целом. Регулятор напряжения нужно менять, если напряжение под нагрузкой бортовой сети (включены дальний, обогрев зеркал, печка) меньше 13в. Так же регулятор напряжения может стать причиной высокого напряжения (выше 14,7в).

Но, как писалось выше, перед снятием регулятора нужно проверить сам генератор, ознакомиться с другими возможными неисправностями (например слабо натянут ремень генератора), и только потом приступать к замене регулятора напряжения. Так же данная статья вам понадобится для замены щёток генератора, т.к. щётки и регулятор напряжения устанавливаются на генератор в сборе.

Итак, как же снять регулятор напряжения? Открываем капот, снимаем минусовую клемму аккумулятора, находим генератор, отсоединяем колодку проводов «D»:

• снимаем защитный резиновый колпачок с наконечников проводов вывода «+». Откручиваем гайку крепления этих проводов, снимаем их с блока генератора;
• далее нам нужно снять сам пластиковый блок генератора (чаще всего он черного цвета). Для этого нужно отсоединить три пружинных фиксатора, расположенных по периметру блока;
• находим регулятор напряжения, и крестовой отверткой откручиваем его крепления;
• вынимаем регулятор напряжения в сборе с щётками, и отключаем от него колодку проводов;
• далее нам нужно проверить регулятор напряжения, дабы убедиться в его неисправности.

Устанавливаем регулятор напряжения строго в обратной последовательности. Стоит отметить, что в последнее время, многие автолюбители стали пользоваться трёхуровневым регулятором напряжения генератора, для того, чтобы избавиться от просадок напряжения в бортовой сети.

Регулирование напряжения генератора автомобиля

В электрическую схему системы электроснабжения любого автомобиля обязательно включен блок, предназначенный для регулировки бортового напряжения. С момента включения генератора частота оборотов ротора начинает увеличиваться, и величина напряжения возрастает. Поддержка допустимого значения напряжения достигается уменьшением величины магнитного потока, который минимизируется пропорционально снижению силы тока в обмотке возбуждения.

Возрастание частоты оборотов ротора приводит к резкому увеличению электродвижущей силы и повышению напряжения до величины, превышающей допустимое значение. При помощи регулятора напряжения уменьшается ток, падает магнитный поток и электродвижущая сила, вследствие чего снижается выходная величина напряжения генератора. Падение напряжения ниже допустимой величины, в свою очередь, обуславливает необходимость увеличения тока в обмотке возбуждения, что делает процесс регулировки напряжения периодическим, колеблющимся в рамках допустимых значений.

Системы электроснабжения современных автомобилей включают в себя автоматические регуляторы напряжения различных типов: электромагнитные, электронные и смешанные.

Регуляторы электронного и смешанного типов

Ранее регулировка напряжения в автомобилях, оборудованных генераторами постоянного тока, осуществлялась электромагнитными регуляторами. Системы электроснабжения современных автомобилей с генераторами переменного тока оборудованы автоматическими электронными или смешанными регуляторами.

К необходимости перехода на регуляторы электронных и смешанных типов привело наличие следующих особенностей:

электромагнитные регуляторы оборудованы контактами с низкими показателями надежности и среднего срока службы, что делает их непригодными к установке в системах электроснабжения, оборудованных генераторами переменного тока, у которых величина тока возбуждения в несколько раз выше, чем в генераторах постоянного тока;

средний ресурс службы регуляторов электронного и смешанного типов составляет от двухсот до двухсот пятидесяти тысяч километров пробега автомобиля, в то время как аналогичный показатель регулятора электромагнитного типа не превышает ста двадцати – ста пятидесяти тысяч километров;

в отличие от регуляторов электромагнитного типа в конструкции электронного регулятора исключены подвижные части, пружины, подгорающие контактные поверхности, что способствует повышению ресурса долговечности за счет того, что регулируемые параметры не подвержены изменениям в ходе эксплуатации;

Однако нельзя не отметить, что стоимость электромагнитных регуляторов значительно ниже, чем регуляторов современных типов, за счет чего они до сих пор находят свое применение в автомобилях некоторых моделей.

Напряжение бортовой сети автомобиля зависит от следующих факторов: частоты оборотов ротора, силы тока в обмотке возбуждения, величины магнитного потока, создаваемого током возбуждения, электрической нагрузки на генератор.

К преимуществам регулятора напряжения электронного типа относится возможность поддержания допустимого значения величины бортового напряжения независимо от изменения частоты оборотов ротора, температурных условий, а также от электрической нагрузки на генератор.

К регуляторам напряжения любого из существующих типов предъявляются достаточно высокие требования, так как от стабильной работы данного устройства зависит работоспособность всего автомобильного оборудования.

Принцип работы и схема подключение генератора

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Содержание:

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

1. Аккумуляторная батарея
2. Выход генератора «+»
3. Включатель зажигания
4. Лампа-индикатор исправности генератора
5. Помехоподавляющий конденсатор
6. Положительные диоды силового выпрямителя
7. Отрицательные диоды силового выпрямителя
8. «Масса» генератора
9. Диоды обмотки возбуждения
10. Обмотки трех фаз статора
11. Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
12. Обмотка возбуждения (ротор)
13. Регулятор напряжения

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы: ~, W, R, STА.
6. Вывод нулевой точки обмотки статора: 0, МР.
7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, то есть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного напряжения, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем галогенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

Признаки неисправности генератора

В любой машине, от пикапа и бортовой Газели, до восьмиосных самосвалов и автопоездов, есть генератор. Это устройство получает механическую энергию от двигателя и преобразует ее в электрическую. После чего — отправляет ток потребителям. В частности — заряжает аккумулятор.

Если все исправно, то АКБ подзаряжается настолько, насколько требуется, без недозаряда либо перезаряда. В случае каких-либо неполадок, батарея может выйти из строя.Для нее вредны нарушения «в обе стороны». Если она чрезмерно разряжена, будет наблюдаться постоянный разряд. Если перезаряжена, банки закипают. В таких ситуациях требуется диагностика.

Признаки неисправности генератора

Если с аккумуляторной батареей работают проблемы, то надо проверить работу не только ее, но также и генератора. Не редки ситуации, при последний, с виду, работает нормально. Однако, АКБ заряжается недостаточно. Или, наоборот, из-за слишком большого заряда, закипает электролит.Надо определить, какое напряжение подается на банки. Т.е., проверить генератор.

Признаки того, что в работе генератора есть неисправности:

• На панели приборов светится иконка АКБ.
• Батарея кипит либо не заряжается.
• Тусклый свет фар и габаритных огней.
• В области генератора прослушиваются шумы, скрежет, свист.

Для проверки работы генератора надо осмотреть приводной ремень, в частности, проверить его натяжение.После чего — обратить внимание на провода, клеммы, шкивы, ролики и пр. Если претензий нет, тогда следует провернуть ротор и послушать, не появятся ли сторонние шумы. При их отсутствии, можно переходить к замерам параметров тока.

Сколько должен выдавать генератор

С помощью вольтметра либо мультиметра, меряют силу тока, его напряжение и сопротивление. При нормальной работе генератора, на АКБ с него приходить от 5В до 14,5В. Если зарядный ток находится за пределами диапазона, значит, надо искать неполадки.

Т.к. батарея и генератор связаны между собой напрямую, то замер напряжения можно сделать двумя способами — на генераторе или прямо на АКБ. Во втором случае, достаточно подключить в любой наблюдение мультиметр к банкам. Если используется нагрузочная вилка, то надо соблюдать полярность ее присоединения к клеммам.

Нормальной сетевой разницей потенциалов считается значение 12 вольт и выше. Если отключить энергию и завести мотор в режиме холостого хода, то прибор обязан показать напряжение на АКБ 13,5-14В.Более низкие значения (например, 13,3-13,8В) свидетельствуют об отклонениях.

Также не лишним будет замерить силу тока. Количество ампер, которые АКБ получает от генератора, для автомобилей различно и зависит от разных потребителей электроэнергии. Для измерений, надо завести мотор и дать нагрузку на источник тока. При запущенном двигателе и выключенных потребителях, зарядный ток будет 6-10А. Потом пойдет заряд батареи, сила тока начнет снижаться. После включения фар, габаритных огней и обогрева, зарядный ток должен повыситься.Если нет — в системе неисправность.

Более точные данные о силе тока при различных нагрузках на разных оборотах двигателя можно найти в специальных таблицах.

Также полезно замерить сопротивление элементов генератора: статора, ротора и диодного моста. Резистентность ротора меряется на обмотке. Для этого надо соединить щупы мультиметра с контактными кольцами. При значениях 2,3-5,1 Ом можно считать, что все в порядке. Ток в обмотке должен быть в пределах 3,0-4,5А. Рабочее сопротивление — 0,2Ом.

Контролируя диодный мост, надо не измерять показатели, сколько нужно в том, чтобы сопротивление было вообще. Лишь бы прибор не выдавал нулевые значения. Меряют — «плюс» и все пластины на его стороне, а затем так же «минус».

Почему генератор не дает зарядку

Как было сказано выше, если генератор работает нормально, то уровень заряда батареи восполняется в той мере, насколько это необходимо. Под нагрузкой зарядкой уменьшается.Но в схеме есть много составляющих, из-за которого процесс может нарушиться. Проблемы возникают, как в механической части (подшипники, генераторный привод и пр.), Так и в электрической (износ щеток, выгорание диодов, пробои, замыкание обмоток или их обрыв и т. п.). Отдельно проверить надо и реле-регулятор.

В подавляющих случаях, неисправности генератора устранимы. Чтобы восстановить процесс зарядки батареи, иногда надо лишь заменить приводной ремень. Возможно, для ремонта достаточно привести в порядок клеммы, контакты или другие детали.Хотя, встречаются и такие неисправности, когда приходится менять генератор в сборе.

Не редкость и ситуация, когда, при исправном генераторе и нормально работающем аккумуляторе, напряжение все равно недопустимо низкое. И в процессе диагностики никакие проблемы не обнаруживаются. Тогда необходимо исследовать состояние клемм. Надо, чтобы они были плотно посаженными, обязательно — без окисления. Электрической проводки это тоже касается. Рекомендуется следить за тем, чтобы контакты были чистыми и надежно закрепленными, а сами провода — целыми.Чтобы контактах не появлялось, надо их время от времени чистить. В противном случае, прохождение тока плохоится.

Встречаются и ошибки при обслуживании. Например, из-за неправильного подключения контактной группы может разрядиться батарея, а генератор начинает работать с перебоями.

Заключение

Появились проблемы в работе аккумулятора, часто это бывает не из-за самой АКБ, а из-за генератора. Проверять последний надо комплексно: обмотка, контактные кольца, щетки, клеммы, проводка, реле и т.п.

Бывает, что на машину устанавливает несколько мощных нештатных потребителей энергии. В этом случае, из-за чрезмерной нагрузки, генератор может быстро выйти из строя. Во избежание проблем, следует помнить, что зарядный ток должен составлять минимум 10% емкости АКБ. Общее сетевое потребление считается по показателям приборов. Если ставиться более мощная батарея, то и генератор для нее нужен посильнее.

И, наконец, через каждые 15-20 тыс. км. рекомендуется проводить обслуживание генератора: проверять, хорошо ли натянут ремень, как работает регулятор напряжения, диодный мост и прочие элементы. А также — чистить клеммы. В этом случае система будет работать долго и надежно.

Видео: СЛАБАЯ ЗАРЯДКА? РЕШЕНИЕ ЗА 5 МИНУТ И ГЕНЕРАТОР БУДЕТ КАК НОВЫЙ !!!

Поиск запроса «признаки неисправности генератора» по информационным материалам

Регулятор напряжения генератора — схема, проверка

Электрооборудование любого автомобиля включает в себя генератор — устройство, преобразующее механическую энергию, получаемую от двигателя, в электрическую.Вместе с регулятором напряжения он называется генераторной установкой.

На современные автомобили устанавливаются генераторы переменного тока. Они в наибольшей степени предъявляемым требованиям.

Регулятор напряжения поддерживает напряжение бортовой сети в заданных пределах во всех режимах работы при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Кроме того, он может выполнять дополнительные функции — защищать элементы генераторной установки от аварийных режимов и перегрузки, автоматически в бортовую сеть обмотки возбуждения или системы сигнализации аварийной работы генераторной установки.

В настоящее время все генераторные установки оснащены полупроводниковыми электронными регуляторами напряжения, как правило, встроенными внутрь генератора. Схемы их исполнения и конструктивное оформление могут быть различны, но принцип работы у всех регуляторов одинаков.

Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, вызываемого обмоткой возбуждения, и, следовательно, от силы тока в этой обмотке и величины тока, отдаваемого генератором потребителям.Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки — тем меньше это напряжение.

Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет воздействия на возбуждения. В эту цепь дополнительного резистора вводится электрический ток в цепи возбуждения, как это делается в этой цепи вибрационных регуляторов напряжения, но этот способ связан с потерей мощности в этом резисторе и в этом регуляторе не применяемого.

Электронные регуляторы изменяют продолжительность возбуждения путем включения и отключения возбуждения возбуждения. Если для стабилизации напряжения требуется уменьшить силу тока возбуждения, время включения обмотки возбуждения уменьшается, если нужно увеличить — увеличивается.

Прежде чем проверить регулятор напряжения генератора, нужно убедиться, что проблема кроется именно в нём, а не в других элементах генератора (слабо натянутый ремень, окислилась масса и т.д.), для этого нужно проверить сам генератор (Как проверить генератор?). После этого вам нужно снять регулятор напряжения. Процесс демонтажа регулятора описан в статье «как снять регулятор напряжения?».

В двух словах скажу, что сначала нужно снять минусовую клемму, снять все провода с генератора, снять пластиковый кожух с генератора, затем открутить и вынуть регулятор напряжения в сборе вместе с щётками.

Давайте перейдём непосредственно к проверке регулятора напряжения.Проверять регулятор напряжения нужно обязательно в сборе с щёткодержателями — т.к. в случае обрыва цепи щёток и регулятора напряжения, мы сразу это заметим. Перед проверкой обратите внимание на состояние щёток: если они обломаны или их длина короче 5мм, неподвижны и не пружинят, — то их нужно заменить.

Для проверки нам понадобится:

• провода;
• аккумулятор автомобильный;
• лампочка на 12в 1-3Вт;
• две обычные пальчиковые батарейки.

Чтобы проверить регулятор напряжения, нам нужно будет построить две схемы: К щёткам подключаем лампочку, К выводам Б и В подключаем «+» от аккумулятора, «-» аккумулятора закрепляем на регуляторе массы. Делаем ту же схему, но добавляем две последовательности пальчиковые батарейки. Вывод из всего вышесказанного таков.

Исправный регулятор напряжения генератора : в первой схеме лампа горит, во второй схеме лампа не горит, т. к. напряжение выше 14,7в и подача на напряжение должно быть прекращено.Неисправный регулятор напряжения: в обоих случаях лампа горит, значит в регуляторе пробой. Лампа не горит вообще — значит, отсутствует контакт между щётками и регулятором или обрыв цепи в регуляторе.

Сначала узнаем, для чего нужен этот регулятор. Автомобильный генератор во время движения и работы двигателя должен подпитывать аккумуляторную батарею. Тем самым восстанавливается ёмкость аккумулятора, когда он разряжается во время стоянки. Если мы ездим каждый день, то аккумулятор почти не разряжается, если он в исправном состоянии.

Хуже приходиться аккумулятору, когда машина постоянно уходит на поддержание работы авто сигнализации. Еще хуже дела обстоят зимой, когда при отрицательных температурах аккумуляторная батарея разряжается очень быстро.

А если вы ездите, то аккумулятор не заряжается полностью во время движения и может полностью разрядится как-то утром.

Справиться с вышеуказанной проблемой, призван трехуровневый регулятор напряжения. У него три положения работы: это максимальное (выдаёт напряжение на генераторе 14,0-14,2 В), нормальное (13,6-13,8 В) и минимальное (13,0-13,2 В). Как мы знаем из статьи про проверку работоспособности аккумулятора, нормальное напряжение при заведённом двигателе должно быть от 13,2-13,6 В. Это означает, что генератор работает в нормальном режиме и АКБ заряжается в полном объёме.

Это соответствует среднему (нормальному) положению регулятора напряжения. А вот зимой, желательно повысить напряжение до 13,8-14,0 В, т.к. аккумулятор быстрее разряжается при отрицательных температурах. Это делается основным переводом рычажка на регуляторе напряжения. Так будет обеспечена лучшая зарядка АКБ зимой при работающем двигателе.

Летом, особенно когда жара превышает +25 градусов и выше — желательно понизить напряжение генератора до 13,0-13,2 В. Зарядка от этого не пострадает, но генератор не будет «выкипать», т.е. не будет терять свою номинальную ёмкость и не сокращать ресурс.

Перед заменой регулятора напряжения, обязательно проверьте генератор в целом. Регулятор напряжения нужно менять, если напряжение под нагрузкой бортовой сети (включен дальний, обогрев зеркал, печка) меньше 13в. Так же регулятор напряжения может стать причиной высокого (выше 14,7в).

Но, как писалось выше, перед снятием регулятора нужно проверить сам генератор, ознакомиться с другими возможными неисправностями (например, слабо натянутый ремень генератора), и только потом приступать к замене регулятора напряжения. Так же статья вам понадобится для замены щёток генератора, т.к. щётки и регулятор напряжения устанавливаются на генератор в сборе.

Итак, как же снять регулятор напряжения? Открываем капот, снимаем минусовую клемму аккумулятора, находим генератор, отсоединяем колодку проводов «D»:

• снимаем защитный резиновый колпачок с наконечников проводов вывода «+». Откручиваем гайку крепления этих проводов, снимаем их с блока генератора;
• далее нам нужно снять сам пластиковый блок генератора (чаще всего он черного цвета).Для этого нужно отсоединить три пружинных фиксатора, предусмотреть по периметру блока;
• находим регулятор напряжения, и крестовой отверткой откручиваем его крепления;
• вынимаем регулятор напряжения в сборе с щётками, и отключаем от него колодку проводов;
• нам нужно проверить регулятор напряжения, дабы убедиться в его неисправности.

Устанавливаем регулятор напряжения строго в обратную обратную. Стоит отметить, что в последнее время многие автолюбители стали пользоваться трёхуровневым регулятором напряжения генератора , чтобы избавиться от просадок напряжения в бортовой сети.

Принцип работы и схема подключения генератора

Самая основная функция генератора — зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробно схему генератора , как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Содержание:

Генератор — механизм, который превращает механическую энергию в электрическую.Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

1. Аккумуляторная батарея
2. Выход генератора «+»
3. Включатель зажигания
4. Лампа-индикатор исправности генератора
5. Помехоподавляющий конденсатор
6. Положительные диоды силового выпрямителя
7. Отрицательные диоды силового выпрямителя
8. «Масса» генератора
обмотки возбуждения
9. Обмотки трех фаз статора
10. Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
11. обмотка Возбуждения (ротор)
12. Регулятор напряжения

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор.Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала.Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех автомобилях устанавливают генераторные установки современного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой установки в тот момент, когда напряжение на силовыхмах выхода остается неизменным.

Новые автомобили чаще всего электронным блоком на регуляторе напряжения, поэтому бор компьютер может контролировать нагрузку на генераторную установку. В свою очередь на гибридных автомобилях генератор работает стартер-генератор, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения ВАЗ 2110-2115

Схема подключения генератора Переменный ток включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее идет на генератор (на обмотку возбуждения), в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропуск плюсает, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит, пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется блоком и им на уровне чуть больше 14 В. Большинство генераторов в машине вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и ​​выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к движению составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой тип генератора.Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которого инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая установлена ​​на панели приборов. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок :

1. «Плюс» силового выпрямителя: «+», В, 30, В +, ВАТ.
2. «Масса»: «-», D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D +, 61, L, WL, IND.
5. Вывод фазы: ~, W, R, STА.
6. Вывод нулевой точки обмотки статора: 0, МР.
7. Вывод регулятора напряжения для подключения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
8. Вывод регулятора напряжения для питания его выключателя зажигания: IG.
9. Вывод регулятора напряжения для его соединения с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольная лампа заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки.Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит возбуждение генератора в момент начала работы. Во время работы генератор работает «анонимно», то есть возбуждение идет напрямую с 30-го вывода. Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод.Три дополнительные диода питания регулятора напряжения генератора передает его очередь на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет намного выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются.Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Проверка работы генератора

Проверить работоспособность генератора можно использовать методы воздействия на практике, например: можно проверить ток напряжения генератора, падение на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В +) и ротор (D +). Лампу нужно подключить между основным выходом генератора В + и контактом D +. После этого берем силовые провода аккумулятора и подключаем «минус» к минусовой клемме и к массе генератора, «плюс» соответственно к плюсу генератора и к выходу В + генератора. Закрепляем на тиски и подключаем.

«Массу» нужно подключить в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режиме (DC) постоянного напряжения, цепляем один щуп на аккумулятор к «плюсу», второй также, но к «минусу». Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем галогенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В.В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется :

1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть «на искру».
2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
3. Соединение клеммы «30» (в некоторых случаях B +) с «массой» или клемму «67» (в некоторых случаях D +).
4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

Часть I. Подключение генератора к сети загородного дома (220В / 380В). Как делать нельзя

Опубликовано автором Сергей Леднёв — Бесперебойное питание домов — 3 декабря 2016 г.

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по запросу выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

Категорически нельзя

1. Подключить генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
   • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Быстрая розетка, при правильная розетка, способна держать нагрузку до 16А (~ 3,5кВт), при неправильном (не ГОСТовский провод, сечение менее 2,5 кв.см, китайская розетка, слабые контактные соединения и т.п.) 10А и менее . При повышении нагрузки возникает пожароопасная ситуация.
   • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускает наличия неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
   • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приводит к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.
2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:

   Неправильная схема подключения генератора

   Опустим комментарии по качеству сборки этого щита.Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу «Ввод» и «Внешн.роз и генер».) Мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

3. Категорически нельзя подключать один из выходов генератора на общую электрическую шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и / или на столбе и / или в шкафу учета.Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на «общественную» нейтраль отдаем опасное напряжение полуфазы с нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на стол и организация зазмеление по схеме TN-C-S

   Заземление нейтрали во ВРУ

Не рекомендуем:

1. Заземлять один из выходов генератора на общедомовую шину PE (землю).В случае, если у вас земля «отвалится» (сгниет провод, открутится соединение) появится опасное напряжение на всех заземленных приборах вашего дома.
2. Подключить бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
4. Подключить инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
5. Пренебрегать правилом заземления самого корпуса генератора.
6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220 / 380В) загородного дома поговорим позднее.

Задавайте ваши вопросы в комментариях!

Об авторе

Сергей Леднёв

Руководитель комплексных проектов по стабильному и бесперебойному электропитанию[email protected]

Как проверить генератор на машине самостоятельно мультиметром

Основным источником электроэнергии в автомобиле является генератор. Он стартует одновременно с пуском двигателя, после чего вырабатывает энергию и заряжает аккумулятор. При его выходе из строя, заряда аккумулятора не хватит на долгую эксплуатацию автомобиля, поэтому водитель должен следить за состоянием генератора.

Проблем, из-за которого может выйти генератор из строя в процессе эксплуатации, масса.Это могут быть как механические неполадки, так и электрические. Неисправность генератора также проявляется различными симптомами, среди которых наиболее распространены:

• Появление посторонних звуков, исходящих из генератора;
• Проблемы с аккумулятором: разрядка, перезарядка, выкипание электролита;
• Снижение яркости фар головного освещения при увеличении оборотов. Такая ситуация нормальная, если она возникает кратковременно при переключении на первую передачу в режиме холостого хода на «холодном» двигателе;
• Сигнализация контрольной лампы о разряде аккумулятора во время движения автомобиля;
• Сбои в работе электроники, в том числе тусклое горение фар и слабый звуковой сигнал.

Если возникают симптомы, описанные выше, необходимо провести проверку генератора автомобиля. Диагностика, чаще всего, выполняется по четырем параметрам:

• Проверка силы тока отдачи;
• Диагностика работы диодного моста;
• Проверка регулятора напряжения генератора;
• Проверка обмоток возбуждения.

В зависимости от выявленной проблемы приике, решается вопрос целесообразности ремонта генератора.

Правила безопасности при проверке генератора

Перед тем как приступать к проверке автомобильного генератора, следует использовать с вводом, которые позволяют сохранить здоровье диагносту и не вывести из строя агрегат. Базовые правила безопасной безопасности и ремонта генератора следующих:

• Запрещено проверять вентили генератора напряжением выше 12 Вольт;
• Недопустима проверка генератора методом короткого замыкания, который также называют «на искру»;
• требуется провести такие же сечения и такой же длины, что и провода установлены ранее заменой проводов в проводке генератора;
• Перед диагностикой следует проверить натяжение ремня генератора;
• Нельзя отключить отключение пользователя от генератора, если проверяется его работа.Запрещена работа генератора с отключенным аккумулятором;
• Запрещено соединять клемму «В +» и «D +». На некоторых генераторах эти клеммы обозначаются номерами «30» и «67».

Обратите внимание: если выполняется не только проверка генератора, но и сварочные работы с кузовом машины, необходимо перед их началом отключить генератор и аккумулятор полностью от бортовой сети автомобиля.

Проверка силы тока отдачи генератора

Для проверки генератора потребуется мультиметр, оснащенный специальным зондом для измерения силы тока, протека в проводе.Данный зонд выглядит как зажим, который входит в комплект поставки. Чтобы проверить силу тока отдачи генератора необходимо:

1. Накинуть зажим на провод, который подходит к контакту «В +» («30») генератора;
2. Далее запустить двигатель и установить высокие обороты;
3. После этого по одному электрическому использованию на автомобиле — магнитолу, кондиционер, обогрев руля и другие.При включении каждого потребителя следует записывать показания с мультиметра;
4. Далее необходимо замерить силу тока отдачи при включении всех потребителей вместе (которые включаются в предыдущем тесте).

Когда все замеры будут получены, необходимо сравнить показатель поочередного включения и показатель мгновенного включения всех потребителей. Недопустимым считается показатель при мгновенном включении всех потребителей на 5 или более Ампер меньше, чем сумма при поочередном включении.

Проверка диодного моста генератора

Чтобы проверить состояние диодного моста генератора необходимо перевести мультиметр в режим измерения переменного тока. Подключите один измерительный щуп диагностического прибора к выходу «В +» («30»), а второй массой. Напряжение при таком подключении щупов должно быть не более 0,5 Вольт. Если напряжение больше, вероятно произошло короткое замыкание диодов.

Также можно проверить диоды на пробой. Для этого отключается аккумулятор от генератора и также отключается провод, который подходит к клемме «В +» («30»).Далее мультиметр подключается между отключенным проводом генератора и «В +» («30»), после чего снимаются показания. Если ток разряда мультиметр показывает более 0,5 мА, велика вероятность пробоя диодов.

Проверка регулятора напряжения генератора

Для диагностики состояния регулятора автомобильного генератора необходимо использовать вольтметр или мультиметр в режиме вольтметра. До начала измерений нужно завести мотор, включить фары и дать поработать двигателю 15-20 минут.Само измерение проводится щупами, которые подключаются между массой и выводом «В +» («30») диагностики автомобильного генератора. Полученные значения представлены, после чего их необходимо сравнить с нормальными цифрами для записанных моделей автомобиля. Данные цифры можно найти в технической документации машины. Для большинства машин нормальное напряжение оценивается в диапазоне от 14 до 16 Вольт. Если имеются данные от норм, заданных характеристик автомобиля, велика вероятность выхода из строя регулятора напряжения, в такой ситуации потребуется его замена.

Проверка обмоток возбуждения

Чтобы проверить исправность обмоток возбуждения автомобильного генератора, сначала необходимо снять регулятор и щеткодержатель, чтобы получить доступ к контактным кольцам. Для диагностики потребуется омметр, щупы которого следует прикладывать к контактным кольцам генератора. В результате испытания сопротивления находиться на уровне в 5-10 Ом. Также необходимо убедиться визуально, что отсутствуют обрывы в обмотке.

Для диагностики замыкания возбуждения возбуждения «на массу» потребуется соединить один щуп омметра любым контактным кольцом, а второй приложить к статору генератора.В результате применения на экране должно быть бесконечное сопротивление.

При диагностике генератора также необходимо осмотреть его на наличие механических повреждений. По результатам всех проверок замены определена целесообразность ремонта или его нового прибора.

Загрузка …

Ненормальное напряжение генератора | Неисправности машин постоянного тока

Страница 6 из 9

1-6. НЕНОРМАЛЬНОЕ НАПРЯЖЕНИЕ ГЕНЕРАТОРА
1-6-1.Генератор не возбуждается. Магнитная стрелка, поднесенная к полюсным башмакам, не указывает определенную полярность (одним и тем же полюсом машины притягивается как северный, так и южный конец стрелки).
Генератор потерял остаточный магнетизм.
Вновь намагнитить машину от постороннего источника тока (аккумуляторная батарея, общий распределительный щит или другая машина). Для сохранения правильной полярности машины пропустить намагничивающий ток через параллельную обмотку возбуждения в направлении, соответствующем нормальной работе генератора.
Включать и выключать ток через реостат во избежание возможного пробоя изоляции обмотки.
1-6-2. Магнитная стрелка, поднесенная к полюсным башмакам, показывает правильную полярность машины, но (даже после намагничивания машины) генератор не возбуждается.
А. Неправильное положение щеток. При ремонте новых машин, отправленных с завода в разобранном виде, а также при сборке машин, разбиравшихся для ревизии или ремонта, щеткодержатели иногда устанавливаются неправильно, в обратную сторону, дополнительные щетки, несмотря на то что траверса установлены по заводским меткам, далеко сдвинуты с нейтрали.
Проверить нейтраль и правильно установить щетки по заводским меткам. Б. Направление вращения машины выбрано неправильно, или параллельная обмоткф {неправильна соединена с якорем.

Вследствие этого действия самовозбуждения машины противоположно действию остаточного магнетизма.
Переменить направление или, в случае неправильного соединения, соединить параллельную обмотку с якорем соответствующим вращению по приложенной к схеме схеме, при отсутствии последней по нормальной схеме.В. Параллельная обмотка возбуждения заземления в двух местах.
Устранить заземления. Г. Междувитковое соединение или короткое замыкание в одном или нескольких катушках возбуждения. См. п. 1-1-6, Б. Д. Короткое замыкание в обмотке якоря, между пластинами или петушками коллектора.
См. п. 1-3-6, А — В. Е. Обрыв или плохой контакт в обмотке якоря.
См. п. 1-1-8, А. Ж. Регулятор возбуждения неправильно присоединен к машине.
Проверить и исправить по заводской схеме соединение регулятора возбуждения с генератором.
3. Обрыв или плохой контакт в цепи возбуждения. Сопротивление возбуждения слишком велико (выше критического). Неисправность наблюдается большей частью в регуляторе возбуждения, редко в обмотке машины. Часто служит источником контактов для регулятора.
Найти место обрыва или плохого контакта и исправить повреждение. При обрыве в обмотке перемотать неисправную катушку или заменить ее новой. В случае увеличения возбуждения возбуждения возбуждения уменьшают значение нерегулируемой части сопротивления в возбуждении возбуждения.
Просмотреть и прочистить контакты регулятора возбуждения. И. См. п. 1-5-3, Б.
1-6-3. Генератор возбуждается только при сильном нажатии щеток.
Слишком велико переходное сопротивление между коллектором и щетками загрязнения.
См. пп. 1-1-14 и 1-1-15. Б.
Б. См. п. 1-1-1, Е.
1-6-4. Генератор дает напряжение ниже номинального.

A. Частота вращения генератора ниже номинальной.
Проверить частоту вращения первичного двигателя и правильность подбора шкивов при ременной передаче.Б. См. п. 1-1-1, А.
Б. См. п. 1-6-2, 3.
Г. Отдельные катушки полюсов неправильно соединены между собой.
Проверить полярность главных полюсов.
Д. Междувитковое соединение или короткое замыкание в одном или нескольких катушках параллельной обмотки возбуждения.
См. п. 1-1-6, Б. 1-6-5. Генератор при холостом ходе дает нормальное напряжение; при нагрузке генератора напряжение его сильно падает.
A. Понижается частота вращения первичного двигателя, или имеет место повышенное скольжение приводного ремня.Если первичным двигателем служит асинхронный двигатель, то неисправность его (см, пп. 2-7-8—2-7-10) может быть причиной понижения частоты вращения.
Устранить причины понижения частоты вращения первичного двигателя при нагрузке или увеличения сколь-. жения ремня. Проверить цепь ротора асинхронного двигателя (см. Пп, 2-7-8—2-7-10). Б. Неправильная полярность добавочных полюсов, т. е. неправильное чередование главных и добавочных полюсов. Такая неисправность, так же как и неправильное включение последовательной обмотки, вызывает сильное падение напряжения при нагрузке и обычно сопровождается сильным искрением щеток.
Проверить полярность добавочных полюсов.
B. У генератора смешанного возбуждения последовательная обмотка включена неправильно. Действие магнитного поля последовательности действующей обмотки противоположно поля параллельной обмотки.
Поменять местами выводные концы последовательной обмотки. Проверить полярность полюсов: а) при включении одной параллельной обмотки; б) при включении одной последовательной обмотки. 1-6-6. Отключенный от сети генератор выдает нормальное напряжение; щетки не искрят.При включении генератора в сеть напряжение падает, несмотря на нормальную частоту вращения генератора. Падение напряжения обычно сопровождается искрением щеток.

Параллельная обмотка или регулятор возбуждения соединены с корпусом. Если сеть одним полюсом постоянно заземляется или из-за какого-либо неисправности имеет случайное заземление, то параллельная обмотка шунтируется и происходит ослабление поля.
Отыскать место заземления параллельной обмотки или регулятора возбуждения и устранить его.Если заземление произошло внутри катушки, то перемотать ее или заменить новую.
1-6-7. Генератор дает повышенное напряжение при холостом ходе и при нагрузке. Других неисправностей в машине не обнаружено.
A. Частота вращения выше номинальной.
Установить номинальную частоту вращения. Б. Недостаточно сопротивление регулятора возбуждения.
Включите в цепи возбуждения генератора постоянное добавочное сопротивление или заменить регулятор другим, с большим сопротивлением.
B. Катушки полюсов соединены не последовательно, а параллельно (редко встречающийся случай).
Если возникло сомнение в правильности соединения катушек, запросить завод-изготовитель. 1-6-8. Отключенный от сети генератор выдает нормальное напряжение; регулятор возбуждения действует правильно; при включении генератора на сеть повышается; передвижение рукоятки регулятора возбуждения не вызывает изменения напряжения. В некоторых случаях бездействующая оказывается только часть регулятора.
Регулятор замкнулся на корпус, или же заземлен провод, соединяющий регулятор с параллельной обмоткой генератора. Дополнительное напряжение повышается, электрическая цепь соединена с землей (случайно или намеренно).
Отыскать место замыкания на землю и устранить последнее.

Каким должно быть напряжение бортовой сети автомобиля, как его повысить самому?

Чтобы электрооборудование автомобиля работало в нормальном режиме, в бортовой сети авто всегда должно быть номинально установленное напряжение.Его скачки могут вызвать случайное замыкание в электропроводке, что спровоцирует выход из строя тех или других электронных устройств и оборудования. Какое должно быть напряжение в бортовой сети автомобиля и как его увеличить — читайте ниже.

Содержание

[Раскрыть]

[Скрыть]

Нормальное напряжение

Какое должно быть нормальное напряжение в бортсети? Напряжение в бортовой сети автомобиля 12 должно составлять 14.2-14.4 Вольта.Это касается всех транспортных средств, начиная от Запорожцев и заканчивая Гелендвагенами. Такой параметр должен быть при запущенном двигателе под нагрузкой.

Если наблюдается просадка аккумулятора, вызванная недостаточным зарядом аккумулятора на 12 вольт, то при включении, например, оптики, этот параметр будет ниже 14 вольт. Все потому, что обмотка возбуждения устройства питается от батареи посредством обратной связи. И если АКБ будет не до конца заряжена, в сети не будет обеспечен другой ток обмотки и нормальная работа генераторного устройства.

Это проявляется при активации наружного освещения и сопровождается общей потерей электроцепи. Освещение может быть тусклым при езде на холостых оборотах, а когда водитель дает газу, свет стабилизируется до нормального. Поэтому диагностика АКБ должна осуществляться не по напряжению при запуске двигателя, по параметрам плотности электролита. Это позволит не допустить показаний между электродвижущей силой батареи и ее током.

Указывается, что напряжение бортовой сети автомобиля может изменяться в зависимости от климатических условий региона.Если авто было пригнано с юга, а вы живете на севере, то незначительное падение данного показателя в электроцепи авто разрешает. Если на автомобиле используется частично разряженная батарея, ее необходимо заряжать, иначе весь заряд быстро снизится и АКБ будет неработоспособной. Используется старая батарея, может начать рассыпаться активная масса из пластин и внутри конструкции может произойти короткое замыкание. Задание зарядку аккумулятора.

Бортовое напряжение в сети транспортного средства составляющее от 14.2 до 14.4 вольт при включенном двигателе и активированных потребителях энергии. Диагностика этого показателя должна осуществляться на клеммах батареи, а не на выводах генераторного устройства.

Почему падает напряжение?

Чтобы знать, как увеличить напряжение в электроцепи авто, необходимо разобраться в причинах:

1. Неисправность аккумулятора — как показывает практика, это одна из распространенных причин.Чтобы аккумулятор после стоянки смог восполнить свой заряд, на машине необходимо проехать около 20 минут. Но если батарея разряжается по определенным причинам (к примеру, из-за сульфатации пластин или из-за нехватки электролита), то такой метод восполнения заряда не поможет. Необходимо точно выявить причину, по которой батарея не держит заряд и ликвидирует ее — восполнить уровень электролита, а иногда просто зарядить ее. Если поняли, что АКБ уже нельзя восстановить, то лучше заменить.
2. Генератор.Некорректная работа генератора может привести к неполадкам в работе бортовой сети. Перед тем, как напряжение в проводке повысить, нужно выявить причину неправильной работы генераторного узла.
3. Утечка тока. Иногда бывает такое, что обрыв в электроцепи приводит к утечке тока. Для устранения проблемы необходимо выявить точное место утечки и устранить обрыв.
4. Использование оборудования, которое не подходит. Если номинал используется электроприборов не соответствует тому, который установил производитель, это приведет к падению напряжения.Если использовать мощные лампы освещения как инструмент различных гаджетов, это станет причиной падения напряжения. АКБ будет выдавать необходимую для нормальной работы ламп света или электронных устройств заряд, при этом он не будет успевать восполняться.

Как повысить?

Падение и слишком низкое напряжение бортовой сети может быть обусловлено разными причинами. Перед тем, как увеличить напряжение в сети с 5 до 12 Вольт, необходимо убедиться в том, что автомобильный генератор работает в нормальном режиме.Если проседание энергии вызвано неправильной работой, то необходимо произвести демонтаж и ремонт устройства, заменив вышедшие механизмы на новые.

Данный параметр падает из-за разряженного аккумулятора, тогда возможно, есть смысл его продиагностировать — проверить на наличие трещин, заменить электролит или правильно зарядить. В конструкции устройства необходимо выполнить момент — процедура должна осуществляться с использованием только рабочего зарядного устройства с соблюдением всех правил и нюансов.Подробно эти моменты развития в статье.

Установка диода в цепи генератора

Если показатель в электроцепи падает, но это не связано с работой генератора или батареи, то своими силами можно осуществить его повышение. Задача заключается в том, чтобы «обмануть» регулятор генератора и заставить его «думать», что в бортовой сети авто еще более низкое напряжение, чем есть на самом деле. Сделав это, генераторное устройство будет восполнять необходимый запас мощности, чтобы выполнить эту задачу, в цепи питания узла необходимо добавить диод.В частности, он должен быть установлен так, как на фото.

Перед тем, как поднять напряжение, которое падает, учтите — важно соблюдать полярность при установке диода. Если полярность будет спутана, ничего не произойдет, но узел не даст нужный заряд. Отметим, что диод должен быть рассчитан на ток не меньше 5 Ампер. В процессе работы генератора узла диод будет нагреваться, оптимальным будет его монтаж на радиаторе.

При выборе диодного элемента необходимо один нюанс — для германиевых показателей показателя составляет около 0.3-0,7 вольт, а для кремниевых — от 0,8 до 1,2 вольт. Это именно то значение, которое увеличивается напряжение в электроцепи. Учитывайте этот момент при выборе, он определит конечный результат. Если напряжение в бортсети падает до 1,2 вольт, а вы будете использовать повышающий диод на 0,3 вольта, то смысла от повышения мощности бортсети будет мало.

Приказже диодного элемента необходимо сделать так, чтобы провод от него был не установлен внатяг, это будет не совсем удобно. Оптимальным будет увеличить длину кабеля приблизительно на 2 сантиметра от диода.Так его будет легче вмонтировать в разъем реле напряжения генераторного устройства, а при необходимости демонтажа это будет сделать легче.

Загрузка …

Видео «Увеличиваем заряд АКБ на Приоре»

.
