Регулировка свободного хода сцепления на различных моделях авто

В процессе эксплуатации автомобиля изнашиваются его узлы и агрегаты, изменяются различные регулировки. Если нарушается регулировка свободного хода педали сцепления, авто перестает нормально передвигаться, возникают различные проблемы – становится невозможным тронуться с места, передачи переключаются с хрустом, также машина может буксовать и плохо разгоняться. В этой статье мы рассмотрим:

• какие бывают неисправности сцепления;
• как правильно производить его регулировку;
• основные причины поломок;
• как регулируется сцепление на различных моделях автомобилей.

Основные признаки неисправного привода сцепления

Сцепление в автомобиле служит для соединения и разъединения двигателя с трансмиссией, это необходимо для включения передачи, понижающей или повышающей. Соединяющий узел коробки передач с мотором может быть с механическим и гидравлическим приводом:

• механика управляется с помощью тросика;
• в гидравлическом приводе присутствует главный и рабочий цилиндры.

Любой привод имеет возможность регулировки, и с помощью штока или троса педаль сцепления (ПС) можно поднять выше или опустить.

У каждого сцепления обязательно должен быть небольшой свободный ход, если он слишком большой, то:

• ПС берет в самом конце хода педали, и выжима не хватает, чтобы нормально переключать передачи;
• автомобиль начинает ехать, даже если педаль находится у самого пола;
• при низком положении ПС может выйти из строя коробка переключения передач.

Если ПС поднята слишком высоко, и свободный ход педали практически отсутствует, возникают другие проблемы:

• автомашина буксует, при этом плохо разгоняется;
• начинает гореть диск сцепления (ДС), и он не обеспечивает надежного соединения ДВС с КПП.

Основные признаки неисправного механического привода (тросового):

• выжим очень тугой, или при нажатии педаль не прожимается вовсе;
• ПС полностью опущена, она лежит на полу;
• педаль нажимается очень легко.

В тросиком приводе могут быть следующие причины неисправности:

• трос сцепления (ТС) закис в обойме, поэтому с трудом в ней «ходит»;
• ТС расплелся, и обрывки проволоки не дает тросу передвигаться в оплетке;
• трос попросту оборвался.

В гидравлическом приводе также есть свои неисправности, есть и признаки неисправного состояния:

• педаль проваливается с первого раза, и начинается брать лишь со второго или третьего качка;
• ПС становится «ватной», пропадает эффективность выжима;
• где-то в середине хода педаль встает колом.

Так же как и в тросиковом приводе, ПС может очень легко нажиматься или не прожиматься вовсе. Основные неисправности в гидравлическом приводе:

• потек рабочий цилиндр;
• перепускают клапана в главном цилиндре;
• полностью вытекла вся тормозная жидкость;
• разрегулировался шток (ослабла контргайка, регулировка нарушилась).

Проверка и регулировка сцепления авто марки Газель

Коммерческие автомобили Газель оснащаются гидравлическим приводом сцепления, На этой машине свободный ход педали можно отрегулировать только двумя способами:

• удлинить или укоротить шток, находящийся у самой ПС в салоне авто;
• поставить удлиненный или регулирующийся шток между рабочим цилиндром и вилка сцепления (ВС).

По мере износа диска сцепления начинает увеличиваться свободный ход педали, и в таком случае требуется регулировка. Если этот свободный ход слишком большой (более одной трети всего хода),

его регулирование производится штоком в салоне:

• ослабляется контргайка;
• шток выкручиваются в сторону увеличения хода;
• при поднятии педали на нужную высоту шток фиксируется затягиванием контргайки.

Если ДС уже сильно изношен, но необходимо, чтобы он еще послужил, можно между рабочим цилиндром и вилкой установить удлиненный шток или шток с регулировкой (например, от внедорожника УАЗ).

Проверить состояние деталей Газель можно внешним осмотром, для этого нужно поставить машину на яму или подъемник, произвести осмотр снизу:

• рабочий цилиндр сцепления (РЦС) не должен иметь подтеков;
• ВС не должна иметь трещин, а также изогнутости.

Регулировка сцепления Lada Kalina (Приора)

На автомобилях Lada Priora и Kalina устанавливается механический привод сцепления, выжим осуществляется за счет троса. По мере износа ДС свободный ход педали увеличивается, и тогда требуется регулировка.

Регулирование троса на моделях Лада производится под капотом, она осуществляется двумя гайками, которые крепятся на кронштейне коробки передач. Регулируем сцепление следующим образом:

• демонтируем корпус воздушного фильтра, он мешает добраться до тросика;
• ослабляем гайки и подтягиваем трос ту гайку, что на рисунке внизу со стрелкой, раскручиваем, а другую гайку подтягиваем. Таким образом, мы убираем увеличенный ход, приводим его в норму;
• убедившись, что педаль нажимается нормально (свободный ход отрегулирован), с усилием затягивают гайки.

Регулирование ТС ВАЗ 2110 выполняется точно так же, как и на Лада Приора или Калина, также регулируется сцепление на «девятках» и «восьмерках».

Регулировка сцепления на внедорожниках УАЗ

На старых моделях, таких как УАЗ 452 «Буханка» или УАЗ 469 «Козлик», регулирование производится с помощью штока, который находится между вилкой и рабочим цилиндром.

На многих моторах УМЗ этих машин устанавливается лапковое сцепление, и регулировка также может производится рычагами лапкового типа, которые имеются на корзине (ведущем диске) сцепления.

Следует отметить, что лапковые корзины устанавливаются на грузовики КАМАЗ, ЗИЛ, ГАЗ-53/3307.

Отрегулировать лапки можно как на снятой корзине, так и в составе автомобиля. На снятых деталях операцию производим в следующем порядке:

• устанавливаем корзину с ДС на маховик, затягиваем корзину болтами;
• расконтриваем регулировочные гайки;
• штангенциркулем измеряем расстояние от конца рычагов до маховика, с помощью регулировочных гаек выставляем одинаковое расстояние;
• согласно книжной инструкции расстояние между маховиком и лапкой должно быть 51,5 мм при условии, что толщина диска составляет 9,5 мм;
• контрим гайки, на это процедуру регулировки можно считать законченной.

Также лапки отрегулировать можно прямо на машине, не снимая сцепления. Поступаем следующим образом:

• ставим автомобиль на яму, снимаем нижний поддон картера сцепления;
• берем деревянный прутик длиной 70-80 мм, по линейке или штангенциркулю отмечаем на пруте расстояние 51,5 мм, можно немного неточно, все равно окончательную регулировку делаем с помощью штока;
• проворачиваем маховик так, можно было добраться до лапки;
• расконтриваем и поворачиваем регулировочную гайку, по прутику выставляем 51,5 мм;
• проворачиваем дальше маховик, проделываем такую же процедуру с двумя другими лапками;
• прежде чем все собирать назад, садимся за руль, запускаем мотор и проверяем, трогаясь с места, как себя ведет машина;
• если все нормально, не забываем законтрить гайки и установить на место поддончик.

Когда лапки ведущего диска УАЗ изношены, некоторые автовладельцы, чтобы не ремонтировать корзину и еще немного поездить, подставляют под все ее крепежные болты шайбы одинаковой толщины.

Есть еще один способ регулировки лапок, но его нужно проводить вдвоем. Работа выполняется следующим образом:

• один из участников операции садиться на руль и до конца выжимает сцепление;
• второй из участников проворачивает маховик, расконтривает лапки, проводит регулировку, устанавливая зазор между маховиком и диском сцепления 1,5 мм, для этого понадобится набор щупов, которыми регулируют клапана в двигателе;
• зазор может несколько отличаться от 1,5 мм, здесь важно, чтобы все лапки были отрегулированы на одинаковом расстоянии;
• закончив регулировку, проверяем сцепление, пробуя стронуться с места. Если автомобиль трогается плавно, контрим гайки, ставим нижний поддончик картера на место.

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной.

Проверка и регулировка сцепления на авто ВАЗ 2107

Так же как и на многих автотранспортных средствах, регулировка свободного хода педали сцепления ВАЗ 2107 выполняется из салона автомобиля. Регулируется он регулировочным винтом, который находится рядом с ПС, по инструкции свободный ход должен составлять от 30 до 35 мм. Но не всем водителям нравится делать так, как написано в инструкции, и многие настраивают педаль, исходя из своих предпочтений.

Вторая регулировка производится штоком, который расположен между РЦС и вилкой. На штоке ослабляется контргайка, и шток выставляется такой длины, чтобы он свободно ходил на расстоянии 4-5 мм.

Особенности регулировки сцепления Рено Логан

На автомобилях Renault Logan устанавливается тросовый привод, точно такой же трос присутствует и на модели Рено Сандеро. Этот привод идет со всеми механическими коробками передач, в независимости от типа двигателя.

Регулируется трос гайкой, которая находится на самом тросу, она расположена рядом с вилкой сцепления. По заводским условиям для неизношенного ДС трос должен иметь длину между кронштейном КПП и вилкой 86 плюс-минус 5 мм, какие должны быть расстояния, показано на рисунке снизу.

Со временем диск сцепления изнашивается, становится тоньше. Из-за этого ПС поднимается, и требуется отрегулировать свободный ход.

Для того чтобы отрегулировать ход педали, ключом на 10 ослабляем контргайку, удерживая ключом на 7 шестигранник, поворачиваем регулировочную гайку.

Установив необходимое положение ПС Логан, фиксируем контргайкой натяжку троса. Проверяем автомобиль на ходу, если свободный ход не устраивает, повторяем операцию.

Регулировка сцепления на автомобилях Хендай

Привод сцепления на автомашинах Hyundai  – гидравлический, переключение передач на КПП – тросовое. Гидравлическим приводом оснащены автомобили Хендай Getz, Elantra, Accent, Tucson, Solaris и др. Практически на всех моделях Hyundai регулировка педали сцепления производится из салона. Например, на авто Hyundai Акцент ПС соединяется с главным цилиндром, между этими деталями устанавливается шток, который может регулироваться. Свободный ход ПС регулируем этим штоком:

• ключом на 12 мм ослабляем контргайку;
• ключиком на 6 мм поворачиваем шток, установив нужное положение педали;
• затягиваем контргайку.

Как регулируется свободный ход педали на автомобилях Ниссан

По мере износа деталей сцепления (диска и корзины) у ПС меняется величина свободного хода, и поэтому требуется его регулировка. На авто Ниссан привод сцепления может быть разным – механическим и гидравлическим, поэтому регулировка ПС производится неодинаково. Например, на автомашинах Nissan Sunny в кузовах N13 и N14, Almera, Primera устанавливается трос, авто Qashqai, Tiida, Альмера Классик, Note, Maxima оснащаются гидравлическим приводом.

Впрочем, гидропривод может устанавливаться и на Sunny или Primera, многое зависит от типа двигателя, поколения модели. «Гидравликой» на Ниссан обычно оснащаются авто с более мощными ДВС (2.0/ 2.5/ 3.0 л), с тросом сцепления идут автомобили с моторам 1.4/ 1.5/ 1.6 л.

На авто Ниссан N14 трос регулируется в районе вилки сцепления, регулировочный механизм находится в самом конце троса.

Такой же тросик устанавливается и на Альмеру, а чтобы его укоротить при изношенных накладках ДС, хозяева машин подкладывают шайбы, и в таком случае он уже не фиксируется контргайкой.

Как и на авто марки Хендай, ГЦС на «Ниссанах» располагается рядом с педалью, между собой эти детали соединяются штоком, на котором имеется регулировка.

Чтобы отрегулировать свободный ход ПС на Nissan Almera N16 (Classic), потребуются ключи на 12 и 6. Для выполнения операции ослабляем контргайку на 12, затем ключом 6 мм поворачиваем шток в нужном направлении. Выставив удобное положение ПС, туго затягиваем контргайку – если она раскрутится, вся настройка собьется.

Что нужно знать о неисправностях сцепления

1. Если в процессе эксплуатации авто ПС стала постепенно уходить вверх, скорее всего, изношены накладки ведомого диска.
2. Когда сцепление буксует, в салоне пахнет горелыми накладками (феродо). Проверить изношенность накладок достаточно просто: ставим машину на «ручник», запускаем мотор, выжимаем сцепление, прибавляем газ, плавно отпускаем ПС. Если двигатель почти не сбавляет обороты, накладеи диска изношены. Если ДВС глохнет, сцепление в порядке.
3. Пробуксовка может происходить не только из-за изношенных фрикционных накладок диска, на корзину и диск может попадать масло. Чтобы проверить догадку, необходимо установить автомобиль на подъемник или яму, произвести внешний осмотр двигателя и КПП снизу. Попадает в сцепление масло через сальник первичного вала КПП, через задний сальник ДВС.
4. Если ПС встала колом, то это может быть: закисла вилка, заклинил поршень в рабочем цилиндре, вилка слетела со ступицы выжимного подшипника (на двигателях ЗМЗ-402, УМЗ различных моделей).
5. Если ПС стала «ватной», а чтобы нормально переключить передачу, необходимо два раза выжимать педаль сцепления, значит, стали перепускать клапана главного цилиндра. В этом случае необходим ремонт ГЦС или его замена.

8.2 Регулировка педали сцепления

Сервисное обслуживание и эксплуатация

Руководства ￫ ГАЗ ￫ 2705 (Газель)

ПОРЯДОК ВЫПОЛНЕНИЯ

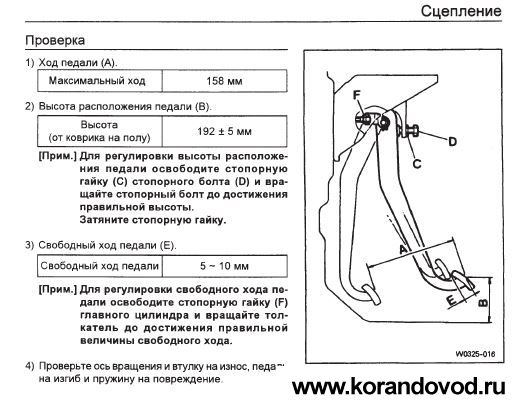

1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода. Свободный ход педали сцепления: 1–3 мм 2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом: – ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку; Предупреждение После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку. – вращайте толкатель до достижения требуемого свободного хода, затем затяните контргайку. Предупреждение При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления. 3. После завершения регулировок проверьте, что расстояние от педали сцепления до пола при нажатой педали соответствует требуемому значению. Свободный ход педали сцепления (А): 1–3 мм Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм 4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в гидравлической системе привода сцепления имеется воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.

ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ

Любая гидравлическая система работает нормально, если из нее удален воздух.

Предупреждение

Во время удаления воздуха добавляйте только чистую жидкость, рекомендуемую изготовителем. Жидкость, используемая в гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте штуцер прокачки и присоедините к нему шланг. Расположите другой конец шланга в стеклянной емкости достаточного объема. 2. Медленно нажмите педаль сцепления. 3. При нажатой педали сцепления ослабьте штуцер прокачки и выпустите воздух из гидравлической системы. Затяните штуцер прокачки и отпустите педаль сцепления. 4. Повторяйте операции до тех пор, пока не будет выходить тормозная жидкость без пузырьков воздуха. Предупреждение Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).

ВЕДОМЫЙ И НАЖИМНОЙ ДИСКИ СЦЕПЛЕНИЯ

Сцепление

1 – вилка выключения сцепления; 2 – подшипник выключения сцепления; 3 – болт, 15–22 Н•м;

4 – нажимной диск сцепления; 5 – ведомый диск сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте масло из коробки передач и тормозную жидкость из гидравлического привода сцепления. 2. Снимите коробку передач. 3. Установите оправку 09411-11000для центрирования диска сцепления, которая в данном случае исключит падение ведомого диска сцепления. 4. Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на ? оборота до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления. Предупреждение Не очищайте растворителем диск сцепления или подшипник выключения сцепления. Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.

Проверка кожуха сцепления с нажимным диском

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины. При наличии дефектов замените кожух сцепления с нажимным диском. Различие высоты концов диафрагменной пружины: 0,5 мм 2. Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности. 3. Проверьте надежность заклепочных соединений.

Проверка диска сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления. 2. Проверьте выступание фрикционных накладок над головками заклепок. Если выступание меньше допустимого, замените диск сцепления. Выступание: 1,1 мм 3. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления. 4. Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор в шлицевом соединении, замените диск сцепления и/ или входной вал.

Проверка подшипника выключения сцепления Предупреждение

Подшипник выключения сцепления герметичен, и его нельзя промывать.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки. 2. Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Проверка вилки выключения сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Если имеется неравномерный износ в точках контакта вилки выключения сцепления с подшипником, замените вилку выключения сцепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления. 2. Нанесите смазку в углубление подшипника выключения сцепления. Смазка: CASMOLY L9508 3. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления. Смазка: CASMOLY L9508 4. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей. 5. Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач. Смазка: CASMOLY L9508 6. Установите диск сцепления и отцентрируйте его специальной оправкой 09411-11000. При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска. 7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика. 8. Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика. Момент затяжки: 15–22Нм 9. Снимите оправку, центрирующую диск сцепления. 10. Установите коробку передач. 11. Отрегулируйте свободный ход педали сцепления.

Как заменить и отрегулировать рабочий цилиндр на Газель?

При всех плюсах сцепление на газель оставляет желать лучшего – это настоящая головная боль для каждого владельца. Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать. Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно. Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

Газель Бизнес

Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления. А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин – привычка газовать с места? А как итог – сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости. Конечно же, о нормальном сцеплении здесь не может быть и речи.

Замена диска производится следующим образом:

• отсоединяется от коробки переключения передач карданный вал;
• снимается коробка передач;
• отворачивается и снимается картер сцепления;
• отворачивается 6 болтов, снимается корзина сцепления и диск;
• устанавливается новый диск, используя центрирующую вставку;
• собирается всё в обратной последовательности (на диск устанавливается корзина, затягиваются болты, ставится картер, снова затягиваются болты и т.д.).
• система прокачивается.

Чтобы удобно было диагностировать и ремонтировать сцепление на газель, машину лучше загнать на эстакаду, подъемник или смотровую яму. Также придвиньте ближе гаечный ключ на 17, отвёртки и торцевые головки на 10 и на 13.

Рабочий цилиндр сцепления Газель

Замена рабочего цилиндра сцепления

Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

• с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;
• отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;
• 17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник. Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали. Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

Цилиндр выключения сцепления на Газель

Прокачивают рабочий и главный цилиндры производят следующим образом:

• заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
• нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
• штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
• на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
• повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
• при необходимости подливают в бачок тормозную жидкость.

Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2. После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

Как регулировать сцепление на газель

Регулировка сцепления – дело не сложное, для этого нужна будет только линейка, но в начале проводим диагностику. Самое простое – следить за уровнем жидкости в бачке. Иногда поломка происходит из-за утечки жидкости в результате протертой манжеты или проблем с поршнем. Контролируем, чтобы в системе не было потеков, что чаще всего обнаруживается на корпусе рабочего или главного цилиндров. Могут появляться протечки и на стыках шлангов, которые соединяют систему.

Если вы пытаетесь начать движение, а педаль сцепления западает, при переключении передач слышатся шумы, появляются рывки и удары то следует завести двигатель, медленно отпустить сцепление на газель и плавно трогаться с места. Машина не трогается? Значит больше нормы ход педали. Линейкой измеряем расстояние от пола до резиновой накладки на педали и смотрим, не выше ли оно нормы в 14-16 см, а если выше – регулируем: сцепление регулируется законтрогаеным болтом, что находится под капотом где оканчивается трос. Гайку на болте поворачивают, достигая нужного размера хода педали. Если нужно увеличить ход – закручиваем гайку, если уменьшить – отвинчиваем.

Как отрегулировали сцепление на газель – проверяем, нажав на педаль сцепления раза 3, и опять измеряем расстояние от педали до пола. Так повторяем до достижения нужного расстояния. Но вообще, перед регулировкой стоит полистать мануал, где описано как правильно обслуживать и ремонтировать сцепление на газель.

Вам понравилась статья? Она была полезной?

Похожие статьи:

Проверка и регулировка нажимного и ведомого дисков сцепления ЗМЗ-40524 на автомобилях Газель и Соболь, оценка технического состояния деталей сцепления.

Нажимной и ведомый диски сцепления ЗМЗ-40524 на автомобилях Газель и Соболь в процессе эксплуатации не ремонтируются, а при их непригодности заменяются новыми. Перед проведением проверки деталей сцепления необходимо проверить работу и отрегулировать привод выключения сцепления. При необходимости прокачать гидропривод сцепления, а ослабленные крепления подтянуть.

Причиной неудовлетворительной работы сцепления ЗМЗ-40524 может послужить несоосность ступицы ведомого диска и первичного вала коробки передач, одной из причин которой может быть ослабление креплений коробки передач к блоку цилиндров двигателя.

Cоосность ступицы ведомого диска сцепления ЗМЗ-40524 и первичного вала коробки передач на автомобилях Газель и Соболь.

Поверхность маховика при наличии на его поверхности, контактирующей с фрикционными накладками, задиров и кольцевых рисок можно исправить проточкой и шлифовкой. Величина снятого при обработке слоя металла должна быть такой, чтобы толщина маховика после обработки была не менее 48,5 мм.

Предельный размер толщины маховика двигателя ЗМЗ-40524 на автомобилях Газель и Соболь.

Ведомый диск необходимо заменить, если на поверхности фрикционных накладок имеются следы перегрева, трещины или сильное замасливание, а также если расстояние от поверхности накладок до головок заклепок менее 0,2 мм.

При наличии мелких забоин, заусенцев и ржавчины на шлицах ступицы ведомого диска произвести зачистку данных поверхностей. Для контроля торцового биения поверхностей фрикционных накладок, диск установить на шлицевой вал на переходной посадке для исключения влияния зазоров в шлицах. Затем вал установить в центрах приспособления и замерить биение у края диска. Величина торцового биения не должна превышать 1,2 мм.

Проверка биения рабочей поверхности ведомого диска сцепления ЗМЗ-40524 на автомобилях Газель и Соболь.

Для контроля неплоскостности (тарельчатости) диск положить на новый маховик и щупом замерить зазор между накладками и маховиком. Контроль надо производить с обеих сторон диска. Наиболее полно оценить неплоскостность позволяет замер горячего диска, непосредственно после снятия с автомобиля. Если сумма отклонений торцового биения и неплоскостности превышает величину 1,25 мм, то диск подлежит замене. Величина статического дисбаланса дисков не должна превышать 30 гсм.

При отсутствии на нажимном диске видимых повреждений: надиров, кольцевых канавок, прижогов и выработки более 0,3 мм на рабочей поверхности нажимного диска, износов концов лепестков диафрагменной пружины более 0,3 мм, наличия деформации соединительных пластин, зазоров между ними и т. д. необходимо проверить расположение концов лепестков диафрагменной пружины, чистоту выключения диска и усилие выключения диска.

Для этого закрепить нажимной диск на рабочей поверхности нового маховика (поверхность должна быть ровной и неизношенной), поместив между ними три равномерно расположенные шайбы толщиной 8 мм. Диск закрепить к маховику шестью болтами. Затягивая болты равномерно в несколько этапов до момента затяжки 19,6-24,5 Нм (2,0-2,5 кгсм), что необходимо для исключения коробления кожуха и вследствие этого, повышенного биения лепестков диафрагменной пружины.

Регулировка концов лепестков и проверка нажимного диска сцепления ЗМЗ-40524 на автомобилях Газель и Соболь.

Размер Б от торца маховика до концов лепестков должен быть 43,5-47,5 мм. Биение концов лепестков (отклонение от положения в одной плоскости) на диаметре 60 мм не должно превышать 0,8 мм. При необходимости подогнуть лепестки диафрагменной пружины.

Нажимая на концы лепестков, переместить их на величину 8,4-8,6 мм. При этом отход нажимного диска должен быть не менее 1,4 мм. Максимальное усилие нажатия на концы рычагов должно быть не более 2200 Н. Величина статического дисбаланса нажимных дисков не должна превышать 50 гсм.



Как отрегулировать сцепление на паз 32053

Особенности конструкции сцепления ПАЗ-32053-07, ПАЗ-4234

Сцепление (рис. 1) однодисковое диафрагменного типа с демпферным устройством на ведомом диске



Нажимное усилие сцепления создается тарельчатой нажимной пружиной диска.

Зазор между нажимной пружиной и выжимным подшипником отсутствует, поэтому внутренняя обойма подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Педаль сцепления поворачивается в кронштейне кузова на пластмассовой втулке. Втулка не смазывается.

В крайнем верхнем положении педаль удерживается пружиной 3. При этом педаль упирается в резиновый буфер 2.

Концы вилки сцепления, перемещающиеся в отверстии картера сцепления и во втулке, смазываются через две масленки.

Выжимной подшипник не требует смазки. В полость муфты выжимного подшипника закладывается (заменяется) смазка при выполнении сопутствующего ремонта, или при сезонном обслуживании — осенью, а также в случае ухудшения подвижности муфты.

Привод выключения сцепления автобуса ПАЗ-32053-07 (рис. 2) – гидравлический.



Главный цилиндр 13, закрепленный на кронштейне под поликом водителя, приводится в действие педалью 1.

Для удаления из системы воздуха рабочий цилиндр 11 имеет клапан, который закрыт резиновым колпачком.

При не нажатой педали 1 полость под поршнем главного цилиндра 13 сообщается с бачком 4 через компенсационное отверстие, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Пружина, находящаяся внутри рабочего цилиндра, постоянно поджимает подшипник муфты выключения сцепления к нажимной пружине диска сцепления.

При износе накладок сцепления под действием нажимной пружины ведущего диска сцепления, связанные с ними детали занимают новое положение, сжимая пружину рабочего цилиндра. При этом избыток жидкости из рабочего цилиндра через компенсационное отверстие

попадает в бачок. Имеющийся запас длины рабочего цилиндра на перемещение поршня обеспечивает без регулировки расчетный износ накладок сцепления.

Регулировка привода выключения сцепления должна обеспечить свободный ход педали сцепления (7-8) мм, что соответствует зазору (1±0,5) мм, между толкателем и поршнем главного цилиндра сцепления.

Длина толкателя поршня главного цилиндра сцепления регулируется поворотом вилки толкателя. После регулировки длины толкателя нужно затянуть контргайку и установить на место защитный колпак главного цилиндра.

При выполнении ремонта рабочего цилиндра сцепления с заменой деталей нужно проверить и при необходимости отрегулировать длину толкателя поршня рабочего цилиндра.

Длина от осевой линии (центра) отверстия на вилке до торца шаровой опоры толкателя должна быть (150±1) мм.

Заполнение (прокачка) гидравлического привода сцепления

1. Отвернуть крышку заливного бачка, извлечь отражатель пробки и залить бачок тормозной жидкостью до двух третьих его высоты.
2. На рабочем цилиндре сцепления снять колпачок с клапана прокачки и надеть на клапан резиновый шланг (рукав 6х14-10) длиной около 500 мм. Свободный конец шланга опустить в прозрачный сосуд ёмкостью не менее 0,5 л с тормозной жидкостью. Тормозную жидкость наливать до половины высоты сосуда.
3. Создать в системе давление, резко нажав (3-4) раза с интервалом (3-5) секунд на педаль сцепления.
4. Удерживая педаль нажатой, отвернуть на (1/2 -3/4) оборота клапан прокачки рабочего цилиндра, следя за тем, чтобы конец шланга оставался погруженным в жидкость. Жидкость с пузырьками воздуха будет выходить в сосуд.
5. После прекращения выхода жидкости в сосуд завернуть клапан до отказа, а затем отпустить педаль. Во время прокачки необходимо доливать рабочую жидкость в бачок главного тормозного цилиндра, не допуская «сухого дна» в бачке.
6. Повторять указанные выше операции прокачки до тех пор, пока не будет выходить из шланга жидкость без пузырьков воздуха.
7. Удерживая педаль нажатой, завернуть клапан прокачки до отказа и плавно отпустить педаль.
8. Снять с клапана прокачки шланг и надеть резиновый колпачок.
9. Долить жидкость в бачок до двух третьих его высоты, установить отражатель и крышку бачка.

 Привод выключения сцепления автобуса ПАЗ-4234 (рис. 3) может быть гидропневматическим.

Пневмогидроусилитель (сокр. ПГУ) устанавливается в комплектации со сцеплением ZF SACHS (Германия).

Применяются ПГУ производства КАМАЗ или Кнорр-Бремзе (Германия).

ПГУ предназначен для уменьшения усилия на педали сцепления при её нажатии. ПГУ эффективно работает при наличии в пневмосистеме автобуса давления воздуха – (0,6-0,8) МПа.

Полный ход педали сцепления ограничивается установкой ограничителя хода педали 1.

Внимание! Эксплуатация автобуса без ограничителя хода педали сцепления приведет к поломке сцепления.

Регулировка привода выключения сцепления с ПГУ должна обеспечить свободный ход педали – 3-10 мм.

Свободный ход педали у сцепления с ПГУ-Кнорр-Бремзе регулируется изменением длины толкателя поршня главного цилиндра (см. ПАЗ-32053-07), у сцепления с ПГУ-КАМАЗ дополнительно регулируется свободный ход рычага вилки сцепления.

У сцепления с ПГУ-Кнорр-Бремзе регулировка свободного хода рычага вилки сцепления производится автоматически.

Регулировка свободного хода рычага вилки сцепления (только ПГУ-КАМАЗ):

1. Проверить свободный ход рычага вилки, покачивая рычаг в обе стороны до упора в крайние положения.

Свободный ход рычага должен быть ─ (1+0,5) мм.

3. Снять прижимную пружину 8 рычага вилки сцепления.
4. Ослабить контргайку 13 штока ПГУ.
5. Изменить длину штока толкателя путём вращения вилки по резьбе штока.
6. Затянуть контргайку и установить прижимную пружину.

После выполнения полной регулировки привода сцепления (при этом обязательно должен быть установлен ограничитель хода педали сцепления) рабочий ход толкателя ПГУ должен быть (16,5-19,0) мм.

Проверку свободного хода рычага вилки у сцепления с ПГУ-КАМАЗ следует производить при каждом ТО-1.

При каждом ТО-2 у сцепления с ПГУ-КАМАЗ нужно проверять характеристику прижимной пружины рычага вилки.

Допустимое усилие от пружины при её растяжении до длины 130 мм должно быть не менее (75-90) Н. При меньшем усилии прижимную пружину следует заменить.

При ремонте во время установки рычага вилки сцепления следует проверять совмещение рисок на торце вала вилки выключения сцепления и на корпусе рычага, что обеспечивает необходимое для правильной работы положение рычага.

При ремонте, во время установки ПГУ Кнорр-Бремзе, следует обеспечить вращением вилки на штоке толкателя ПГУ расстояние от оси отверстия вилки до кольцевой проточки на толкателе поршня ПГУ равное (186-189) мм.

После выполнения этой регулировки следует затянуть контргайку толкателя ПГУ.

Рабочий ход толкателя ПГУ должен быть (16,5-19,0) мм.

В случае затрудненного перемещения муфты выжимного подшипника по крышке первичного вала коробки передач, а также один раз в год при сезонном обслуживании и при ремонте, связанном со снятием коробки передач необходимо очистить поверхность крышки от продуктов износа ведомого диска сцепления и заменить, или дополнить полость муфты выжимного подшипника смазкой Optimal Olista LongTime 3 EP.

Заполнение гидропривода сцепления рабочей жидкостью (удаление воздуха из жидкости) производится также, как на автобусе ПАЗ-32053-07 с учетом того, что перепускной клапан расположен на корпусе ПГУ (рис. 3) и ПГУ должен быть подсоединен к пневмосистеме сжатого воздуха с давлением (0,6-0,8) МПа.

Возможные неисправности сцепления и методы устранения

Вероятная причина

Метод устранения

Неполное включение сцепления (сцепление «пробуксовывает «).

Специфический запах, уменьшение интенсивности разгона и скорости движения

а) попадание масла на фрикционные накладки из двигателя, коробки передач

Устранить течь масла. Заменить ведомый диск или фрикционные накладки. Если замасливание небольшое, то промыть накладки бензином и зачистить

рабочие поверхности мелкой шкуркой.

б) чрезмерный износ накладок ведомого диска

Заменить ведомый диск или фрикционные накладки

Неполное выключение сцепления (сцепление «ведет»).

Сопровождается трудным включением передач, скрежетом при переключении передач

а) наличие воздуха в гидроприводе сцепления

Прокачать гидросистему

б) износ внутренней манжеты главного цилиндра

Заменить манжету

в) деформация ведомого диска

Заменить ведомый диск или произвести его правку

(торцовое биение диска относительно шлиц ступицы не более 0,7 мм)

г) заедание ступицы ведомого диска на шлицах первичного вала

Устранить заедание

д) заедание переднего подшипника первичного вала коробки передач (в маховике)

Заменить подшипник

Течь жидкости из главного или рабочего цилиндров привода сцепления

— Износ наружной манжеты главного цилиндра или манжеты рабочего цилиндра

Заменить изношенные манжеты или заменить цилиндр

Как ЛЕГКО отрегулировать педаль сцепления на автомобиле

Последнее обновление 30 апреля 2020 г.

С каждым годом на дорогах становится меньше автомобилей с механической коробкой передач. Хотя все больше водителей предпочитают автоматику, а производители автомобилей предлагают меньше моделей с ручным переключением передач, многие по-прежнему предпочитают механические коробки передач по двум основным причинам: участие водителя и более дешевое обслуживание / ремонт.

Все начинается с педали сцепления. Он предлагает водителю возможность вручную переключать передачи во время вождения.Чтобы управлять рычагом переключения передач и управлять сцеплением, необходим определенный уровень навыков. В качестве награды водитель устанавливает прямую связь с автомобилем, что дает больше удовольствия от вождения.

Потенциальным недостатком автомобиля с механической коробкой передач со сцеплением является то, что иногда может потребоваться регулировка педали сцепления. Кроме того, существует вероятность полной замены всего узла сцепления, если неисправность станет слишком серьезной.

Для эффективной работы сцепления необходим правильный люфт в рычаге между педалью сцепления и вилкой сцепления (или выжимным рычагом).Если люфта недостаточно, муфта пробуксовывает.

С другой стороны, слишком большой люфт может привести к ползанию вперед автомобиля при нажатии педали сцепления и включении передачи.

Когда дело доходит до регулировки сцепления на автомобиле, есть несколько способов успешно выполнить эту задачу. Регулировка сцепления — это не просто универсальный процесс, поскольку существуют разные типы узлов сцепления и, следовательно, разные типы регулировок сцепления.

Вот два основных способа регулировки педали сцепления в вашем автомобиле.

См. Также: Езда на обеих ногах — хорошо? Плохой? Незаконно?

Регулировка саморегулирующейся муфты

Теоретически предполагается, что саморегулирующаяся муфта сама регулируется для обеспечения правильного количества свободного хода. Но иногда требуется небольшая помощь. Поскольку в нем используется гидравлическая педаль сцепления, этот тип регулировки сцепления, как правило, будет более простым, независимо от уровня опыта специалиста.

При работающем двигателе и включенном стояночном тормозе просто поставьте ногу под педаль сцепления и поднимите ее на себя.

Затем вы можете протестировать и проверить результаты этой регулировки, нажав педаль сцепления и включив передачу. Проверьте расстояние, на которое муфта должна опуститься, прежде чем можно будет переключать передачи.

Если этот тип регулировки сцепления не дает желаемых результатов для владельца транспортного средства, то владельцу транспортного средства или механику рекомендуется попытаться вручную отрегулировать сцепление.

Ручная регулировка сцепления

Первым шагом при ручной регулировке сцепления является выключение двигателя и включение аварийного тормоза. Вам нужно будет расположиться так, чтобы ваша голова частично находилась под приборной панелью.

Это создаст необходимую видимость и доступ для ручной регулировки. Тем, кто меньше ростом и обладает хорошей гибкостью, очевидно, будет легче регулировать педаль, но почти любой может выполнить эту работу.

У большинства автомобилей есть трос сцепления с резьбовым стержнем, который имеет контргайку и регулировочную гайку, определяющую величину свободного хода педали сцепления. Вам нужно найти эти две гайки, которые расположены над педалью сцепления.

Для регулировки просто потяните вверх трос сцепления и слегка ослабьте контргайку и регулировочную гайку. Затем снова медленно потяните вверх трос сцепления. Вы почувствуете точку зацепления вилки сцепления. Здесь следует отрегулировать трос сцепления.

Удерживая трос сцепления в этом положении, затяните контргайку и регулировочную гайку так, чтобы трос удерживался в этом положении. Теперь ваша педаль сцепления должна находиться в оптимальном положении.

Вот хорошее видео процесса регулировки сцепления:

.

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (! ! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []))

+ (( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) +! ! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] — (!! [])) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [])) / + (( ! + [] + (!! []) + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (! ! []) — []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) »

+ ( (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [ ] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! [] + !! []))

+ ((! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] +! ! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] — (!! [] )) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) — []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! [] ) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) »/ + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + ( ! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (! ! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + ( + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [] )) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [ ] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) — [] + []) + (! + [] + (!! []) + !! []) + (! + [ ] + (!! []) — []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] +! ! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! [] ) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ]) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) ) / + ((! + [] + (!! []) — [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! []))

+ ((! + [] + (! ! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [ ]) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) — [] + []) + (! + [] + (!! []) +! ! []) + (! + [] + (!! []) + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) — []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []))

.

Как отрегулировать сцепление на автомобилях Volkswagen

Автор сообщенияUpdated 12 июня 2017 г.

Вождение автомобиля Volkswagen с механической коробкой передач может быть забавным и дает вам больше контроля над автомобилем. Вы можете использовать сцепление для замедления, уменьшения крутящего момента на колесах, ускорения на более высоких оборотах и ​​даже для остановки двигателя. Вся система опирается на муфту, с помощью которой вы переключаете передачи в трансмиссии и не позволяете им трогать друг друга во время ускорения и замедления движения.Если сцепление становится менее отзывчивым или имеет слишком большой провис, возможно, вам потребуется его отрегулировать.

Под капотом:

Как отрегулировать сцепление на Volkswagen Golf

Найдите регулятор троса сцепления в моторном отсеке. Регулятор троса, состоящий из белого пластикового регулятора и стальной контргайки, находится на верхней части коробки передач с левой стороны или со стороны водителя в моторном отсеке. Ищите белую пластиковую контргайку на верхней части коробки передач слева от аккумулятора, если смотреть спереди автомобиля.Трос сцепления проходит от регулятора троса сцепления через брандмауэр к тросу сцепления.

Выключите двигатель и включите стояночный тормоз.

Выжмите педаль сцепления рукой и почувствуйте, сколько свободного хода или легкости она имеет, прежде чем почувствуете сопротивление сцепления. Свободный ход — это первое легкое движение педали, и вы можете проверить это, нажав на педаль пальцем. Напротив, вам, вероятно, придется задействовать всю руку, чтобы выключить сцепление и нажать педаль до упора.

Измерьте расстояние свободного хода педали сцепления, удерживая линейку под прямым углом к ​​движению педали. Спецификация свободного хода в сцеплении Golf составляет 5/8 дюйма или 15 мм. Если свободный ход больше, он требует регулировки.

Нажмите на педаль сцепления и несколько раз отпустите ее, прежде чем выполнять регулировку.

Ослабьте контргайку троса сцепления гаечным ключом. Затягивайте регулятор троса пальцами до тех пор, пока не будет достигнут заданный свободный ход муфты.В моделях 1985 года и более поздних версиях вставьте проставку 15/32 дюйма между пластиковым фланцем регулятора и картером коробки передач под ним. Поверните регулятор против часовой стрелки, пока фланец не будет плотно прилегать к прокладке, а затем затяните контргайку. Снимите проставку.

Еще раз проверьте свободный ход, чтобы убедиться, что он по-прежнему правильный, и при необходимости внесите изменения.

Как отрегулировать сцепление в VW Passat

Проверьте уровень жидкости сцепления в резервуаре VW Passat, если сцепление не реагирует должным образом.Заполните резервуар, расположенный в задней левой части моторного отсека, и несколько раз нажмите педаль сцепления, чтобы восстановить давление в магистралях. Если уровень не остается прежним, это может быть признаком утечки в системе либо в самом резервуаре, либо в линиях, либо в главном или подчиненном цилиндрах. Замените или отремонтируйте протекающие детали.

Замените стопорный зажим в верхней части педали сцепления в VW Passat, если вы заметите, что педаль сцепления находится выше педали тормоза.Некоторые водители сообщают, что стопорный зажим может довольно легко оторваться. К счастью, вы можете легко заменить зажим или купить другой, не тратя много денег. Не забудьте заново отрегулировать «саморегулирующееся» сцепление, подняв педаль сцепления ногой после того, как вы заменили зажим.

Удалите воздух из сцепления, чтобы удалить пузырьки воздуха из гидравлической системы. Выверните винты, которыми крепится бачок с охлаждающей жидкостью, и отсоедините «разъем датчика уровня охлаждающей жидкости в нижней части бачка». Поднимите бачок вверх к двигателю и найдите спускной клапан на рабочем цилиндре, где раньше находился бачок с охлаждающей жидкостью.Снимите пылезащитный колпачок, присоедините резиновую трубку к выпускному клапану, а другой конец — к комплекту для удаления воздуха, содержащему чистую жидкость сцепления. Убедитесь, что шланг проходит выше спускного клапана, чтобы воздух не мог попасть в систему. Откройте спускной клапан гаечным ключом на 9 мм и промывайте систему до тех пор, пока не перестанете появляться пузырьки воздуха в контейнере и жидкость не станет чистой. Снимите трубку, закройте клапан и установите на место разъем датчика уровня охлаждающей жидкости и бачок охлаждающей жидкости.

Как отрегулировать сцепление в VW Jetta

Проверьте под капотом резервуар с жидкостью сцепления в VW Jetta.Это простая и недорогая настройка, но в конечном итоге может сэкономить вам большие деньги. Если резервуар треснул, это может означать утечку, а также попадание воздуха в гидравлическую систему. Замените его, и ваше сцепление должно вернуться в нормальное состояние.

Отрегулируйте трос сцепления, если у вас есть такая мощность в вашем VW Jetta. Сделайте это, подняв рычаг, надавив вниз и удерживая саморегулятор троса. После того, как вы несколько раз прокачаете сцепление, сцепление отрегулируется.

Замените трос сцепления VW Jetta на тот, который вы регулируете вручную, а не полагайтесь на стандартный саморегулирующийся трос.Таким образом, вы можете настроить сцепление по своему желанию.

Удалите воздух из гидравлической системы, чтобы избавиться от пузырьков воздуха, которые могут повлиять на высоту сцепления. Чтобы удалить воздух из системы, посмотрите под автомобилем на рабочий цилиндр. Рабочий цилиндр имеет выпускной винт с шестигранной головкой на 8 мм или 11 мм. Попросите кого-нибудь нажать на педаль сцепления после того, как вы открутите винт для удаления воздуха из системы.

Как отрегулировать сцепление в VW Beetle

Проверьте уровень жидкости сцепления в VW Beetle.Если уровень низкий, это может повлиять на работу сцепления. Доливка жидкости — один из самых простых способов отрегулировать сцепление VW Beetle. Вы найдете резервуар, расположенный за запасным колесом. Если уровень жидкости снова снизился, вы должны посмотреть, нет ли утечки в резервуаре, и при необходимости заменить ее.

Отрегулируйте педаль сцепления VW Beetle, поворачивая ручку регулятора внутри кабины VW Beetle. Проверьте педаль, чтобы увидеть, нравится ли вам, где педаль фиксируется.Вы можете отрегулировать его в любом направлении — либо выше, чтобы педаль зацеплялась ближе к верху, либо ниже, чтобы она зацеплялась ближе к полу.

Поднимите заднюю часть VW Beetle, снимите левое заднее колесо и найдите кожух коробки передач. К корпусу прикреплен трос сцепления и гайка для троса. Поверните эту гайку, чтобы отрегулировать сцепление, и проверьте результаты.

Как отрегулировать сцепление на VW Jetta 1996 года выпуска

Найдите механизм регулировки сцепления в моторном отсеке автомобиля.

Сдвиньте фиксирующую ленту вниз к верхней части защитного кожуха механизма.

Сожмите регулировочный механизм и зацепите ремни за выступы, выступающие сбоку.

Нажмите на педаль сцепления, пока кто-то другой тянет трос сцепления, стараясь держать механизм регулировки сжатым.

Отцепите ремни фиксирующего механизма и несколько раз нажмите педаль сцепления, пока не будет достаточно натяжения.

.

Как отрегулировать педаль сцепления в автомобиле

Если в вашем автомобиле установлена ​​механическая коробка передач, это означает, что вам нужно использовать педаль сцепления для переключения передач вручную во время движения. Это отличается от автоматической коробки передач, где нет педали сцепления, потому что она переключает передачи автоматически. У каждой системы трансмиссии есть свои плюсы и минусы. Возможно, лучшее в механической коробке передач — это то, что она позволяет автомобилю быть более экономичным. Это означает, что вы сэкономите больше миль на галлон вашего автомобиля.

Работа со сцеплением и механической коробкой передач требует от водителя больших навыков. В конце концов, водителю автомобиля с механической коробкой передач необходимо выполнить больше действий. Например, когда вы переводите автомобиль в состояние холостого хода, например, останавливаетесь на светофоре, вам нужно нажать на сцепление, чтобы выключить двигатель. Когда вы снова будете готовы двигаться, вы снимаете ногу со сцепления и переключаетесь на первую передачу. Если правильные действия не будут предприняты в нужное время, это может привести к снижению мощности во время вождения.

Одно частное действие, которое часто необходимо, — это регулировка педали сцепления. По мере того, как вы продолжаете использовать свой автомобиль, педаль сцепления изнашивается. В конце концов, сцепление начинает проскальзывать, что приводит к преждевременному отключению. Чтобы решить эту проблему, вы должны вернуть педаль сцепления в нормальное положение.

Самонастройка

Тип регулировки сцепления, которую вы выполняете, будет зависеть от типа узла сцепления, установленного в вашем автомобиле.Если это педаль гидравлического сцепления, она должна быть оборудована саморегулирующимся сцеплением. Настроить эту сборку намного проще, потому что для этого не требуются механические навыки.

Чтобы начать работу, включите двигатель и не отпускайте его. Убедитесь, что стояночный тормоз включен. Теперь просто пальцем ноги поднимите педаль сцепления из-под нее вверх. Это активирует технологию самонастройки, из-за которой педаль часто оказывается выше, чем обычно.Нажмите на педаль ногой, как обычно, и включите передачу, чтобы проверить результаты. Обратите внимание на то, насколько педаль должна опуститься, прежде чем она позволит вам переключать передачи. Если все в порядке, значит, самонастройка работает нормально. В противном случае потребуется ручная регулировка сцепления.

Ручная регулировка

Чтобы начать ручную регулировку педали, сначала необходимо выключить двигатель. Убедитесь, что аварийный тормоз активирован. Когда вы садитесь на переднее сиденье, вам нужно расположить голову так, чтобы можно было немного видеть под приборной панелью.Затем нажмите на педаль сцепления одной рукой, пока она не окажется у половицы. Держи эту позицию. Найдите в сцеплении большой крюкоподобный компонент. Вы, вероятно, найдете это на валу сцепления в верхней части. Удерживая нажатой педаль, одной свободной рукой потяните за крюк, пока не услышите щелчок. Теперь уберите руку с педали сцепления. На этом настройка должна быть завершена. Пойдите, проверьте результаты и посмотрите, исчезло ли проскальзывание.

Заключение

Выполнить эти настройки совсем не сложно.Для этого нужен лишь немного уверенный в себе человек, который не боится возиться с узлом сцепления. Вам не обязательно иметь автомеханические навыки, если вы будете внимательно следовать этим шагам. Но если вы тот, кому неудобно дотянуться до приборной панели своего автомобиля, вам следует попросить другого человека выполнить эту настройку за вас. Это может быть друг, член семьи или профессиональный механик.

.

Как отрегулировать сцепление на автомобиле Лифан Солано своими руками

Согласитесь, для каждого автолюбителя, очень важно, чтобы в транспортном средстве правильно функционировали все механизмы и рычаги. Иногда мы просто забываем о какой-то системе или педали, пока не осознаем, что в ее работе наблюдаются сбои. Именно вопросу, как отрегулировать сцепление в лифан солано, мы посвятим свое время и данную публикацию.

Оказывается, совсем не нужно иметь специальных навыков, знаний или образования автослесаря, чтобы отладить педаль сцепления, то есть это можно сделать и своими руками. Хотя на автомобиле Лифан Солано и достаточно надежная КПП, но если не отрегулировать педаль сцепления проблем с трансмиссей не избежать. Из-за неполного выжима может возникнуть износ синхронизаторов, который приведет к тому, что некоторые передачи не будут включаться.

Серьезные последствия мелких проблем

Если своевременно не провести отладку педали сцепления, это может привести к замене механизма и ремонту автомобиля

Часто небольшие поломки автомобиля полностью ограничивают возможность его дальнейшей эксплуатации, то есть они делают почти невозможным продолжение движения. Одной из таких неприятностей может стать выход из строя троса сцепления транспортного средства с механической коробкой передач.

Чтобы провести ремонтные работы, вам понадобится новая деталь, которая предназначена именно для Лифан Солано, ключи и отвертки разного калибра. Умения и знание того, как поменять неисправный трос сцепления своими руками может быть единственным выходом, когда рядом нет автосервиса.

Если своевременно не провести отладку педали сцепления, это может привести к замене механизма и ремонту автомобиля. Малый ход педали приводит к пробуксовке, то есть происходит потеря крутящего момента и ведомый диск не включается в работу полностью. Большой ход педали приводит к частичному включению сцепления, при этом механизм находится в непосредственной близости к маховику двигателя.

Чтобы провести диагностику работы системы понадобится обычная линейка. Поведение транспортного средства само подскажет, когда начать измерение хода педали: при переключении рычага передач или в самом начале движения.

После замены сцепления может потребоваться и его регулирвока. Признаками того, что нужно провести отладку педали являются:

Тестирование работы механизма можно провести без посторонней помощи. Для этого нужно завести мотор, медленно выжать педаль сцепления и начать движение автомобиля. Если же автомобиль при полностью отпущенной педали не начал движение, значит нужно провести регулировку сцепления в лифан, ведь ход педали превышает норму. Если транспортное средство трогается с места, как только вы медленно начали отпускать педаль, значит свободного хода нет. Обратите внимание: нормой считается расстояние 16 см от резиновой накладки педали до пола.

Как правильно отладить?

Регулировка педали сцепления

Существует несколько основных правил, которые нужно помнить при проведении ремонтных работ:

• отладка педали сцепления проводится раз в год или каждые 20 тысяч километров пробега. Если автовладелец предпочитает резкий стиль вождения транспорта, регулировка механизма может проводиться чаще;
• свободный ход педали сцепления можно скорректировать путем перемещения гайки на тросе, после этого обязательно нужно затянуть ее контргайкой. Обратите внимание, что после изменения зазора изменится длина штока;
• отладочные работы проводятся, если в процессе функционирования педали наблюдается шум, рывки, нарушается ход или она просто западает, не возвращаясь в первичное положение;
• процесс отладки педали состоит в настройке свободного хода, при этом можно также отрегулировать муфту подшипника. Расстояние, которое педаль проходит без сопротивления, должно равняться 30-35 мм.

Помните, что регулировка сцепления своими руками обеспечивает длительный срок эксплуатации и является обязательным элементом технического обслуживания автомобиля. Процесс отладки также заключается в регулярной замене жидкости, которая выполняется ежегодно. Поскольку после слива и заполнения системы новой жидкостью в ней будет находиться воздух, необходимо провести прокачку. Для этого нужно нажать педаль 60-100 раз и ощутить, как механизм становится более упругим. В противном случае пузырьки воздуха, которые будут оставаться в системе, приведут к смягчению или полному отключению сцепления.

Пошаговое описание работы

Поскольку привод гидравлический, в моторном отсеке регулировать ничего не нужно. Для отладки свободного хода педали ее шток должен быть оснащен регулировочной резьбой и контргайкой.

Если нужно отрегулировать высоту рычага, следует:

1. Ослабить крепление, повернуть болт до нужной высоты и снова затянуть гайки.
2. Чтобы проверить качество и правильность выполненных работ, следует нажимать на педаль, пока она не начнет немного сопротивляться.

Чтобы отрегулировать люфт толкателя и свободный ход, следует:

1. Ослабить крепления и провернуть толкатель до положения, которое обеспечит нужный люфт и расстояние свободного хода педали.
2. Затянуть крепления.
3. Проверить правильность установки высоты педали.

Иногда в процессе эксплуатации автомобиля необходимо знать не только, как отрегулировать сцепление в лифан, но и как определить точку его отключения. Для этого нужно:

1. Установить автомобиль на ручной тормоз, потянув рычаг вверх.
2. Включить двигатель, используя холостой ход.
3. Медленно переключать скорости, пока шестерни не «схватятся», при этом педаль сцепления нажимать не нужно.
4. Теперь понадобится линейка. Чтобы измерить расстояние от точки расцепления до конечного положения педали, необходимо понемногу нажимать ее, фиксируя эти значения.

В случае, если в ходе отладки было установлено, что расстояния не соответствуют норме, необходимо:

1. проверить свободный ход сцепления и высоту педали;
2. слить жидкость из системы сцепления;
3. оценить состояние узлов диска и крышки сцепления.

Из инструкции к Тойота Королла

Характеристики трансмиссий данных автомобилей почти одинаковые.

1. Ослабить контргайку и повернуть стопорный болт до достижения правильной высоты. Затянуть контргайку. Вращающий момент: 11. 8 Н м (120 кгф см, 9 фт фф).
2. Проверить, чтобы свободный ход педали и люфт толкателя были отрегулированы должным образом.
3. Нажимать педаль до тех пор, пока не начнет ощущаться сопротивление сцепления. Свободный ход педали: 5.0-15.0 мм (0.197-0.591 дюйм).
4. Мягко нажимайте педаль до тех пор, пока сопротивление не начнет немного увеличиваться.
5. Люфт толкателя при верхнем положении педали: 1.0-5.0 мм (0.039-0.197 дюймов).

 Регулировка свободного хода и люфта толкателя.

1. Ослабить контргайку и повернуть толкатель до достижения соответствующего свободного хода и люфта толкателя.
2.  Затянуть контргайку.
3.  После регулирования свободного хода педали проверить высоту педали.
4. Подсоединить воздуховод и установить нижнюю панель.

Проверка точки выключения сцепления.

1. Потянуть рычаг стояночного тормоза и установить стопор колес.
2. Запустить двигатель и использовать холостой ход (обороты должны быть ровными, если они плавают, то у автомобиля проблемы с регулятором холостого хода).
3. Не нажимая педаль сцепления, медленно переключать рычаг переключения передач в обратное положение, пока шестерни не зацепятся.
4. Понемногу нажимать педаль сцепления и измерять расстояние хода от точки, в которой прекращается шум шестеренок (точка расцепления) до конечного положения полного хода. Стандартное расстояние: 25 мм (0.98 дюймов) или больше (от конечного положения хода педали до точки расцепления).

Если расстояние не соответствует установленному, необходимо выполнить следующие действия.

• Проверить высоту педали.
• Проверить люфт толкателя и свободный ход педали.
• Опорожнить трубопровод сцепления.
• Проверить узел крышки сцепления и узел диска.

Каким должен быть свободный ход?

Если свободный ход вилки превышает 3 мм, для акселератора сцепления может понадобиться изменение длины троса. В регулярной отладке также нуждаются тормозные механизмы, ведь в процессе эксплуатации они постепенно изнашиваются, что приводит к увеличению амплитуды работы педали. Производители транспортных средств рекомендуют проверять зазоры в узлах тормозных механизмов каждые 2-3 тысячи километров пробега. Незатрудненный ход акселератора при выключенном двигателе находится в пределах 5 мм. Как видите, регулировка сцепления в лифан солано важна для всех механизмов автомобиля, ведь при наличии большого хода педали, наблюдаются сбои в работе тормозной системы.

Сцепление буксует?

Очень большое кол-во пользователей подмечают, что сцепление буксует. Причем появиться данная проблема может как на больших, так и на маленьких пробегах (от 25 т.км). Существует народный способ решения данной проблемы, который заключается в том, чтобы укоротить шток рабочего цилиндра сцепления. Величина, на которую потребуется его укоротить индивидуально в каждом случае. Необходимо снять рабочий цилиндр, и на глаз прикинуть при каком размере штока будет осуществлен его свободный ход. В среднем длина штока должна быть 5.9 см.

Артикулы необходимых запчастей

Трос сцепления: LBA1602300D1 (оригинал)
Кронштейн троса сцепления с болтом: LBA1602901KIT (оригинал)

Как отрегулировать сцепление ВАЗ — настройка сцепления

В приводе сцепления в ВАЗе-классике с оригинальной корзиной, родным выжимным и с обычным рабочим цилиндром должен присутствовать зазор между толкателем (штоком) рабочего цилиндра и вилкой сцепления.  Этот зазор обязателен, так как выжимной подшипник не предназначен для постоянной работы и постоянного вращения. При отсутствующем зазоре подшипник будет постоянно упираться в лепестки корзины, вращаться, что со временем приведет к выбросу его смазки и перегреву. Через непродолжительное время такой работы подшипник заклинит. При наличии зазора подшипник работает только в том случае, когда мы выжимаем сцепление. При отпускании педали сцепления подшипник должен остановиться. Именно поэтому важно знать, как отрегулировать сцепление ВАЗ.

Проверка зазора

Проверка свободного хода педали сцепления

1. Перед тем как проверить зазор, необходимо снять оттяжную пружину. Если педель сцепления слишком тугая, данную пружину можно полностью демонтировать. Эта пружина служит для оттяжки вилки сцепления, что не дает выжимному подшипнику соприкасаться с корзиной. Но, конечно, правильнее, чтобы эта пружина находилась на своем месте.
2. Правильная регулировка сцепления достигается зазором в 4–5 миллиметров. Конечно, предельная точность не требуется, главное, вилка должна быть в свободном положении. Например, чтобы при трогании педаль включала сцепление в самом низу педали, этот зазор можно немного увеличить. И, соответственно, наоборот, чтобы педаль срабатывала раньше, зазор нужно уменьшить. Но толкатель и вилка обязательно должны быть в свободном положении, ни в коем случае не в натянутом, иначе в скором времени выжимной подшипник придет в негодность.

Схема педали и главного цилиндра выключения сцепления

При неправильной регулировке сцепления (если вилка натянута толкателем постоянно, а выжимной упирается в корзину) сцепление в работе может пробуксовывать.

В таком случае первым делом проверяем именно регулировку сцепления, если же это не помогает, меняем диск феродо.

Диск

Регулировка

1. Для того чтобы выставить шток, необходимо расконтрогаить две гайки на 17 и на 13.
2. Придерживая шток, закручиваем гайку – увеличиваем зазор, откручиваем – уменьшаем его.
3. Одной гайкой регулируем зазор, другой контрогаем конструкцию в нужном положении.
4. При необходимости возвращаем пружину на место.
5. Проверяем работу сцепления при трогании, и в движении.

Регулировка свободного хода

Основной задачей в данной процедуре является выдержка свободного хода, то есть зазора, чтобы выжимной подшипник не сгорел при постоянном вращении. Современные корзины уже идут без зазора, у них отличается конструкция, и он там просто не нужен, так как его заменяет рабочий самоподводящий цилиндр. Но такой вариант не идет с завода и не является распространенным.

Видео

Полезные советы по регулировке сцепления на классике ищите в следующем видеоролике:

Регулировка сцепления на ВАЗ 2107 своими руками, причины выхода из строя сцепления



Сцепление – один из основных узлов автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно сцепление обеспечивает своевременно разъединение, а затем и плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и начале движения двигателя. По сути, сцепление играет роль «выключателя» крутящего момента.

Состав и особенности

В большинстве автомобилей (в том числе и отечественной «классике») сцепление состоит из нескольких основных элементов:

— выжимного подшипника. Он находится не первичном валу, который немного выступает из КПП. При этом крепление подшипника производится не на самой оси (как считают многие), а на защитном кожухе. Именно благодаря подшипнику в действие приводится вилка привода. По своим конструктивным особенностям выжимной подшипник бывает оттягивающего или нажимного действия;

— фрикционных накладок. Для изготовления этих комплектующих применяется углеродный композитный материал, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются с помощью специальных заклепок;

— ведомого диска сцепления. Этот узел отличается своей круглой формой. Его основное назначение – подсоединение первичного вала КПП. В составе диска есть демпферные пружины (необходимы для снижения вибраций), шлицевая муфта, лучевое основание и накладки;

— «корзина» (нажимной диск) имеет оригинальную выпуклую форму. Диаметр «корзины» практически сопоставим с размером маховика. Диск идеально отшлифован с одной из сторон и плотно скреплен с маховиком.



Управление механизмом сцепления производится из салона автомобиля, путем нажатия на педаль сцепления. Принцип ее работы очень прост. В обычном положении (когда педаль отжата), выжимные пружины сдавливают между собой два диска – прижимной и сцепления. При этом оба они плотно прижаты к маховику. Как следствие, первичный вал находится в шлицевой муфте и осуществляет передачу момента вращения.

Как только водитель за рулем авто утапливает педаль сцепления в пол, выжимной подшипник приступает к своей работе. Он давит на выжимные пружины и отодвигает нажимной диски от диска сцепления. Первичный вал КПП перестает вращаться, а силовой узел продолжает работать.

Когда регулировать сцепление?

Каких-то особых требований к регулировке сцепления по пробегу не существует. Автолюбитель должен сам следить за эффективностью работы рычага и своевременно производить регулировку. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь всем узлам сцепления приходится выдерживать большую нагрузку. Часто потребность в регулировке возникает при злоупотреблении сцеплением, когда водитель выжимает сцепление и долго удерживает его в таком положении.

Бывают ситуации, когда при прошлой регулировке были допущены серьезные ошибки. В этом случае приходится переделывать всю работу заново. Если же проигнорировать проблему и продолжать эксплуатировать авто с не отрегулированным сцеплением, то возможны проблемы с включением передач, началом движения (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20%).

Да и какой смысл затягивать с регулировкой, если эту работу можно выполнить в течение 30-40 минут своими силами.

Особенности регулировки сцепления ВАЗ-2107

Провести весь комплекс регулировочных работ не составит проблем даже новичку. Главное – действовать строго по заданному алгоритму:

1. Загоняйте машину на эстакаду. Если в гараже есть яма, то это только плюс. Остается только организовать качественное освещение.
2. Начинайте работу с салона автомобиля. В первую очередь убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. При этом измерения проводятся от точки верней позиции педали до момента упора непосредственно в поршень цилиндра. Если все нормально – продолжаем дальше. Если нет – производим регулировку:

— находите стопорную гайку, ограничивающую ход сцепления) и откручивайте ее с помощью ключа на «10»;

— крутите ограничитель (он расположен под стопорной гайкой), измеряя попутно зазор. Как только удается попасть в указанный выше диапазон, затягивайте верхнюю гайку.

3. Снимайте грязезащитный кожух (для автомобилей с инжектором).
4. Хорошенько вычищайте толкатель от мусора и обработайте его проникающей смазкой.

5. Измеряйте свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от данного параметра напрямую зависит ход самого выжимного подшипника. Для проведения проверки выполните следующие манипуляции:

— отведите вилку сцепления максимально назад;

— измерьте свободный ход (нормальный параметр – от 4 до 5 мм). Если же пружина слишком жесткая и не дает произвести измерения, то ее лучше отсоединить на время проверки.

6. Регулируйте свободный ход (при необходимости). Для этого берите ключ на «17» и держите им регулировочную гайку. Одновременно с этим послабляйте контргайку с помощью ключа на «13».

7. Возьми ключ на «8» и крепко зафиксируйте толкатель. При этом с помощью ключа на «17» вращайте гайку и выставляйте необходимый ход толкателя. По рекомендации производителя он должен быть в диапазоне от 4 до 5 мм (об этом мы уже упоминали выше).
8. После завершения регулировки надежно зафиксируйте ключом гайку для регулировки и протяните контргайку.
9. Теперь перемещайтесь в салон и проверяйте общий ход педали. Здесь норма – 2,5-3,5 сантиметра. Замеры необходимо производить от крайнего верхнего положения до момента, когда сцепление начнет выключаться. Если это необходимо, проведите комплекс регулировочных работ заново.

Вывод

Достаточно первый раз вникнуть в особенности регулировки педали сцепления на ВАЗ-2107, и в дальнейшем эта работа будет занимать не более 30 минут личного времени. Теперь вам не нужно будет из-за такой мелочи обращаться на СТО – вы все сделаете своими руками. Удачи.

Как отрегулировать сцепление ваз. Как отрегулировать сцепление на ВАЗ? Ход штока сцепления ваз 2106

Добро пожаловать!
Регулировка сцепления – благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Краткое содержание:

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму – «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: « »)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Регулировка:

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле »)

Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:

В приводе сцепления в ВАЗе-классике с оригинальной корзиной, родным выжимным и с обычным рабочим цилиндром должен присутствовать зазор между толкателем (штоком) рабочего цилиндра и вилкой сцепления. Этот зазор обязателен, так как выжимной подшипник не предназначен для постоянной работы и постоянного вращения. При отсутствующем зазоре подшипник будет постоянно упираться в лепестки корзины, вращаться, что со временем приведет к выбросу его смазки и перегреву. Через непродолжительное время такой работы подшипник заклинит. При наличии зазора подшипник работает только в том случае, когда мы выжимаем сцепление. При отпускании педали сцепления подшипник должен остановиться. Именно поэтому важно знать, как отрегулировать сцепление ВАЗ.

Проверка зазора

1. Перед тем как проверить зазор, необходимо снять оттяжную пружину. Если педель сцепления слишком тугая, данную пружину можно полностью демонтировать. Эта пружина служит для оттяжки вилки сцепления, что не дает выжимному подшипнику соприкасаться с корзиной. Но, конечно, правильнее, чтобы эта пружина находилась на своем месте.
2. Правильная регулировка сцепления достигается зазором в 4–5 миллиметров. Конечно, предельная точность не требуется, главное, вилка должна быть в свободном положении. Например, чтобы при трогании педаль включала сцепление в самом низу педали, этот зазор можно немного увеличить. И, соответственно, наоборот, чтобы педаль срабатывала раньше, зазор нужно уменьшить. Но толкатель и вилка обязательно должны быть в свободном положении, ни в коем случае не в натянутом, иначе в скором времени выжимной подшипник придет в негодность.

При неправильной регулировке сцепления (если вилка натянута толкателем постоянно, а выжимной упирается в корзину) .

В таком случае первым делом проверяем именно регулировку сцепления, если же это не помогает, меняем диск феродо.

Регулировка

1. Для того чтобы выставить шток, необходимо расконтрогаить две гайки на 17 и на 13.
2. Придерживая шток, закручиваем гайку – увеличиваем зазор, откручиваем – уменьшаем его.
3. Одной гайкой регулируем зазор, другой контрогаем конструкцию в нужном положении.
4. При необходимости возвращаем пружину на место.
5. Проверяем работу сцепления при трогании, и в движении.

Основной задачей в данной процедуре является выдержка свободного хода, то есть зазора, чтобы выжимной подшипник не сгорел при постоянном вращении. Современные корзины уже идут без зазора, у них отличается конструкция, и он там просто не нужен, так как его заменяет рабочий самоподводящий цилиндр. Но такой вариант не идет с завода и не является распространенным.

Видео

Полезные советы по регулировке сцепления на классике ищите в следующем видеоролике:

Сцепление является одной из основных составляющих трансмиссии автомобиля. Благодаря ему происходит переключение скоростей, снимаются нагрузки с двигателя и гасятся колебания. От его правильной регулировки зависит качество езды на автомобиле. В статье описывается устройство узла, его функции, принцип действия, даны рекомендации, как отрегулировать сцепление.

[ Скрыть ]

Строение и функции сцепления

Связующим звеном между двигателем и трансмиссией является сцепление. Его назначение – отключать и подключать первичный вал коробки переключения передач от маховика коленвала. В машинах с МКПП передачи переключаются только в том случае, когда педаль сцепления (ПС) полностью выжата. В этот момент нет связи между маховиком и коробкой передач, и крутящий момент не передается.

Данный узел автомобиля состоит из следующих компонентов:

1. Маховика. Этот элемент берет на себя крутящий момент и передает его через корзину коробке передач. Корзина присоединяется к маховику.
2. Ведомого и нажимного диска. Эти детали тесно связаны между собой. Их соприкосновение зависит от положения ПС, расположенной в салоне автомобиля.
3. Вилка выключения. С ее помощью происходит разъединение дисков.
4. Первичный вал коробки передач. Этому элементу передается крутящий момент.

Конструкция узла автомобиля

Это основные детали. Кроме них в состав узла входит:

• демпферные пружины, смягчающие вибрацию;
• кожух;
• фрикционные накладки, одетые на ведомый диск для смягчения трения между маховиком и корзиной.

Нажимной диск взаимосвязан с маховиком и постоянно вращается вместе с ним. Для передачи вращения в ведомом диске есть шлицевая муфта, в которую вставлен первичный вал КПП.

Переключение передач осуществляется через педаль следующим образом:

• на вилку выключения передается давление через систему привода;
• вилка пододвигает выжимной подшипник и его муфту к выжимным пружинам нажимного диска;
• под давлением подшипника лапки (выжимные пружины) корзины отсоединяют ее на время от маховика;
• после переключения скоростей педаль отпускается, подшипник перестает давить на пружины и корзина вновь контактирует с маховиком.

Узлы могут быть однодисковые и многодисковые. Многодисковые узлы обычно устанавливаются на коробки-автомат.

Схема и регулировка привода

На автомобилях могут быть установлены следующие виды приводов:

• механические;
• гидравлические;
• электрические.

Чтобы механическая трансмиссия дольше прослужила, необходимо плавно отпускать педаль при переключении передач.

Когда необходимо проводить регулировку сцепления?

Регулировка сцепления проводится периодически. С течением времени ход педали увеличивается и отключение происходит не до конца. Таким образом, при максимально отжатой ПС не происходит полное отключение валов, и они остаются в соприкосновении с двигателем, что увеличивает нагрузку на зубья и сокращает срок службы узла.

При недостаточно свободном ходе ПС не полностью включается ведомый диск. В результате при движении передается не весь крутящий момент, в этом случае автомобиль теряет мощность. Кроме того, даже при плавном отпускании ПС ведомый диск может резко включаться, при этом будут слышны шумы в трансмиссии, машина будет дергаться.

Диагностировать, что требуется регулировка, можно по следующим признакам:

• рывки или удары при начале движения;
• западает ПС;
• у ПС недостаточный свободный ход;
• происходит утечка жидкости из системы привода;
• появляется посторонний шум при переключении передач.

Определить необходимость регулирования ПС просто. Нужно замерить расстояние от пола до педали, оно должно составлять примерно 16 сантиметров.

Практическое руководство по регулировке

Механическое сцепление регулируется с помощью его привода. Для этого в подкапотном пространстве следует найти трос, на конце которого находится болт с контргайкой. Поворачивая регулировочную гайку, нужно добиться того, чтобы свободный ход педали составил 12-13 см. Для увеличения хода ПС гайку следует закручивать, для уменьшения хода гайку нужно выкручивать. Затем следует три раза отжать ПС и замерить расстояние между педалью и полом. Регулировка сцепления проводится, пока не будет достигнуто необходимое расстояние.

Регулируем трос привода

Если процедура выполняется после замены узла, то необходимо проконтролировать, чтобы в системе гидропривода не было воздуха. Если он присутствует, его нужно удалить путем продувки системы.
Суть регулирования состоит в установлении необходимых зазоров между штоком и поршнем главного цилиндра узла. Кроме того, устанавливаются необходимые расстояния между фрикционным кольцом нажимного диска и выжимным подшипником.

Для того, чтобы отрегулировать гидравлический привод, необходимо снять пружину с кронштейна главного цилиндра и вилки. Далее следует замерить зазоры между толкателем и выжимной вилкой. Это расстояние должно быть примерно 5 мм. Путем откручивания или закручивания регулировочной гайки на штоке цилиндра нужно добиться, чтобы свободный ход вилки составил 5 мм.

Данная процедура проводится на простых системах и приведена в качестве примера. Существуют другие системы привода сцепления. Чтобы правильно отрегулировать узел, лучше обратиться к инструкции по эксплуатации автомобиля. От правильности регулировки зависит качество передвижения автомобиля.

Что такое сцепление? Механизм, от которого зависит плавный ход автомобиля и мягкое переключение скоростей при наружном осмотре машины в глаза практически не бросается. О его наличии шофёр помнит благодаря педали, расположенной возле левой ноги. Механизм этот называется сцепление. При нажатии на педаль сцепление выключается, нога снята с неё — сцепление включается. Благодаря этому нехитрому механизму водитель может в любой момент прервать связь двигателя с трансмиссией. Когда регулировка сцепления хорошо отлажена, это позволяет автомобилю плавно тронуться с места, без рывков набрать нужный темп хода, спокойно переключать скорости, замедляя или убавляя ход машины.

На российских авто традиционно установлено так называемое «сухое сцепление», однодисковое. Однако на отдельных марках, например, «Ниве», в сцеплении используется гидравлический привод. Привод сцепления является, пожалуй, наиболее уязвимым местом в механизме и требует регулировки.

Проверяем техническое состояние

Этот механизм нуждается в диагностике гораздо реже, чем рулевая часть или тормоза. Но время от времени проверять его состояние необходимо. Какие-либо нарушения и сбои в работе сцепления чреваты серьёзными последствиями, особенно если машина находится вдали от сервис-центров или любого другого места, где водителю окажут помощь и приведут авто в «живое» состояние. Машина может просто остановиться и своим ходом уже не пойти, или же её подвижность будет только частичной. Причинами сбоев могут быть и износ одной фрикционной накладки в ведомом диске или сразу нескольких, и поломка самого ведомого диска — от долгого срока эксплуатации и т.д.

Как понять, нужна ли уже регулировка сцепления?

• когда водитель хочет плавно стартовать, а машина начинает дёргаться, явственно ощущаются удары, рывки;
• педаль сцепления под ногой западает;
• включение передачи сопровождается особым характерным шумом.

Протестировать состояние можно и таким образом: завести мотор, затем, не торопясь, убрать ногу с педали сцепления и тронуться. Моментальное начало движения указывает на то, что свободный ход отсутствует. А если автомобиль остался стоять даже тогда, когда педаль оказалась совсем отпущенной, следовательно, её ход больше нормы. Теперь следует взять обычную линейку и измерить пространство от пола в машине до резиновой педальной накладки. В идеале должно быть 160 миллиметров. Если расстояние больше, т.е. педаль находится выше указанного предела, необходима регулировка педали сцепления и привода.

Уроки Самоделкина

Привести сцепление в нормальное рабочее состояние можно, отрегулировав его привода, точнее, регулировочный болт. Находится он под капотом, на конце троса. Ошибиться трудно: этот болт закреплён контргайками.

Регулировка сцепления совершается путём отладки хода педали сцепления. Он должен быть в пределе 120-ти-130-ти миллиметров. Чтобы увеличить ход, нужно закрутить гайку на наконечник, а чтобы ход педали уменьшить — гайка отвинчивается.

Когда отладка закончена, на педаль следует трижды нажать, а затем снова измерить пространство от пола до площадки с педалью. Если оно всё ещё не соответствует нужным параметрам, регулировка сцепления должна быть продолжена.

Если сцепление гидравлическое, технология его отладки несколько иная. Следует помнить, что выжимная вилка штока толкателя должна отстоять на расстоянии примерно в 5 миллиметров. Чтобы такую длину установить, пружина с кронштейна у рабочего цилиндра с вилкой снимается, а регулировочная гайка со штока цилиндра закручивается или откручивается так, чтобы у вилки свободный ход был не менее и не более 5 миллиметров.

Примечание

Приступая к регулировке механизма сцепления, обязательно следует внимательно изучить техпаспорт своего автомобиля. В зависимости от модели машины могут быть и различные модификации этого механизма.

На автомобилях ВАЗ десятого семейства, независимо от объёма двигателя и типа газораспределительного механизма (8 или 16 клапанов), применяется механический привод сцепления. В отличие от классических Жигулей, где установлен гидропривод механизма сцепления, тросовой привод проще в обслуживании и дешевле . У него есть некоторые минусы, но для двигателей такого объёма и мощности эти минусы роли практически не играют. Единственное, что может потребовать внимания в процессе эксплуатации, регулировка привода сцепления ВАЗ-2110.

Когда необходима регулировка сцепления на ВАЗ-2110

По мере износа фрикционных накладок на ведомый диск сцепления, свободный и рабочий ход педали увеличивается.

Это может привести к тому, что сцепление может отключаться не до конца при полностью выжатой педали. Как результат, сцепление будет “вести”, возможны затруднения при включении первой и задней передачи, при переключении передач на ходу. Такая ситуация создаёт дополнительную нагрузку на шестерни, валы и синхронизаторы коробки передач, что приводит к преждевременному износу КПП.

Заводом оговорены допустимые люфты, свободный и рабочий ход педали сцепления , которых необходимо придерживаться в процессе эксплуатации автомобиля .

• Номинальный полный рабочий ход педали сцепления — 120 мм .
• Максимально допустимый — 160 мм .

Полный ход педали сцепления (до упора) должен находится в интервале от 120 до130 мм.

Однако до 160 мм лучше не дотягивать , поскольку это грозит усиленным износом фрикционов и элементов КПП, а кроме того, в любой момент могут возникнуть трудности с переключением и включением передач. Чтобы измерить ход педали сцепления, нам пригодится обычная линейка. Упираем её в пол под педалью и замеряем расстояние до резиновой накладки.

Алгоритм регулировки сцепления

Для регулировки нам понадобятся только два рожковых ключа на 13 и та же линейка для контроля хода педали. Если ход педали больше допустимых 150-160 мм, приступаем к работе:

1. Устанавливаем автомобиль на ровную площадку, затягиваем ручник.

   Ставим автомобиль на ручник и открываем капот.

2. Открываем капот, находим на картере сцепления выжимную вилку, в которую продет резьбовой наконечник троса.

   Нужные нам гайки находятся за корпусом воздухана над картером сцепления.

3. Трос зафиксирован двумя гайками. Ослабляем контргайку, удерживая упорную гайку ключом на 13.

   Так выглядят гайки на новом двигателе и при хорошем освещении.

4. Отпускаем упорную гайку на несколько оборотов. Идем в салон и проверяем ход педали, предварительно нажав несколько раз на педаль.

   Замеряем ход педали линейкой.

5. Затягивая упорную гайку, мы увеличиваем свободный ход педали, отпуская — уменьшаем.
6. Продолжаем регулировку до тех пор, пока не добьёмся хода в номинальных 120 мм.
7. Закручиваем контргайку, удерживая упорную гайку ключом.

   Затягиваем гайки.

8. Попутно оцениваем состояние троса привода сцепления. Его замена будет необходима при следах явных внешних повреждений.
9. Подвигаем защитный гофрированный кожух до упора в вилку.

   Оценив состояние троса, натягиваем обратно резиновый кожух.

Заключение

Так можно буквально за 15 минут отрегулировать сцепление на ВАЗ-2110 с 8 и 16-клапанным двигателем. Успешной всем работы и удачи на дорогах!

Совет. Крутить гайки будет гораздо удобнее, если не полениться снять аккумулятор и отстегнуть корпус воздушного фильтра.

Как отрегулировать сцепление на ВАЗ? Регулировка привода (педали) сцепления Ваз 2107 регулировка педали сцепления.

Система сцепления в каждом автомобиле является одним из ключевых узлов системы управления, в случае отказа которого продолжение движения невозможно. Управление сцеплением происходит с помощью педали. Наверное, не стоит говорить, что это сложнейшая система, нуждающаяся в систематическом уходе и внимании, а регулировку должен уметь выполнить любой водитель.

Благодаря правильно отрегулированному сцеплению, существенно сокращается опасность преждевременного износа частей сцепления, к примеру, выжимного диска.

[ Скрыть ]

Признаки неисправности сцепления

Постараемся в общих чертах разобраться в процессе отладки сцепления. Зачем необходима регулировка? Если своевременно не провести настройку, то впоследствии это приведет к сложным ремонтным работам или полной замене всей системы. В случае, если ход педали увеличен, то это впоследствии приведет к неполному выключению, диск все равно будет находиться в контакте с маховиком мотора.

Если же наоборот, то есть ход педали небольшой, то не будет происходить полного включения ведомого диска, как говорят водители, будет происходить пробуксовка, или же утрата вращающего момента.

Диагностика системы

• Начнем с самого простого. Нам потребуется обычная линейка. Однако, измерение хода педали потребуется тогда, когда появятся неполадки во время переключения скоростей или же при старте.
• Если вы начинаете движение и в это время случаются рывки либо удары, треск при переключении скорости или же происходит западание педали – это явные симптомы того, что система нуждается в регулировке.
• Не считая этого, вы можете лично провести диагностику. Нужно завести мотор, не спеша отпускать педаль и тронуться с места.
• В случае, если машина стартует сразу, при отпускании педали, то это означает недостаточность свободного хода. И в противном случае, если машина не трогается с места, даже если педаль отпущена, то это означает, что ее ход превышает норму.
• С помощью линейки или рулетки измеряем расстояние между полом и педалью — оно должно равняться 160 миллиметрам, в противном случае нужно регулировать.

Инструменты

Подготовительные работы

Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.

Регулировка

Проверка

После того, как вы завершите, обязательно проведите проверку:

1. Включите нейтралку. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах выжмите сцепление и включите заднюю скорость. Если все в порядке, то она включится свободно без каких-либо шумов!
2. Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишних шумов, то система настроена правильно. Обязательно обращайте внимание на то, чтобы автомобиль разгонялся нормально.

В заключение скажем, что сцепление – это очень важная система, к которой нужно относиться внимательно. Например, в случае неправильного обращения и несвоевременного сервиса сцепление может просто сгореть. Равным образом может произойти непроизвольное движение машины, а в этом случае последствия могут быть самые непредсказуемые.

Извините, в настоящее время нет доступных опросов.

Видео «Регулировка системы сцепления на классических моделях ВАЗ»

В этом видео показано, как отрегулировать и подтянуть сцепление на традиционных автомобилях ВАЗ.

Главная задача сцепления – временное разъединение (разобщение) двигателя и трансмиссии и плавное их соединения. Эти операции необходимы во время движения для управления механической коробкой передач: переключение передач, остановка, торможение, трогание автомобиля с места.

В случаи, если нарушена регулировка свободного хода педали сцепления, автомобиль перестает нормально передвигаться, возникают различные проблемы – становится невозможным тронуться с места, передачи переключаются с хрустом, также машина может буксовать и плохо разгоняться.

Содержание статьи:

Как регулировать сцепление. Общее руководство

Проверка зазора троса сцепления . В зависимости от марки автомобиля, зазор троса на механическом сцеплении можно проверить и отрегулировать разными способами.

Существует три основных способа:

• изменение длины кабеля, когда рычаг сцепления работает;
• измерение расстояния между регулировочной гайкой и вилкой;
• измерение расстояния между регулировочной гайкой и стопором троса.

На некоторых автомобилях можно использовать любой из этих методов. Но проводиться измерение обязательно должно между точками, приведенными в руководстве автомобиля или в инструкции по эксплуатации.

Проверка и регулировка вилки сцепления . Автомобиль необходимо надежно поднять на пандусы или подставки. С ручным тормозом применяем и блокировку колес.

1. Находим трос сцепления, идущий вниз от педали сцепления и выступающий через сцепление рычага управления. Есть резьбовые втулки, с двумя гайками, которые располагаются на выступающем конце троса.
2. Зазор имеет разницу между измерением, когда рычаг переключения находится в состоянии покоя и при положении вовнутрь.
3. Чтобы измерить его, держим линейку рядом с кабелем между рычагом управления и другой точкой отсчета, такой как край корпуса сцепления.
4. Аккуратно нажимаем на рычаг до упора, выравниваем линейку с его концом и вымеряем расстояние между рычагом и точкой отсчета.
5. Потягиваем рычаг наружу и измеряем расстояние еще раз. Находим разницу между двумя измерениями и сравниваем ее с указанными данными от производителя.
6. Если зазор нужно отрегулировать, ослабляем накидную гайку на резьбовой втулке, которая называется в народе контргайкой (на некоторых автомобилях VW это крыльчатая гайка).
7. Далее выворачиваем регулировочную гайку вперед или назад, для уменьшения или увеличения зазора, проверяя измерение по мере необходимости.
8. Затягиваем контргайку и нажимаем педаль сцепления несколько раз. Проверяем зазор еще раз, при необходимости подрегулируйте.

На некоторых автомобилях с защитным днищем, добраться до контргайки и повернуть ее при необходимости бывает очень трудно. В этом случаи понадобится специальный гаечный ключ, имеющий разъем и универсальный диск для выполнения этой процедуры.

Измерение зазора . Измеряем расстояние между муфтой рабочего рычага и точкой отсчета, такой как край корпуса муфты. Первую операцию проводим с рычагом управления в состоянии покоя, а затем, когда она в нажатом положении. Разница между этими двумя измерениями – количество свободного хода рычага на тросе. Это и есть зазор в тросе сцепления.

Другой способ проверки и регулировки . Находим место, где трос сцепления выступает за вилку и гайки на резьбовой втулке.

1. Плоскогубцами отцепляем пружину отрыва от вилки сцепления.
2. Берем резьбовой конец троса (при необходимости можно взять плоскогубцы) и подтягиваем его до возможного уровня, что позволит поднять педаль сцепления до предела.
3. Измерить расстояние между регулировочной гайкой и внутренней кромкой муфты вилки сцепления, можно линейкой. Это измерение зазора.
4. Сравниваем полученные данные с цифрой, указанной в инструкции по эксплуатации автомобиля.
5. Если возникнет необходимость в регулировке, сделать это можно так, как описано выше.

Проверка и регулировка троса сцепления . Данный метод используется на некоторых старых автомобилях.

1. В полностью поднятом положении, при помощи блока древесины, заклиниваем педаль сцепления.
2. Обнаружив расположение кабеля сцепления, находим, где наружный кабель прижимается к краю корпуса.
3. Контргайка и регулировочная гайка расположены в конце кабеля, рядом с фиксирующим кронштейном.
4. Держим внешнюю часть кабеля и тянем его назад до упора, что позволит обнажить внутренний кабель.
5. При помощи линейки, измеряем длину обнаженной части троса между концом троса и регулировочной гайкой. Это измерение зазора троса сцепления.
6. Сравниваем полученные данные с данными указанными производителем и при необходимости регулируем.
7. Ослабляем контргайку и поворачиваем регулировочную гайку либо назад, либо вперед, для получения оптимального значения.
8. Затягиваем контргайку и измеряем еще раз.

Проверка и регулировка гидравлического сцепления . Многие гидравлические муфты являются саморегулирующими, но некоторые конструкции позволяют проводить ручную регулировку, чтобы компенсировать износ пластины трения.

1. Если гидравлическая муфта регулируется, толкатель на рабочем цилиндре будет иметь резьбу и оснащен контргайкой.
2. Поднимаем автомобиль надежно на рампу или осевые стойки.
3. Забираемся под автомобиль и находим рабочий цилиндр сцепления и его регулируемый толкатель.
4. Плоскогубцами отцепляем пружину отрыва от вилки. Нажимаем на вилку сцепления вперед до упора.
5. Удерживая ее в этом положении, при помощи линейки измеряем расстояние между концом корпуса рабочего цилиндра и вилки сцепления.
6. Отпускаем вилку, а затем измеряем расстояние снова, пока она находиться в состоянии покоя.
7. Разница между этими двумя измерениями и является зазором сцепления. Сравниваем это с цифрой, которая приведена в руководстве автомобиля и при необходимости регулируем.
8. Контргайка и регулировочная гайка находиться на резьбовом конце толкателя. Ослабляем контргайку.
9. Винт регулировочной гайки проворачиваем в сторону рабочего цилиндра, для увеличения зазора, либо в сторону вилки сцепления, для его уменьшения. Когда измерение верно, затягиваем контргайку.
10. Повторно проверяем и при необходимости регулируем его снова.

Как регулировать сцепление на Ваз 2110, 2111, 2112

1) . Ставим автомобиль на ровную площадку и включаем стояночный тормоз. Открываем капот и отключаем минусовую клемму от аккумуляторной батареи.

2) . Далее с помощью линейки установленного перпендикулярно акселератору и полу замеряем расстояние хода привода. Замеряем расстояние от пола до места, где начинается резиновая прокладка на акселераторе. В случаи, если это расстояние больше или меньше 16 см, то нужно будет произвести регулировку.

3) . Итак, открываем капот автомобиля, после чего находим крепление тросика системы с педалью. Как правило он располагается напротив водительского сиденья. Обращаем внимание на 2 гайки, которые расположены на конце данного тросика. На фото они отмечены номерами 1 и 2. Гайку под номером 1 выкручиваем, но не до конца, а вторую подкручиваем или откручиваем, до нужного свободного хода акселератора, то есть до того момента, пока ход не будет равен 12 – 13 см.

4) . Учтите, при ослаблении второй гаечки свободный ход будет увеличиваться, а при закручивании – уменьшаться.

5) . Далее садимся на место водителя и до самого конца несколько раз нажимаем на педаль сцепления, после чего опускаем ее. Делаем это еще раз и проверяем показатель свободного хода. В случаи необходимости процедуру можно повторить.

6) . После того, как сцепление будет отрегулировано, продвигаем ограничительную втулочку в вилку до упора.

7) . На этом процесс регулировки можно считать завершенным.

Как регулировать сцепление на Ваз 2108, 2109, 2199

1) . Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в переделах 18-20 сантиметров.

3) . Из полученного первого результата 18-20 см вычитаем результат второго замера 6-7 см. В итоге мы получим 13-14 см. Для автомобилей марок Ваз 2108 и Ваз 2109 это значение считается нормальным.

4) . В случаи, если это значение отличается в ту или иную сторону, то нужно будет повторно отрегулировать сцепление. То есть либо подтягиваем, либо же ослабляем.

5) . Одним ключом удерживаем регулирующую гайку, а вторым немного ослабляем контргайку.

6) . Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7). Производим замеры и в случаи удовлетворительного результата, контргайку затягиваем и на этом работу можно считать завершенной. Но а если нет, то нужно будет еще раз проделать данную операцию.

Видео

Как регулировать сцепление на Лада Калине?

1) . Открываем капот и снимаем воздушный фильтр. Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отсоединяем ДМРВ. Далее откручиваем хомут и снимаем корпус воздухофильтра.

2) . Вытаскиваем трос за наконечник с резьбой на максимально возможное расстояние. В данном случаи нужно будет преодолеть и сопротивление, которое оказывает пружина прикрепленная в ПС.

3) . Удерживая трос в таком положении, при помощи штангенциркуля замеряем расстояние между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.

4) . В случаи, если расстояние не соответствует, то при помощи рожкового ключа, либо подтягиваем, либо ослабляем гайку натяжения.

6) . После того, как расстояние будет отрегулировано, воздушный фильтр устанавливаем на место.

Видео

Как регулировать сцепление на Ваз 2107

Чтобы отрегулировать сцепление Ваз 2107 необходимо заехать на яму или эстакаду. Но в случаи, если такой возможности нет, то автомобиль при помощи домкрата устанавливаем на опоры, с соблюдением всех мер безопасности.

1) . Свободный ход необходимо отрегулировать таким образом, чтобы расстояние от верхнего положения педали до упора равнялся 0,4 – 2 миллиметрам. В противном случаи нужно будет произвести настройку. При помощи ключа «на 10» гайку стопоряющую ограничитель немного откручиваем и путем ее вращения выставляем нужный зазор.

2) . Если система двигателя Ваз 2107 предусматриваем инжекторный впрыск горючего, то нужно будет снять защитный щиток.

3) . Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.

4) . Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

5) . Ход толкателя регулируем при помощи ключа «на 17». Необходимо также сдерживать от проворачивания регулирующую гайку толкателя, но а при помощи ключа «на 13» ослабляем контргайку.

6) . Фиксируя толкатель при помощи ключа «на 8», ключом «на 17» выставляем необходимые 4-5 миллиметров.

7) . Фиксируем контргайку.

8) . Проверяем ход педали, который должен составлять примерно 30 миллиметров от его верхнего положения до момента отключения. Если потребуется, то можно выполнить операцию повторно.

Как регулировать сцепление на Газели?

Как регулировать сцепление на Лада Приоре?

Замерить необходимое положение троса можно двумя способами.

Первый способ заключается в ориентирование по ходу педали сцепления, движение которого должно быть в пределах 125 – 123 миллиметров. Но и второй способ заключается в замере длины троса, выходящего из кожуха. В отпущенном состоянии она должна составлять 27 миллиметров.

В большинстве случаях водители пользуются первым вариантом, что объясняется большей надежностью. Именно порядок действий первого варианта мы подробно и опишем.

1) . При помощи гаечного ключа «на 17» откручиваем контргайку, который фиксирует кожух троса в гнезде коробки.

3) . При помощи концевого пластикового наконечника с резьбой, корректируем провис троса. Крепим, не затягивая гайки и проверяем на мягкость включения передач. В случаи, если сцепление отрегулировано правильно, то можно зафиксировать и гайки.

3) . При помощи 2 гаечных ключей ослабляем гайки крепления наконечника троса, после чего подкручивая или ослабляя их добиваемся того, чтобы ход педали был равен 125 – 135 мм.

4) . Садимся на водительское кресло и до упора не менее 3 раз надавливаем на педаль сцепления. Затем снова замеряем ее и ход. В случаи необходимости корректируем.

Как регулировать сцепление на Ниве?

Заключение

Работа по регулировке пусть и является не сложной задачей, но требует к себе определённого внимания и терпения. Впрочем, при должном подходе успех не заставит себя ждать. Удачного ремонта.

Сцепление — один из основных узлов автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно сцепление обеспечивает своевременно разъединение, а затем и плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и начале движения двигателя. По сути, сцепление играет роль «выключателя» крутящего момента.

Состав и особенности

В большинстве автомобилей (в том числе и отечественной «классике») сцепление состоит из нескольких основных элементов:

Выжимного подшипника. Он находится не первичном валу, который немного выступает из КПП. При этом крепление подшипника производится не на самой оси (как считают многие), а на защитном кожухе. Именно благодаря подшипнику в действие приводится вилка привода. По своим конструктивным особенностям выжимной подшипник бывает оттягивающего или нажимного действия;

Фрикционных накладок. Для изготовления этих комплектующих применяется углеродный композитный материал, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются с помощью специальных заклепок;

Ведомого диска сцепления. Этот узел отличается своей круглой формой. Его основное назначение — подсоединение первичного вала КПП. В составе диска есть демпферные пружины (необходимы для снижения вибраций), шлицевая муфта, лучевое основание и накладки;

— «корзина» (нажимной диск) имеет оригинальную выпуклую форму. Диаметр «корзины» практически сопоставим с размером маховика. Диск идеально отшлифован с одной из сторон и плотно скреплен с маховиком.

Управление механизмом сцепления производится из салона автомобиля, путем нажатия на педаль сцепления. Принцип ее работы очень прост. В обычном положении (когда педаль отжата), выжимные пружины сдавливают между собой два диска — прижимной и сцепления. При этом оба они плотно прижаты к маховику. Как следствие, первичный вал находится в шлицевой муфте и осуществляет передачу момента вращения.

Как только водитель за рулем авто утапливает педаль сцепления в пол, выжимной подшипник приступает к своей работе. Он давит на выжимные пружины и отодвигает нажимной диски от диска сцепления. Первичный вал КПП перестает вращаться, а силовой узел продолжает работать.

Когда регулировать сцепление?

Каких-то особых требований к регулировке сцепления по пробегу не существует. Автолюбитель должен сам следить за эффективностью работы рычага и своевременно производить регулировку. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь всем узлам сцепления приходится выдерживать большую нагрузку. Часто потребность в регулировке возникает при злоупотреблении сцеплением, когда водитель выжимает сцепление и долго удерживает его в таком положении.

Бывают ситуации, когда при прошлой регулировке были допущены серьезные ошибки. В этом случае приходится переделывать всю работу заново. Если же проигнорировать проблему и продолжать эксплуатировать авто с не отрегулированным сцеплением, то возможны проблемы с включением передач, началом движения (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20%).

Да и какой смысл затягивать с регулировкой, если эту работу можно выполнить в течение 30-40 минут своими силами.

Особенности регулировки сцепления ВАЗ-2107

Провести весь комплекс регулировочных работ не составит проблем даже новичку. Главное — действовать строго по заданному алгоритму:

1. Загоняйте машину на эстакаду. Если в гараже есть яма, то это только плюс. Остается только организовать качественное освещение.
2. Начинайте работу с салона автомобиля. В первую очередь убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. При этом измерения проводятся от точки верней позиции педали до момента упора непосредственно в поршень цилиндра. Если все нормально — продолжаем дальше. Если нет — производим регулировку:

Находите стопорную гайку, ограничивающую ход сцепления) и откручивайте ее с помощью ключа на «10»;

Крутите ограничитель (он расположен под стопорной гайкой), измеряя попутно зазор. Как только удается попасть в указанный выше диапазон, затягивайте верхнюю гайку.

1. Снимайте грязезащитный кожух (для автомобилей с инжектором).
2. Хорошенько вычищайте толкатель от мусора и обработайте его проникающей смазкой.

1. Измеряйте свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от данного параметра напрямую зависит ход самого выжимного подшипника. Для проведения проверки выполните следующие манипуляции:

Отведите вилку сцепления максимально назад;

Измерьте свободный ход (нормальный параметр — от 4 до 5 мм). Если же пружина слишком жесткая и не дает произвести измерения, то ее лучше отсоединить на время проверки.

1. Регулируйте свободный ход (при необходимости). Для этого берите ключ на «17» и держите им регулировочную гайку. Одновременно с этим послабляйте контргайку с помощью ключа на «13».

1. Возьми ключ на «8» и крепко зафиксируйте толкатель. При этом с помощью ключа на «17» вращайте гайку и выставляйте необходимый ход толкателя. По рекомендации производителя он должен быть в диапазоне от 4 до 5 мм (об этом мы уже упоминали выше).
2. После завершения регулировки надежно зафиксируйте ключом гайку для регулировки и протяните контргайку.
3. Теперь перемещайтесь в салон и проверяйте общий ход педали. Здесь норма — 2,5-3,5 сантиметра. Замеры необходимо производить от крайнего верхнего положения до момента, когда сцепление начнет выключаться. Если это необходимо, проведите комплекс регулировочных работ заново.

Вывод

Достаточно первый раз вникнуть в особенности регулировки педали сцепления на ВАЗ-2107, и в дальнейшем эта работа будет занимать не более 30 минут личного времени. Теперь вам не нужно будет из-за такой мелочи обращаться на СТО — вы все сделаете своими руками. Удачи.

Доброго времени суток, уважаемые автолюбители! Согласитесь, ведь приятно, когда всё в автомобиле работает, когда все рычажки и педали выполняют свои функции. Мы просто забываем о той или иной педали, до того времени, пока не почувствуем, что нажатие на неё происходит не так, как всегда.

Именно такому вопросу, как отрегулировать педаль сцепления, мы с вами и посвятим своё время. Оказывается, что регулировка педали сцепления не требует высшего образования и квалификации автослесаря. Т.е., с этим можно вполне справиться своими руками.

Когда нужна регулировка сцепления

На примере сцепления на «классике» постараемся понять технологию регулировке привода сцепления. Для чего нужна регулировка сцепления? Дело в том, что если регулировка привода сцепления не будет проведена вовремя, то это может привести к ремонту, либо замене сцепления.

Большой ход педали сцепления приводит к тому, что сцепление выключается частично, и диск сцепления все равно находятся в соприкосновении с маховиком двигателя.

Малый ход педали, не включает полностью ведомый диск, происходит пробуксовка, т.е. потеря крутящего момента.

Каким образом правильно диагностировать работу сцепления

Как всегда, обращаемся к народному опыту. Вам понадобится линейка. Но, измерять ход педали, вы приступите тогда, когда вам об этом скажет поведение автомобиля, при или начале движения.

При попытке плавно начать движение происходят рывки или удары, шум при включении передачи или западает педаль сцепления – это признаки того, что требуется регулировка сцепления.

Кроме этого, вы можете самостоятельно провести диагностический тест работы сцепления. Для этого нужно немного. Заведите двигатель, медленно отпустите педаль сцепления и трогайтесь с места.

Если движение начинается сразу, как вы начали отпускать педаль сцепления, то этого говорит об отсутствии свободного хода. Если же авто не тронулось даже при полностью отпущенной педали сцепления, то значит, ход педали больше нормы.

При помощи линейки замеряем расстояние от пола до резиновой накладки на педали. Норма – 160 мм. если расстояние выше, то необходимо провести регулировку привода сцепления.

Как отрегулировать сцепление

Мы будем приводить в рабочее состояние, путем регулировки привода сцепления, а если точнее, то регулировочного болта. На окончании троса (в подкапотном пространстве), есть болт, который законтрогаен.

Поворачивая регулировочную гайку, необходимо отрегулировать ход педали сцепления, чтобы он составлял 120 -130 мм. Увеличить ход педали – закручиваем гайку на наконечник, уменьшить ход педали отвинчиваем гайку.

После регулировки необходимо 3 раза нажать на педаль сцепления, и вновь замерить расстояние от пола до площадки педали. При необходимости, продолжить регулировку сцепления до тех пор, пока не достигнете нужного расстояния хода педали.

Регулировка гидравлического сцепления производится следующим образом. Общая длина от штока толкателя, до выжимной вилки должна быть в пределах 5 мм. Снимаем пружину с кронштейна рабочего цилиндра и вилки.

Отворачивая либо заворачивая регулировочную гайку на штоке цилиндра таким образом, чтобы свободный ход вилки составлял 5 мм.

Важно! Мы привели вам примеры регулировки сцепления на классических моделях. Не факт, что у вашего авто параметры могут быть такие же. Поэтому, приступая к регулировке сцепления на своем авто, предварительно ознакомьтесь с мануалом по обслуживанию и ремонту от производителя.

Успехов вам при регулировке сцепления своими руками.

Добро пожаловать!
Регулировка сцепления – благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Краткое содержание:

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму – «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: « »)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Регулировка:

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле »)

Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:

Как отрегулировать сцепление на механической коробке передач? — MVOrganizing

Как отрегулировать сцепление на механической коробке передач?

Для регулировки просто потяните вверх трос сцепления и слегка ослабьте контргайку и регулировочную гайку. Затем снова медленно потяните трос сцепления вверх. Вы почувствуете точку зацепления вилки сцепления. Это то место, куда следует отрегулировать трос сцепления.

Каким образом вы регулируете педаль сцепления?

С помощью рожкового ключа ослабьте стопорную гайку, повернув ее против часовой стрелки.Отрегулируйте высоту педали сцепления до определенного диапазона высоты, повернув регулировочный болт против часовой стрелки, чтобы уменьшить высоту педали сцепления, и поверните регулировочный болт по часовой стрелке, чтобы увеличить высоту педали сцепления.

Могу ли я отрегулировать педаль сцепления?

Ручная регулировка сцепления Ваш автомобиль, скорее всего, будет иметь трос сцепления со стержнем с резьбой. Шток будет иметь контргайку и регулировочную гайку, чтобы определить величину свободного хода педали сцепления. Найдите гайки, чтобы можно было отрегулировать их, слегка ослабив обе.

Что означает высокая точка зажима сцепления?

Точка зажима, расположенная высоко по ходу рабочего хода муфты (близко к тому месту, где муфта останавливается перед снятием ноги), может указывать на то, что муфта изношена и близка к необходимости замены. Однако это только показатель, так как может просто потребоваться регулировка, так как каждая точка привязки автомобилей находится в разных местах.

Как отрегулировать сцепление?

Сначала нужно немного ослабить контргайку и регулировочную гайку.Затем потяните вверх трос сцепления и убедитесь, что контргайку и регулятор можно повернуть вручную. Шаг 2: Отрегулируйте рычаг сцепления. Теперь, когда регулировочная гайка и контргайка ослаблены, снова потяните вверх трос сцепления.

Почему у меня не работает сцепление?

Обычно причиной пробуксовки сцепления является нормальный износ. Деформированный маховик или незакрепленная крышка сцепления также могут вызвать эту проблему. Воздух в гидравлической линии: если в гидравлической линии есть воздух, он займет пространство, необходимое жидкости для создания надлежащего давления.Это может привести к заеданию сцепления.

Как отрегулировать пробуксовку сцепления?

Сначала нужно немного ослабить контргайку и регулировочную гайку. Затем потяните вверх трос сцепления и убедитесь, что контргайку и регулятор можно повернуть вручную. Шаг 2: Отрегулируйте рычаг сцепления . Теперь, когда регулировочная гайка и контргайка ослаблены, снова потяните трос сцепления вверх.

Щелкните, чтобы увидеть полный ответ

Кроме того, как исправить проскальзывающую муфту?

РЕМОНТ ПРОКЛАДКИ СЦЕПЛЕНИЯ

1. Отвинтите сцепление (от маховика) и замените сцепление.
2. Проверить маховик. Отремонтируйте маховик.
3. Замените выжимной подшипник, поскольку смешивание новых деталей со старым выжимным подшипником может быть опасно.
4. Осмотрите втулку пилота, расположенную рядом с коленчатым валом.

Еще можно спросить, а сколько можно ехать с пробуксовкой сцепления? Вы можете проработать часами, днями или даже неделями, когда ваше сцепление только начинает проскальзывать . Но если сцепление вашего автомобиля начинает проскальзывать , когда вы ведете на более высоких передачах — скажем, на третьей передаче и выше — это не длинный , пока не оставит вас в затруднительном положении.

Из этого, что вызывает пробуксовку сцепления?

Пробуксовка сцепления может возникнуть после нескольких лет эксплуатации или сразу после установки нового сцепления и может быть вызвано различными сценариями. Одна из наиболее часто наблюдаемых и легко предотвращаемых причин проскальзывания — это неправильные размеры ступеньки и чашки после механической обработки или восстановления поверхности маховика.

Может ли низкий уровень тормозной жидкости вызвать пробуксовку сцепления?

Шестерня Проскальзывание Жидкость сцепления низкого уровня может вызвать пробуксовку передачи .Когда вы переключаете передачи, именно жидкость сцепления отвечает за передачу усилия от вала шестерни на шестерни. В сценарии, где не хватает смазочного агента , гидравлической мощности недостаточно для эффективного выполнения действия.

Что такое проверка и регулировка сцепления?

Ответ: Муфты используются во многих различных устройствах, а не только в транспортных средствах. Муфты используются в любом устройстве, имеющем два или более вращающихся вала.Обычно двигатель приводит в движение один из валов, а другой вал, приводимый в действие первым валом, приводит в движение отдельную часть. Например, в автомобиле двигатель постоянно вращается, и при контакте с трансмиссией колеса автомобиля вращаются. Муфты используются для отделения двигателя от трансмиссии. Если вы хотите остановиться или снизить скорость на автомобиле с механической коробкой передач, сцепление должно быть включено, чтобы двигатель оставался работающим, но колеса автомобиля останавливались. Теперь, чтобы понять, что может пойти не так со сцеплением, важно понять, как действительно работает сцепление.Муфты работают за счет трения, чтобы двигатель и трансмиссия оставались соединенными. Это трение создается между диском сцепления, который соединяется с трансмиссией, и маховиком, который соединяется с двигателем. Когда педаль сцепления не нажата, сцепление содержит пружины, которые заставляют нажимной диск прижимать диск сцепления к маховику, создавая необходимое количество силы трения, чтобы двигатель и трансмиссия оставались соединенными. Когда это происходит, ваш двигатель и трансмиссия вращаются с одинаковой скоростью.Затем, когда вы нажимаете педаль сцепления, трос или гидравлический поршень нажимает на вилку выключения сцепления, чтобы освободить пружины. Когда это происходит, нажимной диск отрывается, и диск сцепления отделяется от маховика. Опять же, когда это происходит, ваш двигатель и трансмиссия теперь разделены. Во время проверки и регулировки сцепления ваше сцепление будет проверено на наличие признаков чрезмерного износа и будет отрегулировано, чтобы оно могло должным образом отключиться. Если у вас есть гидравлическое сцепление, оно будет проверено на герметичность и при необходимости отрегулировано.Если у вас есть муфта с тросовым приводом, состояние троса будет проверено и при необходимости отрегулировано. Ваша педаль сцепления также будет проверена. Расстояние свободного хода педали будет проверено и при необходимости отрегулировано (до фактического включения сцепления должен быть свободный ход на пару дюймов).

указывает на то, что ваше сцепление вышло из строя и его необходимо отрегулировать или заменить.

Трудно сказать точно, как долго прослужит сцепление на вашей механической коробке передач. В некоторых случаях он может длиться не более 30 000 миль, но некоторые водители настолько легко справляются со сцеплением, что выдерживают сотню тысяч миль и более.J&M Transmission & Auto Service может следить за вашим сцеплением и настраивать его, чтобы оно служило дольше. Если вы заметите какой-либо из следующих признаков ниже, ваше сцепление может выйти из строя.

Проблемы с ускорением

Часто изношенное сцепление не заедает, и в конечном итоге возникают проблемы с ускорением. Ваш двигатель будет вращаться, но ваша машина никуда не поедет. Это связано с тем, что сцепление включено не полностью, и вы не можете быть на первой передаче. Это также может произойти при переключении на пониженную передачу и попытке увеличить скорость, если сцепление изношено и не включается.

Жесткое переключение передач

Если сцепление изношено, переключить передачи будет непросто. Иногда по утрам вам может показаться невозможным включить нейтральную передачу. Вы знаете, как двигается ваш автомобиль, и этот процесс, и насколько он сложен, никогда не должен меняться. Если да, то это признак проблем со сцеплением или неисправности самой механической коробки передач.

Проскальзывающая муфта / шестерни

Если ваше сцепление проскальзывает, это означает, что оно выходит из зацепления, прежде чем вы отключите его самостоятельно.Это затрудняет включение передачи или переключение передач, и вы можете получить высокие обороты двигателя, как обсуждалось выше. Еще одним признаком того, что ваше сцепление вышло из строя или возникла проблема с трансмиссией, является выскальзывание самих шестерен.

Скрип / ворчание

Вы можете слышать скрип сцепления каждый раз, когда вы его нажимаете, или оно может ворчать. Это признак того, что внутренние механизмы изнашиваются и нуждаются в замене. В некоторых случаях мы можем заменить шумные детали без замены всего сцепления.В других случаях может потребоваться замена сцепления в зависимости от степени повреждения.

Липкость или губчатость

Наконец, вы знаете, как ощущается ваша педаль сцепления, и она никогда не должна быть липкой или губчатой. Если это так, опять же, у вас есть внутренние механизмы, которые изнашиваются.

J&M Transmission & Auto Service в Tea SD с радостью осмотрит ваше сцепление и сообщит вам, можно ли его отрегулировать или нужно ли его заменить. Пожалуйста, позвоните нам сегодня, чтобы назначить встречу.

Как отрегулировать трос сцепления Mustang

• Чтобы сбросить саморегулирующийся механизм приклада, см. Стандартное руководство по ремонту в мастерской.
• Чтобы настроить послепродажный регулятор брандмауэра, см. Ниже.

Подготовка к регулировке
Перед регулировкой натяжения троса сцепления проверьте все в системе, чтобы убедиться в правильности установки. Это особенно важно при объединении деталей из разных источников.

Очень важно следить за тем, чтобы кожух троса сцепления оставался под прямым углом к ​​поверхностям на каждом конце, к которым он прикреплен.Это минимизирует провисание тросовой системы и обеспечит надлежащий ход педали сцепления.

• Надежно прикрепите регулятор межсетевого экрана к межсетевому экрану.
• Правильно соберите регулятор межсетевого экрана, следуя инструкциям производителя по установке. Регулирующий механизм состоит из двух частей: половина, прикрученная к брандмауэру, выступает на внутрь брандмауэра, а не наружу и от него.
• Проложите трос так, чтобы конец внешнего корпуса находился под прямым углом к ​​регулировочному механизму.
• Передаточный конец кожуха троса сцепления должен оставаться под прямым углом к ​​кожуху раструба. Зажим приклада, расположенный под крышкой вилки сцепления, удерживает трос в правильном положении.

Регулировка натяжения троса сцепления
Цель регулировки троса сцепления — приложить к нему достаточное натяжение, чтобы выжимной подшипник слегка соприкасался с пальцами диафрагмы сцепления, обеспечивая как правильную работу сцепления, так и длительный срок службы сцепления. Не используйте регулятор брандмауэра для настройки высоты педали или регулировки того места, где в ходе хода педали сцепление включается или выключается. (Компания Maximum Motorsports производит регуляторы высоты педали сцепления, специально разработанные для правильного выполнения этой работы.)

1. Возьмитесь за внешний корпус кабеля одной рукой.
2. Потяните вперед: к радиатору и от брандмауэра. Это может потребовать некоторых усилий. Вам необходимо устранить все слабины в системе, которые заставляют выжимной подшипник (по своей конструкции) упираться в диафрагму нажимного диска.
3. Если нет зазора между большим круглым плоским концом корпуса и передней стороной регулятора, ввинчивайте регулятор в брандмауэр, пока не увидите небольшой зазор.
4. Продолжая вытягивать внешний кожух кабеля от брандмауэра, поверните регулятор, чтобы ввинтить его в брандмауэр или из него, пока зазор не станет толщиной примерно в десять центов (0,050 дюйма).

Подтверждение корректировки

• Трос должен иметь достаточное натяжение, чтобы педаль опускалась на 1/2 дюйма.когда вы нажимаете на него с силой 5-8 фунтов. Если педаль перемещается больше, чем это, увеличьте натяжение троса, вывинтив регулятор брандмауэра еще на из брандмауэра. Если для перемещения педали на 1/2 дюйма требуется усилие более 8 фунтов, уменьшите натяжение троса, ввернув регулятор еще на в брандмауэр .
• Если сцепление не выходит из зацепления, когда вы нажимаете педаль на пол, увеличьте натяжение троса, вывинтив регулятор из брандмауэра.
• Если выжимной подшипник издает щелчок при нажатой педали сцепления и при работающем двигателе, значит натяжение троса недостаточное.

Периодическая регулировка
По мере износа диска сцепления фрикционный материал становится тоньше, что приводит к увеличению натяжения троса. Это требует периодической «регулировки сцепления», как это обычно называется, для компенсации износа сцепления. Однако то, что вам действительно нужно для регулярного обслуживания, — это уменьшить натяжение кабеля .Вы можете сделать это, ввинтив регулятор в брандмауэр, следуя процедуре, описанной в разделе «Регулировка натяжения троса сцепления» выше.

Технические данные
Ford оснастил большинство Fox и все Мустанги SN95 саморегулирующимся механизмом, предназначенным для постоянного поддержания надлежащего натяжения троса сцепления. По мере износа диска сцепления механизм автоматически регулирует натяжение троса, чтобы сцепление продолжало правильно работать в течение всего срока службы.

Правильно отрегулированный трос сцепления имеет некоторое натяжение.Это поддерживает постоянный контакт выжимного подшипника с пальцами на диафрагме нажимного диска сцепления. Этот контакт необходим для работы саморегулирующегося механизма . Вопреки распространенному мнению, это конструктивная особенность, и не вызывает преждевременного износа выжимного подшипника Mustang.

Саморегулирующийся приклад состоит из пластикового блока шестерни, состоящей из квадранта и собачки. Пластик со временем изнашивается, но прижимные пластины с более высокими зажимами ускоряют этот процесс.Даже в стандартной комплектации из-за возраста пластик ухудшается, и с каждым годом вероятность поломки возрастает. Решение — заменить пластмассовый механизм на долговечные металлические детали.

Типичная замена — нерегулируемый алюминиевый квадрант. Имейте в виду, что после того, как вы удалите саморегулирующийся механизм приклада, регулировка троса сцепления больше не будет автоматической! Вы должны заменить его каким-либо методом регулировки натяжения троса. Maximum Motorsports делает это с помощью узла, называемого регулятором брандмауэра, который позволяет легко регулировать натяжение троса из-под капота вашего Mustang.Чтобы компенсировать нормальный износ диска сцепления, вам необходимо периодически регулировать натяжение троса.

По мере того, как фрикционный диск сцепления изнашивается и становится тоньше, конец пальцев диафрагмы, касающийся выжимного подшипника, толкает подшипник, прикладывая все большую и большую нагрузку к тросу и увеличивая его натяжение. Это начинает отключать сцепление, что приводит к пробуксовке сцепления. Продолжайте регулировать трос сцепления вашего Mustang, чтобы поддерживать хорошую производительность и избегать преждевременного износа диска сцепления. Обратите внимание, что этот процесс регулировки не предназначен для изменения положения педали в точке включения / выключения.Пожалуйста, ознакомьтесь с нашим регулятором высоты педали сцепления, который предназначен для правильного выполнения этого изменения.)

Связанные части

А вот и дело с саморегулирующимися сцеплениями.

Я ездил на механических коробках передач всю свою жизнь. У меня Toyota Matrix 2007 года выпуска, и когда я начал чаще глохнуть из-за сцепления, я попросил дилера отрегулировать его. Он сказал, что это не регулируется. Я подумал, не выдал ли он меня за женщину-водителя, которая не понимает, о чем говорит.Зачем им делать муфты нерегулируемыми?

Trudy

TOM: Они не делают сцепления нерегулируемыми, но в наши дни они делают большинство из них саморегулирующимися, что означает, что они не могут регулироваться вашим механиком.

RAY: Раньше сцепления приходилось регулярно регулировать.

TOM: Вам всегда нужен дюйм или около того свободного хода педали. Это означает, что на первом дюйме или около того, что вы нажимаете на него, ничего не происходит. Нет сопротивления.

RAY: Это говорит о том, что сцепление правильно отрегулировано и само по себе не работает.Потому что управляемое сцепление — это сцепление недолгое для этого мира.

TOM: Обычно, когда сцепление выходит из строя, точка включения (точка, в которой автомобиль начинает двигаться, когда вы снимаете ногу с педали сцепления) становится все выше и выше. В конце концов, свободный ход исчезает, и вы все время едете на сцеплении, даже не подозревая об этом.

RAY: В конце концов, люди устали от необходимости постоянно настраивать сцепление или заменять сгоревшие сцепления.

TOM: Итак, чтобы удовлетворить своих все более раздражаемых клиентов и защитить свою репутацию в отношении надежности, производители начали использовать гидравлические или тросовые саморегулирующиеся муфты, которые постоянно сами регулируют величину свободного хода.

RAY: В какой-то момент, когда больше не остается места для регулировки, пришло время для нового сцепления. Вы можете быть в этой точке.

TOM: Если точка включения сцепления слишком высока, вероятно, дело в этом.

RAY: Но если он слишком низкий, есть две возможности.Во-первых, воздух попал в вашу гидравлическую систему из-за утечки в рабочем или главном цилиндре. Удалите воздух из системы.

TOM: Если после кровотечения ситуация улучшится, следующим шагом будет поиск и устранение утечки.

RAY: Другая возможность заключается в том, что вы купили очень толстые коврики, из-за которых педаль не может дотянуться до пола.

ТОМ: Мой брат уменьшил ход сцепления на полтора дюйма вниз, сняв ворсистый ковер в своей машине.

King Features Syndicate

Как отрегулировать сцепление мотоцикла на Harley Big Twin

Время идет, как и износ сцепления мотоцикла.

Независимо от того, приближаетесь ли вы к заводскому интервалу обслуживания или чувствуете, что что-то немного не так, когда вы работаете со своими передачами, процесс регулировки сцепления является относительно простым делом. Независимо от причины вашего погружения, перечисленные ниже шаги помогут вам ориентироваться в воде при регулировке сцепления на вашем Harley-Davidson Big Twin.

ПРИМЕЧАНИЕ: В нашем примере мотоцикл Harley-Davidson Low Rider 2014 года выпуска, но процесс будет одинаковым для любой модели Big Twin, которую вы пилотируете.

Шаг 1: Снимите крышку троса сцепления

Предназначенный для защиты механизма регулировки сцепления от грязи, воды и особенно сочных членистоногих, крышка троса сцепления (или «ботинок») представляет собой кусок резины, напоминающий гармошку, который находится примерно на полпути между рулем и нижней частью вашего Big Двойная рама.Для большинства Harley, у которых есть тросовое сцепление, вам нужно будет отрегулировать трос сцепления, прежде чем приступить к работе с самим сцеплением. Как уже отмечалось, крышку троса сцепления найти несложно, и как только вы это сделаете, все, что вам нужно будет сделать, это просто сдвинуть ее вверх или вниз, чтобы открыть механизм регулировки троса сцепления, который укрывается под ней.

Вы не захотите столкнуться с элементами голой задницей, как и ваш механизм регулировки сцепления. Отсюда и крышка регулятора троса сцепления в виде гармошки.Фото RevZilla.

Шаг 2: Отрегулируйте трос сцепления (Часть 1)

Убрав крышку троса сцепления, вам нужно будет добавить провисание троса. Это необходимо для обеспечения того, чтобы трос не влиял на сцепление, поскольку оно будет регулироваться позже. Добавляя провисание троса сцепления, вы фактически сжимаете корпус троса, к которому трос толкает. При этом вы снимаете любое напряжение, и по завершении вы сможете выжать рычаг сцепления до упора без какого-либо сопротивления.

Чтобы увеличить провисание троса сцепления, вам сначала нужно взять гаечный ключ и зафиксировать сам регулятор. В нашем примере этот гаечный ключ составляет 1/2 дюйма. Закрепив гаечный ключ на тросике регулятора сцепления, другим гаечным ключом ослабьте контргайку, которая прикреплена непосредственно к верхней части регулятора сцепления. Контргайка используется для удержания регулятора на месте, поэтому, чтобы продолжить, вам нужно будет повернуть контргайку до упора, создавая место для регулятора троса, который также можно набрать обратно.Обязательно переведите регулятор троса сцепления до упора, чтобы он полностью снял напряжение с троса сцепления.

Прежде чем вы сможете отрегулировать провисание троса сцепления, вы должны сначала открутить контргайку, которая удерживает его на месте. Фото RevZilla.

Шаг 3: Снимите крышку сцепления (она же крышка дерби)

Думайте о прикрытии дерби как о надежном щите Стива Роджерса. Хотя нет никаких сомнений в том, что он выглядит фантастически, когда он хорошо отполирован, это специализированное оборудование, которое имеет одну цель выше всех остальных: предоставить вам легкий доступ для выполнения этой самой работы.Хотя агенту Оранджу и другим было много проблем с отделением Капитана Америки от его щита, у вас не должно возникнуть проблем со снятием крышки дерби с вашего мотоцикла.

Чтобы снять крышку дерби, ваша работа не должна требовать ничего, кроме отвинчивания нескольких болтов, удерживающих ее на месте. При этом есть несколько вещей, которые вы должны помнить в процессе.

При откручивании последнего винта держите крышку дерби под давлением. В противном случае он скорее всего отвалится.Фото RevZilla.

Protip 1: Если ваш велосипед стоит на короткой стойке, возможно (хотя и маловероятно), что из-за угла некоторая часть первичной жидкости может вытечь, если она будет переполнена. Всегда полезно подложить под мотоцикл тряпку, чтобы не задеть любые поверхности, которые вы не хотите запачкать.

Protip 2: Держите руку на крышке сцепления, чтобы поддержать ее, когда вы откручиваете последний болт. Не одному гонщику пришлось на собственном горьком опыте усвоить, что чехлы для дерби имеют склонность поддаваться гравитации сразу после удаления последнего болта.

Шаг 4: Ослабьте контргайку на регуляторе сцепления

.

ПРИМЕЧАНИЕ : На этом этапе мы будем говорить о регуляторе сцепления, который не следует путать с регулятором троса сцепления, упомянутым ранее.

Как и регулятор троса сцепления, настоящий регулятор сцепления также использует контргайку, чтобы все удерживалось на месте. Чтобы освободить это, вам нужно будет использовать гаечный ключ для самой гайки (в нашем случае 11/16), а также шестигранный ключ, чтобы удерживать регулятор сцепления на месте, как и вы.Вполне возможно, что вашему мотоциклу понадобится отвертка, а не шестигранный ключ. Для простоты (и для исключения множества текста в круглых скобках) всякий раз, когда мы упоминаем шестигранный ключ в этом руководстве, просто замените его на «отвертку», если последний требует вашего мотоцикла. Независимо от того, какой инструмент вы будете использовать, прежде чем перейти к шагу 5, где вы фактически отрегулируете сцепление, вам необходимо полностью ослабить контргайку.

Используйте комбинацию шестигранного ключа и гаечного ключа, чтобы ослабить контргайку на регуляторе сцепления.Фото RevZilla.

Шаг 5: Отрегулируйте сцепление

На этом этапе вы готовы отрегулировать сцепление. Пальцами затяните регулятор сцепления до упора. Не затягивайте его. Не сжимайте сильнее и постарайтесь убедиться, что он действительно плотно прилегает. Когда он достигнет дна, остановитесь. Конец истории. Вы достигли желаемого пункта назначения.

Ваши пальцы — правильный инструмент для зажатия регулятора сцепления. Фото RevZilla.

Когда регулятор сцепления находится в нижнем положении, вставьте шестигранный ключ.Как всегда, вы определенно захотите проверить здесь заводское руководство по обслуживанию для уточнения деталей, и когда вы это сделаете, оно, скорее всего, даст вам уставку (1/2 оборота) или диапазон (от 1/2 до 3/4 оборота). Однако диапазон поворота может варьироваться в зависимости от конкретного ощущения, поскольку в игру вступают степень износа деталей и личные предпочтения. В нашем примере общее практическое правило для четырех-, пяти- и шестиступенчатых установок — повернуть шестигранный ключ (против часовой стрелки) на пол-оборота. Итак, если вы вставите свой шестигранный ключ, и он будет указывать на шесть часов, вы потянете свой лучший доктор.Эммит Браун и верните время назад к 12 часам.

Половина оборота назад от нижнего положения регулятора сцепления — это стандартная передовая практика для многих Harley Big Twins. Фото RevZilla.

После того, как вы сделали поворот, опустите стопорную гайку вручную, чтобы снова затянуть детали. При этом убедитесь, что вы держите шестигранный ключ в положении, позволяющем устойчиво удерживать регулятор сцепления. Если вы этого не сделаете, скорее всего, вы случайно вывернете его из желаемого положения.Завершите шаг, используя гаечный ключ, чтобы полностью затянуть контргайку. Как и в остальной части этого процесса, не увеличивает крутящий момент .

Отрегулировав сцепление, затяните стопорную гайку отверткой. Фото RevZilla.

Шаг 6. Наденьте крышку дерби на

.

Когда борьба с неисправностями сцепления выиграна, пора снова поднять защиту и снова прикрепить крышку сцепления. Сделать это на своем Harley Big Twin — довольно просто.

Всегда начинайте этот процесс пальцами, чтобы затянуть болты.Помимо того, что он проще и эффективнее, он исключает вероятность того, что вы слишком быстро затянете какой-либо отдельный болт. Установив все болты на место, используйте отвертку / динамометрический ключ, чтобы нанести последние штрихи на вещи. Имейте в виду, что порядок, в котором вы это делаете, может иметь значение. На этом этапе вам нужно затянуть болты, расположенные напротив друг друга (а не просто закручивать их по порядку вокруг крышки). Подобно затяжке гаек на шинах вашего автомобиля, работа по этой схеме помогает обеспечить равномерное прилегание крышки к уплотнению.

При повторной установке крышки сцепления важно затянуть винты в звездообразном порядке (как если бы вы это делали с гайками). Фото RevZilla.

ПРИМЕЧАНИЕ: Как правило, вам всегда нужно заменить прокладки при нарушении уплотнения на деталях. Прокладки дешевые, так что стоит приобрести новые. При этом, когда дело доходит до прокладки на крышке дерби, их часто можно использовать повторно (в зависимости от состояния). Если вы все же замените, вполне вероятно, что послепродажный вариант, такой как James Gaskets, будет выглядеть немного иначе, чем заводская прокладка от Harley.Не волнуйтесь, они делают то же самое.

Некоторые послепродажные прокладки будут выглядеть иначе, чем их заводские аналоги. Не волнуйтесь, они делают то же самое. Фото RevZilla.

Шаг 7: Отрегулируйте трос сцепления (Часть 2)

Для этого шага регулировки сцепления мотоцикла вам просто нужно повторить шаг 2 в обратном порядке. Если вы нажали рычаг сцепления, чтобы проверить снижение натяжения на шаге 2, вы начнете видеть, как он теперь ползет обратно в исходное положение.Не волнуйтесь, это не работа невидимого призрака диких поездок из прошлого, это просто эффект напряжения, возвращающегося к тросу сцепления.

Когда вы снова увеличиваете натяжение троса сцепления, рычаг сцепления должен сам вернуться в исходное положение. Фото RevZilla.

Чтобы отслеживать свой прогресс, вы можете просто следить за люфтом рычага сцепления на ходу. Обратитесь к заводскому руководству по обслуживанию, но обычно где-то в пределах 1/16 дюйма достаточно свободного хода.Когда вы получите необходимое натяжение, снова затяните контргайку на регуляторе троса сцепления.

Повторное затягивание контргайки на регулятор троса сцепления гарантирует, что вы сохраните желаемый уровень натяжения. Фото RevZilla.

Шаг 8: Сдвиньте крышку троса сцепления назад

ХОРОШО-ХОРОШО. Вы закончили (иш). В то время как волнение от того, чтобы снова грохотать по шоссе и запугивать тех, кто ревет слабее (например, львов, динозавров и огнедышащих мифических крылатых тварей), может быть огромным, не забудьте перед тем, как это сделать, потянуть крышку тросовой муфты на место. .

Protip 3: По мере того, как эти кусочки резины стареют, они, как правило, немного цепляются. Нанесите на основу немного силикона, чтобы сделать этот процесс более плавным.

Быстрая струя силикона под крышкой регулятора троса сцепления упрощает установку на место. Фото RevZilla.

Вывод

Регулировка сцепления на вашем Harley Big Twin — относительно простая задача, которая может помочь вам добиться желаемого ощущения, сэкономив при этом несколько долларов, поскольку вам не придется сдавать велосипед в магазин каждый раз, когда вам нужно сделать несколько твики.В конце концов, этот процесс займет меньше времени, чем заказ пиццы, после которой вы захотите сесть и насладиться ею. Так что достаньте ручные инструменты, приготовьте силиконовый спрей и соответствующим образом спланируйте доставку сыра и пепперони.

Ах да, и если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нашим фанатам снаряжения! Мы здесь, чтобы помочь.

.
