Модули ближнего света: Модуль ближнего света Hella (Хелла) D50mm Premium (H7, 1BL 009 071-007) купить в XenonShop

Как устроен модуль ближнего света?

К фарам, устанавливаемым на автомобилях, всегда предъявлялись высокие требования. Хорошая освещённость дороги впереди машины, освещение обочин дороги, чёткие очертания светового пятна, не позволяющего слепить встречных водителей – все это необходимо для повышения безопасности движения. Долгое время в фарах автомобиля эксплуатировались лампы накаливания. Им на смену пришли фары с галогенными лампами, срок службы которых около 1000 часов. В то же время, находят применение на автомобилях фары с газоразрядными лампами (чаще всего – ксеноновыми). Данные лампы более эффективны по сравнению с галогенными лампами – около 70 лм/Вт, их срок службы составляет около 2000 часов. Одним из недостатков этой фары является сложность конструкции и, в связи с этим, более высокая стоимость.

Что такое модуль ближнего света.

В последнее время, с развитием электроники и электротехники, все более распространенными становятся фары со светодиодами.

Их энергоэффективность составляет 160лм/Вт, срок службы – 40 000 часов и более. Многие автолюбители для улучшения качества света применяют модульную оптику, которая может устанавливаться на автомобилях как в качестве дополнения к штатному освещению, так и отдельно, заменяя штатные лампы ближнего света. Установленная модульная оптика позволяет качественно улучшить освещение впереди машины, выделить препятствия, возникающие на дороге и обочине, а также пешеходов и зверей.

В торговой сети существует модульная оптика, созданная опытными дизайнерами с учётом особенностей каждой модели автомобиля, как иномарок, так и отечественных. В продаже имеется модульная оптика, позволяющая дорабатывать и устанавливать её самостоятельно с собственным виденьем дизайна и конструктивных особенностей. При конструировании данной оптики было предусмотрено одно из многих условий – её универсальность.

По определению Википедии, модуль – это совокупность небольших независимых блоков. Итак, модули ближнего света – это независимые (самостоятельные) «минифары», выполненные герметично, с рефлектором или линзой. Существуют модули одновременно с ближним и дальним светом – бимодули, имеющие встроенные переключатели (шторки) с возможностью автоматического переключения. Также применяются модули, выполняющие только одну функцию – «мономодули»: дальнего света, ближнего света, противотуманные и другие. Конструктивно модули ближнего света выполнены с различным диаметром: 60мм, 70мм, 80мм, 90мм, 100мм и т.д.

Как самому сделать модуль ближнего света?

Задача это не из лёгких. В первую очередь, необходимо продумать весь процесс изготовления: покупка модуля, разработка дизайна, изготовление матрицы будущей фары и т.д. Для решения этого вопроса можно идти несколькими путями. Если на машине уже были установлены модульные фары, можно просто произвести замену модулей.

Если возникла необходимость монтажа модулей, отличающихся от штатных конструктивно, можно произвести доработку фар. При штатных фарах с простыми лампами – также произвести их доработку под установку модулей. Если это невозможно, изготовить пластиковые фары с использованием имеющихся модулей.

Если штатная фара имеет достаточно места для размещения модуля, можно воспользоваться ею. Для этого необходимо снять стекло, разогрев феном со стороны фары герметик, на который посажено стекло. Когда герметик размягчится (10-15 мин прогрева), аккуратно поддевая отвёрткой, снять стекло. Прогреть оставшийся герметик на стекле и корпусе, после чего очистить его. Все детали тщательно промыть и высушить. Удалить с корпуса ненужные детали, вырезать отверстия для установки модулей, изготовить пластину крепления модулей, если фара четырёхугольная (или кольцо, если круглая). В случае, когда конструкция модуля или фары, не позволяет этого сделать, продумать и решить вопрос крепления другим способом (кронштейнами, уголками, пластинами…).

Если в штатной фаре отсутствует отверстие для слива конденсата и вентиляции, просверлить их. Покрасить пластину крепления модулей (огнеупорной краской), после высыхания закрепить её на корпусе с тыльной стороны. Для предотвращения попадания пыли и влаги использовать герметик, заглушки, окрашенные огнеупорной краской чехлы. Закрепить модули на пластине крепления.

Если стекло фары демонтировалось, установить его, применив герметик или другие герметизирующие материалы. Проверить подающееся напряжение на фару и, при необходимости, подкорректировать его. Подсоединить кабель питания. Произвести регулировку фар на стенде регулировочным винтом штатной фары. При необходимости, использовать регулировочные шайбы под места крепления фары.

При изготовлении матрицы можно взять за основу штатные фары. Они впишутся в интерьер машины, не нужно будет решать вопрос крепления, намного легче сориентировать направление туннелей крепления модулей. На старой фаре отметить границы изготовления матрицы, обратив внимание на места крепления. Первая матрица будет применена один раз, и поэтому излишней прочностью можно пренебречь. Тщательно закрыть фару строительным скотчем (при необходимости щели обмазать пластилином) или обклеить тонкой бумагой небольших размеров, применяя клей, который потом можно будет смыть водой. Следите, чтобы не было резких перегибов, морщинистых выступов, попадания воздушных пузырей.

После высыхания наносим разделительный состав. Им может быть воск, парафин, полироль или другой подходящий состав. Наносите аккуратно, не допуская пропусков, мягкой кистью, поролоном или краскопультом.

Если слой получается тонкий, нанести 4-5 слоёв.

Дать высохнуть 8-10 часов, после чего покрыть фару гелькоутом (эпоксидный клей с добавлением красителей), не допуская повреждения разделительного слоя. После того как гелькоут начнёт схватываться, оклеить стеклотканью, марлей, бинтом или другим подходящим материалом. Оклеивание выполнять аккуратно, не допуская попадания воздуха под материал, образования морщин и т.д. Покрыть форму несколькими слоями, давая смоле застыть после каждого слоя. После окончательного высыхания снять матрицу с фары. Осмотреть результат работы, зашпатлевать автомобильной шпатлёвкой, отшлифовать и отполировать.

Если в данной матрице будет изготовляться большое количество заготовок, её нужно делать более прочной, увеличивая количество слоёв, довести толщину до 10-15 мм.

По углам матрицы залить болты для облегчения снятия заготовки. Слои можно добавлять на снятой матрице. Произвести разметку матрицы под туннели крепления модуля, лобзиком выпилить отверстия и, применяя пол-литровые стаканы для разлива краски, склеить туннели. Их необходимо склеить таким образом, чтобы модули поместились, и чтобы не нарушился задуманный дизайн. Оси туннелей должны быть параллельны между собой и продольной осью машины. Между стенкой туннелей и корпусом модуля должен быть зазор около 5 мм для возможности производить регулировку фар.

Технология склеивания такая же, как описана выше. После того как матрица изготовлена, клеим заготовку, наносим разделительный слой, высушиваем, полируем, наносим гелькоут, делаем выдержку около двух часов (зависит от добавленного количества отвердителя, добавлять минимально возможное количество), наклеиваем стеклоткань в два-три слоя.

После полного высыхания снимаем заготовку с матрицы. Снятая заготовка шпатлюется, полируется, покрывается грунтом и красится автомобильной краской. Для крепления модулей вырезается пластина из металла толщиной 2-3 мм, красится и закрепляется к «очкам» с тыльной стороны. Выполняется сборка всей конструкции и устанавливается на автомобиле. При необходимости производится корректировка напряжения питания нового модуля. Фары регулируются на стенде.

Установка модуля ближнего света.

Многих автолюбителей не устраивает штатный ближний свет, установленный на их автомобиле, будь это простые лампы, модули или другая оптика. В связи с этим возникает необходимость установки более качественных модулей ближнего света, а также использование штатных фар с последующей доработкой. Доработка начинается со снятия стекла штатной фары. Обычно стекло устанавливается на герметик, и для снятия его необходимо хорошо прогреть при температуре 70°С, феном или в духовке.

Феном необходимо прогревать со стороны корпуса. После того как герметик размякнет, аккуратно снять стекло, применяя плоские отвёртки или другой инструмент, не допуская его повреждения.

С корпуса и со стакана убрать старый герметик. Если место крепления нового модуля не подходит, необходимо в корпусе фары вырезать окно из листового металла толщиной 1мм, изготовить кронштейн для крепления модуля ближнего света, покрасить его и установить таким образом, чтобы его ось была параллельна оси дальнего света. На кронштейне предусматриваем узлы крепления самого кронштейна и модуля. Закрепить кронштейн к корпусу, стыки загерметизировать и подкрасить. Смонтировать модуль на место. При необходимости, вырезать отверстия в отражателе под модуль и установить его. Вклеить стекло, установить фару на фюзеляж, подключить электропитание. Установить заглушки, выполнить регулировку на стенде.

Можно много говорить об изготовлении и установке модулей ближнего света. Решений этой проблемы тоже много. Самое первое – это решить, какой ближний свет вас устраивает, кто будет выполнять работы (специалист или вы сами), проверить на соответствие ГОСТу и требованиям правил дорожного движения, решить вопрос дизайна и, наконец, решить технические вопросы реализации вашей задумки. И самое последнее – если допускались какие-то конструктивные изменения, решить вопрос сертификатного допуска к эксплуатации машины.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

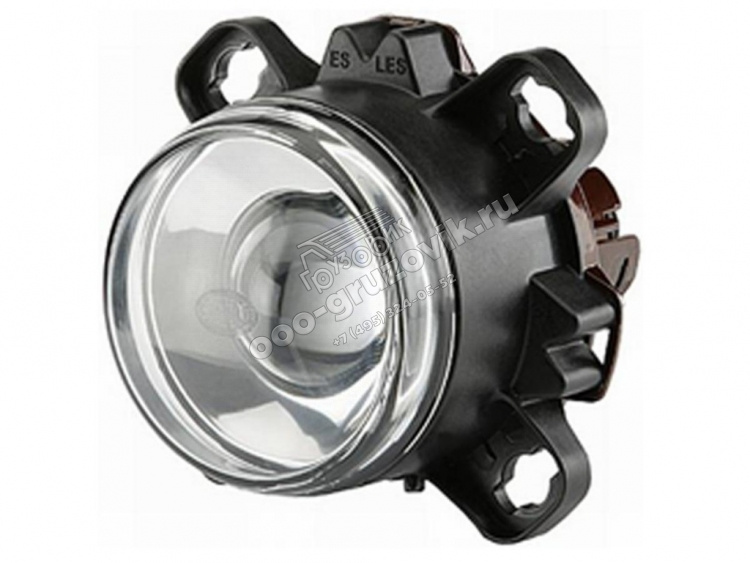

1BL 010 820-001 Модуль d90мм premium ближний свет, светодиодный

Номер производителя: 1BL 010 820-001

Вес: 1288 грамм



Световой туннель фар HELLA

Новинка 2011 года, светодиодный модуль головного света «Premium».

Отсутствие движущихся частей в конструкции фары, активный термоменеджмент светодиодных эмиттеров и покровное стекло из небьющегося материала Grillamid позволяют обеспечить продолжительный срок жизни фары. По элементам крепления фара полностью взаимозаменяема с предыдущими версиями модулей серии Premium.

Фара имеет металлический корпус с развитыми ребрами охлаждения. Для охлаждения фары при установке ее на ТС необходимо соблюдать зазоры между корпусом фары и элементами крепления:
? 10мм вокруг передней части фары и линзы
? 20мм вокруг задней части корпуса фары

Фара сконструирована для работы с пассивным охлаждением при температуре +50С окружающей среды. Максимальная температура нагрева корпуса фары может достигать 69С.

Тип рассеивателя: LED-линза ближний свет в соответствии с ECE.
Тип кронштейна: Встраиваемый корпус.
Особенности:
• Источником света служат светодиоды.
• Надежный не бьющейся модуль ближнего света.
• Длительный срок службы: более 15000 часов.
• Модуль в процессе эксплуатации не требует обслуживания.
• Вы не несете дополнительных расходов по причине простоя техники.
• Отсутствие движущихся частей.
• Прозрачное покровное стекло выполнено из небьющегося пластика.
• Цвет свечения модуля приближен к дневному свету, система очистки линз не требуется.
• Мощность: 30W, 3 LEDs.
• Мультивольтовый: работает от 12 и 24 вольт.





Кросс коды
Модель	Кросс код
VOLVO	17228546
VOLVO	2 181 244 8
VOLVO	VOE17228546













Обзор 8 светодиодных линз Bi led, би лед линзы в фары

Каждый автолюбитель хочет максимально улучшить головной свет своего автомобиля, чтобы повысить безопасность своего движения. В настоящее время популярность набирают светодиодные линзы (модули, билинзы)  с установленными Лед диодами. Это  позволяет более тонко настраивать световой поток на выходе модуля, то есть получить освещенность выше, чем у ксенона почти в 2 раза. Светодиоды можно расположить любым способом в любом месте, хоть кругом, хоть параллелепипедом.

Содержание

• 1. Конструкция билинз и биледов
• 2. Измерительное оборудование
• 3. Внешний вид образцов
• 4. Мощность и световой поток
• 5. Параметры светодиодов
• 6. Цветовая температура
• 7. Драйвера
• 8. Шторки
• 9. Нагрев
• 10.  Что лучше выбрать ?
• 11. Сравнение по освещенности

В обзоре и тестировании участвуют 8 диодных билинз диаметром 3 дюйма, предоставленных компанией Автопризма, сайт www.biled.ru Была ещё одна отечественного производителя под названием Lossew, но по техническим причинам она не участвует в тестах. Фирменные биледы представлены последними моделями Bi Led Koito и Optima.

Существует много вариантов названий билинз, чаще всего называют:

1. светодиодные линзы в фары;
2. bi led линзы;
3. bi led модули;
4. би лед линзы.
5. эти синонимы помогут вам при поиске дополнительной информации.

Тестирование по ГОСТ и сравнение размещены во второй части

Тест 8 светодиодных линз, часть №2



Конструкция билинз и биледов

Биледы относятся к классу билинз, которые сочетают в себе одновременно ближний и дальний свет. Режим работы переключается при помощи шторки, которую передвигает соленоид.

Конструктивно светодиодные линзы схожи с биксеноном и бигалогеном. Только у  Bi Led модуля свет направлен в верхнюю часть отражателя. Край шторки задаёт светотеневую границу.

Светотеневая граница (сокращённо СТГ) ближнего света задаётся краем шторки.

Измерительное оборудование

Чтобы у читателей не было сомнений в результатах, предоставлю основное используемое оборудование:

1. тепловизор Thermal Seek Compact Pro 240 на 320 точек;
2. измеритель пульсаций светового потока Radex Lupin;
3. спектрометр UPRtek MK350;
4. большая и малая фотометрическая сфера.

На тепловизор Thermal Seek Compact Pro и спектрометр UPRtek MK350 написал подробные обзоры с примерами измерения галогенок, ксенона, прожекторов, светильников и автоламп.

Малый фотометрический шар, диаметром 20 см

Большой фотометрический шар, диаметром 40 см

Внешний вид образцов

В таблице указаны производители каждого образца. Даже если вы увидите в магазине похожую, то параметры у не могут быть совершенно другие. Каждую партию производитель комплектует по желанию заказчика, то есть начинка может быть совершенно разной.

—	Бренд производителя
№1	Lumisfera -Wide
№2	i-Lens
№3	Lumisfera — Far
№4	DLand
№5	GTR Mini
№6	би лед  Koito
№7	AND (в России BILED HELLA R)
№8	би лед Optima
Hella 3R	Копия Hella

Все представленные Би Лед модули с активным охлаждением, в нижней части установлен вентилятор, закрытый решёткой. В условиях отсутствия пыли в плотно закрытой фаре  ресурс вентилятора будет большой. В домашних условиях вентилятор в системном блоке компьютера  обычно забивается нитевидными пылинками, которые образуют целый ковёр.

Образцы №1, №4, №5, №8 имеют практически одинаковую конструкцию, которая хорошо зарекомендовала себя и используется в Bi Led Optima. Драйвер у них внешний,  больших габаритов с отверстиями для крепления. Блок питания малых габаритов у №2 и №7, он сможет легко разместится внутри фары.

Почти на всех образцах установлена линза диаметром 3 дюйма из стекла, только Bi led Koito имеет пластиковую. Цена Koito почти в 2 раза выше аналогов, таким образом они пытаются снизить стоимость,  у пластика нет преимуществ  по сравнению со стеклом. На Който установлен вентилятор Panasonic и другие фирменные комплектующие, что должно максимально продлевать срок службы.

№ 4,5,6



 №7, 8, Hella

Мощность и световой поток

. .

Сначала у образцов были измерены все технические параметры, в том виде, как они были собраны на заводе.  По мере тестирования образцы разбирались и замерялись остальные параметры.  Для наглядного сравнения используется популярная биксеноновая линза Hella 3R, китайская копия Хеллы.

Перед замером мощности прогреваем каждый образец в течение 60 минут. Мощность непосредственно на светодиоде измерялась отдельно, это позволяет выявить КПД драйвера.

—	Мощность билинзы	Светопоток светодиодов, лм	Мощность на светодиоде
№1	32,8w	2760 лм	27,5w
№2	33w	3120 лм	29w
№3	22,4w	1550 лм	18,9w
№4	34,8w	2810 лм	28,4w
№5	33,5w	2080 лм	30w
№6	26w	1950 лм	22,7w
№7	24,2w	1230 лм	21,1w
№8	32,4w	1980 лм	27,4w
Hella 3R	42,7w	2750 лм	—

Для замера светового потока образец разбирался, чтобы остались только диоды и система охлаждения, затем помещался в большую фотометрическую сферу. Максимальный светопоток получился у №2, собранном на 4 Cree XHP35.

Количество люмен и мощность не являются главным фактором определения эффективности на дороге. Любая оптическая система имеет свою эффективность и определенное фокусирование в зависимости от назначения.

Параметры светодиодов

№1

В светодиодных линзах для автомобильных фар установлены светодиоды разных производителей. Кроме фирменных Osram, LG, Cree есть малоизвестный китайский вариант Zeus 7070. Он относится к специализированным, рассчитанным на ближний и дальний свет свет. Производитель  http://www.gpiled.com/cob обещает приличные характеристики на него, но спецификации не раскрывает.

На качество отвода тепла влияет материал подложки, на которой размещён светодиод. Теплопроводность меди в 2 раза выше алюминия  и стоит дороже. Но если сборка некачественная и контакт с радиатором плохой, то никакая медь не поможет.

—	Тип светодиода	Пульсации света
№1	Zeus 7070	1,2%
№2	Cree XHP 35	1,3%
№3	Osram	1%
№4	Zeus 7070	1,5%
№5	LG	1,3%
№6	—	0,7%
№7	Osram	1%
№8	LG	1,1%
Hella 3R	—	2%

Пульсации  светового потока показывают, насколько хорошо блок питания справляется с нагрузкой. Если драйвер не справляется, светопоток будет пульсировать, и сильно нагружать ваши глаза и гораздо быстрее будет наступать утомление. У лампы накаливания этот показатель равен 15%. При результате 1-2% пульсации полностью отсутствуют, учитывая погрешность самого измерительного прибора.

№2, Cree XHP35 4 штуки

№3, Osram

№4, Zeus

№5, LG Innotek

№6, Koito

№7, Osram

№8, Bi led Optima, LG Innotek.



Цветовая температура

Самая распространённая цветовая температура у ксенона это 4500К – 5500К, свет приближенный к нейтрально-белому, дневному свету. По сравнению с желтоватым галогеном вы увидите чёткое отличие по оттенку.

Во время нагрева параметры кристалла диода меняются, цветовая температура изменяется в среднем до 300К. Поэтому сначала греем до стабильных показателей и включаем спектрометр.

Образец	Цветовая температура	CRI
№1	5800К	68
№2	4800К	73
№3	5900К	68
№4	5800К	69
№5	5000К	65
№6	5200К	68
№7	6200К	71
№8	5200К	67
Hella 3R	5100К	73

В хорошей компании по установке автосвета всегда должен быть спектрометр, чтобы подбирать лампы и головной свет одного оттенка. На дороге часто встречаю престижные автомобили, у которых лампы светят в разнобой, как будто куплен ширпотреб у китайцев. Гарантировать точную цветовую температуру производители обычно не могут, потому что на этот показатель есть свой допуск по отклонению от заявленной нормы.

Значение индекса цветопередачи CRI обозначает насколько точно такое освещение будет передавать цвета.  У всех образцов он примерно на одном уровне, чем выше CRI, тем дороже диод.

Драйвера

Блоки питания Би Лед модулей обеспечивают хорошую стабилизацию тока, пульсации светового потока на уровне 1-2%, то есть практически равны нулю. Китайские производители не любят изобретать и предпочитают использовать стандартные и проверенные решения. Половина корпусов одинаковые, но начинка разная, это видно по разным проводам и типам коннекторов.

Для внешней установки драйвера желательно использовать герметичный разъём питания. Иначе влага, соль, конденсат будут разъедать контакты, повышая их сопротивление и нагревая их. Часто в обычных автомобильных фарах контакты подключения галогенки окисляются и разрушаются, нарушается контакт и лампочка может часто перегорать.

У Koito драйвер экранирован железной пластинкой с надписями Lexus, Toyota и другими буквами цифрами. Пластину снимать не стал из-за экономии времени, всё равно там установлены фирменные комплектующие с высоким ресурсом.

Шторки

У моделей похожих на би лед модуль Optima №8 конструкция шторок одинаковая. Мощность соленоидов представлена в таблице, напряжение 13,2 Вольт. Для каждой модели  замеряем массу без драйвера, если он отдельный.

—	Масса билинзы	Соленоид, мощность Вт
№1	505г	3,5w
№2	392г	8w
№3	557г	6,5w
№4	494г	5w
№5	429г	6w
№6	453г	6w
№7	416г	8w
№8	430г	3w
Hella 3R		8w

Нагрев

Температуру нагрева светодиода замеряем тепловизором после прогрева в течение 1 часа. Коэффициент эмиссии  на тепловизоре установлен 0,8. По спецификациям от Cree показатель излучения для силикона составляет 0,85. По особенностям замера консультировался  у Osram, Cree и других производителей.  Коэффициент может отличатся в большую или меньшую сторону в зависимости от изготовителя, поэтому в таблице представлены усреднённые результаты. Конструкция состоит из разных материалов с разным значением теплового излучения, поэтому выложу только снимки диодов.

Температура нагрева  светодиода  косвенно характеризует  эффективность системы охлаждения, так же влияют и особенности конструкции светодиодной линзы. У каждой модели светодиодов разная допустимая температура  нагревания, при которых сохраняются заявленные параметры по спецификациям.

—	Нагрев диода	Тип	Подложка
№1	92°	Zeus 7070	медь
№2	134°	Cree XHP 35	алюминий
№3	85°	Osram	алюминий
№4	103°	Zeus 7070	медь
№5	160°	LG	медь
№6	125°	—	—
№7	106°	Osram	алюминий
№8	164°	LG	медь
Hella 3R	350-400	—	—



 Что лучше выбрать ?

Если вы хотите поставить лучшие светодиодные линзы (би линзы, биледы), то обращайтесь к специалистам из компании Автопризма, официальный сайт www. biled.ru, Они являются заказчиком этого обзора и других исследований по автосвету для выявления лучшего головного света для фар авто.

Сравнение по освещенности

Обзор получился достаточно большим со множеством фотографий и иллюстраций, поэтому результаты разделил на 2 части. Продолжение во второй части, тесты по ГОСТ и сравнение освещенности по таблице.

Тест 8 светодиодных линз по ГОСТ, часть №2
