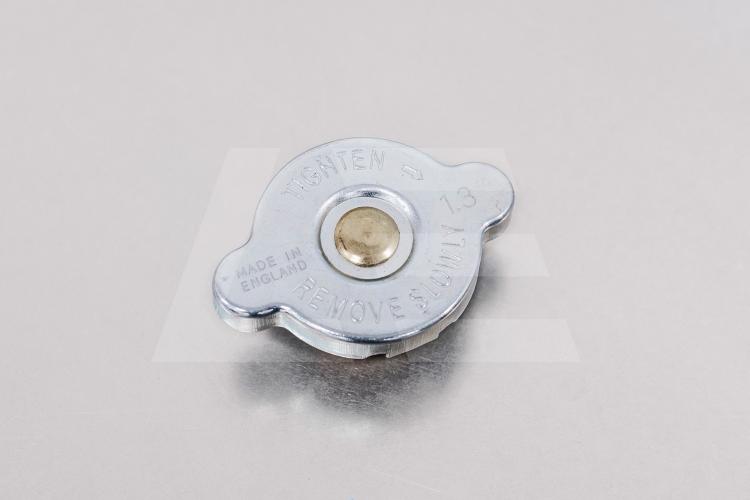

Крышка радиатора: устройство и возможные неисправности

string(10) "error stat"

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Устройство и принцип работы

Как правило, крышка радиатора располагается либо на самом радиаторе, либо на расширительном бачке охлаждающей жидкости. Отсюда следует правильно ее называть — как крышка системы охлаждения, а если в название еще вложить и функциональный смысл – то правильно по технической терминологии будет звучать – как перепускной клапан системы охлаждения двигателя внутреннего сгорания автомобиля.

В зависимости от завода изготовителя и марки автомобиля устройство крышки радиатора может отличаться как внешним видом, так и сложностью технического механизма, но в любом случае оно будет состоять из следующих основных деталей:

жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
уплотнительной резинки под крышку;
механизма впускного клапана;
механизма выпускного клапана;
двух клапанных мембран в виде прорезиненых тарелок;
корпуса крышки, где располагаются клапанные механизмы.

Функциональное назначение крышки радиатора заключается в регулировании давления охлаждающей жидкости в системе охлаждения ДВС. Поэтому система перепускных клапанов предназначается для эксплуатации в диапазоне температур от нижней точки в -40⁰ C до верхней в +125⁰ C. Нижняя точка обусловлена минимальной зимней температурой окружающего воздуха, а верхняя – пределом кипения охлаждающей жидкости при избыточном давлении в 100 кПа. То есть: -40⁰ C – это температура замерзания тосола и антифриза, а +125⁰ C – их точка кипения при небольшом избыточном давлении. Для воды эти приделы температур будут лежать соответственно от 0⁰ C до +105⁰ C.

Работа перепускных клапанов крышки системы охлаждения происходит примерно по следующей схеме из трех положений:

При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть, так и постепенно выкипать;
поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.

Проверку клапанного механизма крышки радиатора при открытой конструкции можно произвести самостоятельно путем визуального осмотра и попеременного надавливания на впускную и выпускную мембрану. При полностью исправном механизме резиновые уплотнители мембран не должны иметь на своей поверхности никаких отложений и плотно прилегать к седлам.

Если все-таки из-под уплотнительной резинки по горловине имеется течь тосола, то необходимо купить новую крышку радиатора, при этом не стоит экспериментировать и пробовать своими руками, подремонтировать клапанный механизм.

И стоит помнить, что открывать и снимать крышку радиатора можно только на полностью остывшем двигателе.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как проверить расширительный бачок?

В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок.

Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур. По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе.

Он является достаточно важным элементом, неисправность которого может привести к перегреву двигателя. Но а как проверить расширительный бачок на исправность мы подробно расскажем в данной статье.

На что влияет уровень охлаждающей жидкости?

Двигатель охлаждается благодаря продуманной герметичной системе трубок и каналов, по которым постоянно циркулирует антифриз. Пока мотор не разогрелся до своей рабочей температуры, охладитель гонится помпой сначала по малому кругу (печка, ГБЦ, блок цилиндров). Как только антифриз сам прогрелся до отметки в 90 градусов, открывается термостат, запускающий большой круг циркуляции. Если уровень охладителя критически мал – недостаток влечет за собой появление пробок из пара или воздуха, что нарушает температурный режим ГБЦ. В итоге головка перегревается, трескается, разрушаются охладительные и масляные каналы. Снижается общая компрессия и мощность, влекущая повышение расхода топлива и прочие проблемы, вплоть до полного выхода мотора из строя, что чревато капительным ремонтом.

Как проверить уровень в расширительном бачке?

Проверку проводим в три этапа:

1). На холодном двигателе откручиваем крышку радиатора. Жидкость должна быть на уровне нижнего края отвода, от которого шланг идет к расширительному бачку.

2). Производим осмотр расширительного бачка. Жидкость должна быть между отметками Min и Max.

3). В случаи, если уровень в радиаторе или бачке меньше необходимого уровня, то нужно будет долить охлаждающую жидкость. Заводим двигатель, прогреваем до рабочей температуры (90-95 градусов), затем охлаждают до комнатной температуры. Если уровень жидкости в радиаторе или расширительном бачке упал, то проблема в нарушении герметичности системы охлаждения и мотору необходима серьезная диагностика. Если уровень не упал, то все нормально. Такую проверку желательно проводить не реже одного раза в неделю. Это позволит вовремя заметить падение уровня антифриза, определить причину и сохранить мотор от серьезного повреждения.

Как проверить крышку расширительного бачка?

Как устроена и работает крышка расширительного бачка? Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается. Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей. До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

Признаки неисправности. Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;

Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя. Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка.

Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.

Как проверить крышку? Проверка крышки расширительного бачка является достаточно сложной процедурой, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев.

Проводится проверка крышки следующим образом:

1). В первую очередь на холодном и незаведенном двигателе снимаем крышку и внимательно осматриваем на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения.

2). Если повреждения на найдены, закручиваем крышку на бачок с охлаждающей жидкостью и запускаем двигатель. Ждем пока двигатель прогреется и потихоньку начинаем откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление.

3). Также при работе двигателя осматриваем толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе. Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем. Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан.

Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.

Как проверить расширительный бачок на исправность?

Заключение

Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке. Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.

Неисправна пробка радиатора симптомы. Зачем менять крышку радиатора и чем грозит несвоевременная замена

Автомобиль нуждается в постоянном внимании. Даже самая мелкая поломка, такая как течь крышки радиатора или неисправность находящихся в ней клапанов, способна вывести из строя крупные узлы и агрегаты, поэтому очень важно вовремя произвести замену. О том какую функцию выполняет крышка радиатора автомобиля и чем грозит ее неисправность можно узнать из этой статьи.

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

глубокие царапины;
наличие ржавчины;
деформация;
трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Производитель	Артикул	Наименование
MASUMA	MOX200	Крышка радиатора 1.1 KG/CM2
MASUMA	MOX201	Крышка радиатора 0.9 KG/CM
MASUMA	MOX202	Крышка радиатора 1.1 KG/CM2
MASUMA	MOX203	Крышка радиатора 0.9 KG/CM
MASUMA	MOX204	Крышка радиатора 0.9 KG/CM2
MASUMA	MOX205	Крышка радиатора
MASUMA	MOX208	Крышка радиатора 1.05 KG/CM2 — FUT-R142
MASUMA	MOX210	Крышка радиатора (R183) 1.0 KG/CM2

Заменить крышку достаточно просто самостоятельно. Она легко откручивается руками, а на ее место ставится новая. Главное, делать это при холодном двигателе, иначе можно обжечься. Закручивать крышку следует основательно, не допуская возможного самопроизвольного откручивания из-за вибрации.

Если Вам необходимо приобрести новую качественную крышку радиатора, это можно сделать в любом из магазинов IXORA, а также в нашем интернет-магазине. В продаже имеются как уже упомянутые крышки TAMA и MASUMA, так и товары других производителей, но при этом также наивысшего качества. Консультанты помогут Вам с выбором товара, идеально подходящего конкретно Вашему автомобилю.

String(10) «error stat»

Устройство и принцип работы

жестяной крышки с элементами поворотного зажима на горловине радиатора или расширительного бочка;
уплотнительной резинки под крышку;
механизма впускного клапана;
механизма выпускного клапана;
двух клапанных мембран в виде прорезиненых тарелок;
корпуса крышки, где располагаются клапанные механизмы.

При +20⁰ C (условно) давление окружающего воздуха и жидкости в системе охлаждения равны, при этом оба клапана закрыты.
Двигатель автомобиля заведен и нагревается, из-за этого охлаждающая жидкость расширяется. При достижении определенного предела выпускной клапан открывается и выпускает излишки давления, при этом не позволяя жидкости закипать.
После отключения двигателя он начинает охлаждаться вместе с жидкостью системы охлаждения, которая, в свою очередь, уменьшается в объеме и создает разряжение. Вот тут и открывается впускной клапан для поддержания нормального давления.

Возможные причины неисправности и способы их устранения

Существуют три основные неисправности крышки радиатора – это:

деформация и износ уплотнительной резинки под крышкой, что исключает нормальную работу выпускного клапана по поддержанию избыточного давления в системе, из-за этого жидкость может как просто закипеть , так и постепенно выкипать;
поломка механизма выпускного клапана, что может приводить к утечке охлаждающей жидкости;
заклинивание мембраны впускного клапана, которое может стать причиной образования воздушных пробок в системе охлаждения.

Ваша машина нуждается в постоянном внимании? Неудивительно, ведь автомобиль, от которого вы ждёте долгой работы и службы верой и правдой, следует систематически проверятьна любые, даже малейшие неполадки, устраняя их вовремя и решая проблемы. Когда мы упоминаем о надёжности, безотказной работе и мощности автомобиля, нельзя не сказать о его сердце – силовом агрегате.

Автомобильный двигатель постоянно подвержен различным нагрузкам. Без внимания не остаются также и изменения температурного режима. Продолжительное воздействие различных климатических условий обычно становится причиной протечки радиаторного бачка и выхода из строя двигателя вашего автомобиля.

Чтобы частая замена двигателя не нависла над вами тяжёлым бременем, следует постоянно следить за температурным режимом антифриза и, как следствие, самого мотора. За это и отвечает охлаждающая система автомобиля. Современные транспортные средства оснащаются интеллектуальной системой охлаждения, позволяющей не только регулировать температуру силового агрегата, но и защищать металл радиатора от коррозии за счёт смазывающих материалов. Также она обеспечивает постоянный круговой прогон антифриза, благодаря его свойствам незамерзания.

Очень важным шагом является подбор подходящего качественного охлаждающего элемента для своего «любимца», ибо это прямо отразится на эксплуатационном сроке некоторых основных элементов, которые входят в . Если из строя выходит хотя бы одна из деталей, это влечёт за собой серийные «убийства» других элементов. Первыми, вероятнее всего, этому подвергнутся радиатор двигателя, термостат, расширительный бачок, помпа, вентилятор и крышка радиатора.

В первую очередь обратимся к радиатору охлаждения силового агрегата. Думаем, будет излишним долго повествовать о важности данной детали. Его работа осуществляется за счёт специального вентилятора и встречного воздушного потока. Данная система достаточно сложна, но зачастую причина неисправности всего радиатора кроется лишь в том, что крышка радиатора имеет какие-либо дефекты и неисправности.

На первый взгляд, вроде бы, элемент пустяковый, но по сути очень важный! Крышка удерживает антифриз, находящийся под высоким давлением, внутри радиатора, охлаждающего двигатель. Специалисты настоятельно рекомендуют не экономить и в случае замены радиатора обязательно приобрести новую пробку. К тому же, её стоимость сравнительно невысокая. Это укрепит вашу уверенность в состоянии системы охлаждения. В противном случаев, после радиатора охлаждения силового агрегата вам придётся провести замену ещё одного элемента.

В том случае, если поломка радиатора произошла не из-за физического воздействия либо деформации, а проявление её выражается, например, в течи расширительного бачка, не исключено, что именно крышка радиатора стала причиной отказа работы.

Ясное дело, что, заменив радиатор и установив старую пробку, вы получите идентичный результат. Поэтому приобретение новой крышки – абсолютно дельный совет для автомобильных владельцев.

Как влияет на охлаждение крышка радиатора?

Задача крышки радиатора заключается в поддержании избыточного давления в системе. С её помощью стравливается лишний антифриз, расширяющийся от нагрева. На ней расположены два клапана. Первый предназначается для поддержания давления и открывается в случае его превышения. Второй начинает действовать в том случае, когда давление падает ниже атмосферного. Прекращение работы первого клапана заключается в его постоянно открытом положении или открытии при давлении, превышающем норму. Также крышка может неплотно прилегать к горловине, что в данном случае пропускает воздух внутрь, приводя к вероятному закипанию антифриза.

Как проверить крышку радиатора?

Охладительная система автомобиля – очень важная часть всего автомобиля. Во избежание поломки двигателя внутреннего сгорания от перегрева, следует своевременно выявить и решить проблемы с радиатором. И самое первое, чем вы должны быть озадачены, так это тем, как проверить крышку радиатора.

1. Первым делом внимательно осмотрите крышку, не имеются ли на ней какие-либо механические повреждения. Если на ней присутствуют трещины, ржавчина, коррозия, царапины и другие признаки, свидетельствующие об износе, тогда следует заменить её новой.

2. Крышка радиатора выполняет роль своеобразного барьера, удерживающего . Конструкция пробки спроектирована таким образом, что для сдерживания сильного давления в неё вмонтирована специальная пружина. Итак, следующий этап предполагает проверку данной пружины. Проверьте, с каким усилием она сжимается. Если достаточно лёгкого нажатия, тогда использование такой крышки категорически запрещается.

3. Далее проверьте вакуумный клапан, потяните и откройте его. После отпустите и проследите, чтобы он закрывался полностью. Проверьте ещё и седло вакуумного клапана на наличие грязевых отложений, которые могут препятствовать его правильному выполнению своей функции. Если наблюдаются отклонения от нормы, тогда крышку радиатора необходимо заменить.

4. После, используя специальный прибор, проверьте давление сброса радиаторной крышки. Возьмите насос и присоедините его к крышке, руководствуясь инструкцией.

Дождитесь открытия клапана, приводя в действие насос во время открытия клапана. Увеличивайте давление до тех пор, пока приборная стрелка не остановится. Сверьте свои результаты с приведёнными далее. Давление, при котором открывается впускной клапан, должно равняться 107,8±14,8 кПа, а открывается при 83,4 кПа. Если у вас не совпадают данные значения, тогда время менять радиаторную крышку.

При осмотре радиатора нужно быть максимально серьёзными и сосредоточенными. Если замена и потребовалась, подойдите к выбору даже такой, казалось бы, мелочи, как крышка радиатора, серьёзно, ориентируясь на маркировку изношенного элемента.

Радиаторную крышку следует приобретать в тех случаях, если при визуальном осмотре вы заметили следующее:

— на крышке появились царапины, трещины, образовалась ржавчина и другие признаки износа пробки радиатора;

Если пружина легко сжимается;

Неплотно закрывающийся вакуумный клапан;

Загрязнено седло вакуумного клапана;

Наблюдается утечка антифриза в некоторых местах.

Замена крышки радиатора не должна сопровождаться сомнениями, а также излишней экономией. Сравните стоимость крышки и радиатора или даже всего двигателя. Правда, несоизмеримое соотношение? Сразу становится ясно, что своевременная покупка радиаторной пробки оградит вас от дальнейшей траты гораздо больших средств.

Обратите внимание и на то, что выбор крышки радиатора должен происходить таким образом, чтобы она подошла вашему автомобилю. В выборе поможет маркировка штатной крышки.

Очень приемлемая стоимость крышки радиатора не повлечёт за собой крупных финансовых издержек. Зато вы будете уверены, что охлаждающая автомобильная система надёжна и работает корректно. Если игнорировать все вышеописанные советы и руководства, тогда не избежать в ближайшем будущем, как минимум, замены радиатора, а по максимуму – всего силового агрегата!

Подписывайтесь на наши ленты в

Система охлаждения – немаловажная составляющая исправности авто. Для того чтобы избежать поломки двигателя от перегрева, следует вовремя выявлять и решать проблемы с радиатором. И первое, на что стоит обратить внимание – это проверка крышки радиатора.

Для начала нужно внимательно осмотреть внешний вид крышки на предмет выявления механических повреждений. Царапины, ржавчина, трещины, коррозия и другие признаки износа говорят о необходимости замены крышки на новую. Крышка радиатора служит барьером, который удерживает охлаждающую жидкость. Для удержания сильного давления конструкция крышки предполагает пружину. Следующим этапом и будет проверка пружины. Нужно попробовать, с каким усилием она сжимается. Если пружина сжимается легко, использовать такую крышку не рекомендуется.

Далее следует проверка вакуумного клапана. Его нужно потянуть и открыть. Потом отпустить и посмотреть, чтобы он полностью закрывался. Также нужно проверить седло вакуумного клапана на наличие грязи, которая может ему помешать правильно выполнять свою функцию. Если есть отклонения от стандарта, то необходимо сменить крышку радиатора.

Затем с помощью специального прибора проверяется давление сброса радиаторной крышки. Взять насос и привинтить его к крышке, соблюдая инструкцию. Приводя насос в действие, дождаться, когда клапан откроется. Давление следует увеличивать до того момента, пока стрелка прибора не остановится. Сверить результаты с приведенными: давление для открытия впускного клапана должно быть равно 107,8±14,8 кПа, а для закрытия – 83,4 кПа. При несовпадении средних значений с этими, крышку нужно поменять.

Крышка радиатора не держит давление

Зачем менять крышку радиатора и чем грозит несвоевременная замена

опубликовано 09.06.2016

Зачем нужна крышка радиатора

Как проверить крышку радиатора

глубокие царапины;
наличие ржавчины;
деформация;
трещины, нарушающие герметичность.

Как заменить крышку радиатора

Производитель	Артикул	Наименование
MASUMA	MOX200	Крышка радиатора 1.1 KG/CM2
MASUMA	MOX201	Крышка радиатора 0.9 KG/CM
MASUMA	MOX202	Крышка радиатора 1.1 KG/CM2
MASUMA	MOX203	Крышка радиатора 0.9 KG/CM
MASUMA	MOX204	Крышка радиатора 0.9 KG/CM2
MASUMA	MOX205	Крышка радиатора
MASUMA	MOX208	Крышка радиатора 1.05 KG/CM2 – FUT-R142
MASUMA	MOX210	Крышка радиатора (R183) 1.0 KG/CM2

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Причины неисправности системы охлаждения

Перегрев двигателя, особенно в жаркую погоду, может быть вызван следующими причинами:

1. Недостаток охлаждающей жидкости в системе.
Проверяем уровень, на холодном двигателе, в расширительном бачке. Он должен находится между метками min и max.

2. Грязный или забитый радиатор.
Симптомы: при длительном движении на скоростях свыше 100 км/ч повышенная температура, 93-95 градусов или в пробках часто включается вентилятор.

Соты радиатора забиваются мошкарой, пухом, грязью (особенно нижняя часть). Со временем, образовавшийся «культурный слой» мешает прохождению воздуха, в результате чего эффективность теплообмена падает. В этом случае предстоит визит на мойку. Необходимо смыть отложения на передней части радиатора и промыть соты, лучше всего против движения.
Также, особенно на старых авто, радиатор забивается изнутри продуктами «жизнедеятельности » системы охлаждения. Если в расширительном бачке вместо охлаждающей жидкости плескается мутная жижа — скорее всего придется промывать радиатор.

3. Неисправен термостат.
Перегрев из-за термостата возможен на любых режимах работы двигателя.
Симптомы: температура за 100 градусов, вентилятор работает не переставая, но температура не падает. Причина — подклинивание клапана термостата в положении «малый круг». В этом случае температура верхнего и нижнего патрубков радиатора заметно различается. Проверяется на ощупь, но будьте аккуратны, патрубки горячие! Иногда получается временно «вылечить » термостат постукиванием по корпусу, но лучше произвести замену термостата в автосервисе на Нагорном.
Обратная ситуация, если термостат заклинил на большой круг, то следствием этого является долгий прогрев авто, падение температуры ниже 80 градусов при движении по трассе.
После запуска холодного двигателя при исправном термостате нижний патрубок радиатора должен нагреваться, когда температура охлаждающей жидкости достигнет 85–92°С.

4. Неисправен вентилятор.
Симптомы: температура растет свыше 102-105 градусов, вентилятор не включается.
Причина — перегоревший предохранитель, неисправное реле включения, окисление разъема вентилятора, сгоревший вентилятор. Датчика включения вентилятора НЕТ! Вентилятор включается по команде с ЭБУ, на основании показаний двухпроводного датчика температуры.
Проще всего проверить исправность вентилятора — во время работы двигателя снять разъем с датчика температуры. Датчик находится между термостатом и двигателем, разъем двухпроводной. Вентилятор работает? Значит все в порядке. Если нет, то глушим двигатель, нажимаем кнопку клаксона. Сигнал есть? Значит предохранитель исправен. Если нет, то меняем предохранитель F5 (20А ). Теперь проверяем разъем вентилятора. Он находится внизу, под воздушным фильтром, возле нижнего патрубка радиатора. Расстыковываем, зачищаем или, при необходимости, меняем клеммы. Не помогло? Значит откручиваем экран в ногах у правого пассажира, видим внизу блок из 3х реле. Проверяем реле №2, среднее. На некоторых машинах, реле стоит в блоке предохранителей.

5. Крышка расширительного бачка не держит необходимое давление.
Симптомы: температура двигателя растет быстрее, чем обычно.
Проверьте работу крышки под давлением. Перепускной клапан в крышке расширительного бачка должен открываться в атмосферу при избыточном давлении 1,1-1,5 кг/с м² . Проверьте целостность бачка, возможна потеря герметичности системы из-за трещин. Подтеки под крышкой, особенно в жаркую погоду, в городе, в пробках, свидетельствует о работе этого самого клапана.
Неработающий клапан имеет два варианта неисправности:

Клапан «клинит », в этом случае давление в системе повышается выше расчетного, как результат — лопнувший бачек, течь радиаторов.
Клапан постоянно открыт — снижение эффективности работы системы охлаждения, потери ОЖ за счет выпаривания водной составляющей.

6. Неисправен водяной насос.
Симптомы: при спокойной езде температура в норме, под нагрузкой начинает греться, включается вентилятор, но температуру практически не сбрасывает. При открытом кране отопителя идет холодный воздух.
Оба патрубка радиатора горячие.
Возможно разрушение крыльчатки помпы. Бывают случаи откола лопастей крыльчатки, проскальзывание ее на валу. Возможно проскальзывание шкива помпы из-за трещины, поэтому необходимо менять водяной насос (помпу ) в автосервисе на Леонова.
Для проверки необходимо снять пробку расширительного бачка, и посмотреть на струю с отводящей трубки радиатора. На оборотах около 2500 струя должна быть сильной и бить в противоположную стенку бачка.

7. Неточные показания термометра.
Датчиков температуры ОЖ на автомобиле две штуки. Один, с двухпроводной колодкой находится возле термостата, выдает информацию ЭБУ. Второй, с торца блока, под термостатом, однопроводной, выдает информацию на указатель на приборной панели. Датчик на приборной панели не отличается высокой точностью и вполне возможно что он может завышать температуру. Значения он показываетприблизительные! Замена датчика температуры для приборной панели.

8. Пробой прокладки головки блока цилиндров.
Симптомы: после больших оборотов резко растет уровень ОЖ в расширительном бачке, вплоть до вытекания жидкости и растет температура. Струя с отводящей трубки карбюратора с пузырьками.
По всей видимости произошел пробой или прогар прокладки ГБЦ. Горячие газы прорываются в систему охлаждения нагревая ее и вытесняя жидкость.

9. Неправильные УОЗ
Неправильная регулировка впрыска — позднее зажигание приводит к существенному нагреву ГБЦ и, как следствие, перегрев ОЖ (этот пункт применим только в случае, если в ЭБУ стоит не заводская прошивка)

Как самому проверить крышку расширительного бачка на работоспособность

Всем привет! Темой нашего сегодняшнего разговора станет ответ на вопрос о том, как проверить крышку расширительного бачка своими руками. Хотя некоторые делают это ртом, все же не рекомендую ставить эксперименты над собственным здоровьем. Есть куда более простые и безопасные способы.

Как известно, расширительный бачок служит для хранения жидкости охлаждения. Только не путать с бачком для незамерзайки , которая используется в составе системы стеклоомывателя. Без антифриза или ОЖ (жидкости охлаждения) ваш ДВС долго не протянет.

Именно на этом бачке располагается специальная крышка. Ее правильнее называть именно клапанной крышкой. Устройство кажется простым, но в действительно на крышку возлагается большая ответственность.

Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

Лада Калина;
Форд Фокус;
Газель Некст;
Дэу Ланос;
Фольксваген Пассат;
Лада Приора;
ВАЗ 2110;
Рено Логан;
Опель Астра;
ВАЗ 2114;
Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Признаки неисправностей

Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

из-под капота валит густой белый дым;
двигатель перегревается, но печка остается холодной;
срывает хомуты;
разрывает трубки системы охлаждения;
нарушается герметичность радиатора;
разрывает бачок с жидкостью охлаждения;
трубки сжимаются и не пропускают ОЖ;
нарушается циркуляция антифриза по системе и пр.

Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.

Инструкции по проверке

Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.

Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.

Но многих интересует именно самостоятельная проверка. Она также возможна.

Тут нужно действовать по определенному алгоритму.

Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
При отсутствии механических повреждений еще нет гарантии, что элемент исправен. Закрутите пробку на место, включите мотор на холостых оборотах;
Подождите, пока температура двигателя дойдет до рабочих параметров;
Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.

Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.

Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ. Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.

Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.

Спасибо всем, кто нас читает и оставляет комментарии! Продолжайте в том же духе! Ждем ваших отзывов и актуальных вопросов!

(6 оценок, среднее: 3,50 из 5)

Как работает крышка расширительного бачка системы охлаждения двигателя

Система охлаждения двигателя автомобиля фактически состоит из двух объединенных решений – жидкостная система охлаждения закрытого типа и воздушное охлаждение (вентилятор охлаждения двигателя). В комплексе эти две системы позволяют поддерживать рабочую температуру ДВС строго в заданных рамках.

Отметим, что многие проблемы возникают именно по причине того, что крышка бачка выходит из строя (например, крышка расширительного бачка течет, кипит антифриз в бачке и т.д.). При этом далеко не все владельцы знают, что данная крышка выполняет ряд важных функций и задач. Давайте разбираться.

Назначение крышки бачка системы охлаждения

Итак, многие автолюбители полагают, что данная крышка просто закрывает бачок, чтобы ТОСОЛ или антифриз не выливался наружу. На самом деле это вовсе не так. Данная крышка является не просто пробкой, а отдельным устройством.

Крышка расширительного бачка — это элемент, который имеет в своей конструкции клапаны высокого и низкого давления. Так вот, крышка бачка фактически регулирует давление в закрытой системе. Как известно, при нагреве антифриз расширяется, растет давление.

В норме, давление на «горячую» не должно быть выше 1.5 бара. Повышение давления несет серьезные риски. Естественно, его надо «стравить», иначе начнет попросту выдавливать ОЖ или разорвет патрубки, радиатор и т.д. Именно для этого в крышке стоит клапан для сброса давления.

Если просто, крышка расширительного бачка отвечает за сброс давления с повышенного до определенной нормы (например, с 1.5 до 1.1 атмосферы). Это позволяет защитить систему от повреждений и утечки ОЖ, а также сам двигатель от перегрева.

Идем далее. С высоким давлением разобрались. Однако это еще не все. Дело в том, что понижение давления также опасно для системы. Если просто, после того, как двигатель автомобиля заглушен после поездки, антифриз охлаждается, объем его уменьшается по мере остывания.

В процессе понижения температуры и уменьшения в объеме давление также снижается. Так вот, с учетом того, что система охлаждения закрыта и не сообщается с атмосферой, начинает образовываться вакуум. В этом случае патрубки сжимаются вовнутрь. Это также приведет к поломкам, если давление не выровнять до атмосферного.

Получается, клапан в крышке расширительного бачка сбрасывает высокое давление при нагреве, а также выравнивает давление при остывании ОЖ. Это позволяет сохранить все элементы системы в целостности, избежать разрыва радиатора, патрубков, образования трещин и т.д.

Устройство крышки бачка расширительного

Начнем с того, что крышка должна быть плотно закреплена на бачке. Для этого горловина бачка и крышка имеют резьбу. Однако важно понимать, что давление в системе она не держит. Получается, фактически крышка выступает основой для клапана высокого, а также низкого давления. Именно они отвечают за то, чтобы давление поддерживалось в допустимых пределах.

Также отметим, что если внимательно рассмотреть крышку с внутренней стороны, можно заметить сам клапаны и специальные прокладки из резины в местах их установки. Эти прокладки выполняют функцию сальников.

В то же время крышка расширительного бачка ВАЗ имеет два клапана. Эти клапаны называют: предохранительный (сброс давления) и вакуумный клапан для выравнивания давления в случае его понижения. При этом оба клапана закрыты тогда, когда давление в системе в норме.

Отметим, что если с системой охлаждения начались проблемы, следует в рамках диагностики в обязательном порядке проверять работоспособность клапанов в крышке. Также на выход клапанов из строя укажут определенные признаки, которые должен знать каждый автовладелец.

Неисправности крышки расширительного бачка: признаки и проверка

Как показывает практика, обычно первым из строя выходит клапан высокого давления. На деле ТОСОЛ или антифриз выбрасывается через клапан даже тогда, когда давление в норме. Еще бывает так, что клапан не сбрасывает давление, крышку срывает, ОЖ течет в области стыков и соединений и т.д.

В отдельных случаях выброс антифриза слишком сильный, в этом случае в подкапотном пространстве видны потеки охлаждающей жидкости, может пойти пар при прогреве ДВС и т.д. Если это происходит тогда, когда по приборам температура мотора в норме, обычно это указывает на проблемы с крышкой.

Еще бывает, что повреждаются патрубки, срывает хомуты. В отдельных случаях можно заметить, что треснул сам расширительный бачок системы охлаждения. В худшем случае могут возникнуть повреждения основного радиатора, радиатора печки и т.д.

Чтобы определить причину, система нуждается в диагностике. В свою очередь, проверить крышку можно, однако это не так просто. Необходимо создавать как повышенное, так и пониженное давление. Обычно для этого нужен расширительный бачок, в который можно подать воздух под давлением из компрессора. Давление определяется по манометру.

Само собой, отдельный бачок есть не у всех, а снимать бачок с машины проблематично. По этой причине лучше сначала осмотреть крышку визуально. Не допускается наличие трещин, повреждение прокладок в области клапанов и другие дефекты. Также неисправным может быть и сам клапан в крышке.

Чтобы проверить на месте, нужно выполнить следующие действия:

Заведите мотор, прогрейте ДВС, после выхода на рабочие температуры аккуратно следует открутить крышку бачка. Если будет слышен характерный звук вырывающегося воздуха при откручивании, значит, крышка держит давление. Это указывает на то, что клапан сброса не «просел».
Далее нужно дать мотору остыть. После остывания осматриваются толстые резиновые патрубки системы охлаждения. Если они «сжаты» и стянуты, высока вероятность того, что вакуумный клапан не работает.
Также можно открутить крышку бачка, сдавить один толстый шланг и удерживать его, одновременно закручивая пробку. Если шланг начнет принимать свою форму, тогда это укажет на то, что вакуумный клапан в норме.

Недостаток последнего способа заключается в том, что на многих современных авто доступ к патрубкам и шлангам сильно затруднен и такую проверку произвести не удается.

Напоследок отметим, что на деле регулярная замена крышки расширительного бачка системы охлаждения позволяет избежать указанных выше проблем. Специалисты рекомендуют менять эту крышку каждые 2-3 года, так как клапаны обычно срабатываются именно к этому времени.

При этом лучше приобретать более дорогой оригинал, а не дешевые аналоги. Например, фирменные крышки VAG или GM служат дольше и лучше, плотно садятся по резьбе, ставятся без перекосов и т.п. по сравнению со многими аналогами.

Подведем итоги

Как видно, крышка расширительного бачка автомобиля является важным элементом в устройстве системы охлаждения. С учетом того, что в ней установлены специальные клапаны, давление в системе охлаждения будет напрямую зависеть от их исправной и качественной работы.

Перегрев двигателя. Некоторые причины

ПЕРЕГРЕВ ДВИГАТЕЛЯ АВТОМОБИЛЯ
Эта короткая техническая заметка посвящена вопросу перегрева двигателя автомобиля, внимание заостряем на «мелочах», на которые мало кто обращает внимание — пока «жареный петух не клюнет»…

ПРОБКА РАДИАТОРА

Клапан пробки радиатора допускает повышение давления в системе охлаждения выше атмосферного, в результате чего уменьшаются потери охлаждающей жидкости от испарения, а температура кипения охлаждающей жидкости повышается.

Если на пробке (крышке) радиатора не работает правильным образом обратный клапан (нарушена его герметичность, посадочное место и т.д.), то в этом случае (если расширительный бачок находится ниже уровня пробки радиатора) происходит следующее:

1. После того, как двигатель прогрелся, и лишний антифриз выдавило в расширительный бачок — радиатор должен оставаться полным.

2. После остывания двигателя и системы охлаждения, в ней должен создаваться вакуум, который открывает (втягивая на себя клапан пробки радиатора).

3. При исправной системе (герметичной) жидкость вакуумом из расширительного бачка втягивается в радиатор, соответственно тот всегда остается полным.

4. При неисправности пробки происходит подсос воздуха и система завоздушивается. На момент старта двигателя — антифриз в радиаторе уже частично отсутствует.

5. Далее добавим естественные испарения, утечки и т.д. Дело времени, отсутствие контроля за уровнем приведут к перегреву двигателя со всеми вытекающими последствиями…

Фактически перегрев происходит из-за отсутствия охлаждающей жидкости в системе.

Крышка радиатора — одна из причин.

На том же TOYOTA-SURF с мотором 2LT некоторые владельцы устанавливают нештатный расширительный бачок, который поднимают немного выше пробки радиатора.

В этом случае негерметичность уже не страшна.

Пробка радиатора имеет 2 клапана. Один клапан предохранительный (от избыточного давления превышающее расчетное).

Обычно клапан настроен на давление 0.8-1.0 кг/см² выше атмосферного. При повышении давления в системе охлаждения выше расчетного, клапан автоматически открывается и происходит сброс давления и лишней охлаждающей жидкости в расширительный бачок, в результате чего уменьшаются потери охлаждающей жидкости от испарения, а температура кипения охлаждающей жидкости повышается, что в свою очередь повышает надежность эксплуатации двигателя.

После охлаждения нагретого двигателя, в системе охлаждения возникает разряжение и возникает опасность сдавливания трубок радиатора и выхода его из строя.

Чтобы этого не происходило, в конструкции пробки предусмотрен еще один клапан, который открывается при разряжении в системе охлаждения и в момент его открытия происходит переток охлаждающей жидкости из расширительного бачка в радиатор.

Радиатор после остывания, если открыть пробку, должен быть полным.

Проверить герметичность системы просто: достаточно пощупать шланги от радиатора.

Если они «тугие» — все нормально. Если «вялые» или «мягкие», то надо обратить на это внимание и поискать причину негерметичности.

Суслин Олег Владимирович, г. Южно-Сахалинск

Диагностика и ремонт дизельных и бензиновых двигателей.,

Телефон: 8 962 580 97 23

«Ник» на форуме «Легион-Автодата» — SUS

СОЮЗ автомобильных Диагностов

Из мануалов:

Применительно для TOYOTA существует несколько разновидностей пробок радиаторов:

И у каждой есть свои характеристики, заданные техническими условиями при разработке автомобиля (его силовой установки привязанной к остальным параметрам).

Пробка радиатора является одним из элементов системы охлаждения.

Сама система охлаждения предназначена для принудительного отвода тепла от деталей двигателя и созданию благоприятного и выгодного температурного режима для его работы.

Давайте посмотрим, на что надо обращать внимание и как проверять этот элемент системы охлаждения.

	VALVE OPENING PRESSURE	SPECIFIED CONDITION
	Standard value (for brand-new cap)	93.3 to 122.7 kPa (0.95 to 1.25 kgf/cm², 13.5 to 17.8 psi)
	Minimum standard value (for in-service cap)	78.5 kPa (0.80 kgf/cm²,11.38 psi)

Снимаем крышку и осматриваем плоскость А на предмет посторонних отложений (ржавчина, песок и т.п.)

Проверяем целостность прокладки В (трещины, порывы и т.п.)

Проверяем не склеены ли плоскости С и D

	VALVE OPENING PRESSURE	SPECIFIED CONDITION
	Standard value (for brand-new cap)	74.0 to 103.0 kPa (0.75 to 1.05 kg1/cm², 10.7 to 14.9 psi)
	Minimum standard value (for in-service cap)	59 kPa (0.60 kgf/cm², 8.53 psi)

	VALVE OPENING CONDITION	SPECIFIED PRESSURE
	Standard value (for brand-new cap)	93.3 to 122.7 kPa (0.95 to 1.25 kgf/cm²,13.5 to 17.8 psi)
	Minimum standard value (for in-service cap)	78.5 kPa (0.80 kgf/cm², 11.38 psi)

	VALVE OPENING PRESSURE	SPECIFIED CONDITION
	Standard value (for brand-new cap)	93.3 to 122.7 kPa (0.95 to 1.25 kgf/cm², 13.5 to 17.8 psi)
	Minimum standard value (for in-service cap)	78.5 kPa (0.80 kgf/cm²,11.38 psi)

Устройство для проверки работоспособности крышки радиаторов рис. посередине

На автомобилях, выпущенных вне территории Японии, на крышках радиаторов тоже указывается рекомендуемое давление (фото слева) крышка радиатора Фото справа: «родная» японская

АКПП – ещё одна причина перегрева

Говорит Иркутск:

Одной из многих причин перегрева охлаждающей жидкости (и далее всего мотора) может служить неисправность крышки пробки радиатора. И вот как она может повлиять на автоматическую коробку передач в том случае, когда для охлаждения жидкости АКПП используется радиатор, совмещенный со штатным радиатором автомобиля и расположенный внизу него (как вариант):

«Такая вещь встречается периодически. На некоторых автомобилях сказывается на работе автомата. Проявляется в виде тычков, ударов при переключениях и т.д. Жидкость в автомате, как правило, в этом случае быстрее приобретает темный цвет, соответственно, быстрее выходит из строя. Недостаточное охлаждение механизмов автоматической коробки передач может привести к механической неисправности автомата, гидротрансформатора. В конечном итоге всё может вылиться в дорогостоящий ремонт».

Иркутск, ООО «АТЕ Студио», — ул. Ширямова-10.

тел.(3952)266-317, 266-331, 89148993896

Ремонт АКПП, Ремонт Автомагнитол,

Михайлов Андрей Васильевич,

«Ник» на Форуме «Легион-Автодата»: PROTON

СОЮЗ автомобильных Диагностов

Говорит Магадан:

…на практике не раз встречал ещё одну причину перегрева двигателя.

Пример: а\м Тойота Прадо, двигатель 2LT.

Теплообменик АКПП встроен в нижний бачок радиатора.

(Данная конструкция используется довольно часто у многих производителей)

Условия перегрева двигателя:

— при движении в подъём (при повышенной нагрузке на двигатель), происходит опасное повышение температуры ОЖ.

Причина:

— из-за особенностей работы Гт (гидротрансформатора) происходит выделение большого количества тепла в ATF, далее это тепло через теплообменник попадает в нижний бачок, где отдаётся ОЖ, которое при этом (по идее), там охлажденное, должно попасть в двигатель, но… ОЖ опять нагревается (температура ATF может быть выше 100С), т.е. система охлаждения двигателя не справляется со своими функциями.

При такой температуре в двигателе могут произойти необратимые процессы (например, изменение геометрических размеров ГБЦ, затвердевание уплотнений возле камеры сгорания и т.п.).

Для АКПП эта температура не критична, + сброс ATF после радиатора происходит в Поддон (AISIN) или на детали АКПП (JATCO, MMC), которым такая температура не страшна.

Если допустить, что движок «закипел», а при такой ситуации это обычно длительное движение «в нагрузку» (вариант отсутствия ОЖ не рассматриваем).

В такой ситуации происходит сильное выделение тепла из Гт, а поскольку охлаждаться ATF негде (температура нижнего бачка около 100С), то возможно повышение температуры ATF до критических значений.

Но это полное издевательство над АКПП… да и такой «жёстко закипевший» движок долго не протянет.

Предохранить систему охлаждения от сильно нагретого ATF можно установив дополнительный теплообменник до теплообменника, встроеного в штатный радиатор автомобиля, либо вообще сделать системы охлаждения АКПП и двигателя независимыми.

Яковлев Владимир Николаевич г. Магадан, ул. Речная 25

89148518464, 89644555552 с.т.

Ник на форуме «Легион-Автодата» — MagadanAT

СОЮЗ автомобильных Диагностов

А вот еще некоторые дополнения, которые высказали участники

СОЮЗА автомобильных Диагностов

Пробка действительно важна, но смею заметить, проверить можно и не по давлению в шлангах. При неисправности одного клапана, шланги после остывания сжимаются и становятся плоскими, при неисправности второго — антифриз давит на холодную изо всех щелей …По этой причине на Субару разрывает радиаторы на турбо, так что пробка очень важна… после 2005 года на «турбосубару» добавили вторую пробку на 1,3 кг (аварийную) и проблемы с радиаторами закончились. Также заменой пробки «лечил» подтекание антифриза на Хондах.

…………..Беда в следующем, при более высоком давлении по пробке, жидкость кипит при более высокой температуре, но если ее просто нет??? Во всех мануалах антифриз меняется раз — в год ,раз в два года, кто реально выполнял ???

Бабабеков Эдельвейс Уктамович

Петропавловск-Камчатский ул. Пограничная В/Г 1

Диагностика электронных систем и ремонт карбюраторов

тел 89024621178

«Ник» на Форуме

[email protected]

Вообще причиной перегрева двигателя, более коварной и медленно «подкрадывающейся», мне кажется утечка из системы охлаждения. Причем незаметная. Ни капель тебе, ни тем более потеков. Одна причина в пробке, когда она действительно установлена на более высокое давление, чем необходимо. В этом случае на хомутах, шланговых соединений, при нагреве двигателя антифриз находит места для утечки, ибо для попадание в расширительный бак, ему требуется большее усилие. Такие утечки не заметны еще и потому, что они происходят на ходу. Иногда «везет» и водитель просто по запаху в салоне понимает, что есть утечка. Но это если антифриз попадает на разогретые части мотора (коллектор например). А если нет, то через некоторое время имеем «закипевший мотор». И пробка уже открывается не давлением жидкости, а паром. При этом владелец авто говорит: — «я всегда смотрю уровень в расширительном бачке. Всегда была норма». А с чего бы ей не быть, жидкость-то в этом случае из бачка просто не забирается для заполнения системы при остывании. Особенно коварны утечки в районе помпы. Если помпа имеет конструкцию, когда в нее вставлен патрубок системы на уплотнительных резиновых кольцах: в этом случае капли жидкости обнаружить не удается. Антифриз попадает на блок двигателя в том месте, где скапливается грязь, которая сначала его впитывает. Кроме того, мне кажется, что при проверке шлангов на «ощупь», нужно все же учитывать, кто «щупает». Человек, который занимается ремонтом и знает, что давление, как в случае мною описанном, может в системе поддерживаться и за счет испарения антифриза в системе, и даже при незаполненной системе. И что не каждый водитель может это определить. А в движении, когда еще идет дополнительный обдув воздухом — вообще все нормально. Есть признак, по которому может водитель сориентироваться — чаще, чем обычно включается вентилятор. На ХХ при стоянке, просто нужно подождать несколько минут.

Такие утечки нужно уже искать с помощью либо пневмотестера, контролируя давление. Или есть аппарат для замены антифриза. Он вообще прекрасно их выявляет. Аппарат вкл. в систему, он имеет свою емкость, и свой насос. Накачиваешь в систему, давление жидкости смотришь по манометру, можно шланг, который идет из радиатора в расширительный бачок свечой старой заткнуть… только не увлекаться. Ну а дальше смотреть где. Эту процедуру всего один человек делает, да и мотор не обязательно запускать. Однажды так на Suzuki, «придавили» — потекло. Хотя помпа закрыта коллектором и турбиной, и реально что-то увидеть не разобрав — не получится.

МАРКИН Александр Васильевич

г. Белгород

Таврово мкр 2, пер. Парковый 29Б

(4722) 300-709

АвтоВАЗ и здесь впереди планеты всей. Имею ввиду систему охлаждения. Дело в том, что большинство блоков управления ВАЗов включают вентилятор при температуре 107 градусов. Включают чётко, не буду наговаривать, только частенько к этому времени антифриз уже кипит. А виной тому в 99-ти случаях из 100 – неплотно закрытая пробка расширительного бачка. Между нами — литьё бачков ужасного качества.

Валамин Вячеслав Геннадьевич

г. Одесса Днепропетровская дорога,

угол ул. Паустовского,

Диагностика и ремонт электронных систем.

Раб. — 716-03-80

Моб. — 8 067 980 47 06 «Ник» на Форуме: slavik33

А какие еще бывают причины перегрева двигателя?

Если говорить «в общем», то их можно подразделить на «руковотворные», то есть, зависящие от «человеческого фактора», и не зависящие от человека.

Ну, например:

— купил человек машину. Зимой купил. Человек как человек, машина как машина: он ездит, она катает. Потом весна, потом лето и…начала греться. Съездил в одну мастерскую к «спецам», потом во вторую…ну и так далее, понимаете. И везде оставлял свою «денюшку». А толку нет. Последний «приговор» был таким: «Машинка у тебя старая, дед. Так что смирись». Он и смирился.

Но самое смешное и горькое в другом: причину неисправности нашел его пятилетний внук! Игрался он на даче около машины, а потом к деду подбежал: «Деда, а что там у тебя торчит?». Подошли к машине. Посмотрели. Открутил человек верхнее крепление радиатора, отодвинул его немного в сторону и в самом низу радиатора обнаружилась…картонка. Которую, видно, ещё старый хозяин машины поставил перед радиатором (как Вы понимаете, найти и убрать картонку – это не «лечение» болезни перегрева двигателя. А для чего она была поставлена, как Вы думаете?,- прим. ред)

Вот такую историю поведал нам один из наших читателей.

А вот еще «рукотворная» причина перегрева двигателя:

— есть еще любители добавлять разные там химические добавки в свой автомобиль.

Ну и добавил один водитель т.н «антитечь». Вроде как «по совету знакомого», типа,

«кашу маслом не испортишь, а если и потечет радиатор, то эта добавка не даст ему протечь». Типа, «мы на Северах так всегда делали». Далее водочка, огурчики, воспоминания…а наутро в магазин, купить этой «антитечи». Да побольше, побольше! – и залить.

Ну что поделаешь, разные люди, разные мнения, разные поступки…

А что дальше по этой теме – сами понимаете…

Еще, какие причины перегрева? Ну вот, навскидку, самые простые:

— грязь в сотах радиатора. Например, тополиный пух

— старый антифриз, потерявший свои свойства и…что еще? А тут надо уже подумать,-☺

— термостат. Ну, это просто…

— неисправности в системе зажигания

— использование некачественного топлива. Ага, не может быть? А может, чего тут удивляться. Отчего конкретно? А сами подумайте, составьте цепочку: некачественное топливо, множественные и «толстые» отложения на…где именно? И что далее? Думаем, думаем, думаем, -☺

— особенности заполнения системы охлаждения на некоторых моделях автомобилей

В этом небольшом материале мы затронули только некоторые «мелочи». Но участники нашего форума наверняка смогут добавить что-то своё, какие-то свои наблюдения за причинами перегрева двигателя автомобиля.

Говорите. Пригодится всем.

Обсуждение материала будет идти в разделе: «Практические заметки автоДиагностов» — «Авторские материалы» — название статьи

Владимир Петрович

с Уважением к нашим читателям

ДОПОЛНЕНИЕ

к статье из нашего форума

— sdelanovrf написал 6 декабря 2009 0:27

Один из моих клиентов купил антифриз концентрат, который как потом выяснилось, оказался махровой подделкой. Отстояв ночь на морозе, эта чудо-жидкость каким-то образом отделилась от дистиллированной воды и всплыла наверх, в итоге напрочь заморозило нижнюю часть радиатора. Благо что на Nissan Primera 2002г.в. ECU продвинутый, предусмотрено снижение мощности при перегреве, и прочие защиты. Правда, одной беды не удалось избежать — при разморозке в теплом гараже угробился сам радиатор, видимо не выдержав давления.

— MTM38 написал 6 декабря 2009 20:06

Я бы как рекомендацию к действию добавил в статью «ни в коем случае НЕЛЬЗЯ использовать при появлениях течей по системе охлаждения присадки в ОЖ из разряда СТОП ТЕЧЬ. Забивка сот радиатора (а особенно нижней его части) ведет к уменьшению эффективной площади радиатора и соответственно перегреву. И отдельно замечу — тополиный пух с грязью на передней стенке радиатора в итоге скатывается в «валенок». Раз в год всем советую осматривать переднюю стенку радиатора. Особенно на машинах, которые оснащены не электрическими вентиляторами»

— ась написал 6 декабря 2009 21:00

Хм….что бы значила фраза ****(как Вы понимаете, найти и убрать картонку – это не «лечение» болезни перегрева двигателя. А для чего она была поставлена, как Вы думаете?,- прим. ред)*****

— Tundra написал 9 января 2010 12:23

Могу добавить еще варианты причин перегрева. Многие проверяют пробку радиатора, заменяют на новую, но проблема остается или уходит не полностью. Дело в том, что пользуем авто нередко весьма Б/у, от коррозии плоскость горловины(куда ложится прокладка крышки радиатора) становится далеко не идеальной. Этот момент не всегда заметен. Достаточно слегка шлифануть плоскость горловины, допустим, разверткой для клапанов и проблема уходит даже со старой крышкой. Такую проблему встречал и решал результативно около десятка раз.

Еще один интересный нюанс. Тойота Камри, 1S-CI, старенький, частенько кипит. Два СТО занимались заменой прокладки ГБЦ (вынесли диагноз «газы»), эффекта ноль, деньги, правда вернули. С «голодухи» взял эту машину в ремонт. После замены прокладки, шлифовки и проверки головки с «пристрастием» результат — кипение!!! На прорыв газов не похоже, проявляется только при хорошем прогреве. Снял головку, сижу, мидитирую на блок цилиндров:))) Сунул в канал ОЖ отвертку, а она не проваливается!!! В районе гильзы. Взял суровую отвертку и за полчаса наковырял полтора стакана ржаво — тинообразной массы прямо вокруг гильз. Проблема ушла, горд был чрезмерно, уже после хозяйка авто рассказала, что систему охлаждения пытались промыть всякими народными средствами. Физика процесса до конца не ясна:))), но понятно, что эта куча шлама не допускала нормальный проток ОЖ вокруг цилиндров, но эффективно кипела, т.к. содержала ОЖ.

Если перегрев вызван износом АКПП и повышением температуры масла, не стоит решать эту проблему установкой доп. радиатора для коробки:))) Лучше отремонтировать коробку, так как охлаждение масла в радиаторе ОЖ только пол дела. ОЖ и подогревает масло в условиях сильных морозов. В общем, температурная стабилизация.

Ну и просто наблюдение водителя. Популярное место отдыха, затяжной подъем на перевал. Многие водители пытаются «щадить» свои двигателя и едут потихоньку, в натяг. На перевале всегда можно наблюдать две-три парящие машины:)) Гораздо безопасней ехать в тяжелых условиях на повышенных оборотах, когда и «лошадей» больше реализовано и вязкостная муфта и помпа вращаются со скоростью, достаточной для хорошего охлаждения.

Да, и самое главное! После суровой зимы, или когда наконец поставили новый термостат, не забыть вытащить из под решетки радиатора дощечки, фанерки и картонки:)))

Обсуждения, дополнения на форуме: http://forum.autodata.ru/205/15175/

как она работает, проверка на работоспособность и неисправности

Автор Екатерина Ларина На чтение 7 мин. Просмотров 2.2k. Опубликовано 23.12.2018

Роль системы охлаждения мотора переоценить трудно. При этом считается, что самыми важными частями этой системы являются помпа и радиатор. Но так ли это на самом деле? К примеру, какие тайны скрывает обычная маленькая крышечка на горловине расширительного бачка?

Что такое крышка расширительного бачка

Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке. 90% владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения. Однако это мнение дилетантов.

Крышка бачка действительно является запорным устройством, но это не единственная её функция. Внутри крышки располагаются два клапана, которые стабилизируют показатели давления в системе охлаждения и берегут двигатель от воздействия высоких температур.

Крышка плотно прилегает к краю бачка, засчёт чего создаются условия для полной герметизации системы охлаждения

Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

корпус, выполненный из твёрдых сплавов пластика;
прорезиненую прокладку, выполняющую роль уплотнителя;
два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

В составе крышек разных моделей автомобилей может входить от одной до трёх пружинок

По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%. Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Второй клапан носит название вакуумного, так как его основная задача — повышать давление в системе. Он работает преимущественно в зимнее время года, когда автомобиль паркуется на ночь на открытых площадках. За время стоянки охлаждающая жидкость быстро остывает и начинает уменьшаться в объёме. Соответственно, и давление в системе быстро падает. Когда водитель запускает мотор, антифриз не может качественно его охлаждать. Чтобы стабилизировать давление охлаждающей жидкости, в крышку бачка устанавливается вакуумный клапанный механизм.

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Клапаны в крышке поддерживают необходимое давление в системе

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

На холодном двигателе выкрутить крышку из горловины бачка.
Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
Если механических повреждений нет, то крышку закрутить обратно.
Далее завести двигатель и прогреть его до рабочей температуры.
На заведённом моторе аккуратно открутить крышку.
В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлением

Выполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет.

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

Выкрутить крышку из горловины бачка.
Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
Далее снять пружину.
Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Каковы последствия неисправности крышки

Как уже было сказано выше, крышка на бачке расширения призвана стабилизировать давление охлаждающей жидкости в системе. Соответственно, если не будет работать клапанный механизм, стравливание излишков давления происходить не будет — это грозит разрывом как шлангов, так и радиатора. В редких случаях из-за высокого давления тосола трещину даёт сам бачок.

Низкое давление в системе опасно тем, что образуются воздушные пробки. Из-за них мотор не охлаждается в нужной мере и может закипеть.

Поэтому состояние крышки расширительного бачка нужно периодически проверять. Практика вождения показывает, что смена крышки раз в два или три года полностью исключает возникновение проблем с клапанами.

Самое серьёзное последствие поломки крышки бачка — это перегрев двигателя

Водителю любого автомобиля необходимо знать о назначении и функциях такого маленького элемента системы охлаждения, как крышечка расширительного бачка. Шутки с охлаждением двигателя никогда не заканчиваются хорошо, поэтому лучше раз в два года покупать новую крышку, чем проводить установку радиатора или новых патрубков из-за разрывов.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

как она работает, проверка на работоспособность и неисправности

Избежать таких поломок поможет внимательность. Необходимо, хотя бы пару раз в месяц проводить визуальный осмотр двигателя и всех жидкостей автомобиля. Многое, конечно, неподготовленным взглядом не увидеть, но если возникли какие-то подозрения на работу двигателя и системы охлаждения, необходимо сразу обратиться к специалистам. А сама крышка, на исправность работы клапанов, проверяется довольно просто.

Во-первых, она не должна быть грязной, окисленной и со следами коррозии. Во-вторых, внутренняя поверхность крышки должна быть всегда чистой, клапаны должны плавно продавливаться при нажатии на них пальцем. Если крышку поднести к уху и нажать на выпускной клапан, должен раздаться слабый звук, похожий на свист, а убрав палец с клапана, звук должен быть шипящим, как будто втягивается воздух.

Для проверки крышки можно использовать насос с манометром. Сняв с бачка самый тонкий, верхний патрубок, надо присоединить к бачку насос и начать подавать воздух. Выпускной клапан должен срабатывать от давления не больше 1,5 килограмма на квадратный сантиметр, или по-другому 1,5 атмосфера. Если клапан не срабатывает, крышку необходимо поменять. Путем, таких нехитрых манипуляций, можно определить исправность крышки расширительного бачка, и вовремя устранить неисправность, что убережет от серьезных поломок двигатель автомобиля.

Что такое крышка расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части. Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения.

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.

Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.

Если выкрутить крышку из бачка и посмотреть на её внутреннее строение, то можно увидеть своеобразный датчик регулировки давления.

Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

первый стравливает лишнее давление в бачке;
второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.

Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Водитель не всегда может вовремя заметить неисправности в работе клапанов крышки. Визуально сделать диагностику просто невозможно. А ведь поломки частей крышки расширительного бачка могут привести к серьёзным проблемам с двигательным агрегатом.

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения. Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.

Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Устройство крышки

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

Лада Калина;
Форд Фокус;
Газель Некст;
Дэу Ланос;
Фольксваген Пассат;
Лада Приора;
ВАЗ 2110;
Рено Логан;
Опель Астра;
ВАЗ 2114;
Шевроле Лачетти и пр.

Как все устроено

Основной задачей герметизирующего приспособления на расширительном баке является выдерживание определенного давления для системы. В таком случае резьбовое соединение обязано обеспечивать высокую плотность прилегания поверхностей после навинчивания.

Устройство крышки расширительного бачка предполагает наличие встроенного клапана, обеспечивающего баланс напряжений. В зависимости от текущей ситуации выполняется одна из задач:

происходит процесс стравливания избыточного объема в атмосферу;
выполняется нагнетание объема, чтобы избавиться от вакуума внутри;
клапан находится в закрытом положении, без взаимодействия с окружающим пространством.

Необходимо учитывать, что в старых отечественных автомобилях нагнетанием и сбрасыванием давления занимаются два независимых клапана. В современных машинах для обеих операций обходятся одним клапаном.

Что такое крышка расширительного бачка

Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке. 90%!владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения. Однако это мнение дилетантов.

Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

корпус, выполненный из твёрдых сплавов пластика;
прорезиненую прокладку, выполняющую роль уплотнителя;
два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

В составе крышек разных моделей автомобилей может входить от одной до трёх пружинок

По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%! Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Последствия поломки крышки бачка

Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения. Эту крышку, многие не открывают годами, и она начинает закисать. Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки.

Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров.

И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.

Как самому проверить крышку на «Приоре», «Гранте», «Калине»

Кажется, что достаточно выкрутить крышку из расширительного бачка и осмотреть её внутренности, чтобы понять специфику проблемы. Однако это не так. Например, в сервисных центрах используют специальные насосы давления, которые могут нагнетать нужное количество атмосфер. Создавая искусственное давление в системе охлаждения, прибор позволяет вычислить корректность срабатывания клапанов.

Прибор для диагностики крышек бачка ВАЗ имеет манометр и насос

Но у водителей нет этого дорогостоящего оборудования, поэтому приходится справляться с тем, что есть в стандартном гараже. Диагностика качества работы крышечки бачка будет менее точная, однако можно будет выявить основные неисправности клапанов:

Заглушить двигатель.
Выкрутить крышку с горловины бачка.
Осмотреть изделие на наличие трещинок, вмятин, сколов. Может быть, разорвалась или сильно износилась уплотнительная прокладка.
В том случае, если видимых повреждений нет, крышку следует закрутить обратно и завести мотор.
Дождаться, пока двигатель нагреется до своей штатной температуры.
Начать потихоньку выкручивать крышку с бачка.
Если в процессе откручивания слышится свист выходящего воздуха (этот звук можно сравнить с выходом газов при открывании лимонада), то крышка находится в рабочем состоянии, так как она сдерживает давление в бачке и шлангах.
После этого нужно снова заглушить двигатель.
Осмотреть патрубки системы охлаждения. Если они втянуты внутрь, то плохо работает вакуумный клапан крышки, так как давление в системе предельно низкое.

Крышку расширительного бачка можно выкручивать только после того, как остыл двигатель Рабочая крышка не должна иметь расширений, трещин или вмятин Все патрубки должны на всём своём протяжении иметь равный диаметр, без утолщений и сжиманий Это интересно: Предварительная диагностика

Это типовая схема проверки клапанов крышки расширительного бачка на всех моделях транспортных средств производства АвтоВАЗ.

Признаки неисправностей

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

из-под капота валит густой белый дым;
двигатель перегревается, но печка остается холодной;
срывает хомуты;
разрывает трубки системы охлаждения;
нарушается герметичность радиатора;
разрывает бачок с жидкостью охлаждения;
трубки сжимаются и не пропускают ОЖ;
нарушается циркуляция антифриза по системе и пр.

Способы проверки

Перед тем как проверить пробку расширительного бачка, необходимо знать, что в автосервисах для такой операции применяются специальные нагнетающие насосы. Они настроены таким образом, чтобы доводить проверку до критических значений сработки. Тогда будет видно, произошло ли открытие или закрытие в нужный момент.

Самостоятельное тестирование не всегда дает объективные показания. Однако при его проведении удается в большинстве случаев выявить потерю работоспособности узла.

Контроль эксплуатационных характеристик осуществляется следующим образом:

На остывшем двигателе снимаем крышку и осматриваем для выявления сколов, трещин или пробоин. Все уплотнения должны быть пластичными и обеспечивать герметичность. Не должно быть механических повреждений.
Даже если выявлены какие-то незначительные повреждения, то возвращаем все на свои места, плотно закручиваем и заводим мотор.
Ожидаем, когда прогреется ДВС в течение нескольких минут и осторожно начинаем выкручивать крышку по резьбе. В том случае, когда послышится небольшой хлопок, аналогичный звуку открытия бутылки с напитком, нужно знать, что происходит сдерживание давления в системе.
Внимательно проводим осмотр толстых гибких шланг системы охлаждения. Если замечено вдавливание их вовнутрь, то это признак того, что клапан стимулирует образование нежелательного вакуума внутри полостей.

Иногда проводят тест на проверку устранения минимального давления. Для этого вывинчиваем, снимаем крышку и сжимаем один из гибких толстых шлангов. Далее завинчиваем все на место и лишь после этого отпускаем шланг. При работоспособных клапанах шланг вернется в нормальное состояние, а в противном случае, останется сжатым.

Иногда после раскручивания клапан остается внутри бачка. Такая ситуация не является нормой, поэтому необходимо искать изделию работоспособную замену.

Как проверить давление на крышку радиатора

По мере повышения температуры охлаждающей жидкости в системе охлаждения давление в системе также увеличивается. Нормальная рабочая температура системы охлаждения составляет около 220 градусов по Фаренгейту, а точка кипения воды — 212 градусов по Фаренгейту.

При увеличении давления в системе охлаждения температура кипения охлаждающей жидкости повышается до 245 градусов по Фаренгейту при 8 фунтах на квадратный дюйм. Давление в системе охлаждения регулируется крышкой радиатора.Крышки радиатора поддерживают давление в пределах 6–16 фунтов на квадратный дюйм для большинства автомобильных систем.

Большинство комплектов для испытания под давлением системы охлаждения поставляется в комплекте со всем необходимым для опрессовки большинства транспортных средств. Сюда также входит проверка крышек радиаторов. Для опрессовки систем охлаждения различных марок и моделей автомобилей адаптеры требуются от каждого производителя.

Часть 1 из 1: Опрессовка крышки радиатора

Необходимый материал

Шаг 1. Убедитесь, что система охлаждения не горячая. .Осторожно прикоснитесь к шлангу радиатора, чтобы убедиться, что он горячий.

Предупреждение : Чрезвычайное давление и высокая температура играют роль. Не пытайтесь снять крышку радиатора, пока двигатель горячий.

Шаг 2: Снимите крышку радиатора . Как только мотор остынет достаточно, чтобы коснуться шланга радиатора и не обжечь вас, вы можете снять крышку радиатора.

Предупреждение : В системе все еще может быть горячая охлаждающая жидкость под давлением, поэтому будьте внимательны и осторожны.
Совет : Поместите поддон под радиатор, чтобы уловить охлаждающую жидкость, которая может вытечь при снятии крышки радиатора.

Шаг 3: Прикрепите крышку радиатора к переходнику манометра. Колпачок надевается на адаптер манометра так же, как и на горловину радиатора.

Шаг 4: Присоедините адаптер с установленной крышкой к манометру .

Шаг 5: Прокачивайте ручку манометра до тех пор, пока давление не достигнет значения, указанного на крышке радиатора .Он не должен быстро терять давление, но это нормально.

Совет : Крышка радиатора должна выдерживать большую часть максимального давления до пяти минут. Однако вам не нужно ждать пять минут. Медленная потеря — это нормально, но быстрая потеря — проблема. Это требует от вас некоторого суждения.

Шаг 6: Установите старую крышку . Сделайте это, если все еще хорошо.

Шаг 7: Купите новую крышку радиатора в магазине автозапчастей .Прежде чем отправиться в магазин запчастей, убедитесь, что вы знаете год выпуска, марку, модель и объем двигателя.

Часто бывает полезно взять с собой старую крышку радиатора.

Совет : Хорошая практика — брать с собой старые детали, чтобы покупать новые. Принося старые детали, вы можете быть уверены, что уезжаете с правильными деталями. Многие детали также требуют сердечника, иначе к цене детали будет добавлена дополнительная плата.

Крышки радиатора являются важной частью системы охлаждения, которую многие недооценивают, поддерживая баланс системы охлаждения.Если вы хотите, чтобы один из профессиональных техников YourMechanic провел для вас опрессовку крышки радиатора, запишитесь на прием сегодня, и один из наших мобильных механиков проверит ее для вас дома или в офисе.

Заглушки Hope QR — Последние новости автомобилей, обзоры, Руководства по покупке, Изображения автомобилей и многое другое QR-код на ее выпускной кепке… Нам нравится эта история!

Концевые заглушки для переоборудования Hope Tech: RS4 Centerlock, QR x 100 мм

Комплекты для переоборудования Hope Комплект для переоборудования переднего моста

Ступица переднего моста Hope Tech Pro 4 — передний мост: QR x 135 мм, Совместимость ступицы / тормозов: Диск на 6 болтов, ступица Бурение: 32 скважины

Компания Pro 4, построенная с гордостью в Барнольдсвике, Великобритания, продолжает традицию надежности, удобства обслуживания и производительности Hope. Благодаря большему количеству вариантов осей, чем когда-либо прежде, найдите свою подходящую модель с Hope Pro 4. Конвертируемая в 135-миллиметровую QR, 15-миллиметровую сквозную ось x 135 мм, 15-миллиметровую сквозную ось x 142 мм и 15-миллиметровую сквозную ось x 150 мм с торцевыми крышками без инструментов.Более высокие фланцы, чем у Pro 2, без увеличения веса для более жестких колес. Дополнительные заглушки продаются отдельно. Оснащен подшипниками из нержавеющей стали. Более высокие фланцы…

Передняя ступица Hope Tech Pro 4 — Передняя ось: сквозное отверстие 20 мм x 110 мм, Совместимость ступицы / тормоза: Диск на 6 болтов, Сверление ступицы: 32 отверстия

Передняя ступица диска Hope Tech Pro 4 20 мм Ось 32 отверстия, красный

Передняя втулка Hope Tech Tech Pro 4 — Передняя ось: 15 мм, сквозное отверстие x 150 мм, Совместимость ступицы / тормоза: диск на 6 болтов, сверление ступицы: 32 отверстия

Гордо построенная в Барнольдсвике, Великобритания, Pro 4 продолжает традиции надежности и удобства обслуживания Hope и производительность.Благодаря большему количеству вариантов осей, чем когда-либо прежде, найдите подходящую для себя с помощью Hope Pro 4. Торцевые заглушки без инструментов позволяют преобразовать их в сквозной болт 9 мм, сквозную ось 12 мм x 100, сквозную ось 15 мм x 100 мм и сквозную ось 20 мм x 110 .. Более высокие Фланцы, чем у Pro 2, без увеличения веса для более жестких колес. Дополнительные заглушки продаются отдельно. Оснащен подшипниками из нержавеющей стали. Более высокие фланцы…

Задняя втулка диска Hope Pro 4 28H QR 135 мм Черный

Втулка заднего диска Hope Pro 4 28H QR 135 мм Черный

Задняя втулка Hope Tech Pro 4 — задний мост: сквозной проход 12 мм x 148 мм, кассетный тип корпуса: SRAM XD, Hub Drilling: 32 скважины

Гордо построенный в Барнольдсвике, Великобритания, Pro 4 продолжает традиции Hope в отношении надежности, удобства обслуживания и производительности.Hope Pro 4 предлагает больше вариантов осей, чем когда-либо прежде. Подходит для трансформации в 190 QR с торцевыми крышками. Модернизированное храповое кольцо 44 зубца и система привода с 4 защелками для более быстрого зацепления. Дополнительные заглушки продаются отдельно. Оснащен подшипниками из нержавеющей стали. Более высокие фланцы, чем у Pro 2.

Задняя втулка Hope Tech Pro 4 — Задняя ось: QR x 190 мм, Тип корпуса с кассетой: 10-скоростная Shimano Road, Сверление ступицы: 32 отверстия

Задняя втулка Hope Pro 4, детали велосипеда

Передняя втулка Hope Tech Tech Pro 4 — Передняя ось: сквозное отверстие 15 мм x 150 мм, Совместимость ступицы / тормоза: Диск на 6 болтов, Сверление ступицы: 32 отверстия

Созданный в Барнольдсвике, Великобритания, Pro 4 продолжает традицию надежности, удобства обслуживания и производительности Hope .Благодаря большему количеству вариантов осей, чем когда-либо прежде, найдите свою подходящую модель с Hope Pro 4. Конвертируемая в 135-миллиметровую QR, 15-миллиметровую сквозную ось x 135 мм, 15-миллиметровую сквозную ось x 142 мм и 15-миллиметровую сквозную ось x 150 мм с торцевыми крышками без инструментов. Более высокие фланцы, чем у Pro 2, без увеличения веса для более жестких колес. Дополнительные заглушки продаются отдельно. Оснащен подшипниками из нержавеющей стали. Более высокие фланцы…

Задняя втулка Hope Tech Tech Pro 4 — задний мост: сквозной проход 12 мм x 148 мм, кассетный тип корпуса: SRAM XD, сверление ступицы: 32 отверстия

Созданный в Барнольдсвике, Великобритания, Pro 4 продолжает традиции надежности Hope. исправность и работоспособность.Hope Pro 4 предлагает больше вариантов осей, чем когда-либо прежде. Подходит для трансформации в 190 QR с торцевыми крышками. Модернизированное храповое кольцо 44 зубца и система привода с 4 защелками для более быстрого зацепления. Дополнительные заглушки продаются отдельно. Оснащен подшипниками из нержавеющей стали. Фланцы выше, чем у Pro 2.

Передняя втулка Hope Tech Pro 4 — Передняя ось: сквозное отверстие 20 мм x 110 мм, Совместимость ступицы / тормоза: Диск на 6 болтов, Сверление ступицы: 32 отверстия

Передняя втулка Hope Pro 4, детали велосипеда

Драйвер Hope Tech Pro 2 Evo SRAM XD 11 для кассетного блока XX1 в сборе с подшипниками

Корпус Hope Xd-11 Freehub, детали велосипеда

Hope Tech Pro 2 Pro 2 Evo Pro 4 Передние крышки 9 мм QR: преобразовываются в 9 мм QR

Hope Tech Pro 2 и Pro 2 Evo QR, переделка передняя

Передняя втулка Hope Tech Pro 4 — передняя ось: 15 мм, ширина x 110 мм, совместимость ступицы / тормоза: диск на 6 болтов, сверление ступицы: 32 отверстия

Компания гордится своей производительностью в Барнольдсвике , Великобритания Pro 4 продолжает традицию надежности, удобства обслуживания и производительности Hope.Благодаря большему количеству вариантов осей, чем когда-либо прежде, найдите свою подходящую модель с Hope Pro 4. Конвертируемая в 135-миллиметровую QR, 15-миллиметровую сквозную ось x 135 мм, 15-миллиметровую сквозную ось x 142 мм и 15-миллиметровую сквозную ось x 150 мм с торцевыми крышками без инструментов. Более высокие фланцы, чем у Pro 2, без увеличения веса для более жестких колес. Дополнительные заглушки продаются отдельно. Оснащен подшипниками из нержавеющей стали. Более высокие фланцы…

Передняя втулка Hope Tech Tech Pro 4 — Передняя ось: сквозное отверстие 15 мм x 100 мм, Совместимость ступицы / тормоза: Диск на 6 болтов, Сверление ступицы: 32 отверстия

Передняя втулка Hope Tech Pro 4, красная

hope qr end caps Обзор сообщения

Нужна помощь.. Я хочу посмотреть, смогу ли я настроить этот SON Hub, который у меня есть, на моих @quirkcycles от QR до через аксель. Кажется, я нигде не могу найти ответа? #ukcyclechat #cyclechat #audax

У меня есть набор колес 650b, которые сошли с моего Camino. Sonder Volution? Видимо внутренняя ширина 23мм.

Если я найду надежные торцевые заглушки QR, меня можно будет отсортировать, но это вполне может быть вариантом. Это для самого молодого велосипеда @ Mythical_Siren1 … он немного жестковат на колесах. Смена стандартов в последнее время ничего не значит для 2-го переднего колеса

VIC Hope Pro 2 Evo QR-преобразователи торцевые заглушки: * Пункт: * Hope Pro 2 Преобразователь оси Evo * Расположение: * Safety Beach, Vic… http://bit.ly/xbras4

Если вы вытащите QR, и колпачки ступицы снимутся, то, возможно, вам просто нужно будет получить новые концевые колпачки. Я знаю, надеюсь сделать это для своих хабов.

Надежда, торцевая крышка QR со стороны привода застряла на ступице, есть идеи? #challenging

Когда вы потратите десять минут, пытаясь снять колпачки QR-преобразователя с переднего колеса Hope, затем проверьте межсетевое соединение, чтобы убедиться, что они откручиваются, а затем попытайтесь в течение 10 минут открутить ОБА конца оси — это

Симптомы Плохая крышка радиатора [Как проверить и исправить] — Rx Mechanic

Крышка радиатора — это часть транспортного средства, отвечающая за удержание охлаждающей жидкости двигателя и обеспечение того, чтобы система охлаждения оставалась под давлением.В идеале системы охлаждения автомобиля должны поддерживать давление от 13 до 16 фунтов на квадратный дюйм. Крышка радиатора обеспечивает постоянное давление. Плохая крышка радиатора имеет несколько симптомов, таких как утечка охлаждающей жидкости, появление белых полос и разрывов шлангов, вызванных колебаниями давления охлаждающей жидкости.

Чрезмерное давление вызывает отказ компонента системы охлаждения, а меньшее давление может привести к выкипанию жидкого хладагента. Автомобиль может перегреться при выходе из строя системы охлаждения.

Автомобильные двигатели внутреннего сгорания при работе рассеивают много тепла, а неисправности крышки радиатора вызывают множество проблем в автомобиле, которые в конечном итоге могут привести к полному отказу двигателя. Взгляните на некоторые из распространенных симптомов плохой крышки радиатора или прокладки головки, с которыми мы сталкиваемся.

Признаки плохой крышки радиатора

Утечка охлаждающей жидкости

Производители создают для каждой автомобильной системы охлаждения определенный диапазон давления. Использование крышки радиатора, которая выдерживает большее давление, чем производитель, предназначенный для автомобиля, может привести к выходу из строя шланга охлаждающей жидкости, что приведет к утечке охлаждающей жидкости.

Утечки также возникают, когда крышка радиатора сопротивляется дополнительному давлению в бачок охлаждающей жидкости после того, как система охлаждения достигает оптимального давления. Хладагент будет вытекать из слабых мест системы из-за избыточного давления. Поэтому охлаждающая жидкость может вытекать из шлангов, радиатора, прокладки или водяного насоса.

Вы можете определить утечку охлаждающей жидкости по видимым цветным отложениям, открыв капот автомобиля или разбрызгивая жидкость из шланга охлаждающей жидкости.

Перегрев двигателя

Неисправные крышки радиатора, которые не могут выдерживать достаточное давление, понижают температуру кипения охлаждающей жидкости, вызывая недостаточное поглощение тепла двигателем транспортного средства. Двигатель также может перегреться из-за воздушных карманов в охлаждающей жидкости, потому что крышка радиатора неэффективна.

Первым признаком неисправности крышки расширительного бачка является значительное повышение температуры, показываемой на приборной панели.

Перегрев двигателя приводит к повреждению различных деталей автомобиля, что может вызвать чрезмерное повреждение автомобиля.Очень важно остановить машину, как только вы заметите перегрев двигателя. Дайте машине остыть, прежде чем заглядывать под капот, чтобы избежать травм.

Паровой двигатель

Еще одним признаком плохой крышки радиатора является выброс пара из капота вашего автомобиля. Выбегающий пар указывает на то, что охлаждающая жидкость кипит и выходит в газообразной форме через плохое уплотнение или крышку радиатора. Паровой двигатель — это красный сигнал тревоги о перегреве двигателя.

Выходящий пар обычно очень горячий, и вам, как водителю, следует принимать меры предосторожности, чтобы не вскрыть вытяжку, пока она еще дымится.Выключите автомобиль и дайте ему остыть, прежде чем открывать капот и проверять наличие проблем с двигателем.

Нормальные потери охлаждающей жидкости из-за испарения приводят к перегреву, поскольку резервуар охлаждающей жидкости не обладает достаточной теплоемкостью для размещения тепла, выделяемого двигателем.

Шланги радиатора лопнувшие или разрушающиеся

Колебания давления в радиаторе из-за плохой крышки радиатора вызывают коробление шланга. Низкое давление создает в шлангах разрежение, которое разрушает их.Между тем, более высокое давление разрывает шланги. Порванные шланги разбрызгивают охлаждающую жидкость в моторный отсек и вызывают ее снижение, что приводит к перегреву автомобиля.

Чаще всего при более высоком давлении шланг не разрывается полностью пополам, а образуются небольшие отверстия, которые открываются только при вождении автомобиля. Эти отверстия не видны, когда автомобиль выключен и остыл, потому что шланги сжимаются при более низких температурах. Однако вы можете заметить отверстия из-за постоянной потери охлаждающей жидкости и утечек на земле, когда припаркуете свой автомобиль в пункте назначения.

Мы рекомендуем вам проверять резервуар для перелива после поездки на короткие расстояния, чтобы убедиться в отсутствии утечек в шлангах.

Резервуар постоянно переполняется

В идеале двигатель выпускает охлаждающую жидкость в бачок перелива, чтобы уравновесить давление, когда оно превышает рекомендованное количество. Однако, если у вас плохая крышка радиатора, автомобиль может сливать охлаждающую жидкость в резервуар без срабатывания триггера избыточного давления. Это вызывает потерю давления в радиаторе, в результате чего давление в нем минимальное или вообще отсутствует.Поэтому низкое давление — один из признаков плохой крышки бачка с охлаждающей жидкостью.

Как упоминалось ранее, низкое давление вызывает выкипание охлаждающей жидкости радиатора, что приводит к перегреву и отказу двигателя.

Следовательно, вам необходимо заменить крышку радиатора, как только вы заметите плохой симптом переполнения крышки радиатора.

Воздух, входящий в систему охлаждения

Еще один признак неисправной крышки радиатора — попадание воздуха в систему охлаждения. К сожалению, вы вряд ли заметите воздух в радиационной системе, пока шланги и трубки не начнут трескаться.Воздушные пространства в радиационной системе вызывают растрескивание из-за низкого давления и вакуума, когда автомобиль выключается и остывает. Низкое давление приводит к растрескиванию трубок и утечкам.

Низкий уровень охлаждающей жидкости

Все вышеперечисленные факторы могут так или иначе вызвать низкий уровень охлаждающей жидкости в радиаторе. Однако вы заметили, что факторы вращаются вокруг неисправной крышки радиатора. Поскольку поврежденные шланги вызывают утечки, застрявшие крышки радиатора также вызывают повышение давления и утечки, которые значительно снижают уровень охлаждающей жидкости.

Крышки радиатора, которые не закрываются должным образом, также вызывают колебания давления, которые также могут привести к утечкам и переполнению резервуаров.
Низкий уровень охлаждающей жидкости или ваш автомобиль теряет охлаждающую жидкость быстрее, чем обычно, — это один из основных симптомов плохого радиатора, на который следует обращать внимание.

Как проверить крышку радиатора?

Вот несколько шагов по тестированию крышки радиатора, чтобы узнать, пора ли ее заменять.

Заведите автомобиль и оставьте его включенным примерно на 10 минут, прежде чем открывать капот.Проверьте, нет ли утечек охлаждающей жидкости или пузырей из крышки и шлангов.
Если нет никаких видимых признаков утечки, используйте перчатки или толстую ткань, чтобы медленно открутить крышку радиатора. Не снимайте колпачок, иначе вы рискуете обжечься.
Свободная крышка радиатора охлаждающей жидкости должна выпускать небольшое количество пара и пузырьков, чтобы указать, что охлаждающая жидкость радиатора находится под рекомендуемым давлением. Отсутствие выпуска пара означает, что крышка радиатора неисправна и имеет утечку давления.
В качестве альтернативы вы можете использовать комплект для проверки радиатора и крышки OEMTOOLS 27065 для проверки сбоев давления и утечек из крышки радиатора.
Чтобы использовать это устройство, вам необходимо выключить автомобиль и подождать не менее 30 минут, прежде чем снимать крышку радиатора.
Подсоедините манометр или тестер к переходнику крышки и затяните его.
Заполните манометр давлением, покачивая ручку насоса тестера до тех пор, пока он не наполнится.
Сравните показания манометра с рекомендованными показаниями в фунтах на квадратный дюйм, указанными в руководстве по эксплуатации вашего автомобиля.
Вы будете знать, когда заменить крышку радиатора, в зависимости от того, соответствуют ли показания манометра значениям давления, рекомендованным для вашего автомобиля в руководстве пользователя.

Что происходит, когда вы водите машину с плохой крышкой радиатора?

Поскольку двигатель зависит от теплопоглощающей способности охлаждающей жидкости в радиаторе, когда вы ведете автомобиль с неисправной крышкой радиатора, автомобиль будет перегреваться.Автомобиль перегревается, потому что давление в радиаторе слишком низкое, чтобы он мог удерживать все тепло, выделяемое двигателем.

Перегрев может привести к повреждению прокладки головки блока цилиндров или к более серьезным проблемам с деталями двигателя.

Неисправная крышка радиатора также может привести к попаданию воздуха в систему охлаждения автомобиля, что может вызвать образование пузырьков в расширительном бачке.

Может ли плохая крышка радиатора вызвать образование пузырей?

Крышка радиатора необходима для стабилизации охлаждающей жидкости в радиаторе. Следовательно, неисправные радиаторы не могут поддерживать плавный поток охлаждающей жидкости через насос, блок и радиатор.Плохие радиаторы пропускают охлаждающую жидкость через горловину радиатора в виде пузырьков пара и отрыжки.

Утечки охлаждающей жидкости также вызывают перегрев и выход из строя прокладки. Автовладельцы должны как можно скорее контролировать и устранять утечки охлаждающей жидкости, чтобы избежать дальнейшего повреждения двигателей.

Как закрепить пробку радиатора

Если вы заметили, что крышка радиатора протекает из-за того, что она не может плотно закрыться, вы можете использовать одну или две столовые ложки черного перца в качестве временного фиксатора крышки радиатора, чтобы охлаждающая жидкость не протекала.Однако вам нужно будет спешить в ремонтную мастерскую, чтобы заменить колпачок.

Вот шаги, чтобы заменить неисправную крышку радиатора.

Выключите автомобиль и дайте двигателю остыть. Открывать капот и обращаться с частями двигателя в горячем состоянии опасно и может привести к травмам.
Найдите крышку радиатора и медленно открутите ее, чтобы открыть. Вы должны ожидать небольшого выброса сжатого пара из радиатора, когда вы откручиваете крышку. Обязательно обращайтесь с колпачком в защитных перчатках или толстой тряпке, чтобы не обжечься.Снимите колпачок, приподняв его после того, как успешно открутите его.
Снимите болты монтажного щитка, чтобы получить доступ ко всему радиатору.
Когда радиатор доступен, ослабьте сливную пробку радиатора. В этот момент начнет стекать охлаждающая жидкость из радиатора. Вы можете избавиться от антифриза, используя песок или пищевую соду, чтобы впитать побочные эффекты. Вы также можете использовать полотенца, чтобы максимально эффективно убрать беспорядок.
После слива всей жидкости снимите все крепежные болты с бачка, а затем трубку перелива охлаждающей жидкости с горловины радиатора.
Удаление всей охлаждающей жидкости и проверка деталей радиатора необходимы, чтобы убедиться, что нет других повреждений, вызванных неисправным радиатором.
Теперь убедитесь, что новая крышка радиатора соответствует крышке радиатора производителя.
Залейте в радиатор свежую охлаждающую жидкость и замените старую крышку радиатора на новую.
Затяните крепежные болты как можно сильнее и включите автомобиль, чтобы проверить отремонтированную систему охлаждения.Остерегайтесь любых выделений или пузырей вокруг недавно зафиксированной крышки.

Обратите внимание, что вам следует избегать покупки обычных крышек радиаторов, потому что они могут не иметь необходимых регуляторов давления, необходимых для вашего автомобиля. Покупка крышки для вашего конкретного автомобиля снижает вероятность того, что он скоро выйдет из строя.

Советы по безопасности при открытии крышки радиатора

Транспортные средства выделяют огромное количество тепла во время движения. Это огромное количество тепла регулируется радиатором, чтобы избежать перегрева и повреждения деталей двигателя автомобиля.Чтобы избежать ожогов и травм при осмотре системы охлаждения и крышки радиатора, необходимо соблюдать следующие советы по безопасности.

Выключите автомобиль и дайте ему остыть, прежде чем открывать капот. Хотя капот может казаться немного прохладным, охлаждающая жидкость радиатора и радиатор будут очень горячими, если вы находитесь за рулем своего автомобиля. Всегда дайте автомобилю несколько минут, чтобы охлаждающая жидкость остыла от температуры кипения, прежде чем касаться крышки радиатора.
Используйте термостойкие перчатки или тяжелую тряпку, чтобы отвинтить и открыть крышку радиатора.Как упоминалось ранее, радиатор и его крышка могут оставаться горячими, даже если кажется, что капот остыл. Использование термостойких перчаток защитит руки от ожогов при открытии крышки радиатора.
При осмотре отклоните колпачок от себя. Откидывание крышки от вашего тела и лица при открытии предотвращает попадание жидкости под давлением на ваше лицо, когда вы открываете крышку.

Как часто нужно менять крышку радиатора?

Пробка радиатора автомобиля может служить неограниченное время.Однако при определенных условиях крышка радиатора может быть преждевременно испорчена. Эти условия включают:

Неблагоприятная погода

Некоторые климатические условия, такие как высокая влажность и соленость в прибрежных регионах, делают детали автомобилей подверженными ржавчине. В холодных и снежных регионах металлические детали также подвержены ржавчине, из-за чего они быстрее изнашиваются.

Обычные повреждения внутри капюшона

Вам сложно предотвратить несколько повреждений. К таким повреждениям относятся окисление из-за дождевой воды, абразивов и соли, которые скапливаются под крышкой капота во время атмосферных осадков или когда вы идете на автомойку.

Мы рекомендуем вам проверять радиатор и радиатор через шесть-двенадцать месяцев, чтобы заметить небольшие утечки и устранить их, чтобы предотвратить дальнейшее повреждение.

Плохая крышка радиатора — симптомы и признаки YouTube

Заключительные слова

Радиаторы и крышки радиаторов играют жизненно важную роль в работе двигателя автомобиля. Крышка радиатора обеспечивает оптимальное давление в системе охлаждения автомобиля, необходимое для охлаждения двигателя и предотвращения перегрева.

Неисправные крышки радиатора могут привести к повреждению автомобиля из-за утечек из шлангов, перегрева и даже детонации двигателя.

Вам следует остерегаться утечки охлаждающей жидкости, разрывов и повреждений труб, а также склонности к перегреву вашего автомобиля, чтобы знать, есть ли у вас проблема с крышкой радиатора.
