Содержание

особенности конструкции, заводские и народные способы крепления, работа с кронштейнами креплений

Чтобы осуществить замену креплений на раздаточной коробке Нива 2121, необходимо для начала выбрать хорошее изделие заводского производства или сделанное своими руками, а затем особое внимание уделить правильной установке устройства.

Содержание

Местоположение и функции раздаточной коробки

Раздаточная коробка прикрепляется прямо к днищу автомобиля. Но прибор сильно вибрирует в процессе движения. Поэтому необходима хорошая фиксация.

Раздаточная коробка выполняет следующие функции:

  1. Распределение крутящего момента между ведущими мостами так, чтобы проходимость машины была высокой без возникновения циркуляций мощности.
  2. Усиление крутящего момента колес при большом сопротивлении. Например, на неровных или крутых дорогах.
  3. Обеспечение стабильного движения автомобиля на низкой скорости.

Особенности конструкции стандартных креплений

Для крепления используют подрамник, поскольку у него множество преимуществ:

  1. Способен устранять вибрации, мешающие работать раздаточной коробке.
  2. Защита корпуса устройства от повреждений при движении по плохим дорогам.
  3. Если правильно монтировать подрамник, ось между раздаточной коробкой ВАЗ 2121 и коробкой передач уменьшается. Это увеличивает срок службы обоих устройств.

Альтернативные конструкции креплений от народных умельцев

Владельцы автомобилей научились делать подрамники для Нивы 21213 своими руками. Их преимущества в том, что можно заменить поврежденные детали, не снимая все устройство с машины. Но у таких систем есть и недостаток – необходимо постоянно проверять надежность фиксации болтов, поскольку они часто раскручиваются.

Установка готового подрамника

Заводские подрамники представляют собой сварную конструкцию, в основе которой лежат металлические уголки. В них просверлены отверстия для креплений. Также в заводских конструкциях присутствуют крепежные пластины раздатки на Ниве, необходимые для монтажа основы. В комплекте также содержатся эластичные опоры. Они необходимы для уменьшения жесткости фиксации коробки.

Технология изготовления и установки креплений своими руками

Многие люди делают подрамники собственными руками. Для начала делается чертеж конструкции. Потом демонтируется старое устройство и прикрепляется новое. Процесс монтажа будет практически идентичен как для заводских, так и для самодельных конструкций.

Выбор конструкции крепления

Конструкция может быть двух разных вариантов:

  1. С разборным подрамником на основе болтов. Тогда можно будет осуществлять ремонт крепежей без демонтажа устройства. Такую раздатку можно установить к лонжеронам, что снизит риск повреждений в процессе движения. Но недостаток в том, что болты придется постоянно подкручивать.
  2. Можно собрать конструкцию подобно заводской. Фиксация будет надежной, но осуществлять ремонт без демонтажа коробки не получится. К тому же, коробку придется крепить непосредственно к днищу, поэтому могут возникнуть проблемы с основанием.

Инструменты и материалы

Потребуются следующие инструменты:

  • болгарка;
  • дрель и сверла;
  • линейка;
  • штангенциркуль;
  • молоток;
  • кернер.

Также нужно подготовить материалы:

  • лист стали 0,4 см 52×35 см;
  • уголок 3,5×3,5 см — 70 см;
  • уголок 7×5 см — 40 см;
  • уголок 7×7 см — 40 см;
  • швеллер №16 – 73 см.

Еще необходимы болты различных размеров для соединения.

Чертежи для изготовления

Чертежи можно посмотреть на следующих фото:

Согласно чертежам, нам нужно выполнить заготовки для базовой конструкции. Делают следующее:

  1. Обрабатывают кромку швеллера. Используя болгарку, выпиливают окна и делают продолговатые надрезы большой УШМ, и поперек – малой. Резы необходимо закончить за 0,8 см от края, поскольку это расстояние такое же, как и у стен боковин соединений. Вырезав окна, оформляют контуры и снимают фаски. Делают отверстия.
  2. Используя уголок, осуществляют монтаж крепежей к лонжеронам. В изделиях необходимо заранее проделать отверстия для болтов.
  3. Теперь используют болты для монтажа стального листа к подрамнику.
    Чтобы осуществить слив масла, в пластине вырезаются соответствующие окна.

Снятие коробки

Для демонтажа коробки делают следующее:

  1. Переключают все рычаги в нейтральное положение. Затем снимают облицовку на обвивке, покрытия люков и рукоятку рычагов.
  2. Отсоединяют гибкий вал на приводе спидометра. Переворачивают карданные валы и отсоединяют фланцы.

Демонтаж старых креплений

Для демонтажа нужно сделать следующее:

  1. Откручивают гайки болтов на боковых креплениях опор.
  2. Снимают кронштейны и прокладки.
  3. Каждую из регулировочных прокладок помечают таким образом, чтобы было понятно, куда их возвращать при установке новых креплений.

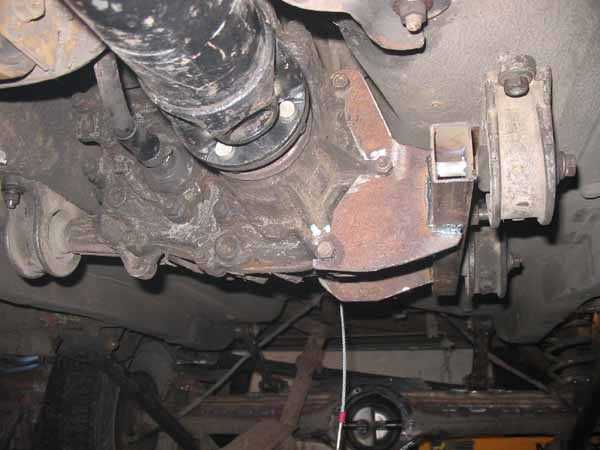

Монтаж новых креплений

Монтируют подрамник:

  1. Примеривают конструкцию относительно лонжерона, отмечают точки для креплений и проделывают два отверстия.
  2. Ослабляют крепеж раздаточной коробки. Закрепляют подрамник (понадобится 4 болта).
    Вставляют пластины для усиления и затягивают гайки.
  3. Демонтируют крепление для подвесок с одной стороны раздаточной коробки. Теперь кронштейн подвески нужно перевернуть и установить на него подрамник. Закрепляют конструкцию при помощи болта. То же самое проделывают и с другими креплениями.

Установка и подсоединение раздаточной коробки

Теперь можно установить раздатку:

  1. Устанавливают ее на авто. Начинают закручивать гайки, но не затягивают их полностью.
  2. Центрируют раздатку. Для этого ее нужно переместить таким образом, чтобы фланцы валов располагались на одинаковом уровне и параллельно днищу, а зазоры были минимальными. Для закрепления используют крепления, демонтированные на предыдущем шаге.
  3. Устанавливают демонтированные прокладки на место.
  4. Окончательно затягивают гайки.
  5. К валам раздатки подсоединяют карданные валы (передние и задние). Также подсоединяют промежуточный вал к приводу на спидометре.
  6. Подсоединяют провода к лампе.

Способы усиления конструкции

Если машина часто эксплуатируется в экстремальных условиях, необходимо принять некоторые меры для усиления прочности фиксации. Например:

  1. Изменить профиль боковых частей швеллера, сделав его ниже.
  2. Установить дополнительные уголки. Их приваривают к боковым полкам.
  3. Укрепить защитную пластину уголками.

Если возникли вопросы при монтаже подрамника, следует посмотреть следующее видео:

Если имеются хотя бы начальные знания о строении и деталях автомобиля, сделать и смонтировать крепления для раздаточной коробки не составит труда. Важнее всего подобрать качественные материалы и правильно выполнить монтаж. Тогда крепления прослужат долго.
