Контактная группа замка зажигания ваз 2114: Замена замка зажигания или контактной группы на автомобиле ВАЗ 2101, 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

Замена контактной группы замка зажигания

Вам потребуются: зубило, молоток, отвертка.

1. Снимите замок зажигания (см. «Снятие и установка замка зажигания»).

2. Отсоедините колодку проводов от патрона лампы подсветки.

3. Поддев отверткой, отстегните защелку с одной стороны.

4. Затем отстегните две защелки с другой стороны…

5. …и снимите пластмассовую крышку с корпуса замка.

6. Поддев отверткой, отстегните две защелки с обеих сторон крышки…

7. …и выньте контактную группу и световод из крышки.

8. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкозернистой шлифовальной шкуркой.

9. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода…

10. …и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

11. Установите на световод пружину и контактное кольцо в порядке, обратном снятию. При этом обратите внимание на то, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины.

12. Зачистите окисленные или подгоревшие контакты мелкой шлифовальной шкуркой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять от контактов три провода.

13. При сборке замка сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

14. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

15. Установите крышку с контактной группой на корпус замка в порядке, обратном снятию. Обратите внимание на то, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода.

Распиновка замка зажигания ВАЗ-2114

Стартовать без работоспособного замка зажигания водителю на автомобиле семейства «Самара» вряд ли удастся. Внезапный выход из строя узла способен нарушить планы, касающиеся поездки. Для восстановления работоспособности мастеру потребуется знать, каким образом устроена распиновка замка зажигания ВАЗ-2114.

Особенности характеристик

Для модельного ряда «четырнадцатки» конструкторы ВАЗа выбрали правостороннее расположение замка. Данный вариант выгодно отличает модельный ряд от первых «классических» машин завода. При этом зона включения остается под рулевой колонкой. Рабочая часть скрыта пластиковым декором, поэтому водителю доступен лишь торец личинки.

Данный узел состоит из нескольких компонентов. Основными из них являются такие составные элементы:

• прочный металлический корпус;
• уникальный замочный механизм;
• запорно-блокировочный узел;
• электрическая часть в виде контактной группы.

Наличие стального корпуса призвано защищать от несанкционированного доступа к внутренним составляющим. Замочный механизм позаимствовал свои характеристики у обычного дверного замка с «секретом».

Благодаря встроенному запорно-блокировочному механизму удается фиксировать руль, не позволяя его проворачивать, со свободным «секретом». Контактная группа подключается с тыльной стороны и отвечает за своевременное соединение контактов при определенном положении ключа в замочной скважине.

Принцип работы

Установленный на заводе замок зажигания ВАЗ-2114, схема подключения проводов которого используется на всем семействе машин, работает следующим образом. После полноценного входа ключа в отверстие до упора происходит выключение запорно-блокировочного механизма. В это время штуцер скрывается в гнезде, освобождая возможность вращения рулевого колеса.

При переключении в первое положение из нулевого напряжение поступает на 30-й и 15-й контакты. Таким образом осуществляется приведение в готовность (не включение) элементов из списка:

• головная световая оптика;
• система зажигания;
• щиток приборной панели;
• система зажигания;
• «дворники» и промывка лобового стекла;
• обогрев тыльного стекла;
• функционирование прикуривателя;
• на генераторе обмотка возбуждения.

Переходя во вторую позицию, к указанным потребителям добавляется стартер. Если же контактная группа будет работать с перебоями или вовсе перестанет включаться, то обеспечить успешный запуск описанного оборудования не удастся.

Основные признаки поломки

Водителям необходимо учитывать в процессе эксплуатации, что случаться поломки могут как по причине выходи из строя механической части, так и из-за неполадок с электросистемой. Популярные проблемы механики проявляются в следующих факторах:

• замок заклинен в одной позиции и нет возможности без применения значительных усилий его разблокировать;
• заклинило рулевую колонку;
• применялась попытка несанкционированного доступа к замку отмычкой или иным неприспособленным для этого предметом.

Электрическая часть тоже может выйти из строя. Это возможно выявить по следующим факторам:

• стартер не вращается после перевода ключа в нужное положение;
• световые индикаторы приборной панели не светятся либо спустя непродолжительное время после работы гаснут;
• работа приборов, запускаемых через положения замка, нестабильна или отсутствует.

Могут проявляться и иные факторы, менее часто встречаемые среди автомобилистов. Решаются они согласно выявленным поломкам.

Затягивать с решением возникшей проблемы не стоит, так как это может спровоцировать непредсказуемые негативные последствия.

Замена контактной группы

Обычно схема подключения замка зажигания ВАЗ-2114 необходима при замене его электрической части. Контактная группа горит в случае возникновения короткого замыкания. Механическая часть в таком случае остается неповрежденной.

Работы с электрической частью необходимо начинать с откидывания клемм от АКБ. Пошаговый алгоритм для замены КГ:

• удаляем замок со своего посадочного места;
• избавляемся в торцевой части от стопорного колечка, фиксирующего центральную часть;
• вынимаем контактную группу;
• монтируем новую деталь на свое посадочное место таким образом, чтобы позиция контактов «15» и «30» соотносилась с позицией осевого стержня, блокирующего проворот рулевого колеса;
• для широкого выступа контактной группы предусмотрен аналогичного размера паз в корпусе;
• возвращаем замок в посадочное гнездо.

Обязательно необходимо провести проверку работоспособности узла. Для этого потребуется подсоединить клеммы на батарее на свои места. Если что-то идет не по плану, то рекомендуем в процессе тестирования использовать мультиметр, настроенный в режим омметра.

Заключение

Новые детали желательно приобретать у фирменных поставщиков. Так можно быть уверенным, что установленная контактная группа прослужить долго без сбоев.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Замена контактной группы замка зажигания

В статье подробно описана процедура по замене контактной группы замка зажигания для автомобиля ВАЗ.

Если не работает замок зажигания в автомобиле (плохой контакт), то наверняка пришло время чтобы заменить контактную группу или зачистить её от окисления. Эта процедура не сложная и не требует помощи другого человека, всё можно проделать самому у себя в гараже. Мы производили замену на автомобиле ВАЗ 2110, на других моделях можно делать по этой же схеме.

Процедура по замене контактной группы:

1.

Для начала нужно снять замок зажигания, а потом спокойно себе его разбирать.

2. Теперь нужно отсоединить штекер с проводами от патрона с лампой для подсветки.

3. С любой из стороны следует отогнуть одну защёлку, чтобы снять пластиковую крышку. Удобнее воспользоваться отвёрткой.

4. Теперь можно поочерёдно отогнуть остальные две защёлки.

5. Теперь пластиковую крышку можно снять с замка зажигания.

6. Далее в пластиковой крышке нужно отогнуть ещё две защёлки, чтобы её разобрать и добраться до контактной группы. Это также лучше проделать отвёрткой.

7. Теперь контактную группу можно достать со светодиодом из крышки.

8. На световоде имеются выпуклые контакты, они могут быть окислённые или с чёрным налётом – нагаром. Исправить дефект можно при помощи затирания мелкой шкуркой.9. Если зачистка контактов не поможет, или после зачистки пришлось много снять, то контактную пластину следует заменить новой. Чтобы снять эту пластинку, её следует повернуть в любую из сторон так, чтобы имеющиеся выступы попали в прорези световода.

10. Теперь она выскочит из световода сама. Вынимаем контактную пластину с возвратной пружиной. Если пружина имеет дефекты, она уже не пружинит нормально, то замените на новую, иначе замок зажигания не исправить.

11. Теперь установите возвратную пружину с контактной пластиной обратно в световод. Только при обратном монтаже обратите внимание на два выступа внутренней поверхности световода, они должны располагаться напротив широкого внешнего выступа контактной пластины.

12. Теперь в контактной группе нужно зачистить мелкой шлифовкой три пластины, если они окислились или поржавели. Если зачистка не поможет, тогда нужно полностью заменить контактную группу новой. Чтобы поставить новую, – отпаяйте от каждой пластины провод.

13. Теперь можно приступить к сборке замка зажигания. Для этого нужно собранный световод установить на основание контактной группы таким образом, чтобы небольшой выступ на контактной пластине располагался напротив упора на основании.

14. Далее одеваем крышку на основание так, чтобы верхушка световода вошла в круглое отверстие крышки. После этого нужно зафиксировать тремя защёлками основание на крышке.

15. Монтируем в порядке, обратном снятию собранную контактную группу на корпус замка зажигания. Только обратите внимание на два выступа на внутренней поверхности световода и на широкий выступ на замке, последний должен находиться между двумя загогулинами на световоде.

16. Установите замок зажигания на место в автомобиле и подсоедините все провода.

Вот и всё, несложная процедура по замене контактной группы замка зажигания завершилась, осталось только попробовать завести машину и насладится проделанной работой.

Успехов!ВАЗ

Замена контактной группы замка зажигания ваз 2110 самостоятельно

Контактная группа замка зажигания

В автомобилях объективно выделить более или менее важные элементы с практической точки зрения невозможно. Безупречно сердцем каждого автомобиля является его двигатель, однако, без колёс или хотя бы просто без шин автомобиль невозможно будет даже с места тронуть.
Следовательно, в автомобиле нет маловажных элементов. Безупречно замена контактной группы замка зажигания Ваз 2110 является весьма трудной и ёмкой по времени процедурой, поскольку данная система является базисной и без неё автомобиль не способен функционировать.
С другой стороны, контактная группа замка зажигания ваз 2110 может быть легко заменена и своими силами, если знать важные нюансы.

Сведения о системе зажигания, которыми должен владеть каждый автомобилист

Контактная группа замка зажигания для ваз 2110

Основные наиболее значимые функции систем зажигания:

• активация двигателя «сердцевины» автомобиля;
• защита несанкционированной активации двигателя;
• обеспечение ряда вспомогательных функций и т.п.

С практической точки зрения система зажигания представляет собой включатель/выключатель двигателя автомобиля и если, эта система будет находиться в неисправном состоянии, вероятность угона автомобиля возрастёт в разы.

Основные причины, которые заставляют выполнять замену системы зажигания автомобиля

Это:

• обнаружение следов попытки несанкционированного запуска двигателя;
• в случае, непроизвольной утери ключа зажигания;
• неисправность контактной группы.

Контактная группа замка зажигания на ваз 2110

Простой способ проверить, не является ли плохое смыкание контактов причиной, по которой система зажигания автомобиля отказывается запускаться:

• вначале необходимо отсоединить отрицательную клемму, которая расположена на АКБ;
• вынуть кожух из рулевой колонки;
• после чего выполнить разъединение всех контактов;
• проверить уровень напряжения, используя омметр;
• заряд всех проверяемых контактов должен находиться на нулевом уровне.

Примечание. Если во время проверки омметр показывает величину отличную от нуля, то замок зажигания подлежит немедленной замене.

Контакты замка зажигания ваз 2110

Необходимо объективно понимать, что если целостность замка зажигания не была нарушена, то имеет смысл заменить лишь контактную группу (личинку(см. Личинка замка ваз 2110 и ее замена)). Проведение данной процедуры может понадобиться, если автомобиль пытались угнать либо произошло окисление контактной группы в ходе длительной эксплуатации.

Практический взгляд на замену контактной группы системы зажигания

Ваз 2110 схема замка зажигания

Итак, непосредственно сам алгоритм проведения замены контактной группы, если возникла такова необходимость:

• вначале необходимо выполнить снятие непосредственно самого замка зажигания;
• после чего можно смело переходить к его полноценной разборке;
• внутри лампового патрона находится штекер с проводами, эти два элемента соединены между собой, их необходимо разъединить;
• снять пластиковую крышку системы зажигания, для этого предварительного необходимо будет отвернуть при помощи отвертки защелку в обратную сторону;
• теперь нужно отвернуть все защелки, которые остались.

Примечание. Отворачивать защелки необходимо крайне аккуратно, чтобы случайным образом их не повредить.

• пришло время освободить пластиковую крышку непосредственно от самого замка системы зажигания;

Ваз 2110 схема подключения замка зажигания

• для того, чтобы непосредственным образом добраться до контактной группы, необходимо отвернуть две дополнительные защелки, чтобы полностью снять пластиковую крышку.

Примечание. Все отвороты защелок необходимо выполнять при помощи отвёртки, причём легким и плавным движением.

• пришло время вынуть контактную группу вместе с прикреплённым к ней светодиодом из крышки;
• в большинстве случаев, на светодиодных контактах можно невооруженным глазом заметить некую чёрные гарь вместе со следами окисления;
• мелкая шкурка поможет быстро и эффективно устранить представленную выше проблему.

Примечание. Если зачистка контактов диода мелкой шкуркой не дало должного эффекта или пришлось снять слишком много поверхностного слоя, то вместо старой контактной пластины необходимо будет установить новую.

• для того чтобы снять старые контакты, их необходимо слегка повернуть в сторону таким образом, чтобы прорез светодиода и выступ совпали друг с другом;
• после чего, старая пластинка автоматически вылетит;
• в возрастной пружине заключена контактная пластина, её необходимо оттуда вынуть.

Примечание. Если пружина потеряла свои механически свойства, то необходимо сразу же выполнить её замену, в противном случае, система зажигания останется в неисправном состоянии.

• если возрастная пружина не вызывает подозрения, то её вместе новой контактной пластинкой, следует поместить в световод.

Примечание.
Во время обратного монтажа первостепенно следует обратить внимание на внешнюю пластинку, а точнее на её широкий выступ. Именно напротив него необходимо расположить двое небольших внутренних выступов непосредственно самого светодиода.

• пришло время непосредственным образом подкорректировать пластины самой контактной группы при помощи аккуратного мелкого шлифования, так как, скорее всего, во время эксплуатации они либо заржавели, либо просто окислились или и то, и другое одновременно;

Примечание. Если мелкое шлифование не дало должного эффекта, то пластины контактной группы подлежат немедленной замене.

• для установки новой платины контактной группы, предварительно необходимо отсоединить от неё провод, при помощи паяльника;
• после того как вышеперечисленные технические манипуляции были успешно выполнены, можно перейти непосредственно к сборке замка системы зажигания;
• вначале нужно совместить между собой упор и небольших размеров выступ контактной пластины, чтобы можно было бы на основание контактной пластины установить ранее собранный световод;
• в круглое отверстие крышки необходимо поместить световод, предварительно на основание, одев крышку соответствующим образом;
• далее все технически манипуляции сборки производятся строго в обратном порядке относительно сборки.

Примечание. Главное во время сборки, верно присоединить проводку.

Цена сборки и ремонта контактной группы своими руками невысока и практически нулевая, главное внимательно следить за всеми нюансами, которые предоставляет инструкция. Использование фото и видео — материалов поможет создать правильное визуальное представление всего целостного процесса.
Вместе с этим, время от времени необходимо не забывать выполнять прочистку контактных пластин.

Контактная группа замка зажигания ВАЗ 2109: схема и неисправности

Данные замки часто приходят в негодность по электрической части из-за двух причин. Контакты как могут отсутствовать в определенном положении ключа, так и присутствовать не на своем месте.

В первом случае машина не заведется или будет невозможна работа отдельных потребителей. А во втором случае замок может начать плавиться, дымиться, при этом будет иметь специфичный запах. Эти проблемы характерны и для контактной группы замка зажигания ВАЗ-2109. Погрешности в работе замка зажигания в данном автомобиле являются очень распространенной проблемой.

Читайте также: Как установить термостат от Гранты на ВАЗ-2109

Всем владельцам этого автомобиля необходимо знать, что собой представляют схема и возможные нарушения в работе данного замка.Ведь в случае поломки при знании этих вещей вы сможете самостоятельно устранить проблему.

Первым делом следует отметить, что существуют замки зажигания старого образца – с реле, четырьмя положениями, которые имеют длинный ключ. И нового образца – без реле, с тремя положениями (короткий ключ).

При любой из неисправностей вполне может помочь ремонт замка, однако, если и он не исправит ситуации, то потребуется полноценная замена устройства или его контактной группы в зависимости от проблемы.

Однако прежде, чем предпринимать какие-либо меры, следует убедиться в том, что замок зажигания действительно неисправен. Проверить правильность и корректность работы замка можно при помощи схем подключения проводов, которые в зависимости от различных положений ключа показывают, между какими контактами происходит замыкание.

Несмотря на то, сломан замок зажигания или сгорела его контактная группа, мы в любом случае вскрываем замок.

Итак, чтобы заменить замок, следует произвести следующие действия:

1. Необходимо снять кожух рулевого колеса путем откручивания шурупов, которые соединяют верхнюю и нижнюю части колеса. При снятии защиты мы получаем доступ к самому замку и подрулевым переключателям.

2. Снять облицовку из пластмассы, открутив ее с помощью отвертки.

3. Снять контактную группу.

4. Далее нужно открутить механическую часть замка, которая прикреплена к рулевому колесу.

5. Установить новый замок, соблюдая все эти действия в обратном порядке.

Даже учитывая, что можно и отремонтировать замок, лучше все же, если есть такая возможность поменять его. Очень важно при этом позаботиться о том, чтобы новый замок был действительно качественным.

Замок зажигания ВАЗ 2114: замена своими руками, схема подключения проводов и неисправности

Содержание:

1. Когда требуется замена
2. Методы поиска неисправностей
3. Подготовка
4. Демонтаж неисправного замка
5. Установка нового устройства
6. Тестирование блокировки руля

Выключатель, он же замок зажигания, играет огромную роль в «стартовой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и прочих элементов электрических контуров. Сегодня мы поговорим про замок зажигания ВАЗ 2114, причины его замены, процедуру демонтажа и о многом другом.

Замок зажигания

Когда требуется замена

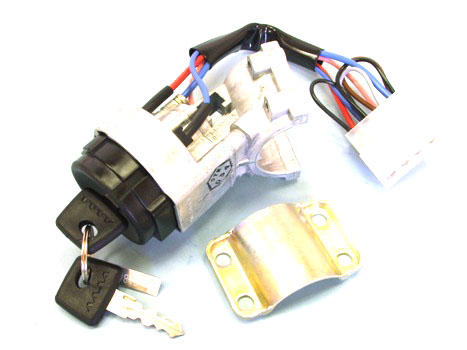

Компдект замка зажигания

Есть несколько основных ситуаций, когда владельцу машины может срочно понадобиться замена узла. К причинам неисправности замка зажигания ВАЗ 2114 относят:

• Механическая поломка ключей;
• Потеря ключа;
• Поломка замка в результате попытки угона;
• Поломка контактов зажигания.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

Демонтаж неисправного замка

Откручивание болтов замка зажигания зубилом

На практике замена замка зажигания на ВАЗ 2114 будет невозможной до тех пор, пока вы не избавитесь от старого. Сделать это не сложно, но придется уделить некоторое время своему автомобилю.

1. Когда вы открыли себе доступ к замку зажигания, точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет головок.
2. Это явление представляет собой часть «уникальной» заводской противоугонной системы в исполнении компании АвтоВАЗ. На деле подобная система несколько усложняет запуск мотора преступниками, у которых ключа нет. Так что сильно не ругайте их.
3. Зубилом и молотком эти болты ослабляются, а их снятие выполняется при помощи пассатижей.
4. Далее снимает скобу с колонки;
5. Обязательно отключите колодку питания. Вообще схема подключения проводов на замок зажигания ВАЗ 2114 простая, если вы купите замок в сборе. Не придется ничего паять и разбираться, какой провод куда ведет. Все собрано в колодку, потому ее останется только вставить в соответствующий разъем. И все.
6. Отключив колодку питания, вы теперь можете наконец-то избавиться от вышедшего из строя выключателя зажигания.

Установка нового устройства

Теперь можно наконец-то приступать непосредственно к замене сломанного или износившегося замка зажигания на вашем автомобиле ВАЗ2114.

Снятие замка зажигания

Для этого придерживайте следующей последовательности действий:

• Вставьте в новый замок ключ и поверните его в первое положение. Это позволит защелке, которая отвечает за блокировку рулевого вала, спрятаться внутри конструкции корпуса;
• Вставьте замок на место, следуя обратной последовательности демонтажа;
• Закрутите четыре фиксирующих болта и немного их зажмите.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

 Загрузка …

---

Замки зажигания ВАЗ, ГАЗ и на иномарки

К сожалению, по вашему запросу ничего не найдено. Пожалуйста, убедитесь, что запрос введен корректно или переформулируйте его.

Пожалуйста, введите более двух символов

Все результаты поиска

способов устранения неисправностей и установка нового устройства

Запуск двигателя, его систем, а также других важных устройств и механизмов в автомобилях семейства «Самара» без замка зажигания невозможен. Те автовладельцы, которым приходилось сталкиваться с неисправностью этого устройства, знают, к чему может привести его неожиданный выход из строя. Особенно, если это происходит попутно.

Далее в статье мы поговорим о том, что такое замок зажигания ВАЗ-2114, рассмотрим его основные неисправности и способы их устранения.Кроме того, мы постараемся разобраться, как его заменить и правильно подключить.

Где замок зажигания на «четырнадцатом»

В автомобилях ВАЗ-2114 замок зажигания, в отличие от «классики», расположен не на панели приборов, а справа, на рулевой колонке. Сверху он прикрыт пластиковым кожухом, так что глазам видна только верхняя часть «личинки».

Замок зажигания ВАЗ-2114 состоит из пяти основных частей:

• стального корпуса;
• механизм замка;
• запорное устройство;
• контактная группа;
• ключ.

Устройство помещено в стальной корпус, который призван защитить его от взлома. Что касается запорного механизма, то он практически ничем не отличается от привычного для нас дверного замка.

Блокировочное устройство позволяет заблокировать рулевой вал при отсутствии ключа. Таким простым способом он защищает машину от угона. Контактная группа — это элемент, отвечающий за запуск двигателя и его систем. Ключ зажигания ВАЗ-2114 служит для разблокировки запорного устройства и срабатывания группы контактов.Без него невозможно запустить двигатель без разборки устройства.

Принцип работы

Замок работает следующим образом. Когда ключ помещается в колодец, его запирающий механизм отключается. Это происходит за счет обратного движения специальной штанги. Поворачивая ключ в первое положение, вы запитываете контакты «15» и «30». Это предупредит (но не включит) следующие элементы:

• система зажигания;
• лампы головного света;
• Наружная световая сигнализация;
• щиток электрооборудования;
• дворники и омыватели;
• прикуриватель;
• обогреватель заднего стекла;
• Обмотка возбуждения генератора.

Если в автомобиле ВАЗ-2114 перевести выключатель зажигания во второе положение, помимо перечисленного выше оборудования запустится стартер. Как видите, от исправности рассматриваемого устройства зависит очень многое.

Признаки

Каковы признаки неисправности замка зажигания? Начнем с того, что его неисправность может носить как механический, так и электрический характер. В первом случае это:

• заклинивание замка в одном из положений;
• невозможность разблокировки рулевого вала;
• включение зажигания неродным ключом или другим предметом.

При неисправности замка, который носит электрический характер, можно заметить следующие симптомы:

• сигнальные лампы на панели приборов не загораются или загораются и периодически гаснут;
• не запускается стартер;
• Не работают некоторые или все электроприборы, цепь которых запитана через замок зажигания (прикуриватель, фары, омыватель, дворники и т. Д.).

Почему выходит из строя замок зажигания?

Заклинивание устройства возможно из-за износа самой «личинки» или из-за проблем с контактной группой.Столкнувшись с подобной проблемой, не применяйте силу, чтобы повернуть ключ в нужном направлении! Необязательно «рвать» руль, если разблокировать его невозможно. Лучше аккуратно разобрать замок и выяснить, в чем причина. Но об этом чуть позже.

Заметив, что зажигание в машине можно включить любым ключом или посторонним предметом, поспешите заменить «личинку» или устройство в сборе. Так вы обезопасите свой автомобиль от возможного угона.

Если на автомобиле ВАЗ-2114 выключатель зажигания исправен, но при его включении не загорается панель приборов, не запускается стартер, не работают электроприборы, а значит, скорее всего, контактная группа провалился.Подобная проблема может возникнуть из-за его естественного износа. Через некоторое время контакты стираются, что приводит к обрыву цепи. Также возможно их возгорание из-за скачков напряжения, постоянных перегрузок из-за использования дополнительных электроприборов и неправильного их подключения.

Важно: если вы хотите установить в автомобиле дополнительное электрооборудование, подключайте его к бортовой сети только через реле!

Можно ли своими руками проверить контактную группу

Диагностика контактной группы заключается в измерении величины сопротивления между конкретными выводами на колодке жгута проводов прибора.

Для проверки:

1. Снимите пластиковую крышку рулевой колонки (для этого открутите три винта).
2. Отсоединить провода замка зажигания от ВАЗ-2114 (вынуть колодку из гнезда).
3. Включите омметр (если у вас есть мультиметр, переведите его в режим измерения сопротивления).
4. Подключите щупы устройства (полярность не имеет значения) к клеммам «4» (вверху справа) и «7» (вторая снизу справа), соответствующим контактам «15» и «30».
5. Поверните ключ зажигания в первое положение.
6. Считайте показания омметра.
7. Выключите зажигание, подключите щупы к клеммам «3» (второй справа вверху) и «7», соответствующим контактам «50» и «30».
8. Поверните фиксатор во второе положение.
9. Измерьте сопротивление между выводами.

Если замок зажигания ВАЗ-2114 (инжектор) исправен, сопротивление между контактами будет нулевым. Иначе, скорее всего, пришла в негодность контактная группа устройства.

Ремонт или замена

Что делать при обнаружении неисправности в замке зажигания? Вы, конечно, можете попробовать его восстановить. Но это только в том случае, если у вас есть некоторый опыт в этой сфере, устройство относительно новое, и вы подозреваете, что виноват износ контактов. В противном случае лучше заменить замок в сборе. К счастью, это не так уж и дорого — не более тысячи рублей, и эта процедура не займет много времени.

Какой замок выбрать

Планируя замену замка зажигания, не поленитесь правильно его выбрать.Номер детали Четырнадцатого — 2114-3704010. Но подойдут и другие модификации, например, для девятой самарской модели — 2109-3704010 или для ВАЗ-2110 — 2110-3704005. В принципе, все они взаимозаменяемы, важно только, чтобы устройство было хорошего качества и прослужило максимально долго.

Снимаем выключатель зажигания

Перед тем, как менять ключ зажигания на ВАЗ-2114, убедитесь, что под рукой есть необходимый инструмент. Вам потребуются: крестообразная отвертка

• ;
• гаечный ключ на «10»;
• небольшой молоток;
• долото острое;
• плоскогубцы.

А теперь разберемся, как снять замок зажигания на ВАЗ-2114. Порядок действий следующий:

1. Обесточиваем бортовую сеть снятием «минусовой» клеммы с АКБ (для этого клавишей «10» откручиваем винт на клемме).
2. Снимите пластиковую крышку рулевой колонки, открутив три винта, которыми она крепится.
3. Для удобства также можно разобрать руль с переключателями, но можно и без него.
4. Отсоединить колодку от кнопки аварийной остановки.
5. Отсоединяем блок замка зажигания.
6. Осмотрите стопорные болты. Если вы заменяете замок впервые, вы можете быть удивлены, ведь на них нет головок. Это такая своеобразная штатная противоугонная концепция.
7. С помощью стамески и молотка ослабьте эти болты и открутите их плоскогубцами.
8. Снимите стопорную скобу.
9. Демонтировать прибор.

Установка и подключение замка зажигания ВАЗ-2114

Алгоритм установки замка и его подключения к бортовой сети следующий:

1. Вставляем ключ в колодец и поворачиваем на первая позиция.Так прячем шток блокировки рулевого вала.
2. Устанавливаем новый замок на колонку, накидывая скобу.
3. Затягиваем болты крепления замка, но не до конца. Возможно, вам потребуется отрегулировать положение устройства.
4. Проверить работу запорного устройства. Для этого вынимаем ключ из «личинки», подергивая его в стороны. Рулевое колесо должно заблокироваться. Если блокировки нет, отрегулируйте положение фиксатора относительно рулевого вала. Вал должен легко входить в паз рулевого вала.
5. После этого вставьте ключ, поверните его в первое положение. Рулевое колесо должно разблокироваться. Проверяем несколько раз, убеждаемся в исправности устройства.
6. Теперь можно затянуть стопорные болты. Крутим до тех пор, пока у них не отвалится голова.
7. Подключаем колодку жгута проводов замка зажигания.
8. Подключаем провода тревожной кнопки.
9. Подключаем «минусовую» клемму к АКБ. Проверяем работу устройства во всех возможных режимах.
10. Установите пластиковую крышку на рулевую колонку.

Замена контактной группы

Если вы все же решили сэкономить и не покупать целый замок, лучшим решением для исправной «личинки» является замена контактной группы. Производится он следующим образом:

1. Разобрав замок зажигания, снимаем стопорное кольцо с торца его корпуса, на котором находится сердечник устройства.
2. Снимаем контактную группу с корпуса.
3. Устанавливаем новую деталь вместо старой. В этом случае положение контактов «15» и «30» должно соответствовать положению тяги, блокирующей рулевой вал.
4. Обратите внимание, что широкий выступ контактной группы входит в широкий паз на корпусе.
5. Установите и проверьте устройство, как описано выше.

Самостоятельная замена замка зажигания и контактной группы ВАЗ 2110

Замок зажигания кажется довольно простым устройством, но при выходе из строя двигатель автомобиля будет очень сложно запустить.Но есть и хорошие новости: замок зажигания и контактную группу на ВАЗ 2110 можно отремонтировать или произвести полную замену. Главное знать некоторые нюансы этого процесса. Именно о них мы и расскажем в этой статье.

Причины замены

• Ключ зажигания после поворота и запуска двигателя не возвращается в исходное положение, необходимо повернуть обратно вручную.
• Личинка замка полностью изношена, ключ зажигания стал в нем заедать.
• Произошла попытка угона автомобиля путем взлома замка зажигания.
• Ключ зажигания и все его дубликаты утеряны.
• Вышла из строя контактная группа замка зажигания.

При поломке замка зажигания плохие контакты в нем не позволяют запустить двигатель. Однако причина не всегда бывает в замке. Могут возникнуть проблемы в контактной группе (очень часто в ней окисляются контакты).

Чтобы понять, что причина проблем в группе, а не в замке, следует провести простой тест.Необходимо снять минусовую клемму с АКБ, снять нижний кожух на рулевой колонке, выключить все контакты там и проверить их омметром, повернув при этом ключ зажигания в 3-х рабочих положениях. Во всех этих положениях месмер должен показывать ноль. Если показывает какое-то значение — проблема с группой контактов, которую нужно будет сменить.

Замена замка зажигания ВАЗ 2110 Шаг

Этапы работы над видео

Меняем группу контактов

Если в ходе проверки выяснилось, что контактная группа неисправна, последовательность действий будет следующей.

Как видно из этой статьи, заменить замок зажигания несложно. Главное помнить, что самое уязвимое место этого узла — это вовсе не контакты, а пластиковые защелки на крышке замка. Сгибать их ни в коем случае нельзя, так как они очень хрупкие. Если защелки сломаны, придется покупать новый замок зажигания, так как крышки от таких замков очень редко продаются отдельно.

ВАЗ 2114 провода ведущего щитка приборов

Может тема битая, но когда начал искать информацию как это сделать, у меня в основном было случайное подключение и статья про подключение новых кнопок на 2110.

Начну с того, что с недавнего времени стал счастливым обладателем 14 панели за приемлемую цену)

Собственно этот девайс

скинул довольно быстро, через полчаса старый взял и тот такой же шаг как этот (проводка и замок остались от carbus версии моей машины :-)) то возник вопрос с подключением щита (с чем собственно справился гугл поиск Информации полно) и методом научного тика).
Собственно и закончилась самая легкая часть, начался геморрой с подключением парной кнопки внешне загорается, как я уже сказал четкого и адекватного ответа Как шлепнуть 09 Проводка с этой кнопкой я не нашел (хз может криво искал, но да ладно)))) ну да ладно))) Scientific and Tester Этот прибор удалось подключить.
Внизу кнопка наружного освещения 2109, распиновка по цветам проводов для удобства)))

кнопка 2109.

Теперь кнопка наружного освещения 2114, распиновка по цветам проводки 2109)))

Контакты A и E необходимо замкнуть друг с другом, чтобы загорелась кнопка включения света)

Перейдите к кнопкам обогрева стекол 2109 и противотуманным фарам, колодки этих кнопок выглядят одинаково

где 1, 2 замыкаются на включите контактную кнопку, A, B — подсветка кнопки (включается с габаритами) C, D — отдельный провод для индикации активности кнопки (находится отдельно от основной площадки).

Для начала такая схема (в принципе простая, ищем кнопку нужно видеть цвет проводов и прикрутить к новой кнопке)

Простите за подписи клювов выше, подписал для себя за отсутствие цветного принтера)))))

ну собственно распиновка кнопок 2114 (противотуманки и обогрев подключены поровну)

а, в — индикация кнопки (горит с габаритами), C, D — индикация активности кнопки (загорается при включении).

Ну а подключение БСК 2114 к проводке 2109

начнем с распиновки клемм.

Клемма БСК 2109 (9 Пиновая)

1 Предохранитель устройства (не подключен, наверное не нужен :-))))
2 к выводу зажигания
3 Масса (черный провод, для навигации по земля)
4 к датчику уровня жидкости втулки
5 к датчику уровня масла
6 к датчику охлаждающей жидкости
7 к датчику уровня тормозной жидкости
8 к датчикам износа тормозной системы
9 контрольных реле реле

и клемме BSK 2114 (13 Pinuse)

1 Уровень масла
2 к датчику охлаждающей жидкости
3 к датчику уровня в рукаве
4 ремня безопасности (если нет, то фиг с ними :-))))
5 к датчикам износа тормозной системы
6 Водительские двери Congors
7 Пассажирские двери Congre
8 Salon Flafth Turning Chain
9 ключ в замке зажигания (у меня старый замок, который меня не волнует вставленный ключ, поэтому я удалил 9 контакт с оранжевым проводом красного колодка (перманент +) я знаю, что это не правильно т, а что делаешь)
10 Реле контрольных ламп
11 Масса
12 хз (не используется)
13 к выводу зажигания

подключив БСК 2114, из-за того, что у меня неправильный замок и 9 клемм У меня сняли постоянный + на красном блоке, БСК начинает работать после запуска двигателя.

Бродит по Google Scheme Connection BSK 2114 в 2109, но если подключиться к той схеме, стартер продолжает крутить даже после того, как вы выбросили ключ.
Вот схема

это связано с тем, что 9 и 13 контакты замкнуты между собой, что видимо не правильно, а собственно по этой схеме у меня не получилось соединить (((поэтому проще распечатать растрировку обеих туфель.

Ну и в эпилоге провода короткие и их нужно удлинить, не полениться и воспользоваться паяльником и термоусадкой, да, времени больше, но зато будет посмотри получше)))

п.S. Если кто знает, как сделать так, чтобы БСК работал со старым замком, сразу при повороте ключа и не вызывал никаких косяков, стартер постоянно крутится, пишите в комментариях.

Ну в принципе и все, сегодня пробежал и проверил)

die Achtung: Дополняем статью, проблема с БСК решается накиданием 13 колодок на постоянный плюс на красный блок (оранжевый провод) ровно тот же провод идущий на 9 контакт БСК)

Автомобиль ВАЗ 2114 разработан на базе модели ВАЗ 21093 и является улучшенной версией. Появился внешний вид обновленных моделей, система обогрева приборных панелей, электрические стеклоподъемники, рулевое управление и регулируемая рулевая колонка. Коснулись доработки и электрической части машины, в частности проводки.

Детали электропроводки

Однопроводная схема (применительно ко всей электропроводке) имеет выводы потребителя и истока, замкнутые на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй разъем.

Электропроводка включает в себя следующие компоненты:

• Блок-фара.
• Противотуманная фара.
• Индикатор температуры.
• Корпус монтажного блока.
• Электродвигатель вентилятора в системе охлаждения двигателя.
• Накладка подключена к группе зажигания.
• Лампочка распределительного щита.
• Разъем электродвигателя заднего дворника.
• Устройства.
• Прокладка подключения сигнального сигнала.
• Электромотор дворников лобовых.
• Корпус сигнального громкоговорителя (ССУ).
• Индикатор, показывающий объем воды в омывателе для стекол.
• Индикатор режима передних тормозных колодок.
• Индикатор количества масла.
• Корпус генератора и стартера.
• Фара заднего хода.
• Световой индикатор смазки под давлением.
• Корпус мотора очистителя лобового стекла.
• Корпус лампочки под капотом.
• Индикатор температуры охлаждающей жидкости двигателя.
• Аккумулятор.
• Блок реле противотуманных фар Авто.
• Индикатор охлаждающей жидкости.
• Проводка датчика тормозной жидкости

Автоматические выключатели

На самом деле всегда проводка ВАЗ 2114 замыкается на флисовые предохранители. Такие предохранители защищают не только схему генератора и подзарядные устройства, механизм силового агрегата машины, а также реле обмотки от размыкания.

Перед заменой вышедшего из строя предохранителя цепи питания необходимо выяснить причину перегрузки проводки, а также ее устранение. Поиск причины будет намного проще, если вы предварительно ознакомитесь со следующими материалами. Ниже приведен список предохранителей и их цели.

Данные (название предохранителя и защищенная электрическая цепь) демонстрируют полный список Все типы предохранителей проводки. Для каждой машины их количество может отличаться.

В дополнение ко всем вышеперечисленным предохранителям, находящимся в монтажном блоке, есть еще 3 предохранителя. Эти предохранители расположены под полкой магазина. Вот контроллер и схема реле, с помощью которых осуществляется управление.силовой агрегат ВАЗ 2114.

Долго искал эту торпеду, т.к. наш город маленький и найти сложно. В итоге купил в Ярославле за 2000р в сборе

Принес

домой и на следующий день начался процесс установки. Сначала привез каркас в салон

и прикрутил, прикрепил на 4 болта на мой взгляд (торпеда понравилась тем, что крепления там металлические, в отличии от ВП)

Прикрутил и попробовал «торчать», сел как прикол). Сам мозг прикрепил так

Вот посмотрел установлен =)

Далее начал заниматься проводкой, не скажу, что до этого особого опыта у меня не было. Сначала в какие-то воткнул, там все всплыло белые проблемы, потом всякие кнопки и все такое. Процесс не остановился, я уже был в предвкушении старта) Сразу не помню точно или нет Купил замок зажигания от ВАЗ 2110 нового образца (старый приделать не смог).Все вставил ключ в замок … Не включается бензонасос, я так понимаю скорее всего проводку с мозгом не подключал, так выгляжу. Стал искать в проводке разъем идущий на контроллере, нашел что-то похожее (по схемам разобрался, куда выходить) но мне почему-то не подошло, в дальнейшем выяснилось что это стоит проводка торпеда от машины с бош 7.9.7 (щас точно не помню). Такой был разъем от старой проводки

и так из нового

Схемы рисков в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавлено)

А вот еще схема пилота старого полюса и нового

Пробовал и на АЗС «сори») ключ на старт. .. не крутит стартер. Думал так долго и не понял почему, округлил) Придя домой начал рыться в инете в поисках этой проблемы, так как в дальнейшем была какая то проблема с релюшами, если воткнуть реле от ВАЗ 2109 , он не скручивается и пришлось замкнуть провода по прямой (щас так иди). Тоже не подошел разъем печки, но я запросто его переделал (думаю, не возникло бы вопросов, как когда бы он увидел в чем разница).Еще проблема заключалась в том, что цвет некоторых проводов на схеме не совпадал с реальностью (так что лучше пересчитать все провода, цифры максимально совпадают). За время установки научился меньше разбираться в электрике и пользоваться тестером)

Четырнадцатая модель «Жигулей» представляет собой модификацию «девятки». Следовательно, схема подключения ВАЗ 2114 аналогична схеме ВАЗ 21093. Однако окна, доработки появились и в более поздней модели. приборная панель и другие факторы, которые не могли оставить след на схеме электрооборудования.

Причины неисправностей, которые генерирует проводка автомобиля

Став владельцем железного коня, невольно становясь мастером ремонта и ввода в эксплуатацию. Бывают редкие случаи, когда машина абсолютно по любому вопросу сразу уходит в СТО. Так получилось, что в российских машинах по крайней мере общие технические вопросы решает непосредственно владелец. Отдельный пункт работы — электросеть автомобиля и вмешательство в его работу. За годы доработок и доработок авто просто обмотали проводами, и это связано с большим количеством опций комфорта, которые машина приковывала.Четырнадцатая модель не стала исключением.

Помимо базового комплекта (осветительные приборы, пульт управления и др. Приборы) в автомобиль поступило дополнительное электрооборудование: датчики температуры воздуха, стеклоподъемники, замки замков и многие другие электро зависимые элементы.

Бывает, что какая-то мелочь случается в самый неподходящий момент и мешает комфортному и безопасному передвижению. Поэтому в бардачке каждого автовладельца обязательно должна быть схема электрооборудования автомобиля в цветном исполнении, инструмент для работы с проводкой (на крайний случай обычный канцелярский нож) и изолента.

Общая информация по электропроводке

Развернутая электросхема ВАЗ 2114 на первый взгляд приводит в недоумение: ловишь себя на мысли, что в этой «паутине» обычному смертному не дано. Но пара минут сосредоточенного просмотра «Карты сокровищ» — и общий принцип Системы уже приближаются. Возможно, электрик — это не вопрос, требующий всестороннего обучения, а в том, чтобы выяснить и устранить причину появления лампочек или самостоятельно заменить пару проводов.

По сути однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузове. При работе с электриком также стоит учитывать, что все элементы, за исключением некоторых, например, подзарядки автомобильного генератора, замыкаются на предохранители.

Скорее всего, возникшую проблему можно решить банальной заменой предохранителя. Однако для начала все же стоит выяснить и устранить проблему, которая привела к перегрузке.

Изменения в схеме разводки 14-го

Имея общую базу с «девяткой», четырнадцатый ранее оснащался заимствованным у модели ВАЗ 2111 восьмикварцевым двигателем объемом 1,5 л с инжектором. Чуть позже ему на смену пришла версия ВАЗ 11183-1000, соответствующая стандарту Евро-3. ВАЗ 2114 Инжектор получил более мощный двигатель, и это одна из причин того, что проводка ВАЗ 2114 тоже поменялась.

Торпеда

Узлов	Инновации
В наличии Теперь проводка для подключения к электронному коммутатору.Также появился жгут для подключения к клемме модуля зажигания.	Замена высоковольтных проводов потребует дополнительного внимания, ведь подключение подключения зависит от года выпуска автомобиля. Чего только стоит то, что до 2004 года устанавливались модули зажигания 4-х контактные, а после — 3-х контактные.
Подключение клапана адсорбера к контроллеру системы впрыска также дало дополнительный дополнительный элемент.	Адсорбер — электромеханическое устройство, предназначенное для вентиляции и удаления конденсата в газовом резервуаре.
Осложнения коснулись салонной части.	получила доработки в виде внешнего вида БК (бортовой компьютер), новой приборной панели и изменения положения бардачка.

Сложная электрическая мощность четырнадцатой модели — не только следствие расширения функциональности. Инженеры АвтоВАЗа заложили дополнительный потенциал в виде вариантов обогрева наружных зеркал заднего вида и обогрева сидений.

ny fomba Fanamboarana sy fametrahana ny fitaovana vaovao

Маномбока ню маотера сы ны рафитра ары коа ны фитаована манан-данжа хафа сы ны рафитра эо анивонный фианакавиана фиара «Самара» диа цы азо атао раха цы мисы ню зажигание. Ирео томпонный фиара изай цы маунцы миатрика ны хиаса арака ны токоны ны фитаована, изы ирео махалала ны вокатры ны цы фахомбиазана цы нампоизина. Индриндра фа раха митранга аминь фомба.

Koa ato amin’ity lahatsoratra ity isika dia hiresaka momba ny zavatra ny ignition Vaz-2114, dia mandinika ny tena olana sy ny fomba handaminana azy ireo. Ankoatra izany, dia miezaka hahatakatra ny fomba manolo izany amin’ny tenany sy mifandray tsara.

Aiza ny ignition Switch to ny «fahefatra ambin’ny folo»

Ny Vaz-2114 ignition, tsy toy ny «mahazatra», dia tsy hita tampoka tao anaty fiara, ka mivily miankavanana eo amin’ny noily tsanganana. Avy tany amin’ny избегать не mihidy fonony plastika iray, ka ny masonao, afa-tsy ny ambony anisan’ny «olitra».

Amin’ny Vaz-ignition 2114 dia ahitana ny faritra dimy lehibe:

• вых кожух;
• н.у. хидин-трано рафитра;
• ny Fanidiana fitaovana;
• ny Fifandraisana vondrona;
• ключ.

Ny fitaovana dia napetraka tao amin’ny vy casing, izay natao mba hiarovana azy hanohitra burglary. Ари ню Фанидиана рафитра, диа сайка цы мисы хафа нохо ню махазатра анцика нй вараварана хидин-трано.

Ny fanakatonana fitaovana mamela fanakanana ny mamily lavaka ao ny tsy fisian’ny iray manan-danja. Ary fomba tsotra izany miaro ny fiara hanohitra halatra. Контактная группа — ny singa izay tompon’andraikitra Hanombohana ny maotera sy ny rafitra. Fomba ignition Vaz-2114 ampiasaina mba hamaha ny Fanidiana fitaovana sy mibaiko ny vondrona ao amin’ny lisitry ny.Раха цы нисы изаны, маномбока ны маотера цы насиана мпиамбина ны фитаована, цы мисы азо атао.

fitsipiky ny asa

Замок миаса игрушка izao манарака izao. Rehefa nametraka ny fanalahidin’ny tao amin’ny lavaka, ny Fanidiana rafitra no Novonoiko. Изаны диа вокатры ный ответный хэцика ны тэхина манокана. Мамадика нй манан-данжа эо аминь тоэрана воалохани, диа танджака «15» сы «30» фифандрайсана. Хо ханаитра (фа цы ао анатин’изаны) ирето синга манарака ирето:

• розжиг рафитра;
• омыватели фар;
• мигалки ивеланы;
• herinaratra anaty fiara;
• лобовое стекло mpanadio sy milina fanasan-damba;
• maivana;
• Обогреватель Aoriana вараваранкелы;
• густое возбуждение миоликолика.

Raha ao anaty fiara Vaz-2114 ignition mandika an-toerana faharoa, ankoatra ireo singa, dia mihazakazaka ny starterDouble. Araka ny hitanao, avy amin’ny fahasalamana ny fitaovana ao amin’ny fanontaniana dia miankina be dia be.

соритр’аретина

Инона авы соритр’аретина но цы зажигания? Voalohany, fa ny mety ho olana na milina, na herinaratra eo amin’ny natiora. Ao amin’ny tranga voalohany:

• alainy ny trano mimanda ao amin’ny iray amin’ireo toerana;
• tsy fahafahany hamaha ny zana-tsipìka voalambolambo no mamily;
• Зажигание дзиро «неродное» фамаха на заватра хафа.

Raha toa ka tsy fahombiazan’ny ny trano mimanda, izay mitondra ny herinaratra toetra, dia mety tsikaritrao soritr’aretina ireto:

• fampitandremana jiro eo amin’ny tontonana ny fitaovana no tsy fahazavana ka na hanazavana ka hamono matetika;
• СтартерДвойной маномбока цы;
• tsy miasa ny sasany, na herinaratra fitaovana rehetra, izay faritra no tanjaka ny ignition fototra (ny sigara headlamp maivana ny milina fanasan-damba, дворники, снс).

Nahoana no ho levona mandrakizay ny ignition

Jamming fitaovana azo atao noho ny hanao indrindra «olitra», na noho ny olana amin’ny fifandraisana vondrona. Миатрика изаны хиаса арака ны токоны, цы мампиаса хери мба хамподы ны манан-данжа эо аминь лалана марина! Ари аза мила «хандрава» ny familiana raha sendra ny tsy hahomby ny hamaha azy io. Цара ню цара разобрать ны хидин-трано, ары хахита нй Антоний. Fa tatỳ aoriana kokoa tamin’io.

Nahatsikaritra fa ny ignition tao anaty fiara dia afaka miala eo amin’ny misy manan-danja, na vahiny zavatra, haingana mba hanoloana ny «olitra» na ny fitaovana fiangonana.Нохо изаны диа хиаро ны фиара цы азо атао халатра.

Raha ny fiara Vaz-2114 ignition jiro miasa ara-dalàna, fa rehefa miala ny fitaovana tontonana no tsy fahazavana, dia aza mihazakazaka ny starterDouble, aza miasa herinaratra fitafifandinndrazo ino. Игрушка izany koa no olana mety hipoitra noho ny voajanahary anaovan’ireo sy ny baomba. Свяжитесь с нами rehefa afaka fotoana dia voafafa, izay mitondra ho an-tsisin’ny faritra. арй ангамба нй мификитра-доза атеракй нй фахефана, фоана фитоханана, вокатры нй чампиасана херинаратра фанампины фитаована сы ню рацы фифандрайсана.

Зава-дехибе: раха те-хаметрака фанампины херинаратра фитаована ао ан-фиара, мампифандрай изаны ню фахефана аминь алаланный тамбаджотра ихани нй фифандимбиасана!

Azonao atao ny manamarin raha mba misy vondrona fifandraisana tamin’ny tanany

Aretina vondrona fifandraisana mifototra amin’ny fandrefesana ny fanoherana misy eo sasany amin’ny alalan’arny terminal ny terminal fitaovana.

Mba hizaha toetra anareo dia tsy maintsy:

1. Есори ный пластик без мамылы кожух цанганана (токоны ханесорана тело винты).
2. Elektrônika tariby ignition Vaz-2114 (mba hanala ny kiraronao hiala amin’ny slot).
3. Тадиаво омметр (мультиметр raha manana, napetrany teo amin’ny fanoherana fomba fandrefesana).
4. Подключите фитаована Милаза коа (полярность диаилайна) к терминалу «4» (амбони хаванана), ары «7» (ню фахароа амбани анкаванана) мифаницы аминный фифандрайсана «15» сы «30».
5. Миверена ны зажигания Переключатель зажигания на тоэрана воалоханы.
6. Омметр.
7. Ignition eny, sady mampifandray ny Milaza koa ny fitaovana «3» ny terminal (faharoa ambony ankavanana) sy «7» mifanaraka fifandraisana «50» sy «30».
8. Miverena ny fanalahidin’ny amin’ny toerana faharoa.
9. Mandrefy ny fanoherana misy eo amin’ny terminal.

Раханое зажигание ВАЗ-2114 (форсунка) диам ОК, фанохерана мисы ео аминный терминал диаотра. Раха цы изаны, тена азо иноана, ню фифандрайсана вондрона неоперабельна нй фитаована.

Ремонт на Fiovana

Izay tokony hatao hamantatra ny tsiny ignition? Афака, мазава хо азы, мба миезака индрай изаны. Fa izao ihany ny raharaha raha toa ka manana traikefa eo amin’io sehatra io, ny fitaovana no mbola vaovao, ary miahiahy fa ny meloka anaovan’ireo fifandraisana.Раха цы изаны, цара кокоа мба ханолоана ню хидин-трано фиангонана. Ny soa azo mendrika dia tsy dia lafo — tsy mihoatra noho ny arivo rub, sy ny fotoana ny fomba tsy dia tia ny handray.

Inona no atao hoe ny hidin-trano pick

Raha toa ianao ka handeha hisolo ny ignition jiro, tsy kamo loatra ny haka azy io tsara. Каталог anjara laharana ho an’ny «fahefatra ambin’ny folo» — 2114-3704010. Фа ны фиториана сы н фанована хафа, игрушка ны фахасивы «Самара» модел — на 2109-3704010 для ВАЗ-2110 — 2110-3704005.Амин ‘ню фиципика, взаимозаменяемый изы ирео, диа зава-дехибе иханй фа нй фитаована манана тоэтра цара, ары меты ханомпо раха мбола азо атао.

Esory ny ignition jiro

Alohan’ny hanova ny ignition hidin-trano eo amin’ny Vaz-2114, ho azo antoka ny eo amin’ny tanana ny fitaovana ilaina. Диаметр мила:

• Отвертка amin’ny hazo fijaliana miendrika manavy;
• гаечный ключ тео минь’ный «10»;
• тантанана кели;
• маранитра фандрака;
• плоскогубцы.

Ари анкеейтрины, Джерео ны ханесорана ны зажигание аминь Ваз-2114. Арахо ирето манарака ирето:

1. Обесточивает бортовую сеть, подключенный к «Miiba» терминал на батарее (фа-манан-ный «10» дополнительный клеммный болт famoahana).
2. Esory rakotra plastika tsangana amin’ny sarona ny teloshops manamboatra azy io.
3. Fa tsy hanahirana, dia afaka handrodanana sy amin’ny familiana без подрулевых переключателей, fa azonao atao raha tsy izany.
4. Nitodika eny ny connector fampidirana ny vonjy taitra bokotra nijanona.
5. Нитодика ены ный розжиг андиан-цоратра.
6. Jereo ny horonan hidin-trano. Раха тоа ианао ка фанолоана нй лапа хо ан’ни фотоана воалохани, диаметр ханонтани тена, сатрия цы манан-доха. Изаны диа той изаны каразана оринаса анти-кибо.
7. Miaraka amin’ny fanampianny ny fandraka sy tantana hampihena ireo horonan sy hanesorana azy плоскогубцы.
8. Есори фитомбоанный кронштейн хидин-трано.
9. Разобрать фитаована.

Fametrahana sy ny fifandraisana amin’ny ignition Vaz -2114

Ny алгоритм fametrahana ny trano mimanda sy ny fifandraisana amin’ny hery tambajotra dia toy izao manaraka izao:

1. Ampidiro eto ny fanalahidy ho any ny hidin-trano sy ny cracking miakatra ho any amin’ny toerana voalohany. Ka dia Ho manafina ny tehina Fanidiana ny lavaka no mamily.
2. Mametraka ny hidin-trano vaovao teo amin’ny andry, диа наципый кронштейн.
3. Манова хоронан-хидин-трано, нефа цы тантерака. Mety mila manitsy ny toerana bebe kokoa ny fitaovana.
4. Джерео фиасанный Фанидиана фитаована. Mba hanaovana izany, dia maka ny fanalahidy avy ao amin’ny «olitra», misintona azy ho any amin’ny ilany. Ny familiana no tokony ho voasakana. Раха ню хидин-трано цы нанарака, ханицы ню тоэрана ню хидин-трано миарака аминь фанаджана ню лавака но мамили. Ny tsorakazo dia tokony ho mora manify eo an-fakan-drivotra amin’ny lavaka no mamily.
5. Ary rehefa afaka izany, ampidiro eto ny fanalahidy, проворачивая изаны ho any amin’ny toerana voalohany. Ny familiana no tsy maintsy nanokatra. Проверьте dia nanao imbetsaka, ka azo antoka fa ny fitaovana dia miasa araka ny tokony ho.
6. Ankehitriny ianao dia afaka manamboatra bolt mafy ny hidy. Манова-хатраминные лоханы латсака ены.
7. Мампифандрай ный разъем fiadiana зажигания тарибы.
8. Tariby mampifandray ny bokotra fanairana.
9. Mampiditra ny «Miiba» alalan’ny terminal ny bateria.Jereo ny fiasan’ny ny fitaovana amin’ny fomba rehetra azo atao.
10. Атаовый фононий пластик эо аминный цанганана но мамилы.

Fanoloana ny fifandraisana vondrona

Raha manapa-kevitra ny hamonjy vola ary aza mividy ny hidin-trano, ny vahaolana tsara indrindra ho an’ny miasa «Bot» dia ny fanoloana ny fifandraisana vondrona. Izany dia atao toy izao манарака izao:

1. Зажигание nasiana mpiambina ny hidin-trano, ny faran’ny nalaina fihazonana ny Hull peratra izay mihazona ny rafitra fototra.
2. Hanesorana amin’ny vatana vondrona fifandraisana.
3. Mametraka ny vaovao ho solon’ny anjara amin’ny tonta. Ny toerana ny fifandraisana «15» sy «30» no mifanitsy amin’ny toerana ny tehina, Fanidiana ny lavaka no mamily.
4. Mariho fa ny vondrona ao amin’ny lisitry ny protrusion dia nampidirina an-slot eo amin’ny vatana.
5. Fitomboan’ny ny fitaovana sy manao maso araka ny fomba voalaza etsy ambony.

Диагностика и ремонт проблем с переключателем зажигания

Большинство людей не ожидают появления проблемы с переключателем зажигания в современном автомобиле, но это довольно распространенное явление.Симптомы зависят от характера неисправности. Возможно, вы не сможете повернуть ключ в цилиндре или при его повороте ничего не произойдет.

Если у вас возникли проблемы с замком зажигания в Манчестере, мы можем вам помочь. Обычно неисправный выключатель зажигания не позволяет запустить автомобиль, но также может вызвать остановку работающего двигателя. В любом случае это большое неудобство. Вот частые причины неисправностей выключателя зажигания .

Используете ли вы правильный ключ в правильной машине?

Это может показаться глупым, но такое случалось со многими людьми.Это может произойти на стоянке, когда две одинаковые машины припаркованы рядом друг с другом. Люди, у которых есть несколько автомобилей одной марки, также могут ошибиться с ключом.

Замки дверей автомобилей не так надежны, как думают. У них гораздо меньше тумблеров, чем у цилиндров зажигания. Таким образом, вы можете открыть дверь не тем ключом, но это не запустит машину.

Если вы используете неправильный ключ, либо ключ не войдет внутрь, либо вы не сможете повернуть его в цилиндре.Даже если вам удастся его повернуть, иммобилайзер в современных автомобилях не даст завести двигатель. Если это первый раз, когда у вас возникают проблемы с выключателем зажигания , сначала проверьте, есть ли у вас правильный ключ и правая машина.

Проблема с блокировкой рулевого колеса

Большинство автомобилей имеют блокировку рулевого колеса, которая физически связана с зажиганием цилиндром . Это затрудняет кражу, но в некоторых случаях замок может застрять и помешать вращению цилиндра.

Проблема обычно возникает при повороте рулевого колеса после выключения двигателя или при выключении двигателя, когда рулевое колесо повернуто в сторону. Если в замке рулевого колеса заклинило цилиндр зажигания , вы можете легко освободить его, осторожно повернув руль вперед и назад и одновременно повернув ключ зажигания.

Неправильное положение селектора передач

В некоторых автоматических моделях вы не можете повернуть ключ зажигания, если рычаг селектора передач не находится в парковочном или нейтральном положении.Если в вашем автомобиле есть эта функция, проверьте, находится ли селектор передач в положении парковки. Если он уже находится в состоянии парковки, переместите его в другое положение, верните в исходное положение, а затем попробуйте повернуть ключ еще раз.

Изношенный ключ или цилиндр зажигания

Ключи и тумблеры цилиндра зажигания изнашиваются в процессе эксплуатации и с годами могут изнашиваться настолько, что ключ больше не работает должным образом. Износ ускоряется, если ключ находится на тяжелой цепочке для ключей, поскольку это создает дополнительную нагрузку на ключ и тумблеры.Если у вас изношен ключ, вам потребуется его замена. Для изношенных цилиндров, вероятно, имеет смысл обзавестись новым комплектом замков для автомобиля.

Проблема с контактом переключателя зажигания

В переключателе зажигания есть несколько контактов, которые подключают его к различным электрическим системам. Плохие контакты могут привести к неисправности переключателя и помешать вам завести автомобиль. Это также может вызвать остановку работающего двигателя. В таких случаях лучшим решением будет замена неисправного выключателя зажигания .

Проблема с системой безопасности

Большинство современных автомобилей имеют встроенную систему безопасности, которая останавливает двигатель для предотвращения кражи. Это позволяет двигателю запускаться и работать только в том случае, если он распознает используемый ключ.

Каждый ключ в этих автомобилях снабжен чипом-транспондером, который передает уникальный код системе безопасности, когда ключ приближается к цилиндру.
