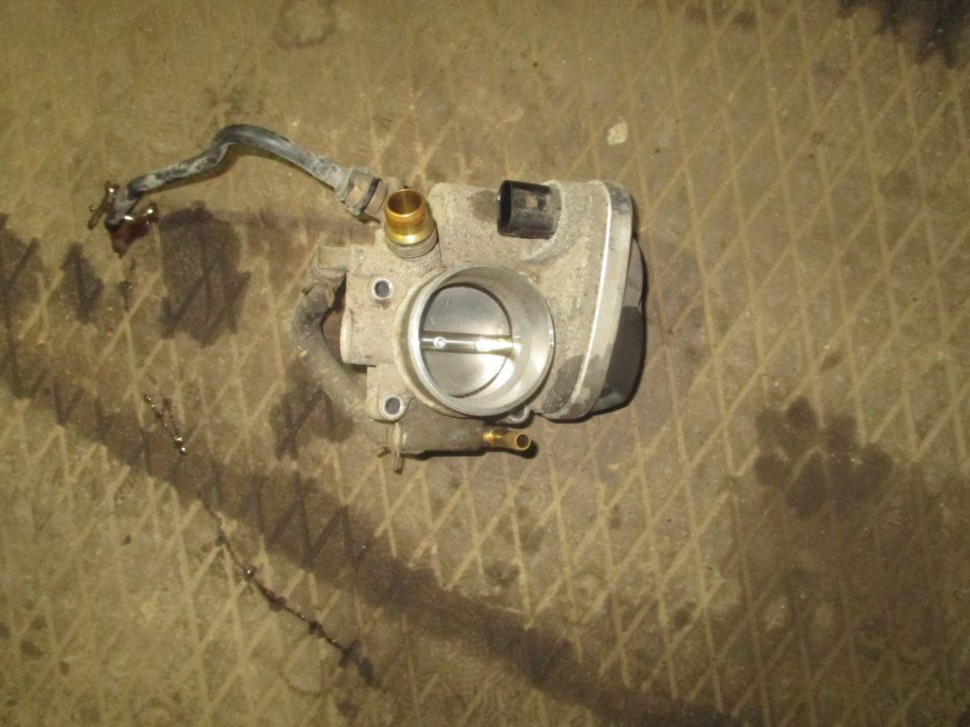

Как выглядит дроссельная заслонка: Чистка дроссельной заслонки ZAZ Forza

Чистка дроссельной заслонки ZAZ Forza

В статье:

• Когда нужна очистка дроссельной заслонки?.
• Как снять дроссельную заслонку?.
• Чистка дроссельной заслонки ZAZ Forza.
ZAZ Forza — китайское авто, которое взял для производства у себя «Запорожский автомобильный завод». По сути это украинский вариант исполнения «китайца» Chery А13. По внешним показателям автомобиль полностью повторяет «исходник», и выглядит он одинаково гармонично как в образе хэтчбека, так и варианте лифтбека (который, по-незнанию, легко принять за седан). Несмотря на пятиместный салон, задним пассажирам, в автомобиле и вдвоем будет слегка тесно, а если сядут трое, то за комфорт можно забыть. Однако машина достаточно экономична и неприхотлива в топливном плане.

Многие владельцы ЗАЗ Forza, с достаточным количеством знаний и мастерством, могут обслуживать свой транспорт сами. Некоторые неполадки в машине легко определить и исправить без помощи специалистов.

И такой несложной проблемой может быть засорение дроссельной заслонки. Это можно сделать и самому, если у вас есть определенные инструменты и всего час свободного времени.

Когда нужна очистка дроссельной заслонки?

Отвечая за подачу воздуха во впускной коллектор, дроссельная заслонка исполняет функцию «дыхательного органа» двигателя. Воздушный фильтр не всегда может очистить попавший воздух от разнообразных взвесей.

В двигателе есть система рециркуляции картерных газов. В картере скапливаются газы, которые состоят из масляной пыли, отработанной топливной смеси, и не сгоревшего топлива. Эти скопления отправляются обратно в цилиндры для сжигания, и даже проходя через маслоотделитель, часть масла все же остаётся. На пути к цилиндрам лежит дроссельная заслонка, где смешиваются масляная и обычная пыль. В последствии грязно-масляная масса оседает на корпусе и заслонке дросселя, чем плохо сказывается на его пропускной способности.

Следовательно, при забитой заслонке возникает ряд проблем:

1. Заторможенность реакции на педаль газа.

2. Грязно-масляные скопления ограничивают потоки воздуха, из-за этого нестабильно работает мотор на холостых оборотах.

3. При малых оборотах и скоростях машина начинает «дергаться».

4. Из-за большого уровня загрязнения автомобиль глохнет.

5. Увеличенный расход топлива, из-за того, что ЭБУ двигателя распознает слабый поток воздуха и начинает увеличивать холостые обороты.

Образование отложений на дросселе не всегда являются причиной его неисправности. Иногда проблемы возникают из-за поломки датчика положения или сбоев в работе привода.

Как снять дроссельную заслонку?

Производитель рекомендует очищать дроссельный узел каждые 30 тысяч километров пробега. И желательно вместе с чисткой дросселя следует провести замену воздушного фильтра. А после каждой второй чистки (примерно через 60 тысяч км пробега) рекомендуют менять регулятор холостого хода.

Полноценно почистить заслонку получится лишь на полностью снятом дросселе. Не все решают так сделать, в итоге остаются по-прежнему с грязной заслонкой, только с обратной стороны. Как же демонтировать дроссель на ЗАЗ Forza?

1. Для начала снимаем воздуховод, который соединяет воздушный фильтр с дроссельным узлом. Для этого нужно откинуть шланг продувки картера, и ослабить хомуты на патрубке корпуса фильтра и дросселя.

   *Оцените в каком состоянии поверхности внутри воздушного патрубка. При наличии масляного налета, полностью убираем его. Для этого отсоединяем шланг продувки картера. Такой налет может появится из-за износа маслоотделителя клапанной крышки.

2. Предварительно выжав фиксатор, сначала отсоединяем проводную колодку от регулятора холостого хода, а потом отключаем ее от датчика положения дросселя.

3. Отсоединяем регулятор холостого хода (зафиксирован на 2 винтиках с головкой под Х-отвертку). Так же отсоединяем датчик положения.

4. Отключаем шланг продувки адсорбера, который фиксируется хомутом.

5. Выводим наконечник троса педали газа из рычага заслонки.

6. Извлекаем пружинную скобу тросика акселератора, а потом и сам тросик, который потом при установке дросселя нужно будет отрегулировать.

7. Откручиваем 4 болта фиксации дросселя к впускному коллектору, после чего снимаем дроссельную заслонку.

* Желательно осмотреть прокладку между дросселем и коллектором. Если она повреждена, ее нужно заменять.

После всех вышеописанных действий, можно приступить к чистке дроссельной заслонки.

Чистка дроссельной заслонки ZAZ Forza

Чистить дроссель на ЗАЗ Forza нужно средством для промывки карбюратора. Лучше не использовать классические растворители (бензин, керосин, ацетон). Наиболее эффективными и безопасными являются средства на основе органических растворителей. Есть очистители с функциональными добавками, для усиления очищающих свойств.

1. Наносим очиститель на поверхность заслонки, которая нуждается в чистке.

2. Даем около 5 минут очистителю въесться в грязно-масляный слой.

3. После чего протираем поверхность чистим куском ткани. Чистый дроссель реально должен блестеть.

4. При очистке дроссельного узла нужно уделить внимание и каналу регулятора холостого хода. Этот канал идет в обход основного протока в заслонке и благодаря ему мотор снабжается воздухом, обеспечивая возможность работы двигателя на холостом ходу.

Не стоит забывать и о воздушном фильтре, который уже при пробеге в 30 тысяч км хорошо забьется. Желательно старый фильтр поменять на новый, из-за оставшейся на нем пыли, которая сразу осядет как на очищенной заслонке, так и на впускном коллекторе.

Товар из этой статьи

Устанавливая всю конструкцию обратно, нужно отрегулировать тросик акселератора, а именно сделать оптимальное натяжение. Когда педаль газа отпущена, натяг тросика должен давать заслонке закрываться без каких-то препятствий, а при полном выжимании педали газа — полностью открываться. Трос акселератора тоже должен быть под натяжением (не слишком сильным, но и не слишком слабым), а не висеть.

На ЗАЗ Forza с большим пробегом, тросики могут сильно растягиваться. Такой тросик можно только заменить на новый, потому, что отрегулировать его натяг уже не имеет смысла (он всегда будет провисать). Еще со временем изнашивается регулятор холостого хода и датчик положения заслонки.

Порядок эксплуатации транспортного средства влияет на периодичность чистки дроссельной заслонки: чем он усиленнее, тем чаще придется работать с этим узлом. Но все можно делать и самому без специалистов, в частности обслуживания дроссельной заслонки. Регулярная очистка продлевает срок ее службы и в целом повышает эффективность работы двигателя.

Товар из этой статьи

Чистка дроссельной заслонки на Megane 2

Порядок чистки дроссельной заслонки

!!! Отключаем зажигание, обязательно скидываем минусовую клемму с аккумулятора

Открываем капот и находим узел дроссельной заслонки

Ослабляем монтажные хомуты и отсоединяем шланг (отмечен желтым цветом)

Далее снимаем  патрубок от воздушного фильтра

Снимайте его аккуратно, он достаточно хрупкий

Ключом головкой на 10 откручиваем 4 болта, крепящих дроссельную заслонку и отключаем трубку с защёлкой от самого дросселя

В данном случае разъем проводки не снимался.

Но клемму лучше с аккумулятора снять.

Вот так выглядит дроссельная заслонка после 60-70 тысяч пробега

Промываем специальным средством или просто бензином, тряпка нужна мягкая, но чтобы с нее не сыпался ворс

фото: Nike-89

Промываем, протираем и собираем в обратном порядке.

Информация о калибровке дросселя

После самостоятельной чистки дроссельного узла его нужно откалибровать.

Официальные дилеры Renault и специализированные сервисы используют специальный сканер.

Но при его отсутствии можно выполнить калибровку дросселя следующим способом:

• После сборки всего узла, вставляем ключ-карту
• Педали не трогаем
• Нажимаем на кнопку «Старт-Стоп» и удерживаем ее около 10 секунд
• Затем кнопку отпускаем и вынимаем карту
• Дожидаемся мигания лампы иммобилайзера или звукового сигнала
• Блок управления внес корректировки в параметры холостого хода автоматически

	Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Очистка дроссельной заслонки мотоцикла своими руками химией Liqui Moly

Загрязнение дроссельной заслонки на мотоцикле ведет к нестабильному холостому ходу (плавают обороты), снижается приёмистость двигателя, при резком открытии газа следует задержка затем резкий рывок т. е. нет плавности хода.

Так же, грязная дроссельная заслонка выдает себя тем, что ухудшается плавность хода на низких оборотах (тычки и рывки мотоцикла могут быть вызваны сильно загрязненной дроссельной заслонкой). Грязь вызывает подклинивание дроссельной задвижки, что опять же ведет к нестабильному холостому ходу и работе двигателя даже на ходу.

Что еще хуже, со временем вся грязь с дроссельной заслонки опускается ниже на клапана, нагар на клапанах приводит к их повреждению (прогорают). Дальше грязь попадает в сам двигатель уже на поршни, кольца смешиваясь с маслом образует “абразив” который будет изнашивать стенки цилиндра. Вот так, мало по малу будем снижать ресурс двигателя своего мотоцикла.

Самое интересное, в том, что дроссельную заслонку на мотоцикле или автомобиле очистить достаточно просто и можно это сделать своими руками. Нужна лишь специальная химия, чистая ветошь и времени около часа. Все делать нужно аккуратно, внимательно. Никогда не снимайте датчик TPU (Throttle Position Sensor), обычно этот датчик установлен за или непосредственно на дроссельной заслонке. Выглядит как кусок пластика с проводами и “фишкой” для подключения. В современных автомобилях и мотоциклах эти датчики способны само-нивелироваться, однако лучше не рисковать, если вы не знаете наверняка.

ВНИМАНИЕ: Не в коем случае не используйте очиститель карбюратора или другие очистители не подходящие для очистки дроссельной заслонки!

Мы будем использовать очиститель дросселя от Ликви Моли, артикул 5111 полное название:

«Очиститель дроссельных заслонок – Liqui Moly», объем 0.4 литра с гибким шлангом-аппликатором.

Очиститель дроссельных заслонок Liqui Moly

Если у вас в городе не продается, закажите такой очиститель у нас, стоимость очистителя по цене от производителя без «накруток» за счёт нашей дилерской скидки.

Очистка дроссельных заслонок и впускных клапанов.

На мотоцикле снимаем воздушный фильтр и короб, а так же любые патрубки воздуховода, у нас должен быть доступ к дроссельной заслонке.

Далее наносим в каждый цилиндр дроссельной заслонки небольшое количество очистителя, старайтесь распылить как можно обильнее очиститель, чтобы очиститель попал на стенки цилиндров, ждем пару минут и чистой ветошью аккуратно впитываем. Повторяем процедуру до визуальной чистоты, стенок и клапана.

Не в коем случае не крутите ручку газа, иначе вся грязь с очистителем уйдет в двигатель!

Теперь очистив верхнюю часть дроссельной заслонки, открываем ручку газа, заслонки повернутся и мы получим доступ ниже самой заслонки, здесь небольшое количество жидкости наносим на чистую ветошь и без усилий пальцев очищаем стенки. Фонарем светим и проверяем чтобы не осталось грязи. Осмотрите нижнюю сторону дроссельной заслонки, при необходимости произведите очистку.

Далее, заводим мотоцикл или автомобиль не важно. Теперь на заведенном двигателе мотоцикла забрызгиваем небольшое количество очистителя в дроссель.

При распылении очистителя в дроссель, двигатель будет работать с провалами и перебоями, ручкой газа не давайте двигателю заглохнуть.

Процедуру повторяем несколько раз с каждым цилиндром дроссельной заслонки, на мотоцикле их будет четыре на автомобиле чаще всего одна, но большая.

Заглушив двигатель, внимательно осмотрите дроссельную заслонку, а так же в зависимости от модификации и модели двигателя на мотоциклах можно увидеть впускные клапана, если ан них есть нагар, очистителем для дроссельной заслонки можно попробовать его «размочить».

Грязная дроссельная заслонка на мотоцикле до очистки..

На фото показана чистая дроссельная заслонка после нашей очистки.

Очистка впускных клапанов на мотоцикле.

Открыв дроссельную заслонку, нанесите немного очистителя на впускные клапана, дайте очистителю подействовать, заведите двигатель и опять же взбрызгивая очиститель через дроссельную заслонку попытайтесь смыть нагар с клапанов.

Если очиститель дроссельной заслонки не «отъест» нагар с клапанов, можно попробовать купить мягкий очиститель инжектора и клапанов (Ликви Моли , добавить в  бензин и проехать необходимое количество километров, постепенно нага должен уйти.

«Очиститель клапанов Liqui Moly Ventil Sauber».

Очиститель клапанов Liqui Moly Ventil Sauber



При сильно запущенном случае нагар, к сожалению, смыть не удастся, поможет только замена клапанов, а это уже другая ремонтная статья.

Выполняя очистку дроссельной заслонки или клапанов на мотоцикле или автомобиле, делайте все аккуратно руководствуясь вышеописанным текстом и еще раз избегайте использования очистителей не предназначенных для дроссельных заслонок, вы можете повредить дроссельную заслонку агрессивным очистителем, избегайте так же очистителей и химии Мотул, их химия ничего кроме повреждения для моего мотоцикла не принесла.
