Как снять зеркало заднего вида в отечественных авто и иномарках? 2 способа крепления

Ездить без зеркала заднего вида, наверное, не отважится ни один автолюбитель. Но и это нехитрое устройство выходит из строя. Крепление салонного зеркала иногда внезапно ослабевает. А внешнее зеркало кто-то может задеть и случайно разбить.

Кроме того, в зеркале периодически ломается привод регулировки угла. Можно ли самостоятельно решить все эти проблемы? Конечно: разобрать, снять или приклеить зеркало самостоятельно под силу большинству автолюбителей. Это не так сложно, как кажется.

Снятие наружного и внутреннего зеркал заднего вида

Зеркала заднего вида являются неотъемлемой частью автомобиля. Даже те водители, которые оборудовали свою «ласточку» монитором или камерой, не могут обойтись без зеркал. Поэтому держать их в исправном состоянии — первейшая задача каждого автовладельца. Прежде чем переходить к процедуре демонтажа зеркал, перечислим инструментарий, который нам понадобится для работы.

Необходимые для демонтажа инструменты

  • отвёртка крестовая;
  • отвёртка с плоским жалом.

Как разобрать внешнее зеркало

Демонтаж наружных зеркал целесообразно осуществлять в определённой последовательности.

  1. С помощью отвёртки снимается стопорная скоба, к которой крепится регулятор угла наклона зеркала.

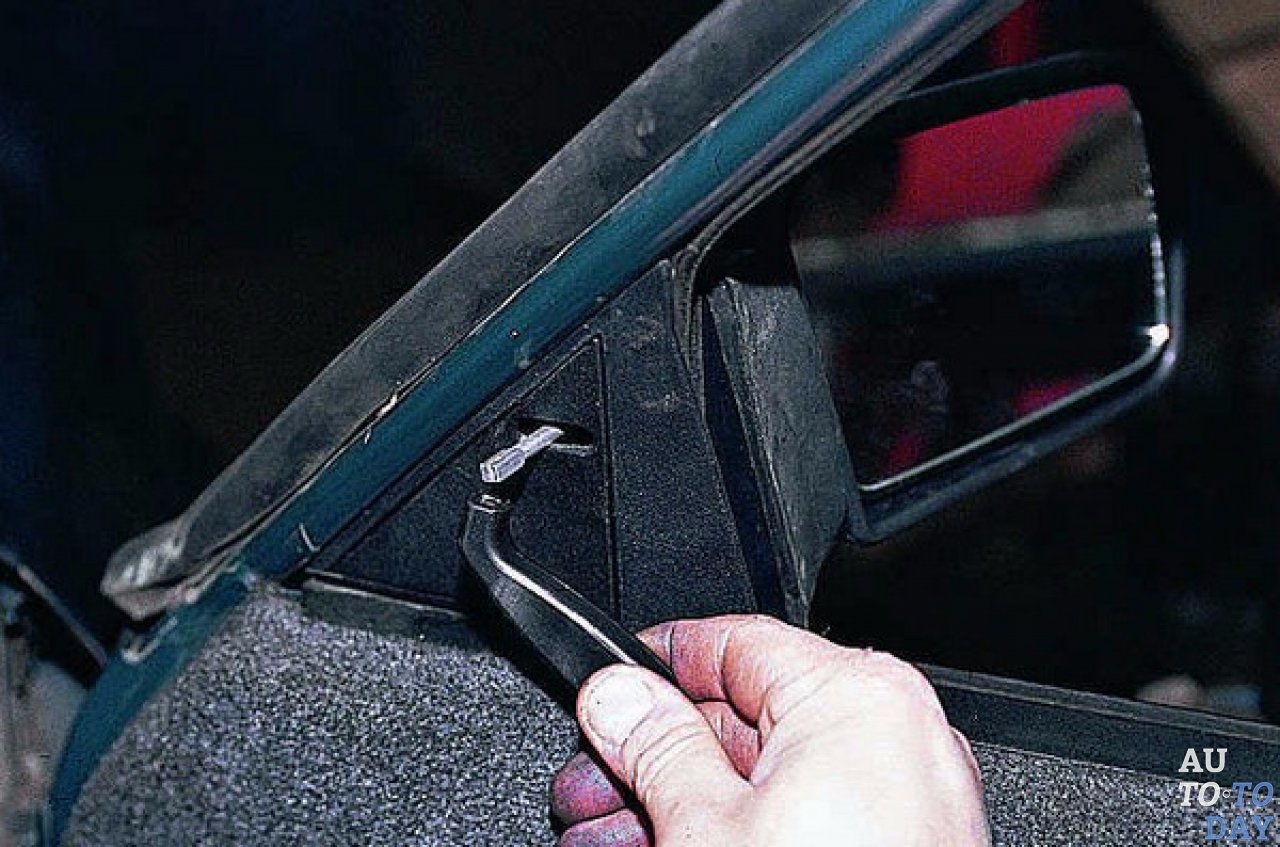

    Стопорная скоба бокового зеркала извлекается с помощью крестовой отвёртки

  2. Той же отвёрткой выворачиваются крепёжные саморезы. Их всего три. Во время извлечения этих саморезов зеркало обязательно следует придерживать.

    Саморезы, удерживающие боковое зеркало, выкручиваются крестовой отвёрткой

  3. После извлечения саморезов зеркало снимается. Для этого его нужно слегка потянуть на себя.

    После извлечения саморезов зеркало снимается вручную

Как правильно снять салонное зеркало

Поменять зеркало заднего вида в салоне немного сложнее. Работы нужно проводить в такой последовательности:

  1. Пластиковые заглушки над крепёжными винтами салонного зеркала аккуратно поддеваются плоской отвёрткой и извлекаются.
  2. Крепёжные винты откручиваются крестовой отвёрткой.

    Крепёжные винты салонного зеркала выкручиваются крестовой отвёрткой

  3. Зеркало аккуратно снимается.

Как отклеить зеркало от лобового стекла

Проведение демонтажа приклеенного зеркала не требует особых навыков. Действуйте следующим образом:

  1. В некоторых современных автомобилях кронштейн с салонным зеркалом заднего вида приклеен прямо к лобовому стеклу. Для его снятия необходимо извлечь из кронштейна все пластиковые заглушки (если таковые имеются).
  2. После этого зеркало двумя руками поворачивается против часовой стрелки и извлекается из гнезда.

    Приклеенное зеркало поворачивается на 90 градусов и снимается вручную

Разборка зеркал заднего вида

Приведённая ниже процедура применяется как для наружных, так и для внутренних зеркал.

  1. Зеркало снимается со своего штатного места.
  2. Рукой следует аккуратно нажимать на верхний край зеркального стекла до тех пор, пока оно не развернётся.

    Зеркальный элемент бокового зеркала поворачивается вручную

  3. В щель, возникшую между корпусом зеркала и стеклом, помещается кусочек ветоши или салфетка.
  4. Затем в эту щель просовывается плоская отвёртка, предварительно обмотанная изолентой.

    Защёлки, удерживающие зеркальный элемент, отгибаются плоской отвёрткой

  5. Защёлки, удерживающие зеркало, поддеваются отвёрткой и снимаются с выступов.
  6. Зеркальное стекло аккуратно извлекается.

Это интересно:  Самостоятельно меняем ремень ГРМ на Hyundai Accent

Левое зеркало демонтируется тем же способом, что и правое.

Как приклеить салонное зеркало к лобовому стеклу

Для начала следует определиться с клеем, который мы собираемся использовать.

Каким клеем нужно пользоваться

Главное правило: клей, удерживающий салонное зеркало на лобовом стекле, должен быть двухкомпонентным. Да, существует множество разновидностей универсального клея.

Но в данном случае универсальный клей не подойдёт. Дело в том, что двухкомпонентный клей отлично выдерживает резкие перепады температур, повышенную влажность, а главное — вибрацию.

Вывод: зеркальный элемент не должен клеиться на универсальный клей.

Есть и второй вариант: воспользоваться светоотверждаемым клеем. Это субстанция, которая быстро «схватывается» под воздействием солнечного света. Такой клей можно приобрести в специализированных автомагазинах.

Но у него есть серьёзный минус: для работы с ним требуется мощная ультрафиолетовая лампа, без которой надёжного склеивания не добиться.

Некоторые автолюбители утверждают, что можно обойтись и без неё, достаточно просто приклеивать зеркало солнечным летним днём. Но надёжной такую склейку назвать нельзя.

Вывод прост: лучшим и наименее хлопотным вариантом для приклеивания зеркала является двухкомпонентный клей. Например, Loctite 37438, который в последнее время стал невероятно популярен. Кстати, его иногда используют для приклеивания видеорегистраторов, у которых ослабло крепёжное устройство.

Как закрепить зеркальный элемент

Чтобы зеркало надёжно держалось на лобовом стекле, необходимо действовать по следующему алгоритму:

  1. Выбирается место установки зеркала. Оно должно быть приклеено в центре стекла, на одинаковом удалении как от пассажира, так и от водителя.
  2. Лобовое стекло очищается от загрязнений. Вначале это делается с помощью ветоши, затем поверхность стекла протирается спиртом.
  3. Зеркало разбирается так, как указано выше (ведь, по сути, к стеклу необходимо приклеить лишь кронштейн, на котором зеркало будет установлено).
  4. Тонкий слой клея наносится на кронштейн и на лобовое стекло. После этого необходимо подождать как минимум 15 секунд.

    На кронштейн салонного зеркала наносится клей

  5. Затем кронштейн устанавливается на лобовое стекло и слегка придавливается вручную (а если решено устанавливать зеркало целиком, без разборки, тогда после установки его нужно дополнительно зафиксировать скотчем, который будет поддерживать зеркало, пока клей не схватится).

    Салонное зеркало приклеивается к лобовому стеклу

  6. Клей должен как следует высохнуть, так что в течение суток ездить на машине нельзя.

Видео: приклеиваем зеркало к стеклу внутри салона

Установка устройства на кронштейне с болтовым креплением

Далеко не на всех современных автомобилях салонные зеркала приклеиваются к лобовому стеклу. В некоторых случаях кронштейн зеркала крепится по старинке: болтами к потолку. В этом случае действовать нужно так:

  1. Зеркало вместе с крепёжным кронштейном устанавливается в потолочную нишу и придерживается рукой.

    Салонное зеркало устанавливается в нишу и придерживается рукой

  2. В отверстия вставляются саморезы и закручиваются с помощью крестовой отвёртки.
  3. Гнёзда с установленными саморезами закрываются пластиковыми заглушками (при условии, что таковые предусмотрены в конструкции кронштейна).

Это интересно:  Отличия автомобильных дорог в зависимости от категории

Как установить и закрепить боковые зеркала с подогревом

Чтобы самостоятельно собрать и подключить боковые зеркала, потребуются минимальные знания в электрике и сноровка.

Действовать необходимо в такой последовательности:

  1. Приобретается комплект зеркал, оборудованных внутренней системой подогрева.
    Зеркала с подогревом для автомобиля Лада Гранта
  2. С автомобиля снимаются штатные боковые зеркала способом, о котором говорилось выше.
  3. После установки открывается верхняя крышка на корпусе бокового зеркала. Открывается доступ к гнезду подключения проводки (она поставляется в комплекте с зеркалами).
    Открывается корпус бокового зеркала и подключается электропроводка
  4. Провода подключаются в гнездо и через корпус зеркала заводятся в дверь.
  5. С двери крестовой отвёрткой снимается пластиковая обшивка.
    С двери машины снята пластиковая обшивка
  6. Проводка протягивается через дверь и приборную панель до блока предохранителей, рядом с которым находится реле со штекером для включения обогрева зеркал.
    Проводка зеркал подключается к реле обогрева
  7. Штекер проводки подключается к гнезду, показанному на фото, после чего производится обратная сборка дверной обшивки автомобиля.

Распространённые неисправности устройства

Рассмотрим несколько неприятностей, с которыми может столкнуться каждый автолюбитель.

Отклеивание зеркальной поверхности

Иногда подобная неприятность происходит даже на новых автомобилях. Причины могут быть самыми разными.

  • производитель решил сэкономить и использовал некачественный клеящий состав;
  • в ходе работы мастер не позволил клею как следует схватиться;
  • зеркало отклеилось из-за слишком резких перепадов температур (и это — самая распространённая причина, особенно морозной зимой).

Во всех этих случаях автовладельцу придётся использовать двухкомпонентный клей, так, как показано выше.

Порядок замены стекла

Зеркальный элемент как наружного, так и салонного зеркала может быть повреждён. Ниже приведена последовательность его замены:

  1. Стекло извлекается из корпуса зеркала.
  2. Новый зеркальный элемент имеет несколько пластиковых крючков (в нашем примере их 4). Эти крючки вводятся в крепёжные отверстия в корпусе зеркала, после чего на зеркальный элемент нужно очень аккуратно нажать.
    Новый зеркальный элемент устанавливается в корпус зеркала вручную
  3. Раздастся характерный щелчок, говорящий о том, что пластиковые крючки вошли в зацепление и стекло «село» на место.

Процедура замены зеркальных элементов в салонных зеркалах аналогична той, что приведена выше (единственное отличие — пластиковых защёлок в салонном зеркале, как правило, 2, а не 4).

Видео: как собрать и поменять зеркальный элемент

Зеркала заднего вида способны доставить автовладельцам массу неприятностей. Но к счастью, большинство этих проблем решается самостоятельно. Снятие и закрепление зеркального элемента вполне можно осуществить своими силами. Главное, действовать как можно осторожнее и не забывать, что стекло — чрезвычайно хрупкий материал.

Копирайтер с пятилетним стажем.

Замена зеркала заднего вида: как снять и разобрать

Всем привет! Думаю, есть множество разных причин, из-за которых водителю может потребоваться замена зеркала заднего вида. У кого-то треснуло стекло, у других сломался сам корпус. Либо автовладелец просто захотел поставить более современную конструкцию или затонировать стекло. А может у вас перегорели лампочки в зеркале, и потому придется сначала все разобрать, и собрать заново.

Сейчас существует множество вариантов новых стекол, которые приходят на смену штатного зеркала. Та же функция камеры заднего вида, подогрев или монитор может оказаться совсем не лишней в автомобиле.

Суть вы уловили. Нам нужно снять, разобрать и обратно установить зеркало. Какое именно? Логичный вопрос. Процедуры могут касаться как наружного зеркала, так и того, что находится в салоне. Соответственно мы поговорим отдельно на тему левого и правого бокового зеркала, а также внутреннего салонного.

Демонтаж

Вы решили своими руками провести демонтажные работы с последующей обратной установкой. Вопрос теперь только в том, как снять и как разобрать элемент, чтобы потом безо всяких рисков все вернуть на свои места. Будет в промежутке проводиться замена стекла или другая процедура, зависит от конкретной ситуации.

Чтобы провести демонтажные работы, вам нужно взять:

  • фигурную отвертку;
  • плоскую отвертку;
  • гаечный ключ под размер крепежей;
  • фен;
  • обезжириватель;
  • ветошь;
  • качественный клей;
  • немного свободного времени;
  • чистый гараж;
  • хорошее настроение.
  • Добавьте к этому набору инструментов пару умелых рук, и все пройдет великолепно.
  • Как вы понимаете, задние и внутренние зеркала снимаются по-разному.

Работа в салоне

Начнем с салонной конструкции. Тут многое зависит от того, с каким именно автомобилем вы работаете.

Автопроизводители используют разные системы крепления. Потому отталкивайтесь от конкретной ситуации. Так, к примеру, разные крепежи используются на таких авто как:

  • Део Ланос;
  • ВАЗ 2110;
  • Нива Шевроле;
  • Форд Фокус;
  • Рено Логан;
  • Шевроле Круз;
  • Лада Приора;
  • Лада Калина;
  • Хендай Солярис и пр.

Все же в основном самостоятельно такую работу проделывают владельцы недорогих машин.

И тут вы можете столкнуться скорее с клеем и присосками, либо же с болтами и саморезами. Это наиболее распространенные методы монтажа.

На отечественных авто в основном идут болты. А потому снять конструкцию будет легко. Снимается заглушка, берется ключ и откручивается крепеж.

Но бывают и приклеенные кронштейны к стеклу. Тут сначала придется разобраться, реально ли вообще разделить крепежный элемент со стеклом.

Чаще всего конструкторы используют фиксаторы или поворотные механизмы. При отсутствии такой возможности придется снимать не только кронштейн, но и само лобовое стекло.

Клей удерживает элемент очень плотно, а потому повредить лобовушку не составит большого труда.

Загляните в руководство по эксплуатации. Там наверняка найдете подсказку, что именно делать в сложившейся ситуации. Порой лучше посетить автосервис, где специалисты сделают все аккуратно и четко.

Демонтаж по бокам

В салоне все понятно. Теперь нужно демонтировать конструкцию наружного зеркала. Левого или правого, тут уже роли большой не играет. Куда важнее то, какого типа конструкция используется. В боковых зеркалах есть привод. И он бывает механическим и электрическим.

Почти любая машина конструктивно позволяет добраться до крепежей через двери. Нужно лишь снять обшивку. Опять же, смотрим в руководство для своей машины, поскольку универсальных инструкций на этот счет нет.

Если у вас механический привод, тогда:

  • Снимается стопорная скоба имеющегося регулятора;
  • Окручиваются крепежные винты с внутренней стороны двери;
  • Снимается само зеркало.

В случае с электроприводом все несколько иначе. Вам нужно:

  • поднять капот;
  • найти аккумулятор;
  • снять минусовую клемму с батареи;
  • отключить колодку с проводами;
  • снять обшивку с двери;
  • открутить крепежи зеркала;
  • снять элемент;
  • порадоваться результату.

Последний пункт особенно важен. Умейте хватить себя даже за небольшие достижения.

Процедура разборки

Когда конструкцию удалось снять, можно приступать к разборке. Если она требуется, конечно же. Возможно, вы нашли новое зеркало, цена которого вас полностью устраивает. Тогда этот пункт можно пропустить.

При необходимости разобрать элемент, отталкиваемся от того, внутренний он или наружный.

Салонное зеркало разбирается следующим образом:

  • находится место, где соединяется стекло и корпус;
  • вставляется отжим;
  • надавливается с небольшим усилием;
  • появляется щель;
  • медиатором проходимся по всей длине щели;
  • корпус разделяется на 2 части;
  • убирается зеркало;
  • все остальное расположено под ним;
  • проводим необходимые работы.

Также может потребоваться разборка автомобильного бокового зеркала. Не принципиально важно, левого или правого.

Тут задача заключается в том, чтобы снять отражающий элемент. Приготовьтесь к тому, что приведенная ниже инструкция не подойдет под конкретно ваш автомобиль. Есть машина, на которых все не совсем так. Тут уж простите, руководство не универсальное.

Но именно следующая схема подходит для большинства авто.

  • С помощью фена прогревается зона соединения корпуса и стекла;
  • Не нагревайте до высокой температуры. Используйте бытовой фен на средней мощности;
  • Плоской отверткой разделяется корпус на 2 части;
  • Иногда требуется отогнуть клеммы;
  • Если боитесь повредить зеркало, обмотайте инструмент изолентой;
  • На некоторых авто необходимо немного прижать зеркало в центр и повести в сторону;
  • Аккуратно извлекается стекло;
  • Выкручивается винт с пластиковой рамы, если он есть;
  • Под рамой видим весь механизм;
  • Отверткой снимается сломанная конструкция, меняется на новую.

Все, работы практически завершены. Но поскольку мы все разобрали, поменяли необходимые компоненты, теперь требуется собрать конструкцию и установить обратно на автомобиль.

Обратная сборка

Скажу сразу, что сборка осуществляется просто в обратной последовательности проведенных ранее демонтажных работ. Потому отдельно рассказывать об этом не вижу смысла.

С зеркалами на специальных крепежных кронштейнах все также предельно просто. Остается лишь закрутить крепеж и зафиксировать зеркало на потолке или сбоку автомобиля.

А вот что действительно сложнее, так это клеить автомобильное зеркало. Для начала выберите подходящий состав. Бытовой суперклей или клейкая лента двухстороннего типа не подойдет. Проверено множеством автовладельцев. Лучше спросите подходящий клей в магазине автозапчастей. Если нашли, для приклеивания нужно:

  • выбрать теплый и солнечный день без высокой влажности;
  • создать в гараже температуру на уровне 25-27 градусов;
  • удалить с корпуса все загрязнения и следы старого клея;
  • немного пройтись по месту соединения наждачкой;
  • зачистить наждачкой место склейки на зеркале;
  • обезжирить все поверхности;
  • нанести на держатель клей необходимым тонким слоем;
  • распылить купленный активатор на участке крепления;
  • приложить стекло к поверхности;
  • прижать зеркало к стеклу;
  • держать столько, сколько сказал производитель клея;
  • удалить остатки использованного активатора и клея с вашего зеркала и также самого держателя;
  • поставить всю конструкцию на законное место;
  • пользоваться согласно предназначению.

Ничего сложного. В этом я недавно убедился лично, когда возникла необходимость поменять треснувшее боковое зеркало.

Думаю, и вы без особого труда справитесь. А если возникнут какие-то вопросы, просто пишите нам в комментарии. Постараемся максимально быстро вам ответить.

(Пока оценок нет) Загрузка…

Разборка и ремонт зеркал заднего вида – тонкости работы своими руками

Наиболее распространенным поводом для замены зеркал заднего вида можно назвать появление трещин в результате ударов. В первую очередь это касается внешних элементов обзора, так как именно они чаще всего мешают движению других участников дорожного движения.

В большинстве случаев избежать как внешних, так и внутренних повреждений боковых зеркал можно путем установки специальной декоративной пленки. Однако данный метод сможет выручить не всегда. Особенно когда речь идет о сильном ударе. Еще одна причина замены внешних зеркал – деформация тросиков.

Чтобы установить новые тросы, придется полностью разобрать деталь.

Внутренние зеркала также выходят из строя. В большинстве случаев поломка является результатом частых регулировок детали. При этом, повторно настраивая элемент, водитель даже не подозревает о повреждении.

На самом деле, приступать к ремонту зеркала и попытаться разобрать его нужно уже тогда, когда деталь хотя бы немного отклонилась от заданного ранее положения. Если это случилось, значит, ножки крепления сместились. Они часто полностью отклеиваются и водитель может заметить это только присмотревшись к ветровому стеклу снаружи авто.

Прежде чем приступать к самостоятельному ремонту и разборке внешних и внутренних элементов обзора, необходимо понять принцип их крепления. Внутреннее зеркало заднего вида крепится в салоне автомобиля над торпедой.

В зависимости от типа конструкции детали она может устанавливаться либо с помощью специальных присосок на ветровое стекло, либо монтироваться в потолок. В последнем случае деталь удерживают болты или саморезы. Порой вывернуть их бывает довольно затруднительно, особенно если крепеж находится над обшивкой потолка.

В такой ситуации придется разобрать всю крышу автомобиля. Особенно сложно сделать это, если в салоне автомобиля ранее выполнялся тюнинг подсветки.

Внешние элементы обзора устанавливаются на стойках водительской и передней пассажирской двери ближе к капоту машины. На более старых автомобилях, большинство из которых уже признаны раритетом, внешние зеркала крепятся на передних крыльях ближе к радиатору.

Регулировка элементов обзора зависит от ценового диапазона автомобиля. Если машина относится к бюджетному сегменту, то настройка зеркал производиться исключительно в ручном режиме. Если стоимость авто превышала 20 тыс. долл.

, то его владелец имеет возможность отрегулировать зеркала либо вручную, либо дистанционно. Кстати, именно в последнем случае водитель вынужден ремонтировать элементы обзора.

Это связано с наличием хрупких микросхем, которые производитель устанавливает в корпуса зеркал заднего вида.

На большинстве моделей отечественных автомобилей, как и на бюджетных иномарках, ремонт внешних и внутренних зеркал заднего вида можно выполнить самостоятельно. К подобным операциям относятся:

  • приклеивание детали к лобовому стеклу;
  • замена оптических элементов и корпуса;
  • замена механических составляющих.

Вначале рассмотрим ремонт внутреннего элемента обзора. В большинстве случаев эта деталь салона крепится к лобовому стеклу автомобиля. Клей затвердевает под воздействием ультрафиолетовых лучей. При условии, что он качественный, зеркало удерживается на поверхности не менее 2–3 лет. Если деталь отвалилась, использование обычного бытового клея не принесет никаких результатов.

Чтобы вернуть зеркало на место, необходимо применять исключительно двухкомпонентный клей, в состав которого входят активатор и адгезив. Они быстро схватываются с поверхностями любого типа и очень прочны. Работать с клеем несложно. Но стоит быть очень внимательным, ведь криво установленное зеркало снять и разобрать потом уже не получится.

Чтобы приклеить внутреннее зеркало двухкомпонентным составом сначала берем металлическую платформу держателя детали и наносим на ее поверхность тонкий слой клея. После этого у нас есть около 5 минут до того, как состав засохнет.

На поверхность ветрового стекла машины распыляем активатор, после чего сразу же прикладываем к окну зеркало. Фиксируем деталь и удерживаем ее на протяжении нескольких секунд.

После этого остается зачистить остатки раствора и продолжить эксплуатацию автомобиля.

Чтобы начать ремонт и разборку внешнего зеркала заднего вида, его для начала нужно демонтировать. Для этого необходимо снять заглушки с внутренней стороны передней двери. Далее откручиваем крепежные винты и снимаем зеркало.

При этом нужно быть крайне внимательным. Если вы регулируете деталь дистанционно, то в процессе ее демонтажа постарайтесь исключить обрыв тросиков и микросхем.

Если же регулировка зеркала производится вручную, то нужно просто вытащить деталь из ее “гнезда”.

Оптический элемент в случае поломки заменяется на новый. Точно также ремонтируется любая другая деталь зеркала заднего вида. Если вы регулируете детали обзора дистанционно, то разбирать их самостоятельно не рекомендуется.

Как снять боковое зеркало заднего вида

Боковые зеркала заднего вида являются наиболее часто повреждаемыми деталями автомобильного кузова, так как выступают за основные габариты. Поэтому нередко приходится производить замену всей конструкции, если сильно не повезло, или только зеркальной пластины, что может прийти в негодность по разным причинам.

Часто приходится снимать зеркальный элемент, когда перестает работать его подогрев. В этом случае приходится быть особо осторожным, чтобы не повредить целую и вполне пригодную отражающую пластину. Конечно же, можно обратиться в автосервис. Если же такой возможности нет по какой-либо причине, приходится самому заниматься съемом зеркала.

Именно поэтому, многих автолюбителей интересует порядок действий, с помощью которых можно было бы снять зеркальную пластину или весь механизм, что крепится к автомобильной двери в сборе. Давайте рассмотрим некоторые способы, что могли бы помочь снять зеркало заднего вида.

Устройство бокового зеркала

Съем зеркала бокового в сборе

К сожалению, при нежелательных механических контактах с какими-либо предметами в большинстве случаев повреждается не только зеркальная пластина, но и другие элементы механизма. Поэтому приходится снимать все полностью с двери, с целью замены или ремонта.

Понятно, зеркала заднего вида в зависимости от модели авто, могут различаться как по форме, так и по «начинке». Приспособления для заднего обзора могут быть оборудованы такими дополнительными опциями:

  • подогрев зеркального элемента;
  • повторитель поворота;
  • элементы тюнинга в виде встроенных светодиодов.

Все перечисленные выше вспомогательные приспособления запитаны от бортовой электросети. Поэтому, прежде чем приступать к съему крепления бокового зеркала стоит отсоединить от аккумулятора минусовую клемму, с тем, чтобы предупредить возможность возникновения короткого замыкания.

Боковое зеркало со светодиодами

Следующие действия, что выполняются изнутри при обычно открытой двери, в большинстве случаев будут иметь такую последовательность:

  1. Снимается рычажок поворота зеркального механизма, для чего его обычно стоит аккуратно потянуть на себя. Этот совет не универсальный, так как здесь многое будет зависеть от модели автомобиля.
  2. Теперь нужно с использованием плоской отвертки снять декоративную пластиковую накладку, что закрывает крепления и механизм поворота зеркала заднего вида. Обратите внимание, здесь, скорее всего, должны быть резиновые прокладки, которые желательно не терять, так как найти в продаже их отдельно вряд ли удастся.
  3. После снятия пластиковой защиты открывается доступ к трем болтам крепления, которые нужно отвернуть. Также здесь располагается привод поворота зеркала, что крепится двумя болтами. Снимая джойстик, нужно запомнить правильное расположение имеющихся здесь разноцветных тросиков, чтобы не перепутать их при сборке.

Если зеркальный механизм оснащен электрическим приводом, обязательно нужно, перед тем как снять зеркало, разъединить клеммы проходящих здесь электрических проводов.

Как снять зеркальную пластину

Нужда в съеме самой лишь «стекляшки» может возникнуть вследствие многих причин, среди которых:

  • замена вышедших из строя элементов подогрева;
  • замена светодиодов;
  • замена лампы повторителя поворотов.

Для этой процедуры могут понадобиться такие инструменты и приспособления:

  • одна или две плоских отвертки;
  • пластиковая или деревянная широкая лопатка;
  • лоскут мягкой ткани или изолента;
  • фен.

Понятно, что основной задачей при выполнении подобной манипуляции является сохранение зеркальной пластины в неповрежденном состоянии, поэтому работать нужно аккуратно и не спеша.

В большинстве современных моделей стеклянная деталь крепится к корпусу с помощью нескольких пластиковых защелок, каковых может быть от 4 до 8.

Работа как раз и будет заключаться в том, чтобы постепенно «сорвать» отражающую пластину с креплений.

Итак, с чего начинаем. Для того чтобы пластиковые крепления стали более мягкие и податливые, их можно разогреть.

Для этого понадобится фен, но не строительный (это слишком горячо), а самый обыкновенный, бытовой.

Прогревать нужно в течение 2-5 минут (в зависимости от окружающей температуры), направляя поток горячего воздуха на стекло. После разогрева, можно пробовать отсоединять зеркало от корпуса.

Крепление зеркальной пластины

Для этого делаем следующее:

  1. Отражающее стекло нужно оттянуть вниз и немного к двери, что увеличит верхнюю щель между зеркалом и корпусом;
  2. Теперь пригодятся лопатки или отвертки, при отсутствии первых. Чтобы сделать металлические наконечники отверток более мягкими, на них стоит намотать изоленту. Под пластиковый край корпуса, чтобы его не повредить, подкладывается мягкая (байка, фланель) ткань;
  3. Лопатки или отвертки заводятся за зеркало в местах расположения верхних защелок (после того, как стекло оттягивается вниз, крепления становятся видны). Теперь нужно аккуратно тянуть за рычаги по направлению к собственному поясу;
  4. После того, как зеркальная пластина освободится от верхних креплений, она станет намного свободнее смещаться, что даст возможность завести за ее верхний край пальцы руки и уже с их помощью освободить нижние защелки и извлечь отражающую пластину;
  5. После снятия стеклянной пластины открывается доступ к оптическим элементам, подлежащим замене, а также к системе подогрева зеркала заднего вида. Дальнейшие действия напрямую зависят от модели автомобиля, так как устройства, скрывающиеся за отражающей пластиной, могут иметь самые разные конструктивные особенности.

Ставить зеркало на место всегда намного проще. Греть здесь ничего не нужно. Стоит правильно совместить защелки, что обычно труда не составляет и с усилием надавить на отражающую пластину.

Вот мы и разобрались, как с помощью нехитрых инструментов можно снять зеркальную пластину, а также отделить все устройство в сборе от двери. Как видите, сложного нет ничего, хотя, не имея опыта, повозиться немного придется.

Как снять зеркало заднего вида

Водители автомобилей иногда сталкиваются с ситуацией, когда требуется снять боковое зеркало.

Когда это необходимо? Как правило, демонтаж требуется для решения двух главных задач — восстановления работоспособности регулировочного привода (того, что меняет угол зеркала), а также для установки нового стекла. В последнем случае, целью автовладельца может быть установка затемненных или более качественных зеркал.

Учтите, что боковые зеркала — неизменная часть кузова транспортного средства. Если, в процессе работ, повредить ЛКП или, после выполнения всех манипуляций, неправильно закрепить устройство, то внешний вид машины может пострадать.

Если требуется снять боковое зеркало, помните, что в нюансах, для каждой отдельно взятой модели, этот процесс может различаться. Но, вне зависимости от автомобиля, проблем с выполнением работы быть не должно. Главное, чему стоит уделить внимание, при выполнении манипуляций — электронная составляющая. С ней стоит быть максимально осторожным.

Гораздо больше затруднений возникает при снятия салонного зеркала заднего вида. Причин для выполнения такой работы несколько:

  • Устранение посторонних шумов при движении машины, источниками которых является зеркало (дребезг или другие звуки).
  • Выполнение ремонта зеркала или электронной части (бывают случаи, когда зеркальная поверхность темнеет, и тогда требуется ее замена).
  • Тонировка лобового стекла.
  • Монтаж дополнительных датчиков (тех, которые не предусмотрены производителем или комплектацией).
  • Установка заднего парктроника в зеркало и так далее.

Многие малоопытные владельцы не знают техники демонтажа с лобового стекла и пытаются снять зеркало заднего вида, без подготовки. Но такая процедура проста, лишь на первый взгляд.

Если действовать неправильно, высок риск повреждения потолка, зеркала или лобового стекла, что влечет за собой дополнительные затраты.

Вот почему важно знать последовательность действий, в процессе снятия и разборки, и четко ее придерживаться.

Как снять зеркало заднего вида, с лобового стекла российского автомобиля?

До 2009 года, отечественные производители уделяли мало внимания современным методам крепежа, которые активно применялись в других странах. По этой причине, снять зеркало заднего вида в таких авто — вопрос нескольких минут. Алгоритм действий такой:

  • Снимите заглушки, смонтированные на болтах (если они предусмотрены).
  • Выкрутите все болты, с помощью которых производится фиксация устройства. При выполнении этой работы, придержите зеркало, чтобы оно не упало.
  • Демонтируйте изделие, после чего протрите место стыка с лобовым стеклом, с помощью спиртового раствора.

Как только требуемый комплекс работ будет произведен, возвращайте демонтированные элементы на прежние места. Для этого приставьте зеркало на то же место, после чего накрутите болты и затяните их. Проследите, чтобы «пятачок» на лобовом стекле находился точно на прежнем месте. На завершающем этапе, закройте пластиковую заглушку (если она была установлена).

Очевидно, что снятие салонного зеркала, в машинах отечественного производства, не должно вызвать трудности. Достаточно желания и немного времени, на проведение ремонтных работ или тюнинг устройства.

Как снять зеркало заднего вида, с лобового стекла иномарки?

По-иному обстоят дела, если вы являетесь владельцем иномарки. В такой ситуации, снять салонное зеркало сложнее. Главным камнем преткновения является лобовое стекло транспортного средства.

В процессе демонтажа, не обойтись без определенных усилий, а ведь лобовое стекло не рассчитано на такое давление.

Вот почему встречаются ситуации, когда лобовое стекло трескается, в момент снятия или установки изделия.

Чтобы снять зеркало заднего вида, расположенное в салоне иномарки, требуется сделать следующее:

  • Демонтируйте пластиковые заглушки.
  • Тяните зеркало в направлении потолка. Действуйте осторожно, без применения чрезмерного усилия.
  • Проследите за состоянием крепления, смонтированного на лобовом стекле.

Если снимать зеркало с лобового стекла, для последующей тонировки стекла, то нужно учесть, что аккуратное отклеивание кронштейна почти невозможно — след на лобовом стекле все равно останется.

Если работы по демонтажу зеркала произведены правильно, то кронштейн останется на месте, а само зеркало успешно снимется. Но будьте осторожны — не прикладывайте чрезмерных усилий при снятии.

Кроме того, чрезмерное старание может привести к повреждению потолка. Такие ситуации возможны, если вы не рассчитали свои силы и не уловили момент выхода зеркала из полозьев крепления.

Доли секунды достаточно, чтобы потолок был поврежден острым крепежом.

В некоторых автомобилях предусмотрен специальный фиксатор. Чтобы снять зеркало заднего вида, нажмите на специальную педаль или кнопку (в разных авто, фиксирующий элемент может иметь ту или иную форму).

Если в вашей машине предусмотрен такой тип крепежа, будьте осторожны при снятии. Полозья являются крайне острыми и, в случае неаккуратного движения, можно порезать пальцы.

Установку зеркала производите по обратному алгоритму.

Таким образом, если вам  необходимо снять боковое или салонное зеркала, обеспечивающие задний обзор, следуйте правилам демонтажа и будьте осторожны. Как разобрать зеркало?

Видео: Как снять зеркало заднего вида на ВАЗ 2110, 2111, 2112

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Как снять зеркало заднего вида с лобового стекла Дэу Ланос

Если видео не показывает, обновите страницу или нажмите здесь

Как снять зеркало заднего вида? 2 способа демонтажа детали

Каждый автомобиль оснащен зеркалами заднего вида, позволяющими контролировать водителю постоянно изменяющую ситуацию во время движения на дороге.

В некоторых случаях, по каким-либо причинам возникает необходимость демонтажа этого аксессуара. Несмотря на кажущуюся простоту, имеются некоторые нюансы, которые следует учесть.

Рассмотрим, как снять зеркало заднего вида на некоторых моделях автомобилей.

Когда необходимо снять зеркало заднего вида?

Причин для снятия зеркал заднего вида может быть достаточно много. Наиболее распространенными обстоятельствами, из которых являются:

  • механические повреждения стекла;
  • деформация и потемнение зеркального слоя;
  • установка в корпус зеркала камеры или обогревающего элемента;
  • ремонт механизмов регулировки и складывания зеркала;
  • тюнинг салона и автомобиля;
  • тонировка стекла.

Необходимые материалы и инструменты

Для снятия и последующей установки салонного или бокового зеркала в зависимости от конструкции и способа крепления могут потребоваться следующие инструменты:

  • набор отверток;
  • набор шестигранников;
  • набор головок с удлинителем;
  • клей.

В принципе, это все всегда имеется почти у каждого владельца автомобиля и используется для текущего ремонта.

Процесс снятия зеркала заднего вида

Зеркала заднего вида разделяются на два вида, внешние боковые и внутренние салонные. Каждый вид имеет характерную конструкцию и способ крепления.

Салонное зеркало

Зеркало заднего вида, расположенное в салоне автомобиля, может быть закреплено двумя способами.

В отечественных авто

В более поздних моделях ГАЗ, ВАЗ и АЗЛК крепеж салонного зеркала осуществлялся на саморезах или болтах непосредственно к потолку автомобиля. Для демонтажа следует удалить заглушки на кронштейне и вывернуть отверткой болты или саморезы.

Для иномарок

Здесь способ крепления несколько иной и у многих возникает вопрос, как снять зеркало заднего вида с лобового стекла.

Основание кронштейна приклеено к лобовому стеклу и имеет специальный паз, в который устанавливается кронштейн зеркала. Для того чтобы снять зеркало, необходимо потянуть его верх и вывести из зацепления.

На некоторых моделях автомобиля на кронштейне зеркала может располагаться фиксатор, который следует освободить.

Все действия по демонтажу следует проводить очень аккуратно, чтобы не сломать кронштейн и не повредить обшивку потолка.

Самостоятельно  снимать приклеенную платформу кронштейна со стекла не рекомендуется из-за риска повреждения лобового стекла. Подобную процедуру лучше доверить специалистам автосервиса.

Боковое зеркало заднего вида

Для снятия бокового зеркала в большинстве случаев потребуется разбирать обшивку двери.

В отечественных авто

Наружные зеркала  устаревших моделей накладные, здесь крепеж расположен с внешней стороны и не представляет для снятия никакой сложности.

На более поздних моделях крепеж расположен со стороны салона.

Для иномарок

Крепеж бокового зеркала располагается с внутренней стороны салона под декоративной накладкой или под обшивкой двери. Удалив накладку или обшивку двери можно приступать к демонтажу зеркала.

Особенности снятия зеркал с подогревом и регулировкой угла

Многие боковые зеркала оснащены элементом обогрева, электрическими механизмами регулировки положения и складывания. В этом случае следует найти и разъединить соответствующий разъем.

Как правильно прикрепить зеркало заднего вида?

При монтаже зеркала заднего вида следует учесть несколько важных моментов. Установленное зеркало должно обеспечивать максимальный обзор и иметь возможность регулировки. При изменении положения корпус зеркала не должен касаться стекла и прочих элементов кузова.

Резюме

Снять и установить самостоятельно зеркало заднего вида вполне посильно каждому водителю. Главное знать все нюансы производимого процесса и аккуратно производить работу.

Установка и замена зеркала заднего вида в автомобиле

Зеркало заднего вида — это неотъемлемый элемент безопасной поездки на машине. Салонное зеркало позволяет контролировать ситуацию как позади машины, так и внутри салона. Боковые — увеличивают обзор сбоку и сзади автомобиля. Они входят в стандартную комплектацию любого современного автомобиля.

Однако внешние очень подвержены повреждениям и, соответственно, требуют замены. А иногда водителю просто хочется их поменять на более современные, оснащённые дополнительными электроприборами и элементами тюнинга. А для этого нужно разобраться с конструкцией, научиться правильно её снимать, устанавливать.

С помощью зеркал заднего вида водитель может правильно оценить ситуацию на дороге

Разбор и установка салонного зеркала

С необходимостью замены зеркала заднего вида сталкиваются те, у кого оно поломалось, и для безопасности в дороге его просто нужно заменить. Либо же угол обзора у заводского маленький, тогда надо или менять на новое, или же устанавливать дополнительное.

При этом если при поломке отображающей части достаточно просто купить новое стекло и заменить его на держателе, то при поломке какого-то элемента крепежа такое проделать не получится. Скотч или клей в таких случаях тоже не спасёт надолго, оно может отвалиться в любой момент. Здесь надо полностью снимать и менять всё в сборе.

На автомобилях чаще всего встречаются два типа крепления. Хотя сама схема может немного отличаться в зависимости от марки, года выпуска, модели авто.

Первый вид крепления — с помощью штырей или болтов. Для того чтобы его снять, нужно открутить их, потом снять фабричную заглушку, а после этого снять всю конструкцию. Установка производится в обратной последовательности.

Второй вид крепления — с помощью специального клея на лобовое стекло. Здесь снятие, установка зеркала заднего вида немного сложнее. Сначала надо подогреть стекло. Сделать это можно с помощью обычного фена, который используется в строительстве.

После этого аккуратно снимается держатель. Остатки клея на зеркале необходимо удалить с помощью мелкозернистой наждачной бумаги. Потом место для закрепления на стекле протираем, обезжириваем. Хорошо, если есть под рукой любой обезжириватель.

Если же нет, то можно это сделать обычным мыльным раствором.

И только после этого на сухую, обезжиренную поверхность с помощью специального клея прикрепляем держатель (пятку опоры). Всю конструкцию сразу лепить не следует, так как клей должен высохнуть. А на это понадобится где-то около суток. Только после полного высыхания в держатель закрепляем зеркальную часть и правильно её выставляем.

Разбор и установка боковых зеркал

Боковое зеркало заднего вида, как правило, разбирается для ремонта в случае его повреждения. Хотя иногда водитель хочет установить или заменить подогрев, сделать тюнинг, к примеру, современную LED подсветку и тому подобное. Здесь также без сборки-разборки не обойтись.

Как разобрать зеркало заднего вида? Оно разбирается достаточно просто. Для этого нужны будут только отвёртки.

Первым делом снимается заглушка внутри салона. Для этого её достаточно просто поддеть чем-то плоским, так как держится она на 1–2 клипсах, в зависимости от марки и модели автомобиля.

После этого откручиваем винтики отвёрткой, разъединяем провода обогрева, регулировки. Потом берём новую конструкцию и устанавливаем обратно в такой же последовательности. Сначала подключаются все провода, потом привинчиваются винты, ставится заглушка на место.

Тюнинг и установка конструкций с предустановленной электроникой

Вышеописанные методы установки применимы только при замене конструкций на аналогичные.

А вот для тех, кто решил немного усовершенствовать свой автомобиль и вместо обычного установить зеркало заднего вида с камерой, видеорегистратором либо же дополнительно с монитором парктроника, обойтись подручными методами и заменить конструкцию дома не получится.

То же самое касается установки обогрева на боковые зеркала, дополнительной подсветки. Здесь уже будет необходима помощь специалиста, ведь дело придётся иметь с проводкой. Так как раньше этого электроприбора в машине не было, проводку нужно будет правильно провести, закрепить, а потом настроить работу самого устройства.

Как снять и разобрать зеркало Audi 100 C4.

Как снять и разобрать зеркало Audi 100 C4.

Подробности

В этом отчете рассмотрим процесс снятия заднего бокового зеркала (с электрорегулировкой и подогревом) с автомобиля Ауди 100 с4 и дальнейшей его полной разборкой.

Прежде чем приступить к снятию зеркала, нужно с помощью регулировки вывести его до упора вверх и в бок (к себе).

Чтобы добраться до болтов крепления бокового зеркала, необходимо снять пластиковую крышку, которой они прикрыты. Для этого тянем ее слегка на себя.

Рис 1 – Тянем на себя.

Потом вверх. Осторожнее, не обломите направляющую на крышке.

Рис 2 – Тянем вверх.

Рис 3 – Пластиковая крышка.

Отворачиваем один болт под шестигранник, а второй под отвертку.

Рис 4 – Болты крепления бокового зеркала заднего вида.

Все, теперь зеркало ничего не держит. Опускаем стекло на двери до конца, и тянем зеркало вверх. Оно у нас в руках, осталось только отсоединить разъем.

Рис 5 – Разъем.

Рис 6 – Снятые зеркала заднего вида.

Теперь самое – сложное снять зеркало с защелок. Для этого нам понадобится какой-нибудь плоский предмет, в моем случае этим предметом оказался строительный мастерок (приношу извинения за его не надлежащий вид). Для того чтобы ничего не поцарапать его можно обернуть тканью. Засовываем плоский предмет в щель (которую мы сделали в начале статьи, пока зеркало стояло у нас на автомобиле) и потихоньку давим вниз. Зеркало должно соскочить с защелок.

Рис 7 – Отщелкиваем защелки.

Отсоединяем клеммы с подогрева.

Рис 8 – Отсоединяем зеркало.

Выворачиваем все болты крепления.

Рис 9 – Болты крепления.

Так как вынуть металлический скелет из пластика нам не удастся потому, что нам мешает сам механизм регулировки зеркала, нам придется его отпаять. Перед этим положение проводов необходимо запомнить или лучше сфотографировать, так как на левом и правом зеркале их размещение не одинаково.

Рис 10 – Электропривод.

Рис 11 – Зеркало без электропривода.

Теперь можно снять пластик.

Рис 12 – Вытаскиваем металлический каркас.

Рис 13 – Разобранное зеркало заднего вида.

Чтобы снять рамку, поддеваем по очереди защелки плоской отверткой, начать лучше с того места что на фото ниже.

Рис 14 – Снимаем рамку.

Рис 15 – Зеркало без рамки.

На данном этапе разборку зеркала я закончил, так как для моей цели этого было достаточно.

Если есть, какие-либо замечания или советы, особенно по поводу того, как отщелкнуть зеркало с защелок (может я делал не правильно, но вроде ничего не сломал) пишите на форуме.

Замена зеркала бокового вида

Пока конструкторами в Ниве Шевроле не будет разработана система кругового вида, единственным средством, чтобы можно было ориентироваться в пространстве, остаются зеркала заднего вида. Но, несмотря на всю свою прочность, в них имеются такие опции как обогрев, привод для регулировки и складывания, поэтому может случиться такое, что какой-то из этих механизмов выходит из строя, поэтому может потребоваться ремонт зеркала бокового вида. Так же вовремя движения по бездорожью, можно на своем пути встретить препятствие в виде  крепкой ветки, об которую может, сломятся кронштейн отвечающие за складывания зеркал.

Устройства

В его конструкцию входят:

  • Корпус, состоящий из пластика
  • Само зеркало, которое крепится за счет пластиковых защёлок, на сервопривод
  • Сервопривод регулировки, у которого имеется мягкая резиновая муфта, с двумя клеммами
  • Силуминовый кронштейн, при помощи которого происходит крепление к двери

Цена всего изделия колеблется от двух тысяч, до трех  все зависит от фирмы производителя, а так же от того в каком году был выпущен автомобиль.

Как произвести снятие

Если требуется замена зеркала бокового вида,  том нам потребуется около часа времени, отвертка и круглогубцы. На первый взгляд может показаться, что снять их просто, но из-за наличия в них контактных колодок, регулировочного привода, и подогрева, нужно снимать имеющуюся обшивку на двери.  Когда инструмент готов можно приступать к демонтажу:

  1. Все имеющиеся винтики, которые удерживают дверную карту, откручиваем
  2. Откручиваем винт, который с первого взгляда можно не увидеть, и находится под ручкой при помощи, которой открывается дверь, чтобы получить к нему доступ, следует ручку потянуть на себя.
  3. После того как вся обшивка снята, берем отвертку и с внутренней стороны двери, поддеваем накладку в виде треугольника, которая держится только за счёт пластиковых защелок.
  4. Через отверстие, которое расположено в районе петель, отсоединяем клеммы, которые питают и отвечают за управление зеркалами.
  5. Под имеющейся треугольной накладкой откручиваем несколько винтов, благодаря которым происходит крепления кронштейна зеркала.
  6.  Когда все болты выкручены, можно переходить к снятию зеркала, его следует снимать вместе с пластиковой прокладкой, которая находится между ним и дверью.   Если вы устанавливаете новые зеркала, то прокладка идет уже вместе с комплектом.

Так же если необходимо можно произвести замену  кронштейна, или имеющиеся в нем  элементы привода. Если треснул или разбился зеркальный элемент его можно поменять без демонтажа всего механизма, достаточно при помощи отвертки через отверстие в пластиковом корпусе отсоединить все имеющиеся фиксаторы, благодаря которым  зеркало держится на сервоприводе.

Делать все это следует аккуратно, чтобы не сломать зеркальное полотно. Как видите, весь процесс по замене не занимает много времени, и произвести весь ремонт при наличии нужного инструмента  можно самостоятельно и в кратчайшие сроки.

Volkswagen Golf II | Наружное зеркало заднего вида

11.15. Наружное зеркало заднего вида

ОБЩИЕ СВЕДЕНИЯ

МОДЕЛИ ВЫПУСКА ДО 07.1987 Г. (ЗЕРКАЛО С РУЧНОЙ РЕГУЛИРОВКОЙ)

Наружное зеркало заднего вида с ручной регулировкой выпуска до 07.1987 г.

1 – ручка;
2 – защитный кожух;
3 – гайка;
4 – кронштейн;
5 – механизм регулировки;
6 – прокладка;
7 – декоративный кожух;
8 – зеркало;
9 – винт;
10 – болт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять ручку 1.
2. Снять защитный кожух 2.
3. Снять обивку панели двери (см. подраздел 11.16).
4. Отвернуть гайку 3.
5. Снять декоративный кожух 7.
6. Отвернуть винты 9.
7. Снять зеркало 8 вместе с механизмом регулировки 5.

Установку наружного зеркала заднего вида производят в порядке, обратном снятию.

МОДЕЛИ ВЫПУСКА ПОСЛЕ 07.1987 Г. (ЗЕРКАЛО С РУЧНОЙ РЕГУЛИРОВКОЙ)

С 08.1987 произошли изменения в конструкции крепления зеркала к кузову и крепления отражающего элемента в корпусе.

Наружное зеркало заднего вида с ручной регулировкой выпуска с 07. 1987 г.

1 – отражающий элемент;
2 – установочный штифт;
3 – механизм;
4 – корпус;
5 – декоративная вставка;
6 – прокладка;
7 – винт;
8 – штифт;
9 – рамка двери;
10 – ручка;
11 – пистон;
12 – защитный кожух;
13 – гайка;
14 – кронштейн;
15 – механизм регулировки

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При демонтаже отражающего элемента наклеить кусочки изоляционной ленты 1 на корпус 4 зеркала, чтобы предохранить корпус . Поддеть отражающий элемент 3 деревянной лопаткой 2 снизу, а затем сверху и вынуть его из корпуса 4.
2. Установить отражающий элемент штифтами 2 (см. рис. Наружное зеркало заднего вида с ручной регулировкой выпуска с 07.1987 г.) в посадочные места и аккуратно надавить на середину отражающего элемента 1 так, чтобы он встал на место.
3. Остальные действия по снятию и установке зеркала аналогичны раннему выпуску (см. выше).

МОДЕЛИ ВЫПУСКА ДО 07.1987 Г. (ЗЕРКАЛО С ЭЛЕКТРИЧЕСКОЙ РЕГУЛИРОВКОЙ)

Механизм электропривода регулировки

1 – винт;

2 – электродвигатель;

3 – корпус;

4 – провода

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Повернуть фиксатор 2 с помощью отвертки 1 в направлении, указанном стрелкой. Вынуть отражающий элемент 3 из корпуса 4.
2. Открутить винты 1 (см. рис. Механизм электропривода регулировки).
3. Снять электродвигатель 2.
4. Отсоединить провода 4.
5. Снять выключатель с обивки панели двери.
6. Отсоединить колодку.
7. Снять обивку панели двери (см. подраздел 11.16).
8. Снять защитную пленку.
9. Ослабить хомут крепления проводов.
10. Разъединить контакты проводов
11. Отвернуть винты крепления корпуса зеркала к двери и снять его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установку наружного зеркала заднего вида производят в порядке. При установке подсоединить провода к электродвигателю в соответствии с цветом.
2. Приклеить защитную пленку с помощью двусторонней клеящей ленты.
3. Повернуть до упора фиксатор 2 в направлении, указанном стрелкой. Установить отражающий элемент 3 в корпус 4. Повернуть фиксатор 2 с помощью отвертки 1 в направлении, противоположном направлению стрелки.

Как снять и разобрать зеркало заднего вида и как приклеить его на место

Автор Алексей Степанов На чтение 8 мин. Просмотров 909 Опубликовано

Ездить без зеркала заднего вида, наверное, не отважится ни один автолюбитель. Но и это нехитрое устройство выходит из строя. Крепление салонного зеркала иногда внезапно ослабевает. А внешнее зеркало кто-то может задеть и случайно разбить. Кроме того, в зеркале периодически ломается привод регулировки угла. Можно ли самостоятельно решить все эти проблемы? Конечно: разобрать, снять или приклеить зеркало самостоятельно под силу большинству автолюбителей. Это не так сложно, как кажется.

Снятие наружного и внутреннего зеркал заднего вида

Зеркала заднего вида являются неотъемлемой частью автомобиля. Даже те водители, которые оборудовали свою «ласточку» монитором или камерой, не могут обойтись без зеркал. Поэтому держать их в исправном состоянии — первейшая задача каждого автовладельца. Прежде чем переходить к процедуре демонтажа зеркал, перечислим инструментарий, который нам понадобится для работы.

Необходимые для демонтажа инструменты

  • отвёртка крестовая;
  • отвёртка с плоским жалом.

Как разобрать внешнее зеркало

Демонтаж наружных зеркал целесообразно осуществлять в определённой последовательности.

  1. С помощью отвёртки снимается стопорная скоба, к которой крепится регулятор угла наклона зеркала. Стопорная скоба бокового зеркала извлекается с помощью крестовой отвёртки
  2. Той же отвёрткой выворачиваются крепёжные саморезы. Их всего три. Во время извлечения этих саморезов зеркало обязательно следует придерживать. Саморезы, удерживающие боковое зеркало, выкручиваются крестовой отвёрткой
  3. После извлечения саморезов зеркало снимается. Для этого его нужно слегка потянуть на себя. После извлечения саморезов зеркало снимается вручную

Как правильно снять салонное зеркало

Поменять зеркало заднего вида в салоне немного сложнее. Работы нужно проводить в такой последовательности:

  1. Пластиковые заглушки над крепёжными винтами салонного зеркала аккуратно поддеваются плоской отвёрткой и извлекаются.
  2. Крепёжные винты откручиваются крестовой отвёрткой. Крепёжные винты салонного зеркала выкручиваются крестовой отвёрткой
  3. Зеркало аккуратно снимается.

Как отклеить зеркало от лобового стекла

Проведение демонтажа приклеенного зеркала не требует особых навыков. Действуйте следующим образом:

  1. В некоторых современных автомобилях кронштейн с салонным зеркалом заднего вида приклеен прямо к лобовому стеклу. Для его снятия необходимо извлечь из кронштейна все пластиковые заглушки (если таковые имеются).
  2. После этого зеркало двумя руками поворачивается против часовой стрелки и извлекается из гнезда. Приклеенное зеркало поворачивается на 90 градусов и снимается вручную

Разборка зеркал заднего вида

Приведённая ниже процедура применяется как для наружных, так и для внутренних зеркал.

  1. Зеркало снимается со своего штатного места.
  2. Рукой следует аккуратно нажимать на верхний край зеркального стекла до тех пор, пока оно не развернётся. Зеркальный элемент бокового зеркала поворачивается вручную
  3. В щель, возникшую между корпусом зеркала и стеклом, помещается кусочек ветоши или салфетка.
  4. Затем в эту щель просовывается плоская отвёртка, предварительно обмотанная изолентой. Защёлки, удерживающие зеркальный элемент, отгибаются плоской отвёрткой
  5. Защёлки, удерживающие зеркало, поддеваются отвёрткой и снимаются с выступов.
  6. Зеркальное стекло аккуратно извлекается.

Левое зеркало демонтируется тем же способом, что и правое.

Как приклеить салонное зеркало к лобовому стеклу

Для начала следует определиться с клеем, который мы собираемся использовать.

Каким клеем нужно пользоваться

Главное правило: клей, удерживающий салонное зеркало на лобовом стекле, должен быть двухкомпонентным. Да, существует множество разновидностей универсального клея. Но в данном случае универсальный клей не подойдёт. Дело в том, что двухкомпонентный клей отлично выдерживает резкие перепады температур, повышенную влажность, а главное — вибрацию. Вывод: зеркальный элемент не должен клеиться на универсальный клей.

Есть и второй вариант: воспользоваться светоотверждаемым клеем. Это субстанция, которая быстро «схватывается» под воздействием солнечного света. Такой клей можно приобрести в специализированных автомагазинах. Но у него есть серьёзный минус: для работы с ним требуется мощная ультрафиолетовая лампа, без которой надёжного склеивания не добиться. Некоторые автолюбители утверждают, что можно обойтись и без неё, достаточно просто приклеивать зеркало солнечным летним днём. Но надёжной такую склейку назвать нельзя.

Вывод прост: лучшим и наименее хлопотным вариантом для приклеивания зеркала является двухкомпонентный клей. Например, Loctite 37438, который в последнее время стал невероятно популярен. Кстати, его иногда используют для приклеивания видеорегистраторов, у которых ослабло крепёжное устройство.

Как закрепить зеркальный элемент

Чтобы зеркало надёжно держалось на лобовом стекле, необходимо действовать по следующему алгоритму:

  1. Выбирается место установки зеркала. Оно должно быть приклеено в центре стекла, на одинаковом удалении как от пассажира, так и от водителя.
  2. Лобовое стекло очищается от загрязнений. Вначале это делается с помощью ветоши, затем поверхность стекла протирается спиртом.
  3. Зеркало разбирается так, как указано выше (ведь, по сути, к стеклу необходимо приклеить лишь кронштейн, на котором зеркало будет установлено).
  4. Тонкий слой клея наносится на кронштейн и на лобовое стекло. После этого необходимо подождать как минимум 15 секунд. На кронштейн салонного зеркала наносится клей
  5. Затем кронштейн устанавливается на лобовое стекло и слегка придавливается вручную (а если решено устанавливать зеркало целиком, без разборки, тогда после установки его нужно дополнительно зафиксировать скотчем, который будет поддерживать зеркало, пока клей не схватится). Салонное зеркало приклеивается к лобовому стеклу
  6. Клей должен как следует высохнуть, так что в течение суток ездить на машине нельзя.

Видео: приклеиваем зеркало к стеклу внутри салона

Установка устройства на кронштейне с болтовым креплением

Далеко не на всех современных автомобилях салонные зеркала приклеиваются к лобовому стеклу. В некоторых случаях кронштейн зеркала крепится по старинке: болтами к потолку. В этом случае действовать нужно так:

  1. Зеркало вместе с крепёжным кронштейном устанавливается в потолочную нишу и придерживается рукой. Салонное зеркало устанавливается в нишу и придерживается рукой
  2. В отверстия вставляются саморезы и закручиваются с помощью крестовой отвёртки.
  3. Гнёзда с установленными саморезами закрываются пластиковыми заглушками (при условии, что таковые предусмотрены в конструкции кронштейна).

Как установить и закрепить боковые зеркала с подогревом

Чтобы самостоятельно собрать и подключить боковые зеркала, потребуются минимальные знания в электрике и сноровка. Действовать необходимо в такой последовательности:

  1. Приобретается комплект зеркал, оборудованных внутренней системой подогрева. Зеркала с подогревом для автомобиля Лада Гранта
  2. С автомобиля снимаются штатные боковые зеркала способом, о котором говорилось выше.
  3. После установки открывается верхняя крышка на корпусе бокового зеркала. Открывается доступ к гнезду подключения проводки (она поставляется в комплекте с зеркалами). Открывается корпус бокового зеркала и подключается электропроводка
  4. Провода подключаются в гнездо и через корпус зеркала заводятся в дверь.
  5. С двери крестовой отвёрткой снимается пластиковая обшивка. С двери машины снята пластиковая обшивка
  6. Проводка протягивается через дверь и приборную панель до блока предохранителей, рядом с которым находится реле со штекером для включения обогрева зеркал. Проводка зеркал подключается к реле обогрева
  7. Штекер проводки подключается к гнезду, показанному на фото, после чего производится обратная сборка дверной обшивки автомобиля.

Распространённые неисправности устройства

Рассмотрим несколько неприятностей, с которыми может столкнуться каждый автолюбитель.

Отклеивание зеркальной поверхности

Иногда подобная неприятность происходит даже на новых автомобилях. Причины могут быть самыми разными.

  • производитель решил сэкономить и использовал некачественный клеящий состав;
  • в ходе работы мастер не позволил клею как следует схватиться;
  • зеркало отклеилось из-за слишком резких перепадов температур (и это — самая распространённая причина, особенно морозной зимой).

Во всех этих случаях автовладельцу придётся использовать двухкомпонентный клей, так, как показано выше.

Порядок замены стекла

Зеркальный элемент как наружного, так и салонного зеркала может быть повреждён. Ниже приведена последовательность его замены:

  1. Стекло извлекается из корпуса зеркала.
  2. Новый зеркальный элемент имеет несколько пластиковых крючков (в нашем примере их 4). Эти крючки вводятся в крепёжные отверстия в корпусе зеркала, после чего на зеркальный элемент нужно очень аккуратно нажать. Новый зеркальный элемент устанавливается в корпус зеркала вручную
  3. Раздастся характерный щелчок, говорящий о том, что пластиковые крючки вошли в зацепление и стекло «село» на место.

Процедура замены зеркальных элементов в салонных зеркалах аналогична той, что приведена выше (единственное отличие — пластиковых защёлок в салонном зеркале, как правило, 2, а не 4).

Видео: как собрать и поменять зеркальный элемент

Зеркала заднего вида способны доставить автовладельцам массу неприятностей. Но к счастью, большинство этих проблем решается самостоятельно. Снятие и закрепление зеркального элемента вполне можно осуществить своими силами. Главное, действовать как можно осторожнее и не забывать, что стекло — чрезвычайно хрупкий материал.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

Как снять наружное зеркало заднего вида Нива Шевроле — Ремонт мото, авто и заказ запчастей


Демонтаж опоры производится в редких случаях, только при замене лобового стекла, поэтому нет необходимости рассматривать процесс его монтажа.

Как снять правильно наружное зеркало заднего вида на Нива Шевроле

Важно правильно установить зеркало в опору. Чтобы это выполнить, необходимо вставить изделие в направляющие опоры и задвинуть до упора вперед важно: Щелчок является признаком правильной установки зеркала заднего вида. Снятие зеркала с дорестайлинговой машины У автомобилей ранних годов выпуска салонное зеркало крепится двумя винтами к крыше. Замена правого бокового зеркала.

Нива Шевроле Replacement of the right side avtoremont Цена и тип крепления зависит от года выпуска автомобиля. Теперь мы теоретически подкованы, будем снимать зеркала и попробуем их отремонтировать.

Снимаем зеркала заднего вида на Ниве Шевроле сами Снять зеркало что с левой, что с правой стороны, довольно.

Для этого необходимо иметь набор отвёрток, круглогубцы и полчаса времени. Зеркало можно было бы снять и быстрее, но из-за особенного расположения контактных колодок привода регулировки и подогрева, придётся разбирать практически всю обшивку двери. Набираемся терпения и начинаем.

Откручиваем все винты, которые крепят дверную карту обшивку двери. Откручиваем винты крепления подлокотника. Для этого будет необходим набор отвёрток как минимум крестовая и с прямым шлицом. Делается это просто: Поддеваем отвёрткой с прямым шлицом декоративную пластиковую накладку со стороны лобового стекла.

Аккуратно опускаем накладку, преодолевая сопротивление пластиковых фиксаторов. Накладка остаётся в руках. Для общения. Теперь может потребоваться либо ремонт, либо же замена на новое. Ремонт или замена Ремонт возможен только в том случае, если в момент повреждения само основание зеркала не было повреждено.

Если же на нем появилась трещина или оно разбилось, то единственный выход — это установка нового изделия.

Мы же рассмотрим, как можно восстановить изделие, если повредилась его крепежная часть. Итак, прежде потребуется снять устройство, что уже было выполнено. Теперь необходимо определиться с характером повреждения и сделать выводы: Ведь порой проще купить новое, чем как снять зеркало на ниве шевроле салонное со старым.

Процесс ремонта характеризуется, прежде всего, работой сварочного аппарата, так как зачастую хрупкое стальное крепление зеркала попросту откалывается.

Конструкция зеркала Конструктивно оба зеркала состоят из: Цена зеркал в зависимости от производителя составит от 2,2 до 2,5 тысячи за штуку. Зеркало GM Подмена воды в гидроприводах тормозов и сцепления Шевроле Cruze Работу проводим на смотровой канаве либо эстакаде. Для выполнения операции по прокачке тормозных устройств для вас будет нужно ассистент.

Подмену проводим при неработающем движке поначалу в одном контуре, а Зеркало заднего вида с TFT монитором 4. ZZ Имеющихся на складе: Ремонт Заслонки Печки Шевроле Круз Обладатели Chevrolet Круз встречают делему — заслонка печки ломается. Первый вариант является самым оптимальным так как высоты позволяет иметь довольно большой обзор и внешний вид автомобиля при этом не портится.

Как снять салонное зеркало в Ниве шевроле

Когда место для установки выбрано по салону прокладываются провода, прокладывать их желательно под обшивкой салона. После чего согласно инструкции подключаются провода к камере и головному устройству куда будет происходить передача изображения. Если имеются светодиодная подсветка то ее желательно подключить к проводам подсветки номерного знака или к фонарям заднего хода.

как снять зеркало Хонда Аккорд 7

Автомобильное зеркало это неотъемлемая часть обеспечения безопасности всех участников дорожного движения. Зеркала современных автомобилей приобрели более обтекаемую форму, они являются частью интерьера салона и дизайна кузова машины.

Зеркала заднего вида помогают водителю оценивать ситуацию при движении в потоке автомобилей, уменьшают вероятность возникновения аварийных ситуаций, совершать маневры, не нарушая правил дорожного движения.

Описание зеркал и их видов на Honda Accord 7

Зеркала на любой автомобиль подразделяются на два типа:

  • внутреннее зеркалом – крепится на лобовое стекло или обшивку крыши авто над стекломместом крепления является лобовое стекло или обшивка крыши авто. Чаще всего имеет продолговатую форму, благодаря данной форме можно увидеть то, что происходит позади автотранспортного средства и немного по бокам от него;
  • наружные боковые (левое и правое) – закрепляются на каждой передней двери так, чтобы обзорность осуществлялась по двум бокам от автомобиля.

Конструкция зеркал:

  • Корпус прямоугольной или овальной формы. Выполняется в безопасном исполнении без острых краев, о которые можно пораниться.
  • Отражательный элемент, передающий водителю происходящее позади автомобиля. Выполняется из крепкого стекла, на поверхность которого наносится специальное отражающее покрытие. Во избежание повреждений поверхности зеркала, его покрывают защитным слоем. Зеркальный элемент не должен искажать полученное изображение.
  • Механизм регулировки положения отражающего элемента. Способствует изменению угла обзора водителя.
  • Крепление – надежно фиксирует автозеркало на автомобиле, не дает ему отломиться при движении и тряске машины.
  • Боковое зеркало может иметь способность складываться. Оно оснащается специальными электромоторчиками, выполняющими эту функцию.

Устройство зеркала заднего вида

  • наружное зеркало;
  • разъем;
  • крышка;
  • держатель.

По конструкции изделие разделяют на несколько видов:

  • с плоской поверхностью;
  • сферического или панорамного обзора;
  • состоящие из нескольких зеркальных элементов.

Требования, предъявляемые к авто зеркалам:

  • если смотреть в зеркало, то хорошо должен быть виден горизонтальный участок автодороги от задней части автомашины до самого горизонта;
  • в случае подбрасывания или дергания авто, отражение объектов наблюдается четкое;
  • цветовая гамма предметов на улице и в зеркале должна совпадать, а форма не должна быть искажена;
  • изделие должно обеспечивать безопасность водителя и пассажиров, оно не должно содержать острых краев, трещин;
  • одним из важных моментов является способность внутреннего зеркала отламываться при случайном ударе человека в аварийной ситуации;
  • при установке боковых зеркал габаритный размер автомобиля не должен превышать 20 сантиметров в обе стороны.

Зеркальный элемент

Является основой в конструкции изделия. Зеркальная поверхность способна отразить световые потоки, тем самым, формируя картинку на своей поверхности. Строение зеркального элемента несложное – на крепкое стекло наносят специальный отражающий слой, поверх которого накладывают защитный лак, предохраняющий поверхность от внешнего воздействия.

Существует два вида оптических элементов – отражающий слой на внутренней или внешней поверхности.

[attention type=green]При использовании зеркал с внутренним отражающим слоем может возникнуть эффект снижения четкости за счет высокой чувствительности к попаданию пыли и грязи. Если брать изделия с внешним зеркальным покрытием, то видимое раздвоение исчезает, но появляется предрасположенность к внешним механическим повреждениям и даже коррозионная активность.[/attention]

У многих автовладельцев возникали случаи, когда боковое зеркало трескалось по каким-либо причинам, например, попавший на скорости камешек или резкая разница температуры наружного воздуха. Вышедшую из строя отражающую поверхность можно легко заменить. Операцию по замене зеркального элемента осуществляют следующим образом:

  • Поверхность выворачивают таким образом, чтобы появилась щель между ней и корпусом бокового зеркала.
  • Внимательно осмотреть внутреннее пространство конструкции изделия, должны просматриваться специальные защелки, которые закрепляют зеркальный элемент.
  • Необходимо аккуратно, сначала легким нажатием изнутри конструкции зеркала на поверхность, затем плавно усиливая давление, выдавить зеркальный элемент из мест крепления.
  • Установка новых зеркальных элементов производиться в обратной последовательности.

Следует помнить о наличии моторчиков и проводки в зеркалах с электрическим приводом, чтобы при снятии их не повредить.

Процедура установки и замены зеркал на Honda Accord 7

Как снять боковые зеркала заднего вида Honda Accord 7:

  • Отвести корпус зеркала в сторону. Это позволит увидеть крпежные винты (2 шт. ). Выкрутить винты;
  • Отсоединить разъемы;
  • Снять обшивку двери, выкрутить передние винты;Снимают обшивку двери и выкручивают передние винты.
  • Отсоединить корпус зеркала от двери.

[attention type=yellow] Если видете, что зеркало подергивается при движении или вибрации, нужно затянуть регулировочное устройство. [/attention]

Для демонтажа внутреннего зеркала Accord 7 необходимо:

  • Снять опору зеркала от приклеенной накладки лобового стекла.
  • Установите новое зеркало.

[attention type=yellow]Наш сайт рекомендует услуги http://mezhdugorodnee-taxi.ru/regiony/taxi-moskva-tula/.[/attention]

Как заменить зеркало бокового обзора

Если ваш автомобиль или грузовик получил серьезный удар по зеркалу заднего вида на одной из дверей, вы не счастливый водитель. В худшем случае зеркало будет полностью выбито, и вы не только потеряете чувство безопасности, которое вы получаете с правильно отрегулированным боковым зеркалом; вы вынуждены ездить с зияющей автомобильной раной на боковой стороне двери вашего автомобиля. Если вам немного меньше повезло, ваше зеркало было выбито, а корпус сломан, но, по крайней мере, вы все еще можете проверить его перед сменой полосы движения.Возможно, вам даже пришлось сделать поспешный, временный и некрасивый ремонт с помощью изоленты. Ой.

Если вы уже отправили свой автомобиль в сервисный центр автосалона или в независимую ремонтную мастерскую для оценки стоимости замены наружного зеркала заднего вида, вы знаете, насколько дорого может стоить выполнение этой работы. Хорошая новость заключается в том, что вы можете сэкономить много денег, заменив зеркало самостоятельно. Ремонт может показаться очень сложным, но это намного проще, чем вы, вероятно, ожидаете. Выполните эти простые шаги, и вы сможете отремонтировать наружное зеркало быстро и гораздо дешевле, чем если бы вы заплатили за это профессионально.Не торопитесь, и вы будете более чем довольны результатом.

Замена всего зеркала в сборе

Thoughtco

Прежде чем выложить полную цену за новое боковое зеркало в отделе запчастей дилера, есть другие способы проверить. Для некоторых популярных моделей вы можете купить зеркало на замену на вторичном рынке. Хотя эти зеркала не заменяются на заводе, часто они подходят и функционируют так же хорошо, как и заводские. Они намного дешевле.Другой альтернативой является получение бывшего в употреблении зеркала на свалке (отлично подходят как онлайн, так и старая версия) или поиск запчастей на eBay или на местном сайте Craigslist. Всегда есть eBay! Все это поможет вам сэкономить деньги.

Будьте осторожны! Обязательно купите именно то зеркало, которое требуется для вашего автомобиля или грузовика! Владелец Hyundai, представленного в этой статье, купил то же самое зеркало из другого модельного года только для того, чтобы обнаружить, что все точки крепления были разными, и он застрял, купив другое.Ой. Руководство по ремонту может помочь вам определить, в каких годах модели использовалась та же деталь.

Доступ к сломанному блоку бокового зеркала

Thoughtco

Прежде чем вы сможете установить в дверь новое зеркало заднего вида, нужно вынуть старое сломанное. Это часть работы, которая напугает вас, но не переживайте. Эти детали предназначены для замены, и это так же просто, как поддомкрачивать машину, чтобы заменить шину. Прикусите губу, сделайте вдох, затем осторожно снимите пластиковую крышку, закрывающую крепежные винты зеркала.

Откручивание зеркала заднего вида

Thoughtco

Когда крышка доступа снята, вы можете увидеть болты, которые необходимо удалить, чтобы снять разбитое зеркало с автомобиля. Перед тем, как начать завинчивать эти винты или болты, если в вашем автомобиле есть зеркала с электрической регулировкой (в большинстве случаев) или зеркало с подогревом, вам необходимо вытащить электрическую вилку. Это также хорошее время, чтобы сравнить купленную вами сменную деталь с тем, что все еще находится в двери. Если что-то выглядит иначе, прекратите работу и возьмите нужную деталь в руку.

При отключенной электрике вы можете открутить винты или болты, которыми зеркало крепится к двери. Вероятно, он не выпадет, когда вы удалите их, но если у вас есть помощник, который можно подобрать, или вы можете положить руку под него во время работы, сделайте это. Возможно, ваше зеркало уже разбито, но вы почувствуете себя глупо, если оно поцарапает вашу краску, упав на землю. Вы не хотите, чтобы в следующий раз вам пришлось заниматься кузовом.

Hyundai Kona - Процедуры ремонта наружного зеркала заднего вида

Hyundai Kona - Процедуры ремонта наружного зеркала заднего вида - Зеркало

Надевайте перчатки, чтобы не поранить руки.

При удалении плоской отверткой или съемником оберните защитную пленку. ленты вокруг инструментов, чтобы предотвратить повреждение компонентов.

Следите за тем, чтобы не поцарапать поверхность тела.

1.

С помощью отвертки или съемника снимите внутренний квадрант передней двери. крышка (A).

2.

Отсоедините разъем наружного зеркала заднего вида (A).

3.

Ослабив крепежные гайки, снимите наружное зеркало заднего вида. (А).

Момент затяжки:

6,9 - 10,8 Н-м (0,7 - 1,1 кгсм, 5,1 - 8,0 фунт-фут)

Снимая гайку (B), обязательно снимайте ее, используя гаечный ключ.

Снимите зеркало в сборе, нажав на верхнюю и нижние фланцы (C) временного фиксирующего зажима.

4.

Для установки выполните процедуру снятия в обратном порядке.

Убедитесь, что разъем подключен правильно.

Замените все поврежденные зажимы (или фиксаторы штифтового типа).

© 2018-2021 www.hkona.com

Chevrolet Cruze Руководство по ремонту: Зеркала

Технические характеристики

Схема внутреннего зеркала заднего вида

Схема наружного зеркала заднего вида

Замена наружного зеркала заднего вида

Предварительная процедура

  1. Снять облицовку передней боковой двери.См. Лицевую сторону Замена обшивки двери.
  2. Снимите крышку верхней облицовки передней боковой двери. См. Передняя боковая дверь. Замена верхней облицовки.
  1. Болт крепления пластины наружного зеркала заднего вида (3 шт.)

Внимание! См. Предупреждение о крепежных деталях во введении.

Затянуть 9 Нм (80 фунт дюйм)

  1. Наружное зеркало заднего вида

Наконечник

Отсоединить электрический разъем.

Внешняя замена переключателя зеркала заднего вида с дистанционным управлением

Предварительная процедура

  1. Снять облицовку передней боковой двери. См. Замена облицовки передней боковой двери.
  2. Снять лицевую панель переключателя стеклоподъемника передней боковой двери. См. Передняя боковая дверь. Замена лицевой панели оконного переключателя.
  1. Лицевая панель переключателя бокового окна
  2. Переключатель зеркала с электроприводом

Процедура

  1. С помощью пластикового инструмента осторожно подденьте по бокам, чтобы освободить переключатель.
  2. Отсоедините электрический разъем.

Замена мотора наружного зеркала заднего вида

Предварительная процедура

Снять стекло наружного зеркала заднего вида. См. Наружное зеркало заднего вида. Замена стекол.

  1. Болт электродвигателя наружного зеркала заднего вида (3 шт.)

Внимание! См. Предупреждение о крепежных деталях во введении.

Затянуть 3 Нм (27 фунтов на дюйм).

  1. Электродвигатель наружного зеркала заднего вида

Наконечник

Отсоедините электрический разъем.

Замена стекла наружного зеркала заднего вида

Предупреждение: см. Предупреждение об обращении со стеклом и листовым металлом во Предисловии. раздел.

Стекло наружного зеркала заднего вида

Процедура

  1. Отсоедините заднюю часть зеркального стекла от корпуса зеркала, потянув за нее. наружу.

Наконечник

Отсоедините электрический разъем жгута проводов питания.

Замена корпуса наружного зеркала заднего вида

Предварительная процедура

Снять стекло наружного зеркала заднего вида. См. Стекло наружного зеркала заднего вида. Замена.

  1. Винт корпуса наружного зеркала заднего вида (Кол-во: 4)

Внимание! См. Предупреждение о крепежных деталях во введении.

Затянуть 2,5 Нм (22 фунта дюйма)

  1. Винт нижнего корпуса наружного зеркала заднего вида

Затянуть 2,5 Нм (22 фунта дюйма)

  1. Корпус наружного зеркала заднего вида

Наконечник

Отсоединить электрический разъем.

Замена внутреннего зеркала заднего вида

Предварительная процедура

  1. Снимите внешнюю крышку от влаги.См. Внешняя влажность лобового стекла. Замена крышки датчика
  2. Установите зеркало полностью вверх.

Болт внутреннего зеркала заднего вида

Внимание! См. Предупреждение о крепежных деталях во введении.

Затянуть 8 Нм (80 фунт дюйм)

Зеркало заднего вида

Наконечник

Сдвиньте зеркало вверх, чтобы снять.

Затемнение лампы внутреннего освещения
В эту группу входят лампы, которые могут тускнеть. Эта группа может использовать комбинацию вакуумное люминесцентное освещение, светодиоды и лампы накаливания лампы Модуль управления HVAC, головка в сборе Задний регулятор HVAC ...
Доступ к транспортным средствам
Характеристики Схема дверного замка / индикатора Схема модуля управления дверью Схема систем выпуска Замена привода замка лючка топливного бака ...
Другие материалы:

Стеклоочиститель / омыватель ветрового стекла
Рычаг стеклоочистителя / омывателя находится с правой стороны рулевой колонки.При включении зажигания в положении ACC / ACCESSORY или ON / RUN переведите рычаг стеклоочистителя в положение выберите скорость стеклоочистителя. HI: Используйте для быстрого протирания. LO: Используйте для медленного протирания. INT: (прерывистые салфетки): переместите рычаг вверх в положение INT для ...

Датчик давления в шинах
На автомобилях с системой контроля давления в шинах (TPMS) этот индикатор горит. ненадолго при запуске двигателя. Предоставляет информацию о давлении в шинах. и TPMS. Когда свет горит постоянно Это указывает на то, что одна или несколько шин значительно недокачаны.Водитель в ...

Ремонт утечки воды в кузове
Предупреждение: Если салон автомобиля подвергается воздействию влаги и становится всасывается до уровня модуля датчиков и диагностики (SDM), разъем жгута проводов SDM и SDM необходимо заменить. SDM может быть активирован при подаче питания, что может вызвать срабатывание подушки безопасности и привести к травмам ...

Hyundai Veloster: Зеркало. Ремонтные работы - Экстерьер

Hyundai Veloster: Зеркало. Процедуры ремонта - Экстерьер - Кузов (Интерьер и экстерьер)

Замена

Замена наружного зеркала заднего вида

Поддев отверткой с плоским жалом, оберните его защитной лентой и обмотайте вокруг связанных частей, чтобы предотвратить повреждение.

Наденьте перчатки, чтобы защитить руки.

1.

С помощью отвертки или съемника снимите переднюю внутренняя крышка дверного квадранта (A).

2.

Отсоединить разъем наружного зеркала заднего вида. (А).

3.

Ослабив крепежные болты, снимите наружное зеркало заднего вида (B).


Момент затяжки :

3,9 ~ 5,9 Нм (0,4 ~ 0,6 кгсм, 2,9 ~ 4,3 фунт-фут)


4.

Установка производится в обратном порядке.

Замена внутреннего зеркала заднего вида

1.

Ослабьте крепежный винт (C).

2.

Поднимите основание внутреннего зеркала заднего вида (B) вверх, чтобы снять к внутреннему зеркалу заднего вида в сборе (A).

3.

Установка производится в обратном порядке.

Замена зеркала блока управления двигателем

1.

Снимите крышку зеркала ECM (B).

2.

Отсоедините разъем зеркала контроллера ЭСУД (А).

3.

Ослабьте крепежный винт (B), нажмите зеркало ECM. основанием вверх, чтобы снять блок зеркала ECM (A).

4.

Установка производится в обратном порядке.

Убедитесь, что разъем подключен правильно.


Panoramaroof. Порядок ремонта
Замены Замена подвижного стекла 1. Полностью откройте подвижное стекло. 2. Ослабив крепежные винты, снимите движение ...

© 2011-2021 Авторские права www.hvmanual.com

Как снять зеркало заднего вида

Зеркала заднего вида на современных автомобилях крепятся к лобовому стеклу с помощью специальных клеев, которые создают химическую связь.Крепление осуществляется через опорную пластину, приклеенную непосредственно к стеклу, где ножка зеркала заднего вида фиксируется на месте. Я только предполагаю, но я думаю, что производители прикрепляют зеркало к лобовому стеклу таким образом, чтобы оно могло легко сломаться в случае аварии. Если вы ударились головой о закрепленное на болтах зеркало заднего вида, у вас больше шансов получить травму.

Если вы случайно ударились о зеркало заднего вида в машине и хотите его снова прикрепить, продолжайте читать.

1) Найдите лучшее место для установки.

ФОТО: Раймон Фигуэррес

Читать ниже ↓

Читать ниже ↓

Рекомендуемые видео

Во-первых, припаркуйтесь в хорошо освещенном, хорошо вентилируемом месте. Основание зеркала удобно расположено таким образом, чтобы обеспечить беспрепятственный обзор зеркала со стороны водителя. Если его случайно выбить, остатки клея оставят след на внутренней стороне стекла в том месте, где была приклеена опорная пластина.Использование сухого стирания маркеров, нарисуйте контур опорной плиты на лобовом стекле с внешней стороны автомобиля.

2) Очистите лобовое стекло изнутри.

ФОТО: Раймон Фигуэррес

Читать ниже ↓

Клеи предназначены для приклеивания металлической пластины к лобовому стеклу путем химической полимеризации, поэтому для обеспечения надлежащего приклеивания необходимо соскрести оставшийся покрытый коркой клей, чтобы оставить гладкую поверхность. Для этого используйте острые лезвия или металлические скребки, ориентированные как можно параллельно стеклу; это позволит избежать царапин.Протрите стекло смоченной спиртом тканью, чтобы очистить его, а также подготовить к установке, так как активатор имеет спиртосодержащую основу. Контур, который вы отметили за стеклом, должен быть хорошо виден, если вы находитесь в хорошо освещенном гараже.

3) Подготовьте основание для нанесения клея.

Вопреки обычной рекомендации о том, что шероховатая поверхность лучше сцепляется с клеем, чем ровнее поверхность, тем лучше будет химическая связь. . Тонко отшлифуйте основание, чтобы удалить засохший клей, затем сотрите шлифовальную пыль.Конец очистки опорной плиты с спиртовыми салфетками, а также.

Читать ниже ↓

4) Используйте подходящий клей.

Подходящий клей представляет собой двухкомпонентную смесь эфира метакрилата и акриловой кислоты. Оба выделяют пары, вызывающие раздражение глаз. , поэтому вы должны парковаться в хорошо проветриваемом помещении и делать это при открытых дверях или опущенных окнах. Надевайте защитные очки и виниловые перчатки, чтобы обезопасить себя при работе с клеем. Прочтите инструкции производителя и точно следуйте им.

5) Наклеить.

Нанесите тонкий слой прилагаемого активатора клея на обе поверхности; это предназначено для ускорения начального времени высыхания. Подождите, пока растворитель активатора (спирт) испарится. Не прикасайтесь к подготовленным поверхностям руками в перчатках и не кладите их на любую поверхность. Затем положить соответствующее количество клея в середине опорной плиты. Точно прижмите опорную пластину к своей отметке. На нее следует нажимать несколько секунд или столько, сколько указано в инструкции.Перед обрезкой ножки зеркала необходимо соблюдать рекомендуемое время высыхания и отверждения. Если поставить зеркало заднего вида на недостаточно затвердевший клей, оно может выйти из строя и упасть под действием силы тяжести.

Читать ниже ↓

6) Зафиксируйте зажимы.

ФОТО: Раймон Фигуэррес

По истечении времени отверждения можно надевать зеркало. Опорная пластина имеет клиновидную форму для размещения направляющих на ножке зеркала и фиксируется зажимом на конце.Конструкция такова, что либо клей на металлической основе будет срезаться, либо зажим может легко отсоединиться при ударе под заданным углом с достаточной силой.

Читать ниже ↓

Если вы обновление до автоматического затемнения зеркала заднего вида , вам необходимо Освободить и соскальзывать зеркало заднего вида с опорной плиты. Фиксатор находится внизу, а стержень зеркала скользит вверх. Чтобы удалить металлическую опорную пластину, нагрейте опорную пластину феном, чтобы смягчить клей, затем осторожно соскребите опорную пластину острым лезвием бритвы.Следуйте остальным инструкциям, как указано выше. Авто-диммеры значительно тяжелее и требует больше опорной плиты и положения для проводки их. План, где маршрут провод, и наметить место для наклеивания опорной плиты на.

См. Также

Читать далее

Оставить комментарий

Наружные зеркала заднего вида - W220 S-Class Encyclopedia

Описание

Автомобили с рестайлингом и до рестайлинга имеют отличия по внешнему виду и механизму наружных зеркал.

Запчасти (рестайлинг)

Левое наружное зеркало заднего вида (от EPC). Зеркало заднего вида правое (от EPC).

Зеркало наружное

Номер детали A2208100576 (слева) и A2208100876 (справа). Деталь поставляется без стекла и крышки, как показано на рисунке ниже. Деталь крепится к передней двери 3 болтами A0029843729 (M4X22).

Зеркало заднего вида (A2208100876).

Зеркало

Номер детали крышки зеркала: A2208100964 (слева) и A2208101064 (справа).Деталь поставляется без модуля указателя поворота.

A2208100964 (открывание тумбочки).

Указатель поворота

Указатель поворота (мигалка) имеет номера деталей:

Осталось:

  • A2208200521 - 50 евро
  • ULO 3105001 (OEM) - 42 евро

Правая:

  • A2208200621 - 50 евро
  • ULO 3105002 (OEM) - 42 евро

На eBay есть дешевые (~ 20 евро) китайские поворотники без проводки для подсветки.

Для лампочки для умывальника доступна модернизация на светодиодах.

A2208200521 со снятой крышкой.

Из-за старения пластиковые зажимы, удерживающие крышку светодиода, становятся хрупкими и отламываются. Это позволяет влаге проникать в корпус светодиода. Если не починить, светодиод перегорит и может даже вызвать повреждение модуля управления дверью. Влагу можно высушить с помощью теплового пистолета, а сломанный зажим можно зафиксировать с помощью канцелярской скрепки (см. Ниже).

Сломанный зажим закреплен скрепкой. Лампа установлена ​​в крышку зеркала.

Регулировочный двигатель

Электродвигатель A2038202242 с электронной регулировкой используется с обеих сторон.

A2038202242 (контакты разъема).
A2038202242 открыт (снаружи). A2038202242 открыт (внутри).
Код ошибки Создано Описание
B1208 DCM-FL - Блок управления дверью передний левый Сигнал от компонента M21 / 1r3 (потенциометр регулировки положения зеркала) неверен.

Прокладка

Номер детали прокладки (уплотнения) зеркала: A2208110198 (слева) и A2208110298 (справа).

Прокладки A2208110198 и A2208110298.

Стекло

Оригинальное зеркальное стекло - дорогая деталь с высоким риском кражи (особенно стекло бокового зеркала водителя для код опции 249 - АВТОМАТИЧЕСКОЕ ЗАТЕМНЕНИЕ ВНУТРЕННЕГО И НАРУЖНОГО ЗЕРКАЛА).

Послепродажные зеркальные очки с подогревом можно купить на ebay по цене от 15 евро.

A2208101321 с затемнением для автомобилей с левым рулем.

Регулировка левого / правого наружного зеркала заднего вида

(показан на автомобиле с левой стороны)

  • 1 - Сообщение CAN: «Левое наружное зеркало влево / вправо / вверх / вниз»
  • M21 / 1 - Зеркало левое наружное, электрически регулируемое и обогреваемое
  • M21 / 2 - Правое наружное зеркало с электрической регулировкой и обогревом
  • N69 / 1 - Блок управления дверью передний левый
  • N69 / 2 - Блок управления дверью передний правый
  • S50 / 1 - Переключатель регулировки наружных зеркал заднего вида с функцией складывания / раскладывания

Функциональные требования:

  • без повышенного / пониженного напряжения
  • Срок. 15R или 15 ON

Электрорегулировка левого и правого наружных зеркал переключатели в блоке переключателей регулировки наружных зеркал с функцией складывания / раскладывания (S50 / 1) в блоке управления передней левой дверью модуль (N69 / 1) (автомобиль справа: блок управления передней правой дверью) (N69 / 2)). Возможны следующие настройки:

  • Регулировка зеркального стекла по горизонтали
  • Вертикальная регулировка зеркала
  • Раскладывание корпуса зеркала (положение гаража) и раскладывание (положение водителя)

Регулировка осуществляется двигателями слева электрически регулируемое наружное зеркало с подогревом (M21 / 1) и правое наружное зеркало с электроприводом и обогревом (M21 / 2).Электродвигатели приводятся в действие через блок управления передней левой дверью. модуль (N69 / 1) и блок управления передней правой дверью (N69 / 2).

Функция памяти (специальное оборудование) может использоваться для вызова сохраненные настройки зеркала. Установка парковочного положения наружного зеркала заднего вида спереди сторона пассажира позволяет водителю проверить расстояние до соответствующее заднее колесо от края обочины при движении задним ходом парковочное место.

Переключатель регулировки зеркал заднего вида

Переключатели регулировки наружных зеркал заднего вида находятся в отдельном узле в переключатель регулировки наружного зеркала заднего вида со складыванием / раскладыванием зеркала (S50 / 1) слева спереди блок управления дверью (N69 / 1) (автомобили с правым рулевым управлением: блок управления правой передней дверью (N69 / 2)).

Блок управления левой передней дверью (N69 / 1) (левое рулевое управление)

  • S50 / 1 - Переключатель регулировки наружного зеркала заднего вида с функцией складывания / раскладывания зеркал
  • S50 / 1s1 - Переключатель подъема / опускания наружного зеркала заднего вида
  • S50 / 1s2 - Переключатель регулировки наружного зеркала влево / вправо
  • S50 / 1s3 - Переключатель наружного зеркала заднего вида на левое зеркало
  • S50 / 1s4 - Выключатель складывания наружных зеркал
  • S50 / 1s5 - Выключатель складывания наружного зеркала заднего вида
  • S50 / 1s6 - Переключатель внешнего зеркала заднего вида на правое зеркало

Стекло левого и правого наружного зеркала заднего вида можно отрегулировать в в вертикальном и горизонтальном направлениях с помощью переключателя регулировки подъема / опускания наружного зеркала заднего вида (S50 / 1s1) и переключатель регулировки положения наружного зеркала заднего вида (S50 / 1s2). Переключатель можно установить в положение, при котором наружное зеркало заднего вида регулируется с помощью

Все переключатели регулировки наружных зеркал заднего вида расположены снаружи. Группа переключателей зеркал заднего вида с функцией складывания / раскладывания (S50 / 1). Эта группа переключателей соединена с модулем управления дверью на стороне водителя дискретным жгутом проводов.

Состояние переключения переключателей для Регулировка наружных зеркал заднего вида есть считывается модулем управления дверью на водительская сторона оценена и передана в CAN-шина в виде сообщения.

Переключатель регулировки наружного зеркала заднего вида.
  1. Кнопка наружного зеркала заднего вида со стороны водителя
  2. Кнопка наружного зеркала заднего вида со стороны пассажира
  3. Кнопка регулировки

Электродвигатель регулировки наружного зеркала заднего вида

Моторы регулировки зеркального стекла и корпус расположены слева электрически регулируемый и обогреваемый внешний вид зеркало заднего вида (M21 / 1) правое с электроприводом регулируемый и обогреваемый внешний вид заднего вида зеркало (М21 / 2).

  • M21 / 1 - Наружное зеркало заднего вида с электрорегулировкой и обогревом левое
  • M21 / 1m1 - Электродвигатель вертикальной регулировки зеркала (вверх / вниз)
  • M21 / 1m2 - Электродвигатель горизонтальной регулировки зеркала (вход / выход)
  • M21 / 1m3 - Электродвигатель складывания зеркал
  • M21 / 2 - Наружное зеркало заднего вида с электрорегулировкой и обогревом правое
  • M21 / 2m1 - Электродвигатель вертикальной регулировки зеркала (вверх / вниз)
  • M21 / 2m2 - Электродвигатель горизонтальной регулировки зеркала (вход / выход)
  • M21 / 2m3 - Электродвигатель складывания зеркал

Стекло левого наружного зеркала заднего вида регулируется по вертикали и по горизонтали с помощью мотора вертикальной регулировки зеркала (вверх / вниз) (M21 / 1m1) и двигатель горизонтальной регулировки зеркала (вход / выход) (M21 / 1m2) в левом наружном зеркале заднего вида с электрорегулировкой и обогревом (M21 / 1). Стекло правого наружного зеркала заднего вида можно отрегулировать по вертикали и по горизонтали с помощью мотора вертикальной регулировки зеркала (вверх / вниз) (M21 / 2m1) и двигатель горизонтальной регулировки зеркала (вход / выход) (M21 / 2m2) справа, электрически регулируемый и наружное зеркало с подогревом (M21 / 2). Корпус левого / правого наружного зеркала заднего вида складывается. в (положение гаража) и вне (положение водителя) с моторами складывания зеркал (M21 / 1 м3) / (M21 / 2 м3).

Двигатели - двигатели постоянного тока. По два потенциометра расположены на валах двигателя (M21 / 1m1) / (M21 / 2m1) и (M21 / 1m2) / (M21 / 2m2) для распознавания положения.Двигатели наружного зеркала заднего вида (с функцией складывания / раскладывания) (M21 / 1 м3) / (M21 / 2 м3) не оснащены функцией распознавания положения.

Двигатели вращаются влево или вправо в зависимости от полярности рабочего напряжения. Управление осуществляется модулем управления левой передней дверью (N69 / 1) / модулем управления правой передней дверью (N69 / 2).

Функция измерения положения наружного зеркала заднего вида

Потенциометр для измерения положения расположен на каждом из валы двигателей вертикальной регулировки зеркал (вверх / вниз) (M21 / 1m1) / (M21 / 2m1) и двигатели горизонтальной регулировки зеркала (вход / выход) (M21 / 1m2) / (M21 / 2m2) в левом и правом наружных зеркалах.

Складывание левого / правого наружного зеркала заднего вида

Корпус левого и правого наружного зеркала заднего вида можно складывать и раскладывать с помощью электропривода. С помощью переключателей в блоке переключателей для регулировки наружных зеркал со складыванием функция ввода / вывода (S50 / 1) в блоке управления передней левой двери (N69 / 1) (Автомобиль RHS: блок управления передней правой дверью (N69 / 2)), корпус левого / правого наружного зеркала заднего вида можно переместить в положение гаража (корпуса зеркал сложены) или положение водителя (корпусы зеркал разложены).Статусы переключателей переключателей складывания экстерьера зеркало в (S50 / 1s4) и переключатели складывания кузова выход зеркала (S50 / 1s5) считываются передним левым [[дверным регулятором модуль]] (N69 / 1) (автомобиль справа: блок управления передней правой дверью (N69 / 2)) вставляется и помещается в CAN как сообщение для модуля управления дверью на стороне переднего пассажира.

Блок управления передней левой дверью (N69 / 1) и передней правой блок управления дверью (N69 / 2), затем приведите в действие электродвигатель складывания. зеркало в (M21 / 1m3) и мотор для складывания зеркала в (M21 / 2m3) в корпусах левого и правого наружных зеркал.

До 31.05.01 выключатель складывания наружных зеркал (S50 / 1s4) или раскладывание Переключатель наружных зеркал (S50 / 1s5) должен быть включен до тех пор, пока зеркало корпуса находятся в желаемом положении.

На 01.06.01 выключатель складывания наружных зеркал (S50 / 1s4) или раскладывание переключатель наружного зеркала заднего вида (S50 / 1s5) достаточно прикоснуться, и корпуса зеркал автоматически перемещаются в желаемое позиция.

Обогрев левого / правого наружных зеркал заднего вида, функция

  • 1 - CAN-сообщение: наружная температура
  • 2 - CAN-сообщение: точка росы
  • 3 - CAN-сообщение: «Генератор работает (C. 61) «
  • B14 - Датчик наружной температуры
  • B31 / 1 - Многофункциональный датчик кондиционера
  • G2 - Генератор
  • K40 / 6 - Модуль предохранителей и реле передний левый
  • K40 / 7 - Модуль реле и предохранителей передний правый
  • M21 / 1r1 - Обогреватель левого зеркала
  • M21 / 2r1 - обогреватель правого зеркала
  • N10 / 6 - Блок управления SAM передний левый
  • N10 / 7 - Блок управления SAM передний правый
  • N22 - Модуль управления кондиционером
  • N69 / 1 - Блок управления передней левой дверью
  • N69 / 2 - Блок управления передней правой дверью

Необходимые условия для работы:

  • Напряжение не слишком низкое или слишком высокое
  • С.61 ON

Обогрев левого зеркала (M21 / 1r1) в левом наружном зеркале заднего вида с электрической регулировкой и обогревом (M21 / 1) и обогреватель правого зеркала (M21 / 1r1) в правом электрически регулируемом и обогреваемом наружном зеркале заднего вида (M21 / 2) состоят из резистора нагревателя, соединенного последовательно с резистором PTC. Резистор нагревателя находится на задней стороне зеркального стекла, к которому он постоянно прикреплен. Электропитание и регулируемое включение и выключение резисторов нагревателя. осуществляется блоком управления левой передней дверью (N69 / 1) / блоком управления правой передней дверью (N69 / 2).Нагреватель зеркала регулируется в зависимости от температуры наружного воздуха. (Сообщение CAN от левого переднего блока управления SAM (N10 / 6)) и точка росы (сообщение CAN от блока управления автоматической кнопкой кондиционера (N22)).

Функция автоматического затемнения наружного зеркала заднего вида на стороне водителя

Для автомобилей с кодом опции 249 - АВТОМАТИЧЕСКОЕ ЗАТЕМНЕНИЕ ВНУТРЕННЕГО И НАРУЖНОГО ЗЕРКАЛА внешнее зеркало заднего вида на стороне водителя (M21 / 1) может регулироваться электрохроматически.

Внутреннее зеркало заднего вида (A67) в сочетании с накладным Блок управления панели управления (N70) выполняет роль ведущего устройства для регулирования яркости электрически регулируемое и обогреваемое левое наружное зеркало (M21 / 1).

  • 1 - CAN-сообщение: «Положение рычага переключения передач»
  • 2 - CAN-сообщение: «Задняя передача включена»
  • A67 - Блок внутренних зеркал заднего вида
  • M21 / 1 - Наружное зеркало заднего вида с электрорегулировкой и обогревом левое
  • M21 / 2 - Наружное зеркало заднего вида с электрорегулировкой и обогревом правое
  • N15 / 5 - Блок управления электронного модуля рычага переключения передач
  • N70 - Блок управления потолочной панели управления
  • N73 - Электронный блок управления переключателем зажигания / стартера

Предпосылки для работы:

  • Напряжение не слишком низкое или слишком высокое
  • С.15R или C.15 ON

Свет, достигающий поверхности зеркала, отражается в большей или в меньшей степени, в зависимости от величины контроля Напряжение. Управляющее напряжение регулируется салоном заднего вида. зеркальный блок (A67) (главный) и блок управления потолочной панели управления (N70). Два дискретных провода подключены к блоку управления левой передней дверью (N69 / 1). для этого (автомобили с правым рулевым управлением: блок управления правой передней дверью ((N69 / 2)).

Регулировка осуществляется в зависимости от внешней освещенности и свет достигает зеркала.Эти две переменные измеряются датчик внешней освещенности (А67х3) во внутреннем зеркале заднего вида кожух (сзади) и автоматическое затемнение салона заднего вида датчик зеркала (А67х2) в стекле зеркала заднего вида зеркальный блок.

Если горит одно из внутреннего освещения или сообщение CAN "Задняя передача включена" поступает от электронного зажигания / Блок управления выключателем стартера (N73), наружное зеркало заднего вида а так же внутренние зеркала заднего вида стали ярче.

Сделай сам

Снять / установить наружное зеркало в сборе

Показано на модели 220 с VIN 316717 (рестайлинг):

Показано на модели 220 до VIN 316716 (до фейслифтинга):

  • 1 - Накладка
  • 2 - Крышка блока управления двери
  • 4 - Облицовка двери
  • 5 - Монтажный клин
  • N69 / 1 - Блок управления передней левой двери
  • N69 / 2 - Блок управления передней правой дверью

Показан на модели 220 По VIN 316717 (рестайлинг):

  • 6 - Наружные зеркала заднего вида
  • 9 - Разъемы
  • 10 - Откидная створка из листового металла
  • 11 - шнур
  1. Снять облицовку наружного зеркала
  2. Откиньте наружное зеркало (6) вручную вперед и отверните болт (7)
  3. Сложите наружное зеркало (6) с помощью электроники по направлению назад и отверните болт (8)
  4. Отжать крышку блока управления двери (2) от облицовки двери (4) монтажным клином (5).Крепление было изменено с уточнением модели начиная с VIN 316717 (фейслифтинг).
  5. Отсоедините разъем (9) от блока управления левой передней двери (N69 / 1) или блока управления правой передней двери (N69 / 2). В качестве запасных частей поставляются только наружные зеркала с EC-затемнением (2 штекера). На автомобилях без ЕС-диммера не требуется крепление разъема (9) к жгуту проводов (стяжка или изолента).
  6. Загните крышку из листового металла (10) внутрь, чтобы освободить место для линий и соединителей (9).
  7. Закрепите шнур (11) на разъемах (9) фрикционной лентой.
  8. Вытяните наружное зеркало (6) из двери с помощью электрических проводов, не повредив их.
  9. Снимите шнур (11) с разъемов
  10. Снять наружное зеркало (6)
  11. Установить в обратном порядке

Снять / установить прокладку на наружное зеркало

  • 1 - Старая прокладка
  • 2 - Прокладка новая
  • 3 - Пароизоляция
  • 4 - Остаток
  • M21 / 1 - Наружное зеркало с электрорегулировкой и обогревом левое
  • M21 / 2 - Правое внешнее зеркало с электрорегулировкой и обогревом
  • A - Углубление
  • B - Разделительная линия
  1. Полностью снимите левое внешнее зеркало с электрической регулировкой и обогревом (M21 / 1) или правое внешнее зеркало с электрической регулировкой и обогревом (M21 / 2)
  2. Снимите пароизоляцию (3).Обратите внимание на правильные монтажные положения.
  3. Установите новую прокладку (2) поверх старой прокладки (1) левого электрически регулируемого и обогреваемого наружного зеркала (M21 / 1) или правого электрически регулируемого и обогреваемого наружного зеркала (M21 / 2).
  4. Отметить вырез (A) для новой прокладки (2) на старой прокладке (1).
  5. Снимите новую прокладку (2)
  6. Увеличьте вырез, перенесенный на старую прокладку (1), на размер мин. 5 мм. и отметьте линию отреза (B).
  7. Отрежьте прокладку (1) по линии отреза (B) и снимите внешнюю часть со старой прокладки (1).
  8. Обрежьте выступы на оставшейся части (4), оставшейся на левом электрически регулируемом и обогреваемом наружном зеркале (M21 / 1) или правом электрически регулируемом и обогреваемом наружном зеркале (M21 / 2) на старой прокладке (1). Оставшаяся деталь (4) не должна иметь возвышений, иначе оставшаяся деталь (4) и новая прокладка (2) не будут плотно прилегать друг к другу.
  9. Установите новую прокладку (2) на левое внешнее зеркало с электрической регулировкой и обогревом (M21 / 1) или правое внешнее зеркало с электрической регулировкой и обогревом (M21 / 2).
  10. Вставка пароизоляции (3)
  11. Полностью установите левое внешнее зеркало с электрической регулировкой и обогревом (M21 / 1) или правое внешнее зеркало с электрической регулировкой и обогревом (M21 / 2).

Примечание: старую прокладку нужно сохранить, часть ее используется для герметизации отверстия. Для новой прокладки нужен кусок от старой вокруг проводов. И когда вы будете вырезать ее из старой прокладки, убедитесь, что вы вырезаете ее больше, чем отверстие в новой прокладке, чтобы при установке она запечатывала всю площадь.

Снять / установить крышку наружного зеркала заднего вида

Показано на модели 220 с VIN 316717 (рестайлинг):

  • 1 - Облицовка
  • 4 - Наружные зеркала заднего вида
  • 7 - Пружина верхнего фиксатора

Показано на модели 220 до VIN 316716 (предварительная подтяжка лица):

  • 1 - Облицовка
  • 2 - Пружина нижнего фиксатора
  • 3 - Указатели поворота
  • 4 - Наружные зеркала заднего вида
  • 5 - Разъем указателя поворота на наружном зеркале заднего вида
  • 6 - Разъем указателя поворота в кожухе наружного зеркала заднего вида
  1. Снять стекло зеркала
  2. Facelift: Освободите пружину верхнего фиксатора (7).Предварительная подтяжка лица: отпустите нижнюю пружину фиксатора (2).
  3. Снять обшивку (1)
  4. Предварительная подтяжка лица: переместите нижнюю стопорную пружину (2) в исходное положение.
  5. Предварительная подтяжка лица: проверьте положение разъема сигнала поворота на наружном зеркале заднего вида (5) и разъемов указателя поворота на кожухе наружного зеркала заднего вида (6). Если разъемы находятся в неправильном положении, при установке крышки (1) может произойти повреждение.
  6. Надвинуть обшивку (1). Убедитесь, что крышка (1) зафиксирована в конечном положении верхней пружиной (7) для подтяжки лица или нижней пружиной (2) для предварительной подтяжки.
  7. Предварительная подтяжка лица: Убедитесь, что разъем указателя поворота правильно подсоединен к наружному зеркалу заднего вида (5).
  8. Проверка правильности работы

Снятие и установка дополнительной лампы указателя поворота

Изображено на фейслифтинге:

  • E6 / 5 - Лампа указателя поворота левого наружного зеркала заднего вида
  • E6 / 6 - Фонарь указателя поворота правого наружного зеркала заднего вида
  • M21 / 1e1 - Лампа подсветки левого наружного зеркала
  • M21 / 2e1 - Фонарь освещения правого наружного зеркала

Изображено на автомобиле до рестайлинга:

  • 1 - Винты
  • 2 - Крышка
  • 3 - Направляющие
  • E6 / 5 - Лампа указателя поворота левого наружного зеркала заднего вида
  • E6 / 6 - Фонарь указателя поворота правого наружного зеркала заднего вида
  1. Снять накладку на наружном зеркале заднего вида
  2. Предварительная подтяжка лица: открутить винты (1).
  3. Предварительная подтяжка лица: снимите крышку (2) с направляющими (3) с крышки. При установке: Убедиться, что направляющие (3) правильно вошли в крышку.
  4. Facelift: вытащить лампу наружного зеркала заднего вида.
  5. Снимите указатель поворота левого / правого наружного зеркала заднего вида (E6 / 5, E6 / 6) с крышки
  6. Установить в обратном порядке
  7. Проверить правильность работы

Снять / установить зеркальное стекло

Показано на модели 220 с VIN 316717 (рестайлинг):

  • 1 - Пружина стопорная
  • 2 - Разъем
  • 3 - Стекло зеркала

Показано на модели 220 до VIN 316716 (до фейслифтинга):

  • 1 - Стекло зеркала
  • 2 - Пружина стопорная
  • 3 - Разъем
  • 4 - Опорная пружина
  • 5 - Удерживающие проушины
  • 6 - Зажим
  1. Предварительная подтяжка лица: снять накладку с наружного зеркала заднего вида.
  2. Отцепите удерживающую пружину (2).
  3. Рестайлинг: Снимите зеркальное стекло (1) с привода.
  4. Предварительная подтяжка лица: Нажмите на зажим (6) в направлении стрелки и снимите зеркальное стекло (1) с привода. Не ломайте зажим (6). При установке: Сначала зацепить нижнее зеркало зеркала (1) фиксирующими проушинами (5) в фиксирующие карманы (стрелки) на приводе. Наблюдать за опорными пружинами (4).
  5. Отсоединить муфту (3)
  6. Установить в обратном порядке

Снятие и установка приводного двигателя регулировки зеркала

  • 1 - Электродвигатель регулировки зеркала
  • 2 - Винты
  • 3 - Разъем
  1. Снять крышку наружного зеркала заднего вида
  2. Снять стекло зеркала
  3. Выкрутить винты (2)
  4. Снять электродвигатель регулировки зеркала (1)
  5. Отсоединить разъем (3)
  6. Установить в обратном порядке

Ресурсы

U.S. для тестирования камер для замены боковых зеркал

Американские регулирующие органы готовятся начать тестирование систем камер в качестве замены традиционных наружных зеркал, потенциально устраняя препятствия на пути как автомобильного дизайна, так и инноваций в Соединенных Штатах.

В запросе на комментарий, поданном во вторник, Национальная администрация безопасности дорожного движения (NHTSA) объявила, что собирается провести исследование для оценки эффективности камер в качестве замены наружных зеркал заднего вида.Первый раунд будет посвящен использованию таких систем в легких транспортных средствах, а в дальнейшем планируется испытать ту же технологию на тяжелых грузовиках.

NHTSA уже много лет собирает данные о технологиях замены зеркал бокового обзора и заднего вида. В 2014 году торговая организация, представляющая некоторые из крупнейших мировых автопроизводителей, обратилась в агентство с просьбой разрешить использование камер в транспортных средствах, направляющихся в США. Эти ходатайства все еще находятся на рассмотрении. Между тем, с 2018 года производители начали продавать за рубежом автомобили с камерами, заменяющими боковые зеркала.Lexus продает свой седан ES с боковыми зеркальными камерами в Японии; Таким образом продается Audi E-tron в Европе.

General Motors, Nissan и Infiniti внедрили зеркала заднего вида с камерой, которые используют камеры для замены вида, показываемого на внутренних зеркалах заднего вида, но ни одному автомобилестроителю не разрешено использовать виды с камеры вместо зеркал бокового обзора.

В целях тестирования NHTSA будет использовать как серийные автомобили, продаваемые за рубежом, так и модернизированные автомобили для американского рынка. На этапе испытаний легковых автомобилей по крайней мере два из них будут оборудованы как физическими зеркалами, так и системами камер; у других будут только камеры.Процедуры испытаний тяжелых транспортных средств еще не завершены.

«Безопасность технологий, связанных с пассивной видимостью, зависит как от производительности систем, так и от способности водителей эффективно и комфортно использовать системы», - говорится в запросе агентства. «Эта работа направлена ​​на изучение и сравнение поведения взгляда водителей и аспектов поведения при вождении и выполнения маневра при смене полосы движения для традиционных зеркал и систем на основе камер, предназначенных для замены наружных зеркал заднего вида.«

Это только последний пример того, как Соединенные Штаты отстают в инновационных системах безопасности автомобилей. В течение многих лет европейские автопроизводители хотели вывести на рынок США высокоточные адаптивные системы фар, но не смогли этого сделать из-за архаичных правил, запрещавших их внедрение. Лишь в 2018 году регулирующие органы США начали прокладывать путь этим «матричным» фарам для пересечения пруда.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
