Как сделать обманку лямбда-зонда своими руками

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка.

Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что

найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой

.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.

Как сделать обманку лямбда зонда самому

Как сделать обманку лямбда-зонда своими руками

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать.

В итоге получится полностью рабочий «гаджет» за копейки.

Обманка лямбда зонда своими руками — DRIVE2

Полный размер

всем доброго.

Может кто-то сочтет следующие действия колхозом. Да, пусть будет так！

И так, что мы имеем？авто с забитым катализатором и установленными двумя лямда зондами. Но. Человек не хочет отдавать некоторую сумму на обманку.
Ладно.

Дело пустяковое！
Если у вас есть в гараже старые запчасти бывшие в употреблении, то вам повезло.

Наш набор будет состоять из гайки шруса подходящая по резьбе м18 шаг 1.5
Найти может и не получится то можно будет расмотреть другие варианты с проточкой под нужное резьбовое.
А также нам пригодится рулевая тяга, кусок трубки.
Сварочный аппарат.
Итого.

Гайка у нас есть, к ней привариваем кусок трубки выдерживая нормы и допуски по длинне.
Рулевая тяга нам нужна для того, чтобы от нее отрезать резьбовую часть которая вкручивается в рулевую рейку.
Мне например попалась с нужным мне центральным отверстием 6мм.
Это резьбовое соединение отрезаем болгаркой и привариваем к нашей конструкции.
Потом всё это обтачиваем, убираем шлак от сварки, выравниваем.

Итак ваша обманка готова из （*овна и палок）зато мы имеем экономию в энную сумму за готовую проставку которая продается в автомагазинах.

Спешу напомнить, что на каждое авто проставка изготавливается по разному. Так что дерзайте.
Если руки у вас растут из нужного места то всё получится.
Да, иногда механическая проставка не помогает обмануть эбу.
В этом нам поможет электронная обманка, или эмулятор.

Об этой конструции попробую написать чуть по позже.

Сие чудо то что я изготовил полноценно работает на авто.

Спасибо за внимание！

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Обманка лямбда зонда. Электронные и механические обманки. — DRIVE2

Ваш автомобиль всегда радовал Вас хорошей динамикой, небольшим расходом, но в один день всё изменилось: появился звон в выхлопной системе, расход увеличился, загорелась лампочка «check». Диагноз: умер катализатор. Что же с ним случилось и как решить эту проблему — об этом и пойдёт речь дальше.

*Прежде всего стоит отметить, какие автомобили попадают в зону риска и чем чреват для них выход катализатора из строя:

1. Авто, стандартизированные по нормам Евро-2 с пробегом свыше 100-150 тыс. км. Для таких машин мёртвый катализатор — лишнее сопротивление в выпускной системе, соответственно — потеря мощности. Решением проблемы может стать замена катализатора на пламегаситель(вариантов множество, об этом далее) — двигателю будет возвращена потерянная мощность, возможно увеличение крутящего момента в зоне низких либо средних оборотов, расход топлива придёт в норму. Данная операция осуществляется предельно просто и не потребует вмешательства в систему управления двигателем.

2. Авто, норма токсичности выхлопа которых Евро-3 и выше с аналогичным первой группе пробегом.Такие автомобили имеют два лямбда-зонда, при чём второй анализирует качество работы катализатора, соответственно, при выходе последнего из строя зонд сигнализирует систему о неисправности, блок управления двигателем вводит мотор в аварийный режим, при котором расход возрастает + потеря мощности из-за сопротивления выхлопным газам. Как исправить ситуацию?

Тут ситуация немного сложнее, ведь блок управления двигателем уже анализирует состав выхлопа после катализатора, соответственно, после его удаления появляется необходимость обмануть «мозги» автомобиля, установив обманку лямбда-зонда. Способов несколько, как бюджетных, так и не очень, о них — дальше. После таких манипуляций мощность двигателя станет прежней, а расход сократится ощутимо.

*Теперь подробнее о пламегасителях и обманках.

Полный размер

пример обычного пламягасителя

Пламегаситель можно установить фирменный, а можно изготовить самостоятельно. Фирм, изготавливающих эти детали, несколько: Warface, AWM, MG-race, Fox, Fortluft, Bossal и так далее. Цены колеблются от 30 до 100$ и выше. Изготавливаются они из нержавеющих либо алюмосодержащих сталей, которые не так подвержены высокотемпературной коррозии, как простая сталь, поэтому прослужат Вам долго.
По сути, пламенегасители представляют собой перфорированную трубу такого же диаметра, как и остальная выхлопная система Вашей машины. Эта труба находится в корпусе, наполненном материалом, который хорошо гасит шум, например — минеральная вата. Именно простота конструкции подталкивает автолюбителей заниматься творчеством: некоторые разрезают катализатор, выбрасывают внутренности и заваривают корпус. Самое бюджетное решение, вот только громкость выхлопа возрастает, а впускной тракт быстро прогорит и проржавеет из-за повысившейся температуры газов.

Полный размер

Поэтому оптимальным решением для умелого хозяина будет подобрать трубу нужного диаметра, насверлить в ней отверстий, обернуть минватой или подобным шумопоглощающим материалом и упаковать это всё либо в корпус старого катализатора, либо изготовить его из трубы большего диаметра. На этом остановимся с пламегасителями и перейдём к тому, как обмануть электронику.


Существует несколько способов: можно изготовить механическую обманку лямбда-зонда(так называемый корректор), перепрошить блок управления двигателем или установить эмулятор лямбда-зонда. Обманка лямбда-зонда представляет собой металлическую проставку длиной до 4 см, которая вкручивается на место второго датчика, а в неё уже устанавливают сам зонд. Суть в том, что в случае установки такой проставки(так называемого корректора), лямбда-зонд улавливает только часть газового потока, соответственно только часть переизбытка кислорода, который возникает из-за отсутствия катализатора, поэтому вероятность появления ошибки снижается.

Размеры корректора определяют экспериментально, поэтому лучше изготавливать обманку с уже обкатанными размерами отверстий, но основной принцип таков: чем длиннее проставка, тем больше диаметр отверстия и наоборот. Цена вопроса — оплата часа работы токаря. Но есть один нюанс: такие манипуляции не дадут эффекта в случае с наиболее современными авто, снабженными усовершенствованным ПО, так как блок управления двигателем будет переобогащать смесь, а значит расход вырастет, будет образовываться больше нагара на свечах и деталях цилиндро-поршневой группы, что любому автовладельцу совершенно ни к чему.

Перепрошивка блока управления двигателем — ещё одно из решений. При этом лямбда-зонд удаляется вообще, а прошивка меняется на ту, которая адаптирована под нормы Евро-2, либо вносятся изменения в программный код существующей. Такие работы требуют от исполнителя очень высокой квалификации, так как ошибка в программировании может закончиться тем, что возникнут новые ошибки в работе системы управления двигателем, то есть проблема усугубится. Поэтому, если в Вашем городе нет хорошего специалиста по чиповке, не стоит даже рассматривать вариант перепрошивки. Эмулятор лямбда-зонда представляет собой микропроцессорное устройство, которое используется для преобразования сигнала, поступающего от датчика и устанавливается в разрыв цепи между самим зондом и бортовым компьютером. Вне зависимости от состава выхлопа в компьютер поступает такой же сигнал, как при исправном катализаторе. Создаётся видимость идеальной работы всей системы, все счастливы! Стоимость такого устройства составляет около 50$, но при желании и наличии оборудования для калибровки(осциллограф) можно спаять такое устройство самому.

тут: Мой личный опыт по удалению катализаторов и обманки лямбда-зонда.

Вот такими разнообразными методами решается проблема удаления катализатора и обмана лямбда-зонда со всей остальной электроникой. Какой из них подойдёт Вам больше — вопрос целесообразности и бюджета, поэтому желаем Вам сделать правильный вывод на основании полученной информации.

Также приглашаю Вас посетить «Мой Блог», в котором Вы найдете много полезной и интересной информации на автомобильную тему!

Like no Like — push LiKE

Электронная обманка лямбда зонд — Nissan Primera, 1.8 л., 2003 года на DRIVE2

Всем доброго времени суток!В прошлых записях я писал о том, что хочу установить обманку лямбда зонд (механическую) но идея не увенчалась успехом …- не смог открутить датчики…

В итоге решил сделать электронную обманку и поставить ее, прочитал много инфы в интернете, посоветовался с умными людьми и начал внедрять обманку =)

далее как обычно фото плохого качества =)

компоненты обманки

итоговый вариант, осталось изолировать и впаять в цепь

схема, каких в интернете полно…

фото с установки нету, не успел сделать со схемы все понятно как ее ставить

Сразу скажу несколько нюансов :

1. провода у нас черный(сигнал), серый(земля) и 2 белых(подогрев)

2. опытным путем и по совету «бывалых» выяснилось, что все схемы которые в интернете — чушь …установка верная, но компоненты не те…

Везде пишут что нужно ставить не полярный конденсатор- с этим я согласен, но резистор на 1МОм дает не совсем точную амплитуду на осциллографе…, да в случае появлении Джеки-Чана такой вариант прокатит, но датчик будет работать не совсем точно…
А вот при установке резистора на 150кОм амплитуда станет почти схожа с амплитудой когда есть катализатор…

в общем думайте сами…решил попробовать оба варианта…1 отпал сразу, т.к покатавшись пару дней- разницы вообще не заметил, а когда поставил второй вариант…то тут совершенно другое дело! Езжу уже с ним около недели, пока расход упал, но не на много…раньше при активной езде БК показывал более 13 литров…что не радовало, сейчас 10.5 при активной, 9 при режиме «дед» в общем расход упал и не растет =)

Выдержка из мурзилки :

Избыток воздуха в смеси измеряется весьма оригинальным способом — путем определения в выхлопных газах содержания остаточного кислорода (О2). Поэтому лямбда-зонд и стоит в выпускном коллекторе перед катализатором. Электрический сигнал датчика считывается электронным блоком управления системы впрыска топлива (ЭБУ), а тот в свою очередь оптимизирует состав смеси путем изменения количества подаваемого в цилиндры топлива. На некоторых современных моделях автомобилей имеется еще один лямбда-зонд. Расположен он на выходе катализатора. Этим достигается большая точность приготовления смеси и контролируется эффективность работы катализатора

Когда удаляем КАТ датчики показывают одинаковые данные и смесь получается более обогащенной …отсюда и расход…

кому что не понятно — спрашивайте =)

Как сделать простую обманку лямбда-зонда или кислородного датчика

В этой статье хочу поговорить о том какими способами можно сделать обманку лямбда-зонда или кислородного датчика своими руками. Обычно такие обманки делаются при вырезке катализатора, его плохой работе или когда неисправен второй лямбда зонд, то можно не покупая новый поставить обманку.

Лямбда-зонд или кислородный датчик преобразовывает в электрический сигнал данные о том сколько в выхлопных газах содержится кислорода. Датчик подаёт электрический сигнал в тот момент, когда он зафиксировал изменения кислорода, сигнал передаётся на контроллер, который принимает сигнал и сравнивает полученные данные c заложенными в памяти показателями.

При несовпадении полученных данных с оптимальными значениями для текущего режима, блок управления изменяет соответствующим образом длительность впрыска топлива.
Это делается для достижения максимальной эффективности работы двигателя, экономит топливо и уменьшает количество вредных выбросов в атмосферу.

Обычно в последнее время на автомобилях устанавливают два датчика, один до катализатора, второй после катализатора, сигналы от этих двух датчиков должны отличаться, тогда блок управления регулирует длительность впрыска согласно полученным сигналам с 2-х датчиков, но если один из датчиков вышел из строя или владелец автомобиля удалил катализатор, как вариант заменил его пламегасителем, сигналы 2-х датчиков начнут совпадать, что будет воспринято блоком управления как аварийный режим.

Контроллер в этом случае выберет усредненные параметры управление впрыском, что приведет в итоге к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы по холостому ходу, а на приборной доске загорится «Сheck-Engine» сообщая об ошибке.

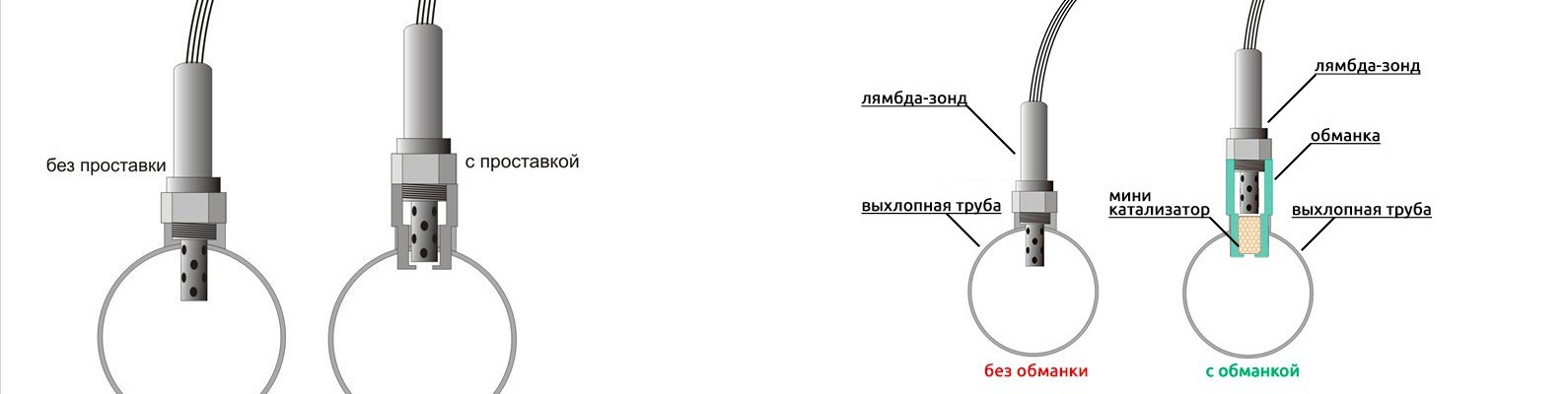

Итак, рассмотрим механический тип обманки, это когда на место второго датчика устанавливают проставку, а потом уже в неё вкручивают лямбда-зонд. Проставку можно изготовить по нижеприведенному чертежу, который проверен уже не одним годом эксплуатации.

Но более эффективным я считаю сделать обманку вторым способом, так как у меня нет знакомого токаря, а вот запаять одно сопротивление и конденсатор наверное сумею. Внизу на рисунке нарисовано, как нужно внедрить конденсатор и резистор в провода, которые идут к кислородному датчику.Этот способ тоже проверен временем и зарекомендовал себя с положительной стороны.

И ещё хочу отметить один момент, что бывает выходит из строя обогреватель самого датчика, в этом случае тоже вылезает ошибка «Сheck-Engine», но и тут можно поставить обманку.

Это можно сделать так, не выкручивая кислородный датчик подсоединяем к двум белым проводом, которые идут на обогреватель датчика, простую автомобильную лампочку, например от габаритов, желательно чтобы она имела сопротивление от 4 до 12 Ом (на разных автомобилях сопротивление бывает разное).

Сопротивление лампочки будет говорить ЭБУ, что обогреватель находится в исправном состоянии и не будет выдавать ошибку. Это приемлемо только для второго кислородного датчика, который находится после катализатора.

И подведем итог, что сделать обманку кислородного датчика не такая уж и сложная задача. Всем удачи на дорогах.

Аргонщик.рф › Блог › Механическая обманка лямбда зонда (Чертёж обманок лямбда датчиков, катализатора)

Наша группа в ВК
Наш сайт АРГОНЩИК.РФ
Наши работы по выхлопным системам
Изготовим по вашему авто турбокит, либо ппайпинг из различных материалов.

Обманки лямбда зонда для удаления катализатора — 1000р/шт
Выбить катализатор и установить обманку вы можете в автосервисе
«на Ленинградке»(д. Дурыкино, 73С) при установке цена обманки —1000р/шт
показать на карте

Приблизительная цена за работу по выбиванию/замене катализатора на пламегаситель и установке обманки от 3тр до 15тр, в зависимости от модели авто и типа ДВС
__________________________________________________________________
3D модель прямой обманки
Комплектность:
-обманка
-медное кольцо-уплотнитель
-окраска термостойкой краской
-материал: теплоустойчивая сталь 20х13
-zip-пакет

Установочный комплект обманок лямбда зонда

1300р купить, производитель аргонщик.рф

чертеж обманки лямбда зонда скачать

__________________________________________________________________
3D модель поворотной обманки
Комплектность:
-обманка поворотная
-медное кольцо-уплотнитель
-окраска термостойкой краской
-материал: теплоустойчивая сталь 20х13
-zip-пакет

Установочный комплект ПОВОРОТНЫХ обманок

__________________________________________________________________
3D модель прямой обманки
Комплектность:
-только обманка
-материал: обычная сталь 3

Обычная, универсальная обманка лямбда зонда

Немного информации об обманках и проблемах при их установке
__________________________________________________________________
Список известных автомобилей, для которых нужна поворотная обманка

Боремся своими силами с ошибками P0420, P0422, P0430, «низкая эффективность катализатора»

Боремся своими силами с ошибками P0141, P0161, P0135, P0147, P0167, «цепь подогрева датчика»

Что такое механическая обманка лямбда зонда?

Для чего нужна обманка лямбда второго зонда?

Подойдет ли обманка на мой автомобиль?

Сколько необходимо обманок?

Где и как можно установить механическую обманку лямбда зонда?

Как правильно установить обманку второго датчика кислорода?

Я установил механическую обманку, а чек энджин всё равно горит. Что делать?

Как будет «понимать» блок ЭБУ данную обманку, ведь завод изготовитель моего автомобиля не проверял обманку на моём автомобиле?

Общее фото

-обманка лямбды — обманка лямбды своими руками — обманка на лямбда зонд — обманка катализатора — обманка на катализатор — чертёж обманки лямбда зондов

Обманка второго лямбда-зонда, чертеж — Mitsubishi Lancer, 1.5 л., 2006 года на DRIVE2

Публикую проверенный чертеж обманки для второго лямбда-зонда.

Исходно — для Lancer-9, для других авто, возможно придется подбирать диаметр центрального отверстия, через которое «дышит» вторая лямбда, геометрические размеры лямбды стоит тоже уточнить перед изготовлением проставки.

Для чего это надо?
У Лансера стоят два катализатора и два лямбда зонда.
Первый лямбда-зонд служит для коррекции топливной смеси, его трогать нельзя.
Второй лямбда-зонд служит для контроля целостности первого катализатора (у него есть еще одна функция — коррекция показаний первой лямбды, когда первая лямбда начинает сильно деградировать, но мы можем пренебречь этим абсолютно — главное, чтобы первая лямбда была живая, ну, можно своевременно (по возникновению ошибки и по ней) заменить ее — данный аспет я уже рассматривал в своем БЖ, можете поискать)) — если катализатор забит или удален — будет зажигаться лампочка Check Engine на приборной панели.
Чтобы этого не происходило — второй лямбда-зонд необходимо «обмануть», чтобы мозги «думали, что с первым катализатором у нас все хорошо, он цел и на месте.

Чем чревата езда с вынутым катализатором, но не обманутым лямбда-зондом?
Светящейся лампочкой Check Engine и повышенным расходом топлива (мозги уходят в т.н. «аварийный режим»).

Есть ли еще методы?
Да. Электронная обманка (резистор и конденсатор, публиковалось у нас на Форуме Технических Маньяков) и чиповка — изменив буквально один бит в прошивке можно программно выключить опрос второго лямбда-зонда.
Но, оставшиеся два метода связаны либо с умением держать паяльник в руках, либо с умением изменять прошивку авто, либо наличием настройщика/чиповщика поблизости.

Металлическая обманка — простой и надежный метод.
Суть его заключается в том — что мы заставляем лямбду дышать не «полным носом» из трубы, а мы ее чуть удаляем от выхлопа и заставляем «дышать» через маленькое отверстие — что полностью имитирует наличие первого работоспособного катализатора.

Второй катализатор не контролируется никак.

Если Вы увидели ошибку P0421 (код ошибки для Lancer, на других машинах код может быть другим, код означает выход первого катализатора из строя) — срочно выбиваете оба катализатора, ставите обманку, скидываете ошибку съемом клеммы с аккумулятора на несколько минут — и вперед 😉

Ну, а чертеж, который я публикую ниже — печатаете на бумаге, идете с ним к любому токарю, забираете выточенную обманку/проставку, далее выворачиваете второй лямбда-зонд из машины (в Лансере он находится перед вторым катализатором — примерно под левой ногой переднего пассажира — делается это из ямы или на подъемнике), вместо лямбда-зонда вворачиваете изготовленную обманку, далее вворачиваете в обманку только что выкрученный лямбда-зонд обратно.

Делать это необходимо аккуратно, стараться не стучать по лямбда-зонду или выхлопной трубе ничем — это может вывести сам лямбда-зонд из строя.

Затраты — будет зависеть от токаря, обычно это стоит (относительно, конечно), копейки.

Итак, чертеж картинкой:

И чертеж в .pdf (из этого формата получается красивее печатать на бумаге):
Обманка.pdf

Ссылка на полную версию статьи, с рассмотрением остальных вариантов «обмана» второго лямбда-зонда — чиповкой и электронным вариантом, с длиннющим (интересным) обсуждением вот:
Обманки для второго лямбда-зонда, три варианта

Как сделать обманку лямбда-зонда своими руками

Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Принцип действия лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй – за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

• установить механическую втулку;
• подключить несложную электронную схему;
• сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

• металлическая заготовка;
• обрабатывающий станок;
• отвёртка;
• набор ключей.

Совет: Рекомендуем использовать заготовку из бронзы или теплоустойчивой стали – эти металлы могут выдерживать высокую температуру и не деформироваться.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

1. Поднимаем автомобиль на эстакаду.
2. Отключаем клемму «минус» на аккумуляторе.
3. Выкручиваем зонд.

   Для установки механической обманки датчик нужно выкрутить

4. Накручиваем зонд на втулку, как показано на фото.

   Сделанная точно по схеме деталь накручивается на лямбда-зонд

5. Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверка её работы

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа

При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

1. Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
2. Повреждение электропроводки и контроллера при неправильно спаянной схеме.
3. Ошибки при работе бортового компьютера.
4. Повреждение датчиков.

Работы с какой бы то ни было электроникой необходимо выполнять крайне аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно чётко следовать инструкциям.

Совет: Не стоит заказывать обманки в интернете на сомнительных сайтах. Большая часть из них плохо работает и не принесёт ожидаемого результата.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

Оцените статью: Поделитесь с друзьями!

Toyota Sequoia , колхозники ликуют! › Бортжурнал › Электронная обманка катализатора (с полным отключением лямбды)

Товарищи, решил Вам рассказать об массовой проблеме автомобилей — лямбда зонд.

И так из за этих кислородных датчиков очень часто возникают проблемы. Все считают, что из за них могут быть сильные проблемы с расходом топлива, многие вообще не в теме, что это такое 🙂

И так сегодня мы будем решать сразу 3 проблемы
1. Обрыв в цепи подогрева.
2. Низкая эффективность катализатора
3. Отсутствие сигнала на кислородном датчике

——————————————————————————————————
1. Современный Кислородник имеет обычно 4 контакта.
Два контакта одинакового цвета это подогрев датчика (служит для ускоренного подогрева лямбды), в оригинальньных тойотовских датчиках, это два черных контакта!
Еще два контакта, это контакты по которым передается сигнал на автомобильный компьютер, в случае, если это датчики до катализатора, то по этому сигналу машина слегка корректирует топливную смесь обогащая или обедняя ее топливом, а если это датчик после катализатора, то компьютер сравнивает сигнал с датчиком до катализатора и если сигнал почти такой-же силы, или чуть ниже, то выдается ошибка о плохой эффективности катализатора. Что бы не было такой ошибки, нужно грубо говоря занизить сигнал хотя бы в два раза по отношению к датчику до катализатора. Именно тут мы в разрыв двух сигнальных проводов запихиваем резистор, а для того, чтобы сигнал был не таким грубым как от первого, мы ставим конденсатор и он будет делать сигнал более волнистым, это будет максимально приближать сигнал к похожему на настоящий.

Если вы считали ошибку и она обозначает обрыв цепи подогрева, и Вам не очень то и хочется выбрасывать кучу денег на замену кислородного датчика, то следуйте моему мануалу.

И так лезем под машину, с мультиметром одновременно переключая его в режим замера постоянного напряжения.
снимаем разьем лямбды. Заводим машину и меряем подачу напряжения на контакты, которые одинакового цвета. Если видим напряжение от 12 до 14,5 значит, все ок, напряжение приходит, далее глушим машину и переключаем мультиметр в режим измерения сопротивления в ОМах.
теперь берем и тычем мультиметр в контакты одинакового цвета на самой лямбде (обычно в японках это черный цвет)

Должно быть сопротивление на омметре от 3 до 18 Ом. У каждой машине свое сопротивление. У меня на Секвое идеальное сопротивление на холодной лямбде 16 ом., при нагреве сопротивление увеличивается и может взлететь до 50 ом тем самым уменьшая силу тока. Ну не суть… Если короче сопротивления вообще нету, то значит действительно обыв цепи и нужно либо менять лямбду, либо сэкономить.

Экономим очень просто. Берем отрезаем эти два одинаковых черных (или какие там у Вас) провода и соединяем их друг с другом через резистор. Все обманка подогрева готова. Смотрите схему.

А теперь нам с Вами надо рассчитать сопротивление.
Проведя эксперементы, я выяснил что комп меряет силу тока, чтобы понять рабочая лямбда или нет.
Я подключил кабель к компу и залез в раздел подогрева лямбды.
там увидел минимальное значение силы тока, которое необходимо, чтобы комп видел, что подогрев работает, это 0,255 ампер.

Посмотрев на силу тока прогретых лямбд, я увидел, что они жрут 0,5 ампер (на холодную 0,9а)
то есть мы знаем что напруга у нас 13,5 вольт.
минимум сила тока должна быть 0,255А
расчитаем резистор, который будет потреблять минимумальный ток.

13,5вольт/0,255ампера=52ом

но не будем выбирать крайности… посчитаем не 0,255 ампера, а допустим 0,3 ампера.и допустим не 13,5 вольт, а допустим 12.

12/0,3=40Ом резистор нам нужен.
Теперь расчитаем мощность резистора, чтобы он не выгорел Возьмем максимальное напряжение, которое у нас может подать генератор.
14,5 вольта

14,5v*14,5v/ 40ohm=5,3watt

Выбираем сопротивление, с запасом мощности 6 ватт или больше. можно 10.

Вот и все… если не находим такой резистор, то можно купить несколько и скрутить их паралельно. я купил 3штуки на 100ом и 5ватт
в итоге получил 33ом и 15ватт.

Вот так выглядит 1 резистор:

при таком раскладе смотрим, какую силу тока должен увидеть комп:
13,5вольта/33,3ом = 0.405А
смотрим, что у нас показывают автомобильные мозги и видим, что все ок.

Вот схема, как нужно делать, чтобы побороть только разрыв цепи подогрева:

И так мы побороли только лишь разрыв цепи подогрева!
————————————————————————————————————————————

2. Теперь начинаем боротся только с низкой эффективностью катализатора!
Разрезаем сигнальный провод и впаиваем туда резистор на 820 КилоОм (это голубой провод в оригинальных датчиках)
И ближе к фишке между сигнальным и массовым проводом впаиваем неполярный конденсатор на 2uF.
Все это дело подсоединяем к машине и все должно прекрасно работать.

3. Ну, а теперь если у нас отсутствует сигнал от датчика, значит он полностью сдох! И поможет либо замена, либо хитрожопая схема, которая прекрасно работает уже несколько лет.
В ней есть один косяк, но я его не исправляю, потому что и так все работает!
Раз датчик сдох, то где брать сигнал? А мы возьмем его с первого датчика (который до катализатора), занизим сигнал как описано во втором пункте и отправим этот сигнал в комп.
Для этого:
1. отрезаем два контакта от второй лямбды (сигнальные),
2. подсоединяем два провода к первой лямбде на сигнал и на массу, на эти провода паяем сопротивление и вставляем конденсатор между ними и прокидываем их и соединяем к разьему второй лямбды, которые ведут на компьютер.
Вот схема:

А вот теперь все эти пункты если сделать вместе, то получится вот такая схема, которая исключает полностью вторую лямбду, и ее можно смело выкинуть 🙂
Вот Подробная схема:

Спрашивайте, если что-то не понятно!
Вот результат проделанной работы:

Использовался вот такой инструмент:

Обманка лямбда зонда.

Электронные и механические обманки. — DRIVE2

Ваш автомобиль всегда радовал Вас хорошей динамикой, небольшим расходом, но в один день всё изменилось: появился звон в выхлопной системе, расход увеличился, загорелась лампочка «check». Диагноз: умер катализатор. Что же с ним случилось и как решить эту проблему — об этом и пойдёт речь дальше.

Прежде всего стоит отметить, какие автомобили попадают в зону риска и чем чреват для них выход катализатора из строя:

1. Авто, стандартизированные по нормам Евро-2 с пробегом свыше 100-150 тыс. км. Для таких машин мёртвый катализатор — лишнее сопротивление в выпускной системе, соответственно — потеря мощности. Решением проблемы может стать замена катализатора на пламегаситель(вариантов множество, об этом далее) — двигателю будет возвращена потерянная мощность, возможно увеличение крутящего момента в зоне низких либо средних оборотов, расход топлива придёт в норму. Данная операция осуществляется предельно просто и не потребует вмешательства в систему управления двигателем.

2. Авто, норма токсичности выхлопа которых Евро-3 и выше с аналогичным первой группе пробегом.Такие автомобили имеют два лямбда-зонда, при чём второй анализирует качество работы катализатора, соответственно, при выходе последнего из строя зонд сигнализирует систему о неисправности, блок управления двигателем вводит мотор в аварийный режим, при котором расход возрастает + потеря мощности из-за сопротивления выхлопным газам. Как исправить ситуацию?

Тут ситуация немного сложнее, ведь блок управления двигателем уже анализирует состав выхлопа после катализатора, соответственно, после его удаления появляется необходимость обмануть «мозги» автомобиля, установив обманку лямбда-зонда. Способов несколько, как бюджетных, так и не очень, о них — дальше. После таких манипуляций мощность двигателя станет прежней, а расход сократится ощутимо.

▪ Теперь подробнее о пламегасителях и обманках.

Пламегаситель можно установить фирменный, а можно изготовить самостоятельно. Фирм, изготавливающих эти детали, несколько: Warface, AWM, MG-race, Fox, Fortluft, Bossal и так далее. Цены колеблются от 30 до 100$ и выше. Изготавливаются они из нержавеющих либо алюмосодержащих сталей, которые не так подвержены высокотемпературной коррозии, как простая сталь, поэтому прослужат Вам долго.
По сути, пламенегасители представляют собой перфорированную трубу такого же диаметра, как и остальная выхлопная система Вашей машины. Эта труба находится в корпусе, наполненном материалом, который хорошо гасит шум, например — минеральная вата. Именно простота конструкции подталкивает автолюбителей заниматься творчеством: некоторые разрезают катализатор, выбрасывают внутренности и заваривают корпус. Самое бюджетное решение, вот только громкость выхлопа возрастает, а впускной тракт быстро прогорит и проржавеет из-за повысившейся температуры газов.

Поэтому оптимальным решением для умелого хозяина будет подобрать трубу нужного диаметра, насверлить в ней отверстий, обернуть минватой или подобным шумопоглощающим материалом и упаковать это всё либо в корпус старого катализатора, либо изготовить его из трубы большего диаметра. На этом остановимся с пламегасителями и перейдём к тому, как обмануть электронику.

Существует несколько способов: можно изготовить механическую обманку лямбда-зонда(так называемый корректор), перепрошить блок управления двигателем или установить эмулятор лямбда-зонда. Обманка лямбда-зонда представляет собой металлическую проставку длиной до 4 см, которая вкручивается на место второго датчика, а в неё уже устанавливают сам зонд. Суть в том, что в случае установки такой проставки(так называемого корректора), лямбда-зонд улавливает только часть газового потока, соответственно только часть переизбытка кислорода, который возникает из-за отсутствия катализатора, поэтому вероятность появления ошибки снижается.

Размеры корректора определяют экспериментально, поэтому лучше изготавливать обманку с уже обкатанными размерами отверстий, но основной принцип таков: чем длиннее проставка, тем больше диаметр отверстия и наоборот. Цена вопроса — оплата часа работы токаря. Но есть один нюанс: такие манипуляции не дадут эффекта в случае с наиболее современными авто, снабженными усовершенствованным ПО, так как блок управления двигателем будет переобогащать смесь, а значит расход вырастет, будет образовываться больше нагара на свечах и деталях цилиндро-поршневой группы, что любому автовладельцу совершенно ни к чему.

Перепрошивка блока управления двигателем — ещё одно из решений. При этом лямбда-зонд удаляется вообще, а прошивка меняется на ту, которая адаптирована под нормы Евро-2, либо вносятся изменения в программный код существующей. Такие работы требуют от исполнителя очень высокой квалификации, так как ошибка в программировании может закончиться тем, что возникнут новые ошибки в работе системы управления двигателем, то есть проблема усугубится. Поэтому, если в Вашем городе нет хорошего специалиста по чиповке, не стоит даже рассматривать вариант перепрошивки. Эмулятор лямбда-зонда представляет собой микропроцессорное устройство, которое используется для преобразования сигнала, поступающего от датчика и устанавливается в разрыв цепи между самим зондом и бортовым компьютером. Вне зависимости от состава выхлопа в компьютер поступает такой же сигнал, как при исправном катализаторе. Создаётся видимость идеальной работы всей системы, все счастливы! Стоимость такого устройства составляет около 50$, но при желании и наличии оборудования для калибровки(осциллограф) можно спаять такое устройство самому.

Вот такими разнообразными методами решается проблема удаления катализатора и обмана лямбда-зонда со всей остальной электроникой. Какой из них подойдёт больше — вопрос целесообразности и бюджета.

Сварганил обманку для второго датчика кислорода — Mitsubishi Galant, 2.0 л., 1998 года на DRIVE2

Всех приветствую!Собственно уже давно обдумывал эту тему, что нужно поставить какую-то, обманку на второй датчик кислорода, это тот, что за катализатором находится, ещё с момента когда вварил новый пламягаситель.Сама теория выглядит так.С завода установлен каталитический нетрализатор, который является конкретным подпором для выхлопных газов, в следствии установленной керамики с мелкими ячейками.Следовательно сигналы с первого и второго датчика кислорода будут различными и не повторяют друг друга.Мозг это видит и работает как заложено заводом.Когда мы удаляем катализатор, из выхлопной системы, то получается, что мы убираем тот самый подпор, и датчики начинают выдавать на мозг одинаковые сигналы. По идее в наших машинках при этом чек не загорается, но вот мне кажется, что это как бы всё равно влияет на расход топлива.Ибо как мне думается что раз комп видит одинаковый сигнал, то может переключаться в усреднённый(аварийный) режим, и начинает подливать больше топлива, как бы думая, что надо подать больше топлива, чтобы остудить катализатор.Но, как я уже говорил, ошибку именно на наши моторах не показывает, как на других.Может быть я не прав, поправьте меня пожалуйста знающие люди, потому как съездив к пяти разным, ТАК СКАЗАТЬ, ДИАГНОСТАМ, такой ереси наслушался, что в принципе расхотелось дальше продолжать искать толковых диагностов.Короче правды как и что, и как это всё правильно работает, я не смог добиться толком.Из этих пяти типа мастеров, оборудование, чем подключиться к нашим «старым» мозгам, нашлось только у двоих. Все с умным видом зато требуют от 500 до 1000р.И тут хочется спросить, а вы не е…лись совсем ли? Зато такую, чушь несут, типа а у вас газ стоит, тогда можете совсем тогда выкинуть второй датчик кислорода и дырку заварить. Ибо на газ он совсем не работает, только когда на бензине едешь, вот тогда он нужен и тогда работает.На, что я ему сказал, что пусть отключает свою приблуду, я поеду искать другого мастера.
Теперь разберёмся с видами обманок.Тут есть как бы два пути, либо ставится механическая обманка, которая представляет из себя металлическую проставку которая вворачивается на место датчика, а сам датчик уже непосредственно вворачивается в эту проставку.В торце у этой проставки имеется тонкое отверстие, обычно 2-2,5мм.Так как отверстие малого диаметра, то показания на второй лямде соответственно меняются с задержкой и реакция гораздо меньше, в итоге мозг думает, что всё нормально.

Чертёж механической обманки лямда зонда

Ещё одна механическая обманка

Соответственно продолжает работать в штатном режиме.И второй путь это установить электрического плана обманку, которая будет вносить изменения в сигнал выработанный самим датчиком, электрическим методом.Такие обманки как правило представляют из себя фильтры которые режут или искажают форму сигнала. Сами обманки бывают простыми, имеющими в схеме всего пару-тройку деталек, а бывают и сложными, изготовленными на базе микроконтроллеров.Опять же кто хочет почитать на эту тему, по-гуглите, инфы очень много, как на приобретение готовых устройств, так и как самостоятельно их сделать.Вот например ссылочка на сайт где продают программируемые обманки на микроконтроллерах sdsauto.com/3-emulyatory-obmanki .Я честно говоря просмотрел десятка 2-3 разных видосов, чтобы вникнуть конкретнее, с объяснениями как должна работать и какой сигнал должен выдавать датчик на исправном авто с родным катализатором и как должны работать обманки.Ибо как я уже писал раньше, диагносты в нашей местности сами не в курсе и только слышали звон, да не знают где он, но бабосы хотят на этом зарабатывать.В итоге решил остановиться, на том, что надо сделать всё по феншую, хоть и чек за 6 лет работы без каталика, мозг не выдавал, но подозрения, что это как-то все равно влияет на увеличенный расход.По-гуглив выяснил, что продают механические обманки от 500р до 1500р, решил не торопиться и лучше надыбав чертежи проставки, выточить у знакомого токаря. Но, как оказалось, токаря положили примерно на месяц в больницу. Поэтому пока суть да дело, я решил попробовать установить электрическую обманку, тем более, что для этого не потребовалось каких-то сверх дефицитных элементов, стоимость копейки, да и по времени займет максимум час-полтора.Из деталей нам понадобится всего лишь один конденсатор электролитический на 1-5мкФна 25-100в и один резистор 200кОм — 1мОм.Всё это я достал у себя из загашника, так что для эксперимента не потратил ни копейки.В магазине если покупать, обойдётся максимум в 20р.Это всё не сверх дефицитные детали и если эксперимент не удастся, т

Обманка лямбда-зонда сделать самому своими руками: чертеж

Из статьи вы узнаете, как изготавливается обманка лямбда-зонда своими руками и стоит ли ее устанавливать на свой автомобиль. От того, насколько качественно сгорает топливовоздушная смесь в двигателе, зависит его коэффициент полезного действия. Очень важно подобрать оптимальную пропорцию содержания бензина и воздуха в зависимости от нагрузки на двигатель.

Если в старых автомобилях все настройки качества и количества топлива зависели от регулировок карбюратора, то в современных дело обстоит несколько иначе. Все отдано в надежные руки микропроцессорной техники и огромного числа датчиков.

Как работает инжекторная система впрыска

Можно выделить несколько самых важных узлов, которые имеются в инжекторной системе:

1. Топливный бак.
2. Датчик уровня топлива в одном корпусе с насосом и фильтром.
3. Топливная рампа (установлена в моторном отсеке на впускном коллекторе).
4. Форсунки, обеспечивающие подачу бензиновой смеси в камеры сгорания.
5. Блок управления. Как правило, он смонтирован в салоне автомобиля, позволяет контролировать подачу топливовоздушной смеси.
6. Система выпуска отработавших газов, которая обеспечивает полное уничтожение вредных веществ.

Именно в последней устанавливается обманка лямбда-зонда. Своими руками («Лансер 9» или «Лада» у вас, не имеет значения) сделать ее можно довольно просто. Но следует и осознавать все последствия установки «заглушки». Обманка лямбда-зонда своими руками на «Приору» может быть изготовлена и простой конструкции, в любом случае она окажет значительное влияние на работу двигателя.

Сколько датчиков в автомобиле

Датчики кислорода (лямбда-зонды) монтируются в систему выпуска отработавших газов современных автомобилей с инжекторной системой впрыска топлива. В системе может быть как один, так и два датчика кислорода. Если устанавливается один, то он расположен после каталитического нейтрализатора. Если же два, то до и после.

Причем один измеряет процентное содержание кислорода сразу на выходе из цилиндров и посылает свой сигнал на электронный блок управления. Второй же, который смонтирован после катализатора, необходим для корректировки показаний первого.

Принцип функционирования лямбда-зонда

Вся автомобильная электроника, которая отвечает за правильное образование смеси, участвует в распределении топлива по форсункам. При помощи датчика кислорода определяется необходимое количество воздуха, чтобы образовалась качественная смесь. Благодаря тонким настройкам лямбда-зонда удается достичь высокую степень экологичности и экономичности.

Топливо сгорает полностью, на выходе из трубы практически чистый воздух – это плюс экологии. Точнейшая дозировка воздуха и бензина – это выигрыш в экономии топлива. Конечно, каталитический нейтрализатор вкупе с датчиками кислорода обеспечивает стабильную работу двигателя. Но вот за счет того, что изготавливается из драгоценных металлов, его стоимость крайне высока. И при выходе его из строя замена выльется в копеечку. Поэтому возникает мысль: «Но есть же обманка лямбда-зонда, своими руками (ВАЗ-2107 даже нуждается в замене датчика кислорода) ее сделать не составит труда».

Конструктивные особенности датчика кислорода

Внешний вид у этого прибора простой – длинный электрод-корпус, от которого отходят провода. На корпусе напыление платины (именно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

1. Металлический контакт, который соединяет провода для подключения с активным электрическим элементом датчика.
2. Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется небольшое отверстие, через которое поступает внутрь корпуса воздух.
3. Циркониевый электрод скрытого типа, который находится внутри керамического наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300…1000 градусов.
4. Экран защиты с отверстием для отвода выхлопных газов.

Типы датчиков

Два основных типа датчиков кислорода, которые на сегодняшний день используются в автомобильной технике:

1. Широкополосные.
2. Двухточечные.

Независимо от типа, они имеют практически идентичное устройство внутреннее. Внешние сходства, как понимаете, тоже имеются. А вот принцип работы существенно отличается. Широкополосный датчик кислорода – это модернизированный двухточечный.

В нем имеется закачивающий компонент, который, благодаря колебаниям напряжения, подает сигнал на электронный блок управления. На этот элемент подача тока может либо усиливаться, либо становиться слабее. При этом небольшое количество воздуха попадает в зазор и анализируется. Именно на этом этапе происходит замер концентрации СО в отработанном газе. Но иногда изготавливается и устанавливается обманка лямбда-зонда своими руками. «Шевроле Ланос», например, с ней работает стабильно и не выдает ошибок после заправок плохим бензином.

Определение неисправности датчика кислорода

Конечно же, этот элемент не вечен, несмотря на его высокую стоимость и платину в составе. Само собой, лямбда-зонд не является исключением и в один прекрасный момент может приказать долго жить. И будут проявляться некоторые симптомы:

1. Резко возрастает в отработанных газах уровень содержания СО. Если на автомобиле установлен датчик кислорода, а уровень СО крайне высокий, то это говорит о том, что прибор контроля вышел из строя. Определить содержание вредных веществ можно только при помощи газоанализаторов. Но для личных целей его приобретать нерентабельно.
2. Резко увеличивается расход топлива. Обратите внимание на бортовой компьютер. Посмотрите, какой текущий расход бензина. Это самый простой способ. Также можно судить и по частоте заправок.
3. И последний признак – это загоревшаяся на приборной панели лампа, сигнализирующая о наличии неисправностей в двигателе.

Если нет возможности провести анализ выхлопного газа при помощи специального прибора, можно это сделать визуально. Светлый дым – это признак того, что в топливной смеси слишком много воздуха. Черный же говорит о большом количестве бензина. Следовательно, можно судить о неправильной работе системы. Но картина иная, если стоит обманка лямбда-зонда. Своими руками («Фольксваген», ВАЗ, «Тойота» — для любого авто) изготавливается такое устройство довольно просто.

Причины поломок

Стоит обратить внимание на то, что датчик кислорода находится в эпицентре горения топлива. Следовательно, состав бензина оказывает значительное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует ГОСТу, низкого качества, то датчик кислорода будет выдавать ошибку или неверный сигнал на электронный блок управления. В худшем случае прибор выходит из строя. И случается это по причине высокого содержания свинца, который отлагается на датчике и нарушает его функционирование. Но могут быть и другие причины поломок:

1. Механическое воздействие – вибрации, слишком активная эксплуатация автомобиля, приводят к повреждению или прогоранию корпуса. Выполнить ремонт или восстановление невозможно, рациональный выход – это покупка нового и установка.
2. Неправильная работа системы топливоподачи. Если топливовоздушная смесь не полностью сгорает, то сажа начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для впуска воздуха. Конечно, первое время помогает чистка устройства. Но если оно нуждается в этой процедуре все чаще, то придется устанавливать новый прибор.

Старайтесь время от времени проводить диагностику своего автомобиля. В этом случае для вас не будет неожиданностью выход из строя какого-либо элемента.

Диагностика неисправностей

Конечно, наиболее точный ответ о поломках даст только диагностика на специализированном оборудовании. Но выявить поломку датчика можно и самостоятельно, достаточно прочитать внимательно об особенностях датчика и его характеристиках. А вот устанавливается крайне редко обманка лямбда-зонда. Своими руками (ВАЗ-2114 или любой другой автомобиль если у вас) сделать заглушку-обманку можно из подручных средств в буквальном смысле. Алгоритм поиска неисправности таков:

1. Открываете капот и находите выпускной коллектор. Проводить работы нужно на остывшем двигателе, так как можно получить серьезные травмы. Находите на каталитическом нейтрализаторе лямбда-зонд.
2. Проведите внешний осмотр. Загрязнение, сажа, светлый налет – признаки неверной работы топливной системы. Причем последний признак говорит о том, что слишком много свинца в газах.
3. Проводите замену датчика кислорода и диагностируете всю топливную систему заново. Если загрязнений не наблюдается, нужно продолжить поиск неисправностей.
4. Отключите штекер датчика и присоедините к нему вольтметр с шкалой до 2 Вольт. Запустите двигатель и увеличьте обороты до 2500 в минуты, затем снижайте вплоть до значения холостого хода. Изменение напряжения должно быть несущественным – в диапазоне 0,8..0,9 вольт. Если нет изменения, либо напряжение равно нулю, можно говорить о поломке датчика.

Также можно судить о поломке по иным характеристикам. В вакуумной трубке создаете искусственно разрежение. При этом напряжение должно быть очень низким – менее 0,2 Вольт.

Ресурс датчика кислорода

Чтобы обеспечить бесперебойную и стабильную работу автомобиля, нужно регулярно проводить технический осмотр. Например, лямбда-зонд нуждается в осмотре каждые 30 тысяч километров пробега. Причем ресурс у него не более ста тысяч – не стоит эксплуатировать автомобиль со старым датчиком – это только приведет к тому, что двигатель придется подвергать ремонту намного раньше. И возникает вопрос – подойдет ли на ваш автомобиль обманка лямбда-зонда? Своими руками на «Калину» такой прибор сделать можно за несколько минут.

Но вот есть один нюанс. Автомобилист не может гарантировать то, что топливо, которым он заправляет машину, качественное. Конечно, каждый привык заливать тот бензин, который продают на его излюбленной заправке. Но кто знает, что за состав у бензина, который разливают там? Поэтому старайтесь доверять заправкам «брендовым», которые дорожат своим именем. Но если нет рядом хороших заправок, то придется довольствоваться тем, что имеется под боком. И горящая лампа ошибки ДВС – это частое явление, избавиться от которого поможет установка обманки.

Самодельный прибор-обманка

Все зависит от того, какими средствами вы располагаете. Стоит заметить, что обманка лямбда-зонда своими руками на ВАЗ может быть и самой демократичной, все равно она работает безотказно. Самый дешевый вариант – самоделка. Изготавливается корпус из бронзы. Этот металл лучше выбирать, так как у него очень большое сопротивление к нагреву. Причем размеры этой болванки должны быть точно такие же, как у самого датчика, дабы не просачивались выхлопные пары. По сути, это проставка с небольшим отверстием – не более трех мм. Проставка эта вкручивается на место датчика. А сам лямбда-зонд устанавливается в проставку.

Между датчиком и отверстием в болванке находится слой керамической крошки, на которой нанесен слой катализатора. Благодаря этому выхлопной газ проходит через тонкое отверстие и окисляется крошкой. Результат – значительное снижение уровня СО. Следовательно, обманывается стандартный датчик кислорода. Но такие устройства можно установить на бюджетные автомобили. Более дорогие машины не стоит подвергать переделкам.

Электронная обманка

Но если есть навыки в монтаже электрических схем, можно изготовить самодельное устройство. Вам потребуется всего один из этих двух элементов – резистор или конденсатор. Но не для всех подойдет такая обманка лямбда-зонда. Своими руками («Субару Форестер» или ВАЗ, не имеет значения) изготовить ее можно по одному из предложенных вариантов. Но будьте внимательны, ведь непонимание процесса работы обманки скажется на функционировании всего блока управления. И если не уверены, лучше приобретите готовую на микроконтроллере. Она хороша тем, что может самостоятельно провести следующие действия:

1. Оценить концентрацию газа на первом датчике.
2. Далее происходит формирование импульса, который соответствует сигналу, который был получен ранее.
3. Выдает для электронного блока управления усредненные показания, которые позволяют нормально работать двигателю.

Прошивка электронного блока управления

Самый действенный способ – это полностью изменить программу, заложенную в блоке управления. Суть всей процедуры в том, чтобы избавиться полностью или частично от какой-либо реакции на изменение показаний, поступающих с датчика кислорода. Но обратите внимание на то, что гарантия при этом пропадает на автомобиль. Поэтому для новых машин такой способ, как, впрочем, и любой другой, не подойдет.

Заключение

И самое главное – подумайте, стоит ли овчинка выделки? Нужно ли вообще делать такую деталь, как обманка лямбда-зонда, своими руками? «Лансер 9», скажем, автомобиль далеко не бюджетный, а высокого класса, так что есть ли вообще смысл нарушать его конструкцию различными самоделками? Разумно ли это? Если есть деньги на дорогой автомобиль, то должны быть средства и на поддержание его в рабочем состоянии. Если не так, то зачем же приобретали такую машину?

Коряга лямбда-зонда своими руками: чертеж

Из статьи вы узнаете, как изготавливается коряга лямбда-зонда своими руками и стоит ли устанавливать его на свой автомобиль. От этого сжигаемая топливно-воздушная смесь в двигателе зависит от его КПД. Очень важно подобрать оптимальное соотношение содержания бензина и воздуха в зависимости от нагрузки двигателя.

Если на старых автомобилях все настройки качества и количество топлива зависело от настроек карбюратора, в нынешней ситуации все несколько иначе. Все оставлено в надежных руках микропроцессорной техники и огромного количества датчиков.

Как это работает Система впрыска топлива

В системе инжектора есть несколько наиболее важных узлов:

1. Топливный бак.
2. Датчик уровня топлива в едином корпусе с помпой и фильтром.
3. Топливная рампа (установлена ​​в моторном отсеке на впускном коллекторе).
4. Форсунка, подающая бензин в камеру сгорания.
5. Блок управления. Обычно устанавливается в автомобиле, позволяет регулировать расход топливовоздушной смеси.
6. Выхлопная система, обеспечивающая полное уничтожение вредных веществ.

В последнем поставил заглушку лямбда-зонда. Их руки («Лансер 9» или «Лада» вам, неважно), чтобы сделать это довольно просто. Но следует знать обо всех последствиях установки «заглушки». Коряга лямбда-зонда своими руками на «Приори» может быть изготовлена ​​и простой конструкции, в любом случае это окажет существенное влияние на работу двигателя.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Сколько датчиков в автомобиле

Датчики кислорода (лямбда-датчики) установлены в выхлопной системе современных автомобилей с впрыском топлива по системе впрыска топлива. В системе может быть один или два кислородных датчика. Если вы устанавливаете один, он находится после каталитического нейтрализатора. Если два, то до и после.

А один измеряет процентное содержание кислорода прямо на выходе из баллонов и посылает сигнал на электронный блок управления. Второй, который устанавливается после катализатора, необходим для корректировки показаний первого.

Принцип работы лямбда-зонда

Вся автомобильная электроника, отвечающая за правильную смесь, участвует в распределении топлива по форсункам.Использование кислородного датчика для определения необходимого количества воздуха для образования качественной смеси. Благодаря тонкой настройке лямбда-зонда можно добиться высокой степени экологичности и экономичности.

Топливо сгорает полностью, оставляя в трубах чистый воздух — плюс окружающую среду. Точная дозировка воздуха и бензина — выигрыш в экономии топлива. Конечно, катализатор вкупе с датчиками кислорода обеспечивают стабильную работу двигателя. Но из-за того, что он сделан из драгоценных металлов, его стоимость чрезвычайно высока.А если он выйдет из строя, то за замену придется потратить большие деньги. И тут возникает мысль: «А вот тут лямбда-зонд есть коряга (у ВАЗ-2107 даже кислородный датчик нужно заменить) сделать это несложно».

Конструктивные особенности кислородного датчика

Внешний вид прибора прост — длинный корпус электрода, от которого отходят провода. На обшивке корпуса из платины (именно об этом драгоценном металле шла речь выше). Но внутренняя структура более «богатая»

1. Металлический контакт, соединяющий провод для подключения активного электрического элемента датчика.
2. Уплотнение из диэлектрического материала для обеспечения безопасности. В нем есть небольшое отверстие, через которое в корпус поступает воздух.
3. Циркониевый электрод скрытый, который находится внутри керамического наконечника. Когда в этом электроде протекает ток, он нагревается до температуры в диапазоне 300 . .. 1000 градусов.
4. Защитный экран с отверстием для выхлопа.

Датчики

Два основных типа кислородных датчиков, которые сегодня используются в автомобильной технике.

1. Широкополосный доступ.
2. Точка-точка.

Независимо от типа, они практически идентичны внутренним. Сходство, как известно, тоже имеется. Но принцип работы существенно другой. Широкополосный датчик кислорода — усовершенствованный двухточечный.

Он имеет компонент загрузки, который из-за колебаний напряжения отправляет сигнал в электронный блок управления. На этом элементе текущая подача может как усилиться, так и ослабнуть. При этом небольшое количество воздуха попадает в зазор и анализируется.Именно на этом этапе производится измерение концентрации углекислого газа в выхлопных газах. Но иногда изготавливают и устанавливают корявый лямбда-зонд своими руками. «Шевроле Ланос», например, стабильно и без ошибок после заправки плохим бензином.

Определение неисправности датчика кислорода

Конечно, этот элемент не вечен, несмотря на его дороговизну и платиновость в составе. Излишне говорить, что лямбда-зонд не исключение, и в какой-то момент можно приказать, чтобы он прожил долго.И будет проявлять некоторые симптомы:

1. Резко увеличивается уровень содержания СО в отходящих газах. Если в автомобиле установлен кислородный датчик, а уровень очень высокий, это означает, что контрольное устройство вышло из строя. Определить содержание вредных веществ можно только с помощью газоанализаторов. Но для личного пользования покупать невыгодно.
2. Резко увеличивает расход топлива. Обратите внимание на бортовой компьютер. Посмотреть какой текущий расход бензина.Это самый простой способ. Также можно судить по частоте заправок.
3. И последний симптом — горение на панели приборов лампы, свидетельствующей о наличии неисправностей в двигателе.

Если нет возможности проанализировать выхлопные газы с помощью специального прибора, это можно сделать визуально. Легкий дым — это признак того, что в топливной смеси слишком много воздуха. Черный говорит о большом количестве бензина. Поэтому можно судить о неправильной работе системы.Но картина иная, если есть фиктивный лямбда-зонд. Своими руками (Фольксваген, Мерседес, Тойота, на любую машину) сделано это устройство довольно просто.

Причины поломок

Следует обратить внимание на то, что датчик кислорода находится посреди горящего топлива. Следовательно, состав бензина оказывает значительное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует Стандартам, низкого качества, кислородный датчик выдаст ошибку или неверный сигнал на электронный блок управления.В худшем случае устройство выходит из строя. А происходит это из-за высокого содержания свинца, который откладывается на датчике и нарушает его работу. Но могут быть и другие причины поломки:

1. Механическое воздействие — вибрация слишком активная работа ТС, повреждение или подгорание корпуса. Выполнить ремонт или восстановить, рациональный способ — это покупка нового и установка.
2. Неправильная работа топливной системы. Если топливно-воздушная смесь сгорела не полностью, сажа начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для забора воздуха.Конечно, первое время помогает чистка агрегата. Но если эта процедура потребуется чаще, вам придется установить новое устройство.

Пытаюсь время от времени диагностировать свою машину. В этом случае вас ожидает неожиданный отказ любого элемента.

Устранение неисправностей

Конечно, наиболее точный ответ о неисправностях даст только диагностика на специализированном оборудовании. Но чтобы определить датчик поломки и вы сможете самостоятельно, достаточно внимательно прочитать об особенностях датчика и его характеристиках.Но устанавливаю редко лямбда-зонд. Своими руками (ВАЗ-2114 или любая другая машина, если вы) сделать втулку-роговую обманку можно в буквальном смысле из подручных средств. Алгоритм поиска неисправности:

1. Откройте капот и найдите выпускной коллектор. Работать нужно на холодном двигателе, так как можно получить серьезные травмы. Найти-катализатор лямбда-зонд.
2. Провести внешний осмотр. Загрязнения, копоть, светлый налет — признак неправильной работы топливной системы. Последний симптом говорит о том, что в газе слишком много свинца.
3. Заменить кислородный датчик и снова диагностировать всю топливную систему. Если загрязнения не наблюдается, необходимо продолжить поиск и устранение неисправностей.
4. Отсоедините штекер датчика и присоедините вольтметр со шкалой на 2 Вольта. Запустите двигатель и увеличьте обороты до 2500 в минутах, затем снизьте до значения холостого хода. Изменение напряжения должно быть несущественным — в пределах 0,8..0,9 вольт. Если нет разброса или напряжение равно нулю, можно говорить о выходе датчика из строя.

Также можно судить о неисправности по другим характеристикам. В вакуумной трубке для создания искусственного вакуума. Напряжение должно быть очень низким — менее 0,2 Вольт.

Ресурс кислородного датчика

Для обеспечения бесперебойной и стабильной работы автомобиля необходимо проводить регулярный технический осмотр. Например, лямбда-зонд требует проверки каждые 30 тысяч километров. Причем ресурс имел не более ста тысяч — эксплуатировать машину со старым датчиком не обязательно — это приведет только к тому, что ремонт двигателя придется подвергать гораздо раньше.Возникает вопрос — а не зацепился ли в вашей машине лямбда-зонд? Имея на руках «Калину», такое устройство можно сделать за несколько минут.

Но есть нюанс. Автомобилист не может гарантировать, что топливо, на котором он работает, машинного качества. Конечно, каждый заливал бензин, который продают на любимой заправке. Но кто знает, какой состав бензина, который туда заливают? Сотры доверяют АЗС «бренду», дорожат своим именем. Но если есть хорошие заправки, придется довольствоваться тем, что есть под рукой.И ошибка горящей лампы двигателя — это обычное дело, избавиться от которого поможет установка роговой обманки.

Самодельное устройство-обманка

Все зависит от того, какие инструменты у вас есть. Стоит отметить, что ловушка лямбда-зонда своими руками на вазах может оказаться наиболее демократичной, но при этом работает безотказно. Самый дешевый вариант — самодельный. Корпус выполнен из бронзы. Этот металл лучше выбирать, так как он обладает очень высокой термостойкостью. Кроме того, размер этой планки должен быть таким же, как у датчика в паре с утечкой выхлопных газов.По сути, это проставка с небольшим отверстием — не более трех мм. эта прокладка привинчивается вместо датчика. А в проставку установлен лямбда-зонд.

Между датчиком и отверстием в диске находится слой керамической стружки, в котором находится слой катализатора. За счет этого выхлопной газ проходит через тонкое отверстие и окисленную стружку. Результат — значительное снижение уровня. Следовательно обманули штатный датчик кислорода. Но такие устройства можно установить на бюджетные автомобили.В более дорогих авто переделок быть не должно.

Электронный обман

Но если у вас есть навыки монтажа электрических схем, то можно сделать и самодельный прибор. Вам понадобится только один из этих двух элементов — резистор или конденсатор. Но далеко не всем подойдет этот лямбда-зонд. Их руки («Субару Форестер» или ВАЗ, значения не имеет) сделать возможным по одному из предложенных вариантов. Но будьте осторожны, потому что непонимание процесса trompe l’oeil влияет на функционирование всего блока управления.А если не уверены, лучше приготовьтесь к микроконтроллеру. Хорошо, что можно выполнить следующие шаги:

1. Оценить концентрацию газа на первом датчике.
2. Далее идет формирование импульса, соответствующего сигналу, который был получен ранее.
3. Проблемы с электронным блоком управления средними показаниями, позволяющими нормально работать двигателю.

Прошивка электронного блока управления

Самый эффективный способ — полностью изменить программу, встроенную в блок управления.Суть процедуры — полностью или частично избавиться от какой-либо реакции на изменение показаний кислородного датчика. Но учтите, что на автомобиль теряется гарантия. Поэтому для новых автомобилей этот способ, как и любой другой, не подойдет.

Вывод

И самое главное — подумайте, а стоит ли игра выделки? Нужно ли делать такую ​​деталь, как коряга лямбда-зонда своими руками? «Лансер 9», например, машина не бюджетная, а высокого класса, так есть ли смысл нарушать его дизайн различными самоделками? Это разумно? Если у вас есть деньги на дорогую машину, должны быть средства на ее поддержание в рабочем состоянии.Если нет, то зачем покупать такую ​​машину?

Обман по первому лямбда-зонду. Принцип работы и установка электронного лямбда-зонда

Каталитический блок является частью выхлопной системы. Его работу контролирует второй кислородный датчик. При снятии или замене катализатора с кислородным датчиком нужно установить заглушку. Он передаст в ЭБУ автомобиля сигнал с необходимыми параметрами, и блок управления не заметит отсутствие каталитического нейтрализатора.

Катализатор, лямбда-зонд, обманка

Автомобили, соответствующие требованиям экологических норм Евро-3 и выше, оснащены двумя регуляторами кислорода: коллекторным и основным.

Датчик коллектора предназначен для контроля концентрации кислорода в выхлопных газах. С его помощью регулируется подача топливовоздушной смеси в камеры сгорания. Датчик передает сигнал о количестве кислорода, содержащегося в выхлопных газах, в ЭБУ автомобиля, а блок управления увеличивает или уменьшает продолжительность впрыска топливовоздушной смеси в зависимости от полученного сигнала.

Главный датчик предназначен для контроля работы катализатора и контроля содержания токсичных веществ в выхлопных газах. Контроллер передает сигнал в ЭБУ. Блок управления сравнивает полученный сигнал с эталонным, который записан в его память. Если полученный сигнал не соответствует эталонному, ЭБУ переключает автомобиль в аварийный режим. На панели приборов загорается сигнальный индикатор «проверка», увеличивается расход израсходованного топлива, снижаются технические характеристики автомобиля.

Именно поэтому при замене катализатора на пламегаситель или при полном его снятии необходимо установить заглушку на кислородном контроллере. Благодаря ей ЭБУ получит правильный сигнал, машина будет работать нормально.

Электронная или механическая обманка для лямбда-зонда Уловки

лямбда-зонда делятся на два основных типа:

Рассмотрим подробнее каждый из видов trompe l’oeil.

Механический лямбда-зонд

Маленькая металлическая прокладка, сделанная из куска трубы.Труба должна быть из жаропрочного материала (медь или специальная сталь). На место кислородного регулятора ввинчивается распорка, и она ввинчивается в него.

На другом конце трубки отверстие небольшого диаметра. Через него выхлопные газы поступают на активную часть контроллера. Из-за небольшого диаметра отверстия концентрация вредных веществ в выхлопных газах, попадающих на активную поверхность зонда, будет значительно ниже реальной, и датчик будет передавать на ЭБУ сигнал с необходимыми параметрами.

Смесь каталитического датчика кислорода

Принцип изготовления этого типа обманки такой же, как и в первом варианте, только во внутреннюю часть проставки вставляется небольшой кусок соты — точно такой же, как в каталитическом блоке, который имеет специальное каталитическое покрытие. Выхлопные газы, проходя через них, попадают в активный элемент лямбда-зонда. Поскольку концентрация токсичных веществ находится в требуемых пределах, ЭБУ не замечает изменения.Машина едет плавно.

Обман лямбда-зонд электронный

Эмулятор — это разновидность микрокомпьютера, если не брать в расчет простейшие схемы резистор + конденсатор, которые можно собрать по схемам, найденным в Интернете. Результат использования самодельного приспособления может быть плачевным.

Итак, эмулятор представляет собой небольшой блок со своей микросхемой. Электронный датчик генерирует напряжение, доводит его до среднего значения второго кислородного датчика или синхронизирует показания с первым кислородным контроллером.В этом случае ЭБУ не выдает ошибку.

Фактически это средство борьбы с срабатыванием контрольной лампы. Такая загвоздка может вызвать переобогащение топливовоздушной смеси. Чаще всего это происходит при неправильном подборе хитрости под конкретную машину.

Сигнал от второго лямбда-зонда всегда будет правильным, даже если в камеры сгорания подается гораздо большее количество топливной смеси. Тем не менее работу силового агрегата в этом случае нельзя назвать исправной.Автомобиль будет ездить вполне нормально, даже расход топлива не сильно увеличится. В то же время на некоторых моделях автомобилей при установке такого эмулятора появится ошибка P0133, свидетельствующая о низкой скорости реакции кислородного зонда.

Но эмулятор будет полезен для автомобилей, у которых проблемы с датчиком кислорода (кроме проблем с каталитическим нейтрализатором). При неисправности лямбда-зонда его необходимо заменить на новую деталь.

При установке нового зонда увеличится экономия топлива, стабилизируется работа силового агрегата и своевременное оповещение о неисправности каталитической камеры, снизится концентрация токсичных веществ.Но, к сожалению, цена вопроса завышена и для решения этой проблемы автовладельцы очень часто прибегают к установке электронного эмулятора на кислородный контроллер.

Преимущества и недостатки установки обманки датчика кислорода

При установке ловушки контрольная сигнализация гаснет. Процедура установки относительно недорогая и наиболее популярная.

Обман кислородного регулятора, в отличие от его замены или перепрошивки, не учитывает различные условия и параметры силовой установки транспортного средства.В связи с этим через некоторое время снова появится ошибка P0140, а на панели приборов загорится «чек».

Перепрошивка блока управления автомобилем

Это еще один способ обмануть блок управления. После удаления или замены катализатора на пламегаситель можно перепрограммировать блок управления автомобилем, что устранит ошибку неисправности катализатора или контроллера. При этом произойдет снижение экологических норм до Евро-2, с этими экологическими требованиями был установлен только один кислородный датчик, расположенный на выпускном коллекторе.

Но одновременно:

• мощность двигателя увеличится;
• переключение скоростей станет более плавным;
• будет снижение расхода топлива;
• улучшатся тяговые характеристики;
• будет улучшение общей динамики автомобиля;
• автовладелец сможет навсегда забыть о существовании второго кислородного датчика.

Установка трюка лямбда-зонда

Если в выхлопной системе вашего автомобиля необходимо установить заглушку на датчике кислорода, вам необходимо обратиться в специализированный автоцентр.Квалифицированные рабочие с помощью специального оборудования проведут диагностические мероприятия по выявлению причин неисправности кислородного датчика, проконсультируют по установке обманки лямбда-зонда, а при необходимости установят или заменит кислородный контроллер. Если нет возможности найти корягу заводского изготовления для своего автомобиля, мастера нашей автомастерской изготовят корягу по индивидуальному заказу.

На все выполненные работы наш автоцентр дает гарантию.

ВАЖНО! Подмену кислородного датчика можно установить только на полностью исправный зонд!

Лямбда-зонд может снизить вредное воздействие выхлопных газов и снизить расход топлива автомобиля. Однако зачем многие водители создают устройства, которые излучают или обманывают этот датчик. В этой статье вы узнаете, что такое загвоздка для лямбда-зонда и как ее обойти.

Лямбда-зонд — это небольшая батарея, вырабатывающая низкое напряжение, достаточное для передачи необходимой информации в блок управления.Один электрод датчика расположен внутри выхлопной системы, а другой снаружи. Наэлектризуясь за счет состава выхлопных газов, первый электрод вместе со вторым создает напряжение определенной величины и посылает сигнал в электронный блок управления двигателем.

В зависимости от содержания несгоревшего топлива в выхлопе возникает определенная ЭДС, на основании которой ЭБУ принимает решение о количестве воздуха и бензина, подаваемых в цилиндры двигателя.Это свойство делает наиболее оптимальным.

Любой датчик лямбда-зонда способствует получению идеальной смеси 1: 1. Однако таких значений практически не возникает, так как двигатель работает в разных режимах, где соотношение бензина и воздуха меняется довольно быстро.

За что зацепился?

К сожалению, не все датчики имеют четкий алгоритм работы. Многие из них просто неисправны или полностью выходят из строя в неподходящий момент. При выходе из строя лямбда-зонда ЭБУ перестает получать от него сигнал и переключает двигатель в аварийный режим.Количество топлива и воздуха перестает регулироваться и отображается одним заданным значением. При этом заметно увеличивается расход топлива, а цилиндры загрязняются несгоревшим излишком. Этот режим предназначен для проезда на СТО и не рекомендуется длительная эксплуатация автомобиля при выходе из строя датчика.

Многие современные автомобили оснащены двумя датчиками, которые установлены на противоположных сторонах катализатора. Такое решение дает возможность оценить правильность работы выхлопа, так как данные с датчиков в обязательном порядке должны быть разными.Если они работают одинаково или один из них просто выйдет из строя, на панели приборов загорится знакомый значок Check Engine.

Казалось бы, все просто — нужно просто заменить неисправный элемент и привести двигатель в нормальный режим работы. Многие водители этого не делают из-за дороговизны датчика. Если отечественные некачественные запчасти имеют гораздо более доступную цену, то хорошие зарубежные аналоги стоят очень дорого. На помощь приходят устройства, позволяющие обойти датчик и спасти двигатель.Все эти устройства используются в тех случаях, когда на выхлопе стоит два лямбда-зонда и один из них начинает работать с большими ошибками или выходит из строя. Эти trompe l’oeil также актуальны в случае неисправности катализатора.

Какие хитрости используются для лямбда-зонда?

Есть несколько способов обойти этот датчик. Их условно можно разделить на две категории: механические и электронные.

Механическая заглушка

Первая категория связана с вмешательством в конструктивные особенности выхлопа.Для этого удаляют катализатор и на его место устанавливают специальную проставку. Он должен быть точно такого же размера и повторять свой оригинальный аналог. Внутри проставок разбросана керамическая стружка, покрытая каталитическим слоем. Естественно, в этой детали должны быть отверстия для выхлопных газов.

В результате химического взаимодействия керамической крошки с выхлопными газами вредные газы начинают окисляться, а в конце проставки получается очищенный газ, в котором меньше вредных веществ.Таким образом, два датчика, расположенные по разные стороны от этой проставки, снимают совершенно разные показания. Блок управления двигателем «думает», что датчики исправны и не переводит двигатель в аварийный режим.

Механический метод обхода лямбда-зонда является самым дешевым и не требует от водителя обширных знаний в области автомобильной электроники.

Электронная заглушка

Электронный метод бывает нескольких видов. Первые подразумевают не только обман ЭБУ, но и настройку двигателя на максимально корректную работу.Второй способ предполагает вмешательство в работу контроллера и отключение специальной функции, контролирующей количество бензина в выхлопе.

Обман ЭБУ происходит подключением специального эмулятора. Пока один из датчиков перестает работать, специальное устройство настраивается на требуемый режим и имитирует работу неисправного датчика. Таким образом, в контроллер поступает сигнал как с датчиков, так и с исправных. Кроме того, у процессора такого трюка есть более продвинутая функция в области передачи информации, поскольку он не только считывает количество бензина, но и подбирает наиболее оптимальную смесь для заданного режима работы и «подсказывает» ЭБУ на включение. как правильно подавать бензин и воздух.

Такое устройство чаще всего изготавливают независимо от одного резистора или конденсатора. Тем не менее, сейчас на прилавках магазинов появились готовые решения с небольшим процессором. Однако иногда встречаются такие, цена которых превышает стоимость нового датчика, что не очень выгодно.

Второй вид электронных уловок не самый правильный, но достаточно эффективный. Для этого «перепрошивается» электронный блок управления и он перестает учитывать сигналы, передаваемые с датчиков.Перепрограммирование осуществляется путем подключения ЭБУ к компьютерам и установки нового программного обеспечения. Многие мастера могут не только переустановить программное обеспечение, но и внести изменения в существующее.

Это вмешательство в бортовую сеть должно выполняться с помощью специально обученного персонала. Ведь неправильная настройка контроллера может привести к серьезным повреждениям двигателя.

Несмотря на все прелести и преимущества этих методов, все же рекомендуется как можно скорее заменить неисправную деталь.Ведь такие устройства не только влияют на грамотную работу контроллера, но и выполняют свою основную функцию — избавление от вредных веществ в атмосфере. И это, прежде всего, воздух, которым мы дышим.

Видео — Устройство-ловушка «Лямбда-сон»

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, постоянным током) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно 2 или более лямбда-зонда) контролирует содержание O2 в выхлопных смесях транспортных средств, тем самым значительно снижая выброс токсичных отходов в атмосферу.

При некорректной работе ДК или отключении лямбда-зонда может нарушиться работа силового агрегата, из-за чего двигатель перейдет в аварийный режим (на панели загорится Check Engine). Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Лямбда-зонд механический защелкивающийся («отвертка»)

«Ввертыш» — втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полости заполнены керамической стружкой со специальным каталитическим покрытием.За счет этого выхлопные газы догорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.

Самодельная заглушка лямбда-зонда, схема которой представлена ​​ниже, проста в изготовлении. Для этого необходимо подготовить:

• заготовку;
• отвертка;
• Набор ключей.

На обрабатывающем станке сделана загвоздка.Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда-зонда выглядит следующим образом:

• Поднимите автомобиль на эстакаду.
• Отсоедините отрицательную клемму на аккумуляторной батарее.
• Откручиваем первый (верхний) зонд (если их два, то снимаем тот, который находится между катализатором и выпускным коллектором).
• Вверните лямбда-зонд в проставку.
• Переустановить «усиленный» датчик.
• Подключаем клемму к АКБ.

Здорово! Обычно механическая загвоздка второго лямбда-зонда не производится, так как этот ДК защищен катализатором и только контролирует его состояние. Самый чувствительный — это первый датчик, который устанавливается ближе всего к коллектору.

После этого должна исчезнуть системная ошибка «Check Engine».Если этот способ не сработает, можно воспользоваться более дорогим приемом.

Электронная заглушка

Другой способ устранения проблем постоянного тока — электронная заглушка лямбда-зонда, схема которой представлена ​​ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепь-ловушка, подключенная к проводке от датчика к разъему, позволит системе быть «грубой». Благодаря этому в ситуации неисправности лямбда-зонда силовой агрегат продолжит исправно работать.

Здорово! Места установки такой trompe l’oeil могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпеде или в моторном отсеке.

Схема смешивания представляет собой однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их в показания второго датчика и отправляет соответствующий сигнал процессору автомобиля.

Для установки заглушки такого типа понадобится схема подключения лямбда-зонда, которая выглядит так.

Как видите, распиновка лямбда-зонда разная (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления читерского устройства вам потребуются:

• паяльник с малым жало и припой;
• канифоль;
• конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0.25 Вт;
• нож и изолента.

Здорово! Перед установкой схему лучше всего поместить в пластиковый корпус и залить «эпоксидкой».

• Отсоедините отрицательную клемму аккумуляторной батареи.
• «Рассечь» провод, идущий от самого ДК к разъему.
• Обрежьте синий провод и подключите его обратно через резистор.
• Припаяйте неполярный конденсатор с белым и синим проводами.
• Изолируйте соединения.

Ниже представлена ​​схема трюка лямбда-зонда своими руками для распиновки на 4 провода.

На завершающем этапе у вас должно получиться следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах есть готовые схемы трюков, которые легко установить даже начинающему водителю.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решают переписать блок управления, блокируя тем самым обработку сигналов от второго кислородного датчика.Однако необходимо учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, так как вернуться к заводским настройкам будет практически невозможно и дорого. Поэтому самостоятельно выполнять такие манипуляции не рекомендуется. То же самое и с готовыми прошивками, которые продаются в Интернете.

Здорово! При перепрошивке удаляются лямбда-зонды.

Если вы все же хотите прошить систему, то обратитесь к грамотному специалисту, который может отключить получение данных ДЦ с помощью специализированного оборудования.

Также следует учитывать, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки подделки

Нужно понимать, что любая загвоздка устанавливается на риск автовладельца. Если установка была произведена неправильно, то могут возникнуть следующие проблемы:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
• Если цепь не припаяна должным образом, это может привести к повреждению проводки.
• Во время установки трюка вы можете повредить датчики кислорода, после чего вы даже не узнаете об их неисправности (так как у вас уже будет установлен трюк).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от обмана, он не «обманывает» блок управления, а лишь обеспечивает его правильную работу путем преобразования сигнала постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные приспособления, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство влияет на работу «жизненно важных» систем.Поэтому рекомендуется устанавливать trompe l’oeil только в том случае, если вы понимаете работу такого плана.

Мы уже рассказывали о том, зачем нужны фокусы лямбда-зонда, что это такое и как они работают. За рамками этой статьи стоял вопрос, как сделать эти фокусы своими руками. Это просто и доступно для многих автовладельцев. Какой смысл делать trompe l’oeil самому, если уже продаются уже готовые? Причин как минимум две.

1.Готовая продукция все равно будет дороже. Если в случае механической подделки разница в стоимости может быть не очень большой, то для электронной подделки она значительна.

2. Не всегда удается быстро найти в продаже нужную загвоздку. Когда срочно нужна исправная машина, иногда быстрее своими руками сделать корягу.

Как мы уже знаем, существует два типа trompe l’oeil, поэтому мы разберем независимую версию создания обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, в основе этого типа trompe l’oeil лежит металлическая гильза.Оптимальный материал для изготовления бронзы, ведь именно он лучше всего выдерживает температурные воздействия. Для самостоятельного изготовления втулки потребуется токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату изготовит необходимую заготовку по чертежу. Рисунок выглядит следующим образом.

Собственно, в простейших случаях этого уже достаточно, но оптимальным будет заполнение полой части гильзы керамической стружкой, найти которую не проблема.Самодельная коряга устанавливается так же, как и покупная — откручиваем кислород, на место устанавливаем гильзу, ввинчиваем в нее сам датчик.

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самодельной механической обманки, да и разница в стоимости получится не такой большой, но и этот вариант имеет право на существование, если по каким-то причинам электронная обманка не подходит.

Изготовление электронной ловушки

Казалось бы, электронное «устройство», имитирующее работу лямбды, должно быть очень сложным, но на самом деле это очень простая и примитивная схема, которая, тем не менее, работает.Для изготовления понадобится автомобильная электросхема, паяльник, нож, канифоль, неполярный конденсатор 1 мкФ и резистор 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитация сигнала не очень точная, «» гаснет, но топливная смесь не очень правильная, а расход большой. Тогда вам нужно будет немного поэкспериментировать с резисторами.

1. Необходимо в электросхеме вашего автомобиля разобраться, сколько и каких проводов идет к лямбда-зонду.Проводов бывает от двух до четырех, в зависимости от наличия дополнительного обогрева. Чаще всего встречаются четырехконтактные датчики, из этих четырех контактов два отвечают за нагрев, они нам не нужны, а нам нужен сигнальный контакт и масса. Почти на всех схемах в Интернете указан цвет проводов, но именно на вашей машине он может не совпадать, поэтому найти сигнальный провод и заземление нужно по схеме.

2. Далее вооружаемся ножом и паяльником.В сигнальный провод необходимо впаять резистор, а между сигнальным проводом и землей со стороны ЭБУ необходимо припаять конденсатор. Естественно, все соединения должны быть изолированы. В принципе после этих манипуляций все должно заработать.

Электро-обманка лямбда. Фото — drive2

3. Третий шаг является необязательным, но очень желательным, поскольку он может продлить срок службы схемы. Дополнительные элементы и провода можно поместить в небольшую пластиковую коробку или емкость и залить эпоксидной смолой .

Даже такая примитивная схема работает отлично, а затраты на ее изготовление копейки. Купить электронный эмулятор будет намного дороже. Да, обычно используются более совершенные схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самостоятельно взяться за паяльник.

Вообще именно электронный вариант нам кажется наиболее разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они недорогие, пайка один поверх другого в схеме тоже не большая сложность, так что можно поэкспериментировать.Получился полностью рабочий «гаджет» за копейки.

Забитый катализатор в современных иномарках доставляет массу хлопот автовладельцам. Такая ситуация вызывает сбои в работе двигателя, повышенный расход топлива и непонятное поведение автомобиля при разгоне. Чтобы избежать таких последствий, необходимо заменить или снять каталитический нейтрализатор. Если элемент неправильно «разрезан», электроника автомобиля начинает давать сбой, в этом случае подойдет электронная или механическая заглушка лямбда-зонда, которая поможет мастерам нашей автомастерской установить его.

Что такое загвоздка электронного лямбда-зонда?

Лямбда-зонд — это специальный датчик, расположенный до и после каталитического нейтрализатора и показывающий количество кислорода в выхлопных газах. В упаковке находится ТЭН, работающий от электричества, так как устройство работает при высоких температурах. А также расположен электролит, распознающий содержание чистого воздуха.

Информация из этого элемента используется ЭБУ, который отвечает за систему впрыска топлива.Поэтому для двигателей с электронной системой подачи топлива необходима правильная работа лямбда-зонда.

Важно! В случае неисправности этого элемента на дисплее автомобиля появится ошибка «Check Engine», если игнорировать ситуацию, автомобиль полностью перестанет заводиться.

Если вы решили удалить катализатор, загвоздка лямбда-зонда жизненно важна для вашего автомобиля. Не пытайтесь самостоятельно проводить подобные манипуляции, чтобы не допустить «гибели» иномарки.Обратитесь в нашу автомастерскую, где в процессе снятия каталитического нейтрализатора будут устранены и предвидены все возможные неисправности.

Механическая обманка лямбда-зонда и другие разновидности обманки

Различные модели автомобилей оснащены одним или двумя датчиками газа. Знать особенности своей иномарки нужно, если вы хотите самостоятельно снять каталитический нейтрализатор, не повредив при эксплуатации другие элементы автомобиля. Поэтому быстрее и безопаснее обращаться в нашу авторемонтную мастерскую, где работают опытные мастера, способные установить заглушку в считанные минуты.

Чтобы правильно провести «устранение» катализатора, необходимо не только разрезать коробку и убрать соты, но и переписать электронику так, чтобы машина продолжала думать, что все элементы на своих местах.

Если у вас нет специального оборудования для настройки станка, мастера рекомендуют использовать один из двух типов уловок:

1. Обман лямбда-зонда электронный. Это сложное устройство, которое может собрать далеко не каждый.При этом дает наиболее точные показатели в процессе работы. Устройство оснащено конденсатором, резистором, нагревательными проводами и кислородным датчиком. В некоторых автосалонах есть готовые уловки такого типа, облегчающие жизнь владельцам иномарок.
2. Механическая заглушка лямбда-зонда представляет собой специально изготовленную стальную деталь, стойкую к высоким температурам. Есть варианты в бронзе. При этом размеры изделия необходимо соблюдать с максимальной точностью, а просверленное внутрь отверстие настолько тонкое, что через него проходят только выхлопные газы.

Совет: если не хотите навредить автомобилю, приобретайте готовую корягу у профессионалов своего дела. А также заказать установку в автомастерской, где можно проверить работоспособность всех датчиков на специальных компьютерах.

Катализатор-обманка лямбда-зонда, которая продлит жизнь автомобиля

После снятия каталитического нейтрализатора необходимо подумать о замене этого элемента на эмулятор. Механическая обманка лямбда-зонда изготавливается из жаропрочной стали или бронзы.Внутрь детали засыпана керамическая стружка с каталитическим покрытием, из-за чего индикаторы выхлопных газов опускаются до адекватных показателей в 1 и 2 ДК.

Важно! Какую бы загвоздку вы ни выбрали вместо катализатора, установить ее можно только на исправно исправный лямбда-зонд. Определить этот параметр способны мастера нашей автомастерской.

Самодельный прибор нужно сделать строго по схеме, где он вам пригодится:

• бланк;
• набор отверток;
• ключей.

Собирать элемент необходимо в строгой последовательности. Если что-то пойдет не так, машина может заглохнуть и больше не заводиться, во избежание таких последствий обратитесь в профессиональную автомастерскую.

Процесс установки

Процесс установки требует соблюдения определенных шагов. Если вы не уверены в своих силах, лучше обратиться к профессионалам, которые не только точно и качественно проведут монтаж, но и предоставят гарантии на выполненные услуги.

В процессе установки мастер автосервиса сделает следующее:

1. Поставит машину на специальную эстакаду, чтобы получить свободный доступ к пространству под днищем.
2. Отсоедините отрицательную клемму на аккумуляторной батарее и открутите верхний щуп, затем второй, если есть.
3. Вверните лямбда-зонд в защелку и поставьте датчик на место.
4. Включает аккумулятор и проверяет работоспособность машины.

Специалисты автосервиса учитывают все нюансы вашей модели автомобиля при установке.При необходимости проводится дополнительная компьютерная настройка электроники. Причем проверка работоспособности будет проверяться не на глаз, а с помощью специальных датчиков, как на холостом ходу, так и во время движения.

Совет: если вы решили проводить ремонт самостоятельно, не стоит пытаться поставить загвоздку на второй датчик, так как он отвечает только за сгорание каталитического нейтрализатора и не влияет на работу системы.

Доверьте работу профессионалам, чтобы не тратить лишние деньги на восстановление машины после «несанкционированного» ремонта.

Как поставить электронную заглушку лямбда-зонда

Еще один вариант устранения ошибок после снятия катализатора — обманка электронного лямбда-зонда. Это более сложный механизм, который проще купить, чем собрать самому. Но при этом не только исключит вмешательство в работу иномарки, но и отрегулирует качество топлива, обеспечив правильную работу двигателя.

Само по себе это устройство представляет собой однокристальный микропроцессор, который анализирует состояние каталитического нейтрализатора.Он получает информацию от первого датчика и отправляет сигнал процессору машины. Электроника иномарки распознает этот поток данных как исправную работу катализатора в системе очистки выхлопных газов.

Для сборки электронного лямбда-зонда потребуется:

• паяльник с канифолью или оловом для сборки микросхемы;
• резистор 1 МОм;
• неполярный конденсатор емкостью 1 мкФ.

При создании элемента используется простая схема подключения.Если вы не разбираетесь в электротехнике, лучше купить готовое устройство и отправиться в автомастерскую для профессиональной установки и настройки компьютера.

Электронная или механическая обманка для лямбда-зонда

Сложность установки обманки лямбда-зонда в механическом или электронном исполнении заключается в последующей настройке электроники автомобиля. Это необходимо для того, чтобы ваша машина не выдавала ошибок или неисправностей даже после сотен тысяч километров.

Обращаясь к нашим мастерам, вы можете быть уверены в качестве выполненных работ. В этом случае мы можем взять на себя полное удаление катализатора с прошивкой и установкой trompe l’oeil.

На все услуги предоставляются гарантии, при этом мы не возвращаем иномарку, пока не будем уверены, что наша работа выполнена на 100%. Звоните или приезжайте прямо сейчас, чтобы забыть о любых неисправностях в выхлопной системе.

Механическая загвоздка. Блог ›« капут катализатор »или« как обмануть второй лямбда-зонд »

На моей машине, но я знаю, что при проверке двигателя датчик (лямбда-зонд) сгорит, потому что он будет получать меньше кислорода.А потому горящая лампочка Check Engine в месте с повышенным расходом топлива будет напрягать. Хотелось бы узнать, как обмануть лямбда-зонд ? И можно ли вообще обмануть этот кислородный датчик (лямбду)?

Аноним

18.03.2013, 13:53

Поставил металлическую корягу, всего минут 5 надевал. Открутил датчик, прикрутил корягу, прикрутил датчик. Стирал ошибку, скинул клемму АКБ на 15 минут. Дали гарантию, езжу уже месяц, ошибка не появляется.Взял здесь https://vk.com/obmankaekb.

Аноним

7 января 2015 г. 10:43

Первый электронный метод: _

Это задержка, которая создает постоянное давление, соответствующее среднему показанию после датчика концентрации кислорода. Но этот метод борьбы состоит только в том, что нет. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на исправность катализатора.

Второй электронный метод: _

Довольно распространенный, это «эмулятор», который состоит из сопротивления и конденсатора.Такая загвоздка усредняет показания датчика кислорода, расположенного после катализатора. Этот вариант применим к более широкой гамме автомобилей, но по сути мало чем отличается от предыдущего варианта. Это также вызывает повторное обогащение топливной смеси. Поэтому машина будет плохо ездить, но в выхлопном тракте появится повышенный слой сажи, что говорит о том, что не все так гладко, и на многих машинах она тоже появится.

Третий электронный метод: _

Микропроцессорный эмулятор катализатора.Довольно распространенный метод подмены лямбды. Но есть некоторые сложности в установке и настройке. Но такое устройство за счет программируемой передаточной характеристики дает возможность обеспечить правильную работу системы управления двигателем.

Механический первый вариант: _

Прокладка для лямбда-зонда. Он представляет собой трубку (винт) длиной 50-100 мм, с одной стороны к ней прикручен датчик, а с другой — небольшое отверстие для ограничения циркуляции выхлопных газов.Таким образом, получается, что газовая смесь усреднена, так как датчик удален дальше от выхлопных газов, и соответственно он получает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем. Фактически, это механический аналог предыдущего. Отличие в том, что есть недостаток — длина проставки-приемника может не позволять вкручивать его в штатное место щупа и гайку приходится приваривать в другом месте выхлопной трубы, но строго под углом 45 °. ? сверху вниз.

Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — Прокладка для лямбда-зонда со встроенным миниатюрным каталитическим элементом. Интегрированный платино-родиевый каталитический элемент повышенной эффективности, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, который эквивалентен составу стандартного катализатора. Единственный недостаток — стандартный зонд тоже поднимается, хотя и не как в предыдущем варианте на 50-100 мм, а только на 32 мм, но тем не менее иногда установка зонда с проставкой бывает проблематичной.Несмотря на всю сложность, все очень просто. После установки проставки-заглушки катализатора можно

Сегодня качество отечественного бензина оставляет желать лучшего. Все те примеси, которые очень часто добавляются, приводят к ряду поломок и нарушений. И одна из основных поломок — неисправность лямбда-зонда или катализатора. А замена катализатора обходится автолюбителям в кругленькую сумму, что приводит к тому, что зачастую они сами выбивают керамический катализатор. Но это приводит к другой проблеме — на приборной панели появляется сигнал Check Engine, который сигнализирует об отсутствии катализатора.Многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автолюбители сами допускают ошибки, приводящие к поломке датчиков. Вот пример самых распространенных:

1. Использование топлива, не подходящего для двигателя;

2. При креплении датчиков используются герметики, в состав которых входит силикон; или те, которые снижают их пластичность при комнатной температуре;

3. Множественные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопная труба доведена не ради красоты, а в практических целях. Ведь если выхлоп смотрит вверх, значит, машина проходит по грязи или глубокому броду, не втягивая влагу в трубу.

Если брать автомобили, соответствующие экологическому стандарту ЕВРО-4, то у них есть два лямбда-зонда (далее — датчик): первый расположен перед, а второй — за катализатором. И, как правило, чаще всего выходит из строя второй из датчиков. Сигналы, полученные от этих датчиков, должны быть разными. Но если владелец автомобиля снял катализатор или заменил его на пламегаситель, или, что более вероятно, потребуется замена одного из датчиков, то сигналы, полученные от этих двух датчиков, начнут совпадать, что приведет к срабатыванию аварийный режим. А это, в свою очередь, приводит к тому, что контроллер выбирает усредненные параметры для впрыска.То есть расход топлива увеличивается, а вместе с тем падает мощность двигателя, появляется нестабильность в его работе на холостом ходу … Ну и на приборной панели загорается Check Engine.

Это интересно! В одном американском городе недавно проводились соревнования, по правилам которых участники должны были идентифицировать марку спорткара по звуку. «С легкостью!» — ты говоришь? И с закрытыми глазами? Всего в соревнованиях приняли участие около 150 автомобилей, а звуки Ferrari и Subaru стали лидерами опознавания!

Если автомобиль более старый, то, как правило, устанавливается только один датчик.Он расположен перед катализатором. Это интересно: самый первый кислородный датчик был деталью, которая представляла собой очень чувствительный элемент, не снабженный нагревателем. Он нагревался выхлопными газами, поэтому на этот процесс требовалось время.

Одним из решений этой проблемы является загвоздка лямбда-зонда, которую вы можете сделать самостоятельно, и это будет стоить дешевле, чем покупка нового датчика. Всего существует три типа обмана лямбда-зонда:

механическое

Электронный

мигающий

Механический тип обманки

Если вы выбрали механическую обманку, то вместо катализатора устанавливается так называемая «проставка», или, как ее еще называют, втулка.Поместите его между выхлопной трубой и датчиком. Размер этой детали, как видно на чертеже обманки лямбда-зонда, строго определен, и она изготовлена ​​из бронзы или жаропрочной стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы будут попадать в проставку. Внутри прокладки помещается керамическая крошка, предварительно покрытая каталитическим слоем. В результате взаимодействия выхлопных газов с керамической стружкой происходит окисление, что приводит к снижению концентрации вредных веществ на выходе.Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за нормальную работу катализатора.

Для того, чтобы самостоятельно установить проставку, нужно выполнить несколько простых действий. Необходимо загнать машину в яму / эстакаду и отключить минусовую клемму. Затем находим датчик и откручиваем. Далее подключаем минусовую клемму и запускаем двигатель. Если после этого блок управления электронным блоком выдает ошибку — повторяем процедуру еще раз. Этот вид уловок самый экономичный.

Этот тип trompe l’oeil отлично подходит для всех автомобилей, как отечественных, так и импортных. Это интересно: согласно исследованиям британской страховой компании Churchill, прямоточный глушитель увеличивает мощность автомобиля в среднем на 5%, но при этом ухудшает слух водителя на 2-3% в течение года. интенсивная эксплуатация автомобиля.

Электронная обманка типа

Сделать электронную обманку уже намного сложнее.Самые продвинутые автомобилисты самостоятельно выпаивают схему и делают загвоздку с помощью одного резистора или одного конденсатора. Для самого простого электронного трюка вам понадобится:

— конденсатор (неполярный) К10-17Б имп., 1мкФ Y5V, +/- 20%, 1206 (Номер позиции: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 МОм (Номер позиции: 51741)

Паяльник

Припой, канифоль, изолента

Электронная заглушка установлена ​​на проводах, идущих от датчика к разъему.На некоторых автомобилях разъем расположен в туннеле между сиденьями водителя и пассажира. Также он может располагаться как в моторном отсеке, так и под торпедой. Вот так выглядит схема подключения.

Чаще всего задают вопрос: «Куда поставить конденсатор?» Если смотреть со стороны разъема, сначала идет конденсатор, а затем резистор.

Важно! Обязательно отсоедините отрицательную клемму перед началом работы.Когда все соединения подключены, то их нужно хорошо заизолировать. Лучше всего поместить всю схему в пластиковый ящик и залить эпоксидным клеем.

Соединение лучше всего делать в том месте, где гофра легко разъединяется, а затем закрывать ею изоляцию. Также в продаже есть специальные устройства с микропроцессором — эмуляторы.

Важно! Эмулятор лямбда-зонда — это не уловка. Он обеспечивает правильную работу блока управления, а не просто обманывает его.Установленный в эмуляторе микропроцессор оценивает выхлопные газы и анализирует ситуацию с обработкой сигнала с первого датчика. И после этого выдает сигнал, соответствующий сигналу второго рабочего датчика.

мигающий

Кроме обмана есть еще и перепрошивка блока управления. Повторная перепрошивка заключается в том, что после нее блок управления перестает учитывать сигнал датчика, установленного за катализатором.В своей работе он руководствуется только сигналом датчика, установленного перед катализатором.

Следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют действующим европейским экологическим нормам. Как вариант, можно обратиться к известному специалисту, который с помощью некоторых изменений в программе отключит прием блоком управления сигналов от второго датчика, в результате чего получится трюк с катализатором.

Также можно заказать / купить прошивку через интернет или на рынке, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьезным поломкам двигателя.

Подпишитесь на наши ленты в

Приветствую всех Ланосоводов.
18 января исполнился год владения Ланосом. В честь этого знаменательного события я решил написать этот блог.
Это моя первая запись, поэтому по моей инициативе и не судите меня строго, я только учусь.
Небольшое лирическое отступление:
В общем, я молодой водитель, получил права в декабре 2013 года, но свою Ланку купил 18 января 2014 года. Первая машина вы сами понимаете мои чувства и кайф, как первую свидание в 15 лет. Стаж работы в авто на тот момент был нулевой и купил я его как показало время в удручающем (мягко говоря) состоянии. Что стало вылезать, рассказывать не буду, потому что блог не об этом. Несколько раз ездила на ремонт в сервис, стоимость запчастей и столько же на работы (а это минимум) меня сильно огорчали.Короче почесал репу и решил, что буду делать сам (мурзилка и гугл в помощь) а руки вроде не от … опыта, спасибо деду мопеды разбирали и собирали все детство. Из сложного, что сделал сам, была замена помпы, ролика и ремня. Потом была замена прокладки ГБЦ. В целом машину уважаю. Я поехал на ней к морю со своей семьей, поэтому она даже не издала ни звука.
Ну ладно, отвлекся.Вернемся к теме.
В феврале 2014 г. сломал гофру. Я влетел в свой двор, а в утрамбованном снегу был камень. Удар и Ланка превратились в трактор Беларусь без глушителя. Поехал в сервис поменять гофру полуавтомата, у меня ее нет. Ушел из машины, через час звонок — сняли переднюю трубу с катализатором, приварили новую гофру, но катализатор забит ломом, прочистили ломом. Приехал за машиной, ищу, без катализатора было немного громче, но я привык так реагировать, как будто раньше задыхался, а теперь дышал.Предупредил, что Джеки Чан может выйти. И действительно через 50 км вылез. Сходил на диагностику и подключил прибор вердикт 0420. Ошибка стерлась и сняли 800 руб. Почесываю репу, но он снова вылезет. И чтобы каждый раз выкидывать 800. Я начал рыть инет в поисках решения проблемы. Перепрошивать мозги не хотел и никаким хитростям не доверял. В итоге заказал на ebay eml327 и стал сам диагностировать и сбрасывать ошибки, помню, купил за 150 руб.(www.ebay.com/itm/Super-Mi…_Automotive_Tools&vxp\u003dmtr). Так что ехал до октября, все сбросил ошибку 0420. Надоело. Покопавшись на авито, нашел тех, кто занимается обманом и заказывал на свой страх и риск. Поступил и сразу в гараж. Собственно эта процедура касается владельцев Ланосов с 2008 Евро 3. Нужен ровно ключ 22-24 (не помню), ВДЕШКА, графитовая смазка, яма, прямые руки и 30 минут времени.
Процесс установки:
Прыгаем в яму, находим впускной патрубок и перед гофрой находим второй лямбда-зонд.Опрыскиваем ВЕДЕШКОЙ и коптим 5-10 минут. Откручиваем.

Уловка лямбда-зонда (другие названия — эмулятор катализатора, уловка катализатора или просто уловка второй лямбды) — это устройство, корректирующее сигнал второй лямбды (ДК, кислородный датчик), поступающий в автомобиль. ЭБУ.

Установка этого устройства является вынужденной мерой, необходимой в случае удаления катализатора или его замены на пламегаситель. В противном случае значения сигналов с первой и второй лямбды совпадут и электроника автомобиля «поймет», что катализатора нет или он не работает.В результате запустится аварийный режим работы двигателя, что повлечет за собой резкое увеличение расхода топлива и снижение общего ресурса ДВС.

Внимание! Подмена лямбда-зонда ставится только на исправный лямбда-зонд! Он не может избавить от лямбда-ошибок (P0130 — P0167) и не даст возможности эксплуатировать автомобиль с неисправным лямбда-зондом. Это просто устройство, которое желаемым образом меняет показания, полученные исправным кислородным датчиком!

Механическая заглушка

По типу конструкции различают два типа trompe l’oeil — механическую и электронную.Первый вид трюков показан на фото. Он изготовлен из устойчивой к высоким температурам стали небольших прокладок с каталитическим наполнением для лямбда-зонда. Оказывается, кислородный датчик начинает анализировать смесь, прошедшую через миникатализатор. Это позволяет получить слегка заниженный показатель содержания кислорода в смеси, а электроника машины считает, что катализатор правильно сжигает избыток CO и CH.

Электронная заглушка 1

вариант 2

Электронная коряга — это небольшой модуль размером со спичечный коробок (пример на фото.Он преобразует сигнал, поступающий от лямбда-зонда к блоку управления, по специально заложенной схеме. В результате погашается ошибка катализатора (обычно P0420), что неизбежно в случае удаления газового катализатора из выхлопной системы.

Устройство и работа лямбда-зондов:

Лямбда-зонд работает по принципу гальванической ячейки с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее нанесены электропроводящие пористые платиновые электроды.Лямбда-зонд обеспечивает эффективное измерение концентрации остаточного кислорода в выхлопных газах после прогрева до температуры 300-400 градусов Цельсия. Только в таких условиях циркониевый электролит приобретает проводимость, а изменение концентрации кислорода на его поверхности приводит к появлению выходного напряжения на электродах лямбда-зонда.

Срок службы кислородных датчиков практически полностью зависит от качества бензина. Присадки, присутствующие в поддельном бензине, вступают в химический контакт с платиной.В результате лямбда-зонд выходит из строя.

Всем мир)))

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. При выходе из строя двигатель начинает работать в аварийном режиме. Сможете ли вы сами решить проблему?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик регистрирует количество кислорода в выхлопных газах автомобиля и передает его на панель управления.В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая поступает в камеру сгорания. У большинства моделей есть два зонда: один перед катализатором, а другой — за ним. Во время эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающий знак на панели. Чаще всего лямбда-зонд не подлежит ремонту.Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Они предлагают использовать специальный автомобильный трюк, который позволит двигателю нормально работать и отключить сигнализацию Check Engine.

Совет: не отключайте и не блокируйте один из датчиков полностью, это не решит проблему, а приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

• установить втулку механическую;
• подключить простую электронную схему;
• перепрошивка контроллера.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический способ (с чертежами отвертки)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали потребуется:

• металлическая заготовка;
• обрабатывающий станок;
Отвертка
• ;
Набор ключей
• .

Механическая коряга из бронзы может быть изготовлена ​​вручную или по заказу специалиста

Изготовить деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок.В крайнем случае можно заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:

После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-обманку. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:

Перед началом работы отсоедините отрицательную клемму.Все соединения должны быть хорошо изолированы. Оптимальным вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной заглушки должны быть хорошо изолированы

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключаются, но обойдутся они дороже самодельной схемы.

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли самому делать

Еще один вариант обмана — перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильном выполнении восстановить прежнюю работу компьютера будет сложно. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока.Поэтому доверить такую ​​работу стоит только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов тромплей

При установке фальшивки стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

1. Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
2. Повреждение проводки и контроллера из-за неправильной пайки цепи.
3. Ошибки в работе бортового компьютера.
4. Повреждение датчиков.

Работать с любой электроникой нужно очень аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно внимательно следовать инструкции.

Совет: не стоит заказывать обман в Интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать заглушку и установить ее, чтобы последняя не выглядела негативной для бортового компьютера или двигателя.

Установка загвоздки на второй лямбда-зонд. Что такое лямбда-зонд snag

Первый электронный метод: _

Это задержка, которая генерирует постоянное напряжение, соответствующее среднему показанию после датчика концентрации кислорода.Но этот метод борьбы состоит только в том, что нет. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на исправность катализатора.

Второй электронный метод: _

Довольно распространенный, это «эмулятор», который состоит из сопротивления и конденсатора. Эта ошибка усредняет показания датчика кислорода после катализатора. Этот вариант применим к более широкой гамме автомобилей, но по сути мало чем отличается от предыдущего варианта.А еще вызывает дообогащение топливной смеси … Поэтому машина плохо ехать, но в выхлопном тракте появится повышенный слой сажи, что говорит о том, что не все так гладко, и на многих она тоже появится. машины.

Третий электронный метод: _

Эмулятор катализатора на базе микропроцессора. Довольно распространенный метод подмены лямбды. Но есть некоторая сложность в установке и настройке. Но такое устройство за счет программируемой передаточной характеристики дает возможность обеспечить правильную работу системы управления двигателем.

Механический первый вариант: _

Прокладка для лямбда-зонда. Он представляет собой трубку (винт) длиной 50-100 мм, с одной стороны ввернут датчик, а с другой — небольшое отверстие для ограничения циркуляции выхлопных газов. Таким образом, получается, что газовая смесь усреднена, так как датчик удален дальше от выхлопных газов, и соответственно он получает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем.Фактически, это механический аналог предыдущего. Отличие в том, что есть недостаток — длина проставки-приемника может не позволять вкручивать его в штатное место щупа и гайку приходится приваривать в другом месте выхлопной трубы, но строго под углом 45 °. ? сверху вниз.

Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — проставка для лямбда-зонда со встроенным миниатюрным каталитическим элементом.Интегрированный платино-родиевый каталитический элемент с повышенной эффективностью, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, который эквивалентен составу выхлопных газов, прошедшему через стандартный катализатор. Единственный недостаток — стандартный щуп тоже поднимается, правда не как в предыдущем варианте на 50-100 мм, а всего на 32 мм, но все же иногда установка щупа с проставкой бывает проблематичной. Несмотря на всю сложность, все очень просто. После установки проставки-заглушки катализатора можно

Лямбда-зонд — датчик кислорода, важная часть выхлопной системы автомобиля, отвечающая современным стандартам EURO-4 или выше.Этот датчик определяет количество кислорода в выхлопных газах, когда они проходят через катализатор. Сегодня автопроизводители устанавливают на свои автомобили два датчика — один перед катализатором, второй — после него.

Лямбда-зонд не подлежит ремонту; в случае поломки весь датчик заменяется на новый. Перед своей «смертью» он ужасно действует на нервы и выдает различные ошибки. Чаще всего это происходит из-за неисправности катализатора.

Обычно автовладельцы, чтобы не покупать новый катализатор, вставляют вместо него пламегаситель или просто вырезают.Таким образом, выхлопные газы не проходят через катализатор и показания первого датчика и второго совпадают. По этим показателям электронный блок управления двигателем выдает ошибку «проверьте двигатель», которая отображается на приборной панели, и начинает редактирование горючей смеси, поступающей в камеры сгорания. После этого двигатель переходит в аварийный режим работы из-за неверных показаний датчиков и новых ошибок, меняет поступающую в двигатель смесь, что увеличивает расход топлива, снижает КПД и стабильность «сердца» железного друга.

Есть два решения этой проблемы. Первый способ — установить декодер лямбда-зонда, а второй — прошить электронный блок управления путем загрузки нового программного обеспечения.

Электронные и механические лямбда-зонд

Механический лямбда-зонд с защелкой — бронзовая прокладка необходимого размера, внутри с керамической крошкой, аналогичной по структуре катализатору. Суть метода — заставить датчик поверить в наличие и исправность катализатора.При этом газы проходят через отверстия проставки, фильтруются через керамическую стружку, это приводит к окислению СО и СН кислородом, от чего их концентрация уменьшается. Затем датчик передает «правильные» показания в ЭБУ.

Электронный лямбда-зонд — это небольшой микрокомпьютер, который обрабатывает данные с первого датчика, самостоятельно формирует индикаторы для второго датчика, который необходимо установить после работающего катализатора, и отправляет их в «мозги».Этот микропроцессор не только устраняет ошибки из-за неисправности второй лямбды и «каталитического нейтрализатора», но и обеспечивает правильную и бесперебойную работу всей системы.

Прошивка ЭБУ

Еще один способ решить проблемы со вторыми лямбдами и катализатором — это установка новой прошивки. При этом изменяется программный код блока управления, в котором исключены все данные, сигналы и индикаторы второй лямбды, то есть сам датчик становится бесполезным и ненужным, и дальнейшая коррекция топливной карты происходит на основе показания первого кислородного датчика.

Большинство автомобилей с завода снабжены такой прошивкой. Эти прошивки также помогают изменить топливную карту двигателя, за счет чего достигается экономия топлива или повышение эффективности работы.

Сколько стоит купить лямбда-зонд

Приобрести датчик кислорода trompe l’oeil можно в специализированном магазине автозапчастей. Цены на покупку заглушки в Москве:

• Обычная механическая заглушка без миникатализатора FortLuft.Данное устройство подходит для автомобилей до 2001 модельного года. Стоимость за штуку 500 руб.
• Обман для второго датчика с металлическим мини-катализатором, подходит для авто с нормой Евро-4. Стоимость одной шутки 1150 рублей.
• Коряга угловая обойдется от 1400 руб.
• Электронная заглушка лямбда-зонда или эмулятора катализатора будет стоить от 1500 рублей, плюс работы по установке обойдутся в 500 рублей.

Уловка лямбда-зонда своими руками

Чаще всего механический тромпель изготавливается из металла из бронзы или жаропрочной стали.Идея метода заключается в том, что нужно заставить кислородный датчик дышать не «полным носом». Для этого его немного удаляют из выхлопной трубы и от потока выхлопных газов; он будет «дышать» через маленькое отверстие. Таким образом, к датчику будет поступать меньше газов, и он поверит в существование исправного катализатора.

Для изготовления самой проставки нужно взять чертеж и обратиться с ним к токарю. Когда вы получаете в руки новую деталь, мало что остается сделать.Необходимо снять клеммы с АКБ и с ямы или на подъемнике, сначала снять электронный разъем, а потом открутить лямбда-зонд. Самое главное — аккуратно его откручивать, всегда следует помнить, что датчик не подлежит восстановлению и в случае его поломки придется покупать новый.

Не знаете, как правильно зашпаклевать машину? Выяснить .

: подробная инструкция.

Если он не откручивается, его ни в коем случае нельзя выбивать молотком, обрывать резьбу или нагревать.Когда диск оказывается у нас в руках, вместо него сначала вкручиваем заглушку, а потом в нее вкручиваем снятый ранее датчик.

Себестоимость данного вопроса напрямую зависит от токаря и от стоимости его материалов.

Конечно, можно сделать и электронную загвоздку. Главный навык, от которого будет зависеть результат — умение паять электрические детали или наличие рядом человека с необходимыми навыками.

Если у вас есть эти навыки, то вам понадобятся:

• Паяльник с тонким наконечником
• Канифоль
• Резистор 1 МОм
• Конденсатор 1 мкФ

В этом случае все данные с датчика поступают в электронный блок управления.Чтобы внедрить самодельную хитрость, в первую очередь отсоединяем клеммы от аккумулятора, затем необходимо подготовить провод, идущий от самого датчика к разъему. Перед нами 4 провода, из них 2 черных, один белый и другой синий. Необходимо разрезать синий провод и подключить обратно через припой к резистору. Затем нужно припаять конденсатор между белым и синим проводами. В конце все нужно тщательно заизолировать термоусадочной или изолентой.Прежде чем заниматься подобным обычаем, подумайте, стоит ли покупать электронную заглушку или эмулятор катализатора, прежде чем самостоятельно разбирать проводку.

Еще одно решение этой проблемы — переписать блок управления. Не рекомендуется делать это самостоятельно без наличия оборудования и необходимых навыков и знаний. Если вы попытаетесь использовать этот метод для решения проблемы без опыта, то велик риск испортить оригинальную прошивку движка, получить которую очень проблематично.Поэтому стоит обратиться к хорошему профессионалу, который качественно выполнит за вас эту работу.

Какие могут быть последствия в связи с установкой различных типов CD trompe l’oeil

Если вы все делаете самостоятельно, то все работы выполняются на ваш страх и риск, а значит, последствия могут быть как положительными и отрицательный. При неправильной установке могут возникнуть различные неисправности. Например: неисправности мотора из-за неправильного приготовления смеси, повреждение проводов при введении самодельной обманки, повреждение датчика и различные ошибки автомобильного «мозга».

Результат

Перед тем, как что-то делать самостоятельно, всегда нужно здраво оценивать свои сильные стороны, если вы уверены — то, пожалуйста, если все еще нет, то обратитесь к мастерам. Да, на СТО вам тоже, скорее всего, не дадут гарантий относительно дальнейшей работоспособности после откручивания лямбды, но вам все же стоит обратиться в сервис, где профессионалы установят либо механические, либо электронные фокусы, либо, в крайнем случае, прошивки и Специалисты по настройке загрузят новый программный код для вашего ЭБУ.

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, DK) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Этот миниатюрный прибор (обычно устанавливаются 2 и более лямбда-зонда) контролирует содержание O2 в выхлопных смесях автомобиля, за счет чего выброс токсичных отходов в атмосферу значительно снижается.

При некорректной работе ДК или отключении лямбда-зонда может нарушиться работа силового агрегата, из-за чего мотор перейдет в аварийный режим (загорится панель Check Engine).Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Механическая защелка лямбда-зонда («отвертка»)

«Ввертыш» — втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полости заполнены керамической стружкой со специальным каталитическим покрытием. Благодаря этому выхлопные газы догорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.

Самодельная заглушка лямбда-зонда, схема которой представлена ​​ниже, проста в изготовлении. Для этого необходимо подготовить:

• заготовку;
• отвертка;
• Набор ключей.

На обрабатывающем станке сделана загвоздка. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда-зонда выглядит следующим образом:

• Поднимите автомобиль на эстакаду.
• Отсоедините отрицательную клемму на аккумуляторной батарее.
• Откручиваем первый (верхний) зонд (если их два, то снимаем тот, который находится между катализатором и выпускным коллектором).
• Вверните лямбда-зонд в проставку.
• Переустановить «усиленный» датчик.
• Подключаем клемму к АКБ.

Здорово! Обычно механическая загвоздка второго лямбда-зонда не производится, так как этот ДК защищен катализатором и только контролирует его состояние.Самый чувствительный — это первый датчик, который устанавливается ближе всего к коллектору.

После этого должна исчезнуть системная ошибка «Check Engine». Если этот способ не сработает, можно воспользоваться более дорогим приемом.

Электронная заглушка

Другой способ устранения проблем постоянного тока — электронная заглушка лямбда-зонда, схема которой представлена ​​ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепь-ловушка, подключенная к проводке от датчика к разъему, позволит системе быть «грубой».Благодаря этому в ситуации, если лямбда-зонд вышел из строя, силовой агрегат продолжит исправную работу.

Здорово! Места установки такой trompe l’oeil могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпеде или в моторном отсеке.

Схема смешивания представляет собой однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их в показания второго датчика и отправляет соответствующий сигнал процессору автомобиля.

Для установки заглушки такого типа понадобится схема подключения лямбда-зонда, которая выглядит так.

Как видите, распиновка лямбда-зонда разная (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления читерского устройства вам понадобятся:

• паяльник с острым наконечником и припоем;
• канифоль;
• конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0.25 Вт;
• нож и изолента.

Здорово! Перед установкой схему лучше всего поместить в пластиковый корпус и залить «эпоксидкой».

• Отсоедините отрицательную клемму аккумулятора.
• «Рассечь» провод, идущий от самого ДК к разъему.
• Обрежьте синий провод и подключите его обратно через резистор.
• Припаяйте неполярный конденсатор с белым и синим проводами.
• Изолируйте соединения.

Ниже представлена ​​схема трюка лямбда-зонда своими руками для распиновки на 4 провода.

На завершающем этапе у вас должно получиться следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах есть готовые схемы трюков, которые легко установить даже начинающему водителю.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решают переписать блок управления, блокируя тем самым обработку сигналов от второго кислородного датчика.Однако следует учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, так как вернуться к заводским настройкам будет практически невозможно и дорого. Поэтому самостоятельно выполнять такие манипуляции не рекомендуется. То же самое и с готовыми прошивками, которые продаются в Интернете.

Здорово! При перепрошивке удаляются лямбда-зонды.

Если вы все же хотите прошить систему, то обратитесь к грамотному специалисту, который может отключить получение данных ДЦ с помощью специализированного оборудования.

Также следует учитывать, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки подделки

Нужно понимать, что любая загвоздка устанавливается на риск автовладельца. Если установка была произведена неправильно, то могут возникнуть следующие проблемы:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
• Если цепь не припаяна должным образом, это может привести к повреждению проводки.
• Во время установки трюка вы можете повредить датчики кислорода, после чего вы даже не узнаете об их неисправности (так как у вас уже будет установлен трюк).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от обмана, он не «обманывает» блок управления, а лишь обеспечивает его правильную работу путем преобразования сигнала постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные приспособления, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство влияет на работу «жизненно важных» систем.Поэтому рекомендуется устанавливать trompe l’oeil только в том случае, если вы понимаете работу такого плана.

Владельцы подержанных автомобилей часто сталкиваются с проблемой выхода из строя каталитического нейтрализатора … Новая деталь стоит дорого, поэтому редко кто меняет неисправный катализатор на исправный. Обычно вместо него устанавливается пламегаситель. Нюансы такой замены мы уже обсуждали.

Лямбда-зонд и обманка. Фото — drive2

В этом случае остается вопрос, что делать с лямбда-зондом (датчиком кислорода)? На автомобилях, соответствующих экологическим нормам Евро-3 и выше, их установлено как минимум два, а второй как бы «проверяет» работу катализатора — его значения сравниваются с показаниями первого датчика. .Если ЭБУ рассчитан на работу с двумя лямбдами, то без сигналов от обоих датчиков у него не будет нормальной смеси. Так что надо как-то решить эту проблему. Один из вариантов — установить хитрость — так или иначе заставляем датчик передавать в ЭБУ не реальные данные, а те, которые нужны для нормальной работы.

Как работает лямбда-зонд?

Прежде чем говорить о способах обмана, будет полезно разобраться в принципе работы кислородного датчика.При изготовлении датчика используются диоксид циркония и оксид иттрия, а сам датчик имеет два электрода, один из которых «дышит» выхлопными газами автомобиля, а другой — обычным воздухом. Из-за разницы в количестве кислорода возникает сигнал, который передается на ЭБУ. При изменении состава смеси лямбда-зонды меняют напряжение, и диапазон может изменяться от 0,1 до 0,9 В. 0,1-0,3 В означает плохое, а 0,7-0,9 В — богатое. Оптимальным значением считается 0.4-0,6 В , именно к нему стремится ЭБУ в своей настройке.

Важный нюанс: кислородный датчик начинает работать только после прогрева до 300 градусов (что даже в выхлопной трубе не происходит мгновенно). Это не прихоть разработчиков, а необходимое условие, ведь именно при этой температуре циркониевый электролит начинает проводить ток. Прошивка ЭБУ учитывает такую ​​особенность кислородного датчика, поэтому после холодного пуска впервые может корректировать смесь без его участия.Во многих современных автомобилях используются обогреватели, в них есть дополнительный электрический провод, позволяющий датчику кислорода быстрее достичь рабочей температуры.

Это именно тот датчик, который нам нужно обмануть. В глобальном масштабе все trompe l’oeil делятся на два типа — механические и электронные.

Механический ободок

У данного вида фальшивок есть два подвида, но в их основе лежит один — металлическая втулка (ее еще называют проставкой или «отверткой») между выхлопной системой и датчиком кислорода … Гильза может быть длиной от 40 до 100 мм, но в любом случае принцип ее действия тот же — лямбда-зонд отведен от системы в сторону, через небольшой участок выхлопных газов в него попадает мало выхлопных газов. проставки, они усредняются по объему втулки и этого кислородного датчика достаточно для передачи информации, которая нужна ЭБУ.

Это самый простой и дешевый вариант, но для некоторых автомобилей достаточно, чтобы ЭБУ не выдавал и готовил нормальную топливно-воздушную смесь.Однако это не всегда срабатывает, потому что даже та небольшая фракция выхлопных газов, которая «летит» во втулку, не очищается. Поэтому они придумали другую версию механического trompe l’oeil. Втулка все та же, но внутри она не пустая, а заполнена керамической стружкой. Фактически вы получаете небольшой катализатор, но рассчитанный не на всю выхлопную систему, а только на датчик. Это более надежный тип подделки, потому что даже та небольшая часть выхлопа, которая подается на лямбда-зонд, «фильтруется», избыток кислорода окисляется, и датчик показывает оптимальные значения.

Преимущества механической обманки очевидны — она ​​очень дешевая, проставку можно сделать самому, либо купить за 500-1000 рублей (пустой вариант) или 1500-2000 рублей (с керамической фишкой). С установкой тоже проблем нет — лямбду открутил, втулку вкрутил, а кислородный датчик уже вкрутил — справится даже школьник.

Минусы тоже в наличии. Гильза значительно увеличивает длину конструкции, расположение нижних элементов не всегда позволяет нарастить лямбда-зонд — удлиненная конструкция может просто не поместиться.Тогда вам придется перенести место установки датчика, а это лишние работы болгаркой и сваркой, что сводит на нет простоту этого способа.

Электронные фокусы

Как мы уже видели, лямбда-зонд преобразует количество кислорода в выхлопе в электрический сигнал, необходимый ЭБУ. В этом случае нет необходимости создавать условия для датчика, чтобы он показывал правильно, вы можете просто смоделировать желаемый сигнал без фактического измерения … Так работает электронный обман.

Электронный лямбда-зонд. Фото — drive2

Самые крутые из них оснащены микропроцессором, могут учитывать работу первого кислородного датчика и очень точно имитировать выходной сигнал, но работают даже простые варианты, которые сможет собрать любой автовладелец, знакомый с пайкой. железо. За готовые образцы в магазине попросят 1500-3000 рублей, а если сделать самому, то на материалы можно выложить несколько сотен рублей.

Установка электронного трюка, по идее, проста, нужно «нарезать» провода, идущие от обманывающего датчика к ЭБУ. Сложность может заключаться в том, где идут эти провода. В некоторых моделях автомобилей до них добраться легко, в некоторых сложно. Информацию о том, где именно идет проводка и где лучше в нее «врезаться» (не обязательно делать это в районе, где установлен датчик, можно где угодно), для каждой модели авто нужно искать отдельно .

Кроме относительно дороговизны готовых имитаторов других минусов электронных уловок нет, а вот плюсов есть. Например, с электронной загвоздкой рабочий лямбда-зонд не нужен. Он может сломаться во время работы, но это не повлияет на стабильность работы системы. Иногда вообще хитрости ставят только потому, что не хотят покупать новый кислородный датчик, потому что он будет стоить дороже.

выводы

Конечно, при замене катализатора на пламегаситель можно вообще без хитростей, а просто перепрошить ЭБУ на Евро-2, в котором не учитываются показатели второго кислородного датчика.вариант хороший, но подходит не всем — на некоторые машины нет прошивок, может не быть рядом высококлассного специалиста и тд. К тому же перепрошивка может стоить значительно дороже. В таких ситуациях хитрости с лямбда-зондом тоже дадут желаемый эффект. Какой выбрать, механический или электронный, решать нужно в каждом конкретном случае индивидуально, в зависимости от модели автомобиля, наличия запчастей и предрасположенности самого владельца — что ему больше нравится паять или работать на токарном станке.

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, DK) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно 2 или более лямбда-зонда) контролирует содержание O2 в выхлопной смеси автомобиля, тем самым значительно снижая выброс токсичных отходов в атмосферу.

При некорректной работе ДК или отключении лямбда-зонда может нарушиться работа силового агрегата, из-за чего двигатель перейдет в аварийный режим (на панели загорится Check Engine).Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Механическая защелка лямбда-зонда («отвертка»)

«Ввертыш» — втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полости заполнены керамической стружкой со специальным каталитическим покрытием. Благодаря этому выхлопные газы догорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.

Самодельная заглушка лямбда-зонда, схема которой представлена ​​ниже, проста в изготовлении. Для этого необходимо подготовить:

• заготовку;
• отвертка;
• Набор ключей.

На обрабатывающем станке сделана загвоздка. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда-зонда выглядит следующим образом:

• Поднимите автомобиль на эстакаду.
• Отсоедините отрицательную клемму на аккумуляторной батарее.
• Откручиваем первый (верхний) зонд (если их два, то снимаем тот, который находится между катализатором и выпускным коллектором).
• Вверните лямбда-зонд в проставку.
• Переустановить «усиленный» датчик.
• Подключаем клемму к АКБ.

Здорово! Обычно механическая загвоздка второго лямбда-зонда не производится, так как этот ДК защищен катализатором и только контролирует его состояние.Самый чувствительный — это первый датчик, который устанавливается ближе всего к коллектору.

После этого должна исчезнуть системная ошибка «Check Engine». Если этот способ не сработает, можно воспользоваться более дорогим приемом.

Электронная заглушка

Другой способ устранения проблем постоянного тока — электронная заглушка лямбда-зонда, схема которой представлена ​​ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепь-ловушка, подключенная к проводке от датчика к разъему, позволит системе быть «грубой».Благодаря этому в ситуации неисправности лямбда-зонда силовой агрегат продолжит исправно работать.

Здорово! Места установки такой trompe l’oeil могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпеде или в моторном отсеке.

Схема смешивания представляет собой однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их в показания второго датчика и отправляет соответствующий сигнал процессору автомобиля.

Для установки заглушки такого типа понадобится схема подключения лямбда-зонда, которая выглядит так.

Как видите, распиновка лямбда-зонда разная (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления читерского устройства вам понадобятся:

• паяльник с острым наконечником и припоем;
• канифоль;
• конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0.25 Вт;
• нож и изолента.

Здорово! Перед установкой схему лучше всего поместить в пластиковый корпус и залить «эпоксидкой».

• Отсоедините отрицательную клемму аккумулятора.
• «Рассечь» провод, идущий от самого ДК к разъему.
• Обрежьте синий провод и подключите его обратно через резистор.
• Припаяйте неполярный конденсатор с белым и синим проводами.
• Изолируйте соединения.

Ниже представлена ​​схема трюка лямбда-зонда своими руками для распиновки на 4 провода.

На завершающем этапе у вас должно получиться следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах есть готовые схемы трюков, которые легко установить даже начинающему водителю.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решают переписать блок управления, блокируя тем самым обработку сигналов от второго кислородного датчика.Однако следует учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, так как вернуться к заводским настройкам будет практически невозможно и дорого. Поэтому самостоятельно выполнять такие манипуляции не рекомендуется. То же самое и с готовыми прошивками, которые продаются в Интернете.

Здорово! При перепрошивке удаляются лямбда-зонды.

Если вы все же хотите прошить систему, то обратитесь к грамотному специалисту, который может отключить получение данных ДЦ с помощью специализированного оборудования.

Также следует учитывать, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки подделки

Нужно понимать, что любая загвоздка устанавливается на риск автовладельца. Если установка была произведена неправильно, то могут возникнуть следующие проблемы:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
• Если цепь не припаяна должным образом, это может привести к повреждению проводки.
• Во время установки трюка вы можете повредить датчики кислорода, после чего вы даже не узнаете об их неисправности (так как у вас уже будет установлен трюк).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от обмана, он не «обманывает» блок управления, а лишь обеспечивает его правильную работу путем преобразования сигнала постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные приспособления, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство влияет на работу «жизненно важных» систем.Поэтому рекомендуется устанавливать trompe l’oeil только в том случае, если вы понимаете работу такого плана.

Тестирование широкополосного датчика кислорода Bosch LSU 4.2

Все значения, указанные в образце сигналов , являются типичными и применимы не ко всем типам двигателей.
Канал A показывает значение напряжения измерительной ячейки кислородного датчика.
Канал B показывает напряжение ячейки насоса кислородного датчика.
Канал C указывает управление с широтно-импульсной модуляцией (ШИМ) цепи нагревателя кислородного датчика.Канал D показывает ток через цепь нагревателя, управляемую ШИМ, видимым на канале C.
Math Channel показывает ток ячейки насоса, полученный по формуле Канал B / 38,7 Ом.

Диагностика формы сигнала

Конкретные условия и результаты испытаний см. В технических данных автомобиля

Типичные значения (двигатель при правильной рабочей температуре):

		Двигатель на холостом ходу: Датчик кислорода Измерительная ячейка Напряжение должно оставаться почти стабильным на уровне 450 мВ независимо от состояния заправки двигателя.
		Двигатель на холостом ходу: Датчик кислорода Напряжение элемента насоса будет расти и падать в зависимости от уровня содержания кислорода в выхлопной системе. В нормальных условиях работы напряжение будет оставаться фиксированным на уровне 0 В, что указывает на правильное стехиометрическое соотношение воздух-топливо 14,7: 1 (лямбда 1,0) Значения напряжения и тока элемента насоса имеют следующие характеристики: Лямбда> 1.0 (Lean) уменьшение напряжения на ячейке накачки, увеличение тока (+) Лямбда <1.0 (Rich) увеличение напряжения ячейки накачки, уменьшение тока (-)
		мгновенный тест WOT: Указывает на небольшое повышение напряжения Насосной ячейки в точке WOT (+ 30 мВ), поскольку содержание кислорода в выхлопной системе падает из-за ускоренного обогащения (кислород закачивается в измерительную камеру ).
		Прекращение подачи топлива из-за перебега : Указывает на падение напряжения насосного элемента (-158 мВ) во время прекращения подачи топлива из-за перебега двигателя. Следовательно, содержание кислорода в выхлопной системе увеличится. (Кислород откачивается из измерительной камеры . ) Переключение напряжения насосного элемента во время WOT и перебега подтверждает правильность работы кислородного датчика. Реакция на ускорение и замедление двигателя должна быть практически мгновенной, подтверждая, что время отклика датчика кислорода является эффективным.Активность ячейки Pump обычно измеряется с помощью миллиамперных зажимов, а не регистрируется напряжение. Учитывая, что значение сопротивления цепи Pump cell известно из теста, проведенного на шаге 2 выше , мы можем преобразовать записанное напряжение Pump cell в текущее значение, используя закон Ома (ток = вольт / сопротивление), поэтому устранение необходимости в зажиме миллиампер. См. Пункт 7 ниже и Пример формы сигнала 2 , где математический канал используется для выполнения этого вычисления и отображения тока ячейки насоса в качестве дополнительной формы сигнала.
		Двигатель работает: Подтверждает максимальный ток цепи нагревателя (1,6 А). Форма волны тока нагревателя должна отражать сигнал ШИМ, наблюдаемый в точке 6.
		Двигатель работает: Подтверждает хорошее управление ШИМ (> 2 Гц) нагревательного элемента кислородного датчика при переключении напряжения с 0 В на 13,5 В прибл. Чувствительный элемент в кислородном датчике требует минимальной рабочей температуры 300 ° C, и его необходимо будет контролировать на протяжении всей работы двигателя, чтобы обеспечить эффективное функционирование при сохранении надежности нагревательного элемента. Примечание: Могут быть случаи, когда ШИМ-управление кислородным датчиком останавливается PCM (во время начального WOT). Это зависит от производителя и в конечном итоге способствует снижению расхода топлива и выбросов за счет снижения электрической нагрузки на автомобиль. PCM может также изменять ШИМ-регулирование во время процесса разогрева, чтобы обеспечить достаточное рассеивание воды / конденсата в различных рабочих условиях окружающей среды.
		Захват формы сигнала остановлен: В приведенных выше примерах сигналов не измеряется напрямую ток, протекающий через ячейку насоса , но измеряется напряжение, которое также будет изменяться пропорционально протеканию тока (канал B). Учитывая значение сопротивления насосной ячейки , было измерено и подтверждено значение сопротивления цепи , равное примерно 38,7 Ом. мы можем включить это значение в 5-й черный математический канал , чтобы преобразовать напряжение Pump cell , измеренное с помощью канала B, в значение тока по закону Ома: Ток = напряжение / сопротивление. I = V / R Пока осциллограф собирает данные из Channel B , вы заметите, что 5-й черный математический канал появится в конце каждого снимка экрана.При остановке захвата (нажмите пробел или кнопку остановки) на экране появится математический канал . Используя буфер осциллограмм, вы можете просматривать снимки и измерять ток Pump cell из математического канала, который прямо пропорционален напряжению Pump cell .

Измерение активности широкополосного датчика кислорода с использованием метода падения напряжения, сопровождаемого законом Ома, устраняет необходимость в дорогостоящих миллиамперных клещах для измерения крошечных значений тока в диапазоне от 0.От 5 мА до 3,5 мА.

Дополнительная информация

Bosch Lambda Sensor Universal (LSU) 4.2 широкополосный датчик кислорода

Современные нормы выбросов требуют более жесткого контроля систем управления двигателем во всех диапазонах оборотов двигателя и нагрузок. Традиционный датчик кислорода может точно определять стехиометрическое соотношение воздух-топливо при 14,7: 1 (лямбда 1,0) с выходной мощностью примерно 450 мВ. Однако за пределами стехиометрической точки традиционный кислородный датчик будет выдавать либо сигнал богатой смеси (900 мВ), либо сигнал обедненной смеси (100 мВ) без указания того, насколько богатая или насколько бедная .Таким образом, управление двигателем будет компенсировать это путем регулировки подачи топлива (управление с обратной связью) вперед и назад (богатая / обедненная) в попытке поддерживать правильное стехиометрическое соотношение воздух-топливо. Поэтому традиционный кислородный датчик мог работать точно только в очень узком диапазоне соотношений воздух-топливо (14,7: 1), отсюда и название Узкополосный кислородный датчик .

Потребность в повышенной точности, более быстром времени отклика и надежности привела к модернизации узкополосного датчика кислорода до стандартного датчика кислорода, используемого сегодня всеми производителями, — датчика кислорода Wideband .

Широкополосный датчик кислорода часто называют широкополосным датчиком или датчиком воздушно-топливного отношения (датчик AFR) и может быть установлен как на бензиновых, так и на дизельных двигателях.

Название широкополосное происходит от способности датчика точно определять соотношение воздух-топливо в широком диапазоне от 10: 1 до 20: 1 (20: 1 — окружающий воздух), в отличие от способности узкополосного датчика определять только стехиометрическое соотношение 14,7 : 1.

Однако широкополосный датчик кислорода включает часть рабочих характеристик узкополосного датчика в виде измерительной ячейки .Измерительная ячейка подвергается воздействию атмосферного воздуха с одной стороны (эталонный воздух) и кислорода выхлопных газов в измерительной камере с другой. Предполагая, что содержание кислорода в измерительной камере поддерживается на заданном уровне, 450 мВ выводится из измерительной ячейки широкополосного датчика кислорода на PCM (канал A).

Поддержание правильного уровня кислорода в измерительной камере имеет первостепенное значение для обеспечения того, чтобы выходное напряжение измерительной ячейки оставалось как можно ближе к 450 мВ во всех условиях заправки.Это достигается насосной ячейкой .

Характеристики насосной ячейки таковы, что в зависимости от количества и направления тока, протекающего через насосную ячейку (управляемый PCM), кислород может закачиваться в измерительную камеру или из нее, , таким образом, поддерживая 450 мВ. выход измерительной ячейки .

Таким образом, ток, протекающий через насосный элемент , используется для прямого и точного определения соотношения воздух-топливо в широком спектре в результате содержания кислорода в выхлопных газах.

Управление нагревательным элементом широкополосного датчика кислорода имеет решающее значение для правильной работы датчика. Кислородные датчики, которые остаются ненагретыми, со временем «забиваются» и требуют замены, в то время как электрохимические реакции внутри датчика, которые обеспечивают транспортировку кислорода и генерацию напряжения, просто не могут происходить, если температура кислородного датчика не поддерживается.

Рисунок 6

Помогает ли загвоздка лямбда-зонд.Различные схемы обмана лямбда-зонда

Дата публикации: 16 января 2017 г.

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, DK) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно 2 или более лямбда-зонда) контролирует содержание O2 в выхлопной смеси автомобиля, тем самым значительно снижая выброс токсичных отходов в атмосферу.

При некорректной работе ДК или отключении лямбда-зонда может нарушиться работа силового агрегата, из-за чего двигатель перейдет в аварийный режим (на панели загорится Check Engine). Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Лямбда-зонд механический защелкивающийся («отвертка»)

«Ввертыш» — втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полости заполнены керамической стружкой со специальным каталитическим покрытием.За счет этого выхлопные газы догорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.

Самодельная заглушка лямбда-зонда, схема которой представлена ​​ниже, проста в изготовлении. Для этого необходимо подготовить:

• заготовку;
• отвертка;
• Набор ключей.

На обрабатывающем станке сделана загвоздка.Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда-зонда выглядит следующим образом:

• Поднимите автомобиль на эстакаду.
• Отсоедините отрицательную клемму на аккумуляторной батарее.
• Откручиваем первый (верхний) зонд (если их два, то снимаем тот, который находится между катализатором и выпускным коллектором).
• Вверните лямбда-зонд в проставку.
• Переустановить «усиленный» датчик.
• Подключаем клемму к АКБ.

Здорово! Обычно механическая загвоздка второго лямбда-зонда не производится, так как этот ДК защищен катализатором и только контролирует его состояние. Самый чувствительный — это первый датчик, который устанавливается ближе всего к коллектору.

После этого должна исчезнуть системная ошибка «Check Engine».Если этот способ не сработает, можно воспользоваться более дорогим приемом.

Электронная заглушка

Другой способ устранения проблем постоянного тока — электронная заглушка лямбда-зонда, схема которой представлена ​​ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепь-ловушка, подключенная к проводке от датчика к разъему, позволит системе быть «грубой». Благодаря этому в ситуации неисправности лямбда-зонда силовой агрегат продолжит исправно работать.

Здорово! Места установки такой trompe l’oeil могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпеде или в моторном отсеке.

Схема смешивания представляет собой однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их в показания второго датчика и отправляет соответствующий сигнал процессору автомобиля.

Для установки заглушки такого типа понадобится схема подключения лямбда-зонда, которая выглядит так.

Как видите, распиновка лямбда-зонда разная (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления читерского устройства вам потребуются:

• паяльник с малым жало и припой;
• канифоль;
• конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0.25 Вт;
• нож и изолента.

Здорово! Перед установкой схему лучше всего поместить в пластиковый корпус и залить «эпоксидкой».

• Отсоедините отрицательную клемму аккумуляторной батареи.
• «Рассечь» провод, идущий от самого ДК к разъему.
• Обрежьте синий провод и подключите его обратно через резистор.
• Припаяйте неполярный конденсатор с белым и синим проводами.
• Изолируйте соединения.

Ниже представлена ​​схема трюка лямбда-зонда своими руками для распиновки на 4 провода.

На завершающем этапе у вас должно получиться следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах есть готовые схемы трюков, которые легко установить даже начинающему водителю.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решают переписать блок управления, блокируя тем самым обработку сигналов от второго кислородного датчика.Однако необходимо учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, так как вернуться к заводским настройкам будет практически невозможно и дорого. Поэтому самостоятельно выполнять такие манипуляции не рекомендуется. То же самое и с готовыми прошивками, которые продаются в Интернете.

Здорово! При перепрошивке удаляются лямбда-зонды.

Если вы все же захотите прошить систему, то обратитесь к грамотному специалисту, который с помощью специализированного оборудования может отключить прием данных ДЦ.

Также следует учитывать, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки подделки

Нужно понимать, что любая загвоздка устанавливается на риск автовладельца. Если установка была произведена неправильно, то могут возникнуть следующие проблемы:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
• Если цепь не припаяна должным образом, это может привести к повреждению проводки.
• Во время установки трюка вы можете повредить датчики кислорода, после чего вы даже не узнаете об их неисправности (так как у вас уже будет установлен трюк).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от обмана, он не «обманывает» блок управления, а лишь обеспечивает его правильную работу путем преобразования сигнала постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные приспособления, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство влияет на работу «жизненно важных» систем.Поэтому рекомендуется устанавливать trompe l’oeil только в том случае, если вы понимаете работу такого плана.

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. При выходе из строя двигатель начинает работать в аварийном режиме. Сможете ли вы сами решить проблему?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик регистрирует количество кислорода в выхлопе автомобиля и передает его на панель управления.В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая поступает в камеру сгорания. У большинства моделей есть два зонда: один перед катализатором, а другой — за ним. Во время эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающий знак на панели. Чаще всего лямбда-зонд не подлежит ремонту.Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Они предлагают использовать специальный автомобильный трюк, который позволит двигателю нормально работать и отключить сигнализацию Check Engine.

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

• установить втулку механическую;
• подключить простую электронную схему;
• перепрошивка контроллера.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический способ (с чертежами отвертки)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали потребуется:

• металлическая заготовка;
• обрабатывающий станок;
Отвертка
• ;
• набор ключей.

Механическая коряга из бронзы может быть изготовлена ​​вручную или по заказу специалиста

Изготовить деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок.В крайнем случае можно заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:

После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-обманку. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:

Перед началом работы отсоедините отрицательную клемму.Все соединения должны быть хорошо изолированы. Оптимальный вариант — поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной заглушки должны быть хорошо изолированы.

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключаются, но обойдутся они дороже самодельной схемы.

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли делать самому

Еще один вариант обмана — перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильном выполнении восстановить прежнюю работу компьютера будет сложно. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока.Поэтому доверить такую ​​работу стоит только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов тромплей

При установке фокусов стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

1. Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
2. Повреждение проводки и контроллера из-за неправильно спаянной цепи.
3. Ошибки в работе бортового компьютера.
4. Повреждение датчиков.

Работать с любой электроникой нужно очень аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно внимательно следовать инструкции.

Совет: не стоит заказывать обман в интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать заглушку и установить ее, чтобы последняя не выглядела негативной для бортового компьютера или двигателя.

На моей машине, но я знаю, что при проверке двигателя датчик (лямбда-зонд) сгорит, потому что он будет получать меньше кислорода. А для этого будет напрягать горящая лампочка Check Engine в месте с повышенным расходом топлива.Хотелось бы узнать, как обмануть лямбда-зонд ? И можно ли вообще обмануть этот кислородный датчик (лямбду)?

Аноним

18.03.2013, 13:53

Поставил металлическую корягу, всего минут 5 надевал. Открутил датчик, прикрутил корягу, прикрутил датчик. Стирал ошибку, скинул клемму АКБ на 15 минут. Дали гарантию, езжу уже месяц, ошибка не появляется. Взял здесь https://vk.com/obmankaekb.

Аноним

7 января 2015 г. 10:43

Первый электронный метод: _

Это заглушка, которая создает постоянное давление, соответствующее среднему показанию после датчика концентрации кислорода. Но этот метод борьбы состоит только в том, что нет. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на исправность катализатора.

Второй электронный метод: _

Довольно распространенный, это «эмулятор», который состоит из сопротивления и конденсатора.Эта ошибка усредняет показания датчика кислорода после катализатора. Этот вариант применим к более широкой гамме автомобилей, но по сути мало чем отличается от предыдущего варианта. Это также вызывает повторное обогащение топливной смеси. Поэтому машина будет плохо ездить, но в выхлопном тракте появится повышенный слой сажи, что говорит о том, что не все так гладко, и на многих машинах она тоже появится.

Третий электронный метод: _

Микропроцессорный эмулятор катализатора.Довольно распространенный метод подмены лямбды. Но есть некоторая сложность в установке и настройке. Но такое устройство за счет программируемой передаточной характеристики дает возможность обеспечить правильную работу системы управления двигателем.

Механический первый вариант: _

Прокладка для лямбда-зонда. Он представляет собой трубку (винт) длиной 50-100 мм, с одной стороны ввинчивается датчик, а с другой — небольшое отверстие для ограничения циркуляции выхлопных газов.Таким образом, получается, что газовая смесь усреднена, так как датчик удален от выхлопных газов, и соответственно он получает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем. Фактически, это механический аналог предыдущего. Отличие в том, что есть недостаток — длина проставки-приемника может не позволять вкручивать его в штатное место щупа и гайку приходится приваривать в другом месте выхлопной трубы, но строго под углом 45 °. ? сверху вниз.

Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — Прокладка для лямбда-зонда со встроенным миниатюрным каталитическим элементом. Интегрированный платино-родиевый каталитический элемент с повышенной эффективностью, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, который эквивалентен составу выхлопных газов, прошедшему через стандартный катализатор. Единственный недостаток — стандартный щуп тоже поднимается, правда не как в предыдущем варианте на 50-100 мм, а всего на 32 мм, но тем не менее иногда установка щупа с проставкой проблематична.Несмотря на всю сложность, все очень просто. После установки проставки-заглушки катализатора можно

Решение одной известной и болезненной проблемы — расшифровать лямбда-зонд своими руками. (далее мы будем называть его датчиком) преобразует в электрический сигнал данные о том, сколько кислорода содержится в выхлопных газах.

Датчик подает электрический сигнал в тот момент, когда обнаруживает изменение содержания кислорода. Сигнал передается на контроллер, который принимает сигнал и сравнивает полученные данные с показателями, хранящимися в памяти.

Если полученные данные не совпадают с оптимальными значениями (для текущего режима), блок управления соответственно изменяет продолжительность впрыска. Это сделано для максимального повышения эффективности двигателя, экономии топлива и снижения вредных выбросов.

Производители рекомендуют проводить диагностику датчика регулярно, примерно через 30 000 км, и заменять его через 100 000 км. Производители обычно ограничивают срок службы лямбда-зонда этим пробегом. Кстати, отремонтировать его невозможно.

Однако немногие автомобилисты прислушиваются к этим рекомендациям, а о датчике вспоминают только при возникновении проблем. В итоге, пройдя «юбилейную» отметку в 100 тысяч км, многие знакомятся с неприятным сигналом Check Engine … Причина, скорее всего, в некорректно работающем датчике (ну или уже сломался).

Подмена лямбда-зонда своими руками решит эту проблему, и сигнал Check Engine перестанет вас беспокоить.На автомобилях с 2 датчиками, один перед катализатором, другой за катализатором.

Сигналы от этих двух датчиков должны быть разными, тогда блок управления регулирует продолжительность впрыска в соответствии с полученными сигналами. Но если один из датчиков вышел из строя или хозяин автомобиля снял катализатор (как вариант -), сигналы двух датчиков начнут совпадать по своим значениям, что будет восприниматься блоком управления как аварийный режим.

В этом случае контроллер выберет усредненные параметры управления впрыском, что в конечном итоге приведет к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы на холостом ходу.А на панели приборов загорится Check Engine .

В старых автомобилях обычно установлен один датчик (перед катализатором).

Механический тип обманки

Они решают эту проблему с помощью двух уловок. Если выбран механический тип обманки, на место катализатора устанавливается так называемая «прокладка». Эта деталь изготавливается из бронзы или жаропрочной стали, размер детали должен быть строго определен. В проставке просверливается небольшое отверстие, через которое выхлопные газы могут попадать в проставку.

Газы взаимодействуют с керамическими чипами, помещенными внутри проставки. Крошку предварительно покрывают каталитическим слоем. В результате этого взаимодействия СО и СН окисляются кислородом и концентрация вредных веществ на выходе снижается.

Сигналы от обоих датчиков будут разными , блок управления «увидит» изменение синусоиды сигнала и будет воспринимать это как нормальную работу катализатора. Этот вариант самый бюджетный.Механическая заглушка одинаково хорошо подходит практически для любого автомобиля, отечественного или импортного, на который вкручен датчик.

Электронная уловка намного сложнее. Речь не идет о тех «самодельных» приемах, которые практикуют продвинутые автомобилисты. Сами спаяют схему и сооружают заглушку, используя один конденсатор или один резистор. Продаются вполне технологичные устройства (это уже не загвоздка, а эмулятор) с микропроцессором.

Эти устройства способны обеспечить правильную работу блока управления, а не просто обмануть его.Установленный в таком эмуляторе микропроцессор способен оценить состояние выхлопных газов, проанализировать ситуацию с обработкой сигнала с первого датчика, а затем сформировать такой сигнал, который соответствует сигналу от второго нормально работающего датчика с исправным катализатор.

проблема тоже решается перепрошивкой блока управления. Смысл перепрошивки в том, что блок управления из-за алгоритма перепрошивки перестает учитывать сигнал от датчика, установленного после катализатора, и ориентируется в своей работе только на сигнал от первого, установленного перед катализатором. катализатор.

Однако следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют современным европейским экологическим нормам. Осталось обратиться к знакомому специалисту (известному специалисту!), Который с помощью изменений в программе отключит опрос второго датчика блоком управления и получит качественную обманку лямбды. щуп своими руками.

Вы, конечно, можете купить прошивку через Интернет или на рынке, но в этом случае все риски возможного повреждения двигателя станут вашей единственной заботой.Потому что вы покупаете «кота в мешке».

Когда автовладельцы решают удалить засорившийся катализатор, неизменно возникает вопрос об установке хитрости на лямбда-зонд.
Лямбда-зонд — это датчик, обычно расположенный до и после катализатора и показывающий количество кислорода в выхлопных газах двигателя. Он работает при высоких температурах, поэтому оснащен электронагревательным элементом. Он также содержит электролит, который реагирует на кислород в газовой смеси.

На основании показаний этого датчика ЭБУ управляет впрыском топлива (если кислорода много — увеличивается, если кислорода мало — уменьшается).Это означает, что лямбда-зонд подходит для двигателей с электронным впрыском топлива.

Конструкции автомобилей разные. У одних лямбда-зонд один, у других — два. В первом случае датчик сигнализирует об ошибке, если он сломан или его данные считываются некорректно. А во-вторых, это усугубит эти проблемы.
В любом случае неисправности датчика попадут на приборную панель с пометкой «Check Engine» (то же самое произойдет, если выключить лямбда-зонд). А в худшем случае машина перестанет заводиться.Самый верный способ — перепрошить контроллер. Для этого понадобится опытный мастер и хорошее оборудование.
Еще одно решение этой проблемы — установка заглушки лямбда-зонда. Они бывают двух типов: механические и электронные.

Механическая защелка представляет собой простую прокладку между поверхностью всасывающего патрубка и лямбда-зондом. Прокладка — полый цилиндр из бронзы или жаропрочных сплавов. Внутрь цилиндра помещается керамическая стружка и делается небольшое сквозное отверстие.
По аналогии с катализатором керамика окисляет вредные газы (CH и CO) кислородом, и нормальные показания отправляются на датчик.Вы можете купить готовый продукт, их сейчас на рынке большое количество. Цена на обманку лямбда-зонда варьируется от 200 до 900 рублей.

Электронная обманка — это схема, встроенная между датчиком и ЭБУ. Смысл работы такой схемы в искажении данных с лямбда-зонда. В основном он используется для. Цена устройства от производителя со встроенным микропроцессором — 1000 руб.

Вам понадобится бронзовая или стальная (жаропрочная) заготовка.На токарном станке по этому несложному чертежу можно быстро сделать загвоздку.
Загвоздка устанавливается просто. Вам нужно найти разъем лямбда-зонда и отключить его от электрической сети. Затем откручиваем лямбда-зонд, подсоединяем к изготовленной проставке и прикручиваем на место. Важный момент: на исправный датчик установлена ​​заглушка.

Сначала вам нужно решить, как подключен ваш конкретный лямбда-зонд. Для этого ознакомьтесь со схемой подключения лямбда-зонда.
Теперь соберем устройство из неполярного конденсатора ёмкостью 1 мкФ и резистора сопротивлением 1 МОм.Для работы вам понадобятся: нож, паяльник, канифоль и припой. Паяем обманку лямбда-зонда своими руками.
Лучше всего установить заглушку перед разъемом. Для этого вклините прибор в провода от датчика, идущие к разъему. Это можно сделать с помощью паяльника или просто отрезать провода и заизолировать их.
Существуют и более продвинутые схемы эмулятора лямбда-зонда для изготовления своими руками.
Как видите, «обмануть» хитрый лямбда-зонд не так уж и сложно.Главное понять принцип его работы и немного поправить.

Обзор Owlet Smart Sock Plus: обновление для фанатов

Вот кое-что, чего я не знал, пока не стал родителем в отделении интенсивной терапии: в Соединенных Штатах каждый десятый ребенок рождается преждевременно. Многим недоношенным детям требуется пребывание в отделении интенсивной терапии, средняя продолжительность которого составляет 13,5 дней. Хотя я плохо понимал, что делаю, когда привез домой своих близнецов из отделения интенсивной терапии, я знал, что собираюсь и дальше контролировать их жизненно важные показатели с помощью носка Owlet.Мой партнер и я привыкли проверять их частоту сердечных сокращений и уровни пульса на мониторе в больнице, и возможность получать эту информацию дома помогло нам укрепить уверенность в нашей роли непрофессиональных опекунов двух очень крошечных человечков.

Как в отделении интенсивной терапии, так и в онлайн-форумах для родителей, несколько человек рекомендовали Owlet. Именно этим фанатам бренд отреагировал недавним выпуском Smart Sock Plus за 359 долларов, больших носков с обновленным алгоритмом, которые можно использовать для детей до пяти лет или 55 фунтов.Это приличный скачок по сравнению с предыдущим ограничением в 18 месяцев / 30 фунтов, которое мои дети только что преодолели. Компания утверждает, что 72 процента опрошенных родителей заявили, что хотели бы использовать свои умные носки дольше, в том числе и я.

Аппаратное обеспечение

Система мониторинга Owlet третьего поколения оснащена датчиком в стиле «бабочка» переработанного дизайна, который вписывается в обновленный тканевый носок. То же самое и с Plus. Вы найдете тот же съемный датчик с выступающей кнопкой, которая прикрепляется к базовой станции для беспроводной зарядки, когда она не используется, а также такие же крылатые крепления на липучке для переключения между носками.

Он по-прежнему легкий, легко снимается и заменяется, а также заряжается быстро. Owlet говорит, что полная зарядка занимает полтора часа, а заряда хватит на восемь часов всего за 20 минут. Это подтвердилось при тестировании, когда я смог получить полную ночь автономной работы за то время, которое потребовалось, чтобы закончить нашу рутину перед сном с детьми. Компактная и более изящная базовая станция также такая же, как и в меньшей модели умных носков.

Новый носок также имеет аналогичную конструкцию, включая мягкую гибкую тканевую полоску, которая крепится вокруг подушечки стопы, чтобы датчик удерживался на внешней стороне мизинца.И есть ремешок на щиколотке, чтобы закрепить все это на месте. Smart Sock Plus поставляется с теми же четырьмя начальными размерами носков: левый и правый — до 12 фунтов; и слева и справа от 12 до 30 фунтов; плюс дополнительный набор левых и правых носков от 30 до 55 фунтов. Стоит отметить, что в настоящее время Smart Sock Plus доступен только в классическом оттенке Mint Green, но не в цветах Deep Sea Green или Dusty Rose.

Amber Bouman / Engadget

У меня возникли проблемы с посадкой последнего носка, и я был рад обнаружить, что версия Plus для детей старшего возраста (30 с лишним фунтов) казалась менее подверженной непреднамеренному соскальзыванию.Я говорю «непреднамеренно», потому что мои дети только что научились пользоваться липучкой, поэтому они могут целенаправленно снимать носки. Хотя они гордились собой за свои достижения, это подчеркивает сложность предложения носка для детей старшего возраста: заставить их оставить его носить может быть непростой задачей.

В одном из обзоров оригинальных носков Owlet, которые я читал, рекомендовалось надевать обычные носки поверх умных, чтобы они не скользили. Я попробовал это и обнаружил, что это сработало для моего сына, но меньше для моей дочери, у которой больше ловкости.Это вряд ли решит проблему на протяжении всего срока службы датчика, хотя я ожидаю, что детей старшего возраста можно научить носить носки во время сна. Я спросил Owlet, что они рекомендуют, чтобы носок оставался на месте в таких случаях, и они тоже предлагают использовать обычные пижамы с носками или футлярами. Они также утверждают, что некоторые родители ждут, пока их дети заснут, чтобы надеть Smart Sock, но эти люди смелее, чем я.

Поскольку носок подходит лучше, у меня было меньше предупреждений об ошибках отключения. Фактически, единственный раз, когда я получал предупреждения из-за смещения носка, были случаи, когда мои дети его действительно снимали.Учитывая, что частые необъяснимые предупреждения были одной из моих проблем с последней версией, было приятно видеть, что она улучшилась. Я получил стабильные показания, когда они были в тканевых носках или пижамах, а также когда они были под одеялом. Более того, у меня не было проблем с хранением базовой станции в моем офисе, рядом с детской комнатой; он все еще мог легко поддерживать связь между собой.

Amber Bouman / Engadget

Я скажу, что носок все равно разряжался быстрее, чем у второго поколения, но он был сопоставим с третьим поколением.Хотя носок мог надежно выдержать вечерний мониторинг (примерно с 19:00 до 7:00), я иногда видел утром предупреждения о низком заряде батареи. Однако эти предупреждения указывали на то, что у меня было менее четырех часов автономной работы, что кажется достаточным количеством времени.

Программное обеспечение

Каждый раз, когда я настраиваю устройство Owlet, я сталкиваюсь с проблемой. На этот раз вместо подключения к Owlet в моих настройках Wi-Fi мне было предложено пройти через настройки конфиденциальности и включить опцию «Локальная сеть».Но приложение Owlet продолжало предлагать мне проверить разрешения даже после того, как я их включил. И прочь. И снова. И закрыл и перезапустил приложение.

Хотя мне впервые пришлось позвонить в службу поддержки Owlet для решения проблемы, я смог легко связаться с живым человеком и решить проблему чуть более чем за пять минут (еще раз спасибо, Джилл!). С тех пор у меня не было никаких проблем.

Как и остальные возможности Plus, приложение практически не изменилось. Разница здесь в обновленных алгоритмах, которые Owlet использует для расчета данных для детей в возрасте от 18 месяцев до пяти лет.Поскольку носок теперь может вместить больше детей, алгоритм должен адаптироваться к физическим изменениям с течением времени. Оулет говорит, что хорошим примером является частота сердечных сокращений, которая меняется по мере взросления ребенка.

Owlet

Кроме того, вы по-прежнему получаете панель инструментов для доступа к профилю каждого ребенка, который содержит их текущие данные о частоте пульса и пульса, время автономной работы носка и состояние подключения к Wi-Fi. Если вы также используете Owlet Cam в качестве видеомонитора, вы увидите здесь канал. Данные за предыдущие дни можно найти в разделе «История», где есть обзор и информационные графики.Это всегда было для меня одной из самых полезных частей приложения, поскольку оно показало мне тенденции того, когда мои близнецы хорошо спали, а когда нет.

Как я уже упоминал, у меня еще не было ложных предупреждений, хотя я не уверен, к чему это списать — более быстрый интернет в моем новом доме? Лучше на носке? Модернизированные алгоритмы? В любом случае, приятно сообщить о лучшем опыте, особенно с учетом разницы в цене между носками третьего поколения за 359 долларов и 299 долларов.

Конкурс

Нет тонны товаров, похожих на носки Owlet.Компания, похоже, захватила рынок детских носимых устройств, которые измеряют пульс и частоту сердечных сокращений, но в этой сфере есть еще несколько заслуживающих внимания устройств. Одна из них — система Nanit, которая объединяет камеру с предметом одежды компании Breathing Wear для наблюдения за дыханием и сном, а также для обеспечения видеотрансляции. Полная система мониторинга, которая включает в себя дополнительные подписки на приложения, такие как двухдневная история видео, стоит 379 долларов. Во время тестирования Breathing Wear работал, как рекламируется, и камера обеспечивала впечатляюще четкое изображение 1080p HD.Я также использовал Pampers Lumi, надежный носитель за 187 долларов, который отслеживает только смену подгузников и режим сна. Однако похоже, что датчик сейчас трудно найти — мы связались с Pampers, чтобы узнать, широко ли доступны датчик Lumi и сопутствующие подгузники.

Owlet

Заключение

Owlet Smart Sock Plus удовлетворяет потребность людей, которые уже участвуют в программе Owlet: они позволяют родителям продолжать использовать понравившийся им продукт в течение более длительного периода времени.Помимо улучшенных алгоритмов и увеличенного носка, между Plus и устройством третьего поколения не было большой разницы, что было абсолютным улучшением по сравнению с предыдущей версией. Я ожидаю, что пакет расширения за 69 долларов будет хорошо продаваться, поскольку он предоставляет то, что нынешним клиентам потребуется для перехода на новый уровень носков, но 359 долларов — это высокий барьер для входа в систему для наблюдения за ребенком, которая может не работать для вашего режима сна.
