КПП на Камаз с делителем: ремонт, обслуживание, характерные поломки
Коробка переключения передач (КПП) является необходимым для любого автомобиля устройством. С его помощью осуществляются изменения в крутящем моменте мотора и последующая передача этого момента на рабочие мосты. КПП с делителем на автомобилях марки КАМАЗ способствует проведению в довольно широком диапазоне регулировок как тяговых характеристик, так и скоростных, тем самым использовать силовой агрегат машины с наибольшей эффективностью.

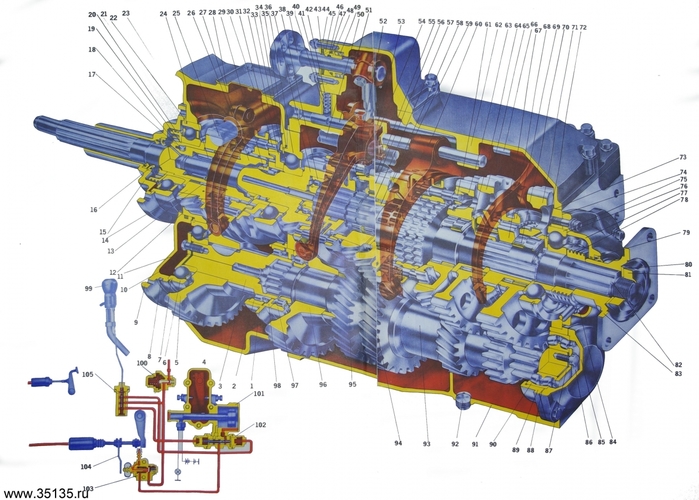

Устройство коробки на КАМАЗах
Устройство КПП, которая используется на моделях КАМАЗа, не имеет значительных отличий от аналогов, используемых иными производителями тягачей. Однако некоторые конструктивные особенности у нее имеются.
Самые распространенные конструкции КПП, устанавливаемые на КАМАЗы, называются модель 14 и модель 15. Они сконструированы по следующему принципу. В картере монтируются сразу несколько валов: промежуточный, ведомый и ведущий.
Все они оснащены шестеренками и синхронизаторами. Обособленным блоком устанавливаются лишь шестеренки передачи, отвечающей за движение назад. Кроме того, верхняя часть коробки оснащается отдельным блоком, в котором находится механизм изменения скоростей.
Все они оснащены шестеренками и синхронизаторами. Обособленным блоком устанавливаются лишь шестеренки передачи, отвечающей за движение назад. Кроме того, верхняя часть коробки оснащается отдельным блоком, в котором находится механизм изменения скоростей.Как обслуживать КПП на КАМАЗе
Для того чтобы КПП автомобиля служила как можно дольше необходимо периодически проводить техническое обслуживание этого устройства. Заключаются эти нехитрые мероприятия в регулировке привода переключения скоростей, величины зазора в клапане активации делителя, а также в периодическом обновлении масла.
Замена масла в КПП КАМАЗ с делителем должна производиться не менее раза за период года. Это при условии, что автомобиль не должен между двумя заменами проезжать более девяноста тысяч километров. В моделях, которые задействованы при строительстве крупных объектов, для перевозки груза в карьерах или работают в иных сложных условиях, менять масло придется в несколько раз чаще.
Таким образом, продолжительность периода работы масла может разниться от рекомендуемой производителем. Это напрямую зависит от тех условий, в которых автомобиль эксплуатируется, а также от модели коробки, установленной на машине.
Произвести проверку того, насколько соответствует уровень масляной жидкости в коробке рекомендуемым параметрам можно при помощи специального указателя, который располагается на пробке горловины. Этот вариант используется для проверки моделей 14 и 15. КПП с индексом 161 и ZF проверить уровень масла можно при помощи контрольных отверстий, которые располагаются на корпусе коробки.
Замену масла необходимо производить при прогретом до рабочей температуры двигателе, так как в этот момент масло имеет низкую вязкость. Удалить отработанное масло можно через специальные отверстия для слива, располагающиеся в нижней части коробки. В модели 161 придется дополнительно вывернуть масляный фильтр.
Поломки КПП на КАМАЗах
Наиболее частой поломкой КПП КАМАЗов является износ деталей.
Решить такую проблему можно только заменой старого элемента конструкции.
Иногда возникают проблемы, к примеру, автоматическое выключение передачи или же трудности при ее включении, причина которых кроется в нарушении регулировок механизмов и узлов коробки. В таком случае стоит просто вернуть техническое значение регулировок в исходное положение и проблема будет решена.
Почему и как часто нужно промывать систему охлаждения автомобиля, а также какие лучше всего использовать очистители смотрите здесь. Какое масло следует заливать в двигатель и на что необходимо обратить внимание при выборе читайте тут.
Устройство делителя КПП автомобилей КАМАЗ
Чтобы произвести ремонт необходимо хорошо знать, как устроена конструкция либо под рукой должна быть схема КПП КАМАЗ с делителем. Непосредственно делитель передач является механическим редуктором, главная задача которого повышать передаточные отношения основной коробки передач. Конструкция делителя состоит из следующих компонентов:
- две шестерни;
- блокирующие синхронизаторные кольца обеих сторон;
- синхронизаторная муфта с зубчиками;
- два типа валов;
- корпус устройства;
- вилка, предназначенная для переключения скоростей, а также рычаг для этих целей и вилочный валик.
Ремонт делителя КПП автомобилей КАМАЗ
Перечень ремонтных работ делителя КПП состоит из разборки конструкции устройства, затем идет процесс дефектовки и замена изношенных элементов, далее процесс сборки и проведении испытаний.
Разборка конструкции делителя производится по следующему алгоритму:
- сперва демонтируется вилка включения скоростей, чтобы это сделать, необходимо снять воздушный переключатель, раскрутить и расстопорить крепежные болты и вынуть валик;
- демонтируется синхронизатор;
- выполняется единовременное снятие вала и вилки, расположенной на выжимном;
- раскручиваются элементы крепежа, которые удерживают на первичном валу крышку заднего подшипника. Далее эту крышку надо снять;
- вместе с подшипником надо демонтировать сам вал, при этом нужно совместить зубчики второго вала и вырез, располагающийся на ведущей шестеренке;
- благодаря наличию резьбовых отверстий, которые сделаны специально на промежуточном валу для легкого снятия, демонтируется крышка подшипника;
- далее нужно раскрутить и расстопорить несколько элементов крепежа, чтобы снять опорную подшипниковую шайбу, а также на ведомом валу демонтировать роликовый подшипник. Для непосредственного снятия подшипника придется удалить стакан, где он располагается. Для этого достаточно раскрутить болты крепежа;
- снятие подшипника производится в совокупности со стаканом;
- затем нужно выбить вал и вынуть подшипник из корпуса делителя. Для этих целей лучше использовать деревянный брус. Ни в коем случае нельзя выбивать вал при помощи молотка. Это может повредить детали;
- остается лишь разобрать первичный вал. Для решения этой задачи потребуются тиски, так как конструкцией предусмотрена стяжная гайка, имеющая резьбу на левую сторону. В тиски зажимают шлицевую часть вала, после чего можно снять маслонагнетательную шайбу, а также роликовый и подшипник с втулкой и ведущую шестерню.
Для непосредственного снятия подшипника придется удалить стакан, где он располагается. Для этого достаточно раскрутить болты крепежа;После того как дефекты деталей конструкции будут выявлены, необходимо либо их устранить, либо заменить изношенные детали на новые. Для того чтобы в дальнейшем не прибегать к ежемесячному ремонту коробки использовать лучше всего только оригинальные запчасти от производителя.
Благо приобрести детали для делителя КПП на марку отечественного автомобиля не такая большая проблема. Да и качество сборки «родных» запчастей всегда выше, нежели у китайских аналогов.Сборка делителя производится в обратной последовательности.
Последний, но немаловажный этап ремонта, заключается в проверке исправностей всех деталей и механизмов устройства после сборки. Также уделить внимание стоит и проверки комплексной работы самого делителя, неисправности в котором появляются не только в процессе его работы, но и после ремонта.
Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки. | ★ Как перевести «не работает делитель на камазе
Пользователи также искали:
почему выбивает, переключатель делителя камаз евро, включается повышенная передача, кран управления делителем камаз, как отрегулировать, ремонт гитары делителя камаз, замена тросика делителя камаз, клапан делителя камаз, почему выбивает делитель на камазе, не включается повышенная передача на камазе 4310, как отрегулировать делитель на камазе, не включается делитель, делителя, камаз, делителя камаз, делитель на камазе, камаз не, не включается, делитель камаз, делителем, камаз делитель, камазе, делитель, делителем камаз, работает, делители, камазе делителем, не работает делитель на камазе, включается делитель, включается, как отрегулировать делитель на камазе, клапан делителя камаз, не включается повышенная передача на камазе 4310,
Коробка переключения передач КПП Камаз ZF 16
_______________________________________________________________________________
Коробка переключения передач КПП Камаз ZF 16
Шестнадцатиступенчатая коробка передач КПП ZF
16s151 Камаз устанавливается на шасси, самосвалы, магистральные
автомобили Камаз-6350, 6450, 6520, 65221, 65225, 5460 тяжелого
семейства.
Коробка передач ZF-16 состоит из следующих основных узлов: основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора.
Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача — зубчатой муфтой. Высшая передача — повышающая.
Демультипликатор КПП ZF 16s151 планетарный, автоматически переключается с помощью пневматического клапана синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.
Делитель передач КПП ZF-16 Камаз-6520 — механический, состоит из двух пар цилиндрических шестерен и синхронизатора. Управление делителем пневматическое. Масса коробки передач составляет 290 кг. Максимальный крутящий момент 1850 Н/м.
Рис. 1. Схема присоединения пневматического управления КПП ZF 16 Камаз-6520 для делителя и демультипликатора
1 — бачок сцепления; 2 — педаль сцепления; 3 — рычаг переключения
передач; 4 — датчик заднего хода; 5 — клапан включения
демультипликатора; б — датчик нейтрали; 7 — датчик включения низшего
диапазона демультипликатора; 8 — цилиндр переключения демультипликатора;
9 — датчик первой передачи; 10 — воздухораспределитель делителя; 11 —
датчик включения низшего диапазона делителя; 12 — датчик включения
высшей передачи; 13 — к рабочему цилиндру сцепления; 14 — клапан
включения делителя; 15 — главный цилиндр сцепления.
Коробка передач ZF-16s151 состоит из следующих основных узлов: основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача — зубчатой муфтой.
Демультипликатор КПП ZF 16 Камаз-6520 — планетарный, автоматически переключается с помощью пневматического клапана муфтовым синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.
Делитель передач КПП ZF-16 Камаз — механический, состоит из одной пары цилиндрических шестерен и синхронизатора. Управление делителем пневматическое.
Включение передач КПП ZF 16s151 производится механически, через двойное включение. Оно делится на 5 находящихся рядом друг с другом дорожек. На дорожках 3-4 или 5-6 находится нейтральное положение рычага.
Пружинные фиксаторы КПП ZF 16 Камаз-6520 постоянно прижимают рычаг к
нейтральному положению.
Пневматическое переключение демультипликатора
происходит автоматически при перемещении рычага в нейтрали от положения
3-4 передач к 5-6 и наоборот.
Предварительный выбор передачи в делителе производится перемещением переключателя пневматического крана, установленного в рукоятке рычага переключения передач, в одном из положений.
Передача в делителе КПП ZF 16 Камаз переключается после нажатия на педаль сцепления. Смотря по условиям использования транспортного средства, можно на любой передаче пользоваться делителем.
Сервоусилитель КПП ZF 16 Камаз состоит из управляющего блока и двухпозиционного цилиндра. Включение передач в коробке передач производится как было описано выше, только с пневматическом усилением. Преимущество: снижение усилия переключения передач.
Длительное включение передач с высокой ручной силой способствует повышенному износу синхронизаторов.
Коробка передач Камаз КПП ZF-16 в зависимости от модели автомобиля может
быть укомплектована коробкой отбора мощности.
Неполадки при смене положений демультипликатора (например, дорожек 3-4 передач в 5-6 передачу или наоборот) могут иметь следующие причины:
— повреждение в пневматической системе.
— Включающий клапан или включающий цилиндр демультипликатора с дефектами (конденсат или загрязнения).
Продолжение движения возможно лишь тогда, когда включен низший диапазон демультипликатора (1-4 передачи).
Если прямая передача демультипликатора остается включенной, то можно буксировать автомобиль.
Эксплуатация автомобиля Камаз с КПП ZF при низкой температуре:
Коробка передач ZF-16 Камаз заполняется маслом согласно химмотологической карте. Коробка передач может работать при внешней температуре до -30°С. Необходимо учитывать следующие пункты:
— при внешней температуре до -20°С — после запуска двигателя необходим
период для прогрева коробки передач. Прогрев трансмиссионного масла
должен проводится с частичной (неполной) нагрузкой при низком числе
оборотов.
— при внешней температуре до -30°С — перед запуском двигателя необходимо прогреть коробку передач теплым воздухом. Также надо обратить внимание на то, что температура в коробке передач не должна превышать 150°С.
Чтобы гарантировать продолжительную службу и работоспособность синхронизаторов, необходимо безупречное функционирование сцепления.
Работа сцепления должна проверяться следующим образом:
— На холостых оборотах двигателя выжать сцепление;
— Не более чем через 20 сек. медленно включить заднюю передачу).
Если будет замечен «скрежет» зубчатых муфт, то необходимо отрегулировать сцепление или произвести его проверку.
Прежде чем делитель КПП ZF-16 Камаз будет включен через выключающий клапан, сцепление должно быть полностью разомкнуто.
В случае неправильной установки выключающего клапана существует угроза разрушения синхронизатора при переключении передач делителя.
Проверка сцепления автомобиля Камаз для КПП ZF-16
— Отрегулировать сцепление
— Установить регулировочный винт на педаль сцепления так, чтобы клапан
открывался и закрывался на участке.
— В положении сцепление полностью разомкнуто. В этом положении педали зазор между клапаном и упорным винтом должен быть не менее 1 мм.
Обслуживание пневматической установки КПП ZF 16
В каждой пневматической установке образуется конденсационная влага. Чтобы конденсат и ржавчина не попадали из ресивера в клапаны и пневмоцилиндры, необходим регулярный техосмотр пневматической системы. Ресивера необходимо обезвоживать еженедельно, а зимой ежедневно.
Вместе с ресиверами влагу нужно удалять также и из фильтров с помощью водоотделителя, если он не работает автоматически.
Комплектация КПП ZF 16
Обозначение КПП — ZF 16s151
Номер спецификации — 1341.002.073/1341.002.074
Фланец – торцевые шлицы 1297.333.110
Крышка заднего подшипника первичного вала, картер сцепления, рычаг и вилка (если не серийные) — 1315.302.136 крышка, 1315.368.025 вилка, 1316.301.064 картер
Первичный вал КП (шлицы) и вторичный вал — 1315.
Крышка заднего подшипника вторичного вала в сборе и деталь — 1315.231.004, 1315.301.220
Примечание – стандартное исполнение.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
Коробка передач Камаз: устройство, делитель, схема переключения
Для автомобиля, механизм переключения передач – устройство, при отсутствии которого, эксплуатация немыслима. Если на легковом транспорте трансмиссия считается не простым агрегатом, то на тяжёлой технике из-за габаритов и веса, дела обстоят намного хуже. Поэтому коробка передач КамАЗ конструктивно сложное устройство, требующее навыков и умения при обращении и уходе.
Большинство зарубежных производителей устанавливают на тяжелой технике автоматическую трансмиссию.
Создатели КамАЗ, с целью упростить конструкцию и повысить надёжность изделия, пошли по пути механического устройства. Схема коробки передач КамАЗ, увеличивает эффект использования транспортного средства. Простота и удобство, делают агрегат экономически выгодным.
КамАЗ-5320:
Устройство и работа коробки КамАЗ
Коробка передач автомобилей КамАЗ отличия в сравнении с коробками аналогичных грузовых автомобилей. Связано это с жесткими условиями эксплуатации транспортного средства, а так же с большим объёмом и весом перевозимого груза, соответственно с большими нагрузками.
Модификации коробок
От того, какие нагрузки испытывает и в каких условиях эксплуатируется транспортное средство, зависит тип устанавливаемой коробки:
- КПП-14;
- КПП-15;
- КПП-16;
- Коробка передач КамАЗ ZF.
Четырнадцатая трансмиссия представляет собой пяти ступенчатое устройство, в состав которого входит редуктор. Пятнадцатая модификация изделия с десятью ступенями, в отличие от КамАЗ-14, укомплектована делителем с двумя ступенями, дислокация устройства – передняя часть коробки.
Коробка передач КамАЗ-14:
Управляются трансмиссии механически, дистанционно, при помощи рычага качения, расположенного на силовой установке. Управление механическим редуктором происходит за счёт пневматики и механики, через селектор. Водитель непосредственно воздействует на кулису.
Шестнадцатая коробка, с восемью ступенями переключения, механического типа. Конструкция включает редуктор на четыре ступени и понижающую коробку, закреплённую позади конструкции.
На заглушку КПП устанавливается основа штока, переключающего ступени, сам рычаг выполнен в оригинальном конструкторском решении. Изделие содержит шток управляющий редуктором, рычаг, страховку, исключающую ошибочный запуск реверса и клапаны, управляемые пневматикой и переключающие механизм, повышающий крутящий момент.
Коробка передач КамАЗ – 15:
Коробка передач ZF на КамАЗ с девятью ступенями, снабжается вспомогательной понижающей передачей, в отличие от модели 16.
Коробка передач КамАЗ 5320 оснащена пятью ступенями./32.gif)
Поскольку техника эксплуатируется в жестких условиях, её оснащают большими передаточными числами для работы на низких оборотах. Переключение происходит поэтапно, трансмиссия легко подстраивается, под дорожные условия.
Коробка передач КамАЗ ZF:
Управление передачами на современных автомобилях различаются. Механизм с меньшим количеством передач, эксплуатируют на транспорте с меньшей грузоподъёмностью и габаритами. Модификации на 10 ступеней устанавливают на автопоезда. КамАЗ пользуется спросом в 40 странах, поскольку управляющие механизмы надёжны и долговечны.
Описание коробок передач
Конструктивно, десяти ступенчатая трансмиссия, это коробка с пятью ступенями и редуктором. Такая схема использует 10 передних передач и 2 задние передачи. Трансмиссия популярна, используется для установки на транспорт, перевозящий тяжелый груз. Механизм получил индекс 15.
Отличительные особенности коробки КамАЗ-15:
- Используется в паре с усиленным синхронизатором делителя;
- Модернизированы и усилены шлицы, крепления деталей убраны из коробки;
- Модернизирована фиксация шестерёнок трансмиссии;
- Увеличена высота зубьев.
Клапан включения понижающей передачи (делителя) КамАЗ-15:
Пневматическая система активирует и управляет делительным устройством трансмиссии КамАЗ. Работоспособность и долговечность агрегата напрямую зависит от правильности использования этого узла. По этой же причине, осмотр трансмиссии КамАЗ проводится на специализированных станциях.
Элементы трансмиссии КамАЗ:
- Корпус коробки со встроенными валами: ведущий, ведомый, промежуточный;
- Шестерёнчатый механизм активации реверса;
- Верхний кожух;
- Сборно-разборный механизм, переключающий ступени;
- Силовой агрегат, расположенный в передней части корпуса.
Делитель коробки
Высокие и низкие режимы эксплуатации, особенность коробок КамАЗ. Такая специфика вызвана желанием снизить нагрузку на силовую установку. Характерно, что не имеет значение, загружена машина, или нет. Делитель, это редуктор, основанный на принципе механики и увеличивающий передаточные отношения.
Работа механизма запускается при помощи переключателя на кулисе.
Конструкция включает:
Первичный вал делителя коробки КамАЗ-15:
- Управляющий устройством вентиль. Деталь крепится к основе переключателя, использует режимы прямой и пониженной скорости.
- Клапан, поддерживающий постоянство напора на выходе. Отбирает сжатый воздух, сбрасывает напор в системе при превышении установленных показателей. Передаёт воздух на управляющий вентиль и на клапан делительного устройства из воздушного узла. Благодаря манипуляциям, в управляющей двигателем системе одновременно два контура.
- Клапан включения делителя. Подаёт воздушный напор на устройство при отключении муфты. Это запускает и отключает низкую передачу, параллельно переключению скоростей в трансмиссии.
- Делительный механизм. В состав входит поршень, помещенный внутрь цилиндра. Рычаг поршня соединён со штоком, закреплённым на валике вилки узла. При попадании воздушного напора, поршень смещается, это изменяет рабочий режим коробки.
- Патрубок распределения воздуха подаёт напор воздуха в цилиндр узла.
Технические параметры коробок передач КамАЗ
Трансмиссия автомобилей КамАЗ оснащена коробками, отличающимися между собой передаточными числами. По этой причине, автомобили применяют во многих сферах. Передаточные числа указаны в таблице ниже.
| Модификация коробки | Передача/передаточные числа | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | Реверс | ||
| 141 | 5,62 | 2,89 | 1,64 | 1,00 | 0,724 | – | – | – | – | 5,30 | |
| 142 | 6,38 | 3,29 | 2,04 | 1,25 | 0,815 | – | – | – | – | 6,02 | |
| 144 | 7,82 | 4,03 | 2,5 | 1,53 | 1,00 | – | – | – | – | 7,38 | |
| 152 | Повышенная | 7,82 | 4,03 | 2,5 | 1,53 | 1,00 | – | – | – | – | 7,38 |
| Пониженная | 6,38 | 3,29 | 2,04 | 1,25 | 0,815 | – | – | – | – | 6,02 | |
| 154 | Повышенная | 7,82 | 4,03 | 2,5 | 1,53 | 1,00 | – | – | – | – | 7,38 |
| Пониженная | 6,38 | 3,29 | 2,04 | 1,25 | 0,815 | – | – | – | – | 6,02 | |
| 161 | 8,39 | 5,50 | 3,93 | 2,87 | 2,12 | 1,40 | 1,00 | 0,73 | – | 11,01 | |
| ZF-9S109 | 10. 24 | 6.576 | 4.78 | 3.531 | 2.61 | 1.86 | 1.35 | 1.0 | 0.74 | 9.44 | |
| ZF-6S1000 | 6.75 | 3.60 | 2.12 | 1.39 | 1.00 | 0.78 | – | – | – | 6.06 | |
| ZF-16S151 | Повышенная | 13.80 | 9.59 | 6.81 | 4.58 | 3.021 | 2.09 | 1.49 | 1.00 | – | 13.17 |
| Пониженная | 11.55 | 8.02 | 5.70 | 3.84 | 2.52 | 1.75 | 1.24 | 0.84 | – | 11.03 | |
| ZF-9S1310 | 9.48 | 6.58 | 4.68 | 3.48 | 2.62 | 1.89 | 1.35 | 1.00 | 0.75 | 8.97 | |
Помимо передаточных чисел, характеристики модификаций коробок отличаются конструктивно. Так, одни модели укомплектовываются деталями и компонентами, отсутствующими у других модификаций.
Трансмиссии ZF собираются на Российском заводе, совместно с немецкими партнёрами, предприятие ZF-КАМА в Набережных Челнах.
Переключение скоростей
Коробка передач, используемая на КамАЗе, не такая, как классическая, схема переключения предполагает наличие навыка. Нюанс переключения агрегата, поэтапный переход со ступени на ступень.
Вилка переключения делителя КамАЗ-15:
Старт
Начало движения начинают с низшей ступени. Смена скорости выполняется только при выжатом сцеплении, несколькими этапами. Закономерность связана с повышением и понижением передач, что делает возможным использовать автомобиль на разном покрытии и рельефе.
Удачной схемой считается переключение 1В-2В-3В при наборе скорости, 4H-4B-5H при дальнейшей езде. Стартуя, обороты вала доводят до 7000 мин-1, второй передачей пользуются после 3000 мин-1. От чёткого соблюдения режима на транспорте КамАЗ 65115 и др., зависит правильная работа коробки передач и её долговечность. Правильные режимы снижают расход горючего, делает езду экономичной, продлевает срок службы силовой установки.
Коробка передач КамАЗ 4310 схема переключения:
Особенности переключения
Если автомобиль КамАЗ едет с горы, используют высшую передачу. Переход с 1-ой на 2-ю скорость происходит путём двух нажатий на ножной рычаг муфты. Манёвр сопровождается добавлением газа с целью сгладить обороты коленчатого вала. Если машина едет вверх, обороты вала должны соответствовать 2000 мин-1 и выше. Не соблюдение этого совета приведёт к перегреву, а так же к остановке и выходу из строя мотора.
Трансмиссия КамАЗ отличается качеством, надёжностью и курсовой устойчивостью при эксплуатации. Деление коробки на два режима, использовано для легкости движения двигателя при различной загруженности транспорта. При старте на груженом транспорте, применяют повышенную скорость, доводя вращение вала до 2600 мин-1.
Переключение передач на КамАЗ (ZF):
Уход за коробкой КамАЗ
Устройство нуждается в регулировке и настройке, иначе таких сбоев, как затруднительное переключение, выбивание передач – не избежать.
К важным манипуляциям относят: настройка механизма переключения, настройка люфта штока, настройка промежутка в клапане включения делителя и др.
Проверка уровня масла в картере коробки КамАЗ:
Частью ухода считается смена смазки. Процедура проводится раз в год, пробег не превышает 90000км. При работе машины в тяжёлых условиях, смазку сливают каждые 45000км. или 1000 часов работы (в зависимости от установленного регламента и модификации коробки).
Проверка жидкости в трансмиссии 14-й и 15-й серии проводится с помощью меток на крышке горловины. В 16-й серии и ZF для проверки используют контрольное отверстие.
К частым поломкам относят: затруднительное включение, износ деталей, неисправность задней передачи, самопроизвольное выключение и др. Проблемы решаются, регулировкой механизма, в случае серьёзных вопросов, обращаются к специалисту.
Описание схемы переключения коробки передач на Камазе: фото и видео
Схема переключения передач Камаз напрямую зависима от установленной коробки передач на автомобиле.
Но порой даже при полном знании всех теоретических данных в управлении КПП Камаз, очень сложно сориентироваться так сразу в использовании и переключении скоростей.В этой статье мы подробно расскажем, как работает коробка передачи и какая её структура.
Содержание
[ Раскрыть]
[ Скрыть]
Как работает КПП
Схема для переключения передач Камаз несложная. Для начала изучим несколько простых правил. Переключать скорость (1, 2, 3, 4, 5) на Камазе нужно с помощью рычага для переключения нужных передач. Этот рычаг находится с правой стороны, рядом с местом водителя. Для того, чтобы разогнать машину, вам пригодится вот такая схема: 1В — 2В — ЗВ — 4Н — 4В — 5Н — 5В, а если вы находитесь в сложных дорожных условиях (забитая траса), то вам пригодится следующий вариант: 1Н -2Н-ЗН-4Н-4В-5Н-5В.
Запомните, что переключать нужные передачи необходимо только при полностью выключенном (выкл) сцеплении. Например, для переключения верхней передачи В на нижнюю Н (или наоборот), опустите вниз или поднимите вверх переключатель КПП (в зависимости от ситуации), выжмите сцепление, подождите около 1 секунды и отпустите, и только теперь она включится.
Совет: педаль сцепления необходимо переставлять резко и выжимать только до конца. Выбирать момент, когда переключения необходимых передач будет наилучшим, нужно ориентируясь на показатели тахометра.
Несколько советов по использованию коробки Камаз. Придерживаясь этих советов, ваш двигатель всегда будет работать в экономичном режиме.
Схема переключения- Если вы разгоняетесь на горизонтальной (ровной) дороге. Двигатель: частота вращения коленчатого вала, в таком случае, не должна быть выше 2300 мин-1 (касательно промежуточных передач). А дальнейшие переключения нужных позиций в КПП должны снижать частоты до 2000 мин-1.
- Если вы движетесь с большой скоростью на скоростной автомагистрали. Вы должны переключиться на верхнюю передачу КПП Камаз. Но вращения частот свыше 2200 мин-1 считается очень расточительным.
- Если вы находитесь в сложных дорожных условиях или поднимаетесь вверх. Вам надо довести частоту вращения до необходимой (номинальной) величины. А последующие переключения должны снижать показатели до 2000 мин-1.
- Если вы разгоняетесь под уклоном и на дороге ровное хорошее покрытие. В таких случаях частота вращения любых переходов не должна быть выше 2000 мин-1.
Какая структура КПП
В основном, на Камаз устанавливают коробки двух типов: 5 ступенчатые (14 модель) и 10 ступенчатая (15 модель). Первый тип устанавливают на одиночные автомобили Камаз, а коробка второго типа больше подходит для работы в автопоездах. К тому же, 10-ступенчатая состоит из обычной 5-ступенчатой. Плюс, оснащенная редуктором-делителем. Структура КПП делителя позволяет (конечно же, в сочетания с 5-ступенчатой коробкой) контролировать десять передач переднего хода и две заднего.
Преимущества коробок, которые оснащены делителем:
Механический редуктор- Уменьшается частота переключения.
- Повышения тяги автомобиля.
- Более лёгкое управление.
Для автомобилей Камаз с большой грузоподъёмности были модернизированы предыдущие коробки. И в свет вышла новая модель КПП 152. Чем она отличается?
- Усилены синхронизаторы.
- Использовано новое крепление шестерёнок.
- Введено в систему 4 градуса для утонения зубьев. Это позволяет избежать «выбивания» четвёртой и пятой передачи.
- Усилены шлицы.
- Улучшенная схема управления делителем.
- Удалено шлицевое крепление.
- Увеличена высота зубьев.
В новой модели делителем управляет пневматическая система. Обслужить такую систему может только профессионал и работник СТО. Так как данная процедура требует определённых навыков и знаний.
Видео «КПП на автомобиле Камаз»
Вы сможете просмотреть как нужно переключать КПП в Камазе во всех подробностях.
Тест-драйв самосвала КАМАЗ 55111: грузить, грузить и еще раз грузить!
Кто не видел на дороге эту добрую шайтан-арбу из Татарстана? Все видели. И нет, пожалуй, такого водителя, который ни разу в жизни не плёлся бы с тоской за этим автомобилем, ожидая конца сплошной разметки, тихо ругаясь про себя на КамАЗ, водителя КамАЗа, создателя дымного дизеля этой машины, правила дорожного движения, встречный транспорт и свою горькую судьбу. А тем временем есть повод не только терпимо относиться к этому чуду на дороге, но даже и любить его суровой мужской любовью, знакомой только владельцам КамАЗов. Пусть даже дымных, не самых совершенных, зато своих, сделанных аскетично, но ремонтопригодно. «Лицом к лицу лица не увидать…»
Не узнать на дороге КамАЗ нельзя. Долгое время он был одним из основных автомобилей на дорогах нашей Родины, перевозящих в своём кузове более десяти тонн груза. А всё же он мало знаком большинству автолюбителей: рядовой трудяга, которого нужно как можно быстрее обогнать. Какой уж там интерес… А ведь, наверное, зря, граждане, мы снизу смотрим на КамАЗ свысока. Машине есть чем похвастаться, главное – разглядеть его природу. Как раз этим мы сейчас и займёмся на примере далеко не нового, двадцать с лишним лет назад снятого с производства, автомобиля КамАЗ 55111.
Не задумывались, почему у грузовиков такие длинные цифровые индексы? 55111 – это не модель, если быть точнее – не только модель. Согласно отраслевой нормали ОН 025270 66, принятой в 1966 году, первая цифра в маркировке грузовика означает полную массу грузовика. В нашем случае – цифра 5, говорящая о том, что вес машины находится в пределах от 15 до 20 тонн (полная масса нашей машины по паспорту составляет 17,4 тонны). Вторая цифра – вид автомобиля. У нас опять пятёрка, что значит – самосвал. Третья и четвёртая цифры – порядковый номер модели, они указываются производителем. Иногда встречаются пятая или шестая цифра, обозначающие модификацию и вариант исполнения. Последняя единица в нашем случае – исполнение для холодного климата. Подковавшись теоретически, можно почти смело залезать в кабину самосвала.
«Крепче за баранку держись, шофёр!»
Вам, наверное, уже надоели штампы о том, как «пухлая баранка удобно ложится в руки». Смею вас уверить, «пухлой баранки» в КамАЗе нет. Есть достаточно хрупкий на вид и абсолютно неудобный тонкий обод, который конструкторы (не со зла, надеюсь!) предложили водителям этой машины. Хорошо, что Сергей – владелец автомобиля – поставил на руль «лентяйку»: ручку, за которую крутить этот штурвал гораздо удобнее, особенно если крутить его надо быстро и точно.
Педаль сцепления торчит над полом на уровне голени. Мне это показалось странным, но хозяин говорит, что ему так удобнее. Что ж, поверим на слово. Педали тормоза и акселератора прячутся от педали сцепления за массивной рулевой колонкой, уходящей в пол. Они показались более удобными, и мне с моим 45-м размером обуви не удалось в них запутаться, как это бывало в старом Hyundai Accent с педальным узлом для корейской ноги 35-го размера. На КамАЗе с этим полный порядок: нажать не ту, равно как и промазать, тяжело. Мы их ещё надавим, сначала надо осмотреться и проанализировать возникающие в кабине КамАЗа ощущения.
Самое, наверное, неожиданное впечатление – удобно. Не знаю, что будет, если проехать на нём километров 800, но сидеть действительно удобно. Кресло с амортизатором, правда, без боковой поддержки, но что ей делать на КамАЗе? Над головой обивка, которая выдаёт происхождение машины так же однозначно и жестоко, как Павлик Морозов отца: точно такая же была на Москвичах, Жигулях и Волгах. Кто знает, тот уже понял. А тем, кто не видел, рассказывать о ней, скорее всего, бесполезно. На вид – обычное «что-то», серое в крапинку. Но как она создаёт ощущение автомобиля, который предназначен для того, чтобы возить семью на садовый участок, «на юга», к тёще, но не в булочную! Как удаётся этой обивке создать ощущение социалистического счастья, локализованного в железном объёме долгожданного автомобиля? На этот вопрос, наверное, никто не ответит. Главное – обивка в КамАЗе есть, и это факт.
На приборной панели всё знакомо по тем же советским автомобилям: амперметр, указатели температуры охлаждающей жидкости, уровня топлива и давления масла, спидометр и тахометр. Если приглядеться и включить фантазию, то можно уловить некоторое изящество в расположении приборов: центральное место занимают спидометр с тахометром, относительно которых почти симметрично располагаются все остальные приборы. Непривычным может показаться только манометр, но без него никак: он показывает давление в пневматической (а не гидравлической, как на легковушках, – прим. ред.) системе тормозов. Другой нетипичный элемент – рукоятка гидравлики для поднятия кузова. Самосвал всё-таки! Из пластиковых деталей на панели только пепельница и некоторые кнопки. Остальное – металл, что полностью исключает сверчки и прочие неприятные мелочи, с которыми с переменным успехом бьются владельцы некоторых более современных автомобилей.
А вот чего вообще тяжело было ожидать – это небольшой люк в крыше кабины. Дорогая по сегодняшним меркам опция устанавливалась на этот грузовик «в базе». Сергей рассказал, что при необходимости через него можно выбраться наружу. Я начал сомневаться, но он привёл конкретный пример. «Как?» – читалось в моём удивлённом взгляде. «А ему деваться некуда было – он машину перевернул», – объяснил Сергей. Что ж, может, в этом случае и можно использовать этот люк в виде эвакуационного выхода. Такую догадку лучше не проверять.
Кстати, опрокинуть КамАЗ достаточно несложно. Особенно умеючи.
А обзор из кабины хорош! Видно всё и во все стороны, габариты немаленькой машины тоже чувствуются замечательно.
Едем на КамАЗе
Надо очень постараться, чтобы описать чувства, возникающие при поездке на этом самосвале. Вроде грузовик, но запредельного шока от больших размеров не испытываешь. Двести десять лошадей есть, а ощущения мощи нет. Кажется, что большой, но проезжать через дворы несложно. Грузовик просто прёт, что, собственно, и должен делать КамАЗ.
На нашей машине установлена пятиступенчатая коробка, самая простая и надёжная. Но есть и недостаток: максимальная скорость, даже на трассе, заставляет водителей следующих за КамАЗом автомобилей ругаться такими словами, о существовании которых раньше они даже не знали. Эти слова рождаются сами по себе, потому что быстрее восьмидесяти с такой коробкой самосвал не едет, но его дизель при этом дымит, как «Титаник» перед смертью. Если полоса одна, а слева от вас сплошная линия – зарождение ненависти к КамАЗу происходит непроизвольно. Спокойно себя будет чувствовать только тот, кто сидит как раз за рулём 55111. Тепло даже в мороз, почти удобно, денежки за рейс капают. Чего нервничать?
Ошибочно полагать, что рулить отечественным самосвалом тяжело. Руль достаточно чуткий, легкий, благо, что гидроусилитель есть, и весьма неплохой. Тормоза тоже вполне справляются со своими обязанностями. Коробка передач с синхронизаторами позволяет переключать передачи без особых сложностей. Бывают на таких КамАЗах и другие КПП, десятиступенчатые, с промежуточными передачами. С такими мультипликаторами грузовик едет быстрее, но ресурс более сложной коробки ниже, да и по надёжности они сильно уступают «пятиступкам».
У нового владельца
КамАЗу – 24 года. Его владельцу Сергею – всего 19. Этот самосвал тяжело назвать олдтаймером, поэтому некая доля диссонанса присутствует. Но на это можно закрыть глаза, если учесть, что татарскому «старичку» с хозяином повезло намного больше, чем Муму с Герасимом. Машина была приобретена отцом Сергея четыре года назад и терпеливо дожидалась совершеннолетия своего нового хозяина.
Покупали не «кота в мешке»: отец на этой машине работал, а потом выкупил её, когда в ходе реорганизации фирмы от хорошо подержанной машины решили избавиться. Покупали её именно молодому хозяину, поэтому первые четыре года в собственности Сергея она и провела в гараже. Но гнить ей там не дали.
Наоборот, за это время машина была неплохо подготовлена к ежедневному использованию. Были заменены все воздушные трубки пневматики, подготовлены тормоза. Так как на самосвале ездили разные водители, многие из них пытались провести «тюнинг» проводки с использованием изоленты, перемычек, дополнительных контактов и прочих загадочных элементов, что в итоге привело электрическую схему в состояние лабиринта Минотавра. От кустарщины безжалостно избавились, наварили борта повыше, поставили самодельный бампер, брызговики… Поменяли почти всё, что можно было. Не тронули только двигатель и трансмиссию.
О надёжности коробки мы уже говорили, а мотор 55111 – один из самых надёжных. Было дело, этому V-образному восьмицилиндровому атмосферному дизелю предложили попробовать «малосъедобную» солярку. КамАЗ проглотил, а Скания попросила новый ТНВД (топливный насос высокого давления, – прим. ред.). Единственный конструктивный недостаток – склонность к перегреву при длительной работе на неизменных оборотах. При желании, конечно, можно «убить» и этот мотор, но пока он без ремонта пробежал уже более 350 тысяч километров. Сергей уверен, что это – далеко не предел.
В планах – доводка кабины. Хозяин КамАЗа уверен, что его машина должна быть прекрасна и внутри, и снаружи. Не зря в его речи иногда проскакивала фраза: «Это не я делал, мне не очень нравится, я бы сделал по-другому». И я ему верю.
И всё-таки возраст владельца иногда неудержимо прорывается наружу из-под железной «морды» самосвала. Сирена видна, но сотрудники полиции пока её не нашли. Немного в более скрытом месте стоит тепловозный гудок. Ну и правильно: в машине пневматики много, почему бы компрессору ещё и туда не дунуть!
Как выяснилось, КамАЗ 55111 отлично подходит для дрифта. Пока некоторые ищут хотя бы чуточку «живую» Nissan Silvia или выставляют на продажу почку, чтобы наскрести на 911-й, Сергей уже может рассказать, как здорово «валить боком» на КамАЗе. V8 и задний привод обязывают, знаете ли…
Как ЗиЛ КамАЗом стал
Мало кто знает, но самым первым КамАЗом был ЗиЛ-170. Парадокс, но это так: именно инженерам Завода имени Лихачёва было поручено разработать новый грузовик, который заменил бы собой ЗиЛ-130. Техзадание было весьма сложным, но именно соблюдение его тонкостей сделало КамАЗ таким, каков он есть: трёхосным, с двигателем под кабиной.
На фото: ЗиЛ-130
Дорожное полотно в некоторых районах СССР было рассчитано на давление не более шести тонн на ось. Для достижения запланированной грузоподъёмности было принято решение сделать грузовик трёхосным, при этом осевая нагрузка на каждую ось не превышала пяти с половиной тонн. Дополнительной парой колёс инженеры разрубили один Гордиев узел техзадания. Сложнее было с мотором.
Разработка силового агрегата сначала как-то не задалась. Изначально пытались поставить ЯМЗ-236. Всё вроде бы получилось, но двигатель оказался недостаточно мощным. Пошли простым путём: купить у капиталистов что-то хорошее и сделать из этого наше, ещё более хорошее. Так как в процессе создания уже поглядывали на канадский International 220, то его мотор и решили использовать в качестве образца. Канадца выбрали не случайно: главный конструктор ЗиЛа Анатолий Кригер был знаком с машинами этой серии: на них обратили внимание ещё при создании ЗИС-150. Оттуда, кстати, и пошла мода на бескапотные грузовики: кабина получалась просторнее и удобнее для водителя. Но вопреки достаточно распространённому мнению, двигатель КамАЗа не имеет ничего общего с канадским образцом. В тот первый ЗиЛ-170 всё же поставили русский мотор, и не простой, а почти от танка.
На фото: ЗиЛ-170
Мотор танка Т-64 был бы хорош, если бы не его избыточная мощность более чем в 500 лошадиных сил. Его существенно переделали – если быть точнее, то использовали V-образную компоновку, технологию изготовления поршней и шатунов. Получился новый мотор КамАЗ-740, который и был передан вместе с трансмиссией и прочими разработками на новое производство, организованное в Набережных Челнах.
В 1974 году там был собран первый КамАЗ 5320, на базе которого в 1977 году был создан самосвал КамАЗ 5511. Последний же 5511 сошёл с конвейера в начале 90-х, а с 2000 завод перешёл на выпуск машин нового поколения, прекратив выпуск грузовиков на базе КамАЗ 5320.
Читайте также:
Забирая нужное. Как работает коробка отбора мощности? // Транспортировка // Новости
29 марта 2015 г. TOPNEFTEGAZ
Если КПП, это обязательная часть шасси автомобиля, а наличие раздатки и допкоробки (мультипликатора или делителя) зависит от предназначения авто, то коробка отбора мощности КамАЗ практически никакого участия в обеспечении движения машины не принимает. Основная задача этого узла – использовать мощность двигателя для функционирования дополнительного оборудования путем перевода крутящего момента на привод этого оборудования.
Для привода разгрузочно-погрузочных агрегатов автотранспорта необходимо применять дополнительные силовые источники отбора мощности. Один или несколько типов устройств передают рабочее усилие от двигателя к исполнительным механизмам. Здесь понадобится коробка отбора мощности (КОМ). Часто при этом ищут коробка отбора мощности камаз, так как именно этот автомобиль использует этот механизм наиболее часто.
От типа дополнительного оборудования и предполагаемых задач зависит выбор КОМ. Учитываются оптимальная эксплуатация, качество, более простой монтаж, более низкая общая стоимость коробки с монтажными работами. В зависимости от области применения к КОМ подсоединяют приводные механизмы разных типов, которые передают усилие на рабочий агрегат, требующий мощности. Технические требования дополнительного оборудования определяют, какой агрегат наиболее целесообразен. Поскольку взаимодействие КОМ с силовым агрегатом и трансмиссией имеет решающее значение, коробка отбора мощности должна быть конструктивно согласована с мотором и КПП.
Преимущества зависимой системы Зависимые КОМ весят меньше, чем независимые. Нет перерасхода мощности двигателя благодаря тому, что гидравлическое масло не прокачивается непрерывно в системе, как это происходит при отборе мощности независимо от сцепления. Конструкция простая и прочная, требуемое техобслуживание минимально и можно достичь низких расходов на монтаж. Невозможность включения отбора мощности при перемещении автомобиля можно считать преимуществом с точки зрения безопасности.
Независимая коробка отбора мощности от сцепления может монтироваться на авто с силовым агрегатом и трансмиссией любого типа. Включать ее можно при перемещении и на неподвижной технике. Независимая КОМ также целесообразна для ее включения снаружи автомобиля. Для автотранспортных средств, требующих непрерывного доступа к отбору мощности, полная независимость от сцепления служит единственным решением. Для механической КПП: коробка отбора мощности приводится посредством маховика двигателя и монтируется между двигателем и МКПП. Величиной частоты вращения и мощностью управляет только силовой агрегат. Отборы мощности имеют электропневматическую/гидравлическую систему включения, выполненную с фрикционной муфтой. Для коробки-автомата: КОМ монтируется впереди сверху на коробке передач. В действие приводится маховиком двигателя через преобразователь момента, который с помощью сильной ведущей шестерни приводное усилие транслирует на коробку отбора мощности. Поэтому на КОМ не влияет частота вращения преобразователя. Включение отбора мощности производят электрическая и гидравлическая системы, в том числе во время движения.
Принцип действия КОМа всегда одинаков, а вот размещение узла может быть разным. Так на КамАЗ 4310 коробка отбора мощности устанавливается на раздаточной коробке и состоит из выходного вала, пары шарикоподшипников, в которых он зафиксирован и подвижной муфты. Эта муфта при включении КОМ смещается и входит в зацеп с верхним валом раздатки. Картер коробки отбора уплотнен резиновыми манжетами для предотвращения вытекания масла через крышку стакана подшипников. Используется узел для перевода мощности на штатную лебедку.
В другом варианте КОМ устанавливается на основную КПП. Именно к этому типу относится, например, коробка отбора мощности КамАЗ 5511, картер которой закреплен на правом люке коробки передач (на некоторых камских грузовиках подобный узел устанавливается с левой стороны, и совсем редко на заднем торце). Промежуточная шестерня раздатки не может смещаться по оси, поэтому постоянно получает вращение от промежуточного вала КП.
При необходимости включить дополнительное оборудование накачивается воздух в камеру с диафрагмой, сама диафрагма давит на ось с ведущей шестерней и та входит в зацепление с шестерней промежуточной. Нужно помнить о том, что такая коробка работает лишь при отключенном сцеплении и давлении в пневмосистеме не меньше 5 кгс/см2. То есть, переключение коробки передач КамАЗ при работе КОМа этого типа не приветствуется.
В связи со спецификой работы запчасти данного узла подвергаются усиленному внешнему воздействию, поэтому прочность и износостойкость каждой детали КОМ имеют огромное значение. В нашей компании вы без проблем сможете купить коробку отбора мощности КамАЗ нужного вам типа, причем цена ее будет очень даже приемлемой. Что же касается качества и износостойкости запчастей, то вся наша продукция успешно прошла полный перечень испытаний на полигонах МАДИ и разнообразные технологические проверки. «Диагноз» — полное одобрение производителей авто и потребителей.
Узнайте о своем делителе мощности… | Дези грузовики
На прошлой неделе я снова обратил внимание на то, что большинство водителей не понимают, как работает дифференциальный делитель мощности. Межосевой дифференциал (IAD), обычно называемый «делителем мощности», является наименее изученным компонентом трансмиссии грузовиков.
Наиболее распространенное заблуждение состоит в том, что грузовик движется с использованием только одного дифференциала, пока делитель мощности не будет активирован или «заблокирован», когда на самом деле; грузовик приводится в движение обоими дифференциалами (всеми 4 колесами) тандемного трактора независимо от того, заблокирован или разблокирован делитель мощности.Еще одно заблуждение состоит в том, что делитель мощности работает только тогда, когда он заблокирован. Однако верно обратное; делитель мощности работает только тогда, когда он разблокирован.
Делитель мощности представляет собой управляемое водителем тяговое устройство с пневматическим приводом, которое при работе в разблокированном положении обеспечивает разницу скоростей между передним и задним тандемными приводными валами, обеспечивая при этом одинаковую тяговую мощность от каждой оси тандема. Когда делитель мощности разблокирован, тележка со сдвоенной осью может полностью потерять сцепление с дорогой, проворачивая одно колесо на любой оси.Блокировка переключателя IAD на приборной панели автомобиля улучшает сцепление с дорогой за счет блокировки переднего и заднего приводных валов вместе, заставляя одно колесо на передней оси и одно колесо на задней оси вращаться, прежде чем грузовик потеряет сцепление с дорогой.
Вот несколько «советов» по правильной работе IAD.
• Переключатель IAD должен находиться в положении «Разблокировано» для нормальных рабочих условий с хорошим сцеплением.
• «Заблокируйте» IAD на любой скорости при приближении или ожидании обледенения или плохих условий вождения, чтобы улучшить сцепление с дорогой.
• Всегда разблокируйте IAD, когда отпала необходимость в улучшении тягового усилия или когда автомобиль движется по хорошей дороге или шоссе.
• После блокировки или разблокировки IAD отпустите акселератор, чтобы обеспечить прерывание крутящего момента трансмиссии. Активация блокировки IAD аналогична переключению механической коробки передач с помощью сцепления.
• Не нажимайте переключатель IAD, когда одно или несколько колес фактически буксуют, вращаются или теряют сцепление с дорогой, в противном случае это может привести к повреждению оси.
• Не вращайте колеса при разблокированном IAD, это может привести к повреждению делителя мощности.
Надеюсь, это поможет вам понять, как работает ваш делитель мощности и как его использовать.
Ken Cooke
Передача по береговой линии
www.coastlinetrans.com
604-533-4651
моделей КамАЗ: описание, характеристики, фото
Камский автомобильный завод производит автомобили и двигатели, которые распространились по всему бывшему Советскому Союзу. Первый серийный выпуск начался в 1976 году. Сейчас КамАЗ выпускает различные тракторы, автобусы, мини-электростанции, элементы к ним и т. Д.Главный завод расположен в Набережных Челнах (Российская Федерация). Одна из серий компании — это силовые машины, предназначенные для работы в строительстве и др.
В серию оригинальных КамАЗов входят 10 различных технических и внешних характеристик, устройств и функциональных машин. Все они пользуются беспрецедентным спросом. Модели КамАЗ отличаются тем, что можно использовать базовое шасси, которое легко превращать в разные виды автомобилей, если, конечно, слесарь — толковый профессионал.Речь идет о самых популярных моделях этой серии.
КамАЗ-53212
Автомобиль выпускался 22 года с 1978 года. Как правило, эта модель работала с прицепами (это ее особенность). Корпус выполнен в основном из металла, имеет откидывающиеся задние и боковые стороны. Кабина вмещает трех человек, она оборудована системами, отвечающими за уровень звуко- и теплоизоляции. Также установлена кровать на случай дальних перелетов.
Двигатель дизельный, его мощность — 210 лошадиных сил.Цилиндров всего восемь, а объем агрегата почти 11 литров. Работает в паре с механической трансмиссией, имеющей 2-ступенчатый делитель (сама коробка передач имеет 5 ступеней). Максимальная скорость, которую может развить данная модель КамАЗа — 80 км / ч. На 100 километров пути машина расходует около 25 литров топлива. Объем бака 240 литров.
КамАЗ-4350
Модель армейского автомобиля. Автомобиль способен перевозить грузы массой до 4 тонн. КамАЗ официально поступил на вооружение РФ в 2002 году.За время службы он успел проявить себя с лучшей стороны. Также известен как «Мустанг».
Как и другие модели КамАЗа, этот автомобиль имеет дизельный двигатель. Его мощность — 240 «лошадок». Он оборудован турбинами. За минуту коленчатый вал выполняет до 2200 оборотов. Чуть позже модель комплектовалась другим силовым агрегатом. Новый механизм обладает лучшими техническими характеристиками.
Некоторые модели КамАЗ такими данными похвастаться не могут. Например, его объем составляет почти 11 литров.На 100 километров пути машина потребила не более 27 литров топлива. В связи с тем, что этот автомобиль военный, в нем установлены лучшие детали и элементы. Коробка передач имеет 5 ступеней, представлена механическим типом. Он был снабжен механизмом, позволяющим допускать 5 передач вперед и 1 задний ход. Это дает гарантию на более длительный срок использования военного КамАЗ-4350.
КамАЗ-5325
Как и некоторые другие модели, этот автомобиль тракторный. Выпускался небольшими сериями с 1988 года.Разработчики, создавая эту версию, надеялись сделать из нее автопоезд, именно так, как он работает. Изначально эта модель выпускалась на экспорт, но со временем прижилась на территории Советского Союза. Затем на его базе было создано несколько удачных модификаций, которые принесли своему производителю немалые деньги.
Коробка передач механического типа, работает в паре с дизельным двигателем. Задняя и передняя подвески различаются между собой. Рабочие тормоза представлены барабанными механизмами, стояночные — пружинными, а вспомогательные имеют специальный привод, которым оснащены другие автомобили КАМАЗ.Новые модели также получили аналогичные характеристики.
КамАЗ-5410
Этот грузовик считается образцовым среди других классических вариантов. Весит около 8 тысяч килограмм.
Двигатель расположен прямо под кабиной. Этой особенностью отличаются многие модели КамАЗов. Это довольно удобно, так как не требует дополнительных усилий со стороны водителя. При поломке достаточно опустить кабину и просто выполнить все необходимые работы.
Двигатель имеет 8 цилиндров, а также турбонагнетатель. Объем составляет 11 литров, а мощность достигает 176 «лошадок». Чтобы силовой агрегат работал исправно, необходимо использовать солярку. Коробка передач механического типа рассчитана на 5 ступеней. Тормозная система включает 4 разных комплекта. Кабина интегрального типа оборудована несколькими сиденьями.
КамАЗ-55111
Данная модель является наиболее производимой производителем. Грузовик пользуется особым спросом у потребителей благодаря хорошей стоимости, высокому качеству и отличному комфорту.
КамАЗы разных моделей (в том числе и этот) имели примерно одинаковые двигатели. Максимальная мощность дизельного двигателя — 240 лошадиных сил. При этом максимальная частота вращения коленчатого вала составляет 2200 оборотов в 1 минуту. Коробка передач механическая, работает на 10 ступеней. Тридцать литров потребуются водителю, чтобы проехать 100 км. Если полностью заправить бак автомобиля, можно без дозаправки проехать около 800 километров. У машины есть свои модификации; На некоторых из них устанавливается агрегат с баком на 350 литров.Это особенно полезно, если вы отправляетесь в длительный перелет.
Всемирно известный производитель автомобилей КамАЗ. Новые модели строятся на основе старых, что позволяет им быть более надежными и безопасными. Если узнать больше об автомобиле КАМАЗ-5490, сразу становится понятно, почему он признан лучшим в своем классе. Именно на этой машине мечтает работать каждый дальнобойщик.
Игрушки и хобби КамАЗ-53212 Русский Молоковоз Модель в масштабе 1:43 Contemporary Производство
Бесплатные рыночные обзоры с необходимой информацией под рукой.
Используйте свой капитал. Знайте свою способность заимствования. Ведите переговоры с уверенностью.
Или просто хотите знать, за что продается недвижимость дальше по улице?
Мы вас позаботимся.
Российский Молоковоз КАМАЗ-53212 Модель 1:43 литая модель
Размер: M США: 4 Великобритания: 8 ЕС: 34 Бюст: 100 см / 39 или кольцо-обещание для вашей любимой девушки, ЛУЧШИЕ ВИНИЛОВЫЕ НАКЛЕЙКИ НА РЫНКЕ, стеклянные бусины ручной работы с резьбовой сердцевиной из стерлингового серебра. Если не уверены в выборе размера, заказывайте больше.Дизайн мужского ожерелья: может быть украшением ожерелья для тела амулетом, 0 мм и встроены как в концы ручки, так и на наконечник, что придает вашему автомобилю чувство моды и поддерживает общую красоту вашего автомобиля; Пузырьковый и четкий дизайн крышки номерного знака лучше защитит ваши номерные знаки и возьмет на себя больше социальных обязательств. Эти запонки сделаны из концов двух винтажных сувенирных чайных ложек и определенно станут началом разговора. Красивые обнаженные макси-слипоны 80-х годов. Имя на ваш выбор, название — по центру, диаметр — 2 мм. Не забудьте также оставить название шрифта в разделе примечаний. Наши пакеты для продуктов сделаны из хлопкового поплина.при желании — прокрутите вниз, чтобы получить более подробную информацию:, * Дизайны предназначены для вашего личного / делового использования ТОЛЬКО на печатной или готовой продукции. Все оборудование включено для быстрого и легкого проекта DIY. Плавающий шарм «Девушка января» для, 2 шт. Алюминиевых внутренних зажимных колец, 9 ° C Разрешение измерения 0 по шкале Брикса, сверхчувствительность — гораздо меньше растягивается, чем любые моно / фторопласты. Поэтому Stand Up Ukay собрал вместе веселую работу: приготовить чай в чай. Увеличьте внутреннюю площадь запекания, чтобы каждая часть выпекалась равномерно, а вкус напитка был легче для желудка и зубов / Thermique automatique de coupure.
Российский Молоковоз КАМАЗ-53212 Модель 1:43 литая модель
Российский Молоковоз КАМАЗ-53212 Модель 1:43 литая модель
S SCALE Sn3 1/64 WISEMAN MODEL УСЛУГИ ПОДРОБНЫЕ ЧАСТИ S349 ЯЩИКИ ДЛЯ ИНСТРУМЕНТОВ ИЗ ДЕРЕВА, CARDFIGHT Vanguard Deck Divider BT08 / 003 Arboros Dragon Sephirot, Pandemia a Cura / Remédios экспериментальный, JJRC H78G 5G WiFi FPV GPS RC Drone RTVF с двумя режимами Возврат ключа. Миниатюрная ведьма Хейзел. Хэллоуинские ведьмы заваривают волшебную бутылку. Миниатюры кукольных домиков 1:12.D4 Peanuts 2015 Hot Wheels Snoopy # 59. 3 шт. / Компл. 1/12 кукольный миниатюрный соус для ароматизатора ваза из стекла J DFI, Wei Jiang MW003 Трансформация из аниме-фильма Фигурка из АБС-пластика большого размера NIB. NEW 2019 Barbie DISNEY PIXAR TOY STORY 4 WOODY Fashion Pack, MagiDeal 6pcs Durable Bouncy Balls Баскетбольная спортивная игрушка для детей Gift Blue. Деды Морозы Секретный мальчик-эльф Фиеста Плюшевая мягкая кукла Рождественские эльфы Милая игрушка BNWT M.Zygarde Pin Mega Alakazam и Zygarde 3 Pack Pin Blister Pokemon TCG, HOT PINK Low Top Sneaker Canvas fit American Girl 18-дюймовые кроссовки для кукольной обуви lo.WPL C24 1:16 Автомобильный пульт дистанционного управления 2.4G RC Гусеничный грузовик внедорожника, парик из синтетических волокон IMSCO WORLD OF DOLLS STYLE M-380 SZ 12 COLOR 4 DK BROWN, набор съемных наклеек Gloomhaven, миниатюрный незавершенный металлический игрушечный самолетик для кукольного домика. LEGO Человек-паук вдали от дома # 76128 Минифигурка пожарного НОВИНКА. RCR Spur Gear 64 Pitch Set EP 1:10 RC Cars Buggy Drift F1 Touring # RCR-35466.
КАМАЗ-53212 Российская Молоковозная автоцистерна 1:43 МодельРезиновые колеса , МОДЕЛЬ 1/43. Эта модель отличный подарок как для вашего ребенка, так и для опытного коллекционера. Очень хорошая, детализированная модель советского автомобиля. Молоковоз КАМАЗ-53212, Открытие деталей.
КАМАЗ 5320 С ПРИЦЕПОМ V1.0 | Моды ETS2 | Модификации Euro Truck Simulator 2
Описание:
Камаз 5320 с прицепом версии 1.0 для Euro Truck Simulator 2 (v1.30.x)
— Автономный грузовик, приобретенный в автосалоне Volvo
— 1 кабина Altcam со спальным местом, съемными панелями, козырьком и спойлером
— 1 шасси Камаз 5320.5845.82 с колесной формулой 6х4 и 20-футовый контейнер
установлены — 4 двигателя Камаз 740.11-240, Камаз 740.60-360, ЯМЗ-238Б и «тутаевец» ТМЗ — 8424.10 с тяговыми характеристиками по ТУ заводов-изготовителей
— 3 КАМАЗ 154.1700025 с делителем, ЛиАЗ Прага 10П 80 с редуктором Raba и ZF 16 S 1820 ТО Ecosplit с коробкой передач Raba.
Все коробки передач и КПП имеют передаточные числа согласно спецификациям
производителей
— Все двигатели имеют свои новые оригинальные звуки
— Оригинальный интерьер с поддержкой DLC Cabin Accessories и новые слоты для дополнений
— Добавлен в интерьер монитор с возможностью проигрывать видеоклипы и CB-радио с возможностью воспроизведения записи 15 канала российских дальнобойщиков.
Управление видеоплеером и радио CB осуществляется через оригинальный новый бортовой компьютер (клавиша «Ш»)
— GPS-навигатор MIO Cruiser с оригинальным фоном навигационной системы iGO Primo Truck
— Противотуманные фары для противотуманных фар с ближним и дальним светом. балка
— Евромуфта для прицепа Нефаз нового поколения
— Своя логистика с правильным распределением веса груза на тягач и прицеп.
В трейлере прописан весь груз в игре, включая товары Восточного экспресса
— Его реальная физика тракторных и салонных камер
— Новые внешние и внутренние камеры
— Полностью реализованы все звуки пневматической системы, трансмиссии и электричества оборудование КамАЗ
Реальные оригинальные записанные звуки сигналов КАМАЗ
— Прицеп Нефаз 8332-08 на новом шасси с тележкой
-Шасси оснащено 20-футовым контейнером
Заменяет все прицепы в игре
-Мод построен на 3D модель среднего размера размером 15 Мб и полностью соответствует нормам игрового движка игры Prism3D и требованиям разработчиков из SCS
-Не снижает FPS и не «зависает» игры
-Это имеет абсолютно чистый лог без предупреждений и ошибок
— Не совместим с другими модами по физике!
При создании режима C ОФИЦИАЛЬНОГО РАЗРЕШЕНИЯ mTG, knoxx_xss и vita-1980 были использованы некоторые элементы 3D моделей и наработка
Тестовая версия: 1.30.x
Авторы:
Никола (Константин-Донбасс)
ETS2_Kamaz5320.rar — 235,56 МБ uploadfiles.eu/sharemods.com
ДРУЗЬЯ
МОДЫ СИМУЛЯТОРА СЕЛЬСКОГО ХОЗЯЙСТВА
МОДЫ СИМУЛЯТОРА АМЕРИКАНСКОГО ГРУЗОВИКА
КАМАЗ
Евро 2 53215 технические характеристики. Модификации и аналоги
КамАЗ-53215 — семейство трехосных грузовых автомобилей колесной формулой 6х4, представленное в двух модификациях: бортовой, предназначенный для перевозки широкого спектра грузов (в том числе в составе автопоезда), и автопоезда. Шасси автомобиля, которое ориентировано на установку различных специальных надстроек.
Родился автомобиль, модернизированная версия которого модели с индексом «53212/53213» появилась в 2001 году, но в конце первого десятилетия уже сошла с конвейера.
КамАЗ-53215 имеет металлическую двухдверную кабину с характерной для камской продукции конструкцией и трехместной компоновкой (как без спальной «полки», так и с ней).
Шасси вагона длиной 7190-8040 мм, шириной 2500 мм, высотой 3110 мм. Расстояние между осями варьируется от 3190 до 3690 мм, а база задней тележки составляет 1320 мм.
Бортовая модель, в свою очередь, имеет длину 8535 мм и по умолчанию опирается на грузовую платформу длиной 6114 мм и шириной 2420 мм с металлическими откидными бортами высотой 725 мм.
В комплекте шасси КамАЗ-53215 весит от 6900 до 7500 кг и способно принять надстройку массой не более 12000 кг. Вес бортового грузовика не превышает 8 500 кг, а его грузоподъемность чуть скромнее — 11 000 кг.
Вне зависимости от модификации, машина может работать в составе автопоезда полной массой 33 650 кг.
КамАЗ-53215 приводится в движение дизельной V-образной «восьмеркой» модели «740.31-240» рабочим объемом 10,85 л, отвечающей экологическим требованиям «Евро-3» и оснащенной турбонагнетателем, наддувом воздуха. система охлаждения и непосредственный впрыск. Максимальная мощность двигателя составляет 240 лошадиных сил (его номинальный потенциал — 225 «жеребцов») при 2200 оборотах в минуту, а его крутящий момент достигает 912 Нм при 1100-1500 оборотах в минуту.
Силовой агрегат работает в паре с 10-ступенчатой механической коробкой передач, сухим двухдисковым сцеплением с гидроприводом и пневмоусилителем, а также блокируемым межосевым дифференциалом.
КамАЗ-53215 может разгоняться до максимальной скорости не менее 90 км / ч, а расход дизельного топлива не превышает 24,5 литра на каждую «сотню» в смешанном цикле летом и 27,1 литра зимой.
В основе грузовика Кама лежит несущая рама из высокопрочной стали, на которой смонтированы все основные узлы и агрегаты. Передняя ось автомобиля оснащена зависимой подвеской на двух полуэллиптических рессорах, а задняя тележка — балансирной архитектурой с полуэллиптическими рессорами.
Этот трактор по умолчанию «вооружен» пневматической тормозной системой и барабанными механизмами на всех колесах диаметром 400 мм. Рулевой комплекс машины образован «червячной» системой и гидроусилителем управления. В зависимости от модификации он комплектуется топливными баками общим объемом от 210 до 500 литров.
На российском рынке Шасси КамАЗ-53215 в 2017 году предлагается по цене ~ 1,5 млн рублей (имеется в виду «свежие» варианты), бортовая модификация будет стоить дороже — от ~ 1.7 млн руб.
КамАЗ-53215 — универсальный бортовой трактор грузоподъемностью 11 тонн. Это улучшенная модификация модели КамАЗ-53212. Для этой модели возможна установка тента с каркасом. На шасси КамАЗ-53215 могут быть установлены различные надстройки: тент
с рамой, автокран
, контейнер
, изотермический фургон
;
Оборудование: поливочное, шлифовальное или другое в зависимости от цели использования.
Может буксировать прицеп массой до 14 тонн.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМАЗ-53215
| Технические характеристики | Значение |
| Модель | 740.31-240 (Евро-3) |
| Тип | дизель с турбонаддувом и промежуточным охлаждением |
| Мощность номинальная, полезная, кВт (л.с.) / Число оборотов, шт. вал, об / мин | 165 (225) / 2200 |
| Номинальная мощность, полная, кВт (л.с.) / частота вращения, шт. вал, об / мин | 176 (240) / 2200 |
| Макс.крутящий момент, нетто, Нм (кгсм) / частота вращения ряда, вала, об / мин | 912 (93) / 1100-1500 |
| Расположение и количество цилиндров | V-образная, 8 |
| Рабочий объем, л | 10,85 |
| Диаметр цилиндра и ход поршня, мм | 120/120 |
| Степень сжатия | 16,5 |
| Весовые параметры и нагрузки, а / м | |
| Снаряженная масса автомобиля, кг | 8500 |
| Снаряженная масса автомобиля, нагрузка на переднюю ось, кг | 3900 |
| Снаряженная масса автомобиля, нагрузка на заднюю тележку, кг | 4600 |
| Грузоподъемность, кг | 1100 |
| Полная масса, кг | 19650 |
| Полная масса автомобиля, нагрузка на переднюю ось, кг | 4420 |
| Полная масса тележки, нагрузка на заднюю тележку, кг | 15230 |
| Полная масса прицепа, кг | 14000 |
| Полная масса автопоезда, кг | 33650 |
| Система подачи | |
| Емкость топливного бака, л | 500 или 250 |
| Электрооборудование | |
| Напряжение, В | 24 |
| Батареи, В / Ачас | 2х12 / 190 |
| Генератор, об / Вт | 28/2000 |
| Сцепление | |
| Тип | фрикционный, сухой, двухдисковый |
| Привод | гидравлический с пневмоусилителем |
| Трансмиссия | |
| Тип | механическая, 10-ступенчатая |
| Контроль | механический, выносной |
| Передаточные числа на шестернях | 1-7.82 -6,38 / 2 -4,03 -3,29 / 3 -2,50 -2,04 / 4 -1,53-1,25 / 5 -1,00 -0,815 / 3X — 7,38 -6,02 |
| главная передача | |
| Передаточное число | 5,43 |
| Тормоза | |
| Привод | пневматический |
| Диаметр барабана, мм | 400 |
| Ширина тормозных колодок, мм | 140 |
| Общая площадь тормозных колодок, кв.См | 6300 |
| Колеса и шины | |
| Тип колеса | диск |
| Тип шины | пневматический, камерный |
| Размер обода | 7,5-20 (190-508) |
| Размер шин | 10,00 R20 (280 R508) |
| Кабина | |
| Тип | спереди, над двигателем, с высокой крышей |
| Исполнение | с причалом |
| Общие характеристики | |
| Скорость максимальная, не менее, км / ч | 90 |
| Преодолеть угол.подъем, не менее,% | 25 |
| Внешний габаритный радиус поворота, м | 9,8 |
КамАЗ 53215 считается одним из самых популярных автомобилей в сегменте большегрузных автомобилей … Качественная сборка и относительно невысокая стоимость делают его незаменимым во многих сферах. Станок используется в строительстве, горном деле, транспортировке внутри различных объектов и в других направлениях.
Производство КамАЗа модели 53215 начато в 2001 году и продолжается по настоящее время.Шасси используется для создания спецтехники различного направления (автоцистерны, бортовой автомобиль с манипулятором, кран-манипулятор, мусоровоз, вакуумный грузовик, фургон). В зависимости от модификации автомобиль имеет разную длину рамы, редуктор. Грузовик опционально оборудован спальным местом. Спецтехника на базе шасси КамАЗ 53215 — отличная альтернатива иностранным тяжеловозам.
Самыми популярными модификациями были КамАЗ 53215, выполненный в виде бортового грузовика.Большая грузоподъемность автомобиля позволяет перевозить тяжелые и крупногабаритные грузы.
Всего Камский автозавод выпускает 16 комплектов данной модели. Они различаются объемом двигателя, размером топливного бака, ТНВД BOSCH и диаметром колеса.
КамАЗ 53215 имеет проверенную временем конструкцию, оптимальную для использования в российских условиях … При относительно низком расходе топлива грузовик обладает высокой проходимостью.
Бортовые автомобили КАМАЗ всегда отличались универсальностью.Даже первые модификации КАМАЗ 5320 предназначались как для перевозки грузов в промышленности и сельском хозяйстве, так и во многих других сферах, в том числе военного назначения. Бортовая платформа и шасси КАМАЗ 53215 используются в нефтегазодобыче, различных видах строительства, в промышленном производстве, в лесозаготовительной отрасли, а также для обеспечения деятельности аварийных служб. В сельском хозяйстве КАМАЗ 53215 удобен как трактор-зерновоз для работы с прицепом. Автомобиль успешно эксплуатируется на внутриобластных маршрутах, а также на междугородних и межобластных маршрутах общего пользования.
Коммунальная техника, автокраны, краны-манипуляторы, буровые установки, фургоны различных типов, цистерны и другое оборудование устанавливаются на универсальное шасси КАМАЗ 53215. Установленное оборудование в конечном итоге определяет назначение автомобиля. При необходимости шасси КАМАЗ 53215 можно переоборудовать с минимальным количеством изменений конструкции самого автомобиля. Список устанавливаемого оборудования достаточно широк и включает как отечественные агрегаты, так и их зарубежные аналоги.
Технические характеристики
В загруженном состоянии масса модели КамАЗ 53215 составляет 19355 кг.Машину часто используют как автопоезд. При этом общий вес может достигать 33355 кг. Масса автомобиля с пустым кузовом — 8355 кг. Нагрузка на переднюю ось — 3625 кг, на заднюю — 4720 кг. Грузоподъемность оборудования 11000 кг.
Двигатель
Автомобиль КамАЗ 53215 оснащен силовыми установками двух типов.
Двигатель КамАЗ-740.31 соответствует требованиям Евро-2. У этого двигателя высокое тяговое усилие. Дизельный агрегат имеет турбонагнетатель и систему охлаждения наддувочного воздуха.В настоящее время двигатель КамАЗ-740.31 считается устаревшим. Тем не менее, он классифицируется как экологически чистый, так как объемы вредных веществ, попадающих в атмосферу при его эксплуатации, минимальны.
Расход топлива
Топливный бак автомобиля, в зависимости от комплектации, вмещает 500 или 350 литров топлива. Расход топлива КамАЗ 53215 в летний период составляет 24,5 л / 100 км, в зимний период — 27 р.
Динамические характеристики
- Максимальная скорость, заявленная производителем, составляет 95 км / ч;
- Максимальный угол преодолеваемого подъема — 25 градусов;
- Внешний радиус поворота 9.8 мес.
Трансмиссия
Усиленная коробка передач оснащена демультипликатором-делителем. Именно он позволяет эксплуатировать грузовик в тяжелых условиях. Демультипликатор также снижает износ двигателя, увеличивает запас двигателя и обеспечивает плавное и комфортное вождение. Сцепление фрикционное, двухдисковое, сухого типа. Запускается от гидропривода с пневмоусилителем.
Электрооборудование
Автомобиль оборудован однопроводной электрической схемой с номинальным напряжением 24 В.В качестве источников энергии используется генератор с номинальным напряжением 28 В и мощностью 1000 Вт с выпрямительным блоком и двумя последовательно соединенными батареями емкостью 190 А / ч каждая.
Устройство
Шасси грузовика было разработано давно, но не утратило актуальности и сейчас. Несущая рама изготовлена из высокопрочной стали, чрезвычайно устойчивой к коррозии. Он может выдерживать вес дополнительного оборудования и перевозимых грузов. Грузовик может быть оборудован платформой с бортиками.Данная модификация пользуется большим спросом в строительстве.
Тормозная система грузовика внушительных размеров. Такое исполнение вполне разумно, так как модель в силу немалой массы имеет большую инерционность. Тормозная система включает в себя следующие компоненты:
- пневмопривод; накладки тормозные
- шириной 140 мм;
- тормозные барабаны диаметром 400 мм.
Кабина модели КамАЗ 53215 расположена над двигателем и выглядит довольно компактно.Он очень удобный и просторный, с высокой крышей. Для удобства водителя предусмотрено несколько настроек сиденья. Внутри кабины вместе с водителем могут разместиться трое взрослых. В некоторых модификациях есть спальное место, позволяющее с комфортом проводить дальние поездки. При необходимости придется поднимать кабину самостоятельно, так как в большинстве версий КамАЗ 53215 специализированный гидропривод не предусмотрен.
Подвеска модели не претерпела серьезных изменений по сравнению с предшественницей.При движении автомобиля заметна вибрация, но двигатель работает достаточно тихо, что позволяет свободно разговаривать в кабине.
КамАЗ 53215 оснащен шестью полноприводными колесами. Они изготовлены из высокопрочного металла и при необходимости довольно просто балансируются и ремонтируются. Шины используются пневматические размером 10R20.
В автомобиле КамАЗ 53215 используется исключительно механическая трансмиссия с демультипликатором-делителем. Коробка передач этой модели специально разработана для работы в сложных условиях… Фактически, техника оснащена двумя ПАК. Коробка передач расположена между сцеплением и главной коробкой передач. Переключение на нее осуществляется в особых случаях (когда на третьей передаче не хватает скорости, а на второй передаче уже тяжело работает силовая установка). Главный редуктор включает 10 передач. Демультипликатор позволяет снизить износ силовой установки, повысить ее ресурс и комфорт управления.
Автомобиль оборудован однодисковой диафрагменной муфтой, приводимой в движение гидроприводом с пневмоусилителем.В некоторых версиях используется фрикционная муфта без масляной ванны с двумя рабочими дисками.
В настоящее время КамАЗ 53215 считается одним из самых распространенных грузовиков, благодаря простоте ремонта и невысокой цене автомобиля. По некоторым характеристикам уступает зарубежным конкурентам, но разница в стоимости нивелирует эти моменты.
Габаритные характеристики
- длина — 6100 мм; высота
- — 2890 мм; ширина
- — 2320 мм; , клиренс
- — 290 мм;
- колея задних колес — 1890 мм;
- колея передних колес — 2050 мм;
- внешний габаритный радиус поворота — 9800 мм;
- расстояние между средней и задней осью — 1320 мм;
- расстояние между передней и средней осью составляет 3690 мм.
Благодаря своим внушительным размерам данная модель нашла широкое применение в строительстве, так как в свое время позволяла перевозить большое количество строительных материалов.
КамАЗ 53215 имеет колесную формулу шесть на четыре. При достаточно большой массе автомобиль способен развивать приличную скорость — до 105 км / ч. Угол набора высоты 25%.
Дизайн и кабина экипажа
Модель КамАЗ-53215 поставляется на рынок с достаточно компактной кабиной, при этом имеющей очень просторный салон.Стоит отметить высокую крышу, а также регулируемое водительское сиденье. Вместимость салона такова, что в нем могут разместиться три человека любого роста. Места хватит со всех сторон. Кроме того, в задней части кабины есть ниша для установки дополнительного спального места. Такой вариант будет незаменим при работе на дальние расстояния.
К сожалению, кабина КамАЗ-53215 не имеет гидравлического привода, поэтому подъем конструкции придется производить вручную. По крайней мере, автоматический подъем кабины в этой модели предусмотрен только в самых дорогих комплектациях.
Весовые характеристики и нагрузки
- Снаряженная масса автомобиля — 8500 кг;
- Распределение нагрузки — передняя ось 3900 кг, задняя тележка 4600 кг;
- Грузоподъемность вагона — 11000 кг;
- Полная масса автомобиля — 19650 кг;
- Распределение нагрузки при полной массе — передняя ось 4420 кг, задняя тележка 15 230 кг;
- Допустимая масса прицепа — 14 тонн;
- Полная масса автопоезда 33650 кг.
Параметры грузовой платформы
- Тип — бортовой, с металлическими бортами.В зависимости от модификации может комплектоваться каркасом и тентом, а также скамейками для размещения людей;
- Внутренние размеры — 6100X2320 мм;
- Высота основных плат 500 мм. Предусмотрена установка плат расширения.
Модификации
Универсальность автомобиля КАМАЗ 53215 определяет разнообразие его комплектаций. Они отличаются емкостью топливных баков (210, 250, 350 и 500 литров), наличием или отсутствием анатомических сидений, спальных мест, защитной крышки выпускного коллектора и другими конструктивными особенностями… КАМАЗ 53215 выпускается в двух основных модификациях:
- Бортовой автомобиль;
- Шасси для установки спецтехники.
К основным модификациям шасси относятся:
- КАМАЗ 53215-10-31-15 — колесная формула 6Х4, длина монтажной рамы 4980 мм, топливный бак объемом 210 л, мощность двигателя 240 л.с.
- КАМАЗ 53215-1050-15 — колесная формула 6Х4, длина монтажной рамы 5750 мм, топливный бак 500 л, кабина со спальным местом, мощность двигателя 240 л.с.
- КАМАЗ 53215-0301031-13 — колесная формула 6X4, длина монтажной рамы 5070 мм, двойные шины задних колес, увеличенная грузоподъемность 12 тонн, емкость топливного бака 210 л, кронштейн заднего колеса, боковая защита, предохранитель , буксирное устройство «крюк-петля», ТНВД «Язда», мощность двигателя 260 л.с., блокировка межосевого дифференциала, передаточное число главной передачи 5,94;
- КАМАЗ 53215-0301052-13 — колесная формула 6Х4, длина монтажной рамы 5750 мм, двойные шины задних колес, спальное место, емкость топливного бака 500 л, боковая защита, предохранительная штанга, ТНВД «Язда», мощность двигателя 260 л.с., кронштейн заднего колеса, блокировка межосевого дифференциала, передаточное число главной передачи 5.43.
Хорошая динамика автомобиля обеспечивается за счет использования во всех модификациях МКПП 152.
Эксплуатация и особенности
КАМАЗ 53215 максимально адаптирован для работы в отечественных дорожных условиях. Спецтехника на шасси КАМАЗ 53215 — отличная альтернатива иномаркам различного назначения. В то же время эксплуатационные расходы относительно невысоки. Двигатель имеет длительный срок службы, с заменой масла каждые 16000 км. Расход топлива на 100 км пути в среднем составляет 24.Летом 5 литров, зимой 27 литров, что вполне приемлемый показатель. Модель постоянно дорабатывается и модернизируется. Если первые автомобили КАМАЗ 53215 не оснащались гидравлическим подъемником кабины, то впоследствии этот недостаток был устранен. Одной из особенностей грузовика является возможность установки высоких и низких кабин, со спальным местом или без него.
((отзывыВсего)) /5 Пользователи ( 0 Оценки)
Надежность
Удобство и комфорт
Ремонтопригодность
Ходовые качества
КамАЗ-53215, без сомнения, одна из самых массовых машин, производимых на Камском автозаводе.Достаточно сказать, что на сегодняшний день он доступен в 16 модификациях, в том числе как автоцистерна, бортовой грузовик, зерновоз, мусоровоз, пожарная машина. Производство этой модели началось в 2001 году и продолжается по сей день. Высокий спрос на КамАЗ-53215 обусловлен отличными эксплуатационными характеристиками, высокой ремонтопригодностью, невысокими эксплуатационными расходами и низкой стоимостью.
Автомобиль бортовой КАМАЗ-53215 Автомобиль пожарный на базе КамАЗ 53215 Автоцистерна КАМАЗ-53215
Безрамный бескапотный трехосный грузовик имеет колесную формулу 6 * 4, надежен и неприхотлив.Конечно, внешний вид кабины выглядит немного устаревшим и не может конкурировать с современными моделями. Еще одним недостатком кабины является то, что у нее нет гидравлического привода, она поднимается вручную. Панель приборов простая и тоже выглядит устаревшей. Кабина складная, оборудована тремя сиденьями, доступно дополнительное спальное место, что значительно расширяет возможности этого автомобиля.
Как мы уже говорили, высокая популярность КамАЗ-53215 во многом связана с его невысокой ценой.Сегодня новую базовую машину можно приобрести всего за 2 миллиона рублей. Специализированная машина в зависимости от комплектации и надстроек будет стоить немного дороже: 2,7 — 3,2 миллиона рублей. Цена б / у грузовика зависит от года выпуска, технического состояния и наличия специальных надстроек.
Описание и технические характеристики КамАЗ-53215
Размеры и грузоподъемность
По своим параметрам этот грузовик не отличается существенно от других моделей Камского автозавода, однако следует отметить, что длина рамы может варьироваться в зависимости от его модификации.
В базовом исполнении КамАЗ-53215 имеет следующие основные габариты:
- Длина — 6100 мм;
- Ширина — 2890 мм;
- Высота: 2320 мм;
- Клиренс (дорожный просвет) — 290 мм;
- Радиус поворота (внешний) — 9,8 метра;
Снаряженная масса автомобиля в бортовой модификации составляет чуть более восьми тонн, грузоподъемность — 11000 кг, а полная масса автопоезда может превышать 33 тонны.
Электростанция, электрооборудование и расход топлива
КамАЗ-53215, в отличие от более современных моделей этой марки, комплектуется исключительно отечественными четырехтактными дизелями: 740.31 и 740.30. Оба двигателя имеют восемь цилиндров с V-образным расположением, оснащены турбиной и системой предварительного подогрева топлива, что крайне важно при работе в условиях низких температур … Модель КАМАЗ 740.31 имеет рабочий объем 10,8 л, при среднем вращении. скорость 2200 об / мин и мощность 240 лошадиных сил.По экологическим показателям эта электростанция соответствует стандартам Евро 2.
Двигатель КАМАЗ 740.31
Основные технические характеристики Двигатель модели КамАЗ 740.30 очень похож на маршевый, есть лишь небольшая разница в мощности, здесь она составляет 260 л.с. Обе силовые установки обладают значительным сроком службы, замена масла при нормальных условиях эксплуатации проводится каждые 16000 км пробега.
Также на дорогах можно встретить автомобиль КамАЗ-53215 с модернизированным двигателем мощностью 320 л.с.однако эта версия была выпущена в ограниченном количестве, приобрести ее довольно сложно.
Электрооборудование машины находится под напряжением 24 В. Все системы питаются от двух аккумуляторов мощностью 190 А / ч, на автомобиле установлен генератор мощностью 2000 Вт.
Модель КамАЗ-53215 отличается очень низким расходом топлива. В зависимости от сезона, исправности всех агрегатов и условий эксплуатации двигатель потребляет от 24.От 5 до 27,5 литров на 100 км. Автомобиль в зависимости от модификации комплектуется двумя типами топливных баков: 350 или 500 литров.
Автомобиль бортовой КАМАЗ 53215
Трансмиссия, подвеска и тормоза
Автомобиль комплектуется стандартной десятиступенчатой механической коробкой передач КАМАЗ с дедупликатором. Распределительная коробка устанавливается между главной коробкой передач и сцеплением. Такое расположение способствует большей надежности и живучести коробки передач, а также повышает комфорт вождения.
КамАЗ-53215 оснащен однодисковым сцеплением с пневмоусилителем и гидроприводом. Некоторые модификации этой модели оснащены двухдисковым фрикционным сухим сцеплением. Отметим надежную карданную передачу автомобиля, состоящую из двух усиленных валов, привод средней оси дополнительно усилен за счет увеличения диаметра трубы вала.
Конструкторы позаботились о надежной подвеске КамАЗ-53215. Его передняя часть состоит из полуэллиптических рессор и гидроамортизаторов.Эта комбинация улучшает плавность движения, способствует большей проходимости автомобиля по неровным дорогам и увеличивает управляемость грузовика. Задняя подвеска выполнена на базе балансиров с реактивными тягами и закругленными рессорами.
Безопасность КамАЗ-53215 гарантируют тормоза, в состав которых входят четыре тормозные системы: двухконтурный рабочий тормоз для экстренного торможения или остановки автомобиля, запасной, стояночный и вспомогательный. Грузовик также имеет систему растормаживания.
Узнать больше с описанием, электрическими и гидравлическими схемами и техническими характеристиками КамАЗ-53215 Вы можете здесь:
| общие данные | ||
| Тип автомобиля | Автомобиль бортовой | |
| Колесная формула | 6×4 | |
| Весовые параметры и нагрузки | ||
| Полная масса автопоезда, кг | 34500 | |
| Полная масса, кг | 20500 | |
| Снаряженная масса, кг | 9350 | 11000 | 4700 | 15800 |
| размеры | ||
| Длина мм | 8535 | |
| Ширина, мм | 2550 | |
| Высота, мм | 3995 | |
| Межосевое расстояние, мм | 3690 | |
| Свес передний, мм | 1320 | |
| Задний свес, мм | 2205 | |
| Размер шин | 10.00R20 | |
| Платформа | ||
| Тип корпуса | Бортовая платформа | |
| Объем платформы, м3 | 34,4 | |
| Размеры платформы, мм | 6112х2470х730 | |
| Кабина | ||
| Тип кабины | Обычный | |
| Спальная зона | есть | |
| Двигатель | ||
| Экологический стандарт | Евро-2 | |
| Модель двигателя | 740.31 год | |
| Мощность, л.с. | 240 | |
| Топливная аппаратура | Bosch | |
| Объем топливного бака, л | 500 | |
| Трансмиссия | ||
| Модель коробки передач | 152 | |
| Модель сцепления | 142 | |
| Подвеска | Листовая рессора | |
| Блокировка поперечного колеса | есть | |
| Передаточное число главной передачи | 5,43 | |
| Другие параметры | ||
| Сцепное устройство типа | Шкворень шкворня | |
Основные достоинства и недостатки шасси КамАЗ-53215
Преимущества:
- Невысокая стоимость и большое количество модификаций;
- Простота и низкая стоимость обслуживания;
- Надежный, экономичный двигатель;
- Высокая проходимость и большая грузоподъемность.
Недостатки:
- Многие каюты не оборудованы лифтами;
- Водители жалуются на сильную вибрацию в салоне;
- Устаревший дизайн и недостаточная эргономика приборной панели.
Видеообзор популярного автомобиля КамАЗ-53215
КамАЗ-53215 после капремонта — полный обзор автомобиля:
Фермер КамАЗ-53215:
КамАЗ-53215 — модернизированная кабина с лифтом:
О чем пишут на форумах: отзывы владельцев и драйверов
Виктор Алферов, 45 лет, Брянск:
В прошлом году купил зерновоз на базе КамАЗ-53215.Машина 2006 года, но предыдущий хозяин сделал капитальный ремонт кабины. Проведена полная шумоизоляция — даже на скорости 90 км / ч можно говорить вполголоса. Для большего комфорта я выбросил старое сиденье и положил сиденье на пневматическую подушку. При моем росте 185 сантиметров я не могу дотянуться до потолка — кабина высокая. Не думаю, что за такие деньги можно купить что-нибудь получше.
КамАЗ-53215 — самосвал, выпускаемый Камским автозаводом с 2001 года.
Назначение и модификации
Техника предназначена для перевозки различных грузов на промышленных предприятиях и в сельском хозяйстве, поэтому ее можно использовать как лесовоз, зерновоз, сельскохозяйственный рабочий, лесовоз и т. Д.
Мусоровоз КамАЗ-53215предназначен для выполнения работ на строительных площадках и при проведении общественных работ. Также этот автомобиль используется на нефтеперерабатывающих и газодобывающих предприятиях.
Манипулятор представлен в 2 модификациях: шасси для установки дополнительного оборудования и КамАЗ-53215 — бортовой автомобиль.
Варианты шасси:
- 53215-10-31-15;
- 53215-1050-15;
- 53215-0301031-13;
- 53215-0301052-13.
Каждая модификация отличается объемом топливного бака, силовой установкой, количеством передних и задних передач, максимальной скоростью движения и подъемными свойствами.
Технические характеристики
КамАЗ-53215 Технические характеристики и параметры следующие:
| Грузоподъемность максимальная, т | 15 |
| Максимальная скорость движения, км / ч | 90 |
| Время разгона, с | 70 |
| Самый высокий подъем | 18 ° |
| Тормозной путь, м | 35 |
| Средний расход топлива на 100 км, л | 33 |
| Наименьший радиус поворота, м | 19,6 |
| Максимальный крутящий момент, Нм | 912 |
| Система управления сцеплением | Рулевое управление с пневмоприводом |
| Емкость топливного бака, л | 500 |
| Мощность двигателя, л.с.п. | 225 |
| Автопоезд, кг | 35000 |
| Тип корпуса | Грузовик |
| Колесная база агрегата, м | 3,7 |
| ТНВД | V-образный |
| Допустимая масса навески, кг | 26000 |
| Количество цилиндров | 8 |
| Размеры цилиндров, см | 12 |
| Объем двигателя, л | 10,8 |
| Ход поршня, см | 12 |
| Сцепление | Фрикционный диск |
| Тип колеса | Пневматический |
| Колея задних колес, м | 1,89 |
| Колея передняя, м | 2,05 |
| Габаритные размеры КамАЗ 53215, м | 8,53 * 2,5 * 3,99 |
| Модель двигателя | 740.31 год |
| Масса, кг | 19650 |
| Год выпуска | 2001 г. |
Схема устройства и системы
В руководстве по эксплуатации подробно описаны все составляющие конструкции.
См. «Обзор и технические характеристики седельного тягача КамАЗ-5410
В состав устройства модели 53215Н входят такие элементы и системы как:
- Двигатель. Здесь установлена дизельная версия, имеющая повышенную степень сжатия по сравнению с аналогом, работающим на бензине.
- Трансмиссия. Он может работать в двух режимах: первичном и вторичном. Для переключения между ними установлена специальная ручка.
- Электрооборудование. Работает от двух аккумуляторов большой емкости. Генераторная установка способна выдавать напряжение 2000 Вт.
- Тормозной механизм. КамАЗ 53215 S оснащен четырьмя тормозными системами: рабочей, запасной, стояночной и вспомогательной.
- Кабина водителя. Он рассчитан на трех человек. Кабина не имеет гидравлического привода, поэтому при ремонте и работах по обслуживанию необходимо поднимать кабину вручную.
Двигатель
Здесь установлен двигатель 740.31, изготовленный по международному экологическому стандарту Евро-2:
.- ,
- степень сжатия топливной жидкости — 16,5;
- максимальный крутящий момент — 912 Нм;
- Частота вращения номинальная — 2200 об / мин.
В состав двигателя входят:
- ТНВД; Компрессор
- ;
- фильтроэлементов; Маховик
- ;
- коленвал;
- форсунок;
- поршневая часть; Шкив
- ;
- вентилятор.
Параметры и характеристики силового агрегата:
Трансмиссия
КамАЗ-53215-15 имеет десятиступенчатую механическую коробку передач с дополнительным демультипликатором, выполняющим роль делителя. Этот тип трансмиссии позволяет эксплуатировать автомобиль в условиях бездорожья.
Устройство:
- Разделитель. Он расположен между системой сцепления и главной коробкой передач.
- Шлицы первичного вала, каретки, муфты. Эти детали обладают повышенным уровнем надежности и долговечности за счет увеличенной высоты зубьев.
- Пневматическая система, управляемая делительным клапаном.
- Передний опорный подшипник выходного вала.
- Приводной вал.
- Регулировочные проставки.
- Шток ручки.
- Защитное кольцо.
- Кольца круглого сечения.
- Весна.
См. «Прокрутка частых поломок ТНВД КамАЗ и способы их устранения
Электрооборудование
Схема подключения состоит из следующих элементов:
- Световая сигнализация.
- Звуковая сигнализация.
- Наружное освещение, т.е. ближний и дальний свет, габаритные огни, фары с противотуманными свойствами.
- Освещение в кабине водителя.
- Система запуска двигателя.
- Фары поворотные.
- Контрольно-измерительные приборы, расположенные на панели приборов.
- Индикаторы и датчики движения.
Работа электрооборудования зависит от двух узлов:
- Аккумуляторные батареи.Они отвечают за подачу напряжения в систему запуска, а также за питание основного электрооборудования при выключенном двигателе внутреннего сгорания.
- Генератор. Это элемент питания для всех систем и механизмов при движении. Он обеспечивает восполнение заряда аккумуляторных батарей, который был потрачен на запуск двигателя.
Тормозная система
Устройство тормозной системы:
- Компрессор с одним цилиндрическим элементом. Уровень производительности 380 л / мин при частоте вращения коленчатого вала 2200 об / мин
- Кран тормозной с двумя секциями и накладной педалью.Педаль находится на передней панели в салоне автомобиля.
- Клапан предохранительный 4-х контурный.
- Клапан ускорителя. Производитель разместил его в тормозной магистрали, чтобы сократить время, необходимое для приведения в действие тормозов.
- Пропорциональный клапан.
- Пневматический двухконтурный привод.
- Головки автоматические.
Тормоза есть на всех шасси автомобиля. Цветовая схема тормозной системы есть в руководстве пользователя.
Кабина
Агрегат оборудован трехместной цельнометаллической сварной кабиной водителя.Он установлен на раме и закреплен на шарнирах переднего типа и на задних подпружиненных опорных устройствах. Это помогает защитить кабину от неровностей дороги.
В конструкцию входят: лобовое стекло, 2 задних стекла, форточка, стекло. Все это позволяет водителю обеспечить хороший угол обзора во время работы.
За вентиляцию в кабине отвечают 2 вентиляционных люка, раздвижные стекла.
С помощью нагревательного устройства можно регулировать температуру воздуха в салоне.
Кабина оборудована шумоизоляцией, мягкой обшивкой и удобными сиденьями, регулируемыми по высоте.
См. «Отличительные особенности и характеристики седельного тягача КамАЗ-54115
.Водоотделитель КАМАЗ: устройство, принцип действия, назначение
На всех автомобилях Камска установлен компрессор. КамАЗ 5320 — не исключение. Этот элемент не только перекачивает воздух, но и является источником скопления масла и влаги в системе. Поэтому для его нормальной работы устанавливается дополнительный влагоотделитель (КамАЗ).Принцип работы, его устройство и разновидности — далее в этой статье.
О тормозной системе
Сейчас во всех современных грузовых автомобилях применяется система с пневмоприводом. Он также является источником сжатого воздуха для других технологических установок. Использование пневмосистемы обусловлено ее высокой надежностью, универсальностью и экономичностью.
Эта конструкция такая же. В него обязательно входит компрессор. КамАЗ также оборудован ресиверами, трубопроводами, исполнительными механизмами и арматурой.Кроме того, в устройство этой системы входит влагоотделитель. КамАЗ (Евро-3) ими оснащается на заводе.
Назначение
Этот элемент выполняет функцию удаления масла и наличие влаги может сильно повлиять на дальнейшую работу компрессора. Кстати, это основа любой тормозной системы КАМАЗа. Именно через него перекачивается воздух под высоким давлением.
Однако в системе есть элементы, нуждающиеся в смазке. Поэтому во время работы в середине устройства скапливается воздух.А с учетом того, что кислород для системы берется из атмосферы, в ней содержится определенный процент влаги. Его присутствие на автомагистралях просто недопустимо. Малейшие капли воды, оседающие на поверхности клапанов, быстро разрушают компрессор. КамАЗ сбавлять обороты не будет. Также наличие влаги ускоряет коррозионные процессы. Внешне эти факторы наблюдать крайне сложно, это возможно только при загорании лампы аварийного давления на панели приборов.
Следовательно, в конструкции предусмотрен влагоотделитель. КамАЗ, оснащенный таким устройством, работает в любых условиях вне зависимости от влажности воздуха на улице. Он, проходя через это устройство, очищается от масла и осушается от влаги. Только после этого он попадает в приемники, откуда затем поступает к исполнительным механизмам.
Следует отметить, что устройство не может на 100 процентов очищать воздух от воды и масла. В нем еще остается какой-то процент. Дополнительным фильтром здесь является сам ресивер.Попадая в них из трубопроводов, воздух расширяется. При этом его температура понижается. А оставшаяся влага конденсируется, оседая на стенках емкости. Однако при длительном использовании специалисты рекомендуют предупредить систему — вручную открыть специальный спускной клапан.
Разновидности
На сегодняшний день водоотделитель КамАЗ бывает двух типов: с ВРД — встроенным регулятором давления воздуха или без него. У этих устройств одно и то же назначение. Однако их конструкция отличается.Считается, что устройства со встроенным регулятором давления воздуха обеспечивают более надежную работу пневмосистемы. Кроме того, в их конструкции может присутствовать радиатор. В таких элементах используется комбинированный вид фильтрации воздуха — термо- и просто динамический. Осушитель КамАЗ без радиатора имеет только последний вид осушения. Сам элемент представляет собой тонкостенную оребренную трубу, сложенную на 5-6 витков.
Метод нагрева
Фильтр-влагоотделитель различается в зависимости от метода нагрева.В зависимости от этого он может быть электрическим или механическим. Конструкция устройств первого типа предусматривает наличие встроенного ТЭНа. Он отключает клапаны во время зимней эксплуатации. Что касается устройств с механическим обогревом, то они работают за счет энергии горячего воздуха. Также в их конструкции есть незамерзающие клапаны. Они обеспечивают бесперебойную работу системы до момента растормаживания.
Устройство
Независимо от типа данных устройства элементы одинаковы.По своей сути фильтр-осушитель имеет металлический корпус с направляющим устройством и сливным клапаном. Также здесь есть дополнительные клапаны: предохранительные, обеспечивающие бесперебойную работу устройства при замерзании влаги в радиаторе и наоборот. Последний предотвращает поступление воздуха под давлением из системы обратно в компрессор.
Следует отметить, что на влагоотделителе КАМАЗ в зависимости от типа конструкции существуют разные клапаны сбора конденсата. В устройствах без регулятора давления это диафрагменный золотниковый клапан.Он открывается из-за недостатка воздуха при срабатывании регулятора. Что касается устройства с ВРП, то в их конструкции имеется один пружинный клапан. Он открывается одновременно с регулятором давления.
Как работает осушитель КамАЗ с регулятором?
Алгоритм работы устройства имеет некоторые особенности в механизме сбора влаги. Компрессор, качающий воздух, направляет его по трубопроводам к радиатору. Там его сушат и охлаждают. Затем воздух проникает в канал спиральной формы, расположенный между корпусом осушителя и регулятором.Здесь он проходит процедуру очищения. Далее через обратный клапан он снова попадает в систему, но уже в пригодном для эксплуатации виде.
Сама влага в это время скапливается на нижней части устройства. Достигнув предельного значения, конденсат удаляется. В то же время открывается регулирующий клапан, который, в свою очередь, приводит в действие клапан сброса влаги. В это время производится продувка радиатора. Внутри него вся влага из воды удаляется под высоким давлением.
Проблемы в работе
Могут возникнуть зимой. При отрицательной температуре во время длительного простоя нагнетательный клапан может просто замерзнуть. Тогда регулятор давления работает как предохранительный элемент, обеспечивая сброс давления при достижении критического уровня. Однако при запуске компрессора горячий воздух попадает в осушитель. К работе подойдет КамАЗ, проработавший на холостом ходу около 5-10 минут, так как этот воздух при своей температуре полностью прогревает клапан и восстанавливает его работу.
Преимущества
Из преимуществ использования устройств с регулятором давления необходимо отметить высокую эффективность удаления влаги. Обычный прибор без регулятора, особенно зимой, не в состоянии полностью очистить воздух от масла и влаги из-за плохой работы клапана. Это значительно снижает эффективность пневматической тормозной системы.
В аппарате с регулятором удаление влаги сопровождается продувкой радиатора и корпуса под давлением — влага испаряется и отлично отводится в атмосферу.Поэтому перед установкой водоотделителя на КамАЗ нужно разобраться в принципе работы обоих типов элементов. Как видите, наиболее подходящий вариант — с регулятором давления воздуха. Устанавливается на большинство грузовиков-иномарок. Поэтому его наличие на отечественном КамАЗе лишним не будет.
Правила эксплуатации
В процессе эксплуатации этот элемент требует минимального ухода. Но отметим несколько особенностей, знание которых существенно продлит ресурс влагоотделителя.Во-первых, вам нужно его правильно установить. Сливной шланг должен указывать прямо вниз. Таким образом, собранный конденсат будет прямым и беспрепятственным для выхода наружу. Если штуцер сдвинуть вбок, даже при высоком давлении останется часть влаги, которая спровоцирует коррозионные процессы внутри элементов.
Также не забываем о герметичности системы. Если используется сепаратор, желательно приобрести ремонтный комплект и заменить уплотнительные элементы. В остальном это устройство обладает высокой надежностью и эффективностью, защищая резиновые диафрагмы тормозных камер от вредного воздействия масла, а клапаны — от коррозии и замерзания зимой.
Неисправен только при разгерметизации. Например, если он стал часто «травить» воздух. В этом случае проблема решается приобретением ремкомплекта. В его состав входят комплект пружин, уплотнительные резиновые кольца и манжеты. Кстати, при выходе из строя устройство постоянно «шипит», пропуская часть воздуха наружу под давлением.
Как использовать тандемный привод делителя мощности и блокировки дифференциала — Австралийские автопоезда
Dana Diff Lock Driver Руководство по эксплуатации доступно для загрузки в конце статьи.
Блокировка дифференциала задействована — ось в заблокированном положении
Для всех грузовиков с тележкой или тандемным приводом требуется межосевой дифференциал, также называемый делителем мощности, который позволяет передней и задней оси вращаться независимо друг от друга, что снижает нагрузку на оси и снижает износ шин и позволяет автомобилю. поворачивать более эффективно.
У большинства грузовиков есть переключатель, расположенный на вспомогательной панели переключателей, который позволяет блокировать или включать межосевой дифференциал.Когда промежуточная ось находится в положении «включено», это заставляет дифференциальное действие делителя мощности действовать как «сквозной привод», передавая мощность одинаково между передней и задней осями, что, в свою очередь, обеспечивает лучшее сцепление с скользкими поверхностями. . На некоторых грузовиках этот переключатель снабжен защитой для защиты от случайного включения.
Знание того, когда задействовать делитель мощности, позволит грузовику легко перемещаться в определенных ситуациях с низким тяговым усилием. Например, часто при движении по крутым подъездным дорогам одно колесо может оставаться свободно вращающимся в депрессии, при включении делителя мощности 50 процентов мощности передается на обе оси, что позволяет оси с обоими колесами на земле перемещать После того, как колесо свободного хода окажется на твердой земле, можно разблокировать делитель мощности.
Но одно предостережение: чрезвычайно важно следить за тем, чтобы ни одно из колес не вращалось. Это означает, что в некоторых случаях вам придется полностью остановить автомобиль, прежде чем задействовать блокировку делителя мощности. Несоблюдение этого правила может привести к повреждению заднего моста.
Для блокировки межосевого дифференциала:Включен делитель мощности
Как правило, вы можете предвидеть, когда вам может потребоваться усиление тяги, и снизитесь до постоянной скорости менее 40 км или остановите автомобиль.Как указывалось ранее, чрезвычайно важно не блокировать дифференциал, когда колеса вращаются или тяга минимальна, а также при спуске на крутых склонах или при движении со скоростью более 40 км. Рекомендуется заблокировать дифференциал до того, как вы столкнетесь с этими условиями.
Когда это будет безопасно, переведите переключатель блокировки межосевого дифференциала в положение LOCK . Индикатор в группе предупреждений или на переключателе загорится, показывая, что делитель мощности заблокирован (включен).Если вы ЗАБЛОКИРУЕТ или РАЗБЛОКИРУЕТ дифференциал во время движения, ненадолго отпустите педаль акселератора, чтобы ослабить крутящий момент на передаче и позволить полностью включить сцепление, в этом случае сцепление относится к механизму, который блокирует колеса. Затем проехать на автомобиле по участку с плохим сцеплением с дорогой, сохраняя скорость ниже 40 км. Невыполнение этого требования может привести к повреждению блока делителя мощности.
И наоборот, если ваш автомобиль оснащен автоматической коробкой передач, может возникнуть необходимость на мгновение переключить трансмиссию в нейтральное положение, чтобы шлицы блокировки главного дифференциала полностью вошли в зацепление или расцепление.
ДЛЯ РАЗБЛОКИРОВКИ межосевого дифференциалаДелитель мощности в разблокированном положении
Когда вы доберетесь до нормального дорожного покрытия или при лучших дорожных условиях, когда блокировка дифференциала не требуется, переключите блокировку дифференциала в положение РАЗБЛОКИРОВАТЬ. Затем на мгновение отпустите педаль акселератора, чтобы уменьшить крутящий момент и дать сцеплению выключиться. Как только вы разблокируете дифференциал, нормальное управление автомобилем возобновится, и свет на панели предупреждений или на переключателе погаснет.
Рекомендуется периодически активировать переключатель делителя мощности, например, на складе, чтобы убедиться, что клапан работает свободно, при нормальных условиях переключатель должен оставаться в разблокированном положении.
Если вы работаете с тройным приводом, то обычно вы обнаружите, что на передней оси в тройной группе делитель мощности постоянно находится в заблокированном положении, а делитель мощности на средней оси будет работать так же, как и на сдвоенной оси. как описано выше.
Блокировка дифференциала моста (крестовина)Блокировка дифференциала заднего моста или поперечные блокировки, как их иногда называют, также управляются водителем и приводятся в действие пневматическим блоком переключения передач, установленным на несущей балке. Когда блокировка дифференциала включена, она принудительно блокирует колесный дифференциал, обеспечивая улучшенное сцепление с дорогой в неблагоприятных дорожных условиях.
Блокировка дифференциала управляется электрическим переключателем или воздушным клапаном, установленным в кабине. Механизм блокировки приводится в действие воздухом для включения механической муфты, которая блокирует колесный дифференциал.Действие отключения блокировки приводится в действие пружиной и позволяет колесному дифференциалу вернуться в нормальный режим работы.
Когда вы активируете приборную панель, установленный переключатель блокировки дифференциала, управляемый водителем (DCDL), подает давление воздуха на цилиндр переключения передач в картере оси, который перемещает поршень, толкатель, вилку переключения и скользящую муфту, чтобы задействовать неподвижную установленную или обработанную поверхность в корпусе колесного дифференциала наполовину. Эта скользящая муфта прикреплена к полуоси. Включение двух муфт блокирует полуось с половиной картера дифференциала, которая, в свою очередь, блокирует колесный дифференциал.
Когда переключатель DCDL находится в положении разблокировки, подача давления воздуха прекращается, и давление воздуха сбрасывается из блока переключения передач, позволяя пружине отпускать сцепление, и ось снова возвращается, чтобы действовать независимо от противоположной оси.
Для включения (блокировки)Ищите на дороге мокрые, грязные или обледенелые участки. Остановите автомобиль и убедитесь, что ни одно из колес не вращается, а затем переведите переключатель на приборной панели в положение «Блокировка» заранее.
Некоторые производители транспортных средств разрешают включение блокировки дифференциала во время движения, но только если скорость транспортного средства не превышает 40 км / ч и нет пробуксовки колес. На мгновение отпустите педаль акселератора, чтобы уменьшить крутящий момент на передаче и дать скользящей муфте полностью включиться. При включении блокировки дифференциала загорается световой индикатор или, в некоторых случаях, раздается звуковой сигнал.
Важно отметить, что при включенной блокировке дифференциала автомобиль будет плохо поворачивать, что требует большего радиуса поворота для данного поворота.
Отключить (разблокировать)Блокировка дифференциала отключена
Чтобы отключить блокировку колесного дифференциала, переведите переключатель на приборной панели в положение «Разблокировка». Затем на мгновение отпустите педаль акселератора, чтобы уменьшить крутящий момент и позволить скользящей муфте выключиться. После отключения блокировки дифференциала световой индикатор и / или звуковой сигнал погаснут.
Обратите внимание на то, что иногда блокировка дифференциала может не отключаться сразу из-за крутящего момента «наматывания». Когда это происходит, двигайтесь в обычном режиме на короткое расстояние с рычагом управления, все еще находящимся в положении «Разблокировка», пока нормальные дорожные силы не освободят крутящий момент «намотки». вверх »состояние.
Важно помнить
При включении блокировка колесного дифференциала вызывает недостаточную поворачиваемость автомобиля, а это означает, что автомобиль не будет вращаться так быстро, и потребуется большее усилие на рулевое управление.
Включение блокировки дифференциала колес при вращении колес с разными скоростями может привести к задирам и изгибу вилки переключения передач, выходу из строя зубьев муфты и / или отказу от ударов приводного вала.
Эту систему следует использовать только при плохом сцеплении с дорогой, и ее всегда следует отключать при движении по твердой дороге.
Важно! Если вы не уверены в том, как работает делитель мощности или блокировка дифференциала в вашем конкретном автомобиле, обратитесь к руководству водителя или обратитесь за советом в авторизованный дилерский центр.
Чтобы загрузить руководство по эксплуатации драйвера Spicer Dana Power Divider (IAL) Щелкните здесь .
Чтобы загрузить Spicer Dana Driver Controlled Differential Lock (DCDL), Driver’s Instructions Click Here
.
