Устройство и назначение вентилятора радиатора, обзор распространенных неисправностей

string(10) "error stat"

В любом двигателе внутреннего сгорания должна стоять эффективная система охлаждения. Без которой мотор перегреется и все его подвижные части могут выйти из строя. Современные автомобили оборудованы системой охлаждения, в которой циркулирует охлаждающая жидкость. Циркуляция осуществляется при помощи специального насоса – помпы. Любая охлаждающая жидкость при долговременном её нагреве начинает кипеть. Для предотвращения этого в системе охлаждения предусмотрен радиатор. Радиатор охлаждения двигателя состоит из множества тонких трубок, к которым крепятся специальные ламели, для увеличения площади охлаждения. При движении автомобиля воздух проходит сквозь ламели радиатора и охлаждает металл, тем самым снижая температуру охлаждающей жидкости. Но на малых скоростях или при стоянии в пробке радиатор не в состоянии в одиночку противостоять перегреву двигателя. В такой ситуации на помощь приходит электровентилятор, который активируется автоматически при определённой температуре охлаждающей жидкости.

Если вентилятор системы охлаждения выйдет из строя, мотор будет перегреваться. Далее мы рассмотрим, из-за чего не включается вентилятор радиатора, а также возможные причины и неисправности, которые к этому приводят и методы их устранение.

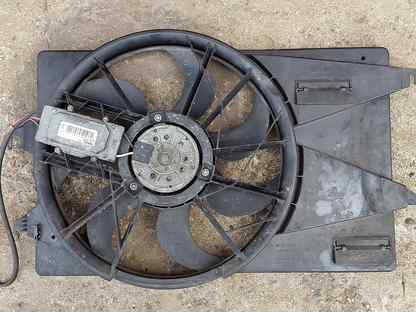

Что же такое электровентилятор радиатора?

Вентилятор системы охлаждения автомобиля – это обычный электродвигатель, который питается от бортовой сети авто. К его валу прикреплена крыльчатка, которая направляет сильный поток воздуха на радиатор, к передней части которого он и прикреплён с помощью специальной станины. Для более эффективной работы система охлаждения оснащается диффузором вентилятора. Большинство автомобилей имеют один вентилятор, но бывают авто и с двумя независимыми электромоторами с крыльчаткой, которые включаются одновременно. Два вентилятора ставится для того, чтобы охлаждение мотора происходило быстрее.

Каким образом включается вентилятор?

В разных моделях автомобилей устройство запускается по-разному. В карбюраторном двигателе стоит датчик включения вентилятора, который посылает сигнал на реле после того, как жидкость нагреется до установленной температуры (100-105 ۫). Затем срабатывает реле вентилятора и подаёт напряжение на электродвигатель. В инжекторном двигателе управление происходит при помощи электронного блока, который сначала анализирует информацию, полученную контролёром, а затем передаёт на реле.

Возможные неполадки в работе электровентилятора

Когда температура охлаждающей жидкости в критически больших пределах и не включается вентилятор охлаждения радиатора, значит, где-то возникла неполадка. Перед нами стоит задача – определить её и исправить. Вот некоторые часто встречаемые причины отказа работы вентилятора:

  • Поломка электродвигателя;
  • Обрыв проводки питания вентилятора или датчика включения;
  • Окислились контакты подключения датчика или электродвигателя;
  • Сгорел предохранитель электровентилятора;
  • Сломалось реле выключения вентилятора;
  • Вышел из строя датчик включения;
  • Неисправен клапан расширительного бачка.

Как проверить вентилятор радиатора

Самым первым делом, при отказе работы вентилятора охлаждения, следует проверить электродвигатель привода вентилятора. Для этого необходимо взять два провода и подключить их напрямую от аккумулятора к электродвигателю. Если он заработал, значит, проблему следует искать в чем-то другом. Сразу же можно проверить качество контактов подключения электромотора. Иногда бывает, что они окисляются или в них попадает грязь и пыль. Если же электромотор не запустился после подключения его напрямую, скорее всего он вышел из строя. Причиной неисправности, могут быть стёртые щётки электродвигателя, замена которых решит проблему. Бывают поломки, и посерьёзней, например, обрыв обмотки, разрушение коллектора. В такой ситуации ремонт вентилятора радиатора не поможет, необходима замена вентилятора радиатора.

Проверка электропроводки

Неисправность электропроводки – это ещё одна из наиболее распространённых причин, по которой может не работать электровентилятор системы охлаждения двигателя. В проводке может быть как обрыв, так и замыкание на «массу». Проверяется целостность проводки при помощи тестера, который переведён в режим детектора. «Прозвонить» необходимо всю цепь, от двигателя к реле, от реле к предохранителям, от предохранителей к контролёру, от контролёра к датчику. Если с проводкой всё в порядке, переходим к следующему этапу проверки.

Проверка исправности реле запуска электровентилятора и предохранителей

Для начала проверяем предохранитель электровентилятора. Обычно он расположен в блоке под капотом машины. Найти нужный предохранитель можно с помощью руководства пользователя автомобиля, хотя зачастую на крышке монтажного блока есть маркировка с расположением предохранителей. Проверку проводим при помощи тестера. Если неисправность не выявлена, идём дальше. Находим реле включения электровентилятора. Проверить его с помощью тестера не получится, для проверки понадобится заменить данное реле рабочим.

Проверяем датчик включения электровентилятора

Одной из причин отказа работы электровентилятора, может быть поломка датчика. С точностью установить, что из строя вышел именно датчик включения вентилятора, можно только на инжекторном двигателе. Когда отключаем датчик от питания, блок управления запускает электровентилятор в аварийном режиме. Для проверки следует прогреть двигатель до температуры около 100۫С, затем заглушить мотор поднять капот и отключить датчик от сети. После чего включаем зажигание и, если вентилятор запустился, значит поломка в датчике включения электровентилятора. На карбюраторном двигателе проверить исправность работы датчика, можно только заменой его на новый. После чего, так же необходимо прогреть двигатель до того момента пока не запустится электродвигатель охлаждения радиатора.

Замена предохранительного клапана бочка радиатора

Одна из причин неполадок в работе системы охлаждения – выход из строя предохранительного клапана бачка радиатора. Стоит проверить исправность его работы, если он вышел из строя, поможет только его замена.

Непрерывная работа электровентилятора охлаждения

Одной из проблем, с которой может столкнуться автолюбитель, является непрерывная работа вентилятора охлаждения.

Если вентилятор запускается очень рано, когда температура жидкости не дошла до рабочей, или не выключается вовсе, следует найти причину поломки и удалить её. Вот некоторые причины постоянной работы вентилятора:

  1. Залипание контактов реле. В таком случае электромотор вентилятора будет запускаться, как только включится зажигание;
  2. Неполадки датчика. Если вентилятор стал запускаться раньше положенного, зачастую неисправен датчик включения вентилятора. Его необходимо поменять;
  3. Не открывается термостат. В данной ситуации охлаждающая жидкость не попадает в радиатор и быстро перегревается, что заставляет включаться электровентилятор. А так как жидкость не доходит до радиатора, её температура не будет падать и вентилятор будет работать в постоянном режиме.

Однако, непрерывная работа электровентилятора не так опасна, как выход его из строя полностью, но только не в третьем случае, когда заклинил термостат.

Регулярно проверяйте исправность работы всех составляющих системы охлаждения двигателя.

Следите за показаниями температуры охлаждающей жидкости на приборной панели, вслушивайтесь, запускается ли электровентилятор. Проверяйте, чтобы уровень охлаждающей жидкости был в норме. В положенные сроки проводите замену охлаждающей жидкости. Следите за чистотой крышки расширительного бочка и хотя бы раз в полгода промывайте её под струёй воды. Это поможет продлить срок эксплуатации предохранительного клапана.

При любой неисправности в системе охлаждения двигателя, необходимо остановится и принять меры по их устранению. Если вышел из строя термовыключатель вентилятора радиатора, реле электровентилятора или предохранители, для продолжения движения можно подключить электродвигатель охлаждения радиатора напрямую к аккумулятору, в случае с карбюраторным двигателем, а на инжекторном моторе необходимо отключить питание датчика электровентилятора от бортовой сети. Таким образом, вы сможете доехать до станции технического обслуживания не перегрев двигатель.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как проверить датчик включения вентилятора

Всем любителям ремонта автомобиля своими руками привет.
Сегодня расскажу вам о том, как работает, как устроен и конечно, как проверить датчик включения вентилятора охлаждения радиатора автомобиля.

Как вы наверно догадались, этот датчик предназначен для того, что бы включать вентилятор охлаждения радиатора, когда температура охлаждающей жидкости в двигателе превышает максимально допустимую.

Принцип работы датчика радиатора

Датчик включает вентилятор, когда автомобиль находится в пробке или просто стоит долгое время с работающим двигателем, или когда двигатель просто начинает перегреваться в силу тех или иных причин.

Охлаждающая жидкость не успевает охладиться, проходя через двигатель и радиатор охлаждения.

Но когда автомобиль начинает двигаться, то сквозь радиатор проходит большой поток воздуха, который помогает радиатору охладить нагретую охлаждающую жидкость.

Иными словами если этого датчик будет неисправен или его не будет вообще (отверстие в радиаторе заглушено) то двигатель может просто перегреться, что приведет к серьезной поломке.

Можно сделать так, что бы вентилятор работал постоянно, и жидкость не нагревалась ни когда, но это приведет к тому, что будет увеличенный расход топлива и в салоне автомобиля ни когда не будет тепло.

Любой двигатель внутреннего сгорания имеет свою рабочую температуру, при которой он работает на оптимальных для него параметрах.

Это все рассчитывают инженеры, которые проектируют двигатели внутреннего сгорания.
На современных автомобилях может использоваться два датчика, оба они следят за температурой охлаждающей жидкости (ОЖ), но работают немного по-разному.

Первый датчик температуры охлаждающей жидкости (ДТОЖ) работает на электронный блок управления двигателем (ЭБУ), который в свою очередь решает, когда включить вентилятор.

Второй датчик включения вентилятора (ДВВ) может использоваться, как аварийный, на тот случай если первый датчик вышел из строя, и дает неправильные показания в ЭБУ, и как результат ЭБУ не включает вентилятор.

В этом случаи второй датчик включения вентилятора напрямую включает вентилятор, тем самым обеспечивает необходимое охлаждение двигателя.

Что бы найти, где находится датчик включения вентилятора, необходимо в первую очередь поднять капот автомобиля и посмотреть внимательно на радиатор охлаждения, в котором будет вкручен один или два датчика.

Устройство датчика охлаждения радиатора

Датчик охлаждающей жидкости находится, как правило, в нижней части радиатора и измеряет температуру охлаждающей жидкости после того, как она прошла радиатор охлаждения.

Это касается и второго датчика если он используется в автомобиле.

Если охлаждающая жидкость превышает допустимую температуру, внутри датчика биметаллическая пластина начинает изгибаться надавливая тем самым на толкатель, который замыкает между собой две контакты расположенные внутри датчика.

Далее сигнал поступает либо в ЭБУ, либо если используется один датчик то на электромеханическое реле, которое включит вентилятор.

Совет на будущее!
Если вдруг в дороге у вас отказал датчик, а автомобиль начинает кипеть, ехать конечно не следует, иначе двигатель можно серьезно повредить.

Для того, что бы продолжить движение вам не обязательно знать как проверить датчик включения вентилятора, просто снимите с датчика клемму.

На клемме с проводами (не путайте с клеммой на самом датчике) будет два контакта, которые надо замкнуть между собой любым кусочком проволоки.

Но только необходимо сделать так, что бы ваша конструкция, не касалась металлических частей автомобиля во время движения.

При такой схеме включения вентилятор будет работать постоянно и двигаться (ехать) можно продолжать сколько угодно, или доехать до ближайшей СТО, и заменить датчик.

Проверка датчика

Для того, что бы проверить датчик его необходимо выкрутить из радиатора.

Затем берем емкость с водой и погружаем туда датчик рабочей частью, так, что бы дна он не касался.

К контактам датчика подсоединяем мультиметр, который ставим в режим прозвонки.

Опускаем в емкость с водой обычный термометр, что бы контролировать визуально температуру.

После этих процедур начинаем медленно нагревать воду (на газу, на костре, зажигалкой) как вам будет удобнее.

Быстро воду нагревать не следует, иначе датчик может не успеть прогреться и вполне себе рабочий датчик ошибочно окажется в мусорном ведре.

В зависимости от используемого двигателя на автомобиле (бензин, дизель) температура включения может варьироваться от 80С до 95С.


В дизельных моторах температура включения ниже, а в бензиновых выше.

Когда температура дойдет до необходимого значения например 90С биметаллическая пластина внутри датчика должна выгнуться и замкнуть два внутренних контакта датчика.

Мультиметр в свою очередь должен запищать и показать замкнутую цепь.

Если все было, как описано выше, значит ваш датчик исправен.

В любом другом случае датчик можно считать не исправным (включился до или после заданной температуры).

Теперь вы тоже знаете, как проверить датчик включения вентилятора, а в статье «Как заменить датчик включения вентилятора» описаны способы замены датчика вентилятора автомобиля.

На последок для вас видео о том, как проверить датчик включения вентилятора.

На этом у меня все, всем удачи на дороге.

C уважением автор блога: Doctor Shmi

Как проверить вентилятор охлаждения радиатора автомобиля

Радиатор вашего автомобиля содержит охлаждающую жидкость для предотвращения перегрева мотора. Если вентилятор вашего радиатора не работает должным образом, он не в состоянии обеспечить достаточную циркуляцию воздуха через радиатор для охлаждения жидкости и последующего охлаждения двигателя. Если у вас возникали проблемы с перегревом двигателя, проверьте вентилятор радиатора и водяной насос системы охлаждения. Если игнорировать эту проблему и позволять мотору перегреваться, вы рискуете полностью испортить ваш двигатель.

 Определите, ваш вентилятор радиатора механический или электрический. Механический вентилятор радиатора крепится к водяному насосу и работает от того же приводного ремня, что и водяной насос. Электрический вентилятор радиатора имеет провода, которые соединяют его с электрической системой автомобиля.

 Чтобы проверить электрический вентилятор радиатора, заведите машину и дайте температуре повыситься до отметки, когда должен включиться вентилятор.

 Используйте вольтметр, чтобы проверить, подается ли напряжение к проводам. Подключите один конец вольтметра к земле, а второй к электрическому контакту вентилятора. Вольтметр покажет вам значение напряжения.

 Нормальное напряжение для вентилятора радиатора составляет около 12 В. Если показания вольтметра 12 В, проблема не в питании, и вентилятор необходимо заменить.

 Если вольтметр показывает, что нет питания, проверьте предохранители.

 Если у вас механический вентилятор радиатора, для начала проведите визуальный осмотр. Убедитесь, что четыре болта плотно удерживают вентилятор радиатора. Убедитесь, что приводной ремень в хорошем состоянии и должным образом натянут.

 Некоторые механические вентиляторы радиатора имеют муфту вентилятора. Муфта вентилятора имеет внутри силиконовое масло, служащее для быстрого вращения вентилятора. Если ваш вентилятор радиатора имеет муфту, проверьте вентилятор радиатора, когда двигатель работает. Вентилятор радиатора должен быть запущен на большее число оборотов в минуту, чем двигатель. Если это не так, то муфта вентилятора радиатора нуждается в замене.

 Некоторые вентиляторы радиатора устанавливаются без муфты. В этом случае, если вентилятор не работает, приводной ремень нуждается в замене.

Советы и предупреждения

Поломка вентилятора радиатора — редкость. В большинстве случаев водяной насос работает не совсем правильно и не перекачивает свежую жидкость.

При проверке вентилятора радиатора вам придется работать с двигателем, имеющим множество движущихся частей. Будьте крайне осторожны, чтобы избежать травм.

Вентилятор радиатора охлаждения

Автор admin На чтение 7 мин. Просмотров 315

Сгорание топлива в цилиндрах ДВС сопровождается высвобождением значительного количества тепла, лишь часть которого используется двигателем и преобразуется в механическую энергию. Остальная бесполезно теряется, а для нейтрализации ее излишков приходится задействовать специальные устройства. К ним можно отнести систему охлаждения, возможность работы которой в любых условиях обеспечивает вентилятор радиатора охлаждения.

Принцип работы вентилятора радиатора

Прежде чем рассматривать этот вопрос, затронем в целом, что собой представляет водяная система охлаждения ДВС, показанная ниже на рисунке. Он позволит нам вспомнить принцип ее работы.

В тех случаях, когда через рубашку мотора проходит холодная жидкость, то она забирает излишки тепла, при этом двигатель охлаждается, а вода нагревается. Затем она проходит через радиатор, где отдает полученное тепло в атмосферу, и опять поступает в мотор.

Конструкция радиатора представляет собой набор тонких трубочек, которые создают большую охлаждающую поверхность. Набегающий поток воздуха, проходя через нее, уносит излишки тепла, которые хранятся в жидкости. В тех случаях, когда набегающий поток воздуха отсутствует (работа мотора на холостом ходу, пробки и другие аналогичные ситуации), или его недостаточно для охлаждения воды до нужной температуры, и предусматривается работа вентилятора радиатора охлаждения.

Для этого существует специальная схема управления, основу которой составляет термовыключатель вентилятора радиатора. Он контролирует температуру жидкости. Когда она превышает установленные пределы, то срабатывает датчик, по его сигналу включается вентилятор радиатора, который и создает необходимый поток воздуха. Этим потоком охлаждается нагревшаяся вода, а когда ее температура принимает необходимое значение, опять срабатывает датчик и выключает обдув.

Вот так можно описать основной принцип, по которому работает вентилятор радиатора – он включается, когда температура воды превышает заданную, и отключается после ее снижения до нужного значения.

Чем чревато, если не работает вентилятор радиатора

ДВС – сложное устройство, и его характеристики оптимальны, когда он работает при определенной температуре. Как уже отмечено выше, она зависит от правильной работы системы охлаждения. В случае, когда не удается выдержать нужную температуру, последствия будут достаточно печальными – при перегреве двигатель вполне может заклинить и тогда, как минимум, капитальный ремонт ему обеспечен.

Устойчивость работы всей системы должен создавать вентилятор, позволяя снизить температуру воды в любых условиях. А вот если он не работает, особенно когда жарко, то надо искать, почему вентилятор не включается или не крутится. Сейчас такие устройства обычно бывают электрическими, и отказ самого изделия маловероятен, а возможной причиной этого часто служит выход из строя его обвязки (датчика, предохранителя, соединительных проводов и т. д.).

Значит, выясняя причины, почему постоянно работает вентилятор охлаждения радиатора или почему он не включается или не крутится, надо в первую очередь проверить именно обвязку устройства.

Как проверить вентилятор радиатора

Как мы уже установили, вентилятор радиатора должен включаться, когда температура воды (тосола) превысит заданное значение. Проконтролировать это можно по показаниям приборов на лицевой панели. Если вентилятор не включается, то необходимо проверить всю цепочку прохождения сигнала.

  1. Проверить наличие питающего напряжения, приходящего на изделие. Для этого можно воспользоваться тестером или лампочкой. Отсутствие напряжения будет свидетельствовать о возможном перегорании предохранителя или плохом контакте в проводах.
  2. Исправность самого вентилятора можно проверить, подав на него напряжение непосредственно с АКБ. Если он крутится, то с ним все в порядке, и дефект надо искать в других устройствах. Если же нет, и вентилятор не крутится, то причина дефекта именно в нем. В принципе, при этом можно не стоять на месте и двигаться дальше, но надо обязательно постоянно контролировать температуру двигателя. Когда стрелка подойдет к красному сектору, необходимо остановиться, открыть капот и охладить мотор. Два приема позволят вам двигаться и в этом случае. Держите скорость не менее шестидесяти км/ч, тогда постоянно набегающий поток встречного воздуха будет охлаждать воду, проходящую через радиатор, и вы сможете двигаться в обычном режиме, пока поддерживаете скорость. Другим приемом, позволяющим частично заменить неработающий вентилятор, будет использование обогрева. Переведите печку на максимальный режим нагрева, в этом случае часть лишнего тепла будет уходить через отопитель. Правда, в салоне будет как в бане, но вы сможете добраться до ближайшей СТО.
  3. Чтобы проверить датчик, от него надо отсоединить провода и замкнуть их между собой. Если при этом вентилятор включается и крутится, то значит, не работает сам датчик, он ремонту не подлежит, только замене. Однако если оставить провода замкнутыми, то можно двигаться дальше, при таком варианте вентилятор крутится постоянно, хотя возможно, температура двигателя будет понижена, но это лучше, чем стоять на месте.

Вентилятор радиатора работает постоянно

Частично такой случай рассмотрен выше, причиной является отказ датчика температуры или замыкание проводов, идущих на вентилятор. Но если он постоянно крутится, то вызвано это может быть и залипанием реле. Подобное происходит достаточно часто, особенно после того, как срабатывает реле и вентилятор должен включаться.
Залипание контактов реле означает, что они не могут разомкнуться, из-за чего происходит постоянная подача напряжения на контакты, вследствие чего электромотор крутится постоянно. К последствиям залипания контактов реле надо отнести то, что не выключается вентилятор радиатора.

Часто причиной того, что не работает отключение вентилятора, может служить термостат. Дело в том, что датчик находится в головке блока, именно он определяет, когда должно происходить включение вентилятора. Но охлаждающая жидкость может двигаться по большому и малому кругу, когда она движется по малому, то в радиатор для охлаждения не попадает. Режим движения воды определяет термостат.

Если его заклинило в положении движения воды по малому кругу, то она так и будет двигаться, перегреется, что вызовет срабатывание датчика и включение вентилятора, но т.к. вода не поступает в радиатор, она не охладится, и датчик постоянно будет сигнализировать о высокой температуре. В результате этого не выключается вентилятор радиатора. Определяется такой случай просто – надо потрогать шланги, идущие к радиатору. Когда заклинило термостат, то при перегретом двигателе они будут холодными.

Если не выключается вентилятор радиатора по причине заклинивания термостата, то порой для устранения такого явления можно постучать по корпусу. Часто этого бывает достаточно, и дефект пропадает. Если же всё остается без изменений, то придется снимать термостат, вынимать из него всю начинку и потом ставить на место само устройство.
Другим вариантом того же самого дефекта будет заклинивание термостата в промежуточном положении. Это также может привести к тому, что не выключается вентилятор радиатора, но такая ситуация диагностируется гораздо труднее. Вызваны подобные трудности тем, что некоторое количество воды поступает в радиатор, но ее проходит слишком мало, вся вода не успевает охладиться, что приводит к перегреву двигателя.

Все перечисленное выше не является полным описанием возможных причин, почему не выключается вентилятор радиатора. Их может быть много, порой достаточно странных и неожиданных, но в каждом из таких проявлений неисправностей необходимо искать причины и проводить тщательный анализ.

Рано включается вентилятор радиатора

Другой крайностью является ситуация, когда рано включается вентилятор. В данном случае надо смотреть опять же датчик температуры. Скорее всего, он нуждается в замене. Если конечно, стоит правильный датчик. Дело в том, что датчики бывают рассчитаны на разную температуру, их еще называют летние и зимние, каждый из них должен включаться в своем диапазоне температур. Последние срабатывают позже. И если вы всё время использовали такие, то вам может показаться, что включение вентилятора происходит рано, хотя оно осуществляется вовремя и все работает правильно.

Надо реально оценить, насколько рано все происходит. Если раннее включение установлено по показаниям на комбинации приборов, то это не показатель. Однако когда такое включение вызывает беспокойство, подключите по диагностическому каналу соответствующее оборудование и посмотрите реальные пороги срабатывания датчика.

Охлаждение мотора машины – задача наиважнейшая. Если допустить перегрев двигателя, то в лучшем случае нужен будет его капитальный ремонт. Возможность эксплуатации автомобиля в любых условиях обеспечивается надежной работой системы охлаждения, которая во многом определяется правильной работой всех ее компонентов.

Мне нравится2Не нравится
Что еще стоит почитать

Не включается вентилятор охлаждения ваз 2110 инжектор

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

Содержание статьи

Как включается вентилятор

В отличие от карбюраторных, в инжекторных двигателях ВАЗ 2110 включение вентилятора происходит не напрямую от датчика температуры, а через электронный блок управления (ЭБУ). Датчик установлен на выходном патрубке головки блока цилиндров.

Не включается вентилятор охлаждения ваз 2110 инжектор: причины, как проверить



При нагревании охлаждающей жидкости до температуры 100-1070С датчик срабатывает и отправляет сигнал на ЭБУ, который его обрабатывает и направляет на реле. Реле замыкает цепь, и подает питание на привод (электрический двигатель) вентилятора через предохранитель.

Учитывая описанный процесс включения, причинами несрабатывания вентилятора могут быть:

  • вышедший из строя датчик температуры;
  • неисправное реле;
  • сгоревший предохранитель;
  • обрыв электрической цепи;
  • неполадки с электроприводом вентилятора.

Кроме этого, на своевременное включение вентилятора может влиять и крышка расширительного бачка. Если она неисправна, и ее клапан не способен удерживать давление выше атмосферного, вода, являющаяся частью охлаждающей жидкости, обязательно закипит при 1000С, а датчик, настроенный на более высокую температуру, сработать не успеет.



Порядок проверки схемы включения вентилятора

1. Проверку начинаем с самого простого – определения состояния предохранителя. Ищем его в монтажном блоке, который находится под капотом. Его маркировка – F7.



2. Вынимаем его, и визуально, или с помощью мультиметра проверяем на работоспособность. Если он перегорел, меняем на новый (20 А). Если с ним все в порядке, ставим его на место, и двигаемся дальше.

3. Чтобы не потратить время зря, лучше сразу определиться с работоспособностью электродвигателя вентилятора. Для этого отсоединяем от него провода, и подключаем напрямую к аккумулятору, соблюдая полярность. Если вентилятор «жив», продолжаем искать причину.

4. Переходим к реле вентилятора. Оно расположено в дополнительном монтажном блоке в салоне автомобиля слева от ног переднего пассажира.



5. Там есть три реле. Наше – крайнее левое.



Проверить его самостоятельно вряд ли удастся, лучше где-нибудь взять другое, и поставить его на место проверяемого. Греем мотор до максимальной температуры, наблюдаем за поведением вентилятора. Если результата нет, идем дальше.

Откручиваем и осматриваем крышку расширительного бачка. При малейшем подозрении на негерметичность, выбрасываем ее, и ставим новую.

Далее переходим к самому датчику. Запускаем двигатель, греем его до температуры более 1000С, и отсоединяем разъемы от датчика. ЭБУ, контролирующий работу датчика, должен автоматически подать сигнал на реле о принудительном включении вентилятора. Если вентилятор включился – проблема, скорее всего, в датчике. Меняем датчик на новый, и проверяем его работу.

Если же и здесь ничего не вышло, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалистам.

Как проверить вентилятор системы охлаждения двигателя на Лада Веста и XRAY

Как проверить вентилятор системы охлаждения двигателя на Лада Веста и XRAY

В зависимости от температуры двигателя и комплектации Весты электровентилятор системы охлаждения может работать в двух режимах (низкая и высокая скорость вращения). Если двигатель перегревается, первым делом убедитесь в исправности вентилятора. Если он не включается в нужный момент, выполните его проверку.

Инструкция для автомобили Лада Приора, Калина, Гранта, Ларгус и Нива 4х4 отдельная. Далее речь пойдет про Lada XRAY и Vesta.

Порядок проверки вентилятора системы охлаждения:

Порядок проверки блока управления электровентилятором:

Подключаем к электровентилятору напряжение 12 В от аккумулятора:

А вы сталкивались с проблемой, когда вентилятор радиатора не включается из-за чего двигатель начинает перегреваться? В чем была причина неисправности? Напомним, другие инструкции по ремонту, обслуживанию и доработке можно найти в этом содержании для Весты или для XRAY.

Изображение Артикул Наименование Производитель Цена Наличие В корзину
  intro iso ant-1    Переходник антенный Intro iso ant-1     INTRO        500 / 350 р. Дисконт: 300 р.        2
  OBD-BT01    Bluetooth OBDII - адаптер для диагностики     Китай        1500 / 1000 р. Дисконт: 900 р.        3
  multi-c590    Бортовой компьютер Multitronics C590     Multitronics        6900 / 5900 р. Дисконт: 5490 р.        1
  multi-vc730    Бортовой компьютер Multitronics vc730     Multitronics        7500 / 6500 р. Дисконт: 5500 р.        2
  DC1711    Датчик температуры двигателя Рено Дастер индикатор цифровой с экраном     РФ        1900 / 1500 р. Дисконт: 1200 р.        3
  DC691-LA6-V003    Противоугонная защита электронного блока управления (ЭБУ) для Duster 2015, Largus, Logan 2, Sandero 2, Vesta, Xray, Arkana     РФ        4900 / 3900 р. Дисконт: 3400 р.        6
  PU-4TC-BLACK    Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-черный)     Multitronics        3500 / 3200 р. Дисконт: 2850 р.        2
  DC689    Противоугонная защита с замком для разъёма OBD2      РФ        5000 / 4000 р. Дисконт: 3500 р.        2
  DC190    Монитор для камеры заднего вида, складной      Китай        2500 / 2000 р. Дисконт: 1700 р.        2
  DC1134-7700427640    Концевик на двери (выключатель) оригинал 7700427640     Оригинал        800 / 500 р. Дисконт: 400 р.        2
  DC954-8200719629    Датчик абсолютного давления в коллекторе МАП-сенсор на двиг 2,0 и 1,6 - F4R/K4M оригинал 8200719629     Оригинал        2500 / 1900 р. Дисконт: 1700 р.        1
  DC1195    Набор предохранителей 180шт в пластиковой коробке     Китай        1000 / 700 р. Дисконт: 600 р.        1
  DC990-8200060049    Выключатель обогрева сидения оригинал 8200060049     Оригинал        800 / 700 р. Дисконт: 600 р.        3
  DC485-497612479R    Датчик давления жидкости ГУР оригинал Рено 497612479R     Оригинал        1800 / 1400 р. Дисконт: 1200 р.        1
  DC997-255678753R    Переключатель подрулевой правый артикул 255678753R     Оригинал        2800 / 2700 р. Дисконт: 2700 р.        1
  DC1143    Кнопка (джойстик) управления зеркалами Рено     Оригинал        700 / 500 р. Дисконт: 450 р.        5
  PU-4TC-GREY    Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-серый)     Multitronics        3500 / 3200 р. Дисконт: 2800 р.        2
  DC1728    Гудок от Волги - звуковой сигнал (комплект 2 тона)     РФ        1600 / 1200 р. Дисконт: 900 р.        2
  DC1027-8201167988    Переключатель подрулевой левый с ПТФ артикул 8201167988 / 255400337R     Оригинал        6000 / 4700 р. Дисконт: 4000 р.        1
  DC1360-7711238598    Аккумуляторная батарея АКБ оригинал Рено 7711238598     Оригинал        15000 / 12000 р. Дисконт: 10500 р.        1
  DC1754-104035756    Концевик двери Лада Веста HANS PRIES TOPRAN (1шт. ) 104035756     Аналог        300 / 200 р. Дисконт: 100 р.        4
  DC1736    Гнездо прикуривателя дополнительное с крышкой     РФ        800 / 500 р. Дисконт: 300 р.        1
  DC1404    Активатор замка крышки багажника и дверей (Asam/MANOVER аналог 7700712901)     Аналог        1400 / 900 р. Дисконт: 700 р.        1
  DC1553-7701208363    Комплект колец уплотнения трубок кондиционера (6шт) оригинал 7701208363     Оригинал        1100 / 900 р. Дисконт: 700 р.        3
  DC634-601986892R    Датчик скорости (заглушка) для машин с АБС оригинал 601986892R     Оригинал        1900 / 1650 р. Дисконт: 1450 р.        1
  DC996-255675128R    Переключатель подрулевой левый артикул 255675128R     Оригинал        4700 / 4300 р. Дисконт: 3800 р.        2
  DC1520    Втягивающее реле 1. 6 h5M     Аналог        1900 / 1600 р. Дисконт: 1400 р.        1
  DC1793    Разъем катушки зажигания Дастер, Террано, Каптур     Оригинал        600 / 500 р. Дисконт: 450 р.        1
  DC1729    Пневмогудок - звуковой сигнал пневматический (комплект)     РФ        2200 / 1800 р. Дисконт: 1500 р.        1
  DC1739    Мультиметр цифровой с прозвонкой (инструмент)     РФ        800 / 600 р. Дисконт: 450 р.        1
  DC1737    Звуковой сигнал 2 тона (комплект Airline)     РФ        1600 / 1200 р. Дисконт: 900 р.        1
  DC1742-723377705    Реле стеклоочистителя с регулировкой паузы с датчиком дождя (723.3777-05 с датчиком дождя)     РФ        2100 / 1800 р. Дисконт: 1500 р.        1
  DC1743-75377710    Реле автомобильное 12V дополнительное 75. 3777-10     РФ        250 / 150 р. Дисконт: 100 р.        2
  DC1773-983747    Реле автомобильное 12V 5-ти контактное 98.3747     РФ        250 / 180 р. Дисконт: 120 р.        2
  DC1661-210102692R    Водяной насос (помпа) двигатель 1.6 h5M оригинал 210102692R / 210102248     Оригинал        4100 / 3600 р. Дисконт: 3300 р.        1
  DC1662-WPP2463    Водяной насос (помпа) двигатель 1. 6 h5M PILENGA аналог 210102692R / 210102248     Аналог        1600 / 1200 р. Дисконт: 990 р.        1
  DC1666-LWP0129    Водяной насос (помпа) 1.6 / 1.8 21129/21179 LUZAR аналог 21129130701020 / 21176130701000     Аналог        2000 / 1800 р. Дисконт: 1700 р.        1
  DC1629-1040321ZH    Радиатор кондиционера Логан 2014-, Веста 2015- (Termal)     Аналог        5500 / 4800 р. Дисконт: 4300 р.        1
  DC623-8200547283    Датчик скорости оригинал Рено 8200547283 / 6001548870 (без АБС)     Оригинал        1600 / 1100 р. Дисконт: 900 р.        1
  DC1665-21800141301000    Датчик абсолютного давления и температуры в коллекторе МАП-сенсор 1,6л ВАЗ 21129 оригинал 21800141301000     Оригинал        2800 / 2200 р. Дисконт: 1900 р.        1
  DC1816-284375765R    Датчик парктроника 284375765R оригинал (1шт.)     Оригинал        1200 / 800 р. Дисконт: 550 р.        1
  DC1825-353722    Предохранитель штыревой 5А 35. 3722 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1826-35372201    Предохранитель штыревой 7,5А 35.3722-01 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1827-35372202    Предохранитель штыревой 10А 35.3722-02 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1829-35372204    Предохранитель штыревой 20А 35. 3722-04 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1828-35372203    Предохранитель штыревой 15А 35.3722-03 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1830-35372205    Предохранитель штыревой 25А 35.3722-05 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1831-35372206    Предохранитель штыревой 30А 35. 3722-06 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1832    Наконечник гнездовой серии 6,3 с фиксацией (обжатый с проводом)     РФ        15 / 10 р. Дисконт: 8 р.        >10
  DC1833    Наконечник гнездовой серии 6,3 с фиксацией (без провода)     РФ        10 / 7 р. Дисконт: 5 р.        >10
  DC1841    Наконечник кольцевой 8,2мм (без провода под обжим)     РФ        10 / 7 р. Дисконт: 5 р.        5
  DC1844    Наконечник штыревой серии 6,3 с фиксацией (без провода под обжим)     РФ        20 / 10 р. Дисконт: 6 р.        >10
  DC1842    Наконечник кольцевой 8,2мм (с проводом)     РФ        45 / 30 р. Дисконт: 20 р.        3
  DC1843    Наконечник штыревой серии 6,3 с фиксацией (обжатый с проводом)     РФ        45 / 30 р. Дисконт: 15 р.        >10
  DC1847    Гофра для кабеля разрезная диаметром 6.8 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1848    Гофра для кабеля разрезная диаметром 11.5 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1850    Гофра для кабеля разрезная диаметром 9. 4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1867    Разъем подключения спинки обогревателя сидения для Ларгус, Веста, X-Ray     Аналог        100 / 60 р. Дисконт: 45 р.        1
  DC1881    Колодка-разъем фары Н4 с проводами Дастер, Веста, Террано, Логан и др. универсальный (1шт.)     Аналог        100 / 60 р. Дисконт: 50 р.        2
  DC1892    Разъем датчика коленвала Веста, компрессора, поворотников Рено, Лада, Ниссан     Аналог        100 / 70 р. Дисконт: 50 р.        2
  DC1900    Разъем обогрева сиденья Веста, Ларгус, Икс-Рей и др. Рено, Лада, Ниссан     Аналог        110 / 80 р. Дисконт: 70 р.        2
  DC1913    Разъем подогрева сидений (колодка 4-х контактная штыревая аналог 98822-1045 Molex с проводами)     Аналог        110 / 100 р. Дисконт: 80 р.        2
  DC1914    Разъем кнопки подогрева сидений аналог 98172-1003 Molex с проводами с проводами     Аналог        110 / 80 р. Дисконт: 70 р.        2
  DC1915    Колодка разъем держатель предохранителя с проводами     Аналог        110 / 80 р. Дисконт: 60 р.        2
  DC1916    Колодка подключения 5-ти контактного реле с проводами     Аналог        110 / 80 р. Дисконт: 60 р.        2
  DC1917    Провод автомобильный ПВАМ 1,0 кв. мм, 5м.     Аналог        190 / 130 р. Дисконт: 100 р.        1
  DC1918    Разъем лямбда-зонда, датчика кислорода, топливного насоса     Аналог        300 / 240 р. Дисконт: 200 р.        1
  DC1919    Концевик двери Лада Веста, ВАЗ 2190, 1118, 2123 оригинал     Оригинал        150 / 80 р. Дисконт: 60 р.        4
  DC1927    Разъем патрон для бесцокольной лампы Т10 W5W с проводами     Аналог        120 / 80 р. Дисконт: 60 р.        1
  intro iso fr-12    Переходник для подключения магнитолы     INTRO        500 / 450 р. Дисконт: 400 р.        0
  multi-vc731    Бортовой компьютер Multitronics vc731     Multitronics        8500 / 7500 р. Дисконт: 6700 р.        0
  multi-cl590    Бортовой компьютер Multitronics CL590 (без голосового синтезатора)     Multitronics        5900 / 5500 р. Дисконт: 4990 р.        0
  OBD-WF01    Wi-Fi OBDII ELM327 - адаптер для диагностики     Китай        1700 / 1500 р. Дисконт: 1300 р.        0
  DC1250    Набор флажковых предохранителей малый (10шт)     Аналог        200 / 150 р. Дисконт: 100 р.        0
  INTRO-PT-04    Парктроник с камерой заднего вида в комплекте (черный)     INTRO        5200 Дисконт: 5200 р.        0
  Incar-VDR    Зеркало заднего вида с видеорегистратором и монитором     INTRO        25000 / 19900 р. Дисконт: 19000 р.        0
  INTRO-PT-05    Парктроник с камерой заднего вида в комплекте (серый)     INTRO        5200 Дисконт: 5200 р.        0
  VR-518    Видеорегистратор VR-518     INTRO        3600 Дисконт: 3600 р.        0
  DC129    Зеркало заднего вида с видеорегистратором и камерой заднего вида в комплекте     Китай        8500 Дисконт: 8500 р.        0
  DC1812-6001547488    Резистор печки Дастер, Логан, Террано, Сандеро, Каптур и др. оригинал 6001547488     Оригинал        1500 / 1000 р. Дисконт: 800 р.        0
  DC1775-VDC118    Камера заднего вида SWAT VDC-118 /в штатное место LADA Vesta, X-Ray, Калина     РФ        3000 / 2700 р. Дисконт: 2500 р.        0
  DC1821    Адаптер кнопок руля и джойстика для Лада/Рено и магнитол со встроенным рулевым интерфейсом     РФ        2300 / 1800 р. Дисконт: 1400 р.        0
  DC1750    Насос для замены масла через щуп     РФ        2800 / 2100 р. Дисконт: 1800 р.        0
  DC1907-12010996    Разъем втягивающего реле Веста 12010996     Аналог        110 / 80 р. Дисконт: 70 р.        0
  DC1933    Держатель предохранителя плоского с крышкой и проводом от 1 до 30А     Аналог        190 / 120 р. Дисконт: 90 р.        0
  DC653    Бортовой компьютер Ancel (Анкель)     Китай        3800 / 3200 р. Дисконт: 2700 р.        0
  DC642    2.4G Беспроводной RCA Видео Передатчик-Приемник (Комплект для подключения камеры к монитору)     Китай        1700 / 1300 р. Дисконт: 1000 р.        0
  VCO-2-02    Подголовник с монитором для Рено Дастер (черный)             8800 Дисконт: 8800 р.        0
  VCO-1-01    Видеорегистратор VICO-SF2 для Рено Дастер     VICO        4700 Дисконт: 4700 р.        0
  VCO-1-02    Видеорегистратор VICO-TF2 PREMIUM для Рено Дастер     VICO        5900 Дисконт: 5900 р.        0
  VCO-1-03    Видеорегистратор VICO-TF2+ PREMIUM для Рено Дастер     VICO        6700 Дисконт: 6700 р.        0
  VCO-1-04    Видеорегистратор VICO-WF1 для Рено Дастер     VICO        8000 Дисконт: 8000 р.        0
  VCO-2-01    Подголовник с монитором для Рено Дастер (серый)             7800 Дисконт: 7800 р.        0

Как проверить вентилятор охлаждения на ВАЗ-2114: фото и видео

Перегрев двигателя грозит серьёзными последствиями: заклинит поршня, пробьёт прокладку блока, что перейдёт в капитальный ремонт силового агрегата. Поэтому, вентилятор охлаждения является важным элементом, предохраняющем силовой агрегат от предельного нагревания.

Причины неисправности на ВАЗ-2114

Вентилятор охлаждения двигателя может не запускаться при следующих обстоятельствах:

  • Неисправность электродвигателя вентилятора. Проблема устраняется путём замены на рабочий;

    Меняем электродвигатель вентилятора

  • Перегорел предохранитель. Необходимо заменить на новый;

    Меняем предохранитель

  • Реле включения вентилятора не работает. Нерабочее заменяется новой, рабочей;

    Меняем реле включения вентилятора

  • Обрыв в цепи электропитания. При обнаружении обрыва в линии, нужно восстановить провод или заменить его;

    Проверяем на обрыв в цепи

  • Плохой контакт. Соединения зачищаются, следы окисления необходимо удалить;
  • Поломка температурного датчика. Нерабочий заменяется на новый.

    Меняем датчик температуры охлаждающей жидкости

Видео о замене датчика включения вентилятора

Проверка работоспособности электродвигателя вентилятора охлаждения

Самый простой способ, проверить работоспособность вентилятора — накинуть на него два прямых провода: минус и плюс.

Плюс берётся с аккумулятора, минус с кузова автомобиля. Если при замыкании цепи он не сработал, значит проблема заключается именно в нём. При запуске лопастей, ищем проблему в другом месте.

Схема работы вентилятора охлаждения

В основном, при обнаружении нерабочего вентилятора выявляются несколько причин:

  • Перегорел электродвигатель, обрыв в обмотке;
  • Износ угольных щёток;
  • Заклинил или рассыпался подшипник.

Если в двух последних случаях проблема решается так сказать, малой кровью, первый предполагает замену электромотора.

Важно! При накидывании проводов, основное питание электродвигателя нужно отсоединить.

Порядок действий при проверке

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал. Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй, находится под торпедой, со стороны пассажира. Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Нужно обязательно найти причину обрыва, так как в ближайшее время новый снова перегорит.

Проверка датчика включения вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора. Сделать это не сложно. Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике.

Проверяем датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом. Для этого понадобится ёмкость с антифризом или тосолом, термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.

Полезно! Перед установкой желательно проверить работоспособность купленного датчика таким-же способом.

Видео о проверке датчика включения вентилятора системы охлаждения

Итоговая проверка

Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.

Видео о причинах почему не включается вентилятор охлаждения на ВАЗ-2114

4 детали, которые нужно проверить, если вентилятор охлаждения автомобиля не работает - наше руководство

Вентилятор охлаждения вашего автомобиля может выглядеть незначительно, и вы можете упустить его из виду большую часть времени. Однако помните, что охлаждающий вентилятор играет важную роль в вашем автомобиле. Он существенно охлаждает радиатор, предотвращая перегрев.

По этой причине вам необходимо немедленно отремонтировать вентилятор радиатора, если вы заметили, что возникла проблема. Несоблюдение этого правила может привести к серьезным повреждениям, которые могут стоить дорого.Хорошо то, что некоторые распространенные проблемы с вентилятором можно легко исправить. Все, что нужно, - это проверить некоторые важные детали или компоненты, а затем сделать необходимое.

Как работает вентилятор системы охлаждения автомобиля

Как уже упоминалось, вентилятор автомобиля служит для охлаждения радиатора, втягивая воздух внутрь и над радиатором, который охлаждает охлаждающую жидкость, протекающую через двигатель. Однако знайте, что вы можете управлять своим автомобилем даже без охлаждающего вентилятора. В этот момент воздух все еще будет поступать через кожух радиатора, когда вентилятор больше не работает.Однако в этом случае скорость потока и температура воздуха будут зависеть от скорости автомобиля. На пустой дороге потока воздуха будет достаточно, чтобы машина оставалась прохладной. Однако при интенсивном движении существует вероятность того, что поток воздуха может быть ограничен, что может привести к следующему: перегреву и повреждению прокладки головки блока цилиндров.

Тем не менее, ниже приведены четыре вещи, которые нужно проверить, если система охлаждения вашего автомобиля не работает оптимально.

1. Электропроводка вентилятора

В первую очередь необходимо проверить проводку вентилятора, когда вентилятор не работает.Начните с отсоединения положительного и отрицательного питающих проводов (должно выдавать примерно 12 В постоянного тока). Затем проверьте наличие тока с помощью вольтметра. Если нет, посмотрите на провода и реле вентилятора под капотом автомобиля. Если есть напряжение от вентилятора к реле, велика вероятность, что вентилятор неисправен и его необходимо заменить.

2. Датчик температуры

Датчик считывает температуру системы и определяет, когда включать вентилятор.Если он не работает должным образом, есть вероятность, что вентилятор не включится, и в результате автомобиль может перегреться. Тем не менее, обязательно проверьте датчик, расположенный в крышке термостата. Сделайте это, отсоединив проводку от датчика и соединив их вместе. Если вентилятор запускается, это означает лишь то, что датчик нуждается в замене.

3. Уровень охлаждающей жидкости

Помимо датчика температуры, необходимо также проверить и оценить уровень охлаждающей жидкости. Посмотрите на резервуар и убедитесь, что он отмечен в пределах минимального и максимального уровней.Уровни должны быть на отметке максимума или около нее, чтобы предотвратить перегрев двигателя.

4. Муфта вентилятора

Нельзя также игнорировать муфту вентилятора, поскольку она удерживает вентилятор на двигателе и помогает ему вращаться. Скорее всего, пружины в муфте вентилятора со временем могут подвергнуться коррозии или износиться. Если все остальные детали работают нормально, то неисправность вентилятора, скорее всего, вызвана муфтой. Если он действительно виноват, его следует немедленно заменить.

Регулярный осмотр автомобиля, в том числе охлаждающий вентилятор, имеет первостепенное значение для срока службы автомобиля.Если охлаждающий вентилятор перестает работать, обязательно проверьте указанные выше детали. Если он уже старый, потрескавшийся и высохший, очень важно немедленно заменить его.

Помните, что охлаждающий вентилятор - одна из самых важных частей вашего автомобиля. Без него ваш двигатель будет очень быстро перегреваться и в результате испортить его.

Если вы ищете прямые автозапчасти в Лос-Анджелесе, свяжитесь с нами сегодня! Мы будем рады помочь.

Как проверить вентилятор радиатора с помощью мультиметра

]]]]>]]>

Основная функция вентилятора радиатора - предотвращать перегрев двигателя.Он распределяет более холодный воздух через радиатор и передает тепло двигателя. Этот вентилятор, имеющий от четырех до восьми лопастей, быстро вращается, направляя в двигатель более холодный воздух. Он работает как часть общей системы охлаждения. Если вентилятор показывает какие-либо проблемы или перестает работать, вы можете использовать мультиметр, чтобы проверить, правильно ли он имеет напряжение и работают ли его двигатели. Вы знаете , как проверить вентилятор радиатора с помощью мультиметра ?

Датчик находится на нижней пассажирской стороне радиатора.Он делает запись о температуре охлаждающей жидкости. Он посылает сигналы на вентилятор радиатора, чтобы он включился, когда температура превышает 172 ° F. Вентилятор также должен включиться после включения кондиционера. Должна быть проблема с вентилятором, если он не вращается, когда должен, и вращается, когда не должен. В любом случае вы можете обнаружить проблемы с помощью мультиметра.

Выясните проблему с мультиметром (Источник фото: pinterest)

Как проверить вентилятор радиатора с помощью мультиметра

Если вентилятор радиатора не работает, необходимо проверить его предохранители, чтобы выяснить, связана ли проблема с самим вентилятором или другими компонентами системы.Итак, , как проверить вентилятор радиатора ?

Вот , как проверить вентилятор радиатора с помощью мультиметра , проверив предохранители.

ПОДРОБНЕЕ

Проверка предохранителей мультиметром

Итак, чтобы выполнить , как проверить, работает ли вентилятор радиатора , вы должны проверить напряжение нескольких предохранителей в блоке предохранителей под панелью (номера 3, 15 и 20) и блоке предохранителей под капотом (номер 47 и 50). Заглушите двигатель или выключите зажигание в положение IG2.Установите мультиметр на «20» в секции DCV, так как вы будете тестировать цепи 12 В.

Черный щуп мультиметра подключится к отрицательной клемме аккумуляторной батареи (для предохранителей под капотом) или к металлической точке заземления на автомобиле (для предохранителей под панелью управления). Каждый предохранитель имеет два контакта, к которым вы должны прикоснуться к щупам мультиметра, чтобы получить показания.

По очереди проверьте предохранители (Источник: Pinterest)

Коснитесь красным щупом любого из двух контактов и снимите показания. Значение должно быть около 12 вольт.Не нужно беспокоиться о записи точного значения напряжения, потому что оно зависит от нескольких факторов, включая выходную мощность генератора и заряд батареи. Коснитесь мантией другого контакта и снимите показания.

Итак, что означают показания? H Как проверить вентилятор охлаждения с помощью этого инструмента?

12В на оба контакта . Это означает, что предохранитель исправен, и вы можете просто перейти к проверке следующего.

12В на одном контакте и 0В на другом .Это признак перегоревшего предохранителя. Вам нужно его заменить.

0В на оба контакта . Это означает, что предохранитель не имеет питания, что возможно только в том случае, если черный щуп не подключен должным образом к отрицательной клемме аккумулятора или заземлен на металлическую часть. Отсоедините зонд, а затем снова подключите его, чтобы снять показания.

Часто задаваемые вопросы

Поскольку вентилятор радиатора является неотъемлемой частью автомобиля, наши автомобильные эксперты ответили на все интересующие вопросы по этой теме:

1.Как узнать, что вентилятор радиатора неисправен?

Обычно охлаждающий вентилятор с низкой производительностью очень легко обнаружить. Это 3 наиболее распространенных симптома:

Перегорел предохранитель

Прежде всего, перегоревший предохранитель вентилятора радиатора - самый известный симптом. Владельцы автомобилей понимают важность двигателей охлаждающих вентиляторов, поскольку они поддерживают нужную температуру в автомобиле, особенно на холостом ходу и на низких оборотах. Таким образом, если в этом компоненте возникнет скачок напряжения, предохранитель перегорит ради двигателя: электрические скачки напряжения повредят всю систему, если предохранитель полностью передаст их системе.

Самый простой способ решить эту проблему - заменить предохранитель, чтобы восстановить работоспособность вентиляторов.

Перегрев автомобиля

Во-вторых, перегрев автомобиля - еще один признак неисправности вентилятора радиатора. Вентилятор радиатора создается для охлаждения и кондиционирования воздуха при достижении определенной температуры. Однако при выходе из строя электродвигателей охлаждающих вентиляторов температура будет продолжать расти, что приведет к перегреву двигателя. С другой стороны, перегрев автомобиля может быть вызван различными факторами, поэтому рекомендуется провести тщательную диагностику вашего автомобиля.

Охлаждающие вентиляторы перестают работать

И последнее, но не менее важное: неисправный вентилятор радиатора - это перестает работать охлаждающий вентилятор. Это может быть связано с неисправностью двигателей, которые отключают охлаждающие вентиляторы, поэтому не могут выпускать воздух.

2. Должен ли включаться вентилятор радиатора при запуске автомобиля?

Температура двигателя является основным фактором, запускающим вентилятор радиатора. Ниже 200 градусов вентилятор отключается, выше вентилятор включается.

3.Что вызывает включение вентилятора радиатора?

Есть много элементов, которые могут вызвать срабатывание вентилятора: датчик температуры охлаждающей жидкости, реле температуры,…

4. Вентилятор радиатора работает от сети переменного тока?

Есть два общих фактора, которые открывают вентиляторы радиатора: когда включен компрессор кондиционера и когда датчик охлаждающей жидкости достигает нужной температуры.

5. Что управляет вентилятором радиатора?

Муфта теплового вентилятора - это часть, которая управляет вентилятором радиатора.Эта часть может определять тепло радиатора, чтобы запустить или выключить охлаждающий вентилятор. По этой причине, когда двигатель достигает температуры выше стандартной, вентилятор радиатора включается.

6. Сколько стоит починить вентилятор радиатора?

Стоимость вентилятора радиатора не так высока, как думают многие водители: около 300–450 долларов - это цена большинства производителей автомобилей и автомобильных магазинов. Наряду с этим автовладельцам, возможно, придется заплатить 200 долларов за труд.

Что-то не так | AA

Телефон доверия в Великобритании 24/7

0800 88 77 66

Член или нет, мы можем помочь - убедитесь, что вы в безопасном месте, прежде чем звонить.

Сообщайте онлайн и следите за своим спасением

Или скачайте наше приложение

Это самый быстрый способ обратиться к нам за помощью и отследить наше прибытие.

Потеряли ключи от машины?

Вызов помощника по клавишам AA

0800 048 2800

пн – вс с 7 до 22

Неправильное топливо в вашей машине?

Позвоните в службу помощи топливом AA

0800 072 7420

Линии открыты круглосуточно

Телефон доверия для Европы 24/7

00 800 88 77 66 55

Или со стационарных телефонов Франции:
08 25 09 88 76
04 72 17 12 00

Или из других стран ЕС и мобильных телефонов Великобритании:
00 338 25 09 88 76
00 334 72 17 12 00

Заявления по страхованию автомобилей

0800 269 622

Линии открыты круглосуточно

Заявления по страхованию жилья

Чтобы сообщить о любых потерях или повреждениях, вам необходимо позвонить в службу страховой защиты и иметь под рукой номер полиса. Оба они указаны в вашем свидетельстве о страховании. Консультант по претензиям поможет с вашей претензией.

Защитная крышка UK

0800 085 2721 Пн – пт с 9 до 18, сб с 9 до 17

Европейская пробойная крышка

0800 072 3279 Пн – пт с 8 до 18, сб с 9 до 17

Страхование автомобиля

0800 316 2456 Пн – пт с 9 до 18, сб с 9 до 17

Страхование жилья

0800 197 6169 Пн – пт с 9 до 18, сб с 9 до 17

Уроки вождения

0800 587 0087 Пн – Пт с 8:30 до 20:00, сб с 9:00 до 17:00
Уроки для новых учеников Вход для существующих учеников

Купить крышку пробоя UK

0800 085 2721

пн – пт 9–18, сб 9–17

Купить европейскую пробойную крышку

0800 072 3279

пн – пт 8–18, сб 9–17

Претензии на запчасти и гараж

0344 579 0042

пн – пт 9–17, сб 9–13

Смените аварийное покрытие

0343 316 4444

пн – пт 8–18, сб 9–17

Купить автострахование

0800 316 2456

пн – пт 9–18, сб 9–17

Заявления по страхованию автомобилей

0800 269 622

Линии открыты круглосуточно

Запросы политики

0370 533 2211

пн – пт 9–18, сб 9–17


Купить страховку мотоцикла

0344 335 2932

пн – пт с 9 до 18, сб с 9 до 16


Существующие клиенты по страхованию фургонов

0800 953 7537

пн – пятница с 9 до 19, сб с 9 до 13

Купить страхование жилья

0800 197 6169

пн – пт 9–18, сб 9–17

Запросы политики

0370 606 1617

пн – пт 9–18, сб 9–17

Прикрытие для экстренной помощи дома

- сообщить об экстренной ситуации

0800 316 3984

Линии открыты круглосуточно

Книга уроков вождения

Новый ученик

0800 587 0087 Пн – Пт с 8:30 до 20:00, сб с 9:00 до 17:00
Уроки для новых учеников Вход для существующих учеников

Обучение на инструктора по вождению

0800 316 0331

пн – чт 9–20, пт 9–17:30, сб 9–16

Присоединяйтесь к нам в качестве инструктора по вождению

0800 587 0086

пн – чт 9–20, пт 9–17:30, сб 9–16

AA Автошкола для справок

Отдел обслуживания клиентов, Автошкола AA, 17-й этаж Capital Tower, Greyfriars Road, Cardiff CF10 3AG

Чтобы защитить вашу личную информацию, мы должны задать вам несколько вопросов безопасности по телефону, прежде чем мы сможем помочь. По этой причине мы не можем отвечать на финансовые запросы по электронной почте.

Семейные инвестиции ISA, открытая после октября 2015 года

0333 220 5069

пн – пт с 9 до 19, сб с 9 до 13

Счета участников Saver / Easy Saver, открытые после февраля 2017 г.

0800 917 8612

пн – пт 8–20, сб 9–17

Сберегательные счета, открытые до 2 сентября 2015 года

0345 603 6302

пн – сб 8–20

Кредитные карты Банка Ирландии после июля 2015 года

0345 600 5606

пн – пт 8–20, сб 9–17, праздничные дни 10–17

Кредитные карты

AA, выпущенные до июля 2015 года компанией MBNA

0345 603 6302

пн – сб 8–20, закрытые праздничные дни

Утерянные и украденные кредитные карты

0800 028 8997

Или, если вы находитесь за пределами

0044 800 028 8997

Линии открыты круглосуточно

Общие вопросы по кредитам AA, полученным с ноября 2015 г.

0345 266 0124

пн – сб 8–20, вс 9–17

Просрочка или запросы о платежах по займам AA, полученным с ноября 2015 года

0800 032 8180

пн – сб 8–20, вс 9–1.30 вечера

Скачать приложение

Загрузка нашего приложения - это самый быстрый и простой способ получить доступ ко всем вашим преимуществам, включая скидки в ресторанах, уход за автомобилем, выходные и многое другое. Войдите в систему, указав свой номер участника и почтовый индекс, чтобы увидеть свои преимущества.

Ваша личная информация

Вы можете прочитать наше уведомление о конфиденциальности, политику в отношении файлов cookie и правила и условия веб-сайта, когда наш веб-сайт будет резервным.Или вы можете связаться с нами, используя указанную выше информацию.

На этой странице и на нашем веб-сайте используются файлы cookie, чтобы вы получили максимальное удовольствие от посещения. Файлы cookie позволяют нам не только улучшать работу определенных функций, но и собирать отзывы и информацию о том, как вы использовали сайт, чтобы мы могли продолжать улучшать его для вас.

Используя этот сайт, мы предполагаем, что вы принимаете использование нами файлов cookie и других подобных технологий.

:: CLOUDFLARE_ERROR_500S_BOX ::

Устранение неисправностей электрического вентилятора охлаждения

Электрический вентилятор охлаждения, который не включается, когда должен, может вызвать перегрев двигателя и плохую охлаждающую способность кондиционера.

РАБОТА ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

Электрический вентилятор охлаждения обычно устанавливается за радиатором. На некоторых автомобилях с большими и широкими радиаторами может быть два вентилятора охлаждения или отдельный вентилятор для конденсатора кондиционера.

Вентилятор работает только тогда, когда это необходимо для охлаждения двигателя. Датчик охлаждающей жидкости двигателя или отдельный датчик температуры двигателя используется для контроля температуры двигателя. При первом запуске холодного двигателя дополнительное охлаждение не требуется, поэтому вентилятор не включается, пока двигатель не достигнет нормальной рабочей температуры (от 195 до 215 градусов).Затем вентилятор будет включаться и выключаться по мере необходимости для поддержания температуры охлаждающей жидкости. Таким образом, вентилятор работает в основном на холостом ходу или на низких оборотах, когда двигатель имеет нормальную температуру.

На некоторых моделях автомобилей более поздних версий вентилятор охлаждения может изменять скорость для увеличения или уменьшения охлаждения по мере необходимости. Некоторые вентиляторы могут иметь диапазон низкой, средней и высокой скорости, в то время как другие имеют дополнительные настройки скорости.

ВНИМАНИЕ: Цепи вентилятора на многих транспортных средствах имеют проводку, поэтому вентилятор может включиться в любое время, независимо от того, работает двигатель или нет. Помните об этом, если вы работаете в моторном отсеке и двигатель горячий. Держите пальцы и инструменты подальше от лопастей вентилятора.

Вы можете услышать, как работает вентилятор, когда выключаете двигатель после поездки. Это нормально. Но вентилятор должен выключиться через несколько минут, пока двигатель остынет.

Вентилятор также включается при включении кондиционера, чтобы обеспечить дополнительный поток воздуха через конденсатор для обеспечения хорошего охлаждения. Это может произойти независимо от температуры двигателя или скорости автомобиля.

Вентилятор обычно не нужен, когда транспортное средство движется достаточно быстро, чтобы поток воздуха через решетку охлаждался (обычно на скорости выше 30 миль в час).

ПОЧЕМУ ИСПОЛЬЗУЮТСЯ ЭЛЕКТРИЧЕСКИЕ ВЕНТИЛЯТОРЫ

Одна из причин, по которой электрические вентиляторы охлаждения используются на многих транспортных средствах вместо механических вентиляторов с ременным приводом, заключается в улучшении экономии топлива и снижении шума вентилятора, особенно на скоростях шоссе. Вентилятор с ременным приводом может потреблять до 12 или более лошадиных сил в зависимости от частоты вращения двигателя и охлаждающей нагрузки.

ЦЕПЬ ЭЛЕКТРИЧЕСКОГО ВЕНТИЛЯТОРА

Схема питания вентилятора с датчиком температуры включает вентилятор только тогда, когда требуется дополнительное охлаждение. В старых приложениях работа вентилятора обычно контролируется температурным переключателем, расположенным в радиаторе или на двигателе. Когда температура охлаждающей жидкости превышает номинальное значение переключателя (обычно от 195 до 215 градусов по Фаренгейту), переключатель замыкается и активирует реле в моторном отсеке, которое подает напряжение на вентилятор. Затем вентилятор продолжает работать до тех пор, пока температура охлаждающей жидкости не упадет ниже точки размыкания переключателя.Отдельный контур включает вентилятор при включении муфты компрессора кондиционера.

В более новых автомобилях с компьютеризированным управлением двигателем работа вентилятора часто регулируется модулем управления трансмиссией (PCM) или модулем управления вентилятором. PCM может использовать входные данные датчика охлаждающей жидкости двигателя, температуры окружающего воздуха, датчика скорости автомобиля и других датчиков, чтобы определить, когда необходимо включить вентилятор. В приложениях с регулируемой скоростью вращения вентилятора PCM генерирует сигнал включения-выключения для двигателя вентилятора («широтно-импульсная модуляция»), который заставляет вентилятор работать быстрее или медленнее.

ПРОБЛЕМЫ ЭЛЕКТРИЧЕСКОГО ВЕНТИЛЯТОРА

Отказ вентилятора, выход из строя реле вентилятора или цепи управления - плохая новость, так как это может привести к перегреву двигателя. В приложениях с регулируемой скоростью вращения вентилятора двигатель также может перегреться, если скорость вращения вентилятора не увеличивается, когда требуется дополнительное охлаждение. Вентилятор может работать, но он работает только на низкой скорости, которая может быть недостаточно быстрой, чтобы предотвратить перегрев.

Шесть вещей могут помешать включению электрического вентилятора охлаждения:

  • Неисправность реле температуры, датчика охлаждающей жидкости или другого датчика
  • Термостат двигателя застрял в ОТКРЫТОМ состоянии (двигатель никогда не нагревается до температуры, достаточной для включения вентилятора)
  • Неисправное реле вентилятора
  • Проблема с проводкой (перегоревший предохранитель, ослабленный или корродированный разъем, короткое замыкание, обрыв и т. Д.)
  • Неисправный мотор вентилятора
  • Неисправен модуль управления вентилятором

БЫСТРАЯ ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ВЕНТИЛЯТОРА

Один из способов быстрой проверки цепи вентилятора - запустить двигатель и включить кондиционер на макс. Если вентилятор работает, двигатель вентилятора, реле, предохранитель и проводка в порядке. Но этот тест не говорит вам, включают ли переключатель температуры или датчик температуры и PCM питание вентилятора при высоких температурах охлаждающей жидкости.

В приложениях с переменной скоростью вращения вентилятора рабочая стратегия PCM, вероятно, учитывает входные данные от различных датчиков, чтобы определить, насколько быстро вентилятор должен вращаться.Если какие-либо из этих входов неисправны из-за неисправного датчика или неисправности проводки, PCM может не запускать вентилятор достаточно быстро, чтобы двигатель оставался холодным. Если горит индикатор Check Engine и имеется один или несколько кодов неисправности датчика (особенно код датчика охлаждающей жидкости, код датчика температуры воздуха или код датчика скорости автомобиля), ошибочный входной сигнал от датчика может влиять на нормальную работу охлаждающего вентилятора. Диагностика и устранение неисправности датчика должны восстановить нормальную работу вентилятора.

Чтобы проверить температуру, при которой включается вентилятор, выключите кондиционер и оставьте двигатель работать, пока он не достигнет нормальной рабочей температуры.Большинство вентиляторов должны включаться, когда температура охлаждающей жидкости достигает примерно 200–230 градусов. Если вентилятор не включается, что-то в цепи управления неисправно. Затем следует проверить сопротивление на датчике температуры или переключателе, а также проверить напряжение на обеих сторонах реле (вам, вероятно, понадобится электрическая схема контура охлаждения вентилятора на вашем автомобиле, чтобы определить клеммы реле и электрические соединения).

Сам двигатель вентилятора можно проверить с помощью перемычек. Отсоедините разъем проводки от вентилятора и используйте перемычки от аккумулятора, чтобы направить питание непосредственно на вентилятор.Если двигатель вентилятора исправен, вентилятор должен вращаться с нормальной скоростью при напряжении 12 В. Шум в подшипниках или более низкая, чем обычно, скорость указывают на износ двигателя.






Другие статьи по системе охлаждения:

Проблемы с реле электрического вентилятора охлаждения

Перегрев: причины и способы устранения

Устранение неисправностей муфты охлаждающего вентилятора

Обслуживание системы охлаждения

Горит сигнальная лампа температуры. Что вы должны сделать?

Ремонт ремней и шлангов

Проверки и изменения охлаждающей жидкости в наши дни стали более сложными

Универсальная охлаждающая жидкость: один антифриз для всех?

Heater Service

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация в заводском руководстве по обслуживанию вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

5 причин, почему ваш вентилятор радиатора не работает

Вы наверняка уже знаете назначение радиатора и системы охлаждения в вашем автомобиле.

Когда вы едете быстро, ветер проходит через радиатор, чтобы охладить охлаждающую жидкость без проблем, но когда вы едете медленно, ветер не проходит через радиатор. Вот почему мы используем вентилятор радиатора.

К сожалению, вентилятор радиатора может выйти из строя, что приведет к перегреву вашего автомобиля. Но что может вызвать это?

Наиболее частые причины, по которым вентилятор радиатора не включается, - это неисправный предохранитель, неисправная проводка, неисправный датчик температуры охлаждающей жидкости, неисправное реле вентилятора или неисправный вентилятор радиатора.

Вот более подробный список наиболее распространенных причин, по которым вентилятор радиатора не включается.

1. Сломался предохранитель.

Предохранитель

А поддерживает почти все электрическое оборудование в автомобиле. Если в электронном оборудовании происходит скачок напряжения, предохранитель прерывает подачу электроэнергии к этому конкретному оборудованию, спасая его от разрушения. Это то, что мы называем перегоревшим предохранителем.

Перегоревший предохранитель - не проблема, и его замена не требует больших денег.Если вентилятор радиатора вашего автомобиля не работает, обратитесь к руководству пользователя автомобиля и найдите предохранитель контроллера вентилятора радиатора или вентилятора.

В самом вентиляторе часто используется большой предохранитель примерно на 50 А, хотя может быть также отдельный небольшой предохранитель для модуля управления вентилятором. Помните, что если перегорел предохранитель вентилятора - это может быть проблема с проводкой или вентилятором радиатора.

2. Неисправен датчик температуры охлаждающей жидкости.

В разных моделях автомобилей часто используются две разные системы.Либо управление вентилятором интегрировано в блок управления двигателем, либо у вас есть отдельный модуль управления вентилятором. В обоих случаях блоки управления используют датчик температуры, чтобы знать, когда запускать вентилятор радиатора.

Если этот датчик температуры сломан, блок управления не будет знать, когда запустить вентилятор радиатора.

В некоторых автомобилях используются отдельные датчики температуры охлаждающей жидкости для вентилятора радиатора и блока управления двигателем.

Вам необходимо проверить в руководстве по ремонту, какой датчик температуры управляет вентилятором радиатора, а затем измерить сопротивление датчика с помощью мультиметра, чтобы убедиться в его работоспособности.

3. Обрыв проводки или плохое соединение

Если вентилятор не работает даже при перегреве автомобиля, возможно, проблема связана с проводкой или плохим соединением.

Проверить проводку, идущую к вентилятору радиатора от блока управления или реле. Проверьте штекеры разъема на наличие следов коррозии. Также проверьте штекеры разъема на блоке реле и управления.

Измерение проводов с помощью мультиметра часто не очень эффективно, так как вам нужно приложить нагрузку на провода, чтобы проверить их работоспособность. Однако в качестве быстрого теста вы можете проверить мультиметром, поступает ли питание на вентилятор радиатора.

4. Недостаточно охлаждающей жидкости

Если уровень охлаждающей жидкости низкий, существует вероятность попадания воздуха в систему, и датчик температуры охлаждающей жидкости не будет правильно определять температуру охлаждающей жидкости. Если уровень охлаждающей жидкости низкий, вам необходимо долить охлаждающую жидкость до оптимального уровня.

Невыполнение этого требования может привести к перегреву и заклиниванию двигателя. Если вы не готовы потратить много денег, от изъятого двигателя нет возврата.

5. Сломанный вентилятор радиатора

Если вентиляторы радиатора не включаются, это также может быть вызвано неисправными вентиляторами радиатора. Внутри вентиляторов радиатора установлены электродвигатели, которые через несколько лет изнашиваются.

Вы можете проверить электрические вентиляторы радиатора, отсоединив провод от автомобильного аккумулятора, отсоединив разъем вентилятора радиатора и вставив в разъем 12 В + и заземление. Это самый быстрый и простой способ проверить вентиляторы радиатора.

6. Неисправность реле вентилятора.

Поскольку вентилятор радиатора часто потребляет слишком много энергии, часто имеется реле, которое питает вентилятор охлаждающей жидкости.Конечно, это реле может выйти из строя, из-за чего вентилятор радиатора не включится.

Реле вентилятора часто находится в блоке предохранителей моторного отсека, но лучше всего проверить руководство по ремонту, чтобы узнать, где оно находится.

Тестировать 4-контактное реле часто очень просто. Снимите реле и подайте 12 вольт на контакты 30 и 85. Заземлите контакт 86 и проверьте, поступает ли напряжение с контакта 87. Еще лучше подключить контакт 87 к чему-то, что потребляет много энергии, например к вентилятору, для пример.

7. Неисправный модуль контроллера вентилятора

Как я уже говорил, в некоторых автомобилях есть отдельный модуль управления только вентилятором радиатора. Этот модуль управления часто устанавливается в моторном отсеке, подверженном воздействию тепла и пыли. Это может привести к выходу модуля управления из строя через некоторое время из-за коррозии.

Найдите реле и проверьте наличие видимых повреждений вне его. Часто вы также можете открыть реле и проверить наличие плохой пайки или коррозии. Замените его, если заметите какие-либо проблемы.

Привет, я Магнус, владелец и автор Mechanic Base. Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

Признаки неисправности или неисправности двигателя вентилятора охлаждения / радиатора

Практически все последние модели автомобилей и подавляющее большинство дорожных транспортных средств используют вентиляторы охлаждения радиатора с электродвигателями для охлаждения двигателя.Вентиляторы охлаждения установлены на радиаторе и работают, чтобы протягивать воздух через вентиляторы радиатора, чтобы двигатель оставался холодным, особенно на холостом ходу и на низких оборотах, когда поток воздуха через радиатор значительно меньше, чем на дорожных скоростях. По мере того, как двигатель работает, температура охлаждающей жидкости будет продолжать повышаться, и, если воздух не проходит через радиатор для его охлаждения, он начинает перегреваться. Работа охлаждающих вентиляторов заключается в обеспечении потока воздуха, и они делают это с помощью электродвигателей.

Электродвигатели, установленные на многих вентиляторах охлаждения, не сильно отличаются от электродвигателей обычного промышленного использования и часто являются обслуживаемым или заменяемым компонентом узла вентилятора охлаждения.Поскольку они являются компонентом, который вращает лопасти вентилятора и создает воздушный поток, любые проблемы, которые в конечном итоге возникают с двигателями вентилятора, могут быстро перерасти в другие проблемы. Обычно неисправный или неисправный двигатель вентилятора охлаждения проявляет несколько симптомов, которые могут предупредить водителя о потенциальной проблеме, которую необходимо устранить.

1. Вентиляторы охлаждения не идут

Наиболее частым признаком неисправности двигателя вентилятора охлаждения являются не включающиеся вентиляторы. Если двигатели охлаждающих вентиляторов перегорят или выйдут из строя, охлаждающие вентиляторы отключатся.Двигатели охлаждающего вентилятора работают вместе с лопастями охлаждающего вентилятора, протягивая воздух через радиатор. В случае отказа двигателя лопасти не смогут вращаться или создавать воздушный поток.

2. Перегрев автомобиля

Еще одним признаком возможной проблемы с двигателями охлаждения или вентилятора радиатора является перегрев автомобиля. Вентиляторы охлаждения являются термостатическими и должны включаться при достижении определенной температуры или выполнении определенных условий. Если двигатели охлаждающих вентиляторов выйдут из строя и отключат вентиляторы, температура двигателя будет продолжать расти, пока двигатель не перегреется.Однако перегрев двигателя также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется провести правильную диагностику автомобиля.

3. Перегорел предохранитель

Перегоревший предохранитель цепи вентилятора охлаждения - еще один признак потенциальной проблемы с двигателями вентилятора охлаждения. В случае выхода из строя двигателей или скачков напряжения они могут вызвать перегорание предохранителя, чтобы защитить остальную часть системы от любого рода повреждений из-за скачков напряжения. Чтобы восстановить работоспособность вентиляторов, необходимо заменить предохранитель.

Двигатели охлаждающих вентиляторов являются важным компонентом любого блока охлаждающих вентиляторов и играют ключевую роль в поддержании безопасных температур в автомобиле на холостом ходу и на низких оборотах. По этой причине, если вы подозреваете, что у электродвигателей охлаждающих вентиляторов возникла проблема, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля. Они смогут осмотреть ваш автомобиль и заменить двигатель охлаждающего вентилятора.

5 Общие проблемы вентилятора радиатора

Вентилятор радиатора выполняет очень важную работу; он охлаждает радиатор, чтобы предотвратить перегрев автомобиля.Если у вас возникли проблемы с вентилятором радиатора, вам необходимо немедленно устранить их, иначе вы можете серьезно повредить свой автомобиль. Существует ряд общих проблем с вентиляторами радиатора, и если в вашем автомобиле есть одна из них, ее устранение относительно быстро и дешево.

Визуальная проверка

Можно легко обмануть себя, полагая, что вентилятор не работает, поэтому проведите визуальную проверку, чтобы быть абсолютно уверенным. Сделайте это, приподняв капюшон и внимательно прислушиваясь. Вентилятор может быть включен, но новые двигатели могут работать очень тихо, поэтому вы их не слышите, когда сидите в автомобиле.

1. Предохранитель

Если что-то электрическое не работает, первое, что нужно проверить, - это предохранитель. Если вы не знаете, где находятся предохранители в вашем автомобиле, обратитесь к руководству пользователя, чтобы узнать, какой предохранитель управляет системой охлаждения. Убедитесь, что предохранитель вентилятора радиатора исправен. Если это не так, немедленно замените его, и это должно решить проблему.

2. Провода вентилятора

Если двигатель нагревается, но вентилятор не работает, проверьте провода вентилятора. Начните с отключения проводов.Будет два провода положительного и отрицательного питания. Они должны выдавать около 12 вольт постоянного тока. Используйте вольтметр, чтобы проверить наличие тока. Если нет, вам необходимо проверить как провода, так и реле вентилятора, чтобы узнать, требуется ли замена.

Реле вентилятора будет под капотом. Если от реле к вентилятору идет напряжение, проблема в том, что ваш вентилятор неисправен и его необходимо заменить. Если вам все же необходимо заменить вентилятор, убедитесь, что у заменяемого двигателя номинальная мощность двигателя соответствует вашему автомобилю.

3. Датчик температуры

Датчик температуры определяет, когда включается вентилятор радиатора, считывая температуру системы охлаждения. Если датчик не работает, ваш вентилятор не включится, потому что он не будет знать, что температура достаточно высокая, чтобы потребовать активации, что часто может привести к перегреву.

Датчик обычно находится в крышке автомобильного термостата. Чтобы проверить это, отсоедините провода от датчика и соедините их вместе. Если при этом запускается вентилятор, датчик неисправен и его необходимо заменить.Проверьте руководство по обслуживанию, чтобы точно узнать, где находится датчик температуры на вашем автомобиле.

4. Уровень охлаждающей жидкости

Проверьте уровень охлаждающей жидкости в двигателе. Самый простой способ сделать это - посмотреть на резервуар двигателя. Он будет отмечен максимальным и минимальным уровнями. Всегда проверяйте, чтобы уровень охлаждающей жидкости приближался к максимальному уровню, чтобы избежать возможного перегрева.

5. Муфта вентилятора

Муфта вентилятора - это узел, который удерживает вентилятор радиатора на двигателе и заставляет его вращаться.Если он перегорел или вышел из строя, его необходимо заменить. Внутри муфты вентилятора есть пружины, которые со временем изнашиваются или подвержены коррозии. Если все остальное в порядке, муфта вентилятора является наиболее вероятной причиной отказа вентилятора радиатора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
