Как проверить маятник на ваз 2107: Как проверить маятник на ваз 2107

Про замену маятника на ВАЗ 2107

Маятником на автомобилях называют такой агрегат, посредством которого обеспечивается поворот обоих колес при возникновении таковой необходимости. Это своего рода рычаг, который обеспечивает синхронное изменение угла расположения обоих передних колес. Когда вы поворачиваете руль в левую или правую сторону, то соответственно колеса изменяют угол направления. Если бы маятниковый рычаг отсутствовал, то колеса изменяли угол направления асинхронно, что приводило бы к ряду неприятных последствий. В данном материале рассмотрим, как осуществляется замена маятника ВАЗ 2107, где располагается данная деталь, и как определить ее неисправность.

Как определить неисправный маятник

Наиболее простейший способ определить неисправность рычага – это прислушаться к наличию стуков во время движения по неровной дороге. Специально въезжать в яму или наезжать на кочку не следует, поэтому можно съехать на обочину и поэкспериментировать. Но это не единственный способ определения неисправности такой немаловажной детали, как маятник.

Второй способ определения неисправности маятникового рычага ВАЗ 2107 – это наличие большого люфта рулевого колеса. Определить это достаточно просто, для чего следует покрутить руль в одну и в другую сторону. Но наиболее частым случаем выхода из строя маятника является наличие нагрузки при повороте руля. Но не всегда данные факторы свидетельствуют о том, что виновником является рычаг маятника. Неисправности при таковых признаках могут заключаться в ослаблении болтов или перетяжке регулировочной гайки. Поэтому прежде чем приступать к замене устройства, следует обязательно убедиться в его поломке. Сделать это можно после его демонтажа. Первый признак неисправности детали – это наличие дефектов на его составляющих элементах, поэтому для определения поломки потребуется разобрать механизм.

Расположение маятника на ВАЗ 2107

Располагается такое изделие на автомобиле ВАЗ 2107 снизу подкапотного пространства. Увидеть маятник можно при открытии капота, взглянув при этом в нижнюю часть автомобиля со стороны пассажира. Демонтировать или рассмотреть устройство удобнее всего снизу из смотровой ямы или на эстакаде.

От маятника отходит сошка, которая и руководит поворотом передних колес автомобиля ВАЗ 2107. Ниже на фото представлен вид маятникового рычага на ВАЗ 2107.

Снятие и ремонт маятника

Для проведения работ потребуется запастись стандартным набором инструментов и съемником рулевых тяг, после чего приступать к рабочему процессу:

• Первоначально требуется разъединить от устройства два шаровых шарнира рулевых тяг.
• Используя два ключа на “17” необходимо отвинтить крепления маятникового рычага. После вывинчивания болтов с гайками следует обратить внимание на расположение шайб. При сборке эти шайбы следует установить обратно на тоже место. Ниже на фото показан вид расположения болтовых соединений и шайб.
• После извлечения болтов можно демонтировать изделие.

После снятия изделия осуществляется его замена или ремонт. Установка нового маятникового рычага выполняется в порядке обратном снятию. Целесообразно производить замену маятникового рычага только в том случае, если он не подлежит ремонту. В частых случаях изделие можно отремонтировать, что многие автомобилисты и делают самостоятельно.

Ремонт механизма осуществляется посредством следующих процедур:

• Закрепить демонтированную деталь в тисках.
• Используя плоскогубцы, следует снять шплинт и открутить гайку.
• Демонтировать шайбу, которая расположена под гайкой.
• Теперь необходимо демонтировать еще одну шайбу, которая имеет больший диаметр, чем предыдущая. Для этого можно воспользоваться отверткой.
• Демонтируется пластиковая втулка вместе с уплотнительным кольцом.
• Теперь можно снять кронштейн с оси изделия.
• Демонтируется второе уплотнительное кольцо и вторая втулка.
• После этого проводится осмотр состояния извлеченных деталей и самого корпуса устройства. Рекомендуем, раз уж вы разобрали агрегат, установить новые втулки из ремкомплекта. Они стоят недорого, но после замены вам не придется в ближайшее время снова снимать маятник. При наличии малейших дефектов корпуса – изделие подлежит замене.

Сборка изделия выполняется в порядке обратном снятию, но изначально при этом следует выполнить смазку всех деталей Литолом-24. На этом замена такого немаловажного устройства на автомобиле ВАЗ 2107 завершена. После сборки следует проверить люфт рулевого колеса. В настоящее время на рынке продают также маятниковые рычаги с подшипниками качения. Встречаются разные отзывы о надежности такого варианта. Все склоняются к тому, что маятник на подшипниках облегчает вращение рулевого колеса, и служит в несколько раз дольше чем заводской, но он неремонтопригоден. В итоге выбирать вам.

Ремонт маятникового рычага (Маятника) на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Маятниковый рычаг – со временем как и любая другая деталь, маятниковый рычаг или как его ещё по другому называют просто «Маятник» приходит в негодность, а стоимость этого рычага для кого то покажется слишком маленькой, а найдутся и те люди для которых стоимость маятникового рычага покажется слишком большой.

Поэтому чтобы не тратиться и покупать его сразу новый, сперва можно попробовать отремонтировать его с минимальными затратами, но с потерей некоторого времени которое по сравнению с деньгами, покажется более приемлемым вариантом.

Примечание!
Для ремонта маятника, вам понадобится: Набор основных гаечных ключей, тиски, а так же отвёртка, пассатижи и ещё рекомендуется запастись динамометром благодаря которому можно будет определить с более большой точностью, под каким действием вращается сошка рычага (Более подробнее будет рассказываться в статье, чуть ниже)!

Где находится маятниковый рычаг?
Он располагается в самом низу у автомобиля, да это и легко модно понять, потому что как таковой маятник входит в основной состав ходовой части автомобиля. (Но всё же более подробное местонахождение маятника, вы сможете посмотреть в статье, под названием: «Замена маятникового рычага на ВАЗ»)

Для чего нужно ремонтировать маятниковый рычаг?
В большинстве случаев маятник разбирают, тем самым ремонтируя его для того, чтобы заменить в нём основные втулки из-за которых в маятнике появляется люфт, который в свою очередь не как не убирается подтяжками гаек маятника.

Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Разборка:
1) В начале снимите маятник с автомобиля. (О том как его снять, см. в статье ссылка на которую дана чуть выше, в рубрике: «Где находится маятниковый рычаг?»)

2) Теперь снятый маятник не снимая при этом с него ничего, установите в тиски и после чего зажмите как показано на рисунке. После чего пассатижами выньте шплинт который будет удерживать гайку от её отворачивания (На фото данный шплинт уже вынут). И после того как шплинт будет извлечён, возьмите гаечный ключ и с его помощью отверните регулировочную гайку.

Примечание!
После снятия регулировочной гайку, обратите своё внимание на расположенную под ней шайбу которую тоже вам придётся снять!

3) Следом когда шайба небольшого размера будет снята, рукой или возьмите отвёртку и вследствие чего уже подденьте шайбу большого размера и после чего так же снимите её с оси рычага.

4) Далее опять же подденьте отвёрткой, но только на этот раз уже одну из основных втулок (Указана синей стрелкой) и тем самым снимите её, а так же снимите уплотнительное кольцо которое под этой втулкой находится находится и которое указано красной стрелкой.

5) Затем возьмите рукой и снимите кронштейн с оси маятникового рычага, а после снятия кронштейна, снимите второй уплотнительное кольцо которое так же указано стрелкой.

Примечание!
Под уплотнительным кольцом расположена ещё одна из основных втулок, которую тоже необходимо снять, подцепив её для этого отвёрткой!

Проверка деталей:
1) После того как вы рычаг разобрали, во-первых проверьте его состояние и состояние его оси на которой располагаются все детали который вы снимали ранее.

Примечание!
На самом рычаге не должны присутствовать различного рода дефекты, а в особенности он не не должен быть погнут. Ось рычага также должна находится в хорошем состоянии и не должна иметь следов видимого износа!

2) Далее так же проверьте состояние всех снятых ранее втулок.

Примечание!
При осмотре втулок, обратите особое внимание чтобы на них не было следов выработки, сильных изогнутостей и т.д. В противном случае, замените втулки на новые!

3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин.

Сборка:
1) Сбора маятника производится в обратном порядке разборке, но лишь при сборке учтите одну важную деталь, при помощи консистентной смазки рекомендуется смазать саму ось маятника а именно в тех местах где указано это стрелками. А так же рекомендуется смазать всё той же смазкой, отверстие под эту самую ось маятника в кронштейне как показано на фото справа.

Примечание!
И в завершение отмечу, обязательно при помощи гаечного ключа или при помощи ещё чего либо, затяните регулировочную гайку маятника таким образом, чтобы сошка которая указана стрелкой вращалась под действием усилия в «1-2 кг», которое можно определить при помощи динамометра приложенного на конце сошки!

Замена маятникового рычага (Маятника) на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Маятниковый рычаг – в народе этот агрегат называют просто «Маятник». Нужен это агрегат для поворачивания обоих колёс в нужный для вас момент времени. По сути за счёт «Маятниковый рычаг» создаёт синхронность при повороте колёс, то есть благодаря нему оба колёса поворачиваются в один и тот же момент и без запаздываний соответственно.

Примечание!
Для замены маятника, обязательно запаситесь: Двумя гаечными ключами «на 17»!

Краткое содержание:

Где находится маятниковый рычаг?

Он находится под днищем автомобиля, его можно увидеть открыв капот у автомобиля и взглянув в самый низ подкапотного пространства, а так же проще всего на него можно взглянуть с нижней части автомобиля, для этого залезьте под автомобиль и найдите там рычаг который идёт от самого маятника, а для наглядности этот рычаг указан стрелкой.

Примечание!
На самом деле неправильно употреблять слово рычаг в маятнике (это было сделано лишь для удобства), на самом деле от маятника никакой рычаг не идёт, а идет от него только сошка которая и указана стрелкой!

Когда нужно менять маятниковый рычаг?

• В основном после выхода из строя маятникового рычага, из нижней части где он расположен начинают доносится стуки, который особенно будут слышны при наезде на кочку.
• Кроме стуков так же может быть увеличен свободный ход руля, в народе называемый как люфт.
• А так же само рулевое колесо может крутиться туго, из-за выхода из строя маятникового рычага.

Примечание!
Все эти признаки относятся к неисправности маятника, но так же они могут возникать при ослабших болтов маятника или же при слишком сильно перетянутой регулировочной гайки, поэтому прежде чем менять маятниковый рычаг на новый, проверьте затяжку болтов и по необходимо либо ослабьте либо подтяните!

Как заменить маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сперва отсоедините от маятника оба шаровых шарнира рулевых тяг, которые к нему подсоединяются. (Как отсоединить шарниры, см. в статье: «Замена рулевых тяг на ВАЗ»)

2) Затем возьмите в руки два гаечных ключа и одним из них в это время зацепитесь за болт который крепит маятник, таким образом чтобы болт не провернулся при отворачивании гайки. После того как вы взялись за болт, отверните вторым гаечным ключом гайку того болта который вы удерживаете.

Примечание!
Под обоими гайками должны будут находится шайбы, поэтому если они у вас есть тогда снимите их, а если их есть более одной на одном болту, то перед снятием шайб запомните на каком болте какое количество шайб было и при обратной установки под гайки подложите необходимое количество шайб!

3) Теперь извлеките два болта которые крепят маятник и вследствие чего снимите маятниковый рычаг с автомобиля.

Установка:
Устанавливается новый маятник точно так же как и снимается, только для установки вам придётся прочитать статью в обратном порядке снятию.

Примечание!
Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально. В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:

Дополнительный видео-ролик:
Более подробно с инструкцией по замене маятникового рычага, вы можете ознакомится в видео-ролике который расположен чуть ниже:

Маятниковый рычаг ваз 2107 какой лучше

Меняем маятник на ВАЗ 2107

Маятником на автомобилях называют такой агрегат, посредством которого обеспечивается поворот обоих колес при возникновении таковой необходимости. Это своего рода рычаг, который обеспечивает синхронное изменение угла расположения обоих передних колес. Когда вы поворачиваете руль в левую или правую сторону, то соответственно колеса изменяют угол направления. Если бы маятниковый рычаг отсутствовал, то колеса изменяли угол направления асинхронно, что приводило бы к ряду неприятных последствий. В данном материале рассмотрим, как осуществляется замена маятника ВАЗ 2107, где располагается данная деталь, и как определить ее неисправность.

Как определить неисправный маятник

Наиболее простейший способ определить неисправность рычага – это прислушаться к наличию стуков во время движения по неровной дороге. Специально въезжать в яму или наезжать на кочку не следует, поэтому можно съехать на обочину и поэкспериментировать. Но это не единственный способ определения неисправности такой немаловажной детали, как маятник.

Второй способ определения неисправности маятникового рычага ВАЗ 2107 – это наличие большого люфта рулевого колеса. Определить это достаточно просто, для чего следует покрутить руль в одну и в другую сторону. Но наиболее частым случаем выхода из строя маятника является наличие нагрузки при повороте руля. Но не всегда данные факторы свидетельствуют о том, что виновником является рычаг маятника. Неисправности при таковых признаках могут заключаться в ослаблении болтов или перетяжке регулировочной гайки. Поэтому прежде чем приступать к замене устройства, следует обязательно убедиться в его поломке. Сделать это можно после его демонтажа. Первый признак неисправности детали – это наличие дефектов на его составляющих элементах, поэтому для определения поломки потребуется разобрать механизм.

Расположение маятника на ВАЗ 2107

Располагается такое изделие на автомобиле ВАЗ 2107 снизу подкапотного пространства. Увидеть маятник можно при открытии капота, взглянув при этом в нижнюю часть автомобиля со стороны пассажира. Демонтировать или рассмотреть устройство удобнее всего снизу из смотровой ямы или на эстакаде.

От маятника отходит сошка, которая и руководит поворотом передних колес автомобиля ВАЗ 2107. Ниже на фото представлен вид маятникового рычага на ВАЗ 2107.

Снятие и ремонт маятника

Для проведения работ потребуется запастись стандартным набором инструментов и съемником рулевых тяг, после чего приступать к рабочему процессу:

• Первоначально требуется разъединить от устройства два шаровых шарнира рулевых тяг.
• Используя два ключа на “17” необходимо отвинтить крепления маятникового рычага. После вывинчивания болтов с гайками следует обратить внимание на расположение шайб. При сборке эти шайбы следует установить обратно на тоже место. Ниже на фото показан вид расположения болтовых соединений и шайб.
• После извлечения болтов можно демонтировать изделие.

После снятия изделия осуществляется его замена или ремонт. Установка нового маятникового рычага выполняется в порядке обратном снятию. Целесообразно производить замену маятникового рычага только в том случае, если он не подлежит ремонту. В частых случаях изделие можно отремонтировать, что многие автомобилисты и делают самостоятельно.

Ремонт механизма осуществляется посредством следующих процедур:

• Закрепить демонтированную деталь в тисках.
• Используя плоскогубцы, следует снять шплинт и открутить гайку.
• Демонтировать шайбу, которая расположена под гайкой.
• Теперь необходимо демонтировать еще одну шайбу, которая имеет больший диаметр, чем предыдущая. Для этого можно воспользоваться отверткой.
• Демонтируется пластиковая втулка вместе с уплотнительным кольцом.
• Теперь можно снять кронштейн с оси изделия.
• Демонтируется второе уплотнительное кольцо и вторая втулка.
• После этого проводится осмотр состояния извлеченных деталей и самого корпуса устройства. Рекомендуем, раз уж вы разобрали агрегат, установить новые втулки из ремкомплекта. Они стоят недорого, но после замены вам не придется в ближайшее время снова снимать маятник. При наличии малейших дефектов корпуса – изделие подлежит замене.

Сборка изделия выполняется в порядке обратном снятию, но изначально при этом следует выполнить смазку всех деталей Литолом-24. На этом замена такого немаловажного устройства на автомобиле ВАЗ 2107 завершена. После сборки следует проверить люфт рулевого колеса. В настоящее время на рынке продают также маятниковые рычаги с подшипниками качения. Встречаются разные отзывы о надежности такого варианта. Все склоняются к тому, что маятник на подшипниках облегчает вращение рулевого колеса, и служит в несколько раз дольше чем заводской, но он неремонтопригоден. В итоге выбирать вам.

Маятник Ваз 2107

Маятниковый рычаг (он же «маятник») на ВАЗ 2107 предназначен для одной простой функции – синхронного поворота передних колес посредством рулевого механизма. Именно благодаря ему левое и правое колесо при повороте руля поворачиваются в нужном водителю направлении одновременно, без запаздывания. Это обеспечивает устойчивость автомобиля при прохождении поворотов.

Неисправность маятника ВАЗ 2107 ухудшает характеристики автомобиля при маневрировании и может привести к аварии. Поэтому при первых признаках его неисправности необходимо провести ремонт или замену узла.

Расположение маятникового рычага

Рулевой маятник ВАЗ 2107 находится внизу подкапотного пространства. Увидеть его можно открыв капот и заглянув глубоко вниз. Но оптимальный обзор и удобство ремонта обеспечиваются из смотровой ямы или при использовании подъемника.

Сошки, идущие от маятника, управляют поворотом передних колес автомобиля при вращении рулевого редуктора.

Примечание: иногда вместо термина «сошка» употребляется «рычаг», но правильным является только первое определение.

Признаки неисправности маятника ВАЗ 2107

Первый признак выхода маятника из строя – стуки при наезде на кочки, попадании в ямы или при наезде на кочку. Еще один признак – большой люфт руля (свободный ход рулевого колеса).

Выход из строя маятника может также сопровождаться большой нагрузкой при повороте руля.

Важно: данные признаки проявляются не только при неисправности маятникового рычага, но и при ослабленных болтах или перетянутой регулировочной гайке. Прежде чем заняться ремонтом или заменой маятника, стоит проверить затяжку болтов и гайки.

Снятие маятникового рычага ВАЗ 2107

Для работы понадобятся два ключа на 17 и стандартный набор ключей.

Порядок действий таков:

Примечание: под гайками и болтами крепления находятся шайбы. Следует запомнить их месторасположения и количество на каждом из болтов, чтобы при сборке поставить их на место. Иначе может возникнуть перекос маятникового механизма.

• извлечь болты и снять маятниковый рычаг с «семерки».

Ремонт маятника ВАЗ 2107

После снятия узла можно не менять его, а отремонтировать. Ремонт маятника ВАЗ 2107 осуществляется следующим образом:

• установить маятник в тиски и крепко зажать;
• при помощи пассатижей вынуть шплинт, предотвращающий самопроизвольное откручивание гайки;
• отвернуть регулировочную гайку при помощи гаечного ключа;
• снять шайбу, находящуюся под регулировочной гайкой;
• при помощи отвертки снять шайбу большого диаметра, находящуюся на оси маятникового рычага;
• снять одну из втулок и уплотнительное кольцо;
• снять кронштейн с оси маятника;
• снят второе уплотнительное кольцо;
• снять вторую втулку, поддев ее отверткой;
• проверить состояние деталей (втулок, шайб, уплотнительных коле, оси рычага).

Примечание: недопустимо наличие дефектов рычага. Он не должен быть деформирован. Ось рычага не должна иметь заметной выработки.

Сборка деталей маятникового рычага производится в обратном порядке. Перед сборкой необходимо смазать ось рычага и отверстие под нее «Литолом» или другой консистентной смазкой.

После сборки необходимо отрегулировать затяжку гайки рычага так, чтоб сошка поворачивалась с усилием 1-2 кг*с. Это можно проверить динамометрическим ключом.

Замена маятникового рычага

Если ремонт невозможен, можно установить новый маятниковый рычаг и закрепить его. Порядок действий обратен снятию маятника с кузова автомобиля.

Конструкция маятникового рычага на ВАЗ 2104 – ВАЗ 2107

В конструкции автомобилей с задним приводом предусмотрен маятниковый рычаг. В автомобилях ВАЗ 2104, ВАЗ 2107 – это значимая деталь рулевой трапеции. Он выполняет функции опоры с правой стороны и гарантирует нужное соотношение углов поворота колес.

Функции и назначение

Редуктор рулевого управления установлен со стороны водителя, а к сошке рулевой маятниковый механизм со стороны пассажира. Они соединены между собой рулевой тягой и служат опорными точками. Водитель управляет ими при воздействии на рулевую тягу.

Корпус маятника сделан из чугуна или алюминия и имеет форму цилиндра с отверстиями для его крепления к лонжерону либо к раме. В центре через отверстие вставляется ось, которая продевается сквозь корпус и делает рукоятку более подвижной, а так же служит опорой для рулевой тяги. Другой конец сошки движется, как маятник и поэтому имеет такое название.

Виды маятников на ВАЗ 2104–2107

При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

Выбор маятниково рычага.

При выборе втулки или подшипники нужно опираться, в первую очередь, на качественные характеристики изделия. Так, втулки могут быть сделаны из полиуретана, и прослужат дольше. Рукоятка маятника на подшипниках двигается более легко и свободно, поэтому не дает напряжения на руль и считается многими водителями более долговечным, но на самом деле, тут тоже все зависит от качества. При покупке хорошего изделия не придётся часто его ремонтировать либо заменять.

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

• снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
• отвинтить верхнюю гайку;
• вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
• втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
• проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

С этой задачей конструкции на подшипниках справляются лучше.

• проверить люфт с обеих сторон;
• затянуть верхнюю гайку;
• установить кронштейн на место.

Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.

Как проверить маятник на ваз 2107

Маятниковый рычаг (он же «маятник») на ВАЗ 2107 предназначен для одной простой функции – синхронного поворота передних колес посредством рулевого механизма. Именно благодаря ему левое и правое колесо при повороте руля поворачиваются в нужном водителю направлении одновременно, без запаздывания. Это обеспечивает устойчивость автомобиля при прохождении поворотов.

Неисправность маятника ВАЗ 2107 ухудшает характеристики автомобиля при маневрировании и может привести к аварии. Поэтому при первых признаках его неисправности необходимо провести ремонт или замену узла.

Расположение маятникового рычага

Рулевой маятник ВАЗ 2107 находится внизу подкапотного пространства. Увидеть его можно открыв капот и заглянув глубоко вниз. Но оптимальный обзор и удобство ремонта обеспечиваются из смотровой ямы или при использовании подъемника.

Сошки, идущие от маятника, управляют поворотом передних колес автомобиля при вращении рулевого редуктора.

Примечание: иногда вместо термина «сошка» употребляется «рычаг», но правильным является только первое определение.

Признаки неисправности маятника ВАЗ 2107

Первый признак выхода маятника из строя – стуки при наезде на кочки, попадании в ямы или при наезде на кочку. Еще один признак – большой люфт руля (свободный ход рулевого колеса).

Выход из строя маятника может также сопровождаться большой нагрузкой при повороте руля.

Важно: данные признаки проявляются не только при неисправности маятникового рычага, но и при ослабленных болтах или перетянутой регулировочной гайке. Прежде чем заняться ремонтом или заменой маятника, стоит проверить затяжку болтов и гайки.

Снятие маятникового рычага ВАЗ 2107

Для работы понадобятся два ключа на 17 и стандартный набор ключей.

Порядок действий таков:

Примечание: под гайками и болтами крепления находятся шайбы. Следует запомнить их месторасположения и количество на каждом из болтов, чтобы при сборке поставить их на место. Иначе может возникнуть перекос маятникового механизма.

• извлечь болты и снять маятниковый рычаг с «семерки».

Ремонт маятника ВАЗ 2107

После снятия узла можно не менять его, а отремонтировать. Ремонт маятника ВАЗ 2107 осуществляется следующим образом:

• установить маятник в тиски и крепко зажать;
• при помощи пассатижей вынуть шплинт, предотвращающий самопроизвольное откручивание гайки;
• отвернуть регулировочную гайку при помощи гаечного ключа;
• снять шайбу, находящуюся под регулировочной гайкой;
• при помощи отвертки снять шайбу большого диаметра, находящуюся на оси маятникового рычага;
• снять одну из втулок и уплотнительное кольцо;
• снять кронштейн с оси маятника;
• снят второе уплотнительное кольцо;
• снять вторую втулку, поддев ее отверткой;
• проверить состояние деталей (втулок, шайб, уплотнительных коле, оси рычага).

Примечание: недопустимо наличие дефектов рычага. Он не должен быть деформирован. Ось рычага не должна иметь заметной выработки.

Сборка деталей маятникового рычага производится в обратном порядке. Перед сборкой необходимо смазать ось рычага и отверстие под нее «Литолом» или другой консистентной смазкой.

После сборки необходимо отрегулировать затяжку гайки рычага так, чтоб сошка поворачивалась с усилием 1-2 кг*с. Это можно проверить динамометрическим ключом.

Замена маятникового рычага

Если ремонт невозможен, можно установить новый маятниковый рычаг и закрепить его. Порядок действий обратен снятию маятника с кузова автомобиля.

Замена маятника на ВАЗ 2107 является достаточно несложным процессом. Произвести его можно самостоятельно.

Первым сигналом, который необходимо учесть, и произвести замену маятника является согнутая сошка маятникового рычага. Произвести ремонт замены маятника можно и без эстакады. Изначально необходимо демонтировать корпус основного фильтра, чтобы он не мешал. Далее необходимо отвернуть корончатые гайки рулевых тяг, а также гайку шарового пальца. После этого необходимо произвести выпрессовку шаровых пальцев обеих рулевых тяг. Для этого используется длинный стальной прут, на который наносится удары молотком.

Далее необходимо произвести снятие саммантникового рычага. Эта процедура совершенно несложная (необходимо всего лишь повернуть две гайки рычага). На этом разборка закончена. Далее необходимо заменить маятник. Он не разборный, поэтому его необходимо заменять полностью. Сборка деталей производится в обратном порядке. После вмешательства в подвеску и рулевое управление необходимо обязательно проверить развал схождение. На этом замена маятника транспортного средства завершается.

Процесс замены маятника абсолютно несложен. Именно поэтому можно не обращаться по таким «пустякам» на СТО, а выполнить ремонт своими руками. Эта процедура не требует специальных приспособлений и инструментов. Для замены маятника необходимо всего лишь торцовый и гаечный ключ. Впервые процесс замены маятника лучше всего провести под наблюдением опытного специалиста.

Более подробно а том, как произвести замену маятника на ВАЗ 2107 можно узнать на следующем видео.

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки:
-повышенный люфт (свободный ход) руля;
-стуки в районе передних колес;
-затрудненное (тугое) вращение руля.
Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу.
Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем:
-люфт руля по ободу 18 – 20 мм;
-в шарнирах и соединениях не должно быть стуков;
-крепления картера рулевого механизма и маятникового рычага не ослабли;
-в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении;
-усилие поворота руля не превышает 20 кгс;
-регулировочные муфты боковых тяг надежно закреплены хомутами;
-все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Посмотрите видео по диагностике рулевых тяг

Как проверить маятник на ваз 2107

Маятниковый рычаг (он же «маятник») на ВАЗ 2107 предназначен для одной простой функции – синхронного поворота передних колес посредством рулевого механизма. Именно благодаря ему левое и правое колесо при повороте руля поворачиваются в нужном водителю направлении одновременно, без запаздывания. Это обеспечивает устойчивость автомобиля при прохождении поворотов.

Неисправность маятника ВАЗ 2107 ухудшает характеристики автомобиля при маневрировании и может привести к аварии. Поэтому при первых признаках его неисправности необходимо провести ремонт или замену узла.

Расположение маятникового рычага

Рулевой маятник ВАЗ 2107 находится внизу подкапотного пространства. Увидеть его можно открыв капот и заглянув глубоко вниз. Но оптимальный обзор и удобство ремонта обеспечиваются из смотровой ямы или при использовании подъемника.

Сошки, идущие от маятника, управляют поворотом передних колес автомобиля при вращении рулевого редуктора.

Примечание: иногда вместо термина «сошка» употребляется «рычаг», но правильным является только первое определение.

Признаки неисправности маятника ВАЗ 2107

Первый признак выхода маятника из строя – стуки при наезде на кочки, попадании в ямы или при наезде на кочку. Еще один признак – большой люфт руля (свободный ход рулевого колеса).

Выход из строя маятника может также сопровождаться большой нагрузкой при повороте руля.

Важно: данные признаки проявляются не только при неисправности маятникового рычага, но и при ослабленных болтах или перетянутой регулировочной гайке. Прежде чем заняться ремонтом или заменой маятника, стоит проверить затяжку болтов и гайки.

Снятие маятникового рычага ВАЗ 2107

Для работы понадобятся два ключа на 17 и стандартный набор ключей.

Порядок действий таков:

Примечание: под гайками и болтами крепления находятся шайбы. Следует запомнить их месторасположения и количество на каждом из болтов, чтобы при сборке поставить их на место. Иначе может возникнуть перекос маятникового механизма.

• извлечь болты и снять маятниковый рычаг с «семерки».

Ремонт маятника ВАЗ 2107

После снятия узла можно не менять его, а отремонтировать. Ремонт маятника ВАЗ 2107 осуществляется следующим образом:

• установить маятник в тиски и крепко зажать;
• при помощи пассатижей вынуть шплинт, предотвращающий самопроизвольное откручивание гайки;
• отвернуть регулировочную гайку при помощи гаечного ключа;
• снять шайбу, находящуюся под регулировочной гайкой;
• при помощи отвертки снять шайбу большого диаметра, находящуюся на оси маятникового рычага;
• снять одну из втулок и уплотнительное кольцо;
• снять кронштейн с оси маятника;
• снят второе уплотнительное кольцо;
• снять вторую втулку, поддев ее отверткой;
• проверить состояние деталей (втулок, шайб, уплотнительных коле, оси рычага).

Примечание: недопустимо наличие дефектов рычага. Он не должен быть деформирован. Ось рычага не должна иметь заметной выработки.

Сборка деталей маятникового рычага производится в обратном порядке. Перед сборкой необходимо смазать ось рычага и отверстие под нее «Литолом» или другой консистентной смазкой.

После сборки необходимо отрегулировать затяжку гайки рычага так, чтоб сошка поворачивалась с усилием 1-2 кг*с. Это можно проверить динамометрическим ключом.

Замена маятникового рычага

Если ремонт невозможен, можно установить новый маятниковый рычаг и закрепить его. Порядок действий обратен снятию маятника с кузова автомобиля.

Замена маятника на ВАЗ 2107 является достаточно несложным процессом. Произвести его можно самостоятельно.

Первым сигналом, который необходимо учесть, и произвести замену маятника является согнутая сошка маятникового рычага. Произвести ремонт замены маятника можно и без эстакады. Изначально необходимо демонтировать корпус основного фильтра, чтобы он не мешал. Далее необходимо отвернуть корончатые гайки рулевых тяг, а также гайку шарового пальца. После этого необходимо произвести выпрессовку шаровых пальцев обеих рулевых тяг. Для этого используется длинный стальной прут, на который наносится удары молотком.

Далее необходимо произвести снятие саммантникового рычага. Эта процедура совершенно несложная (необходимо всего лишь повернуть две гайки рычага). На этом разборка закончена. Далее необходимо заменить маятник. Он не разборный, поэтому его необходимо заменять полностью. Сборка деталей производится в обратном порядке. После вмешательства в подвеску и рулевое управление необходимо обязательно проверить развал схождение. На этом замена маятника транспортного средства завершается.

Процесс замены маятника абсолютно несложен. Именно поэтому можно не обращаться по таким «пустякам» на СТО, а выполнить ремонт своими руками. Эта процедура не требует специальных приспособлений и инструментов. Для замены маятника необходимо всего лишь торцовый и гаечный ключ. Впервые процесс замены маятника лучше всего провести под наблюдением опытного специалиста.

Более подробно а том, как произвести замену маятника на ВАЗ 2107 можно узнать на следующем видео.

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки:
-повышенный люфт (свободный ход) руля;
-стуки в районе передних колес;
-затрудненное (тугое) вращение руля.
Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу.
Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем:
-люфт руля по ободу 18 – 20 мм;
-в шарнирах и соединениях не должно быть стуков;
-крепления картера рулевого механизма и маятникового рычага не ослабли;
-в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении;
-усилие поворота руля не превышает 20 кгс;
-регулировочные муфты боковых тяг надежно закреплены хомутами;
-все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Посмотрите видео по диагностике рулевых тяг

Маятник ВАЗ 2107: замена, ремонт

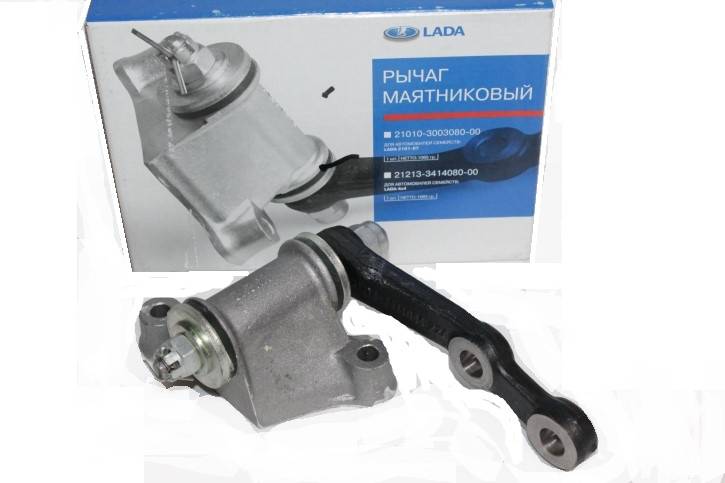

В конструкции автомобилей с задним приводом предусмотрен маятниковый рычаг. В автомобилях ВАЗ 2104, ВАЗ 2107 – это значимая деталь рулевой трапеции. Он выполняет функции опоры с правой стороны и гарантирует нужное соотношение углов поворота колес.

Функции и назначение

Редуктор рулевого управления установлен со стороны водителя, а к сошке рулевой маятниковый механизм со стороны пассажира. Они соединены между собой рулевой тягой и служат опорными точками. Водитель управляет ими при воздействии на рулевую тягу.

Корпус маятника сделан из чугуна или алюминия и имеет форму цилиндра с отверстиями для его крепления к лонжерону либо к раме. В центре через отверстие вставляется ось, которая продевается сквозь корпус и делает рукоятку более подвижной, а так же служит опорой для рулевой тяги. Другой конец сошки движется, как маятник и поэтому имеет такое название.

Виды маятников на ВАЗ 2104–2107

 При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

Выбор маятниково рычага.

При выборе втулки или подшипники нужно опираться, в первую очередь, на качественные характеристики изделия. Так, втулки могут быть сделаны из полиуретана, и прослужат дольше. Рукоятка маятника на подшипниках двигается более легко и свободно, поэтому не дает напряжения на руль и считается многими водителями более долговечным, но на самом деле, тут тоже все зависит от качества. При покупке хорошего изделия не придётся часто его ремонтировать либо заменять.

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.



Для этого нужно:

• приготовить инструменты, воспользуйтесь ремкомплектом для маятника ВАЗ 2107 – ВАЗ 2104;
• снять переднее правое колесо;
• свинтить гайки крепления кронштейна на правом лонжероне;
• самая трудоемкая часть –  выпрессовка шаровых пальцев обеих рулевых тяг. Лучше для этих целей использовать спец. съёмник для рулевых наконечников. Но можно пойти и более дешевым способом: для этого, можно взять стальной прут и упереть в шаровой палец, гайка до конца не вывинчена, и начинаем бить резкими ударами молотка.

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

• снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
• отвинтить верхнюю гайку;
• вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
• втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
• проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.



С этой задачей конструкции на подшипниках справляются лучше.

• проверить люфт с обеих сторон;
• затянуть верхнюю гайку;
• установить кронштейн на место.

Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.

Замена маятникового рычага (маятника) Нива ВАЗ 21213, 21214, 2131 lada 4×4

Маятниковый рычаг, или просто маятник, — узел в рулевом управление достаточно уязвимый, и менять его приходится часто. О том, как самостоятельно заменить маятник — наш сегодняшний рассказ.

(см. так же страницу руководства «Снятие и разборка маятникового рычага»)

Причины недолгой ходимости маятникового рычага прозаичны — это дань родословной. При проектировании Нивы максимальное число умов и агрегатов было взято от легкой малолитражки ВАЗ-2106. В результате оригинальная передняя подвеска Нивы с мощной балкой и кованными рычагами на неубиваемых сайлент-блоках, с усиленным ступичным узлом, оказалась скрещен с рулевым управлением фиата-124, прототипа ВАЗ-2101-06. От этого авто Ниве достались (с поправкой на разницу в колее) все рулевые тяги, шарниры и рулевой механизм е маятаиковым рычагом Как следствие, детали рулевого управления оказались подвержены значительным перегрузкам. Опыт экстремальной эксплуатации редакционных Нив показал, что меньше других узлов рулевого управления живет маятниковый рычаг. На него передаются удары от неровностей дороги, усиливаемые значительно большими, чем у классики, колесами.

Основные неисправности: изгиб собственно рычага (сошки) и износ резиновых втулок или подшипников (в зависимости от типа маятника), вызывающий люфт оси рычага. Езда с изогнутым рычагом приводит к быстрому неравномерному износу передних шин по причине изменения углов установки колес.

Если Ниву «уводит» с траектории, а колеса смотрят в разные стороны, внимательно осмотрите рычаг. Следует хорошо представлять его правильную форму. На ВАЗ-2121 рычаг имеет характерную ступеньку между отверстиями под рулевые пальцы (см. фото справа). На BA3-21213 ступеньки нет, и отверстия находятся практически в одной плоскости. Внимание: рычаги невзаимозаменяемы! на исправных рычагах оси пальцев параллельны. Если пальцы как бы перекрещиваются — рычаг погнулся и подлежит замене.

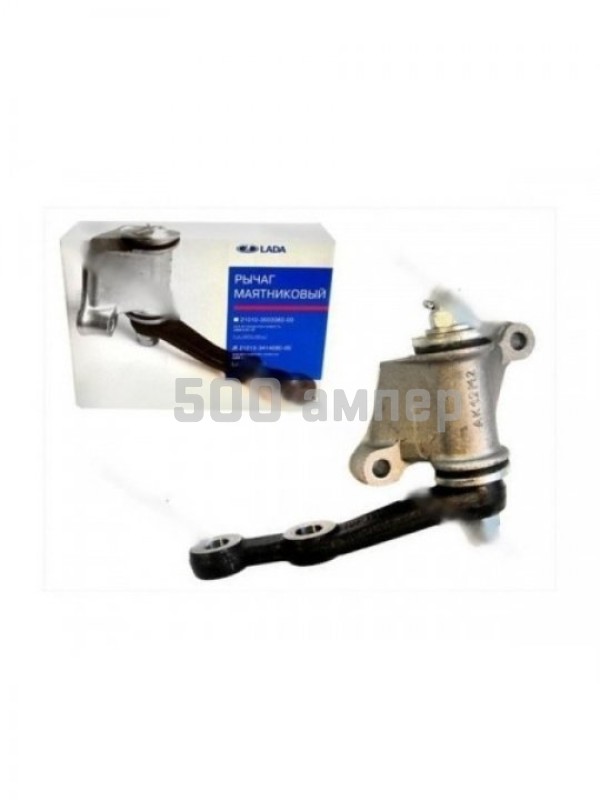

Какой купить рычаг? В продаже имеются рычаги на резиновых конусных втулках и на подшипниках. Подшипники теоретически снижают усилие на рулевом колесе. Но на практике сколь-нибудь существенной разницы не обнаруживается. Явный недостаток подшипникового рычага — его подшипник может выйти из строя при резком ударе по корпусу. Маятнику на втулках такие удары не страшны. Кроме того, он поддается восстановительному ремонту — замене изношенных втулок

Если Вы купили маятник на втулках, воспользуйтесь его разборной конструкцией. Вытащите шплинт, отвинтите гайку и извлеките рычаг вместе с осью из силуминового корпуса (см фото внизу). «Высаженные» поверхности оси (большего диаметра) под резиновые втулки обработаны резцом и, как правило, не шлифуются на заводе. Втулки в гаком рычаге будут быстро «съедены» шершавой осью. Отполируйте поверхность мелкой шкуркой, смажьте ось литолом и соберите рычаг. Этим Вы продлите жизнь узла.





Замена маягникого рычага

1. Установите машину на надежный домкрат (фото 1) и снимите правое переднее колесо

2. Расшплинтуйте и отверните гайки средней и боковой рулевых тяг. Инструмент — головка на 22 с карданчиком и удлинителем (фото 3-4).



Для удобства можно предварительно демонтировать корпус воздушного фильтра, сняв его крышку и открутив с длинных шпилек карбюратора четыре гайки ключом на 8 (фото 2). Это облегчит доступ к маятнику сверху.



3. Отсоедините от маятника рулевые тяги.

Для выпрссовки пальцев рулевых тяг можно, конечно, воспользоваться специальным съёмником с многоцифорным обозначением, но нам полюбился более быстрый способ. Пальцы выбиваются при помощи молотка на 800-1000 г. и выколотки длиной 50-60 см. и диаметром 20-30 мм, которую легко изготовить из стального прутка (фото 5).

Главное, чтобы удар был направлен вдоль оси пальцев рулевых тяг. Возможное повреждение первых витков резьбы на них легко устранить треугольным напильником (фото 8).

Действуя таким образом, Вы сэкономите массу времени.

4. Зафиксировав рожковым ключом на 17 гайки на корпусе маятника (фото 6), при помощи торцевой головки и удлинителя отверните два болта крепления маятника к лонжерону.



5. Снимите старый маятниковый рычаг и поставьте на его место новый. Сборку проводите в обратном порядке (фото 9-10).



Дуя облегчения последующих ремонтов рекомендуем все резьбовые соединения промазать графитовой смазкой. Если случай не запущенный, то регулировки схода-развала не потребуется.

Теперь Ваш маятник будет качаться только туда, куда ему положено. А Ваша Нива послушна и покладиста на радость хозяину. Удачных ремонтов!

Затраты времени при замене рычага:

30-40 минут.

Инструмент и оборудование:

домкрат, баллонный ключ (желательно «крест»), ключи и головки на 8, 10, 17, 22, удлинитель с карданчиком, молоток, треугольный напильник, пассатижи, выколотка

Видео

Неисправности маятника ваз 2107 — Автомобильный портал AutoMotoGid

300руб), сегодня поменял его в сервисе (400 руб). Изучил Херцог — подшипники целы, не люфтят, но рычаг проворачивается на оси на широкий угол и люфтит.
Новый маятник в сервисе шприцанули смазкой и протянули гайки.

Буду пробовать восстановить Херцог из любви к науке 🙂

проблема штатного описана в той же статье заруля — это полная(!) незащищенность подшипников скольжения от агрессивной среды, учитывая расположение
он чисто итальянец для лета и тепла

к тому же, еще ни разу нормальных ремкомпектов я не видел.
если втулки еще как-то удовлетворяют, то резина рассыпается на глазах за год и даже быстрее и моментально пропускает грязь в пару трения 8(

конструктивно конечно — штатный самый надежный с точки зрения безопасности

в нелюбимом «заруле» был известный тест маятников я купил победителя.
никогда никаких притензий не было (063).
не смотря на то даже, что я угодил в Геленджике в офигительную канаву в скальной породе, погнул поддон и вообще думал, что возвращаться придется на поезде

хинт: когда меняю рулевые, всегда сначала смотрю заход пальца и чистоту отверстия, затем палец мажу графиткой
затягиваю гайку на макс и после этого согласовываю отверстия шплинта
ессесно, метизы новые по умолчанию.

В конструкции автомобилей с задним приводом предусмотрен маятниковый рычаг. В автомобилях ВАЗ 2104, ВАЗ 2107 – это значимая деталь рулевой трапеции. Он выполняет функции опоры с правой стороны и гарантирует нужное соотношение углов поворота колес.

Функции и назначение

Редуктор рулевого управления установлен со стороны водителя, а к сошке рулевой маятниковый механизм со стороны пассажира. Они соединены между собой рулевой тягой и служат опорными точками. Водитель управляет ими при воздействии на рулевую тягу.

Корпус маятника сделан из чугуна или алюминия и имеет форму цилиндра с отверстиями для его крепления к лонжерону либо к раме. В центре через отверстие вставляется ось, которая продевается сквозь корпус и делает рукоятку более подвижной, а так же служит опорой для рулевой тяги. Другой конец сошки движется, как маятник и поэтому имеет такое название.

Виды маятников на ВАЗ 2104–2107

При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

Выбор маятниково рычага.

При выборе втулки или подшипники нужно опираться, в первую очередь, на качественные характеристики изделия. Так, втулки могут быть сделаны из полиуретана, и прослужат дольше. Рукоятка маятника на подшипниках двигается более легко и свободно, поэтому не дает напряжения на руль и считается многими водителями более долговечным, но на самом деле, тут тоже все зависит от качества. При покупке хорошего изделия не придётся часто его ремонтировать либо заменять.

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

• снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
• отвинтить верхнюю гайку;
• вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
• втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
• проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

С этой задачей конструкции на подшипниках справляются лучше.

• проверить люфт с обеих сторон;
• затянуть верхнюю гайку;
• установить кронштейн на место.

Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.

Добро пожаловать!
Маятниковый рычаг – в народе этот агрегат называют просто «Маятник». Нужен это агрегат для поворачивания обоих колёс в нужный для вас момент времени. По сути за счёт «Маятниковый рычаг» создаёт синхронность при повороте колёс, то есть благодаря нему оба колёса поворачиваются в один и тот же момент и без запаздываний соответственно.

Примечание!
Для замены маятника, обязательно запаситесь: Двумя гаечными ключами «на 17»!

Краткое содержание:

Где находится маятниковый рычаг?
Он находится под днищем автомобиля, его можно увидеть открыв капот у автомобиля и взглянув в самый низ подкапотного пространства, а так же проще всего на него можно взглянуть с нижней части автомобиля, для этого залезьте под автомобиль и найдите там рычаг который идёт от самого маятника, а для наглядности этот рычаг указан стрелкой.

Примечание!
На самом деле неправильно употреблять слово рычаг в маятнике (это было сделано лишь для удобства), на самом деле от маятника никакой рычаг не идёт, а идет от него только сошка которая и указана стрелкой!

Когда нужно менять маятниковый рычаг?

• В основном после выхода из строя маятникового рычага, из нижней части где он расположен начинают доносится стуки, который особенно будут слышны при наезде на кочку.
• Кроме стуков так же может быть увеличен свободный ход руля, в народе называемый как люфт.
• А так же само рулевое колесо может крутиться туго, из-за выхода из строя маятникового рычага.

Примечание!
Все эти признаки относятся к неисправности маятника, но так же они могут возникать при ослабших болтов маятника или же при слишком сильно перетянутой регулировочной гайки, поэтому прежде чем менять маятниковый рычаг на новый, проверьте затяжку болтов и по необходимо либо ослабьте либо подтяните!

Как заменить маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сперва отсоедините от маятника оба шаровых шарнира рулевых тяг, которые к нему подсоединяются. (Как отсоединить шарниры, см. в статье: «Замена рулевых тяг на ВАЗ»)

2) Затем возьмите в руки два гаечных ключа и одним из них в это время зацепитесь за болт который крепит маятник, таким образом чтобы болт не провернулся при отворачивании гайки. После того как вы взялись за болт, отверните вторым гаечным ключом гайку того болта который вы удерживаете.

Примечание!
Под обоими гайками должны будут находится шайбы, поэтому если они у вас есть тогда снимите их, а если их есть более одной на одном болту, то перед снятием шайб запомните на каком болте какое количество шайб было и при обратной установки под гайки подложите необходимое количество шайб!

3) Теперь извлеките два болта которые крепят маятник и вследствие чего снимите маятниковый рычаг с автомобиля.

Установка:
Устанавливается новый маятник точно так же как и снимается, только для установки вам придётся прочитать статью в обратном порядке снятию.

Примечание!
Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально. В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:

Дополнительный видео-ролик:
Более подробно с инструкцией по замене маятникового рычага, вы можете ознакомится в видео-ролике который расположен чуть ниже:

Рулевое управление ВАЗ-2107: описание, устройство и ремонт

Рулевое управление ВАЗ-2107 очень похоже на то, что ставили на старые копейки. Единственное отличие в том, что размер рулевого редуктора немного больше. В целом дизайн похож.

Рулевое управление — одна из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной невозможности передвижения. Все работы по обслуживанию можно проводить самостоятельно. Единственное, что лучше доверить специалистам, — это регулировка развала и схождения передних колес.

Расположение рулевой трапеции

Все наконечники и рулевые тяги расположены под моторным отсеком, почти у земли. Если повернуть руль до упора, можно увидеть наконечники рулевых тяг, которые с помощью подвижных шарниров крепятся на поворотных кулаках. В конструкцию трапеции входят:

1. Одна средняя тяга.
2. По два рулевых тяг с каждой стороны.
3. 6 наконечников, которые представляют собой подвижные петли.

Элементы системы фиксируются гайками с прорезями, в которые вставляются штифты, противодействующие вращению.

Поломка рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107 при наличии следующих признаков поломок:

1. Значительное увеличение люфта рулевого колеса.
2. Появление стука со стороны руля.
3. Неравномерный или слишком быстрый износ шин.

Шины могут быстро изнашиваться из-за неправильной конфигурации или деформации крайних рулевых тяг.

При движении будет ощущаться, что автомобиль уходит в сторону.Обязательно проведите полную диагностику автомобиля, так как подобные признаки появляются и при поломках других узлов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг необходимо установить автомобиль на яму или подъемник и выполнить следующие действия:

1. Осмотреть рулевые наконечники, обращая особое внимание на состояние пыльников.На них не должно быть трещин и разрывов.
2. На петлях максимальный люфт не должен быть больше полутора миллиметров. С помощью монтажного ножа потяните шарнир в стороны. Если слышны странные звуки, замените насадки.
3. Самое уязвимое место рулевых упоров, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. В общем, если рулевую тягу нужно заменить, лучше всего поставить новую.Нельзя пытаться выпрямить старые и поставить обратно.
4. Маятниковый механизм установлен на правой коляске и предназначен для обеспечения синхронного вращения передних колес. Благодаря этому простому устройству обеспечивается максимальная устойчивость при прохождении поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть какие-либо признаки поломки, обязательно проведите диагностику и устраните поломку.

Маятниковый механизм

Маятник рулевого управления внизу капота справа.Лучше всего осматривать этот механизм на яме или эстакаде. С помощью шарнира рулевого колеса ВАЗ-2107 колеса вращаются синхронно при вращении коробки передач. Обычно при поломке маятника возникает стук при движении по неровностям, увеличивается люфт руля.

Чувствуется, что для вращения рулевого колеса нужно приложить большую нагрузку. Все эти признаки могут появиться также при достаточном ослаблении болтов или при плотной затяжке регулировочных гаек на коробке передач.Поэтому перед ремонтом маятникового механизма нужно убедиться в его неисправности.

Рулевая колонка

Это вал, с помощью которого передается вращение от руля направления на коробку передач. Крепится с помощью кронштейна к кузову автомобиля.

Колонна представляет собой вал, состоящий из крестовин. По конструкции очень похож на кардан. В случае аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Для облегчения управления верхний вал вращается на двух игольчатых подшипниках. Ремонт рулевого ВАЗ-2107 необходим при наличии следующих симптомов:

1. Внутри колонки появляется скрипт. Причиной обычно является деформация элементов панели и подрулевого переключателя.
2. Увеличение люфта руля появляется при ослаблении гайки, которой рулевое колесо крепится к валу. Чтобы избавиться от поломки, необходимо затянуть гайку, разобрав рулевое колесо.
3. Наличие люфта на оси проявляется в том случае, если крепления кронштейна и шлицы сильно изношены или расшатаны.

Если гайки и болты ослабить, шлицы стираются. В этом случае автомобиль легко может потерять управление. Обязательно уберите люфт рулевой колонки, как только обнаружите неисправность.

Кулаки поворотные

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это кулак поворотный. Он прочный и очень прочный, но при ремонте подвески иногда приходится его снимать.С помощью поворотных кулаков держатся ступицы колес. Этот элемент фиксируется на нижнем и верхнем плечах с помощью подвижных шаровых опор.

При повороте руля коробка передач с помощью рычагов поворачивает кулак в нужном направлении. В этом случае автомобиль поворачивается в нужном направлении. Изготовлены элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из самых частых поломок — это деформация от сильных ударов по подвеске, при движении по неровной дороге и после аварии.Также могут появиться следующие признаки:

1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
2. Неравномерный или быстрый износ шин.
3. При движении по ровной дороге машина плавно уходит в сторону.

Неравномерный износ резины может быть вызван неправильной установкой развала колес и схождением колес. Поэтому, прежде чем винить во всех бедах поворотный кулак, нужно провести тщательную диагностику всей передней подвески.Не исключен чрезмерный износ резиновых блоков или наконечников рулевых тяг.

Увеличение люфта руля

Для проверки люфта руля необходимо выполнить следующие действия:

1. Поставить автомобиль на ровную площадку.
2. Прокачайте колеса, чтобы выровнять давление.
3. Установите рулевое колесо так, чтобы передние колеса были параллельны центру автомобиля.
4. Установите линейку так, чтобы она упиралась в приборную панель, слегка касалась переключателя света и рулевого колеса.
5. Постарайтесь медленно повернуть руль и при этом посмотрите, как расположены передние колеса.
6. При переключении колес вращение рулевого колеса должно быть остановлено.
7. Сделайте отметку на руле напротив линейки.
8. Начните вращать рулевое колесо в противоположном направлении, пока колеса не начнут вращаться.
9. Установить вторую метку.

После всех предпринятых действий нужно измерить расстояние между этими двумя отметками. При нормальном люфте, который составляет 5 градусов, расстояние будет 17 мм. В том же случае, если это значение будет меньше, необходимо будет заменить рулевой редуктор или зажать гайку винта червячной передачи.

Установка

EUR от приоры. Электроцессор рулевого управления (евро)

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два пути.

1. Берем от приоры или Нивы, дорабатываем и вставляем. Это будет стоить около 20-23 тысяч рублей.

2. Либо купить электроусилитель руля специально для ВАЗ 2107. При покупке и установке выйдет примерно столько же.

Мы не можем специально посоветовать, что остановить ваш выбор, потому что (относительно установки Nivov или предшествующих электрических плит) кто-то говорит, что они неожиданно выходят из строя. Некоторые утверждают, что в то же время клинически руль. При движении опасно, так как управлять автомобилем невозможно.

По заводскому ЭУР пока претензий нет.

Надо ли что-то дорабатывать при установке?

В любом случае, какой бы вариант вы ни выбрали, вам придется настроить датчик скорости коробки передач. Если этого не сделать, то при прикосновении к месту и на малых оборотах вы не заметите никаких изменений. То есть руль по-прежнему будет жестким. И только когда вы наберете большую скорость, рулевое колесо будет уступать вам с меньшим сопротивлением.

А если датчика скорости нет, то его надо установить. Вот какой он должен быть: 6-ти пульсный переходник от 214 Нивы (обычно идет в комплекте с заводским электромощным)

Кроме того, необходимо будет внести еще несколько изменений в конструкцию.Вот они:

• возьмите еще один всасывающий трос (идет к электрику от ВАЗ 2108) и перенесите его;
,
• заменить коробку передач — взять такую, чтобы у него было короткое червячное дерево, но ломтерезка осталась родной;
• если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще идет в упаковке евро за семерку?

Кроме самой Евры, идет:

• корпус рулевой колонки, замок зажигания, бесконтактные переключатели — все это от ВАЗ 2110;
• датчик скорости;
• опорный трос;
• крепежные изделия;
• паспорт и инструкция, как установить ЕВРО.

Торпеды частичной разборки для установки

евро

Прежде чем приступить к этой работе, следует выяснить принцип работы ЭУР. Усилитель рулевого управления — важный элемент в управлении любым автомобилем. Его задача — создание дополнительных усилий при повороте руля за счет наличия электропривода. В современных автомобилях установлен электроусилитель руля.

К основным достоинствам автомеханики можно отнести:

• удобная регулировка технические характеристики контроль
• наличие высокой информативности
• надежность,
• значительная экономия использованного топлива.

Следует отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на дерево рулевого колеса или стойку рулевого колеса. Автомеханики выделяют 2 системы такого усилителя.

1. С 2-мя передачами, представленными в виде единого блока, в котором совмещены рулевое управление и гидроусилитель. В последнем элементе — электродвигатель асинхронного типа. Рельс снабжен 2-мя секциями зубьев, одна из которых считается приводной.
2. При параллельном приводе он передает усилие от электродвигателя на структуру рулевого управления за счет ременной передачи. В этом случае усилие одновременно передается на рельс рулевого колеса и на вал.

Основные части усилителя рулевого управления

К основным элементам данной конструкции относятся:

• вал торсионно-рулевой,
• электродвигатель
• бесконтактный датчик крутящего момента,
• Датчик положения ротора.

Что касается контроля EUR, то он состоит из следующих элементов.

1. Входные датчики, которые напрямую связаны с крутящим моментом и определяют угол поворота рулевого колеса.
2. Исполнительное устройство — на него поступают управляющие сигналы, которые вырабатываются специальной программой.
3. Блок управления — обрабатывает сигнал существующих датчиков.

Усилитель в сборе

Рулевое колесо с электроусилителем обеспечивает управление машиной в следующих режимах:

• при повороте,
• включить малую и большую скорость
• возврат колес в среднее положение и их опора в этом состоянии.

Установка электроусилителя руля на ВАЗ 2107 необходима, так как через это устройство крутится рулевое колесо. Благодаря Torcina крутящий момент передается на систему рулевого управления. При этом измеряется крутка Torcin и угол поворота этого колеса. Для этого используются специальные датчики. Полученные данные передаются в ЭБУ. Таким образом, работа электродвигателя поддерживается в необходимом режиме. Далее крутящий момент поступает на рулевой механизм и ведущие колеса.

Вращение на малых оборотах характерно для парковочных машин. При этом поворот руля большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы в электродвигателе.

При движении с высокой скоростью ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в среднее положение, потребуется увеличить реактивную силу, возникающую при вращении. Чтобы поддерживать колеса в определенном положении, система управления самостоятельно регулирует их направление.

Этапы выполнения

Из-за отсутствия ЭУР на машину многие автовладельцы решаются поставить на ВАЗ 2107 усилитель руля своими руками. Автомеханики считают, что Евро Приоры или Нива часто выходят из строя. В некоторых случаях клинический руль. Такие проблемы опасны при движении автомобиля. Поэтому рекомендуется отдавать предпочтение заводским электронным извещателям.

В любом случае вам потребуется настроить SPP SpeedSensor.В противном случае при движении вазы с места и при движении на малых скоростях водитель не заметит никаких изменений. Таким образом, руль будет жестким. При установке высокой скорости рулевое колесо поддастся автовладельцу с незначительным сопротивлением.

Если нет датчика скорости, придется его ставить. У него должен быть 6-пульсный переход от Нивы 214. Как правило, он входит в заводскую комплектацию. К остальным конструктивным изменениям, которые потребуются, специалисты включают:

• перенос другого всасывающего кабеля, входящего в комплект поставки агента 2108,
электроэнергии
• замена редуктора — нужно будет брать этот агрегат с коротким червяком червяк, при этом отбойник должен быть родным,
• при наличии контактов 2107 в системе зажигания необходимо будет установить диод MUR1100E.

В комплект EUR для «семерки» входят следующие элементы.

1. Датчик скорости.
2. Крепеж.
3. Опорный трос.
4. Замок зажигания, подрулевые переключатели, кожух от рулевой колонки — эти детали должны быть от 2110.
5. Инструкция по установке и паспорт на электроусилитель руля на ВАЗ.

Не каждый владелец ВАЗ-2110 знает, что на свой автомобиль можно установить усилитель мощности от Лада Приора.В нашей пошаговой консультации вы получите полный курс по установке ЕВРО-2110 на свой «десятый» ВАЗ.

Типы электроусилителя руля

На данный момент на ВАЗ-2110 есть 2 типа усилителей руля: гидроусилитель руля на ВАЗ 2110 и EUR-2110 (электроусилитель).

В целом гидроусилитель на ВАЗ-2110 Это: насос, ведомая, масляная или аналогичная жидкость, сложный набор достаточно мелких деталей в опасности.

Электроусилитель руля на ВАЗ-2110 намного проще и состоит из электродвигателя, торсиона, двух датчиков и компьютера.

Итак, для установки ЭУР-2110 нам потребуются следующие инструменты и материалы:

• пластина
• провода
• промвал
• кожух и руль из калины.

Установите для установки ЭУР на ВАЗ 2110

Выньте штатную клемму из колодки и перенесите ее на колодку, которая находится на жгуте. Затем свободный вывод, исходящий от жгута проводов, устанавливают на место, где был запитан штатный провод, присоединенный к колодке. Теперь обычный провод будет проходить через жгуты. Провод от блока — номинал 50а.

Осторожно отделите катушку рулевого вала, замок зажигания и переключатели. Откручиваем болт крепления рулевой рейки и снимаем саму рейку.

При необходимости подгоняем запись. Измеряем длину колес.

Установите усилитель на новое место. Вал немного меньше, чем следует, но все же не подходит к рельсу. Мы должны подогнать под нужный размер.Приклад формы полый, поэтому необходимо переделать пластину и вал от приоры.

Поменял вал от приоры. Пластина забивается (необходимая для установки) глубже. Ставим усилитель и проверяем, что получилось. Очистите все закрепленное болтом поменьше.

Выключатели

устанавливаем в нужное место и начинаем работу с проводкой. Необходимо провести 2 провода от салона до АКБ.

Снимаем бачок из ткани, берем провод и к нему прикрепляем 2 провода.Цепляем противоположный конец проволоки и протягиваем им. Снимаем, вытаскиваем красный блок, протягиваем проводку в трусиковое пространство и снимаем оранжевый провод с красного блока. Прикрепляем к нему колодку, к которой шли провода, подключаем к проводке электроискателя, а конец с оголенным выводом электроусилителя руля подтягиваем на место штатного (в красном блоке).

Точно такие же действия производятся с серым проводом красного башмака.

Переходим к аккумулятору и подсоединяем черный провод к минусу, а розовый к плюсу.

Потом подключите проводку евра. Беги, крутить можно.

Готово! Осталось только собрать все по местам. Собираем все переключатели, ставим кожух, скрывающий рулевой вал.

Автомобиль

«Русский Мерседес» или ВАЗ 2107 в свое время (1980-е годы) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки — излюбленный объект экспериментов наших автолюбителей. Основная задача тюнинга автомобиля ВАЗ 2107 — это повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

Также включает доработку системы рулевого управления. Конструкция рулевой системы автомобиля ВАЗ 2107 построена по типу червячно-роликовой . Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.

Подбираем электроусилитель руля на ВАЗ 2107

Для «резкости» и понижения передаточного числа Гнило до упора нужно модернизировать рулевое управление и маятниковую сушку. Он «утяжеляет» руль. Для поворота на ВАЗ 2107 и так надо быстро крутить руль, руль при этом не назовешь «легким».В таких условиях комфорт рулевого управления достигается прежде всего за счет усиления руля.

Можно применить, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от, его вполне можно без особых трудностей приспособить к ВАЗ 2107.

Также за 16000-19000 рублей можно приобрести на ВАЗ 2107 специальный комплект электроусилителя руля.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидроячейки схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Электроусилитель руля на ВАЗ 2107 Эффективно снижает усилие, необходимое для поворота руля, повышает сопротивляемость автомобиля, особенно в аварийной обстановке, снимает усталость водителя, надежно.

Не требует больших усилий при установке и обслуживании.Никаких специальных инструментов и оборудования не требуется, все можно поставить самостоятельно. Важно правильно отладить датчик скорости, который надевается на коробку передач.

На практике после установки электроусилителя руля на ВАЗ 2107 эффект от него не проявлялся тогда, когда он был нужен: в момент начала движения, при движении на малой скорости. Нормальный электрогенератор заработал только после набора скорости. После отладки датчика скорости все заработало как надо.

EUR или электроусилитель руля сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы данной системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы усилителей руля

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

1. Гидравлическое рулевое колесо на ВАЗ 2107 — более дорогой вариант.Такая система состоит из насоса, питающего магистраль, форсунки и емкости для рабочей жидкости. В данном случае рабочая жидкость — это масло, находящееся в системе под давлением. Процедура установки достаточно сложна, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, так как его стоимость почти вдвое ниже стоимости б / у 2107.
2. Более дешевый и подходящий вариант Для «семерки» это мощный электромотор.На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидросистема. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки евро.

Ставить электроусилитель руля на 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия. Если машиной, кроме мужчины, управляют женщины или, например, старики, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если денег не жалко, угадываешь.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин.Конструктивные особенности «семерки» допускают установку электромобиля от Lada Priory. Но перед приобретением этого узла нужно учесть, что для установки необходимо будет сделать или установить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, так как если вы понимаете, какие инструкции будут предложены ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнетесь с необходимостью установки, лучше обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

Итак, как проходит процедура установки:

1. Для начала необходимо полностью разобрать бортовую сеть, чтобы не допустить возможных замыканий во время ремонтных работ.Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
2. Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, которыми крепятся две части накладки.
3. На следующем этапе снимается старый рулевой кардан, а также устанавливается новая деталь, которая идет в комплекте с купленной системой.
4. Выполнив данные действия, вам потребуется просверлить дрель для просверливания отверстий под крепление эл.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе нужно воспользоваться инструкцией по установке, которая должна идти в комплекте.
5. Когда отверстия просверлены, электрическая мощность может быть исправлена.
6. Далее подключаются провода от датчиков скорости, а также скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели необходимо тщательно изолировать.
7. После выполнения этих действий подключается цепь питания узла, помните, что в электрощитке должен быть предохранительный элемент.
8. Собственно, на этом процесс монтажа электросистемы можно считать завершенным. Вы можете только установить рулевые колодки на место и закрутить все болты, показанные ранее. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электроснабжения, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

50-я Конференция по изучению луны и планет

марта 1822 г. 2019

Лесной массив, Техас

Программа и тезисы

УСТНЫЕ СЕССИИ

ПОСТЕР СЕССИИ

ПЕЧАТЬ ТОЛЬКО СЕССИИ

УСТНАЯ СЕССИЯ

понедельник утром, 18 марта г., 8:30 а.м.

Понедельник, вторая половина дня, 18 марта, 13:30

Понедельник, вторая половина дня, 18 марта, 14:30

Вечер понедельника, 18 марта, 5:30 вечера.

Водный путь Банкетный зал 4/5

НАСА Брифинг для штаб-квартиры

Вторник утром, 19 марта, 8:30 a. м.

Вторник утром, 19 марта г., 10:15 утра

Вторая половина дня вторника, март 19, 13:30

Вторая половина дня вторника, март 19, 15:15

Среда утром, 20 марта, 8:30 a.м.

Среда утром, март 20, 10:15

После полудня в среду, март 20, 13:30

В четверг утром, 21 марта, 8:30

Четверг, полдень, март 21, 1:30 с.м.

Четверг, полдень, март 21, 15:15

Пятница утром, 22 марта, 8:30

ПОСТЕР СЕССИИ

Вечер вторника, 19 марта, 18:00 р.м.

Вечер четверга, 21 марта, 18:00

Центр города Экспозиционная площадь	Постерная сессия II: Венера, или как я перестал беспокоиться и Научился любить вторую планету
Центр города Экспозиционная площадь	Постерная сессия II: 50 лет наследия Аполлона: изнутри на поверхность во всей красе
Центр города Экспозиционная площадь	Постерная сессия II: Дистанционное зондирование Луны II: методы и достижения
Центр города Экспозиционная площадь	Постерная сессия II: Лунная кора: от микро до макроуровня
Центр города Экспозиционная площадь	Постерная сессия II: Лунные базальты: от микро до макроуровня
Центр города Экспозиционная площадь	Постерная сессия II: Достижения в области аналитики и экспериментов Методы
Центр города Экспозиционная площадь	Постерная сессия II: Пресолнечная, межпланетная и кометарная пыль
Центр города Экспозиционная площадь	Постерная сессия II: Бытие
Центр города Экспозиционная площадь	Стендовая сессия II: Эволюция протопланетного диска и Хронология
Центр города Экспозиционная площадь	Постерная сессия II: Хондриты: Огнеупорные компоненты
Центр города Экспозиционная площадь	Постерная сессия II: Космическое выветривание: от образцов до спектров и всего в Между
Центр города Экспозиционная площадь	Постерная сессия II: Малые тела: физические характеристики и динамика
Центр города Экспозиционная площадь	Постерная сессия II: Малые тела: спектральная характеристика и лаборатория Опыты
Центр города Экспозиционная площадь	Постерная сессия II: Малые тела: миссии и кометы
Центр города Экспозиционная площадь	Постерная сессия II: Церера и Веста
Выставка в центре города Площадь	Постерная сессия II: Дифференцированные метеориты: Говардиты, Эвкриты, Диогениты
Центр города Экспозиционная площадь	Стендовая сессия II: Дифференцированные метеориты: урейлиты, обриты, ангриты, брахиниты, Уникальные и неизвестные
Центр города Экспозиционная площадь	Постерная сессия II: Дифференциация планет и Астероиды: от ядер до поздних виниров
Центр города Экспозиционная площадь	Стендовая сессия II: Воздействие: От планетарного образования к современным экспериментам
Центр города Экспозиционная площадь	Стендовая сессия II: Воздействие: Ударный метаморфизм и геохронология
Центр города Экспозиционная площадь	Стендовая сессия II: Воздействие: Марс и за его пределами
Центр города Экспозиционная площадь	Постерная сессия II: Марс с орбиты: спектроскопия и места посадки
Центр города Экспозиционная площадь	Постерная сессия II: Марс с орбиты: неспектральные инструменты и методы
Центр города Экспозиционная площадь	Стендовая сессия II: MSL: Результаты Vera Rubin Ridge
Центр города Экспозиционная площадь	Стендовая сессия II: MSL: Методы ровера
Центр города Экспозиционная площадь	Постерная сессия II: Результаты марсианской лаборатории: формирование, изменение и обнаружение Минералы
Центр города Экспозиционная площадь	Стендовая сессия II: Геоморфология Марса
Центр города Экспозиционная площадь	Стендовая сессия II: Планетарные полярные процессы и криосферы
Центр города Экспозиционная площадь	Постерная сессия II: Марс Грязевые Вулканы: Грязь, Грязь, Великолепная Грязь
Центр города Экспозиционная площадь	Стендовая сессия II: Вулканология Марса
Центр города Экспозиционная площадь	Постерная сессия II: Планетарный вулканизм: Песнь огня и льда
Центр города Экспозиционная площадь	Стендовая сессия II: Аналоги Марса: вулканические и гидротермальные процессы
Центр города Экспозиционная площадь	Постерная сессия II: Аналоги Марса: осадочные процессы
Центр города Экспозиционная площадь	Постерная сессия II: Аналоги Марса: видимая / ближняя инфракрасная спектроскопия
Центр города Экспозиционная площадь	Постерная сессия II: Аналоги Луны и других безвоздушных устройств Кузова
Центр города Экспозиционная площадь	Постерная сессия II: Симуляторы планет
Центр города Экспозиционная площадь	Постерная сессия II: Геологическое картирование Солнечной системы
Центр города Экспозиционная площадь	Постерная сессия II: Визуализация миров: планетарные пространственные данные и инфраструктура
Центр города Экспозиционная площадь	Постерная сессия II: Визуализация миров: пространственные данные Луны и астероидов
Центр города Экспозиционная площадь	Постерная сессия II: Визуализация миров: пространственные данные и инфраструктура Марса
Центр города Экспозиционная площадь	Постерная сессия II: Визуализация миров: внешние планеты и спутники, пространственные данные и инфраструктура
Центр города Экспозиционная площадь	Постерная сессия II: Биосигнатуры: в поисках новой жизни
Центр города Экспозиционная площадь	Постерная сессия II: Миссии астробиологии и Инструменты: смело идем туда, где нет Спектрометр ушел раньше!
Центр города Экспозиционная площадь	Постерная сессия II: Поиск метеоритов в необычных местах
Центр города Экспозиционная площадь	Постерная сессия II: Развитие трудовых ресурсов, разнообразие и Включение

ТОЛЬКО ДЛЯ ПЕЧАТИ

УСТНАЯ СЕССИЯ

понедельник, 18 марта, 2019

[M101]
ЛУННЫЕ БАССЕЙНЫ, УДАРЫ И РЕГОЛИТ

8:30 а. м. Бальный зал Waterway 1

Стулья: Барбара Коэн и Даниэль Мориарти III

понедельник, 18 марта, 2019

[M102]
МАРСИАНСКАЯ КОРОВАЯ КОЛОННА: ИГНЕВНАЯ, МЕТАМОРФНЫЕ И ГИДРОТЕРМАЛЬНЫЕ ПРОЦЕССЫ

8:30 Утро Waterway Ballroom 4

Стулья: Кристофер Херд и Джулия Семприх

раз	Авторы (* Обозначает докладчика)	Название аннотации и резюме
8:30 а.м.	Семприх Дж. * Трейман А. Х. Филиберто Дж. Швенцер С. П.	Низкопробные метаморфические фазы на Марсе в зависимости от CO 2 -H 2 O Состав жидкостей [# 1437] Фаза моделирование равновесия используется для расчета низкосортных метаморфических фаз для вероятный марсианский состав как функция вариаций в жидкий состав.
8:45	Отт Дж. П. * Рамп Э. Б. Моррис Р. В. Трейман А. Х.	Химия и кристаллография диагенетических, аутигенных, и магматический калиевый полевой шпат: Значение для осадочной петрологии в кратере Гейла, Марс [# 1358] Санидин на Марсе / Вопрос: как он образовался? / Единичные клетки расскажут подробнее.
9:00 утра	Неквасил Х. * ДиФранческо Н. Д. Роджерс А. Д. Кинг П. Л.	Марсианская пыль: Вклады конденсатов магматического газа [# 2652] Марсианин пыль, вероятно, содержит значительное количество магматических газовых конденсатов (галогениды, оксиды, сульфиды) и вторичные продукты реакции с участием эти фазы.
9:15	Рогаски А. * Устунисик Г. К. Ян С. Хумаюн М.	Улетучивание германия, цинка и лития на марсианском языке Базальты и связанные с ними изменения поверхности во время фумарольной дегазации [# 2864] Экспериментальные определение поведения Ge, Zn и Li в присутствии различных летучие нагрузки и связанные с ними изменения из-за фумарольной дегазации.
9:30 утра	Ян С. * Хумаюн М. Райтер К. Пелье А. Х. Занда Б. и др.	Двухлетняя история дегазации германия из Shergottites [№ 1908] LA-ICP-MS анализ двух древних шерготтитов (NWA 7635 и NWA 8159) показывает годовой история дегазации германия из шерготитов.
9:45	Пайре В. * Сибах К. Л. Дасгупта Р. Рампе Э. Б.	Использование минеральной химии в осадочных породах кратера Гейл для Ограничение древних магматических процессов на Марсе [# 2562] химия первичных и обломочных магматических минералов в кратере Гейла, Марс, может можно объяснить фракционной кристаллизацией неглубоких гидратированных корка тает.
10:00 утра	Филлипс М. С. * Вивиано К. Э. Мёрш Дж. Э.	Плагиоклаз в первичной минералогии древней коры, Северная Эллада, Марс [# 2137] Древний Скалы Эллады / Выявить плагиоклаз / Спектры отражения.
10:15 а.м.	Либске К. * Хан А.	Об основных строительных блоках Марса [# 1870] We статистически смешать хондритовые и ахондритовые метеориты для согласования геохимические признаки, геофизические свойства и окислительно-восстановительные характеристики Марса.
10:30 утра	Гриффин С.* Дэйли Л. Ли М. Р. Пиазоло С. Тримби П. В. и др.	Новое понимание магматической и ударной истории Нахлитовые метеориты по дифракции обратного рассеяния электронов [# 1845] Large Дифракция обратного рассеяния электронов по площади (EBSD) была применена к десяти нахлитесь исследовать их системы скольжения.
10:45	Паке М.* Дэй Дж. М. Д. Удри А. Хаттинг Р. Кумлер Б. и др.	Фракционирование высокосидерофильных элементов в Сульфиды шерготтита [№ 1456] Высоко содержание сидерофильных элементов в сульфидах шерготтита, по-видимому, контролируется петрогенетическими процессами, такими как фракционная кристаллизация.
11:00 утра	Стадо К.Д. К. *	Согласование окислительно-восстановительного потенциала: Осмысление пространственного и временного ощущения вариаций летучести кислорода в Марсианские магматические породы [# 2746] Кислород fugit / Однажды расплавленная порода путешествует в космос / Секреты Марса раскрыты.
11:15 утра	Рахиб Р. Р. Удри А. * Ховарт Г. Х. Пакет М.Комбс Л. М. и соавт.	Петрогенезис обогащенных и промежуточных пойкилитов Шерготиты: из магматического источника к месту установки [№ 1428] Обогащенный и промежуточные пойкилитовые шерготиты имеют схожую историю внедрения но, вероятно, были размещены на разных неглубоких порогах в марсианская корка.
11:30 а.м.	Балта Дж. Б. * Замок Н. Эннис М. Э. Максуин Х. Ю.	Широко распространенное окисление в шерготитовых магмах, зарегистрированное Растворенная шпинель в оливине [# 1707] Кислород поднимается / Глубоко в марсианском оливине / Образуется крошечных хромитов.

понедельник, 18 марта, 2019

[M103]
СПЕЦИАЛЬНЫЙ СЕССИЯ: НОВЫЕ ГОРИЗОНТЫ НА КБО 2014 МУ ₆₉ (ULTIMA THULE)

8:30 а.м. Бальный зал Waterway 5

Стулья: Карли Хоуетт и Келси Сингер

Повернуть руль «Одним пальцем»

EUR или электроусилитель руля сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы данной системой, принимают решение о самостоятельной установке узла.Из этого материала вы узнаете, как установить электроусилитель руля на ВАЗ 2107 и какова средняя стоимость такой системы.

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

1. Гидравлический руль на ВАЗ 2107 — более дорогой вариант. Такая система состоит из питающей сети насоса, патрубка и емкости для рабочей жидкости. В этом случае рабочей жидкостью является масло, находящееся в системе под давлением.Процедура установки достаточно сложна, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены для автомобильного рынка, такой узел нет смысла ставить, так как его стоимость почти вдвое ниже цены б / у 2107.
2. Более дешевый и подходящий вариант Для «семерки» это мощная электрическая. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка более проста.На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидросистема. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки EUR.

Ставить электроусилитель руля на 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия.Если машиной, кроме мужчины, управляют женщины или, например, старики, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если денег не жалко, угадываешь.

Подробная инструкция по установке электроусилителя руля

Купить электропривод сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электромобиля от Lada Priory.Но перед приобретением этого узла нужно учесть, что для установки необходимо будет сделать или установить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, так как если вы понимаете, какие инструкции будут предложены ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, лучше будет обратиться за помощью в этом случае к квалифицированным специалистам.Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

Итак, как проходит процедура установки:

1. Для начала необходимо полностью обезвредить бортовую сеть, чтобы не допустить возможных замыканий во время ремонтных работ. Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
2. Затем нужно снять защитный кожух с руля.Для этого достаточно открутить болты, которыми крепятся две части накладки.
3. На следующем этапе производится снятие старого рулевого кардана, а также установка новой детали, которая входит в комплект купленной системы.
4. Выполнив эти действия, вам потребуется просверлить дрель для просверливания отверстий под крепление эл. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе нужно воспользоваться инструкцией по установке, которая должна идти в комплекте.
5. Когда отверстия просверлены, электрическая мощность может быть исправлена.
6. Далее подключаются провода от датчиков скорости, а также скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели необходимо тщательно изолировать.
7. После выполнения этих действий подключается цепь питания узла, помните, что в электрощитке должен быть предохранительный элемент.
8. Собственно, на этом процесс монтажа энергосистемы можно считать завершенным.Вы можете только установить рулевые колодки на место и закрутить все болты, показанные ранее. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электроснабжения, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

Цена может отличаться, в среднем стоимость эл. Мощника составляет:

Видео «КПД электродвигателя на ВАЗ 2107»

Как работает ЭУР, установленный на «семерку», вы можете увидеть из видео ниже (автор ролика — Роман Патрикеев).

ВАЗ

«Классик» не предусматривает такой опции, как усилитель руля. Если при движении по бездорожью управление не требует особых усилий, крутите руль на малой скорости, маневрировать на стоянке достаточно сложно.Чтобы повернуть руль «одним пальцем», на ВАЗ 2107 можно установить электрический руль. При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимают слишком много времени. Для установки усилителя рулевого управления понадобится набор ключей, дрель и электроусилитель с проводами и крепежом.

Какие евро на ВАЗ 2107 поставить

• для облегчения управления, когда машиной управляет прекрасный представитель пола;
• за безопасность, удобство и комфорт управления;
• как элемент тюнинга автомобиля;
• для облегчения управления автомобилем пожилым людям или людям с проблемами здоровья.

На современных машинах используются усилители двух типов: гидроусилитель и электрический (электромеханический) усилитель руля. Сокращенно — ГУР и ЭУР.

Установка на автомобиль ПК, конструкция которого не предусматривает усилителя рулевого управления — сложная и очень дорогостоящая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

В пакет EUR входит:

Электроплита на ВАЗ 2107 работает по следующей схеме: электродвигатель приводится в действие водителем синхронно с вращением руля, создавая дополнительный момент, уменьшающий усилие на вращение колес. Прирост ЭУР 5,7, то есть после установки ЭУР вместо усилия на 20 кг хватит усилия на 3,5 кг.

• датчик момента определяет факт поворота водителем и направление, в котором вращается рулевое колесо на ВАЗ 2107;
• модуль управления EUR считывает данные о частоте вращения двигателя, скорости вращения, положении ключа зажигания, обрабатывает их в соответствии с программой и подает управляющий сигнал на электродвигатель;
Электродвигатель
• вращает рулевой кардан, облегчая работу водителя.

Электроэнергия начинает работать через 5 секунд после включения зажигания автомобиля.

Установка ЭУР на ВАЗ 2107

Процедура установки EUR следующая:

Практически все операции по установке и подключению ЭУР ведутся и внутри машины. Работа занимает 2-3 часа. Гарантия на завод ЭУР Махачкала — 1 год. Это оптимальный вариант усилителя по соотношению цена-качество.

Осмотр после установки ЭУР на ВАЗ 2107

Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо завода-изготовителя о соответствии данной модели требованиям EUR для установки на ВАЗ 2107.Данное письмо (копию) необходимо брать с собой при прохождении техосмотра автомобиля.

При наличии этих двух документов сотрудники пункта техосмотра не имеют права отказать в выдаче справки. Конфликтная ситуация должна требовать письменного отказа с указанием причин.

Автомобиль

«Русский Мерседес» или ВАЗ 2107 в свое время (1980-е годы) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки — излюбленный объект тюнинговых экспериментов наших автолюбителей.Основная задача тюнинга автомобиля ВАЗ 2107 — это повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

Подбираем электроусилитель руля на ВАЗ 2107

Можно применить гидроусилитель руля, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрорезки руля от «Нивы», его вполне можно без особых трудностей приспособить к ВАЗ 2107.

Также за 16000-19000 рублей можно приобрести на ВАЗ 2107 специальный комплект электроусилителя руля.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидравлической вилки схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Не требовалось больших усилий для установки и обслуживания. Никаких специальных инструментов и оборудования не требуется, все можно поставить самостоятельно. Важно правильно отладить датчик скорости, который надевается на коробку передач.

EUR или электроусилитель руля сегодня ставится на многие современные автомобили.Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы данной системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы усилителей руля

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

1. Гидравлическое рулевое колесо на ВАЗ 2107 — более дорогой вариант.Такая система состоит из насоса, питающего магистраль, форсунки и емкости для рабочей жидкости. В этом случае рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложна, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, так как его стоимость почти вдвое дешевле б / у 2107.
2. Более дешевый и подходящий вариант для «семерки» — это электрическая мощная.На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидросистема. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки евро.

Ставить электроусилитель руля на 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия. Если машиной, кроме мужчины, управляют женщины или, например, старики, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если денег не жалко, угадываешь.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин.Конструктивные особенности «семерки» допускают установку электромобиля от Lada Priory. Но перед приобретением этого узла нужно учесть, что для установки необходимо будет сделать или установить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, так как если вы понимаете, какие инструкции будут предложены ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнетесь с необходимостью установки, лучше обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

Итак, как выполняется процедура установки:

1. Для начала необходимо полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания во время ремонтных работ.Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
2. Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, которыми крепятся две части накладки.
3. На следующем этапе снимается старый рулевой кардан, а также устанавливается новая деталь, которая идет в комплекте с купленной системой.
4. Выполнив данные действия, вам потребуется просверлить дрель для просверливания отверстий под крепление эл.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна входить в комплект.
5. Когда отверстия просверлены, электрическая мощность может быть исправлена.
6. Далее подключаются провода от датчиков скорости, а также скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели необходимо тщательно изолировать.
7. После выполнения этих действий подключается цепь питания узла, помните, что в электрощитке должен быть предохранительный элемент.
8. Собственно, на этом процесс монтажа электросистемы можно считать завершенным. Вы можете только установить рулевые колодки на место и закрутить все болты, показанные ранее. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электроснабжения, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

«Русский Мерседес» или автомобиль ВАЗ 2107 в свое время (80-е годы) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки — излюбленный объект экспериментов наших автолюбителей. Основная задача тюнинга автомобилей ВАЗ 2107 — повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

Также включает доработку системы рулевого управления. Конструкция рулевой системы автомобиля ВАЗ 2107 построена по типу червячно-роликовой . Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.

Подбираем электроусилитель руля на ВАЗ 2107

Для «резкости» и уменьшения передаточного числа оборотов необходимо модернизировать рулевой и маятниковый шарнир. Он «утяжеляет» руль. Для поворота на ВАЗ 2107 и так надо быстро крутить руль, руль при этом не назовешь «легким».В таких условиях комфорт рулевого управления достигается прежде всего за счет усиления руля.

Можно применить, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от, его вполне можно без особых трудностей приспособить к ВАЗ 2107.

Также за 16000-19000 рублей можно приобрести на ВАЗ 2107 специальный комплект электроусилителя руля.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидравлической вилки схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Электроусилитель руля на ВАЗ 2107 Эффективно снижает усилие, необходимое для поворота руля, повышает сопротивляемость автомобиля, особенно в аварийной обстановке, снимает усталость водителя, надежно.

Не требует больших усилий для установки и обслуживания.Никаких специальных инструментов и оборудования не требуется, все можно поставить самостоятельно. Важно правильно отладить датчик скорости, который надевается на коробку передач.

На практике после установки электроусилителя руля на ВАЗ 2107 эффект от него не проявлялся тогда, когда он был нужен: в момент начала движения, при движении на малой скорости. Нормальный электрогенератор заработал только после набора скорости. После отладки датчика скорости все заработало как надо.

Один из первых советских элитных массовых автомобилей ВАЗ 2107 не обременен захватывающим духом. Особенно это заметно на фоне современных автомобилей даже малобюджетного класса. Редко встретишь классную модель без усилителя руля, а в то время на советских машинах усилитель был неполной роскошью. К счастью, ситуация изменилась, и сегодня любой желающий может легко оснастить свой автомобиль самыми разными средствами комфорта — начиная от кондиционера и заканчивая рулем.О его установке на семерку поговорим сегодня.

Электрический усилитель. Цены и опции

Стандартный жигулевский рулевой механизм, пара червячно-роликовая, в принципе, хорошо справляется со своей задачей. Впрочем, уменьшить усилие на рулевом колесе при парковке и маневрировании было бы очень кстати. Это можно сделать только с помощью вспомогательного усилителя мощности. Есть два варианта — дорогой и дешевый. Уважаемый, стоит установка гидроусилителя. Работа практически не оправдывает себя, ведь готовых решений для классических жигули нет, а изобретать новый гидроэффект дорого и бессмысленно.

Другое дело — усилитель руля электро. Его главное преимущество в том, что он легко устанавливается своими руками, а по цене не сильно кусается. Безусловно, это наиболее рациональный и простой вариант. Электроусилитель руля на ВАЗ 2107 обойдется от 10 до 25 тысяч в зависимости от того, какое устройство выбрать. Здесь тоже два варианта.

Подбор усилителя на ВАЗ 2107

Первый — использовать электроусилитель от Нивы.Его довольно просто можно приспособить к рулевому управлению семеркой. Его цена — в районе 20 тысяч. Второй — покупка специального набора, который разработан специально для установки на классические жигули. Этот усилитель работает от автономных электродвигателей и не забирает мощность от двигателя, поэтому способствует экономии топлива. Экономия довольно условная, но она есть.

Любой из этих вариантов достаточно надежен, прост в установке и снимает большую часть усилий с руля.Это означает, что с применением устройства мы получаем более легкое рулевое управление на парковках, а при интенсивном маневрировании водитель будет меньше уставать на дальней дороге. Кроме того, есть возможность регулировать усилие на рулевом колесе, но для этого нужно настроить работу датчика скорости, установленного в КПП. Регулировка в этом случае необходима, так как адекватная работа устройства на малых оборотах может быть достигнута только после его синхронизации с датчиком скорости.

Комплект источников питания

Электроустановщик не слишком сложен в установке, так как его конструкция и принцип действия достаточно просты.Считается, что нивовские и приористые электростанции достаточно ненадежны и можно дождаться отказов и контекста, а это, как несложно догадаться, не очень хорошо, особенно на высоких оборотах. Поэтому рассмотрим покупку комплекта для установки на классику, которая, судя по отзывам, работает стабильно.

В пакет включено:

крышка рулевого вала;

замок зажигания;

переключателей;

импульсный датчик скорости;

трос спускового механизма карбюратора;

элементов крепления устройства;

электронный блок управления;

электрический усилитель в сборе.

Кроме того, необходимо будет заменить рулевой редуктор. Необходимо установить короткую, но сушка должна остаться родной.

Принцип работы электрического усилителя

Принцип работы устройства следующий и основан на взаимодействии считывающих датчиков, электронного блока управления и узла электропитания. Датчик отслеживает угол поворота, а датчик скорости считывает индикацию скорости. Все это поступает на обработку в ЭБУ, откуда импульс поступает от исполнительного механизма.В зависимости от скорости движения электроника подбирает необходимое усилие на рулевом колесе. Чем выше скорость, тем больше усилий.

Правильно настроенный и синхронизированный усилитель позволяет легко вращать руль на месте и на малых оборотах, а также центрировать рулевой механизм и возвращать рулевое колесо в нейтральное положение. Усилитель имеет аварийный режим работы в случае программных или механических проблем, рулевое управление переходит в штатный режим работы без участия усилителя.

Прохождение техосмотра и сертификатов

Перед тем, как поставить усилитель своими руками, стоит задуматься о том, что ежегодный осмотр придется проводить, в ходе которого может быть выявлено нарушение заводского устройства рулевого управления. Если он выскочит, никаких отметок о прохождении техосмотра ставить не будет. Чтобы с документами не было проблем, стоит установить усилитель в сертифицированном ВАЗ сервисе, при этом необходимо получить сертификат соответствия от сотни и от производителя электроэнергии.Только в этом случае можно будет успешно пройти обследование. Удачи всем дорог и комфортных путешествий!

На автомобилях классической серии установка усилителей рулевого управления не предусмотрена. На всех этих машинах используются рулевые редукторы. И электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. При движении по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только вы снижаете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.

Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке. Его установка и подключение не займет много времени. Вам потребуется установить только набор ключей, набор силовой плиты со всем крепежом и проводкой, а также дрель.

Преимущества использования мощного электрического

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры».Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ЭУР:

1. Повышение уровня безопасности, комфорта и удобства управления автомобилем.
2. Управление рельефом при маневрировании. Это особенно полезно для женщин, пожилых людей, водителей-стартапов, которые с трудом вращают тугой руль.
3. Электрический переключатель мощности действует как настраивающий элемент.

Но даже если вы уже много лет за рулем, от такого улучшения вашего автомобиля вряд ли можно отказаться.Ведь установка электроусилителя руля позволит легко совершать передвижение по городским улицам.

Почему не гидравлический?

Вы можете выбрать два типа усилителей рулевого управления:

1. Электромеханический.
2. Гидравлический.

При гидроусилителе рулевого управления создается масло высокого давления в системе. Конструкция гидроленты состоит из подающих трубок, насоса, специальной емкости и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворот колес.

Следовательно, крутить руль будет намного проще. В целом конструкция гидроусилителя очень сложная, установка выполняется долго, все механизмы необходимо регулярно обслуживать. Только в этом случае гидросистема будет работать безупречно.

Если в автомобиле не предусмотрена установка гидроагента, то установить его очень сложно. Тут придется обзавестись дополнительными деталями, а также внести очень серьезные изменения в рулевой механизм.Именно по этой причине установка гидросистемы на «семерку» нецелесообразна.

Электрический усилитель

У него одно большое преимущество — стоимость почти вдвое больше, чем у гидроусилителя. Произвести установку устройства на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя не нужно проводить технический осмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется дозаправка жидкости, поддержание насоса и трубопроводов в рабочем состоянии.Достаточно просто подключить прибор к автомобильной проводке. Именно по этим причинам такая конструкция усилителя рулевого управления устанавливается на автомобили «классической» серии.

Оборудование

Без переделок можно установить электроусилитель руля «Приора» на «семерку». С таким же успехом используется продукция завода «Авиаагрегат». Установка прибора:

1. Непосредственно электрическая мощная.
2. Вал промежуточный карданный.
3. Крепеж.
4. Электропроводка.
5. Кронштейны крепления электроусилителя на рулевое колесо «Семерка».
6. Декоративная обвязка.

При покупке обязательно проверяйте комплектацию устройства. Если в коробке нет ни одного элемента, то нужно сразу сообщить об этом продавцу. В противном случае при установке возникнут проблемы.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес.И он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Иными словами, если перед установкой устройства приложить усилие 20 кг, то после аналогичного действия достаточно 3,5 кг. Этапы работы устройства:

1. С помощью датчика крутящего момента определяется, в каком направлении вращается водитель.
2. Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
3. С помощью электродвигателя вращается карданный вал рулевого механизма. В результате уменьшается усилие, необходимое для вращения рулевого колеса.

С помощью датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля. Если скорость небольшая, то крутить руль становится сложнее. Поэтому блок управления понимает, что необходимо увеличивать коэффициент усиления.И наоборот, если вы двигаетесь с большой скоростью, то усилие нужно оставить для приложения. Следовательно, электрический усилитель рулевого управления не участвует в управлении.

Запуск устройства начинается через 5 секунд после включения водителем зажигания. Если в электроусилителе произошла поломка, автоматическая система управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае внезапной поломки устройства.Поэтому ради безопасности своей жизни можно не беспокоиться.

Установка электроусилителя на «семерку»

Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ​​ниже.

Для установки электроусилителя руля на 2107 нужно выполнить следующие действия:

1. Отсоединить АКБ от АКБ, чтобы не было короткого замыкания при работе.
2. Откручиваем винты, которые крепятся на рулевой колонке.
3. Снимите рулевой кардан, поставьте новый, входящий в комплект устройства.
4. В инструкции обязательно найдите схему, по которой нужно просверлить отверстия, с помощью которых будет фиксироваться корпус усилителя.
5. Зафиксируйте весь механизм.
6. Подсоедините провода идущие от датчиков оборотов двигателя и скорости.
7. Подключите питание устройства с помощью предохранителя.
8. Затем нужно установить кожух и подсоединить клеммы АКБ.

Монтажные работы займут не более двух-трех часов.Гарантийный срок службы электрического усилителя один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, надо правильно установить. Проблема в том, что при такой настройке вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами. Дорога. Следовательно, при прохождении осмотра вы можете столкнуться с определенными трудностями.

Можно попытаться скрыть тот факт, что на автомобиль можно установить электроэнергию. Для этого достаточно отключить его от приема пищи.Если этого не сделать, то во время диагностики бэкапа механик поймет, что доработка сделана. И талон на техосмотр он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, которое дает Eura Plant Manufacturer. В нем говорится, что конкретная модель «Электромощник» соответствует всем требованиям, предъявляемым к установке на ВАЗ-2107. Копия этого письма должна быть с вами во время перехода.

Вместе с этим письмом у вас должен быть сертификат, выданный автосервисом, в котором было установлено устройство.Только при наличии всех этих документов вы можете оформить диагностическую карту. Если, даже если эти документы не дают вам диагностическую карту, необходимо потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказаться от выдачи технологической карты Вы не сможете.

повернуть руль одним пальцем. Установка ГУР

На автомобилях «классической» серии установка гидроусилителя руля не предусматривалась.На всех этих машинах используются рулевые механизмы. И электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. При движении по трассе управлять автомобилем очень просто, руль вращается без усилий. Но как только вы сбавляете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.

Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке.Его установка и подключение не займут много времени. Вам потребуется установить только набор ключей, комплект электрооборудования со всеми креплениями и проводкой, а также дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры». Но для этого придется докупить дополнительную пластину и кардан. Задачи, с которыми справится ЭУР:

1. Повышение безопасности, комфорта и удобства вождения.
2. Легкость управления при маневрировании. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым сложно поворачивать тугой руль.
3. Электроэнергия выступает как элемент настройки.

Но даже если вы много лет водите машину, от такого усовершенствования в своей машине вряд ли можно отказаться. Ведь установка электроусилителя руля облегчит движение по городским улицам.

Почему не гидравлический?

Можно выделить два типа гидроусилителя руля:

1. Электромеханический.
2. Гидравлический.

При включении гидроусилителя рулевого управления в системе создается высокое давление масла. Конструкция гидроусилителя состоит из подающих трубок, насоса, специального резервуара и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается вращение колес.

Следовательно, поворачивать рулевое колесо будет намного легче. В целом конструкция гидроусилителя очень сложная, установка занимает много времени, все механизмы нужно регулярно обслуживать.Только в этом случае гидроусилитель будет работать безупречно.

Если в автомобиле нет гидроусилителя, установить его очень сложно. Придется приобретать дополнительные детали, а также вносить очень серьезные изменения в рулевой механизм. Именно по этой причине устанавливать гидроусилитель руля на «семерку» нецелесообразно.

Электрический усилитель

Имеет одно большое преимущество — стоимость почти вдвое меньше гидроусилителя. Установить устройство на «семерку» очень просто, сложностей не возникнет.В случае использования электрического усилителя не нужно проводить техосмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется заливать жидкость, поддерживать насос и трубопроводы в рабочем состоянии. Достаточно просто подключить прибор к автомобильной проводке. По этим причинам такая конструкция гидроусилителя руля устанавливается на автомобили «классической» серии.

Комплектация

Без переделок на Семерку можно установить электроусилитель руля Приоры.С таким же успехом используется продукция завода «Авиаагрегат». В комплекте:

1. Непосредственно электроэнергия.
2. Вал карданный промежуточный.
3. Крепеж.
4. Электропроводка.
5. Кронштейны крепления электроусилителя руля «семерка».
6. Декоративная обвязка.

При покупке обязательно проверяйте комплектацию. Если в коробке нет элемента, необходимо немедленно сообщить об этом продавцу. Иначе при установке будут проблемы.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. Причем он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Другими словами, если перед установкой устройства вы приложили силу 20 кг, то для аналогичного действия достаточно всего 3,5 кг.Этапы работы устройства:

1. С помощью датчика крутящего момента определяется, в каком направлении водитель поворачивает рулевое колесо.
2. Блок управления позволяет считывать все данные, относящиеся к частоте вращения двигателя и скорости автомобиля.
3. При помощи карданного вала электродвигателя карданный вал вращается. В результате усилие, необходимое для поворота рулевого колеса, уменьшается.

Использование датчика скорости обеспечивает нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля.Если скорость низкая, то крутить руль становится труднее. Поэтому блок управления понимает, что необходимо увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, вам нужно прикладывать меньшее усилие. Следовательно, электроусилитель руля в управлении не участвует.

Устройство начинает работать через 5 секунд после включения зажигания водителем. Если вдруг произойдет поломка электроусилителя, система автоматического управления отключит его, в результате автомобиль будет переведен в ручной режим.Это обеспечивает абсолютную безопасность в случае поломки устройства. Поэтому за безопасность своей жизни можно не беспокоиться.

Установка электроусилителя на «семерку»

Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ​​ниже.

Для установки электроусилителя руля на 2107 необходимо выполнить следующие действия:

1. Отсоединить аккумулятор от аккумулятора, чтобы не было короткого замыкания во время работы.
2. Выверните винты, которыми крышка крепится к рулевой колонке.
3. Снимаем кардан рулевой, ставим на его место новый, который есть в комплекте.
4. В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, с помощью которых будет фиксироваться корпус усилителя.
5. Закрепите весь механизм.
6. Подсоедините провода, идущие от датчиков частоты вращения и скорости двигателя.
7. Подключите питание к устройству с помощью предохранителя.
8. Затем нужно переустановить кожух и подсоединить клеммы АКБ.

Монтажные работы займут не более двух-трех часов. Гарантийный срок эксплуатации электроусилителя — один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, нужно установить правильно. Проблема в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения.Поэтому при прохождении осмотра вы можете столкнуться с определенными трудностями.

Вы можете попытаться скрыть тот факт, что на автомобиле установлен усилитель мощности. Для этого достаточно отключить его от питания. Если этого не сделать, то при диагностике люфта механик поймет, что была сделана доработка. И он не выдаст вам талон на техосмотр. Поэтому, чтобы все было законно, нужно распечатать письмо, которое выдает производитель евро.В нем говорится, что конкретная модель электроусилителя отвечает всем требованиям, которые необходимы для установки на ВАЗ-2107. Копию этого письма необходимо иметь при себе при заполнении TO.

Вместе с этим письмом необходимо иметь справку автосервиса, на котором установлено устройство. Только при наличии всех этих документов вам может быть выдана диагностическая карта. Если даже при наличии этих документов вам не выдадут диагностическую карту, необходимо потребовать письменный отказ с точным указанием всех причин.Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказаться от оформления технологической карты нельзя.

«Русский Мерседес» или ВАЗ 2107 в свое время (80-е годы) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки — излюбленный объект экспериментов наших авто мастеров. Основная задача тюнинга автомобиля ВАЗ 2107 — повышение безопасности, повышение комфорта, удобства и технических параметров автомобиля.

Также доработана система рулевого управления. Конструкция рулевой системы автомобиля ВАЗ 2107 — червячно-роликовая . Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.

Подбираем электроусилитель руля на ВАЗ 2107

Для «резкости» и снижения передаточного числа поворота до упора необходимо модернизировать рулевое управление и маятниковую сошку. Это утяжеляет руль.Для включения ВАЗ 2107 и так необходимо достаточно активно вращать руль, при этом ход руля «легким» не назовешь. В таких условиях комфорт рулевого управления достигается прежде всего за счет гидроусилителя.

Применяется, но на ВАЗ 2107 гораздо лучше выбрать электроусилитель руля . В частности, подойдет механизм электроусилителя руля, его легко адаптировать к ВАЗ 2107 без особых трудностей.

Также за 16000-19000 рублей можно купить на ВАЗ 2107 специальный комплект электроусилителя руля.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидроусилителя схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Электроусилитель руля на ВАЗ 2107 эффективно снижает усилие, необходимое для поворота руля, повышает устойчивость автомобиля, особенно в аварийных ситуациях, снимает усталость водителя, надежно.

Не требует больших усилий при установке и обслуживании.Также не требуется специальных инструментов и оборудования, все может быть доставлено самостоятельно. В этом случае важно правильно отладить работу датчика скорости, который ставится на коробке передач.

На практике после установки электроусилителя руля на ВАЗ 2107 эффект от него не проявлялся тогда, когда он был нужен: в момент начала движения, при движении на малой скорости. Обычно электроусилитель начинал работать только после набора скорости. После отладки датчика скорости все стало работать как надо.

Чтобы уверенно припарковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягая руки на малых скоростях, давно во всем цивилизованном мире для этого существует гидроусилитель руля, который легко устанавливается. на ВАЗ 2107.

Что такое гидроусилитель руля?

1. Power Steering — гидроусилитель руля. Этот усилитель работает за счет давления масла. Конструкция и установка такого оборудования довольно сложны, и уход за таким усилителем требует постоянного.Если все сделать правильно, гидроусилитель порадует плавным рулевым колесом.
2. Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного проще и быстрее. На ВАЗ 2107 он работает так же эффективно, как масляный усилитель руля. Наверное, самое главное — он работает по принципу «установил и забыл». Электроусилитель питается от бортовой сети 12 В (максимальный ток 50 А).

Рассмотрим принцип работы и установку бытового электроусилителя руля производства завода Авиаагрегат.

ESD создает дополнительный момент силы электродвигателя, действующий синхронно с руками водителя. Усиление руля — 5,7. Это значит, что при повороте руля, если водитель выставит 20 кг собственной мощности, то с ЭУР потребуется 3,5 кг.

Что входит в комплект EUR?

• сам усилитель;
Кардан промежуточный
• ;
• кронштейн для крепления на рулевой колонке;
• дополнительные детали — застежки, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложен, это использование обратной связи:

• Датчик крутящего момента определяет приложение силы к рулевому колесу водителем и его направление и преобразует импульсы в электрический сигнал; Помимо датчика момента есть еще датчики скорости автомобиля, частоты вращения коленчатого вала, положения ключа зажигания и т. д., каждый из которых также формирует сигнал и отправляет его в блок управления.
• Блок управления выдает суммирующий сигнал, который подается на электродвигатель ЭУР.
• Электродвигатель выполняет «обратную работу», превращая электрический сигнал в движение руля направления.

Датчик скорости приводит к тому, что чем быстрее машина движется, тем меньше усилий, то есть руль «тяжелее». Электродвигатель включается, когда это необходимо, при этом вы слышите легкое гудение.

Через 3-5 секунд после включения зажигания начинает работать ЭУР.

Если возникнут неисправности в цепи питания, то ЭУР просто выключится, и загорится сигнальная лампа, и автомобиль вернется в режим ручного управления.

Установка ЭУР на ВАЗ 2107

1. отключите массу от АКБ.
2. поменять кардан в рулевой колонке на кардан из комплекта;
3. просверлить монтажные отверстия, размеры и расположение указаны на прилагаемой схеме;
4. проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
5. ставим защитный кожух.

Вся работа занимает около 2-3 часов.

Гарантия на этот продукт составляет 1 год со дня покупки.

Установка электроусилителя руля на ВАЗ: Видео

ВАЗ «Классик» не предусматривает такой опции, как гидроусилитель руля. Если управление не требует больших усилий при движении по бездорожью, повернуть руль на малой скорости при маневрировании на стоянке довольно сложно. Для поворота руля «одним пальцем» на ВАЗ 2107 можно установить электроусилитель руля.При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимают слишком много времени. Для установки гидроусилителя руля вам понадобится набор ключей, дрель и усилитель мощности с проводами и крепежом.

Зачем ставить ЭУР на ВАЗ 2107

Электроусилитель на «семерку» устанавливается в таких случаях:

• для облегчения управления, когда женщина за рулем;
• за безопасность, удобство и комфорт управления;
• как элемент тюнинга автомобилей;
• , чтобы облегчить управление автомобилем пожилым людям или людям с проблемами здоровья.

Типы гидроусилителя

На современных машинах используются усилители двух типов: гидравлический и электрический (электромеханический) гидроусилитель руля. Сокращенно — ГУР и ЭУР.

В основе гидроусилителя руля лежит использование рабочей жидкости под давлением (масла). Система гидроусилителя включает в себя насос, питающие трубопроводы, резервуар и масло. Насос создает давление масла, которое действует на механизм, облегчая поворот колес при повороте рулевого колеса.Конструкция такого усилителя достаточно сложна, установка трудоемка, а сам усилитель требует регулярного обслуживания. Только при соблюдении этих условий гидроусилитель руля порадует легкостью и мягкостью работы.

Установка гидроусилителя руля на автомобиль, конструкция которого не включает гидроусилитель руля, — сложная и очень дорогостоящая процедура, требующая установки дополнительных деталей и серьезных изменений конструкции рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель отлично справляется со своими функциями и стоит почти вдвое дешевле ГУР. Установка ЭУР на ВАЗ 2107 не очень трудоемка и не вызывает особых затруднений. Электроусилитель руля не требует периодического обслуживания и более надежен и долговечен, чем гидроусилитель руля. Для его работы не нужны специальные жидкости и насосы; достаточно подключить узел к бортовой сети автомобиля. Поэтому именно этот тип гидроусилителя руля устанавливают на свои автомобили владельцы «семерок».

Электроусилитель руля на ВАЗ 2107: совместимость и оснащение

Электроусилители, которые можно установить на «семерку», производит завод «Авиаагрегат», расположенный в Махачкале. ЭУР предназначен для установки на ВАЗ 21214, но конструкция позволяет использовать его в рулевом управлении любой «классики». Электрический усилитель устанавливается прямо на рулевую колонку автомобиля.

В комплект поставки ЭУР входят:

• электропривод;
• кронштейн крепления ЭУР к рулю ВАЗ 2107;
• кардан промежуточный;
• провода
• крепежные детали;
• декоративная обвязка.

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель работает синхронно с рулевым управлением водителя водителем, создавая дополнительный момент, уменьшающий усилие на поворот колес. Прирост ESD составляет 5,7, то есть после установки ESD вместо усилия до 20 кг будет достаточно усилия до 3,5 кг.

В усилителе используется принцип обратной связи. Выглядит это так:

• датчик крутящего момента определяет факт поворота рулевого колеса водителем и направление вращения рулевого колеса на ВАЗ 2107;
• модуль управления электродвигателем считывает данные о частоте вращения двигателя, скорости движения, положении ключа зажигания, обрабатывает их в соответствии с установленной программой и выдает управляющий сигнал на электродвигатель;
• Электродвигатель вращает винт рулевого колеса, облегчая усилия водителя.

Датчик скорости обеспечивает совпадение усиления с текущей скоростью автомобиля. На низких скоростях усиление рулевого управления меньше, поворачивать становится труднее, а при движении на высокой скорости требуется меньше усилий для поворота рулевого колеса.

Электроусилитель начинает работать через 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности ЭУР автоматически выключит его, переведя автомобиль в стандартный режим ручного управления, что обеспечивает 100% безопасность в случае поломки.

Установка ЭУР на ВАЗ 2107

Перед началом работ необходимо снять клеммы с АКБ во избежание возможного короткого замыкания.

Процедура установки EUR следующая:

Практически все операции по установке и подключению EUR выполняются внутри машины. Работа занимает 2-3 часа. Гарантия на ЭУР Махачкалинского завода — 1 год. Это лучший вариант усилителя по соотношению цена-качество.

Примечание: на ВАЗ 2107 можно установить ЭУР от Приоры. Для этого нужно изготовить или купить специальную переходную пластину и кардан.

Осмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается изменением конструкции автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не получится — прибор хорошо показывает себя при проверке люфта рулевого колеса.Это может стать основанием для отказа в выдаче бумаги о прохождении обязательной проверки.

Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо производителя о соответствии данной модели требованиям ESD для установки на ВАЗ 2107. Это письмо (копия) должно быть при вас при проезде транспортного средства. осмотр.

Также для проведения ТО необходим документ, подтверждающий установку ЭУР в ВАЗ-сертифицированном автосервисе.

При наличии этих двух документов сотрудники пункта досмотра не имеют права отказать в выдаче справки. В конфликтной ситуации следует запросить письменный отказ с указанием причин.

ВАЗ-2107, к которому привыкли тысячи соотечественников, по ряду показателей уступает зарубежным аналогам, в результате чего автолюбители, желающие родной автомобиль, проводят тюнинг руля ВАЗ-2107 своими руками. Обдуманным и правильным решением тюнинга можно считать установку гидроусилителя руля или электроусилителя руля.Благодаря грамотной модернизации в машине появится агрегат, благодаря которому на колеса при входе в поворот создается дополнительное усилие. Сделанная доработка приблизит отечественный автомобиль к классу более дорогих иномарок.

Тюнинг рулевого управления

Тюнинг руля ВАЗ-2107 можно начать с аргументированного решения о замене заводского руля на более спортивное приспособление диаметром 320 мм. Такой агрегат даст владельцу автомобиля множество преимуществ: во-первых, он сможет припарковаться с большей маневренностью.На время модернизации руля не забудьте установить защитное стекло.

Тем автомобилистам, которые предпочитают спортивный тюнинг (грабли с малым номером), стоит быть готовым отдать за агрегат в два раза больше денег, чем за простое штатное устройство. Однако после установки автомобиль получит возможность поворачивать колеса всего за два поворота рулевого колеса.

Третьим шагом к усовершенствованию машины может стать регулировка развала и схождения. Специалисты, много лет работающие с ВАЗом, увеличивают схождение и отрицательный развал передней оси.Наряду с этим необходимо обязательно обратить внимание на схождение задней колесной базы, которая должна наоборот уменьшаться.

Установка гидроусилителя

Если автомобилист желает внедрить на ВАЗ-2107 гидроусилитель руля, который завод-изготовитель не посчитал нужным устанавливать на один из самых бюджетных автомобилей в мире, он может пойти по одному из двух возможных маршрутов. Во-первых, вы можете выбрать оптимальную рулевую рейку, которая имеет гидроусилитель руля, а затем решить вопрос о ее дальнейшем размещении в автомобиле.Правда, такая акция потребует огромных трудозатрат и денег. Во-вторых, что более уместно, в магазине автозапчастей можно купить готовый комплект, позволяющий производить на стационарной рулевой рейке всевозможные полезнейшие манипуляции.

Приобретаемый гидроусилитель руля на ВАЗ-2107 будет состоять из множества частей: помпы, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и шланговой системы.

Для установки гидроусилителя руля на ВАЗ-2107 нужно начать с помпы, с помощью которой осуществляется прокачка и создается определенное давление в агрегате.Этот насос необходимо поставить на блок цилиндров, так как он будет работать за счет ременной передачи. Следующим шагом будет определение места установки шкива коленчатого вала. Затем заменяется рулевой механизм. Автовладельцу следует заранее уточнить размер приобретаемого устройства, так как он, скорее всего, будет отличаться от заводского аналога, что может потребовать доработки места установки устройства.

При установке гидроусилителя руля в свой автомобиль следует внимательно отнестись к гидроцилиндру, который должен располагаться в автомобиле согласно инструкции.Дальнейшая модернизация — это расположение расширительного бачка и последовательное соединение деталей комплекса шлангами высокого давления. Установленный бачок должен быть укомплектован специальной жидкостью, разработанной специально для ГУР. В результате манипуляции стоит прокачать систему.

Электроусилитель руля

Если владелец автомобиля желает установить на ВАЗ-2107 усилитель мощности, ему следует отдать предпочтение заводским агрегатам. Перед настройкой и обновлением системы необходимо настроить датчик скорости трансмиссии.Это позволит избежать слишком «крутых» поворотов руля.

Помимо прочего ЭУР, владельцу ТС придется установить новый всасывающий трос (можно приобрести в комплекте за ЭУР на ВАЗ-2108), заменить коробку передач и поставить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при покупке готового комплекта подразумевает наличие датчика скорости, различных креплений, троса воздушной заслонки, выключателя зажигания, нескольких переключателей и кожуха для рулевой колонки.

На электроусилителе руля ВАЗ-2107 начинать нужно с переходной пластины и кардана. После снятия крестовины нужно выбрать кардан соответствующей длины. Сварная и собранная крестовина, а точнее ее подшипники, заправлены новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Красный провод должен идти к аккумулятору, а коричневый — к шпильке его крепления. Синий кабель, отвечающий за выключатель зажигания, должен идти к оранжевому.Провода тахометра должны идти к микросхеме панели приборов, а соединительные элементы между датчиками скорости — к девятому контакту ЭБУ.

Заключение

Тюнинг рулевого ВАЗ-2107 требует от автомобилиста времени, денег, сил и определенных знаний. Однако хорошо выполненные улучшения в системе рулевого управления улучшают поведение автомобиля на дороге, делая его более маневренным и управляемым водителем.

Страница не найдена | MIT

Перейти к содержанию ↓

• Образование
• Исследовать
• Инновации
• Прием + помощь
• Студенческая жизнь
• Новости
• Выпускников
• О MIT
• Подробнее ↓
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT

Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Перейти к основному содержанию Поиск

Поиск

• Где угодно

Быстрый поиск где угодно

Поиск Поиск

Расширенный поиск

• Войти | регистр

Пропустить основную навигацию Закрыть меню ящика Открыть меню ящика Дом

• Подписка / продление
  • Учреждения
  • Индивидуальные подписки
  • Индивидуальные продления
• Библиотекари
  • Тарифы и полные платежи Пакет для Чикаго
  • Полный цикл и охват содержимого
  • Файлы KBART и RSS-каналы
  • Разрешения и перепечатка
  • Инициатива развивающихся стран Чикаго
  • Даты отправки и претензии
  • Часто задаваемые вопросы библиотекарей
• Агенты
  • Тарифы, заказы, и платежи
  • Полный пакет Chicago
  • Полный охват и содержание
  • Даты отправки и претензии
  • Часто задаваемые вопросы об агенте
• Партнеры по издательству
  • О нас
  • Публикуйте с нами
  • Недавно приобретенные журналы
  • Издательская номинация tners
• Новости прессы
  • Подпишитесь на уведомления eTOC
  • Пресс-релизы
  • СМИ

• Книги издательства Чикагского университета
• Распределительный центр в Чикаго
• Чикагский университет

• Положения и условия
• Заявление о публикационной этике
• Уведомление о конфиденциальности
• Доступность Chicago Journals
• Доступность университета

• Следуйте за нами на facebook
• Следуйте за нами в Twitter

• Свяжитесь с нами
• Медиа и рекламные запросы
• Открытый доступ в Чикаго

• Следуйте за нами на facebook
• Следуйте за нами в Twitter

.
