Самостоятельная диагностика электронного блока управления двигателем

Электронный блок управления представляет собой один из основных компонентов автомобиля, поскольку он, по сути, является его «мозгами». Благодаря этому девайсу осуществляется множество различных процессов, обеспечивающих нормальную работу в целом, но как и любое другое устройство, ЭБУ может выйти из строя. Подробнее о том, как проверить ЭБУ на работоспособность и в каких случаях это необходимо — читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Распространенные неисправности ЭБУ и их причины

Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

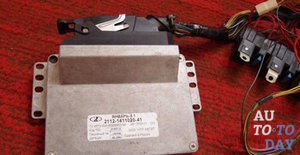

Контроллер электронной системы управления мотором российского производства
Контроллер электронной системы управления мотором российского производства

По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

Но это — только одна из самых распространенных причин, по факту их значительно больше:

  1. Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.
  2. Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.
  3. Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.
  4. Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.
  5. Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.

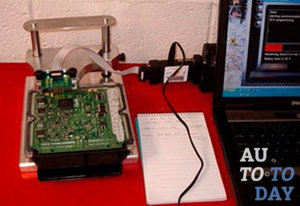

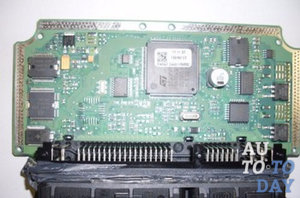

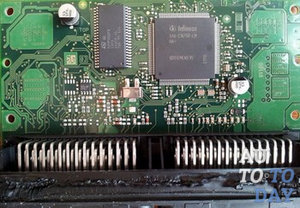

Плата электронного блока в снятом виде
Плата электронного блока в снятом виде

В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

  1. На приборной панели не горит значок Check Engine, появляющийся при определении неисправностей в работе двигателя. Либо же этот значок может мигать или появляться не сразу. Если индикатор мигает, необходимо удостовериться в том, что проблема заключается не в самой лампочке, после этого уже проверять сам блок.
  2. При попытке подключить ЭБУ своими руками к диагностическому разъему сканер начал выдавать неверные данные, которые вызывают у вас сомнения. То есть информация может в корне отличаться от той, которая должна быть. Если нет связи с ЭБУ, то сканер может и вовсе не распознать это устройство.
  3. Силовой агрегат автомобиль работает со сбоями, троит, может не заводиться или заводиться через раз, также он может даже дымиться. При этом никаких причин такому поведению, в том числе перегрева, нет.
  4. Зажигание автомобиля стало работать с пропусками.
  5. Вентилятор охлаждения двигателя может включаться произвольно, без команды блока управления.
  6. В автомобиле начинают выходить из строя предохранительные элементы, при этом они перегорают неоднократно, а видимых причин тому нет. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или на определенном участке электроцепи, но диагностика не выявляет скачков напряжения.
  7. С различных датчиков импульсы не поступают либо поступают, но нерегулярно.
  8. Кроме того, еще одним симптомом может служить некорректная работа педали газа. Когда водитель жмет ан педаль, она может реагировать на нажатие с замедлением или очень туго. Такой признак является наиболее верным, особенно, если раньше педаль работала в нормальном режиме.
  9. Также на корпусе устройства могут быть видны следы повреждений. Например, это могут быть выгоревшие контакты либо следы подгорания на проводах.
  10. Еще один признак — отсутствие сигналов управления системой зажигания или топливным насосом, регулятором холостого хода и прочими устройствами, работу которых контролирует ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

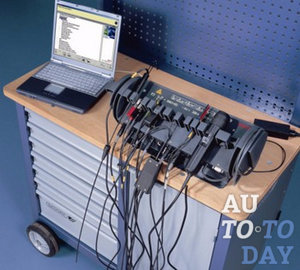

Для выполнения проверки вам потребуются следующие устройства и элементы:

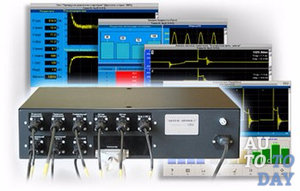

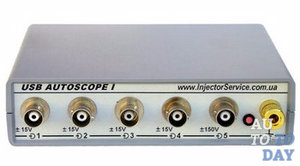

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Фотогалерея «Готовимся к диагностике системы»

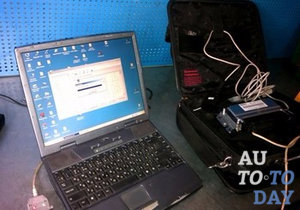

Ноутбук для проверки 1. Ноутбук для проверки Адаптер для подключения 2. Адаптер для подключения ПО KWP_D для диагностики
3. ПО KWP_D для диагностики

Алгоритм действий

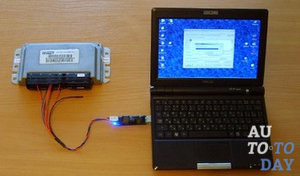

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

  1. В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
  2. Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
  3. Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру. Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
  4. Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
  5. На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
  6. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

Загрузка ... Загрузка ...

Как проверить ЭБУ двигателя на работоспособность

ЭБУ (электронный блок управления)  — устройство, осуществляющее контроль параметров механизмов в ходе работы. В большинстве случаев сокращение ЭБУ применяют по отношению к блоку управления двигателем.

На самом деле, в автомобиле имеется еще блоки управления тормозной совокупности (блок ABS), блок управления кузовом, что довольно часто именуется Body Control Module (BCM либо BSI), блок управления климатом (климат-контроль) и другие.

Принцип работы

Принцип работы электронного блока управления двигателем выстроен на стандартной архитектуре микроконтроллера. Информацию о параметрах двигателя с разных датчиков поступают в ЭБУ, после этого обрабатываются (усиливаются, оцифровываются, кодируются).

Главную обработку данных по определенному методу создаёт процессор, что по выходной шине дает сигналы на аккуратные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы главных узлов. Современные ЭБУ смогут выяснить разнообразные неточности:

  • отсутствие напряжения питания на электронных узлах двигателя либо пониженное питание;
  • обрыв электрических цепей либо замыкание;
  • некорректные сигналы на выходе датчиков;
  • пропуски впрыска и зажигания;
  • несоответствие углов зажигания;
  • и многие другие.

Неточности сохраняются в энергонезависимой памяти впредь до их удаления посредством диагностических устройств (действующие неточности удалить запрещено без устранения обстоятельства неточности).

В машинах более ранних годов выпуска неточности возможно было удалить временным (около 15 мин.) отключением аккумулятора от бортовой сети автомобиля.

ЭБУ совместно с иммобилайзером блокирует работу двигателя при несанкционированного доступа. Любой электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем методом.

Блокироваться смогут:

  • сигнал зажигания на катушку;
  • импульсы впрыска горючего;
  • разрешение на запуск стартера и др.

В некоторых машинах двигатель может запускаться на пара секунд и глохнуть.

Для многих блоков управления существуют безиммобилайзерные firmware ЭБУ (immooff). Возможно перепрошить память блока управления и забыть о проблемах с иммобилайзером, но автомобиль делается при таких условиях более уязвимым с позиций угона.

Схема

Принципиальная электрическая схема самого блока управления двигателем есть производственной тайной, и отыскать ее кроме того для отечественных машин сложно.

Исходя из этого ремонт ЭБУ создают лишь опытные электронщики большого уровня. В большинстве случаев в блоках управления выходят из строя транзисторы управления зажиганием и впрыском, стабилизаторы опорных напряжений, слетает firmware.

Эксперты, занимающиеся чип-тюнингом, время от времени намерено изменяют программную прошивку с целью повышения приемистости двигателя или уменьшения потребления горючего.

Видео — firmware ЭБУ М74:

С целью проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему возможно отыскать в управлениях по ремонту и эксплуатации машин, программно-технических комплексах типа AUTODATA и TOLERANCE.

Для примера разглядим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

Не углубляясь в схему, возможно заметить, что в качестве датчиков ЭБУ применяет сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

Сигнал, приходящий с датчика распредвала имеет форму:

В качестве аккуратных механизмов ЭБУ руководит сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

ЭБУ связан с иммобилайзером, приборной панелью.

Для того, дабы проверить электрические соединения узлов схемы с электронным блоком управления двигателем нужно знать размещение выводов контактов (распиновку), которая кроме этого приводится в справочниках:

Где стоит блок управления двигателем

В машинах впредь до 90-х годов выпуска самоё рациональным местом размещения блока управления двигателем считалось пространство в салоне автомобиля около левой или правой передней стойки в области ног пассажира либо водителя. В первую очередь, считалось, что это самый защищенные места с позиций механических проникновения и повреждений жидкости.

Видео —  перенос ЭБУ на Калине:

С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими мыслями:

  • под капотом легче создавать поиск неисправностей электрических соединений;
  • все коммуникации с исполнительными механизмами и датчиками двигателя становятся меньше,  следовательно, надежнее;
  • ЭБУ стали более надежно защищаться от жидкости посредством особых герметиков.

При отсутствия справочников отыскать электронный блок управления двигателя нетрудно, двигаясь по громадному жгуту проводов совокупности управления двигателем. Он в большинстве случаев воображает маленькой электронный блок в железном кожухе с одним либо несколькими разъемами в торцевой части.

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, каковые нужно удалять. Плата, в большинстве случаев, содержит маленькое количество компонентов.

Показатели неисправности ЭБУ

Среди автоэлектриков имеется вывод, что электронная совокупность управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут выяснить неисправности блока управления двигателем.

Вправду, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

Что может свидетельствовать о неисправности ЭБУ?

самые частые показатели неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ имеется защитные диоды на данный случай.

Если они пробиваются, появляется замыкание по питанию, что и ведет к постоянному перегоранию предохранителей. Неисправные  нужно поменять.

Кроме этого неисправность по питанию может привести к отключению АКБ на протяжении работы двигателя. При таких условиях блок управления запитывается лишь от генератора и, если он неисправен, может появиться обстановка некорректно поданного на блок напряжения.

Запрещено на трудящемся двигателе снимать клеммы АКБ (!), как это делают многие автомобилисты при запуске от чужого аккумулятора.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная  диагностика. В случае если диагностирующее устройство связывается с двигателем это уже показатель работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда нужно привязывать ключи.

В некоторых случаях для определения неисправности нужно разобрать ЭБУ, другими словами удалить герметик и снять крышку, взяв доступ к плате. На ней возможно найти прогоревшие токопроводящие дорожки, неисправные транзисторы, другие элементы и диоды.

Самый надежный метод проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть или безиммовый или придется заново «подвязывать» ключи и иммобилайзер.

Время от времени на разборках продается комплект ЭБУ+иммобилайзер+чип ключа. В таком случае неприятностей нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, по окончании чего заводите двигатель.

Защита

Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной неисправностей и батареи генератора возможно по питающим цепям установить диоды (лучше замечательные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

Тогда переполюсовка и перенапряжение приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение или напряжение обратной полярности на блок управления не пройдет, а это самая громадная опасность.

В целях защиты ЭБУ от климатических действий нужно смотреть за качеством герметика. Через пять лет эксплуатации нужно улучшать герметичности, поскольку прошлый герметик может рассохнуться в условиях повышенных температур под капотом.

Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

Запрещено закрывать доступ к блоку дополнительными конструкциями, класть ветошь около него. Это сокращает естественную вентиляцию устройства, которое в ходе работы автомобиля нагревается.

Замена блока управления двигателем

В случае если блок управления перестал работать, и не подлежит ремонту его направляться заменить на подобный с таким же номером, указанным на корпусе ЭБУ.

Время от времени допускается маленькое отклонение в номере. К примеру, изменение последних двух-трех цифр может свидетельствовать о втором количестве двигателя или модификации, что может фактически не сказаться на технических чертях.

Но не нужно забывать, что при замене ЭБУ требуется привязка ключей или приобретение набора ЭБУ+иммобилайзер+чип. Для привязки ключей многие эксперты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

Советы по эксплуатации

Дабы не появилось обстановок, которые связаны с выходом электронного блока управления двигателем из строя направляться:

  • ни за что не снимать клеммы аккумуляторной батареи при трудящемся двигателе;
  • нельзя снимать клеммы АКБ при подключенном зажигании, поскольку это может привести к уничтожению firmware ЭБУ и связи с ключами, не отключайте блок, исполнительные узлы и датчики при подключенном зажигании;
  • смотрите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в ходе эксплуатации автомобиля они смогут разрушаться за счет процесса электролиза, вызывать сбои в работе  устройства;
  • в случае если в следствии аварии либо иного механического действия ЭБУ взял трещину в корпусе, ее срочно направляться залить гермет-клеем;
  • не допускайте нарушений режима естественного охлаждения блока;
  • осуществляйте контроль исправность датчиков лишь при отключенных от ЭБУ разъемах:
  • не вносите трансформаций в схему управления двигателем и применяйте другие узлы и датчики строго по каталогам оборудования для конкретной модели автомобиля.

Смотрите из-за чего кипит аккумулятор на машине и что следует сделать в этом случае.

Возможно ли смазать клеммы аккумулятора и чем это лучше делать.

Как верно снимать АКБ http://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с автомобили.

Видео — установка защиты на ЭБУ Toyota Camry v50:

В обязательном порядке к прочтению:

Ремонт Блока Управления Двигателем. Блок ЭБУ. Школа Алексея Пахомова. Пахомов скачать


Статьи как раз той тематики,которой Вы интересуетесь:

Как проверить эбу на работоспособность без машины

Приветствую вас, мои дорогие подписчики и гости! Сегодня поговорим о диагностике автомобиля своими руками. Это поможет сэкономить энную сумму денег)

Итак, приступим. Нам понадобятся:

1) Кабель USB KKL VAG-COM 409.1 Cable OBDII. Купить его можно, к примеру, на ebay. Стоимость около 200р вместе с доставкой. У меня диагностических кабелей два, KKL VAG COM и ELM327. На фото оба, нужный нам слева, синенький такой)

2) Ноутбук со свободным USB портом и Windows

3) Собственно авто)

Первым делом устанавливаем драйвер кабеля. Кабели, внешне выглядящие абсолютно одинаково, могут иметь абсолютно разную схемотехнику внутри, поэтому каких-то конкретных рекомендаций дать не могу, просто ставим дрова с диска из комплекта.

Для диагностики качаем программу OpenDiag с официального сайта программы.

Устанавливаем скачанную программу, проблем с этим никаких возникнуть не должно.
Сначала втыкаем кабель в диагностический разъем. Он начинает светиться:

Потом втыкаем кабель в USB разъем ноутбука. Включаем зажигание, но не заводим авто.

Запускаем программу, появляется маленькое окошко, в котором выбираем Адаптер K-Line и нажимаем ОК. Видим такое окно:

ЭБУ (электронный блок управления) — устройство, осуществляющее контроль параметров механизмов в ходе работы. В большинстве случаев сокращение ЭБУ применяют по отношению к блоку управления двигателем.

На самом деле, в автомобиле имеется еще блоки управления тормозной совокупности (блок ABS), блок управления кузовом, что довольно часто именуется Body Control Module (BCM либо BSI), блок управления климатом (климат-контроль) и другие.

Принцип работы

Принцип работы электронного блока управления двигателем выстроен на стандартной архитектуре микроконтроллера. Информацию о параметрах двигателя с разных датчиков поступают в ЭБУ, после этого обрабатываются (усиливаются, оцифровываются, кодируются).

Главную обработку данных по определенному методу создаёт процессор, что по выходной шине дает сигналы на аккуратные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы главных узлов. Современные ЭБУ смогут выяснить разнообразные неточности:

  • отсутствие напряжения питания на электронных узлах двигателя либо пониженное питание;
  • обрыв электрических цепей либо замыкание;
  • некорректные сигналы на выходе датчиков;
  • пропуски впрыска и зажигания;
  • несоответствие углов зажигания;
  • и многие другие.

Неточности сохраняются в энергонезависимой памяти впредь до их удаления посредством диагностических устройств (действующие неточности удалить запрещено без устранения обстоятельства неточности).

В машинах более ранних годов выпуска неточности возможно было удалить временным (около 15 мин.) отключением аккумулятора от бортовой сети автомобиля.

ЭБУ совместно с иммобилайзером блокирует работу двигателя при несанкционированного доступа. Любой электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем методом.

  • сигнал зажигания на катушку;
  • импульсы впрыска горючего;
  • разрешение на запуск стартера и др.

В некоторых машинах двигатель может запускаться на пара секунд и глохнуть.

Для многих блоков управления существуют безиммобилайзерные firmware ЭБУ (immooff). Возможно перепрошить память блока управления и забыть о проблемах с иммобилайзером, но автомобиль делается при таких условиях более уязвимым с позиций угона.

Схема

Принципиальная электрическая схема самого блока управления двигателем есть производственной тайной, и отыскать ее кроме того для отечественных машин сложно.

Исходя из этого ремонт ЭБУ создают лишь опытные электронщики большого уровня. В большинстве случаев в блоках управления выходят из строя транзисторы управления зажиганием и впрыском, стабилизаторы опорных напряжений, слетает firmware.

Эксперты, занимающиеся чип-тюнингом, время от времени намерено изменяют программную прошивку с целью повышения приемистости двигателя или уменьшения потребления горючего.

Видео — firmware ЭБУ М74:

С целью проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему возможно отыскать в управлениях по ремонту и эксплуатации машин, программно-технических комплексах типа AUTODATA и TOLERANCE.

Для примера разглядим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

Не углубляясь в схему, возможно заметить, что в качестве датчиков ЭБУ применяет сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

Сигнал, приходящий с датчика распредвала имеет форму:

В качестве аккуратных механизмов ЭБУ руководит сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

ЭБУ связан с иммобилайзером, приборной панелью.

Для того, дабы проверить электрические соединения узлов схемы с электронным блоком управления двигателем нужно знать размещение выводов контактов (распиновку), которая кроме этого приводится в справочниках:

Где стоит блок управления двигателем

В машинах впредь до 90-х годов выпуска самоё рациональным местом размещения блока управления двигателем считалось пространство в салоне автомобиля около левой или правой передней стойки в области ног пассажира либо водителя. В первую очередь, считалось, что это самый защищенные места с позиций механических проникновения и повреждений жидкости.

Видео — перенос ЭБУ на Калине:

С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими мыслями:

  • под капотом легче создавать поиск неисправностей электрических соединений;
  • все коммуникации с исполнительными механизмами и датчиками двигателя становятся меньше, следовательно, надежнее;
  • ЭБУ стали более надежно защищаться от жидкости посредством особых герметиков.

При отсутствия справочников отыскать электронный блок управления двигателя нетрудно, двигаясь по громадному жгуту проводов совокупности управления двигателем. Он в большинстве случаев воображает маленькой электронный блок в железном кожухе с одним либо несколькими разъемами в торцевой части.

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, каковые нужно удалять. Плата, в большинстве случаев, содержит маленькое количество компонентов.

Показатели неисправности ЭБУ

Среди автоэлектриков имеется вывод, что электронная совокупность управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут выяснить неисправности блока управления двигателем.

Вправду, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

Что может свидетельствовать о неисправности ЭБУ?

самые частые показатели неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ имеется защитные диоды на данный случай.

Если они пробиваются, появляется замыкание по питанию, что и ведет к постоянному перегоранию предохранителей. Неисправные нужно поменять.

Кроме этого неисправность по питанию может привести к отключению АКБ на протяжении работы двигателя. При таких условиях блок управления запитывается лишь от генератора и, если он неисправен, может появиться обстановка некорректно поданного на блок напряжения.

Запрещено на трудящемся двигателе снимать клеммы АКБ (!), как это делают многие автомобилисты при запуске от чужого аккумулятора.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная диагностика. В случае если диагностирующее устройство связывается с двигателем это уже показатель работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда нужно привязывать ключи.

В некоторых случаях для определения неисправности нужно разобрать ЭБУ, другими словами удалить герметик и снять крышку, взяв доступ к плате. На ней возможно найти прогоревшие токопроводящие дорожки, неисправные транзисторы, другие элементы и диоды.

Самый надежный метод проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть или безиммовый или придется заново «подвязывать» ключи и иммобилайзер.

Время от времени на разборках продается комплект ЭБУ+иммобилайзер+чип ключа. В таком случае неприятностей нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, по окончании чего заводите двигатель.

Защита

Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной неисправностей и батареи генератора возможно по питающим цепям установить диоды (лучше замечательные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

Тогда переполюсовка и перенапряжение приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение или напряжение обратной полярности на блок управления не пройдет, а это самая громадная опасность.

В целях защиты ЭБУ от климатических действий нужно смотреть за качеством герметика. Через пять лет эксплуатации нужно улучшать герметичности, поскольку прошлый герметик может рассохнуться в условиях повышенных температур под капотом.

Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

Запрещено закрывать доступ к блоку дополнительными конструкциями, класть ветошь около него. Это сокращает естественную вентиляцию устройства, которое в ходе работы автомобиля нагревается.

Замена блока управления двигателем

В случае если блок управления перестал работать, и не подлежит ремонту его направляться заменить на подобный с таким же номером, указанным на корпусе ЭБУ.

Время от времени допускается маленькое отклонение в номере. К примеру, изменение последних двух-трех цифр может свидетельствовать о втором количестве двигателя или модификации, что может фактически не сказаться на технических чертях.

Но не нужно забывать, что при замене ЭБУ требуется привязка ключей или приобретение набора ЭБУ+иммобилайзер+чип. Для привязки ключей многие эксперты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

Советы по эксплуатации

Дабы не появилось обстановок, которые связаны с выходом электронного блока управления двигателем из строя направляться:

  • ни за что не снимать клеммы аккумуляторной батареи при трудящемся двигателе;
  • нельзя снимать клеммы АКБ при подключенном зажигании, поскольку это может привести к уничтожению firmware ЭБУ и связи с ключами, не отключайте блок, исполнительные узлы и датчики при подключенном зажигании;
  • смотрите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в ходе эксплуатации автомобиля они смогут разрушаться за счет процесса электролиза, вызывать сбои в работе устройства;
  • в случае если в следствии аварии либо иного механического действия ЭБУ взял трещину в корпусе, ее срочно направляться залить гермет-клеем;
  • не допускайте нарушений режима естественного охлаждения блока;
  • осуществляйте контроль исправность датчиков лишь при отключенных от ЭБУ разъемах:
  • не вносите трансформаций в схему управления двигателем и применяйте другие узлы и датчики строго по каталогам оборудования для конкретной модели автомобиля.

Смотрите из-за чего кипит аккумулятор на машине и что следует сделать в этом случае.

Возможно ли смазать клеммы аккумулятора и чем это лучше делать.

Как верно снимать АКБ http://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с автомобили.

Видео — установка защиты на ЭБУ Toyota Camry v50:

В обязательном порядке к прочтению:

Ремонт Блока Управления Двигателем. Блок ЭБУ. Школа Алексея Пахомова. Пахомов скачать

Статьи как раз той тематики,которой Вы интересуетесь:

Совокупность питания современного бензинового двигателя с впрыском горючего в большинстве случаев складывается из топливного бака , топливного насоса с электроприводом, топливного фильтра, распределительного…

уход и Обслуживание за автомобилем Как проверить компрессию в двигателе? В большинстве случаев автолюбители не задаются этим вопросом до того момента, в то время, когда двигатель начинает троить, обороты становятся…

Выход из строя реле-регулятора – самая частая обстоятельство неисправности автомобильных генераторов. Как раз исходя из этого с проверки регулятора в большинстве случаев начинают контроль работоспособности узлов…

уход и Обслуживание за автомобилем Двигатели современных машин трудятся под управлением электроники. Фактически все марки авто имеют ЭБУ — электронный блок управления, что…

Электронные совокупности автомобиля Электронный блок управления двигателем – без этого компонента современный автомобиль попросту немыслим. Во всей совокупности управления силовым агрегатом ЭБУ есть…

Наиболее часто встречающиеся неполадки э лектронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Э лектронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр) представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine) . Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Признаки неисправности Э лектронного блока управления двигателем:

— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами.
— Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д.
— Отсутствие связи с диагностическим прибором.
— Физические повреждения (сгоревшие радиоэлементы, проводники).

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправности Э лектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта.
2. "Прикуривание" от машины с работающим двигателем.
3. "Переполярность" при подключении аккумуляторной батареи.
4. Снятие клеммы аккумуляторной батареи на работающем двигателе.
5. Включение стартера с отсоединенной силовой шиной;
6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля.
7. Попадание воды в ЭСУД .
8. Обрыв или замыкание проводки.
9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т.д. сгоревших блоков.

Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Разновидности э лектронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Как проверить ЭБУ самостоятельно?

ЭБУ Современный автомобиль – это отчасти компьютер на колесах, а если быть точнее – то компьютер, который управляет движением колес. Большинство механических деталей автомобиля давно уже вытеснены, а если и остались – то целиком и полностью контролируются «электронным мозгом». Конечно же, компьютеризированным автомобилем управлять значительно проще, да и о безопасности таких авто конструкторы думают в первую очередь.

Однако, какой бы совершенной ни была конструкция электронных блоков управления (ЭБУ) – они все равно могут выходить из строя. Ситуация это не самая приятная, да и в связи со сложностью устройства о самостоятельном ремонте говорить не приходится (хотя и такие умельцы есть). В сегодняшней статье мы поговорим о том, какие неисправности могут случиться с ЭБУ, чем они могут быть вызваны и как правильно их диагностировать.

1. Причины выхода из строя ЭБУ: к чему следует быть готовым?

В первую очередь, электронный блок управления автомобилем, или же просто ЭБУ, - это очень сложное и важное компьютерное оборудование. В случае неисправности этого устройства, может проявляться некорректная работа всех остальных автомобильных систем. В отдельных случаях автомобиль может перестать работать вообще, включая отказ трансмиссии, зарядных устройств и контрольных датчиков.

ЭБУ Электронные блоки бывают разные и могут управлять разными устройствами. При этом, все системы все равно активно взаимодействуют между собой и передают важную информацию для регулировки всех функций. Самый основной из них – это ЭБУ двигателя автомобиля. Несмотря на конструктивную простоту, он выполняет массу сложнейших задач:

1. Контроль впрыска топлива в камеру сгорания автомобиля.

2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

3. Управление работой системы зажигания.

4. Контроль состава отработанных выхлопных газов.

5. Управление фазами газораспределения.

6. Контроль температуры охлаждающей жидкости.

Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

Диагностика неполадок Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

• Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

• Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

• Если были перепутаны клеммы во время подключения аккумулятора.

• Если был включен стартер, но к нему не была подсоединена силовая шина.

ЭБУ Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее.

Но как же определить, что из строя действительно вышел блок управления, а не какая-нибудь другая система? Понять это можно по ряду самых первых признаков, которые могут проявляться в такой ситуации:

1. Наличие явных физических повреждений. К примеру, перегоревших контактов или проводников.

2. Неработающие сигналы управления системой зажигания или бензонасосом, механизмом холостого хода и другими механизмами, которые находятся под контролем блока.

3. Отсутствие показателей с разных датчиков контроля систем.

4. Отсутствие связи с диагностическим устройством.

2. Как проверить ЭБУ: практические советы для автолюбителей, которые не желают отправляться на СТО.

К счастью, даже в том случае, если у вас нет ни денег, ни желания ехать на СТО, а ЭБУ не желает подавать никаких признаков жизни, есть верный способ определить, в чем причина поломки. Возможно это благодаря наличию встроенной системы самодиагностики на каждом блоке управления автомобиля. Она позволяет определить возможную причину поломки без применения специального диагностического оборудования.

Проверка ЭБУ Но сделаем маленькое отступление и расскажем о некоторых особенностях блока управления двигателем автомобиля. Данное электронное устройство представляет собой мини-компьютер, способный выполнять возложенные на него задачи в режиме реального времени. При этом, все специализированные задачи можно разделить на три категории:

1. Обработка и анализ сигналов, которые поступают на блок от всех датчиков.

2. Расчет необходимого воздействия, которое необходимо для управления всеми системами автомобиля.

3. Контроль за работой исполнительных механизмов, то есть тех, на которые подается сигнал от блока управления.

Диагностика неполадок ЭБУ Однако, чтобы получить возможность проверить состояние блока управления двигателя, в первую очередь необходимо выполнить ряд манипуляций, чтобы к нему подключиться. Для этого вам понадобится либо специальный тестер, который по понятным причинам есть далеко не у каждого, либо ноутбук с предварительно установленной на нем специальной программой. Что это за программа должна быть? Она предназначена для того, чтобы считывать с блока управления диагностические данные. Установить ее можно либо из интернета, либо из диска, приобретенного на авторынке.

Однако стоит учесть, что на разных моделях авто могут быть установлены разные модели блоков управления. Исходя из этого, необходимо подбирать диагностическую программу для ноутбука и, естественно, сам способ проверки. Мы же вам расскажем о том, как осуществить диагностику модели ЭБУ Bosch M7.9.7. Данная модель ЭБУ является достаточно распространенной как на автомобилях ВАЗ, так и на иномарках.

Что же касается программы для диагностики, то в данном случае мы будем использовать KWP-D. Сразу отметим, что, кроме самой программы для выполнения диагностики, вам обязательно понадобится специальный адаптер, способный поддерживать протокол KWP2000. С его подключения и начинается непосредственно сам процесс диагностики:

1. Один конец адаптера вставляем в порт электронного блока управления, а второй – в USB-порт вашего ноутбука.

2. Поворачиваем ключ в замке зажигания автомобиля и запускаем на ноутбуке диагностическую программу.

3. Сразу же после запуска на дисплее ноутбука должно появиться сообщение, подтверждающее успешное начало проверки ошибок в работе электронного блока управления.

4. Далее на экране покажется таблица с указанными в ней наиболее важными параметрами функционирования автомобиля.

Проверка ЭБУ 5. Обратите внимание на раздел под названием DTC, поскольку именно в нем будут высвечиваться все неисправности, которые будет выдавать двигатель. Ошибки будут появляться в виде специальных кодов, расшифровать которые можно, перейдя в специальный раздел, который так и называется - «Коды».

6. Если же в разделе DTC не появилась ни одна ошибка, значит, можете порадоваться – двигатель автомобиля находится в идеальном состоянии.

Однако игнорировать другие раздели таблицы также не стоит, поскольку в них также можно найти очень важную информацию, способную объяснить неисправности ЭБУ. Среди них:

Раздел UACC – в нем высвечиваются все данные, характеризирующие состояние автомобильного аккумулятора. Если с этим устройством все в порядке, то его показатели должны находиться в районе от 14 до 14,5 В. Если же полученный в результате проверки показатель находится ниже указанного значения, следует тщательно проверить все электрические цепи, которые отходят от аккумулятора.

Раздел THR – здесь будут высвечиваться параметры положения дроссельной заслонки. Если автомобиль работает на холостом ходу, и с данным элементом нет никаких проблем, в этом разделе высветится значение в 0%. Если же оно выше – обратитесь за помощью к специалисту.

Раздел QT – это контроль расхода топлива. Так как авто работает на холостом ходу, в таблице должен появиться показатель, который находится в промежутке от 0,6 до 0,0 л в час.

Раздел LUMS_W – состояние коленвала во время выполнения вращений. При нормальной работе его показатель не должен превышать 4 оборотов в секунду. Если же количество оборотов больше, значит, в цилиндрах двигателя происходит неравномерное воспламенение. Кроме этого, проблема может скрываться в высоковольтных проводах или свечах.

3. Что нужно для проверки ЭБУ, или как справляются с данной задачей профессионалы?

Без специального оборудования осуществить полноценную проверку блока управления двигателем автомобиля просто невозможно. Но благодаря его наличию, процесс диагностики становится очень простой задачей. Проблема заключается лишь в том, чтобы приобрести это специальное оборудование, которое, по сути, выполнит всю работу вместо вас.

Осциллограф Итак, что же может понадобиться водителю для осуществления диагностики электронного блока управления? В первую очередь, это осциллограф. С его помощью можно получить данные о работе абсолютно всех систем автомобиля. При этом, все полученные данные будут выводиться на экран либо в графическом, либо в числовом виде.

Сняв цифры, полученные со своего автомобиля, вам необходимо будет сравнить их со стандартными показателями. На основании этого вы сможете определить, в какой системе есть неисправность, и сможете ее устранить. Единственный минус осциллографа – его стоимость, которая далеко не всем по карману.

Но кроме осциллографа, для диагностики состояния блока управления можно использовать и специальный мотор-тестер. Его главная функция – это определение показателей, которые поступают со всех электронных систем автомобильного двигателя. К примеру, он позволяет определить падение оборотов при выключении цилиндров, а также наличие разрежения в коллекторе впуска. Но стоит он не дешевле, чем осциллограф.

Мотор-тестер Поскольку ЭБУ не так часто выходит из строя, а устранение неисправностей этого блока все равно лучше доверить специалистам, то покупка таких дорогих приборов не всегда является рациональным решением. Тем более, что сами вы не всегда сможете правильно считать информацию с их дисплея. Поэтому, при проявлении любых признаков неисправности ЭБУ мы рекомендуем обращаться за помощью к специалистам. Ведь своими манипуляциями вы можете нанести больше вреда, чем пользы своему автомобилю.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

4 признака неисправности ЭБУ автомобиля

Фото: www.ural.org

ЭБУ – электронный блок управления двигателем. Его еще называют модулем управления двигателем или модулем управления трансмиссией. Это одно из самых важных устройств любой машины, потому что это – ее главный компьютер. ЭБУ мониторит и контролирует работу разных функций двигателя, например, с помощью различных датчиков вычисляет и регулирует впрыск топлива для того, чтобы мотор работал максимально эффективно. Сбой в ЭБУ дает о себе знать определенными симптомами. Вот некоторые из них:

Зажегся индикатор check engine

Если вы видите на панели этот сигнал, значит ЭБУ имеет или обнаружил конфликт устройств. Обычно эта лампочка загорается, когда есть проблема с датчиками или схемами. Чтобы сделать диагностику, нужно выполнить компьютерное сканирование, это позволит понять, что конкретно произоошло.

Глохнет мотор

Это еще один знак о том, что с компьютером что-то не так. Неисправный ЭБУ может приводить к отключению двигателя. Симптомы эти могут возникать время от времени, вне зависимости от тяжести проблемы.

Признаки неисправного ЭБУ

Фото: cars-care.net

Проблемы при работе мотора

Также ЭБУ подает сигнал, когда параметры двигателя, относящиеся к топливу ли его расходу, отклоняются от нормальных значений и отрицательно влияют на производительность. Неисправная электроника может стать причиной потери мощности, а также к неоптимальному потреблению горючего.

Машина не заводится

Автомобиль вообще может перестать заводится, или демонстрировать затруднения при запуске мотора. Если ЭБУ сломан, агрегат останется без блока управления и не заведется. Другие системы при этом могут и функционировать, но двигатель не запустится без сигнала от ЭБУ. Надо заметить, что такая проблема может возникать и по другим причинам, например, при отсутствии зажигания или топлива, поэтому обратитесь в хороший сервис, чтобы устранить проблему.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

Симптомы неисправного блока управления двигателем (ЭБУ) » The-Drive

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях. По сути, он функционирует в качестве основного компьютера для многих функций двигателя автомобиля и функций вождения. Контроллер получает информацию от различных датчиков двигателя и использует эту информацию для расчета и настройки искры и топлива двигателя для обеспечения максимальной мощности и эффективности.

ЭБУ играет решающую роль в более новых транспортных средствах, где многие (если не все) основные функции автомобиля контролируются ЭБУ. Когда у ЭБУ возникают какие-либо проблемы, это может вызвать всевозможные проблемы с транспортным средством, а в некоторых случаях даже сделать его непригодным для использования. Обычно плохой или неисправный блок управления вызывает несколько ключевых симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Проверьте, загорается ли лампа двигателя (Check Engine)

Подсветка контрольной лампы двигателя - один из возможных признаков проблемы с ЭБУ. Индикатор проверки двигателя обычно загорается, когда компьютер обнаруживает проблему с любым из его датчиков или цепей. Однако есть случаи, когда блок управления по ошибке загорается контрольная лампа двигателя, или когда нет никаких проблем. Сканирование компьютера на наличие кодов неисправностей может помочь выявить, связана ли проблема с блоком управления или где-либо еще в автомобиле.

2. Двигатель заглох или не заводится

Другим признаком плохого или неисправного блока управления является неустойчивое поведение двигателя. Неисправный компьютер может привести к тому, что автомобиль периодически будет сталкиваться с такими проблемами, как зависание или пропуски зажигания. Симптомы могут приходить и уходить, и могут не иметь какой-либо закономерности в отношении их частоты или тяжести.

3. Проблемы с работой двигателя

Проблемы с работой двигателя являются еще одним признаком возможной проблемы с блоком управления. Если у блока управления есть какие-либо проблемы, он может сбросить настройки газораспределения в двигателе, что может отрицательно повлиять на производительность. Неисправный ЭБУ может вызвать снижение эффективности использования топлива, мощности, ускорения.

4. Автомобиль не заводится

Еще одним признаком плохого или неисправного блока управления является автомобиль, который не запускается или его трудно запустить. Если блок управления выйдет из строя полностью, он оставит автомобиль без контроля управления двигателем и в результате не запустится или не запустится. Двигатель может по-прежнему заводиться, но он не сможет запуститься без важных данных от компьютера. Этот симптом также может быть вызван целым рядом других проблем, поэтому лучше получить полный диагноз у профессионального специалиста, чтобы точно определить причину.

Поскольку блок управления играет столь важную роль в работе двигателя, любые проблемы с ним могут вызвать серьезные проблемы с общей функциональностью автомобиля. Поскольку компьютерные системы, используемые в современных автомобилях, достаточно сложны и их также сложно диагностировать. По этой причине, если вы подозреваете, что в блоке управления вашего автомобиля возникла проблема, обратитесь к профессиональному технику для осмотра транспортного средства, чтобы определить, потребуется ли вашему автомобилю замена блока управления двигателем.

Проверка работоспособности ЭБУ - Помощь начинающим

Не уверен, в том ли разделе пишу, Ув.Админ перенесет тему в соответствующий раздел.

Много тем создано в помощь по работе двигателя и систем, и нигде я не увидел тем о диагностике самих блоков управления, как двигателя так и других систем.

Каких либо рекомендаций. с чего начать , какие элементы проверить,внешний осмотр,прозвонка ключевых элементов. Я думаю будет интересно многим начинающим да и не только.

Хотелось бы услышать рекомендации мастеров,профессионалов, так скзать с чего начинать.

Можно рассмотреть проблемы форумчан и их решения.

Подтолкнуло меня к этому как всегда своя проблема. Эбу двигателя Опель сигнум 2005 года edc16.

После корректировки пробега в 95160 с выпаиванием перестал выходить на связь ЭБУ двигателя.Следствие- авто не заводится. OP-com видит по кану все блоки кроме эбу двигателя. Возврат дампа не дал положительного результата. Вот лежит на столе блок и не знаю даже с какой стороны к ниму подходить.)

первое что сделал- вызвонил плюсы и минусы. все по схеме к эбу приходит. При включении зажигания шевелится дроссельная заслонка. значит какие то части программы блок отрабатывает?

Это может означать что процессор живой?

Возможно не работает связь по CAN?

Вызвонил 2 провода , 2,5 и 2,4 Вольт .

Микросхема - куда они приходят, хорошенько греется. может дело в ней?

Везде пишут- проверь кварцевый резонатор/генератор. Но для чего он нужен и как его найти на схеме/ и проверить- тоже вопрос . хотелось бы услышать от профи .

Буду благодарен, если кто выскажется по моему вопросу да и вообще по теме.

Чтобы проверить не только работоспособность ЭБУ ,а и найти его проблему ,я больше 10 лет учился ( в основном

на своих ошибках),создавал универсальные стенды(поскольку ЭБУ не есть функционально законченное устройство и

без "обвязки" его никак не проверишь,потому как в большинстве случаев платы чистые,прогаров нет,а ЭБУ при этом

неисправен).Проверка ЭБУ в прводке на авто - не есть гуд по ряду причин.(косяк в проводке не убран,да и неудобно

раком в блоке ковыряться).

Параллельно я изучал алгоритмы работы ЭБУ и систем впрыска вцелом.Потому как я пришел к выводу,что

ЭБУ ,как правило, сам из строя не выходит и ему должен помочь косяк в проводке или еще что-то.

Ситуацию усугубляют диагносты,которые ,не найдя первопричину (косяк в проводке)выхода из строя ЭБУ могут конкретно

подставить,потому что ЭБУ снова выйдет из строя.При этом диагност будет уверять,что все досконально проверил,

а я должен его ткнуть носом и показать в чем проблема(первопричина) и фактически найти за него косяк в проводке,

а значит должен лучше знать (или лучше соображать) чем большинство диагностов.К сожалению,в моем городе очень мало

самородков ,которые дотошны и грамотны и добросовестны.Особенно на крупных автосервисах.Там начальство не позволяет

ремонтировать авто,а требует быстрей выпихнуть авто за ворота,срубив бабло.Но самородки есть,они известны,у них

всегда очередь,они в рекламе не нуждаются.И ,самое главное,они по десять лет не меняют свое место(и это показатель

профессионализма ,добросовестности и честности).

Продолжу о себе любимом и о тех парнях с которыми приятно работать.

Итак,самое главное,на мой взгляд выяснить первопричину выхода из строя ЭБУ(тут нужен опыт).

А отремонтировать сам ЭБУ,как правило,не самая сложная задача- сложно найти запчасти или спаять их эквивалент,

или даже расшифровать назначение микросхемы с зашифрованным именем).

Ну а дальше,как сказал Ромик,все как при ремонте любой электроники(отслеживаем уровни и вид сигналов,где потерялись,

почему потерялись- иногда приходится вручную расшифровывать и прорисовывать электронный узел,чтобы понять как он

работает и это самый кайф- шахматы отдыхают).А уж какой кайф,когда запустишь ЭБУ ценой так в две-три тысячи

еуро.Короче,от тебя все зависит.На блюде систематизированную информацию никто не принесет,даже мешать будут,чтобы

клиентов не перебивал.Обрати внимание,я без проблем рассказываю про ремонт ВАЗовских ЭБУ или про ремонт Микасов.

Но никогда - про ремонт ЭБУ для иномарок,хотя через меня их прошло ну очень немало.Это табу.

Я столько бабла вложил в это дело,что меня можно понять,да и любого другого.Суди сам,чтобы считать прошивки с

"Докаток"(М11Е3) я ушатал не один ЭБУ.И большинство из них программно не оживились,паять пришлось-а это нервы,деньги,

желание и возможность для риска(мог и не спасти ЭБУ и попасть на бабло). А если это ЭБУ от Мазды -6 ?

Порядок цен совсем другой и попадалово другое.От попадалова никто не застрахован и к этому надо быть готовым.

И имень страховку (в деньгах или блоках).

Ну хватит для начала.

Как сбросить ECU на транспортных средствах

Вы можете перезагрузить электронный блок управления (ECU) транспортных средств прямо из вашего домашнего гаража. Для выполнения этой работы не нужны специальные инструменты, и это займет всего несколько минут вашего времени. Автомобиль оснащен бортовым диагностическим компьютером, который контролирует все функции автомобиля. Индикатор «Check Engine» загорается на приборной панели при неисправности ЭБУ. После того, как все необходимые ремонтные работы будут выполнены, вы можете выключить свет и перезагрузить ЭБУ за несколько коротких шагов.

Под капотом:

Как сбросить ЭБУ на Ford Contour

Установите трансмиссию Contour на парковку (автоматическая коробка передач) или первую передачу (механическая коробка передач). Включите аварийный тормоз и поверните зажигание в положение «Выкл.». Поверните зажигание обратно в положение «Вкл.», Но не запускайте двигатель.

Подключите кабель данных диагностического прибора к порту диагностических данных Contour, под приборной панелью, чуть выше области педали.Включите диагностический прибор и дайте ему запуститься.

Следуйте инструкциям на экране диагностического прибора, чтобы ввести информацию о двигателе и трансмиссии.

Выберите «ECU» в главном меню. Выберите «Коды» и «Удалить все текущие и сохраненные коды неисправности». Подождите, пока диагностический прибор не покажет, что коды удалены.

Отсоедините кабель данных инструмента от порта диагностических данных. Запустите двигатель и убедитесь, что индикатор служебного двигателя не горит.

Как сбросить ЭБУ на Nissan Maxima 2004 года выпуска

Переключите трансмиссию Maxima в парковочную (автоматическую) или первую передачу (ручную).Заглушите двигатель и включите стояночный тормоз. Верните зажигание в положение «ON», но не запускайте двигатель снова.

Найдите порт диагностических данных Maxima. Он расположен под приборной панелью со стороны водителя, прямо над педалями.

Вставьте кабель данных диагностического прибора в порт диагностических данных Maxima и включите диагностический прибор. Подождите, пока сканирующий прибор загрузится.

Выберите «ЭБУ» в главном меню инструмента, затем выберите «Коды.«Выберите« Удалить все текущие и сохраненные коды неисправности ». DTC является аббревиатурой от« диагностического кода неисправности ».

Разрешить диагностическому прибору стереть коды из памяти ЭБУ. Отключите диагностический прибор от порта диагностических данных, как только отобразится указывает, что коды были удалены. Запустите двигатель и убедитесь, что индикатор SES не горит. ЭБУ был сброшен.

Как сбросить ЭБУ для 300ZX

Вставьте ключ в зажигание и поверните его в положение «Вкл.», но двигатель не запускать.

Очень быстро нажмите на педаль акселератора пять раз в течение пяти секунд. Вы должны каждый раз нажимать педаль до пола. Подождите 10 секунд.

Прижмите акселератор к полу и удерживайте его в течение 10 секунд, или пока не загорится и не погаснет индикатор «Check Engine». Повторите этот шаг еще раз.

Выключите зажигание и подождите около трех минут. Запустите двигатель и осмотрите приборную панель. Индикатор Check Engine теперь должен погаснуть, и ЭБУ будет сброшен.

Как сбросить ЭБУ на Nissan Serena

Очистка ЭБУ через аккумулятор Отсоедините

Отсоедините отрицательный (черный) кабель от клеммы автомобильного аккумулятора, отложите его в сторону и убедитесь, что он не касается автомобиля.

Отсоедините положительный (красный) кабель от клеммы автомобильного аккумулятора, отложите в сторону и убедитесь, что он не касается автомобиля.

Подкачайте тормозные механизмы или несколько раз нажмите на звуковой сигнал, чтобы слить оставшуюся мощность из электрической системы автомобиля.Это позволяет конденсаторам (которые накапливают энергию) в ЭБУ полностью разряжаться.

Оставьте кабели отключенными еще на 5 минут, чтобы обеспечить полное истощение энергии конденсаторов ЭБУ, затем снова подсоедините кабели аккумуляторной батареи. Теперь ЭБУ автомобиля будет сброшен.

Сброс ЭБУ через доступ к ЭБУ

Найдите ЭБУ под приборной панелью Nissan со стороны водителя. Снимите две гайки (обычно 10 мм), удерживающие устройство на месте, чтобы получить полный доступ к ЭБУ.

Вставьте пусковой ключ в замок зажигания и поворачивайте ключ, пока не включится режим электроники. Не заводите автомобиль.

Найдите винт на блоке управления двигателем. Этот циферблат используется для доступа к сохраненным кодам двигателя. Вставьте отвертку с плоской головкой в ​​циферблат и обратите внимание на положение отвертки (еще не повернутой). Отмеченное положение является исходным и будет использоваться для возврата ЭБУ в нормальное состояние после очистки кодов.

Поверните диск по часовой стрелке, пока он не перестанет вращаться.Сделайте паузу в одну секунду и поверните циферблат против часовой стрелки, пока он не перестанет вращаться - все имеющиеся коды ошибок теперь будут мигать на приборной панели посредством серии мигающих / мигающих огней.

Поверните циферблат по часовой стрелке, пока он не перестанет вращаться, и дождитесь прекращения мигания. Как только мигание прекратится, сделайте паузу в одну секунду и верните ЭБУ в нормальное состояние, повернув диск в исходное положение. ЭБУ Nissan Serena должен быть очищен. Выньте ключ из замка зажигания и верните модуль ECU в исходное положение.Установите стопорные винты.

Вещи, которые вам понадобятся

  • Отвертка с плоским жалом

  • Ключ-полумесяц

.

5 Признаков неисправного ЭБУ (и стоимость замены в 2020 г.)

Обновлено

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем (ЭБУ), представляет собой электронный модуль, который контролирует работу двигателя. Это осуществляется с помощью ряда электронных компонентов и датчиков, которые передают данные обратно в двигатель.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

В зависимости от того, что указывают эти данные, двигатель будет выполнять определенную функцию.Если в вашем автомобиле неисправен блок управления двигателем, это может вызвать всевозможные проблемы с его работой. В результате это снизит вашу способность безопасно и эффективно управлять автомобилем на дороге.

Связано: Симптомы неисправного модуля управления трансмиссией (PCM)

Топ 5 симптомов неисправного ЭБУ

К счастью, есть определенные симптомы, на которые вы можете обратить внимание на ранней стадии, чтобы определить, выходит ли из строя ваш блок управления двигателем.

# 1 - Check Engine Light

check engine light check engine light

Самый простой симптом для распознавания - это когда на приборной панели загорается сигнальная лампа «Check Engine».Конечно, есть много возможных причин, по которым загорается эта сигнальная лампа.

Но в случаях, когда блок управления двигателем обнаруживает проблемы с его электронными компонентами, цепями и / или датчиками, он немедленно вызывает загорание контрольной лампы Check Engine.

Иногда блок управления двигателем тоже делает это по ошибке. Чтобы выяснить, действительно ли в блоке управления двигателем возникли проблемы, вам нужно найти конкретные коды неисправностей на компьютере вашего автомобиля.

Эти коды идентифицируют корень проблемы. Обратитесь к производителю, в руководство пользователя или на различные онлайн-ресурсы, чтобы узнать больше о кодах неисправностей.

# 2 - Пропуски зажигания в двигателе или глохнет

cylinder misfire causes cylinder misfire causes

Другой симптом, который может следовать за включением сигнальной лампы, - это двигатель, который пропускает зажигание или, возможно, даже глохнет. В этих вопросах тоже не будет никакой последовательности. Характер пропусков зажигания и остановок двигателя будет случайным, что затруднит выявление конкретной проблемы двигателя.

Часто это происходит из-за того, что модуль управления двигателем выходит из строя, и он передает двигателю ложную информацию. Если проблема усугубится, производительность двигателя ухудшится во время его работы.

# 3 - Плохой пробег газа

poor gas mileage poor gas mileage

Поскольку для оптимальной работы транспортного средства требуется правильное соотношение воздух-топливо, плохой ECM не поймет, сколько топлива должно быть отправлено в камеру сгорания. Это означает, что слишком много топлива часто отправляется для сжигания в процессе сгорания.

В результате ваш автомобиль будет работать на богатой смеси и потреблять больше топлива, чем необходимо. Мало того, что вам придется ежемесячно увеличивать бюджет на бензин, вы не окажете никакой пользы атмосфере.

# 4 - Низкая производительность двигателя

brake noise while driving brake noise while driving

В качестве альтернативы, неисправный контроллер ЭСУД может также привести к тому, что в камеру сгорания не поступит достаточно топлива. Это означает, что когда вы нажимаете на педаль газа, ваша машина просто не разгоняется, как раньше.

Он может даже трястись и вибрировать, особенно при подъеме в гору, когда в машине много лишнего веса или когда вы что-то буксируете.Вы также можете столкнуться с резким холостым ходом из-за нехватки топлива для этих условий.

# 5 - Автомобиль не заводится

car won car won

Самый плохой симптом - это когда ваш автомобиль вообще не заводится. Сначала может быть трудно начать, но потом он никогда не запустится снова. Это происходит после того, как блок управления двигателем выходит из строя и вообще не работает.

Как только это произойдет, у двигателя не будет компьютерной системы для управления и управления его собственными функциями.Хотя вы все еще можете провернуть двигатель, он не запустится, потому что компьютер не передает ему важную информацию, необходимую для выполнения его работы.

Опять же, могут быть и другие причины, по которым ваш двигатель не запускается. Единственный верный способ узнать, связан ли этот симптом с неисправным блоком управления двигателем, - это проверить его у сертифицированного автомеханика.

Стоимость замены ЭБУ

ECU replacement cost ECU replacement cost

Если будет обнаружено, что у вас действительно неисправный модуль управления двигателем, у вас не будет другого выбора, кроме как приобрести новый блок или, возможно, отремонтировать его.Стоимость замены блока управления двигателем будет сильно зависеть от марки и модели вашего автомобиля.

Чем сложнее и технологичнее транспортное средство, тем больше вы, вероятно, заплатите. ЭБУ для автомобилей класса люкс будут стоить намного дороже, чем у типичного автомобиля эконом-класса. Это похоже на покупку топового MacBook Pro от Apple по сравнению с бюджетным компьютером от Walmart.

В среднем можно ожидать, что стоимость деталей составит от 400 до 1400 долларов, в то время как затраты на рабочую силу составляют примерно от 100 до 200 долларов на перепрограммирование и установку.Возможно, вы сможете сэкономить на отремонтированном ECU, но это обычно сопряжено с небольшим риском.

Средний владелец автомобиля эконом-класса в конечном итоге тратит около 1000 долларов на замену. В некоторых случаях существующая гарантия на автомобиль может покрывать эти расходы в случае преждевременного выхода из строя блока управления двигателем.

Иногда у вас может возникнуть проблема с блоком управления двигателем, который можно просто отремонтировать. Это, безусловно, избавит вас от огромных расходов, связанных с необходимостью платить за совершенно новое устройство.

Однако в большинстве случаев блок необходимо заменить. Единственный реальный момент, когда потребуется ремонт, - это просто проблема с конфигурацией компьютера.

.

Как взломать машину - ускоренный курс

Кенни Кучера

Подделанный тахометр, двигатель не работает.

Цель этой статьи - научить вас взламывать автомобили - быстро, дешево и легко. Для этого мы, например, подделаем датчик числа оборотов в минуту.

Это никоим образом не является исчерпывающим руководством. Вместо этого он стремится предоставить достаточно информации, чтобы вы могли начать работу. Если вы хотите копнуть глубже, вы можете проверить, что нужно прочитать в конце.

Если вы решите выполнить это руководство в реальной жизни, вам понадобится компьютер с Linux (или виртуальная машина с Linux) и устройство CAN-USB (которое мы рассмотрим позже).

Автомобиль - это сеть

Автомобиль состоит из нескольких компьютеров для управления двигателем, трансмиссией, окнами, замками, освещением и т. Д. Эти компьютеры называются электронными блоками управления (ЭБУ) и обмениваются данными друг с другом по сети.

Например, когда вы нажимаете кнопку на рулевом колесе, чтобы увеличить громкость радио, ЭБУ на рулевом колесе отправляет команду на увеличение громкости в сеть, затем ЭБУ радио видит эту команду и действует соответствующим образом.

В автомобиле есть несколько сетей, как правило, как минимум две:

  • Одна для критических данных, таких как сообщения двигателя и трансмиссии
  • И одна для менее важных данных, таких как радио и дверные замки

Критическая сеть использует быстрый и надежный протокол, тогда как некритическая сеть использует более медленный, менее надежный, но более дешевый протокол. Количество сетей, а также то, какие ЭБУ объединены в сеть, зависит от марки, модели и года выпуска автомобиля. ЭБУ также можно подключить к нескольким сетям.

Подключение к сети

К некоторым сетям можно получить доступ через порт OBD-II. OBD-II является обязательной для всех автомобилей и легких грузовиков, построенных в США после 1996 года и в Европе после 2004 года.

Разъем находится в зоне досягаемости водительского сиденья. Возможно, вам придется снять пластиковую крышку, но она всегда доступна без инструментов.

разъем OBD-II.

Стандарт OBD-II допускает пять протоколов сигнализации. Производитель должен решить, какой из них использовать. CAN - самый популярный, и мы его обсудим.Доступ к нему осуществляется через контакты 6 и 14 разъема OBD-II. Если в вашем автомобиле есть шина CAN, вы увидите металлические выводы на контактах, как на изображении выше.

CAN-шина - это надежная высокоскоростная шина, которая используется для отправки важных данных. К сожалению, пакеты данных на шине не стандартизированы, поэтому вам придется их перевернуть, чтобы понять, что они означают. Стандарт OBD-II также оставляет место для специальных контактов производителя, которые могут использоваться для конкретных протоколов поставщика. Это облегчает дилеру диагностику проблем.

В моем автомобиле (GM) у меня есть стандартная шина CAN на контактах 6 и 14, а также однопроводная шина CAN от производителя на контакте 1. Стандартная шина CAN - это надежный высокоскоростной (500 кбит / с) протокол, который также упоминается как высокоскоростной CAN (HS-CAN). Он используется для критических данных. Однопроводная шина CAN (SW-CAN) или GMLAN медленнее (33,3 кбит / с) и менее надежна, но дешевле, поскольку использует только один провод. Эта шина используется для некритических данных.

Если вы видите пин-код производителя и не знаете, какой протокол используется, Google « OBD pinout».Существует также низкоскоростной CAN (LS-CAN) и среднескоростной CAN (MS-CAN). MS-CAN обычно находится на контактах 3 и 11 и работает со скоростью 125 кбит / с на автомобилях Ford и Volvo.

Инструменты

Вам потребуется как устройство, способное интерпретировать данные CAN, так и программное обеспечение для анализа данных.

Аппаратное обеспечение

Для приема и передачи пакетов CAN вам потребуется устройство, способное на это. Вы часто будете сталкиваться с устройствами на базе ELM327. Хотя они имеют свое применение, они ужасны для взлома.Они слишком медленные, чтобы контролировать шину CAN.

Есть также устройства высокого класса, такие как Kvaser, Peak или EMS Wünsche. Они выполнят свою работу, но являются чрезмерными и довольно дорогими.

Некоторые высокопроизводительные устройства также требуют приобретения программного обеспечения вместе с ними. Модель

.

Отправить ответ

avatar
  Подписаться
Уведомление о
