Как проверить эбу на работоспособность своими руками, если нет связи с блоком управления?

Как проверить ЭБУ двигателя на работоспособность

ЭБУ (электронный блок управления)  — устройство, осуществляющее контроль параметров механизмов в ходе работы. В большинстве случаев сокращение ЭБУ применяют по отношению к блоку управления двигателем.

На самом деле, в автомобиле имеется еще блоки управления тормозной совокупности (блок ABS), блок управления кузовом, что довольно часто именуется Body Control Module (BCM либо BSI), блок управления климатом (климат-контроль) и другие.

Принцип работы

Принцип работы электронного блока управления двигателем выстроен на стандартной архитектуре микроконтроллера. Информацию о параметрах двигателя с разных датчиков поступают в ЭБУ, после этого обрабатываются (усиливаются, оцифровываются, кодируются).

Главную обработку данных по определенному методу создаёт процессор, что по выходной шине дает сигналы на аккуратные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы главных узлов. Современные ЭБУ смогут выяснить разнообразные неточности:

  • отсутствие напряжения питания на электронных узлах двигателя либо пониженное питание;
  • обрыв электрических цепей либо замыкание;
  • некорректные сигналы на выходе датчиков;
  • пропуски впрыска и зажигания;
  • несоответствие углов зажигания;
  • и многие другие.

Неточности сохраняются в энергонезависимой памяти впредь до их удаления посредством диагностических устройств (действующие неточности удалить запрещено без устранения обстоятельства неточности).

В машинах более ранних годов выпуска неточности возможно было удалить временным (около 15 мин.) отключением аккумулятора от бортовой сети автомобиля.

ЭБУ совместно с иммобилайзером блокирует работу двигателя при несанкционированного доступа. Любой электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем методом.

Блокироваться смогут:

  • сигнал зажигания на катушку;
  • импульсы впрыска горючего;
  • разрешение на запуск стартера и др.

В некоторых машинах двигатель может запускаться на пара секунд и глохнуть.

Для многих блоков управления существуют безиммобилайзерные firmware ЭБУ (immooff). Возможно перепрошить память блока управления и забыть о проблемах с иммобилайзером, но автомобиль делается при таких условиях более уязвимым с позиций угона.

Схема

Принципиальная электрическая схема самого блока управления двигателем есть производственной тайной, и отыскать ее кроме того для отечественных машин сложно.

Исходя из этого ремонт ЭБУ создают лишь опытные электронщики большого уровня. В большинстве случаев в блоках управления выходят из строя транзисторы управления зажиганием и впрыском, стабилизаторы опорных напряжений, слетает firmware.

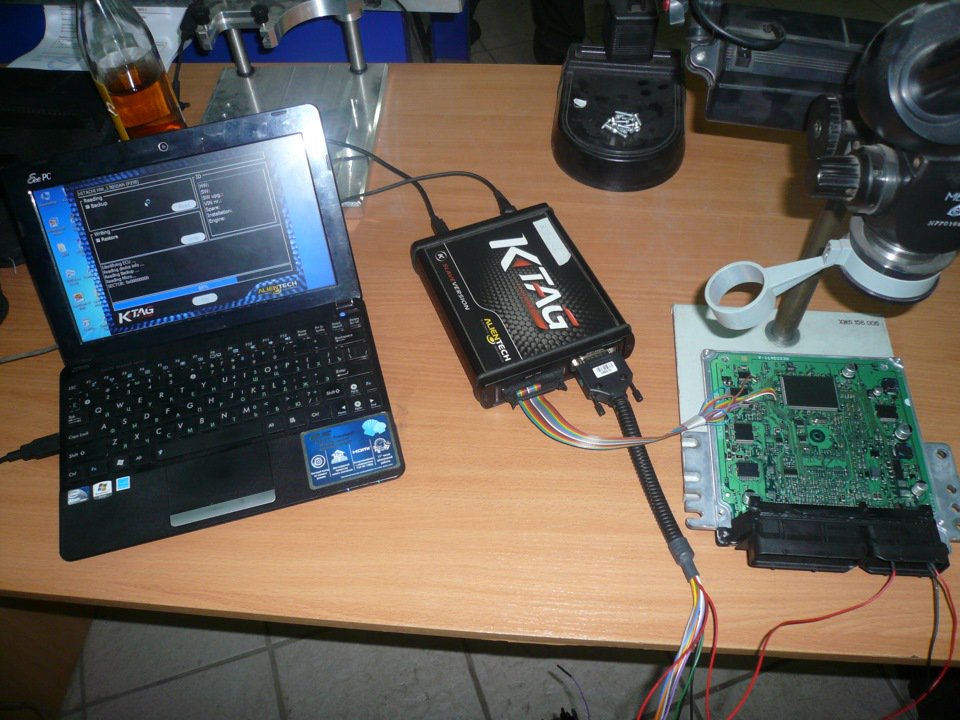

Эксперты, занимающиеся чип-тюнингом, время от времени намерено изменяют программную прошивку с целью повышения приемистости двигателя или уменьшения потребления горючего.

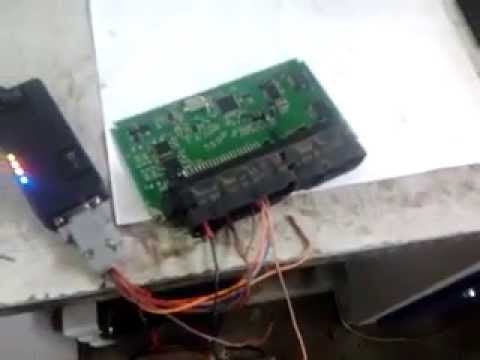

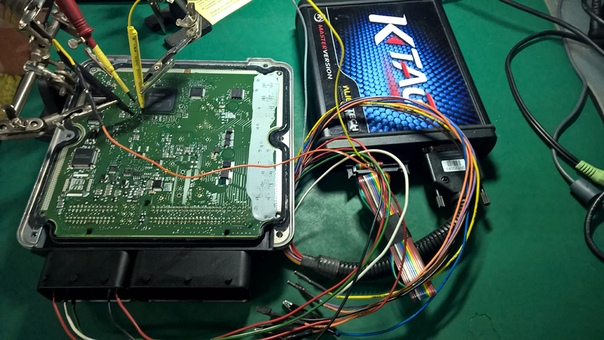

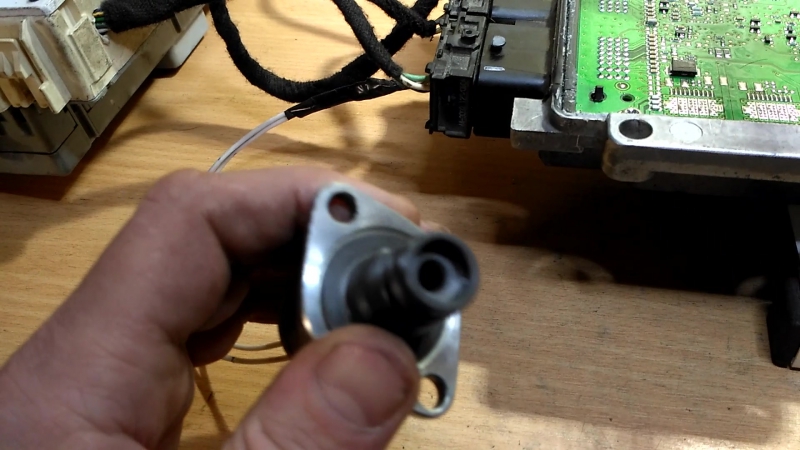

Видео — firmware ЭБУ М74:

С целью проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему возможно отыскать в управлениях по ремонту и эксплуатации машин, программно-технических комплексах типа AUTODATA и TOLERANCE.

Для примера разглядим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

Не углубляясь в схему, возможно заметить, что в качестве датчиков ЭБУ применяет сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

Сигнал, приходящий с датчика распредвала имеет форму:

В качестве аккуратных механизмов ЭБУ руководит сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

ЭБУ связан с иммобилайзером, приборной панелью.

Для того, дабы проверить электрические соединения узлов схемы с электронным блоком управления двигателем нужно знать размещение выводов контактов (распиновку), которая кроме этого приводится в справочниках:

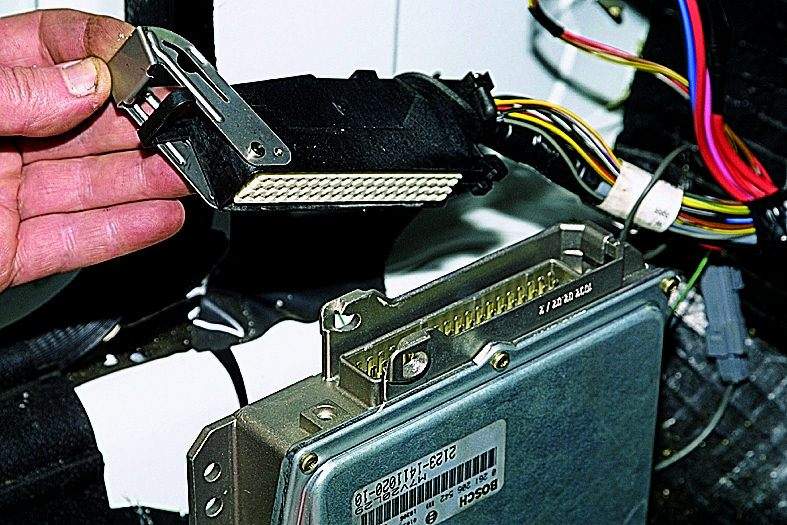

Где стоит блок управления двигателем

В машинах впредь до 90-х годов выпуска самоё рациональным местом размещения блока управления двигателем считалось пространство в салоне автомобиля около левой или правой передней стойки в области ног пассажира либо водителя. В первую очередь, считалось, что это самый защищенные места с позиций механических проникновения и повреждений жидкости.

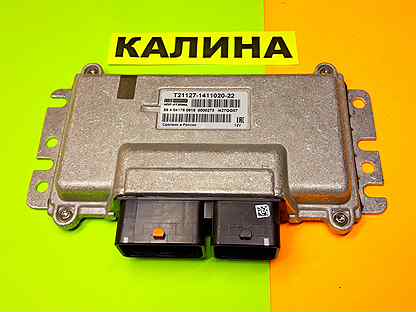

Видео —  перенос ЭБУ на Калине:

С середины 90-х блоки управления двигателем ставят в подкапотное пространство.

Это связано со следующими мыслями:

  • под капотом легче создавать поиск неисправностей электрических соединений;
  • все коммуникации с исполнительными механизмами и датчиками двигателя становятся меньше,  следовательно, надежнее;
  • ЭБУ стали более надежно защищаться от жидкости посредством особых герметиков.

При отсутствия справочников отыскать электронный блок управления двигателя нетрудно, двигаясь по громадному жгуту проводов совокупности управления двигателем. Он в большинстве случаев воображает маленькой электронный блок в железном кожухе с одним либо несколькими разъемами в торцевой части.

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, каковые нужно удалять. Плата, в большинстве случаев, содержит маленькое количество компонентов.

Показатели неисправности ЭБУ

Среди автоэлектриков имеется вывод, что электронная совокупность управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут выяснить неисправности блока управления двигателем.

Вправду, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

Что может свидетельствовать о неисправности ЭБУ?

самые частые показатели неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ имеется защитные диоды на данный случай.

Если они пробиваются, появляется замыкание по питанию, что и ведет к постоянному перегоранию предохранителей. Неисправные  нужно поменять.

Кроме этого неисправность по питанию может привести к отключению АКБ на протяжении работы двигателя. При таких условиях блок управления запитывается лишь от генератора и, если он неисправен, может появиться обстановка некорректно поданного на блок напряжения.

Запрещено на трудящемся двигателе снимать клеммы АКБ (!), как это делают многие автомобилисты при запуске от чужого аккумулятора.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная  диагностика. В случае если диагностирующее устройство связывается с двигателем это уже показатель работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда нужно привязывать ключи.

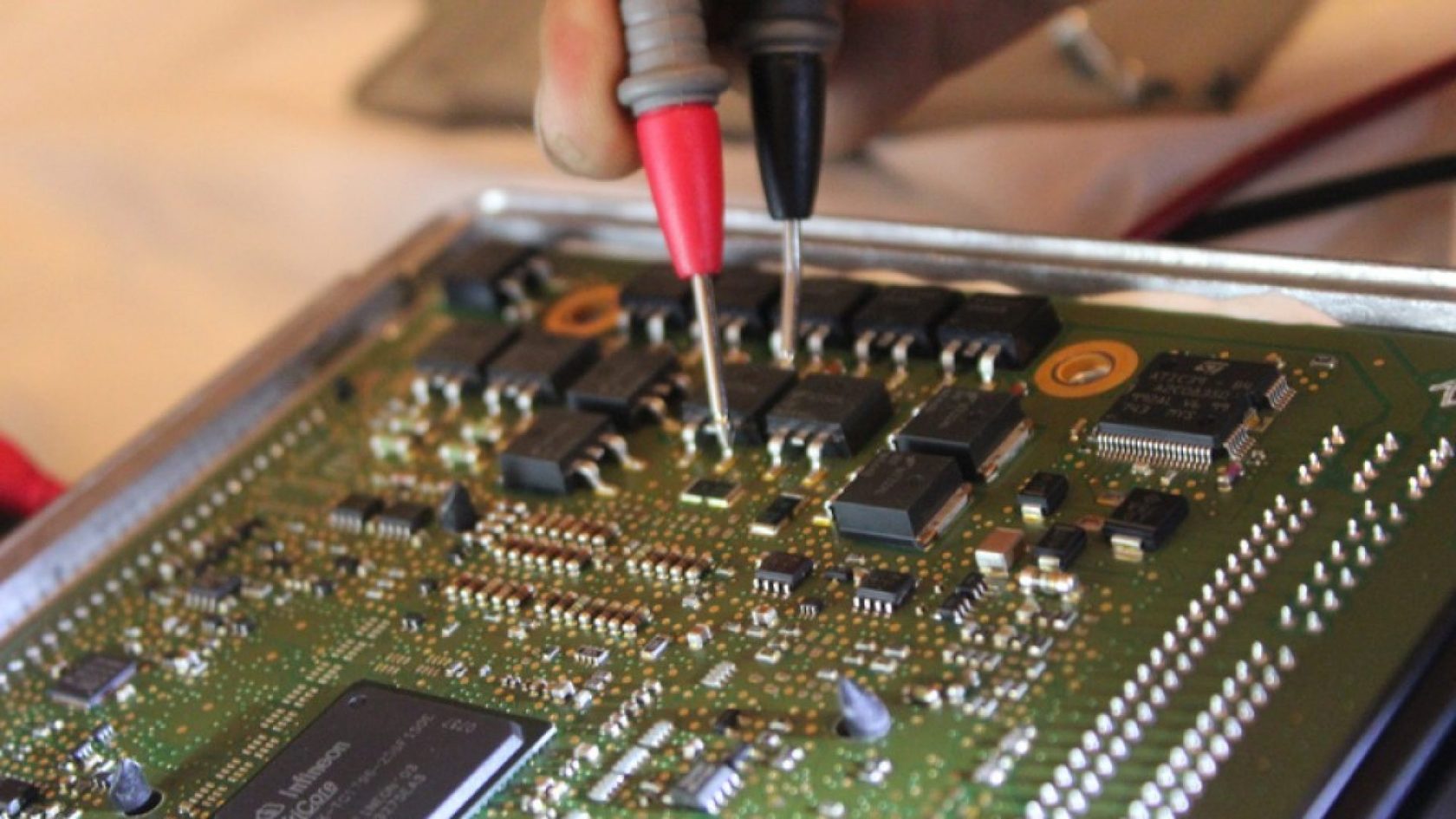

В некоторых случаях для определения неисправности нужно разобрать ЭБУ, другими словами удалить герметик и снять крышку, взяв доступ к плате. На ней возможно найти прогоревшие токопроводящие дорожки, неисправные транзисторы, другие элементы и диоды.

Самый надежный метод проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть или безиммовый или придется заново «подвязывать» ключи и иммобилайзер.

Время от времени на разборках продается комплект ЭБУ+иммобилайзер+чип ключа. В таком случае неприятностей нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, по окончании чего заводите двигатель.

Защита

Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной неисправностей и батареи генератора возможно по питающим цепям установить диоды (лучше замечательные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

Тогда переполюсовка и перенапряжение приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение или напряжение обратной полярности на блок управления не пройдет, а это самая громадная опасность.

В целях защиты ЭБУ от климатических действий нужно смотреть за качеством герметика. Через пять лет эксплуатации нужно улучшать герметичности, поскольку прошлый герметик может рассохнуться в условиях повышенных температур под капотом.

Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

Запрещено закрывать доступ к блоку дополнительными конструкциями, класть ветошь около него. Это сокращает естественную вентиляцию устройства, которое в ходе работы автомобиля нагревается.

Замена блока управления двигателем

В случае если блок управления перестал работать, и не подлежит ремонту его направляться заменить на подобный с таким же номером, указанным на корпусе ЭБУ.

Время от времени допускается маленькое отклонение в номере. К примеру, изменение последних двух-трех цифр может свидетельствовать о втором количестве двигателя или модификации, что может фактически не сказаться на

технических чертях.

Но не нужно забывать, что при замене ЭБУ требуется привязка ключей или приобретение набора ЭБУ+иммобилайзер+чип. Для привязки ключей многие эксперты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

Советы по эксплуатации

Дабы не появилось обстановок, которые связаны с выходом электронного блока управления двигателем из строя направляться:

  • ни за что не снимать клеммы аккумуляторной батареи при трудящемся двигателе;
  • нельзя снимать клеммы АКБ при подключенном зажигании, поскольку это может привести к уничтожению firmware ЭБУ и связи с ключами, не отключайте блок, исполнительные узлы и датчики при подключенном зажигании;
  • смотрите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в ходе эксплуатации автомобиля они смогут разрушаться за счет процесса электролиза, вызывать сбои в работе  устройства;
  • в случае если в следствии аварии либо иного механического действия ЭБУ взял трещину в корпусе, ее срочно направляться залить гермет-клеем;
  • не допускайте нарушений режима естественного охлаждения блока;
  • осуществляйте контроль исправность датчиков лишь при отключенных от ЭБУ разъемах:
  • не вносите трансформаций в схему управления двигателем и применяйте другие узлы и датчики строго по каталогам оборудования для конкретной модели автомобиля.

Смотрите из-за чего кипит аккумулятор на машине и что следует сделать в этом случае.

Возможно ли смазать клеммы аккумулятора и чем это лучше делать.

Как верно снимать АКБ http://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с автомобили.

Видео — установка защиты на ЭБУ Toyota Camry v50:

В обязательном порядке к прочтению:

Ремонт Блока Управления Двигателем. Блок ЭБУ. Школа Алексея Пахомова. Пахомов скачать

Статьи как раз той тематики,которой Вы интересуетесь:

Как самому отремонтировать блок управления двигателем

Здравствуйте уважаемые читатели и гости блога! Ремонт блока управления двигателем сегодня можно сделать и самому, если у вас есть небольшие навыки по ремонту электроники.

Электронный блок управления двигателем, сокращенно ЭБУ представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя управляет составом и количеством подаваемого топлива в двигатель.

Он при помощи датчиков очень тонко определяет режим работы двигателя и дозирует очень точно топливную смесь. При этом двигатель работает устойчиво как непрогретый, так и прогретый. Но если он выйдет из строя, то вы  не сможете запустить двигатель автомобиля.

Блок ЭБУ состоит из микросхем, транзисторов, конденсаторов и резисторов. Все эти элементы могут выйти из строя в любой момент.

Блок управления при помощи мощных транзисторов(составных транзисторов Дарлингтона) управляет катушкой зажигания или несколькими катушками, в зависимости от системы впрыска, а также клапаном управления оборотами холостого хода, электрическими форсунками, клапаном вентиляции топливного бака, различными соленоидами и т.д. При выходе из строя любого из них мы с вами теряем управляющий сигнал тем или иным исполнительным механизмом.

Хочу привести в пример одну историю. Был у одного знакомого автомобиль bmw 3 серии. Двигатель м-40 объемом 1,8 литра.

Как то раз поехал он в гости к родственникам в соседнее село и решил немного по трассе притопить. Нажал на педаль газа почти до полика и начал разгоняться, да только не успел.

Поймал «хорошую» ямку на асфальте и еще от неожиданности больше нажал на газ. Машина взревела и…заглохла.

Сколько стартером он больше не крутил, не завелась. Только аккумулятор посадил. Притащили его на тросу домой и начались его мучения с отысканием причины.

Короче много мастеров ковырялось и ничего толком не смогли обнаружить, а вернее обнаружили отсутствие искры.

Со слов хозяина меняли и катушку зажигания, провода высоковольтные, распределитель тоже смотрели, ничего не удалось увидеть подозрительного.

Ну и решил он у меня спросить, может что нибудь я знаю на этот счет. Честно признаться у меня не было особого желания возиться с машиной. Ремонт машин хоть и перспективное сегодня занятие, но у меня нет на это условий.

Гаража нет в первую очередь. Строить надо, а денег не хватает, чтобы что то стоящее выстроить.

Ну да ладно…
Собрал с собой приборы(мультиметр, осциллограф, из программы автодата вытащил электрическую схему впрыска), инструмент и поехал в гараж, где стояла машина.

Для начала подключил параллельно катушке зажигания лампочку на 12 вольт и прокрутил двигатель стартером. Лампа еле вспыхивала, а должна мигать в полнакала. Так как данный двигатель не имел коммутатора управления катушкой зажигания, то управление катушкой происходило из самого блока управления двигателем.

Для надежности измерил цифровым мультиметром на разъеме блока управления двигателем сигналы от датчиков согласно карты, указанной в программе автодата.

Все сигналы были в норме, что в конечном итоге и привело к виновнику неисправности — эбу. Для этого был произведен демонтаж блока с автомобиля с последующей его разборкой.

Таким образом на плате определил выходной транзистор Дарлингтона, который соединял один вывод катушки зажигания на массу автомобиля.

При помощи осциллографа измерил форму сигнала на коллекторе транзисторе. Она была неправильной формы с сильными искажениями. На базе транзистора сигнал был правильной формы. Это и определило виновника в отсутствии искры. Был куплен аналог и впаян на место. После этого машина завелась. Вот бывает и такое.

Внимание!

Осуществляем ремонт блоков управления в Казахстане в с. Иртышск. Возможна отправка неисправного блока управления нам по почте. Отремонтируем и отправим обратно. Отключаем иммобилайзер автомобиля.

Для этого вы высылаете или привозите нам блок управления двигателем, восстанавливаем блоки SRS(airbag), чистим от данных столкновения. Контактные данные по E-mail: [email protected]

ru, ват сап +77058715032

Примеров можно привести кучу, но давайте приведу основные действия по поиску неисправностей ЭБУ. Ремонт ЭБУ нужно начинать после полной уверенности, что виноват сам блок управления. И так, что делать, если машина перестала заводиться. 1. Проверьте есть ли искра, впрыск топлива и подается ли само топливо из бензобака. 2.

Если насос подает топливо, впрыск топлива есть, а нет искры, то проверьте коммутатор управления катушкой зажигания на исправность. Это делается установкой заведомо исправного коммутатора. Если коммутатора нет, то транзистор управления катушкой находиться в самом ЭБУ. Его нужно проверять. 3.

Если искра есть, но нет впрыска топлива, то нужно проверить транзистор управления форсунками в ЭБУ. Если имеется коммутатор управления катушкой зажигания, то проверьте выход сигнала управления с коммутатора в блок ЭБУ. Если сигнала не будет в этом случае, то ЭБУ не подаст команду на открытие форсунки. 4.

Если нет вообще ни искры, ни впрыска топлива, то нужно проверить исправность датчика холла или если его нет, датчик положения коленчатого вала. Для этого лучше всего использовать осциллограф.

И так вы сделали вывод, что блок ЭБУ двигателя неисправен. Снимайте тогда его с авто, только предварительно не забудьте снять минусовую клемму с аккумулятора.

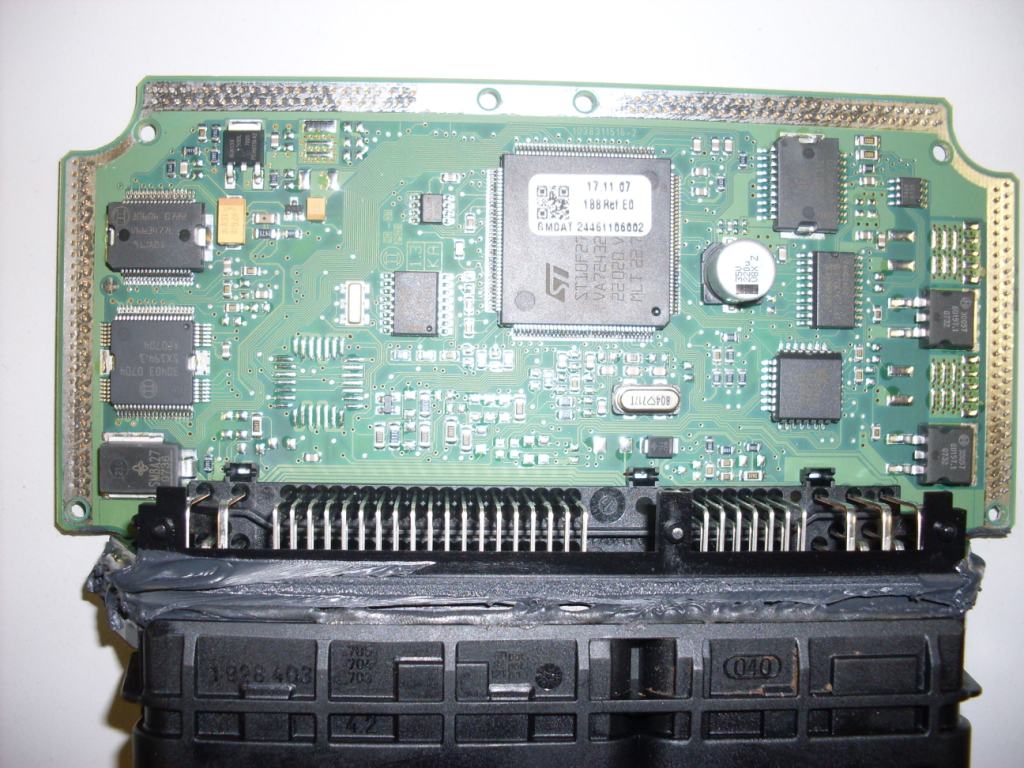

К примеру рассмотрим ЭБУ двигателя BMW. Перед тем, как разобрать его, внимательно осмотрите его разъем на видимые повреждения.

Очень часто контактные выводы окисляются и покрываются зеленью. А это в свою очередь плохой электрический контакт. А отсюда и нестабильная работа системы впрыска в целом. При помощи отвертки отогните на крышке лепестки и снимите ее.

Дальше используя специальный инструмент отверните на обратной стороне блока ЭБУ винты.

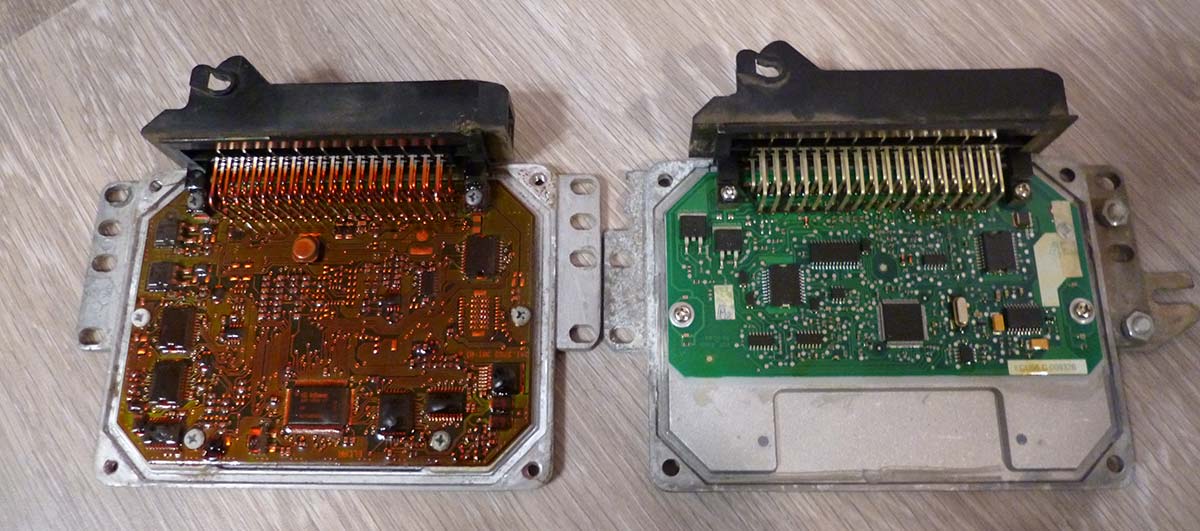

Можно аккуратно ее снять. Нашему взору открывается вид на обратную сторону печатной платы с припаянными выводами.

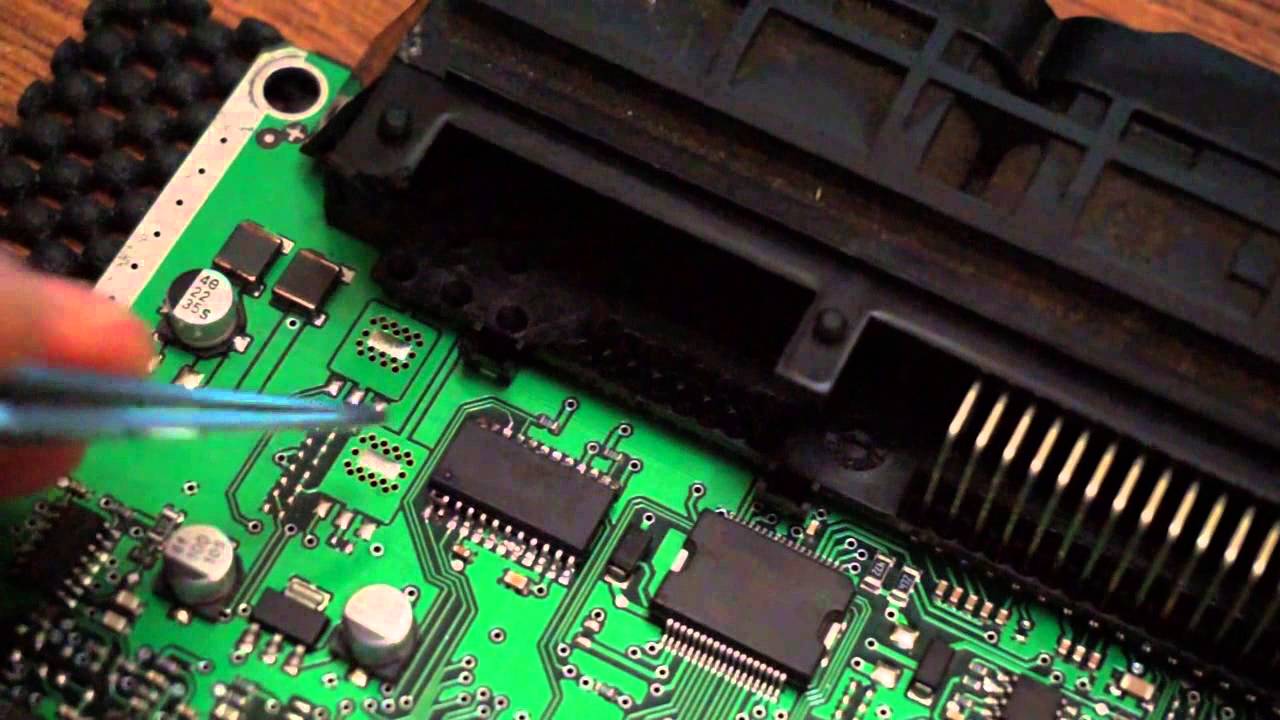

Ну а теперь о главном. Самой распространенной причиной выхода из строя блока ЭБУ двигателя является «холодная пайка» выводов радиоэлементов. То есть вывод как бы припаян, но вокруг него образуется микроскопическая круговая трещина в припое.

Элемент как бы впаян, а фактически нет. Берите в руки хорошую лупу и внимательно осмотрите всю печатную плату. Если обнаружите непропай, то смело беритесь за паяльник.

Второе, на что стоит обратить особое внимание, это прогар микросхем и транзисторов.

Такие элементы обязательно подлежат замене исправными.
Если прогаров и внешних повреждений не обнаружено при визуальном осмотре, то приступаем к определению неисправных элементов, в частности транзисторов Дарлингтона. Что представляет собой транзистор Дарлингтона.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Если нет искры, или мотор троит и глохнет, перегорает предохранитель зажигания. Перегорание в ЭБУ силового ключа gb10nb37lz

Дорогие драйвчане, одна из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея2 – выключатель зажигания3 – реле зажигания4 – свечи зажигания5 – модуль зажигания6 – контроллер7 – датчик положения коленчатого вала8 – задающий диск

А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.

Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.

Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он).

В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1) 1а- сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz)2) 12 вольт после зажигания

3) 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

Для проверки сопротивления обмоток нужно прозванивать по очередно правый и средний контакт на модуле зажигания. И левый и средний.
При исправном модуле:Сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Замеряем сопротивление обмотки 1-4, обмотка исправна — сопротивление 0.8 Ом.

Замеряем сопротивление обмотки 2-3, обмотка ПРОБИТА (КЗ) — сопротивление 0.1 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и Так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания ( Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль это своего рода трансформатор- у него может быть или обрыв обмотки или КЗ. Что нарушит работу Системы зажигания. И вызовет Более большой ток который приведет к сгоранию силового ключа.)

Схема взаимосвязи Модуля и ЭБУ:

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

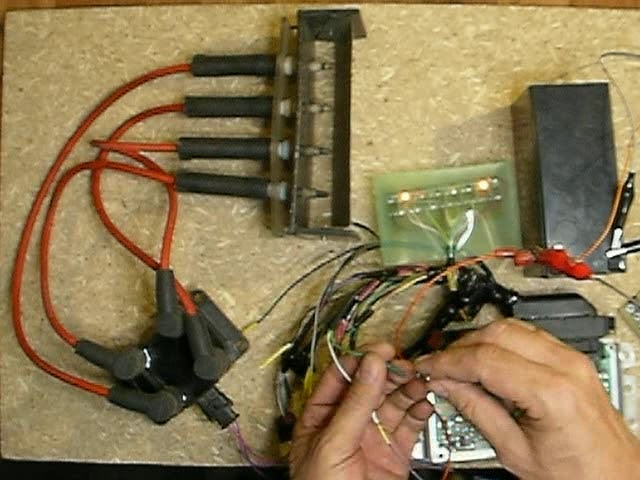

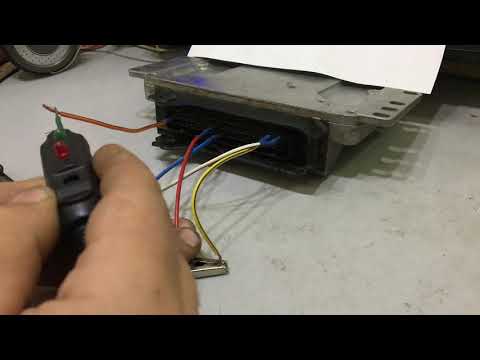

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

И так мы поняли что силовой ключ сгорел.Далее нужно снять ЭБУ для прозвонки самого силового ключа.

Как это можно сделать можно увидеть на этом видео:

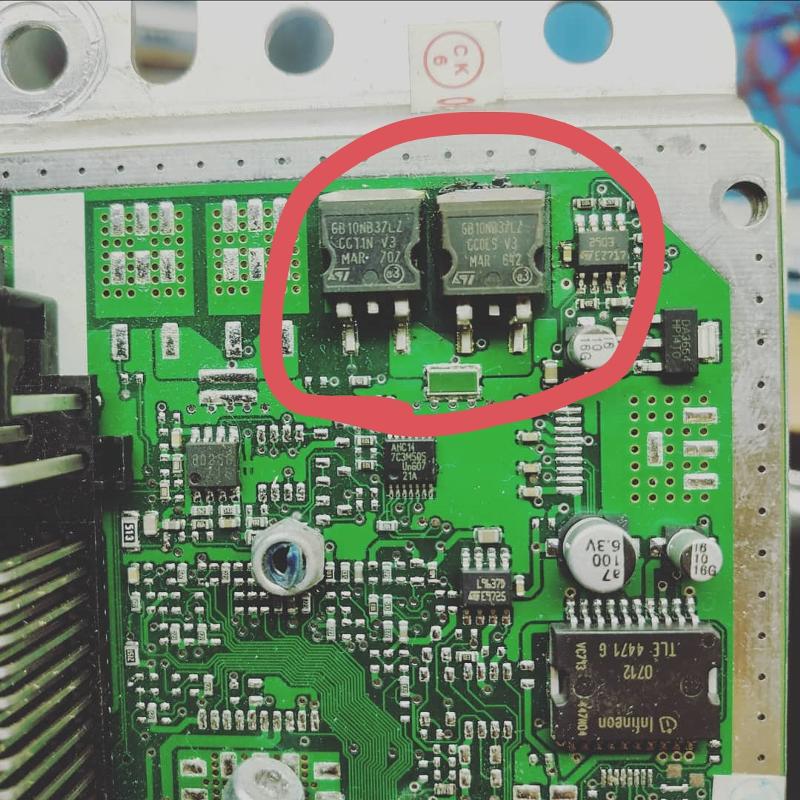

Далее находим вышедший из строя силовой ключ:

И заменяем его.
Все ставим на свои места в автомобиль и заводим машину.

************************************************************************************************************************
Дополнительно, можно почитать тут: galantmotors. ru/view_article.php?id=19
************************************************************************************************************************

Удачи всем! не гвоздя не жезла!

Ремонт блока управления двигателем

Блок управления двигателем (ЭБУ) является мозговым центром всего автомобиля, он состоит из большого количества сложнейших соединений.С помощью данного устройства осуществляется контроль и координирование функций всех элементов силового агрегата.

Управляющие устройства, установленные на различных моделях автомобилей, изготовлены из материалов высокого качества, при их изготовлении применяются высокие технологии, обеспечивающие высококачественную сборку электронных схем.

Но даже самые качественные ЭБУ подвержены поломкам и часто нуждаются в срочном ремонте.

Устройство блока управления двигателем

Конструкция ЭБУ разделена на основные части: главный блок, контролирующие датчики, исполнительные устройства элементов двигателя. В состав электронного управления входит множество специальных элементов:

Неисправности блока управления двигателем ведут к разбалансировке в работе всех систем автомобиля.

Назначение электронного блока управления

ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

Мощные транзисторы, входящие в состав блока управления, управляют работой следующих исполнительных механизмов двигателя и топливной системы:

  • катушки зажигания системы впрыска;
  • клапан оборотов холостого хода;
  • электрические форсунки;
  • клапан вентиляции топливного бака;
  • электромагнитные катушки — соленоиды;
  • турбонаддув;
  • система впуск-выпуск;
  • рециркуляция отработанных газов;
  • система охлаждения.

Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:

  • Система антиблокировки.
  • Автоматическая коробка передач.
  • Стабилизирующая система.
  • Система безопасности автомобиля.
  • Круиз контроль.
  • Климат контроль.
  • Принцип работы блока управления двигателем

    При использовании данного устройства производится оптимизация важнейших параметров:

    • потребление топлива;
    • расход машинного масла;
    • характеристики мощности;
    • крутящий момент, влияющий на разгон автомобиля;
    • количество отравляющих компонентов, находящихся в выхлопных газах.

    Датчики посылают информацию на контроллер в виде цифровых сигналов. Контрольный и функциональный модули вычисления, входящие в программное обеспечение, анализируют сигналы датчиков и корректируют работу исполнительных устройств. Выходные сигналы в процессе корректировок могут даже привести дизельный двигатель к полной остановке.

    При проведении существенных изменений в конструкции силового агрегата (тюнинге) имеется возможность перепрограммирования электронного блока управления двигателем.

    Объединение всех блоков управления в общую систему производится при помощи специальной шины.

    Признаки выхода из строя ЭБУ

    Часто возникают ситуации, когда автовладельцы сталкиваются с необходимостью произвести ремонт блока управления двигателем. Проведение такого вида работ своими руками является возможным при наличии определенных квалификационных навыков.

    Сбои в работе управляющего устройства происходят вследствие нарушения контактов с датчиками, производящими контроль за функционированием рабочих систем двигателя:

  • Антиблокировочная система (контроль торможения автомобиля).
  • Блок зажигания.
  • Контроллер инжектора.
  • Положение дроссельной заслонки.
  • Температурный режим двигателя.
  • Механические повреждения, попадание воды на детали микросхемы, неудавшиеся попытки отремонтировать устройство своими руками также приводят к поломке электронного блока управления.

    Нарушение контакта с датчиками происходит вследствие отсутствия электричества, что свидетельствует о возникновении внутренней неисправности, нуждающейся в обязательном ремонте. Признаками отсутствия контакта могут быть следующие явления:

    • не поступают данные со сканера;
    • сообщения, содержат некорректные параметры;
    • контрольная лампочка «чек» не загорается при включении зажигания;
    • отсутствие информации о нестабильной работе двигателя.

    Своевременное выявление дефектов и ремонт электронных блоков управления двигателем предотвратит остановку в работе систем, узлов, агрегатов автомобиля.

    Описание основных причин выхода из строя ЭБУ

    В перечень наиболее вероятных причин входят следующие факторы:

  • Микротрещины в схемах и корпусе устройства, вызванные механическими воздействиями (удары, сильные вибрации).
  • Резкое повышение температуры, приводящее к перегреву блока управления мотором.
  • Разрушения элементов ЭБУ под влиянием коррозии.
  • Проникновение влаги внутрь корпуса контроллера из-за его разгерметизации.
  • Неграмотные ремонтные действия.
  • Применение эффекта «прикуривания» при работающем движке с целью помочь соседнему автомобилю.
  • Изменение положения клеммных соединений во время подсоединения аккумулятора.
  • Отсутствие подключения силовой шины при включении стартера.
  • Эффективность работы ЭБУ в полной мере зависит от перечисленных факторов, многие из которых способны причинить существенный вред управляющему устройству.

    Для предотвращения окончательных поломок необходимо проводить регулярную диагностику электронного управления двигателем. С целью экономии на дорогостоящем ремонте и полной замене элементов электронной системы управления, проверка проводится не менее одного раза в год.

    Диагностика контроллера в условиях гаража

    На неисправности, возникшие в блоке управления двигателем, указывают следующие сбои в работе автомобиля:

    • проблемы с запуском мотора;
    • троение двигателя;
    • появление густого дыма;
    • снижение реакции на педаль газа;
    • перебои в связи с ЭБУ;
    • потеря контроля за включением и выключением вентилятора двигателя;
    • сбои в работе катушек зажигания;
    • выход из строя предохранителей;
    • датчики не посылают сигналы.

    Благодаря системе самодиагностики, встроенной в ЭБУ, можно произвести проверку и определить степень поломки своими руками. Для проведения диагностических мероприятий нужно подключиться к устройству при помощи ноутбука с установленной программой, предназначенной для работы с диагностическим данными. Вместо ноутбука, можно использовать специальные тестеры, осциллографы.

    Данные, полученные в процессе измерений, сравниваются с показателями, являющимися стандартными.

    Выявление неисправностей, возникших в управлении двигателем

    Причины возникновения поломок блока управления двигателя подразделяются на два основных вида: неисправный проводник или сбой прошивки. Прошивка восстанавливается только при помощи специалистов в сервисном центре. Проверку электрических параметров можно произвести своими руками при помощи специального измерительного прибора — мультиметра.

    Для поиска пробоя в проводе необходимо ознакомиться со схемой управляющего устройства. Изучив расположение проводников, резисторов и питания наступает очередь «прозвонки» электрической цепи в том месте, где обнаружена ошибка показаний электронного блока. При отсутствии такой информации необходимо проверить провода по всей схеме.

    Алгоритм действий для восстановления работы ЭБУ

    Чтобы произвести ремонт ЭБУ двигателя, нужныследующие операции:

  • Обнаружить место пробоя.
  • Повторно замерить сопротивление.
  • Найти точки крепления проводника.
  • Прикрепить параллельно провод с требуемым сопротивлением при помощи паяльника,старый провод рекомендуется оставить на месте.
  • После проведенных мероприятий система должна работать стабильно. При повторении ошибок ЭБУ необходимо обратиться в сервисный центр.

    От своевременности ремонта блока управления двигателем зависит длительность срока службы, безопасность и надежность автомобиля.

    Самостоятельный ремонт «мозга» автомобиля — блока управления двигателем

    Электронный блок управления двигателем представляет собой «мозги» транспортного средства. С его помощью производятся и контролируются основные процессы, обеспечивающие нормальную работу силового агрегата. Более подробно о том, как производится диагностика, а также ремонт в домашних условиях блока управления двигателем, вы можете узнать из этого материала.

    Диагностика ЭБУ

    Перед тем, как произвести ремонт блока управления двигателем в своем авто, необходимо быть уверенным в том, что проявление поломок связано именно с его работой.

    По мнению многих наших соотечественников, ремонт электронных блоков управления двигателем должен осуществляться специалистами.

    Но не стоит забывать, что почти все ЭБУ оснащаются системой самодиагностики, что позволяет без проблем определить неисправности системы.

    Ремонт блока управления мотором

    Чтобы произвести диагностику ЭБУ своими руками, потребуется подключиться к устройству, для этого вам потребуется специальный тестер или компьютер. Если вы используете ноутбук, то на него заранее следует установить соответствующее программное обеспечение, использующееся для проверки.

    На многих отечественных ВАЗах, а также иномарках, ставится блок управления двигателем Bosch, на примере этого устройства вы рассмотрим процедуру проверки. Для диагностики вам потребуется утилита KWP-D (можно использовать любую другую, мы взяли эту для примера).

    Кроме программы, приготовьте адаптер, который должен поддерживать протокол KWP2000.

  • Процедура диагностики начинается с подключения адаптера — один его выход необходимо соединить с портом блока, а другой — с компьютером.
  • Включите зажигание и запустите утилиту. На экране компьютера появится сообщение о начале процедуры проверки на предмет ошибок.
  • Далее, вы можете увидеть таблицу, в которой отмечены основные параметра функционирования автомобиля. Обратите внимание на категорию DTC, здесь отмечены все ошибки, которые имеются в работе мотора машины. Если они имеются, то в разделе «Коды» вы можете расшифровать эти ошибки.
  • Также необходимо уделить внимание и другим разделам. К примеру, показатель UACC отвечает за функциональность АКБ — в идеале его параметры должны соответствовать 14-14.5 В. Если уровень напряжения более низкий, необходимо произвести диагностику проводки.

    За работоспособность дросселя отвечает параметр THR, если устройство работает нормально, то он должен составлять 0%. За объем расхода горючего отвечает параметр QT, на холостых оборотах этот показатель должен соответствовать 0.6-0.

    9 литров в час (автор видео — канал AlexBrooy).

    Характерные неисправности блока

    Ремонт блоков управления автомобилями должен осуществляться в случае обнаружения неисправности.

    Перед тем, как снимать и отсоединить неисправный ЭБУ, давайте разберемся с основными причинами поломок:

  • Ремонт ЭБУ двигателя может быть проведен в случае появления механических повреждений. «Мозги» автомобиля могут подвергаться вибрациям и ударам, в результате чего на корпусе устройства и плате могут образовываться трещины.
  • Причиной неисправности ЭБУ автомобиля могут служить и температурные перепады, что способствует перегреву устройства.
  • Коррозия и воздействие агрессивной среды на устройство.
  • Влага — ее попадание в корпус может привести к тому, что потребуется замена ЭБУ автомобиля. Зачастую произвести ремонт после попадания влаги внутрь конструкции не представляется возможным. Причиной попадания влаги в устройство может служить разгерметизация элементов корпуса.
  • Как отмечают специалисты, довольно часто необходимость ремонта возникает в результате вмешательства в работу «мозгов» неопытных ремонтников.
  • Прикуривание аккумулятора от автомобиля с включенным двигателем.
  • Замена блока управления двигателем может потребоваться в том случае, если при подключении АКБ были перепутаны клеммы «+» и «-».
  • Еще одна причина — включение стартера при отсутствии подключения силовой шины (автор видео — Рамиль Абдуллин).
  • Также рассмотрим признаки неисправности ЭБУ автомобиля, которые позволят определить поломку устройства:

  • Двигатель не запускается, дымит, возможна детонация.
  • Пропуски при работе мотора.
  • Провалы, при нажатии на педаль газа автомобиль может не реагировать.
  • Связь с «мозгами» отсутствует.
  • Горит контрольная лампа неисправности системы управления двигателем. Это может быть лампочка Check Engine, но в некоторых авто отдельно используется индикатор работоспособности блока.
  • Вентилятор системы охлаждения включается произвольно.
  • Регулярно перегорают предохранительные элементы.
  • Контроллеры и датчики перестают подавать сигналы.
  • Электронный блок управления двигателем – принцип работы, поломки, ремонт + видео

    Неотъемлемой частью современных автомобилей считается электронный блок управления двигателем. Он предназначен для приема информации набора датчиков и последующей ее обработки. Обработанная информация получает определенный алгоритм, с помощью которого происходит управляющее воздействие на различные системы мотора.

    Использование этого устройства эффективно оптимизирует такие параметры, как мощность, расход топлива, крутящий момент, содержание вредных веществ в отработанных газах и прочие. Конструкция электронного блока включает в себя два основных вида обеспечения. С помощью аппаратного обеспечения включаются в работу различные электронные составляющие во главе с микропроцессором.

    Информация, поступающая от датчика, превращается в цифровые сигналы. Для этого используется специальный преобразователь. В состав программного обеспечения входят функциональный и контрольный вычислительные модули.

    Они обрабатывают полученные сигналы и направляют их на управление исполнительными устройствами.

    Кроме того, формируются выходные сигналы, которые могут корректироваться вплоть до полной остановки дизельного двигателя.

    При необходимости, электроблок управления может быть перепрограммирован. Это происходит при существенных изменениях конструкции двигателя, например, при проведении его тюнинга. Для обмена данными используется специальная шина, с помощью которой все блоки управления объединяются в единую систему.

    Ремонт блоков управления двигателем – как справиться самостоятельно?

    Электронная система управления дизельным двигателем устанавливается практически на всех современных моторах этого типа с различными системами впрыска топлива.

    Такое электронное управление предназначается, в основном, для регулирования и оптимизации их работы.

    Таким образом, обеспечивается эффективное функционирование всей топливной системы, турбонаддува, впускной и выпускной системы, а также систем охлаждения и рециркуляции отработанных газов.

    Все электронное управление дизельным мотором состоит из главного блока, входных датчиков, а также исполнительных устройств систем двигателя. Нередко многие автолюбители могут столкнуться с необходимостью решения такого вопроса, как ремонт электронного блока управления двигателем. Актуальной считается возможность проведения такого ремонта самостоятельно.

    С самого начала важно точно выяснить название блока, в том случае, когда отсутствуют необходимые выходные параметры. В основном, используется устройство ECU, в переводе «блок электронного управления». С его помощью осуществляется работа в соответствии с входными сигналами датчиков, которые создают выходные сигналы, управляющие исполнительными устройствами.

    Причины поломок и ремонт блока управления двигателем

    Ремонт электронных блоков управления двигателем может понадобиться при отсутствии бесперебойного электрического питания. В этом случае легко предположить внутреннюю неисправность, требующую обязательного ремонта. Причинами могут быть:

    • отсутствие обмена данными со сканером и сообщение некорректных параметров;
    • не загорается контрольная лампа «Чек» при включенном зажигании;
    • при одном из неисправных элементов выдается фиксация ошибки.

    Своевременный ремонт блоков управления двигателем поможет избежать многих серьезных проблем.

    В современных автомобилях на это устройство замкнуто столько систем, что в случае какой-либо неисправности блока может полностью остановиться работа всего механизма или его отдельных узлов и агрегатов.

    Итак, находим виновника данного обсуждения, место расположения которого можно уточнить в руководстве эксплуатации для автомобиля, и видим, что это сплошь электроника. Как же найти проблему и решить ее в таком многообразии схем, транзисторов и прочих мелких элементов?

    Причин, по которым ЭБУ выдает ошибки или не реагирует на показания каких-либо датчиков, может быть как минимум две: пришел в негодность проводник либо сбилась прошивка.

    Прошивку восстановить самостоятельно невозможно, если вы не специализируетесь в этой области, поэтому помогут только в дилерском центре. А вот проверить электрические параметры вы вполне сможете, если у вас под рукой есть мультиметр.

    Чтобы знать, какие провода проверять на пробой, нужно освоить чтение схемы вашего ЭБУ.

    Если вы примерно знаете, что следует искать на электрических схемах, то изучите распиновку проводов, посмотрите, что их питает и к какому резистору они подводятся. Начинайте прозванивать их в той области, на которую указывает ошибка на ЭБУ.

    Если же само устройство никакой ошибки не показывает, то придется попотеть, проверив всю схему. Обнаружив место пробоя, измеряйте сопротивление еще раз, определите места крепления провода, туда же следует параллельно припаять новый провод требуемого сопротивления, не убирая старый пробитый провод.

    После этого все должно заработать, если же ошибки ЭБУ повторяются, то вас ждут в сервисном центре.

    Ошибки и причины неисправностей электронного блока управления (ЭБУ) . Статьи компании «АвтоТехноШик»

    Электронный блок управления – очень важное оборудование, неисправность которого может повлечь за собой некорректную работу всей системы. Как своеобразный «мозговой центр» всей системы ЭБУ ответственен за

    09.12.16

    все процессы, поэтому повреждение микропроцессора может стать причиной неправильной работы трансмиссии, системы зарядок, системы контроля над токсичностью выхлопа и других систем.

      Коды протокола OBD-II, связанные с неисправностями ЭБУ:  P0600 ошибка передачи данных, связанная с неисправностью канала связи с системой  P0601 внутренняя ошибка контрольной суммы FLASH-памяти  P0602 программная ошибка управляющего модуля  P0603 внутренняя ошибка постоянной памяти блока управления  P0604 внутренняя ошибка оперативной памяти ОЗУ (RAM) управляющего модуля  P0605 внутренняя ошибка в памяти ПЗУ (ROM) модуля управления  P0606 неисправность процессора ЭБУ  P0607 работоспособность модуля управления (внутренняя электронная неисправность)

    P0608 неисправность датчика VSS “A” модуля управления

    P0609 неисправность датчика VSS “В” модуля управления  P0610 неправильная конфигурация блока PCM некорректная работа блока управления (неправильно запрограммированы опции).   Обнаружение сканером одного из этих диагностических кодов, будет означать неисправность модуля управления и необходимость его замены. Но для подтверждения некорректной работы ЭБУ, требуется провести дополнительную диагностику – тестирование. При проведении тестов используются специальные таблицы диагностики неисправностей. Отслеживание появлений неисправностей в модуле управления происходит путем введения исходных данных и сравнений с нормой. Отсутствие реакции ЭБУ или её некорректность говорят о том, что блок управления нуждается в замене.  Но автолюбителям нужно быть предельно внимательными при проведении диагностики неполадок. Довольно часто автомеханики, не видя явных причин неполадок в работе остальных систем, склонны сообщать о неисправности бортового компьютера. Электронный блок – дорогостоящий и сложный компонент, поэтому его замена должна быть обоснована.  Подтверждение работоспособности блока управления

    Блоки управления, которые работают некорректно или которые являются источником неправильной роботы двигателя, могут быть возращены по гарантии. Более половины блоков оказываются работоспособными, но многие владельцы авто идут на это, надеясь, что новый блок решит возникшие проблемы.

    Чтобы подтвердить работоспособность блока управления его необходимо протестировать. Для проведения тестирования нужно подключить компьютер к сложному оборудованию, чтобы проверить входные и выходные цепи. Если их нормальное функционирование подтверждено, то такое оборудование может быть возвращено обратно поставщику.

    Поставщик заново тестирует блок и если не обнаруживается никаких дефектов, заново отправляет его в продажу.  Распространенные причины некорректной работы блоков управления  Для того чтобы поставленный новый блок управления устранил причины появляющихся ошибок, необходимо достоверно знать в чем заключается поломка старого ЭБУ.

      Электронные модули управления наиболее часто выходят из строя по причине перегрузки напряжения (короткое замыкание в цепи) или из-за постоянного перегрева оборудования, тряски, ударов, коррозии. Не устраняя причины короткого замыкания, владелец автомобиля рискует получить в скором времени полностью непригодный к эксплуатации бортовой компьютер.

      Из внешних факторов, которые также могут влиять на работу ЭБУ, стоит обращать внимание на возможное воздействие воды на приборы. Вода может попадать вовнутрь прибора, стимулируя развитие коррозийных процессов и становясь причиной возникновения коротких замыканий. Восстановление модулей управления, на которые оказывала воздействие вода, практически невозможно.

    Единственно возможный вариант в этом случае – замена ЭБУ. А вот механические повреждения, микротрещины в плате можно устранить силами специалистов.

      Электронные модули управления и их идентификация  Идентификация электронных модулей управления очень важна, потому как сами ЭБУ очень схожи между собой внешне по количеству соединительных контактов, размерам, но существенно отличаются настройкой и комплектацией. Для того чтобы установить клиенту правильный и подходящий по характеристикам блок, очень важно уметь их идентифицировать.

    Несоответствующий системе модуль управления не только может работать некорректно, но и нарушить работу остальных систем.  Для правильной, точной идентификации ЭБУ необходимы точные данные относительно года выпуска авто, объема двигателя и код производителя, указанный на самом блоке управления. Зная такие данные, замену можно подобрать с помощью таблицы перекрёстных ссылок.

    После того, как старый модуль будет заменен на новый блок управления, следует сделать перезапись параметров для нового ППЗУ (программируемого постоянного запоминающего устройства).

    Такая процедура недоступна для оборудования вторичного рынка, так как производитель предупредил эту возможность, не желая, чтобы частные ремонтники меняли настройки блока, рискуя изменить эксплуатационные характеристики. Настройка модуля возможна только при наличии специального оборудования, например, специального сканера DRB и дилерских кодов.

      Восстановление электронных модулей управления  Некоторые электронные блоки управления могут быть отремонтированы и восстановлены для дальнейшей эксплуатации, исключение составляют блоки, на работоспособность которых повлияло воздействие воды. Полная замена старого блока на новый – это дорогостоящий процесс, обойти который вполне реально.

    Так, к примеру, восстановленные в заводских условиях ЭБУ могут эксплуатироваться на тех же условиях, что и новые, нужно только найти завод, имеющий возможность тестирования и ремонта.  Так как в модуле управления нет изнашивающихся частей, то его восстановление заключается в полном тестировании, определении неисправностей и их устранении.

    Поле устранения неисправностей, ЭБУ снова тестируется и если все нормально, поставляется для дальнейшей продажи или возвращается владельцу, заказавшему ремонт. Иногда на складе отсутствует нужный тип модуля управления и тогда возможен вариант отправки неисправного блока изготовителю.

      Замена ЭБУ – советы и рекомендации  Перед процедурой замены электронного блока управления, первое, что необходимо сделать – это отсоединить аккумулятор. Вне зависимости от того, где расположен ЭБУ, будь он скрыт под компонентами приборной панели или под сидением, нужно соблюдать первоочередность этапов. Аккумулятор подсоединяется только после того, как новый блок будет установлен.

    После этого наступает следующий этап – настройка электронного блока, то есть его подгон под параметры конкретного автомобиля. Для перепрограммирования блока управления может понадобиться специальное оборудование – автосканер.  Точные требования по подгонке под параметры транспортного средства можно найти в техническом руководстве от производителя.

    Дольно часто для настройки авто используют процедуру тест-драйва. Машину, после установки ЭБУ нужно неспешно погонять в течение короткого времени, это позволит правильно настроиться новому оборудованию. При дальнейших поездках электронный модуль управления продолжит настройку уже под определенные параметры, например под тип топлива.  Бывает так, что после замены ЭБУ индикатор неисправности вновь становится активным, в этом случае можно говорить, что причина была не найдена или она заключалась не в модуле управления. И тогда владельцу авто необходимо организовать дополнительную диагностику неисправному оборудованию. Следует помнить, что для корректной работы блока управления необходимо соблюдение многих условий: это и работа всех датчиков, и нормальное напряжение аккумуляторной батареи, и обеспечение возможности посылать управляющие сигналы всем подчиняющимся устройствам.

    Поэтому проверяя ЭБУ, нужно обращать внимание на работу кислородного датчика, на датчик температуры охлаждающей жидкости, на напряжение зарядки, исправность соединения с аккумулятором.

    Предыдущие статьи

    • 02.12.16Ремонт блока цилиндров двигателя своими руками

      Блок цилиндров является основной деталью двигателя. В нем и на нём находится и крепиться именно то, что мы называем двигателем. Традиционно блок цилиндров изготавливался из чугуна, теперь все чаще стали применять алюминий.

      Полная версия статьи

    Как проверить эбу мультиметром

    Дорогие драйвчане, одна из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz.

    Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

    И так, схема нашего зажигания:

    1 – аккумуляторная батарея
    2 – выключатель зажигания
    3 – реле зажигания
    4 – свечи зажигания
    5 – модуль зажигания
    6 – контроллер
    7 – датчик положения коленчатого вала
    8 – задающий диск
    А – устройство согласования

    Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.
    Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.
    Машина так и не заводиться.

    Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.
    Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

    Проверка Датчика Положения Коленчатого Вала:

    2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

    Вывод: Датчик исправен.

    Проверка цепи ДПКВ:
    При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

    • Проверяем ЭБУ своими руками
    • 1. Причины выхода из строя ЭБУ: к чему следует быть готовым?
    • 2. Как проверить ЭБУ: практические советы для автолюбителей, которые не желают отправляться на СТО.
    • 3. Что нужно для проверки ЭБУ, или как справляются с данной задачей профессионалы?

    Современный автомобиль – это отчасти компьютер на колесах, а если быть точнее – то компьютер, который управляет движением колес. Большинство механических деталей автомобиля давно уже вытеснены, а если и остались – то целиком и полностью контролируются «электронным мозгом». Конечно же, компьютеризированным автомобилем управлять значительно проще, да и о безопасности таких авто конструкторы думают в первую очередь.

    Однако, какой бы совершенной ни была конструкция электронных блоков управления (ЭБУ) – они все равно могут выходить из строя. Ситуация это не самая приятная, да и в связи со сложностью устройства о самостоятельном ремонте говорить не приходится (хотя и такие умельцы есть). В сегодняшней статье мы поговорим о том, какие неисправности могут случиться с ЭБУ, чем они могут быть вызваны и как правильно их диагностировать.

    1. Причины выхода из строя ЭБУ: к чему следует быть готовым?

    В первую очередь, электронный блок управления автомобилем, или же просто ЭБУ, — это очень сложное и важное компьютерное оборудование. В случае неисправности этого устройства, может проявляться некорректная работа всех остальных автомобильных систем. В отдельных случаях автомобиль может перестать работать вообще, включая отказ трансмиссии, зарядных устройств и контрольных датчиков.

    1. Контроль впрыска топлива в камеру сгорания автомобиля.

    2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

    3. Управление работой системы зажигания.

    4. Контроль состава отработанных выхлопных газов.

    5. Управление фазами газораспределения.

    6. Контроль температуры охлаждающей жидкости.

    Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

    Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

    Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

    1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

    2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

    3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

    4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

    5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

    • Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

    • Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

    • Если были перепутаны клеммы во время подключения аккумулятора.

    • Если был включен стартер, но к нему не была подсоединена силовая шина.

    Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее.

    Но как же определить, что из строя действительно вышел блок управления, а не какая-нибудь другая система? Понять это можно по ряду самых первых признаков, которые могут проявляться в такой ситуации:

    1. Наличие явных физических повреждений. К примеру, перегоревших контактов или проводников.

    2. Неработающие сигналы управления системой зажигания или бензонасосом, механизмом холостого хода и другими механизмами, которые находятся под контролем блока.

    3. Отсутствие показателей с разных датчиков контроля систем.

    4. Отсутствие связи с диагностическим устройством.

    2. Как проверить ЭБУ: практические советы для автолюбителей, которые не желают отправляться на СТО.

    К счастью, даже в том случае, если у вас нет ни денег, ни желания ехать на СТО, а ЭБУ не желает подавать никаких признаков жизни, есть верный способ определить, в чем причина поломки. Возможно это благодаря наличию встроенной системы самодиагностики на каждом блоке управления автомобиля. Она позволяет определить возможную причину поломки без применения специального диагностического оборудования.

    Но сделаем маленькое отступление и расскажем о некоторых особенностях блока управления двигателем автомобиля. Данное электронное устройство представляет собой мини-компьютер, способный выполнять возложенные на него задачи в режиме реального времени. При этом, все специализированные задачи можно разделить на три категории:

    1. Обработка и анализ сигналов, которые поступают на блок от всех датчиков.

    2. Расчет необходимого воздействия, которое необходимо для управления всеми системами автомобиля.

    3. Контроль за работой исполнительных механизмов, то есть тех, на которые подается сигнал от блока управления.

    Однако, чтобы получить возможность проверить состояние блока управления двигателя, в первую очередь необходимо выполнить ряд манипуляций, чтобы к нему подключиться. Для этого вам понадобится либо специальный тестер, который по понятным причинам есть далеко не у каждого, либо ноутбук с предварительно установленной на нем специальной программой. Что это за программа должна быть? Она предназначена для того, чтобы считывать с блока управления диагностические данные. Установить ее можно либо из интернета, либо из диска, приобретенного на авторынке.

    Однако стоит учесть, что на разных моделях авто могут быть установлены разные модели блоков управления. Исходя из этого, необходимо подбирать диагностическую программу для ноутбука и, естественно, сам способ проверки. Мы же вам расскажем о том, как осуществить диагностику модели ЭБУ Bosch M7.9.7. Данная модель ЭБУ является достаточно распространенной как на автомобилях ВАЗ, так и на иномарках.

    Что же касается программы для диагностики, то в данном случае мы будем использовать KWP-D. Сразу отметим, что, кроме самой программы для выполнения диагностики, вам обязательно понадобится специальный адаптер, способный поддерживать протокол KWP2000. С его подключения и начинается непосредственно сам процесс диагностики:

    1. Один конец адаптера вставляем в порт электронного блока управления, а второй – в USB-порт вашего ноутбука.

    2. Поворачиваем ключ в замке зажигания автомобиля и запускаем на ноутбуке диагностическую программу.

    3. Сразу же после запуска на дисплее ноутбука должно появиться сообщение, подтверждающее успешное начало проверки ошибок в работе электронного блока управления.

    4. Далее на экране покажется таблица с указанными в ней наиболее важными параметрами функционирования автомобиля.

    5. Обратите внимание на раздел под названием DTC, поскольку именно в нем будут высвечиваться все неисправности, которые будет выдавать двигатель. Ошибки будут появляться в виде специальных кодов, расшифровать которые можно, перейдя в специальный раздел, который так и называется — «Коды».

    6. Если же в разделе DTC не появилась ни одна ошибка, значит, можете порадоваться – двигатель автомобиля находится в идеальном состоянии.

    Однако игнорировать другие раздели таблицы также не стоит, поскольку в них также можно найти очень важную информацию, способную объяснить неисправности ЭБУ. Среди них:

    Раздел UACC – в нем высвечиваются все данные, характеризирующие состояние автомобильного аккумулятора. Если с этим устройством все в порядке, то его показатели должны находиться в районе от 14 до 14,5 В. Если же полученный в результате проверки показатель находится ниже указанного значения, следует тщательно проверить все электрические цепи, которые отходят от аккумулятора.

    Раздел THR – здесь будут высвечиваться параметры положения дроссельной заслонки. Если автомобиль работает на холостом ходу, и с данным элементом нет никаких проблем, в этом разделе высветится значение в 0%. Если же оно выше – обратитесь за помощью к специалисту.

    Раздел QT – это контроль расхода топлива. Так как авто работает на холостом ходу, в таблице должен появиться показатель, который находится в промежутке от 0,6 до 0,0 л в час.

    Раздел LUMS_W – состояние коленвала во время выполнения вращений. При нормальной работе его показатель не должен превышать 4 оборотов в секунду. Если же количество оборотов больше, значит, в цилиндрах двигателя происходит неравномерное воспламенение. Кроме этого, проблема может скрываться в высоковольтных проводах или свечах.

    3. Что нужно для проверки ЭБУ, или как справляются с данной задачей профессионалы?

    Без специального оборудования осуществить полноценную проверку блока управления двигателем автомобиля просто невозможно. Но благодаря его наличию, процесс диагностики становится очень простой задачей. Проблема заключается лишь в том, чтобы приобрести это специальное оборудование, которое, по сути, выполнит всю работу вместо вас.

    Итак, что же может понадобиться водителю для осуществления диагностики электронного блока управления? В первую очередь, это осциллограф. С его помощью можно получить данные о работе абсолютно всех систем автомобиля. При этом, все полученные данные будут выводиться на экран либо в графическом, либо в числовом виде.

    Сняв цифры, полученные со своего автомобиля, вам необходимо будет сравнить их со стандартными показателями. На основании этого вы сможете определить, в какой системе есть неисправность, и сможете ее устранить. Единственный минус осциллографа – его стоимость, которая далеко не всем по карману.

    Но кроме осциллографа, для диагностики состояния блока управления можно использовать и специальный мотор-тестер. Его главная функция – это определение показателей, которые поступают со всех электронных систем автомобильного двигателя. К примеру, он позволяет определить падение оборотов при выключении цилиндров, а также наличие разрежения в коллекторе впуска. Но стоит он не дешевле, чем осциллограф.

    Поскольку ЭБУ не так часто выходит из строя, а устранение неисправностей этого блока все равно лучше доверить специалистам, то покупка таких дорогих приборов не всегда является рациональным решением. Тем более, что сами вы не всегда сможете правильно считать информацию с их дисплея. Поэтому, при проявлении любых признаков неисправности ЭБУ мы рекомендуем обращаться за помощью к специалистам. Ведь своими манипуляциями вы можете нанести больше вреда, чем пользы своему автомобилю.

    Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

    ЭБУ (электронный блок управления) — устройство, осуществляющее контроль параметров механизмов в процессе работы. Обычно аббревиатуру ЭБУ используют по отношению к блоку управления двигателем.

    p, blockquote 1,0,0,0,0 —>

    p, blockquote 2,0,0,0,0 —>

    На самом деле, в автомобиле есть еще блоки управления тормозной системы (блок ABS), блок управления кузовом, который часто именуется Body Control Module (BCM или BSI), блок управления климатом (климат-контроль) и другие.

    p, blockquote 3,0,0,0,0 —>

    p, blockquote 4,0,0,0,0 —>

    Принцип работы

    p, blockquote 5,0,0,0,0 —>

    Принцип работы электронного блока управления двигателем построен на стандартной архитектуре микроконтроллера. Данные о параметрах двигателя с различных датчиков поступают в ЭБУ, затем обрабатываются (усиливаются, оцифровываются, кодируются).

    p, blockquote 6,0,0,0,0 —>

    Основную обработку данных по определенному алгоритму производит микропроцессор, который по выходной шине дает сигналы на исполнительные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

    p, blockquote 7,0,0,0,0 —> adsp-pro-1 —>

    В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы основных узлов. Современные ЭБУ могут определить разнообразные ошибки:

    p, blockquote 8,0,0,0,0 —>

    • отсутствие напряжения питания на электронных узлах двигателя или пониженное питание;
    • обрыв электрических цепей или короткое замыкание;
    • некорректные сигналы на выходе датчиков;
    • пропуски зажигания и впрыска;
    • несоответствие углов зажигания;
    • и многие другие.

    Ошибки хранятся в энергонезависимой памяти вплоть до их удаления с помощью диагностических устройств (действующие ошибки удалить нельзя без устранения причины ошибки).

    p, blockquote 9,0,0,0,0 —>

    В автомобилях более ранних годов выпуска ошибки можно было удалить временным (около 15 минут) отключением аккумулятора от бортовой сети автомобиля.

    ЭБУ совместно с иммобилайзером блокирует работу двигателя в случае несанкционированного доступа. Каждый электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем алгоритмом.

    p, blockquote 11,0,0,0,0 —>

    p, blockquote 12,0,0,0,0 —>

    • сигнал зажигания на катушку;
    • импульсы впрыска топлива;
    • разрешение на запуск стартера и др.

    В некоторых автомобилях двигатель может запускаться на несколько секунд и глохнуть.

    p, blockquote 13,0,0,0,0 —>

    Для многих блоков управления существуют безиммобилайзерные прошивки ЭБУ (immooff). Можно перепрошить память блока управления и забыть о проблемах с иммобилайзером, однако автомобиль становится в таком случае более уязвимым с точки зрения угона.

    Схема

    p, blockquote 15,0,0,0,0 —>

    Принципиальная электрическая схема самого блока управления двигателем является производственной тайной, и найти ее даже для отечественных автомобилей очень проблематично.

    p, blockquote 16,0,0,0,0 —>

    Поэтому ремонт ЭБУ производят только профессиональные электронщики высокого уровня. Обычно в блоках управления выходят из строя транзисторы управления впрыском и зажиганием, стабилизаторы опорных напряжений, слетает прошивка.

    p, blockquote 17,0,1,0,0 —>

    Специалисты, занимающиеся чип-тюнингом, иногда специально изменяют программную прошивку с целью увеличения приемистости двигателя либо уменьшения потребления топлива.

    p, blockquote 18,0,0,0,0 —> adsp-pro-2 —>

    Видео — прошивка ЭБУ М74:

    p, blockquote 19,0,0,0,0 —>

    p, blockquote 20,0,0,0,0 —>

    Для проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему можно найти в руководствах по эксплуатации и ремонту автомобилей, программно-технических комплексах типа AUTODATA и TOLERANCE.

    p, blockquote 21,0,0,0,0 —>

    Для примера рассмотрим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

    p, blockquote 22,0,0,0,0 —>

    p, blockquote 23,0,0,0,0 —>

    Не углубляясь в схему, можно увидеть, что в качестве датчиков ЭБУ использует сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

    p, blockquote 24,0,0,0,0 —>

    Сигнал, приходящий с датчика распредвала имеет форму:

    p, blockquote 25,0,0,0,0 —>

    p, blockquote 26,0,0,0,0 —>

    В качестве исполнительных механизмов ЭБУ управляет сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

    p, blockquote 27,0,0,0,0 —>

    p, blockquote 28,0,0,0,0 —>

    ЭБУ связан с иммобилайзером, приборной панелью.

    p, blockquote 29,0,0,0,0 —>

    Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:

    p, blockquote 30,0,0,0,0 —>

    p, blockquote 31,0,0,0,0 —>

    Где стоит блок управления двигателем

    p, blockquote 32,0,0,0,0 —>

    В автомобилях вплоть до 90-х годов выпуска наиболее рациональным местом расположения блока управления двигателем считалось пространство в салоне автомобиля возле левой либо правой передней стойки в области ног пассажира или водителя. Прежде всего, считалось, что это наиболее защищенные места с точки зрения механических повреждений и проникновения влаги.

    p, blockquote 33,0,0,0,0 —>

    Видео — перенос ЭБУ на Калине:

    p, blockquote 34,0,0,0,0 —>

    p, blockquote 35,1,0,0,0 —>

    С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими соображениями:

    p, blockquote 36,0,0,0,0 —>

    • под капотом легче производить поиск неисправностей электрических соединений;
    • все коммуникации с датчиками двигателя и исполнительными механизмами становятся короче, следовательно, надежнее;
    • ЭБУ стали более надежно защищаться от влаги с помощью специальных герметиков.

    В случае отсутствия справочников найти электронный блок управления двигателя нетрудно, двигаясь по большому жгуту проводов системы управления двигателем. Он обычно представляет небольшой электронный блок в металлическом кожухе с одним или несколькими разъемами в торцевой части.

    p, blockquote 37,0,0,0,0 —>

    p, blockquote 38,0,0,0,0 —>

    Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, которые необходимо удалять. Плата, как правило, содержит небольшое количество компонентов.

    p, blockquote 39,0,0,0,0 —>

    p, blockquote 40,0,0,0,0 —>

    Признаки неисправности ЭБУ

    p, blockquote 41,0,0,0,0 —>

    Среди автоэлектриков есть мнение, что электронная система управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут определить неисправности блока управления двигателем.

    p, blockquote 42,0,0,0,0 —>

    Действительно, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

    p, blockquote 43,0,0,0,0 —>

    Что может свидетельствовать о неисправности ЭБУ?

    p, blockquote 44,0,0,0,0 —>

    Наиболее частые признаки неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ есть защитные диоды на этот случай. Если они пробиваются, возникает короткое замыкание по питанию, что и приводит к постоянному перегоранию предохранителей. Неисправные необходимо менять.

    p, blockquote 45,0,0,0,0 —>

    Также неисправность по питанию может вызвать отключение АКБ во время работы двигателя. В таком случае блок управления запитывается только от генератора и, если он неисправен, может возникнуть ситуация некорректно поданного на блок напряжения.

    p, blockquote 46,0,0,0,0 —>

    Нельзя на работающем двигателе снимать клеммы АКБ (!), как это делают многие автолюбители при запуске от чужого аккумулятора.

    Как проверить ЭБУ на работоспособность

    p, blockquote 48,0,0,0,0 —>

    Первый этап проверки работоспособности — контроль всех питающих напряжений.

    p, blockquote 49,0,0,0,0 —>

    Второй этап – компьютерная диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

    p, blockquote 50,0,0,0,0 —>

    Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

    p, blockquote 51,0,0,0,0 —>

    В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

    p, blockquote 52,0,0,1,0 —> adsp-pro-3 —>

    Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

    p, blockquote 53,0,0,0,0 —>

    Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

    p, blockquote 54,0,0,0,0 —>

    Дополнительная защита

    p, blockquote 55,0,0,0,0 —>

    Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной батареи и неисправностей генератора можно по питающим цепям установить диоды (лучше мощные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

    p, blockquote 56,0,0,0,0 —>

    Тогда перенапряжение и переполюсовка приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение либо напряжение обратной полярности на блок управления не пройдет, а это самая большая опасность.

    p, blockquote 57,0,0,0,0 —>

    В целях защиты ЭБУ от климатических воздействий необходимо следить за качеством герметика. Через пять лет эксплуатации желательно принимать меры по улучшению герметичности, так как прежний герметик может рассохнуться в условиях повышенных температур под капотом.

    p, blockquote 58,0,0,0,0 —>

    Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

    p, blockquote 59,0,0,0,0 —>

    p, blockquote 60,0,0,0,0 —>

    Нельзя закрывать доступ к блоку дополнительными конструкциями, класть ветошь возле него. Это уменьшает естественную вентиляцию устройства, которое в процессе работы автомобиля нагревается.

    p, blockquote 61,0,0,0,0 —>

    Замена блока управления двигателем

    p, blockquote 62,0,0,0,0 —>

    Если блок управления вышел из строя, и не подлежит ремонту его следует заменить на аналогичный с таким же номером, указанным на корпусе ЭБУ.

    p, blockquote 63,0,0,0,0 —>

    Иногда допускается небольшое отклонение в номере. Например, изменение последних двух-трех цифр может свидетельствовать о другом объеме двигателя либо модификации, что может практически не сказаться на технических характеристиках.

    p, blockquote 64,0,0,0,0 —>

    Однако не следует забывать, что при замене ЭБУ требуется привязка ключей либо покупка комплекта ЭБУ+иммобилайзер+чип. Для привязки ключей многие специалисты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

    Советы по эксплуатации

    p, blockquote 66,0,0,0,0 —>

    Чтобы не возникло ситуаций, связанных с выходом электронного блока управления двигателем из строя следует:

    p, blockquote 67,0,0,0,0 —>

    • ни в коем случае не снимать клеммы аккумуляторной батареи при работающем двигателе;
    • нельзя снимать клеммы АКБ при включенном зажигании, так как это может привести к уничтожению прошивки ЭБУ и связи с ключами, не отключайте блок, датчики и исполнительные узлы при включенном зажигании;
    • следите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в процессе эксплуатации автомобиля они могут разрушаться за счет процесса электролиза, вызывать сбои в работе устройства;
    • если в результате аварии или иного механического воздействия ЭБУ получил трещину в корпусе, ее немедленно следует залить гермет-клеем;
    • не допускайте нарушений режима естественного охлаждения блока;
    • контролируйте исправность датчиков только при отключенных от ЭБУ разъемах:
    • не вносите изменений в схему управления двигателем и используйте датчики и другие узлы строго по каталогам оборудования для конкретной модели автомобиля.

    Смотрите почему кипит аккумулятор на машине и что нужно делать в этом случае.

    Можно ли смазать клеммы аккумулятора и чем это лучше делать.

    Видео — установка защиты на ЭБУ Toyota Camry v50:

    p, blockquote 69,0,0,0,0 —> p, blockquote 70,0,0,0,1 —>

    Как проверить эбу на работоспособность на ваз

    Электронный блок управления представляет собой один из основных компонентов автомобиля, поскольку он, по сути, является его «мозгами». Благодаря этому девайсу осуществляется множество различных процессов, обеспечивающих нормальную работу в целом, но как и любое другое устройство, ЭБУ может выйти из строя. Подробнее о том, как проверить ЭБУ на работоспособность и в каких случаях это необходимо — читайте ниже.

    Распространенные неисправности ЭБУ и их причины

    Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

    Контроллер электронной системы управления мотором российского производства

    По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

    Но это — только одна из самых распространенных причин, по факту их значительно больше:

    1. Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.
    2. Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.
    3. Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.
    4. Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.
    5. Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.

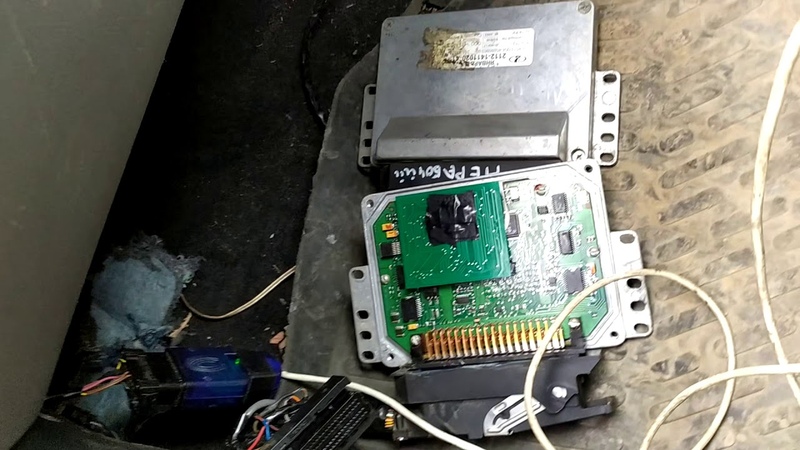

    Плата электронного блока в снятом виде

    В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

    Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

    1. На приборной панели не горит значок Check Engine, появляющийся при определении неисправностей в работе двигателя. Либо же этот значок может мигать или появляться не сразу. Если индикатор мигает, необходимо удостовериться в том, что проблема заключается не в самой лампочке, после этого уже проверять сам блок.
    2. При попытке подключить ЭБУ своими руками к диагностическому разъему сканер начал выдавать неверные данные, которые вызывают у вас сомнения. То есть информация может в корне отличаться от той, которая должна быть. Если нет связи с ЭБУ, то сканер может и вовсе не распознать это устройство.
    3. Силовой агрегат автомобиль работает со сбоями, троит, может не заводиться или заводиться через раз, также он может даже дымиться. При этом никаких причин такому поведению, в том числе перегрева, нет.
    4. Зажигание автомобиля стало работать с пропусками.
    5. Вентилятор охлаждения двигателя может включаться произвольно, без команды блока управления.
    6. В автомобиле начинают выходить из строя предохранительные элементы, при этом они перегорают неоднократно, а видимых причин тому нет. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или на определенном участке электроцепи, но диагностика не выявляет скачков напряжения.
    7. С различных датчиков импульсы не поступают либо поступают, но нерегулярно.
    8. Кроме того, еще одним симптомом может служить некорректная работа педали газа. Когда водитель жмет ан педаль, она может реагировать на нажатие с замедлением или очень туго. Такой признак является наиболее верным, особенно, если раньше педаль работала в нормальном режиме.
    9. Также на корпусе устройства могут быть видны следы повреждений. Например, это могут быть выгоревшие контакты либо следы подгорания на проводах.
    10. Еще один признак — отсутствие сигналов управления системой зажигания или топливным насосом, регулятором холостого хода и прочими устройствами, работу которых контролирует ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

    Как самостоятельно осуществить диагностику блока?

    На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

    Необходимые инструменты и оборудование

    Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

    Для выполнения проверки вам потребуются следующие устройства и элементы:

    1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
    2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
    3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

    Фотогалерея «Готовимся к диагностике системы»

    Алгоритм действий

    Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

    Итак, как проверить ЭБУ в домашних условиях:

    1. В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
    2. Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
    3. Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру. Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
    4. Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
    5. На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
    6. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

    Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

    В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

    После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

    Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

    Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

    Блок управления двигателем (ЭБУ) является мозговым центром всего автомобиля, он состоит из большого количества сложнейших соединений.С помощью данного устройства осуществляется контроль и координирование функций всех элементов силового агрегата.

    Управляющие устройства, установленные на различных моделях автомобилей, изготовлены из материалов высокого качества, при их изготовлении применяются высокие технологии, обеспечивающие высококачественную сборку электронных схем.

    Но даже самые качественные ЭБУ подвержены поломкам и часто нуждаются в срочном ремонте.

    Устройство блока управления двигателем

    Конструкция ЭБУ разделена на основные части: главный блок, контролирующие датчики, исполнительные устройства элементов двигателя. В состав электронного управления входит множество специальных элементов:

    Неисправности блока управления двигателем ведут к разбалансировке в работе всех систем автомобиля.

    Назначение электронного блока управления

    ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

    В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

    Мощные транзисторы, входящие в состав блока управления, управляют работой следующих исполнительных механизмов двигателя и топливной системы:

    • катушки зажигания системы впрыска;
    • клапан оборотов холостого хода;
    • электрические форсунки;
    • клапан вентиляции топливного бака;
    • электромагнитные катушки — соленоиды;
    • турбонаддув;
    • система впуск-выпуск;
    • рециркуляция отработанных газов;
    • система охлаждения.

    Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:

    1. Система антиблокировки.
    2. Автоматическая коробка передач.
    3. Стабилизирующая система.
    4. Система безопасности автомобиля.
    5. Круиз контроль.
    6. Климат контроль.

    Принцип работы блока управления двигателем

    При использовании данного устройства производится оптимизация важнейших параметров:

    • потребление топлива;
    • расход машинного масла;
    • характеристики мощности;
    • крутящий момент, влияющий на разгон автомобиля;
    • количество отравляющих компонентов, находящихся в выхлопных газах.

    Датчики посылают информацию на контроллер в виде цифровых сигналов. Контрольный и функциональный модули вычисления, входящие в программное обеспечение, анализируют сигналы датчиков и корректируют работу исполнительных устройств. Выходные сигналы в процессе корректировок могут даже привести дизельный двигатель к полной остановке.

    При проведении существенных изменений в конструкции силового агрегата (тюнинге) имеется возможность перепрограммирования электронного блока управления двигателем.

    Объединение всех блоков управления в общую систему производится при помощи специальной шины.

    Признаки выхода из строя ЭБУ

    Часто возникают ситуации, когда автовладельцы сталкиваются с необходимостью произвести ремонт блока управления двигателем. Проведение такого вида работ своими руками является возможным при наличии определенных квалификационных навыков.

    Сбои в работе управляющего устройства происходят вследствие нарушения контактов с датчиками, производящими контроль за функционированием рабочих систем двигателя:

    1. Антиблокировочная система (контроль торможения автомобиля).
    2. Блок зажигания.
    3. Контроллер инжектора.
    4. Положение дроссельной заслонки.
    5. Температурный режим двигателя.

    Механические повреждения, попадание воды на детали микросхемы, неудавшиеся попытки отремонтировать устройство своими руками также приводят к поломке электронного блока управления.

    Нарушение контакта с датчиками происходит вследствие отсутствия электричества, что свидетельствует о возникновении внутренней неисправности, нуждающейся в обязательном ремонте. Признаками отсутствия контакта могут быть следующие явления:

    • не поступают данные со сканера;
    • сообщения, содержат некорректные параметры;
    • контрольная лампочка «чек» не загорается при включении зажигания;
    • отсутствие информации о нестабильной работе двигателя.

    Своевременное выявление дефектов и ремонт электронных блоков управления двигателем предотвратит остановку в работе систем, узлов, агрегатов автомобиля.

    Описание основных причин выхода из строя ЭБУ

    В перечень наиболее вероятных причин входят следующие факторы:

    1. Микротрещины в схемах и корпусе устройства, вызванные механическими воздействиями (удары, сильные вибрации).
    2. Резкое повышение температуры, приводящее к перегреву блока управления мотором.
    3. Разрушения элементов ЭБУ под влиянием коррозии.
    4. Проникновение влаги внутрь корпуса контроллера из-за его разгерметизации.
    5. Неграмотные ремонтные действия.
    6. Применение эффекта «прикуривания» при работающем движке с целью помочь соседнему автомобилю.
    7. Изменение положения клеммных соединений во время подсоединения аккумулятора.
    8. Отсутствие подключения силовой шины при включении стартера.

    Эффективность работы ЭБУ в полной мере зависит от перечисленных факторов, многие из которых способны причинить существенный вред управляющему устройству.

    Для предотвращения окончательных поломок необходимо проводить регулярную диагностику электронного управления двигателем. С целью экономии на дорогостоящем ремонте и полной замене элементов электронной системы управления, проверка проводится не менее одного раза в год.

    Диагностика контроллера в условиях гаража

    На неисправности, возникшие в блоке управления двигателем, указывают следующие сбои в работе автомобиля:

    • проблемы с запуском мотора;
    • троение двигателя;
    • появление густого дыма;
    • снижение реакции на педаль газа;
    • перебои в связи с ЭБУ;
    • потеря контроля за включением и выключением вентилятора двигателя;
    • сбои в работе катушек зажигания;
    • выход из строя предохранителей;
    • датчики не посылают сигналы.

    Благодаря системе самодиагностики, встроенной в ЭБУ, можно произвести проверку и определить степень поломки своими руками. Для проведения диагностических мероприятий нужно подключиться к устройству при помощи ноутбука с установленной программой, предназначенной для работы с диагностическим данными. Вместо ноутбука, можно использовать специальные тестеры, осциллографы.

    Данные, полученные в процессе измерений, сравниваются с показателями, являющимися стандартными.

    Выявление неисправностей, возникших в управлении двигателем

    Причины возникновения поломок блока управления двигателя подразделяются на два основных вида: неисправный проводник или сбой прошивки. Прошивка восстанавливается только при помощи специалистов в сервисном центре. Проверку электрических параметров можно произвести своими руками при помощи специального измерительного прибора — мультиметра.

    Для поиска пробоя в проводе необходимо ознакомиться со схемой управляющего устройства. Изучив расположение проводников, резисторов и питания наступает очередь «прозвонки» электрической цепи в том месте, где обнаружена ошибка показаний электронного блока. При отсутствии такой информации необходимо проверить провода по всей схеме.

    Алгоритм действий для восстановления работы ЭБУ

    Чтобы произвести ремонт ЭБУ двигателя, нужныследующие операции:

    1. Обнаружить место пробоя.
    2. Повторно замерить сопротивление.
    3. Найти точки крепления проводника.
    4. Прикрепить параллельно провод с требуемым сопротивлением при помощи паяльника,старый провод рекомендуется оставить на месте.

    После проведенных мероприятий система должна работать стабильно. При повторении ошибок ЭБУ необходимо обратиться в сервисный центр.

    От своевременности ремонта блока управления двигателем зависит длительность срока службы, безопасность и надежность автомобиля.

    Карбюраторные автомобили шли с конвейера без мозгов, так как все управление в них реализовано механически. С приходом инжекторных систем питания машины начали наполняться всевозможной электроникой. Обработкой информации от датчиков и генерацией управляющих сигналов занимается ЭБУ. Выход его из строя способен полностью обездвижить железного коня, поэтому к модулю управления следует относится с повышенной внимательностью.

    Получаемая ЭБУ информация и сигналы управления исходящие с него

    Для правильного дозирования подаваемого топлива в электронный блок управления приходит информация:

    • частота вращения коленвала, определяемая датчиком положения;
    • возникновение детонации в процессе эксплуатации;
    • массовый расход воздуха мотором;
    • отклонение от номинального напряжения бортовой сети машины;
    • скорость авто;
    • температура в системе охлаждения двигателя;
    • какое положение занимает дроссельная заслонка;
    • процент кислорода в выхлопных газах;
    • наличие дополнительных нагрузок на двигатель, например, включение кондиционера.

    Количество датчиков и соответственно объем получаемой информации зависит от модели автомобиля. В бюджетных машинах ЭБУ обладает только основными данными. Наиболее развитые электронные блоки собирают и оперируют информацией о каждом узле машины, что сказывается на динамических характеристиках и экономичности авто.

    После обработки данных блок управления инжектором подает сигналы для:

    • открытия и закрытия форсунок;
    • контроля искрообразования;
    • выбора режима работы топливного насоса;
    • поддержания стабильных оборотов холостого хода;
    • включения и выключения вентилятора системы охлаждения;
    • подключения или отключения кондиционера электромагнитной муфтой;
    • улавливания паров бензина адсорбером;
    • проведения самодиагностики агрегатов.

    Работа электронного блока управления предполагает оперирование большим количеством информации в режиме реального времени. Неточность в любом из каналов приведет к нестабильной работе двигателя, увеличению расхода топлива и потере динамических характеристик, поэтому все возникающие поломки в электронике требуют незамедлительного устранения.

    Конструктивные особенности электронного блока управления

    Для работы с информацией, поступающей в модуль, ЭБУ имеет несколько видов памяти:

    • Алгоритм управления двигателем в зависимости от режима эксплуатации находится в программируемом постоянном запоминающем устройстве. Здесь же хранится и основная таблица различных калибровок параметров. При отключении питания вся информация остается на месте. Для стирания или перезаписи данных используется специальное оборудование, предназначенное для чип-тюнинга;
    • Энергозависимая память, хранящая временные данные и обрабатываемую электронным модулем информацию, называется оперативным запоминающим устройством. В ней происходит фиксация и выработка управляющих сигналов в зависимости от изменений параметров, поступающих с датчиков;
    • Сохранение кодов и паролей происходит в электрически репрограммируемом запоминающем устройстве. Данный тип памяти является энергонезависимым, но в отличии от ППЗУ не требует специального оборудования для перезаписи.

    Ввод информационных сигналов у качественных электронных модулей осуществляется через гальваническую развязку. Это предотвращает повреждение главных чипов блока управления в случае выхода какого-либо датчика из строя. От внутренних ошибок модуль защищен различными методами самодиагностики и коррекции сбоев, что помогает избегать ситуации, когда автомобиль остается без мозгов.

    Неполадки, возникающие в модуле

    Причины, почему автомобиль может остаться без мозгов, наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами вызывающими поломку ЭБУ являются:

    • Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
    • Ухудшения контакта между клеммами и генератором или аккумулятором. Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
    • Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.

    Для определения неисправности необходимо прочитать лог ошибок, сохраненный в мозгах инжектора. Для этих целей существует специальный диагностический разъем. Расположение его зависит от конкретной модели автомобиля. Например, в автомобилях ВАЗ с высокой панелью диагностический разъем находится внутри центральной консоли.

    Расшифровка кодов ошибок на примере ВАЗ 21074

    Если мозги инжектора обнаружили неисправность в работе двигателя, то об этом будет сигнализировать загоревшаяся лампочка «check engine». Понять какая именно неисправность произошла по данному оповещению невозможно. Для более точного определения поломки требуется подключить диагностический сканер к специальному разъему. При его помощи из памяти ЭБУ считывается лог ошибки, который можно расшифровать при помощи справочников по конкретному автомобилю. Так, например, для ВАЗ 21074 наиболее часто встречаемыми ошибками являются:

    • Неисправность воздушного датчика;
    • Неоптимальный режим сгорания бензовоздушной смеси. В результате выхлопные газы имеют повышенную токсичность. Лямбда-зонд может выдать эту ошибку, например, если в выхлопе находятся пары несгоревшего бензина;
    • Требуется драйверная проверка модуля управления инжекторными двигателями;
    • Проблемы с получением информации от датчика температуры;
    • Состав горючей смеси не соответствует режиму работы двигателя. Причиной этого могут стать, например, загрязненные форсунки;
    • Неправильное определение момента возникновения детонации в работе двигателя;
    • Отсутствуют данные о положении дроссельной заслонки. Помимо повреждения самого считывающего элемента, возможен обрыв информационного шлейфа;
    • Температура мотора находится выше рабочего диапазон;
    • Медленный отклик сигнальной системы машины.

    При выполнении считывания ошибок сканер указывает лишь на предположительное место неисправности, но не может указать причину вызвавшую поломку, поэтому после получения кода важно правильно его истолковать. При недостаточном понимании работы инжекторных двигателей и топливных систем может возникнуть ситуация, когда автовладелец, неправильно расшифровав лог ошибки, займется ремонтом исправного узла машины.

    Эксплуатация автомобиля без электронного блока управления

    В случае выхода из строя ЭБУ непопулярной модели найти новый модуль может стать большой проблемой. В таком случае автовладелец может пойти на радикальный шаг и сменить электронику на другую систему без мозгов. Инжектор в таком случае сменяется карбюратором, а зажиганием начинает управлять коммутатор.

    Вносить столь серьезные изменения можно только в крайнем случае. Инжекторный двигатель спроектирован для работы под контролем электронного блока управления. При его отсутствии возможны провалы при разгоне, нестабильная работа и повышенный расход топлива. Убирать мозги можно только временно, например, для перегона авто.

    Устранение неисправностей связанных с мозгами инжектора

    При возникновении поломки ЭБУ автовладелец может захотеть поменять модуль на схожую модель. При этом важно учитывать, что каждые мозги изготавливаются под конкретную модель силовой установки, комбинацию датчиков, протяженность шлейфов. Прошивка также меняется от модели к модели, поэтому произвести просто перестановку блоков невозможно, даже если их разъемы идентичны.

    При установке похожей модели без полного согласования параметров возможны негативные последствия:

    • двигатель перестает заводится;
    • автомобиль теряет былую резвость;
    • значительно возрастает расход топлива;
    • мотор нестабильно работает;
    • ЭБУ постоянно сигнализирует об ошибке.

    Производить устранение неисправности заменой на похожий электронный блок управления категорически запрещается. Правильными методами устранения неисправностей являются:

    • Визуальный осмотр датчиков и проводов идущих к ним. Часто причина может скрываться в их механическом повреждении. Замена дефектного элемента на новый позволит избавится от поломки, которую выдает электронный блок управления;
    • Сделать перепрошивку программного обеспечения. Повышение динамических характеристик автомобиля очень часто возможно только при помощи чип-тюнинга;
    • Сделать перезагрузку мозгов инжектора путем снятия одной из клемм аккумулятора. Произошедший сбой в процессе эксплуатации можно сбросить отключив питание от ЭБУ. Данным методом рекомендуется пользоваться при однократном появлении ошибки. Если ситуация повторяется, то перезагружать модуль не имеет смысла.

    При невозможности устранить поломку вышеуказанными способами, единственным верным решением является обращение в специализированный сервисный центр. После считывания лога ошибки сканером специалисты определят возможный круг неисправностей. После этого определяется оптимальный способ избавления дефекта.

    Появление электронного блока управления значительно улучшило эксплуатационные свойства автомобиля. Произошло это благодаря возможности контроля режима работы силовой установки и корректировки параметров в режиме реального времени. В свою очередь, усложнение электроники машины привело к возникновению поломок, способных обездвижить железного коня.

    Как проверить мозги на исправность


    Самостоятельная диагностика электронного блока управления двигателем

    Электронный блок управления представляет собой один из основных компонентов автомобиля, поскольку он, по сути, является его «мозгами». Благодаря этому девайсу осуществляется множество различных процессов, обеспечивающих нормальную работу в целом, но как и любое другое устройство, ЭБУ может выйти из строя. Подробнее о том, как проверить ЭБУ на работоспособность и в каких случаях это необходимо — читайте ниже.

    Содержание

    [ Раскрыть]

    [ Скрыть]

    Распространенные неисправности ЭБУ и их причины

    Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

    Контроллер электронной системы управления мотором российского производства

    По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

    Но это — только одна из самых распространенных причин, по факту их значительно больше:

    1. Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.
    2. Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.
    3. Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.
    4. Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.
    5. Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.
    Плата электронного блока в снятом виде

    В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

    Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

    1. На приборной панели не горит значок Check Engine, появляющийся при определении неисправностей в работе двигателя. Либо же этот значок может мигать или появляться не сразу. Если индикатор мигает, необходимо удостовериться в том, что проблема заключается не в самой лампочке, после этого уже проверять сам блок.
    2. При попытке подключить ЭБУ своими руками к диагностическому разъему сканер начал выдавать неверные данные, которые вызывают у вас сомнения. То есть информация может в корне отличаться от той, которая должна быть. Если нет связи с ЭБУ, то сканер может и вовсе не распознать это устройство.
    3. Силовой агрегат автомобиль работает со сбоями, троит, может не заводиться или заводиться через раз, также он может даже дымиться. При этом никаких причин такому поведению, в том числе перегрева, нет.
    4. Зажигание автомобиля стало работать с пропусками.
    5. Вентилятор охлаждения двигателя может включаться произвольно, без команды блока управления.
    6. В автомобиле начинают выходить из строя предохранительные элементы, при этом они перегорают неоднократно, а видимых причин тому нет. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или на определенном участке электроцепи, но диагностика не выявляет скачков напряжения.
    7. С различных датчиков импульсы не поступают либо поступают, но нерегулярно.
    8. Кроме того, еще одним симптомом может служить некорректная работа педали газа. Когда водитель жмет ан педаль, она может реагировать на нажатие с замедлением или очень туго. Такой признак является наиболее верным, особенно, если раньше педаль работала в нормальном режиме.
    9. Также на корпусе устройства могут быть видны следы повреждений. Например, это могут быть выгоревшие контакты либо следы подгорания на проводах.
    10. Еще один признак — отсутствие сигналов управления системой зажигания или топливным насосом, регулятором холостого хода и прочими устройствами, работу которых контролирует ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

    Как самостоятельно осуществить диагностику блока?

    На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

    Необходимые инструменты и оборудование

    Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

    Для выполнения проверки вам потребуются следующие устройства и элементы:

    1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
    2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
    3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.
    Фотогалерея «Готовимся к диагностике системы»
    1. Ноутбук для проверки 2. Адаптер для подключения 3. ПО KWP_D для диагностики
    Алгоритм действий

    Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

    Итак, как проверить ЭБУ в домашних условиях:

    1. В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
    2. Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
    3. Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру. Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
    4. Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
    5. На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
    6. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

    Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

    В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

    После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

    Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

    Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

     Загрузка ...

    avtozam.com

    Как проверить ЭБУ самостоятельно?

    Современный автомобиль – это отчасти компьютер на колесах, а если быть точнее – то компьютер, который управляет движением колес. Большинство механических деталей автомобиля давно уже вытеснены, а если и остались – то целиком и полностью контролируются «электронным мозгом». Конечно же, компьютеризированным автомобилем управлять значительно проще, да и о безопасности таких авто конструкторы думают в первую очередь.

    Однако, какой бы совершенной ни была конструкция электронных блоков управления (ЭБУ) – они все равно могут выходить из строя. Ситуация это не самая приятная, да и в связи со сложностью устройства о самостоятельном ремонте говорить не приходится (хотя и такие умельцы есть). В сегодняшней статье мы поговорим о том, какие неисправности могут случиться с ЭБУ, чем они могут быть вызваны и как правильно их диагностировать.

    1. Причины выхода из строя ЭБУ: к чему следует быть готовым?

    В первую очередь, электронный блок управления автомобилем, или же просто ЭБУ, - это очень сложное и важное компьютерное оборудование. В случае неисправности этого устройства, может проявляться некорректная работа всех остальных автомобильных систем. В отдельных случаях автомобиль может перестать работать вообще, включая отказ трансмиссии, зарядных устройств и контрольных датчиков.

    Электронные блоки бывают разные и могут управлять разными устройствами. При этом, все системы все равно активно взаимодействуют между собой и передают важную информацию для регулировки всех функций. Самый основной из них – это ЭБУ двигателя автомобиля. Несмотря на конструктивную простоту, он выполняет массу сложнейших задач:

    1. Контроль впрыска топлива в камеру сгорания автомобиля.

    2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

    3. Управление работой системы зажигания.

    4. Контроль состава отработанных выхлопных газов.

    5. Управление фазами газораспределения.

    6. Контроль температуры охлаждающей жидкости.

    Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

    Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

    Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

    1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

    2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

    3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

    4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

    5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

    • Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

    • Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

    • Если были перепутаны клеммы во время подключения аккумулятора.

    • Если был включен стартер, но к нему не была подсоединена силовая шина.

    Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее.

    Но как же определить, что из строя действительно вышел блок управления, а не какая-нибудь другая система? Понять это можно по ряду самых первых признаков, которые могут проявляться в такой ситуации:

    1. Наличие явных физических повреждений. К примеру, перегоревших контактов или проводников.

    2. Неработающие сигналы управления системой зажигания или бензонасосом, механизмом холостого хода и другими механизмами, которые находятся под контролем блока.

    3. Отсутствие показателей с разных датчиков контроля систем.

    4. Отсутствие связи с диагностическим устройством.

    2. Как проверить ЭБУ: практические советы для автолюбителей, которые не желают отправляться на СТО.

    К счастью, даже в том случае, если у вас нет ни денег, ни желания ехать на СТО, а ЭБУ не желает подавать никаких признаков жизни, есть верный способ определить, в чем причина поломки. Возможно это благодаря наличию встроенной системы самодиагностики на каждом блоке управления автомобиля. Она позволяет определить возможную причину поломки без применения специального диагностического оборудования.

    Но сделаем маленькое отступление и расскажем о некоторых особенностях блока управления двигателем автомобиля. Данное электронное устройство представляет собой мини-компьютер, способный выполнять возложенные на него задачи в режиме реального времени. При этом, все специализированные задачи можно разделить на три категории:

    1. Обработка и анализ сигналов, которые поступают на блок от всех датчиков.

    2. Расчет необходимого воздействия, которое необходимо для управления всеми системами автомобиля.

    3. Контроль за работой исполнительных механизмов, то есть тех, на которые подается сигнал от блока управления.

    Однако, чтобы получить возможность проверить состояние блока управления двигателя, в первую очередь необходимо выполнить ряд манипуляций, чтобы к нему подключиться. Для этого вам понадобится либо специальный тестер, который по понятным причинам есть далеко не у каждого, либо ноутбук с предварительно установленной на нем специальной программой. Что это за программа должна быть? Она предназначена для того, чтобы считывать с блока управления диагностические данные. Установить ее можно либо из интернета, либо из диска, приобретенного на авторынке.

    Однако стоит учесть, что на разных моделях авто могут быть установлены разные модели блоков управления. Исходя из этого, необходимо подбирать диагностическую программу для ноутбука и, естественно, сам способ проверки. Мы же вам расскажем о том, как осуществить диагностику модели ЭБУ Bosch M7.9.7. Данная модель ЭБУ является достаточно распространенной как на автомобилях ВАЗ, так и на иномарках.

    Что же касается программы для диагностики, то в данном случае мы будем использовать KWP-D. Сразу отметим, что, кроме самой программы для выполнения диагностики, вам обязательно понадобится специальный адаптер, способный поддерживать протокол KWP2000. С его подключения и начинается непосредственно сам процесс диагностики:

    1. Один конец адаптера вставляем в порт электронного блока управления, а второй – в USB-порт вашего ноутбука.

    2. Поворачиваем ключ в замке зажигания автомобиля и запускаем на ноутбуке диагностическую программу.

    3. Сразу же после запуска на дисплее ноутбука должно появиться сообщение, подтверждающее успешное начало проверки ошибок в работе электронного блока управления.

    4. Далее на экране покажется таблица с указанными в ней наиболее важными параметрами функционирования автомобиля.

    5. Обратите внимание на раздел под названием DTC, поскольку именно в нем будут высвечиваться все неисправности, которые будет выдавать двигатель. Ошибки будут появляться в виде специальных кодов, расшифровать которые можно, перейдя в специальный раздел, который так и называется - «Коды».

    6. Если же в разделе DTC не появилась ни одна ошибка, значит, можете порадоваться – двигатель автомобиля находится в идеальном состоянии.

    Однако игнорировать другие раздели таблицы также не стоит, поскольку в них также можно найти очень важную информацию, способную объяснить неисправности ЭБУ. Среди них:

    Раздел UACC – в нем высвечиваются все данные, характеризирующие состояние автомобильного аккумулятора. Если с этим устройством все в порядке, то его показатели должны находиться в районе от 14 до 14,5 В. Если же полученный в результате проверки показатель находится ниже указанного значения, следует тщательно проверить все электрические цепи, которые отходят от аккумулятора.

    Раздел THR – здесь будут высвечиваться параметры положения дроссельной заслонки. Если автомобиль работает на холостом ходу, и с данным элементом нет никаких проблем, в этом разделе высветится значение в 0%. Если же оно выше – обратитесь за помощью к специалисту.

    Раздел QT – это контроль расхода топлива. Так как авто работает на холостом ходу, в таблице должен появиться показатель, который находится в промежутке от 0,6 до 0,0 л в час.

    Раздел LUMS_W – состояние коленвала во время выполнения вращений. При нормальной работе его показатель не должен превышать 4 оборотов в секунду. Если же количество оборотов больше, значит, в цилиндрах двигателя происходит неравномерное воспламенение. Кроме этого, проблема может скрываться в высоковольтных проводах или свечах.

    3. Что нужно для проверки ЭБУ, или как справляются с данной задачей профессионалы?

    Без специального оборудования осуществить полноценную проверку блока управления двигателем автомобиля просто невозможно. Но благодаря его наличию, процесс диагностики становится очень простой задачей. Проблема заключается лишь в том, чтобы приобрести это специальное оборудование, которое, по сути, выполнит всю работу вместо вас.

    Итак, что же может понадобиться водителю для осуществления диагностики электронного блока управления? В первую очередь, это осциллограф. С его помощью можно получить данные о работе абсолютно всех систем автомобиля. При этом, все полученные данные будут выводиться на экран либо в графическом, либо в числовом виде.

    Сняв цифры, полученные со своего автомобиля, вам необходимо будет сравнить их со стандартными показателями. На основании этого вы сможете определить, в какой системе есть неисправность, и сможете ее устранить. Единственный минус осциллографа – его стоимость, которая далеко не всем по карману.

    Но кроме осциллографа, для диагностики состояния блока управления можно использовать и специальный мотор-тестер. Его главная функция – это определение показателей, которые поступают со всех электронных систем автомобильного двигателя. К примеру, он позволяет определить падение оборотов при выключении цилиндров, а также наличие разрежения в коллекторе впуска. Но стоит он не дешевле, чем осциллограф.

    Поскольку ЭБУ не так часто выходит из строя, а устранение неисправностей этого блока все равно лучше доверить специалистам, то покупка таких дорогих приборов не всегда является рациональным решением. Тем более, что сами вы не всегда сможете правильно считать информацию с их дисплея. Поэтому, при проявлении любых признаков неисправности ЭБУ мы рекомендуем обращаться за помощью к специалистам. Ведь своими манипуляциями вы можете нанести больше вреда, чем пользы своему автомобилю.

    Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

    auto.today

    Диагностика ЭБУ. Часть 1 — самые азы — Лада 2114, 2007 года на DRIVE2

    Приветствую вас, мои дорогие подписчики и гости! Сегодня поговорим о диагностике автомобиля своими руками. Это поможет сэкономить энную сумму денег)

    Итак, приступим. Нам понадобятся:

    1) Кабель USB KKL VAG-COM 409.1 Cable OBDII. Купить его можно, к примеру, на ebay. Стоимость около 200р вместе с доставкой. У меня диагностических кабелей два, KKL VAG COM и ELM327. На фото оба, нужный нам слева, синенький такой)

    2) Ноутбук со свободным USB портом и Windows

    3) Собственно авто)

    Первым делом устанавливаем драйвер кабеля. Кабели, внешне выглядящие абсолютно одинаково, могут иметь абсолютно разную схемотехнику внутри, поэтому каких-то конкретных рекомендаций дать не могу, просто ставим дрова с диска из комплекта.

    Для диагностики качаем программу OpenDiag с официального сайта программы.

    Устанавливаем скачанную программу, проблем с этим никаких возникнуть не должно.
    Сначала втыкаем кабель в диагностический разъем. Он начинает светиться:

    Потом втыкаем кабель в USB разъем ноутбука. Включаем зажигание, но не заводим авто.

    Запускаем программу, появляется маленькое окошко, в котором выбираем Адаптер K-Line и нажимаем ОК. Видим такое окно:

    Нажимаем Настройки (F3) и выбираем вкладку Настройки адаптера:

    Выбираем нужный COM-порт или нажимаем Найти адаптер. Жмем ОК и закрываем окно настроек.

    Теперь нам нужно узнать, какой ЭБУ стоит в нашем авто. Для этого в основном окне программы жмем Определение комплектации (F1). Ждем когда закончится определение и смотрим нужные нам данные:

    Как видно, в моем случае это Январь 7.2.

    Теперь жмем Выбор блока (F2) и в появившемся окне выбираем нужный блок:

    Появляется окно диагностики. Переходим во вкладку Ошибки и смотрим что там:

    В моем случае все чисто, ошибок нет. Переходим во вкладку Паспорт и смотрим комплектацию. В моем случае, как видно, авто с датчиком фаз и с "вырезанным" датчиком кислорода:

    На этом, пожалуй, закончу ознакомительную статью) Мы изучили самые-самые-самые азы диагностики и не более того. Подробнее расскажу в следующих статьях, где мы научимся находить причину неисправности) Всем спасибо за внимание!

    www.drive2.ru

    Как проявляется неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр)

    Наиболее часто встречающиеся неполадки электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

             Электронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр)         представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine). Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.



    Признаки неисправности Электронного блока управления двигателем:

    - Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами.
    - Отсутствие реакции на Лямбда - регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д.
    - Отсутствие связи с диагностическим прибором.
    - Физические повреждения (сгоревшие радиоэлементы, проводники).

    Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

    НЕ ТОРМОЗИ  -  ПОКУПАЙ ДЕШЕВЛЕ ! ! !


    Причины возникновения неисправностиЭлектронного блока управления двигателем:

    1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта.
    2. "Прикуривание" от машины с работающим двигателем.
    3. "Переполярность" при подключении аккумуляторной батареи.
    4. Снятие клеммы аккумуляторной батареи на работающем двигателе.
    5. Включение стартера с отсоединенной силовой шиной;
    6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля.
    7. Попадание воды в ЭСУД.
    8. Обрыв или замыкание проводки.
    9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

             Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

             Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

    Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т. д. сгоревших блоков.

             Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.



    Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

    НЕ ТОРМОЗИ  -  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



    Вам, так же будет полезна информация : Разновидности электронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

    Вам, так же будет полезна информация : Как самостоятельно заменить электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) на автомобиле семейства ВАЗ.

    Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

    Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

    avtoazbuka.net

    4 признака неисправности ЭБУ автомобиля

    Фото: www.ural.org

    ЭБУ – электронный блок управления двигателем. Его еще называют модулем управления двигателем или модулем управления трансмиссией. Это одно из самых важных устройств любой машины, потому что это – ее главный компьютер. ЭБУ мониторит и контролирует работу разных функций двигателя, например, с помощью различных датчиков вычисляет и регулирует впрыск топлива для того, чтобы мотор работал максимально эффективно. Сбой в ЭБУ дает о себе знать определенными симптомами. Вот некоторые из них:

    Зажегся индикатор check engine

    Если вы видите на панели этот сигнал, значит ЭБУ имеет или обнаружил конфликт устройств. Обычно эта лампочка загорается, когда есть проблема с датчиками или схемами. Чтобы сделать диагностику, нужно выполнить компьютерное сканирование, это позволит понять, что конкретно произоошло.

    Глохнет мотор

    Это еще один знак о том, что с компьютером что-то не так. Неисправный ЭБУ может приводить к отключению двигателя. Симптомы эти могут возникать время от времени, вне зависимости от тяжести проблемы.

    Фото: cars-care.net

    Проблемы при работе мотора

    Также ЭБУ подает сигнал, когда параметры двигателя, относящиеся к топливу ли его расходу, отклоняются от нормальных значений и отрицательно влияют на производительность. Неисправная электроника может стать причиной потери мощности, а также к неоптимальному потреблению горючего.

    Машина не заводится

    Автомобиль вообще может перестать заводится, или демонстрировать затруднения при запуске мотора. Если ЭБУ сломан, агрегат останется без блока управления и не заведется. Другие системы при этом могут и функционировать, но двигатель не запустится без сигнала от ЭБУ. Надо заметить, что такая проблема может возникать и по другим причинам, например, при отсутствии зажигания или топлива, поэтому обратитесь в хороший сервис, чтобы устранить проблему.

    При использовании любых материалов необходима активная ссылка на DRIVENN. RU

    www.drivenn.ru

    Как проверить ЭБУ двигателя на работоспособность

    ЭБУ (электронный блок управления)  — устройство, осуществляющее контроль параметров механизмов в ходе работы. В большинстве случаев сокращение ЭБУ применяют по отношению к блоку управления двигателем.

    На самом деле, в автомобиле имеется еще блоки управления тормозной совокупности (блок ABS), блок управления кузовом, что довольно часто именуется Body Control Module (BCM либо BSI), блок управления климатом (климат-контроль) и другие.

    Принцип работы

    Принцип работы электронного блока управления двигателем выстроен на стандартной архитектуре микроконтроллера. Информацию о параметрах двигателя с разных датчиков поступают в ЭБУ, после этого обрабатываются (усиливаются, оцифровываются, кодируются).

    Главную обработку данных по определенному методу создаёт процессор, что по выходной шине дает сигналы на аккуратные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

    В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы главных узлов. Современные ЭБУ смогут выяснить разнообразные неточности:

    • отсутствие напряжения питания на электронных узлах двигателя либо пониженное питание;
    • обрыв электрических цепей либо замыкание;
    • некорректные сигналы на выходе датчиков;
    • пропуски впрыска и зажигания;
    • несоответствие углов зажигания;
    • и многие другие.

    Неточности сохраняются в энергонезависимой памяти впредь до их удаления посредством диагностических устройств (действующие неточности удалить запрещено без устранения обстоятельства неточности).

    В машинах более ранних годов выпуска неточности возможно было удалить временным (около 15 мин.) отключением аккумулятора от бортовой сети автомобиля.

    ЭБУ совместно с иммобилайзером блокирует работу двигателя при несанкционированного доступа. Любой электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем методом.

    Блокироваться смогут:

    • сигнал зажигания на катушку;
    • импульсы впрыска горючего;
    • разрешение на запуск стартера и др.

    В некоторых машинах двигатель может запускаться на пара секунд и глохнуть.

    Для многих блоков управления существуют безиммобилайзерные firmware ЭБУ (immooff). Возможно перепрошить память блока управления и забыть о проблемах с иммобилайзером, но автомобиль делается при таких условиях более уязвимым с позиций угона.

    Схема

    Принципиальная электрическая схема самого блока управления двигателем есть производственной тайной, и отыскать ее кроме того для отечественных машин сложно.

    Исходя из этого ремонт ЭБУ создают лишь опытные электронщики большого уровня. В большинстве случаев в блоках управления выходят из строя транзисторы управления зажиганием и впрыском, стабилизаторы опорных напряжений, слетает firmware.

    Эксперты, занимающиеся чип-тюнингом, время от времени намерено изменяют программную прошивку с целью повышения приемистости двигателя или уменьшения потребления горючего.

    Видео — firmware ЭБУ М74:

    С целью проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему возможно отыскать в управлениях по ремонту и эксплуатации машин, программно-технических комплексах типа AUTODATA и TOLERANCE.

    Для примера разглядим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

    Не углубляясь в схему, возможно заметить, что в качестве датчиков ЭБУ применяет сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

    Сигнал, приходящий с датчика распредвала имеет форму:

    В качестве аккуратных механизмов ЭБУ руководит сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

    ЭБУ связан с иммобилайзером, приборной панелью.

    Для того, дабы проверить электрические соединения узлов схемы с электронным блоком управления двигателем нужно знать размещение выводов контактов (распиновку), которая кроме этого приводится в справочниках:

    Где стоит блок управления двигателем

    В машинах впредь до 90-х годов выпуска самоё рациональным местом размещения блока управления двигателем считалось пространство в салоне автомобиля около левой или правой передней стойки в области ног пассажира либо водителя. В первую очередь, считалось, что это самый защищенные места с позиций механических проникновения и повреждений жидкости.

    Видео —  перенос ЭБУ на Калине:

    С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими мыслями:

    • под капотом легче создавать поиск неисправностей электрических соединений;
    • все коммуникации с исполнительными механизмами и датчиками двигателя становятся меньше,  следовательно, надежнее;
    • ЭБУ стали более надежно защищаться от жидкости посредством особых герметиков.

    При отсутствия справочников отыскать электронный блок управления двигателя нетрудно, двигаясь по громадному жгуту проводов совокупности управления двигателем. Он в большинстве случаев воображает маленькой электронный блок в железном кожухе с одним либо несколькими разъемами в торцевой части.

    Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, каковые нужно удалять. Плата, в большинстве случаев, содержит маленькое количество компонентов.

    Показатели неисправности ЭБУ

    Среди автоэлектриков имеется вывод, что электронная совокупность управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут выяснить неисправности блока управления двигателем.

    Вправду, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

    Что может свидетельствовать о неисправности ЭБУ?

    самые частые показатели неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ имеется защитные диоды на данный случай.

    Если они пробиваются, появляется замыкание по питанию, что и ведет к постоянному перегоранию предохранителей. Неисправные  нужно поменять.

    Кроме этого неисправность по питанию может привести к отключению АКБ на протяжении работы двигателя. При таких условиях блок управления запитывается лишь от генератора и, если он неисправен, может появиться обстановка некорректно поданного на блок напряжения.

    Запрещено на трудящемся двигателе снимать клеммы АКБ (!), как это делают многие автомобилисты при запуске от чужого аккумулятора.

    Как проверить ЭБУ на работоспособность

    Первый этап проверки работоспособности — контроль всех питающих напряжений.

    Второй этап – компьютерная  диагностика. В случае если диагностирующее устройство связывается с двигателем это уже показатель работоспособности ЭБУ.

    Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда нужно привязывать ключи.

    В некоторых случаях для определения неисправности нужно разобрать ЭБУ, другими словами удалить герметик и снять крышку, взяв доступ к плате. На ней возможно найти прогоревшие токопроводящие дорожки, неисправные транзисторы, другие элементы и диоды.

    Самый надежный метод проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть или безиммовый или придется заново «подвязывать» ключи и иммобилайзер.

    Время от времени на разборках продается комплект ЭБУ+иммобилайзер+чип ключа. В таком случае неприятностей нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, по окончании чего заводите двигатель.

    Защита

    Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной неисправностей и батареи генератора возможно по питающим цепям установить диоды (лучше замечательные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

    Тогда переполюсовка и перенапряжение приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение или напряжение обратной полярности на блок управления не пройдет, а это самая громадная опасность.

    В целях защиты ЭБУ от климатических действий нужно смотреть за качеством герметика. Через пять лет эксплуатации нужно улучшать герметичности, поскольку прошлый герметик может рассохнуться в условиях повышенных температур под капотом.

    Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

    Запрещено закрывать доступ к блоку дополнительными конструкциями, класть ветошь около него. Это сокращает естественную вентиляцию устройства, которое в ходе работы автомобиля нагревается.

    Замена блока управления двигателем

    В случае если блок управления перестал работать, и не подлежит ремонту его направляться заменить на подобный с таким же номером, указанным на корпусе ЭБУ.

    Время от времени допускается маленькое отклонение в номере. К примеру, изменение последних двух-трех цифр может свидетельствовать о втором количестве двигателя или модификации, что может фактически не сказаться на технических чертях.

    Но не нужно забывать, что при замене ЭБУ требуется привязка ключей или приобретение набора ЭБУ+иммобилайзер+чип. Для привязки ключей многие эксперты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

    Советы по эксплуатации

    Дабы не появилось обстановок, которые связаны с выходом электронного блока управления двигателем из строя направляться:

    • ни за что не снимать клеммы аккумуляторной батареи при трудящемся двигателе;
    • нельзя снимать клеммы АКБ при подключенном зажигании, поскольку это может привести к уничтожению firmware ЭБУ и связи с ключами, не отключайте блок, исполнительные узлы и датчики при подключенном зажигании;
    • смотрите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в ходе эксплуатации автомобиля они смогут разрушаться за счет процесса электролиза, вызывать сбои в работе  устройства;
    • в случае если в следствии аварии либо иного механического действия ЭБУ взял трещину в корпусе, ее срочно направляться залить гермет-клеем;
    • не допускайте нарушений режима естественного охлаждения блока;
    • осуществляйте контроль исправность датчиков лишь при отключенных от ЭБУ разъемах:
    • не вносите трансформаций в схему управления двигателем и применяйте другие узлы и датчики строго по каталогам оборудования для конкретной модели автомобиля.

    Смотрите из-за чего кипит аккумулятор на машине и что следует сделать в этом случае.

    Возможно ли смазать клеммы аккумулятора и чем это лучше делать.

    Как верно снимать АКБ http://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с автомобили.

    Видео — установка защиты на ЭБУ Toyota Camry v50:

    В обязательном порядке к прочтению:
    Ремонт Блока Управления Двигателем. Блок ЭБУ. Школа Алексея Пахомова. Пахомов скачать

    Статьи как раз той тематики,которой Вы интересуетесь:

    iru-cis.ru

    Руководство по проверке, ремонту и замене блока управления двигателем

    Электронный блок управления двигателем представляет собой «мозги» транспортного средства. С его помощью производятся и контролируются основные процессы, обеспечивающие нормальную работу силового агрегата. Более подробно о том, как производится диагностика, а также ремонт в домашних условиях блока управления двигателем, вы можете узнать из этого материала.

    Содержание

    [ Раскрыть]

    [ Скрыть]

    Диагностика ЭБУ

    Перед тем, как произвести ремонт блока управления двигателем в своем авто, необходимо быть уверенным в том, что проявление поломок связано именно с его работой. По мнению многих наших соотечественников, ремонт электронных блоков управления двигателем должен осуществляться специалистами. Но не стоит забывать, что почти все ЭБУ оснащаются системой самодиагностики, что позволяет без проблем определить неисправности системы.

    Ремонт блока управления мотором

    Чтобы произвести диагностику ЭБУ своими руками, потребуется подключиться к устройству, для этого вам потребуется специальный тестер или компьютер. Если вы используете ноутбук, то на него заранее следует установить соответствующее программное обеспечение, использующееся для проверки. На многих отечественных ВАЗах, а также иномарках, ставится блок управления двигателем Bosch, на примере этого устройства вы рассмотрим процедуру проверки. Для диагностики вам потребуется утилита KWP-D (можно использовать любую другую, мы взяли эту для примера). Кроме программы, приготовьте адаптер, который должен поддерживать протокол KWP2000.

    1. Процедура диагностики начинается с подключения адаптера — один его выход необходимо соединить с портом блока, а другой — с компьютером.
    2. Включите зажигание и запустите утилиту. На экране компьютера появится сообщение о начале процедуры проверки на предмет ошибок.
    3. Далее, вы можете увидеть таблицу, в которой отмечены основные параметра функционирования автомобиля. Обратите внимание на категорию DTC, здесь отмечены все ошибки, которые имеются в работе мотора машины. Если они имеются, то в разделе «Коды» вы можете расшифровать эти ошибки.

    Также необходимо уделить внимание и другим разделам. К примеру, показатель UACC отвечает за функциональность АКБ — в идеале его параметры должны соответствовать 14-14.5 В. Если уровень напряжения более низкий, необходимо произвести диагностику проводки. За работоспособность дросселя отвечает параметр THR, если устройство работает нормально, то он должен составлять 0%. За объем расхода горючего отвечает параметр QT, на холостых оборотах этот показатель должен соответствовать 0.6-0.9 литров в час (автор видео — канал AlexBrooy).

    Характерные неисправности блока

    Ремонт блоков управления автомобилями должен осуществляться в случае обнаружения неисправности.

    Перед тем, как снимать и отсоединить неисправный ЭБУ, давайте разберемся с основными причинами поломок:

    1. Ремонт ЭБУ двигателя может быть проведен в случае появления механических повреждений. «Мозги» автомобиля могут подвергаться вибрациям и ударам, в результате чего на корпусе устройства и плате могут образовываться трещины.
    2. Причиной неисправности ЭБУ автомобиля могут служить и температурные перепады, что способствует перегреву устройства.
    3. Коррозия и воздействие агрессивной среды на устройство.
    4. Влага — ее попадание в корпус может привести к тому, что потребуется замена ЭБУ автомобиля. Зачастую произвести ремонт после попадания влаги внутрь конструкции не представляется возможным. Причиной попадания влаги в устройство может служить разгерметизация элементов корпуса.
    5. Как отмечают специалисты, довольно часто необходимость ремонта возникает в результате вмешательства в работу «мозгов» неопытных ремонтников.
    6. Прикуривание аккумулятора от автомобиля с включенным двигателем.
    7. Замена блока управления двигателем может потребоваться в том случае, если при подключении АКБ были перепутаны клеммы «+» и «-».
    8. Еще одна причина — включение стартера при отсутствии подключения силовой шины (автор видео — Рамиль Абдуллин).

    Также рассмотрим признаки неисправности ЭБУ автомобиля, которые позволят определить поломку устройства:

    1. Двигатель не запускается, дымит, возможна детонация.
    2. Пропуски при работе мотора.
    3. Провалы, при нажатии на педаль газа автомобиль может не реагировать.
    4. Связь с «мозгами» отсутствует.
    5. Горит контрольная лампа неисправности системы управления двигателем. Это может быть лампочка Check Engine, но в некоторых авто отдельно используется индикатор работоспособности блока.
    6. Вентилятор системы охлаждения включается произвольно.
    7. Регулярно перегорают предохранительные элементы.
    8. Контроллеры и датчики перестают подавать сигналы.

    Инструкция по устранению неполадок своими руками

    Перед тем, как снять блок управления и разобрать его, осмотрите разъем устройства, возможно, на нем имеются повреждения.

    Процедура ремонта описана на примере ЭБУ от BMW:

    1. Используя отвертку, нужно отогнуть лепестки на крышке устройства, после чего просто демонтировать ее.
    2. После этого на обратной стороне конструкции выкрутите болты, фиксирующие корпус.
    3. Разобрав корпус, вы можете увидеть схему устройства с припаянными выводами.
    4. Как показывает практика, одной из наиболее распространенных причин поломки «мозгов» является холодная пайка контактов радиокомпонентов. Иными словами, все контакты припаяны, однако вокруг них может появиться маленькая трещина на самом припое. То есть пайка вроде бы и есть, но по факту ее нет. Для диагностики вам потребуется лупа. Если в ходе проверки вы заметите плохо припаянные выводы, вам понадобится паяльник.
    5. Далее, необходимо уделить внимание диагностике транзисторов и микросхемы, на этих компонентах может быть прогар. Если имеется прогар, эти компоненты необходимо будет заменить.
    6. В том случае, если на плате устройства нет ни прогаров, ни повреждений, то вам придется искать вышедшие из строя компоненты устройства. А именно, речь идет о транзисторах Дарлингтона. Этот компонент представляет собой составную транзистор, который, в свою очередь, состоит из двух транзисторов. Если у вас есть подозрения касательно его работоспособности, данный элемент платы также нужно заменить.
    7. Последнее, на что следует обратить внимание, это кварцевый резонатор, также устанавливающийся на платке. В результате вибрации этот элемент может выйти из строя, что, в свою очередь, может привести к выходу из строя генераторного устройства фиксированной частоты.
    1. Осмотрите разъем ЭБУ на предмет повреждений. 2. С помощью лупы внимательно осмотрите всю плату. 3. Осмотрите кварцевый резонатор, если нужно — замените его.

    Видео «Замена ЭБУ на примере автомобиля Митсубиси Паджеро»

    Как своими руками произвести замену блока управления двигателем — смотрите на видео ниже (автор ролика — Сергей Китаев).

     Загрузка ...

    avtozam.com

    Лада 2107 "LedLip" 16v › Бортжурнал › Проверка работоспособности мозгов( подготовка к установке инжектора)

    Всем доброго дня.
    Сегодня выходной, занимался я в основном что сидел за компьютером и разрабатывал платы для ваз 2114, но щас не об этом.
    С 4 марта я в отпуске, и через недельку буду заниматся плотно машиной.
    Те кто следит за моим БЖ знают что я купил
    комплект инжектора .
    мозги у меня 067. Январь 7,2


    при осмотре мозгов оказалось что они все в масле
    Пришлось сделать ревизию и удалить этот налёт, а то мало ли коротнёт не дай бог
    неделю назад я сделал на продажу пару тройку K-line адаптеров для диагностики авто один конечно же оставил себе
    в интернете нашёл схему для диагностики мозгов
    после чего спаял своеобразный шлейф для диагностики( 10 проводков, резистор и кнопка)
    Присоеденил свой адаптер к этой схеме

    и запустил програму OpenDiagFree
    которой сделал диагностику мозгов

    ЭБУ определился, а значит исправен.
    Осталось тока в машину вкрячить)

    От мозгов у меня осталась фишка под мозги так что буду делать переходник для прошивки, и думаю нужно будет мозги перепрошить после того как голову расточу

    www. drive2.ru

    Лада 2109 Baltic GL EuroSamara › Бортжурнал › Коды ошибок GM ISFI-2S. Самодиагностика или как самому считать код ошибки.Схема электрических соединений ЭСУД ЕВРО-2 GM ВАЗ-2108, 2109 с двигателем 2111

    Вот выкладываю номера кодов и их описание для GM ISFI-2S — мозгов.

    ИМЕННО ТАКОЙ СТОИТ В БАЛТИКЕ


    Номер кода описание

    13 Отсутствует сигнал датчика кислорода
    14 Низкий уровень сигнала датчика температуры охлаждающей жидкости
    15 Высокий уровень сигнала датчика температуры охлаждающей жидкости
    16 Высокий уровень бортового напряжения
    19 Ошибка датчика положения коленвала
    21 Высокий уровень сигнала датчика положения дросселя
    22 Низкий уровень сигнала датчика положения дросселя
    24 Отсутствие сигнала датчика скорости автомобиля
    34 Неправильный сигнал датчика расхода воздуха
    35 Отклонение оборотов холостого хода
    41 Неисправность датчика распределительного вала
    42 Неисправность цепи управления зажиганием
    43 Неисправность цепи управления по детонации
    44 Забедненный датчик кислорода
    45 Обогащенный датчик кислорода
    49 Диагностика потери вакуума
    51 Ошибка запоминающего устройства калибровок
    53 Неисправность потенциометра регулировки СО (окиси углерода)
    54 Неисправность потенциометра октан-корректора
    55 Обеднение при высокой нагрузке на двигатель
    61 Деградация датчика кислорода

    лампа чека

    Самодиагностика

    Все очень просто.
    Для связи с ЭБУ служит колодка диагностики. Колодка диагностики расположена на автомобиле ваз 2108, ваз 2109, ваз 21099 под панелью приборов с правой стороны рядом с ЭБУ. Коды неисправностей автомобиля, хранящиеся в памяти ЭБУ, могут быть прочитаны специальным диагностическим прибором или подсчетом числа вспышек лампы «CHECK ENGINE». Для считывания кодов неисправностей лампой необходимо соединить перемычкой с «массой» контакт В колодки диагностики с контактом А, который соединен с «массой» двигателя.

    СОЕДИНЯЕМ ПЕРЕМЫЧКОЙ КОНАКТЫ А И В


    Маркировка контактов колодки диагностики ваз 2108, ваз 2109, ваз 21099
    А — контакт, соединенный с «массой»; В — диагностический контакт для подачи сигнала на ЭБУ; G — контакт управления электробензонасосом; М — контакт выдачи информации (канал последовательных данных)
    Когда контакты А и В будут соединены, поверните на автомобиле ключ в выключателе зажигания в положение I (зажигание), при этом двигатель работать не должен. В этих условиях лампа «CHECK ENGINE» должна вспышками высветить три раза подряд код «12».Это должно происходить в таком порядке: вспышка, пауза (1-2 сек), вспышка, вспышка — длинная пауза (2-3 сек) и так еще два раза.
    Код «12» говорит о том, что работает система самодиагностики, если код"12" не работает значит, неисправна сама система ЭБУ. После высвечивания кода «12» лампа «CHECK ENGINE» три раза высвечивает коды неисправностей, если они существуют, или просто продолжает высвечивать код «12», если кодов неисправностей нет. Если в памяти ЭБУ хранится более одного кода неисправностей, каждый из них высвечивается трижды.

    Порядок считывания кодов

    ПРЕДУПРЕЖДЕНИЕ
    По окончании диагностики разрешается размыкать контакты А и В колодки диагностики через 10 сек после выключения на автомобиле ваз 2108, ваз 2109, ваз 21099 зажигания.

    Схема электрических соединений ЭСУД ЕВРО-2 GM ВАЗ-2108, 2109 с двигателем 2111


    1- форсунки;

    2- свечи зажигания;

    3- модуль зажигания;

    4- колодка диагностики;

    5- контроллер;

    6- колодка, присоединяемая к жгуту панели приборов;

    7- главное реле;

    8- предохранитель цепи питания контроллера и модуля зажигания;

    9- предохранитель цепи питания датчика скорости и датчика массового расхода воздуха;

    10- предохранитель цепи питания электробензонасоса;

    11- реле электробензонасоса;

    12- датчик температуры охлаждающей жидкости;

    13- регулятор холостого хода;

    14- датчик детонации;

    15- электромагнитный клапан продувки адсорбера;

    16- датчик положения коленчатого вала;

    17- датчик скорости;

    18- датчик массового расхода воздуха;

    19- датчик кислорода;

    20- датчик положения дроссельной заслонки;

    21- электробензонасос с датчиком уровня топлива;

    22- колодка, присоединяемая к жгуту системы зажигания;

    23- контрольное табло;

    24- выключатель зажигания;

    25- монтажный блок;

    26- электровентилятор системы охлаждения;

    А — колодка, присоединяемая к жгуту кондиционера; В — к клемме "В+" генератора; С — к клемме "+" аккумуляторной батареи D1, D2 — точки заземления;

    еще электрическая схема:

    www. drive2.ru

    Проверка работоспособности ЭБУ - Помощь начинающим

    Не уверен, в том ли разделе пишу, Ув.Админ перенесет тему в соответствующий раздел.

    Много тем создано в помощь по работе двигателя и систем, и нигде я не увидел тем о диагностике самих блоков управления, как двигателя так и других систем.

    Каких либо рекомендаций. с чего начать , какие элементы проверить,внешний осмотр,прозвонка ключевых элементов. Я думаю будет интересно многим начинающим да и не только.

    Хотелось бы услышать рекомендации мастеров,профессионалов, так скзать с чего начинать.

    Можно рассмотреть проблемы форумчан и их решения.

    Подтолкнуло меня к этому как всегда своя проблема. Эбу двигателя Опель сигнум 2005 года edc16.

    После корректировки пробега в 95160 с выпаиванием перестал выходить на связь ЭБУ двигателя.Следствие- авто не заводится. OP-com видит по кану все блоки кроме эбу двигателя. Возврат дампа не дал положительного результата. Вот лежит на столе блок и не знаю даже с какой стороны к ниму подходить.)

    первое что сделал- вызвонил плюсы и минусы. все по схеме к эбу приходит. При включении зажигания шевелится дроссельная заслонка. значит какие то части программы блок отрабатывает?

    Это может означать что процессор живой?

    Возможно не работает связь по CAN?

    Вызвонил 2 провода , 2,5 и 2,4 Вольт .

    Микросхема - куда они приходят, хорошенько греется. может дело в ней?

    Везде пишут- проверь кварцевый резонатор/генератор. Но для чего он нужен и как его найти на схеме/ и проверить- тоже вопрос . хотелось бы услышать от профи .

    Буду благодарен, если кто выскажется по моему вопросу да и вообще по теме.

    Чтобы проверить не только работоспособность ЭБУ ,а и найти его проблему ,я больше 10 лет учился ( в основном

    на своих ошибках),создавал универсальные стенды(поскольку ЭБУ не есть функционально законченное устройство и

    без "обвязки" его никак не проверишь,потому как в большинстве случаев платы чистые,прогаров нет,а ЭБУ при этом

    неисправен). Проверка ЭБУ в прводке на авто - не есть гуд по ряду причин.(косяк в проводке не убран,да и неудобно

    раком в блоке ковыряться).

    Параллельно я изучал алгоритмы работы ЭБУ и систем впрыска вцелом.Потому как я пришел к выводу,что

    ЭБУ ,как правило, сам из строя не выходит и ему должен помочь косяк в проводке или еще что-то.

    Ситуацию усугубляют диагносты,которые ,не найдя первопричину (косяк в проводке)выхода из строя ЭБУ могут конкретно

    подставить,потому что ЭБУ снова выйдет из строя.При этом диагност будет уверять,что все досконально проверил,

    а я должен его ткнуть носом и показать в чем проблема(первопричина) и фактически найти за него косяк в проводке,

    а значит должен лучше знать (или лучше соображать) чем большинство диагностов.К сожалению,в моем городе очень мало

    самородков ,которые дотошны и грамотны и добросовестны.Особенно на крупных автосервисах.Там начальство не позволяет

    ремонтировать авто,а требует быстрей выпихнуть авто за ворота,срубив бабло. Но самородки есть,они известны,у них

    всегда очередь,они в рекламе не нуждаются.И ,самое главное,они по десять лет не меняют свое место(и это показатель

    профессионализма ,добросовестности и честности).

    Продолжу о себе любимом и о тех парнях с которыми приятно работать.

    Итак,самое главное,на мой взгляд выяснить первопричину выхода из строя ЭБУ(тут нужен опыт).

    А отремонтировать сам ЭБУ,как правило,не самая сложная задача- сложно найти запчасти или спаять их эквивалент,

    или даже расшифровать назначение микросхемы с зашифрованным именем).

    Ну а дальше,как сказал Ромик,все как при ремонте любой электроники(отслеживаем уровни и вид сигналов,где потерялись,

    почему потерялись- иногда приходится вручную расшифровывать и прорисовывать электронный узел,чтобы понять как он

    работает и это самый кайф- шахматы отдыхают).А уж какой кайф,когда запустишь ЭБУ ценой так в две-три тысячи

    еуро.Короче,от тебя все зависит.На блюде систематизированную информацию никто не принесет,даже мешать будут,чтобы

    клиентов не перебивал. Обрати внимание,я без проблем рассказываю про ремонт ВАЗовских ЭБУ или про ремонт Микасов.

    Но никогда - про ремонт ЭБУ для иномарок,хотя через меня их прошло ну очень немало.Это табу.

    Я столько бабла вложил в это дело,что меня можно понять,да и любого другого.Суди сам,чтобы считать прошивки с

    "Докаток"(М11Е3) я ушатал не один ЭБУ.И большинство из них программно не оживились,паять пришлось-а это нервы,деньги,

    желание и возможность для риска(мог и не спасти ЭБУ и попасть на бабло). А если это ЭБУ от Мазды -6 ?

    Порядок цен совсем другой и попадалово другое.От попадалова никто не застрахован и к этому надо быть готовым.

    И имень страховку (в деньгах или блоках).

    Ну хватит для начала.

    www.oktja.ru

    Как проверить мозги на исправность

    Блок управления двигателем (ЭБУ) является мозговым центром всего автомобиля, он состоит из большого количества сложнейших соединений.С помощью данного устройства осуществляется контроль и координирование функций всех элементов силового агрегата.

    Управляющие устройства, установленные на различных моделях автомобилей, изготовлены из материалов высокого качества, при их изготовлении применяются высокие технологии, обеспечивающие высококачественную сборку электронных схем.

    Но даже самые качественные ЭБУ подвержены поломкам и часто нуждаются в срочном ремонте.

    Устройство блока управления двигателем

    Конструкция ЭБУ разделена на основные части: главный блок, контролирующие датчики, исполнительные устройства элементов двигателя. В состав электронного управления входит множество специальных элементов:

    Неисправности блока управления двигателем ведут к разбалансировке в работе всех систем автомобиля.

    Назначение электронного блока управления

    ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

    В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

    Мощные транзисторы, входящие в состав блока управления, управляют работой следующих исполнительных механизмов двигателя и топливной системы:

    • катушки зажигания системы впрыска;
    • клапан оборотов холостого хода;
    • электрические форсунки;
    • клапан вентиляции топливного бака;
    • электромагнитные катушки — соленоиды;
    • турбонаддув;
    • система впуск-выпуск;
    • рециркуляция отработанных газов;
    • система охлаждения.

    Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:

    1. Система антиблокировки.
    2. Автоматическая коробка передач.
    3. Стабилизирующая система.
    4. Система безопасности автомобиля.
    5. Круиз контроль.
    6. Климат контроль.

    Принцип работы блока управления двигателем

    При использовании данного устройства производится оптимизация важнейших параметров:

    • потребление топлива;
    • расход машинного масла;
    • характеристики мощности;
    • крутящий момент, влияющий на разгон автомобиля;
    • количество отравляющих компонентов, находящихся в выхлопных газах.

    Датчики посылают информацию на контроллер в виде цифровых сигналов. Контрольный и функциональный модули вычисления, входящие в программное обеспечение, анализируют сигналы датчиков и корректируют работу исполнительных устройств. Выходные сигналы в процессе корректировок могут даже привести дизельный двигатель к полной остановке.

    При проведении существенных изменений в конструкции силового агрегата (тюнинге) имеется возможность перепрограммирования электронного блока управления двигателем.

    Объединение всех блоков управления в общую систему производится при помощи специальной шины.

    Признаки выхода из строя ЭБУ

    Часто возникают ситуации, когда автовладельцы сталкиваются с необходимостью произвести ремонт блока управления двигателем. Проведение такого вида работ своими руками является возможным при наличии определенных квалификационных навыков.

    Сбои в работе управляющего устройства происходят вследствие нарушения контактов с датчиками, производящими контроль за функционированием рабочих систем двигателя:

    1. Антиблокировочная система (контроль торможения автомобиля).
    2. Блок зажигания.
    3. Контроллер инжектора.
    4. Положение дроссельной заслонки.
    5. Температурный режим двигателя.

    Механические повреждения, попадание воды на детали микросхемы, неудавшиеся попытки отремонтировать устройство своими руками также приводят к поломке электронного блока управления.

    Нарушение контакта с датчиками происходит вследствие отсутствия электричества, что свидетельствует о возникновении внутренней неисправности, нуждающейся в обязательном ремонте. Признаками отсутствия контакта могут быть следующие явления:

    • не поступают данные со сканера;
    • сообщения, содержат некорректные параметры;
    • контрольная лампочка «чек» не загорается при включении зажигания;
    • отсутствие информации о нестабильной работе двигателя.

    Своевременное выявление дефектов и ремонт электронных блоков управления двигателем предотвратит остановку в работе систем, узлов, агрегатов автомобиля.

    Описание основных причин выхода из строя ЭБУ

    В перечень наиболее вероятных причин входят следующие факторы:

    1. Микротрещины в схемах и корпусе устройства, вызванные механическими воздействиями (удары, сильные вибрации).
    2. Резкое повышение температуры, приводящее к перегреву блока управления мотором.
    3. Разрушения элементов ЭБУ под влиянием коррозии.
    4. Проникновение влаги внутрь корпуса контроллера из-за его разгерметизации.
    5. Неграмотные ремонтные действия.
    6. Применение эффекта «прикуривания» при работающем движке с целью помочь соседнему автомобилю.
    7. Изменение положения клеммных соединений во время подсоединения аккумулятора.
    8. Отсутствие подключения силовой шины при включении стартера.

    Эффективность работы ЭБУ в полной мере зависит от перечисленных факторов, многие из которых способны причинить существенный вред управляющему устройству.

    Для предотвращения окончательных поломок необходимо проводить регулярную диагностику электронного управления двигателем. С целью экономии на дорогостоящем ремонте и полной замене элементов электронной системы управления, проверка проводится не менее одного раза в год.

    Диагностика контроллера в условиях гаража

    На неисправности, возникшие в блоке управления двигателем, указывают следующие сбои в работе автомобиля:

    • проблемы с запуском мотора;
    • троение двигателя;
    • появление густого дыма;
    • снижение реакции на педаль газа;
    • перебои в связи с ЭБУ;
    • потеря контроля за включением и выключением вентилятора двигателя;
    • сбои в работе катушек зажигания;
    • выход из строя предохранителей;
    • датчики не посылают сигналы.

    Благодаря системе самодиагностики, встроенной в ЭБУ, можно произвести проверку и определить степень поломки своими руками. Для проведения диагностических мероприятий нужно подключиться к устройству при помощи ноутбука с установленной программой, предназначенной для работы с диагностическим данными. Вместо ноутбука, можно использовать специальные тестеры, осциллографы.

    Данные, полученные в процессе измерений, сравниваются с показателями, являющимися стандартными.

    Выявление неисправностей, возникших в управлении двигателем

    Причины возникновения поломок блока управления двигателя подразделяются на два основных вида: неисправный проводник или сбой прошивки. Прошивка восстанавливается только при помощи специалистов в сервисном центре. Проверку электрических параметров можно произвести своими руками при помощи специального измерительного прибора — мультиметра.

    Для поиска пробоя в проводе необходимо ознакомиться со схемой управляющего устройства. Изучив расположение проводников, резисторов и питания наступает очередь «прозвонки» электрической цепи в том месте, где обнаружена ошибка показаний электронного блока. При отсутствии такой информации необходимо проверить провода по всей схеме.

    Алгоритм действий для восстановления работы ЭБУ

    Чтобы произвести ремонт ЭБУ двигателя, нужныследующие операции:

    1. Обнаружить место пробоя.
    2. Повторно замерить сопротивление.
    3. Найти точки крепления проводника.
    4. Прикрепить параллельно провод с требуемым сопротивлением при помощи паяльника,старый провод рекомендуется оставить на месте.

    После проведенных мероприятий система должна работать стабильно. При повторении ошибок ЭБУ необходимо обратиться в сервисный центр.

    От своевременности ремонта блока управления двигателем зависит длительность срока службы, безопасность и надежность автомобиля.

    Подписаться на тему
    Уведомление на e-mail об ответах в тему, во время Вашего отсутствия на форуме.

    Подписка на этот форум
    Уведомление на e-mail о новых темах на форуме, во время Вашего отсутствия на форуме.

    Скачать/Распечатать тему
    Скачивание темы в различных форматах или просмотр версии для печати этой темы.

    Электронный блок управления представляет собой один из основных компонентов автомобиля, поскольку он, по сути, является его «мозгами». Благодаря этому девайсу осуществляется множество различных процессов, обеспечивающих нормальную работу в целом, но как и любое другое устройство, ЭБУ может выйти из строя. Подробнее о том, как проверить ЭБУ на работоспособность и в каких случаях это необходимо — читайте ниже.

    • 1 Распространенные неисправности ЭБУ и их причины
    • 2 Как самостоятельно осуществить диагностику блока?
    • 2.1 Необходимые инструменты и оборудование
    • 2.2 Фотогалерея «Готовимся к диагностике системы»
    • 2.3 Алгоритм действий
  • 3 Видео «Почему контроллер ЭСУД не выходит на связь при проверке»
  • * Комментарии и Отзывы
  • Распространенные неисправности ЭБУ и их причины

    Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

    Контроллер электронной системы управления мотором российского производства

    По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

    Но это — только одна из самых распространенных причин, по факту их значительно больше:

    1. Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.
    2. Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.
    3. Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.
    4. Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.
    5. Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.

    Плата электронного блока в снятом виде

    В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

    Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

    1. На приборной панели не горит значок Check Engine, появляющийся при определении неисправностей в работе двигателя. Либо же этот значок может мигать или появляться не сразу. Если индикатор мигает, необходимо удостовериться в том, что проблема заключается не в самой лампочке, после этого уже проверять сам блок.
    2. При попытке подключить ЭБУ своими руками к диагностическому разъему сканер начал выдавать неверные данные, которые вызывают у вас сомнения. То есть информация может в корне отличаться от той, которая должна быть. Если нет связи с ЭБУ, то сканер может и вовсе не распознать это устройство.
    3. Силовой агрегат автомобиль работает со сбоями, троит, может не заводиться или заводиться через раз, также он может даже дымиться. При этом никаких причин такому поведению, в том числе перегрева, нет.
    4. Зажигание автомобиля стало работать с пропусками.
    5. Вентилятор охлаждения двигателя может включаться произвольно, без команды блока управления.
    6. В автомобиле начинают выходить из строя предохранительные элементы, при этом они перегорают неоднократно, а видимых причин тому нет. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или на определенном участке электроцепи, но диагностика не выявляет скачков напряжения.
    7. С различных датчиков импульсы не поступают либо поступают, но нерегулярно.
    8. Кроме того, еще одним симптомом может служить некорректная работа педали газа. Когда водитель жмет ан педаль, она может реагировать на нажатие с замедлением или очень туго. Такой признак является наиболее верным, особенно, если раньше педаль работала в нормальном режиме.
    9. Также на корпусе устройства могут быть видны следы повреждений. Например, это могут быть выгоревшие контакты либо следы подгорания на проводах.
    10. Еще один признак — отсутствие сигналов управления системой зажигания или топливным насосом, регулятором холостого хода и прочими устройствами, работу которых контролирует ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

    Как самостоятельно осуществить диагностику блока?

    На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

    Необходимые инструменты и оборудование

    Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

    Для выполнения проверки вам потребуются следующие устройства и элементы:

    1. Осци

    kalina-2.ru

    Ремонт мозгов авто. Диагностика ЭБУ – работа, не терпящая отсрочек. Как определить, что двигателю требуется именно ремонт электронного блока

    Блок управления двигателем автомобиля – это, по сути дела, "мозги" автомобиля, от работы которых зависят все системы автомобиля. На неисправность блока управления указывает ряд факторов, однако определить точно, что именно вышло из строя в блоке управления, можно лишь с помощью качественной диагностики.

    1 Диагностика блока управления двигателем

    Чтобы провести диагностику необходимо обратиться в специализированный автосервис, в котором с помощью специального модуля и кабеля специалисты подключаются к блоку управления и делают его диагностику. Модуль подключают к специальному компьютеру, на котором установлена программа, распознающая коды ошибок, которые выдаются на экран при диагностике блока управления. В случае необходимости специалисты также используют мультимеры.

    Таким образом, специалист фиксирует различные показатели в режиме реального времени. Он может определить положение дроссельной заслонки, топливные коэффициенты или, например, температуру. Осуществление диагностики для самых разных моделей современных автомобилей не составляет особого труда, кроме того, прошивка компьютера постоянно обновляется, а значит, компьютер получает новые данные по новым типам блоков управления. После того, как процедура диагностики выявила ошибки, специалисты приступают к ремонту блока управления двигателя, замене или же восстанавливают заводские настройки, сбрасывая появившиеся ошибки.

    Ремонт ЭБУ двигателя – это достаточно сложный и трудоемкий процесс и рекомендуется исключительно в случаях, когда замена блока управления невозможна по каким либо причинам, или когда замена может стать слишком дорогостоящей для владельца автомобиля. Ремонтировать ЭБУ своими руками не рекомендуется вовсе, есть большой риск повредить электронные "мозги" окончательно, что выведет из строя все сопутствующие системы автомобиля.

    2 Возможные причины неисправности блока управления двигателем

    Причин, по которым электронный блок управления выходит из строя или начинаются какие-либо сбои в его работе, существует огромное множество. Среди самых распространенных поломок можно выделить такие как отсутствие обзора за датчиком АБС, отсутствие контакта с блоком зажигания, контролером работы инжектора, а также отсутствие контакта с различными датчиками, положения дросселя или датчиком температуры. Кроме того, блок управления может выйти из строя в результате механических повреждений или попадания влаги на микросхему. Таким образом в случае неисправности в блоке может произойти перенапряжение, что иногда полностью выводит систему из строя. Перегрев, попадание влаги, ржавчина, влага – все это может стать причиной поломки электронного блока. Также специалисты многочисленных автосервисов отмечают высокую долю обращений к ним автолюбителей, которые пытались ремонтировать блок управления своими руками или доверяли это дело неподготовленным людям.

    Важно помнить, что ЭБУ состоит из множества сложных соединений, а потому некачественный ремонт своими руками может спровоцировать серьезные проблемы в работе этого агрегата. Что касается новых моделей автомобилей, то в случае проблем с блоком управления, рекомендуется полная замена этого элемента. Если автомобиль имеет гарантию, то стоит обратиться в дилерский центр, где и будет произведена на новый, при этом есть некоторые модели автомобилей, ремонт блока управления двигателем которых невозможен даже профессионалами. В любом случае стоит сначала провести качественную диагностику, затем посоветоваться со специалистом, и только после этого решать, что именно делать с вышедшим из строя блоком управления.

    Электронный блок управления двигателем представляет собой «мозги» транспортного средства. С его помощью производятся и контролируются основные процессы, обеспечивающие нормальную работу силового агрегата. Более подробно о том, как производится диагностика, а также ремонт в домашних условиях блока управления двигателем, вы можете узнать из этого материала.

    [ Скрыть ]

    Диагностика ЭБУ

    Перед тем, как произвести ремонт блока управления двигателем в своем авто, необходимо быть уверенным в том, что проявление поломок связано именно с его работой. По мнению многих наших соотечественников, ремонт электронных блоков управления двигателем должен осуществляться специалистами. Но не стоит забывать, что почти все ЭБУ оснащаются системой самодиагностики, что позволяет без проблем определить неисправности системы.

    Чтобы произвести , потребуется подключиться к устройству, для этого вам потребуется специальный тестер или компьютер. Если вы используете ноутбук, то на него заранее следует установить соответствующее программное обеспечение, использующееся для проверки. На многих отечественных ВАЗах, а также иномарках, ставится блок управления двигателем Bosch, на примере этого устройства вы рассмотрим процедуру проверки. Для диагностики вам потребуется утилита KWP-D (можно использовать любую другую, мы взяли эту для примера). Кроме программы, приготовьте адаптер, который должен поддерживать протокол KWP2000.

    1. Процедура диагностики начинается с подключения адаптера — один его выход необходимо соединить с портом блока, а другой — с компьютером.
    2. Включите зажигание и запустите утилиту. На экране компьютера появится сообщение о начале процедуры проверки на предмет ошибок.
    3. Далее, вы можете увидеть таблицу, в которой отмечены основные параметра функционирования автомобиля. Обратите внимание на категорию DTC, здесь отмечены все ошибки, которые имеются в работе мотора машины. Если они имеются, то в разделе «Коды» вы можете расшифровать эти ошибки.

    Также необходимо уделить внимание и другим разделам. К примеру, показатель UACC отвечает за функциональность АКБ — в идеале его параметры должны соответствовать 14-14. 5 В. Если уровень напряжения более низкий, необходимо произвести диагностику проводки. За работоспособность дросселя отвечает параметр THR, если устройство работает нормально, то он должен составлять 0%. За объем расхода горючего отвечает параметр QT, на холостых оборотах этот показатель должен соответствовать 0.6-0.9 литров в час (автор видео — канал AlexBrooy).

    Характерные неисправности блока

    Ремонт блоков управления автомобилями должен осуществляться в случае обнаружения неисправности.

    Перед тем, как снимать и отсоединить неисправный ЭБУ, давайте разберемся с основными причинами поломок:

    1. Ремонт может быть проведен в случае появления механических повреждений. «Мозги» автомобиля могут подвергаться вибрациям и ударам, в результате чего на корпусе устройства и плате могут образовываться трещины.
    2. Причиной неисправности ЭБУ автомобиля могут служить и температурные перепады, что способствует перегреву устройства.
    3. Коррозия и воздействие агрессивной среды на устройство.
    4. Влага — ее попадание в корпус может привести к тому, что потребуется замена ЭБУ автомобиля. Зачастую произвести ремонт после попадания влаги внутрь конструкции не представляется возможным. Причиной попадания влаги в устройство может служить разгерметизация элементов корпуса.
    5. Как отмечают специалисты, довольно часто необходимость ремонта возникает в результате вмешательства в работу «мозгов» неопытных ремонтников.
    6. с включенным двигателем.
    7. Замена блока управления двигателем может потребоваться в том случае, если при подключении АКБ были перепутаны клеммы «+» и «-».
    8. Еще одна причина — включение стартера при отсутствии подключения силовой шины (автор видео — Рамиль Абдуллин).

    Также рассмотрим признаки неисправности ЭБУ автомобиля, которые позволят определить поломку устройства:

    1. Двигатель не запускается, дымит, возможна детонация.
    2. Пропуски при работе мотора.
    3. Провалы, при нажатии на педаль газа автомобиль может не реагировать.
    4. Связь с «мозгами» отсутствует.
    5. Горит контрольная лампа неисправности системы управления двигателем. Это может быть лампочка Check Engine, но в некоторых авто отдельно используется индикатор работоспособности блока.
    6. Вентилятор системы охлаждения включается произвольно.
    7. Регулярно перегорают предохранительные элементы.
    8. Контроллеры и датчики перестают подавать сигналы.

    Инструкция по устранению неполадок своими руками

    Перед тем, как снять блок управления и разобрать его, осмотрите разъем устройства, возможно, на нем имеются повреждения.

    Процедура ремонта описана на примере ЭБУ от BMW:

    1. Используя отвертку, нужно отогнуть лепестки на крышке устройства, после чего просто демонтировать ее.
    2. После этого на обратной стороне конструкции выкрутите болты, фиксирующие корпус.
    3. Разобрав корпус, вы можете увидеть схему устройства с припаянными выводами.
    4. Как показывает практика, одной из наиболее распространенных причин поломки «мозгов» является холодная пайка контактов радиокомпонентов. Иными словами, все контакты припаяны, однако вокруг них может появиться маленькая трещина на самом припое. То есть пайка вроде бы и есть, но по факту ее нет. Для диагностики вам потребуется лупа. Если в ходе проверки вы заметите плохо припаянные выводы, вам понадобится паяльник.
    5. Далее, необходимо уделить внимание диагностике транзисторов и микросхемы, на этих компонентах может быть прогар. Если имеется прогар, эти компоненты необходимо будет заменить.
    6. В том случае, если на плате устройства нет ни прогаров, ни повреждений, то вам придется искать вышедшие из строя компоненты устройства. А именно, речь идет о транзисторах Дарлингтона. Этот компонент представляет собой составную транзистор, который, в свою очередь, состоит из двух транзисторов. Если у вас есть подозрения касательно его работоспособности, данный элемент платы также нужно заменить.
    7. Последнее, на что следует обратить внимание, это кварцевый резонатор, также устанавливающийся на платке. В результате вибрации этот элемент может выйти из строя, что, в свою очередь, может привести к выходу из строя генераторного устройства фиксированной частоты.

    Видео «Замена ЭБУ на примере автомобиля Митсубиси Паджеро»

    Как своими руками произвести замену блока управления двигателем — смотрите на видео ниже (автор ролика — Сергей Китаев).

    Ремонт блока управления двигателем сегодня можно сделать и самому, если у вас есть небольшие навыки по ремонту электроники.

    Электронный блок управления двигателем, сокращенно ЭБУ представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя управляет составом и количеством подаваемого топлива в двигатель.

    Он при помощи датчиков очень тонко определяет режим работы двигателя и дозирует очень точно топливную смесь. При этом двигатель работает устойчиво как непрогретый, так и прогретый. Но если он выйдет из строя, то вы не сможете запустить двигатель автомобиля.

    Блок ЭБУ состоит из микросхем, транзисторов, конденсаторов и резисторов. Все эти элементы могут выйти из строя в любой момент. Блок управления при помощи мощных транзисторов(составных транзисторов Дарлингтона) управляет катушкой зажигания или несколькими катушками, в зависимости от системы впрыска, а также клапаном управления оборотами холостого хода, электрическими форсунками, клапаном вентиляции топливного бака, различными соленоидами и т. д. При выходе из строя любого из них мы с вами теряем управляющий сигнал тем или иным исполнительным механизмом.

    Хочу привести в пример одну историю. Был у одного знакомого автомобиль bmw 3 серии. Двигатель м-40 объемом 1,8 литра. Как то раз поехал он в гости к родственникам в соседнее село и решил немного по трассе притопить. Нажал на педаль газа почти до полика и начал разгоняться, да только не успел. Поймал «хорошую» ямку на асфальте и еще от неожиданности больше нажал на газ. Машина взревела и…заглохла.

    Сколько стартером он больше не крутил, не завелась. Только аккумулятор посадил. Притащили его на тросу домой и начались его мучения с отысканием причины. Короче много мастеров ковырялось и ничего толком не смогли обнаружить, а вернее обнаружили отсутствие искры. Со слов хозяина меняли и катушку зажигания, провода высоковольтные, распределитель тоже смотрели, ничего не удалось увидеть подозрительного.

    Ну и решил он у меня спросить, может что нибудь я знаю на этот счет. Честно признаться у меня не было особого желания возиться с машиной. Ремонт машин хоть и перспективное сегодня занятие, но у меня нет на это условий. Гаража нет в первую очередь. Строить надо, а денег не хватает, чтобы что то стоящее выстроить. Ну да ладно…
    Собрал с собой приборы(мультиметр, осциллограф, из программы автодата вытащил электрическую схему впрыска), инструмент и поехал в гараж, где стояла машина.

    Для начала подключил параллельно катушке зажигания лампочку на 12 вольт и прокрутил двигатель стартером. Лампа еле вспыхивала, а должна мигать в полнакала. Так как данный двигатель не имел коммутатора управления катушкой зажигания, то управление катушкой происходило из самого блока управления двигателем.

    Для надежности измерил цифровым мультиметром на разъеме блока управления двигателем сигналы от датчиков согласно карты, указанной в программе автодата. Все сигналы были в норме, что в конечном итоге и привело к виновнику неисправности — эбу. Для этого был произведен демонтаж блока с автомобиля с последующей его разборкой. Таким образом на плате определил выходной транзистор Дарлингтона, который соединял один вывод катушки зажигания на массу автомобиля.

    При помощи осциллографа измерил форму сигнала на коллекторе транзисторе. Она была неправильной формы с сильными искажениями. На базе транзистора сигнал был правильной формы. Это и определило виновника в отсутствии искры. Был куплен аналог и впаян на место. После этого машина завелась. Вот бывает и такое.

    Внимание!

    Осуществляем ремонт блоков управления в Казахстане в с. Иртышск. Возможна отправка неисправного блока управления нам по почте. Отремонтируем и отправим обратно. Отключаем иммобилайзер автомобиля. Для этого вы высылаете или привозите нам блок управления двигателем, восстанавливаем блоки SRS(airbag), чистим от данных столкновения. Контактные данные по E-mail: [email protected], ват сап +77058715032

    Примеров можно привести кучу, но давайте приведу основные действия по поиску неисправностей ЭБУ. Ремонт ЭБУ нужно начинать после полной уверенности, что виноват сам блок управления.
    И так, что делать, если машина перестала заводиться.
    1. Проверьте есть ли искра, впрыск топлива и подается ли само топливо из бензобака.
    2. Если насос подает топливо, впрыск топлива есть, а нет искры, то проверьте коммутатор управления катушкой зажигания на исправность. Это делается установкой заведомо исправного коммутатора. Если коммутатора нет, то транзистор управления катушкой находиться в самом ЭБУ. Его нужно проверять.
    3. Если искра есть, но нет впрыска топлива, то нужно проверить транзистор управления форсунками в ЭБУ. Если имеется коммутатор управления катушкой зажигания, то проверьте выход сигнала управления с коммутатора в блок ЭБУ. Если сигнала не будет в этом случае, то ЭБУ не подаст команду на открытие форсунки.
    4. Если нет вообще ни искры, ни впрыска топлива, то нужно проверить исправность датчика холла или если его нет, датчик положения коленчатого вала. Для этого лучше всего использовать осциллограф.
    И так вы сделали вывод, что блок ЭБУ двигателя неисправен. Снимайте тогда его с авто, только предварительно не забудьте снять минусовую клемму с аккумулятора.

    К примеру рассмотрим ЭБУ двигателя BMW. Перед тем, как разобрать его, внимательно осмотрите его разъем на видимые повреждения.

    Очень часто контактные выводы окисляются и покрываются зеленью. А это в свою очередь плохой электрический контакт. А отсюда и нестабильная работа системы впрыска в целом. При помощи отвертки отогните на крышке лепестки и снимите ее.


    Дальше используя специальный инструмент отверните на обратной стороне блока ЭБУ винты.

    Можно аккуратно ее снять. Нашему взору открывается вид на обратную сторону печатной платы с припаянными выводами.

    Ну а теперь о главном. Самой распространенной причиной выхода из строя блока ЭБУ двигателя является «холодная пайка» выводов радиоэлементов. То есть вывод как бы припаян, но вокруг него образуется микроскопическая круговая трещина в припое. Элемент как бы впаян, а фактически нет. Берите в руки хорошую лупу и внимательно осмотрите всю печатную плату. Если обнаружите непропай, то смело беритесь за паяльник.
    Второе, на что стоит обратить особое внимание, это прогар микросхем и транзисторов.

    Такие элементы обязательно подлежат замене исправными.
    Если прогаров и внешних повреждений не обнаружено при визуальном осмотре, то приступаем к определению неисправных элементов, в частности транзисторов Дарлингтона. Что представляет собой транзистор Дарлингтона.

    Это составной транзистор из двух транзисторов. Как проверить такой транзистор будет написано в одних из следующих статей. Не пропустите. Подписывайтесь на обновления блога на почту. Лучше всего вместо демонтированного транзистора установить заведомо исправный.

    Еще на чтобы хотел обратить ваше внимание. На плате имеется установленный кварцевый резонатор, который при резких ударах может потерять свою работоспособность. А это может вызвать потерю работоспособности генератора фиксированной частоты.
    Ремонт ЭБУ своими руками очень часто компенсирует дополнительный затраты, которые вы можете понести в случае, если ваш электронный блок управления двигателем выйдет из строя.

    Смотрим видео

    Желаю удачи при поиске неисправностей ЭБУ и его ремонте!

    ЭБУ (электронный блок управления) — устройство, осуществляющее контроль параметров механизмов в процессе работы. Обычно аббревиатуру ЭБУ используют по отношению к блоку управления двигателем.

    На самом деле, в автомобиле есть еще блоки управления тормозной системы (блок ABS), блок управления кузовом, который часто именуется Body Control Module (BCM или BSI), блок управления климатом (климат-контроль) и другие.

    Принцип работы

    Принцип работы электронного блока управления двигателем построен на стандартной архитектуре микроконтроллера. Данные о параметрах двигателя с различных датчиков поступают в ЭБУ, затем обрабатываются (усиливаются, оцифровываются, кодируются).

    Основную обработку данных по определенному алгоритму производит микропроцессор, который по выходной шине дает сигналы на исполнительные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

    В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы основных узлов. Современные ЭБУ могут определить разнообразные ошибки:

    • отсутствие напряжения питания на электронных узлах двигателя или пониженное питание;
    • обрыв электрических цепей или короткое замыкание;
    • некорректные сигналы на выходе датчиков;
    • пропуски зажигания и впрыска;
    • несоответствие углов зажигания;
    • и многие другие.

    Ошибки хранятся в энергонезависимой памяти вплоть до их удаления с помощью диагностических устройств (действующие ошибки удалить нельзя без устранения причины ошибки).

    В автомобилях более ранних годов выпуска ошибки можно было удалить временным (около 15 минут) отключением аккумулятора от бортовой сети автомобиля.

    ЭБУ совместно с иммобилайзером блокирует работу двигателя в случае несанкционированного доступа. Каждый электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем алгоритмом.

    Блокироваться могут:

    • сигнал зажигания на катушку;
    • импульсы впрыска топлива;
    • разрешение на запуск стартера и др.

    В некоторых автомобилях двигатель может запускаться на несколько секунд и глохнуть.

    Для многих блоков управления существуют безиммобилайзерные прошивки ЭБУ (immooff). Можно перепрошить память блока управления и забыть о проблемах с иммобилайзером, однако автомобиль становится в таком случае более уязвимым с точки зрения угона.

    Схема

    Принципиальная электрическая схема самого блока управления двигателем является производственной тайной, и найти ее даже для отечественных автомобилей очень проблематично.

    Поэтому ремонт ЭБУ производят только профессиональные электронщики высокого уровня. Обычно в блоках управления выходят из строя транзисторы управления впрыском и зажиганием, стабилизаторы опорных напряжений, слетает прошивка.

    Специалисты, иногда специально изменяют программную прошивку с целью увеличения приемистости двигателя либо уменьшения потребления топлива.

    Видео — прошивка ЭБУ М74:

    Для проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему можно найти в руководствах по эксплуатации и ремонту автомобилей, программно-технических комплексах типа AUTODATA и TOLERANCE.

    Для примера рассмотрим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

    Не углубляясь в схему, можно увидеть, что в качестве датчиков ЭБУ использует сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, кислорода.

    Сигнал, приходящий с датчика распредвала имеет форму:

    В качестве исполнительных механизмов ЭБУ управляет сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

    ЭБУ связан с иммобилайзером, приборной панелью.

    Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:

    Где стоит блок управления двигателем

    В автомобилях вплоть до 90-х годов выпуска наиболее рациональным местом расположения блока управления двигателем считалось пространство в салоне автомобиля возле левой либо правой передней стойки в области ног пассажира или водителя. Прежде всего, считалось, что это наиболее защищенные места с точки зрения механических повреждений и проникновения влаги.

    Видео — перенос ЭБУ на Калине:

    С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими соображениями:

    • под капотом легче производить поиск неисправностей электрических соединений;
    • все коммуникации с датчиками двигателя и исполнительными механизмами становятся короче, следовательно, надежнее;
    • ЭБУ стали более надежно защищаться от влаги с помощью специальных герметиков.

    В случае отсутствия справочников найти электронный блок управления двигателя нетрудно, двигаясь по большому жгуту проводов системы управления двигателем. Он обычно представляет небольшой электронный блок в металлическом кожухе с одним или несколькими разъемами в торцевой части.

    Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, которые необходимо удалять. Плата, как правило, содержит небольшое количество компонентов.

    Признаки неисправности ЭБУ

    Среди автоэлектриков есть мнение, что электронная система управления двигателем выходит из строя в последнюю очередь. Причем, не всегда могут определить неисправности блока управления двигателем.

    Действительно, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

    Что может свидетельствовать о неисправности ЭБУ?

    Наиболее частые признаки неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ есть защитные диоды на этот случай. Если они пробиваются, возникает короткое замыкание по питанию, что и приводит к постоянному перегоранию предохранителей. Неисправные необходимо менять.

    Также неисправность по питанию может вызвать отключение АКБ во время работы двигателя. В таком случае блок управления запитывается только от генератора и, если он неисправен, может возникнуть ситуация некорректно поданного на блок напряжения.

    Нельзя на работающем двигателе снимать клеммы АКБ (!) , как это делают многие автолюбители при запуске от чужого аккумулятора.

    Как проверить ЭБУ на работоспособность

    Первый этап проверки работоспособности — контроль всех питающих напряжений.

    Второй этап – компьютерная диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

    О блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

    В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

    Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

    Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

    Дополнительная защита

    Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной батареи и можно по питающим цепям установить диоды (лучше мощные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

    Тогда перенапряжение и переполюсовка приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение либо напряжение обратной полярности на блок управления не пройдет, а это самая большая опасность.

    В целях защиты ЭБУ от климатических воздействий необходимо следить за качеством герметика. Через пять лет эксплуатации желательно принимать меры по улучшению герметичности, так как прежний герметик может рассохнуться в условиях повышенных температур под капотом.

    Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

    Нельзя закрывать доступ к блоку дополнительными конструкциями, класть ветошь возле него. Это уменьшает естественную вентиляцию устройства, которое в процессе работы автомобиля нагревается.

    Замена блока управления двигателем

    Если блок управления вышел из строя, и не подлежит ремонту его следует заменить на аналогичный с таким же номером, указанным на корпусе ЭБУ.

    Иногда допускается небольшое отклонение в номере. Например, изменение последних двух-трех цифр может свидетельствовать о другом объеме двигателя либо модификации, что может практически не сказаться на технических характеристиках.

    1) Ремонт блока управления начинается со звонка в компанию Енот.
    2) Далее вы объясняете суть вашей проблемы нашему специалисту.
    3) Привозите блок управления на ремонт или мы можем прислать за блоком курьера.
    4) Делаем диагностику, согласовываем с вами сроки и стоимость ремонта.
    5) Приезжаете и забираете готовый блок или можем вам отправить блок курьером.

    Одним из основных направлений деятельности компании Енот является ремонт ЭБУ (электронных блоков управления), в современных автомобилях их число может доходить до 15 и все они части единого организма. И неполадки в одном из блоков отражаются на работе всего автомобиля. Причины некорректной работы электроники могут быть различными от попадания влаги до ошибок в программном обеспечении производителя, но чаще всего здесь играет роль человеческий фактор. Сюда можно отнести сырость в автомобиле, неправильная эксплуатация, несвоевременное техническое обслуживание или эксплуатация автомобиля с неисправностями.

    Специалисты компании Енот имеют глубокое понимание тонкостей работы автомобильной электроники, поэтому мы беремся даже за сложные неисправности и в работе используем только оригинальные запчасти. Обращаются к нам за помощью для диагностики или ремонта электронных блоков управления, как СТО, так и сами клиенты и если в первом случае специалисты обратившегося СТО могут дать подробную информацию о неисправностях, в случае если к нам обращается сам владелец автомобиля, почти всегда он детальной информации не имеет. Но мы всегда идем навстречу клиентам и стараемся помочь. Мы принимаем электронные блоки управления для диагностики и если нужно то сами общаемся со специалистами электриками, которые обслуживают автомобиль нашего клиента, для выяснения подробностей неполадок в работе электронного блока управления. И такая совместная работа обязательно дает положительный результат.

    Мы ремонтируем электронные блоки управления легковых автомобилей, грузовых автомобилей, спецтехники. Ремонт любого блока управления начинается с анализа заявленных неисправностей, бывает что мы уже на этапе общения по телефону с клиентом понимаем исправен блок управления или нет и в случае если блок исправен, то даем рекомендации по проверке и поиску неисправности в автомобиле. Если же мы понимаем что электронный блок управления действительно не исправен, то после доставки его к нам в мастерскую, диагностируем и согласовываем с клиентом сроки и сумму ремонта. В большинстве случаев для ремонта достаточно 2-3 дней. Но в более сложных случаях ремонт может достигать 2-3 недель, так как электронные блоки управления автомобилей собраны на специальной элементной базе, доставка запчастей из-за рубежа занимает некоторое время. Мы пользуемся услугами только надежных и проверенных поставщиков запчастей. Профессиональное оборудование, качественная элементная база, накопленные за годы работы уникальные знания, и горячее желание помочь клиенту, вот факторы на которых строится наша работа.

    Ремонт блока управления двигателем | Автосервис «MS-48»

    Мозговой центр современных автомобилей — блок управления двигателем. Этот узел включает электронные компоненты, датчики и связующие элементы, чем объясняется два вида его поломок. ЭБУ может потребоваться перепрошивка или замена отдельных элементов. Ряд операций требует специальных знаний, которыми не обладают рядовые сотрудники мастерских. В автосервисе MS-48 этот ремонт проводят инженеры с подтвержденной квалификацией и опытом работы на специальном оборудовании.

    Устройство и компоновка блока управления двигателем

    Электронный блок управления координирует работу непосредственно силового агрегата, а также связанных с ним элементов. Он состоит из главного блока, контрольных датчиков и координируемых ими исполнительных устройств. Даже при незначительной поломке или выходе из строя любой части этой системы возникает разбалансировка в работе механических узлов автомобиля, автоматики, электрики, а также электронных компонентов. Чтобы вовремя заметить неисправность, необходимо понимать, какова структура ЭБУ.
    «Мозговой центр» включает блоки:

    • непосредственно ЭБУ или ECU;
    • управление трансмиссией и ДВС;
    • управление подвеской;
    • управление двигателем;
    • управление коробкой передач;
    • управление системой тормозов;
    • управление системой безопасности;
    • управление механизмами курсовой стабилизации;
    • специальную шину для объединения всех компонентов.

    В зависимости от марки и модели автомобиля этот список может быть изменен или дополнен блоками-контроллерами других агрегатов. Все они взаимосвязаны с помощью центрального модуля.

    Назначение ЭБУ

    ЭБУ принимает сигналы датчиков, сообщающих о режимах работы двигателя и в соответствии с ними корректирует его показатели, состав и количество подающегося горючего. Входящий в эту систему контроллер обеспечивает устойчивый запуск и работу силового агрегата после прогрева или «на холодную». Кроме этого, блок управляет:

    • подачей топлива, системой впрыска;
    • настройками катушки зажигания;
    • своевременным подключением электрических форсунок;
    • соленоидами;
    • работой клапанов топливного бака для проветривания;
    • оборотами холостого хода;
    • турбонаддувом;
    • климат-контролем и системой обеспечения комфорта в салоне;
    • системой охлаждения;
    • рециркуляцией отработанных газов.

    В связке с ЭБУ работает антиблокировочная система, стабилизатор курсовой устойчивости, круиз-контроль.

    Основные принципы работы

    Конструкция современных легковых автомобилей включает целый ряд высокотехнологичных компонентов. Блок управления двигателем — многокомпонентное электронное устройство. Он получает и анализирует информацию датчиков, на основе которой формирует команды для исполнительных устройств (это система электронно-механических блоков).

    Электронное управление повышает экономичность автомобиля. Работа ЭБУ оптимизирует расход топлива и смазочных материалов, мощность и крутящий момент, динамику разгона.

    Информация в системе передается в виде цифровых сигналов. Если на каком-то этапе между контрольным модулем, обработкой данных и функциональным модулем возникает разрыв, вся система прекратит работу. При неисправном ЭБУ двигатель не заведется. После ремонта или тюнинга силового агрегата необходимо перепрограммировать блок управления.

    Когда нужен срочный ремонт блоков управления

    Регулярная диагностика ЭБУ проводится с периодичностью, указанной в инструкции производителя автомобиля. Однако возможны ситуации, когда блок управления неожиданно выходит из строя. Отправьте машину в автосервис, если:

    • возникли сбои в работе ЭБУ;
    • нарушены контакты датчиков, возможны механические повреждения из-за ДТП;
    • в систему попала вода;
    • на приборной панели при включении зажигания горит ошибка check engine;
    • отсутствует информация о работе двигателя или она не соответствует действительности.

    Провести диагностику стоит, если двигатель троит, сбоит, возникли сложности с запуском мотора, увеличился расход топлива или масла, появился густой дым из выхлопной трубы. Если автомобиль стал медленнее разгоняться, нарушена динамика и маневренность во время движения, стоит проверить ЭБУ.

    Выявление неисправностей ЭБУ

    Диагностика ЭБУ проводится в условиях автосервиса на специальном оборудовании. Для проверки и ремонта электронных компонентов необходимо инструментальное оснащение, программное обеспечение. Контроль работоспособности системы необходим не реже одного раза в год.

    Помимо рабочих компонентов в блок управления двигателем в обязательном порядке встраивается система самодиагностики. Она позволяет без разбора узлов обнаружить неисправность. Проверка проводится с помощью подключения диагностического стенда или ноутбука с лицензионным программным приложением. Также на различных этапах осмотра используют тестеры и осциллографы.

    Виды работ

    Ремонтно-восстановительные работы включают следующие этапы:

    • программная проверка электронных компонентов;
    • перепоршивка блоков управления;
    • диагностика исправности датчиков;
    • перепрограммирование ЭБУ;
    • проверка работоспособности системы ABS/ESP;
    • восстановление ЭБУ вариатора и АКПП;
    • наладка системы обеспечения комфорта;
    • перепрограммирование иммобилайзера.

    В зависимости от компоновки блока управления двигателем круг диагностических задач и ремонтных работ может быть расширен.

    Где провести комплексный ремонт ЭБУ

    Комплексный ремонт, компьютерная диагностика и аппаратное тестирование блока управления двигателей в Санкт-Петербурге осуществляет компания MS-48. Автосервис располагает профессиональным оборудованием, полноценным программным обеспечением, сертификатами и разрешениями на ряд услуг. Сложными диагностическими и ремонтными работами занимаются дипломированные инженеры, автомеханики и слесари с большим опытом работы.

    Ремонт лямбда-зонда своими руками

    Лямбда зонд нужен для создания оптимального баланса воздуха и топлива в смеси , которая составляет 14,7 единиц воздуха на  1 единицу топлива. Показания датчика передаются на электронный блок управления (ЭБУ) автомобилем, что обеспечивает в автоматическом режиме, без участия водителя, корректировку состава смеси и позволяет поддерживать оптимальное соотношение мощности и экономичности работы.

    Неисправность датчика может привести к нарушениям в работе двигателя внутреннего сгорания (ДВС). Автомобиль продолжит движение, но при этом существенно возрастет расход топлива, а такие параметры, как разгонная динамика, поведение автомобиля в целом, изменятся в худшую сторону.

    Различные варианты кислородных датчиков

    Если лямбда-зонд вышел из строя, его необходимо отремонтировать или заменить. Прежде чем записываться на станции технического обслуживания (СТО), следует попробовать восстановить работоспособность датчика самостоятельно. Для выполнения этой работы существует несколько способов. Выбирать их необходимо с учетом типа датчика кислорода, его конструктивных особенностей.

    Современные автомобили оснащаются датчиками 3-х типов:

    1. Циркониевые.
    2. Титановые.
    3. Широкополосное.

    Самые популярные и востребованные модели датчиков – циркониевые. Они представляют собой наконечники из керамического материала с диоксидом циркония. Поверхность с двух сторон закрыта защитными экранами, сформированными из тончайших платиновых электродов.

    Титановый лямбда-зонд внешне схож с циркониевым, отличие заключается в том, что чувствительный элемент изготовлен из диоксида титана. На практике такие образцы встречаются достаточно редко. Причина – в сложности конструкции, ее привередливости, а также высокой стоимости.

    Для эффективной работы широкополосного датчика необходимо обеспечить поддержание высокой температуры (не менее 600°С). Это достигается за счет применения нагревательного элемента повышенной мощности.

    Проверка работоспособности датчика

    Профессионалы рекомендуют проверять, насколько корректно работает лямбда-зонд через каждый 10-15 тыс. км пробега (то есть, практически после каждого очередного технического обслуживания). Такую проверку следует проводить даже в том случае, если никаких проблем в работе устройства не фиксируется.

    Провести диагностику кислородного датчика и оценить его работоспособность можно различными способами. В первую очередь проверяется надежность крепления клеммы с датчиком. Далее необходимо вывернуть лямбда-зонд из коллектора, произвести визуальный осмотр защитного кожуха. При наличии отложений аккуратно их удалить. Затем производится внешний осмотр изделия, и, если на защитной трубе будут обнаружены следы сажи или сильные отложения, датчик следует заменить.

    Более точно проверить исправность работы датчика кислорода можно при помощи мультиметра (тестера) или осциллографа.

    Пошаговая инструкция по очистке лямбда-зонда

    Механический способ удаления отложений на корпусе кислородного датчика применять нельзя. Это может привести к повреждению детали. Для выполнения работы своими руками необходимо заранее купить ортофосфорную кислоту (или иное средство на ее основе). Кроме этого, понадобится стеклянная емкость, пара кисточек, одна с мягким ворсом, другая – средней жесткости.

    Порядок действий при ремонте:

    • Снять датчик с автомобиля, выкрутив его из катализатора. Используется рожковый ключ, предварительно с аккумулятора снимаются клеммы.
    • Убрать нагар с защитного колпачка.
    • В стеклянную емкость опустить рабочий зонд, после чего аккуратно налить кислоту – до уровня резьбового соединения на зонде.
    • Деталь нужно выдержать в кислоте около 15 минут, после чего извлечь из сосуда, промыть водой и продуть сжатым воздухом.

    При необходимости процедуру можно повторить, а перед установкой датчика на штатное место необходимо нанести на резьбу тонкий слой графитной смазки.

    Как заменить ЭБУ двигателя


    Блок управления двигателем - одна из самых важных частей бортового компьютера вашего автомобиля. Он помогает регулировать системы и подсистемы, необходимые для работы вашего автомобиля, поэтому, когда что-то выходит из строя, это может вызвать множество проблем. Некоторые из наиболее распространенных симптомов неисправности ЭБУ включают в себя постоянно горящие контрольные лампы двигателя на приборной панели и нерегулярный расход топлива, который даже может помешать вам запустить автомобиль. Замена этой детали может оказаться очень дорогостоящей, поэтому часто лучше попытаться купить подержанную деталь, чем покупать новую у дилера и устанавливать деталь самостоятельно.

    1. Проверьте ЭБУ

    Так как часто нет физических различий в ЭБУ, которые используются в разных моделях от одного производителя. Поэтому при заказе обязательно убедитесь, что у вас есть точный номер детали, соответствующий вашему автомобилю.

    2. Отключите аккумулятор

    Первым делом отключите аккумулятор от автомобиля, чтобы полностью отключить питание от электрических цепей вашего автомобиля.Затем вам нужно оставить машину на четверть часа отключенной от любого источника питания. Это необходимо для того, чтобы вся информация была удалена с микросхем памяти компьютера, чтобы никакие старые инструкции не повредили новый блок.

    3. Снимите ЭБУ

    Используйте руководство пользователя, чтобы найти точное местоположение ЭБУ. Во многих транспортных средствах к нему можно будет получить доступ через салон автомобиля, хотя вам может потребоваться вынуть кусочки ковра, чтобы получить доступ к устройству.Когда вы найдете ЭБУ, вам нужно будет снять кронштейн и винт, который удерживает его на месте. Обычно это винты с головкой под крестовую отвертку, поэтому убедитесь, что у вас есть подходящая отвертка. Последний шаг - отсоединение жгута проводов, который, опять же, часто фиксируется одним болтом.

    4. Установите новый ECU

    Когда вы удалили старый ECU, может быть режим диагностики, который позволяет вам отслеживать точную неисправность в детали, и вы даже можете выполнить какую-то сброса, который устраняет проблему.Если вы не можете восстановить деталь таким образом, установите новый ECU, прикрепив жгут проводов, а затем завинтив его обратно в его корпус.

    5. Повторное подключение

    Теперь пора снова подключить аккумулятор и включить вспомогательный выключатель на двигателе. Здесь загораются огни, но двигатель не включается полностью. Дайте машине постоять пять минут, чтобы компьютер и ЭБУ правильно настроились. Наконец выключите машину и заведите ее, как обычно.Автомобиль должен заводиться сразу.

    Хотя вы можете отрегулировать и заменить ECU в автомобиле, выпущенном до 2001 года, у вас могут возникнуть трудности с новыми автомобилями. Многие из них имеют сложные компьютерные системы, и вам придется отнести их к официальному дилеру, чтобы провести реконфигурацию под капотом.

    Как определить или протестировать ECM на предмет ошибок и проблем

    Нужна замена ECM? Мы продаем предварительно запрограммированные компьютеры с двигателем «plug and play» (контроллеры ECM, TCM и PCM) для всех марок и моделей! Мы продаем только те оригинальные запчасти, которые ГАРАНТИРОВАННО работают с вашим автомобилем.

    Закажите сегодня, и он будет доставлен в течение 48 часов: Найдите подходящий блок управления двигателем для своего автомобиля »

    Проверка вашего ECM - единственный способ убедиться, что он не работает должным образом, или есть ли другой компонент, вызывающий проблемы с вашим автомобилем.

    Вам нужна замена ECM для вашего автомобиля? Мы поставляем блоки управления двигателем (ЭБУ) для всех марок и моделей.

    Мы все боимся этого дня.Мы едем на работу или занимаемся обычным распорядком дня, и именно так мы замечаем проблему с нашей машиной. Если нам повезет, в этом нет ничего серьезного, и мы сможем продолжать вести машину и продолжать свой день. Но мы все еще знаем в своей голове, что в конечном итоге нам придется починить машину. А если вы знаете о ECM (модулях управления двигателем), то знаете, что это компонент двигателя, с которым вы определенно не хотите иметь проблем.

    Если вы читали нашу предыдущую статью, то понимаете, насколько важен блок управления двигателем для исправного и исправного автомобиля.С помощью системы датчиков и цепей он контролирует, регулирует и контролирует почти каждую часть двигателя вашего автомобиля. Поскольку он взаимодействует со многими другими системами и процессами транспортного средства, он потенциально может нанести более серьезный ущерб вашему двигателю, если он неисправен и не будет быстро устранен.

    Существуют определенные симптомы и признаки, которые могут указывать на неисправность модуля управления двигателем, но единственный способ узнать наверняка - это проверить свой ECM на наличие ошибок и проблем при возникновении проблем.

    Признаки того, что ваш ECM нуждается в проверке

    Поскольку ECM играет столь важную роль в современных автомобилях, при его неправильной работе могут возникнуть некоторые серьезные симптомы.

    • Контрольная лампа двигателя - Многие люди видят контрольную лампу двигателя и думают, что это, вероятно, ничего, или что нам не о чем беспокоиться прямо сейчас. Для некоторых людей он всегда включен, и они просто привыкли к нему. Но именно тогда вам нужно больше всего взглянуть на свой двигатель! Если индикатор горит постоянно и не гаснет, или нет никаких причин для его включения, это может быть признаком того, что ваш ECM неисправен, и его определенно стоит проверить.
    • Двигатель глохнет или пропускает зажигание - Неисправный или неисправный модуль управления двигателем также может вызвать неустойчивую и непредсказуемую остановку двигателя или пропуски зажигания. Это связано с тем, что ЕСМ управляет топливным насосом, топливной форсункой, свечами зажигания и трансмиссией - всеми частями, которые вам необходимы для правильной работы двигателя. Заглохание или пропуски зажигания являются результатом проблем с топливом и синхронизацией из-за того, что двигатель не получает информацию должным образом, а его системы работают неправильно.
    • Пониженная мощность - Если вы заметили, что ваш автомобиль снизил мощность или замедлился ускорение, это также может быть результатом неисправности ECM. Опять же, модуль управления двигателем - это то, что позволяет педали, которую вы нажимаете, взаимодействовать со всеми необходимыми компонентами, чтобы дать вам необходимую мощность.
    • Автомобиль не запускается - Еще одним неприятным признаком неисправного ECM является то, что ваш двигатель не запускается или не запускается вообще. Это может быть вызвано другими причинами, такими как некачественный генератор или неисправный аккумулятор, но также может быть результатом проблем с ECM, которые не позволяют двигателю получать важную информацию от компьютера автомобиля, который ему необходим для запуска.
    • Сниженная экономия топлива - Если вы обычно обращаете внимание на экономию топлива и замечаете, что она ухудшается, и не знаете почему, это также может быть признаком неисправности или неисправности ECM.
    • Проблемы с переключением передач - Когда ECM неисправен или выходит из строя, он нарушает синхронизацию настроек топлива двигателя и может привести к тому, что ваш автомобиль будет пытаться переключать передачи или не сможет переключаться вообще.

    Как проверить мой ECM?

    Опять же, важно отметить, что вышеуказанные признаки и симптомы могут быть результатом других сбоев системы или проблем с вашим автомобилем.Выполнение диагностики и тестирования вашего ECM - это то, как вы можете исключить другие проблемы и увидеть, действительно ли что-то не так с самим модулем управления двигателем.

    Первое, что нужно сделать, это проверить ECM, чтобы увидеть, возвращает ли он какие-либо коды ошибок, указывающие на отказ конкретной системы двигателя. Например, если вы испытываете пропуски зажигания, то диагностический тест ECM должен вернуть код ошибки, указывающий на проблему с одним из цилиндров. И оттуда вы можете определить, является ли причина изношенными свечами зажигания, проводами свечи зажигания, неисправной катушкой зажигания и т. Д.

    Однако если вы уверены, что проблема связана с самим модулем управления двигателем, вы можете выполнить несколько типов тестов, чтобы выяснить это.

    Во-первых, это проверка функциональности, при которой ECM проверяет, все ли компоненты в двигателе производят желаемые изменения или изменения, которые ожидаются. Затем есть тесты рациональности, в которых датчики проверяются, чтобы убедиться, что они предоставляют информацию в идеальном равновесии. Этот вид теста гарантирует, что датчики и информация, предоставленная каждым из них, не противоречат им.И, наконец, самый простой тест, интересный тест схемы. Это обеспечит исправное функционирование всех компонентов и исправную проводку.

    Могу ли я проверить свой ECM дома?

    Проблема с тестированием ECM самостоятельно заключается в том, что для этого требуются специальные знания, инструменты и программное обеспечение. Если вы не знаете, с чего начать, и не знаете, как создавать и проводить типы тестов, перечисленных выше, вероятно, лучше всего доверить это обученному технику или механику.У них будут необходимые инструменты, чтобы провести все необходимые тесты на вашем автомобильном компьютере и сообщить вам, в чем корень проблемы.

    Если после тестирования выясняется, что проблема на самом деле заключается в неисправном блоке управления двигателем, лучше всего заменить его как можно скорее. В Car Computer Exchange мы вышлем вам недавно запрограммированный и протестированный блок управления двигателем, подходящий именно для вашего автомобиля. А установка настолько проста, что вы определенно сможете сделать это самостоятельно!

    Признаков неисправного модуля управления двигателем - Стоимость замены

    У вашего автомобиля может возникнуть ряд различных проблем, если блок управления двигателем неисправен.

    Если функция блока управления двигателем не является точной, т.е. запись и интерпретация показаний датчиков различных датчиков и использование данных для управления различными функциями системы двигателя, производительность вашего автомобиля может резко упасть, а эффективность использования топлива может быть снижена. .

    В результате значительно снижаются общие характеристики вашего автомобиля и скорость реакции на команды вождения.

    Это также может излишне увеличить расход топлива вашим автомобилем и вызвать гораздо большее загрязнение, что может стать проблемой во время проверки вашего автомобиля на выбросы загрязняющих веществ.

    Система ECU также может оптимизировать правильное состояние масла в вашем автомобиле и все техническое обслуживание. Поскольку это электронное устройство, оно может выйти из строя или выйти из строя по разным причинам, таким как старение, загрязнение, авария или воздействие воды.

    Если он поврежден, проблему следует устранить как можно скорее, чтобы избежать проблем в будущем.

    Признаки неисправного блока управления двигателем

    Блок управления двигателем является важным компонентом современных автомобилей, потому что без него автомобиль не может работать.Поэтому лучше как можно скорее решить все работы, связанные с ЭБУ. Обычно отказ ЭБУ связан с рядом проблем, которые легко обнаружить, если вы знаете, на что обращать внимание.

    1. Контрольная лампа двигателя мигает

    Первый признак проблемы отображается на приборной панели в виде светящегося индикатора «Check Engine Light». Этот свет загорается, когда датчик обнаруживает неисправность в системе, которая требует проверки вашего автомобиля. Однако бывают случаи, когда индикатор Check Engine загорается без причины.Использование сканера OBD2 может показать вам, существует ли и где проблема, с помощью кодов.

    2. Проблемы, связанные с двигателем

    Другая проблема, которая может быть вызвана выходом из строя ЭБУ, - это обратная вспышка двигателя вашего автомобиля. Поскольку ЭБУ контролирует работу двигателя, любая проблема с ним напрямую влияет на производительность двигателя. Двигатель мог заглохнуть и стать ненадежным.

    Однако эти проблемы несовместимы, т.е. они могут появиться и исчезнуть в следующий момент.Вы можете найти эти коды ошибок с помощью сканера OBD2.

    3. Страдает экономия топлива

    Если двигатель не работает на пиковой мощности из-за неисправности ЭБУ, это влияет на другие вещи, такие как расход топлива. При ускорении может даже наблюдаться потеря мощности, и поскольку двигатель теряет мощность через различные промежутки времени, ваш двигатель будет потреблять больше топлива, выделять чистый дым и сокращать срок службы вашего двигателя.

    4. Сложность запуска

    Это может быть первое, что вы заметите, но поскольку проблемы с зажиганием могут сохраняться по другим причинам, например, из-за холода, вы не задумываетесь об этом.Однако, если у вас постоянно возникают проблемы с запуском автомобиля, с вашим ECU определенно что-то не так.

    Вероятно, лучше всего, чтобы такая проблема была исследована специалистом, так как он сможет отличить проблему с ЭБУ от другой, не связанной с этим проблемы.

    Что такое блок управления двигателем или ЭБУ?

    Блок управления двигателем или ЭБУ вашего автомобиля является основным компонентом вашей системы двигателя, который позволяет использовать все другие устройства. Он также называется модулем управления трансмиссией и обычно устанавливается под приборной панелью вашего автомобиля.По сути, это электронный блок, который служит блоком управления для ряда датчиков и исполнительных механизмов, установленных на двигателе внутреннего сгорания вашего автомобиля.

    Основная функция электронного блока управления - эффективное поддержание оптимальных характеристик двигателя и расхода топлива вашего автомобиля.

    Он использует ряд различных наборов данных, генерируемых датчиками, и интерпретирует результаты, манипулируя данными для автоматических вычислений. Ряд датчиков передают данные в ЭБУ, который использует эти данные для поддержания характеристик автомобиля, применяя многомерные карты.Он также используется для регулировки исполнительных механизмов двигателя.

    ЭБУ двигателя, как правило, способен автоматически регулировать и контролировать наилучшие характеристики топливовоздушной смеси, оборотов холостого хода, впрыска топлива и момента зажигания с использованием полученных данных.

    Раньше все эти параметры регулировались механически, но теперь эта функция компьютеризирована, чтобы управлять этими функциями в электронном виде. В некоторых автомобилях блок управления двигателем также может управлять топливопроводами автомобиля.В этих случаях ее называют электронной системой управления двигателем или EEMS из-за ее набора функций.

    Расход топлива и оптимальный пробег оптимизируются за счет электронного впрыска топлива в соответствии с требованиями процесса сгорания с использованием стехиометрических расчетов. EEMS полностью контролируется и управляется датчиками и исполнительными механизмами, на которых основана система.

    Где находится блок управления двигателем?

    Блок управления двигателем по существу расположен рядом с местом, где находится ваш двигатель.Во многих автомобилях он находится под приборной панелью прямо за бардачком. Однако расположение блока управления двигателем может сильно различаться в разных автомобилях в зависимости от конструкции автомобиля.

    Поэтому настоятельно рекомендуется, чтобы пользователь обратился к руководству пользователя или руководству по обслуживанию, предоставленному производителем.

    Решения для неисправности ЭБУ

    Независимо от количества проблем, неисправность ЭБУ легко устранить, и обычно для ее оценки требуется несколько минут.Однако решение проблем, связанных с автомобилями, независимо от их размера, требует некоторой механической работы, которую лучше доверить механику. Однако это не должно помешать вам поставить собственный диагноз.

    Купите сканер OBDII

    Это устройство очень легко найти на рынке. На рынке конкурируют разные бренды, но, честно говоря, лучший - тот, который работает для вас и вашего автомобиля. Зачем покупать его самому? Потому что, когда вы отнесете свою машину к механику, первое, что механик сделает, - это прикрепит к вашей машине сканер OBDII, чтобы обнаружить коды проблем.

    Механик взимает с вас плату за это и за ремонт, который он произведет на вашей машине, поэтому лучше покупать сканер самостоятельно. Использование сканера - тоже не ракетостроение. Вы просто подключаете сканер к автомобилю с помощью кабеля, и ЭБУ автомобиля передает код на сканер. Этот код может сказать вам, в чем именно заключается проблема. Поэтому, если вы пойдете к механику, вы можете сообщить ему код и попросить его работать непосредственно над решением проблемы.

    Вы можете найти хороший сканер OBD2 здесь, на Amazon: OBD2 Scanner

    Пробная версия и ошибка помогут вам узнать

    Иногда вы можете узнать что-то о сложности блоков управления двигателем просто по тому, как ведет себя ваша машина.Это означает, что вам не нужно идти в мастерскую каждый раз, когда вы видите индикатор проверки двигателя. Все, что вам нужно сделать, это использовать собственный сканер OBD2, чтобы помочь диагностировать проблемы, связанные с ЭБУ, и отреагировать на проблему.

    Замена / ремонт блока управления двигателем

    Блок управления двигателем служит компьютером для вашей системы двигателя. Если блок управления двигателем выходит из строя, ваш автомобиль может полностью остановиться, и вы не сможете его завести. Поэтому настоятельно рекомендуется не ждать, когда проблема будет обнаружена.

    Вы можете отремонтировать или заменить блок управления двигателем. Однако, если вы решите отремонтировать его самостоятельно, вы можете столкнуться с большим количеством проблем, и вам потребуются специальные инструменты и знания для ремонта схем и электронных компонентов блока управления двигателем.

    Это сравнительно отличается от ремонта других частей вашего автомобиля. Кроме того, после ремонта нет никаких гарантий, что он будет работать эффективно и продуктивно в будущем. Поэтому рекомендуется выбрать вариант замены, чтобы сэкономить деньги и много времени, которое в противном случае вы могли бы потратить на ремонт и связанный с этим стресс.

    Процесс замены очень прост по сравнению с ремонтом. Вот краткое пошаговое руководство по замене блока управления двигателем.

    1. Обратитесь к руководству по обслуживанию, чтобы проверить и найти блок управления двигателем
    2. Как только проблема будет диагностирована, приобретите все инструменты, которые вам понадобятся для замены, вместе с новым блоком управления двигателем.
    3. Перед тем, как начать, отключите аккумулятор
    4. Освободите место для доступа к электронному блоку управления из салона.
    5. Снимите скобы и винты с блока управления.
    6. Снимите все соединения с датчиками и электрические провода, подключенные к ЭБУ.
    7. Удалите болты, если есть, и осторожно выньте
    8. Заменить новый ECU
    9. Затяните болты и наденьте винты.
    10. Подключить все обратно на исходное место; Возможно, вам придется закодировать новый блок управления двигателем для вашего автомобиля.
    11. Заведите машину и пройдите тест-драйв, чтобы проверить.

    Стоимость замены блока управления двигателем (ЭБУ)

    Блок или модуль управления двигателем - важная часть системы двигателя и относительно сложная часть. Поэтому стоимость замены блока управления двигателем может быть довольно высокой.

    Блок управления двигателем подобен мозгу вашей системы управления двигателем, без которого все исполнительные механизмы и датчики становятся бесполезными. Для вашего автомобиля это то же самое, что материнская плата для вашего компьютера.

    Средняя стоимость замены ЭБУ двигателя для большинства автомобилей составляет от 880 до 960 долларов, но может быть немного больше.

    Для некоторых автомобилей класса люкс цена может быть намного выше средней оценки. Помимо стоимости деталей, в некоторых областях стоимость работ по замене блока управления двигателем может составлять всего 40 долларов США, в то время как механик может взимать с вас 130 долларов или более за эту работу. Это во многом зависит от сложности автомобиля, механика, с которым вы имеете дело, и вашего местоположения.

    Диагностика ЭБУ

    Неисправный или неисправный ЭБУ можно диагностировать, сначала наблюдая за симптомами неисправности.Затем выполняется физический тест, чтобы подтвердить, что деталь не работает должным образом. Вот шаги, которые вы можете выполнить:

    1. Посмотрите, не глохнет ли ваш двигатель или пропускает зажигание
    2. Посмотрите, не повлияет ли работа двигателя
    3. ЭБУ может выйти из строя, если вы не можете завести автомобиль
    4. Посмотрите, горит ли лампочка проверки двигателя.
    5. Возьмите мультиметр и установите его на самый высокий диапазон
    6. Проверить показания после подключения мультиметра к правому разъему на ЭБУ
    7. Если показание показывает нулевое значение, возможно, неисправен ЭБУ.
    8. Проверьте электронный блок управления с помощью мультиметра только в соответствии с инструкциями, приведенными в руководстве по обслуживанию, предоставленном производителем.
    9. Будьте очень осторожны и не пропускайте ток более пары секунд, чтобы избежать повреждений, которых раньше не было
    10. Поскольку деталь очень чувствительная и дорогая, рекомендуется проверить ее у специалиста, если у вас недостаточно знаний, поскольку это может доставить вам больше проблем.

    Диагностика неисправностей / отказов ЭБУ | Сервисные услуги для автомобилей

    Самые дорогие предохранители в автомобиле - это любой из нескольких десятков компьютеров, имеющихся в современном автомобиле.Часто технические специалисты сталкиваются с мертвыми модулями управления или модулями управления, которые «больше не работают, как задумано», и что они делают? Ты угадал. Они звонят в магазин запчастей или дилеру и заказывают замену. Что происходит, когда заменяют электронный блок управления (ЭБУ) и проблема не исчезает? Эта новая деталь должна быть неисправной, верно? Когда второй модуль управления не может решить проблему, это уже не ошибка детали. Это техника.

    Современные электронные модули построены довольно надежно.Хотя они все еще могут потерпеть неудачу сами по себе, чаще для их кончины есть причина. Задача, стоящая перед специалистами, заключается не только в том, чтобы убедиться, что ЭБУ неисправен, но и в том, чтобы определить, что именно его убило. В моем предыдущем примере, скорее всего, с запасной частью все было в порядке. Однако все, что убивало исходный модуль, оставалось скрытым и вынимало новый модуль, как только был включен ключ.

    Пора проверить, а не гадать. В этой статье я покажу вам, как протестировать компоненты, которые могут сжечь компьютер, с помощью инструментов, которые, скорее всего, у вас уже есть.Я также поделюсь несколькими советами, как убедиться, что ЭБУ, который вы собираетесь заменить, действительно мертв.

    Слишком много может быть плохим
    Первый шаг при тестировании любой электрической проблемы - убедиться, что компонент получает питание и заземление. То же самое верно и при определении того, вышел ли из строя ЭБУ. Проверьте соответствующую схему и проведите стандартный тест на падение напряжения, чтобы убедиться, что все цепи питания и заземления модуля не повреждены.

    Причиной отказа модуля управления часто является чрезмерный ток, проходящий через один из его драйверов.Чрезмерный ток может быть результатом неисправности или короткого замыкания компонента, управляемого этим драйвером. Вы можете спросить: «Как мне проверить закороченные компоненты?» Нет проблем. В оставшейся части статьи я приведу вам примеры из реальной жизни. Мы начнем с тестера GM, чтобы вы лучше понимали тест и процедуры, описанные в этой статье

    .

    GM был первым OE, у которого на приборной панели был индикатор Check Engine, который предупреждал водителя и вызывал у дилера массу головных болей.Инструмент, разработанный GM, позволял вам снять блок управления двигателем с жгута проводов и подключить соответствующую тестовую плату. Эти доски покрывали все автомобили GM с 1980 по 1996 год. Инструменты поставлялись с пластиковыми ламинированными карточками, которые давали информацию о том, для чего будут использоваться числа на циферблате инструмента.

    Например,

    № 1 на циферблате может быть для топливных форсунок. Чтобы использовать тестер, сначала переведите переключатель в положение «Вкл», а затем нажмите кнопку «Питание и заземление». Следующим шагом является выбор переключателя включения / импульса.Если вы тестируете топливную форсунку, вы нажимаете красную кнопку, чтобы узнать, сколько энергии потребляет топливная форсунка. Информация о текущем розыгрыше отображается на верхнем экране. Если компонент потребляет более 1,2 А, загорается красный индикатор перегрузки по току. Теперь вы нашли, что сгорело в компьютере.

    Держу пари, вам интересно, как это поможет вам на BMW или любом другом автомобиле. Не волнуйтесь; У меня есть процедуры, которые позволят вам проверить любую компьютерную систему. Теперь мы готовы двигаться дальше и делать именно это.

    Проверка на чрезмерное потребление тока
    Приводы могут стать вашим худшим кошмаром, когда дело касается компьютеров, которые больше не работают так, как задумано. Когда привод потребляет слишком большой ток (ампер), он сжигает драйвер, повреждая PCM. Никогда не просто заменяйте компьютер на новый, не проверив чрезмерное потребление тока компонентами, с которыми работает ЭБУ. Сюда входят соленоиды, клапаны, топливные форсунки и катушки зажигания. Любой компонент, который пропускает ток через ЭБУ, считается подозрительным, пока не будет проведен тест.

    Это не так сложно, как вы думаете. Просто следуйте этим простым шагам. Во-первых, ознакомьтесь со схемой подключения компьютера автомобиля и соответствующими разъемами жгута проводов. В большинстве систем служебной информации также есть схемы расположения выводов, в которых указывается, какая полость разъема к какому компоненту подходит.

    Затем достаньте цифровой мультиметр (DMM) и настройте его на проверку силы тока в самом высоком диапазоне, который предлагает ваш измеритель. Поскольку большинство цифровых мультиметров могут измерять только до 10 ампер или около того, всегда рекомендуется использовать автоматический выключатель или плавкий предохранитель, встроенный в один из измерительных проводов, в качестве дополнительной меры предосторожности.Это дешевле нового счетчика.

    Затем проверьте каждый компонент, используя свой измеритель в качестве драйвера. Если в модуле используется драйвер, который замыкает путь к земле, например, поместите отрицательный провод измерителя на клемму заземления аккумулятора и на мгновение коснитесь положительного провода измерителя к соответствующему выводу разъема жгута проводов модуля. (Если вы не получаете текущих показаний, убедитесь, что на компонент подается питание. Возможно, вам придется включить ключ.) Если драйвер подает питание, просто переместите отрицательный вывод измерителя к положительному полюсу батареи.

    ВНИМАНИЕ! Кратковременно примените ток (всего секунду или две), чтобы не вызвать проблемы, которой не существовало до того, как вы туда попали. Если оставить прямое соединение слишком долгим, то тестируемый компонент может сгореть.

    Наконец, запишите показания. Потребление тока более 1,2 ампер свидетельствует о неисправности цепи или компонента.

    Тестирование с помощью зажима усилителя
    Вы можете использовать измеритель и зажим усилителя для проверки схемы компонента. Вам все равно потребуется активировать цепь, используя либо перемычку с предохранителем, либо двунаправленные элементы управления диагностического прибора.Если у вас есть PowerProbe, вы можете использовать его для подачи питания или заземления по мере необходимости, и вы можете поместить зажим усилителя на его наконечник, чтобы минимизировать вторжение в жгут проводов.

    Иногда вы будете тестировать цепь, в которой драйвер ECU уже вышел из строя, или неисправна первичная цепь питания или заземления внутри ECU. Если вы не получаете текущих показаний с помощью одного из уже обсуждавшихся методов, вы можете протестировать схему с отключенным жгутом. В этом случае вам нужно будет подать питание и заземлить тестируемый компонент.

    Выполните этот тип проверки при выключенном зажигании. Это хороший способ проверить всю схему и ее соединения. Если компонент по-прежнему не работает, вам необходимо выполнить тест на падение напряжения в цепи, прежде чем отключать компьютер.

    Как я уже упоминал, самый дорогой предохранитель в автомобиле - это любой электронный модуль управления. Будьте осторожны при замене ЭБУ, потому что они просто не перегорают. Приводы или другие компоненты, которые были повреждены и легко потребляют чрезмерный ток, могут повредить чувствительные цепи внутри ЭБУ.Повреждение PCM обычно вызвано коротким замыканием соленоидов. Используйте надлежащие диагностические процедуры, чтобы проверить все соленоиды перед заменой PCM, потому что закороченный один, оставшийся позади, потребляет ток и сгорит новый.

    Также обязательно соблюдайте опубликованные процедуры обслуживания при отключении или замене ЭБУ или связанного с ним компонента, чтобы избежать случайных скачков напряжения, которые могут привести к отказу печатной платы в будущем. Среди наиболее частых ошибок, которые делают технические специалисты, является отключение ЭБУ, когда они включены, и не снятие статического электричества со своих тел при работе с чувствительными электронными модулями.

    Дело в точке
    Давайте применим немного того, что мы узнали на данный момент. Этот пример включает в себя Saturn ION 2007 года, который пришел в цех с проблемой системы выброса паров. После сканирования PCM и поиска P0411 я просмотрел информацию о возможных причинах этого диагностического кода неисправности (DTC). Некоторые из проблем, которые могут привести к обнаружению этого кода неисправности, могут быть такими простыми, как отсоединение шланга подачи воздуха, идущего к двигателю, перегоревший предохранитель насоса вторичного воздуха или неисправное реле воздушного насоса.Однако наихудший возможный сценарий - перегорела цепь PCM, управляющая насосом.

    Первым делом необходимо провести визуальный осмотр, чтобы убедиться, что все подключено, и найти очевидные проблемы. Я заметил, что кто-то протыкал провода. Прежде чем приступить к отключению проводов и проверке напряжения и заземления, я использовал двунаправленное управление Tech 2, чтобы проверить, будет ли воздушный насос работать, но это не так. Помните, что всегда начинайте с самого простого теста, прежде чем переходить к более сложному точечному тесту.Далее я проверил предохранитель и реле. Оба прошли с честью. Мотор / соленоид - отдельная история.

    Не потребовалось много времени, чтобы выделить неисправный драйвер в PCM в качестве основной причины кода P0411. Но что привело к отказу драйвера? Возраст? Вибрация? Или еще не обнаружен второй виновник?

    Решил проверить мотор на ток потребления. Согласно техническим характеристикам, перечисленным в сервисной информации, соленоид должен иметь сопротивление от 4 до 7 Ом и сопротивление от 2 до 3.5 ампер. Это выше, чем указано в спецификации 1,2 ампера, не так ли? В этой схеме используется реле, как и в схеме топливного насоса, и часто реле содержит диод для защиты драйвера ЭБУ от скачков напряжения, которые обычно возникают при отключении тока в катушке. Хотя реле выглядело так, как будто его недавно заменили, я не был уверен, что оно подходит для применения. Это попало в список подозреваемых, которых я проверю позже.

    Мне нравится использовать силу тока, чтобы убедиться, что мощность соленоида не превышает допустимую для схемы PCM.Я использовал осциллограф и токовые клещи для захвата формы волны тока. Соленоид тянул около 6 ампер! Это слишком много, и я подозреваю, что это было причиной замены реле.

    Исправление для этого кода вторичного впрыска воздуха заключалось в ремонте и герметизации проводов, замене соленоида воздушного насоса и PCM. Это был один дорогостоящий ремонт, который мог бы привести к дорогостоящему возвращению, если бы я не протестировал соленоид AIR и только что заменил PCM. Помните, это один дорогой предохранитель.

    Создание гибких и экономичных испытательных систем для ЭБУ

    Как указывалось ранее, испытание часто считается процессом, не приносящим добавленной стоимости, даже если он улучшает уровень качества на каждой стадии производственного процесса. Это убеждение побуждает испытательные организации обеспечивать надежность, тщательность, скорость и экономичность процесса тестирования. Для этого они должны решить пять основных задач проектирования: надежность, пропускная способность, гибкость, развертывание и стоимость.

    1. Надежность

    В процессе эксплуатации тестовые системы, вероятно, работают круглосуточно и без выходных при больших объемах, а простой обходится дорого.Допуск на частичную, просроченную или пропущенную доставку практически отсутствует. Любые задержки в производстве, от ложных отказов до недоступности тестовых систем и проблем с калибровкой, могут способствовать простоям и, следовательно, должны находиться под контролем. Испытательное оборудование должно быть надежным, и эта надежность проявляется в различных формах:

    • Надежность оборудования для работы в производственной среде
    • Качество и стабильность тестового программного обеспечения и последовательности тестов
    • Общая ремонтопригодность системы
    • Доступные услуги от вовлеченных поставщиков и третьих сторон

    В совокупности эти факторы создают проблемы, с которыми сталкиваются инженеры-испытатели.Они должны искать решения, которые дают им достаточно времени для разработки тестовой системы как можно лучше, и быть уверенными в том, что она продолжит надежное тестирование на протяжении всего жизненного цикла ЭБУ.

    2. Пропускная способность

    За последние несколько лет на автомобильном рынке произошли преобразования, аналогичные тем, которые произошли в полупроводниковой промышленности несколько десятилетий назад. Его способность поддерживать объемы производства больше не соответствует его способности строить и развертывать производственные мощности. Это привело к необходимости резко уменьшить занимаемую тестерами площадь и разработать их с возможностью параллельного тестирования, избегая увеличения затрат.Этот новый подход к тестированию включает в себя ломку парадигм программирования, поиск творческих способов настройки тестировщика, поиск альтернативных решений за пределами обычной цепочки поставок и развитие внутренних возможностей, которые ранее не были необходимы, посредством обучения и обслуживания.

    3. Гибкость

    Наряду с большими объемами инженеры-испытатели наблюдают изменения в ЭБУ. Некоторые бренды требуют, например, тестирования 100% продуктов в температурной камере в дополнение к основному функциональному тесту, в то время как другие реализуют это партиями.Некоторым требуется только сводная статистика по частям теста, в то время как другим требуется подробная документация по каждому протестированному модулю и каждому выполненному тесту. Один супертестер не может на 100% соответствовать требованиям для всех продуктов и брендов. Инженеры-испытатели должны найти баланс между гибкостью и возможностями при разработке тестеров, которые можно быстро адаптировать к меняющимся требованиям и добавлениям / сокращениям к тесту, что является стратегией экономии. Они должны разрабатывать тестеры в широком смысле этого слова, которые предоставляют все функции (фактическое установленное оборудование, работающее программное обеспечение, запрограммированные услуги, способность поставщика реагировать на требования и т. Д.), Но не обязательно одновременно.

    4. Развертывание и управление

    Поскольку производство основной модели ЭБУ на рынке должно продолжаться сверх ее популярности (иногда более десяти лет), даже при небольших объемах, быстрое развертывание тестеров и их обслуживание в долгосрочной перспективе необходимо рассматривать вместе. Управление тестировщиками, обновление их программного обеспечения, поддержка развертывания и мониторинг происходящего - все это составляет сложную задачу проектирования, которая заставляет инженеров-тестировщиков готовиться к дате запуска, не упуская из виду постоянные потребности тестировщиков.Особенно сложной задачей является поддержание или поддержание независимых групп, уделяющих особое внимание операционным расходам, которые должны быть прозрачными. Взаимодействие между отделами развертывания и управления может представлять дополнительные проблемы, когда необходимо задействовать другие группы, такие как органы стандартизации. Проблема развертывания связана с координацией, которая, в свою очередь, зависит от эффективного взаимодействия. А коммуникация во многом зависит от наличия нужных данных в нужное время по нужным каналам для их доставки.

    5. Стоимость

    Короче говоря, все должно быть выполнено с наименьшими затратами. Тем не менее, как гласит распространенная поговорка, всегда можно потратить больше денег на решение проблемы, но никогда нельзя потратить больше времени. Эти две, казалось бы, противоположные точки зрения поднимают важную проблему, с которой продолжают сталкиваться инженеры-тестировщики: найти место, где сочетаются ценность и стоимость, не забывая при этом о продолжительности развертывания тестера и необходимости поддерживать его в долгосрочной перспективе.

    Реальная стоимость системы не ограничивается покупной ценой.Другие краткосрочные расходы включают оборудование, обучение, техническое обслуживание, обновление, поддержку и возможности подключения. Менее очевидные долгосрочные затраты зависят от таких параметров, как время разработки, гибкость, масштабируемость, возможность повторного использования, модульность и ремонтопригодность. Эти факторы напрямую связаны не только с оборудованием и программным обеспечением, используемым в тестовой системе, но и со способностью поставщика предоставлять услуги, соответствующие потребностям Уровня 1.

    DENSO берет на себя блок управления двигателем, маленькую, но мощную автозапчасть

    Мировая автомобильная промышленность изо всех сил пытается адаптироваться к ряду серьезных изменений: усиление нормативных требований, установленных правительствами и Парижским соглашением об изменении климата, головокружительные технологические прорывы (некоторые из которых ставят отрасль в прямую конкуренцию с технологическими гигантами, такими как Google) и потребительский спрос на повышение эффективности и снижение выбросов углерода.

    С этой целью автопроизводители ищут способы улучшить характеристики двигателя и снизить вес автомобиля, пересматривая более 30 000 деталей, из которых состоит автомобиль, таких как рулевое колесо, педали, сиденья, двигатель, тормоза и один крошечный ключевой компонент. Достаточно положить в ладонь: блок управления двигателем (ЭБУ).

    Другой вид концептуальной модели электронного блока управления, вырезанной из металла. Предоставлено DENSO Corporation.

    ЭБУ - это электронная система управления впрыском топлива, которая определяет правильную подачу топлива, требуемую двигателем. Думайте об этом как о «мозге» двигателя.Эта система играет важную роль, оптимизируя количество и время впрыска топлива, что может улучшить ходовые качества и снизить количество вредных выбросов.

    В 2019 году премию iF Design Award for Professional Concept получила японская корпорация DENSO Corporation, ведущий производитель автозапчастей, за модернизированный блок управления двигателем. Основанная 70 лет назад, компания DENSO сегодня разрабатывает технологии для автономных и электрических транспортных средств, искусственного интеллекта (AI), мобильности как услуги (MaaS) и даже квантовых вычислений.Чтобы оптимизировать ЭБУ, Акира Окамото, помощник руководителя проекта DENSO по дизайну продукции, использовал генеративное проектирование для достижения двух важных целей: облегчить деталь и повысить ее тепловые характеристики.

    Окамото разрабатывает электронные блоки управления для установки на небольшие дизельные двигатели, используемые в строительной и сельскохозяйственной технике, включая генеративный дизайн в свой рабочий процесс для создания продвинутых концептуальных моделей. «С самого начала я проектировал компоненты с учетом легкости», - говорит Окамото.«Я понял, что затем могу использовать генеративный дизайн для еще большего снижения веса».

    01/02

    Рама для прямого монтажа блока ECU на блок двигателя, созданная с использованием генеративного дизайна. Предоставлено DENSO Corporation.

    01/02

    Другой вид исходной рамы ЭБУ, сделанный с использованием генеративного дизайна. Предоставлено DENSO Corporation.

    «Комнатная температура» двигателя может достигать 120 ° C (248 ° F). Чтобы работать без проблем, температура оборудования ЭБУ должна быть ниже, чем за счет отвода тепла от места его контакта с блоком двигателя, где температура составляет около 105 ° C (221 ° F).

    «Я могу использовать свой опыт, чтобы визуализировать форму, которая хорошо рассеивает тепло», - говорит Окамото. «Однако в облегченной конструкции меньше путей для отвода тепла, что снижает эффективность теплопередачи. Я подумал, что могу использовать генеративный дизайн для создания деталей новой формы, более легких, но сохраняющих теплоотводящие свойства ».

    Решение дилеммы теплопередачи

    В своем исследовании Окамото использовал функции генеративного проектирования Autodesk Fusion 360, хотя он не предлагает параметров, связанных с нагревом.«Чтобы рассчитать тепло, я предположил, что мне нужно рассматривать тепло как нагрузку, поэтому, добавляя нагрузку к областям, которые должны рассеивать тепло, можно найти оптимальную форму», - говорит он. В ходе этого процесса DENSO сотрудничала с партнерами из Nichinan Group, а также с дизайнерами Сатоши Янагисава и Юдзиро Кайда.

    Концептуальная модель, показанная в центре, сочетает в себе крышку печатной платы с рамкой генеративного дизайна слева. Модель справа - это оригинальный универсальный дизайн. Предоставлено DENSO Corporation.

    В генеративном дизайне ИИ создает множество вариаций дизайна на основе параметров, предоставленных дизайнером. Просеивая варианты - отбрасывая неподходящие конструкции и принимая другие, - человек приходит к оптимальному замыслу. «Наша работа по разработке этого блока управления двигателем была методом проб и ошибок, и было создано много непригодных для использования конструкций», - говорит Окамото. «Однако вариации, которые можно было использовать, стали иметь похожие формы.

    «Что мне понравилось в этом процессе, так это то, что я мог сделать 3D-печать модели и лучше понять, как тепло будет течь вокруг этой части», - продолжает он.«Многие модели на первый взгляд выглядели некрасивыми, но вы начали видеть красоту в этих дизайнах. Окончательный дизайн имел красивую форму, которую мы изменили, чтобы ее можно было производить обычными методами ».

    Проектирование производства

    Объекты, созданные с помощью генеративного дизайна, сложно создать без 3D-печати, что не подходит для массового производства. «Когда вам нужны десятки тысяч деталей, стоимость и время производства становятся проблемой, - говорит Окамото.Для этого проекта команда включила элементы из процесса генеративного проектирования в деталь, которую можно было произвести при помощи обычного литья под давлением.

    Для этого была изготовлена ​​крышка печатной платы геометрической формы, интегрированная с рамкой, созданной посредством генеративного дизайна. Autodesk Alias ​​SpeedForm и Fusion 360 использовались для сужения всего корпуса и придания ему гладкой формы, а также были внесены изменения в производство с использованием обычных производственных методов. «Мы объединили основные элементы каждого компонента, чтобы создать форму всего устройства», - говорит Окамото.

    Акира Окамото, руководитель второго отдела разработки продуктов конструкторского бюро DENSO. Предоставлено DENSO Corporation.

    Модель, вырезанная из металла, называется концепцией ЭБУ с прямым монтажом. «Мы добились снижения общего веса на 12%, - говорит Окамото, - но мы смогли сохранить способность оригинала рассеивать тепло. В то время как уменьшенный вес означал, что меньше путей для отвода тепла, поскольку характеристики идентичны, мы можем сказать, что экзотермическая способность детали улучшилась по сравнению с оригиналом.”

    Хотя Окамото экспериментировал с другими подходами к снижению веса, такими как оптимизация топологии, он впервые попробовал генеративный дизайн. На завершение проекта ушло около трех месяцев. «Хотя нам потребовалось немного времени, чтобы набраться опыта, мы достигли результатов в относительно короткие сроки», - говорит Окамото. «Мы думаем, что сможем добиться еще большей выгоды с более крупными блоками управления двигателем, и мы нашли области, которые можно дополнительно уточнить в следующем раунде проектных работ.

    «Если мы сможем облегчить каждую часть одну за другой, даже немного, в целом получится намного более легкий автомобиль», - продолжает Окамото.«Мы можем применить эти результаты к другим деталям, помимо ЭБУ. Было бы идеально, если бы мы могли регулярно применять эти методы для общего освещения автомобилей. Хотя эта модель предназначена только для предложения нашим клиентам, нашим следующим шагом будет установка электроники и проверка ее производительности, чтобы увидеть фактические результаты нашей работы ».

    Кодирование автомобиля

    и что оно может принести для вашего автомобиля

    Подобно тому, как тюнеры будут обращаться к ЭБУ автомобиля для перепрошивки, и как специалисты по обслуживанию будут использовать порт OBD II для проверки кодов ошибок на транспортном средстве, автомобильные кодировщики могут использовать один и тот же диагностический порт для включения новых функций для автомобиля.

    Чтобы человек мог кодировать автомобиль, ему требуется адаптер OBD-Ethernet / USB, ноутбук или компьютер и специальное программное обеспечение для выполнения этой работы. В автомобилях BMW E-Series использовался интерфейс Ediabas K + DCAN USB, а в автомобилях BMW F-Series - интерфейс Ethernet к USB (ENET).

    Поскольку большинство портов OBD II доступны без значительных усилий со стороны того, кто их ищет, кодировщику не потребуется слишком много специальных инструментов для доступа к компьютерам автомобиля.

    Сам кабель бесполезен без специального программного обеспечения для каждого производителя автомобилей.Кроме того, требуется «Шпаргалка», чтобы определить, какие коды необходимо изменить для достижения желаемых улучшений. «Шпаргалку» для вашего шасси можно найти на специальных платах.

    Однако мы не можем достаточно подчеркнуть важность того факта, что человек, пытающийся кодировать транспортное средство, должен знать, что они делают . Это не простая замена лампочки, но и не ракетостроение.

    При выполнении такой работы человек должен убедиться, что соединение между автомобилем и компьютером, на котором выполняются изменения, не нарушено, и оба устройства должны иметь отличный доступ к стабильному источнику питания.

    Аккумулятор автомобиля может разрядиться во время кодирования, поэтому разумно использовать зарядное устройство для поддержания необходимого уровня мощности или двигателя. Если вы используете зарядное устройство, зажигание должно быть включено, чтобы обеспечить полный доступ к компьютерам автомобиля. Какие риски?
    Так же, как взлом iPhone или любых программных модификаций, гарантия на автомобиль может быть аннулирована путем кодирования. В конце концов, это вмешательство третьей стороны в компьютеры автомобиля без разрешения производителя.Существует риск того, что некоторые системы могут выйти из строя, если оператор не все сделает правильно. Кодирование автомобиля никогда не должно включать в себя стратегию «Я просто займусь этим».

    Существует также риск необратимого повреждения электронных систем автомобиля. В худшем случае один из компьютеров автомобиля может получить непоправимый ущерб и потребовать замены. Что кодирование автомобиля может дать моему автомобилю?
    Как мы объясняли выше, у большинства автомобилей есть специальные настройки для своих функций.Кроме того, у большинства автомобилей есть ограничения и другие ограничения. С помощью кодирования пользователь может изменить звуковой сигнал на своей машине, установить, сколько раз его сигнал одного касания будет мигать для одного касания, запомнить настройки для систем Start / Stop и многое другое. Кодеры также могут активировать поворотные фары с противотуманными фарами, отключить некоторые гудящие звуки и включить несколько функций модуля комфорта.

    Другие возможности включают снижение уровня зеркала переднего пассажира при движении задним ходом, активацию функции «подметания иглы» при включенном зажигании (только для некоторых моделей Volkswagen AG), автоматическое запирание дверей на определенной скорости, U.Дневные ходовые огни в стиле S., функция автоматического удержания для автомобилей с электрическим стояночным тормозом и другие.

    Естественно, что то, что можно сделать с помощью кодирования, зависит от каждой модели автомобиля, поэтому не думайте, что он может творить чудеса с автомобилем, в конфигурации которого не так много функций. Здесь вам нужно найти «Шпаргалку» по вашему автомобилю и подумать, какие опции вы хотите изменить.

    Мы должны упомянуть, что также можно удалить некоторые звонки и звонки, которые законно присутствуют на транспортных средствах (например, предупреждающий звонок ремня безопасности), чтобы пользователь мог переносить свои покупки на пассажирском сиденье, не пристегивая ремень безопасности.Однако это не лучшая идея, поскольку тяжелые предметы могут стать опасными в случае аварии или даже при экстренном маневре уклонения. Какая мне нужна машина, чтобы это работало?
    Прежде всего, автомобиль, пригодный для кодирования, требует подключения OBD2. Это особенно характерно для автомобилей с электронным впрыском топлива, которые были построены после 1995 года, но год зависит от рынка, на котором они были проданы.

    Во-вторых, автомобиль также нуждается в определенной степени встроенных электрических и электронных функций.Кодировщик мало что может сделать с автомобилем 1995 года выпуска по сравнению с тем, что можно сделать с автомобилем 2005 года выпуска. Было бы невозможно заставить автомобиль без системы центрального замка, активируемой ключом, закрывать окна, если на ключе нет транспондер и кнопки для его блокировки / разблокировки, или если на нем не установлены электрические стеклоподъемники.

    Практическое правило - сделать это с автомобилем, который доступен с функциями на определенных рынках и продается в той же форме в нескольких странах.Дополнительные функции могут быть активированы, если автомобиль разделяет свои электронные компоненты с другими моделями, которые имеют больше «наворотов». Например, вы можете закодировать BMW для использования звонка Rolls-Royce. Где я могу получить код моей машины?
    Хотя существует возможность выполнить работу самостоятельно, мы не рекомендуем делать это самостоятельно, если у вас нет опыта работы в области электроники и программирования, поскольку при такой попытке легко повредить компоненты вашего автомобиля.

    Кроме того, инструменты, необходимые для этой работы, могут быть дешевыми, но программное обеспечение не всегда коммерчески доступно, и кодирование невозможно без поддержки программного обеспечения.Не стесняйтесь просматривать форумы по конкретным брендам в вашем регионе, чтобы выяснить, что возможно, и выполняли ли другие владельцы такую ​​работу и к каким результатам. Например, пользователи BMW могут использовать Bimmerpost для получения дополнительной информации.

    Итак, если вы думаете о кодировании своего автомобиля, обратитесь за помощью к профессионалу в вашем районе. Не обращайтесь к механику по теневому дереву для этой работы, так как это сложная задача, требующая опыта работы с автомобильной электроникой и мастерской, защищенной от атмосферных воздействий.

    Не забудьте запросить счет, подтверждающий проделанную работу, и узнать о гарантии, прежде чем подписывать какие-либо работы, выполненные с вашим автомобилем.Пожалуйста, попросите техника сохранить конфигурацию вашего автомобиля на флеш-накопитель, чтобы вы могли вернуться к ней, если что-то пойдет не так или его компьютер будет поврежден.

    И последнее, но не менее важное: не активируйте и не деактивируйте какие-либо функции, которые могут быть незаконными в вашей стране.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
