Как подсоединить усилитель: Как подключить усилитель в машине? 🚗 К магнитоле, схема для 2 и 4-х канальных

Предохранители типа AGU обычно имеют номинал до 80 Ампер и устанавливаются в колбы. ANL предохранители доходят до 300 Ампер, для их установки используют держатели и различные варианты футляров. Mini ANL как правило не используются для защиты основной проводки, а устанавливаются в дистрибьюторах питания для разведения кабелей.

Виды держателей

Отдельно нужно отметить автомат, который не содержит предохранителя как такого, а отключается сам от превышения напряжения. Не смотря на удобный функционал, не пользуется большим доверием среди любителей автозвука, есть мнение что в некоторых случаях он может не успеть отключиться и «прикипеть».

Устанавливать предохранитель или автомат рекомендуется не дальше 20 см. от плюсовой клеммы. Смысл в том, что участок провода до предохранителя не защищен и по этому чем он короче — тем лучше.

Клеммы на аккумулятор (АКБ)

Есть несколько способов крепления проводов к АКБ. Самый простой — прикрутить обжатый наконечник под какой-нибудь болт штатной клеммы. Это достаточно распространенный вариант (при соединении обязательно зачистите место контакта наждачной бумагой). Более практичный способ — установка новой клеммы с дополнительными местами для подключения (продаются в автомагазинах и стоят не дорого). Безкомпромиссное решение — установка специализированных клемм с мощными зажимами и удобными разводками. Если вы не боретесь за результат в звуковом давлении, то вряд ли почувствуете большую разницу на музыке, главное что бы контакт был надежный (крепкий и чистый), хотя удобство и аккуратность так же могут быть важны.

Наконечники для проводов

Наконечники проводов, будь то клеммы или патроны должны быть надежно обжаты. Сплющивание молотком —  плохой контакт, лучше жать в тисках с использованием формы. Наша рекомендация — ручной пресс (механический или гидравлический) — можно попросить обжать в автозвуковой студии, а если таких у вас нет , можно спросить у промышленных электриков, возможно в каких-то СТО. Постарайтесь найти, результат того стоит — идеальный контакт.

Минус на кузов или от аккумулятора

Как подключить усилитель — минусом от кузова или напрямую от АКБ.

Информация о том, что минус нужно обязательно тянуть от акб по большей части миф в сфере автозвука. На деле потери в отдельном кабеле будут больше чем через кузов.

Если у вас повседневная система с парой-тройкой киловатт или меньше, то минус от кузова будет адекватным решением. К тому же, сэкономит ваши деньги. Главное — не забудьте хорошо зачистить до металла место контакта и крепко притягивайте все соединения. Не лишним будет бросить под капотом  дополнительную жилу от минуса АКБ на кузов.

Как подключить усилитель к магнитоле — установка усилителя в машине

Усилитель в автомобиль

Для многих водителей одной из важнейшей опции системы комфорта автомобиля является громкий и качественный звук. Нередко новички-автомобилисты, покупая новую магнитолу, разочаровываются в ее мощности, хотя на упаковке нарисованы разрывающиеся динамики. Некоторые пытаются решить проблему, приобретая более мощные динамики, но громкость становится еще меньше.

На самом деле причина заключается в том, что выходной мощности головного устройства не хватает, чтобы заставить динамики в машине звучать громче. Для решения проблемы в аудиосистему подключают усилитель. Разберемся, как он работает, какие они бывают, а также как его правильно подключить.

Зачем необходим усилитель

Название устройства говорит само за себя. Однако оно не только делает звук в колонках громче. Он позволяет передать сигнал более качественно, благодаря чему при воспроизведении через это устройство можно услышать разницу в тонких настройках эквалайзера.

Для любителей басистой музыки к прибору можно подсоединить сабвуфер. А если к аудиосистеме подключить еще и кроссовер, то можно насладиться звучанием во всех частотах и не сжечь при этом динамики разной мощности. Дополнительный конденсатор в схеме аудиосистемы не позволит «проседать» басам при пиковой нагрузке на отдельном канале.

Все эти узлы важны для передачи качественного звука. Но они не будут работать должным образом, если не подать на них более сильный сигнал. Как раз эту функцию выполняет автоусилитель.

Как работает усилитель

Все автомобильные усилители состоят из трех узлов.

1. Входной. На него подается аудио сигнал с магнитофона. Каждый усилитель ограничен не только выходной мощностью, но и силой входного сигнала. Если он будет выше чувствительности входного узла, то в колонках музыка будет искажаться. Поэтому, подбирая прибор, важно проверить соответствие сигналов на выходе из магнитолы и на входе в усилок – находятся ли они в одном диапазоне.
2. Блок питания. Этот узел оснащается трансформатором, чтобы увеличить напряжение, поступающее от аккумулятора. Так как аудио сигнал переменный, то и напряжение в системе питания динамиков тоже должно быть положительным и отрицательным. Чем большей будет разница этих показателей, тем выше будет мощность усилителя. Вот пример. Если блок питания выдает 50В (+25В и -25В), то при использовании колонок с сопротивлением в 4Ом, максимальная мощность усилителя составит 625 Вт (квадрат напряжения 2500В разделить на сопротивление 4Ом). Значит, чем большей будет разница напряжения блока питания, тем мощнее усилок.
3. Выходной. В этом узле образуется измененный аудио сигнал и подается на динамики. Он оснащен мощными транзисторами, которые включаются и выключаются в зависимости от сигнала, поступающего от магнитолы.

Итак, данный прибор работает по следующему принципу. С головного устройства аудиосистемы поступает сигнал с маленькой амплитудой. Блок питания увеличивает ее до необходимого параметра, а на выходном каскаде создается усиленная копия этого сигнала.

Подробней о принципе работы автоусилителя рассказано в следующем видео:

Виды усилителей

Все модификации усиливающих устройств делятся на два типа:

1. аналоговые – получают сигнал в виде переменного тока и напряжения, изменяющегося в зависимости от звуковой частоты, затем усиливают его перед выходом на колонки;
2. цифровые – работают исключительно с сигналами в цифровом формате (единички и нолики, или импульсов в формате «есть/нет»), увеличивают их амплитуду, а затем преобразуют их в аналоговую форму.

Устройства первого типа передают звук в неизмененном виде. По чистоте звучания лучшим по сравнению с аналоговым может быть только живое исполнение. Однако сама запись при этом должна быть идеальной.

Второй тип устройств немного искажает первоначальную запись, очищая ее от незначительных шумов.

Разницу работы этих двух типов усилителей можно почувствовать, если подсоединить их к проигрывателю виниловых пластинок. Меломан остановит свой выбор на первом типе усилителей, потому что звук в колонках в этом случае будет более естественным (с характерным, еле уловимым, скрипом иглы). Однако при воспроизведении музыки с цифровых носителей (диск, флэшка, карта памяти), оба типа усилителей работают на равных.

Разницу такого звучания можно услышать в следующем видео эксперименте (слушать в наушниках):

Цифровой звук против Аналогового — Пушной Эээээксперимент!

Различают также автоусилители по количеству каналов:

• одноканальные – используются для подключения сабвуфера с максимальным сопротивлением до 2 Ом, часто имеют регулировку низких частот;
• двухканальные – могут использоваться для подсоединения двух колонок или одного сабвуфера с сопротивлением больше 2 Ом;
• четырехканальные – пришли на смену трехканальным из-за их непрактичности, этот вид усилителей самый распространенный, потому что к ним можно подключить либо четыре колонки, либо два динамика и один сабвуфер;
• пятиканальные – к ним подключается четыре колонки и один низкочастотный динамик;
• шестиканальные – используются только в том случае, если сабвуфер имеет большее сопротивление, чем максимально допустимое значение у предыдущей модификации.

Как установить

Перед установкой устройства важно ознакомиться с некоторыми нюансами, от которых зависит безопасность автомобиля и эффективность аудиосистемы.

Выбор места установки

На выбор места монтажа прибора зависит несколько факторов.

• Во время работы усилитель сильно нагревается, поэтому важно выбрать такое место, где происходит наилучшая циркуляция воздуха. Его нельзя монтировать на бок, вверх ногами или под обшивку. Так устройство перегреется и в лучшем случае перестанет работать. Наихудший сценарий – возгорание.
• Чем дальше от магнитолы он будет установлен, тем большим будет сопротивление. Из-за этого динамики будут звучать немного тише.
• Проводку нужно прокладывать под обшивку салона, поэтому важно сделать правильные замеры с учетом поворотов.
• Не следует монтировать его на корпус сабвуфера, так как он не переносит больших вибраций.

Где лучше всего установить этот элемент аудиосистемы? Вот четыре распространеннее локации.

1. В передней части салона. Это зависит от модели автомобиля. Если есть свободное пространство под торпедой и это не будет мешать пассажиру. Это место считается оптимальным, так как достигается максимальная чистота звука (небольшая длина сигнального кабеля).
2. Под передним пассажирским креслом. Там хорошая циркуляция воздуха (прохладный воздух всегда стелется по низу) и свободный доступ к устройству. В случае большого пространства под сиденьем есть вероятность, что пассажиры на заднем диване будут толкать устройство ногами.
3. Задняя полка. Неплохой вариант для кузовов седан и купе, потому что в отличие от хэтчбеков она неподвижна.
4. В багажнике. Особенно практичным это будет в случае подключения двух усилителей (один – в салоне, а другой – в багажнике).

Провода для подключения

Некоторые автомобилисты ошибочно полагают, что для аудиосистемы достаточно обычных тонких проводов, которые идут в комплекте с колонками. Однако для питания усилителя потребуется особенный кабель.

Например, водитель купил устройство с мощностью в 200 Вт. К этому показателю необходимо прибавить 30 процентов (потери при низком КПД). В результате потребляемая мощность усилка составит 260 Вт. Сечение силового провода рассчитывается по следующей формуле: мощность делится на напряжение (260/12). В этом случае кабель должен выдерживать силу тока в 21,6А.

Автоэлектрики советуют приобретать провода с небольшим запасом сечения, чтобы их изоляция не оплавилась из-за нагрева. После таких расчетов многие удивляются, насколько толстой окажется проводка для усилителя.

Предохранитель

Предохранитель должен присутствовать в любой электрической схеме, особенно если по ней подается ток с большим амперажем. Это плавкий элемент, который разрывает цепь при повышенном нагреве. Он защитит салон автомобиля от возгорания из-за образовавшегося короткого замыкания.

Предохранитель для таких систем часто выглядит в виде стеклянного бочонка, внутри которого помещен плавкий металлический сердечник. У таких модификаций есть существенный недостаток. Контакты на них окисляются, из-за чего питание устройства пропадает.

Более дорогие варианты предохранителей оснащены болтовыми зажимами, фиксирующими плавкую пластину. Контакт в таком соединении не пропадает от постоянных вибраций в процессе работы мотора.

Этот защитный элемент нужно установить максимально близко к аккумулятору – в пределах 30 сантиметров. Нельзя использовать модификации, намного превышающие пропускную способность провода. Например, если кабель способен выдержать напряжение в 30А, предохранитель в этом случае не должен превышать значение в 50А.

Межблочный кабель

Это не то же самое, что силовой кабель. Межблочный провод соединяет аудио выходы магнитолы и усилка. Основная задача этого элемента заключается в том, чтобы без потерь качества передать звуковой сигнал с магнитофона на входной узел усилителя.

Такой кабель всегда должен иметь прочную изоляцию с полным экранированием и толстую центральную жилу. Его следует приобрести отдельно, так как зачастую в комплекте с устройством идет бюджетный вариант.

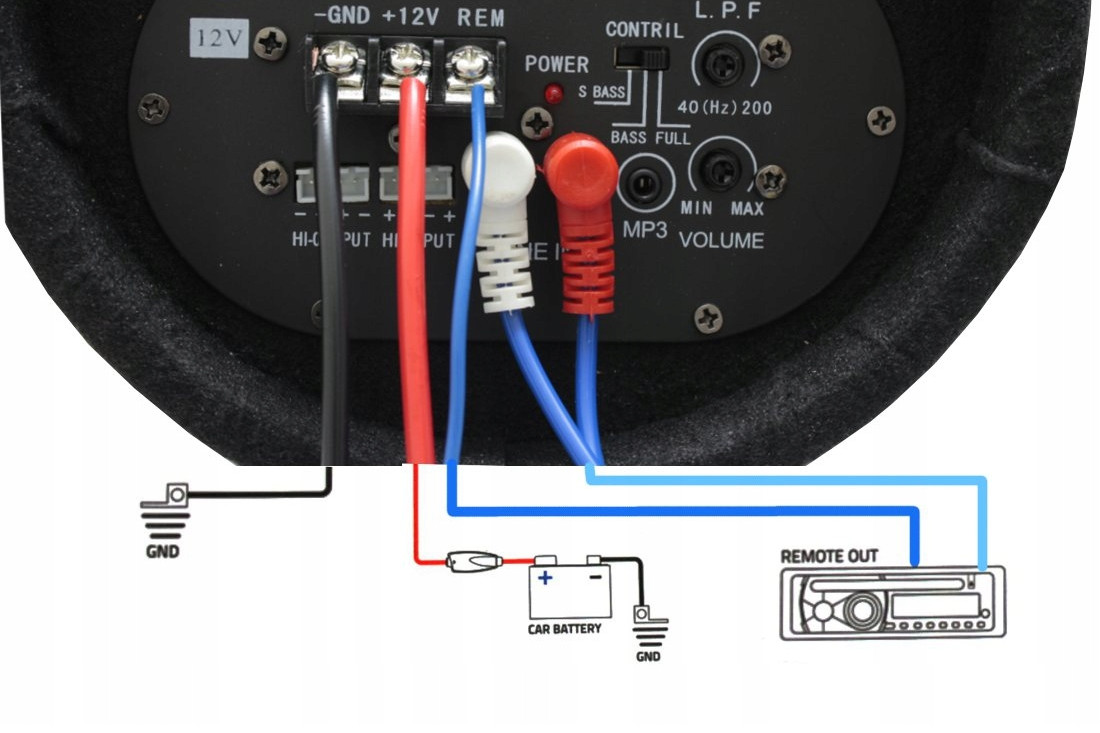

Как подключить своими руками

Для подключения усилителя не нужно обладать глубокими электротехническими познаниями. Достаточно следовать инструкции, которая идет с прибором. Независимо от модификации устройства подключение производится по следующей схеме.

1. Вначале корпус усилителя закрепляется в выбранном месте автомобиля (там, где он не будет перегреваться).

2. Для предотвращения случайного порыва магистрали проводку следует укладывать под обшивку салона. Как это сделать – определяет сам владелец авто. Однако при укладке межблочного кабеля важно помнить: расположение в непосредственной близости с силовой проводкой машины приведет к искажению звукового сигнала из-за электромагнитного излучения.

3. Питающий кабель можно проложить вдоль основной проводки автомобиля. При этом важно закрепить его так, чтобы он не попадал под движущиеся элементы машины – руль, педали или полозья (такое часто бывает, если работу выполняет не специалист). В местах, где кабель проходит через стенку кузова, необходимо использовать пластиковые втулки. Это предотвратит перетирание провода. Для большей безопасности магистраль нужно прокладывать с использованием тюбинга (гофрированной трубки, изготавливаемой из невоспламеняющегося материала).

4. Минусовый провод (черного цвета) необходимо закрепить на кузове авто. При этом нельзя использовать саморезы и скрутки – только болты с гайками, а место контакта должно быть зачищено. Клемма на усилителе с маркировкой GND – заземление, или минус. Клемма Remote –место подсоединения провода управления от магнитолы (можно запитать от разъема антены). По нему подается сигнал на активацию при включении магнитофона. Чаще в комплекте для этой цели есть синий провод или с белой полосой.

5. Сигнальный кабель подключается к разъемам Line-out (магнитола) и Line-in (усилитель). Во многих моделях этих гнезд может быть несколько: фронтальные (Front), тыловые (Rear), сабвуфер (Sub).

6. Колонки соединятся в соответствии с их инструкцией по эксплуатации.

7. Если магнитола двухканальная, а усиливающее устройство – четырехканальное? В этом случае следует воспользоваться межблочным проводом с разветвителем. На нем с одной стороны два «тюльпана», а с другой – четыре.

Подключение усилителя к магнитоле без тюльпанов

Бюджетные модели автомагнитол имеют обычные разъемы с зажимами. В таком случае для подключения линейного кабеля потребуется приобрести специальный адаптер. С одной стороны у него обычные провода, а с другой – «мамы тюльпанов».

Чтобы жилы провода между адаптером и магнитолой не сломались из-за постоянного раскачивания устройства, его можно обернуть поролоном (не будет торохтеть во время езды) и зафиксировать его на корпусе головного устройства.

Как подключить два и более усилителя

При подключении второго усиливающего устройства необходимо учесть дополнительные факторы.

• Наличие мощного конденсатора (не менее 1Ф) обязательно. Устанавливается при помощи параллельного соединения с АКБ.
• Подключение сигнального кабеля зависит от модификаций самих усилителей. В инструкции об этом будет указываться. Часто для этого используется кроссовер (микроконтроллер распределения частот).

О том, зачем нужен кроссовер и как его настроить, рассказывается в следующем обзоре:

Подключение двухканального и четырехканального усилителя

Для подключения усилителя помимо самого аппарата, потребуется еще и особенная проводка. Как уже говорилось, сигнальные провода должны иметь качественный экран, чтобы в звуке не образовывались помехи. Силовые же кабеля должны выдерживать большое напряжение.

Двухканальные и четырехканальные аналоги имеют похожие методы подключения в зависимости от того, какого эффекта нужно добиться.

Двухканальный усилитель

Двухканальные модели пользуются популярностью среди большинства любителей автозвука. В бюджетной акустике такие модификации используются в качестве усилителя для фронтальных колонок или для подключения сабвуфера. Вот как будет подключаться такой усилитель в обоих случаях:

• Фронтальная акустика. В этом случае усилитель будет использоваться в режиме стерео. Сигнальный кабель в таком случае можно подключить по высокому уровню (если в магнитоле нет линейных выходов, то в усилителе для этого имеется порт high level input) или по низкому (когда магнитола оснащена линейными выходами – обычные гнезда по типу «тюльпан»). При подключении важно не путать полярность и каналы. Также следует использовать HPF или фильтр низких частот. Нагрузка на каждый канал при этом может составлять 2 Ом.
• Сабвуфер. В этом случае усилитель подключается в режиме «мост». Такая схема доступна для большинства двухканальных моделей. Схема следующая. Берется плюс одного канала усилителя и минус другого, и подключается к сабвуферу. Стоит заметить, что большинство моделей работают при минимальной нагрузке в мостовом режиме от 4Ом. В такой схеме подключения понадобится фильтр LPF. Он отсекает сигналы с частотой 50-100Hz, поступающих от сабвуфера.

Четырехканальный усилитель

Подключение подобного усилителя имеет практически идентичную схему. Единственное отличие – возможность подсоединить либо четыре колонки, либо две колонки и сабвуфер. Запитывать устройство нужно, используя толстый кабель.

В большинстве случаев вместе с усилителем в комплект входит и инструкция по подключению разными способами. Это касается, как режима стерео (колонки подключаются в соответствии с полярностью, указанной на схеме в инструкции), так и моно (2 колонки и саб).

Чтобы подключить сабвуфер, нужно точно следовать инструкции производителя акустики. Схема подключения идентичная, что и подсоединение сабвуфера к двухканальному усилителю – объединяются два канала в один мост. Только в четырехканальном еще и подключается две колонки.

Критерии подбора усилителя

У любого оборудования, особенно позволяющего извлечь чистый звук с цифрового носителя, есть свои характеристики. Так как магнитола, колонки, усилитель и другое электронное оборудование работает в одной связке, новый усилитель должен подходить к другим элементам аудиосистемы. Вот на какие показатели нужно ориентироваться при выборе нового усилителя:

1. Мощность на отдельный канал;
2. Номинальная мощность тыловых колонок и сабвуфера. Этот параметр должен быть немного выше мощности одного канала в усилителе. Благодаря этому удастся достичь более чистого звука и динамики не будут «захлебываться» от перегрузки;
3. Сопротивление нагрузки. Нагрузкой для усилителя является акустическое оборудование. Обязательным условием должно быть совпадение сопротивления на колонках и на усилителе. Например, если колонки имеют показатель сопротивления в 4Ом, то усилитель должен иметь идентичное значение. Считается нормальным превышение сопротивления колонок по сравнению с усилителем. Если эта разница будет другой (у усилителя больше, чем у колонок), то есть большая вероятность, что сломается и усилок, и акустика;
4. Частоты автомобильного усилителя должны варьироваться от 20 герц до 20 килогерц. Если этот разброс будет больше, то это даже лучше, только это скажется на стоимости оборудования;
5. Наличие кроссовера. При покупке современного усилителя следует также учесть и этот фактор. Во многих моделях он штатный. Этот элемент позволяет изменять режимы и работать усилителю в разных частотных диапазонах;
6. Наличие линейного транзисторного выхода, если есть необходимость подключить второй усилитель.

Какой выбрать усилитель, если установлен сабвуфер

Конфигураций акустической системы автомобиля может быть много. Подбор усилителя осуществляется в соответствии с описанными выше параметрами. Но если в автомобиле уже установлен сабвуфер, то помимо этих параметров нужно выбирать двухканальную модель. Кстати, выбирая устройство, нужно убедиться, что оно поддерживает работу при мостовом подключении. На рынке автоаксессуаров таких моделей подавляющее большинство.

Как мы рассматривали ранее, под мостовым подключением подразумевается метод соединения, при котором на один динамик сабвуфера полагается два канала усилителя. Модели усилителей, которые не поддерживают мостовое подключение, подключаются особенным образом так, чтобы сигнал от каналов усилителя был суммированным на колонку сабвуфера. Некоторые специалисты, занимающиеся подключением акустических систем, делают это, соединяя сигналы с нескольких выходов усилителя (если в сабвуфере используется сдвоенная звуковая катушка).

При таком подключении сигнальные провода от усилителя соединяются с обмотками колонки сабвуфера (при этом должна соблюдаться полярность). Если обмотка сабвуфера одна, тогда необходимо приобрести специальный сумматор. При таком подключении усилитель передает моносигнал с силой, в два раза превышающей мощность отдельного канала, но в таком случае при выполнении суммирования сигнала нет потерь.

Для подключения уже имеющегося сабвуфера к новому усилителю можно воспользоваться и более сложным методом. В этом случае все каналы усилителя работают для отдельной акустической системы, но суммируются для сабвуфера немного позже. Чтобы устройство не подвергалось перегрузкам, очень важно, чтобы диапазоны частот каналов не пересекались. В этом случае к выходному каналу подсоединяется пассивное фильтрующее устройство. Но такое подключение лучше доверить профессионалу.

Видео: как подключить усилитель своими руками

Выбирая автоусилитель, необходимо учесть, что дополнительное оборудование требует энергозатрат, поэтому важно позаботиться о надежности аккумулятора – чтобы в самый неподходящий момент он попросту не разрядился. О том, как проверить ресурс АКБ, можно узнать из отдельной статьи.

Подробно о том, как подключить усилок, смотрите в видео:

Вопросы и ответы:

Как подключить 4-канальный усилитель к магнитоле с 1 RCA. Существует два варианта такой компоновки. Первый – купить Y-резветвители. Это самый дешевый вариант, но у него есть несколько недостатков. Во-первых, это отрицательно сказывается на качестве звука. Во-вторых, невозможно менять баланс между колонками, используя соответствующий регулятор на магнитоле. Это нужно будет настраивать на самом усилителе. Второй способ – используя двухканальный усилитель, подсоединяясь к его линейным выходам. К магнитоле подключается двухканальный усилитель, а к нему – 4-канальный. Недостаток у такой связки такой же – невозможно отрегулировать баланс передние/задние колонки с магнитолы. Третий – между головным устройством и усилителем устанавливается процессор/эквалайзер. Существенный минус – высокая стоимость, а также сложность подключения.

Как подключить два усилителя к магнитоле с 1 RCA. Проще всего это сделать через Y-разветвители. Но в этом случае будут помехи. Следующий способ – 4-канальный усилок садится на мидбас и твиттеры. 1-канальный усилитель садится на тыловые колонки. Чаще всего используется именно такая связка.

4.9 / 5 ( 32 голоса )

ПОХОЖИЕ СТАТЬИ

Как подключить сабвуфер к усилителю

Казалось бы, тема как подключить сабвуфер к усилителю достаточно банальная, но всегда возникает масса вопросов, когда приходится делать это на практике. Так как усилители бывают разные, сабвуферы тоже, то возникают сложности при их коммутации. Да, подразумевается, что к усилителю подключается пассивный сабвуфер, а не активный, в котором уже есть встроенный усилитель.

Усилители бывают с разным количеством каналов, разной мощности, классы, которые могут работать с разным сопротивлением. Для того, чтобы подключить сабвуфер к усилителю используются так называемые «моноблоки», то есть, мощные усилители D-класса с одним каналом, предназначенным именно для сабвуфера. Также можно использовать усилители AB-класса, в которых два канала объединяются в «мост» и подключаются к низкочастотнику.

Сабвуферы бывают с одной катушкой или с двумя. Импеданс разных сабвуферных динамиков тоже может быть разный: 2 Ом, 4 Ом. Или, если это двухкатушечный «саб», то 2+2 Ом и 4+4 Ом. Вот тут начинаются сложности и вопросы: как правильно подключить сабвуфер к усилителю и не сжечь его.

Как подключить четырехканальный сабвуфер к усилителю

Рассмотрим подключение четырехканального усилителя к сабвуферу с одной катушкой, как самый простой и распространенный вариант. Обычно два канала такого усилителя подключают к фронтальным динамикам, а другие два канала объединяют в «мост» и подключают к низкочастотнику. Зачем это делать?
Два канала, объединенные в «мост» позволяют усилителю отдать больше мощности на «саб».

Как это сделать практически?

Очень просто. Для этого толстые акустические кабеля, толщиной не менее 4 мм, подключаются к акустическим выходам на усилителе. Подразумевается, что усилитель уже подключен к головному устройству. Для этого линейные выходы (RCA или «тюльпаны») на ГУ должны быть соединены с линейными входами на усилителе. А провода питания (в идеале — от аккумулятора), должны быть подключены, соответственно, к «плюсу» и «минусу» усилителя.

Если усилитель позволяет делать «мост», на нем обязательно будет показано, как это реализовать. Часто это крайний «плюс» слева и крайний «минус» справа, объединенные подписью «Bridge». После этого акустические провода подключаются к сабвуферу, «плюс» к «плюсу», «минус» к «минусу».

Какие провода нужны для подключения сабвуфера и усилителя?

Однокатушечный «саб» может быть с импедансом как 2 Ома, так и 4 Ома. Большинство автомобильных усилителей будут работать и с теми, и с другими. Если же усилитель не работает в 2 Ома, а только в 4, значит подключать такой усилитель к данному сабвуферу нельзя.

Подключение двухкатушечного сабвуфера к четырехканальному усилителю чуть сложнее. Зато вариантов подключения больше.

Такой сабвуфер можно подключить к усилителю тремя разными способами. Возьмем, к примеру, динамик с двумя катушками 4+4 Ом.

Первый способ: подключаем его «мостом» соединяя катушки параллельно. Для этого нужно «плюс» одной катушки соединить с «плюсом» другой, «минусы» соединяем так же. В таком случае сопротивление, на которое будет работать усилитель, будет равняться 2 Ома. Нужно сразу узнать, сможет ли усилитель работать в таком режиме. Эта информация должна быть в документации к нему.

Второй способ: катушки соединяются последовательно, в результате этого сопротивление повышается. Чтобы соединить их последовательно, надо «плюс» одной катушки соединить с «минусом» другой. А оставшиеся «минус» с «плюсом» соединить, соответственно, с «минусом» и «плюсом усилителя». В результате такого подключения усилитель будет работать с нагрузкой в 8 Ом.

Если же вас не удовлетворяет ни первый, ни второй вариант, возможен третий способ: подключение каждой катушки к своему каналу. Но, так как из-за разности стереосигнала, который идет на каждый канал, можно легко «убить» динамик, то лучше будет подключить одну катушку к «плюсу» одного канала и «минусу» другого канала, вторую — так же. В итоге получится подключение с нагрузкой по 4 Ом на каждый канал.

Правильная настройка сабвуфера в машине

Подключение моноблочного усилителя к сабвуферу

Подключение моноблочного усилителя к сабвуферу практически не отличается от описанного выше. Единственное отличие состоит в том, что двухкатушечный сабвуфер вы можете подключить к усилителю только двумя способами: последовательно или параллельно. То есть, если у вас сабвуфер с катушками 2+2 Ом, то его можно подключить только в 1 Ом или в 4 Ом.

Не забудьте выставить уровень входной чувствительности на усилителе, который регулируется ручкой Gain, а также включить фильтры на головном устройстве или усилителе: LPF и subsonic. С помощью LPF-фильтра отрезаются высокие частоты, поступающие на сабвуфер. Обычно его настраивают не выше 50-60 Гц. Сабсоник отрезает самые низкие частоты,  которые могут повредить динамик. Настраивают сабсоник немного ниже частоты настройки короба.

Видео, как подключить сабвуфер к усилителю:

Как установить автомобильный усилитель

Большинство усилителей поставляется с полным комплектом проводки. Но если у вас нет, вам понадобится основной провод питания, встроенный предохранитель (используйте провод и предохранитель того размера, который рекомендует производитель усилителя), провод заземления, кабели RCA, провода динамиков, провод дистанционного включения и разъемы. для подключения к головному устройству, усилителю и динамикам (для некоторых устройств может потребоваться только неизолированный провод).

Объем места, с которым вы должны работать, поможет определить размер усилителя, который вы покупаете. Обычно усилитель помещается в багажник или багажное отделение вашего автомобиля. Однако, если вы едете, скажем, на внедорожнике, пространство становится ограниченным, и вам нужно подумать о том, чтобы установить усилитель под сиденьями, сзади или между ними.

Еще одно соображение заключается в том, что усилители выделяют тепло — отсюда и необходимость в охлаждающих вентиляторах. Их всегда следует размещать в положении, обеспечивающем максимальный поток воздуха. Если вы устанавливаете сабвуферные динамики в коробку, хорошим вариантом будет установка усилителя сбоку.Установите их высоко, чтобы избежать повреждений и увеличить поток воздуха.

Следующее, что нужно рассмотреть, — это то, как вы собираетесь проложить проводку от усилителя к головному устройству стереосистемы и провод питания к батарее. Лучше всего прокладывать проводку под обшивкой пола, которая проходит вдоль нижних дверных порогов, по возможности, следуя уже существующим ткацким станкам. Кабели RCA должны быть проложены на противоположной стороне автомобиля от проводов питания, чтобы избежать помех. Всегда помните о расположении аккумулятора в моторном отсеке и проложите к нему самый прямой путь с помощью основного провода питания.

В большинстве случаев основной провод питания к батарее должен проходить через межсетевой экран. По возможности старайтесь использовать существующие отверстия, следуя существующему жгуту проводов. Если это невозможно, вам придется просверлить новую дыру в брандмауэре.

1. Убедитесь, что у вас достаточно проводки для работы. Если у вас мало проводов, либо закажите больше, либо найдите усилитель, соответствующий имеющейся проводке.

2. Перед началом любых работ отсоедините положительный полюс аккумуляторной батареи.Убедитесь, что вы знаете, что находится за местом, где вы собираетесь сверлить, чтобы не повредить какие-либо компоненты.

3. Начните с небольшого пилотного отверстия с помощью стального сверла, затем просверлите отверстие до подходящего размера. Вам нужно будет установить резиновую втулку, чтобы не повредить провод острым стальным краем отверстия, поэтому просверлите отверстие по размеру втулки.

4. Покрасьте оголенную металлическую поверхность вокруг просверленного отверстия, чтобы избежать попадания ржавчины в отверстие, и установите втулку.

5.Установите усилитель на место и отметьте монтажные отверстия карандашом или маркером. Опять же, проверьте нижнюю сторону всех поверхностей перед сверлением, затем просверлите и закрепите усилитель крепежными винтами.

6. Проложите всю проводку в подходящие места и отрежьте до нужной длины, всегда оставляя себе немного лишнего. Лучше немного провисать кабели, чем затягивать их слишком сильно.

1. Срежьте изоляцию на концах всех проводов и оставьте достаточно места для подключения разъемов.Некоторые системы требуют, чтобы вы использовали только неизолированные провода в качестве соединения. В этом случае оголите провода на нужную длину, чтобы они соответствовали глубине соединительных разъемов.

2. Подключите провод заземления к металлической точке, подключенной к шасси автомобиля, или к специальной точке заземления. Убедитесь, что заземляющий провод подсоединен к оголенному металлу. Удалите все окрашенные, ржавые или грязные поверхности напильником или наждачной бумагой, чтобы обеспечить хорошее заземление.

3. Подключите провода RCA, провода динамиков и провод дистанционного включения усилителя к задней части головного устройства.Если у вашего головного устройства нет провода дистанционного включения, вам необходимо подключить провод дистанционного включения усилителя либо к проводу питания, идущему к головному устройству, либо к другому проводу питания, идущему от ваших аксессуаров, установите зажигание. выключатель. Это необходимо сделать, чтобы усилитель не оставался включенным при выключении зажигания, разряжая аккумулятор вашего автомобиля.

4. Подключите провода передних, задних динамиков и сабвуфера от усилителя к соответствующим динамикам.

5. Протяните шнур питания от усилителя (убедившись, что он находится на противоположной стороне автомобиля от ваших кабелей RCA) через отверстие в брандмауэре и к батарее.

6. Установите линейный предохранитель в основной провод питания, обжав все соединения и концы проводов. Держатель предохранителя может быть установлен на прочную конструкцию в моторном отсеке, в зависимости от его размера. Чтобы защитить электрическую систему автомобиля, установите встроенный предохранитель как можно ближе к аккумулятору.

7. Подсоедините основной провод питания усилителя к положительному выводу аккумулятора и снова подсоедините положительный вывод аккумулятора к положительному выводу аккумулятора.

8. Закрепите всю проводку кабельными стяжками.

9. Проверьте все операции, используя настройки баланса, затухания и сабвуфера на головном устройстве, чтобы убедиться, что каждый динамик работает без статического электричества или искажений.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как подключить 2 динамика к 1 усилителю

В этой статье мы рассмотрим, как и когда подключить 2 динамика параллельно или последовательно.Обсуждаются как теория, так и практические аспекты того, как подключить 2 динамика. Подключение 2 динамиков к усилителю параллельно или последовательно полезно в следующих случаях:

• вам не нужно включать и выключать каждый динамик по отдельности, или
• , вам не нужно иметь отдельные регуляторы громкости для каждого динамика.

Если вам нужно включать или выключать каждый динамик по отдельности или иметь отдельные регуляторы громкости, вам может понадобиться селекторный переключатель динамиков. В этом случае вам следует прочитать статьи о подключении нескольких динамиков, подключении 4 динамиков и / или мой обзор переключателей выбора динамиков.

Многие люди путаются, когда мы говорим о стереоусилителе. Стереоусилитель просто имеет два усилителя, встроенных в одну коробку. Мы не говорим о подключении двух динамиков к стереоусилителю, поскольку для этого просто нужно подключить по одному динамику к каждому усилителю (левому и правому). Есть много случаев, когда вы хотите подключить четыре динамика к стереоусилителю, то есть подключить по 2 динамика к каждому усилителю — или всего четыре динамика. В остальной части этой статьи, когда мы говорим об усилителе, мы говорим только о левом или правом усилителе.

Вы можете подключить 2 динамика к одному усилителю без отдельных переключателей или регуляторов громкости, если вы:

• иметь большую гостиную с четырьмя потолочными динамиками, или
• хотите покрыть большой задний двор четырьмя динамиками, или
• есть ситуация, когда двух динамиков не хватит.

Есть два основных способа соединения двух динамиков — последовательно или параллельно.

Должны ли 2 динамика подключаться последовательно или параллельно?

Должны ли 2 динамика, подключенные к одному усилителю, подключаться последовательно или параллельно, в основном зависит от импеданса динамиков.

Импеданс громкоговорителей должен быть указан на задней стороне громкоговорителя или блока громкоговорителей. Сопротивление динамика обычно составляет 4 Ом, 6 Ом или 8 Ом. Если на задней панели динамика нет надписи, проверьте все документы, которые могли прилагаться к динамику, или поищите спецификации в Интернете. Вместо обозначения «Ом» часто используется символ Ω.

Если оба динамика имеют сопротивление 8 Ом или более, , то динамики обычно можно подключить параллельно.

Если громкоговорители менее 8 Ом , то на всякий случай следует подключить их последовательно.

Подключите 2 динамика параллельно

Чтобы рассчитать полное сопротивление нагрузки динамиков, подключенных параллельно и , см. «Калькулятор динамиков в параллельном соединении».

Если оба динамика имеют сопротивление 8 Ом или более, то, как правило, безопасно подключать их параллельно. Это связано с тем, что два параллельных динамика на 8 Ом обеспечивают полное сопротивление нагрузки 4 Ом. Большинство усилителей HiFi рассчитаны на полное сопротивление нагрузки 4 Ом или выше, но не ниже 4 Ом. Если ваш усилитель не рассчитан на 4 Ом (некоторые — 6 Ом или 8 Ом минимум), вам следует рассмотреть возможность последовательного подключения двух динамиков.

Эта диаграмма помогает понять, почему динамики, подключенные таким образом, называются «параллельно»

Они известны как параллельные, потому что, в общем, они подключены параллельно. По общему признанию, я нарисовал их так, чтобы они выглядели как параллельные. Однако на практике мы не стали бы использовать так много кабелей и соединений. Практические способы подключения 2 динамиков параллельно см. В таблице ниже.

Если в вашем усилителе есть селектор громкоговорителей A и B, вы можете использовать его для простого подключения двух комплектов громкоговорителей параллельно.

Подключите 2 динамика в серии

Чтобы рассчитать полное сопротивление нагрузки динамиков серии , просто сложите импедансы

Если оба динамика имеют сопротивление менее 8 Ом или для усилителя требуется полное сопротивление нагрузки более 4 Ом, то лучше всего подключить динамики последовательно. Это связано с тем, что два последовательно соединенных динамика на 4 Ом обеспечивают полное сопротивление нагрузки 8 Ом. Два последовательно подключенных динамика на 6 Ом обеспечивают полное сопротивление нагрузки 12 Ом. Большинство усилителей нормально работают с сопротивлением нагрузки 6–16 Ом.

Эта диаграмма помогает показать, почему громкоговорители, подключенные таким образом, называются «последовательно»

Как видите, два динамика расположены «последовательно» друг с другом.

Как подключить 2 динамика параллельно и последовательно

Ниже приведена таблица, в которой показано, как подключить два динамика параллельно и последовательно для обычных сценариев. Имейте в виду, что эти диаграммы предназначены только для одного усилителя (скажем, для левого усилителя), вам нужно будет продублировать их также для правого усилителя.

Если вы дважды щелкните диаграмму, вы должны увидеть ее немного увеличенную версию для облегчения просмотра.

Возможно, вы заметили, что независимо от того, какой сценарий используется, все параллельные схемы технически соединены так же, как и друг друга — если вы сомневаетесь во мне, проследите соединения пальцами на любых двух методах параллельного соединения. Вы можете сделать то же самое для последовательных подключений ниже, поскольку они также идентичны друг другу.

Имейте в виду, что изменение полного сопротивления нагрузки усилителя приведет к увеличению или уменьшению выходной мощности усилителя. Параллельное соединение обычно увеличивает выходную мощность, а последовательное соединение обычно снижает выходную мощность усилителя.См. «Несколько динамиков изменяют мощность усилителя» для получения более подробной информации.

Каждый динамик может иметь разную чувствительность, что может означать, что между ними будет разница в уровнях. Подробнее об этом см. В разделе «Чувствительность динамика».

Также, если каждая колонка имеет разный импеданс, то для каждой колонки будут доступны разные уровни мощности. Дополнительные сведения см. В разделе «Как несколько динамиков распределяют мощность». Мои калькуляторы для параллельных динамиков и последовательных динамиков также рассчитывают, как динамики с разным импедансом распределяют мощность.

На самом деле есть только два способа подключить 2 динамика к одному усилителю — параллельно или последовательно.

Если каждый динамик имеет импеданс 8 Ом или более, их обычно можно подключить параллельно.

Если каждый динамик имеет импеданс ниже 8 Ом, вы должны подключить их последовательно.

Если вам нужно включить или выключить каждый набор динамиков или вам нужны отдельные регуляторы громкости, см. Мои статьи о подключении нескольких динамиков, подключении 4 динамиков и / или сводке переключателя селектора динамиков

Если у вас все еще есть вопрос о том, как подключить два динамика, пожалуйста, прочтите часто задаваемые вопросы, прежде чем отправлять свой вопрос.Вы также можете найти ответ в приведенных ниже вопросах и ответах.

Как соединить два усилителя вместе: краткое пошаговое руководство

Есть много причин, по которым вы можете захотеть подключить два усилителя к стереосистеме или домашнему кинотеатру.

Может быть, у вас валяется старый усилитель и вы хотите его использовать, или у вас есть отдельный сабвуфер, который вы хотели бы подключить к собственному усилителю.

Возможно, вы захотите модернизировать систему домашнего кинотеатра с помощью внешних усилителей или просто хотите, чтобы ваша домашняя стереосистема воспроизводила громче и звучала лучше.

Это практическое руководство проведет вас через несколько различных сценариев, объясняя в каждом случае, как именно подключить два (или более) усилителя.

Мы также поможем вам избежать некоторых серьезных проблем, описав способы НЕ соединять усилители вместе — способы, которые почти наверняка повредят один или оба усилителя, взорвут ваши динамики и даже повредят другие компоненты вашей аудиосистемы.

Наконец, мы рассмотрим некоторые методы устранения неполадок — на случай, если вы все сделали правильно, а он по-прежнему не работает.

Если вы ди-джей, MC или делаете звук для группы, клуба или другого помещения, вы можете подключить два усилителя к микшерному пульту — возможно, для питания дополнительных динамиков и более эффективного заполнения пространства, чтобы запустить мониторные колонки или по другим причинам.

Если да, обратитесь к нашему руководству «Как подключить два усилителя к микшеру» для получения подробных инструкций, полезных советов, устранения неполадок и другой информации.

При подключении двух усилителей к домашней стереосистеме или домашнему кинотеатру важно помнить, что существуют безопасные и эффективные способы сделать это, а также есть методы, которые опасны и могут повредить ваше аудиооборудование.

Если вы хотите использовать в своей системе два или более усилителя, есть как минимум три безопасных способа сделать это, а именно:

• Переключатель усилителя
• Процессор объемного звука
• Активный кроссовер

Первый применяется, если вы хотите подключить несколько усилителей к одному динамику или паре динамиков и одновременно использовать только один усилитель.

Второй и третий применяются, когда вы хотите подключить к вашей системе два или более усилителя и использовать их одновременно, при этом каждый усилитель питает свой набор динамиков, причем один из них обычно используется для сабвуфера.

Давайте подробно рассмотрим каждый из них:

Подключение двух усилителей к одному динамику с помощью переключателя усилителя

Переключатель усилителя — это простая коробка, которая позволяет переключаться с одного усилителя на другой.

Это решение не позволяет одновременно играть на обоих усилителях, не увеличивает мощность и не делает систему громче. Он просто позволяет вам использовать разные усилители с вашими динамиками в разное время.

Причин, по которым вы можете захотеть это сделать:

• Для сравнения звука двух разных усилителей
• Для подключения усилителя объемного звука домашнего кинотеатра ко всем вашим динамикам для фильмов и стереоусилителя только к двум передним динамикам для музыки
• Потому что вы предпочитаете звук разных усилителей в в разное время или с разной музыкой

Для этого урока мы будем использовать хороший базовый и доступный усилитель и коммутационный блок динамиков, Specialty-AV SP-22V .

Наш выбор

Какой бы переключатель вы ни использовали, убедитесь, что он переключает перед включением, то есть он полностью отключает один усилитель перед подключением другого. Любой другой тип переключателя может вызвать повреждение вашего оборудования.

Подключить такой переключатель усилителя очень просто, но давайте рассмотрим основы шаг за шагом.

На задней панели видно, что есть разъемы для двух усилителей (помечены «вход») и разъемы для двух пар динамиков (помечены «выход»).Для подключения двух усилителей требуется всего три основных шага:

1. Пропустите провод динамика от задней части одного усилителя ко входу A на задней стороне распределительной коробки, убедившись, что он подключен справа налево и слева направо, а положительный — к положительному, а отрицательный — к отрицательному.
2. Пропустите провод динамика точно таким же образом от задней части второго усилителя ко входу B.
3. Пропустите провод динамика от выходных разъемов №1 на задней панели распределительной коробки к вашей паре динамиков, снова убедившись, что подключение справа налево и слева направо, а положительное — к положительному, а отрицательное — к отрицательному.

Теперь вы можете использовать элементы управления на передней панели для простого и безопасного переключения с одного усилителя на другой. Если вы также подключили вторую пару громкоговорителей (после шага 3, но на этот раз для выходных разъемов №2), вы также можете переключаться между громкоговорителями.

ВАЖНО учитывать при подключении двух усилителей к одному динамику!

Многие люди хотят использовать второй усилитель, чтобы сделать свою звуковую систему громче, и думают, что могут эффективно увеличить, даже вдвое, их мощность, подключив два усилителя к динамикам одновременно.

Таким способом можно «соединить» усилители в автомобильной стереосистеме, но для домашнего или профессионального аудио это не работает и никогда не должно использоваться! Это повредит ваши усилители, динамики и, возможно, другие компоненты вашей звуковой системы.

В частности, вы должны НИКОГДА :

• Проложите провод динамика от двух усилителей к одному набору динамиков одновременно без использования правильной коммутационной коробки усилителя — , даже если вы используете только один усилитель за раз .
• Попробуйте использовать коробку переключения громкоговорителей задом наперед.
• Попробуйте использовать любую специальную проводку для подключения усилителей в мостовом, параллельном или последовательном режиме.

Действительно, единственные безопасные и эффективные способы использования двух усилителей одновременно на паре динамиков рассматриваются в наших следующих разделах о том, как подключить два усилителя к домашнему кинотеатру или стереосистеме.

Подключение двух усилителей к системе домашнего кинотеатра с помощью процессора объемного звука

Наш выбор

Процессор объемного звука — одна из важнейших частей любого домашнего кинотеатра / аудиовизуальной системы.

Он разделяет аудиосигнал (саундтрек к фильму или музыку) на различные каналы.

Обычно имеется не менее шести каналов — два для передних левого и правого динамиков, два для задних левого и правого динамиков (объемного звучания), один для динамика центрального канала (диалогового) и один для сабвуфера, который воспроизводит звук. глубокий бас.

Большинство аудио / видео систем имеют универсальный ресивер, в котором уже есть процессор объемного звука, а также все усилители для динамиков и сабвуфера, встроенные прямо в него, а не в отдельных коробках.

Выходные разъемы для динамиков и сабвуфера находятся на задней панели ресивера и четко обозначены.

Затем просто проложите кабель динамика от выходов динамиков к нужным динамикам и от выходов сабвуфера к сабвуферу.

Некоторые системы домашнего кинотеатра более высокого уровня могут также предлагать отдельные выходные разъемы для процессора объемного звука, так что вы можете обойти внутренние усилители и вместо этого подключить отдельные усилители, что может обеспечить большую мощность и лучшее качество звука.

В этом случае подключение становится немного сложнее, но это все еще довольно просто, если вы будете выполнять его шаг за шагом.

Ресивер домашнего кинотеатра будет иметь четко обозначенную секцию на задней панели, где находятся выходы предусилителя процессора объемного звука.

Это выходы линейного уровня, которые имеют гораздо более низкий уровень мощности, чем выходы динамиков, и поэтому они предназначены для подключения к усилителям, которые, в свою очередь, подключаются к различным динамикам.

Следующие шаги точно объяснят, как подключить несколько усилителей к AV-системе.

В нашем примере мы будем ссылаться на ресивер для домашнего кинотеатра Yamaha RX-A3080, превосходный аудио-видео ресивер высокого класса с большой мощностью, отличным звуком, со всей гибкостью и элементами управления, которые могут понадобиться любому, но те же инструкции будут работать для любого AV-ресивера или предусилителя.

1. Найдите на задней панели AV-ресивера секцию с разъемами PRE OUT.
2. Пропустите соединительные кабели RCA от выходов передних динамиков к входным гнездам усилителя переднего динамика, обязательно подключив положительный (обычно красный) разъем к положительному, а отрицательный — к отрицательному.
3. Сделайте то же самое для громкоговорителей объемного звучания, громкоговорителей центрального канала (диалоговых) и сабвуфера (-ов).
4. Теперь проложите провода громкоговорителей от каждого усилителя к соответствующим громкоговорителям, при необходимости убедившись, что левый громкоговоритель подключен к выходу левого громкоговорителя усилителя, а правый громкоговоритель — к выходу правого громкоговорителя.
5. Обратитесь к руководству пользователя вашего ресивера для получения информации о том, как отрегулировать уровни отдельных каналов для достижения наилучшего возможного баланса между динамиками.

Если вы не знаете, как все это сделать, у вас есть вопросы или вам просто нужна помощь, продавец аудио / видео, у которого вы приобрели свое оборудование, сможет предложить всю необходимую поддержку.

Подключение двух усилителей к домашней стереосистеме с помощью активного кроссовера

Наш выбор

Активный кроссовер — это устройство, которое будет отделять высокие частоты музыкального сигнала от низких частот, отправляя высокие частоты на один усилитель, который питает высокочастотные драйверы громкоговорителей (например, высокочастотный динамик и среднечастотный динамик), а низкие частоты — на второй усилитель, чтобы включите низкочастотный или сабвуфер.

обычно уже встроены в динамики, но активный кроссовер поставляется в отдельной коробке и обычно находится между стерео предусилителем и усилителями.

В этом случае у вас, вероятно, будет один усилитель для высокочастотного и среднечастотного динамиков и один усилитель для низкочастотного динамика / сабвуфера.

Подобное подключение нескольких усилителей к вашей Hi-Fi системе может дать много преимуществ — большую громкость и большую музыкальную энергию, лучшую четкость и качество звука, более глубокие басы и меньшее искажение и окраску во всем музыкальном спектре — от самых высоких нот до самых низких .

При использовании активного кроссовера в аудиофильской стереосистеме высокого класса необходимо учитывать множество различных факторов:

• У вас должен получиться кроссовер очень высокого качества, который хорошо сочетается с системой, динамиками и вашими вкусами.
• Сами усилители также должны быть высокого качества, и каждый усилитель должен быть оптимальным для динамика, которым он управляет, с точки зрения частотного диапазона, выходной мощности, импеданса и других переменных.
• Громкоговорители должны иметь отдельные входы для высоких и низких частот, а не только одну пару соединительных проводов динамика, или должен быть отдельный сабвуфер в отдельной коробке и с собственными разъемами.

На этом уровне оборудования и прослушивания большинство людей считают разумным или даже необходимым обратиться за советом к профессиональному дилеру аудиофилов для выбора и настройки своих усилителей, кроссовера и динамиков, а также остальной части их высоких частот. конец аудио передачи.

Что делать, если вы в точности следовали нашим инструкциям, но он по-прежнему не работает?

Даже самый простой процесс может пойти не так, а поиск причины иногда может занять больше времени, чем сам процесс.

Чтобы избежать этого, давайте рассмотрим некоторые основные проблемы, с которыми вы можете столкнуться.

1. Убедитесь, что все оборудование включено

Убедитесь, что все оборудование включено, а регуляторы громкости хотя бы немного подняты.

Сюда входят не только усилители, но и ресивер или предусилитель, к которому они подключены, и любое используемое вами исходное оборудование — CD, DVD или MP3-плеер, интернет-источник, проигрыватель или что-нибудь еще.

Не просто проверяйте выключатель питания, но убедитесь, что все оборудование подключено к сети и горят индикаторы питания или циферблата.

ВАЖНО!

При включении и выключении оборудования, особенно усилителей мощности, важно включать и выключать их в правильном порядке.

Вы всегда должны сначала включать ресивер или предусилитель, а только потом включать усилитель мощности.

При выключении питания делайте это в обратном порядке: всегда сначала выключайте усилитель мощности, а только потом выключайте предварительный усилитель или приемник.

Это поможет вам избежать неожиданных громких хлопков и шума и даже возможного повреждения вашего оборудования.

2. Убедитесь, что вы выбрали правильный источник

Также убедитесь, что у вас выбран правильный источник.

Например, если вы воспроизводите DVD, убедитесь, что селектор входа ресивера установлен на DVD.

Это может сбивать с толку более продвинутые AV-ресиверы, которые могут позволить вам подключать много-много разных источников — они могут даже иметь входы для 3 или 4 различных DVD-плееров!

Если сомневаетесь, проверьте, к какому разъему на задней панели подключен DVD-плеер (в этом примере) — он должен иметь четкую маркировку DVD 1, DVD 2 и т. Д., А селекторный переключатель ресивера должен сказать то же самое.

3. Проверьте все кабели

Проверьте все кабели — между усилителями и динамиками, между усилителями и стереосистемой или системой домашнего кинотеатра, между оборудованием-источником и стереосистемой или системой домашнего кинотеатра.

Убедитесь, что они находятся в нужном месте и действительно надежно подключены.

4. Проверьте предохранители и автоматические выключатели

Иногда срабатывает схема защиты, отключающая питание или аудиосигнал, и вам может потребоваться на мгновение выключить оборудование, чтобы оно сбросилось.

Если схема защиты отслеживает чрезмерный нагрев, возможно, вам придется выключить питание, а затем подождать несколько минут перед его сбросом.

5. Эксперимент

Если возможно, подключите каждую деталь к другому устройству, чтобы проверить, работает ли оно, и замените кабели запасными, если они у вас есть.

Тогда вы сможете определить, какая деталь вызывает проблему.

ВАЖНО!

Вам не следует НИКОГДА вскрывать какое-либо электронное оборудование, чтобы попытаться диагностировать или починить его, или по любой другой причине.

Это приведет к аннулированию гарантии, может привести к повреждению оборудования и серьезному поражению электрическим током и травмам.

Если вы не можете решить проблему, обратитесь к квалифицированному — желательно авторизованному на заводе — техническому специалисту.

Посмотрите видео о том, как соединить два усилителя вместе

Видео о том, как подключить два усилителя к одному динамику с помощью переключателя усилителя

Видео о том, как подключить два усилителя к системе домашнего кинотеатра с помощью процессора объемного звука

Видео о том, как подключить два усилителя к домашней стереосистеме с помощью активного кроссовера

Можно ли подключить усилитель к другому усилителю? (Решено) — Stamp Sound

Усилители являются важным компонентом любой аудиосистемы, наряду с ресивером и динамиками.Им поручено усилить звуковой сигнал и передать его на воспроизводящие устройства.

Можно ли подключить усилитель к другому усилителю?

Простой метод, который вы можете использовать для подключения одного усилителя к другому, — это использование активного кроссовера. Это устройство отделяет высокие частоты звука от низких частот, чтобы их можно было направить на отдельные усилители и, следовательно, на разные динамики.

Кроме того, это зависит от вашей конечной цели.Есть несколько способов сделать это.

Самый простой способ — использовать переключатель усилителя. Это позволяет подключать к динамикам два усилителя, но в любой момент можно использовать только один.

Если вы надеетесь подключить усилитель к другому усилителю и использовать их оба одновременно, вы можете использовать два дополнительных метода.

Во-первых, вы можете использовать активный кроссовер или устройство, известное как блок обработки объемного звука.Каждый метод различается по сложности, и в этом руководстве я подробно опишу их, чтобы вы могли решить, какой из них лучше всего подходит для ваших нужд.

Причины подключения нескольких усилителей

Прежде чем мы перейдем к различным методам, которые вы можете использовать для подключения одного усилителя к другому усилителю, вам необходимо установить причину, по которой это необходимо.

Хотя может показаться логичным, что подключение пары усилителей даст вам удвоенную выходную мощность, к сожалению, это не так.

Невозможно увеличить мощность усилителя, подключив его к другому.

Это происходит главным образом из-за того, что вам потребуется отправить выходной сигнал одного устройства на вход другого, который не предназначен для обработки такого количества энергии. Это может привести к повреждению усилителя, принимающего сигнал, поэтому старайтесь не пытаться это сделать.

Есть несколько причин, по которым кто-то может почувствовать необходимость подключить один усилитель к другому.

Возможно, это просто сравнение звука двух усилителей, чтобы определить, какой из них лучше всего использовать в составе аудиосистемы.Точно так же вы можете оценить, как два усилителя взаимодействуют с конкретными динамиками или ресивером.

Другая причина, по которой это может быть необходимо, заключается в том, что вы уже решили, что вам нравится звук, производимый двумя отдельными усилителями, и поэтому хотите интегрировать их оба в свою аудиосистему, чтобы вы могли использовать их в разное время в зависимости от музыку или аудио, которые вы слушаете.

Если у вас есть система объемного звука, подключение усилителя к другому усилителю позволит вам интегрировать специальные усилители для звука фильмов и музыки.

Это означает, что вы можете настроить такие параметры, как эквалайзер или панорамирование, в соответствии с типом звука, который вы слушаете в любой момент времени.

Все возможные причины, которые я только что перечислил, предполагают, что вы не хотите использовать два усилителя одновременно, а имеете возможность использовать по одному. Если вы хотите использовать два усилителя одновременно, некоторые методы облегчат это. Я расскажу об этом в следующих разделах.

Использование переключателя усилителя

Как я упоминал ранее, есть три основных варианта, из которых вы можете выбрать для подключения усилителя к другому усилителю.К ним относятся:

• Использование переключателя усилителя
• Использование активного кроссовера
• Использование устройства обработки объемного звука

Если вы хотите подключить два усилителя к набору динамиков, используйте только один из них в время, этот первый метод облегчит это. Если, с другой стороны, вы хотите использовать оба усилителя одновременно, вы найдете два последних варианта более подходящими.

Процесс подключения двух усилителей с помощью переключателя усилителя довольно прост.

Переключатели усилителя — это компактные устройства, которые позволяют быстро переключаться между двумя усилителями путем активации механизма переключения.

Если вы надеетесь использовать оба усилителя одновременно, увеличить громкость вашей системы или подать дополнительную мощность, использование переключателя усилителя, вероятно, вам не подходит. Этот метод просто позволяет вам использовать один из двух усилителей с вашим набором динамиков в разное время.

Первое, что вам нужно сделать, это приобрести переключатель усилителя.

Жизненно важно выбрать правильный тип переключателя, иначе он может оказаться бесполезным.

Коммутатор должен быть помечен как «разрыв перед включением», , что по существу означает, что прежде, чем он установит соединение с одним усилителем, он разорвет соединение с другим.

Выбор переключателя «прерывание перед включением» обеспечит защиту ваших усилителей. Если вы выберете другой тип переключателя усилителя, есть вероятность, что это может привести к необратимому повреждению вашего оборудования!

После того, как вы нашли подходящий коммутатор, подключить его к двум усилителям очень просто.

Коммутатор должен иметь два разъема специально для подключения двух усилителей. Скорее всего, они будут помечены как «ввод». Также будет выходная секция для подключения переключателя к вашим динамикам.

Чтобы подключить переключатель к усилителям, просто вставьте какой-нибудь провод динамика от одного усилителя к первому входу на блоке переключателя. Убедитесь, что вы подключаете его к правильному выбору — правому или левому, положительному или отрицательному.

Во-вторых, вам нужно будет выполнить то же действие, но на этот раз подключите провод динамика ко второму усилителю и второму входу на блоке переключателя.

Наконец, вам нужно протянуть еще немного кабеля динамика от выходного разъема переключателя усилителя к динамикам. Опять же, убедитесь, что вы подключили их к правильным входам и выходам.

Если вы выполнили эти три шага правильно, теперь у вас должна быть возможность выбирать между двумя усилителями с помощью механизма переключения. Вы даже можете пойти дальше и подключить дополнительный набор динамиков, чтобы вы могли переключаться между усилителями и динамиками.

Следует избегать одновременной прокладки провода динамика от пары усилителей к одному набору динамиков.Если вы сделаете это без подходящего переключателя усилителя, вы рискуете серьезно повредить динамики!

Взгляните на это видео на YouTube, чтобы получить дополнительную информацию о переключателях включения или выключения.

Использование активного кроссовера

Другой довольно простой метод, который вы можете использовать для подключения одного усилителя к другому, — это использование активного кроссовера.

Это устройство отделяет высокие частоты звука от низких частот, чтобы их можно было направить на отдельные усилители и, следовательно, на разные динамики.

Это особенно удобно, если вы хотите контролировать работу ваших высокочастотных динамиков (высокочастотные динамики) и ваших низкочастотных динамиков или сабвуферов (низкочастотные динамики).

Многие современные акустические системы Hi-Fi имеют встроенный кроссовер. Однако для подключения двух усилителей требуется активный кроссовер . Это автономные устройства, которые располагаются между усилителем и предусилителем.

• Я бы порекомендовал включить активный кроссовер в вашу аудиосистему, если вы хотите наслаждаться наилучшим возможным качеством звука и полностью контролировать качество своих низких, средних и высоких частот.

Скорее всего, вы получите дополнительную громкость, лучший и более продуманный тон, улучшенную четкость и при этом сведете к минимуму риск искажения.

Басовые частоты особенно выиграют от того, что их усилитель будет предназначен исключительно для управления низкими частотами, которые являются полосой частот, которая требует наибольшей мощности.

Объемный звук

И последнее, но не менее важное: вы можете использовать блок обработки объемного звука для подключения двух усилителей.Если у вас есть динамики с объемным звучанием, этот метод, вероятно, идеально вам подойдет.

Для работы любой системы объемного звучания требуется процессор. Это устройство разделяет аудиосигнал на несколько каналов, создавая эффект присутствия звуков, воспроизводимых из разных мест в комнате.

В большинстве случаев усилитель и ресивер уже встроены в систему объемного звучания. Однако вам может потребоваться второй усилитель, чтобы обеспечить большую гибкость и контроль над звуком.

Подключение двух усилителей к процессору объемного звука не должно быть слишком сложным, но точная используемая методика будет зависеть от специфики вашей системы. По сути, вам необходимо подключить выход предусилителя к входам соответствующих усилителей.

Вот краткое изложение трех перечисленных методов:

Связанные вопросы

Можно ли использовать два усилителя с одним сабвуфером?

Если вы используете сабвуфер с одной звуковой катушкой, подключение двух усилителей, скорее всего, приведет к сгоранию выходов при его включении.Если вы используете двухканальный сабвуфер, это позволит вам использовать два усилителя.

Можно ли последовательно подключить пассивные динамики с одним усилителем?

Если у динамика есть соответствующие выходы, вы можете отправлять сигнал на пассивный динамик. Все, что вам нужно сделать, это подключить выход одного динамика ко входу второго динамика.

Нужен ли мне усилитель для работы колонок?

Для эффективного воспроизведения звука всем динамикам требуется усилитель, но некоторые из них поставляются с предустановленным усилителем.Для правильной работы других динамиков вам потребуется приобрести внешний усилитель.

3 простых способа подключить усилитель без разъемов RCA

Все зависит от устанавливаемого оборудования, типов разъемов, доступных с оборудованием, и общих целей самой системы.

Конечно, очень важен хороший набор автомобильных динамиков, и как только вы сопоставите их с автомобильным усилителем хорошего качества, их установка может быть простой, но не всегда.

В большинстве автомобильных аудиосистем среднего и высокого уровня используются RCA-порты усилителя, что, возможно, является самым чистым звуковым соединением. Это происходит от головного устройства системы (радио / приемника) к самому усилителю, но бывают случаи, когда требуется другое решение, например, когда головное устройство не имеет выходов RCA на задней панели.

Это встречается чаще, чем вы думаете, и если вы читаете это, вы, вероятно, прямо сейчас находитесь в таком затруднительном положении. Итак, давайте посмотрим, как подключить усилитель без разъемов RCA.

В конечном счете, есть три способа решить эту дилемму установки:

1. Провод динамика к адаптеру RCA
2. Входы высокого уровня на усилителе
3. Преобразователи линейного вывода.

У каждого подхода есть свой набор преимуществ и проблем, как и у всего остального, но не беспокойтесь — следующая информация поможет развеять любые неправильные представления обо всех трех подходах.

# 1 Провод динамика к адаптеру RCA

Начнем с того, что трудно переоценить, насколько важен внешний усилитель мощности в мобильной аудиосистеме. Для тех, кто никогда не сталкивался с автомобильной стереосистемой, выходящей за рамки заводской настройки своего автомобиля, разница ошеломляет.

От потрясающего динамического диапазона, обеспечиваемого сильноточной мощностью усилителя, до мощных мускулов, приводящих в движение сабвуферы в багажнике, усилители обеспечивают интуитивную мощность, необходимую для того, чтобы музыка по-настоящему оживала.

Это не говоря уже о том, как хороший усилитель преодолевает раздражающий дорожный шум многих марок легковых и грузовых автомобилей, который может быть особенно раздражающим, если окна автомобиля опущены, а автомобиль или грузовик движется по шоссе.

Но то, что не понимают многие новички в мире автомобильной аудиосистемы, — это то, что заводское автомобильное радио действительно можно использовать с подвесным усилителем — просто требуется немного творчества и знания необходимых аксессуаров, чтобы все это подключить.

Автомобильный усилитель хорошего качества может помочь вам максимально эффективно использовать заводскую систему, особенно когда речь идет о более крупных транспортных средствах, таких как фургоны или полноразмерные внедорожники, где может быть особенно сложно добиться чистого и мощного звука.

Здесь я и подхожу к нашему первому решению — переходному кабелю от проводов динамика к штекеру RCA.

Если ваш усилитель может принимать вход высокого уровня на RCA (см. Спецификации вашего усилителя), вы можете подключить вышеуказанный адаптер к жгуту проводов заднего динамика вашего автомобиля, а затем подключить его к входу кабеля RCA вашего усилителя, что, вероятно, является самым простым способ сделать это.

Лучшие адаптеры, которые вы можете купить:

# 2 входа высокого уровня (уровня динамика) на усилителях

Второй вариант подключения усилителя без разъемов RCA — это использование входов высокого уровня, которые иногда называют входами уровня громкоговорителей.

Что такое вход высокого уровня на автомобильном усилителе?

Поскольку заводские радиостанции не имеют специальных выходов для усилителей «RCA» или «выходов предусилителя», большинство внешних усилителей мощности имеют входы высокого уровня, которые позволяют подключаться к заводским проводам громкоговорителей для прохождения сигнала. Они называются входами высокого уровня, потому что уровень напряжения значительно выше, чем у стандартного выходного соединения предусилителя.

Несмотря на это, эти входы преобразуют высокое напряжение в версию, с которой может работать усилитель.После подключения получается чистый, четко определенный звук с высокоуровневыми входами, входящими в стандартную комплектацию различных 2- и 4-канальных усилителей, а также моноблочных усилителей, которые в основном используются для сабвуферов.

Как подключить вход высокого уровня к усилителю

Установка усилителя с использованием высокоуровневых входов не сильно отличается от процедуры, используемой при подключении усилителя с выходами предусилителя. Перед тем, как что-либо предпринять, всегда рекомендуется отключать отрицательную клемму от аккумулятора, чтобы защититься от возможного короткого замыкания.

Работая из пассажирского салона вашего автомобиля, вы пропустите красный провод питания от вашего комплекта усилителя через брандмауэр вашего автомобиля, проложите его к батарее и подключите к держателю предохранителя. Установите держатель предохранителя и закрепите соединения с головным устройством и аккумулятором. Эта процедура отдаст вашу силу. На этом этапе вы также проложите красный (питание) и синий (включение) провода под дверными панелями или сиденьями к усилителю.

Теперь, когда ваша мощность отключена, пора приступить к приему фактического аудиосигнала.Для каждого динамика (или сабвуфера), который вы планируете использовать с усилителем, зачистите небольшую часть цветных проводов левого и правого динамиков вашего автомобиля, затем соедините провода, ведущие к усилителю (обожмите или припаяйте и закрепите соединение для оптимальной производительности).

Если вы собираетесь установить усилитель в багажнике автомобиля, это относительно короткий путь к тыловым динамикам или сабвуферу, поэтому добраться до усилителя не должно быть проблем.

Однако для подключения динамиков переднего сиденья вам потребуется проложить проводку под дверным косяком или ковровым покрытием пола.Точно так же, если ваш усилитель установлен под передним сиденьем, до передних динамиков будет легче добраться, чем до задних.

# 3 Преобразователи линейного вывода (LOC)

Третий вариант подключения усилителя без разъемов RCA — это преобразователь линейного выхода. Это устройство используют многие установщики, у которых есть клиенты, которые не хотят избавляться от каких-либо аспектов своей заводской стереосистемы — они просто хотят добавить усилители и сабвуферы.

Что такое преобразователь линейного выхода?

Этот адаптер RCA для штатного радио, который преобразует высоковольтный сигнал уровня динамика в сигнал уровня предусилителя, приемлемый для усилителя мощности.«LOC», как их называют, состоит из трансформатора и высоковольтного резистора и подключается к усилителю с помощью стандартного соединительного кабеля RCA. Трансформатор этого устройства должен быть заземлен, при этом большинство преобразователей линейного вывода поставляются с проводом именно для этой цели.

LOC также обычно поставляются с функцией регулируемого усиления, поэтому выходной сигнал, подаваемый на усилитель, можно настроить до определенной степени (это хорошо для обеспечения того, чтобы сабвуферы не перегружались при балансировке уровней подстройки выхода усилителя).

Что делает LOC?

Как мы уже говорили в предыдущем разделе, LOC преобразует высоковольтный сигнал уровня динамика в сигнал предусилителя, который может использовать усилитель мощности. Это особенно полезно при установке двухканального или моноблочного усилителя на существующую заводскую радиостанцию ​​(или даже на некоторые вторичные системы).

Большинство LOC имеют выходное напряжение до четырех вольт и включение по сигналу с возможностью управления реле. Некоторые из них также включают удобные выносные регуляторы громкости для точной регулировки уровня усилителя сабвуфера с сиденья водителя.

Лучшие LOC, которые вы можете купить:

Как подключить преобразователь линейного выхода (LOC)

Первое, что вам нужно сделать, это найти провода, соединяющие установленную на заводе магнитолу и усилитель вашего автомобиля с динамиками. По моему опыту, эти провода расположены сразу за головным устройством.

Оттуда вы будете использовать инструменты для зачистки проводов, чтобы снять один дюйм изоляции проводов — с каждого провода — так, чтобы правый канал LOC можно было присоединить к правому динамику, а левый канал LOC можно было присоединить. к левому динамику.

Теперь следующий шаг — припаять провода преобразователя к проводам динамика, а затем заделать это соединение либо изолентой, либо методом термоусадки. Затем LOC необходимо прикрепить к вашему автомобилю в какой-либо точке крепления, прежде чем вставлять в него кабели RCA и подключать их к усилителю.

Последние шаги включают балансировку некоторых уровней, чтобы все звучало как можно более чисто. Это начинается с настройки усиления вашего усилителя до среднего значения, а затем включения радио, чтобы вы могли отрегулировать громкость до уровня, который, по вашему мнению, является комфортным для прослушивания.

Затем вставьте рабочий конец небольшой отвертки в регулировочные фиксаторы усилителя и отрегулируйте усиление до тех пор, пока не почувствуете, что нарастают искажения, затем уменьшите усиление до тех пор, пока оно не исчезнет.

Наконец, вернитесь к головному устройству и увеличьте громкость, чтобы убедиться, что усилитель не создает искажений. Если вы слышите искажения, отрегулируйте усиление на преобразователе и усилителе в ответ.

Как подключить усилитель без разъемов RCA

Подключение усилителя без разъемов RCA — обычное дело.Конечно, большинство систем имеют разъемы RCA, и это облегчает жизнь, но если вы окажетесь в затруднительном положении, не откладывайте.

Независимо от того, подключаете ли вы провод громкоговорителей с помощью адаптера RCA, или через входы высокого уровня на вашем усилителе, или через LOC, вам просто нужно немного изучить и получить нужные детали. После завершения вы будете рады, что сделали это, потому что разница, которую усилитель хорошего качества вносит в вашу звуковую систему, нереальна.

Как подключить сабвуфер к усилителю: Руководство по настройке звука

Подключение к стереосистеме

Теперь, когда вы узнали, как подключить сабвуфер к усилителю, возникает еще один частый вопрос: можно ли подключать сабвуфер к стереосистеме?

Сабвуферы обычно изготавливаются и используются в системах домашнего кинотеатра и для создания кинематографического, обволакивающего ощущения глубоких басов, создающего реалистичный фильм.Но как насчет использования сабвуферов для музыки? Можно ли их также подключить к стереосистемам? Во многих случаях вы можете, но вы должны внимательно читать этикетки. Вы не всегда можете ожидать, что в стереоресиверах можно будет увидеть порты «выход на сабвуфер». Главное — знать, в какие гнезда подключать кабели. Давайте сначала начнем с некоторых концепций подключения сабвуферов к акустическим системам.

Есть два способа подключения сабвуфера к динамикам:

1. Низкоуровневое соединение, при котором мы используем LFE или линейное соединение.
2. Подключение высокого уровня или подключение уровня динамика.

Итак, в стереоусилителях без выделенных выходов для сабвуфера вы можете подключить кабели динамиков к высокоуровневому разъему вашего сабвуфера. Это соединение стоит попробовать, так как добавление сабвуфера улучшит ваши впечатления от музыки, с теми низкими звуками, которые вы не просто слышите, но чувствуете насквозь. Добавление сабвуфера также является очень незабываемым тактильным опытом.

Следуя примеру некоторых поклонников, они используют низкоуровневое соединение или LFE для просмотра фильмов и высокоуровневое соединение для прослушивания музыки для более естественного звучания.Теперь это приводит нас к другому вопросу: могу ли я одновременно подключать и подключать как высокоуровневые, так и низкоуровневые соединения?

Самый быстрый и разумный ответ — проверить руководство по эксплуатации вашего сабвуфера, особенно если у вашего сабвуфера есть порты подключения как высокого, так и низкого уровня. Исходя из опыта, некоторые все же пытаются использовать и то, и другое. Однако многие советуют не рекомендуется подключаться к обоим разъемам одновременно. Это связано с тем, что он может не обеспечивать качество звука, обеспечивающее хорошее и приятное прослушивание.Хотя некоторые утверждают, что для просмотра фильмов, когда оба уровня связаны, также будут эффективно записываться всевозможные звуковые эффекты, часто делать это не рекомендуется. Использование обоих уровней одновременно может привести к перегрузке усилителя и сабвуфера и, в конечном итоге, к их повреждению.

Наконец, несколько слов о кабелях: всегда лучше избегать использования тонких и дешевых типов кабелей, потому что они могут не выдержать или не выдержать большого количества энергии, проходящей через сабвуфер и усилитель.Рекомендуемый провод — толстый коаксиальный кабель с достаточным экранированием. Помимо долговечности, этот тип толстого кабеля обеспечивает лучшую производительность и сводит к минимуму помехи сигнала.

Как подключить усилитель мощности к AV-ресиверу (шаг за шагом)

Если вы новичок в аудиоиграх, то взглянуть на заднюю часть AV-ресивера и задуматься о том, какие штекеры, куда и как подключать различные устройства, может показаться утомительным.

К счастью, при небольшом направлении, подключение усилителя мощности к AV-ресиверу не должно быть слишком плохим.

Как подключить усилитель мощности к AV-ресиверу? Сначала добавьте триггерный провод между двумя устройствами, чтобы они включались одновременно. Затем с помощью кабелей RCA подключите устройства от выхода предусилителя к разъему усилителя. Обязательно используйте несимметричное подключение. Наконец, подключите динамик к усилителю с помощью соединительного провода +/-.

Вы, вероятно, обнаружите, что как только вы начнете работать с этим типом оборудования, вам станет немного легче работать. Вы можете добавить столько соединений от AV-ресивера к усилителю мощности (и соответствующим динамикам), сколько AV-ресивер может поддерживать.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Хотя эти описания довольно стандартные, давайте рассмотрим их подробнее, чтобы уточнить детали шагов, которые вам нужно будет выполнить.

Также читайте: Как подключить интегрированный усилитель к AV-ресиверу

Как подключить усилитель мощности к AV-ресиверу

Когда вы сидите, ошеломленный, глядя на различные ярлыки, разъемы и варианты ввода / вывода, знайте, что вы не одиноки в этом подвиге.

Хотя те, кто какое-то время занимался этим видом работы и оборудованием, могут сделать это проще, нам всем нужно было с чего-то начинать. Изучение того, как подключить усилитель мощности к AV-ресиверу, — отличное место для начала.

Здесь вы начнете понимать основные функции акустической системы. Обладая этими знаниями, вы сможете раскрыть безграничный потенциал, когда начнете передавать усиленный звук в своем доме.

Используете ли вы это для создания домашнего кинотеатра с акустической системой объемного звучания или другого варианта, вы обязательно будете гордиться созданной вами установкой.

Итак, давайте подробнее рассмотрим шаги, которые вам нужно будет выполнить, чтобы начать подключение усилителя мощности к AV-ресиверу.

Ознакомьтесь с моими рекомендованными AV-ресиверами.

Если у вас уже есть подключенное оборудование, то вы, очевидно, знаете, где находится источник питания. Но если нет, то разумно настроить, как вы в конечном итоге будете подключать эти элементы оборудования, когда они будут готовы к использованию.

Наряду с этим, при обнаружении источника питания для звукового оборудования, которое вы используете, важно отключить все компоненты от источника питания, если вы не уверены в том, что делаете. Это может помочь устранить любые технические ошибки, вызвавшие нарушение работы или повреждение вашего оборудования.

Если вы уверены, что подключили стабильные соединения, вы можете продолжить, включив питание или снова подключив устройства. Просто не забудьте уменьшить громкость динамиков, когда это возможно, чтобы не повредить оборудование.

Теперь, когда ваше оборудование выключено и отключено от питания, вы можете начать просматривать свой контрольный список оборудования, которое вам понадобится для подключения усилителя мощности к AV-ресиверу.

К счастью, этот список оборудования не слишком обширен, но важно, чтобы все компоненты были в нем до того, как вы начнете. В противном случае вам, возможно, придется прервать процесс поиска недостающего элемента.

Для подключения усилителя мощности к AV-ресиверу вам понадобится кабель RCA для подключения этих двух частей оборудования, а также соответствующий динамик и провод динамика для потоковой передачи звука с усилителя на динамик.

Наряду с этим, вы можете добавить в список триггерный провод для соединения между усилителем мощности и AV-ресивером для одновременного включения их обоих.

По мере того, как вы продолжаете добавлять несколько динамиков к различным каналам, поддерживаемым вашим AV-ресивером, вам нужно будет приобрести такое же количество кабелей RCA и проводов динамиков для потокового соединения.

Теперь, когда у вас есть все оборудование, необходимое для начала процесса соединения между усилителем мощности и AV-ресивером, вы можете приступить к интересным вещам.

Первое решение, которое вы захотите принять перед тем, как это сделать, — это то, хотите ли вы иметь возможность включить один переключатель, чтобы активировать и AV-ресивер, и усилитель мощности, или если вы хотите включать их по отдельности.

Многие люди предпочитают включать их одновременно из-за простоты использования, поскольку это означает нажатие одной кнопки или переключение одного переключателя, а не двух каждый раз, когда вы хотите включить или выключить свое устройство (а). Но, в конечном итоге, все сводится к тому, как вы хотите управлять своей звуковой системой.

Если вы хотите иметь возможность одновременно включать усилитель мощности и AV-ресивер, вы можете пропустить триггерный провод от усилителя мощности к AV-ресиверу. Это должно быть довольно четко обозначено, и это независимый провод, который подключается к одному порту / разъему на каждой части.

Однако, если вы предпочитаете включать усилитель мощности и AV-ресивер отдельными кнопками или переключателями, вы можете просто пропустить этот шаг и перейти к следующему.

Это не повлияет на качество звука вашего устройства, но упростит подключение к источнику питания, если вы решите пойти по этому пути.

Теперь, когда вы подключили опоры питания для усилителя мощности и AV-ресивера, пора перейти к самой сути подключения двух устройств, которая сводится к использованию кабеля RCA для подключения выхода предусилителя AV-ресивера к выходу усилителя мощности. разъем для динамика, который вы пытаетесь подключить.

Чем больше громкоговорителей вы хотите подключить, тем больше раз вы будете повторять этот шаг с правильно подключенными подключениями каналов громкоговорителей.

В конечном счете, важно отметить, что подключение AV-ресивера к усилителю мощности не дает мощности AV-ресиверу, но дает возможность подавать мощность до номинала усилителя.

Вы можете выбрать, какой динамик вы хотите в конечном итоге подключить к соединению, которое вы обеспечиваете между усилителем мощности и AV-ресивером.

Если, например, вы начинаете с подключения центральной колонки, то вы должны убедиться, что это опция предварительного выхода, которую вы выбираете на AV-ресивере.

В этом примере вы вставляете кабель RCA в опцию центрального громкоговорителя с предварительным выходом, а затем подключаете его к несимметричному разъему на усилителе мощности.

Отсюда вы можете подключить центральный динамик вашей звуковой системы к усилителю мощности непосредственно под этим кабельным соединением (или иногда рядом с ним), где вы найдете положительные и отрицательные провода для подключения динамиков.

При прокладке кабеля RCA между усилителем мощности и AV-ресивером важно убедиться, что вы установили несимметричное соединение.

Хотя эта статья не предназначена для описания разницы между сбалансированным и несбалансированным подключением, все же важно отметить эту часть процесса.

Некоторые усилители мощности имеют несимметричное соединение, просто помеченное рядом с гнездом, к которому вы будете подключать кабель RCA, но другие требуют, чтобы вы щелкнули маленьким переключателем, чтобы установить балансное или несимметричное соединение.

Для подключения AV-ресивера к усилителю мощности убедитесь, что это несимметричное соединение.

Теперь, когда ваш усилитель мощности и AV-ресивер физически соединены, важно завершить процесс, подключив динамик, который вы хотите использовать для воспроизведения звука, передаваемого двумя другими устройствами.

Для этого вам нужно найти провод динамика и подключить его к динамику. Затем на другом конце провода возьмите эти положительные и отрицательные соединения и подключите их к усилителю мощности.

Вы должны использовать плагины, которые напрямую сопряжены с кабелем RCA, который вы использовали для подключения этого канала.

Как и в примере, приведенном выше, если вы используете соединение канала центрального динамика с помощью кабеля RCA, то важно, чтобы вы фактически подключали центральный динамик к усилителю мощности на этом этапе.
