Как подключить тахометр?

△

▽

Тахометр, т.е. прибор, измеряющий частоту вращения коленчатого вала двигателя (об/мин) устанавливается в любую современную модель автомобиля. Устройство предназначено для грамотной эксплуатации двигателя, тяговые и мощностные характеристики которого значительно зависят от оборотов коленвала. Даже если в Вашем автомобиле тахометр не установлен, Вы можете приобрести выносной тахометр и подключить его самостоятельно, как на бензиновый двигатель, так и на дизельный.

Например, такие модели тахометров как: Тахометр диодный + вольтметр цифровой, Тахометр + Вольтметр 86105 DGT, Тахометр + t воды + вольтметр 998182, Тахометр 7788LED +t воды +t масла +вольтметр +давление масла +Boost





Как установить тахометр? Тахометр на бензиновый двигатель и на дизельный устанавливаются по-разному. Сначала рассмотрим: как подключить тахометр в автомобиль с бензиновым двигателем.

Для подключения тахометра на бензиновый двигатель Вам поможет схема тахометра, которая идет в комплекте с ним. В случае если схемы подключения тахометра не предусмотрено, значит, Вам повезло, и процесс установки тахометра для Вас будем очень прост. Для начала закрепите тахометр на наиболее удобном для Вас месте. Затем, разберитесь с проводами, отходящими от тахометра. Их всего три: черный провод тахометра, красный и зависимо от марки прибора провод любого цвета: например, желтого.

Первый, то есть черный, следует подключить к кузову автомобиля, красный подключите к клемме на замке зажигания. Последний подключите в зависимости от схемы зажигания. Она может быть как контактной, так и бесконтактной. В первом случае подключение тахометра осуществляется к прерывателю трамблера. А во втором к коммутатору напряжения. Почти все тахометры снабжены подсветкой циферблата. Ее нужно подключить к габаритным огням Вашего автомобиля, для этого найдите соответствующую клемму на замке зажигания.



Теперь рассмотрим, как же подключить тахометр к дизельному двигателю. Скорее всего, Вам понадобиться заехать на смотровую яму и, сняв защиту с генератора, первым делом очистить его от грязи. На катушке генератора Вы увидите клеммы, каждая из них отвечает за свой процесс. Далее найдите клемму с надписью «W» и подключите к ней контакт от тахометра. Контакт, отходящий от масляного насоса высокого давления, следует замкнуть. Сделать это нужно для того, чтобы обеспечить соответствие правильности показаний тахометра действительности. Если этого не сделать, то после достижения 2500 об/мин будет загораться лампочка на приборной панели, которая отвечает за давление масла в системе. Если Вам не удалось найти клемму с надписью «W», то Вам следует найти на обмотке вывод контактов к встроенному выпрямителю генератора, их должно быть три. Выберите из них один и припаяйте к нему конец кабеля тахометра. Если Вы все сделали правильно, тахометр будет работать. Закончив все действия, закрутите крышку генератора.

Обязательно удостоверьтесь, чтобы провод не касался движущихся деталей.

Теперь Вы знаете все о подключении тахометра и можете смело приступить к установке тахометра.

Но правильно подключить тахометр это полдела, следует при покупке обязательно узнать подойдет ли приобретаемый прибор для Вашей машины. Все дело в том, что тахометры для бензиновых и дизельных двигателей считают количество импульсов, поступающих с катушки зажигания или генератора по-разному.

Если Вы еще не успели приобрести этот прибор, Вы можете купить тахометр в нашем интернет-магазине «НПП Орион», где представлены цифровые тахометры, электронные тахометры и аналоговые тахометры.

Как подключить автомобильный тахометр своими руками?

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем. Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала. Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

  1. Закрепите механизм на его месте (место расположения определяется видом устройства).
  2. Чёрный провод подсоедините к массе (кузову) автомобиля.
  3. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.
  4. Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе – прибор подключается к прерывателю трамблёра. Во второй системе – к коммутатору напряжения.
Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора — это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме.

Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать».

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке. Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства. Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея. Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как подключить тахометр — установка тахометра

Каждый современный водитель должен иметь хотя бы общее представление о том, как подключить тахометр. Несмотря на то, что данное устройство не является обязательным оборудованием, его использование позволяет значительно продлить эксплуатационный срок двигателя, избежав дорогостоящего ремонта или преждевременной замены мотора.

Преимущества использования тахометра

Тахометр непрерывно информирует водителя о скорости вращения коленчатого вала, тем самым помогая подобрать оптимальное время для переключения передачи. Также показания тахометра позволяют автолюбителю выполнить точную регулировку карбюратора и прочих важных устройств транспортного средства во время работы ДВС при неподвижно стоящей машине.

Виды тахометров

Выносной

Тахометры делятся на два вида:

  • Штатные тахометры. Монтируются в приборную панель машины на заводе-изготовителе. Большинство автомобилей оснащено именно таким типом приборов.
  • Выносные тахометры. В подавляющем большинстве случаев служат альтернативой отсутствующему штатному измерительному прибору, реже используются как элемент тюнинга. Выносные тахометры устанавливаются непосредственно на приборную панель транспортного средства.

Как самостоятельно установить тахометр

Подключение через ЭБУ

Процесс установки тахометра на автомобиль с бензиновым двигателем отличается от монтажа данного контрольно-измерительного прибора на машину с дизельным мотором. Исходя из этого, в статье будут рассмотрены оба способа установки.

Монтаж тахометра на транспортное средство с бензиновым ДВС

При бесконтактной системе зажигания

Если к прибору прилагается схема подключения тахометра, то настоятельно рекомендуется детально ее изучить и производить подключение согласно сопровождающей документации. В случае отсутствия схемы установка прибора осуществляется в несколько этапов:

  1. Прибор, в зависимости от вида, закрепляется либо в соответствующее посадочное место на приборной панели, либо на ее поверхности.
  2. Провод, имеющий черный цвет, подключается к корпусу (массе) транспортного средства.
  3. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания.
  4. Третий провод прибора может быть окрашен в любой цвет. Его необходимо подключать с учетом того, какая система зажигания установлена на автомобиле. Если система контактная – тахометр должен быть соединен с прерывателем трамблера. При бесконтактной системе зажигания прибор соединяется с коммутатором напряжения.
  5. Для обеспечения подсветки дисплея, если она предусмотрена производителем, прибор следует подключить к предназначенной для этого клемме на замке зажигания.

Как подключить при контактной системе зажигания

Монтаж тахометра на транспортное средство с дизельным ДВС

Подключать прибор следует к генератору, поэтому монтаж тахометра лучше всего проводить на смотровой яме или эстакаде. Перед началом работ осуществляется демонтаж защиты генератора. Далее на генераторе нужно отыскать клемму с латинской буквой «w» и осуществить подключение к ней выходного провода тахометра.

Схема задней панели тахометра

На следующем этапе замыкается контакт, который отходит от масляного насоса. Выполняется данное действие для того, чтобы тахометр выдавал достоверные показания.

Дизельный

Следует отметить, что иногда отыскать клемму генератора с латинской буквой «w» не представляется возможным. В этом случае нужно разобрать генератор, соединить один из трех проводов, которые соединяют обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратной последовательности.

Схема включения тахометра от Волги

В заключение надо отметить, что установка тахометра – не очень сложная работа, однако категорически не рекомендуется приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля. Без твердой уверенности в собственных возможностях лучше всего предоставить автомобиль в распоряжение квалифицированных работников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство.

Видео

Порядок установки тахометра от ВАЗ 2106 в ВАЗ 2105:

Как подключить тахометр на дизельный двигатель

13. 08.2020

Реклама наших партнеров

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.



Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.



Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.

Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.





Источник: krutimotor.ru

Реклама наших партнеров

Акционные товары

Руководство, как подключить тахометр на дизельный и бензиновый двигатель

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Содержание

[ Раскрыть]

[ Скрыть]

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

 Загрузка …

Схема подключения тахометра на дизельном двигателе

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Содержание статьи

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Рекомендуем также прочитать статью о КПД дизельного двигателя. Из этой статьи вы узнаете о том, почему коэффициент полезного действия дизельного двигателя больше сравнительно с бензиновыми агрегатами.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод  в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

Читайте также

Подключение тахометра на дизельном двигателе

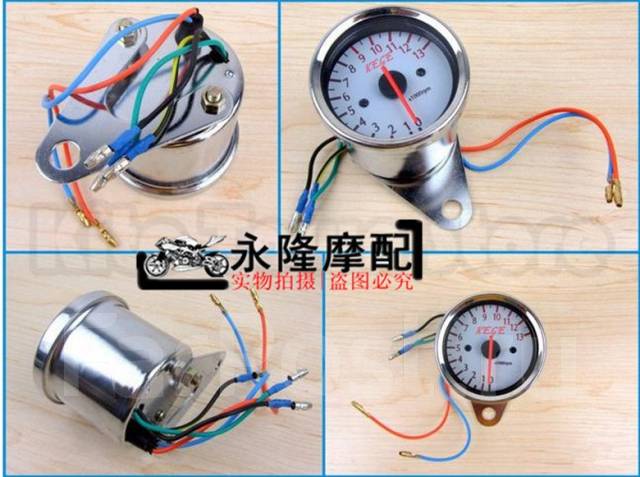

И так, в инете был закан тахомет Kate Guage MONZA Spec и через 2 с чемто недели он был у меня в руках.

Теперь о подключении:

Из тахометра выходило 4 провода,

1. чёрный (-) Постоянный минус, те минус на акуме или любой болт на кузове,

2.красный (+) Постояный плюс, в инструкции написанно что к замку зажигания, но суть заключается в том что на этот провод должно идти постоянно после поворота ключа +12V поэтому можно подключить на акуму на плюс (НЕ ПРОВЕРЯЛ САМ, просто сказали) и на любой контак на котором после поворота ключа есть питание. Лично я подключил на плюс прикуревателя.

3. Желтый (+) Подсветка тахометра, подключаем к любой лапочке салона, габаритам, вообше к любому положительному контакту на котором есть питание после включения фар. Лично я подключил к подсветки пепельницы.

4. Зелёный (- IG) (-) Тахометрический сигнал. Подключаем на минус катушки зажигания, или на корпус генератора (но может немного врать), так же можно подключить к стандартному тахометру в приборке, либо к сигналу тахометра на ЭБУ, а на карбюраторной двиге можно подключить на корпус трамблёра (Корпус это минус), Также можно подключить к диагностическому контакту (DIAGNOSIS) а именно на провод (-IG). Лично я подключил к диагностическому контакту.

PS: Если вы подключили, питание есть на тахометре но стрелка лежит мёртво, можно попробывать постовить резистор между Зелёным и Красным проводами. Резисторы брать можно в 5 кОм, 10 кОм, 15 кОм. (лично сам не пробовал).

  • Подключение тахометра к двигателю своими руками
  • Виды тахометров
  • Как подключить тахометр через ЭБУ
  • Схема подключения тахометра на бензиновый двигатель
  • Как подключить тахометр к дизелю
  • Как проверить тахометр на работоспособность

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Читать дальше: Замена переднего сальника коленвала нива шевроле

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем. Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала. Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

  1. Закрепите механизм на его месте (место расположения определяется видом устройства).
  2. Чёрный провод подсоедините к массе (кузову) автомобиля.
  3. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.
  4. Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе – прибор подключается к прерывателю трамблёра. Во второй системе – к коммутатору напряжения.


Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора — это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме.

Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке. Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства. Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея. Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Читать дальше: Подключение сигнализации киа рио 2015

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Тахометр – это устройство для измерения частоты вращения двигателей, валов, др. механизмов. В транспортной технике тахометр используется уже более ста лет. Как правило, его устанавливают на приборную панель. Устройство индицирует частоту вращения двигателя внутреннего сгорания во время его работы. В современных автомобилях, оснащенных электронными системами управления двигателей, он устанавливается не всегда. Однако показания тахометра позволяют выбрать наиболее подходящий режим движения. В некоторых случаях это позволяет сэкономить топливо либо, наоборот, перейти к более агрессивному стилю езды. Поэтому опытные автолюбители, профессиональные водители часто самостоятельно устанавливают приборные панели с тахометрами.

Рассмотрим, каким образом произвести самостоятельное подключение тахометра.

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

  1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
  2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Шкала тахометра и его дополнительные возможности

Конструкция каждого тахометра в авто предусматривает работу с конкретным числом цилиндров

. Основная масса этих устройств работает с на четыре цилиндра. В отдельных моделях существует возможность переключения на необходимое количество цилиндров. В зависимости от числа оборотов двигателя градуировка шкалы имеет разное значение и может достигать от 8 до 11 тысяч оборотов в минуту.

Отдельные виды тахометров, оборудованные вспышкой, могут запоминать наибольшее количество оборотов двигателя. В состав тахометра могут быть дополнительно включены и другие приборы, отображающие работу мотора. Такие устройства называются мультиприборами. Таким образом, тахометр является очень нужным и полезным устройством, от которого во многом зависит стабильная работа двигателя и общие показатели эксплуатации автомобиля.

Вам понадобится

  • — выносной тахометр;
  • — новая приборная панель со встроенным тахометром;
  • — набор инструментов;
  • — паяльник;
  • — хлопчатобумажные перчатки.

Инструкция

Изучите руководство по ремонту и эксплуатации вашего автомобиля. В нем вы сможете найти инструкцию по установке и снятию штатного тахометра на инжекторную модель вашего автомобиля.

Выясните, есть ли штатные приборные доски с тахометром на вашу машину. Если таковые имеются, то самый идеальный и простой вариант – приобрести и инсталлировать такую доску взамен той, которая установлена в вашей машине сейчас.

Для установки новой приборной доски со встроенным тахометром необходимо произвести частичную или полную разборку торпеды. Каждая модель авто имеет свои собственные особенности при снятии доски. На некоторых машинах необходимо отсоединить всю торпеду, а других достаточно всего лишь снять защитный козырек над приборной доской выкрутить саморезы, фиксирующие крепления.

Подключать новую приборную доску необходимо по схеме, которая изображена на прилагаемой инструкции. Не забудьте перед установкой снять клемму «минус» с аккумуляторной батареи.

Приобретите и установите выносной тахометр, работающий от прикуривателя. Такой прибор позволяет измерять количество оборотов по изменению силы тока в бортовой системе питания. Выносной тахометр, работающий от прикуривателя очень удобен, так как требует для установки минимум усилий.

Однако у него есть и небольшой минус – погрешность в измерении. Это связано с тем, что у каждого металла свое значение сопротивления.

Подключите тахометр напрямую к проводам прикуривателя, если вы хотите добиться минимальной погрешности. Для этого вытащите гнездо прикуривателя из разъема и припаяйте провода от тахометра проводам, идущим от системы питания авто, соблюдая совпадение по цвету.

Для максимально точного измерения оборотов двигателя подключите выносной тахометр к катушке зажигания. Снимите защитный кожух с рулевой колонки и найдите пучок проводов. Среди них отделите те провода, которые идут к катушке. Всего их должно быть четыре. Одним припаяйте на «плюс», а остальные в соответствии с цветом самого провода.

Обратитесь в сервис в том случае, если вы не уверены в своих силах. Устанавливайте только ту модель тахометра, которая рекомендована для использования на вашем автомобиле. Использование сторонних приборов в лучшем случае приведет к неправильным показателям системы.

www.kakprosto.ru

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.


Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.


Схема для контактной СЗ

Тахометр для двухтактного двигателя – сферы применения и выбор

Следует отдельно рассмотреть электронный тахометр для двухтактного двигателя. Одной из разновидностей такого прибора является водонепроницаемый вариант, применяемый в мотоциклах, скутерах, снегоходах и прочих ТС, где стоят двухтактные моторы. Практически, это то же самое, что и тахометр для одноцилиндрового двигателя, определяющий срок его службы, а также периодичность технического обслуживания, такого как регулировка клапанов, замена масла, свечей зажигания и прочее.

Установка такого прибора на механизм очень проста. Здесь не требуется отдельная батарея, благодаря встроенному аккумулятору. Подключение производится напрямую к проводу одной из свечей зажигания

. Разрешение такого прибора составляет 0,1 часа, он может считать максимально до 10 тысяч часов, а затем производится сброс.

Циферблаты тахометров отличаются размерами. Например, прибор диаметром 125 миллиметров чаще всего используется в спортивных автомобилях, где пилот должен постоянно контролировать режимы работы двигателя и особенно величину его крутящего момента. При достижении определенного количества оборотов срабатывает специальная лампа-вспышка, после чего следует переключение на очередную передачу. Такие большие тахометры занимают много места и частично закрывают обзор.

У более удобных устройств размеры несколько меньше и составляют уже 95 мм. Наиболее распространенным является размер в 52 мм, который позволяет устанавливать прибор в любом месте на панели тех машин, где собственный тахометр не предусмотрен конструкцией.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Как подключить тахометр, испытать и отрегулировать его?

Тахометр — это устройство для измерения частоты вращения двигателей, валов, др. механизмов. В транспортной технике тахометр используется уже более ста лет. Как правило, его устанавливают на приборную панель. Устройство индицирует частоту вращения двигателя внутреннего сгорания во время его работы. В современных автомобилях, оснащенных электронными системами управления двигателей, он устанавливается не всегда. Однако показания тахометра позволяют выбрать наиболее подходящий режим движения. В некоторых случаях это позволяет сэкономить топливо либо, наоборот, перейти к более агрессивному стилю езды. Поэтому опытные автолюбители, профессиональные водители часто самостоятельно устанавливают приборные панели с тахометрами.

Рассмотрим, каким образом произвести самостоятельное подключение тахометра.

Тахометр

Принцип действия тахометра

В настоящее время различают тахометры:

  • Механические. К механическому тахометру информация о частоте вращения двигателя поступает с помощью вращающегося тросика, механически связанного с коленчатым валом двигателя. Сейчас такие устройства в автомобилях уже практически не применяются;
  • Электромеханические. Принцип действия электромеханических тахометров основан на преобразовании электрических импульсов с датчиков, установленных на двигателе либо с других электронных устройств. Эти сигналы преобразуются в магнитные импульсы, отклоняющие стрелку измерительного устройства подобно стрелочному вольтметру;
  • Цифровые. Цифровые тахометры применяют в составе современных компьютеризированных панелей и управляются программно-техническими средствами. Самостоятельная установка тахометра такого типа практически невозможна.

Способы включения тахометра

Информацию о частоте вращения двигателя внутреннего сгорания можно считать с:

  • генератора;
  • датчика частоты вращения коленчатого вала;
  • датчика частоты вращения распределительного вала;
  • импульса управления катушкой зажигания.

Генераторы некоторых автомобилей (например, Volkswagen T4) имеют дополнительный вывод переменного напряжения, частота которого зависит от частоты вращения двигателя. В этих машинах сигнал на тахометр подается из этой точки.

Нерационально менять генератор только для установки тахометра.

Схема подключения тахометра

Датчики частоты вращения коленчатого и распределительного вала работают на электромагнитном принципе. На более ранних автомобилях устанавливались датчики, использующие эффект Холла. В любом случае электрический импульс, вырабатываемый этими устройствами, имеет амплитуду не более 5В, их внутреннее сопротивление не менее 200 Ом. Для того чтобы осуществить подключение тахометра к этим датчикам, необходим дополнительный усилитель. Эффективнее всего использовать более мощный импульс, приходящий к катушке зажигания.

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

  • Трамблерный с одной катушкой зажигания;
  • Бестрамблерный со сдвоенной (тройной, четверной в зависимости от количества цилиндров, деленных на 2) катушкой зажигания;
  • Индивидуальный (на каждую свечу зажигания).

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Техническое решение

Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник. Любая катушка зажигания имеет вывод (клемму) +15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто — второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.

Следующей, более сложной задачей является электрическое соединение узлов. В качестве проводника следует взять многожильный медный провод сечением не менее 2 кв.мм. с полихлорвиниловой изоляцией.

Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений. Для этого проще воспользоваться упругой струной. Наконец, соединяют проводник с сигнальным выводом тахометра. В некоторых автомобилях, предусматривающих модификации с тахометром и без него, можно просто поменять приборную панель, найти штатный проводник и подключить его к катушке зажигания.

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

На первом этапе испытаний заводят двигатель, проверяют работоспособность системы (отклонение стрелки на холостых оборотах). Как правило, частота оборотов в этом режиме находится в пределах 800 – 1000 об/мин.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

autodont.ru

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

  • при продолжительной работе мотора возникающие вибрации могут испортить прибор;
  • неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Установка тахометра своими руками: доступная инструкция

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.
Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

  1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
  2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

  • при продолжительной работе мотора возникающие вибрации могут испортить прибор;
  • неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Читать далее: Критерии выбора резиновой ленты стеклоочистителя, руководство по замене резинок, рекомендации
Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу.

  • Виды тахометров
  • Как подключить тахометр через ЭБУ
  • Схема подключения тахометра на бензиновый двигатель
  • Как подключить тахометр к дизелю
  • Как проверить тахометр на работоспособность

Знаете ли вы?Термин «тахометр» произошёл от греческогоτάχος– скорость иμέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно!Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

  1. Закрепите механизм на его месте (место расположения определяется видом устройства).
  2. Чёрный провод подсоедините к массе (кузову) автомобиля.
  3. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.
  4. Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе – прибор подключается к прерывателю трамблёра. Во второй системе – к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора – это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание!Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать».

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке. Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства. Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея.

Читать далее: Установка дневных ходовых огней — ПДД и ГОСТ

Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Интересно!Сконструировал тахометр американец Кёртис Виддер в 1903 году.

  • Подключение тахометра к двигателю своими руками
  • Виды тахометров
  • Как подключить тахометр через ЭБУ
  • Схема подключения тахометра на бензиновый двигатель
  • Как подключить тахометр к дизелю
  • Как проверить тахометр на работоспособность

Виды тахометров

Выносной

Видео «Подключение тахометра»

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Читайте в этой статье

Тахометр для дизельного двигателя – принцип работы

Видеть показания тахометра можно прямо во время движения, он располагается возле спидометра на панели приборов. Для снятия показаний используются различные типы датчиков, в зависимости от этого способ измерения может быть бесконтактный или контактный. Тахометры используются не только в автомобилях, но и в других устройствах, где требуется контроль над скоростью вращения.

Тем не менее, именно в авто этот прибор нашел самое широкое применение. Ни одна современная машина не обходится без этого устройства, позволяющего контролировать работу и своевременно осуществлять переключение передач. Все это помогает увеличить срок службы, способствует экономии топлива, обеспечивает безопасность движения.

Существует очень много разновидностей этих устройств, которые применяются в определенных случаях. Они могут быть стационарными и портативными, а также электрическими, магнитно-индукционными, центробежными и электронными. Самый первый тахометр был центробежным, где энергия, поступающая от механизма, передается через ось. Воздействие на стрелку в каждом случае производится по-разному, в зависимости от конструкции прибора.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Как выбрать

Существующий рынок тахометров для лодочных моторов достаточно разнообразен и представлен как моделями известных брендов, так и продукцией никому неизвестных фирм. Кроме того на рынке можно встретить и подделки.

Поэтому в первую очередь необходимо выбрать надежного продавца (поинтересоваться, где покупали тахометры друзья и знакомые, посмотреть отзывы на интернет-форумах и т.д.).

Выбирая тахометр, необходимо обращать внимание на такие факторы и особенности конструкции, как:

  • Функциональные возможности тахометра. Существуют приборы, показывающие только обороты лодочного мотора.

Но имеются также тахометры, которые, кроме этого, обладают возможностями отображения таких параметров двигателя:

  • количество моточасов;
  • температура;
  • давление масла и многое другое;

Выбирая тахометр, нужно исходить из того, что многие функции возможны только при наличии специальных датчиков, установка и монтаж которых достаточно сложен. Большинство владельцев моторных лодок считают, что оптимальный выбор — это тахометр с функцией подсчета количества моточасов.

Эта функция важна при обкатке нового мотора, а также для определения оставшегося ресурса двигателя. Для этого необходимо выбирать прибор, который отображает количество моточасов как за время одного рейса, так и их общее количество с начала эксплуатации.

  • Соответствие технических характеристик тахометра параметрам лодочного мотора. Здесь важно знать, что существуют тахометры, которые имеют встроенные переключатели режимов работы в зависимости от того, какой двигатель используется, двухтактный или четырехтактный; не имеют переключателей режимов работы и предназначены для работы с одним типом двигателя различных производителей; предназначены для работы с двигателями конкретного производителя. Например, моторы серии DF выпускаются только с 12-полюсными генераторами.
  • Простота установки, монтажа и настройки.
  • Герметичность прибора. В большинстве тахометров герметичность обеспечивается конструктивно, поэтому источник питания можно заменить только разобрав корпус. Однако бывают тахометры, в которых предусмотрена возможность замены батареек без разборки корпуса. Эта, без сомнения, удобная функция может привести к попаданию воды внутрь корпуса тахометра, что приведет к выходу его из строя.
  • Компактность устройства.
  • Стоимость тахометра. Имеет немаловажное значение для определенной категории покупателей, склоняя их к выбору китайского производителя. Однако и среди тахометров китайского производства встречаются надежные модели, выполненные с высоким качеством. Кроме того, известные производители часто предлагают универсальные, комбинированные устройства, часть функций которых может вообще не понадобиться, но зато существенно увеличить цену тахометра.

Кроме того, при выборе цифрового тахометра необходимо убедиться в достаточной:

  • скорости (частоты) обновления информации на дисплее;
  • яркости и четкости отображения цифр на дисплее, особенно в солнечную погоду.

Как установить тахометр

Как Тос Автор: Пол Сакалас 3 августа 2017 г. в 14:03

(Image / Rod Authority)

За некоторыми исключениями, а именно более старыми дизелями и корветами, большинство тахометров используют электрические импульсы от системы зажигания для определения оборотов двигателя.

Хотя этот метод дает точные показания, установка нового тахометра может сбивать с толку из-за различных систем зажигания, используемых производителями оригинального оборудования и вторичным рынком.

Установка тахометра

может быть такой же простой, как подключение провода передачи тахометра к отрицательной стороне катушки зажигания, в то время как другие системы зажигания имеют специальную цепь передачи тахометра.

В любом случае неправильная установка тахометра может привести к значительному повреждению как тахометра, так и системы зажигания.

Мы не хотим, чтобы это случилось с вами, поэтому мы обратились к специалистам по датчикам в Auto Meter , которые создали памятку по установке тахометра.

Он включает схемы для общих систем зажигания, в том числе используемых General Motors, Ford и Chrysler, а также многими производителями послепродажного обслуживания. В тахометрах на схеме используется определенный цветовой код проводки Auto Meter , поэтому, если у вас есть тахометр другой марки, вам следует обратиться к его собственной схеме.

(изображение / автоматический замер)

Конечно, эта шпаргалка охватывает только движение стрелки тахометра. У вашего тахометра, вероятно, будет лампа подсветки, чтобы вы могли читать ее ночью, которая подключается к освещению вашей приборной панели.Обычно это включает в себя сращивание с осветительным проводом другого датчика, но будьте осторожны, чтобы не превысить номинальный ток схемы. В большинстве случаев дополнительный ток (в амперах) от одной лампочки незначителен, но все равно важно проверить, чтобы избежать перегрузки.

Auto Meter дал нам и другие советы по установке тахометра:

  • Убедитесь, что ваш тахометр настроен на количество цилиндров вашего двигателя. Часто можно встретить внутренний переключатель для 4-, 6- или 8-цилиндрового двигателя.
  • Чтобы не разрезать или не обнажить провод, используйте резиновую втулку при пропускании их через брандмауэр или листовой металл.
  • Вентиляторы, коллекторы и другие источники опасности для двигателя могут порезать или оплавить ваши провода — помните об этом при их прокладке.
  • Не соединяйте вместе провода питания тахометра и зажигания. Отдельные выводы батареи предотвратят чрезмерное падение напряжения.
  • Мы рекомендуем паять провода для этого приложения, чтобы обеспечить надежное электрическое соединение.
  • Если ваш тахометр не работает или дает неточные / ошибочные показания, убедитесь, что вы используете катушку зажигания, рекомендованную производителем вашей системы зажигания.
  • Если тахометр все еще не работает, пора проверить заземление.

[См. Также: Как диагностировать проблемы с электрическим заземлением]

Теги: автомобильный счетчик, Autogage, тахометр, Tech Автор: Пол Сакалас Пол — редактор OnAllCylinders. Когда он не пишет, вы, вероятно, обнаружите, что он устраняет утечки масла в Jeep CJ-5 или защищает Corvette 1972 года от перегрева.Заядлый мотоциклист, он проводит остальное время, синхронизируя карбюраторы и очищая жир с левой штанины. Схема подключения

для вторичного тахометра


Тахометр предназначен для измерения механической скорости в единицах об / мин (оборотов в минуту или оборотов в минуту). На автомобиле тахометр измеряет частоту вращения коленчатого вала двигателя. Подробнее о функциях тахометра можно прочитать в статье « Что такое тахометр на автомобиле? ».Проводка тахометра

на вторичном рынке часто сбивает с толку, поскольку не имеет информации от производителя. Ни инструкции, ни ярлыков проводов, и продавец тоже не умеет подключать проводку. При этом механики полагаются на метод проб и ошибок. Поскольку механик не записывает и не понимает процедуру проверки, механик часто пробует одни и те же неправильные комбинации снова и снова, что повышает риск повреждения тахометра.

Для аналогового тахометра «Garcons», такого как фототахометр выше, электрические соединения следующие:

Желтый провод подключается к положению зажигания в положении ON, для подключения к плюсу (+).

Зеленый провод к минусу (-), корпусу или массе.

Черный провод сигнала, подключенный к минусу катушки, чтобы тахометр мог определять частоту вращения двигателя.

Этот аналоговый тахометр подходит для мотоциклов с одноцилиндровым четырехтактным (четырехтактным) двигателем, таких как мотоциклы Honda и в основном современные мотоциклы.

Если он используется на мотоцикле с одноцилиндровым двухтактным двигателем, этот тахометр будет показывать удвоенную фактическую скорость двигателя (об / мин).Двухтактный одноцилиндровый двигатель похож на тот, что используется на скутере Vespa.

А если он установлен на мотоцикл с 4-х цилиндровым четырехтактным двигателем только с 1 катушкой на все цилиндры, то показание будет в 4 раза выше. Но если у этого двигателя четыре катушки или по одной катушке на каждый цилиндр, то показания будут точными. Потому что показания тахометра основаны только на 1 цилиндре.

Читайте также беспроводной тахометр с помощью микрофона смартфона Android или акустического тахометра, бесплатное приложение.

Положительный вывод катушки подключается к аккумуляторной батарее через положение включения зажигания, поэтому положительный вывод катушки можно использовать в качестве источника тока для тахометра.

Если электрический ток, подаваемый через выключатель зажигания (переключатель с ключом) в положение ON, очень ограничен или провод зажигания слишком мал, то его можно подключить к положению ACC (аксессуары) переключателя зажигания, если таковое имеется. Обычно положение ACC сразу после положения LOCK или OFF.

Красный провод и черный провод связаны вместе, они служат для освещения тахометра.

Проверьте с помощью мультитестера, подключен ли один из этих световых проводов к корпусу тахометра, например: если черный провод подключен к корпусу, то черный провод является заземлением или отрицательным, и, конечно же, красный провод является положительным и будет подключен к выключатель света автомобиля.

Если ни один из этих черных и красных проводов не подключен к корпусу тахометра, поскольку полярность не является проблемой для лампы накаливания, вы можете решить, какой из положительных проводов подключить к выключателю освещения автомобиля. А другой провод подключен к кузову автомобиля как земля или отрицательный.

Если проводка вашего тахометра имеет другой цветовой код, мы используем метод математической перестановки: у нас есть три провода, которые нужно соединить с 3 компонентами. Во-первых, нам нужно найти количество возможных комбинаций. По формуле перестановки будет получено:

3 факториала = 3 x 2 x 1 = 6 возможностей комбинирования.

Затем мы создаем список из 6 комбинаций подключения проводов: черный, зеленый и желтый провода будут подключены к: отрицательному (-) полюсу
или положительному (+) корпусу или земле
как источнику питания для работы тахометра
сигнал тахометра или катушка или датчик тахометра для измерения частоты вращения двигателя (об / мин).

См. Таблицу ниже, отрицательный (-) или заземляющий всегда подключается первым и используется в качестве отправной точки при использовании таблицы для проверки соединений. Потому что неправильное соединение с землей имеет очень небольшой риск повредить тахометр.


Сигнальный провод всегда подключается к отрицательному выводу катушки последним. Поскольку индукция катушки производит высокое напряжение, которое может повредить тахометр. Ему нужен только один провод, подключенный к катушке, а другой провод — к вашему телу, ток высокого напряжения будет течь от катушки к тахометру и к вашему телу в качестве земли.Таким образом, существует высокий риск повреждения тахометра.

Если ваш тахометр имеет провода с другим цветовым кодом, то таблицу можно изменить в соответствии с цветовым кодом вашей проводки. Предположим, у вас есть тахометр с черным, красным и зеленым проводами, без желтого провода. Поэтому замените желтый цвет в таблице на красный, и тогда таблицу можно будет использовать.

Как пользоваться таблицей перестановок:

Запустите двигатель, дайте ему поработать в неподвижном состоянии. Чтобы снизить риск повреждения тахометра, всегда сначала подключайте отрицательный (-) провод к массе.Затем подключите положительный (+) провод к замку зажигания. Подключите последний провод, который считается сигнальным, к отрицательному выводу катушки, немедленно отсоедините этот провод, если тахометр не работает. Особенно при работе с проводом, который подключен к катушке, используйте изолированный инструмент, потому что индукционное напряжение катушки может шокировать вас, хотя и не смертельно.

Смотрите первую строку в таблице, подключите черный провод к корпусу или к минусу (-). Затем подключите желтый провод к плюсу (+) от аккумулятора или выключателя зажигания.И последний провод, который является зеленым, подключается к отрицательному выводу катушки. Посмотрите, движется ли стрелка тахометра. Если тахометр не работает, немедленно отключите зеленый и желтый провод. не оставляйте его надолго, так как это может повредить тахометр. Отметьте столбец «Проверить» в строке 1 таблицы знаком X, который указывает на неправильное подключение, поэтому мы больше не будем подключать его.

Продолжайте до второго ряда, подключите черный провод к корпусу или к минусу (-). Подключите зеленый провод к плюсу (+) от аккумулятора или замка зажигания.И подключите желтый к отрицательному выводу катушки. Проверьте, движется ли стрелка тахометра, если тахометр не работает, немедленно отсоедините желтый и зеленый провода.

Продолжайте до 3-го ряда и так далее, пока не найдете правильные электрические соединения. Если мы уже нашли правильные соединения, например, строка номер 4 является правильной. Тогда нет необходимости переходить к номерам 5 и 6. Поскольку существует только один правильный способ подключения, мы можем сделать вывод, что другие способы неверны.

Математика перестановок, как указано выше, также может использоваться для поиска комбинации компонентов проводки, отличной от тахометра.

Для получения более подробной информации на следующей схеме показаны три основных провода тахометра.

Как и на схеме, положительный провод от тахометра подключается к замку зажигания. Сигнальный провод подключается к линии между минусом катушки и точкой контакта. Контактная точка заменена запальником для автомобиля с электронной системой зажигания. Минусовой провод тахометра подключается к кузову автомобиля.

ВНИМАНИЕ: Не подключайте провод к выходу катушки. К выходу катушки подключен провод большого диаметра с толстой изоляцией, этот большой провод — провод свечи зажигания, он соединяет катушку со свечой зажигания.Высокое напряжение (> 10 000 вольт) на выходе катушки приведет к повреждению электронных устройств.

Ознакомьтесь также с советами по выбору оправы и линзы для очков .

Для упрощения приведенной выше схемы, но легкой для чтения и понимания, проводка тахометра не включена. Разводка света проста и понятна даже без схемы.

Прочтите также, как подобрать наручные часы к вашему стилю .

Катушка выполняет ту же функцию, что и трансформатор или трансформатор, в системе зажигания катушка используется для повышения напряжения.Trafo и катушка могут увеличивать или уменьшать напряжение только при изменении ее магнитного поля. Для изменения магнитного поля в трафо подается переменный ток (AC) или пульсирующий постоянный ток (DC). Катушка работает по принципу индуктивности Ruhmkorff , с пульсирующим постоянным током для увеличения напряжения. Контактная точка служит для отключения электрического тока от первичной обмотки катушки к земле, магнитное поле разрушается и индуцирует высокое напряжение на вторичной обмотке или выходе катушки.Высокое напряжение на выходе катушки может перепрыгнуть через зазор свечи зажигания, вызывая электрическую искру. Искра воспламеняет газ и создает давление, которое толкает поршень для выработки механической энергии. В электронных системах точка контакта заменяется воспламенителем. Поскольку точка контакта / воспламенитель выполняет функцию переключателя включения-выключения, импульсное напряжение распознается тахометром как сигнал для измерения скорости двигателя.

Бестселлеры Amazon автомобильные аналоговые тахометры и цифровые тахометры: Sunpro, Auto Meter, VDO, Equus, и т. Д..

Как установить тахометр в машину

Тахометр — это прибор, который показывает число оборотов в минуту (число оборотов в минуту), которое вращает двигатель нашего автомобиля, и, хотя это не роскошь, многие производители приборов не включают модели, устанавливаемые в приборную панель, из-за более низкой стоимости производства.

Назначение тахометра — узнать, при каком пределе оборотов в минуту двигатель перестает переключать передачи или ускоряться.

Многолетний опыт научил нас водить автомобили без тахометра «СЛУХ», прислушиваясь к звуку, издаваемому двигателем, и если вы слышите «ОЧЕНЬ УСКОРЕННО», переключите передачи или не разогнитесь.

Но если мы уже приняли решение установить тахометр в нашу машину, мы должны знать несколько вещей, прежде чем вы даже купите его. В любом случае, если он у вас уже есть, неважно, мы просто понимаем, как его подключить, чтобы он работал правильно.

Рынок предлагает множество тахометров и меток, но все они в основном имеют один и тот же принцип работы.

Есть стрелка или часы тахометра, цифровые тахометры, представленные в числовом виде в оборотах, ЖК-дисплей или светодиоды, подсветка разных цветов.

Тахометры

также различаются тем, как они собирают сигнал от числа оборотов двигателя, в случае электрического взятия пробы в одной точке генерируется высокое напряжение в цепи, в то время как другие делают индуктивно высоковольтный кабель свечи зажигания.

Тахометр, который принимает сигнал индуктивно, очень легко установить, потому что счетчик там, где вы хотите, чтобы он был установлен, питает электрическую систему автомобиля 12 В, а сигнал наконечника отмычки устанавливается с помощью фиксатора троса на свече зажигания, и это это

Тахометры, собирающие сигнал, требующий электрического подключения, для подключения ЗЕЛЕНОГО КАБЕЛЯ (ОБЫЧНО) В ПЕРВИЧНОЙ КАТУШКЕ высокого напряжения, питающего свечи зажигания, это то, что вы должны учитывать независимо от того, является ли цепь генерации катушкой высокого напряжения или несколькими катушками, вращающимися, как случай электронного дистрибьютора дистрибьютора.

Для этого требуется идентифицировать катушки высокого напряжения блока и подключить ЗЕЛЕНЫЙ ПРОВОД один первичный кабель для приема сигнала частоты вращения.

Не подключены одновременно к A и C, так как происходит короткое замыкание для сигналов генерации высокого напряжения.

Не соединяет центральную точку, он соответствует электрической системе 12 В автомобиля и отсутствуют импульсы зажигания.

Необходимо также подключить кабели питания к тахометру 12 В (черный и красный).

Некоторые модели тахометров приносят другие кабели для индикаторов на приборной панели, которые указывают диапазоны оборотов, зеленый: ОК, желтый: и красный ВНИМАНИЕ: ОПАСНО, или даже поместите огни вокруг тахометра.

Не подключайте какие-либо кабели к боковой стороне свечей зажигания, так как напряжение очень высокое, около 25 000 вольт, и повреждает входной сигнал тахометра.

Все это резюмировано на следующей схеме, необходимо отметить, что тахометр должен после автоматического включения зажигания, например, от внутреннего блока предохранителей, может быть 12 В от предохранителя магнитолы.

Как установить тахометр в автомобиле

Большинство современных автомобилей оснащено тахометром.Обычно это стандартное оборудование, хотя на многих автомобилях его до сих пор нет. Если в вашем автомобиле нет тахометра, в большинстве случаев вы можете легко его установить. Независимо от того, устанавливаете ли вы его из соображений производительности, для внешнего вида или для отслеживания оборотов двигателя по причинам расхода топлива, знание некоторых простых инструкций поможет вам установить тахометр самостоятельно.

Назначение тахометра — позволить водителю видеть обороты двигателя или обороты в минуту. Это количество раз, когда коленчатый вал двигателя совершает один полный оборот за одну минуту.Некоторые люди также используют тахометр для измерения производительности, поскольку он позволяет им контролировать частоту вращения двигателя. Это помогает водителю узнать, когда двигатель работает с правильными оборотами для достижения оптимальной мощности, а также позволяет водителю узнать, становится ли частота вращения двигателя слишком высокой, что может вызвать отказ двигателя.

Некоторые люди устанавливают тахометры, чтобы помочь им в достижении максимально возможного расхода топлива путем отслеживания частоты вращения двигателя. Возможно, вы захотите установить тахометр по любой из этих причин, или это может быть просто для взгляда.

При покупке нового тахометра следует иметь в виду, что вам потребуются разные адаптеры в зависимости от того, есть ли в вашем автомобиле система зажигания: распределитель или система зажигания без распределителя (DIS или катушка на вилке).

Часть 1 из 1: Установка нового тахометра

Необходимые материалы

Шаг 1. Установите автомобиль . Припаркуйте автомобиль на ровной ровной поверхности и включите стояночный тормоз.

Шаг 2: Установите средство экономии памяти в соответствии с инструкциями производителя .Использование программы сохранения памяти предотвратит потерю адаптивной памяти компьютера вашего автомобиля. Это убережет вас от проблем с управляемостью после отключения аккумулятора.

Шаг 3. Отсоедините отрицательный провод аккумуляторной батареи . Откройте капот и найдите отрицательный провод аккумуляторной батареи. Отсоедините его и поместите подальше от аккумулятора, чтобы он случайно не соприкоснулся с ним во время установки тахометра.

Шаг 4: Определите положение тахометра .Решите, где вы собираетесь установить тахометр, чтобы знать, куда проложить проводку.

  • Совет : Прежде чем решить, где вы собираетесь установить тахометр, вы должны прочитать инструкции производителя по установке. Ваш тахометр будет крепиться с помощью винтов, крепежной ленты или шлангового зажима, поэтому имейте в виду, что это может ограничить возможности его размещения.

Шаг 5: Соедините монтажную позицию тахометра с моторным отсеком .Пропустите два отдельных провода от места установки тахометра в моторный отсек. Один нужно будет перейти к аккумулятору, а другой к двигателю.

  • Совет : Чтобы провести провод изнутри автомобиля в моторный отсек, вам нужно будет пропустить провод через один из погодозащитных уплотнителей в брандмауэре. Обычно вы можете протолкнуть провод через одно из этих уплотнений там, где другие провода уже проходят. Убедитесь, что оба провода находятся вдали от выхлопной трубы и любых движущихся частей двигателя.

Шаг 6: Зачистите провод с помощью приспособлений для зачистки проводов . Зачистите 1/4 дюйма изоляции с конца провода, идущего к батарее, и с обоих концов плавкой вставки.

Шаг 7: Вставьте провод в стыковой соединитель . Вставьте провод, идущий к тахометру, в один конец стыкового разъема подходящего размера и обожмите стыковой разъем. Установите другой конец стыкового соединителя на один конец плавкой вставки и также обожмите его.

Шаг 8: Установите проушину на плавкую вставку . Установите проушину подходящего размера на другой конец плавкой вставки и зафиксируйте ее.

Шаг 9: Подсоедините проушину к аккумулятору . Ослабьте обжимную гайку на плюсовом проводе аккумуляторной батареи и наденьте ушко на болт. Установите гайку на место и затяните до плотного прилегания.

Шаг 10: Зачистите провод с помощью приспособлений для зачистки проводов . Зачистка 1/4 дюйма.изоляции от двигателя конца провода, идущего к двигателю.

Шаг 11: Найдите сигнальный провод оборотов . Если в двигателе есть распределитель, с помощью схемы электропроводки найдите провод сигнала оборотов на разъеме распределителя.

Этот провод зависит от приложения. Если автомобиль оборудован DIS (система зажигания без распределителя), вам необходимо установить адаптер без распределителя в соответствии с инструкциями производителя.

Шаг 12: Зачистите провод с помощью приспособлений для зачистки проводов .Зачистите 1/4 дюйма изоляции с сигнального провода распределителя.

Шаг 13: Подключите провода с помощью стыкового соединителя . Используя соответствующий стыковой разъем, вставьте сигнальный провод распределителя и провод, идущий к двигателю, в разъем и обожмите его на место.

Шаг 14: Подключите место крепления тахометра к хорошему заземлению . Протяните новый провод от места крепления тахометра к хорошему заземлению, расположенному под приборной панелью.

При хорошем заземлении кузова, как правило, несколько проводов крепятся к корпусу одним болтом.

Шаг 15: Установите петлю на один конец провода . Зачистите 1/4 дюйма изоляции с конца провода возле точки заземления и установите проушину.

Шаг 16: Установите проушину на хорошее заземление . Отверните болт крепления массы кузова и установите проушину на место с другими проводами. Затем затяните болт до плотной посадки.

Шаг 17: Подсоедините место крепления тахометра к проводу освещения . Найдите положительный провод питания внутреннего освещения, используя электрическую схему вашего автомобиля.

Проложите новый провод от места крепления тахометра к проводу освещения.

Шаг 18: Установите трехходовой разъем . Поместите трехконтактный разъем на провод освещения. Затем вставьте новый провод в разъем и обожмите его.

Шаг 19: Зачистите провода тахометра с помощью приспособлений для зачистки проводов.Зачистите 1/4 дюйма изоляции с каждого из четырех проводов, расположенных на тахометре.

Шаг 20: Установите стыковые соединители на каждый провод . Установите соответствующий стыковой соединитель на каждый из проводов и обожмите их на место.

Шаг 21: Подключите каждый стыковой разъем к проводу тахометра . Установите каждый из стыковых соединителей проводов на один из проводов тахометра и обожмите их на место.

Шаг 22: Закрепите тахометр в положении .Установите тахометр в соответствии с инструкциями производителя.

Шаг 23. Замените отрицательный провод аккумуляторной батареи . Установите на место отрицательный провод аккумуляторной батареи и затяните обжимную гайку до упора.

Шаг 24: Удалите программу сохранения памяти . Удалите заставку памяти в соответствии с инструкциями производителя.

Шаг 25: Проверьте тахометр . Запустите двигатель и убедитесь, что тахометр работает и свет включается вместе с фарами автомобиля.

Выполнение этих шагов позволит вам быстро и легко установить тахометр в свой автомобиль. Если вам неудобно делать это самостоятельно, вы можете получить некоторую помощь от сертифицированного механика, например, из YourMechanic, который может прийти к вам.

Как подключить электронный тахометр так же просто, как 1-2-3

Наверное, любой, кто читает эту статью, хорошо знаком с ярко-желтым 2-дверным купе Chevy 1957 года, известным как Project X. Эта статья о том, как подключить установка электрического тахометра в мгновение ока на самом деле не имеет ничего общего с Project X, кроме того, что 57-й год является дедушкой Super Chevy SS396 Chevelle 1967 года, известного как AMD Chevelle.

В духе Project X, AMD Chevelle началась с обширной реставрации с нуля с общей целью сделать его автомобилем для долгосрочного тестового проекта. Из-за давно ушедшего оригинального 396 мы построили и установили 402 (413) 0,060-над с твердым кулачком с плоским толкателем и впускным коллектором Weiand Street Warrior (дышит через стандартные коллекторы), а также автоматическую трансмиссию TCI 4L80-E с электронным ускорением. . Далее был комплект алюминиевых головок блока цилиндров Edelbrock. Проблема заключалась в том, что машина никогда не выезжала на полосу, и мы хотели посмотреть, с чего начали.

Мы проехали на AMD Chevelle 50 миль от нашего офиса до Auto Club Dragway в Фонтане, Калифорния, чтобы сделать несколько базовых проходов на четверть мили. Одним из инструментов, которых у нашего ’67 не было после реставрации, был тахометр, поэтому накануне мы добавили тахометр Auto Meter, который был у нас в гараже. Без тахометра мы не смогли бы узнать, куда переключается ’67 или сколько оборотов он проходит через ловушки, не говоря уже о том, какие обороты он вращал на скоростях автострады.Поскольку у нас есть планы на будущее по установке полностью настраиваемого кластера датчиков в 1967-м, было принято решение выбросить быстрое решение. Хотя тахометр Auto Meter был установлен временно, проводка, которую мы сделали, была рассчитана на долгое время.

После того, как мы прошли базовые испытания, мы поехали на ’67 в Westech Performance в Мира Лома, Калифорния, чтобы сделать несколько попыток на их динамометрическом стенде Superflow.

AMD Chevelle со слегка нагретым 413-дюймовым экраном показала 13,534 при 102.46 миль в час на первом проходе, который оказался лучшим, поскольку приближался дождь, а высота плотности поднялась почти до 2500 футов. В Westech наш проверенный SS396 Chevelle выдал 318,9 (скорректированных) лошадиных сил на задние колеса. Благодаря нашему временно установленному тахометру Auto Meter, когда день был окончен, мы прыгнули на автостраду и знали, что наш двигатель никогда не набирает обороты выше 2000 об / мин на скоростях шоссе, несмотря на набор 3,73 передачи.

Просмотреть все 18 фотографий

1. После отсоединения аккумулятора следующим шагом было обнаружение существующего отверстия в межсетевом экране для прокладки проводки от распределителя к тахометру.

Посмотреть все 18 фотографий

2. Затем с помощью царапающего шила проделали отверстие в изоляционном мате брандмауэра для прохождения проводки.

Просмотреть все 18 фотографий

3. Во избежание поражения электрическим током всегда смотрите перед нанесением удара: осматривая внутреннюю часть брандмауэра, обратите внимание на то, что острый конец царапающего шила выступает в области, где он не может повредить существующие провода.

Посмотреть все 18 фотографий

4. Вот все, что было необходимо для установки тахометра Auto Meter, включая необходимые инструменты.

Просмотреть все 18 фотографий

5. Дополнительный провод, необходимый для увеличения длины ремня тахометра Auto Meter, был получен от Panda. Провода были обрезаны, оставив лишнюю длину, зачищены и окончательно соединены стыковыми соединителями.

Посмотреть все 18 фотографий

6. Сторона двигателя была отправной точкой для прокладки проводов. Изолента использовалась, чтобы обернуть и удерживать (удерживать) три провода вместе, когда они проталкивались через брандмауэр.

Просмотреть все 18 фото

7. Мы использовали черную пластиковую оболочку существующего оригинального оборудования вдоль брандмауэра, чтобы скрыть красный, черный и белый провода тахометра от глаз.

Просмотреть все 18 фотографий

8. Черный провод заземления (в вилке), который подключается к задней части тахометра, был заземлен на межсетевой экран.

Просмотреть все 18 фото

9. Чтобы обеспечить аккуратный вид, мы покрыли жгут проводов тахометра плетенкой безболезненной защиты. Чтобы предотвратить образование беспорядочных прядей, лучше всего использовать острые ножницы или промышленные ножницы.

Посмотреть все 18 фотографий

10. Розовый провод от тахометра подключается к положительному (+) полюсу (клемме) катушки. Розовый провод подает на тахометр 12 вольт при включении зажигания.

Посмотреть все 18 фотографий

11. Белый провод от тахометра подключается к отрицательному (-) полюсу, который подает импульс зажигания на тахометр.

Посмотреть все 18 фотографий

12. После подсоединения стороны моторного отсека (катушки) часть жгута проводов со стороны приборной панели была готова к обрезке.

Посмотреть все 18 фотографий

13. Конец штепсельной вилки жгута проводов тахометра был вставлен в безболезненные провода с торцевыми разъемами.

Просмотреть все 18 фотографий

14. Хотя установка тахометра Auto Meter была временной мерой, установленная проводка — постоянное решение, которое останется на месте.

Посмотреть все 18 фотографий

15. Наш 402 с .060-over имеет сжатие 10: 1, слегка переработанные дымовые головки с 3-угольным клапаном и прочный плоский кулачок с кулачком.550-дюймовый воздухозаборник / 0,570-дюймовый выхлоп, продолжительность 238/248 при 0,050 и LSA 1112. Он дышит через выхлопную систему.

Посмотреть все 18 фото

16. На стартовой линии Auto Club Dragway были зубы. Несмотря на то, что мы использовали небольшие радиальные шины 225 / 70R15 BFG Silverstone от Coker Tire, пробуксовывание шин никогда не было проблемой. Мы слегка затормозили его, нажали на дроссельную заслонку и позволили 413 сделать свое дело. Коробка передач TCI резко переключилась на 5700 об / мин.

Просмотреть все 18 фото

17. лошадиных сил увеличилось с момента нашего последнего динамометрического теста. Когда мы тестировали машину на нашем старом DynoJet в Тампе, она показала 301 оборот. На агрегате Superflow на Westech Performance (с дополнительными 1800 миль на двигателе, мы теперь были до 318 об / ч и 439 л.с.). Воздух / топливо были немного жирными (12,4: 1), но мы держались на супер-настройке до тех пор, пока после того, как мы заменим наши новые головки цилиндров.

Как установить тахометр в свой автомобиль

Большинство современных автомобилей оснащено тахометром. Обычно это стандартное оборудование, хотя на многих автомобилях его до сих пор нет.Если в вашем автомобиле нет тахометра, в большинстве случаев вы можете легко его установить. Независимо от того, устанавливаете ли вы его из соображений производительности, для внешнего вида или для отслеживания оборотов двигателя по причинам расхода топлива, знание некоторых простых инструкций поможет вам установить тахометр самостоятельно.

Назначение тахометра — позволить водителю видеть обороты двигателя или обороты в минуту. Это количество раз, когда коленчатый вал двигателя совершает один полный оборот за одну минуту. Некоторые люди также используют тахометр для измерения производительности, поскольку он позволяет им контролировать частоту вращения двигателя.Это помогает водителю узнать, когда двигатель работает с правильными оборотами для достижения оптимальной мощности, а также позволяет водителю узнать, становится ли частота вращения двигателя слишком высокой, что может вызвать отказ двигателя.

Некоторые люди устанавливают тахометры, чтобы помочь им в достижении максимально возможного расхода топлива путем отслеживания частоты вращения двигателя. Возможно, вы захотите установить тахометр по любой из этих причин, или это может быть просто для взгляда.

При покупке нового тахометра следует иметь в виду, что вам потребуются разные адаптеры в зависимости от того, есть ли в вашем автомобиле система зажигания: распределитель или система зажигания без распределителя (DIS или катушка на вилке).

Часть 1 из 1: Установка нового тахометра

Необходимые материалы

Шаг 1. Установите автомобиль . Припаркуйте автомобиль на ровной ровной поверхности и включите стояночный тормоз.

Шаг 2: Установите средство экономии памяти в соответствии с инструкциями производителя . Использование программы сохранения памяти предотвратит потерю адаптивной памяти компьютера вашего автомобиля. Это убережет вас от проблем с управляемостью после отключения аккумулятора.

Шаг 3. Отсоедините отрицательный провод аккумуляторной батареи . Откройте капот и найдите отрицательный провод аккумуляторной батареи. Отсоедините его и поместите подальше от аккумулятора, чтобы он случайно не соприкоснулся с ним во время установки тахометра.

Шаг 4: Определите положение тахометра . Решите, где вы собираетесь установить тахометр, чтобы знать, куда проложить проводку.

  • Совет . Прежде чем решить, где вы собираетесь установить тахометр, вы должны прочитать инструкции производителя по установке.Ваш тахометр будет крепиться с помощью винтов, крепежной ленты или шлангового зажима, поэтому имейте в виду, что это может ограничить возможности его размещения.

Шаг 5: Соедините монтажную позицию тахометра с моторным отсеком . Пропустите два отдельных провода от места установки тахометра в моторный отсек. Один нужно будет перейти к аккумулятору, а другой к двигателю.

  • Совет : Чтобы провести провод изнутри автомобиля в моторный отсек, вам нужно будет пропустить проводку через один из погодозащитных уплотнителей в брандмауэре.Обычно вы можете протолкнуть провод через одно из этих уплотнений там, где другие провода уже проходят. Убедитесь, что оба провода находятся вдали от выхлопной трубы и любых движущихся частей двигателя.

Шаг 6: Зачистите провод с помощью приспособлений для зачистки проводов . Зачистите 1/4 дюйма изоляции с конца провода, идущего к батарее, и с обоих концов плавкой вставки.

Шаг 7: Вставьте провод в стыковой соединитель . Вставьте провод, идущий к тахометру, в один конец стыкового разъема подходящего размера и обожмите стыковой разъем.Установите другой конец стыкового соединителя на один конец плавкой вставки и также обожмите его.

Шаг 8: Установите проушину на плавкую вставку . Установите проушину подходящего размера на другой конец плавкой вставки и зафиксируйте ее.

Шаг 9: Подсоедините проушину к аккумулятору . Ослабьте обжимную гайку на плюсовом проводе аккумуляторной батареи и наденьте ушко на болт. Установите гайку на место и затяните до плотного прилегания.

Шаг 10: Зачистите провод с помощью приспособлений для зачистки проводов .Зачистите 1/4 дюйма изоляции со стороны двигателя провода, идущего к двигателю.

Шаг 11: Найдите сигнальный провод оборотов . Если в двигателе есть распределитель, с помощью схемы электропроводки найдите провод сигнала оборотов на разъеме распределителя.

Этот провод зависит от приложения. Если автомобиль оборудован DIS (система зажигания без распределителя), вам необходимо установить адаптер без распределителя в соответствии с инструкциями производителя.

Шаг 12: Зачистите провод с помощью приспособлений для зачистки проводов .Зачистите 1/4 дюйма изоляции с сигнального провода распределителя.

Шаг 13: Подключите провода с помощью стыкового соединителя . Используя соответствующий стыковой разъем, вставьте сигнальный провод распределителя и провод, идущий к двигателю, в разъем и обожмите его на место.

Шаг 14: Подключите место крепления тахометра к хорошему заземлению . Протяните новый провод от места крепления тахометра к хорошему заземлению, расположенному под приборной панелью.

При хорошем заземлении кузова, как правило, несколько проводов крепятся к корпусу одним болтом.

Шаг 15: Установите петлю на один конец провода . Зачистите 1/4 дюйма изоляции с конца провода возле точки заземления и установите проушину.

Шаг 16: Установите проушину на хорошее заземление . Отверните болт крепления массы кузова и установите проушину на место с другими проводами. Затем затяните болт до плотной посадки.

Шаг 17: Подсоедините место крепления тахометра к проводу освещения . Найдите положительный провод питания внутреннего освещения, используя электрическую схему вашего автомобиля.

Проложите новый провод от места крепления тахометра к проводу освещения.

Шаг 18: Установите трехходовой разъем . Поместите трехконтактный разъем на провод освещения. Затем вставьте новый провод в разъем и обожмите его.

Шаг 19: Зачистите провода тахометра с помощью приспособлений для зачистки проводов. Зачистите 1/4 дюйма изоляции с каждого из четырех проводов, расположенных на тахометре.

Шаг 20: Установите стыковые соединители на каждый провод .Установите соответствующий стыковой соединитель на каждый из проводов и обожмите их на место.

Шаг 21: Подключите каждый стыковой разъем к проводу тахометра . Установите каждый из стыковых соединителей проводов на один из проводов тахометра и обожмите их на место.

Шаг 22: Закрепите тахометр в положении . Установите тахометр в соответствии с инструкциями производителя.

Шаг 23. Замените отрицательный провод аккумуляторной батареи . Установите на место отрицательный провод аккумуляторной батареи и затяните обжимную гайку до упора.

Шаг 24: Удалите программу сохранения памяти . Удалите заставку памяти в соответствии с инструкциями производителя.

Шаг 25: Проверьте тахометр . Запустите двигатель и убедитесь, что тахометр работает и свет включается вместе с фарами автомобиля.

Выполнение этих шагов позволит вам быстро и легко установить тахометр в свой автомобиль. Если вам неудобно делать это самостоятельно, вы можете получить некоторую помощь от сертифицированного механика, например, из YourMechanic, который может прийти к вам.

Как подключить мотоциклетный тахометр

Тахометры измеряют скорость двигателя в оборотах в минуту (об / мин). Эти датчики входят в стандартную комплектацию автомобилей, но не во всех моделях мотоциклов. Вы можете установить датчик послепродажного обслуживания с обычными автомобильными инструментами, чтобы избежать поездки к механику.

Изучите область «приборной панели» вашего велосипеда и решите, где вы хотите установить датчик. Некоторые тахометры предназначены для простого зажима на руле, в то время как другие могут быть размещены внутри подступенков.

  • Тахометры измеряют скорость двигателя в оборотах в минуту (об / мин).
  • Некоторые тахометры предназначены для простого зажима на руле, в то время как другие могут быть размещены внутри подступенков.

Снимите блок фары, выньте лампу из розетки и отложите их в сторону.

Пропустите проводку тахометра в корпус. Обрежьте любое покрытие проводов, пока внутри корпуса не останется всего несколько дюймов.

Найдите провод заземления мотоцикла, который может иметь разный цвет в зависимости от марки и модели.Измерьте провод заземления тахометра, необходимый для подключения к этому проводу. Если он длиннее, чем необходимо, обрежьте его, чтобы лишний провод не запутался или не застрял в корпусе.

Присоедините два провода, припаяв их или зажав их автомобильным соединителем.

Используйте мультиметр или контрольную лампу, чтобы найти положительный провод внутри корпуса, который подключен к зажиганию. Он должен получать питание только при включении зажигания.Один из возможных вариантов — посмотреть на провода, питающие передние ходовые огни.

  • Найдите провод заземления мотоцикла, который может иметь разный цвет в зависимости от марки и модели.
  • Используйте мультиметр или контрольную лампу, чтобы найти положительный провод внутри корпуса, который подключен к зажиганию.

Обрежьте два провода питания, идущие от тахометра, до соответствующей длины (как в шаге 4) и прикрепите их к плюсовому проводу в ведре фары.

  • Обрежьте два провода питания, идущие от тахометра, до соответствующей длины (как в шаге 4) и прикрепите их к плюсовому проводу в ведре фары.

Убедитесь, что устройство получает питание, повернув ключ в положение «включено». Если индикатор внутри манометра не включается, дважды проверьте электрические соединения, которые вы сделали до сих пор.

Снимите комбинацию приборов и сиденье с мотоцикла.

Отсоедините топливопровод от топливного крана, а также любые другие шланги или провода.Снимите болты, удерживающие топливный бак, затем осторожно поднимите бак, чтобы обнажить катушки. Отложите это в сторону. Примечание: предварительная откачка топлива может помочь при подъеме.

Используйте фонарик, чтобы заглянуть внутрь кадра. Следуйте за проводами свечей зажигания к передней части катушек.

Найдите на передней части катушек черный провод со стандартным плоским гнездом. Удалите черный провод, поместите на его место многостековый разъем и снова подключите черный провод с другой стороны.

  • Используйте фонарик, чтобы заглянуть внутрь кадра.
  • Удалите черный провод, установите на его место многостековый разъем и снова подключите черный провод с другой стороны.

Если вы не можете найти провод или его нет, используйте мультиметр для проверки обеих сторон катушки. Одна сторона будет измерять положительное значение 12 вольт, а другая сторона — это та, к которой вы будете подключать тахометр.

Пропустите соответствующий провод тахометра назад через корпус фары вдоль левой стороны велосипеда, по возможности, вдоль уже имеющегося штатного провода.

Прикрепите плоский плоский разъем обжимного типа к проводу, затем прикрепите его к оставшемуся штыревому соединительному порту на многостековом разъеме.

Добавить комментарий

Ваш адрес email не будет опубликован.
