Регулировка карбюратора ВАЗ 2108 в гаражных условиях

Карбюратор ВАЗ 2108 – это та деталь, без которой «восьмерка» просто не может продолжать свое движение. При его отсутствии вы уже не сможете поехать или хотя бы набрать минимальную скорость. Поэтому данная деталь всегда нуждается в регулярной диагностике и ремонте. Одним из таких процессов является регулировка карбюратора ВАЗ 2108. От того, насколько правильно вы отрегулируете данную деталь, будет зависеть мощность автомобиля, расход топлива и даже уровень токсичности выхлопных газов. Поэтому всю работу следует выполнять очень внимательно и аккуратно. А поможет вам в этом наша статья.

Настраиваем карбюратор ВАЗ 2108

Регулировка данной детали не обходится без подготовительных работ. И, прежде чем приступить непосредственно к процессу, нужно проверить исправность самого мотора. При помощи специального компрессометра измеряем компрессию в 4 цилиндрах. Если полученные данные существенно отличаются друг от друга, регулировка карбюратора ВАЗ (2108-099) будет бесполезной. Источник беды заключается в самом двигателе. Если же компрессометр вывел одинаковые показания со всех цилиндров, переходим к регулировке карбюратора. Для начала заводим двигатель и ждем, пока он не наберет свою рабочую температуру (примерно 80-90 градусов Цельсия). После того как мотор прогрелся, берем в руки специальный винт и уменьшаем холостые обороты до минимума. Регулировать нужно до того момента, когда вы почувствуете, что двигатель вот-вот заглохнет. Теперь выключаем зажигание и закручиваем болт количества смеси до упора.

Далее регулировка карбюратора ВАЗ 2108 сопровождается закручиванием иглы подачи топлива на ½ оборота. После этого следует открутить ее на один полный оборот. Если частота вращений коленчатого вала при этом уменьшилась, а при следующем откручивании увеличилась, знайте – в двигатель поступает слишком бедная смесь. Когда все происходит наоборот, смесь выходит сильно обогащенной. В таком случае вращаем винт количества смеси туда, где повышаются обороты. Когда после регулировки коленчатый вал стал вращаться более стремительно, меняем штатный жиклер на деталь с меньшими отверстиями. Если при вращении винта обороты двигателя оставались неизменными, ничего менять не нужно. Ремонт карбюратора ВАЗ 2108 также не требуется.

Теперь вращаем болт, пока не будет максимум оборотов. Когда при поворачивании его в любую сторону коленвал стал меньше вращаться, смесь обедняется. Если вы хотите, чтобы ваш автомобиль потреблял меньше топлива, можно оставить данные значения без изменений. Однако помните, что при этом риск перегрева существенно возрастает, поскольку топливо воспламеняется лишь при высоких температурах.

Когда при откручивании винта обороты уменьшаются, смесь однозначно становится насыщенной. В таком случае двигатель не будет перегреваться, однако расход топлива значительно увеличится. Поэтому всегда стоит подбирать усредненные значения, чтобы регулировка карбюратора ВАЗ 2108 прошла успешно.

Как видите, настроить данный механизм можно и собственноручно.

Регулировка карбюратора ваз 2108 руками. Регулировка и проверка карбюратора

В статье вы узнаете о том, что такое карбюратор ВАЗ 2108. Регулировка этого механизма невозможна без знания принципов работы всех элементов. Прежде чем начинать настраивать систему впрыска, внимательно изучите конструкцию ее. Это поможет при проведении работ.

Пусковое устройство

При помощи пускового устройства происходит обогащение топливной смеси. Работает оно во время запуска непрогретого двигателя. Справа под рулем имеется рычаг, который с помощью троса воздействует на механизм открывания воздушной заслонки. Когда происходит вытягивание этого рычага, воздушная заслонка постепенно проворачивается на своей оси. И происходит это до того момента, пока она полностью не перекроет подачу воздуха. Обратите внимание на то, что механизм привода воздушной связан с дроссельной заслонкой, которая находится в первой камере. При этом регулировка карбюратора «Солекс» ВАЗ 2108 заключается в том, чтобы установить верные зазоры заслонок. Во время выжимания рычага происходит также небольшое приоткрывание дроссельной заслонки. Во время запуска мотора происходит образование разрежения в коллекторе. Причем разрежение постоянно растет.

Работа двигателя на «подсосе»


А теперь необходимо подробнее рассмотреть его устройство. И регулировка карбюратора ВАЗ 2108, и его ремонт проводятся по определенному алгоритму. Топливная смесь поступает в полость, которая находится в пусковом механизме. При этом диафрагма, которая находится в этом устройстве, преодолевает воздействие пружины. И происходит приоткрывание воздушной заслонки. Когда вы возвращаете рычаг «подсоса» в изначальное положение, происходит уменьшение пусковых зазоров. Они никак не регулируются, зависят от размеров рычага привода, а также формы его вырезов. Самостоятельно изменить их довольно проблематично. В то время когда выжат рычаг «подсоса», педаль акселератора будет управлять только лишь приводом, расположенным на дроссельной заслонке первичной камеры. И в этом случае регулировка холостого хода карбюратора ВАЗ 2108 проводиться не может — заслонка воздуха должна быть полностью открыта. Что касается вторичной камеры, то она блокируется. Благодаря этому получается избежать рывков во время, когда происходит движение на автомобиле, двигатель которого не прогрет.

Электроклапан и экономайзер


Выполняется регулировка карбюратора ВАЗ 2108 своими руками достаточно быстро, если знать конструкцию его. Для обеспечения принудительного холостого хода предусмотрен в системе экономайзер. Его основные части — это датчик-винт, а также электромагнитный клапан. Кроме того, имеется блок управления этим устройством. При помощи электромагнитного клапана происходит открывание подачи бензина в систему холостого хода, а также в первичную камеру карбюратора. В момент, когда на электромагнитный клапан не поступает питание, он полностью закрыт. Открытие производится только лишь после нажатия на педаль акселератора. Кроме того, подача напряжения осуществляется до достижения двигателем частоты вращения значением 1900 оборотов или меньше. Именно так работает карбюратор ВАЗ 2108. Регулировка его — это тонкое дело, без справочной литературы не обойтись. Закрытие клапана производится после отпускания педали акселератора, а также при значительном превышении частоты вращения. Обычно это происходит, если значение превышает 2100 оборотов. Также закрытие электромагнитного клапана производится после того, как будет выключено зажигание.

Впускной коллектор


Если регулировка поплавков карбюратора ВАЗ 2108 («Солекс») выполнена верно, то подача бензина будет происходить в идеальном режиме. Как вы знаете, при помощи карбюратора ВАЗ 2108 происходит образование топливовоздушной смеси в определенной пропорции. Идеальное соотношение — 14 к одному. Другими словами, при расходе топлива объемом один литр происходит потребление воздуха в 14 раз больше. Подача топливовоздушной смеси в камеры сгорания происходит при помощи специальной конструкции впускного коллектора. Он изготовлен из сплава алюминия. Между двигателем и коллектором находится термостойкая прокладка. Крепление произведено при помощи шпилек. Обратите внимание на то, что в автомобиле ВАЗ с индексом 21083 диаметр каналов во впускном коллекторе значительно превышает аналогичные параметры, актуальные для модели 21081 и 2108.

Засорение карбюратора


Когда производится регулировка уровня топлива в карбюраторе ВАЗ 2108, обязательно проведите перед этим очистку системы. Несмотря на то что карбюратор «восьмерки» имеет очень много положительных качеств, он все же способен выловить мельчайшие частицы грязи, пыли, нагара, которые поступают из воздушного фильтра. При этом засоряется главный топливный жиклёр в первичной камере. Также стоит обратить внимание на то, что при сильном износе цилиндров и поршней во впускной коллектор сквозь патрубок сапуна проходит очень много грязного газа. При этом в его составе присутствует нагар, который впоследствии вместе с чистым воздухом обязательно попадёт в карбюратор. Посмотрите на крышку, а именно — на балансировочные отверстия камеры поплавков. Скорее всего, там будет присутствовать очень много грязи.

Засорение жиклеров


В обязательном порядке производится регулировка поплавка карбюратора ВАЗ 2108. Если не сделать это, то система впрыска будет заливаться топливом. В бензин, который находится в камере поплавка, эти частицы обязательно попадут. При этом, конечно же, бензиновый жиклёр схватывает это топливо, вследствие чего происходит засорение. Такую неисправность можно диагностировать по тому признаку, что во время нажатия на педаль акселератора мотор начинает глохнуть. В этом случае не хватает топлива для питания первой камеры.


Выход из сложившейся ситуации один — необходимо вытянуть рычаг привода воздушной заслонки, после чего нажать на педаль акселератора. И только так можно доехать до места проведения ремонта. Необходимо тщательно очистить карбюратор, в противном случае он вряд ли сможет функционировать в нормальном режиме. Обратите внимание на то, что многое в функционировании карбюратора зависит от того, в каком состоянии находится бензиновый фильтр. Необходимо поддерживать в чистоте карбюратор ВАЗ 2108. Регулировка его должна проводиться при условии, что все элементы новые установлены. Очень часто водители меняют бронепровода на втором и третьем цилиндрах местами, после чего заводят двигатель и резко газуют. Это позволяет выбить все мелкие частицы из жиклеров карбюратора.

«Уязвимые места» карбюратора


К сожалению, очень много уязвимых мест в карбюраторе «восьмерки». В частности, это система холостого хода. На самом краю электромагнитного клапана находится небольшой жиклёр, в котором есть отверстие диаметром 0,4 миллиметра. Другими словами, даже самая маленькая пылинка может значительно затруднить проход бензина по каналам системы для обеспечения холостого хода. При этом будут появляться такие симптомы, как остановка двигателя во время работы в режиме холостого хода, а также резкие дергания во время перехода с одной передачи на другую. Поэтому необходимо знать, из каких элементов состоит карбюратор ВАЗ 2108. Регулировка его без знания устройства невозможна. И чтобы избавиться от этой проблемы, необходимо выкрутить электромагнитный клапан, после чего аккуратно снять бронзовый наконечник. Хорошенько продуть этот наконечник, чтобы в отверстиях не осталось соринок. Обратите внимание на то, что затяжку электромагнитного клапана необходимо проводить до упора, но не прикладывать слишком много усилий, так как можно разрушить всю резьбу.

Неустойчивый холостой ход


Также на холостой ход влияет прокладка экономайзера. Ее поломка выдает себя симптомами: работа двигателя становится нестабильной во время функционирования на холостом ходу. Даже прогретый мотор плохо запускается, а из глушителя валит дым с черным оттенком. Это основные поломки, которые случаются с карбюратором на автомобилях ВАЗ, начиная с модели 2108. Обратите внимание, что в случае, если через сапун в карбюратор поступает очень много нагара, лучше всего отключить патрубок и направить его под днище автомобиля. В этом случае весь нагар уходить будет подальше от карбюратора. Также обязательно необходима регулировка расхода топлива ВАЗ 2108. Карбюратор должен создавать идеальную для работы смесь.

ПРИМЕЧАНИЕ
Полная разборка карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходима, если после промывки карбюратора ацетоном или специальным очистителем с частичной разборкой в жиклерах и каналах остались загрязнения или не устранены заедания воздушной и дроссельных заслонок.

ПРЕДУПРЕЖДЕНИЯ
Без крайней необходимости не отворачивайте на карбюраторе винты крепления воздушной и дроссельных заслонок и не снимайте заслонки — смещение заслонок приведет к заеданию. Не вынимайте малые диффузоры из главных воздушных каналов и запрессованные в корпус и крышку карбюратора латунные трубки, штуцера и клапан экономайзера мощностных режимов — ослабление их посадки вызовет отказ карбюратора. Не снимайте защитный колпачок винта регулировки начального положения дроссельной заслонки второй камеры и не вращайте винт: это приведет к необратимому изменению заводской регулировки карбюратора, восстановить которую без специального оборудования невозможно.

1. Выверните из карбюратора электромагнитный клапан. Извлеките топливный жиклер из корпуса клапана.

2. Отверните пять винтов крепления крышки карбюратора, и снимите крышку карбюратора.

3. С помощью тонкой отвертки или проволоки вытолкните ось поплавков.

4. Выньте ось и снимите поплавки.

5. Аккуратно снимите прокладку крышки карбюратора. Замените надорванную или сильно обжатую прокладку крышки карбюратора. Обратите внимание на следы от контактов с уплотняемыми поверхностями. Прерывистые следы указывают на повреждения привалочных поверхностей корпуса или крышки карбюратора.

6. Выверните топливный клапан и…
7. …снимите с топливного клапана уплотнительное кольцо.

8. Не допускается свободное перемещение в седле и большой поперечный люфт иглы топливного клапана. Демпфирующий шарик должен легко утапливаться в гнездо иглы и четко возвращаться в исходное положение возвратной пружиной. Если это не так, замените топливный клапан в сборе, так как топливный клапан неразборный. Сильно обжатое уплотнительное кольцо топливного клапана замените.

9. Отверните четыре винта крепления крышки пускового устройства.

10. Снимите крышку пускового устройства с диафрагмой.

11. Аккуратно отсоедините диафрагму от крышки пускового устройства и выньте пружину диафрагмы.

12. Отверните пробку топливного фильтра.

13. Выньте пробку топливного фильтра с вставленным в нее фильтром.

14. Если нужно снять с карбюратора рычаг привода воздушной заслонки, аккуратно отверните ось, вынув при этом стопорный шарик с пружиной из-под рычага, и снимите рычаг.

15. Осторожно подденьте отверткой распылители ускорительного насоса, и выньте распылители ускорительного насоса из карбюратора.

16. Отверните четыре винта крепления крышки ускорительного насоса, и снимите крышку ускорительного насоса.

17. Снимите диафрагму и пружину ускорительного насоса.

18. Отверните три винта крепления крышки экономайзера мощностных режимов.

Некоторые узлы автомобиля нуждаются в очень точной настройке. К числу таких узлов относится и карбюратор. Достаточно самого незначительного загрязнения или нарушения настроек — и в работе двигателя начинаются проблемы. О том, как произвести регулировку карбюратора на ВАЗ 2108, мы и расскажем читателям в данной статье.

Когда регулировать: основные признаки неисправности

Главная проблема для любого карбюратора — некачественный бензин. Именно из-за него в этом узле возникают загрязнения, нарушающие работу всего двигателя. Убедиться в низком качестве бензина просто: достаточно выкрутить свечи. Если они покрыты белым налётом, значит, бензоколонку пора менять, а карбюратор — чистить и настраивать . Есть ещё несколько характерных признаков неисправного карбюратора.

  • Двигатель начинает троить (то есть работают только три цилиндра из четырёх).
  • Машина трогается с места рывками, которые могут возникать и в процессе движения.
  • Даже на холостом ходу двигатель работает нестабильно.
  • Расход топлива значительно увеличился.
  • Двигатель реагирует на нажатие педали газа с ощутимой задержкой.

Необходимые инструменты

  1. Средство для очистки карбюратора.
  2. Комплект рожковых ключей.
  3. Отвёртка с плоским жалом (средних размеров).
  4. Плоскогубцы.
  5. Тахометр.

Как отрегулировать карбюратор ВАЗ 2108 своими руками

  1. Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр. Воздушный фильтр ВАЗ 2108 и датчик снимаются
  2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.
  3. После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.

    Регулировка троса дроссельной заслонки карбюратора ВАЗ 2108

  4. После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
  5. Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
  6. Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
  7. Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
  8. Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.
  9. Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.

    Длина троса воздушной заслонки регулируется двумя рожковыми ключами

  10. Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
  11. Двигатель автомобиля запускается.
  12. Заслонка с помощью отвёртки открывается приблизительно на треть.

    Дроссельная заслонка отвёрткой открывается на треть

  13. После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
  14. Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
  15. Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.
  16. Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.

    Винты реуглировки системы холостого хода карбюратора ВАЗ 2108–2109: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

  17. Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
  18. После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Видео по регулировке

Важные моменты

  • Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
  • Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
  • Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя. Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

Карбюратор на автомобилях ВАЗ 2108 – это одна из главных составляющих, которая отвечает за приготовление горючей смеси в верных пропорциях и за правильное дозирование этой смеси для подачи её в двигатель. Впрочем, функционал карбюраторов на ВАЗ 2108 такой же, как и у приборов на других карбюраторных автомобилях. Но всё-таки карбюраторы ВАЗ 2108 имеют и свои особенности, о которых мы поговорим в этой статье.

1. Кратко о ключевых компонентах карбюратора «восьмёрки».

На автомобилях ВАЗ 2108 устанавливают под названием «Солекс 1107010». Подобный карбюратор представляет собой эмульсионное устройство, у которого есть две камеры. Дроссельная заслонка такого прибора обладает тросовым механическим приводом. Нижняя камера включает в себе поплавковое отделение и заслонки, а также корпус с диффузорами. В верхней камере прибора присутствует крышка, которая закрывает топливные штуцеры и корпус. В этой крышке есть шпильки, крепящие воздушный фильтр, и фланец.

Конструкция «Солекс 1107010» предусматривает очень много механизмов и деталей, которые обеспечивают его стабильную работу. Среди этих механизмов можно выделить следующие ключевые составляющие:

1. Поплавковое устройство (по мере расхода топлива, открывает клапан и впускает необходимое количество дополнительного топлива).

2. Ускорительный насос (необходим для ускоренной подачи топлива при резком открытии дроссельной заслонки).

3. Механизм холостого хода (обеспечивает возможность работы карбюратора в режиме холостого хода).

4. Система экономайзера для холостого хода принудительного типа (нужна для подачи дополнительной порции топлива и его обогащения при высоких нагрузках на двигатель).

5. Система, управляющая дросселем (нужна для стабилизации дросселя при разных нагрузках на двигатель).

6. Пусковое устройство, которым можно управлять вручную (предназначается для холодного пуска карбюратора; по сути, это заслонка, открытие которой обеспечивает резкое обогащение горючей смеси).

7. Две камеры (в камерах происходит непосредственно приготовление горючей смеси).

8. Механизмы дозировки горючей жидкости (обеспечивают подачу нужного количества горючего в карбюратор, в зависимости от особенностей движения транспортного средства).

9. Эконостаты (это трубки разного сечения, обеспечивающие дополнительную подачу топлива в смесительную камеру, если нагрузки близки к максимальным).

2. Как функционирует карбюратор «восьмёрки»?

Схема функционирования карбюраторной системы на «восьмёрке» очень схожа со схемой функционирования такой же системы и на других карбюраторных автомобилях.

Как работает карбюратор ВАЗ 2108?

Бензин поступает в двухсекционную камеру (через поплавковое устройство), пройдя клапан и фильтр. Клапан, имеющий игольчатую форму, обеспечивает нужный уровень горючего. Из этой камеры бензин переходит в эмульсионные колодцы, проходя топливные жиклеры. В эмульсионных колодцах топливо соединяется с воздухом в нужных пропорциях (воздух в колодцы подаётся через соответствующие жиклеры). В конце концов приготовленная смесь поступает к диффузорам.

Если запускается холодный двигатель, обогащение горючей жидкости происходит в обязательном порядке. Это возможно благодаря наличию пускового механизма. Для управления пусковым механизмом водитель использует рукоятку «подсоса». Если эту рукоятку вытянуть до упора, происходит осевой поворот воздушной заслонки, и она закрывается, при чём камера немножко приоткрывается.

После того, как был запущен двигатель, во увеличивается значение разрежения, которое переходит в пусковой механизм. Диафрагма этого пускового механизма немного приоткрывает воздушную заслонку на значение пускового зазора (приблизительно три с половиной миллиметра). Если рукоятка «подсоса» утапливается, наблюдается уменьшение пускового зазора. При нажатии на педаль газа с вытянутой рукояткой, закрывается заслонка во второй камере, а заслонка в первой камере открывается. Это способствует намного более комфортному передвижению с непрогретым двигателем (будут отсутствовать рывки и провалы во время управления автомобилем).

Горючее из эмульсионного колодца отбирается при помощи механизма холостого хода. Бензин передаётся с помощью жиклеров холостого хода и смешивается с воздухом. После смешивания полученная композиция проходит под заслонку дроссельного узла, минуя соответствующее отверстие. Открытие дросселя контролируется с помощью двух винтов таким образом:

1. Во время частичного открытия заслонки от второй камеры топливная смесь поступает в неё через соответствующее отверстие.

2. Во время открытия заслонки первой камеры топливная смесь минует вертикальный зазор и поступает внутрь.

3. Особенности функционирования других узлов «Солекс».

Рассмотрим особенности функционирования других составляющих «Солекс 1107010». Электромагнитный клапан предназначается для перекрывания передачи бензина в переходное приспособление от первой камеры и в прибор холостого хода. По умолчанию, электромагнитный клапан находиться в закрытом состоянии (на него не подаётся напряжение). Этот клапан открывается только в двух случаях:

1. Когда обороты коленчатого вала достигают значения менее 1900 за минуту.

2. Когда водитель транспортного средства нажимает на педель газа.

Если автомобиль набирает более 2100 оборотов или при отключении зажигания, электромагнитный клапан закрывается. Механический ускорительный насос с диафрагменной конструкцией имеет очень большое значение для правильной работы всего «Солекса». Этот насос обладает двумя клапанами. Один из клапанов располагается в распылителе и под нагрузкой топлива, он открывается. А потом, если бензин больше не проходит, клапан самостоятельно закрывается (под давлением своей массы). Предназначение первого клапана – исключить подсос воздуха, и предотвратить уход бензина из каналов. Второй клапан (который ещё называют обратным) располагается прямо в канале, соединяющем поплавковое устройство и полость насоса. Если водитель отпустить педаль газа, произойдёт заполнение камеры топливом, а обратный клапан откроется. А закрывается этот клапан тогда, когда горючее начинает нагнетаться.

Важная часть насоса – это кулачок. Он обеспечивает давление на рычаг во время открытия дроссельной заслонки. Это рычаг соединяется с диафрагмой, что обеспечивает подачу нужной порции топлива в камеру карбюратора и соответственно, качественное обогащение этого топлива во время движения автомобиля.

Экономайзер – это устройство, которое начинает работать во время открытия Экономайзер работает следующим образом. Через клапан с шариковой конструкцией топливо забирается из поплавкового устройства. Пока разрежение держит диафрагму в коллекторе, клапан находиться в закрытом положении. Когда заслонки открываются, разрежение стремиться к нулю и горючее для последующего обогащения двигается в эмульсионный отсек, проходя экономайзер и минуя главный жиклер.

Впускной коллектор – предназначается для передачи в цилиндры автомобильного двигателя горючей смеси, которая была приготовлена в карбюраторе. Это механизм крепиться к двигателю при помощи шпилек и прокладок, стойким к термическому воздействию. А изготавливается он методом литься из сплава на основе алюминия.

Эконостат – это устройство, которое нужно для дополнительной подачи топлива во вторую камеру от поплавкового устройства (бензин проходит запутанную систему жиклеров эконостата и трубок). Эконостат включается в работу в тот момент, когда необходимо обогатить горючую смесь (например, во время движения на высокой мощности). Экономайзер принудительного хода (холостого хода) состоит из датчика-винта, блока управления и запорного электромагнитного клапана.

4. Прочистка карбюратора «восьмёрки» без его разборки.

После некоторого периода пользования обязательно понадобиться провести прочистку карбюратора ВАЗ 2108, так как со временем он подвержен загрязнениям, которые становятся причиной неисправностей и поломок.

Прочистка карбюратора ВАЗ 2108 требуется в следующих случаях:

1. Двигатель транспортного средства начинает барахлить.

2. Автомобиль использует очень много бензина (больше, чем обычно).

3. Во время передвижения и запуска мотора чувствуются провалы и рывки.

В традиционном понимании прочистка карбюратора предполагает его полный демонтаж с автомобиля, разборку и последовательную прочистку всех составляющих. Но подобный процесс занимает очень много времени, и поэтому подходит далеко не всем автомобилистам. С целью сделать процедуру более оперативной был придуман другой способ прочистки. Этот способ также довольно эффективный и предполагает использование аэрозоля, специально предназначенного для такой функции. Подобные аэрозоли имеют в своём составе соединения, которые отлично справляются с загрязнениями в карбюраторах. Среди производителей можно выделить MANNOL, Kleen-Flo, ABRO.

Процедура применения аэрозолей состоит из таких этапов:

1. Провести демонтаж крышки воздушного фильтра.

2. Открутить заглушку-держатель карбюратора или электромагнитный клапан.

3. Обработать аэрозолем две камеры, каналы жиклеров, воздушную и дроссельную заслонки, другие механизмы, используя специальную трубку-насадку.

4. Распылить жидкость на внешнюю поверхность карбюратора прямо из баллончика.

5. Оставить средство на поверхностях на несколько минут, чтобы оно размягчило и хорошенько разъело загрязнения.

6. Запустить двигатель ВАЗ 2108, потянуть на себя рычаг «подсоса» и направить очиститель в камеры карбюратора и воздушные камеры.

7. Повторить операцию несколько раз.

Подобная процедура очень проста в осуществлении и не занимает много времени. Но эффект от неё заметен сразу – транспортное средство становиться намного бодрее.

5. Как самостоятельно разобрать карбюратор?

Если аэрозольная очистка не дала результатов и карбюратор продолжает барахлить, необходимо всё же будет произвести полную разборку этого механизма для обследования всех его составляющих, при необходимости, их ремонта и замены. Рассмотрим, как самостоятельно разобрать карбюратор.

Этапы разборки карбюратора:

1. Демонтировать электромагнитный клапан и снять с него топливный жиклер.

2. Снять крышку карбюратора (для этого понадобиться вывернуть винтовые крепления, которыми она крепиться).

3. Ось поплавков выдавить и снять сами поплавки. Для этой процедуры можно использовать или проволоку, или тоненькую отвёртку.

4. Из-под крышки убрать прокладку и вывернуть игольчатый клапан.

5. Снять крышку от пускового механизма, в котором находиться диафрагма.

6. Демонтировать диафрагму.

7. Снять рукоятку привода заслонки, пробку топливного фильтра, экономайзер, ускорительный насос и другие механизмы. Дальше – разобрать все эти механизмы, отсоединяя их составляющие элементы (винты, пружины).

8. На последнем этапе разборки карбюратора демонтировать эмульсионные трубки, топливные жиклеры и регулировочные винты.

Важно! Когда осуществляете разборку карбюратора, обязательно запоминайте последовательность действий, чтобы не возникло проблем с последующей сборкой этой системы. Желательно даже сделать пометки у себя в блокноте, а все демонтированные элементы располагать последовательно в ряд в порядке снятия.

Подписывайтесь на наши ленты в

При проведении технического обслуживания, ремонта, возникает необходимость проведения его полной разборки. Порядок проведения разборки произвольный, но всё-таки стоит придерживаться определённого алгоритма. Рассмотрим разборку и сборку карбюратора 2108, 21081, 21083 Солекс, который устанавливался на двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и пр.

Необходимые инструменты

Потребуется практически весь набор инструментов, представленный на странице . Он самый простой, каких-либо сложных приспособлений не потребуется. Второе условие — чистота рабочего места так как даже малое загрязнение может создать большие проблемы.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

— Снимаем карбюратор с двигателя автомобиля.

— Снимаем верхнюю часть (крышку) карбюратора, предварительно отвернув, крестовой отверткой, пять винтов ее крепления к корпусу.

пять винтов крепления крышки карбюратора 2108, 21081, 21083 Солекс

Разбираем вначале ее.

снятие верхней части (крышки) карбюратора 2108, 21081, 21083 Cолекс

— При помощи тонкой выколотки (2,5 мм) и легкого молотка выбиваем ось поплавков.

извлечение оси поплавков на карбюраторе 2108, 21081, 21083 Солекс

Извлекаем ее и снимаем поплавки. Работаем осторожно, чтобы не повредить стойки крышки, в которые эта ось продета, а также, чтобы не допустить деформации кронштейна поплавков.

— Снимаем с «крышки» картонную прокладку.

снятые с крышки карбюратора поплавки, игольчатый клапан и картонная прокладка

— Выворачиваем корпус игольчатого клапана.

Используем для этого рожковый или накидной ключ на 11. Отсоединяем корпус и его медное (либо алюминиевое) уплотнительное колечко.

выворачивание корпуса игольчатого клапана из крышки карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем ключом на 13 электромагнитный клапан системы ЭПХХ.

извлечение электромагнитного клапана из крышки карбюратора

Снимаем с него резиновое уплотнительное кольцо и металлическую чашку. Вынимаем топливный жиклер системы холостого хода.

— Отворачиваем, используя ключ на 13, пробку топливного фильтра карбюратора.

Вынимаем её вместе с медным уплотнительным кольцом и сетчатым фильтром.

— Выворачиваем топливоподводящий штуцер.

Делаем это ключом на 13. Вынимаем штуцер и его медное уплотнительное колечко.

топливоподводящий штуцер и сетчатый топливный фильтр извлеченные из крышки карбюратора Солекс

— Снимаем рычаг управления воздушной заслонкой.

Для этого отворачиваем ключом на 14 болт его крепления к «крышке» и аккуратно, стараясь не потерять, находящийся под ним фиксирующий шарик отделяем его. После чего вынимаем шарик и находящуюся под ним поджимную пружинку.

снятие рычага управления воздушной заслонкой карбюратора Солекс

— Разбираем пусковое устройство.

Крестовой отверткой отворачиваем четыре винта крепления его крышки. Отводим её назад, одновременно выводя тягу на диафрагме из зацепления со штифтом на рычаге и далее из пазов в корпусе устройства. Воздушную заслонку удобнее всего держать при этом открытой. Снимаем крышку, диафрагму с тягой и находящуюся под ней пружину.

элементы пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Снимаем пружину механизма приоткрывателя воздушной заслонки.

— Снимаем воздушную заслонку карбюратора , отвернув крестовой отверткой два винта ее крепления на оси. Если винты не откручиваются, подпиливаем напильником их концы. После этого ось свободно извлекается из крышки.

снятие пружины приоткрывателя воздушной заслонки, снятие самой воздушной заслонки и извлечение ее оси

Все крышка разобрана.

Разбираем корпус карбюраторов 2108, 21081, 21083 Солекс

— Снимаем резиновое уплотнительное колечко на трубке канала системы холостого хода.

резиновое уплотнительное кольцо на трубке топливного канала системы холостого хода

— Снимаем кронштейн крепления тяги привода воздушной заслонки («подсоса») , отвернув крестообразной отвёрткой винт его крепления.

снятие кронштейна крепления оболочки тяги привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Извлекаем воздушные жиклеры главных дозирующих систем вместе с эмульсионными трубками.

На карбюраторах семейства 2108 Солекс они конструктивно объединены. Поэтому выворачиваем их шлицевой отверткой из эмульсионных колодцев.

извлечение воздушных жиклеров ГДС с эмульсионными трубками из эмульсионных колодцев карбюратора 2108, 21081, 21083 Солекс

— Вынимаем распылитель ускорительного насоса.

Для этого шлицевой отвёрткой поддеваем под его верхний носик и аккуратно выталкиваем его вверх. Снимаем с корпуса распылителя резиновое уплотнительное кольцо.

снятие распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем тонкой шлицевой отверткой топливные жиклеры главных дозирующих систем.

Они расположены на дне эмульсионных колодцев. После выворачивания их можно достать оттуда зубочисткой или попросту вытряхнуть.

извлечение топливных жиклеров ГДС из эмульсионных колодцев

— Вынимаем малые диффузоры из обеих камер карбюратора.

Проще всего их достать при помощи пассатижей.

извлечение диффузоров

— Разбираем ускорительный насос.

Крестовой отвёрткой отворачиваем четыре винта крепления его крышки. Снимаем её вместе с диафрагмой и возвратной пружиной. Если детали плохо разъединяются можно попробовать рассоединить их при помощи ножа.

— Разбираем экономайзер мощностных режимов.

Выворачиваем крестовой отвёрткой три винта крепления его крышки к корпусу карбюратора. Снимаем её, а также диафрагму и пружину. Шлицевой отвёрткой выворачиваем жиклер экономайзера и вынимаем его. Клапан экономайзера без лишней необходимости не трогаем.

элементы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Снимаем винт регулировки «количества» топливной смеси.

Поддев шлицевой отвёрткой отсоединяем контакт провода от наконечника винта. Выворачиваем винт и снимаем его и находящуюся на нём пружину. Отворачиваем шлицевой отвёрткой винт пластмассового держателя провода и снимаем провод с корпуса карбюратора.

снятие винта регулировки «количества» топливной смеси с карбюратора 2108, 21081, 21083 Солекс

— Снимаем сектор управления дроссельными заслонками.

Отворачиваем крестовой отвёрткой винт его крепления. Снимаем, расположенный на секторе кронштейн, поддеваем сектор отвёрткой, с усилием отделяем его от рычага привода дроссельных заслонок.

снятие сектора управления дроссельной заслонкой первой камеры

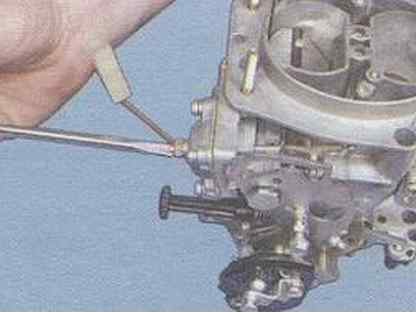

— Выворачиваем тонкой шлицевой отверткой винт «качества» топливной смеси из канала в корпусе карбюратора и ухватив его пинцетом извлекаем его оттуда.

Снимаем с него резиновое уплотнительное кольцо. Иногда при выворачивании винта кольцо остаётся в канале корпуса карбюратора. Оттуда его можно достать шилом.

— Снимаем кулачок привода ускорительного насоса с оси дроссельной заслонки первой камеры , отвернув ключом на 11 гайку его крепления. Под кулачком находится специальная шайба, снимаем и её.

снимаем кулачок привода ускорительного насоса

— Снимаем дроссельные заслонки обеих камер карбюратора.

Отворачиваем при помощи крестовой отвёртки винты их крепления на осях. Если винты не отворачиваются, значит их концы расклёпаны. Стачиваем их немного напильником.

снятие дроссельных заслонок обеих камер карбюратора 2108, 21081, 21083 Солекс

— Вынимаем оси заслонок.

С оси первой камеры снимаем пружину и пластмассовую втулку. Чтобы вынуть ось второй камеры поддеваем отвёрткой и снимаем стопорную шайбу оси.

снятые оси дроссельных заслонок

1. Корпус карбюратора 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Винты крепления дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластмассовая шайба.

8. Металлическая шайба.

9. Кулачок нажимной ускорительного насоса карбюратора.

10. Гайка крепления кулачка УН.

11. Стопорная шайба оси дроссельной заслонки первой камеры.

Всё карбюратор разобран.

Сборку карбюратора Солекс производим в обратной последовательности.

При затягивании винтовых соединений большого усилия не прикладываем, во избежании деформации или повреждения резьбы.

Примечания и дополнения

— Не стоит без необходимости выпрессовывать воздушный жиклер системы холостого хода из крышки карбюратора, а также топливозаборные трубки эконостата и переходной системы второй камеры. Можно повредить их посадочные гнезда. Это же относится и к выпрессовке воздушного жиклера, жиклера пускового устройства, клапана экономайзера мощностных режимов, штуцерам системы вентиляции картера и отбора разрежения к вакуумному корректору, слива топлива в бак.

— Если нет необходимости в снятии воздушной заслонки карбюратора, не снимайте её. При выворачивании винтов со спиленной резьбой можно повредить резьбу в осях. Кроме того при установке заслонки обратно возможно её смещение относительно прежнего положения, что приведет к неполному её открытию или закрытию, что чревато нарушением работы карбюратора и невозможностью его нормальной регулировки.

— Всё написанное выше относится и к снятию-установке дроссельных заслонок обеих камер. Если приходится их всё же снимать, пометьте на всякий случай их первоначальное положение.

Как выставить уровень топлива в карбюраторе ваз 2108


Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора? Производить регулировку карбюратора нужно после:

  • Произведённых работ, которые были связаны со снятием поплавков карбюратора.
  • А так же при нарушенной подачи топлива в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

8) А после этого снимите крышку.

Примечание! Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание! Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание! Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание! Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание! При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью  регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание! Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание! Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

4) Далее рукой поднимите оба поплавка за центральный кронштейн, и проверьте их ход который по самой нижней части поплавка, должен составлять «15 мм».

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

• При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание! Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков: Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

Одной из важнейших регулировок в карбюраторе Солекс является уровень топлива в поплавковой камере. Уровень топлива регулируется с помощью игольчатого клапана (в обиходе просто игла) и системы из двух поплавков. Изначально поплавковая камера пуста, поплавки опущены на дно и игла открыта. При поступлении топлива поплавки поднимаются и при определенном уровне закрывают иглу. Система точно такая же как и  в бачке обычного унитаза. Если уровень топлива в поплавковой камере будет завышен, то будет «перелив», то есть топливо будет не распыляться, а течь через диффузоры карбюратора. Горючая смесь будет переобагощенная, будет отчетливый запах несгоревшего бензина в выхлопных газа Ваз 2108 2109 21099. Следствием высокого уровня топлива в поплавковой камере является повышенный расход топлива и черный нагар на свечах зажигания. Другая крайность — низкий уровень топлива в карбюраторе. Если он будет совсем низким, двигатель может не заводится. При низком уровне автомобиль будет плохо тянуть, при резком нажатии на педаль могут быть провалы, плохая динамика при движении. В общем, уровень топлива в поплавковой камере Ваз 2108 2109 21099 должен быть правильно выставлен. Как это сделать? Если у Вас нет никаких замечаний к работе карбюратора Вашего автомобиля, туда лучше вообще не лазить. А если есть подозрения, что что-то не так с уровнем, то читаем дальше. Установка уровня топлива в карбюраторе солекс: 1) Снимаем крышку воздушного фильтра. 2) Отсоединяем шланг подачи топлива и обратку от карбюратора Солекс. 3) Снимаем фишку с электромагнитного клапана карбюратора.

4) Отсоединяем тросик подсоса.

Карбюратор солекс

5) Откручиваем болты крепления крышки карбюратора. 6) Снимаем крышку карбюратора Ваз 2108 2109 21099.

Крышка карбюратора солекс

7)Обращаем внимание на дно поплавковой камеры. Оно должно быть чистым, без осадка.  Если осадок есть, то необходимо шприцем убрать бензин из поплавковой камеры и чистой тряпкой удалить осадок с дна поплавковой камеры. 8) Переворачиваем крышку карбюратора вверх ногами и смотрим на поплавки. При нажатой игле, то есть полной камере полоски на поплавках должны быть параллельны поверхности крышки карбюратора Солекс.

Настраиваем максимальный уровень топлива

9) Теперь поднимаем поплавки вверх, то есть отжимаем иглу. В данном положении дно поплавков должно быть параллельно поверхности крышки карбюратора.

Настраиваем минимальный уровень топлива

10) Проверяем, чтобы поплавки были параллельны друг другу и не цеплялись за края поплавковой камеры при установке. Если хотя бы один из поплавков будет цеплять края поплавковой камеры Ваз 2108 2109 21099, то тут будет одна из двух крайностей. Либо будет постоянно перелив, либо игла постоянно будет заперта и топливо не будет поступать в поплавковую камеру. 11) Убедившись в правильности поплавков, устанавливаем крышку карбюратора солекс назад. 12) Ставим на место крышку воздушного фильтра. После проведения данной работы, обратите внимание как ведет себя машина при езде. Помните, карбюратор — основной агрегат, отвечающий за приготовление горючей смеси и малейшее изменение в его работе сразу же отражается на работе двигателя Ваз 2108 2109 21099.

Следует отметить,что это далеко не единственный способ регулировки уровня топлива в поплавковой камере Солекс. Есть как минимум еще пара методов: первый предлагает с помощью штангенциркуля замерять расстояния от крышки до поплавков, второй предполагает изготовление специального шаблона. Но описанный выше способ самый быстрый и простой.

На Главную.

Какой должен быть уровень на карбюраторе солекс. Уровень в поплавковой камере

Когда нужно регулировать уровень топлива в карбюратора? Производить регулировку карбюратора нужно после:

  • Произведённых работ, которые были связаны со снятием поплавков карбюратора.
  • А так же при нарушенной подачи топлива в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: « », в рубрике «Снятие»)

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

8) А после этого снимите крышку.

Примечание! Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание! Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание! Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание! Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание! При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание! Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание! Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание! Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков: Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Регулировка поплавковой камеры и уровня топлива на карбюраторе ваз 2109 является важной процедурой, которую необходимо проводить всякий раз после выполнения разборки карбюратора, при наличие подозрения на увеличенный расход топлива и снижение мощностных характеристик двигателя. Ремонтные работы необходимо проводить на крышке карбюратора, которую снимаем. Подготовьте стандартный набор инструментов.

Порядок проведения разборки и регулировки выглядит следующим образом:

  • Снимите с карбюратора корпус воздушного фильтра, далее отсоедините все топливные шланги, тяги привода воздушной и дроссельной заслонками.
  • Крестовой отверткой отверните пять винтов крепления крышки к корпусу и аккуратно снимите ее.

Теперь можно приступать к регулировке, которую так же возможно выполнить без шаблона. Вам потребуется металлическая линейка или штангенциркуль.

  • Сняв крышку, переворачиваем ее вверх поплавками. Зазоры между нижними поверхностями обоих поплавков и привалочной поверхностью крышки карбюратора с уплотнительной прокладкой должны быть одинаковыми и составлять 0,5-1 мм. А если вы перевернете крышку в вертикальное положение, чтобы поплавки висели, то линия поверхности обоих поплавков должна быть параллельна привалочной плоскости крышки карбюратора.
  • Если зазоры не совпадают и линия не параллельна, то необходимо отрегулировать поплавок, а именно отгибая язычок закрывающего запорный топливный клапан, либо отгибая рычаги поплавков.
  • После регулировки еще раз проверяем зазоры и при необходимости повторяем операцию.

На этом ремонтные работы по завершены. Установите крышку на место и произведите сборку в порядке обратном снятию.

Одной из важнейших регулировок в карбюраторе Солекс является уровень топлива в поплавковой камере. Уровень топлива регулируется с помощью игольчатого клапана (в обиходе просто игла) и системы из двух поплавков. Изначально поплавковая камера пуста, поплавки опущены на дно и игла открыта. При поступлении топлива поплавки поднимаются и при определенном уровне закрывают иглу. Система точно такая же как и в бачке обычного унитаза. Если уровень топлива в поплавковой камере будет завышен, то будет «перелив», то есть топливо будет не распыляться, а течь через диффузоры карбюратора. Горючая смесь будет переобагощенная, будет отчетливый запах несгоревшего бензина в выхлопных газа Ваз 2108 2109 21099. Следствием высокого уровня топлива в поплавковой камере является повышенный расход топлива и черный нагар на свечах зажигания. Другая крайность — низкий уровень топлива в карбюраторе. Если он будет совсем низким, двигатель может не заводится. При низком уровне автомобиль будет плохо тянуть, при резком нажатии на педаль могут быть провалы, плохая динамика при движении. В общем, уровень топлива в поплавковой камере Ваз 2108 2109 21099 должен быть правильно выставлен. Как это сделать? Если у Вас нет никаких замечаний к работе карбюратора Вашего автомобиля, туда лучше вообще не лазить. А если есть подозрения, что что-то не так с уровнем, то читаем дальше. Установка уровня топлива в карбюраторе солекс: 1) Снимаем крышку воздушного фильтра. 2) Отсоединяем шланг подачи топлива и обратку от карбюратора Солекс. 3) Снимаем фишку с электромагнитного клапана карбюратора.

4) Отсоединяем тросик подсоса.

5) Откручиваем болты крепления крышки карбюратора. 6) Снимаем крышку карбюратора Ваз 2108 2109 21099.

7)Обращаем внимание на дно поплавковой камеры. Оно должно быть чистым, без осадка. Если осадок есть, то необходимо шприцем убрать бензин из поплавковой камеры и чистой тряпкой удалить осадок с дна поплавковой камеры. 8) Переворачиваем крышку карбюратора вверх ногами и смотрим на поплавки. При нажатой игле, то есть полной камере полоски на поплавках должны быть параллельны поверхности крышки карбюратора Солекс.

9) Теперь поднимаем поплавки вверх, то есть отжимаем иглу. В данном положении дно поплавков должно быть параллельно поверхности крышки карбюратора.

10) Проверяем, чтобы поплавки были параллельны друг другу и не цеплялись за края поплавковой камеры при установке. Если хотя бы один из поплавков будет цеплять края поплавковой камеры Ваз 2108 2109 21099, то тут будет одна из двух крайностей. Либо будет постоянно перелив, либо игла постоянно будет заперта и топливо не будет поступать в поплавковую камеру. 11) Убедившись в правильности поплавков, устанавливаем крышку карбюратора солекс назад. 12) Ставим на место крышку воздушного фильтра. После проведения данной работы, обратите внимание как ведет себя машина при езде. Помните, карбюратор — основной агрегат, отвечающий за приготовление горючей смеси и малейшее изменение в его работе сразу же отражается на работе двигателя Ваз 2108 2109 21099.

Следует отметить,что это далеко не единственный способ регулировки уровня топлива в поплавковой камере Солекс. Есть как минимум еще пара методов: первый предлагает с помощью штангенциркуля замерять расстояния от крышки до поплавков, второй предполагает изготовление специального шаблона. Но описанный выше способ самый быстрый и простой.

› Советы по настройке и регулировке карбюраторов Солекс

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с завода там «все настроено». Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу. Поэтому методика выставления уровня бензина следующая:

Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т.к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солекс для 1,8л завелся сразу же на двигателе 1,5л при том, что жутко переливал.– После того как двигатель поработал, глушим его.– Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания.– Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса.– Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки. – Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки

Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует — получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

Установка холостого хода.

После того как выставили уровень, прогреваем двигатель до рабочей температуры, глушим и производим следующие действия:

1. Нащупываем плоской отверткой винт качества смеси в отверстии подошвы карбюратора (поз.7)2. Заворачиваем его до упора по часовой стрелке, только без применения силы, а то сорвете резьбу!3. От этого положения отворачиваем на 5-6 оборотов назад4. Заводим двигатель, убираем полностью подсос и винтом количества (поз.6) устанавливаем минимальные обороты таким образом, чтобы двигатель устойчиво работал и в штуцере вакуумного опережения было минимальное разряжение (пробуем через трубку вакуумного опередителя на язык) Обороты должны быть в пределах 500-1200, это говорит об исправности карбюратора.)5. Начинаем заворачивать винт качества до тех пор пока двигатель начнет неустойчиво работать и отворачиваем назад его на 1-1,5 оборота возвращая устойчивую работу. Винт качества надо крутить медленно.6. Выставляем винтом количества обороты ХХ около 850-900. Если с этим проблемы и двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его

7. Пункты 5-6 повторяем до тех пор, пока не поймаем оптимальное соотношение, при котором двигатель будет устойчиво работать и будет иметь минимальное разряжение в трубке.

Проблемы при установке холостого хода. 1. Двигатель никак не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:– Установлен слишком большой жиклер ХХ– Неплотно закручен электромагнитный клапан или заглушка, вследствие чего бензин подсасывается мимо жиклера ХХ– Деформировано посадочное место жиклера ХХ и/или сам жиклер.Выявление причины и выход из ситуации:– На работающем двигателе на ХХ снять провод с электромагнитного клапана, двигатель должен сразу же заглохнуть. Если все ок – скорее всего установлен сильно большой жиклер ХХ и надо поставить меньшийЕсли двигатель не заглох (при переливе поплавковой камеры он еще лучше работать начнет) – это говорит о том, что, бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень). Делаем следующее:

– Выкручиваем электромагнитный клапан (заглушку) и исследуем жиклер ХХ и посадочное место на предмет деформации. В случае выявления последней скорее всего придется менять крышку карбюратора Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий(зажимать ключом с помощью одного пальца руки!).

Подбор жиклеров.

Перед тем, как начинать втупую менять жиклеры, надо понимать, зачем это надо как это влияет на мотор, поэтому немного теории. Через отверстие большого диффузора двигатель засасывает воздух, увлекая за собой через топливный жиклер некоторое количество бензина. Чем больше объем двигателя, тем большее количество воздуха будет проходить в единицу времени через диффузор и тем самым больше бензина засосет двигатель. Поэтому в карбюраторах под большой объем стоят маленькие жиклеры. Если установить такой карбюратор на двигатель меньшего объема (например солекс 21041 на 1,5л), то заводские жиклеры будут слишком бедными для него. Подбор жиклеров всегда начинается с топливного жиклера, а потом к нему подбирается воздушный и начинать с первой камеры, пока не настроите первую камеру — во вторую не лезть! Перед началом следует найти заводской карбюратор солекс, который рассчитан на ваш объем или близкий к нему и ставить на свой жиклеры от него.Для примера возьмем солекс 21041 (1,8л) и двигатель 1,5л: солекс 21041 имеет диффузоры 24х26, ТЖ первой камеры 102,5, что очень мало для двигателя 1,5л. Ищем похожую камеру и близкий объем среди других модификаций (совпадение диффузора имеет больший приоритет): самый близкий – это солекс 21073 (1,7л) имеет диффузоры 24х24 и жиклер 107,5, первые камеры этих карбюраторов совпадают. Далее немного логики: если диффузор одинаков, а объем двигателя меньше, значит и засосет он меньше бензина, поэтому такой жиклер может быть бедноват. Увеличиваем на один шаг значение ТЖ и получаем жиклер 110. Этот жиклер принимаем за «точку отсчета» и набираем жиклеров исходя из того, что хотим получить – прыткость или экономию. А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно. Стоит отметить тот факт, что все солексы, кроме 21041 рассчитаны под жигулячие двигатели, поэтому ориентироваться на их жиклеры, как на единственно правильные – глубокое заблуждение. У кого-то они поедут сразу, у кого-то не пойдут ни в какую, помните, что поведение машины зависит не от только от карба, а в большой мере от зажигания, от совпадения меток на КВ и РВ, от качества топлива.

Пара слов про эмульсионные трубки (разг. – «флейта»). Они идут в сборе вместе с воздушным жиклером, нужны для того, чтобы изменять состав смеси в зависимости от оборотов двигателя, есть 3 типа эмульсионных трубок: ZD, ZC, 23. Для двигателя узам эмульсионные трубки должны быть в первую камеру – тип ZD, во вторую – тип ZC. Трубка 23 применяется для зубильных поперечных двигателей (карбюратор 21083) поэтому должна быть заменена на тип ZD.

Ускорительный насос.

Нужен для того, чтобы давать дополнительное количество бензина при открытии дроссельной заслонки для лучшего ускорения. Приводится в действие кулачком ускорительного насоса (поз. 8) Для двигателя УЗАМ на любом солексе кулачек ускорительного насоса должен быть №4 – самый большой. Носик (или носики) ускорительного насоса при открытии заслонок должны давать ровную и мощную струю бензина, никакого капанья или вялой струйки быть не должно даже при небольших открытиях дросселя! Кроме того, надо отрегулировать положение носика так, чтобы струя попадала аккурат между стенкой диффузора и дроссельной заслонкой – прямиком в коллектор. Если будет лить на заслонку или диффузор – при резком газе машина будет тупить. Для двигателя УЗАМ рекомендуется устанавливать двойной носик ускорительного насоса в разные камеры маркировка 40х40 (штатный для солекса 21041) или 40х45 для маньяков Для экономных – одинарный носик на 45 в первую камеру от солекса 21073.

Переходной режим работы карбюратора. При работе на холостых оборотах дроссельные заслонки закрыты и под ними получается область высокого разряжения, которое и высасывает из маленького канала ХХ через жиклер бензин для работы. При резком открытии заслонки разряжение так же резко падает, при этом оно сильно слабое, чтобы начала нормально работать главная дозирующая система первой камеры, а системы холостого хода и ускорительного насоса уже не хватает, чтобы поддерживать нормальную работу и получается провал. Для его устранения и используется переходная система – щелевидное отверстие, которое находится над дроссельной заслонкой первой камеры. Как только мы нажимаем газ – отверстие попадает в область сильного разряжения и из него подсасывается дополнительная порция бензина. Это отверстие получает бензин так же через жиклер ХХ.

Проблемы переходного режима. Очень часто после установки карбюратора люди жалуются на провал при старте или же на тупление движка вплоть до того, что он просто чихает, стреляет и вовсе глохнет. Происходит это как раз из-за переходной системы. Вся хитрость состоит именно в подборе оптимального соотношения носика ускорительного насоса и жиклера ХХ. Суть в том, что на переходном режиме бензин дает и ускорительный насос и переходная система одновременно и получается либо сильно богатая смесь либо слишком бедная в итоге двигатель давится. Обращаю особое внимание, что жиклеры первой камеры тут не при чем и не надо лечить провал заменой жиклеров ГДС!Подбирать жиклер ХХ и носик надо на прогретом до рабочей температуры двигателе и без подсоса! К этому приступать ТОЛЬКО после того, как все вышеописанное в этой статье будет выполнено!Итак, двигатель работает на холостых, подсос убран, ручка КПП на нейтрали. Резко давим на педаль газа, не обязательно в пол, можно на половину хода или на четверть, но главное – резко. При этом двигатель должен сразу же набирать обороты без задержки и тем более без провала. Если все так и есть – поздравляю, это ваш джекпот, ничего настраивать не надо Если все же имеется провал или задержка, значит соотношение неправильное. Теперь нажимаем плавно на педаль газа, если обороты набираются нормально без провалов и ровно, значит надо копать в сторону жиклера холостого и носика УН, ГДС в порядке. Если и так обороты набираются паршиво, двигатель работает «дергано», трясется или же утробно гудит – неправильно подобраны жиклеры первой камеры – сильно бедная или богатая смесь на рабочем режиме.

Вот тут и начинается самое занудное – по-очереди перебирать жиклеры ХХ и/или носик УН до тех пор, пока уйдет провал и задержка. При этом может быть понадобиться немного подрегулировать холостые, т.к. меньший/больший жиклер ХХ влияет на холостой ход. Переобагащение на переходном режиме можно заметить по черному дыму из трубы во время резкого газования, а так же по вонючему выхлопу в этот момент. Я бы рекомендовал ставить носик УН 40х40 и подбирать к нему жиклер ХХ, он будет в районе 38-41. Может возникнуть ситуация, когда жиклер ХХ уже настолько большой, что нельзя настроить ХХ, а провал от бедной смести все еще есть, тогда можно попробовать взять двойной носик УН и загнуть обе трубки в первую камеру, очень распространенный вариант.

Вторая камера и эконостат. Как вы заметили, вторая камера вообще не трогается на этапе настройки карбюратора, в большинстве случаев достаточно заводских жиклеров, их недостаток компенсируется эконостатом – трубка которая торчит во второй камере под углом вниз. Суть эконостата в том, что при полном форсаже разряжение возникающее в карбюраторе высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Если хочется резкого ускорения от второй камеры – можно ставить жиклеры богаче, метод подбора аналогичен подбору первой камеры. К слову, на моем 1,5л отлично прижились заводские настройки второй камеры солекса 21041 для 1,8л.

Заключение. Здесь я постарался описать лишь основную настройку карбюратора, т.к. нету предела маньячным улучшениям этого девайса, начиная с полировки МД, заканчивая засверливанием каналов и дроссельных заслонок, запаиванием эпульсионных трубок и так далее. Это руководство рассчитано на настройку в гараже своими руками, но все же лучше поехать и настроить все по газоанализатору. Все что здесь описано – это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Свой первый солекс я настраивал почти месяц…

Для того чтобы эта статья была закончена, попрошу всех обладателей выкладывать сюда тарировочные данные ГДС первой и второй камер, жиклер ХХ, носик УН, номер кулачка, а так же те параметры, которые вы меняли относительно заводских (например жиклер ЭМР), заводские значения указывать не надо. Желательно указать примерный расход топлива. Указывайте вот в таком виде (начну с себя):

Двигатель 1,5лСолекс 21041-10 (24х26)1 камера: ТЖ 110, ВЖ135ZD2 камера: ТЖ 120, ВЖ155ZCЖиклер ХХ 39Носик УН 40х40 в разные камеры, в первую камеру рассверлен сверлом 0.5мм

Кулачек №4

Расход:Трасса ~8лСмешанный цикл ~11л

Бензин А92

Примеры подбора жиклеров:

Двигатель 1,8лСолекс 21073 (24х24)1 камера: ТЖ 115, ВЖ1652 камера: ТЖ 115, ВЖ125Жиклер ХХ 41Носики УН 35х40, оба в первую камеруКулачек не в курсе (не менял).Расход: Примерно в смешанном режиме литров 8-9, без балды.

Бензин А92

двигатель 1,6солекс 21083 (21/23)1 камера: тж 95, вж 150 ZD2 камера: тж 95, вж 135 ZCжиклёр хх 41распылитель ун самодельный — 2 короткие трубки от 2108, тоесть 2х35, обе трубки в 1ю камерукулачёк №4ЭМР 40 (иногда при разгоне в горку чувствуется, что его не хватат.)расход: трасса ~8, смешанный цикл ~ 9-10

бензин АИ95

УЗАМ 331321073 (24X26.5 пилил вторую камеру.)1к 115тж 165zd вж(Нижний конец трубки запаян. Отв в паике 1,1мм)2к 122,5тж 135zc вжЭМР 60 (40 рассверлил сверлом 0,6)УН 45Х40 (45 в первую 40 во вторую)ХХ 41Кулачек №4Расход 13 по городу

бензин А80

Двигатель 1,5л ДСолекс 21083 (21х23)1 камера: ТЖ 97, ВЖ145ZD2 камера: ТЖ 95, ВЖ150ZCЖиклер ХХ 40Носик УН 35х35 в первую камеруКулачек №4ЭМР-55Расход:Трасса ~8-9л(взависимости от скорости)Смешанный цикл ~10л

Бензин А 80

есть ещё на 21073 солекспод тот же двигатель

1 камера: ТЖ 115, ВЖ155ZD2 камера: ТЖ 115, ВЖ135ZCЖиклер ХХ 41УН 35х40 первая камераКулачек №4ЭМР 40Расход:Трасса ~10-11л(взависимости от скорости)Смешанный цикл ~12лБензин А 80

(динамика на этом карбюраторе была хуже)

Двигатель 1.61- 150\1152- 135\107.5Носики 45\40ХХ 41кулачок 4

Карбюратор: 21073

Двигатель 1,5лСолекс 2108 (21х23)1 камера: ТЖ 95 , ВЖ150ZD2 камера: ТЖ 122,5 , ВЖ155ZCЖиклер ХХ 40Носик УН 40х40 переделаный, трубка второй камеры вынута из носика и запаяна а трубка которая торчит в первую камеру рассвелрела сверлом 0.5ммКулачек №7ЭМР 40 (хочу рассверлить сверлом 0.5мм)Расход:Город 8-10 в зав-ти от давления тапки в пол.Трасса: 7Бензин А92

Примечание: Провалов нет, ХХ стабильный.

Двигатель 1,5лСолекс 2108 (21х23)1 камера: ТЖ 95 , ВЖ150ZD2 камера: ТЖ 122,5 , ВЖ155 23Жиклер ХХ 38Носик УН 40х45Кулачек №7ЭМР 40Расход: Пока не известен.Бензин А92

Провалов нет, ХХ стабильный.

Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое!

Как правильно установить уровень топлива в карбюраторе ваз 2108

ГлавнаяВаз 2110Как правильно установить уровень топлива в карбюраторе ваз 2108

Одной из важнейших регулировок в карбюраторе Солекс является уровень топлива в поплавковой камере. Уровень топлива регулируется с помощью игольчатого клапана (в обиходе просто игла) и системы из двух поплавков. Изначально поплавковая камера пуста, поплавки опущены на дно и игла открыта. При поступлении топлива поплавки поднимаются и при определенном уровне закрывают иглу. Система точно такая же как и  в бачке обычного унитаза. Если уровень топлива в поплавковой камере будет завышен, то будет «перелив», то есть топливо будет не распыляться, а течь через диффузоры карбюратора. Горючая смесь будет переобагощенная, будет отчетливый запах несгоревшего бензина в выхлопных газа Ваз 2108 2109 21099.Следствием высокого уровня топлива в поплавковой камере является повышенный расход топлива и черный нагар на свечах зажигания.Другая крайность — низкий уровень топлива в карбюраторе. Если он будет совсем низким, двигатель может не заводится. При низком уровне автомобиль будет плохо тянуть, при резком нажатии на педаль могут быть провалы, плохая динамика при движении. В общем, уровень топлива в поплавковой камере Ваз 2108 2109 21099 должен быть правильно выставлен. Как это сделать?Если у Вас нет никаких замечаний к работе карбюратора Вашего автомобиля, туда лучше вообще не лазить. А если есть подозрения, что что-то не так с уровнем, то читаем дальше.Установка уровня топлива в карбюраторе солекс:1) Снимаем крышку воздушного фильтра.2) Отсоединяем шланг подачи топлива и обратку от карбюратора Солекс.3) Снимаем фишку с электромагнитного клапана карбюратора.4) Отсоединяем тросик подсоса.

Карбюратор солекс

5) Откручиваем болты крепления крышки карбюратора.6) Снимаем крышку карбюратора Ваз 2108 2109 21099.

Крышка карбюратора солекс

7)Обращаем внимание на дно поплавковой камеры. Оно должно быть чистым, без осадка.  Если осадок есть, то необходимо шприцем убрать бензин из поплавковой камеры и чистой тряпкой удалить осадок с дна поплавковой камеры.8) Переворачиваем крышку карбюратора вверх ногами и смотрим на поплавки. При нажатой игле, то есть полной камере полоски на поплавках должны быть параллельны поверхности крышки карбюратора Солекс.

Настраиваем максимальный уровень топлива

9) Теперь поднимаем поплавки вверх, то есть отжимаем иглу. В данном положении дно поплавков должно быть параллельно поверхности крышки карбюратора.

Настраиваем минимальный уровень топлива

10) Проверяем, чтобы поплавки были параллельны друг другу и не цеплялись за края поплавковой камеры при установке. Если хотя бы один из поплавков будет цеплять края поплавковой камеры Ваз 2108 2109 21099, то тут будет одна из двух крайностей. Либо будет постоянно перелив, либо игла постоянно будет заперта и топливо не будет поступать в поплавковую камеру.11) Убедившись в правильности поплавков, устанавливаем крышку карбюратора солекс назад.12) Ставим на место крышку воздушного фильтра.После проведения данной работы, обратите внимание как ведет себя машина при езде. Помните, карбюратор — основной агрегат, отвечающий за приготовление горючей смеси и малейшее изменение в его работе сразу же отражается на работе двигателя Ваз 2108 2109 21099.Следует отметить,что это далеко не единственный способ регулировки уровня топлива в поплавковой камере Солекс. Есть как минимум еще пара методов: первый предлагает с помощью штангенциркуля замерять расстояния от крышки до поплавков, второй предполагает изготовление специального шаблона. Но описанный выше способ самый быстрый и простой.

На Главную.

vaz2109.net

Регулировка уровня топлива в поплавковой камере карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Регулировка уровня топлива в поплавковой камере карбюратора одна из самых важных регулировочных работ. Перед началом регулировки карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099»). Отсоедините тягу воздушной заслонки, провод от электромагнитного клапана и топливопроводы подачи и слива топлива (см. «Снятие и установка карбюратора»).

ПОЛЕЗНЫЙ СОВЕТРис. 4.13. Шаблон для регулировки положения поплавков карбюратора

Рекомендуется для регулировки уровня топлива изготовить шаблон (рис. 4.13). Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на крышку карбюратора шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавков.

1. Отверните пять винтов крепления крышки карбюратора.

2. Снимите крышку.

3. Переверните крышку карбюратора, и установите крышку горизонтально (поплавками вверх). Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки карбюратора, должны быть одинаковы у обоих поплавков и составлять 0,5-1 мм. При этом на повернутой вертикально крышке карбюратора линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки карбюратора.

4. Если линии от разъемов пресс-формы не параллельны поверхности крышки карбюратора, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и…

5.… язычка, упирающегося в хвостовик иглы запорного клапана.

ПОЛЕЗНЫЙ СОВЕТПосле регулировки положения поплавков карбюратора проверьте уровень топлива визуально. Для этого установите крышку на карбюратор и закрепите крышку двумя винтами крест-накрест, подсоедините шланги подачи и слива топлива и заведите на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 двигатель. Дайте поработать двигателю 1-2 мин на холостом ходу, остановите двигатель, отсоедините шланги от карбюратора и после этого снимите крышку. Хвостовиком штангенциркуля или линейкой измерьте расстояние от уровня топлива до плоскости разъема корпуса карбюратора. Оно должно составлять 25,5 мм. Если расстояние не равно указанному, подогните в нужную сторону язычок рычагов поплавков и повторите проверку.

Оцените статью:

tuningtaza.ru

Регулировка и проверка карбюратора — Карбюратор

Установка уровня топлива в поплавковой камере. Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.

Рис. 2.97. Установка уровня топлива в поплавковой камере карбюратора: 1 – поплавки; 2 – крышка карбюратора; 3 – прокладка; 4 – калибр для проверки положения поплавков; 5 – игольчатый клапан

Правильность установки поплавка 1 (рис. 2.97) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм.

При необходимости отрегулируйте подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Рис. 2.93. Пусковое устройство карбюратора: 1 – диафрагма; 2 – регулировочный винт; 3 – шток диафрагмы; 4 – рычаг управления воздушной заслонкой; 4.1 – нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 – верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 – кромка рычага 4 для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 – воздушная заслонка; 6 – рычаг воздушной заслонки; 7 – возвратная пружина воздушной заслонки; 8 – тяга рукоятки привода воздушной заслонки; 9 – стопор регулировочного винта; 10 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 – рычаг управления дроссельными заслонками; 12 – дроссельная заслонка первой камеры

Регулировка пускового устройства. При повороте рычага 4 (см. рис. 2.93) управления воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открыться на (3±0,2) мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 0,85 мм (пусковой зазор С). При необходимости отрегулируйте этот зазор винтом 10.

Рис. 2.94. Привод управления карбюратором: 1 – педаль управления дроссельными заслонками; 2, 17 – возвратные пружины; 3 – прокладка упора педали; 4 – кронштейн; 5 – втулка; 6 – стопорная скоба; 7 – наконечник троса; 8 – рукоятка управления воздушной заслонкой; 9 – стопорная пружина; 10 – оболочка  тяги; 11 – оболочка троса; 12 – кронштейн регулирующего наконечника; 13 – регулировочные гайки; 14 – тяга привода воздушной заслонки;  15 – сектор управления дроссельными заслонками;  16 – рычаг управления воздушной заслонкой

Регулировка привода карбюратора. При полностью нажатой педали 1 (см. рис. 2.94) управления дроссельными заслонками, дроссельная заслонка первой камеры должна быть полностью открыта и сектор 15 не должен иметь дополнительного хода. При отпущенной педали 1 дроссельная заслонка должна быть полностью закрыта. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 13 на переднем наконечнике троса привода.

В приводе воздушной заслонки конец тяги 14 закрепите так, чтобы при вытянутой рукоятке 8 воздушная заслонка была полностью закрыта, а при утопленной — полностью открыта.

Рис. 2.98. Винты регулировки системы холостого хода: 1 – регулировочный винт количества смеси; 2 – регулировочный винт качества (состава) смеси; 3 – уплотнительное кольцо; 4 – заглушка регулировочного винта

Регулировка холостого хода двигателя. Регулировка обеспечивается регулировочным винтом 2 (рис. 2.98) качества (состава) смеси и регулировочным винтом 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо штопором вынуть заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95 °С), с отрегулированными зазорами в механизме газораспределения, с правильно установленным моментом зажигания и при полностью открытой воздушной заслонке.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин-1.

Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах в пределах (1±0,3)% при данном положении винта 1 (содержание СО приводится к 20°С и 101,3 кПа (760 мм рт. ст.).

Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин-1.

При необходимости регулировочным винтом 2 восстановите содержание СО в пределах (1±0,3)%.

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшении ее — не заглохнуть. В случае остановки двигателя, винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750–800 мин-1.

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

Рис. 2.96. Детали корпуса карбюратора: 1 – диафрагма ускорительного насоса; 2 – рычаг привода ускорительного насоса; 3 – крышка; 4 – кулачок привода ускорительного насоса; 5 – крышка экономайзера мощностных режимов; 6 – диафрагма экономайзера; 7 – топливный жиклер экономайзера; 8 – клапан экономайзера; 9 – обратный клапан ускорительного насоса; 10 – распылители ускорительного насоса с клапаном подачи топлива; 11 – распылители; 12 – главные воздушные жиклеры; 13 – главные топливные жиклеры; 14 – кронштейн крепления оболочки тяги привода воздушной заслонки; 15 – регулировочный винт дроссельной заслонки второй камеры; 16 – стопор регулировочного винта; 17 – колпачок стопора; 18 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 – сектор управления дроссельными заслонками; 20 – ось дроссельной заслонки первой камеры с рычагами привода; 21 – рычаг блокировки второй камеры; 22 – пружина рычага блокировки; 23 – ось дроссельной заслонки второй камеры с рычагом; 24 – дроссельная заслонка первой камеры; 25 – дроссельная заслонка второй камеры; 26 – заглушка регулировочного винта качества (состава) смеси; 27 – возвратная пружина рычага привода дроссельной заслонки второй камеры; 28 – регулировочный винт качества (состава) смеси холостого хода;  29 – корпус карбюратора;  30 – регулировочный винт количества смеси холостого хода; 31 – электрический провод конечного выключателя экономайзера принудительного холостого хода; 32 – блок подогрева карбюратора

Проверка работы механизма блокировки второй камеры. Поверните рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки. Затем поверните рычаг оси 20 (см. рис. 2.96) управления дроссельными заслонками до полного открытия заслонки первой камеры, при этом дроссельная заслонка второй камеры должна оставаться в закрытом положении.

Поверните рычаг управления воздушной заслонкой по часовой стрелке до отказа, а рычаг управления дроссельными заслонками до полного открытия заслонок. Если дроссельная заслонка второй камеры при этом не откроется, устраните неисправность. Причиной может быть заедание рычага 21 блокировки второй камеры или отсоединение пружины 22 рычага блокировки.

21092115.ru

Регулировка уровня топлива в поплавковой камере карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 | Регулировка карбюратора 2108, ваз 2111-80

Регулировка уровня топлива в поплавковой камере карбюратора одна из самых важных регулировочных работ. Перед началом регулировки карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099»). Отсоедините тягу воздушной заслонки, провод от электромагнитного клапана и топливопроводы подачи и слива топлива (см. «Снятие и установка карбюратора»).

ПОЛЕЗНЫЙ СОВЕТ

Рис. 4.13. Шаблон для регулировки положения поплавков карбюратора Рекомендуется для регулировки уровня топлива изготовить шаблон (рис. 4.13). Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на крышку карбюратора шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавков.

1. Отверните пять винтов крепления крышки карбюратора.

2. Снимите крышку.

3. Переверните крышку карбюратора, и установите крышку горизонтально (поплавками вверх). Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки карбюратора, должны быть одинаковы у обоих поплавков и составлять 0,5-1 мм. При этом на повернутой вертикально крышке карбюратора линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки карбюратора.

4. Если линии от разъемов пресс-формы не параллельны поверхности крышки карбюратора, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и…

5. …язычка, упирающегося в хвостовик иглы запорного клапана.

ПОЛЕЗНЫЙ СОВЕТПосле регулировки положения поплавков карбюратора проверьте уровень топлива визуально. Для этого установите крышку на карбюратор и закрепите крышку двумя винтами крест-накрест, подсоедините шланги подачи и слива топлива и заведите на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 двигатель. Дайте поработать двигателю 1-2 мин на холостом ходу, остановите двигатель, отсоедините шланги от карбюратора и после этого снимите крышку. Хвостовиком штангенциркуля или линейкой измерьте расстояние от уровня топлива до плоскости разъема корпуса карбюратора. Оно должно составлять 25,5 мм. Если расстояние не равно указанному, подогните в нужную сторону язычок рычагов поплавков и повторите проверку.

karburator-vaz.ru

Настройка карбюратора ВАЗ 2109 важна для эффективной работы

Карбюратор вазовской «Девятки» ДААЗ 2108-1107010, о котором мы не раз уже говорили, легко поддаётся настройке и регулировке.

На рисунке ниже вы можете увидеть его устройство.

Технология настройки карбюратора ВАЗ 2109 весьма проста. Для большей простоты и доступности мы предлагаем вам ознакомиться с некоторыми материалами далее.

Настройка карбюратора ВАЗ 2109 (видео):

О проблемах с перерасходом топлива и их устранении можно посмотреть здесь:

Установка уровня топлива на карбюраторах «Солекс»:

Чтобы настроить карбюратор ВАЗ 2109, нужно разобраться в его устройстве. Для этого мы приводим схему разборки:

Если вы интересуетесь таким вопросом, как например, настройка карбюратора ВАЗ 2109 Солекс, то можем дать вам несколько подсказок.

Что вам сразу придётся сделать, так это запастись средством для чистки карбюраторов, хорошим компрессором для продувки и терпением. Именно все перечисленное является залогом успешной настройки карбюратора ВАЗ 2109.

Чистка карбюратора ВАЗ 2109 – действие обязательное. Вообще, запомните — промывка карбюратора ВАЗ 2109 и его чистка – важные моменты при работе по ремонту автомобиля и его технической доводке.

Как уже не раз упоминалось ранее – любая настройка карбюратора ВАЗ 2109, регулировка, а также ремонт выполняются в последнюю очередь, в ходе комплексного обслуживания автомобиля. Причём, речь идёт не только про ВАЗ, но и карбюраторы в целом.

Карбюратор Солекс и советы «бывалых»

Когда в руки к профессионалу попадает «родное» руководство по эксплуатации и ремонту от «Лады», начинается приступ смеха минут на пять. А всё потому, что мнение, будто на заводе все правильно настроено и всё должно подходить, обычно сталкивается с суровой российской реальностью, которая требует доработку напильником. Уж так у нас повелось. Взять хотя бы такой простейший момент, как уровень в поплавковых камерах.

Так что, в списке «что делать» первым пунктом будет «выбросить инструкцию в мусорную корзину». Потому что там предлагается выставлять уровень, используя шаблон. Если у вас это получится – сразу пишите нам. Опубликуем заметку с тегом «чудо».

Как же устанавливать уровень бензина на самом деле?

Делая настройку карбюратора ВАЗ 2109, первым делом надо прогреть двигатель. Ему для этого хватит и пяти минут на холостых оборотах. Глушите и приступайте к следующим действиям:

  • Первым делом страхуемся от попадания бензина в камеру. Для этого заранее снимите шланг, подводящий топливо. Будьте готовы, что часть его сразу же брызнет наружу.
  • Затем следует открутить винты, которые держат крышку. После этого можно со спокойной совестью снимать трос подсоса.
  • Снимаем крышку карбюратора. Внимание(!) Делать это нужно только горизонтально, дабы не испортить поплавки.
  • Теперь нужно измерить (чем под руку попадётся – линейка, рулетка, штангенциркуль) сколько миллиметров от поверхности бензина до прилегающей поверхности крышки. Среднее (правильное) значение здесь – от 23 до 25 миллиметров. Если уж так сложилось, что уровень выше, или ниже, решается это просто. Нужно просто подогнуть язычок поплавка. После этого немного бензина нужно удалить и повторить замер.
  • Теперь можно собирать всё назад. И, заведя, наблюдаем за камерами (понадобится фонарик). В течение примерно тридцати секунд наблюдаем за малыми диффузорами. С них не должен капать бензин. Иначе это означает, что вы его перелили.
  • При этом всём ни в коем случае не газуйте. Иначе услышите один из самых печальных звуков в жизни автомобилиста, названный в простонародье «чиханием».
  • Вновь снимаем крышку и замеряем уровень. Иногда приходится повторять процесс раза по три.
  • Совет – не пробуйте делать то же самое на незаведённом двигателе. Потому что, когда заведёте – получите гарантированный перелив.
Также на эту тему вы можете почитать:

Alex S Январь 1st, 2014

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

avto-all.com

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Регулировка уровня топлива- Лада Самара/Спутник

Снимаем корпус воздушного фильтра. (см. Снятие корпуса воздушного фильтра)

Двумя ключами «на 8» ослабляем крепление тяги привода к рычагу управления воздушной заслонкой.

Отверткой отворачиваем винт и…

…снимаем кронштейн крепления оболочки тяги вместе с тягой привода.

Ослабив хомуты,

…снимаем со штуцеров карбюратора топливоподводящий и топливоотводящий шланги.

В шлангах может остаться небольшое количество топлива.

Снимаем наконечник провода с вывода электромагнитного клапана ЭПХХ.

Отверткой отворачиваем пять винтов крепления крышки карбюратора.

Аккуратно, стараясь не повредить поплавки и прокладку, снимаем крышку.

Чтобы не потерять винты крепления,

…крышку переворачиваем поплавками вверх над столом или крышкой корпуса воздушного фильтра.

Недопустимо класть крышку поплавками вниз во избежание повреждения кронштейна поплавков.

Перед регулировкой уровня топлива следует проверить взаимное положение поплавков, а также их положение относительно стенок поплавковой камеры.

Положение поплавков удобно проверить по отпечатку привалочной плоскости корпуса карбюратора на прокладке крышки.

Поплавки должны располагаться по центрам отпечатков, а боковые поверхности поплавков должны быть параллельны стенкам поплавковой камеры. Положение поплавков изменяем подгибанием их держателей. Если прокладка повреждена, то отпечатки на новой можно получить, окрасив тонким слоем отработанного масла, маркером или фломастером привалочную плоскость поплавковой камеры и прижав крышку винтами к корпусу карбюратора. Удерживая крышку горизонтально поплавками вверх, проверяем, чтобы опорная поверхность язычка кронштейна поплавков была перпендикулярна оси игольчатого клапана. При необходимости плоскогубцами или отверткой подгибаем язычок. Если опорная поверхность язычка деформирована или имеет заусенцы, например после неаккуратного ремонта, следует снять поплавки. Выровнять поверхность можно с помощью плоскогубцев и надфиля. При сильном повреждении язычка заменяем поплавки с кронштейном. Для регулировки уровня топлива переворачиваем крышку поплавками вверх и устанавливаем ее на горизонтальную поверхность. Демпферный шарик при этом должен быть утоплен в иглу клапана под весом поплавков.

Хвостовиком сверла или отрезком проволоки диаметром 1 мм проверяем зазор между выступом каждого поплавка и прокладкой крышки.

Зазоры должны быть одинаковыми и равны 1±0,25 мм. Величину зазора регулируем подгибанием держателей поплавков. Более точно положение поплавков можно отрегулировать с помощью штангенциркуля-глубиномера. Для этого…

…отмеряем от наружной кромки прокладки со стороны рычага управления воздушной заслонкой 5,7 мм и острозаточенным карандашом делаем метку.

Выставляем на шкале штангенциркуля 70,6 мм. Установив одну губку штангенциркуля на метку,

…проверяем положение поплавков. Между губками и боковыми поверхностями поплавков должен быть зазор не более 1 мм.

Чтобы отрегулировать уровень топлива с помощью штангенциркуля, выставляем на его шкале 34 мм.

Линейкой глубиномера проверяем расстояние от прокладки крышки до верхней кромки каждого поплавка.

Подгибая держатель, добиваемся, чтобы кромки поплавков находились на уровне торца штангенциркуля. Поднимая поплавки за кронштейн,

…проверяем их ход, который при измерении по нижнему углу поплавка должен составлять 15 мм.

Для регулировки хода..

…подгибаем ограничительный выступ на кронштейне.

Отрегулировав положение поплавков, поворачиваем крышку вертикально (демпферный шарик при этом не должен быть утоплен в иглу клапана) и убеждаемся, что…

…линия от пресс-формы на боковой поверхности поплавков параллельна привалочной плоскости крышки.

Значительное отклонение от параллельности при правильной регулировке уровня топлива свидетельствует о неисправности поплавкового механизма: чаще всего из-за западания демпферного шарика.

www.vaz-autos.ru

Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)

Неправильно выставленный уровень топлива в поплавковой камере карбюратора может послужить причиной многих проблем в работе двигателя автомобиля. Карбюраторы 2108, 21081, 21083 Солекс особенно требовательны к точности проведения этой настройки. При этом правильно выставить уровень топлива в поплавковой камере карбюратора Солекс несложно, при определенной сноровке на все про все уходит не более пяти минут.

Каких-либо хитрых инструментов, кроме линейки и тонкого сверла на 2 мм не потребуется.

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс
— Ставим автомобиль на ровную площадку
— Снимаем корпус воздушного фильтра двигателя
— Даем двигателю пять минут поработать на холостых оборотах
— Снимаем верхнюю часть (крышку) карбюратора
— Линейкой замеряем расстояние от дна поплавковой камеры до уровня в ней топлива

Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое заводом изготовителем – 25 — 26 мм от верхнего края поплавковой камеры карбюратора.

Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Измерение уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков
— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность
— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Оно должно составлять 1-2 мм, что позволит добиться названных выше 25 — 26 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (его схема дана в другой статье по регулировке уровня топлива на сайте ЗАЗ Словарик).

Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.

Установка высоты поплавков на карбюраторе 2108, 21081, 21083 Солекс

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Проверка правильности положения поплавков на карбюраторе Солекс

Примечания и дополнения
  • При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

Установка параллельности поплавков на карбюраторе Солекс

  • Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла  каждого из поплавков.

Измерение расстояния до нижнего угла поплавков

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.

Установка полного хода поплавка на карбюраторе Солекс

Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

Источник: ЗАЗ Словарик

Содержание раздела:
  • Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)
  • Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон
  • Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2108, 21081, 21083 Солекс
  • Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс
  • Регулировка положения дроссельных заслонок на карбюраторе Озон 2105, 2107
  • Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон
  • Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс
  • Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс
  • Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон
  • Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
  • Регулировка пускового устройства карбюратора 2105, 2107 Озон
  • Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс
  • Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс
  • Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон
  • Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

zaz.chernykh.net



Регулировка карбюратора ВАЗ 2108 в гаражных условиях

Карбюратор ВАЗ 2108 — тот, без которого «восьмерка» просто не может продолжать движение. При ее отсутствии вы не сможете ехать или хотя бы называть минимальную скорость. Поэтому данный товар всегда нуждается в регулярной диагностике и ремонте. Одним из таких процессов является регулировка карбюратора ВАЗ 2108. От того, как правильно вы будете обращаться с этой деталью, будет зависеть мощность автомобиля, экономия топлива и даже выбросы выхлопных газов. Так что все работы нужно проводить очень аккуратно и аккуратно.И в этом вам поможет наша статья.

Кастомный карбюратор ВАЗ 2108

Регулировка этой детали не обходится без подготовки. И прежде чем приступить непосредственно к процессу, необходимо проверить исправность самого мотора. С помощью специального датчика компрессии измерьте компрессию в 4 цилиндрах. Если полученные данные будут существенно отличаться друг от друга, регулировка карбюратора ВАЗ (2108-099) будет бесполезна. Источник неисправности кроется в самом двигателе.Если датчик компрессии показал одинаковые показания со всех цилиндров, переходите к регулировке карбюратора. Для начала запустите двигатель и дождитесь, пока он достигнет своей рабочей температуры (примерно 80-90 градусов Цельсия). После прогрева мотора возьмите в руки специальный винт и уменьшите холостой ход до минимума. Приспосабливаться нужно к тому моменту, когда вы чувствуете, что двигатель глохнет. Теперь выключите зажигание и затяните болт количества смеси до упора.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Следующая регулировка карбюратора ВАЗ 2108 сопровождается закручиванием иглы подачи топлива на ½ оборота.Затем открутите его на один полный оборот. Если частота оборотов коленчатого вала при его уменьшении и при раскручивании увеличилась, знайте — двигатель идет слишком бедной. Когда происходит обратное, смесь выходит сильно обогащенной. В этом случае поверните винт, чтобы количество смеси увеличивалось. Когда после регулировки коленвал стал быстрее вращаться, поменяли штатную насадку на деталь с меньшим количеством отверстий. Если при вращении винта обороты двигателя остались неизменными, никаких изменений не требуется.Ремонт карбюратора ВАЗ 2108 тоже не требуется.

Теперь поверните болт до высоких оборотов. При повороте в любую сторону коленвал меньше вращается, смесь обедняется. Если вы хотите, чтобы ваш автомобиль потреблял меньше топлива, вы можете оставить эти значения без изменений. Однако помните, что риск перегрева существенно возрастает, потому что топливо воспламеняется только при высоких температурах.

При откручивании винта скорость вращения уменьшается, смесь значительно обогащается. В этом случае мотор не перегреется, но расход топлива значительно увеличится.Так что всегда следует подбирать средние значения, чтобы настройка карбюратора ВАЗ 2108 прошла успешно.

Как видите, настроить этот механизм можно вручную.

Регулировка карбюратора ВАЗ 2108 в гаражных условиях

Карбюратор ВАЗ 2108 — та деталь, без которой G-8 просто не может продолжать свое движение. Если у вас ее нет, вы не сможете ехать или даже набрать хотя бы минимальную скорость. Поэтому эта деталь всегда требует регулярной диагностики и ремонта.Одним из таких процессов является регулировка карбюратора ВАЗ 2108. От того, насколько правильно вы отрегулируете эту деталь, будет зависеть мощность автомобиля, расход топлива и даже уровень токсичности выхлопных газов. Поэтому все работы нужно выполнять очень аккуратно и аккуратно. И наша статья вам в этом поможет.

Регулируем карбюратор ВАЗ 2108

Регулировка этой части требует подготовки. И, прежде чем приступить непосредственно к процессу, нужно проверить исправность самого мотора.С помощью специального компрессометра измеряем компрессию в 4 цилиндрах. Если полученные данные будут существенно отличаться друг от друга, регулировка карбюратора ВАЗ (2108-099) окажется бесполезной. Источник неприятностей кроется в самом двигателе. Если компрессометр показал одинаковые показания со всех цилиндров, переходим к регулировке карбюратора. Для запуска запускаем двигатель и ждем, пока он наберет рабочую температуру (около 80-90 градусов Цельсия). После прогрева двигателя берем в руки специальный винт и сводим холостые обороты до минимума.Настраивать нужно до того момента, когда вы почувствуете, что двигатель вот-вот заглохнет. Теперь выключите зажигание и закрутите болт количества смеси до упора.

Дальнейшая регулировка карбюратора ВАЗ 2108 сопровождается закручиванием иглы подачи топлива на ½ оборота. После этого открутите его на один полный оборот. Если частота вращения коленчатого вала уменьшена, а при следующем повороте увеличена, знайте — двигатель получает слишком бедную смесь. Когда все происходит наоборот, смесь получается сильно обогащенной.В этом случае поверните винт количества смеси туда, где поднимается. Когда после регулировки коленчатый вал стал быстрее вращаться, меняем штатную форсунку на деталь с отверстиями меньшего размера. Если при вращении винта обороты двигателя не изменились, ничего менять не нужно. Ремонт карбюратора ВАЗ 2108 тоже не требуется.

Теперь поверните болт до максимального числа оборотов. При повороте в любую сторону коленчатый вал стал меньше вращаться, смесь обеднена.Если вы хотите, чтобы ваш автомобиль потреблял меньше топлива, вы можете оставить эти значения без изменений. Однако помните, что при этом существенно возрастает риск перегрева, так как топливо воспламеняется только при высоких температурах.

Когда обороты уменьшаются при ослаблении винта, смесь становится однозначно насыщенной. В этом случае двигатель не перегреется, но расход топлива значительно возрастет. Поэтому всегда стоит подбирать средние значения, чтобы регулировка карбюратора ВАЗ 2108 прошла успешно.

Как видите, вы можете настроить этот механизм самостоятельно.

На ВАЗ 2109 почему машина не заводится? Что делать, если нет ключа

> В статье «» Мы подробно разобрали причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор . Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестал заводиться.Различия в поиске и устранении неисправности карбюраторных и инжекторных двигателей очень существенны. Таким образом, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, связка датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак, приступим, если не заводится двигатель ВАЗ 2108 2109 21099 Форсунка, то тут работает старое правило: «Либо гореть нечего, либо нечего поджигать». Нет искры или не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого нужно открутить свечу от баллона, прижать к массе и повернуть стартер.Если искра рассыпалась по свече, значит проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая, и есть искра, необходимо проверить метки.

Табличка на распределительной коробке Vala ВАЗ 2109.

Метка на маховик ВАЗ 2109

Из-за того, что ремень ГРМ проскальзывает на один или несколько зубцов, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Не заводится форсунка.
Если искра не проскальзывает на свечу, то причиной могут быть: датчик положения коленвала (далее текст ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного единственного датчика — ДПКВ.Если какой-либо другой датчик неисправен, двигатель заведется, только его работа будет некорректной — может трит, не развивать мощность, увеличивать расход топлива, но он обязан.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто проворачивает разъем ДПКВ, так как на него может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно удалить и легко проверить. Подать питание от аккумулятора и поднести к его рабочей зоне металл.При приближении к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, поменяйте его и попробуйте запустить. Не началось — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Протравленная часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не срабатывает при проворачивании вращения коленвала и ЭБУ не дает команду на искру на свече.Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает. Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. По возможности можно взять модуль зажигания с другой машины и проверить, заводится двигатель или нет.
1г) При неисправном ЭБУ двигатель заведется естественно.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но между ними в проводке контакта не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, нужна система питания двигателя.
Проверяем, поступает ли топливо в форсунки:
2а) Дрожит ли топливный насос?

ВАЗ 2109 с инжектором Топливный электронасос

Топливный насос ВАЗ 2108 2109 21099 Форсунка — электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает он топливо или нет, можно ослабить одну из подающих топливопроводов, подставить под них емкость и включить зажигание — бензин нужно заливать из форсунки.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе, есть специальный съемник для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит, топливный насос не работает.
2B) Если топливный фильтр забит, насос не сможет обеспечить желаемую подачу топлива в форсунку автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, можно понять засорен фильтр или нет, можно воспользоваться манометром, подключенным к снятию регулятора давления на топливной рампе автомобиля.
2V) засорение форсунок.

Загрязненные форсунки Форсунки двигателя

При засорении форсунок они либо совсем не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя ВАЗ 2108 2109 21099 Форсунка на морозе. Во время езды такая машина обычно не развивает полную мощность.
2g) Запрещается распылять топливо из форсунок, если они не получают сигналов на открытие от блока управления двигателем. Необходимо проследить, чтобы на насадки были намечены фишки и все провода.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как пробуксовка, или порезание ремня бревна. При этом нарушаются фазы распределения мотора двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, пойдет дальше.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече искра не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и закатать их на газ. Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Не запускается форсунка на морозе с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще что-то.Думаю какая-то микросхема датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такая особенность может спросить любого в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Закинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 лучше об этом знать.
6) Тоже редкая ситуация, но бывает. Посев катализатора в глушитель автомобиля. В соответствии с требованиями экологии в глушителях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка установлена ​​катализатором, снижающим выбросы вредных газов в атмосферу.Если этот катализатор находится внутри глушителя, выхлоп выхлопных газов будет затруднен, и двигатель либо вообще не запустится, либо застрянет. Чтобы исключить этот пункт, надо просто ослабить клешню крепления между катализатором и глушителем, чтобы газы погасли вслед за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка не запускается, но следует помнить, что бывают особые случаи, в которых поможет только сотня.

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом не редко возникают ситуации, когда двигатель вообще выходит из строя, либо плохо заводится на горячую.

Для решения такой проблемы вряд ли уйдет на несколько минут. Потому что в первую очередь подготовиться морально, настроиться на долгую работу со своим карбюратором.

Если не получается запустить карбюраторный мотор, попробуйте выполнить несколько действий. Так вы сможете найти ответ, почему двигатель не запускается.

  1. Поднимите капот, осмотрите визуально состояние силового агрегата карбюратора.
  2. Посмотрите, все ли провода, клеммы надежно закреплены. Готовая клемма или провод редко становились причиной быстрых решений и значительных финансовых затрат на ремонт, которых на практике можно было избежать.
  3. Оцените состояние топливного насоса. Не редко причиной выхода из строя при попытке завести автомобиль или отказе от работы является перегрев топливного насоса.Купи это. Если слишком жарко, велика вероятность его выхода из строя. Лучше заменить.
  4. Параллельно проверяем состояние фильтров, масла. Возможно, им нужно давно измениться, и вы все с этим справитесь.

Прилавки на ходу

Если машина глохнет во время движения, нужно:

  • Проверить состояние датчика Холла на карбюраторе;
  • Оценить текущую работу коммутатора;
  • При необходимости заменяются оба элемента;
  • Если после того, как машина на ходу заглохла, возникают проблемы при попытке запустить мотор, продуть топливные трубки;
  • Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся комплектующих, придется разобрать карбюратор для поиска причин;
  • Обязательно отрегулируйте карбюратор.Довольно часто такая мера позволяет устранить все проблемы. Но не стоит делать это своими руками. Свяжитесь с вашим проверенным карбюратором.

На практике карбюратор может выйти из строя по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение — это полноценная диагностика на автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас карбюратор не запускается, постоянно глохнет на холостых оборотах, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот перечень мер, которые можно предпринять своими руками с карбюратором:

  • Заменить иглу;
  • Очистите форсунки электромагнитного клапана;
  • Заменить датчик холостого хода при обнаружении в нем неисправности;
  • Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не запускается на горячем, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
  • Проверить состояние электроклапана, блока его управления, проводки.Убедитесь, что у вас есть щелчок. Если они отсутствуют, элемент идет под замену. Хотя можно попробовать починить.

«>]

Пошаговая инструкция

Наблюдая определенную последовательность в их действиях, вы в конечном итоге сможете определить самостоятельно, почему двигатель не запускается или у вас есть проблемы с ним.

Этап ремонта

Ваши действия

Поверните ключ зажигания, проверьте стартер

Если поворачивается ключ, крутится стартер, то причина точно не в этом.Даже если мотор не запускается. Неисправность стартера говорит о необходимости его замены

Проверить уровень топлива в баке

Ориентироваться только на показания датчика не стоит. Иногда обманывает. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге выяснилось, что это просто закончилось топливо. Пусть это будет смешно, но чтобы убедиться, что горючее в бензобаке еще стоит

Убедитесь, что искры

Снимите любую из свечей зажигания, подсоедините к высоковольтному проводу и прикоснитесь к массе (двигателю).Вам понадобится напарник, который сядет за руль и будет крутить стартер. Если на наконечнике появилась искра, все в порядке. Не она? Блок коммутации винил и поменять переключатель на новый.

Проверить искру на центральном проводе от катушки

Применяется аналогичная свеча зажигания. Если искры не обнаружить, скорее всего, вышла из строя катушка. Заменить элемент

Если сейчас на улице заморозки, то в бензине может быть вода, которая превратилась в лед.Чтобы это проверить, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Звуки Булкании говорят о том, что бензин уходит в карбюратор. Никакие капли не позволят карбюратору запустить карбюратор, так как топливо частично замерзло. Тут надо будет поменять бензонасос

Фильтр тонкой очистки

Посмотрите на состояние фильтра. Если на нем есть трещины, повреждения и другие видимые дефекты, элемент придется заменить.

Шланги подачи бензина

Убедитесь, что шланги, подающие бензин от насоса к двигателю, имеют целое число. При дефектах, поломках, трещинах обязательно меняют на

новые.

Свеча зажигания

Сварку уже проверили. Теперь откручиваем все свечи, осматриваем их на наличие следов Нагара. Если свечи от нагара оказались черными, бензин был залит, чистить агрегаты обычной наждачной бумагой не имеет смысла.Эффекта желаемого вы не достигнете. Единственное реставрационное решение — накалить их на газовой плите. Если вы не хотите опробовать этот метод, просто установите новый комплект качественных свечей зажигания

.

Трос высоковольтный

Снять их, проверить на целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль

.

Травер крышки

Наличие внутри него сколов, выделенных контактов говорит об износе, потере работоспособности.Выход один — поменять устройства. Одновременно с крышкой стоит поменять бегунок

.

Датчик Холла

Довольно часто карбюратор не заводится именно из-за неисправного датчика Холла. Он держится на резине двумя болтами. Откручиваем крепления, отключаем провода и меняем старый датчик на новый. Собрать все обратно, проверить работоспособность карбюратора

Расположение высоковольтных переходов

Нередко невнимательные мастера или малосерьезные мастера, самостоятельно ремонтируя свою машину, допускают ошибки при задней сборке. Дрожание.W. Провода высокого напряжения Должна быть надежная связь. Проволока, обозначенная на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, дальше по часовой стрелке идет 2 цилиндр, затем 4 и только потом 3. Конвертируя локацию, машина заведется дико или вообще карбюратор может не

Найти ремень газораспределительного механизма можно оставить под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично смущали, пропали, лучше ремень заменить на новый.Также не исключено, что на 1,3-литровом моторе пролетела заслонка. Такой вопрос не рекомендуется решать этой

Если поэтапная проверка каждого узла ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается нормально, придется перейти на сотню.

Практика показывает, что детальный осмотр агрегатов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнем состоянии, заводится как на холодном, так и на горячем.

С наступлением зимы самые карбюраторные машины привозят своим хозяевам. Не исключение и карбюратор ВАЗ 2109, который нервничает до холода. Причин для такого старта может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на морозе.

Прежде чем делать определенные выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют дроссельную заслонку с ручным управлением.Без использования этого механизма запустить машину, особенно в холодное время, довольно проблематично.

Вам необходимо запустить двигатель в следующей последовательности:

  • Откройте капот и поверните вверх ручную педаль подачи топлива топливного насоса
  • Потяните за рычаг ручки управления воздушной заслонкой
  • Выпить бензин до коллектора педали акселератора
  • Не нажимая на педали газа, запустить двигатель

С первого раза может не работать мотор.Но второй раз должен. Также нужно сосредоточиться на прокачке бензина педалью бензина. Главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутится стартер на холоде ВАЗ 2109

Это одна из самых основных причин плохих дам. Боковых две: закрутил стартер или подмерзил аккумулятор.Если с первым случаем все ясно, то второй требует особого внимания.

При сильных морозах аккумулятор рекомендуется поставить в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, задача может усложниться. Для начала нужно включить на время средний свет — он прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска мотора должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты.В противном случае аккумулятор будет тянуть до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал При замерзшем масле становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5W40.

Еще одно решение этой проблемы — применение предпусковых подогревателей, которые включены в сеть 220 В и нагреваются тосол.За счет теплопередачи металлических частей карбюратора двигателя ВАЗ 2109 масло становится жирным, и мотор может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холоде, но и на горячем, то проблема может коснуться системы. Неправильный угол опережения ухудшает стартовые свойства, из-за чего запуск становится проблематичным.

Обычно проблемы запуска наблюдаются на. При этом можно заметить черный дым из выхлопной трубы Электроды свечей покрыты черным нагаром, а при нажатии на педаль акселератора слышен хлопок в глушителе.Можно попробовать повернуть резину на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

  1. Детонации;
  2. Перегрев двигателя;
  3. Удаление смеси.

Проблемы системы питания ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтр. Если они сильно загрязнены, двигатель плохо заводится на холоде. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный.Если они целые, то проверьте работу бензонасоса.

Попробуйте прокачать бензин ручным приводом. Если он впрыскивается плохо, неисправность кроется в топливном насосе.

Далее в очереди — карбюратор. Неправильная регулировка может привести к тому, что машина плохо перестанет мерзнуть. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Нагар при зажигании свечей недопустим. В противном случае агрегату потребуется грамотная настройка.

Газораспределительный механизм

Последний клапан.Перед настройкой карбюратора нужно проверить зазоры в клапанном механизме. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшает сжатие. В этом случае не только теряется мощность, но и выходят из строя пусковые установки автомобиля.

Это основные причины, по которым Ваз 2109 плохо переносит холода. Если ни один из этих советов не помогает, лучше обратиться к специалистам.

Как часто случается такая ситуация, что горячая любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет на дороге? Не стоит сразу вызывать одаренных мастеров или тащить бедняжку в сервисе на веревке.Радостные новости остались одни. Скажу, что делать, но только если руки вырастут не из нужного :).

У стигнутого и не застенчивого двигателя может быть несколько причин. Вначале поверните ключ в замке зажигания и послушайте стартер, если в этом нет повода, но это сказано и «понятно». Если закручивает стартер, идите дальше. Как бы глупо это не звучало, но надо проверить, есть ли бензин в баке.

Поверните ключ и посмотрите на контрольную лампу остатка топлива в баке.Если уверены, что идет бензин и проверяем наличие искры. Вытащу любую свечу, воткаем в высоковольтный провод и трогаем двигатель (на массу) …

Здесь нам нужен помощник. Сажаем за руль и даем ключу повернуть ключ. Есть ли искра на кончике свечи? Капот. Нет? плохо. Неисправен коммутационный блок или его проводка. Это сложно что-то сделать. Попробуйте поменять переключатель. Также следим за искрой на центральном проводе, идущей от катушки.Таким же способом проверьте свечи. Отсутствие искр может свидетельствовать о неисправности катушки.

Проверить систему питания. Если на улице Зима, в запас бензина могла попасть и замерзшая вода. Проверяем: откручиваем «воздух», и нажимаем кнопку бензонасоса несколько раз. Bulkaet? Хорошо бензин поступает в карбюратор. нет?

Или заморозила вышеупомянутую воду каким-либо образом, которая попала в систему, или, что, скорее всего, неисправно, чем заправочная станция. Обратите внимание на фильтр тонкой очистки.Его следует осмотреть на предмет трещин и повреждений. Еще можно посмотреть шланги, по которым идет бензин. Все проверили? Система питания в порядке?

Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, есть ли нагар. У обработанного драйвера всегда должен быть запасной комплект, рабочие, проверенные свечи. «Обогнали» (черные свечи с наигаром и залили бензином) бесполезно чистить кожу и протирать. Их надо нанимать над газовой плитой.

Значит рабочие свечи вставили, не помогло? Обратимся к системе зажигания.Снимите с траверсы высоковольтные провода. Кстати из-за проводов машина может не заводиться, проверьте их. Смотрим на крышку траверса.

Если внутри чипсеты, обращайтесь, меняйте крышку. Далее убираем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоедините проводку от датчика Холла и замените сам датчик. Собираем все в обратном порядке с новыми запчастями.

Неправильное расположение высоковольтных проводов на крышке траверса.Первый провод (на крышке он обозначен цифрой 1) идет от 1 цилиндра (крайний левый), затем по часовой стрелке пойдет 2 цилиндр, 4 цилиндр и 3 цилиндр. Если машину запутать, то машина будет ужасно порваться или не будет вообще.

Осталось проверить ремень ГРМ. Он находится слева под кожухом. Снимите и посмотрите на зубья ремня. Если не хватило и ремень проскользнул, то его нужно поменять. Только вот вопрос в последствиях. Если у вас двигатель 1.3, то с клапаном можно гадать (даже не садитесь за руль).Если 1.5, то ничего страшного не может.

Ну в принципе и вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что смог) перетащить сторонними поделками. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в карбюратор с правой стороны. Снимаем терминал.

Поверните ключ, включив зажигание, и несколько раз постучите по пневмоострову. Есть щелчки и искры? Что ж, работает. Просто открутите его и дуньте джиблера на конец.Обратный клапан нужно закручивать руками, желательно не перетягивая.

Так же нестабильная работа на холостом ходу или движение рывков может быть следствием не отрегулированного карбюратора, собственно как обратимого (от угнетенной смеси) свечи.

Удачи на дорогах.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, двигатель заведен и вам нужны три условия: воздух, бензин, искра.При проворачивании коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит всасывание горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце цикла сжатия на свече появится искра, которая воспламеняет горючую смесь — двигатель запускается.
Считайте диагностику дефектом цепи. Весь метод подробно описан на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки реле втягивающего устройства, все разъемы надо поставить на стартер.

2) Если стартер вращает коленчатый вал. Необходимо определить, не попадает ли он в цилиндр, горючую смесь или искру. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите к массе на расстояние сантиметр и включите стартер.

3) Если ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не ищет искру, проверьте, есть ли искра на распределителе зажигания (резине). Для этого снимаем с трамблера центральный провод, доводим до массы 1 см и крутим стартер. От провода к массе — проблема в распределителе зажигания: проверить бегунок, почистить контакты.

4) Если на распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправностей:
А) Использование диагностического прибора бесконтактной системы зажигания.
Б) ручное определение неисправности.
А) У вас есть прибор, могут быть разные типы, но принцип работы тот же: питание и проверка датчика Холла и переключателя отображаются лампочками.

Устройство подключено к разрыву цепи переключателя. Снимите переключатель с переключателя и подключите к разъему устройства. Разъем второго устройства одет на выключатель. Включите зажигание: Должны сгореть лампочка блока питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: выключатель контрольной лампы, импульсная лампочка от датчика Холла.
Если контрольная лампа переключателя мигает — замените переключатель.

Если импульсы не идут от датчика Холла, разберите распределитель зажигания, убедитесь, что стартер вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет — порвался ремень ГРМ. Если ползунок крутится, а сигнала с датчика Холла нет, — замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.Выберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится — порвался ремень ГРМ. Если ползунок вращается, убедитесь, что барабан дозатора не касается датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — поменяйте выключатель, самая частая причина, когда нет искры — выключатель сгорел.Если после замены переключателя искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам народного бабина) выходит из строя крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха, фильтр залит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору от карбюратора. Крутим стартер — должен быть бензин. Не брызгает? Или бензонасос вышел из строя, или топливо из бака не является топливом, если оно конечно есть.
7) Если при вращении стартера разбрызгивается бензин, открутите топливопровод топливопровода от карбюратора. Выстрелите пальцем в ответ и погрузите рот в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора. Открутите, почистите. Не помогло? — Возможно, игольчатый клапан Zalip. Следуйте стороной карбюратора к гаечному ключу или залейте в питающее отверстие сжатым воздухом.
9) Если все-таки не получается продуть воздух в поплавковую камеру — снимаем крышку карбюратора. Мы в руки и снова пытаемся взорвать. Не проходит воздух — поменяйте игольчатый клапан.
10) Если воздух проходит, когда крышка снята, а топливные жиклеры не забиты на карбюратор, то топливный жиклер.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Выглядят залиты бензином или нет? Если они залиты, необходимо просушить. Включаем газовую плиту и держим плоскогубцы, капая свечу на огонь. Если свечи еще засохли — можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Вы можете сломать карбюратор образовавшимся разрежением, и двигатель заведется.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае сложных проблем ремень ГРМ не на несколько зубцов, плохая или отсутствующая компрессия в двигателе, карбюратор не регулируется) всего на сотню.

ВАЗ Лада Самара 21083 группа А (1988)

Шасси стальное монокок
Группа / класс A / 6 Номер омологации: A 5345
Активные годы 1988–1990 Начало омологации: 01.01.1988
Двигатель
Тип прямой 4-цилиндровый, 4-тактный, бензиновый двигатель расположен спереди поперечно с углом наклона 10 o спереди
Вместимость 1500 куб.см WRC: 1500 куб.см
Диаметр x ход поршня (мм) 82.0 х 71,0
Степень сжатия 12,0: 1
Выходная мощность — торг 120 — 130 л.с. / 7200 об / мин
Коренные подшипники 5 диаметром 50,8 мм длина шатуна между центрами 121 мм, диаметр шатуна 51,3 мм
Материалы блок: чугун ГБЦ: алюминиевый сплав
Распределители / клапаны одинарный верхний распредвал (SOHC), с ременным приводом 2 клапана / цилиндр.- Всего 8 клапанов. Диаметр впускного клапана 37 мм, диаметр выпускного клапана 31,5 мм. 0 o угол между осью впускного клапана и вертикалью, 0 o угол между осью выпускного клапана и вертикалью
Аспирация натуральный, 1 х ДААЗ 21083-1107010-06 сдвоенный карбюраторный
Зажигание электронный, порядок стрельбы 1-3-4-2
Система охлаждения с водяным охлаждением
Система смазки маслянный поддон
Трансмиссия
Тип передний привод 5 ступенчатая механическая коробка передач
Передаточное число коробки передач 1: 3.636/1 (40/11)
2-й: 1,950 / 1 (39/20)
3-й: 1,357 / 1 (38/28)
4-й: 0,941 / 1 (32/34)
5-й: 0,784 / 1 (29 / 37)
R: 3.500 / 1 (25/15 x 42/25)
1-й: 2,923 / 1 (38/13)
2-й: 1,810 / 1 (38/21)
3-й: 1,276 / 1 (37/29)
4-й: 1,063 / 1 (34/32)
5-й: 0,941 / 1 (32/34)
R: 3.500 / 1 (25/15 x 42/25)
1990+: 1-й: 2,923 / 1 (38/13)
2-й: 2,053 / 1 (39/19)
3-й: 1,555 / 1 (28/18)
4-й: 1,310 / 1 (38/29)
5-й : 1,129 / 1 (35/31)
R: 3,500 / 1 (25/15 x 42/25)
Передаточное отношение 4.133/1 (62/15), 4.200 / 1 (63/15), 4.500 / 1 (63/14).
1988+: 4,769 / 1 (62/13), 5,308 / 1 (69/13).
1990+: 3.529 / 1 (60/17), 3.706 / 1 (63/17), 3.934 / 1 (63/16), 4.846 / 1 (63/13), 4.923 / 1 (64/13), 5.000 / 1 (65/13), 5,077 / 1 (66/13)
косозубая шестерня Torsen передний дифференциал
Сцепление сухой, однодисковый
Шасси
Тип с каркасом безопасности.3-дверный хэтчбек стальной кузов с полипропиленовыми бамперами
Передняя подвеска Стойка Mac pherson с нижним поперечным рычагом, винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Задняя подвеска Ось с продольной балкой кручения с винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Система рулевого управления зубчатая рейка 1/20 или 18/1
Тормоза передние твердые или вентилируемые диски диаметром 239 мм с 1 чугунным поршневым суппортом, (1990+) вентилируемые диски диаметром 260 мм с 4 алюминиевыми поршневыми суппортами.
Задние барабаны диаметром 200 мм, (1990+) цельные диски диаметром 211/239 мм с 1 алюминиевым поршневым суппортом
двухконтурный с сервоприводом, регулируемое передаточное отношение, разделение на переднюю и заднюю части
Размеры
длина: 4,005 м (157,7 дюйма) ширина: 1,620 м (64,8 дюйма) высота: 1,380 м (54,3 дюйма)
Колесная база: 2,460 м (96,9 дюйма) передняя гусеница: 1,390 м (54,7 дюйма) колея задняя: 1.360 м (53,5 дюйма)
Диски — шины 5J — 5,5 x 13 дюймов — 14 дюймов 155/80 R 13, 165/70 R13, 16 / 70×13
Вес 900 кг
Масса / мощность 9.0 кг / л.с.
Топливный бак 43 л
Коэффициент лобового сопротивления 0,40

ВАЗ-2108 «Лада Самара» — страница Глеба SCI

ВАЗ-2108 «Лада Самара» — Страница Глеба SCI

Сайт СовАвто.

Нажмите здесь или пролистайте вниз, чтобы увидеть информацию о модификациях: ВАЗ-21081, ВАЗ-21083, и ВАЗ-21083и.

Модель ВАЗ-2108 «Лада Самара» (хэтчбек) ВАЗ-2108Ф «Лада Самара» (хэтчбек с грузовой отсек, он же ВАЗ-1706 «Челнок»)
Кресла 5 2
Масса нетто, кг [фунт] 900 [1980] 980 [2156]
Масса с полной нагрузкой, кг [фунт] 1325 [2915] 1480 [3256]
Вес груза, кг [фунт] 450 [990]
Полная масса прицепа, кг [фунт]
Длина, мм [дюйм.] 4006 [157,7]
Ширина, мм [дюймы] 1650 [65]
Высота, мм [дюймы] 1402 [55,2] 1820 [71,7]
Основание, мм [дюйм] 2460 [96,8]
Минимальный зазор, мм [дюйм] 160 [6,3]
Минимальный радиус поворота, м [ярды]
Максимальная скорость, км / ч [mi / h] 148 [92] 145 [90]
Максимальная мощность, л.с.п. [кВт] 64 [47] при 5600 об / мин 70 [51,5] при 5600 об / мин
Объем двигателя, л [см 3 ] 1,3 [1300] 1,5 [1500]
Передаточное число
Передаточное число главной передачи
Пробег, л / 100 км [миль / гал] 5.7 [41] @ 90 / 7,8 [30] @ 120 / 8,6 [27,3] город 6,3 [37,3] @ 90 / 9,0 [26] @ 120 или город
Разрывной путь, м [ярды]
Емкость топливного бака, л [гал] 43 [11,4] (Ai-93)
Годы выпуска 1984-настоящее время
Тип двигателя ВАЗ-2108, 4-х линейн. Цил., ох, карб. ВАЗ-21083, 4 линейн. Цил., Ом, карб.
Время разгона от 0 до 100 км / ч [0-62 миль / ч], сек. 16 14
Колесная формула 4 Х 2
Изображения 8 КБ (цвет, вид сбоку [12])

70 КБ (цвет, вид спереди [4])

21 КБ (цвет, обратная сторона вид [53])

43 КБ (цветная, другая лицевая вид [53])

8 КБ (цвет, вид [карб.] двигатель [53])

6 КБ (цвет, вид на панель) [53])

15 KB (ч-б, вид спереди [16])

8 КБ (цвет, вид сбоку [53])

8 КБ (цвет, вид сзади [53])

5 КБ (цветная, вид изнутри [53])

12 КБ (цвет, вид спереди [53])

5 КБ (цветной, грузовой вид отсека [53])

Начало страницы

Вот информация о ВАЗ-21081, ВАЗ-21083 и ВАЗ-21083и
Модель Wheel Formula Масса нетто / полная, кг [фунт] Максимальная скорость, км / ч [mi / h] Двигатель, л.п. [кВт] прочая информация Рисунки, описания
ВАЗ-21081 (хэтчбек) 4 Х 2 900 [1980] / 1325 [2915] 140 [87] ВАЗ-21081, 4 линейн. Цил., Карб., 1.100л., Ohc, 54 л.с. [40 кВт] при 5600 об / мин экономия топлива такая же, как у базовой модели, разгоняется до 100 км. [62 мили] за 18 сек., годы выпуска 1984-настоящее время как ВАЗ-2108
ВАЗ-21083 (хэтчбек) 160 [99] ВАЗ-21083, 4 линейн. Цил., Карб., 1.500л., Ohc, 70 л.с. [51,4 кВт] при 5600 об / мин немного лучше экономия топлива, разгоняется за 14 сек., годы выпуска 1984-настоящее время
ВАЗ-21083i (хэтчбек) 156 [97] ВАЗ-21083и, 4-х линейн. Цил., топливный бак, 1.500л, ohc, 69 [51] @ 5300 об / мин немного лучше экономия топлива, разгоняется за 13 сек., Годы выпуска 1994-настоящее время (импортная версия)

Эти автомобили были первыми на заводе ВАЗ, которые фактически отличался от модели Fiat. Форма, как видно из фотографии, были кардинально изменены, хотя вам решать решить, действительно ли это выглядит лучше или хуже. Изменение Форма сопровождалась модернизацией многих механических деталей.Все эти новые «Лады» — переднеприводные, качество, что редкость для советских машин.

Страница создана в воскресенье, январь 3, 1999. Последнее обновление страницы: понедельник, 3 декабря 2001 г., 12:40:24 EST.

Большой расход топлива ВАЗ 2108, 2109, 21099, 2105, 2107

Рассмотрим причины большого расхода топлива на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21093, 21099, 2109, 2107 и им подобных с карбюраторами 2108, 21081, 21083 «Озон».В этой статье мы перечислим те, которые имеют прямое отношение к неисправности того или иного карбюратора. Другие причины, не связанные с этим, изложены в статье. «

Косвенные признаки, связанные с большим расходом топлива: свеча зажигания, выхлоп со стойким запахом бензина и т. Д.

Система холостого хода системы холостого хода или электромагнитный клапан ослаблен неплотно скручен

Топливная смесь в данном случае поступает в систему холостого хода для обхода мазута на холостом ходу (вставляется в держатель механизма качания или в электромагнитный клапан — в зависимости от модели карбюратора), по мере получения она слабо прижимается к своей посадке. разъем.В результате большое количество дополнительного топлива попадает в цилиндры не только на холостом ходу, но и на всех режимах работы двигателя автомобиля. Чем больше вы нажимаете на педаль газа, тем больше увеличивается разрежение в камерах карбюратора и тем больше избыточного топлива через систему холостого хода всасывается в цилиндры двигателя.


Электромагнитные клапаны карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 озон

В такой ситуации на карбюраторах с держателем (пробкой) проверьте затяжку именно этого держателя.Нельзя сильно тянуть, во избежание деформации топливного жиклера холостого хода или его посадочного гнезда. Затяжка должна быть минимальной, но в то же время не позволять держателю самопроизвольно отворачиваться от вибрации при работающем двигателе.

На карбюраторе с электромагнитным клапаном проводим тест его работоспособности. На работающем двигателе снимаем провод идущий к нему с его вывода. Двигатель должен заглохнуть. Носим провод — слышим щелчок.Если все описано, клапан рабочий, перекрывает подачу топлива, защищаться не нужно. Если после снятия провода двигатель не заглохнет, слегка заверните корпус электромагнитного клапана по часовой стрелке. Снова снимаем провод. Разве это не заглохнет? Следить за клапаном еще немного. И так до тех пор, пока мы не сделаем необходимое.

Неуплотненная игольчатый клапан поплавковой камеры

При нарушении герметичности узла топливо попадает в поплавковую камеру карбюратора и соответственно дальше в цилиндры двигателя.Возможно, в этом случае вышел из строя игольчатый клапан или Сыринка попала под его стопорную иглу. В данном случае считается, что.

Обычно эта неисправность сопровождается хлопком глушителя.

Следует правда не замечать, что не всегда герметичность игольчатого клапана явно заметна. Топливо высшего качества может просочиться в поплавковую камеру, не вызывая явных отклонений в работе двигателя. Только расход топлива вырастет на литр — полтора на сотню.


Проверка игольчатого клапана на карбюраторах 2105, 2107, озон, 2108, 21081, 21083 Solex

При обнаружении аналогичной неисправности в карбюраторе замените узел игольчатого клапана. Ремонтировать его в настоящее время не имеет смысла, так как новый стоит недорого и везде продается. Единственно стоит внимательно подойти к выбору клапана. Некачественный товар добавит лишних проблем и потребует времени на дополнительную диагностику и ремонт.

Топливные жиклеры установлены основной системы дозирования или системы холостого хода большего диаметра

Топливная смесь.Проверьте маркировку ссуд. В разделе «Собраны основные данные зазубрин, трубок, отверстий и каналов карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Солекс».

Забиты форсунки основной системы дозирования или системы холостого хода

Очистите их, сняв крышку карбюратора. На карбюраторе «Озон» можно открутить ГРМ самолета, не снимая крышки карбюратора.


Топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы основных систем дозирования карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 озон

Очистить каналы и жиклеры системы холостого хода также можно следующим образом сверху (крышка) карбюратора.Подробнее о чистке системы холостого хода карбюраторов читайте на нашем сайте в статьях:,.


Воздушные и топливные жиклеры CAX CXH 2108 Solex и 2105, озон 2107

Неисправная система EPHX

Неисправен электромагнитный клапан или любой элемент системы EPHX, в которую он входит. Обычно проблемы в этой системе сопровождаются двигателем или (и) устойчивым желанием заглохнуть на форсированном холостом ходу (при движении на повышенных передачах с педалью, установленной на газу).Проверьте систему EPHX:

Коричневый воздушный фильтр

Опять же топливная смесь сильно обогащена топливом, так как воздух в нее с трудом выносится через сильно забитый фильтрующий элемент воздушного фильтра. Заменить фильтрующий элемент.

Сильнозагрязненный фильтрующий элемент фильтра двигателя автомобиля

Примечания и дополнения

— Снижение мощности двигателя может происходить еще и из-за не отрегулированного привода АЗС, и соответственно малой подачи топлива.См. .

причин и решения проблемы ВАЗ 2107 глохнет на холостом ходу

Карбюратор, шпилька.

Всем привет.
  • Сначала определитесь, какая проблема с топливом или с зажиганием. а потом вы даже все меняете. когда заглох и не заводится проверьте, есть ли искра на всех свечах и есть ли бенз в карбюраторе. тыкай, слон плещется?
  • Скорее всего в трамблере это контактная группа, подшипник, конденсатор…

    http: //site/russian/t1152337691.html

  • У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод. Соответственно, бензин все продолжал непредсказуемо. Мелочь недоработка, но как он достал мне мозги, словами не передать! Сколько раз я перебирал зажигание и карбюратор и ни на чем внезапно не останавливался! Ах, как я это запомнил!
  • Всем привет.

    Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
    Началось с того, что заглохло прямо с выхода с работы. Повернул ключ — завелась — поехала. Не придал значения.
    Через день-два «посильнее» заглохло (там же). Не запускалось ни минуты. Завелась — поехала. Через некоторое время на ходу стало глохнуть. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше.На следующее утро я встал прямо в потоке. Заводить совсем не хотелось. Притащил домой, поменял бегунок, завелась и без проблем ехала, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и уехала, на следующий день пару раз заглохла на ходу — завелась с толкателя, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте.Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял помпу, свечи (пора уже было), ВВ провода, машина ехала как новая. Через пару дней все началось снова.Сегодня он заглох на работе и пару раз в городе. Завтра в потоке заглохну …) Стабильность — признак мастерства.
    За все эти ситуевины машина не сильно замерзла (по крайней мере, стрелка в начале белой зоны).

    Где копать? Не представляю (не специалист по ремонту).
    Сохраните, а то город поднимется из-за меня)

    Основных причин карбюраторных две: 1.Жеты. 2. Вакуум. Есть еще 3 причины, но не главная, электромагнитный регулятор холостого хода.в основном проявляется на скорости до 60 км / ч. Подергивание, глохнет на холостом ходу, тупой разгон с подергиванием.

    Последний раз редактировалось Майкл Just Michael; 29.01.2017 в 17:13.
  • Всем привет.

    Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
    Началось с того, что заглохло прямо с выхода с работы. Повернул ключ — завелась — поехала.Не придал значения.
    Через день-два «посильнее» заглохло (там же). Не запускалось ни минуты. Завелась — поехала. Через некоторое время на ходу стало глохнуть. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Заводить совсем не хотелось. Притащил домой, поменял бегунок, завелась и без проблем ехала, 10 дней.Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась от толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны это выглядело, наверное, ужасно).Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял помпу, свечи (пора уже было), ВВ провода, машина ехала как новая. Через пару дней все началось снова. Сегодня он заглох на работе и пару раз в городе. Завтра в потоке заглохну …) Стабильность — признак мастерства.
    За все эти ситуевины машина не сильно замерзла (по крайней мере, стрелка в начале белой зоны).

    Где копать? Не представляю (не специалист по ремонту).
    Спасите, а то город поднимется из-за меня)

    Про фильтр и бензонасос не дочитал до конца. Уважаемый, а вы давно меняли сетку в баке и самостоятельно проверяли бензонасос? Например, мембрана? Ладно качает не вручную (распредвал упирался в шток) а от стартера 3-5 сек.фильтр должен быть заполнен !!!

  • Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались впускной системой впрыска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — более сложная система. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

    Стартер крутится?

    Для начала необходимо проверить напряжение в бортовой сети автомобиля.Для нормального запуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

    Пускатель — это механизм, требующий большого пускового тока. Именно этот узел поворачивает коленвал для запуска. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора. Метод устранения — зарядить аккумулятор. Следует придерживаться показателей 12,5-14 Вольт.

    Поломка стартера

    При коротком замыкании в корпусе или проводке якоря заменить поврежденную деталь.Как мне проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к месту трения щеток, а второй — к оси якоря. Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

    Система зажигания

    Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженной аккумуляторной батарее и исправном стартере? Причины могут заключаться в системе зажигания.Здесь он бесконтактного типа. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами. Для этого используют специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

    Что делать, если показатель не соответствует норме? Электрод можно гнуть.Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на предмет образования искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также по истечении этого срока меняются поступающие к ним от распределителя зажигания.

    При заправке свечей

    Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), то камера сгорания переполнена бензином.Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

    Как сушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

    Трамблер

    На ВАЗ-2107 применяется распределитель зажигания. При необходимости проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Трамблер имеет пять выходов.

    Четыре из них идут на свечи цилиндров, а один (в центре) — на катушку зажигания. Металлические концы часто образуют белый налет … Из-за этого слайдер не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания.Деталь выглядит так.

    Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод … Еще он «пробивает» свечи. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

    Проблема электронасоса

    Раньше одна из основных проблем на отечественном «Классике» касалась топливного насоса, который постоянно перегревался.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, находящимся в баке. Если на элемент не будет подано электричество, машина просто не заведется. Первое, на что нужно обратить внимание, — это блок предохранителей.

    На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать ячейку на 15 или 20 ампер.

    Определить исправность визуально

    Можно ли без мультиметра проверить, находится ли топливный насос под напряжением? Для этого при включении зажигания следует внимательно прислушиваться к его работе.Когда ключ повернут в третье положение, он должен издать характерный гул. Его слышно в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под перчаточным ящиком.

    Низкое давление

    Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Сбои в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езду на пустом баке. Если загорелся свет, не затягивайте с заправкой. Стоимость помпы для инжекторной «семерки» в 3 раза выше, чем для карбюраторной.

    Состояние фильтра

    Возможна также следующая ситуация. Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) Это может быть связано с забитым топливным фильтром. Срок его замены составляет около 50 тысяч километров. Грязный воздушный фильтр тоже виноват в непростом запуске.

    Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

    ВАЗ-2107: форсунка заводится и сразу глохнет

    В этом случае проверьте датчик массового расхода воздуха. Он расположен сразу за пластиковым корпусом фильтра.

    Этот элемент воспринимает информацию о воздушном потоке и передает ее в блок управления. В итоге электроника определяет состав горючей смеси … Блок может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров.При загрязнении элемент может давать ложные показания. Из-за ВАЗ-2107 форсунка не запускается, либо работает и сразу глохнет. Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости замените.

    ДПКВ

    Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, при неисправности блок управления прекращает подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

    Вывод

    Итак, мы выяснили, по каким причинам не заводится машина ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую цену.

    В этой статье мы подробнее рассмотрим ситуацию, когда карбюраторный двигатель легкового автомобиля (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) запускается и глохнет из-за неисправности карбюратора. Будут рассмотрены неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Solexi их модификаций.


    Признаки неисправности

    Двигатель запускается, работает несколько секунд и глохнет, повторные запуски неэффективны.

    — Двигатель запускается с трудом, после непродолжительной работы глохнет, после перезапуска запускается и работает.

    — Двигатель запускается и сразу глохнет, снова запускается и снова глохнет и так далее несколько раз, но потом все равно начинает работать.

    Причины неисправности

    Нет топлива в поплавковой камере

    Подкачайте с помощью рычага ручной заливки на топливном насосе.

    Диафрагма спускового крючка повреждена или не отрегулирована

    Разобрать корпус пускового устройства, диафрагму заменить на новую. Отрегулируйте пусковое устройство.


    пусковые устройства карбюраторы 2108, 21081.21083 Солекс, 2105, 2107 Озон

    Засорение топливных и воздушных жиклеров, эмульсионных колодцев и трубопроводов основной системы дозирования

    Надо снять крышку карбюратора, открутить жиклеры, снять трубки, промыть и почистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно.На фото видно, что стоит прочистить карбюратор 2105, Озон 2107.

    Выкрутите воздушные жиклеры на карбюраторе Солекс, выньте их вместе с эмульсионными трубками. На дне открытых колодцев расположены топливные жиклеры. Выворачиваем их тонкой длинной шлицевой отверткой. Очищаем, промываем ацетоном и продуваем сжатым воздухом.


    топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы Карбюраторы ГДС 2108, 21081, 21083 Солекс, 2105, 2107 Озон

    Засорение топливных и воздушных жиклеров и каналов системы холостого хода

    Выкрутите форсунки, промойте и прочистите их, продуйте сжатым воздухом.


    Воздушные и топливные жиклеры карбюраторов CXX 2108 Солекс и 2105, Озон 2107

    Нарушен уровень топлива в поплавковой камере карбюратора

    Топливная смесь либо очень бедная, либо очень богатая в результате неправильной регулировки.


    примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

    Статьи на сайте о регулировке уровня топлива:

    Привод нерегулируемой воздушной заслонки карбюратора («всасывание»)

    Ситуации, когда инжектор ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто.А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это говорит о проблеме с подачей топлива (бензонасос забит или работает некорректно), либо о качестве используемого топлива. оставляет желать лучшего, а форсунки просто забиваются.А заводится машина только на остатках топлива в цилиндрах.

    Обнаружение неисправного компонента

    Итак, что делать, если двигатель запускается легко, но после этого сразу тормозит и глохнет? Первым делом проверьте, нет ли нагара на свечах. Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Сначала заводится за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не выдерживают всей нагрузки от коленчатого вала.Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

    Так в чем причина неисправности двигателя? Если машина заводится, то хоть с искрой все нормально. То есть электрика работает как положено. Не будет лишним размотать головы и попытаться найти те свечи, которые покрыты слоем нагара. Вы можете очистить их, обжигая их над газовой горелкой и протирая спиртом (это можно делать только тогда, когда контакты холодные).

    Сам инжектор тоже может засориться.В этом случае просто не работает подача топлива в камеру сгорания. Необходимо выполнить следующие действия:

    • снимите колодки и проверьте амортизаторы;
    • проверьте работу датчиков;
    • проверить, нормально ли работает двигатель при температуре выше 80 ° C.

    Естественно может выйти из строя сам бензонасос. В момент пуска двигателя он автоматически превращается в инжектор за счет стартера, а затем идет тяга от генератора.Если один из этих компонентов не работает должным образом, автомобиль просто заглохнет. Здесь мы снова говорим об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а с ним и стартер работает неравномерно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

    Вам следует попробовать заменить его на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

    Что делать, если проблема в ЭБУ?

    Двигатель может выйти из строя при неисправности бортового компьютера.В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки-форсунки и свечей зажигания. Когда двигатель сразу глохнет, это свидетельствует о несоответствии времени подачи топлива и воспламенения топливной смеси.

    Как правило, помогает смена прошивки или восстановление ее до заводского состояния. Хотя иногда может просто потребоваться отрегулировать цикл подачи топлива, а также насыщенность смеси. В крайнем случае, на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, запустив двигатель в работу только от механики.

    Следует отметить, что за работу двигателя отвечает не только сам ЭБУ, но и куча датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

    То есть нужно проверить их работу. Хотя при обнаружении неисправности одного из них следует подать сигнал Check Engine на приборной панели … Это, например, происходит при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков.Стоит отметить, что в модели 2107 компьютер по умолчанию не установлен, но без него инжектор не работает.

    Подобные проблемы возникают, когда карбюратор переделывают синтетически на инжектор, но бортовой компьютер остается. Просто меняют прошивку, подключают новые модули, но нужно понимать, что изначально на такую ​​работу не было рассчитано. Таким образом, если карбюратор переделывают, то вместе с ним необходимо менять ЭБУ на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

    Итак, если форсунка заводится и сразу глохнет, то основными причинами такой неисправности являются неисправности в электронике (в том числе и ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина. Определить первопричину не составляет труда. В крайнем случае всегда можно обратиться в центр СТО. Но стоит помнить, что любые настройки в работу бортового компьютера могут быть внесены только при полностью исправном двигателе.

    Всем привет сегодня хочу рассказать о причинах, по которым у вас глохнет машина ВАЗ 2107, и из-за этого неприятного раздражения вы больше не можете продолжать ездить на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин очень много.
    Первая причина — проблемы с регулятором холостого хода (РХХ), обычно машина глохнет на холостом ходу … Pxx может выйти из строя из-за загрязнения, и это приводит к тому, что шток заклинивает.Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, хорошо смывающую масло.

    Вторая причина, из-за которой глохнет ВАЗ 2107 — это сигнализация (если, конечно, она установлена), в большинстве случаев сигнализация срабатывает с электрической цепью бензонасоса, но где это у вас спрашивается? К тому же бессовестный механик, подключивший к вам сигнализацию, отсюда может плохо выполнять свою работу и могут последовать проблемы.Причем если все делали на скрутках, то со временем слабеет, и все пишут буквы, как говорится. Мощность на помпу перестает поступать, в результате чего ВАЗ 2107 не заводится.


    Третья причина — слишком богатая топливная смесь. Проверить этот вариант можно, открутив свечи, если контакты свечей покрыты сажей, это означает, что смесь слишком богатая. За то, сколько бензина подано в цилиндры, отвечает положение дроссельной заслонки, а также показания датчика температуры, на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникнет необходимость в замене датчика температуры, то придется слить немного, затем часть антифриза.
    Выход из строя датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольт, то его придется заменить.


    Четвертая причина — сильное обеднение горючей смеси. В результате ваша «семерка» тоже заглохнет.В основном это связано с утечками воздуха. Основные места всасывания — это прокладки системы впуска или ослабление крепления в местах, где они стоят. Чтобы найти утечки воздуха, обычно используется дымогенератор, чтобы увидеть, куда втягивается дым.

    И пятая причина — вакуумный усилитель тормозов. Так как через него могут проходить и утечки воздуха. Это происходит из-за негерметичной диафрагмы. Определить неисправный вакуумный бак на ВАЗ 2107 можно, пережав шланг, соединяющий вакуумный усилитель и впускной коллектор, если двигатель не глохнет, то, скорее всего, придется менять вакуумный бак.

    Ну вот и все мы рассмотрели основные причины, по которым глохнет машина ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. Всем до свидания.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
