Как форсировать двигатель: Что такое форсированный двигатель

Содержание

Что такое форсированный двигатель

Вряд ли можно найти автовладельца, который бы не мечтал в явной или скрытой форме о том, чтобы его четырёхколёсный друг был намного мощнее. Когда мы приобретаем автомобиль, нас в первую очередь интересуют его комплексные характеристики, начиная с цвета и экстерьера и заканчивая экономичностью, функциональностью и ремонтопригодностью. Мощность силового агрегата в этом списке редко стоит на первых позициях.

Форсированный двигатель УЗАМ 412

Но по истечении некоторого количества времени мы начинаем понимать, что было бы неплохо, если бы наша машинка была немного резвее, «лошадок» на 10-30-50-100, в зависимости от аппетитов и стиля вождения.

Если обратиться к статистическим данным, то средний автомобиль, являющийся собственностью такого же рядового россиянина, имеет мотор объёмом 1.6 л при мощности 120 лошадиных сил. А вот болид Формулы при таком же объёме двигателя может выдавать впятеро больше!

Неудивительно, что гонка за лошадиными силами выплеснулась из лабораторий автопроизводителей в многочисленные тюнинговые ателье, специализирующихся на доработке штатных силовых агрегатов с целью существенного улучшения их динамометрических характеристик.

Нужно сразу отметить, что для рядового СТО такая услуга в редких случаях оказывается посильной – в современном автомобиле огромное количество узлов и агрегатов, функционирование которых в той или иной мере связано друг с другом. Поэтому бездумное вмешательство в конструкцию ни к чему хорошему не приводит. Форсирование двигателей как способ изменения их рабочих характеристик как раз и предполагает проведение комплексных мероприятий с учётом взаимного влияния всех систем. И учёт этот основан на глубоком понимании физических процессов, происходящих как в самом моторе, так и узлах, его обслуживающих, от системы охлаждения до выхлопной трубы.

Если быть более конкретным, то существуют только два фактора, определяющие мощностные параметры автомобиля: мощность мотора и обеспечиваемый им крутящий момент. Поэтому львиная доля усилий при форсировании двигателей направлена на увеличение именно этих характеристик.

Какие моторы поддаются форсированию

Многие владельцы бюджетных авто пребывают в абсолютной уверенности, что их машину нельзя форсировать, называя при этом массу невнятных причин. Это полная ерунда – форсировать можно любой, за очень редким исключением, силовой агрегат, бензиновый или работающий на дизтопливе. Если не использовать установку турбины, то поднять планку мощности с использованием «железных» доработок можно, причём на величины порядка 10-20%. С одной стороны, такая прибавка кажется незначительной, но с другой – увеличить мощность со 100 до 120 л. с. вполне можно считать реальным успехом. С учётом того, что при желании этот показатель можно будет поднимать вверх ещё и ещё.

Установка турбонаддува – наиболее затратный, но кардинальный способ решения проблемы, позволяющий однократно увеличить мощностные показатели на 40 и более процентов.

Турбонаддув двигателя автомобиля

Но что значит форсированный двигатель с точки зрения его ресурса? Снизится он или увеличится? Однозначного ответа на этот вопрос нет. Всё зависит от того, что именно подверглось доработке, а также от индивидуальных особенностей эксплуатации силовой установки конкретным автовладельцем.

Как известно, многие современные производители легковых машин конструируют их таким образом, чтобы иметь возможность в будущем выпускать тюнинговые модификации. Чем и пользуются специалисты многочисленных тюнинговых ателье, как известных, так и работающих в локальном масштабе. И если сравнивать заводское авто и тюнингованное, ресурс последнего может оказаться на 50-100% больше.

Как это можно объяснить? Да очень просто. Процесс массовой сборки, да ещё и на унифицированных шасси (а это тенденция последнего десятилетия) не предполагает индивидуальной настойки каждого автомобиля, весь технологический процесс происходит в строгих рамках существующих допусков и стандартов. Другими словами, возможности улучшения конструкции двигателя и его обслуживающих систем здесь если и присутствуют, то в очень долговременной форме. То есть как минимум при очередном рестайлинге.

Специалисты по тюнингу такими ограничениями не скованы, и если они находят какое-то решение, позволяющее повысить мощность силового агрегата, то без проблем его реализовывают. Разумеется, с учётом внесения сопутствующих изменений в другие узлы. При этом они имеют возможность учитывать балансировку, развесовку и другие переменные величины, характеризующие совокупный баланс машины, с точностью до миллиметров и граммов.

Разумеется, если всё было бы так просто, на наших дорогах просто не осталось бы тихоходов. Но большинство желающих форсировать мотор своего авто сталкиваются с тем, что такая доработка мотора стоит очень недёшево, поскольку приходится вносить изменения и в конструкцию других узлов: трансмиссии, подвески, тормозов и т. д.

Особенно это актуально в случае монтажа турбонагнетателя (как вариант – механического компрессора). Поэтому подавляющее большинство автолюбителей предпочитает улучшать двигатель без использования такого кардинального средства, как турбина.

Основные методы форсирования мотора

В переводе с английского одно из значений слова force – усиление (чего-либо). В нашем случае речь идёт об автомобильном двигателе. Как правило, его форсирование и понятие тюнинга (tune означает «настройка») – это понятия-синонимы. Таким образом, под форсированием силового агрегата следует понимать проведение целого комплекса мероприятий, направленных на доработку заводского ДВС. Такие работы как раз и есть сфера интересов тюнинговых компаний различного масштаба, узкоспециализированных и широкопрофильных.

И хотя конечная цель одна – увеличение мощности двигателя, способов, как форсировать двигатель, существует почти два десятка. И это количество только увеличивается. Разумеется, их вклад в общее дело неодинаков – некоторые методы предполагают рост мощностных характеристик на величины менее одного процента, которые вряд ли можно назвать ощутимыми. Да и в точности определения этих пресловутых процентов всегда можно засомневаться.

Электрический турбокомпрессор на двигателе авто

Мы постараемся рассмотреть только те из них, которые доказали свою эффективность сотнями и тысячами примеров реальной эксплуатации, а не только инструментально-лабораторными измерениями и исследованиями.

И ещё один момент: в наши задачи не входит рассмотрения с вариантом установки турбонагнетателя – эта тема, которая заслуживает отдельного рассмотрения. Хотя бы потому, что требует внесения более кардинальных изменений в конструкцию как самого силового агрегата, так и других систем автомобиля.

Механическое форсирование

Каждый автовладелец, задумывающийся о приемлемых способах увеличения мощности мотора, должен задаться вопросами, ответы на которые могут оказаться решающими при принятии окончательного решения.

Основной вопрос – для чего нужен такой тюнинг, насколько он необходим. Из него вытекают и другие, не менее важные – будет ли улучшены характеристики мотора в достаточной степени (чтобы через год не появились идеи о новом улучшении), и будут ли оправданы затраты на форсирование с финансовой точки зрения?

И только если все ответы на отчасти философские, отчасти – рациональные вопросы окажутся положительными, можно задумываться о конкретной реализации. Существует два основных направления форсирования: так называемый чип-тюнинг и механические способы.

Первый вариант предполагает изменения алгоритма работа святая святых современного автомобиля – бортового компьютера. Именно он сегодня отвечает за координацию работы всех систем, руководствуясь показаниями многочисленных датчиков и исполнительных устройств. В данном случае ни о каком самостоятельном изменении управляющей программы не идёт и речи – задача перепрограммирования ЭБУ требует досконального знания алгоритмов работы контроллера, а это закрытая информация, доступ к которой стоит больших денег. И, разумеется, наличия соответствующего багажа знаний. Основным достоинством чип-тюнинга можно назвать невмешательство в конструкцию силового агрегата – увеличение мощности происходит за счёт изменения настроек работы программы, изменения самого кода и/или добавления новых контроллеров.

Напротив, механическое форсирование предполагает внесение изменений в штатные узлы заводского мотора, а зачастую – установку новых, модифицированных, или же дополнительных, делающих работу двигателя более производительной.

Если вы хорошо владеете слесарным инструментом, техническая сторона задачи может оказаться вам вполне по силам. Но при форсировании обладания такими навыками явно недостаточно, ибо любое внесение изменений в конструкцию автомобиля, будь то мотор, подвеска или даже тюнинг салона, требует тщательного расчёта необходимости внесения изменений в другие узлы, влияющие на поведение транспортного средства на дороге при различных режимах и нагрузках.

Форсированный двигатель МЕМЗ 968

Тюнинговые ателье, специализирующиеся на форсировании моторов, имеют собственные апробированные наработки, направленные на увеличение оборотов силового агрегата, такая работа требует тщательного просчёта увеличенной нагрузки на поршневую группу. В частности, нужного эффекта достигают за счёт замены шатенов на детали, изготовленные из титановых сплавов – они намного прочней и легче, хотя сам по себе титан нельзя назвать идеальным материалом из-за его высокой пластичности – это важно там, где рабочие размеры измеряются с точностью до микронов. Увеличиваются требования по нагрузке к нижней головке шатуна, что в свою очередь, ставит задачи по усилению болтов и шпилек, и такие детали обычно стоят на порядок дороже оригинальных.

Усиление поршневой группе неизменно сказывается на работе других узлов двигателя. Например, на требованиях, предъявляемых к ГРМ. Если верхний предел оборотов вырос, необходимо позаботиться о соответствующем изменении упругости клапанных пружин – они должны успевать справляться с задачей закрытия тарелок при возросших скоростях, поскольку изначально они на это не рассчитаны. Достигается это за счёт уменьшения веса клапанов, и/или посредством снижения их теплоотдачи, что с точки зрения физических процессов – задача нетривиальная, решаемая посредством использования новых материалов и их комбинаций (металлокерамики, того же титана, высокопрочных марок стали).

Увеличение оборотов требует усилий по предотвращению резонансных явлений во впускном/выпускном трактах силового агрегата. Реализуется это внесением изменений в конструкцию распредвала, впускного коллектора и его выпускного аналога, использованием более точного многодроссельного впуска, когда каждый цилиндр комплектуется собственной заслонкой.

Скорее всего, потребуется оптимизировать и форму каналов, и не только в ГБЦ, но и в некоторых частях впускного тракта. Достигается это использованием весьма специфических алгоритмов – продувкой мотора с целью выявления точек, обладающих увеличенным сопротивлением потоку воздуха. Отметим, что тюнинговая доработка впускного тракта по сложности ничуть не уступает внесению изменений в поршневую группу. Более того, если выполняется лёгкое форсирование, впуск берёт на себя основную часть ресурсов, включая финансовых.

Увеличение рабочего объёма

Если рассуждать чисто теоретически, то самым удачным вариантом улучшения отдачи мотора следует признать увеличение его совокупного рабочего объёма. Технически это можно реализовать разными способами – ростом количества цилиндров, увеличением их диаметра, изменением хода поршня.

Конечно, добавление цилиндров – задача, решить которую может только автопроизводитель, так что его сразу можно отбросить. А значит, реальных изменений можно добиться, корректируя только два последних параметра.

Как форсировать двигатель

Понятие форсирования и тюнинга двигателя (от англ. слов force -усиление, стимуляция и tune — настройка) предполагает реализацию целого комплекса работ по доработке штатной заводской конструкции ДВС. Такие работы направлены на повышение величины крутящего момента форсированного двигателя и увеличение максимальных оборотов. Другими словами, форсированный мотор имеет большую мощность сравнительно с базовым аналогом.

Для повышения мощности двигателя производится замена штатных деталей мотора на тюнинговые, вносятся изменения в прошивку ЭБУ (чип-тюнинг), осуществляется разносторонняя доработка заводских узлов и т.п. Также на двигатель в целях его форсирования может быть установлена турбина или механический компрессор, дополнительно дорабатывается система топливоподачи, впуск, выпуск и т.д.

Содержание статьи

Мощностной тюнинг: преимущества и недостатки

Стоит начать с того, что практически любой бензиновый или дизельный двигатель можно форсировать.

Так называемый «железный» тюнинг без установки турбины обеспечивает прирост мощности около 10-20%. Доработка мотора посредством установки турбонаддува обеспечивает до 40% увеличения мощности.

Что касается моторесурса, форсирование может как значительно сократить, так и увеличить срок службы силового агрегата. Также ресурс будет напрямую зависеть от целевого назначения и индивидуальных условий, в которых эксплуатируется конкретный двигатель.

Что касается индивидуально собранного двигателя, то в процессе его создания учитываются даже десятые доли граммов и миллиметров (развесовка, балансировка и т.п.) для достижения лучших показателей, а также устанавливаются усиленные детали и узлы, изначально рассчитанные на более серьезные нагрузки.

К минусам значительного поднятия мощности ДВС стоит отнести серьезные финансовые затраты, а также необходимость доработки других узлов автомобиля: подвески, КПП, тормозной системы и т.д.

Такой прирост мощности зачастую достигается в комплексе с установкой турбонагнетателя или механического компрессора. По этой причине многие автовладельцы останавливают свой выбор на доработке мотора без монтажа турбины.

Основные способы форсирования двигателя

В списке наиболее распространенных методов увеличения мощности двигателя отмечают:

Модернизация ГБЦ

Наиболее важную роль в доработке двигателя играет правильная подготовка головки блока цилиндров. Качественно выполненный тюнинг ГБЦ способен обеспечить прирост мощности двигателя до 20%. В таком моторе значительно улучшается наполнение цилиндров смесью топлива и воздуха, полноценнее протекает процесс сгорания смеси, эффективнее реализован отвод отработавших газов.

Работа с ГБЦ нацелена на то, чтобы максимально улучшить процесс сгорания топливно-воздушной смеси в рабочей камере. Именно в камере сгорания энергия газов передается на поршень, который затем совершает рабочий ход. Смесеобразование, вентиляция, воспламенение и сам процесс горения топлива напрямую зависят от исполнения камеры сгорания. По этой причине во время доработки вносятся изменения в устройство указанной камеры, осуществляется полировка камеры сгорания, увеличивается проходное сечение головки блока цилиндров, расширяются впускные и выпускные каналы, дорабатываются клапана, коллекторы совмещаются с каналами головки.

Установка спортивного распредвала

Данное решение представляет собой достаточно эффективный способ увеличения мощности мотора без изменения его рабочего объема. Тюнинговый распредвал предполагает форсировку двигателя путем изменения фаз газораспределения на определенных режимах работы силового агрегата. Такой распредвал позволяет сдвинуть мощностной диапазон применительно к особым условиям, в которых используется транспортное средство. Например, данное решение способно поднять тягу на «низах», при этом в режиме высоких оборотов разгонная динамика закономерно ухудшается.

Например, на двигатель производства ВАЗ с рабочим объемом 1.7, который имеет коленвал с ходом 78 мм и поршень 82.4 мм, тюнеры часто устанавливают распредвал с подъёмами клапанов от 10.93 мм и более. Такая компоновка двигателя считается наиболее удачной, мотор раскручивается до 7500-8000 об/мин, двигатель хорошо тянет практически во всем диапазоне оборотов.

Увеличенный объем

Увеличение рабочего объема двигателя достигается путем установки коленчатого вала, который имеет больший ход сравнительно с заводским решением, а также в результате увеличения диаметра цилиндра. Дополнительно нужно учитывать, что изменение объема двигателя параллельно требует увеличения объема камеры сгорания для достижения оптимального баланса.

Более высокая степень сжатия

Увеличенная степень сжатия позволяет значительно повысить КПД двигателя. Степень сжатия имеет зависимость от фаз газораспределения. Если точнее, то степень сжатия зависит от той задержки, с которой осуществляется закрытие впускного клапана. Дополнительно степень сжатия зависит от того угла, на который открыта дроссельная заслонка.

Увеличение степени сжатия достигается благодаря форсированию ДВС при помощи тюнингового распредвала, который обеспечивает более широкие фазы, тем самым увеличивая показатель геометрической степени сжатия. Также для прироста мощности требуется заправка бензином, который имеет более высокое октановое число. Такой способ форсирования обеспечивает увеличенную мощность во всем диапазоне оборотов двигателя.

Улучшенное наполнение цилиндров

Комплекс работ для получения более высокого коэффициента наполнения цилиндров представляет собой один из методов форсирования двигателя, который требует доработки или полной замены штатного впуска и выпуска. Например, серийный мотор ВАЗовской «восьмерки» имеет показатель максимального коэффициента наполнения на отметке 0.75.

Тюнерам удается добиться снижения сопротивления путем модернизации впускной системы двигателя, при этом коэффициент наполнения становится 1.0 и даже более. Такое увеличение является результатом снижения аэродинамического сопротивления как во впускной и выпускной системах, так и в каналах самой ГБЦ.

Дополнительно осуществляется установка воздушного фильтра нулевого сопротивления (нулевика), монтируется раздельный выпускной коллектор. Данный коллектор также называется «паук» 4-2-1, который дополняется прямоточной выхлопной системой (прямоток).

Стоит отметить, что комплексный подход является достаточно затратным в финансовом плане. Также специалисты отмечают, что хотя тюнинг впуска и выпуска позволяет добиться снижения потерь, но на общую существенную прибавку мощности рассчитывать не стоит.

Минимизация потерь на трение

В списке так называемых механических потерь двигателя находятся: трение, насосные потери, а также потери на вращение приводов других механизмов. Стоит отметить, что наибольший отбор мощности происходит в результате трения в цилиндрах мотора. Чтобы поднять КПД специалисты по форсированию двигателей прибегают к установке таких поршней, который имеют меньшую площадь юбки поршня. Также необходимо уменьшение хода поршня, поршни обязательно проходят развесовку, все детали кривошипно-шатунного механизма тщательно балансируются.

В определенный момент происходит наполнение цилиндров воздухом, работа мотора в это время напоминает работу насоса. Часть мощности затрачивается на приведение в движение всего механизма. Снижение аэродинамического сопротивления на впуске позволит уменьшить потери.

Также в процессе активной езды, которая включает в себя линейное и боковое ускорение, моторное масло в картере двигателя оказывается на щеках и шейках коленчатого вала, частично препятствуя его вращению. Для снижения таких потерь на автомобили может быть установлена система сухого картера. Принцип работы данного решения состоит в том, что масло принудительно выкачивается из поддона в специальный резервуар и обеспечивается прирост мощности.

Потери на приведение в движение приводов дополнительных механизмов (ГРМ, генератор, помпа и т.п.) также отнимают часть энергии. Если мотор форсируют для езды на максимальных оборотах, тогда параллельно необходимо реализовать увеличение передаточного отношения приводов оборудования.

Происхождение лошадок: как правильно форсировать атмосферный мотор

Два слова о мощности

В таком вопросе нельзя без щепотки теории, поэтому позвольте пару слов о природе мощности, чтобы смысл всяких «железных» доработок был понятнее. Подробно на этом вопросе я останавливался в одном из прошлых материалов, а тут лишь обозначу коротко по сути. Мощность для любого двигателя внутреннего сгорания может быть выражена как крутящий момент, умноженный на обороты, с коэффициентом.

Не волнуйтесь, на выходе это все та же работа в единицу времени, просто так куда удобнее оперировать цифрами из технических характеристик машины.

Поэтому очевидно: для увеличения мощности нужно увеличивать крутящий момент и обороты. Ну или один из этих параметров.

На словах задача выглядит просто. Казалось бы, какая разница, 5 тысяч оборотов или 8? На практике зависимость нагрузок на цилиндропоршневую группу от оборотов – квадратичная. Если по-простому, то безоглядно поднимать рабочие обороты нельзя – мотор быстро получит необратимые механические повреждения. Поэтому нужно либо «затачивать» мотор под высокие обороты, либо все-таки идти путем увеличения крутящего момента.

Чуть о природе крутящего момента

С ним тоже не так все просто. При поднятии момента нагрузка на поршневую группу растет уже не квадратично, а линейно, но увеличивается нагрузка иначе. Сильнее нагружаются коленчатый вал, шатуны, поршневые пальцы и сам блок цилиндров.

Ну хорошо, будем увеличивать момент осторожно. А что для этого надо сделать? «Вогнать» в мотор больше воздуха для окисления большего количества топлива. Как известно, для сжигания одного килограмма бензина нужно 14,7-15 килограммов воздуха. В пересчете на литры это выглядит куда внушительнее: 1,4 литра бензина против 12 кубометров, или же 12 тысяч литров воздуха. Поэтому-то, как вы понимаете, не так сложно подать в мотор нужное количество бензина, как обеспечить его воздухом.

Поэтому крутящий момент будет зависеть от количества воздуха, подаваемого в цилиндр за такт, а мощность – от того, сколько мотор может переварить в единицу времени.

Выводы напрашиваются сами собой: для форсировки нужно либо увеличивать рабочий объем, либо применить наддув!

Крутящий момент и объем

Так уж получилось, что в отношении почти любого атмосферного двигателя действует эмпирическое правило: 85-100 ньютон-метров приходятся на 1 литр рабочего объема. Моторчик объемом 1,6 литра будет иметь 140-160 Нм, двухлитровый – 180-200. Это фактический предел.

Правило это довольно универсальное и применимое к моторам как давним, так и совсем новым. Мощным и совсем слабеньким. Разве что совсем старые моторы отклоняются от него. Вот МеМЗ-968, мотор от Запорожца, его рабочий объем 1,2 литра, момент – 80 Нм. Но при этом ВАЗ-2101 – те же 1,2 литра, но уже 87 Нм. И это старые карбюраторные двигатели с совершенно ужасными по современным меркам характеристиками системы питания и зажигания!

У современного моторчика Skoda Fabia 1,2 выдает уже 112 Нм. Тойотовский 1ZZ-FE на 1,8 литра объема выдает 171 Нм, а куда более мощный 2ZZ-GE – всего 180 Нм. Мерседесовский М111 2,3 литра выдает 220 Нм, а куда более новый и мощный М272 3,0 – ровно 300 Нм. Экстремально форсированный Honda K20A 2,0 имеет момент 215 Нм – чуть лучше «среднего». Ну и так далее.

Кстати, даже формульные атмосферные моторы 2,4 имели момент в пределах 260 Нм. При оборотах за 18 тысяч этого хватало для получения очень высокой мощности.

Причина столь малого разброса в «форсировании по моменту» именно в том, что он зависит от степени наполнения, площади поршня и хода поршня. Степень наполнения ограничена атмосферным давлением и еще немного можно выжать за счет хорошо проработанной системы впуска. Поэтому сильно поднять крутящий момент без увеличения рабочего объема не только нельзя, этого попросту не нужно.

Вот моторы с турбонаддувом делают, что хотят. Хотите 250 Нм с мотора 1,4? Пожалуйста, двигатель 1,4 TSI EA111 на Skoda Octavia это может. На Fabia RS тот же мотор мощнее, но момент такой же. А на Мерседесах мотор M274 2,0 DE20 AL может иметь как 350 Нм, так и 370. В общем, любые варианты возможны. Турбина наддует столько, сколько выдержит механическая часть мотора.

На фото: двигатель M274, мощность: 245 л.с., крутящий момент: 370 Н*м при 1 300-4 000 об/мин

Главный вывод, который нужно сделать: без наддува нет момента. Даже самые серьезные изменения дадут лишь небольшой прирост. И то в основном на высоких оборотах.

Про форсировку турбомоторов я подробно расскажу в следующей статье. Но если вы противник турбин и все же решились «допилить» свой атмосферный мотор, двинемся дальше. Что такого происходит с мотором, что с атмосферного 1,6 какой-нибудь Fiesta получают 180-220 лошадиных сил без всякого наддува, а мощность скромных двухлитровых с турбонаддувом переваливает за 400 или даже 800 сил? И что придется поменять в вашем совершенно обычном двигателе, чтобы он выдавал хотя бы 180-200 «лошадей»? Глобально вроде бы все понятно: либо «дуть» во имя момента, либо «крутить» во имя оборотов. А что придется менять в конструкции для достижения фантастических результатов?

Работы по «железу»

Даже если мотор остается атмосферным, хлопот немало. Увеличение рабочих оборотов – дело сложное и затратное. В первую очередь заботятся о том, чтобы поршневая группа вообще выдержала нагрузки. Улучшения идут в двух направлениях: увеличивают прочность и вместе с тем снижают массу поршневой группы.

Нам необходимы: кованый коленчатый вал, кованые Н-образные шатуны, Т-образные поршни пониженной высоты, особо прочные болты шатунов. Ну а более производительный маслонасос позволит снизить потери и обеспечить приемлемую прочность. У особенно форсированных двигателей для гонок поршень может остаться всего с двумя поршневыми кольцами для снижения массы, а для снижения потерь на трение их делают минимальной толщины.

Если в ваших планах – обороты свыше 10 тысяч в минуту, шатуны придется делать из титановых сплавов, хотя это не самый лучший материал для деталей двигателя. Несмотря на высокую прочность, его сплавы слишком пластичны, а в ДВС точность изготовления идет на микроны. Очень высокая нагрузка приходится на нижнюю головку шатуна, и потому требования к их шпилькам или болтам очень высоки, и тюнинговые детали стоят крайне дорого именно по этой причине.

Конечно, новой поршневой группой изменения не ограничиваются. Требования к механизму ГРМ тоже растут. С ростом оборотов должна возрастать упругость клапанных пружин, чтобы они успевали возвращать тарелки в закрытое положение. Тут нужно снижать массу клапанов, а заодно и их возможности по теплоотдаче. К тому же с более агрессивными распределительными валами скорость открытия и закрытия клапанов увеличивается, и растет нагрузка на все компоненты механизма. В общем, клапаны обычно заменяют на облегченные и особо прочные. Титановые детали изредка применяют и тут, но чаще в ход идут высокопрочная сталь и металлокерамика.

Ну а дальше вопрос в настройке резонансных явлений на впуске и выпуске мотора с помощью впускного коллектора, выпуска и распредвалов. Разумеется, расширяют «узкие места» в виде дросселя, а то и переходят на многодроссельный впуск, с отдельной заслонкой для каждого цилиндра.

Если действовать по уму, то оптимизации обычно требует также форма каналов в ГБЦ и остальных местах впускного тракта. Для этого мотор «продувают» и ищут точки потери давления – места с повышенным сопротивлением течению воздуха. Процессы доработки впуска на практике ничуть не проще доработки поршневой группы мотора, а при «легком» тюнинге и вовсе съедают основную долю бюджета доработок.

Вот, например, мотор Opel C20XE. Двигатель дорабатывался специалистами Lotus и является типичным примером «двигателя для омологации» – мотора, изначально подготовленного к переделкам самим производителем. Не зря его использовали в WTCC команды Opel, а затем Chevrolet и Lada добрых полтора десятка лет. Его конструкция неплохо переносит форсирование, и потому список необходимых изменений выглядит достаточно скромным.

С мотором изначально менее «прочным» бюджет был бы выше, причем в разы. Стоковый C20XE имеет объем 2,0 литра и мощность 150 л. с. Английские компании набрали большой опыт по подготовке этого двигателя к различным гонкам и существуют так называемые «киты», которые можно купить и установить на свой мотор. Разумеется, двигатель должен быть идеально собран и не иметь значительного износа. Для примера воспользуемся продуктами компании Qedmotorsport.

Любой комплект доработок включает в себя впускной коллектор с индивидуальными дросселями на каждый цилиндр диаметром 45 мм, новый регулятор давления топлива, топливную рампу, новую систему управления двигателем (ECU), двухступенчатый ограничитель максимальных оборотов и поставляется в сборе с комплектом проводки. Система омологирована для применения в автоспорте.

Минимальный уровень доработок гарантирует мощность 190-200 л. с. при установке распределительных валов с большой высотой кулачков и более крепких болтов шатунов. Цена такого комплекта – 1 800 фунтов. Небюджетно, зато все рассчитано не в гараже на коленке, а профессионалами.

Хотите больше? Набор доработок C20XE до 210 л. с. включает в себя замену поршней для работы на более высоких оборотах, разрезные шестерни ГРМ для тонкой настройки фаз и еще более «агрессивные» распределительные валы. Цена такого комплекта уже 2 300 фунтов.

Для получения еще 10 л.с. сверху, с пределом мощности 215-220 л.с., комплект получает новые распредвалы, предназначенные для работы без гидрокомпенсаторов, новые толкатели, новые клапанные пружины. Цена такого комплекта уже 2 550 фунтов.

Топовый комплект, с максимальной мощностью до 245 л.с., включает в себя тот же набор, что и предыдущий, но настроенный на более высокие обороты и нагрузку. Цена – 2 750 фунтов. Готовый же двигатель с сертификатом стенда на 240-260 л.с. имеет цену порядка 3 500-5 000 фунтов, в зависимости от производителя.

Максимальный уровень мощности, который имели заводские гоночные команды с таким мотором, – порядка 280-320 лошадиных сил при неограниченном бюджете.

Другой пример – очень популярный на раллийных Fiesta и Focus мотор 2,0 Duratec. Те же 2 литра и 150 л.с., но более современная конструкция. Для примера возьмем английские доработки Omex Technology Systems.

Мотор с комплектом доработок до мощности в 180 л.с. стоит 5 995 фунтов без учета налога с продаж. В комплект входит новый впускной коллектор с индивидуальными впускными патрубками и дроссельными заслонками, система управления, «злые» распределительные валы, усиленные болты шатунов и выпускная система. Максимальные обороты – 7 800 в минуту, максимальная мощность достигается при 6 500.

Мотор с комплектом доработок до 200 л. с. включает в себя уже доработки ГБЦ и камер сгорания. Цена такого мотора – 6 895 фунтов без учета налогов. Максимальная мощность достигается при 7 000 оборотов.

Максимальный уровень доработки до мощности 260 сил – это кованые поршни для высочайших нагрузок, Н-образные кованые шатуны, более эластичные пружины клапанов и комплект облегчения ГРМ, более производительные форсунки и другие доработки. Максимальные обороты 8 700, максимальная мощность при 8 500 оборотах. Цена такого двигателя уже 11 595 фунтов.

В общем, как видите, правильный «атмосферный тюнинг» – это довольно дорого, сложно, а отдача на выходе не то чтобы ошеломляющая.

Эффект

Даже при небольшом увеличении максимальных оборотов можно существенно прибавить в мощности, если уменьшить падение крутящего момента или даже чуть увеличить его на максимальной скорости вращения.

При сохранении величины крутящего момента за счет его переноса в зону более высоких оборотов можно получить рост мощности на 30-40%. Фактически именно перестройка впуска является залогом высокой мощности атмосферного двигателя, а ограничением здесь выступают возможности поршневой группы.

Предел конструкции

Чем выше степень форсирования атмосферного мотора, тем больше усилий нужно прилагать. Обороты до 7 тысяч не требуют особых усилий, если максимум стокового мотора был на уровне 6 тысяч.

Каждая тысяча оборотов сверх дается дорогой ценой. Все элементы должны становиться легче и прочнее, а это не просто сложно, а очень сложно сочетать. Уже 10 тысяч оборотов для стандартной поршневой группы типичного «квадратного» мотора – недостижимая мечта. Большая часть сильно форсированных двигателей ограничивается оборотами 8 500-9 000 в минуту. Конструкции с особо коротким ходом поршня могут попытаться получить и более высокие обороты. Скажем, малоразмерные мотоциклетные моторы вполне неплохо себя чувствуют на оборотах за 13 тысяч, но форсировать до такой степени «гражданский» автомобильный мотор нереально.

Все ухищрения бесполезны, потери в поршневой группе возрастают слишком быстро. И даже серьезные переделки механизма ГРМ для повышения КПД уже не помогут, хотя для мотоциклетных и гоночных короткоходных есть еще пути. Скажем, есть такая штука как десмодромный клапанный механизм, где не используются пружины – они выдерживают экстремально высокие обороты. Но это дорого и неоправданно – сейчас такой механизм используют только на мотоциклах Ducati, и в основном ради имиджа. А на машинах формулы использовали «пневмопружины» клапанов, позволяющие «играть» упругостью в широких пределах.

Словом, еще раз повторю уже сказанное выше. Серьезно поднять мощность мотора без применения того или иного наддува невозможно. О «наддувном тюнинге» я расскажу во второй части рассказа о форсировке.

Опрос

Вы когда-нибудь пробовали форсировать атмосферный мотор?

Всего голосов:

Что такое форсировка двигателя. Как форсировать двигатель? | Avtomasta.ru

Форсировка — это повышение выходных параметров двигателя: мощности и крутящего момента, обычно и оборотов. Она реализуется целым комплексом мер.

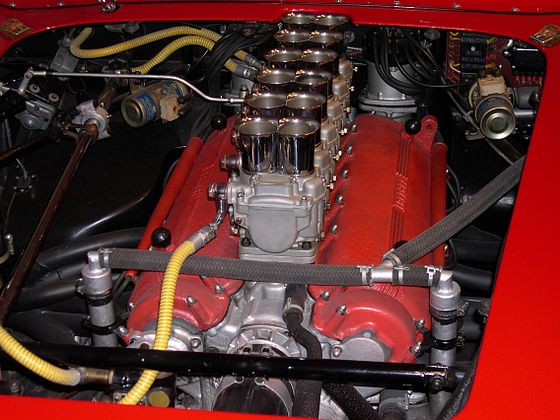

Классика форсировки — прямоточные сдвоенные карбюраторов

Многим хотелось бы иметь под ногой как можно больше «резвых скакунов», но не все представляют себе, какую цену они запросят. И не только в условных единицах. Поэтому, вначале нужно выяснить пределы своих желаний, исходя из возможностей не только своего conto, но также исходного материала. То есть — имеющегося автомобиля и его двигателя. Один предел может быть для чистокровного баварца, а совсем другой — для чисто советского москвича или волгаря. Скажу сразу, что последние клиенты и так близки к своему пределу рассыпания, поэтому говорить об их форсировке просто смешно.

Турбулентность потока на
резких перепадах сечения
каналов

Итак, у нас есть крепкий, модерный автомобиль, желательно с четырьмя клапанами на каждый цилиндр, двумя распредвалами в (каждой) головке и надежда, что он может дать и выдержать большее. С чего начинать? Посмотрим, какие есть пути повышения мощности. И еще одно, если вы решили форсировать двигатель, то большой расход топлива причины вас не должны интересовать, поскольку при возрастании мощности двигателя само собой возрастет и расход.

Практическая инъекция

Основной метод форсировки — облегчение «дыхания двигателя». Под этим понимается не только снижение пассивных сопротивлений каналов впускного и выпускного трактов, но главное — увеличение параметра «время-сечение» клапанов, зависящего от ширины фаз газораспределения и высоты подъема клапанов. То есть чем выше обороты (а их увеличение — наиболее эффективный способ повышения мощности), тем раньше должен открыться и позже закрыться впускной клапан, чтобы свежий заряд успел наполнить цилиндр. Однако, при слишком раннем открытии и позднем закрытии смесь будет выталкиваться обратно, причем для каждых оборотов двигателя имеется свой оптимум. Он различен для каждого двигателя, поэтому окончательно подбирается на испытательном стенде. Чем выше степень форсировки, тем более узок рабочий диапазон оборотов двигателя, что вынуждает применять многоступенчатые коробки передач. Этот недостаток могут устранить или ослабить механизмы с регулируемым изменением фаз, однако они еще не вошли в практику тюнинга и требуют значительной реконструкции механизма газораспределения и головки.

Головка цилиндров с обработанными каналами

Сопротивления впускного и выпускного трактов должны иметь плавные переходы сечений без резких изгибов, характерных для серийных автомобилей, и ступенек в их стыковках с каналами в головке, гладкую поверхность, желательно полированную или даже хромированную, а также максимально возможные проходные сечения.

На поверхности лежит идея использовать естественный скоростной напор воздушного потока для дозарядки цилиндров. Однако, давление этого напора слишком мало, чтобы повлиять на наполнение и мощность. Так, при скорости 100 км/ч оно составляет 0,0047 кр/см2, при 200 — 0,0189, а при 350 — 0,06. Большее влияние имеет низкая температура всасываемого воздуха.

Кованые дюралевые шатуны Childs & Albert

Наилучшее наполнение обеспечивают системы впрыска топлива. Хороший эффект дают итальянские гоночные сдвоенные параллельные карбюраторы Weber 40(45) DCOE, многие годы безраздельно украшавшие гоночную технику, а сейчас хот-роды в их разнообразных вариантах. Для форсированных двигателей также предназначены одиночные горизонтальные и наклонные карбюраторы Dell’Orto, дающие хороший пик мощности, но больший расход топлива, и более чувствительные к регулировкам. Наиболее эластичную характеристику обеспечивают английские карбюраторы SU и аналогичные по устройству Stromberg и Bing с постоянным разрежением в диффузоре, а также японский Keihin. Американцы предпочитают местные четырехкамерные карбюраторы, например Holley или Carter, особенно в вариантах с компрессором.

Для снижения механических потерь и уменьшения динамических нагрузок на детали механизмов двигателя производится облегчение ответственных деталей: поршней, шатунов, клапанов, толкателей (кроме легких стаканчиков), коленвала и маховика.

Облегченный на 100 г и стандартный шатуны Audi

Для высокой степени форсировки поршни изготовляют ковкой из деформируемых алюминиевых сплавов группы АК. Такие поршни выдерживают более высокие нагрузки, но имеют больший коэффициент теплового расширения, что требует большего рабочего зазора в холодном состоянии. Очень полезен масляный канал под днищем для охлаждения горячих зон поршня, однако это трудная задача. Некоторые форсировщики ухитряются делать его изнутри. Известная пo F1 фирма Mahle решила проблему по-другому. Она вырезает кольцевой канал сверху днища и вваривает туда кольцевую крышку электронным лучом.

Диаграмма профиля поршня в плане

Гоночные поршни выполняются с минимальной высотой и поверхностями трения и минимальным числом колец — 3 или даже 2. Сами кольца очень тонкие: 1 -1,2 мм для уменьшения напряжений при вибрациях и потерь на трение. Конечно, ресурс таких деталей невелик.

Большое влияние на нагрузки кривошипного механизма и механический КПД оказывает масса шатунов. К примеру, замена шатунов более легкими в спортивном варианте Skoda автоматически подняло мощность на 5 л.с. Тюнеры Audi облегчают стандартные шатуны на 100 г. Еще больший эффект дает применение легких кованых дюралевых шатунов. Однако, их делает мало фирм и они гораздо дороже стальных. Очень крутые фирмы, типа Porsche и им подобные, применяют в своих гоночных моторах титановые шатуны. Их изготовление требует сложной технологии, а, кроме того, их малая теплопроводность создает проблемы с перегревом вкладышей. Более перспективно изготовление шатунов из композитных материалов. Само собой подразумевается использование качественных вкладышей надежных фирм, иначе вся paбота не имеет смысла.

Стандартные системы смазки нуждаются в доработке во избежание отлива масла от деталей механизмов, особенно распределительного, под воздействием силы инерции в напряженных поворотах трассы. Для этого выполняются дополнительные каналы и трубки слива масла из головки, изменяются маслоприемники, применяются маслонасосы большей производительности. Иногда устанавливают дополнительный маслонасос. После этих доработок конечно же не дымит двигатель на холодную. Доработка бывает нужна и для системы охлаждения.

Облегченный на 5 кг
и стандартный коленвал Audi

Эффект дает и облегчение коленчатого вала и маховика. Для напряженного двигателя оба должны быть стальными, так как прочность чугунных недостаточна для высоких оборотов. Средний коленвал облегчается на 5 кг. Маховики иногда выполняются дюралевыми с напрессованным венцом и накладкой сцепления.

И после этих всех трудовых и финансовых подвигов Вам остается только добавить гоночное сцепление, «короткую» коробку передач, самоблокирующийся дифференциал, хорошие амортизаторы, усиленные тормоза, добавить жесткость облегченному кузову, соответствующие спойлеры, широкую резину, узнать какой бензин и какое масло лучше и залить их — и Вы уже почти гонщик. Не забудьте шлем и то, на что его надевают.

Форсирование двигателя – методы

На сегодняшний день существует огромное разнообразие самых разных способов тюнинга автомобилей. Рестайлингу подвергается практически все: начиная от внешнего вида авто и заканчивая его технической составляющей.

Форсирование двигателя или доводка движка с целью повышения его характеристик – это процедура, позволяющая увеличить в значительной степени приемистость машины, крутящий момент и мощность, ранее я уже писал на эту тему в статье — как увеличить мощность двигателя.

Самый простой метод форсирования – это увеличение рабочего объема мотора, границы возрастания которого ограничиваются только габаритами блока цилиндров и головки.

Как форсировать двигатель?

Покупают новые поршни большего диаметра. Причем, если вы хотите осуществить максимально эффективную доводку, то приобрести придется специальные кованные поршни. Они весят меньше обычных, а еще они характеризуются высокой механической надежностью. К тому же кованные поршни обладают меньшим весом из-за облегченной юбки, усовершенствованной формы днища и отсутствия лишнего металла на поршневых пяльцах.
Устанавливают более совершенный коленчатый вал и спортивные шатуны. Последние должны быть идеально ровными, то есть без любых признаковых кривизны, так как именно этот момент во многом определяет эффективность форсирования движка.

Помимо этого доводка двигателя может включать еще и доработку головки блока (ее главная цель – улучшение наполнения цилиндров рабочей смесью), которая помогает добиться возрастания мощностных характеристик на 20%. Данная процедура включает в себя доработку впускных и выпускных каналов, то есть изменение геометрии их закругления. Работы проводят по следующему алгоритму.

Седла клапанов зачищают от острых кромок.
Чтобы избежать любых нестыковок, совмещают каналы и коллекторы.
Шлифуют впускной коллектор и каналы, облегчают клапаны. Обрабатывать поверхность данных деталей при этом необходимо очень тщательно для того, чтобы свести риск прогорания клапанов к минимуму.

Другие варианты форсирования двигателя.

Одним из самых дорогостоящих методов форсирования мотора является оборудование последнего турбонагнеталем. Причем чаще всего устанавливаются устройства механические, которые приводятся в действие от коленвала. Однако из-за высокой стоимости данный метод автолюбители выбирают довольно редко.

Гораздо чаще встречается иной вариант форсирования — чип-тюнинг — перенастройка электронного блока управления движка под определенные потребности хозяина автомобиля. Система зажигания в данном случае также подвергается перенастройке. Как осуществляется последняя? Тема отдельной статьи. В любом случае чипирование двигателя своими руками делать не рекомендуется, лучше доверить данную работу профессионалам! О плюсах и минусах чип-тюнинг двигателя вот тут.

Видео.

Как форсировать двигатель

Что такое форсированный двигатель

Для повышения мощности двигателя производится замена штатных деталей мотора на тюнинговые, вносятся изменения в прошивку ЭБУ (чип-тюнинг), осуществляется разносторонняя доработка заводских узлов и т. п. Также на двигатель в целях его форсирования может быть установлена турбина или механический компрессор, дополнительно дорабатывается система топливоподачи, впуск, выпуск и т.д.

Читайте в этой статье

Мощностной тюнинг: преимущества и недостатки

Стоит начать с того, что практически любой бензиновый или дизельный двигатель можно форсировать. Так называемый «железный» тюнинг без установки турбины обеспечивает прирост мощности около 10-20%. Доработка мотора посредством установки турбонаддува обеспечивает до 40% увеличения мощности.

В качестве примера можно провести сравнение тюнингового агрегата и заводского. Если новый форсированный мотор собирается специалистами в техническом центре, то при одинаковых условиях эксплуатации именно тюнинговый ДВС прослужит в полтора или два раза дольше. Дело в том, что в процессе массового изготовления на заводе обычный двигатель не проходит индивидуальной настройки и подгонки во время сборки. Главной задачей сборки на конвейере выступает не максимальная точность и последующая надежность агрегата, а сборка в соответствии с рядом стандартов и допусков. Что касается индивидуально собранного двигателя, то в процессе его создания учитываются даже десятые доли граммов и миллиметров (развесовка, балансировка и т.п.) для достижения лучших показателей, а также устанавливаются усиленные детали и узлы, изначально рассчитанные на более серьезные нагрузки.
