Двигатель Тойота 1ZZ-FE | Ремонт, масло, характеристики и др


Характеристики двигателя Тойота 1ZZ

Производство Tianjin FAW Toyota Engines Plant No. 1
Toyota Motor Manufacturing West Virginia
Shimoyama Plant
Марка двигателя Toyota 1ZZ
Годы выпуска 1998-2007
Материал блока цилиндров алюминий
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 91.5
Диаметр цилиндра, мм 79
Степень сжатия 10
Объем двигателя, куб.см 1794
Мощность двигателя, л.с./об.мин 120/5600
140/6400
143/6400
Крутящий момент, Нм/об.мин 165/4400
171/4200
171/4200
Топливо 92
Экологические нормы Евро 4
Вес двигателя, кг 135
Расход  топлива, л/100 км (для Celica)
— город
— трасса
— смешан.

10.3
6.2
7.7
Расход масла, гр./1000 км  до 1000
Масло в двигатель 5W-30
 10W-30
Сколько масла в двигателе 3.7
Замена масла проводится, км  10000
(лучше 5000)
Рабочая температура двигателя, град. ~95
Ресурс двигателя, тыс. км
— по данным завода
 — на практике

н.д.
~200
Тюнинг
— потенциал
— без потери ресурса

250+
н.д.
Двигатель устанавливался Toyota Corolla
Toyota Avensis
Toyota Caldina
Toyota Vista
Toyota Premio
Toyota Celica
Toyota Matrix XR
Toyota Allion
Toyota MR2
Toyota Opa
Toyota Isis
Toyota Wish
Lotus Elise
Toyota WiLL VS
Chevrolet Prizm
Pontiac Vibe

Неисправности и ремонт двигателя 1ZZ-FE

Серия двигателей ZZ появилась в 1998 году и призвана была заменить популярные, но пожилые двигатели A семейства.

Первым и самым популярным ZZ мотором стал 1ZZ, пришедший на замену 7A, из новшеств мы можем обнаружить легкий алюминиевый блок цилиндров с чугунными гильзами, в приводе ГРМ ремень был заменен на цепь, все движки теперь оснащены системой изменения фаз газораспределения на впуск VVTi, используются кованые шатуны, облегченные клапана, сам мотор стал длинноходным, а значит низовым, здесь есть как свои плюсы так и минусы, но так как моторы ориентировались на североамериканский рынок, то упор делался на момент.
В отличие от предыдущих А моторов, движки семейства ZZ не получили прежнюю россыпь модификаций, но некоторые вариации, все же, производились.

Модификации двигателя Toyota 1ZZ

1. 1ZZ-FE — основной и самый массовый двигатель, производился на заводе Toyota Motor Manufacturing West Virginia.  Мощность от 120 до 140 л.с. Выпускалась с 1998 по 2007 год.
2. 1ZZ-FED — аналог 1ZZ-FE, собирался на Shimoyama Plant и отличался облегченными коваными шатунами, мощность 140 л.

с.
3. 1ZZ-FBE — двигатель 1ZZ-FE адаптированный к биотопливу и производившийся для рынка Бразилии.

Неисправности, проблемы 1ZZ и их причины

1. Высокий расход масла. Обычное дело для моторов до 2002 года выпуска, причина в маслосъемных кольцах, меняете кольца на выпущенные после 2005 года (именно в 2005-м проблема жора масла была полностью решена), доливаете масло в двигатель до 4.2 л и проблемы как не бывало. Раскоксовка и прочие движения положение не изменят.
2. Стук двигателя 1ZZ, шум. В большинстве случаев, проблема заключается в растяжении цепи ГРМ, случается это после 150 тыс. км., проблема решается заменой. Если же цепь в порядке, тогда смотрите натяжитель приводного ремня. Клапана на 1ZZ стучат очень редко и часто регулировать их не приходится.
3. Плавают обороты. Вопрос решается промывкой блока дроссельной заслонки и клапана холостого хода.
4. Вибрация 1ZZ. Проверяйте заднюю подушку двигателя, если все в порядке и мотор полностью исправен тогда смиритесь, это особенность 1ZZ.

Помимо всего прочего, 1ZZ боится перегрева и подобные явления легко приводят к потере геометрии и замене блока цилиндров. По официальным данным 1ZZ не подлежит ремонту, т.е. одноразовый, конечно, некоторые сервисы предлагают услуги по гильзовке или расточке, но это неофициальные процедуры, прибавим к этому низкий ресурс двигателя, около 200 тыс.км и становится ясно, почему же народ не в восторге от серии ZZ и считает ее проблемной. Если же ваш ДВС выпущен в 2005+ году, эксплуатировался спокойно и исправно обслуживался, тогда переживать нечего, ездить будет долго.

Впоследствии на базе 1ZZ были разработаны другие моторы: спортивный 2ZZ-GE, 1.6 литровый 3ZZ-FE и 1.4 литровый 4ZZ-FE. В 2007 году появился новый, более совершенный двигатель — 2ZR-FE, который и заменил 1ZZ-FE.

Тюнинг двигателя Toyota 1ZZ-FE

Чип-тюнинг. Атмо

Как правильно доработать 1ZZ без турбин и прочих наддувов, вариантов не очень много, но кое-что есть… холодный забор воздуха, распредвалы Monkey Wrench Racing Stage 2 фаза 272, подъем 10мм, выхлоп прямоточный с пауком 4-2-1, это барахло даст до 30 л. с., а также более злой и приятный характер мотора. Дальше лезть нет смысла.

Турбина на 1ZZ-FE

Приобретается турбокит на базе Garrett GT28, с коллектором, мидпайпом, даунпайпом, интеркулером, блоуоффом, вместе с этим берутся форсунки 440сс, насос Walbro 255, мозги Apexi Power FC, дуем 0.5 бар, получаем 200 л.с. на стоковой поршневой. Чтоб задуть больше нужно снижать степень сжатия путем установки кованых шатунов и поршней под сж 8.5, заменить форсунки на 550сс/630сс, не лишним будет сделать портинг ГБЦ, варить выхлоп на 2.5 дюймовой трубе и дуть 300+ л.с. пока не развалится.

Компрессор на 1ZZ-FE

Берем компрессор Toyota SC14, интеркулер, блоуофф, на впуск холодный забор воздуха, форсунки 440сс, насос Walbro 255 lph, настройка Greddy E-manage Ultimate, на стандарной поршневой выдаст около 200 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

<<НАЗАД

характеристики, в каких моделях установлен

ДВС Toyota 1ZZ-FE – первый образец высокотехнологичных японских моторов с индексом «ZZ», которые в 1998-2000 годах пришли на смену надежным силовым установкам серии «A».

1ZZ-FE представляет собой классическую рядную 16-клапанную «четверку» объемом 1.8 литра. В ГБЦ присутствуют два распредвала, приводимые в движение цепью, и интеллектуальная система регулировки фаз VVTi на впуске. В качестве топливной системы используется распределенный электронный впрыск EFI. Двигатель изначально предназначен для установки только на переднеприводные легковые автомобили.

При проектировании и разработке мотора конструкторами преследовались следующие основные цели, которые и предопределили впоследствии все достоинств и недостатки силового агрегата:

  • Снижение массы двигателя и его габаритов;
  • Уменьшение потерь мощности в многочисленных парах трения двигателя;
  • Улучшение топливной экономичности;
  • Обеспечение требований повышенных экологических стандартов;
  • Уменьшение затрат, связанных с дополнительной механической обработкой БЦ, отливаемых в разовых формах.

В итоге двигатель 1ZZ-FE получил множество технологических и конструктивных новшеств, которые позволили решить поставленные разработчиками задачи, но при этом потерял высокие позиции в таких важных для потребителя категориях как надежность, долговечность и ремонтопригодность.

Все это не помешало двигателю занять свою достойную нишу под капотами переднеприводных автомобилей Toyota С- и D-классов на пяти континентах и стать одним из самых массовых серийных моторов за всю историю двигателестроения. Перечень моделей Toyota, оснащаемых ДВС 1ZZ-FE, впечатляет:

  • Avensis 220/250;
  • Caldina 240;
  • Celica 230;
  • Corolla 110/120/130/140;
  • Corolla Allex/Fielder/Runx/Spacio/Verso 120;
  • Corolla Matrix 130;
  • Corolla Altis 140;
  • Isis 10;
  • MR2 30;
  • MR-S 30;
  • Opa 10;
  • Premio/Allion 240/245;
  • RAV4 25/26;
  • Vista/ Vista Ardeo 50;
  • Voltz 136/138;
  • Wish 10/14;
  • Will VS 127/129.

Помимо компании Toyota силовые установки 1ZZ использовали в своих моделях и другие автопроизводители: английская фирма Lotus на автомобиле Elise и американская General Motors на Chevrolet Prizm и Pontiac Vibe.

Модификации двигателя 1ZZ:

  • 1ZZ-FED — модель производилась на заводе Shimoyama Plant, имела мощность 140 л.
    с., от 1ZZ-FE отличалась наличием в конструкции облегченных кованых шатунов;
  • 1ZZ-FBE – модель, предназначенная для авторынка Бразилии, адаптирована к потреблению биотоплива.

Мотор 1ZZ-FE явился базовой платформой для разработки других образцов серии «ZZ»: спортивного агрегата 2ZZ-GE, 1.6-л 3ZZ-FE, 1.4-л 4ZZ-FE. Ему на смену в 2007 году пришел более современный агрегат 2ZR-FE.

Особенности конструкции и технические параметры

1ZZ-FE под капотом Toyota Premio

Двигатель 1ZZ имеет много новых конструктивных решений, которые ранее не применялись компанией Toyota при производстве моторов. Они относятся как к механической части двигателя, так и к его электронной оснастке. Среди таких решений необходимо выделить следующие:
  • БЦ изготовлен из легкого алюминиевого сплава (метод литья под давлением), а чугунные тонкостенные гильзы вплавлены в тело блока. Внешняя поверхность гильз имеет специальные неровности для максимально прочного соединения и лучшего теплоотвода.
    Такая технология дает около 30 кг выигрыша в массе ДВС;
  • БЦ отливается в пресс-формах, поэтому рубашка охлаждения сверху является открытой. Это уменьшает жесткость и надежность блока, но зато позволяет понизить стоимость изготовления детали и значительно сократить геометрические допуски;
  • Мотор имеет длинный ход поршня, что обеспечивает лучшую тягу на низах и уменьшает тепловые потери через стенки камеры сгорания за счет ее компактности. Но при этом ухудшаются условия для съема масла со стенок цилиндра из-за его высокой средней скорости поршня, то есть повышаются требования к кольцам;
  • Диаметр и длина шеек коленвала снижены для сокращения трения и достижения максимальной компактности. Это ведет к возрастанию удельных нагрузок на эти элементы и ускорению их износа;
  • Юбка поршня уменьшена для снижения потерь на трение. При этом ухудшились параметры охлаждения поршня;
  • Седла клапанов изготовлены по технологии «лазерного напыления» и значительно отличаются от традиционных стальных.
    Они тоньше в 4 раза, это оказывает положительное влияние на их охлаждение. Также увеличены диаметры впускных и выпускных портов и уменьшен диаметр стержня, что улучшает течение воздуха через порты. Минус – вся конструкция абсолютно неремонтопригодна;
  • В ГРМ применена однорядная цепь малого шага в 8 мм с гидронатяжителем. Тем самым повышена надежность устройства. Из недостатков – шумность, критичность к состоянию и качеству масла и ускоренный износ натяжителя и успокоителя цепи.
  • Муфта VVTi установлена только на впускной распредвал клапанов, предел изменения ее фаз составляет 40°. Работой интеллектуальной системы управляет датчик VVTi;
  • В системе смазки применен насос циклоидного типа, встроенный в крышку цепи ГРМ. В движение он приводится от коленвала. Масляный фильтр находится под двигателем и расположен отверстием вверх для решения проблемы недостаточного давления масла при запуске ДВС.

Технические характеристики:

ПараметрЗначение
Компания-производительToyota Motor Corporation
Модель и тип ДВС1ZZ-FE, бензиновый
Годы производства1997-2007*
Конфигурация и количество цилиндровРядный четырехцилиндровый (R4)
Рабочий объем, см31794
Диаметр цилиндра/ Ход поршня, мм79,0 / 91,5
Степень сжатия10,0
Количество клапанов на цилиндр4 (2 на впуск и 2 на выпуск)
Механизм газораспределенияЦепь, два верхних распредвала (DOHC) и система VVTi
Макс. мощность, л.с. / об.мин.125-140 / 6000-6400
Макс. крут. Момент, Н·м / об.мин.161-171 / 4000-4400
Система питанияРаспределенный электронный впрыск топлива (EFI)
Система зажиганияДо 2000 г. – DIS-2 (одна катушка зажигания на 2 цилиндра, после 2000 г. – DIS-4 (индивидуальная катушка на каждый цилиндр)
Система смазкиКомбинированная
Система охлажденияЖидкостная
Рекомендованное октановое число бензинаНеэтилированный бензин АИ-92
Соответствие экологическим нормамЕВРО 4
Типы агрегатируемых с ДВС трансмиссий5-ст., 6-ст. МКП / 3-ст., 4-ст. АКП
Материал БЦ / ГБЦЛитой алюминий с чугунными гильзами / Алюминиевый сплав
Вес двигателя (примерный), кг135
Расход топлива в разных режимах, л/100 км10.3 (город) / 6. 2 (шоссе) / 7.7 (смешанный цикл)
Расход моторного масла на угар, г/1000 кмДо 1000
Ресурс двигателя (примерный), тыс. км200-250

* В 2007 году компания Toyota официально прекратила выпуск двигателей 1ZZ-FE на своих заводах, но на лицензированных предприятиях Азии и Южной Америки их производство продолжается до настоящего времени. Они используются для оснащения выпускаемых там же автомобилей Corolla и Corolla Altis в 140-м кузове.

Рекомендации по обслуживанию

Двигатель 1ZZ-FE наиболее критичен к чистоте и качеству моторного масла. Пренебрежение этим условием приводит к тому, что очень быстро засоряется клапан VVTi и нарушается режим работы всей цилиндро-поршневой группы. Регламент технического обслуживания устанавливает периодичность замены масла в 10000 км, но для беззаботной эксплуатации автомобиля на всем сроке службы этот промежуток лучше сократить до 5-7 тыс. км. Моторное масло для 1ZZ-FE: допуск по SAE — 5W20 (0W20), допуск по API — SL/GF-3. Объем полной заливки 3.7 л, в масляный фильтр (оригинальный номер 90915-10003) входит 0.2 л.


Свечи зажигания меняются через каждые 20 тыс. км пробега. В двигателе используются свечи под оригинальным номером 90919-01164 (Denso K16R-U11). Своевременное проведение этой операции избавит от необходимости замены индивидуальных катушек зажигания, ресурс которых напрямую зависит от состояния свечей.

Проблемы при эксплуатации

Отзывы автолюбителей, имеющих автомобили с моторами 1ZZ-FE, позволяют составить перечень основных неисправностей, которые возникают в двигателе в процессе эксплуатации, установить причины их проявления и предложить возможные варианты устранения дефектов.

  1. Повышенный расход моторного масла. Наиболее часто встречающаяся в отзывах автовладельцев жалоба по 1ZZ – «жрет масло». Этот дефект характерен для большинства двигателей, выпускавшихся до 2005 года, и обусловлен ускоренным износом «залеганием» маслосъемных колец. Необходимо учитывать, что «раскоксовка» старых колец проблемы не решает. Помогает исключительно замена маслосъемных колец на новые, произведенные после 2005 года.
  2. Стуки и посторонние шумы в ДВС. Обычно обусловлены растяжением цепи ГРМ после 150 тысяч км пробега. Такая ранняя замена цепи ГРМ – плата за компактность двигателя и увеличенный ход поршня. При установке новой цепи обязательно должны быть совмещены метки ГРМ. Причиной шумов может являться и натяжитель цепи. Регулировка клапанов на этом двигателе – достаточно редкое явление, они надежны и практически никогда не являются причиной стука.
  3. Нестабильность оборотов ДВС. Обычно для устранения проблемы требуется чистка дроссельной заслонки и промывка клапана холостого хода.
  4. Сильная вибрация двигателя при работе. Может вызываться разрушением задней подушки ДВС. Но вообще слабая виброустойчивость является характерной особенностью 1ZZ.

Резюме

1ZZ-FE – это вполне современный, высокотехнологичный, достаточно мощный и экономичный двигатель. Если мотор новый, выпущен после 2005 года, обслуживается и эксплуатируется в полном соответствии с техническим руководством, проблем владельцу он доставлять не будет и честно отходит 200-250 тыс. км. Единственный, но очень серьезный, его недостаток – это одноразовость мотора (очень слабая ремонтопригодность). При возникновении серьезных проблем во внутренностях двигателя самый разумный вариант — приобретение контрактного изделия.

Двигатель 1AZ-FE Toyota: описание, характеристики и неполадки

В начале 2000-х годов корпорация Toyota представила новую линейку моторов AZ, которые стали адекватной заменой одной из самых массовых серий моторов серии S. В частности, 1AZ-FE стал заменой одному из наиболее популярных двигателей для среднего класса автомобилей – 3S-FE. Впрочем, Тойота не достигла на новом агрегате такого размаха комплектаций и модификацией, как у предшественника.

Как и многие линейки обычных бензиновых моторов, данная серия получила модификацию 1AZ-FSE – модель с непосредственным впрыском топлива. Этот ДВС менее распространен в России, но также достоин внимания покупателей. Сегодня такие моторы продолжают устанавливаться на ряд классических моделей, но в России продаются уже более современные агрегаты.

Основные технические характеристики двигателя

Силовые агрегаты серии универсальные, поэтому их характеристики не отличаются чрезмерным нагнетанием мощности или удивительным крутящим моментом. Японцы постарались сделать агрегат, который выносит большой пробег без ремонта, имеет практичные цепи ГРМ, а также обладает минимальным количеством серьезных проблем.

Вот основные характеристики двигателя 1AZ-FE:

ПроизводствоЯпония (Камиго, Шимояма)
Серия1AZ
Старт производства2000 г.
Объем агрегата1998 куб. см.
Номинальная мощность145-150 л.с.
Пик мощности, обороты5700-6000 об/мин
Крутящий момент190-200 Н*м при 4000 об/мин
Блок цилиндровалюминиевый
Вес мотора131 кг
Подача топливаинжектор (для модификации FE)
Расположение цилиндроврядное
Цилиндры4
Клапана16
Ход поршня86 мм
Диаметр цилиндра86 мм
Степень сжатия9. 6 – 9.8
Топливобензин, не ниже 95
Экологический допускЕвро 5
Расход топлива на 100 км:
- город11.4 л
- смешанный9.8 л
- трасса7.3 л
Расход масла на 1000 кмне более 1000 гр
Тип масла0W-20, 5W20
Объем масла в картере4.2 л

Конструкция силового агрегата Тойота

Легкий алюминиевый блок цилиндров и отличная система газораспределения VVT-i стали важными достижениями агрегата. Электронная дроссельная заслонка облегчила работу мотора, сделала ее более стабильной и сняла ряд потенциальных поломок. Ось цилиндров имеет конструктивную особенность – смещение относительно оси коленвала. Сделано это для повышения срока службы гильз.

Блок двигателя 1az-fe

Ресурс двигателя завод не определял, но отзывы позволяют составить мнение о сроке службы агрегата. Пробег в 300 000 км считается нормальным. При большем пробеге возникают неполадки, которые свидетельствуют о серьезном износе основных механизмов и деталей.

Навесное оборудование ходит долго, не вызывает проблем. Генератор на некоторых авто требует замены после 200 000 км. В системе охлаждения проблемы может вызывать только термостат, который не любит российскую зиму. Непосредственно клапанный механизм, а также вся система ГБЦ проблем не вызывают. Важно следить за условиями эксплуатации и обеспечивать хорошее обслуживание.

Коробки передач для двигателя 1AZ

Коробки устанавливались традиционные механические и автоматические. Механика на 6 ступеней служит вполне качественно, не вызывает никаких проблем. Автоматы отличаются нетрадиционным поведением в режимах D4 и некоторых вариантах принудительного зацепления передачи. Но это вопрос не к мотору, а к самой АКПП. Устройство коробки достаточно сложное, и одной из больших проблем для владельцев таких авто с автоматом станет высокая стоимость ремонта.

На какие автомобили устанавливался двигатель 1AZ-FE

Список моделей для данного агрегата небольшой. Модифицированная версия FSE с непосредственным впрыском ставилась на больший спектр моделей. Описываемый сегодня агрегат служит под капотом таких авто:

  • Toyota Camry (в некоторых странах Aurion) 2006-2009 годы выпуска;
  • Toyota RAV4 (также ставили на РАВ4 Евро) с 2001 по 2006 годы;
  • Toyota Avensis Verso (в некоторых странах Picnic) c 2001 по 2009 годы.

Несмотря на то, что агрегаты уже не ставят на новые авто концерна для РФ, они до сих пор выпускаются и продаются в качестве запчастей для ремонта авто. Основная масса на российском рынке представлена в Камри и RAV4, а вот Авенсис Версо у нас практически не продавался, есть только авто, привезенные б/у из Японии.

Основные неполадки в двигателях серии 1AZ

Несмотря на довольно высокую надежность данных агрегатов, детские болезни были и у них. Важно отметить, что даже новые двигатели не избавились от большей части проблем. Много неприятных мелочей, такие как поломка и необходимость замены толкателей, часто приводят к масштабным работам – гильзовка, замена стандартных деталей на поршни ремонтного размера, к примеру. Но это единичные проблемы. Стоит помнить о более массовых неприятностях:

  1. Срыв резьбы крепления головки блока цилиндров. Прокладка не спасает, антифриз скапливается на задней стенке блока. Сбивается геометрия конструкции, блок отправляется на помойку, нужен дорогостоящий ремонт.
  2. Вибрация на холостых оборотах. Это также выливается в проблему холостого хода. Обычно помогает чистка системы подачи топлива, EGR, клапана холостого хода. Также частично снимает вибрацию замена подушек установки агрегата.
  3. Мотор дергается. 1AZ-FE подвержен образованию нагара, необходимо чистить впускной коллектор. Если и это не сработало, придется посмотреть клапан VVT-i или даже менять лямбда-зонд.
  4. Плавают обороты. Также часто при этом симптоме мотор тупит, начинается жор топлива. Виновником становится система EGR, которую не устанавливали для европейского рынка, только в японских модификациях. Ее рекомендуется отключить на хорошем сервисе.
  5. Повышение расхода после 200 000 км пробега. Скорее всего, придется менять форсунки, а также смотреть на систему ТНВД. Вполне возможно, потребуется серьезная капиталка двигателя с хорошими вложениями.

Гнет ли клапана в моторе при проблемах с ГРМ?

Эта модель агрегата оснащается цепью, и многие автомобилисты считают данную систему неубиваемой. Но проблема в том, что перескок цепи станет серьезной неприятностью. При снятии клапанной крышки после такой проблемы вы удивитесь, насколько разрушена система ГБЦ. На высоких оборотах не просто загибает клапана, а разрушает всю головку без шанса восстановления.

Цепь 1az-fe


Еще одна проблема – такие моторы не слишком долго ходят после ремонта. Само восстановление непростое, так как специфические размеры под ключ и необычные заводские требования зажатия деталей создают проблемы. Чего стоит только момент затяжки шатунов, который должен точно соответствовать заводскому мануалу. Также непрост подбор поршней, особенно, если нужны ремонтные размеры. Если речь идет о капиталке, часто проще найти контрактный мотор.

Эксплуатационные особенности мотора 1AZ-FE

Многие путают данную серию с моторами 1ZZ. Двигатели с обозначением ZZ имеют меньший объем, построены специально для американского рынка и имеют намного меньше детских болезней. Рассматривая плюсы и минусы покупки нового силового агрегата AZ, вы найдете больше преимуществ. Но при выборе авто с хорошим пробегом, такой мотор может принести много неприятностей. Среди эксплуатационных особенностей стоит отметить такие черты:

  • продавцы нередко ремонтируют авто некачественно перед продажей, маскируют трещины на картере и другие проблемы;
  • среди минусов стоит отметить малый ресурс, как для силовых установок Toyota, это также большая неприятность;
  • дорогие комплектующие – еще один недостаток, при обслуживании даже оригинальный ремень генератора купить будет непросто;
  • высокие требования к сервису – масляный фильтр, масла, антифризы и другие расходники должны быть очень качественными.

1az-fe под капотом rav4


Но есть и значительные плюсы агрегата. В числе преимуществ – хорошая служба топливной системы, надежность системы ГРМ на малых пробегах. Многие владельцы авто в Восточной Европе устанавливают ГБО, и мотор не теряет свой ресурс. Достаточно поменять свечи и контролировать уровень масла. Вам не придется проводить более тщательную и дорогую диагностику для поддержания работоспособности силовой установки. Даже на плохом топливе обычно не возникает серьезных проблем.

Тюнинг и доработка двигателя 1AZ-FE

Вопрос доработки и увеличения мощности практически не возникает до 150 тысяч километров. Но после этого рубежа двигатель несколько теряет в мощности. Учитывая надежную конструкцию, силовой агрегат можно легко улучшить как с помощью программных методов, так и с применением аппаратного тюнинга.

Основные возможности увеличения мощности следующие:

  1. Чип-тюнинг с помощью программных методов (Stage 1). Можно без вреда для мотора увеличить мощность установки до 165-170 л. с.
  2. Расточка. Растачивать блок цилиндров можно, на выходе получится мотор 2AZ с 2.4-литровым объемом и значительно увеличенной тягой. Но стоимость нереально высокая.
  3. Наддув. Турбонаддув в комплекте от компании TRD, к примеру, подойдет на данный мотор. Конечно, понадобится интеркулер, новые форсунки, утолщенная прокладка ГБЦ и другие мелкие доработки. Потенциал двигателя – 200 л.с. без изменения поршневой группы.


Также во время тюнинга снимают катализатор, устанавливают прямоточную выхлопную систему, убирают EGR, снимают заводские ограничения и программные блоки (тюнинг Stage 2). Все это поможет добиться более свободного дыхания мотора, что даст больше свободы в передвижении. Но при неверном тюнинге износ двигателя будет чрезмерно высоким.

Выводы – надежность и практичность агрегата 1AZ

Этот мотор не является самым надежным из линейки Toyota. Но мотор без проблем может доходить до 300 000 км пробега без значительных изменений мощности и основных характеристик. Стоит помнить о том, что Тойота нуждается в хорошем масле, оптимальных расходных материалах. Если эксплуатация не соответствует заводским характеристикам, топливная система и головка блока начнут создавать проблемы уже на второй сотне тысяч пробега.

Мастера на сервисе утверждают, что 1AZ-FE вполне ремонтопригоден, но его восстановление стоит довольно дорого. Поэтому при серьезных поломках часто выгоднее найти хороший контрактный мотор из Японии. Перед установкой таких двигателей лучше отключить и снять блок EGR.

Что надо знать про двигатель 1ZZ-FE при покупке иномарки|Слабый мотор

Бензиновый двигатель 1ZZ-FE с электронным впрыском топлива (АИ-95) имеет объём 1.8 л, изначально разрабатывался для Тойоты Королла. Производился с 1998 по 2007 гг. Модификация движка имеет пять различных моделей отличающихся по мощности и крутящему моменту.

Модификации двигателя 1ZZ-FE:

  • 130 л.с./6000 об. мин., 171/4000 Нм, выпускался в 1998 г.;
  • 136 л.с./6000 об. мин., 171/4200 Нм, выпускался в 2000 г.;
  • 129 л.с./6000 об. мин., 170/4200 Нм выпускался в 2000 г.;
  • 125 л.с./6000 об. мин., 161/4200 Нм выпускался в 2003 г.;
  • 140 л.с./6400 об. мин., 171/4400 Нм выпускался в 2004 г.;
  • 132 л.с./6000 об. мин., 170/4200 Нм выпускался в 2007 г.

С двигателем 1ZZ-FE производились автомобили:

  • Тойота Королла CE/LE/S/VE, Филдер, Ранкс;
  • Тойота Аллион;
  • Тойота Премио;
  • Тойота Виста и Виста Ардео;
  • Тойота Вилл ВС;
  • Тойота Калдина;
  • Тойота РАВ4;
  • Тойота Селика GT;
  • Тойота Матрикс XR;
  • Тойота Авенсис;
  • Тойота Опа;
  • Тойота Изис;
  • Тойота Виш;
  • Шевроле Призм;
  • Понтиак Вайб.

Слабые места двигателя 1ZZ-FE

  • Блок цилиндров;
  • Головка блока цилиндров.

Слабые места более двигателя 1ZZ-FE подробно…

Блок цилиндров

Блок цилиндров для уменьшения затрат и облегчения производства имеет открытую рубашку охлаждения, соответственно это привело к снижению жесткости его конструкции.

Цилиндро-поршневая группа

У двигателя 1ZZ-FE вследствие уменьшения диаметра и длины шеек коленчатого вала увеличилась их нагруженность и износ. Масло необходимо менять пораньше, иначе неизбежно закоксовывание поршневых колец. Кольца имеют Т-образную форму, может быть поэтому они начинают стучать раньше.

Головка блока цилиндров

Можно забыть про замену седел, клапанов из-за одноразовой конструкции головки. Регулировать тепловые зазоры в клапанах тоже не получится, разве что у официальных дилеров. Регулировка клапанов возможна только точным подбором размеров толкателей для обеспечения зазора. Большинство автовладельцев при выявлении проблем с головкой вместо регулировки клапанов у дилера продают свое авто.

Недостатки двигателя 1ZZ-FE

  • Двигатель с проблемой ремонта;
  • Увеличенный расход масла.

Недостатки мотора 1ZZ-FE подробно…

Двигатель с проблемой ремонта

Чуть что случится с поршнем и кольцами у официальных дилеров на гарантийных автомобилях меняют блок. Всему виной конструкция мотора рассчитана на ресурс без проведения капитального ремонта. В жизненном цикле двигателя капитальный ремонт отсутствует. То есть гильзы не растачивают. По этой причине у официальных дилеров двигателей детали с ремонтными размерами можно и не спрашивать. Я не сказал, что ремонт невозможен, ремонтировать можно заменой на новые детали и сборочные единицы. Например, коленвал в сборе, блок цилиндров с поршнями в сборе, которые имеют размеры согласно чертежам для вновь изготовленных двигателей.

Увеличенный расход масла

Недостаток вызван конструктивной особенностью мотора и качества отечественного бензина. Причиной повышенного расхода является залегание маслосъёмных колец, разжижение масла в картере бензином.

Дело выбора автомобиля всегда нелегкое. Не спешите с покупкой авто, сначала изучите тактико-техническую характеристику двигателя, его особенности, недостатки и слабые места. Первым делом надо учитывать отработанную часть ресурса двигателя. Для двигателя 1ZZ-FE заложенный ресурс безотказной работы двигателя составляет примерно 200 тыс. км., после меняют цепь ГРМ и кольца новыми (по отзывам), после чего мотор спокойно работает до 500 тыс.км.

P.S. Уважаемые владельцы тойот с двигателем 1ZZ-FE! Прошу вас писать о своих практических выводах при эксплуатации машин с этим движком.

Похожие записи:

Характеристики двигателя . Ремонт, замена мала.

Для компании Toyota 98-й год ознаменовался выходом в свет нового агрегата, это двигатель 1ZZ, пришедший на смену устаревшим моторам серии “А”. Замена удалась, поскольку двигатель соответствовал тенденциям того времени. В сравнении с предшественником, изделие имело повышенную надёжность, ресурс и улучшенные характеристики.

Силовая установка предназначалась для использования на машинах с передним приводом, малого и среднего класса. Для техники такого уровня главные требования, это экономичность и практичность. Однако, рядный четырёх камерный двигатель превзошёл ожидания, 1ZZ FE имел повышенные динамические показатели, которые позволили продержаться на рынке до 2007 года.

Мотор («1ZZ-FE»):

Описание мотора 1ZZ FE

Выпуск моторов, которыми планировалось заменить знаменитые агрегаты “7А” стартовал в 98 году. Приемник превзошёл базовый вариант, поскольку выигрывал по показателям мощности и топливной экономичности. Просчитывали установку конструкторы Канадского филиала, сборка двигателя 1ZZ FE стартовала в штате Онтарио. Уже готовая техника показала результаты, позволившие дебютировать на моделях Corolla и Vista-50. Впоследствии, мотор устанавливали серийно на машины «С» и «D» класса. Силовой агрегат вписался в требования «избранных» моделей Toyota на столько, что стал на смену мотору 3S-FE, хотя первоначально это не входило в планы.

Конструктивно, мотор с маркировкой “ZZ” это классический рядный агрегат, объёмом 1,8 литра с четырьмя камерами и шестнадцатью клапанами. Головка остова снабжена двумя распределительными валами, активация которых происходит за счёт цепного механизма. Регулировкой впуска топливного заряда управляет фазовая интеллектуальная группа (VVT). Для ввода топлива задействован впрыск (EFI), корректируемый электроникой. Силовая установка просчитана под использование, как движущая сила на легковых автомобилях с передним приводом.

Тойота двигатель 1ZZ, это воплощение целей, поставленных при создании продукта, к таковым относятся:

  • Снизить вес и размеры мотора;
  • Снизить затраты мощности на преодоление силы трения в соприкасающихся элементах;
  • Повысить экономию используемого топлива;
  • Соответствовать требуемым экологическим нормам и стандартам безопасности;
  • Снизить затраты на обработку остова после процедуры литья.

Toyota Avensis:

Результат проведённой работы показал, что для выпуска мотора задействовали технологии, не применяемые раньше. Подход позволил решить поставленные перед конструкторами задачи, однако потери по ряду позиций очевидны. Так, пострадала долговечность и ремонтопригодность, что позволило критикам позиционировать продукт, как «1ZZ одноразовый двигатель».

Поворот событий не изменил подход к мотору, который на тот момент успел занять место на большинстве продукции Toyota. Изделие распространилось по странам, которым знакома марка, в итоге, установка вошла в список массовых серийных двигателей.

Технические характеристики двигателя 1ZZ FE

При конструировании силового агрегата задействованы технологии, которые позволили упростить рабочий процесс. Остов мотора из алюминия, при изготовлении, жидкий материал подают в ёмкость под напором. Цилиндрические камеры чугунные. Для эффекта в работе, используют впрыск смеси жиклёром с большим количеством точек. Контур, распределяющий газы помогает экономить смесь на малых оборотах. На моторе установлен шатун, изготовленный методом ковки, литой коленчатый элемент, пластиковый впускной трубопровод и др.

Остов (мотор «1ZZ-FE»):

Двигатель 1ZZ технические характеристики:

Показатель: Значение:
Сборка налажена Завод двигателей Toyota # 1
Мотор выпускается с момента 98-07
Сырьё остова мотора алюминий
Питание мотора Электронный, распределённый инжектор (EFI)
Зажигание мотора  1 индуктор на две камеры/индуктор на камеру
Число и расположение камер Четыре, ряд
Порядок работы камер «один – три – четыре – два»
Перепускных вентилей на камеру, (шт.) 4
Сечение камеры, (мм.) 79
Перемещение вытеснителя мотора, (мм. ) 91,5
Сдавливание мотора 10
Сумма объёмов камер мотора, (л.) 1794
Мощь, (лошадей) «120» / «140» / «143»
Импульс мотора, (Нм.) «165» / «171» / «171»
Используемое горючее мотором, (АИ) 92
Мотор соответствует, (Евро.) «четыре»
Вес двигателя 1zz, (кг.) 135
Затраты горючего мотором, л. на сотню, (ГТС) «10,3» / «6,2» / «7,7»
Утрата смазки мотором, (грамм на 1000км) Менее 100
Марка масла мотора 5(10)W-30
Количество смазки в моторе, (л.) 3.7
Период смены смазки в моторе, (км.) 10000
Температура эксплуатации мотора, (°С) 95
1ZZ FE ресурс двигателя, (км.) 200000

Значение степени сдавливания мотора 10:1, однако по заявлению производителя, агрегат способен работать на бензине марки АИ-92. Конструкторы уверяют, что октановое число уменьшает детонацию и не сказывается на показателях мощи. Поздней на базе агрегата разработали модификации, с показателем сдавливания 11,5:1 (3ZZ-FE, 4ZZ-FE). На этих двигателях с бензином лучше не экспериментировать.

Применение мотора

Силовая установка настолько популярна, что агрегат ставили на большинство автомобилей, выпускаемых корпораций. Перечень моделей впечатляет, не удивительно, что и другие автомобильные компании с удовольствием использовали двигатель на продукции собственного выпуска.

Lotus Elise с агрегатом класса «ZZ»:

Силовая установка «1ZZ» имеет следующую область применения:

Наименование техники Название техники
Toyota Corolla

Avensis

Caldina

Виста

Premio

Celica

Matrix XR

Allion

МР2

Wish

Вил VS

Лотос Элисе
Шевроле Призм
Pontiac Vibe

Разновидности двигателя 1ZZ FE

Несмотря на популярность и распространённость установки, число модифицированных изделий не столь обширно, как у предшественника.

Мотор «2ZZ-GE»:

Разновидности «1ZZ» Описание
«1ZZ-FE» Базовый агрегат, отличается массовостью. Развиваемая мощь 110-145 лошадей, производился в 98-07 годах на предприятии Тойота (Вирджиния).

На базе двигателя разработаны следующие модификации:

2ZZ-GE: модификация «спорт», объём 1,8л, мощь от 180 до 240 лошадей;

3ZZ-FE: объём 1,6л, мощь 109 лошадей;

4ZZ-FE: объём 1,4л, мощь 97 лошадей.

«…-FED» То же, что и «…-FE», с лёгким шатуном, изготовленным методом ковки. Развивал 145 лошадей, выпускался на Японском предприятии.
«…-FBE» Агрегат предназначался для использования на биологическом горючем, производился для потребностей страны Бразилия.

Особенности мотора

При изготовлении силовой установки, конструкторы применили решения, которые до этого не использовались на Toyota. Ход позволил добиться желаемого результата, но по ряду позиций двигатель уступил предшественникам.

Поршневая группа (мотор «1ZZ-FE»):

Применены технологии:

  • Остов выполнен литьём под напором, материал изготовления, алюминий. В тело изделия вплавлены стенки тонких гильз, выполненных из чугуна. С наружной стороны гильзы не ровные, это сделано для плотного сочленения с изделием и увеличения отвода тепла. Решение позволило сэкономить на материале и снизить вес изделия на 30 килограмм;
  • Из-за особенностей литья рубашка остова в верхней части открыта. Жёсткость и надёжность изделия снизились. В то же время, подход уменьшил стоимость изготовления и сделал мотор компактным;
  • Впускные и выпускные вентили выполнены с сёдлами, на которых отработана технология напыления лазером. Деталь стала в четыре раза тоньше штатной, что положительно сказалось на охлаждении. Сечения головок увеличено, в то же время, сечение стержня уменьшено, это положительно повлияло на вход и выход потоков, но проводить капремонт конструкции теперь нельзя;

Коленчатый вал (мотор «1ZZ-FE»):

  • Ход вытеснителя удлинён, за счёт этого на пониженных оборотах показатели тяги улучшились, снизились потери тепла, поскольку камера сгорания стала меньше. В то же время, усложнилось снятие смазки с поверхности зеркала, поскольку скорость вытеснителя увеличилась, а значит, время контакта колец с поверхностью сократилось;
  • Что бы снизить геометрические размеры и силу трения, уменьшили сечение и длину шеек коленчатого вала. При этом нагрузки на элементы выросли, что сказалось на износе поверхностей;
  • Для снижения силы трения, юбку вытеснителя сделали меньшего сечения. Решение сказалось на охлаждении элемента, сделав уязвимым перед перегревом;

Замена колец (мотор «1ZZ-FE»):

  • Механизм распределения газов (ГРМ) активируется за счёт цепи с одним рядом и сниженным шагом (8мм), кроме того, в конструкции предусмотрен гидравлический механизм натяжения. Надёжность устройств цепи выросла, однако работа сопровождается шумом и требует смазки.
  • Механизм VVT применяется только на впуске, диапазон изменения фаз 40°. За работу интеллектуального устройства следит специально установленный измеритель;
  • Напор жидкости в группе смазки поддерживается помпой, работающей по принципу циклоиды. Устройство расположено в крышке механизма распределения газов, активируется при помощи коленчатого вала. Чтобы избежать недостаточного напора масла в момент пуска мотора, масляный фильтрующий элемент поместили под двигатель, закрепив отверстием вверх.

Проблемы и неисправности двигателя 1ZZ

Силовые установки с индексом 1ZZ эксплуатируются уже на протяжении двадцати лет. За это время владельцы мотора успели изучить слабые стороны агрегата. Перечень возможных неисправностей, причины возникновения и рекомендации по устранению следующие:

  • Повышенный расход смазывающей жидкости.

Как правило, неполадка характерна для моторов, выпущенных до 2002 года. Причина кроется в дефекте колец, снимающих масло. Для ликвидации неприятности уплотнители меняют на аналогичные, но выпущенные после 2005 года. В установках, выпущенных после 05 года проблем с расходом смазки нет. Примечательно, что устранить дефект, кроме как заменой никак нельзя.

Демонтаж и разборка (мотор «1ZZ-FE»):

  • Мотор шумит и стучит в процессе эксплуатации.

Проблема кроется в ослаблении цепных звеньев. Диагноз ставится при пробеге 150000км и больше. В этот период осуществляется замена цепи ГРМ на двигателе 1 ZZ. При нормальном состоянии цепи, проверяют механизм натяжения. Проводить работы с механизмами цепи на моторе хлопотно. Замена сопровождается установкой новых сопутствующих элементов (гидравлический механизм натяжения, успокоитель, звёзды). Применение деталей бывших в употреблении совместно с новыми приводит к ускоренному износу последних. Что же касается звездочки на распределительном валу, замена детали невозможна, поскольку изделие совместимо с VVT приводом, конструкция которого сложней.

  • Нет стабильности в оборотах мотора.
  • Решение проблемы кроется в чистке группы дросселя и вентиля контроля работы мотора без нагрузки.
  • Работа мотора сопровождается вибрацией.
  • Диагноз характерен при выработке ресурса задней подушкой мотора 1ZZ. В случае, если деталь в норме, с вибрацией придётся смериться, это характерно для агрегатов класса.
  • На приборной панели загорелось сообщение «check engine».

Причин возникновения сообщения много. Для решения проблемы рекомендуется обратиться в сертифицированный центр. Главные дефекты срабатывания «чека»: бензин, свечи, форсунки, помпа и др.

Замена цепи (мотор «1ZZ-FE»):

Кроме выше описанного, мотор часто перегревается, что приводит к деформации блока. Ситуация осложняется тем, что мотор считается не обслуживаемым, одноразовым агрегатом. В нашем регионе капремонт мотора проводится только неофициально. Такие работы не дают гарантии, качество выполнения так же страдает. Кроме того, пониженный ресурс мотора, 200000км так же не прибавляют оптимизма.

Лучше дела обстоят с двигателями, выпущенными после 2005 года. На этих агрегатах устранены обнаруженные дефекты и при уходе с ним возникает меньше проблем. Стоит отметить, что на основе мотора 1ZZ серии разработали другой агрегат (2ZR-FE), который стал последователем и в 2007 году пришёл на замену серии “ZZ”.

Что такое двигатель 1ZZ и как он устроен?

Впервые двигатель 1ZZ появился на свет в конце 90-х годов. На то время данный агрегат являлся совершенного новым представителем семейства японских моторов. Сначала данный двигатель устанавливался на всемирно известную «Тойоту Короллу». Вместе с этим агрегатом машина поставлялась в различные страны Америки и Европы, но вот в России такая комплектация являлась, скорее, редкостью. Почему 1ZZ двигатель не заслужил всеобщего признания? Ответ на этот вопрос вы узнаете в нашей статье.

Характеристика мотора

Данная модель двигателя изначально была разработана с целью замены старой «Тойотовской» линейки агрегатов на более экономичные и мощные установки. В действительности новинка выдалась довольно успешной – первые испытуемые экземпляры выдались довольно мощными и в то же время выделяли меньше вредных веществ в атмосферу. Через некоторое время двигатель 1ZZ стал укомплектовываться практически на всех японских машинах классов С и D. Но тем не менее бензиновые моторы он не вытеснил с рынка, и они до сих пор актуальны для российских и европейских покупателей.

Почему данный агрегат не обрёл такой большой популярности?

Исходя из этого появляется вопрос: "Так почему он до сих пор не вытеснил «устаревшие» бензиновые моторы с рынка? Вроде и мощный, и экологичный, топлива потребляет меньше… но в чём тогда подвох?" Всё дело в том, что двигатель 1ZZ не подвергается какому-либо ремонту. Из-за этого многие автомобилисты назвали данную силовую установку «одноразовой». На практике получается следующее: через 150-200 тысяч километров пробега данный мотор навеки останавливает своё движение. Никакой капитальный ремонт его не может спасти и восстановить прежние характеристики. А учитывая то, что в России до сих пор ездят 20-летние автомобили с пробегом более 400 тысяч километров, большим спросом он вовсе не пользуется.

При разработке конструкции силовой установки производитель сделал всего лишь один ремонтный размер коленчатого вала. Для сравнения: двигатели семейства ЗМЗ (которые устанавливаются на современные "Волги" и "Газели") укомплектовываются коленвалом с 4 ремонтными размерами. То есть после достижения пробега в 200 тысяч километров владелец отправляет его на расточку, и машина снова ездит. С новым японским мотором такая хитрость не прокатит. Ремонт двигателя 1ZZ – это, скорее, фантазия, нежели реальность.

Но это ещё не все сюрпризы экологичной новинки. Ещё один существенный недостаток, которым владеет двигатель 1ZZ, заключается в плохом качестве сплава поршневых колец (как ни странно для Японии). Из-за этого их ресурс существенно уменьшался. Более того, масло в таком двигателе расходовалось в немереном количестве (более 500 миллиграмм/1000 километров). Исправить ситуацию инженеры решили лишь в 2002-м году, когда на свет вышла новая серия доработанных моторов 1ZZ.

Были устранены предыдущие минусы, в том числе было увеличено количество маслоотливных каналов и доработаны отводы картерных газов. Но неизменным осталось одно – данный мотор по-прежнему оставался «одноразовым», и через 200 тысяч километров он попросту выкидывался.

Двигатели Toyota серии ZZ. Нет места для ошибки

Эугенио, 77
[email protected]
© Toyota-Club.Net
дек 2003 - ноя 2019

Двигатель Рабочий объем, см 3 Диаметр цилиндра x ход поршня, мм Степень сжатия Мощность, л.с. Крутящий момент, Нм RON EMS Стандартный Модель Год
1ZZ-FE 1794 79.0 х 91,5 10,0 130/6000 171/4000 91 EFI-L JIS ZZV50 1998
10,0 136/6000 171/4200 91 900-13 L JIS ZZV50 2000 10,0 125/6000 161/4200 91 EFI-L JIS ZNE14 2003 10.0 132/6000 170/4200 91 EFI-L JIS ZNM10 2007 10,0 140/6400 171/4400 91 EFI-L JIS MR-S 2004 10,0 129/6000 170/4200 95 EFI-L EEC ZZT220 2000
2ZZ-GE 1796 82.0 х 85,0 11,5 200/7800 180/6800 95 EFI-L EEC ZZE120 2001
3ZZ-FE 1598 79,0 x 81,5 10,5 110/6000 150/3800 95 EFI-L EEC ZZE120 2004
10,5 110/6000 150/4800 95 L EEC ZZT220 2000
4ZZ-FE 1398 79.0 х 71,3 10,5 96/6000 130/4400 95 EFI-L EEC ZZE120 2001

1ZZ-FE (1.8 EFI VVT) - поперечный, с традиционным многоточечным впрыском, для автомобилей изначально FF. Выпускался с 1997 года до второй половины 2000-х годов. Устанавливается на: Allion / Premio 240, Celica 230, Corolla 110U..130..140, Corolla / Fielder / Runx / Allex / Spacio 120, Isis, Lotus Elise, Matrix 130, MR2 30, MR-S, Opa, Pontiac Vibe. , RAV4 20, Vista 50, Voltz, Will VS, Wish 10.
3ZZ-FE (1.6 EFI VVT). Устанавливался на: Avensis 220..250, Corolla 110..120..140, Corolla Verso 120..10.
4ZZ-FE (1.4 EFI VVT). Устанавливался на: Corolla 110..120, Corolla / Auris 150.
.


Двигатель механический

Блок цилиндров - алюминиевый «open deck» с тонкими чугунными гильзами. тонкостенные чугунные гильзы. Это был второй после серии MZ опыт Toyota по внедрению массовых "легкосплавных" двигателей.Это был второй после серии МЗ опыт массовых «легированных» двигателей. Вкладыши сплавлены в блок, а их особая шероховатая внешняя поверхность способствует прочному соединению. Преимущество - уменьшенная масса двигателя до ~ 100 кг вместо 130 кг у чугунного предшественника того же водоизмещения.


Отличительная особенность нового поколения - «open deck» - открытый верх рубашки охлаждения, что значительно снижает жесткость блока, но позволяет отливать блок в кристаллизатор.Традиционные блоки "закрытого типа" прочнее и надежнее, но требуют больше времени на подготовку одноразовых литейных форм, имеют большие допуски и требуют более последующей обработки поверхностей и станины подшипников.

Еще одна особенность ZZ - массивный картер, совмещающий крышки коренных подшипников коленчатого вала. Линия разъема проходит по оси коленчатого вала. Картер из алюминия (легкого сплава) выполнен как единое целое с оплавленными стальными крышками коренных подшипников, что увеличивает жесткость блока цилиндров.


1ZZ-FE - "длинноходный" двигатель - диаметр цилиндра 79 мм x ход поршня 91,5 мм. Это способствует увеличению крутящего момента на низких оборотах, снижает потери тепла через стенки более компактной камеры сгорания. С другой стороны, из-за высокой средней скорости поршня повысились требования к состоянию поршневых колец.

Идея минимизации трения и компактности стала преобладающей, поэтому диаметр и длина шейки коленчатого вала были уменьшены - соответственно увеличилась нагрузка агрегата и интенсивность износа.


Для уменьшения потерь из-за большого хода поршня была вырезана юбка, что плохо сказывается на ее охлаждении. Кроме того, Т-образные выступающие поршни начинают стучать при переключении в мертвую точку намного раньше (при меньшем пробеге), чем их классические предшественники 1990-х годов.

Поршни соединены со шатунами с помощью полностью плавающих пальцев. Крышки шатунов крепятся болтами (без гаек).

Большой минус всех новых двигателей Toyota - их «одноразовость». Возможность переточки не предусмотрена, правильная замена гильз в принципе невозможна (естественно, в отчаянии эти двигатели подвергаются капитальному ремонту, с заменой гильз на неоригинальные детали или аналогичные аналоги других марок). Проблемы существуют даже с крупногабаритными подшипниками коленчатого вала.

Головка блока цилиндров изготовлена ​​из сплава алюминия. Камера сгорания - коническая (при приближении поршня к верхней мертвой точке смесь выталкивается к центру камеры и образует завихрение около свечи зажигания, что способствует более быстрому и полному сгоранию).Компактный размер камеры и форма поршня (формирующий поток смеси у стенки - на ранней стадии сгорания давление равномерно повышается, в результате увеличивается скорость сгорания) способствовали снижению вероятности детонации.


Интересна конструкция седел клапанов. Вместо традиционных стальных запрессованных седел 1ZZ-FE имеют так называемые «лазерные» седла клапана. Он в несколько раз тоньше обычного и способствует лучшему охлаждению клапана, позволяя передавать тепло в корпус головки блока цилиндров не только через шток клапана, но и через головку клапана.Также, несмотря на небольшой диаметр камеры сгорания, тонкие седла клапанов позволили увеличить диаметр впускного и выпускного каналов, а также уменьшить диаметр штока клапана (до 5,5 мм), что улучшило поток воздуха через порт. Естественно, данный агрегат ремонту категорически не подлежит.

Привод ГРМ - 16-ти клапанный DOHC. Уменьшение веса клапана позволило уменьшить усилие пружин клапана, небольшая ширина кулачков распределительного вала (менее 15 мм) означает снижение потерь на трение.Кроме того, Toyota заменила регулировочные прокладки клапанов набором «регулировочных толкателей» различной толщины, которые сочетают в себе функции прежних толкателей клапанов и регулировочных шайб (это имело бы смысл для двигателя с форсировкой высоких оборотов, но в этом случае просто сделайте так, чтобы регулировка клапана слишком сложная и дорогая процедура, поэтому владельцы часто игнорируют ее необходимость).

Следующее радикальное нововведение для Toyota - привод ГРМ от однорядной роликовой цепи (шаг 8 мм) с внешним гидронатяжителем (снабженным храповым механизмом и пружиной предварительного натяга) и смазочной форсункой.Теоретически это означает более высокую надежность по сравнению с ременным приводом и отказ от плановых замен. Но на практике ... Про повышенный уровень шума говорить не приходится. Даже натяжитель Тойоты не имеет большого срока службы. Подвергнутые износу демпфер и тапочки натяжителя были установлены. Но главная проблема - цепочка «растягивается» (в зависимости от длины цепочки). Для OHV с нижним распределительным валом в блоке и короткой цепью это не проблема, но в обычных DOHC необходимо использовать длинные цепи.Некоторые производители устанавливают промежуточную звездочку и используют 2-3 относительно короткие цепи - одновременно это позволяет уменьшить диаметр ведомых звездочек, но создает проблемы повышенным шумом, увеличением количества элементов, надежностью крепления дополнительных звездочек), некоторые устанавливают ременные цепи ... Однако цепи ZZ простые и длинные.

Хотя цепочка подразумевает снижение затрат на обслуживание, но на самом деле произошло обратное... Иногда замена цепи не требуется даже до пробега 200 000 км, но чаще критическое растяжение возникает на диапазоне 100-150 000 км (что проявляется в виде чрезмерного шума и кодов неисправностей, связанных с синхронизацией клапанов, из-за нарушения корреляции коленчатого и распределительного валов) Вместе с заменой цепи было бы целесообразно также заменить другие компоненты (звездочки, натяжитель, направляющие), так как использованные компоненты способствуют быстрому износу новой цепи, но поскольку звездочка распределительного вала впускных клапанов собирается с приводом VVT, поэтому большинство владельцев не делают этого. следуйте этой рекомендации.

Первые 1ZZ-FE для зарубежного рынка (тип '97 для ZZE110, производился до 08.1999) имели фиксированную синхронизацию без VVT, но тип '98 уже был оснащен VVT-i (Variable Valve Timing). Звездочка с приводом VVT крепится к впускному распредвалу, диапазон изменения фаз - 40 °. Подробнее о работе Toyota VVT-i - VVT приветствуется как средство достижения баланса между крутящим моментом на низких оборотах и ​​выходной мощностью на высоких оборотах, но не забывайте о повышенных требованиях к моторному маслу и чистоте масляных каналов.

Система смазки

Циклоидный масляный насос в крышке цепи приводится в действие непосредственно от коленчатого вала. Масляный фильтр расположен вертикально под двигателем (что частично решает традиционные проблемы повышения давления масла после запуска).


Система охлаждения

Поток охлаждающей жидкости проходит через блок по U-образному пути, охватывая обе стороны цилиндров и улучшая охлаждение. Насос приводится в движение обычным змеевиком, термостат - «холодный» (80-84 ° С) механический, корпус дроссельной заслонки подогревается.

1 - бачок, 2 - термостат, 3 - водяной насос, 4 - радиатор, 5 - подогреватель ATF, 6 - корпус дроссельной заслонки, 7 - подогреватель.

Впускной и выпускной

Помимо классической серии моторов заметна новая компоновка коллекторов - впуск спереди, выпуск сзади. Чтобы ускорить нагрев катализатора после запуска, он должен находиться как можно ближе к двигателю. Но для небольшого моторного отсека столь «раскаленное» соседство - не лучшее решение, поэтому катализатор перенесли под двигатель и под пол.

Длинный впускной канал увеличивает эффективность двигателя на низких и средних оборотах, но при расположении впускного коллектора спереди довольно сложно сделать его достаточно удлиненным. Так, вместо традиционного литого коллектора с «параллельными» трубами (как для 1ZZ-FE типов 97 и 98) позже был установлен «крестовина» с четырьмя алюминиевыми воздуховодами одинаковой длины, приваренными к общему литому фланцу. Плюс - воздуховоды из металлопроката имеют гораздо более гладкую поверхность, чем литые, минус - не всегда безупречная сварка между фланцем и трубами.


Однако, начиная с типа 00, японцы упростили конструкцию, заменив сложный металлический коллектор на обычный пластиковый. Это позволяет сэкономить легированный металл, упростить технологию и снизить нагрев всасываемого воздуха за счет более низкой теплопроводности пластика.

Система впрыска топлива

Система управления - «L-тип SFI», с датчиком массового расхода воздуха (MAF) типа «hot wire», совмещена с датчиком температуры всасываемого воздуха.

1 - ECM, 2 - EVAP VSV, 3 - абсорбер, 4 - датчик положения дроссельной заслонки, 5 - ISCV, 6 - датчик массового расхода воздуха / датчик температуры всасываемого воздуха, 7 - форсунка, 8 - клапан VVT, 9 - датчик положения распределительного вала, 10 - катушка зажигания, 11 - датчик детонации, 12 - датчик положения коленчатого вала, 13 - датчик температуры охлаждающей жидкости, 14 - датчик кислорода.

Впрыск топлива - традиционный многоточечный, последовательный при нормальных условиях.Впрыск может быть синхронизированным (один раз за цикл при одном и том же положении коленчатого вала с регулируемым временем впрыска) или несинхронизированным (всеми форсунками одновременно).

Топливная система была существенно доработана по сравнению со старшей серией. Чтобы уменьшить нагревание и испарение топлива, Toyota отказалась от использования обратной топливной магистрали и регулятора вакуумного давления. Теперь регулятор давления установлен на погружаемый в бак топливный насосный агрегат, совмещенный с топливным фильтром.В топливной магистрали имеются разъемы «быстрого» типа.

Демпфер пульсаций установлен на топливной рампе.

Форсунки с форсункой с несколькими отверстиями используются для улучшения распыления топлива. Устанавливаются непосредственно в ГБЦ.

Привод дроссельной заслонки для типа 98/00 - механический, регулировка холостого хода - классический «поворотный соленоид».


Для моделей 2WD, выпущенных после 2004 года, был установлен блок электронного управления дроссельной заслонкой (ETCS).Электродвигатель постоянного тока, двухканальный бесконтактный датчик положения (эффект Холла), отдельный датчик положения педали акселератора. ETCS выполняет некоторые функции контроля тяги (TRC) и, на более поздних моделях, стабилизацию (VSC).
1 - датчик положения педали акселератора, 2 - реле топливного насоса, 3 - ECM, 4 - EVAP VSV, 5 - абсорбер, 6 - топливный насос, 7 - датчик положения дроссельной заслонки, 8 - ETCS, 9 - датчик массового расхода воздуха / датчик температуры воздуха, 10 - форсунка, 11 - клапан VVT, 12 - датчик положения распредвала, 13 - катушка зажигания, 14 - датчик детонации, 15 - датчик положения коленчатого вала, 16 - датчик температуры охлаждающей жидкости, 17 - датчик кислорода (B1S1), 18 - датчик кислорода ( B1S2).


В первой половине 2000-х годов был представлен «плоский» пьезоэлектрический датчик детонации, в отличие от старого типа резонансных датчиков детонации, он ощущает более широкий диапазон частот вибрации.
1 - пьезо, 2 - изолятор, 3 - стальная гиря, 4 - резистор, 5 - виброплита. А - «плоский» тип, В - резонансный.

Варианты установки кислородного датчика (89465) - перед катализатором (внутренний рынок) или перед катализатором и за катализатором (зарубежные рынки).Версии ETCS для внутреннего и североамериканского рынка в какой-то момент были оснащены датчиком AFS (89467).

1 - расширитель, 2 - окружающий воздух, 3 - подогреватель.

Система зажигания - у типа '97 и '98 без распределителя DIS-2 (одна катушка на две свечи зажигания), но все двигатели, начиная с типа '00, были оснащены DIS-4 - отдельной катушкой зажигания для каждого цилиндра.Плюс - точность определения момента зажигания, отсутствие высоковольтных проводов и механических вращающихся частей (без учета роторов датчиков), меньшее количество циклов срабатывания каждой катушки. Минус - катушки (совмещенные с воспламенителями) подвергаются значительному нагреву внутри свечных отверстий головки блока цилиндров, момент зажигания не регулируется вручную, двигатель более чувствителен к состоянию свечей зажигания. На практике для традиционной распределительной системы зажигания катушка (особенно внешняя) практически никогда не попадала в список сломанных деталей, но для DIS любого производителя замена катушек зажигания (или даже «модулей зажигания») - привычная и регулярная часть технического обслуживания.

Свечи зажигания: для DIS-2 - двухэлектродные (Denso K16TR11), для DIS-4 - обычные (Denso K16R-U11 / NGK BKR5EYA11).

Вспомогательный привод (генератор, компрессор, водяной насос, насос ГУР) - одинарным змеевиком. Плюс - компактность, минус - большая нагрузка на один ремень, ресурс натяжителя, невозможность снять ремень с одного заклинившего узла.


Резюме

Итак, каков результат? Toyota создала современный, достаточно мощный и экономичный двигатель... Но история расхода масла была настолько громкой, что испортила репутацию всех новых серий. Хорошо, что «плановое» горение масла как минимум не обездвиживает машину, поэтому в канонической тройке двигателей Toyota ZZ находятся в промежуточном положении - между удачным NZ и более неудачным AZ.

Борьба технологичности и надежности закончилась не в пользу потребителя. И очень жаль, что альтернативы двигателям нового поколения больше нет ...


3ZZ-FE (1.6 EFI) / 4ZZ-FE (1,4 EFI)

Минимальные отличия по сравнению с 1ZZ-FE:
- Коленчатый вал с 4 противовесами вместо 8.
- Форсунки с 4 отверстиями в форсунке вместо 12.

С 2004 года 3ZZ-FE оснащалась ETCS.
4ZZ-FE остался с механической дроссельной заслонкой до конца выпуска. Кроме того, он выделялся своей системой управления двигателем Bosch и системой зажигания со свечами зажигания FR8KCU.




После внедрения двигателей нового поколения встал вопрос о новом форсированном двигателе для моделей FF на замену 4A-GE и 3S-GE.Он должен был иметь такие же габариты, как 1ZZ-FE, мощность «лучшие мировые аналоги» и минимальный вес. Разумеется, не используя наддув, а сочетая высокую мощность на высоких оборотах с достаточным крутящим моментом на низких оборотах.
Первый 2ZZ-GE, созданный при традиционном участии Yamaha, был представлен за рубежом с новой Celica 230 в 1999 году. Характеристики

ZZ описаны выше. Но в новом моторе было много кардинальных отличий ...

Главная гордость - новый алюминиевый безгильзовый блок на базе MMC (это не «Мицубиси Моторс», а «композитный» материал с алюмосиликатными волокнами и включениями).


1ZZ-FE - это очень длинноходный двигатель, поэтому дальнейшее форсирование на оборотах было невозможно при том же соотношении диаметр цилиндра / ход поршня. В результате был максимально увеличен канал ствола и толщина стенки между цилиндрами уменьшилась до 5,5 мм. Более тонкий невозможен, потому что прокладка не герметизирует соединение головки / блока. Даже если бы в это место можно было вставить лайнер, температура моста превысила бы все пределы - поэтому Toyota сделала своего рода «композитный лайнер».

Основные проблемы связаны с нюансами формования и в связи с отсутствием традиционной чугунной гильзы не устраняются:
- равномерность затвердевания (вызывает образование отверстий)
- пористость (процесс затвердевания замедляется вблизи включений с меньшей теплопроводностью)
- трещины (из-за разной скорости затвердевания вблизи включений ГМК и в основном объеме алюминия, на поверхности формы и внутри нее)


С дефектами литья Toyota боролась путем сильного предварительного нагрева формы, ламинарного заполнения ее жидким металлом, вакуумно-дегазированных форм и т. Д.

MMC имел низкую износостойкость - известная чугунная гильза или блок длительное время сохраняет хонингованную решетку, а в полностью алюминиевом блоке решетка даже не «порезалась», а «схлопнулась» (поверхность пластически деформировалась). Эта «особенность» не может быть устранена, поэтому Toyota добилась максимально возможного сопротивления составом - и объявила его «достаточным».

Поршень этого двигателя также был изготовлен по технологии MMC, а внешняя часть юбки была покрыта фосфор- и железосодержащим нанесенным составом для повышения твердости.

Довольно много времени ушло на то, чтобы отрегулировать так называемую пару "гильза" / поршневые кольца, чтобы вместо заведомо ослабленной стенки цилиндра обеспечить износ колец из-за износа.

Вторым революционным нововведением стала система VVTL-i (регулируемая синхронизация и подъем клапана).

Традиционная деталь VV "T" аналогична 1ZZ-FE и отвечает за улучшение крутящего момента на низких оборотах, дополнительный VV "L" улучшает максимальную мощность при скорости более 6000 об / мин за счет увеличения подъема клапана с 7,6 мм до 10,0 / 11,2 мм.

Механизм VVTL достаточно простой.На каждую пару клапанов по два кулачка с разным профилем на распредвале («нормальный» и «агрессивный»), а на коромысле - два разных толкателя (соответственно ролик и бегунок). В нормальном режиме коромысло (и клапан) приводится в движение «обычным» кулачком через роликовый толкатель, а подпружиненный ползун на холостом ходу перемещается в коромысле. В силовом режиме стопорный штифт перемещается под давлением масла и подпирает шток толкателя, жестко соединяя его с коромыслом. Когда давление снимается, пружина выдавливает штифт, и скользящий толкатель снова отпускается.

Использование различных толкателей, поскольку ролик (с игольчатыми подшипниками) допускает меньшие потери на трение, но при той же высоте профиля кулачка обеспечивает меньшее заполнение (мм * градусы), но на высокой скорости потери на трение почти выравниваются, поэтому для максимального увеличения вывод ползунка становится более выигрышным. Роликовый толкатель изготовлен из закаленной стали, ползун из антизадирного ферросплава, но требует использования специальной системы напыления, установленной в головке блока цилиндров.

Работа на низкой и средней скорости


Самой ненадежной деталью VVTL был стопорный штифт.Он не может перейти в рабочее положение за один оборот кулачка, поэтому неизбежно происходит частичное столкновение стержня и штифта перекрытия, вызывающее прогрессирующий износ. В конце концов, изношенный штифт всегда будет выжиматься штоком в исходном положении и не сможет его исправить, поэтому всегда будет работать только кулачок низких оборотов. Toyota пыталась решить проблему путем тщательной обработки поверхности, уменьшения веса пальца, увеличения давления масла в магистрали, но безуспешно. На практике поломки коромысел все же случаются.

Второй распространенный дефект - ломается болт крепления вала коромысел, из-за чего вал свободно вращается, поэтому подача масла к коромыслам прекращается и VVTL не работает (также ухудшается смазка узла).

Остальные улучшения можно считать менее значительными. Модифицированный масляный поддон для предотвращения захвата воздуха масляным насосом при разгоне. Впускной коллектор с большим резонатором, перегородка в выхлопе для уменьшения теплопотерь и более быстрого прогрева катализатора.


Резиновые прокладки между впускным коллектором и головкой блока цилиндров для уменьшения шума.

Резюме (2ZZ)

Казалось, Toyota сделала новый, высокотехнологичный, довольно компактный, легкий и мощный двигатель. Более того, в отличие от предшественников он носил достаточно «гибкий» характер с нормальным крутящим моментом на низких оборотах.

Но, кроме остальных особенностей ZZ:
- повышенная степень сжатия (11,5) требует бензина с высоким октановым числом (RON 95).
- «сырая» и ненадежная конструкция коромысел VVTL
- «Одноразовый», как и у всех новых двигателей, сочетается с высокими нагрузками и использованием специальных материалов - так что это самый деликатный из двигателей Toyota.Как показывает практика, по надежности 2ZZ-GE и 4A-GE / 3S-GE - разные миры.




1ZZ / 3ZZ / 4ZZ

• Основная проблема серии ZZ настолько известна, что вошла в фольклор, - высокий расход масла, который часто наблюдался даже во время гарантийного срока. Основная причина - дефекты конструкции, вызывающие заклинивание поршневых колец.

«Проблемы с двигателями были до 2001 года, но потом они были устранены, и теперь все в порядке» - такую ​​прямую дезинформацию часто используют владельцы, которым необходимо перепродавать автомобили с этими злосчастными двигателями.На самом деле неоднократные попытки Toyota решить проблему только установкой колец новой модификации были абсолютно бесполезны.

Заметный результат был получен после капитальной модернизации в середине 2005 года, когда были внедрены новые поршни и новые поршневые кольца и на пол-литра была увеличена номинальная мощность системы смазки. Расширенная 7-летняя гарантия (для самых удачливых владельцев) покрывает замену короткоблочного узла (~ 4800 долларов), но при устранении дефекта за свой счет - придется ограничиться новым комплектом поршней (~ 660 долларов), колец (~ 200 долларов). ), а также замену сальников стержней (а в идеале - вместе с сальниками цепи ГРМ и коленвала).


Отличия новых поршней - восемь больших сливных отверстий вместо четырех маленьких, а также прорези на дне канавок маслосъемного кольца. Кустарная практика сверления дополнительных отверстий для слива масла в поршнях старого типа вряд ли будет приветствоваться, к тому же эта «народная» схема расположения отверстий сильно отличается от новых оригинальных поршней.

На начало 2010-х актуальны модификации поршней для большинства моделей - 13101-0D062 (зарубежный рынок) и 13101-22180 (внутренний рынок).Первые «правильные» поршни (13101-22032) тоже имеют право на существование, но отличаются от -22180 отсутствием специального антифрикционного покрытия на юбке. Разумеется, комплект поршневых колец должен быть последних модификаций (13011-22220 / 22221, 13011-0D111). Новый масляный манометр с пресловутой «зеленой меткой» на рукоятке (15301-0D011, 15301-22050) отличается от старого только расположением точек контроля.

• Но часто после капремонта двигателя (даже при пробеге всего 150-200.000 км) выявляет мрачную картину - на стенках цилиндров нет заточенной сетки или стенки отполированы до зеркального блеска.

В цивилизованных условиях для «одноразовых» моторов с вваренными в них тонкостенными гильзами должен быть однозначный вердикт - «на помойку». Но цивилизации тут нет ... так что на дорогах России много "отремонтированных" ZZ. Более того, не утруждая себя поиском качественных запчастей, некоторые владельцы часто устанавливают гильзы сомнительного происхождения на двигатели ВАЗ (аналог Fiat 124 '1966 г.), а еще растачивают гильзы на любые негабаритные поршни вторичного рынка... Так как результаты этих ремонтов сложно назвать «Тойотой», установка «б / у» двигателей более поздних выпусков выглядит более уместной, к счастью, двигатели 1ZZ-FE были обычными для всех рынков (включая Японию). А вот 3ZZ-FE и 4ZZ-FE - эти двигатели устанавливались в европейских версиях (для Японии использовался гораздо более удачный 1NZ-FE).

По иронии судьбы, классические двигатели Тойоты можно было перебрать, но в большинстве случаев было достаточно простого капитального ремонта с заменой колец, чтобы снизить расход масла.Когда при таком же пробеге требуется ремонт ZZ, гораздо более вероятно, что потребуется «переточка» - но, увы, непреднамеренная.

• В конце карьеры ZZ был обнаружен еще один структурный дефект 3ZZ-FE и 4ZZ-FE до 2008 г. - детонация в двигателе, вызванная осевым люфтом коленчатого вала. Рецепт: замена коленвала с подшипниками и упорными шайбами.


Остальные моменты - общие эксплуатационные «особенности» Toyota.

• Обычный «хрип» ВВТ после холодного пуска на ЗЗ не так выражен и выглядит как возрастная проблема. Однако «плохие» приводы существуют, поэтому при борьбе с шумом или ослаблением цепи рекомендуется заменить привод на самую последнюю версию (13050-22012, но лучше -0D010). При капитальном ремонте настоятельно рекомендуется заменить звездочку с приводом VVT в сборе.

• Еще ​​раз обратите внимание на ограниченный срок службы цепи привода ГРМ и натяжителя цепи.

• Нестабильная или слишком низкая частота вращения холостого хода или остановка двигателя после первой попытки холодного пуска - имеют место, но не имеют универсального решения.Убедитесь, что корпус дроссельной заслонки и ISCV очищены от сажи и шлама, а также датчик массового расхода воздуха. Однако не следует забывать, что ISCV, расходомер воздуха, катушки зажигания ... - не «вечные». Но если после всех возможных замен проблема не исчезнет, ​​воспользуйтесь мировым опытом и техническими бюллетенями - сама Toyota борется с похожими симптомами, заменой топливных насосов из-за недостаточного давления, заменой или перепрограммированием блоков управления двигателем ...



Toyota обзор двигателей
· Аризона · MZ · Новая Зеландия · ZZ · AR · GR · KR · NR · ZR · AD · GD · A25.M20 · G16 · M15 · V35 ·


Двигатель Toyota 1ZZ-FE | Емкость масла, нагнетатель, турбо и т. Д.


  1. Технические характеристики
  2. Обзор, проблемы
  3. Настройка производительности

Характеристики двигателя Toyota 1ZZ

Производитель Тяньцзинь FAW Завод двигателей Toyota № 1
Toyota Motor Manufacturing Западная Вирджиния
Завод в Симояме
Также называется Тойота 1ZZ
Производство 1998-2007
Блок цилиндров из сплава Алюминий
Конфигурация Прямой-4
Клапанный DOHC
4 клапана на цилиндр
Ход поршня, мм (дюйм) 91.5 (3,60)
Диаметр цилиндра, мм (дюйм) 79 (3,11)
Степень сжатия 10
Рабочий объем 1794 куб. См (109,5 куб. Дюймов)
Выходная мощность 89 кВт (120 л.с.) при 5600 об / мин
104 кВт (140 л.с.) при 6400 об / мин
105 кВт (143 л.с.) при 6400 об / мин
Выходной крутящий момент 165 Нм (122 фунт · фут) при 4400 об / мин
171 Нм (126 фунт · фут) при 4200 об / мин
171 Нм (126 фунт · фут) при 4200 об / мин
Красная линия
л.с. на литр 66.9
78
79,7
Вид топлива Бензин
Масса, кг 135 (300)
Расход топлива, л / 100 км (миль на галлон)
- Город
- Трасса
- Комбинированный
для Celica
10,3 (22)
6,2 (37)
7,7 (30)
Турбокомпрессор Безнаддувный
Расход масла, л / 1000 км
(кварт на милю)
до 1.0
(1 кварта на 750 миль)
Рекомендуемое моторное масло 5W-30
10W-30
Объем моторного масла, л (кварты) 3,7 (3,9)
Интервал замены масла, км (миль) 5,000-10,000
(3,000-6,000)
Нормальная рабочая температура двигателя, ° С (F) ~ 95 (203)
Ресурс двигателя, км (миль)
-Официальная информация
-Реальная

-
~ 200 000 (120 000)
Настройка, HP
-Max HP
-без потери срока службы

250+
Двигатель установлен в Toyota Corolla
Toyota Avensis
Toyota Caldina
Toyota Vista
Toyota Premio
Toyota Celica
Toyota Matrix XR
Toyota RAV4
Toyota Allion
Toyota MR2
Toyota Opa
Toyota Isis
Toyota Wish
Toyota Chevrolet Elise
Toyota WiLL Priz

Понтиак Вайб

Надежность, проблемы и ремонт двигателя Тойота 1ZZ-FE

Двигатели

Toyota ZZ были представлены в 1998 году с целью замены хорошо известных, но изрядно устаревших двигателей Toyota A.Первым наиболее известным двигателем ZZ был мотор 1ZZ. Он заменил двигатель 7A / двигатель 4S. На 1ZZ был установлен новый облегченный алюминиевый блок цилиндров с чугунными гильзами цилиндров. С этим двигателем идут другие коленчатый вал, поршни и шатуны.
Головка блока цилиндров изготовлена ​​из алюминия с системой изменения фаз газораспределения VVTi на распредвале впускных клапанов. Легкие клапаны являются неотъемлемой частью двигателя, а ремень ГРМ был заменен на цепь ГРМ. Все стандартные форсунки 1ZZ имеют объем 255 куб.Корпус дроссельной заслонки 1ZZ имеет диаметр 54 мм.
Двигатель 1ZZ-FE не оснащен гидравлическими подъемниками, поэтому вам придется регулировать клапаны один раз на каждые 60 000 миль (100 000 км) пробега самостоятельно.
В 1999 году на базе 1ZZ были разработаны следующие двигатели: спортивный 2ZZ-GE, 1,6-литровый 3ZZ-FE и 1,4-литровый 4ZZ-FE.
В 2007 году был представлен новый, более совершенный двигатель 2ZR-FE. Именно 2ZR-FE пришел на смену модели 1ZZ-FE.

Модификации и отличия двигателя Тойота 1ZZ

1.Мотор 1ZZ-FE был основным двигателем, производимым на заводе Toyota Motor Manufacturing в Западной Вирджинии. Его мощность составляет от 120 до 140 л.с.
2. Тип 1ZZ-FED аналогичен 1ZZ-FE - модель с облегченными стержнями. Он был произведен на заводе Shimoyama и имеет мощность 140 л.с. при 6400 об / мин и крутящий момент 171 Нм (126 фут • фунт) при 4200 об / мин.
3. Модель 1ZZ-FBE - модификация двигателя 1ZZ-FE, работающая на биотопливе и экспортируемая на рынок Бразилии.

Общие проблемы и износостойкость 1ZZ

1.Большой расход масла. Эта проблема чаще всего встречается в двигателях 2002 года. Основными причинами этого являются уплотнения штока клапана и поршневые кольца. Сделайте капитальный ремонт двигателя 1ZZ разберетесь. В моторах, выпущенных после 2005 года, отсутствует описанный выше недостаток, что приводит в негодность.
2. Стук внутри 1ZZ. Как правило, неприятности создает участок цепи ГРМ. Обычно это происходит после пробега в 100 000 миль (150 000 км). Чтобы решить эту проблему, вам придется заменить цепь привода ГРМ на новую.Если цепь ГРМ в порядке, следует проверить натяжитель ремня.
3. При резком холостом ходу необходимо очистить дроссельную заслонку и регулирующий клапан холостого хода.
4. Если в 1ZZ слышна вибрация, это нормально. При сильной вибрации следует проверить заднюю опору двигателя.
Кроме того, 1ZZ сильно подвержен перегреву. Это может легко привести к потере формы блока цилиндров и его неисправности. Регулярно проверяйте систему охлаждения, используйте хорошее моторное масло и ваш 1ZZ-FE прослужит вам долго и без проблем.Двигатель, разработанный после 2005 года, доставит меньше всего хлопот.

Расположение 1ZZ №

Серийный номер расположен на задней стенке блока цилиндров рядом с трансмиссией, справа.

Тюнинг двигателя Toyota 1ZZ

1ZZ-FE Нагнетатель

Вы должны будете купить такие производительные детали, как нагнетатель Toyota SC14, интеркулер, продувка, впуск холодного воздуха, форсунки 440 куб.см, топливный насос Walbro 255 л / ч, блок управления Greddy E-manage Ultimate. Отрегулировав все эти параметры производительности, вы получите около 200 лошадиных сил.

1ZZ-FE Турбина

Чтобы установить модель 1ZZ-FTE, вам нужно будет купить турбокит, сконструированный из двигателя Garrett GT28, а также турбонагнетатель, водосточную трубу 3 ”, мидпайп, промежуточный коллектор, форсунки 440 куб. См, продувку, Walbro 255 л / ч. помпа и ЭБУ Apexi Power FC. Все эти улучшения производительности требуют установки на стандартные поршни 1ZZ при давлении наддува, которое не превышает 7 фунтов на квадратный дюйм (0,5 бар).
Поступая таким образом, ваш двигатель будет развить около 220-230 лошадиных сил.
Для получения большей мощности придется покупать кованые поршни на степень сжатия 8,4, усиленные шатуны и более высокопроизводительные форсунки (630+ куб. См). Благодаря кованым поршням ваш мотор будет развивать 300 л.с.

НЕТ Настройка

Чтобы получить мощность безнаддувного 1ZZ, необходимо приобрести распредвалы Monkey Wrench Racing Stage 2 (длительность 272 градуса, подъем 10 мм), впуск холодного воздуха и выпускной коллектор 4-2-1. После установки ЭБУ вы получите дополнительные 30 лошадиных сил и создадите двигатель, более спортивный.

<<<<<

ДВИГАТЕЛЬ

ДВИГАТЕЛИ 1ZZ-FE И 2ZZ-GE

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

36 ОПИСАНИЕ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Конструкция и функции нового двигателя 1MZ-FE включают следующие модификации и дополнения по сравнению с двигателем 1MZ-FE, установленным на 98

. Подробнее

E - ТЕОРИЯ / ОПЕРАЦИЯ

E - ТЕОРИЯ / ЭКСПЛУАТАЦИЯ 1995 Volvo 850 1995 ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ Volvo - Теория и принцип работы 850 ВВЕДЕНИЕ В этой статье дается базовое описание и принцип работы систем и компонентов, связанных с характеристиками двигателя.

Подробнее

Lotus Service Notes Раздел EMP

РАЗДЕЛ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Подраздел EMP Страница Список диагностических кодов неисправностей EMP.1 3 Инструмент диагностики «Lotus Scan» EMP.2 43 Расположение компонентов управления двигателем EMP.3 45 Процедура настройки механической дроссельной заслонки

Подробнее

Lotus Service Notes Section EMR

РАЗДЕЛ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ EMR Страница подраздела Список диагностических кодов неисправностей EMR.1 3 Компонент Функция EMR.2 7 Расположение компонентов EMR.3 9 Руководство по диагностике EMR.4 11 Диагностика шины CAN; Lotus TechCentre

Подробнее

Гарантии на системы контроля выбросов

Chevrolet TrailBlazer 2004 года - Гарантии на системы контроля выбросов 2WD В этом разделе излагаются гарантии на выбросы загрязняющих веществ, которые General Motors предоставляет для вашего автомобиля в соответствии с Федеральным законом США

. Подробнее

Информация о техническом обслуживании

Информация о техническом обслуживании ЖАЛОБА: ПРИЧИНА: 1996-20 ОПРЕДЕЛЕНИЯ Когда автомобиль VW / Audi проявляет признаки неисправности или находится в отказоустойчивом состоянии, технический специалист во многих случаях не может связаться с бортовым

. Подробнее

Электронная система управления дизельным двигателем EDC 16

Обслуживание.Программа самообучения 304 Электронная система управления дизельным двигателем EDC 16 Конструкция и принцип действия Новая система управления двигателем EDC 16 от Bosch впервые используется в двигателях V10-TDI и R5-TDI. Растущие потребности

Подробнее

Бортовые диагностические коды неисправностей

Бортовые диагностические коды неисправностей В приведенном ниже списке содержатся стандартные диагностические коды неисправностей (DTC), которые используются некоторыми производителями для выявления проблем автомобиля.Приведенные ниже коды являются общими

Подробнее

Wynn s Extended Care

Wynn s Extended Care Каждый автомобиль заслуживает самого лучшего ухода ... особенно вашего. Как обеспечить надежность вашего надежного транспорта? Положитесь на Wynn s, потому что Wynn s заботится об автомобилях

Подробнее

Типовые входы ECM / PCM

Типичные входы ECM / PCM Компоненты компьютерной системы делятся на две категории: датчики (входы) и управляемые компоненты (выходы).В каждой системе есть датчики. Не в каждой системе есть все перечисленные,

Подробнее

ДИАГНОСТИКА И КОНТРОЛЬ ДВИГАТЕЛЯ

ДИАГНОСТИКА ДВИГАТЕЛЯ И КОНТРОЛЬНАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ Page 1 Page 2 ТАБЛИЦА ВЗАИМООТНОШЕНИЙ СИСТЕМЫ КОНТРОЛЯ И УСТРОЙСТВА СИСТЕМЫ УПРАВЛЕНИЯ. Подробнее

Введение в электронные сигналы

Введение в осциллограф электронных сигналов Осциллограф отображает изменения напряжения во времени.При необходимости во время диагностики цепей используйте осциллограф для просмотра аналоговых и цифровых сигналов. Рис. 6-01

Подробнее

Сводка кодов неисправности трансмиссии EOBD

Сводка кодов неисправности трансмиссии Краткое справочное руководство по диагностике Jaguar XJ Range V6, V8 N / A и V8 SC 2003.5 Модельный год См. Стр. 2 9 для получения важной информации об использовании сводок кодов неисправности трансмиссии.

Подробнее

Кондиционер, электрические испытания

просто тест.Кондиционер, электрические испытания 01-253 Испытание проводов и компонентов с помощью испытательного бокса VAG1598 Специальные инструменты и оборудование VAG 1598 Испытательный бокс и переходной кабель VAG 1598/11 и VAG 1598/12 VAG1526

Подробнее

Подпись и электроника ISX CM870

Signature и электроника ISX CM870 Учебный центр Cummins West Описание системы Общая информация Система управления двигателем Signature и ISX CM870 представляет собой систему управления топливом с электронным управлением

Подробнее

ЭЛЕКТРОПРОВОДКА (R.H. ПРИВОДНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА)

C-1 ЭЛЕКТРОПРОВОДКА (АВТОМОБИЛИ С ПРАВЫМ ПРИВОДОМ) СОДЕРЖАНИЕ ОБЩЕЕ .......................... 3 КОНФИГУРАЦИЯ ЖГУТОВ ПРОВОДОВ ....... .................. 4 ОТДЕЛЕНИЕ ДВИГАТЕЛЯ ................ 4 ПЕРЕДНЯЯ ПАНЕЛЬ .......... .................

Подробнее

Система улавливания паров топлива

просто тест. Система улавливания паров топлива 20-48 Описание функций системы адсорбера СУПБ В зависимости от давления воздуха и температуры окружающей среды пары топлива будут образовываться выше уровня топлива в

. Подробнее

СНЯТИЕ И УСТАНОВКА

303-01C-1 СНЯТИЕ И УСТАНОВКА Корпус двигателя на специальный инструмент (-а) Адаптер для 303-D043 303-D043-02 или аналогичный специальный (-ые) инструмент (-ы) 303-01C-1 Подъемный кронштейн для турбокомпрессора 303-1266 Гаечный ключ, гайка муфты вентилятора 303 -214

Подробнее

БЮЛЛЕТЕНЬ технического обслуживания

БЮЛЛЕТЕНЬ технического обслуживания 29 сентября 2003 г. Название: Модели: 00 03 Avalon, Camry & Solara, 0 03 Sienna EG03-03 УВЕДОМЛЕНИЕ О ПЕРЕСМОТРЕ TSB ДВИГАТЕЛЯ: 5 декабря 2003 г .: Таблицы запасных частей и гарантии были изменены.

Подробнее

G ДЕТАЛЬ КОЛИЧЕСТВО РАЗЪЕМОВ

A 1 A / C Ambient Temp. Датчик

11070 Пряжка SW RH (с сиденьем с электроприводом) Двигатель вентилятора конденсатора кондиционера (1G FE)

10928 B 9 Пряжка SW RH (без сиденья с электроприводом)

11212 A Двигатель вентилятора конденсатора с 2 кондиционерами (2JZ GE)

Подробнее

VAG VW AUDI SEAT SKODA

VAG VW AUDI SEAT SKODA Определения диагностических кодов неисправности (DTC) Следующие ниже списки определений диагностических кодов неисправностей (DTC) содержат коды неисправностей VAG и SAE (OBD-II).Для кодов, не указанных в этом

Подробнее

Впускной коллектор: обслуживание и ремонт

2000 Chevy Truck S10 / T10 P / U 2WD L4-2.2L VIN 4 Copyright 2008, ALLDATA 9.90 Стр. 1 Впускной коллектор: обслуживание и ремонт Процедура снятия 1. Отсоедините отрицательный провод аккумуляторной батареи. См. Замена батареи.

Подробнее

Системы управления двигателем автомобиля

Раздел 11: Системы управления двигателем транспортного средства Уровень NQF 3: Часы обучения: 60 Тезисы национального подразделения BTEC Современные автомобили продолжают использовать быстрые достижения в области электронных технологий

Подробнее

Впрыск топлива в Орегоне

FORD POWERSTROKE DIAGNOSTICS 1994-2003 Это руководство не заменяет соответствующие руководства по диагностике и диагностический прибор.Он предназначен для использования с соответствующими инструментами, которые помогут диагностировать и решить проблему управляемости

Подробнее

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1988 Toyota Celica 1987-88 TOYOTA Engine Cooling Systems Celica ОПИСАНИЕ Базовая система жидкостного охлаждения состоит из радиатора, водяного насоса, термостата, вентилятора охлаждения, герметичной крышки,

Подробнее

Блок значений измерения

Страница 1 из 82 01-165 Блок измеряемых величин Меры предосторожности Если во время пробной поездки требуются контрольно-измерительные приборы, соблюдайте следующие правила: Контрольно-измерительные приборы должны быть закреплены сзади

Подробнее

Впрыск топлива в корпус дроссельной заслонки

Впрыск топлива в корпус дроссельной заслонки Первоначальная калибровка заявления об отказе от ответственности за TBI Автор данной презентации НЕ несет ответственности за предоставленную информацию, которая заставляет владельца модифицировать или изменять свой дом на колесах

Подробнее

Модуль 6 Модуль управления двигателем (ЕСМ)

Модуль 6 Модуль управления двигателем (ЕСМ) Автор: Грант Сваим Эл. Почта: sureseal @ nr.infi.net URL: www.tech3tech.net Телефон: (336) 632-9882 Факс: (336) 632-9688 Почтовый адрес: Веб-сайт Tech-2-Tech Почтовый ящик 18443 Greensboro,

Подробнее

СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ

СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ PL 8H - 1 СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ АВТОМОБИЛЯ СОДЕРЖАНИЕ страница ОПИСАНИЕ И СИСТЕМА УПРАВЛЕНИЯ СКОРОСТЬЮ ... 1 УПРАВЛЕНИЕ СКОРОСТЬЮ ВЫХОД НА СЕРВО-PCM .... 2 ПЕРЕКЛЮЧАТЕЛЯ СКОРОСТИ ВХОД PCM ... 2

Подробнее

Дизель: устранение неисправностей

Дизель: Устранение неисправностей Возможная причина Двигатель не запускается Трудно запускается двигатель Неровная работа на более низких оборотах Недостаточная мощность Детонация / появление розового пятна на дизеле Черный Белый Синий Низкая компрессия X X X Низкое давление топлива X X

Подробнее

СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ

CH-71 ОПИСАНИЕ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ На U.Модель S.A. Если автомобиль продолжает движение с 1 или более из 4 накачанных до низкого уровня

Подробнее

Привод-вихревой клапан ОПИСАНИЕ

США / Канада, 2007 Sprinter Diesel V6 Dodge. Информация о вихревом клапане Привод - вихревой клапан ОПИСАНИЕ Тяга вихревого клапана соединяет вихревые клапаны во впускном коллекторе с приводом вихревого клапана.

Подробнее

Руководство по замене свечей зажигания Toyota Corolla - 1ZZ-FE 1.Двигатель 8L I4 - с 2003 по 2008 модельные годы

Это автомобильное руководство было специально написано в помощь владельцам девятого поколения (2003, 2004, 2005, 2006, 2007 и 2008) Toyota Corolla с двигатель 1ZZ-FE 1.8L I4 при замене свечей зажигания.

Владельцы других транспортных средств, оснащенных двигатель 1ZZ-FE, такой как Toyota Matrix, Celica, RAV4, Allion, Premio, Vista, Will, Caldina, Avensis, Opa, Isis, Wish, Chevrolet Prizm, Pontiac Vibe и Lotus Elise также должны найти эти DIY инструкции, чтобы быть полезными.

Инструменты, необходимые для этого Процедура включает в себя головку 10 мм с трещоткой 1/4 дюйма, 5/8 "искра розетка с удлинителем, приводной храповик 3/8 ", противозадирная смазка (опция), диэлектрическая смазка и датчик зазора свечи зажигания.

Несколько совместимых свечей зажигания включают: следующие с соответствующими номерами деталей: NGK IFR5T11 (4996) , г. Denso SK16R11 (5303), Denso 3324 , Autolite XP3924 , NGK 5464 или 7090, Bosch 4002/4501 / 9600, NGK IFR5A11 и E3 # E3.48.

Первый шаг - Чтобы снять черную пластиковую крышку двигателя, используйте торцевой ключ на 10 мм. гаечный ключ с храповым механизмом.

Если у вас есть сжатый воздух или цех влажной / сухой уборки имеется пылесос, тщательно очистите верхнюю часть двигателя, чтобы удалить все пыль, грязь или другой мусор.

Затем снимите 10-миллиметровые болты с каждой катушки зажигания, повернув их против часовой стрелки. Положите их в безопасное место например, пластиковый контейнер.

Снимаем разъемы питания с замка зажигания. катушки, нажав на фиксатор и потянув их прямо.

Две катушки зажигания на стороне пассажира автомобиля можно легко поднять.

Если вы встретите сопротивление, попробуйте сначала немного повернуть их, чтобы освободить резиновый чехол от верхней части свечи зажигания.

Нанесите небольшое количество противозадирной смазки на верхнюю резьбу новых свечей зажигания.

Это будет помочь облегчить их удаление, если их не заменить еще на 100 000 миль.

Некоторые производители рекомендуют не используйте ant-seize , так как он может привести к чрезмерному затягиванию. Так что, если вы все же используете противозадирные средства, не забудьте затяните новые заглушки.

Вставьте новую заглушку в гнездо свечи зажигания и опустите его в цилиндр двигателя.

Поверните искру гнездо по часовой стрелке, пока новая свеча зажигания не коснется крышка цилиндра.

Затем продолжайте медленно затягивать, пока не почувствуете сдавливание. шайба прогибается, и свеча зажигания затягивается вручную.

Это должно быть примерно на 1/2 - 2/3 оборота после свеча зажигания находится напротив головки блока цилиндров.

Если у вас ключ динамометрический , свечи зажигания следует затянуть до 11 фунт-футов, если вы применили противозадирный состав на резьбу или 18 фунт-футов, если вы не применили противозадирный состав.

Будьте осторожны, не перетяните искру. пробки, особенно если вы нанесли противозадирную смазку.

Тюнинг Toyota 1ZZ FE и лучшие рабочие характеристики 1ZZ FE.

«Спасибо, что прочитали мою статью о тюнинге Toyota 1ZZ FE».

Двигатель 1ZZ FE объемом 1794 куб. См от Toyota, выпущенный в 1998 году и проработанный до 2007 года.

С 2000 года двигатель поставлялся с VVT-i, который увеличивал мощность и улучшал реакцию дроссельной заслонки.

Двигатель выдавал от 120 до 140 л.с. в зависимости от того, был ли у него VVTi и более высокая степень сжатия.

Тюнинг доработок.

Это модификации для автоспорта, которые обычно устанавливаются нашими членами. Решите, как далеко вы хотите продвинуть свой автомобиль, прежде чем начать.

Очень важно получить правильный уровень тюнинга для планируемого использования автомобиля. Детали для мотоспорта Stage 3 просто не работают на дороге, что затрудняет управление автомобилем.

  • Типичные модификации этапа 1 часто включают: Панельный воздушный фильтр, впускной коллектор, спортивный выхлоп, маховик зажигалки, ЭБУ Piggy back.
    (приблизительно на 7% больше мощности)
  • Типичные модификации этапа 2 часто включают: Fast road cam, модернизацию топливного насоса, сцепление Power / Sport, топливный инжектор с высоким расходом, портированную и полированную головку. Копилка обратно ЭБУ.
    (Это должно дать примерно на 12% больше мощности)
  • Типичные модификации этапа 3 часто включают в себя: Балансировка двигателя, внутренние обновления двигателя (поршни / головка / клапаны), кулачок для соревнований, добавление или улучшение принудительной индукции (турбо / нагнетатель), спортивная коробка передач. Копилка обратно ЭБУ.
    (здесь достижима прибавка мощности от 20 до 30%)

Вам действительно нужно поддерживать как можно больший крутящий момент на нижнем конце и стремиться к достижению широкого диапазона мощности, а не узкого скачка максимальной мощности.

В этой статье мы дадим обзор и введение в детали с лучшими характеристиками для вашего автомобиля, но мы рекомендуем вам потратить некоторое время на сайте, изучая детали каждого типа части производительности.

Быстрый дорожный кулачок часто оказывается одним из лучших модов мощности NASP, который вы можете сделать с помощью одной детали, установленной на вашем двигателе.

Выхлоп и впускной поток играют большую роль в диапазоне мощности вашего автомобиля, но будьте осторожны, если вы сделаете это неправильно, это может нарушить холостой ход и затруднить движение автомобиля в пробке.Вам нужно будет обновить распредвал с помощью других модификаций и закончить с чипом производительности, чтобы полностью реализовать свой выигрыш.

Не забывайте следить за заправкой, когда увеличиваете мощность - это усиливает жажду в машине.

Если вы обнаружите, что после завышенных комплектов у вас появляются плоские пятна и скачки напряжения, вам следует проверить заправку и попробовать топливо с более высоким октановым числом. Модернизация форсунок - еще одна полезная модификация, которая обеспечит достаточное количество топлива.

Топливный насос подает только ограниченное количество топлива, поэтому вам может потребоваться увеличить его, если ваши форсунки требуют больше топлива.

Впускной и выпускной тюнинг.

Теперь перейдем к впуску и выпуску и обеспечим правильный поток через двигатель. Комплекты для забора воздуха помогут добавить мощности только в том случае, если воздухозаборник в вашей машине испытывает трудности! Добавление индукционного комплекта к большинству стандартных двигателей приведет к НУЛЕВОМУ НИЗКОМ УСИЛЕНИИ МОЩНОСТИ.

Если вы сильно модифицировали свой двигатель, и потребность в воздухе резко УВЕЛИЧИВАЕТСЯ, то индукционный комплект - это ответ, который поможет снять это ограничение.

Максимальный прирост мощности достигается за счет полного всасывающего комплекта с подачей холодного воздуха на тщательно настроенных двигателях, он может быть размещен в воздушной коробке, но для большинства применений будет достаточно панельного фильтра.

TorqueCars рекомендует использовать панельный воздушный фильтр, так как его легко чистить и обслуживать, и, как правило, он лучше бумажных.

Не используйте самый широкий выхлоп, который вы можете найти, это уменьшит расход выхлопных газов - лучшие выхлопы для увеличения мощности обычно составляют от 1,5 до 2,5 дюймов. Это форма и материал больше, чем размер отверстия.

Профессионально отполированная головка с отверстиями и большими клапанами может полностью высвободить мощность двигателя. Хорошее трехдисковое сцепление с повышенными характеристиками для быстрой езды поможет сохранить эту мощность там, где она должна.Никогда не делайте ложной экономии и не думайте, что стандартное сцепление справится. Лучшие модификации, которые мы сделаем для вашего 1ZZ FE, - это переназначения, спортивные распредвалы и улучшения индукции.

Переназначение

обычно дает большой прирост мощности, но перепрограммировать ЭБУ Toyota не так уж и просто, если не невозможно. Таким образом, чтобы обойти это ограничение, вам нужно пойти по пути послепродажного дополнительного электронного блока управления.

Доступно довольно много, вот самые популярные, но мы не можем за них поручиться, поскольку формально не тестировали и не пробовали.

  • Apexi AFC neo
  • Apexi SAFC II
  • Power Enterprise Camcon
  • Megasquirt MS-I PCB2.2 или PCB3.0

Просто убедитесь, что у вас есть ЭБУ вторичного рынка / дополнительного оборудования, который поддерживает хороший контроль детонации, особенно при использовании маршрута принудительной индукции.

Добавление принудительной индукции приведет к феноменальному увеличению мощности, но обычно это слишком дорого, чтобы быть рентабельным. Часто бывает проще прикрутить нагнетатель болтами, чем работающий турбонагнетатель.С турбонаддувом кривая мощности экспоненциально связана с частотой вращения двигателя, что затрудняет отображение.

Нагнетатели

дадут ускорение, которое прямо пропорционально частоте вращения двигателя, поэтому его легче сопоставить. Добавление принудительной индукции часто требует более низкой степени сжатия или впрыска воды.

Проблемы с двигателем 1ZZ FE

Отзыв на 2005-2008 Corolla и Matrix, оборудованных ими, был отозван для устранения проблемы с ЭБУ.

Задняя опора двигателя требует замены из-за вибрации этого двигателя.

Высокий расход масла был проблемой на моделях до 2005 года из-за износа чугунных гильз двигателя.

Пожалуйста, помогите нам улучшить эти советы, отправив нам свой отзыв в поле для комментариев под . Нам нравится слышать, чем занимаются наши посетители и какие модификации лучше всего подходят для каждой модели автомобиля. Комментарии используются для повышения точности этих статей, которые постоянно обновляются.

ПОЖАЛУЙСТА ПОМОГИТЕ: МНЕ НУЖНЫ ВАШИ ПОЖЕРТВОВАНИЯ, ЧТОБЫ ПОКРЫТЬ РАСХОДЫ НА РАБОТУ ЭТОГО САЙТА И ПОДДЕРЖАНИЕ ЕГО РАБОТЫ.Я не взимаю плату с за доступ к этому веб-сайту, и это экономит большинство читателей TorqueCars на 100 долларов каждый год - , но мы НЕ ПРИБЫЛЬНЫ и даже не покрываем наши расходы. Чтобы мы продолжали работать, ПОЖАЛУЙСТА, Пожертвуйте здесь

Эта статья написана мной, Уэйнном Смитом, основателем TorqueCars, и я ценю ваши отзывы и предложения. Эта запись была подал под Тойоту. Вы можете оставить отзыв ниже или присоединиться к нашему форуму, чтобы подробно обсудить эту статью и модификацию автомобиля с нашими участниками.

Если вам понравилась эта страница , поделитесь ею с друзьями, напишите ссылку на своем любимом форуме или используйте параметры закладок, чтобы сохранить ее в своем профиле в социальной сети.

Обратная связь

Пожалуйста, используйте наш форум , если вы хотите задать вопрос по настройке , и обратите внимание, что мы не продаем запчасти или услуги, мы просто интернет-журнал.

Помогите нам улучшить, оставьте предложение или дайте чаевые

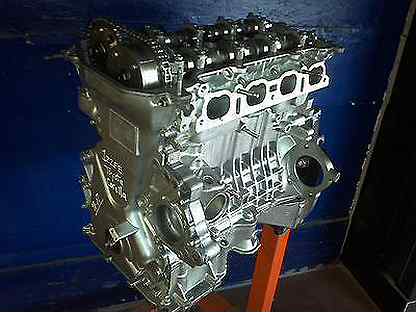

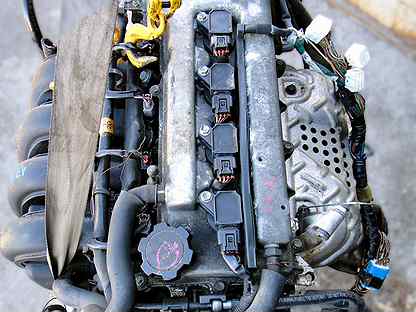

1ZZ-FE Двигатель

Следующая информация в основном возникла из марта 1998 г. выпуск Sport Compact Car в статье Technobabble, написанной Дэйвом Коулманом.Я рекомендую вам заказать этот выпуск, если вам интересно. Вы обнаружите, что я убрал статью от бесполезных комментариев в стиле Хонды и добавил немного своего вкуса. =)

Представления

Представление совершенно нового двигателя - захватывающее событие для тех из нас, кто склонен ремонтировать вещи, которые не сломались. Новый 1ZZ-FE от Тойоты двигатель, дебютировавший в Corolla 1998 года, имеет более чистые выбросы и лучшую экономию топлива, чем заменяет 7A-FE, но благодаря некоторой инженерной находчивости он также имеет увеличенная мощность и, кажется, имеет потенциал для большего.

«1» в 1ZZ-FE означает, что это первая из Семейство двигателей ZZ - чистый дизайн. Объем двигателя 1,8 литра, он рассчитан на мощностью 120 л.с. по сравнению со 105 на 1,8-литровом 7A-FE. 1ZZ-FE - относительно длинный ход с диаметром цилиндра 79 мм и ходом поршня 91,5 мм (это на 2 мм меньше диаметра и на 2,5 мм длиннее инсульт, чем у Интегры без VTEC). Двигатель изначально проектировался как двигатель с прямым впрыском, но высокое содержание серы в американском бензине делает его Невозможно построить газовый двигатель с прямым впрыском топлива с чистым сгоранием, используя современные технологии.На качественном (и дорогом) японском газе работают нормально, но летать не будут. здесь ... пока.

Блок двигателя

1ZZ-FE имеет открытый блок цилиндров из литого под давлением алюминия. с чугунными гильзами цилиндров. Открытая колода (что означает, что верхняя часть блока открыта к рубашкам охлаждающей жидкости) является недостатком для прочности цилиндра, если вы планируете имеющие очень высокое давление в цилиндрах (например, турбонаддув). Двигатели Honda открыты дизайн колод также.(хммм ...) С другой стороны, есть удачные двигатели Honda с турбонаддувом.

Преимущества конструкции с открытой декой - меньший вес. и тот факт, что он позволяет отливать блок под давлением. Закрытая конструкция палубы с более сложные закрытые водные рубашки должны быть отлиты из песка. Песок не очень точный материал, а песчаные стержни могут сместиться во время установки или литья. Литые детали должны имеют большие допуски, и требуется больше механической обработки для стыковки прокладки поверхности, опорные поверхности и все остальное, что должно быть точно в нужном месте.С другой стороны, открытые водные каналы позволяют заливать блок в более точный металлический штамп.

Еще одна значимая конструктивная особенность блока - это Полноразмерный пояс коренного подшипника. Нижняя часть блока заканчивается на средней линии коленчатый вал и алюминиевый пояс подшипника с литыми чугунными болтами крышек коренных подшипников к нижней части блока, значительно укрепив нижний торец.

Головка блока цилиндров

Головка 1ZZ-FE представляет собой элегантно простую 16-клапанную двухкулачковую дизайн.Камеры сгорания спроектированы с большим количеством конических область сжатия. "Область сжатия, или область гашения, как ее иногда называют, является плоская поверхность вокруг камеры сгорания, которая имеет решающее значение для ударопрочности и эффективность сгорания. Когда поршень приближается к вершине такта сжатия, газы, захваченные между зоной сжатия и поршнем, вытесняются к центру камера сгорания. Этот высокоскоростной выстрел из воздуха и топлива помогает обеспечить быстрое, ровное горение.На 1ZZ-FE эта концепция продвинута на шаг впереди. Тойота называет конусообразную зону сжатия. Вместо того, чтобы быть плоским относительно прокладки головки блока цилиндров поверхность, область сжатия обрабатывается под прямым углом, чтобы соответствовать искре вилка. Когда подходящая обработанная поверхность поршня подходит, воздух и топливо выстрелил прямо в свечу зажигания, увеличивая вероятность возгорания при запланировано.

Сжатие относительно высокое 10: 1, особенно с учетом что 1ZZ-FE разработан для работы на газе с октановым числом 87.Toyota не заявляет о производительности выгоды от использования топлива с более высоким октановым числом, поэтому настройка, вероятно, будет довольно консервативной, чтобы избежать детонация. Некоторая мощность может быть скрыта в блоке управления двигателем, если вы перенастроите его на октановое число 92. газ. ПЗУ-тюнинг ЭБУ Toyota имеет тенденцию быть относительно дорогим, но в данном случае может быть стоит.

Еще одно нововведение в области камеры сгорания: седла клапана. Обычно это вставки из закаленной стали, запрессованные в головку, а затем механическую обработку, чтобы она соответствовала посадочной поверхности клапана.1ZZ-FE, однако, имеет «вставленные лазером седла клапана», которые напыляются на поверхность головки. с устройством "лучи". Преимущество сидений с лазерной инкрустацией перед поджатые сиденья удивительно. Обрызганные сиденья составляют лишь четверть толщина эквивалентного запрессованного седла, поэтому путь передачи тепла короче. Это облегчает отвод тепла клапанами в головку блока цилиндров через седла клапана, а не через вал клапана.

Это приводит к цепной реакции улучшений.В Шток клапана теперь составляет 5,5 мм вместо 6,0 мм, что улучшает поток в портах. Клапаны теперь также можно сделать легче, что означает, что пружины клапана не должны быть такими жесткими, чтобы их работа. Более легкие пружины уменьшают расход энергии открывая клапаны, увеличивая доступную мощность на колесах. Более легкие источники также означает более низкое давление на лицевую сторону выступов кулачка, позволяя выступам быть тоньше. Ширина кулачков 1ZZ-FE составляет всего полдюйма, что делает их легче. и снижает потери на трение.Эти кулачки теперь приводятся в действие с помощью единственного ролика. цепь, которая компактнее и фактически тише ремня ГРМ. (Является ли 1ZZ-FE еще двигатель невмешательства?)

Остальное

Наиболее очевидным нововведением снаружи двигателя является впускной коллектор. Во-первых, он находится на передней части двигателя, а не на назад как было с 7A-FE. Компоновка спереди и сзади. выгодно, поскольку позволяет размещать каталитический нейтрализатор рядом с двигателем для быстрого зажигания, но за пределами моторного отсека для более низких температур под капотом.Бегуны с длинным воздухозаборником выигрывают в мощности на низких и средних оборотах, что является наиболее важным для массового автомобиля, такого как Corolla, но разработав хороший, долговечный впускной коллектор в передней части двигателя обычно сложно. Вот где инженеры Toyota проявить творческий подход. Вместо стандартного литого алюминиевого коллектора с четырьмя параллельными бегунов, которых кормила почти цилиндрическая камера, они построили нечто, похожее на выпускной коллектор. Четыре экструдированные алюминиевые трубы одинаковой длины приварены к отлитому под давлением алюминиевый фланец и питаются от статической камеры статического вида квадратной формы.

С точки зрения твикера, дизайн интересный. Экструдированные алюминиевые направляющие имеют более гладкую поверхность, чем литые. алюминиевые и имеют большие размеры. Если посмотреть на коллектор вблизи, можно увидеть вероятно, только две вещи можно сделать для улучшения характеристик впускного коллектора. Во-первых, впускные желобки приварены к фланцу изнутри довольно небрежно. Сварной шов представляет собой большую неровную выпуклость по всей внутренней окружности воздухозаборника. порт прямо там, где коллектор встречается с головкой.Сгладьте сварной шов и впускной поток должно улучшиться. Другое очевидное ограничение - корпус дроссельной заслонки, который кажется довольно маленький для двигателя 1.8л. Однако здесь следует проявлять некоторую осторожность, поскольку воздушный регулирующий клапан и датчик давления воздуха в коллекторе встроены в корпус дроссельной заслонки. корпус, поэтому его слишком большое растачивание может привести к открытию некоторых залитых воздушных каналов.

На нижней стороне (возможно) выдавленные впускные желоба тоньше, чем литые направляющие, поэтому сверление и нарезание резьбы для прямого прохода закиси азота трудно.Может потребоваться приварка небольшой монтажной бобышки. С другой стороны, коллектор гораздо доступнее для этой работы, чем если бы он был на задняя часть двигателя.

Со стороны выпуска выпускной коллектор очень короткий, Трубчатый коллектор четыре в один. Основные цвета слишком короткие для правильной настройки импульса, и это вряд ли изменится из-за непосредственной близости каталитического нейтрализатора и тот факт, что сразу после коллектора есть гибкое соединение, что делает сборку коллектора любой лучше заводской штуки довольно сложно.По мере приближения каталитических нейтрализаторов и ближе к выпускному отверстию будет все меньше и меньше коллекторов для новых двигатели.

За жаткой есть еще одна сложность настройки. Каталитический нейтрализатор приварен к выхлопной трубе, поэтому выхлопные трубы либо установка только для глушителя, либо установка методом резки и сварки. На плюс, выхлопная труба выглядит достаточно свободной, поэтому глушитель только выхлоп может быть достаточно хорош.

Наконец, еще одно изменение, связанное с выбросами, - топливная рампа. дизайн. Вводятся более строгие нормы выбросов парниковых газов, и одна из Относительно простой способ уменьшить испарение несгоревшего топлива - охладить его. Большинство топливных систем перекачивают топливо в топливную рампу, и для поддержания надлежащего давления Регулятор давления топлива на рейке при необходимости стравливает топливо. В этом случае топливо постоянно циркулирует по моторному отсеку и обратно в бак.Чтобы Чтобы снизить температуру бака, в Corolla 1998 года используется безвозвратная система, в которой регулятор в баке рядом с насосом. Все топливо, которое попадает в топливную рампу, идет в двигатель. Это означает, что вы не можете возиться с топливной смесью, просто используя регулируемый регулятор давления топлива. Вы должны войти в ECU, чтобы действительно приносят пользу.

В целом после тщательной модернизации двигатель получил на 27% легче (70 фунтов), чем двигатель, который он заменяет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
