Принцип работы центрального замка

Принцип работы центрального замка автомобиля

Центральный замок значительно упрощает повседневное использование транспортного средства. По желанию водителя простым нажатием одной кнопки все замки открываются или закрываются.

Принцип работы центрального замка автомобиля достаточно прост – центр управления принимает сигналы с водительского пульта, обрабатывает их и посылает команды открыть или закрыть двери, верхний люк или багажник, а также включить или выключить автоматическую охранную сигнализацию.

Поскольку данная система обеспечивает дополнительный комфорт, её часто относят к категории вспомогательных устройств. Однако это не приуменьшает важность и востребованность устройства. Ведь в современных автомобилях центральный замок является элементом дополнительной безопасности, поскольку сразу после начала движения он блокирует все двери, предотвращая их случайное открытие.

Состав центрального замка

  1. Блок управления.
    Обычно это схема с использованием цифровых элементов, которые реализуют определенный алгоритм обработки поступающих сигналов. Отдельный электронный блок обеспечивает дистанционное управление системой с отдельного брелока.
  2. Входные датчики. Считывают текущее состояние элементов кузова транспортного средства. Для этого обычно используются концевые выключатели и специальные микропереключатели. Сигналы от входных датчиков передаются в блок управления для последующей обработки.
  3. Исполнительный механизм (актуатор). Представляет собой электрический мотор постоянного тока, вал которого передает усилие на исполнительные элементы через редуктор и тяги. В зависимости от направления приложения усилий, например, двери открываются или закрываются. В некоторых моделях авто вместо электродвигателя в актуаторе используется пневматический привод.
  4. Дистанционный пульт
    . Обеспечивает передачу сигналов через вмонтированный радиопередатчик. Приемная антенна находится в блоке управления. Принцип работы центрального замка обычно предполагает радиус действия дистанционного управления до 20 м.

Обслуживание центрального замка

Система центрального замка не нуждается в специальном уходе. Единственное нужно соблюдать известную осторожность, если мойка автомобиля осуществляется при минусовой температуре. Если плохо продуть замки в сильный мороз, оставшаяся вода может замерзнуть внутри, и тогда вы не сможете открыть двери. Во избежание данной ситуации нужно продуть замки или предпринять меры для испарения влаги.

Можно около часа подержать автомобиль с включенным мотором, периодически заставляя срабатывать все его замки. Поможет также продолжительное движение, благодаря которому транспортное средство полностью просохнет, чтобы позволит избежать проблем с замками в дальнейшем.


Центральный замок – что это такое в автомобиле

Описание, предназначение и принцип действия центрального замка

При покупке машины любой стоимости, каждый владелец хочет обеспечить для нее максимальную безопасность. В крупных городах, или малых, проблема взлома остается актуальной, количество случаев растет с каждым днем.

В зависимости от цены на авто, в нём может быть обеспечен разный уровень безопасности – от автоматической блокировки до встроенной сигнализации. Но, наверное, самой известной является защита центрального замка.

Центральным замком именуют комплекс автомобильных систем, направленных на блокирование дверных замочных механизмов. Основная его функция – это одновременное блокирование (открывание и закрывание) сразу всех замков транспортного средства, и реже- отмыкание и блок заглушки в топливном баке.

Функция продолжает свою работу и при заведённом, и при заглушенном авто

. Существует мнение, что центральный замок или есть в начальной комплектации авто, или его уже не будет. На самом деле это миф: опытные специалисты с легкостью монтируют систему в любое авто, независимо от того, предусмотрен он там был изначально или нет.

Объяснить принцип действия центрального замка не составит труда. Микропереключатель реагирует на вставленный в замочное отверстие, после чего ключ посылает сигнал на блокировку.

Отсюда сигнал поступает на систему, управляющую дверью, потом на центральный блок. В этом месте проходят процессы, которые управляют системами контроля багажника и заглушки в топливном баке.

Блокировка замков происходит моментально, а механизмы отвечают на поступающий сигнал автоматически. Для того, чтобы открыть систему, понадобится повторение выполненных действий.

Пользоваться центральным замком можно и без помощи взаимодействия ключа и замковой скважины. На большинстве автомобильных пультов есть встроенная кнопка, которая позволяет делать это автоматически. С помощью бесконтактного способа антенна центрального блока управления ловит сигнал и самостоятельно открывает или блокирует все двери автомобиля.

Этот способ хорош, если нет возможности дотянуться до двери из-за тяжелых пакетов в руках или неудобной ноши. Кнопкой пульта можно опускать и поднимать окна в машине, это особенно удобно, когда уже забыл это сделать, а возвращаться нет времени и желания.

При исправно действующей системе, в случае аварийной ситуации, блокировка снимается сама по себе.

Особенно важно время от времени проверять правильность работы и работу батареек в пульте во избежание непредсказуемых моментов.

Как уже говорилось ранее, основным преимуществом действия центрального замка является отсутствие необходимости проверять и закрывать все двери авто по очереди. После команды блока они замыкаются друг за другом. В принципе, это прерогатива работы системы.

Универсальность в выборе системы заключается во взаимодействии со всеми видами сигнализаций. В стандартный набор входят:

  • проводной электропривод,
  • механическая составляющая,
  • несколько 2-проводных электроприводов,
  • контроллер с функцией дистанционного воздействия.

Некоторые производители систем центральных замков доукомплектовывают их приборами дистанционного воздействия, что позволяет открывать авто на дистанции до десяти шагов. Это не является обязательным: если машина уже со своей сигнализацией, то для экономии финансов управление возьмет на себя уже имеющийся пульт.

Не лишним будет сразу же установить блокировку багажного отсека авто. Это обеспечит комфорт и безопасность, так как очень часто владельцы транспортных средств не закрывают багажник до конца – в таком случае система даст об этом знать соответствующим сигналом. Он так же руководствуется замковым и бесконтактным ключами.

Водитель имеет возможность выбрать, какие функции центрального замка нужны, а какие являются необязательными.

Так, например, можно исключить не совсем нужные приложения. Это может быть принудительная блокировка дверей салона и дверцу багажника при достижении скорости выше 70 км в час, или отпирания дверей салона изнутри только со второго раза.

Комплекс центрального замка включает в себя комплект входящих датчиков, блок воздействия на систему, а также актуаторы.

К системе входных датчиков относятся выключатели дверных механизмов автомобиля и микропереключателей замка.

Они и фиксируют конечное положение дверей транспортного средства. Остальные микропереключатели монтируются в передние двери автомобиля и обеспечивают срабатывания сигнала команды “Блокировать” и “Разблокировать”.

Хорошая система центрального замка является залогом не только безопасности, но и легкой эксплуатации автомобиля. Ее преимущества неоспорима, и не важно, была ли она установлена еще на заводе или приобретена собственноручно спустя время.


Как подключить сигнализацию к центральному замку самостоятельно: пошаговая инструкция

Последовательность подключения центрального замка к сигнализации зависит от его типа: пневматический, с постоянной или переменной полярностью. Однако, чтобы правильно подключить ЦЗ по любой из этих схем, прежде всего нужно подготовить ламповый пробник. Для поиска цепей на автомобилях последних годов выпуска лучше использовать вольтметр, чтобы не повредить проводку.

Входные датчики и кнопки

Фотогалерея: виды электроприводов

Принцип работы ЦЗ

Как подключить сигнализацию к ЦЗ самостоятельно?

ЦЗ управляется постоянной полярностью

ЦЗ управляется переменной полярностью

ЦЗ с пневматикой

Рекомендации и возможные трудности

Проверка правильности установки

Что лучше: сигнализация или ЦЗ?

Сколько стоит подключение

Таблица: стоимость подключения сигнализации

Комментарии и Отзывы

Устройство ЦЗ

Центральным замком называют комплекс узлов с электромеханическим приводом.

Центральный замок включает в себя следующие составные части:

  • блок управления,
  • входные датчики и кнопки,
  • исполнительные устройства (активаторы).

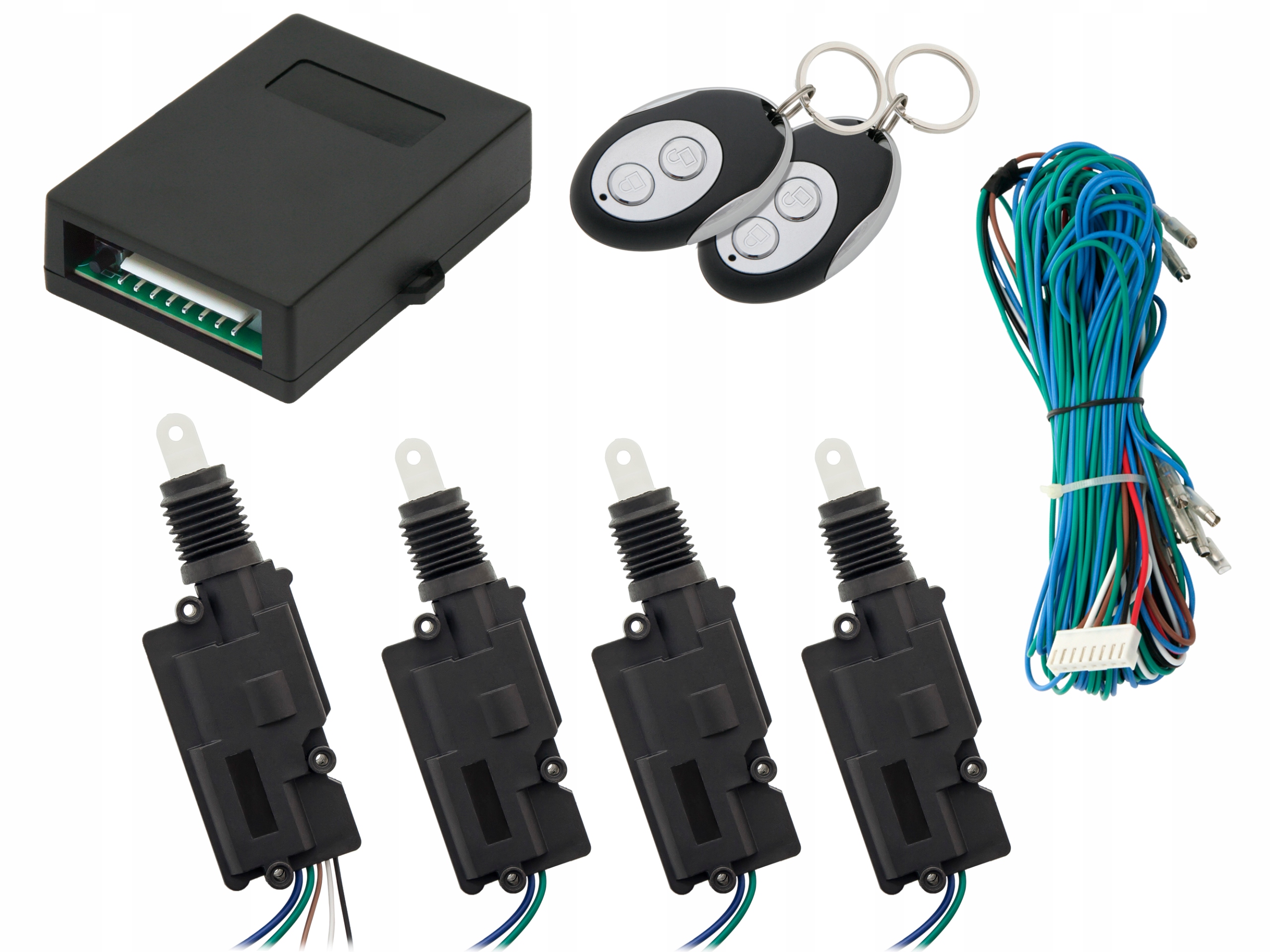

Комплектующие центрального замка

Крышка багажника и лючок топливного бака также могут быть оснащены замковыми устройствами, подключенными к ЦЗ.

Блок управления

БУ отслеживает положение «концевиков», кнопок управления, а такжеконтактных групп дверных замков и других датчиков, которые соединены с блоком проводами.

Изначально электронная часть блока содержалась в одном корпусе, имеющем разъемы. Однако на новых моделях автомобилей применяются и CAN-шины, с помощью которых можно разделить систему управления ЦЗ на отдельные элементы. Это позволяет устанавливать их в разных местах кузова.

Пример блока управления ЦЗ

Дополнительно в БУ может быть:

  1. Подача сигнала на «поворотники», которые кратковременно мигают при блокировке/разблокировке. При наличии этой опции сигнализацию можно подсоединить к соответствующим проводам, и поворотные огни будут задействованы в ее работе.
  2. Приемник сигналов с дистанционного пульта. Если это принимающее устройство вынесено за пределы блока, то соединительные провода также можно задействовать для управления автосигнализацией.

Если ЦЗ имеет многофункциональный сложный БУ, то большая часть проводов устанавливаемой охранной системы подключается к его разъемам. Отдельного подключения потребуют сирена, датчики сигнализации, а при наличии – устройство блокировки двигателя.

Входные датчики и кнопки

Система ЦЗ включает в себя несколько групп входных датчиков, используемых при монтаже сигнализации:

К ним относятся:

  1. «Концевики» — концевые датчики автомобильных дверей, определяющие их закрытое или открытое положение. От их сигналов зависит подача света на соответствующие фонари в салоне.
  2. Дверные замковые микропереключатели. Сигнализируют о закрытом/открытом состоянии замка автомобильной дверцы.
  3. Микропереключатели в замковом электроприводе. Подают сигналы о состоянии дверных запирающих устройств – заблокированное/разблокированное.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами – одним общим и двумя нормально-разомкнутыми. Также бывают двух- или пятиконтакные клавиши.

Исполнительные устройства

Существуют электромеханические приводы и пневмоприводы исполнительных устройств ЦЗ (активаторов).

Электропривод

Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг. Самыми распространенными типами можно назвать квадратный и Т-образный («пистолетный»).

Механизм электропривода помещен в пластмассовый корпус. Конструктивно он состоит из электродвигателя и металлического (или пластмассового) редуктора. При изменении полярности подающегося на электродвигатель напряжения вал вращается либо по, либо против часовой стрелки. Крутящий момент передается на редуктор, преобразующий вращательное движение в поступательное. От направления вращения зависит, запирается либо отпирается замок дверцы.

Управление приводами осуществляется посредством кратковременного импульсного напряжения — длительностью от 0,8 до 1,5 секунд. Для срабатывания механизма замков на открытие или закрытие этого достаточно. Если время подачи напряжения сделать более длительным, электродвигатели выйдут из строя.

Схема электропривода замка двери

Среди электроприводов есть варианты с двумя электродвигателями. Один используется, чтобы закрывать/открывать замок, второй – блокирует механический привод запирающего устройства, не позволяя открыть его из салона автомобиля за рукоятку или тягу. Такие электроприводы управляются тремя проводами.

Электродвигатели различаются начилием или отсутствием контактного микропереключателя, механически соединенного с выдвижным штоком. Два провода двигателя дополненые тремя кабелями переключателя образуют пятипроводной электропривод.

Они обычно устанавливаются в передних дверцах автомобиля, и микропереключатель передает сигналы на двухпроводные электродвигатели, которыми оснащены замки задних дверей. Соответствующие команды (на закрытие или открытие) посылаются при запирании или отпирании передних дверок ключом или при нажатии управляющей кнопки.

Фотогалерея: виды электроприводов

Пневматический привод

Основной элемент конструкции пневмопривода – прорезиненная мембрана со штоком, помещенная в пластмассовый корпус, в котором предусмотрен штуцер для подачи воздуха. Под давлением мембрана поднимается, а при разрежении опускается, перемещая шток и запирая либо отпирая замок.

Часть пневматических устройств так же, как и электроприводы, оснащена контактным микропереключателем. Он связан механически со штоком и работает по тому же принципу, что и в электромеханике.

В некоторых видах пневмоприводов имеются электромагниты с подвижным сердечником (соленоиды). Они служат дополнительной защитой и препятствуют несанкционированным попыткам открыть замок. Если предпринимается усилие поднять шток без разрешающей команды с управляющего блока, микропереключатель срабатывает и на соленоид подается напряжение. Сердечник электромагнита блокирует шток, одновременно с этим на компрессор подается команда создать запирающее разрежение воздуха.

Принцип работы ЦЗ

Блокировка и разблокировка автомобильных дверей и других элементов кузова осуществляется поворотом ключа в одном из дверных замков или нажатием кнопки, установленной в салоне. Управляющие сигналы посылаются на электронный блок, который отдает команды приводам на запирание или отпирание замков дверей, багажника и люка бензобака.

Передача сигналов происходит по проводам или бесконтактным образом — когда импульс поступает с дистанционного пульта на антенну и затем в блок управления.

В системе ЦЗ также предусмотрена функция автоматической разблокировки всех замков при попадании автомобиля в ДТП.

Как подключить сигнализацию к ЦЗ самостоятельно?

Для самостоятельного подключения центрального замка к сигнализации требуется:

  • опыт работы с автоэлектрикой,
  • набор инструментов,
  • схема подключения (подробная инструкция) с учетом установленного на авто типа ЦЗ.

Подготовка инструментов

Необходимый набор инструментов для самостоятельной установки сигнализации на автомобиль должен состоять из:

  • набор крестовых отверток и отверток с плоским лезвием,
  • кусачки или ножницы для резки кабеля,
  • набор гаечных ключей,
  • пассатижи или инструмент для обжима клемм,
  • нож или инструмент для зачистки проводов,
  • дрель или шуруповерт с набором свёрел,
  • паяльник,
  • измеритель напряжения в сети,
  • изоляционная лента.

Схемы подключения

Рассматриваемые схемы предназначены для автосигнализаций, оснащенных встроенными реле для управления замками, — они имеют по три провода для запирания и отпирания.

Универсальный вариант подключения выглядит следующим образом.

Схема подключения сигнализации к центральному замку

ЦЗ управляется постоянной полярностью

Провода сигнализации, подключаемые к центральному замку, могут быть силовыми или сигнальными. Для силовых выходов используют следующую схему:

Кабель белого цвета, подсоединенный к разъему сигнализации, подает сигнал на отпирание (UNLOCK), а кабель зеленого цвета – на запирание (LOCK). Обозначенное на схеме сверху реле отвечает за запирание. С «минусом» нужно соединять нормально разомкнутые контакты, общие — должны подключаться к сигнальным проводам ЦЗ.

При монтаже следует обратить внимание, что проводка от разъемов электронного блока центрального замка не отрезается – оба кабеля сигнализации (белый и зеленый) просто подсоединяются к ней. Провода охранной системы не обязательно подключать к разъемам реле, можно подцепить их к слаботочным сигнальным выводам.

Если в системе ЦЗ используется не отрицательная, а комбинированная полярность, то при подключении следует установить диоды (стрелка на них должна быть направлена к разъему сигнализации).

Для подключения к ЦЗ с постоянной положительной полярностью используется та же схема, но с небольшими отличиями.

Нормально разомкнутые контакты в такой разновидности ЦЗ подсоединены к положительному полюсу, но не к массе. На схеме верхнее реле дает команду на запирание, нижнее реле – на отпирание. В этом варианте вместо контактов реле так же можно рассматривать использование сигнальных выводов, но при установке диодов стрелка должна быть направлена в обратную сторону – к разъемам ЦЗ.

ЦЗ управляется переменной полярностью

При управлении ЦЗ переменной полярностью, сигнализацию подключают непосредственно к силовым проводам.

Определять нужные кабели следует пробником:

  1. Один контакт помещают к положительному полюсу, а другим ищут провод, при контакте с которым загорается лампочка прибора. Когда на центральный замок подается команда на открытие или закрытие, лампа пробника гаснет.
  2. Затем первый щуп пробника перемещают с «плюса» на «минус» и снова подают сигнал центральному замку. Лампа прибора при открытии или закрытии должна загораться.

Когда два силовых провода, управляющие приводами дверных замков, найдены — необходимо разрезать их, чтобы подключить сигнализацию.

Если «сигналка» имеет слаботочные положительные/отрицательные выходы, при подключении используются два дополнительных реле

После этого необходимо провести подключение по следующей схеме:

  • НР-контакты присоединяются к проводу с положительным полюсом,
  • НЗ-контакты – к кабелям, идущим на электронный блок или на кнопку управления ЦЗ,
  • О-контакты замыкаются на управляющие провода, идущие на приводы дверных замков,
  • выходные кабели сигнализации присоединяют к катушкам реле с любой стороны.

Вторую сторону реле подключают в зависимости от полярности выхода автосигнализации:

  • положительный выход – на «минус»,
  • отрицательный – на «плюс».

ЦЗ с пневматикой

В пневматических (вакуумных) разновидностях управления центральным замком, вместо двух проводов сигналы передаются по одному. Найти управляющий кабель можно в багажном отделении около компрессора или под задним сиденьем. В момент отпирания замков на нем будет положительный заряд, при запирании – отрицательный.

Схема подключения сигнализации:

Нужный кабель определяется пробником — один щуп прибора ставится на «минус», другим проверяют проводку, закрывая и открывая центральный замок. При отпирании на управляющем проводе фиксируется положительный заряд, и лампа прибора засветится. Затем щуп пробника перемещается на «плюс», а другой удерживается на том же проводе и при запирании должен появиться «минус».

Найденный кабель аккуратно разрезается и подключается к контактам сигнализации. Чтобы избежать путаницы и поломки электроники, можно подать через пробник в конец, идущий к компрессору, сначала положительный, затем отрицательный заряд. Если всё верно, замки дверей откроются, затем закроются.

Если монтируемая сигнализация имеет встроенные силовые реле, то подключение проводят следующим образом:

  • у реле отпирания НР-контакт присоединяется к «плюсу»,
  • НЗ-контакт – в разрыв провода, направленного к кнопке управления ЦЗ,
  • О-контакт – к НЗ-контакту реле запирания,
  • у реле запирания НР-контакт присоединяется к «минусу»,
  • О-контакт – в разрыв провода, направленного к компрессору.

Рекомендации и возможные трудности

Самостоятельное подсоединение центрального замка к сигнализации имеет следующие трудности:

  1. При отсутствии навыков работы с элетрическими схемами автомобиля, легко допустить ошибку в установке, что может привести к короткому замыканию, выходу из строя элементов ЦЗ и сигнализации.
  2. Доступ к некоторым элементам центрального замка и дополнительного оборудования может быть затруднен.
  1. Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.
  2. Для подключения сложных автосигнализаций (с GSM модулем, запуском турбонаддувных двигателей, автоподогревателя и др.) лучше обратиться к специалистам.
  3. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Делать впайки в них следует только в крайнем случае, обходясь по возможности установкой реле, диодов и других элементов. Можно использовать специальные модули, позволяющие подключать и настраивать охранную систему через CAN-шины.

Проверка правильности установки

Для проверки правильности установки выполняют следующие дествия:

  1. Подключают аккумулятор и с дистанционного пульта дают команду на блокировку центрального замка. Для подстраховки нужно оставить одно из дверных стекол открытым. Это позволит открыть автомобиль вручную, если по каким-то причинам команда разблокировки не сработает.
  2. После блокировки ЦЗ подают команду с пульта на разблокировку.
  3. После правильного выполнения команд соединения проводов изолируют термоусадочными трубками или изолентой.

Если на каком-то этапе проверки система не будет получать сигнал и срабатывать, следует еще раз проверить правильность соединения проводов. Если они соединены верно, возможно где-то есть повреждения.

Опрелеляют неисправность вдвоем — один будет подавать сигналы с пульта на блокировку и разблокировку ЦЗ. В это время другой с помощью тестера будет делать проверку напряжения на силовых выходах охранной системы и на контактах предохранителей. Также нужно проверить напряжение на контактах кнопки ЦЗ.

Снято каналом AUTOSECURITY — Студия антиугона.

Что лучше: сигнализация или ЦЗ?

У центрального замка противоугонные возможности, по сравнению с сигнализацией, низкие. Злоумышленник без особых усилий может разбить стекло и сравнительно легко угнать автомобиль без ключа, замкнув контакты зажигания.

По сравнению со штатным ЦЗ автосигнализация обеспечивает дополнительные степени защиты:

  1. Факт установленной сигнализации, о чем говорит мигающий светодиодный маячок в салоне, уменьшает риск взлома.
  2. Звуковые и световые сигналы, подаваемые при попытке несанкционированного проникновения в автомобиль, привлекают внимание и отпугивает взломщиков.
  3. Современные охранные системы имеют опцию блокировки двигателя (иммобилайзер). Даже в случае проникновения в салон и отключения сирены угнать машину будет невозможно.
  4. Многие сигнализации сообщают автовладельцу информацию о состоянии автомобиля, которая выводится с помощью системы обратной связи на дисплей брелока. При попытках взлома на дистанционный пульт будет отправлен сигнал тревоги и сообщение об опасности.

Установка современной автосигнализации также делает эксплуатацию автомобиля более комфортной. Например, с ее помощью можно настроить дистанционный запуск двигателя или включение предпускового обогревателя.

Сколько стоит подключение

Цены на установку сигнализации в автосервисах различаются в зависимости от:

  • региона,
  • сложности самого охранного комплекса,
  • квалификации рабочего персонала сервиса,
  • модели транспортного средства.

Таблица: стоимость подключения сигнализации

В таблице приведены минимальные цены на подключение сигнализации в разных регионах.


Схема центрального замка ВАЗ и принципы работы

Система центрального замка автомобиля работает по простому принципу: существующий передатчик рядом с зажиганием излучает кодированный сигнал на приемник, расположенный на приборной панели. После сравнения полученного кода с существующим, действующим, система электромагнитной блокировки открывает двери. Схему центрального замка ВАЗ Вы можете видеть на картинке.

Схема центрального замка ВАЗ

В старых пультах центральных замков использовалось инфракрасное излучение, но в последние годы вырос спрос на те, которые используют радиоволны. Они могут быть с фиксированным кодом, уникальным или модифицированным код (перемычка, поворот) после каждого закрытия-открытия, изменения операций, тысячами резервных кодов, которые будут использоваться последовательно.

Сигнал со стабильным кодом может быть легко обнаружен ворами, которые специализируется на краже машин. Так же находясь вблизи автомобиля, оборудованного центральным замком с постоянным единым кодом, профессионалы могут без труда зарегистрировать его, а затем использовать для вскрытия авто в подходящий момент.

Несмотря на высокую надежность, центральные замки чувствительны к некоторым внешним воздействиям, которые могут вызвать сбои в работе. Многие из этих рисков можно свести к нулю, если вы принимаете некоторые меры предосторожности:

-Не рекомендуется парковать свой автомобиль в местах, где присутствуют электромагнитные помехи (около линий электропередач, реле, радио- и телевизионных станций, неоновых вывесок и т.д.).

— Возьмите с собой пульт дистанционного управления, когда вы выходите из машины. Сохраняйте его в местах, непригодных для чувствительных электронных схем. Влажность и прямые солнечные лучи, также негативно сказываются на работе данного механизма.

— Не уроните ключ на тротуар. Его хрупкая внутренняя схема может быть повреждена без каких-либо внешних дефектов.

— Обращайтесь с пультом дистанционного управления осторожно. В повседневной жизни были случаи, когда невнимательные владельцы авто, случайно активировали копку связи в кармане или портфеле, при этом уходя.

— Не используйте пульт дистанционного управления на больших расстояниях / за пределами рабочего диапазона (максимальное — оптимальное расстояние радиосигнала примерно в 4 метра), так как это может вызвать задержку синхронизации между передатчиком и приемником.

— Меняйте батарейки в пульте дистанционного управления регулярно, по крайней мере, раз в два года или по мере бытовой необходимости (если происходит синхронизация лишь слишком близко от машины, ясное дело, что батареи разряжены).


Центральный замок. Какой выбрать — блог kitaec.ua

В статье:

Система централизованной блокировки дверей не относится к обязательным элементам транспортного средства, но делает его использование более удобным. Кроме того, центральный замок, как обычно называют данную систему, дополняет противоугонную сигнализацию, иммобилайзер и другие средства безопасности, повышая защиту автомобиля от взлома и угона.

Сейчас почти все новые автомобили уже в базовой комплектации оснащаются центральным замком с дистанционным управлением. Однако так было не всегда.

Функциональные возможности

В те времена, когда подобных устройств не было и в помине, водителю для запирания замков приходилось утапливать кнопки блокиратора каждой двери в отдельности. А отпирать двери нужно было обычным механическим ключом. И тоже каждую по отдельности. Терпимо, но не очень удобно.

Централизованная блокировка упрощает эту процедуру. В простейшем варианте все замки блокируются при нажатии кнопки блокиратора водительской двери. А разблокируются поднятием этой кнопки. Снаружи это же действие производится с помощью вставляемого в замок ключа. Уже лучше, но тоже не самый удобный вариант.

Гораздо удобнее система централизованной блокировки, включающая в себя специальный пульт управления (брелок), а также кнопку внутри салона. Тогда запереть или отпереть все замки сразу можно нажатием всего одной кнопки дистанционно.

Этим возможный функционал центрального замка не ограничивается. Еще более продвинутая система позволяет открывать и закрывать багажник, капот, крышку топливного бака.

Если система имеет децентрализованное управление, то у каждого замка имеется свой дополнительный блок управления. В этом случае можно настроить отдельное управление каждой дверью. К примеру, если водитель едет один, достаточно разблокировать только водительскую дверь, оставив остальные запертыми. Это повысит безопасность и уменьшит вероятность оказаться жертвой преступных действий.

Возможно также закрывание или доводка неплотно закрытых окон одновременно с блокировкой дверей. Это весьма полезная функция, поскольку приоткрытое окно — находка для вора.

Благодаря одной из дополнительных функций двери и багажник автоматически блокируются, когда скорость движения достигает определенного значения. Это исключает случайное выпадение из машины пассажира или груза.

Если центральный замок состыкован с системой пассивной безопасности, то в случае аварии, когда срабатывают датчики удара, двери автоматически разблокируются.

Что в комплекте и как это работает

В стандартный установочный комплект универсального центрального замка входит блок управления, исполнительные устройства (кто-то называет их активаторами или актуаторами), пара пультов или ключей, а также необходимые провода и набор монтажных принадлежностей.


В системе централизованной блокировки также задействованы дверные датчики, в качестве которых служат концевые выключатели дверей и микропереключатели внутри замков.

Концевой выключатель замыкает или размыкает контакты в зависимости от того, раскрыта или закрыта дверь. Соответствующий сигнал поступает на блок управления. Если хотя бы одна из дверей закрыта недостаточно плотно, центральный замок не сработает.

В зависимости от положения микропереключателей блок управления получает сигналы о текущем состоянии замков.

Если управление производится дистанционно, управляющие сигналы передаются с пульта (брелока) и принимаются блоком управления благодаря встроенной антенне. Если сигнал поступает от зарегистрированного в системе брелока, то формируется сигнал разрешения для дальнейшей обработки. Блок управления анализирует сигналы на входе и формирует на выходе импульсы управления исполнительными устройствами.

Привод запирания и отпирания замков, как правило, электромеханического типа. Его основным элементом является электромотор постоянного тока, а редуктор преобразует вращение моторчика в поступательное движение штока для управления тягами. Замки отпираются или запираются.


Аналогичным образом происходит управление замками багажника, капота, крышки люка бензобака, а также стеклоподъемниками и люком в потолке.

Если для связи используется радиоканал, то радиус действия брелока со свежей батарейкой будет в пределах 50 метров. Если расстояние срабатывания уменьшилось, значит, батарейку пора менять. Реже используется инфракрасный канал, как в пультах дистанционного управления бытовой техники. Радиус действия таких брелоков существенно меньше, к тому же, им необходимо точнее прицеливаться. В то же время инфракрасный канал лучше защищен от помех и сканирования угонщиками.

Система централизованной блокировки находится в подключенном состоянии, независимо от того, включено зажигание или нет.

Что учесть при выборе

Выбирая центральный замок, нужно внимательно ознакомиться с его функционалом. Некоторые функции могут оказаться для вас лишними, но за их наличие придется доплачивать. Чем проще управление, тем удобнее пользоваться пультом и меньше вероятность сбоев. Но, конечно, у каждого свои предпочтения. К тому же, в децентрализованных системах возможно перепрограммирование кнопок, чтобы использовать те функции, которые необходимы.

Если дистанционное управление не является для вас приоритетом, можно приобрести более простой и надежный комплект с ключом для ручного открывания и закрывания центрального замка. При этом будет исключена ситуация, когда неожиданно отказавшая батарейка не позволит вам попасть в машину.

При выборе стоит обратить внимание на производителя. Достаточно надежные центральные замки выпускаются под брендами Tiger, Convoy, Cyclon, StarLine, MaXus, Fantom.

При установке целесообразно совместить центральный замок с противоугонной системой, чтобы при блокировании дверей одновременно включалась сигнализация.

Корректность и надежность функционирования центрального замка зависит от правильного монтажа системы. Если у вас есть соответствующие навыки и опыт подобных работ, можете попробовать смонтировать сами, руководствуясь сопроводительной документацией. Но все же лучше доверить эту работу профессионалам, которые сделают все грамотно и аккуратно.

Товар из этой статьи

Центральный замок с дистанционным управлением ваз

Комплект центрального замка с приводами дверей — это электронное устройство, которое позволяет дистанционно, либо с помощью ключа, управлять открыванием/закрыванием дверей, а также открывать багажник.

При нажатии на кнопку брелока из комплекта сигнал поступает на блок управления центральным замком, после чего сигнал передается на активаторы дверных замков, в следствии чего происходит их отпирание/запирание.

Возможности комплекта управления центральным замком:
— установка на любой легковой автомобиль!
— раздельные команды отпирания / запирания
— дистанционное отпирание багажника
— автоматический дожим стекол
— поиск автомобиля на стоянке
— встроенные реле управления приводами дверных замков
— силовые выходы на управление световыми сигналами

Технические характеристики комплекта центрального замка:
— дистанция срабатывания: 60-80 метров
— рабочее напряжение: 12 В
— рабочая частота: 315 Мгц

Центральный замок с дистанционным управлением комплект легко купить онлайн на сайте магазина или по телефону 8 800 200 11 89, заказать доставку по России и оплатить товар при вручении

центральный замок с дистанционным управлением без приводов! бесплатная доставка по рф при оплате заказа на сайте!

Центральный замок с дистанционным управлением — это электронное устройство, которое позволяет дистанционно, либо с помощью ключа, управлять открыванием/закрыванием дверей, а также открывать багажник. При нажатии на кнопку брелока из комплекта, сигнал поступает на блок управления центральным замком , после сигнал передается на активаторы дверных замков, в следствии чего происходит их отпирание/запирание.

Комплектация модуля управления центральным замком:
1. центральный блок управления
2. брелоки — 2 шт.
3. комплект проводов для подключения
4. схема подключения на русском языке
Возможности комплекта управления центральным замком:
— установка на любой легковой автомобиль
— раздельные команды отпирания / запирания
— дистанционное отпирание багажника
— автоматический дожим стекол
— поиск автомобиля на стоянке
— встроенные реле управления приводами дверных замков
— силовые выходы на управление световыми сигналами
Технические характеристики комплекта центрального замка:
— дистанция срабатывания: 60-80 метров
— рабочее напряжение: 12 В

— рабочая частота: 433 Мгц

Центральный замок полностью адаптирован к автомобилям ВАЗ, Лада!

В нашем установочном центре неоднократно производилась установка таких ЦЗ на автомобили:

ВАЗ 2121 — Нива
ВАЗ 2180 — Лада Веста
ВАЗ 2190 — Гранта
ВАЗ 1118, 1119, 11196, 1117 — Калина
ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 — Классика
ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
Дэу Нексия (Daewoo Nexia)
Рено Сандеро (Renault Sandero)

Фольксваген Поло (VW Polo)

ПОЛНЫЙ КОМПЛЕКТ, ВКЛЮЧАЯ ПРИВОДЫ ДВЕРЕЙ, ПО ССЫЛКЕ

видеоинструкция от пользователей для ознакомления с этапами установки

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

  • Управляется отрицательным импульсом.
  • Управляется положительным импульсом.
  • Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Сложность состоит в поиске нужных проводов, на которых при помощи пробника определяется импульс. Для начала необходимо проверить провода, выходящие из двери. Если они найдены – дверь будет открываться или закрываться.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Центральный замок с пультом


Центральный замок с дистанционным управлением) — Лада 2107, 1.6 л., 2003 года на DRIVE2

После покупки решил первым делом установить центральный замок. Сигналку ставить не стал, лишняя проводка не нужна, да и вряд-ли кто угонять будет))

Закупил все необходимое:
1. Модуль дистанционного управления bulldog B-01
2. Блок управления электроприводами (от 9-ки вроде) БУБД 21093-6512010-03
3. Электроприводы, один 5-ти контактный, четыре 2-х контактных (один на открытие багажника) starline
4. Провода, клеммы, термоусадки и тд.

Модуль дистанционного управления bulldog B-01

Собирал все по такой схеме:

старался изобразить по подробнее)

Когда с двери снял обшивку, приятно удивило, что там есть два отверстия под электропривод, также была трубка для проводов из крыла в дверь (видимо на заводе опция была, цз в передние двери))

два ржавых отверстия под электропривод замка)

Блоки управления и получившийся жгут проводов прикрутил на полке под бардачком.

выглядит не очень красиво, но все хорошо закреплено, соединения на клеммах и в термоусадках)

А что-бы провода не пугали пассажира, прикрыл небольшой фанеркой, а справа удобно разместилась аптечка)

не вникайте в смысл наклеек и надписей на фанерке))

Почему выбрал bulldog B-01? понравилось, что есть возможность подключить багажник (пока руки не дошли), есть так называемый выход «comfort», если подключить к стеклоподъемникам, то при закрытии дверей, будет закрывать окна (в будущем сделаю) и еще один приятный момент, это если закрыть машину и еще раз нажать на кнопку закрытия, то включится аварийка)

в комплекте два таких пультика

Буду рад, если кому-нибудь пригодится моя версия подключения центрального замка:)
Если есть вопросы, пишите.

www.drive2.ru

Центральный замок, Дистанционное управление ЦЗ. — Лада 2101, 1.2 л., 1972 года на DRIVE2

Китайская приблуда)

Блок управления ЦЗ Ваз 2114-10

Комплектация: провода, два брелка с выкидным ключем, блок управления.

Вот так схематично все выглядит под приборкой, все

Всем добрый вечер!

После автострады понял что надо делать чтоб машина закрывалась, т.к. много народу ломилось во внутрь без разрешения, а двери не мог закрыть, передние ручки без личинок стоят чтоб не ковыряли.

Решено было сделать ЦЗ на блоке управления от 2114-10. Плюсом был докуплен с китая блок дистанционного управления ЦЗ и отпирание багажника.
От сигнализации отказался потому что теперь не буду наночь оставлять машину во дворе, да и много место занимает и заметно.

Блок с китая имее два брелка с выкидным ключем, жалко что ключ от багажника бензобака и замка зажигания разный, а то было бы удобно очень.
Ну установка в принципе не сложная. Засверлил гофры под провода в двери, с переди S-образные с зади прямые, замки по стандарту только водительский 5-контактный. Все это дело запаял в термоусадки посадил и в гофры. Не успел поставить тросик на замок багажника, не помню куда положил.

На этом пока все) Всем мир)

Цена вопроса: 700 ₽ Пробег: 54 000 км

www.drive2.ru

Как установить центральный замок своими руками — Сообщество «Кулибин Club» на DRIVE2

Подробно и доступно объясняю, как установить центральный замок в автомобиль своими руками. Подключить ЦЗ таким образом может любой желающий автовладелец. Показываю установку на примере автомобиля ZAZ Sens.

Выполняем подготовку автомобиля к установке центрального замка. Разбираю дверные карты на всех дверях. Снимаю порожки, сапожок и среднюю накладку на среднюю стойку. Снимаю боковую и нижнюю накладку с торпедо, щиток приборов, бардачок. В этом автомобиле проводку буду пускать поверху, потому что снизу она сильно гниет.

Полный размер

Подготовка автомобиля

Центральный замок, который устанавливаю — RS L720. Это модель с дистанционным управлением, рассчитанная на 4 двери. Комплектация ЦЗ: блок ЦЗ с антенной; комплект проводов; 2 пульта дистанционного управления; 4 электропривода; жало для одного из ключей; крепежные саморезы, винты, гайки; по 4 планки и тяжки; двухсторонний скотч и инструкция.

Полный размер

Центральный замок RS L720

Навожу порядок в проводке. Распутываю провода, аккуратно складываю и попутно сматываю изолентой. Пять проводов пойдут в водительскую дверь и по 2 в другие. Провода электроприводов также замотал изолентой.

Полный размер

Подготовленные провода ЦЗ

Проверяю комплект центрального замка на работоспособность. Подаю питание с блока и тестирую пультики и приводы.

Полный размер

Проверка пультов и приводов

Определяю место, где провода зайдут в стойку и где будем размещать блок ЦЗ. Одна коса проводов пойдет через разъем и уплотнительную резинку в водительскую дверь, вторая — со штатными проводами по порогу, в заднюю левую дверь. Провода для правой части автомобиля пойдут за щитком приборов, также по штатному жгуту. Они выйдут в районе бардачка. Для просовывания проводов в дверной переход использую металлическую протяжку. Не забываем пристяживать провода пластиковыми стяжками.

Полный размер

Прокладывание проводов

На удивление, обнаружил, что в задних дверях автомобиля установлены электроприводы. Есть разъем с проводами, но в салоне ответной части нет.

Полный размер

Разъем штатного электропривода задних дверей

Теперь необходимо завести провода в передние двери. Для этого надо вынуть со стойки разъем, сделать в нем отверстие и проложить через него провода. С водительской стороны проводов больше, поэтому буду сверлить. С пассажирской — просто откушу кусок пластика. Чтобы достать разъем, снимаю резинку и использую приспособления, которые облегчают работу.

Полный размер

Вынимаю разъем

Используя шуруповерт и несколько сверл различного диаметра, делаю отверстие.

Полный размер

Просверливание отверстия в разъеме

Протягиваю провода через свежее отверстие в разъеме дверного перехода. Возвращаю на место разъем, предварительно надев на него резинку.

Полный размер

Прокладывание провода через отверстие в разъеме

Небольшой лайфхак. Если надо закрепить провод к отверстию, а под рукой нет нужной клипсы (фиксатора проводки), то можно использовать пластиковый хомут и кусок жесткого провода. Стяжку сгибаем, просовываем в отверстие и продеваем в нее, с внутренне стороны, кусочек провода. Далее укладываем провода и фиксируем с помощью стяжки.

Полный размер

Провод на стяжке

Установка электропривода центрального замка в водительскую дверь. Солдатик находится не вертикально, как обычно, а возле дверной ручки, поэтому привод будем размещать горизонтально, вдоль тяги. Электропривод крепится с помощью пластины, но та, которая шла в комплекте оказалась короткая. Поэтому я нашел у себя вариант подлиннее. Саморезом крепим пластину к приводу, далее прикручиваем к двери автомобиля. Чтобы зафиксировать к двери использовал саморез со сверлом. Теперь сгибаю тяжку так, чтобы она была параллельна штатной тяге. Откусываем лишннее и фиксируем на винтиках. Носик электропривода должен ходить ровно и не загибаться. Подключаю проводку, длины проводов хватило впритык.

Полный размер

Установленный электропривод

Подключаю питание к центральному блоку и закрепляю его. Крепим на двухсторонний скотч и стяжки. Массу от блока закреплю на штатный болт, используя клемму. В блоке предохранителей стоял предохранитель, но не было проводки, поэтому я ее провел и вставил контакт.

Полный размер

Закрепленный блок ЦЗ и массовый провод

Проверяю работоспособность привода водительской двери с пульта и ключа. У меня все отлично работает. Заодно проверю приводы задних дверей. Они также работают, поэтому остается только подключить провода к штатному разъему.

Полный размер

Проверка работоспособности приводов

Переднюю пассажирскую дверь подключал аналогично водительской. Единственное, что не было длинной планки, поэтому привод крепил на 2 короткие, соединенные между собой. Тяжку сделал из куска, который остался с водительской двери. Не забываем проверить электропривод в работе.

Полный размер

Крепление с двух планок

Полный размер

Тяжка для электропривода

Для вас трудился — автоэлектрик Сергей Зайцев!

www.drive2.ru

Универсальный блок дистанционного управления центральным замком

Всем привет.

В сегодняшнем обзоре речь пойдет об универсальном центральном замке (а если быть более точным, то блоке управления), заказанным мною на Aliexpress. Покупался он для установки в автомобиль Dodge Intrepid. Всегда меня интересовало по какой неведомой причине американские инженеры предусмотрели в автомобиле центральный замок, но не оснастили его дистанционным управлением. Казалось бы мелочь, но постоянное использование ключа для открывания/закрывания дверей посредством замочной скважины особого удовольствия не приносит, особенно, если в руках пакеты 🙂 Так что было решено что-то с этим делать.

Изначально рассматривался вариант установки сигнализации, но в итоге от этой идеи было решено отказаться. Ведь даже самый бюджетный вариант обошелся бы примерно в 50$, а кому нужен Intrepid 2003 года? 🙂 Разве что «пионеров» бы отгоняла, хотя и то не факт. Так что было решено обратить взор в сторону китайских товарищей с Aliexpress.

Результатом поиска и стал обозреваемый лот. Основной причиной покупки именно этой модели стало то, что у данного набора нет отдельных брелков, которые нужно было бы носить вместе с ключами. Брелок совмещен с ключом, прям как у современных автомобилей.

На то, чтобы добраться из Китая в Беларусь у посылки ушло чуть больше месяца, подробную информацию о ее перемещении можно посмотреть здесь.

Поставляется блок без какой-либо оригинальной упаковки. Мой экземпляр пришел в обычном полиэтиленовом пакете. На подарок, конечно, не сгодится, но поскольку ставить ее самому, то этот момент особого значения не имеет.

В комплекте поставки был, собственно, сам блок, жгут проводов, два брелка-ключа, инструкция по подключению (на английском языке), а так же парочка кусочков двухстороннего скотча.

На этой фото очень хорошо виден самый большой минус этой покупки — в комплекте к ключам нет никакой декоративной наклейки, чтобы залепить углубление в корпусе. Понятно, что блок универсальный, но могли бы и положить в комплект парочку наклеек с кокой-нибудь нейтральной надписью или картинкой. Так что придется придумывать что-нибудь самому.

В инструкции расписаны возможности данного комплекта, а так же как и что надо нажимать, чтобы добиться нужного результата.

В ней же есть и схема подключения блока управления.

В принципе, ничего сложного нет и, отыскав все нужные провода в проводке автомобиля, справиться с установкой блока способен каждый.

К качеству изготовления как блока, так и ключей претензий у меня нет. Все выглядит симпатично и аккуратно, нигде ничего не отломано. Постороннего запаха у пластика так же нет.

Жгут проводов подключается к тыльной стороне блока в специальный разъем. Тут же разъем для подключения диодного индикатора (как раз от «пионеров») и кнопка сброса настроек.

На противоположном торце имеется парочка наклеек, одна из которых, как я понимаю, обозначает что-то вроде порядкового номера. На ключах есть наклейки с тем же номером. Видимо, чтобы не перепутать связанные друг с другом ключи/блоки.

Половинки корпуса блока управления соединены при помощи парочки саморезов, так что с тем, чтобы добраться до внутренностей проблем нет. Вот так выглядит его незамысловатая начинка:

Плата с односторонним расположением элементов, качество пайки стандартное для китайской электроники: все более-менее аккуратно, но от флюса избавиться до конца не смогли.

В каждом ключе имеется синий диод, загорающийся при нажатии той или иной кнопки. Сами кнопки нажимаются приятно, ход небольшой, щелчки не очень громкие. Все на уровне обычных ключей.

Жало у ключа съемное, держится на небольшом винтике. Так что со сменой проблем не возникает. Но можно его и не менять, а выточить из имеющейся заготовки (если по форме подходит). В нашем случае была проведена замена.

Корпус ключа состоит из двух половинок. В одну из них можно поместить чип, если таковой имеется, а во второй находится «начинка».

Работает ключ от двух батареек CR2016. Не знаю на сколько их хватит, но, думаю, что на пару лет точно.

В принципе, больше ничего интересного как во внешнем виде, так и в устройстве блока нет, так что можно переходить к его установке.

С этим ничего особо сложного нет, главное найти все нужные провода 🙂 В случае с Dodge они находятся в одном жгуте, идущем у блока предохранителей, что над левой коленкой.

На то, чтобы установить блок ушел примерно час. Если добавить время, потраченное на обнаружение всех нужных проводов и разборку/сборку салона, то суммарно ушло часа 2. По итогу проведения всех работ, блок был помещен там же:

Поскольку данный блок универсальный и подходит к любым автомобилям, то расписывать что к какому проводку надо подключать особого смысла нет. У Dodge это проводки одного цвета, у другого автомобиля — другого. Да и Intrepid не сильно популярная модель 🙂 Однако, если будут вопросы — спрашивайте, постараюсь помочь.

Проверка работоспособности показала, что все работает именно так, как и должно. Двери и крышка багажника открываются и закрываются без каких-либо проблем. Что касается дистанции срабатывания — из окна на 12 этаже до машины стоящий на расстоянии метров 15 от подъезда добивает без проблем. Но это по прямой и без препятствий. На парковке срабатывает метров с 10.

Подводя итог всему, что тут было написано, могу сказать, что данный блок управления центральным замком оказался работоспособным 🙂 Пока что проблем с срабатыванием обнаружено не было. Так что если учесть небольшую стоимость, простоту установки и неплохой функционал, то получилось весьма полезное дополнение к автомобилю. Так что покупка удовлетворила на 100%. Но важно помнить, что это всего лишь блок дистанционного управления. Это не сигнализация и не центральный замок. Установка данного блока позволяет осуществлять дистанционное отпирание/запирание дверей и ничего более 🙂

На этом все. Спасибо за внимание и потраченное время.

mysku.ru

Центральный замок с дистанционным управлением: принцип работы :: SYL.ru

Система комфорта для автолюбителей имеет особое значение. Это объясняется удобством, которое достигается при отпирании и запирании всех дверей и крышки топливного бака простым нажатием кнопки на ключе. Если в автомобиле присутствует центральный замок с дистанционным управлением, это принесет максимальную пользу.

Что такое центральный замок?

Центральный замок представляет собой систему центральной блокировки запорных приспособлений автомобиля. Его применяют для одновременного отпирания и запирания крышки топливного бака и дверей. Стоит отметить, что данная установка относится к вспомогательным системам транспортных средств, а также механизмам комфорта. В их перечень также входит сигнализация.

Блокировка запорных устройств авто осуществляется двумя способами: централизованным и децентрализованным управлением. В первом случае предусмотрено наличие общего блока управления для всех дверей и крышек. При этом децентрализованное подразумевает монтаж отдельных электронных блоков для каждого приспособления.

Функции центрального замка

Назначение этого механизма заключается в управлении специальной системой безопасности автомобиля. Несмотря на простоту устройства и работы, центральный замок с дистанционным управлением из Китая и других стран достаточно востребован. Это объясняется выполнением полезных функций. Однако они доступны лишь в современных моделях машин.

Центральный замок может стать дополнительной защитой для авто. Он автоматически заблокирует все двери вначале движения, дабы предотвратить их самопроизвольное открытие. Также это устройство является основным компонентом сигнализационных систем и дистанционного управления.

Дистанционное управление устройством

Центральный замок с дистанционным управлением является максимально удобным для водителя устройством. В данном случае открытие и закрытие дверей выполняется путем нажатия соответствующей кнопки, которая располагается на ключе зажигания или дистанционном пульте. Данная функция работает на расстоянии до десяти метров. После того как будет включена блокировка устройств будет активирована сигнализационная система. При наличии качественного и современного охранного комплекса владелец авто получит сигнал о несанкционированном проникновении.

Стоит отметить, что центральный замок с дистанционным управлением достаточно надежен в применении. Если транспортное средство попадет в ДТП и его двери будут автоматически заблокированы, приспособлением будет включена система разблокировки дверей. При этом они будут открыты, и водителю и пассажирам удастся выбраться из поврежденной машины.

Комплектация прибора

Комплект центрального замка с дистанционным управлением состоит из следующих элементов:

  • блока управления;
  • исполнительных устройств;
  • входных датчиков.

Каждый из данных компонентов выполняет важные функции. При покупке центрального замка необходимо обратить внимание на их работоспособность. С каждой составляющей следует ознакомиться более подробно.

Входные датчики

Автомобильный центральный замок с дистанционным управлением включен в схему безопасности, которая должна знать текущее состояние всей системы, например, открыты ли двери. С этой целью применяются концевые выключатели. Их сигналы передаются в блок управления. С помощью микропереключателей устанавливается положение других компонентов, применяемых блоком управления в процессе анализа.

Входные датчики определяют положение запирающего приспособления. Два из них установлены на дверях передней оси. Еще два датчика изучают состояние центрального запорного прибора. Их функция заключается в передаче сигнала управляющему блоку, который указывает на расположение всех деталей.

Исполнительные устройства

К этой части деталей относится электродвигатель постоянного тока. Он передает усилие на исполнительные элементы с выходного вала посредством тяги и редуктора. От датчиков сигнал поступает к блоку управления. Он воспринимается, как положение «открыто» или «закрыто», что зависит от направления приложения усилий.

Блок управления

Этот компонент определяет, как будет работать центральный замок с дистанционным управлением. Для большинства автомобилей его схема изготавливается с применением цифровых элементов. Они предназначены для обработки поступающих сигналов по предварительно установленному алгоритму. Рассматриваемый подход позволяет производителям достичь максимально качественного соединения между центральным замком, сигнализацией и дистанционным управлением.

В большинстве случаев упомянутые выше системы устанавливаются владельцем авто. Производители монтируют охранные комплексы и системы дистанционного управления в современные модели автомобилей. Для эффективного управления в схеме предусмотрено наличие дополнительного электронного блока. С его помощью водитель имеет возможность управлять центральным замком посредством специального дистанционного брелока. Дальность передачи сигнала зависит от выбранной модели устройства.

Принцип работы центрального замка

После того как автолюбителем будет приобретен качественный центральный замок с дистанционным управлением, установка должна производиться специалистом. В противном случае работа системы не будет эффективной. Стоит отметить, что функционирование устройства доступно, независимо от состояния зажигания в машине.

Если запирание дверей выполняется ключом, в этот момент срабатывает микропереключатель. Он передает сигнал от переключателя к блоку управления, после чего поступает на центральный блок управления. Затем формируются все сигналы на электродвигатели крышек багажника и топливного бака, а также систему запирания дверей. При срабатывании всех исполнительных компонентов выполняется блокировка дверей машины. Повторное срабатывание электронного привода предотвращается благодаря соответствующему сигналу от микропереключателя. Аналогичным способом запорные устройства будут разблокированы.

При дистанционном управлении нажимается кнопка на ключе зажигания или пульте. В результате на приемную антенну центрального блока управления будет передан сигнал. Затем он будет обработан и поступит на исполнительные механизмы крышек топливного бака и багажника, а также в блоки дверей.

При установке стоит обратить внимание на центральный замок с дистанционным управлением «Гранта Лада», который пользуется спросом у российских автомобилистов.

www.syl.ru

Mitsubishi Lancer X 1.6 MT 2WD «Альциона» › Бортжурнал › Система дистанционного управления замками дверей, штатная охранная сигнализация

При покупке в июле 2014 года нового автомобиля мне были выданы два ключа без всяких кнопок с намёком, что открывать машину нужно варварским для современности способом — вставлять ключ непосредственно в замочную скважину в ручке двери. Какая дикость!
Именно этот недостаток я решил устранить в первую очередь. О том, что существуют более цивилизованные системы для доступа в автомобиль, я узнал ещё в первый месяц, когда усиленно читал руководство по эксплуатации. Так же оттуда следовало, что в Lancer существует собственная охранная сигнализация. В самом начале книги шла речь о трёх способах управлять замками.
Напомню:

Простой ключ

Ключ, тип 1

Доступ в автомобиль осуществляется с помощью простого ключа без кнопок, с помощью которого можно открывать и закрывать центральный замок (водительская дверь) или каждую дверь в отдельности (задние двери и дверь переднего пассажира), открывать багажник, отключать подушку безопасности переднего пассажира (в зависимости от комплектации), а также заводить двигатель. Для этого необходимо вставить ключ в соответствующую скважину и повернуть. Этими базовыми возможностями обладают все ключи, вне зависимости от установленной системы доступа.
Кстати, артикул заготовки этого ключа MN141124 (с рельефным логотипом Mitsubishi) и MN141307 (c железным логотипом Mitsubishi).

Система дистанционного управления замками дверей
(англ. Keyless entry system, сокр. KES)

Ключ, тип 2

Управление осуществляется с помощью ключа с кнопками, которыми можно дистанционно открывать/закрывать центральный замок автомобиля (либо отдельно дверь водителя), дистанционно открывать багажник (при наличии электропривода замка), включать и выключать встроенную охранную систему (требуется её включение в ETACS), и многое другое (зависит от возможностей блока ETACS и наличия оборудования).
Кстати, артикул заготовки этого ключа 6370B403 (устаревший артикул 6370A480) либо 6370A159 (без кнопки открытия багажника).

Система дистанционного управления автомобилем
(англ. Keyless operation system, сокр. KOS)

Ключ, тип 3

Этой системой унаследованы все возможности Системы дистанционного управления замками дверей, а также существует возможность бесконтактного доступа в автомобиль. Достаточно носить ключ в кармане. Как только он попадает в зону восприятия наружных датчиков автомобиля, открытие замка происходит при прикосновении к сенсорной ручке двери, а закрытие — нажатием на маленькую кнопочку сбоку (прим. WRC-RalliArt). Чтобы завести машину, достаточно повернуть рукоятку замка зажигания, когда ключ находится в зоне видимости внутренних датчиков.
Кстати, артикул пульта 8637A663, а аварийного ключа — 6370C155.
Однако, работа этой системы обеспечивается большим количеством дорогостоящих и дефицитных комплектующих. Поэтому я решил остановиться на Системе дистанционного управления замками дверей.
Функционирование данной системы обеспечивается блоком иммобилайзера и ключом с кнопками.

Блок иммобилайзера.
Уже с 2009 года на автомобили начали устанавливать блоки без антенны, не способные воспринять сигнал от ключа. Для работы системы KES требуется либо европейский (арт. MN141356), либо американский (арт. MN141352), либо японский (арт. 8670A009) блок иммобилайзера. Отличие их заключается в рабочей частоте: европейский блок MN141356 работает на частоте 433 МГц, а американский MN141352 и японский 8670A009 — на частоте 315 МГц, для которой требуется другой ключ. Это может быть американский ромбовидный ключ с кнопкой «Panic» (англ. Паника, арт. 6370A477), либо более привычный, но работающий на частоте 315 МГц японский вариант без этой кнопки (арт. 6370A390). Преимущество работы на частоте 315 МГц заключается в возможности иметь кнопку Panic, работа в нетипичном для Европы радиодиапазоне, дальнейший апгрейд системы для работы TPMS (сокр. англ. Tire pressure monitoring system — система контроля давления и температуры в шинах автомобиля). Официальной заменой блока MN141356 должен являться блок иммобилайзера 8670A037. По немногочисленным результатам поиска этот блок так же должен подходить для работы KES, но реальной информации по установке с конечным результатом мною не найдено. На машинах Европейского рынка, взамен MN141356, стали устанавливаться блоки иммобилайзера 8670A030 и 8670A040 — эти модули не имеют приёмной антенны, для работы KES не подходят и требуют замены.
Таким образом, прежде всего необходимо выяснить номер установленного блока иммобилайзера. Сделать это несложно — номер указан на блоке, его можно рассмотреть даже без демонтажа. Чтобы получить к нему доступ необходимо открутить два самореза, крепящих нижний кожух рулевой колонки, и снять его.
Кстати, артикул самореза MB409439, верхней пластмассовой детали 8065A018XB, а нижней — 8065A015XA.

Полный размер

Местонахождение саморезов, крепящих кожух рулевой колонки

Возможно, замок положения рулевой колонки будет мешать. Его можно открыть, отведя от колонки, таким образом освободив её перемещение по высоте.

Полный размер

Открытый замок рулевой колонки

Блок иммобилайзера находится справа, возле замка зажигания.

Полный размер

Блок иммобилайзера

Ищем на нём белый стикер, на нём и будет указан номер.

Полный размер

Стикер с номером блока иммобилайзера

Если номер не видно или требуется замена блока, можно его демонтировать. Для этого прежде всего необходимо отсоединить разъём проводки. Нажимаем на язычок и извлекаем.

Полный размер

Разъ

www.drive2.ru

что это и как он работает

Всем привет! Друзья, сегодня у нас, казалось бы, простейшая тема — центральный замок. Все слышали про этот компонент автомобиля, многие им регулярно пользуются. Но знаете ли вы, что это за блок, что такое активатор и в чем заключается суть центрального замка?

Здесь все не так просто, как кажется на первый взгляд. С точки зрения эксплуатации устройство элементарное. Нажал на кнопку, повернул ключ, и вам удалось своими руками закрыть все двери, либо разблокировать отдел багажника и пр. Центральный замок — это не просто дистанционный пульт управления или ключик, одним магическим движением закрывающий и открывающий все в автомобиле.

Если вдруг вы обнаружите, что машина не закрывается, перестал работать ключ от всех дверей, как говорится, нужно знать не только адреса хороших СТО. Ремонт не всегда стоит проводить своими руками. А вот как минимум знать, где находится ЦЗ, из чего он состоит и как работает, вам нужно. Предлагаю поделиться именно этой информацией. Надеюсь, она вам пригодится в процессе эксплуатации автомобиля.

Первое знакомство

Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.

Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.

То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.

ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.

Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта. Делается это с помощью соответствующего ключа или используется брелок. В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.

Как он работает

Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.

При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.

Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.

Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.

Функции и параметры

Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.

Важной функцией ЦЗ является его универсальность. Такой замок состоит из:

  • пятипроводной привод;
  • сам центральный замок;
  • двухпроводной привод;
  • блок управления.

Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.

В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.

Всего существует два метода управления.

  1. Механический. Для этого применяется обычный ключ, вставляемый в замок основной водительской двери. От него уже закрываются или открываются остальные двери.
  2. Дистанционный. Работает через брелок. Хорош тем, что программируется и может настраиваться под требования водителя.

Бывает и так, что ЦЗ не сработал на большом расстоянии. Потому лучше нажать на кнопку в непосредственной близости от машины и убедиться, что все двери заблокированы. Если же замок не работает, тогда оставлять автомобиль без присмотра нельзя. Сразу отправляйтесь в сервис.

Особенности устройства

У многих автовладельцев есть компрессор для машины, набор запасных реле для ремонта или сигнализация. В принципе, все это полезно и нужно.

Вот и ЦЗ я считаю крайне полезным изобретением, которое теперь повсеместно используется на автомобилях. Его схема не самая простая, потому с тем, как подключить замок своими руками, у вас могут возникнуть сложности.

Если вы планируете покупать новый автомобиль или решили купить сам ЦЗ для установки на старую машину, решение будет верным. Купить его не так дорого. Сколько стоит комплект центрального замка, во многом зависит от производителя и доступных функций. Советую брать качественные и надежные, даже если цена кусается.



Прелесть последних разработок в области ЦЗ заключается в том, что мало кто знает, как отключить устройство и получить доступ к машине. Старые и какие-то дешевые китайские замки легко открыть. Так что они будут практически бесполезными, если вор серьезно возьмется за дело.

Но для начала рекомендую открыть этот материал и узнать, как же устроен центральный замок.

Система ЦЗ или активатора включает в себя такие компоненты:

  • входные контроллеры;
  • управляющее устройство;
  • исполнительные компоненты (актуаторы).

Для наглядности можете посмотреть видео. Это поможет разобраться во всех нюансах.

  • Входной контроллер фиксирует положение автомобильных дверей и передает импульсы на специальное управляющее устройство;
  • На кулачке этого замочного элемента есть пара переключателей. Первый блокирует все двери, а второй, как вы догадались, разблокирует. Есть еще один специальный переключатель, помогающий в определении текущего положения дверей вашей машины;
  • Импульсы, передающиеся от переключателей, идут на управляющий механизм. Это устройство передает сигналы на центральный управляющий блок. Данный блок нужен для передачи импульсов на отдельные блоки;
  • Актуаторы, они же исполнительные устройства — это электрические моторчики, которые связаны с помощью редуктора. На некоторых ЦЗ применяют пневматические приводы. Но они устарели и на новых авто вы их уже не встретите.

Звучит все может и не так просто, но на деле ничего сложного в ЦЗ нет. Главное, чтобы он надежно защищал ваш автомобиль и предотвращал несанкционированные проникновения.

Желаю вам удачи на дорогах! Не забывайте подписываться!

pricep-vlg.ru

Центральный замок без сигнализации можно установить в машине самим


Мало просто купить новый автомобиль. Необходимо сразу сделать его безопасным и комфортным в использовании. Необязательно устанавливать тысячи опций и дополнений. Начать можно с самого простого, например, даже центральный замок без сигнализации сделает эксплуатацию машины более комфортабельной. И в какой-то мере усложнит задачу взломщикам. А противоугонное средство вы сможете поставить немного позже. Если на начальном этапе нет достаточного количества денег или времени, вполне можно обойтись и этой незамысловатой опцией. Тем более что ее установка довольно-таки прозрачна.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

  • Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
  • Блок управления. К нему мы, впоследствии, подведем все провода;
  • Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
  • Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Важно! Перед тем как начать работу с проводами отключите аккумулятор, чтобы избежать опасных ситуаций!

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Самостоятельный монтаж центрального замка

Брелок к FF1 EUR / ключ с ПДУ. (с. 10)

Отчёт о брелке ФФ 1…

АВТО…
Рус фокус 2004г.зетек.2л.акпп.комплектация ambient
Авто куплено в салоне ,придавалось два ключа ,простой с фонариком.
Есс-но была установлена какая-то сигналка,которая благополучно сдохла в жару 2010 г.
Причём ,предчувствуя разные проблемы я просил установщиков не устанавливать какие либо блокировки…
Пусть ,типа орёт,габаритами мигает,только без блокировок зажигания..,что и было сделано..
Стало быть в 2010 г. она сдохла и отключив от блоков сигнализации разные разъёмы и сирену, ездил откр. закр. просто ключем…,который есс-но лихо так истирался,стали плохо открываться-закрываться двери,нарезав ещё один заметил такую же тенденцию.Надо что то делать,я то будешь скакать рядом..
Провентилировав соответствующие темы решил прикупить китайский выкидной…,да вроде и сигналка штатная там есть…

КЛЮЧ…
Покупал здесь https://ru.aliexpress.com/item/Flip-Remote-Key-F…98.html
за 850р с доставкой.
Ждать пришлось ,правда,60 ден,но всё дошло.Сначала ревизия пришедшего.И на сайте али и в наличии располовиненный ключ выглядел так

Т.е. рифлёной стороной (минусом) наружу.Но вытащив батарейку увидел обозначение,что мол, ставьте сюда минусом.
интересные дела…
Исследовав плату обнаружил на ей обозначение (+) т.е. батарейка должна наоборот стоять.
Ни чего не понимаю…
Ёлки зелёные,переставишь-на плате что нить сгорит.Ладно,думаю,пусть будет как есть.
Далее нарезка и прописка керамического иммобилайзера.Рядом с домом нашелся мет.ремонт по автоключам.Мастер по объедкам старого нарезал с запасом видимо.
Немного туго выходит из замка зажигания,но думаю разработается.Пять лет назад нарезал за 500р..,ноне захотели 1000р.
15 минут работы,а куда деваться?Семечкообразный прописался,но как то с трудом.
Далее- активация системы программирования дистанционного открывания ключей.Здесь ждала конкретная засада.Ни каких ответов со стороны системы…Искурил всю тему.

БЛОК УПРАВЛЕНИЯ ЦЕНТРАЛЬНЫМ ЗАМКОМ
У меня стоял

У коллег по проблеме которые её решили,блоки были с другими буквенными окончаниями.
Заветные цифры —1S7T-15K600-…Он и за Ц.З. замки отвечает (и за дист. упр.) и за прерывистось щёток стеклоочистителя и ещё за многое.. суть в последних 2-ух буквах.В сети с десяток позиций выскакивает по этим цифрам.Решил собрать кое-какую статистику у собратьев по форуму столкнувшимися с моими проблемами.Анализ показал,вроде как работают дистанционно блоки с окончаниями на LD, LB, FE.
Видимо мой блок на это не настроен, ни как не воспринимает мои потуги.У пользователей,у которых всё заработало стояли блоки на которых было прямо написано,что мол частота 433 Мгц.Было принято решение прикупить данный блочек. Цены весьма интересны от 700р до 9000р.
http://euroauto.ru/firms/ford/1s7t15k600fa/
Решил взять Б.У. на форуме у коллеги 1S7T-15K600-LD.Привёз домой протёр спиртом контакты,старый снял,новый наживил,просто воткнул разъёмы не защёлкивая их стационарно.Шестисекундная процедура показала,что блок выходит в режим программирования(Пик есть),но не видит мой брелок.Корячился по всякому-тишина…Ладно думаю,надо всё обдумать,а сначала закрепить блок на его место.Защёлкнул все защёлки на разъёмах блока,установил на место..
Дай, думаю, напоследок ещё разок.
АПАНЬКИ!!!
А всё заработало.(Система видит брелок и программирует)Эти самые защёлки ,видимо ,лучший контакт создают.В общем -Электроника- наука о контактах.Вот такая поэма …
Спасибо пользователям
IliaV
BOING 158
Замирович
demin_x
alexdeath

CAN-CONTROL | Teltonika/Телтоника

ПРЕИМУЩЕСТВА CAN-CONTROL

Главной особенностью является дистанционная блокировка дверей и контроль закрытия окон. Это означает, что с помощью специальной команды SMS / GPRS можно дистанционно заблокировать / разблокировать автомобиль!

Дистанционное управление дверями и закрытием окон — не единственная функция. CAN-CONTROL также может считывать такие важные параметры CAN, как: уровень топлива, одометр, номер VIN, расход топлива или обороты двигателя. Кроме того, CAN-CONTROL может считывать температуру двигателя и состояние ручного тормоза. Таким образом, вы можете эффективно определить области улучшения, чтобы минимизировать накладные расходы на техническое обслуживание автомобиля.

CAN-CONTROL подключается непосредственно к линиям CAN автомобиля, что означает, что нет необходимости использовать дополнительные реле или дорогие системы безопасности автомобиля для дистанционного управления замком двери. Мы поддерживаем более 1300 автомобилей, и это число постоянно растет. Teltonika предоставляет схемы электропроводки для каждого поддерживаемого автомобиля, что помогает сделать монтаж более плавным и быстрым.

CAN-CONTROL является идеальным решением для совместного использования автомобилей, управления корпоративным автопарком, автосалонов и компаний по прокату и лизингу автомобилей.

Функции управления

  1. Центральный замок управления
  2. Управление поворотниками
  3. Комфорт закрытие (Центральный замок, Окна, Электро складывающиеся зеркала)
  4. Выпуск ствола
  5. Управление заводской сигнализацией
  6. Управление центральным замком при включенном зажигании

Данные шины CAN

  1. Общий расход топлива
  2. Уровень топлива (приборная панель) — Уровень топлива — процент или Уровень топлива — Литры
  3. Пробег автомобиля — рассчитывается пробег автомобиля от приборной панели или пробег автомобиля (от установки адаптера)
  4. Состояние двери — передняя левая дверь, передняя правая дверь, задняя правая дверь, задняя левая дверь, крышка багажника, крышка двигателя (капот)
  5. Частота вращения двигателя (об / мин)
  6. Давление / уровень масла
  7. Температура двигателя
  8. Скорость автомобиля
  9. Положение педали акселератора
  10. VIN номер
  11. Состояние фар (парковка, ближний свет, дальний свет, передние / задние противотуманные фонари)
  12. Уровень КПГ
  13. Общее потребление КПГ
  14. Двигатель работает на статусе КПГ
  15. И БОЛЬШЕ…

Данные электромобилей CAN bus

  1. Состояние зарядного кабеля
  2. Статус зарядки
  3. Уровень заряда батареи
  4. Диапазон автомобиля на батарее

* Количество функций зависит от модели автомобиля, года выпуска и комплектации.

** КПГ — Компримированный (сжатый) природный газ

Производитель — Teltonika
Напряжение питания, В — 9 — 16
Подключение к ПК — USB, через программатор
Протокол обмена данными — RS-232
Скорость обмена данными, бит/с — 9600
поддерживаемые CAN-протоколы — SAE J2411 / SAE J1587
Рабочая температура  -40°С — +85°С
Размеры — 51 x 36 x 16 мм
Вес — 55 г

Как это работает? Центральный замок — Таунсвилл Мобильный механик

  • Июль 23, 2019
  • Эмма G
  • Без категории

Центральный замок — это средство, с помощью которого двери автомобиля и крышка багажника запирается и отпирается, и двигатель запускается. Система запирания управляется ключом или дистанционным управлением. Это означает, что они могут срабатывать удаленно. Сегодня большинство производителей автомобилей устанавливают только замок, который можно управляется ключом в одной двери, поэтому автомобиль можно отпереть в экстренной ситуации.Новейшие системы позволяют осуществлять доступ к автомобилю без ключа. Двери затем разблокируется, когда водитель касается дверной ручки, которая имеет встроенный Контактная точка.

КОМПОНЕНТЫ ЦЕНТРАЛЬНОЙ ЗАПИРАЮЩЕЙ СИСТЕМЫ

Система запирания состоит из следующих компонентов:

Дверная ручка / Ручка

Ручка двери — традиционное средство, с помощью которого автомобиль открывается и закрывается изнутри или снаружи. Наружная дверная планка обычно вмещает дверной замок.Дверные планки все чаще используются в качестве элементов дизайна в современные автомобили.

Дверной замок / привод

Запорный механизм в автомобиле устанавливается непосредственно в его двери. Он содержит как защелку, так и электродвигатель (привод), который управляет центральным замком. Защелка открывает или закрывает двери, а дверной замок запирает или отпирает автомобиль. Сегодня все дверные защелки питаются от электроприводы.

Крышка заливной горловины

Крышка топливного бака должна надежно закрывать топливный бак.Некоторый Крышки заливной горловины бензобака имеют фиксаторы, другие — нет. Крышки топливного бака с замками обычно встречается на автомобилях, у которых лючок топливного бака не блокировка или отсутствие лючка топливного бака. Крышки топливных баков без замков находятся на автомобили, у которых люк топливного бака автоматически блокируется центральным замком система.

Транспондер

Транспондер обычно встроен в дужку для ключей. Это это средство, с помощью которого электронный иммобилайзер определяет, что правильный ключ уже используется.Код транспондера считывается, когда ключ приближается к замок зажигания. Если код правильный, электронный иммобилайзер отправляет сигнал запуска. включить двигатель.

Пульт дистанционного управления

Дистанционное управление все чаще используется в малолитражки, заменяющие функции обычного ключа во всех смыслах и целей. Передатчик сигнала отправляет сигнал или команду закодированного заказа на приемник внутри автомобиля, который обычно управляет рядом функций.Инфракрасные пульты дистанционного управления имеют дальность действия до 15 м. Они полагаются на прямые «Визуальный» контакт между передатчиком и приемником. Сегодня инфракрасный пульты дистанционного управления используются редко, так как их обогнали другие технологии. Беспроводные пульты дистанционного управления передают радиочастоты и имеют дальность действия примерно до 100 м.

Ключи

Основная функция клавиш и пультов дистанционного управления — запирание и отпирание дверей, багажных отсеков, крышек топливных баков и т. д. они также используются для управления

  • освещение салона
  • электронный иммобилайзер
  • сигнализация и стеклоподъемники
  • .

Ключ состоит из двух частей: плоского ключа с фрезерованными зубьями. и ключевой лук. Последний является домом для все большего количества электронных такие функции, как дистанционное управление центральным замком или багажником крышка.

Система пуска / остановки

Сегодня бесключевые системы все чаще используются для запуска двигатели. В системе без ключа передатчик, который обычно также содержит контроллер центрального замка — вставляется в считыватель в автомобиле и двигатель запускается нажатием кнопки.Более недавняя разработка видел использование систем, которые вообще работают бесконтактно.

Замок рулевого управления

Замки руля были обязательным требованием, установленным страховые компании с 1969 года. Они обеспечивают защиту от краж. Они есть средство разблокировки рулевой колонки и запуска двигателя — либо электрически, либо обычными механическими средствами.

Если у вас проблемы с центральным замком Мобильный механик Таунсвилла может помочь.Позвоните Сандро по телефону 0400401171 или забронируйте номер через наш сайт www.townsvillemobilemechanic.com.au

Центральный замок | Все, что вам нужно знать — Garage Pro

Центральная система запирания | Все, что Вам нужно знать

Ашиш Кумар | | | 0 комментариев

В большинстве случаев автомобиль, стоящий на подъездной дорожке, для нас как член семьи.Мы заботимся о нем грубо и жестко, и он отвечает своим обязательствам, выполняя свою задачу по транспортировке нас. Являясь членом семьи, мы несем ответственность за ее безопасность, и мы стараемся сделать то же самое.

Среди различных систем безопасности, таких как сигнализация и др., Центральный замок является наиболее распространенным способом защиты наших автомобилей от злоумышленников. Другими словами, мы храним и машины, и то, что находится внутри сейфа. Но как работает эта штука с «центральным замком»? Из чего он состоит и в чем его преимущества?

Давайте рассмотрим каждый из этих вопросов, которые обычно стучатся в дверь нашего разума.

Центральный замок

Что такое центральный замок?

Центральный замок стал необходимостью для обеспечения безопасности. Система центрального замка снижает нагрузку на владельца, отпирая все двери при открытии одной двери (обычно двери водителя). Верно и обратное, то есть он запирает все двери, если вы запираете дверь водителя. Это не так, если вы думаете, что это не такая уж сложная задача, попробуйте открыть каждую дверь одну за другой, а затем также направляйтесь к багажнику, так как система центрального замка также может включать функцию разблокировки багажника нажатием кнопки. .

Система центрального замка теперь оснащена дистанционным входом или входом без ключа. Брелки позволят вам открыть дверь без какого-либо физического контакта. Все, что вы слышите, — это «щелчок», и двери открываются. С развитием технологий система центрального замка также ввела различные уловки. Роскошные автомобили теперь оснащены системой, которая открывает двери, когда обнаруживает брелок в определенном радиусе от замка.

Это экономит драгоценное время, даже если вы ищите ключи в карманах или когда вам нужно их слишком много держать.Система центрального замка также применима как повышенная функция безопасности. Они могут автоматически запирать двери, когда автомобиль движется с определенной скоростью, или автоматически открывать их в случае аварии.

Некоторые футуристические конструкции центрального замка позволяют даже отпирать двери гаража и даже крышку топливного бака. Роскошные автомобили, такие как Cadillac Escalade, открывают двери, а фары и задние фонари танцуют, приветствуя своего владельца.

Как работает центральный замок?

Центральный замок не является современной функцией.Дверные замки оснащены приводами двух типов: электромагнитным и пневматическим. Эти приводы толкают дверной запорный механизм, открывая их /

Рекомендовано — Лучшие дизельные автомобили в Индии

Можно ли установить центральный замок в автомобиле?

Центральный замок может не входить в стандартную комплектацию вашего автомобиля, но может быть предложен в качестве дополнительной опции. Эту систему можно легко установить в своих автомобилях из мастерских, и они не дороги и не сложны в установке.

Как отремонтировать центральный замок?

Прежде чем переходить к какой-нибудь самостоятельной работе или учебному пособию, давайте познакомимся с компонентами центрального замка. Типичная система центрального замка включает:

  • стопорные планки на стойках кузова,
  • двери, механизм дверного замка и специальные механические и электрические детали,
  • электрические компоненты — требуются для доступа к средствам авторизации и радиоуправлению.

Если центральный замок не работает, значит, какая-либо из этих частей определенно неисправна, и могут быть другие проблемы, которые могут включать:

  • Перегорел предохранитель: Если какая-либо из дверей работает или наоборот, это означает, что перегоревший предохранитель можно легко заменить самостоятельно.
  • Неисправный брелок: Этот брелок может сбивать с толку, и его трудно понять.
  • Батарея брелока разрядилась: Опять же, простая задача, не требующая больших усилий.
  • Неисправность соленоида дверного замка: Электромагнит в вашем замке мог выйти из строя, если, опять же, проблема только в одном дверном замке.
  • Оборванные или поврежденные электрические провода: Самый простой способ найти сломанные или поврежденные электрические провода — это удерживать выключатель и несколько раз открывать и закрывать дверь. Разорванный провод может подтолкнуть к подключению. В этом случае вы будете получать прерывистое питание на замки при использовании брелока.

Рекомендуется — Как работает кондиционер в автомобиле?

Центральный замок:

Преимущества —

  • Система центрального замка помогает сэкономить время, открывая каждую дверь ключом или даже одну дверь с сумками для покупок в обеих руках.
  • Его простой в использовании принцип помогает владельцу запереть все двери, не забыв ни одну из них.
  • Может помочь в случае аварии, автоматически открывая двери.Он также обеспечивает безопасность младенцев внутри помещений, автоматически запирая двери с определенной скоростью.
  • Эти системы центрального замка часто представляют собой интеллектуальные функции, которые напоминают водителю, если ключ был оставлен в замочной скважине после выхода из автомобиля.
Недостатки —
  • Доплата
  • Склонен к отказу

Да, у различных преимуществ центрального замка очень мало недостатков. Основная цель — обезопасить автомобиль и вещи, оставленные в нем.Но они также служат средством безопасности, которое может пригодиться в случае аварии.

электрическая — двери блокируются с помощью брелока, затем разблокируются сами.

электрические — двери блокируются с брелока, затем разблокируются сами — Ремонт и техническое обслуживание автомобилей.
Сеть обмена стеком

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Motor Vehicle Maintenance & Repair Stack Exchange — это сайт вопросов и ответов для механиков и энтузиастов-любителей автомобилей, грузовиков и мотоциклов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 41k раз

У меня Ягуар S-типа 2002 года выпуска.Когда я нажимаю кнопку блокировки двери на пульте дистанционного управления, они блокируются, а затем снова открываются через несколько секунд. Я не могу держать их запертыми. Чем это вызвано? Может кто-нибудь мне помочь? Я слышу, как он их всех блокирует, потом издает звуковой сигнал, и они разблокируются.

анонимный2

5,19722 золотых знака2323 серебряных знака5454 бронзовых знака

Создан 04 сен.

Джейсон Джейсон

6111 золотой знак11 серебряных знаков22 бронзовых знака

1

У меня был центральный замок, который отказывался оставаться запертым в нескольких автомобилях, когда какой-либо из датчиков двери (или датчик крышки багажника, или даже датчик крышки двигателя) думал, что его дверь открыта — будь то на самом деле так, или датчик заклинило на некоторая причина.Эту гипотезу можно проверить, установив внутреннее освещение в положение, при котором оно загорается при открытых дверях. В большинстве случаев открытие и закрытие дверцы / крышки «виновника» решило бы проблему.

Добавить комментарий

Ваш адрес email не будет опубликован.
