Редукционный клапан масляного насоса — как он работает?

В транспортном средстве масляный насос предназначается для создания давления в смазочной системе, посредством чего обеспечивается смазка движущихся частей двигателя автомобиля. В самой смазочной системе, где в наличии есть сухой картер, масляный насос выполняет еще и функцию перекачки масла в масляный бак из картера двигателя. Масляный насос начинает свою эксплуатацию от распределительного вала или коленчатого вала при помощи приводного вала. Так, классификация за типом управления масляных насосов включает в себя регулируемые и нерегулируемые.

Насосы регулируемые поддерживают постоянное давление посредством изменения производительной составной насоса. В нерегулированных насосах постоянное давление поддерживается при помощи редукционного клапана. Так, непосредственно в зависимости от конструктивного типа устройства существуют масляные насосы роторного типа и шестерного.

  • 1. Назначение редукционного клапана масляного насоса.
  • 2. Особенности устройства клапана.
  • 3. Наиболее частые поломки редукционного клапана.
  • 4. Рекомендации по ремонту.

Редукционный клапан являет собою гидравлический пли пневматический дроссель, который действует автоматически и предназначается для поддержания давления на выходе на одном постоянном уровне. Так, существует несколько видов редукционных клапанов:

— редукционный клапан, который управляется пневмоприводом или электроприводом;

— редукционный клапан прямого действия, который не нуждается в внешнем источнике питания.

1. Назначение редукционного клапана масляного насоса.

Первой функцией, которую выполняет редукционный клапан масляного насоса, является создание определенного давления. В последующем будущем данный параметр нуждается в постоянном контроле. Так, любое, даже минимальное превышение дозволенного давления может приводить к тому, что ключевые узлы двигателя выйдут из строя.

Но нельзя переусердствовать, так как нехватка такого рода давления может привести к перегреву элементов из-за недостаточного смазывания. Для того чтобы избежать всех вышеуказанных проблем, ученные-автомобилисты изобрели устройство редукционного клапана. На первый взгляд может показаться, что данное устройство является простым и не нужным, так как визуально оно не создаёт предпосылок для дальнейшего волнения.

Тем не менее, отсутствие такого устройства в транспортном средстве делает невозможным нормальную работу двигателя внутреннего сгорания. Основное предназначение редукционного клапана масляного насоса заключается в постоянном контроле уровня давления масла, ослабления и усиления его, при надобности. Данные процедуры реализуются посредством двух простых действий, которые заключаются в открытии прохода, с целью недопущения серьезных разрушений и снижения давления, а также его закрытия для того, чтобы обеспечить нормальную работоспособность всей системы.

2.

Особенности устройства клапана.

Вообще, если разобраться и вникнуть во всю данного устройства, то можно обнаружить то принцип, по которому действует и работает данная система является достаточно простым. Так, основным реагирующим органом в данном узле будет упорный болт. Именно данная деталь производит особое давление непосредственно на пружину, посредством чего прижимает к отверстию сам редукционный клапан. После того как давление увеличиться в самой системе, а показатель допустимого уровня останется позади, масло начнет преодолевать всю упругую составную пружины, выдавливая редукционный клапан.

Вследствие этого масло будет переходить в специальное отделение. После того как давление стабилизируется и нормализируется, пружина вернет клапан в его первоначальное состояние, а сам двигатель внутреннего сгорания продолжит свою работу в штатном режиме. Устройство редукционного клапана масляного насоса не имеет особо сложной конструкции и состоит их:

— небольшого кожуха, в котором есть особая система каналов, по которым производится передвижение масла;

— специальный клапан, вид которого напоминает небольшой поршень или шарик.

Основная задача данной детали заключается в своевременном прекращении прохода и не допущении увеличения давления в двигателе. Следует обратить внимание еще и на то, что главная особенность такого рода системы заключается в элементарности исполнения функции, что будет обеспечивать наибольшую эффективность и надежность работы.

Устройство редукционного клапана может производиться в двух вариантах. Первый вариант предусматривает его расположение непосредственно в корпусе насоса. Второй – клапан будет иметь форму и вид отдельного самобытного механизма. Так, вся система является достаточно хорошо продуманной. Тем не менее, даже такие высококачественные устройства иногда могут давать сбои. Следовательно, нужно сосредоточиться на основных неисправностях клапана и способах их устранения.

3. Наиболее частые поломки редукционного клапана.

Так, существует несколько наиболее частых поломок редукционного клапана, которые проявляются в двух аспектах. В первом случае редукционный клапан неспособен поддерживать нормализированное давление. Зачастую такие проблемы возникают из-за механических поломок устройства. Самым слабым элементом данной системы является пружина. В непосредственном процессе длительной эксплуатации данная деталь может быть растянутой, вследствие чего будет происходить несанкционированное открытие клапана при минимальном росте давления. В результате можно получить то, что масло не будет попадать к большинству узлов двигателя, вследствие чего они будут изнашиваться и выходить из строя. Основные причины такого рода неисправностей пружин: износ, который возникает вследствие продолжительной работы; установка пружины неправильной при проведении капитального ремонта; ошибки при монтаже детали.

Во втором случае проблемы с открытием клапана будут возникать при достижении апогея давления. Это возникает из-за засорения просвета клапана в длительном процессе его эксплуатации. В итоге редукционный клапан будет подклинивать и при высоком давлении даже не открываться. В результате этого множество необходимых узлов двигателя будут разрушены и капитального ремонта тогда не избежать. Основная причина такого рода неисправности заключается в несвоевременной замене масла. Объясняется вышеуказанный процесс достаточно просто, чего не сказать об устранении проблемы. Все маленькие частички грязи будут откладываться непосредственно на поверхности устройства, вследствие чего будут увеличивать размеры нароста. Из-за низкокачественной промывки проблема будет заключаться в накоплении в каналах разного рода стружки и мусора.

4. Рекомендации по ремонту.

При малейших признаках неисправности редукционного клапана нужно незамедлительно устранить возникшую поломку. Так, нужным будет снятие и разбор устройства масляного насоса. После того как система была вскрыта, автомобилист обнаружит сам редукционный клапан, вследствие чего можно самостоятельное определить состояние устройства. Если оно заело, то нужно достать его, промыть в бензине и, обязательно, смазать. Такие же действия по промывке нужно производить с насосом топливным. Отдельное внимание следует уделить чистке клапанных каналов и диагностированию основных элементов. Если из строя вышла пружина, то следует ее заменить. Но нужно учесть важный аспект, что установка нового устройства масляного насоса необходима после каждого ремонта силового узла автомобиля.

Редукционный клапан масляного насоса, для чего нужен, как работает, как проверить и заменить

Бесперебойное функционирование смазочной системы двигателя внутреннего сгорания предполагает исправность всех её элементов. Силовой агрегат машины может выйти из строя по различным причинам, в том числе и из-за редукционного клапана, регулирующего давление масла в системе. В работоспособном состоянии этот клапан позволяет автовладельцу избежать серьёзных неприятностей.

Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла. Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется.

Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.

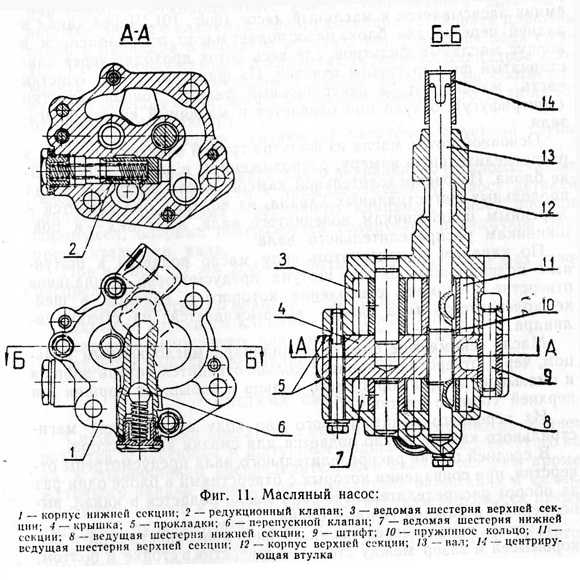

Расположение редукционного клапана в масляном насосе

Редукционные клапаны бывают двух видов: разборные и встроенные. В первом случае устройство можно разобрать и заменить отдельные детали, вышедшие из строя. Встроенные же модели в случае поломки меняются целиком, а иногда и вместе с масляным насосом или его крышкой.

Принцип работы

Давление моторного масла в системе двигателя зависит от скорости вращения коленчатого вала. Нажатием на педаль акселератора приводятся в действие шестерни насоса. При этом чем сильнее нажатие, тем быстрее вращаются шестерни. С ростом скорости вращения увеличивается объём масла, закачиваемого из картера, и, как следствие, повышается давление. Исправный редукционный клапан при достижении определённой величины давления открывается и возвращает масло обратно в картер.

Рядом с входным отверстием устройства располагается поршень или металлический шарик на пружине, прикреплённой к упорному винту. Под давлением, создаваемым маслом, клапан утапливается в корпус и приводит пружину в действие. Излишки масла через открывающееся отверстие и запасной канал насоса уходят обратно в картер двигателя.

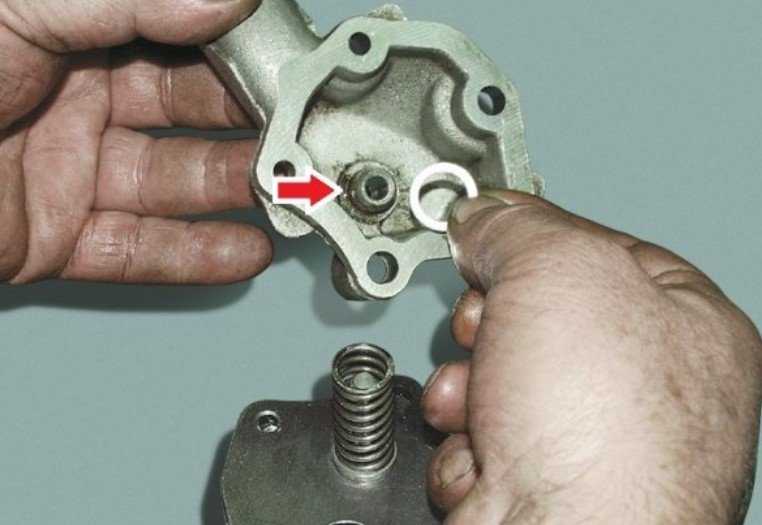

Около входного отверстия клапана располагается поршень или металлический шарик на пружине

При снижении давления масла его величины уже не хватает для поддержания клапана в открытом состоянии и он закрывается. Пружина переводит поршень или шарик в исходное положение, перекрывая отверстие.

Диагностика неисправностей

Редукционный клапан чаще всего выходит из строя по двум основным причинам. Первая — его неспособность поддерживать в системе нормальное давление. Это обычно связано с механическими повреждениями составляющих его элементов. Чаще всего выходит из строя пружина. За время эксплуатации она растягивается и не может удержать клапан, который открывается даже при незначительном изменении давления. Это, в свою очередь, приводит к недостатку масла в двигателе и выходу из строя других его узлов и деталей.

Такая ситуация встречается в случаях, если:

  • продолжительность работы клапана без замены превышает срок, регламентированный производителем;
  • в клапан установлена пружина от другой конструкции;
  • пружина или сам клапан установлены неправильно.

Вторая причина выхода из строя клапана — превышение давлением масла максимально допустимого значения. Низкое качество масла и его нерегулярная замена приводит к накоплению на корпусе редукционного клапана и масляного насоса грязи и последующему заклиниванию входного отверстия в корпусе механизма. Таким образом, несвоевременная замена масла может привести к капитальному ремонту двигателя.

Работоспособность редукционного клапана проверяется по уровню давления масла. При избыточном уровне на корпусе двигателя появляются следы вытекающего масла. Недостаточное давление определяется с помощью жидкостного манометра. Оптимальные значения давления можно найти в технической документации на автомобиль, причём эти значения индивидуальны для каждой марки и модели авто. Так, на «Таврии», клапан масляного насоса срабатывает при давлении 0,55 МПа. Аналогичные показатели у многих автомобилей семейства ВАЗ.

Видео: измерение давления масла

Ремонт, замена и регулировка

Работоспособность редукционного клапана можно определить только после его снятия и разборки (в случае разборной конструкции). Масляный нагар и грязь на его корпусе удаляются керосином, бензином или специальной жидкостью для чистки карбюраторов. Особое внимание уделяется пружине — её меняют даже при малейших признаках сжатия, растяжения или деформации.

Для проверки работоспособности клапана «кустарным» способом достаточно надавить на поршень или шарик. Если для приведения их в действие нужно приложить определённые усилия, устройство можно считать исправным.

Клапан неисправен, если в процессе надавливания он заклинивает или недостаточно зажимает отверстие. В первом случае его вытаскивают, а затем тщательно промывают в бензине. Во втором случае необходимо подобрать новую пружинку, обеспечивающую плотное закрытие отверстия, и заменить ею износившийся механизм.

Видео: замена редукционного клапана

После ремонта или замены редукционного клапана его следует установить на место и отрегулировать. Регулировка осуществляется упорным винтом, вращение которого сжимает или растягивает пружину. Величина давления при этом определяется с помощью жидкостного манометра.

Отметим, что сам клапан можно регулировать можно только на неработающем двигателе, а давление масла измеряется на работающем.

Редукционный клапан масляного насоса — небольшая, но крайне важная деталь двигателя любого автомобиля. От его исправности зависит работоспособность всего силового агрегата. Своевременная диагностика неисправностей клапана и их немедленное устранение позволят вам избежать серьёзных неприятностей на дороге.

  • Автор: Михаил Рассветный
  • Распечатать

Добрый день. Меня зовут Михаил.

Оцените статью:

(2 голоса, среднее: 5 из 5)

Поделитесь с друзьями!


Что такое низкое давление масла и как его решить?

Моторное масло в вашем двигателе обеспечивает смазку и защиту всех движущихся частей двигателя. Когда масло течет через отверстия в двигателе, создается давление. Это давление гарантирует, что масло достигнет всех частей и углов двигателя. Если этого не произойдет, как в случае с низким давлением масла, это может привести к контакту металлических частей друг с другом, что приведет к трению и износу. В худшем случае весь двигатель может выйти из строя и его потребуется заменить. Вот почему очень важно, чтобы в вашем двигателе было правильное давление масла. Давление масла измеряется в фунтах на квадратный дюйм, и идеальное значение давления масла зависит от марки и модели вашего автомобиля.

В общем, если давление ниже 20 фунтов на квадратный дюйм или ниже нормального диапазона на манометре, это требует вашего немедленного внимания. Это также происходит, когда загорается лампочка давления масла. Отсутствие диагностики и лечения проблемы может привести к серьезным повреждениям и высоким затратам на ремонт. Индикатор давления масла может загореться по нескольким причинам. В этом блоге мы обсудим причины низкого давления масла.

Каковы причины низкого давления масла?
  • Засорение масляного фильтра: После выхода масла из масляного насоса оно проходит через масляный фильтр. Этот фильтр предотвращает попадание мусора и других загрязняющих веществ в двигатель и поддерживает его в чистоте. Этот фильтр естественным образом создает сопротивление потоку масла, но не мешает. По мере роста скопления мусора ограничение потока масла будет увеличиваться. Это может привести к полной закупорке масляного фильтра, через который масло не сможет проходить. Для предотвращения блокировки клапан сброса давления открывается. Этот клапан открывается автоматически, когда давление превышает заданное значение. Затем масло будет обходить масляный фильтр, чтобы оно могло продолжать течь. Этот обходной путь снижает давление до уровня перепускного клапана.
  • Низкий уровень масла: Когда уровень масла низкий, масляный насос может всасывать воздух из поддона. Это может привести к тому, что масло станет аэрированным и превратится в пену. Вспенивание может привести к чрезмерному окислению и снижению смазывающих свойств масла. При недостаточном количестве масла масляный насос не сможет создать достаточное давление. Это низкое давление масла может также колебаться во время высокоскоростных поворотов. Во время этих поворотов масло будет двигаться в сторону картера, в сторону от масляного насоса.
  • Грязный масляный насос: Масляный насос забирает масло со дна масляного поддона и под давлением подает масло к подшипникам, поршням и распределительному валу двигателя. Если в подборщике есть грязь, фильтр предотвратит ее попадание в масляный насос. Если фильтр заполнен мусором, возможно, его придется очистить, прежде чем через него пройдет достаточное количество масла. Также могут быть чрезмерные зазоры внутри масляного насоса. Это снизит способность к эффективной перекачке и, следовательно, уменьшит расход и давление. Это может произойти из-за того, что масляный насос является единственным компонентом двигателя, который смазывается нефильтрованным маслом из-за того, что масляный фильтр расположен после масляного насоса. Если кажется, что с фильтром маслоприемника проблем нет, возможно, ваш масляный насос поврежден.
  • Изношенные подшипники двигателя: Давление масла создается не самим масляным насосом, а потоком и сопротивлением, создаваемым потоком. Это сопротивление накапливается за счет отверстий в двигателе, через которые протекает масло, и за счет величины зазора между подшипниками и шейками коленчатого вала. Эти подшипники изнашиваются, особенно в двигателях с большим пробегом, что приводит к увеличению зазора. Из-за этого увеличенного зазора поток увеличится и, следовательно, уменьшится давление. Эти увеличенные зазоры в подшипниках также будут заметны по увеличению шума и ударов двигателя. Если в двигателе увеличены зазоры в других местах, это также может привести к снижению давления масла.
  • Слабый или негерметичный клапан сброса давления масла: Клапан сброса давления помогает регулировать давление масла и защищает двигатель от повреждения из-за высокого давления масла. Обычно клапан открывается автоматически при превышении заданного значения. Если мусор застревает, возможно, клапан остается открытым. Это снизит давление масла.
  • Вязкость масла: Масло с низкой вязкостью легче проходит через двигатель, чем масло с высокой вязкостью. Это связано с тем, что масло с низкой вязкостью создает меньшее сопротивление, что приводит к низкому давлению масла. Температура влияет на вязкость масла. Если вы используете моносортное масло, важно выбирать сорт в зависимости от температуры наружного воздуха. Это означает, что если вы используете масло с высокой вязкостью летом, вам лучше переключиться на масло с более низкой вязкостью зимой, чтобы избежать использования масла, которое слишком густое и не может легко течь. То же самое применимо, когда вы используете масло с низкой вязкостью зимой, вы можете лучше переключиться на масло с более высокой вязкостью летом, чтобы создать большее сопротивление. Если вы используете всесезонное масло, ваше масло будет подходить для всех сезонов и не требует замены в зависимости от температуры. Чтобы выбрать правильный тип марки, всегда следуйте советам производителя.

Предохранительные клапаны давления масла — DME Racing

$75,00

Наш предохранительный масляный клапан высокого давления повышает давление масла во всем двигателе для обеспечения надлежащей смазки.

Катастрофические отказы двигателя чаще всего вызваны потерей масла в основных компонентах. Яркими примерами этого являются шатунные и коренные подшипники, а также кулачковые кулачки, кулачки кулачков и трансмиссия. Наш клапан давления масла помогает уменьшить это за счет увеличения давления масла со стандартных 70 фунтов на квадратный дюйм до более 110 фунтов на квадратный дюйм, чтобы масло продолжало двигаться, и используется ведущими производителями двигателей.

См. таблицу комплектаций в описании ниже.

Артикул: Н/Д Категории: Двигатель, Компоненты двигателя, GSX-R1000, Hayabusa, Kawasaki ZX-10, Kawasaki ZX-14, Масляные поддоны Тег: клапан

  • Описание
  • Часто задаваемые вопросы
  • Отзывы (0)

Описание

Наша заготовка Предохранительный масляный клапан высокого давления увеличивает давление масла во всем двигателе для обеспечения надлежащей смазки. Катастрофические отказы двигателя чаще всего вызваны потерей масла в ключевых компонентах. Яркими примерами этого являются шатунные и коренные подшипники, а также кулачковые кулачки, кулачки кулачков и трансмиссия. Наш клапан давления масла помогает уменьшить это за счет увеличения давления масла со стандартных 70 фунтов на квадратный дюйм до более 110 фунтов на квадратный дюйм, чтобы масло продолжало двигаться, и используется ведущими производителями двигателей.

Короткий клапан Pro Street Комплектация:

  • Наш предохранительный клапан Pro Street предназначен для использования с масляным поддоном Pro Street.

Suzuki Комплектация:

  • Suzuki Hayabusa / 1999+
  • Сузуки GSX-R1000 / 2001-2020

Kawasaki Комплектация:

  • Kawasaki ZX-6R / 2007-2015
  • Кавасаки ZX-10/2004-2020
  • Kawasaki ZX-14 / 2006-2019 (требуется крышка масляного насоса для тяжелых условий эксплуатации)
  • Конкурсы Кавасаки / 2008-2010
  • Кавасаки Вулкан 1500/1996-2008
  • Кавасаки Вулкан 1600/2003-2008

Требуется ли для масляных поддонов DME специальная прокладка?

Ответ: Нет, с нашими масляными поддонами можно использовать стандартную или сменную прокладку.

В каком направлении поворачивается ваш подборщик?

Ответ: Наш подборщик с качающейся заготовкой поворачивается вперед-назад, чтобы предотвратить потерю давления масла во время дрэг-рейсинга.

Болты входят в комплект масляного поддона?

Ответ: Наши масляные поддоны предназначены для использования штатных болтов вашего мотоцикла.

Как работает пикап на мотоцикле?

Ответ: Наши звукосниматели предназначены для предотвращения потери давления масла во время дрэг-рейсинга. Для этого подборщик будет поворачиваться в зависимости от ускорения и замедления мотоцикла, чтобы поддерживать уровень давления масла. Когда вы запускаете свой мотоцикл, масло стекает к задней части поддона, а когда вы отпускаете дроссельную заслонку, всасывающее устройство следует за маслом, чтобы помочь ему быстрее добраться до передней части поддона. Это добавление нашего поворотного подборщика поможет поддерживать стабильное давление масла во время переходов.
