Что такое дифференциал. Виды и схема работы



Интересное механическое устройство, известное человечеству с давних времен. Несколько лет назад ученые считали, что первый механизм, работающий по типу дифференциала, был использован в антикитерском механизме – удивительной находке, поднятой со дна моря, и оказавшейся самым настоящим древним калькулятором для астрономических вычислений. Так что сама идея дифференциала не нова, однако настоящее признание она получила только с появлением первых автомобилей.

Дифференциал как часть трансмиссии

Дифференциал в автомобиле  —  это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.


Ведуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения – механизм работает в качестве передаточного звена.

Если условия движения изменяются (поворот, пробуксовка) – нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними  в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

  1. Передний привод – картер коробки передач.
  2. Задний привод – корпус ведущего моста.
  3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы.  Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к  авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

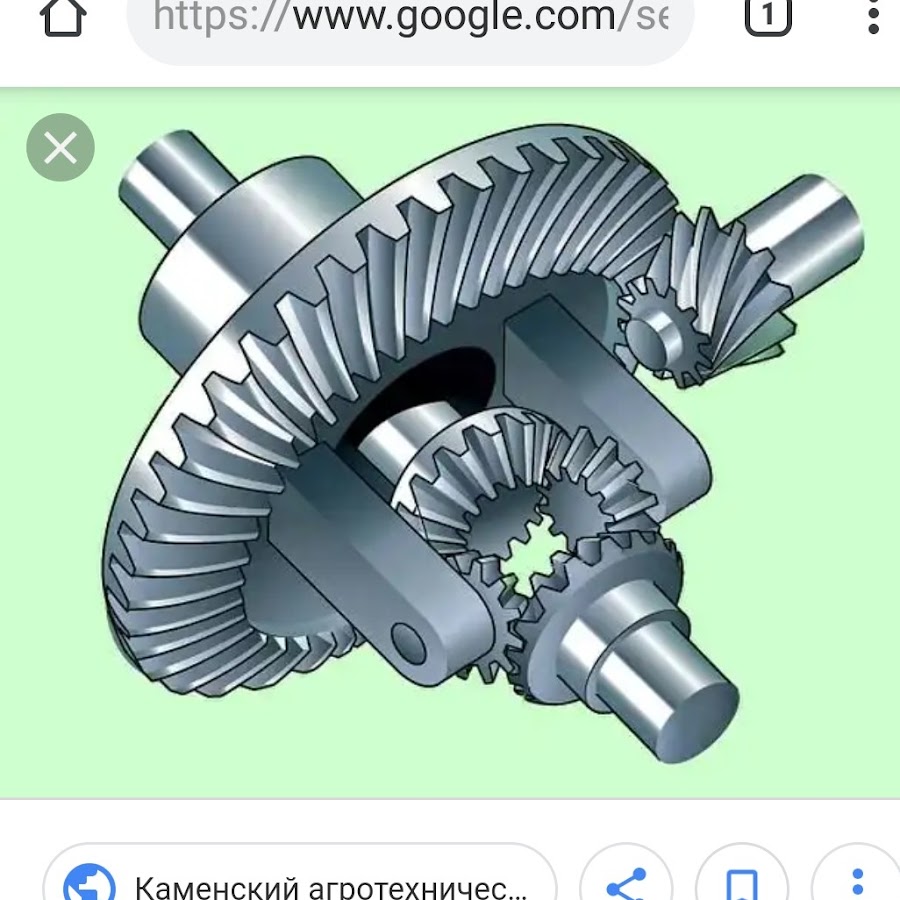

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

  1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
  2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
  3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
  4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Как это работает?

Детально показано на видео-ролике, ниже.

  1. От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
  2. Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
  3. Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
  4. Сателлиты, в свою очередь, передают вращение на полуоси.
  5. При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
  6. Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
  7. При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

При прямолинейном движении

Когда автомобиль движется прямолинейно по гладкой поверхности с твёрдым сухим покрытием, обе полуоси вращаются с одинаковой угловой скоростью. Полуосевые шестерни находятся в покое одна относительно другой, весь дифференциал сильно похож на монолитную конструкцию.

Сателлиты, будучи связанными через свои зубья с обеими полуосевыми шестернями, относительно своих осей не вращаются. Момент распределяется поровну между осями, если дифференциал симметричный и свободный, то есть лишён блокировок. Впрочем, с блокировками в таком идеальном случае будет то же самое.

При повороте

В повороте, а это обычный режим работы дифференциала, поскольку идеальных прямых в природе не существует, одно из колёс всегда будет вращаться быстрее. Сателлиты придут в движение относительно своих осей, но связь между полуосевыми шестернями и корпусом не утратят. То есть момент продолжит передаваться от корпуса к колёсам, причём всё в том же соотношении 50/50.

Это очень любопытно рассмотреть с точки зрения мощности. Момент одинаков, а скорость у внешнего от поворота колеса больше, то есть и мощность на него передаётся пропорционально большая.

И это неудивительно, так как чем больше скорость, тем выше потери, которые компенсируются добавкой мощности. При этом ни малейших помех вращению колёс с разной скоростью создаваться не будет, в отличие от жёсткой связи.

При пробуксовке

Гораздо менее приятно дела обстоят в том случае, когда одно из колёс попало на относительно скользкий участок дороги и сорвалось в пробуксовку при разгоне. Сцепления с дорогой нет, а значит момент сопротивления покрытия резко падает. Но этот момент всегда равен тяговому, это закон физики. Значит и тяговый момент упадёт.

Свободный симметричный дифференциал делит тягу пополам между колёсами. Всегда 50/50. То есть при падении момента на одном до нуля, на втором он обнулится автоматически. Автомобиль начнёт терять скорость, а если речь идёт о трогании с места на льду или жидкой грязи, то он просто там и останется, не сумев выехать из засады.

В этом главный недостаток свободного дифференциала. Он может передать усилие только то, которое способно переварить колесо, находящееся в худших условиях. Даже если второе будет на сухом чистом асфальте, автомобиль никуда не поедет. Вся энергия уйдет на быстрое и бесполезное вращение буксующего колеса.

Преимущества и недостатки

Основное преимущество дифференциала – это то, что он дал возможность выполнять повороты. Скорость движения каждого колеса на ведущей оси подстраивается под дорожную ситуацию совершенно автоматически, без участия водителя, так что безопасность и маневренность транспортного средства выросли в десятки раз после внедрения этого механизма. Сегодня дифференциал той или иной конструкции используется во всех видах автомобильного транспорта.

Еще одно преимущество – довольно высокая надежность узла. Планетарная передача выдерживает большие нагрузки, а особенности некоторых типов дифференциала еще дополнительно повышают его мощность и стойкость к износу

Основным недостатком можно назвать необходимость использовать механизм блокировки, чтобы автомобиль мог двигаться и по льду, и по сложным дорогам. Ручная, автоматическая или электронная – любой тип блокировки должен применяться обязательно, а это означает, что появляется дополнительный механизм, который может выйти из строя.

И, конечно, нельзя забывать о контроле за техническим состоянием узла. Это еще один узел, в котором нужно менять масло, хоть и не часто, и отслеживать износ деталей. И, кстати, о необходимости этой процедуры многие автовладельцы забывают.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

  1. корпус;
  2. правая полуосевая шестерня;
  3. левая полуосевая шестерня;
  4. сателлиты правой и левой полуосевых шестерен;
  5. выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Принцип работы:

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Преимущества дифференциалов этой конструкции

Преимуществ у данной конструкции достаточно много. Данный механизм устанавливают за то, что точность его работы чрезвычайно высокая, при этом работает устройство очень плавно и тихо. Мощность распределяется между колесами и мостами автоматически – какое-либо вмешательство водителя не нужно. Перераспределение момента никак не влияет на торможение. Если дифференциал эксплуатируется корректно, то обслуживать его не нужно – от водителя требуется только проверять и периодически менять масло.

Именно поэтому многие водители ставят дифференциал “Торсен” на “Ниву”. Там также применена система постоянного полного привода и никакой электроники, поэтому нередко любители экстрима меняют штатный дифференциал на данный узел.

Недостатки

Есть и минусы. Это высокая цена, ведь внутри конструкция устроена достаточно сложно. Так как дифференциал работает на принципе терния, из-за этого повышается расход топлива. При всех преимуществах КПД довольно низкий, если сравнивать с похожими системами другого типа. Механизм имеет высокую предрасположенность к заклиниванию, а износ внутренних элементов довольно интенсивный. Для смазки нужны специальные продукты, так как при работе узла выделяется много тепла. Если на одной оси установлены разные колеса, то детали изнашиваются еще более интенсивно.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Видео на тему

Виды блокировок дифференциала

Есть несколько видов блокировки:

  • Полная. Напрямую подсоединить корпус к полуоси, которая получает основную нагрузку и жестко его закрепить. Т.е. передать крутящий момент, как он есть, на колеса.
  • Частичная. Ограничить в планетарном механизме вращение сателлитов. При этом заблокировать дифференциал получиться частично, а значит и крутящий момент перераспределить также частично, но большую его часть перенаправить на колесо со сцеплением.

По способу включения бывают:

  • ручной блокировки;
  • автоматической (самоблокирующей).

Привод ручной блокировки может быть:

  • механический;
  • электрический;
  • гидравлический;
  • пневматический.

Как правило ручная блокировка происходит за счет кулачкового механизма. Он приводит в действие принудительную блокировку дифференциала, с помощью переключателя на приборной панели или рычажного механизма. Т.е. водитель вручную должен активировать блок. Никаких датчиков и напоминаний. Механизм универсален для применения.  Водитель, включая специальную муфту, соединяет полуось с корпусом дифференциала, и момент передается на прямую без участия сателлитов.


Если Вы купили автомобиль со значком «полный привод», это еще вовсе не значит, что на нем установлена блокировка дифференциала. К сожалению, не все любители 4Х4 об этом знают. Поэтому внедорожник, повисший в диагональном вывешивание в колее грунтовой дороги, совсем не редкость. В этой ситуации колеса, находящие в воздухе, энергично крутятся, а те, что плотно прижаты к земле, стоят без участия. Почему же так происходит?

Для городских автомобилей, вполне достаточно штатного дифференциала. Если на заснеженной трассе встретился участок со льдом, они передадут большую часть крутящего момента колесу, оставшемуся на твердой поверхности. Но для поездок по сложному бездорожью, или размытой грунтовке, этого мало.

Поэтому изобрели механизмы, которые по ситуации, или по желанию водителя, могут осуществить блокировку, у полноприводных монстров даже на выбор, заднего или переднего дифференциала и блокировку межосевого дифференциала.

Как работает самоблокирующийся дифференциал

Самоблокирующийся дифференциал, по сути, представляет собой компромисс между полным блоком и свободным диффом и позволяет снизить пробуксовку колес машины в случае возникновения между ними разницы в коэффициенте сцепления с грунтом. Таким образом, значительно повышается проходимость, управляемость на бездорожье, а также динамика разгона автомобиля, причем независимо от качества дороги.

Самоблок исключает полную блокировку колес, что защищает полуоси от критических нагрузок, которые могут возникнуть на дифференциалах с принудительным выключением.

Блокировка с полуосей снимается автоматически, если при прямолинейном движении скорости вращения колес выравнивается.

Самые распространенные типы самоблоков

Дисковый самоблок – это набор фрикционных (трущихся) дисков, установленных между корпусом диффа и шестерней полуоси.

Понять, как работает дифференциал с таким блоком, несложно: пока машина едет по прямой, корпус диффа и обе полуоси крутятся вместе, как только в скоростях вращения появляется разница (колесо попало на скользкий участок), между дисками возникает трение, снижающее ее. То есть колесо, оставшееся на твердом грунте, продолжит вращаться, а не остановится, как в случае свободного дифференциала.

Вискомуфта, или иначе вязкостная муфта, так же как и предыдущий дифф, содержит два пакета дисков, только на этот раз перфорированных, установленных между собой с небольшим зазором. Одна часть дисков имеет сцепление с корпусом, другая – с валом привода.

Диски, помещены в емкость, заполненную кремнийорганической жидкостью, которая при равномерном их вращении остается в неизменном состоянии. Как только между пакетами появляется отличие в скорости, жидкость начинает быстро и сильно густеть. Между перфорированными поверхностями возникает сопротивление. Чересчур раскрутившийся пакет таким образом притормаживается, и скорость вращения выравнивается.

Зубчатый (винтовой, червячный) самоблок. Его работа базируется на способности червячной пары расклиниваться и тем самым блокировать полуоси при возникновении на них разницы в крутящих моментах.

Кулачковый самоблок. Чтобы понять, как работает дифференциал такого типа, достаточно представить открытый дифф, в котором вместо планетарного шестеренчатого механизма установлены зубчатые (кулачковые) пары. Кулачки проворачиваются (перескакивают), когда скорости вращения колес практически одинаковы, и жестко блокируются (заклиниваются), как только какое-то из них начинает пробуксовывать.

Разницы в том, как работает блокировка межосевого дифференциала и межколесного, нет – принцип действия одинаков, отличия только в конечных точках: в первом случае – два моста, во втором – два колеса, установленных на одной оси.

Источники

  • https://VazNeTaz.ru/differencial
  • https://TechAutoPort.ru/transmissiya/differentsial-i-glavnaya-peredacha/differentsial.html
  • https://AutoVogdenie.ru/chto-takoe-differencial-v-avtomobile.html
  • https://AvtoNov.com/%D1%87%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5-%D0%B4%D0%B8%D1%84%D1%84%D0%B5%D1%80%D0%B5%D0%BD%D1%86%D0%B8%D0%B0%D0%BB-%D0%B2-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B5/
  • https://ijeep.ru/raznoe/kak_rabotaet_mezhosevoy_differencial_ustroystvo_i_princip_raboti
  • https://FB.ru/article/460593/differentsial-torsen-printsip-rabotyi
  • https://AvtoNov.com/%D0%B1%D0%BB%D0%BE%D0%BA%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0-%D0%BC%D0%B5%D0%B6%D0%BE%D1%81%D0%B5%D0%B2%D0%BE%D0%B3%D0%BE-%D0%B4%D0%B8%D1%84%D1%84%D0%B5%D1%80%D0%B5%D0%BD%D1%86%D0%B8%D0%B0%D0%BB%D0%B0/
  • https://VazNeTaz.ru/blokirovka-differenciala
  • https://FB.ru/article/321970/samoblokiruyuschiysya-differentsial-kak-rabotaet

[свернуть]

принцип работы блокировки механизма трансмиссии

Привод на одно колесо в автомобилях не применяется, минимум на два, расположенные на одной оси. Таким образом, возникает необходимость в механизме, распределяющем крутящий момент между ними. Та же задача появляется при попытке организовать полный привод, то есть связь между осями.

Содержание статьи:

Зачем в машине нужен дифференциал

Назначение дифференциала – передать вращение на оба колеса или обе оси, при этом позволить им вращаться с разной скоростью.

Если между колёсами обеспечить жёсткую связь, то в поворотах возникнут проблемы. Каждое колесо движется по своей дуге окружности с разными радиусами. Соответственно, путь они проходят различный, и скорость вращения будет отличаться.

При жёсткой посадке на единую ось резина начнёт пробуксовывать, машина крайне неохотно входить в повороты, а все механизмы трансмиссии будут испытывать запредельные перегрузки.

Это интересно: Карбюратор Солекс 21083 устройство и регулировка

Дифференциал развязывает ведущие колёса, позволяя им свободно менять скорость, при этом сохраняет передачу на них крутящего момента, разделив его в определяемом конструкцией соотношении.

Где находится

Межколёсные дифференциалы располагаются в одном картере с редуктором ведущего моста, а межосевые обычно внутри раздаточной коробки.

Смазываются они из единой с редуктором масляной ванны, иногда довольствуясь тем же маслом, что и гипоидная пара шестерён, но часто требуя дополнительных свойств от присадок, если конструкция подразумевает повышенное трение.

Из чего состоит

В состав самых распространённых дифференциалов входят:

  • корпус (коробка) дифференциала, к которой прикладывается входящий момент через ведомую шестерню главной пары;
  • шестерни полуосей, надеты на шлицы выходных валов, через них вращение передаётся на колёса;
  • сателлиты, это небольшие шестерни, вращающиеся на осях, связанных с коробкой и входящие в зацепление с полуосевыми шестернями.

В коробке может быть два и более сателлитов, их количество зависит от величины нагрузки, передаваемой через редуктор. В самых распространённых случаях конических сателлитов легковых автомобилей их обычно два, для тяжёлых машин повышенной проходимости (джипов) количество возрастает до четырёх.

Принцип работы

Крутящий момент от двигателя через коробку передач передаётся на корпус дифференциала. У заднеприводных автомобилей посредством карданного вала, при переднем приводе дифференциал обычно устанавливается внутри КПП, образующей в таком случае моноблок трансмиссии, из которого наружу выходят уже шарнирные полуоси к колёсным ступицам.

Далее характер работы зависит от траектории движения и наличия достаточных сцепных свойств дорожного покрытия.

При прямолинейном движении

Когда автомобиль движется прямолинейно по гладкой поверхности с твёрдым сухим покрытием, обе полуоси вращаются с одинаковой угловой скоростью. Полуосевые шестерни находятся в покое одна относительно другой, весь дифференциал сильно похож на монолитную конструкцию.

Сателлиты, будучи связанными через свои зубья с обеими полуосевыми шестернями, относительно своих осей не вращаются. Момент распределяется поровну между осями, если дифференциал симметричный и свободный, то есть лишён блокировок. Впрочем, с блокировками в таком идеальном случае будет то же самое.

При повороте

В повороте, а это обычный режим работы дифференциала, поскольку идеальных прямых в природе не существует, одно из колёс всегда будет вращаться быстрее. Сателлиты придут в движение относительно своих осей, но связь между полуосевыми шестернями и корпусом не утратят. То есть момент продолжит передаваться от корпуса к колёсам, причём всё в том же соотношении 50/50.

Это очень любопытно рассмотреть с точки зрения мощности. Момент одинаков, а скорость у внешнего от поворота колеса больше, то есть и мощность на него передаётся пропорционально большая.

И это неудивительно, так как чем больше скорость, тем выше потери, которые компенсируются добавкой мощности. При этом ни малейших помех вращению колёс с разной скоростью создаваться не будет, в отличие от жёсткой связи.

При пробуксовке

Гораздо менее приятно дела обстоят в том случае, когда одно из колёс попало на относительно скользкий участок дороги и сорвалось в пробуксовку при разгоне. Сцепления с дорогой нет, а значит момент сопротивления покрытия резко падает. Но этот момент всегда равен тяговому, это закон физики. Значит и тяговый момент упадёт.

Свободный симметричный дифференциал делит тягу пополам между колёсами. Всегда 50/50. То есть при падении момента на одном до нуля, на втором он обнулится автоматически. Автомобиль начнёт терять скорость, а если речь идёт о трогании с места на льду или жидкой грязи, то он просто там и останется, не сумев выехать из засады.

Это надо знать: Что означает маркировка фар автомобиля

В этом главный недостаток свободного дифференциала. Он может передать усилие только то, которое способно переварить колесо, находящееся в худших условиях. Даже если второе будет на сухом чистом асфальте, автомобиль никуда не поедет. Вся энергия уйдет на быстрое и бесполезное вращение буксующего колеса.

Виды дифференциалов

Конкретных реализаций дифференциалов много, если не говорить только о самом распространённом – коническом свободном. И классифицировать их можно по разным признакам.

Место установки

Для развязки колёс одной ведущей оси используется межколёсный дифференциал в редукторе ведущего моста. Если этот редуктор установлен в коробке передач переднеприводной машины – значит там и смонтирован дифференциал.

Некоторые машины оснащены постоянным полным приводом. Это означает, что он включён всегда. Но при этом оси могут иметь разную скорость, например, в том же повороте. И тогда в элемент трансмиссии, называемый раздаточной коробкой, внедряется межосевой дифференциал, работающий так же, как было рассмотрено в случае межколёсного.

Вид зубчатой передачи

По типу применяемых зацеплений дифференциалы подразделяются на:

  • самый распространённый – конический, по форме полуосевых шестерён и сателлитов;
  • цилиндрический, применяется значительно реже, но иногда по компоновочным и функциональным соображениям незаменим, напоминает планетарную передачу;
  • червячный, бывает построен разными способами, чаще всего этот тип зацепления используется в самоблокирующихся дифференциалах, червячные пары могут создавать значительное внутреннее трение.

От размеров и организации зубчатых пар зависит также и симметрия дифференциала. Иногда важно отправлять на одну ось больший момент, чем на вторую. Например, в некоторых версиях 4-matic от Mercedes 65% момента идёт на заднюю ось, 35 – на переднюю.

По принципу блокировки

Блокируемые дифференциалы лишены упомянутого выше главного недостатка по части проходимости и динамичного разгона при недостаточном сцеплении с дорогой.

Достигается это разными способами:

  • Дисковые блокировки и их менее эффективные разновидности LSD работают по принципу поджатия пакета фрикционных дисков по мере увеличения разности в скоростях между колёсами оси, в результате часть момента всё же поступает на ту сторону, где есть зацеп;
  • Червячные работают примерно так же, но несколько мягче, за счёт дополнительного проворота сателлитов червячного типа перед их упором торцами в корпус с последующей блокировкой относительного смещения полуосей, это самые распространённые типы самоблоков, различаются ориентацией сателлитов относительно оси;
  • Электронной блокировкой принято называть её имитацию, когда вывешенное колесо зажимается тормозными колодками и момент перебрасывается на загруженное, чем эта схема работает эффективней, тем больше потери, перегрузки и износ тормозов, тем не менее она часто спасает легковые машины и кроссоверы в трудной ситуации;
  • Вискомуфты могут выполнять роль как дифференциалов, так и их блокировок, в первом случае они включаются последовательно в линию передачи момента и могут её прерывать, а во втором – блокируют входной и выходной валы, препятствуя работе свободного дифференциала.

Самой эффективной блокировкой будет жёсткая механическая с электрическим или пневмоприводом. Именно так и сделано на лучших внедорожниках, там блокируются все три дифференциала, межосевой и два межколёсных.

Неисправности

Свободный дифференциал достаточно надёжен и сам не сломается. Но его очень часто ломает водитель своими паническими действиями при буксовании автомобиля.

Дело в том, что шестерёнки дифференциала работают на подшипниках скольжения, причём самых простейших. Они не рассчитаны на долгое и тяжёлое вращение под нагрузкой, когда крутится только одно колесо.

Антифрикционные шайбы перегреваются, зубья изнашиваются, появляются люфты и стуки, а при резкой остановке колеса, внезапно попавшего на асфальт после раскрутки, ломаются оси сателлитов и шлицевые соединения.

Ремонт чаще всего заключается в замене коробки дифференциала в сборе. Иногда можно поставить ремкомплект из шестерён и пальца с новыми регулировочными шайбами. Совсем редко обходятся только регулировкой подбором шайб.

Обслуживание

ТО исправного дифференциала сводится к замене масла в редукторе или раздатке. Никаких регулировочных или иных сервисных операций не предусмотрено, только ремонт при износе и поломках. На самоблоках иногда потребуется восстановить величину предварительного натяга подбором пакета пружинных шайб.

Обычно все дифференциалы повышенного трения требуют применения специального масла типа LSD (Limited Slip), но сейчас лучшие универсальные масла уже обладают подобными свойствами, о чём указано на этикетке.

В любом случае, лучше руководствоваться инструкцией изготовителя конкретного изделия.

Дифференциал - механика работы

Дифференциал — это механическое устройство, которое передает вращение с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга и их соотношение может быть непостоянным.

Назначение

В моделях автомобилей и картах ведущие колёса находятся на одной общей оси. Это нормально, когда автомобиль едет по прямой. Однако в повороте внутреннее колесо проходит меньший путь, чем внешнее, поэтому такая конструкция приводит к пробуксовке внутреннего колеса, что негативно сказывается на управляемости автомобиля, особенно при движении на больших скоростях. Для того, чтобы ведущие колёса вращались несинхронно, и применяется дифференциал.

Назначение дифференциала:

Передаёт крутящий момент с двигателя на ведущие колёса.
Служит дополнительной понижающей передачей.
Позволяет колёсам вращаться с разными угловыми скоростями (из-за этого дифференциал и получил своё название).

Расположение

- На автомобилях с одной ведущей осью дифференциал располагается на ведущей оси.
- На автомобилях со сдвоенной ведущей осью два дифференциала, по одному на каждой оси.
- На вездеходах с отключаемым полным приводом по одному дифференциалу на каждой оси. На таких машинах не          рекомендуется ездить по дорогам с включенным полным приводом.
- На полноприводных автомобилях есть три дифференциала: по одному на каждой оси (межколёсный), плюс один распределяет крутящий момент между осями (межосевой).
- При трёх или четырёх ведущих мостах (колёсная формула 6?6 или 8?8) добавляется ещё межтележечный дифференциал.

Устройство

Классические автомобильные дифференциалы основаны на планетарной передаче. Карданный вал 1 через коническую зубчатую передачу вращает редуктор 2. Редуктор через независимые друг от друга шестерни 3 вращает полуоси 4. Такое зацепление имеет не одну, а две степени свободы, и каждая из полуосей вращается с такой скоростью, с какой может. Постоянна лишь суммарная скорость вращения полуосей.

Проблема буксующего колеса

У обычного дифференциала, если одно из колёс находится на льду или в воздухе, крутиться будет именно это колесо (при этом второе колесо, стоящее на твёрдой земле, неподвижно; логичнее было бы передавать крутящий момент на него).

Аналогично, у гоночного автомобиля в повороте внутреннее колесо загружено слабее внешнего, поэтому на внешнее колесо передаётся недостаточный крутящий момент, в то время как внутреннее находится на грани пробуксовки. Таким образом, проблема буксующего колеса ухудшает управляемость и проходимость автомобиля.

Способы решения проблемы буксующего колеса...

Ручная блокировка дифференциала

По команде из кабины шестерни дифференциала блокируются, и колёса вращаются синхронно. Таким образом, дифференциал можно заблокировать на вязком грунте, и отключить блокировку на асфальте. Применяется в вездеходах и внедорожниках.

При езде на таких автомобилях нельзя включать блокировку, когда автомобиль движется. Также нужно знать, что крутящий момент, создаваемый мотором, настолько велик, что может сломать механизм блокировки или полуось. На заблокированном дифференциале можно ездить только на малых скоростях и только на труднопроходимой местности. Включенная блокировка, особенно в переднем мосту, отрицательно влияет на управляемость.

Электронное управление дифференциалом

На внедорожниках, снабжённых антипробуксовочной системой (TRC и другие), если одно из колёс буксует, оно подтормаживается рабочим тормозом.

Похожее решение было применено в "Формуле-1" в 1998 г. в команде "Макларен": в повороте внутреннее колесо подтормаживалось рабочим тормозом. Эту систему быстро запретили, однако в Формуле-1 прижилась конструкция фрикционного дифференциала, в котором фрикцион дополнительно управляется компьютером. В 2002 году технический регламент был ужесточён; с этого года и по сей день в Формуле-1 разрешены только дифференциалы простейшего типа.

Преимущество электронного управления в том, что повышается тяга в повороте, и степень блокировки можно настроить в зависимости от предпочтений гонщика. На прямой совсем не теряется мощность двигателя. Недостаток в том, что датчики и исполнительные механизмы обладают некоторой инерцией, и такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

Фрикционный самоблокирующийся дифференциал

Этот тип дифференциала (как, впрочем, и вязкостная муфта) основан на том, что на прямой полуоси вращаются синхронно с ротором, но в повороте появляется разница в угловых скоростях.

Между ротором 2 и полуосью 4 сделан фрикцион (в зависимости от конструкции, фрикцион может быть на одной полуоси или на двух; на ходовые качества это не влияет). Когда автомобиль движется по прямой, ротор и полуось вращаются с одной и той же скоростью, и трения нет. Чем больше разность в скорости полуосей, тем выше сила трения.

Наиболее эффективный вид дифференциала, он требует периодического обслуживания и поэтому никогда не устанавливается на серийные машины (только на спортивные и тюнингованные).

Вязкостная муфта

Упрощённый вариант фрикционного дифференциала. На одной из полуосей имеется резервуар, заполненный вязкой жидкостью. В эту жидкость погружены два пакета дисков; один соединён с ротором, второй с полуосью. Чем больше разница в скоростях колёс, тем больше разница в скоростях вращения дисков, и тем больше вязкое сопротивление.

Достоинство такой конструкции в простоте и дешевизне. Недостаток в том, что вязкостная муфта довольно инерционна и отказывается работать на полном бездорожье. Хороших ходовых качеств вязкостная муфта не обеспечивает, и применяется только в "паркетниках" (внедорожниках, которые жертвуют проходимостью ради комфорта) между осями. Для установки в качестве осевого дифференциала такая конструкция слишком громоздка.

Иногда вместо дифференциала ставят коническую зубчатую передачу с вязкостной муфтой на одной из полуосей.

Кулачковый/зубчатый самоблокирующийся дифференциал

Принцип действия аналогичен, но полуоси соединяются зубчатой или кулачковой парой. Таким образом, при пробуксовке одного из колёс дифференциал резко блокируется. Поэтому такая система применяется только в военной и специальной технике (например, в бронетранспортёрах), где нужно большое тяговое усилие и высокая долговечность в ущерб управляемости.
Гидророторный самоблокирующийся дифференциал
Попытка повысить эффективность и долговечность фрикционного дифференциала. При возникновении разницы в угловых скоростях насос закачивает жидкость в цилиндр, и поршень сжимает фрикционный пакет, блокируя дифференциал.

DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Гипоидные самоблокирующиеся дифференциалы

Существует три типа таких дифференциалов. Все они основаны на свойстве гипоидной зубчатой или червячной передачи "заклинивать" при определённом соотношении крутящих моментов. Такие дифференциалы передают бо?льшую часть крутящего момента (до 80 %) небуксующему колесу.

Есть ещё два типа дифференциалов, основанных на этом же свойстве: дифференциал типа Quaife и планетарный дифференциал.

Применяются во внедорожниках и гоночных автомобилях. Недостатки: сложность; бо?льшая потеря мощности, чем у обычного дифференциала.

Дифференциал Torsen

Дифференциал типа Torsen изобретён в 1958 г. американцем Верноном Глизманом. Имеет достоинства вязкостной муфты и не имеет её недостатков. Название Torsen произошло от англ. Torque sensitive ("чувствительный к крутящему моменту"). Torsen — товарный знак JTEKT Torsen North America Inc.

Конструкция дифференциала Торсен основана на червячных шестернях, вращающихся на различных осях. Каждая боковая шестерня является червячной шестерней с шлицевым соединением с выходными чашками. Внутри находится 2 или 3 набора планетарных червячных шестерен (называемых элементными шестернями), перпендикулярных к оси боковых шестерен. Каждый набор состоит из 2-х червячных шестерен, соединенных между собой посредством ведомых шестерен, и зацепленных с боковыми шестернями. Таким образом, две боковые шестерни соединены между собой посредством элементных червячных шестерен.

При изменении сцепления на колесе, давление между элементными шестернями и боковыми шестернями изменяется, вызывая контрвращение элементной пары, смещая вращающий момент на другую сторону. В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении.

Что такое дифференциал в автомобиле и как он работает

В конструкции современных автомобилей есть ряд узлов и агрегатов, которые являются обязательными для всех их марок, моделей, видов и типов. К таковым относятся, прежде всего, двигатель, коробка переключения передач, тормозная система. В этот же список входит и дифференциал.

Дифференциал есть в любой машине, причем в некоторых машинах этих узлов установлено несколько. О том, что такое дифференциал в автомобиле, какую роль он играет и каких разновидностей бывает, хорошо известно опытным автомобилистам. Тем же людям, которые являются пока только начинающими автолюбителями, наверняка будет полезно об этом узнать.

Как работает дифференциал на автомобиле

Конический дифференциал автомобиля: 1 – карданный вал; 2 – полуось ведущего колеса;

Дифференциал представляет собой механизм, с помощью которого к колесам одной оси, вращающимся с различной скоростью, транслируется одинаковый крутящий момент. Кроме того, дифференциал используется для того, чтобы поровну распределять крутящий момент и между несколькими ведущими осями.

В основу конструкции любого автомобильного дифференциала положен принцип работы планетарного редуктора. В зависимости от того, какой именно тип передачи вращательного движения используется, различают такие виды дифференциалов, как:

  • Конический;
  • Цилиндрический;
  • Червячный.

Между колесами, установленными на одной и той же оси, практически всегда устанавливается конический дифференциал. Дифференциал цилиндрический используется обычно в качестве межосевого, а червячный отличается универсальностью своего применения. Наиболее широкое распространение получили дифференциалы конического типа, которые установлены практически на всех автомобилях в качестве межколесных. Все их основные элементы имеются также в цилиндрическом и червячном дифференциалах.

Корпус конического дифференциала (его часто именую чашей) от главной передачи принимает крутящий момент и транслирует его на шестерни полуосей посредством так называемых сателлитов. Они выполняют функции планетарных шестерен, а что касается их количества, то, в зависимости от особенностей конструкции конкретного конического дифференциала их может быть от двух до четырех.

Если автомобиль движется по прямолинейной траектории сопротивление каждого из колес дороге одинаковое. При этом вращения сателлитов не происходит, а вращение полуосевих шестерен осуществляется с равными угловыми скоростями. В момент поворота одно из колес, то, что находится на внутренней стороне поворота, встречает большее сопротивление дороги, вращение ее полуосевой шестерни становится медленнее, сателлиты начинают вращаться. В результате этого скорость вращения внешнего колеса возрастает, но крутящий момент остается таким же, как и на колесе внутреннем.

При движении по скользкой дороге, когда одно колесо пробуксовывает и движется с меньшей скоростью, ситуация аналогична ситуации с поворотом, в результате чего автомобиль зачастую просто не может сдвинуться с места. Чтобы крутящий момент на одном или другом колесе был выше, используется блокировка дифференциала.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Дифференциалы Торсен

Конструкция дифференциалов Торсен была разработана немецкой компанией Siemens. По сути дела, они представляют собой комбинации конических и червячных дифференциалов. Дифференциалы Торсен отличаются высокой эффективностью, однако они достаточно сложны в изготовлении и обслуживании.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Читайте также: Коробка передач DSG — что это такое.


Применение дифференциалов, их преимущества и недостатки

В тех автомобилях, которые имеют всего одну ведущую ось, устанавливается один дифференциал. Транспортные средства с двумя и более ведущими осями оснащаются дифференциалами, устанавливаемыми в каждую из них. В автомобилях с повышенной проходимостью, имеющих две ведущих оси, устанавливается три дифференциала: по одному на каждую из осей и один — между ними. В тех же транспортных средствах, которые имеют более двух ведущих осей, используются так называемые межтележечные дифференциалы.

Что касается преимуществ дифференциалов, то главное из них — это то, что они обеспечивают одинаковый крутящий момент для колес, вращающихся с различной скоростью (собственно говоря, для этого они и используются). Если говорить о недостатках этих устройств, то основным из них является проблема пробуксовки колес, которые потеряли контакт с дорожным покрытием. Решается она достаточно просто: с помощью механизма блокировки, который может быть как ручным, так и автоматическим.

Читайте также: Что такое коробка передач АМТ.

Видео на тему

Похожие публикации

Как работает дифференциал при движении автомобиля. Дифференциалы автомобилей - типы

Механизм трансмиссии, распределяющий крутящий момент двигателя между ведущими колесами и ведущими мостами автомобиля, называется дифференциалом. Дифференциал служит для обеспечения ведущим мостам разной скорости вращения при движении автомобиля по неровным дорогам и на поворотах.

Разная скорость вращения ведущим колесам, проходящим разный путь на поворотах и неровных дорогах, необходима для их качения без скольжения и буксования. В противном случае повысится сопротивление движению автомобиля, увеличатся расход топлива и износ шин. В зависимости от типа и назначения автомобилей на них применяются различные типы дифференциалов (рисунок 1).

Рисунок 1 — Типы дифференциалов, классифицированных по различным признакам

Дифференциал, распределяющий крутящий момент двигателя между ведущими колесами автомобиля, называется межколесным.

Дифференциал, который распределяет крутящий момент двигателя между ведущими мостами автомобиля, называется межосевым.

На большинстве автомобилей применяют конические дифференциалы, симметричные и малого трения.

Симметричный дифференциал распределяет поровну крутящий момент. Его передаточное число равно единице (uД = 1), т.е. полуосевые шестерни 3 и 4 (рисунок 2, а, б) имеют одинаковые диаметры и равное число зубьев. Симметричные дифференциалы применяются на автомобилях обычно в качестве межколесных и реже — межосевых, когда необходимо распределять крутящий момент поровну между ведущими мостами.

Рисунок 2 — Кинематические схемы шестеренных дифференциалов

а, б — симметричных; в, г — несимметричных; 1 — корпус, 2 — сателлит; 3, 4 — шестерни

Несимметричный дифференциал распределяет не поровну крутящий момент. Его передаточное число не равно единице, но постоянно (uД ≠ 1 = const), т.е. полуосевые шестерни 3 и 4 имеют неодинаковые диаметры и разное число зубьев. Несимметричные дифференциалы применяют, как правило, в качестве межосевых, когда необходимо распределять крутящий момент пропорционально нагрузкам, пр

Дифференциал функции определение, виды, свойства, формула полного дифференциала функции, геометрический смысл, правило применения, примеры решения уравнений

При выполнении некоторых расчётов в исследованиях, проектировании, анализе полученных опытных путём данных часто возникает необходимость предварительной прикидки результата, которую удобно выполнять, используя дифференциал функции.

Приближённые вычисления, выполненные с его помощью, могут дать новые направления дальнейшего изучения объектов и их разработок.

Понятие и геометрический смысл дифференциала

Пусть y = f (x) имеет производную



не равную нулю.

Применяя свойства предела функции, получают равенство

После умножения обеих частей на приращение аргумента Δx, образуется тождество:

в котором в правой части записано слагаемое, являющееся бесконечно малой одного порядка с Δx, далее идет слагаемое более высокого порядка.

Определение 1

Дифференциалом функции y = f (x) первого порядка называется главная часть её приращения f′(x)Δx, которую обозначают dy (или d(f(x)).

Для наглядного представления и понимания определения рассматривается касательная к графику функции y = f(x) в точке x. Когда значение переменной сдвигается по построенной прямой (получает приращение) на некоторую малую величину Δx, значение второй координаты точки тоже меняется.

Значит, дифференциал функции y = f(x) в точке x равен приращению ординаты касательной, когда её абсцисса меняется на величину Δx.

Определение 2

Дифференциал от дифференциала называется дифференциалом второго порядка. Таким же рекуррентным образом вводятся понятия дифференциалов более высоких порядков.

Формы записи дифференциала

Для нахождения дифференциала независимой переменной рассматривают функцию y = x, учитывая, что x' = 1, а, следовательно:

dx = Δx

Отсюда получается формула:

dy = f'(x)dx

Для второго порядка вводится обозначение d2y.

Свойства дифференциала

Существующая таблица производных помогает выделить некоторые свойства дифференциалов, например, для суммы, произведения, частного получаются следующие правила:

Одним из важных свойств является инвариантность (неизменность) формы записи, независимо от того, является ли функция элементарной или композицией элементарных (сложной). Фактически,

Таблица производных

Примеры решения задач

Задача №1

Найти дифференциал функции

Решение.

Учитывая, что

записывается результат:





Задача №2

Вычислить значение дифференциала функции

при условии, что

Решение.



В помощь студентам создан онлайн калькулятор, который позволяет ввести функцию, нажать кнопку и получить форму или значение дифференциала.

Если dx есть константа, то для высших порядков имеет место следующая формула:

Этот результат вытекает непосредственно из определения:

Задача №3

Найти d2y, если y = cos2x  и x – независимая переменная.

Решение.

поэтому



Если x – функция от некоторой другой независимой переменной, то свойство инвариантности перестаёт работать, следовательно,

Задача №4

Найти d2y, если y = x2 и x = t3 + 1, t – независимый аргумент.

Решение.

следовательно,



Нетрудно заметить, что если выразить y напрямую через t, то получится тот же результат.

Учитывая, что

Δy ≈ dy

с высокой степенью точности можно вычислить приращение любой дифференцируемой зависимости.

Раскрыв Δy, сделав соответствующие преобразования, приходят к формуле приближённых вычислений:

Задача №5

Вычислить приближённо arctg1,05.

Решение.

Пусть f(x) = arctg x. Тогда

Полный дифференциал функции

Математика не ограничивается множеством функций одного независимого аргумента. Рассматриваются зависимости от двух и более переменных.

Определения похожи, отличается вид главной части. Рассматриваются несколько слагаемых.

Например, если z = f(x;y) то

Последнее равенство есть формула полного дифференциала. Для функции нескольких переменных сохраняется принцип построения.

Если рассматривают приращения только по одной переменной, то приходят к понятию частных дифференциалов.

Высшая математика позволяет находить приближённо общий корень системы уравнений, пользуясь дифференциальным исчислением, делать прикидку результатов, прогнозировать получаемое.

Предыдущая

АлгебраОдночлен 7 класс объяснение понятия, что называют коэффициентом и степенью одночлена стандартного вида, действия над выражением, принцип преобразования, примеры записи и решение типовых задач

Следующая

АлгебраМножество обозначение, виды, свойства операций, теория, примеры решения множеств натуральных, целых и рациональных чисел, счетных и несчетных множеств

типов дифференциалов и принцип их работы

Как и большинство вещей в современных автомобилях, простая зубчатая передача, известная как дифференциал, подвергалась постоянным усовершенствованиям и экспериментам, что привело к созданию целого ряда типов, каждый из которых имеет свои преимущества и недостатки.

Концепция дифференциала, то есть позволяющая колесам, установленным на одной оси, вращаться независимо друг от друга, является древней конструкцией, и первый известный пример ее использования был зарегистрирован в Китае в 1-м тысячелетии до нашей эры.

Хотя это было задолго до изобретения автомобиля, повозки, повозки и колесницы все еще страдали от той же проблемы, связанной с проскальзыванием или волочением одного колеса на поворотах, увеличивающимся износом и повреждением дорог.

Появление двигателей, приводящих в движение передние или задние колеса для приведения в движение транспортного средства, вместо того, чтобы просто тянуть их на лошади, добавило новую проблему, которую нужно было преодолеть - как обеспечить независимое вращение, сохраняя при этом возможность приводить в действие оба колеса.

Ранние автомобили не пытались, они просто приводили в движение только одно колесо на независимой оси.Но это было далеко от идеала, так как это означало, что они были недостаточно мощными и часто сталкивались с проблемами сцепления на любом другом участке, кроме твердой, ровной поверхности.

В конечном итоге это привело к разработке открытого дифференциала до того, как были разработаны другие более сложные типы для преодоления более сложных условий вождения.

Посмотрите это видео, в котором с помощью трехмерных изображений объясняется, как работают следующие типы дифференциала:

Открытый дифференциал:

Дифференциал в своей основной форме состоит из двух половин оси с шестерней на каждом конце, соединенных вместе третьей шестерней, составляющих три стороны квадрата.Обычно это дополняется четвертой передачей для дополнительной силы, завершая квадрат.

Этот базовый блок затем дополняется коронной шестерней, добавляемой к корпусу дифференциала, который удерживает основные центральные шестерни, и эта кольцевая шестерня позволяет приводить колеса в движение путем соединения с ведущим валом через шестерню.


В этом примере вы можете увидеть три стороны внутреннего зубчатого колеса, которые составляют основной механизм, причем большая синяя шестерня представляет коронную шестерню, которая будет соединяться с приводным валом.На левом изображении показан дифференциал, когда оба колеса вращаются с одинаковой скоростью, а на правом изображении показано, как включаются внутренние шестерни, когда одно колесо вращается медленнее, чем другое.


Эта зубчатая передача составляет дифференциал открытого типа и является наиболее распространенным типом автомобильного дифференциала , от которого происходят более сложные системы.

Преимущество этого типа в основном ограничивается основной функцией любого дифференциала, как описано ранее, с упором в первую очередь на обеспечение возможности поворота оси более эффективно, позволяя колесу на внешней стороне поворота двигаться с большей скоростью, чем внутреннее колесо. поскольку он покрывает больше земли.Он также выигрывает от того, что его базовая конструкция относительно дешева в производстве.

Недостатком этого типа является то, что, поскольку крутящий момент распределяется равномерно между обоими колесами, количество мощности, которое может передаваться через колеса, ограничено колесом с наименьшим сцеплением.

По достижении предела тяги обоих колес вместе, колесо с наименьшим тяговым усилием начнет вращаться, что еще больше снижает этот предел, поскольку сопротивление со стороны уже вращающегося колеса еще меньше.

Прочтите наш блог о турбонагнетателях, нагнетателях и безнаддувных двигателях

Заблокированный дифференциал:

Блокировка или блокировка дифференциала - вариант, встречающийся на некоторых транспортных средствах, в первую очередь на тех, которые едут по бездорожью. По сути, это открытый дифференциал с возможностью блокировки на месте для создания фиксированной оси вместо независимой. Это может происходить вручную или с помощью электроники, в зависимости от технологии в автомобиле.

Преимущество заблокированного дифференциала в том, что может получить значительно большее тяговое усилие, чем открытый дифференциал .Поскольку крутящий момент не распределяется поровну 50/50, он может передавать больший крутящий момент на колесо с лучшим сцеплением - и не ограничивается более низким сцеплением другого колеса в любой данный момент.

Поскольку маловероятно, что вы будете двигаться со скоростью и обычно путешествуете по неровной поверхности, проблема торможения и износа шин на поворотах на неподвижной оси является меньшей проблемой.

Одним из недостатков заблокированных дифференциалов является заедание, которое возникает, когда в трансмиссии накапливается избыточная энергия вращения (крутящий момент), и ее необходимо ослабить - обычно это достигается за счет отрыва колес от земли для сброса положения.Или просто сняв замки, когда они больше не нужны.

Представьте себе длинную картонную трубку, удерживаемую на каждом конце, а затем скручивающую трубку в противоположных направлениях до такой степени, что трубка не могла больше выдерживать силу, складывалась и рвалась - это связывание. Это происходит из-за того, что колеса движутся с разной скоростью, которая крутит & nbs

JustDifferentials.com

Открываем и отправляем товар

Наша команда работает над тем, чтобы ваши заказы были доставлены как можно быстрее, соблюдая рекомендации по безопасности.Благодарим вас за терпение и понимание, пока мы все это преодолеем. Прежде чем выбрать ускоренную доставку и оплатить дополнительную плату, обратите внимание, что заказы могут быть отправлены не сразу.
Если ваш заказ срочный, свяжитесь с нами напрямую по электронной почте или телефону.

Нажмите здесь

ПРЕДЛАГАЕМЫЕ ТОВАРЫ




Спасибо JustDifferentials и Nitro Gear & Axle за отличный продукт. Вы сказали, чтобы эти оси были адом, и я ударил их по лицу, и они забрали его. Шестерня и мост Nitro полностью доверяют их продукту.

-Джимми Джек

Журнал Peterson's 4WD Ultimate Adventure 2013

Мы решили использовать компоненты оси Nitro Gear в нашем гоночном автомобиле. Простота настройки снаряжения, исчерпывающие и полные комплекты для установки вместе с квалифицированным персоналом позволяют нам больше времени на подготовку между гонками.В Nitro Gear есть все необходимое для создания проверенных на соревнованиях дифференциалов и мостов.

-Бен Суэйн,

Драйвер Ultra4 HomeGrown Racing # 36

Огромное спасибо Just Differentials за то, что на следующий день проветрили мое новое кольцо и шестерню и спасли нашу ежегодную поездку на 4 колеса в честь Дня Благодарения! Ребята, рок !!!!

Донован, Аризона

Очень важно выбрать правильное передаточное отношение для вашего размера шин и предполагаемого использования автомобиля. Компания Nitro разработала свои зубчатые передачи Ring & Pinion, которые отлично подходят как для повседневного водителя, так и для велосипедиста на выходных. И когда вам предстоит трудная и неожиданная работа на дворе, такая как перетаскивание 10 320 фунтов за вашу Tacoma 3-го поколения с тройной раздаточной коробкой на 40-дюймовых шинах, я рад узнать, что Nitro 5,29: 1 Tacoma Ring & Pinion Gears меня поддержит!

Big Mike - Marlin Crawler - Фресно, Калифорния

Дорогой Майк, мне было очень приятно работать с тобой, и я обязательно буду пользоваться твоими услугами каждый раз, когда это будет необходимо.Между тем, я ценю ваш профессионализм и эффективный способ ведения бизнеса.

Георгий, Армения

Мы провели металлургическое сравнение, проведенное испытательной лабораторией, которая проводит судебно-медицинскую экспертизу FAA, тестирование деталей двигателей Pratt Whitney & GE на Nitro Gear и кольцах и шестернях Toyota. Результаты: Обе зубчатые передачи были идентичны по химии металлов, машинной отделке и Роквеллу.

-Карл. carlsdifferentials.com

Разъяснение дифференциальной диагностики, плюс примеры

Когда вы обращаетесь за медицинской помощью, ваш врач использует диагностический процесс для определения состояния, которое может вызывать ваши симптомы.

В рамках этого процесса они рассмотрят такие элементы, как:

Дифференциальный диагноз - это список возможных состояний или заболеваний, которые могут вызывать ваши симптомы на основе этой информации.

При проведении дифференциальной диагностики ваш врач сначала соберет некоторую исходную информацию о ваших симптомах и истории болезни.

Вот несколько примеров вопросов, которые может задать врач:

  • Каковы ваши симптомы?
  • Как долго вы испытываете эти симптомы?
  • Есть ли что-нибудь, что вызывает у вас симптомы?
  • Есть ли что-нибудь, что ухудшает или улучшает ваши симптомы?
  • Есть ли у вас в семейном анамнезе конкретные симптомы, состояния или заболевания?
  • Принимаете ли вы в настоящее время лекарства по рецепту?
  • Вы употребляете табак или алкоголь? Если да, то как часто?
  • Были ли в последнее время в вашей жизни какие-либо серьезные события или факторы стресса?

После этого ваш врач может провести базовые медицинские или лабораторные обследования.Некоторые примеры включают, но не ограничиваются:

  • измерение вашего артериального давления
  • мониторинг вашего пульса
  • прослушивание ваших легких во время дыхания
  • исследование части вашего тела, которая вас беспокоит
  • заказ базовой лабораторной крови или анализы мочи

Когда они соберут соответствующие факты из ваших симптомов, истории болезни и физического обследования, ваш врач составит список наиболее вероятных состояний или заболеваний, которые могут вызывать ваши симптомы.Это дифференциальный диагноз.

После этого ваш врач может провести дополнительные тесты или оценки, чтобы исключить определенные состояния или заболевания и поставить окончательный диагноз.

Вот несколько упрощенных примеров того, как может выглядеть дифференциальный диагноз для некоторых распространенных состояний.

Боль в груди

Джон посещает врача с жалобами на боль в груди.

Поскольку сердечный приступ - частая причина боли в груди, первоочередной задачей его врача является убедиться, что Джон ее не испытывает.Другие частые причины боли в груди включают боль в грудной стенке, гастроэзофагеальную рефлюксную болезнь (ГЭРБ) и перикардит.

Врач выполняет электрокардиограмму, чтобы оценить электрические импульсы сердца Джона. Они также заказывают анализы крови, чтобы проверить наличие определенных ферментов, связанных с сердечным приступом. Результаты этих оценок нормальные.

Джон говорит своему врачу, что его боль похожа на жжение. Обычно это происходит вскоре после еды.Помимо боли в груди, у него иногда возникает кислый привкус во рту.

Судя по описанию симптомов и нормальным результатам анализов, врач Джона подозревает, что у Джона может быть ГЭРБ. Врач прописывает Джону курс ингибиторов протонной помпы, который в конечном итоге облегчает его симптомы.

Головная боль

Сью идет к врачу, потому что у нее постоянная головная боль.

В дополнение к базовому физическому осмотру врач Сью спрашивает о ее симптомах.Сью рассказывает, что ее головные боли вызывают умеренную или сильную боль. Иногда она чувствует тошноту и чувствительность к свету, когда они возникают.

На основании предоставленной информации врач Сью подозревает, что наиболее вероятными состояниями могут быть мигрень, головные боли напряжения или, возможно, посттравматическая головная боль.

Врач задает дополнительный вопрос: Были ли у вас недавно травмы головы? Сью отвечает, что да, она упала и ударилась головой чуть больше недели назад.

Получив эту новую информацию, врач Сью подозревает посттравматическую головную боль. Врач может прописать ей ингибиторы боли или противовоспалительные препараты. Кроме того, врач может выполнить визуализационные тесты, такие как МРТ или компьютерная томография, чтобы исключить кровотечение в головном мозге или опухоль.

Пневмония

Али посещает врача с симптомами пневмонии: лихорадкой, кашлем, ознобом и болями в груди.

Врач Али проводит медицинский осмотр, в том числе прослушивает его легкие с помощью стетоскопа.Они делают рентген грудной клетки, чтобы увидеть его легкие и подтвердить пневмонию.

Пневмония возникает по разным причинам, особенно если она бактериальная или вирусная. Это может повлиять на лечение.

Врач Али берет образец слизи для проверки на наличие бактерий. Он возвращается положительно, поэтому врач прописывает курс антибиотиков для лечения инфекции.

Гипертония

Ракель в кабинете врача на плановом медосмотре. Когда врач измеряет артериальное давление, показания высокие.

Распространенные причины гипертонии включают прием некоторых лекарств, заболевание почек, обструктивное апноэ во сне и проблемы с щитовидной железой.

Высокое кровяное давление не характерно для семьи Ракель, хотя у ее матери были проблемы с щитовидной железой. Ракель не употребляет табачные изделия и употребляет алкоголь ответственно. Кроме того, в настоящее время она не принимает никаких лекарств, которые могут привести к повышению артериального давления.

Затем врач Ракель спрашивает, заметила ли она что-нибудь еще, что в последнее время кажется необычным для ее здоровья.Она отвечает, что ей кажется, что она теряет вес, и что ей часто жарко или потно.

Врач проводит лабораторные исследования для оценки функции почек и щитовидной железы.

Результаты исследования почек в норме, но результаты исследования щитовидной железы Ракель указывают на гипертиреоз. Ракель и ее врач начинают обсуждать варианты лечения ее сверхактивной щитовидной железы.

Инсульт

Член семьи забирает Кларенса для немедленной медицинской помощи, поскольку подозревает, что у него инсульт.

Симптомы Кларенса включают головную боль, спутанность сознания, потерю координации и нарушение зрения. Член семьи также сообщает врачу, что у одного из родителей Кларенса в прошлом был инсульт, и что Кларенс часто курит сигареты.

Судя по представленным симптомам и анамнезу, врач сильно подозревает инсульт, хотя низкий уровень глюкозы в крови также может вызывать симптомы, похожие на инсульт.

Они выполняют эхокардиограмму, чтобы проверить аномальный ритм, который может привести к образованию сгустков, которые могут попасть в мозг.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
