Датчик сброса давления турбины: Настраиваем клапан сброса давления турбины

Клапан сброса давления турбины FORGE для VAG 2.0litre FSiT TFSi металлический АУДИ VW ШКОДА СЕАТ

Замена штатного байпас клапана на более надежный металлический. Хорошо использовать при тюнинге.

Мембранный клапан, устанавливаемый производителем, очень ненадёжен. Взамен предлагается клапан металлический, разработанный как замена штатного.

Устанавливается на автомобили с двигателем 2.0T FSI, 2.0 TSI, 1.8 TSI, включая новые авто с турбинами IHI (а также на 1.4T с использованием дополнительного комплекта оснащения FMBGFK3) с электронным управлением байпас клапана. Рекомендуется для любого транспортного средства, где давление наддува было увеличено перепрограммированием ECU (чип тюнингом) и для немодифицированных автомобилей с более ранней версией OEM клапана, которые работают в более теплом климате, так как в таких условиях мембрана штатного клапана быстро приходит в состояние негодности.

     Клапан Forge меняет OEM перепускные клапаны с номерами:

• 06H 145 710 D — клапан поршневого типа (новый)

• 06F 145 710 G — клапан мембранного типа (старый)

• 06F 145 710 C — предшественник G модели

Данный продукт был тщательно разработан и протестирован с выраженной целью создать более совершенную замену штатному клапану для активной городской езды и автоспорта. Его установка не повлечет никаких неисправностей, ошибок и другого вредного воздействия любого рода. Необходимые средства для монтажа и подробная инструкция делают установку максимально простой.

Этот комплект поставляется с дополнительной усиленной пружиной (желтая), которая может потребоваться, если на транспортном средстве было значительно увеличено давление наддува.

Обратите внимание:

 при установке клапана на авто с двигателем 1.4 Turbo необходимо дополнительно приобрести адаптер датчика давления наддува FMBGFK3

Подходит к автомобилям:

Особенности производителя Forge Motorsport:
Производитель комплектующих для тюнинга двигателя, тормозных систем и подвесок. Английское качество изделий, отменный ресурс запчастей и большой выбор настроек данных комплектующих позволит улучшить динамические характеристики и надежность Вашего автомобиля. Компания самостоятельно разрабатывает и производит большинство из своих деталей. Так же все разработки проходят испытания и контроль качества.

Регулировка клапана управления турбиной: когда нужна и как делать

Перепускной клапан турбины предназначен для сброса давления турбины, а также попутно защищает лопасти крыльчатки от удара возвратными выхлопными газами.

Устройство маленькое и простое, но стоит дорого. Поэтому производить его замену при малейшей неисправности невыгодно, но в некоторых случаях работу старого механизма можно отрегулировать.

Как понять, что пора регулировать клапан сброса?

​В авто устанавливают клапаны наддува турбины одного из двух видов:

1. Внутренние. Обычно стоят в турбокомпрессорах стоковых машин. Специальная заслонка соединена с рычагом, который также присоединен к актуатору. Регулируют в случаях:

• когда рычаг не может свободно двигаться, если отсоединить его от тяги;
• когда, нагреваясь, рычаг движется рывками;
• когда клапан открывается медленно и слабо или быстро и сильно.

2. Внешние. Работают отдельно от корпуса турбины. Встречаются редко и преимущественно в мощных авто. Регулировать нужно, если давление слабое или больше, чем нужно. Обычно меняют пружину.

Любители тюнинговать автомобиль и улучшать его технические характеристики устанавливают на турбину внешний клапан – байпасный.

Возможные неполадки внешних клапанов управления турбиной:

• Повреждение управляющего (вакуумного) шланга. Он может прохудиться, пережаться, забиться. Не работает клапан – турбина получает удар по лопастям крыльчатки сжатым воздухом. Наиболее распространенный вариант этой поломки – дырка в шланге, что  приводит к дополнительному расходу воздуха.
• Разрыв мембраны клапана также приводит к его неправильной работе. В таком случае клапан лучше менять.
• Нарушение герметичности: когда клапан травит воздух,  падает наддув. Причин несколько: истирание уплотнителя и металла, усталость пружины, попавшая грязь.

Любое вмешательство в работу клапана, особенно если он подвергался ремонту, требует новой регулировки наддува.

Как регулируют байпасный клапан турбины?

В кустарных условиях мастера используют подручные инструменты и материалы: ручные манометры, тонометры и груши, насосы для колес, датчики.

Минусы гаражной регулировки:

• долго;
• большие погрешности в показателях давления;
• риск перестараться на тестовом этапе и подать на мембрану клапана давление больше 1,4 атм.

В Турбомагии точную регулировку турбин и клапанов производят на современном цифровом оборудовании: станках —

Среди преимуществ нашего сервиса:

• скорость работ;
• опыт мастеров;
• качество и гарантия длительной эксплуатации.





 Вернутся к списку «Статьи и новости»

​Что «пшикает» в спортивных машинах? Изучаем блоу-офф, байпас и вестгейт

Данная статья подразумевает, что читатель уже имеет некоторое представление о работе турбонаддува. Если же такого представления пока нет – не беда! Не так давно мы обсуждали эту штуку во всех подробностях: как выглядит, зачем нужна и как работает.

Кто ещё не видел – нажимаем сюда и читаем..

А теперь к героям нашего сегодняшнего обсуждения. Я уверен, все автолюбители хоть раз слышали характерный «пшик» при переключениях скоростей на спортивных автомобилях. Более того, на сайтах наших китайских друзей есть невероятное количество этих «приблуд» всех цветов и видов, предлагаемых за очень демократичные цены. И у неподготовленного любителя тюнинга может создаться впечатление, что пшикалки эти служат исключительно для привлечения на улицах впечатлительных особ слабого пола. Но это не так. Точнее – изначально было не так, а служило лишь вполне себе конкретной технической задаче. Давайте разбираться.

В чём суть проблемы?

Итак, вы уже знаете, что при активном ускорении турбина нагнетает воздух во впускной коллектор. Но очевидно, что дуть до бесконечности невозможно, иначе разорвёт как минимум резиновые патрубки системы. И для ограничения создаваемого турбиной давления служит «вестгейт» (wastegate).

Клапан вестгейта, соединённый штоком с его «калиткой» в горячей части турбины. Далее станет понятно. (фото: twitter)

Это подпружиненный клапан, который при превышении определённого порога нагнетаемого давления перемещается и открывает заслонку в корпусе турбины, тем самым частично пуская выхлопные газы в обход крыльчатки – прямо в катализатор и далее по выпуску. Таким образом, обороты турбины снижаются, а значит, уменьшается и создаваемое ей давление.

Приводимая клапаном вестгейта заслонка-«калитка» в самой турбине. (фото: Drive2)

Но это, скажем так, эталонный сценарий: когда давление нарастает плавно и соразмерно нажатию на газ. А вот ситуация: вы «топили» с газом в пол, и внезапно на дорогу выбегает олень. Понятно, что в 99% случаев первое, что вы сделаете – отпустите педаль.

Да вот беда! Турбина обладает очень неслабой инерционностью: хоть педальку вы отпустили, но она ещё продолжает крутиться по инерции. То есть, нагнетать воздух. А дроссельная заслонка-то уже закрыта! Давление снова растёт, угрожая что-то порвать…

«А что же вестгейт?» — спросите вы. А ничего. Вспоминаем конструкцию и смотрим на схемы ниже: wastegate находится на ГОРЯЧЕЙ части турбины, и способен лишь стравливать поток газов её раскручивающих. Но замедлить уже вращающуюся по инерции турбину он никак не может.

Таким образом, конструктивно возникает необходимость в ещё одном клапане – который будет стравливать излишки уже нагнетённого воздуха. И здесь есть два варианта.

Блоу-офф – сдуваем в атмосферу

Тот нередкий случай, когда само название (blow—off

– сдувать) объясняет суть вопроса. На самом деле всё просто: в магистраль между холодной (компрессорной) частью турбины и впускным коллектором врезается самый обычный предохранительный клапан. Как только давление в магистрали резко подскакивает и превышает критическое (когда мы резко сбросили газ, помните?) – он выпускает лишнее давление наружу. Банально на улицу, в подкапотное пространство. В этот момент и раздаётся тот самый сочный «пшик», который мы все привыкли узнавать по всяким «Форсажам» и подобным картинам. А вот наглядная схема расположения этого клапана (кстати, там же есть и вестгейт):

фото: yandex

Байпас – замыкаемся в себе

Байпас (bypass – обходной путь) служит ровно той же цели – предохранять впускной тракт от переизбытка воздуха, но алгоритм работы у него чуть другой. Находится он в том же месте что и блоу-офф, но отводит лишний воздух не в атмосферу, а снова в контур. А именно, на вход турбины. Получается своего рода замкнутый круг, когда воздух остаётся в системе, но тем не менее, его давление в момент открытия байпаса уменьшается: излишки поступают в пространство

перед турбиной. Это понятно из нижеприведённой схемы:

фото: yandex

Зачем два варианта?

И здесь пытливый читатель снова вправе задать резонный вопрос: зачем усложнять систему байпасом (ведь это дополнительная воздушная магистраль), когда можно просто «сливать» лишнее давление наружу? Отвечаю: во-первых, байпас тише. Некий звук при резком сбросе газа различить можно, но он всё равно несравнимо тише блоу-оффа. Согласитесь, далеко не каждый автовладелец придёт в восторг от ежедневной какофонии громких свистяще-шипящих звуков из-под капота.

Блоу-офф. Выпускает воздух на улицу. (фото: motorz.tv)

И во-вторых, ещё раз повторю ключевой момент: с байпасом воздух остаётся в системе. То есть, тот его объём, что прошёл через расходомер (ДМРВ), находящийся обычно сразу после фильтра, не изменяется. А значит, не изменятся и параметры топливо-воздушной смеси, которые компьютер вычисляет, основываясь на этих данных. В случае же с блоу-оффом, уже посчитанный датчиком объём воздуха меняется, так как blow-off часть его стравил наружу. Кстати, именно поэтому на подавляющем большинстве турбомоторов для приготовления смеси вместо ДМРВ (датчик массового расхода воздуха) используется ДАД (датчик абсолютного давления). Второй не считает изначально прошедший через него объём воздуха, а измеряет его давление в контуре по факту на данный момент времени. Но это уже совсем другая история.

Байпас. Перепускает воздух из трубы на дроссель (вертикальная) на вход турбины после фильтра (горизонтальная гофра). (фото автора)

что это и как это работает? |

Waste Gate или в переводе на русский — перепускной клапан турбины, малоизученный и многим неизвестный элемент турбокомпрессора автомобиля, который несмотря на незаслуженный дефицит внимания выполняет важную для турбины и всего двигателя в целом роль.

Вращение перепускного клапана происходит за счет выхлопных газов, об этом мы говорили в одной из статей о турбинах. Поток воздуха проходит сквозь отверстие, в котором расположена крыльчатка, лопасти которой вращаются от сильного потока газов. Крыльчатка вращается, раскручивая компрессор турбины, после чего образуется давления во впускном коллекторе. Давление измеряется в количестве воздуха, который проходит через турбину.

Скорость потока нагнетаемых выхлопных газов зависит от того, насколько интенсивно работает мотор. То есть, чем больше вы давите на педаль газа, тем больше будет выхлопных газов, соответственно сильнее будет вращаться крыльчатка и естественно больше будет давление. Если это давление не контролировать, то при интенсивном движении турбина повисит его настолько, что мотор попросту не выдержит. Именно для этой цели служит перепускной клапан турбины, который, грубо говоря, стравливает излишки выхлопных газов после достижения нужного для турбины давления. В авто «бюджет-класса» часто используется внутренний перепускной клапан, в котором выхлопные газы уходят прямо из корпуса самой турбины. Бывают также модификации, когда внешний перепускной клапан располагают перед входом в турбину, для этого устанавливают перекрестную трубу или производят замену части выпускного коллектора.

У внутреннего перепускного клапана отверстие, через которое выбрасывается выхлоп, немного больше. Внутренний клапан оснащен заслонкой, которая перекрывает отверстие, когда турбина работает (нагнетается необходимое давление). Заслонка может быть открыта или открыта частично, она соединяется с рычагом, соединяющимся с рычагом активатора.

Что собой представляет активатор? Это некое пневматическое устройство, которое при помощи диафрагмы и пружины, преобразует давление в линейное движение. Активатор при помощи рычага открывает заслонку, частично или полностью в зависимости от необходимости.

Буст-контроллеры наддува (соленоиды)

Перед активатором есть специальный прибор, именуемый соленоидом, он способен менять давление, которое поступает на активатор, в результате соленоид «обманывает» активатор выдая не то давление, которое есть на самом деле, а то, которое сообщает соленоид. Поэтому, если давление до соленоида составляет 13 psi, то после соленоида — 10 psi, в итоге перепускной клапан, которой готов активироваться уже при давлении 12 psi будет бездействовать вплоть до 15 psi. Таким образом перепускной клапан откроется при давлении не менее 12 psi, при этом реальное давление будет составлять ~15 psi.

Работа соленоида происходит благодаря использованию рабочего цикла небольшого механизма. При изменении рабочего цикла, возникает возможность управления пропускной способностью воздуха соленоидом. Управление осуществляется посредством компьютера, который анализирует давление и руководствуясь определенными алгоритмами, принимает решение об увеличении или уменьшении наддува, посредством открытия или закрытия перепускного клапана.

Как регулируется тяга перепускного клапана?

Рычаг имеет собственное крепление, на котором он свободно перемещается. Если же это не так, и движение ограничено или затруднено, существует проблема, которую необходимо устранить. Случается, что движение рычага прерывчатое, это особенно заметно при нагревании. Тяга активатора может иметь разную длину, это позволяет регулировать степень открытия и закрытия перепускного клапана. Если требуется укоротить тягу перепускного клапана — конец затягивается, если необходимо выполнить противоположное действие, происходит все с точностью наоборот. Чем короче тяга — тем плотнее будет закрыт клапан, при этом активатору потребуется намного больше давления для того чтобы открыть клапан. Чем больше давление, тем сильнее будет раскручиваться турбина, а перепускной клапан, в свою очередь, не сможет так быстро открыться.

В случае использования контроллера с обратной связью, который способен самостоятельно измерить и проконтролировать, регулировка тяги перепускного клапана не позволит добиться того же результата, которую можно получить не имея обратной связи. Причина заключается в том, что контроллер «учитывает» изменения, которые произошли, следовательно, такая регулировка не даст существенного результата. Ко всему прочему, хороший электронный контроллер способен удерживать перепускной клапан в закрытом состоянии при давлении на активаторе равное — 0 psi, до тех пор, пока не будет достигнуто необходимое давление, в итоге повышение давления происходит намного стремительнее.

Внешний перепускной клапан — это отдельное устройство, предназначенное для работы вне турбины, то есть в отдельном корпусе. Перепускные клапана такого типа чаще всего используются для более мощного воздушного потока. Как правило, активатор у них двойной, что позволяет намного быстрее открывать клапан, обеспечивая тем самым лучший контроль за состоянием раскручивания турбины.

Внешние перепускные клапана рассчитаны на мощные автомобили от 400 л. с. и выше, поэтому если ваш «стальной конь» обладает такой мощностью — установка внешнего перепускного клапана, будет единственно правильном для вас решением. Вывод газов из внешнего перепускного клапана может быть реализована как в выхлоп, так и напрямую вовне.

Ошибка Р0234 или «передув» турбины.

На одном из автомобилей столкнулись с интересной проблемой — автомобиль Пежо Эксперт (он же Рено Джампи, он же Фиат Скудо))), выпуска 2009г., с двигателем 2.0 л. турбодизель (2.0D MultiJet 140 ), пробег порядка 150000км, вполне адекватно вел себя на дороге, не расходовал лишнего топлива, радовал приемистостью и тяговитостью, но заимел вдруг очень неприятную особенность — при попытке резкого разгона, особенно это актуально при обгоне, через несколько секунд отменной тяги неожиданно «клевал» мордой в асфальт, провал мощности двигателя, оставляя один-на-один со встречным автомобилем и кое-как позволяя на вялой тяге «убраться» обратно в занимаемую ранее полосу. При этом моментально вспыхивал «джеки чан» на панели. После сброса газа далее, как ни в чем не бывало, продолжал движение. До следующей попытки резко разогнаться. Лампочка неисправности двигателя устойчиво горела и тухла после нескольких перезапусков мотора. На работе мотора во всех других режимах, кроме резкого разгона, это никак не отражалось. При движении в режиме средней активности, без положения педали газа «в пол», никаких изменений, тяга и эластичность без нареканий.

Подключение сканера ошибок (диагностика через ноутбук) показало наличие в системе ошибки Р0234, в расшифровке обозначенную, как: «превышение максимального бустера наддува».
Полазив в интернете, нашел документ, расширяющий значение ошибки: как оказалось, блоком управления двигателя данная ошибка записывается при соблюдении условия, когда давление воздуха (наддува) во впускном коллекторе, измеряемое датчиком абсолютного давления, в течении 3 и более секунд равно или выше 250 кПа (т. е. Около +1.5 Бар). При этом отключается управление форсунками (т. е. подача топлива), что выражается в резком «клевке» автомобиля (резкой потере тяги). При снижении давления ниже указанных величин подача топлива восстанавливается, до следующего превышения давления наддува.

Первая возникшая мысль — неисправность механического управления турбиной. Вспоминая, что турбокомпрессор ремонтировался примерно 40000 км назад, и при установке был внимательно рассмотрен, в памяти всплывает, что конструкционно механизм регулирования давления состоял из набора лопаточек, установленных внутри вокруг рабочего колеса турбины, воспринимающего энергию выхлопных газов и соединенных стальным кольцом. Само кольцо поворачивалось через ось внешним рычажком, соединенным с пневматической «грушей», и по мере открытия заслонок поток выхлопных газов «обходил» колесо турбины вокруг, напрямую улетая в глушитель. Такой турбокомпрессор называется «турбиной с изменяемой геометрией».

Вот и первая возникшая мысль была о том, что регулирующий механизм «застрял» или «закис» в закрытом положении, и при увеличении потока выхлопных газов попросту не открывал возможности сброса «в обход».
Автомобиль загнали на подъемник (турбина находится сзади и внизу), просунув руку между рулевой рейкой и кузовом, дотянулся только до трубочки, управляющей «грушей». Штатную трубочку отсоединил, вместо нее надел кусочек шланга омывателя, подходящего по диаметру. Подсвечивая фонариком и создав «вакуум» с помощью рта (ну уж сколько смог! Хотя этого оказалось достаточно), оказалось, что и тяга от «груши», и сам рычажок на корпусе «улитки» турбины двигаются, и без каких — либо заеданий.
Следующий этап проверки — подключаем компьютер, выводящий параметры давления в коллекторе, запускаем двигатель. При отсоединенной трубке управления и подсоединении ее на холостых оборотах никаких изменений. Увеличиваем обороты двигателя до 1500 (прижав педаль газа монтажкой), и повторяем процедуру со шлангом. При отсоединении шланга давление в коллекторе равно атмосферному, при подсоединении вакуума управления «груша» втягивает шток, полностью поворачивая регулировочный рычаг заслонок. Давление в коллекторе растет выше атмосферного (+ 0,45 Бар), меняется звук работы двигателя.
Судя по всему, механическая часть регулировки давления наддува в турбине исправна! Тогда что же неисправно!??
Установив трубочку на место, сажаем помощника в салон и заставляем «педалировать» газом в разных режимах, а сами наблюдаем за тем, что происходит под машиной. При нажатии на педаль газа турбина раскручивается, давление растет, а потом, в определенный момент, шток «груши» начинает передвигаться туда-сюда, регулируя давление. Похоже, и механика и система управления исправны! Тогда что же??
Снимаем автомобиль с подъемника, и не отключая компьютер выезжаем на дорогу. Выбрав безопасный участок, моделируем различные режимы движения и внимательно следим за изменением давления, пытаясь выявить возможные несоответствия. При плавном и среднем режиме движения никаких явных проблем не замечено, однако при резком нажатии на газ и разгоне проявляется скачек давления. И если разгон плавный затяжной, то давление после скачка чуть уменьшается и далее стабилизируется, если же полностью «притопить» педаль, на экране компьютера выскакивают цифры «249», и если при этом не снизить нагрузку, через 4 секунды автомобиль «клюет»… Потеря мощности двигателя! Ошибка проявилась при определенных условиях. Возвращаемся в сервис.
Итак, соберем в кучу имеющуюся информацию: механически турбина исправна, исправна вакуумная система и система управления. В чем может быть дело?
Неисправность, провал двигателя, потеря мощности, проявляется только при очень «резком» разгоне, в течении нескольких секунд. Рассматриваем систему наддува и управления более внимательно. Собственно, основным компонентом между ЭБУ двигателя и турбиной является электроклапан, который подает вакуум на исполнительный механизм. Вспоминаем алгоритм работы — есть вакуум — есть давление; нет вакуума — нет давления. Конкретнее, для сброса давления наддува требуется убрать вакуум от «груши», а рабочую полость самой груши (!!) соединить с атмосферой!!!

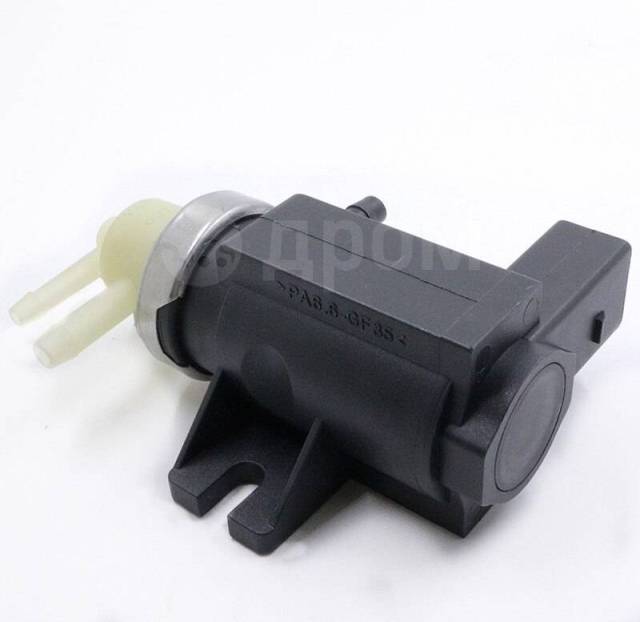

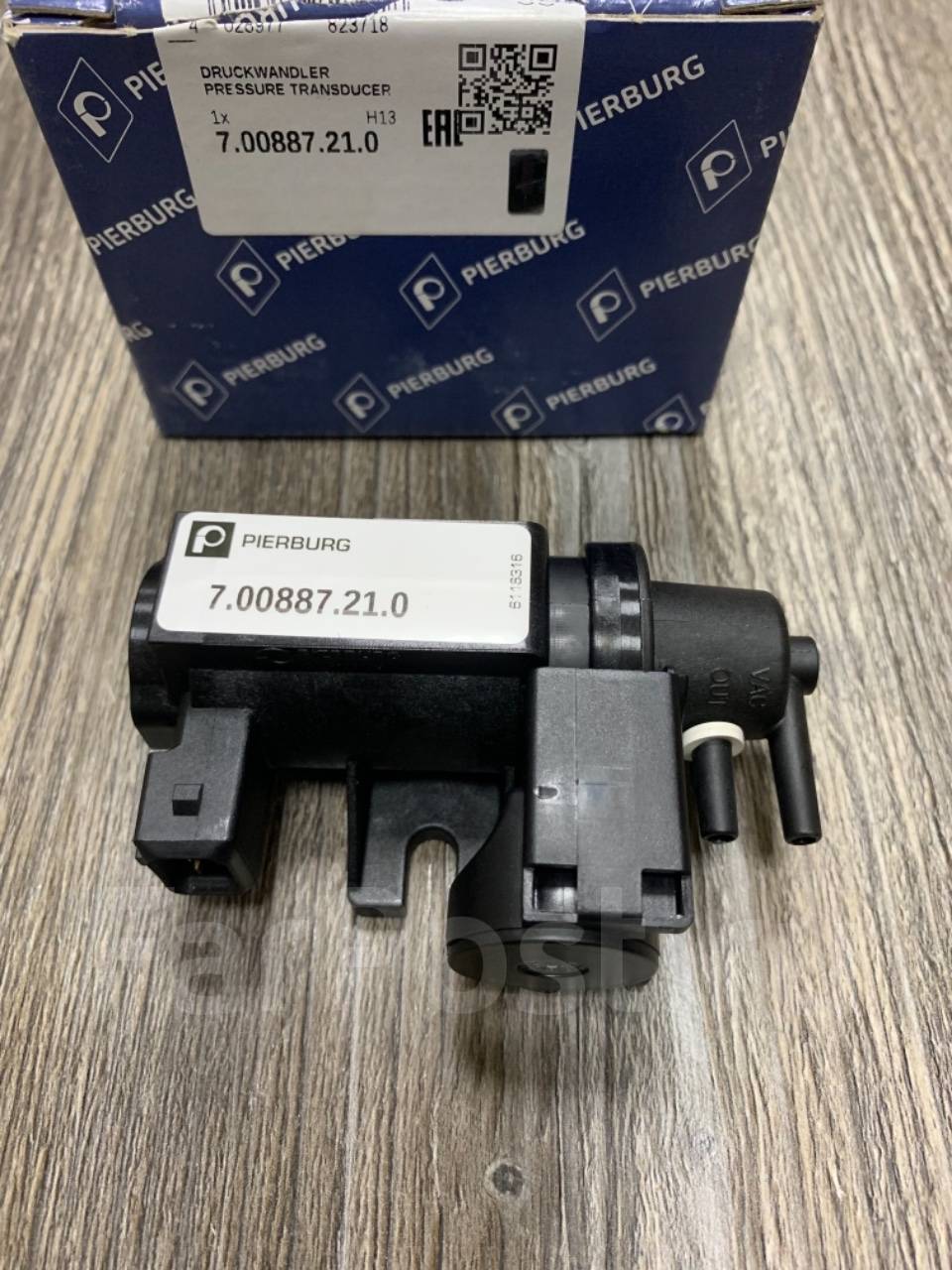

Смотрим на клапан внимательнее — по конструкции своей он имеет электрическую обмотку (электромагнит) и исполнительный механизм с ТРЕМЯ (!!!) трубочками. Вы уже поняли, в чем дело???! К одной из них подведен вакуум от вакуумного насоса усилителя тормозов (дизель же!!), вторая трубка идет на «грушу» турбокомпрессора, а вот третья… А где собственно третья!??? А она, оказывается, отломана «под корень». И вместо того, что бы соединять в нужный момент «грушу» с атмосферой, воздуху приходится просачиваться через толстый слой жирной дизельной грязи и пыли. И если на средних режимах этого достаточно, то при необходимости резкой реакции (быстрого сброса вакуума из «груши»), инерционность прохождения воздуха через забитое грязью отверстие оказывается гораздо дольше. Пара секунд разницы — но за это время блок управления фиксирует условие ошибки — высокое давление более 4 секунд.

Фото взяты из «инета», но все такое же! Вот эта черная трубочка и отсутствовала полностью!
Меняем клапан. На свободный «конец» надеваем кусочек резиновой трубки, в которую ставим миниатюрный фильтр (использовали маленький топливный фильтр от бензогенератора), защищающий клапан от внешней грязи, подвязываем трубку хомутом к ближайшей детали двигателя, что бы не потерять :)))
Проблема более не проявлялась, ездить стало безопасно и приятно :)))

Итог.
В интернете много разных мнений по поводу того, из-за чего появляется ошибка Р0234, и я надеюсь, опыт РСВ Сервис в решении проблемы окажется кому то интересен, полезен. Если у вас возникли подобные ошибки и похожие симптомы, обращайтесь, поможем, кто сам может ремонтировать — удачи!

С уважением РСВ Сервис!
Хорошего настроения!

Сброс давления турбины Мерседес | Mercedes

Причина срабатывания аварийного клапана давления наддува

Байпасный клапан турбины (байпас, blow off, splitter, dump valve)

Принцип работы клапана вестгейта на примере турбонаддува двигателя Mercedes OM 651

Mercedes E270 (w211) # глюк датчика давление турбины

Открытие клапана сброса давления на турбине

Работа геометрии турбины до и после чистки

Звук перепускного клапана турбины!

Mersedes Vito 639 Тупит, не едет

клапан на турбине

Что происходит при перенаддуве

Также смотрите:

• Стекло перегородки на Мерседес фургон
• Колодки тормозные Мерседес грузовик
• Домкрат для Мерседес мл 350
• Мерседес спринтер 516 габариты
• Мерседес cl W140 купе тест драйв видео
• Тюнинг Мерседес 124 111 мотор
• Мерседес упал в реку
• Развал схождение на Мерседес а класса
• Мерседес 140 в тюнинге
• Мерседесы без пружин
• Электро педаль газа на Мерседес
• Bluetech Mercedes что это
• Крылья Мерседес s220
• Электро муфта на Мерседес 190
• Смотреть видео про Мерседес Бенц s класса

Главная » Популярное » Сброс давления турбины Мерседес

Как работает перепускной клапан в турбине?

Перепускной клапан (Waste Gate) Турбина вращается за счет выхлопных газов, которые проходя через лопасти крыльчатки, раскручивают ее. Вращающающаяся крыльчатка (пропеллер), раскручивает колесо компрессора турбины, что и приводит к созданию давления во впускном коллекторе.

Как работает перепускной клапан на турбине?

Перепускной клапан обеспечивает контроль потока выхлопных газов. Такая деталь стравливает избыток газов через саму турбину или до входа в нее. Благодаря этому и говорят клапан сброса давления турбины.

Как работает байпасный клапан на турбине?

Байпасный клапан – устанавливается на патрубок между выходом из турбины и входом в впускной коллектор двигателя. Его основная задача избавляется от избытка давления выхлопных газов отводя их обратно на вход турбины. Тем самым частично помогая избавиться от турбоямы.

Для чего нужна заслонка на турбине?

Поэтому на высоких оборотах перепускная заслонка защищает двигатель и регулирует нагнетаемое турбиной давление путем отвода выхлопных газов напрямую в выхлопную трубу. Это уменьшает давление выхлопных газов в выхлопной турбине и на высоких оборотах двигателя замедляет ее до необходимой скорости вращения.

Для чего нужен вакуумный клапан на турбине?

Именно для контроля давления и нужен вакуумный клапан турбины (или датчик наддува). Его задача — не допустить превышения уровня температурного и механического напряжения элементов мотора. Клапан в прямом смысле продлевает эксплуатационный срок компонентов.

Как работает клапан сброса давления турбины?

Перепускной клапан контролирует поток выхлопных газов – стравливает их избыток до входа или через саму турбину, снижая тем самым давление. За что его и окрестили клапан сброса давления турбины. … Заслонка такого клапана приоткрывает поступление отработанных газов, когда давление достигнуто.

Для чего стоит клапан на турбине?

Именно для этой цели служит перепускной клапан турбины, который, грубо говоря, стравливает излишки выхлопных газов после достижения нужного для турбины давления. В авто «бюджет-класса» часто используется внутренний перепускной клапан, в котором выхлопные газы уходят прямо из корпуса самой турбины.

Как работает клапан N249?

Клапан N249 служит для управлением байпасом турбины. Представляет из себя переключающий клапан. … Все очень просто – Байпас это перепускной клапан с вакуумным управлением который связывает вход с выходом турбины по холодной части, той части которая нагнетает воздух во впускной коллектор.

Как называется клапан сброса давления турбины?

Перепускной клапан (или, как его еще называют, «клапан сброса давления турбины») – это специальное устройство, предназначенное для сброса выхлопных газов и поддержания давления среды на должном уровне. … Уровень давления определяется количеством воздуха, перемещающегося сквозь турбокомпрессор.

Для чего перепускной клапан на термостате?

Забор ОЖ через радиатор перекрыт, открытый перепускной клапан позволяет жидкости циркулировать по малому контору. При повышении температуры термоэлемент начинает расплавляться. … В среднем термостат начинает открываться при температуре 80-90ºС, полное открытие достигается при температуре 95-105ºС.

Как работает турбина с актуатор на турбине?

На сленге у автолюбителей актуатор может также называться вестгейт или вакуумный регулятор. Принцип работы актуатора весьма прост. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление выхлопного газа растет и появляется необходимость провести его мимо колеса турбины.

Как должен работать актуатор на турбине?

Принцип работы актуатора сводится к тому, что при высоких оборотах двигателя, когда возрастает давление выхлопных газов с одной стороны и воздуха, направляемого через турбокомпрессор в двигатель с другой открывается клапан и стабилизирует ситуацию.

Как работает Вест Гейт?

Вестгейт – это заслонка, которая нужна для контроля оборотов турбины. Когда обороты приближаются к максимальным значениям, вестгейт выпускает выхлопные газы в систему выхлопа, для снижения давления, тем самым, защищая турбину от передува.

Как работает датчик давления турбины?

Из одной камеры датчика на заводе откачивается воздух, таким образом в ней создается нулевое давление (вакуум). … Имея возможность измерять давление в широком диапазоне от 0 до 300 кПа (в зависимости от конкретной модели), MAP-датчик может измерить как разряжение, так и давление наддува во впускном коллекторе.

Как можно увеличить мощность турбины?

Как увеличить мощность турбины?

1. Турбокомпрессор повышает производительность мотора. …
2. Главная проблема при работе турбины в том, что нагнетаемый воздух сильно нагревается. …
3. Поэтому автопроизводители используют интеркулер — устройство для промежуточного охлаждения. …
4. С помощью интеркулера можно охладить воздух и увеличить мощность турбины.
