Датчик давления воздуха во впускном коллекторе: Датчик давления воздуха во впускном коллекторе 55573248 General Motors

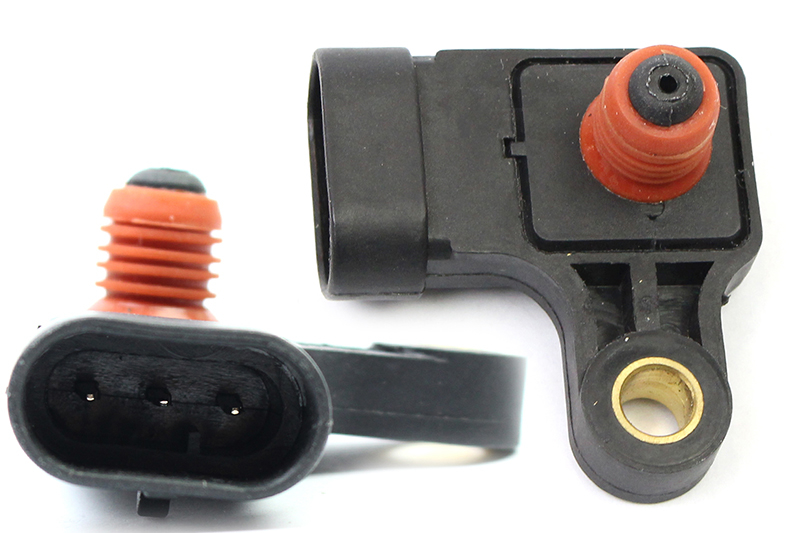

Датчик давления воздуха во впускном коллекторе 55573248 General Motors

Уровень цен: ОПТ

Выбрать пункт выдачи заказов на карте

Запрошенный номер

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Датчик абсол. давления воздуха Chevrolet Aveo T300 Cruze Opel Astra J Ravon R2

1 шт.

2 190 ₽

Датчик давления воздуха во впускном коллекторе / OPEL,Chevrolet,Cadillact 04~

1 шт.

2 936 ₽

Надёжный поставщик

Датчик вакуумный (абсолютного давления воздуха) AVEO 1.4 55573248

1 шт.

2 828 ₽

Еще 10 предложений из 39

от 0 дн

от 1 016 ₽

Аналоги для номера

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Датчик давления OPEL,Chevrolet,Cadillact 04~

73 шт.

406 ₽

Другие предложения

Датчик давления OPEL,Chevrolet,Cadillact 04~

81 шт.

376 ₽

Датчик давленияOPEL,Chevrolet,Cadillact 04~

81 шт.

400 ₽

Еще 7 предложений

от 1 дн

от 486 ₽

На нашем складе

датчик абсолютного давления OPEL,CHEVROLET,CADILLACT 04~

3 шт.

418 ₽

Другие предложения

датчик абсолютного давления OPEL,CHEVROLET,CADILLACT 04~

3 шт.

387 ₽

датчик абсолютного давленияOPEL,CHEVROLET,CADILLACT 04~

3 шт.

412 ₽

На нашем складе

Датчик давления воздуха во впускном коллекторе / OPEL,Chevrolet,Cadillact 04~

26 шт.

599 ₽

Другие предложения

Датчик давления воздуха во впускном коллекторе / OPEL,Chevrolet,Cadillact 04~

28 шт.

555 ₽

Датчик давления воздуха во впускном коллекторе / OPEL,Chevrolet,Cadillact 04~

28 шт.

598 ₽

Еще 6 предложений

от 1 дн

от 630 ₽

На нашем складе

Датчик абсол. давления воздуха Chevrolet Aveo T300 Cruze Opel Astra J Ravon R2

2 шт.

654 ₽

Датчик абсолютного давления для а/м Opel/Chevrolet Cruze (09-)/Astra J (10-) (VS-MP 0551)

2 шт.

701 ₽

Другие предложения

Датчик абсолют. давления для а/м Chevrolet/Opel Cruze (09-)/Astra J (10-) (VS-MP 0551)

30 шт.

603 ₽

Еще 10 предложений из 188

от 0 дн

от 603 ₽

На нашем складе

Датчик давления во впускном коллекторе

1 шт.

1 050 ₽

Датчик давление во впускном газопроводе OPEL/CHEVROLET

1 шт.

1 215 ₽

Другие предложения

Датчик давления во впускном коллекторе

1 шт.

972 ₽

Еще 10 предложений из 139

от 0 дн

от 981 ₽

На нашем складе

Датчик абс. давления GM 1.4/1.6

1 шт.

1 518 ₽

Датчик давления во впускном коллекторе

1 шт.

1 567 ₽

Другие предложения

BOSCH/Датчик, давление во впускном газопроводе/0261230289

1 шт.

1 100 ₽

Еще 10 предложений из 257

от 0 дн

от 1 257 ₽

На нашем складе

Датчик давления GM / OPEL

1 шт.

1 568 ₽

Датчик давления GM / OPEL

1 шт.

1 636 ₽

Другие предложения

Датчик давления GM / OPEL

1 шт.

1 452 ₽

Еще 10 предложений из 45

от 0 дн

от 1 452 ₽

ДАТЧИК ДАВЛЕНИЯ ВОЗДУХА

39 шт.

495 ₽

ДАТЧИК ДАВЛЕНИЯ ВОЗДУХА

39 шт.

535 ₽

Датчик давления воздуха GM CRUZE/ASTRA J 09-

1 шт.

549 ₽

Еще 3 предложения

от 1 дн

от 554 ₽

Датчик абсолютного давления Chevrolet Cruze (09-) / Opel Astra J (10-) OBERKRAFT

100 шт.

521 ₽

Датчик GM CRUZE/ASTRA J 09- абсолютного давления

1 шт.

562 ₽

Датчик абсолютного давления Chevrolet Cruze (09-) / Opel Astra J (10-)

1 шт.

563 ₽

Еще 10 предложений из 23

от 1 дн

от 577 ₽

ДАТЧИК ДАВЛЕНИЯ

3 шт.

765 ₽

«Датчик вакумный «

3 шт.

852 ₽

Датчик вакуумный впуск

1 шт.

924 ₽

Еще 2 предложения

от 1 дн

от 1 117 ₽

Датчик давления

1 шт.

933 ₽

ДАТЧИК ДАВЛЕНИЯ ВОЗДУХА ВО ВПУСКНОМ КОЛЛЕКТОРЕ

4 шт.

2 846 ₽

Устройство, принцип действия, диагностика датчика абсолютного давления во впускном коллекторе Manifold Absolute Pressure sensor (MAP-sensor)

 Почти все системы управления двигателем, в которых не применяется датчик расхода воздуха, оборудованы датчиком абсолютного давления во впускном коллекторе (датчик разрежения).   Внешний вид датчиков абсолютного давления В таких системах, на основании данных о давлении и температуре воздуха во впускном коллекторе, блок управления двигателем рассчитывает массу воздуха, содержащуюся в каждом сантиметре кубическом внутреннего объёма впускного коллектора. При каждом такте впуска, цилиндр «всасывает» разрежённый воздух из впускного коллектора, объём которого приблизительно равен внутреннему объёму цилиндра двигателя. Зная внутренний объём цилиндра двигателя (в cm3) и предварительно рассчитав плотность всасываемого цилиндром воздуха (в g/cm3), блок управления двигателем рассчитывает массу воздуха (в граммах), попадающего в цилиндр во время такта впуска. В соответствии с рассчитанной массой потребляемого двигателем воздуха, блок управления двигателем формирует импульсы управления топливными форсунками соответствующей длительности, достигая приготовления топливовоздушной смеси с составом, близким к заданному. Точность расчёта массы потребляемого двигателем воздуха по его давлению и температуре невысока, так как объём потребляемого воздуха в значительной мере зависит от состояния цилиндропоршневой группы и газораспределительного механизма. Поэтому, в подобных системах управления двигателем для обеспечения приготовления топливовоздушной смеси с точно заданным составом, очень важным фактором является исправность функционирования датчика кислорода.На многих автомобилях, датчик разрежения крепится к кузову автомобиля в моторном отсеке, а его входной штуцер соединяется с внутренним объёмом впускного коллектора посредством гибкого трубопровода.  Независимо от наличия в системе управления двигателем датчика расхода воздуха, на двигателях оборудованных турбонаддувом и / или компрессором датчик абсолютного давления во впускном коллекторе (датчик давления / разрежения) применяется всегда. Здесь, кроме прочего, показания датчика используются для измерения и регулирования величины избыточного давления, нагнетаемого турбокомпрессором и / или механическим компрессором. Такой датчик обычно крепится непосредственно к впускному коллектору. В корпус датчика часто бывает встроен датчик температуры воздуха во впускном коллекторе.   Датчики давления могут быть штатно установлены на автомобиле для измерения давления в топливном баке, давлений в системе EGR, давления в системе кондиционирования воздуха в салоне, в тормозной системе, в шинах автомобиля. ..  Сканер Toyota Techstream для подключения к автомобилюПрграмма TECHSTREAM 7.20.041 и Русификатор Для подключения сканера к компьютеруВидео  Принцип действия датчика даления.Большинство автомобильных датчиков давления преобразовывают значение давления на входном штуцере датчика в соответствующую ему величину выходного напряжения. Встречаются датчики, где в зависимости от входного давления изменяется частота выходного переменного напряжения (например, датчик абсолютного давления во впускном коллекторе производства FORD). В качестве датчиков давления во впускном коллекторе применяются датчики абсолютного давления. Внутри датчика абсолютного давления имеется вакуумная камера, из которой на этапе изготовления датчика был откачан воздух. Такой датчик «сравнивает» давление на входном штуцере с давлением в вакуумной камере — от этой разницы давлений и зависит выходной сигнал датчика.  Схема включения датчика абсолютного давления. ECU Блок управления двигателем.

1.  Точка подключения зажима типа «крокодил» осциллографического щупа.
2.  Точка подключения пробника осциллографического щупа для получения осциллограммы выходного напряжения датчика.
3.  Датчик абсолютного давления.
4.  Выключатель зажигания.
5. Аккумуляторная батарея.

Обычно, с уменьшением величины абсолютного давления во впускном коллекторе (или, другими словами, с увеличением величины разрежения во впускном коллекторе) выходное напряжение датчика уменьшается. Но встречаются датчики, где зависимость выходного напряжения от входного давления обратно-пропорциональна.   В качестве датчиков атмосферного давления применяются датчики абсолютного давления. Датчик атмосферного давления может быть выполнен как отдельный элемент системы управления двигателем, или может быть размещён непосредственно внутри корпуса блока управления двигателем.   На некоторых автомобилях применяется датчик давления топлива в топливной рейке.Типовые неисправности датчика абсолютного давления во впускном коллекторе.В зависимости от устройства системы управления двигателем (наличие или отсутствие датчика расхода воздуха), неполадки в работе датчика могут привести как к переключению блока управления на аварийный режим работы, так и вовсе к невозможности запуска и работы двигателя. Применяемые в современных системах управления двигателем датчики давления обладают очень высокой надёжностью. В большинстве случаев, причиной неправильной работы датчика абсолютного давления во впускном коллекторе является неисправность соединения входного штуцера датчика с внутренним объёмом впускного коллектора. Часто соединяющий гибкий трубопровод разрывается, реже «закоксовывается» (либо сам трубопровод, либо штуцер во впускном коллекторе). Поэтому, при проведении проверки датчика абсолютного давления во впускном коллекторе, необходимо обязательно проверить исправность трубопровода. Необходимость замены датчика иногда возникает по причине неисправности датчика температуры воздуха, который может быть конструктивно объединён с датчиком абсолютного давления во впускном коллекторе. Тем не менее, встречаются и случаи выхода из строя самого датчика абсолютного давления. При необходимости, можно провести проверку датчика. Для этого необходимо обеспечить подвод к штуцеру датчика различных значений давления / разрежения в допустимых для данного датчика пределах (путём запуска двигателя, если это возможно, или другими вспомогательными средствами), контролируя при этом выходной сигнал датчика.    Осциллограмма выходного напряжения исправного датчика абсолютного давления впускном коллекторе. Пуск двигателя и работа на холостом ходу без нагрузки.Выходное напряжение датчика изменяется пропорционально величине давления во впускном коллекторе. В данном случае, с увеличением разрежения во впускном коллекторе, выходное напряжение датчика уменьшается. Характеристика датчика абсолютного давления во впускном коллекторе производства FORD имеет следующую зависимость: — при включенном зажигании и остановленном двигателе (разрежение во впускном коллекторе при этом отсутствует) частота выходного напряжения датчика составляет около 160 Hz; — при работе прогретого до рабочей температуры двигателя на холостом ходу без нагрузки (величина разрежения во впускном коллекторе составляет ~0,65 Bar), частота выходного напряжения датчика составляет около 105 Hz; — при увеличенной до 3-х тысяч оборотов в минуту частоте вращения коленчатого вала двигателя на холостом ходу (величина разрежения во впускном коллекторе составляет ~0,7 Bar), частота выходного напряжения датчика составляет около 100 Hz.    Осциллограмма выходного напряжения исправного датчика абсолютного давления во впускном коллекторе производства FORD. Зажигание включено, двигатель остановлен.Дифференциальный датчик давления.В некоторых системах управления двигателем, для измерения величины расходуемых системой EGR (Exhaust Gas Recirculation) отработавших газов, применяется дифференциальный датчик давления. Дифференциальный датчик давления отличается от датчика абсолютного давления наличием двух штуцеров — внутренняя камера датчика не загерметизирована, а соединена с дополнительным, вторым штуцером. За счёт этого, дифференциальный датчик давления сравнивает между собой давления на входных штуцерах; выходной сигнал датчика пропорционален этой разнице давлений. Система EGR служит для уменьшения количества выбрасываемых двигателем в атмосферу вредных окислов азота. Система EGR подводит часть отработавших газов к впускному коллектору, размешивая топливовоздушную смесь отработавшими газами. За счёт этого уменьшается температура сгорания топливовоздушной смеси и как следствие, уменьшается количество выбрасываемых двигателем в атмосферу окислов азота. Измерение величины потока отработавших газов от клапана EGR к впускному коллектору при помощи дифференциального датчика давления осуществляется следующим образом. В патрубке, соединяющем выход клапана EGR с впускным коллектором, имеется калиброванное сужение. Это сужение создаёт незначительное препятствие протекающим по патрубку отработавшим газам, вследствие чего, давление газов перед сужением оказывается несколько выше давления газов за сужением. Чем больше величина потока отработавших газов, протекающих через сужение, тем большая возникает разница давлений газов перед сужением и за ним. Входные штуцеры дифференциального датчика давления соединены с патрубком клапана EGR — один штуцер соединён с полостью до калиброванного сужения, а второй штуцер соединён с полостью за калиброванным сужением. С увеличением потока отработавших газов от клапана EGR к впускному коллектору, увеличивается разница давлений подводимых к входным штуцерам дифференциального датчика давления, датчик преобразовывает эту разницу давлений в напряжение. Таким образом, выходное напряжение дифференциального датчика давления оказывается пропорциональным величине потока отработавших газов от клапана EGR к впускному коллектору двигателя.Приложение  1Характеристики некоторых датчиков абсолютного давленияРазрежение GM, V FORD, Hz мм рт.ст. Bar     0 0 4,80 156…159 25,7 0,034 4,52   51,4 0,067 4,46   77,1 0,103 4,26   102,8 0,137 4,06   128,5 0,171 3,88 141…143 154,2 0,206 3,66   179,9 0,240 3,50   205,6 0,274 3,30   231,3 0,308 3,10   257 0,343 2,94 127…130 282,7 0,377 2,76   308,4 0,411 2,54   334,1 0,445 2,36   359,8 0,480 2,20   385,5 0,514 2,00 114…117 411,2 0,548 1,80   436,9 0,582 1,62   462,6 0,617 1,42 108…109 488,3 0,651 1,20   514 0,685 1,10 102…104 539,7 0,720 0,88   565,4 0,754 0,66                     Приложение 2Таблица переводов из одной системы в другую   кПа мм рт.ст миллибар PSI 1 атм. 101,325 760 1013,25 14,6960 1 kPa 1 7,50062 10 0,145038 1 мм рт.ст. 0,133322 1 1,33322 0,0145038 1 миллибар 0,1 0,45062 1 0,0145038 1 PSI 6,89473 51,7148 68,9473 1 1 мм вод. ст. 0,009806 0,07355 9,8*18-8 0,0014223

Неисправности ДАД Не торопитесь менять сам датчик на новыйДоводим до Ума Шевроле Лачетти

13.12.2017
. . Для чего нужен ДАД — Датчик Абсолютного Давления? Этот датчик определяет разряжение во впускном воздушном ресивере. И по его показаниям ЭБУ подаёт определённое напряжение на открытие форсунок для того, чтобы получить качественную топливо-воздушную смесь. Для более точного определения количества входящего воздуха ЭБУ по сигналу ДАД запоминает атмосферное давление. Это происходит каждый раз при включении зажигания. Выше давление — воздух плотней, ниже —  более разряженный. Если вы завели двигатель высоко в горах, а потом спустились на равнину, то лучше остановиться и перезапустить двигатель — смесь будет готовиться точней.

. . Получаю уже не первое сообщение и не первый комментарий о неисправности ДАД. Пишут, что увеличился расход, и показания датчика абсолютного давления на прогретой машине на холостом ходу за 40 кпа. Такое может быть из-за неисправности самого датчика или из-за проблем по его питанию. Массовый провод на ДАД идёт из точки соединения Трёх Масс Массы Лачетти. А это больное место наших машин. У кого стоит бортовой компьютер или есть адаптер ЕЛМ-327 или ККЛ адаптер для подключения к ноутбуку — могут сразу посмотреть показания датчика абсолютного давления, и потом найти неисправность. А у кого нет таких устройств, то нужно иметь хотя бы вот такой Мультиметр и почитать статью Как Проверить ДАД.

. . Но причина неисправности ДАД может быть и совсем простой — подсос воздуха в трубке, соединяющей сам датчик с воздушным ресивером. С завода стоит пластмассовая трубка с резиновыми наконечниками. Они могут потрескаться. Хуже если есть трещина в самом корпусе ДАД. Поэтому проверку датчика нужно производить вместе с одетой трубкой, а там будет видно в чём проблема.
. . В видео я сделал имитацию подсоса воздуха  в трубке датчика абсолютного давления. Смотрим как меняются его показания.

Перейти на главную

Датчик абсолютного давления воздуха (ДАД) — Auto-Self.ru

За полноценную работу инжекторных двигателей отвечает большое количество электронных устройств, в том числе и датчик абсолютного давления воздуха во впускном коллекторе. Прибор возможно не из основных, но его нестабильная работа однозначно приведет либо к перерасходу топлива, либо к полной невозможности движения транспортного средства. Исходя из этого, знания о том, что собой представляет датчик абсолютного давления, за что отвечает, какие симптомы его поломки и как их устранить просто необходимы для настоящего автолюбителя.

Расположение датчика



Крепление датчика абсолютного давления на кузове



Место, где находится датчик абсолютного давления, для различных автомобилей может отличиться. Чаще всего, он расположен в моторном отсеке и прикреплен к кузову. Входной штуцер при этом соединен с рабочим объемом входного коллектора при помощи шланга.

На двигателях с турбонаддувом и компрессором датчик крепится напрямую к коллектору. В таком случае он выполняет еще и функции регулировки и измерения избыточного давления, которое создается турбо- или механическим компрессором. В подобных системах он может использоваться как вместе с контроллером расхода воздуха, так и без него.

Стоит отметить, что часто в современных автомобилях совмещают датчик абсолютного давления и температуры в одном корпусе. Это позволяет создавать более точный сигнал управления, передаваемый на электронный блок управления, так как в таком случае учитывается не только давление воздуха, но и его температура.

Принцип работы



Схема датчика абсолютного давления воздуха



Датчик абсолютного давления выполняет функции контроля количества воздуха, пройденного через дроссельную заслонку. Зная его, система формирует импульс форсункам, и в камеру сгорания попадает количество топлива, которое соответствует оптимальному соотношению топливной смеси.

Принцип работы датчика абсолютного давления основан на изменении проводимости пьезорезисторов.

Для понимания процесса рассмотрим, что происходит внутри устройства:

• На диафрагму, которая является чувствительным элементом прибора, действует давление из входного коллектора деформируя ее поверхность. С противоположной стороны диафрагмы при этом находиться область вакуума. Именно из-за этого узел носит название – датчик абсолютного давления.
• Деформация поверхности диафрагмы происходит за счет растягивания. При этом тензорезисторы, которые расположены на поверхности, изменяют свое сопротивление за счет пьезорезистивного эффекта. Пропорционально изменению сопротивления происходит изменение напряжения.
• Тензорезисторы соединены по схеме “мост” и поэтому имеют большую чувствительность. Еще больше ее увеличивает чип, расположенный в датчике. В результате, на выходе из датчика напряжение может принимать значение от 1 до 5В.
• Выходной сигнал поступает на входной канал электронного блока управления, где он оценивается и на его основе формируется команда для форсунок. При этом, чем выше напряжение, тем больше давление.

По величине определяемого давления датчики делят на те, что используются в атмосферных двигателях (определяют от 0 до 1 атмосферы), и те, что используются с турбодвигателями или двигателями оснащенными механическими нагнетателями (определяют от 0 до 2 атмосфер).

Признаки неисправности



Вариант крепления датчика абсолютного давления



Для того, чтобы сделать вывод о проблемах с устройством, необходимо понимать к каким последствиям приводит частичная или полная его неработоспособность. Приведем признаки, которые прямо или косвенно указывают на возможность выхода из строя прибора:

• неустойчивая работа двигателя;
• высокий расход топлива;
• ухудшенная динамика при разгоне;
• запах бензина из выхлопной трубы;
• долгое прогревание двигателя;
• не падают обороты;
• резкие рывки при переключении передач;
• повышенный гул.

Датчик абсолютного давления, признаки неисправности которого совпадают с вышеперечисленными, в обязательном порядке необходимо проверить.

Как проверить датчик абсолютного давления



Диагностика датчика абсолютного давления



Для различных типов приборов отличается и методика их проверки. Для аналогового типа проверка будет заключаться в следующем:

1. К вакуумному шлангу, расположенному между датчиком и коллектором, подключить переходник с манометром.
2. Запустить двигатель на холостых оборотах. Если по прошествии некоторого времени разрежение в коллекторе невелико (425 – 520 мм рт.ст.), то необходимо проверить герметичность гибкого шланга, а также правильность установки ремня распредвала и целостность диафрагмы датчика.
3. Вместо манометра подсоединить вакуумный насос.
4. Создать, при помощи насоса, разрежение около 560 мм рт. ст.
5. После прекращения откачки давление должно сохраняться не менее 30 с.



Схема проверки датчика абсолютного давления воздуха



Проверка датчика абсолютного давления во впускном коллекторе цифрового типа проходит следующим образом:

1. Взять тестер и настроить его на режим вольтметра (до 20 В).
2. Включить зажигание.
3. Найти контакты земли, сигнала и питания.
4. Положительный щуп вольтметра соединить с сигнальным выводом датчика. Прибор должен показывать напряжение в 2,5В относительно массы.
5. Тестер переключить в режим тахометра.
6. Отсоединить вакуумный шланг.
7. Положительный щуп подключить к сигнальному выводу, а отрицательный к заземлению датчика.
8. Показания прибора должны находиться в диапазоне 4500-4900 об/мин.
9. Подключить вакуумный насос.
10. Меняйте значение разрежения при помощи насоса, отслеживая показания тахометра. Давление и показания прибора должны быть стабильными.
11. После отключения насоса показания прибора должны вернуться к значению 4500-4900 об/мин.

В результате, если узел не проходит одну из проверок, его необходимо либо отремонтировать, либо заменить. Стоимость датчиков достаточно высокая, поэтому ремонт может быть весьма целесообразным. Однако, конструкция устройства не рассчитана на проведение ремонта, поэтому все манипуляции приходится проводить на свой страх и риск.

Ремонт датчика абсолютного давления



Старый датчик абсолютного давления



Мелкие ремонтные операции доступны любому автолюбителю. При более сложных вариантах поломки необходимо обратиться к специалисту или заменить устройство полностью. Из доступных операций можно определить следующую последовательность действий по устранению дефектов:

Датчики абсолютного давления, ремонт которых уже не возможен подлежат замене.

Замена датчика абсолютного давления



Замена датчика абсолютного давления воздуха



С заменой, практически, никаких сложностей не возникает. Для этого достаточно снять гибкий шланг, соединяющий прибор с входным коллектором. Отсоединить колодку жгута проводов и открутить крепежные болты. После всего вышеперечисленного снимается дефектное устройство и устанавливается новое. При установке, операции соответственно выполняются в обратном порядке.

Стоит отметить, что понимание того, что такое датчик абсолютного давления воздуха, каковы его функции и принцип работы, позволит разобраться в процессах, происходящих под капотом автомобиля. Это даст возможность вовремя принимать правильные решения и повысит безопасность и качество передвижения.



Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Ошибка P0107 — Датчик абсолютного давления во впускном коллекторе / датчик атмосферного давления – низкий уровень сигнала

Определение кода ошибки P0107

Ошибка P0107 указывает на низкий уровень сигнала датчика абсолютного давления во впускном коллекторе / датчика атмосферного давления.

Что означает ошибка P0107

Ошибка P0107 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил слишком низкое напряжение в цепи датчика абсолютного давления во впускном коллекторе. Это означает, что напряжение составляет 0,5 вольт или ниже. Датчик абсолютного давления во впускном коллекторе является неотъемлемой частью системы впрыска топлива. Он отправляет сигналы на модуль управления двигателем (ECM), который, в свою очередь, использует полученную информацию для обеспечения бесперебойной работы двигателя, а также эффективного использования топлива.

Причины возникновения ошибки P0107

Наиболее распространенными причинами возникновения ошибки P0107 являются:

• Слишком низкое (по сравнению со значением, указанным в технических условиях производителя) напряжение в цепи датчика абсолютного давления во впускном коллекторе
• Неисправность датчика абсолютного давления во впускном коллекторе
• Повреждение электрических проводов или разъема датчика абсолютного давления во впускном коллекторе или слишком близкое расположение электрических проводов или самого датчика к компонентам с более высоким напряжением (таким как генератор, провода зажигания и т.
  д.), что может вызвать помехи, влияющие на сигнал, отправляемый на ECM автомобиля
• Износ или повреждение внутренних компонентов датчика абсолютного давления во впускном коллекторе
• Ненадлежащее функционирование датчика абсолютного давления во впускном коллекторе, вследствие чего датчик отправляет неверные сигналы на ECM автомобиля, который, в свою очередь, не может управлять работой двигателя надлежащим образом
• Низкое давление топлива или повреждение внутренних компонентов двигателя (например, прогорание клапана). В редких случаях проблема может заключаться в неисправности модуля управления двигателем (ECM)

Каковы симптомы ошибки P0107?

При появлении ошибки P0107 на приборной панели автомобиля загорится индикатор Check Engine. Другими возможными симптомами являются неровный холостой ход двигателя, неустойчивая работа двигателя при ускорении автомобиля, а также работа двигателя на слишком богатой топливной смеси, что является результатом асинхронной работы датчика абсолютного давления во впускном коллекторе и датчика положения дроссельной заслонки.

В некоторых случаях двигатель может перейти в аварийный режим, что автоматически приведет к снижению его мощности во избежание серьезного повреждения. Двигатель будет оставаться в данном режиме до тех пор, пока ошибка не будет устранена.

Как механик диагностирует ошибку P0107?

Сначала механик подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0107 снова. Если код ошибки появится снова, механик заведет автомобиль и проверит напряжение на датчике абсолютного давления во впускном коллекторе с помощью цифрового мультиметра. Напряжение обычно составляет 5 В, а при полностью закрытой дроссельной заслонке — 0,5-1 В.

Напряжение при холостых оборотах должно составлять минимум 1 В и постепенно увеличиваться в соответствии с частотой вращения и нагрузкой двигателя. Если напряжение находится в пределах допустимого диапазона, то проблема, скорее всего, заключается в неисправности датчика абсолютного давления во впускном коллекторе.

Частые ошибки при диагностировании кода P0107

Наиболее распространенной ошибкой при диагностировании кода P0107 является поспешная замена датчика абсолютного давления во впускном коллекторе или модуля управления двигателем (ECM) без выполнения тщательной проверки.

Также ошибкой является пренебрежение проверкой выходного напряжения датчика. Напряжение при холостых оборотах обычно составляет 1-1,5 вольта, а при полностью открытой дроссельной заслонке — около 4,5 вольт.

Перед заменой датчика абсолютного давления во впускном коллекторе или модуля управления двигателем (ECM) необходимо убедиться в том, что проблема действительно заключается в этих компонентах.

Насколько серьезной является ошибка P0107?

Ошибка P0107 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем. При определенных обстоятельствах повреждение или выход из строя датчика абсолютного давления во впускном коллекторе может привести к увеличению расхода топлива, неустойчивой работе двигателя, а также возникновению проблем с запуском двигателя. В некоторых случаях возможно повреждение внутренних компонентов двигателя.

При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Часто если индикатор Check Engine загорается сразу после запуска двигателя, систему OBD- II можно перезапустить и автомобиль продолжит работать нормально.

Какой ремонт может исправить ошибку P0107?

Для устранения ошибки P0107 может потребоваться:

• Проверка наличия кода ошибки с помощью сканера, очистка кода с памяти компьютера и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли ошибка P0107 снова

Если код ошибки появится снова:

• Повторное подключение, ремонт или замена электрических проводов или разъема датчика абсолютного давления во впускном коллекторе
• Замена датчика абсолютного давления во впускном коллекторе или модуля управления двигателем (ECM)

Дополнительные комментарии для устранения ошибки P0107

Многие автомобили с большим пробегом имеют кратковременные проблемы с датчиками, которые обычно возникают при запуске двигателя или длительной нагрузке на трансмиссию.

Часто если загорается индикатор Check Engine, но автомобиль продолжает работать нормально, систему OBD-II можно перезапустить и проблема будет решена. Именно поэтому важно проверять наличие кода ошибки с помощью сканера и очищать код с памяти компьютера перед выполнением каких-либо ремонтных работ.

Нужна помощь с кодом ошибки P0107?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

устройство ДАД и его работа

За впрыск топлива отвечают одновременно несколько датчиков, но при этом все они выполняют свои функции. Так, например датчик температуры всасываемого воздуха, измеряет температуру входящего воздуха, и от нее проводит расчет плотности. При этом сам датчик как матрешка часто бывает встроен в датчик абсолютного давления (ДАД) воздуха.

 Загрузка …

С их помощью топливо насыщается кислородом в необходимой пропорции. Как известно плотность воздуха меняется с его температурой, именно поэтому и нужен измеритель, способный определить какова его текущая плотность.

ДАД находится во впускном коллекторе транспортного средства. Данные полученные им передаются в ЭБУ. Там информация обрабатывается и рассчитывается для оптимизации топливной смеси и воздуха.

Название измеритель получил от своего принципа работы. Он сравнивает давление воздуха, соотнося его с вакуумом – с абсолютом. Именно поэтому и получил в свое название это слово.

Как устроен датчик температуры и давления воздуха?

Конструкция датчика имеет в себе:

• атмосферную камеру, связанную с впускным коллектором;
• вакуумную камеру;
• электронный чип;
• диафрагма;
• 4 тензорезистора.

Отдельно стоит датчик температуры воздуха, но его температура обрабатывается одновременно с информацией с ДАД.

В результате работа детектора выглядит следующим образом:

1. всасываемый воздух оказывает давление на диафрагму, изгибая ее;
2. в установленных на диафрагме тензорезисторах меняется сопротивление и происходит пьезорезистивный эффект;
3. относительно сопротивления меняется и напряжение
4. полупроводники, соединенные мостом весьма чувствительны, а электрическая схема еще и усиливает напряжение, увеличивая его на 1-5В.
5. в результате в ЭБУ поступает значение выходного напряжение соответствующее давлению в измерителе.

Неисправности устройства

Основным признаком неисправности ДАД становиться перерасход топлива. В результате неисправности аппарата в ЭБУ поступают неверные сведения о давлении, которое на деле ниже заявленного. В результате в цилиндры двигателя поступает богатая смесь.

Резко проседает динамика движка, не меняющаяся при прогреве. В выхлопе ощущается сильный запах топлива. Цвет выхлопа даже в жаркое время года остается белым. Холостой режим движка долгое время не снижает обороты. Машина двигается рывками при переключении передач. Множество посторонних звуков сопровождающих работу движка.

К поиску неисправностей прибора как обычно стоит приступать с проверки электронной цепи транспортного средства. Плохое соединение, грязные или обугленные контакты, всё это может привести к видимости неисправности прибора.

Выход из строя находящегося в корпусе ДАД датчика температуры также влияет на общую работу аппарата. Необходимо проверить вакуумный шланг на предмет повреждений и разгерметизации. Удостовериться в отсутствии иных неисправностей и поломок внутри прибора.

Ремонту прибор не подлежит, поэтому в случае неисправности сразу же подвергается полной замене. Исключение составляет чистка контактов. Исходя из этого, осуществляется и его диагностика. Проще всего по понятным причинам установить новый датчик и проверить работу. Если всё нормально, то старый аппарат можно выбросить.

Существует и более точная диагностика неисправности. Для этого необходимо вооружится соответствующими инструментами, такими как вольтметр, вакуумный манометр и насос, а также тахометр. Однако на деле выявление конкретной проблемы никак конечному пользователю не поможет и нужно сразу задумываться о замене после проверки проводки.

Замена измерителя на новый происходит без проблем. Снимается гибкий шланг, жгут проводов и отвинчиваются крепежи. После чего старое устройство снимается, а на его место устанавливается новое, с повторением всей процедуры обратной снятию.

Рекомендуем купить

Итог

Львиная доля неисправностей в двигательной системе происходит из-за неисправностей в работе этого детектора. В отличие от ДТОЖ, о неисправности ДАД никто лишний раз не сообщит, однако его проблемы достаточно хорошо ощущаются во время вождения автомобиля.

Чем раньше вы заметите проблему, тем быстрее сможете спасти двигатель от износа. Прислушиваться к движку и лишний раз открывать капот и проверять всё нет смысла. Элементарный перерасход топлива бывалый водитель обнаружит достаточно быстро. Переключение передач, сопровождаемое вдавливанием вас в сиденье, как в популярных фильмах также ощущается без особых ухищрений.

Следите за автомобилем и своевременно обновляйте выходящие из строя элементы.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Лучший датчик карты давления во впускном коллекторе — Отличные предложения на датчик карты давления во впускном коллекторе от продавцов датчиков глобального давления во впускном коллекторе

Отличные новости !!! Вы попали в нужное место для датчика карты давления во впускном коллекторе. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот датчик карты давления во впускном коллекторе в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик карты давления во впускном коллекторе на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике карты давления во впускном коллекторе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите датчик карты давления впускного коллектора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший датчик карты давления во впускном коллекторе — Отличные предложения на датчик карты давления во впускном коллекторе от продавцов датчиков глобальной карты давления во впускном коллекторе

Отличная новость !!! Вы находитесь в нужном месте для датчика карты давления во впускном коллекторе. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот датчик карты давления во впускном коллекторе в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик карты давления во впускном коллекторе на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике карты давления во впускном коллекторе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести датчик карты давления во впускном коллекторе по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший датчик давления наддува во впускном коллекторе — Отличные предложения на датчик давления наддува во впускном коллекторе от глобальных продавцов датчиков давления наддува во впускном коллекторе

Отличные новости !!! Вы находитесь в нужном месте для датчика давления наддува во впускном коллекторе. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот датчик давления наддува в верхнем впускном коллекторе в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик давления наддува во впускном коллекторе на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике давления наддува во впускном коллекторе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести датчик давления наддува во впускном коллекторе по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
