Что такое форсунка в автомобиле: Что такое форсунка в автомобиле и для чего она нужна?

где находятся и для чего нужны? Что такое форсунки и где стоят

Инжектор — это революция в автомобилестроении. Сам по себе механизм сложный и для максимальной производительности его работа должна быть хорошо отлажена. Инжекторная система подачи топлива в двигатель работает по средствам ЭБУ (электронный блок управления), который высчитывает параметры топливной смеси перед ее подачей в цилиндры и управляет подачей напряжения на для создания искры. Инжекторные агрегаты сместили с производства карбюраторные моторы.

В карбюраторных устройствах задачу подачи исполняет механический эмулятор, что не совсем удобно, потому что его система не способна сформировывать оптимальную смесь при низких температурах, оборотах и старте двигателя. Использование компьютерного блока дало возможность максимально точно осуществлять расчет параметров, и беспрепятственно на любых оборотах и температуре подавать топливо, соблюдая при этом экологические стандарты. Минус наличия ЭБУ в том, что если возникнут проблемы, например, слет прошивки, то мотор начнет работать либо с перебоями, либо вовсе откажется функционировать.

Инжекторный двигатель

Вообще, инжекторный двигатель работает по тому же принципу, что и дизельный. Отличие только в устройстве зажигания, которое придает ему мощности на 10% больше чем у карбюраторного мотора, что не так уж и много. О плюсах и минусах системы пусть спорят профессионалы, но знать устройство инжектора или хотя бы иметь представление о его строении обязан каждый водитель, планирующий ремонтировать двигатель собственноручно. Также со знаниями инжекторного узла, вас не смогут обмануть на СТО недобросовестные работники.

Инжектор по сути, форсунка, выступающая распрыскивателем горючего в двигателях. Изготовлен первый инжекторный мотор был в 1916 году российскими конструкторами Стечкиным и Микулиным. Однако воплощена система впрыска топлива в автомобилестроении, была только

в 1951 году западногерманской компанией Bosch, которая наделила двухконтактный мотор незамысловатой механической конструкцией впрыска. Примерил на себя новинку микролитражный купе «700 Sport» компании Goliath из Бремена.

По прошествии трех лет задумку подхватил четырехконтактный мотор Mercedes-Benz 300 SL — легендарное купе «Крыло Чайки». Но, так как жестких экологических требований не было, то идея инжекторного впрыска была не востребована, а состав элементов сгорания двигателей не вызывал интереса. Главной задачей на тот момент было повысить мощность, поэтому состав смеси составлялся с расчетом избыточного содержания бензина. Таким образом, в продуктах сгорания, вообще, не было кислорода, а оставшееся несгоревшее горючие образовывало вредоносные газы посредством неполного сгорания.

Установлен инжекторный двигатель

Стремясь увеличить мощность, разработчики ставили на карбюраторы ускорительные насосы, заливавшие горючие в коллектор с каждым нажатием на педаль акселератора. Только в конце 60 х-годов 20 века проблема загрязнения окружающей среды промышленными отходами стала ребром. Транспортные средства заняли лидирующую строчку среди загрязнителей. Было решено для нормальной жизнедеятельности кардинально перестроить конструкцию топливного аппарата. Тут-то и вспомнили за инжекторную систему, которая гораздо эффективнее обычных карбюраторов.
Так, в конце 70-го произошло массовое вытеснение карбюраторов инжекторными аналогами, превосходящими во много раз эксплуатационными характеристиками. Испытательной моделью выступил седан Rambler Rebel («Бунтарь») 1957 модельного года. После инжектор был включен в серийное производство всеми мировыми автопроизводителями.

Обычно он имеет в своей конструкции следующие составляющие:

1. ЭБУ .
2. Форсунки .
3. Датчики .
4. Бензонасос .
5. Распределитель .
6. Регуляторы давления .

Если описывать коротко принцип работы инжектора заключается в следующем:

Электронный блок управления

Его задача беспрерывно анализировать поступающие параметры от датчиков и давать команды системами. Компьютер учитывает факторы внешней среды и особенности различных режимов работы двигателя, при которых происходит эксплуатация. В случае выявления несовпадений, центр подает команды исполнительным элементам для коррекции. ЭБУ также имеет систему диагностики. Когда случается сбой, она распознает возникшие неполадки, оповещая водителя индикатором «CHECK ENGINE». Вся информация о диагностических кодах и ошибках хранится в центральном блоке.

Различают 3 вида памяти:

Расположение, классификация и маркировка форсунок

После разбора вопроса как работает инжектор, просмотрим поверхностно всю инжекторную систему. Инжекторная система, производит впрыск горючего во впускной коллектор и цилиндр мотора посредством форсунки, которая способна за секунду открываться и закрываться много раз. Система делится на два типа. Классификация зависит от расположения крепления форсунки, устройства ее работы и количества:

Есть несколько классификаций распределительного впрыска:

• одновременный – работа всех форсунок синхронна, то есть впрыск идет сразу во все цилиндры;
• попарно-параллельный – когда одна открывается перед впуском, а другая перед выпуском;
• фазированный или двухстадийный режим – инжектор открывается только перед впуском. Дает возможность на малых оборотах, при резком нажатии на педаль акселератора увеличить момент двигателя. Впрыск проходит в два этапа.
• непосредственный (впрыск на такте впуска) GDI (Gasoline Direct Injection) – струя идет сразу в камеру сгорания. Для моторов с таким впрыском требуется и более качественное топливо, где незначительное количество серы и других химических элементов. Мотор GDI способен исправно служить в режиме сгорания сверхобедненной топливовоздушной смеси. Меньшее содержание воздуха делает состав менее воспламеняемым. Горючее внутри цилиндра прибывает как облако, пребывающее рядом со свечей зажигания. Смесь схожа с стехиометрическим составом, который легко воспламеняется.

Инжекторные форсунки имеют разный способ подачи струи:

Нейтрализатор/катализатор

Для сокращения выброса окисей углерода и азота, в инжектор был добавлен каталитический нейтрализатор. Он преобразует выделенные из газов углеводороды. Применяется на инжекторах лишь с обратной связью.

Перед катализатором имеется датчик содержания кислорода в выхлопных газах, по-другому его называют как лямбда-зонд. Контроллер, получая информацию от датчика, вытягивает подачу топливной смеси до нормы. В нейтрализаторе есть керамические составляющие с микроканалами, где содержатся катализаторы:

Нельзя чтобы мотор с нейтрализатором работал на этилированном бензине. Это выведет из строя не только нейтрализаторы, но и датчики концентрации кислорода.

Так как простых каталитических нейтрализаторов недостаточно, то используется рециркуляция отработавших газов. Она существенно убирает образовавшиеся оксиды азота. Помимо этого, для этих целей устанавливается дополнительный NO-катализатор, так как система EGR не способна создать полное удаление NOx. Есть два типа катализаторов для понижения выбросов NOx:

1. Селективные . Не привередливы к качеству топлива.
2. Накопительного типа . Гораздо эффективнее, но очень чувствительны к высокосернистым горючим, что нельзя сказать о селективных. Поэтому они обширно применяются на авто для стран с малым количеством серы в топливе.

Основные датчики

Система подачи топлива

Узел включает в себя:

Рассмотрим, как работает бензонасос на инжекторе. Насос находится в топливном баке и подает бензин на рампу под давлением 3,3–3,5 Мпа, что обеспечивает качественный распыл горючего по цилиндрам. Если обороты мотора увеличиваются, заметно возрастает и аппетит, то есть для сохранения давления, в рампу нужно поставлять больше бензина. Поэтому бензонасос по оповещению контроллера начинает ускорять вращения. Вовремя, прохода бензина к топливной рампе, лишнее убирается регулятором давления и спускается назад в бензобак, поддерживая тем самым постоянное давление в рампе.

Топливный фильтр находится под капотом кузова за топливным баком, он вмонтирован между электробензонасосом и топливной рампой в подающую магистраль. Его конструкция не разбирается, она являет собой металлический корпус с бумажной фильтрующей установкой.
Есть прямой и обратный топливопровод. Первый нужен для топлива, идущего из модуля насоса в рампу. Второй возвращает излишки горючего после регулятора назад в бензобак. Рампа – полая планка, соединённая с форсунками, регулятором давления и штуцером контроля давления в системе. Установленный на ней регулятор контролирует давление внутри ее и во впускной трубе. Его конструкция содержит мембранный клапан с диафрагмой и пружину, поджатую к седлу.

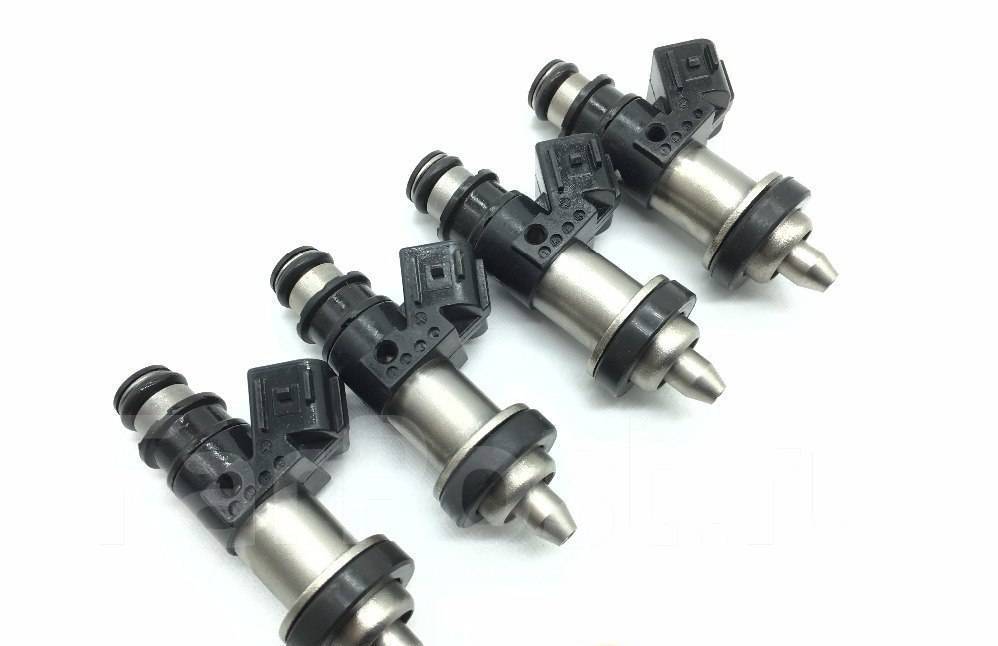

Топливными форсунками оснащаются современные инжекторные системы в большинстве дизельных и бензиновых двигателей.

Фото: clauretano (flickr.com/photos/clauretano/)

Виды форсунок

По методу впрыска современные топливные форсунки делятся на три вида — электромагнитные, электрогидравлические и пьезоэлектрические.

Электромагнитные форсунки

Такой вид форсунок зачастую устанавливают в бензиновые двигатели . Подобные форсунки имеют простое и понятное устройство, состоящее, собственного говоря, из клапана электромагнитного типа, распылительной иглы и сопла.

Принцип работы электромагнитных форсунок также довольно прост. Подача напряжения на обмотку возбуждения клапана происходит строго в установленное время, в соответствии с заложенной программой.

Напряжение создает определенное магнитное поле, которое затягивает грузик с иглой из клапана, тем самым высвобождая сопло. Результатом всех действий является впрыск нужного количества топлива. По мере снижения напряжения, игла принимает исходное положение.

Электрогидравлические форсунки

Следующий вид форсунок применяется в дизелях, а также в двигателях с топливной системой Common Rail. Электрогидравлические форсунки в отличие от предыдущего вида имеют более сложное устройство, основными элементами которого являются дроссели (впускной и сливной), электромагнитный клапан и камера управления.

В основе работы такого типа форсунок лежит использование высокого давления топливной смеси как в момент впрыска, так и при его остановке. На начальном этапе электромагнитный клапан закрыт, а игла форсунки максимально прижата к своему седлу в камере управления. Прижимной силой является сила давления топлива, которая направлена на поршень, расположенный в камере управления.

Одновременно с этим с другой стороны топливо давит и на иглу, но поскольку площадь поршня заметно больше, чем площадь иглы, то в виду этой разницы сила давления на поршень больше, чем сила давления на иглу, которая плотно прижимается к седлу, перекрывая доступ топливу. В это время подача топлива не осуществляется.

Полученный сигнал от блока управления запускает клапан с одновременным открытием сливного дросселя. Происходит вытекание топлива из камеры управления в сливную магистраль. Дроссель впуска в это время препятствует тому, чтобы давление в камере сгорания и во впускной магистрали быстро выровнялось.

При этом, по мере снижения давления на поршень ослабевает его прижимное усилие, а поскольку давление на иглу не изменяется, то она поднимается, и в этот момент происходит впрыск топлива.

Пьезоэлектрические форсунки

Последний вид форсунок принято считать наиболее совершенным и перспективным среди всех описанных видов. Пьезофорсунки используются на дизельных ДВС с системой подачи топлива Common Rail. Конструктивно такие форсунки состоят из пьезоэлемента, толкателя, переключающего клапана, а также иглы.

Пьезофорсунки работают по принципу гидравлического механизма. Изначально игла размещается в седле при воздействии на нее высокого давления ТС. При поступлении электрического сигнала на пьезоэлемент, происходит его изменение в размере (его длина увеличивается), за счет чего пьезоэлемент буквально толкает поршень толкателя, который в свою очередь давит на поршень переключающего клапана.

Это приводит к открытию переключающего клапана, через него топливо устремляется в сливную магистраль, давление в верхней части иглы снижается и за счет не изменившегося давления снизу, игла поднимается. При подъеме иглы происходит впрыск топлива.

Основным преимуществом такого вида форсунок является их скорость срабатывания (до 4 раз быстрее, чем в клапанной системе), что позволяет обеспечить многократный впрыск за один рабочий цикл двигателя. При этом объем подаваемого топлива зависит от двух параметров — от продолжительности воздействия на пьезоэлемент, и от давления топлива в рампе.

Преимущества и недостатки форсунок

И в завершении хотелось бы сказать несколько слов о том, какие же преимущества и недостатки имеются у топливных форсунок, если сравнивать их с карбюраторами .

Преимущества топливных форсунок:

• Экономия при расходе топлива благодаря точной системе дозирования;
• Минимальный уровень токсичности двигателей, оснащенных топливными форсунками;
• Возможность увеличения мощности силового механизма до 10%;
• Простота и легкость при запуске в любую погоду;
• Возможность улучшения динамических показателей любого автомобиля;
• Отсутствие необходимости в частой замене и чистке

Недостатки форсунок:

• Возможные сбои в работе или серьезные поломки в результате использования топлива низкого качества , которое губительно сказывается на чувствительном механизме форсунок.
• Высокая стоимость ремонта и замены форсунки в целом и отдельных ее элементов.

Схемы подготовлены по материалам Volkswagenag.com

Топливная форсунка (ТФ), или инжектор, относится к деталям топливной системы впрыска. Она управляет дозированием и подачей ГСМ с его последующим разбрызгиванием в камере сгорания и соединением с воздухом в единую смесь.

ТФ выступают в роли главных исполнительных деталей, относящихся к системе впрыска. Благодаря им происходит разделение топлива на мельчайшие частицы путем разбрызгивания и его поступление в двигатель. Форсунки для любого типа моторов выполняют одинаковое назначение, однако различаются конструкционно и по принципу действия.

Данный вид изделий отличается индивидуальным изготовлением под конкретный тип силового агрегата. Иначе говоря, универсальной модели этого устройства не существует, поэтому переставлять их с бензинового мотора на дизельный нельзя. В качестве исключения можно привести пример гидромеханических моделей от BOSCH, устанавливаемых на механические системы, работающие на непрерывном впрыске. Они находят широкое применение для различных силовых агрегатов в качестве составного элемента системы «K-Jetronic», хотя и имеют несколько модификаций, не связанных между собой.

Расположение и принцип работы

Схематично форсунка – это электромагнитный клапан, управляемый программно. Она обеспечивает подачу топлива в цилиндры в установленных дозах, причем установленная система впрыска определяет вид используемых изделий.

Топливо в форсунку подается под давлением. При этом блок управления мотором посылает электроимпульсы на электромагнит инжектора, которые активируют работу игольчатого клапана, отвечающего за состояние канала (открыто/закрыто). Количество поступающего топлива определяется длительностью поступающего импульса, влияющего на промежуток нахождения игольчатого клапана в открытом состоянии.

Расположение форсунок зависит от конкретного типа системы впрыска:

Центральный – размещаются перед дроссельной заслонкой во впускном трубопроводе.

Распределенный –всем цилиндрам соответствует отдельная форсунка, размещаемая у основания впускного трубопровода и осуществляющая впрыск ГСМ.

Непосредственный –форсунки находятся вверху стенок цилиндра, что обеспечивает впрыск напрямую в камеру сгорания.

Форсунки для бензиновых моторов

Бензиновые моторы комплектуются следующими типами инжекторов:

Одноточечные – подают топливо, расположены до дроссельной заслонки.

Многоточечные – за подачу ГСМ на цилиндры отвечают несколько форсунок, располагаемых перед трубопроводами.

ТФ обеспечивают подачу бензина в камеру сгорания силовой установки, при этом конструкция таких деталей неразборная и не предусматривает ремонт. По стоимости они дешевле тех, что устанавливаются на дизельных моторах.

Как деталь, обеспечивающая нормальную работу топливной системы автомобиля, форсунки часто выходят из строя по причине загрязнения расположенных на них фильтрующих элементов продуктами сгорания. Подобные отложения перекрывают распылительные каналы, что нарушает работу ключевого элемента – игольчатого клапана и прерывает поступление топлива в камеру сгорания.

Форсунки для дизельных моторов

Правильную работу топливной системы дизельных двигателей обеспечивают два типа устанавливаемых на них форсунок:

Электромагнитные, за работу которых отвечает специальный клапан, регулирующий поднятие и опускание иглы.

Пьезоэлектрические, работающие за счет гидравлики.

Правильная настройка форсунок, а также степень их износа влияет на работу дизельного мотора, выдаваемую им мощность и объем расходуемого горючего.

Поломку или неисправность работы дизельной форсунки автовладелец может заметить по ряду признаков:

Увеличился расход топлива при нормальной тяге.

Машина не хочет двигаться с места и дымит.

Способы чистки форсунок

Для решения вышеназванных проблем требуется периодическая промывка топливных форсунок. Для устранения загрязнений применяют ультразвуковую очистку, используют особую жидкость, выполняя процедуру вручную, либо добавляют специальные присадки, позволяющие очистить форсунки без разбора мотора.

Заливка промывки в бензобак

Наиболее простой и щадящий способ очистки загрязненных форсунок. Принцип действия добавляемого состава заключается в постоянном растворении с его помощью имеющихся отложений в системе впрыска, а также частичное предотвращение их появления в будущем.

Такая методика хороша для новых машин либо автомобилей с небольшим пробегом. В этом случае добавление промывки в бак с топливом выступает профилактикой, позволяющей поддерживать силовую установку и топливную систему машины в чистоте. Для машин с серьезными загрязнениями топливной системы данный способ не подходит, а в ряде случаев может нанести вред, усугубив имеющиеся проблемы. При большом количестве загрязнений смытые отложения попадают в форсунки и забивают их еще больше.

Чистка без снятия с двигателя

Промывка ТФ без разбора двигателя выполняется путем подключения промывочной установки непосредственно к мотору. Такой подход позволяет отмыть скопившуюся грязь на форсунках и топливной рампе. Двигатель на полчаса запускается на холостом ходу, подача смеси происходит под давлением.

Данный способ не используется на сильно изношенных двигателях, а также не подходит для автомобилей с установленной системой КЕ-Jetronik.

Чистка со снятием форсунок

При сильных загрязнениях двигатель разбирают на специальном стенде, снимают форсунки и выполняют их индивидуальную очистку. Подобные манипуляции дополнительно позволяют определить наличие неисправностей в работе форсунок с их последующей заменой.

Чистка ультразвуком

Очистка форсунок выполняется в ультразвуковой ванне для предварительно снятых деталей. Вариант подходит при сильных загрязнениях, не убирающихся очистителем.
Операции по очистке форсунок без снятия с двигателя в среднем обходятся владельцу автомобиля в 15-20 у.е. Стоимость диагностики с последующей чистой для одной форсунки в ультразвуке либо на стенде составляет около 4-6 у.е. Комплексные работы по промывке и замене отдельных деталей позволяют обеспечить бесперебойную работу топливной системе еще на полгода, добавив 10-15 тыс. км. пробега.

В случае с системой впрыска топлива Ваш двигатель все ещё ​сосёт, но вместо того, чтобы полагаться только на всасываемое количество топлива, система впрыска топлива стреляет точно правильное количество топлива в камеру сгорания. Системы впрыска топлива прошли уже несколько ступеней эволюции, в них была добавлена электроника — это, пожалуй, было самым большим шагом в развитии этой системы. Но идея таких систем осталась та же: электрически активируемый клапан (инжектор) распыляет отмеренное количество топлива в двигатель. На самом деле основное различие между карбюратором и инжектором именно в электронном управлении ЭБУ — именно бортовой компьютер подаёт точно нужное количество топлива в камеру сгорания двигателя.

Давайте посмотрим, как работает система впрыска топлива и инжектор в частности.

Так выглядит система впрыска топлива

Если сердце автомобиля — это его двигатель, то его мозг — это блок управления двигателем (ЭБУ). Он оптимизирует работу двигателя с помощью датчиков, чтобы решить, как управлять некоторыми приводами в двигателе. Прежде всего, компьютер отвечает за 4 основные задачи:

1. управляет топливной смесью,
2. контролирует обороты холостого хода ,
3. несёт ответственность за угол опережения зажигания,
4. управляет фазами газораспределения.

Прежде чем мы поговорим о том, как ЭБУ осуществляет свои задачи, давайте о самом главном — проследим путь бензина от бензобака до двигателя — это и есть работа системы впрыска топлива. Первоначально после того, как капля бензина покидает стенки бензобака, она всасывается с помощью электрического топливного насоса в двигатель. Электрический топливный насос, как правило, состоит из непосредственно насоса, а также фильтра и передающего устройства.

Регулятор давления топлива в конце топливной направляющей с вакуумным питанием гарантирует, что давление топлива будет постоянным по отношению к давлению всасывания. Для бензинового двигателя давление топлива, как правило, составляет порядка 2-3,5 атмосферы (200-350 кПа, 35-50 PSI (фунтов на квадратный дюйм)). Топливные форсунки инжектора подключены к двигателю, но их клапаны остаются закрытыми до тех пор, пока ЭБУ не разрешит отправить топливо в цилиндры.

Но что же происходит, когда двигателю требуется топливо? Здесь в работу вступает инжектор . Обычно инжекторы имеют два контакта: один вывод подключен к аккумулятору через реле зажигания, а другой контакт проходит в ЭБУ. ЭБУ посылает пульсирующие сигналы в инжектор. За счёт магнита, на который и подаются такие пульсирующие сигналы, открывается клапан инжектора, и в его сопло подаётся некоторое количество топлива. Поскольку в инжекторе очень высокое давление (значение приведено выше), открывшийся клапан направляет топливо с высокой скоростью в сопло распылителя инжектора. Продолжительность, с которой открыт клапан инжектора, влияет на то, какое количество топлива подаётся в цилиндр, а продолжительность эта, соответственно зависит от ширины импульса (т.е. от того, сколько времени ЭБУ посылает сигнал к инжектору).

Когда клапан открывается, топливная форсунка передаёт топливо через распылительный наконечник, который, распыляя, превращает жидкое топливо в туман, непосредственно в цилиндр. Такая система называется системой с непосредственным впрыском . Но распылённое топливо может подаваться не сразу в цилиндры, а сначала в впускные коллекторы.

Как работает инжектор

Но как ЭБУ определяет, сколько на данный момент топлива нужно подать в двигатель? Когда водитель нажимает педаль акселератора, то на самом деле он открывает дроссельную заслонку на величину нажима педали, через которую в двигатель подаётся воздух. Таким образом, мы с уверенностью можем назвать педаль газа «регулятором подачи воздуха» в двигатель. Так вот, компьютер автомобиля руководствуется в том числе величиной открытия дроссельной заслонки, но не ограничивается этим показателем — он считывает информацию с множества датчиков, и давайте узнаем о них всех!

Датчик массового расхода воздуха

Перво-наперво датчик массового расхода воздуха (MAF) определяет, сколько воздуха входит в корпус дроссельной заслонки и посылает эту информацию в ЭБУ. ЭБУ использует эту информацию, чтобы решить, сколько топлива впрыснуть в цилиндры, чтобы держать смесь в идеальных пропорциях.

Датчик положения дроссельной заслонки

Компьютер постоянно использует этот датчик, чтобы проверить положение дроссельной заслонки и узнать таким образом, сколько воздуха проходит через воздухозаборник для того, чтобы регулировать импульс, отправленный к форсункам, гарантируя, что соответствующее воздуху количество топлива входит в систему.

Кислородный датчик

Кроме того, ЭБУ использует датчик O2, чтобы выяснить, сколько кислорода содержится в выхлопных газах автомобиля. Содержание кислорода в выхлопных газах обеспечивает индикацию того, насколько хорошо топливо сгорает. Используя связанные данные от двух датчиков: кислородного и массового расхода воздуха, ЭБУ также контролирует насыщенность топливо-воздушной смеси, подаваемой в камеру сгорания цилиндров двигателя.

Датчик положения коленвала

Это, пожалуй, главный датчик системы впрыска топлива — именно от него ЭБУ узнаёт о количестве оборотов двигателя в данный момент времени и корректирует количество подаваемого топлива в зависимости от числа оборотов и, конечно же, положения педали газа.

Это три основных датчика, которые прямо и динамически влияют на количество подаваемого в инжектор и в последующем в двигатель топлива. Но есть ещё ряд датчиков:

• Датчик напряжения в электрической сети машины — нужен для того, чтобы ЭБУ понимал, насколько разряжен аккумулятор и требуется ли повысить обороты, чтобы зарядить его.
• Датчик температуры охлаждающей жидкости — ЭБУ повышает количество оборотов, если двигатель холодный и наоборот, если двигатель прогрелся.

Промывка форсунок бензинового двигателя в Санкт-Петербурге

Когда нужно делать промывку форсунок топливной системы?

• Плавают холостые обороты двигателя.
• Автомобиль потерял мощность.
• Идет черный дым из выхлопной трубы.
• Обнаружен или есть подозрения на нагар в камере сгорания.

Что такое промывка бензиновых форсунок?

Речь идет об аппаратной промывке бензиновых форсунок без снятия их с двигателя. Отложения, нагары, низкое качество топлива – причины, которые успешно устраняет промывка инжекторов. Обычно промывку форсунок назначают специалисты после проведения диагностики. Название «промывка форсунок» — народный термин, который не полностью отражает функцию этой услуги. На самом деле во время этой процедуры, помимо форсунок, очищаются и другие компоненты, участвующие в топливной системе автомобиля.

Что дает промывка форсунок?

• восстанавливает распыл бензина;
• возвращает время впрыска к заводскому значению;
• освобождает выпускные клапана от залипания;
• устраняет дисбаланс (детонацию) в цилиндрах;
• возможность сэкономить без замены запчастей;
• удаляет нагар на тарелках клапанов двигателя;
• удаляет нагар на днище поршня;
• снижает выброс CO и HC в атмосферу.

Как происходит процедура промывки форсунок?

В систему подачи топлива включается специальный аппарат, который прокачивает в системе моющую жидкость WYNNS. Длительность процедуры составляет 30-60 минут, в зависимости от двигателя и его состояния. После промывки системы желательно заменить масло в двигателе, так как вероятность попадания жидкости через поршневые кольца довольно велика и снижает защитные свойства моторного масла. Производитель жидкости WYNNS утверждает, что процедура безопасна для свечей зажигания. Однако, из опыта, старые свечи не выдерживают испытания и из также приходится менять на новые. Что также заметно улучшает работу двигателя. Поэтому мы рекомендуем проводить процедуру в дополнение к проведению технического обслуживания автомобиля. Как правило, это актуально уже после 60000 км пробега. Мы имеем очень большой опыт в применении промывочных жидкостей и наш выбор остановился на материалах WYNNS – не дешево, но надежно!

Что делать, если процедура не помогла?

Промывка форсунок сама по себе не средство «лечения» форсунок. Если компоненты имеют механические повреждения или естественную выработку, то выход один – менять на новые. Все СТО Стайер имеют как специальное оборудование и жидкости, так и специалистов, которые делают это каждый день. В случае необходимости замены компонентов они проведут ремонт с использованием запчастей с собственного склада. Компания Стайер занимается ремонтом и обслуживанием топливных систем уже более 20 лет.

устройство и принцип действия. Где в автомобиле находятся форсунки Как работает бензиновая форсунка

Многие владельцы автомобилей, заезжая к мастерам на станции технического обслуживания, выслушивают от них о том, что необходимо промыть или заменить форсунки. При этом автолюбители не знают, что это. Что такое форсунка в автомобиле и для чего она нужна?

Краткое описание

Все существующие сегодня дизельные и бензиновые двигатели внутреннего сгорания имеют в своей конструкции систему для впрыска топлива. Форсунка является аналогом насоса, подающего мощную, но очень тонкую струю топлива. Это системы впрыска. Где находятся форсунки и каков их принцип работы, будет рассказано далее.

Виды форсунок

Форсунка является управляемым при помощи специальной программы в блоке, управляющем Именно благодаря форсунке топливо подается в цилиндры дозами. Если говорят про инжектор, то здесь имеется в виду система управляемых форсунок.

Есть несколько видов форсунок, которые предназначены:

• для распределенного впрыскивания топлива;
• центрального впрыскивания;
• непосредственного впрыскивания.

Принцип функционирования форсунок

Топливо от рамы к каждой отдельно взятой форсунке подается под необходимым определенным давлением. От блока управления на электромагнит форсунок поступают электрические импульсы. Именно они задействуют игольчатый клапан, предназначение которого — открывать и закрывать форсуночный канал. От длительности поступления электрического импульса зависит длительность открытия игольчатого клапана и количество подаваемого топлива. Эту длительность регулирует блок, управляющий двигателем. Кроме того, разные типы форсунок могут создавать несколько форм факела топлива, а также менять его направление. А это очень сильно влияет на смесеобразование в двигателе.

Расположение

Многие не знают про форсунки в автомобиле. Где находятся эти элементы? Их расположение зависит от типа впрыска:

• При центральном впрыске топлива одна или пара форсунок находятся внутри впускного трубопровода, возле дроссельной заслонки. Так, форсунка является заменой уже устаревшего устройства — карбюратора.
• При распределенном впрыске топлива для каждого цилиндра устанавливаются свои форсунки в автомобиле. Где находятся они в этом случае? У основания трубопровода для впуска, в который и осуществляется впрыск топлива форсункой.
• При непосредственном впрыске топлива они располагаются в верхней области стенок цилиндра. Они впрыскивают топливо в саму камеру сгорания.

Вот такое расположение имеют форсунки в автомобиле. Где находятся эти части, стало ясно.

Промывка

По той причине, что в топливе присутствуют вредные примеси, на форсунках часто оседает нагар. Их необходимо промывать. Операция эта подразумевает вымывание ненужной грязи из форсуночной системы. Форсунки можно промывать при помощи специальной жидкости. Ее еще называют специальной присадкой. При этом сами форсунки с двигателя можно даже не вынимать. Присадка эта добавляется в топливо, а двигатель заставляют поработать на этой смеси пару тысяч километров. Можно осуществлять и более быструю промывку, при этом не снимая форсунки с двигателя. Для этой цели применяют специальную установку. Она подсоединяется к мотору на место топливного насоса. В сами форсунки подается сольвенте. Это специальное топливо для промывания. Время такого процесса — около пятнадцати минут.

Форсунки от нагара можно очищать также при помощи ультразвука. Этот способ уже подразумевает снятие их с двигателя.

Итоги

Таким образом, становится ясно, что такое как работают, для чего нужны. Очевидно, что это очень важные части двигателя, без которых его работа невозможна. Необходимо следить за их исправностью, а также регулярно их промывать.

Предназначена для дозированной подачи топлива, его распыления в камере сгорания (впускном коллекторе) и образования топливно-воздушной смеси.

Форсунка используется в системах впрыска как бензиновых, так и дизельных двигателей. На современных двигателях устанавливаются форсунки с электронным управлением впрыска.

В зависимости от способа осуществления впрыска различают следующие виды форсунок: электромагнитная, электрогидравлическая и пьезоэлектрическая.

Электромагнитная форсунка

Электромагнитная форсунка устанавливается, как правило, на бензиновых двигателях , в т.ч. оборудованных системой непосредственного впрыска . Форсунка имеет достаточно простое устройство, включающее электромагнитный клапан с иглой и сопло.

Работа электромагнитной форсунки осуществляется следующим образом. В соответствии с заложенным алгоритмом электронный блок управления обеспечивает в нужный момент подачу напряжения на обмотку возбуждения клапана. При этом создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло. Производится впрыск топлива. С исчезновением напряжения, пружина возвращает иглу форсунки на седло.

Электрогидравлическая форсунка

Электрогидравлическая форсунка используется на дизельных двигателях , в т.ч. оборудованных системой впрыска Common Rail . Конструкция электрогидравлической форсунки объединяет электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Принцип работы электрогидравлической форсунки основан на использовании давления топлива, как при впрыске, так и при его прекращении. В исходном положении электромагнитный клапан обесточен и закрыт, игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Впрыск топлива не происходит. При этом давление топлива на иглу ввиду разности площадей контакта меньше давления на поршень.

По команде электронного блока управления срабатывает электромагнитный клапан, открывая сливной дроссель. Топливо из камеры управления вытекает через дроссель в сливную магистраль. При этом впускной дроссель препятствует быстрому выравниванию давлений в камере управления и впускной магистрали. Давление на поршень снижается, а давление топлива на иглу не изменяется, под действием которого игла поднимается и происходит впрыск топлива.

Пьезоэлектрическая форсунка

Самым совершенным устройством, обеспечивающим впрыск топлива, является пьезоэлектрическая форсунка (пьезофорсунка). Форсунка устанавливается на дизельных двигателях, оборудованных системой впрыска Common Rail.

Преимуществами пьезофорсунки являются быстрота срабатывания (в 4 раза быстрее электромагнитного клапана ), и как следствие возможность многократного впрыска топлива в течение одного цикла, а также точная дозировка впрыскиваемого топлива.

Это стало возможным благодаря использованию пьезоэффекта в управлении форсункой, основанного на изменении длины пьезокристалла под действием напряжения. Конструкция пьезоэлектрической форсунки включает пьезоэлемент, толкатель, переключающий клапан и иглу, помещенные в корпусе.

В работе пьезофорсунки, также как и электрогидравлической форсунки, используется гидравлический принцип. В исходном положении игла посажена на седло за счет высокого давления топлива. При подаче электрического сигнала на пьезоэлемент, увеличивается его длина, которая передает усилие на поршень толкателя. Открывается переключающий клапан, топливо поступает в сливную магистраль. Давление выше иглы падает. Игла за счет давления в нижней части поднимается и производится впрыск топлива.

Количество впрыскиваемого топлива определяется:

• длительностью воздействия на пьезоэлемент;
• давлением топлива в топливной рампе.

Как правило, на сегодня, большое количество автомобилей оборудуются специальными системами впрыска горючего. Интересно будет узнать, о том что идея о внедрении такой системы в автомобильный мир появилась уже в далеких 50-х годах. Так, 1951 год стал годом рождения первой системы впрыска топлива, именно в этом году компания Bosch укомплектовала ею 2-х тактный двигатель купе Goliath 700 Sport.

Последователем Bosch стал Mercedes-Benz 300 SL, который подхватил эстафету в 1954 году. И вот, уже в конце 70-х годов началось массовое, серийное введение инжекторных систем впрыска топлива. Как оказалось на практике, впрыск топлива имеет множество достоинств и отличных характеристик, по которым такая система превосходит карбюраторную подачу топлива. От карбюраторного принципа смесеобразования система впрыска топлива отличается более безошибочной дозировкой топлива, а следовательно, и большей экономичностью и приемистостью автомобильного транспорта. Также система впрыска топлива славится меньшей токсичностью выхлопных газов. Можно сделать такой вывод, что переоценить работу системы впрыска топлива практически невозможно.

Форсунка является одной из аниболее важных частей системы впрыска топлива, поэтому она во многом и определяет эффективность и надежность работы движка. Однако, именно она работает в наиболее тяжелых условиях. Каждому автолюбителю важно знать что это за деталь и как она работает, дабы в случае какой-либо неисправности системы впрыска топлива произвести правильную диагностику поломки, ведь именно от состоянии форсунки зависит хорошая работоспособность самой системы. В данной статье мы акцентируем внимание именно на строении форсунки, ее видах и принципе работы. Итак, начнем.

1. Типы инжекторных форсунок

Для начала давайте разберемся, что такое форсунка и какое ее предназначение. Деталь форсунки (по-другому можно назвать инжектором) представляет собой конструктивный элемент системы впрыска горючего. Главными тремя функциями, которые выполняет форсунка являются дозированная подача топлива, распыление данной топливной жидкости в камере сгорания (другими словами – впускной коллектор), а также возникновение топливно-воздушной смеси.

Как правило, форсунка приводится в эксплуатацию в системах впрыска топлива как дизельных, так и двигателей, работающих на бензине. Если говорить о современных двигателях, установленные в них форсунки руководствуются электронным управлением впрыска. Данную деталь принято разделять на три типа, в зависимости от способа произведения впрыска.

Итак, существуют такие три вида форсунки:

1. Электрогидравлическая

2. Электромагнитная

3. Пьезоэлектрическая

Теперь о каждом виде поподробнее.

Форсунка электромагнитная

Данную форсунку, как правило, принято устанавливать именно на бензиновых движках, в том числе укомплектованных системой непосредственного впрыска. Сама по себе электромагнитная форсунка имеет довольно обычное строение и состоит непосредственно из электромагнитного клапана с иглой и сопла. Работает такая форсунка по своеобразному принципу. В соотношении с заложенным алгоритмом, установленный электронный блок управления способен обеспечить в нужный момент передачу напряжения прямиком на обмотку возбуждения клапана. В этот момент создается своеобразное электромагнитное поле, которое может преодолевать усилие пружины, втянуть якорь с иглой и отпустить сопло. После проделанной операции осуществляется впрыск топлива. После того момента, как напряжение исчезнет, пружина возвращает иглу форсунки обратно на седло.

Форсунка электрогидравлическая

Как правило, электрогидравлическую форсунку принято приводить в действие на двигателях использующих дизель, в том числе и таких, которые укомплектованы системой впрыска Common Rail. Сама по себе электрогидравлическая форсунка состоит из впускной и сливной дроссели, камеры управления, а также электромагнитного клапана. Такая форсунка приводится в эксплуатацию по принципу применения в процессе работы давления топлива, как при произведении впрыска, так и при его окончании.

Как правило, на начальной позиции электромагнитный клапан обесточен и находится в закрытом состоянии, игла форсунки прислоняется к седлу благодаря мощности давления топлива на поршень, которое имеет место в камере управления. В этом случае впрыск топлива не производится. В этот момент давление топлива на иглу ввиду несоответствии площадей контакта порядка меньше чем давление на поршень.

посылает сигнал и по его команде в работу включается электромагнитный клапан, который осуществляет открытие сливной дроссели. В свою очередь, топливо, которое выходит из камеры управления, начинает проходить через дроссель прямиком в сливную магистраль. В таком случае, дроссель способна воспрепятствовать скорой стабилизации давлений в камере управления и впускной магистрали. Таким образом, происходит снижение давления на поршень, но давление топлива на иглу остается на прежнем уровне. Под воздействием давления игла двигается вверх и происходит впрыск топлива.

Форсунка пьезоэлектрическая

Пьезоэлектрическая форсунка является самым совершенным и надежным устройством, которое способно обеспечить впрыск горючего. Такую форсунку, как правило, устанавливают на двигателях, использующих дизель, которые укомплектованы системой впрыска Common Rail. Такой вид форсунки имеет много достоинств, среди которых имеет место быстрота срабатывания Данная форсунка превосходит всех своих оппоненток и является самым надежным устройством, обеспечивающим впрыск горючего.

Преимуществом пьезофорсунки является быстрота срабатывания, которая в четыре раза превышает быстроту электромагнитного клапана. Из этого следует осуществимость многократного впрыска горючего в период одного цикла, а также безошибочная дозировка впрыскиваемого горючего.

Вся операция происходит благодаря использованию пьезоэффекта в руководстве форсункой, который был основан на изменении показателей длины пьезокристалла под воздействием напряжения. Вся конструкция пьезоэлектрической форсунки состоит из пьезоэлемента, переключающего клапана, толкателя, а также иглы, которые умещаются в корпусе. Пьезофорсунка приводится в работу по такому же принципу как и электрогидравлическая, а именно по гидравлическому. В связи с высоким давлением горючего, игла, находящаяся на исходной позиции, посажена на седло.

Во время подачи электрического сигнала на пьезоэлемент, производится увеличение его длины, при этом это позволяет пьезоэлементу толкать усилие непосредственно на поршень толкателя. В этот момент, переключающий клапан приходит в открытое состояние и топливо проходит в сливную магистраль. При этом падает давление, которое находится выше иглы. При этом, за счет давления в нижней части игла идет вверх и происходит впрыск горючего. Как правило, количество впрыскиваемого топлива может определяться длительностью воздействия на пьезоэлемент, а также уровнем давления горючего в топливной рампе.

2. Принцип работы форсунки инжектора

Для того, чтобы разобраться в принципе работы форсунки, нужно в общем понять работу всей системы впрыска топлива. Итак, данная система производит подачу горючего в цилиндр двигателя либо во впускной коллектор по принципу прямого впрыска благодаря форсунке, или как принято называть еще, инжектора. Исходя из этого, все автомобили, которые комплектуются такой системой, получают название инжекторных.

Классифицирование инжекторного впрыска проводится в зависимости от того, какой принцип работы инжектора, а также по месту его установки и суммарному количеству инжекторов. Как правило, центральный впрыск топлива осуществляется по такому принципу: во всеобщий впускной трубопровод, с помощью форсунки впрыскивается топливо на все цилиндры двигателя.

Форсунку, как мы уже упоминали, принято устанавливать именно перед дроссельной заслонкой, в том месте, где должен находиться Она показывает низкое сопротивление обмотки электромагнита (до 4-5 Ом). Как же распределяется впрыск? С помощью отдельных форсунок происходит впрыск топлива во впускные трубопроводы каждого имеющегося цилиндра. Они занимают место у основания впускных трубопроводов (как правило, у корпуса головки блока цилиндров) и отличаются довольно-таки высоким сопротивлением обмоток электромагнитов (до 12-16 Ом). Он может быть и меньшим, но при условии наличия дополнительного блока сопротивлений.

Как известно, большинство современных автомобилей снабжаются системой именно распределенного впрыска топлива. Как мы уже говорили, она работает по принципу, что отдельная форсунка отвечает за свой цилиндр. Важно знать, что каждая система распределенного впрыска топлива делится на четыре разных типа:

1. Одновременный

2. Попарно-параллельный

3. Фазированный

4. Прямой

Теперь о каждом поподробнее. Одновременный тип характеризируется подачей горючего от всех форсунок системы одновременно во все цилиндры. Что ж, название говорит само за себя. Попарно-параллельный тип впрыска подразумевает парное открытие форсунок, при котором, одна открывается непосредственно пред циклом впуска, а вторая — перед циклом впуска. Главной отличительностью этого типа является применение попарно-параллельный принцип открытия форсунок в момент запуска двигателя, или же в период аварийного режима неисправности датчика положения распредвала. В период эксплуатации автомобиля, то есть во время движения, в работу включается фазированный впрыск топлива. Это тип впрыска. При котором каждый инжектор открывается перед тактом впуска. Наконец, прямой тип впрыска происходит непосредственно в камеру сгорания.

Некоторые автомобили новейшего поколения могут похвастаться подачей топлива непосредственно в камеру сгорания (это и есть непосредственный впрыск). Отличительной чертой форсунок таких двигателей является наличие высокого рабочего напряжения электромагнита, которое достигает до 100 В. Маркировки форсунок отражают фабричную, или торговую, марку либо название, а также каталожный номер, или наименование и номер серии.

Как правило, горючее подается к форсунке под определенным давлением, которое зависит от режима работы движка. Принцип действия инжектора предполагает использование сигналов микроконтроллера, который в свое время получает данные от датчиков. Поступившие на электромагнит электрические импульсы, которые исходят от блока управления, заставляют работать игольчатый клапан, который открывает и закрывает канал форсунки. Все количество топлива которое распыляется зависит от длительности импульса, которая задается непосредственно блоком управления. Если говорить о форме и направлении распыляемого факела очень важны при смесеобразовании и определяются количеством и расположением распылительных отверстий.

Как правило, если топливо впрыскивается во всеобщий трубопровод с помощью одной форсунки, то это называется системой моновпрыска. Такая система на сегодня не пользуется особым спросом среди автомобилестроителей. Большинство автопроизводств предпочитают использовать сразу две форсунки в системе впрыска.

Как ни крути, но как и любая другая система, инжекторная ситсема имеет и свои недостатки, среди которых достаточно высокая цена на узлы инжектора, низкая уровень ремонтопригодности, высокие запросы по поводу состава и качества горючего, крайняя необходимость использования специального оборудования для диагностики каких-либо поломок, и, конечно же, довольно высокие ценовые показатели стоимости ремонта.

3. Как устроена форсунка инжектора

А теперь давайте рассмотрим конструкцию форсунки, из чего же она состоит. Каждому автолюбителю известно, что подача топлива в форсунках происходит преимущественно сверху вниз. Если говорить в общих чертах, можно сказать, что форсунка состоит из одного, реже двух каналов. Как правило, по первому к выходу подходит распыляемая жидкость, а по второму проходят жидкость, пар, газ, который служит для распыления первой жидкости. Как показывает практика, чистая и качественная форсунка способна дать конусообразный распыл, а факел получается непрерывный и ровный.

Если детализировать построение форсунки, можно сказать, что она, в первую очередь состоит из корпуса. В верхней части корпуса можно отыскать так называемый гидравлический разъем, который, в свою очередь, закрепляется к топливной рампе. Благодаря наличию насоса и обратного клапана в рампе непрерывно поддерживается установленное давление горючего. Известно, что форсунка прикрепляется к топливной рампе посредством специального зажимного устройства.

Нижнюю часть форсунки занимает распылительная пластина с отверстиями для впрыскивания топлива. Для того, чтобы обеспечить герметичность соединения сверху и снизу находятся специальные уплотнительные кольца. С одной стороны форсунки находится электрический разъем, который используется для управления соленоидом форсунки. Весь основной механизм находится внутри форсунки и состоит из фильтрующей сетки, электромагнитной обмотки, седлом клапана, пружины, игольчатого клапана с якорем соленоида и запорным сферическим элементом, а также распылительной пластины. Сопло принято считать самым важным элементом форсунки.

В этой статье мы постараемся разобраться, что такое, для чего нужен и где находится инжектор. Инжектор – однокоренное слово со словом инъекция, а инъекция – это впрыск. Хотя инжектор мало похож на шприц, но он тоже впрыскивает топливо в цилиндры двигателя. Собственно говоря, инжектор – форсунка, которая разбрызгивает топливо мелкими каплями для поступления в цилиндры смеси воздуха и паров бензина. Вы скажете, что делает все так же. Так же, но не совсем.

Жиклер карбюратора работает практически как , разбрызгивая в его камере бензин. Но бензин засасывается в карбюратор с помощью поршня двигателя, что отбирает около 10% его мощности. Плюс ко всему, отрегулировать карбюратор до идеального состояния почти невозможно: он то переливает топливо, что двигатель «захлебывается» и коптит, а часть так и не сгорает, то не доливает, и мотор работает с провалами и не тянет.

Бензин закачивается в инжектор с помощью специального электронасоса, а смешивание паров бензина и воздуха происходит в самой камере сгорания цилиндра. Количество топлива четко порционно, и зависит оно от необходимого именно в данный момент количества для оптимальной тяги.

Где же находится инжектор:

В обычных случаях инжектор устанавливают вместо карбюратора, а точнее – вообще на его место. В качестве инжектора используют лишь одну форсунку, которая «обслуживает» все цилиндры, а впрыск топлива будет во впускной коллектор, так называемый моновпрыск. Перед карбюраторной схемой преимущество здесь только одно: двигатель не расходует мощность на всасывание топлива через жиклер карбюратора.

Система многоточечного или распределенного впрыска производится также во впускной коллектор. Благодаря распределенному впрыску лучше дозируется топливо, которое поступает к каждому цилиндру. Но все же самые лучшие результаты дает только прямой впрыск прямо в камеру сгорания цилиндра, так же, как в .

Неисправности инжектора (форсунок) встречаются как на , так и на двигателях. В схеме устройства системы питания инжекторного двигателя форсунка является элементом, который отвечает за впрыск распыленной порции топлива в камеру сгорания под определенным давлением.

Точное дозирование, герметичность и своевременное срабатывание инжекторной форсунки обеспечивают устойчивую и исправную работу двигателя на всех режимах его работы. Если форсунка «льет» (пропускает лишнее топливо в момент, когда его подача не требуется), снижается эффективность распыла горючего (нарушается форма факела) и возникают другие неисправности инжектора, тогда , теряет мощность, расходует много топлива и т.п.

Читайте в этой статье

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого , поломки , вышедшей из строя свечи зажигания или неисправной катушки до , проблем с и т.д. Наряду с этим одним из главных признаков неисправности форсунок является , а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

• наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
• явные провалы и потеря динамики при попытках резкого ускорения;
• машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Определить неисправную форсунку на слух по звуку работы ДВС можно в том случае, если из блока цилиндров доносится приглушенный высокочастотный звук. Это указывает на необходимость чистки инжектора или неисправность форсунок.

Как проверить подачу питания на форсунки

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

• для диагностики от инжектора отключается колодка, после чего к нужно подключить два провода;
• другие концы проводов крепятся к контактам форсунки;
• затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
• если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

1. Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
2. Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
3. Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
4. После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
5. Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Большее или меньшее количество горючего в мерных емкостях укажет на неисправность форсунки или необходимость очистки одного или нескольких инжекторов. Если форсунка демонстрирует недолив, тогда элемент нужно чистить или менять. Подтекание топлива после отключения зажигания укажет на то, что форсунка «льет» и потеряла герметичность.

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.

Как самому очистить форсунки без снятия с двигателя

В процессе диагностики частой причиной неустойчивой работы мотора является то, что инжекторные форсунки забились. Существует несколько способов очистки форсунок, среди которых может использоваться механический, ультразвуковой или очистка при помощи специальных химических составов.

В ряде случаев заливка в топливный бак специальной присадки-очистителя инжектора достаточно для того, чтобы нормализовать работу всей системы. Также рекомендуется с определенной периодичностью раскручивать мотор до высоких оборотов и разгонять автомобиль до 110-130 км/ч. на ровных отрезках пути. В таком режиме нужно проехать 10-20 километров. Продолжительная работа форсунок под нагрузкой позволяет реализовать так называемую самоочистку.

Напоследок добавим, что перечисленные выше способы очистки позволяют удалить только незначительные загрязнения. Серьезно забитый инжектор необходимо чистить механически, составами под давлением или ультразвуком. Что касается промывки форсунок, специалисты рекомендуют промывать инжектор каждые 30-40 тыс. пройденных километров.

Чистку инжектора стоит делать для профилактики, а не после появления признаков неисправности. Если автомобиль эксплуатируется в режиме городской езды на топливе сомнительного качества, тогда интервал профилактических мер следует сократить применительно к индивидуальным условиям эксплуатации.

Читайте также

Когда и для чего нужно снимать топливные форсунки с двигателя. Снятие форсунок на бензиновом и дизельном моторе: особенности процесса демонтажа.

Чистка инжектора автомобиля без снятия форсунок. Способы очистки форсунок со снятием на кавитационном стенде. Ультразвуковая и гидродинамическая кавитация.

Как проверить форсунки не снимая с двигателя

Форсунка представляет собой электромеханический клапан, который работает в качестве электрического магнита. В момент поступления напряжения на обмотку форсунки возникает электромагнитное поле, способное втягивать сердечник и иглу запорного устройства, при этом пропуская поток топлива к камере сгорания двигателя. На входном канале устройств вмонтировано дополнительный фильтр для топлива.

Форсунка – заключительный элемент топливной системы, внутрь которого под высоким давлением поступает топливо. От работоспособности, этой составляющей напрямую, зависит вся работа двигателя внутреннего сгорания. Когда уровень давления при открытии форсунки падает, то она раньше открывается, из-за чего образовывается черный дым. Если же давление в момент открытия повышается, то она открывается позже и возникает дым белого цвета.

Признаки неисправности форсунок

1. Замедляется работа пусковых элементов двигателя, что особо ярко выражено при холодной погоде.

2. Возникновение провалов и неких подергиваний автомобиля в момент ускорения или смены переходных режимов.

3. Плохая динамика и снижение мощности в работе двигателя.

4. Увеличивается количество потребляемого топлива.

5. На холостом ходу двигатель автомобиля может неравномерно работать.

Чтобы избежать несвоевременного ремонта автомобиля, следует своевременно проверять работоспособность форсунок.

Как проверить форсунки не снимая их с двигателя?

Проверка уровня сопротивления обмотки на форсунках

1. Осуществить осмотр можно, выключив зажигание и сняв с аккумуляторной батареи «минусовую» клемму.

2. Используя тонкую отвертку или шило необходимо отщелкнуть пружинный зажим на колодке.

3. Проводим отсоединение разъема от форсунки.

4. К выводам форсунки прикрепляем омметр и измеряем сопротивление обмотки.

5. Если сопротивление между боковым и центральным штырем разъема находится в пределах 11–15 Ом, то форсунка работает исправно. Если прибор показывает больше или меньше требуемого следует ее сменить.

Проверка работоспособности всех форсунок

1. Первоначально необходимо снять топливную рампу, на которой установлены форсунки.

2. Затем следует подсоединить колодку проводов к жгуту рампы. Если с батареи аккумулятора снята клемма «-», то оденьте ее обратно.

3. Соедините друг с другом топливные трубы и с помощью гаечного ключа хорошо закрутите крепящие их штуцеры.

4. Под каждой форсункой поставьте мерный стакан или любую иную емкость с разметкой.

5. Используя стартер, проверните двигатель и проследите за работой всех форсунок. Топливо должно выходить равномерно из каждой.

6. Выключите зажигание и проверьте уровень топлива в мерных стаканах, он должен быть одинаковым. Если количество топлива в емкостях не совпадает – замените или прочистите, вышедшую из лада форсунку.

7. Осмотрите все форсунки на наличие изъянов и дефектов. На распылительной части не должно быть никаких подтеков топлива в момент выключенного зажигания. Если подобные изъяны есть, то деталь не герметична и нуждается в замене.

Проверка поступления питания к форсункам

Подобную проверку необходимо проводить лишь тогда, когда хоть одна из форсунок при включенном зажигании отказывается работать.

1. Отключите от неработающей детали колодку с проводами.

2. Затем присоедините к батарее аккумулятора два конца проводов, а другую их сторону прикрепите к контактам на форсунке.

3. Подключите зажигание автомобиля и проследите за тем, не вытекает ли из форсунки топливо. Если да, то в электрической цепи есть какой-то дефект или неисправность.

Как работает служба впрыска топлива?

Ответ: Обслуживание топливных форсунок необходимо для сохранения работоспособности вашего автомобиля. Топливные форсунки расположены во впускном коллекторе и распыляют топливо через крошечное сопло. В топливной форсунке используется специальная форсунка для распыления топлива в виде тумана вместо сильной струи. Только подумайте о насадке на шланге, который вы используете во дворе. Вы можете изменить способ выхода воды из форсунки. Там могут быть струйный поток, душ, туман и многие другие настройки.Топливная форсунка должна распылять топливо в виде тумана, потому что ваш двигатель легче сгорит. Когда вы нажимаете на педаль газа, дроссельная заслонка вашего автомобиля (которая открывается и пропускает воздух в ваш двигатель) работает вместе с вашими топливными форсунками. Когда дроссельная заслонка открывается, топливная форсунка распыляет топливо для смешивания с воздухом, а затем попадает в цилиндры сгорания двигателя. Топливные форсунки со временем могут загрязняться и забиваться, что приведет к снижению производительности, плохому расходу топлива и даже загрязнению выхлопных газов.Топливная форсунка может засориться вокруг клапана и форсунки. Отверстие на форсунке топливной форсунки очень маленькое; Поскольку форсунка топливной форсунки должна распылять мелкий туман, любое небольшое скопление топлива может повлиять на работу топливной форсунки. Наращивание может состоять из воска, грязи и других отложений углерода. Большая часть накоплений происходит в результате коротких поездок, что означает, что автомобиль обычно едет всего пятнадцать минут; некачественный бензин, не содержащий моющих средств, также вызывает наросты. Моющие средства действительно могут очистить топливную форсунку во время вождения, но многие нефтеперерабатывающие заводы удаляют моющие средства из своего топлива, чтобы продавать газ по более низкой цене.Если топливная форсунка загрязнена или забита, ваш двигатель не сможет получить необходимый поток топлива для смешивания с воздухом, что приведет к ухудшению ускорения, производительности двигателя и расходу топлива. инжектор в автомобиле или вынимая его. Практически всегда обслуживание впрыска топлива можно производить, если топливная форсунка все еще находится в автомобиле, если только ее не нужно заменять. Во время полного впрыска топлива выполняется несколько вещей: проверяется давление и объем вашего топливного насоса; ваш регулятор давления проверен; ваша топливная рампа, которая представляет собой трубу, по которой топливо от вашего насоса поступает в топливную форсунку, и экран топливной форсунки промывается; ваши топливные форсунки промываются и очищаются; промывается дроссельная заслонка и воздушные каналы; компьютер вашего двигателя проверяется, чтобы убедиться, что смесь воздух / топливо правильная и все датчики работают.

Как распознать неисправную форсунку, грязь или засорение топлива?

Топливная форсунка играет важную роль в системе подачи топлива автомобиля. Это давление топлива от топливного насоса, электронного клапана и распылителя нужное количество равномерно в цилиндре двигателя, чтобы облегчить горение. Если, конечно, не требуется своевременная подача топлива, двигатель может работать хорошо. Следовательно, правильно работающее топливо очень важно для максимальной производительности двигателя и топливной форсунки.

Если он загрязнен, забит или поврежден, это приводит к другим проблемам. Вам нужно сразу сохранить в других частях двигателя, чтобы не повредить. Для этого необходимо но неисправную топливную форсунку идентифицировать. Ниже приведены некоторые признаки, которые помогут вам обнаружить неисправную, грязную или забитую топливную форсунку.

Эти символы можно условно разделить на два типа — двигатель и топливо, которые классифицируются в соответствии с.

Проблемы с двигателем

• Проблемы с запуском — машина не заводится.Это связано с замедленным сгоранием. Вы должны выключить, нажать кнопку несколько раз, завел автомобиль. Засоренные топливные форсунки нарушают процесс сгорания и сомневаются в двигателе причины.

• Сбой горения — если форсунка не работает должным образом или если она забивается мусором, также не подает топливо в двигатель. В это время мотор испытывает недостаток силы и дает пропуски зажигания. Горение бросившие школу могут чувствовать себя легко во время вождения, и проблема будет решена сразу перед остальными темами движок разогреть и основал ускорение воспламенения топливной смеси.

• Внезапная мощность двигателя — мы уже обсуждали, что неправильная подача топлива приведет к засорению топливной форсунки. С участием такой несбалансированный поток — двигатель колеблется между высокими и низкими оборотами (оборотов в минуту), и когда он получает большое количество топлива, он обеспечивает мощность к власти внезапной блокировки двигателя.

• Неровная работа двигателя на холостом ходу — неисправная или плохая топливная форсунка ваша забота не только на дороге, но и проблемы с холостым ходом вашего автомобиля. Относится к сгоранию и возникновению резкого или заикающегося двигателя автомобиля на холостом ходу.Он также издает странные шумы.

Проблемы с топливом

• Утечки топлива — если на топливной форсунке есть трещины или поломки, топливо попадет в ваше тело. Из-за потери вашего тела топливо не доходит до форсунки. Топливо, а не в виде капель, течет в цилиндр распылителя. В результате этот двигатель плохо влияет на эффективность.

• Ограниченный поток топлива — может засориться насос топливной форсунки постоянно в двигателе. Это приводит к ограничению потока, что отрицательно сказывается на сгорании и двигателе.

• Сильный запах топлива — явным признаком протечки форсунок является сильный запах бензина из автомобиля. Попутно вы легко почувствуете его запах.

• Плохая топливная экономичность — с внешними трещинами снижает расход топлива за счет протечек топлива. Неисправность топливной форсунки, Quellen, избыток поврежденных заправочных станций внутри, что приводит к плохому расходу топлива. Иногда мешает, а также влияет на пробег автомобиля, который относится к эффективности сгорания двигателя.

• Повышенные выбросы — засорение топливных форсунок, как упоминалось выше, влияет на эффективность двигателя внутреннего сгорания. Неполный сгорание непосредственно выбросы, плохое сгорание, высшие углеводороды (HC) и окись углерода используются как есть (CO) — выбросы.

Эти персонажи посмотрите и будьте уверены, что вы ответите как можно скорее.

Что, если я заправлю дизельное топливо в автомобиль, который требует неэтилированного топлива?

Предположим, вы должны были подъехать к заправочной станции в отвлеченном состоянии.Например, вы ведете своих троих детей и троих их друзей в зоопарк, и все они кричат ​​о мороженом. В результате этого вы случайно беретесь за форсунку дизельного топлива вместо форсунки для неэтилированного бензина, чтобы заправить свой бак. Что случилось бы?

Галерея изображений дизельного двигателя

Первое, что нужно признать, это то, что этот сценарий невозможен для большинства автомобилей. В любом автомобиле, произведенном за последние 25 лет или около того, есть пластина под крышкой бензобака, которая предотвращает попадание чего-либо, кроме маленькой форсунки для неэтилированного бензина, в бак.Когда впервые появился неэтилированный бензин, эта табличка помогла водителям не вставлять этилированный бензин в сопло — неэтилированный и этилированный сопла были разных размеров. Форсунка для дизельного топлива даже больше, чем эти форсунки, поэтому она никогда не поместится в бензобак большинства автомобилей. Однако на большинстве мотоциклов и грузовиков этой таблички нет, поэтому легко совершить ошибку, если вы управляете одним из этих транспортных средств. А если вы ведете более старую машину, то там тоже нет номера.

Итак, вы как-то залили бензобак соляркой.Если вы когда-нибудь сравнивали бензин с дизельным топливом, вы знаете, что они пахнут по-другому. Еще они по-другому ощущаются — солярка маслянистая. Как и нефть, дизельное топливо не испаряется, как бензин. Плюс солярка тяжелее. Галлон дизельного топлива примерно на фунт тяжелее галлона бензина.

Если бы у вас был бензобак, полный дизельного топлива, топливные форсунки в вашем двигателе впрыскивали бы дизельное топливо в цилиндры двигателя. Свечи зажигания загорались, но после этого ничего не происходило.Поскольку дизельное топливо не очень хорошо испаряется, свечи зажигания не могут воспламениться, и двигатель никогда не запустится.

Для решения проблемы слейте все дизельное топливо из бензобака и залейте бензин. Затем вам придется некоторое время провернуть двигатель, чтобы вывести дизельное топливо из топливопроводов и форсунок. В конце концов двигатель заводился и работал нормально. Никакого ущерба не будет.

Один очевидный вопрос из этого обсуждения: если дизельное топливо не горит в бензиновом двигателе, почему оно горит в дизельном двигателе? Есть два больших различия между бензиновыми и дизельными двигателями:

• Во-первых, у дизельных двигателей нет свечей зажигания.
• Во-вторых, степень сжатия у них намного выше. Когда дизельный двигатель сжимает воздух во время такта сжатия, воздух становится очень горячим. Дизельное топливо впрыскивается прямо в этот горячий воздух, и он достаточно горячий, чтобы испариться и воспламенить дизельное топливо.

Какая форсунка для мытья под давлением безопасна для автомобиля

В этой статье мы рассмотрим разницу между наконечниками каждой форсунки. И определите, какая форсунка мойки высокого давления безопасна для автомобиля.

freepik.com

Одна из самых важных вещей при мытье автомобиля — приложить достаточно давления, чтобы эффективно очистить грязь, не повредив краску.Однако он должен быть достаточно мягким, чтобы на окрашенных поверхностях не образовывались водяные пятна.

Что касается форсунки, существует несколько вариантов форсунок для мойки автомобилей; 3-4 насадки с цветовой кодировкой. Если вы выберете неправильную насадку для автомойки, вы можете счистить краску с машины.

Самые безопасные типы форсунок для мытья под давлением для автомобилей

Как правило, температура ниже 25 ° может привести к повреждению вашего автомобиля. Среди четырех насадок с цветовой кодировкой для мойки высокого давления три насадки безопасны для мытья автомобилей.Это 25 ° и 40 ° и необязательный 65 ° (черный).

0 ° (красный) и 15 ° (желтый) могут повредить лакокрасочное покрытие автомобиля. Однако специалисты предпочитают использовать наконечник сопла 15 ° с безопасным расстоянием и более низким PSI, чтобы избавиться от жесткой грязи и грязи от полноприводных автомобилей.

25 градусов (зеленая)

Зеленая насадка идеально подходит для тщательного удаления грязи с кузова вашего автомобиля, а также с кузова и колес грузовика. Вы можете использовать 25-градусную или зеленую насадку на колесах, эмблемах, решетках, ковриках и везде, где есть прилипшая грязь, например, между кабиной и кузовом грузовика.

40 градусов (белый)

Белая насадка идеально подходит для быстрой очистки больших площадей. Используйте эту насадку для мытья кузова автомобиля и смывания моющего средства. Как правило, чем шире вы идете, тем безопаснее. Так что новички обычно используют довольно широкую, например, белую насадку. Более широкий вентилятор делает его более эффективным при покрытии большой площади.

В сочетании с безопасным расстоянием и давлением ниже 1900 фунтов на квадратный дюйм зеленые и белые форсунки являются самыми безопасными форсунками для мойки автомобилей.

65 градусов (черный)

Форсунки омывателя красного, желтого, зеленого и белого цветов предназначены для очистки различных поверхностей.При температуре 65 градусов веерная струя из насадки для черных наконечников имеет слишком низкое давление для удаления мусора или плесени, но идеально подходит для смачивания поверхностей моющими средствами или химическими веществами.

Другие типы форсунок для мытья под давлением

0 градусов (красные)

Красная форсунка способна удалить даже самые стойкие пятна с самых устойчивых поверхностей. Для бетона, металла и других твердых материалов лучше всего использовать эту мощную струю. Однако для более мягких вещей, таких как дерево или ваш любимый автомобиль, вам следует избегать использования гидроабразивной струи, которая может полностью испортить их, порезав поверхность.

Красный означает опасность. Неправильное использование также может привести к травмам, поэтому мы повторяем: держитесь подальше от сопла с углом наклона 0 градусов (красный).

15 градусов (желтый)

Наконечник шайбы с углом 15 градусов универсален и может использоваться в самых разных сценариях, поскольку он не так опасен для большинства поверхностей. В отличие от красной насадки, этот конкретный тип позволит вам покрыть большую поверхность в соответствии с вашими желаемыми потребностями.

Однако желтую форсунку следует использовать с безопасного расстояния и с более низким PSI.Если вы выберете эту насадку, вы можете использовать ее для смывания стойкой грязи и грязи с бампера 4 × 4 и колесных арок.

Турбо-форсунка

Турбо-форсунка — альтернатива форсунке с красным наконечником, которая обеспечивает такое же давление, но с другим углом распыления. Этот тип водяной струи кругового вращения удаляет сильные загрязнения, удаляет ржавчину с бетона и снимает краску с поверхностей за считанные минуты!

Регулируемое / регулируемое сопло

Вы устали часто менять наконечники сопел для выполнения работы? Форсунки для мытья под давлением 6-в-1 — находка для тех, кому нужны другие настройки.Быстрое переключение с помощью шести шаблонов, включая 0 °, 15 °, 25 °, 40 ° и даже мыло и ополаскивание.

С этим удивительным продуктом вы сэкономите ЗНАЧИТЕЛЬНОЕ время на очистку. Если вы обычно часто меняете стандартные форсунки из-за надоедливых изменений дизайна или простой лени, это в значительной степени ваш лучший инструмент.

Легкий и эффективный за счет гораздо меньшего корпуса и более высокой интегрированной конструкции по сравнению с аналогичными моделями других производителей. Стандартный штекер 1/4 ″ подходит для большинства популярных брендов.

ESOTERIC

Почему насадки влияют на давление воды?

Давление воды — это показатель того, сколько воды выходит из сопла. Наконечники для мойки высокого давления предназначены для управления углом V-образной формы распылительной трубки, и это определяет, как будет выпускаться вода.

Различные углы наклона форсунок могут помочь вам приспособиться к различным потребностям, таким как аккуратная промывка участка или удаление жира с помощью мощной струи из нескольких форсунок — и все это в любой желаемой степени.

Если вы не знаете, как очистить поверхность давлением, вам помогут следующие моменты:

Будьте осторожны, не повреждая поверхности, начиная с 4 футов от них и при необходимости приближаясь. Также начните с более низкого PSI и увеличивайте его при необходимости. В целом, от 1200 до 1900 фунтов на квадратный дюйм считается лучшим диапазоном для мытья автомобиля с помощью мойки высокого давления.

Если это не помогает, замените форсунки на более интенсивные для труднопроходимых участков и помните, что расстояние — это простой способ отрегулировать эффективность очистки под давлением.

Топливные форсунки для АЗС — увлекательное изобретение

Мы можем этого не осознавать, но топливные форсунки, которые используются на миллионах заправочных станций по всему миру, на самом деле представляют собой прекрасные механизмы, основанные на принципах механики старой школы. Вот как они работают.

Вы только посмотрите на разрез топливной форсунки на видео выше — это настоящая красота! Есть клапаны, диафрагмы, рычаги, пружины, отверстия, уплотнения — это прекрасно! И все это работает, чтобы топливо попадало в бак вашего автомобиля, а не на тротуар.

Некоторые из основных моментов включают в себя: функцию отключения топливного бака, отключение по высоте и устройство без давления-отсутствия потока. Отсечка топливного бака гарантирует, что вы не переполняете свой бак, и работает аналогично карбюратору, поскольку низкое давление, вызванное сужением пути потока жидкости, втягивает другую жидкость.

В случае карбюратора сужение пути потока (это сужение называется трубкой Вентури) входящего воздуха втягивает топливо, а в случае топливной форсунки, подобной той, что на видео, через трубку Вентури поток топлива фактически всасывает воздух из измерительного отверстия в нижней части носика.

Пока сенсорное отверстие не закрыто, воздух всасывается в трубку Вентури и смешивается с топливом, поступающим в вашу машину. Но если вы закроете это отверстие рукой или топливом (например, когда ваш бак заполнится), трубка Вентури будет «изо всех сил» всасывать более тяжелую жидкость и, следовательно, создаст вакуум. Затем этот вакуум засасывает диафрагму и закрывает сопло.

Также на современных топливных форсунках есть функция отсутствия давления-отсутствия потока, гарантирующая, что после выключения насоса (например, когда ваши деньги закончатся из вашего предварительно оплаченного распределения), отсутствие давления от этого насоса закрывает клапан, закрывая форсунку, пока следующий пользователь не потянет за рычаг.Эта функция гарантирует, что кто-то не сможет просто оставить рычаг в «открытом» положении и заставить следующего клиента «принять ванну», когда насос снова включится.

Затем есть функция отключения по высоте, также называемая «механизм отключения по горизонтали», которая определяет, когда кончик сопла находится выше входа шланга, перемещая шаровой клапан, чтобы закрыть ранее упомянутый вакуум. трубка (используется для перекрытия топливного бака), которая затем всасывает мембрану и закрывает главный клапан.

Кто знал, что столько крутых вещей творится внутри тех топливных форсунок, которые забирают все наши деньги.

Использование газовой крышки для заправки без помощи рук

Местный

Использование газовой крышки для удержания форсунок на насосе открытыми может увеличить риск опасных перетеканий.

(Джон Блендинг / Globe Staff)

Мартин Пауэрс,

6 января 2014 г.

Когда вы просыпаетесь утром и ваше погодное приложение на iPhone сообщает вам, что «похоже» на -11 градусов по Фаренгейту, включается режим выживания — даже на бензоколонке.

Большинство водителей, вероятно, заметили, что почти на всех заправочных станциях в штате отсутствуют триггерные фиксаторы топливных форсунок, официально известные как «фиксирующие зажимы». Эти зажимы позволяют топливу свободно течь в бак транспортного средства без необходимости вмешательства человека. автоматическое отключение при заполнении бака. Без зажимов водители в зимнюю погоду должны выделяться на морозе, сжимая насадку и пытаясь сдержать стук зубов.

Но некоторые водители из Массачусетса нашли хитрое решение, которое вы, возможно, видели на своей местной заправке: они зажимают бензобак автомобиля под спусковым крючком, поддерживая насосную форсунку, пока они укрываются на водительском сиденье, защищенном от одиночного … цифры температуры и комфортное прослушивание Терри Гросса или Тупака, в соответствии с их особенностями пристрастия к FM-радио.

Я всегда предполагал, что отсутствие газовых зажимов в Массачусетсе может быть связано с суровой чувствительностью Новой Англии, продуктом отвращения региона к комфорту и пристрастия к трудностям — по той же причине, по которой жители пренебрегают домашним кондиционированием воздуха и почему сиденья Фенуэй такие неудобные. Уютно сидеть на сиденье водителя, в то время как фиксатор делает всю работу, — это шаг для мягкотелых, совсем не по-Массачусетскому.

Но отсутствие фиксирующих зажимов на газовых форсунках на самом деле является частью закона, действующего несколько десятилетий назад — закона, принятого для предотвращения пожаров на заправочных станциях, которые могут быть вызваны статическим электричеством.Идея заключалась в том, что скольжение в сиденье автомобиля и выход из него может вызвать статическое трение, и что удар от сопла может воспламенить пары топлива, испускаемые соплом. (И это действительно происходит, хотя и редко. На YouTube есть довольно устрашающее видео.)

[номер фрагмента = 0]

[номер фрагмента = 1]

Лучше оставить людей стоять, положив руку на сопло, подумали политики. Нью-Йорк — единственное другое место, где действует запрет на использование защелок по всему штату.

Но некоторые автомобилисты, вероятно, уже много лет используют весь трюк с газовой крышкой в ​​сопле. А другие открыли это благодаря растущей популярности списков «лайфхаков» — сборников тех простых, «почему-не-я-подумал-об этом» исправлений некоторых из устойчивых жизненных проблем, которые становятся вирусными в социальных сетях. Говорят, снимите застрявшую крышку с помощью изоленты. Удалите мусор между клавишами настольной клавиатуры с помощью липкой части стикера. А крышка бензобака, говорят они, — это идеальный способ заправки без помощи рук.

Плохая идея, — сказал Роберт Н. Ренкес, исполнительный вице-президент и главный юрисконсульт Института нефтяного оборудования, торговой ассоциации людей, работающих с нефтью.

Самое смешное, что риск статического возгорания в значительной степени устранен. Почти все новые автомобили оснащены механизмом в бензобаке, который фильтрует пары, собирая их внутри автомобиля и сжигая во время движения. Так что, если у вас нет старой машины, использование бензобака в качестве фиксатора спускового крючка не имеет особых шансов вызвать взрыв.

«Количество статических возгораний, когда люди садились в свои машины, значительно сократилось», — сказал Ренкес.

Тем не менее, по его словам, если вы заходите в машину во время заправки топливом, лучше всего на всякий случай прикоснуться к ручке на дверце машины, прежде чем брать форсунку, чтобы упреждающе рассеять любой потенциальный статический шок.

Но опасность ремонта газовой крышки, по словам Ренкеса, связана с риском утечки топлива. Фиксирующие зажимы закрываются, когда резервуар наполняется.Но заклинившая крышка бензобака остается на месте, даже если бак полон — и хотя форсунка должна автоматически отключать подачу газа в любом случае, как только бак будет заполнен, возможно, что датчик уровня топлива может выйти из строя. По словам Ренкеса, если газовая крышка удерживает спусковой крючок в открытом положении, газ будет продолжать качать, возможно, до тех пор, пока он не выльется на борт автомобиля и не скроется на земле.

«Если вы положите туда бумажник или поставите туда газовую крышку, это может помешать срабатыванию защелки. Тогда у вас будет переполнение, — сказал Ренкес.

Итак, по сути: закон, принятый для снижения риска для водителей, теперь поощряет поведение, которое является гораздо более рискованным.

«Мы бы предпочли, чтобы там стоял автомобилист, полностью контролирующий форсунку. Проблемы возникают, когда люди начинают проявлять новаторский подход », — сказал Ренкес.

где они и для чего?

Многие автовладельцы, обращаясь к мастерам на СТО, слышат от них, что необходимо промыть или заменить форсунки.При этом автомобилисты не знают, что это такое. Что такое насадка в машине и для чего она нужна?

Краткое описание

Все существующие дизельные и бензиновые двигатели внутреннего сгорания имеют в своей конструкции систему впрыска топлива. Форсунка — аналог насоса, подающего мощную, но очень тонкую струю топлива. Это неотъемлемая часть системы впрыска. Где находятся форсунки и каков их принцип действия, будет рассказано позже.

Типы форсунок

Форсунка представляет собой электромагнитный клапан, управляемый специальной программой в блоке управления двигателем автомобиля.Именно благодаря форсунке топливо дозировано подается в цилиндры. Если говорить о инжекторе, то имеется в виду система управляемых форсунок.

Различают несколько типов форсунок:

• для распределенного впрыска топлива;
• центральный впрыск;
• с прямым впрыском.

Принцип работы форсунок

Топливо от рамы к каждой отдельной форсунке подается под необходимым удельным давлением.От блока управления электрические импульсы поступают на соленоид форсунки. Именно они используют игольчатый клапан, предназначение которого — открывать и закрывать канал сопла. Длительность электрического импульса влияет на продолжительность открытия игольчатого клапана и количество подаваемого топлива. Эта продолжительность регулируется блоком управления двигателем. Кроме того, разные типы форсунок могут создавать несколько форм пламени топлива, а также изменять его направление. А это очень сильно влияет на смесеобразование в двигателе.

Расположение

Про форсунки в машине многие не знают. Где находятся эти предметы? Их расположение зависит от типа впрыска:

• При центральном впрыске топлива одна или пара форсунок расположены внутри впускного коллектора, рядом с корпусом дроссельной заслонки. Итак, форсунка представляет собой замену уже вышедшему из употребления приспособлению — карбюратору.
• С распределенным впрыском топлива на каждый цилиндр, в автомобиле установлены свои форсунки. Где они в этом случае? В основании впускной трубы, в которую форсунка впрыскивает топливо.
• При непосредственном впрыске топлива они расположены в верхней части стенок цилиндра. Они впрыскивают топливо в саму камеру сгорания.

Вот расположение форсунок в машине. Где эти детали расположены, стало ясно.

Промывка

Из-за того, что в топливе присутствуют вредные примеси, на форсунках часто оседает сажа. Их нужно мыть. Эта операция предполагает вымывание ненужной грязи из системы форсунок.Форсунки можно мыть специальной жидкостью. Ее еще называют специальной добавкой.
