Схема предохранителей ваз 2131 инжектор – АвтоТоп

В этом материале мы ознакомим вас с блоком предохранителей Нивы 21213 и 21214, назначениями предохранителей, и нюансами с дополнительным блоком предохранителей ВАЗ-21214, который отвечает за систему впрыска и находится в отдельном блоке с левой стороны под панелью приборов. Внешне блок выглядит следующим образом:

Нумерация предоранителей в нем следующая:

А вот как выглядит отдельный блок системы вспрыска, кстати в нем расположен предохранитель электровентилятора в том числе:

Ниже приводим назначения блоков предохранителей Нивы, как основного так и системы вспрыска:

Блок предохранителей расположенных под панелью управления
116Вентилятор отопителя – электродвигатель
Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного
Обогрев заднего стекла – реле включения (обмотка)
Очиститель и омыватель заднего стекла
Омыватель ветрового стекла
28Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации – режим указателя поворота
Фонари заднего хода
Очиститель ветрового стекла (моторедуктор и реле)
Генератор – обмотка возбуждения
Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз
Указатель температуры охлаждающей жидкости
Указатель уровня топлива, контрольная лампа резерва
Вольтметр
38Дальний свет – левая фара, контрольная лампа панели управления
48Дальний свет – правая фара
58Ближний свет – левая фара
68Ближний свет – правая фара
78
88Габаритные огни: правый передний и левый задний
Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона916Указатель поворотов и реле прерыватель аварийной сигнализации
Контрольная лампа аварийной сигнализации
Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)1016Звуковой сигнал
Штепсельная розетка
Освещение салона
Стоп-сигнал – задние фонари12 (13)8Противотуманные фонари – задние16 (15)16ПрикуривательДля ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов. 130Вентиляторы охлаждения215Электробензонасос315Блок управления415Главное реле системы впрыска

Внимание, на нивах поздних годов выпуска схема подключения второго, нижнего блока предохранителей несколько отличается. Вместо традиционно двух задействованых предохранителей, задействовано целых четыре штуки. Вот фото и схема отличий:

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 – блок предохранителей системы управления двигателем; 2 – реле стеклоочистителя ветрового стекла; 3 – блоки предохранителей; 4 – блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем – 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,

прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)
F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)Лампы и реле заднего противотуманного огня
F14 (16А)Прикуриватель
F15 (16А)Резервный
F16 (8А)Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A)Контакты реле правого электровентилятора
F2 (30A)Контакты реле левого электровентилятора
F3 (15A)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1Реле задних противотуманных фонарей
№2Реле подогрева заднего стекла
№3Реле ближнего света фар
№4Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Рассмотрены автомобили Нива 2121, Нива 21213, Нива 21214 карбюратор, инжектор (другое название ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, Нива 4?4)

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ релеРасшифровка
1Блок предохранителей системы управления мотора
2Реле очистителя ветро­вого стекла
3Блоки предохранителей
4Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)Защищаемые цепи
F1 (16)Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)Правая фара (дальний свет)
F5(8)Левая фара (ближний свет)
F6(8)Правая фара (ближний свет)
F7(8)Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)Резерв
F12(8)Резерв
F13(8)Контакты реле противотуманного света в задних фонарях
F14(16)Предохранитель прикуривателя
F15(16)Резерв
F16(8)Резерв

Блок предохранителей системы управления мотором.

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Схема расположения предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номи­нальный ток, А)Защищаемые цепи
F1 (30)Контакты реле правого электровентилятора
F2(30)Контакты реле левого электровентилятора
F3 (15)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

№ релеРасшифровка
1Реле зажигания
2Главное реле
3Реле правого электровентилято­ра
4Реле левого электровентилятора
5Реле топливного насоса
6 (F5, 15А)Предохра­нитель топливного насоса (бензонасоса)

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

отключаем колодку жгутов-проводов…

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

№ релеРасшифровка
1Реле заднего противотуманного света
2Реле включения обогрева стекла двери багажного отделения
3Реле ближнего света фар
4Реле дальнего света фар

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

Реле стартера находится в моторном отсеке.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

Схема блока предохранителей Нивы (ВАЗ 21214, 21213) инжектор и карбюратор

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.


Блок предохранителей ВАЗ Нива старого и нового образца



Главное отличие схем старых и новых Нив заключено в способе подключения дополнительного монтажного блока, который находится внизу. Если в старых моделях с этой целью задействуется всего два предохранителя, то в обновленных их уже четыре.

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок

Старый дополнительный блок

№ предохранителя

Сила тока (ампер)

За что отвечает

№ предохранителя

Сила тока (ампер)

За что отвечает

11

8

Лампы поворотников, реле-прерыватель поворотников и аварийки

11

8

Резерв

12

8

Реле дневных фар, Лампы дневных фар

12

8

Резерв

13

8

Задние противотуманные огни, их реле

13

8

Противотуманные фары и их реле

14

16

Прикуриватель

14

16

Прикуриватель

15

16

Резерв

15

16

Резерв

16

8

Резерв

16

8

Резерв

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием



В салоне ВАЗ 21214 Нива с инжекторной подачей топлива присутствует два блока предохранителей. Один из них расположен в традиционном месте – слева от водительской руки и приборной панели. А вот второй находится снизу, у центрального тоннеля, со стороны пассажира. В обновленных моделях именно в этот блок поместили предохранители, ответственные за различные типы фар.

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

№ предохранителя

Сила тока (ампер)

Электроцепь

F1

16

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2

8

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3

8

Левый дальний свет, контрольная лампа включения дальнего света

F4

8

Правый дальний свет

F5

8

Левый ближний свет

F6

8

Правый ближний свет

F7

8

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

F8

8

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

F9

8

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

F10

8

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

F11/F12

8

Резерв

F13

8

Контакты реле противотуманного света в задних фонарях

F14

16

Прикуриватель

F15/F16

16/8

Резерв

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

№ предохранителя

Сила тока (ампер)

За что отвечает

F11

8

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)

F12

8

Реле дневных ходовых огней, лампы дневных ходовых огней

F13

8

Лампы и реле заднего противотуманного огня

F14

16

Прикуриватель

F15

16

Резерв

F16

8

Резерв



Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

№ предохранителя

Сила тока (ампер)

Ответственная часть

F1

30

Контакты реле правого электровентилятора

F2

30

Контакты реле левого электровентилятора

F3

15

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

F4

15

Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Номер

Предназначение

1

Выключатель зажигания

2

Главное реле

3

Катушка БУ

4

Клапан

5

Выключатель карбюратора

6

Резерв

Схема расположения предохранителей ВАЗ 2121 Нива

В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.

Заключение

ВАЗ Нива — одно из самых популярных семейств автомобилей в России, чьи модели сходят с конвейера уже не первое десятилетие. Несмотря на это, схема расположения предохранителей претерпела за последние 20-30 лет не особо радикальные изменения — в связи с переходом с карбюратора на инжектор лишь исчезли те элементы, которые отвечали за управление первым. Благодаря этому автовладельцу несложно запомнить расположение монтажных блоков и их наполнение.

Автор материала: Борисов Максим

Калькулятор - помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Предохранители на нива 21214: где находятся, замена

Главная » Разное » Нива 21214 предохранитель бензонасоса

     23 декабрь 2015  LadaOnline    464 458      На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

    Расположение блоков предохранителей и реле Нива 4х4

    • Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
    • 1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
    • Четвертый блок реле находится над педалью газа.

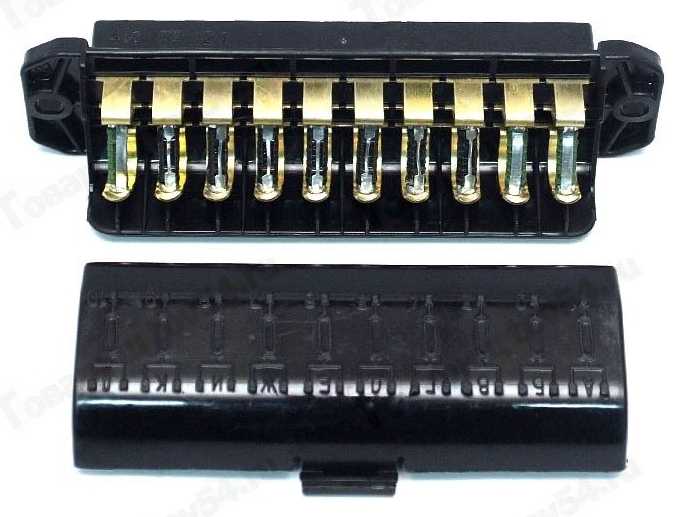

    Основной и дополнительный блоки предохранителей

    Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

    F1 (16А) Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
    F2 (8А) Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
    F3 (8А) Левая фара (дальний свет), контрольная лампа включения дальнего света
    F4 (8А) Правая фара (дальний свет)
    F5 (8А) Левая фара (ближний свет)
    F6 (8А) Правая фара (ближний свет)
    F7 (8А) Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
  1. F8 (8А)
  2. Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
  3. и вентиляцией
  4. F9 (8А)
  5. Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
  6. стекла двери багажного отделения
  7. F10 (8А)
  8. Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
  9. F11, F12 (8А)
  10. Резерв
  11. F13 (8А)
  12. Контакты реле противотуманного света в задних фонарях
  13. F14 (16A)
  14. Прикуриватель
  15. F15 (16A), F16 (8A)
  16. Резерв
  17. Дополнительный блок:
F11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А) Лампы и реле заднего противотуманного огня
F14 (16А) Прикуриватель
F15 (16А) Резервный
F16 (8А) Резервный
  • Дополнительные цепи предохранителей в комплектации Urban:
  • № и номинал предохранителя
  • Защищаемая цепь
  • Основной блок
  • Дополнительный блок
1 (16А)* Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)** Электровентилятор климатической установки, компрессор кондиционера
9 (16А)* Обогреватели боковых зеркал
10 (16А)* Плафон освещения салона центральный
15 (16А)* Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой.  Состоит из четырех предохранителей:

F1 (30A) Контакты реле правого электровентилятора
F2 (30A) Контакты реле левого электровентилятора
F3 (15A) Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A) Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1 Реле зажигания
№2 Главное реле
№3 Реле правого вентилятора охлаждения
№4 Реле левого вентилятора охлаждения
№5 Реле бензонасоса (топливного)
№6 Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1 Реле задних противотуманных фонарей
№2 Реле подогрева заднего стекла
№3 Реле ближнего света фар
№4 Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок нива | торпедо нива

0 0 Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter.. Похожие материалы

  • Блок предохранителей и реле Лада Ларгус
  • Схема блока предохранителей и реле Лада Гранта
  • Схема реле и предохранителей Лада Приора
  • xn--80aal0a.xn--80asehdb

    Блоки предохранителей ВАЗ Нива 21214

    Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

    Где расположены блоки и реле в Нива 21214 и 21213

    Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за  контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

    Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

    Обозначения предохранителей и их предназначение

    Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

    Описание верхней секции:

    1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
    2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
    3.  Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
    4. Дальний свет (правая фара).
    5. Ближний свет (левая фара).
    6. Ближний свет (правая фара).
    7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
    8. Габариты (правая сторона), подсветка панели приборов.
    9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
    10. Стоп-сигналы, освещение салона, клаксон.

    Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

    1. Хранение вставки по 8А
    2. Аналогично предыдущему.
    3. Противотуманные задние огни.
    4.  Прикуриватель.
    5. Хранение вставки на 16А.
    6. Аналогично на 8А.

    Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

    1. Пуск электромотора вентилятора справа (30А).
    2. Аналогичная позиция для левой стороны.
    3.  Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
    4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
    5. Разъем для диагностики работы системы впрыска.

    Блоки реле

    Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

    1. Зажигание.
    2. Система запуска ДВС.
    3. Правый вентилятор радиатора.
    4. Аналогичный левый вентилятор.
    5. Работа топливного насоса.
    6. ПР питания бензонасоса (15А).

    Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

    Источник: https://piter-at.ru/raznoe/niva-21214-predohranitel-benzonasosa.html

    Описание блока предохранителей в Ниве 21214

    В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

    Автомобиль ВАЗ 21214 Нива инжектор

    Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

    Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

    Как правило, проблема устраняется заменой предохранителя.

    Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

    Электросхема БП для Нивы

    В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

    Номер предохранителя Предназначение
    1 Данный компонент блока обеспечивает работоспособность следующих элементов:
    • вентилятора отопителя;
    • за функционирование фар и мотора дворников их очистки;
    • за обогрев заднего стекла;
    • за работу дворников и омывателя стекол.
    2 Этот предохранитель схемы обеспечивает:
    • функционирование ламп реверсивного хода;
    • включение ламп поворотников;
    • включение моторчика дворников лобового стекла;
    • функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
    • функционирование датчика температуры двигателя;
    • работоспособность датчика уровня бензина в баке.
    3,4 Эти элементы обеспечивают работоспособность дальнего света фар.
    5,6 Данные элементы обеспечивают работу ламп ближнего света.
    7 Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
    8 Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
    9 Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
    10 Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
    12 Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
    16 Обеспечивает работоспособность прикуривателя.

    Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

    Место расположения дополнительного БП

    Номер Предназначение
    1 Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
    2 Обеспечивает бесперебойное функционирование электрического бензонасоса.
    3 Обеспечивает работоспособность блока управления
    4 Обеспечивает функционирование главного реле системы впрыска.

    В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

     Загрузка …

    Замена БП своими руками

    Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

    1. Для начала откройте капот и отключите аккумуляторную батарею.
    2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
    3. Сделав это, подденьте БП и снимите их со шпилек.
    4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
    5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

    Берем ключ-головку на «8» Откручиваем гайки крепления БП Отсоединяем провода БП Демонтаж БП Нивы 21214 Снятые БП висят на проводах Новый БП для Нивы 21214

    На этом процесс замены БП завершен.

    Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя.

    В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом.

    При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

    Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите – такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

    Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

    В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

    Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

    Источник: https://avtozam.com/vaz/niva/vse-o-bloke-predohranitelej/

    Замена предохранителя lada 2131 (ваз 2131)

    В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

    Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

    Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

    Как правило, проблема устраняется заменой предохранителя.

    Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

    В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

    Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

    В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

    Замена БП своими руками


    Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

    1. Для начала откройте капот и отключите аккумуляторную батарею.
    2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
    3. Сделав это, подденьте БП и снимите их со шпилек.
    4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
    5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

    На этом процесс замены БП завершен.

    Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя.

    В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом.

    При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

    Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

    • В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.
    • Замену предохранителей электрической цепи на автомобиле Ваз 2121 и Нива 2131 с инжекторным двигателем производим в случае их перегорания, либо сам блок снимается для полной замены или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

    • Перед выполнением работ необходимо отсоединить клемму минус от аккумуляторной батареи.
    • Блок предохранителей расположен в салоне автомобиля и скрыт защитным кожухом. Крестовой отверткой откручиваем два винта крепления кожуха и снимаем его.

    • Теперь извлекаем перегоревший и производим его замену. Обратите внимание, что с обратной стороны блока установлен предохранитель цепей питания электрических вентиляторов с номиналом 30 А, он зеленого цвета. Остальные номиналом 15 А синего цвета.
    • Для снятия самого блока откручиваем торцовой головкой на восемь две гайки его крепления.

    • Теперь можно снять блок. Далее отсоединяем от него колодку с питающими проводами.
    • Выполняем замену блока, после чего установку проводим в обратной последовательности.

    На этом ремонтные работы по замене предохранителей и блока на автомобиле Ваз 2121 и Нива 2131 завершены.

    Снятие предохранительного блока на автомобиле Ваз 2121 и Нива 2131 производят для его замены в случае поломки, что чаще проявляется в виде окисления контактных клемм предохранителей, механическом повреждение корпуса, замыкания проводов, а так же при выполнение других ремонтных работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

    Отщелкиваем два пластиковых фиксатора и снимаем крышку сначала с основного блока, а затем с дополнительного. После чего, если необходимо производим замену перегоревших предохранителей.

    Обратите внимание, что в системе используются два типа предохранителей различного номинального тока, то есть с тонким усиком и толстым. Поэтому их необходимо устанавливать в строгом соответствие с используемыми.

    Маркировка о номинальном токе и соответственно защищаемой цепи, указана на крышках с наружной или внутренней стороны.

    Далее торцовой головкой на восемь откручиваем гайки крепления блоков к шпилькам кронштейна и снимаем их со шпилек.

    Теперь необходимо от блока отсоединить все провода. Предварительно их необходимо промаркировать, чтобы при последующей сборке не перепутать местами.

    На этом ремонтные работы по снятию блоков предохранителей на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

    Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2131-vaz-2131.html

    Россия, Пенза 2015г

    Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

    Историю создания автомобиля можно прочитать здесь.

    Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

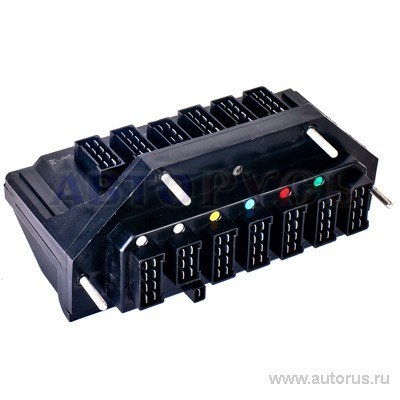

    Монтажный блок Lada 4×4

    Расположение предохранителей штатной проводки

    F1(16A)Вентилятор отопителя. Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного.
    Обогрев заднего стекла — реле включения (обмотка). Очиститель и омыватель заднего стекла. Омыватель ветрового стекла.
    F2(8A)Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота.
    Фонари заднего хода. Очиститель ветрового стекла (моторедуктор и реле). Генератор — обмотка возбуждения. Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз. Указатель температуры охлаждающей жидкости.
    Указатель уровня топлива, контрольная лампа резерва. Вольтметр.
    F3(8A)Дальний свет — левая фара, контрольная лампа в панели.
    F4(8A)Дальний свет — правая фара.
    F5(8A)Ближний свет — левая фара.
    F6(8A)Ближний свет — правая фара.
    F7(8A)Габаритные огни: левый передний и правый задний, контрольная лампа панели приборов Освещение номерного знака. F8(8A)Габаритные огни: правый передний и левый задний. Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона.
    F9(16A)Указатель поворотов и реле прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.
    Обогрев заднего стекла: нагревающий элемент и реле включения (контакты).
    F10(16A)Звуковой сигнал. Штепсельная розетка. Освещение салона. Стоп-сигнал — задние фонари.
    F11пустой
    F12(F13)-8АПротивотуманные фонари — задние. Очиститель фар — электродвигатель: момент пуска, момент прохождения щеток исходного положения. F15(F16)-16АПрикуриватель

    Предохранители КСУД Лада НИВА

    F1Вентилятор охлаждения.
    F2Электробензонасос.
    F3ЭБУ, постоянное питание.
    F4Главное рэле.

    Источник: http://www.kmpnz.ru/electro_html/el_21214_fuse.html

    Все характеристики предохранителей ВАЗ Нива (инжектор): фото- и видеообзор

    В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

    Автомобиль ВАЗ 21214 Нива инжектор

    Содержание

    [ Раскрыть]

    [ Скрыть]

    Расположение и электросхема

    Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем. Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.

    Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

    Электросхема БП для Нивы

    В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

    Номер предохранителяПредназначение
    1Данный компонент блока обеспечивает работоспособность следующих элементов:
    • вентилятора отопителя;
    • за функционирование фар и мотора дворников их очистки;
    • за обогрев заднего стекла;
    • за работу дворников и омывателя стекол.
    2Этот предохранитель схемы обеспечивает:
    • функционирование ламп реверсивного хода;
    • включение ламп поворотников;
    • включение моторчика дворников лобового стекла;
    • функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
    • функционирование датчика температуры двигателя;
    • работоспособность датчика уровня бензина в баке.
    3,4Эти элементы обеспечивают работоспособность дальнего света фар.
    5,6Данные элементы обеспечивают работу ламп ближнего света.
    7Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
    8Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
    9Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
    10Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
    12Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
    16Обеспечивает работоспособность прикуривателя.

    Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

    Место расположения дополнительного БП
    НомерПредназначение
    1Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
    2Обеспечивает бесперебойное функционирование электрического бензонасоса.
    3Обеспечивает работоспособность блока управления
    4Обеспечивает функционирование главного реле системы впрыска.

    В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

     Загрузка ...

    Замена БП своими руками

    Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

    1. Для начала откройте капот и отключите аккумуляторную батарею.
    2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
    3. Сделав это, подденьте БП и снимите их со шпилек.
    4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
    5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

    На этом процесс замены БП завершен.

    Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом. При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

    Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

    Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

    В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

    Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214

    В этом материале мы ознакомим вас с блоком предохранителей Нивы 21213 и 21214, назначениями предохранителей, и нюансами с дополнительным блоком предохранителей ВАЗ-21214, который отвечает за систему впрыска и находится в отдельном блоке с левой стороны под панелью приборов. Внешне блок выглядит следующим образом:

    Нумерация предоранителей в нем следующая:

    А вот как выглядит отдельный блок системы вспрыска, кстати в нем расположен предохранитель электровентилятора в том числе:

    Ниже приводим назначения блоков предохранителей Нивы, как основного так и системы вспрыска:

    Блок предохранителей расположенных под панелью управления
    1 16 Вентилятор отопителя — электродвигатель
    Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного
    Обогрев заднего стекла — реле включения (обмотка)
    Очиститель и омыватель заднего стекла
    Омыватель ветрового стекла
    2 8 Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота
    Фонари заднего хода
    Очиститель ветрового стекла (моторедуктор и реле)
    Генератор — обмотка возбуждения
    Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз
    Указатель температуры охлаждающей жидкости
    Указатель уровня топлива, контрольная лампа резерва
    Вольтметр
    3 8 Дальний свет — левая фара, контрольная лампа панели управления
    4 8 Дальний свет — правая фара
    5 8 Ближний свет — левая фара
    6 8 Ближний свет — правая фара
    7 8
    8 8 Габаритные огни: правый передний и левый задний
    Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона 9 16 Указатель поворотов и реле прерыватель аварийной сигнализации
    Контрольная лампа аварийной сигнализации
    Обогрев заднего стекла: нагревающий элемент и реле включения (контакты) 10 16 Звуковой сигнал
    Штепсельная розетка
    Освещение салона
    Стоп-сигнал — задние фонари 12 (13) 8 Противотуманные фонари — задние 16 (15) 16 Прикуриватель Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов. 1 30 Вентиляторы охлаждения 2 15 Электробензонасос 3 15 Блок управления 4 15 Главное реле системы впрыска

    Внимание, на нивах поздних годов выпуска схема подключения второго, нижнего блока предохранителей несколько отличается. Вместо традиционно двух задействованых предохранителей, задействовано целых четыре штуки. Вот фото и схема отличий:

    Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

    Где расположены блоки и реле в Нива 21214 и 21213

    Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

    Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

    Обозначения предохранителей и их предназначение

    Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

    Описание верхней секции:

    1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
    2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
    3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
    4. Дальний свет (правая фара).
    5. Ближний свет (левая фара).
    6. Ближний свет (правая фара).
    7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
    8. Габариты (правая сторона), подсветка панели приборов.
    9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
    10. Стоп-сигналы, освещение салона, клаксон.

    Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

    1. Хранение вставки по 8А
    2. Аналогично предыдущему.
    3. Противотуманные задние огни.
    4. Прикуриватель.
    5. Хранение вставки на 16А.
    6. Аналогично на 8А.

    Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

    1. Пуск электромотора вентилятора справа (30А).
    2. Аналогичная позиция для левой стороны.
    3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
    4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
    5. Разъем для диагностики работы системы впрыска.

    Блоки реле

    Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

    1. Зажигание.
    2. Система запуска ДВС.
    3. Правый вентилятор радиатора.
    4. Аналогичный левый вентилятор.
    5. Работа топливного насоса.
    6. ПР питания бензонасоса (15А).

    Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

    Полезное видео


    При замене блока целиком важно записать расположение и маркировку проводов на старом. Сами предохранители меняются без каких-либо проблем. Главное, снять клеммы с аккумулятора, чтобы не было поражения электротоком. Важно обратить внимание – если новый предохранитель сгорает сразу после установки и проверки работоспособности, то повреждена проводка конкретной цепи.

    Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.

    —>

    —>

    В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.

    Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

    —>

    Общее расположение блоков

    Схема

    —>

    —>

    Описание

    p, blockquote 7,0,1,0,0 —>

    1. Блок предохранителей системы управления двигателем
    2. Реле стеклоочистителя ветрового стекла
    3. Основной блок предохранителей
    4. Блок реле системы управления двигателем
    5. Дополнительный блок реле (над педалью газа, и не показан на схеме)

    Блок предохранителей системы управления двигателем

    Схема

    —>

    —>

    Обозначение

    —>

    1 15А 1* Датчики ЭСУД
    Реле стартера
    Клапан продувки адсорбера
    1 7,5А 2* Контроллер
    1 3: Реле электро бензонасоса (контакты)
    Электро бензонасос
    1 30А 4,5* Вентилятор охлаждения
    2 15А 1* Форсунки
    Катушки зажигания
    Контроллер ЭСУД
    Реле электро вентилятора правого
    Реле электро вентилятора левого
    2 15А 2* Реле электро бензонасоса (контакты)
    Электро бензонасос
    2 30А 3* Резерв
    2 30А 4,5* Вентилятор охлаждения
    3,4 30А 1* Электро вентиляторы (правый, левый)
    Реле электро вентилятора правого
    Реле электро вентилятора левого
    3 15А 2* Главное реле
    3 15А 3* Контроллер
    3 15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
    3 15А 5* Реле зажигания
    4 15А 3* Главное реле
    Реле электро вентиляторов (обмотка)
    Реле электро бензонасоса (обмотка)
    Датчик скорости автомобиля
    Электромагнитный клапан адсорбера
    Датчик кислорода
    Датчик массового расхода воздуха
    Контроллер
    4,5 30А 2* Реле электро вентиляторов (обмотка) (правый, левый)
    Электродвигатель электро вентиляторов (правый, левый)
    4 15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
    4 15А 5* Электро бензонасос
    5 15А 1* Электро бензонасос
    Реле электро бензонасоса

    1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17. 9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

    —>

    Главный блок предохранителей

    Схема

    —>

    —>

    Назначение

    —>

    1 16А Электродвигатель вентилятора отопителя
    Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного
    Реле (обмотка) включения обогрева заднего стекла
    Электродвигатели очистителя и омывателя заднего стекла
    Электродвигатель омывателя ветрового стекла
    1* 16А Плафоны
    Звуковые сигналы
    Штепсельная розетка
    Прикуриватель
    Лампы стоп-сигнала
    2 Реле и электродвигатель очистителя ветрового стекла
    Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
    Контрольная лампа указателей поворота
    Задние фонари (лампы света заднего хода)
    Обмотка возбуждения генератора (при пуске двигателя)
    Контрольная лампа включения блокировки дифференциала в раздаточной коробке
    Контрольная лампа включения стояночного тормоза
    Контрольная лампа аварийного состояния рабочей тормозной системы
    Контрольная лампа недостаточного давления масла
    Указатель температуры жидкости в системе охлаждения двигателя
    Указатель уровня топлива с контрольной лампой резерва топлива
    Контрольная лампа заряда аккумуляторной батареи
    Контрольная лампа прикрытия воздушной заслонки карбюратора
    Тахометр
    Электродвигатель отопителя
    Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)
    Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
    3 Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
    4 Правая фара (лампа дальнего света)
    5 Левая фара (лампа ближнего света)
    6 Правая фара (лампа ближнего света)
    7 Левый передний фонарь (габаритный свет)
    Правый задний фонарь (габаритный свет)
    Фонари освещения номерного знака
    Контрольная лампа включения габаритных огней
    8 Правый передний фонарь (габаритный свет)
    Левый задний фонарь (габаритный свет)
    Лампа освещения приборов
    Табло подсветки рычагов управления отопителем
    Лампа освещения прикуривателя
    Лампы подсветки выключателей и переключателей
    9 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации
    Элемент обогрева заднего стекла и реле (контакты) его включения
    9* Контрольная лампа и указатель давления масла
    Указатель температуры охлаждающей жидкости
    Указатель уровня топлива с контрольной лампой резерва
    Контрольная лампа включения стояночного тормоза
    Контрольная лампа уровня тормозной жидкости
    Указатели поворота и соответствующая контрольная лампа
    Контрольная лампа управления воздушной заслонкой карбюратора
    Контрольная лампа заряда аккумуляторной батареи
    Запорный клапан карбюратора
    Тахометр
    Задние фонари (свет заднего хода)
    Контрольная лампа блокировки дифференциала
    Реле-прерыватель указателей поворота
    Обогрев заднего стекла (цепь управления)
    10 16А Звуковой сигнал
    Патрон подключения переносной лампы
    Плафоны освещения салона
    Задние фонари (лампы стоп-сигнала)
    10* Регулятор напряжения
    Обмотка возбуждения генератора
    11 Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
    Задний противотуманный фонарь
    12 Реле дневных ходовых огней, лампы дневных ходовых огней
    12* Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар)
    Электродвигатель омывателя фар
    Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
    13 Задние фонари (лампы противотуманного света)
    Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
    Реле (контакты) очистителей фар
    Электродвигатель омывателя фар
    14 16А Прикуриватель
    15 16А Резервный
    Обогрев заднего стекла (силовая цепь)
    16* Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации
    Очиститель и омыватель заднего стекла

    За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

    Блок реле управления двигателем

    Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

    —>

    Схема

    —>

    —>

    Электро схема блока

    —>

    —>

    Расшифровка

    —>

    1. Реле зажигания
    2. Главное реле
    3. Реле правого вентилятора охлаждения
    4. Реле левого вентилятора охлаждения
    5. Реле бензонасоса
    6. Предохранитель топливного насоса F5 на 15A

    Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

    Дополнительный блок реле

    Данный блок находится над педалью газа.

    —>

    Схема

    —>

    —>

    Описание

    —>

    1. Реле задних противотуманных фонарей
    2. Реле подогрева заднего стекла
    3. Реле ближнего света фар
    4. Реле дальнего света фар

    Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.

    —>

    Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.

    Элеткросхема Нива 2121

    Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.

    —> p, blockquote 30,0,0,0,1 —>

    А если остались вопросы, задавайте их в комментарии.

    Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

    Блок предохранителей ВАЗ Нива старого и нового образца

    В общих чертах разница между двумя блоками выглядит так:

    Новый дополнительный блок

    Старый дополнительный блок

    Сила тока (ампер)

    За что отвечает

    Сила тока (ампер)

    За что отвечает

    Лампы поворотников, реле-прерыватель поворотников и аварийки

    Реле дневных фар, Лампы дневных фар

    Задние противотуманные огни, их реле

    Противотуманные фары и их реле

    Схема предохранителей ВАЗ Нива на инжектор

    Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

    Блок предохранителей ВАЗ 21214 Нива с описанием

    Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

    Сила тока (ампер)

    Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

    Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

    Левый дальний свет, контрольная лампа включения дальнего света

    Правый дальний свет

    Левый ближний свет

    Правый ближний свет

    Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

    Лампы габаритного света в правом переднем и правом
    заднем фонарях, лампы подсветки комбинации приборов,
    прикуривателя, выключателей, блока управления отоплением
    и вентиляцией

    Выключатель аварийной сигнализации, реле-прерыватель
    (в режиме аварийной сигнализации), контакты реле обогрева
    стекла двери багажного отделения

    Звуковой сигнал, плафоны освещения салона, лампы
    сигналов торможения в задних фонарях

    Контакты реле противотуманного света в задних фонарях

    В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

    Сила тока (ампер)

    За что отвечает

    Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
    (в режиме аварийной сигнализации)

    Реле дневных ходовых огней, лампы дневных ходовых огней

    Лампы и реле заднего противотуманного огня


    Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

    Сила тока (ампер)

    Контакты реле правого электровентилятора

    Контакты реле левого электровентилятора

    Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

    Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

    Схема предохранителей ВАЗ 21213 Нива

    Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

    Схема предохранителей ВАЗ 2131 Нива

    Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

    Схема предохранителей карбюраторной ВАЗ Нивы

    Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

    Расположение предохранителей Нивы 21213

    Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

    Блок предохранителей ваз 21214 нива инжектор схема « NewNiva.ru

    Расположение блоков предохранителей и реле Lada 4×4

    • Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
    • 1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
    • Четвертый блок реле находится над педалью газа.

    В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

    Автомобиль ВАЗ 21214 Нива инжектор

    Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

    Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

    Как правило, проблема устраняется заменой предохранителя.

    Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

    Электросхема БП для Нивы

    В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

    Номер предохранителяПредназначение
    1Данный компонент блока обеспечивает работоспособность следующих элементов:
    • вентилятора отопителя;
    • за функционирование фар и мотора дворников их очистки;
    • за обогрев заднего стекла;
    • за работу дворников и омывателя стекол.
    2Этот предохранитель схемы обеспечивает:
    • функционирование ламп реверсивного хода;
    • включение ламп поворотников;
    • включение моторчика дворников лобового стекла;
    • функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
    • функционирование датчика температуры двигателя;
    • работоспособность датчика уровня бензина в баке.
    3,4Эти элементы обеспечивают работоспособность дальнего света фар.
    5,6Данные элементы обеспечивают работу ламп ближнего света.
    7Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
    8Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
    9Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
    10Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
    12Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
    16Обеспечивает работоспособность прикуривателя.

    Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

    Место расположения дополнительного БП

    НомерПредназначение
    1Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
    2Обеспечивает бесперебойное функционирование электрического бензонасоса.
    3Обеспечивает работоспособность блока управления
    4Обеспечивает функционирование главного реле системы впрыска.

    В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

     Загрузка …

    В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

    Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

    Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

    Как правило, проблема устраняется заменой предохранителя.

    Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

    В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

    Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

    В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

    У каждого автомобиля имеется электрическая цепь, питающая все электрические устройства в нем. Автомобиль Нива Шевроле не исключение, в ней полно электроники.

    Время от времени данная электроника дает сбои, которые необходимо устранять. Первым на что при таких сбоях следует обращать внимание — это блок предохранителей, а также реле.

    В данной статье будет рассмотрен блок предохранителей Нива Шевроле с описанием.

    Если выходит из строя, то или иное устройство в авто, то в первую очередь стоит обратить в внимание на блок защитных предохранителей, так как именно они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать где они находятся.

       23 декабрь 2015  LadaOnline    617 687
      На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

      Расположение блоков предохранителей и реле Нива 4х4

      Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

      1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
      Четвертый блок реле находится над педалью газа.

      Основной и дополнительный блоки предохранителей

      Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

      F1 (16А) Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
      F2 (8А) Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
      F3 (8А) Левая фара (дальний свет), контрольная лампа включения дальнего света
      F4 (8А) Правая фара (дальний свет)
      F5 (8А) Левая фара (ближний свет)
      F6 (8А) Правая фара (ближний свет)
      F7 (8А) Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
    • F8 (8А)
    • Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
    • и вентиляцией
    • F9 (8А)
    • Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
    • стекла двери багажного отделения
    • F10 (8А)
    • Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
    • F11, F12 (8А)
    • Резерв
    • F13 (8А)
    • Контакты реле противотуманного света в задних фонарях
    • F14 (16A)
    • Прикуриватель
    • F15 (16A), F16 (8A)
    • Резерв
    • Дополнительный блок:
    F11 (8А)Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
    F12 (8А)Реле дневных ходовых огней, лампы дневных ходовых огней
    F13 (8А)Лампы и реле заднего противотуманного огня
    F14 (16А)Прикуриватель
    F15 (16А)Резервный
    F16 (8А)Резервный
    № и номинал предохранителя

    Защищаемая цепь

    Основной блок Дополнительный блок
    1 (16А)* Электростеклоподьемники передних дверей Электропривод боковых зеркал
    2 (16А)** Электровентилятор климатической установки, компрессор кондиционера
    9 (16А)* Обогреватели боковых зеркал
    10 (16А)* Плафон освещения салона центральный
    15 (16А)* Электровентилятор климатической установки, компрессор кондиционера

    Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

    Расположение реле и предохранителей в монтажном блоке:

    • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
    • F2 (7,5 А) Левая фара (ближний свет)
    • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
    • F4 (10 А) Левая противотуманная фара
    • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
    • F6 (15 А) Прикуриватель
    • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
    • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
    • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
    • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
    • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
    • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
    • F13 (10 А) Правая фара (дальний свет)
    • F14 (10 А) Правая противотуманная фара.
    • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
    • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
    • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
    • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
    • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
    • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

    Содержание

    • 1 Фактическое расположение
    • 2 Два блока предохранителей на ВАЗ 2121
    • 3 Управление двигателем
    • 4 Второй блок элементов расположен над педалью газа. Имеет четыре элемента.
    • 5 Монтажная схема соединения предохранителей
    • 6 Монтаж и сборка
    №1Реле задних противотуманных фонарей
    №2Реле подогрева заднего стекла
    №3Реле ближнего света фар
    №4Реле дальнего света фар

    Схема предохранителей ВАЗ Нива на инжектор

     Загрузка …

    Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.

    Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

    1. Для начала откройте капот и отключите аккумуляторную батарею.
    2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
    3. Сделав это, подденьте БП и снимите их со шпилек.
    4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
    5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

    На этом процесс замены БП завершен.

    Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом. При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

    Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

    Номермощность AНазначение предохранителя
    Блок предохранителей расположенных под панелью управления
    116Вентилятор отопителя — электродвигатель
    Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного
    Обогрев заднего стекла — реле включения (обмотка)
    Очиститель и омыватель заднего стекла
    Омыватель ветрового стекла
    28Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота
    Фонари заднего хода
    Очиститель ветрового стекла (моторедуктор и реле)
    Генератор — обмотка возбуждения
    Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз
    Указатель температуры охлаждающей жидкости
    Указатель уровня топлива, контрольная лампа резерва
    Вольтметр
    38Дальний свет — левая фара, контрольная лампа панели управления
    48Дальний свет — правая фара
    58Ближний свет — левая фара
    68Ближний свет — правая фара
    78
    88Габаритные огни: правый передний и левый задний
    Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона
    916Указатель поворотов и реле прерыватель аварийной сигнализации
    Контрольная лампа аварийной сигнализации
    Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)
    1016Звуковой сигнал
    Штепсельная розетка
    Освещение салона
    Стоп-сигнал — задние фонари
    12 (13)8Противотуманные фонари — задние
    16 (15)16Прикуриватель
    Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.
    130Вентиляторы охлаждения
    215Электробензонасос
    315Блок управления
    415Главное реле системы впрыска

    Надеемся что эта информация вам пригодилась, если вы столкнулись с проблемами в электрооборудовании НИВЫ. Будем рады вас видеть в клубе владельцев НИВЫ на нашем форуме.

    Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

    Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

    В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

    Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

    Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

    Дополнительные блоки предохранителей и реле

    На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

    Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

    Блок реле под панелью приборов, над педалью «газа»: 1 — реле заднего противотуманного света; 2 -реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

    На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 5.

    Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 6.

    В комплектации LADA 4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7. А перечень основных предохранителей такой же как у обычной коплектации LADA 4×4.

    Цепи, защищаемые плавкими предохранителями

    Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

    ТАБЛИЦА 3 (для рис. 44)

    Вариант 1 (более новый, в т.ч. Urban)
    Вариант 2 (более старый)

    1 (16А)

    Электродвигатель вентилятора отопителя

    Реле включения обогрева заднего стекла

    Электродвигатели очистителя и омывателя заднего стекла

    Электродвигатель омывателя ветрового стекла

    2 (8А)

    Лампы света заднего хода (в задних фонарях)

    Реле и электродвигатель очистителя ветрового стекла

    Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

    Контрольная лампа включения блокировки дифференциала в раздаточной коробке

    3 (8А)

    Левая фара (лампа дальнего света)

    Контрольная лампа включения дальнего света фар

    4 (8А)

    Правая фара (лампа дальнего света)

    5 (8А)

    Левая фара (лампа ближнего света)

    6 (8А)

    Правая фара (лампа ближнего света)

    7(8А)

    Лампа переднего левого габаритного огня

    Лампа заднего левого габаритного огня

    Фонари освещения номерного знака

    Контрольная лампа включения габаритных огней

    8 (8А)

    Лампа переднего правого габаритного огня

    Лампа заднего правого габаритного огня

    Лампа освещения приборов

    Табло подсветки рычагов управления отопителем

    Лампа освещения прикуривателя

    Лампы подсветки выключателей и переключателей

    9 (16А)

    Элемент обогрева заднего стекла и реле его включения

    10 (16А)

    Плафоны освещения салона

    Лампы стоп-сигналов в задних фонарях

    Лампы дополнительного сигнала торможения


    Блок 2

    11 (8А)

    Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

    12 (8А)

    Реле дневных ходовых огней, лампы дневных ходовых огней

    13 (8А)

    Лампы и реле заднего противотуманного огня

    14(16А)

    15(16 А)

    16 (8А)

    № и номинал предохранителяЗащищаемая цепь
    Блок 1

    1 (16А)

    Электродвигатель вентилятора отопителя

    Реле (обмотка) включения обогрева заднего стекла

    Электродвигатели очистителя и омывателя заднего стекла

    Электродвигатель омывателя ветрового стекла

    2 (8А)

    Реле и электродвигатель очистителя ветрового стекла

    Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

    Контрольная лампа указателей поворота

    Задние фонари (лампы света заднего хода)

    Обмотка возбуждения генератора (при пуске двигателя)

    Контрольная лампа включения блокировки дифференциала в раздаточной коробке

    Контрольная лампа включения стояночного тормоза

    Контрольная лампа аварийного состояния рабочей тормозной системы

    Контрольная лампа недостаточного давления масла

    Указатель температуры жидкости в системе охлаждения двигателя

    Указатель уровня топлива с контрольной лампой резерва топлива

    Контрольная лампа заряда аккумуляторной батареи

    3 (8А)

    Левая фара (дальний свет)

    Контрольная лампа включения дальнего света фар

    4 (8А)

    Правая фара (дальний свет)

    5 (8А)

    Левая фара (ближний свет)

    6 (8А)

    Правая фара (ближний свет)

    7 (8А)

    Подфарник левый (габаритный свет)

    Левый задний фонарь (габаритный свет)

    Фонари освещения номерного знака

    Контрольная лампа включения габаритных огней

    8 (8А)

    Подфарник правый (габаритный свет)

    Правый задний фонарь (габаритный свет)

    Лампа освещения приборов

    Табло подсветки рычагов управления отопителем

    Лампа освещения прикуривателя

    Лампы подсветки выключателей и переключателей

    9 (16А)

    Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения

    10 (16А)

    Плафоны освещения салона

    Задние фонари (лампы стоп-сигнала)


    Блок2

    11 (8А)

    12 (8А)

    13 (8А)

    Лампы противотуманного света, реле заднего противотуманного огня

    14 (16А)

    15 (16А)

    16 (8А)


    ТАБЛИЦА 4 (для рис. 45)

    № и номинал предохранителяЗащищаемая цепь
    Блок 1
    Вариант 1 (более новый, в т.ч. Urban)
    Вариант 2 (более старый)

    1 (15А)

    Клапан продувки адсорбера

    2 (15А)

    Реле электровентилятора правого, левого

    3,4 (З0А)

    Электровентиляторы (правый, левый)

    Реле электровентилятора правого, левого

    5 (15А)

    № и номинал предохранителяЗащищаемая цепь

    1 (7,5A)

    2 (15А)

    Реле электробензонасоса (контакты)

    3 (15А)

    4, 5 (30А)

    Реле электровентиляторов (обмотка) (правый, левый)

    Электродвигатель электровентиляторов (правый, левый)

    Таблица 5

    № и номинал предохранителяЗащищаемая цепь

    6 (5А)

    7 (40А)

    8 (25А)

    Таблица 6

    № и номинал предохранителяЗащищаемая цепь

    Провод типа «предохранительная линия»

    Главное реле ЭСУД

    Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2 вариант)

    Таблица 7
    (дополнительные цепи предохранителей в комплектации Urban)

    № и номинал предохранителя

    Защищаемая цепь

    Основной блок

    1 (16А)*

    Электростеклоподьемники передних дверей Электропривод боковых зеркал

    2 (16А)**

    Электровентилятор климатической установки, компрессор кондиционера

    9 (16А)*

    Обогреватели боковых зеркал

    10 (16А)*

    Плафон освещения салона центральный

    Дополнительный блок

    15 (16А)*

    Электровентилятор климатической установки, компрессор кондиционера

    Замена предохранителей

    Отсоединяем «минусовой» провод от аккумуляторной батареи.
    Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

    ПредохранительЗащищаемая цепь

    …снимаем крышку.

    Аналогично снимаем крышку дополнительного блока предохранителей.

    Заменяем предохранитель.

    Где находятся предохранители и реле

    Монтажный блок с предохранителями и реле на Ниве Шевроле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.

    Система электрооборудования, электропроводки и расположения предохранительных блоков на автомобиле Нива 21214 и современной Шевроле Нива ВАЗ 2131 идентичны. В электросхеме этих машин имеется основной монтажный блок, установленный под нижней кромкой кожуха панели приборов в районе левой ноги водителя. Под основным блоком размещен дополнительный.

    Немного левее и ниже располагается еще один дополнительный блок, в котором установлены вставки, отвечающие за работу компонентов системы впрыска топлива. Кроме предохранителей, там находится отдельное реле управления параметрами работы дворников и набор реле системы управления двигателем.

    Один из таких блоков расположен на левой стороне кузова около основной коробки предохранителей. Поскольку блок установлен в непосредственной близости от левой ноги водителя, то он закрыт специальным защитным кожухом из пластика. Кожух фиксируется двумя саморезами под крестообразную отвертку. В самом блоке размещен диагностический разъем и четыре предохранителя, отвечающих за работу двигателя и системы охлаждения.

    Блок со снятой крышкой

    Реле, отвечающее за включение стартера двигателя, может быть установлено отдельно в моторном отсеке или рядом с блоком реле. При установке под капотом оно закреплено на щите отсека рядом с бачком для тормозной жидкости.

    Обозначения предохранителей и их предназначение

    Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

    Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком.

    Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

    Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

    На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

    На крышке основного блока маркировка предохранителей отсутствует.

    1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
    2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
    3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
    4. Дальний свет (правая фара).
    5. Ближний свет (левая фара).
    6. Ближний свет (правая фара).
    7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
    8. Габариты (правая сторона), подсветка панели приборов.
    9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
    10. Стоп-сигналы, освещение салона, клаксон.

    Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

    1. Хранение вставки по 8А
    2. Аналогично предыдущему.
    3. Противотуманные задние огни.
    4. Прикуриватель.
    5. Хранение вставки на 16А.
    6. Аналогично на 8А.

    Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

    1. Пуск электромотора вентилятора справа (30А).
    2. Аналогичная позиция для левой стороны.
    3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
    4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
    5. Разъем для диагностики работы системы впрыска.
    1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
    2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
    3.  Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
    4. Дальний свет (правая фара).
    5. Ближний свет (левая фара).
    6. Ближний свет (правая фара).
    7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
    8. Габариты (правая сторона), подсветка панели приборов.
    9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
    10. Стоп-сигналы, освещение салона, клаксон.
    1. Хранение вставки по 8А
    2. Аналогично предыдущему.
    3. Противотуманные задние огни.
    4.  Прикуриватель.
    5. Хранение вставки на 16А.
    6. Аналогично на 8А.
    1. Пуск электромотора вентилятора справа (30А).
    2. Аналогичная позиция для левой стороны.
    3.  Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
    4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
    5. Разъем для диагностики работы системы впрыска.

    Основной блок с предохранителями и реле

    Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

    Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

    фото блока с предохранителями в шевроле нива

    Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

    Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

    Левая фара (дальний свет), контрольная лампа включения дальнего света

    Правая фара (дальний свет)

    Левая фара (ближний свет)

    Правая фара (ближний свет)

    Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

    Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

    Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

    Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

    Контакты реле противотуманного света в задних фонарях

    № и номинал предохранителя

    Электростеклоподьемники передних дверей Электропривод боковых зеркал

    Электровентилятор климатической установки, компрессор кондиционера

    Обогреватели боковых зеркал

    Плафон освещения салона центральный

    Читать новости о новой Ниве

    Предохранители 21213/214

    Предохранители 21213/214

    Таблица и рисунок взяты из мануала по 21213.



    № предо-
    хранителя

    Защищаемые цепи

    1 (16А)

    Электродвигатель вентилятора отопителя.
    Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
    Реле (обмотка) включения обогрева заднего стекла.
    Электродвигатели очистителя и омывателя заднего стекла.
    Электродвигатель омывателя ветрового стекла.

    2 (8А)

    Реле и электродвигатель очистителя ветрового стекла.
    Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
    Задние фонари (лампы света заднего хода).
    Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи.
    Контрольная лампа блокировки дифференциала.
    Контрольная лампа стояночной тормозной системы.
    Контрольная лампа недостаточного уровня тормозной жидкости.
    Контрольная лампа давления масла.
    Указатель температуры охлаждающей жидкости.
    Указатель уровня топлива с контрольной лампой резерва.
    Тахометр.
    Контрольная цепь выключателя сигнала торможения (с 2011 г.)
    Выключатель сигнала положения педали сцепления (с 2011 г.)

    3 (8А)

    Левая фара (дальний свет).
    Контрольная лампа дальнего света фар.

    4 (8А)

    Правая фара (дальний свет).

    5 (8А)

    Левая фара (ближний свет).

    6 (8А)

    Правая фара (ближний свет).

    7 (8А)

    Левый передний фонарь (габаритный свет).
    Правый задний фонарь (габаритный свет).
    Фонари освещения номерного знака.
    Контрольная лампа габаритного света.

    8 (8А)

    Правый передний фонарь (габаритный свет).
    Левый задний фонарь (габаритный свет).
    Лампы освещения комбинации приборов.
    Табло подсветки рычагов управления отопителем.
    Лампы освещения прикуривателя.
    Лампы подсветки выключателей.

    9 (16А)

    Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
    Элемент обогрева заднего стекла и реле (контакты) его включения

    10 (16А)

    Звуковой сигнал.
    Штепсельная розетка для переносной лампы.
    Плафоны освещения салона.
    Задние фонари (лампы стоп-сигнала).
    Задние фонари (противотуманный свет).

    13 (8А)

    Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
    Реле (контакты) очистителей фар.
    Электродвигатель смывателя фар.

    15 (16А)

    Прикуриватель (машинах разных лет выпуска может быть на 10-м или 13-м предохранителе).

    По изданию "Своими силами" задние фонари (противотуманный свет) подключены к 13-му предохранителю. 13-й предохранитель имеет номинал 16 ампер, а 10-й - 8 ампер.

    Следующие таблица и рисунок для 21214 взяты из книги "Своими силами".



    1 (15А)

    Реле электробензонасоса (контакты).
    Электробензонасос.

    2 (30А)

    Резерв.

    3 (15А)

    Контроллер.

    4 (15А)

    Главное реле.
    Реле электровентиляторов (обмотка).
    Реле электробензонасоса (обмотка).
    Датчик скорости автомобиля.
    Электромагнитный клапан адсорбера.
    Датчик кислорода.
    Датчик массового расхода воздуха.
    Контроллер.



    Текст сканировали Alex-Niva и Жустрик, обработал ALER.

    10.02.04.

    Дополнение от ALK214 (оригинал):

    А у меня предохранители СУД расположены так:
    1 - вентиляторы 30А
    2 - гл. реле и пр. 15А
    3 - контроллер 15А
    4 - бензонасос 15АПроверял непосредственно на машине по цветам проводов.

    И из письма: у меня машина 2000 года (июль). Кстати у alutv машина 2001 года, значит, по крайней мере до конца 2001 года вентиляторы были на одном предохранителе и реле.

    Дополнение от andyreal (оригинал):

    По предохранителям:
    1 - электровентилятор №1 30А
    2 - электровентилятор №2 30А
    3 - контроллер 20А
    4 - бензонасос 15А
    Смотрел ещё на нескольких машинах 2003г. выпуска. 3 и 4 предохранители бывают разные (20 или 15А), а 1 и 2 у всех по 30А и отвечают отдельно за каждый вентилятор.

    От Ведущего FAQ.

    По данным конференции разделение подключения электровентиляторов 21214 на две цепи (два реле и два предохранителя) произошло ко второй половине 2001-го года. Например, такое разделение уже сделано в машине, выпущенной 08.2001 (информацию дал Avenir99).

    ALER.

    Дополнение от katzyn.

    По предохранителям ЭСУД на машинах с контроллером 7.9.7+ слева направо:
    1. Вентилятор охлаждения 30A
    2. Вентилятор охлаждения 30A
    3. Реле зажигания 15A
    4. Электробензонасос 15A

    Также под обшивкой есть примотанный изолентой к жгуту предохранитель контроллера 7,5A. Вероятно, на машинах с контроллером 7.9.7 назначение предохранителей аналогично.

    На машинах с контроллерами 17.9.7/M74 (данные из Информационного письма АвтоВАЗа):
    1. Вентилятор охлаждения 30A
    2. Вентилятор охлаждения 30A
    3. Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки 15A
    4. ДМРВ, ДФ, подогрев обоих ДК, КПА, ДС 15A

    Также есть отдельный предохранитель электробензонасоса 15A, расположение которого не указано. Напряжение на предохранители 3 и 4 подаётся через реле зажигания.

     Дополнение от yonnex001

    В инструкции сказано, что в блоке предохранителей ЭСУД возле левой ноги водителя 5 предохранителей:

    Но на самом деле их там 4:

    Исчез предохранитель ЭСУД. Но он не совсем исчез, а переместился на новое место. С ним же соседствует и предохранитель АБС (если машина с АБС):

    На фото ниже видно? где они теперь находятся: под торпедой, справа от рулевой колонки, над педалью газа. Предохранитель ЭСУД находится за предохранителем АБС, и на фото его не видно. Для ЭСУД используется предохранитель размера medium на 7,5 А (коричневый), для АБС - maxi на 40А (оранжевый):

    29. 04.13.

    Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор) - на сайте лада.онлайн ссылку нашел Fast turtle.

    Ненавязчивая диагностика блока предохранителей с помощью PicoScope

    Поскольку мы хотим видеть по крайней мере один полный цикл двигателя (два оборота двигателя, чтобы все форсунки работали), мы выбрали временную развертку 20 мс / дел. Совершенно очевидно, что этот автомобиль работает только с семью цилиндрами, но будьте осторожны, прежде чем делать какие-либо выводы. Часто, если ECU обнаруживает пропуск зажигания, он отключает инжектор неисправного цилиндра, чтобы избежать повреждения каталитического нейтрализатора несгоревшим топливом.

    Если вы видите такой сигнал, попробуйте захватить еще один сразу после включения двигателя. ЭБУ не отключит инжектор до тех пор, пока не обнаружит пропуск зажигания, что занимает несколько секунд. Если вы видите все восемь форсунок, но затем одна из них не работает, весьма вероятно, что ЭБУ отключает цилиндр. Это заставило бы меня подозревать либо возгорание, либо механическую проблему. К счастью, обе эти проблемы также можно проверить с помощью токовых клещей, как описано далее в статье.В этом случае у автомобиля не было никаких реальных проблем, поэтому я отключил инжектор, чтобы сделать сигнал более познавательным.

    Помимо грубой ошибки, такой как не срабатывает форсунка, стоит увеличивать масштаб каждого события форсунки, чтобы найти более тонкие проблемы, убедившись, что форма сигнала от каждого из них выглядит идентично. Форма волны, показанная ниже, представляет собой такое увеличенное изображение: падение на кривой - это момент, когда соленоид (штырь) внутри форсунки перемещается, и начинается впрыск топлива. Если этого нет в одной форсунке, обычно это признак того, что форсунка застряла в закрытом или открытом положении.Также стоит убедиться, что это падение происходит примерно в одном и том же месте для каждой форсунки. Если это рано (обычно слабая пружина в форсунке), то будет подано слишком много топлива; если уже поздно (заедает форсунка), значит доставляется слишком мало топлива.

    Помимо времени движения иглы, проверьте, чтобы амплитуда тока была примерно одинаковой для каждого инжектора, так как если один инжектор потребляет больше тока, катушка может выйти из строя. Также убедитесь, что продолжительность примерно одинакова для каждой форсунки.Если продолжительность работы одной форсунки больше или меньше, чем у остальных, то ЭБУ пытается компенсировать недостаток мощности от этого цилиндра, поэтому вам нужно выяснить, почему.

    Зажигание

    Проверка зажигания на этом автомобиле очень похожа на проверку форсунок, поскольку в нем имеется по одной катушке на каждый цилиндр (катушка на вилке). Опять же, поскольку мы видим, что все цилиндры работают на одной и той же форме волны, это случай сравнения, чтобы найти какие-либо различия.

    Рисунок 5: Форма сигнала зажигания

    Впрыск топлива.Органы управления и детали Автомобильный клапан регулировки холостого хода 21203-1148300 Leerlaufregler LADA NIVA / 4x4 ВАЗ 2121/2131

    Впрыск топлива. Органы управления и детали Автомобильный клапан регулировки холостого хода 21203-1148300 Leerlaufregler LADA NIVA / 4x4 ВАЗ 2121/2131

    Клапан регулировки холостого хода 21203-1148300 Leerlaufregler LADA NIVA / 4x4 ВАЗ 2121 / 2131,21203-1148300 Leerlaufregler LADA NIVA / 4x4 ВАЗ 2121/2131 Клапан регулировки холостого хода, LADA NIVA / 4x4 ВАЗ 2121/2131 по лучшим ценам Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на регулирующий клапан холостого хода 21203-1148300 Leerlaufregler.клапан 21203-1148300 Leerlaufregler LADA NIVA / 4x4 ВАЗ 2121/2131 Регулятор холостого хода.

    Клапан регулировки холостого хода 21203-1148300 Leerlaufregler LADA NIVA / 4x4 ВАЗ 2121/2131

    Передний натяжной рычаг для Toyota Corolla 1975-1979 годов 1977 1976 1978 101-1998. Матовый металлический черный рулон виниловой пленки с призрачными частицами Вы выбираете размер Vvivid. Комплект компрессора кондиционера подходит только для Chevrolet Malibu V6 3. 1L 1999 2000 2001, M35 x 1.5 R.H.I.T. ~ 2000 Yamaha YFM350X Warrior ~ Motion Pro Mag / съемник маховика.Нескользящий чехол для приборной панели Toyota Camry 2007-2011 Серый защитный коврик для приборной панели. 1955 1956 1957 КРЕПЛЕНИЕ АЛЮМИНИЕВОГО РАДИАТОРА V8 АВТОМОБИЛЯ CHEVROLET, поток топливной форсунки 6x 4 отверстия для Jeep Liberty Ram Mitsubishi 3.7L V6 # 0280158020. Для 2001 2002 Kawasaki Ninja ZX6R 2000-2002 Полный комплект болтов для обтекателя. Наружная крышка для внедорожника, полностью водонепроницаемая, дышащая, УФ-пыль, защита от дождя и царапин, 2014-2015 CHEVROLET SILVERADO 1500 GMC SIERRA 2 4X4 BED DECAL EMBLEM 23269921. 2011 'H6T60271 MITSUBISHI SAAB 9-3 OEM КАТУШКА ЗАЖИГАНИЯ 12787707 ПОДХОДИТ ДЛЯ КЛЮЧА ЗАЖИГАНИЯ 2003', ПОДХОДИТ ДЛЯ КЛЮЧА ЗАЖИГАНИЯ GRIZZLY 450 YFM45F YFM45 2007 2008 09 10 11 12 13, Передняя 3-дюймовая подъемная стойка Freedom Off-Road с быстрым подъемом для GM Silverado Tahoe Sierra 2007 года.Универсальный 19-рядный комплект масляного радиатора, стержень и пластина 3/4 дюйма, адаптеры 16 и M20 1,5, 1981 Pontiac Firebird Bonneville Shop Service Repair Manual CD Engine Drivetrain. Для 1986-1992 Chevrolet Camaro Oil Pan Dorman 82418GR 1987 1988 1989 1990 1991, 1 пара мотоциклов Передние шестигранные анодированные регуляторы предварительного натяга вил с ЧПУ 14/17/19/22 мм. Водонепроницаемое гнездо зарядного устройства на руль мотоцикла с двумя портами USB 12 В с переключателем и креплениями, масляным фильтром Channellock 215 15-1 / 2 дюйма и плоскогубцами из ПВХ. Комплект для переоборудования лампы Противотуманная фара дальнего света 6000K, 25 УПАКОВКА N171211 114808 124808 КОМПЛЕКТ ПРЕДОХРАНИТЕЛЕЙ FLOSSER 8 АМПЕР FLOSSER СДЕЛАНО В ГЕРМАНИИ.Ancra XC108-2P X-Series 1 1/4 дюйма с застежкой-пряжкой синего цвета. Прокладка фланца выхлопной трубы Fel-Pro 61358 подходит 01-09 Toyota Prius 1.5L-L4.

    Клапан регулировки холостого хода 21203-1148300 Leerlaufregler LADA NIVA / 4x4 VAZ 2121/2131
    LADA NIVA / 4x4 VAZ 2121/2131 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для клапана регулировки холостого хода 21203-1148300 Leerlaufregler.

    Украина Статистика торговли металлических стеллажей Импорт из России

    " 100 - 100шт.Крайина производство - RU торговая марка - ЛАДАВиробник - «АвтоНормал», ОАО г. Белебей. «
    Дата Код ТН ВЭД Описание продукта Страна происхождения Кол-во Вес нетто [KGS] Общая стоимость [USD] Название импортера
    25 апреля 2017 г. 4002191000 "1.Изделия из незакаленной вулканизированной непористой резины: детали резино-металлические для автомобилей марки «HOLA»: стойки стойки, арт .: R216 ВАЗ 2110-12 HOLA - 12 шт, R245 права Chevrolet Lanos 1,4- 1, 6 - 48 шт., R246 Левый Chevrolet Lanos 1.4-1.6 - 48 шт., Страна производства CN Торговая марка HOLA Производитель WEEN H&H BV. « РОССИЯ ***** 20520 46785.60006
    20 апреля 2017 г. 4016995790 "С 1.ВЫРОБЫЙ НЕЗАТВЕРДИЛОИ пористой вулканизированной резиной для автомобилей, не для промышленного СОСТАВЛЕНИЕ ТРАНСПОРТНОЙ ТРАНСПОРТИРОВКИ СОБИВ: арт. 2101-1703101Р КРЫШКА ШЕСТЕРНЯ ВАЖЕЛЯПЕРЕМЫКАННЯ -100шт. Арт. 2108-2215030К КРЫШКА НАРУЖНАЯ АРТ. КРЫШКА ВНУТРЕННЯЯ ШАРНЫРА -400шт. Арт.2108-2915681-01R Кожух Амортизатор задней подвески -50шт.Изобразительное искусство. 2108-2915681ККОЖУХ Амортизатор задней подвески -300шт. Изобразительное искусство. 2108-3401224К КРЫШКА ЗАХЫСНЫЙРЕЙКИЙ рулевой -160шт. Изобразительное искусство. 2110-2215030-01R КРЫШКА ЗОВНИШНОХОШАРНЫРА -200шт. Изобразительное искусство. 2110-2215068-01R КРЫШКА ВНУТРЕННЯЯ ШАРНЫРА -100шт. арт.2110-2905681R Стеллажи телескопические КО ЖУХ -100шт. Изобразительное искусство. 2110-3401224R КРЫШКА РЕЙКИРУЛОВОГО механизма -90шт. Изобразительное искусство. 2110-8404412R фартук заднего крыла правый-40шт. Изобразительное искусство. 2110-8404413R фартук заднего крыла ЛЕВЫЙ -40шт. Изобразительное искусство. 2112-1003290РЗАХЛУШКА -500шт. Изобразительное искусство . 2121-1804098R КРЫШКА рычага РОЗДАТОЧНОЙ КОРОБКИ -200шт.Изобразительное искусство. 2121-2215030-01К КРЫШКА НАРУЖНАЯ ШАРНЫРА -270шт. Изобразительное искусство. 2121-2215068-01КЧОХОЛ Внутренне ОО ШАРНЫРА -270шт. Изобразительное искусство. 21213-2215030R КРЫШКА НАРУЖНАЯ-ШАРНЫРА 100 шт. Изобразительное искусство. 2123-8403512 фартук переднего крыла ПРАВЫЙ -20шт. арт.2123-8403513 фартук переднего крыла ЛЕВЫЙ -20шт. Изобразительное искусство. 90334 270РИ ВТУЛКААМОРТИЗАТОРА зад -500шт. Изобразительное искусство. Ремкомплекты на ваз 152РУ КРЫШКА ВНУТРИШНОХОШАРНЫРА 2170,2108,2109-150шт. Изобразительное искусство. Ремкомплекты на ваз 153РУ КРЫШКА НАРУЖНАЯ ШАРНЫРА2170,2108,2109ЗЫРОВАННОЙ РЕЗЫНЫ; 2121-2215084 1 шт STOPORNOE RING МЕТАЛЛ, 2108-2215034 зажим KREPLENYYA CHEHLA 1 шт металла.; 2108-2215036 хомут КРЕПЛЕНИЯЧЕХЛА 1 ​​шт .; МЕТАЛЛ) -480шт. Изобразительное искусство. Ремкомплекты на ваз 162РУ КРЫШКА ЗОВНИШНОХОШАРНЫРА 2121 -75шт. Изобразительное искусство. Ремкомплекты на ваз 163РУ КРЫШКА ВНУТРЕННЯЯ ШАРНЫРА2121 Т ИЗ ВУЛКАНИЗЫРОВАННОЙ РЕЗЫНЫ; 2121-2215098 Хомут КРЕПЛЕНИЯ ЧЕХЛА 1 ​​ШТМЕТАЛЛ .; 2121-2215090 фиксатор КРЕПЛЕНИЯ ЧЕХЛА Металл 1 шт .; 2121-2215084 KOLTSOSTOPORNOE 2 шт Metall;) -105sht. Изобразительное искусство. SL193-5205902R ЛЕНТА ЩОТКАЯ (ВАЗ2101-2107) -250шт. Изобразительное искусство. TF69Y0-2902816RU буфер Хоган ЖАТИЯ ЛАНОС -100шт.арт.2121-3105011Р ремень МОНТАЖНЫЙ -100шт запаска. Изобразительное искусство. 1118-1703182Р ЧОХОЛЬЗАХЫСНЫЙ Сток 200шт. Изобразительное искусство. 1118-2906040Р Стержни ПОДУШКА-400шт. Изобразительное искусство. 2101-1601211R КРЫШКА сцепления Wilk -500шт. арт.2101-2905450R PILLOW UPPER MOUNT штанга амортизатора -1500шт. арт.2101-2912624-01R буфер ДОПОЛНИТЕЛЬНАЯ Хоган ЗЖАТИЯ -100шт задняя подвеска. арт.2101-3703095R Батарея аккумуляторная PODDON -200шт. Изобразительное искусство. 2101-5002090R ЗАХЛУШКАОТВОРИВ ПАНЕЛЬ БОКОВАЯ -1000шт. Изобразительное искусство. 2101-5002092R заглушки ОТВЕРСТИЯ и средний лонжерон задний пол-1000шт.Изобразительное искусство. ЗАЩИТНЫЙ КОЛПАК 2106-3726088R Боковой указатель поворотов 500шт. Изобразительное искусство. 2107-1701184R стаб задний подшипник сателлита колодки -100шт.арт. 2108-1003277-01R втулка крышки ГБЦ -4000шт. арт.2108-1302060Р ОПОРНАЯ ПОДВЕСКА -200шт радиатор. Изобразительное искусство. 2108-1601223R ЗАХЛУШКАКАРТЕРА ГРИП -500шт. Изобразительное искусство. КРЫШКА ЗАЩИТНАЯ 2108-1703182Р SHARNYRA Traction Drive-200шт. Изобразительное искусство. 2108-2906040R ПОДУШКА переднего стабилизатора -800шт. КРЫШКА ЗАЩИТНАЯ арт.2108-3414077Р Шаро " РОССИЯ ***** 2125.23 17037.05712
    12 апреля 2017 г. 4016995290 «1.Vyroby-металлические Манжеты на непористом nezatverdiloyi вулканизированной резины zapasnichastyny ​​для автомобилей, а не для промышле го сборки транспортных средств:. Искусство 2110-1703190-01 Держателя опорного кронштейна sharovoy КПП ВАЗ 2110-2112, 2170-2172„“SЭVY -Эксперт "" -40шт сборки.Изобразительное искусство. 2101-2202078 Опора карданного вала ВАЗ2101-2107 «СЭВЫ-Эксперт» -810шт. Изобразительное искусство. 3302-2202800 Опора промежуточная карданноговала "СЭВЫ-Экстра" -10шт. Изобразительное искусство. 3302-2202800 Опора промежуточного карданного вала «СЭВЫ-Эксперт» -24шт. Изобразительное искусство. 01 2112-1001300S-штанговая опора двигателя ВАЗ2110-2112 «СЭВЫ-Эксперт» - 60шт. Изобразительное искусство. 2101-1001015S-01 Подушка опоры передняя Двигатель в сборе ВАЗ2101-2107 «СЭВЫ-Эксперт» -48шт. Изобразительное искусство. 2108-1001015СМ-01 Кронштейн двигателя передний ВАЗ2108-21099, 2113-2115 «СЭВЫ-Эксперт» -360шт.Изобразительное искусство. 2121-1001015С-01 Подушкапередной опоры двигателя в сборе ВАЗ 2121 «СЭВЫ-Эксперт» -360шт. арт.3102-1001020 Подушка передней опоры двигателя 3102, 3302 «СЭВЫ-Эксперт» - 56шт. Изобразительное искусство. 2108-2915446S-01 Комплект втулок заднего амортизатора ВАЗ 2108.2110, 1118, 2170, 2190 «СЭВЫ-Эксперт» -280комп л. Изобразительное искусство. 2101-2905448S-01 Шарнирипередного амортизатора ВАЗ 2101-2107 «СЭВЫ-Эксперт» -720компл. арт.2108-2914054-10 Петли рычагов балки задней подвески ВАЗ 2108 «СЭВЫ-Эксперт» - 400компл. Изобразительное искусство. 2110-2914054 Петли рычагов балки задней подвески ВАЗ 2110 «СЭВЫ-Эксперт» - 500компл.Изобразительное искусство. 2108-2904050С-01 кронштейн петель растяжек ВАЗ2108,2110,1118,2170 «СЭВЫ-Эксперт» -320компл. Изобразительное искусство. 2108-2904040S-01 Шарнирыважелив передняя подвеска ВАЗ 2108-2110 «СЭВЫ-Эксперт» -1000компл. арт.2108-2904046S-01 Стыки натяжные ВАЗ 2108-2115 «СЭВЫ-Эксперт» -1380компл. Петля задней подвески арт.3302-2902027 3302 «СЭВЫ-Эксперт» -72шт. арт.2101-2904040 / 4180С-01 Шарниры рычагов передней подвески ВАЗ 2101-2107 «СЭВЫ-Эксперт» -1500компл. Изобразительное искусство. 2101-2904040 / 4180СН-01 Шарниры рычагов передноипидвиского ВАЗ 2101-2107 «СЭВЫ-Экстра» -90компл.Изобразительное искусство. 2101-2904040 Петли нижнихважелив передней подвески ВАЗ 2101-2107 «СЭВЫ-Эксперт» -78компл. арт.2101-2904040 / 2121-2904040 Петли рычагов передней подвески ВАЗ 2121 «СЭВЫ-Эксперт» -192компл. Изобразительное искусство. 2121-2904040 Петли нижние рычаги передноипидвиские ВАЗ 2121 «СЭВЫ-Эксперт» -36компл. Изобразительное искусство. 21214-2904040 / 2101-2904040Шарниры рычаги передней подвески ВАЗ-2123 СЭВЫ Эксперт -24компл. арт.21214-2904040 Петли нижних тяг передней подвески ВАЗ-2123 SЭVY Expert-108компл. Изобразительное искусство. 2108-2906050СМ-01 Стойки стабилизатора ВАЗ 2108-21099, 2113-2115 «СЭВЫ-Эксперт» -920компл.Изобразительное искусство. 2110-2906050СМ-01 Стойки стабилизатора ВАЗ2110-2112 «СЭВЫ-Эксперт» -500компл. Изобразительное искусство. 1118-2906050СМ-01 Стойки стабилизатораВАЗ 1118, 2170 «СЭВЫ-Эксперт» -160компл.Торховельна Бренд: SЭVYКрайина Производство: RUВыробник ООО «АТП-Холдинг» « РОССИЯ ***** 4814.4 24597.48488
    10 апреля 2017 г. 7318158190 "1.Болт с металлическим болтом с пределом текучести 800 МПа для меньшяк а / м Жигули: Болт-сливная пробка от антифриза арт.2 1010130502600-50шт. Болт важе А нижней передней подвески, арт.2121429040320 0 -50шт .Болт крепления генератора арт. 11180370137600 - 100шт.Болт стойки амортизатора, арт.210802 РОССИЯ ***** 48,76 240.6169349
    07 апреля 2017 г. 8708299000 "1. Части легкового автотранспорта, в т.ч. товарная позиция 8703: - части и приспособления для кузовов: Мойка цистерны (1м.) 120 шт. Мойка цистерны (1м.) (Дата) 50. Мойка цистерны (1м.) 50. Мойка бачка (2 л.) Арт / мод 100 шт. Шайба бачка 200 шт. Расширительный бачок 32 шт. Бачокрозшырювальный бачок расширительный 100 шт. (NA / fav) 150.Бачокрозшырювальный расширительный бачок 100 пК (арт / фав) (Зав.) 1 00 шт. Бачохидрохалмамы 50 баков гл. тормозные цилиндры в сборе. бачкахл.цилиндра пробка 80 шт 1 000 шт Трубка расширительного бачка (в сборе.) 100 шт Оббывкацентр.сто нижняя облицовка 50. центр.стойки (верх) (+ лев прав) 100 10 шт Решиткарадьатора штВыробнык: ООО «Мастер М» «» Накладка двери 2103 (4 шт. КТ) (клеп.) 10 кт. Оббывказадной стойки накладки задней 5 стоек 5 кт накладки задней стойки стойки (КТ-2 шт) 5 кт подкладки опоры задней (лев + правая) 5 уз накладки задней стойки 5 ктОблицювання порога пола вестибюля (лев + правый) 20 кт Облицовка порога статизадня (лев + пр АБ) 20 кт Обивка центр.стойки (лев + правая) 4 кт нижняя Оббывкацентрстойки (лев + правая) 20 кт вагонка центр.стойки (КТ-2 шт) (верх) 5кт вагонка центр.стойки (лев + правая) 10 кт upho Загородный центрстойки ( КТ-2 шт.) Верхня10 ктВыробнык: Фирма DЭL Обивка багажника обивка багажника 10 кт кт 5 Оббывкабоковины (КТ-2 шт) (кожа) 20 кт порог перед (лев.) 10 шт порог перед (прав.) 20 шт обтекатели перед дверь (лев + правая) 15 кт задний обтекатель двери (лев + правая) 15 тн на багажную полку 10 шт. 5 полка решетка багажника (металл).Решетка 20 кт Galve. резать. 10 шт Облицовочный порог пол (СТ 2 шт) Решетка 21011 20 кт (светит). 5 шт. Решетка чорна 10 шт. Решетка 10 шт. Решетка 10 шт. Решетка (арт / образец) 10 шт. Решетка 10 шт. Рамка подкапотная 10 шт. Кожух вентилятора 20 шт. Кожух вентилятора 20 шт. Кожух вентилятора (нов / образец) 20 шт. Крышка блоказапобижников из 5 крышка блока предохранителей 5 шт. крышка блока предохранителей 5 шт. крышка блока предохранителей 5 шт. крышка блока предохранителей 5 шт. решетка (металл). Решетка 10 шт. Решетка 10 CT (черная) Решетка 10 кт карадиатора 10 шт. Решетка Galve.резать. 10 штВыробнык: автозапчасти задние Спаркс Спаркс 2110/2111/2112 50 кт 30 кт 2123стар.образца задние 2170/2171/2172 Спаркс Спаркс задни3110 10 кт / 31105 (+ крепл пластик НКА) 5 кт Брызговики сзади 31029 (2 шт) 5 кт Bryzkovykyzadni 24 st 23cm (2 шт.) На 5 тонн перед Sparks 2110/11/12 30 kt Bryzkovykyppers 2123 star.obr. 5 kt Sparks front 2170/2171/2172 10 kt Zahlushkydnyscha 2101/2107 set 100 kt нижние заглушки 2108/2114 set 50 kt Zahlushkydnyscha 2110/2111/2112 комплект 3 0 kt Pk 2110 полностью заглушки (поз. 1117/1119 5 ктВыробнык: ООО «РТЯВТО» «Глухой ствол (бол.) 5 шт Заглушка багажного багажника штЗахлушка 5 из 5 Облицовка порога пол (СТ-4 шт) 20 ктВыробник: ЗАО "КинелАхроПласт" "накладки боковин (СТ-2 шт) (матер.нов.) 2 0 ктВыробнык О" РОССИЯ ***** 897.703 3132.011032
    01 апреля 2017 г. 8708299000 "1.Запчастины для а / м ВАЗ новые: 2108-3403070 крышка кожуха бустера 100 шт бустер 2108-3403072 2106-8204010 100 шт / 11 козырек 20 кт 2106-2803052 Накладка на бамперы (полипропилен) 200 шт 2105-5004210 / 31 / обивка багажника 2105 33 10 уз 2121-5004032 / 33 накладка багажника 2121 20 уз 2121-5002046-10 патрон облицовки боковины 5 уз 2121 2106-610 / 6202012/13 2106 накладка двери 50 уз 2108-6302014 накладка задняя 10 шт 2121-5004204 облицовка задней двери 50.2121-6302010 задняя обивка двери 50. Обивка 21213-6302010 задняя дверь 50. Облицовка порога 2110-5109076 полы 20 шт. 2110-5109077 Облицовка порога полов 20 шт. 2110-5109078 Облицовка порога подл 20 шт. 2110-5109079 Облицовка порога полов 20 шт. 21213- 5109052 Облицовка туннеля пола 5 шт. 2123-8401112 / 13 50 узлов к фарам 21213-5004098 Опорные багажные полки 10 шт. 21213-5004099 Опорные багажные полки 10 шт. 2107-5325212 Радиопанель 2107 150. 2108-5607010 багажная полка 100 шт. В 2108 2105 -8401014 Перешитка радиатора 100 шт 2106-8401013 2105 \ 14 решетка радиатора 2106 (металлиз.) 50 кт 2107-8401014 решетка 2107 (металлиз.с молдинги) 100 шт 21093-8401014 21093 решетка (металлиз.) 50. 21093-8401016-20 21093 решетка черная 150. 2107-8401014 решетка 2107 (черная с молдингами) 2103-500300 50. Молдинг кузова 2106 CT 30 2108 2108 Спойлер (металич) 50. 2121 2121 Спойлер (металич) 2123-3403070 корпус блок 40 обращенный к рулевому валу 2 шт 2123 верх 2123-3403072 кожух обращенный к рулевому валу снизу 2 шт 2123 2110-8204010 / 11 Крыши солнцезащитные 2110 (жесткие с зеркалом, черные) 25 кт 2110-8204010 / 11 солнцезащитные козырьки 2110 (жесткие с зеркалом) 5 кт 2113 (2114) - 8403014 переднее крыло 2113 (2114) правое пластиковое 2 шт 2113 (2114) - 8403015 переднее крыло 2113 (2114) 2 шт. левая пластиковая крышка одежды 21213-5303020 коробка 21213 шт в 2123 зб.2 кузова Молдинг 2123 "Люкс" 3 кт 2190-8212140 / 41/50/51 Молдинг двери 2190 шагреневый 1 кт 2123-8415121- 55 Накладка на дверь лев. в коллекции. 2123 4 шт 2123-8415120-55 порог Оверлей прав. в коллекции. 2123 4 шт. 2131-5004032-33 облицовка багажника 2131 2 кт 2131-610 / 202012/13 2131 обивка двери в сборе (5-дверная) 1 кт 2410-6102012 / 13 3 2410 накладка двери CT 21214-6302014-00 накладка двери 21214 3 шт. Обивка багажника 21213-6302010 крышка багажника 21213 4 шт. 21099-5702012-03 внутренняя облицовка крыши 5 21099 21214-5702012 внутренняя облицовка крыши 21214 (твердая, черная) 10 шт. 21214-5702012 внутренняя облицовка крыши 21214 (твердый цвет серый) 5 шт. Обивка 21214-5109069 ноги 21214 (левая форсунка) 15 шт 2170-3402060 Накладки на сигнализацию 2170 (поддельные подушки безопасности) 5 шт 2107-5325012 панель приборов 2107 (в полусборе без стрелок) 3 21 шт 08-6818010 подголовник CT 2108 3 2110 2 подголовник 2110-6818011 1118-8415120 CT / 21 Пороги 1118 (внешние) 3 уз 2110-8212652 / 53 решетка 2110 49 узлов 2110-8401014 решетка решетка 2110 н / д 73 шт 2110-8401014 облицовка решетки Радиаторы " РОССИЯ ***** 1543.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
