Битурбо и твинтурбо. В чем разница, какие отличия?

Твинтурбо и битурбо в чем разница и какие отличия

Вы не раз слышали названия твинтурбо (twinturbo) и битурбо (biturbo), но в чем же разница? А разницы на самом деле никакой! Твин-турбо и Би-Турбо – это все маркетинговые уловки и различные названия для одной и той же системы турбонаддува. Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува​

Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины – параллельную или последовательную (секвентальную).

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).


На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo (твинтурбо), но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов.
На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.

Давайте теперь по порядку разберем обе системы би-турбо (biturbo) и твинтурбо (twinturbo), а точнее, что о них пишут в «этих ваших интернетах»:

Би-турбо (biturbo) – система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы

битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.
Система битурбо (bitrubo) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.

Твин-турбо (twinturbo) – данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твинтурбо (twinturbo) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система

твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.

А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо. Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.

Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува

Любите турбо или у вас автомобиль с турбонаддувом? Тогда вступайте в нашу группу!

Подпишись на наш Telegram-канал

Основные отличия Twin-Turbo от Bi-Turbo двигателей

26 августа 18:19 2020 by AMSRUS

Просмотров: 688

Наверняка вы не раз слышали про “твинтурбо” двигатели и “битурбо” двигатели, но в чем же их основные отличия между собой?

К сожалению, большинство водителей думают, что на самом деле они ничем не отличаются между собой, но это совсем не так.

Существенные отличия все-таки есть и прямо сейчас мы узнаем, какие именно.

Характеристика Bi-Turbo двигателя

Итак, начнём с того, что Битурбо – система турбонаддува, состоящая из двух турбин (маленькая и большая). Маленькая турбина раскручивается в несколько раз быстрее, запуская работу большой турбины. После того, как вторая турбина раскручивается, добавляется большой воздушный заряд. Без работы большой турбины, маленькая просто не смогла бы обеспечить автомобиль нужной производительностью, а совокупность двух турбин позволяет добиваться большой мощности, а соответственно и быстрого ускорения автомобиля.

Что это дает? Прежде всего то, что двигатель запускается плавно, без надрыва, то есть двигатель направлен на то, чтобы минимизировать вероятность лага. Такой двигатель отлично подходит не только для использования его в гоночных машинах на длинных дорожных трассах, но и для городской размеренной езды. Стоит отметить, что система Битурбо достаточно дорогостоящая, поэтому установка производится в основном в автомобилях высокого класса.

Характеристика Twin-Turbo двигателя

Теперь поговорим о Твин-турбо, в чем основные отличия данного двигателя. Система отличия состоит в том, что двигатель направлен не на снижение лага, а на увеличение производительности при прокачке воздуха. Это нужно в случае, когда мотор автомобиля работает, потребляя больший воздух, нежели способна дать турбина. Из-за такого диссонанса возникает не только сбой в системе, но и поломка в механизме наддува, а ведь на этом список не заканчивается, существует еще ряд поломок, с которыми вы можете ознакомится на https://turboday.com.ua/.

В отличие от Битурбо, система Твин-Турбо включает в себя две одинаковых турбины, что в несколько раз увеличивает производительность двигателя. При этом, если установить две маленькие турбины, которые будут наравне с производительностью одной большой турбины, то можно эффективно снизить лаг.

Таким образом, мы можем выделить несколько главных отличий двигателей Твин-Турбо и Битурбо:

  • Разные способы достижения нужных уровней производительности
  • Стоимость, так как Битурбо несколько дороже, чем Твин-Турбо
  • Разные внутренние составляющие (разная величина турбины)
  • Битурбо снижает возможность появления турбо-лага
  • Твин-турбин увеличивает плавность динамики запуска двигателя

Мало кто знает, но помимо двух вышеперечисленных вариантов существует также третий, который предполагает установку трёх или более турбин.

Установка трех или более турбин преследует практически такую же цель, как и установка Twin-Turbo, так как улучшение производительности автомобиля играет большую роль для всех автомобилистов. Тем не менее, третий способ является менее популярным, он практически никогда не устанавливается на серийных автомобилях и является более распространенным в драг-рейсинге.


Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/amsrus.ru/wp-content/themes/gadgetine-theme/includes/single/post-tags-categories.php on line 7

Разница между битурбо и твинтурбо. Виды систем Tвин Tурбо, и их отличия. Виды Твин Турбо и их отличия

Очевидно, что турбокомпрессор (он же – турбина) устанавливают на двигатель автомобиля для увеличения его мощности. В настоящее время технический прогресс позволяет использовать для максимально полного достижения этой цели систему наддува BITURBO и ТWIN-TURBO. Часто возникает вопрос, есть ли между ними разница? Что это: две разных системы наддува или два названия одной системы?

“BI” или “TWIN”

Когда автомобили с двумя турбинами только начали появляться, почти все они назывались БИТУРБО. С течением времени и развитием прогресса появилась система последовательного наддува с двумя последовательно расположенными нагнетателями, а за ней – и еще более совершенная система двухступенчатого наддува. Во всех этих случаях в процессе участвуют две турбины. Какие из них как называть, решать вам – для этого дочитайте эту статью до конца.

Как уже говорилось, изначально все эти системы наддува назывались БИТУРБО. Отмечу, что ещё до появления последовательного наддува автомобили с параллельно установленными турбинами стали называть уже по-новому – ТВИН-ТУРБО, затем это название стали применять и к последовательному, и к двухступенчатому наддуву. Так же складывалась ситуация и у мировых производителей: кто-то при выпуске серийного а/м называл современный последовательный наддув БИТУРБО, а кто-то параллельный вид наддува – ТВИН-ТУРБО. Решение автопроизводителя было в некотором роде непредсказуемо. Например, Volvo S80/XC90 (B6284T/B6294T) R6 Twinturbo , BMW 335/535 N74 (V 12 TwinPower Turbo).

И это еще не самое интересное. Выражение «TwinPower Turbo» компания BMW использует и для двигателей с одним турбокомпрессором механизма Twin Scroll. Этот факт в очередной раз доказывает, что выбор одного из двух этих названий обусловлен исключительно прихотью автопроизводителя и не имеет прямого отношения к конструктивной схеме. Система BITURBO отличается от системы TWIN-TURBO только тем, что раньше говорили BITURBO , а теперь стало модно ТВИН. Конечно, чтобы быть абсолютно точным, надо помнить, что известные мировые автопроизводители называют свои, зачастую индивидуально заряженные, версии на заводах – и стало быть, как они пишут, так надо и называть.

В подтверждение этого простого-сложного вопроса, прочтём, какие названия давал производитель двигателям, оснащенным двумя турбокомпрессорами, работающими по параллельной схеме наддува:

  • Audi 2.7 Biturbo (V6 Biturbo, A6/S4/RS4)
  • Audi 4.2 Biturbo (V8 Biturbo, RS6)
  • Audi 4. 0 TFSI (V8 Twinturbo/Biturbo, S6/RS6/S7/RS7/A8/S8)
  • BMW N54 (R6 TwinPower Turbo, 135i/335i/535i/740i/Z4/X6/1M Coupe)
  • BMW N63/S63 (V8 TwinPower Turbo, 550i/650i/750i/X5/X5 M/X6/X6 M/M5/M6)
  • BMW N74 (V12 TwinPower Turbo, 760i)
  • Mercedes-Benz M278/M157/M158 (V8 Bi-turbo, S500/CL500/CLS500/E550/GL550/S63 AMG/CL53 AMG/CLS63 AMG/E63 AMG/SLK55 AMG)
  • Mercedes-Benz M275/M285/M158 (V12 Bi-turbo, S65 AMG/CL65 AMG/SL 65 AMG/ Maybach/Pagani)
  • Porsche 3.6/3.8 Turbo (H6 Twinturbo, 911 Turbo/Turbo S/GT2/GT2 RS)
  • Porsche 4.5/4.8 Turbo (V8 Twinturbo, Cayenne Turbo/Panamera Turbo)

Разновидности BITURBO/TWIN-TURBO


Разобравшись с тем, что два эти названия взаимозаменяемы, можно поговорить о разных системах из двух турбин.

Различают несколько видов системы BITURBO/TWIN-TURBO :

  • Параллельный;
  • Последовательный;
  • Ступенчатый.

Поговорим о них подробнее.

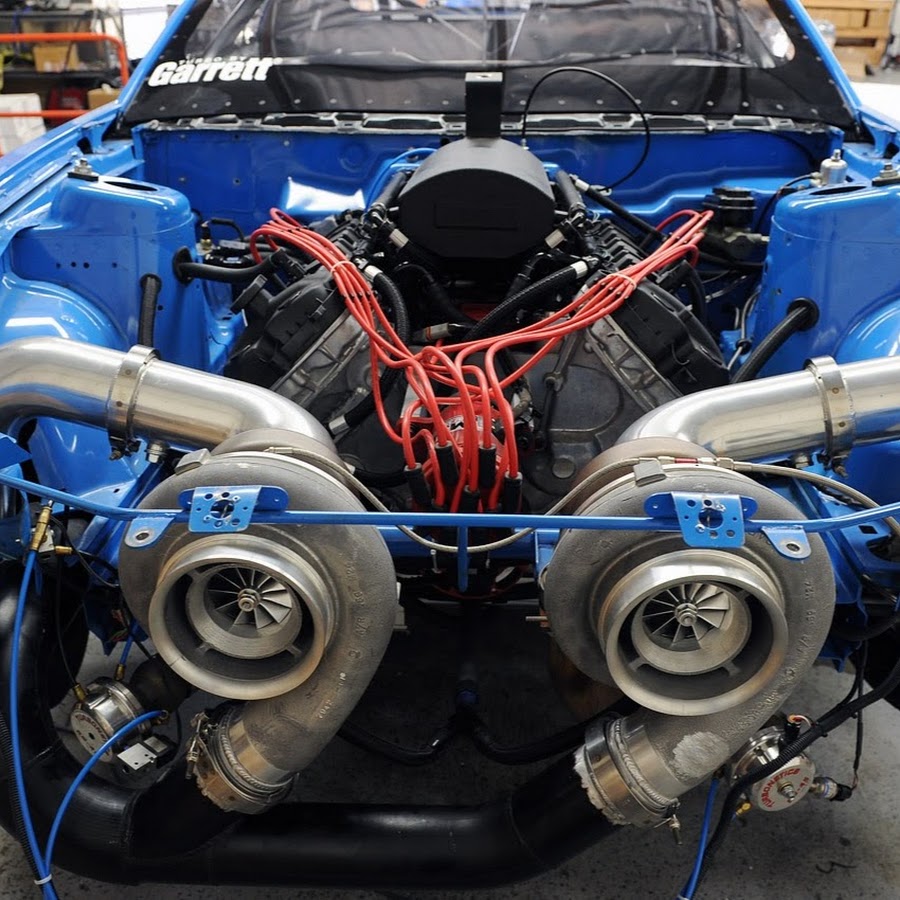

Параллельная система наддува – система двух турбин, относящихся к одному виду и размещенных параллельно. При этом турбины работают одновременно. Преимущества параллельной системы в том, что в ее случае две небольшие или средние турбины обладают меньшей инерционностью по сравнению с одной мощной, но большой турбиной.

Такая система соединения позволяет турбокомпрессорам равномерно распределять между собой потоки газов во время работы. Сначала сжатый воздух подается компрессорами в общий для них впускной коллектор. Затем этот воздух может распределяться по цилиндрам, или, реже, подаваться раздельно для каждого ряда цилиндров. Параллельная система наддува чаще всего используется в работе дизельных V-образных двигателях, где каждый турбонагнетатель зафиксирован на собственном выпускном коллекторе.

Таким образом, при параллельной системе турбонаддува турбины работают на всех оборотах двигателя, а так называемая «турбояма» становится существенно меньше.

Последовательная система турбонаддува представляет собой систему из двух полностью одинаковых турбин. При этом существенное отличие работы такой системы в том, что одна турбина функционирует постоянно, а вторая подключается к работе только при возрастании числа оборотов мотора. Чтобы второй турбокомпрессор запускался вовремя, в систему введена схема электронной регулировки его работы с помощью специального клапана, что и делает эту систему более сложной.

Ступенчатая система турбонаддува является самой сложной, эффективной и современной реализацией принципа BI/TWIN-TURBO . В двухступенчатую систему объединяются две турбины – малая и большая. Они установлены во впускном и выпускном тракте. При работе турбокомпрессоров происходит клапанная регулировка отработанных газов и сжатого воздуха. При увеличении оборотов двигателя начинается одновременная слаженная работа обеих турбин. При этом происходит раскрытие перепускного клапана отработанных газов, вследствие чего некоторая их часть проходит через большую турбину, и она раскручивается сильнее. По достижении некоторого определенного уровня давления на впуске турбонагнетатель большой турбины сжимает воздух (при этом давление еще не достаточное). Затем сжатый воздух поступает в компрессор малой турбины, и там давление продолжает расти. Пи этом перепускной клапан наддува остается все еще закрытым. Когда, наконец, двигатель достигает максимальной нагрузки, происходит полное открытие перепускного клапана. Отработанные газы проходят через большую турбину, из-за чего она раскручивается до самой высокой частоты, а вот малый турбокомпрессор в это время прекращает движение. На впуске большой компрессор создает наибольшее давление наддува, а малый, в свою очередь, напротив, обеспечивает сопротивление воздушным потокам. В результате в некоторый момент перепускной клапан наддува раскрывается, и происходит поступление сжатого воздуха непосредственно в двигатель.

Как видно из всего вышесказанного, двухступенчатая система BI/TWIN-TURBO создана специально для того, чтобы поддерживать максимально возможную эффективную работу турбонагнетателя при всех без исключения режимах работы двигателя автомобиля.

Прежде всего следует сразу пояснить, что разницы между терминами битурбо и твинтурбо не существует. Просто обозначение битурбо в мире более распространенное, чем твинтурбо ввиду наличия известной в 80-90х годах модели Maserati Biturbo, ставшей первопроходцем применения схемы битурбо на серийных автомобилях. Вот, собственно говоря, и вся разница.

Схема битурбо двигателя Maserati

Смысл схемы битурбо или твинтурбо заключается в том, что два турбокомпрессора имеют меньшую инерционность и их турбины быстрее раскручиваются, что приводит к увеличению отдачи мотора. Также встречаются последовательные схемы битурбо, где одна турбина работает на низких оборотах двигателя, а вторая подключается позже. К наиболее ярким примерам современного применения битурбо относятся Pagani Huayra , Koenigsegg Agera , McLaren MP4-12C .

Обычные автомобили с турбонаддувом, как правило, довольствуются одним турбокомпрессором, а схема битурбо - это более сложный механизм, поэтому применяется только на самых мощных версиях гражданских моделей. Кроме того, в последнее время экономически выгодным выглядит применение более дешевой схемы twin-scroll даже на мощных модификациях. В свою очередь, для повышения эффективности дизельных двигателей часто предпочитают применять один турбокомпрессор взамен битурбо, но с изменяемой геометрией турбины .

К наиболее изощренным технически схемам повышения отдачи наддувных моторов следует отнести компоновку с тремя турбокомпрессорами (BMW X5 M50d) или с четырьмя (Bugatti Veyron), а также комбинированную схему Twincharger, где в паре с турбокомпрессором трудится механический нагнетатель (модели концерна Volkswagen и Volvo). Ну а самым распространенным способом повышения отдачи наддувных моторов остается интеркулер , который применяется практически на всех современных двигателях с турбонаддувом.

Пионеры серийного применения битурбо (таблица)

Марка Год выпуска Рабочий объем двигателя, л Мощность, л.с.

Многим из вас приходилось слышать о существовании моторов, усиленных двумя турбинами. Конечно, такие силовые агрегаты доступны лишь избранным по причине высокой дороговизны, но все же, если не приобрести, то хотя бы поинтересоваться каждый из нас имеет право. А задумывались ли вы, чем отличается Твин-Турбо, от Би-Турбо, ведь на первый взгляд, можно подумать, что это одно и тоже – двигатель, оснащенный двумя турбинами. Давайте немного углубимся в технические характеристики и разберемся что к чему.

Некоторые ошибочно считают, что Twin-Turbo и – это разные коммерческие название одной систем наддува. Уверяем, что разница не только в компании, но и в способе наддува.

Двигатели с системой наддува Twin-Turbo

Представим себе, как действует турбина. Она создает определенное давление воздуха, закачиваемого в цилиндры двигателя. В процессе роста оборотов эффективность турбины снижается и, мощность мотора падает. Чтобы исключить падение мощности и обеспечить прирост даже на высоких оборотах, была установлена вторая аналогичная турбина.

Примечательно, что в работу турбины могут вступать по-разному. К примеру, можно настроить турбины таким образом, чтобы они действовали параллельно, либо же, есть возможность настроить так, чтобы сначала давление нагнетала одна турбина, затем, когда ее мощности становится недостаточно, подключалась вторая и, таким образом, компенсировала потерю.

Стоит вспомнить, что система наддува Twin-Turbo может устанавливаться как на V-образные двигатели, так и на рядные, здесь нет особой разницы.

Двигатели с системой Bi-Turbo

Bi-Turbo также подразумевает наличие двух турбин, однако если в предыдущем варианте турбины были одинаковыми, то Би-турбо включает в себя наличие обычной турбины и увеличенной, более мощной. обладают последовательным способом включения, то есть на малых и средних оборотах работает первая турбина, на больших оборотах – увеличенная. Благодаря такой конфигурации обеспечивается ровный разгон автомобиля.

В свою очередь, устанавливаться Bi-Turbo также может и на V-образные двигатели, и на рядные.

Отличие в работе Bi-Turbo от Twin-Turbo

Итак, конструктивные особенности каждой из систем повлияли на общий характер поведения автомобиля. Если система Bi-Turbo, благодаря использованию разных по мощности турбин, обеспечивает автомобилю равномерный разгон, без потери, или резкого увеличения мощности, то главным приоритетом Twin-Turbo является снятие максимальной мощности с мотора. Twin-Turbo, в отличие от конкурента все еще страдает т.н. турбоямой, т.е. небольшой задержкой, пока раскрутится турбина и даст прирост. Отсюда возникает и резкий толчок в разгоне, с системой Bi-Turbo разгон происходит плавно.

Би-турбо (biturbo) - система турбонаддува, состоящая из двух последовательно включаемых в работу турбин. В такой системе применяют 2 турбины, одну маленького размера другую большого, сделано это потому, что маленькая турбина раскручивается значительно быстрее, и вступает в работу первой, затем, при достижении более высоких оборотов мотора, раскручивается вторая, большая турбина, и добавляет значительно больший воздушный заряд. Таким образом прежде всего минимизируется лаг, образуется достаточно ровная разгонная характеристика автомобиля без рывка, свойственного большим турбинам, и достигается возможность использовать большие турбины на двигателях устанавлеваемых в автомобилях предназначенных не только для езды по гоночным трассам, но и по городским дорогам, где возможность крутить мотор постоянно есть не всегда, а получить больше мощности с мотора небольшого объема имеет смысл, по каким либо причинам, например связанным с законодательством по налогам данной страны на литраж мотора. Системы би-турбо весьма дороги, и по этому их установка, как правило в серийном производстве, производится на автомобили высокого класса, типа MASERATI или ASTON MARTIN (там компрессоры).

Такая система может быть установлена как на двигатель V6, каждая турбина будет висеть на своей головке по выхлопу, впуск общий, так и на рядном моторе например рядная 4-ка, в этом случае турбины можно включить по выхлопу как парралельно, 2 цилиндра на одну, 2 на другую, так и последовательно - сначала большая турбина, потом маленькая. Встречаются так же варианты, когда к маленькой турбине подходит выхлоп только с 2-х цилиндров, а к большой соответственно с 2-х оставшихся, и с выхода малой турбины.

Твин-турбо (twinturbo) - в данной системе в отличии от системы би-турбо, основной задачей является не снизить лаг, а добиться большей производительности по прокачиваемому воздуху либо большего давления наддува. Производительность по прокачиваемому воздуху необходима, в случаях когда мотор работая на высоких оборотах, потребляет воздух больше, чем турбина способна обеспечить, таким образом возможно падение давления наддува. В системах Twinturbo применяются две одинаковые турбины. Соответственно производительность такой системы в 2 раза больше чем системы состоящей из одной турбины, при этом если применить 2 небольших турбины которые по производительности будут равны одной большой, то можно достигнуть эффекта снижения лага, при идентичной производительности. Существуют так же ситуации, когда производительности имеющихся в наличии больших турбин, оказывается недостаточно, например при построении мотора дрэгстера, тогда так же используется комбинация из 2-х турбин. Данная схема как и вариант biturbo может работать как на двигателях с V образным развалом головок, так и на рядных двигателях. Варианты включения турбин такие же как и в битурбо.

Существуют так же системы состоящие из 3-х и более одинаковых турбин, результат преследуется тот же что и в twinturbo. Такие системы в гражданском применении как правило не имеют распостранения, и применяются как правило, для построения мощных спортивных моторова, для автомобилей участвующих в драгрэйсинге.

В современных турбированных двигателях (в частности RRS V8 дизель) турбины имеют изменяемую геометрию крыльчаток. Это минимизирует проблему турбоямы и даёт высокий потенциал турбонадувва уже на самых низких оборотах коленвала двигателя. Кроме того это добавляет экономию топлива.

Понятие и принцип работы системы турбонаддува под названием Твин Турбо. Фотографии нового турбированного двигателя Biturbo, видео и схемы.

Что это такое и как оно работает?

Twin Turbo в переводе с английского означает двойное турбо и в этой системе турбонаддува стоит два турбокомпрессора. Сначала турбокомпрессоры использовались для преодоления и инерционности системы. Сейчас же использование и применение этих турбокомпрессоров значительно выросло, так как он снижает расход горючего. Выходная мощность возрастает и способствует поддерживать номинальный крутящий момент в широком диапазоне оборотов двигателя.

Виды Твин Турбо и их отличия

Есть три разновидности схемы системы Twin Turbo: последовательная, параллельная, и ступенчатая. Эти три схемы отличаются друг от друга расположением, характеристиками и последовательностью работы турбокомпрессоров. Электронная система управления очень точно настраивает работу турбокомпрессоров. Система включает входные датчики, приводы клапанов управления потоком воздуха и переработанным горючем.

Торговый лейбл системы турбонаддува это Twin Turbo, но и есть другое название этой системы - «Biturbo». Не совсем правильно в разных информационных источниках Biturbo воспринимают, как систему с параллельной схемой работы турбокомпрессора.

Видео: как работает турбина:

1. Параллельный Twin Turbo или Biturbo


Параллельная система Твин Турбо работает одновременно и параллельно друг другу, и включает в себя два одинаковых турбокомпрессора. Параллельная работа происходит из-за ровного деления потока сгоревших газов между турбокомпрессорами. Из каждого компрессора выходит сжатый воздух и поступает в общий впускной коллектор, и потом распределяется по цилиндрам. Параллельный Twin Turbo используется, как правило, на дизельных V-образных двигателях. Из-за параллельной схемы турбонаддува эффективность системы основывается на том, что две маленькие турбины имеют меньшую инерционность, чем одна большая турбина. Турбокомпрессоры работают на всех оборотах двигателях обеспечивая быстрое повышение наддува. И каждая турбина установлена на своём выпускном коллекторе.


В системе последовательного Twin Turbo постоянно работает первый турбокомпрессор, а второй начинает работать в определённом порядке работы двигателя (повышенная частота оборотов, нагрузка). Последовательный турбокомпрессор включает два одинаковых по характеристикам турбокомпрессора.


Электронная система управления обеспечивает переход между режимами и регулирует поток сгоревших газов ко второму турбокомпрессору за счёт специального клапана. Правильно такую систему называть последовательно - параллельная, потому что при полном открытии клапана управления подачей сгоревших газов оба турбокомпрессора работают параллельно. Сжатый воздух подаётся в общий впускной коллектор от двух турбокомпрессоров и распределяется по цилиндрам.

Чтобы достичь максимально высокого выхода мощности, система последовательности Twin Turbo минимизирует последствия турбозадержки. Применяются, как на дизельные двигатели, так и на бензиновые. В 2011 году была представлена система с тремя последовательными турбокомпрессорами компанией BMW и называется она Triple Turbo.


В техническом плане система двухступенчатого турбонаддува является самой совершенной. Компания BorgWarner Turbo Systems ставит эту систему на дизельные двигатели Cummins и BMW, а с 2004 года начали применять систему двухступенчатого турбонаддува на некоторых дизельных двигателях от Opel.


В системе двухступенчатого турбонаддува используется клапанное регулирование потока сгоревших газов и нагнетаемого воздуха. Эта система состоит из двух турбокомпрессоров разного размера. В последствии установленных в впускном и выпускном трактах.

Перепускной клапан сгоревших газов закрыт при низких оборотах двигателя. Сгоревшие газы через малый турбокомпрессор, имея максимальную отдачу и минимальную инерцию проходят дальше через большой турбокомпрессор. И так как давление отработавших газов не сильное, то следовательно и большая турбина практически не вращается. Перепускной клапан наддува закрыт на впуске и воздух поступает последовательно через большой и малый компрессоры.

Общая работа турбокомпрессоров начинает осуществляться при росте оборотов. И постепенно начинает открываться перепускной клапан сгоревших газов. Большая турбина начинает все больше и интенсивно раскручиваться, так как часть отработавших газов идёт прямо через неё.

Большой компрессор на впуске с определённым давлением начинает сжимать воздух, но давление не слишком большое и сжатый воздух дальше поступает в малый компрессор, где продолжает повышается давление. При этом перепускной клапан остаётся закрыт. Перепускной клапан сгоревших газов открывается полностью при полной нагрузки. Останавливается малая турбина, а большая начинает раскручиваться до максимальной частоты, так как через неё практически полностью проходят сгоревшие газы. Давление наддува достигает своего максимального значения на впуске большого компрессора при этом малый компрессор создаёт помеху для воздуха. И в определённый момент перепускной клапан наддува открывается и сжатый воздух непосредственно напрямую поступает к двигателю.

Благодаря системе двухступенчатых турбокомпрессоров системы Twin Turbo мгновенно достигается номинальный крутящий момент и поддерживается в широком диапазоне оборотов двигателя. При этом достигается максимальное увеличение мощности. Таким образом, система поддерживает блестящую работу турбокомпрессоров на всех режимах работы двигателя. Так же система объясняет известное противостояние дизельных двигателей между предельной мощностью на высоких оборотах и высоким крутящим моментом на низких оборотах.

Видео про Твин Турбо: как работает

Bi-Turbo и Twin-Turbo – в чем разница?

Вероятно, вы неоднократно слышали, что есть турбированные двигатели, причем турбины имеются и у бензиновых ДВС. Но в моторах бывает и две турбины. Однако, высокого распространения такие автомобили не получают, будучи довольно дорогостоящими. Но получить информацию можно бесплатно.

Итак, существуют турбированные двигатели под названиями Би-турбо и Твин-турбо. Многие полагают, что разница в названиях зависит от компаний-производителей автомобилей. Однако, кроме компаний, причина различий кроется в самом турбонаддуве.

Система наддува Twin-Turbo. Вообразите, как функционирует турбина. Она призвана создавать давление воздуха, закачиваемого затем в цилиндры. С возрастанием оборотов ДВС турбина теряет эффективность, а с ней обязательно снижается понижается мощность. С целью предотвращения этого, для ее прироста при высоких оборотах автомобильный движок просто оснастили второй турбиной.

Но функционировать совместно турбины могут разным образом - смотря, как система будет настроена. Например, возможна параллельная работа, а также последовательная – сперва давление нагнетает одна турбина, а потом ее сменяет вторая. Иногда дополнительная турбина подключается при недостатке мощности, компенсируя потери. Добавим, что устанавливается система Twin-Turbo успешно на рядные и V-образные агрегаты.

Bi-Turbo – в таких агрегатах также пара турбин, но если в варианте "Twin" они одинаковы, то здесь к обыкновенной турбине прибавлена более мощная, которая и размером больше. Способ включения турбин тут всегда последовательный: на средних оборотах еще работает обыкновенная турбина, а когда они растут, и ее перестает хватать – запускается увеличенная турбина. Данная конфигурация обеспечивает всегда ровные разгонные характеристики. Монтаж двух турбин такого рода также возможен на оба вышеупомянутых типа ДВС.

Но машина с разными системами наддува все равно ведет в поездке себя неодинаково. В Twin-Turbo присутствует слабо заметный эффект турбоямы, когда нажатие акселератора и срабатывание турбины разделяет время, равное нескольким долям секунды. За этот момент турбина раскручивается и дает нужный прирост. У двигателей Bi-Turbo из-за разных турбин «ямы» нет, отчего при разгоне отсутствуют толчки.

Заметим, что битурбированные автомобили участвуют в гонках и автосоревнованиях, Twin-Turbo же не позволяет такого, ибо конструкция, сами понимаете, к гонкам не располагает.

Поделиться :

Отличие битурбо от твинтурбо. Какие отличия между системами твин-турбо и битурбо? Различие между данными системами

Твинтурбо и битурбо в чем разница и какие отличия

Вы не раз слышали названия твинтурбо (twinturbo) и битурбо (biturbo), но в чем же разница? А разницы на самом деле никакой! Твин-турбо и Би-Турбо – это все маркетинговые уловки и различные названия для одной и той же системы турбонаддува. Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува​

Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины – параллельную или последовательную (секвентальную).

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).

На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo (твинтурбо), но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов. На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.

Давайте теперь по порядку разберем обе системы би-турбо (biturbo) и твинтурбо (twinturbo), а точнее, что о них пишут в «этих ваших интернетах»:

Би-турбо (biturbo) – система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.

Система битурбо (bitrubo) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.

Твин-турбо (twinturbo) – данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твинтурбо (twinturbo) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.

А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо. Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.

Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува

Любите турбо или у вас автомобиль с турбонаддувом? Тогда вступайте в нашу группу!

На современных автомобилях нередко применяется турбонаддув - он позволяет повысить мощность двигателя благодаря увеличению количества топлива, впрыскиваемого в цилиндр за один цикл. Ещё с середины XX века существуют автомобили, в которых используются сразу две турбины - такую компоновку называют Twinturbo, Biturbo, Double Turbo и другими словами. Нередко можно встретить информацию о принципиальных различиях Твинтурбо и Битурбо - в отдельных статьях приводятся определения и сущность уникальных конструктивных элементов. Попробуем разобраться в компоновке этих систем и мы.

Турбонаддув всё чаще применяют для повышения мощности двигателя

Самый интересный момент в этой проблеме заключается в том, что принципиальных отличий как раз не существует. Biturbo и его аналог Twinturbo являются просто альтернативными названиями одинаковых систем наддува с двумя компрессорами. Причём как Biturbo, так и Twinturbo предполагают использование различных вариаций технической части.

Различные названия были придуманы маркетологами известных автомобильных производителей, чтобы выделить свою продукцию среди множества аналогичных машин, построенных с применением той же компоновки. Интересно, что японцы предпочитать свои сдвоенные турбокомпрессоры Twinturbo, тогда как европейские компании пишут Biturbo - так сложилось исторически. В нашу страну поступают машины из обеих частей света, поэтому что название Biturbo, что Twinturbo знакомы отечественному потребителю. Поэтому спор о различиях между названиями турбокомпрессоров можно считать несостоятельным - а вот узнать о принципиально разных системах, используемых в международной практике, будет интересно.

Если вы знаете, что такое турбонаддув, то поймёте, что в установке двух турбокомпрессоров есть свои сложности. Обе турбины системы Biturbo приходится устанавливать на одну выхлопную магистраль, причём между ними должно сохраняться определённое расстояние. Проблема заключается в том, что дальний турбокомпрессор будет получать меньше энергии и работать не столь эффективно. В середине XX века эту проблему решали достаточно просто - вторая турбина в компоновке Twinturbo имела отличающиеся характеристики подшипников и форму крыльчатки. За счёт этого удавалось синхронизировать работу двух агрегатов и существенно повышать мощность двигателя при помощи системы Biturbo.

Система Biturbo используется всё реже

Однако практика показала, что последовательная компоновка Twinturbo имеет несколько важных недостатков:

  • Наличие серьёзной «турбоямы», то есть диапазона оборотов, в котором турбины попросту не работают;
  • Достаточно большое время отклика на подачу газа;
  • Ускоренный износ ближней турбины;
  • Неудобство установки на V-образные моторы.

Проблему пытались решить различными способами. Однако наиболее элегантное и эффективное инженерное решение предложила компания Toyota, которая сделала включение турбокомпрессоров своего варианта Biturbo. На низких оборотах клапаны закрыты и выхлопные газы проходят только через небольшую первую турбину, легко раскручивая её и обеспечивая ранний выход из «турбоямы». После достижения 3500 об/мин, когда давление газов уже становится избыточным, электроника открывает специальную заслонку, и горячий поток устремляется ко второму турбокомпрессору большего размера, обеспечивая существенный прирост мощности двигателя.

Однако с массовым распространением V-образных моторов последовательная система Biturbo стала применяться всё реже, поскольку использовать её было неудобно с конструктивной точки зрения. Приблизительно в начале 80-х была предложена альтернативная компоновка Twinturbo, в которой каждая турбина была закреплена за несколькими цилиндрами двигателя - как правило, речь шла о той или иной «половинке» блока. Турбокомпрессоры могли располагаться намного ближе к впускному и выпускному коллектору, что существенно уменьшило уровень механических и аэродинамических потерь, а также повысило мощность двигателя. Кроме того, параллельная система Biturbo, использующая компактные турбины, позволила избавиться от «турбоямы» и сделать мотор очень чувствительным к изменению подачи топлива.

В большинстве случаев параллельная схема Twin Turbo предполагает использование общего впускного коллектора, что упрощает её и делает менее затратной в обслуживании, но ограничивает динамический потенциал автомобиля. Поэтому в качестве альтернативы была предложена компоновка Biturbo с раздельными впускными трактами и коллекторами. Помимо прочего, это позволило адаптировать систему для использования на компактных рядных моторах, которые ранее оснащались исключительно двумя турбокомпрессорами, расположенными последовательно.

Однако наиболее интересную схему Twinturbo предложила компания BMW - её отличие заключалось в расположении турбин в развале V8, а не по сторонам от блока цилиндров. Причём каждый из турбокомпрессоров был запитан от цилиндров, находящихся по обе стороны двигателя! Несмотря на огромные сложности, которые пришлось преодолеть инженерам, результат превзошёл все ожидания. Такая оригинальная система Biturbo уменьшила протяжённость «турбоямы» на 40% без снижения надёжности узла. Кроме того, существенно повысилась стабильность работы двигателя и уменьшилась интенсивность его вибраций.

Иногда с компоновкой Twinturbo путают турбину Twinscroll. Последняя предполагает использование одной турбины, имеющей два канала и два участка крыльчатки с разной формой лопастей. На низких оборотах открывается клапан, ведущий к меньшей крыльчатке - в результате турбокомпрессор разгоняется достаточно быстро и обеспечивает прирост мощности без «турбоямы». Однако с повышением скорости вращения коленвала давление выхлопных газов становится избыточным и открывается второй клапан - теперь используется только большая крыльчатка. Как следствие, автомобиль получает дополнительный рост производительности.

Конечно, такая система имеет несколько меньшую эффективность, чем классическая Biturbo. Однако в сравнении с одной турбиной тяговые возможности двигателя всё же возрастают. Конечно, компоновка Twinscroll сложна в производстве и считается достаточно ненадёжной. Однако в настоящее время её очень часто применяют в мощных автомобилях - в том числе и в составе системы Biturbo.

Если вы знаете, чем отличается механический компрессор от турбины, то поймёте, почему эти две системы считаются несовместимыми - первый приводится от коленвала, тогда как турбокомпрессор использует энергию выхлопных газов и совместить их практически невозможно. Однако для инженеров Volkswagen нет ничего невозможного - в свой вариант системы Twinturbo они включили оба узла. Турбина работает постоянно, тогда как компрессор помогает устранить «турбояму» на низких оборотах. Впоследствии он отключается, но при резком нажатии педали газа вновь вступает в действие, улучшая реакцию двигателя на подачу топлива.

Результатом использования такого варианта Biturbo стало значительное повышение мощности, достижение предела крутящего момента на малых оборотах, ускорение набора оборотов, а также уменьшение времени отклика на нажатие педали газа. Разница с простым Twinturbo для водителя практически незаметна - он чувствует лишь легко прогнозируемую мощную динамику и не отвлекается на провалы мощности либо иные проблемы. Однако система, разработанная Volkswagen, оказалась очень сложной в производстве и ненадёжной. Поэтому в настоящее время на машинах брендов, входящих в группу компаний, использует только один из двух вариантов наддува.

Резюмируя вышесказанное, можно сделать вывод о том, что отличия Twinturbo от Biturbo заключаются только в названии. Если же вас действительно интересуют различные системы наддува, вам стоит обратить внимание на параллельные и последовательные компоновки. Кроме того, нелишним будет более подробно ознакомиться с отличиями турбокомпрессора от механического наддува и плюсами их совместного применения.

Как работают двигатели Biturbo и Twin Turbo в автомобилях?

В дословном переводе с английского языка словосочетание twin-turbo обозначает «двойное турбо» или «удвоенное турбо». Правильными являются оба варианта перевода. Теперь давайте оставим лингвистический аспект и изучим подробно техническую сторону данного вида турбонаддува.

Для того, чтобы добиться заметного увеличения мощности двигателя в его конструкцию устанавливают турбину. Twin-Turbo является одним из видов турбосистемы автомобиля и именно на нем мы и остановим наше внимание. Твин турбо подразумевает установку сразу двух одинаковых турбин, которые многократно увеличивают производительность всей системы турбонаддува. Подобная компоновка намного эффективней турбосистемы, в работе которой используется только одна турбина.

Изначально битурбо было спроектировано для решения главной проблемы всех надувных двигателей – устранение так называемой «турбоямы». Это явление проявляется в снижении эластичности и резком падении мощности двигателя на низких оборотах. Все это происходит в момент, когда турбина двигателя под давлением выхлопных газов не успевает раскрутиться до оптимальных оборотов.

Впоследствии было замечено, что сдвоенные турбины позволяют существенным образом расширить диапазон оборотов номинального крутящего момента, повысив тем самым максимальную мощность, одновременно сократив общий расход топлива.

Знаете ли Вы? Эксклюзивный суперкар Bugatti Veyron оснащен сразу четырьмя турбинами, а такая система турбонаддува получила соответствующее название — Quad-Turbo.

Существует несколько основных видов системы Twin-Turbo: параллельная, последовательная и ступенчатая. Каждый вид турбонаддува характеризуется собственной геометрией, принципом работы и выдаваемыми динамическими характеристиками.

Это относительно простой тип турбосистемы, конструкция которого включает симметричную пару одновременно работающих компрессоров. Благодаря такой синхронизации достигается равномерное распределение входящего воздуха.

Зачастую данная схема применяется в дизельных V-образных двигателях, где каждый компрессор отвечает за подачу воздуха во впускной коллектор своей группы цилиндров.

Уменьшение инертности достигается путем снижения массы ротора турбины, поскольку 2 небольших компрессора создают большее давление, раскручиваясь при этом значительно быстрее, чем один большой и более производительный компрессор. В итоге значительно уменьшается та турбояма, о которой говорилось выше, а двигатель выдает лучшие характеристики во всем диапазоне оборотов.

Данный тип подразумевает компоновку, состоящую из двух соизмеримых компрессоров, которые при этом могут иметь разные характеристики и работать в дополняющем режиме. Более легкий и быстрый нагнетатель работает в непрерывном режиме, устраняя тем самым глубокую и широкую турбояму. Второй нагнетатель по специальным сигналам электроники контролирует обороты двигателя и включается при более тяжелых режимах работы двигателя, обеспечивая таким образом максимальный показатель мощности и топливной эффективности.

На пиковых режимах работы двигателя включаются сразу 2 турбины, работая в паре. Подобная схема может применяться на двигателях с любым топливным циклом.

Самый сложный и прогрессивный тип турбонаддува, обеспечивающий самый широкий диапазон мощности. Создание необходимого наддува становится возможным благодаря установке двух разновеликих компрессоров, соединенных между собой особой системой bypass-клапанов и патрубков.

Данный тип турбонаддува называется ступенчатым из-за того, что выхлопные газы в минимальных режимах раскручивают малую турбину, а это позволяет двигателю легко набирать обороты и работать с большей эффективностью. При увеличении оборотов происходит открытие клапана, что в свою очередь приводит в движение большую турбину. Но давление, которое она создает необходимо увеличить, что и делает малая турбина.

После достижения максимальных оборотов большая турбина выдает огромное давление, которое превращает малый нагнетатель в аэродинамическое сопротивление. В этот самый момент автоматика открывает перепускной клапан, и сжатый воздух поступает в двигатель, минуя на своем пути малую турбину.

Но вся сложность данной системы в полной мере компенсируется гибкостью работы двигателя и его высочайшими характеристиками.

Какие преимущества использования Twin-Turbo и есть ли недостатки

Несомненным преимуществом системы Twin Turbo является большая мощность при сравнительно небольшом рабочем объеме двигателя. Сюда же относится высокий крутящий момент и отличная динамика автомобиля, оснащенным Twin-Turbo. Двигатель с двумя турбинами намного экологичнее, чем обычный, поскольку турбонаддув позволяет топливу намного эффективнее сгорать в системе цилиндров.

Из недостатков битурбо можно выделить сложность эксплуатации такой системы. Силовая установка становится более чувствительной к качеству топлива и моторного масла. Турбированные двигатели нуждаются в специальном масле, так как без него заметно уменьшается срок службы масляного фильтра. Высокие температуры, в которых работают турбины негативно сказываются на всем двигателе автомобиля.

Главный недостаток системы Twin-Turbo – это большой расход топлива. Для создания топливовоздушной смеси в цилиндрах необходим большой объем воздуха, что влечет увеличение подачи горючего.

Турбины довольно быстро изнашиваются, если при остановке авто сразу же глушить двигатель. Чтобы продлить срок эксплуатации Twin-Turbo следует давать двигателю поработать некоторое время на холостых оборотах, охладив таким образом турбины, а только после этого можно смело доставать ключ зажигания.

Помните! Twin-Turbo – это сложная и весьма чувствительная система турбонаддува, которая нуждается в бережном отношении и качественных комплектующих. Соблюдение этих простых правил позволяет максимально насладиться скоростью и динамикой автомобиля.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Би-турбо (Bi-Turbo) и Твин-турбо (Twin-Turbo), двойной наддув – различия. Так отличаются или нет?

Турбированные двигатели не так просты, как кажется, рядом с этой темой витает много непоняток и неопределенностей. Одна из таких – про два строения «би-турбо» и «твин-турбо». Не так давно сам лично был свидетелем разговора двух автовладельцев, один заверял - что разница есть, а вот другой – что отличий нет! Так в чем же правда? Действительно, чем отличаются эти два строения ТУРБО моторов, давайте разбираться …

Если честно, то разница, конечно - будет, но она не будет носить категорический характер! Лишь потому что названия взяты у разных производителей, которые устанавливают свои агрегаты с различной компоновкой и строением.

Однако и система «Би-турбо» и «Тви-нтурбо» - по сути одно и тоже. Если взять английский язык и посмотреть на обозначение, Bi-Turbo и Twin-Turbo, можно увидеть две приставки «Bi» и «Twin» - если грубо перевести то получается – «ДВА» или «ДВЕ». Не что иное - как обозначение наличия двух турбин на двигателе, причем и одно и другое название можно применять к одному и тому же двигателю, то есть они абсолютно - взаимозаменяемые. Эти названия не несут в себе какие-то технические различия, так что это «голый маркетинг».

Сейчас может возникнуть вопрос, а вообще зачем? Все просто есть всего два вопроса, которые они призваны решать:

  • Устранение турбоямы, можно сказать, что это первоочередная проблема.
  • Увеличение мощности.
  • Строение двигателя.

Начну, пожалуй, с самого простого пункта – это строение двигателя. Конечно, легко ставить одну турбину, когда у вас есть рядный двигатель на 4 или 6 цилиндров. Глушитель то один. Но вот что делать, когда у вас скажем V образный мотор? И по три – четыре цилиндра на каждую строну, тогда и глушителя два! Вот и ставят на каждый по турбине, средней или малой мощности.

Устранение турбоямы – как я уже писал сверху, это задача номер «1». Все дело в том что у турбированного мотора, есть провал - когда вы нажимаете на газ, отработанным газам нужно пройти и раскрутить крыльчатку турбины, именно это время и «проседает» мощность, это может быть от 2 до 3 секунд! А если вам на скорости нужно сделать обгонный маневр – это не безопасно! Вот и устанавливают различные турбины, а зачастую компрессор + турбина. Один работает на низких оборотах, то есть на старте, чтобы избежать «турбоямы», вторая – на скорости когда нужно оставить тягу.

Увеличение мощности – это самый банальный случай. То есть для увеличения мощности мотора, к маломощной турбине устанавливают еще одну мощную, таким образом - дуют они две, что значительно повышает производительность. Кстати на некоторых гоночных машинах, есть и три и даже четыре турбины, но это очень сложно и в серию, как правило не идет!

Вот собственно и решения, для которых применяют «ТВИНТУРБО» или «БИТУРБО» и знаете это реально выход, от избавления от турбоямы и увеличения мощности.

Сейчас на многих авто применяются всего два основных строения - расположения двух турбин. Это параллельное и последовательное (известное еще как секвентальное).

Например, некоторые Мицубиши имеют именно «ТВИНТУРБО», но параллельную работу, как я уже отмечал сверху, это две турбины на агрегате V6, по одной на каждую сторону. Дуют они в общий коллектор. А вот например на некоторых АУДИ, также есть параллельная работа на двигателе V6, но название «БИТУРБО».

На автомобилях Тойота в частности на «СУПРА», стоит рядная шестерка, однако тут также есть два наддува – работают они в хитром порядке, могут работать сразу два, могут один работает, другой нет, могут включаться попеременно. Все зависит от вашей манеры езды – добиваются такой работы «хитрыми» перепускными клапанами. Вот вам последовательно-параллельная работа.

Как и на некоторых автомобилях СУБАРУ – первая (малая) нагнетает воздух на низких оборотах, вторая (большая) подключается только тогда, когда обороты значительно выросли, вот вам и параллельное включение.

Так разница все же есть или отличий вообще нет? Знаете негласно, производители все же отличают эти два строения, давайте подробнее.

Как правило, это два последовательно включаемых турбины в работу. На ярком примере СУБАРУ – одна малая и затем другая большая.

Малая раскручивается намного быстрее, потому как не обладает большой инерционной энергией – логично она включается в работу на низах, то есть первой. Для малых скоростей и до невысоких оборотов этого вполне достаточно. Но при больших скоростях и оборотах этот «малыш» практически бесполезен, тут нужна подача, куда большего объема сжатого воздуха – включается вторая более тяжелая и мощная турбина. Которая дает нужную мощность и производительность. Что дает такое последовательное размещение в BI-TURBO? Это почти исключение турбоямы (комфортное ускорение) и высокая производительность на высоких скоростях, когда тяга остается даже на скоростях за 200 км/ч.

Нужно отметить, что могут быть установлены как на V6 агрегат (с каждой стороны по своей турбине), так и на рядную версию (здесь могут разделить выпускной коллектор, например с двух цилиндров дует одна, с других двух другая).

Минусами можно назвать высокую стоимость и работы по настройки такой системы. Ведь здесь применяются тонкие настройки перепускных клапанов. Поэтому установка обусловлена на дорогих спортивных машинах, таких как ТОЙОТА СУПРА, либо на авто элитного класса – МАЗЕРАТТИ, АСТОН МАРТИН и т.д.

Здесь в основном стоит задача не избавиться от «турбоямы», а максимально повысить производительность (нагнетание сжатого воздуха). Как правило работает такая система на высоких оборотах, когда один нагнетатель не может справиться с возросшей на него нагрузкой, поэтому устанавливается (параллельно) еще один такой же. Вместе они нагнетают воздуха в два раза больше, что даете почти такой же прирост производительности!

Но как же «турбояма», что она здесь свирепствует? А вот и нет, ее тоже эффективно побеждают только немного другим способом. Как я уже говорил, малые турбины гораздо быстрее раскручиваются, так вот представьте – меняют 1 большую, на 2 малых – производительность практически не падает (работают параллельно), а вот «ЯМА» уходит потому как реакция быстрее. Поэтому, получается, создать нормальную тягу, с самого низа.

Установка может быть как на рядные модели силовых агрегатов, так и на V-образные.

Производство и настройка намного дешевле, поэтому это строение применяется у многих производителей.

Это тоже можно назвать «БИ-ТУРБО» или «ТВИН-ТУРБО» - как хотите. По сути, и компрессор и турбо вариант, делают одну работу, только один (механический) намного эффективнее в низах, другой (от отработанных газов) - в верхах! Про различия наддувов читаем здесь.

Как правило, компрессор устанавливается на ременную передачу от коленчатого вала двигателя, поэтому максимально быстро раскручивается с ним. Тем самым позволяя избегать «ЯМЫ», а вот на высоких оборотах он бесполезен – тут уже вступает турбо вариант.

Этот симбиоз применяется на некоторых немецких машинах, большой плюс компрессора, что у него намного выше ресурс, чем у оппонента!

Сейчас небольшое видео, смотрим

Читайте наш АВТОБЛОГ, подписывайтесь на обновления.

Многие заблуждаютя, считая эти системы турбированияпринципиально разными!
Твин-турбо и БиТурбо-это лишь разные коммерческие названия системы наддува, состоящей из 2-х турбин.
Название не отображает схему работы турбин (параллельное или последовательное(секвентальное)
Например,Мицубиши 3000 VR-4 и меет название TwinTurbo, там V6 и две турбины,каждая из которых питается от своих 3 цилиндров и дует в общийколлектор. Аналогично на Ауди S4 2.7, но там уже в названии BiTurbo.Аналогично на Мазере Джибли или Кватропорте.
На Тойоте СупраTwinTurbo рядная шестерка, и турбины там работают в хитром порядке,включаясь и выключаясь с помощью специальных перепускных клапанов(последовательно-параллельная схема)
НаСубару В4-там две турбины, но работают они секвентально: на низкихоборотах работает одна-маленькая-турбина, на высоких к ней подключаетсявторая-большая.
Би-турбо (biturbo) - система турбонаддува,состоящая из двух последовательно включаемых в работу турбин. В такойсистеме применяют 2 турбины, одну маленького размера другую большого,сделано это потому, что маленькая турбина раскручивается значительнобыстрее, и вступает в работу первой, затем, при достижении болеевысоких оборотов мотора, раскручивается вторая, большая турбина, идобавляет значительно больший воздушный заряд. Таким образом преждевсего минимизируется лаг, образуется достаточно ровная разгоннаяхарактеристика автомобиля без рывка, свойственного большим турбинам, идостигается возможность использовать большие турбины на двигателяхустанавлеваемых в автомобилях предназначенных не только для езды погоночным трассам, но и по городским дорогам, где возможность крутитьмотор постоянно есть не всегда, а получить больше мощности с моторанебольшого объема имеет смысл, по каким либо причинам, напримерсвязанным с законодательством по налогам данной страны на литражмотора. Системы би-турбо весьма дороги, и по этому их установка, какправило в серийном производстве, производится на автомобили высокогокласса, типа MASERATI или ASTON MARTIN (там компрессоры).
Такаясистема может быть установлена как на двигатель V6, каждая турбинабудет висеть на своей головке по выхлопу, впуск общий, так и на рядноммоторе например рядная 4-ка, в этом случае турбины можно включить повыхлопу как парралельно, 2 цилиндра на одну, 2 на другую, так ипоследовательно - сначала большая турбина, потом маленькая. Встречаютсятак же варианты, когда к маленько турбине подходит выхлоп только с 2-хцилиндров, а к большой соответственно с 2-х оставшихся, и с выходамалой турбины.
==============================Biturbo===================================

Твин-турбо (twinturbo) - в данной системе вотличии от системы би-турбо, основной задачей является не снизить лаг,а добиться большей производительности по прокачиваемому воздуху либобольшего давления наддува. Производительность по прокачиваемому воздухунеобходима, в случаях когда мотор работая на высоких оборотах,потребляет воздух больше, чем турбина способна обеспечить, такимобразом возможно падение давления наддува. В системах Twinturboприменяются две одинаковые турбины. Соответственно производительностьтакой системы в 2 раза больше чем системы состоящей из одной турбины,при этом если применить 2 небольших турбины которые попроизводительности будут равны одной большой, то можно достигнутьэффекта снижения лага, при идентичной производительности. Существуюттак же ситуации, когда производительности имеющихся в наличии большихтурбин, оказывается недостаточно, например при построении моторадрэгстера, тогда так же используется комбинация из 2-х турбин. Даннаясхема как и вариант biturbo может работать как на двигателях с Vобразным развалом головок, так и на рядных двигателях. Вариантывключения турбин такие же как и в битурбо.
Существуют так же системысостоящие из 3-х и более одинаковых турбин, результат преследуется тотже что и в twinturbo. Такие системы в гражданском применении какправило не имеют распостранения, и применяются как правило, дляпостроения мощных спортивных моторова, для автомобилей участвующих вдрагрэйсинге.
В современных турбированных двигателях (в частностиRRS V8 дизель) турбины имеют изменяемую геометрию крыльчаток. Этоминимизирует проблему турбоямы и даёт высокий потенциал турбонадуввауже на самых низких оборотах коленвала двигателя. Кроме того этодобавляет экономию топлива
=========================Twin-turbo========================.

Вероятно, вы неоднократно слышали, что есть турбированные двигатели, причем турбины имеются и у бензиновых ДВС. Но в моторах бывает и две турбины. Однако, высокого распространения такие автомобили не получают, будучи довольно дорогостоящими. Но получить информацию можно бесплатно.

Итак, существуют турбированные двигатели под названиями Би-турбо и Твин-турбо. Многие полагают, что разница в названиях зависит от компаний-производителей автомобилей. Однако, кроме компаний, причина различий кроется в самом турбонаддуве.

Система наддува Twin-Turbo. Вообразите, как функционирует турбина. Она призвана создавать давление воздуха, закачиваемого затем в цилиндры. С возрастанием оборотов ДВС турбина теряет эффективность, а с ней обязательно снижается понижается мощность. С целью предотвращения этого, для ее прироста при высоких оборотах автомобильный движок просто оснастили второй турбиной.

Но функционировать совместно турбины могут разным образом - смотря, как система будет настроена. Например, возможна параллельная работа, а также последовательная – сперва давление нагнетает одна турбина, а потом ее сменяет вторая. Иногда дополнительная турбина подключается при недостатке мощности, компенсируя потери. Добавим, что устанавливается система Twin-Turbo успешно на рядные и V-образные агрегаты.

Bi-Turbo – в таких агрегатах также пара турбин, но если в варианте "Twin" они одинаковы, то здесь к обыкновенной турбине прибавлена более мощная, которая и размером больше. Способ включения турбин тут всегда последовательный: на средних оборотах еще работает обыкновенная турбина, а когда они растут, и ее перестает хватать – запускается увеличенная турбина. Данная конфигурация обеспечивает всегда ровные разгонные характеристики. Монтаж двух турбин такого рода также возможен на оба вышеупомянутых типа ДВС.

Но машина с разными системами наддува все равно ведет в поездке себя неодинаково. В Twin-Turbo присутствует слабо заметный эффект турбоямы, когда нажатие акселератора и срабатывание турбины разделяет время, равное нескольким долям секунды. За этот момент турбина раскручивается и дает нужный прирост. У двигателей Bi-Turbo из-за разных турбин «ямы» нет, отчего при разгоне отсутствуют толчки.

Заметим, что битурбированные автомобили участвуют в гонках и автосоревнованиях, Twin-Turbo же не позволяет такого, ибо конструкция, сами понимаете, к гонкам не располагает.

Твин-Турбо и Би-Турбо – это два различных производственных обозначения одной системы наддува с двумя турбинами. Би-Турбо – это такая система, которая состоит из двух турбин, включающихся в действие поочерёдно друг за другом. Они отличаются разными размерами: одна из них больше, а другая поменьше.

Маленькая турбина имеет свойство быстро раскручиваться и приводит в действие первую. А далее (при более мощных моторных оборотах) начинает работать вторая турбина, которая действует на больший заряд воздуха.

Таким образом, создаётся ровный разгон машины без рывка с минимальным запаздыванием, который присущ большим турбинам.

Создаётся возможность применять большие турбины на движках таких машин, которые созданы не только для скоростных поездок по гоночным трассам, но и для городской поездки по обыкновенным дорогам.

Системы Би-Турбо очень дорогие, поэтому их используют исключительно для автомобилей достаточно высокой стоимости.

Также данная система может быть использована для работы движка V6, где такие турбины будут свешиваться на своей головке возле выхлопа, так и для рядного двигателя.

Например, на такой двигатель турбины можно будет включать по выхлопу и одновременно, и последовательно друг за другом, т. е. первой включается большая турбина, а следом за ней маленькая.

Существуют случаи, когда к первой турбине применим выхлоп только двух цилиндров, а ко второй-два остальных. Твин-Турбо отличается от системы Би-Турбо тем, что здесь остаётся важным не уменьшать запаздывание, а создать гораздо больший эффект прокачивания воздуха и большего наддувного давления.

Прокачиваемый воздух нужен в том случае, если двигатель, действуя на высоких оборотах, имеет расход воздуха больше, чем турбина может дать.

То есть само давление наддува может упасть. В системе Твин-Турбо используются равнозначные турбины. Таким образом, производительность данной системы вдвое больше, чем системы с одной турбиной.

Если же, например, пользоваться двумя маленькими турбинами, то они иногда будут равносильны одной большой, так же возможно воспроизвести и понижение запаздывания.

В некоторых случаях, если эффективность больших турбин слишком маленькая, можно также применить сразу две турбины. Обе эти системы могут действовать на движках с В-образным развалом головок и на рядных моторах. Эти турбины включаются одинаково в двух данных системах. Существуют системы, которые состоят из нескольких равнозначных турбин.

Данные системы вовсе не распространены в массовом использовании, и в основном используются при создании двигателей для гоночных автомобилей . Это оправдано тем что гоночный автомобиль должен как можно быстрее разгоняться, соответственно от двигателя и требуется повышенная мощность изначально.

В современных движках с турбинами , такие турбины имеют крыльчатки с изменённой геометрией, которая позволяет увеличивать её мощность при заданной нагрузке, и повышает действие турбонаддува даже на незначительных оборотах двигателя, когда поток газов остаётся маленьким и раскручивает турбину недостаточно для резкого лада.

Иными словами, повышается эффективность работы самого двигателя, тем самым, обеспечивая весьма значительное снижение расхода топлива.

В настоящее время существуют такие виды движков, которые имеют две турбины. Однако из-за своей стоимости такие моторы могут позволить себе далеко не все автовладельцы. На сегодняшний день самыми популярными автомобильными движками, на которые спрос растет с каждым днем, являются Twin-Turbo и Bi-Turbo. Конечно, не каждый автолюбитель знает разницу между ними, а на первый взгляд и вовсе можно сказать, что они одинаковые. Однако это вовсе не так. Так же не стоит думать, что Bi и Twin – это одна и та же, одинаковая в своих свойствах и качествах система турбонаддува, но с разными названиями.

Система турбонаддува Twin-Turbo

Для того, чтобы разобраться в данной системе, необходимо четко представлять себе ее принцип работы. Система вырабатывает необходимое давление воздуха, которое должно закачиваться в сами цилиндры движка. По мере того, как бежит стрелка по тахометру, движок теряет свою мощность, а выработка самой турбины стремительно снижается. Именно для того, чтобы мотор не терял мощности, а выработка турбины только возрастала, и была встроена вторая такая же аналогичная турбина.

Конечно, работу такой системы нужно регулировать самостоятельно или в автосервисе. Турбины могут включаться в работу одновременно, но желательно настроить турбины так, чтобы сначала свою работу начинала одна из них, а по мере возрастания оборотов на тахометре в работу включалась вторая. Однако при такой работе турбин возникает такая проблема, как турбояма. Так же не стоит забывать о том, что данная система может быть установлена не только на V-образные движки, но и на обычные рядные двигатели.

Система турбонаддува Bi-Turbo

Bi-Turbo, как и twin, имеет две турбины. Однако их отличают между собой две совершенно разные по мощности турбины. Если в первом случае две турбины имеют одинаковую мощность, то Bi-Turbo имеет одну стандартную турбину и одну с увеличенной мощностью. Данные турбины не нужно самостоятельно регулировать. Они изначально настроенные так, что в начале движения включает первая обычная турбина, а когда стрелка тахометра показывается все большее количество оборотов на тахометре, то в работу включается вторая, более мощная турбина. Данная система обеспечивает не только быстрый, но и ровный разгон машины. К тому же такой наддув позволяет избежать турбоям. Такую турбину, так же как и Twin-Turbo, Bi-Turbo можно установить не только на V-образный движок, но и на обычный рядный мотор.

Различие между данными системами

Во-первых, Bi-Turbo создает плавный и равномерный старт и разгон, а Twin-Turbo снижает максимальную мощность движка.

Во-вторых, Bi не создает турбоям, чего нельзя сказать про Twin.

В-третьих, Bi-Turbo позволяет производить эксплуатацию не только по городу и трассе, но так же и на гоночных треках, при этом Twin-Turbo не имеет такой возможности.

Итак, ждем от Автоваза появления в модельном ряду и с турбироваными двигателями=)

Битурбо и твинтурбо. В чем разница, какие отличия? Какие отличия между системами твин-турбо и битурбо? Что такое твин турбо и принцип работы

Многим из вас приходилось слышать о существовании моторов, усиленных двумя турбинами. Конечно, такие силовые агрегаты доступны лишь избранным по причине высокой дороговизны, но все же, если не приобрести, то хотя бы поинтересоваться каждый из нас имеет право. А задумывались ли вы, чем отличается Твин-Турбо, от Би-Турбо, ведь на первый взгляд, можно подумать, что это одно и тоже – двигатель, оснащенный двумя турбинами. Давайте немного углубимся в технические характеристики и разберемся что к чему.

Некоторые ошибочно считают, что Twin-Turbo и – это разные коммерческие название одной систем наддува. Уверяем, что разница не только в компании, но и в способе наддува.

Двигатели с системой наддува Twin-Turbo

Представим себе, как действует турбина. Она создает определенное давление воздуха, закачиваемого в цилиндры двигателя. В процессе роста оборотов эффективность турбины снижается и, мощность мотора падает. Чтобы исключить падение мощности и обеспечить прирост даже на высоких оборотах, была установлена вторая аналогичная турбина.

Примечательно, что в работу турбины могут вступать по-разному. К примеру, можно настроить турбины таким образом, чтобы они действовали параллельно, либо же, есть возможность настроить так, чтобы сначала давление нагнетала одна турбина, затем, когда ее мощности становится недостаточно, подключалась вторая и, таким образом, компенсировала потерю.

Стоит вспомнить, что система наддува Twin-Turbo может устанавливаться как на V-образные двигатели, так и на рядные, здесь нет особой разницы.

Двигатели с системой Bi-Turbo

Bi-Turbo также подразумевает наличие двух турбин, однако если в предыдущем варианте турбины были одинаковыми, то Би-турбо включает в себя наличие обычной турбины и увеличенной, более мощной. обладают последовательным способом включения, то есть на малых и средних оборотах работает первая турбина, на больших оборотах – увеличенная. Благодаря такой конфигурации обеспечивается ровный разгон автомобиля.

В свою очередь, устанавливаться Bi-Turbo также может и на V-образные двигатели, и на рядные.

Отличие в работе Bi-Turbo от Twin-Turbo

Итак, конструктивные особенности каждой из систем повлияли на общий характер поведения автомобиля. Если система Bi-Turbo, благодаря использованию разных по мощности турбин, обеспечивает автомобилю равномерный разгон, без потери, или резкого увеличения мощности, то главным приоритетом Twin-Turbo является снятие максимальной мощности с мотора. Twin-Turbo, в отличие от конкурента все еще страдает т.н. турбоямой, т.е. небольшой задержкой, пока раскрутится турбина и даст прирост. Отсюда возникает и резкий толчок в разгоне, с системой Bi-Turbo разгон происходит плавно.

Прежде всего следует сразу пояснить, что разницы между терминами битурбо и твинтурбо не существует. Просто обозначение битурбо в мире более распространенное, чем твинтурбо ввиду наличия известной в 80-90х годах модели Maserati Biturbo, ставшей первопроходцем применения схемы битурбо на серийных автомобилях. Вот, собственно говоря, и вся разница.

Схема битурбо двигателя Maserati

Смысл схемы битурбо или твинтурбо заключается в том, что два турбокомпрессора имеют меньшую инерционность и их турбины быстрее раскручиваются, что приводит к увеличению отдачи мотора. Также встречаются последовательные схемы битурбо, где одна турбина работает на низких оборотах двигателя, а вторая подключается позже. К наиболее ярким примерам современного применения битурбо относятся Pagani Huayra , Koenigsegg Agera , McLaren MP4-12C .

Обычные автомобили с турбонаддувом, как правило, довольствуются одним турбокомпрессором, а схема битурбо - это более сложный механизм, поэтому применяется только на самых мощных версиях гражданских моделей. Кроме того, в последнее время экономически выгодным выглядит применение более дешевой схемы twin-scroll даже на мощных модификациях. В свою очередь, для повышения эффективности дизельных двигателей часто предпочитают применять один турбокомпрессор взамен битурбо, но с изменяемой геометрией турбины .

К наиболее изощренным технически схемам повышения отдачи наддувных моторов следует отнести компоновку с тремя турбокомпрессорами (BMW X5 M50d) или с четырьмя (Bugatti Veyron), а также комбинированную схему Twincharger, где в паре с турбокомпрессором трудится механический нагнетатель (модели концерна Volkswagen и Volvo). Ну а самым распространенным способом повышения отдачи наддувных моторов остается интеркулер , который применяется практически на всех современных двигателях с турбонаддувом.

Пионеры серийного применения битурбо (таблица)

Марка Год выпуска Рабочий объем двигателя, л Мощность, л.с.

Очевидно, что турбокомпрессор (он же – турбина) устанавливают на двигатель автомобиля для увеличения его мощности. В настоящее время технический прогресс позволяет использовать для максимально полного достижения этой цели систему наддува BITURBO и ТWIN-TURBO. Часто возникает вопрос, есть ли между ними разница? Что это: две разных системы наддува или два названия одной системы?

“BI” или “TWIN”

Когда автомобили с двумя турбинами только начали появляться, почти все они назывались БИТУРБО. С течением времени и развитием прогресса появилась система последовательного наддува с двумя последовательно расположенными нагнетателями, а за ней – и еще более совершенная система двухступенчатого наддува. Во всех этих случаях в процессе участвуют две турбины. Какие из них как называть, решать вам – для этого дочитайте эту статью до конца.

Как уже говорилось, изначально все эти системы наддува назывались БИТУРБО. Отмечу, что ещё до появления последовательного наддува автомобили с параллельно установленными турбинами стали называть уже по-новому – ТВИН-ТУРБО, затем это название стали применять и к последовательному, и к двухступенчатому наддуву. Так же складывалась ситуация и у мировых производителей: кто-то при выпуске серийного а/м называл современный последовательный наддув БИТУРБО, а кто-то параллельный вид наддува – ТВИН-ТУРБО. Решение автопроизводителя было в некотором роде непредсказуемо. Например, Volvo S80/XC90 (B6284T/B6294T) R6 Twinturbo , BMW 335/535 N74 (V 12 TwinPower Turbo).

И это еще не самое интересное. Выражение «TwinPower Turbo» компания BMW использует и для двигателей с одним турбокомпрессором механизма Twin Scroll. Этот факт в очередной раз доказывает, что выбор одного из двух этих названий обусловлен исключительно прихотью автопроизводителя и не имеет прямого отношения к конструктивной схеме. Система BITURBO отличается от системы TWIN-TURBO только тем, что раньше говорили BITURBO , а теперь стало модно ТВИН. Конечно, чтобы быть абсолютно точным, надо помнить, что известные мировые автопроизводители называют свои, зачастую индивидуально заряженные, версии на заводах – и стало быть, как они пишут, так надо и называть.

В подтверждение этого простого-сложного вопроса, прочтём, какие названия давал производитель двигателям, оснащенным двумя турбокомпрессорами, работающими по параллельной схеме наддува:

  • Audi 2.7 Biturbo (V6 Biturbo, A6/S4/RS4)
  • Audi 4.2 Biturbo (V8 Biturbo, RS6)
  • Audi 4.0 TFSI (V8 Twinturbo/Biturbo, S6/RS6/S7/RS7/A8/S8)
  • BMW N54 (R6 TwinPower Turbo, 135i/335i/535i/740i/Z4/X6/1M Coupe)
  • BMW N63/S63 (V8 TwinPower Turbo, 550i/650i/750i/X5/X5 M/X6/X6 M/M5/M6)
  • BMW N74 (V12 TwinPower Turbo, 760i)
  • Mercedes-Benz M278/M157/M158 (V8 Bi-turbo, S500/CL500/CLS500/E550/GL550/S63 AMG/CL53 AMG/CLS63 AMG/E63 AMG/SLK55 AMG)
  • Mercedes-Benz M275/M285/M158 (V12 Bi-turbo, S65 AMG/CL65 AMG/SL 65 AMG/ Maybach/Pagani)
  • Porsche 3.6/3.8 Turbo (H6 Twinturbo, 911 Turbo/Turbo S/GT2/GT2 RS)
  • Porsche 4.5/4.8 Turbo (V8 Twinturbo, Cayenne Turbo/Panamera Turbo)

Разновидности BITURBO/TWIN-TURBO


Разобравшись с тем, что два эти названия взаимозаменяемы, можно поговорить о разных системах из двух турбин. Различают несколько видов системы BITURBO/TWIN-TURBO :

  • Параллельный;
  • Последовательный;
  • Ступенчатый.

Поговорим о них подробнее.

Параллельная система наддува – система двух турбин, относящихся к одному виду и размещенных параллельно. При этом турбины работают одновременно. Преимущества параллельной системы в том, что в ее случае две небольшие или средние турбины обладают меньшей инерционностью по сравнению с одной мощной, но большой турбиной.

Такая система соединения позволяет турбокомпрессорам равномерно распределять между собой потоки газов во время работы. Сначала сжатый воздух подается компрессорами в общий для них впускной коллектор. Затем этот воздух может распределяться по цилиндрам, или, реже, подаваться раздельно для каждого ряда цилиндров. Параллельная система наддува чаще всего используется в работе дизельных V-образных двигателях, где каждый турбонагнетатель зафиксирован на собственном выпускном коллекторе.

Таким образом, при параллельной системе турбонаддува турбины работают на всех оборотах двигателя, а так называемая «турбояма» становится существенно меньше.

Последовательная система турбонаддува представляет собой систему из двух полностью одинаковых турбин. При этом существенное отличие работы такой системы в том, что одна турбина функционирует постоянно, а вторая подключается к работе только при возрастании числа оборотов мотора. Чтобы второй турбокомпрессор запускался вовремя, в систему введена схема электронной регулировки его работы с помощью специального клапана, что и делает эту систему более сложной.

Ступенчатая система турбонаддува является самой сложной, эффективной и современной реализацией принципа BI/TWIN-TURBO . В двухступенчатую систему объединяются две турбины – малая и большая. Они установлены во впускном и выпускном тракте. При работе турбокомпрессоров происходит клапанная регулировка отработанных газов и сжатого воздуха. При увеличении оборотов двигателя начинается одновременная слаженная работа обеих турбин. При этом происходит раскрытие перепускного клапана отработанных газов, вследствие чего некоторая их часть проходит через большую турбину, и она раскручивается сильнее. По достижении некоторого определенного уровня давления на впуске турбонагнетатель большой турбины сжимает воздух (при этом давление еще не достаточное). Затем сжатый воздух поступает в компрессор малой турбины, и там давление продолжает расти. Пи этом перепускной клапан наддува остается все еще закрытым. Когда, наконец, двигатель достигает максимальной нагрузки, происходит полное открытие перепускного клапана. Отработанные газы проходят через большую турбину, из-за чего она раскручивается до самой высокой частоты, а вот малый турбокомпрессор в это время прекращает движение. На впуске большой компрессор создает наибольшее давление наддува, а малый, в свою очередь, напротив, обеспечивает сопротивление воздушным потокам. В результате в некоторый момент перепускной клапан наддува раскрывается, и происходит поступление сжатого воздуха непосредственно в двигатель.

Как видно из всего вышесказанного, двухступенчатая система BI/TWIN-TURBO создана специально для того, чтобы поддерживать максимально возможную эффективную работу турбонагнетателя при всех без исключения режимах работы двигателя автомобиля.

Твинтурбо и битурбо в чем разница и какие отличия

Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины - параллельную или последовательную (секвентальную).

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо ). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).
На автомобиле Toyota Supra с рядной шестеркой установлены две турбины, система турбонаддува называется TwinTurbo (твинтурбо), но работают они в особой последовательности, включаясь и выключаясь с помощью специальных перепускных клапанов.
На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.

Давайте теперь по порядку разберем обе системы би-турбо (biturbo ) и твинтурбо (twinturbo ), а точнее, что о них пишут в «этих ваших интернетах»:

Би-турбо (biturbo ) - система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.
Система битурбо (bitrubo ) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.

Твин-турбо (twinturbo ) - данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твинтурбо (twinturbo ) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах.

А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо . Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.

В последние годы автомобильные компании все чаще начинают применять в своих моторах системы турбонаддува. Таким образом они компенсируют тенденцию к уменьшению рабочего объема и, как следствие, падения мощности. Но если раньше в двигателях использовали только одну турбину, то сейчас их может быть несколько. Давайте разберемся, что скрывается за загадочными терминами «bi-turbo» и «twin-turbo»?

Если «копнуть поглубже», оказывается, что разницы практически нет, а различия в «bi-turbo» и «twin-turbo» заключаются в различных подходах инженеров и маркетинговых уловках компаний. Некоторые автолюбители считают, что различие в системах битурбо и твинтурбо отображают схему работы системы турбонаддува в целом, например, последовательную или параллельную. И отчасти будут правы. Но для полного понимания вопроса давайте разберемся в самой сути системы турбонаддува.

Для повышения мощности двигателей используется три различных системы нагнетания воздуха:

  • резонансный;
  • механический;
  • газодинамический.

К термину «турбонаддув» применяется именно последний вариант – газодинамический. В основе этой системы лежит принцип подачи в цилиндры двигателя воздуха специальным устройством, называемым нагнетателем. Такое устройство состоит из компрессорной части и воздушной турбины. Две этих независимых части расположены на одном приводном валу, воздушная турбина приводится в действие выхлопными газами, выводящимися из цилиндров двигателя. Приводной вал соответственно начинает раскручивать компрессорную часть и нагнетать воздух в цилиндры.

Главным преимуществом подобной системы является отсутствие потерь мощности, связанных с отниманием части энергии от двигателя. Главным же её недостатком можно считать так называемый эффект «турбоямы».

Именно с последним и призваны бороться системы двойного турбонаддува. Суть понятия «турбоямы» лежит на поверхности – давления выхлопных газов при разгоне с места недостаточно для быстрого нагнетания воздуха в цилиндры. Если резко нажать на педаль газа, автомобиль практически не среагирует на это действие и только спустя несколько секунд с ощутимым рывком начнет ускорение. Эта «болезнь» только агрегатов оснащенных газодинамической системой наддува, моторы оснащенные механическим нагнетателем, такой особенностью не страдают.

Использование систем «bi-turbo» и «twin-turbo» позволяет практически полностью забыть о понятии турбоямы. С теоретической частью надувных систем мы разобрались, теперь нам нужно понять, для чего в таких системах используется второй турбокомпрессор.

Итак, инженерам необходимо было поднять давление, нагнетаемое в цилиндры, а этого можно добиться двумя способами.

Способ первый заключается в использовании меньшего по размеру турбокомпрессора, для которого даже небольшого количества выхлопных газов будет достаточно для эффективного нагнетания воздуха для второй, большей по размеру турбины. После достижения максимального давления большая турбина начинает подавать необходимое количество воздуха в цилиндры. Такое строение системы наддува называется последовательным или битурбо. Наибольшая эффективность такой системы проявляется на двигателях рядной конструкции, имеющих небольшой рабочий объем и, как следствие, малое количество выхлопных газов. Одной из основных компаний, применяющих данный тип системы наддува, можно назвать немецкую Alpina, которая использует рядные двигатели от BMW. Компания особо подчеркивает это в названиях своих моделей.

Второй способ подразумевает использование в конструкции системы наддува двух одинаковых по размеру турбокомпрессоров. Причем установлены они не последовательно (как в первом случае), а параллельно. Другими словами работают независимо друг от друга. Такой вариант принято называть twin-turbo (твинтурбо). Суть подобной системы заключается в разделении «области ответственности», то есть каждая турбина получает необходимое количество выхлопных газов от своей части цилиндров.

Наиболее оправданно применение такой системы на V-образных двигателях, которые, как правило, имею большие рабочие объемы. На каждый блок такого мотора приходится по одному турбокомпрессору, и как следствие, каждая из турбин получает свой поток выхлопных газов. Параллельную установку турбин наиболее широко используют британские и немецкие производители автомобилей. Компания BMW, которая долгое время упорно отказывалась строить наддувные моторы, решила наверстать упущенное и устанавливает такую систему даже на свои рядные двигатели.

Можно сделать вывод, что обе системы призваны бороться с главным врагом всех наддувных двигателей – турбоямой. Системы битубро и твинтурбо основаны на едином принципе использования двух нагнетателей при наддуве воздуха в цилиндры. А главными отличиями между ними являются способ их установки на мотор и различия в конструкции турбокомпрессоров. Запомните, bi-turbo (битурбо) означает использование двух нагнетателей разных размеров, twin-turbo (твинтурбо) – двух одинаковых по размерам нагнетателей. С технической точки зрения оба термина можно назвать маркетинговыми, а какой из видов лучше использовать, решает сам производитель автомобиля.

Есть ли отличия между моторами Twin-Turbo и Bi-Тurbo?

Расскажите, есть ли отличия в турбированных моторах Twin-Turbo и Bi-Turbo?

Расскажите, есть ли отличия в турбированных моторах Twin-Turbo и Bi-Turbo?

Сергей Масловский, г. Тернополь

В турбированных моторах применяется несколько схем наддува – чаще с одной турбиной, реже с двумя. В зависимости от того, каким образом в схеме подачи воздуха располагаются турбокомпрессоры и за какие цилиндры «отвечают», эти системы могут называться Twin-Turbo (twin – с англ. близнец) или Bi-Turbo.

Twin-Turbo – схема, в которой воздух во все цилиндры одновременно могут подавать оба турбокомпрессора (например, BMW 3,9 V8 32V). Размещаются они в такой схеме параллельно или последовательно. Используемые турбокомпрессоры, как правило, имеют разный диаметр роторов турбины/компрессора (крыльчаток) и, соответственно, различную производительность. Турбокомпрессоры с меньшими роторами (турбинными колесами) менее инертны, поэтому обеспечивают наполнение цилиндров на малых оборотах двигателя. Турбина с большим диаметром роторов активно вступает в работу на средних оборотах и выше, когда давления отработавших газов в выпускном тракте оказывается достаточно для эффективной работы этого компрессора.

Bi-Turbo – это две турбины, каждая из которых обеспечивает заполнение воздухом разных цилиндров. Обычно такая схема применяется в многоцилиндровых V-образных моторах (например, Audi Allroad 2,7 V6 Bi-Turbo), где каждая турбина питает отдельный ряд цилиндров.

Стоит отметить, что термины Twin-Turbo и Bi-Turbo нередко путают любители доработки моторов, которые устанавливают по два турбокопрессора. Чтобы выяснить, какая именно схема турбонаддува используется на автомобиле, нужно изучить его моторный отсек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В чем разница между двигателями Twin Turbo и Biturbo?

Twin Turbo VS. Biturbo: какая конструкция движка работает лучше?

По эксперту по продукту | Опубликовано в разделах «Характеристики автомобиля», «Часто задаваемые вопросы», «Технологии» в пятницу, 9 февраля 2018 г., в 21:05

В чем разница между двигателями Twin Turbo и Biturbo?

Вам интересно, что отличает ваш подержанный Mercedes-Benz C-Class? Водители, не знакомые с механикой или автомобильной техникой, могут посмотреть на технические характеристики автомобиля и запутаться.Компания Autos of Dallas готова помочь. Если вы полюбили марки Mercedes-Benz или BMW, скорее всего, вы слышали о битурбо- и твин-турбо двигателях и, возможно, спрашивали - в чем разница между твин-турбо и битурбо-двигателями? Присмотритесь к Autos of Dallas.


ПОДРОБНЕЕ: В чем разница между люком на крыше и люком на крыше?


Как работают двигатели Twin Turbo и Biturbo?

Во многих случаях термины Twin Turbo и Biturbo являются взаимозаменяемыми и относятся к двигателю, в котором используются сдвоенные турбокомпрессоры для увеличения мощности и производительности двигателя с меньшим рабочим объемом.Это не значит, что при выборе силового агрегата с турбонаддувом нет различий. Двигатели с турбонаддувом доступны в двух основных вариантах - с последовательным двойным турбонаддувом и параллельным двойным турбонаддувом. Формат и дизайн будут отличаться от бренда к бренду, но этот краткий обзор поможет вам понять различия между двигателями с турбонаддувом.

Двигатели с последовательным двойным турбонаддувом - Для силовых агрегатов , в которых используются последовательные сдвоенные турбонагнетатели, используются два турбонагнетателя разных размеров. Турбонагнетатель меньшего размера работает с меньшим потоком выхлопных газов и обеспечивает большую мощность при более низких оборотах.По мере ускорения второй турбонагнетатель большего размера вырабатывает больше мощности с помощью клапана сжатия, который позволяет более крупной турбине создавать больше мощности на более высоком конце спектра. Конфигурация с последовательным двойным турбонаддувом часто встречается в рядных двигателях, таких как 2,0-литровый TwinPower Turbo в BMW 5 серии.

Параллельные двигатели с двойным турбонаддувом Спецификации двигателей с битурбированием часто относятся к двигателям с параллельным двойным турбонаддувом. С такой компоновкой под капотом ваш автомобиль получит выгоду от двойных турбонагнетателей одинакового размера.Каждый турбокомпрессор связан с одним блоком двигателя, причем выхлопные газы делятся поровну между двумя турбокомпрессорами. Обычно связанный с двигателями V-6 или V-8, параллельный двойной турбонаддув назначает первый турбонагнетатель на цилиндры 1-3, а второй турбонагнетатель - на цилиндры 4-6 в шестицилиндровом двигателе. Эта конфигурация уменьшит турбо-задержку.


ПОДРОБНЕЕ: В чем разница между кожей и интерьером из кожи наппа?


Вы любите глубже разбираться в том, что движет вашей машиной или кроссовером? Ознакомьтесь с принципами работы двигателей с турбонаддувом и получите ответы на вопрос - в чем разница между двигателями с двойным турбонаддувом и двигателями с турбонаддувом - в этом подробном обзоре.Посетите каталог Autos of Dallas сегодня, чтобы испытать производительность с турбонаддувом!

  • Facebook
  • Твиттер
  • Pinterest

Больше от Autos of Dallas

Эта запись была опубликована в пятницу, 9 февраля 2018 г., в 21:05 и хранится в разделе «Характеристики автомобиля» F.А.К., Технологии. Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

Двигатель Twin Turbo против двигателя Biturbo

Двигатель с двойным турбонаддувом против двигателя с битурбо

Если вы думаете о присоединении к крутому клубу владельцев Mercedes-Benz, вы, вероятно, заметили интенсивное использование битурбированных двигателей в автомобилях Mercedes-Benz и Mercedes-AMG. Mercedes-Benz не очень хорошо объясняет значение этого, но на самом деле это одна из лучших технологий, доступных прямо сейчас, чтобы сделать двигатель более мощным и эффективным.Давайте подробнее рассмотрим двигатели с двойным турбонаддувом и битурбированные двигатели , чтобы лучше оценить все, что Mercedes-Benz делает для нас.

Подробнее: что такое блокируемый дифференциал Mercedes-Benz?

Что делает турбо-зарядное устройство?

Вне зависимости от того, водите ли вы Mercedes-Benz CLA 2016 года или Mercedes-AMG GT S 2016 года, ваш автомобиль всасывает воздух спереди и выталкивает воздух сзади. Этот воздух сжимается и воспламеняется внутри цилиндров, чтобы процесс продолжался снова и снова.Турбокомпрессор - это форма принудительной индукции, при которой через выхлоп засасывается больше воздуха, чем двигатель мог бы сам по себе. Твин-турбо система делает то же самое, но с двумя турбокомпрессорами вместо одного.

Twin Turbo

Хотя есть несколько вариантов этого, наиболее распространенным типом является система с последовательным твин-турбонаддувом. В этом приложении две турбины имеют разные размеры и работают независимо. На низких оборотах меньший турбонагнетатель будет раскручиваться до тех пор, пока давление не будет достаточным для вращения большего турбонагнетателя.

Что такое Mercedes-Benz Biturbo?

В битурбированных двигателях Mercedes-Benz

используются два идентичных турбокомпрессора, по одному на каждой стороне коллектора, чтобы всасывать через двигатель давление до 20 фунтов на квадратный дюйм. Каждый турбонагнетатель подключен к трем цилиндрам на соответствующей стороне двигателя, и они работают вместе, чтобы создавать наддув быстрее и эффективнее. Системы Biturbo менее нагружают двигатели, и они лучше расходуют бензин.

При этом разница в производительности практически незаметна.Даже при диагностическом показании вам придется внимательно присмотреться, чтобы увидеть разницу в крутящем моменте при разных оборотах. Настоящее преимущество Mercedes-Benz biturbo - это сила и надежность. Если у вас есть какие-либо вопросы относительно сравнения этого двигателя с двойным турбонаддувом и битурбированного двигателя, оставьте комментарий ниже, и мы подробно рассмотрим его!

В чем разница между битурбо и твин турбо?

Mercedes-Benz biturbo 101: ваша машина и вы

По эксперту по продукту | Опубликовано в Технологии, Привод, Пятница, 13 января 2017 г., 16:42

В чем разница между битурбо и твин турбо?

Mercedes-Benz умеет отличаться от конкурентов.Будь то уникальный стиль, непревзойденная роскошь или запатентованная механика, вы всегда можете рассчитывать на то, что Mercedes-Benz подбросит вам слова, которые не имеют смысла. Почему в них нет смысла? Потому что это слова, придуманные брендом! Если вы новичок в образе жизни Mercedes-Benz, это может показаться запутанным, но не волнуйтесь! Скоро вы станете экспертом во всем, что нужно знать о Mercedes-Benz, и мы будем рядом с вами на каждом этапе пути.

Car-To-X? Это снова мы!

Mercedes-Benz Принудительная индукция

Что касается двигателя, то одно из самых больших различий между Mercedes-Benz и другими компаниями, такими как Porsche или BMW, - это способ усиления двигателей.Разумеется, форсированный - это термин, который используется для описания того, что происходит с двигателем, когда его нагнетают или турбонаддувают. Это называется принудительной индукцией. Другими словами, турбокомпрессоры пропускают через двигатель больше воздуха, чем он обычно может сделать сам по себе. Как вы уже догадались, битурбо означает, что два турбокомпрессора работают вместе. Это довольно стандартно, но их отличает то, как эти турбины работают вместе.

битурбо

Нет, дело не идет в обе стороны, если только вы не говорите о прямом и обратном направлении.biturbo со строчной буквой «b» - это термин, который Mercedes-Benz придумал для системы, в которой два идентичных турбокомпрессора работают вместе в унисон, чтобы создать четкую линейную кривую мощности. Мы используем термин линейный здесь в широком смысле, поскольку он относится к альтернативе, которой является двойной турбонаддув.

Twin Turbo

В автомобиле с двойным турбонаддувом, как в автомобилях BMW, турбины не идентичны. Их по-прежнему двое, но один больше другого и вступает во владение, когда малыш уже не успевает за ним.Это, как правило, дает немного больше лошадиных сил на верхнем конце, но это означает меньший крутящий момент, что является тенденцией, которую вы найдете в большинстве автомобилей Mercedes-Benz. Если у вас есть какие-либо вопросы о битурбо или двойном турбонаддуве, оставьте комментарий ниже или приходите к нам, чтобы решить эту проблему!

Ещё от Star Motor Cars

Эта запись была опубликована в пятницу, 13 января 2017 г., в 16:42 и зарегистрировано в разделе «Трансмиссия, технологии».Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

Знайте разницу между битурбо и битурбо. Twin Turbo здесь

Автомобильный двигатель - жизненно важная часть вашего автомобиля. Когда вы планируете купить автомобиль, есть вероятность, что вы столкнетесь с целым спектром технических терминов, связанных с автомобильной промышленностью. Существует множество технических терминов, которые непросто понять среднему потребителю.Два из этих жаргонов включают два типа автомобильных двигателей, а именно битурбо и твин-турбо двигатель. Автомобильный двигатель - это сердце автомобиля, без которого он просто кусок металла. Кроме того, многие автовладельцы хотят понять разницу между двигателями biturbo и Twin Turbo .

Битурбо против. Двигатели с двойным турбонаддувом - подробное сравнение

Различные производители автомобилей используют в своих автомобилях различные компоненты, что отличает их от остальных.Один из этих компонентов включает двигатель автомобиля, который определяет общие характеристики автомобиля. Если вы хотите в деталях разобраться в разнице между битурбо и твин-турбо автомобильными двигателями , то читайте дальше. Вы получите полную информацию о том, что включает в себя автомобильный двигатель с двойным турбонаддувом и битурбо. Однако не забывайте, что техническое обслуживание двигателя автомобиля определит, как далеко ваш автомобиль уедет по шоссе.

1. Двигатель с двойным турбонаддувом

Тем, кто хочет понять разницу между Biturbo иTwin Turbo должен знать, что автомобильный двигатель с двойным турбонаддувом относится к автомобильному двигателю с турбонаддувом. В его состав входят два турбокомпрессора, отвечающие за сжатие всасываемого заряда. Наиболее распространенная особенность компоновки этих турбокомпрессоров - параллельность. Другая компоновка с двойным турбонаддувом включает в себя двигатели с последовательным и ступенчатым турбонаддувом, которые используются в автомобильных гонках. Теперь мы поймем, как работают последовательные и параллельные двигатели с двойным турбонаддувом.

2. Последовательные двигатели с двойным турбонаддувом

Силовой агрегат, устанавливаемый в последовательных сдвоенных турбонагнетателях, основан на двух турбонагнетателях разного размера.Небольшой турбокомпрессор работает с меньшим потоком выхлопных газов и обеспечивает большую мощность при более низких оборотах. Как только водитель ускоряется, второй турбонагнетатель большего размера вырабатывает больше мощности с помощью клапана сжатия.

Клапан сжатия позволяет гигантской турбине создавать больше мощности на верхнем конце спектра. Мы рекомендуем вам просмотреть в Интернете, чтобы получить лучшие советы по обслуживанию двигателя автомобиля, чтобы поддерживать автомобиль в рабочем состоянии на максимальной скорости. Это поможет вам получить полную информацию о том, как поддерживать свой автомобиль в наилучшей форме.

3. Параллельные двигатели с двойным турбонаддувом

Компоновка под капотом вашего автомобиля выиграет от двойных турбонагнетателей одинакового размера. Каждый турбонагнетатель привязан к одному блоку двигателя с выхлопными газами. Турбонагнетатели поровну распределяют эти газы между собой. Этот тип двигателей чаще всего ассоциируется с двигателями V6 или V8. Параллельный сдвоенный турбонагнетатель помогает первому турбонагнетателю подключаться к цилиндрам с 1 по 3. Второй - к цилиндрам с 4 по 6 шестицилиндрового двигателя.Таким образом, это две категории автомобильных двигателей с двойным турбонаддувом, которые обеспечивают наилучшие характеристики для тех, кто хочет двигаться с высокой скоростью.

Второй до цилиндров с 4 по 6 в шестицилиндровом двигателе (Источник фото: vk)

СМОТРЕТЬ:

Мы надеемся, что вы поняли два основных типа автомобильных двигателей с двойным турбонаддувом. Теперь пора разобраться, из чего состоит битурбированный двигатель.

4. Автомобильный двигатель Biturbo

Автомобильный двигатель с двойным турбонаддувом - это модное название автомобильного двигателя с двойным турбонаддувом.Те, кто хочет знать , что такое битурбированный двигатель , должны понимать, что слово «би» относится к турбокомпрессорам внутри двигателя автомобиля. Они помогают подавать в двигатель больше воздуха, что позволяет им вырабатывать больше лошадиных сил при меньших размерах. Двигатель экономный даже без турбонагнетателей. Он может производить лучшую мощность и при этом оставаться эффективным в течение длительного времени. Следовательно, если вы ищете автомобильный двигатель, обеспечивающий одновременно эффективность и мощность, выберите автомобильный двигатель с битурбированием.Битурбированный двигатель предлагает лучшую мощность и эффективность для тех, кто хочет иметь двигатель, что красноречиво говорит о производительности.

Битурбированный двигатель обеспечивает лучшую мощность и эффективность (Источник фото: motor1)

Резюме

Таким образом, мы надеемся, что этот блог помог вам понять разницу между автомобильным двигателем biturbo и Twin Turbo . Вы также можете просмотреть в Интернете, какой тип двигателя лучше всего подходит для вашего стиля вождения. Помните, в конце концов, это ваш автомобиль, и тип двигателя будет определять его характеристики.

Twin Turbo VS Biturbo - полное руководство

Когда в поисках более мощного и эффективного двигателя, турбокомпрессоры - одно из первых направлений, на которое обращают внимание многие люди. За счет использования принудительной индукции турбонагнетатели увеличивают количество воздуха, всасываемого в двигатель, который сжимается и воспламеняется в цилиндрах, что приводит к более мощному двигателю.

Для автомобилей с 4-цилиндровыми двигателями достаточно одинарных турбонагнетателей, но когда вы садитесь в автомобили с двигателями V6, V8 и V12, предпочтительны сдвоенные турбокомпрессоры. Говоря о двойных турбонагнетателях, вы можете услышать слова «твин турбо» и «битурбо». Ниже приводится описание значений этих слов и различных типов двойных турбонагнетателей:

Взаимозаменяемость

Вопреки распространенному мнению, термины битурбо и твин турбо являются синонимами. Они взаимозаменяемы и имеют одинаковое значение. «Би» в слове «битурбо» - это префикс, означающий «дважды» или «два» на латыни. Твин турбо также имеет аналогичное значение. При использовании в этом контексте нет никакой разницы.

Иногда производитель транспортных средств будет использовать термины «твин турбо» или «битурбо» при описании системы двойного турбонаддува своего автомобиля, хотя не существует согласованных критериев относительно того, когда использовать один термин вместо другого. Иногда параллельные сдвоенные турбокомпрессоры называют «сдвоенными турбокомпрессорами», а последовательные сдвоенные турбокомпрессоры - «битурбо», но это не правило, и вы часто обнаружите, что их называют противоположным термином.

Параллельные сдвоенные турбокомпрессоры

Параллельные сдвоенные турбокомпрессоры имеют два турбокомпрессора одинакового размера, которые закреплены за собственным блоком двигателей. Например, если двигатель V6, первый турбонагнетатель может быть назначен цилиндрам с 1 по 3, а второй турбонагнетатель может быть назначен цилиндрам с 4 по 6. Если вместо этого у вас двигатель V8, один турбонагнетатель из параллельного двойного турбонагнетателя Система будет обрабатывать цилиндры с 1 по 4, а другая - с 5 по 8.

Тот факт, что два турбокомпрессора имеют одинаковый размер, вероятно, поэтому этот тип системы часто называют сдвоенными турбинами . Как правило, они имеют меньшую турбо-задержку, чем некоторые другие системы с турбонаддувом, и их можно найти на Nissan 300ZX и Mitsubishi 3000GT.

Последовательные сдвоенные турбокомпрессоры

В отличие от параллельных сдвоенных турбонагнетателей, в последовательных сдвоенных турбонагнетателях используются две турбины разного размера. Независимо от того, что вы выберете или какой у вашего автомобиля, вам нужно будет определить, разрешена ли ваша турбина в штате Калифорния.Если он входит в комплект оборудования оригинального производителя (OEM) вашего автомобиля, все должно быть в порядке.

С двумя турбинами разного размера, последовательные двойные системы турбонагнетателей могут обеспечить повышенную эффективность даже на более низких скоростях . При меньших оборотах в минуту работает меньший из двух турбонагнетателей. Когда вы ускоряетесь, более крупный турбонаддув срабатывает за счет использования клапана сжатия. Обычно для этого типа настройки используется термин «битурбо».

Последовательные двойные системы турбонаддува часто используются в рядных двигателях, таких как двигатели BMW 5 серии. Например, 500i оснащен последовательным двигателем V8 с двойным турбонаддувом, который позволяет развивать впечатляющие 445 лошадиных сил . Другой пример - Legacy B4 от Subaru. Некоторые автомобили, которые в настоящее время запрещены к въезду в США Национальным управлением безопасности дорожного движения, также используют последовательные системы двойного турбонаддува. К ним относятся Toyota MK4 Supra и Mazda FD Rx-7.

Турбокомпрессоры Twin-Scroll

Несмотря на то, что битурбо и сдвоенный турбонаддув обычно взаимозаменяемы с некоторыми тенденциями к параллельным или последовательным системам двойного турбонагнетателя, турбонагнетатели с двумя спиральными компрессорами - это нечто совершенно иное. Фактически, турбокомпрессоры Twin-Scroll состоят только из одного турбонагнетателя.

Турбокомпрессоры с двойной спиралью представляют собой тип системы с импульсным турбонаддувом, в которой выпускные отверстия цилиндров двигателя подводятся к турбине через каналы спиральной формы, также называемые спиралями, причем обе спирали имеют разный диаметр. Это позволяет избежать столкновения давления между цилиндрами.

Турбокомпрессоры Twin-scroll отлично подходят для повышения производительности при низких и средних оборотах двигателя за счет экономичного использования энергии импульса .Рабочие характеристики при ускорении также улучшаются за счет турбонагнетателей с двойной спиралью. В отличие от систем с двойным турбонаддувом, которые подходят для двигателей V6 и V8, турбокомпрессоры с двумя спиральными компрессорами лучше всего подходят для 4-цилиндровых двигателей. Например, турбокомпрессор с двойной спиралью, установленный в BMW 3 серии 2012 года, не только потребляет на 15% меньше топлива, чем был бы без турбонагнетателя с двойной спиралью, но и придает этому двигателю V4 мощность V6.

Несмотря на все достоинства, нельзя забывать о недостатках турбокомпрессоров Twin-Scroll. Одним из недостатков турбонагнетателей с двойной спиралью является то, что они не очень эффективны ни при высоких оборотах в минуту, ни при высоких нагрузках. Кроме того, они требуют более сложных и дорогих выпускных коллекторов и кожуха турбины, чем другие системы.

Наконец, в зависимости от того, где вы живете, вам все равно придется изучить местные правила . Например, если вы живете в Лос-Анджелесе, вам нужно будет знать, запрещена ли настройка в Калифорнии. Если ваш автомобиль оснащен турбонагнетателем с двойной спиралью, он будет принят в штате Калифорния.В противном случае вы должны убедиться, что знаете, как пройти тест на выбросы с модифицированным автомобилем.

Двойные турбокомпрессоры часто имеют разные названия, некоторые из которых включают битурбо и сдвоенные турбины. В подавляющем большинстве случаев эти термины взаимозаменяемы. Хотя производители выбирают, какой термин они собираются использовать для описания своих двойных турбонагнетателей, похоже, что параллельные сдвоенные турбокомпрессоры чаще называют двойными турбонагнетателями (вероятно, потому, что два турбонагнетателя идентичны по размеру).

С другой стороны, битурбо часто используется для описания последовательных двойных турбонагнетателей. Последовательные двойные турбины хороши для поддержания производительности даже при низких оборотах в минуту. Параллельные сдвоенные турбины лучше уменьшают турбо-лаг . Как последовательные, так и параллельные сдвоенные турбокомпрессоры могут называться битурбо или сдвоенными турбинами в зависимости от предпочтений производителя транспортного средства.

Один термин, на который следует обратить внимание, - это «турбокомпрессор с двойной спиралью», потому что турбокомпрессоры с двойной спиралью вообще не являются двойными турбонагнетателями. Вместо этого, это один турбонагнетатель с парными спиралевидными каналами или спиралями между цилиндрами и турбиной. Устранение помех давления между цилиндрами делает систему намного более эффективной.

6 различных типов турбонагнетателей и преимущества каждой установки

В чем разница между одинарными, двойными, двойными спиральными компрессорами, турбокомпрессорами с изменяемой геометрией или даже электрическими? В чем преимущества каждой установки?

Мир турбонаддува имеет такое же разнообразие, как и компоновки двигателей.Давайте посмотрим на разные стили:

  1. с одинарным турбонаддувом
  2. Твин-турбо
  3. Twin-Scroll Turbo
  4. Turbo с изменяемой геометрией
  5. Регулируемый Twin Scroll Turbo
  6. Электротурбина

1. Однотурбинный

Одни только одинарные турбокомпрессоры обладают безграничной вариативностью.Различие в размере крыльчатки компрессора и турбины приведет к совершенно разным характеристикам крутящего момента. Большие турбины обеспечат высокую максимальную мощность, но меньшие турбины обеспечат лучшее ворчание на низких частотах, поскольку они быстрее вращаются. Есть также одиночные турбины на шарикоподшипниках и опорных подшипниках. Шарикоподшипники обеспечивают меньшее трение для вращения компрессора и турбины, поэтому их наматывать быстрее (при добавлении стоимости).

Преимущества

  • Экономичный способ увеличения мощности и КПД двигателя.
  • Простой, как правило, самый простой в установке вариант турбонаддува.
  • Позволяет использовать двигатели меньшего размера для выработки такой же мощности, как и более крупные безнаддувные двигатели, что часто позволяет снизить вес.

Недостатки

  • Одиночные турбины обычно имеют довольно узкий эффективный диапазон оборотов. Это затрудняет определение размеров, так как вам придется выбирать между хорошим крутящим моментом на низких оборотах или лучшей мощностью на высоких оборотах.
  • Турбо-отклик может быть не таким быстрым, как альтернативные настройки турбо.

2. Твин-турбо

Как и одиночные турбокомпрессоры, при использовании двух турбонагнетателей существует множество возможностей.У вас может быть один турбонагнетатель для каждого ряда цилиндров (V6, V8 и т. Д.). В качестве альтернативы можно использовать один турбонагнетатель для низких оборотов и байпас к более крупному турбокомпрессору для высоких оборотов (I4, I6 и т. Д.). У вас даже могут быть две турбины одинакового размера, одна из которых используется на низких оборотах, а обе - на более высоких. На BMW X5 M и X6 M используются турбины с двумя улитками, по одной с каждой стороны от V8.

Преимущества

  • Для параллельных сдвоенных турбин на V-образных двигателях преимущества (и недостатки) очень похожи на установки с одним турбонаддувом.
  • Для последовательных турбин или использования одного турбонагнетателя на низких оборотах и ​​обоих на высоких оборотах, это позволяет получить гораздо более широкую и пологую кривую крутящего момента. Лучше крутящий момент на низких оборотах, но мощность не снижается на высоких оборотах, как у небольшого турбонаддува.

Недостатки

  • Стоимость и сложность, так как количество компонентов турбонагнетателя почти вдвое больше.
  • Существуют более легкие и более эффективные способы достижения аналогичных результатов (как описано ниже).

3. Twin-Scroll Turbo

Турбокомпрессоры с двойной спиралью лучше почти во всех отношениях, чем турбины с одной спиралью.Используя две прокрутки, импульсы выхлопа разделяются. Например, на четырехцилиндровых двигателях (порядок включения 1-3-4-2) цилиндры 1 и 4 могут подавать питание на одну спираль турбонагнетателя, а цилиндры 2 и 3 - на отдельную спираль. Почему это выгодно? Допустим, цилиндр 1 заканчивает рабочий ход, когда поршень приближается к нижней мертвой точке, и выпускной клапан начинает открываться. В то время как это происходит, цилиндр 2 заканчивает такт выпуска, закрывая выпускной клапан и открывая впускной клапан, но есть некоторое перекрытие.В традиционном турбонагнетателе с одной спиралью давление выхлопных газов из цилиндра 1 будет мешать притоку свежего воздуха в цилиндр 2, поскольку оба выпускных клапана временно открыты, уменьшая давление, достигнутое турбонаддувом, и влияя на количество втягиваемого воздуха в цилиндр 2. Разделением свитков эта проблема устраняется.

Преимущества

  • В выхлопную турбину передается больше энергии, а значит, больше мощности.
  • Более широкий диапазон эффективных оборотов наддува возможен благодаря различным конструкциям спиралей.
  • Возможно большее перекрытие клапанов без затруднения продувки выхлопных газов, что означает большую гибкость настройки.

Недостатки

  • Требуется особая компоновка двигателя и конструкция выхлопа (например: I4 и V8, где 2 цилиндра могут подаваться на каждую спираль турбонаддува с равными интервалами).
  • Стоимость и сложность по сравнению с традиционными одинарными турбинами.

4. Турбокомпрессор с изменяемой геометрией (VGT)

Возможно, одна из самых исключительных форм турбонаддува, VGT ограничено в производстве (хотя довольно часто встречается в дизельных двигателях) из-за стоимости и экзотических требований к материалам.Внутренние лопатки внутри турбонагнетателя изменяют отношение площади к радиусу (A / R), чтобы соответствовать частоте вращения. На низких оборотах используется низкое соотношение A / R для увеличения скорости выхлопных газов и быстрого раскрутки турбокомпрессора. По мере увеличения оборотов соотношение A / R увеличивается, чтобы обеспечить увеличенный воздушный поток. В результате получается низкая турбо-задержка, низкий порог наддува и широкий и плавный диапазон крутящего момента.

Преимущества

  • Широкая плоская кривая крутящего момента. Эффективный турбонаддув в очень широком диапазоне оборотов.
  • Требуется только один турбо, что упрощает настройку последовательного турбонаддува до чего-то более компактного.

Недостатки

  • Обычно используется только в дизельных двигателях, где выхлопные газы ниже, поэтому лопатки не будут повреждены теплом.
  • Что касается бензина, то стоимость обычно обходится стороной, поскольку для обеспечения надежности приходится использовать экзотические металлы. Эта технология была использована на Porsche 997, хотя бензиновых двигателей VGT существует очень мало из-за связанных с этим затрат.

5. Регулируемый турбонагнетатель Twin-Scroll

Может быть, это решение, которого мы ждали? Во время участия в SEMA 2015 я остановился у стенда BorgWarner, чтобы ознакомиться с последними новинками в области турбонаддува. Среди концепций - переменный турбонаддув с двойной прокруткой, как описано в видео выше.

Преимущества

  • Значительно дешевле (теоретически), чем VGT, что делает приемлемый вариант для бензинового турбонаддува.
  • Обеспечивает широкую плоскую кривую крутящего момента.
  • Более прочная конструкция по сравнению с VGT, в зависимости от выбора материала.

Недостатки

  • Стоимость и сложность по сравнению с использованием одинарного турбонаддува или традиционного двойного прокрутки.
  • Эта технология использовалась и раньше (например, быстродействующий золотниковый клапан), но, похоже, она не прижилась в производственном мире.Вероятно, есть дополнительные проблемы с технологией.

6. Электротурбокомпрессоры

Использование мощного электродвигателя устраняет почти все недостатки турбонагнетателя.Турбо лаг? Прошло. Не хватает выхлопных газов? Без проблем. Турбо не может обеспечить крутящий момент на низких оборотах? Теперь это возможно! Возможно, следующая фаза современного турбонаддува, несомненно, есть и недостатки электрического тракта.

Преимущества

  • Непосредственно подключив электродвигатель к крыльчатке компрессора, можно практически устранить турбо-задержку и недостаток выхлопных газов, если при необходимости раскрутить компрессор с помощью электроэнергии.
  • Подключив электродвигатель к выхлопной турбине, можно восстановить потерянную энергию (как это сделано в Формуле 1).
  • Очень широкий эффективный диапазон оборотов с равномерным крутящим моментом во всем.

Недостатки

  • Стоимость и сложность, поскольку теперь вы должны учитывать электродвигатель и следить за тем, чтобы он оставался холодным, чтобы предотвратить проблемы с надежностью. То же касается и добавленных контроллеров.
  • Упаковка и вес становятся проблемой, особенно с добавлением батареи на борту, которая будет необходима для обеспечения достаточной мощности турбонагнетателя, когда это необходимо.
  • VGT или двойные прокрутки могут предложить очень похожие преимущества (хотя и не на том же уровне) при значительно более низкой стоимости.

Twin Turbo и Bi Turbo - Есть ли разница?

Мы часто слышим о некоторых двигателях с наддувом, будь то Twin Turbo или Bi Turbo, и большинство из нас понимает, что в обоих случаях есть два турбокомпрессора (турбонагнетатель: от турбины - горячая часть, которая получает импульс от выхлопных газов, и компрессор - холодная часть, которая сжимает воздух и направляет его на впуск).Однако есть ли разница между этими двумя понятиями?

Первое, что вы должны знать, это то, что в обоих случаях перезарядка осуществляется двумя турбонагнетателями, которые, приводимые в движение отработанным воздухом, сжимают всасываемый воздух и выталкивают его во впускное отверстие, тем самым делая зажигание более интенсивным, и в результате повышение мощности, которым так славятся турбодвигатели.

Первые двигатели, в которых использовались турбокомпрессоры, очевидно, имели один турбонагнетатель, и тот факт, что он должен был приводиться в движение выхлопными газами, создавал момент сопротивления, в котором эти газы должны были накапливаться с давлением, достаточно высоким, чтобы преодолеть сопротивление турбины, после чего был произведен прирост мощности.Этот момент колебаний известен всем как турбо-лаг.

По мере развития двигателей турбокомпрессоры совершенствовались, развиваясь в сторону максимальной инерции и минимального сопротивления, так что наименьшее давление выхлопных газов заставляет их двигаться. Некоторые из них даже приняли изменяемую геометрию, чтобы отрегулировать это сопротивление и придать двигателю большую гибкость.
Все два двигателя с турбонаддувом можно также назвать Twin Turbo, но не все из них Bi Turbo. Другими словами, это так - Bi Turbo также является Twin Turbo, при этом «охват» Twin Turbo больше, включая Bi Turbo.

Итак, любой двигатель с двумя турбонаддувом можно назвать Twin Turbo. Две системы турбонагнетателей могут быть последовательными или параллельными. Затем, когда дело доходит до последовательной системы с двумя турбонагнетателями, два турбонагнетателя имеют разные размеры, один из них меньше и работает на более низких скоростях, а другой - на более высоких. Цепи между ними обычно разделяются клапаном.

Таким образом, двигатель становится более эластичным на низких оборотах, но очень эффективным и на высоких оборотах.
Тогда, когда два турбонагнетателя параллельны, они идентичны, каждый из которых подключен к половине цилиндров - к четырехцилиндровому блоку в двигателе V8, например, или к одному из трех цилиндров в двигателе V6.

Не только V-образные двигатели могут иметь параллельные системы, 6-цилиндровые или даже 4-цилиндровые двигатели могут направлять свои газы на два отдельных турбокомпрессора. Так что эту конфигурацию с двумя одинаковыми турбокомпрессорами принято называть Bi Turbo.
Преимущества аналогичны системе, описанной выше, и если турбокомпрессоры по-прежнему имеют низкую инерцию, двигатель сохраняет аналогичную эластичность на низких оборотах, в то время как производительность на более высоких оборотах может быть еще выше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
