Авто стетоскоп в категории «Оборудование и товары для предоставления услуг»

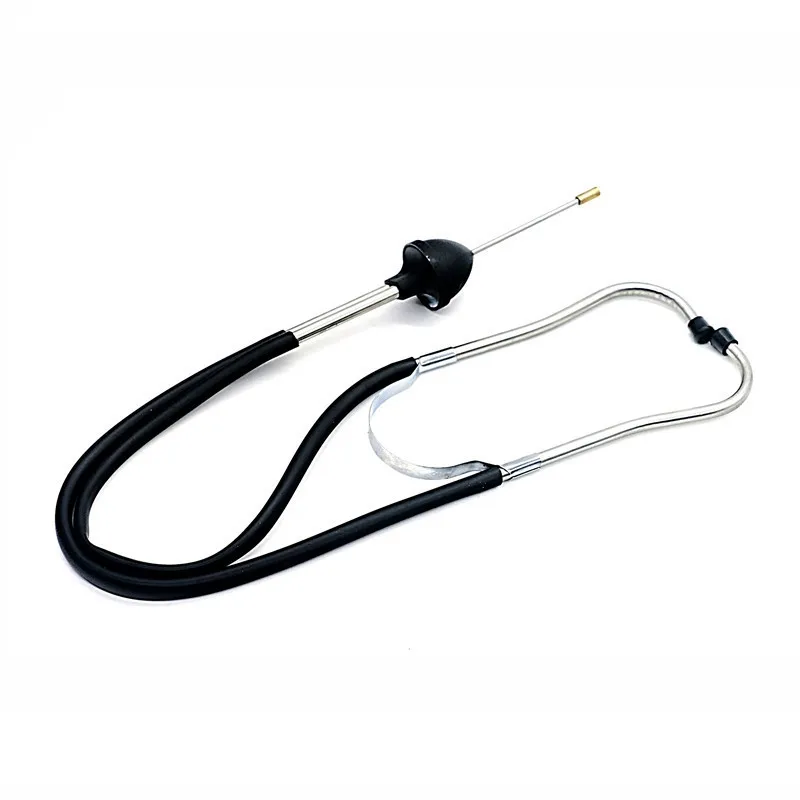

Стетоскоп для обнаружения проблем в моторе авто WL
Доставка по Украине
494.38 грн
247.19 грн
Купить
WebLine
Стетоскоп для обнаружения проблем в моторе авто SS
Доставка по Украине
485.06 грн
242.53 грн
Купить
Стетоскоп для обнаружения проблем в моторе авто BG
Доставка по Украине
538.69 грн
269.35 грн
Купить
Buying
Стетоскоп для обнаружения проблем в моторе авто
Доставка по Украине
235 — 495 грн
от 5 продавцов
275 грн
235 грн
Купить
MegaMag
Автомобильный стетоскоп для обнаружения поиска неисправностей проблем в авто
На складе
Доставка по Украине
по 249 грн
от 2 продавцов
259 грн
249 грн
Купить
Интернет-магазин PARNAS
Стетоскоп для обнаружения проблем в моторе авто
На складе в г.
Ровно
Доставка по Украине
170 — 377 грн
от 2 продавцов
170 грн
Купить
Магазин «Freedelivery»
Стетоскоп для обнаружения проблем в моторе авто
На складе в г. Ровно
Доставка по Украине
по 170 грн
от 11 продавцов
170 грн
Купить
PROMRV
Стетоскоп для обнаружения проблем в моторе авто
На складе в г. Днепр
Доставка по Украине
по 219 грн
от 3 продавцов
229 грн
219 грн
Купить
Интернет-магазин DoubleMix
Стетоскоп для обнаружения проблем в моторе авто, диагностике неисправностей в авто
На складе в г. Ровно
Доставка по Украине
170 грн
Купить
Saga Market
Стетоскоп для обнаружения проблем в моторе авто
На складе в г. Ровно
Доставка по Украине
170 грн
Купить
KRONS интернет- магазин
Стетоскоп для обнаружения проблем в моторе авто
На складе
Доставка по Украине
170 — 384 грн
от 9 продавцов
384 грн
Купить
GoodStore | Подарки, Товары для дома и работы
Стетоскоп для обнаружения проблем в моторе авто, 100260
На складе в г.
Ровно
Доставка по Украине
180 грн
Купить
Интернет магазин » Горячий Стиль «
Стетоскоп для обнаружения проблем в моторе авто
На складе в г. Ровно
Доставка по Украине
170 грн
Купить
Techland
Стетоскоп для обнаружения проблем в моторе авто
Доставка по Украине
206 грн
Купить
«Ценовал»
Стетоскоп для обнаружения проблем в моторе авто
Доставка по Украине
277 грн
Купить
«Ценовал»
Смотрите также
Стетоскоп LKC для обнаружения проблем в моторе авто
Доставка по Украине
236 грн
Купить
ІНТЕРНЕТ-МАГАЗИН «Доставлено «
Автомобильный диагностический стетоскоп для обнаружения проблем в моторе авто
Доставка из г. Нежин
295 грн
Купить
MEGA-PARTS.COM.UA
Стетоскоп для обнаружения проблем в моторе авто
Доставка по Украине
170 грн
Купить
Интернет-магазин «Дрібниці»
Автомобильный стетоскоп для механика авто технический диагностика
Доставка из г.
Дрогобыч
309 грн
Купить
TEHNOBANK
Автомобильный стетоскоп для механика авто технический диагностика
Доставка по Украине
332 грн
Купить
TEHNOBANK
Стетоскоп зонд для обнаружения проблем в моторе авто 300мм
Доставка по Украине
230 грн
220 грн
Купить
ІНТЕРНЕТ-МАГАЗИН «ЗАКУПИСЬ»
Стетоскоп для обнаружения проблем в моторе авто
Доставка по Украине
204 грн
170 грн
Купить
Promsnab
Стетоскоп для обнаружения проблем в моторе авто
Доставка по Украине
170 грн
Купить
K2Market
Стетоскоп для обнаружения BTB проблем в моторе авто MB
Доставка по Украине
264 грн
Купить
магазин Подарков
Новинка Стетоскоп для обнаружения проблем в моторе авто !
Доставка по Украине
243 грн
194 грн
Купить
Economic — 100 тыс.товаров
Стетоскоп KKMOON HY929 электронный автомобильный многоцелевой микрофон Черный
На складе в г.
Киев
Доставка по Украине
1 947.35 — 2 883.2 грн
от 2 продавцов
3 392 грн
2 883.20 грн
Купить
Оптовичек — Одесса
JTC 1921 cтетоскоп механика качественный. Механический стетоскоп для СТО
На складе
Доставка по Украине
476 грн
Купить
Carelectro — инструмент и оборудование для автосервиса
Стетоскоп механический FORCE 9G2204 (для автомеханика)
На складе
Доставка по Украине
437 грн
Купить
Carelectro — инструмент и оборудование для автосервиса
HY929 электронный автомобильный многоцелевой микрофон Стетоскоп Черный
На складе в г. Киев
Доставка по Украине
3 399 грн
2 719.20 грн
Купить
ZAKYPKA — Интернет магазин
3.1. Проверка двигателя стетоскопом
Министерство образования и науки Украины
Харьковский Национальный автомобильно-дорожный университет
Харьковский факультет
Лабораторная работа по курсу:
«Основы Технической Диагностики Автомобилей»
Выполнил:
студент группы 41А
Хлусов В.
Ю
Херсон 2011
Лабораторная работа № 1
Диагностирование общего состояния двигателя внутреннего
сгорания
Цель работы:
Усвоить методы диагностики общего состояния современных ДВС. Изучить конструкцию и работу приборов для диагностирования, получить практические навыки по определению технического состояния ДВС.
2. Оборудование рабочего места:
Двигатель внутреннего сгорания установленный на автомобиле, автостетоскоп, тахометр, вакуумметр, мерная посуда, газовый счетчик ГКФ-6, или прибор для измерения количества картерных газов КИ-4887, прибор ИМД-Ц, технологические карты, инструменты, приспособления и оснастка для проведения диагностических работ.
З.Общие
теоретические сведения: Оценка
технического состояния механизмов
двигателя — весьма сложная практическая
задача.
Трудность состоит в том, что
износ деталей цилиндропоршневой группы,
коленчатого вала и деталей механизма
распределения, определяющий срок
службы двигателя, до ремонта, составляет
десятые и даже сотые доли миллиметра.
Точное измерение возможно только
непосредственным замером, для этого
требуется разбирать двигатель. В то же
время каждая разборка связана с неизбежным
нарушением приработки рабочих пар, с
ускоренным последующим износом,
следовательно, для разборки двигателя
должны быть достаточно твердые основания.
Поэтому в практике более приемлема,
хотя и менее точна, оценка изношенности
двигателя без разборки позволяющая
определить общее состояние ДВС. При
этом используются, как правило, чисто
субъективные методы, основанные на
учете характерных признаков
ненормальной работы двигателя. Данными
для субъективной (качественной)
оценки двигателя служат: цвет отработавших
газов, дым из маслоналивного патрубка,
шумы и стуки механизмов двигателя,
приемистость двигателя и др.
Диагностирование двигателя по общему
состоянию, как правило, носит оценочный
характер и служит для установления
факта необходимости более детальной
диагностики отдельных узлов и
агрегатов.
В процессе износа двигателя нарушения его регулировок возникают всевозможные шумы и вибрации которые косвенно указывают на те или иные неисправности двигателя.
Внешним
признаком увеличения зазора в подшипниках
и других подвижных соединениях
двигателя, является стук, прослушиваемый
стетоскопом при его работе. Стетоскоп
(рис. 1) используется также для выявления
ненормальных (увеличенных) зазоров
между поршнями и цилиндрами, клапанами
и толкателями, клапанами и их втулками,
а также зазоров в подшипниках
распределительного вала. Пользуясь
стетоскопом, необходимо знать места
прослушивания, режим работы двигателя
и характер стука при ненормальном
зазоре. При стуке в шатунных или коренных
подшипниках коленчатого вала, обнаруженном
стетоскопом, необходимо снять двигатель
с эксплуатации и отправить в ремонт.
Стук и шум в других спряжениях только
учитываются при общей оценке технического
состояния двигателя. Места прослушивания
указаны схематично на рис. 2. Электронный
автостетоскоп (рис.
Для прослушивания объекта диагностирования автостетоскоп вынимают из футляра, ввертывают наконечник и вставляют штекер телефона в соответствующие гнезда, прикладывают наконечник к месту проверяемой составной части и закрепляют телефон на ухе. По окончании прослушивания телефон необходимо отключить, в противном случае элементы питания будут разряжаться.
Рис. 1. Автостетоскоп:
4 —
источник питания; 5 — усилитель; 6 —
стержень.
Прослушивание двигателя проводят при различной частоте вращения коленчатого вала на холостом ходу. Верхнюю часть блока цилиндров прослушивают при малой частоте вращения коленчатого вала. Изношенные поршни создают щелкающий звук, исчезающий но мере прогрева двигателя. Одновременно с этим надо прослушать двигатель в районе расположения клапанов. При больших тепловых зазорах в приводе клапанов
будет слышен четкий металлический стук повышенного тона, сила которого изменяется по мере прогрева двигателя.
После прогрева прослушивают верхнюю часть блока цилиндров при резком изменении частоты вращения коленчатого вала. Изношенные поршневые пальцы создают резкий металлический стук, пропадающий при отключении свечи или форсунки.
Изношенные поршневые пальцы создают резкий металлический стук, пропадающий при отключении свечи или форсунки.
Стенки блока цилиндров прослушивают по линии движения поршней в
местах, соответствующих
верхнему и нижнему положениям поршня,
при резком изменении частоты вращения
коленчатого вала.
Стук подшипников при зазорах более 0,12…0,15 мм отчетливо слышится при изменении числа оборотов двигателя (при резком открытии дроссельной заслонки). Стук коренных подшипников слышится как глухой сильный звук низкого тона. Стук шатунных подшипников — среднего тона, более звонкий, чем стук коренных. Изношенные шатунные подшипники создают стук, исчезающий при выключении из работы свечи зажигания или форсунки. Стук коренных подшипников прослушивается в плоскости разъема картера, а шатунных — на стенках блока цилиндров по линии движения поршня в местах, соответствующих ВМТ и НМТ
Нижнюю часть блока можно прослушать при резком изменении частоты вращения коленчатого вала. Изношенные коренные подшипники дают глухой стук низкого тона.
Крышку распределительных шестерен прослушивают при малой частоте вращения коленчатого вала. Изношенные распределительные шестерни создают равномерный повышенный шум.
Место расположения
распределительного вала прослушивают
при резком изменении частоты вращения
коленчатого вала.
Изношенные подшипники
создают стук переменного тона.
Что такое автомобильный стетоскоп?
Было проведено сравнение мыслительных процессов механика, диагностирующего машину, и врача, диагностирующего пациента в непринужденной беседе. Теперь мы признаем, что транспортное средство — это механическая система с конечным числом известных переменных. В то же время человеческий организм представляет собой сложную химико-механическую систему с бесконечным числом переменных и неизвестных.
Обе профессии часто имеют симптомы, которые они должны интерпретировать, чтобы определить первопричину. В результате должно звучать правдоподобно, что некоторые инструменты, полезные для врачей, также полезны для механиков.
Стетоскоп является одним из таких инструментов, который может оказаться полезным для механиков при определении источника различных шумов двигателя. Звуки, издаваемые трансмиссией и двигателем, как симптомы болезни, могут быть использованы для диагностики проблем.
Диагностировать причину звука может быть сложно, если нет способа точно определить его местонахождение. Вы должны использовать соответствующие инструменты, чтобы быть настоящим автомобильным доктором. Самым ценным диагностическим инструментом в вашем наборе инструментов может быть автомобильный стетоскоп.
Продолжайте читать, чтобы узнать об этом полезном инструменте для обслуживания автомобиля.
Что такое автомобильный стетоскоп?Стетоскоп механика или автомобильный похож на стетоскоп врача. Стетоскоп механика используется не для оценки дыхания пациента или внутренних шумов, а для прослушивания и отслеживания шумов, обнаруженных в двигателе. Обычно он изготавливается из хромированной стали, шлангов, ПВХ или поливинилхлорида и резиновых наушников и может быть полезен как профессиональным механикам, так и любителям.
Услышав детали двигателя, которые необходимо заменить или отрегулировать, такие как детонатор или шлифующие шарикоподшипники, можно помочь механику выявить проблемы и отремонтировать автомобиль намного эффективнее.
Внутренние шумы двигателя трудно обнаружить только человеческим ухом. Автомобильный стетоскоп оснащен чувствительными наушниками, которые улавливают даже незначительные вибрации клапанов.
Автомобильные стетоскопы могут использоваться для осмотра деталей автомобиля, таких как задний мост, трансмиссия, клапанный механизм, раздаточная коробка и двигатель. Используя этот инструмент, вы даже можете найти проблемы на панели инструментов. Стетоскоп может быстро определить неисправность водяного насоса или изношенные шестерни, которые в противном случае было бы трудно идентифицировать, что еще больше упрощает поиск и устранение неисправностей машины.
Еще одной функцией автомобильного стетоскопа является обнаружение труднодоступных мест утечек. Инструмент может помочь механику услышать утечку, не видя ее, как это видно в случае пробитой прокладки головки блока цилиндров.
Проблемы можно легко локализовать, отслеживая звук пара, потока воды, газа или масла, что позволяет автомеханику своевременно поставить диагноз и приступить к ремонту.
В связи с этим стетоскоп механика также полезен для проверки потока давления и вакуума в автомобиле и синхронизации нескольких карбюраторов для оптимальной работы и мощности.
Вы можете использовать различные специальные наконечники для различных автомобильных функций. Игольчатый зонд, например, можно использовать для изоляции трудноразличимых шумов и поиска небольших ограниченных участков, тогда как резиновая труба может усилить шум и облегчить его прослушивание. Вы можете использовать более короткие адаптеры для осмотра больших площадей автомобиля.
Стетоскоп механика — это небольшой инструмент, который можно разобрать для использования и хранения. Как правило, ручка ударопрочная. Хотя это относительно недорогой инструмент, в учебных целях обычно используются более дорогие варианты.
Как использовать механический стетоскоп для диагностики проблем с автомобилем Автомобильный стетоскоп работает аналогично тем, которыми пользуются врачи, позволяя вам «услышать изнутри» часть машины.
Мы выбрали стетоскоп с двумя насадками: звуковой усилитель и металлический зонд. Многие проблемы с автомобилем легче диагностировать с помощью автомобильного или механического стетоскопа — инструмента, который позволяет услышать, что происходит внутри двигателя. Вот как использовать его для устранения неполадок в автомобиле:
- Используйте усилитель, чтобы определить источник шума.
- Затем с помощью металлического щупа точно определите причину проблемы.
- Подсоедините шланг к насадке усилителя и переместите его по моторному отсеку. Это ограничит ваш поиск небольшой географической областью.
- Наконец, поместите металлический щуп эндоскопа на невращающуюся часть идентифицированного компонента. При ношении вы услышите отчетливый металлический звук.
Какими бы простыми ни казались автомобильные стетоскопы, существует значительная разница между недорогими и высококачественными стетоскопами.
Устройства низкого качества будут издавать фантомные шумы и передавать неточные звуки в ваши уши. Хороший стетоскоп различит даже самый слабый звук и точно передаст его в ваши уши.
Высококачественная трубка одинаково удобна как в операционной, так и в вашем гараже. Некоторые автомобильные стетоскопы имеют дешевую, почти пластиковую трубку, которая со временем трескается и становится хрупкой.
Хотя один из этих продуктов может сэкономить вам несколько долларов, мы не рекомендуем его, потому что вам придется заменить его раньше. Качественная трубка прослужит дольше и облегчит использование инструмента, поскольку она останется податливой и мягкой, что позволит вам установить контактный конец там, где он должен быть.
Стетоскоп Lisle Стетоскоп Lisle имеет прочный металлический контактный конец для выявления механических звуков, характерных для трансмиссии и внутренних повреждений двигателя. Лайл также включил воронкообразный усилитель в комплект для звуков, связанных с воздухом.
Наушник на противоположной стороне стетоскопа довольно удобен. Некачественные аппараты почти всегда неудобно лежат в ухе, делая инструмент практически невыносимым. Наушники стетоскопа Lisle мягкие и удобные по сравнению с другими автомобильными стетоскопами, представленными на рынке.
При использовании контактного наконечника этого стетоскопа вы заметите, насколько артикулированными были звуки, почти без фонового шума. Другие продукты передавали окружающие шумы через наушники, но устройство Lisle значительно уменьшило это.
Прежде всего, мы рекомендуем этот стетоскоп. Цена отличная, качество отличное, и мы уверены, что он прослужит долгие годы.
