Жиклеры карбюратора Озон 2105, 2107

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Жиклеры карбюратора Озон 2105, 2107

1. Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон.

Расположены на дне поплавковой камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.07	1.62
2105-1107010-10	1.09	1.62
2105-1107010-20	1. 07	1.62
2107-1107010	1.12	1.5
2107-1107010-20	1.12	1.5
2140-1107010	1.09	1.57
2140-1107010-10	1.09	1.57
2140-1107010-50	1.09	1.40
2140-1107010-70	1.12	1.50
2141-1107010	1.12	1.50

2. Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон.

Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.70	1.70
2105-1107010-10	1.70	1.70
2105-1107010-20	1.70	1.70
2107-1107010	1.50	1.50
2107-1107010-20	1. 50	1.50
2140-1107010	1.50	1.70
2140-1107010-10	1.50	1.70
2140-1107010-50	1.70	1.50
2140-1107010-70	1.70	1.70
2141-1107010	1.50	1.50

Подробнее: «Главные дозирующие системы (ГДС) карбюратора Озон, 2105, 2107».

Топливные и воздушные жиклеры главных дозирующих систем (ГДС) карбюраторов Озон 2105, 2107

3. Топливный жиклер системы холостого хода карбюратора Озон.

Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.50	—
2105-1107010-10	0.50	—
2105-1107010-20	0. 50	—
2107-1107010	0.50	—
2107-1107010-20	0.50	—
2140-1107010	0.50	—
2140-1107010-10	0.50	—
2140-1107010-50	0.50	—
2140-1107010-70	0.50	—
2141-1107010	0.50	—



4. Воздушный жиклер системы холостого хода карбюратора Озон.

Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0. 40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Подробнее: «Система холостого хода (СХХ) карбюратора Озон»

«Схема системы холостого хода карбюратора Озон».

Топливный и воздушный жиклеры системы холостого хода (СХХ) карбюратора Озон 2105, 2107

hr>

5. Топливный жиклер переходной системы второй камеры карбюратора.

Установлен в держателе завернутом в корпус карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.60
2105-1107010-10	—	0.60
2105-1107010-20	—	0.60
2107-1107010	—	0.60
2107-1107010-20	—	0. 60
2140-1107010	—	0.60
2140-1107010-10	—	0.60
2140-1107010-50	—	0.75
2140-1107010-70	—	0.75
2141-1107010	—	0.60



6. Воздушный жиклер переходной системы второй камеры карбюратора Озон.

Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.70
2105-1107010-10	—	0.70
2105-1107010-20	—	0.70
2107-1107010	—	0.70
2107-1107010-20	—	0.70
2140-1107010	—	0.70
2140-1107010-10	—	0.70
2140-1107010-50	—	0. 70
2140-1107010-70	—	0.77
2141-1107010	—	0.70

Подробнее: «Переходные системы карбюратора Озон».

Топливный и воздушный жиклеры переходной системы второй камеры карбюратора 2105, 2107 Озон

7. Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон.

Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2105-1107010-10	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2105-1107010-20	—	1.50 – топливный 1. 40 – воздушный 1.50 – эмульсионный
2107-1107010	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2107-1107010-20	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2140-1107010	—	1.20 – топливный 1.90 – воздушный 1.50 – эмульсионный
2140-1107010-10	—	1.20 – топливный 1.90 – воздушный 1.50 – эмульсионный
2140-1107010-50	—	1.20 – топливный 1.40 – воздушный 1.20 – эмульсионный
2140-1107010-70	—	1.20 – топливный 1.40 – воздушный 1.20 – эмульсионный
2141-1107010	—	1.20 – топливный —  – воздушный —  – эмульсионный

Подробнее: «Эконостат карбюратора Озон».

Жиклеры эконостата карбюратора 2105, 2107 Озон

8.

Перепускной жиклер ускорительного насоса карбюратора Озон.

Установлен в корпусе ускорительного насоса.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.40	—
2105-1107010-10	0.40	—
2105-1107010-20	0.40	—
2107-1107010	0.40	—
2107-1107010-20	0.40	—
2140-1107010	—	—
2140-1107010-10	—	—
2140-1107010-50	0.30	—
2140-1107010-70	0.30	—
2141-1107010	0.40	—

Подробнее: «Ускорительный насос карбюратора Озон».

Ускорительный насос (УН) карбюратора Озон и его жиклеры

9. Демпферный жиклер пускового устройства карбюратора Озон.

Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Подробнее: «Пусковое устройство карбюратора Озон».

Демпферный жиклер пускового устройства (ПУ) карбюратора 2105, 2107 Озон

10. Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон.

Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.20	1.00
2105-1107010-10	1.20	1.00
2105-1107010-20	1.20	1.00
2107-1107010	1.50	1.20
2107-1107010-20	1.50	1.20
2140-1107010	1.20	1.00
2140-1107010-10	1.20	1.00
2140-1107010-50	1.20	1.00
2140-1107010-70	1.20	1.00
2141-1107010	1.50	1.20

Подробнее: «Пневмопривод дроссельной заслонки второй камеры карбюратора Озон».

Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон

Примечания и дополнения

— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра.

Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.

Еще статьи по карбюраторам Озон

— Регулировочные винты карбюратора Озон

— Диффузоры карбюратора Озон

— Золотниковое устройство карбюратора Озон

— Кольцевой распылитель системы холостого хода карбюратора Озон

— Микровыключатель ЭПХХ карбюратора Озон

— Балансировка поплавковой камеры карбюратора Озон

Подписывайтесь на нас!

Периодически пропадает холостой ход на ваз 2107

Содержание:

• Снятие регулятора холостого хода ваз 2107
• ВАЗ 2107 Пропал холостой ход
• Не хватает воздуха
• Датчик холостого хода ВАЗ 2107 инжектор где находится
• Электрическая педаль газа
• Нестабильная работа карбюраторного двигателя
• Регулировка холостого хода ВАЗ 2107 фото и видео
  • Диагностика систем двигателя
  • Обслуживание и устранения неисправностей
  • Настройка силового агрегата
  • Регулировка режима холостого хода без прибора
• Видео — Почему плавают обороты двигателя на холостом ходу
• Вывод

Снятие регулятора холостого хода ваз 2107

03 декабря 2011

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
3. Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

ВАЗ 2107 Пропал холостой ход

Датчик холостого хода

На автомобилях семейства ВАЗ–21099 применяются карбюраторы типа “Солекс” Димитровградского
автоагрегатного завода.

Модель автомобиля	Рабочий объем двигателя, см3	Модель карбюратора
2108	1295	ДААЗ–2108
21081	1100	ДААЗ–21081
21083	1499	ДААЗ–21083

Существуют три наиболее часто встречающиеся причины исчезновения холостого
хода:

— засорение жиклера холостого хода ЭМК;
— перегорание ЭМК;
— отсутствие питания ЭМК.

Для работы необходимы: гаечные ключи на “8”, “10”, “12”, “13”, “14”, пробник
или контрольная лампа на 12 В с проводами, отрезок провода с зачищенными концами,
компрессор или воздушный насос.

Все перечисленные карбюраторы имеют в системе холостого хода электромагнитный клапан (ЭМК) с жиклером холостого хода. Управляет клапаном электронный блок принудительного холостого хода.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку корпуса воздушного фильтра, отвернув гайку
ключом на “10” и отстегнув пружинные зажимы.
Снимите воздушный фильтр. Отверните четыре гайки ключом на “8”,
отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения
к клапанной крышке и снимите корпус воздушного фильтра.

2. Включите зажигание. Снимите провод питания с ЭМК. Попробуйте
несколько раз дотронуться клеммой провода питания до клеммы ЭМК.

В момент касания слышны отчетливые щелчки?

Нет: см. п. 4

3. Ключом на “13” (на “12” или “14” в зависимости от исполнения)
выверните ЭМК из крышки карбюратора. Двумя пальцами извлеките топливный
жиклер холостого хода

Обратите внимание на центральное отверстие:
удалите из него соринки, используя компрессор или воздушный насос,
и убедитесь в чистоте отверстия на просвет. Установите топливный
жиклер на место

Установите ЭМК на место и заверните от руки до
упора. Наденьте провод питания и пустите двигатель.

4. Ключом на “13” (“12” или “14”, в зависимости от исполнения)
выверните ЭМК из крышки карбюратора. Используя дополнительный отрезок
провода, подайте “+” от аккумуляторной батареи на клемму ЭМК, корпусом
его несколько раз коснитесь клеммы “–” аккумуляторной батареи.

В момент касания слышны отчетливые щелчки?

Да: см. п. 6

5. Перегорел ЭМК. Замените исправным, предварительно проверив
его. Чтобы доехать до ближайшего автомагазина, можно переделать
неисправный ЭМК на принудительно открытый. Для этого двумя пальцами
снимите топливный жиклер холостого хода, обломите пластмассовый
наконечник клапана и поставьте жиклер на место. Установите ЭМК на
место и заверните от руки до упора. Наденьте провод питания и пустите
двигатель. Имейте в виду, что при использовании такого клапана могут
возникнуть проблемы с выключением двигателя: он будет пытаться работать
после выключения зажигания. В такой ситуации постарайтесь не глушить
сразу двигатель, а дайте ему поработать на холостом ходу хотя бы
5 минут, а после выключения зажигания плавно нажмите педаль “газа”
до упора.

6. Установите ЭМК на место. Включите зажигание и проверьте
тестером или контрольной лампой наличие “+” на клемме провода питания
ЭМК. Если питание отсутствует — вышел из строя электронный блок
управления принудительным холостым ходом.

Электронный блок управления принудительным холостым ходом ремонту
не подлежит. Замена его не представляет сложности, но для того чтобы
добраться до ближайшего автомагазина, можно временно с помощью дополнительного
провода подать питание на ЭМК хотя бы от клеммы “+Б” катушки зажигания.
Как вариант, можно, предварительно отогнув резиновый чехол от разъема
пучка проводов блока принудительного холостого хода, соединить перемычкой
провода на клеммах “4” и “6”. Порядок нумерации клемм указан на
крышке электронного блока справа и слева от разъема — цифры “1”
и “7”.

Совет

Частым нарушением работы двигателя, связанным с блоком принудительного
холостого хода, является значительное снижение частоты вращения
(вплоть до полной остановки) при выжиме сцепления, например при
переключении передач или остановке на светофоре. В этом случае,
чтобы спокойно доехать до автомагазина или автосервиса, достаточно
разъединить разъем цепи управления блока принудительного холостого
хода, находящийся возле регулировочного винта количества смеси.

Не хватает воздуха

Как заменить регулятор холостого хода на ВАЗ 2108, 2109, 2114

Часто автомобиль заводится хорошо, на подсосе едет, но только стоит подсос отключить, двигатель глохнет. Это говорит только об одном — нехватка воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо выкрутить и прочистить. Затем проверить, машина не должна глохнуть без подсоса.

Существует невероятное количество причин некачественной работы агрегатов автомобиля с похожими симптомами, но разобраться в них может только специалист с набором профессиональных инструментов для диагностики. Но если вы чувствуете в себе уверенность – дерзайте, в автосервисах ВАЗ уже вас ждут.

Датчик холостого хода ВАЗ 2107 инжектор где находится

moLife Блог Карбюратор Pierburg 2Е

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Датчик холостого хода ВАЗ 2107 инжектор где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

дизлайки инжекторщик поставил

у мне росход топливной много . за этогу вожможно

Автору спасибо за подробный ролик. Буду чистить в выходные. Только у меня периодически обороты скачут на прогретом движке с 1000 до 2000 и порой аж с 0 до 2000 оборотов….. потом опять нормуль.

забись — чётко

А у меня вообще не тянет, причину не знаете?

спасибо, информативно займусь тоже на выходных

ДАТЧИКИ ОТКРУЧИВАТЬ НАДО Ему повезло, что они из строя не вышли, там делов их открутить-поставить на полминуты всего.

Добрый день, по моему у меня либо дроссельная заслонка забита, либо РХХ не совсем работает. Машина ваз 2107 инжектор. Проблема — через раз при старте ДВС обороты падают почти до 0 и загораются лампы зарядки и масла. Подгазовка помогает. Попробую вечером промыть.

Нормально, помогло. горел чек и плавали обороты на холостом. спасибо.

хмм…, кто же на земле чистит?

Так и должно работать как часы. Автору респект.

А WD-40 подойдет для промывки?

у меня обороты плавают при запуске двигателя только в том случае если перед этим заглушил двигатель на ходучто б, соответственно, просто докатиться Не часто так делаю, на второй разсегодня понял почему так. Вот после этого запускаешь-плавают, глушишь-снова запускаешь-всё норм. Как это понимать? Кстати, патрубок, приходящик к дроссельной заслонке от воздушного фильтра, внутри сухойт. е. никакого масла нет… Но это так, к сведению…

Датчик МАССОВОГО расхода воздуха , ибо мозги смесь считают в килограммах

А почему на бордюре, что старых женских трусов нет.

выкинь пластикувую трубку в ресирвере

выкинь пластикувую трубку в ресирвере

Можно потом еще и бензином прополоскать

В этом дросселе башка в любое отверстие пролезет Что там у вас всё забивается ? От Лукавого всё это. Ищите чёрную кошку в тёмной комнате.

машине 8 лет, тоже попробую

Электрическая педаль газа

Частой причиной когда машина дергается является выход из строя электронной педали газа. На современных автомобилях устанавливается электронная педаль газа. Она работает по принципу потенциометра и имеет схожую с ним структуру. Как и любой потенциометр, она имеет дорожки, по которым ходит датчик. Данный датчик связан механически связан с педалью.

Хоть и корпус педали газа выполнен герметично, но бывает так, что в него попадает влага, а как известно, электроника не любит влагу. Так как дорожки выполнены из металла, они начинают коррозировать. Тем самым ухудшается контакт с датчиком. Педаль начинает неправильно работать и машина подергивается при нажатии на нее. Провалы ощущаются как на холостом ходу так и в движении.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107/2105 с карбюраторам такая же, как и у инжекторного, в неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае ответственным за приготовление горючей смеси является карбюратор. Это полностью механическое устройство, которое отвечает за оптимальное соотношение топлива с кислородом для разных режимов работы силового агрегата.

Несмотря на то, что на топливном и воздушном входах стоят фильтры, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанного в нормативах ТО. В результате мелкими частицами засоряются жиклеры карбюратора.

Водители с большим стажем сильно не церемонятся, бросают карбюратор ВАЗ2107/2105 в ведро с бензином на сутки, затем продувают со всех сторон сжатым воздухом и карбюратор вроде как-бы работает нормально. Это нормальное решение, но огнеопасное. Среди причин нарушений работы двигателя, которые обусловлены поломкой карбюратора можно выделить:

• смещение положения регулировочных винтов от удара или вибрации;
• увеличение диаметра отверстия жиклеров из-за износа;
• износ оси заслонки, ограничивающий ее ход;
• засорение жиклеров;
• нарушение герметичности поплавка.

Чтобы определить неисправность карбюратора ВАЗ2107/2105, а она, скорее всего, будет комплексной, начните с проверки герметичности поплавка. Для этого снимите его с верхней крышки карбюратора (ее нужно демонтировать). Если в поплавке бензин – выбрасывайте поплавок, если воздух – проверьте в тазике с водой на пузырьки. Допустим, он экзамен выдержал, тогда необходимо проверить зазор.

Поднимите вертикально крышку карбюратора. Зазор между камерой поплавка и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и заведите двигатель на 30 секунд. Снимите крышку. Уровень бензина должен ровно совпадать с серединой конусной поверхности корпуса карбюратора. Если так не получилось, следует немного изогнуть угол штанги поплавка.

Со временем, воздушные и топливные жиклеры либо засоряются, либо изнашиваются. В первом случае их необходимо прочистить и продуть. Во втором случае следует проверить пропускную способность жиклеров с помощью бачка с водой установленного выше промеряемого жиклера на 1 метр. Их соединяет трубка. Внизу устанавливается мерная колба. Измерения происходят в единицах см3/мин. В зависимости от маркировки жиклера должен соответствовать объем жидкости, собранной за минуту в мерной колбе.

Намного проще после 7-10 лет работы карбюратора купить комплект жиклеров и заменить их.

Те, кто пользует газовые установки, должны знать, что карбюратор в езде на газу не используется. Со временем, внутри сухих жиклеров образовывается окись, которая закупоривает отверстия для подачи топлива. Машина на бензине может не завестись. Рекомендуется периодически пользоваться бензином.

Регулировка холостого хода ВАЗ 2107 фото и видео

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, жиклеров и каналов;
3. ограничение или затруднения хода клапана в ЭПХХ;
4. подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
5. засорение воздушного фильтра;
6. подгорание контактов или неправильный зазор между ними;
7. некондиционные свечи;
8. неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

1. В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
2. В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Регулировка режима холостого хода без прибора

Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:

1. Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
2. Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.

На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.

Видео — Почему плавают обороты двигателя на холостом ходу

Возникновение вышеперечисленных неисправностей является следствием нарушений эксплуатационных условий, определенных заводом-изготовителем, или негативного воздействия внешних климатических факторов: повышенная влажность, аномально высокие (низкие) значение температуры или ее резкие колебания.

Кроме того, необходимо учитывать, что причиной некорректного функционирования карбюратора «девятки» могут быть неисправности системы питания автомобиля, системы зажигания или засорение воздушного фильтра.

В зависимости от типа двигателя ВАЗ, существуют и разные виды причин. Начнем с карбюраторных автомобилей советского и российского производства ВАЗ 2107 и ВАЗ 2109.

https://youtube.com/watch?v=nBlCBIkFob8

В ситуации, когда причиной того, что у «ВАЗ 21099» (карбюратор) плавают обороты, становится его (карбюратора) неправильная регулировка подавляющее большинство автолюбителей, особенно обладающих небольшим практическим опытом, предпочитают воспользоваться услугами профессиональных автомехаников. Однако можно выполнить данную операцию и самостоятельно, воспользовавшись инструкцией, представленной ниже.  В качестве примера рассмотрим технологию регулировки режима «холостого хода» карбюратора «Solex», как наиболее распространенного на моделях «ВАЗ 2109» и «ВАЗ 21099».

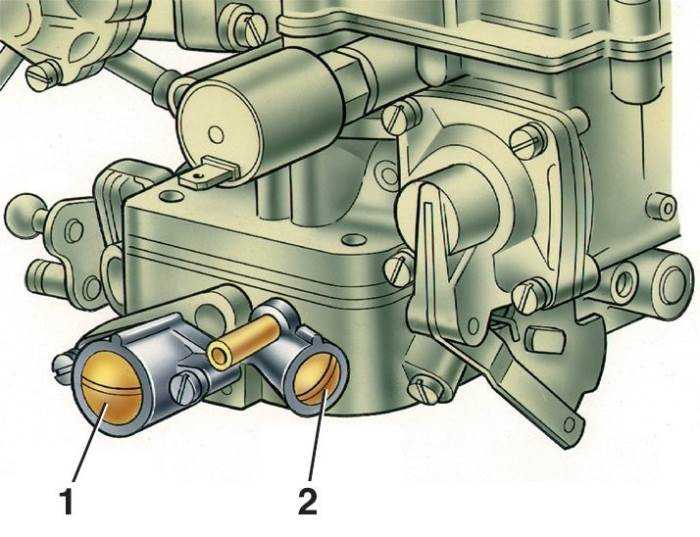

Объектами настройки являются винты, регулирующие «количество» (рисунок 1, позиция 1) и «качество» (рисунок 1, позиция 2) горючей смеси, а в качестве рабочего инструмента используется отвертка, имеющая плоское жало и внешний тахометр, обеспечивающий удобство снятия показаний.

Рисунок 1

Вывод

Как вы сами убедились карбюратор штука сложная, но настроить холостой ход особого ума не надо. Не пытайтесь повторить процедуру если ваша «семерка» на газу, процесс будет бессмысленны ведь карбюратор не работает с таким видом топлива. Настроить инжектор попытаться можно, но высока вероятность только навредить устройству так, как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные и не только процедуры, наглядно продемонстрированы на видео, где веселый спец легко и просто находит общий язык с карбюратором. Чего и вам желаю, всех благ!

ВАЗ (Lada) 2107 1982 — 2013

ВАЗ 2107 карбюратор. Недавно автомобиль начал сначала подергиваться при движении, потом стал глохнуть. Поменял бензонасос, поставил пекар, все равно машина глохнет. Заменил шток, старый был с выработкой, тоже самое. Топливный фильтр поставил новый, без изменений, продолжает глохнуть. Подкачиваю в ручную заводится.

Мне кажется, что дело все таки в топливной системе, потому что при ручной подкачке сразу заводится, но заметил, когда качаю рукой, в фильтр вроде как с воздухом идет бензин. Может быть такое, что где-то воздух сечет и поэтому, при нагрузке, насос топливо всасывает с воздухом и поэтому глохнет?

Вам следует провести ревизию карбюратору. Завести на несколько минут, заглушить, отсоединить фильтр. И обязательно отсоединить подающий бензин шланг

Только затем аккуратно открутить и осторожно вверх снять верхнюю часть карбюратора. Этим самым вы будете точно знать, какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних топливных жиклеров

Не выше и не ниже. По вопросу и по комментам-я понял, что у вас или бедная смесь питания, или на оборот переливает. Нагар на свечах, на изоляторах электродов какого цвета?

Может быть. Автомобиль не новый, вполне возможно что магистраль где-то проржавела. Да и шланг между магистралью и баком не новый, между насосом и магистралью тоже. Шток. Шток не просто поменять, его ещё и регулировать надо.

Я уже так делал. Сегодня днем специально ехал до тех пор пока не заглох. Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на жиклерах. То-есть топливо карбюратор высосал, а новая порция не поступила. Снял шланг, крутанул двигатель, бензин не пошел. Убрал одну прокладку, вроде поехала машина, но все равно чувствуются провалы. Буду пытаться отрегулировать ход штока. Все заменил, продул, отрегулировал, претензий к топливной системе быть не должно.

Добро пожаловать!

Холостой ход — Со временем человек который пользуется автомобилем с нарушенным холостым ходом, принимает решение об его регулировки, потому что как мы все знаем если холостой ход будет слишком мал то двигатель время от времени будет глохнуть, а если будет слишком высок то расход топлива у этого двигателя увеличивается и тут приходится искать как говорится золотую середину.

Но чтобы эту середину найти, нужно сперва научится регулировать холостой ход на автомобиле, а как отрегулировать холостой ход знают не все люди. Поэтому сегодня мы с вами разберём вопрос, касающийся регулировки холостого хода на автомобилях «Классического» семейства.

Примечание!

Для регулировки вам понадобится одна лишь единственная отвёртка!

Советы по регулировке холостого хода:

Во-первых регулировку нужно выполнять при рабочей температуре двигателя (90-95 °С), а так же при регулировки воздушный фильтр должен быть установлен на автомобиле.

Во-вторых при регулировки холостого хода, уровень топлива который находится в поплавковой камере карбюратора должен быть отрегулирован.

В-третьих зазоры у клапанов так же должны быть отрегулированы и должен быть настроен момент зажигания у автомобиля.

В-четвёртых воздушная заслонка при регулировки холостого хода должна быть полностью открыта, проверить это можно сняв крышу с корпуса воздушного фильтра и вследствие чего взглянув на заслонку.

В-пятых регулировать холостой ход у автомобиля не всегда легко новичку, потому что регулировку вращения коленвала и регулировку содержания окиси углерода (СО) необходимо производить совместно.

Примечание!

Для более точной регулировки холостого хода, необходимо воспользоваться «Газоанализатором» которого у большинства владельцев и вовсе нет. Но регулировку так же можно произвести и без этого прибора, но только это будет посложнее! (Как произвести регулировку без этого прибора см. в рубрике: « »)

Прохождение техосмотра на выбросы

Ваша машина прекрасно работает, и с миром все в порядке. Вы совершенно не беспокоитесь, когда придет время сдавать его для проверки на выбросы в вашем штате или на местном уровне. После бесконечного ожидания в очереди на станции техосмотра улыбающийся, нарядно одетый чиновник засовывает вам в выхлопную трубу щуп и просит выстрелить. Несколько мгновений спустя инспектор устало улыбается и вручает вам конверт — не новую инспекционную наклейку для вашего номерного знака, а конверт с надписью «НЕ ПРОЙДЕН» ярко-красными буквами. У вас есть всего месяц, чтобы сделать домашнее задание и пройти техосмотр. Черт возьми, поступить в колледж было не так уж и сложно.

Разве ваш автомобиль не соответствует этим нормам выбросов? Разве вы не делали все возможное, чтобы поддерживать его в рабочем состоянии, регулярно меняя масло и настраивая его? Что пошло не так? И, самое главное, как его пройти?

Внимательно прочтите бланк отказа. Как правило, он предоставит вам результаты испытаний вашего автомобиля вместе с допустимыми пределами. Обратите внимание, что из «ужасной троицы» — углеводородов (HC), монооксида углерода (CO) или оксидов азота (NOx) — выходит за рамки допустимого.

Еще от Popular Mechanics



Команда разработчиков медиаплатформ

Неочищенный газ

Выбросы углеводородов представляют собой просто несгоревшее топливо, которое закачивается в выхлопную систему. Пропуски зажигания являются наиболее вероятной причиной, и это может быть связано с проблемой зажигания или внутренним отказом двигателя, который снижает компрессию. Другая возможность — смесь, которая слишком обеднена, чтобы надежно загореться из-за неисправности топливной системы или утечки вакуума. Если высокое число HC не из-за промаха, это, вероятно, из-за слишком богатой смеси.

Итак, изношенные или загрязненные свечи зажигания – это первое, на что следует обратить внимание. Если вы чувствуете рывок на холостом ходу, используйте изолированные плоскогубцы, чтобы вытащить провода по одному, чтобы убедиться, что один из них не влияет на плавность хода (не делайте этого на автомобилях 96 года и новее с OBD II, так как он установит код пропуска зажигания и включит индикатор неисправности на приборной панели). Снимите и осмотрите эту свечу зажигания. Если все в порядке, используйте омметр, чтобы узнать, не оборван ли провод штепсельной вилки — вы должны измерить от 5000 до 20 000 Ом, затем проверить крышку распределителя на наличие сильной коррозии в гнездах, трещин и т. д.

Вытащив заглушку, проведите тест на сжатие — следует подозревать давление меньше 100 фунтов на квадратный дюйм (может сгореть клапан). Кроме того, осмотрите впускной коллектор, чтобы увидеть, есть ли вакуумный кран в направляющей, ведущей к проблемному цилиндру. Утечка здесь может обеднить смесь до точки пропусков зажигания на холостом ходу.

Есть несколько других вещей, которые могут обеспечить достаточное количество дополнительного бензина, чтобы поднять уровень углеводородов выше предела. Одной из них является система контроля выбросов паров топлива, которая улавливает пары бензина, которые в противном случае выбрасывались бы в атмосферу. Затем он измеряет количество паров во впускном коллекторе во время работы в режиме холостого хода для сжигания. Если он течет на холостом ходу, смесь будет слишком богатой.

Другой потенциальный виновник — моторное масло, разбавленное бензином. Пары топлива всасываются через систему принудительной вентиляции картера во впускной коллектор. Об этом может рассказать запах щупа, а замена масла устранит проблему — временно.

Команда разработчиков мультимедийных платформ

В старых автомобилях может быть полезно отрегулировать винт смеси холостого хода не более чем на пол-оборота в любом направлении, чтобы получить правильную настройку смеси холостого хода.

Группа разработчиков медиаплатформ

Многие автомобили больше не имеют регулируемого угла опережения зажигания, но, тем не менее, вы должны проверить это с помощью индикатора времени.

Killer Compound

Угарный газ образуется при неполном сгорании — воздушно-топливный заряд воспламеняется, но не сгорает должным образом или полностью. В большинстве случаев это происходит из-за проблем с топливной системой, из-за которых двигатель работает на обогащенной смеси, но на это также могут повлиять ограничения всасываемого воздуха. Важно отметить, что для образования CO требуется некоторое сгорание. Таким образом, вы не увидите высоких показателей CO, если нет искры.

В карбюраторе обогащение может быть связано с тем, что винт смесителя холостого хода слишком сильно открыт, тяжелым поплавком (пенный тип может поглощать бензин, а латунный понтонный тип может образовывать отверстия и заполняться топливом), дроссельной заслонкой, которая остается горит после прогрева двигателя, или силовой клапан заедает в открытом положении. При впрыске топлива, возможно, давление топлива в рампе слишком высокое из-за неисправного регулятора давления топлива, или может быть треснувший вакуумный шланг к регулятору.

Конечно, почти любой автомобиль, выпущенный в течение последних двух десятилетий, будет иметь электронную систему управления двигателем, которая регулирует топливно-воздушную смесь (среди прочего), так что обратите внимание на датчики, передающие информацию на компьютер. Это, однако, приводит к устранению неполадок на профессиональном уровне.

На автомобиле с карбюратором докомпьютерного типа одним из способов выйти за пределы пределов HC и CO является замедление опережения зажигания. Это замедлит холостой ход и обеспечит более продолжительное и более горячее горение. Затем верните скорость холостого хода к спецификации с помощью стопорного винта дроссельной заслонки или соленоида остановки холостого хода, который будет пропускать больше воздуха. Производительность будет снижена, но вы, вероятно, пройдете тест.

Группа разработчиков медиаплатформ

Трещина в вакуумной линии может привести к неисправности угольного бачка, что приведет к увеличению выбросов.

Команда разработчиков мультимедийных платформ

Цилиндр с пропусками зажигания может иметь неисправные кольца или клапаны, которые можно обнаружить при проверке компрессии.

Жесткий Nox

NOx является жестким. Он образуется, когда азот (78 процентов воздуха, которым мы дышим) соединяется с кислородом (21 процент атмосферы), что может произойти только при очень высоких температурах горения. Проблема в том, что многое из того, что изначально было сделано для сокращения выбросов HC и CO, включало резкое повышение температуры внутри цилиндров автомобиля. Это тепло создало много NOx. К счастью, было обнаружено, что только пиковые температуры (более 2500 ° F) производят этот газ, способствующий смогу, а не длительное горячее горение, которое окисляет два других загрязняющих вещества. Внедрение системы рециркуляции отработавших газов (EGR) сбило верхнюю часть температурной кривой, тем самым поставив NOx в допустимые пределы. Одна из основных причин, по которой электронные системы управления двигателем были разработаны в конце 1970s должен был разрешить трехкомпонентный катализатор, который добавляет родий к платине и палладию двухкомпонентного катализатора для дальнейшего уменьшения выбросов NOx.

Первое, что следует заподозрить, это неработающий клапан EGR (возможно, вакуумный трубопровод треснул или внутренняя диафрагма разорвалась) и забитые углеродом каналы EGR. Попробуйте подать вакуум на клапан на холостом ходу. Если двигатель начинает работать неровно или глохнет, клапан в порядке и каналы хотя бы частично открыты. Снимите клапан и выкопайте все отложения, которые сможете.

Есть большая вероятность, что каталитический нейтрализатор больше не способен снижать выбросы NOx, но определение этого требует высокотехнологичной диагностики, которую лучше доверить профессионалу. Однако есть еще одна явная возможность, с которой вы можете справиться: тяжелые углеродистые отложения в камере сгорания и на обратной стороне впускных клапанов. Это может повысить степень сжатия настолько, чтобы вызвать горячую вспышку, которая образует NOx, а также будет мешать тщательно спроектированной схеме завихрения поступающей смеси, которая заставляет ее гореть равномерно.

Было разработано множество способов обработки, позволяющих избежать громоздкой работы по снятию головки и ручной очистке камер сгорания, днищ поршней и клапанов, но единственный способ, подходящий для самостоятельного изготовления, — это химическая обработка.
