Схема работы вебасто: инструкции и схемы для отопителей Webasto

Содержание

Предпусковой подогреватель Webasto Thermo Top Evo Start (бензин)

Код ошибки (HEX) Расшифровка кода Дополнительная информация по ошибке
01 Ошибка блока управления Неисправен блок управления, офф-лайн программирование не выполняется\или неисправен датчик температуры ОЖ датчик неисправен
02 Нет запуска После повторной попытки запуска горение не зафиксировано
04 Повышенное напряжение Напряжение питания слишком долго превышало пороговое значение
05 Преждевременное распознавание пламени Датчик пламени сигнализирует о наличии пламени до фазы горения
06 Перегрев подогревателя Сработала защита от перегрева
08 Короткое замыкание в цепи насоса-дозатора Замыкание на массу в цепи насоса-дозатора
0B Короткое замыкание циркуляционного насоса Замыкание на массу в цепи циркуляционного насоса/или перегрузка мотора
10 Короткое замыкание клапана переключения ОЖ Замыкание на массу в цепи клапана переключения ОЖ
11 Неправильно запрограммированный блок управления Неверный параметр блока управления или неправильно установленный отопитель (относительно вида топлива)
12 Сбой связи по W-шине Неисправность шины или ошибка протокола
13 Короткое замыкание в штатном вентиляторе автомобиля Короткое замыкание или повышенный ток в цепи зелено-белого провода
15 Нагнетатель воздуха для горения заблокирован Нагнетатель воздуха для горения не может вращаться
19 Короткое замыкание в цепи штифта накала Замыкание на массу в цепи штифта накала
1B Короткое замыкание датчика перегрева Замыкание на массу в цепи датчика перегрева
2D Неисправность в цепи нагнетателя Скорость вращения нагнетателя воздуха ниже необходимого значения
2E Неисправность в цепи штифта накала Сопротивление штифта накала находится вне допустимых значений
2F Обрыв пламени Пламя погасло в процессе подогрева. Выполняется повторная попытка запуска
37 Слишком высокая температура ОЖ при первом вводе в эксплуатацию Дополнительная информация недоступна
38 Первая попытка запуска неудачная Дополнительная информация недоступна
39 Первая попытка запуска неудачна – нет повторного запуска Дополнительная информация недоступна
3A Короткое замыкание в шине W-Bus / LIN-Bus Дополнительная информация недоступна
3C Внутренняя ошибка блока управления 60 Дополнительная информация недоступна
3D Внутренняя ошибка блока управления 61 Дополнительная информация недоступна
3E Внутренняя ошибка блока управления 62 Дополнительная информация недоступна
3F Загружено неправильное программное обеспечение Дополнительная информация недоступна
40 Обрыв штифта накала Обрыв цепи штифта накала
4C Высокое напряжение при защите компонентов Произошло отключение для защиты внутренних компонентов по причине экстремально высокого напряжения питания
4E Специальная ошибка 3 Дополнительная информация недоступна
81 Ошибка контрольной суммы EOL Ошибка контрольной суммы EOL
82 Нет запуска в тестовом режиме Нет запуска в тестовом режиме
83 Обрыв пламени Количество обрывов пламени в процессе горения превысило значение счетчика FAZ (значение счетчика записано в EEPROM)
84		 Пониженное напряжение Напряжение питания слишком долго было ниже порогового значения
86 Слишком высокая температура ОЖ без процесса горения Ошибка записывается если температура ОЖ превысит 145 °C в регулировочной паузе
87 Постоянная блокировка отопителя Включилась постоянная блокировка отопителя. Сбросить блокировку и произвести попытку включения отопителя
Сброс блокировки TT-Evo
  • Нажать кнопку быстрого старта (5)
  • В течение 10 секунд после этого извлечь из колодки в подкапотном пространстве предохранитель F1 – 20A (желтый)
  • Через 10 секунд вставить предохранитель обратно
  • Произвести пробный запуск подогревателя, нажав кнопку быстрого старта (5)
  • Если в процессе запуска/работы отопителя вновь будет зафиксирована ошибка, она будет отражена на дисплее таймера
88 Обрыв насоса-дозатора Обрыв цепи насоса-дозатора или замыкание ее на +12 В
89 Обрыв нагнетателя Обрыв цепи нагнетателя воздуха или замыкание ее на +12 В
8B Обрыв циркуляционного насоса Обрыв цепи циркуляционного насоса или замыкание ее на +12 В
90 Обрыв в клапане переключения ОЖ Обрыв цепи клапана переключения ОЖ или замыкание ее на +12 В
92 Нет команды продолжения работы Нет команды продолжения работы от органа управления
94 Обрыв температурного датчика Обрыв цепи температурного датчика или замыкание ее на +12 В
99 Обрыв штифта накала Обрыв цепи штифта накала или замыкание ее на +12 В
9C Время подогрева превысило время поездки Расчетное желательное время работы отопителя превышено (защита от разряда АКБ)
A9 Недостаточный поток охлаждающей жидкости Ошибка возникает, если температура охлаждающей жидкости превышает пороговое значение перехода в регулировочную паузу во время фазы Start/Glow Plug Ramp/Flame Monitor Measuring (слишком быстрый нагрев ОЖ)
AA S on W-Bus not succeed S on W-Bus not succeed (nor or faulty response, even after repeating telegram four times)
AB Обрыв датчика перегрева Обрыв цепи датчика перегрева или замыкание ее на +12 В

Вебасто что это и чем отличаются, Плюсы и минусы автономок, Какой подогрев выбрать

Что такое Вебаста

  Вебастой в нашей стране принято называть предпусковой подогрев двигателя ПЖД, или независимую печку кабины. На самом деле это немецкий производитель автомобильных независимых(автономных) отопителей и других автомобильных систем «Webasto».

На равне с этим производителем выпускает автономки другая немецкая фирма

«Eberspacher»







И конечно «Автономные отопители и подогреватели» выпускают в нашей стране:



У завода «Адверс» в Самаре «Планар» и «Теплостар»



 В Шадринске «ШААЗ»





У «ЭлтраТермо» из Ржева есть «Прамотроники»

 Выросшие из Купленной Россией у Webasto технологией и маркой Shperos:

и другие за рубежом.







  Автономки бывают



  Автономные отопители служат для создания тёплого климата в автомобиле и предпусковой подогрев двигателя в частности. Причём работают автономно, т.е. им не нужен ни двигатель, ни уличная розетка 220V, ни даже контроль и действия водителя.

  Автономки называют сухие и мокрые, предпусковые и догреватели, фены и гидроники, есть дизельные, бензинки и на газу.



  По предназначению, или виду теплоносителя бывают:



 — Подогреватели двигателя



  — Отопители салона



  — Подогреватели ДВС — это «водогрейный котёл», который подогревает охлаждайку  Тосол,  Антифриз (ОЖ).

  Их различают на Догреватели и Предпусковые подогреватели.



  •   Догреватель

работает только совместно с ДВС. (они не имеют собственного водяного насоса). Обычно устанавливаются штатно на дизельные авто, с целью их быстрого прогрева до рабочей температуры сразу после запуска двигателя. (При наличии знаний можно переделать в предпусковую).



  •    Предпусковой подогреватель



может работать как совместно с движком, так и без него — подогреть ДВС перед зимним пуском. Быстро нагреть двигатель после его запуска, и даже автоматически прогреть кабину авто.



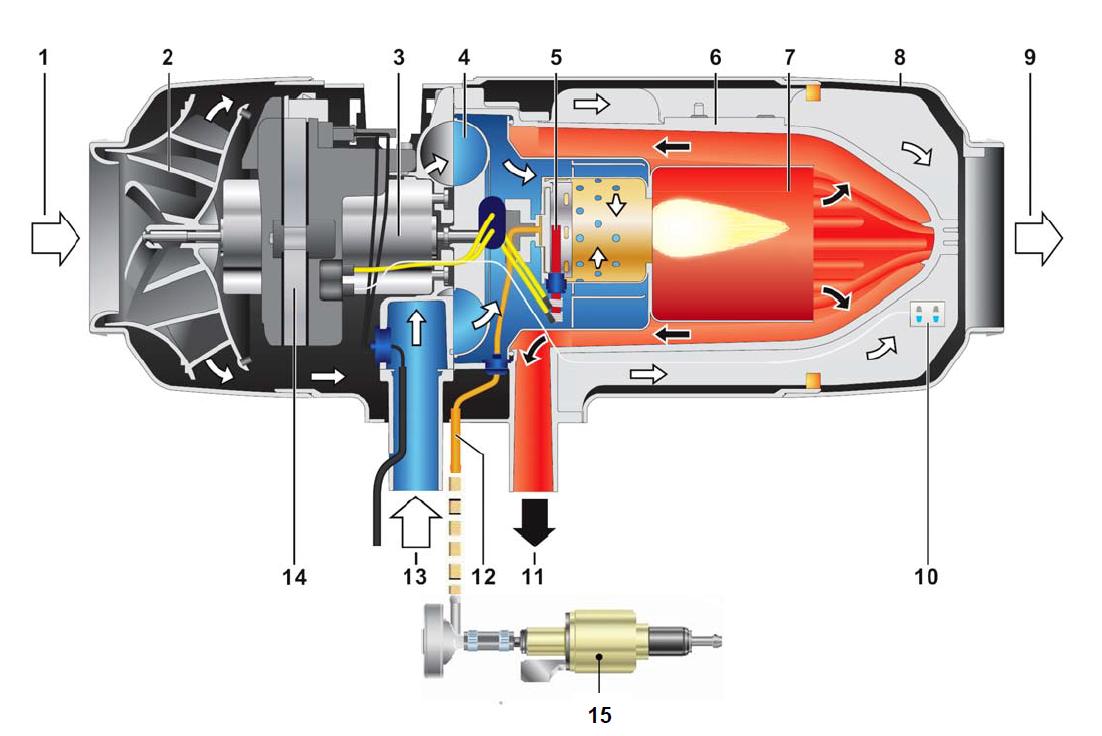

  •   Отопитель салона

 это печка которая обогревает воздух в салоне авто вне зависимости от работы двигателя автомобиля. Можно пользоваться во время стоянки и при движении по дороге. Их ещё называют «Фены», «Воздуходувки» и «Сухие автономки»













  Выбор автономки



  Отопители кабины различают по мощности зависящей от объёма нагреваемого помещения:

  •   — 2кВт используют для обычных кабин(камазы + спальник).
  •  — 3-4кВт – большие кабины(американцы).
  •   — 5-8кВт — автодома, кунги.



  Предпусковые подогреватели отличаются по объёму ОЖ(охлаждающей жидкости) в ДВС(двигателе) но так как этот параметр редко используется, то различают по объёму камер сгорания(в литрах(они же сантиметры кубические)):

  •   — 4кВт — ДВС до 2,5 литров (большинство легковых с мощностью до 150л.с.(лошадиных сил))
  •   — 5кВт — ДВС от 2,5 до 6 литров (Джипы, микроавтобусы мощностью более 150л.с.)
  •   — 9кВт и выше — ДВС более 6 литров(весь коммерческий транспорт, многоместные автобусы).



  Ниже можно скачать методику расчёта тепловой мощности отопителя.





  Зачем нужна автономка



  Автономные отопители салона это безусловный атрибут всех дальнобойщиков, охотников и рыбаков.

Фен работает почти бесшумно; потребляет мало топлива, электроэнергии; и самостоятельно поддерживает заданную водителем температуру.

Подсчёт израсходованного топлива за время стоянки ДВС или автономки покажет окупаемость Webasto и т.д. уже через месяц – два. Кроме того для современных высоконагруженных дизельных двигателей продолжительная работа на холостом ходу во время стоянки вредна.

  Для любых ДВС(двигателей внутреннего сгорания) самое больное(убивает ресурс) это грязный воздушный фильтр и холодный запуск. Один холодный запуск приравнивают к 500км пробега авто.

На зимних дорогах самый пик аварийности происходит в начале движения — окна замёрзли или запотели и движения скованы тёплой одеждой.



  Самостоятельно запустившийся перед вашей поездкой  Автономный подогреватель двигателя за 20 — 40 мин работы прогреет ДВС и даже лобовое стекло и салон тёплым воздухом. Запустить Вебасту можно пока вы пьёте дома чай. Позвонив на телефон, нажав кнопку на брелке сигнализации, брелке WEBASTO, или выставив время запуска на пульте-таймере ранее.

  И сейчас Вам уже не нужны «танцы с бубном»  вокруг промёрзшей,

не запустившейся машины. Завели двигатель, и сразу в дорогу.





  Минусы Вебасто



  Но есть 2 больших минуса:

  Это цена, и разрядка АКБ(аккумулятора авто).

  Б/у, прошедший обслуживание котёл исключает первую неприятность.

  Разрядка АКБ: Чтобы не было проблем с севшим аккумулятором, конечно он должен быть заведомо исправным, свежим(АКБ работающие более 5 лет, уже считаются «супер батареями»).

  Следить за АКБ довольно просто.

Аккумуляторы не любят продолжительной стоянки в морозы, коротких поездок, содержания в грязи не закреплёнными под капотом, и неисправностей бортовой сети автомобиля.

Зимой, перед запуском авто обязательно взгляните на штатный вольтметр, или же установите дополнительно.

Напряжение на клеммах говорит про

Состояние АКБ.

12.7 ВХорошая (100%)
12.6 ВНормальная (90%)
12.5 ВСлабая (70-80%)
12.2 ВРазряд(0%)

Данные показания следует замерять при выключенных потребителях, и не менее чем за семь часов после останова ДВС.



  При пользовании автономкой, нужно чтобы генератор двигателя заряжал Ваш аккумулятор в два раза дольше.

  Едете на работу 40 минут, — подогрев работает минут 20.

В противном случае, раз в две недели заряжайте АКБ зарядным устройством.









Технические характеристики отопителей Webasto и Eberspacher

и расчет подбора мощности автономных отопителей

можно скачать ниже:

Неисправности, коды ошибок предпусковых подогревателей двигателя Webasto

Подогреватели двигателя Webasto позволяют легко запустить двигатель, прогреть салон и освободить от снега и льда стекла перед поездкой в морозную погоду. Проходит время и даже у такого надежного оборудования как Вебасто возникают различные неисправности и проблемы в работе.

В данной статье мы рассмотрим неисправности и коды ошибок предпусковых подогревателей двигателя Webasto и способы их устранения.

Читайте также: Неисправности воздушных отопителей Webasto

Общие признаки неисправности жидкостных подогревателей двигателя Webasto

НеисправностьРекомендации по устранению
Нет горения после первого и повторного пуска либо горение прекращается во время работы.   Выключить подогреватель на короткое время и затем ещё один раз включить.
Пжд перегревается, индикатор работы мигает.  Проверить воздуховод на проходимость, остудить подогреватель, ненадолго выключить его, затем ещё один раз включить.
Сработал ограничитель нагрева: перегрев из-за утечки охлаждающей жидкости.   Устранить утечку, долить охлаждающую жидкость до уровня, предписанного производителем автомобиля, и нажать кнопку ограничителя нагрева.
Слишком низкое бортовое напряжение в течение более 20 секунд.  Зарядить аккумулятор. Выключить подогреватель на короткое время и затем ещё один раз включить.
Забит трубопровод воздуха для горения или выхлопной трубопровод.  Проверить трубопровод воздуха для горения и выхлопной трубопровод на проходимость.

Если эти меры не привели к устранению неисправностей, подогреватель необходимо предоставить в сервисный центр Webasto.

Webasto Thermo 50/90S/90ST/230/300/350

При появлении неисправности срабатывает электронная блокировка, и подогреватель выдаёт код неисправности. Проверьте предохранители и штекерные разъёмы на их исправность и прочность крепления.

Снять блокировку можно перезапустив подогреватель или вынув ненадолго при включенном пдж синий предохранитель 15 А на кабельном жгуте подогревателя.

После установки предохранителя подогреватель включается. Если блокировка не снялась, нужно определить причину неисправности.

Примечание! Блокировка подогревателя Wesasto является специальным режимом его работы. Блокировка включается, если система самодиагностики фиксирует неисправность (одну или несколько), дальнейшая работа с которыми может быть небезопасна, как для самого подогревателя, так и для транспортного средства, на котором пжд установлен. Сама по себе блокировка не является неисправностью, а является следствием одной или нескольких неисправностей. Причем, причина неисправности может быть совсем не в подогревателе.

Webasto таймер 1531

Если подогреватель оборудован таймером 1531 (с будильником), после аварийной блокировки на дисплей таймера выводится следующие коды ошибок.

КодНеисправность
F01  Пуск отсутствует.
F02  Обрыв пламени (повторяется более 5 раз).
F03  Падение напряжения ниже допустимого или повышение выше допустимого.
F04  Преждевременное распознавание пламени.
F05  Обрыв цепи или короткое замыкание датчика пламени.
F06  Обрыв цепи или короткое замыкание датчика температуры.
F07  Обрыв цепи или короткое замыкание дозирующего насоса.
F08  Обрыв цепи, короткое замыкание или неправильное число оборотов мотора нагнетателя воздуха.
F09  Обрыв цепи или короткое замыкание штифта накаливания.
F10  Перегрев подогревателя.
F11  Обрыв цепи или короткое замыкание циркуляционного насоса.
F12*  Аварийная блокировка вследствие повторяющихся неисправности или обрыва пламени: такая блокировка снимается путём повторного включения отопителя и его отключения от аккумулятора автомобиля в процессе запуска.

* — только для предпусковых подогревателей Webasto Thermo 230/300/350

Если подогреватель в качестве органа управления оснащён выключателем или таймером 1529 (без будильника), то коды ошибок передаются в виде световых сигналов (миганий). Отключите подогреватель, после коротких 5 миганий, выдаются длинные импульсы.

Количество импульсов соответствуют числу после буквы F приведенных в таблице выше.

Webasto HL32 Heater Room Thermostat

Webasto Thermo Pro 90

Мигание индикаторной лампочки выключателя во время продувки подогревателя показывает вид неисправности подогревателя. После пяти коротких миганий отображаются длинные импульсы. Количество длинных импульсов соответствует коду ошибки из таблицы.

Код Неисправность Возможные причины Рекомендации по устранению
0 Подогреватель не работает (только пять коротких импульсов).

Предохранители.

Электрические жгуты.

Блокировка подогревателя.

Неисправен блок управления.

Проверьте предохранители F1, F2 и F3.

Проверьте подключения к аккумулятору: + на пин 12, — на пин 9 и + на пин 3 (сигнал на включение) разъем X8.

Снимите блокировку.

Замените блок управления в составе нагнетателя в сборе.
1  Нет запуска (после двух попыток).

Топливная система.

Магистрали подвода воздуха для горения и отвода выхлопных газов.

Горелка.

Проверьте уровень топлива.

Проверьте состояние топливного фильтра.

Проверьте забор топлива и топливные магистрали на герметичность.

Удалите воздух из топливной системы.

Проверьте магистрали подвода воздуха для горения и отвода выхлопных газов на наличие закупориваний и при необходимости очистите.

Очистите горелку и при необходимости замените.
2  Обрыв пламени.

Топливная система.

Горелка.

Проверьте уровень топлива.

Проверьте состояние топливного фильтра.

Проверьте забор топлива и топливные магистрали на герметичность.

Удалите воздух из топливной системы.

Очистите горелку и при необходимости замените.
3  Пониженное или повышенное напряжение. Электроснабжение.

Проверьте аккумулятор.

Проверьте электрические подключения.
4  Преждевременное распознавание пламени. Неисправен датчик температуры выхлопных газов. Функциональная проверка датчика температуры выхлопных газов, при необходимости замените.
5  Не задано. Не задано.  Не задано.
6  Датчик температуры охлаждающей жидкости неисправен.

Электрические жгуты.

Неисправен датчик температуры охлаждающей жидкости.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Проверьте сопротивление датчика температуры охлаждающей жидкости, при необходимости замените.
7  Неисправен топливный насос.

Электрические жгуты.

Неисправен топливный насос.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка топливного насоса, при необходимости замените.
8  Неисправен нагнетатель.

Электрические жгуты.

Защитная блокировка нагнетателя.

Неисправен нагнетатель.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка нагнетателя, при необходимости замените.

Замените нагнетатель.
9  Неисправен штифт накала.

Электрические жгуты.

Неисправен штифт накала.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка штифта накала, при необходимости замените.
10 Перегрев.

Подогреватель перегрет.

Неисправен датчик температуры охлаждающей жидкости.

Неисправен датчик перегрева.

Проверьте уровень охлаждающей жидкости, удалите воздух из жидкостного контура. Проверьте работоспособность циркуляционного насоса.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий. Функциональная проверка датчика температуры охлаждающей жидкости, при необходимости замените.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий. Функциональная проверка датчика перегрева, при необходимости замените.
11  Неисправность циркуляционного насоса.

Электрические жгуты.

Неисправен циркуляционный насос.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Замените циркуляционный насос.
12  Неисправен выключатель массы.

Электрические жгуты.

Неисправен выключатель массы.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Замените электронный выключатель массы.
13  Неисправность управления салонным отопителем.

Электрические жгуты.

Неисправно реле включения салонного отопителя.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка реле, при необходимости замените.
14  Неисправен датчик перегрева.

Электрические жгуты.

Неисправен датчик перегрева.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка датчика перегрева, при необходимости замените.
15  Не достигается заданное значение сопротивления штифта накала.

Электрические жгуты.

Неисправен штифт накала.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка штифта, при необходимости замените.
16 Слишком высокая температура выхлопных газов.

Неисправен датчик температуры выхлопных газов.

Подогреватель закоксован.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий. Проверьте сопротивление датчика температуры выхлопных газов, при необходимости замените.

Визуальный контроль и чистка горелки, жаровой трубы и теплообменника, при необходимости замените узлы.
17  Неисправен датчик температуры выхлопных газов.

Электрические жгуты.

Неисправен датчик температуры выхлопных газов.

Проверьте электрические жгуты на наличие повреждений, обрывов и коротких замыканий.

Функциональная проверка датчика температуры выхлопных газов, при необходимости замените.

Внимание! Неквалифицированный монтаж или ремонт оборудования Webasto может стать причиной пожара или привести к выбросу ядовитого моноксида углерода. Тем самым это может стать причиной тяжелых или смертельных травм.

Webasto DBW 2010/2012/2020/2022/300/350

Предварительная диагностика неисправностей предпусковых подогревателей двигателя Webasto DBW 2010/12, 2020/22 и Webasto 300/350.

Неисправность Проверить, в случае необходимости отремонтировать или заменить
После включения подогреватель не работает. Электроснабжение. Предохранители. Электрические провода и соединения. Выключатель. Блок управления.
Индикация режимов работы гаснет приблезительно через 25 секунд. Температурный предохранитель или ограничитель нагрева. Детектор пламени. Блок управления. Электроды зажигания. Источник искры зажигания, кабель зажигания. Привод (двигатель). Топливное обеспечение. Топливный насос. Топливный магнитный клапан. Распылительное сопло.
Двигатель в подогревателе не работает. Электроснабжение. Предохранители. Электрические провода и соединения. Термостат регулировки обогрева или температурный датчик. Блок управления. Привод (двигатель).
Двигатель в подогревателе – отсутствие начальной фазы, предшествующей сгоранию.  Электроснабжение. Блок управления.
Двигатель в подогревателе –   отсутствие продувки после окончания работы. Блок управления.
Циркуляционный насос – не работает. Электроснабжение. Предохранители. Электрические провода и соединения. Блок управления. Привод (двигатель).
Искра зажигания – отсутствует. Предохранители. Электрические провода и соединения.  Детектор пламени. Блок управления. Источник искры зажигания, кабель зажигания.
Сгорание – не начинается по прошествию 15 секунд. Температурный предохранитель или ограничитель нагрева. Детектор пламени. Блок управления. Электроды зажигания. Источник искры зажигания, кабель зажигания. Топливный насос. Топливный магнитный клапан. Распылительное сопло.
Сгорание – сгорание прекращается по прошествию 25 секунд. Электроснабжение. Электрические провода и соединения. Детектор пламени. Блок управления.
Сгорание – невозможно отключить. Выключатель. Блок управления. Топливный магнитный клапан.
Сгорание – со светлым дымлением.  Топливное обеспечение. Топливный насос. Распылительное сопло.
Сгорание – с тёмным дымлением. Электроснабжение. Электрические провода и соединения. Привод (двигатель). Топливное обеспечение. Подачу воздуха для горения. Отвод отработавших газов.
Предпусковой подогреватель перегрет.

Электрические провода и соединения. Температурный предохранитель или ограничитель нагрева. Температурный предохранитель или ограничитель нагрева. Термостат регулировки обогрева или температурный датчик. Блок управления. Распылительное сопло. Система отопления.

Webasto Thermo E 200/320

Вид неисправности выдается с помощью мигающего индикатора режима работы. Индикатор начинает мигать с соответствующей частотой сразу после обнаружения неисправности, а при включении подогревателя мигает до проведения деблокировки.

Импульсов Описание неисправности
0 Неисправность блока управления.
1 Отсутствие запуска после 2-х попыток.
2  Обрыв пламени во время работы, неудачный повторный пуск.
3  Повышенное/пониженное напряжение.
4  Преждевременное распознавание пламени.
5  Неисправность датчика пламени.
6  Неисправность датчика температуры или реле защиты от перегрева.
7  Неисправность электромагнитного клапана.
8  Неисправность мотора нагнетателя воздуха / подогревателя держателя форсунки.
9  Неисправность циркуляционного насоса.
10  Сработало реле защиты от перегрева.
11  Неисправность катушки зажигания.
12  Блокировка подогревателя (повторяющийся сбой или повторяющийся обрыв пламени).

Неисправности Webasto Thermo Top Evo Start, которые можно устранить самостоятельно

При появлении неисправности проверьте состояние предохранителей и штекерных соединений, а также их правильную установку и подключение. При неисправности подогреватель переходит в состояние блокировки, которая не отображается на органах управления.

Предупреждение! Работы по ремонту и техобслуживанию подогревателя требуют профессиональных знаний и применения специальных инструментов. Неправильно выполненная регулировка или техническое обслуживание могут привести к повреждению подогревателя и к несчастным случаям с серьёзными последствиями.

Прежде чем обратиться в сервисный центр Webasto, попытайтесь сами снять блокировку по неисправности.

Вы можете сами устранить следующие неисправности.

Описание неисправности Возможные причины Меры по устранению
Происходит автоматическое выключение подогревателя (аварийное отключение).   Отсутствует горение после пуска и его повторения, пламя гаснет во время работы.  Выключите и включите подогреватель (не более двух раз).
Подогреватель не включается.  Нет подачи электроэнергии к подогревателю.  Проверьте электропитание подогревателя, а также его соединение на массу.
Подогреватель выключается в режиме отопления (аварийное отключение). Подогреватель перегрелся из-за недостатка охлаждающей жидкости.  Долейте охлаждающую жидкость в соответствии с рекомендациями изготовителя.

Webasto Thermo Top Evo Start c таймером MultiControl Car

Если во время работы предпускового подогревателя возникает неисправность, то он выдаёт на дисплей таймера код ошибки.

Таймер MultuControl Car

Возникшая ошибка выводится на дисплей таймера в виде Txx (ошибки таймера) или Fxx (ошибки подключенного подогревателя), а также сигнализируется красным мигающим светодиодом.

Код Неисправность Рекомендации по устранению
Ted  Высокое напряжение. Питающее напряжение больше 36 В.  Проверьте электрику автомобиля.
Te3  Неисправна подсветка дисплея. Питающее напряжение больше 36 В.   Свяжитесь с сервисной службой.
Te4  Неисправен светодиодный индикатор состояния. Питающее напряжение больше 36 В.  Свяжитесь с сервисной службой.
Te5 Ошибка датчика температуры. Неисправен температурный датчик пульта MultiControl/SmartControl.  Свяжитесь с сервисной службой.
Te6  Ошибка датчика температуры на W-шине. Невозможно правильно прочитать температуру с внешнего датчика (Wшина).  Проверьте подключение. При необходимости замените датчик.
T5d  Ошибка температурного датчика UniBox. Невозможно правильно прочитать температуру с внешнего датчика, подключенного к UniBox.   Проверьте подключение. При необходимости замените датчик.
T12  Нарушение связи на W-шине.  Проверьте подключение.
Te7/Te8  Flash. Неудачное чтение/запись в/на внутреннюю память.   Свяжитесь с сервисной службой.
Tea  Неправильный ответный сигнал от отопителя (ST).  Проверьте подключение.
Tec  Заедание ручки управления. Ручка управления нажата дольше 10 секунд.   Свяжитесь с сервисной службой.
T46к  Высокий ток/короткое замыкание на выходе SAU1. Ток больше 500 мА.   Проверьте подключение. Убедитесь, что потребители на выходе SAU1 не требуют ток более 500 мА.
T49  Высокий ток/короткое замыкание на выходе SAU2. Ток больше 20 мА.  Проверьте подключение. Убедитесь, что выход подключен только к соответствующему отопителю.
Te0  Пониженное напряжение. Питающее напряжение ниже установленного техником значения.  Зарядите аккумуляторную батарею и проверьте электрику автомобиля.
T84  Низкое напряжение. Питающее напряжение меньше 8 В.   Зарядите аккумуляторную батарею и проверьте электрику автомобиля.
Te1  Низкая/высокая температура окружающей среды. Температура окружающей среды вне рабочего диапазона -20 °C … +70 °C.  Ошибка исчезает автоматически, когда температура возвращается в допустимые пределы -20°C … +70°C.
Teb  Ошибка RTC. Сбросились настройки внутреннего чипа времени MultiControl/SmartControl.   При перерыве в электропитании более 8 минут: заново введите день и время. Если ошибка появляется без сбоев электропитания: обратитесь в сервисную службу.
Tee

Неисправный выходной транзистор в MultiControl/SmartControl.

Внимание: при появлении этой ошибки отопитель не может выключиться. Сразу же выньте предохранитель и обратитесь в сервисный центр для ремонта.

 Свяжитесь с сервисной службой.

Ошибки при подключенном через W-шину Thermo Top Evo Start

Код (HEX)Расшифровка кодаДополнительная информация по ошибке
01  Ошибка блока управления.  Неисправен блок управления, оффлайн. Программирование не выполняется\или неисправен датчик температуры ОЖ. Датчик неисправен.
02  Нет запуска.  После повторной попытки запуска горение не зафиксировано.
04  Повышенное напряжение.  Напряжение питания слишком долго превышало пороговое значение.
05 Преждевременное распознавание пламени.  Датчик пламени сигнализирует о наличии пламени до фазы горения.
06  Перегрев подогревателя.  Сработала защита от перегрева.
08  Короткое замыкание в цепи насоса-дозатора.  Замыкание на массу в цепи насоса-дозатора.
0B  Короткое замыкание циркуляционного насоса.  Замыкание на массу в цепи циркуляционного насоса или перегрузка мотора.
10  Короткое замыкание клапана переключения ОЖ.  Замыкание на массу в цепи клапана переключения ОЖ.
11  Неправильно запрограммированный блок управления.  Неверный параметр блока управления или неправильно установленный отопитель (относительно вида топлива).
12  Сбой связи по W-шине.  Неисправность шины или ошибка протокола.
13  Короткое замыкание в штатном вентиляторе автомобиля.  Короткое замыкание или повышенный ток в цепи зелено-белого провода.
15  Нагнетатель воздуха для горения заблокирован.  Нагнетатель воздуха для горения не может вращаться.
19  Короткое замыкание в цепи штифта накала.  Замыкание на массу в цепи штифта накала.
1B  Короткое замыкание датчика перегрева.  Замыкание на массу в цепи датчика перегрева.
2D  Неисправность в цепи нагнетателя.  Скорость вращения нагнетателя воздуха ниже необходимого значения.
2E  Неисправность в цепи штифта накала.  Сопротивление штифта накала находится вне допустимых значений.
2F  Обрыв пламени.  Пламя погасло в процессе подогрева. Выполняется повторная попытка запуска,
37  Слишком высокая температура ОЖ при первом вводе в эксплуатацию.  Дополнительная информация недоступна.
38  Первая попытка запуска неудачная.  Дополнительная информация недоступна.
39  Первая попытка запуска неудачна – нет повторного запуска.  Дополнительная информация недоступна.
3A  Короткое замыкание в шине W-Bus/LIN-Bus.  Дополнительная информация недоступна.
3C  Внутренняя ошибка блока управления 60.  Дополнительная информация недоступна.
3D  Внутренняя ошибка блока управления 61.  Дополнительная информация недоступна.
3E  Внутренняя ошибка блока управления 62.  Дополнительная информация недоступна.
3F  Загружено неправильное программное обеспечение.  Дополнительная информация недоступна.
40  Обрыв штифта накала.  Обрыв цепи штифта накала.
4C  Высокое напряжение при защите компонентов.  Произошло отключение для защиты внутренних компонентов по причине экстремально высокого напряжения питания.
4E  Специальная ошибка 3.  Дополнительная информация недоступна.
81  Ошибка контрольной суммы EOL.  Ошибка контрольной суммы EOL.
82  Нет запуска в тестовом режиме.  Нет запуска в тестовом режиме.
83  Обрыв пламени.  Количество обрывов пламени в процессе горения превысило значение счетчика FAZ (значение счетчика записано в EEPROM).
84  Пониженное напряжение.  Напряжение питания слишком долго было ниже порогового значения.
86  Слишком высокая температура ОЖ без процесса горения.  Ошибка записывается если температура ОЖ превысит 145 °C в регулировочной паузе.
87  Постоянная блокировка отопителя.  Включилась постоянная блокировка отопителя. Сбросить блокировку и произвести попытку включения отопителя.
88  Обрыв насоса-дозатора.  Обрыв цепи насоса-дозатора или замыкание ее на +12 В.
89  Обрыв нагнетателя.  Обрыв цепи нагнетателя воздуха или замыкание ее на +12 В.
8B  Обрыв циркуляционного насоса.  Обрыв цепи циркуляционного насоса или замыкание ее на +12 В.
90  Обрыв в клапане переключения ОЖ.  Обрыв цепи клапана переключения ОЖ или замыкание ее на +12 В.
92 Нет команды продолжения работы.  Нет команды продолжения работы от органа управления.
94  Обрыв температурного датчика.  Обрыв цепи температурного датчика или замыкание ее на +12 В.
99  Обрыв штифта накала. Обрыв цепи штифта накала или замыкание ее на +12 В.
9C  Время подогрева превысило время поездки.  Расчетное желательное время работы отопителя превышено (защита от разряда АКБ).
A9  Недостаточный поток охлаждающей жидкости.  Ошибка возникает, если температура охлаждающей жидкости превышает пороговое значение перехода в регулировочную паузу во время фазы Start/Glow Plug Ramp/Flame Monitor Measuring (слишком быстрый нагрев ОЖ).
AA  S on W-Bus not succeed.  S on W-Bus not succeed (nor or faulty response, even after repeating telegram four times).
AB  Обрыв датчика перегрева.  Обрыв цепи датчика перегрева или замыкание ее на +12 В.

Сброс блокировки Thermo Top Evo Start

Пошаговая инструкция сброса блокировки предпускового подогревателя двигателя Webasto TT Evo Start:

  1. Нажать кнопку быстрого старта.
  2. В течение 10 секунд после этого извлечь из колодки в подкапотном пространстве предохранитель F1–20A (желтый).
  3. Через 10 секунд вставить предохранитель обратно.
  4. Произвести пробный запуск подогревателя, нажав кнопку быстрого старта.
  5. Если в процессе запуска/работы подогревателя вновь будет зафиксирована ошибка, она будет отражена на дисплее таймера.

Надеемся данная статья помогла вам решить проблему с вашим предпусковым подогревателем. Оставляйте свои комментарии и вопросы ниже.

Рекомендуем регулярно проводить техническое обслуживание и проверку автомобиля в сервисных центрах Webasto. Техническое обслуживание и любые ремонтные работы должны всегда выполняться в специализированных сервисных центрах Webasto. Там помогут определить объём необходимых работ и выполнят их на высшем уровне.

Поделиться:

8
