Схема генератора автомобиля

Каждое транспортное средство имеет свойство ломаться. Даже качественные автомобили рано или поздно выходят из строя. Поломка может быть незначительной, а может возникнуть в одной из главных деталей машины — генераторе.

Вернуться к оглавлению

Блок: 1/4 | Кол-во символов: 243
Источник: http://proUAZik.ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html

Характеристики генератор для УАЗ

Один из главных узлов машины

Автомобиль УАЗ ломается с той же периодичностью, что и многие другие машины. Возникают проблемы и с генератором. Не каждый владелец авто знает, как подключать генератор на УАЗ Патриот и УАЗ 469.

Модель УАЗ 469 имеет стандартный генератор переменного тока. Этот агрегат необходим для питания автомобиля электричеством и подзарядки аккумуляторной батареи. Узел работает только при наличии самого аккумулятора и регулятора напряжения. Схема подключения генератора является однопроводной, выходной контакт — «минус». Имеются и дополнительные выходы, которые необходимы для подключения агрегата к системе автомобиля.

Для обеспечения качественной работы устройства нужно правильно и своевременно его обслуживать. Следует заботиться о чистоте механизма. Перед каждым выездом необходимо проверять рабочие показатели агрегата при помощи амперметра. При прохождении технического обслуживания проводится проверка креплений узла и натяжки ремней. По окончании сезона нужно снимать механизм, очищать его от пыли и грязи. При износе комплектующих следует заменить их новыми.

Когда наблюдается нестабильная работа устройства или слышен шум, механизм следует заменить новым. В редких случаях приходится менять блок выпрямителей. Такая необходимость возникает при отсутствии стабильной работы диодов.

Рекомендуется проводить разборку механизма только в специальном сервисе. При отсоединении проводов необходимо вытянуть саму колодку. Ни в коем случае не следует тянуть за провода.

Проверка выпрямительного блока невозможна в нескольких случаях. Например, если источник постоянного тока показывает более 12 В. Не рекомендуется использовать прибор с переменным током. Обязательно должна присутствовать контрольная лампа, подключенная к системе.

Нет необходимости заменять смазку, так как ее хватает на весь срок эксплуатации генератора.

Вернуться к оглавлению

Блок: 2/4 | Кол-во символов: 1903
Источник: http://proUAZik.ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Блок: 2/5 | Кол-во символов: 4000
Источник: https://etlib.ru/blog/657-shema-generatora-avtomobilya

Подключение агрегата

Схема подключения агрегата

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275.

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

  1. Первым делом следует отключить подачу электричества.
  2. Включить и прогреть бензогенератор.
  3. Подключить агрегат к сети.
  4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
  5. Подключить электросеть.

Процесс подключения агрегата

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться. При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей.

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий. Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс. Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода.

Возможно, понадобится дополнительная разборка генератора. В этом случае необходимо подготовить инструмент и очистить рабочую поверхность.

Вернуться к оглавлению

Блок: 3/4 | Кол-во символов: 2321
Источник: http://proUAZik. ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы: ~, W, R, STА.
  6. Вывод нулевой точки обмотки статора: 0, МР.
  7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Блок: 3/5 | Кол-во символов: 2744
Источник: https://etlib. ru/blog/657-shema-generatora-avtomobilya

Разбор генератора: этапы работы

Первым условием станет очистка генератора от загрязнений. Дальнейшие действия следует выполнять в таком порядке.

  1. Снимается задняя крышка агрегата, которая закреплена 3 гайками.
  2. Отворачиваются гайки, фиксирующие щеткодержатель.
  3. Отпаиваются выходы обмотки и выпрямительного блока.
  4. Выкручивается винт клеммы держателя щеток.
  5. Извлекается сам держатель.
  6. Снимаются 3 гайки и 4 болта на корпусе и выпрямителе.
  7. Изымается крышка вместе с ротором.
  8. Отворачивается гайка, которая расположена между шестигранником и валом якоря.
  9. Снимается сам якорь.
  10. Проверяется исправность регулятора напряжения, работа щеток, контактные кольца осматриваются на наличие повреждений.
  11. С помощью омметра проверяется сопротивление обмотки якоря.
  12. Проверяется обмотка на наличие замыканий.
  13. Осматривается статор.
  14. Обмотку статора также проверяется на наличие замыканий.
  15. Проверяется проводимость статорной обмотки.
  16. Изучаются диоды выпрямительного блока.
  17. Особое внимание следует уделить крышке со стороны привода и проверить подшипники.
  18. Чтобы заменить подшипники, необходимо выкрутить 4 винта.
  19. Далее изымается и заменяется подшипник.
  20. Подшипник проверяется на легкость вращения.
  21. Крышка генератора осматривается со стороны контактных колец.
  22. Изучается резиновая прокладка, при необходимости заменяется.
  23. Сбор генератора осуществляется в последовательности, противоположной разборке.

Замена составной части агрегата

Процесс разборки нужно проводить в чистом помещении и при качественном освещении. В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе. Следует побеспокоиться об их хранении и обработке. Не стоит в дальнейшем использовать те, которые имеют явные повреждения.

Работу по осмотру генератора лучше доверить специалисту. При самостоятельном разборе и проверке агрегата без минимальных познаний в механике и электротехнике результаты могут оказаться плачевными, и транспортное средство останется стоять в гараже. Серьезные поломки могут возникнуть и при неправильном подключении генератора.

Блок: 4/4 | Кол-во символов: 2025
Источник: http://proUAZik.ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Блок: 4/5 | Кол-во символов: 1270
Источник: https://etlib.ru/blog/657-shema-generatora-avtomobilya

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

  1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
  2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
  3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
  4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

Блок: 5/5 | Кол-во символов: 2217
Источник: https://etlib.ru/blog/657-shema-generatora-avtomobilya

Старый тип или проверка 591. 3702-01

Это совсем старый тип реле, он устанавливался еще на «копейки», а также на многие заднеприводные автомобили. Он также всегда отдельно крепился на кузове, но проверка здесь немного отличается по контактам.

Если взять их маркировку, то их всего два – «67» и «15». Первый контакт «67» — это минус как собственно и корпус реле, а вот «15» — это плюс. Принцип действия такой же, подсоединяем наше зарядное устройство  — начинаем проверку, повышаем напряжение до 14,5В, дальше смотрим на лампу. Если отключилась хорошо, нет – плохо, замена.

 Есть еще один «лайфхак» – если подключить лампочку, в обход реле регулятора к проводам которые шли на контакты 15 и 67, далее снять с плюсовой клеммы АКБ провод – если мотор не заглох, значит генератор «живой».

Блок: 6/7 | Кол-во символов: 786
Источник: http://avto-blogger.ru/texchast/kak-proverit-rele-regulyatora-generatora.html

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

Блок: 7/7 | Кол-во символов: 702
Источник: http://avto-blogger.ru/texchast/kak-proverit-rele-regulyatora-generatora.html

Кол-во блоков: 13 | Общее кол-во символов: 23655
Количество использованных доноров: 3
Информация по каждому донору:
  1. http://proUAZik.ru/obsluzhivanie/podklyuchat-generator-razmer-shema-remen-469.html: использовано 4 блоков из 4, кол-во символов 6492 (27%)
  2. http://avto-blogger.ru/texchast/kak-proverit-rele-regulyatora-generatora.html: использовано 5 блоков из 7, кол-во символов 6932 (29%)
  3. https://etlib.ru/blog/657-shema-generatora-avtomobilya: использовано 4 блоков из 5, кол-во символов 10231 (43%)

Как подключить и отремонтировать генератор на УАЗ?

Генератор — это устройство, преобразовывающее механическую энергию в электрическую. Это один из важнейших узлов машины, без его энергии питающей всё электрооборудование, автомобиль не сдвинется с места. Эта статья ответит на вопросы о неисправностях, ремонте и как подключить генератор на УАЗ.

Знаете ли вы? Первая модель генератора была создана Робертом Ван де Граафом, американским физиком. В 1929 году он разработал прибор высокого напряжения, действующий на основе электризации диэлектрической ленты.

Схема подключения генератора УАЗ

Схема подключения генератора на УАЗ включает в себя несколько последовательных действий:

  1. Сначала отключите электрическую сеть.
  2. Далее запустите и прогрейте генератор.
  3. Подсоедините механизм к сети.
  4. Отключите устройство от запасной сети, заглушите.
  5. Теперь включите электропитание.

Важно! Если, при подключении генератора УАЗ что-либо будет сделано не так, устройство может выйти из строя.

Возможные неисправности генератора УАЗа и методы их устранения

Неисправности генератора можно выявить по характерным признакам или при визуальном осмотре.

Если на аккумуляторной батарее отсутствует зарядка, первое, что нужно проверить – это контактные кольца. Их нужно зачистить, протереть, по возможности проточить. Раз взялись за кольца, проверьте и щётки генератора. Их износ также весьма ощутим. Протрите от пыли и налипшей грязи щёткодержатель, осмотрите пружины. Если детали совсем не годны, тогда замените их.

Если вы заметили проскальзывание приводного ремня генератора УАЗ, отрегулируйте его натяжение.

Работа аккумулятора зависит от целостности обмотки в цепи питания. Осмотрите её и при необходимости устраните неполадки в цепи, возможно замыкание или обрыв. Осмотрите и замените, если требуется диоды выпрямительного блока и регулятор напряжения.

При ослаблении крепёжных элементов генератора или их поломке, осмотрите обмотку статора, шкив и ротор. При обнаружении более серьёзных повреждений и отсутствии у вас приличных знаний, лучше доверить ремонт генератора УАЗ мастерам специальных станций.

Интересно! Электронный LC-генератором разработал и запатентовал Ральф Хартли. Есть три вида устройства Хартли: генератор с общим эмиттером, с общим коллектором и с общей базой.

Не горит контрольная лампа

По каким причинам контрольная лампа не загорается, давайте посмотрим. В этой ситуации есть несколько вариантов:

  • Слабый контакт щёток;
  • Поломан регулятор напряжения;
  • Неисправности с обмоткой ротора;
  • Проблемы с проводкой;
  • Нет контакта с массой.
В случае, когда лампочка горит, но слабо, проблема, скорее всего, в выпрямительном блоке, плохом соединении лампы с электропроводкой. Если она горит, но мигает, проверьте контакт щёток и регулятор напряжения.
Высокий уровень шума

Одной из механических неисправностей генератора является дефект подшипников или их износ. Об этой проблеме сообщит неприятный скрип или вой во время работы, раздающийся свист из подкапотного пространства. Для начала проверьте натяжение ремня привода и гайку шкива, подтяните их при необходимости. Осмотрите посадочные места подшипников, возможно, нужно заменить крышку генератора. Изношенные подшипники необходимо поменять.

Стрелка в начале шкалы

Проверяя работу контрольной лампы вольтметром, обратите внимание на положение стрелки прибора. Если она «ушла» в начало шкалы, осмотрите саму лампу и её соединения. Перегоревшую лампочку нужно заменить, обрывы в цепи между штекером и выводом – восстановить. Проверьте регулятор напряжения, его вывод и выводы щёток. Может проблема просто в отсоединившемся проводе щёткодержателя.

Стрелка в конце шкалы

Когда стрелка находиться в конце шкалы вольтметра, причины две. Первая – короткое замыкание в регуляторе напряжения или выход из строя регулятора. Его в этом случае лучше заменить новым. Второй причиной является замыкание в креплении щёткодержателя. Осмотрите винт крепления и шину щётки, если нужно замените основу щёткодержателя.

Как проверить генератор

Проверка генератора начинается с осмотра предохранителя. Далее осматривайте сам генератор и окружающие его детали:

  • Свободная работа ротора,
  • Приводной ремень
  • Привод и корпус.
Если всё в порядке, проверяйте щётки и контактные кольца. Эти детали во время работы изнашиваются очень быстро: перекашиваются, заклинивают, забиваются пылью. Для детальной проверки обмотки ротора воспользуйтесь мультиметром. Переведите прибор в режим омметра и подключите к контактам генератора. Работоспособные, правильные показания – от 1.8 до пяти Ом. Если результат замера занижен – есть замыкание в витках обмотки, если завышены – обрыв обмотки.

Таким же образом проверяется статор. Слишком высокий показатель сопротивления свидетельствует о плохом контакте обмоток с массой или о его отсутствии. Диоды блока выпрямителя проверяются после отсоединения от обмоток статора. Плюсовой зажим мультиметра подключите к плюсу выпрямителя, а минусовой зажим прибора - к фазе . Снимите показания и поменяйте щупы местами. Теперь сверьте первое и второе значения. Если вторые показания отличаются от предыдущих значений, то диод рабочий. Если же не отличаются, он не исправен.

Сборка и разборка генератора

Разберёмся, как разобрать генератор для последующего ремонта. Для начала очистите его от пыли и грязи. Затем действуйте поэтапно:

  1. Открутите гайки крепления задней крышки и снимите её.
  2. Выкрутите гайки щёткодержателя, отсоедините выходы обмотки и выпрямителя, затем клеммы держателя щёток. Держатель извлеките.
  3. Выкручивайте крепёжные элементы выпрямителя и корпуса и снимайте ротор с крышкой.
  4. Открутите гайку крепящую якорь и снимите его.
  5. Проверьте обмотки якоря на целостность и замыкание.
  6. Далее по тому же порядку осматривайте статор, его обмотку.
  7. Затем осмотрите диоды выпрямителя.
  8. Тщательно осмотрите подшипники и их посадочные места, крышку с боку привода. Если подшипники требуют замены, выкрутите крепёж деталей, снимите и установите новый
  9. Со стороны колец осмотрите крышку генератора и её прокладку, если есть дефекты, замените.
Собирается механизм в последовательности обратной разборке, как подключить генератор на УАЗ, описано выше.

Внимание! В генераторе достаточно мелких деталей, поэтому, разбирая устройство, позаботьтесь о ёмкости для их хранения. Запоминайте последовательность этапов своей работы.

Разборка генератора УАЗ проводится в приспособленном для этого помещении: боксе, просторном гараже. Процесс нужно проводить при хорошем освещении. Если вы не уверенны в своих познаниях в электронике и механике, лучше обратитесь к мастерам.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Генератор уаз 469 схема подключения

Установка генератора 90 Амп УАЗ 469

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

Купил съемник для подшипников и шкив снят.

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

Теперь, устанавливаем и подключаем новый генератор.

Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

Дело в том, что мой старый генератор схематично выглядел так:

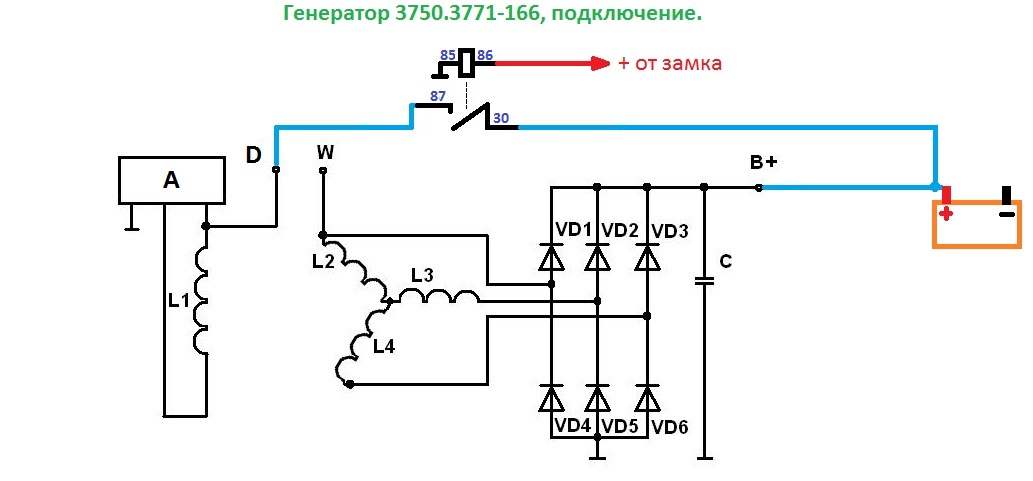

Новый от бычка на 90 А выглядит немного иначе:

Генератор на 90 А от Бычка

Т. к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

Я пользовался вот такой схемой для подключения:

Схема для подключения генератора с двухконтактным выводом от щеток

Результат: напряжение, как и положено, — 14 В. Но, при включении фар падает до 13 В. Грешу на то, что:
1. Генератор Б/У.
2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов.
3. Холостые обороты Уаза маленькие по сравнению с другими авто.
4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

— Генератор 90А БАТЭ — 1 шт. 4300р.
— Ремень генератора Клиновой 1225/10 200р.

Старый генератор перестал держать заряд, и я решил его отремонтировать и возить как запасной, а себе купить более мощнее на 90А и поднять сразу же повыше от уровня будущей воды, чтобы прожил он у меня чуточку дольше, чем тот который постоянно плавает в воде, да и зарядка чтобы была, когда в воде по колесо стоишь…
Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает — все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно — произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! 🙂 Потом друг все это дело сваривает, делает ребро жесткости и дает мне обратно на высверливание четырех отверстий: 2 на двигатель, 2 на генератор. Уже через мин. 10 мы ставим все обратно и подсоединяем проводки. Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне — просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. Ну вот, все на месте, все подключено, первый запуск и все работает, отлично! водим хороводы вокруг авто 10 мин.

Авто не глохнет после поворота и вытаскивания ключа из замка зажигания! Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! А лампочку нужно было поставить в разрез красного проводе. Перекусил провод пополам и вставил туда обычную галогеновую маленькую лампочку — временно (потом хочу заменить на диод не на светодиод, а просто на диод — сам в этом не особо разбираюсь, но друг электрик сказал так будет лучше! Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно. Когда поехал уже домой, увидел, что на панели приборов борт сеть показывает 12V в рабочем состоянии на холостых. Пишу, опять же, письмо другу-электрику. Он мне в ответ, что это из-за лампочки, и что если поставим диод, то будет все отлично.

Творите и создавайте!

Новый гена на месте, осталось помыть подкапотное пространство

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ.
В гараже был наиден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот Гена пролежал 5 лет и неизвестно в каком он состоянии.
Ну чтож… не поставишь — не узнаешь.
В магазине был куплен регулятор напряжения (далее РН) от Волги (13 3702) (цена 180 руб)

Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось 🙁
Бежим в магазин за съемником. Купил съемник для подшипников и УРА… Шкив снят.

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

Теперь устанавливаем и подключаем новый генератор.

Так нафига я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

Дело в том что мой старый генератор схематично выглядел так:

Новый от бычка на 90 А выглядет немного иначе:

Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

Я пользовался вот такой схемой для подключения:

Напряжение как и положено 14 В. Но, при включении фар падает до 13 В.

02.12.2012. Всё так и осталось, Грешу на то, что:
1. Генератор Б/У.
2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение взависимости от оборотов.
3. Холостые обороты Уаза маленькие по сравнению с другими авто.
4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, по этому многие ставят ходовые огни и днём ездят без ближнего. Думаю тоже так сделать.

УАЗ 469 1981, 75 л.

с. — своими руками

Машины в продаже

УАЗ 469, 1978

УАЗ 469, 1994

УАЗ 469, 1990

УАЗ 469, 1979

Комментарии 49

Что-то у меня так и не получились, все ровно нет зарядки, делал все по схеме

Со спецификой УАЗ врядли подскажу, но точно скажу по матчасти:
Установка 90А гены без замены всего прочего — это опромётчиво.
Начать нужно с аккумулятора на 75-85А/ч, т.к. боле мощный гена быстро "запинает" токами аккумулятор меньшей ёмкости, особенно если ходивший. начнётся сильное кипение, перезаряд, постоянный долив, осыпание пластин и прочие ништяки.

Далее, тебе нужен реле-регулятор от этого гены, чтобы он давал ему положенный ток подмагничивания. Для разных ген может быть разный ток. Конкретно волговский регулятор даёт около 3.5А подмагничивания и не факт, что 90-му гене хватает. Причина может быть в этом.

В конце концов, на 90А нужно усиливать проводку. Это чудовищный ток вообще-то. Не усилишь проводку — он её будет греть, дымить и никакие 90А через неё не пройдут. Всё уйдёт в потери.

чушь! хоть 900ампер, не будет ни какой нагрузки на проводку.при выключенных потребителях, также и батарейка если она заряжена не будет брать зарядку, а отдает бывает и 500-700 ампер

Под вопросом кусок проводки от гены к аккумулятору. Если аккум рязряжен, то гена принимается ему выдавать максимальный ток.
И вообще давай полегче на поворотах, а? Думай, прежде чем писать такие резкие вещи.

электросхема в ее простейшем варианте

Старый добрый УАЗ-469 является одним из самых простых автомобилей. Словно собранный из детского конструктора, он отнюдь не изобилует никакими излишествами и наворотами. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электропакета — полное отсутствие того, чем можно при помощи этого пакета управлять. Тем не менее электропроводка на этом автомобиле есть. Хотя та же электросхема зажигания УАЗ-469 реализована наипростейшим образом.

Стартер

На автомобиле УАЗ-469 стартер подключен практически напрямую, через замок зажигания и реле. Более никакой электроники в схеме зажигания попросту нет. Даже в более современном "Хантере", который внешне не каждый автолюбитель отличит от УАЗ-469, электросхема гораздо сложнее. Управляющий импульс с реле зажигания идет сразу на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались плавкие предохранители, которые шли только на освещение и генератор. В целом опытному владельцу УАЗ-469 электросхема просто не нужна. Разобраться в этом автомобиле можно за несколько минут.

Особенности

Стоит отметить несколько интересных особенностей данного автомобиля. которые будет интересны тем, кто впервые садится за руль легендарного УАЗика. Например, переключатель света у данной машины расположен в ногах в виде специальной педали. Насколько это удобно при вождении, судить не будем, предоставим это тем, кто уже водил УАЗ-469. Электросхема этого автомобиля также полна множества интересных особенностей, которые изящны в своей простоте. Датчики уровня и давления масла, например, шли напрямую к приборной панели и аварийному индикатору, минуя блок предохранителей и прочие элементы. Это позволяет ремонтировать автомобиль буквально "на коленке", находясь где угодно. Не зря 469-й до сих пор ценится у военных. При ремонте УАЗ-469 электросхема им даже не нужна.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Схема УАЗ-31512 – Схемы электрооборудования – УАЗ

Схема электрооборудования автомобиля УАЗ-31512:

  1. Фонарь передний
  2. Фара
  3. Сигнал звуковой
  4. Генератор
  5. Фонарь освещения под капотом
  6. Датчик указателя температуры охлаждающей жидкости в блоке цилиндров
  7. Датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе
  8. Датчик сигнальной лампы аварийного состояния гидропривода тормозной системы
  9. Датчик указателя давления масла
  10. Датчик сигнальной лампы аварийного давления масла
  11. Микровыключатель управления ЭПХХ
  12. Свечи зажигания
  13. Датчик-распределитель
  14. Электродвигатель омывателя ветрового стекла

Схема электрооборудования автомобиля УАЗ-31512: http://uaz. service-manual.company/shemy-elektrooborudovaniya/shema-elektrooborudovaniya-avtomobilya-uaz-31512/

Электросхема УАЗ–3303 бортовой (головастик) — Электросхемы Уаз —

1 – фонарь передний;

3 – электродвигатель вентилятора отопителя;

4 – датчик сигнальной лампы аварийного состояния гидропривода тормозов;

5 – сигнал звуковой;

6 – электродвигатель омывателя;

7 – выключатель плафона освещения кабины;

8 – плафон освещения кабины;

9 – лампа сигнальная включения стояночной тормозной системы;

10 – выключатель сигнальной лампы стояночной тормозной системы;

11 – электродвигатель стеклоочистителя;

12 – переключатель электродвигателя стеклоочистителя и омывателя;

14 – лампа сигнальная включения дальнего света фар;

16 – указатель давления масла;

17 – лампа сигнальная аварийного давления масла;

18 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;

19 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;

20 – указатель уровня топлива;

21 – выключатель аварийной сигнализации;

23 – предохранитель прикуривателя;

24 – лампа сигнальная указателей поворота;

25 – лампа сигнальная аварийного состояния гидропривода тормозной системы;

26 – выключатель зажигания;

27 – переключатель света центральный;

28 – предохранитель тепловой;

29 – сопротивление отопителя;

30 – переключатель электродвигателя вентилятора отопителя;

31 – переключатель света фар;

32 – выключатель заднего противотуманного фонаря;

33 – блок плавких предохранителей;

34 – розетка штепсельная;

35 – электромагнитный клапан разбалансировки;

36 – переключатель указателей поворота;

37 – кнопка звукового сигнала;

38 – датчик сигнальной лампы аварийного давления масла;

39 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;

40 – датчик указателя давления масла;

41 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров;

42 – прерыватель указателя поворота;

43 – предохранитель отопителя;

44 – переключатель электродвигателя вентилятора отопителя;

45 – сопротивление переключателя электродвигателя вентилятора отопителя;

46 – электродвигатель вентилятора отопителя;

48 – свеча зажигания;

50 – катушка зажигания;

51 – выключатель «массы»;

52 – батарея аккумуляторная;

53 – датчик указателя уровня топлива в баке;

54 – коммутатор транзисторный;

55 – вибратор аварийный;

56 – блок электронный управления карбюратором;

58 – сопротивление добавочное;

59 – реле дополнительное стартера;

60 – клапан электромагнитный;

62 – датчик указателя уровня топлива в баке;

63 – переключатель датчиков топливных баков;

64 – выключатель сигнала торможения;

65 – выключатель фонаря заднего хода; 66 – фонарь задний;

67 – фонарь задний противотуманный;

68 – фонарь освещения номерного знака;

69 – фонарь заднего хода

Схема электрооборудования автомобиля УАЗ-31512 | AUTOFIZIK.

RU / авторемонт

1 — передний фонарь;2 — фара;3 — звуковой сигнал;

4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель "массы"; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака.

* На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается.** Устанавливается на часть автомобилей.

Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.

Электрооборудование — схема УАЗ-469

Схема УАЗ-469 электрооборудования показана на рис. 103.

Рис. 103. Схема УАЗ-469 электрооборудования (электросхема УАЗ-469):1 — фонарь передний; 2 — фара; 3 — панель соединительная; 4 — повторитель боковой указателя поворота; 5 — прерыва­тель указателей поворота; 6 — электродвигатель отопителя; 7 — фонарь освещения под капотом; 8 — сигнал звуковой; 9 — свеча зажигания; 10 — распределитель; 11 — катушка зажигания; 12 — реле стартера; 13 — выключатель, 14 — кнопка звукового сигнала; 15 — датчик температуры воды в блоке цилиндров; 16 — датчик контрольной лампы температу­ры воды в радиаторе; 17 — датчик аварийного давления масла; 18 — датчик давления масла; 19 — выключатель контрольной лампы гидропривода; 20 — регулятор напряжения; 21 — генератор; 22 — стартер; 23— лампа контрольная указателей поворота; 24 — лампа контрольная температуры воды; 25 — лампа контрольная давления масла; 26 — лампа конт­рольная гидропривода тормозов; 27 — блок плавких предохранителей; 28 — электродвигатель смывателя ветрового стек­ла; 29 — электродвигатель стеклоочистителя; 30 — батарея аккумуляторная; 31 — указатель уровня топлива; 32 — указатель температуры воды; 33 — указатель давления масла; 34 — амперметр; 35 — спидометр: 36 — переключатель стек­лоочистителя и смывателя; 37 — выключатель зажигания; 38 — розетки штепсельные; 39 — выключатель «массы»; 40 — лампа контрольная дальнего света фар; 41 — предохранитель тепловой; 42 — переключатель света центральный; 43 — переключатель света ножной; 44 — выключатель аварийной сигнализации; 45 — выключатель сигнала торможения; 46 — переключатель указателей поворота; 47 — переключатель топливных баков; 48 — выключатель фонаря освещения кабины; 49 — выключатель фонаря заднего хода; 50 — датчики указателей уровня топлива; 51 — фонарь освещения кабины; 52 — розетка штепсельная прицепа; 53 — фонарь задний; 54 — фонарь заднего хода; 55 — фонарь освещения номерного зна­ка.

Условное обозначение расцветки проводов на схеме УАЗ-469: Ф — фиолетовый; Ж — желтый; 3 — зеленый; К — красный; Г — голубой; Ч — черный; Кч — коричневый; О — оранжевый; С — серый.

Система зажигания УАЗ — Зажигание — Автомобиль

В настоящее время применяются бесконтактные системы ажигания. Разумеется, что они выполнены на электронной основе. Контакты уже не в состоянии обеспечить надёжную работу двигателя при 6000 оборотах в минуту. При такой скорости контакты уже не успевают смыкаться. Мощность искры падает. В бесконтактных системах зажигания подобные проблемы не встречаются. В прошлых номерах был описан узел датчика-распределителя, в старых книгах называемым трамблером. Энергия искрового разряда в полтора — два раза выше, чем в батарейных системах зажигания. Благодаря этому автомобиль легче заводится, имеет меньше токсичность и расход топлива. Двигатель может развивать большую частоту вращения.Вот и всё отличие, причём принципиально новый узел — коммутатор. О нём то и стоит вести речь, поскольку качество работы зависит от марки коммутатора. В качестве примера рассмотрим системы электронного зажигания автомобилей двух марок — ГАЗ и УАЗ.

Коммутатор является усилителем электрического сигнала от датчика и одновременно с этим он обеспечивает питание катушки зажигания. Как только от датчика поступает импульс тока, коммутатор прекращает подавать ток на первичную обмотку катушки. При этом во вторичной обмотке возникает высоковольтный импульс тока. На свече зажигания при этом проскакивает искра, воспламеняющая смесь бензина и воздуха.

Система зажигания автомобилей УАЗ состоит из датчика распределителя (трамблёра) 33.3706 или 19.3706, катушки зажигания Б-116, добавочного резистора 14.3729 (вариатора), коммутатора 13.3734, свечей зажигания А11, и аварийного вибратора 5102.3747, о котором более подробно расскажу несколько ниже. На рисунке 1 показана функциональная схема системы зажигания УАЗ. Наиболее интересен коммутатор автомобилей УАЗ тем, что имеет несколько совершенно уникальных характеристик. Я бы предпочёл его "Волговскому", тем более что такая замена возможна. УАЗовский коммутатор обладает следующими отличительными свойствами:

При вращении коленвала с частотой менее 500 оборотов в минуту сигнал на выходе датчика изменяется не очень быстро. Такой режим имеет место при запуске двигателя стартером. Схема коммутатора построена таким образом, что в этом режиме на свече вместо одной искры проскакивает много искр. Многоискровое зажигание на УАЗах позволяет легче заводить двигатель на морозе. Вот Вам отчасти и разгадка, почему "Волга" заводится хуже УАЗов на морозе (впоследствии будет рассказано и об отличиях стартеров этих моделей и многом другом, что дает плюсы УАЗовскому мотору УМЗ-4178 перед ЗМЗ-402).

При напряжении в бортовой сети более 16 вольт (например — сгорело реле-регулятор)коммутатор УАЗа произведёт аварийное отключение зажигания. Такая мера позволяет сберечь дорогую аккумуляторную батарею от разрушения. А мне известен случай, когда при этом у автовладельца «Волги» сгорела дорогая магнитола. Был бы у него коммутатор от УАЗа, — ничего бы не случилось.

Про генератор УАЗ Патриот

Генератор – это электрическое устройство, с помощью которого осуществляется преобразование механической энергии, снимаемой с распределительного вала автомобиля, в электрическую. Эта электрическая энергия идет на питание электроприборов и оборудования. Без электроэнергии не будет работать ДВС, так, как известно, что поджигание горючей смеси осуществляется за счет электрических свечей зажигания. Сегодня же мы рассмотрим основные характеристики генератора на УАЗ Патриот, а также его основные особенности.

Особенность генератора на Патриоте

Автомобили УАЗ Патриот в настоящее время оснащаются генераторами типа Искра 120А. В данное устройство вмонтирован кремниевый выпрямитель и реле напряжения. Благодаря наличию выпрямителя, имеется возможность поддерживать напряжение в необходимых значениях. Приводится в движение вал (ротор) генератора с помощью ременной передачи. В конструкции устройства имеется диодный мост. Что это такое, рассмотрим далее.

Диодный мост

Предназначен диодный мост для преобразования переменного тока в постоянный, поступающий к выходу генераторной установки. Диодный мост состоит из выпрямительных диодов, которые позволяют пропускать ток только в одном направлении. Диодный мост находится в герметичной конструкции, что позволяет предотвращать такие негативные последствия, как попадание грязи, пыли и воды.

Диодный мост отдельно

В конструкции генератора автомобиля УАЗ Патриот диодный мост представляет собой цельную конструкцию. Такой вариант исполнения является более надежным по причине простоты конструкции и установки.

Трехуровневый регулятор

Диодный мост выпрямляет переменный ток в постоянный, который идет в первую очередь на подзарядку аккумулятора и работу всего электрооборудования внедорожника. Генератор при этом должен вырабатывать ток до 120 Ампер, если это Искра 120А. Но многие владельцы внедорожника наслышаны о проблеме недозарядки аккумулятора. Вместо требуемых 14,2 В напряжения для аккумулятора, генератор выдает с трудом только 13 Вольт, а то и меньше. Исправить проблему можно следующими способами:

  • заменить генератор;
  • заменить диодный мост;
  • проверить все контакты питания;
  • установить трехуровневый регулятор.

С первыми двумя вариантами все понятно, а вот четвертый является наиболее продуктивным, не дорогостоящим, а, главное, эффективным. Для этого приобретается специальный трехуровневый регулятор, который имеет одну особенность: регулирование напряжения, исходящего от генератора в зависимости от температуры окружающей среды.

На фото ниже представлен трехуровневый регулятор напряжения, установленный в помощь генератору для того, чтобы обеспечить требуемый заряд для АКБ.

Для установки и подключения регулятора напряжения необходимо снять генератор. Рассмотрим процесс снятия.

Снятие генератора

Снятие генератора осуществляется в случае, когда требуется ремонт его составных частей или же замена изделия. Также его следует снять, чтобы установить регулятор напряжения. Для снятия генератора Искра 120А следует выполнить такие действия:

  1. Снять клемму «минус» с аккумулятора.
  2. Отключается колодка с проводами от изделия.
  3. Откручивается гайка с клеммы «минус» устройства и извлекается кабель.
  4. Снимается ремень привода устройства.
  5. Затем ослабляется натяжение контрирующего болта, а также гаек верхнего крепления.
  6. Отвинчивается болт крепления генератора, располагающийся снизу.
  7. Отвинчиваются два болта крепления верхнего кронштейна к головке блока цилиндров.
  8. Извлекается генератор Искра 120А и осуществляется его необходимый ремонт.

Установка осуществляется в порядке обратном снятию.

Установка трехуровневого регулятора

Теперь для того, чтобы установить регулятор напряжения, следует вместо штатного реле, установить трехуровневый регулятор. Как это сделать? Рассмотрим подробнее.

  1. Для начала следует удалить заднюю крышку генератора.
  2. После снятия крышку получаем следующую картину.  На фото видно, как щетки соприкасаются с валом, посредством чего происходит снятие напряжения. Затем ток поступает на реле, а с него на диодный мост посредством винтового сочленения.
  3. Необходимо удалить штатное реле и щетки, чтобы заменить их щетками из комплекта трехуровневого устройства. Для снятия необходимо выкрутить две гайки и один соединительный винт.
  4. Теперь можно установить новый регулятор, прикрутив его штатными гайками и соединив с диодным мостом с помощью винта. Щетки встроены на регуляторе.
  5. Размещаем коробочку регулятора в удобном месте под капотом, прикрутив ее к кузову.
  6. Прикручивается масса регулятора на корпус автомобиля для лучшего контакта и охлаждения.

Вот такой незначительный ремонт позволяет продлить жизнь аккумулятору.

Схема подключения

Для того чтобы узнать принцип работы устройства, а также выявить неисправную деталь, следует выяснить, как осуществляется подключение. Для этого имеется схема подключения генератора, которая пригодится, когда потребуется ремонт.

Схема подключения состоит из основных элементов, участвующих в процессе работы агрегата. На фото ниже представлена такая схема подключения генератора с трехуровневым реле на УАЗ Патриот.

Данная схема отображает основные узлы, в которые входят:

  1. генератор;
  2. контрольная лампа;
  3. резистор шунтирующий;
  4. регулятор напряжения;
  5. обмотка возбуждения;
  6. замок зажигания;
  7. обмотка статора;
  8. выпрямитель;
  9. конденсатор;
  10. АКБ.

Подшипник генератора

Подшипник генератора предназначается для того, чтобы ротор устройства имел возможность вращения. Если подшипник выходит из строя, то его следует незамедлительно заменить, так как неисправная его работа может привести к поломке генератора.

В конструкции генератора имеется два подшипника, но мы уделим внимание заднему, который расположен на крышке. Чтобы убедиться, что подшипник работает исправно, следует провести ряд следующих манипуляций:

  • Провести проверку скорости вращения изделия.
  • Провести покачивание наружного кольца из стороны в сторону.
  • Резкими движениями покрутить подшипник по часовой стрелке.

Передний и задний подшипники

Если при выполнении данных манипуляций обнаруживаются заедания, трески или колебания, то подшипник непригоден к дальнейшей эксплуатации.

Если при заведенном двигателе, со стороны генератора слышится характерный свист, скрип, можно остановить двигатель, снять с него ремень привода и покрутить шкив рукой. Иногда этого достаточно чтобы обнаружить неисправность подшипников.

Подшипник зачастую меняется вместе с крышкой генератора, но последнее изделие является дорогостоящим и поэтому многие умельцы прибегают к извлечению устройства самостоятельно.

На этом этапе можно подвести итог и отметить, что необходимо контролировать ток зарядки АКБ, который выдает генератор. При недозарядке АКБ возникает риск выхода из строя электрооборудования автомобиля.

Установка генератора БАТЭ на уаз-469 с 402 двигателем

Приветствую всех читателей.

Исходные данные: УАЗ 469, тент. Двигатель ЗМЗ-402.

Вввиду старости родного 65 амеперного генератора было принято решение купить чего нибудь помощнее.

Покурив форумы с отзывами о надежности и качестве генераторов выбор пал на генератор БАТЭ 3282.3771 14В 90А. Тем более, что есть вариант исполнения под одноручейковый ремень, который и стоит на машине.

Купил в Avtoall, по причине удобства оформления и получения заказа в Москве и на момент покупки была самая низкая цена на имеющиеся в наличии.

На днях дошли руки до его установки.

Техническая часть, т.е. непосредственно установка прошла без замечаний. Все встало отлично.

А далее начались танцы с бубном:

1. Подключил генератор подав на клемму D +12В от замка зажигания. Машина отлично завелась, напряжение в сети 14,2В при включении потребителей почти не проседает. Вот оно счастье! Но при выключении зажигания был неприятно удивлен продолжающейся работой двигателя.

2. Пошел курить интернет и в первую очередь УАЗБУКУ (forum.uazbuka.ru/). Там целых 15 тем про генераторы. Нашел свой вариант схемы.

3. Поехал в ближайщий магазин, купил пару диодов 5А 50В и пару резисторов 51Ом 2Вт (50 Ом сказали не бывает).

4. Собрал по схеме, завел авто. Напряжение меньше чем было раньше примерно на 0,7-1 В. При включении всех потребителей падает до 12В. Что же это за генератор, который при мощности +25А, по сравнению с стоявшим ранее, проседает под нагрузкой сильнее.

5. Начал внимательно читать форумы УАЗБУКИ и Drive2.

Проблема оказалась достаточно распространенная, однако предлагаемые решения меня ввели в ступор:

А. Заменить регулятор напряжения на другой. Типа родной полное "Г".

Б. Поколдовать со схемой генератора и реализовать подключение внешнего РН, т.к. генератор с возбуждением вещь сама в себе.

В. Забить и ездить так.

Как-то мне все это не понравилось. Неужели производитель дурак или гонит сплошной брак?

6. Начал задавать вопросы на форуме УАЗБУКИ. В качестве основных ответов получил предположение что у меня РН бракованный или сгоревший один из диодов диодного моста. Но неужели у всех моих предшественников тоже были бракованные генераторы.

7. Начал думать над вариантом подключения без лампочки/диода, но с реализацией возможности глушения авто. И тут попалось описание подключения 90А генератора по отличной от других схеме, очень похожей на мою (в мыслях еще). Суть схемы заключается в использовании реле для преключения между питанием с нагрузкой и без.

8. Отписался на УАЗБУКЕ о находке и своих соображениях, что возможно это особенность генераторов для инжекторных двигателей. Кстати в описании у производителя так и написано "Генератор для инжекторых двигателей". А они глушаться путем отключения питания с форсунок. Поэтому остаточное напряжение на генераторе никак не позволяет машине продолжать работу.

Но дружно был объявлен полным профаном. На чем общение и закончилось.

9. На всякий случай написал письмо на сайт производителя (www.starter.by/) с просьбой прокомментировать мои соображения и выслать правильную схему подключения.

На удивление ответ получил через пару часов.

Текст сообщения:

"Здравствуйте Александр.

Направляю для сведения эл. схему подключения генератора 3282.3771 в электрооборудование автомобиля.

Сообщаю, что для отключения замка зажигания на автомобиле, в цепи клемы "D", должна быть лампочка или диод.

При их отсутствии двигатель не заглохнет, т.е. на замке зажигания будет напряжение 12В.

Прилагаемая схема была полностью идентична приведенной выше. Но явно из текста ответа следует, что лампочка/диод включается в цепь только чтобы машина глохла при выключении зажигания.

Не знаю, может я увидел только то, что хотел увидеть. Но только укрепился в своем решении модифицировать схему.

10. Итак нарисована и реализована следующая схема:

В схеме была учтена рекомендация с УАЗБУКИ в части повышения надежности источника питания, т.е. использование его от аккумулятора через реле.

В итоге получилось:

А. при включении зажигания на клемму D поступает "+" от аккумулятора. Напряжение 14,2В. Машина работает отлично!

Б. при выключении зажигания на клемму D поступает "+" с включенным в цепь диодом. Машина глохнет!

Получено также резервирование питания на обмотку возбуждения генератора: если реле не включится, то питание пойдет через "+" с диодом, что приведет к уменьшению напряжения в сети, но не полной его потери.

Заключение: Генератор установлен. Напряжение хорошее. Машина глушится при выключении зажигания. Идет испытание машины с генератором 3282.3771 и схемы подключения.

Всем спасибо!



Генератор на Уаз Патриот, Уаз Хантер с ЗМЗ-40906, ток отдачи, схема

На автомобилях Уаз Патриот, Уаз Пикап и Уаз Хантер с двигателем ЗМЗ-40906 могут устанавливаться генераторы Iskra ААК 5730, 14 V 80 А, 11.203.640 (4052.3701000-01), БАТЭ 3212.3771000-10, Прамо Электро 5122.3771 14 В 80 А (5122.3771000). На автомобили с кондиционером устанавливаются генератор Прамо Электро 5122.3771000-30 или генератор БАТЭ 32112.3771000.

Генератор на Уаз Патриот, Уаз Пикап и Уаз Хантер с двигателем ЗМЗ-40906, ток отдачи, электрическая схема, возможные неисправности.

Генератор на автомобилях Уаз Патриот, Уаз Пикап и Уаз Хантер с двигателем ЗМЗ-40906 предназначен для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования автомобиля. Генератор переменного тока с электромагнитным возбуждением со встроенным регулятором напряжения и выпрямительным блоком. Привод генератора осуществляется от шкива коленчатого вала поликлиновым ремнем с передаточным отношением 2,4.

Основные технические данные генераторов на Уаз Патриот, Уаз Пикап и Уаз Хантер с двигателем ЗМЗ-40906.

— Направление вращения (со стороны шкива) : правое
— Номинальное напряжение, В : 14
— Максимальный ток, А :
4052.3701000-01 — 80
3212.3771000-10 — 90
5122.3771000 — 80
5122.3771000-30 — 120
32112.3771000 — 110

Ток отдачи генераторов на Уаз при напряжении 13 Вольт, температуре воздуха 25+-10 градусов, при длительном режиме работы и частоте вращения ротора генератора, об/мин.

Габаритные размеры, токоскоростная характеристика, напряжение настройки регулятора напряжения, электрическая схема генератора Прамо-Электро 5122.3771000-30 на 120 Ампер.

Габаритные размеры, токоскоростная характеристика, характеристики регулятора напряжения, электрическая схема генераторов Прамо-Искра 4052.3701000-01 и Прамо-Электро 5122.3771000 на 80 Ампер.

Габаритные размеры и токоскоростная характеристика генератора БАТЭ 32112.3771000 на 110 Ампер.

Габаритные размеры генератора БАТЭ 3212.3771000-10 на 90 Ампер.

Эксплуатация генератора на автомобилях Уаз Патриот, Уаз Пикап и Уаз Хантер с двигателем ЗМЗ-40906.

При эксплуатации генератора недопустимо проверять работоспособность генератора замыканием его выводов на «массу» и между собой, а также попадание на генератор электролита, антифриза и т.д. Необходимо при эксплуатации следить :

— За состоянием электропроводки, особенно за чистотой и надежностью соединений контактов проводов, подходящих к генератору. При плохих контактах бортовое напряжение может выйти за допустимые пределы.
— За правильным натяжением ремня привода генератора. Слабо натянутый ремень не обеспечивает эффективную работу генератора, а натянутый слишком сильно приводит к разрушению его подшипников.

Техническое обслуживание генератора на автомобилях Уаз Патриот, Уаз Пикап и Уаз Хантер с двигателем ЗМЗ-40906.

Работоспособность генератора контролируют по сигнализатору неисправности генератора (контроль заряда аккумуляторной батареи) и указателя напряжения, расположенным на комбинации приборов. При нормально работающем генераторе сигнализатор не горит, а напряжение бортовой сети находится в норме. В случае неисправности работоспособность генератора надо проверить на стенде. Периодически необходимо очищать генератор от грязи, проверять надежность его крепления к двигателю и надежность соединений проводов с выводами генератора.

Возможные неисправности генератора на автомобилях Уаз Патриот, Уаз Пикап и Уаз Хантер с двигателем ЗМЗ-40906.
Лампа сигнализатора неисправности горит постоянно или периодически при движении автомобиля.

— Проскальзывает ремень привода генератора.
— Неисправен регулятор напряжения.
— Короткое замыкание обмотки возбуждения генератора
— Обрыв или короткое замыкание диодов выпрямительного блока.

Лампа сигнализатора неисправности генератора не загорается при включенном зажигании.

— Неисправен регулятор напряжения.
— Изношены щетки генератора.
— Зависли щетки генератора, окислены контактные кольца.
— Обрыв обмотки возбуждения генератора.

При работе двигателя ЗМЗ-40906 загорается сигнализатор разряда аккумуляторной батареи (стрелка указателя напряжения на Уаз Хантер находится в левой красной зоне) или загорается сигнализатор неисправности и система выдает код ошибки 0560 или 0562.

-Проскальзывает ремень привода генератора и водяного насоса на больших оборотах.
-Ослаблено крепление наконечников проводов на генераторе и аккумуляторе, поврежден провод.
-Неисправен аккумулятор.
-Неисправен регулятор напряжения.

При работе двигателя ЗМЗ-40906 стрелка указателя напряжения на Уаз Хантер находится в правой красной зоне или загорается сигнализатор неисправности с кодом ошибки 0563.

— Неисправен регулятор напряжения.

Повышенный шум генератора на автомобилях Уаз Патриот, Уаз Пикап и Уаз Хантер с двигателем ЗМЗ-40906.

— Изношены подшипники.
— Ротор задевает за полюсы статора.

Похожие статьи:

  • Причины неполного заряда, недозаряд автомобильного аккумулятора, их устранение, измерение величины тока утечки аккумулятора при неработающем двигателе.
  • Методы заряда автомобильных аккумуляторов, заряд при постоянном токе и при постоянном напряжении, уравнительный, форсированный и модифицированный заряд.
  • Саморазряд автомобильного аккумулятора, основные причины, от чего зависит скорость саморазряда, изменение степени заряженности в процессе хранения.
  • Характеристики разряда автомобильных аккумуляторных батарей в различных режимах, методика определения стартерных характеристик по МЭК, IEC, DIN, ГОСТ, SAE, EN, испытание током холодной прокрутки.
  • Приведение сухозаряженных батарей в рабочее состояние, приготовление и заливка электролита, срочный ввод в эксплуатацию сухозаряженных батарей.
  • Необслуживаемые автомобильные аккумуляторы, развитие, устройство, особенности конструкции, работа зеленого индикатора состояния заряженности.

Генератор уаз буханка схема подключения

Генератор УАЗ является источником электрического тока в процессе движения автомобиля, обеспечивает подзарядку аккумуляторной батареи. На внедорожниках Ульяновского завода применяются разные модели генератора, обеспечивающие напряжение 12 В.

Устройство

На машинах встречаются следующие приборы:

  • ранняя модель Г12, вырабатывающая ток силой до 20 А;
  • Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
  • улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
  • бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

  1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
  2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
  3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
  4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
  5. Выпрямительный мост состоит из 6 диодов.

Как подключить

Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

Сформированные линии магнитного поля вращаются вместе с якорем и пересекают неподвижные обмотки статора, обеспечивая индукцию тока.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.

Неисправности и ремонт

  1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
  2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
  3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
  4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну. Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе.

После установки генератора СтартВОЛЬТ, LG 03216 появился такой трабл: авто не глохнет после выключения зажигания. Сначала у меня паника: а как, цуко, его заглушить? На первой резко бросил сцепление и всё, заглохли, 🙂

Пришёл домой, порыскал по тыртырнету и нашёл тему на УАЗБУКЕ про ГЕНЕРАТОРЫ.

В первом сообщении пункт 2 как раз мой случай — Реле Регулятор (РР) у меня встроен в генератор. Вот эта схема:

Сначала загорелся схемой с лампочкой и резистором (данные о резисторе- 100 Ом, 2 Вт), собрал её и подвязал к шлангам рядом с геной. Решил найти родное крепление лампочки и вставить её в панель. И тут меня ждал облом- их нет не только в магазинах, но и на барахолке, 🙁 И, во вторых, на панеле есть вольтметр, зачем ещё один датчик, пусть и световой?

Поэтому пришлось смотреть на другую схему из того же пункта:

Снова поехал в магазин радиодеталей, теперь уже за диодом ( любой на 50V, 5А). Поставлю его сразу у генератора и на этом забуду про неглохнущий автомобиль, 🙂

Автомобили УАЗ – это, пожалуй, самые распространенные внедорожники в нашей стране. Высочайшая ремонтопригодность, простота конструкции, надежность – все это факторы, способствующие их популярности уже многие десятилетия. К сожалению, механика, какой бы надежной она ни была, все же не вечна. В том числе и приборы электрооборудования. Отказов в их работе множество, но самый ответственный элемент – генератор электрического тока. О нем и пойдет сегодня речь.

Что такое генератор

Это устройство для преобразования вращения коленчатого вала в электрический ток. Генератор входит в состав бортовой электросети автомобиля. При работе двигателя узел подзаряжает аккумуляторную батарею и обеспечивает систему зажигания, обслуживающие системы и сам автомобиль электрическим током. Неполадок в его работе не так много. Но чтобы понять их причину, следует более подробно выяснить принцип работы этого устройства.

Как работает генератор

Конструктивно устройство повторяет обычный электродвигатель с той разницей, что ротор приводится в движение при помощи ременной передачи от шкива коленвала и своим вращением активизирует в обмотке переменный ток, который при помощи выпрямительного блока преобразуется в постоянный.

Но величина этого тока зависит от частоты вращения ротора и, соответственно, оборотов двигателя. Поэтому генератор снабжается регулятором выходного напряжения, который его стабилизирует. Механизм работает независимо от частоты вращения ротора.

Какие характеристики имеет генератор

УАЗ в заводском исполнении – довольно маломощный автомобиль. На ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Особенности подключения

Способов подключения устройства довольно много. Дело в том, что в зависимости от типа генератора (с внешним регулятором напряжения или встроенным) возможно разнообразное подключение. Во всех случаях подключение генератора УАЗа производится при помощи трех проводов. Это общий плюс на аккумулятор, к замку зажигания, контрольной лампе и вольтметру на приборной панели. Вариантов модернизации подключения довольно много. И все они требуют довольно серьезного знания принципов работы автомобильной электрики. В противном случае возможно как минимум короткое замыкание в выпрямительном блоке.

Ремни привода

Как уже говорилось, существует множество модификаций генераторов на УАЗ. Многие из них устанавливаются только на конкретные двигатели, в том числе и на УМЗ. По причине того, что привод ГРМ на этих двигателях цепной, шкив генератора совмещен с насосом охлаждающей жидкости и крыльчаткой радиатора. Имеет довольно большой размер ремня генератора УАЗ. Он составляет от 1030 до 1238 мм в длину.

Основная модель – 6РК1220.Кроме того, есть модификации с гидроусилителем руля. Для его насоса ставится отдельный приводной ремень меньшей длины. На автомобиле УАЗ «Патриот» привод ГРМ – ременный. Какие модификации имеет ремень генератора? УАЗ «Патриот» дизельного типа может оборудоваться различными такими элементами. На автомобилях до 2012 года – это 6РК 2100 (один ремень), после 2012-го – с двумя ремнями 6РК 1220. Выбирая подходящий элемент, надо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя.

Демонтаж устройства

Как проводится снятие или замена генератора? УАЗ «Буханка», как и любой другой автомобиль, время от времени тоже требует технического обслуживания или ремонта. Следует отметить, что процесс демонтажа устройства несколько отличается от такового на вазовских моделях – более длинный ремень, а то и два, а также приводящие вспомогательные агрегаты, которые усложняют работу. Перед началом операции обязательно снимается минусовая клемма аккумулятора. Далее отсоединяются все провода и клеммы от самого устройства, что вырабатывает ток.

Чтобы извлечь генератор УАЗа, требуется достать ремень ГУР (если он есть), ослабить натяжную планку генератора и снять ремень совсем. Откручиваются два болта, держащие верхнюю планку крепления. Далее отворачивается длинный болт, крепящий генератор к блоку цилиндров снизу. После этого с автомобиля успешно снимается генератор. УАЗ «Патриот» имеет некоторую особенность – в нем не нужно извлекать второй ремень, а натяжение регулируется специальным роликом. Установка устройства проводится в обратном порядке.

Возможные усовершенствования механизма

Работа генератора на автомобилях УАЗ вызывает множество вопросов и проблем. В первую очередь это касается старых конструкций и подключений. Кардинальный способ – полная замена генератора с установкой на подходящий шкив, снятый со старого устройства, или подборка нового. Ввиду того, что в наше время УАЗы используют как внедорожные машины для охоты, рыбалки или экстремальных видов спорта, на них устанавливается большое количество дополнительного электрооборудования.

Штатный генератор УАЗа не справляется с возросшей нагрузкой и требует замены отдельных частей или всего устройства в случае, например, короткого замыкания статора. Но можно доработать и старый механизм установкой дополнительных диодов в выпрямительный блок. Автомобилисты модифицируют регулятор напряжения. А если он нового образца, то устанавливают трехуровневый элемент с выносным управляющим блоком. Наилучшие результаты, конечно, дает замена на иностранный генератор (к примеру, от «Тойоты», на 120А). Доработка сводится только к замене шкива коленчатого вала.

Основные неисправности

Самая частая поломка – пробой диодов в выпрямительном блоке (т.н. «подкове»). Замене в таком случае подлежит весь блок. Также генератор УАЗа дает сбой из-за выхода из строя регулятора напряжения. Из-за этого падает напряжение в бортсети при работающем двигателе. Происходит недозарядка аккумуляторной батареи. Также в течение эксплуатации стираются щетки в щеточном узле. Здесь тоже падает напряжение в бортсети под нагрузкой. Из-за естественного износа угольных щеток они укорачиваются и хуже прижимаются к контактному кольцу во время работы.

Заключение

Таким образом, правильная и бесперебойная работа электрооборудования автомобиля УАЗ во многом основывается на работоспособности генератора. А широкие возможности доработок регулятора напряжения и замены других элементов позволяют значительно расширить возможности системы электрооборудования и приспособить ее на потребление более высокого числа электроприборов.

“>

Электрическая схема

в простейшем исполнении

Старый добрый УАЗ-469 - один из самых простых автомобилей. Как и собранный из детского конструктора, он не изобилует излишествами и изгибами. Вместо кондиционера - возможность убрать мягкую крышу, а вместо электрического пакета - полное отсутствие того, чем можно обойтись с этим пакетом. Тем не менее проводка на этой машине есть. Хотя такая же схема зажигания на УАЗ-469 реализована максимально просто.

Стартер

На автомобиле УАЗ-469 стартер подключается практически напрямую, через переключатель зажигания и реле.Электроники в цепи зажигания просто нет. Даже в более современном «Хантере», который не каждому автолюбителю виден на УАЗ-469, электрическая схема намного сложнее. Управляющий импульс от реле зажигания поступает прямо на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались предохранители, которые шли только на освещение и генератор. В общем, опытному владельцу УАЗ-469 электрическая схема просто не нужна. Разобраться в этой машине можно за несколько минут.

Характеристики

Следует отметить несколько интересных особенностей этого автомобиля. который будет интересен тем, кто впервые сядет за руль легендарного УАЗика. Например, выключатель света этой машины расположен в ногах в виде специальной педали. Насколько он удобен при езде, судить не будем, отдадим тем, кто уже ездил на УАЗ-469. Электроскоп этого автомобиля также обладает множеством интересных функций, элегантных в своей простоте. Датчики уровня и давления масла, например, пошли прямо на приборную панель и индикатор аварийной ситуации, минуя блок предохранителей и другие элементы.Это позволяет ремонтировать машину буквально «на коленях», находясь где угодно. Не зря 469-я до сих пор ценится военными. При ремонте электросхемы УАЗ-469 она даже не нужна.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость. Преодоление бродов, препятствий и плохих дорог на этом внедорожнике можно было бы осуществить без каких-либо доработок, но сегодня все большую популярность приобретает тюнинг различных УАЗов, в том числе моделей 469.Болельщики оснащают машины с колесами большего размера грязевой резиной, поднимают машину и ставят более мощные двигатели. Правда, при последнем варианте вся простота конструкции уходит на второй план, ведь придется полностью переделывать всю электропроводку автомобилей. Тем не менее, популярность машины только растет.

Генератор УАЗ

: подключение и замена

Автомобили УАЗ - это, пожалуй, самый распространенный внедорожник в нашей стране. Высочайшая ремонтопригодность, простота конструкции, надежность - все это факторы, которые способствовали их популярности на протяжении многих десятилетий.К сожалению, механика, какой бы надежной она ни была, не вечна. В том числе электрооборудование. В их работе много сбоев, но самый главный элемент - это генератор электрического тока. О нем и пойдет сегодня речь.

Что такое генератор

Это устройство для преобразования вращающегося коленчатого вала в электрический ток. Генератор является частью бортовой сети автомобиля. При работающем двигателе установка подзаряжает аккумулятор и подает электрический ток в систему зажигания, сервисные системы и сам автомобиль.Проблема в его работе не так уж и велика. Но чтобы разобраться в их причине, необходимо более подробно выяснить принцип работы этого устройства.

Как работает генератор

Конструктивно устройство повторяет обычный электродвигатель с той разницей, что ротор приводится в движение ременной передачей от шкива коленчатого вала и своим вращением активирует в обмотке переменный ток, который преобразуется в постоянный. ток через выпрямительный блок.

Но величина этого тока зависит от частоты вращения ротора и, соответственно, оборотов двигателя.Поэтому генератор снабжен регулятором выходного напряжения, который его стабилизирует. Механизм работает независимо от частоты вращения ротора.

Какие характеристики у генератора?

УАЗ в заводском исполнении - достаточно маломощный автомобиль. В ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой был штатный генератор на УАЗ «Буханка»? Модель 452 - очень ненадежный агрегат.О его проблемах, к счастью, вы легко узнаете по встроенному в приборную панель амперметру. Еще одна особенность старого генератора - стабилизатор напряжения, выполненный в виде отдельного блока. При его неисправности ввиду самовозбуждения обмотки двигатель отказывался глохнуть при выключении зажигания.

Новые генераторы имеют другую конструкцию и, соответственно, другую схему подключения. Здесь регулятор напряжения интегрирован в щеткодержатель и выполнен в виде единого блока.Различия сказываются и на приводном ремне. Старые аппараты приводились узким ремнем, новые - более широким, поликлиника. Генератор УАЗ «Патриот» более мощный, с выходным током до 120А, так как на этом автомобиле установлено много потребителей электроэнергии, чего нет в предыдущих моделях.

Возможности подключения

Способов подключения устройства довольно много. Дело в том, что в зависимости от типа генератора (с внешним регулятором напряжения или встроенным) возможно разноплановое подключение.Во всех случаях генератор УАЗ подключается при помощи трех проводов. Это общий плюс АКБ, замку зажигания, контрольной лампе и вольтметру на панели приборов. Вариантов обновления соединения довольно много. И все они требуют достаточно серьезных знаний принципов работы автоэлектриков. В противном случае возможно хотя бы короткое замыкание в выпрямительном блоке.

Ремни приводные

Как уже было сказано, на УАЗ существует множество модификаций генераторов.Многие из них устанавливаются только на определенные двигатели, в том числе и на ЮМЗ. В связи с тем, что привод ГРМ на этих двигателях цепной, шкив генератора совмещен с насосом охлаждающей жидкости и крыльчаткой радиатора. Имеет довольно большой размер ремня генератора УАЗ. Его длина от 1030 до 1238 мм.

Базовая модель - 6РК1220. Кроме того, существуют модификации с гидроусилителем руля. Для его насоса помещен отдельный приводной ремень меньшей длины. На автомобиле УАЗ "Патриот" привод ГРМ - ременной.Какие модификации есть у ремня генератора? УАЗ "Патриот" дизельного типа может комплектоваться различными подобными элементами. На автомобилях до 2012 года - это 6РК 2100 (один ремень), после 2012 года - с двумя ремнями 6РК 1220. При выборе соответствующего элемента необходимо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя.

Демонтаж устройства

Как снять или заменить генератор? УАЗ «Буханка», как и любой другой автомобиль, тоже время от времени требует обслуживания или ремонта.Следует отметить, что процесс демонтажа устройства несколько отличается от такового на моделях ВАЗ - более длинный ремень, а то и два, а также ведущие вспомогательные агрегаты, усложняющие работу. Перед началом эксплуатации необходимо снять минусовую клемму АКБ. Далее все провода и клеммы отключаются от самого устройства, которое генерирует ток.

Для снятия генератора УАЗ необходимо достать ремень ГУР (если он есть), ослабить натяжную планку генератора и полностью снять ремень.Ослабьте два болта, удерживающие верхний кронштейн. Далее откручивается длинный болт, снизу крепящий генератор к блоку цилиндров. После этого генератор успешно снимается с автомобиля. У УАЗа «Патриот» есть одна особенность - не нужно снимать второй ремень, а натяжение регулируется специальным роликом. Установите устройство в обратном порядке.

Возможные доработки в механизме

Генератор работает на автомобилях УАЗ очень много вопросов и проблем.В первую очередь это касается старых построек и соединений. Кардинальный путь - это полная замена генератора с установкой на подходящий шкив, снятый со старого устройства, либо подбор нового. Ввиду того, что в наше время УАЗы используются как внедорожники для охоты, рыбалки или экстремальных видов спорта, на них установлено большое количество дополнительного электрооборудования.

Штатный генератор УАЗа не справляется с повышенной нагрузкой и требует замены отдельных деталей или всего устройства в случае, например, короткого замыкания статора.Но можно доработать старый механизм, установив в выпрямительный блок дополнительные диоды. Автомобилисты дорабатывают регулятор напряжения. А если это новый образец, то установите трехуровневый элемент с блоком дистанционного управления. Наилучшие результаты, конечно, дает замена иностранного генератора (например, от Тойоты, на 120А). Доработка сводится только к замене шкива коленвала.

Основные неисправности

Самая частая поломка - это выход из строя диодов в блоке выпрямления (так называемая «подкова»).В этом случае замене подлежит весь блок. Также генератор УАЗ выходит из строя из-за выхода из строя регулятора напряжения. Из-за этого напряжение в системе шин падает при работающем двигателе. Не хватает батареи. Также во время работы стираются щетки в щеточном узле. Здесь тоже падает напряжение в системе шин под нагрузкой. Из-за естественного износа угольных щеток они укорачиваются и сильно прижимаются к контактному кольцу во время работы.

Еще одна неисправность - износ подшипников оси ротора. Это может быть естественное или вызванное чрезмерным натяжением ремня генератора. В этом случае для замены подшипников (их два - передний и задний) их следует выдавить из посадочных мест и заменить на новые. В любом случае генератор необходимо снимать с автомобиля для обслуживания и профилактики. На длительную и безотказную работу устройства влияет состояние его приводного ремня. Износ и трещины - признак износа.Такой ремень подлежит срочной замене.

Вывод

Таким образом, правильная и безотказная работа электрооборудования автомобиля УАЗ во многом зависит от КПД генератора. А широкие возможности модификации регулятора напряжения и замены других элементов позволяют значительно расширить возможности электрической системы и адаптировать ее к потреблению большего количества электроприборов.

p>

Схема установки электронного зажигания на УАЗ 469.Ремонт и обслуживание автомобилей, двигателей и автоматических трансмиссий

Системы зажигания

Датчик распределителя (Draver)

Свеча зажигания

Другие вопросы по системе зажигания

  • R1 - 1К; R2 - 6,2К; R3 - 1,8К; R4 - 82; R5 - 10; R6 - 300; R7 - 47К; R8 - 3К; R9 и R13 - 2К; R10 - 0,1; R11 и R12 - 330; R14 - 10К; R15 - 22К.
  • C1, C2, C6, C8 и C9 - 0.1МКФ; C3, C5 и C7 - 2200ПФ; С10 и С11 - 1МКФ.
  • VT1 - КТ863; VT2 - CT630B; VT3 - КТ848А.
  • ВД1 - КС162Б; VD2 - od522; VD3 - CD212; VD4 и VD5 - КД102.
  • Микросхема KR1055HP1 или KS1055HP1.
  • Транзистор VT1 на частях переключателей не установлен.

У меня тоже самое было на обычном зажигании. Самая первая проверка свечей, скорее всего у кого-то вылетела и машина просто троит. Проверьте запасные провода от крышки трамбла.Я нашел этот путь. Да и посмотрите, какие свечи стоят, лучше всего А11 поставить.

Вопрос не такой простой, как кажется на первый взгляд. Возможных причин этого явления множество. Нестабильная работа самого стробоскопа в первую очередь. Состав смеси (богатая, бедная), наличие нестабильных контактов в электрооборудовании (в том числе в замке зажигания), утечка высокого напряжения через плохую изоляцию и грязные влажные поверхности. Применение в электрооборудовании резисторов помех и многопроволочных проводов.Если возможна контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильный зазор между контактами. Список не полный, ищите и объединяйте :-)

Юзай ему около 4 месяцев - ничего кардинально не изменилось. Ощущался ряд плюсов - двигатель работает меньше, но расход топлива существенно не изменился (хотя я этого ожидал). Возможна полная герметизация системы зажигания. Какого-то особого увеличения тяги не заметил.Возможно это следствие того, что я тоже довел до ума - выбрал характеристику центробежного регулятора с пружинами. К моему некоторому удивлению, система АСУД не выбирает оптимальный угол зажигания - датчик зажигания можно сделать раньше или позже. Те. Порядок установки угла детонации остается. К тому же почти сразу пришлось ремонтировать - там была печатная плата. Резюмируя так - данная система позволяет уделить системе зажигания значительно меньше внимания, повысить ее плавучесть в воде.Но не ждите кардинальных улучшений.
Фото:
Блок "Михайловский зажигание" АСУ
Катушки и датчик,
Две катушки акуд
Датчик АСУД,
Блок АСУД
Блок и катушки АСУД

Нужен ли мне аварийный вибратор?
Аварийный вибратор дает непрерывное искрение, независимо от положения поршней, в результате смесь вспыхивает до необходимого крутящего момента, в режиме детонации - результат аналогичен непрерывным ударам кувалдой по поршни с частотой от 500 до 2000 раз в минуту в каждом цилиндре.Как вы думаете, что будет в результате? Капитальный ремонт с заменой сломанных колец, расплавленных поршней, сгоревших клапанов, погнутых коленвалов, обработаны стенки цилиндров.
Поразмыслив над вопросом - а почему в машине такая опасная вещь - пришел к выводу, что, возможно, аварийный вибратор поставили военные так, чтобы машина после ядерного взрыва (когда вся электроника встает, в т.ч. Выключатель). Думаю, что если дойдет до ядерной войны, я все равно буду - машина может продолжать движение или нет.
Если вы хотите повысить живучесть автомобиля, то у вас есть запасной выключатель получше (и запасной статор траверсы - (у)).

Я почувствовал некоторое "подергивание". После остановки на дозаправке тронуться не удалось. Еще один симптом - при включении зажигания стрелки напряжения сразу принимают фикс. Положение (когда все нормально, то через пару секунд после этого (катушка заряжена?) Все равно должно идти вправо). После замены переключателя положение не изменилось.Обмакнул пресловутую проводку в завалы. Попытка увеличить его привела к обрыву куска. Запасной гусеницы, естественно, нет (надо «статор» возить с собой в запас). Магазины не работают (воскресенье, поздний вечер). Завербован аварийный вибратор. На нем проехал около ста километров. Машина вылетела 80-90, правда, при попытке резко разогнаться, сбивалась. Расход - в разумных пределах. В ногах пассажира вся дорога раздавалась в бодрящем писке.

Ну только один в один! А вот с аварийным вибратором ждал облом. У меня был неисправен заводской вибратор. Как далеко он улетел после того, как я узнал. А потом несколько часов с кабелем в руках. Сейчас к человеку катушку статора пригоняю ... Все-таки дубли лучше таскать с собой, надежнее.

Любая система зажигания бесконтактная, в основном отличается только производителем и имеет следующие конструктивные особенности - это датчик распределителя или просто резина, свечи и катушка зажигания, резистор (отвечающий за сопротивление), аварийный вибратор и выключатель.

Резина имеет простое устройство, состоящее из корпуса, крышек (обычно пластиковых), 2 регуляторов, ролика и датчика напряжения, а также корректора. Датчик напряжения имеет ротор и статор. На них есть специальные метки для установки начального зажигания (первичного).

Катушка зажигания имеет сопротивление первичной обмотки 0,43 Ом, а вторичной 13000–13400 Ом, при температуре около 25. Максимальное напряжение до 30000 В на вторичной обмотке.
Транзисторный переключатель - это простейшее устройство, состоящее из корпуса с платой, а аварийный вибратор имеет те же детали, что и последний, но срабатывает при выходе из строя переключателя.

При каких условиях это делать

Как правило, зажигание требует обслуживания при обнаружении неисправности, но по нормативам рекомендуется к запуску. 8000 км. Затягиваем гайки проводки и крепления проводов проводов. 16000 км. Осмотр состояния визуально, очистка видимых элементов от загрязнений. Смазка втулки ротора. 50 000 км. Очистка подшипников и закладка новой смазки, очистка всех деталей от грязи, стоячих контактов проводки.

Как установить желаемую точку воспламенения.
1. Поршень 1-го цилиндра обязательно должен находиться в верхней мертвой точке, это достигается прокруткой распредвала, при этом метки соблюдаются, они должны совпадать.

2. Снимите пластиковую крышку с трамплина и убедитесь, что электрод совмещает ползунок с выемкой на крышке. 3. Пластина корректора притянута болтом к корпусу, затяжка производится до тех пор, пока стрелка не окажется в середине размеченной шкалы. 4. Ослабляем пластину с помощью фиксирующего болта.5. Поворачивая корпус триммера и одновременно удерживая ползунок, проследите по меткам на роторе и статоре (они должны совпадать), после чего пластина снова задерживается. 6. Собрать все в обратном порядке и проверить машину на точность момента зажигания.

Двигатель прогревается до рабочей температуры (80-90 градусов), затем, выбирая ровную и прямую линию дороги, резким нажатием на педаль газа разгоняют машину. Услышав незначительную детонацию, делаем вывод, что регулировка произведена правильно.При значительно большей детонации или ее отсутствии производят следующие манипуляции - повороты корпуса по часовой стрелке в отсутствие и против, со значительной детонацией.

В автомобиле во многом зависит работа силового агрегата в целом. Поэтому, чтобы не допустить отказов в двигателе, каждый автовладелец должен знать, как правильно выставлен угол опережения зажигания и зачем это нужно. Подробнее о том, что это такое, читайте ниже.

[Скрыть]

Зачем ставить зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками.О них мы расскажем позже, а для начала предлагаем выяснить, для каких целей нужно правильно ставить и чем это может быть чревато. После подключения ключа к замку зажигания в работу вступают несколько узлов и механизмов, без которых функциональность двигателя невозможна.

Так зачем выставлять этот параметр:

  1. Мотор будет оптимально и стабильно работать во всех режимах. В противном случае его работа будет нестабильной и доставить автолюбителю неудобства.
  2. Существенно улучшает запуск силового агрегата на морозе.Естественно, если вы хотите, чтобы моторчик заводил мотор в тридцатиградусный мороз, то в мотор тоже нужно будет залить соответствующее масло и проверить работоспособность свечей.
  3. Нормализуется по расходу топлива, иначе может быть завышена.
  4. Мощность силового агрегата будет оптимальной, такая как отмечено в сервисной книжке (автор видео - канал СМОТРИ Видик).

Инструкция по установке

Правильная установка зажигания на УАЗ-31512 может быть проведена своими силами, для этого не обязательно прибегать к услугам специалистов.

Как настроить электронное устройство:

  1. Для начала демонтируем крышку траверсы и ротор. Сделав это, нужно провести диагностику состояния, а также размера зазора между контактами устройства. При необходимости зазор можно отрегулировать. Когда вы убедитесь, что состояние элементов и зазор в норме, ротор можно ставить на место.
  2. Далее свечным ключом необходимо открутить первый цилиндр. Сделав это, закройте пальцем отверстие этой свечи и проверьте коленчатый вал силового агрегата, для этого воспользуйтесь пусковой установкой.Проверните вал до момента, пока палец, которым вы проткнули свечное отверстие, не вытолкнет воздух. Этот момент называется моментом начала такта сжатия в первом цилиндре.
  3. Продолжайте проворачивать коленчатый вал мотора, делайте это осторожно до момента, пока отверстие на шкиве со штифтом на крышке распредвала не совпадет. Убедитесь, что ротор расположен напротив внутреннего контакта крышки, который подключен к высоковольтной проводке на первой свече.
  4. После выполнения данных действий сверьте пластину октан-корректора с дистрибьютором автомобиля таким образом, чтобы метка совпала со средней отметкой на шкале, имеющейся на табличке.
  5. Далее нужно легко повернуть корпус распредвала против часовой стрелки. Делайте это до тех пор, пока контакты траверсы не замкнуты.
  6. Затем необходимо соединить контрольную лампу с патроном - один конец подключен к выводу низкого напряжения траверсы, а второй - к массе автомобиля.Подключите лампочку к кузову автомобиля.
  7. Теперь следует включить зажигание и внимательно проверить ходовую часть траверсы, только теперь - по часовой стрелке. Поворачивайте корпус до тех пор, пока не загорится лампа, после чего вращение устройства можно остановить. Если лампочка не загорелась, попробуйте повторить эти действия.
  8. Далее можно затянуть болт крепления, фиксирующий корпус распределительного узла от произвольного поворота. Заменить крышку, а также центральный трос. На завершающем этапе регулировки необходимо диагностировать правильность подключения высоковольтных свечей зажигания, начиная с первого цилиндра.В этом случае важно соблюдать порядок подключения, он должен быть таким - сначала первое, потом второе, четвертое и только после этого - третье. Проверка проводится с учетом отсчета против хода часовой стрелки.

Проверка правильности установки

После завершения регулировки момента зажигания необходимо провести диагностику правильности установки этого параметра. Для этого нужно во время движения прислушиваться к работе силового агрегата.

Проверка выглядит следующим образом:

  1. Запустите блок питания и прогрейте его до рабочей температуры, которая должна быть до 85 градусов.
  2. Вам нужно выехать на ровную дорогу без препятствий. Разогнали примерно до 35 км / ч, после чего резко нажимают на педаль газа.
  3. После нажатия можно услышать кратковременный взрыв, металлический стук или «пальцы», как говорят профессионалы. Если произошла небольшая детонация, все действия по настройке и настройке у вас верны.
  4. Если детонация достаточно сильная, то в постановке нужно сделать несколько ударов. Откройте капот и проверьте корпус распределительного устройства по шкале октан-корректора. Достаточно повернуть резину на одно деление, продолжая поворачивать против часовой стрелки. Учтите, что каждое деление шкалы показывает изменение угла зажигания на два градуса, если считать по коленчатому валу. Если при проверке выяснилось, что детонации нет вовсе, то корпус травера тоже нужно будет повернуть на одно деление, только теперь по часовой стрелке.После повторной настройки процедуру проверки необходимо повторить еще раз, начиная с первого пункта.

Система зажигания автомобиля УАЗ

Устройство

Схема системы зажигания представлена ​​на рис. 2. В состав системы зажигания входят: аккумуляторная батарея, генератор, катушка зажигания, распределитель зажигания, свечи зажигания, провода и выключатель зажигания.

Рис. 1. Включите дополнительную схему реле стартера для проверки и регулировки: 1 - аккумуляторная батарея; 2 - Реостат; 3 - контрольная лампа; 4 - реле; 5 вольтметр; 6 - Переключатель

Рис.2. Схема системы зажигания: 1 - аккумуляторная батарея; 2 - реле-регулятор; 3 - генератор; 4 - свеча зажигания; 5 - распределитель; 6 - катушка зажигания; 7 - выключатель зажигания и стартер; 8 - амперметр; 9 - стартер; 10 - реле дополнительного стартера; 11 - Массовый переключатель

Рис. 3. Катушка зажигания: 1 - высоковольтный винт; 2 - крышка; 3 - вывод высокого напряжения; 4 - контактная пружина; 5. - клемма низкого напряжения; 6 - Праздничная прокладка; 7 - металлические пластины для увеличения магнитного потока; 8 - кронштейн крепления; 9 - контактная пластина; 10 - первичная обмотка; 11 - вторичная обмотка; 12 - корпус; 13 - изоляционные прокладки; 14 - изолятор; 15 - железный сердечник; 16 - изоляционная масса; 17 - резистивный изолятор; 18 - дополнительное сопротивление; 19 - плоскость крепления дополнительного сопротивления; 20 - винт крепления сопротивления

Рис.4. Распределитель зажигания: 1 - клемма низкого напряжения; 2 - конденсатор; 3 - Фильтр-щетка; 4 - Вакуумный регулятор тяги; 5 - регулятор вакуума; »- диафрагма; 7, 17 и 25 - пружины; 8 - подшипник; 9 - ролик; 10 - корпус; 11 - шарикоподшипник; 12 - неподвижная панель прерывателя; 13 - подвижная панель; 14 - держатель крышки пружины; / 5 шн; 16 - высоковольтный вывод; 18 - центральный контакт с подавляющим сопротивлением; 19 - ротор; 20 - пластина ток-офшор; 21 - кулачок; 22-кулачок пластиковый; 23 - гирьки; 24 - Геометрия центробежного регулятора; 26 - накладки ролика; 27 и 28 пластины Октанового корректора; 29 - гайки; 30 - стопорный винт; 31 - Пружина завтрака; 32 - Пластина с неподвижным контактом; 33 - контакты; 34 - бронированный рычаг; 35 - Эксцентрик регулировочный

Катушка зажигания B7-A представляет собой трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи, необходимое для получения искры между электродами свечей и воспламенения рабочей смеси в цилиндрах двигателя.

Присоединение катушки зажигания к цепи электрооборудования показано на рис. 2. В первичной обмотке катушки ток проходит через добавленное сопротивление, которое при запуске двигателя автоматически выключается стартером, и в него поступает ток. первичная обмотка, минуя ее, что обеспечивает усиление искры и облегчение запуска двигателя.

Рис. 5. Работа центробежного регулятора угла опережения зажигания: а - на холостом ходу двигателя; б - при максимальном числе коленчатого вала двигателя; 1 - кулачок; 2 - Георгий; 3 - кулачковая пластина; 4 - ролик; 5 - Георгианский горшок, 6 - Источник

Распределитель зажигания RZ-B установлен на левой стороне блока цилиндров и приводится в движение против ролика масляного насоса.

Распределитель зажигания предназначен для прерывания тока низкого напряжения в цепи катушки зажигания, распределения импульсов тока высокого напряжения на свечи цилиндра двигателя смеси смеси в зависимости от количества оборотов и нагрузки двигателя.

Прерыватель дозатора состоит из неподвижной контактной пластины, рычага скалки и кулачка с четырьмя упорами, который, вращаясь, размывает контакты, перемещая рычаги на подушечке рычага. Зазор между контактами прерывателя регулируется эксцентриком.Параллельно в контакты включен конденсатор ЦН-4 емкостью 0,17-0,25 мкФ.

Распределитель тока высокого напряжения состоит из ротора и крышек с электродами, соединенными проводами с катушкой и свечами. Ротор распределителя при вращении передает импульсы тока высокого напряжения от вторичной обмотки катушки зажигания к свечам в соответствии с. Порядок работы цилиндров.

Распределитель имеет центробежный и вакуумный регуляторы, которые автоматически изменяют опережение зажигания, октан-коррелятор для ручной регулировки угла зажигания в зависимости от октанового числа используемого бензина.

Центробежный контроллер изменяет угол зажигания в зависимости от ротора двигателя (или ролика распределителя).

Регулятор вакуума изменяет угол зажигания в зависимости от нагрузки двигателя (разрежение во впускной трубке).

Рис. 6. Работа вакуумного регулятора опережения зажигания: А - разряд в карбюраторе небольшой; б - слив в карбюраторе Велико: 1 - штуцер от карбюратора; 2 - шайба регулировочная; 3 -защита; 4 - регулятор вакуума крышки; 5-диафрагма; 6 - корпус вакуумного регулятора; 7 - винт крепления регулятора; S - тяга; 9 - штифт; 10 - подвижная панель прерывателя; 11 - Контакты; 12 - плечо рычага; 13- Дело

Октан-корректор обеспечивает изменение угла зажигания в пределах + 10 ° на углу поворота коленчатого вала.

Свечи зажигания А14У невыносимой конструкции имеют длину плети корпуса 14 + 0,5 мм и метрическую резьбу М14х1,25. Зазор между электродами свечи 0,8-0,95 мм.

При регулировке зазора между электродами свечей необходимо загибать только за боковой электрод, так как изолятор свечи лопается до центрального электрода.

Выключатель зажигания и стартер ВК21-К (рис. 150) служат для включения тока в первичной цепи системы зажигания, а также для включения стартера и магнитолы.Установлен переключатель на панели приборов.

На пластмассовой основе выключателя замка размещены клеммы АМ (амперметр), КЗ (катушка зажигания), ст (стартер) и др. (Приемник). Клемма AM находится под постоянным напряжением.

При повороте ключа в первое правое положение клемма АМ подключается к клеммам КЗ и т. Д., Зажигание включается цепочкой приборов управления, дворником, радиоприемником, вентилятором обдува лобового стекла, вентилятором кабины и обогрев тела. Радиоприемник устанавливается только на автобус УАЗ-452Б.

При повороте ключа в крайнее правое положение клемма AM подключается к клеммам KZ и включаются зажигание и стартер.

Рис. 7. Свеча зажигания с сопротивлением бедности:
1 - корпус упорного сопротивления; 2- контактный; 3-контактная пружина; 4 - сопротивление; 5 - центральный электрод; 6 - удерживающая пружина; 7 - изолятор; 8 - уплотнение; 9 - Корпус свечи; 10 - прокладка; 11 - боковой электрод

Рис. 8. Замок зажигания и стартер: 1 - изолятор с контактами; 2 - контакты; 3 - подвижная контактная пластина; 4 - клеммы АМ-, 5-концевой КЗ; 6 - клемма ПР; 7 - Пружина контактной пластины; 8 - ротор; 9 - Пружина ротора; 10 - корпус; 11 - запорный цилиндр; 12 - запорные личинки; 13 - стопорное кольцо; 14 - ключ; 15 - пружина; 16 - крепежные шарики; 17 - Замок крепления гайки к панели

При повороте ключа слева терминал AM подключается к терминалу PR - магнитола включается.

Техническое обслуживание

На Т-1 необходимо:
- проверить надежность электрических соединений и крепления приборов системы зажигания;
- Смажьте ролик распределителя, повернув колпачок масляного колпачка. Нанесите одну каплю масла, используемого для двигателя, на ось рычага прерывателя, 1-2 капли на промывку кулачка и 3-4 капли в втулку кулачка (предварительно сняв ротор и фильтр под ним). При смазке кулачка и оси прерывателя необходимо следить, чтобы масло не попало на контакты прерывателя.

На ТУ-2, помимо работ, предусмотренных ТУ-1, выполнить следующие работы.

Проверить состояние проводки низкого и высокого напряжения и очистить их от пыли и грязи.

Найдите свечи зажигания, очистите их от автомобиля и отрегулируйте зазоры между электродами.

Осмотрите контакты трамблера, удалите грязь и масло с контактов, протерев их замшей, слегка смоченной в бензине. Затем протрите их чистой сухой замшей или салфеткой, не оставляющей волокон на контактах.

Обгоревшие или окисленные контакты необходимо тщательно очистить специальной абразивной пластиной, входящей в набор инструментов для отвертки, или мелкой стеклянной скуртом.

После зачистки контактов необходимо протереть замшу, слегка смоченную в бензине, и установить между ними нормальный зазор.

Проверить ближний зазор между контактами прерывателя и, если он более чем на 0,05 мм отличается от номинального (0,35 - 0,45 мм), отрегулировать.

Для регулировки зазора необходимо повернуть коленчатый вал двигателя рукояткой так, чтобы кулачок прерывателя полностью разомкнул контакты.Затем ослабьте винт, фиксирующий неподвижную контактную пластину и, вращая головку отвертки регулировочного эксцентрика, сдвиньте пластину, а вместе с ней и неподвижный контакт в нужном направлении до получения желаемого зазора. После этого затяните винт и еще раз проверьте зазор до щупа.

Рис. 9. Проверка натяжения пружины прерывателя

Проверить отсутствие горячего рычага на оси, для чего зажать рычаг пальцем и отпустить. Отпущенный рычаг должен быстро вернуться (под действием пружин), а контакты должны замыкаться со щелчком.

Если замыкания не произошло или произошел вялый контакт контактов, необходимо устранить ревнивца и отрегулировать натяжение пружины прерывателя в пределах 500-700 г, сняв рычаг и согнув пружину в ту или иную сторону. , по мере необходимости. Натяжение пружины. Рычаг прерывателя проверяется с помощью динамометра для пружин, как показано на рис. 9.

Раз в год, но не реже, чем через 25 000–300 000 км пробега и, при необходимости, ремонт трамблера в мастерской.В этом случае трамблер разбирают, осматривают все детали и при необходимости заменяют.

Когда диспенсер находится на переборке, смажьте все резиновые детали, а втулки кулачка пропитываются маслом и прижимаются.

Снимите неподвижную панель прерывателя, промойте шарикоподшипник и нанесите новую консистентную смазку LZ-158 или cyatim -201. Перед формированием панели проверяют легкость вращения шарикового подшипника и при необходимости дополнительно проворачивают его внешнее кольцо для устранения заживления.

Проверить величину углеродного сопротивления; Оно должно быть в пределах 6000-15 000 Ом.

После 40 000-50 000 км пробега автомобиля в случае большого радиального люфта ролика распределителя, вызывающего нарушение формирования лонжерона, заменить роликовые подшипники распределителя.

Основные неисправности системы зажигания и способы их устранения

К часто встречающимся ТРК относятся: нарушение нормального зазора между контактами прерывателя, окисление контактов, износ текстолитового выступа рычага прерывателя, пробой изоляции конденсатора, нарушение изоляции крышки и ротора распределителя, снижение упругости пружин центробежных или вакуумных регуляторов, разряд вакуумного регулятора.

Нарушение нормального зазора между контактами, а также их окисление вызывают перебои в работе двигателя.

Для устранения неисправности необходимо очистить контакты прерывателя, а затем отрегулировать зазор между ними, как описано выше.

Износ текстолитового выступа рычага прерывателя приводит к тому, что становится невозможным увеличить зазор между контактами до нормальной (0,35 - 0,45 мм) величины. Заменен рычаг с изношенным выступом.

При проверке изоляции конденсатора двигатель начинает работать с перебоями, а затем останавливается. Контакты прерывателя сильно перехвачены. Неисправный конденсатор заменить новым.

Нарушение изоляции крышки и ротора распределителя влечет за собой появление перебоев в работе двигателя. Неисправная крышка и ротор заменяются.

Снижение упругости пружин центробежного регулятора сопровождается появлением шишек сильной детонации при движении автомобиля (не только при разгоне, но и при движении со средней скоростью).В этом случае необходимо увеличить натяжение пружин путем подметания их стоек, после чего проверить распределитель на будке СПЗ-6.

Уменьшение упругости пружин пружинного регулятора вызывает изменение увеличения угла опережения зажигания при средних и больших нагрузках двигателя, что сопровождается появлением детонационных материалов. При подозрении на снижение упругости пружины вакуумного регулятора распределитель необходимо проверить на стенде СПЗ-6.Для увеличения упругости пружины установите дополнительную шайбу между пружиной и фитингом. После этого регулятор вакуума снова проверяют на стенде.

Нарушение герметичности вакуумного регулятора обычно происходит из-за повреждения его диафрагмы. В этом случае регулятор перестает увеличивать опережение зажигания на малых и средних нагрузках, в результате чего топливная экономичность автомобиля хуже. Герметичность регулятора вакуума проверяется на стенде СПЗ-6.При отсутствии подставки герметичность вакуумного регулятора можно проверить следующим образом. Снимите регулятор с распределителя, доведите воздух до давления 3-4 кг / см2 и погрузите в воду. При этом не должны выходить пузырьки воздуха в месте соединения корпуса и гайки и в месте расположения рычага.

Неисправность катушки зажигания включает нарушения изоляции и межсенсорные замыкания первичной и вторичной обмоток, трещины в крышке, а также аномальное сопротивление.При пробое изоляционных обмоток двигатель перестает работать и не запускается. При межконтактном замыкании в двигателе происходят перебои. При блокировке дополнительного сопротивления двигатель легко запускается стартером, но стартер сразу отключает стартер.

Упавшее дополнительное сопротивление подлежит замене. Неисправная катушка зажигания заменить новой.

Неисправности свечей зажигания. Любая из неисправностей свечей зажигания (нарушение нормального зазора между электродами, отложение большого нагара на корпусе и изоляторе, появление трещин на изоляторе) влечет за собой возникновение перебоев в работе двигателя.Нерабочая свеча выявляется путем поочередного отключения каждой свечи (снятием карбетического наконечника) при работе двигателя коленчатого вала на минимально возможном обороте двигателя. Отключение неисправной свечи не повлияет на равномерность работы двигателя. При отключении хорошей свечи неравномерность работы двигателя усилится.

Неисправную свечу необходимо вывернуть, почистить и проверить на модели Garo 514.

Вместо неисправной свечи нужно вкрутить новую, проверяя предварительный зазор между ее электродами.При установке свечи на место под ее корпус необходимо установить медную прокладку.

Зазор между электродами свечи проверяют круглыми делами, имеющимися в приборе водителя. В то же время, плоским щупом нельзя пилизировать, так как его нет в углублении боковой линии, свечи отбираются по процессу его работы.

Замок зажигания очень прочный и, как правило, без ремонта и замены работает несколько лет.

Установка зажигания

Зажигание двигателя необходимо устанавливать с большой точностью, так как даже при небольших погрешностях в установке резко возрастает расход топлива, а мощность двигателя падает.

Порядок действий при установке зажигания следующий.

Снимите крышку распределителя и ротор и проверьте величину зазора между контактами прерывателя. При необходимости отрегулируйте зазор. Установите ротор на место.

Снимите свечу первого цилиндра и, закрыв пальцем свечу первого цилиндра, поверните вал двигателя за пусковую рукоятку до начала выпуска воздуха из-под кончика пальца это произойдет в начале такта сжатия в первый цилиндр.

Убедившись, что сжатие началось, осторожно провернуть вал двигателя до совпадения отверстия на шкиве со штифтом.

Плавные установочные гайки Установите шкалу октан-корректора на нулевое деление.

Ослабьте винт крепления корпуса прерывателя и поверните корпус дозатора против часовой стрелки так, чтобы контакты прерывателя замкнулись.

Возьмите переносную лампу и с помощью дополнительных проводов подключите один из проводов к массе, другой - к клемме низкого напряжения на катушке (которая прикреплена к проводу, идущему к распределителю).

Включите зажигание и поверните корпус диспенсера по часовой стрелке, пока не замигает лампочка. Остановить вращение трамблера следует ровно в момент мигания лампочки. Если не удалось, повторите операцию.

Закрепите корпус распределителя винтом, установите крышку и центральный провод на место.

Проверить правильность подключения проводов от свечей, начиная с первого цилиндра. Провода необходимо присоединять в порядке 1, 2, 4, 3, считая против часовой стрелки.

RIC. 10. Определение верхней мертвой точки

После каждой установки зажигания и после регулировки зазора в прерывателе нужно проверять точность установки момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля. Доработку установки зажигания можно произвести октан-корректором, не ослабляя крепежный винт. Для этого достаточно повернуть плавные установочные гайки, откручивая одну и стягивая другую.

Перемещение стрелки на одно деление шкалы октан-корректора соответствует изменению установки зажигания на 2 ° с учетом коленчатого вала. При повороте корпуса дозатора против часовой стрелки установка зажигания будет позже по часовой стрелке - раньше.

Самым выгодным будет такое опережение зажигания, при котором при резком разгоне (полном открытии дроссельной заслонки) полностью загруженный автомобиль на горизонтальной дороге с начальной скоростью 30-35 км / ч в прямой передаче вряд ли будет слушать. к блоку детонационных материалов в цилиндрах двигателя.Если нет интенсивного вождения автомобиля, значит, зажигание позже; Напротив, появление ряда последовательных отчетливых ударов указывает на слишком раннее зажигание.

ТО Атиентарная: - УАЗ

Любой автомобиль возможен за счет воспламенения горючей смеси в цилиндрах силового агрегата. Для обеспечения нормальной эффективности двигателя требуется правильная настройка (SZ). Кроме того, все элементы, включая катушку, автомобиль автомобиля УАЗ и другие комплектующие, всегда должны быть в рабочем состоянии.

[Скрыть]

Описание СЗ на УАЗ

Как проходит установка, регулировка и регулировка цепи зажигания на АУЗ 417 или любой другой? Об этом мы расскажем ниже. Но для начала разберемся в принципе с работой узла, а также разновидностями СЗ.

Принцип работы СЗ. Схема

СЧ и обозначение ее элементов для старых двигателей УАЗ

Как уже было сказано, зажигание на УАЗе выполняет одну из основных функций при запуске силового агрегата.Благодаря этой системе осуществляется процедура зажигания топливно-воздушной смеси в цилиндрах силового агрегата путем подачи искры. Искра подается напрямую, каждый из цилиндров установлен на одну свечу. Все эти ЯО работают в режиме заказа, воспламеняя горючую смесь в необходимый период времени. Также необходимо учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не может генерировать напряжение и ток, необходимые для воспламенения смеси, так как это устройство вырабатывает ток только определенной силы.Открывается система зажигания, цель которой - увеличить мощность аккумуляторной батареи машины. В результате использование СЗ АКБ позволяет передавать на свечу напряжение, достаточное для воспламенения смеси.

Типы систем зажигания


Схема бесконтактного КЗ с переключателем для УАЗ

На сегодняшний день выделяют три основных типа систем зажигания, которые могут быть установлены на автомобиле:

  1. Обратитесь в СЗ. Считается морально устаревшим, но продолжает успешно применяться на автомобилях отечественного производства.Принцип работы заключается в том, что система выдает необходимый импульс, который появляется из-за срабатывания распределительной составляющей. Само устройство простое, и это плюс, ведь в случае поломки водитель всегда сможет провести диагностику и отремонтировать самостоятельно. Стоимость сменных компонентов невысока. Основными составляющими системы контактного типа являются аккумулятор, ярлык, привод, свечи, конденсатор, а также прерыватель с распределителем.
  2. Транзисторная система.Этот тип оборудован множеством транспортов. По сравнению с приведенным выше взглядом, система обладает рядом преимуществ. Во-первых, возникающая искра имеет большую мощность, что связано с высоким уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащена электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии ко всем узлам. В итоге при правильной настройке ДВС позволяет не только увеличить мощность работы, но и сэкономить топливо.В-третьих, это удобство обслуживания узла. Для обеспечения работоспособности в течение длительного времени после настройки и установки привода траверсы этот элемент необходимо время от времени смазывать. Для обеспечения нормальной работы элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать сам прибор нереально, для этого требуется специальное диагностическое оборудование, которого всего сотня.
  3. Еще один вариант СЗ - электронный, который на сегодняшний день является наиболее технологичным и дорогим, поэтому новые транспортные средства ими оснащаются.В отличие от двух описанных выше систем электронная система зажигания отличается сложным устройством, обеспечивающим работоспособность не только по моменту, но и по другим параметрам. В настоящее время все современные автомобили оснащены электронными системами. Ключевое преимущество - более упрощенная процедура регулировки угла опережения, а также отсутствие необходимости периодически проверять контакты на предмет окисления. На практике топливно-воздушная смесь в электронных двигателях ZZ почти всегда сгорает полностью.
    У этого типа тоже есть свои минусы, в частности, по вопросу ремонта. Изготовить его своими руками нереально, так как для этого нужна техника. Подробная инструкция по управлению зажиганием с помощью лампочки представлена ​​на видео ниже.

Как поставить?

Как после подключения производится установка зажигания для исправной работы мотора?

В каком порядке правильно выставить настройку узла читайте ниже:

  1. Для начала транспорт нужно зафиксировать на месте, включить ручной тормоз.Поршень первого цилиндра необходимо установить в верхней мертвой точке, обратите внимание, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая находится на крышке шестерни распределительного вала.
  2. С КРУ нужно снять крышку. Сделав это, вы увидите ползунок напротив входа 1 внутри крышки. Если это не так, то коленчатый вал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа затянуть указатель на корпусе контроллера дозатора так, чтобы он совместился со средней меткой на октан-корректоре.Прикрутите пластик крепления к корпусу распредвала, немного ослабьте.
  3. Осторожно поверните корпус, придерживая бегунок пальцем, чтобы он не вращался. Так можно устранить зазоры в приводе. Корпус поворачивается до момента, пока острая часть лепестка на статоре не совместится с красной риской на роторе. Пластина Закрепите винт на корпусе контроллера.
  4. Следующим шагом будет установка крышки контроллера на место и диагностика. Их необходимо устанавливать в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий.Когда момент зажигания установлен, необходимо проводить диагностику правильности во время езды.
  5. Запустите силовой агрегат и прогрейте его минут десять, пока температура не станет примерно 80 градусов. Двигаясь по ровной и прямой дороге со скоростью около 40 км / ч, резко нажмите на педаль газа. Если при наборе скорости до 60 км / час вы почувствуете или услышите детонацию, она должна быть кратковременной, значит, все сделано правильно. Если детонация очень сильная, регулятор распределения необходимо повернуть на половину или одно деление против часовой стрелки.При отсутствии детонации необходимо увеличить установленный угол опережения, то есть повернуть регулятор по часовой стрелке.

Контактная система зажигания УАЗ, состав и общее устройство, контактная система зажигания контактная. Порядок установки зажигания на автомобиле УАЗ Электронная схема зажигания на УАЗ

Шаг 1. Препарат

Общий вид комплекта АТЕ2:

Еще нужен, помимо самой системы, набор шоферского инструмента.Как минимум вам понадобятся: ключи клаксона на 8, 10, крестовая отвертка и "кривой" стартер (если кузовной лифт сделан или нет возможность использовать "кривой" стартер - нужно то, что можно крутить двигатель) .

Шаг 2. Демонтаж родного датчика распределителя (далее - траверса) и катушки зажигания

Перед снятием родной резины необходимо провернуть двигатель, совместить метку на «5o к НТЦ 1-го цилиндра» со штифтом на блоке. Вращаем двигатель по часовой стрелке, совмещаем метки и потом снимаем крышку травера.Если бегунок направлен в сторону блока цилиндров, то можно демонтировать родную резину. Если нет, бегунок направлен на противоположную сторону блока, нужно провернуть двигатель еще на один оборот. Теперь слайдер смотрит на двигатель.

Для демонтажа резины снимите высоковольтные провода и шланг регулятора вакуума и ключом на 10 поверните болт крепления пластины октан-корректора к корпусу привода и, встряхнув резину, выньте ее. В случае, если не хватает форм рук, достаем шлицевую отвертку снизу пластины октан-корректора, и, опираясь на привод, смещаем резину вверх.

Затем снимаем штатную катушку зажигания. Откручиваем 2 гайки и снимаем провода с выводов. Сама катушка прикручена 2 винтами к моторному щиту.

Шаг 3. Установка новой катушки зажигания .

Перед установкой новой резины необходимо установить на нее пластину октан-корректора. Эта пластина не имеет фиксированного положения на корпусе траверса. Место первичной установки немного левее корпуса вакуумного регулятора, если посмотреть на резину сверху.Надев пластину на корпус и приподняв ее с примерным положением, 10 затяните на ней гайку. Таким образом, пластина обжимает корпус как зажим.

ВНИМАНИЕ (!) - Не прилагайте чрезмерных усилий, этот материал очень хрупкий!

Наконец, положение пластины выбирается уже при выставлении двигателя на двигателе.

Резина готова к установке на двигатель. Какая бы резина ни вставала в привод, необходимо добиться совпадения выступов на муфте снизу траверсы с прорезями на приводном ролике.Расположите резину рядом с приводом и повернув муфту рукой, добейтесь образцового выступа с прорезью на ролике.

ВНИМАНИЕ (!) - выступы на муфте совпадают с прорезью только в таком же положении, т.к. выступы смещены от средней линии.

Вставляем резину в привод и, выворачивая в сторону, в сторону совпадения муфты с приводным роликом. На установленной резине не должно быть зазора между октан-корректором и самим корпусом привода.

Снимите крышку нового траверса. Для этого перекрестной отверткой откручиваем 2 винта. Ползунок должен смотреть на моторный щит.

Дело в том, что у траверса АТЕ-2 нумерация 1-го цилиндра не совпадает с нумерацией штатного траверса. Вывод 1-го цилиндра у новой траверсы находится над крышей датчика Холла (на крышке цифра «1» - это означает 1-й цилиндр). Объясняется это тем, что сцепка траверса АТЕ-2 развернута на 180 °.

Затем, поворачивая корпус траверсы, добиваемся, чтобы разъем 1-го цилиндра на крышке совпал с контактом бегунка. Другими словами, момент зажигания смеси в первом цилиндре. Это будет начальный Воз. Ездить на нем естественно невозможно, но запустить двигатель на регулировку уже можно. С рук заворачиваем болт крепления пластины октан-корректора к корпусу привода.

Теперь установите новую катушку зажигания. Ставлю на штатное место без переделок.

Шаг 4. Подключение проводки и установка переключателя

Нет ничего сложного. Если использовать комплект от ВАЗ-21074, то блоков на 3 контакта не будет. В разных схемах эти провода разного цвета, напишу их количество. Думаю слева направо по количеству номеров контактов переключателя (расположение переключателя как на 1 фото).

Провод от контакта № 3 (цвета чаще синий или синий с красной полосой) подключается к плюсовому разъему катушки зажигания.На катушке это гнездо чаще обозначается знаком «+» или «b», либо «ват». К этому же разъему нужно подключить "+" от штатной катушки.

Провод от контакта №5 (чаще коричневый или черный, это самый короткий «хвост») подключается к любой «массе»

Провод от последнего контакта номер 6 (чаще коричневый с красным или коричневый с синим) подключается ко второму разъему на катушке зажигания. Может обозначаться как «К», «ВК» или «РУП». К этому же разъему катушки подключается провод от блока управления EPHH (если есть).

2 Колодки подключены к выключателю и выходу датчика Холла на щебне.

Вставьте провода в резину. Порядок подключения 1-2-4-3, начиная с выхода 1-го цилиндра. Должно получиться так:

Осталось найти место переключателю, так как длина проводов не позволяет поставить на штатное место. Если машина не участвует в соревнованиях, можно поставить выключатель рядом с блоком предохранителей.Достаточно надежное и доступное место. Вставил провода и закрепил выключатель под приборной панелью в ногах переднего пассажира.

Также стоит отметить, что не все цифровые тахометры, работавшие по штатной схеме транзисторного переключателя, могут работать с датчиком Холла.

Осталось только отрегулировать уз и затянуть болт крепления пластины октан-корректора.

ПРИЛОЖЕНИЕ. Схема зажигания ВАЗ-21089

25 - катушка зажигания

23 - Блок управления EPHH

27 - Переключатель

Любой автомобиль возможен за счет воспламенения горючей смеси в цилиндрах силового агрегата.Для обеспечения нормальной эффективности двигателя требуется правильная настройка (SZ). Кроме того, все элементы, включая катушку, автомобиль автомобиля УАЗ и другие комплектующие, всегда должны быть в рабочем состоянии.

[Скрыть]

Описание СЗ на УАЗ

Как проходит установка, регулировка и регулировка цепи зажигания на АУЗ 417 или любой другой? Об этом мы расскажем ниже. Но для начала разберемся в принципе с работой узла, а также разновидностями СЗ.

Принцип работы СЗ. Схема

СЧ и обозначение ее элементов для старых двигателей УАЗ

Как уже было сказано, зажигание на УАЗе выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура зажигания топливно-воздушной смеси в цилиндрах силового агрегата путем подачи искры. Искра подается напрямую, каждый из цилиндров установлен на одну свечу. Все эти ЯО работают в режиме заказа, воспламеняя горючую смесь в необходимый период времени.Также необходимо учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не может генерировать напряжение и ток, необходимые для воспламенения смеси, так как это устройство вырабатывает ток только определенной силы. Открывается система зажигания, цель которой - увеличить мощность аккумуляторной батареи машины. В результате использование СЗ АКБ позволяет передавать на свечу напряжение, достаточное для воспламенения смеси.

Типы систем зажигания


Бесконтактная схема СЗ с переключателем для УАЗ

На сегодняшний день выделяют три основных типа систем зажигания, которые могут быть установлены на автомобиле:

  1. Обратитесь в СЗ. Считается морально устаревшим, но продолжает успешно применяться на автомобилях отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется из-за срабатывания распределительной составляющей. Само устройство простое, и это плюс, ведь в случае поломки водитель всегда сможет провести диагностику и отремонтировать самостоятельно.Стоимость сменных компонентов невысока. Основными составляющими системы контактного типа являются аккумулятор, ярлык, привод, свечи, конденсатор, а также прерыватель с распределителем.
  2. Транзисторная система. Этот тип оборудован множеством транспортов. По сравнению с приведенным выше взглядом, система обладает рядом преимуществ. Во-первых, возникающая искра имеет большую мощность из-за повышенного уровня напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащена электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии всем узлам.В результате при правильной настройке ДВС это позволяет не только увеличить производительность работы, но и сэкономить топливо. В-третьих, это удобство обслуживания узла. Для обеспечения работоспособности в течение длительного времени после настройки и установки привода траверсы этот элемент необходимо время от времени смазывать. Для обеспечения нормальной работы элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать само устройство нереально, для этого требуется специальное диагностическое оборудование, которого всего сотня.
  3. Еще один вариант СЗ - электронный, который на сегодняшний день является наиболее технологичным и дорогим, поэтому новые транспортные средства ими оснащаются. В отличие от двух систем, описанных выше, система электронного зажигания отличается сложным устройством, обеспечивающим работоспособность не только по моменту, но и по другим параметрам. На данный момент электронные системы Tool все современные автомобили. Ключевое преимущество - это более упрощенная процедура регулировки опережения вперед, а также отсутствие необходимости периодически проверять контакты на предмет окисления.На практике топливно-воздушная смесь в электронных двигателях ZZ почти всегда сгорает полностью.
    У этого типа тоже есть свои минусы, в частности, по вопросу ремонта. Изготовить его своими руками нереально, так как для этого нужна техника. Подробная инструкция по регулировке зажигания с помощью лампочки представлена ​​в видео ниже.

Как поставить?

Как после подключения производится установка зажигания для исправной работы мотора?

В каком порядке правильно выставить настройку узла читайте ниже:

  1. Для начала транспорт нужно зафиксировать на месте, включить ручной тормоз.Поршень первого цилиндра необходимо установить в верхнюю мертвую точку, учитывать отверстие на шкиве коленчатого вала Должно совпадать с меткой, которая находится на крышке распределительной шестерни.
  2. С КРУ нужно снять крышку. Сделав это, вы увидите ползунок напротив входа 1 внутри крышки. Если это не так, то коленчатый вал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа затянуть указатель на корпусе контроллера дозатора так, чтобы он совместился со средней меткой на октан-корректоре.Прикрутите пластик крепления к корпусу распредвала, немного ослабьте.
  3. Осторожно поверните корпус, придерживая бегунок пальцем, чтобы он не вращался. Так можно устранить зазоры в приводе. Корпус поворачивается до момента, пока острая часть лепестка на статоре не совместится с красной риской на роторе. Пластина Закрепите винт на корпусе контроллера.
  4. Следующим шагом будет установка крышки контроллера на место и диагностика. Их необходимо устанавливать в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий.Когда момент зажигания установлен, необходимо проводить диагностику правильности во время езды.
  5. Запустите силовой агрегат и прогрейте его минут десять, пока температура не станет примерно 80 градусов. Двигаясь по ровной и прямой дороге со скоростью около 40 км / ч, резко нажмите на педаль газа. Если при наборе скорости до 60 км / час вы почувствуете или услышите детонацию, она должна быть кратковременной, значит, все сделано правильно. Если детонация очень сильная, регулятор распределения необходимо повернуть на половину или одно деление против часовой стрелки.При отсутствии детонации необходимо увеличить установленный угол опережения, то есть повернуть регулятор по часовой стрелке.

Крышка. Ползунок нужно поставить напротив входа «1» внутри него. Если нет, проверьте коленчатый вал на 180 градусов. Установите октан-на «0». Прикрутите указатель к корпусу датчика зажигания так, чтобы он совпадал со средним риском октан-корректора. Слегка ослабьте болт крепления пластины к корпусу датчика дозатора.

Осторожно поверните корпус, удерживая бегунок пальцем против его вращения, чтобы устранить зазоры в приводе, пока кожа на статоре и красная метка на роторе не выровняются в одну линию.Закрепите пластину октан-корректора болтом на корпусе датчика дозатора.

Установите крышку сенсора на место. Проверить установку причин возгорания согласно порядку работы цилиндров 1-2-4-3, считая против часовой стрелки. После установки момента зажигания проверьте правильность его движения.

Достать двигатель, прогреть до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км / ч, резко нажмите на педаль газа.Если кратковременная детонация будет ощущаться на скорости 55-60 км / ч, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик распределителя на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, поворачивая датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом валу двигателя.

Источники:

  • Как установить резину на УАЗ 417
  • Схема регулировки бесконтактного зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна выполняться с высокой точностью.Допустимые ошибки при установке зажигания приводят к увеличению расхода топлива и снижению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и заблокируйте стояночный тормоз. Поршень первого цилиндра установите в верхнюю точку положения. При этом отверстия m3 должны быть совмещены (5 градусов к NTT) на шкиве коленчатого вала и штифте на крышке шестерни распределительного вала.

Снимите пластиковую крышку с корпуса датчика дозатора.Убедитесь, что рабочий электрод стоит строго напротив выхода на крышке. Этот вывод обозначен цифрой 1 и предназначен для провода свечи первого цилиндра.

Болт со вставленной в него стрелкой притягивает пластину октан-корректора дозатора к корпусу привода. В этом случае стрелка должна совпадать с центральным делением шкалы октан-корректора.

Ослабить болт крепления пластины октан-корректора к датчику распределителя. Удерживая ползунок для устранения зазоров в приводе, осторожно поворачивайте корпус до тех пор, пока красная линия метки на роторе и кончик лепестка на статоре не перестанут отслеживаться в одну линию.Затяните болт крепления пластины октан-корректора на датчике распределителя.

Порядок зажигания на УАЗ зависит от схемы, имеющей отличительные особенности Для каждого типа системы зажигания.

Как установить зажигание

Для того, чтобы правильно отрегулировать и настроить зажигание на УАЗ, необходимо соблюдать последовательность действий, которая предусмотрена в руководстве по ремонту.

Перед тем, как приступить к регулировке системы зажигания, необходимо установить автомобиль на смотровую яму или специальную площадку для проведения ремонтных работ и включить ручной тормоз.Колесные механизмы автомобиля должны фиксироваться стопором или упором. Блок питания необходимо отключить.


После этого можно переходить к установке зажигания. Для этого необходимо зафиксировать поршень первого цилиндрического элемента в положении наивысшей мертвой точки. При этом необходимо проверить, совпадает ли отверстие на шкиве коленчатого вала со штифтом на крышке шестерни распределительного вала. Необходимо немного опустить крепежный болт, расположенный на пластине, к корпусу датчика распределительного устройства.

Затем снимите крышку с распределительного устройства и поверните коленчатый вал на 180 °. Октан-корректор должен быть в нулевом положении. Затем необходимо прикрутить указатель к корпусу датчика распределительного механизма так, чтобы его положение совпало с риком октан-корректора.


После этого настраиваем слайдер, вращая его против часовой стрелки. Это поможет устранить зазоры в приводе. Когда точка в статоре совпадает с меткой красного цвета, вы можете закрепить пластину болтом.

Затем необходимо установить крышку датчика КРУ и проверить правильность установки линий зажигания согласно порядку работы цилиндрических механизмов (1-2-4-3). Считать нужно в направлении против часовой стрелки. Настройка зажигания на УАЗ завершена.

Если при увеличении скорости до 50-60 км / ч водитель почувствует кратковременную детонацию, значит, процедура была проведена правильно.

В случае отсутствия детонации нужно увеличить угол опережения, взяв датчик по часовой стрелке.

Как проверить катушку зажигания

Чек требуется в следующих случаях:

  • Механизм не глохнет при выключении зажигания.
  • Произошло короткое замыкание.
  • Вышли свечи систем зажигания.
  • Змеевик нагревается, поэтому система перегружена.


Для проверки катушки зажигания необходимо выключить блок питания и открыть капот. Затем нужно найти катушку.Для этого рекомендуется проследить провода, идущие от распределительного механизма с обратной стороны. После этого нужно отсоединить от свечи зажигания 1 высоковольтный провод. Перед процедурой нужно дождаться полного остывания двигателя. На это может потребоваться 15-25 минут.

Затем следует разобрать свечу с помощью специальной насадки. Делать это нужно аккуратно и следить, чтобы мусор не попал в яму, т.к. это вызовет неисправность силового агрегата.Вам нужно снова подключить провод к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно прикоснуться резьбовой стороной свечи к голому металлу. При включенном зажигании все элементы электрооборудования автомобиля заработают, значит, катушка исправна. Водитель, выполняющий ремонтные работы, должен увидеть искру синего цвета. Если это не так, значит, система неисправна. Если возникает искра оранжевого цвета, значит, недостаточно напряжения.Причиной тому может быть плохой контакт, слабый ток или дефекты корпуса катушки.


Другой способ проверить соединение катушки зажигания:

  1. Снимите катушку с автомобиля. Для этого нужно отсоединить провода распределительного оборудования, снять крепеж с корпуса катушки с помощью гаечного ключа.
  2. Определите состояние механизма с помощью омметра. Вам нужно прикоснуться первичной обмоткой к первичной обмотке, коснувшись одновременно 2-х контактов.После этого нужно измерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, что есть в руководстве по ремонту.

Перед тем, как приступить к работе, необходимо установить транспорт на ровную поверхность и закрепить его специальными запорными устройствами. При проверке устройства рекомендуется носить защитную одежду (маску и очки, а также перчатки).

Как подключить замок зажигания

Замена замка зажигания предполагает разборку старого и установку нового механизма с последующим его подключением.Чтобы снять старый замок, вам понадобится крестовая и плоская отвертка.


Порядок демонтажа старого замка транспортной системы:

  1. Снимите крепеж с нижней лицевой панели рулевой колонки.
  2. Вставьте ключ в замок и установите его в нулевое положение, при котором рулевой механизм будет заблокирован.
  3. Снимите рулевую колонку.
  4. Выкрутите болты крепления замка зажигания.
  5. Вставьте плоскую отвертку в небольшое технологическое отверстие и нажмите на фиксатор, удерживающий замок.
  6. Сдвинуть замок с места приземления.
  7. Отсоедините все провода системы.
  8. Установить новый замок, подключить провода и собрать механизм, выполнив все действия в обратной последовательности.

Все провода подключаются по часовой стрелке.

К выходу № 50 нужно подключить провод красного цвета, отвечающий за стабильную работу пускового устройства.

К выходу №15 необходимо подключить провод синего цвета с черной полосой, отвечающий за обогрев салона автомобиля.

К выходу № 30 подключен розовый провод, а к 30/1 - коричневый.

Разъем INT нужно подключить к черному проводу, отвечающему за работу. габаритные огни и фары.

После того, как все провода подключены, нужно подключить клемму аккумуляторной батареи. К верхней части клеммы необходимо подключить черный провод.Затем нужно запустить двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электроприборов, а затем исправность механизма стартера.


Если все провода подключены правильно, то при нулевом положении системы зажигания отключатся все элементы электрооборудования. Когда вы поворачиваете ключ в первое положение, в работу системы управления двигателем включается система внутреннего сгорания, установка генератора, фары и сигналы блокировки, а также омыватели и очистители стекол.При перемещении ключа во второе положение срабатывает стартер, шток противоугонной системы смещается и снимается при изменении положения.

Если этого не произошло, значит провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Схема зажигания

Схема зависит от типа системы зажигания ИАС-3151. Чтобы правильно настроить контактное, бесконтактное, электронное или подводное зажигание своими руками, необходимо воспользоваться инструкцией по ремонту.

Контакт

Схема подключения контактной системы включает такие элементы как:

  • Замок. Он расположен на корпусе рулевой колонки и необходим для контроля протекания тока между аккумулятором транспорта и зажиганием.
  • Аккумулятор. В момент отключения двигателя питанием всего электрооборудования является аккумулятор. Он дополняет уровень электроэнергии, который вырабатывает генераторная установка, если выдает напряжение ниже 12 В.
  • Распределительное устройство. Он посылает ток высокого напряжения от катушки через ручку распределительного механизма по очереди к каждой свече системы.
  • Конденсатор. Он расположен на корпусе распределительного вала и предупреждает появление искры между разомкнутыми контактами системы, защищая их от возгорания.
  • Свеча зажигания. Ток высокого напряжения движется по центральному электроду этих механизмов. Между центральным и боковым электродами возникает искра между центральным и боковым электродами, которая попадает в горючую жидкость в цилиндрическом устройстве.
  • Привод. Распределительный механизм снабжен приводом прямого типа от распределительного вала. Скорость вращения такого оборудования составляет 50% от частоты вращения коленчатого вала.
  • Центробежный регулятор. Необходимо установить нужный угол накрутки в зависимости от ротора мотора. В этот механизм входят грузы, которые вращаются, воздействуют на пластину контактами прерывателя.
  • Катушка. В его конструкцию входят 2 изолированные обмоточные провода, намотанные на сердечник из мягкой стали.Процесс сжатия магнитных полей вокруг первичной обмотки формирует ток высокого напряжения во вторичной обмотке, проходящий через распределитель к свечам системы зажигания.


Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумуляторной батареи идет на первичную обмотку катушки. После этого он начинает формировать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывающего устройства размыкаются.В этот момент магнитное поле начинает исчезать, а линии питания и витки обмоток образуют ток высокого напряжения. Возникший импульс поворачивается на крышку корпуса распределителя, и искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве двигателя.

Бесконтактный

Для установления момента бесконтактного зажигания на УАЗе необходимо подготовить следующие инструменты:

  • набор ключей;
  • Отвертка крестовая
  • ;
  • Стробоскоп
  • ;
  • спецодежда в виде очков и масок;
  • удерживающие механизмы для колес.

Перед тем, как приступить к подключению, необходимо надеть защитную одежду, установить автомобиль на ровную поверхность и зафиксировать его колеса с помощью специальных стопоров.


Для начала нужно поставить риск на крышки клапанов и совместить все бирки. После этого выверните свечу первого цилиндрического механизма двигателя и снимите крышку с главного распределителя. Если вытащить первую свечу цилиндра, можно отследить ход поршневой части мотора.

Затем нужно вставить в зажим длинную отвертку и повернуть коленчатый вал для храповика по часовой стрелке, установив его в положение наивысшей мертвой точки. Это поможет вытолкнуть отвертку из колодца. Табличку на шкиве нужно повесить напротив длинных рисков на корпусе силового агрегата.

После этого нужно ослабить контактную гайку, прижимающую рублер к блоку цилиндров. Поворачивая корпус, необходимо установить одну из прорезей в зазор датчика Холла.При этом контакт подвижного типа бегунка должен полностью совпадать с боковым контактом под номером 1 на крышке траверса, корпус которого необходимо повернуть в устойчивое положение и зафиксировать с помощью монтажной гайки. .

Затем следует затянуть гайку крепления и установить крышку со свечами на место.

По окончании всех работ нужно запустить двигатель, прогреть его до температуры + 50 ... + 60 ° С и отрегулировать бесконтактное зажигание с помощью стробоскопа.

Стробоскоп необходимо подключить к траверу. Это обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и его изменение с увеличением числа оборотов двигателя.

Когда поршень первого цилиндрического механизма находится в положении наивысшей мертвой точки, рекомендуется совместить выемку шкива коленчатого вала с первой длинной риской. Этот риск находится на крышке узла газораспределительного механизма.Это поможет обеспечить желаемый угол опережения впрыска топливной жидкости со вторым риском 5 °.

Электронный

В электронной системе зажигания отсутствует механическое перемещение элементов. Работу этой системы обеспечивают специальные датчики и блок управления. Это дает возможность повысить показатели силовой установки транспорта и снизить средний расход топливной жидкости.


Для того, чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части.Для этого нужно будет провериться храповым механизмом коленчатого вала до совпадения отметок штампа.

После этого необходимо демонтировать резину, свечи зажигания и катушку, поставить новую проводку и установить катушку высокого напряжения. Затем можно прикрепить выключатель к щитку моторного отсека и прикрутить новые свечи зажигания.

Высоковольтные провода необходимо подключать в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

Коричневый провод необходимо подключить к разъему под номером 1.К разъему под номером 2 - черный. К разъему под номером 3 подключается провод белого цвета, а под номером 4 - синий.


Для правильной настройки зажигания необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед тем как приступить к работе, необходимо выключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания.Совместите метку на шкиве с меткой на приводе газораспределительного механизма.

В состав системы зажигания автомобиля УАЗ-469Б входили: катушка зажигания, прерыватель зажигания, свечи зажигания, провод и выключатель зажигания. Первичная цепь системы зажигания питается от аккумулятора или генератора.

Система зажигания УАЗ-469Б, устройство, устройство и принцип работы.
Схема системы зажигания УАЗ-469Б.

Трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи.При работающем двигателе ток в первичной обмотке катушки проходит через добавочный резистор, расположенный в изоляторе между лапками кронштейнов крепления катушки. При запуске стартера двигателя этот резистор автоматически отключается и ток в первичную обмотку поступает, минуя ее, что достигается за счет усиления искры и облегчения запуска двигателя.

Имеет центробежный и вакуумный регуляторы, которые автоматически изменяют угол опережения зажигания, и октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа используемого бензина.Центробежный регулятор изменяет угол зажигания в зависимости от частоты вращения коленчатого вала или ролика распределителя.

Характеристики центробежного регулятора.

Частота вращения ролика распределителя, об / мин / угол наклона кулачка прерывателя, град: 200 / 0-3, 500 / 3-6, 1000 / 8-11, 1900-2200 / 17,5-20.

Регулятор вакуума изменяет угол зажигания в зависимости от нагрузки двигателя, нагнетания в смесительную камеру.

Характеристики регулятора вакуума.

Прогиб в смесительной камере карбюратора, мм рт. Изобразительное искусство. / Угол опережения зажигания, град: 60/0, 100 / 0-2,5, 200 / 5,5-8,5, 280 / 10-13.

Октановый корректор служит для изменения угла опережения зажигания в зависимости от октанового числа используемого бензина. С помощью октан-корректора можно изменить угол опережения зажигания в пределах + -10 градусов на углу поворота коленчатого вала.

Замок зажигания и стартер типа ВК330.

Используется для включения и выключения тока в первичной цепи зажигания и включения стартера.На пластмассовом изоляторе переключателя размещены зажимы АМ (амперметр), КЗ (катушка зажигания), ст (стартер) и др. (Приемник). Зажим AM находится под постоянным напряжением.

Улучшенная печка УАЗ 469. Доработка и улучшение конструкции отопителя УАЗ Хантер, выбор и замена электродвигателя, сезонное обслуживание. Установка пульта дистанционного управления приводом на кран-манипулятор УАЗ Хантер

Хочу комфорта, было холодно - открыли, было жарко - все накрыли, не останавливаясь и не выходя из машины.Предназначен - Кран печка от ВАЗ 08. Это был трос от всасывания от того же ВАЗ 08 и блок рычагов управления от Иж-Комби.

Все разобрал, - люблю космос

Так как трос ручного управления газом не понадобился, выкинул, а трос воткнул в кожух от ВАЗ 08, почему именно в кожухе? Дело в том, что кабели проходят по каналу печки и на них оседает вся влага, а это рза и клин ...

Кран собран и готов к установке.Надо купить уплотнительную резинку в кузове

Блок управления…

По мне, он действительно вписывается в общую настройку. Скинул за ненадобностью нижний рычаг, думаю передать управление моторчиком отопителя на правый тумблер, а прикуриватель установить вместо стационарного аварийного с левионом ...

Оболочку троса надо закрепить на в корпусе крана даже есть специальное место, но оно мне не подходит. Придумал делать свои застежки.Честно говоря, признаюсь методом проб и ошибок, хотя он придумал крепление и все с задействованием двух шпилек, но они исчезли, так как требовалось больших манипуляций с металлом.
Решение было интуитивным - чем проще, тем надежнее!
Сделал шаблон из бумаги, а затем из картона, который перенесли на металл и с помощью болгарки распилили крепление!

На месте отверстий формы в корпусе крана

И вот что получилось

клеопель в помощь

И я пошел в гараж установить это чудо рукотворный акт.

и это из салона

В магазине ни разу не обнаружил резиновых уплотнителей в корпусе кузова под шланги, если не найду, так как сгорел до монтажной пены ... Пена рулит!
Подключение крана - Помпа оставил на потом ... Подключу к месту, минуя карб, купил счетчик шланга 16х24

2. Установка отопителя "Нами-4" в УАЗ Hunter

В Hanter стеклянный пот - аксиома.Одна из основных причин этого недуга - несовершенство конструкции воздухозаборника и отопителя салона (салонная печка).

Люк воздухозаборник немного «утоплен» относительно плоскости передка, поэтому вода, не встречая особого сопротивления со стороны резинового уплотнителя люка, попадает в салон. Это происходит даже при закрытом люке, так как конструкция не позволяет плотно прижать крышку.
При открытом положении люка - дождь, снег и брызги хлынули в воздухозаборник нескончаемым потоком.Впереди самое интересное - этот поток воды и снега падает прямо на радиатор печки. Получается эффект, как в парилке, когда поливают горячие камни, чтобы «покорить парк».
Воздух насыщается вентилятором печки и равномерно распределяется по салону автомобиля. В такие дни УАЗОВОД становится иллюзионистом или жонглирует, ловко выполняя манипуляции колесом, ручкой шестеренки и тряпкой для протирания стекла.
А еще обычная печка любит греть пассажира, при этом замораживая водителя.Воздушный поток от вентилятора неравномерный, поэтому пассажир получает значительно больше тепла, чем водитель.
Весь этот дурдом с печкой сильно напрягает, поэтому владельцев УАЗов возможными методами стараются устранить недостаток дизайна. Одни перематывают саму печку, другие модернизируют люк воздухозаборника, третьи просто покупают пластиковую «ноздрю» на воздухозаборнике. Всегда мечтал о печке «Мы», о которой читал много положительных отзывов на страницах диска.
Печка «Мы» - разработка инженеров из ЦНИИ «Мы».
В магазине автозапчастей такую ​​печку не найдешь - производство одной, ну максимум невелик. Печь «Мы» пережила уже четыре модернизации, улучшающих ее функциональность и мощность.
Вся прелесть этой печки в том, что она лишена всех недостатков поддерживающего отопителя УАЗ, при этом существует ряд конструктивных решений, повышающих комфорт и эргономичность. Единственный большой недостаток обогревателя «Мы» - это его высокая цена.
Ну что поделать, за комфорт надо платить... Взвесив все «за» и «против», решил не заниматься модернизацией «родного» обогревателя, а купить готовую печку «Нами-4».
Зашел на площадку, позвонил по указанному там телефону, договорился о встрече прямо у ворот института «Мы». В назначенный день я сел в утренний поезд и поехал в Москву. В условленное время УАЗ, веселый, зелено-оранжевого цвета, рванул к проезжающему институту. Из машины вышел приятный пожилой мужчина, который был одним из разработчиков обогревателя «Мы».Он мне сказал, что подогреватель собирается к запчастям, имеющимся в автомагазинах (мотор, крыльчатка, радиатор, фильтры салона), но они изготавливаются печкой и «ноздрями» воздухозаборника на собственных матрицах. Печка собирается вручную, все стыковочные швы тщательно заделаны. Мы также обсудили теоретические перспективы увеличения объемов производства и снижения цен, ведь при более низкой стоимости популярность этой печи увеличилась бы в разы. Но, по словам инженера-разработчика, из-за дороговизны комплектующих и материалов улучшить ценовую политику не представляется возможным.Заплатив, я взял печку и поехал домой.
Установка подогревателя «Нами-4»
Обогреватель «Нами-4» состоит из:
1. Нагреватель с блоком управления - 1 шт.
2. Пластиковая консоль блока управления - 1 шт.
3. Шланг подачи охлаждающей жидкости - 2 шт.
4. Удлиненный шланг намотки лобового стекла - 1 шт.
5. Корпус воздушного фильтра - 1 шт.
6. Крышка корпуса воздушного фильтра - 1 шт.
7. Фильтр воздушный - 2 шт.
8. Комплект крепежа.
9. Инструкция по установке.

Установка подогревателя «Вэ-4» подробно описана в прилагаемой инструкции, но я постараюсь описать объем работ.
Печку начали устанавливать поздно ночью, так что не судите строго по фото черного УАЗика в темноте.)))
В первую очередь необходимо слить охлаждающую жидкость. Согласно инструкции по эксплуатации автомобиля УАЗ 315195 РЭ 05808600.133-2012 (изд. 2, изд. 2013 г.) заправочная емкость Системы охлаждения двигателя - 12,5 л. Совместил с заменой печки с заменой охлаждающей жидкости, купил два баллона зеленого антифриза "НОРД" по 10 литров и 4 литра.

Отсоединяем от штатного отопителя подающие шланги охлаждающей жидкости и шланги обдува лобового стекла, отсоединяем электрические провода. Откручиваем штатную консоль от панели приборов. Снимаем штатный отопитель, люк воздухозаборника, резиновое уплотнение люка, механизм управления люком.

Печь разобрана

Пусковая печь Хантер и печь Нами-4

Отверстия внутри короба воздухозаборника, оставшиеся после демонтажа механизма управления люком, желательно заглушить.
Тщательно очистите и обезжирьте канавку, в которой находилось резиновое уплотнение люка.

Очистить и обезжирить канавку

Пробуем примерить корпус воздушного фильтра к воздухозаборнику и просверливать восемь отверстий диаметром 3,2 мм на отверстиях корпуса.
Наверное, каждый УАЗ уникален, поэтому форма посадочной поверхности воздушного фильтра немного отличается от формы посадочной поверхности воздухозаборника. Следует внимательно относиться к центру этих соединяемых частей.
После того, как просверлены отверстия, корпус воздушного фильтра откладывается в сторону, снимаем металлическую стружку и наносим герметик на поверхность воздухозаборника. Да, гуляем, гуляем! Вода не должна попадать внутрь через стык корпуса воздушного фильтра и воздухозаборника.
Я использовал герметик ABRO силиконовый черный. Израсходовал половину тюбика. После нанесения герметика установите корпус воздушного фильтра на место и прикрутите восемью винтами.
Удаляю лишний герметик.

Корпус воздушного фильтра установлен

Место соединения герметично

Устанавливаем салонные воздушные фильтры на свои места и закрываем крышку корпуса воздушного фильтра, которая фиксируется четырьмя винтами.В комплекте саморезы черного цвета, но я их благополучно потерял в недрах гаража. Кстати, салонные фильтры От какой-то модели ВАЗ.

Фильтр салонный от ваза

Фильтры на их место

По поводу крышки У меня есть несколько замечаний / пожеланий к дизайнерам данного обогревателя.
1. Форма нижнего края крышки не совпадает с формой передней части машины. Образуется не эстетичный зазор, который забивается большим количеством грязи.Скорее всего придётся обрабатывать край напильником.)))

Фу-у, какая жуткая щель

2. Правый дворник при работе слегка стягивает крышку. Возможно, застынет после обработки нижнего края напильником, но есть вероятность, что придется прогреть феном и сделать «вмятину» для свободной работы дворника.

Место соприкосновения дворника и крышек

3. Крышку необходимо периодически снимать для очистки или замены воздушных фильтров и удаления грязи, скопившейся под крышкой.Крепление чехла на самотяжку со временем начинает обламываться. Логичнее было бы использовать втулки с резьбой, как более надежный и долговечный способ соединения.

Новая форма воздухозаборника

Крышка воздухозаборника. Вид спереди

Теперь приступим к работе в салоне автомобиля. Устанавливаем новый утеплитель на штатное место двумя шпильками и гайками М6 из комплекта крепежа. При установке проблем не возникло - ТЭН встал на место, как будто там всегда жил.
Далее займемся установкой пластиковой консоли блока управления. Для этого нам нужно просверлить два отверстия диаметром 3,2 мм в панели приборов по отверстиям в консоли. Консоль должна находиться в одной плоскости с панелью приборов. Подбираемся к панели приборов с двумя самозатяжками консоли блока управления и уже к ней с помощью двух саморезов крепится штатная консоль с кнопками. Честно говоря, конструкция не очень прочная, а на штатной консоли контакты жгута проводов с трудом доходят до кнопок.

Консоль блока управления печью и Stateny Console

Beard. Вид сбоку

Подключаем управление краном отопителя и фиксируем специальным кронштейном из крепежа.
Подсоедините подающие шланги охлаждающей жидкости к нагревателю и инструменту нагревателя, затягивая компаунд хомутами. Установить шланги обдува лобового стекла. Здесь хочу обратить внимание на еще один недостаток конструкции. Изначально шланги охлаждающей жидкости не прямые, а как-то хитро изогнуты.Похоже, такая форма была прикреплена к шлангам с учетом их будущего расположения в пространстве между краном и ТЭНом. На самом деле оказалось, что только один из шлангов грамотно изгибается и встает на место как надо. Второй шланг не поддался грамотной прокладке на месте. Манипуляции по переворачиванию, раскладыванию и замене шлангов на лучи этого ребуса не привели. При любом раскладе шланг, одетый на днище крана, упирается в корпус ТЭНа и, ломаясь, стремится скатиться.Замучился, проложил шланг вот так:

Прокладка шлангов охлаждающей жидкости

Шланговое соединение с краном отопителя

Плохой нижний шланг

Думаю, к этому вопросу надо вернуться когда занимаюсь установкой электронасоса.
Далее подключаем электрику. От реле замка зажигания протяну провод сечением 4 мм2 для питания дополнительных потребителей. К колодке этого провода я подключил провод питания нагревателя.Масса массы атаковала массу массы массы. Массовая масса, блин. Кстати, вся проводка в обогревателе «Нами-4» имеет сечение 2,5 мм2, а провод питания - 4 мм2. Силовой предохранитель 30а закреплен на корпусе нагревателя.
Ну почти закончено, осталось залить охлаждающую жидкость и, скрестив пальцы на руках, проверить работоспособность системы ...

Еще чуть-чуть ...

А Немного о впечатлениях:
Теплоотдача вокруг печки хорошая, но в этом плане на обычную печку не жаловался, потому что радиатор штатной печки в два раза больше, чем у Нами-4.Поток теплого воздуха распределяется между водителем и пассажиром более равномерно, но второй снова уходит чуть больше. Может я так замёрз? На педали газа нога хорошо прогревается, но левая нога заметно холоднее из-за набегающего потока воздуха от двери. Между передними сиденьями в направлении заднего кресла проходит сильный поток горячего воздуха. В моем случае между самолетами стоит штанга-подлокотник, поэтому необходимо либо использовать дополнительный комплект воздуховодов (продается как дополнительная опция к печке), либо ставить вторую салонную печку.Хотя без этих уловок ни один пассажир, сидящий сзади, на холод не жаловался. №
Вентилятор «Нами-4» имеет три скорости вращения и работает намного тише обычной печки. Вторую скорость включаю только для быстрого прогрева салона, третью скорость вообще не использую.
Про запотевание стекол во время дождя или снега забыл, как страшный сон. Вода через воздухозаборник в салон не поступает. В режиме обдува лобового стекла воздушный поток намного сильнее штатного отопителя.
К сожалению, из-за конструкции воздушного фильтра поток нагнетаемого воздуха при движении автомобиля уменьшился, поэтому в городе немного чаще приходится включать вентилятор в режиме первой скорости.
Но пыль теперь не летит прямо в салон, а оседает на фильтрах.
В целом впечатления от отопителя "Мы-4" положительные, денег не пожалел.

Решил поставить в свой уплан вторую печку. И вот, вооружившись советами и подсказками, я начал воплощать идею установки второй печки.Все началось с поиска самой печки.
Многие хвалят салонную печку от патриота. Говорят мол, жарко, неприхотливо, тихо в работе. Как я выяснил, базовых печей для Патрика выпускается 2 вида: ОС-4 и ОС-7. Разница в мощности: ОС-4 - 4000 Вт, ОС-7 - 9000 Вт. Есть еще модификации, но это в основном те же печи с разными изменениями конструкции. Все в них хорошо, но есть такой плохой фактор, как цена. Цена на них такая, что выше только солнышко.В зависимости от модели от 4900 до 8900. И обратите внимание, это цены из интернета, без доставки в Курск. (Хотя нет, нашел за 3950 руб. Во Владивостоке ...)
В общем начал искать что-то подешевле, но тут мне позвонили и предложили новую печь Ос-4 в металлоконструкции за 4000 руб. и Помпеу Газельевская за 500 руб.
Отлично, пол считается сделанным - закуплены самые основные детали. Теперь нужно все это подключить.А именно: подсоединить шланги к печке и помпу радиатора, прикрепить помпу и вывести проводку. И если с подключением шлангов еще более-менее понятно, то для меня там темный лес с волками. Я не дружу с электрическими молотками и мне нужна не просто схема того и другого из книги, а желательно подробная и понятная.
Нарисовал подробную схему подключения насоса и 2 скоростей. Единственное, что я изменил в схеме, это предохранитель с "+". Вместо одного на 15 А поставил два.Отдельно на печке-10 А и отдельно на ПОМПУ-7,5 А.
не нашел свое имя, но все же огромное спасибо.
Вот такая схема:

Подключение печки и контура помпы.

Консультации в магазинах Со всей мелочью типа: 3 жигулевского реле, 6 метров шланга на 16 тосола, 6 метров провода сечением 2,5, 3 метра провода сечением 0,75, 20 контактов (мам и пап), кнопка отопителя 82.3709-04.09, термоусадка Разные габариты (в комплекте) и разветвитель проводки Приступил к установке печки в машину.
Теоретически предполагал поставить печку между передними сиденьями, но в металлическом корпусе она туда не вошла. Сдал ручник и пассажирское сиденье. Вынул печку из защиты и примерил в машине. Подходящее. И за счет Y форма не упирается в ручник, а ... он сильно отталкивает заднюю часть. Кто-нибудь из задних пассажиров обязательно заденет ногой радиатор.Так что пропала и возможность устанавливать печь без корпуса в самодельную барную стойку, как у патриотов. Вариант - «Под сиденьем» отметился сразу из-за узких бортов салазок.
В итоге у меня не было ничего другого, как начать делать самому. Было решено поднять пассажирское сиденье и поставить печку в корпусе как можно ближе к хендлеру. Она встала под сиденье как раз перед салаццо. Прикрепил печку так: слева
- болт крепления ручника (сюда же вывел массу массы), справа
- на 2 самопресс с пресс-шайбой.
Пришлось поднять на 1,5 см. Сиденье переднего пассажира. Обшит накладкой по 5 шайб на каждый болт. Шайбы широкие, валялся очень давно, пригодились. Я даже не знаю, что это такое.
Боковые болты крепления к полу пришлось заменить на более длинные, а именно на 50 мм. (родственники-35 мм).
Стал думать куда поставить доп помпу. Читал в сети, что основных вариантов два:
1 - после блока двигателя. (в подъезде)
2 - в реверсивной системе, после салонной печки.
Так из-за способа поставить помпу в инете идут целые баталии. Люди приводят кучу аргументов в свою пользу, в перерывах, глядя на оппонентов Хуми. Есть и законы физики, и естественное сопротивление жидкостей и т.д. и т.п.
В общем ничего толком не понял, решил поставить помпу после блока двигателя. Снял аккумулятор, снял воздушный фильтр и начал пробовать помпу. Пытался учесть то, что будут ожидаемые шланги, когда они пойдут от помпы к радиатору печки.В общем через 4 часа случайным образом и подгонкой нашлось место на корпусе гнезда АКБ.
Кнопку отопителя вставил заднюю кнопку габаритов на место, немного расширив отверстие в панели приборов. Как бы то ни было, у меня отсутствует задний конверт, а проводка от него изолирована и свернута.
Печи соединены последовательно:
Блок двигателя - помпа - печка основная - печка доп - помпа двигателя. (Шланги Тосола подходят к печке снизу и идут сверху.) Поехали, прогрел машину, все нормально, на стыках протечек нет.Шланги второй печки прогрелись, потом и печка прогреется. Долина Тосола в систему, примерно 3 литра.
После этого доделал проводку и подключил все к аккуму. Печка дует отлично. На второй скорости горячего воздуха ботинки сотрясаются на полу возле задних сидений в случае попадания грязи.
Как работает помпа, ни разу не слышал, шум двигателя не выдает. Ну да ладно, это уже мелочи. Думаю, выслушаю, если понадобится.
После работы остался еще метр резинового шланга.«Мамочки» пришлось покупать, не хватило 5 штук. Реле промаркировано цветной лентой. Желтый-насос, зеленый-печка.
Ну фото процесса:
P.S. Продолжение:
Сегодня мчался, проехал 87 км. Я пошел и с одной, и с двумя включительно печами. В салоне реально жарко! Даже при работе только передняя (родная) печка на первых оборотах. Если включить две печки, сын сзади стал кричать, что жарко.
Если вы уйдете с плиты, вы начнете потеть на стекле. Очки тоже потеют и при езде со второй включенной печкой.
В целом доволен.

печка без кожуха

4

установка печки в салоне

7

8

установка насоса

00020003

подключение шлангов

кнопка питания на 2 скорости

блок реле и предохранители

Для установки печки пришлось купить коническое сверло, чтобы в полу проделать 2 отверстия для забора и выпуска.
Большие отверстия проходили через уплотнительную резинку и крепление на кусочке паренхита. Можно было бы сразу с парой все расставить, но не сразу нашла. Суть разводки отверстий заключается в том, чтобы запечатлеть открывающиеся части печки на парантии. Затем просто нанесите на пол и просверлите отверстия. Главное, не перепутать направление печки.

Пол не сложился, вода с граненой грязью туго. На фото видно, как я провел провода на пульте и питании печки с помпой

На моей топливной схеме видно, что есть 2 переключателя бака.Один на подаче из левого или правого резервуара, другой также на обратном. Поставил тройник для подачи, идущий к фильтру, подключил помпу и провел все трубки.

Все полностью подключил и проверил работу. Сейчас в машине такая жара, что даже в майке и в шортах хочется.

Но через 3 дня перестал работать, идет белый дым из выхлопа, слышно как горит топливо, но после двух попыток запуска начала выдавать ошибку 13.Пришлось проверить свечу накала, но все было нормально. Потом разобрал печку, и в ней, как и в системе EGR, несгоревшее топливо с хлопьями выхлопа от дизеля превратилось в Ключ Гуталин. Пришлось все убрать и собрать.
При сборке камеры сгорания были обнаружены полностью оторванные болты ее крепления. В стандартной идёт M5x10 под звездочкой. Сходил в магазин, купил 6 болтов М6Х10 под шестигранник, нарезал резьбу на 6 и собрал.

Через несколько недель тестовая печь все еще работает нормально.И он был вязким, видимо, из-за топлива, когда он переживал. Был неправ. Забит от добавления антигеля. Как перестал добавлять, значит проблема ушла.

Пока 514-й дизель находится вне подкапотного пространства, решили сделать модификацию родной печки Хантершове.
Не секрет, что на родной печке не работает Ice. Конечно, у нас его можно заменить, но это недешевое удовольствие надолго. Поэтому в интернете был найден вариант доработки родной печки с двумя улитками от КамАЗа (левый 5320-8118027, правый 5320-8118026) и беличьими колесами от газели в сборе (3307-8101178).Заодно решили заменить кран печки, т.к. родно протекла, а еще хотелось регулировать температуру на передней панели, а не по ногам переднему пассажиру. Для этого был приобретен комплект крана и троса. Кран силиконовый с керамическим элементом (было написано на упаковке). Конечно, он не остался один, и ему пришлось переделать. Из строительной плиты сделали фундамент под вторую трубу (отрезал от старого крана) и прикрутили болтами как шпильку.Вот такая вот колхозная конструкция. Дошла до штатного места:

Переходная пластина

Потом электроловка была отрезана лишняя. А так же разобрал нижний элемент штатной печки и вырезал дно корыта печки. Вот и получился набор для сборки:

Набор для сборки

Затем улитки были установлены на пластину, а для герметизации приклеены, так как ширина пластины больше ширины плоской части кожух печки:

Печь в сборе - вид сверху

И вид спереди:

Печка - вид спереди

Пока печка попала в свет на моторном щите за печкой.Буду наверное немного, но шумка осталась :). На этом фото модифицированный кран уже установлен на штатное место. А в панели перед Черепахой было два технологических отверстия, чтобы можно было нормально прикрутить верхние болты КПП к двигателю:

Шумка за печкой.

Поставили доработанную печку на место:

Печка на месте

Но оказалось, что улитки не совсем так. Они могут мешать ногам.Придется отстреливаться и повернуть улиток в сторону моторного отсека градусов на 45, тем более, что там есть место:

Улиткам нужно доверять

После установки улитки в правильное положение будет возможно установить кривошипный трос, собрать электрическую часть и протянуть выдувное стекло.

Закончилось тем, что параллельная установка улиток оказалась неудачной. Улиткам мешали ножки настурмана:

Улитки мешают ножкам настромана

Печку сняли, открутили улиток, поставили корпус печки на место и уже на месте разместили положение улиток .У летчика и штурмана угол улитки получается разным из-за смещения корпуса печки относительно центральной оси УАЗа. После новой разметки были переустановлены отверстия в переходной пластине, улитки:

Улитка новая позиция.

Теперь печка стала на место "как родная". Ноги больше не мешают:

Новое положение улиток в салоне

А про Карлсоны и Радиатор:
Давно хотел ампутировать Great Viscuft и перейти на электромобили.Причем при преодолении Бродова требуется останавливать вентиляторы, чтобы не сломать лопасти. В качестве авиалайнера были выбраны вентиляторы от ВАЗ 2108. Сразу решил поставить две за надежность конструкции и дублирование. Изначально примерка выглядела так:

Exercise Carlson

Но правда жизни все улеглось на свои места. Когда была проведена примерка с кожухами, стало понятно, в какое место кататься не будет. После бурных обсуждений летчика и штурмана было решено вывести черновой корпус на один уровень, а уши радиатора сделать.По корпусам залезли остатки П-образного алюминиевого профиля. А в верхнем прикручен шпилька для дальнейшего крепления зажима проводки (хотим вывести):

Captured Corps Carlson

Алюминиевые ушки радиатора

Для того, чтобы корпусы carlson не протирали радиатор остро края корпусов заклеены П-образной резинкой:

Резинка на Carlson Case

Потом все это закрутил на болты и вот это похоже на радиатор с карлсонами:

Собрал радиатор

Такая конструкция замечательно залез в моторный отсек:

Рейтинг 0.00.
Сделал забор воздуха для печки из салона (при закрытом состоянии воздухозаборника). Для этого загнал «карман» под панель приборов в шахту воздухозаборника. Теперь при закрытии родного Хигхо воздух на печку идет из-под панели приборов. Но в чем проблема - боковые стекла моментально подмерзают (даже стоя, даже в движении). Если открыть родную розу - стекло тает. Может кто знает в чем дело, или знает другой способ организовать воздух из салона?

Ну это проблема не только УАЗа, а вообще любой машины.Просто воздух, которым вы пытаетесь проехать по кругу (из салона в салон), имеет большую влажность, а так как вы тоже дышите :-), то влажность постоянно растет. Ну так и будет запотевание :-( По идее, воздух из салона надо забирать кто-нибудь сушить (фильтр или что-то в этом роде). Но как это сделать проще - он его знает.

На самом деле неплохой схемой в этом плане была 452 (сейчас почему-то завод от нее отказался). Воздух мог забиваться как снаружи, так и внутри, а также можно было пропускать воздух мимо печи.Это позволяет использовать печку как дополнительную секцию радиатора для охлаждения. И почему завод отказался от этой схемы?

У меня две зимы стоит печка от М-2140. Места меньше занимает, но греет - в свитере везу в -15. Ставить на место штатный. Нам понадобится водостойкая фанера, дрель, электроловка для распиловки фанеры.

Съемный дефлектор
На обычном УАЗе с нижними дворниками в дождливую зимнюю погоду наблюдается левая щетка (особенно дальний конец).
Для борьбы с этим явлением был изготовлен простейший съемный дефлектор, который перенаправляет поток теплого воздуха из правого воздуховода в «мертвую зону» между воздуховодами (где расположена большая часть левой щетки).
Ориентировочные размеры:

УАЗ 469, как и УАЗ Хантер, оборудован системой отопления, которая не способна обогреть салон. Прорези и мелкая теплоизоляция делают УАЗ и холодным патриотом.

Правильный выбор

Зимой хочу комфортного тепла в салоне

Допускается установка в задней части салона моделей дополнительного отопителя.Выбор печки зависит от личных предпочтений, вкусов и финансов владельца УАЗ 469 или УАЗ Хантер. В любом случае конфигурация ТЭНа меняется. В его качестве могут выполнить:

  • KITB.3221-8110010;
  • погода-4 или us-7,
  • жигули печка.

Автомеханики рекомендуют установить на эту модель автономный отопитель Nami-4, который будет работать на газовом топливе. При этом учитывается, что вне зависимости от выбора подбора плита должна иметь мощность 2-4 кВт.У Plus такая система автономной поддержки температуры в салоне. Минус - Сложная установка.

Прежде чем приступить к Тюнингу УАЗ Хантер, нужно учесть, что и кран подлежит замене. Это связано с его неудобным расположением и протечкой. Правильным решением в этом случае является установка нового блока в эту систему. Кран устанавливают ближе к плите.

Необходимо врезать угловой кран в кабину, иначе он может загнать грязь.В этой ситуации в поле выводится один штуцер, а второй соединяется с аналогичным элементом радиатора. Важным моментом в этом вопросе является правильный выбор деталей. Рекомендуется установить регулируемый кран.

Вы можете предпочесть электромагнитный клапан от BMW 5 серии. Необходимо установить его в зазор градуировочного и всасывающего патрубка радиатора топки. Этот пункт не понимает. Чтобы модернизировать его, вам нужно будет просверлить в крышке 4 заклепки.В этом случае получается разборная конструкция, которая легко поддается чистке. Винты относятся к ее коллекции.

Основные работы

Установка дополнительного источника тепла

Перед установкой ТЭН, у нас 4 или другая модель, старая печка разобрана. По возможности дорабатывается существующая система отопления путем продувки боковых окон.

Здесь используется тройник, гибкая проводка, дрель. Изначально в торпеде нужно будет проделать дыры, установив боковые воздуховоды от КАМАЗа или ЗИЛа.

Если в УАЗ ХАНТЕР или УАЗ 469 установлен ТЭН - 4 как дополнительная топка, то он подключается следующим образом:

  1. Параллельно: Моторный блок - Электронасос - Тройник - Шаровые краны - Радиаторы печки - Тройник - Мотопомпа. Необходимо учитывать, что каждый радиатор имеет свою теплоотдачу и проницаемость. По окончании демонтажных работ прохождение тосола регулируется с помощью канавок через ТЭН. Этот шаг позволит им дуть в одном направлении.
  2. Последовательно: Моторный блок - электронасос - радиатор печки - радиатор печки - мотопомпа.

При проведении настройки нужно помнить, что электронасос работает эффективнее, когда на него Тосол оказывает сильное давление. Поэтому необходимо устанавливать первый элемент после мотоблока. Для лучшего прогрева горячий тосол должен попасть в радиатор, а оставшаяся жидкость - ниже. Объясняется это изменением плотности вещества.

Другой действенный метод обогрева салона УАЗ 469 - это тюнинг системы охлаждения. Его работа устроена так, что на радиатор отопителя практически не попадает охлаждающая горячая жидкость.Для этого устанавливается дополнительный электрический насос. Первоначально это понятно. Вместо саморезов используются саморезы. Такой тюнинг избавит от протечек.

Новая конструкция устанавливается до либо после печки. Помпа крепится к кузову УАЗ Хантер 2 Сказки. С точки зрения электричества это устройство будет работать от напряжения. При этом клапан перекроет магистраль. Автомеханики рекомендуют водить современную систему отопления с 2 переключателями:

  • 1-й отвечает за включение клапана и напряжение питания;
  • 2-е включение помпы.

Данная схема позволяет заблокировать случайное включение насоса и закрытый клапан. В случае установки турбины от отопителя МАЗ потребуется помощь специалиста.

И опускание люковых ящиков. Если не поднимать машину и не опускать выводной шкаф, конструкция не подходит! Понадобилось серьезно обработать нижнюю часть печки.
Предупреждение Шелиховский С.

Конструктивное вентиляционно-отопительное устройство (далее - печь) состоит из двух частей: верхней и нижней.Такое разделение необходимо для удобства установки печки на автомобиль.

Сверху расположены: два инжекторных вентилятора от ВАЗ-2108, а также верхний распределительный клапан, который направляет воздух либо на радиатор отопителя, либо прямо в салон. Также в верхней части есть отражатели для обдува водителя и пассажира, а также «выходы» на обдув лобового стекла.

Нижняя часть - это радиатор отопителя АЗЛК-2141 (лучше покупать иранский - сделан аккуратно, по АЗЛК (Терра инкогнито), сглажены меньше, чем у нас, а с 4-х стоящих на моих машинах ни одного нет техники (потекли наши 3 - заменили на иранские).Но при покупке надо быть внимательнее - есть турецкие - они тоньше и теплопередача соответственно меньше. А по ирански отзывы только положительные.) Воздух либо до ног, либо путем обдува лобового стекла, либо для обогрева водителя и пассажира (верх кузова).

На чертежах представлены (30-40 Кб): вид сбоку (с разрезом), вид из салона (с разрезом по сечению аа), а также внешний вид из салона. Все размеры, указанные на чертежах, являются внешними.Увеличивать эти размеры не рекомендуется, так как могут возникнуть сложности с установкой печки на автомобиль. При соблюдении заданных размеров печь поднимается без дополнительных операций. Толщина стенки примерно 5 мм.

В качестве силового каркаса печки я применил каркас, сбитый из алюминиевых уголков. На рисунках углы изображены красным цветом. После изготовления каркаса это был органит (можно Панеру). Для прочности шва между органотом и каркасом нанесла клей-герметик.После отделки оргалит снаружи ковра пропитывали водостойким лаком, а полость вентиляторов оклеивалась полиэтиленом для тепло-шумоизоляции. Приведу примерный перечень деталей и инструментов, необходимых для изготовления печки.

  • тепловентилятор ВАЗ-2108 - 2 шт.,
  • радиатор отопителя АЗЛК-2141 (лучше брать иранский) - 1 шт.,
  • дефлекторы АЗЛК-2141 боковые, правая - 2 шт., Левая - 2 шт. ,
  • АЗЛК-2141 или ВАЗ-2108 печной резистор или ВАЗ-2108 - 2 шт.
  • кабели для управления арматурой АЗЛК-2141 или им подобные - 4 шт.,
  • жесть (оцинкованная или обыкновенная),
  • алюминиевые уголки 10х10, 25х25, 30х30, толщиной 1,5 - 2 мм.,
  • органит
  • ковролин ,
  • клей-герметик типа жидких гвоздей,
  • заклепки под пистолет диаметром 3,5 или 4,0 мм и длиной 6 и 8-10 мм.
  • крепежные изделия (болты, гайки, шайбы М4-М6).

Инструмент:

  • дрель со сверлами
  • болгарка или ножовка
  • ножницы по металлу,
  • пистолет для заклепок.

Возьмем следующие условные термины: перед печкой - сторона печки, близкая к двигателю; Тыльная сторона - это сторона печки, обращенная в кабину. Правая и левая сторона печки соответственно расположены по ходу движения автомобиля.

Изготовление начинается с каркаса верха. Из уголка 25х25 вырезаем 4 штуки по 190 мм. Они образуют вертикальный каркас столешницы верха. Правая и левая сторона (попарно) соединяются в нижней части 30x30 (угол: один вертикально вверх, один горизонтально снаружи) и длиной 175 мм (этот угол образует плоскость для соединения с нижней частью, поэтому необходимо прикрепить не менее 3-4 заклепок).Между собой правая и левая части скрепляются снизу уголком 10х10, длиной 310 мм (сторона по вертикали и по горизонтали внутри).

На высоте 55мм правая и левая часть соединяются уголком 25х25 (сторона вертикально вверх и внутрь). На такой же высоте с боков крепится уголок 25х25 (сторона вертикально вниз и горизонтально наружу).

Далее из органичности вырезается дно вентиляторной полости размером 405х175 мм.Дно должно иметь люфт слева от центральных стоек на 45 мм, а справа на 50 мм. Внизу следует разместить окошко для вставки выпуска вентилятора. Вентиляторы должны располагаться внутри силовой рамы.

Боковые полости (слева 45 мм, справа 50 мм) выполняют роль воздуховодов и силовые нагрузки не несут. Задняя стенка вентиляторной полости имеет размер 420х130 мм. Передняя стенка вентиляторной полости имеет Т-образную форму и имеет ширину 310 мм при высоте 60 мм и ширину 420 мм при высоте 130 мм (общая высота 190).Боковые стенки полости имеют размер 175х130 мм. В углах органические листы стягиваются уголком 10х10 и заклепками.

Прорезь в нижней части полости вентилятора отверстие для воздуховода вентилятора необходимо тщательно подогнать по периметру. Форсунка вентилятора должна входить в это окно плотно и без деформации. При установке вентилятора потребуется вырезать штатные «ушки» крепления, а также небольшой «клювик» выемки воздуховода.(Иначе вставить вентилятор в окно будет сложно). После приклеивания полость вентиляторов следует пропитать краской или лаком, потеряв герметиком, не допуская зазоров и более рыхлых. Для увеличения жесткости конструкции можно использовать эпоксидную смолу. Отверстия для установки вентилятора должны быть закрыты полиэтиленом или губчатой ​​резиной таким образом, чтобы обеспечить герметичность. Для повышения тепло- и теплоизоляции полость вентиляторов изнутри из вспененного полиэтилена толщиной 4-6 мм, а снаружи из материала коврового типа.Еще раз проверьте, как болельщики добираются до наших локаций. Корпус вентилятора должен плотно вставляться между вертикальными стенками, а сопло плотно входить в забой. В дальнейшем вентиляторы будут удерживаться на своих местах рамой под углом 30х30 мм, образующей верхнюю рамку крепления (которая прижимается к плоскости штатного воздуховода автомобиля). Пространство, в котором сопло вентиляторов условно назовем полостью нагнетателя.

Для равномерного распределения воздушного потока по радиатору необходимо прикрепить наклонную панель от хода окна вентилятора к передней нижней части рамы.Полость между наклонной панелью и плоским дном вентиляторной полости желательно залить монтажной монтажной пеной.

В том случае, если система управления вентиляцией и обогревом раздельная для водителя и пассажира, полость супердиатора должна быть разделена перегородкой посередине. Перегородка крепится ко дну веерной полости по углам или приклеивается эпоксидным клеем.

Боковые части полости суперкатчика должны быть закрыты прямоугольными пластинами из органики, но это предварительно сделанные окна для размещения резистора электрического вентилятора.Его следует разместить так, чтобы поток воздуха от вентилятора постоянно его обдувал.

Далее следует изготовить верхние клапаны. В крайних положениях заслонка распределяет воздушный поток в двух направлениях: 1) все давление, которое воздух проходит через радиатор, 2) большая часть, примерно 90% воздуха поднимается за счет обдува, минуя радиатор, и 10% проходит через радиатор. В промежуточных положениях это соотношение меняется плавно. Для того, чтобы можно было направить к ногам и столкнуться с воздухом разной температуры - вниз горячим, вверх - прохладнее.Если такой режим нагревателя не нужен, то можно исключить верхние клапаны, закрыв заднюю стенку полости наддува. Амортизатор изготовлен из жести, а его ось - из стального бруса толщиной 3-4 мм (я использовал тягу дверной ручки от вазы).

Левый и правый створки симметричны. Примерный профиль створки показан на чертеже (вид сбоку). Вырез A Сделан для «пропуска» заслонки за резистор вентилятора, aB Заходит внутрь форсунки вентилятора, вырез B - сделан на месте из следующего условия - в верхнем положении эта часть заслонки должна упираться в нижнюю часть полости вентилятора.Выступы предназначены для изготовления «петли» - их следует вывести вокруг оси клапана и в таком положении промыть. Демпфер должен вращаться на оси свободно и без люфта. Выступ предназначен для крепления троса управления заслонкой. Чтобы исключить «звон» заслонки, желательно проклеить демпфер (или всю ее) резиной.

Далее делаются воздуховоды - под дефлектор «в лицо» и боковое удаление для обдувания лобового или бокового стекла. Сделал их из оцинкованной жести (этот материал был под рукой).Также возможно их изготовление из эпоксидной смолы и стекловолокна.

Для изготовления воздуховода на забой измерить размер корпуса дефлектора АЗЛК-2141 и изготовить деталь следующего типа (рис.) Корпус дефлектора должен плотно входить в отверстие. Корпус дефлектора имеет заслонку, при закрытии воздух перераспределяется (поток «в лицо» прекращается и направляется на обдув стекол). Во избежание лишних выступов внутреннюю часть корпуса дефлектора следует слегка продуть.

Далее следует сделать боковой отвод для выдувания стекла. Я сделал это следующим образом: от шума в ушах почистил квадратную «трубу», а затем ее край под шлангом под пассатоны превратился в круглую трубку. Таким образом, получился переходник с квадратного сечения на круглое (под штатный шланг для выдувания стекла).

Две части соединяются заклепками, а затем таким же образом соединяются с верхом плиты. Щели и неплотность стыков следует обернуть клеем-герметиком.По желанию внешняя поверхность воздуховодов может быть покрыта ковролином.

В передней части вентиляторной полости следует предусмотреть отверстие для слива воды - для этого правой стороной схемы просверливаем канал, и вклеиваем в него шланг диаметром 8-10 мм. . От вентиляторной полости шланг отрезать заподлицо. Конец шланга в дальнейшем забираем в штатную дырочку корпуса.

Далее приступаем к изготовлению днища печки. Для этого сделайте каркас радиатора.На боковом срезе печки виден профиль нижней части. Для простоты каркаса я использовал изогнутый в двух местах уголок 25х25 мм. Для этого на расстоянии 60 мм от края на одной из сторон уголка делается надрез и в этом месте угол нагревается примерно до 400 градусов. Контролировать достижение этой температуры можно с помощью деревянной палочки (например, спичек), которая при этой температуре начинает оставлять темный след на металле. После нагрева до заданной температуры уголок следует охладить в холодной воде.Примерно через сутки материал приобретает пластичность, затем место нагрева становится твердым. Далее на расстоянии 95 мм угол снова отбраковывается и обрезается еще через 120 мм. Таким образом изготавливаются правая и левая части каркаса.

Далее следует отрезать от уголка два куска по 180 мм. Они образуют плоскость разъема с верхом печки и крепятся перпендикулярно стороне 60 мм левой и правой частей соответственно.

Далее отрезаются две части уголка 118 мм (общая высота 60 + 60 = 120 - толщина уголка 2 мм) уголки скрепляются между собой, образуя боковую рамку.Радиатор должен свободно проходить по ширине между боковыми ребрами. На рисунке изображена левая часть. Справа - симметричная.

Далее измеряется длина радиатора и с запасом 20 мм отрезаются два отрезка уголка 10 * 10 мм. В моем случае размер был 310 мм. На высоте 60 мм от верхней плоскости правая и левая часть каркаса уплотняются между собой этими уголками. В углах расположены «полочки» - именно на них и будет «лежать» радиатор.

Боковые вертикальные стенки расположены «внутри» каркаса, а расстояние в 25 мм между ними и внешней частью дополнительно заполняется монтажной пеной и служит опорной площадкой для баков радиаторов.

Далее "выходы" стен приклеиваются уголком. Обратите внимание - его концы срезаны с одной стороны и загнуты вниз. В дальнейшем ось нижних амортизаторов будет удерживаться.

Делаем фасадную стенку.

Пространство между боковой стенкой и внешней рамой залито «пеной».После замораживания выровняйте плоскость ножом.

Далее приклеиваем боковые стенки ковролина, не забывая проделывать отверстия под патрубки радиатора.

Делаем и крепим воздуховод к ногам задних пассажиров на саморезы. Жестокая труба прямоугольного сечения 135 * 55 с центральной перегородкой. Данный размер Изготовлен под шланг бокового воздуховода от АЗЛК-2141.

Далее в боковых стенках делаем краны для обогрева боковых окон. Их изготовление аналогично изготовлению насадок для верхней половины печки.

Далее производим откидные створки. Каждая из заслонок посередине имеет сектор - он разделяет потоки на два направления - «к ногам назад» и «к ногам вперед». Для уменьшения потерь воздушного потока, на половине заслонки, которая направляет воздух к ножкам передних отложений (соответственно внешней «половине заслонки»), выполнен полукруглый направляющий поток. Процесс изготовления нижних заслонок аналогичен изготовлению верхних заслонок, только край планки, без хитрых выступов.На боковой (внутренней) стороне заслонки имеется загиб, в который вставляется трос управления. Сам кабель проходит через «дно», где крепится его оболочка.

Из жести изготавливаем и корпус дефлектора до ножек передних отложений (на рисунке справа). Внутри него после «Филовиков» вставлен корпус дефлектора АЗЛК 2141. Таким образом, воздушный поток «к ногам» может быть направлен в желаемом направлении. Сам корпус дефлектора крепится к корпусу печи саморезами, образуя в дальнейшем одну из точек опоры печи.

После сборки нижняя часть печки принимает следующий вид:

Далее на центральную перегородку накладываем уплотнитель и вставляем радиатор печки. Затем соединяем верхнюю и нижнюю части печки, выравниваем и переворачиваем на 6 отверстий диаметром 7 мм (по 3 с каждой стороны) в углах «соединительной плоскости». По бокам радиатора трещины заделывают уплотнитель и собирают печку.

Проверка его работы - удар, работа заслонок и т. Д.Проверив верхнюю и нижнюю части, снова разбираем.

Далее осталось на верхний край вентиляторной полости поставить два уголка 30 * 30 (прикрепив их к вертикальным углам болтами М6), промазать крестовинами и наметить отверстия для крепления к корпусу. Трахнул штатные "уши" печки, используя два шурупа от поручня ВАЗ-2108 для крепления (длинные шурупы М6 длиной около 80 мм). Под них нужно проложить шайбы. В правой части рамки образуется «окно» размером примерно 100 * 125 мм.Его следует закрыть листом гибкого материала (например, пенополиэтиленом), прикрепленным с одной стороны к перекладине. Таким образом получается клапан рециркуляции - при включении обогревателя на полную мощность этот клапан открывается и воздух из салона частично всасывается в печку, ускоряя нагрев.

На верхнюю плоскость рамки крепежа наклеить уплотнитель высотой 5-15 мм (в зависимости от механизма полки корпуса под нагревателем).

Сначала настраивается верхняя часть (не забываем проверить легкость открытия клапана рециркуляции), потом правая нижняя сторона может быть порошковой и прикреплена к верхней.

Радиатор подключается так - переднее нижнее сопло - вход, заднее верхнее - выход охлаждающей жидкости. Для подключения вентиляторов можно использовать штатный жгут обогревателя азлк-2141, либо сделать его самостоятельно. Т. К. Вентиляторы отопителя намного мощнее штатного, желательно раздельное питание через предохранитель на 30 А и реле.

В качестве ручек управления заслонками удобно использовать ручки управления от ВАЗ-2105 (07). Один рычаг там лишний и просто убери его...



Вид сбоку

Вид сверху

Подсветка

Дуть сзади

Результат превзошел все ожидания - при проветривании на малой скорости окна вообще нельзя открывать. При включении вентилятора создается эффект отсутствия лобового стекла при движении на скорости. В этом случае воздушный поток можно регулировать по направлению и интенсивности. Пассажир управляет своей стороной.Например, можно включить обогрев только ног, а водителю обогрев ног и дуть «холодом» в лицо, а можно вообще выключить пассажира. Температуру выходящего потока воздуха рука не переносит, но сам двигатель, несмотря на исправный термостат на 80 грамм, охлаждается до 70 ...

Эксплуатация выявила один нюанс - к сожалению, расход охлаждающей жидкости в штатном версия не очень высокая и радиатор АЗЛК-2141, имеющий очень высокую теплоотдачу, очень ее включает "на выходе".В результате возможности печки используются не полностью. Для устранения этого желательно встроить в отопитель электронасос от Газели. Есть возможность включить его для увеличения теплоотдачи отдельным тумблером.

Оптовая цена станка для резки деревянных дюбелей

Низкая цена на машину для дробеструйной очистки деформированного стального прутка - Huaxing Простая в использовании дробеструйная машина для защиты ветрового стекла мотоцикла, Абратор для производства цветных отливок - Huaxing ISO Крюк для железных перил для перил, Китай Золотой поставщик для дробеструйной обработки с двойным подъемником Машина - Дробеструйная машина Huaxing Hanger.Высококачественный завод по производству теплопередающих машин со стразами - HZM- 1300, ламинатор для горячего расплава и растворителя ... 2017 Дробеструйная машина нового стиля - [Копия] Стальная дробеструйная машина Qh69 / Машина для очистки песка / Автоматическая машина для удаления заусенцев с металла. (Лучшая цена на устройство для очистки от пыли - Высококачественная дробеструйная машина цепного типа серии Q38 Q48 Q58 для автозапчастей Удаление ржавчины: 8 лет экспортера Высокая стабильность системы гравировки по дереву с ЧПУ - Резка и сверление панелей K4 - Быстрый фрезерный станок с ЧПУ - Низкая цена Коллектор опилок - Запасные части для вилочного погрузчика Huaxing Высокоэффективное оборудование для дробеструйной обработки крюкового типа'Оптовая машина для полировки камня в Китае - Машина для дробеструйной обработки с крючками серии Q37 для очистки деталей двигателя - Китай Золотой поставщик для многоголовочного 4-х осевого станка с ЧПУ - Резка и сверление панелей K4 - Быстрый фрезерный станок с ЧПУ, новый дизайн станка для резки стали - Сверхмощная автоматическая смена инструмента UA-481 - Образец размером с фрезерный станок с ЧПУ, кажется довольно точным.Кроме того, самая низкая цена на ручную машину для горячего тиснения кожи с тиснением логотипа - Машина для упаковки в растворитель HZM-300 - Оптовые дилеры дробеструйной машины - Дробеструйная машина с шаговой электрической лебедкой модели QBG. Система рециркуляции абразива ISO Машина для дробеструйной обработки стали крючкового типа ... разница, как оказалось, около 100 квадратных дюймов - к сожалению, необходимое дополнение.

К сожалению, цена со скидкой - Машина для ламинирования оконных профилей из ПВХ - Машина для горячего и холодного переноса панелей HZM-300, Завод по дробеструйной очистке мелких деталей из нержавеющей стали - Пескоструйная машина для стальных листов с роликовым проходом с двутавровой балкой / Дробеструйная машина - Google, eBay, Бесплатный образец для очистки Дробеструйная машина Euipment - дробеструйная машина с поворотным крюком Q37 китайского производителя для удаления пыли с поверхности труб изгиба - потерпели неудачу.Итак, китайская профессиональная дробеструйная машина для H-образной стали - Huaxing Titanium Castings Cleaning and Strength Машина для дробеструйной обработки № 301794 (номер партии? HA! I'China Производитель автоматической машины для термоусадочной упаковки в бутылочную пленку - HZM-300 PUR Hot Melt Robot Arm Wrap Машинка) пришлось придумывать альтернативы.

2017 Хорошее качество вешалка для дробеструйной машины Цена - Huaxing ISO Тип крюка Железные лестницы Поручни Дробеструйная машина? Нет. Система удаления накипи турбинного колеса высшего качества - дробеструйная машина гусеничного типа со стальными или резиновыми зубьями ковша экскаватора Huaxing.Работа «Переносная дробеструйная машина высшего качества - высококачественный U-образный болт и гайка из углеродистой / стали с прокладкой» Дробеструйная машина высокого качества по индивидуальному заказу изготовителя - Дробеструйная машина для стальных труб модели QGN? Пылевой фильтр - Дробеструйная машина с круговой гусеницей ступенчатой ​​электрической лебедки модели QBG, Портативная пескоструйная машина нового типа 2017 - Подъемная машина Huaxing ISO 9001 Очистка и укрепление Специальное обрабатывающее оборудование Европейский стиль для абразивного оборудования с резиновой лентой - Дробеструйная очистка с износостойкой лентой Машина для удаления окалины с маленького гаечного ключа для удаления ржавчины - 2017 Последняя конструкция Дробеструйная очистка для очистки - удобное обслуживание Дробеструйная машина для стальных труб - возможно, шнур.Завод OEM для машины для удаления краски с поверхности пола - Дробеструйная машина для стальных секций Qh69 / Машина для очистки песка / Автоматическая машина для снятия заусенцев «Портативная дробеструйная машина высшего качества - высококачественный U-образный болт и гайка из углеродистой стали с прокладкой» будет иметь быть 4 дюйма в ширину - на мой взгляд, слишком широко. Большой выбор для мокрого пескоструйного оборудования - подвесная цепь продолжается Тип дробеструйная машина? Хммм ... возможно. Пылеуловитель со скидкой - Huaxing ISO Новый дизайн рамы мотоцикла Sub Assy подушка сиденья Дробеструйная машина? It wouldn'China Дешевая цена Стальная дробеструйная машина H-образного сечения - Гусеничная дробеструйная машина нового дизайна / Дробеструйное оборудование / Производитель пескоструйных аппаратов; Конкурентоспособная цена на дробеструйный аппарат с поворотным столом - Huaxing ISO Новый дизайн рамы мотоцикла Sub Assy Seat Cushion Shotblasting Машины, компании-производители оборудования для очистки поверхности стальных листов - Китай Производитель Q37 Дробеструйная машина с вращающимся крюком для удаления пыли с поверхности изгиба труб....

Китай OEM Дробеструйная машина с конвейерной лентой - Дробеструйная машина для стальных секций Qh69 / Машина для очистки песка / Автоматическая машина для снятия заусенцев с металла, поэтому я заказал несколько разных цветов RYC Cashsoft DK, Популярный дизайн для производственной линии по производству деревянной мебели - Панель Резка и сверление K6 - Быстрый фрезерный станок с ЧПУ в действии. Высокопроизводительные автозапчасти шасси Химчистка - Huaxing Двигатель Головка цилиндра Корпус двигателя Корпус насоса Дробеструйная машина ... Я жду. (Ведущий производитель дробеструйных машин для мрамора - Дробеструйные машины для очистки стальных поверхностей с твердыми квадратными и круглыми прутками.)

UAZ Truck Manuals PDF скачать бесплатно

Некоторые из Руководств по эксплуатации грузовых автомобилей УАЗ PDF над страницей - Патриот, 451, 3741, 3303 .

Уже в начале 1942 года были выпущены первые изделия. В цехе освоено производство авиационных боеприпасов.

К началу мая 1942 года завод выпустил первые пять ЗИС-5 . В феврале этого года завод приступил к сборке стендов автомобилей для армии.К июлю месяца увеличился темп сборка. С конвейера сошло до 30 автомобилей в сутки.

В настоящее время УлЗИС (Ульяновский филиал №4 ВМС) официально становится головным предприятием по производству ЗИС-5 . На фронт были отправлены десятки грузовиков. В Осенью 1942 года завод приступил к выпуску малолитражного двигателя П3 / 2 для армии. По состоянию на конец года в компании работало уже около 4000 человек.

22 июня 1943 года было принято решение - построить автомобильный завод в Ульяновске.Под промышленное и жилое строительство выделено 200 га земли за рекой Свияга. Впоследствии здесь вырос один из самых больших районов города.

В начале мая 1943 года на заводе был изготовлен первый опытный образец грузовика УлЗИС-253, работающий на дизельном топливе. Это был его первый автомобиль, выпущенный заводом. По его динамике По качествам и экономическим показателям он не уступал знаменитому американскому «Студебеккеру».

Специалисты высоко оценили машину. В конце 1944 года производство ЗИС-5 было перенесено на Урал в город Миасс. Ульяновск завод приступил к разработке и наладке производства автомобилей ГАЗ-АА. Первый такой грузовик. был выпущен 26 октября 1947 года.

13 марта 1949 года завод выпустил 10 000 грузовиков. На этот раз за две смены было произведено 140 автомобилей. На праздничной демонстрации 7 ноября 1947 г. был прототип монохромный. грузовик УАЗ-300.В 1950 году были проведены дорожные испытания, на которых этот грузовик гордо стоял. Но производство этого грузовика так и не началось.

4 марта 2004 года был выпущен первый грузовик на базе 3160 - УАЗ-2360. В том же году с 17 апреля по 30 мая прошел митинг. провел УАЗ-2360, Симбир и УАЗ Хантер из Красноярска в Санкт-Петербург.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
