Шаровые опоры: нейлон против масленок

Постепенно вытеснив шкворневую систему, шаровые опоры стали сегодня безальтернативным элементом конструкции подвески любого автомобиля. Попробуем разобраться в специфике этой простой и одновременно сложной детали.

Немного теории

Назначение шаровых опор — обеспечение подвижности управляемых колес автомобиля в горизонтальной плоскости при полном сохранении их вертикального положения. Проще говоря — это «сустав», позволяющий колесам поворачиваться при рулении. Принципиальная конструкция детали достаточно проста и состоит из двух основных элементов: металлического «пальца» с шарообразным оконечником и корпуса с соответствующей сферической полостью.

Устанавливаются шаровые опоры как промежуточные звенья между поворотным кулаком и рычагами подвески. В многорычажных подвесках ставят по две шаровых опоры на каждый поворотный кулак — на верхней и нижней точке сочленения, а на системах со стойкой «Макферсон» используют всего одну опору на нижней точке. Как правило, резьбовая часть пальца шаровой опоры фиксируется в поворотном кулаке, а корпус крепится к рычагу. (Реже применяется обратный вариант, такой как, например, у автомобилей ВАЗ семейства «Самара», где корпус шаровой закрепляется на кулаке, а резьбовая часть пальца шаровой — на нижнем рычаге.

)

По способам крепления шаровых опор к рычагам существует четыре разновидности. Прежде всего, это самое распространенное до недавних пор крепление на болтовых соединениях. Среди владельцев подержанных машин это самый любимый и желанный вариант, позволяющий поменять шаровую отдельно. Труднее будет ремонт в том случае, если шаровая опора закреплена на рычаге заклепками. Еще труднее, когда шаровая запрессована в рычаг — тут многие производители вообще не допускают извлечения шарнира, предлагая только замену вместе с рычагом. И как апофеоз неремонтопригодности выступает конструкция, где корпус шаровой интегрирован в рычаг, составляя с ним фактически единое целое и извлечь его невозможно.

Шаровая опора с болтовым креплением (слева) и опоры интегрированные в рычаг.

Стоит заметить, что системы с несьемной шаровой опорой сейчас получают все большее распространение, особенно у японских и корейских машин. Автопроизводители считают их более технологичными, а ремонтопригодность и возможность отдельной замены уже отступает на второй план. И здесь особая ответственность ложится непосредственно на сам узел — шаровую опору.

Путем прогресса

При всей принципиальной простоте, конструкция шаровой опоры имеет свои особенности и нюансы, которые прямо влияют на ее характеристики. Не случайно, с момента своего появления в конце 40-х годов, этот узел претерпел множество изменений и доработок, став к настоящему времени высокотехнологичной деталью.

Разработка шаровых опор - сложный наукоемкий процесс.

Первые шаровые опоры представляли собой конструкцию с полусферической опорной частью. Вскоре от нее отказались, сделав оконечник пальца в виде шара (отсюда и название) — так с 50-х годов прошлого века появилась уже близкая к современной конструкция шаровой опоры. Это был (за исключением пыльника) полностью металлический узел , в котором уплотнение пальца в корпусе осуществлялось посредством пружинного подпора, а подвижность обеспечивалась за счет смазки, заправляемой через специальный клапан— т. н. «масленку». В плане требований по обслуживанию такая шаровая оказывалась близка к шкворню, также нуждаясь в периодическом смазывании и немногим выигрывая лишь в легкости поворачивания.

Технологии материалов развивались бурно, и от смазывания шаровых опор конструкторы отказались, начав с 60-х годов использовать полимерные «вкладыши» между корпусом и пальцем в сочетании с перманентной смазкой, которая единожды закладывалась при изготовлении детали на заводе на весь срок службы. А еще через двадцать лет из конструкции шаровой исчез пружинный подпор, утратив свою необходимость. Прогресс в сфере промышленного оборудования дал возможность производителям изготавливать пару корпус-палец с высокой точностью, а на смену пластикам «вкладышей» прошлых лет пришли новые материалы — родственники нейлона, способные дольше сохранять свои свойства и заданные характеристики детали.

Шаровые опоры в разрезе: слева — устаревшая полностью металлическая конструкция с пружинным подпором и ниппелем для смазки, справа — современная деталь со вкладкой из инженерного пластика на основе нейлона.

Претерпели изменения и другие элементы конструкции. Так, на смену применявшимся прежде пыльникам с фиксацией проволочным кольцом пришли «интегрированные» пыльники, которые неотделимы от корпуса шарнира. Они обеспечивают гораздо лучшую защиту узла от попадания влаги и пыли, вызывающих коррозию, но в случае их повреждения замене не подлежат — только вместе с шаровой.

По старинке

Однако, несмотря на все прогрессивные технологии, старые конструкции с пружинным подпором и «масленкой» все еще в ходу — такие шаровые предлагаются на рынке запчастей для ремонта как для отечественных автомобилей, так и для иномарок. При этом одновременно с ними предлагаются и современные необслуживаемые шаровые. Но многие потребители отдают предпочтение «старым и проверенным». Почему?

Необслуживаемые опоры с пластиковыми вкладышами появились еще на советских автомобилях ВАЗ и АЗЛК, но в эпоху дефицита эту (как и остальные) запчасть было не достать. Народ ухитрялся как мог, встраивая в шаровые «масленки» и закачивая в них «солидол».

Нечто подобное наблюдается и теперь — наши автомобилисты еще верят в то, что обслуживаемый узел при должном внимании будет служить дольше необслуживаемого. Причем доходит даже до «советских истоков» — в современные шаровые опоры с перманентной смазкой некоторые наши умельцы также встраивают «масленки» и закачивают туда консистентную смазку, искренне считая, что это очень полезно и продлевает срок службы детали.

Между тем смазка, которую закладывают в шаровые на заводе, используется специальная, она совсем другая, нежели купленная в автомагазине и заправленная в гаражных условиях. Пользы от такой самодеятельности, как утверждают инженеры, не будет никакой. Об этом говорили и пытались объяснить автолюбителям еще в советские годы, но, как видно, не совсем успешно.

Немалую роль играет сложившееся у нас (и вполне оправданное) недоверие к пластикам, и убежденность в том, что металл с хорошей и регулярной смазкой будет гораздо надежнее и долговечнее. При этом никого не смущает, например, покрытие «тефлон» на кухонных сковородках, который является «родственником» воска. Также и пластмассы в привычном понимании этого слова в современных шаровых опорах нет. В деталях выпускаемых мировыми производителями используются особые полимеры, специально разработанные с учетом работы этого узла.

И снова о технике

Одними из главных физических параметров шаровой опоры являются крутящий момент и величина зазора между корпусом и пальцем. Первый определяет легкость поворачивания элементов узла относительно друг друга, и чем он меньше — тем лучше. Тем меньше сила трения элементов детали, ведущая к ее износу и выходу из строя. (Также меньшее усилие потребуется для поворота рулевого колеса, хотя при наличии гидроусилителей этот показатель нивелируется. Но ГУР не облегчает работу других элементов подвески — в первую очередь рулевых тяг и наконечников, которые получают на себя излишнюю нагрузку.)

Динамика изменения крутящего момента (усилия поворачивания) и зазора (определяет ресурс) между корпусом и пальцем шаровой опоры (испытания NEO CTR). На графиках видно, как с увеличением «пробега» у цельнометаллической опоры быстро уменьшается высокий момент и растет зазор, а у детали со вставкой из инженерного пластика при изначально меньшем моменте зазор остается неизменным.

Работа сил трения ведет к увеличению зазора между пальцем и корпусом, который при достижении критической величины и делает шаровую непригодной для дальнейшего использования — деталь нужно будет менять. Именно увеличившийся зазор создает тот характерный стук в подвеске при движении по неровной дороге, сообщая о том, что нужен ремонт. Последствия езды со стучащими шаровыми могут оказаться непредсказуемы, поскольку в случае разъединения шарнира у подвески отделяется весь ступичный узел колеса с поворотным кулаком и автомобиль ложится на днище.

Как показывают испытания, проведенные компанией NEO CTR, современные шаровые опоры, изготовленные с применением инженерного пластика на основе нейлона, сохраняют установленный зазор между пальцем и корпусом в течение более чем 500 000 циклов «поворачивания». При этом в устаревших металлических шаровых с «масленкой» в тех же условиях зазор увеличивается в четыре раза, достигая критической величины.

Но это еще в идеальных условиях стендовых испытаний, где нет других нагрузок. В реальной же эксплуатации, шаровые опоры подвергаются воздействия множества других разнонаправленных сил: «ударным» нагрузкам при проезде неровностей, «разрывным» при попадании колесом на яму в повороте и их всевозможным комбинациям. Ответственные производители всегда тестируют все свои изделия на «вырывание», «изгибание» и «удар», стремясь добиться наилучших показателей.

Стенд для ресурсных испытаний шаровых опор на производстве NEO CTR. Деталь проходит 500 000 циклов "поворачивания".

Свою роль в ходимости шаровых опор влияет конструкция подвески в целом, которая может быть как очень удачной в плане нагруженности этого узла, так и не вполне. Сильно сказывается манера езды самого владельца и состояние дорог, по которым он передвигается. Например, срок службы современной шаровой опоры с «нейлоновым» седлом и инженерным пластиком для одной и той же модели автомобиля может составлять как 30 000 км пробега, так и более 80 000 км.

Каков итог?

У первых автомобилей свечи зажигания были разборными: в них можно (а порой и нужно) было отделить и заменить изолятор, почистить или поменять электроды. Надо было регулярно смазывать ступичные подшипники. Но вскоре свеча стала изготавливаться как цельный элемент и о разборных конструкциях тут уже никто не помнит и не мечтает. Ступичные подшипники ходят со вложенной на заводе смазкой и не требуют ухода. Подобный путь сейчас проделывают многие элементы автомобиля, и шаровая опора здесь не стала исключением. Из разборного и нуждающегося в периодическом обслуживании узла, шаровая опора превращается в высокотехнологичный компонент — надежный, необслуживаемый и неремонтируемый.

Лучшие шаровые опоры для автомобиля

Около двадцати лет назад автомобильные инженеры предсказывали, что шаровые опоры скоро уступят место новым конструкциям, которые станут более надёжными и безопасными. Однако чуда не случилось — большинство современных машин по-прежнему оснащается этими механизмами, несмотря на все их недостатки.

Правда, теперь шаровые опоры используются исключительно для поворота колеса, а не для удержания всех компонентов ходовой части — от подобной несовершенной конструкции отказались даже традиционно использовавшие её отечественные производители. Тем не менее, специалисты рекомендуют регулярно менять шаровые опоры, чтобы не допустить поломки автомобиля с серьёзными последствиями — вплоть до ДТП.

В связи с этим возникает вопрос, какие шаровые опоры лучше — для этого мы рассмотрим данные производителей и отзывы автомобилистов.

Конструкция

Прежде всего, необходимо знать о различиях между верхними и нижними шаровыми опорами. Первые представляют собой заливные конструкции, которые работают на сжатие — они подвергаются небольшим нагрузкам, что обуславливает большой срок службы. Нижние шаровые опоры чаще всего создаются на базе металлокерамических подшипников, что позволяет им выдерживать ударные воздействия и растяжения. Большинство специалистов настоятельно не рекомендуют экономить на нижних шаровых опорах, поскольку они чаще выходят из строя с очень тяжёлыми последствиями.

Нижняя шаровая опора

Чтобы понять, как выбрать шаровую опору, нужно также знать о принципиальных различиях между конструкциями этих узлов. Чаще всего встречаются закатная схема производства — она позволяет получить очень высокую прочность при относительно малой себестоимости изготовления. Однако она не может выдержать очень большие ударные нагрузки — поэтому при частой езде с большой нагрузкой по плохой дороге стоит регулярно проверять состояние таких компонентов передней подвески.

Примерно треть шаровых опор, произведённых в Китае, России, Турции и Польше, используют штампосварную схему. Она позволяет обходиться минимальными затратами и существенно снижает вес детали, однако имеет достаточно малую прочность. Такие шаровые опоры рекомендуют устанавливать только на малолитражки с минимальными нагрузками на ходовую часть, и даже в этом случае подвергать замене каждые 25–30 тысяч километров.

Наилучшим вариантом, используемым американскими и западноевропейскими производителями, являются цельнокованые шаровые опоры. Они имеют очень большую прочность и способны выдерживать нагрузки более 5 тонн без поломки. Несмотря на свою высокую стоимость, они пользуются популярностью по причине огромного срока службы.

Лучшие бренды

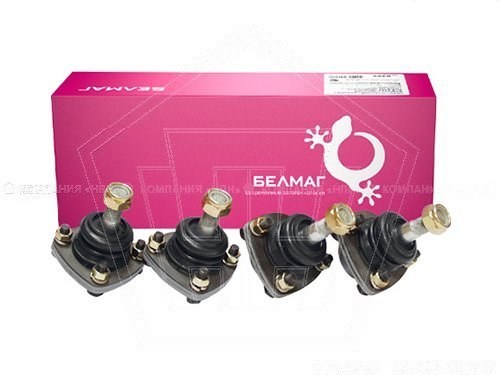

Для отечественной техники

Номером один среди производителей шаровых опор для российских автомобилей является предприятие «Кедр», которое сосредоточилось на изготовлении цельнокованых деталей. Заявленный срок службы достигает 75 тысяч километров в зависимости от конкретной модели. Отзывы покупателей показывают, что такие цифры вполне оправданы. Лишь считанные автомобилисты утверждают, что меняли шаровые опоры «Кедр» после 30–45 тысяч километров. Встречаются и отзывы о сроке службы, приближающемся к 100 тысячам километров.

Если вам нужно узнать, какие шаровые опоры лучше на Шевроле Ниву, лучше отдать предпочтение продукции магнитогорского концерна БелМаг. Главная особенность таких деталей — поставка в запрессованном виде с антифрикционной смазкой, что позволяет устанавливать их без дальнейшей обработки. Шаровые опоры бюджетных серий служат 40–50 тысяч километров, а упрочнённые изделия с названием Чемпион — до 70 тысяч километров. Отзывы клиентов подтверждают правильность указанных параметров. Однако стоит опасаться подделок — под видом продукции БелМаг часто продаются дешёвые детали, не прошедшие базовую термическую обработку.

Для любителей экстремальной езды предлагаются шаровые опоры производственного объединения Трек. Модель «Чемпион» изготавливается из наиболее прочных материалов и имеет уникальную конструкцию, предотвращающую повреждение детали при самых больших ударных нагрузках. Благодаря этому производитель указывает срок службы опоры 60 тысяч километров вне зависимости от условий эксплуатации. Потребители утверждают, что высокая цена таких компонентов вполне оправдана — они действительно не создают никаких проблем при эксплуатации. Однако проблема с подделками актуальна и для шаровых опор этого производителя.

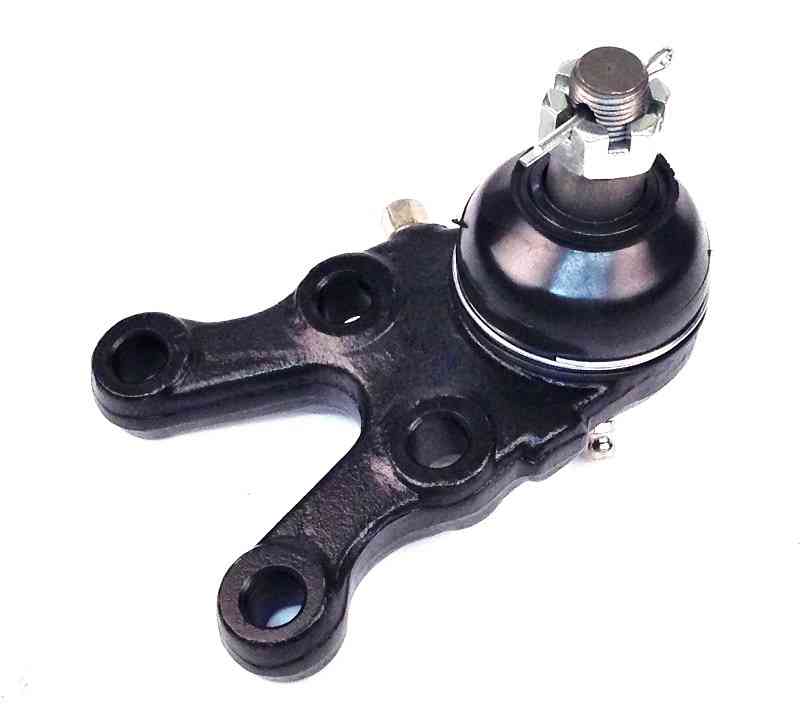

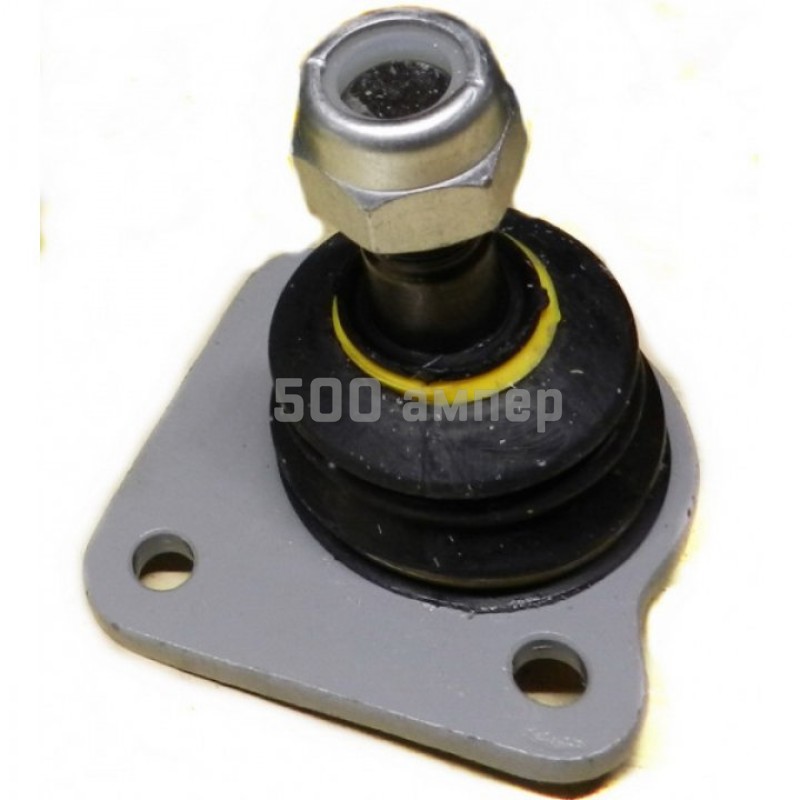

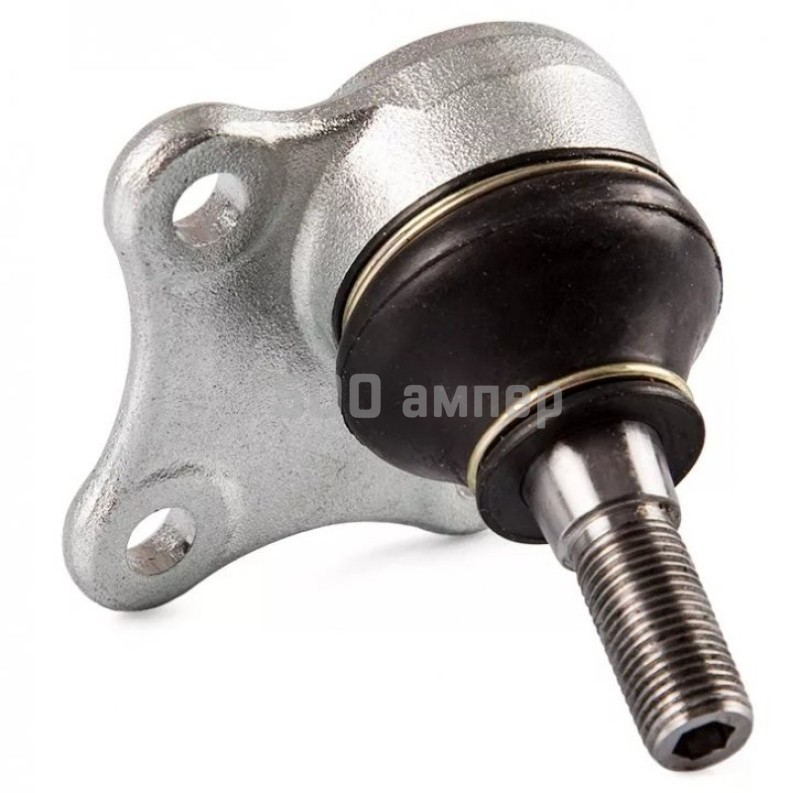

Для иномарок

В рейтинг шаровых опор для иномарок попали наиболее известные мировые производители — в этом случае связываться с неизвестными брендами опасно, поскольку последствия поломки могут потребовать ремонта стоимостью не в одну тысячу долларов. Лучшим вариантом для европейских автомобилей считаются шаровые опоры Febi, которые изготавливаются исключительно с применением цельнокованой технологии.

Можно также надеяться на высокий срок службы при покупке изделий компаний Delphi и Moog. Чтобы сэкономить, не теряя качества и безопасности, стоит отдать предпочтение продукции Mapco. Специалисты рекомендуют обращать внимание и на шаровые опоры следующих изготовителей:

Японские производители рекомендуют приобретать изделия других поставщиков, хотя большинство названных выше брендов производят запчасти и для автомобилей из Азии. Оптимальным вариантом для японских машин считаются шаровые опоры Nipparts. Похвальные отзывы от потребителей заслужила и продукция компании с незамысловатым названием 555.

На хорошем счету у экспертов и простых автомобилистов также находятся шаровые опоры производства Nipparts либо JapanCars. Дальневосточные магазины предлагают исключительно качественную продукцию бренда Masuma, однако до европейской части России она практически не доходит.

К американским машинам нужно соблюдать принципиально иной подход — поскольку американцы предпочитают крупные и тяжёлые автомобили, для них предлагаются усиленные компоненты, включая шаровые опоры. Большинство производителей не допускает использования деталей сторонних производителей в ходовой части, однако иногда другого выхода попросту нет. Эксперты сходятся на том, что для автомобилей американского производства лучше приобрести изделия производства Ruville.

На втором месте по надёжности оказалась продукция компании Hanse, и только затем — детали названных выше фирм Febi, TRW, Sidem, Delphi. Приобретая шаровые опоры для достаточно крупной иномарки со сложной конструкцией ходовой части, помните, что использовать продукцию того же производителя, что предлагает детали на Калину, не получится — в этом случае очень важна большая прочность и способность переносить огромные нагрузки в любых условиях.

Семь раз проверь…

К сожалению, российские продавцы далеко не всегда честны перед своими покупателями — встречаются случаи продажи откровенного брака или подделок в оригинальных коробках. Поэтому при покупке нужно не только посмотреть на красивую упаковку со знакомым логотипом, но и проверить, насколько хорошо работают шаровые опоры.

Достаньте их из коробки и попытайтесь прокрутить — они должны вращаться с ощутимым усилием, но не стопориться и не проскальзывать в определённых участках. Если продавец утверждает, что вы получите цельнокованые детали, обратите внимание на их корпус. Он не должен содержать сварных швов или неаккуратно закатанного фланца — в противном случае вы видите дешёвые шаровые опоры с низкой прочностью и малым сроком эксплуатации.

Шаровые опоры :: Avto.Tatar

Многие автолюбители не понаслышке знают, что такое шаровая опора, но не все могут с уверенностью описать этот автоузел и точно сказать, где он расположен. В данной статье мы постараемся пролить свет на устройство шаровой опоры, разберемся, какие проблемы могут поджидать, как осуществляется ремонт шаровой опоры. Для этого выделим несколько основных пунктов:

1. Шаровая опора — особенности, предназначение и способы диагностирования.

2. Факторы, вызывающие поломки шаровой опоры. Как проверить?

3. Неприятный форс-мажор – вырвало шаровую.

---

Как устроена шаровая опора?

Шаровые опоры входят в состав подвески, где играют ответственную роль. Шаровая опора представляет собой металлический пальцеобразный элемент, один из концов которого имеет шарообразную форму, а на второй оснащен резьбой, в нее входит полимерный корпус с гнездом шарообразной формы. Шарообразное окончание пальца может входить в гнездо без зазора, что исключает полностью люфт, но палец может двигаться по всем плоскостям свободно. На точку соединения корпуса с пальцем надевают резиновые пыльники, чтобы защитить ее от загрязнений. Резьбовой конец шаровой крепят в отверстии соседнего элемента подвесной системы – рычага, куда прикручивается гайкой. Перемещение шарообразного конца в гнездах обеспечивает подвижность обоих компонентов. Отметим, есть также шаровые опоры без резьбового соединения.

---

Функция шаровой опоры

Шаровая опора находится в связке с таким элементом как поворотный кулак, входящий в состав передней подвесной системы автомашин, куда монтируются колеса. Задача шаровых заключена в обеспечении движения поворотного кулака при работе рулевых механизмов, на поворотах машины. Это обуславливает использование шаровых опор, поскольку они позволяет оптимальным образом маневрировать рулевой системе. В многорычажных вариантах использованы двойной набор шаровых – сверху, снизу — на каждой из сторон, итого – 4 штуки, однако есть виды с шестью и даже восемью шаровыми. В распространенной конструкции подвески типа Макферсон есть по одной шаровой на каждой стороне машины.

---

---

Факторы износа шаровой опоры

Одним из самых явных признаков наличия повреждений шаровой опоры относится нехарактерные звуки подвески, возникающие при движении на неровных дорогах. Шумы напоминают «чавканье», которое вызвано ударами металлической части детали о пластик. В зимние холода также можно наблюдать скрипы из области шаровой опоры. Это свидетельствует о разорванных пыльниках, через которые внутрь механизма попадает вода, способствующая замерзанию смазки.

---

Что может вызвать поломку шаровой?

Шаровая опора относится к числу особенно прочных и надежных деталей авто, которым мало страшна ситуация с некачественными дорогами и долгий срок эксплуатации. Но к основным причинам поломок шаровых относятся заурядные загрязнения и попадание влаги. Грязь и вода могут попасть внутрь агрегата, если повреждена одна из самых незначительных на первый взгляд деталей – защитный пыльник шаровой опоры. Как правило, пыльник нельзя никак деформировать при движении, так как он расположен в труднодоступном месте. Обычно в пыльнике постепенно могут возникать трещинки от старения резины или от влияния суровых погодных явлений. Конечно, повредить пыльник можно и в результате непреднамеренного удара инструментами при ремонте передней подвески. Когда есть возможность регулярно осматривать состояние пыльника на предмет разрывов или трещин, чтобы вовремя поменять его на новый, то это существенно продлит срок службы детали. Длительная эксплуатация с деформированным пыльником дает грязевым частицам, воде попасть в опору, что в результате приведет к абразивным процессам в области шарообразного наконечника, полимерного элемента, отчего на них образуется полость. В скором времени шаровая начнет люфтить – небезопасная ситуация, требующая скорейшего вмешательства. Если пренебрегать этими тревожными сигналами, то это может вызвать более серьезные последствия, не исключая и аварийных ситуаций, и ДТП.

---

Как проверить состояние шаровой опоры?

Несомненно, оптимальным способом станет обращение к помощи квалифицированных специалистов. Любой профессиональный автосервис Казани сможет оказать вам услуги по диагностике подвески. Но можно и проверить переднюю подвеску в гаражных условиях, если есть яма, подъемники, наличие хорошей освещенности. Чтобы проверить опоры нужно выявить повреждения пыльников и люфт. Когда при порванном пыльнике нет признаков люфта, можно обойтись только заменой пыльника. Но если наблюдается люфт, то единственный способ устранения проблемы – замена шаровой опоры. При чем категорически запрещается ездить на машине, если шаровая серьезно повреждена. Ведь это очень опасно, при чем не только для водителя, но и для всех окружающих.

---

Экстремальная ситуация – шаровую вырвало на ходу

Подобный форс-мажор достаточно частое явление, если вовремя не следить за состоянием подвески автомобиля. Нужно отметить, что при разрыве шаровой происходит демонтаж соединения поворотного кулака и одним из рычагов подвески. При этом у поворотного кулака теряются все точки опоры, кроме одной, он начинает двигаться хаотично, при этом рулевое управление будет парализовано. Колесо станет выворачиваться на внешнюю сторону, что может привести к деформации крыльев или даже двери. Нередко шаровую может вырвать, если колесо на скорости попадает в яму. В этой экстремальной ситуации можно надеяться только на опыт водителя и удачу.

На нашем портале вы найдете автомагазины Казани по продаже шаровых опор с подбором по марке и модели автомобиля и автосервисы в которых можно произвести замену шаровой опоры. От качественного выбора и профессионализма работников техцентров напрямую зависит ваша безопасность за рулем.

Лучшие шаровые опоры на Ниву 2121, 2123 (Chevrolet) » ОБЗОР+РЕЙТИНГ

Содержание

1. Как устроена шаровая опора
2. Какие шаровые крепления встречаются для внедорожников ВАЗ-2121 (Нива).
3. Шарниры подвески Chevrolet Niva – в чём отличия от обычной Нивы
4. Нужно ли менять шаровые крепления
5. Чем грозит езда на изношенных шаровых опорах
6. Как определить, что пора менять опоры
7. Подбираем подходящие шаровые опоры на ВАЗ-2123 и LADA 4×4.
8. Ремонтопригодны ли шарниры подвески колёс
9. Где приобрести качественные шаровые опоры

Что такое шаровые опоры попробуем разобрать, что называется, «на пальцах».

Как устроена шаровая опора.

Шаровая опора на Ниву Шевроле (Шеви) представляет собой закреплённый в металлической опоре стальной стержень, который «одет» в пыльник.

Часть стержня в корпусе похожа на гриб, обрамлённый железным корпусом. Этот стержень способен вращаться и незначительно отклоняться в разные стороны. Как правило, слегка конусообразный металлический ствол завальцовывается, чтобы он не вывалился из корпуса.

Иногда грибообразное основание стержня от корпуса отделяет вкладыш из пластика или другого материала, работающий по принципу подшипника скольжения. Под пыльником во всех современных образцах в большом количестве присутствует смазка. На каждом переднем колесе современных внедорожников «Нива» установлено по одной такой детали вверху и внизу.

Назад к содержанию

Шарниры подвески Chevrolet Niva – в чём отличия от обычной Нивы?

Примечательно, что шаровая опора ВАЗ-2121 (Нива) пережила с 1977 года, скажем так, три трансформации. До 2009 года на низ и верх «Нивы» устанавливались совершенно одинаковые – верхние опоры от легендарной копейки ВАЗ-2101.

Затем автозавод модернизировал подвеску, чтобы унифицировать её с Шевроле-Нивой. С 2009 по 2016 год были изменены значения углов установки колёс, а новые шарниры подвески получили иную геометрию корпуса и увеличенные углы качания пальцев. Нижняя устанавливалась от Шеви Нивы 2123, а верхнюю ставили исключительно оригинальную 21214, притом, что её можно ставить не только на автомобили указанных годов выпуска, но ещё сверху и снизу на Нивы 1-го поколения.

Наконец, с 2016 года автомобили LADA 4×4 снова пережили модернизацию подвески. В этот раз изменили плечо обката колёс, снова подкорректировали геометрию корпуса. Детали от Шнивы более не подойдут – только оригиналы, которые не являются взаимозаменяемыми с любыми старыми деталями.

Назад к содержанию

Шаровые опоры Chevrolet Niva – в чём отличия от обычной Нивы?

Логичным продолжением темы будет поиск ответа на вопрос: «Какие шаровые опоры лучше на Niva Chevrolet (2123)?!». Опоры Chevrolet Niva – это другое дело. Обычная деталь с «Нивы» отличается от них иным расстоянием от стержня до болтов крепления на корпусе опоры.

Заменить верхнюю нижней опорой и наоборот не получится. Как не выйдет и установить деталь с обычной «Нивы». Колесо не будет стоять ровно, и при крайнем положении руля будет цеплять за переднюю стойку. Износ резины в этом случае будет неравномерным, эксплуатация машины не принесёт должного удовольствия от вождения.

Назад к содержанию

Нужно ли менять шаровые крепления?

Нужно ли менять или ремонтировать шаровые крепления? Разумеется, следует их менять! При езде по российским дорогам, а часто по грунту и другому покрытию со сложным рельефом, автомобилю приходится испытывать существенную нагрузку.

• Во-первых, любая деталь машины, даже из металла, рано или поздно стареет и изнашивается.
• Во-вторых, легко может порваться или потрескаться пыльник, вследствие чего смазка постепенно будет «разбавлена» песком, глиной и любой другой грязью. Дальше сделает своё дело сила трения.
• В-третьих, скоростное вождение на плохих дорогах автоматически сокращает ресурс работы каждого элемента подвески, и шаровая опора – не исключение.

Назад к содержанию

Чем грозит езда на изношенных шаровых опорах?

1. Машина упадёт на землю. «Болтанка» которая появляется в шаровой опоре между корпусом и стержнем вследствие вышеизложенных причин грозит обыкновенным выпадением последнего. За этим последует «самоволка» колеса, и падение передней части машины на землю. Дело это малоприятное и хлопотное.
2. Произойдёт тяжёлая авария. Куда хуже будет история, когда при движении по трассе в потоке транспорта вы обнаружите, что машина отказывается слушаться руля и летит в кювет, дорожное ограждение или, не приведи Бог, на полосу встречного движения!

Назад к содержанию

Как определить, что пора менять опоры?

Продиагностировать скорую замену этого узла можно самостоятельно. Как своевременно увидеть признаки износа? Если в движении слышен скрип или стук со стороны колеса, или на передних колёсах появились признаки неравномерного износа резины – стоит задуматься о замене шаровых опор.

Если машина оказалась на подъёмнике можно самостоятельно определить – надо ли обратить внимание на этот элемент – просто покачайте колесо! Отсутствие люфта свидетельствует, что всё в порядке, качение колеса – наоборот является поводом для беспокойства.

Назад к содержанию

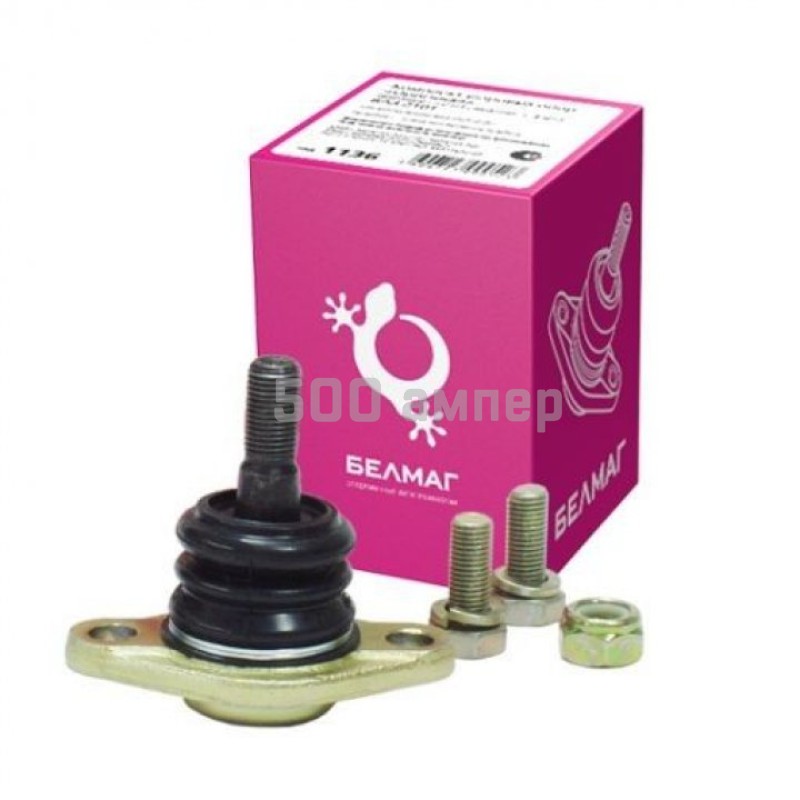

Подбираем подходящие шаровые опоры на ВАЗ-2123 и LADA 4×4.

Шаровые опоры на ВАЗ-2123 (Нива) в их современном виде – вполне надёжные и почти полностью идентичны, независимо от страны, где их собирает фирма-изготовитель. Разновидности этой детали подвески нынче ограничены разве что наличием или отсутствием полимерного вкладыша, который позволяет или не позволяет стержню отклоняться на чуть больший угол.

Набор производителей данного вида запчастей сегодня тоже весьма внушительный. Для ВАЗ-2123 или Niva Chevrolet наиболее известны детали от таких производителей, как:

Разумеется, это не считая различные спортивные шаровые опоры, которые от серийных образцов отличает усиление корпуса опоры, чтобы при сверхнагрузках стержень попросту не разломил «коробку» в которой он работает.

Стоит заметить, что верхняя опора ВАЗ 2123 и нижняя – одинаковые. Даже так – на автомобиль Шеви Нива, в отличие от обычной «Нивы» можно смело приобрести 4 одинаковые шаровые опоры и заменить их одним комплектом. Чтобы снять все возможные вопросы на эту тему от любителей поездок на охоту и рыбалку.

Назад к содержанию

Ремонтопригодны ли шарниры подвески колёс?

Обсуждая шаровые опоры на автомобиль Нива 21213, следует чётко понимать несколько вещей. Этот элемент подвески совершенно точно не следует ремонтировать! Использовать запчасть с пробегом, конечно, можно, но стоимость новой шаровой опоры на «Ниву» такова, что лучше сразу установить именно новую деталь.

Тем более, если вы часто возите с собой на природу друзей, позволяете прохватить с ветерком по полям и оврагам, то не стоить экономить своё же время. Не надейтесь на заявленный производителем шарниров срок службы детали – просто меняйте их раз в сезон и будьте уверенны, что ваш стальной конь не подведёт.

Назад к содержанию

Где приобрести качественные шаровые опоры?

Приобрести шаровые опоры, например, на ниву 21214 2019 года, или любые другие, можно в соответствующем разделе с шаровыми опорами нашего сайта. Можно не тратить время, не копаться на форумах, но сразу безошибочно приобрести ту деталь, что подойдёт именно вашему автомобилю.

Чтобы своими глазами увидеть перечисленные нами детали и определиться, какие шаровые крепления на Ниву 2121, 2123 (Chevrolet) лучше, посмотрите видео, в котором представлен подробный обзор и сравнение от SV-Parts и на основе которого, была написана данная статья.

Вернуться к списку статей

Поговорим о шаровых опорах

Шаровые опоры – это компактные шарнирные подшипники скольжения, размещенные в специальных корпусах, иногда располагающие хвостиками с резьбой. В специализированной литературе они известны также под названиями «шаровые пальцы» и «шаровые шарниры».

Шаровые опоры применяются при необходимости обеспечить шарнирное соединение, характеризующееся высокой мобильностью звеньев. На величину усилий, приложенных к шаровым опорам, влияет масса автомашины, кинетическая схема подвески и множество иных факторов. Следовательно, к каждому автомобилю производителем выдвигаются различные требования к опорам. В зависимости от требований конструкции типы шаровых опор несколько различаются. Выделяются шаровые опоры со встроенными вкладышами, с литым корпусом, а также самосмазывающиеся.

Опоры со встроенными вкладышами конструируются таким образом, что внутреннее сферическое кольцо находится в контакте с медным вкладышем. Это обеспечивает высокую прирабатываемость и относительно малый коэффициент трения. Термообработка пальцев опор обычно проводится путем объемной закалки, гарантирующую долговечность. Шаровые опоры часто герметизируются при помощи защитных неопреновых чехлов, фиксируемых на корпусе.

В шаровых опорах с литым корпусом внутреннее кольцо напрямую взаимодействует с поверхностью корпусного отверстия. Сам корпус в таком случае изготавливается из бронзы.

В самосмазывающиеся шаровых опорах скольжение внутреннего кольца обеспечивает тефлоновый слой. При такой технологии обеспечивается плавность вращательных и колебательных движений и износостойкость. Данный вид шаровых опор рекомендуется в случае нежелательности или затруднения замены смазочного материала, например, в пищевой промышленности. Шаровые опоры, за исключением, разумеется, самосмазывающихся опор, нуждаются в дополнительной смазке. Поскольку заводская смазка обычно не предусмотрена, необходимо самостоятельно проработать этот вопрос. Для подачи смазки обычно предусмотрены специальные смазочные элементы — ниппеля и отверстия, если же они отсутствуют, смазочный материал наносится непосредственно на поверхность скольжения.

Общеизвестно, что именно соединительные звенья подвесок испытывают максимальную нагрузку при эксплуатации и довольно часто выходят из строя, поэтому необходимо обдуманно подойти к выбору шаровых опор.

Одними из самых востребованых шаровых опор, которые предлагает наш интернет-магазин, в настоящее время являются шаровые опоры от немецкого производителя LEMFORDER. Они зарекомендовали себя, как надежные и долговечные. Эти и другие детали вы всегда можете купить на нашем сайте АвтоСтандарт33.рф. Ниже в таблице представлены шаровые опоры фирмы LEMFORDER для наиболее популярных моделей автомобилей.

Шаровые опоры LEMFORDER

Производитель	Артикул	Наименование	Применимость
LEMFORDER	2966602	шаровая опора	Hyndai Solaris, Accent, Elantra / KIA Cerato
LEMFORDER	3135001	шаровая опора	Ford Focus, C-MAX / Volvo C30, S40 II
LEMFORDER	3345301	шаровая опора	Chevrolet Lacetti / Daewoo Nubira
LEMFORDER	2677202	шаровая опора передняя левая нижняя	Volkswagen Golf, Jetta, Tiguan / Skoda Octavia, Yeti, Superb / Audi A3 / Seat Leon II, Toledo III
LEMFORDER	2677302	шаровая опора передняя правая нижняя	Volkswagen Golf, Jetta, Tiguan / Skoda Octavia, Yeti, Superb / Audi A3 / Seat Leon II, Toledo III
LEMFORDER	3724301	шаровая опора	Toyota Corolla X, Auris, RAV 4 / Lexus NX
LEMFORDER	3389002	шаровая опора	Citroen C4 II / Peugeot 308, 3008
LEMFORDER	3501801	шаровая опора	Renault Fluence, Grand Scenic III, Megane III, Scenic III
LEMFORDER	2999802	шаровая опора передняя левая нижняя	Volkswagen Passat / Audi A3 / Seat Leon II
LEMFORDER	2999902	шаровая опора передняя правая нижняя	Volkswagen Passat / Audi A3 / Seat Leon II



Шаровые опоры для квадроциклов STELS

Поиск продукта в этой категории Шаровые опоры для квадроциклов STELS Сортировать по: наименованию (▲ | ▼), цене (▲ | ▼), рейтингу (▲ | ▼) Специальные предложения по запчастям для ATV Блок управления двигателем (ECU) Stels ATV 500H EFI HiSun (3. 3.5) ₽ 10 500 Ремкомплект стартера Yamaha Viking 540 VK 94-18 (7.2.3) ₽ 3 300 Пружины задних амортизаторов (усиленные), комплект Stels Leopard, HiSun (11.7.0) ₽ 3 595 Комплект нижних гнутых рычагов, чёрный Stels ATV Guepard (7.3.0) ₽ 15 600 Головка цилиндра с крышкой, в сборе без распредвала Stels ATV/UTV 700H EFI (инжектор) (4.4/п) ₽ 28 320 Ремкомплект привода заднего моста Stels ATV 500/700 HiSun ₽ 9 705 Комплект шаровых опор Stels ATV HiSun, Leopard ₽ 3 720 Ведущий шкив вариатора в сборе Stels ATV 650/800/850 Guepard (7. 5.0) ₽ 21 600 Вариатор в сборе Stels HiSun ₽ 18 000 ЦПГ в сборе Stels ATV LEOPARD 600/650 + ₽ 17 000 ЦПГ в сборе Stels ATV 300B (Buyang) (9.3.3/п) ₽ 9 100 Комплект клапанных крышек Stels Guepard, DOMINATOR, РМ, Снегоходы 800cc (8.4.1/п) ₽ 4 000 Картер двигателя левая половина в сборе с подшипниками Stels ATV/UTV 700 HiSun (10.1.0) ₽ 13 360 Суппорт заднего дискового тормоза, в сборе Stels ATV 450/500/700 HiSun (3. 3.3) ₽ 5 565 Комплект светодиодных фар 30W (ближний) CREE ₽ 4 800 Глушитель Stels UTV HiSun ₽ 3 635 Коленвал Stels ATV/UTV 500 HiSun (4.2.4) ₽ 13 500 Коленвал Stels ATV/UTV 700 HiSun (4.2.4) ₽ 13 500 Привод колеса передний правый (545мм), в сборе с ШУРУСами Stels ATV LEOPARD (12.4.0) ₽ 10 000 Подогрев ручек и курка KOSO 22мм ₽ 5 300 Комплект ступичных подшипников 4шт. DAC3055W KOYO (japan made) ₽ 900 Ремкомплект сцепления Stels HiSun 500/700 ₽ 18 730 Шкив вариатора ведущий (в сборе) Stels ATV 400/450 HiSun (1.3/п) ₽ 13 500 ЦПГ в сборе Stels ATV/UTV 500 HiSun + ₽ 11 000 Головка блока цилиндра Stels ATV 450H, UTV 400 HiSun (1.5.3) ₽ 16 016 Комплект сайлент блоков рычагов подвески 50.2×28.3 (16шт.) каучук-сталь ₽ 5 100 Набор-комплект втулок подвески Ø23 Stels ATV Guepard (8. 1.6) ₽ 10 000 Стартер Stels ATV 500 K/GT Kazuma (18.3.1) ₽ 4 950 ЦПГ в сборе Stels ATV 500 K/GT/X/Panda ₽ 15 500 Сцепление в сборе Stels ATV Leopard + ₽ 33 485 Привод колеса передний, в сборе Stels ATV 650/800/850 Guepard ₽ 10 000 Редуктор задний в сборе Stels ATV 600/700/800 Dinli с 2013 г.в. ₽ 11 200 Редуктор передний в сборе Stels ATV 500/700/450 HiSun ₽ 22 500 Редуктор задний в сборе Stels ATV 500/700 HiSun ₽ 30 600 Привод ПЕРЕДНИЙ ЛЕВЫЙ в сборе Stels ATV HiSun (5. V) ₽ 8 000 Привод ПЕРЕДНИЙ ПРАВЫЙ в сборе Stels ATV HiSun (5.V) ₽ 8 000 Стартер Stels ATV/UTV 500/700 HiSun, Yamaha Grizzly 450/660 (4.3.1) ₽ 4 825 Ремень вариатора Stels ATV 500 Kazuma (18.4.1) ₽ 5 450 Панель приборная цифровая в сборе Stels 500K/GT NEW с 2013г (17.2) ₽ 6 750 ЦПГ в сборе Stels ATV/UTV 700 HiSun + ₽ 17 900 Наш сайт носит только информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости любого товара, пожалуйста, обращайтесь к продавцу магазина по электронной почте. Просьба производить оплату, только после подтверждения наличия. При заказе запчастей будьте внимательны, электронные компоненты и детали имеющие признаки установки, обмену и возврату не подлежат, также при ошибке с вашей стороны стоимость услуг по доставке не возвращается. В соответствии ФЗ РФ «О персональных данных», N 152-ФЗ ст 6, нажимая кнопку «Купить» или выбирая пункт сайта «Личный кабинет», «Регистрация» или «Оформить покупку» вы выражаете согласие с тем что ваши персональные данные получены только для исполнения конкретного договора купли-продажи с конкретным человеком и больше никак не будут использоваться и тем более — распространяться. Кассовый чек будет предоставлен не позднее конца следующего рабочего дня, в электронном виде на e-mail или отправлен вместе с заказом. Любое использование информации с нашего сайта допускается, только при обязательном наличии обратной активной гиперссылки на www.moto7.ru

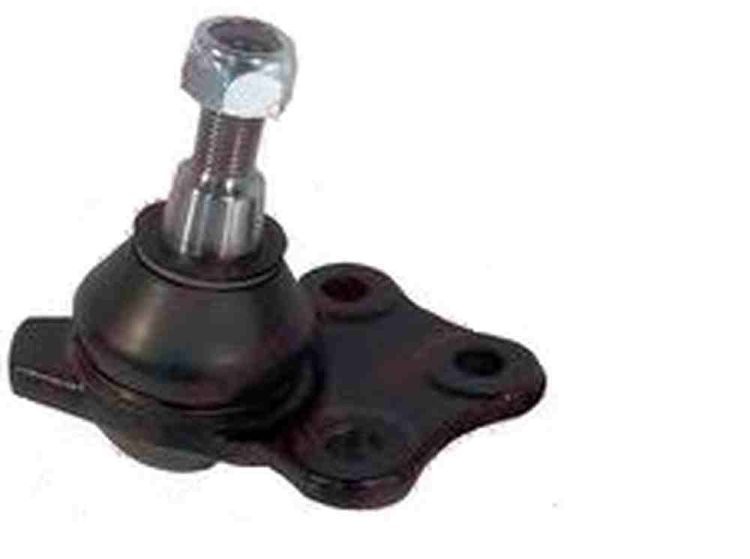

Шаровая опора | O’Reilly Автозапчасти

Способ крепления: На болтах

Пресс-масленка в комплекте: Есть

Монтажная пластина в комплекте: №

Количество монтажных отверстий: 3

Материал подшипника шарнира: Металл

Тип шариковой шпильки: Резьбовой

Размер резьбы шарикового стержня: М14-1. 50

Размер гаечного ключа с шариковой шпилькой: 22 мм

Материал корпуса шариковой шпильки: Высокопрочная сталь

Пылезащитный чехол в комплекте: Есть

Материал пыльников: Неопрен

Замковый орех в комплекте: Есть

Стопорная гайка в комплекте: №

Шплинт в комплекте: Есть

Показать больше Показывай меньше

Шаровые опоры

Шаровые опоры — это детали шасси, которые соединяют поворотные кулаки с рычагами управления. Конструкция шарнира с шарниром и гнездом позволяет ему поворачиваться, чтобы кулаки могли поворачиваться при управлении колесами, и изгибаться так, чтобы кулаки могли следовать вертикальным движениям подвески, когда она реагирует на изменения дорожного покрытия.

Транспортные средства с передней подвеской на коротких и длинных рычагах (SLA) имеют четыре шаровых шарнира (два верхних и два нижних), в то время как большинство автомобилей с амортизационными стойками имеют только два нижних шарнира в передней подвеске (за исключением подвески с поперечными рычагами, таких как Honda у которых четыре).Задние шаровые опоры также используются в некоторых переднеприводных автомобилях с независимой задней подвеской.

Верхний и нижний шаровые опоры поддерживают поворотный кулак и позволяют передним колесам поворачиваться.

Типы шаровых шарниров

Шаровые шарниры, которые «нагружены», несут или поддерживают вес (например, нижние шарниры на заднеприводных легковых и грузовых автомобилях с передней подвеской SLA). «Разгруженные» шаровые опоры не имеют веса. К ним относятся нижние шарниры в переднеприводных автомобилях со стойками Макферсон и верхние шарниры в заднеприводных автомобилях и грузовиках с подвеской SLA, где винтовая пружина находится на нижнем рычаге подвески.В приложениях SLA, когда винтовая пружина находится над верхним рычагом, верхние шаровые шарниры нагружены, а нижние — разгружены.

Хотя большинство современных шаровых шарниров оригинального оборудования рассчитаны на длительный срок службы, они могут преждевременно выйти из строя по ряду причин. Один из них — износ. Постоянное трение, создаваемое при поворотах и ​​движении по неровной дороге, создает трение между шариковой стойкой и подшипником. И чем грубее дороги и чем чаще повороты, тем выше износ.

Износ может быть еще более ускорен из-за загрязнения и / или отсутствия смазки. Шаровые опоры в большинстве легковых автомобилей, а также во многих легких грузовиках сегодня герметичны на весь срок службы и не требуют периодического обслуживания. Но шаровые шарниры на многих старых легковых и грузовых автомобилях имеют пресс-масленки, которые требуют периодической смазки. Так что сделайте некоторые запасные части шаровых шарниров.

Если шаровой шарнир подлежит смазке, периодически добавляйте смазку для шасси с помощью шприца. Это сведет к минимуму трение между шариковой шпилькой и подшипником в шарнире и вымоет старую смазку и загрязнения, которые могут сократить срок службы шарнира.

Шаровые шарниры, не имеющие пресс-масленок, также используют консистентную смазку для смазки, но консистентная смазка постоянно запечатана внутри. Такие соединения обычно имеют гораздо более плотные уплотнения, чтобы не допустить попадания загрязнений. Герметичные соединения часто называют соединениями с низким коэффициентом трения, потому что они обычно имеют полированные шариковые шпильки и синтетические, а не стальные подшипники. Это снижает внутреннее трение и упрощает управление, поэтому этот тип шарнира используется в качестве оригинального оборудования на большинстве переднеприводных автомобилей и многих грузовых автомобилях поздних моделей.

Проверка шаровых шарниров

Шаровые опоры следует заменять, если величина люфта или движения в шарнире превышает максимум, разрешенный производителем транспортного средства. Ослабленный шаровой шарнир может вызвать перекос, неравномерный износ шин, иногда смещение рулевого колеса в одну сторону и / или шум подвески.

Допустимая степень износа соединения варьируется от одного автомобиля к другому. Старое эмпирическое правило, согласно которому шаровые опоры имеют больше чем.050 дюймов износа не распространяется на все автомобили. Некоторые шаровые шарниры НЕ должны иметь видимого люфта, в то время как другие могут выдерживать люфт до 0,25 дюйма или более и при этом считаются нормальными. Таким образом, единственный способ узнать, изношен ли шарнир, — это обратиться к техническим характеристикам OEM-производителя и измерить люфт (как горизонтальный, так и вертикальный) с помощью циферблатного индикатора или проверить встроенный индикатор износа шарнира, если он есть.

Несущие шаровые шарниры заслуживают самого пристального внимания, потому что они обычно сначала изнашиваются.В подвеске верхнего / нижнего поперечного рычага (подвеска SLA), где пружина устанавливается на нижний рычаг, нижний шаровый шарнир несет нагрузку и является наиболее подверженным износу. Если на шаровом шарнире нет индикатора износа, необходимо ослабить натяжение нижнего шарового шарнира, приподняв колесо над землей и поддерживая нижний рычаг управления рядом с шарниром. Теперь нижний шаровой шарнир можно проверить на осевое (вертикальное) ослабление, покачивая колесо вверх и вниз. Радиальный (боковой или боковой) люфт можно проверить, раскачивая колесо внутрь и наружу.

Несущие нижние шаровые опоры с индикаторами износа необходимо проверять с учетом веса автомобиля на колесах. Соединения с индикаторами износа считаются хорошими, если индикатор все еще выступает за поверхность корпуса шарнира.

Большинство шарниров с индикатором износа имеют выступ или буртик у основания пресс-масленки, который выступает из основания соединения примерно на 0,050 дюйма. По мере износа сустава приподнятое плечо погружается в сустав.Когда плечо находится заподлицо с шарниром или отступило в него, пришло время для нового шарнира.

Некоторые шаровые шарниры имеют отдельный штифт индикатора износа. Наконечник штифта проходит через отверстие в нижней части соединения, чтобы показать, насколько шарнир изношен. Измерение высоты штифта показывает, изношен ли шарнир. Если штифт находится заподлицо с нижней частью соединения или больше не выступает через отверстие, соединение необходимо заменить.

Третий метод, который используется для определения износа некоторых нижних шаровых шарниров (например, переднеприводных автомобилей Chrysler), — это пресс-масленка, которая постепенно ослабляется по мере износа шарнира.Если фитинг можно повернуть вручную, значит, в шарнире слишком большой люфт, и его необходимо заменить.

В подвесках, в которых пружина устанавливается на верхнюю часть верхнего рычага подвески, верхняя шаровая опора несет нагрузку как наиболее подверженную износу. Верхний шарнир должен быть разгружен путем заклинивания деревянного бруска между верхним рычагом подвески и рамой, чтобы выдержать вес автомобиля, когда колесо поднимается над землей. Нижние рычаги управления должны свисать свободно, поэтому домкрат расположен под рамой, а не под нижними рычагами.

Как осевое, так и радиальное перемещение в верхнем шарнире можно проверить, раскачивая шину вверх и вниз, внутрь и наружу. Как и в случае нагруженных нижних шаровых шарниров, для точных измерений следует использовать циферблатный индикатор. Боковой люфт не должен превышать 0,25 дюйма, а вертикальный люфт не должен превышать спецификации производителя.

Нижний шаровой шарнир в этом типе подвески не нагружен, поэтому любой люфт указывает на необходимость нового шарнира.

В подвеске со стойкой Макферсон стойка воспринимает нагрузку, а нижний шаровой шарнир представляет собой ненагруженный толкатель.Ослабление нижнего шарового шарнира можно проверить, подняв колесо над землей, при этом нижний рычаг подвески свободно висит при полностью выдвинутой стойке. Раскачивание колеса внутрь и наружу не должно вызывать горизонтального люфта между рычагом подвески и поворотным кулаком, если соединение хорошее. На переднеприводных автомобилях и минивэнах Chrysler или других транспортных средствах с индикаторами износа на нижних шаровых шарнирах проверьте индикатор, когда колеса находятся на земле, а вес на подвеске.

Вот что происходит при поломке шарового шарнира.

Когда заменять шаровые опоры

Шаровые опоры могут длиться от 70 000 до 150 000 миль или более. Их срок службы зависит от использования, дорожных условий и воздействия дорожных брызг и соли. Если соединение изношено, значит, срок его службы подошел к концу, и его следует заменить. Изношенные шаровые опоры могут быть опасны и должны быть заменены. Но следует ли заменять только изношенный шарнир или нужно также заменять другие шаровые шарниры? В рекомендациях программы Motorist Assurance Program (MAP) говорится, что замена требуется только для шарнира, износ которого превышает заводские спецификации. Несмотря на это, многие специалисты рекомендуют заменять оба шарнира (оба верхних, оба нижних или все четыре). В конечном итоге это может оказаться более удобным и менее дорогостоящим, чем замена отдельных суставов по мере износа.

Наконечники для замены шаровых шарниров

Как правило, заменяемые шаровые опоры часто бывают того же типа (смазываемые или с низким коэффициентом трения), что и оригинальные. Для некоторых приложений (например, грузовиков) вы можете захотеть перейти на более прочный или смазываемый послепродажный шаровой шарнир, если исходный шаровой шарнир оборудования вышел из строя при малом пробеге.

При замене сломанного шарового шарнира необходимо также проверить коническое отверстие в поворотном кулаке на предмет повреждений (изношенный конус может вызвать повторный отказ).

В подвесках, в которых для фиксации шпильки шарового шарнира в поворотном кулаке используется стяжной болт, при замене шарового шарнира следует использовать новый болт.

Некоторые шаровые опоры трудно заменить, потому что они вдавлены в рычаг управления. Для этого потребуется отнести рычаг управления в магазин запчастей или магазин, где есть гидравлический пресс для разборки и повторной сборки.

Некоторые шаровые опоры прикреплены к поперечному рычагу с помощью заклепок. Их необходимо высверлить или высверлить, чтобы заменить шаровой шарнир.

ЕСЛИ шаровой шарнир постоянно прикреплен к рычагу, необходимо заменить весь рычаг в сборе, если шарнир изношен.

---

---

Другие статьи о подвеске:

Как проверить подвеску вашего автомобиля

Износ шин (на что обратить внимание и как его уменьшить)

Напольные домкраты и опоры (как безопасно поднять автомобиль)

Диагностика жалоб на управление ходом (амортизаторы и распорки)

Регулировка углов установки колес : Camber, Caster & Toe

Устранение распространенных проблем соосности

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Когда нужно менять шаровые опоры?

Главная> Уход за автомобилем> Когда нужно менять шаровые опоры? В вашем автомобиле есть много компонентов, которые жизненно важны для безопасного вождения, и шаровая опора — один из них. Шаровая опора является частью передней подвески. Он соединяет рычаг управления с частью, которая удерживает переднее колесо, называется поворотным кулаком , см. Рисунок. Шаровая опора в типичном переднеприводном автомобиле Соединение гибкое, поэтому переднее колесо может поворачиваться и двигаться вверх и вниз. Современные автомобили имеют как минимум два шаровых шарнира в передней части; у многих грузовиков по четыре.

Во многих автомобилях шаровая опора встроена в рычаг управления и заменяется как одно целое. Мы рассмотрели контрольные рычаги в этой отдельной статье: Когда необходимо заменить контрольные рычаги? Здесь мы сосредоточимся на типе шаровой опоры, которая идет отдельной деталью, как на этих фотографиях.Что он делает и когда его нужно заменить?

Шаровой шарнир состоит из корпуса (гнезда) и шпильки с шариком; он служит гибким шарниром. В некоторых грузовиках шаровые шарниры имеют пресс-масленки, которые необходимо периодически смазывать. Большинство современных автомобилей имеют не обслуживаемые шаровые опоры, которые смазываются на заводе и закрываются резиновым или полиуретановым пыльником.

Шарнир на болтах. Запрессовка шаровая опора. Когда нужно менять шаровые опоры? Нет требований к пробегу.Шаровые опоры необходимо периодически проверять и заменять в случае износа. Мы видели, как они продержались более 160 км, но выбоины, лежачие полицейские и дорожная соль в зимние месяцы берут свое. Если вовремя не поймать, сильно изношенный шаровой шарнир может отделиться даже во время движения. Если он отделится, транспортное средство потеряет управление. Вы могли видеть, как старая машина с одним из передних колес провалилась под машиной. Смотрите фото отдельно шарового шарнира ниже. Шаровые шарниры не могут быть должным образом проверены во время «визуального осмотра».«Для проверки шаровой опоры переднее колесо необходимо оторвать от земли, например, когда автомобиль поднимается на подъемнике в ремонтной мастерской.

В некоторых грузовиках проверка шаровых опор — непростая задача: например, несущие шаровые опоры необходимо разгрузить, чтобы проверить их. У механиков есть специальные инструкции от производителей автомобилей о том, как проверять шаровые опоры и когда шаровой шарнир считается неисправным.

Например, шаровой шарнир обычно заменяют, если он имеет чрезмерный люфт или ослаблен.Его также заменяют, если пыльник сломан или порван.

Этот изношенный шаровой шарнир отделился. При повреждении пыльника может вытечь смазка, а внутрь шарового шарнира могут попасть вода и грязь. В любом случае шаровой шарнир прослужит недолго. В некоторых грузовиках масленки служат индикаторами износа шаровых шарниров. Если в автомобиле плохой шаровой шарнир, ездить на нем небезопасно.

Также может быть хорошей идеей заменить шаровую опору в качестве меры предосторожности, если на ней появляются первые признаки износа; например, если он выглядит сухим (без смазки) или сильно поврежден ржавчиной.Коррозионное повреждение — основная причина отказов шаровых шарниров. Шаровая опора, в которой отсутствует смазка, может издавать скрип или скрип при медленном движении по большим неровностям или при повороте рулевого колеса. Конечно, есть ряд компонентов рулевого управления и подвески, которые могут издавать скрипящий звук; источник шума должен быть правильно диагностирован.

Каковы симптомы плохого шарового шарнира? Плохой шаровой шарнир может вызвать стук или скрип со стороны передней части при движении по неровностям.Рулевое управление и вся передняя часть также могут чувствовать себя плохо, особенно при движении по неровностям. Однако в некоторых автомобилях неисправный шаровой шарнир не вызывает каких-либо заметных симптомов, даже если он неисправен. По этой причине важно регулярно проверять автомобиль, чтобы обеспечить его безопасность.

Если у вашего автомобиля нет гарантии и ему нужны новые шаровые опоры, обратитесь к местному дилеру и проведите небольшое исследование. Ряд производителей автомобилей в прошлом отозвали и проводили кампании по обслуживанию шаровых шарниров.

Если необходимо заменить шаровые опоры, используйте детали хорошего качества; это вложение в вашу безопасность. Мы видели, как дешевые шаровые опоры вторичного рынка выходят из строя в течение года или двух.

Сколько стоит замена шарового шарнира? Шаровые опоры — не очень дорогие детали (45–120 долларов за штуку), поэтому большая часть стоимости ремонта определяется затратами на оплату труда.

Шаровая опора. Toyota Highlander 2013 года выпуска. В некоторых автомобилях шаровые опоры прикреплены болтами к рычагу управления или поворотному кулаку и легко заменяются.Например, у Toyota Highlander на этой фотографии спереди по одному шаровому шарниру с каждой стороны; он прикручен к нижнему рычагу. Замена шаровой опоры этого типа в ремонтной мастерской обойдется от 240 до 420 долларов.

В некоторых легковых и грузовых автомобилях шаровые опоры приклепываются или ввинчиваются в рычаг подвески. Этот тип заменить немного сложнее, и ремонт будет стоить дороже.

Во многих легковых автомобилях, внедорожниках и пикапах шаровые шарниры запрессовываются в рычаги управления или в поворотные кулаки (шпиндели).

Чтобы заменить шаровую опору, ее необходимо выпрессовать с помощью пресса и специальных инструментов. Это занимает больше времени и стоит дороже. Если новый шаровой шарнир не может быть надежно запрессован, шаровой шарнир заменяется вместе с рычагом управления или поворотным кулаком. Замена запрессованных шаровых шарниров может стоить от 600 долларов в автомобиле до 2000 долларов в некоторых пикапах.

Нужно ли заменять шаровые опоры попарно? Нет, в этом нет необходимости, однако часто, когда один шаровой шарнир неисправен, другой может изнашиваться.В пикапах с двухрычажной передней подвеской верхние и нижние шаровые шарниры с одной стороны часто заменяются одновременно, если работа перекрывается.

В некоторых автомобилях регулировку углов установки колес необходимо выполнять после замены шаровых шарниров. Регулировка углов установки колес стоит от 50 до 180 долларов.

Шаровая опора: полное руководство

Подвеска автомобиля состоит из нескольких компонентов. Среди них шаровая опора, небольшая, но важная деталь.В этом руководстве исследуется автомобильный шаровой шарнир или то, что некоторые могут назвать шаровым шарниром подвески и колеса из-за его расположения. Эта деталь автомобиля также называется шаровидным шарниром по причинам, которые мы увидим позже.

В этом руководстве мы отвечаем на вопросы о компоненте, например о том, для какой цели он служит в автомобиле, где он находится и как за ним ухаживать. Об основах производства шаровых опор и о том, на что обращать внимание при покупке. Мы рассмотрим различные типы шаровых шарниров и их использование в различных транспортных средствах, от больших грузовиков до небольших легковых автомобилей.

В отношении шаровых опор грузовиков мы объясняем, что такое шаровые опоры на грузовиках, и подробно рассказываем, как они помогают улучшить управляемость. Для небольших автомобилей мы подробно описываем все, что вы, возможно, хотели знать о компонентах, от рычага подвески и шарнира до того, как установить новый. Мы также сравниваем шов розетки Vs. шаровой шарнир и как один может заменить другой.

Это подробная полнометражная статья, цель которой — дать вам знания о причинах неисправности шарового шарнира.Также способы определения износа суставов. И если те, что в вашем автомобиле, вышли из строя, как их заменить. В конце мы дадим вам советы о том, как найти лучшие шаровые опоры для вашего автомобиля. Прочтите до конца, станьте лучшим автовладельцем и обеспечьте постоянное безопасное вождение с неповрежденной подвеской.

Глава 1: Определение, расположение и функции шарового шарнира

Глава 2: Схема шарового шарнира

Глава 3: Симптомы неисправного шарового шарнира

Глава 4: Замена шарового шарнира

Глава 5: Установка шарового шарнира

Глава 6: Как купить качественный шаровой шарнир

Глава 1

Определение, расположение и функции шарового шарнира Источник: youcanic. com

Определение шаровой опоры

Шаровая опора — это компонент подвески, который соединяет рычаги управления транспортного средства и поворотные кулаки. Таким образом, он действует как точка поворота для колес и подвески. Практически каждый выпускаемый сегодня автомобиль будет иметь шаровые опоры, что делает эти компоненты одними из самых распространенных на рынке автозапчастей.

Источник: http://automotorpad.com

Автомобильные шаровые шарниры бывают в виде твердых сферических подшипников или шариков с резьбовой шпилькой.Шар заключен в смазанный корпус с резиновым чехлом для удержания смазки и предотвращения попадания грязи и мусора. Резьбовая шпилька сужается в той части, где она входит в аналогичное сужающееся отверстие в поворотном кулаке.

Автомобильный шаровой шарнир также известен под другим названием как шаровой шарнир. Это потому, что он напоминает человеческий сустав на бедре — как по конструкции, так и по работе. Шаровидный шарнир человека позволяет ноге двигаться во всех направлениях. Точно так же шаровой шарнир в автомобиле способствует беспрепятственному перемещению подвески и рулевой системы.

Типы шаровых опор

Шаровые опоры можно классифицировать по использованию, положению в подвеске и конструкции. Эти типы соединений описаны ниже.

Согласно позиции

Есть нижняя и верхняя шаровые опоры. В некоторых автомобилях используется нижний шаровой шарнир, в других — оба. В тяжелых транспортных средствах, таких как грузовики, используется нижний шаровой шарнир для поддержки веса и дополнительный верхний шаровой шарнир для выполнения основных требований.

Нижний шаровой шарнир обычно больше, чтобы выдерживать нагрузки, которым они часто подвергаются. Из-за большого веса нижние шаровые опоры быстро изнашиваются, в основном, если в автомобиле перевозится тяжелый багаж или в тяжелых условиях вождения.

Автомобили с независимой задней подвеской имеют шаровые опоры в заднем колесе. Они позволяют управлять автомобилем, а также обеспечивают поворот и поддержку веса. Другими словами, они служат той же цели, что и передние.

Согласно использованию

Шаровая опора автомобиля может быть «несущей» или «ведомой». Эти два типа шаровых опор выполняют разные функции. Несущий шаровой шарнир, как следует из названия, обеспечивает поддержку веса, что делает его важным шаровым шарниром подвески.

Шаровая опора толкателя, с другой стороны, предназначена для поворота рулевой системы автомобиля. Можно сказать, что это шарнирный шарнир, поскольку он в основном позволяет системе рулевого управления свободно вращаться для лучшего управления автомобилем.Эти шаровые опоры обычно устанавливаются на верхнем элементе подвески.

Верхние шаровые шарниры в большинстве своем относятся к типу толкателей с небольшим опорным весом. Нижние шаровые опоры обычно называют «несущими» из-за большого веса, который они должны выдерживать. Исключение составляет амортизационная стойка Макферсон. В подвеске этого типа используется один рычаг подвески и шаровой шарнир на каждом колесе.

В подвеске МакФерсон нижняя шаровая опора может выполнять роль толкателя.Верхняя стойка этой подвески выдерживает вес автомобиля и оснащена эластомерным подшипником, который действует как опора. Стойка соединяется с поворотным кулаком.

Согласно проекту

Шаровые опоры могут быть герметичными или смазываемыми. Герметичные шаровые опоры смазываются на весь срок службы, поэтому вам не нужно время от времени наносить смазку. Они представляют собой шаровые опоры современной конструкции и наиболее предпочтительны для владельцев транспортных средств. Эти шаровые опоры не требуют особого ухода. Однако они непригодны к эксплуатации, и после износа их можно только снять и выбросить.

Смазываемые шаровые опоры традиционной конструкции. Однако они все еще широко используются сегодня. В основном вы найдете их в легких легковых автомобилях или тяжелых грузовиках, которые должны выдерживать некоторый вес. Они требуют регулярного добавления смазки, что делает их компонентами, требующими значительного обслуживания.

Смазываемые шаровые шарниры имеют штуцер, называемый ниппелем или зерком, для нанесения смазки. Отсутствие смазки для шаровых шарниров этих типов приводит к их быстрому износу. Это может стоить вам замены в кратчайшие сроки.

Шаровые опоры

также имеют различные варианты монтажа. Есть такие, в которых используются болты, ввинчиваемые соединения, запрессованные типы и заклепочные соединения. Запрессованные шаровые шарниры чаще всего используются в заводских автомобилях, в то время как шаровые шарниры, выпускаемые после продажи, часто имеют другие варианты монтажа.

Источник: https://www.thevehiclelab.com/bad-ball-joint-symptoms/

Расположение шарнира

Шаровая опора находится на колесе, причем один конец соединен с поворотным кулаком, а другой — с рычагом управления.Автомобильные шаровые опоры чаще всего встречаются в передней подвеске. Однако автомобили с задним или четырехколесным рулевым управлением также будут иметь шаровые опоры сзади. Передние шаровые опоры работают так же, как и задние шаровые опоры, с основным отличием в их расположении.

Эти компоненты видны без удаления каких-либо компонентов. При их обслуживании иногда не требуется разбирать подвеску или ступицу в сборе. Это облегчает их осмотр на предмет повреждений.

Шаровая опора Функция

При движении по дороге подвеска должна управляемо перемещаться вверх и вниз.Но при этом колеса должны перемещаться в сторону рулевого вращения. Это движения, которые облегчает шаровая опора.

Для получения более четкого изображения рассмотрите возможность проезда на ухабе и одновременного преодоления поворота. Как мы видели, шаровые опоры действуют как шаровые опоры в человеческом теле. Его шарнирные соединения позволяют поворачивать за угол, а дуги позволяют подвеске двигаться вверх / вниз для плавного движения по ухабу.

Шаровые опоры также удерживают колеса на автомобиле.Вот почему в автомобилях, шаровые опоры которых больше не работают, колеса могут проваливаться внутрь или наружу. В худшем случае колесо может даже упасть с машины. Следовательно, эти компоненты необходимы для плавного и безопасного вождения. В следующей главе мы исследуем различные части шарового шарнира.

Источник: http://www.researchgate.net

Процесс производства шаровых шарниров

Шаровые опоры — это прецизионные компоненты, для которых требуются высокоуровневые производственные процедуры.Поскольку они подвергаются большим нагрузкам и ударам, эти компоненты должны быть достаточно твердыми и прочными. Для их изготовления от шпильки, шара и до корпуса обычно используется высококачественная сталь. Автомобильные шаровые опоры должны соответствовать определенным функциональным и габаритным требованиям, в том числе:

• Компактность и малый вес, поэтому они не добавляют лишнего веса к системе рулевого управления
• Постоянные крутящие моменты перед лицом переменных нагрузок и сил растяжения или сжатия
• Нулевой или ограниченный люфт не должен превышать 0. 25 дюймов для бокового люфта и зависящее от производителя значение для вертикального люфта. Другие шаровые шарниры вообще не имеют люфта
• Превосходная температурная устойчивость для увеличения срока службы даже в условиях высокой температуры
• Низкий коэффициент трения для улучшения рулевого управления и движения подвески
• Соответствие экологическим требованиям для различных требований или стандартов
• Способность противостоять повреждение солью, грязью и мусором для увеличения срока службы

Несмотря на то, что шаровые шарниры выполняют схожие функции, их конструкция и материалы немного отличаются.В следующей главе мы познакомимся с шаровым шарниром, исследуя различные его детали. Кроме того, различный дизайн приводит к визуальным различиям в этих компонентах.

Глава 2

Схема шарового шарнира

Источник: http://blog.genosgarage.com

Хотя шаровые шарниры работают одинаково и оснащены шпилькой со сферической резьбой, они немного отличаются в зависимости от типа. Существуют шаровые опоры верхние / нижние, шаровые опоры с нагружением / толкателем, а также герметичные и смазываемые или обслуживаемые типы.Мы рассмотрим все это, чтобы предложить вам всесторонние знания об этих жизненно важных компонентах автомобиля.

Давайте начнем с изучения различных частей, как внутренних, так и внешних. Эти части различаются, и мы рассмотрим только основные разделы. Это детали, которые будут иметь типичный шаровой шарнир.

Детали шарового шарнира Источник: cosystream.com

Шариковая шпилька — закругленная часть шарнира. Эта деталь вращается в смазанном пространстве в корпусе шарового шарнира и обеспечивает все движения, которым подвергается шарнир.Сферический штифт должен выдерживать большое давление и изготовлен из закаленной стали.

Когда шаровая опора изнашивается, считается, что она нефункционирует. Он слишком много движется из-за дополнительного пространства, создаваемого износом. В таких ситуациях новый шарнир — единственный способ восстановить функцию компонента в автомобиле.

Подшипник шарикового шарнира — снижает трение внутри шарнира. Это может быть уретан / нейлон или металл.

Пружинная шайба шарового шарнира — находится между задней пластиной и подшипником, шайба действует как фиксатор.

Торцевая крышка шарового шарнира или опорная пластина — крышка гнезда, закрывающая шаровой конец шарнира. Чехол изготовлен из прочного материала, который должен противостоять износу и ударам.

Корпус шарового шарнира — это деталь, в которой заключен металлический шаровой палец. Он образует защиту, удерживающую жир, и облегчает движение мяча. Корпус шаровой опоры должен выдерживать износ как изнутри, так и снаружи. Внешне корпус должен противостоять грязи, датам и тепловым повреждениям.Он также должен учитывать физические воздействия дорожного мусора и других ситуаций.

Пыльник шарового шарнира — обычно изготавливается из полиуретана, пыльник образует щит, предотвращающий попадание воды, пыли и мусора. Это элементы, которые могут вызвать коррозию или износ шарового шарнира вследствие трения. Пылезащитный чехол должен выдерживать воздействие тепла или влаги, поэтому он изготовлен из прочного уретанового материала. В результате пыльник не рвется легко.

Удлинитель с резьбой и конусом — это часть шпильки шарового шарнира, которая сужается, чтобы плотно прилегать к поворотному кулаку.Он также имеет резьбу, позволяющую закрепить но, чтобы он крепился плотно. Эта секция шпильки, также изготовленная из высокопрочной стали, должна быть достаточно прочной.

Ниппель для консистентной смазки шаровых шарниров — , также называемый заполнителем консистентной смазки или zerk, ниппель обеспечивает отверстие для добавления смазки шаровых шарниров. В некоторых случаях пресс-масленка также служит индикатором износа. Если его часть на шаровом шарнире все еще не повреждена, беспокоиться не о чем. Если он опускается в шаровой шарнир, то есть повод для беспокойства, так как он показывает изношенный шарнир, который требует замены.

Замковая гайка шарового шарнира — гайка, удерживающая нижний шаровой шарнир после установки.

Пружинный шплинт шарового шарнира — , находящийся в нижних шаровых шарнирах, шплинт обеспечивает стопор, предотвращающий отрыв замка.

Привязать кольцо- хватка кольцо обеспечивает шаровой шарнир и защищает его от падения вниз.

Шаровые шарниры верхние и нижние

Источник: http://www.waybuilder.net

Шаровые опоры могут быть верхними или нижними.Обычно верхние шаровые опоры не несущие нагрузки, и подвеска опирается на них со стороны шпильки. Нижние, или, как некоторые их называют, нижние шаровые опоры, в основном несущие нагрузку и удерживают подвеску с конца шара или сверху. Исключения зависят от типа приостановки, как описано ниже.

Подвески

с верхним и нижним рычагами управления с пружиной на нижнем рычаге имеют нагруженные нижние шаровые шарниры и верхние шарниры толкателя. Загруженные передние нижние шаровые опоры помогают нести большую часть веса автомобиля.Такие шаровые опоры нижнего рычага требуют тщательного контроля, поскольку изношенные могут представлять серьезную угрозу безопасности движения.

Подвески с верхним и нижним рычагами управления, но в которых используется винтовая пружина на верхнем рычаге, будут иметь нагруженные верхний и нижний шаровые опоры. Поэтому шаровые опоры нижней подвески в таких автомобилях не изнашиваются быстро и могут служить долго.

Подвески стойки

Макферсон будут иметь нижние шаровые опоры в качестве толкателей, поскольку верхняя стойка выдерживает нагрузку.Это означает меньший износ шаровой опоры нижнего рычага. Такая подвеска довольно популярна в современном автомобиле.

Источник: http://pitstopusa. com

Способы установки шаровых шарниров

Шаровые опоры могут быть запрессованными, привинченными, привинченными или приклепанными. Тип, который идет в комплекте с вашим автомобилем, зависит от марки и модели. Это также зависит от того, является ли шаровая опора продуктом производителя или вторичного рынка. Заводские автомобили идут с запрессованными шаровыми опорами. Если вы заменяете компоненты впервые, вполне вероятно, что они будут запрессованными.

Каждый метод монтажа имеет свои преимущества и недостатки, особенно когда речь идет о снятии и установке. Винт в шаровом шарнире легко снимается или устанавливается, как и шарнир с болтовым креплением. С другой стороны, заклепочные соединения может быть непросто удалить. При замене изношенного заклепочного шарнира может потребоваться дрель, чтобы вырвать его. Для других типов требуется только разделительный инструмент для шаровых шарниров, и они исчезнут через минуту.

Источник: http://berrisford. co.Великобритания

Rose Joint Vs. Шаровая опора

Вместо шаровых опор можно использовать шарниры типа Rose или Heim. Они обеспечивают больший угловой вылет, чем шаровые опоры. Однако они, как правило, слабее и могут довольно быстро изнашиваться. Они должны быть надежно защищены от грязи и песка, иначе они не прослужат долго. В ситуациях, когда требуется прочность и минимальное обслуживание, лучше всего подходят шаровые опоры.

Как и любой другой компонент транспортного средства, шаровые опоры со временем изнашиваются.Поскольку это такие важные части подвески, важно иметь возможность определить, требуется ли замена шара. Это означает, что нужно подбирать знаки до того, как ущерб увеличится до уровня, который может вызвать проблемы с безопасностью. Узнайте о знаках, на которые следует обратить внимание в следующей главе.

Глава 3

Признаки неисправного шарового шарнира Источник: https://www. haroldsmuffler.com/ball-joint

Шаровые опоры важны не только для комфорта вождения, но и для безопасности.Неисправные шаровые шарниры могут вызвать опасные ситуации, такие как разъединение частей подвески, особенно рычагов управления и поворотных кулаков. Обычно шаровой шарнир считается плохим, если он слишком много движется, то есть когда движение превышает спецификации производителя.

Чтобы узнать, когда шаровой шарнир стал опасным для вождения, вам необходимо понимать симптомы, на которые следует обратить внимание. Вам также потребуются знания о том, как проверять шаровые опоры на износ и другие повреждения. Вот что рассматривается в этой главе, начиная со знаков.

Признаки отказа шарового шарнира Источник: http://www.yotatech.com

Признаки того, что шариковые наконечники автомобиля требуют замены:

Грохот или стук

Это один из самых простых способов обнаружить неисправные шаровые опоры. Первые шумы сначала слабые и случайные. Они часто усиливаются, когда шаровые опоры испытывают нагрузку, например, при повороте, или когда вы сталкиваетесь с ухабой или выбоиной.По мере того как износ или повреждение ухудшаются, звуки становятся более регулярными, громкими и при каждом небольшом ударе или повороте. Звук из-за неисправного шарового шарнира обычно доносится из-за угла автомобиля.

Неравномерный износ шин

Это может указывать на плохое состояние шаровых шарниров. Чрезмерный износ происходит как на внутренней, так и на внешней поверхности. Если вы замечаете износ на обоих краях одновременно, причиной может быть неправильное давление в шинах и не изношенные шаровые опоры.Вам следует быть осторожными с этим симптомом, иначе вы неправильно определите причину неравномерного износа шин. Было бы целесообразно обратить внимание на другие признаки, обсуждаемые здесь.

Чрезмерная вибрация

Износ вызывает расшатывание сферической части шаровых шарниров в гнезде. Это вызывает чрезмерное движение внутри корпуса и вибрацию, которая поднимает подвеску. Во время движения вы можете почувствовать вибрацию в передней части автомобиля или даже на рулевом колесе.Вибрации также могут быть вызваны отказами других компонентов, и вам нужно будет использовать другие признаки износа шарового шарнира, чтобы быть уверенным.

Неустойчивое рулевое колесо

Если рулевое колесо сильно смещается вправо или влево, проблема может быть в шаровых шарнирах. Движение рулевого колеса может стать более выраженным при перегрузке шаровых шарниров, например, при проезде неровностей или выбоин. Если вы обнаружите, что изо всех сил пытаетесь отцентрировать рулевое колесо во время вождения, у вас, вероятно, неисправен шаровой шарнир, и лучше всего его заменить.

Что приводит к выходу из строя шаровых шарниров? Источник: http://nicoclub.com

Помимо возраста, есть несколько причин изношенных или поврежденных шаровых опор. Тезисов:

Избыточная смазка — Избыточное количество смазки может привести к поломке защитного резинового чехла и попаданию грязи, мусора и воды. Попадание этих загрязнений приведет к повреждению шарового шарнира. Эта проблема касается только обслуживаемых или смазываемых шаровых шарниров, поскольку они позволяют наносить смазку.

Недостаточная смазка — при чрезмерной смазке рискует повредить шаровой шарнир, недостаточная смазка также представляет собой другую проблему. Это вызывает повышенное трение, которое затем увеличивает скорость износа. В конечном итоге шаровой шарнир выходит из строя, и начинают проявляться симптомы его отказа. Опять же, это касается только исправных типов шаровых опор.

Невыполнение очистки пресс-масленки — рекомендуется удалить сажу, грязь и мусор перед нанесением смазки на обслуживаемые шаровые шарниры.Несоблюдение этого правила приводит к попаданию загрязняющих веществ в корпус. Возникающий в результате износ приводит к преждевременному разрушению соединения.

Неровные условия вождения — выбоины, неровности и другие тяжелые ситуации вызывают повышенные нагрузки на шаровые шарниры. Эти компоненты сконструированы таким образом, чтобы быть прочными для таких условий, но длительное воздействие ударов и чрезмерных крутящих моментов может сказаться на них. Это приводит к повреждению еще до того, как истечет нормальный срок службы шаровых шарниров.

Как проверить шаровые шарниры на износ

Никогда не стоит игнорировать симптомы износа шаровых шарниров. Помимо периодического обслуживания различных шарниров автомобиля, всегда будьте внимательны к любым признакам износа шаровых шарниров. Как только вы заметите какой-либо из них, выполните проверки, чтобы определить проблему, а затем подготовьтесь к установке новых шаровых шарниров. Используйте эти методы для диагностики неисправного шарового шарнира или шарниров.

Визуальный осмотр — все соединения являются хорошо заметными компонентами из-за их монтажных положений.Чтобы определить их состояние, взгляните на них. Если они сильно повреждены, вы увидите, что они сильно корродированы. Резиновый чехол будет сильно порван, а на металлических частях появятся признаки износа.

Покачивая шину — поднимите автомобиль, чтобы колеса зависли в воздухе. Крепко удерживая одну шину в положении 6/12 часов, толкайте ее внутрь и наружу. Если шаровой шарнир изношен, вы заметите значительное движение. Пока колесо находится высоко в воздухе, вставьте под него лом и толкайте его вверх и вниз.Если вы слышите лязг, скорее всего, шаровые опоры изношены.

Следующий тест включает в себя перемещение шины в сторону, как при повороте ее на рулевом колесе. Шина должна иметь лишь небольшой люфт. Чрезмерное движение указывает на изношенный сустав.

По индикаторам износа — в некоторые шаровые опоры встроено индикатора износа. Если они есть в вашем автомобиле, то выяснить, в чем проблема, будет несложно. Некоторые индикаторы износа выполнены в виде выступов в корпусе шарового шарнира.Когда индикатор находится заподлицо с корпусом или утоплен в корпусе, шаровой шарнир изношен до опасного уровня. В большинстве случаев вам может потребоваться использовать щуп для проверки индикатора. Это из-за узких зазоров индикатора, которые вы, возможно, не сможете определить просто взглянув.

В некоторых обслуживаемых шаровых шарнирах используется масленка для индикации износа. Пока фитинг остается видимым над корпусом, шаровая опора работает нормально. Если он исчезает из поля зрения или находится на одном уровне с корпусом, пора заменить поврежденный шаровой шарнир.Это связано с тем, что утопленная пресс-масленка указывает на износ внутри гнезда, из-за которого шаровая шпилька вошла в корпус.

Используя боковой индикатор — для точного определения степени износа шарового шарнира, вы можете использовать инструмент, называемый боковым индикатором. Он оснащен датчиком, который показывает поперечное биение колес. С помощью этого инструмента и других методов диагностики неисправного шарового шарнира вы можете выявить износ до того, как он повлияет на управляемость вашего автомобиля и безопасность вождения.

Общие вопросы о неисправности шаровых шарниров

Поскольку важнейшие функции выполняют шаровые опоры, у людей возникает много вопросов относительно этих компонентов. Мы ответили на некоторые из них.

Вопрос 1. Каковы опасности вождения с неисправным шаровым шарниром или шарнирами?

Ответ. Шаровые опоры практически скрепляют подвеску. Если они плохие, это может означать, что подвеска разваливается. Вы не хотите этого во время вождения. Если суставы немного плохи, вы можете испытывать трудности с управлением автомобилем, раздражающие шумы и неравномерный износ шин; только то, чего вы не хотите в своем автомобиле.

Вопрос 2. Влияют ли плохие шаровые шарниры на эффективность или комфорт рулевого управления?

Ответ. Да, в некоторых случаях рулевое колесо будет блуждать или даже ощущаться жестким. Шумы, производимые изношенными шаровыми шарнирами, могут раздражать. То же самое с вибрацией, которая может распространяться на руль. Если подвеска не перемещается вверх и вниз во время движения, это может повлиять на комфорт вождения.

Вопрос 3. Легко ли сразу выявить симптомы неисправного шарового шарнира?

Ответ.Они не. В большинстве случаев для получения звука, который вы слышите с сиденья водителя, может потребоваться сильно изношенный сустав. Рекомендуется периодически проверять износ, используя другие способы, описанные здесь, включая визуальный осмотр.

Вопрос 4. Как избежать быстрого износа шаровых шарниров?

Ответ. Ухаживая за компонентом по мере необходимости. Если соединения являются исправными, убедитесь, что вы добавляете смазку вовремя. Кроме того, избегайте грубой езды или по дорогам, которые могут повредить подвеску.При покупке шаровых опор на замену выбирайте качественные.

Вопрос 5. Сколько износа слишком много?

Любого незначительного признака изношенности шаровой опоры должно быть достаточно, чтобы вы начали действовать. Помимо неудобного вождения, плохие шаровые опоры представляют собой проблему для безопасности. Вы не хотите столкнуться с проблемами из-за халатности. Или даже понести расходы из-за поврежденных деталей.

Что дальше после подтверждения неисправности шаровых опор? Замена обычно необходима, и вы можете выбрать, использовать ли самодельный подход или отнести машину в ремонтную мастерскую.Узнайте, как заменить шаровые опоры дальше.

Глава 4

Замена шарового шарнира

Источник: http://wranglerforum.com

О шаровых опорах часто легко забыть. Они служат долго, к тому же большинство владельцев транспортных средств мало о них знают. Когда шаровые опоры окончательно изнашиваются, их необходимо заменить. Обычно это происходит, когда гнездо не может плотно удерживать сферический шар и слишком большой люфт.

Удаление неисправного шарового шарнира для установки нового может оказаться непростой задачей.Необходимо открутить множество болтов, отсоединить различные компоненты и выполнить множество других задач. Таким образом, это процедура, требующая некоторых базовых знаний об этих частях.

Тем не менее, вот как вы снимаете изношенный шаровой шарнир, чтобы поставить на его место новый.

Процесс замены шаровых опор Источник: http://autojosh.com

Необходимые материалы

Домкрат и стойки домкрата, торцевой гаечный ключ и гаечные ключи разных размеров, отбойный стержень, плоскогубцы, молоток, отвертки, баллончик с проникающей жидкостью (очиститель металла), жидкость для очистки тормозов, пресс для шаровых шарниров (вы можете взять его на время) , и защитное снаряжение. Вам также понадобится эластичный шнур некоторой длины, чтобы удерживать на месте несколько компонентов.

Во-первых, определите, есть ли у вас амортизационная стойка или рычаги управления. Это связано с тем, что процедуры для этих двух устройств немного отличаются, а описанный здесь относится к подвеске управляющих рычагов.

Описанная ниже процедура также применима к шаровым шарнирам, которые вдавливаются в отверстие рычага подвески. Это наиболее распространенные типы, особенно для автомобилей, на которых не снимались шарниры.

После продажи шаровые опоры могут быть другой конструкции, например заклепки для крепления. Процесс их удаления и установки новых может несколько отличаться.

Также осмотрите шаровые опоры, чтобы убедиться, что они нуждаются в замене (возможно, вы уже сделали это перед началом процесса).

Шаг 1- с автомобилем, припаркованным на ровной и безопасной земле, снимите колпак колеса и гайку оси. Ослабьте выступы колеса, шаровой шарнир (шарниры) которого (-ы).

Шаг 2- Используйте домкрат, чтобы оторвать автомобиль от земли, и домкрат, чтобы обеспечить надежную опору.При необходимости закрепите задние колеса.

Шаг 3- Теперь, когда автомобиль поднят, снимите зажимные гайки и снимите колесо.

Шаг 4- r снимите тормозной суппорт и надежно повесьте его с помощью эластичного троса для защиты тормозной магистрали. Снимите и тормозной ротор. Теперь у вас есть свободный доступ к шаровому шарниру, как к верхнему, так и к нижнему. Если есть датчик АБС, снимите его, чтобы не повредить.

(Гайки и болты на различных компонентах, скорее всего, будут покрыты годами грязи.Обрызгайте их проникающей жидкостью для облегчения удаления. Дайте очистителю застыть перед тем, как приступить к работе с различными компонентами).

Шаг 5- найдите нижний шаровой шарнир. Снимите шплинт, которым крепится корончатая гайка, отрезав его острогубцами.

Шаг 6- торцевым ключом отверните нижнюю корончатую гайку шарового шарнира и снимите ее. Вы можете использовать планку прерывания для обеспечения кредитного плеча.

Шаг 7- найдите верхний шаровой шарнир

Шаг 8- соединение будет иметь гайку, которая крепит его к поворотному кулаку.Снимите его с помощью ключа с храповым механизмом и силой откройте фиксатор, чтобы освободить шпильку шарового шарнира.

Шаг 9- надавите ломом на раму автомобиля и поднимите им верхний рычаг подвески с поворотного кулака. Вы можете использовать резиновый молоток, чтобы забить шаровой шарнир и ускорить снятие.

Шаг 10- отделите поворотный кулак от оси колеса и подвесьте ось на тросе.

Замена нижнего шарового шарнира Источник: http: // www.f150forum.com

Шаг 11- опрыскайте нижний шаровой шарнир проникающей жидкостью, чтобы облегчить его удаление

Шаг 12- использования острогубцев, удалить стопорное кольцо (он расположен на верхней части сустава). Некоторые типы контактных колец требуют выбивания с помощью отвертки.

Шаг 13- подготовьте пресс шарового шарнира, выбрав подходящие адаптеры, которые снимут шарнир. Пресс должен давить на шаровой шарнир сверху, в то время как чашка внизу давит на рычаг)

Шаг 14- , поворачивая пресс шарового шарнира с помощью отбойного молотка или любого другого подходящего инструмента, надавите на шаровой шарнир, пока он не выпадет через рычаг управления.

Шаг 15- очистите посадочную поверхность шарового шарнира на рычаге подвески, используя жидкость для очистки тормозов. Вставьте новый шаровой шарнир и с помощью прессового инструмента протолкните его. Используйте ту же настройку, что и при снятии шарнира, но в обратном направлении. Поворачивайте пресс, пока не почувствуете сопротивление, затем оставьте его. Вставьте стопорное кольцо.

Замена верхнего шарового шарнира и последние штрихи Источник: http://ww. youtube.com

Шаг 16- с помощью пресса снимите верхний шаровой шарнир с рычага управления.

Шаг 17- , используя обратную установку, вставьте новый шаровой шарнир в рычаг управления.

Шаг 18- теперь пора вставить шаровую опору в пряжку. Вы можете использовать домкрат и молоток, чтобы протолкнуть его. Оказавшись внутри, замените но, крепко удерживающее соединение. Затяните гайку соответствующим образом.

Шаг 19- верните ось на место в поворотном кулаке.

Шаг 20- вставьте нижнюю шаровую опору в нижний кулак и навинтите корончатую гайку.Вставьте шплинт и загните его на концах, чтобы зафиксировать гайку

.

Наконец, установите на место тормозной механизм (тормозной суппорт и тормозной диск). Замените колесо и затяните проушину и гайки оси. Тест-драйв автомобиля, чтобы убедиться, что все в идеале.

Некоторые верхние рычаги управления прикреплены к шаровому шарниру. Если у вашего автомобиля есть такая подвеска, возможно, вы не сможете заменить шаровой шарнир по отдельности. Вам нужно будет изменить два компонента вместе.

Предупреждение: при замене болтов соблюдайте надлежащий момент затяжки.Небольшой крутящий момент может привести к тому, что подвеска развалится, а слишком большой крутящий момент приведет к срезанию и отказу болта. При затяжке гаек желательно следовать рекомендациям производителя.

Общие вопросы по замене шаровых шарниров Источник: http://ww.youtube.com

Вопрос 1. Сколько времени нужно для замены шаровых шарниров?

Ответ. Это зависит от того, есть у вас опыт замены шаровых опор или нет. В среднем рассчитывайте потратить на выполнение задачи около часа.В автомастерской время будет зависеть от других факторов, не зависящих от вас. В противном случае вы можете подготовить машину за час.

Вопрос 2. Как долго служат шаровые шарниры?

Ответ. Опять же, это зависит от обстоятельств. В тяжелых условиях и привычках вождения шаровые шарниры изнашиваются быстрее. То же самое и с плохим обслуживанием шаровых шарниров для смазываемых типов. Средний срок службы шарового шарнира составляет от 70 000 до 150 000 миль.

Для увеличения срока службы избегайте тяжелых условий вождения.Для исправных шарниров используйте лучшую смазку для шаровых шарниров на рынке. Это обеспечит достаточную смазку соединения для предотвращения износа.

Вопрос 3. Нужно ли выровнять колеса после замены шарового шарнира?

Ответ. Конечно, да. Выравнивание рекомендуется сразу после замены шаровых опор, особенно если последняя производилась на неисправных.

Вопрос 4. Нужно ли смазывать шаровой шарнир при его установке?

Ответ. Шаровые опоры поставляются с предварительной смазкой, но обслуживаемые типы могут не содержать достаточно смазки для работы.Вам нужно подать еще немного вскоре после установки. Только убедитесь, что вы делаете это правильно и через пресс-масленку сверху. Вам не нужно знать, как смазать герметичные шаровые шарниры, поскольку они полностью покрыты смазкой на весь срок службы.

Вопрос 5. Сколько стоит замена шарового шарнира?

Ответ. Хотя сумма варьируется в зависимости от региона и модели или марки автомобиля, в большинстве случаев она не должна превышать 200 долларов. Компонент стоит чуть меньше ста долларов, а стоимость установки составляет примерно такую ​​же сумму.

Таким образом, общая стоимость замены шарового шарнира составляет от 150 до 200 долларов. Стоимость замены нижнего шарового шарнира должна равняться стоимости замены нижнего шарнира. Для удаления обоих требуется более или менее одинаковый труд.

Некоторые автомобили требуют замены вместе с поперечным рычагом. В таких случаях, когда шаровой шарнир прикреплен к рычагу управления, затраты на замену могут достигать чуть более 500 долларов.

Для описанного здесь процесса замены шарового шарнира используется пресс. В большинстве случаев у владельцев транспортных средств нет этого инструмента. Можно ли снять и установить шаровую опору без пресса? Следующая глава отвечает на этот вопрос.

Глава 5

Установка шарового шарнира

Источник: http: //www.pgcollets

Для удаления изношенного шарнира и установки нового требуется несколько инструментов. Некоторые из них легко доступны, другие нет. Одним из редких инструментов, но одним из самых важных является пресс для шарниров. Этот съемник шаровых шарниров пригодится, когда вам нужно заменить запрессованные шаровые шарниры.Это тип, который крепится к рычагам управления без использования болтов и обычно используется на заводских автомобилях. Существуют неоригинальные шаровые опоры, которые также имеют такую ​​конструкцию, что делает пресс таким полезным инструментом.

Установка шарового шарнира с помощью пресса шарового шарнира Источник: http://www.americanmuscle.com

Пресс для шаровых шарниров обеспечивает чистую, безопасную и легкую работу при замене шаровых шарниров. Чтобы снять шаровой шарнир, вы помещаете пресс под шарниром, прижимаете его к рычагу управления и центрируете вокруг шарнира.Затем, воздействуя на него молотком, вы толкаете шаровой шарнир вниз, пока он не отделится от рычага подвески. При обратной операции устанавливается новый шаровой шарнир.

Прессы

для шаровых шарниров поставляются с необходимыми переходниками и манжетами для обеспечения успешного снятия и установки шаровых шарниров. В результате инструмент может удалять разные типы стыков. А также упрямые, которые слишком застряли, чтобы выйти без использования специального инструмента.

Источник: http://www.chevelles.com

Единственная проблема пресса с шаровым шарниром — его стоимость.Вам может потребоваться несколько сотен долларов, чтобы приобрести все необходимые адаптеры, что делает его более экономичным вариантом. Можете ли вы заменить шаровую опору, если у вас нет этого инструмента? Можно, только то, что процесс может быть не таким комфортным.

Как снять шаровую опору без пресса

Шаровые опоры довольно сложно снять. Это касается снятия и установки верхнего и нижнего шаровых шарниров. Специализированные инструменты могут помочь. Однако некоторые из них, в частности пресс для шаровых шарниров, трудно найти.Если у вас нет пресса, используйте эти другие инструменты для снятия и установки шаровых шарниров.

Молот

Источник: http://www.m5board.com

Молоток пригодился бы при отсутствии пресса с шаровым шарниром. Хотя молоток может быть не таким эффективным или безопасным, он позволяет выполнять замену соединения без дорогостоящих инструментов. Однако для достижения результата нужно правильно использовать молоток. Это связано с тем, что неправильное использование может повредить шаровой шарнир многоразового использования или даже не удалить шарнир.

Чтобы использовать молоток, ударьте по боковым сторонам поперечного рычага, а не по шпильке шарового шарнира. Насколько быстро или легко выйдет шаровая опора, зависит от нескольких факторов. Если с момента установки прошло много лет, стык может покрыться грязью, из-за чего его будет сложно выскочить. Кроме того, если дорожные условия являются пылью, и на подвеске осело много мусора, вызывая слой грязи или коррозии.

Новые автомобили будут иметь шаровые опоры, которые легко снимаются с рычага управления, особенно если они эксплуатировались в чистой окружающей среде.Всего несколько ударов молотка должны выскочить из соединения. Если удары молотком не увенчались успехом, избегайте ударов по шаровому шарниру. Вместо этого найдите другой инструмент для работы.

Вилка для соления

Источник: http://www.autobarn.net

Вилка для рассола — это обычный инструмент, которым пользуются многие — как профессионалы, так и владельцы автомобилей, которые делают своими руками. Инструмент имеет вилочную конструкцию с двумя клиньями. Чтобы использовать вилку для рассола, вы вставляете ее зубцы между поворотным кулаком и рычагом управления, а затем ударяете молотком по другому концу.Возникающая сила и клин выбивают шаровой шарнир.

Вилки для рассола часто разрушают шаровые опоры, разрывая пыльник. Поэтому их не рекомендуется использовать только для обслуживания подвески. То есть, когда не собираетесь заменять шаровую опору. Для новых шаровых шарниров очень пригодится рассол.

Пресс с когтями

Источник: http://astrosafarivans.org

Это простой тип пресса, который состоит из двух кованых зубцов или лапок и резьбового перемешивающего устройства.Пресс-клещи ускоряет снятие шаровых шарниров. Однако инструмент может не подходить для слишком прочных соединений. Эти прессы также могут вызвать повреждение резьбы и могут не подходить при обслуживании компонентов подвески без установки новых шаровых шарниров.

Для получения лучших результатов вместе с молотком лучше использовать когтевый пресс. При нажатии на штифт шарнира при одновременном постукивании по рычагу управления шаровой шарнир должен быстро ослабиться. Пресс с клешнями не только прост в использовании, но и стоит намного дешевле, чем обычный или профессиональный пресс с шаровыми шарнирами.

Советы по установке шаровых шарниров

Вот полезные советы по установке при замене шаровой опоры или шарниров.

• Всегда проверяйте, подходит ли шаровой шарнир для года выпуска, марки и конкретной модели вашего автомобиля.
• Обеспечьте качественный шаровой шарнир, чтобы не устанавливать новый в ближайшее время.
• Когда у вас есть только одна сторона для замены шара. сочленения, подумайте о замене и тех, что находятся на другой стороне. Вполне вероятно, что в ближайшее время их необходимо будет заменить, даже если в то время нет никаких признаков этого.
• Использование инструментов делает работу по снятию шаровой опоры более безопасной и быстрой.Желательно иметь основные.
• Во время снятия и повторной установки шаровых шарниров избегайте ударов по различным компонентам, так как это может привести к их повреждению. Будьте осторожны
• Нельзя переоценить правильный крутящий момент. Обеспечивает безопасный монтаж узлов или агрегатов.
• Смазка обслуживаемых типов. Это избавит вас от слишком быстрого скрипа шаровых шарниров.
• Не думайте, что все в порядке после завершения установки. Проверьте автомобиль, проехав некоторое расстояние и убедитесь, что на нем нет шумов, неаккуратного или жесткого рулевого управления и других признаков неисправного шарового шарнира.Если вы испытываете какие-либо из этих симптомов, попробуйте их исправить. Еще лучше, попросите квалифицированного механика осмотреть автомобиль.

Теперь, когда мы увидели, как заменить шаровые опоры, как насчет процесса покупки? Правильные решения при покупке этих компонентов определяют срок службы или характеристики вновь установленных шарниров. В следующей главе мы рассмотрим это.

Глава 6

Как купить качественный шаровой шарнир

Источник: http://newhopewindward.org

Количество производителей шаровых опор огромно.Одни популярны, другие — нет. При поиске лучших шаровых опор для вашего автомобиля огромное количество производителей и брендов может легко ошеломить вас. Следовательно, необходимо проявить должную осмотрительность, иначе вы можете получить не тот продукт.

Быстрый поиск в Интернете возвращает результаты для популярных брендов, таких как шаровые опоры Moog, шаровые опоры ACDelco или шаровые опоры Dynatrac. Дальнейшее расследование приведет вас к отзывам. Это может усугубить вашу проблему поиска. В то время как обзор шаровых опор Moog положительно оценивает бренд, обзор шаровых опор Dynatrac будет содержать похвалы Dynatrac.

Лучший подход при покупке шарового шарнира или шарнира — это обратить внимание на то, что делает компонент выдающимся. Чтобы помочь вам сделать правильный выбор, мы подготовили список соображений, которые необходимо учесть. Это поможет вам выбрать шаровую опору, подходящую для вашего типа автомобиля, условий вождения и бюджета.

Источник: http://www.alanhschofield.com

Качественные материалы

Чтобы шаровая опора прослужила долго, она должна быть изготовлена ​​из качественных материалов. Это относится как к внешней, так и к внутренней части стыка. Обычно эти компоненты изготавливаются из стали. Металл должен быть высококачественным, иначе соединение износится только через несколько тысяч миль.

Прочие детали включают уретан для пылезащитного чехла и других внутренних деталей. Если они не высокого качества, это может означать быстрый износ и слишком ранний выход из строя шаровой опоры. Компания часто указывает некоторые аспекты используемых материалов, и вы можете оценить качество их продукции, используя их. Отзывы предыдущих пользователей также могут помочь.

Источник: http://www.qa1.net

Устойчивость к воде и температуре

Шаровые опоры сконструированы так, чтобы противостоять повреждениям от влаги и воздействию тепла, но на разных уровнях. Если вы водите в основном во влажных условиях, купленные шаровые опоры должны обладать водостойкостью. Вода ускоряет коррозию, что в конечном итоге вызывает коррозию. Шаровая опора также должна выдерживать высокие температуры. Тепловое повреждение — одна из основных причин разрыва пыльника и износа внутренних деталей шаровых шарниров.

Источник: http://www.qa1.net

Герметичный Vs. Исправно

Решая, какой тип купить, подумайте, с каким объемом обслуживания вы можете мириться. Смазываемые шаровые шарниры требуют регулярного добавления смазки. Если вы забудете сделать это хотя бы один раз, это может привести к преждевременному износу и увеличению затрат на техническое обслуживание вашего автомобиля. Это с учетом затрат на покупку новых шаровых опор и затрат на рабочую силу для их установки.

Герметичные шаровые опоры не требуют особого внимания к смазке, что делает их безопасным выбором.Их единственный недостаток в том, что у вас нет возможности их смазать. Если смазка больше не может предотвращать износ, у вас нет выбора, кроме как установить новую. Однако смазка на весь срок службы часто обеспечивает достаточный пробег до замены.

Источник: http://quadboss. com

Отдельные компоненты против Полный комплект

Некоторые шаровые опоры поставляются в виде полных комплектов, в то время как для некоторых требуется приобретение различных компонентов отдельно. Полный комплект шарового шарнира наверняка облегчит задачу замены изношенного шарнира.Возможно, вам нужно быть внимательными при покупке, чтобы не вернуться в автомагазин.

Источник: форумы.mg-rover.org

Правильная установка

С таким большим количеством различных марок и моделей автомобилей можно ожидать, что шаровые опоры будут отличаться одинаково. Тип и конструкция шаровой опоры, которую вы выбираете, должны соответствовать вашему автомобилю, иначе могут возникнуть проблемы с совместимостью.

Обычно поиск подходящей модели для вашего автомобиля не представляет проблем, если вы знаете год выпуска, модель и другие аспекты.Каталог шаровых опор на сайте производителя — это все, что вам нужно. Он подскажет вам общую модель, подходящую для вашего конкретного автомобиля.

Источник: http://www.lategreatchevy.com

Цена

Цена на шаровую опору — один из самых важных факторов. Недорогие соединения, скорее всего, будут некачественными, и их не стоит рассматривать для вашего автомобиля. Скорее всего, они быстро изнашиваются и в конечном итоге окажутся дорогостоящими. С другой стороны, дорогие шаровые опоры ничем не лучше.Они только опустошат ваши карманы, но не обеспечат дополнительного качества или продления срока службы.

Лучшим решением было бы выбрать недорогие шаровые опоры. Скорее всего, они будут сделаны из высококачественных материалов и исключительного дизайна. Чаще всего это популярные бренды, цены на которые обычно завышены. Хотя они, несомненно, качественные, цены часто не совпадают и ненормально высоки.

Если говорить о ценах на шаровые опоры, то есть исключения. Цена на автомобили, например, требует одинаковых ценовых составляющих. Было бы неудобно установить шаровой шарнир за 20 долларов, например, на Lamborghini за 4 миллиона долларов. В таких ситуациях применяется стоимость автомобиля с шаровым шарниром.

По выгодной цене вы можете узнать цены на шаровые опоры как офлайн, так и онлайн. Например, поиск по запросу «цены на шаровые опоры Autozone» даст вам представление о ценовом диапазоне для различных шаровых опор. Вы можете искать на Amazon, AliExpress, eBay и других интернет-магазинах. Также изучите расценки на установку в вашем конкретном регионе, а также стоимость замены верхнего и нижнего шаровых шарниров.То есть, если вы не собираетесь делать замену самостоятельно.

Плохой выбор шаровой опоры может означать, что шаровые опоры не прослужат. Такие шарниры не только не обеспечивают комфортного вождения, но и требуют ненужных затрат на замену. Поэтому всегда рекомендуется тщательно выбирать шаровые опоры. И, если возможно, вы можете рассмотреть возможность установки компонента самостоятельно. Это значительно снизит общую стоимость шаровых опор для вашего автомобиля.

Заключение

Автомобильные шаровые опоры практически скрепляют подвеску.Несмотря на небольшие размеры, эти компоненты обеспечивают безопасность во время вождения и комфортные поездки. К сожалению, шаровые опоры относятся к числу наименее изученных и наиболее забытых. В то время как владельцы транспортных средств продолжают проверять шины, тормозные узлы, двигатель и другие детали, только некоторые из них имеют в виду шаровые опоры.

Благодаря обширной информации о шаровых шарнирах, содержащейся в этом руководстве, теперь вы можете заботиться об этих жизненно важных компонентах автомобиля. Вы узнаете, когда вышел из строя шаровой шарнир и как его заменить.Еще лучше, как поддерживать эти суставы и обеспечивать их работу на протяжении тысяч миль, прежде чем они покажут заметный износ. Не только это, но и то, как выбрать лучшие шаровые опоры для замены изнашивающихся.

Благодаря знаниям, содержащимся в руководстве, вы, без сомнения, будете водить безопасно и комфортно — благодаря шаровым шарнирам, позволяющим адекватно управлять автомобилем, и подвеске, способной справиться с различными дорожными условиями. Шаровые опоры необходимы, но они будут правильно работать только при своевременном обслуживании или замене.

шаровых шарниров — наконечники штанги FK

шаровые шарниры — наконечники штоков FK

Шаровые шарнирыfkrodends2018-04-19T11: 33: 05-06: 00

КОРПУС

• СТАЛЬ С НИЗКИМ УГЛЕРОМ
• ЦИНКОВОЕ
• ОБРАБОТКА ДИХРОМАТА

ШАРИК ШАРИК

• СТАЛЬ С НИЗКИМ УГЛЕРОМ
• ТЕПЛООБРАБОТКА
• ЦИНКОВОЕ
• ОБРАБОТКА ДИХРОМАТА

Усилие

Деталь #	Резьба	B	C	E	F Шестигранник	G	H	J	M	N Плоское усилие	Для снятия шпильки
											(фунты)	(фунты)
B3	10-32	. 438	.438	.375	.313	.875	.438	1.063	.218	.312	300	500
B4	1 / 4-28	.469	.563	.438	.375	.969	. 500	1,219	.287	.	837
B5	5 / 16-24	.531	.688	.500	.438	1,125	.563	1,406	.281	.438	1,500	1000
B6	3 / 8-24	.688	.875	.625	.500	1,375	.750	1,688	.313 90 8	1,512
B7	7 / 16-20	.875	1.125	.750	.625	1,938	1.000	2,375	.375	.625	2,700	2,173
B8	1 / 2-20	. 875	1,125	.750	.625	1,938	1.000	2,375	.375 90 07.
B10	5 / 8-18	1.000	1.125	.875	.750	2.063	1.000	2.578	.500	.750	2,950	3150

ПРИМЕЧАНИЯ:

1. ШАРОВАЯ ПОЛОСТЬ ПРЕДВАРИТЕЛЬНО ЗАГРУЖЕНА СМАЗОЧНОЙ СМАЗОЧНОЙ СМАЗКОЙ
2. ШАРОВЫЕ СОЕДИНЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ЗАЩИТЫ ОТ ЗАГРЯЗНЕНИЙ

Замена шарового шарнира — сборка нижнего шарового шарнира

Высверлите старые заклепки. Мы использовали кусок дерева, чтобы не мешать рычагу управления.

Это началось с щелчка, когда вы вышли из привода. Просто легкое постукивание рулем. Иногда его даже нет. Но по мере того, как в течение следующих нескольких недель количество пользователей увеличивается, количество кликов увеличивается. Затем он начинает превращаться в удар, когда вы проезжаете выбоины. Удар, который превращается в шимми. Вы поднимаете переднюю часть и трясете колесами из стороны в сторону — никаких проблем. Вы встряхиваете их вверх и вниз. Большая проблема.На одном колесе полдюйма помоя, а на другом — туго. Диагноз: Плохой шаровой шарнир.

НИЧЕГО НЕ НАВСЕГДА

Детали передней подвески со временем изнашиваются, но это внезапное появление неровностей в шаровой опоре, вероятно, означает отказ смазки. Но ждать! ты говоришь. Мои шаровые опоры герметичны — нет пресс-масленки, в которую можно было бы закачивать свежую смазку. Они смазаны на всю жизнь, как написано здесь в руководстве по эксплуатации.

Совершенно верно.

Вы только что узнали истинный срок службы шарнира подвески с постоянной смазкой. Смазка, наконец, высыхает, вода проникает внутрь чехла, покрывая движущиеся части, а ржавчина и абразивная дорожная грязь превращают шаровой шарнир или конец рулевой тяги в неприятную аварию, ожидающую своего часа. Не откладывайте ремонт вышедшего из строя шарнира или конца рулевой тяги. В случае неудачи задействованное колесо попытается расстаться с вашим автомобилем, но ему это не удастся. Это приведет к двум неприятным событиям: потере управления на некоторой скорости и значительному повреждению остальной части транспортного средства.

МОЖЕТ БЫТЬ, МОЖЕТ БЫТЬ НЕ

Если ваш автомобиль имеет амортизационную стойку или любой другой тип подвески, не требующий сжатия пружин и разгрузки рычагов управления, вы можете легко заменить изношенную часть с помощью простых ручных инструментов. Если в вашем автомобиле используются верхние и нижние рычаги управления, вам понадобится пружинный компрессор. Вы можете взять его напрокат, но в этом случае мы предлагаем вам передать эту процедуру профессиональному механику. Энергии, накопленной весной, более чем достаточно, чтобы причинить вам боль.Если пружинный компрессор проскальзывает, детали вылетают из колесной арки с баллистической скоростью — вероятно, прямо в такую ​​важную часть вашего тела, как ваше лицо.

В некоторых транспортных средствах, особенно в автомобилях высокого класса, используется сложная задняя подвеска, в которой могут использоваться шарниры, и принципы, о которых мы здесь говорим, могут применяться. Как всегда, обратитесь к руководству магазина для уточнения деталей.

Одно предположение: если одно соединение вышло из строя, другое, вероятно, не сильно отстает. Пока у вас есть инструменты и грязные руки, вы можете работать с обеих сторон.

Мы рекомендуем покупать неоригинальные шаровые опоры высшего качества. Скорее всего, они переживут оригинальные запчасти, потому что в них почти всегда установлена ​​пресс-масленка.

НАЧАЛО РАБОТЫ

Припаркуйтесь на ровной бетонной площадке. Заблокируйте оба задних колеса в обоих направлениях. Ослабьте гайки на пол-оборота. Поднимите автомобиль домкратом и поставьте на опоры безопасности — старый пень или цементные блоки не порежут его. Снимаем колесо. Я люблю подбрасывать снятое колесо под раму автомобиля рядом с местом, где я работаю.Если что-то пойдет не так, по крайней мере, между машиной и землей есть что-то толще моей головы. Ваша голова может отличаться.

Вам нужно будет поднять всю переднюю часть автомобиля и разгрузить подвеску с обеих сторон по причинам, которые станут очевидными позже. Не пытайтесь поднять только один угол.

Возможно, вам потребуется снять тормозной диск и суппорт, чтобы добраться до крепежа между шаровым шарниром и нижней частью стойки или стойки, но, возможно, и нет. Если это так, снимите крепление суппорта и повесьте его на что-нибудь с помощью толстой проволоки, чтобы не повредить тормозную магистраль.

РАЗБОРКА

Теперь вы можете удалить стяжной болт в нижней части стойки. Это зажимает шпильку шарового шарнира. В идеальном мире вы могли бы просто нажать на нижний рычаг, и шип выскользнул из стойки. Что ж, наш мир несовершенен, так что этого не произойдет.Эти две части были связаны и купались в мутной соленой воде в течение многих лет — они прикреплены. Ударьте по области несколько раз молотком, чтобы ослабить притяжение. Теперь у вас должна быть возможность быстро постучать по рычагу управления большим молотком, чтобы шип сдвинулся.

Но подождите! К нижней части рычага управления прикреплена стабилизирующая штанга толще вашего большого пальца, предотвращающая любое значительное движение руки вниз. У вас есть два варианта: либо поднять стойку — что означает бороться с пружинным креплением, достаточным для того, чтобы удерживать один угол вашей машины — либо работать со стабилизатором поперечной устойчивости. На нашем примере автомобиля мы получили достаточный зазор, сняв болты на зажиме штанги с одной стороны автомобиля. Возможно, вам придется ослабить зажим с другой стороны. Мы этого не сделали, но мы использовали большую монтировку, чтобы получить последний дюйм хода подвески, в котором мы нуждались.

Вот почему мы сказали вам поднимать всю переднюю часть автомобиля — другая сторона подвески должна быть полностью опущена, чтобы с этой стороны оставался достаточный зазор.

ДРУПИ

Теперь вы должны иметь возможность вдавить поперечный рычаг настолько, чтобы штифт вышел из стойки.

Как ваш шаровой шарнир прикреплен к рычагу? Он может быть прикручен, и в этом случае все, что вам нужно сделать, это вывернуть болты и вставить новую деталь. Некоторые — обычно более старые — шаровые опоры запрессовываются в нижний рычаг с помощью гидравлического пресса. Есть способы выдавить старые и вставить новые, но они требуют специальных инструментов. Если вы не хотите брать их напрокат или одалживать, возможно, вам придется снять нижний рычаг и запрессовать новые шарниры в механической мастерской.

В нашем примере минивэна используется довольно распространенный способ крепления шаровых опор — заклепки. Расслабиться. Когда мы закончим, мы скрепим деталь вместе, так что вам не понадобится пневматический молот для установки новых заклепок. Начните с пробивки здоровой стартовой отметки в центре каждой заклепки. Чтобы избежать смещения центра сверления, вы собираетесь просверлить отверстие 3/16 дюйма. продырявить все заклепки. Затем нанесите 1/2 дюйма. сверло, которое будет центрировано на меньшем отверстии. Просверлите вниз до тех пор, пока бит не коснется поверхности рычага управления.Теперь шаровой шарнир освободится от легкого постукивания. В коробке с новой деталью должно было быть новое оборудование — ничего другого не заменяйте, так как это критические крепежи.

СНОВА ВМЕСТЕ

Глазное яблоко на шпильке. С одной стороны будет квартира. Проиндексируйте это так, чтобы стяжной болт мог пройти. Наденьте ботинок на шпильку и вставьте шпильку обратно в стойку. Если вы посмотрите на отверстие стяжного болта сбоку, вы увидите, когда вы войдете достаточно далеко.Установите на место стяжной болт. Вкрутите пресс-масленку в предварительно нарезанное отверстие в шарнире и закачивайте в него смазку, пока пыльник не набухнет и не вытечет немного смазки.

Теперь вы можете переустановить опору стабилизатора поперечной устойчивости и тормоза. И начнем с другой стороны. Не забудьте внимательно осмотреть концы рулевой тяги. В отличие от большинства работ с подвеской, когда вы закончите, регулировка передней части не требуется.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano. io.

Обслуживание шаровых шарниров: полезные советы и рекомендации по замене для различных транспортных средств | 2014-06-06

Обслуживание шарового шарнира

не всегда так просто, как хотелось бы. Некоторые автомобили склонны к преждевременному износу, некоторые шаровые шарниры не доступны отдельно от производителя, что теоретически требует замены всего рычага управления или поворотного кулака в сборе, а некоторые просто труднодоступны.В этой статье мы даем понимание и советы по замене различных примеров для конкретных автомобилей.

Фургон Ford Transit Connect

Известно, что нижние шаровые опоры этих автомобилей выходят из строя всего через 20 000 миль. Основная проблема — это слабый пластиковый подшипник, который не выдерживает суровых условий интенсивной эксплуатации в повседневной коммерческой эксплуатации. Кроме того, герметичность области вокруг шарового шарнира делает невозможным смазку шарнира, что исключает возможность смыть загрязнения.

В оригинальном шаровом шарнире на конце шпильки используется внутренний торкс. Чтобы заменить этот шарнир, необходимо удалить сустав, поэтому на каждую сторону потребуется два часа.

Отдельно не продается

Во многих транспортных средствах верхний или нижний шаровой шарнир может быть недоступен от производителя оригинального оборудования в качестве отдельной обслуживаемой детали, требующей замены всего рычага управления или поворотного кулака. Производители шаровых шарниров послепродажного обслуживания часто разрабатывают сменные шаровые шарниры, предназначенные для конкретного применения, что избавляет от необходимости покупать более дорогую полную сборку.

Всегда уточняйте у поставщиков деталей подвески наличие запасных шарниров в тех случаях, когда OE не предлагает шарниры отдельно. Приведу только два примера: замена шаровых шарниров не доступна через оригинальные запчасти для универсалов Ford Taurus и Mercury Sable 1996–2005 годов и автомобилей Mazda Miata MX5 1989–1997 годов. Однако сменные шаровые шарниры на вторичном рынке легко доступны с превосходным дизайном и конструкцией на вторичном рынке, таких как MOOG.

Только потому, что OE не предлагает шаровые опоры отдельно для данного транспортного средства, никогда не предполагайте, что вам придется покупать полную подвеску в сборе.Всегда сверяйтесь с поставщиками на вторичном рынке.

Ford Super Duty и Dodge Ram

Эти автомобили с прямыми осями изначально оснащены несмазываемыми нижними шаровыми шарнирами. Из-за обычно тяжелых условий эксплуатации во время замены требуется качественное смазываемое соединение. Кроме того, неправильная установка может привести к множеству проблем с рулевым управлением, а также к отказу шарового шарнира.

Все конструкции с прямой осью и сдвоенной двутавровой балкой имеют производственные вариации: по горизонтали между верхними и нижними коническими отверстиями в поворотном кулаке / оси и между местами крепления верхнего и нижнего шаровых шарниров.

Пластик недолго

Транспортные средства, оборудованные полимерными опорными поверхностями, не обладают достаточной грузоподъемностью, особенно в тяжелых условиях эксплуатации. Примеры включают Ford Expedition, Explorer и F-150 Heritage, F-250 и Ranger, Lincoln Navigator, Mazda B2300 и B3000, а также автомобили Mercury Mountaineer. Напряжение нагрузки и загрязнение обломками могут быстро разрушить поверхность подшипника, а загрязнение водой может вызвать коррозию шарового пальца и корпуса.

При установке нового шарового шарнира технические специалисты могут заметить, что новый шаровый шарнир может не плотно прилегать к отверстию в нижнем рычаге подвески. Известно, что нижнее отверстие шарового шарнира изнашивается, особенно после того, как шаровое соединение менялось несколько раз. Если в этой ситуации установлен традиционный шаровой шарнир, он будет двигаться и смещаться во время работы, что может быстро повредить рычаг управления, а также вызвать небезопасное обращение. Нижние шаровые опоры в этих приложениях трудно выдавливать.

При снятии не рекомендуется использовать пневматический молот или долото, так как эти инструменты могут еще больше повредить гнездо шарового шарнира рычага подвески. Следует использовать специальный пресс-инструмент (MOOG T40003 — лишь один из примеров), чтобы избежать образования грибовидных форм на корпусе старого шарового шарнира и повреждения рычага управления.

Шаровые опоры для легких грузовиков GM

Верхние шаровые опоры оригинального оборудования на легковых полноразмерных пикапах и внедорожниках GM 2007-2011 имеют цельный шарнир (часть верхнего рычага) с несмазываемой пластиковой конструкцией и шарнир 1.Шпилька шарового шарнира 062 дюйма. Эта конструкция была склонна к преждевременному выходу из строя всего за 36 000 миль. Доступны послепродажные узлы верхнего рычага и шарового шарнира с шаром большего диаметра и более качественным смазываемым шаровым шарниром.

Нижние шаровые опоры на Chevy Trailblazer 2002–2007 и GMC Envoy, 2002–2004 Oldsmobile Bravada и 2004–2007 Buick Ranier имеют шарик шпильки относительно небольшого диаметра и полимерный подшипник оригинального изготовления. В тяжелых условиях нагрузки (в дополнение к загрязнению водой и мусором) быстро разрушают эти подшипники.Доступны послепродажные (непластиковые) шарниры, но обязательно снимите старый фланец шарового шарнира оригинального образца при снятии оригинального шарнира. Перед снятием фланца необходимо отогнуть вверх молотком и зубилом.

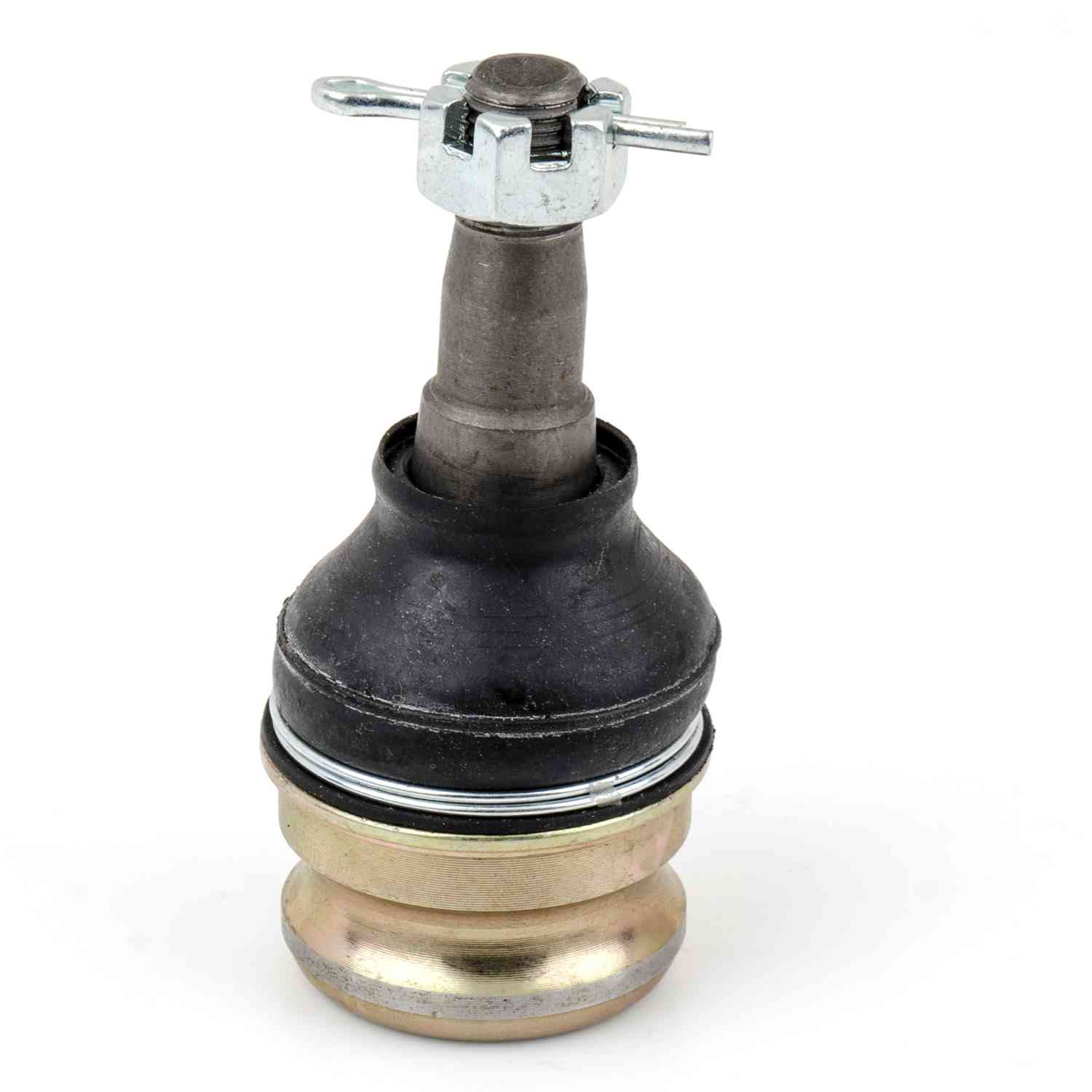

Запрессованные нижние шарниры

Автомобили

Dodge Caliber и Jeep Compass оснащены нижним рычагом подвески с запрессованным и гофрированным нижним шаровым шарниром. Руководство по обслуживанию OE рекомендует заменять весь поперечный рычаг. Однако для этих применений доступны нижние шаровые опоры вторичного рынка.

С помощью подходящего пресса выдавите исходный шаровой шарнир из поперечного рычага. Доступны сменные (смазываемые) шаровые шарниры с фланцами большего диаметра, которые вдавливаются в рычаг управления в нижнем направлении (в том же направлении, что и выталкивание оригинального шарнира).

[PAGEBREAK]

Барабан средство

Преждевременные отказы шаровых шарниров на многих автомобилях Ram 2500/3500 4WD 2003-2006 годов (и Ram 1500 с Mega Cab 2006 года) обычны для агрегатов, оснащенных 9. Ось 25 дюймов. Процесс установки предъявляет высокие требования к конструкции верхнего шарового шарнира. Верхние и нижние шаровые шарниры на этих осях могут быть не совсем совмещены. Оригинальные шаровые опоры деформируются в соответствии с этой проблемой центровки. Это приводит к преждевременному износу от ударных нагрузок даже при «нормальном» движении.

Шаровые опоры следует заменить при обнаружении бокового или радиального люфта (только вертикальное перемещение считается нормальным).

Остерегайтесь эллипса

Запрессовываемые шаровые шарниры в некоторых местах плеча имеют эллиптическое отверстие под штифт.Неспособность правильно выровнять шаровой шарнир в рычаге управления во время установки (при замене на верхний шаровой шарнир оригинального или неориентированного производства) может легко привести к заеданию шарнира и его поломке.

Если эллиптический шаровой шарнир вдавливается в рычаг управления без учета ориентации, нормальное движение подвески приведет к контакту шпильки шарового шарнира с корпусом. Обратите внимание, что эллиптические отверстия не видны, если соединение имеет предварительно установленный пыльник. Если пыльник уже на месте, вращайте шип в разных направлениях, пока не найдете место наибольшего хода шипа.

Сделайте отметку на этом самолете. Сменные шаровые шарниры послепродажного обслуживания с эллиптическим отверстием могут иметь метку совмещения. При установке отметка должна быть обращена наружу. Эллиптические шарниры использовались в различных транспортных средствах (начиная примерно с 1995 г. по 2008 г.), включая автомобили таких марок, как GM, Ford, Lincoln, Mercury и Honda.

Если при установке шарового шарнира вы видите установочную точку / метку, определите, перемещается ли шпилька дальше в одном конкретном направлении.

Синий круто, но …

Некоторые пыльники оригинальных производителей на концах рулевых тяг и шаровых шарнирах имеют синий цвет. В зависимости от состава ботинка (например, полихлоропрена) цвет ботинка может характеризоваться уменьшением количества упрочняющего наполнителя сажи. Уменьшение количества технического углерода может снизить прочность материала, что приведет к сокращению срока службы, поскольку пыльник может быстрее разрушиться (позволяя загрязнениям проникать в соединение). Пример преждевременной деградации синих ботинок наблюдался на GM Silverado 2500, проехавшем всего 17 000 миль.

Исправление развала / ролика для Mopars

Некоторые конструкции подвески транспортных средств будут приводить к возникновению любых приспособлений для выравнивания по стене, особенно когда в оригинальной системе не предусмотрена регулировка колесика и / или развала. Примеры (приведу лишь несколько из одной марки) включают Chrysler 300 2005-2009 годов, Dodge Challenger 2008-2009 годов, Dodge Charger 2006-2008 годов и Dodge Magnum 2005-2008 годов.

Как мы все знаем, даже самые лучшие конструкции подвески в долгосрочной перспективе могут подвергнуться влиянию множества факторов, включая, помимо прочего, износ системы подвески, «доработку» рамы или подрамника с течением времени и, конечно же, повреждение в результате столкновения.

В качестве средства правовой защиты для конкретных транспортных средств, упомянутых здесь, доступны смещенные нижние шаровые опоры (например, MOOG P / N K7469), которые обеспечивают диапазон углов развала передних колес и кастомов в диапазоне + 1 / -1 градус.

Honda шаровые опоры нижние

Нижние шаровые опоры на многих Honda и Acuras вдавлены в поворотный кулак, и их трудно снимать и устанавливать, особенно с возрастом. Обычно техники выбивают и забивают шаровые опоры, что требует много времени и может повредить поворотный кулак и новый шаровой шарнир.

Для снятия, отделить от шаровой шарнир нижнего рычага управления, снимите стопорное кольцо (где применимо) и с помощью С-зажим типа шарового шарнира пресса и соответствующие гнезда, нажмите шаровой шарнир из поворотного кулака.

Для установки используйте пресс для шаровых шарниров с C-образным зажимом и головки, чтобы вставить новый шаровой шарнир в поворотный кулак. Установите новое стопорное кольцо, если это применимо. Примером розеток для этой работы является комплект MOOG T80541.

[PAGEBREAK]

Нет доступа к пресс-масленке?

При обслуживании верхнего шарового шарнира со сдвоенной двутавровой балкой 4WD на различных осях Ford 28 серии, если заменяемый шаровой шарнир имеет пресс-масленку в самом низу шара картера шарнира, близость пресс-масленки к вилке полуоси плотно, что затрудняет (а то и делает невозможным) нанесение смазки на фитинг.

Разумной альтернативой является выбор заменяемого шарового шарнира, который имеет смещенный пресс-масленку, который помещает этот фитинг дальше за борт, устраняя «зажатое» состояние фитинга и обеспечивая доступ для смазки.

Пример автомобиля

Верхние и нижние шаровые опоры передней подвески Ford E-Series 350 2008 года расположены на поворотном кулаке. Оба шаровых шарнира имеют прессовую посадку (натяг). Нижний шаровой шарнир также имеет стопорное кольцо.

1. Снимите шпиндель колеса.

2. Снимите заглушку для смазки нижнего шарового шарнира.

3. Установите колеса шпинделя в тисках и удалить стопорное кольцо из нижнего шарового шарнира.

4. Во избежание повреждений НЕ используйте тепло для облегчения снятия шарового шарнира. С помощью С-образной рамы и приспособления для установки / снятия винтов и приспособления для установки / снятия шарового шарнира снимите нижний шаровой шарнир. Форд перечисляет С-образную раму и винт под P / N 205-086. Наборы для снятия / установки шарового шарнира доступны от Ford под номерами P / N 204-355 (для верхнего шарнира) и 204-358 (для нижнего шарнира).Эквиваленты послепродажного обслуживания легко доступны.

5. Снимите масленку с верхнего шарового шарнира. С помощью С-образной рамы и приспособления для установки / снятия винтов и шаровых шарниров снимите верхний шаровой шарнир. Не используйте тепло.

6. Перед установкой запасных шаровых шарниров тщательно очистите отверстия шаровых шарниров поворотных кулаков.

7. Сначала необходимо установить верхнюю шаровую опору.С помощью приспособления для установки С-образной рамы и шарового шарнира вдавите верхний шаровой шарнир на место.

8. С помощью приспособления для установки С-образной рамы и шарового шарнира запрессуйте нижний шаровый шарнир.

9. Установите новое стопорное кольцо в паз в нижней части нижнего шарового шарнира. И установите пресс-масленку. Установите шпиндель колеса.

Примеры инструментов для обслуживания шаровых шарниров

Мобильный гидравлический пресс

Как и во многих инструментах, компонентах, системных конструкциях и методах, есть «старая школа» и «новая школа».«Когда дело доходит до обслуживания втулок подвески, шаровых шарниров и подшипников колес, традиционные методы разделения втулок, шарниров и подшипников с натягом обычно включают протравливающие вилки и молотки, ручные или гидравлические съемники, ножницы / сепараторы шаровых шарниров с гайковертом и т. П.

Подход «новой школы» (этот от Schley Products) включает в себя универсальную мобильную гидравлическую прессовую систему, которая, очевидно, делает все это с минимумом хлопот. Модель 11000A оснащена пневматическим гидронасосом с ножным управлением.

Автомобильная шаровая опора Honda / Acura R&R

Schley Tools представила уникальный инструмент для обслуживания нижних шаровых шарниров, специально предназначенный для автомобилей Honda / Acura. Новый инструмент позволяет снимать и устанавливать на автомобиль нижние шаровые опоры, избавляя от необходимости снимать поворотный кулак и использовать стационарный пресс. Инструмент состоит из двух основных частей, прикрепленных к пневмоударнику (инструменты для снятия и установки). Инструмент для установки соединяется с головками установщика одного из трех различных размеров, которые без повреждений устанавливают новое соединение на место.Инструментальная система охватывает Honda Civic 1991-97, Accord 1990-2002, 1988-91 и 1996-98 Prelude, 1995-97 Odyssey; и 1988-95 Acura Legend, 1992-2001 Integra и 1996-2003 TL.

[PAGEBREAK]

Сепаратор шарнира шарнирно-поворотный

Сепаратор шаровых шарниров типа «ножницы» или «шарнирная губка» состоит из двух кованых половин, которые имеют общую точку поворота. Седло изогнутой формы входит в зацепление со стороны соединения, противоположной штифту, а сторона привода губки инструмента входит в зацепление с наконечником шпильки.Когда невыпадающий болт с резьбой на противоположном конце инструмента затягивается, губки, которые захватывают соединение, сжимаются, выталкивая соединение с натягом из своего гнезда.

Наконечник регулировочного болта оснащен шарикоподшипником для предотвращения врезания шпильки в приводной конец инструмента при вращении болта. Точка поворота имеет два положения поворота (вытолкните ось шарнира, отрегулируйте расстояние между зажимами более плотно или шире и снова вставьте ось в соответствующее отверстие шарнира).

Инструмент регулируется, чтобы приспособиться к разносу до двух дюймов для шаровых шарниров разного размера. Этот удобный разделитель шарниров может использоваться на шаровых шарнирах различных типов, а также на некоторых типах концов наружных рулевых тяг.

Использование сжимающей силы вместо силы удара позволяет контролируемое разделение, уменьшая вероятность повреждения соседних поверхностей.

Этот тип инструмента не требует гидравлической помощи, и его удобно держать в арсенале специальных инструментов для подвески. Примером инструмента такого типа является сепаратор шаровых шарниров OTC P / N 6297. ●

СПИСОК ИСТОЧНИКОВ

ACDELCO

6200 Гран Пуэнт Др., Grand Blanc, MI 48439. (800) 223-3526, www.acdelco.com

КОЛЕСНОЕ ОБСЛУЖИВАНИЕ BOSCH

2800 S. 25th Ave., Broadview, IL 60155, (800) 321-4889, www.boschdiagnostics.com

MOOG

Federal-Mogul Corp., 26555 Northwestern Highway, Southfield, MI 48033, (248) 354-7700, www.
