Регулировка моста спайсер уаз патриот: МОСТ СПАЙСЕР (инструкция по ремонту)

Из чего состоит передний мост уаз патриот. Регулировка моста уаз патриот

Передний мост типа Спайсер, который устанавливается на Уаз Патриот и Уаз Хантер комбинированный. Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал.

На автомобили Уаз Хантер и модели на его базе устанавливаются передние мосты Спайсер с колеей 1445 мм, каталожный номер 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4.625.

На автомобили Уаз Патриот, Уаз Пикап и Уаз Карго устанавливаются передние мосты Спайсер с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625.

Главная передача и дифференциал переднего и заднего мостов типа Спайсер на Уаз Патриот и Уаз Хантер по конструкции аналогичны. Все указания по обслуживанию и ремонту относятся также и к переднему мосту.

В переднем мосту дополнительно производится обслуживание и ремонт поворотных кулаков.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без антиблокировочной системы торможения ABS.

Поворотный кулак и ступица Уаз Патриот с антиблокировочной системой торможения ABS.

Поворотный кулак переднего моста Спайсер, оснащен шарнирами равных угловых скоростей ШРУС типа Бирфильд и сферическими шкворневыми узлами. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением моста следует отключать и ступицы передних колес с помощью муфты. Устанавливать муфту отключения передних колес на передний мост или снимать ее с моста следует в отключенном положении.

При техническом обслуживании переднего ведущего моста проверяется и при необходимости устраняется зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверяется и подтягивается крепление рычага поворотного кулака. При осмотре поворотных кулаков обращается внимание на исправность упоров-ограничителей поворота колес, болтов и надежность их стопорения.

Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд в процессе эксплуатации не требуется. При ремонте смазка заменяется. Применяются только рекомендованные смазки. Для смазывания шарниров равных угловых скоростей ШРУС типа Бирфильд используются смазки ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых шкворней поворотного кулака переднего моста Спайсер на УАЗ.

Регулировка затяжки шаровых шкворней поворотного кулака на заводе производится с предварительным натягом вдоль общей оси шкворней. Во время эксплуатации автомобиля надо обращать особое внимание на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль общей оси шкворней. Этот зазор устраняется подтяжкой зажимной втулки.

Эксплуатация переднего ведущего моста Спайсер с зазорами в шкворневых узлах приводит к преждевременному выходу из строя вкладыша верхнего шкворня. В условиях эксплуатации удобнее всего подтягивать зажимную втулку нижнего шкворня:

— отверните гайку и снимите накладку с прокладкой
— специальным ключом подтяните зажимную втулку до устранения зазора, предварительно ударив медным молотком по резьбовому торцу шкворня
— поворотом ключа на 10-20 градусов дотяните эту втулку, чтобы создать предварительный натяг вдоль общей оси шкворней
— установите накладку с прокладкой и затяните гайку, приложив крутящий момент 80-100 Нм.

Крутящий момент поворота шаровой опоры или корпуса поворотного кулака, если шаровые опоры не отсоединялись от кожуха полуоси, при снятых наружном и внутреннем уплотнительных кольцах и шарнире поворотного кулака в любую сторону относительно общей оси шкворней должен быть в пределах 10-25 Нм (1.0-2.5 кгсм).

Если контрольный параметр не будет достигнут, то повторно проведите дотяжку зажимной втулки поворотом ключа еще на 10-20 градусов и затяните гайку с указанным крутящим моментом. Если поворотный кулак подвергался разборке, то при его сборке необходимо провести регулировку предварительного натяга вдоль общей оси шкворней и правильного взаимного положения шаровой опоры с корпусом поворотного кулака для предотвращения смещения шарикового шарнира.

Коническая поверхность и резьба зажимной втулки, трущиеся сферические поверхности шкворня и вкладыша перед установкой в узел смазываются смазкой ЛИТОЛ-24. Заворачивайте зажимные втулки до упора шкворней во вкладыши с обеих сторон, обеспечив при этом равенство размеров А и Б от торцев корпуса поворотного кулака до сферы шаровой опоры. Допускается неравенство размеров А и Б не более 0.2 мм. Для получения достаточной точности, измерение размеров А и Б следует проводить в плоскости В.

Поочередно наращивая крутящий момент на 20-30 Нм затяните зажимные втулки с окончательным крутящим моментом 200-250 Нм. Заполните полости над зажимными втулками смазкой ЛИТОЛ-24. Установите накладки с прокладками и затяните наружные гайки с крутящим моментом 80-100 Нм. Проконтролируйте размеры А и Б. Зазор в шкворневом узле не допускается.

Крутящий момент поворота шаровой опоры или корпуса поворотного кулака, если шаровые опоры не отсоединялись от кожуха полуоси, в любую сторону относительно общей оси шкворней должен быть в пределах 10-25 Нм (1.0-2.5 кгсм. Если данные параметры не достигнуты, то регулировку необходимо повторить, дотягивая или отпуская зажимные втулки снизу и сверху на одинаковую величину.

Проверка и регулировка максимальных углов поворота колес в переднем мосту Спайсер на УАЗ.

Проверка максимальных углов поворота колес производится на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен быть в пределах З1-32 градуса. Регулировка производится болтом ограничения поворота.

Схождение колес регулируется изменением длины поперечной тяги. Перед регулировкой следует убедится в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц. Ослабив затяжку стопорных гаек имеющих правую и левую резьбы, вращением регулировочного штуцера устанавливается необходимая величина схождения колес.

Проверку и регулировку схождения колес необходимо производить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0°1’32» — 0°4’36», суммарное — 0°3’04» — 0°9’12». При отсутствии стенда допускается производить проверку и регулировку схождения колес по внутренним поверхностям .

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А, замеренный по средней линии боковой поверхности шин спереди, был на 0.5 — 1.5 миллиметра меньше размера В сзади. По окончании регулировки стопорные гайки затягиваются моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, виляние их при езде и неравномерный износ шин.

— Большой зазор в подшипниках ступиц передних колес
— Износ шкворней, вкладышей шкворней

Автомобиль плохо держит дорогу.

— Прогиб кожухов полуосей переднего моста

Вытекание смазки через сальник шаровой опоры.

— Износ сальника

Повышенный износ шин.

— Неправильное схождение колес, погнута или неправильно отрегулирована поперечная рулевая тяга.

Внедорожники УАЗ Патриот, Хантер с завода оснащаются двумя ведущими мостами: передним и задним. Благодаря наличию двух мостов на внедорожнике УАЗ Патриот его проходимости нет равных. Передний мост, в отличие от заднего, является управляемым. Это свидетельствует о том, что передний мост включается только в случае необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Разработан он был еще в далеких 90 годах, и с каждым годом все совершенствовался и дополнялся. На сегодня ходят такие известия, что Спайсер скоро вытеснит старые конструкции агрегатов, которые устанавливаются на «буханки» и «козлики». Сегодня уделим внимание переднему мосту Спайсер внедорожника УАЗ Патриот. Что собой представляет, особенности, плюсы и способ регулировки изделия.

Особенности переднего моста

Картер моста Спайсер состоит из литого материала, в который запрессованы полуоси. Картер моста закрывается с помощью крышки картера. Поперечная плоскость устройства не имеет разъема, что повышает надежность и придает жесткость конструкции. Также дифференциал и главная передача моста Спайсер находится в одном картере, чем обуславливается высокая точность зацепления и функционирование устройства. Все эти особенности обуславливают увеличение работоспособности изделий. Теперь, чтобы обслужить устройство, достаточно извлечь крышку картера и осуществить необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена уплотнителей и подшипников, а также устранение люфта в шестернях и дифференциале — все это и является основным критерием обслуживания агрегата. Мост Спайсер оснащен новыми видами шарниров (ШРУСами), особенностью которых является долговечность. Эти шарниры требуют периодической смазки конструкции, для чего применяется материал ШРУС-4. Применять для смазки шарниров Литол-24 является недопустимым. Не менее важным моментом является и значение передаточного числа моста Спайсер.

Выпускаются устройства с двумя значениями передаточных чисел передних мостов на УАЗ Патриот: 4,11 и 4,62. Мосты со значением 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым мотором ЗМЗ 409 , а 4,62 на дизельные агрегаты ЗМЗ 514 .

Конструкция и схема переднего моста Спайсер

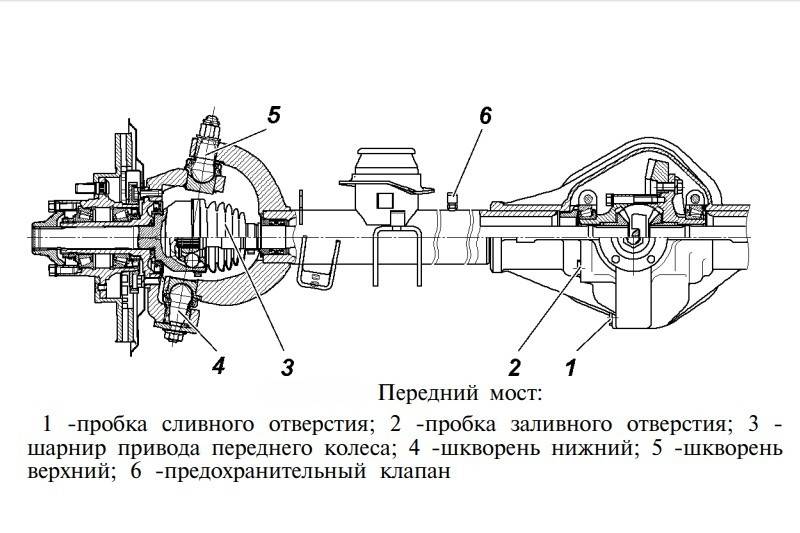

На фото ниже представлена схема устройства переднего моста Спайсер с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Спайсер.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи.

Преимущества моста Спайсер

Внедорожник УАЗ Патриот оснащается передним устройством широкого типа. Преимуществом такой конструкции являются следующие моменты: Увеличение колеи, что положительно сказывается на устойчивости транспортного средства как на дороге, так и на бездорожье. Колея была увеличена до 160 см. Положительно отразилось это и на возможности увеличения угла поворота передних колес до 32 градусов. В таком случае внедорожник получил лучшую маневренность на дороге и за ее границей. Повышен класс прочности поворотных кулаков, за счет чего снижается периодичность смазки и проведения ремонтных работ. Благодаря наличию новой подвески, автомобиль УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные плюсы говорят о том, что внедорожник имеет высокую устойчивость на бездорожье, а также проходимость, что немаловажно для такого агрегата.

Возможные неисправности

Постоянный повышенный шум при работе переднего моста. 1 . Износ или неправильная регулировка подшипников дифференциала. 2 . Неправильная регулировка. повреждение либо износ шестерён или подшипников редуктора.

3 . Недостаточное количество масла в картере моста. 1.1 . Замените изношенные детали, отрегулируйте подшипник дифференциала. 2.2 . Определите неисправность редуктора, отремонтируйте или замените его. 3.3 . Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста. Шум при разгоне автомобиля и торможении двигателем 1 . Неправильная регулировка зацепления шестерён главной передачи. 2 . Неправильный боковой зазор в зацеплении шестерён главной передачи. 3 . Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников. 1.1 . Отрегулируйте зацепление. 2.2 . Отрегулируйте зазор. 3.3 . Отрегулируйте зазор, при необходимости замените подшипники. Стук в начале движения автомобиля 1 . Износ отверстия под ось сателлитов в коробке дифференциала

1.1 . Замените коробку дифференциала и при необходимости ось сателлитов.

Замена сальника вала ведущей шестерни редуктора переднего моста

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.

Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.

Вам потребуются : торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ. 1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры. 2 . Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выньте болты и отведите вал в сторону. 3 . Отверните гайку крепления фланца вала привода переднего моста и снимите фланец с отражателем. 4 . Поддев отверткой, извлеките сальник из картера моста. 5 . Оправкой подходящего размера запрессуйте новый сальник на место. 6 7 . Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец, чтобы подшипники сели на место.

Снятие и установка муфты отключения колеса

Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам. Вам потребуются : ключ «на 14», отвертка с плоским лезвием, съемник наружных стопорных колец. 1 . Выверните три винта крепления. 2 . и снимите колпак муфты. 3 . Выверните шесть болтов крепления муфты отключения колеса и снимите ее. 4 . Выверните три винта крепления крышки муфты к фланцу… 5 . И снимите крышку. 6 . Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой. 7 . Снимите стопорное кольцо и установленную под ним шайбу. 8 . И извлеките из фланца шлицевую втулку. 9 . Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимают для замены при повреждении, выходе из строя шарниров равных угловых скоростей (ШРУСов) или для получения доступа к другим агрегатам. 1 2 . Снимите тормозной диск. 3 . Снимите датчик частоты вращения колеса. 4 . Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса. 5 . Извлеките из картера моста полуось в сборе со ШРУСом. 6 . Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4. 7 . Установите детали в порядке, обратном снятию. Замена сальника полуоси переднего моста Заменяйте сальник при обнаружении утечки масла из поворотного кулака. Вам потребуется отвертка с плоским лезвием.

Утечка масла может быть вызвана также избытком масла в картере или засорением сапуна.

1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

2 . Снимите поворотный кулак и закрепите его в тисках. 3 . Поддев отверткой, извлеките сальник из шаровой опоры поворотного кулака. 4 . Установите новый сальник, аккуратно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5 . Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи переднего моста

Главную передачу снимают для ремонта или замены. Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27». 1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса. 2 . Выверните пробку и слейте масло из переднего моста. 3 . Извлеките обе полуоси. 4 . Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма и отведите тягу в сторону. 5 . Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону. 6 . Выверните десять болтов крепления крышки картера главной передачи. 7 . И снимите крышку. 8 . Очистите привалочную поверхность от старой прокладки. 9 . Отверните гайку крепления фланца вала привода переднего моста. 10 . Снимите фланец с отражателем. 11 . Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником. 12 . Снимите сальник фланца. 13 . Извлеките передний подшипник вала ведущей шестерни из картера переднего моста. 14 . Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни. 15 . Установите детали в порядке, обратном снятию. 16 . Отрегулируйте главную передачу. 17 . Залейте масло в картер переднего моста.

Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи «на 14», «на 17». 1 . Снимите дифференциал в сборе с ведомой шестерней. 2 . Спрессуйте подшипники с цапфы коробки дифференциала. 3 . Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню. 4 . Выверните восемь болтов чашек коробки дифференциала и разъедините чашки. 5 . Извлеките шестерни дифференциала и сателлиты с осями. 6 . Соберите дифференциал в порядке, обратном снятию.

Перед сборкой дифференциала смажьте трансмиссионным маслом шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов.

7 . Затягивайте болты крепления ведомой шестерни коробки дифференциала равномерно, вворачивая каждый болт по одному обороту, поочередно переходя от болта к болту по диаметру.

Автомобиль УАЗ Патриот имеет высокие показатели проходимости по бездорожью благодаря полному приводу. Передний мост УАЗ Патриот является подключаемым.

Передача крутящего момента к мосту осуществляется при помощи раздаточной коробки.

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

• Редуктора;
• Корпуса;
• Двух полуосей;
• Кожухов полуосей;
• Поворотных кулаков;
• Кронштейнов крепления пружин и амортизаторов.

Редуктор

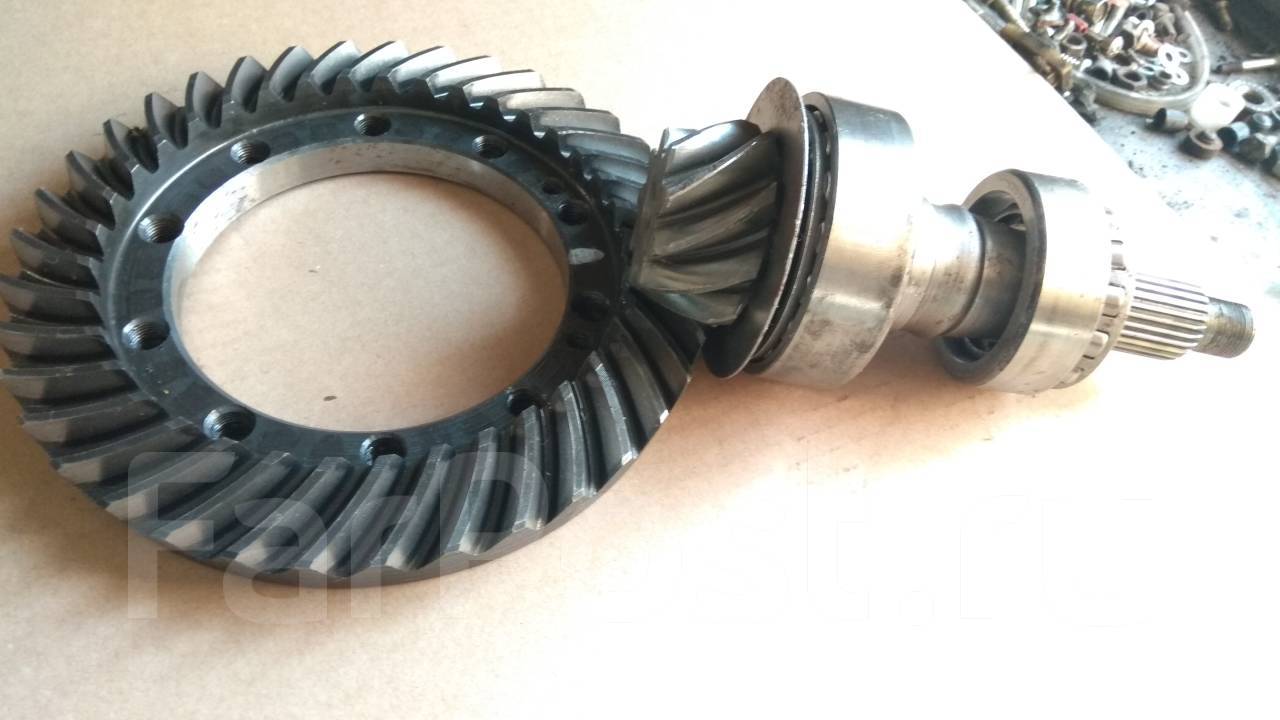

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

СПРАВКА: В отличие от предыдущих моделей Ульяновского автомобильного завода, машина УАЗ Патриот имеет больший угол поворота колесных механизмов. Это достигается благодаря установке шаровых опор вместо механизма шкворней.

Корпус

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

ВНИМАНИЕ: Во избежание возникновения избыточного давления в картере переднего моста в результате повышения температуры, смазки производитель установил дыхательный клапан. Он сообщает картер моста с атмосферой, не допуская попадания в механизм пыли и загрязнений.

Как включить и отключить передний мост на УАЗ Патриот

Включение переднего моста на автомобиле УАЗ Патриот осуществляется раздаточной коробкой. Производитель устанавливал на модель два вида раздаточных коробок. Более старые версии оснащены РК с механическим управлением.

Включение переднего моста на раздаточной коробке с механическим управлением осуществляется рычагом, установленным в салоне автомобиля между водительским и пассажирским сиденьем. Рычаг механически передвигает штоки раздаточной коробки.

Более новые версии автомобиля оснащены раздаточной коробкой с электронным управлением.

Блок управления раздаточной коробкой осуществляет включение электромоторов. Электрические двигатели передвигают штоки в необходимое положение.

Чтобы включить передний мост на УАЗ Патриот необходимо:

• выключить муфту сцепления. Для этого выжать педаль сцепления, установленную в салоне;
• После выключения муфты сцепления установить рычаг или регулятор в необходимое положение;
• После отпускания педали сцепления передний мост автомобиля будет включён. Отключать привод оси следует в обратной последовательности.

Возможные неисправности и их причины

Конструкция передней оси отличается надежностью и неприхотливостью к условиям эксплуатации. Большинство неисправностей, возникающих при эксплуатации автомобиля, сможет устранить человек с минимальными техническими знаниями. Ниже представлены наиболее часто встречаемые неисправности, требующие ремонта узла. Так же можете прочитать про .

Наличие потеков смазки свидетельствует о нарушении герметичности картера. Причиной подтекания смазки может быть нарушение прокладок или износ сальников. При выявлении неисправности необходимо заменить изношенные прокладки или сальники.

При установке прокладки необходимо обработать герметиком.

Повышенный шум

Сильный шум при работе узла может свидетельствовать об износе шестерен или подшипников. Для устранения неисправностей потребуется осуществить разборку узла. Вышедшие из строя детали необходимо заменить новыми.

Ухудшение качества смазки

Причиной сильного шума при работе узла может являться плохое качество смазки. Необходимо регулярно менять смазку в картере редуктора. Регулярное использование автомобиля для передвижения по бездорожью или преодоления брода может спровоцировать попадание воды в картер. Вода не позволяет вращающимся деталям механизма смазывается, что может привести к полному заклиниванию.

Во избежание выхода из строя всего узла необходимо регулярно проверять качество смазки. При использовании автомобиля для преодоления брода дыхательный клапан оборудуют резиновым шлангом, второй конец которого выводят под капот.

Ремонт и обслуживание переднего моста УАЗ Патриот

Для нормальной работы узла необходимо регулярно проводить обслуживание. Для этого необходимо визуально осматривать корпус на предмет подтеков смазки.

При необходимости выполнить ремонт переднего моста УАЗ Патриот следует провести разборку узла. Разобрать передний мост, можно не снимая с автомобиля. Разборка осуществляется следующим образом:

• Установить автомобиль эстакаду, смотровую яму или подъёмник;
• Обездвижить транспортное средство установкой под колёса противооткатных устройств;
• Слить отработанный смазочный материал из картера. Для этого необходимо подготовить емкость с широкой горловиной;
• Поддомкратить переднюю ось и установить ее на специализированные упоры;
• Демонтировать крышку корпуса и карданный вал;
• Где монтировать полуоси;
• Открутить гайку крепления фланца вала привода;

После выполнения этих действий, комплектующие редуктора переднего моста, будут доступны для замены. Сборка узла осуществляется в обратной последовательности. Для облегчения процедуры ремонта необходимо использовать схему устройства переднего моста УАЗ Патриот.

Из вышеперечисленного следует, что передний мост автомобиля УАЗ Патриот повышает показатели проходимости машины на бездорожье. Устройство узла делает его надежным и неприхотливым к условиям использования. Для нормальной работы механизма необходимо регулярно проводить обслуживание.

---

Регулировка моста уаз патриот. Обслуживание и регулировка переднего моста Спайсер на Уаз Патриот и Уаз Хантер, возможные неисправности переднего моста Текут мосты на уаз патриот

Передний мост типа Спайсер, который устанавливается на Уаз Патриот и Уаз Хантер комбинированный. Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал.

На автомобили Уаз Хантер и модели на его базе устанавливаются передние мосты Спайсер с колеей 1445 мм, каталожный номер 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4.625.

На автомобили Уаз Патриот, Уаз Пикап и Уаз Карго устанавливаются передние мосты Спайсер с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4. 625.

Главная передача и дифференциал переднего и заднего мостов типа Спайсер на Уаз Патриот и Уаз Хантер по конструкции аналогичны. Все указания по обслуживанию и ремонту относятся также и к переднему мосту. В переднем мосту дополнительно производится обслуживание и ремонт поворотных кулаков.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без антиблокировочной системы торможения ABS.

Поворотный кулак и ступица Уаз Патриот с антиблокировочной системой торможения ABS.

Поворотный кулак переднего моста Спайсер, оснащен шарнирами равных угловых скоростей ШРУС типа Бирфильд и сферическими шкворневыми узлами. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением моста следует отключать и ступицы передних колес с помощью муфты. Устанавливать муфту отключения передних колес на передний мост или снимать ее с моста следует в отключенном положении.

При техническом обслуживании переднего ведущего моста проверяется и при необходимости устраняется зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверяется и подтягивается крепление рычага поворотного кулака. При осмотре поворотных кулаков обращается внимание на исправность упоров-ограничителей поворота колес, болтов и надежность их стопорения.

Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд в процессе эксплуатации не требуется. При ремонте смазка заменяется. Применяются только рекомендованные смазки. Для смазывания шарниров равных угловых скоростей ШРУС типа Бирфильд используются смазки ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых шкворней поворотного кулака переднего моста Спайсер на УАЗ.

Регулировка затяжки шаровых шкворней поворотного кулака на заводе производится с предварительным натягом вдоль общей оси шкворней. Во время эксплуатации автомобиля надо обращать особое внимание на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль общей оси шкворней. Этот зазор устраняется подтяжкой зажимной втулки.

Эксплуатация переднего ведущего моста Спайсер с зазорами в шкворневых узлах приводит к преждевременному выходу из строя вкладыша верхнего шкворня. В условиях эксплуатации удобнее всего подтягивать зажимную втулку нижнего шкворня:

— отверните гайку и снимите накладку с прокладкой
— специальным ключом подтяните зажимную втулку до устранения зазора, предварительно ударив медным молотком по резьбовому торцу шкворня
— поворотом ключа на 10-20 градусов дотяните эту втулку, чтобы создать предварительный натяг вдоль общей оси шкворней
— установите накладку с прокладкой и затяните гайку, приложив крутящий момент 80-100 Нм.

Крутящий момент поворота шаровой опоры или корпуса поворотного кулака, если шаровые опоры не отсоединялись от кожуха полуоси, при снятых наружном и внутреннем уплотнительных кольцах и шарнире поворотного кулака в любую сторону относительно общей оси шкворней должен быть в пределах 10-25 Нм (1.0-2.5 кгсм).

Если контрольный параметр не будет достигнут, то повторно проведите дотяжку зажимной втулки поворотом ключа еще на 10-20 градусов и затяните гайку с указанным крутящим моментом. Если поворотный кулак подвергался разборке, то при его сборке необходимо провести регулировку предварительного натяга вдоль общей оси шкворней и правильного взаимного положения шаровой опоры с корпусом поворотного кулака для предотвращения смещения шарикового шарнира.

Коническая поверхность и резьба зажимной втулки, трущиеся сферические поверхности шкворня и вкладыша перед установкой в узел смазываются смазкой ЛИТОЛ-24. Заворачивайте зажимные втулки до упора шкворней во вкладыши с обеих сторон, обеспечив при этом равенство размеров А и Б от торцев корпуса поворотного кулака до сферы шаровой опоры. Допускается неравенство размеров А и Б не более 0.2 мм. Для получения достаточной точности, измерение размеров А и Б следует проводить в плоскости В.

Поочередно наращивая крутящий момент на 20-30 Нм затяните зажимные втулки с окончательным крутящим моментом 200-250 Нм. Заполните полости над зажимными втулками смазкой ЛИТОЛ-24. Установите накладки с прокладками и затяните наружные гайки с крутящим моментом 80-100 Нм. Проконтролируйте размеры А и Б. Зазор в шкворневом узле не допускается.

Крутящий момент поворота шаровой опоры или корпуса поворотного кулака, если шаровые опоры не отсоединялись от кожуха полуоси, в любую сторону относительно общей оси шкворней должен быть в пределах 10-25 Нм (1.0-2.5 кгсм. Если данные параметры не достигнуты, то регулировку необходимо повторить, дотягивая или отпуская зажимные втулки снизу и сверху на одинаковую величину.

Проверка и регулировка максимальных углов поворота колес в переднем мосту Спайсер на УАЗ.

Проверка максимальных углов поворота колес производится на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен быть в пределах З1-32 градуса. Регулировка производится болтом ограничения поворота.

Схождение колес регулируется изменением длины поперечной тяги. Перед регулировкой следует убедится в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц. Ослабив затяжку стопорных гаек имеющих правую и левую резьбы, вращением регулировочного штуцера устанавливается необходимая величина схождения колес.

Проверку и регулировку схождения колес необходимо производить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0°1’32» — 0°4’36», суммарное — 0°3’04» — 0°9’12». При отсутствии стенда допускается производить проверку и регулировку схождения колес по внутренним поверхностям .

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А, замеренный по средней линии боковой поверхности шин спереди, был на 0.5 — 1.5 миллиметра меньше размера В сзади. По окончании регулировки стопорные гайки затягиваются моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, виляние их при езде и неравномерный износ шин.

— Большой зазор в подшипниках ступиц передних колес
— Износ шкворней, вкладышей шкворней

Автомобиль плохо держит дорогу.

— Прогиб кожухов полуосей переднего моста

Вытекание смазки через сальник шаровой опоры.

— Износ сальника

Повышенный износ шин.

— Неправильное схождение колес, погнута или неправильно отрегулирована поперечная рулевая тяга.

Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний подключается не через муфту или электронные системы. Конструкция предусматривает отбор крутящего момента через раздаточную коробку и далее к главной передаче моста. Различные фото и схемы как переднего, так и заднего моста можно посмотреть не только в каталогах, но и на сайтах в интернете.

Конструктивные особенности, устройство

Авто на подъемнике

Больших отличий в устройстве ведущих мостов нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это выражается в передаче крутящего момента через главную передачу и дифференциал.

В передней пустотелой балке размещаются две полуоси, которые воспринимают вращение от ведомой шестерни главной передачи и передают его к ступице. Полуоси передают вращение через ШРУСы.

Задействовать колеса при использовании переднего моста можно, включив специальные муфты, называемые еще хабами.

Возможные неисправности и их проявление

Несмотря на простоту , из-за высокой нагрузки или нарушения правил эксплуатации возможно возникновение неполадок, которые легко диагностировать.

Для переднего моста характерны такие неисправности:

1. Повышенность шумов при работе моста. Такая неполадка устройства может быть вызвана:
   • нарушением регулировки и выработкой подшипников дифференциала;
   • неправильной регулировкой подшипников, выработкой шестерен в конструкции редуктора главной передачи;
   • низким уровнем масла в картере моста.
2. Повышенный уровень шумов при разгоне авто и торможении обусловлен:
   • нарушением зацепления или зазора шестерен главной передачи;
   • увеличением зазоров в подшипниках при отсутствии регулировки или в результате износа.
3. Стук, когда машина трогается, вызван износом оси сателлитов в механизме дифференциала.
4. Понижение уровня масла:
   • потеря сальником переднего моста упругости;
   • износ сальников внутреннего шарнира;
   • плохое закрепление крышки моста.
5. Шум во время движения при прохождении поворотов будет обусловлен износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста. С учетом несложного устройства моста трудностей с ремонтом, как правило, не возникает.

Последовательность действий при разных видах ремонта

Регулировка подшипников

Чтобы мост УАЗ Патриот мог надежно работать продолжительное время, после выполнения необходимых этапов ремонта нужно грамотно провести регулировку зазоров подшипников. Операции выполняются в определенном порядке.

1. Подбирается регулировочное кольцо для подшипника ведущего вала главной передачи. Толщина кольца определяется разностью длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверяют момент при вращении вала. Он не должен превышать 1,0-2,0 Нм.
3. По схожему алгоритму подбирают регулировочное кольцо для ведомой шестерни.
4. При установке дифференциала выставляют зазоры подшипников полуосей регулировочными гайками.
5. После монтажа механизма момент вращения на выходе должен составлять не более 0,42 Нм при вращении за ведущую шестерню.
6. Необходимой операцией контроля правильности проведенных регулировок является проверка отсутствия люфтов, а также зацепления шестерен механизма по пятну контакта. Для этого вращают ведомую шестерню, контролируя место контакта зубьев.

Тюнинг моста

Зацепление не должно быть поверхностным или чрезмерно глубоким, для чего под подшипники устанавливают регулировочные кольца нужной толщины.

Внедорожники УАЗ Патриот, Хантер с завода оснащаются двумя ведущими мостами: передним и задним. Благодаря наличию двух мостов на внедорожнике УАЗ Патриот его проходимости нет равных. Передний мост, в отличие от заднего, является управляемым. Это свидетельствует о том, что передний мост включается только в случае необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Разработан он был еще в далеких 90 годах, и с каждым годом все совершенствовался и дополнялся. На сегодня ходят такие известия, что Спайсер скоро вытеснит старые конструкции агрегатов, которые устанавливаются на «буханки» и «козлики». Сегодня уделим внимание переднему мосту Спайсер внедорожника УАЗ Патриот. Что собой представляет, особенности, плюсы и способ регулировки изделия.

Особенности переднего моста

Картер моста Спайсер состоит из литого материала, в который запрессованы полуоси. Картер моста закрывается с помощью крышки картера. Поперечная плоскость устройства не имеет разъема, что повышает надежность и придает жесткость конструкции. Также дифференциал и главная передача моста Спайсер находится в одном картере, чем обуславливается высокая точность зацепления и функционирование устройства. Все эти особенности обуславливают увеличение работоспособности изделий. Теперь, чтобы обслужить устройство, достаточно извлечь крышку картера и осуществить необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена уплотнителей и подшипников, а также устранение люфта в шестернях и дифференциале — все это и является основным критерием обслуживания агрегата. Мост Спайсер оснащен новыми видами шарниров (ШРУСами), особенностью которых является долговечность. Эти шарниры требуют периодической смазки конструкции, для чего применяется материал ШРУС-4. Применять для смазки шарниров Литол-24 является недопустимым. Не менее важным моментом является и значение передаточного числа моста Спайсер. Выпускаются устройства с двумя значениями передаточных чисел передних мостов на УАЗ Патриот: 4,11 и 4,62. Мосты со значением 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым мотором ЗМЗ 409 , а 4,62 на дизельные агрегаты ЗМЗ 514 .

Конструкция и схема переднего моста Спайсер

На фото ниже представлена схема устройства переднего моста Спайсер с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Спайсер.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи.

Преимущества моста Спайсер

Внедорожник УАЗ Патриот оснащается передним устройством широкого типа. Преимуществом такой конструкции являются следующие моменты: Увеличение колеи, что положительно сказывается на устойчивости транспортного средства как на дороге, так и на бездорожье. Колея была увеличена до 160 см. Положительно отразилось это и на возможности увеличения угла поворота передних колес до 32 градусов. В таком случае внедорожник получил лучшую маневренность на дороге и за ее границей. Повышен класс прочности поворотных кулаков, за счет чего снижается периодичность смазки и проведения ремонтных работ. Благодаря наличию новой подвески, автомобиль УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные плюсы говорят о том, что внедорожник имеет высокую устойчивость на бездорожье, а также проходимость, что немаловажно для такого агрегата.

Возможные неисправности

Постоянный повышенный шум при работе переднего моста. 1 . Износ или неправильная регулировка подшипников дифференциала. 2 . Неправильная регулировка. повреждение либо износ шестерён или подшипников редуктора. 3 . Недостаточное количество масла в картере моста. 1.1 . Замените изношенные детали, отрегулируйте подшипник дифференциала. 2.2 . Определите неисправность редуктора, отремонтируйте или замените его. 3.3 . Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста. Шум при разгоне автомобиля и торможении двигателем 1 . Неправильная регулировка зацепления шестерён главной передачи. 2 . Неправильный боковой зазор в зацеплении шестерён главной передачи. 3 . Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников. 1.1 . Отрегулируйте зацепление. 2.2 . Отрегулируйте зазор. 3.3 . Отрегулируйте зазор, при необходимости замените подшипники. Стук в начале движения автомобиля 1 . Износ отверстия под ось сателлитов в коробке дифференциала 1.1 . Замените коробку дифференциала и при необходимости ось сателлитов.

Замена сальника вала ведущей шестерни редуктора переднего моста

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.

Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.

Вам потребуются : торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ. 1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры. 2 . Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выньте болты и отведите вал в сторону. 3 . Отверните гайку крепления фланца вала привода переднего моста и снимите фланец с отражателем. 4 . Поддев отверткой, извлеките сальник из картера моста. 5 . Оправкой подходящего размера запрессуйте новый сальник на место. 6 7 . Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец, чтобы подшипники сели на место.

Снятие и установка муфты отключения колеса

Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам. Вам потребуются : ключ «на 14», отвертка с плоским лезвием, съемник наружных стопорных колец. 1 . Выверните три винта крепления. 2 . и снимите колпак муфты. 3 . Выверните шесть болтов крепления муфты отключения колеса и снимите ее. 4 . Выверните три винта крепления крышки муфты к фланцу… 5 . И снимите крышку. 6 . Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой. 7 . Снимите стопорное кольцо и установленную под ним шайбу. 8 . И извлеките из фланца шлицевую втулку. 9 . Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимают для замены при повреждении, выходе из строя шарниров равных угловых скоростей (ШРУСов) или для получения доступа к другим агрегатам. 1 2 . Снимите тормозной диск. 3 . Снимите датчик частоты вращения колеса. 4 . Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса. 5 . Извлеките из картера моста полуось в сборе со ШРУСом. 6 . Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4. 7 . Установите детали в порядке, обратном снятию. Замена сальника полуоси переднего моста Заменяйте сальник при обнаружении утечки масла из поворотного кулака. Вам потребуется отвертка с плоским лезвием.

Утечка масла может быть вызвана также избытком масла в картере или засорением сапуна.

1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2 . Снимите поворотный кулак и закрепите его в тисках. 3 . Поддев отверткой, извлеките сальник из шаровой опоры поворотного кулака. 4 . Установите новый сальник, аккуратно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5 . Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи переднего моста

Главную передачу снимают для ремонта или замены. Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27». 1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса. 2 . Выверните пробку и слейте масло из переднего моста. 3 . Извлеките обе полуоси. 4 . Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма и отведите тягу в сторону. 5 . Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону. 6 . Выверните десять болтов крепления крышки картера главной передачи. 7 . И снимите крышку. 8 . Очистите привалочную поверхность от старой прокладки. 9 . Отверните гайку крепления фланца вала привода переднего моста. 10 . Снимите фланец с отражателем. 11 . Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником. 12 . Снимите сальник фланца. 13 . Извлеките передний подшипник вала ведущей шестерни из картера переднего моста. 14 . Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни. 15 . Установите детали в порядке, обратном снятию. 16 . Отрегулируйте главную передачу. 17 . Залейте масло в картер переднего моста.

Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи «на 14», «на 17». 1 . Снимите дифференциал в сборе с ведомой шестерней. 2 . Спрессуйте подшипники с цапфы коробки дифференциала. 3 . Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню. 4 . Выверните восемь болтов чашек коробки дифференциала и разъедините чашки. 5 . Извлеките шестерни дифференциала и сателлиты с осями. 6 . Соберите дифференциал в порядке, обратном снятию.

Перед сборкой дифференциала смажьте трансмиссионным маслом шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов.

7 . Затягивайте болты крепления ведомой шестерни коробки дифференциала равномерно, вворачивая каждый болт по одному обороту, поочередно переходя от болта к болту по диаметру.

Регулировка моста уаз патриот довольно таки долги и трудоёмкий процесс в который заключает в себя множество нюансов которые надо последовательно выполнять дабы избежать проблем при ремонте.

Регулировка моста нужна если появляются проблемы в виде поломка зубьев, течь масла, износ подшипников и т.д Такое возможно не из-за того что качество деталей оставляет желать лучшего а из-за неправильно эксплуатации авто, а так же если неправильно выставлен зазор в подшипниках ведущий шестерни главной передачи, нехватки масло или его плохого качества. Последствия этому могут быть как посторонний шум в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей и можете даже словить клин моста.

Что бы такого не случилось надо своевременно проводить специальные ремонтные работы, такие как замена сальников, замена регулировка подшипников. По окончанию таких работ следует проверить правильность регулировки моста, определить можно по температуре моста после быстрой езды.

Помните, что своевременная замена масла способствует продлению жизни выших деталей!
Если у вас проблема с расходом топлива то вам поможет

— Поломка зубьев главной пары.
— Поломка зубьев полуосей.
— Течь масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение подшипников ступиц.
— Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым
передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет.
— Наличие осевого зазора в подшипниках ведущей шестерни главной передачи.
— Наличие осевого зазора в подшипниках дифференциала главной передачи.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать.
— Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить.
— Неправильная регулировка главной пары.
— Не своевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла не по сезону.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям.
— Не правильный тюнинг — неправильные передаточные числа трансмиссии.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное буксование одним колесом при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступиц.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Увеличенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за увеличения нагрузки.
— Заклинивание во время движение — это самое худшее. Основной причиной заклинивания моста является наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот реально случается, если владелец совсем запустил свой автомобиль или совсем безобразно с ним обращается, так как перед заклиниванием мосты продолжительным гулом, шумом и треском сообщают, что им нужен ремонт. Мост может заклинить, если он очень сильно нагревается

Задний и передний мост

Причина неисправности и способ устранения
Постоянный повышенный шум при работе переднего моста
1.Износ или неправильная регулировка подшипников дифференциала.
2.Неправильная регулировка. повреждение либо износ шестерён или подшипников редуктора.
3.недостаточное количество масла в картере моста.

1.1.Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2.Определите неисправность редуктора, отремонтируйте или замените его
3.3.Востановите уровень масла, проверте, нет ли утечки масла через уплотнения картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1.Неправельная регулировка зацепления шестерён главной передачи.
2.Неправельный боковой зазор в зацеплении шестерён главной передачи.
3.Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников. 1. 1. Отрегулируйте зацепление.
2.2.Отрегулируйте зазор.
3.3.Отрегулируйте зазор, при необходимости замените подшипники.

Стук в начале движения автомобиля
Износ отверстия под ось сателлитов в коробке диффиринциала Замените коробку диффиринциала и при необходимости ось сателлитов
Замена сальника вала ведущей шестерни редуктора переднего моста

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.

Регулировка подшипников главной передачи переднего моста
Подшипники главной передачи регулируйте в следующем порядке.

1. Подберите регулировочное кольцо 5 (см. рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью +-0,025 мм) исходя из действительных размеров В и Г (см. рис. 6.5 и 6.6) по формулеd1 = B — (111,960 + Г) (мм).

Рис. 6.6. Регулировочные параметры подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи:

1 — оправка; 2 — наружная обойма подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. рис. 6.4) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.

Примечание
Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение. Измерьте в картере расстояние Б (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По действительным размерам Б, Е и монтажному размеру ведомой шестерни, равному 50 мм, подберите (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = Б — (Е + 50 + Х) (мм), где d2 — толщина регулировочного кольца;
X — предельное отклонение от монтажного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный момент проворачивания ведущей шестерни дифференциала (Мв. ш.) должен быть в пределах Мв. ш. + (0,21-0,42) (Нм). Проверку выполняйте проворачиванием за ведущую шестерню.

Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружная обойма подшипника

Примечание
Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен.
Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора. Проверку зазора проводите на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины. При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них зазора.
7. Проверьте зацепление шестерен главной передачи по пятну контакта, для чего окрасьте зубья ведомой шестерни краской (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.8 (поз. 1).

При контакте на вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, причем для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — сторона переднего хода; Б — сторона заднего хода; 1 — правильное расположение; 2 — пятно контакта расположено на вершине зуба; 3 — пятно контакта расположено у основания зуба;4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.
При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. Собрав главную передачу, проверьте ее нагрев после совершения пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 0С, то снова отрегулируйте предварительный натяг

Устранение течи через ступицы мостов

Понадобится : новые болты крышки (не обязательно), смазка для фиксации резьбовых соединений, герметик, средство для обезжиривания (уайт-спирит или керосин).
— Поддомкратить колесо или поднять авто на подъемнике.
— Снять крышку ступицы.
— Болты обязательно качественно очистить в растворителе и высушить.
— Крышку и ступицу очистить в растворителе и высушить.
— Резьбу в ступице очистить растворителем и высушить.
— Подвести крышку к ступице и проверить плотность прилегания и отсутствие перекосов.
— Нанести (размазать) тонким равномерным слоем герметик на крышку и ступицу.
— Совместить отверстия для болтов в крышке и на ступице.
— Нанеся на резьбу болтов смазку для фиксации резьбовых соединений наживить болты (без гроверных шайб).
— Равномерно подтянуть болты и окончательно затянуть.
— По краям равномерно должен вылезти герметик. После его застывания лишнее срезать.
— Не опускать авто на колеса не менее одного часа до застывания герметика.

Пробка заливной горловины и пробка сливного отверстия

Заливная пробка редуктора имеет свойство со временем закисать намертво. Связано это с тем, что резьба в ней конусообразной формы.
Не дожидаясь этого момента следует открутить ее, прочистить (протереть) пробку и резьбу на редукторе средством для обезжиривания (уайт-спирит или керосин).
Смазать резьбу пробки качественной смазкой для фиксации резьбовых соединений не пожалев количества смазки.
Закрутить пробку до такой степени, чтобы не было течи масла не перетягивая.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные качественные сальники служат очень долго.
Никогда не устанавливайте повторно бывшие в работе снятые сальники.
Приобрести качественные сальники.
Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике.
— Открутить карданный вал.
— Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
— Снять фланец.
— Извлечь сальник из горловины редуктора плоской отверткой.
— Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин).
— Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом.
— При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию».
— Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта.
Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Регулировку подшипников ступиц

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.

— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Источник
uaz-tuner.ru
kulibinsclub.ru
avtosteh.ru

СПАЙСЕР
(мост типа спайсер)

Картер моста собран из литого картера первостепенной передачи, а также запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Надо отметить, что отсутствие стандартного разъёма в плоскости моста придаёт конструкции моста высшую жёсткость, ненагруженность соединения крышки с картером в принципе сокращает течи по их стыку, а размещение первостепенной основной передачи и дифференциала моста в едином картере обеспечивает высшую точность зацепления механизмов и узлов и поболее подходящие условия для работы подшипников. Благодаря всем эти индивидуальностям конструкции настоящий ресурс мостов существенно увеличился. Действительно не считая того, сейчас для доступа к первостепенной паре и дифференциалу совершенно не неизбежно демонтировать мост с авто и «половинить» его– очень просто снять крышку. Техническое обслуживание моста «Спайсер» сводится к поддержанию нормального уровня масла в блоке картера и его подмене, контролю за состоянием уплотнений и креплений моста и устранению возникающих зазоров в подшипниках дифференциала и шестерни. Подробно операции обслуживания и ремонта мостов «Спайсер» изложены в «Руководстве по техническому обслуживанию и ремонту автомобиля УАЗ-Патриот» ИР-05808600.050-2005. Издание третье. 2007г. Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни. К сожалению, эта мера привела к изменению левой чашки дифференциала. Однако, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора. Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ». Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). ШРУСы такого типа знакомы нашим водителям по переднеприводным моделям как отечественного, так и зарубежного производства. В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Их владельцам нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4 (ШРУС-4), которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполняется смазкой «Литол-24». Выпускаемые заводом в настоящее время мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями. Работа по совершенствованию конструкции ведётся на заводе постоянно, и мы постараемся информировать вас обо всех выходящих в свет новинках в гамме ведущих мостов УАЗа. В начале 90-х годов для нового автомобиля УАЗ-3160 на Ульяновском автомобильном заводе были разработаны ведущие мосты типа «Спайсер» с неразъёмным картером. В настоящее время мосты «Спайсер» устанавливаются на автомобили UAZ-Hanter, UAZ-Patriot, УАЗ-23602, УАЗ-23632…

ПЕРЕДНИЙ МОСТ

Рис.1 Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Возможные неисправности

Причина неисправности Способ устронения
постоянный повышенный шум при работе переднего моста
1.Износ или неправильная регулировка подшипников дифференциала.
2.Неправельная регулировка. повреждение либо износ шестерён или подшипников редуктора.
3.недостаточное количество масла в картере моста. 1.1.Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2.Определите неисправность редуктора, отремонтируйте или замените его
3.3.Востановите уровень масла, проверте, нет ли утечки масла через уплотнения картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1.Неправельная регулировка зацепления шестерён главной передачи.
2.Неправельный боковой зазор в зацеплении шестерён главной передачи.
3.Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2.Отрегулируйте зазор.
3.3.Отрегулируйте зазор, при необходимости замените подшипники.
Стук в начале движения автомобиля
Износ отверстия под ось сателлитов в коробке диффиринциала Замените коробку диффиринциала и при необходимости ось сателлитов
Замена сальника вала ведущей шестерни редуктора переднего моста

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.

Примечание
Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.
Вам потребуются: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры.

2. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выньте болты и отведите вал в сторону (см. «Снятие и установка карданной передачи»).
3. Отверните гайку крепления фланца вала привода переднего моста и снимите фланец с отражателем.
4. Поддев отверткой, извлеките сальник из картера моста.
5. Оправкой подходящего размера запрессуйте новый сальник на место.

Примечание
6. Установите детали в порядке, обратном снятию.
7. Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец, чтобы подшипники сели на место (см. «Регулировка подшипников главной передачи переднего моста»).

Снятие и установка муфты отключения колеса

Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам.
Вам потребуются: ключ «на 14», отвертка с плоским лезвием, съемник наружных стопорных колец.

1. Выверните три винта крепления… 2. …и снимите колпак муфты. 3. Выверните шесть болтов крепления муфты отключения колеса и снимите ее. 4. Выверните три винта крепления крышки муфты к фланцу… 5. …и снимите крышку.6. Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой? 7. «снимите стопорное кольцо и установленную под ним шайбу» 8. ….и извлеките из фланца шлицевую втулку.

9. Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимают для замены при повреждении, выходе из строя шарниров равных угловых скоростей (ШРУСов) или для получения доступа к другим агрегатам.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2.Снимите тормозной диск (см. «Замена тормозного диска»). 3. Снимите датчик частоты вращения колеса (см. «Замена датчиков антиблокировочной системы тормозов»). 4. Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса (см. «Снятие и установка поворотного кулака»). 5. Извлеките из картера моста полуось в сборе со ШРУСом.

6. Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4.
7. Установите детали в порядке, обратном снятию.

Замена сальника полуоси переднего моста

Заменяйте сальник при обнаружении утечки масла из поворотного кулака. Вам потребуется отвертка с плоским лезвием.

Примечание
Утечка масла может быть вызвана также избытком масла в картере или засорением сапуна.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

2. Снимите поворотный кулак (см. «Снятие и установка поворотного кулака») и закрепите его в тисках. 3. Поддев отверткой, извлеките сальник из шаровой опоры поворотного кулака.

4. Установите новый сальник, аккуратно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

Примечание
В качестве оправки можно использовать старый сальник.
5. Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи переднего моста

Главную передачу снимают для ремонта или замены. Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27».

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.

2. Выверните пробку и слейте масло из переднего моста (см. «Замена масла в переднем мосту»). 3. Извлеките обе полуоси (см. «Снятие и установка полуоси»). 4. Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма (см. «Регулировка и замена наконечников рулевых тяг») и отведите тягу в сторону. 5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону (см. «Снятие и установка карданной передачи»). 6. Выверните десять болтов крепления крышки картера главной передачи… 7. …и снимите крышку. 8. Очистите привалочную поверхность от старой прокладки.

9. Отверните гайку крепления фланца вала привода переднего моста.
10. Снимите фланец с отражателем.

11. Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12. Снимите сальник фланца (см. «Замена сальника вала ведущей шестерни редуктора переднего моста»).
13. Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.
14. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.
15. Установите детали в порядке, обратном снятию.
16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи переднего моста»).
17. Залейте масло в картер переднего моста (см. «Проверка уровня и доливка масла в картер переднего моста»).

Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи «на 14», «на 17».
1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»).
2. Спрессуйте подшипники с цапфы коробки дифференциала.
3. Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню.
4. Выверните восемь болтов чашек коробки дифференциала и разъедините чашки.
5. Извлеките шестерни дифференциала и сателлиты с осями.
6. Соберите дифференциал в порядке, обратном снятию.

Примечание
Перед сборкой дифференциала смажьте трансмиссионным маслом шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов.
7. Затягивайте болты крепления ведомой шестерни коробки дифференциала равномерно, вворачивая каждый болт по одному обороту, поочередно переходя от болта к болту по диаметру.

Регулировка подшипников главной передачи переднего моста

Подшипники главной передачи регулируйте в следующем порядке.

1. Подберите регулировочное кольцо 5 (см. рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью +-0,025 мм) исходя из действительных размеров В и Г (см. рис. 6.5 и 6.6) по формулеd1 = B — (111,960 + Г) (мм).

Рис. 6.6. Регулировочные параметры подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи:

1 — оправка; 2 — наружная обойма подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. рис. 6.4) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.

Примечание
Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение. Измерьте в картере расстояние Б (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По действительным размерам Б, Е и монтажному размеру ведомой шестерни, равному 50 мм, подберите (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = Б — (Е + 50 + Х) (мм), где d2 — толщина регулировочного кольца;
X — предельное отклонение от монтажного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный момент проворачивания ведущей шестерни дифференциала (Мв. ш.) должен быть в пределах Мв. ш. + (0,21-0,42) (Нм). Проверку выполняйте проворачиванием за ведущую шестерню.

Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружная обойма подшипника

Примечание
Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен.
Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, п
рпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора. Проверку зазора проводите на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины. При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них зазора.
7. Проверьте зацепление шестерен главной передачи по пятну контакта, для чего окрасьте зубья ведомой шестерни краской (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.8 (поз. 1).
При контакте на вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, причем для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — сторона переднего хода; Б — сторона заднего хода; 1 — правильное расположение; 2 — пятно контакта расположено на вершине зуба; 3 — пятно контакта расположено у основания зуба;4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.
При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. Собрав главную передачу, проверьте ее нагрев после совершения пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 0С, то снова отрегулируйте предварительный натяг

ЗАДНИЙ МОСТ

На автомобиль Хантер устанавливают одноступенчатые ведущие мосты (рис. 1). Главная передача и дифференциал заднего мостов и переднего по конструкции аналогичны. Задний мост УАЗ Хантера представляет собой жесткую пустотелую балку, на концах которой на подшибниках установленны ступици ведущих колёс, а внутри размещенны главная передача (гипоидная) и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу.

Обслуживание заднего моста заключается в поддержании необходимого уровня масла в картере и своевременной его смене, проверке уплотнений. своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи, периодической прочистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене масла.

Осевой зазор в подшибниках ведущей шестерни главной передачи не допускается, т.к. при его наличии происходит быстрый износ зубьев шестерён и возможно закливание моста. Проверку наличия осевого зазора производите покачиванием ведущей шестерни за фланец крепления карданного вала.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Проверку его производите покачиванием ведомой шестерни (см.рис.1) 2 при снятой крышке 21
Осевой зазор ведомой шестерни главной передачи устраняйте подтяжкой гайки 17 подшипника дифференциала, предварительно сняв стопорную пластину 19.

1 — Картер; 2 — шестерня ведомая главной передачи; 3 — шестерня ведущая главной передачи; 4 — подшипник задний; 5 — подшипник передний; 6 — кольцо; 7 — фланец; 8 — гайка; 9 — шайба; 10 — манжета; 11 — втулка распорная;12 — кольцо регулировочное; 13 — маслоотгонное кольцо; 14 — пробка заливного отверстия; 15 — подшипники дифферинциала;16 — полуось правая; 17 — гайка подшипника дифференциала; 18 — болт; 19 — пластина стопорная; 20 — шайба упорная; 21 — крышка картера; 22 — дифферинциал; 23 — болт; 24 — прокладка; 25 — полуось левая; 26 — клапан предохранительный; 27 — кольцо регулировочное; 28 — болт; 29 — крышка подшипника дифференциала

1 — фланец ведущей шестерни; 2 — задний карданный вал;3 — регулятор тормазных сил;4 — стремянка; 5- подкалотка стремянок; 6 — задний амортизатор; 7 — стойка рычага привода регулятор тормозных сил;8 — картер заднего моста;9 — пробка сливного отверстия; 10 — пробка заливного отверстия.

ОТКРЫТЬ ФАЙЛ pdf: руководство по ремонту МОСТ СПАЙСЕР

← ДВИГАТЕЛЬ 421 его модификации и исполнения Устройство, ремонт, эксплуатация, техническое обслуживание | Руководство по эксплуатации ВОЛГА ГАЗ 24 10 →
Теги: ,

Регулировка моста уаз

Регулировка зазоров и подшипников ведущего моста Уаз Буханка

Регулировка зазоров в зацеплении шестерен и в подшипниках ведущего моста автомобилей вагонной компоновки УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 производится только при замене шестерен или подшипников, или при появлении осевого зазора ведущей или ведомой шестерен главной передачи. Замену шестерен главной передачи надо производить только комплектно.

Регулировка подшипника ведущей шестерни главной передачи ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипника ведущей шестерни главной передачи ведущего моста необходимо производить подбором толщины пакета регулировочных прокладок и затяжкой гайки фланца. Подшипник должен иметь такой предварительный натяг, чтобы осевое перемещение ведущей шестерни отсутствовало, а шестерня вращалась рукой без большого усилия.

Величину предварительного натяга подшипника проверять динамометром. При этом отсоединить левую половину картера. Крышку подшипника ведущей шестерни снять, чтобы трение манжеты не влияло на показания динамометра. При правильной регулировке, в момент проворачивания ведущей шестерни за отверстие во фланце динамометр должен показывать усилие 1,5-3 кгс для приработанных подшипников и 2,0-3,5 кгс для новых подшипников.

При постановке крышки на место, совместить отверстия для смазки в картере, прокладке и крышке. Момент затяжки гайки крепления фланца ведущей шестерни должен быть равен 17-21 кгсм. Нельзя даже немного отвинчивать гайку для того, чтобы добиться совпадения шплинтового отверстия с прорезью гайки. При недостаточной затяжке гайки возможно проворачивание внутренних колец подшипника и как следствие, износ регулировочных прокладок и появление опасного осевого зазора.

При проявлении в процессе эксплуатации автомобиля осевого зазора ведущей шестерни подтянуть гайку фланца. Если при этом осевой зазор не устраняется, то уменьшить толщину пакета регулировочных прокладок и отрегулировать подшипник, как указано выше.

После проведения регулировки проследить за нагреванием подшипников во время движения. Небольшой нагрев подшипника не опасен, но если горловина картера ведущего моста нагревается до температуры 90 градусов и выше, вода на картере кипит, это значит, что подшипник перетянули и следует увеличить общую толщину прокладок.

Регулировка подшипников дифференциала ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников дифференциала необходимо производить подбором толщины пакета регулировочных прокладок установленных между торцами внутренних колец обоих подшипников и коробки сателлитов. При замене шестерен главной передачи и подшипников дифференциала регулировку производить в следующей последовательности :

1. Напрессовать внутренние кольца подшипников дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор в пределах 3-3,5 мм.

2. Снять полуоси и установить дифференциал в сборе с ведомой шестерней в картер, поставить прокладку и крышку, наживить болты крепления крышки и проворачивая ведомую шестерню монтажной лопаткой через горловину картера, прикатать подшипники для того, чтобы ролики заняли правильное положение. Затем крепежными деталями равномерно и окончательно соединить крышку с картером.

3. Отвинтить вновь крепежные детали. Осторожно снять крышку, вынуть из картера моста дифференциал и щупом замерить зазоры А и А1 между торцами коробки сателлитов и торцами внутренних колец подшипников.

4. Подобрать пакет прокладок толщиной, равной сумме зазоров А+А1. Для обеспечения предварительного натяга в подшипниках к этому пакету добавить прокладку толщиной 0,1 мм. Суммарная толщина пакета прокладок должна равняться А+А1+0,1 мм.

5. Снять внутренние кольца подшипников дифференциала. Разделить подобранный пакет прокладок пополам. Установить прокладки на шейки коробки сателлитов и напрессовать внутренние кольца подшипников до упора. После этого произвести регулировку бокового зазора перемещением ведомой шестерни.

При замене только подшипников дифференциала замерить и сравнить высоту нового и старого подшипников в сборе. Если новый подшипник выше или ниже старого на какую-то величину, то толщину имеющегося пакета прокладок уменьшить в первом случае и увеличить во втором случае на эту же величину.

Регулировка бокового зазора и положения шестерен главной передачи ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку бокового зазора и положения шестерен главной передачи необходимо производить только при замене старых шестерен новыми в следующей последовательности :

— сначала регулировать подшипники ведущей шестерни и подшипники дифференциала как указано выше,
— затем приступать к регулировке бокового зазора в зацеплении зубьев шестерен главной передачи.

Боковой зазор в зацеплении шестерен надо регулировать перестановкой прокладок с одной стороны коробки дифференциала на другую. Если снимать прокладки со стороны ведомой шестерни, то зазор в зацеплении увеличивается, если же прибавлять — зазор уменьшается. Прокладки нужно только переставлять, не изменяя их суммарной толщины, чтобы не нарушать натяг подшипников дифференциала.

Окружной боковой зазор должен быть в пределах 0,35-0,77 мм. Замер производить на фланце ведущей шестерни на радиусе 40 мм, проверять в четырех положениях ведущей шестерни через каждый оборот. Закончив сборку ведущего моста, надо проверить его нагревание после движения автомобиля.

Если нагревание картера в зоне двухрядного конического подшипника, ведущей шестерни или подшипников дифференциала свыше 90 градусов, вода на картере кипит, то надо увеличить общую толщину пакета подобранных прокладок для двухрядного конического подшипника ведущей шестерни. А для подшипников дифференциала уменьшить толщину прокладок со стороны картера, при окружном боковом зазоре 0,64 мм и более, или со стороны крышки — при окружном боковом зазоре менее 0,64 мм.

Похожие статьи:

• Проверка и регулировка зацепления шестерен главной передачи по пятну контакта в переднем и заднем мостах Спайсер на автомобилях УАЗ.
• Сборка дифференциала, сборка и регулировка подшипников ведущей шестерни переднего и заднего моста Спайсер на автомобилях УАЗ.
• Регулировка положения ведомой шестерни, подшипников дифференциала и бокового зазора в зацеплении шестерен главной передачи моста Спайсер на автомобилях УАЗ.
• Задний мост УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, главная передача, дифференциал, устройство и обслуживание.
• Устройство переднего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, поворотные кулаки, обслуживание и регулировка.
• Устройство переднего ведущего моста УАЗ-452, ШРУС, муфты отключения колес, возможные неисправности, обслуживание.

Регулировка моста уаз патриот — Ремонт своими руками

Регулировка моста уаз патриот довольно таки долги и трудоёмкий процесс в который заключает в себя множество нюансов которые надо последовательно выполнять дабы избежать проблем при ремонте.

Регулировка моста нужна если появляются проблемы в виде поломка зубьев, течь масла, износ подшипников и т.д Такое возможно не из-за того что качество деталей оставляет желать лучшего а из-за неправильно эксплуатации авто, а так же если неправильно выставлен зазор в подшипниках ведущий шестерни главной передачи, нехватки масло или его плохого качества. Последствия этому могут быть как посторонний шум в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей и можете даже словить клин моста.

Что бы такого не случилось надо своевременно проводить специальные ремонтные работы, такие как замена сальников, замена регулировка подшипников. По окончанию таких работ следует проверить правильность регулировки моста, определить можно по температуре моста после быстрой езды.

Помните, что своевременная замена масла способствует продлению жизни выших деталей!
Если у вас проблема с расходом топлива то вам поможет Регулировка карбюратора 4178 на уаз

Содержание:

1. Неисправности задний и передний мост УАЗ Патриот
2. Настройка, регулировка моста УАЗ
3. Замена сальников моста
4. Как проверить правильность регулировки моста УАЗ Патриот
5. Регулировку подшипников ступиц

Неисправности задний и передний мост УАЗ Патриот

— Поломка зубьев главной пары.
— Поломка зубьев полуосей.
— Течь масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение подшипников ступиц.
— Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет.
— Наличие осевого зазора в подшипниках ведущей шестерни главной передачи.
— Наличие осевого зазора в подшипниках дифференциала главной передачи.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать.
— Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить.
— Неправильная регулировка главной пары.
— Не своевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла не по сезону.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям.
— Не правильный тюнинг — неправильные передаточные числа трансмиссии.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное буксование одним колесом при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступиц.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Увеличенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за увеличения нагрузки.
— Заклинивание во время движение — это самое худшее. Основной причиной заклинивания моста является наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот реально случается, если владелец совсем запустил свой автомобиль или совсем безобразно с ним обращается, так как перед заклиниванием мосты продолжительным гулом, шумом и треском сообщают, что им нужен ремонт. Мост может заклинить, если он очень сильно нагревается

Настройка, регулировка моста УАЗ Патриот

Задний и передний мост

Причина неисправности и способ устранения
Постоянный повышенный шум при работе переднего моста
1.Износ или неправильная регулировка подшипников дифференциала.
2.Неправильная регулировка. повреждение либо износ шестерён или подшипников редуктора.
3.недостаточное количество масла в картере моста.

1.1.Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2.Определите неисправность редуктора, отремонтируйте или замените его
3.3.Востановите уровень масла, проверте, нет ли утечки масла через уплотнения картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1.Неправельная регулировка зацепления шестерён главной передачи.
2.Неправельный боковой зазор в зацеплении шестерён главной передачи.
3.Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2.Отрегулируйте зазор.
3.3.Отрегулируйте зазор, при необходимости замените подшипники.

Стук в начале движения автомобиля
Износ отверстия под ось сателлитов в коробке диффиринциала Замените коробку диффиринциала и при необходимости ось сателлитов
Замена сальника вала ведущей шестерни редуктора переднего моста

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.

Регулировка подшипников главной передачи переднего моста
Подшипники главной передачи регулируйте в следующем порядке.

1. Подберите регулировочное кольцо 5 (см. рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью +-0,025 мм) исходя из действительных размеров В и Г (см. рис. 6.5 и 6.6) по формулеd1 = B — (111,960 + Г) (мм).

Рис. 6.6. Регулировочные параметры подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи:

1 — оправка; 2 — наружная обойма подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. рис. 6.4) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.

Примечание
Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение. Измерьте в картере расстояние Б (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По действительным размерам Б, Е и монтажному размеру ведомой шестерни, равному 50 мм, подберите (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = Б — (Е + 50 + Х) (мм), где d2 — толщина регулировочного кольца;
X — предельное отклонение от монтажного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный момент проворачивания ведущей шестерни дифференциала (Мв. ш.) должен быть в пределах Мв. ш. + (0,21-0,42) (Нм). Проверку выполняйте проворачиванием за ведущую шестерню.

Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружная обойма подшипника

Примечание
Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен.
Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора. Проверку зазора проводите на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины. При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них зазора.
7. Проверьте зацепление шестерен главной передачи по пятну контакта, для чего окрасьте зубья ведомой шестерни краской (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.8 (поз. 1).

При контакте на вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, причем для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — сторона переднего хода; Б — сторона заднего хода; 1 — правильное расположение; 2 — пятно контакта расположено на вершине зуба; 3 — пятно контакта расположено у основания зуба;4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.
При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. Собрав главную передачу, проверьте ее нагрев после совершения пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 0С, то снова отрегулируйте предварительный натяг

Устранение течи через ступицы мостов

Понадобится: новые болты крышки (не обязательно), смазка для фиксации резьбовых соединений, герметик, средство для обезжиривания (уайт-спирит или керосин).
— Поддомкратить колесо или поднять авто на подъемнике.
— Снять крышку ступицы.
— Болты обязательно качественно очистить в растворителе и высушить.
— Крышку и ступицу очистить в растворителе и высушить.
— Резьбу в ступице очистить растворителем и высушить.
— Подвести крышку к ступице и проверить плотность прилегания и отсутствие перекосов.
— Нанести (размазать) тонким равномерным слоем герметик на крышку и ступицу.
— Совместить отверстия для болтов в крышке и на ступице.
— Нанеся на резьбу болтов смазку для фиксации резьбовых соединений наживить болты (без гроверных шайб).
— Равномерно подтянуть болты и окончательно затянуть.
— По краям равномерно должен вылезти герметик. После его застывания лишнее срезать.
— Не опускать авто на колеса не менее одного часа до застывания герметика.

Пробка заливной горловины и пробка сливного отверстия

Заливная пробка редуктора имеет свойство со временем закисать намертво. Связано это с тем, что резьба в ней конусообразной формы.
Не дожидаясь этого момента следует открутить ее, прочистить (протереть) пробку и резьбу на редукторе средством для обезжиривания (уайт-спирит или керосин).
Смазать резьбу пробки качественной смазкой для фиксации резьбовых соединений не пожалев количества смазки.
Закрутить пробку до такой степени, чтобы не было течи масла не перетягивая.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные качественные сальники служат очень долго.
Никогда не устанавливайте повторно бывшие в работе снятые сальники.
Приобрести качественные сальники.
Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике.
— Открутить карданный вал.
— Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
— Снять фланец.
— Извлечь сальник из горловины редуктора плоской отверткой.
— Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин).
— Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом.
— При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию».
— Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта.
Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Регулировку подшипников ступиц

Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

— Выньте полуось 9 у заднего моста или снимите фланец ведущий у переднего моста.

— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.

— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Источник
uaz-tuner.ru
kulibinsclub.ru
avtosteh.ru

Сборка и регулировка подшипников дифференциала – Задний мост – УАЗ

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.
2. Установите упорные шайбы на шейки шестерен полуосей.
3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.
4. Установите сателлиты на оси разъемной крестовины.
5. Установите разъемную крестовину (рис. 168) с сателлитами в левую коробку сателлитов.


   Рис. 168. Установка разъемной крестовины с сателлитами в левую коробку сателлитов

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 169) (порядковые номера) обеих чашек были совмещены.


   Рис. 169. Установка коробок сателлитов по меткам

7. Соедините половины болтами и затяните их. Момент затяжки 32-40 Н*м (3,2-4,0 кгс*м).
8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98-137 Н*м (10-14 кгс*м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала проводите (в случае их замены) в следующем порядке:

1. Напрессуйте внутренние кольца подшипников (рис. 170) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5-4,0 мм.


   Рис. 170. Предварительная напрессовка внутренних колец подшипников дифференциала

2. Установите дифференциал в сборе в картер, затем прокладку и крышку картера и, проворачивая крышку за кожух, прикатайте подшипники так, чтобы ролики заняли правильное положение (рис. 171). Затем болтами и гайками равномерно соедините крышку с картером.


   Рис. 171. Прикатка роликов подшипников дифференциала

3. Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и A1 (рис. 172 и 173) между торцами внутренних колец подшипников и коробки сателлитов.


   Рис. 172. Замеры зазоров при регулировке подшипников дифференциала




   Рис. 173. Зазоры А и А1 между торцами внутренних колец подшипников и коробки сателлитов

4. Подберите пакет прокладок толщиной, рассчитанной по формуле:
   s=А+A1+0,1, где:
   • s — толщина пакета прокладок, мм;
   • А и A1 — зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм;
   • 0,1 — постоянная величина (для обеспечения предварительного натяга), мм.
5. Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам. Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.

Сборка и регулировка подшипников дифференциала мостов УАЗ: https: https://uaz.service-manual.company/zadniy-most/sborka-i-regulirovka-podshipnikov-differentsiala/

УАЗ 2206 хакки › Бортжурнал › Несколько нюансов по регулировке пары колхозного моста.

На машине, особенно Уазе, одно из быстроумирающих узлов является задний мост, т.к вся нагрузка ложится именно на него.И до недавнего времени при ремонте я не заморачивался, а отдавал агрегат на переборку «мастерам».
Но не зря пословица гласит «хочешь сделать хорошо сделай сам».Перерыв интернет и получив консультацию от мастера, приступил к ремонту моста и регулировке пары.
Год назад собрал мост, но не учел некоторые моменты и мост завывал всеми голосами, действуя на нервы.
И недавно решено было очередной раз мост перебрать.
Итак опять перелопатив информацию было выявлено несколько моментов до селе мне неизвестных.
1.Ведущая шестерня должна быть в полном зацеплении, не торчать и не проваливаться

Если зубья ведущей шестерни будет торчать то мост будет выть при нажатии на газ т.е. под нагрузкой(что у меня и было).
Если зубья будут провалены то гудеть будет в накат.
Это правда больше относится к мостам до 1989 года, но при кривизне нынешних запчастей лучше проверить.

2.Зазор в паре точно выставить невозможно т.к. он плавает в пределах 0.2-0.3 десятых (звонил знающим людям, сказали что ровных практически нет ).Себе сделал 0.35-0.55 при допуске 0.6
3. Для удобства снятия обойм опорных подшипников их следует обварить по кругу, остудить и они сами выпадут.

4.Бывает что наружный подшипник на ведущей шестерне налазит очень туго, в дальнейшем при регулировки хвостовика это может привести к большим проблемам, его просто невозможно будет вынуть для удаления регулировочных шайб, поэтому нужно сразу проверить и если понадобится удалить этот натяг, натфелем или наждачкой.
С этим ремонтом мне повезло больше, езжу теперь радуюсь тишине.
Всем удачи на дорогах.

Сборка и регулировка переднего моста. Колхозинг. — УАЗ 3962, 2.4 л., 1988 года на DRIVE2

Февраль 2019.
Мост было решено регулировать своими силами. За основу было взято видео по регулировке на канале Харчишина Василия. Мост вымыт, старые подшипники сняты не без труда, кое-где пришлось пилить болгаркой. Оказалось, что один из подшипников полуоси был заклинен, из-за этого в корпусе дифференциала разбило место под шестерню полуоси, по-видимому от нагрева она заклинила и провернулась в корпусе вместе с металлом. Фото, к сожалению, отсутствуют. Эта проблема была решена токарем, он установил втулку в разбитый корпус, а шестерню проточил от намотанного металла. Металл был намотан на «ножке» шестерни.

Фото из интернета. Снизу и сверху — шестрени полуосей.

Между сателлитами и шестернями был отрегулирован зазор.

Проверка зазора.

Шайб родных не нашлось, в магазине подобрал похожие, не знаю от чего. Пришлось немного проточить внутренний диаметр.

Регулировочная шайба под шестерню полуоси.

Далее, шайбами был отрегулирован тепловой зазор хвостовика. Слишком увлекся и не фотографировал. Шайбы были только размера 0.10 мм, пришлось немного на точильном камне стачивать распорное кольцо, между двух подшипников. Для затяжки гайки была сварена вот такая штука.
Регулировку дифференциала производил в соответствии с видео. От себя могу добавить несколько моментов для упрощения процесса. Чтобы приблизительно знать нужное количество шайб на низ дифференциала — забил подшипник дифференциала на половину, вставил его в седло и через бронзовую выколотку посадил его до тех пор, пока между хвостовиком и ведомой шестерней не остался совсем крохотый зазор.

Полный размер

После этого замерил зазор и стало примерно понятно, сколько ложить шайб на низ.

Полный размер

Замер щупами зазора, для последующей установки шайб.

Шайбы установлены, верхний подшипник так же забит на половину.

Полный размер

Все подшипники забиваются бронзовой выколоткой.

Установлена вторая половина моста с прокладкой, затянуты болты и опять все снято. Половина садит подшипник на свое место и остается опять померить зазор и установить шайбы под верхний подшипник.
Это предварительная регулировка, более точная достигается добавлением/убавлением шайб. Чтобы снять или добавить шайбы — нужно снять подшипник. Для снятия подшипников было сварено такое вот кошмарное, но рабочее устройство.

Полный размер

Съемник из старого седла подшипника, гайки и болтов.

Полный размер

Съемник в деле.

Отрегулированные шестерни были проверены герметиком на пятно контакта.

Полный размер

Пятно контакта.

Мост собран, остается проверить и отрегулировать поворотные кулаки.

Нет фото собранного моста, села батарея. То же самое, только стоит крышка хвостовика с сальником)))
P.S. В местах, где подшипники провернуло — ослабла посадка. Все обезжирил и посадил на анаэробный герметик Трибопласт 9А. В целом результатом доволен, остается проверить в деле.

Полный размер

Неплохая подставка для кружки)

Всем хороших дорог и поменьше поломок!

Регулировка заднего моста уаз — Автожурнал MyDucato

Сборка и регулировка подшипников дифференциала

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.
2. Установите упорные шайбы на шейки шестерен полуосей.
3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.
4. Установите сателлиты на оси разъемной крестовины.
5. Установите разъемную крестовину (рис. 168) с сателлитами в левую коробку сателлитов.

Рис. 168. Установка разъемной крестовины с сателлитами в левую коробку сателлитов

Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 169) (порядковые номера) обеих чашек были совмещены.

Рис. 169. Установка коробок сателлитов по меткам

Соедините половины болтами и затяните их. Момент затяжки 32-40 Н*м (3,2-4,0 кгс*м).

Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98-137 Н*м (10-14 кгс*м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала проводите (в случае их замены) в следующем порядке:

Напрессуйте внутренние кольца подшипников (рис. 170) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5-4,0 мм.

Рис. 170. Предварительная напрессовка внутренних колец подшипников дифференциала

Установите дифференциал в сборе в картер, затем прокладку и крышку картера и, проворачивая крышку за кожух, прикатайте подшипники так, чтобы ролики заняли правильное положение (рис. 171). Затем болтами и гайками равномерно соедините крышку с картером.

Рис. 171. Прикатка роликов подшипников дифференциала

Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и A1 (рис. 172 и 173) между торцами внутренних колец подшипников и коробки сателлитов.

Рис. 172. Замеры зазоров при регулировке подшипников дифференциала
Рис. 173. Зазоры А и А1 между торцами внутренних колец подшипников и коробки сателлитов

Подберите пакет прокладок толщиной, рассчитанной по формуле:
s=А+A1+0,1, где:

• s — толщина пакета прокладок, мм;
• А и A1 — зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм;
• 0,1 — постоянная величина (для обеспечения предварительного натяга), мм.

Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам. Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.

Блог про Уаз

Регулировка зазоров в зацеплении шестерен и в подшипниках ведущего моста автомобилей вагонной компоновки УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 производится только при замене шестерен или подшипников, или при появлении осевого зазора ведущей или ведомой шестерен главной передачи. Замену шестерен главной передачи надо производить только комплектно.

Регулировка подшипника ведущей шестерни главной передачи ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипника ведущей шестерни главной передачи ведущего моста необходимо производить подбором толщины пакета регулировочных прокладок и затяжкой гайки фланца. Подшипник должен иметь такой предварительный натяг, чтобы осевое перемещение ведущей шестерни отсутствовало, а шестерня вращалась рукой без большого усилия.

Величину предварительного натяга подшипника проверять динамометром. При этом отсоединить левую половину картера. Крышку подшипника ведущей шестерни снять, чтобы трение манжеты не влияло на показания динамометра. При правильной регулировке, в момент проворачивания ведущей шестерни за отверстие во фланце динамометр должен показывать усилие 1,5-3 кгс для приработанных подшипников и 2,0-3,5 кгс для новых подшипников.

При постановке крышки на место, совместить отверстия для смазки в картере, прокладке и крышке. Момент затяжки гайки крепления фланца ведущей шестерни должен быть равен 17-21 кгсм. Нельзя даже немного отвинчивать гайку для того, чтобы добиться совпадения шплинтового отверстия с прорезью гайки. При недостаточной затяжке гайки возможно проворачивание внутренних колец подшипника и как следствие, износ регулировочных прокладок и появление опасного осевого зазора.

При проявлении в процессе эксплуатации автомобиля осевого зазора ведущей шестерни подтянуть гайку фланца. Если при этом осевой зазор не устраняется, то уменьшить толщину пакета регулировочных прокладок и отрегулировать подшипник, как указано выше.

После проведения регулировки проследить за нагреванием подшипников во время движения. Небольшой нагрев подшипника не опасен, но если горловина картера ведущего моста нагревается до температуры 90 градусов и выше, вода на картере кипит, это значит, что подшипник перетянули и следует увеличить общую толщину прокладок.

Регулировка подшипников дифференциала ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников дифференциала необходимо производить подбором толщины пакета регулировочных прокладок установленных между торцами внутренних колец обоих подшипников и коробки сателлитов. При замене шестерен главной передачи и подшипников дифференциала регулировку производить в следующей последовательности :

1. Напрессовать внутренние кольца подшипников дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор в пределах 3-3,5 мм.

2. Снять полуоси и установить дифференциал в сборе с ведомой шестерней в картер, поставить прокладку и крышку, наживить болты крепления крышки и проворачивая ведомую шестерню монтажной лопаткой через горловину картера, прикатать подшипники для того, чтобы ролики заняли правильное положение. Затем крепежными деталями равномерно и окончательно соединить крышку с картером.

3. Отвинтить вновь крепежные детали. Осторожно снять крышку, вынуть из картера моста дифференциал и щупом замерить зазоры А и А1 между торцами коробки сателлитов и торцами внутренних колец подшипников.

4. Подобрать пакет прокладок толщиной, равной сумме зазоров А+А1. Для обеспечения предварительного натяга в подшипниках к этому пакету добавить прокладку толщиной 0,1 мм. Суммарная толщина пакета прокладок должна равняться А+А1+0,1 мм.

5. Снять внутренние кольца подшипников дифференциала. Разделить подобранный пакет прокладок пополам. Установить прокладки на шейки коробки сателлитов и напрессовать внутренние кольца подшипников до упора. После этого произвести регулировку бокового зазора перемещением ведомой шестерни.

При замене только подшипников дифференциала замерить и сравнить высоту нового и старого подшипников в сборе. Если новый подшипник выше или ниже старого на какую-то величину, то толщину имеющегося пакета прокладок уменьшить в первом случае и увеличить во втором случае на эту же величину.

Регулировка бокового зазора и положения шестерен главной передачи ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку бокового зазора и положения шестерен главной передачи необходимо производить только при замене старых шестерен новыми в следующей последовательности :

— сначала регулировать подшипники ведущей шестерни и подшипники дифференциала как указано выше,
— затем приступать к регулировке бокового зазора в зацеплении зубьев шестерен главной передачи.

Боковой зазор в зацеплении шестерен надо регулировать перестановкой прокладок с одной стороны коробки дифференциала на другую. Если снимать прокладки со стороны ведомой шестерни, то зазор в зацеплении увеличивается, если же прибавлять — зазор уменьшается. Прокладки нужно только переставлять, не изменяя их суммарной толщины, чтобы не нарушать натяг подшипников дифференциала.

Окружной боковой зазор должен быть в пределах 0,35-0,77 мм. Замер производить на фланце ведущей шестерни на радиусе 40 мм, проверять в четырех положениях ведущей шестерни через каждый оборот. Закончив сборку ведущего моста, надо проверить его нагревание после движения автомобиля.

Если нагревание картера в зоне двухрядного конического подшипника, ведущей шестерни или подшипников дифференциала свыше 90 градусов, вода на картере кипит, то надо увеличить общую толщину пакета подобранных прокладок для двухрядного конического подшипника ведущей шестерни. А для подшипников дифференциала уменьшить толщину прокладок со стороны картера, при окружном боковом зазоре 0,64 мм и более, или со стороны крышки — при окружном боковом зазоре менее 0,64 мм.

Как отрегулировать задний мост на УАЗ Патриот

Автомобили Patriot оснащаются жесткими балками мостов, которые крепятся к раме на листовых или пружинных рессорах. Регулировка заднего моста УАЗ Патриот «Спайсер» позволяет снизить уровень шума при работе и увеличивает ресурс шестерен. При некорректных зазорах в сопряженных деталях увеличивается скорость износа и возникает риск заклинивания редуктора.

Устройство и схема заднего моста

Задний мост «Спайсер» на УАЗ Патриот представляет собой литой картер с запрессованными чулками полуосей, на которых предусмотрены площадки для рессор. Внутри корпуса находится коническая главная пара и дифференциал, шестерни установлены на роликовых конических подшипниках и бронзовых втулках. Смазка осуществляется разбрызгиванием, масло хранится в нижней части картера. В боковой части корпуса предусмотрена пробка для проверки уровня и заливки свежей жидкости.

Устройство переднего моста УАЗ Патриот отличается от конструкции задней балки. Передние колеса установлены на поворотных кулаках, которые оснащены шарнирами равных угловых скоростей. Для передачи мощности к главным парам используются карданные валы, подключенные к 2-скоростному раздаточному редуктору.

Важные нюансы перед началом работы

Перед началом регулировки требуется заменить изношенные детали, а затем подготовить инструменты и приспособления:

• контрольный индикатор и микрометр, которые используются для измерения расстояний между элементами;
• смотровое зеркало на раздвижной рукоятке, позволяющее рассмотреть отпечатки пятна контакта на зубьях.

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
2. Уложить кольцо в посадочное гнездо.
3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
5. Установить распорную муфту и вставить хвостовик в картер.
6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Настройка заднего моста

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Ремонт мостов на уаз 469

Многие пользователи сети интернет в яндексе или гугле вводят подобный запрос — «ремонт переднего моста уаз 469». Значит, их интересует как самому отремонтировать передний или задний мост на уазе. Конечно же, порядок разборки и ремонта моста описан в специальных книгах по ремонту и эксплуатации, которые сейчас достать не проблема. Однако, разобрать своими руками что передний, что задний мост до последнего винтика — задача, мягко говоря, не из легких. Может оказаться так, что нужно всего то заменить какую то маленькую деталь, для доступа к которой не придется разбирать все подряд.

Передний мост УАЗ 469

Вот только некоторые возможные варианты поломок мостов на уаз 469 (Хантер, Патриот, «буханка»):

1. Изношен дифференциал, погнут картер редуктора
2. Критический износ главной передачи в редукторе
3. Износ поворотного кулака (шаровой опоры, цапфы) на переднем мосту
4. Появление больших зазоров в шкворневых соединениях
5. Износ подшипников, в результате чего требуется их регулировказамена
6. Шприцевание элементов, требующих смазки

Понять что из вышеперечисленного случилось именно с вашим автомобилем бывает непросто, однако, часто можно даже на слух примерно локализовать проблему. Если со стороны переднего или заднего моста слышен повышенный шум, гул (даже на нейтральной передаче) — скорее всего изношен редуктор (требуется ремонт), либо подшипники требуют смазки. Если ваш автомобиль «рыскает» из стороны в сторону и при этом рулевое управление в порядке — проблема может засесть в цапфе, шрусе или в неправильной установке шкворней, фиксирующих шаровую опору, в результате чего появляется люфт и колесо начинает «гулять».

Из чего состоит ШРУС

Очень частая неисправность — вылет шариков-подшипников, которые находятся в ШРУСе. Они вылетают как раз из-за неправильной регулировки шкворней, в результате чего геометрический центр шруса и цапфы не совпадают. Как результат — полуось «гуляет» в посадочном месте и постепенно разбивается. Также повреждается и сам шрус. А при поворотах со стороны колеса слышно хруст и при этом колесо может подклинивать. Некоторые мастера в процессе ремонта просто выкидывают все шарики, кроме центрирующего (дополнительно приварив его) — дабы избавиться от проблемы постоянного их вылетания.

Поворотный кулак переднего моста УАЗ 469 в сборе

Но это спасает ненадолго, бывают даже случаи, когда приваренный шарик обламывает в процессе езды, настолько высокие там нагрузки. Гораздо результативнее заняться регулировкой шкворней. Необходимо добиться такого состояния, при котором линия, проходящая через шкворни, и центр полуоси будут пересекаться в одной точке. И именно в этой точке должен находиться центр шруса. Смещение полуоси влево-вправо, как показано на рисунке — недопустимо, она должна быть жестко зафиксирована, для этого в конструкции предусмотрены упорные кольца и втулки.

Посадочное место под втулку

Снятие шкворня

А теперь рассмотрим процесс снятия шкворня на уаз 469. Для этой процедуры можно использовать специальный съемник, однако, его вполне возможно изготовить самому. Все что для этого понадобится — пластина с отверстием под болт, шайба и 2 гайки. Пластина будет упираться в другие болты по периметру, а центровой болт будет как раз вытягивать шкворень из посадочного места.

Процесс выпрессовки шкворня

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.

Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.

В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой. Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.

Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену. В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса. Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять). Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Сборка заднего моста, и регулировка ГП — УАЗ 31514, 2.5 л., 1998 года на DRIVE2

Всем привет!
Давно откладывался процесс сборки, но вот одним прекрасным летним вечером наткнулся я на разобранный мост, не долго думая решил его собрать (ведь он уже начал ржаветь)
В принципе из запчастей практически все было, Мост этот так скажем экспериментальный(почему расскажу позже) даже подшипники думал оставить старые, они еще внушали доверие, но в итоге ДИФ и хвостовик(морковка) били посажены на новые подшипники.

Вот он, герой данного рассказа…

Новенькие, красота. Посмотрим как будут ходить…

Рассказывать про регулировку ДИФа и ГП в мельчайших подробностях не вижу смысла, кто знает тот поймет все по фото, кто далек от этого не поймет и на словах…
Диф отрегулировал быстро, так скажем дедовским способом, собираем на недопресованном подшипнике, затем разбираем и вот вам толщина набора прокладок + одна самая тонкая для преднатяга.

Собираем мост

Полуосью проворачиваем ДИФ, чтоб все село на свои места без перекосов…

Там в нутри живет ДИФ =))))

Вот он красавец, правда голубоватый, но другой краски под рукой не оказалось))))

Дальше ставим хвостовик, регулируется он тоже достаточно легко, специальными регулировочными шайбами, добавляя или убирая добиваемся небольшого усилия при его вращении и отсутствие всякого рода люфта.
Теперь самое интересное, раньше некогда таким не занималась и собирали как то без заморочки, все работало лучшим образом))))), но тут я решил поупражняться и заморочиться с пятном контакта и регулировкой зазора самой ГП. Пятно контакта получилось с первого раза, а вот с зазором ГП немного помучился, уж очень тяжело и хлопотно стягивать подшипники с дифференциала… Для тех кто не в курсе, зазор подбираем путем переставления прокладок с одной стороны ДИФа на другую…

Пятно контакта

Оно же на хвостовике

Ну вот собственно и все, на этом вся процедура регулировок закончена и можно собирать бортовые редуктора

Мост готов к дальнейшей сборке редукторов

Укладываем мост на стойки для более удобной сборки, устанавливаем полуоси, затем ведущую шестерню и малый роликовый подшипник (к стати тоже новый)

Полуось на месте

Все готово, можно ставить бортовую

Ведомая шестерня бортовой

Ну а теперь про то, почему мост экспериментальный, все дело в том что он не родной а так скажем из личных запасов, лежал и пылился раскиданный на запчасти лет 7 назад, вот я и решил собрать его чтоб был запас не запчастей а целиковый мост (вкатить целый проще чем ремонтировать, мое мнение)
Сам мост практически был целый, покапавшись в запасах нашел две отличные полуоси (возможно с него)
и три грибка один в идеале а вот два других изрядно изношенны в шлицах… и тут меня посетила бредовая на первый взгляд идея, восстановить их. Долго не думая я наварил шлицы полуавтоматом, далее вал был проточен на станке и немного пропилен болгаркой (за неимением фрезы). подробней все процедуру опишу в отдельной теме. Результат на фото.

Грибки на своем законном месте

Видны следы сварки

Еще походят, а может и нет)))

Далее прикручиваем корпус бортовой и впринципе можно сказать мост готов… Дальнейшая сборка остановлена в виду неопределенности с тормозной системой, возможно будут дисковые тормоза, поэтому прикрутил на две гаечки цапфу что меньше попадала всякой пыли и грязи…

Ждет решения по тормозам

Припылил с балончика остатками грунта, чтоб не так сильно ржавел, покраска пока что откладывается на неопределенный срок…
Всем добра! и спасибо за внимание
Комментируем, оцениваем, спрашиваем что не понятно…

регулировка хвостовика — УАЗ 469, 2.4 л., 1977 года на DRIVE2

Очень уж люфтил хвостовик переднего моста, замучила меня мысль как то его подрегулировать, читаю рекомендации по ремонту:снимите мост, располовинте, снимите хвостовик…Думал может проще весь мост заменить?Посмотрел картинки, да должно вроде и так получится, забиваю в поиске :регулировка хвостовика уаз, ну да не надо мост разбирать 🙂
Заехал в магазин приобрёл сальник и в яму…Снимаю кардан, берусь рукой за хвостовик, блин как он болтается, странно и как ещё масло не течёт…А может его там нет?Но мост сухой…Откручиваю сливную пробку подставив чашку, кстати пробки все вроде как под звёздочку, должны вроде быть под шестигранник на 12 и в трещётках (предках хабов) кстати такие же, не течёт, не поооонятно, ну может забилось отверстие грязью сую туда отвёртку …какая то грязная консистентная смазка 🙁 трансмиссионное масло за многие годы сублимировалось в салидол?:)

Полный размер

Полный размер

вроде уровень, но салидола

откручиваю большую гайку, снимаю фланец, откручиваю болты крепления крышки…Большая металическая шайба, затем снимаю подшипник, снялся он без особых усилий, конечно пришлось его поддеть отвёрткой,

Полный размер

ну вот оно:два конусных роликовых подшипника на встречу друг другу, вытер смазку и обнаружил следы от роликов на обойме(натёртые роликами ямки) вред от выключеных трещёток…

Полный размер

а между подшипниками регулировочные шайбы целых две одна толстая вторая тонкая

Полный размер

убираю тонкую ставлю фланец, болтается, подтачиваю на камне толстую, пару раз мерюю если мне не изменяет память изначальная толщина толстой 10мм я её сточил до 9.2, но подшипники явно зажало подложил туда и тонкую шайбу.Люфт ликвидировался фланец крутится легко, но вот подшипник этот надо менять из за этих натёртых роликами ям он скоро разрушится(после одной покатухи появился новый звук думаю подшипник уже разбило.)

Полный размер

новый сальник двойной, старый деревянный 🙂 да и масло не текло только потому что превратилось в салидол…

Полный размер

кстати для масла тут есть канал, желательно его совместить при сборке

залил грамм 150 трансмисионного масла в мост может чтото перемешается и сольётся…ну или придётся залить туда бензина чтобы на верняка…

Сборка и регулировка заднего моста УАЗ-3151

Страница 1 из 2

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом

2. Установите упорные шайбы на шейки шестерен полуосей.

3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.

4. Установите сателлиты на оси разъемной крестовины.

Рис. 7. Выпрессовка наружного кольца подшипника дифференциала

5. Установите разъемную крестовину (рис. 1) с сателлитами в левую коробку сателлитов.

Рис. 8. Установка коробок сателлитов по меткам

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов.

Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 2) (порядковые номера) обеих чашек были совмещены.

7. Соедините половины болтами и затяните их. Момент затяжки 32–40 Нм (3,2–4,0 кгс).

Рис. 20. Задний мост

 8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их.

Момент затяжки 98–137 Н·м (10–14 кгс·м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:

Рис. 9. Предварительная напрессовка внутренних колец подшипников дифференциала

1. Напрессуйте внутренние кольца подшипников (рис. 9) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5–4,0 мм.

Рис. 10. Прикатка роликов подшипников дифференциала

Мост. Регулировка ГП… — УАЗ 31519, 2.9 л., 2004 года на DRIVE2

И так, начинаем потихоньку собирать передний мост. Начинаем с регулировки главной пары. Купил ГП у знакомого, уверял, что новая с консервации. Выглядела так, как будто-так и есть. Дифференциал приобрёл новый, тоже с консервации. Делаем всё по книге, напрессовываем не до конца подшипники, устанавливаем в чулок, ставим вторую половинку моста и болтами равномерно стягиваем половинки. Потом раскручиваем, раскалываем, замеряем прокладками зазоры между подшипниками, подбираем пакет прокладок, делим пополам + 0,1. Стягиваем подшипники двухлапым съёмником, устанавливаем прокладки на свои места, напрессовываем подшипники. Далее запрессовываем наружные кольца ведущей шестерни. Затруднения может вызвать операция по запрессовке кольца подшипника ведущей шестерни, который изнутри. Неудобно это делать. Пришлось придумывать приспособление. С помощью длинного винта, старой обоймы и ещё каких-то упоров, постепенно натягиваем подшипник и забиваем молотком через проставку. Определяем предварительный натяг подшипников. При затяжке гайки хвостовика не должно быть люфта, но при этом подшипники должны вращаться легко. Момент проворачивания есть в книге. По моему от 2 до 3 кг для новых подшипников. Регулировочный прокладок нигде не найти, поэтому делаем колечки из газелевских шкворневых прокладок. Обтачиваем на наждаке прокладку до нужного диаметра и кладём на распорную втулку. Далее регулировка.

6

7

8

9

10

11

12

Сторона переднего хода вроде бы и ничего, но задний совсем не катит

1

2

3

4

Решили оставить так. Уже собрали редуктор, на герметик, всё, как надо. Но после пары бессонных ночей, решили добиваться до конца! Повторная регулировка, всё по книге. Красим, крутим, переставляем прокладки и… Вот конечный результат.

Вот что получилось после повторной регулировки

Хотя задний ход всё равно хуже немного. Но вроде нормально.

Сторона переднего хода по моему вообще идеальна.

Цена вопроса: 3 000 ₽

Регулировка заднего моста УАЗ Патриот Спайсер своими руками: ход работы и нюансы

Автомобили Patriot оснащаются жесткими балками мостов, которые крепятся к раме на листовых или пружинных рессорах. Регулировка заднего моста УАЗ Патриот «Спайсер» позволяет снизить уровень шума при работе и увеличивает ресурс шестерен. При некорректных зазорах в сопряженных деталях увеличивается скорость износа и возникает риск заклинивания редуктора.

Устройство и схема заднего моста

Задний мост «Спайсер» на УАЗ Патриот представляет собой литой картер с запрессованными чулками полуосей, на которых предусмотрены площадки для рессор. Внутри корпуса находится коническая главная пара и дифференциал, шестерни установлены на роликовых конических подшипниках и бронзовых втулках. Смазка осуществляется разбрызгиванием, масло хранится в нижней части картера. В боковой части корпуса предусмотрена пробка для проверки уровня и заливки свежей жидкости.

Устройство переднего моста УАЗ Патриот отличается от конструкции задней балки. Передние колеса установлены на поворотных кулаках, которые оснащены шарнирами равных угловых скоростей. Для передачи мощности к главным парам используются карданные валы, подключенные к 2-скоростному раздаточному редуктору.

Важные нюансы перед началом работы

Перед началом регулировки требуется заменить изношенные детали, а затем подготовить инструменты и приспособления:

• контрольный индикатор и микрометр, которые используются для измерения расстояний между элементами;
• смотровое зеркало на раздвижной рукоятке, позволяющее рассмотреть отпечатки пятна контакта на зубьях.

При покупке дистанционных колец рекомендуется проверить толщину микрометром. Запасные части не отличаются высоким качеством изготовления, кроме того, встречаются элементы с ошибочной маркировкой (брак производителя).

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
2. Уложить кольцо в посадочное гнездо.
3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
5. Установить распорную муфту и вставить хвостовик в картер.
6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Настройка заднего моста

Поскольку конструктивные схемы редукторов в мостах УАЗ Патриот одинаковы, то процедура налаживания задней главной пары идентична настройке передачи в передней оси. После выполнения регулировочных работ необходимо залить в картеры трансмиссионное масло, а затем провести тестовую поездку. В процессе эксплуатации не допускается течь смазки через сальники или из-под сливной пробки.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Задний мост уаз патриот

Конструкция заднего моста автомобиля УАЗ Патриот

На автомобили UAZ Patriot устанавливают одноступенчатые ведущие мосты.

Главные передачи и дифференциалы переднего и заднего мостов аналогичны по конструкции

Задний мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная (гипоидная) передача и дифференциал.

От главной передачи крутящий момент передается через полуоси на ступицу.

Фланцы кожухов полуосей имеют гнезда, где размещаются подшипники полуосей.

К фланцам кожухов полуосей крепятся тормозные щиты задних тормозов с тормозными механизмами.

В верхней части левого полуосевого кожуха установлен сапун, чтобы не допустить создание избыточного давления в полости картера.

С задней стороны картера есть люк, через который монтируются узлы главной передачи.

Снаружи люк закрыт штампованной крышкой. Герметизация картера и крышки обеспечивается паронитовой прокладкой, установленной между ними.

В крышке есть маслозаливная пробка, а в нижней части картера установлена маслосливная пробка.

Вал ведущей шестерни установлен в передней части картера на двух роликовых конических подшипниках.

Передняя часть вала шлицевая, на нее устанавливается снаружи фланец ведущей шестерни.

Для герметичности в передней части картера установлен сальник.

Между задним подшипником и торцом ведущей шестерни находится регулировочное кольцо, которое обеспечивает необходимый монтажный размер, компенсирующий погрешности при обработке ведущей и ведомой шестерен для достижения оптимальной глубины зацепления зубьев шестерен главной передачи.

Между передним подшипником и буртиком вала ведущей шестерни установлены распорные кольца, подбором толщины которых обеспечивается необходимый преднатяг подшипников ведущей шестерни.

Преднатяг подшипников достигается затяжкой корончатой гайки на резьбовом конце вала ведущей шестерни с определенным моментом и проверяется по величине усилия поворота фланца ведущей шестерни.

Корончатая гайка стопорится шплинтом. В данной конструкции применен дифференциал шестеренчатого типа. Коробка дифференциала неразъемная. К ней болтами и гайками крепится ведомая шестерня.

Головки крепежных болтов относительно резьбовой части имеют эксцентричную форму.

В теле ведомой шестерни есть отверстия с углублениями аналогичной формы.

При монтаже ведомой шестерни болты устанавливают так, чтобы их головки полностью вошли в углубления.

Такая установка позволяет фиксировать болты от проворачивания при монтаже (демонтаже) ведомой шестерни к коробке дифференциала.

В коробке дифференциала установлены две полуосевые шестерни и два сателлита, находящиеся в постоянном зацеплении.

Между коробкой дифференциала, торцами шестерен и сателлитов установлены опорные шайбы.

Сателлиты вращаются вокруг оси, зафиксированной в коробке дифференциала стопором.

На цапфы коробки дифференциала напрессованы роликовые конические подшипники.

В картере балки имеются посадочные гнезда для установки дифференциала и резьбовых регулировочных гаек подшипников дифференциала.

Дифференциал в сборе с ведомой шестерней и подшипниками крепится к картеру балки двумя крышками посредством болтов.

На заводе-изготовителе гнезда в картере и крышках подшипников обрабатываются вместе, поэтому крышки не взаимозаменяемы.

Регулировочными гайками обеспечивается необходимый боковой зазор между шестернями главной передачи и преднатяг подшипников коробки дифференциала.

Регулировочные гайки фиксируются от перемещения стопорными пластинами, которые крепятся к крышкам болтами.

Полуось шлицевой частью установлена в полуосевую шестерню.

Наружная часть полуоси через шариковый подшипник опирается на гнездо подшипника, имеющееся во фланце кожуха полуоси.

Возможные неисправности заднего моста. Их причины и методы устранения

— Причина неисправности

Метод устранения

Подтекание масла через сальник ведущей шестерни или полуосей:

— Износ рабочей кромки или разрыв сальника

Заменить сальник

— Повышенное давление в картере заднего моста из-за загрязнения сапуна

Очистить сапун

Повышенный шум при работе заднего моста:

— Выход из стоя подшипников ведущей шестерни

Заменить подшипники

— Выход из строя подшипников коробки дифференциала

Заменить подшипники

— Ослабление посадки колец подшипников

Заменить изношенные детали

— Износ зубьев шестерен главной передачи

Заменить шестерни при их значительном износе

— Нарушение бокового зазора между зубьями главной передачи

Отрегулировать боковой зазор шестерен

— Нарушение преднатяга подшипников ведущей шестерни из-за их износа

Отрегулировать преднатяг подшипников. При необходимости заменить их

— Биение ведомой шестерни из-за ослабления ее крепления к коробке дифференциала

Подтянуть гайки болтов ведомой шестерни

— Задиры на зубьях шестерен главной передачи из-за неправильного бокового зазора или применение не рекомендованного масла

Заменить обе шестерни главной передачи

Повышенные шумы и стуки в заднем мосту при движении на поворотах:

— Износ или поломка зубьев сателлитов или полуосевых шестерен

Отрегулировать осевой зазор полуосевых шестерен или заменить дефектные детали

Передний и задний мост типа Спайсер на УАЗ Патриот

 Опубликовано в Трансмиссия и подвеска

 lexmak  Оставить комментарий

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера, автора более чем тридцати патентов и владельца компании Spicer Manufacturing Company, сейчас — Dana Corporation.

Передний и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбир, взамен мостов старой конструкции, а с них они уже по наследству перешли на УАЗ Патриот, УАЗ Пикап, УАЗ Карго и УАЗ Хантер.

Передний и задний мост типа Спайсер на УАЗ Патриот, устройство.

Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой единую деталь с шарнирами равных угловых скоростей (ШРУС) типа Рцеппа-Бирфильд, названным так по имени его изобретателя Альфреда Рцеппа и американской фирмы Бирфильд производившей его по патенту. Он компактнее шарнира Бендикс-Вейс на мостах Тимкен, может работать при больших углах и передавать больший крутящий момент.

Передний мост УАЗ Патриот

В настоящее время такими шарнирами комплектуется и передние мосты старой конструкции типа Тимкен до сих пор устанавливаемые на автомобили УАЗ легкового и грузопассажирского модельного ряда. По этой причине они обзавелись названием — гибридные мосты.

Задний мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мост имеют аналогичные по конструкции главные передачи и дифференциалы.

Задний мост УАЗ Патриот

Особенности конструкции переднего и заднего моста типа Спайсер.

Мосты типа Спайсер во многом унифицированы с одноступенчатыми мостами старой конструкции типа Тимкен, у них одинаковые подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах была увеличена на 8 миллиметров, это снизило шумность и повысило надежность главной передачи. Новый дифференциал может быть использован на старых одноступенчатых мостах с разъемным картером при условии установки на шипе чашки кольца-компенсатора.

Выпускаемые в настоящее время передние и задние мосты типа Спайсер имеют передаточное число главной передачи 4.111 или 4.625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые – на автомобили с дизельными двигателями, и все автомобили начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие мосты с колеей 1445 мм, каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4.625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4.111 или 31514-2400010-10 — с 4.625.

На автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго устанавливают широкие мосты с колеей 1600 мм, каталожный номер переднего моста 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625. Каталожный номер заднего моста 3162-2400010-10, 3163-2400010, передаточное число 4.111 или 4.625.

Проверка и техническое обслуживание переднего и заднего мостов типа Спайсер на Уаз.

Обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, он должен быть у нижней кромки заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи, периодической прочистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Бирфильд используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение пластичных смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполняется смазкой Литол-24.

Регулировка осевых зазоров в переднем и заднем мосту Уаз.

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста. Проверка наличия осевого зазора производится покачиванием ведущей шестерни за фланец крепления карданного вала.

Для устранения осевого зазора ведущей шестерни необходимо подтянуть гайку фланца. Гайка имеет кернение в паз резьбовой части ведущей шестерни и при подтяжке потребуется большее усилие на ключе. Подтяжка гайки производится осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после чего она заново кернится. Если закерненную гайку подтянуть не удастся, то ее следует сначала отпустить на 0.5-1.0 оборота, а затем затянуть до устранения осевого зазора и закернить.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Его проверка производится покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала, предварительно сняв стопорную пластину.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Метки #городскойуаз, запчасти, ремонт, трансмиссия, УАЗ, уаз патриот

Регулировка моста уаз патриот

Регулировка моста уаз патриот довольно таки долги и трудоёмкий процесс в который заключает в себя множество нюансов которые надо последовательно выполнять дабы избежать проблем при ремонте.

Регулировка моста нужна если появляются проблемы в виде поломка зубьев, течь масла, износ подшипников и т.д Такое возможно не из-за того что качество деталей оставляет желать лучшего а из-за неправильно эксплуатации авто, а так же если неправильно выставлен зазор в подшипниках ведущий шестерни главной передачи, нехватки масло или его плохого качества. Последствия этому могут быть как посторонний шум в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей и можете даже словить клин моста.

Что бы такого не случилось надо своевременно проводить специальные ремонтные работы, такие как замена сальников, замена регулировка подшипников. По окончанию таких работ следует проверить правильность регулировки моста, определить можно по температуре моста после быстрой езды.

Помните, что своевременная замена масла способствует продлению жизни выших деталей! Если у вас проблема с расходом топлива то вам поможет Регулировка карбюратора 4178 на уаз

Содержание:

Неисправности задний и передний мост УАЗ Патриот

— Поломка зубьев главной пары. — Поломка зубьев полуосей. — Течь масла через сальники. — Износ или разрушение подшипников дифференциала. — Износ или разрушение зубьев главной пары. — Износ и разрушение подшипников ступиц.

— Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет. — Наличие осевого зазора в подшипниках ведущей шестерни главной передачи. — Наличие осевого зазора в подшипниках дифференциала главной передачи. — Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла. — Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать. — Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить. — Неправильная регулировка главной пары. — Не своевременная замена трансмиссионного масла. — Эксплуатация с маркой трансмиссионного масла не по сезону. — Перегрузки от блокировок. — Длительная эксплуатация с разным давлением в шинах. — Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника). — Отсутствие смазки в шлицевом соединении карданного вала. — Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям. — Не правильный тюнинг — неправильные передаточные числа трансмиссии. — Отсутствие качественной смазки в ступицах подшипников. — Длительное буксование одним колесом при фиксации другого колеса.

— Неправильная и несвоевременная регулировка подшипников ступиц.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту. — Увеличенный расход топлива. — Ухудшение управляемости. — Повышенный износ элементов трансмиссии и двигателя из-за увеличения нагрузки. — Заклинивание во время движение — это самое худшее. Основной причиной заклинивания моста является наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот реально случается, если владелец совсем запустил свой автомобиль или совсем безобразно с ним обращается, так как перед заклиниванием мосты продолжительным гулом, шумом и треском сообщают, что им нужен ремонт. Мост может заклинить, если он очень сильно нагревается

Настройка, регулировка моста УАЗ Патриот

Задний и передний мост

Причина неисправности и способ устранения  Постоянный повышенный шум при работе переднего моста 1.Износ или неправильная регулировка подшипников дифференциала. 2.Неправильная регулировка. повреждение либо износ шестерён или подшипников редуктора.

3.недостаточное количество масла в картере моста.

1.1.Замените изношенные детали, отрегулируйте подшипник дифференциала. 2.2.Определите неисправность редуктора, отремонтируйте или замените его 3.3.Востановите уровень масла, проверте, нет ли утечки масла через уплотнения картера переднего моста Шум при разгоне автомобиля и торможении двигателем 1.Неправельная регулировка зацепления шестерён главной передачи. 2.Неправельный боковой зазор в зацеплении шестерён главной передачи. 3.Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников. 1.1. Отрегулируйте зацепление. 2.2.Отрегулируйте зазор.

3.3.Отрегулируйте зазор, при необходимости замените подшипники.

Стук в начале движения автомобиля Износ отверстия под ось сателлитов в коробке диффиринциала Замените коробку диффиринциала и при необходимости ось сателлитов Замена сальника вала ведущей шестерни редуктора переднего моста

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.

Регулировка подшипников главной передачи переднего моста Подшипники главной передачи регулируйте в следующем порядке.

1. Подберите регулировочное кольцо 5 (см. рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью +-0,025 мм) исходя из действительных размеров В и Г (см. рис. 6.5 и 6.6) по формулеd1 = B — (111,960 + Г) (мм).

Рис. 6.6. Регулировочные параметры подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи:

1 — оправка; 2 — наружная обойма подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. рис. 6.4) главной передачи. 2. Установите вал ведущей шестерни в картер переднего моста.

Примечание Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0-2,0 Н/см (0,1-0,2 кгс/см). 3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение. Измерьте в картере расстояние Б (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По действительным размерам Б, Е и монтажному размеру ведомой шестерни, равному 50 мм, подберите (с точностью +-0,025 мм) регулировочное кольцо по формуле d2 = Б — (Е + 50 + Х) (мм), где d2 — толщина регулировочного кольца; X — предельное отклонение от монтажного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни. 4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.

5. Отрегулируйте подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный момент проворачивания ведущей шестерни дифференциала (Мв. ш.) должен быть в пределах Мв. ш. + (0,21-0,42) (Нм). Проверку выполняйте проворачиванием за ведущую шестерню.

Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружная обойма подшипника

Примечание Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен. Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора. Проверку зазора проводите на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины. При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно. 6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них зазора.

7. Проверьте зацепление шестерен главной передачи по пятну контакта, для чего окрасьте зубья ведомой шестерни краской (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.8.

Примечание При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.8 (поз. 1).

При контакте на вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, причем для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.

При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи: А — сторона переднего хода; Б — сторона заднего хода; 1 — правильное расположение; 2 — пятно контакта расположено на вершине зуба; 3 — пятно контакта расположено у основания зуба;4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой. При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой. 9. Установите стопорную пластину на крышку подшипника дифференциала.

10. Собрав главную передачу, проверьте ее нагрев после совершения пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 0С, то снова отрегулируйте предварительный натяг

Устранение течи через ступицы мостов

Понадобится: новые болты крышки (не обязательно), смазка для фиксации резьбовых соединений, герметик, средство для обезжиривания (уайт-спирит или керосин). — Поддомкратить колесо или поднять авто на подъемнике. — Снять крышку ступицы. — Болты обязательно качественно очистить в растворителе и высушить. — Крышку и ступицу очистить в растворителе и высушить. — Резьбу в ступице очистить растворителем и высушить. — Подвести крышку к ступице и проверить плотность прилегания и отсутствие перекосов. — Нанести (размазать) тонким равномерным слоем герметик на крышку и ступицу. — Совместить отверстия для болтов в крышке и на ступице. — Нанеся на резьбу болтов смазку для фиксации резьбовых соединений наживить болты (без гроверных шайб). — Равномерно подтянуть болты и окончательно затянуть. — По краям равномерно должен вылезти герметик. После его застывания лишнее срезать.

— Не опускать авто на колеса не менее одного часа до застывания герметика.

Пробка заливной горловины и пробка сливного отверстия

Заливная пробка редуктора имеет свойство со временем закисать намертво. Связано это с тем, что резьба в ней конусообразной формы. Не дожидаясь этого момента следует открутить ее, прочистить (протереть) пробку и резьбу на редукторе средством для обезжиривания (уайт-спирит или керосин). Смазать резьбу пробки качественной смазкой для фиксации резьбовых соединений не пожалев количества смазки.

Закрутить пробку до такой степени, чтобы не было течи масла не перетягивая.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста. Замена сальника редуктора моста на УАЗ Патриот: Правильно установленные качественные сальники служат очень долго. Никогда не устанавливайте повторно бывшие в работе снятые сальники. Приобрести качественные сальники. Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике. — Открутить карданный вал. — Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста). — Снять фланец. — Извлечь сальник из горловины редуктора плоской отверткой. — Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин).

— Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом.

— При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию». — Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки. — После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом.

— Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи. Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта.

Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит. 1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы. 2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то… 3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.

4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Регулировку подшипников ступиц

Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

— Выньте полуось 9 у заднего моста или снимите фланец ведущий у переднего моста.

— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.

— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Источник uaz-tuner.ru kulibinsclub.ru avtosteh.ru

Ремонт УАЗ 3163 (Патриот) : Задний мост

6.6.1 Задний мост Особенности конструкции Возможные неисправности заднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни редуктора заднего моста Снятие и установка полуоси заднего моста Снятие и установка главной передачи заднего моста Разборка и сборка дифференциала задне…

6.6.2 Особенности конструкции Рис. 6.4 . Главная передача: 1 – болт; 2, 33 – пружинные шайбы; 3 – ведомая шестерня; 4, 24 – полуоси; 5 – регулировочное кольцо; 6, 22 – подшипники; 7 – распорная втулка; 8 – наружная обойма наружного роликового подшипника; 9 – роликовый подшипник; 10 – упорное кольцо; 11 – сальник; …

6.6.3 Возможные неисправности заднего моста, их причины и способы устранения

6.6.4 Замена сальника вала ведущей шестерни редуктора заднего моста Заменяйте сальник при обнаружении утечек масла из-под фланца редуктора заднего моста. Примечание Утечка масла может быть вызвана также избытком масла в картере моста или засорением сапуна. Вам потребуются: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамом…

6.6.5 Снятие и установка полуоси заднего моста Полуось снимают при обнаружении утечек масла из-под прокладки фланца крепления полуоси, при регулировке или замене подшипников ступицы и для снятия дифференциала. Примечание Течь масла может быть вызвана также избытком масла в картере или засорением сапуна. Вам потребуется кл…

6.6.6 Снятие и установка главной передачи заднего моста Главную передачу снимают для ремонта или замены. Вам потребуются: ключ «на 10», торцовая головка «на 19», «на 27». 1. Установите упоры под передние колеса автомобиля. 2. Выверните пробку из картера заднего моста и слейте масло. 3. Снимите обе полуоси (см. «Снятие и …

6.6.7 Разборка и сборка дифференциала заднего моста Вам потребуются: ключи «на 14», «на 17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи заднего моста»). 2. Спрессуйте подшипники дифференциала с чашки коробки дифференциала. 3. Выверните десять болтов крепления ведомой шестерни к дифференциа…

6.6.8 Регулировка подшипников главной передачи заднего моста Подшипники главной передачи заднего моста регулируют так же, как подшипники главной передачи переднего моста (см. «Регулировка подшипников главной передачи переднего моста»).

6.6.9 Снятие и установка заднего моста Задний мост снимают для замены его балки или при полном износе всех деталей, когда частичный ремонт становиться нецелесообразным. Вам потребуются: ключи «на 17», «на 19», торцовая головка «на 17». 1. Установите автомобиль на смотровую канаву или подъемник. 2. Ослабьте затяжку гаек креплен…

1. Устройство автомобиля 1.0 Устройство автомобиля 1.1 Общие сведения об автомобил 1.2 Паспортные данные 1.3 Ключи 1.4. Органы управления и приборы 1.5 Отопление и вентиляция 1.6. Ремни безопасности 1.7. Сиденья 1.8. Двери 1.9 Зеркала

2. Рекомендации по эксплуатации 2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2. Что нужно иметь в автомобиле 2.3 Эксплуатация автомобиля в гарантийный период 2.4 Обкатка автомобиля 2.5 Подготовка автомобиля к выезду 2.6 Особенности вождения автомобиля в различных дорожных, метеорологических и климатических условиях 2.7 Заправка автомобиля бензином 2.8 Пользование домкратом 2.9 Буксировка автомобиля

3. Неисправности в пути 3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3 Пропал холостой ход 3.4 Перебои в работе двигателя 3.5 Диагностика состояния двигателя по внешнему виду свечей зажигания 3.6. Автомобиль движется рывками 3.7 Автомобиль плохо разгоняется 3.8 Двигатель заглох во время движения 3.9. Упало давление масла 3.10. Перегрев двигателя 3.11. Появились посторонние стуки 3.12. Проблемы с тормозами 3.13. Прокол колеса

4. Техническое обслуживание 4.0 Техническое обслуживание 4.1. Общие положения 4.2. Ежедневное обслуживание (ЕО) 4.3. Техническое обслуживание (ТО-1) 4.4. Техническое обслуживание (ТО-2)

5. Двигатель 5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5.3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка брызговиков двигателя 5.6. Замена опор подвески силового агрегата 5.7 Замена ремня привода генератора и водяного насоса 5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.9 Замена цепей и шестерен газораспределительного механизма 5.10. Гидронатяжители цепей 5.12. Замена деталей уплотнения двигателя 5.13. Головка блока цилиндров двигателя 5.15. Ремонт двигателя 5.16. Cистема смазки двигателя 5.17. Система охлаждения двигателя 5.18. Система выпуска отработавших газов 5.19. Система питания 5.20. Система улавливания паров топлива 5.21. Привод дроссельной заслонки

6. Трансмиссия 6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Раздаточная коробка 6.4. Карданная передача 6.5. Передний мост 6.6. Задний мост

7. Ходовая часть 7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

8. Рулевое управление 8.0 Рулевое управление 8.1 Особенности конструкции 8.2 Возможные неисправности рулевого управления, их причины и способы устранения 8.3. Рулевая колонка 8.4. Рулевая трапеция 8.5. Рулевой механизм

9. Тормозная система 9.0 Тормозная система 9.1 Особенности конструкции 9.2 Возможные неисправности тормозной системы, их причины и способы устранения 9.3 Прокачка гидропривода тормозной системы 9.4 Проверка и регулировка педали тормоза 9.5. Главный тормозной цилиндр 9.6 Замена вакуумного усилителя тормозов 9.7. Замена шлангов и трубопроводов гидропривода тормозов 9.8. Тормозные механизмы передних колес 9.9. Тормозные механизмы задних колес 9.10. Стояночный тормоз

10. Электрооборудование 10.0 Электрооборудование 10.1 Особенности конструкции 10.2. Аккумуляторная батарея 10.3. Монтажные блоки 10.4. Генератор 10.5. Стартер 10.6. Выключатель (замок) зажигания 10.7. Электронная система управления двигателем (система впрыска топлива) 10.8. Система зажигания 10.9. Освещение, световая и звуковая сигнализация 10.10. Очиститель ветрового стекла 10.11. Бачок омывателя ветрового стекла и стекла двери задка 10.12. Очиститель стекла двери задка 10.13. Электродвигатель вентилятора системы отопления и вентиляции салона 10.14. Прикуриватель 10.15. Комбинация приборов 10.16. Иммобилизатор 10.17. Замена датчиков и выключателей 10.19. Автомобильная аудиосистема

11. Кузов 11.0 Кузов 11.1 Особенности конструкции 11.2 Возможные неисправности кузова, их причины и способы устранения 11.3 Снятие и установка облицовки радиатора 11.4. Снятие и установка бамперов 11.5. Снятие и установка молдингов 11.6. Снятие и установка подкрылков 11.7 Снятие и установка передних крыльев 11.8. Капот 11.9. Боковые двери 11.10. Дверь задка 11.11. Сиденья 11.12. Ремни безопасности 11.13. Зеркала заднего вида 11.14. Арматура салона 11.15. Панель приборов 11.16. Отопитель 11.17. Стеклоочиститель 11.21. Уход за кузовом

12. Приложения 12.0 Приложения 12.1 Приложение 1. Моменты затяжки резьбовых соединений 12.2 Приложение 2. Температурный диапазон применяемости моторных масел 12.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости 12.4 Приложение 4. Лампы, применяемые на автомобиле 12.5 Приложение 5. Специальные инструменты и приспособления

13. Схемы электрооборудования 13.0 Схемы электрооборудования 13.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) 13.2 Схема 2. Электрооборудование автомобилей UAZ Patriot выпуска до 2007 г. 13.3 Схема 3. Электрооборудование автомобилей UAZ Patriot выпуска с 2007 г. 13.4 Схема 4. Схема соединений монтажного блока

Обслуживание заднего моста типа Спайсер Уаз Патриот и Уаз Хантер, оценка состояния деталей, проверка после ремонта.

На автомобили Уаз Патриот и Уаз Хантер устанавливаются одноступенчатые ведущие задние мосты типа Спайсер. Задний мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная гипоидная передача и дифференциал. Главные передачи и дифференциалы переднего и заднего моста аналогичны по конструкции. От главной передачи крутящий момент передается через полуоси на ступицу.

На автомобили Уаз Патриот, Уаз Пикап и Уаз Карго устанавливают так называемые широкие задние мосты Спайсер с колеей в 1600 мм, каталожный номер заднего моста — 3162-2400010-10 или 3163-2400010, передаточное число главной передачи 4.111 или 4.625.

На автомобили Уаз Хантер и все модели на его базе устанавливаются так называемые узкие задние мосты Спайсер с колеей в 1445 мм, каталожный номер заднего моста 31605-2400010-30 — передаточное число главной передачи 4.111 или 31514-2400010-10 — с передаточным числом главной передачи 4.625.

Обслуживание заднего моста типа Спайсер Уаз Патриот и Уаз Хантер.

Обслуживание заднего моста заключается в поддержании необходимого уровня масла в картере и своевременной его смене, проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи, периодической прочистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене масла.

Уровень масла в картере заднего моста должен быть у нижней кромки заливного отверстия. Трансмиссионное масло из картера сливается через отверстие закрытое пробкой, которое расположено в нижней части картера, при этом надо откручивать и пробку заливного отверстия.

Осевой зазор в подшипниках ведущей шестерни главной передачи заднего моста Спайсер.

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста. Проверка наличия осевого зазора производится покачиванием ведущей шестерни за фланец крепления карданного вала.

Для устранения осевого зазора ведущей шестерни необходимо подтянуть гайку на фланце, при этом следует учитывать, что гайка имеет кернение в паз резьбовой части ведущей шестерни и при подтяжке потребуется большее усилие на ключе. Подтяжка гайки производится осторожно, до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после чего ее надо заново закернить. Если закерненную гайку подтянуть не удается, то ее следует сначала отпустить на 0.5 — 1.0 оборота, а затем затянуть до устранения осевого зазора и закернить.

Осевой зазор в подшипниках дифференциала главной передачи заднего моста Спайсер.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Его проверка производится покачиванием ведомой шестерни главной передачи при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала, предварительно сняв стопорную пластину.

Оценка технического состояния деталей заднего моста Спайсер.

Для определения неисправностей заднего моста и оценки технического состояния его деталей, он разбирается, его детали промываются в керосине и затем осматриваются. Шестерни с задирами и выкрашиванием на зубьях, и подшипники имеющие износ, заменяются. Если подшипники и сопряженные с ними детали не требуют замены, то выпрессовка колец подшипников не производится.

Снятие внутренних колец подшипников дифференциала производится специальными приспособлениями. Выпрессовка заднего подшипника производится только для замены. При разборке заднего моста внутренние и наружные кольца подшипников дифференциала и ведущей шестерни не разукомплектовываются, а при сборке подшипники, не подлежащие замене, устанавливаются на прежние места.

Торец фланца ведущей шестерни, сопряженный с кольцом, должен быть гладким. При необходимости его шлифуют до размера по высоте не менее 53 мм. С посадочных и смежных поверхностей картера заднего моста удаляются все неровности и заусенцы, масляные каналы прочищаются.

Упорные шайбы, оси сателлитов, сателлиты, шестерни полуосей и коробки сателлитов с задирами и сильным износом заменяются. Сателлиты и полуосевые шестерни заменяются комплектно. Упорная шайба полуосевой шестерни заменяется, если ее толщина меньше 1.2 мм. При износе торцов коробки сателлитов допускается установка шайб, увеличенных по толщине на 0.1 или 0.2 мм.

Проверка заднего моста Спайсер после ремонта.

После разборки, ремонта и сборки моста необходимо проверить степень его нагревания после движения автомобиля. Если нагревание картера в зоне подшипников ведущей шестерни и подшипников дифференциала свыше 90 градусов, то есть вода на картере кипит, то необходимо заново произвести регулировку предварительного натяга подшипников.

Размеры, допуски и посадки сопряженных деталей заднего и переднего мостов Спайсер.

Возможные неисправности заднего моста Спайсер.

Повышенный шум из заднего моста.

— Увеличенный боковой зазор в зацеплении шестерен главной передачи. — Износ зубьев шестерен главной передачи. — Износ подшипников ведущей шестерни главной передачи. — Износ подшипников дифференциала. — Неправильная регулировка зацепления шестерен главной передачи по боковому зазору и по контакту. — Неисправности в деталях дифференциала, износ зубьев шестерен, трущихся поверхностей коробки сателлитов и сопряженных с ними поверхностей других деталей.

— Пониженный уровень масла в картере моста.

Снятие и установка главной передачи заднего моста УАЗ Патриот

Главную передачу снимают для ремонта или замены.

Вам потребуются: ключ «на 10», торцовая головка «на 19», «на 27».

Установите упоры под передние колеса автомобиля.

Выверните пробку из картера заднего моста и слейте масло.

Снимите обе полуоси (см. «Снятие и установка полуоси УАЗ Патриот»).

Отсоедините задний карданный вал от фланца редуктора заднего моста

Выверните два болта крепления кронштейна тройника тормозных магистралей

Отведите кронштейн в сторону

Выверните остальные восемь болтов крепления крышки картера главной передачи

Снимите крышку вместе с прокладкой.

Отверните гайку крепления фланца вала ведущей шестерни редуктора заднего моста

Снимите фланец с отражателем

Выверните болты крепления крышек подшипников дифференциалал.

Извлеките дифференциал в сборе с ведомой шестерней и вал с ведущей шестерней в сборе с задним подшипником (нужно быть осторожным, дифференциал довольно тяжелый).

Снимите сальник фланца вала ведущей шестерни (см. «Замена сальника редуктора моста УАЗ Патриот»)

Извлеките передний подшипник вала ведущей шестерни из картера заднего моста

Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.

Установите детали в порядке, обратном снятию.

Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи переднего моста УАЗ Патриот»).

Залейте масло в картер заднего моста.

Устройство заднего моста «Патриота»

Задний мост— механизм машины, который соединяет колёса задней оси и служит её опорой. Мост крепится к раме машины или к её корпусу при помощи подвески.

Устройство заднего моста УАЗ

Устройство заднего моста УАЗ включает в себя много элементов. Основные части конструкции: дифференциал, полуоси, редуктор.

Дифференциал по устройству может быть с одинарной главной передачей и с дополнительной колёсной. Колёсные регуляторы передают крутящий момент на ступицы, они расположены на концах вала. Колёсным подшипникам опорой служит корпус регуляторов.

Редукторы предназначены для обеспечения путевого просвета, выглядят как шестерни с зацеплением. Главная передача состоит из конического зуба, узла подшипников, шестерни и привода с четырьмя сателлитами. Сателлиты обеспечивают плавное переключение передач.

Картер – ёмкость для смазочной жидкости, имеет два отверстия. Смазка нужна для колёсного регулятора. Опора заднего преобразователя включает в себя крышку, защиту от грязи, кожухи полуосей. Ведомая заднего редуктора располагается на валу. Редуктор закреплён в пазах вала, его концы оснащены муфтами.

Регулировка заднего моста

Регулировка деталей заднего привода проводится в случае их поломок и замены. При этом особенно важен редуктор заднего моста, его осмотр и регулировка.

При регулировке производятся следующие действия: проверяется торцевой люфт дифференциала между коробкой передач и кольцами (нужная величина 3.5 – 4 мм), после дифференциал накрывается прокладкой, крышкой резервуара. Подшипники подкатываются в правильное положение.

Осматриваются подшипники шестерни заднего редуктора: фиксируются детали направляющей на ведомую шестерню, притираются хвостовые концы, проверяются роликовые узлы и прокладки между кольцами. Проверяется крепление главной шестерни.

При проверке и отладке шестерёночного головного колеса не уместен продольный люфт. Для уменьшения натяжения, можно добавить прокладки между подшипниками. Все запчасти после регулировки и установки шплинтуются. Чтобы отрегулировать люфт и расположение шестерни главной передачи, в теплообменник устанавливается конструкция с отлаженными подшипниками и прокладка в месте соединения с крышкой. Между зубьями шестерни выставляется расстояние от 2 до 6 мм.

Важно! Люфт регулируют с учётом количества сальников главной шестерни.

Между клапаном узла подшипников, колесом и опорой ставиться набор прокладок. Промежуток (толщина набора) не должен превышать значения 1.3. Подшипник в сборе с манжетой крепится болтами. В поддон картера устанавливают дифференциал, затем сальники. Осмотреть фланец кардана и маслоотводы. Все изношенные детали заменить новыми.

Возможные причины неисправностей и их устранение

Повышенный шум при движении

Причин слышимости шума при движении или при повороте автомобиля может быть несколько. Внимательно осмотрите задний мост УАЗа, все детали устройства.

Изношены зубцы шестерён главной передачи. В этом случае регулировать положение деталей не рекомендуется: передачу может заклинить. Дефектные детали подлежат замене. Проблема в подшипниках ведущей шестерни передачи или дифференциала. В обоих случаях детали меняются.

Разболталось крепление ведущей шестерни с дифференциалом. Подтянуть крепёжные болты.

Плохо затянуты подшипники ведущей шестерни. Затянуть гайку до упора.

Плохое зацепление шестерён главной передачи. Если нет износа зубцов, отрегулируйте по метке контакта.

Недостаток масла в картере. Долить необходимое количество.

Стук при нажатии на педаль управления дроссельной заслонкой

При скрипе и шуме на поворотах или при пробуксовке, осмотрите все детали дифференциала, негодные замените новыми. Сильный стук при нажатии на педаль, управляющей дроссельной заслонкой, говорит об износе деталей главной передачи или дифференциала, их нужно заменить.

Если негодны шлицы полуосей – замените полуоси.

Потеки масла

Течь масла обусловлена несколькими причинами.

Изношены детали карданного вала: манжета или фланец. Детали меняются.

Превышение нормы масла в картере. Проверьте уровень смазочной жидкости, слейте излишек.

При загрязнении предохранительного клапана – его нужно почистить.

Деформированная прокладка и слабое крепление крышки картера. Прокладку нужно заменить, крепление подтянуть.

Как снять задний мост УАЗ

Работа по снятию для ремонта заднего моста УАЗ проводят на подъёмнике, желательно вдвоём. Последовательность действий такова:

1. Ослабьте крепление задних колёс, установите под задним мостом упор под раму, чтобы задняя часть машины подвисала.
2. Слейте масло и снимите кардан, затем амортизаторы.
3. Установите домкрат под балку.
4. Снимите рессору вместе с её деталями.
5. Далее демонтаж колёс. Подкатите под мост тележку и выкатывайте из-под машины.

После осмотра и ремонта, агрегат собирается. Крепление стремянок затягивается после того, как установлены колёса.

Сборка и разборка заднего моста на УАЗ

Чтобы собрать задний мост необходимо внимательно выполнять следующую последовательность действий:

1. Между крышкой переднего подшипника главной шестерни и картером установите комплект прокладок.
2. Установите крышку в сборе с манжетой и затяните болтами.
3. Поставьте фланец и шайбу, гайку затяните до совпадения её отверстий с прорезями хвостовика шестерни, затем нужно зашплинтовать.
4. Установите дифференциал со всеми его деталями в картер моста, между картером и крышкой нужна прокладка. Крышка должна быть в таком положении, чтобы подушки рессор были в верхнем положении относительно моста.
5. Затяните крепления.
6. Проверните ведущую шестерню, не заедает ли в уже собранном мосту.

Внимание! Если после сборки во время движения картер сильно нагревается, проверьте положение подшипников. Разберёмся, как разобрать и перебрать задний мост УАЗ.

• Разбирая задний мост, снимите крепление с хвостового механизма, шайбу, фланец.
• Затем снимите крышку подшипника главной шестерни, выпрессуйте шестерню в сборе с подшипниками из охладителя смазочной жидкости.
• Далее дифференциал: отсоедините ведомую шестерню и коробку сателлитов.
• Из обеих частей коробки необходимо вытащить все детали: шестерни, стержни, гайки и колёса.
• Осмотрите все детали на предмет износа или дефектов.
• Пришедшие в негодность детали замените.

Запоминайте последовательность разборки деталей устройства заднего моста УАЗа, чтобы правильно собрать потом.

Регулировку и осмотр необходимо проводить регулярно, не доводя до ремонта. Проверяйте уплотнения, уровень масла, чистоту клапана, крепление всех деталей.

Вовремя устраняйте люфты шестерней передач. Хорошее состояние вашего авто – это ваша безопасность.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Мостов перетекут на УАЗ Патриот. Обслуживание и регулировка переднего моста Spicer на УАЗ Патриот и УАЗ Хантер, возможные неисправности переднего моста

Для автомобилей УАЗ Патриот и УАЗ Хантер, а также всех моделей на их основе, передний и задний одноступенчатый привод Установлены оси типа Spicer с неразъемным картером двигателя, названные в честь американского инженера Кларенса Спайсера, автора более тридцати патентов и владельца компании Spicer Manufacturing Company, ныне — Dana Corporation…

На автомобили УАЗ-3160 и УАЗ-3162 Симбир вместо мостов старой конструкции стали устанавливать передний и задний мосты типа Spicer, и от них они унаследовали УАЗ Патриот, УАЗ Пикап, УАЗ Карго. и УАЗ Хантер.

Передний и задний мосты типа Spicer на УАЗ Патриот, устройство.

Передний мост совмещенный, он одновременно выполняет функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.От главной передачи крутящий момент через полуоси передается на передние ступицы.

Полуось представляет собой цельную деталь с шарнирами равных угловых скоростей (ШРУС) типа Rceppa-Bearfield, названными в честь своего изобретателя Альфреда Rceppa и американской компании Bearfield, которая произвела его по патенту. Он более компактен, чем петля Bendix-Weiss на мостах Timken, и может обрабатывать большие углы и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили.По этой причине они получили название — гибридные мосты.

Задний мост представляет собой жесткую полую балку, на концах которой установлены ступицы ведущих колес на подшипниках, а внутри расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент через полуоси передается на ступицу. Передний и задний мосты имеют одинаковую конструкцию главных передач и дифференциалов.

Особенности конструкции передней и задней осей типа Spicer. Мосты

Spicer в значительной степени унифицированы со старыми одноступенчатыми мостами Timken типа, у них такие же подшипники дифференциала, полуоси заднего моста и почти все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах была увеличена на 8 миллиметров, что снизило шум и повысило надежность главной передачи. Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на штыре чашки установлено распорное кольцо.

Производимые в настоящее время передняя и задняя оси Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, вторые — на автомобили с дизельными двигателями и все автомобили, начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его основе устанавливаются так называемые узкие оси с колеей 1445 мм, каталожный номер передней оси 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4,625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Широкие мосты с колеей 1600 мм, каталожный номер переднего моста 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4,111 или 4,625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго. Номер детали заднего моста 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Проверка и обслуживание переднего и заднего мостов типа Spicer на УАЗ.

Техническое обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, он должен быть у нижнего края заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической чистке предохранительного клапана, затяжке всех крепежных элементов и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Бирфилд используется специальная смазка ШРУС-4, которую нельзя заливать во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Регулировка осевых зазоров в переднем и заднем мостах УАЗ.

Осевой зазор в подшипниках ведущей шестерни главного привода не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать. Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Чтобы устранить осевой люфт ведущей шестерни, затяните гайку с фланцем. Гайка имеет пробивку в пазу резьбовой части ведущей шестерни и при затяжке на гаечный ключ потребуется большее усилие.Гайку затягивают осторожно, пока не будет устранен осевой зазор ведущей шестерни, избегая ее сжатия, после чего она снова отцентрируется. Если затянутая гайка не может быть затянута, ее следует сначала ослабить на 0,5–1,0 оборота, а затем затягивать до устранения и затягивания осевого зазора.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Проверяется покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главного привода устраняется затяжкой гайки подшипника дифференциала после снятия стопорной пластины.

Внедорожники хорошо известны отечественному потребителю. Производитель оснащает их с завода сразу парой ведущих мостов: задним и передним. Основное различие между ними заключается в том, что дизайн передней панели управляем и может быть включен при необходимости. Несмотря на то, что передний мост УАЗ Патриот был разработан еще в 90-х годах, он активно используется по сей день благодаря своим техническим характеристикам.

Перед тем, как приступить к разборке устройства и причинам ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации.Остановимся на следующих моментах:

Видеообзор конструкции переднего моста УАЗ Патриот:

Описание компонентов и конструктивная схема

Устройство передней оси на Патриот следует начинать с описания основных элементов и узлов. Среди них:

• вал карданный и шестерня привода;
• ведомая шестерня с большим количеством зубьев;
• корпус моста;
Подшипник роликовый
• ;
• фланец;
• Гайка регулировки подшипников дифференциала.

Что касается разницы в строении конструкций каждого из приводных мостов, то здесь тоже нет особых принципиальных отличий. На переднюю ось Spicer Patriot мощность и крутящий момент передаются через дифференциал и главную передачу. Балка полая, в ней размещена пара полуосей, которые обеспечивают вращение от ведомой шестерни.

Основные виды неисправностей и их причины

Рассмотрим возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста.Как правило, они связаны с чрезмерным износом или работой в тяжелых условиях, или естественным старением металлических деталей и могут выражаться в следующих симптомах:

Ремонт основных видов повреждений передней оси УАЗ

Многие виды ремонта переднего моста Патриот можно произвести самостоятельно в гараже. В этом поможет следующая простая инструкция, касающаяся наиболее частых видов ремонтных работ. Подумайте о регулировке зазора подшипников, которую необходимо выполнять правильно, чтобы этот агрегат работал долгое время.Сначала подбираем диаметр и толщину кольца, которые должны точно соответствовать подшипнику приводного вала от главной передачи.

При вращении вала измеряется момент, значение которого не должно превышать 1-2 Нм. Таким же образом подбирается регулировочное кольцо ведомой шестерни. При установке дифференциалов следует выставлять зазоры с помощью регулировочных гаек — это наглядно демонстрирует схема ремонта передней оси внедорожника.После проведения вышеуказанных манипуляций остается проверить отсутствие люфта и проверить участки контакта зубьев шестерни.

Другой распространенный случай — замена сальника ведущей шестерни главной передачи. Сначала с машины снимается фланец путем откручивания крепежных болтов, после чего освобождается доступ к самому сальнику. Поврежденный элемент снимают с сиденья и заменяют новым, вдавливая его в исходное место.

Разобрать бортовую передачу сложнее — для этого необходимо предварительно вывесить переднюю часть автомобиля.Открыв сливную горловину, удаляем из системы весь объем смазки. Сначала снимаются левый и правый полуоси, а затем наконечник рулевой тяги. После отключения карданной передачи последовательно снимается и основная крышка. Попутно с ведущей шестерней снимаются и крышки подшипников дифференциала. Далее демонтируется ведущая шестерня с валом и подшипниками.

Видео-советы по ремонту переднего моста в сборе УАЗ Патриот:

Мониторинг и плановое ТО

Опытные владельцы внедорожников уделяют особое внимание регулярной проверке состояния сальников.При необходимости проведения работ по замене новые сальники необходимо смазать Литолом-24. Конструкция переднего моста позволяет проводить такой ремонт при необходимости.

Конструкция моста Spicer, на который устанавливается, достаточно проста по конструкции. Благодаря этому, как обслуживание, так и ремонт можно производить самостоятельно, с использованием основных инструментов в арсенале. Долгосрочная эксплуатация всегда основана на регулярном плановом техническом обслуживании.

Особое внимание следует уделить контролю уровня смазочного материала в редукторе моста и его замене. Если у вас есть малейшие подозрения на появление посторонних шумов или других симптомов, вам следует придерживаться описанной здесь последовательности ремонта.

Видеообзор передней оси внедорожника УАЗ Патриот:

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных.Передняя ось, в отличие от задней, управляемая. Это означает, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы и с каждым годом совершенствовался и дополнялся. Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах». Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Характеристики передней оси

Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси. Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции. Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов.Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале — все это главный критерий обслуживания агрегата. Мост Spicer оснащен новыми типами шарниров (ШРУСов), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4.Недопустимо использовать Литол-24 для смазки петель. Не менее важным моментом является значение передаточного числа моста Спайсера. На УАЗ Патриот выпускаются устройства с двумя значениями передаточных чисел передних мостов: 4,11 и 4,62. Мосты номиналом 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым двигателем ЗМЗ 409, а 4,62 — на дизельные агрегаты ЗМЗ 514.

Конструкция и компоновка переднего моста Spicer

На фото ниже представлена ​​схема переднего моста Spicer устройство с цифровыми обозначениями.Рассмотрим основные механизмы, из которых состоит передний мост Spicer.

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосные шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи.

Преимущества Spicer Bridge

Внедорожник UAZ Patriot оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие: Увеличенная колея, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье. Колея увеличена до 160 см. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.Повышен класс прочности поворотных кулаков, за счет чего сокращена периодичность смазочных и ремонтных работ. Благодаря новой подвеске УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные преимущества говорят о том, что внедорожник обладает высокой устойчивостью на бездорожье, а также проходимостью, что немаловажно для такого агрегата.

Возможные неисправности

Постоянно повышенный шум при работе переднего моста. 1 … Изношенные или неправильно отрегулированные подшипники дифференциала. 2 … Неправильная настройка. повреждение или износ шестерен или подшипников коробки передач. 3 … Недостаточное количество масла в картере моста. 1,1 … Заменить изношенные детали, отрегулировать подшипник дифференциала. 2,2 … Определить, неисправна ли коробка передач, отремонтировать или заменить. 3,3 … Восстановить уровень масла, проверить на утечки масла из сальников картера переднего моста. Шум при разгоне автомобиля и торможении двигателем 1 … Неправильная регулировка зацепления шестерен главной передачи. 2 … Неправильный боковой зазор в зацеплении шестерен главной передачи. 3 … Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1,1 … Отрегулируйте зацепление. 2,2 … Отрегулируйте зазор. 3,3 … Отрегулировать зазор, при необходимости заменить подшипники. Стук при трогании с места 1 … Износ отверстия под ведущую шестерню в коробке дифференциала 1.1 … Заменить корпус дифференциала и, при необходимости, ведущую шестерню.

Замена сальника вала ведущей шестерни редуктора переднего моста

Заменить сальник, если масло вытекает из-под фланца коробки передач.

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

Вам понадобится : торцовая головка «27», ручка, отвертка с плоским жалом, динамометрический ключ. 1 … Тормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля.Поднимите и поддержите переднюю часть автомобиля. 2 … Удерживая болты от проворачивания, открутить четыре гайки крепления карданного вала к фланцу редуктора переднего моста, вывернуть болты и отвести вал в сторону. 3 … Открутите гайку крепления фланца ведущего вала переднего моста и снимите фланец с отражателем. 4 … С помощью отвертки снимите сальник с картера моста. 5 … Вставьте новый сальник на место с помощью оправки подходящего размера. 6 7 … Затяните гайку фланца вала ведущей шестерни переднего моста, поворачивая вал за фланец до посадки подшипников.

Снятие и установка фрикциона отключения колеса

Сцепление колеса снимается, чтобы заменить его или получить доступ к другим узлам. Вам понадобится : гаечный ключ на 14 дюймов, отвертка с плоским лезвием, съемник внешнего стопорного кольца. 1 … Удалите три крепежных винта. 2 … и снимаем крышку сцепления. 3 … Открутите шесть болтов крепления колесной муфты и снимите ее. 4 … Открутите три винта крепления крышки муфты к фланцу … 5 … И снимаем крышку. 6 … С помощью съемника наружного стопорного кольца отверткой подденьте стопорное кольцо с помощью съемника наружного стопорного кольца. 7 … Снимите стопорное кольцо и установленную под ним шайбу. 8 … И снимаем шлицевую втулку с фланца. 9 … Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам. 1 2 … Снимите тормозной диск. 3 … Снимите датчик скорости колеса. 4 … Отвинтите болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса. 5 … Снимите полуось в сборе с ШРУСом из картера моста. 6 … Перед установкой полуоси нанести чистую смазку ШРУС-4 в шарниры равных угловых скоростей. 7 … Установите детали в порядке, обратном снятию. Замена сальника полуоси переднего моста Заменить сальник при обнаружении течи масла из поворотного кулака. Вам понадобится отвертка с плоским лезвием.

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

1 … Тормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2 … Снимите поворотный кулак и закрепите его в тисках. 3 … Отверткой снимите сальник с шарового шарнира поворотного кулака. 4 … Установить новый сальник, осторожно вдавив его в шаровой шарнир оправкой подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5 … Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи передней оси

Главная передача снимается для ремонта или замены.Вам понадобятся: ключи «10», торцовая головка «19», «27». 1 … Тормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса. 2 … Снимите пробку и слейте масло из переднего моста. 3 … Снимите оба полуоси. 4 … Отсоедините левый конец рулевой тяги от сошки рулевого механизма и сдвиньте тягу в сторону. 5 … Удерживая болты от проворачивания, отвернуть четыре гайки крепления карданного вала к фланцу редуктора переднего моста и сдвинуть его в сторону. 6 … Отверните десять болтов крепления крышки корпуса главной передачи. 7 … И снимаем крышку. 8 … Очистите старую прокладку от сопрягаемой поверхности. 9 … Отвернуть гайку фланца ведущего вала переднего моста. 10 … Снимите фланец отражателя. 11 … Выкрутите по два болта крышек подшипников дифференциала, снимите крышки и снимите дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником. 12 … Снимите сальник фланца. 13 … Снимите передний подшипник ведущего вала с картера переднего моста. 14 … Выпрессовать наружные кольца переднего и заднего подшипников вала ведущей шестерни из картера. 15 … Установите детали в порядке, обратном снятию. 16 … Отрегулируйте главную передачу. 17 … Залить масло в картер переднего моста.

Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «14», «17». 1 … Снимите дифференциал в сборе с ведомой шестерней. 2 … Выпрессовать подшипники с оси коробки дифференциала. 3 … Открутите десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню. 4 … Отверните восемь болтов крепления чашки дифференциала и снимите чашки. 5 … Снимите дифференциалы и шестерни с осями. 6 … Соберите дифференциал в порядке, обратном снятию.

Перед сборкой дифференциала смажьте ведущие шестерни, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

7 … Затяните болты ведомой шестерни коробки дифференциала равномерно, закручивая каждый болт на один оборот, попеременно переходя от болта к болту по диаметру.

Мосты УАЗ Патриот , их устройство и обслуживание — довольно интересная тема среди производителей УАЗов. Особенно многих беспокоит передний мост УАЗ Патриот , потому что конструктивно передний мост отремонтировать и установить сложнее.Сегодня мы расскажем вам подробнее о мостах современного Патриота.

Для начала немного истории ведущих мостов УАЗ и расположения этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были «военными» и «колхозными», они сильно различались по расположению между собой. Среди любителей внедорожников ценятся именно мосты «милитари». Но на нынешний УАЗ Патриот ставят совершенно другие мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриот типа «Спайсер» теперь с колеей увеличенной до 1600 мм. Ведь старые мосты были всего 1445 мм и не подходили к довольно широкому Патриоту. Также был изменен корпус главной передачи в конструкции, которая закрывается съемной стальной крышкой, а для доступа к главной передаче и дифференциалу больше не нужно снимать и разбирать мост, можно просто снять крышку.

Устройство передней и задней оси «Спайсер» аналогично, об особенностях мы поговорим ниже.Итак, картер моста
состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Отсутствие щели в поперечной плоскости моста придает конструкции высокую жесткость (мост сплошного типа). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Схема переднего моста Патриот представлена ​​на первом фото в самом верху статьи.Главная особенность моста — наличие шарниров равных угловых скоростей. Ведь передние колеса, помимо вращения, должны еще и повернуться. Изначально использовались ШРУСы типа Weiss, но от них отказались. Угол поворота рулевого колеса в силу конструктивных особенностей не превышал 27 градусов, что сказывалось на маневренности машины. Поэтому сейчас устанавливаются новые ШРУСы типа «Bearfield», которые обеспечивают поворот на 32 градуса и более долговечны за счет более равномерной нагрузки на элементы шарнира.

В качестве смазки для УАЗ Патриот ШРУС используется только «ШРУС-4», широко применяемая ранее смазка ЛИТОЛ-24 для этих целей уже не подходит.

Задний мост Patriot показан на схеме ниже.

Обычно задний мост «Спайсер» не доставляет проблем владельцам внедорожников. Главное — постоянно следить за уровнем масла в картере моста. Так как переборка моста или замена главной передачи на дифференциал — это лотерея.Довольно легко столкнуться с необработанным металлом, а затем ехать с постоянно гудящей коробкой передач.

Основные советы по использованию мостов Патриот довольно просты — нельзя ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздаточной коробки. Не следует допускать длительного проскальзывания одного из колес, если вы застряли, это может привести к ускоренному износу оси. Но при движении с температурой окружающего воздуха минус 30 лучше подключить передний мост.

Напомним серийный УАЗ Патриот не имеет блокировки межколесного дифференциала … То есть если переднее правое колесо застряло в грязи, а переднее левое колесо висит в воздухе, то только то, что свободно будет вращаться. Так и с задними колесами. Чтобы не попасть в дурацкую ситуацию, настоящие любители бездорожья самостоятельно устанавливают межколесную блокировку. Сегодня существует несколько видов блокировки на любой вкус и кошелек.

Автомобиль УАЗ Патриот оснащен системой полного привода, что позволяет называть его внедорожником.Крутящий момент от двигателя на все четыре колеса передается через заднюю часть и. УАЗ Патриот, как и УАЗ-3160, оснащен одноступенчатыми ведущими мостами. В этой статье мы более подробно рассмотрим мост, который называется «Спайсер». Конструкции переднего и заднего мостов схожи по конструкции.

Конструкция заднего моста представлена ​​в виде жесткой полой стальной трубы. На концах этой трубки установлены подшипники ступицы колеса. Дифференциал (редуктор) также расположен внутри конструкции ведущих колес.В этом случае происходит передача крутящего момента от раздаточной коробки через кардан к коробке передач, через полуоси к ступице и к колесам соответственно. Таким образом осуществляется движение автомобилей УАЗ-3160 и УАЗ-3163. В этом материале мы уделим внимание таким темам, как устройство заднего моста, его неисправности и пути ремонта.

Конструктивные особенности изделия

Конструктивно задний мост внедорожника УАЗ Патриот выглядит так:

Мост Спайсера состоит из следующих основных частей:

• дифференциал;
• два полуоси;
• основная пара.

Внутреннее устройство заднего моста, а точнее его коробки передач, имеет следующий вид, показанный на схеме ниже.

Все эти части находятся в конструкции моста. Крышка 35 картера вместе с прокладкой 42 обеспечивают герметичность внутренней конструкции этой конструкции. Внутренняя часть устройства залита смазкой — маслом. Вращение шестерен и трение подшипников требуют осторожного обращения, которое обеспечивается смазкой.Владелец внедорожника может контролировать только уровень масла в оси, который может снизиться из-за ухудшения герметичности. Устройство КПП УАЗ-3163 не представляет особой сложности и позволяет отремонтировать изделие в домашних условиях.

Неисправности и способы устранения

При выходе из строя коробки передач автомобиль не может эксплуатироваться и требуется соответствующий ремонт. Движение с подключенным передним мостом разрешено только при преодолении любых препятствий, а для движения по асфальтированной дороге необходимо отключить его с помощью установленных ступичных муфт.

Отсутствие межколесного дифференциала приводит к увеличению износа устройства заднего привода, поэтому в частых случаях владельцы УАЗ-3160 и 3163 прибегают к самостоятельной модернизации автомобиля.

Существуют следующие виды неисправностей заднего моста «Спайсер» на внедорожнике УАЗ Патриот и методы их устранения.

• Обнаружение утечек масла, заполняющих устройство, в результате которых требуется мелкий ремонт для замены сальников или прокладок.
• Коробка передач издает чрезмерный шум и стук, что приводит к необходимости ремонта. В этом случае посторонний шум может возникать из-за износа подшипников или отсутствия масла в баке моста. Смазка помогает устранить этот тип проблем.
• Шум и стук при прохождении поворотов вызваны износом зубьев сателлитов или боковых шестерен, что требует регулировки зазора или замены неисправных деталей.

На самом деле у редуктора заднего моста гораздо больше неисправностей, которые часто обнаруживаются только после открытия крышки картера.Часто крышка картера деформируется при наезде на препятствие при движении по бездорожью. В этом случае нарушается целостность крышки, что приводит к попаданию внутрь устройства, а точнее, в редуктор различных посторонних веществ, например, пыли и воды. В этом случае эти негативные сторонние вещества вызывают множество неисправностей: от появления течи масла до заклинивания шестерен коробки передач. Многие владельцы при эксплуатации автомобиля в тяжелых условиях бездорожья прибегают к замене штатной крышки картера на специальную усиленную.Усиленная крышка изготовлена ​​из чугуна и бронзовых сплавов. В этом случае прочность крышки картера моста увеличивается в десять раз. Усиленная крышка картера, закрывающая коробку передач, выглядит следующим образом.

Стоимость такого устройства составляет около 5 тысяч рублей, что может себе позволить далеко не каждый штатный водитель. Для замены крышки необходимо слить масло и заменить штатную деталь на усиленную, не забыв заменить прокладку.

Часто стук в конструкции моста является основным фактором появления поломки и указывает на необходимость ремонта изделия.Если на мосту произошел стук, то эксплуатировать машину запрещается до устранения причины шума или проведения квалифицированного технического обслуживания. Если детонацию невозможно определить самостоятельно, то лучше доверить ее опытному специалисту, который устранит поломку в считанные минуты или часы.

В частых случаях стук свидетельствует о следующих причинах неисправности заднего моста автомобиля УАЗ Патриот:

1. Увеличенный зазор между шестернями главной передачи.
2. Ослабленные болты задней подвески.
3. Увеличенный зазор между ведущей шестерней и фланцем.
4. Стук также может указывать на неисправность карданного вала, в частности люфт в крестовине.

Если внедорожник УАЗ Патриот эксплуатируется по пересеченной местности, то стук, который появляется на мосту после очередного заезда, не должен вызывать сильного разочарования, так как это нормальное явление, требующее вмешательства опытного мастера в конструкцию коробки передач.

Снятие и установка заднего моста «Спайсер» осуществляется в случае износа или нарушения целостности конструкции. Но, как показывает практика, задний мост на УАЗ-3160 и 3163 служит довольно долго, что уж говорить о коробке передач, хотя периодическое обслуживание редуктора моста также позволяет продлить срок службы изделия. Особенно важна смазка вращающихся частей. Несвоевременная замена смазки или ее отсутствие приводит к не очень приятным последствиям, требующим ремонтных работ со значительным вложением капитала.Поэтому во избежание таких непредсказуемых неприятностей следует периодически проверять наличие смазки и предотвращать всю конструкцию агрегата.

На данном этапе можно подытожить и сделать вывод, что, как и любой автомобиль с задним приводом, внедорожник УАЗ Патриот нуждается в своевременном уходе и устранении поломок, и только в этом случае можно будет предотвратить серьезную неисправность на автомобиле. Дорога.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Регулировка моста УАЗ Патриот.Обслуживание и регулировка переднего моста Spicer на УАЗ Патриот и УАЗ Хантер, возможные неисправности переднего моста Breather

Регулировка моста УАЗ Патриот — достаточно долгий и трудоемкий процесс, включающий в себя множество нюансов, которые необходимо последовательно выполнять во избежание проблем при ремонте.

Регулировка моста нужна при возникновении проблем в виде поломки зубьев, течи масла, износа подшипников и т. Д. Это возможно не потому, что качество деталей оставляет желать лучшего, а также из-за неправильной эксплуатации автомобиля. как будто зазор в подшипниках установлен неправильно ведущей шестерней, нехваткой масла или его некачественным.Последствиями этого могут быть как посторонний шум в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей и даже можно зацепиться за клин моста.

Что бы это ни случилось, необходимо своевременно проводить специальные ремонтные работы, такие как замена сальников, замена и регулировка подшипников. По окончании таких работ следует проверить правильность регулировки оси, можно определить температуру оси после быстрой езды.

Помните, своевременная замена масла продлит жизнь вашим деталям!
Если у вас проблемы с расходом топлива, в этом вам поможет

— Обрыв зубьев главной пары.
— Поломка зубьев полуоси.
— Утечка масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение ступичных подшипников.
— Разрушение регулировочных шайб.

Причины неисправностей

— Некорректная работа. УАЗ Патриот задний привод Автомобиль с подключаемым передним мостом
. Если ездить с подключенным передним мостом по твердым дорогам и даже с поворотами (!), То трансмиссия прослужит недолго.
— Наличие осевого зазора в подшипниках ведущей шестерни главного привода.
— Наличие осевого люфта в подшипниках дифференциала главного привода.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за некачественного. Следует искать качественные подшипники, регулировочные кольца.
— Перегрузка во время работы из-за необходимости (например, соревнования) или невозможности управлять автомобилем.
— Неправильная регулировка главной пары.
— Несвоевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла вне сезона.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (плохое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Недостаток смазки в шлицевом шарнире карданного вала.
— Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
— Неправильная настройка — неправильные передаточные числа.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное проскальзывание одного колеса при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступицы.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Повышенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
— Заедание во время движения хуже всего. Основная причина заклинивания моста — наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно случается, если хозяин полностью завел машину или совершенно позорно обращается с ним, так как до заклинивания мостов ему длительным гудением, шумом и треском говорят, что им нужен ремонт.Мостик может заклинивать при сильном нагревании

Задний и передний мост

Причина неисправности и способ устранения
Постоянно повышенный шум при работе переднего моста
1. Изношены или неправильно отрегулированы подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников коробки передач.
3. Недостаточное количество масла в картере моста.

1.1 Заменить изношенные детали, отрегулировать подшипник дифференциала.
2.2. Определить, исправна ли коробка передач, отремонтировать или заменить
3.3. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1. Неправильная регулировка зацепления главных шестерен.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2 Отрегулируйте зазор.
3.3 Отрегулируйте зазор, при необходимости замените подшипники.

Стук при трогании с места
Изношено отверстие под вал-шестерню в коробке дифференциала Заменить коробку дифференциала и, при необходимости, ось ведущей шестерни
Замена сальника вала ведущей шестерни редуктора переднего моста

Замените сальник, если масло вытекает из-под фланца коробки передач.

Регулировка подшипников главной передачи переднего моста
Отрегулируйте подшипники главной передачи в следующем порядке.

1.Выбрать регулировочное кольцо 5 (см. Рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью + -0,025 мм) исходя из реальных размеров B и D (см. Рис. 6.5 и 6.6) по формуле d1 = B — (111.960 + D) ( мм).

Рисунок: 6.6. Параметры регулировки подшипников дифференциала

Рисунок: 6.7. Измерение монтажной высоты подшипника ведущей шестерни главного привода:

1 — оправка; 2 — кольцо наружного подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. Рис.6.4) главной передачи.
2. Установите вал-шестерню в картер переднего моста.

Примечание
Проверьте крутящий момент вала-шестерни. Оно должно составлять 1,0-2,0 Н / см (0,1-0,2 кгс / см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер E (рис. 6.7), приложив осевое усилие P, равное 4000-5000 Н (400-500 кгс), и несколько раз проворачивая шестерню так, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние B в картере (см. Рис.6.5) от оси шестерни до упорного конца подшипника дифференциала. Для реальных размеров B, E и установочного размера ведомой шестерни, равного 50 мм, подобрать (с точностью + -0,025 мм) регулировочное кольцо по формуле
d2 = B — (E + 50 + X ) (мм), где d2 — толщина регулировочного кольца;
X — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. Рис. 6.4) дифференциала передней оси, затягивая гайку 23, периодически поворачивая дифференциал так, чтобы ролики подшипников заняли правильное положение. После затяжки гайки общий крутящий момент ведущей шестерни дифференциала (Mv.sh.) должен быть в пределах Mw. ш. + (0,21-0,42) (Нм). Проверьте, проворачивая ведущую шестерню.

Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — кольцо подшипника наружное

Примечание
Проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи после регулировки положения шестерен.
Боковой зазор проверяется индикатором, стойка которого прикреплена к корпусу моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при закреплении на корпусе стойки индикатора.Проверьте зазор на трех-четырех зубцах, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен составлять от 0,15 до 0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора нет необходимости предварительно нагружать подшипники дифференциала.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и отсутствия зазора в них.
7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить зубья ведомой шестерни (2 зуба в трех или четырех местах равномерно по окружности). 8. Притормаживая вал ведущей шестерни за фланец, вращайте ведомую шестерню в обоих направлениях, пока на зубьях шестерни не появятся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, показанных на рис.6.8 (поз.1).

В случае контакта в верхней части зуба (поз. 2) переместите ведущую шестерню на ведомую шестерню, увеличивая толщину регулировочного кольца, и, чтобы сохранить значение бокового зазора, переместите ведомую шестерню от ведомой шестерни. ведущая шестерня.
В случае контакта с основанием зуба (поз. 3) отодвиньте ведущую шестерню от ведомой шестерни, уменьшив толщину регулировочного кольца, и для сохранения значения бокового зазора переместите ведомую шестерню в сторону ведущая шестерня.

Рисунок: (6.9.) Расположение пятна контакта на зубьях главных шестерен:
А — передняя сторона; Б — обратная сторона; 1 — правильное расположение; 2 — пятно контакта находится на вершине зуба; 3 — пятно контакта находится у основания зуба; 4 — пятно контакта находится на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей шестерни, уменьшив толщину регулировочного кольца, при этом перевод ведущей шестерни на ведомую шестерню для поддержания значения бокового зазора.
В случае контакта на широком конце зуба (поз. 5) переместите ведомую шестерню к ведущей шестерне, увеличивая толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведущую шестерню от ведомая шестерня.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, сделав тест-драйв на автомобиле. Если картер переднего моста в области подшипников шестерни и подшипников дифференциала нагревается более чем на 90 ° C, то отрегулируйте предварительный натяг

.

Устранение протечек через ступицы осей

Понадобится : новые болты крышки (по желанию), смазка для фиксации резьбы, герметик, обезжириватель (уайт-спирит или керосин).
— Поднимите колесо домкратом или поднимите автомобиль на подъемнике.
— Снимите крышку ступицы.
— Болты необходимо тщательно очистить в растворителе и просушить.
— Очистите колпачок и ступицу в растворителе и просушите.
— Очистите резьбу ступицы растворителем и просушите.
— Поднимите крышку к ступице и убедитесь, что она плотно прилегает и не деформирована.
— Нанести (размазать) тонкий ровный слой герметика на колпачок и ступицу.
— Совместите отверстия для болтов в крышке и ступице.
— Нанести смазку на резьбу болтов для фиксации резьбовых соединений, затянуть болты (без шайб).
— Равномерно затяните болты и окончательно затяните.
— Герметик должен равномерно расползаться по краям. После застывания срежьте лишнее.
— Не опускайте машину на колеса хотя бы на один час, пока герметик не затвердеет.

Пробка заливного отверстия и сливная пробка

Пробка заливного отверстия коробки передач имеет свойство со временем сильно закисать. Это связано с тем, что резьба в нем коническая.
Не дожидаясь этого момента, следует его открутить, очистить (протереть) пробку и резьбу на коробке передач обезжиривающим средством (уайт-спиритом или керосином).
Смажьте резьбу заглушки качественной смазкой, чтобы зафиксировать резьбовые соединения, не жалея о количестве смазки.
Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные, качественные сальники служат очень долго.
Никогда не переустанавливайте использованные снятые сальники.
Купить качественные сальники.
Если качественные сальники быстро начинают протекать, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовин, подвесного подшипника.
— Открутить карданный вал.
— Отвинтите гайку крепления фланца (гайку вала ведущей шестерни редуктора заднего моста).
— Снимите фланец.
— Снимите сальник с горловины коробки передач с помощью плоской отвертки.
— Очистить место установки сальника обезжиривателем (уайт-спиритом или керосином).
— Перед установкой смажьте трансмиссионным маслом внутреннюю часть сальника, которая должна контактировать с валом и маслом.
— При установке иногда используется старый сальник в качестве опрессовки. Такой сальник желательно промыть, чтобы не «заразить».
— Процесс установки сальника на место должен быть аккуратным, без перекосов, как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, то есть места трения, снова смажьте жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установите детали в обратном порядке. При установке фланца, затягивая гайку, поверните ее за фланец так, чтобы ролики подшипника встали на место.

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосные шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи

УАЗ Патриот мост регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Выбор регулировочных колец обеспечивает правильное зацепление главных шестерен. Правильность зацепления главных передач проверяется пятном контакта.
Правильная затяжка подшипников определяется общим крутящим моментом, значение которого измеряется в Нм. Естественно, что на практике эти агрегаты никого не интересуют. Процесс затяжки подшипников определяется исключительно навыками и опытом мастера. Для проверки правильности установки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. При обкатке исправная и правильно отрегулированная ось не гудит. Без надлежащего ремонта «гудящие» мосты не будут гудеть меньше.

Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру оси после быстрой езды.Если мост сильно нагревается, то можно точно сказать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая фланец оси (карданный шарнир) вручную в обе стороны, можно почувствовать наличие сломанных зубцов, оценить состояние подшипников и другие проблемы.
2. После снятия кожуха оси проверьте состояние зубьев главной передачи и дифференциала, повернув ось.Не должно быть трещин, выемок, шероховатостей в местах пятен контакта, порезов и оторванных зубов. Оцените расположение пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных шайб и сломанных элементов. Эти проблемы действительно существуют. Если все целое, то мост можно отрегулировать. Если есть проблемы, то …
3. Проверить боковые зазоры подшипников. Если есть зазоры, то перемычку нужно отрегулировать до заклинивания.
4. Проверьте правильность включения главной передачи.Для этого покрасьте зубья главной передачи краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях главных шестерен оси УАЗ Патриот.

На следующем фото показан пример неправильной регулировки главной пары и наличия шероховатостей в точках контакта:

После регулировки заднего моста не должно быть осевого люфта в подшипниках ведущей шестерни главного привода и в подшипниках дифференциала главного привода.Осевой зазор в подшипниках моста является основной причиной шума и заклинивания оси из-за разрушения зубьев главной пары. Мастеров, умеющих правильно отрегулировать основную пару моста, очень мало. Инструкции в Интернете не очень полезны, поскольку процесс повторяется и требует не только умений, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендации наших клиентов для переборки мостов и блокпостов, в том числе иномарок.Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

Трансмиссия УАЗ Патриот должна быть залита маслом самого высокого качества, которое вы можете себе позволить. Слишком низкое качество может протекать через сальники низкого качества.

Очень часто в задней оси со временем из-за попадания в нее влаги масло превращается в густую нетекучую суспензию. Простая замена масла в таком мосту не дает желаемого эффекта. Если вы не уверены, снимите ось и крышку оси и очистите ось.Не питайте иллюзий — если сапуны не сняты, если вы ехали по воде, если прошло много времени и т. Д., Значит, в мосту уже нет масла. Причем жижа не в коробке передач, а ближе к ступицам. Те. Подшипники ступиц заднего моста практически не смазываются.

Сапун. Вывод сапунов в моторный отсек

Сапуны на мостах должны быть выведены в моторный отсек, чтобы вода ни при каких обстоятельствах не попадала на мост.Обычно это делается с помощью тормозных шлангов и тормозных трубок. Маслостойкие шланги использовать проще.

В конце трубок под капотом установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы в мост не попадала пыль. В этом случае конец трубки загибают вниз, чтобы вода не попадала в мост, даже если автомобиль уходит в воду на большее расстояние, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создается избыточное давление воздуха в трансмиссии — как бы раздуваются мосты, коробка и раздаточная коробка изнутри.Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда для создания объема на конце трубки устанавливают расширительный бачок с баллоном. В этом случае связь внутреннего пространства моста с атмосферой полностью закрывается. Когда объем воздуха в мосту изменяется во время нагрева или охлаждения, воздушный шар надувается или сжимается.

Если вы проехали брод глубиной более 30 см, то следует немедленно (в тот же день) заменить масло в трансмиссии — это инструкция производителя.Делать выводы.

Регулировка ступичного подшипника

Отрегулируйте ступичные подшипники оси spicer в следующей последовательности:

— Поднимите автомобиль домкратом со стороны колеса, подшипники которого необходимо отрегулировать.

— Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипника на 1 / 6-1 / 3 оборота (1-2 стороны).

— Поворачивая колесо вручную, проверьте легкость его вращения (колесо должно вращаться свободно, не касаясь тормозных колодок на диске или барабане).

— Затяните гайку регулировки ступичного подшипника. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Затягивая гайку, поверните колесо так, чтобы ролики правильно расположились на дорожках качения колец подшипников, и нажмите ручку ключа плавно, без рывков.

— Установите стопорную шайбу, навинтите и затяните стопорную гайку. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Установите стопорную шайбу с внутренним выступом в паз цапфы. Если на выступе стопорной шайбы есть даже незначительные трещины, замените шайбу.

— Проверьте центровку подшипников после затяжки стопорной гайки. При правильной настройке колесо должно вращаться свободно, без заедания, заметного осевого люфта или качения.

— Загните один выступ стопорной шайбы к поверхности гайки, а другой — к поверхности контргайки.

— Вставить полуось заднего моста или поставить муфту отключения колес переднего моста, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.

Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после езды.

Если ступица сильно нагревается (рука не переносит нагрева), ослабьте гайку на 1/6 оборота (1 кромка), соблюдая последовательность и правила, изложенные выше.

При проверке регулировки подшипников на нагрев не используйте рабочие тормоза, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Источник
уаз-тюнер.ru
kulibinsclub.ru
avtosteh.ru

Конструктивные особенности Возможные неисправности переднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни редуктора переднего моста Снятие и установка фрикциона отключения колеса Снятие и установка полуось Замена сальника переднего Полуось Снятие и установка главной передачи переднего моста Разборка и сборка дифференциала переднего моста Регулировка подшипника …

Рисунок: 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — кольцо регулировочное …

Замените сальник, если масло вытекает из-под фланца коробки передач. Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.Вам понадобятся: торцовая головка «27», гаечный ключ, отвертка с плоским жалом, динамометрический ключ. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Рейз …

Сцепление колеса снимается, чтобы заменить его или получить доступ к другим узлам. Вам понадобятся: гаечный ключ на 14, отвертка с плоским жалом, съемник внешнего стопорного кольца. 1. Открутите три крепежных винта … 2. … и снимите крышку сцепления. 3. Отверните шесть болтов крепления колесной муфты и снимите ее. 4. Ты…

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена …

»).

Замените сальник, если обнаружите утечку масла из поворотного кулака. Вам понадобится отвертка с плоским лезвием.Инструкция Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите …

Главная передача снимается для ремонта или замены. Вам понадобятся: ключи «на 10», торцовая головка «на 19», «на 27». 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса.2. Выкрутите пробку и слейте масло из передней оси (см. «Замена масла в передней …

6.5.9 Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «на 14», «на 17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главного привода переднего моста»). 2. Отожмите подшипники от оси коробки дифференциала. 3. Отверните десять болтов, которыми ведомая шестерня крепится к дифференциалу, и снимите ведомую шестерню.4. Отверните восемь болтов крепления чашки дифференциала и снимите крышку. 5. Извлечь …

Отрегулируйте подшипники главной передачи в следующем порядке. Рисунок: 6.4. Главная передача: 1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шай …

Передний мост снимается для замены балки или при полном износе всех деталей, когда частичный ремонт становится нецелесообразным.Вам понадобятся: ключи «17», «19», «22», «24», «27», пружины подвески. 1. Затормозите автомобиль стояночным тормозом, поставьте упоры под задние колеса автомобиля и приподнимите переднюю часть автомобиля. 2. Ослабьте гайки крепления передней …

На автомобили УАЗ Патриот и УАЗ Хантер, а также на все модели на их основе устанавливаются передний и задний одноступенчатые ведущие мосты типа Spicer с неразъемным картером двигателя, названные в честь американского инженера Кларенса Спайсера

Внешний вид передней оси «Спайсер»

На автомобили УАЗ-3160 и УАЗ-3162 Симбир вместо мостов Timken начали устанавливать мосты типа

Spicer.Но на этих автомобилях, как и на первых моделях УАЗ Хантер, устанавливались «узкие» мосты шириной 1445 мм.

УАЗ Патриот приступил к установке «широких» мостов колеи 1600мм.

Особенности конструкции

Кожух моста состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки картера.

Отсутствие щели в поперечной плоскости оси придает конструкции высокую жесткость, ненагруженное соединение крышки и картера снижает вероятность протечки по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия работы подшипников.

Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. К тому же теперь, чтобы получить доступ к главной паре и дифференциалу, необязательно снимать и «половину» его — достаточно снять крышку.

Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности бортовой передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. Однако эта мера привела к замене левой чашки дифференциала.Но новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на штыре чашки установлено расширительное кольцо.

Мосты

Spicer унифицированы со старыми одноступенчатыми мостами по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новый двухкромочный буртик фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («армейских») мостов производства ОАО «УАЗ».

Что касается переднего ведущего и рулевого мостов, то здесь, помимо вышеперечисленных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС ) типа « Beerfield », которые намного прочнее старых- петли типа (« Weiss »). В настоящее время такими петлями оснащены все мосты Spicer и Timken. Не лишним будет напомнить, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4, которую следует заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование других видов смазок, в том числе традиционного Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака по-прежнему заполнена смазкой Литол-24.

Главная шестерня:
1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — внешнее кольцо внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосные шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи

Мосты

Spicer, выпускаемые заводом, имеют передаточное число 4.111 (37: 9) или 4,625 (37: 8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобилях с дизельными двигателями.

Ступица переднего колеса

Ступица переднего колеса УАЗ с дисковыми тормозами, но без АБС

Поворотный кулак переднего моста

Поворотный кулак и ступица.
1 — фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — ступичные подшипники; 5 — болт крепления колеса; 6 — щит тормозного диска; 7 — теплоизоляционный экран датчика АБС; 8 — штифт; 9 — корпус поворотного кулака; 11 — прижимная втулка; 12 — шкворень; 13 — вкладыш шкворня; 14-скоба крепления жгута АБС; 15 — пружина; 16 — внешнее уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шариковый подшипник; 20, 28 — шайбы упорные; 21 — шарнирная опора; 22 — наружная обойма сальника; 23 — колодка; 24 — гайка; 26 — импульсный диск; 27 — манжета; 29 — стопорные кольца; 30 — шайба стопорная; 31 — гайки; 32 — шайба стопорная

Схема сборки поворотного кулака УАЗ:

1 — щит тормозного диска; 2 — усилитель теплоизоляционного экрана датчика АБС; 3 — теплоизоляционный экран датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — шайба стопорная; 9 — гайка; 10 — шайба стопорная; 11 — контргайка; 13 — шайба упорная; 14 — манжета; 15 — шкворень поворотного кулака; 16 — прокладка; 17 — поворотный кулак; 19 — шариковый подшипник; 20 — кожух полуось

Регулировка осевых зазоров в передней и задней оси Spicer

Осевой зазор в подшипниках ведущей шестерни главной передачи недопустим, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать.Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Передний мост «Спайсер». Развал, схождение

Передняя ось является управляемой. Для облегчения управления автомобилем передние рулевые колеса имеют развал ( не регулируется, ) в вертикальной плоскости и схождение в горизонтальной плоскости.

Схождение колес. И

Для возврата колес в среднее положение шарниры поворотных кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал — это отклонение верха колеса от вертикальной плоскости наружу.
Угол развала осей Spicer составляет = 1 ° — 30 «. Развал колес влияет на износ шин. При разгибе до 2 ° износ будет не очень большим. Развал постепенно уменьшается до нуля, а затем прогиб колес движется в сторону отрицательного развала, что ухудшает управляемость колес.

В результате наклона колес при складывании возникают силы, которые стремятся вернуть их в разные стороны при движении.Появляется боковая пробуксовка колес, что увеличивает износ шин и затрудняет движение. Для исключения вредного воздействия развала колеса устанавливают с схождением. При этом расстояние между ободами колес на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня (KASTOR) предназначен для стабилизации управляемых колес в среднем положении, но его эффект заметен только на высоких скоростях со значительными центробежными силами.Стабилизирующий момент и угловая скорость колеса при возврате в нейтральное положение служат мерой стабилизации колеса при выходе автомобиля из поворота.

Техническое обслуживание

Техническое обслуживание моста Spicer сводится к поддержанию уровня масла в картере и его периодической замене, контролю состояния всех уплотнений и опор оси и своевременному устранению возникающих осевых зазоров в подшипниках шестерен и дифференциала.

Подробности операций по техническому обслуживанию и ремонту мостов Spicer описаны в Руководстве по обслуживанию и ремонту автомобиля УАЗ Патриот IR-05808600.050-2005. Третье издание. 2007

Мосты УАЗ Патриот , их устройство и обслуживание — довольно интересная тема среди производителей УАЗов. Особенно многих беспокоит передний мост УАЗ Патриот , потому что конструктивно передний мост отремонтировать и установить сложнее. Сегодня мы расскажем вам подробнее о мостах современного Патриота.

Для начала немного истории ведущих мостов УАЗ и расположения этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были «военными» и «колхозными», по расположению они прилично различались между собой.Среди любителей внедорожников ценятся именно мосты «милитари». Но на нынешний УАЗ Патриот устанавливаются совершенно другие мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриот типа «Спайсер» теперь с колеей увеличенной до 1600 мм. Ведь старые мосты были всего 1445 мм и не подходили к довольно широкому Патриоту. Также в конструкции был изменен картер главной передачи, который закрывается съемной стальной крышкой, а для доступа к главной передаче и дифференциалу больше не нужно снимать и разбирать мост, можно просто снять крышку.

Устройство передней и задней оси «Спайсер» аналогично, об особенностях мы поговорим ниже. Итак, картер моста
состоит из неразъемного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Отсутствие соединителя в поперечной плоскости моста придает конструкции высокую жесткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Схема переднего моста Патриот представлена ​​на первом фото в самом верху статьи. Главной особенностью моста можно считать наличие шарниров равных угловых скоростей. Ведь передние колеса, помимо вращения, должны еще и повернуться. Изначально использовались ШРУСы типа Weiss, но от них отказались. Угол поворота рулевого колеса в силу конструктивных особенностей не превышал 27 градусов, что сказывалось на маневренности машины. Поэтому сейчас устанавливаются новые ШРУСы типа «Беарфилд», обеспечивающие поворот на 32 градуса и более долговечные за счет более равномерной нагрузки на элементы шарнира.

В качестве смазки для УАЗ Патриот ШРУС используется только «ШРУС-4», широко применяемая ранее смазка ЛИТОЛ-24 для этих целей уже не подходит.

Задний мост Patriot показан на схеме ниже.

Обычно задний мост «Спайсер» не доставляет проблем владельцам внедорожников. Главное — постоянно следить за уровнем масла в картере моста. Так как переборка оси или замена главной передачи на дифференциал — это лотерея.Довольно легко столкнуться с необработанным металлом, а затем ехать с постоянно гудящей коробкой передач.

Основные советы по использованию мостов Патриот довольно просты — нельзя ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздаточной коробки. Не следует допускать длительного скольжения одного из колес, если вы застряли, это может привести к ускоренному износу оси. Но при движении с температурой окружающего воздуха минус 30 лучше подключить передний мост.

Напомним серийный УАЗ Патриот не имеет блокировки межколесного дифференциала … То есть если переднее правое колесо застряло в грязи, а переднее левое колесо висит в воздухе, то только то, что есть свободно будет вращаться. То же самое и с задними колесами. Чтобы не попасть в дурацкую ситуацию, настоящие любители бездорожья самостоятельно устанавливают межколесную блокировку. Сегодня существует несколько видов замков на любой вкус и кошелек.

Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний мост не связан через сцепление или электронные системы.В конструкции предусмотрен подбор крутящего момента через раздаточную коробку и далее на главную передачу оси. Различные фотографии и схемы как передней, так и задней оси можно посмотреть не только в каталогах, но и на сайтах в Интернете.

Особенности конструкции, устройство

Автомобиль на подъемнике

В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это отражается в передаче крутящего момента через главную передачу и дифференциал.

В передней полой балке расположены два полуоси, которые получают вращение от ведомой шестерни главного привода и передают его на ступицу. Полуоси передают вращение через ШРУСы.

При использовании передней оси вы можете заблокировать колеса, включив специальные муфты, также называемые ступицами.

Возможные неисправности и их проявление

Несмотря на простоту, из-за большой нагрузки или нарушения правил эксплуатации могут возникнуть неисправности, которые легко диагностировать.

Передний мост характеризуется следующими неисправностями:

1. Повышенный шум при работе моста. Неисправность данного устройства может быть вызвана:
   • нарушением регулировки и изготовления подшипников дифференциала;
   • неправильная регулировка подшипников, изготовление шестерен в конструкции редуктора главной передачи;
   • Низкий уровень масла в картере моста.
2. Повышенный уровень шума при разгоне и торможении автомобиля обусловлен:
   • нарушением зацепления или зазора главных передач;
   • увеличенные зазоры подшипников из-за недостаточной регулировки или в результате износа.
3. Стук при трогании автомобиля с места вызван износом ведущей шестерни в дифференциальном механизме.
4. Понижение уровня масла:
   • потеря упругости сальником переднего моста;
   • износ уплотнений внутреннего шарнира;
   • Плохое крепление крышки моста.
5. Шум при движении на поворотах возникает из-за износа деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста.Учитывая простую конструкцию моста, сложностей с ремонтом, как правило, не возникает.

Последовательность действий при разных видах ремонта

Регулировка подшипника

Чтобы мост УАЗ Патриот работал надежно долгое время, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников. Операции выполняются в определенном порядке.

1. Регулировочное кольцо выбрано для подшипника главного приводного вала.Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверьте крутящий момент при вращении вала. Оно не должно превышать 1,0–2,0 Нм.
3. По аналогичному алгоритму подбирается регулировочное кольцо ведомой шестерни.
4. При установке дифференциала зазоры в подшипниках полуосей устанавливаются регулировочными гайками.
5. После монтажа механизма крутящий момент на выходе должен быть не более 0,42 Нм при вращении за ведущей шестерней.
6. Необходимая операция для контроля правильности произведенных регулировок — проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращайте ведомую шестерню, контролируя точку контакта зубьев.

Настройка моста

Зажим не должен быть поверхностным или чрезмерно глубоким, для этого под подшипники устанавливаются регулировочные кольца необходимой толщины.

Тюнинг ателье уаз патриот. Тюнинг автомобилей УАЗ (Патриот, Хантер и др.)

Многие решают выделить юбилейный автомобиль УАЗ 469. Это внедорожник, вы можете купить новый в салоне, чтобы упростить процесс тюнинга.

Для того, чтобы оценить результат настройки, рекомендуется сначала сделать снимок перед ее выполнением, а затем уже после.

Почему УАЗ 469?

Существует огромное количество внедорожников, которые можно модифицировать.Однако это именно выбор многих ценителей качественных внедорожников.

Причины выбора данной модели включают:

1. На новые модели устанавливается двигатель Евро-1. Этот двигатель прост по конструкции, не имеет электронной педали газа и сложной системы натяжения ремня. Также стоит отметить простую электронику, которая установлена ​​в этой модели. Все эти особенности могут быть связаны с высокой надежностью такого двигателя, а также с возможностью тщательной настройки.
2. Старые мосты обладают хорошим показателем надежности, а их конструкция позволяет улучшить проходимость или комфорт вождения.
3. Автомобиль оснащен пятиступенчатой ​​коробкой передач, которая идеально соответствует установленному двигателю.
4. Будут заменены простые задний и передний металлические бамперы, но они не сильно прибавляют стоимости автомобиля.
5. Задний борт или дверь — многие задаются этим вопросом. Если учесть этот нюанс, можно сказать, что предпочтения у всех разные.Поэтому тип задней двери особого значения не имеет.

Стоимость машины без различных активных опций составила почти 340 тысяч рублей. Эта цена привлекательная, так как на время тюнинга будут сделаны дополнительные вложения. Тюнинг УАЗ 469 — лучший выбор для тех, кто хочет получить автомобиль с хорошей проходимостью, который будет уникальным.

Выбор типа тюнинга и подготовительный этап

Перед проведением работ стоит отметить для себя, какую машину вы хотите получить в итоге:

• Охотничий вариант повышенной проходимости.
• Экспедиционный автомобиль, который сможет преодолевать сложные участки дороги.
• Универсальный тюнинг, который позволит использовать машину каждый день, на охоте или на природе.

Работа по замене УАЗа начинается с полной разборки всего лишнего — штатных колес, бамперов, всего декора салона, печки и тд. Все, что осталось после демонтажа, можно продать для повторного использования.

Салон тюнинг

Приобретая автомобиль отечественного производства, многие обращают особое внимание на интерьер, так как он всегда делается ужасного качества.При создании проекта по изменению интерьера в данном случае было решено создать многофункциональный люк, который пригодится на охоте или просто при путешествии на природе по бездорожью.

Созданный люк, полученный тюнингом УАЗ 469, имеет следующие особенности:

1. Большие габариты сразу определяют, что люк — люк охотничий.
2. Люк имеет два положения: с минимальным отверстием для вентиляции и полностью открытым.

В открытом состоянии в образовавшееся отверстие могут поместиться два парня в зимней одежде. Поэтому данное дополнение будет полезно для автомобиля, который будет использоваться для охоты или как экскурсионный транспорт. Во избежание образования конденсата на поверхности во время использования крышка люка была изолирована. В открытом состоянии люк фиксируется.

Улучшение интерьера на этом не закончилось. В целях улучшения звукоизоляции автомобиля были разобраны двери и внутренние стороны салона, также разобрана дверь багажного отделения.Образовавшиеся полости были облицованы виброизоляцией, а затем звукоизоляцией. После укладки изоляционных материалов внутренняя часть была облицована алюминиевыми листами. Все стуки надо обрабатывать герметиком, пол тоже меняли: вместо черепахи сделали ровный. Все автомобили отечественного производства имеют просто ужасную степень тепло- и звукоизоляции. Похоже, что завод УАЗ никогда не слышал об изоляционных материалах. После выполнения работ машина станет теплой, тихой, вибрация в меньшей степени будет передаваться от дороги на элементы интерьера.

Еще одним полезным дополнением можно назвать верхнюю полку, ставшую местом для хранения карточек и других мелочей. Верхняя полка предназначена для размещения различных клавиш управления и многого другого. Таким образом, передняя консоль была значительно облегчена.

Следующим изменением можно назвать установку другой печки, у которой больше мощности, больше розеток для обогрева салона. При этом следует учитывать, что машина будет эксплуатироваться и зимой.Еще одно дополнение, которое может и не проводиться, но в нашем случае проводилось — увеличение количества гнезд для прикуривателя до 3 штук.

Не осталось незамеченным и украшение. Салон был взят от Honda CRV. Внесены следующие изменения:

• Кожаная отделка. Несмотря на множество нареканий, этот материал достаточно прочный и практичный в использовании.
• Передние сиденья с подогревом, что немаловажно для такой машины.
• Хорошие возможности трансформации.Стоит отметить, что при правильном размещении сидений можно добиться эффекта, когда при трансформации салон превращается в спальник.
• Большой диапазон регулировки задних сидений в продольном направлении позволяет полностью использовать люк в крыше.
• Задние пассажиры в определенном положении сидений могут ехать с полностью вытянутыми ногами.

Дополнительно можно поставить сиденья заднего ряда так, чтобы объем багажника значительно увеличился для размещения поклажи.

Замена подвески

Если рассматривать, то можно принять во внимание, что можно улучшить показатели комфорта при движении, изменив подвеску. Несмотря на хорошую проходимость, надежность отечественной версии, австралийская компания DOBINSONS выпускает лучший комплект для УАЗа.

При замене заводского комплекта рессор, комплект рессор австралийской компании можно рассчитывать на следующее:

1. Люфт подвески и дополнительные 5 сантиметров клиренса.
2. Значительно улучшено поведение автомобиля на дороге.
3. Повышенный комфорт при езде.

Это изменение стоит довольно дорого и требует много времени, но оно того стоит.

Внешний вид автомобиля

Полный тюнинг автомобиля не может быть осуществлен без изменения его внешнего вида.

В данном случае были внесены следующие изменения:

1. Учитывая назначение автомобиля, особое внимание было уделено свету.Дополнительное освещение было установлено с учетом лучшего положения: передний бампер дает лучший обзор для освещения дороги. Также на экспедиционном багажнике установлены основные и рабочие фары.
2. Также следует обратить особое внимание на то, какие колеса устанавливаются. Для увеличения проходимости следует выбирать колеса с хорошим протектором и большим диаметром. Вариант с габаритом 285х75х16 идеален.
3. Чтобы обезопасить свой автомобиль, стоит подумать об установке задней и передней лебедки.При выборе рекомендуется обратить внимание на вариант U4x4, который хорошо себя зарекомендовал.
4. Для усиления конструкции кузова устанавливается силовой обвес. кузов выполняется с установкой усиленных порогов, переднего бампера с площадкой для уже выбранной лебедки и решетки с дугами, которые необходимы для быстрого крепления троса.
5. Важным дополнением может стать специальная защита рулевых тяг. При преодолении некоторых препятствий больше всего страдают рулевые тяги.
6. Боковые окна часто закрывают решеткой. Если автомобиль будет использоваться только на бездорожье, можно установить защиту на задние и передние стекла. Если внедорожник будет ездить в городских условиях, такая защита значительно ухудшит степень видимости.
7. В задней части автомобиля установлен универсальный бампер OJ, сочетающий в себе огромное количество функций. Так что при его установке можно рассчитывать на наличие следующих элементов: площадки для лебедки и хай-джека, кронштейна для крепления съемного фаркопа, рамы с подсветкой и хорошей защиты номерного знака.

Тюнинг кузова позволяет значительно повысить защиту автомобиля от внешних воздействий при движении по бездорожью. В то же время следует отметить, что некоторые мелочи, например дополнительное освещение, позволяют значительно повысить безопасность движения. Некоторые кузовные работы также требуют модернизации электрооборудования и других работ.

Тюнинг двигателя

Проведение тюнинга двигателя — ответственный шаг. Несмотря на то, что изначально двигатель имел очень хорошие характеристики, многие люди решаются внести в двигатель изменения.

Тюнинг двигателя УАЗ 469 можно осуществить следующим образом:

1. Поршень — один из важнейших элементов двигателя, модернизация которого приведет к существенному изменению работы всего двигателя. При поиске поршней стоит обратить внимание на кованые варианты и кольца от проверенных и популярных производителей.
2. Менять ГРМ не рекомендуется, так как неправильный его выбор и установка могут привести к совершенно нежелательному результату.
3. Замена впускного и выпускного коллектора — типичная настройка для рассматриваемого автомобиля. Для начала необходимо провести устранение образовавшихся ступенек между головками и коллекторами. Внутри каналов коллекторов необходимо провести удаление «зубцов». Это изменение заставит двигатель дышать более свободно и равномерно заполнить цилиндры.
4. Родные карбюраторы отличаются отсутствием ЭПХХ. Хорошая замена, пользующаяся большой популярностью — ДААЗ-4178.
5. Воздушный фильтр также может влиять на работу двигателя. Многие решают заменить фильтр на «волговский» вариант. С помощью такого фильтра можно подготовить площадку для снижения сопротивления выхлопного тракта.
6. Система охлаждения тоже оставляет желать лучшего. Учитывая довольно высокие нагрузки, которые могут возникнуть при движении по бездорожью, стоит приобретать радиатор на заводе ШААЗ. У него лучшая скорость теплопередачи. Вы также можете установить дополнительные вентиляторы, которые будут включаться при высокой температуре.
7. Более горячий термостат улучшит работу печи, согреет ее.
8. Выхлопная система представлена ​​штатным глушителем, на который рекомендуется заменить резонатор от Газели.
9. Электрооборудование тоже можно поменять. Рекомендация всем владельцам — стоит установка генератора от ГАЗ 53.

В заключение отметим, что сделав такие изменения, можно получить практичный, продуманный автомобиль, подходящий как для повседневной эксплуатации, так и для езды по бездорожью.

Видео Русский тюнинг УАЗ 469 4X4

Побывав с дружеским визитом в мастерской Тюнинг-центра 4х4, я обнаружил УАЗ-Буханку 2010 года выпуска, который приехал на профилактику. Стало интересно посмотреть что сделано и как себя ведет (отвалилось или нет :))

Буханка строилась не сразу, а постепенно улучшалась. Поэтому общий бюджет доработок сложно подсчитать, но примерно на момент 2016 года он составлял 1,6 млн рублей.

Сейчас дорабатывается двигатель (ЗМЗ 409): задача уйти от конструкции с двумя ремнями и установить самонатяжной ролик

А раньше двигатель был сколот до 1 ЕВРО, убрали катализатор, отключили вторую лямбду (где-то добавили + 25% л. С.)

Установлен потолочный кондиционер AirCommand Sparrow.
Это электрический. Для нормального электроснабжения потребовалось заменить штатный генератор на РИФ 150А.
Несмотря на большое потребление электроэнергии, в сильную жару кондиционер не всегда справляется с возложенной на него задачей.

Для обогрева кабины в холодное время года установлен фен Webast.
А чтобы обезопасить себя от энергетического голодания, подключили вторую батарею. Она села за спинку пассажирского сиденья, вместо штатной дополнительной печки. Контроллер T-MAX контролирует заряд двух аккумуляторов.

Кстати по поводу энергопотребления: давно искали почему аккумулятор «садится» на долгую стоянку.Виновником стал бортовой компьютер «Престиж». Это он потреблял электричество. Разработчик исправил этот недостаток и в новой прошивке отсутствует кража энергии.

Вместо шумной стандартной второй печки новая компактная

Ее поместили под раскладной столик в салоне

В связи с переделкой двигателя воздушный фильтр вынесен в салон. Теперь он живет под сиденьем.
Справа видна трубка для шноркеля.

Салон частично обшит алюминием.

Окна закрываются спец, авто, шторами

Шторы такого же плана устанавливаются на перегородку салона для быстрого прогрева / охлаждения салона в отсутствие пассажиров.

Окна с форточками заменены на раздвижные, от Off-Road Window Solutions

В кабине есть поручни для крепления груза

Вы все еще сомневаетесь, что главное в тюнинге внедорожника? Забудьте о компромиссах — ключевыми факторами являются размер колес и дорожный просвет.Что для этого нужно сделать? Надеть на шестерни колеса с шинами низкого давления АвтоРос. В результате УАЗ Хантер превращается в небольшой танк, на котором не страшно броситься в амбразуру бездорожья, и перед друзьями не будет стыдно.

Картинку я, конечно, немного идеализирую. Тюнинг внедорожника — это не только подъем подвески, обрезка арок и установка колес побольше и злее. Это целый список сопутствующих работ, направленных на то, чтобы вся эта структура работала, а не просто круто выглядела.Для того, чтобы охотник, построенный в тюнинговом ателье Техинком, пошел, стандартный раздаточный материал был изменен на тюнинговый, с уменьшенным числом 1: 3,8, плюс оси шестерен имеют собственное передаточное число. И это просто проблемы с трансмиссией.

АвтоРосовские «Дутики» становятся все более популярными. Шины не очень подходят для передвижения по асфальту, но если взять комплект колес на трейлере куда-нибудь в северные широты, то обутый в них автомобиль будет чувствовать себя намного комфортнее, а экипаж — комфортнее.Впрочем, это касается и любых экстремальных условий эксплуатации, будь то зимняя охота под Костромой или болота Тверской области.

Естественно, созданный для российского бездорожья Hunter не обошелся без традиционного силового обвеса. По кругу машина заряжена позитивом и броней от внедорожной марки РИФ. Это передний силовой бампер с площадкой под лебедку, силовые пороги, задний силовик с площадкой для лебедки, экспедиционный багажник и лестницу, чтобы можно было подняться выше, если люка не хватит.

Только фары и передние подфарники остались тёплыми и ламповыми в Хантере от Течинком. Все остальное обзавелось современными энергосберегающими технологиями — то есть светодиодами. Помимо дополнительной светодиодной оптики РИФ по кругу, даже задние фонари были заменены на светодиодные, которые по форме не отличаются от штатных и предназначены для автомобилей УАЗ.

Чтобы большие и злые колеса встали на свои места, штатную подвеску заменили на усиленный лифт-комплект от РИФ, но самое интересное — расширители колесных арок, защищающие кузов от грязи и камней, летящих с протектора.Опытный глаз определит, что это знаменитые лаптеры, но с ними что-то не так !?

Удлинители слишком широкие и что это за модель !? Эксклюзив, господа, эксклюзив! Тюнеры взяли обычные ноутбуки и расширили их специальной проставкой. В итоге получилось то, что получилось, и это было очень хорошо.

Машина все еще в процессе доводки мелких деталей, не все подключено и окончательно доделано, но я не удержался отвести этого монстра в ближайший лес.Затем он пойдет к счастливому клиенту и будет искать его в полях, а если вы его найдете, попробуйте снова добраться до него.

Заказывая тюнинг своего УАЗ в нашем Автотехцентре, вы обращаетесь к профессионалам и любителям своего дела! Мы любим эту автомобильную марку так же сильно, как и вы, и мы также знаем, как улучшить эту машину для вас.
На нашем сайте вы можете ознакомиться с вариантами тюнинга автомобилей УАЗ и посмотреть, что у нас получится.
Здесь вы можете произвести тюнинг любой модели УАЗ … Позвоните нам прямо сейчас, если вы уже знаете, что хотите делать со своим автомобилем или ознакомьтесь с популярными вариантами тюнинга УАЗ .

Перечень работ	УАЗ Хантер		УАЗ Патриот
	Работа	Запасные части	Работа	Запасные части
Кузовной подъемник	10000	5000	10000	4000
Подвесной подъемник	7000	от 10000	7000	из 17000
Установка рулевого демпфера	2500	из 5550	2500	из 5550
Установка переднего силового бампера	4000	от 20000	4200	из 20,000
Установка заднего силового бампера	3500	от 20000	4000	из 20,000
Монтаж и изготовление порогов и защиты бензобака с арматурой	НС	НС	из 20000	6500
Шумоизоляция кузова	25000	15000	30000	17000
Установка усиленного кожуха переднего моста	1000	5500	1000	5500
Установка лебедки	2000	4000	2000	4000
Соединение лебедки	2500	из 28000	2500	из 28000
Отвод сапуна	2500	3000	2500	3000
Установка шноркеля	6000	7000	5000	7000
Установка защиты рулевых тяг	2000	из 4500	2000	из 4500
Изменение угла ролика	14000	для рессорных автомобилей + 2100r	14000	для рессорных автомобилей + 2100r
Усилитель передней оси	13500	1000	13500	1000
Усилитель заднего моста	13500	1000	13500	1000
Самоблокирующаяся установка	RPM / RZM 11500	18000	об / мин 7000	18000

Тюнинг автомобилей УАЗ включает в себя следующие услуги:

Автоподъемник УАЗ (бодибилдинг УАЗ, лифт подвесной УАЗ)

Одним из основных элементов тюнинга автомобиля, особенно внедорожника, является подъемник, т.е.е. подъем транспортного средства относительно дорожного покрытия.
Существует два типа лифта: боди-лифт (бодилифт) и подвесной лифт. Подробнее об этих вариантах ниже.
Самый простой и безопасный способ тюнинга — это боди-лифт или боди-лифт УАЗ , который осуществляется с помощью проставок между кузовом и рамой автомобиля. Основным способом увеличения проходимости автомобиля является подъемник или лифт подвески УАЗ … Существует множество способов регулировки люфта подвески в зависимости от конструкции автомобиля.Но люфт подвески влияет на устойчивость автомобиля, увеличивая его центр тяжести, тем самым уменьшая крен и делая автомобиль склонным к опрокидыванию. Для устранения этой проблемы применяется метод расширения колеи с помощью проставок колес. И самое главное, при подъеме подвески меняются углы наклона карданных валов.

Установка лебедок

Лебедка — важный элемент при тюнинге автомобилей УАЗ. Он используется, чтобы помочь автомобилю выбраться из ловушки бездорожья.

Лебедки

различаются по принципу действия и бывают следующих типов:

Механические лебедки … Эти лебедки обычно устанавливаются на заводе и практически не нуждаются в настройке.

Лебедки электрические. Самый распространенный тип лебедки, т.к. может устанавливаться на любой тип автомобиля УАЗ. Эти лебедки отличаются простотой использования, простой конструкцией, с возможностью работы при выключенном двигателе. Главный недостаток — использование большого количества энергии автомобиля, поэтому необходимо дополнительно устанавливать аккумуляторные батареи.

Лебедки гидравлические. Эти лебедки отличаются высокой ценой, надежностью гидромотора, устойчивостью к перегрузкам и возможностью работы под водой. Но есть и недостатки: малая скорость наматывания троса, нет возможности использовать лебедку с выключенным мотором.

Установка передних и задних дисковых тормозов на оси автомобиля.

Дисковые тормоза улучшают движение автомобиля по бездорожью и по асфальту, делая торможение безопасным.

Установка воздухозаборника

Чтобы двигатель УАЗ не задыхался от воды при погрузке автомобиля под воду, необходимо поднять волну. Поскольку попадание воды в цилиндры двигателя очень критично для автомобиля. Для этого предусматривается снятие шноркеля двигателя на крышу УАЗа.

УАЗ

салон тюнинг

Включает изготовление и установку кожаных салонов, установку теплоизоляции и звукоизоляции салона кузова.

Установка бампера и бамперов.

Накладки на бампер устанавливаются на УАЗ для защиты автомобиля при движении по бездорожью и от столкновений с животными. Тюнинг бамперов УАЗ включает установку переднего и заднего бамперов для защиты автомобиля и установку дополнительного оборудования (для крепления запаски, крепления лебедки, буксировочных проушин, фар, кронштейнов)

Светотехника (ксенон, биксенон)

Для повышения безопасности движения в сложных погодных условиях устанавливаются ксеноновые и биксеноновые фары.

Установка замка моста

Для повышения проходимости УАЗа устанавливают устройства с принудительной и автоблокировкой на гражданские, военные мосты, а также мосты «спайсеры».

Установка стойки и лестницы

Установка багажника на УАЗ позволит взять с собой в поездку много полезного (палатку, лодку, запаску). На багажник также можно установить дополнительное освещение.

Другие варианты тюнинга

Также к популярным вариантам тюнинга УАЗ относятся:

• Тюнинг кузова
• Уплотнение вентиляционных, топливных, электронных и других систем автомобиля
• Установка систем навигации (GPS, ГЛОНАСС), систем связи
• Смазка всех узлов и агрегатов для увеличения срока службы
• Антикоррозийная обработка автомобиля
• Установка ГУР
• Установка КПП-5
• Установка стеклоподъемников
• Установка демпфера рулевого управления
• Модернизация системы охлаждения двигателя
• Подрезка порогов
• и другие

Тюнинг УАЗ, выполненный в нашем автосервисе, повысит уверенность и надежность вождения.Модернизация УАЗа позволит использовать свой автомобиль для участия в трофи-рейдах, экспедициях, экстремальных видах спорта, а также для поездок на рыбалку и охоту.

Автомобиль УАЗ Хантер. Отзывы

Автомобиль УАЗ Хантер — среднеразмерный внедорожник. Автомобиль выпускается с конца 2003 года. Автомобиль разработан на базе семейства внедорожников УАЗ-3151 выпуска 1985 года.

В современном дизайне внедорожника сохранена неизменная схема предыдущих моделей с неразрезными мостами, прочной рамной рамой, а также принудительным включением полного привода, однако внесено более трехсот изменений.Автомобиль УАЗ Хантер (на это указывают отзывы владельцев) — классический российский внедорожник. Отлично чувствует себя на бездорожье.

Автомобиль УАЗ Хантер. Характеристики

Внешне модели автомобилей «Комфорт» отличаются доработанными объемными бамперами (установлены передние противотуманные фары), пластиковой решеткой радиатора. В конструкции использованы раздвижные неповоротные окна, двойные уплотнители дверей, а также распашная дверь багажного отделения со стеклоочистителем.

На бензиновый автомобиль УАЗ Хантер (отзывы и комментарии специалистов это подтверждают) устанавливаются скоростные мосты типа «Спайсер», оборудованные встроенным картером.На переднем мосту используется ступица без рожка. Конструкция отличается передними колесами, углом поворота, а также повышенным ресурсом. На дизель УАЗ Хантер (на это указывают отзывы и комментарии автомобилистов и специалистов) устанавливаются более тугие мосты с i = 4,625.

Подвеска на переднем мосту используется рессорная. Отличную вентиляцию тормозов обеспечивают новые колесные диски. Их заменяют литьем (по заказу). Передние тормоза оснащены дисковыми тормозами, а задние — барабанной системой с автоматической системой регулировки зазора.

Базовым мотором для автомобиля УАЗ Хантер (отзывы и комментарии специалистов это подтверждают) является ЗМЗ-409.10. Двигатель оборудован системой распределенного впрыска, каталитическим нейтрализатором во впускной системе. В 2008 году двигатель был модернизирован до стандарта Евро-3. Вместе с двигателем установлена ​​пятиступенчатая коробка (механическая) производства Dymos (корейская компания), с малогабаритной раздаточной коробкой с косозубыми передачами, с одним рычагом управления. Автомобиль УАЗ Хантер (Дизель) был выпущен в 2006 году.На него был установлен отечественный двигатель ЗМЗ-5143.10 в комплекте с пятиступенчатой ​​коробкой передач.

К весне 2007 года была выпущена новая модель «Classic». Эта новая версия автомобиля УАЗ Хантер (отзывы владельцев — восторженные) — достаточно бюджетный вариант, очень доступный широкому кругу автолюбителей. В данной версии устанавливается агрегат УМЗ-4213.10 (с нейтрализатором и моновпрыском) в комплекте с четырехступенчатой ​​коробкой. Внешне классическая модель UAZ Hunter (отзывы экспертов подтверждают это) была немного модернизирована.В конструкции использованы металлические трехсекционные бамперы, буксирные крюки, крышка багажника, оснащенная верхней подъемной секцией. Сам кузов лишился пластиковых накладок.

В базовую комплектацию бюджетных классических версий входят гидрокорректоры фар, гидроусилитель руля, буксирные проушины. В модели улучшена вентиляция, тепло- и звукоизоляция (импортный ковролин). Сиденья обтянуты тканью. Передние сиденья оснащены механизмами регулировки поясничной опоры и спинки, увеличен и диапазон продольной регулировки.Заднее сиденье можно сложить в соотношении два к одному. Спинки сидений можно сложить и превратить сиденье в спальное место.

Кроме того, в багажнике две односпальные раскладные скамейки.

В семействе УАЗ Хантер также представлена ​​модель «Барс» (УАЗ-3159). Данная спецверсия выдается исключительно по заказу правоохранительных органов.

Принцип работы переднего моста УАЗ Патриот. Обслуживание и регулировка переднего моста Spicer на УАЗ Патриот и УАЗ Хантер, возможные неисправности переднего моста.Ухудшение качества смазочных материалов

SPICEER
(мост спайсера)

Картер моста собран из литого картера первичной передачи, а также запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Следует отметить, что отсутствие штатного разъема в плоскости моста придает конструкции моста большую жесткость, ненагруженное соединение крышки с картером в принципе снижает утечки в местах их стыка, а размещение первичной магистрали шестерня и межосевой дифференциал в едином картере обеспечивает высочайшую точность включения механизмов и агрегатов и более подходящие условия для работы подшипников.Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. Ведь к тому же теперь для доступа к первичной паре и дифференциалу совершенно не обязательно демонтировать мост с автомобиля и «половину» его — снять крышку очень просто. Техническое обслуживание моста Spicer сводится к поддержанию нормального уровня масла в картере и его замене, контролю состояния сальников и креплений оси и устранению возникающих в результате зазоров в подшипниках дифференциала и шестерни.Подробности операций по обслуживанию и ремонту мостов Spicer описаны в Руководстве по обслуживанию и ремонту автомобиля УАЗ-Патриот IR-05808600.050-2005. Третье издание. 2007 г. Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности главной передачи толщина «опоры» ведомой шестерни была увеличена на 8 мм. К сожалению, эта мера привела к замене левой чашки дифференциала. Однако новый дифференциал можно использовать на одноступенчатых мостах со старым разъемным картером, при условии, что на штыре чашки установлено расширительное кольцо.Мосты Spicer унифицированы со старыми одноступенчатыми мостами по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новый двухкромочный буртик фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («армейских») мостов производства ОАО «УАЗ». Что касается переднего ведущего и управляемого мостов, то здесь, помимо вышеперечисленных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа Бирфилда, которые намного прочнее шарниров старой конструкции (Weiss).ШРУСы этого типа знакомы нашим водителям по переднеприводным моделям как отечественного, так и зарубежного производства. В настоящее время такими петлями оснащены все мосты Spicer и Timken. Нелишним будет напомнить их владельцам, что для смазки петель Бирфилда используется специальная смазка ШРУС-4 (ШРУС-4), которую следует заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Использование смазок другого типа, в том числе традиционной «Литол-24», недопустимо.В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24. Мосты типа «Спайсер», которые в настоящее время выпускает завод, имеют передаточное число 4,111 (37: 9) или 4,625 (37: 8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобили с дизельными двигателями … Работы по совершенствованию конструкции на заводе ведутся постоянно, и мы постараемся это сделать. сообщать обо всех новинках, выходящих в линейку ведущих мостов УАЗ.В начале 90-х для нового автомобиля УАЗ-3160 на Ульяновском автозаводе были разработаны ведущие мосты типа «Спайсер» с неразъемным картером. В настоящее время мосты Spicer устанавливаются на автомобили УАЗ-Хантер, УАЗ-Патриот, УАЗ-23602, УАЗ-23632 …

ПЕРЕДНИЙ МОСТ

Рис. 1 Бортовая передача:
1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосные шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи

Возможные неисправности

Причина неисправности Устранение
Постоянный повышенный шум при работе переднего моста
1.Изношенные или неправильно отрегулированные подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников коробки передач.
3. Недостаточное количество масла в картере моста. 1.1. Заменить изношенные детали, отрегулировать подшипник дифференциала.
2.2. Определить неисправность коробки передач, отремонтировать или заменить
3.3. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1. Неправильная регулировка зацепления шестерен главной передачи.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.
Стук при трогании с места
Изношено отверстие для ведущей оси в коробке дифференциала Заменить коробку дифференциала и, при необходимости, палец ведущей шестерни
Замена сальника вала ведущей шестерни редуктора переднего моста

Замените сальник, если масло вытекает из-под фланца коробки передач.

Примечание
Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.
Вам понадобятся: торцовая головка «27», гаечный ключ, отвертка с плоским лезвием, динамометрический ключ.
1. Притормозите стояночный тормоз автомобиля, поставьте упоры под задние колеса автомобиля. Поднимите и поддержите переднюю часть автомобиля.

2. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выверните болты и отведите вал в сторону (см. «Снятие и установка карданной передачи»).
3. Открутите гайку крепления фланца ведущего вала переднего моста и снимите фланец с отражателем.
4. С помощью отвертки снимите сальник с картера моста.
5. Подходящий размер оправки. Вставьте новое масляное уплотнение на место.

Note
6. Установите детали в порядке, обратном снятию.
7. Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец так, чтобы подшипники встали на место (см. «Регулировка подшипников главной передачи передней оси»).

Снятие и установка фрикциона отключения колеса

Сцепление колеса снимается, чтобы заменить его или получить доступ к другим узлам.
Вам понадобятся: гаечный ключ на «14», отвертка с плоским жалом, съемник внешнего стопорного кольца.

1. Отверните три крепежных винта … 2. … и снимите крышку сцепления. 3. Отверните шесть болтов, фиксирующих фрикцион колеса, и снимите его. 4. Отверните три винта, которыми крышка муфты крепится к фланцу … 5. … и снимите крышку.6. С помощью съемника внешнего стопорного кольца с помощью отвертки подденьте стопорное кольцо? 7. «снимите стопорное кольцо и установленную под ним шайбу» 8.… .и снимите шлицевую втулку с фланца.

9. Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам.
1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена тормозного диска»). 3. Снимите датчик скорости колеса (см. «Замена датчиков антиблокировочной тормозной системы»). 4. Отверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса (см. «Снятие и установка поворотного кулака»).5. Снимите полуось в сборе с ШРУСом из картера моста.

6. Перед установкой полуоси нанести чистую смазку ШРУС-4.
7. Установите детали в порядке, обратном снятию.

Замена сальника полуоси переднего моста

Замените сальник, если обнаружите утечку масла из поворотного кулака. Вам понадобится отвертка с плоским лезвием.

Примечание
Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.
1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо.

2. Снимите закругленный кулак (см. «Снятие и установка поворотного кулака») и закрепите его в тисках. 3. С помощью отвертки снимите сальник с шарового шарнира поворотного кулака.

4. Установите новый сальник, осторожно вдавив его в шаровой шарнир оправкой подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

Примечание
В качестве оправки можно использовать старый сальник.
5. Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи передней оси

Главная передача снимается для ремонта или замены. Вам понадобятся: ключи «на 10», торцовая головка «на 19», «на 27».

1. Притормозить автомобиль стояночным тормозом, упоры выставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса.

2. Выкрутите пробку и слейте масло из передней оси (см. «Замена масла в передней оси»). 3. Снимите оба полуоси (см. «Снятие и установка полуоси»). 4. Отсоедините левый конец рулевой тяги от сошки рулевого механизма (см. «Регулировка и замена концов рулевых тяг») и отведите стяжку в сторону. 5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и сдвиньте его в сторону (см. «Снятие и установка карданного вала»).6. Отверните десять болтов, крепящих крышку корпуса главной передачи … 7. … и снимите крышку. 8. Очистите старую прокладку от сопрягаемой поверхности.

9. Отверните гайку крепления фланца ведущего вала переднего моста.
10. Снимите фланец отражателя.

11. Отверните по два болта каждой крышки подшипника дифференциала, снимите крышки и снимите дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12.Снимите сальник фланца (см. «Замена сальника вала ведущей шестерни редуктора переднего моста»).
13. Снимите передний подшипник ведущего вала с картера переднего моста.
14. Выдавите наружные кольца переднего и заднего подшипников вала ведущей шестерни из картера.
15. Установите детали в порядке, обратном снятию.
16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи передней оси»).
17. Залейте масло в картер передней оси (см. «Проверка уровня и доливка масла в картер передней оси»).

Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «на 14», «на 17».
1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи передней оси»).
2. Отожмите подшипники от оси коробки дифференциала.
3. Отверните десять болтов, которыми ведомая шестерня крепится к дифференциалу, и снимите ведомую шестерню.
4. Снимите восемь болтов крепления чашки дифференциала и снимите крышку.
5. Снимите дифференциалы и шестерни с осями.
6. Соберите дифференциал в порядке, обратном снятию.

Примечание
Перед сборкой дифференциала смажьте шестерни полуосей трансмиссии, сателлиты, упорные шайбы и оси сателлитов.
7. Равномерно затяните болты крепления ведомой шестерни коробки дифференциала, заворачивая каждый болт на один оборот, попеременно переходя от болта к болту по диаметру.

Регулировка подшипников главного привода переднего моста

Отрегулируйте подшипники главной передачи в следующем порядке.

1. Выбрать регулировочное кольцо 5 (см. Рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью + -0,025 мм) исходя из реальных размеров B и D (см. Рис. 6.5 и 6.6) по формуле d1 = B — (111.960 + D) (мм ).

Рис. 6.6. Параметры регулировки подшипников дифференциала

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главного привода:

1 — оправка; 2 — кольцо наружного подшипника; 3 — подшипник

Установите кольцо в картер 16 (см. Рис.6.4) главной передачи.
2. Установите вал-шестерню в картер переднего моста.

Примечание
Проверьте крутящий момент вала-шестерни. Оно должно составлять 1,0-2,0 Н / см (0,1-0,2 кгс / см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер E (рис. 6.7), приложив осевое усилие P, равное 4000-5000 Н (400-500 кгс), и несколько раз проворачивая шестерню так, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние B в картере (см. Рис.6.5) от оси шестерни до упорного конца подшипника дифференциала. По фактическим размерам B, E и установочному размеру ведомой шестерни, равному 50 мм, выбрать (с точностью + -0,025 мм) регулировочное кольцо по формуле
d2 = B — (E + 50 + X) (мм), где d2 — толщина регулировочного кольца;
X — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. Рис. 6.4) дифференциала передней оси, затягивая гайку 23, периодически поворачивая дифференциал так, чтобы ролики подшипников заняли правильное положение. После затяжки гайки общий крутящий момент ведущей шестерни дифференциала (Mw. W.) должен быть в пределах Mw. NS. + (0,21-0,42) (Нм). Проведите проверку, проворачивая ведущую шестерню.

Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — кольцо подшипника наружное

Примечание
Проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи после регулировки положения шестерен.
Боковой зазор проверяется индикатором, стойка которого крепится к кожуху моста в направлении n
перпендикулярно поверхности зуба ведомой шестерни при креплении стойки индикатора к корпусу.Проверьте зазор на трех-четырех зубцах, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен составлять от 0,15 до 0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора нет необходимости предварительно нагружать подшипники дифференциала.
6. Затяните регулировочную гайку 23 до тех пор, пока она не войдет в контакт с подшипниками и не исчезнет в них.
7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить зубья ведомой шестерни (2 зуба в трех или четырех местах равномерно по окружности). 8. Притормаживая вал ведущей шестерни за фланец, вращайте ведомую шестерню в обоих направлениях, пока на зубьях шестерни не появятся пятна контакта, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, показанных на рис.6.8 (поз.1).
В случае контакта в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой шестерне, увеличивая толщину регулировочного кольца, и, чтобы сохранить значение бокового зазора, переместите ведомую шестерню подальше от ведущая шестерня.
В случае контакта с основанием зуба (поз. 3) отодвиньте ведущую шестерню от ведомой шестерни, уменьшив толщину регулировочного кольца, и для сохранения значения бокового зазора переместите ведомую шестерню в сторону ведущая шестерня.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — боковое поступательное движение; Б — боковой реверс; 1 — правильное расположение; 2 — пятно контакта находится на вершине зуба; 3 — пятно контакта находится у основания зуба; 4 — пятно контакта находится на узком конце зуба; 5 — пятно контакта находится на широком конце зуба
В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей шестерни, уменьшив толщину регулировочного кольца, при этом перевод ведущей шестерни на ведомую для поддержания значения бокового зазора.
В случае контакта на широком конце зуба (поз. 5) переместите ведомую шестерню к ведущей шестерне, увеличивая толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведущую шестерню от ведомая шестерня.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, сделав тест-драйв на автомобиле. Если картер переднего моста в области подшипников ведущей шестерни и подшипников дифференциала нагревается более чем на 90 ° C, отрегулируйте предварительный натяг

.

ЗАДНИЙ МОСТ

Одноступенчатые ведущие мосты устанавливаются на автомобиль Hunter (рис.1). Главная передача и дифференциал заднего и переднего мостов аналогичны по конструкции. Задний мост УАЗ Хантер представляет собой жесткую полую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри расположены главная передача (гипоидная) и дифференциал. От главной передачи крутящий момент через полуоси передается на ступицу.

Техническое обслуживание заднего моста заключается в поддержании необходимого уровня масла в картере и его своевременной замене, проверке сальников.своевременное обнаружение и устранение осевых зазоров в шестернях главного привода, периодическая чистка предохранительного клапана, подтяжка всех крепежных элементов и очистка магнитной пробки от металлических частиц при замене масла.

Осевой зазор в подшипниках ведущей шестерни не допускается, так как при его наличии происходит быстрый износ зубьев шестерни и мост может заклинивать. Проверить наличие осевого зазора, покачивая ведущую шестерню за крепежный фланец карданного вала.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Проверьте это, повернув ведомую шестерню (см. Рис. 1) 2 при снятой крышке 21
Устраните осевой зазор ведомой шестерни главного привода, затянув гайку 17 подшипника дифференциала после снятия стопорной пластины 19.

1 — Картер; 2 — ведомая шестерня главной передачи; 3 — шестерня ведущей главной передачи; 4 — задний подшипник; 5 — передний подшипник; 6 — кольцо; 7 — фланец; 8 — гайка; 9 — шайба; 10 — манжета; 11 — распорная втулка; 12 — кольцо регулировочное; 13 — кольцо перегонки масла; 14 — заливная пробка; 15 — подшипники дифференциала; 16 — правая полуось; 17 — гайка подшипника дифференциала; 18 — болт; 19 — стопорная пластина; 20 — шайба упорная; 21 — крышка картера; 22 — дифференциал; 23 — болт; 24 — прокладка; 25 — левая полуось; 26 — предохранительный клапан; 27 — кольцо регулировочное; 28 — болт; 29 — крышка подшипника дифференциала

1 — фланец ведущей шестерни; 2 — задний карданный вал; 3 — регулятор тормозных сил; 4 — стремянка; 5- стремянки; 6 — задний амортизатор; 7 — стойка рычага привода регулятора тормозных сил; 8 — картер заднего моста; 9 — сливная пробка; 10 — заливная пробка.

OPEN FILE pdf: руководство по ремонту MOST SPYSER

← ДВИГАТЕЛЬ 421 его модификации и характеристики Устройство, ремонт, эксплуатация, обслуживание | Руководство по эксплуатации ВОЛГА ГАЗ 24 10 →
Теги :,

Передний мост типа Spicer, который устанавливается на УАЗ Патриот и УАЗ Хантер, совмещен. Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.

На автомобилях УАЗ Хантер и моделях на его основе устанавливаются передние мосты Spicer с колеей 1445 мм, каталожный номер 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4,625.

Передние мосты Spicer с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго.

Главная передача и дифференциал переднего и заднего мостов типа Spicer на УАЗ Патриот и УАЗ Хантер схожи по конструкции. Все инструкции по техническому обслуживанию и ремонту также относятся к переднему мосту. В переднем мосту дополнительно обслуживаются и ремонтируются поворотные кулаки.

Поворотный кулак и ступица Уаз Хантер и Уаз Патриот без антиблокировочной тормозной системы ABS.

Поворотный кулак и ступица УАЗ Патриот с антиблокировочной тормозной системой ABS.

Поворотный кулак переднего моста Spicer комплектуется шарнирами равных угловых скоростей ШРУСа типа Бирфилд и шарнирно-шарнирными узлами. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением оси следует также отключать ступицы передних колес с помощью муфты.Установите муфту выключения переднего колеса на переднюю ось или снимите ее с оси в выключенном положении.

При техническом обслуживании переднего ведущего моста проверяется зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес и при необходимости устраняется крепление поворотного кулака. проверено и затянуто. При осмотре поворотных кулаков обращают внимание на исправность упоров-ограничителей колес, болтов и надежность их блокировки.

Нет необходимости добавлять смазку на шаровые опоры и шаровые опоры с шарнирами Бирфилда во время работы. Смазку меняют при ремонте. Используются только рекомендованные смазочные материалы. Для смазки шарниров равных угловых скоростей ШРУС типа Бирфилд используются смазочные материалы ШРУС-4, ШРУС-4М или их импортные аналоги.

Регулировка затяжки шаровых пальцев поворотного кулака переднего моста Spicer на УАЗ.

Затяжка шарнира поворотного кулака регулируется на заводе с предварительным натягом по общей оси поворота.Особое внимание при эксплуатации автомобиля необходимо обращать на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или штифтов предварительный натяг исчезает и образуется зазор вдоль общей оси штифтов. Этот зазор устраняется затяжкой зажимной втулки.

Эксплуатация переднего ведущего моста Spicer с зазорами в шарнирных узлах приводит к преждевременному выходу из строя верхнего вкладыша шарнира. В условиях эксплуатации удобнее всего затягивать зажимную втулку нижнего шкворня:

— открутить гайку и снять накладку с прокладкой
— затянуть зажимную втулку специальным ключом до устранения зазора, предварительно задев шкворень резьбовой конец шкворня с помощью медного молотка
— повернув ключ на 10-20 градусов, потяните эту втулку для создания предварительного натяга вдоль общей оси шкворней
— установите накладку с прокладкой и затяните гайку, приложив крутящий момент 80-100 Нм.

Момент поворота шарового шарнира или картера поворотного кулака, если шаровые шарниры не были отсоединены от корпуса полуоси, при удалении внешнего и внутреннего уплотнительных колец и шарнира поворотного кулака в любом направлении относительно общей оси шарниры должны находиться в пределах 10-25 Нм (1,0-2,5 кгсм).

Если контрольный параметр не достигается, повторно затяните зажимную втулку, повернув ключ еще на 10-20 градусов, и затяните гайку с указанным крутящим моментом.Если поворотный кулак был разобран, то при его сборке необходимо отрегулировать предварительный натяг по общей оси шкворней и правильное взаимное положение шарового шарнира с корпусом поворотного кулака для предотвращения смещения шарового шарнира.

Коническая поверхность и резьба зажимной втулки, фрикционные сферические поверхности цапфы и гильзы перед установкой в ​​сборку смазываются консистентной смазкой ЛИТОЛ-24. Вкрутите зажимные втулки до упора штифтов во вкладыши с обеих сторон, соблюдая равенство размеров A и B от концов корпуса поворотного кулака до сферы шарового шарнира.Неравенство размеров А и В допускается не более 0,2 мм. Для получения достаточной точности измерения размеров A и B следует проводить в плоскости B.

Увеличивая крутящий момент поочередно на 20-30 Нм, затяните зажимные втулки до конечного момента 200-250 Нм. Полости над зажимными втулками заполнить смазкой ЛИТОЛ-24. Установите шайбы с проставками и затяните наружные гайки с моментом 80-100 Нм. Проверьте размеры A и B. В шарнире не допускается зазор.

Момент поворота шарового шарнира или корпуса поворотного кулака, если шаровые шарниры не были отсоединены от корпуса полуоси, в любом направлении относительно общей оси пальцев должен быть в пределах 10-25 Нм (1,0-2,5 кгсм. Если эти параметры не достигнуты, то регулировку необходимо повторить, потянув или отпустив зажимные втулки снизу и сверху на одинаковую величину.

Проверка и регулировка максимальных углов поворота передних колес Ось Спайсер на УАЗ.

Проверка максимальных углов поворота колес проводится на специальном стенде. Угол поворота правого колеса вправо и левого колеса влево должен находиться в пределах 1-32 градуса. Регулировка производится с помощью болта ограничения поворота.

Схождение регулируется изменением длины боковой штанги. Перед регулировкой убедитесь, что в стыках рулевых тяг и подшипниках ступиц нет зазоров. Ослабив затяжку стопорных гаек с правой и левой резьбой, устанавливается необходимое значение схождения путем вращения регулировочного ниппеля.

Проверку и регулировку углов установки колес необходимо производить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0 ° 1’32 «- 0 ° 4’36», общее — 0 ° 3’04 «- 0 ° 9’12». При отсутствии стенда допускается проверка и регулировка соосности колес по внутренним поверхностям.

Схождение при нормальном давлении в шинах должно быть таким, чтобы размер A, измеренный по средней линии боковины шин спереди, был на 0,5–1,5 миллиметра меньше размера B сзади.По окончании регулировки контргайки затягивают с моментом 105 — 130 Нм.

Возможные неисправности переднего моста Спайсер на УАЗ.

Нарушение угла развала колес, раскачивание при движении и неравномерный износ шин.

— Большой зазор в подшипниках ступиц передних колес
— Износ шкворней, вкладышей шкворней

Автомобиль плохо держит дорогу.

— Прогиб кожухов полуосей переднего моста

Утечка смазки через шаровое уплотнение.

— Износ сальника

Повышенный износ шин.

— Неправильный схождение, погнутая или неправильно отрегулированная рулевая тяга.

На автомобили УАЗ Патриот и УАЗ Хантер, а также на все модели на их основе устанавливаются передний и задний одноступенчатые ведущие мосты типа Spicer с неразъемным картером, названные в честь автора американского инженера Кларенса Спайсера. более тридцати патентов и владелец Spicer Manufacturing Company, сейчас — Dana Corporation …

На автомобили УАЗ-3160 и УАЗ-3162 Симбир вместо мостов старой конструкции стали устанавливать передний и задний мосты типа Spicer, и от них они унаследовали УАЗ Патриот, УАЗ Пикап, УАЗ Карго. и УАЗ Хантер.

Передний и задний мосты типа Spicer на УАЗ Патриот, устройство.

Передний мост совмещенный, он одновременно выполняет функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент через полуоси передается на передние ступицы.

Полуось представляет собой цельную деталь с шарнирами равных угловых скоростей (ШРУС) типа Rceppa-Bearfield, названными в честь своего изобретателя Альфреда Rceppa и американской компании Bearfield, которая произвела его по патенту.Он более компактен, чем петля Bendix-Weiss на мостах Timken, и может обрабатывать большие углы и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили. По этой причине они получили название — гибридные мосты.

Задний мост представляет собой жесткую полую балку, на концах которой установлены ступицы ведущих колес на подшипниках, а внутри расположены главная гипоидная передача и дифференциал.От главной передачи крутящий момент через полуоси передается на ступицу. Передний и задний мосты имеют одинаковую конструкцию главных передач и дифференциалов.

Особенности конструкции передней и задней осей типа Spicer. Мосты

Spicer в значительной степени унифицированы со старыми одноступенчатыми мостами Timken типа, у них такие же подшипники дифференциала, полуоси заднего моста и почти все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах была увеличена на 8 миллиметров, что снизило шум и повысило надежность главной передачи.Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на штыре чашки установлено распорное кольцо.

Производимые в настоящее время передняя и задняя оси Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, вторые — на автомобили с дизельными двигателями и все автомобили, начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его основе устанавливаются так называемые узкие оси с колеей 1445 мм, каталожный номер передней оси 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4,625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Широкие мосты с колеей 1600 мм, каталожный номер переднего моста 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4,111 или 4,625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго. Номер детали заднего моста 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Проверка и обслуживание переднего и заднего мостов типа Spicer на Уазе.

Техническое обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, он должен быть у нижнего края заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической чистке предохранительного клапана, затяжке всех крепежных элементов и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Бирфилд используется специальная смазка ШРУС-4, которую нельзя заливать во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе и традиционного Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Регулировка осевых зазоров в передней и задней оси Уаз.

Осевой зазор в подшипниках ведущей шестерни главного привода не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать. Осевой зазор проверяется поворотом ведущей шестерни за крепежный фланец карданного вала.

Чтобы устранить осевой люфт ведущей шестерни, затяните гайку с фланцем. Гайка имеет пробивку в пазу резьбовой части ведущей шестерни и при затяжке на гаечный ключ потребуется большее усилие.Гайку затягивают осторожно, пока не будет устранен осевой зазор ведущей шестерни, избегая ее сжатия, после чего она снова отцентрируется. Если затянутая гайка не может быть затянута, ее следует сначала ослабить на 0,5–1,0 оборота, а затем затягивать до устранения и затягивания осевого зазора.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Проверяется покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главного привода устраняется затяжкой гайки подшипника дифференциала после снятия стопорной пластины.

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы и с каждым годом совершенствовался и дополнялся. Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах».

Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси. Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции. Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства.Все эти особенности приводят к увеличению производительности продуктов.

Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале — все это главный критерий обслуживания агрегата.

Мост Spicer оснащен новыми типами шарниров (ШРУС), отличительной чертой которых является долговечность.Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель.

Не менее важным моментом является и величина передаточного числа моста Спайсера. Доступны устройства с двумя значениями передаточных чисел переднего моста на УАЗ Патриот: 4,11 и 4,62. Мосты номиналом 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым двигателем, а на дизельные агрегаты — 4,62.

Конструкция и компоновка

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями.Рассмотрим основные механизмы, из которых состоит передний мост Spicer.

• 3 — ведомая шестерня, у которой больше косых зубьев, чем у ведущей;
• 9 — роликовый подшипник, требующий замены при износе;
• 13 — фланец;
• 16 — корпус моста;
• 21 — ведущая шестерня и вал;
• 23 — гайка, с помощью которой регулируются подшипники дифференциала.

На схеме видно, что мост Spicer имеет множество мелких деталей, без которых невозможна работа переднего блока.Мы не будем рассматривать их все, но во время ремонта устройства обязательно проконтролируйте расположение каждой детали. В противном случае изделие потребуется повторно разобрать и отремонтировать.

Преимущества

Внедорожник УАЗ Патриот оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие моменты:

1. Увеличенная колея колеи, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье. Колея увеличена до 160 см.
2. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.
3. Повышен класс прочности поворотных кулаков, что позволило сократить периодичность смазочных и ремонтных работ.
4. Благодаря новой подвеске УАЗ Патриот получил лучшую управляемость и устойчивость.

Усиленная крышка редуктора

Таким образом, данные преимущества говорят о высокой устойчивости внедорожника на бездорожье, а также проходимости, что немаловажно для такого агрегата.

Регулировка

Регулировка — это процесс, при котором устройство должно быть настроено для правильной работы, чтобы предотвратить возникновение дальнейших дефектов. Регулировка передней оси Spicer осуществляется в основном после ремонтных работ. В редких случаях регулировка оси выполняется в случае износа подшипников или хомутов. Рассмотрим, как регулируются подшипники передней оси Spicer на внедорожнике UAZ Patriot.

Итак, регулировка проводится в следующем порядке:

Если требуется регулировка моста Спайсера без замены подшипников, то процесс включает в себя следующие этапы:

1. Полуоси откручиваются, а крышка картера снимается. удаленный.Перед этим не забудьте слить масло с моста.
2. В дифференциале подшипников зазор следует выставить равным значению 0,15 мм. Делается это с помощью тех же регулировочных гаек.
3. Боковой зазор должен составлять 0,2 мм. Для этого шестерня поворачивается и измерение проводится в 6 точках.
4. Для увеличения зазора отверните гайку, а для уменьшения — ввинтите.
5. Подшипник сжимается в направлении оси, с помощью чего регулируется предварительный натяг.
6. Передний мост Spicer можно собрать и залить маслом. На этом настройка моста завершена.

Как видите, передний мост Spicer отличается по своим параметрам от предшественников, поэтому размещение подобных изделий на внедорожнике повлекло за собой улучшение не только проходимости, но и долговечности агрегатов.

Стоимость переднего моста Spicer довольно внушительная, поэтому очень важно не доводить его до неисправности и вовремя отремонтировать.Ведь даже если передний мост не является основным устройством, то его выход из строя просто приведет к тому, что UAZ Patriot не сможет двигаться по бездорожью. Зачем же тогда полноприводный джип? Поэтому, подводя итоги, следует отметить, что диагностика и профилактика требуются не только для мотора и шасси, но и для прямого привода как передних, так и задних колес … Ведь переднеприводные колеса используются в редких случаях. случаях важно знать, что исправность моста можно проверить, периодически включая его и двигаясь по бездорожью.Так вы можете быть уверены, что джип никогда вас не подведет.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер.Он был разработан еще в далекие 90-е годы и с каждым годом совершенствовался и дополнялся. Сегодня появились такие новости, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах». Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.

Характеристики передней оси

Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси.Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции. Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства. Все эти особенности приводят к увеличению производительности продуктов. Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий.Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале — все это главный критерий обслуживания агрегата. Мост Spicer оснащен новыми типами шарниров (ШРУСов), отличительной чертой которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель. Не менее важным моментом является значение передаточного числа моста Спайсера.На УАЗ Патриот выпускаются устройства с двумя значениями передаточных чисел передних мостов: 4,11 и 4,62. Мосты номиналом 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым двигателем ЗМЗ 409, а 4,62 — на дизельные агрегаты ЗМЗ 514.

Конструкция и компоновка переднего моста Spicer

На фото ниже представлена ​​схема переднего моста Spicer устройство с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Spicer.

1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосные шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи.

Преимущества Spicer Bridge

Внедорожник UAZ Patriot оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие: Увеличенная колея, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье. Колея увеличена до 160 см. Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.Повышен класс прочности поворотных кулаков, за счет чего сокращена периодичность смазочных и ремонтных работ. Благодаря новой подвеске УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные преимущества говорят о том, что внедорожник обладает высокой устойчивостью на бездорожье, а также проходимостью, что немаловажно для такого агрегата.

Возможные неисправности

Постоянно повышенный шум при работе переднего моста. 1 … Изношенные или неправильно отрегулированные подшипники дифференциала. 2 … Неправильная настройка. повреждение или износ шестерен или подшипников коробки передач. 3 … Недостаточное количество масла в картере моста. 1,1 … Заменить изношенные детали, отрегулировать подшипник дифференциала. 2,2 … Определить, неисправна ли коробка передач, отремонтировать или заменить. 3,3 … Восстановить уровень масла, проверить на утечки масла из сальников картера переднего моста. Шум при разгоне автомобиля и торможении двигателем 1 … Неправильная регулировка зацепления шестерен главной передачи. 2 … Неправильный боковой зазор в зацеплении шестерен главной передачи. 3 … Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1,1 … Отрегулируйте зацепление. 2,2 … Отрегулируйте зазор. 3,3 … Отрегулировать зазор, при необходимости заменить подшипники. Стук при трогании с места 1 … Износ отверстия под ведущую шестерню в коробке дифференциала 1.1 … Заменить корпус дифференциала и, при необходимости, ведущую шестерню.

Замена сальника вала ведущей шестерни редуктора переднего моста

Заменить сальник, если масло вытекает из-под фланца коробки передач.

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

Вам понадобится : торцовая головка «27», ручка, отвертка с плоским жалом, динамометрический ключ. 1 … Тормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля.Поднимите и поддержите переднюю часть автомобиля. 2 … Удерживая болты от проворачивания, открутить четыре гайки крепления карданного вала к фланцу редуктора переднего моста, вывернуть болты и отвести вал в сторону. 3 … Открутите гайку крепления фланца ведущего вала переднего моста и снимите фланец с отражателем. 4 … С помощью отвертки снимите сальник с картера моста. 5 … Вставьте новый сальник на место с помощью оправки подходящего размера. 6 7 … Затяните гайку фланца вала ведущей шестерни переднего моста, поворачивая вал за фланец до посадки подшипников.

Снятие и установка фрикциона отключения колеса

Сцепление колеса снимается, чтобы заменить его или получить доступ к другим узлам. Вам понадобится : гаечный ключ на 14 дюймов, отвертка с плоским лезвием, съемник внешнего стопорного кольца. 1 … Удалите три крепежных винта. 2 … и снимаем крышку сцепления. 3 … Открутите шесть болтов крепления колесной муфты и снимите ее. 4 … Открутите три винта крепления крышки муфты к фланцу … 5 … И снимаем крышку. 6 … С помощью съемника наружного стопорного кольца отверткой подденьте стопорное кольцо с помощью съемника наружного стопорного кольца. 7 … Снимите стопорное кольцо и установленную под ним шайбу. 8 … И снимаем шлицевую втулку с фланца. 9 … Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимаются для замены в случае поломки, выхода из строя шарниров равных угловых скоростей (ШРУС) или для получения доступа к другим узлам. 1 2 … Снимите тормозной диск. 3 … Снимите датчик скорости колеса. 4 … Отвинтите болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса. 5 … Снимите полуось в сборе с ШРУСом из картера моста. 6 … Перед установкой полуоси нанести чистую смазку ШРУС-4 в шарниры равных угловых скоростей. 7 … Установите детали в порядке, обратном снятию. Замена сальника полуоси переднего моста Заменить сальник при обнаружении течи масла из поворотного кулака. Вам понадобится отвертка с плоским лезвием.

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

1 … Тормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колесо. 2 … Снимите поворотный кулак и закрепите его в тисках. 3 … Отверткой снимите сальник с шарового шарнира поворотного кулака. 4 … Установить новый сальник, осторожно вдавив его в шаровой шарнир оправкой подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5 … Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи передней оси

Главная передача снимается для ремонта или замены.Вам понадобятся: ключи «10», торцовая головка «19», «27». 1 … Тормозить автомобиль стояночным тормозом, упоры поставить под задние колеса автомобиля. Поднимите и поставьте переднюю часть автомобиля на опоры, снимите колеса. 2 … Снимите пробку и слейте масло из переднего моста. 3 … Снимите оба полуоси. 4 … Отсоедините левый конец рулевой тяги от сошки рулевого механизма и сдвиньте тягу в сторону. 5 … Удерживая болты от проворачивания, отвернуть четыре гайки крепления карданного вала к фланцу редуктора переднего моста и сдвинуть его в сторону. 6 … Отверните десять болтов крепления крышки корпуса главной передачи. 7 … И снимаем крышку. 8 … Очистите старую прокладку от сопрягаемой поверхности. 9 … Отвернуть гайку фланца ведущего вала переднего моста. 10 … Снимите фланец отражателя. 11 … Выкрутите по два болта крышек подшипников дифференциала, снимите крышки и снимите дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником. 12 … Снимите сальник фланца. 13 … Снимите передний подшипник ведущего вала с картера переднего моста. 14 … Выпрессовать наружные кольца переднего и заднего подшипников вала ведущей шестерни из картера. 15 … Установите детали в порядке, обратном снятию. 16 … Отрегулируйте главную передачу. 17 … Залить масло в картер переднего моста.

Разборка и сборка дифференциала переднего моста

Вам понадобятся: ключи «14», «17». 1 … Снимите дифференциал в сборе с ведомой шестерней. 2 … Выпрессовать подшипники с оси коробки дифференциала. 3 … Открутите десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню. 4 … Отверните восемь болтов крепления чашки дифференциала и снимите чашки. 5 … Снимите дифференциалы и шестерни с осями. 6 … Соберите дифференциал в порядке, обратном снятию.

Перед сборкой дифференциала смажьте ведущие шестерни, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

7 … Затяните болты ведомой шестерни коробки дифференциала равномерно, закручивая каждый болт на один оборот, попеременно переходя от болта к болту по диаметру.

УАЗ Патриот Спорт. Какой он?

В 2008–2009 годах падение продаж внедорожников Ульяновского автозавода достигло критической отметки. Для решения проблемы руководство компании взяло курс на снижение цен.По этой причине впервые появился УАЗ 469 — упрощенный Хантер с «родной» коробкой передач, со «старыми» мостами и пониженным от «буханок» мотором. И тогда начались продажи внедорожника UAZ Patriot Sport.

Этот автомобиль отнюдь не новый, а обычный Патриот с укороченной рамой. Приставка Sport в названии автомобиля появилась с прицелом на Mitsubishi Pajero Sport (внедорожник на базе пикапа, более доступный, чем обычный Pajero) и на SsangYong Actyon Sports, которому не к чему. заниматься спортом.На создание UAZ Patriot Sport было отведено всего восемь месяцев и выделено 38,5 миллиона рублей (что по меркам автомобилестроения является ничтожной суммой). Рама и наружные панели задних дверей достались от внедорожника УАЗ-3160 Симбир 1990-х годов. Корейские мосты Spicer и неразъемная коробка передач Dymos не касались мостов. Устанавливается двигатель либо мощностью 120 л.с. (ЗМЗ-4091), или 128 л. из. (ЗМЗ-409.1), как и УАЗ 469 и «буханки».Однако вскоре на UAZ Patriot Sport стали устанавливать дизельный двигатель от компании Iveco FIA.


В салоне УАЗ Патриот Спорт, цена которого удивила всех любителей активного отдыха, установлены сиденья с фиксированной спинной опорой для поясницы. К сожалению, высоту подушки и угол наклона нельзя регулировать. Поскольку колесная база была укорочена, диван пришлось зажать между колесными арками. С 1200 литров до 960 уменьшился объем багажника.Теперь в нем нет складных скамеек на 4-х пассажиров. Сзади стало тесновато.

УАЗ Патриот Спорт лишен некоторых приятных мелочей, которые есть в обычном Патриоте. Это подножки, люк, отопитель салона, рейлинги. Но в «дорогой» версии на задней двери автомобиля есть козырек-спойлер. Все остальное можно приобрести в автосалоне. Например, установка люка стоит 25 тысяч рублей, дополнительная печка стоит двадцать три тысячи рублей.У Sport нет и не будет антиблокировочной тормозной системы, которая есть у обычного Патриота. Дело в том, что переставить его с УАЗ Патриот невозможно, так как Спорт имеет другие габариты, развесовку и массу, а на ходовые испытания и повторную калибровку уходит около года.

Из-за небольшого количества времени не перенастроили и подвеску. Поэтому плавность движений UAZ Patriot Sport стала несколько хуже. Но маневренность увеличилась, так как радиус поворота уменьшился.И внедорожные качества новой машины стали лучше.

УАЗ Патриот Спорт: отзывы автомобилистов

Достоинства: просторный салон (несмотря на укороченную базу), отличная проходимость, невысокая стоимость и стоимость ремонта, возможность самостоятельного ремонта в полевых условиях, высокая посадка, широкие удобные сиденья, эргономичное расположение кнопок, лучшее соотношение цены и качества на российском рынке, хороший свет фар, отличный обзор дороги.

Недостатки: мелкие поломки, низкая коррозионная стойкость (необходима дополнительная обработка), качается на трассе, требует постоянного внимания и ремонта.

Автомобиль УАЗ Хантер.Отзывы

Автомобиль УАЗ Хантер — среднеразмерный внедорожник. Машина выпускается с конца 2003 года. Автомобиль разработан на базе семейства внедорожников УАЗ-3151 выпуска 1985 года.

В современном дизайне внедорожника сохранен неизменный узор предыдущих моделей с неразрезными мостами, прочной рамной рамой и принудительным включением полного привода, однако внесено более трехсот изменений. Автомобиль УАЗ Хантер (на это указывают отзывы владельцев) — классический российский внедорожник.Она отлично чувствует себя на бездорожье.

Автомобиль УАЗ Хантер. Характеристики

Внешне модель авто «Комфорт» облагорожена объемными бамперами (установлены передние противотуманные фары), пластиковой решеткой радиатора. В конструкции использованы раздвижные неповоротные окна, двойные уплотнители дверей, а также распашная дверь багажного отделения со стеклоочистителем.

На бензиновый автомобиль УАЗ Хантер (отзывы и комментарии специалистов это подтверждают) устанавливаются скоростные мосты типа «Спайсер», оборудованные цельным картером.На передней оси используется бесствольная втулка. Конструкция отличается передними колесами, углом поворота, а также повышенным ресурсом. На дизель УАЗ Хантер (на это указывают отзывы и комментарии автомобилистов и экспертов) устанавливаются более тугие мосты с i = 4,625.

Подвеска на переднем мосту используется рессорная. Отличную вентиляцию тормозов обеспечивают новые колесные диски. Их заменяют литьем (по запросу). Передние тормоза оснащены дисковыми тормозами, а задние — барабанной системой с автоматической системой регулировки зазора.

Базовым двигателем для автомобиля УАЗ Хантер (отзывы и комментарии специалистов это подтверждают) является ЗМЗ-409.10. Двигатель оборудован системой распределенного впрыска, каталитическим нейтрализатором во впускной системе. В 2008 году двигатель был модернизирован до стандарта Евро-3. В комплект входит пятиступенчатая коробка (механическая) производства Dymos (корейская компания) с небольшой модульной раздаточной коробкой с косозубыми передачами, с одним рычагом управления. Автомобиль УАЗ Хантер (Дизель) был выпущен в 2006 году.На него был установлен отечественный двигатель ЗМЗ-5143.10 в комплекте с пятиступенчатой ​​коробкой передач.

К весне 2007 года вышла новая модель «Классик». Эта новая версия автомобиля УАЗ Хантер (отзывы владельцев — восторженные) — достаточно бюджетный вариант, очень доступный широкому кругу автолюбителей. В данной версии устанавливается установка УМЗ-4213.10 (с нейтрализатором и моновпрыском) в комплекте с четырехступенчатой ​​коробкой. Внешне классическая модель UAZ Hunter (отзывы специалистов подтверждают это) была несколько модернизирована.В конструкции использованы металлические трехсекционные бамперы, буксирные крюки, задний борт багажника, оборудованный верхней подъемной секцией. Сам кузов лишился пластиковых накладок.

В базовую комплектацию бюджетной классической версии входят гидрокорректоры фар, гидроусилитель руля, буксирные проушины. В модели улучшена вентиляция, тепло- и звукоизоляция (импортный ковролин). Сиденья обтянуты тканью. Передние сиденья оснащены механизмами регулировки поясничной опоры и спинки, увеличен и диапазон продольной регулировки.
