Регулировка корзины сцепления камаз 740

Регулировка сцепления Камаз 5320, 43118 и других моделей состоит в отладке положения муфты, педали, толкателя усилителя и корзины. Необходимость проведения процедуры проверяется измерением расстояния от низа педали до поверхности пола — расстояние должно составлять не более 16 сантиметров.

Конструктивные особенности сцепления

На большинстве грузовых автомобилей КамАЗ используется двухдисковая система сцепления (СС) с радиальным положением силовых пружин. Для функционирования механизма применяется специальный гидравлический привод, оснащенный пневматическим усилителем. Такая схема позволяет обеспечить снижение усилия, которое требуется для того, чтобы выжать педаль сцепления.

Схема системы сцепления на Камаз 4310 и 53215

Основные элементы устройства:

1. Маховик.
2. Средний ведущий вал.
3. Ведомый шкив.
4. Нажимной диск.
5. Кратерное устройство.
6. Защитный кожух.
7. Опорная вилка.
8. Рычаг переключения скоростей.
9. Муфта деактивации с подшипниковым элементом.
10. Вилка выключения системы.
11. Упорное кольцо рычагов отключения.
12. Выжимная пружинка.
13. А — люфт между подшипником муфты и кольцом рычага отключения.

Схема соединений привода сцепления Камаз 43118 и 65115

Основные компоненты схемы:

1. Педаль сцепления.
2. Основной цилиндр.
3. Цилиндрический элемент пневмоусилительного устройства.
4. Следящий механизм пневматического усилителя для устройства с двумя дисками.
5. Воздухопровод.
6. Рабочий гидравлический цилиндр.
7. Муфта отключения, оснащенная подшипниковым элементом.
8. Рычаг переключения.
9. Шток.
10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в СС Камаз 55111 или 43114 производятся с применением термостойких фрикционных накладок, позволяющих не допустить быстрого износа конструктивных элементов.

Также устройство включает в себя гаситель колебаний, которые образуются при прокручивании коленвала мотора. Педаль приводного устройства располагается на специальных втулках и обычно функционирует без необходимости регулярной смазки. В более современных версиях Камаз 55102 и 6520 используются однодисковые сцепления класса Евро.

Сцепления в системах Камаз могут отличаться между собой по величине передающегося крутящегося момента.

Основная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, определяющего износ фрикционных накладок. Измерение зазора производится по расстоянию между корпусом усилительного устройства, а также шайбой, расположенной на штоке. При серьезном износе этот показатель может составить около 2,3-2,5 см. В некоторых СС на Камаз 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Фотогалерея: разновидности систем сцепления

Подготовка к регулировке

Прежде чем правильно отрегулировать и прокачать сцепление на грузовиках Камаз 740, 5511 или других, необходимо выполнить следующие действия:

1. Произвести проверку герметичности приводного устройства. Для этого нужно несколько раз выжать педаль сцепления. Наличие серьезной утечки воздуха можно определить на слух, а более слабой — с использованием мыльного раствора. Если из системы уходит тормозная жидкость, это можно определить визуально. При обнаружении проблем в герметичности производится подтяжка комплектующих элементов или замена патрубков.
2. Выполнить диагностику уровня жидкости в расширительном бачке приводного устройства. Объем расходного вещества должен составить около 15-20 мм ниже кромки горловины резервуара. Если требуется, уровень жидкости восполняется. Смешивать расходные материалы от разных производителей при выполнении этой задачи не рекомендуется.
3. Произвести проверку работы оттяжных пружин педали, а также рычага шкива вилки отключения системы.
4. Выполнить затяжку болтов, которые фиксируют пневматическое усилительное устройство СС. Эта процедура выполняется с использованием динамометрического ключа. Момент затяжки должен составить около 90-100 Нм.
5. Слить конденсат, если он имеется, из пневматического гидроусилительного устройства.

Наладка работы фрикциона

Для выполнения задачи потребуется специальное самодельное изделие в виде кусочка проволоки, одна сторона которой должна быть 2 мм и согнута под углом 90 градусов. Толщина стержня не менее 3-4 мм. Такой размер оптимален для контроля зазора между контуром лапок и компонентом отсоединения диска. Регулировка выполняется с использованием гайки пневмоусилительного устройства. Лапки должны быть подведены к кольцу через отверстие, расположенное в верхней части картера.

Регулировать фрикциона нужно так:

1. Гаечным ключом выкручиваются контрагаечные винты.
2. Производится демонтаж стопор и пластин.
3. Каждая гайка ослабляется и отпускается на 5 оборотов, для удобства рекомендуется использовать трещотку. В случае если пятак выступает за поверхность кольца, его необходимо утопить, заранее проверив наличие феродо внизу.
4. При выполнении этой задачи можно поменять и пружинные элементы, если они изношены. Лапки следует выставить так, чтобы они одинаково соприкасались с кольцом.
5. Выполняется проверка биения площади диска. При необходимости производится смазка подшипникового устройства. Регулировочный зазор должен составить около 29-30 мм.

Регулировка свободного хода педали сцепления

По официальному регламенту ход для передвижения педали должен составить около 6-12 мм, а сам замер следует делать от центральной составляющей пластины. Педаль необходимо отпустить, пока в работу не вступит основной цилиндр после нажатия на нее. Отладка осуществляется с использованием эксцентрикового пальца, при выполнении регулировки педаль должна быть прижата к верхнему упору. Корончатая гайка максимально затягивается и производится замен полного хода, который должен составить 185-195 мм.

Видео о регулировке педали сцепления

Канал «ВОСЕМЬ АТМОСФЕР» в своем видеоролике подробно показал, как увеличить выжим педали сцепления на Камаз Евро.

Отладка муфты

Свободный ход муфты активации сцепления должен быть 32-40 мм. Для замера потребуется прокрутить регулировочную гайку.

1. Крепежная гайка вилки ослабляется.
2. Палец крепления расшплинтовывается. Пользователь должен добиться его свободного передвижения. После этого элемент извлекается.
3. Производится вращение вилки тяги до получения требуемого зазора.
4. Гайка затягивается, палец устанавливается на место.
5. Обратно ставится шплинт.
6. Производится проверка регулировки. При отжатии педали сцепления свободный ход муфты должен быть не меньше 2,5 см.

Отладка полного хода толкателя усилителя

Перед тем как своими руками подвести свободный ход толкателя однодискового или многодискового сцепления, нужно уточнить его длину. Для этого требуется полностью отключить сцепление и произвести проверку. Если величина свободного хода составит 2,5 см или меньше, то система не сможет до конца выключаться, определить это можно по сложностям при переключении передач. При необходимости производится добавление рабочей жидкости в цилиндр толкательного устройства.

Некорректная работа усилительного устройства может быть связана с наличием воздуха в патрубках. Для устранения проблемы нужно выполнить прокачивание привода.

Пример прокачки на автомобиле 55102:

1. В резервуар добавляется необходимое количество жидкости.
2. Производится демонтаж защитного колпачка с перепускного клапана. Затем на него надевается резиновая трубка, второй конец которой опускается в резервуар с жидкостью.
3. Педаль сцепления нажимается до упора.
4. Клапан открывается на один оборот. Педаль сцепления нужно выжать несколько раз, пока из конца патрубка, установленного в емкость с жидкостью, не перестанет выходить воздух. Определить это можно по образованию пузырьков. Главное при выполнении этой задачи — не допустить снижения уровня расходного материала до отметки менее 4 см от верхней части резервуара.
5. Клапан закрывается, патрубок снимается. На место устанавливается защитный колпачок.
6. В емкость добавляется необходимое количество жидкости.
7. Производится проверка хода толкателя.

Регулировка корзины сцепления КамАЗа

Суть регулировки заключается в том, чтобы правильно поставить лепестковые элементы на корзине, подробная инструкция:

1. Подготавливается нажимной диск в сборе, его следует положить на шаблон, который сможет обеспечить зазор в 2,9 см.
2. Ослабляются винты крепления.
3. Производится настройка положения упорного кольца для лапок. Все элементы устройства должны соприкасаться с поверхностью кольца одновременно.
4. Выполняется проверка люфта и биения поверхности вала.
5. Производится смазка переднего подшипникового устройства, которое находится в коленвале.
6. Выполняется установка устройства с использованием оправки.

Видео о регулировке корзины сцепления без демонтажа коробки передач

Снято пользователем Жека Салтовский.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

1. Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
2. Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
3. Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
4. Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
6. Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

• резкая активация дисков СС, что приводит к сильному рывку во время движения;
• сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
• слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
• появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

Видео: регулировка корзины сцепления

Канал «Авто и Мото» в своем видеоролике рассказал, как выполняется регулировка сцепления Камаз 5320 и других моделей.

Надёжность, отменные характеристики, экономичность – всё это можно сказать про грузовики КАМАЗ. Машины востребованы в хозяйстве, коммерческих и военных целях. Залог длительной и безотказной работы – постоянная проверка технического состояния. Всегда актуальна регулировка сцепления КАМАЗ. Эту марку принято комплектовать сухим двухдисковым или однодисковым сцеплением (фрикционного типа). В процессе всего срока службы узел испытывает колоссальные нагрузки. Грамотный подбор запасных частей и своевременное ТО станет гарантией продолжительной эксплуатации. Регулировка корзины сцепления КАМАЗ требует опыта и определённых знаний.

Настройка необходима при:

1. Возникновении треска при переходе на другую передачу.
2. Пробуксовке на больших оборотах.
3. Изменении свободного хода педали сцепления (оно имеет определённые цифровые значения).

Если игнорировать эти признаки – ждите серьёзной аварии!

Технология регулировки сцепления КАМАЗ

Снятие и регулировка сцепления КАМАЗ проводится в несколько шагов.

Регулировка свободного хода педали сцепления КАМАЗ

Педаль обязана иметь люфт от 6 до 12 мм. Измерения ведут от центральной части пластины. Педаль необходимо опустить до того момента, пока не заработает основной цилиндр. При отклонении от нормы регулируют расстояние между толкателем ПГУ и упором сверху.

Для дела потребуется эксцентриковый палец, соединяющий педаль с верхней проушиной толкателя. Педаль для вытяжения обязана прижимать педаль сцепления к упору сверху. Палец поворачивают так, чтобы промежуток между поршнем и толкателем ПГУ находился в пределах от 6 до 12 миллиметров. По окончании надёжно закручивают корончатую гайку. Полный ход педали должен быть примерно 19 сантиметров.

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Регулировка привода сцепления КАМАЗ

Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения. Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре. 380 кубических сантиметров – это полный объём в гидроприводе. Если данные не удовлетворяют запросам – важно избавиться от воздуха в системе. Это вернёт все показатели в норму.

Регулировка нажимного диска сцепления КАМАЗ

При этой операции обязательно надо строго соблюдать очерёдность:

1. Первоначально демонтируют КПП. Без помощников не обойтись.
2. Снимаем корзину сцепления.
3. Демонтируются диски сцепления: сначала ведомый, потом средний, в заключении ведущий.
4. Устанавливаются новые детали. Очерёдность уже обратная.
5. Важна регулировка пятака корзины сцепления КАМАЗ.
6. Детально проверяется правильность установки всех механизмов.
7. Коробка передач возвращается на своё место.

Если в конструкции сцепления всего один диск – работа намного проще!

Но даже однодисковое сцепление КАМАЗ, регулировка его частей потребует серьёзных навыков, силы и знаний. Не рискуйте – доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Для некоторых мастеров регулировка сцепления КАМАЗ двухдисковое не снимая КПП – реальность.

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

1. Демонтируют КПП. Гаечными ключами откручивают болты крепления.
2. Поднимают коробку: лучше это сделать с грузовой лебёдкой.
3. Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
4. Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
5. Проводят дефектовку всех деталей системы (желательно).
6. Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.
7. Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Расположение лапок ориентируют на рабочее положение поверхности нажимного диска. Важно: операция не требует снятия КС с дополнительного маховика. В работе понадобятся гаечные ключи под регулировочные винты. Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше – 40 мм.

Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины (она установлена на ступице). После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке.

КамАЗ – это очень надежная машина, которая используется во многих сферах, преимущественно в целях грузоперевозок. Но, как и любая другая техника, даже она может время от времени ломаться. Особенно большим нагрузкам здесь подвергается система сцепления. Если не следить за ее состоянием, она может выходить из строя. Как отрегулировать сцепление на КамАЗе, чтобы улучшить работоспособность механизма?

Когда нужно заниматься ремонтными работами

Для большинства моделей КамАЗов характерна установка двухдисковой системы сцепления. В редких случаях используется только один диск, но в современных модификациях такой вариант уже не встречается. Тип – фрикционный, сухой. Это значит, что система обеспечивает надежное сцепление с мотором, но, в то же время, она подвергается колоссальным механическим нагрузкам.

Именно поэтому подвести сцепление на КамАЗе может в самый неподходящий момент. То, что с ним возникли определенные проблемы, можно понять по ряду факторов. Например, машина начнет заметно пробуксовывать, особенно если двигатель работает на высоких оборотах. Речь может идти и о появлении сторонних звуков во время переключения передач – шум, треск и т.д.

О том, что нужно отрегулировать корзину сцепления и привод на отечественном КамАЗе, говорит и нарушение хода педали. Если амплитуда ее нажатия не соответствует установленным нормам, это приведет к тому, что диск сцепления не будет полностью отсоединяться от двигателя.

Заняться регулировкой обязательно, если:

• в начале движения машины происходят характерные рывки;
• у педали или слишком свободный или наоборот – чересчур тугой ход;
• уровень жидкости в расширительном бачке упал;
• обнаружена утечка жидкости с привода.

Этапность работ

Регулировать корзину сцепления желательно с соблюдением существующих рекомендаций, строго придерживаясь порядка работ.

Первый этап – регулировка педали

Согласно техническим нормам, педаль сцепления должна свободно передвигаться, не встречая сопротивление, на 6-12 миллиметров. Если этот показатель изменился, значит, нужно его восстановить. Выполняется эта работа путем регулировки величины зазора между толкателем пневматического гидроусилителя. Для этого необходимо поворачивать эксцентриковый палец.

Второй этап – отладка муфты

Ее ход должен находиться в пределах 3,2-4 мм. Проверка осуществляется следующим образом: вилка отодвигается в сторону вручную, снимается пружина. Далее с помощью сферической гайки устанавливается необходимый диапазон хода муфты. Так же можете прочитать про Ручник на КамАЗе.

Третий этап – регулировка хода толкателя

Если его недостаточно, значит, полного отключения механизма не произойдет, то есть, диск не отсоединится от мотора. Величина нормального хода – примерно 25 мм. Проверить его можно, предварительно отжав педаль сцепления, пока она не упрется в днище.

Устранить существующую проблему можно двумя способами:

• доливка жидкости – о том, что ее недостаточно, свидетельствуют соответствующие отметки на бачке цилиндра;
• прокачка – метод заключается в устранении лишнего воздуха из системы. Прокачивать ее можно с помощью обычного насоса, шланга, стеклянной или пластиковой бутылки.

Если после проведения всех вышеописанных работ проблема с корзиной сцепления никуда не делась, придется прибегнуть к более сложному мероприятию – замене данного механизма.

Работы, связанные с заменой сцепления

Рекомендуется заняться заменой корзины, если были обнаружены следующие недостатки:

• автомобиль даже после регулировки дергается и резко стартует с места;
• посторонние звуки в корзине как присутствовали, так и присутствуют;
• машина долго «думает» и далеко не сразу начинает движение, несмотря на то, что сцепление было выжато по всем правилам;
• в салоне ощущается характерный запах гари – это говорит о том, что механизм сцепления элементарно сгорел.

Данное мероприятие начинается со снятия коробки передач. Это очень тяжелый узел, с которым нужно работать нескольким людям. После этого можно приступать к демонтажу корзины сцепления.

Видим, как стоят диски сцепления на КамАЗе – сначала ведомый, потом средний, далее – ведущий. Все они снимаются. На место демонтированных деталей устанавливаются новые. Как правильно поставить диски сцепления на КамАЗ:

их нужно устанавливать в строгом порядке – изначально идет первый ведомый, далее – средний, на заключительном этапе – ведущий;

• поскольку это сухой тип сцепления, не надо применять какую-то смазку, это лишь ухудшит качество механизма;
• вместо традиционных дисков с фрикционными накладками можно поставить более современные, оснащенные керамическими элементами – они намного надежнее и долговечнее;
• тщательно затяните все болты и гайки. Из-за больших нагрузок некачественно затянутые крепежные элементы со временем могут разбалтываться.

Самостоятельно ставить диски сцепления на КамАЗ нужно только в том случае, если вы хорошо понимаете, что конкретно делаете. Это сложная задача, при недостатке опыта или отсутствия необходимых инструментов настоятельно рекомендуется обратиться за помощью к профильным специалистам.

Как продлить срок службы сцепления

Своевременное техобслуживание продлевает срок службы корзины – дорогостоящего и сложного механизма. В первую очередь, нужно знать, как правильно регулировать сцепление на КамАЗе. Время от времени проверяйте ход педали, ведь для этого не нужно ничего разбирать. Все доступные механизмы и узлы обязательно должны быть смазаны.

Долго держать педаль отжатой для упора, например, для пробуксовки, категорически не рекомендуется – это усиливает нагрузку на механизмы, соответственно, ускоряет их износ.

Игнорирование обнаруженных проблем со сцеплением гарантированно приведет к ухудшению функциональности всей машины. Логическим завершением такого игнора станет выход из строя коробки передач, ремонт или замена которой обойдется в круглую сумму. Также возможны поломки других механизмов и узлов трансмиссии КамАЗа.

самые детальные инструкции ?, как правильно подвести, прокачать и отрегулировать своими руками (схемы и видео) и когда нужна замена

Регулировка сцепления Камаз 5320, 43118 и других моделей состоит в отладке положения муфты, педали, толкателя усилителя и корзины. Необходимость проведения процедуры проверяется измерением расстояния от низа педали до поверхности пола — расстояние должно составлять не более 16 сантиметров.

Содержание

[ Раскрыть]

[ Скрыть]

Конструктивные особенности сцепления

На большинстве грузовых автомобилей КамАЗ используется двухдисковая система сцепления (СС) с радиальным положением силовых пружин. Для функционирования механизма применяется специальный гидравлический привод, оснащенный пневматическим усилителем. Такая схема позволяет обеспечить снижение усилия, которое требуется для того, чтобы выжать педаль сцепления.

Схема системы сцепления на Камаз 4310 и 53215

Основные элементы устройства:

1. Маховик.
2. Средний ведущий вал.
3. Ведомый шкив.
4. Нажимной диск.
5. Кратерное устройство.
6. Защитный кожух.
7. Опорная вилка.
8. Рычаг переключения скоростей.
9. Муфта деактивации с подшипниковым элементом.
10. Вилка выключения системы.
11. Упорное кольцо рычагов отключения.
12. Выжимная пружинка.
13. А — люфт между подшипником муфты и кольцом рычага отключения.

Схема соединений привода сцепления Камаз 43118 и 65115

Основные компоненты схемы:

1. Педаль сцепления.
2. Основной цилиндр.
3. Цилиндрический элемент пневмоусилительного устройства.
4. Следящий механизм пневматического усилителя для устройства с двумя дисками.
5. Воздухопровод.
6. Рабочий гидравлический цилиндр.
7. Муфта отключения, оснащенная подшипниковым элементом.
8. Рычаг переключения.
9. Шток.
10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в СС Камаз 55111 или 43114 производятся с применением термостойких фрикционных накладок, позволяющих не допустить быстрого износа конструктивных элементов. Также устройство включает в себя гаситель колебаний, которые образуются при прокручивании коленвала мотора. Педаль приводного устройства располагается на специальных втулках и обычно функционирует без необходимости регулярной смазки. В более современных версиях Камаз 55102 и 6520 используются однодисковые сцепления класса Евро.

Сцепления в системах Камаз могут отличаться между собой по величине передающегося крутящегося момента.

Основная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, определяющего износ фрикционных накладок. Измерение зазора производится по расстоянию между корпусом усилительного устройства, а также шайбой, расположенной на штоке. При серьезном износе этот показатель может составить около 2,3-2,5 см. В некоторых СС на Камаз 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Фотогалерея: разновидности систем сцепления

Однодисковое СС для грузового авто На фото — многодисковая система сцепления

Подготовка к регулировке

Прежде чем правильно отрегулировать и прокачать сцепление на грузовиках Камаз 740, 5511 или других, необходимо выполнить следующие действия:

1. Произвести проверку герметичности приводного устройства. Для этого нужно несколько раз выжать педаль сцепления. Наличие серьезной утечки воздуха можно определить на слух, а более слабой — с использованием мыльного раствора. Если из системы уходит тормозная жидкость, это можно определить визуально. При обнаружении проблем в герметичности производится подтяжка комплектующих элементов или замена патрубков.
2. Выполнить диагностику уровня жидкости в расширительном бачке приводного устройства. Объем расходного вещества должен составить около 15-20 мм ниже кромки горловины резервуара. Если требуется, уровень жидкости восполняется. Смешивать расходные материалы от разных производителей при выполнении этой задачи не рекомендуется.
3. Произвести проверку работы оттяжных пружин педали, а также рычага шкива вилки отключения системы.
4. Выполнить затяжку болтов, которые фиксируют пневматическое усилительное устройство СС. Эта процедура выполняется с использованием динамометрического ключа. Момент затяжки должен составить около 90-100 Нм.
5. Слить конденсат, если он имеется, из пневматического гидроусилительного устройства.

Наладка работы фрикциона

Для выполнения задачи потребуется специальное самодельное изделие в виде кусочка проволоки, одна сторона которой должна быть 2 мм и согнута под углом 90 градусов. Толщина стержня не менее 3-4 мм. Такой размер оптимален для контроля зазора между контуром лапок и компонентом отсоединения диска. Регулировка выполняется с использованием гайки пневмоусилительного устройства. Лапки должны быть подведены к кольцу через отверстие, расположенное в верхней части картера.

Регулировать фрикциона нужно так:

1. Гаечным ключом выкручиваются контрагаечные винты.
2. Производится демонтаж стопор и пластин.
3. Каждая гайка ослабляется и отпускается на 5 оборотов, для удобства рекомендуется использовать трещотку. В случае если пятак выступает за поверхность кольца, его необходимо утопить, заранее проверив наличие феродо внизу.
4. При выполнении этой задачи можно поменять и пружинные элементы, если они изношены. Лапки следует выставить так, чтобы они одинаково соприкасались с кольцом.
5. Выполняется проверка биения площади диска. При необходимости производится смазка подшипникового устройства. Регулировочный зазор должен составить около 29-30 мм.

Регулировка свободного хода педали сцепления

По официальному регламенту ход для передвижения педали должен составить около 6-12 мм, а сам замер следует делать от центральной составляющей пластины. Педаль необходимо отпустить, пока в работу не вступит основной цилиндр после нажатия на нее. Отладка осуществляется с использованием эксцентрикового пальца, при выполнении регулировки педаль должна быть прижата к верхнему упору. Корончатая гайка максимально затягивается и производится замен полного хода, который должен составить 185-195 мм.

Видео о регулировке педали сцепления

Канал «ВОСЕМЬ АТМОСФЕР» в своем видеоролике подробно показал, как увеличить выжим педали сцепления на Камаз Евро.

Отладка муфты

Свободный ход муфты активации сцепления должен быть 32-40 мм. Для замера потребуется прокрутить регулировочную гайку.

Алгоритм действий:

1. Крепежная гайка вилки ослабляется.
2. Палец крепления расшплинтовывается. Пользователь должен добиться его свободного передвижения. После этого элемент извлекается.
3. Производится вращение вилки тяги до получения требуемого зазора.
4. Гайка затягивается, палец устанавливается на место.
5. Обратно ставится шплинт.
6. Производится проверка регулировки. При отжатии педали сцепления свободный ход муфты должен быть не меньше 2,5 см.

Отладка полного хода толкателя усилителя

Перед тем как своими руками подвести свободный ход толкателя однодискового или многодискового сцепления, нужно уточнить его длину. Для этого требуется полностью отключить сцепление и произвести проверку. Если величина свободного хода составит 2,5 см или меньше, то система не сможет до конца выключаться, определить это можно по сложностям при переключении передач. При необходимости производится добавление рабочей жидкости в цилиндр толкательного устройства.

Некорректная работа усилительного устройства может быть связана с наличием воздуха в патрубках. Для устранения проблемы нужно выполнить прокачивание привода.

Пример прокачки на автомобиле 55102:

1. В резервуар добавляется необходимое количество жидкости.
2. Производится демонтаж защитного колпачка с перепускного клапана. Затем на него надевается резиновая трубка, второй конец которой опускается в резервуар с жидкостью.
3. Педаль сцепления нажимается до упора.
4. Клапан открывается на один оборот. Педаль сцепления нужно выжать несколько раз, пока из конца патрубка, установленного в емкость с жидкостью, не перестанет выходить воздух. Определить это можно по образованию пузырьков. Главное при выполнении этой задачи — не допустить снижения уровня расходного материала до отметки менее 4 см от верхней части резервуара.
5. Клапан закрывается, патрубок снимается. На место устанавливается защитный колпачок.
6. В емкость добавляется необходимое количество жидкости.
7. Производится проверка хода толкателя.

Регулировка корзины сцепления КамАЗа

Суть регулировки заключается в том, чтобы правильно поставить лепестковые элементы на корзине, подробная инструкция:

1. Подготавливается нажимной диск в сборе, его следует положить на шаблон, который сможет обеспечить зазор в 2,9 см.
2. Ослабляются винты крепления.
3. Производится настройка положения упорного кольца для лапок. Все элементы устройства должны соприкасаться с поверхностью кольца одновременно.
4. Выполняется проверка люфта и биения поверхности вала.
5. Производится смазка переднего подшипникового устройства, которое находится в коленвале.
6. Выполняется установка устройства с использованием оправки.

Видео о регулировке корзины сцепления без демонтажа коробки передач

Снято пользователем Жека Салтовский.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

1. Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
2. Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
3. Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
4. Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
6. Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

• резкая активация дисков СС, что приводит к сильному рывку во время движения;
• сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
• слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
• появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

Видео: регулировка корзины сцепления

Канал «Авто и Мото» в своем видеоролике рассказал, как выполняется регулировка сцепления Камаз 5320 и других моделей.

Как выполнить регулировку сцепления на КамАЗе?

Механизм сцепления обеспечивает плавный ход автомобиля, предохраняет трансмиссию от перегрузок, при изменении скорости или внезапном торможении. Рассмотрим, как грамотно отрегулировать сцепление на КамАЗе.

Когда нужно регулировать сцепление?

При нарушении свободной работы педали (пробуксовке), сцепление нуждается в регулировке. Данный дефект заметен на больших передачах: обороты двигателя увеличиваются, а скорость нет. Если не отладить, машина не тронется и с первой передачи. Первый фактор такой поломки – малый ход педали. Вторая причина – замасленные накладки и ослабленные пружины.

Этапы регулировки

Увеличить срок эксплуатации и избежать замены сложного устройства поможет регулировка сцепления КамАЗа. Процесс делится на три действия:

1. Регулировка свободного хода педали

2. Регулировка свободного хода муфты

3. Регулировка полного хода толкателя усилителя

Внимание! Срок службы механизма сокращает буксировка и удержание педали отжатой длительное время. Сцепление КамАЗ прослужит долго при соблюдении всех технических рекомендаций.

Регулировка свободного хода педали

Технические нормы передвижения педали – от 6 до 12 мм. Замер делают от центральной части пластины. Педаль опускается, пока не заработает главный цилиндр после нажатия на нее. Отладку производят эксцентриковым пальцем. При регулировке педаль сцепления на КамАЗе должна быть прижата к верхнему упору. Расстояние между поршнем и толкателем ПГУ не должно выходить за границы от 6 до 12 мм. Затем максимально зажимается корончатая гайка. Делается замер полного хода, технические показатели которого в рамках от 18,5 до 19,5 см.

Регулировка свободного хода муфты

Проверяется передвижением рычага вала от сферической гайки толкателя. Движение рычага должно быть не более 4-5 мм, для этого снимают пружину и регулируют его ход сферической гайкой. По совету производителя ход муфты должен быть в пределах 3,2 – 4 мм. Смажьте подшипники и втулки.

Регулировка полного хода толкателя усилителя

Лапка сцепления выжимается до упора в пол. Правильное расстояние хода – 25 мм. Если меньше, проверяется жим педали и уровень жидкости в главном цилиндре, прокачивается воздух в гидросистеме.

Дополнительные процедуры после регулировки

После того как вы отрегулировали сцепление на КамАЗе, выполните следующие инструкции:

1. Стяните крепёжные болты усилителя привода сцепления.

2. При наличии подтеков, устраните их, прокачайте систему.

3. Проверьте пружины педали и рычага вала, неисправные поменяйте.

4. Смажьте подшипник муфты и втулку вала вилки.

5. Долейте жидкости в компенсационный бак, по необходимости.

На практике правильное использование сцепления не обязывает регулировать корзину, ремонтировать или заменять прочие детали механизма КамАЗа на протяжении длительного периода использования.

Впервые справиться самому с такой задачей проблематично. Доверьтесь специалистам и понаблюдайте за выполнением последовательных операций. Это поможет вам заниматься мелким ремонтом самостоятельно.

Итак, разобравшись, как регулировать сцепление на КамАЗе, вы поймёте важность этой детали для двигателя и коробки передач. Не пренебрегайте правилами ее эксплуатации. Берегите свой автомобиль и эксплуатируйте сцепление бережно!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как отрегулировать сцепление на камазе 5320

Регулировка сцепления Камаз 5320, 43118 и других моделей состоит в отладке положения муфты, педали, толкателя усилителя и корзины. Необходимость проведения процедуры проверяется измерением расстояния от низа педали до поверхности пола — расстояние должно составлять не более 16 сантиметров.

Конструктивные особенности сцепления

На большинстве грузовых автомобилей КамАЗ используется двухдисковая система сцепления (СС) с радиальным положением силовых пружин. Для функционирования механизма применяется специальный гидравлический привод, оснащенный пневматическим усилителем. Такая схема позволяет обеспечить снижение усилия, которое требуется для того, чтобы выжать педаль сцепления.

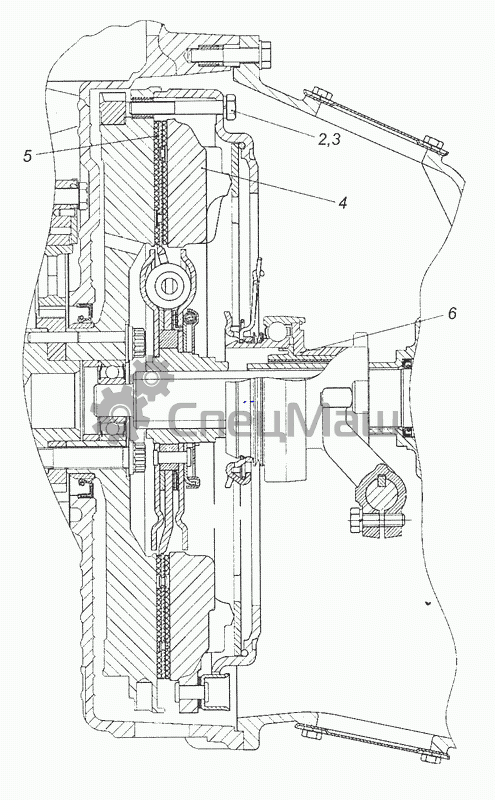

Схема системы сцепления на Камаз 4310 и 53215

Основные элементы устройства:

1. Маховик.
2. Средний ведущий вал.
3. Ведомый шкив.
4. Нажимной диск.
5. Кратерное устройство.
6. Защитный кожух.
7. Опорная вилка.
8. Рычаг переключения скоростей.
9. Муфта деактивации с подшипниковым элементом.
10. Вилка выключения системы.
11. Упорное кольцо рычагов отключения.
12. Выжимная пружинка.
13. А — люфт между подшипником муфты и кольцом рычага отключения.

Схема соединений привода сцепления Камаз 43118 и 65115

Основные компоненты схемы:

1. Педаль сцепления.
2. Основной цилиндр.
3. Цилиндрический элемент пневмоусилительного устройства.
4. Следящий механизм пневматического усилителя для устройства с двумя дисками.
5. Воздухопровод.
6. Рабочий гидравлический цилиндр.
7. Муфта отключения, оснащенная подшипниковым элементом.
8. Рычаг переключения.
9. Шток.
10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в СС Камаз 55111 или 43114 производятся с применением термостойких фрикционных накладок, позволяющих не допустить быстрого износа конструктивных элементов. Также устройство включает в себя гаситель колебаний, которые образуются при прокручивании коленвала мотора. Педаль приводного устройства располагается на специальных втулках и обычно функционирует без необходимости регулярной смазки. В более современных версиях Камаз 55102 и 6520 используются однодисковые сцепления класса Евро.

Сцепления в системах Камаз могут отличаться между собой по величине передающегося крутящегося момента.

Основная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, определяющего износ фрикционных накладок. Измерение зазора производится по расстоянию между корпусом усилительного устройства, а также шайбой, расположенной на штоке. При серьезном износе этот показатель может составить около 2,3-2,5 см. В некоторых СС на Камаз 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Фотогалерея: разновидности систем сцепления

Подготовка к регулировке

Прежде чем правильно отрегулировать и прокачать сцепление на грузовиках Камаз 740, 5511 или других, необходимо выполнить следующие действия:

1. Произвести проверку герметичности приводного устройства. Для этого нужно несколько раз выжать педаль сцепления. Наличие серьезной утечки воздуха можно определить на слух, а более слабой — с использованием мыльного раствора. Если из системы уходит тормозная жидкость, это можно определить визуально. При обнаружении проблем в герметичности производится подтяжка комплектующих элементов или замена патрубков.
2. Выполнить диагностику уровня жидкости в расширительном бачке приводного устройства. Объем расходного вещества должен составить около 15-20 мм ниже кромки горловины резервуара. Если требуется, уровень жидкости восполняется. Смешивать расходные материалы от разных производителей при выполнении этой задачи не рекомендуется.
3. Произвести проверку работы оттяжных пружин педали, а также рычага шкива вилки отключения системы.
4. Выполнить затяжку болтов, которые фиксируют пневматическое усилительное устройство СС. Эта процедура выполняется с использованием динамометрического ключа. Момент затяжки должен составить около 90-100 Нм.
5. Слить конденсат, если он имеется, из пневматического гидроусилительного устройства.

Наладка работы фрикциона

Для выполнения задачи потребуется специальное самодельное изделие в виде кусочка проволоки, одна сторона которой должна быть 2 мм и согнута под углом 90 градусов. Толщина стержня не менее 3-4 мм. Такой размер оптимален для контроля зазора между контуром лапок и компонентом отсоединения диска. Регулировка выполняется с использованием гайки пневмоусилительного устройства. Лапки должны быть подведены к кольцу через отверстие, расположенное в верхней части картера.

Регулировать фрикциона нужно так:

1. Гаечным ключом выкручиваются контрагаечные винты.
2. Производится демонтаж стопор и пластин.
3. Каждая гайка ослабляется и отпускается на 5 оборотов, для удобства рекомендуется использовать трещотку. В случае если пятак выступает за поверхность кольца, его необходимо утопить, заранее проверив наличие феродо внизу.
4. При выполнении этой задачи можно поменять и пружинные элементы, если они изношены. Лапки следует выставить так, чтобы они одинаково соприкасались с кольцом.
5. Выполняется проверка биения площади диска. При необходимости производится смазка подшипникового устройства. Регулировочный зазор должен составить около 29-30 мм.

Регулировка свободного хода педали сцепления

По официальному регламенту ход для передвижения педали должен составить около 6-12 мм, а сам замер следует делать от центральной составляющей пластины. Педаль необходимо отпустить, пока в работу не вступит основной цилиндр после нажатия на нее. Отладка осуществляется с использованием эксцентрикового пальца, при выполнении регулировки педаль должна быть прижата к верхнему упору. Корончатая гайка максимально затягивается и производится замен полного хода, который должен составить 185-195 мм.

Видео о регулировке педали сцепления

Канал «ВОСЕМЬ АТМОСФЕР» в своем видеоролике подробно показал, как увеличить выжим педали сцепления на Камаз Евро.

Отладка муфты

Свободный ход муфты активации сцепления должен быть 32-40 мм. Для замера потребуется прокрутить регулировочную гайку.

1. Крепежная гайка вилки ослабляется.
2. Палец крепления расшплинтовывается. Пользователь должен добиться его свободного передвижения. После этого элемент извлекается.
3. Производится вращение вилки тяги до получения требуемого зазора.
4. Гайка затягивается, палец устанавливается на место.
5. Обратно ставится шплинт.
6. Производится проверка регулировки. При отжатии педали сцепления свободный ход муфты должен быть не меньше 2,5 см.

Отладка полного хода толкателя усилителя

Перед тем как своими руками подвести свободный ход толкателя однодискового или многодискового сцепления, нужно уточнить его длину. Для этого требуется полностью отключить сцепление и произвести проверку. Если величина свободного хода составит 2,5 см или меньше, то система не сможет до конца выключаться, определить это можно по сложностям при переключении передач. При необходимости производится добавление рабочей жидкости в цилиндр толкательного устройства.

Некорректная работа усилительного устройства может быть связана с наличием воздуха в патрубках. Для устранения проблемы нужно выполнить прокачивание привода.

Пример прокачки на автомобиле 55102:

1. В резервуар добавляется необходимое количество жидкости.
2. Производится демонтаж защитного колпачка с перепускного клапана. Затем на него надевается резиновая трубка, второй конец которой опускается в резервуар с жидкостью.
3. Педаль сцепления нажимается до упора.
4. Клапан открывается на один оборот. Педаль сцепления нужно выжать несколько раз, пока из конца патрубка, установленного в емкость с жидкостью, не перестанет выходить воздух. Определить это можно по образованию пузырьков. Главное при выполнении этой задачи — не допустить снижения уровня расходного материала до отметки менее 4 см от верхней части резервуара.
5. Клапан закрывается, патрубок снимается. На место устанавливается защитный колпачок.
6. В емкость добавляется необходимое количество жидкости.
7. Производится проверка хода толкателя.

Регулировка корзины сцепления КамАЗа

Суть регулировки заключается в том, чтобы правильно поставить лепестковые элементы на корзине, подробная инструкция:

1. Подготавливается нажимной диск в сборе, его следует положить на шаблон, который сможет обеспечить зазор в 2,9 см.
2. Ослабляются винты крепления.
3. Производится настройка положения упорного кольца для лапок. Все элементы устройства должны соприкасаться с поверхностью кольца одновременно.
4. Выполняется проверка люфта и биения поверхности вала.
5. Производится смазка переднего подшипникового устройства, которое находится в коленвале.
6. Выполняется установка устройства с использованием оправки.

Видео о регулировке корзины сцепления без демонтажа коробки передач

Снято пользователем Жека Салтовский.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

1. Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
2. Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
3. Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
4. Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
6. Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

• резкая активация дисков СС, что приводит к сильному рывку во время движения;
• сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
• слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
• появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

Видео: регулировка корзины сцепления

Канал «Авто и Мото» в своем видеоролике рассказал, как выполняется регулировка сцепления Камаз 5320 и других моделей.

Надёжность, отменные характеристики, экономичность – всё это можно сказать про грузовики КАМАЗ. Машины востребованы в хозяйстве, коммерческих и военных целях. Залог длительной и безотказной работы – постоянная проверка технического состояния. Всегда актуальна регулировка сцепления КАМАЗ. Эту марку принято комплектовать сухим двухдисковым или однодисковым сцеплением (фрикционного типа). В процессе всего срока службы узел испытывает колоссальные нагрузки. Грамотный подбор запасных частей и своевременное ТО станет гарантией продолжительной эксплуатации. Регулировка корзины сцепления КАМАЗ требует опыта и определённых знаний.

Настройка необходима при:

1. Возникновении треска при переходе на другую передачу.
2. Пробуксовке на больших оборотах.
3. Изменении свободного хода педали сцепления (оно имеет определённые цифровые значения).

Если игнорировать эти признаки – ждите серьёзной аварии!

Технология регулировки сцепления КАМАЗ

Снятие и регулировка сцепления КАМАЗ проводится в несколько шагов.

Регулировка свободного хода педали сцепления КАМАЗ

Педаль обязана иметь люфт от 6 до 12 мм. Измерения ведут от центральной части пластины. Педаль необходимо опустить до того момента, пока не заработает основной цилиндр. При отклонении от нормы регулируют расстояние между толкателем ПГУ и упором сверху.

Для дела потребуется эксцентриковый палец, соединяющий педаль с верхней проушиной толкателя. Педаль для вытяжения обязана прижимать педаль сцепления к упору сверху. Палец поворачивают так, чтобы промежуток между поршнем и толкателем ПГУ находился в пределах от 6 до 12 миллиметров. По окончании надёжно закручивают корончатую гайку. Полный ход педали должен быть примерно 19 сантиметров.

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Регулировка привода сцепления КАМАЗ

Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения. Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре. 380 кубических сантиметров – это полный объём в гидроприводе. Если данные не удовлетворяют запросам – важно избавиться от воздуха в системе. Это вернёт все показатели в норму.

Регулировка нажимного диска сцепления КАМАЗ

При этой операции обязательно надо строго соблюдать очерёдность:

1. Первоначально демонтируют КПП. Без помощников не обойтись.
2. Снимаем корзину сцепления.
3. Демонтируются диски сцепления: сначала ведомый, потом средний, в заключении ведущий.
4. Устанавливаются новые детали. Очерёдность уже обратная.
5. Важна регулировка пятака корзины сцепления КАМАЗ.
6. Детально проверяется правильность установки всех механизмов.
7. Коробка передач возвращается на своё место.

Если в конструкции сцепления всего один диск – работа намного проще!

Но даже однодисковое сцепление КАМАЗ, регулировка его частей потребует серьёзных навыков, силы и знаний. Не рискуйте – доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Для некоторых мастеров регулировка сцепления КАМАЗ двухдисковое не снимая КПП – реальность.

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

1. Демонтируют КПП. Гаечными ключами откручивают болты крепления.
2. Поднимают коробку: лучше это сделать с грузовой лебёдкой.
3. Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
4. Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
5. Проводят дефектовку всех деталей системы (желательно).
6. Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.
7. Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Расположение лапок ориентируют на рабочее положение поверхности нажимного диска. Важно: операция не требует снятия КС с дополнительного маховика. В работе понадобятся гаечные ключи под регулировочные винты. Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше – 40 мм.

Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины (она установлена на ступице). После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке.

Руководства по ремонту, обслуживанию, эксплуатации

Регулировка сцепления КамАЗ может потребоваться в процессе эксплуатации автомобиля, так как данный узел подвержен серьёзным нагрузкам. Если сцепление «ведет» или «пробуксовывает», если при переключении передач появился посторонний шум и треск — необходимо произвести диагностику и необходимую настройку.

Диагностика и регулировка сцепления КамАЗ включают в себя следующие действия:

Визуальный осмотр привода сцепления.

Регулировку свободного хода педали сцепления.

Регулировку свободного хода муфты выжимного подшипника.

Регулировку полного хода толкателя пневмогидроуселителя сцепления.

Прокачивание гидросистемы сцепления.

Осмотр и техническое обслуживание привода сцепления.

Привод сцепления автомобилей Камаз-5320 включает в себя педаль сцепления с оттяжной пружиной, главный цилиндр, рабочий цилиндр в сборе с пневматическим усилителем, трубопроводы и шланги для подачи рабочей жидкости от главного цилиндра к пневмоусилителю, компенсационный бачок, соединенный шлангом с главным цилиндром привода сцепления. Перед любыми действиями по регулировке сцепления следует произвести осмотр привода:

Проверить герметичность привода сцепления.

Для этого нажимают на педаль сцепления два-три раза. Сильная утечка воздуха обнаруживается на слух, а слабая — с помощью мыльного раствора. Утечку тормозной жидкости проверяют визуально. При обнаружении негерметичности привода ее устраняют подтяжкой или заменой негерметичных элементов.

Проверить уровень жидкости в компенсационном бачке привода сцепления.

Жидкость должна быть на 15…20 мм ниже кромки горловины бачка. При необходимости долить жидкость до нужного уровня.

Затянуть болты крепления пневматического усилителя привода сцепления.

Если механически привод сцепления исправен — проводятся необходимые регулировки согласно установленным значениям.

Регулировка свободного хода педали сцепления

Свободный ход педали сцепления, соответствующий началу работы главного цилиндра, должен составлять 6…15 мм. Измеряют свободный ход педали линейкой с делениями, которую упирают в пол кабины на уровне середины площадки педали. Если свободный ход превышает указанные пределы, регулируют зазор между поршнем и толкателем поршня главного цилиндра. Для регулировки педаль сцепления устанавливают в крайнее верхнее положение и, предварительно расшплинтовав и ослабив корончатую гайку, поворачивают эксцентриковый палец, который соединяет верхнюю проушину толкателя с рычагом так, чтобы перемещение педали от верхнего упора до момента касания толкателем поршня составило 6…15 мм, после чего затягивают и зашплинтовывают корончатую гайку.

Полный ход педали сцепления должен составлять 185… 195 мм. Его регулируют, изменяя положение расположенного в верхней части педали подвижного упора 4 (см. рис. 2.23, я), после чего упор фиксируют контргайкой.

Регулировка свободного хода муфты выжимного подшипника

Свободный ход муфты выключения сцепления должен составлять 3,2…4,0 мм, что соответствует свободному ходу рычага вала вилки выключения сцепления 4…5 мм. Свободный ход муфты выключения сцепления проверяют перемещением вручную рычага при предварительно отсоединенной пружине. Регулируют свободный ход рычага вала вилки сферической гайкой толкателя пневмоусилителя, после чего подсоединяют пружину к рычагу.

Регулировка полного хода толкателя ПГУ.

Полный ход толкателя пневмоусилителя должен быть не менее 25 мм. При меньшей величине хода не обеспечивается полное выключение сцепления. Полный ход толкателя пневмоусилителя проверяют при нажатии педали сцепления до упора. В случае недостаточного хода толкателя пневмоусилителя еще раз проверяют свободный ход педали сцепления и уровень жидкости в бачке главного цилиндра привода сцепления. При необходимости удаляют воздух из гидросистемы.

Прокачивание гидросистемы сцепления.

Для прокачивание гидросистемы сцепления потребуется два человека. Перед началом работ, очищают от пыли и грязи резиновый защитный колпачок перепускного клапана, снимают его и надевают на головку клапана резиновый шланг. Свободный конец шланга опускают в стеклянный сосуд вместимостью около 0,5 литра, заполненный на 1/3… 1/4 высоты рабочей жидкостью. Резко нажав 3…4 раза на педаль сцепления и удерживая педаль в нажатом положении, отвертывают на 1/2…1 оборот перепускной клапан. О наличии воздуха в гидросистеме свидетельствует выделение пузырьков воздуха из рабочей жидкости, поступающей по шлангу в стеклянный сосуд. После прекращения выхода жидкости при нажатой педали следует завернуть перепускной клапан. При этом необходимо следить за уровнем рабочей жидкости в бачке главного цилиндра, который должен быть не ниже 40 мм от верхнего края бачка.

Процедуру повторяют до тех пор, пока не прекратится выделение пузырьков воздуха из рабочей жидкости, поступающей по шлангу в стеклянный сосуд. Далее, завернув до отказа перепускной клапан, снимают с него шланг, надевают защитный колпачок и доливают рабочую жидкость в бачок главного цилиндра до нормального уровня. Слитая тормозная жидкость может быть использована повторно после ее отстоя для полного удаления воздуха и фильтрации. Качество прокачки проверяют по величине полного хода толкателя ПГУ.

Ремонт автомобилей

Выполнять регулировку сцепления на КамАЗе 5320 и других моделях необходимо для поддержания исправного состояния грузовой машины. Иногда потребность проведения таких работ может возникнуть в пути, поэтому водителю автомобиля желательно знать основные условия для самостоятельного и правильного выполнения настройки механизма.

Блок: 1/9 | Кол-во символов: 324
Источник: https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/

КАМАЗ 5320 регулировка свободного хода педали сцепления

Вопрос №16. Регул свободного хода педали тормоза КАМАЗ

КАМАЗ РЕМОНТ пропало сцепление

Регулировка корзины сцепления камаз

Вопрос №11.1 Регулировка хода педали сцепления ЗИЛ

Как отрегулировать привод сцепления.

Сцепление автомобиля КАМАЗ 4310.

Корзина сцепление Камаз

Как правильно установить колодки КАМАЗ

Как прокачать сцепление

• Как проверить главный цилиндр сцепления на КАМАЗе
• Ремонт главной передачи автомобиля КАМАЗ
• КАМАЗ мусоровоз 53215 характеристика
• Мостах мадара КАМАЗ
• Торговая система КАМАЗ
• Расход масла на 1000 км КАМАЗ
• Как отрегулировать корзину сцепления на КАМАЗе 5320
• Шкворень седла КАМАЗ
• Быушные запчасти на КАМАЗ
• Болезни автомобиля КАМАЗ
• Шасси КАМАЗ 53228 технические характеристики
• Виды коробок передач КАМАЗ
• КАМАЗ запчасти сухой лог
• КАМАЗ с фишкой от частника
• Сколько кубометров песка в КАМАЗе

Главная » Лучшее » КАМАЗ 5320 регулировка свободного хода педали сцепления

Блок: 2/15 | Кол-во символов: 970
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Регулировка сцепления КАМАЗ 5320 если ведет

Регулировка корзины сцепления камаз

Корзина сцепление Камаз

Как прокачать ПГУ. Или как прокачать сцепление.

Как отрегулировать привод сцепления.

Не включается скорость камаз

Замена корзины сцепления КамАЗ

Установка двухдисковое сцепления МАЗ 1

регулировка лапок сцепления мотоблок или мототрактор

• Чем разрезать колесо от КАМАЗа
• Сколько кубометров у КАМАЗа
• Частные работодатели на КАМАЗ
• Что залить в гидроусилитель руля КАМАЗ
• Схема электрооборудования грузовиков КАМАЗ
• Вебасто у КАМАЗа расход
• Видео прицеп КАМАЗ груженый
• Как поставить пружины на тормозные колодки КАМАЗа
• КАМАЗ 4310 вахтовка
• Вес автопокрышки КАМАЗ
• Ацн 10 на КАМАЗе
• Тест драйв КАМАЗа 5320
• Супротек присадка на КАМАЗ
• Как правильно отрегулировать тормоза на КАМАЗе видео
• Звук двигателя КАМАЗа 54115

Главная » Популярное » Регулировка сцепления КАМАЗ 5320 если ведет

Блок: 3/15 | Кол-во символов: 893
Источник: https://the-avto. ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Конструктивные особенности сцепления

На большинстве грузовых автомобилей КамАЗ используется двухдисковая система сцепления (СС) с радиальным положением силовых пружин. Для функционирования механизма применяется специальный гидравлический привод, оснащенный пневматическим усилителем. Такая схема позволяет обеспечить снижение усилия, которое требуется для того, чтобы выжать педаль сцепления.

Схема системы сцепления на Камаз 4310 и 53215

Основные элементы устройства:

1. Маховик.
2. Средний ведущий вал.
3. Ведомый шкив.
4. Нажимной диск.
5. Кратерное устройство.
6. Защитный кожух.
7. Опорная вилка.
8. Рычаг переключения скоростей.
9. Муфта деактивации с подшипниковым элементом.
10. Вилка выключения системы.
11. Упорное кольцо рычагов отключения.
12. Выжимная пружинка.
13. А – люфт между подшипником муфты и кольцом рычага отключения.

Схема соединений привода сцепления Камаз 43118 и 65115

Основные компоненты схемы:

1. Педаль сцепления.
2. Основной цилиндр.
3. Цилиндрический элемент пневмоусилительного устройства.
4. Следящий механизм пневматического усилителя для устройства с двумя дисками.
5. Воздухопровод.
6. Рабочий гидравлический цилиндр.
7. Муфта отключения, оснащенная подшипниковым элементом.
8. Рычаг переключения.
9. Шток.
10. Трубопроводы и патрубки гидравлического привода.

Ведомые диски в СС Камаз 55111 или 43114 производятся с применением термостойких фрикционных накладок, позволяющих не допустить быстрого износа конструктивных элементов. Также устройство включает в себя гаситель колебаний, которые образуются при прокручивании коленвала мотора. Педаль приводного устройства располагается на специальных втулках и обычно функционирует без необходимости регулярной смазки. В более современных версиях Камаз 55102 и 6520 используются однодисковые сцепления класса Евро.

Сцепления в системах Камаз могут отличаться между собой по величине передающегося крутящегося момента.

Основная особенность усовершенствованных версий СС заключается в наличии встроенного индикатора, определяющего износ фрикционных накладок. Измерение зазора производится по расстоянию между корпусом усилительного устройства, а также шайбой, расположенной на штоке. При серьезном износе этот показатель может составить около 2,3-2,5 см. В некоторых СС на Камаз 43114 и 4308 с ПГУ может отсутствовать возможность регулировки положения штока.

Фотогалерея: разновидности систем сцепления

Однодисковое СС для грузового авто

На фото – многодисковая система сцепления

Блок: 2/9 | Кол-во символов: 2353
Источник: https://avtozam.com/kamaz/kak-otregulirovat-stseplenie/

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Блок: 4/7 | Кол-во символов: 620
Источник: https://gruzovik.biz/articles/regulirovka-scepleniya-kamaz-instrukciya

Регулировка сцепления и других рабочих узлов грузового автомобиля КамАЗ-5320 — раскладываем по пунктам

Выполнять регулировку сцепления на КамАЗе 5320 и других моделях необходимо для поддержания исправного состояния грузовой машины. Иногда потребность проведения таких работ может возникнуть в пути, поэтому водителю автомобиля желательно знать основные условия для самостоятельного и правильного выполнения настройки механизма.

Блок: 5/15 | Кол-во символов: 431
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Регулировка привода сцепления КАМАЗ

Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения. Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре. 380 кубических сантиметров — это полный объём в гидроприводе. Если данные не удовлетворяют запросам — важно избавиться от воздуха в системе. Это вернёт все показатели в норму.

Блок: 5/7 | Кол-во символов: 427
Источник: https://gruzovik.biz/articles/regulirovka-scepleniya-kamaz-instrukciya

Прокачивание гидросистемы сцепления.

Для прокачивание гидросистемы сцепления потребуется два человека. Перед началом работ, очищают от пыли и грязи резиновый защитный колпачок перепускного клапана, снимают его и надевают на головку клапана резиновый шланг. Свободный конец шланга опускают в стеклянный сосуд вместимостью около 0,5 литра, заполненный на 1/3… 1/4 высоты рабочей жидкостью. Резко нажав 3…4 раза на педаль сцепления и удерживая педаль в нажатом положении, отвертывают на 1/2…1 оборот перепускной клапан. О наличии воздуха в гидросистеме свидетельствует выделение пузырьков воздуха из рабочей жидкости, поступающей по шлангу в стеклянный сосуд. После прекращения выхода жидкости при нажатой педали следует завернуть перепускной клапан. При этом необходимо следить за уровнем рабочей жидкости в бачке главного цилиндра, который должен быть не ниже 40 мм от верхнего края бачка.

Процедуру повторяют до тех пор, пока не прекратится выделение пузырьков воздуха из рабочей жидкости, поступающей по шлангу в стеклянный сосуд. Далее, завернув до отказа перепускной клапан, снимают с него шланг, надевают защитный колпачок и доливают рабочую жидкость в бачок главного цилиндра до нормального уровня. Слитая тормозная жидкость может быть использована повторно после ее отстоя для полного удаления воздуха и фильтрации. Качество прокачки проверяют по величине полного хода толкателя ПГУ.

Блок: 6/6 | Кол-во символов: 1389
Источник: https://remauto.info/regulirovka-sceplenija-kamaz/

Регулировка сцепления КАМАЗ

Вырабатываемый двигателем крутящий момент, как следствие преобразования тепловой энергии в механическую, передается к колесам посредством большого числа узлов-механизмов. Каждый из них должен иметь определенные характеристики, и чем ближе они к заводским, тем качественней работа и больший КПД автомобиля. В процессе использования транспортного средства и машины Камского Автозавода не исключение, кроме обслуживания может потребоваться регулировка-настройка отдельных составляющих, в том числе и сцепления-привода. Можно выполнить ее на СТО, а можно и самостоятельно…

ЗАЧЕМ ЭТО НУЖНО

Если говорить о том, зачем это делать самому, то тут две причины:

— платить себе за сделанное своими руками не обязательно.

Если же разбирать вопрос со стороны технологической необходимости, то дело вот в чем. Задача узла заключается в передаче крутящего момента от двигателя к коробке передач, а в определенные моменты в отсоединении трансмиссии от ДВС. Нужно это для щадящего переключения шестерен КПП и более плавного движения, а возможны они лишь при выверенном расположении-перемещении деталей сцепления, что обуславливается спецификой способа передачи. Дело в том, что здесь перевод вращения от ведущих к ведомым элементам выполняется не зацеплением шестерен или чем-то подобным, но единственно посредством трения. И очень важно, чтобы и степень сжатия фрикциона, и расстояние отвода элементов оставались в конкретном диапазоне значений.

Изначально, соответствие работы предусмотренному плану определяется качеством исполнения своих задач персоналом автостроителя. Проектировщики обязаны все придумать и рассчитать, а работники обеспечить претворение теории в готовое изделие. Но уже первые пройденные километры начнут сказываться на состоянии комплектующих. И чем больше цифирок перекрутит спидометр, тем сильнее будет произошедшие с деталями изменения. А работа на критических режимах и форс-мажорные ситуации и вовсе могут поспособствовать нарушению настроек всего за один выезд.

В общем, долгий срок эксплуатации означает обязательность дополнительных работ, как то регулировка корзины сцепления КамАЗ или его привода. В последнем варианте необходимые работы заключаются в контроле и настройке свободного хода педали, муфты выключения и толкателя.

Если проигнорировать этот момент, то вас ожидают следующие «радости»:

• Ведение, когда при включении нет плотного сжатия, и начинается проскальзывание контактных поверхностей, их перегрев, а также потери в передаче

И в том и в другом случае вас ожидает скорый ремонт с существенными тратами! Конечно, к таким неприятностям приводят и полноценные неисправности, но об этом в другой раз…

ЧТО И КАК РЕГУЛИРОВАТЬ

При первом ТО, затянув крепежные болты пневматического усилителя, проверьте «на глаз» герметичность привода. Если все в порядке проверьте правильность действия оттяжных пружин рычага вилки выключения и самой педали. Если и здесь все в порядке, то можно переходить непосредственно к приводу.

В отношении муфты регулировка сцепления КамАЗ 5320 предполагает ручное перемещение рычага вилки от сферической гайки толкателя. При меньшем, чем 3 мм ходе на радиусе 90 градусов гайка толкателя ПГУ доворачивается до величины 3.7 – 4.6 мм. Это будет означать для муфты выключения сцепления величину свободного хода 3.2 – 4.0 мм, то есть, как раз то, что нужно. Полный ход толкателя проверяется нажатием на педаль – если все проведено правильно, то при нажатии до упора толкатель должен сместиться не меньше, чем на 25 мм. Если ход меньше, то это будет означать невозможность нормального отвода нажимного.

Меньший ход толкателя может быть обусловлен недостаточностью жидкости в элементах гидросистемы или отклонением от нормы свободного хода педали – этот показатель должен составлять 6-12 мм, не больше и не меньше, и выравнивается при помощи регулировки зазора между поршнем и толкателем. При прижатой к верхнему упору педали эксцентриковый палец вращают пока не произойдет касание толкателя и в токам положении фиксируют и шплинтуют стопор-гайку.

Если говорить конкретно про лепестковое сцепление КамАЗ 5320, регулировка корзины здесь происходит автоматически, за счет диафрагменной пружины, которая «сама» будет увеличивать давление по мере того, как фрикционные накладки дисков будут изнашиваться. Поэтому самое главное периодически проверять состояние комплектующих и при необходимости выполнять их замену. В то же время, болты, удерживающие корпус на маховике и ограничивающие смещение-деформацию, могут попросту из-за вибраций и механических воздействий немного поворачиваться в резьбовом. Результат – перекосы или неправильное функционирование, так что им тоже может потребоваться поправка.

Но необходимо помнить о том, что целесообразными любые настройки-регулировки могут быть только в том случае, если сам узел исправен. Чрезмерно изношенные комплектующие или вовсе сломанный хоть «зарегулируйся», а толку все равно не будет. Так что не забывайте об техобслуживании силового агрегата, и проверке целостности (соответствия конфигурации) отдельных деталей!

Рабочие части тормозной системы, ПГУ, корзина, вилка включения и диск сцепления КамАЗ, все эти элементы в процессе эксплуатации подвергаются максимальному влиянию. Именно поэтому, основным критерием при их выборе всегда должна быть прочность и износоустойчивость. Как раз такие запчасти, с повышенным ресурсом работы (порядка 100 тысяч пробега) и предлагает вам наш торговый дом «СпецМаш». Вся продукция прошла обязательную сертификацию МАДИ, поэтому вы можете быть уверены в том, что купленные у нас запчасти будут служить действительно долго.

Блок: 6/15 | Кол-во символов: 5595
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Регулировка нажимного диска сцепления КАМАЗ

При этой операции обязательно надо строго соблюдать очерёдность:

1. Первоначально демонтируют КПП. Без помощников не обойтись.
2. Снимаем корзину сцепления.
3. Демонтируются диски сцепления: сначала ведомый, потом средний, в заключении ведущий.
4. Устанавливаются новые детали. Очерёдность уже обратная.
5. Важна регулировка пятака корзины сцепления КАМАЗ.
6. Детально проверяется правильность установки всех механизмов.
7. Коробка передач возвращается на своё место.

Если в конструкции сцепления всего один диск — работа намного проще!

Но даже однодисковое сцепление КАМАЗ, регулировка его частей потребует серьёзных навыков, силы и знаний. Не рискуйте — доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Для некоторых мастеров регулировка сцепления КАМАЗ двухдисковое не снимая КПП — реальность.

Блок: 6/7 | Кол-во символов: 865
Источник: https://gruzovik.biz/articles/regulirovka-scepleniya-kamaz-instrukciya

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

1. Демонтируют КПП. Гаечными ключами откручивают болты крепления.
2. Поднимают коробку: лучше это сделать с грузовой лебёдкой.
3. Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
4. Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
5. Проводят дефектовку всех деталей системы (желательно).
6. Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.
7. Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Расположение лапок ориентируют на рабочее положение поверхности нажимного диска. Важно: операция не требует снятия КС с дополнительного маховика. В работе понадобятся гаечные ключи под регулировочные винты. Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше — 40 мм.

Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины (она установлена на ступице). После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке.

Блок: 7/7 | Кол-во символов: 1397
Источник: https://gruzovik.biz/articles/regulirovka-scepleniya-kamaz-instrukciya

Техническое обслуживание

Помимо настроек, сцепление автомобилей КамАЗ нуждается в регулярном обслуживании, поскольку это заметно увеличивает срок службы и надежность работы механизма на всех марках КамАЗ.

На примере модели 53215 обслуживание состоит из следующих основных пунктов:

1. Проверка затяжки болтов крепления усилителя в цепи привода сцепления.
2. Контроль за герметичностью гидравлических магистралей. На них не должно быть никаких масляных пятен.
3. Общая проверка исправности деталей педального узла. Все элементы должны быть в целом состоянии и не иметь больших люфтов в соединениях.
4. Контроль наличия смазки в подшипнике муфты и втулке соединения вилки. Для подачи масла в картере сцепления имеются три точки, снабженные пресс-масленками. В них нагнетают масло при помощи шприца.
5. Слив конденсата из корпуса ПГУ.
6. Контроль уровня жидкости в бачке усилителя.

Когда требуется замена сцепления?

Если все выполненные работы не приводят к восстановлению работоспособности механизма сцепления, то это становится одним из сигналов к его замене.

Другими признаками критического износа элементов конструкции являются:

• резкое включение дисков, при этом происходит жесткий рывок автомобиля;
• затрудненное включение всех передач, сопровождаемое характерным треском;
• вялый разгон автомобиля, при этом обороты двигателя явно не соответствуют выбранной передаче и скорости;
• запах горящих накладок при движении.

При появлении таких проблем необходимо как можно скорее прекратить движение и провести ремонт механизма. Дальнейшая эксплуатация автомобиля с неисправными или выгоревшими дисками сцепления приведет к выходу из строя коробки перемены передач.

 Загрузка …

Блок: 7/9 | Кол-во символов: 1635
Источник: https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/

Регулировка сцепления и других рабочих узлов грузового автомобиля КамАЗ-5320

Регулировка сцепления КамАЗ-5320 может понадобиться в тех случаях, когда автомобиль пробуксовывает на высоких оборотах коленчатого вала, нарушен свободный ход педали, во время переключения передач появляется механический треск.

Блок: 8/15 | Кол-во символов: 307
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Как заменить тормозные колодки

Замена тормозных колодок проводится следующим образом:

1. Ослабляют крепежные гайки колеса, которые расположены на ступице.
2. Устанавливают под кратер моста подставку и снимают защитный кожух, кран запора воздушного потока и колесо.
3. Выворачивают на 1-2 оборота болт фиксирующего элемента и, провернув ось червяка регулировочной рукоятки, сводят колодки до упора.
4. Выворачивают крепежные винты барабана тормозного типа в сторону ступицы и снимают барабанный механизм.
5. Отсоединяют и демонтируют наружные стяжные пружинные механизмы колодок. Во время их отсоединения снятый конец пружины рекомендуется отпускать плавно, без резких движений.
6. Убирают чеку эксцентриковой оси тормозного устройства с обеих осей и снимают накладку.
7. Разводят колодки и снимают ролики вместе с осями. Для выполнения этого действия понадобятся 2 человека. Во время движения колодок по оси нужно их придерживать.
8. Отворачивают гайки с эксцентриковых осей и выбивают сами оси.
9. Очищают и покрывают специальной смазкой посадочные поверхности осевого механизма.
10. Устанавливают эксцентриковые оси в суппорт.
11. Смазывают опорные поверхности колодок и устанавливают на них внутренние стяжные пружины.
12. Устанавливают новые тормозные колодки.
13. Устанавливают на осевые механизмы накладки и чеку.
14. Возвращают на место все фиксирующие и крепежные элементы.

Блок: 9/15 | Кол-во символов: 1337
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Как отрегулировать клапана

Порядок действий при регулировке клапанов на КамАЗе:

1. Убрать крышку с головки цилиндра.
2. Проверить момент затяжки крепежных болтов цилиндрических механизмов.
3. Установить фиксирующее устройство маховика в нижнее положение.
4. Демонтировать крышку с люка, который расположен в нижней части картера сцепления.
5. Вставить лом в отверстие, расположенное на маховике, и провернуть коленвал до тех пор, пока фиксирующее устройство не войдет в зацепление с маховиком. Коленчатый вал нужно последовательно устанавливать в положения I-IV. Поворот определяется от начала впрыскивания в первом цилиндрическом механизме. При каждом положении коленчатого вала следует регулировать зазоры клапанов в цилиндрах.
6. Проверить положение отметок на торцевой части корпуса муфты опережения впрыскивания рабочей жидкости и фланца ведущей муфты.
7. Перевести фиксирующее устройство в верхнее положение.
8. Провернуть коленвал против часовой стрелки на угол 60°.
9. Проверить момент затяжки крепежных гаек стоек коромысел.
10. При помощи щупов проверить зазоры между носками коромысел и торцами стержней клапанов.
11. Отрегулировать клапаны в паре цилиндров № 4 и 2, затем — № 6 и 3 и в конце — № 7 и 8. Каждый раз коленчатый вал нужно проворачивать на 180°.
12. Запустить двигатель и проверить правильность регулировки зазоров в клапанах.
13. Установить на место крышки люка и головок цилиндрических механизмов.

Блок: 11/15 | Кол-во символов: 1383
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Как установить зажигание

Для установки и подключения замка зажигания потребуются:

• ТНВД;
• металлический стержень диаметром 1 см и длиной от 30 до 40 см;
• гаечный ключ на 17 мм.

1. Установить метку на топливном насосе высокого давления так, чтобы система впрыска топливной жидкости работала на 0,4 см раньше до того момента, как поршневой механизм войдет в положение высшей мертвой точки. Для этого нужно вращать двигатель по ходу движения до того как риска совместится с меткой стрелки.
2. При помощи специального оборудования зафиксировать поршневой механизм, как только он войдет в положение верхней мертвой точки. Для этого можно использовать стопор, который расположен на картере маховика.
3. Подвести риску, которая находится на муфте опережения впрыска топлива, к указательной стрелке.
4. Опустить стопор и при помощи рычага провернуть маховик в разные стороны.
5. Когда поршень будет установлен в точке момента сжатия, ослабить крепежные винты привода топливного насоса высокого давления и совместить отметку с крайней частью указателя.

• к выводу 50 подсоединить красный провод;
• к выводу 15 подсоединить черный провод с полосок черного цвета;
• к выводу 30 прикрепить розовый провод;
• к выводу 30/1 подключить провод коричневого цвета;
• к INT подсоединить провод черного цвета;
• подключить клеммы аккумуляторной батареи и проверить работоспособность всей системы.

Блок: 12/15 | Кол-во символов: 1349
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Ремонт КПП

Возможные неисправности и ремонт КПП:

Рекомендуется отрегулировать клапан редукционного типа, заменить износившийся синхронизатор, разобрать клапан и промыть все его детали, трущиеся поверхности нужно смазать.

1. Неполное включение механизма сцепления. В этом случае рекомендуется выполнить регулировку свободного хода муфты выключения сцепления.
2. Трудности с переключением на вторую, третью или четвертую передачи. Это может быть связано с износом конусных колец синхронизатора, пальцев, каретки или блокирующих фасок. Для решения этой проблемы нужно заменить износившиеся механизмы на новые.
3. Включение передач в делителе с ударом и посторонними шумами. Рекомендуется отрегулировать клапан редукционного типа, заменить износившийся синхронизатор, разобрать клапан и промыть все его детали, трущиеся поверхности нужно смазать. Причинами появления данной проблемы могут быть:
   • нестабильная работа регулятора давления в пневматической системе управления;
   • износившиеся конусные кольца, блокирующие фаски, пальцы или каретки;
   • отсутствие сброса воздушного потока в атмосферу во время переключения передач;
   • загрязнение воздушных каналов и сапуна.
4. Во время движения транспортного средства происходит отключение коробки передач. Это может быть связано с неполным включением передачи, неисправностью фиксатора, износом лапок, ослабленных крепежных вилок и рычагов. В этом случае нужно подтянуть все крепежные элементы, заменить поврежденные детали и отрегулировать привод управления.
5. Не включаются передачи. Причиной этого могут быть износившиеся детали, разрушение подшипников шестерен вторичного вала. Рекомендуется отрегулировать привод, подтянуть крепления и заменить неисправные детали. В некоторых случаях может потребоваться ремонт среднего редуктора.

Блок: 13/15 | Кол-во символов: 1761
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Ремонт стартера

Возможные неисправности и способы их устранения:

1. Стартер полностью не работает. Причинами этого могут быть короткое замыкание, обрыв втягивающей обмотки тягового реле, обрыв или отсутствие контакта в цепи электроснабжения, неисправности в работе цепи зарядного типа, повреждения в регуляторе напряжения, зависание щеток, обрыв цепи в стартере. Рекомендуется заменить тяговое реле, регулятор, демонтировать щеткодержатель, вынуть щетки и очистить их от налета, осмотреть стартер на наличие дефектов.
2. Стартер не проворачивает коленвал. Это может быть связано с разрядкой аккумулятора, замасливанием щеточного узла, плохим контактом корпуса стартера с массой транспортного средства. Необходимо зарядить аккумуляторную батарею, очистить коллектор и щетки от масляной жидкости и графитовой пыли.
3. Якорь продолжает вращаться даже после запуска двигателя. Нужно заменить тяговое реле.
4. Во время включения стартера тяговое реле не срабатывает. В этом случае рекомендуется зарядить батарею, заменить тяговое реле и выключатель.
5. Якорь вращается, но не проворачивает коленвал. Рекомендуется заменить венец маховика и колесо с зубьями на приводе, отрегулировать стартер и заменить привод.
6. Во время работы стартера слышны посторонние звуки. Необходимо правильно отрегулировать зазор между зубчатым колесом и упорной шайбой.
7. Слышны повторяющиеся щелчки тягового реле и зубчатых колец. В этом случае нужно проверить контактные соединения на наличие дефектов, заменить тяговое реле.

Блок: 14/15 | Кол-во символов: 1483
Источник: https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html

Кол-во блоков: 23 | Общее кол-во символов: 24519
Количество использованных доноров: 5
Информация по каждому донору:

1. https://the-avto.ru/drugoe/regulirovka-sceplenija-kamaz-5320.html: использовано 10 блоков из 15, кол-во символов 15509 (63%)
2. https://gruzovik.biz/articles/regulirovka-scepleniya-kamaz-instrukciya: использовано 4 блоков из 7, кол-во символов 3309 (13%)
3. https://avtozam.com/kamaz/kak-otregulirovat-stseplenie/: использовано 1 блоков из 9, кол-во символов 2353 (10%)
4. https://autodvig.com/kpp/regulirovka-stsepleniya-kamaz-33281/: использовано 2 блоков из 9, кол-во символов 1959 (8%)
5. https://remauto.info/regulirovka-sceplenija-kamaz/: использовано 1 блоков из 6, кол-во символов 1389 (6%)

Регулировка сцепления на камазе сколько зазор между лапками и диском сцепления

Полную регулировку сцепления производят при проведении ремонта или замены механизма, а также при сборке после ремонта двигателя или механизмов промежутки трансмиссии трактора.

Правильная регулировка сцепления обеспечивает передачу крутящего момента от двигателя к трансмиссии без потери созданной мощности, а также создаёт условия для осуществления переключения передач КПП трактора и механизмов ВОМ.

Свидетельством правильной работы сцепления и привода управления — есть отсутствие буксования диска при включённом сцеплении, и полном разъединении трансмиссии от двигателя при выжиме педали муфты.

Рекомендуем: Замена передних тормозных колодок на ЗАЗ Шанс 1.5

Регулировка может осуществляться только на исправном механизме, учитывая техническое состояние деталей и допуски в сочленениях. Наладку проводят при сборке с установленной корзиной на двигатель и отсоединённом корпусе трансмиссии.

Регулировка положения отжимных рычагов ведомого фрикционного диска сцепления заключается в установке зазора между фланцем шлицевой ступицы опорного диска корзины сцепления до рабочей поверхности рычагов-лапок. Установка зазора осуществляется затяжкой регулировочных винтов лапок и должен составлять 12 мм. Для равномерного выжима всех лапок разница зазоров не должна превышать 0,3 мм.

ВИДЕО: Регулировка штока пгу на 154м КПП

Проверить регулировку можно с помощью ровной пластины или куска стекла. Прикладывая плоскость к лапкам, проверяют, что все точки контакта с лапками находятся в одной параллельной маховику плоскости.

Опытные ремонтники для облегчения установки механизма сцепления на маховик двигателя и последующей регулировки используют центровочный фальшвал имитирующий диаметром шлицы валов КПП и рабочую плоскость 2 выжимного подшипника на рисунке.

Такое приспособление обеспечивает соосность положения маховика и дисков сцепления при установке, а имитирующая плоскость выжимного подшипника упрощает регулировку лапок.

Строка навигации

Приспособление можно изготовить из соответствующих б. Правильная регулировка даёт свободный ход педали муфты сцепления мм при этом зазор между лапками и выжимным подшипником должен быть 3 мм. Фиксация регулировки осуществляется контрольными гайками на регулируемой тяге привода.

Замер зазора производят через нижний люк сухого картера сцепления соответствующего размера щупом. Текущую наладку проводят при уменьшении свободного хода педали, компенсируя естественный износ накладок фрикционного ведомого диска механизма.

Сцепление автомобилей КамАЗ и УРАЛ

Часто механизаторы регулируют положение лапок через нижний люк корпуса, избегая трудоёмкой процедуры отсоединения трансмиссии от двигателя или в народе — раскатки трактора. Регулировку положения лапок через нижний люк картера производят при замене, вышедшей из строя лапки или её возвратной пружины.

Такой вынужденный ремонт достаточно неудобен в связи с плохой доступностью к механизму корзины, но оправдан экономией времени и трудозатрат. Недостатком такой регулировки является сложность проверки её точности.

Устройство корзины сцепления КамАЗ

Выжимая педаль управления, муфта полностью не не отсоединяется. Причина : Увеличенный свободный ход педали управления сцеплением в результате неправильной регулировки. Причина : Выпадение демпферных пружин или резинок с ведомого фрикционного диска механизма. Причина ; износ выжимного подшипника, износ рабочих поверхностей или поломка выжимных рычагов-лапок, поломка пружин выжимных рычагов-лапок, выработка отверстий под палец крепления рычагов- лапокполомка или выпадение демпферных пружин и резинок фрикционного диска, износ накладок ведомого диска, износ поверхности нажимного диска корзины толщина меньше 21ммнеравномерный износ поверхности маховика двигателя, износ шлицов и люфт ступиц корзины и диска сцепления, выработка оси и рычагов привода нажимных вилок выжимного подшипника.

В дополнение нужно отметить, что ресурс работы муфты зависит от технического состояния опорных подшипников силового вала промежутки. Для проведения диагностики состояния муфты нужно получить доступ к узлу.

Дополнения в конструкцию

Для этого отсоединяют двигатель от трансмиссии и производят раскатку трактора. Затем производят первичный осмотр узла. После отворачивают шесть гаек крепления корзины к маховику и демонтируют узел в сборе для полного осмотра.

Подшипник меняют: большая выработка контактной поверхности, шумит при вращении и имеет люфт в обоймах, подшипник заклинен. Практики рекомендуют, кроме оригинального подшипника трактора МТЗ 80, можно устанавливать выжимной Камазакоторый хорошо себя зарекомендовал в работе механизма сцепления трактора.

При выработке на контактных местах привода подшипника и вилки, детали можно реставрировать методом наварки метала, с последующей обработкой до соответствующего размера. При выработке рабочих поверхностей лапок больше 2,5 мм производят замену или осуществляют наварку с последующей обработкой.

При установке новых лапок нужно обратить внимание на контактную плоскость рычагов с выжимным подшипником.

Часто отливки рычагов имеют неидентичные контуры и контактная поверхность, при прикладывании к подшипнику выступает за рабочую поверхность, захватывая обойму детали. В таком случае выступающую часть стачивают. Также нужно обращать внимание при замене лапок на степень твёрдости метала.

Инструкция по регулировке лапок корзины сцепления КАМАЗ

Одной из причин быстрого стирания лапок после ремонта есть несоответствие материала изготовления или отсутствие закалки рабочих поверхностей детали. При выявлении трещин, неравномерного износа, задирав накладок, износе шлицов ступицы и люфте, выпадении демпферных пружин, а также достаточном износе накладок — во всех случаях производят замену диска.

При неравномерном износе нажимного диска допускается выравнивание путём фрезерования и шлифовки, учитывая допуск толщины диска не меньше 21 мм. Если отверстия крепления выжимных рычагов разбиты под эллипс, а также при выявлении трещин — диск заменяют на новый.

Смотрите также: Зазор между пятаком и диском в сцеплении КАМАЗ

При выявлении допустимой эллипсности поверхности маховика производят выравнивание фрезерованием и шлифовкой. При большом износе поверхности производят замену.

После проведённой дефектации деталей исходя из состояния принимают решение: проделать текущий ремонт узла с заменой изношенных деталей либо заменить узел в сборе. В случае установки нового механизма муфты нужно не забыть вывернуть три технологических, монтажных болта из корпуса корзины. В общении с механизаторами профессионалами часто обсуждается, что успех ремонта зависит от качества запасных частей, приобретаемых для замены.

На рынке представлена масса продукции сомнительного качества. Замена сцепления МТЗ Оценка статьи:.

Регулировка сцепления на камазе сколько зазор между лапками и диском | Автожурнал «Запасное колесо»

ВИДЕО: Регулировка корзины сцепления камаз

Машины востребованы в хозяйстве, коммерческих и военных целях. Залог длительной и безотказной работы — постоянная проверка технического состояния.

Рекомендуем: Какое масло залить на двигатель на ЗАЗ Сенс

Эту марку принято комплектовать сухим двухдисковым или однодисковым сцеплением фрикционного типа. В процессе всего срока службы узел испытывает колоссальные нагрузки.

Грамотный подбор запасных частей и своевременное ТО станет гарантией продолжительной эксплуатации. Педаль обязана иметь люфт от 6 до 12 мм. Измерения ведут от центральной части пластины. Педаль необходимо опустить до того момента, пока не заработает основной цилиндр. При отклонении от нормы регулируют расстояние между толкателем ПГУ и упором сверху. Для дела потребуется эксцентриковый палец, соединяющий педаль с верхней проушиной толкателя.

Регулировка корзины сцепления КАМАЗ

Педаль для вытяжения обязана прижимать педаль сцепления к упору сверху. Палец поворачивают так, чтобы промежуток между поршнем и толкателем ПГУ находился в пределах от 6 до 12 миллиметров.

По окончании надёжно закручивают корончатую гайку. Полный ход педали должен быть примерно 19 сантиметров. Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления.

Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров. Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения.

Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре.

Если данные не удовлетворяют запросам — важно избавиться от воздуха в системе. Это вернёт все показатели в норму. Не рискуйте — доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Расположение лапок ориентируют на рабочее положение поверхности нажимного диска.

В работе понадобятся гаечные ключи под регулировочные винты. Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше — 40 мм. Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины она установлена на ступице.

После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке. Грузовики Самосвалы Автофургоны, рефрижераторы Манипуляторы самопогрузчики Бортовые автомобили Тентованные, шторы Автоцистерны Шасси Мусоровозы Трубовозы, плетевозы Лесовозы, сортиментовозы Седельные тягачи Грузопассажирские Контейнеровозы Прочие грузовики Вахтовые автобусы Скотовозы Ломовозы, металловозы.

Шоссейные тягачи Тягачи-вездеходы Тягачи с полуприцепами автопоезда Тягачи с краном-манипулятором. Полуприцепы тентованные шторные Самосвальные полуприцепы Тралы, полуприцепы-тяжеловозы Цистерны-полуприцепы Бортовые полуприцепы Полуприцепы-контейнеровозы Полуприцепы-сортиментовозы Полуприцепы изотермические Полуприцепы-фургоны Полуприцепы рефрижераторы Полуприцепы-автовозы Полуприцепы-панелевозы Полуприцепы-зерновозы Полуприцеп-ломовоз Полуприцепы-шасси Полуприцепы-скотовозы.

Бортовые прицепы Цистерны-прицепы Прицепные бетононасосы Прицепы-роспуски, сортиментовозы Самосвальные прицепы. Городские автобусы Междугородние автобусы Микроавтобусы Вахтовые автобусы Грузопассажирские автомобили Другие автобусы. Автокраны Бульдозеры Бетоносмесители Буровая и сваебойная техника Экскаваторы-погрузчики Экскаваторы Телескопические погрузчики Фронтальные погрузчики Башенные краны Гусеничные краны Бетононасосы Прицепные бетононасосы Самосвалы Дорожно строительная техника Прочая строительная техника.

Зерноуборочные комбайны Сеялки Тракторы Косилки Грабли валкообразователи Самосвалы-зерновозы Прессы-подборщики Почвообрабатывающая техника Опрыскиватели Прочая сельхозтехника. Автовышки Автогидроподъемники Вакуумные автоцистерны Дорожно-уборочные автомобили Мусоровозы Металловозы, ломовозы Эвакуаторы Прочая коммунальная техника. Техника для хлыстов и леса КУНГи, Автофургоны со специальным оборудованием Спецтехника для нефтегазодобычи Дорожно-строительная техника Горнодобывающая техника Складская техника Навесное оборудование.

Избранное Каталог объявлений. Настройка необходима при: Возникновении треска при переходе на другую передачу. Пробуксовке на больших оборотах. Изменении свободного хода педали сцепления оно имеет определённые цифровые значения. Если игнорировать эти признаки — ждите серьёзной аварии!

Регулировка сцепления КамАЗ: инструкция, комплектующие

В феврале 1967 года с конвейера Камский сошли первые автомобили КамАЗ. Характеристики новой машины поспособствовали развитию модельного ряда. Позже на базе этого автомобиля было создано множество модификаций модели с различными характеристиками. Так, в свет вышли седельные тягачи, самосвалы, удлиненные бортовые грузовики. Все модели автомобилей этого семейства были схожи по конструкции, а большинство деталей и механизмов были взаимозаменяемыми.

Оборудование

Общая конфигурация КамАЗа присуща всем грузовикам того времени. Просторная трехместная кабина расположена прямо над силовой установкой. Для доступа к двигателю кабина наклоняется вперед с помощью торсионного механизма.

Коробка передач, сцепление и двигатель образуют единый силовой агрегат, расположенный на передней, задней и опорных опорах.

С развитием автомобилестроения модернизировался и автомобиль КамАЗ, характеристики которого росли с применением новых технологий.

Автомобиль изменился как по внешнему виду, так и по техническому оснащению.

Коробка передач. Общая информация

Автомобиль оборудован двухдисковым механизмом сцепления с радиальным расположением рессор. Выключение сцепления за счет гидропривода с пневмоусилителем. Двигатель работает в паре с пятиступенчатой ​​коробкой передач, с делителем пневмомеханического управления. В передачах со второй на пятую есть синхронизаторы для плавного их включения. Передача крутящего момента от силовой установки к приводу осуществляется двумя карданными валами.

Устройство механизма сцепления

Для автоматической установки среднего ведущего привода в нейтральное положение в момент выключения сцепления имеется специальное устройство, не требующее регулировки во время работы.

Конструктивные особенности кожуха помогают фиксировать выжимные пружины.

Ведомый диск сцепления КамАЗ комплектуется термостойкой муфтой с длительным сроком службы. Педаль выключения сцепления имеет подвеску, что способствует дополнительной герметичности кабины.В педальном узле имеются металлопластиковые втулки, не требующие дополнительной смазки.

Имеется сцепление автомобиля от картера, диск сцепления с металлическим кожухом, выжимные пружины и рычаги, два диска сцепления со сцеплениями и нейтральный привод.

Корзина сцепления КамАЗ устанавливается на маховик штифтами крепления и привинчивается.

Ведущие, нажимные и нейтральные колеса оснащены четырьмя рычагами, входящими в пазы на маховике, которые передают крутящий момент от двигателя к плоскости контакта ведомых элементов, установленных на шлицах вала коробки передач.

Прижимные пружины размещаются между металлическим корпусом и нажимным диском.

Они воздействуют на средний диск и ведомые части, зажимая их между маховиком и отжимным механизмом.

Элемент рычагов, установленный на среднем диске и приводе, переводит их в нейтральное положение в момент выключения сцепления.

Механизм отключения

Элемент состоит из отжимных рычагов (рычагов), расположенных на нажимном диске, вилки выключения, которая установлена ​​на валу, в картере сцепления.Соединительные муфты выключения сцепления с подшипником качения стойкого типа.

Привод

Составные части: педаль привода, главный цилиндр сцепления КамАЗ, бачок с жидкостью, пневмогидравлический усилитель, трубки для подачи жидкости из цилиндра в усилитель и подачи воздуха в усилитель от пневматики.

Емкость резервуара для жидкости 380 см3.

Следует отметить, что замену жидкости необходимо проводить до наступления холодного сезона, так как в процессе эксплуатации меняется ее плотность, и она теряет свои свойства.

Усилитель привода разработан для уменьшения физических усилий при нажатии педали. Он установлен на фланце картера сцепления с правой стороны силового агрегата.

Процесс регулировки муфты

Регулировка муфты КамАЗ производится в несколько этапов, в строгом соответствии с порядком и с использованием инструментов и средств измерений:

• Установка зазоров между нажимным диском и кулачками сжать лапы.
• Отрегулируйте свободное нажатие на педаль.
• Регулировка привода сцепления.
• Регулировка регулировки толкателя усилителя.

Ремонт КамАЗа, а в частности регулировка сцепления, как правило, осуществляется в случаях замены тех или иных поврежденных и изношенных элементов механизма. Или после установки всего механизма на двигатель. Для того, чтобы обеспечить синхронное действие язычков и их правильного монтаж положения относительно нажимного диска, необходимо проверить положение стопорного кольца вкладок.

Оптимальный зазор между кольцевым упором и рабочими кулачками ножек должен превышать полмиллиметра. В случае, если зазор отсутствует или превышает норму, отрегулируйте прижимные лапки регулировочными гайками.

Как уже было сказано, регулировка сцепления КАМАЗ происходит в несколько этапов: проверка расстояния между поршнем рабочего цилиндра и толкателем, установка холостого хода рычага выключения сцепления.

Зазор между поршнем цилиндра и толкателем устанавливается с помощью эксцентрикового винта, соединяющего педаль с толкателем, в тот момент, когда педаль находится в исходном положении.При повороте регулировочного винта необходимо следить, чтобы ход педали от упора до момента касания толкателя и поршня составлял 6-12 миллиметров.

С помощью сферической гайки, расположенной на конце штока, отрегулируйте свободное движение рычага сцепления. Для этого ослабляют контргайку и, уже вращая сферическую гайку, регулируют расстояние между упором штока и рычагом на размер 3,1-4,7 мм.

После выполнения этих регулировок полное свободное движение ножной педали должно составлять 30-42 мм.И если в приводе сцепления правильно выставлен зазор, ход штока усилителя должен быть не менее 24 мм.

При более низкой скорости система не выключается полностью.

Проверка работы механизма

После проведения этих ремонтов проверить работоспособность механизма в целом на двигателе. Если регулировка сцепления КамАЗ проведена правильно, переключение передач произойдет без характерной трещины в районе коробки и без каких-либо затруднений.

В момент трогания с места машина будет двигаться без рывков, а переключение на повышенную и пониженную передачи будет плавным.

При некачественном ремонте КамАЗа существует вероятность пробуксовки сцепления, быстро выводящего из строя фрикционные накладки дисков и выжимного подшипника. В этом случае сложно включить передачи до тех пор, пока они не станут полностью недоступными.

Технологические особенности

Регулировка сцепления КамАЗа осуществляется на специальной технологической линии обслуживания квалифицированными механиками с использованием специального оборудования.Только в этом случае можно добиться высокой гарантии исправности сцепления.

Регулировка сцепления КАМАЗ: ручная, аксессуары

В феврале 1967 года с конвейера Камского автомобильного завода сошли первые автомобили КамАЗ. Характеристики новой машины поспособствовали развитию модельного ряда. Впоследствии на базе этой машины было создано множество модификаций модели с различными характеристиками. Так вышли седельные тягачи, самосвалы, удлиненные бортовые грузовики.Все модели этого семейства автомобилей были схожи по конструкции, а большинство деталей и механизмов были взаимозаменяемыми.

Техника

Общая комплектация КамАЗа присуща всем грузовикам того времени. Просторная трехместная кабина автомобиля расположена прямо над силовой установкой. Чтобы получить доступ к двигателю, кабина наклоняется вперед с помощью торсиона.

Коробка передач, муфта сцепления и двигатель образуют единый силовой агрегат, расположенный на переднем, заднем и опорных подшипниках.

С развитием автопрома была произведена модернизация автомобиля КамАЗ, характеристики которого выросли с применением новых технологий.

Автомобиль изменился как по внешнему виду, так и по техническому оснащению.

Коробка передач. Общая информация

Автомобиль оснащен двухдисковым сцеплением с радиальными пружинами. Выключение сцепления за счет гидропривода с пневмоусилителем. Двигатель работает в паре с пятиступенчатой ​​коробкой передач, с пневмо-механическим делителем управления.Вторая-пятая передачи имеют синхронизаторы для их плавного включения. Передача крутящего момента от силовой установки к приводу осуществляется двумя карданными валами.

Механизм сцепления

За автоматическую установку среднего ведущего диска в нейтральное положение при выключенном сцеплении отвечает специальное устройство, не нуждающееся в регулировке во время работы.

Конструктивные особенности кожуха способствуют фиксации выжимных пружин.

Ведомый диск сцепления КамАЗ оснащен жаропрочной фрикционной муфтой с длительным сроком службы. Педаль выключения сцепления имеет подвесное крепление, что способствует дополнительной герметичности кабины. В креплении педали установлены металлопластиковые втулки, не требующие дополнительной смазки.

Автомобиль состоит из узла сцепления, картера двигателя, выжимного диска с металлическим кожухом, выжимных пружин и рычагов, двух ведомых дисков с фрикционными муфтами и ведущего нейтрали.

Корзина сцепления КамАЗ крепится к маховику с помощью штифтов и болтов.

Ведущий, нажимной и нейтральный диски оснащены четырьмя рычагами, включенными в пазы на маховике, которые передают крутящий момент от двигателя на плоскости контакта ведомых элементов, установленных на шлицах вала коробки.

Пружины выжима расположены между металлическим корпусом и диском выжима.

Они воздействуют на средний диск и ведомые части, зажимая их между маховиком и механизмом разблокировки.

Элемент рычагов, установленный на среднем диске и приводе, переводит их в нейтральное положение в момент выключения сцепления.

Механизм отключения

Элемент состоит из отжимных лапок (рычагов), расположенных на нажимном диске, вилки отключения, которая установлена ​​на валу, в корпусе сцепления. Муфта выключения сцепления с упорным подшипником.

Привод

Составные части: педаль привода, главный цилиндр сцепления КамАЗ, бачок жидкости, пневмогидроусилитель, трубки для подачи жидкости из цилиндра в усилитель и обеспечения подачи воздуха в усилитель от пневматики.

Заполняемый объем резервуара для жидкости — 380 см3.

Следует учесть, что жидкость необходимо заменять перед наступлением холодного сезона, так как в процессе эксплуатации ее плотность меняется, и она теряет свои свойства.

Усилитель мощности разработан для уменьшения физических усилий при нажатии на педаль. Он установлен на фланце картера сцепления с правой стороны силовой установки.

Процесс регулировки сцепления

Регулировка сцепления КАМАЗ осуществляется в несколько этапов, с строгим соблюдением последовательности и использования инструментов и средств измерений:

• Установка зазоров между выжимной шайбой и кулачками выжимной ножки.
• Регулировка свободного нажатия на педаль.
• Настройка привода муфты.
• Установка регулировочного движения толкателя усилителя.

Ремонт КамАЗа, а в частности регулировка сцепления, как правило, осуществляется в случаях замены отдельных поврежденных и изношенных элементов механизма. Или после установки всего механизма на двигатель. Для того, чтобы обеспечить синхронное действие на выключение лап и их правильное монтажное положение относительно нажимного диска, необходимо проверить положение лапа упорного кольца.

Оптимальный зазор между кольцевым упором и рабочими кулачками лап не должен превышать полмиллиметра. Если зазора нет или он превышает норму, прижимную лапку следует отрегулировать с помощью регулировочных гаек.

Как уже было сказано, регулировка сцепления КАМАЗ осуществляется в несколько этапов: проверка расстояния между поршнем рабочего цилиндра и толкателем, установка холостого хода вилки выключения сцепления.

Зазор между поршнем цилиндра и толкателем задается эксцентриковым винтом, соединяющим педаль с толкателем, в тот момент, когда педаль находится в исходном положении.Вращая регулировочный винт, нужно убедиться, что ход педали от упора до момента касания толкателя и поршня составляет 6-12 миллиметров.

С помощью сферической гайки, расположенной на конце штока, следует отрегулировать свободное движение рычага вилки сцепления. Для этого отпустите контрольную гайку и, уже вращая сферическую гайку, доведите расстояние между упором штока и рычагом до величины 3,1-4,7 мм.

После выполнения этих регулировочных операций общее свободное движение педали привода должно составлять 30-42 мм.А при правильно выставленном зазоре в приводе сцепления ход штока усилителя должен быть не менее 24 мм.

При более низкой скорости система не выключается полностью.

Проверка работы механизма

После проведения данных ремонтных работ необходимо проверить работоспособность механизма в целом при работающем двигателе. При правильной регулировке сцепления КамАЗа включение передачи будет происходить без характерной трещины в районе коробки и без затруднений.

При трогании с места машина будет двигаться без рывков, а переключение на повышенную и пониженную передачи будет плавным.

Если ремонт КамАЗа некачественный, то есть вероятность пробуксовки сцепления, что быстро разрушает фрикционные накладки дисков и выжимной подшипник. В этом случае переключение передач становится затруднительным вплоть до полной невозможности их включения.

Технологические особенности

Регулировка сцепления КАМАЗ осуществляется на специальной линии технологического обслуживания квалифицированными механиками с использованием специального оборудования.Только в этом случае можно достичь высокой гарантии работоспособности сцепления.

На связи со сцеплением

Гидравлические муфты сцепления становятся все более распространенными в автомобильной промышленности Северной Америки. Вот почему выбор сцепления важнее, чем когда-либо при эксплуатации грузовиков с гидравлическими сцеплениями.

В последние годы производители тяжелых грузовиков начали внедрять автомобили с гидравлическими сцеплениями. Производители говорят, что их легче установить в современные сложные автомобильные шасси, а также их легче установить во время сборки.

Многие водители тоже любят их, потому что им требуется меньшее давление на педаль для выключения сцепления. Однако, несмотря на преимущества для производителей и операторов, автопарки и владельцы-операторы должны убедиться, что они используют саморегулирующиеся муфты, такие как серия Eaton Solo Advantage, чтобы избежать некоторых непредвиденных последствий.

Поскольку гидравлическая связь помещает жидкость под давлением между педалью и сцеплением, свободный ход, который водитель обычно ощущает в педали сцепления, теряется.Это означает, что водители не смогут определить уменьшение свободного хода педали, которое обычно предупреждает их о том, что несаморегулирующееся сцепление требует обслуживания или регулировки. Неспособность распознать эти традиционные предупреждающие знаки может привести к преждевременному износу или выходу из строя сцепления.

«С механической навеской водитель может почувствовать уменьшение свободного хода педали по мере износа сцепления», — пояснил Бенджамин Каррер, менеджер по стратегии продуктов сцепления Eaton. «Это уменьшение свободного хода педали дает водителю сигнал, чтобы он ввел грузовик и вручную отрегулировал сцепление.С гидравлической системой сцепления, поскольку свободный ход педали полностью исключен, он или она не чувствуют того же уровня. Так что водитель должен уметь регулярно приносить грузовик на обслуживание и проверять износ сцепления, чтобы увидеть, нужно ли его регулировать, что часто не происходит ».

Отсутствие контакта со сцеплением может иметь нежелательные последствия. Муфта с ручной регулировкой, которая не регулируется должным образом, может иметь сокращенный срок службы.

«При выходе из строя вилка сцепления может начать соприкасаться с крышкой сцепления и серьезно повредить сцепление и механизм выключения», — предупредил Каррер.«Или сцепление может начать проскальзывать, и это тепло может повредить сцепление, и потребуется новое сцепление. Маховик также может быть поврежден, если он станет слишком горячим ».

Обычно муфту с ручной регулировкой необходимо перенастраивать как минимум 13 раз в течение всего срока службы. Если пропустить хотя бы одну регулировку, возможно, сцепление придется вывести из эксплуатации задолго до истечения срока его службы.

Вот почему Eaton настоятельно рекомендует использовать саморегулирующиеся муфты, такие как серия Solo Advantage, на грузовиках с гидравлическими и механическими сцеплениями.Производители грузовиков в большинстве случаев теперь предлагают муфты Solo Advantage в качестве стандартного оборудования. Однако не менее важно, чтобы для замены на вторичном рынке было выбрано соответствующее саморегулирующееся сцепление, — подчеркнул Каррер.

«Мы действительно рассматриваем саморегулирующееся сцепление Solo Advantage как единственный разумный вариант для установки на грузовик с гидравлической навеской», — сказал Каррер. «Я думаю, что по-прежнему требуется много образования. Мы работаем над продвижением этого сообщения.Что касается вторичного рынка, я думаю, что у нас все еще есть много возможностей улучшить наши сообщения о том, какие муфты лучше всего работают с гидравлическими сцеплениями ».

Использование саморегулирующейся муфты дает преимущества, не последними из которых являются снижение требований к техническому обслуживанию и связанных с ними затрат. Регулировка сцепления может занять от 15 до 30 минут. Если экстраполировать 13 повторных регулировок муфты с ручной регулировкой, то одна только экономия на техническом обслуживании может быть значительной.

И это при условии, что оператор берет автомобиль для регулировки сцепления всякий раз, когда это необходимо — что сделать сложнее, когда гидравлическая навеска соединена с муфтой, регулируемой вручную.

«Если кто-то очень хорошо разбирается в регулировке сцепления, экономия на самом деле связана с выполнением этих регулировок», — пояснил Каррер. «Но во многих случаях регулировка не выполняется, и это повышенный риск с гидравлическими соединениями, и именно поэтому Solo Advantage имеет так много преимуществ.Настоящий успех здесь заключается в том, чтобы убедиться, что сцепление не повреждено до того, как все на самом деле изнашивается, и в этом вам поможет Solo Advantage ».

Что касается технического обслуживания, муфты Solo Advantage, как и аналог Eaton Easy Pedal с ручной регулировкой, по-прежнему требуют смазки подшипников и втулок.

Существуют ли ситуации или приложения, в которых серия Solo Advantage не является лучшим вариантом для автопарков?

«Solo Advantage разработан для работы во всех приложениях, но для экстремальных условий эксплуатации мы рекомендуем людям проконсультироваться со своим местным представителем Eaton Roadranger», — сообщил Каррер.«Они могут предоставить рекомендации по выбору лучшего решения для трансмиссии».

Как отрегулировать / осмотреть / заменить муфту головокружения — поставка пробных материалов

Сцепление Vertigo имеет 3 настройки, как часть корзины сцепления, которые могут помочь водителю точно настроить машину в соответствии со своим стилем езды и / или отрегулировать по мере износа дисков сцепления.

Простым поворотом зеленого кольца сцепления на верхней части корзины сцепления можно отрегулировать сцепление, что дает гораздо более агрессивную реакцию для водителя, который хочет мгновенного включения, или пальцы сцепления могут быть возвращены на исходную высоту, увеличивая полезную жизнь сцепления.

Ниже приводится описание и наглядное руководство по регулировке сцепления на всех моделях Vertigo.

Перед тем, как приступить к техническому обслуживанию любого мотоцикла, я рекомендую мыть байк, используя шланг, а не мойку высокого давления, смыть любую грязь или мусор, которые могут упасть в открытый боковой кожух или нарушить герметичность бокового кожуха при повторной сборке.

Положите велосипед на левую сторону, это позволит трансмиссионному маслу стекать в левую сторону трансмиссии, поэтому его не нужно сливать из трансмиссии.Это также обеспечивает хороший доступ к правой стороне велосипеда для легкого снятия главного тормоза заднего тормоза (я обнаружил, что намного проще снять педаль тормоза, торцевой ключ на 13 мм, этот шаг значительно упростит повторную сборку заднего тормоза. ).

Рычаг пуска и боковая крышка сцепления. Положив велосипед на бок, положите левый руль на блок размером 2 дюйма или 4 x 4 дюйма, это позволит использовать рычаг сцепления на следующем этапе.

После того, как велосипед надежно уложен на левую сторону, снимите кик-стартер, снимите педаль тормоза и отсоедините, но не снимайте, задний главный тормозной цилиндр с рамы (этот шаг может быть необязательным, но необходимо открутить болт). ведущий тормозную магистраль можно сдвинуть назад к поворотному рычагу и убрать с пути боковой крышки, помогая при повторной сборке).

слева; Отвернув крепежный болт кик-стартера примерно на дюйма, поверните откидной рычаг назад, позволяя рычагу зацепиться за верхнюю часть головки болта, в свою очередь перемещая или усиливая корпус кикстартера вверх от шлицевого вала.

Центр; два болта удерживают мастер на внутренней стороне рамы, снимите их, и мастер станет подвижным, как и тормозная магистраль.

Правый; Обратите внимание на то, что тормозная магистраль намного ближе к маятнику при отключенном главном рычаге по сравнению с левой и центральной фотографией до того, как главный рычаг отключен.

Теперь начните откручивать боковые болты корпуса, делайте это крест-накрест, выкручивая все болты примерно на ¼ дюйма.

Когда все болты ослаблены, перейдите к левому рулю и потяните рычаг сцепления. Вы услышите и увидите, как корпус со стороны сцепления щелкает и удаляется от корпуса трансмиссии. Потяните рычаг несколько раз, чтобы убедиться, что боковая крышка отсоединена от корпуса трансмиссии. Пришло время снять все болты с боковых сторон корпуса.

Три болта будут примерно на 1/4 дюйма длиннее остальных, на 10 часов, 2 часа и 4 часа.Я помечаю эти отверстия маркером, чтобы знать, где более длинные болты подходят при сборке.

Теперь, когда боковая часть корпуса ослаблена, оберните 1 обмотку изолентой вокруг шлицев вала толкателя, чтобы защитить уплотнение вала, когда оно скользит по шлицам.

После снятия всех болтов осторожно поднимите пальцами вверх, сдвигая кожух с вала пуска. Как только корпус выйдет из вала, положите его обратно на бок мотоцикла. Так как линия сцепления все еще прикреплена, не давите на нее и не изгибайте ее резко, удерживайте корпус от рабочей зоны резиновой резинкой.

Как только кожух убран, вы заметите рабочий цилиндр сцепления, который прикреплен к внутренней стороне кожуха сцепления. На валу выключения сцепления или рабочем цилиндре вы найдете выжимной подшипник сцепления и шайбу, которая прижимает пальцы сцепления. Если эти детали упали с вала при снятии бокового кожуха, установите подшипник на ведомый вал сцепления, а затем шайбу.

Когда кожух со стороны сцепления не снимается, корзина сцепления полностью обнажена.

Вы заметите регулируемое «Зеленое кольцо» с числами 1, 2 и 3, напечатанными на кольце. Заводская установка приклада предусматривает, что болты сцепления находятся в отверстии №1 и в каждом третьем отверстии вокруг кольца. Некоторые из высокопроизводительных мотоциклов Vertigo могут поставляться с завода с болтами, установленными в отверстии №2.

Отверстие №1 предназначено для придания сцеплению наиболее прогрессивного и работоспособного ощущения, поскольку зеленое кольцо вращается и болты перемещаются в отверстия №2 и №3, сцепление будет более коротким и более позитивным соответственно от отверстия №

. 1 отверстие для регулировки отверстия №3.

Поскольку сцепление изнашивается при использовании, регулировку болтов также можно использовать для продления срока службы сцепления.

Если будет производиться регулировка зеленого кольца, с помощью гаечного ключа Torx T20 открутите 12 маленьких болтов вокруг кольца крест-накрест. После того, как все болты будут удалены, просто поверните кольцо до нужного отверстия, 1, 2 или 3, и установите болты на место.

При установке следует соблюдать осторожность при установке и только слегка подтягивать каждый болт в обратном порядке крест-накрест, когда они были удалены.После того, как все 12 болтов плотно прилегают к кольцу, продолжайте добавлять небольшой крутящий момент к каждому болту в перекрестном порядке, пока не будет достигнут рекомендуемый крутящий момент 6 Нм / 4,4 фунт-сила-футов. (Обычно я обхожу кольцо с процессом затяжки не менее 3 оборотов, добавляя крутящий момент при каждом обороте, 4,4 фунта крутящего момента — это немного, я получаю необходимый крутящий момент с сильным давлением руки на рукоятку гаечного ключа, не перетягивает эти маленькие болты ).

Если вы решили разобрать корзину сцепления для осмотра или установить новые диски, следующий рисунок представляет собой многослойную разбивку корзины сцепления.Корзина состоит из 8 слоев, начиная с нижней части или внутренней короны сцепления и заканчивая 12 болтами, которые удерживают корзину сцепления вместе.

Если необходимо снять корону или ступицу муфты, потребуется съемник, как показано на рисунке. Можно использовать съемник автомобильного шкива, при этом осторожно работая под венцом сцепления, чтобы снять слегка прижатую головку и ступицу с вала коробки передач. Не пытайтесь снять запрессованную головку сцепления или ступицу, поддев рычагом, это не сработает, и детали могут быть повреждены в процессе.

Вам не нужно тянуть за все сцепление, если вы не работаете с компонентами переключателя, шестернями или подшипниками, расположенными под корзиной сцепления.

На дальнем правом изображении показан съемник муфты, предназначенный для снятия корзины после снятия маленького M5X20, под . Удаляйте этот болт только в том случае, если требуется работа под корзиной сцепления (в случае снятия используйте только 8 Нм / 5,9 фунт-футов повторно затянутого момента, я бы также рекомендовал небольшую каплю СИНЕГО локтита при установке этого болта).

Я всегда проверяю затяжку этого болта, даже если не снимаю его.

При повторной сборке корзины сцепления начните с волоконного диска на ступице сцепления и продолжайте в обратном порядке, в котором были удалены волокна и металлические пластины.

После установки 3 волоконных и 2 металлических дисков снова установите 12 пальцев вокруг сцепления, затем поместите тяжелый прижимной диск сцепления поверх пальцев. Пальцы, а также прижимной диск будут совпадать со шпильками болта вокруг сцепления.Когда прижимная пластина помещается на пальцы, пальцы должны поворачиваться вверх.

Далее идет пружинное кольцо, расположенное сверху прижимной пластины, пружинное кольцо имеет выпуклый изгиб наружу. Внешний край пружинного кольца направлен вниз, к сцеплению, а внутренний край обращен вверх или к внешней стороне велосипеда.

Последний шаг при повторной сборке — установить зеленое кольцо, совместив нужные отверстия для болтов, 1, 2 или 3, над шпильками.Как только зеленое кольцо окажется в правильном положении, начните, но не затягивайте каждый из 12 болтов с головкой Torx, как только все болты будут затянуты с помощью T20 Torx, тем же способом крест-накрест, как кольцо было снято. Продолжайте перекрещивать кольцо по крайней мере в 3 раза, увеличивая крутящий момент в каждом цикле, заканчивая крутящим моментом 6 Нм / 4,4 фунт-сила-футов, как описано выше.

Установка зеленого кольца является заключительным этапом повторной сборки корзины сцепления, или вы могли только переставить кольцо с одного числа на другое.

При установке внешнего картера сцепления убедитесь, что одинарная обмотка изоленты все еще прилегает к верхней части вала кикстартера.

Убедитесь, что выжимной подшипник и пальцевая шайба по-прежнему правильно установлены на ведомом валу сцепления, сначала устанавливается подшипник, а затем пальцевая шайба, так как шайба будет контактировать с пальцами при активации.

Нажмите на ведомый вал сцепления, прижав его к боковой стенке, уменьшая общую длину ведомого вала сцепления.Это поможет установить корпус на место над муфтой сцепления.

Я держу подшипник и шайбу на валу, слегка нанеся на вал смазку. Это поможет удерживать сборку вместе, так как боковой кожух удерживается над муфтой и валом пуска и скользит вниз.

Также нанесите немного смазки на внутреннюю часть отверстия вала ударного механизма и уплотнения, чтобы смазать уплотнение при прохождении вала.

Убедитесь, что многоразовая прокладка картера сцепления находится в хорошем состоянии и находится в надлежащем месте с внешней стороны картера трансмиссии и удерживается на месте центрирующими втулками.

Позаботьтесь о том, чтобы корпус сдвинулся прямо вниз, совместив вал пуска, ведомый вал сцепления и, наконец, три крышки корпуса, центрирующие втулки по внешней стороне корпуса сцепления.

Если корпус было трудно снять, он мог прилипнуть к одной из центрирующих втулок, втулка могла выйти из корпуса и застрять в крышке корпуса или одна из втулок могла частично выйти из корпуса монтажное отверстие. Крышка картера намного легче надвигается на центрирующие втулки, если они находятся в картере коробки передач.Даже если центрирующие втулки все еще находятся в трансмиссии, я аккуратно заклею втулки, чтобы убедиться, что они полностью сели, перед установкой внешней крышки корпуса.

Корпус должен легко скользить по валу кик-стартера и ведомому валу сцепления, с некоторым сопротивлением, когда корпус достигает центрирующих втулок. Убедитесь, что корпус и прокладка выровнены должным образом, и твердый удар кулаком должен установить корпус на центрирующие втулки при подготовке к установке болтов корпуса.

Три из 8 болтов корпуса немного длиннее, как указано выше. Вы должны были отметить и / или отметить расположение трех более длинных болтов при снятии. Установите эти болты и снова перекрестите их, приложив некоторый крутящий момент к болтам, осторожно перемещая внешний корпус муфты вниз по центрирующим втулкам.

После того, как крышка будет выровнена и переместится в нужное место на корпусе трансмиссии, установите оставшиеся пять болтов и продолжайте затягивать крест-накрест до 8 Нм или 5.Крутящий момент 9 фунт-футов на всех 8 болтах.

После того, как кожух сцепления закреплен, я предпочитаю поставить велосипед на подножку и дать ему отстояться на несколько минут, чтобы убедиться, что кожух имеет хорошее уплотнение между прокладкой и картером трансмиссии, если по какой-то причине уплотнение плохое. Трансмиссионное масло не займет много времени, чтобы вытечь на пластину скольжения.

Если вы обнаружите утечку, гораздо проще разобрать и выровнять крышку сцепления перед установкой рычага кикстартера и главного тормоза заднего тормоза.

Если все в порядке, масло не протекает, положите велосипед на левую сторону и установите главный тормозной цилиндр. (Я обнаружил, что выровнять болты в цилиндре намного легче, если педаль тормоза была снята). После того, как мастер прикреплен, удерживайте педаль сзади и пропустите нижний болт подножки / шарнира педали тормоза через раму и резьбовую втулку педали. Если резьба болта и втулки чистые с небольшим количеством смазки на них, болт должен проходить через втулку, в свою очередь, затягивая втулку педали на раме без необходимости использования гаечного ключа с открытым зевом (17 мм) для удержания втулки, закрепляя подножка и крепежный болт.Как только это будет сделано, установите шайбу, а затем 13-миллиметровую гайку на конец болта и зафиксируйте педаль тормоза рожковым ключом. Мне нравится наносить на орех каплю СИНЕГО локтита. После того, как болт и гайка затянуты, убедитесь, что педаль может свободно двигаться, если это необходимо для включения заднего тормоза.

Установите на место откидной рычаг, обратите внимание, что рычаг установлен правильно, при этом рычаг направлен вверх примерно в положение на 1 час. Если рычаг находится слишком далеко вперед, он ударится по выхлопной трубе в исходном положении.

Инструменты, необходимые для работы с Vertigo Clutch;

➭Электрическая лента для крепления шлицев вала пуска.

➭Смазка для смазки вала толкателя и помогает удерживать выжимной подшипник и шайбу на месте при сборке.

➭Зажим для удержания задней тормозной магистрали вдоль поворотного рычага.

➭Подвесной шнур, удерживающий корпус сцепления в стороне при работе со сцеплением.

➭Гайковерт Torx T20 для вывинчивания 12 болтов сцепления вокруг зеленого кольца.

Алановый гаечный ключ 4 мм, болт для пуска и болты корпуса.

Гаечный ключ ➭5 мм, болты заднего главного цилиндра.

Ключ торцевой на 13мм, гайка крепления педали тормоза.

Дополнительные инструменты, без изображения;

Гаечный ключ с открытым зевом на 17 мм, если необходимо, чтобы удерживать тормозную втулку при снятии / установке.

➨ Съемник корзины сцепления, с центральным болтом или съемником шкива, для снятия всей корзины сцепления.

➨Синий локтит, центральный болт корзины сцепления, болт крепления рычага кикстартера, гайка шарнира педали тормоза.

Как и при любом техническом обслуживании любой машины Trials, важно вычистить велосипед перед началом работы.

Выделите достаточно времени для выполнения проекта, наберитесь терпения и не торопитесь, и проект пойдет намного лучше, если вы не торопитесь.

И обращайтесь в компанию Thumbs Up Trials, если у вас есть вопросы или проблемы с каким-либо проектом или проблемой, относящейся к пробным версиям, и я сделаю все возможное, чтобы помочь.

Другие советы по обслуживанию можно найти в разделе «Блог» по адресу; https: // превью.com /

Также вы можете найти схемы запчастей и инструкции по эксплуатации на сайте; https://thumbsuptrials.com/manuals/

Регулировка сцепления КАМАЗ: инструкция, аксессуары

В феврале 1967 года с конвейера Камского автозавода сошли первые автомобили КамАЗ. Характеристики новой машины способствовали развитию модельного ряда. В дальнейшем на базе этого автомобиля было создано множество модификаций модели с различными характеристиками. Так были выпущены седла, самосвалы, удлиненные бортовые грузовики.Все модели этого семейства автомобилей были схожи по конструкции, а большинство деталей и механизмов были взаимозаменяемыми.

Оборудование

Техника «Генерал КамАЗ» присуща всем грузовикам того времени. Просторная трехместная кабина расположена прямо над силовой установкой. Для доступа к двигателю кабина наклоняется вперед с помощью торсионного механизма.

Коробка передач, муфта сцепления и двигатель образуют цельную силовую установку, которая расположена на передней, задней и опорных опорах.

С развитием автомобилестроения модернизировался и автомобиль КамАЗ, характеристики которого росли с применением новых технологий.

Автомобиль изменился как по внешнему виду, так и по техническому оснащению.

Коробка передач. Общая информация

Грузовик имеет механизм двойного сцепления с радиально-пружинным расположением. Выключение сцепления за счет гидропривода с пневмоусилителем. Двигатель работает в паре с пятиступенчатой ​​коробкой передач, с делительным пневмомеханическим управлением.Коробки передач со второй на пятую имеют синхронизаторы для плавного включения. Передача крутящего момента от силовой установки к приводу осуществляется двумя карданными валами.

Механизм сцепления

Для автоматической установки среднего ведущего диска в нейтральное положение в момент выключенного сцепления есть специальное приспособление, которое не требует регулировки во время работы.

Конструктивные особенности кожуха позволяют фиксировать выжимные пружины.

Ведомый диск сцепления КамАЗ оснащен жаропрочной фрикционной муфтой с длительным сроком службы. Педаль выключения механизма сцепления имеет подвесное крепление, что способствует дополнительной герметичности кабины. В педальное крепление устанавливаются металлические педали, не требующие дополнительной смазки.

Рукоятка автомобиля состоит из блока картера, выжимного диска с металлическим кожухом, выжимных пружин и рычагов, двух дисков сцепления с фрикционными зажимами и ведущего нейтрали.

Корзина сцепления КамАЗ крепится к маховику с помощью установочных штифтов и привинчивается.

Приводной, нажимной и нейтральный диски снабжены четырьмя рычагами, входящими в пазы на маховике, которые передают крутящий момент от двигателя на плоскости контакта ведомых элементов, установленных на шлицах вала коробки.

Пружины выжимного механизма расположены между металлическим корпусом и диском выжимного механизма.

Они воздействуют на средний диск и ведомые части, зажимая их между маховиком и механизмом разблокировки.

Элемент рычагов, установленный на среднем диске и приводе, переводит их в нейтральное положение в момент выключения сцепления.

Механизм отключения

Элемент состоит из отжимных лап (рычагов), расположенных на нажимном диске, вилки отключения, которая установлена ​​на валу, в картере сцепления. Муфты с подшипником качения стойкого типа.

Привод

Комплектующие: педаль привода, главный цилиндр сцепления КАМАЗ, бак для жидкости, пневмогидравлический усилитель, трубки для подачи жидкости от цилиндра к усилителю и подачи воздуха в усилитель от пневматики.

Объем заполнения резервуара для жидкости — 380 см куб.

Стоит отметить, что замену жидкости необходимо проводить до наступления холодного сезона, так как в процессе эксплуатации меняется ее плотность и она теряет свои свойства.

Усилитель привода разработан для уменьшения физических усилий при нажатии на педаль. Устанавливается на фланце картера сцепления с правой стороны силовой установки.

Процесс регулировки сцепления

Регулировка сцепления КамАЗ осуществляется в несколько этапов, со строгим соблюдением последовательности и применением инструментов и средств измерений:

• Установка зазоров между выжимным диском и лапами выжимной лапки.
• Регулировка педали свободного жима лежа.
• Регулировка привода сцепления.
• Установка регулировочного движения толкателя усилителя.

Ремонт КамАЗа, а в частности регулировка сцепления, как правило, осуществляется в случаях замены отдельных поврежденных и изношенных элементов механизма. Или после установки всего механизма на двигатель. Для того, чтобы обеспечить синхронное действие вкладок в выключенном состоянии и их правильное положение установки по отношению к диску давления, необходимо проверить положение стопорного кольца ног.

Оптимальный зазор между стопорным кольцом и рабочими кулачками лап не должен превышать полмиллиметра. В случае, если зазор отсутствует или превышает норму, следует отрегулировать расцепляющие ножки с помощью регулировочных гаек.

Как уже было сказано, регулировка сцепления КамАЗ происходит в несколько этапов: проверка расстояния между поршнем рабочего цилиндра и толкателем, установка холостого хода вилки сцепления.

Зазор между поршнем цилиндра и толкателем задается эксцентриковым винтом, который соединяет педаль с толкателем в момент, когда педаль находится в исходном положении.Вращая регулировочный винт, нужно следить за тем, чтобы ход педали от упора до момента касания толкателя и поршня составлял 6-12 миллиметров.

С помощью сферической гайки, расположенной на конце штока, следует отрегулировать свободное движение рычага вилки сцепления. Для этого отпустите контрольную гайку и, уже вращая сферическую гайку, отрегулируйте расстояние между упором штока и рычагом на величину 3,1-4,7 мм.

После выполнения этих операций регулировки полное свободное движение педали привода должно составлять 30-42 мм.А при правильно выставленном зазоре в приводе сцепления ход штока усилителя должен быть не менее 24 мм.

При более низкой скорости система не выключается полностью.

Проверить работу механизма

После проведения данного ремонта необходимо проверить работу механизма в целом на работающем двигателе. При правильной регулировке сцепления КамАЗ передачи включатся без характерной трески в районе коробки и без затруднений.

В момент начала движения машина начинает движение без рывков, а переключение на повышенную и понижающую передачи будет мягким.

Если ремонт грузовика КАМАЗ некачественный, то есть вероятность проскальзывания сцепления, что быстро выводит из строя фрикционные накладки дисков и выжимной подшипник. При этом возникает затруднение включения передач вплоть до полной невозможности их включения.
