Признаки неисправности реле регулятора напряжения генератора: 3 метода проверки регулятора напряжения генератора

Симптом A: Разряженный аккумулятор

Неисправный регулятор напряжения может серьезно повредить автомобильный аккумулятор, в результате чего он перестанет работать.

Но почему?
Регулятор напряжения обеспечивает постоянную подачу зарядного напряжения и мощности на аккумулятор автомобиля и другие электронные компоненты.

Если у вас сгорел регулятор напряжения, ваша батарея может:

• Не получить достаточный заряд
• Перезарядиться
• Подвергнуться чрезмерному зарядному напряжению

Если батарея не получает достаточного заряда, зарядная мощность вашей батареи расходуется на работу электрических систем автомобиля. В конечном итоге, когда весь заряд разрядится, аккумулятор вашего автомобиля разрядится, и вы больше не сможете завести свой автомобиль.

С другой стороны, если аккумулятор перезаряжается или подвергается воздействию высокого зарядного напряжения, аккумулятор может разрядиться, или электролиты внутри могут начать кипеть, что приведет к протечке автомобильного аккумулятора и опухоль.

Помимо неисправного регулятора напряжения, аккумулятор вашего автомобиля также может разрядиться, если:

• У вас неисправный генератор который не может зарядить аккумулятор
• Вы оставили включенными электрические компоненты, такие как фары слишком долго с выключенным двигателем
• Ваш автомобиль не использовался в течение длительного времени

В любом случае можно быстро зарядить неисправный аккумулятор (или разряженный аккумулятор ) с помощью соединительных кабелей и другого автомобиля с заряженным аккумулятором. Однако это лишь временное решение, потому что любая мощность, передаваемая по кабелям, быстро истощается, когда ваш автомобиль начинает работать.

В результате ездить с разряженным аккумулятором или разряженным аккумулятором — плохая идея, поскольку ваш автомобиль может заглохнуть в любой момент.

Вот почему, если у вас села или разряжена батарея, обратитесь к механику как можно скорее . Пусть они диагностируют, неисправен ли ваш регулятор напряжения или какой-то другой электрический компонент. Кроме того, механик сообщит вам, нужна ли вам новая батарея.

Признак B: неустойчивая работа двигателя

Нестабильная работа двигателя является распространенным признаком неисправности регулятора напряжения.

Но что означает неустойчивая работа двигателя?
Здесь вы можете заметить, что двигатель:

1. Брызгает — кажется, что двигатель борется (как будто он задыхается)
2. Глохнет — двигатель может резко перестать работать на короткое время
3. Разгон периодически — ускорение двигателя не является плавным и кажется прерывистым

Другими словами, ваш двигатель будет работать непредсказуемо или непоследовательно, а в целом неприятные ощущения от вождения. Неустойчивая работа двигателя обычно происходит, когда у вас есть неисправный регулятор, который не может контролировать уровень выходного напряжения, генерируемого генератор .

Если вы заметили, что работа вашего двигателя странная или непредсказуемая, скорее всего, у вас неисправный регулятор. В этом случае лучше всего поручить электрические системы вашего автомобиля проверить профессиональному механику .

Симптом C: мерцание или приглушение света

Вероятно, наиболее частым признаком неисправности регулятора является мерцание, затемнение или пульсация света.

Чтобы быть более конкретным, вы можете заметить, что автомобиль:

• Свет фар колеблется между ярким и тусклым без каких-либо действий
• Дальний свет не работает должным образом
• Внутреннее освещение начинает мерцать

Эти признаки обычно указывают на неисправный регулятор напряжения, который не может регулировать выходное напряжение . И если вы столкнетесь с этими признаками, , проверьте свой автомобиль у профессионального механика в ближайшее время, чтобы решить проблему с регулятором напряжения, прежде чем ситуация ухудшится.

Симптом D: Активация индикатора аккумулятора или индикатора проверки двигателя

Иногда, когда ваш регулятор напряжения не работает должным образом, может загореться индикатор двигателя или аккумулятора на приборной панели.

Но почему горят эти индикаторы приборной панели?
Индикатор батареи загорается , потому что ваша электрическая система может выйти из строя из-за неисправного регулятора. В качестве альтернативы индикатор батареи может активироваться из-за неисправного диода генератора (или негерметичного диода) или проблем со статором генератора.

С другой стороны, загорание индикатора проверки двигателя может быть следствием непредсказуемой работы двигателя. Кроме того, это может быть связано с проблемами, связанными с вашей системой трансмиссии, выхлопным оборудованием, системой зажигания и многим другим.

Определить, вызывает ли регулятор напряжения загорание индикатора аккумулятора или индикатора проверки двигателя, непросто. В игре может быть масса других причин. Вот почему вам следует проверить свой автомобиль у сертифицированного автомобильного техника , который сможет поставить вам точный диагноз.

Симптом E: Неисправность комбинации приборов

Другим легко наблюдаемым признаком неисправности регулятора является неисправность комбинации приборов в вашем автомобиле.

Что такое комбинация приборов?
Комбинация приборов состоит из различных датчиков и сигнальных ламп на приборной панели.

Комбинация приборов включает:

• Спидометр
• Тахометр
• Указатель уровня топлива
• Индикаторы указателей поворота
• Предупреждающие световые сигналы, такие как индикатор стояночного тормоза индикатор, приборная панель требует индикатора двигателя и т. д.

  33

  3 3 3 3 3 3 3 3 3 3 3 определенное количество входного напряжения для точной работы. А когда регулятор напряжения поврежден, комбинация приборов может не получать нужное количество входного напряжения.

  В результате вы можете заметить мерцание датчиков на комбинации приборов или, что еще хуже, она может полностью перестать работать.

  Кроме того, комбинация приборов может работать хаотично, если регулятор напряжения прибора также неисправен.

  В любом случае, хотя мигающие датчики на комбинации приборов не обязательно мешают вам управлять автомобилем, вам не следует садиться за руль, когда комбинация приборов не работает. Поскольку датчики на комбинации приборов позволяют следить за состоянием автомобиля, вождение с мерцающими датчиками рискованно.

  Теперь, когда вы знаете наиболее распространенные симптомы неисправного регулятора напряжения, давайте рассмотрим, что вы можете сделать для устранения этих симптомов:

  Как устранить симптомы неисправного регулятора напряжения?

  Хотя заманчиво протестировать регулятор напряжения и попытаться заменить его самостоятельно, мы не рекомендуем этого делать.

  Почему?
  Регулятор напряжения может влиять на работу двигателя, комбинацию приборов и многое другое. И если замена регулятора напряжения генератора произведена неправильно, вы можете столкнуться с потенциальной угрозой безопасности.

  Если вы заметили какие-либо признаки неисправности регулятора напряжения , обратитесь к профессиональному механику.

  Просто убедитесь, что механик, которого вы нанимаете:

  • Имеет сертификат ASE
  • Предлагает вам гарантийное обслуживание
  • Использует только высококачественные запасные части механика?

    Просто позвоните по телефону RepairSmith — удобный, простой и надежный мобильное решение для ремонта автомобилей !

    Вот лишь некоторые из фантастических преимуществ, которые предлагает RepairSmith :

    • Бронируйте все ремонтные работы в режиме онлайн по конкурентоспособным ценам
    • Наши сертифицированные специалисты ASE выезжают к вам на подъезд для ремонта и обслуживания
    • Все ремонтные работы сопровождаются 12 000 миль | Гарантия 12 месяцев
    • Для обслуживания вашего автомобиля используется только качественное оборудование и запасные части
    • Ремонтные услуги доступны без выходных

    Далее мы рассмотрим некоторые часто задаваемые вопросы, связанные с регулятором напряжения:

    6 часто задаваемых вопросов о регуляторе напряжения

    Вот шесть вопросов, которые владельцы автомобилей обычно задают о регуляторе напряжения:

    1.

    Что Роль регулятора напряжения?

    Основное назначение регулятора напряжения (также известного как регулятор напряжения генератора) — обеспечить стабильное и надежное напряжение аккумуляторной батареи автомобиля и других электрических компонентов.

    Но как регулятор напряжения обеспечивает стабильность подаваемого напряжения?
    Когда автомобиль работает, генератор переменного тока преобразует механическую энергию, вырабатываемую двигателем, в электрическую энергию. И чем быстрее вращается генератор вашего автомобиля, тем выше вырабатываемая электрическая мощность.

    Однако, если подача электроэнергии или генерируемое напряжение становятся чрезмерными, это может привести к повреждению автомобильного аккумулятора и других компонентов электрической системы.

    Вот тут-то и пригодится регулятор напряжения генератора.

    Когда генерируемое напряжение или мощность являются чрезмерными, регулятор напряжения дает сигнал генератору прекратить вращение, а затем отводит избыточное выходное напряжение (или избыточную мощность) на заземляющий провод.

    Таким образом, регулятор напряжения генератора защищает соединение автомобильного аккумулятора и другие электрические компоненты от повреждения из-за чрезмерного выходного напряжения.

    Примечание: В мотоцикле вы можете не встретить автономный регулятор напряжения генератора. Вместо этого у вас, вероятно, будет выпрямитель-регулятор (например, выпрямитель-регулятор напряжения Harley).

    Выпрямитель-регулятор служит здесь двум целям:

    1. Он регулирует уровень выходного напряжения.
    2. Он преобразует напряжение переменного тока (AC), создаваемое статором генератора, в напряжение постоянного тока (DC).

    2. Где находится регулятор напряжения?

    Расположение регулятора напряжения может различаться в зависимости от модели и марки вашего автомобиля.

    В более старых моделях используется внешний регулятор напряжения, который можно найти в моторном отсеке рядом с корпусом генератора. Напротив, в некоторых более новых моделях регулятор напряжения встроен в ECM автомобиля (электронный модуль управления).

    3. Что вызывает отказ регулятора напряжения?

    Может быть много разных причин, по которым ваш регулятор напряжения начинает барахлить или выходит из строя.

    Вот несколько распространенных причин отказа регулятора напряжения:

    • Поврежденный заземляющий провод
    • Коррозия или износ клеммы аккумулятора
    • Плохое соединение аккумулятора
    • Перегрев некоторых электрических компонентов Регулятор последний?

      Трудно предсказать точный срок службы регулятора напряжения вашего генератора.

      Однако при разумных условиях окружающей среды ваш регулятор напряжения потенциально может пережить срок службы вашего автомобиля. Чтобы быть более точным, многие механики согласятся, что регулятор напряжения вашего автомобиля может прослужить вам до 100 000 миль .

      Но если ваш автомобиль постоянно подвергается воздействию экстремальных зимних или жарких климатических условий, этот показатель может снизиться.

      5. Сколько стоит замена регулятора напряжения генератора?

      Стоимость замены регулятора напряжения генератора может сильно различаться в зависимости от:

      • Марка и модель вашего автомобиля
      • Кто изготовил регулятор напряжения
      • Ваше местонахождение

      В среднем замена регулятора напряжения генератора переменного тока может стоить вам от до 450 долларов США .

      6. Как проверить регулятор напряжения?

      Когда симптомы неисправного регулятора напряжения становятся очевидными, некоторые владельцы автомобилей могут попытаться самостоятельно проверить свои регуляторы напряжения с помощью вольтметра или мультиметра.

      Но настоятельно рекомендуется пусть профессиональный механик возьмет на себя контрольную часть . И это потому, что механик будет иметь надлежащую подготовку и опыт, чтобы точно диагностировать, что не так с вашим автомобилем.

      Механик:

      1. Убедитесь, что стартер вашего автомобиля или ключ зажигания не включены, а двигатель выключен.

      2. С помощью мультиметра или вольтметра измерьте уровень напряжения на положительной и отрицательной клеммах аккумуляторной батареи автомобиля.

      3. Проверьте, не превышает ли напряжение батареи, измеренное вольтметром или мультиметром, чуть более 12 вольт.

      4. Запустите двигатель с помощью замка зажигания автомобиля (или кнопки зажигания).

      5. Снова измерьте напряжение аккумуляторной батареи с помощью мультиметра или вольтметра, когда двигатель работает на холостом ходу. Измеренное напряжение батареи должно быть около 14 вольт.

      6. Увеличьте обороты двигателя и проверьте показания выходного напряжения на вольтметре или мультиметре. Выход зарядки обычно остается ниже 14,2 вольт.

      Если показания выходного напряжения вольтметра или мультиметра выходят за пределы ожидаемых диапазонов, возможно, в вашем автомобиле возникла проблема с регулятором напряжения.

      Кроме того, механик может выполнить испытание на падение напряжения. Здесь механик подключал отрицательный щуп (подключенный к черному проводу) мультиметра к отрицательной клемме аккумулятора, а положительный щуп (подключенный к красному проводу) к чередующемуся кронштейну.

      Если показания мультиметра превышают 0,1 В, возможно, у вас проблема с генератором или регулятором напряжения.

      Заключительные мысли

      Неисправный регулятор может вывести вас из равновесия: вы можете заметить мерцающие датчики на комбинации приборов, один или два электрических компонента могут выйти из строя и многое другое.

      Если вы заметили какой-либо из симптомов неисправности регулятора напряжения , которые мы рассмотрели, как можно скорее обратитесь к механику. Помните, что вождение автомобиля с неисправностью регулятора напряжения может поставить под угрозу вашу безопасность на дороге.
      Если вы ищете простой и удобный сервис по ремонту автомобилей, всего связаться с ремонтным мастером . Наши профессиональные механики приедут к вам и позаботятся о проверке, техническом обслуживании и ремонте вашего автомобиля прямо на подъездной дорожке!

      ⚡👎 10 типичных неисправностей генератора и признаки их проявления

      На фоне многочисленных и разнообразных проблем с блоком зарядки аккумуляторов чаще других встречаются характерные неисправности генератора. Если знать о них, а также о первичных признаках их проявления, проблему можно найти и устранить за 95% случаев. При этом из десяти описанных поломок примерно половину можно смело отбрасывать, так как обычные пользователи сталкиваются с ними очень редко. Благодаря этому даже начинающие автолюбители имеют хорошие шансы «продиагностировать» себя и, возможно, своими руками устранить неисправность генератора.

      Если самостоятельный ремонт не предполагается, знания, полученные из этой статьи, помогут своевременно выявить поломку. А это уже хорошие шансы пораньше обратиться за помощью к специалисту, и обойтись простым и относительно недорогим ремонтом, избежав покупки нового генератора. В конце концов, недобросовестность автосервисов еще никто не отменял. На практике доказано, что если вы идете к мастеру с хотя бы приблизительным пониманием проблемы, то шансы вас обмануть, навязав несуществующие проблемы, стремятся к нулю.

      Краткий перечень типовых неисправностей генератора

      ---

      Для начала кратко перечислим характерные неисправности автомобильного генератора без пояснений. Это позволит в общих чертах оценить, так сказать, масштаб бедствия. Не исключено, что некоторые из перечисленных в списке сбоев вам уже знакомы. Как правило, к ним относятся те, которые встречаются очень часто, и с ними хотя бы раз сталкивался почти каждый первый автомобилист с небольшим опытом.

      Итак, вот 10 характерных неисправностей автомобильного генератора:

      1. Плохой контакт или повреждение в цепи зарядки аккумулятора.
      2. Проскальзывание или обрыв приводного ремня.
      3. Изношены или повреждены подшипники ротора.
      4. Изношенные или застрявшие щетки.
      5. Износ контактных колец.
      6. Неправильная работа или выход из строя реле регулятора напряжения.
      7. Межвитковое замыкание или обрыв в обмотках генератора.
      8. Пробой диодов выпрямительного моста.
      9. Неисправны диоды выпрямительного моста.
      10. Недостаточная мощность генератора.

      Мы вернемся к подробному рассмотрению каждого из этих отказов. А также к симптомам, по которым можно определить эти неисправности.

      Устройство и принцип работы автомобильного генератора

      ---

      Для начала не лишним будет хотя бы в общих чертах ознакомиться с устройством генератора, а также с принципом работы данного автомобильного агрегата. Многие автолюбители, к сожалению, всегда пропускают этот этап, сразу приступая к диагностике и ремонту. В результате из-за непонимания (или непонимания) принципа работы дело часто заходит в тупик, совершаются серьезные ошибки, провоцируются короткие замыкания и более серьезные поломки, чем были раньше. Отсюда следует вывод о том, что поиск и устранение любых неисправностей конкретного агрегата автомобиля необходимо начинать с изучения его устройства и принципа действия.

      Автомобильный генератор устроен и работает следующим образом. Собственно электричество, используемое для питания бортовой сети и заряда аккумулятора, вырабатывается за счет электромагнитной индукции. Он снят с выводов обмоток статора, внутри которых на двух подшипниках вращается ротор. Ротор приводится в движение коленчатым валом двигателя, с которым он связан ремнем.

      Первая особенность, о которой необходимо знать, это неравномерная скорость вращения ротора генератора. Это полностью зависит от того, на каких оборотах работает двигатель. Соответственно, если бы ротор питался (для возбуждения) тем же напряжением, то на выходе генератора мы бы получили прыгающее напряжение, что недопустимо для бортовой сети автомобиля.

      Эта проблема решается достаточно просто. На ротор подается не стабильное напряжение, а регулируемое. За это отвечает реле-регулятор, которое «следит» за напряжением на клеммах аккумулятора, и в зависимости от показателей тока корректирует подачу питания на ротор. Грубо говоря, когда выходное напряжение генератора достигает верхней допустимой отметки (например, 14,4 вольта), схема реле-регулятора перестает питать ротор. Выходное напряжение падает, PPH возобновляет возбуждение ротора и так в цикле с очень высокой частотой. За счет этого напряжение бортовой сети постоянно поддерживается на одном уровне, и не зависит от частоты вращения двигателя автомобиля.

      Второй особенностью автомобильного генератора является то, что он вырабатывает переменное трехфазное напряжение. А для питания бортовой сети и зарядки аккумулятора он должен быть постоянным. Для решения этой проблемы генератор оснащен выпрямительным мостом, состоящим из диодов. Как правило, выпрямитель имеет шесть основных диодов (по два на каждую фазу), а также три дополнительных.

      В принципе, этих знаний уже будет достаточно, чтобы разобраться в типичных неисправностях генератора, описанных ниже. Хотя для успешного самостоятельного ремонта не помешает углубиться в тему, используя дополнительные источники информации.

      Плохой контакт или повреждение в цепи зарядки аккумуляторной батареи

      ---

      Для работы генераторного узла он должен быть надежно подключен к:

      1. Плюсовой клемме аккумуляторной батареи.
      2. Замок зажигания.
      3. «Масса».

      Начнем с последнего. Генератор контактирует с «массой» благодаря своему металлическому корпусу, которым он крепится к двигателю автомобиля. Как правило, в этом месте контакт всегда хороший, и практически никогда не вызывает неисправности узла. Однако следует помнить, что сам двигатель подключается к минусовой клемме аккумулятора с помощью провода. И тут часто возникают проблемы.

      Самая распространенная из них — плохой контакт. В большинстве автомобилей заземление подключается к двигателю где-то внизу. Грязь, влага, перепады температур, вытекание масла и другие факторы приводят к окислению и коррозии соединения.

      Проявляется в виде нескольких симптомов.

      Во-первых, из-за плохой «массы» могут быть перепады напряжения в бортовой сети автомобиля. Как следствие — систематический недозаряд аккумулятора. Во-вторых, бывают значительные перепады напряжения при включении серьезной нагрузки — печки, кондиционера, сабвуфера, фар и так далее.

      Проверить «массу» двигателя очень просто. Для этого с помощью мультиметра, включенного в режим омметра, измеряется сопротивление между минусовой клеммой аккумулятора и любой точкой на двигателе. Если прибор показывает более 0,05 Ом, «массу» следует очистить от грязи и окислов. Возможно, потребуется заменить или даже добавить еще один провод, подключенный параллельно основному. За счет этого увеличивается сечение «земляного» провода, и очень часто решаются такие проблемы, как падение напряжения или недозаряд аккумулятора.

      Абсолютно так же с плюсовым проводом питания генератора. Он идет прямо к аккумулятору, и имеет довольно серьезную толщину. При повреждении этого провода или плохом контакте в местах крепления проявляются симптомы, описанные выше.

      Неисправность устраняется простой чисткой контактных площадок. Если провод имеет механические повреждения (в результате небрежности, коррозии или вибраций), то его необходимо заменить новым, соблюдая сечение.

      Дополнительно проверяется состояние контактов контрольного провода, идущего к генератору от замка зажигания (тонкий), а также сигнального провода (на реле-регулятор). Плохие контакты в этих точках также приводят к нестабильной и некорректной работе всего блока зарядки аккумуляторов.

      Проскальзывание или обрыв приводного ремня

      ---

      Проскальзывание приводного ремня может быть вызвано несколькими причинами. Во-первых, его недостаточное напряжение. Во-вторых, попадание воды из луж или моторного масла на шкив генератора. В-третьих, ремень со временем растягивается, провисает, а также начинает периодически проскальзывать. Как правило, поначалу эта неисправность появляется только тогда, когда генератор начинает работать под серьезной нагрузкой. Это связано с тем, что при увеличении нагрузки сопротивление ротора увеличивается.

      Очень часто проскальзывание ремня определяется по характерному писку, который слышен при запуске двигателя, а также сразу после включения нагрузки. Довольно часто этот свист можно услышать в дождливую погоду, что свидетельствует о попадании воды на шкив генератора. В этом случае ремень необходимо либо подтянуть, либо заменить новым.

      Обрыв ремня генератора — более серьезная неисправность, которую крайне желательно заметить сразу после ее возникновения. Основным симптомом является сигнальная лампа на панели приборов, указывающая на то, что аккумулятор не заряжается. Эта лампа должна гореть только при включенном зажигании и выключенном двигателе. Во всех остальных режимах не светится.

      Второстепенным признаком обрыва ремня генератора является низкое напряжение бортовой сети. Когда все работает нормально, вольтметр должен показывать не менее 13,8-14,5 вольт. Если во время движения напряжение падает до 12 вольт, это значит, что бортовая сеть питается только от аккумулятора. Вывод — генератор неисправен.

      Износ или разрушение подшипников ротора

      ---

      При износе подшипников ротора генератора могут возникнуть некоторые проблемы. Во-первых, из-за нарушения оси вращения вала якоря он своими обмотками начинает задевать статор. Во-вторых, в результате значительного износа подшипники вообще могут заклинить, и ротор остановится. Первая проблема повлечет за собой сначала падение напряжения в бортовой сети, а позже — на межвитковое замыкание в статоре. Что будет при заклинивании подшипников — и так понятно. Ротор остановится.

      В большинстве случаев износ подшипников генератора можно определить заранее по характерному гулу, доносящимся из-под капота. Этот звук может менять громкость и тональность в зависимости от того, какая нагрузка в данный момент возложена на бортовую сеть автомобиля. То есть, например, при включении фар гул может значительно усиливаться, что позволяет заранее обнаружить неисправность.

      Во избежание описанных проблем настоятельно рекомендуется периодически проверять подшипники на люфт. Для этого достаточно взяться рукой за шкив генератора и покачать его из стороны в сторону. В хороших подшипниках люфта быть не должно.

      Изношенные или застрявшие щетки

      ---

      Щетки необходимы для подачи питания на постоянно вращающийся ротор генератора. Как правило, вместе с реле-регулятором они составляют одну отдельную деталь. Щетки изготовлены из токопроводящего графита и подпружинены для обеспечения надежного контакта с коллектором. Если контакт между ними и контактными кольцами плохой (или отсутствует), генератор не сможет нормально работать (или не будет работать вообще).

      Наиболее частая поломка щеток – их естественный износ. Когда графит изнашивается, щеткам просто не хватает длины для питания ротора. Как правило, на начальном этапе эта неисправность проявляется в виде обильного искрения внутри генератора. Из-за износа щетки не всегда плотно прилегают к коллектору, и между этими деталями образуются искры.

      Вторая характерная неисправность генератора связана с так называемым замерзанием или залипанием щеток. Происходит это из-за попадания графитовой пыли или другой грязи в направляющие щеток. Последние становятся неподвижными, а потому уже не могут быть прижаты пружинами к коллектору. В результате сначала наблюдается повышенное искрение, а затем генератор вообще перестает вырабатывать электроэнергию.

      Наряду с искрением критический износ или залипание щеток можно определить по перепадам напряжения в бортовой сети (при наличии в салоне вольтметра) или по контрольной лампе на панели приборов. Также следует отметить, что данную неисправность можно обнаружить визуально, не снимая генератор с автомобиля. Щеточный узел, как правило, легко снимается вместе с реле-регулятором, так как крепится двумя винтами. Если щетки изношены, то это только замена. Залипание можно устранить, очистив направляющие от графита и другой грязи.

      Износ контактных колец

      ---

      Контактные кольца расположены на валу ротора генератора. Они предназначены для передачи мощности от щеток на обмотку якоря. Кольца изготовлены из меди, поэтому со временем изнашиваются. Симптомы этой неисправности точно такие же, как и в случае со щетками – искрение, перепады напряжения, а также полный выход из строя генератора. Для уточнения диагностики и устранения поломки требуется демонтаж и полная разборка узла. К счастью, на многих распространенных генераторах эти детали можно без проблем заменить, и они относительно недороги.

      Неправильная работа или выход из строя РЗП

      ---

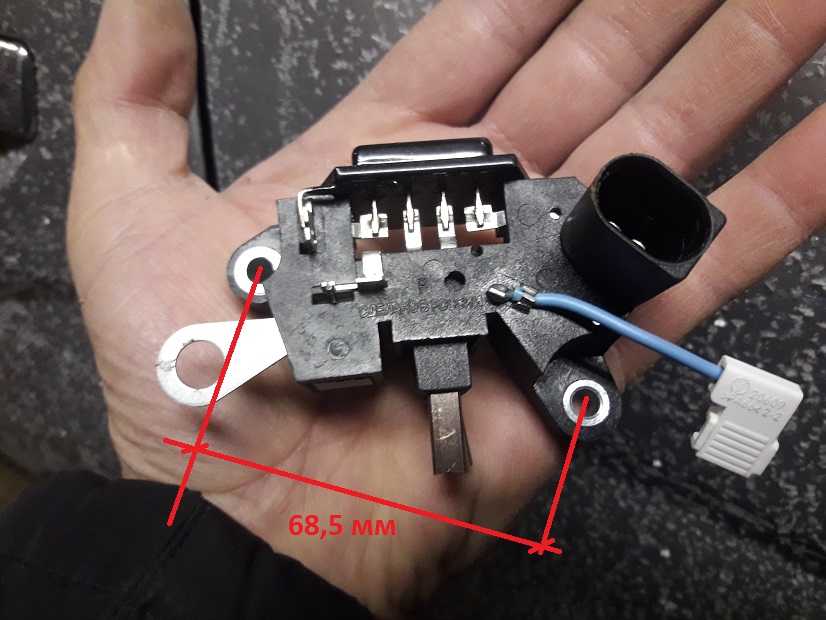

      Реле регулятора напряжения «страдает» несколькими видами поломок, диагностировать которые достаточно легко даже без разборки генератора. Первым признаком его неисправности является низкое напряжение бортовой сети. Просадки могут наблюдаться как без нагрузки, так и с ней. Происходит это из-за того, что в цепи реле-регулятора перегорают электронные компоненты.

      Вторым известным признаком неисправности узла является то, что генератор вообще не работает. Это определяется как по контрольной лампе на панели приборов, так и по показаниям бортового вольтметра. Последний в таких случаях начинает показывать напряжение в районе 12 вольт. По мере разрядки аккумулятора производительность заметно падает.

      Стоит отметить, что более половины описанных неисправностей генератора проявляются примерно одинаково. В частности, низкое напряжение и горящая контрольная лампа могут свидетельствовать как о выходе из строя реле-регулятора, так и о других поломках. Для более точного выявления неисправности существует достаточно простой метод проверки реле регулятора напряжения. Выполняется с помощью регулируемого блока питания и мультиметра по следующему алгоритму:

      1. Реле-регулятор снято с генератора.
      2. К щеткам подключен мультиметр в режиме изменения напряжения (можно и контрольную лампочку на 12 вольт).
      3. Минус питания подключается к «массе» реле-регулятора.
      4. Plus подается на провод, который выходит из реле-регулятора.
      5. Напряжение питания повышается до 14,0-14,5 вольт.
      6. При достижении этого напряжения должно сработать исправное реле-регулятор — контрольная лампа, подключенная к щеткам, гаснет.

      Если контрольная лампа вообще не загорается ни при каком напряжении, то в реле-регуляторе обрыв. Если лампа не выключается при достижении управляющего напряжения (14,0-14,5 вольт), а продолжает светиться дальше, это называется поломкой реле-регулятора. На практике первый исход означает недозаряд аккумулятора, а второй – перезаряд (с вскипанием, вздутием корпуса и даже взрывом).

      Так называемые реле-регуляторы нового образца (с двумя проводами) проверить немного сложнее, но возможно. Отличие заключается в том, что на второй провод при проверке должно быть подано имитированное переменное напряжение. Как это сделать в домашних условиях можно найти в Сети.

      Межвитковое замыкание или обрыв в обмотках генератора

      ---

      Симптомы те же — сначала падение напряжения в бортовой сети, а затем полный выход из строя генератора. При межвитковом замыкании, если сразу обратить на это внимание, можно обнаружить очень сильный перегрев. К сожалению, более точно выявить эти виды неисправностей генератора без демонтажа и частичной разборки невозможно.

      Пробой или поломка диодов выпрямительного моста

      ---

      Напомним, что диодный мост используется для выпрямления переменного напряжения, генерируемого обмотками статора генератора. Так как в автомобильном генераторе три фазы, то и мост состоит из трех ветвей — по два диода в каждой. При пробое одного из диодов может наблюдаться резкое повышение напряжения в бортовой сети автомобиля. Пробой — это когда диод начинает пропускать ток в обе стороны, а должен только в одну.

      Обрыв диодов выпрямительного моста ничем катастрофическим не грозит, в отличие от поломки. Например, если один из диодов уходит в обрыв, то из трех фаз продолжают работать только две. Если нет большой нагрузки на бортовую сеть, то эту неисправность можно не заметить. Однако при включении нагрузки мощности двух фаз уже не хватает, в связи с чем происходит просадка бортового напряжения.

      Понятно, что при обрыве всех диодов, что бывает не так часто, генератор перестает функционировать полностью. Это видно как по напряжению бортового вольтметра, так и по контрольной лампе на панели приборов. Для более точной проверки диодов моста потребуется демонтировать генератор и частично его разобрать.

      Недостаточная мощность генератора

      ---

      Достаточно распространенная в наше время проблема, которая, по сути, не является неисправностью. Он заключается в том, что после установки на автомобиль любого мощного внештатного оборудования наблюдаются дикие перепады напряжения. Эти симптомы вполне могут свидетельствовать о том, что мощности имеющегося генератора для возложенной на него нагрузки недостаточно.

      Чаще всего это наблюдается после установки мощной акустики, ксеноновых фар, инвертора, позволяющего получить переменные 220 вольт на борт автомобиля и так далее. Эта «неисправность» устраняется очень просто – подбором и установкой более мощного генератора. К сожалению, такое решение часто принимается даже тогда, когда штатный генератор не выдерживает нагрузки и сгорает.
