Пистолет для пескоструя своими руками: из продувочного пистолета и бутылки своими руками, чертежи самодельного устройства для компрессора

Пескоструйный пистолет для компрессора: делаем своими руками

Пескоструйный пистолет, которым оснащаются как промышленные, так и бытовые установки, является универсальным устройством. С его помощью можно эффективно обезжиривать поверхности различного типа, очищать их от загрязнений и старых покрытий, подготавливать к выполнению последующей отделки, выполнять матирование стекла.

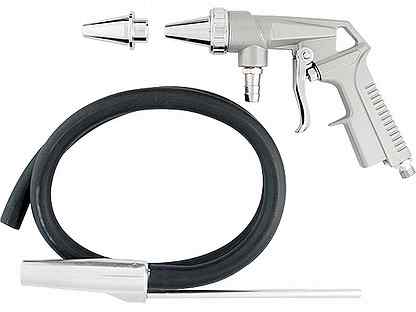

Пневматический профессиональный пистолет с забором песка из внешней ёмкости

Принцип работы

Пистолеты, которые используются для выполнения пескоструйной обработки, сегодня выпускаются серийно, и их может приобрести каждый желающий. Между тем подобные устройства, если они качественные, стоят достаточно дорого, а те из них, которые можно купить по невысокой цене, не отличаются хорошим качеством и не способны прослужить длительное время.

Чтобы пескоструйный пневмопистолет обошелся вам недорого, можно изготовить самодельное устройство.

Конструкция такого приспособления отличается верхним расположением бачка, обладает рядом недостатков, которые компенсируются достаточно высокой производительностью и невысокой стоимостью. Самодельный пневматический пистолет, несмотря на простоту конструкции, позволяет эффективно выполнять операции по пескоструйной обработке различных поверхностей, их очистке от старых покрытий, следов коррозии и различных загрязнений. Такой аппарат можно применять для матирования стекла, а также для обезжиривания поверхностей.

Устройство самодельного пескоструйного пистолета

Самодельный аппарат для выполнения пескоструйной обработки, как и серийные устройства, работает по следующему принципу. Абразивный материал, в качестве которого преимущественно используется тщательно просеянный мелкий песок, под воздействием воздушного потока, создаваемого компрессором, по армированному шлангу подается к соплу и поступает через его отверстие к обрабатываемой поверхности.

За счет высокого давления воздушного потока, перемещающего песок, его частичкам сообщается значительная кинетическая энергия, что и способствует эффективности выполняемой операции.

Пистолет, используемый для выполнения пескоструйной обработки, не может работать автономно: при помощи специальных шлангов его надо подключить к компрессору, за счет которого в них и будет создаваться высокое давление воздушного потока. Необходимо также обеспечить подачу к такому пистолету песка, который находится в отдельном бункере.

Принцип работы пескоструйной установки

Для того чтобы самодельный воздушный пистолет мог нормально функционировать, формируется техническая система, состоящая из компрессора, шлангов, емкостей, кранов и дозаторов. Особое внимание следует обратить на качество используемого песка, который обязательно должен быть очищенным и просеянным через сито с мелкими ячейками. Если пренебречь этим требованием, загрязненный или слишком крупный песок обязательно забьет сопло пистолета, и оно не сможет нормально функционировать.

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

• сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
• наконечник на сопло, который может быть изготовлен из стали или керамики;
• рукоятка с курком, обеспечивающая удобство манипулирования устройством;
• штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

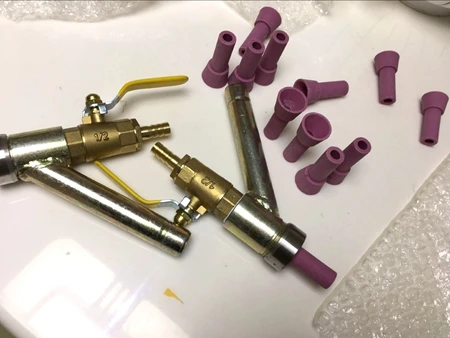

Самодельный пистолет в разобранном виде

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения. Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Сопла для пистолета из старых свечей зажигания

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

• компрессор, который обеспечивает требуемое давление воздушного потока;
• пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
• шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
• шланг, по которому из специальной емкости всасывается абразивный материал;
• всасывающий клапан или заборный патрубок.

Влагоотделитель решает проблему конденсата в воздухе: без него песок быстро налипает внутри сопла и забивает проход

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием. Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

Самодельная пескоструйная камера

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

• смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
• освещение внутреннего пространства камеры;
• два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
• решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Схема работы пескоструйной камеры с циклоном

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Подробнее познакомиться с различными вариантами изготовления камер для пескоструйной обработки можно по многочисленным видео в интернете.

Какой компрессор выбрать для самодельной пескоструйной установки

Важнейшим элементом любой пескоструйной установки – как промышленной, так и самодельной – является компрессор, при помощи которого и создается требуемое давление воздушного потока. Для применения воздушной пескоструйной установки в бытовых условиях вполне подходит компрессор, работающий от сети электрического питания с напряжением 220 В. Главное, чтобы такое устройство могло обеспечить производительность, равную 300 л/мин, и выдавало давление воздуха не менее 6–7 атм.

Если нет возможности найти для такого компрессора ресивер, то можно обойтись и без него, так как забор воздуха будет осуществляться в постоянном режиме. Однако лучше, если ресивер будет: он позволит избежать перепадов давления в те моменты, когда компрессор будет переключаться на различные режимы работы.

Кроме того, с его помощью поступающий в систему аппарата воздух будет освобождаться от влаги и включений масла.

Компрессор двухпоршневой с принудительным охлаждением производительностью 500 л/мин

Выбирая компрессор для своего самодельного пескоструйного аппарата, следует учитывать, что такое оборудование бывает двух основных типов.

Напорного типа

В таких устройствах абразивный материал подается в систему под воздействием не только сжатого воздуха, но и собственной массы. Это оборудование, которое относится к профессиональному типу, применяется в тех случаях, когда требуется высокая производительность выполнения пескоструйных работ. При помощи таких аппаратов, для оснащения которых используются компрессоры с производительностью не менее 5000 л/мин, обрабатывают поверхности крупногабаритных металлических и бетонных конструкций – мостов, фасадов зданий, корпусов кораблей, вагонов и др. Изготовить для бытового использования такие аппараты можно, но не всегда целесообразно.

Инжекторного типа

В таком оборудовании для подачи абразивного материала из открытой емкости используется только давление, создаваемое потоком воздуха. Именно аппараты данного типа чаще всего применяются для выполнения пескоструйной обработки в бытовых условиях.

Рекомендации по самостоятельному изготовлению пескоструйного пистолета

Как выбрать пескоструйный пистолет, как изготовить его самостоятельно, как правильно собрать и отрегулировать все элементы аппарата? Эти и многие другие вопросы интересуют тех, кто самостоятельно выполняет очистку различных поверхностей, подготавливает их к покраске, обезжиривает, делает матовой поверхность стекла и т.д.

Схема соединения элементов пескоструйной установки

После того как пневматический пистолет приобретен или изготовлен самостоятельно, очень важно правильно соединить все конструктивные элементы. В первую очередь необходимо подсоединить пистолет к компрессору, для чего используется штуцер на его корпусе и специальный шланг.

Ко второму штуцеру, имеющемуся на корпусе пистолета, надо подсоединить шланг, по которому в насадку будет подаваться абразивный материал, всасываемый из отдельной емкости. Естественно, второй конец этого шланга следует поместить в данную емкость. Чтобы обеспечить эффективное всасывание песка из емкости, длину такого шланга нужно сделать как можно более короткой. Диметр шланга, по которому в систему будет всасываться абразивный материал, следует выбирать в пределах 20 мм.

Чтобы песок, который не является текучим материалом, мог всасываться в шланг, необходимо изготовить специальную насадку, которая обеспечит подсос воздуха. Сделать такое устройство совсем несложно. Для этого берется металлическая труба с диаметром, соответствующим диаметру шланга. На конце трубы, который будет вставляться в емкость с песком, делается прорезь – ее просвет регулируется при помощи резинового кольца, также вырезанного из шланга. Передвигая такое кольцо по концу металлической трубы и перекрывая прорезь на ней с различной степенью, можно регулировать поток абразивного материала, подаваемого в систему аппарата.

Шланг с насадкой для забора песка

Чтобы начать работу с аппаратом для выполнения пескоструйной обработки, надо открыть кран на пистолете или нажать на специальный спусковой крючок, что приведет к подаче сжатого воздуха в систему. Проходящий по шлангу под высоким давлением воздух вызовет разрежение в заборном рукаве, за счет чего из емкости по нему начнет всасываться абразивный материал. Попав в основной шланг, песок смешается с воздухом и начнет поступать к соплу аппарата, а уже через него – на обрабатываемую поверхность. Для того чтобы оператор такой установки мог регулировать расход воздуха и абразивного материала в процессе обработки, пистолет дополнительно оснащают дозатором и краном.

Функции пескоструйной насадки и самодельного аппарата для выполнения обработки с ее помощью не ограничиваются только вышеперечисленными возможностями. С их помощью, в частности, можно выполнять гравировку стекла, нанося на его поверхность декоративные узоры и рисунки.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Как сделать своими руками пескоструйный пистолет – самодельная насадка для компрессора вместо мини пескоструя

Как-то я наткнулся на подобную идею как сделать пескоструйный пистолет на Ютубе, и подумал, что это вообще не работоспособный агрегат. Потом я решил, посмотреть что из этого выйдет все же стоит. В случае провала я почти ничего не теряю в деньгах. К моему огромному удивлению, ручной пескоструй работает, и вполне прилично.

В приложенном видео немного больше деталей, чем в статье, и в нем показан самодельный пескоструйный пистолет в действии.

При сборке пистолета для пескоструя своими руками вам понадобятся:

• Недорогой распылитель
• Переходная муфта с наружной на внутреннюю резьбу 1 см
• Тефлоновая лента
• Пустая пластиковая бутылка 0,5 л
• Клеевой пистолет
• Напильник или шлифмашинка
• Воздушный компрессор
• Дрель с набором сверл
• Абразивный материал для пескоструйного аппарата (я использовал стеклянный абразив)
• Универсальный нож

Шаг 1: Снимаем сопло

Я купил распылитель с двумя разными соплами. Самое короткое было уже прикручено на место, поэтому я просто снял его пассатижами и заменил на сопло большего размера.

Шаг 2: Устанавливаем переходник

Чтобы распылитель работал так, как нам нужно, установите переходник с наружной на внутреннюю резьбу. Я использовал переходную муфту 1 см, и обмотал ее тефлоновой лентой. Ленту нужно намотать по часовой стрелке, чтобы место соединения не пропускало абразив. Для затягивания муфты я также использовал пассатижи.

Шаг 3: Вырезаем заготовку топорища

После установки сопла на распылитель, зажмите его не слишком сильно в настольных тисках. Затем отрезаем примерно 1,3 см длины сопла шлифмашинкой с отрезным диском. Я убрал где-то 0,6-1 см длины. Это поможет вам сэкономить абразив. Если вы используете шлифмашинку с отрезным диском, а не напильник, отмерьте снимаемую длину очень тщательно, так как диск обязательно захватит лишнего.

Шаг 4: Делаем резервуар из бутылки

Я использовал пустую пластиковую бутылку 0,5 л из-под лимонада. Ножом разрежьте пластиковое кольцо от крышки и снимите его. Затем просверлите отверстие на месте этого кольца насквозь горлышка сверлом 3 мм, расширьте это отверстие сверлом 4,8 мм. Эта часть бутылки самая жесткая, поэтому отверстие сверлим здесь. Лучше всего закрепить горлышком в тисках и спокойно просверлить отверстие. Держите дрель максимально прямо.

Шаг 5: Засыпаем абразив

Стеклянный абразив продается в магазине. Чтобы наполнить бутылку абразивным материалом, скрутите из листа бумаги воронку и вставьте ее в горлышко бутылки. Бутылку заполните доверху и закрутите крышку.

Затем я вставьте сопло в отверстия, сделанные в бутылке. Сопло я закрепил термоклеем. Мне кажется, измельченная скорлупа грецкого ореха тоже может быть абразивом для мини пескоструя.

Шаг 6: Проверка

Теперь нужно подключить наш кустарный аппарат к компрессору. Мне было удобнее всего работать с давлением 3,7 атмосфер. Чтобы попробовать пескоструйную насадку для компрессора в работе, я очистил ненужный фитинг от ржавчины и краски. Результат меня очень порадовал.

Я бы советовал вам использовать защитные перчатки, маску, очки, одежду с длинным рукавом и респиратор. И еще, использовать аппарат лучше в специальном помещении или на улице, так как от него много мусора.

Простейшая пескоструйная насадка для компрессора своими руками

Не существует лучшего метода для очистки металла от ржавчины, чем обработка пескоструем. Песок срывает ржавый налет до чистой стали, причем делает это в считанные секунды. Имея дома компрессор можно сделать для него пескоструйный пистолет простейшей конструкции, на что уйдет буквально полчаса.

Материалы:

• вентиль для камеры;

• пластиковая бутылка с широким горлышком объемом 0,5-1 литр;

• продувочный пистолет;

• пистолет для подкачки шин.

Изготовление пескоструя

В основе самоделки будут использоваться продувочный пистолет и пневмопистолет для подкачки шин, которые поставляются в комплекте с любым компрессором. При этом испортить придется только длинную трубку продувочного пистолета. Данная деталь продается отдельно и стоит около 1 доллара, поэтому ее потеря не будет проблемой. Нужно снять из пневмопистолета для подкачки шин манометр и гибкий шланг. Вместо последнего ввинчивается трубка от продувочного пистолета. Гибкий шланг переставляется на выходное отверстие манометра.


В пластиковой бутылке просверливается горловина ниже крышки и делается отверстие в дне, в которое вставляется вентиль.


Чтобы его нормально затянуть, следует перед накручиванием прижимной гайки нанести немного термоклея. Тот послужит в качестве прокладки и даст дну необходимую жесткость.

Далее используя круглый напильник нужно пропилить в продувочной трубке выходное окно. Затем она пропускается через отверстия горловины бутылки. За счет того, что они меньшего диаметра, трубка входит без зазоров и стык получается герметичным. Нужно, чтобы пропил оказался внутри бутылки и был направлен в сторону ее дна.

Через горловину в бутылку засыпается песок и она закрывается. Затем к пистолету присоединяется шланг от компрессора.

При нажатии рычага подачи воздуха тот будет выходить одновременно сквозь продувочную трубку и бутылку. Под давлением песок начнет выдавливаться внутрь трубки, откуда подхваченный основным потоком будет вылетать с высокой скоростью. Направляя струю песка на различные поверхности можно снимать с них ржавчину, краску, патину или налет.





В дальнейшем, когда возникнет надобность использования пистолета подкачки шин, нужно просто переставить на нем гибкую трубку и вернуть на место манометр. Таким образом, ничего кроме насадки продувочного пистолета не пострадает и сможет применяться по основному назначению.

Смотрите видео

Самый простой пескоструйный аппарат

Как видно – это немаленькие изделия, как по весу, так и по стоимости. Можно ли сделать пескоструйное приспособление на 1-2 литра из подручных материалов, затратив минимум денег? Это вполне возможно, особенно если под рукой есть пистолет от краскопульта.
В быту их можно будет использовать для очистки заржавевшего металлического инструмента и деталей, элементов металлических ворот перед окраской, удаления загрязнений с поверхностей придомовых и садовых дорожек, выложенных плиткой или зацементированных.

Процесс изготовления простого пескоструйного аппарата

Приводим пошаговую инструкцию по изготовлению пескоструйной самоделки, работающей по принципу эжектора (пульверизатора).
Шаг 1. Необходимо купить или позаимствовать пневматический пистолет, рассчитанный на давление до 4 МПа, пластиковую 0,5- или 1-литровую бутылку, штуцер, шланги и сверла. О других материалах и инструментах будем упоминать по мере их применения на соответствующем шаге.

Шаг 2. Скручиваем с бутылки пробку, а оставшийся на горлышке поясок разрезаем столярным ножом и удаляем. Крышку плотно закручиваем на место.

Шаг 3. С помощью электродрели и сверла на 5 мм просверливаем горлышко бутылки по диаметру с обеих сторон прямо под самой крышкой.

Шаг 4. В просверленные отверстия аккуратно вставляем трубочку из комплекта к пневматическому пистолету. Определяем на ней место, где будет располагаться бутылка с песком. Оно должно быть ближе к пневматическому пистолету. Это обеспечит большую надежность конструкции, лучшую балансировку и удобство в работе.

Шаг 5. Вытаскиваем трубочку из отверстий в бутылке и отмечаем с помощью маркера на трубочке место, где будет пропилено продолговатое отверстие для поступления из емкости песка.

Шаг 6. С помощью напильника по металлу выполняем на трубочке продолговатое неширокое отверстие, аккуратно зачищая его края.


Шаг 7. Вновь возвращаем трубочку на место, причем выпиленное напильником отверстие должно быть направленно вниз, а над ней вертикально вверх будет располагаться бутылка.


Шаг 8. Места входа трубочки в бутылку и выхода из нее заливаем подходящим клеем, во-первых, для обеспечения прочности соединения, во-вторых, для герметизации, чтобы во время работы пескоструйного приспособления воздух, подаваемый компрессором, не выходил наружу.
Дождавшись полного отвердевания клея, можно приступать к испытанию пескоструйного аппарата, предварительно засыпав в бутылку сухой песок крупностью не более 0,5 мм, а пистолет с помощью шланга, соединив с компрессором, который в состоянии обеспечивать давление в 4 МПа (бар).


Шаг 9. Направляем трубочку пистолета на загрязнения садовой дорожки, регулируя давление воздуха, а значит и расход песка, с помощью ручки на инструменте. Эффективность очистки очевидна.

Шаг 10. Попытаемся очистить от ржавчины пассатижи, которые долгое время лежали где-то, подвергаясь воздействию воды или влажного воздуха. Направляя на ржавые места инструмента, струю воздуха вперемешку с песком, добиваемся его полной очистки. Поверхность металла после такой обработки приобретает благородный матовый оттенок.



Для информации: в качестве источника сжатого воздуха использован бытовой воздушный компрессор, на щитке управления которого расположена ручка регулировки расхода воздуха, расходомер, штуцеры для подключения шлангов и манометр, показывающий давление в системе.
В качестве средства очистки, наряду с мелким песком, можно использовать мелко раздробленную скорлупу грецких орехов.

Безопасность работы

Частицы песка или его заменителя вылетают из сопла пескоструйного устройства со скоростью в десятки метров в секунду и, отражаясь от очищаемой поверхности, могут повредить незащищенные части тела, особенно глаза и руки.
Поэтому при работе с пескоструйным аппаратом необходимо пользоваться средствами индивидуальной защиты: очками или щитком, респиратором, перчатками, одеждой с длинными рукавами. Работу желательно проводить на открытом воздухе или в помещении с эффективной приточно-вытяжной вентиляцией.

Смотрите видео

Original article in English

Как сделать пескоструй своими руками в домашних условиях: чертежи и этапы сборки

Пескоструйная обработка позволяет качественно и быстро очистить поверхности от загрязнений, матировать стекло. Первый тип операций весьма востребован в маленьких автомастерских и даже частных гаражах. Проблема в том, что предлагаемые на рынке комплекты оборудования стоят дорого. При этом, допустим, в наличии у домашнего мастера есть достаточно производительный компрессор. В этом случае можно собрать пескоструйный аппарат своими руками, используя, в буквальном смысле, выброшенные вещи и детали, которые можно купить в любом магазине хозтоваров.

Конструкция и принцип работы пескоструйного аппарата

Пескоструй своими руками можно собрать на основе двух конструкционных схем, отличающихся физикой подачи абразивного материала в выходной тракт. Однако они будут иметь практически одинаковый список значимых узлов.

1. Компрессор — основное устройство для нагнетания воздуха.
2. Ресивер, который можно сделать из газового баллона.
3. Емкость для абразивного материала достаточно малого объема, которая делается из фреонового баллона или огнетушителя.
4. Пистолет, основной инструмент оператора установки.
5. Соединительные шланги.

Важно! Чтобы обеспечить долгую работу и стабильные параметры абразивной смеси устройство пескоструйного аппарата  должно обязательно включать влагоотделитель. Если используется поршневой компрессор, рекомендуется устанавливать на входном тракте подачи воздуха систему фильтрации масла.

Любое самодельный пескоструй должен формировать на выходе поток воздушно-абразивной смеси. При этом напорная схема использует подачу абразива давлением в выпускной патрубок, где он смешивается с потоком воздуха от компрессора. Бытовой пескоструйный аппарат эжекторного типа использует эффект Бернулли для создания вакуума в тракте забора абразива. Последний поступает в зону смешивания под действием атмосферы.

Чертежи и схема самодельного пескоструя, по которым можно собрать аппарат в домашних условиях, отличаются огромным разнообразием. Причина в том, что мастера-кустари используют для своих изделий то, что под рукой. Поэтому разумно рассматривать общие принципы, по которым строится самодельное пескоструйное оборудование.

Из чего можно собрать пескоструй

Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

1. Узел смешивания. Сюда с двух шлангов поступает песок для пескоструя, сжатый воздух из компрессора. На выходе — готовая воздушно-абразивная смесь. При этом никаких требований, например, объема камеры смешивания, к узлу не предъявляется. На этом основании для его изготовления можно использовать обычный сантехнический тройник.

2. Устройства регулирования. Нормальный ручной пескоструйный аппарат должен иметь возможность настраивать поток воздуха и интенсивность подачи абразивного материала. При этом никаких требований к устройству регулирования не предъявляется. В домашних условиях эту роль хорошо выполняют водяные шаровые краны из стали.

3. Точки подключения. Для присоединения шлангов на портативный пескоструйный аппарат устанавливаются обычные штуцеры. Они могут оснащаться хомутами для надежного крепления. Все эти компоненты нетрудно купить в магазинах.

4. Ресивер. Эта часть конструкции нужна для облегчения работы компрессора и стабилизации давления. Ресивер обязательно потребуется, если хочется получить мощный пескоструй своими руками. Изготовить это устройство можно из огнетушителя порошкового типа с большой емкостью корпуса. Еще один вариант — сделать ресивер из газового баллона.

5. Камера абразива. Компоненты для ее изготовления могут отличаться в зависимости от типа создаваемой установки. Например, мини пескоструйный аппарат эжекторного типа собирается с пластиковой бутылкой для абразива. Напорная же установка потребует прочной емкости, сделанной из огнетушителя или фреонового баллона.


Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

• краны шаровые, 2 шт;
• баллон из-под фреона, газовый или огнетушитель;
• отрезок трубы для создания воронки засыпа абразива в камеру;
• тройники, 2 шт;
• шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
• фитинги и хомуты для крепления шлангов;
• сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

1. Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
2. В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.

3. Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.

4. После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
5. На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

• на вентиль баллона, нижний тройник — устанавливаются штуцеры;
• шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
• к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
• к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Важно! Процесс отделения нужной части свечи — это неизбежное образование огромного количества пыли и неприятного запаха. Поэтому, если нет навыков работы с болгаркой и мастерской, рекомендуется купить керамическое сопло в магазине.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

• самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
• армированный шланг;
• блок смешивания, подойдет тройник с подходящим диаметром посадки;
• узел регулировки подачи, дозатор с цилиндрического типа;
• трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

• готовый пневматический продувочный пистолет;
• сантехнический тройник;
• шаровый кран для регулировки подачи абразива;
• выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

• клапан смешивания из обычного пистолета краскопульта;
• рукоять с механизмом подачи воздуха краскопульта;
• бутылка для абразивной смеси:
• тройник;
• шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

• проточить пистолет краскопульта для использования сопла нужных габаритов;
• присоединить к пистолету тройник смешивания;
• установить и закрепить шланги подачи и циркуляции.

Важно! Пуск подачи песка или иного абразива из емкости осуществляется простым нажатием курка. Объема бутылки хватает для обработки небольших деталей или поверхностей на протяжении 20-30 минут.

В качестве заключения

Чтобы самодельный пескоструй не стал проблемой и не испортил здоровье владельца, не стоит пренебрегать простыми правилами безопасности. Рекомендуется сразу отбирать пыль из зоны обработки. Приспособление для решения такой задачи можно сделать из пылесоса. Однако для достижения максимального уровня защиты обязательно нужно работать в респираторе, использовать для очистки, шлифовки мелких деталей необитаемую герметичную камеру.

Самые популярные пескоструйные аппараты 2018 года

Аппарат пескоструйный AE&T T06505 19л.

Пескоструйный аппарат 17 л GARWIN 8866101

N33235 Пескоструйная камера 90л. AE&T T06301 настольная

JTC-5324 Пескоструйный аппарат, шланг 1/2″,макс. давл. 250PSI, объем 38л.

Пистолет пескоструйный Fubag Sbg142/3

Как сделать пескоструйный пистолет своими руками

21.09.2018

Пескоструйный пистолет – это один из необходимых инструментов, который должен быть в наличии у каждого мастера или строителя.

Это не просто способ выполнения определенной работы. При наличии такого инструмента, каждый строитель или ремонтная организация получает возможность дополнительного заработка – сдавая его в аренду.

Пескоструйное оборудование используется масштабно в больших и старых городах.

Причиной этому является старая архитектура города, которую очень важно сохранить в аутентичном виде. К примеру, если вы планируете сделать ремонт в ресторане, вы не можете нанять бригаду мастеров, которые разнесут стены и собьют штукатурку. Такая грубая работа может не просто испортить внешний вид здания, но и разрушить его. Все работы по обновлению стен и снятию штукатурки, покраски проводятся при помощи пескоструйного пистолета.
Само же оборудование может быть дешевым или дорогим в зависимости от производителя или комплектации и предназначения оборудования.

Виды пескоструйного оборудования.

Различают напорный и инжекторный вариант.
Первый работает таким образом: абразив подается по шлангу под давлением из сберегательной емкости в сопло. Это профессиональный вид пескоструйного оборудования, который является основой для производства профессиональной техники, которой пользуются в промышленных масштабах. Чтобы получить такой аппарат, необходимо найти компрессор с мощностью более 5000 литров в минуту. Такие аппараты используются для обработки мостов, кораблей и другого металла. Для домашних целей такого оборудование не изготовляют через отсутствие необходимости в нем.
Инжекторый тип позволяет подавать абразив в рукав из открытой емкости при помощи пистолета. Рукав выбирают с небольшим сечением, что позволяет присоединить его к пистолету через запорную арматуру. При наличии ресивера можно дополнительно обрабатывать абразив, очищая его от пыли и воды.
Оборудование продается на рынке, но если вы имеете достаточно инструментов и минимальное инженерное образование, попробуйте смастерить его своими руками.

Как сделать пескоструйный пистолет своими руками?

Рассмотрим способ, при помощи которого можно сделать пневматический пескоструйный пистолет с накопителем, который находится в верхней части. Конечно же, это не будет совершенный аппарат, но вы сможете выполнить большой список работ, не покупая оборудования и не беря его в аренду. Это может быть, к примеру, бы удаление старой краски и ржавчины – что необходимо делать каждому владельцу гаража, киоска или собственного дома.

Также у вас может возникнуть вопрос: как сделать пескоструйную установку своими руками?

И вы можете потратить очень много времени на то, чтобы понять схему установки, купить комплектующие,

собрать это все вместе, и наладить работу так, чтобы установка работала как следует.

Но возникает вопрос: стоит ли оно того? Не лучше купить пескоструйную установку уже готовую, и не тратить драгоценное время и силы?…

Ответ можете дать себе сами.

Итак, двигаемся дальше.

Принцип работы оборудования.

В первую очередь, определим, каким образом работает такое оборудование. Для того, чтобы проводить чистку чего-либо, необходимо создать подачу песка под давлением, который будет выходить из пистолета (или устройства). Результат будет зависеть от того, какие инструменты и детали вы будете использовать.

Компрессор.

Первой деталью, которую необходимо иметь для сооружения пескоструйного пистолета является компрессор. Он может быть маленьким или большим профессиональным – не имеет значение для результата. Главное — чтобы вам было удобно с ним работать. Если же у вас есть большой компрессор, то для таких работ необходимо будет привлекать подсобный персонал, который будет помогать тащить технику за вами.

Рекомендации по выбору компрессора для пескоструйных работ.

Мощные компрессоры 220В способны производить максимум 300 литров абразива за минуту. Давление на элемент составляет до 7 атмосфер. Каким будет объем ресивера не важно, поскольку будет обеспечен постоянный поток воздуха. Но если есть возможность комплектовать оборудование ресивером, то это позволит сделать стабильную подачу песка, исключив перепады давления.

Конструкция.

В зависимости от цели использования оборудования, оно должно дополняться различными комплексными сооружениями. Проще всего сделать оборудование для обработки металла, стен. Для этого используют конструкции пескоструйного аппарата открытого типа.
Для обработки стекла необходимо сооружать дополнительную камеру, в которой такое стекло не повредится. В таких же камерах обрабатываются мелкие детали. Главная цель конструкции – зафиксировать ее для того, чтобы можно было воздействовать на деталь большим давлением, и она не вылетела.

В верхней части конструкции необходимо делать несколько отверстий для того, чтобы можно было проводить манипуляции. Нижняя часть изготавливается из решетки, которая делается из арматуры, под ней размещается желоб, по которому будут проходить абразивные материалы и высыпаться в любую емкость. Внутри самого устройства будет размещен пистолет. Такая камера должна хорошо освещаться – используйте светодиодное освещение, поскольку его будет сложно повредить, по сравнению с обычными лампами накаливания. Также рекомендуется провести дополнительную вентиляцию для поступления воздуха.
Можно также попробовать сконструировать напорную конструкцию, которая изготавливается из металлической бочки, в которой предварительно обрезается нижняя часть. Внизу бочки будет закрепляться затвор с тройником, к которому необходимо присоединить сопла, рукав и компрессор.

Пескоструйные сопла.

Сопло или деталь через которую будет выбрасываться струя воздуха с абразивом – самая сложная деталь для выполнения. Ее можно купить в специализированных магазинах. Также можно сделать сопла своими руками, используя свечи зажигания. Проще всего использовать керамические сопла, они недорогие. Но их хватает всего на несколько часов работы. Если необходимо работать больше, используются чугунные сопла. Для профессионального оборудования применяются сопла из карбида вольфрами или бора. Такие имеют срок службы до 1000 часов.

Корпус пистолета.

Устройство пистолета составляется из фитингов, тройников и пластиковой бутылки с рукояткой.
Подключение шланга от пистолета к емкости с абразивным материалом.
Если проложить обратный конец шланга в емкость с песком, он поступать не будет, поскольку он не имеет текущих свойств и будет перемещается только если его наклонить сверху внизу. Чтобы обеспечить подачу, необходимо делать дополнительный подсос воздуха. Для этого берется труба, в ней прорезается углубление с диаметром рукава, а после этого на трубу устанавливается кусок шланга выполняющего функцию запорного кольца. Этим кольцом можно регулировать подачу воздуха. В открытом положении обеспечивается максимальная подача абразива, если его постепенно закрывать, то давление уменьшается, что дает возможность работать с деликатными материалами.
Для начала работы необходимо открыть кран пистолета. В это время создается разряжение давления, в результате которого через рукав будет проходить песок и вылетать наружу. В зависимости от размера и диаметра сопла меняется скорость подачи абразивного материала.

Абразив.

Речной песок с болотом для таких работ не годиться. Морской – это соврем другое дело, правда, его тоже необходимо будет предварительно просеять. На рынке строительных материалов продается специальный белый песок для декоративной штукатурки по низким ценам. Для того, чтобы его можно было использовать в пескоструйном аппарате, необходимо его подсушить и просеять через минимальное сито. Необходимо обозначить, что песок подходит только для грубой очистки стен и металла. Если же планируется очистить более деликатные поверхности, для них необходимо покупать специальный абразив, в его состав может входить сода или другие смеси, содержащие мелкий частицы.

Как проводится гравировка стекол при помощи пескоструйного оборудования.

Основание стекла необходимо защитить от повреждений: та часть, что не будет обрабатываться струей песка, должна быть защищена пленкой. Для этого делается трафарет, а на оголенную часть стекла воздействует аппаратом подачи песка. После выполнения работ пленка снимается. Рисунок должен быть достаточно четким. Сила гравировки выбирается специалистом самостоятельно, для более глубокого узора следует сделать нанесение гравирования повторно. Полученный результат можно дополнить светодиодной конструкцией, которая подчеркнет обработанную часть песка. Данный узор будет освещаться по краям.
Пескоструйное оборудование также позволяет сделать отверстия в стекле диаметром в несколько миллиметров. Это делается для монтажа крепежа. На то, чтобы выполнить это действие – уходит пол бутылки песка и не более пяти минут. Отверстия становится гладким и не имеет сколов.

Правила безопасности.

Данный вид работ достаточно травматический. Разрабатывая оборудование, вы должны понимать, что неверное его использование может содрать кожу за доли секунд. Первое, что необходимо помнить всегда – это соблюдение техники безопасности. Для этого необходимо закупить защитный инвентарь, который состоит из специальной маски и перчаток для пескоструя, защищающих руки от попадания струи.

Каждый профессиональный мастер знает, что такое пескоструйный пистолет, и для чего он используется. Кроме того, что такой инструмент нашел широкое применение в строительстве и многих других сферах деятельности, он может сдаваться в аренду и приносить неплохую прибыль своему владельцу.

Пескоструйные пистолеты: виды и особенности выбора

При выборе такого инструмента, как пескоструйный пистолет, учитывается множество факторов, среди которых наиболее важными являются комплектация оборудования и его предназначение. Сегодня производители предлагают два основных вида данных устройств: напорные и инжекторные.

Напорный тип пистолетов для пескоструйной обработки используется в промышленных масштабах и не подходит для домашнего использования. Подача абразивных материалов в сопло под высоким давлением осуществляется по шлангу из специальной закрытой емкости. В отличие от них, в инжекторных пистолетах абразив подается в рукав из открытой емкости. Такой тип устройств подходит для выполнения небольших объемов работы в домашних условиях.

Пескоструйный пистолет собственного производства

Если у вас нет возможности, или по каким-то причинам вы не желаете купить пескоструйный пистолет, попробуйте сделать его своими руками. Для этого необходимо разобраться в схеме и принципе работы пескоструйной установки, приобрети все необходимые комплектующие и собрать это все на месте.

Вам не обойтись без таких деталей как сопло и компрессор. Также для пескоструйного пистолета понадобятся фитинги, тройники и пластиковая бутылка с рукояткой. К емкости с абразивным материалом самодельное устройство будет подключаться с помощью шланга. Что касается абразива, то самым оптимальным и доступным по цене вариантом станет морской песок (речной не рекомендуется). Для обработки более деликатных поверхностей приобретается специальный абразив, состоящий из мелких частиц.

Самостоятельно разрабатывая пескоструйное оборудование, следует помнить о технике безопасности. Одно неправильное действие может стать причиной получения серьезных травм.

Как проводить пескоструйную обработку | Пескоструйная обработка, пескоструйная обработка, Sodablast, Sodablasting

Пескоструйная очистка — это «общий» термин для абразивно-струйной очистки . Эта терминология возникла из-за того, что песок был первым абразивным материалом, использованным в процессе взрывных работ более 100 лет назад. Это иронично, поскольку использование настоящего кварцевого песка никогда не рекомендуется из-за его опасности для здоровья.

Пескоструйная очистка или Абразивоструйная очистка (также называемая струйная очистка ) — это операция принудительного продвижения потока абразивного материала к поверхности под высоким давлением для сглаживания шероховатой поверхности, придания шероховатости гладкой поверхности формы поверхность или удалить поверхностные загрязнения и краски / покрытия.Сжатый воздух обычно используется для приведения в движение взрывчатого материала (часто называемого средой). Существует несколько вариантов процесса, например, содовая очистка , дробеструйная очистка и дробеструйная очистка . Для простоты мы будем в основном обращаться к общим терминам «пескоструйная обработка» и «пескоструйная обработка», хотя большая часть нижеследующего относится ко всем вариантам, упомянутым выше.

Также обратите внимание, что приведенная здесь информация ни в коем случае не является исчерпывающим руководством по пескоструйной очистке .Думайте об этом как о введении в пескоструйную очистку для людей, которые никогда не делали этого раньше или которым интересно узнать, подходит ли пескоструйная очистка для их работы.

Прежде чем мы пойдем дальше, очень важно помнить, что ваш воздушный компрессор является наиболее важным компонентом всей вашей пескоструйной системы . Производительность, эффективность и стоимость квадратного метра пескоструйной обработки в значительной степени зависят от объема (CFM) и давления (PSI) сжатого воздуха, подаваемого через сопло вашего пескоструйного аппарата. Мы рассмотрим это подробнее в дальнейшем, но, пожалуйста, имейте это в виду.

Существует два основных типа пескоструйных аппаратов : переносной и шкаф . Как следует из названия, портативный бластер можно перемещать по рабочей зоне или при желании перемещать в удаленное место. Шкаф — это фиксированный закрытый блок, который размещается в фиксированном месте, например, в мастерской или гараже. Существует два основных типа шкафов для пескоструйной очистки : сифонных шкафов (иногда называемых отсасывающими шкафами) и шкафов прямого давления .

В целом сифонный шкаф дешевле в приобретении, чем система прямого давления , и имеет меньшие затраты на обслуживание. Производительность не такая высокая, как у шкафа прямого давления . Если вы типичный любитель или работаете в бизнесе, требующем периодического использования, сифонная система вам подойдет. Если вы занимаетесь крупносерийным производством или частным лицом, которому требуются более высокие темпы производства, вы можете рассмотреть систему прямого давления .

Независимо от того, используете ли вы сифон или шкаф прямого давления , вам понадобится пылеуловитель , который прикрепляется к шкафу и удаляет переносимые по воздуху пыль и мусор из шкафа, обеспечивая четкую видимость внутри шкафа. Вы не сможете сделать много работы, если не видите, что делаете! Также доступны пылеуловители типа переработчика , которые отфильтровывают мусор и пыль и перерабатывают полезные материалы обратно в шкаф.

Первый шаг в изучении пескоструйной обработки — это определить, какой тип работы вы хотите выполнять.Ответив на этот вопрос, вы сможете определить, какое оборудование вам нужно. Например, если вы хотите удалить краску с поверхности, которая слишком велика для установки в пескоструйном шкафу , вам потребуется портативный пескоструйный аппарат . Если вы хотите произвести пескоструйной обработки деталей и деталей в своем гараже или мастерской, вы можете использовать шкаф для пескоструйной обработки .

Если вы не уверены в том, какое оборудование лучше всего подойдет для ваших индивидуальных потребностей и бюджета, лучше всего проконсультироваться с экспертом.Одним из лучших является ACE Automotive Cleaning Equipment из Мичигана. Они производят высококачественное и доступное пескоструйное оборудование всех видов и имеют многолетний опыт оказания помощи людям с их пескоструйной очисткой и содовой очисткой потребностей.

После того, как вы определили общий тип пескоструйного оборудования , который лучше всего подходит для ваших нужд, очень важно определить лучший тип пескоструйного материала ( струйная очистка ) для конкретного вида работы, которую вы хотите выполнить. .Вам также необходимо определить наиболее подходящий размер зерна для вашей работы. Вы хотите очистить сильно заржавевший металл или снять отделку с деревянного стула? Вы хотите удалить краску дна лодки из стекловолокна, не повредив гелькоут, или вы хотите вытравить рисунок на куске гранита или стекла?

Существует множество различных типов струйной обработки материалов , каждый из которых имеет свои плюсы и минусы в зависимости от типа работы, которую вы хотите выполнить. Хотя пескоструйная очистка является одним из общих терминов для абразивно-струйной очистки или струйная очистка , вы никогда не должны использовать какой-либо тип кварцевого песка для пескоструйной обработки ! Кремнеземный песок может вызвать заболевание легких, называемое силикозом.Некоторые из наиболее популярных материалов для струйной очистки — это оксид алюминия, стеклянные шарики, карбид кремния и пищевая сода (бикарбонат натрия). Оксид алюминия был бы хорошим выбором для очистки этого сильно заржавевшего металла, но вы вполне можете проделать им дыру в дне лодки из стекловолокна. Обработка содой лучше всего подходит для удаления краски с днища лодки из стекловолокна, но не удаляет сильно изъеденную ржавчиной (хотя смесь из 80% соды и 20% оксида алюминия подойдет).

Вот общее руководство по применению для абразивных материалов . Только для сравнения:

Пескоструйная очистка Материал обычно бывает разного размера. Чем выше численный размер зерна, тем мельче размер частиц. Чем меньше размер зерна, тем крупнее размер частиц. Зерно меньшего размера, как правило, более агрессивно, чем зерно большего размера того же абразивного материала. Например, зерно оксида алюминия 60 более агрессивно, чем зерно оксида алюминия 120.Для правильного выполнения работы важно использовать правильный материал с правильной зернистостью.

Опять же, если вы не знаете, какой взрывчатый материал использовать для вашего вида работ, обратитесь за рекомендацией к эксперту. Это сэкономит вам много времени, разочарований и денег по сравнению с попытками угадать, если вы не уверены.

Возвращаясь к воздушным компрессорам, все пескоструйное оборудование должно иметь необходимое давление воздуха, обычно называемое PSI (фунты на квадратный дюйм), и надлежащий объем, обычно называемый CFM (кубические футы в минуту), для правильной работы.

Все воздушные компрессоры оцениваются по этим факторам. В технических характеристиках воздушного компрессора вы увидите эти характеристики, выраженные как «x» кубических футов в минуту при «y» фунтах на кв. Дюйм. Убедитесь, что ваш воздушный компрессор может генерировать, по крайней мере, минимально необходимый объем воздуха (куб. Фут / мин), который требуется вашему пескоструйному аппарату, и, как правило, лучше, чем этот минимальный куб.

Например, если вашему пескоструйному аппарату требуется 12 кубических футов в минуту для работы с соплом, которое вы используете, убедитесь, что ваш воздушный компрессор может производить не менее 12 кубических футов в минуту.Ничего страшного, если он генерирует более 12 кубических футов в минуту, но вы испытаете падение давления, если оно не сможет обеспечить минимум. Имейте в виду, что скорость абразивного материала на выходе из сопла и эффективность процесса пескоструйной обработки будут снижены чуть более чем на 1% на каждый фунт падения давления ниже идеального . взрывные давления. Таким образом, если вы пытаетесь произвести струю под давлением 100 фунтов на квадратный дюйм, но вы можете поддерживать только 80 фунтов на квадратный дюйм (потому что ваш компрессор не подает достаточно кубических футов в минуту), это падение давления снизит скорость и эффективность вашего процесса пескоструйной обработки примерно на 20%.

Также помните, что производительность вашего воздушного компрессора будет определять размер сопла, которое вы можете использовать с пескоструйным аппаратом . Другими словами, если у вас достаточно кубических футов в минуту для поддержания давления струи с определенным размером сопла, у вас может быть или не хватить кубических футов в минуту для струи со следующим большим размером сопла без падения давления.

Что касается давления воздуха, большинство пескоструйных аппаратов имеют регулируемый регулятор давления, который используется для установки конечного давления пескоструйной очистки .Так, если ваш воздушный компрессор способен, например, на 125 фунтов на квадратный дюйм, вы можете установить регулируемый регулятор давления от 10 фунтов на квадратный дюйм до 125 фунтов на квадратный дюйм, как ваше окончательное давление продувки . Вот типичные диапазоны давления пескоструйной обработки (в фунтах на кв. Дюйм) для некоторых из самых популярных материалов пескоструйной обработки :

Оксид алюминия 20-90 фунтов на кв. Дюйм

Стеклянные бусины 20-55 фунтов на квадратный дюйм

Пищевая сода 10-100 фунтов на кв. Дюйм

Карбид кремния 20-90 фунтов на кв. Дюйм

Black Beauty Slag 90-110 фунтов на кв. Дюйм

Сельскохозяйственные снаряды 10-40 фунтов на кв. Дюйм

Стальная дробь 20-90 фунтов на кв. Дюйм

Если вы не уверены в том, какой фунт на квадратный дюйм использовать, просто начните с низкого давления струи на регулируемом регуляторе давления и продолжайте увеличивать, пока не получите желаемый результат.Но имейте в виду, что при струйной очистке под высоким давлением в минуту расходуется больше материала и материал разрушается быстрее, если вы используете многоразовый тип. Так, например, если вы проводите струйную очистку стеклянными шариками и получаете хорошие результаты при давлении 45 фунтов на квадратный дюйм, повышение давления приведет к более быстрому разрушению стеклянных шариков. Вы можете получить немного больше производительности, если таковая имеется, но вы будете использовать свои медиа быстрее. Есть компромисс.

Влага в сжатом воздухе, используемом для пескоструйной очистки , струйной очистки и содовой очистки создает бесконечные проблемы.Если не удалить каким-либо образом, влага приведет к тому, что абразивная среда станет влажной или мокрой, и она не будет вытекать из струйной машины равномерно, если вообще будет. Результат — нежелательные простои.

Относительная влажность в атмосфере является источником влаги в сжатом воздухе. Это означает, что если вы живете в зоне с высокой влажностью или обрабатывает в день с высокой влажностью, у вас может возникнуть проблема, связанная с влажностью. Чем выше влажность, тем больше проблем с влажностью вы можете столкнуться.

Невозможно удалить влагу, когда она попадает в бластер . Вы должны удалить его, прежде чем он попадет в бластер . Существует несколько различных типов устройств для удаления влаги и уменьшения вероятности засорения. Многое зависит от размера и типа имеющегося у вас воздушного компрессора. Какой бы тип устройства контроля влажности вы ни выбрали, оно должно выдерживать выходную мощность вашего компрессора в кубических футов в минуту. Например, устройство контроля влажности, рассчитанное на 10 кубических футов в минуту, не будет подходить для использования с воздушным компрессором 20 кубических футов в минуту.

Для подключения воздушного компрессора к пескоструйной машине вам понадобится линия подачи воздуха. В общем, шланги с малым внутренним диаметром (I.D.), используемые для таких инструментов, как пневматические ключи, не должны использоваться для этой цели. Кроме того, вам не следует использовать в своей установке вставные разъемы типа «папа / мама».

Маленький I.D. Линии подачи воздуха и быстроразъемные соединения типа «папа / мама» приводят к падению давления в вашей пескоструйной системе . (Некоторые небольшие бластеры оснащены разъемами типа «папа / мама», что в таких случаях приемлемо.)

Внешний разъем типа «кулачок», обычно называемый «чикагским стилем», не ограничивает воздушный поток через точку подключения.

I.D. линии подачи воздуха, тип используемого быстроразъемного соединения и длина линии подачи воздуха — все это факторы, влияющие на потенциальные падения давления от воздушного компрессора до пескоструйной машины .

В общем, если вы собираетесь проложить что-либо на расстоянии более 30 футов от линии подачи воздуха, вам следует использовать внутренний диаметр не менее ”. шланг. Если вы не уверены в размере и длине линии подачи или типа используемого соединителя, обратитесь к производителю пескоструйного оборудования , чтобы определить наилучшую настройку линии подачи воздуха для вашей конкретной машины.

При использовании любого типа пескоструйного оборудования безопасность оператора является первоочередной задачей. Когда взрывает в закрытом шкафу, оператор изолирован от фактической среды взрывных работ, которая находится внутри шкафа. Даже этот вид пескоструйной обработки требует внимания к безопасности. В большинстве хороших шкафов для пескоструйной обработки используется предохранительный выключатель, который отключает подачу сжатого воздуха к соплу пистолета blast , когда загрузочная дверца или верх открыты.Это предотвращает случайную активацию оператором потока blast при загрузке или разгрузке шкафа. Сверхпрочные перчатки из резины или неопрена с перчатками предназначены для работы в суровых условиях в абразивоструйной камере, защищая руки и предплечья оператора.

При использовании переносного пескоструйного аппарата оператор подвергается воздействию среды дробеструйной обработки . В этих условиях используется защитное снаряжение для обеспечения безопасности оператора.Любой тип пескоструйной обработки образует пыль и мусор. Важно защитить себя от вдыхания пыли , независимо от типа используемого носителя . Нужен какой-то респиратор. Есть много видов, от простых респираторов до систем свежего воздуха. Убедитесь, что вы его используете!

Еще раз, ни при каких обстоятельствах не используйте кварцевый песок ! Воздействие пыли кварцевого песка может вызвать очень серьезное заболевание легких, называемое силикозом. . Не рискуйте своим здоровьем!

При пескоструйной очистке можно быть уверенным, что часть носителя и мусора отскочат назад к оператору. Поэтому глаза надо беречь! Всегда носите какие-либо средства защиты глаз, такие как капюшон , защитный экран или, по крайней мере, полностью закрытый google . Если вы не защитите глаза, это может привести к серьезной травме глаз.

Воздействие на вашу кожу струи прямой струи или отскока носителя и мусора может привести к серьезной травме.Всегда следите за тем, чтобы кожа не травмировалась. Носите одежду с длинными рукавами, длинные брюки, рабочие перчатки и обувь или ботинки. В некоторых случаях вам даже могут посоветовать надеть защитный костюм. Не пытайтесь произвести пескоструйную обработку в шортах, майке и сандалиях. Это просто напрашивается на неприятности.

Большинство портативных пескоструйных аппаратов оснащены системой дистанционного управления «на случай смерти». Это означает, что струйная струя может выходить из сопла только тогда, когда оператор задействует какую-либо ручку или спусковой крючок, чтобы запустить струю струи.Системы «Deadman» автоматически отключают поток взрывной волны , если ручка упадет, или оператор уберет руку с ручки или спускового механизма. Системы «Deadman» могут быть как простыми, от подпружиненного устройства, которое физически блокирует конец сопла, так и удаленной системой, которая фактически перекрывает поток дутья в резервуаре. Это помогает защитить оператора и окружающую среду от опасностей, связанных с падением или оставленным без присмотра струйным шлангом, сильно распыляющим абразивно-струйную среду .

Здравый смысл очень важен при пескоструйной очистке . При абразивно-струйной очистке среда , выбрасываемая из сопла струи с высокой скоростью и давлением, фактически дает вам потенциальное оружие в руке. Никогда не направляйте струйное сопло на живое существо! Не направляйте сопло blast на все, что вы можете повредить. Ваш пескоструйный аппарат — не игрушка. Относитесь к нему с уважением и уважайте окружающую среду.

После того, как у вас есть пескоструйный аппарат , воздушный компрессор, а также необходимые линии и соединители, пора начинать рабочий проект!

Если вы помните о простых основах, вы на правильном пути к успешному завершению своих проектов. Сам процесс взрыва довольно прост. После подключения системы выполните проверку безопасности, чтобы убедиться, что все в хорошем рабочем состоянии. Всегда заменяйте все изношенные или поврежденные предметы.

Теперь, когда вы убедились, что все правильно подключено и находится в хорошем рабочем состоянии, загрузите носитель, включите воздушный компрессор и установите давление на самом компрессоре примерно на 120 фунтов на квадратный дюйм. Установите регулируемый регулятор давления на пескоструйном аппарате на желаемое значение psi.Как упоминалось ранее, в случае сомнений начните с низкого давления струи и продолжайте увеличивать, пока не добьетесь желаемых результатов.

Если вы используете переносной пескоструйный аппарат , вы всегда должны держать шланг blast как можно прямее. Никогда не используйте пескоструйный аппарат с резкими изгибами на шланге blast или с его свернутым спиралью. Это увеличивает трение в воздушной струе и может привести к преждевременному выходу из строя шланга blast .

Если вы используете шкаф для пескоструйной очистки , всегда следите за тем, чтобы мусор из пылесборника регулярно удалялся. Фильтры также следует регулярно проверять и чистить. Скопление мусора в пылесборнике может привести к ухудшению видимости в пескоструйной камере и преждевременному выходу из строя фильтра (ов) и двигателя (ов) пылеуловителя.

При использовании пескоструйного шкафа сифонного типа необходимо загрузить в него 20-25 фунтов среды.Место сбора в сифонной трубке находится в нижней части шкафа. Если вы перегрузите шкаф, вес и масса носителя сожмутся в нижней части шкафа и не позволят средам свободно течь.

Поскольку носитель используется постоянно, он будет ухудшаться, а эффективность носителя и процесса пескоструйной обработки снизится. Менять носитель при меньшем количестве проще и эффективнее. Если абразивно-струйный материал намокнет или намокнет, будет менее затратным выбрасывать это меньшее количество.

Кроме того, мусор, убранный с объекта, который вы взрываете , будет падать через рабочую решетку. Он смешается с вашей средой, и крупные частицы могут засорить приемную трубку или пистолет blast . Использование тонкой угольной сетки над рабочей декой может улавливать крупные частицы мусора и поддерживать чистоту носителя. Тонкая угольная сетка или корзина для мелких деталей также могут предохранять мелкие детали, такие как винты или крепежные детали, от падения в среду, потери или засорения приемной трубки.

Существует два типа пескоструйных шкафов прямого давления : сосуд высокого давления, установленный сбоку, или сосуд высокого давления, установленный снизу. Версия с боковым креплением имеет резервуар, в который загружается среда. Эти резервуары обычно вмещают около 80-100 фунтов взрывчатого вещества . Поскольку переработка материала отсутствует, резервуар необходимо повторно загружать по мере израсходования среды. Отработанные материалы будут попадать в нижнюю часть шкафа, откуда их можно будет выгрузить через какую-то подпружиненную крышку люка.Носитель можно пролить через экран и использовать повторно, пока он не сломается слишком сильно.

Шкафы прямого давления с установленным снизу резервуаром высокого давления будут постоянно повторно использовать одну и ту же среду. Верхняя часть сосуда высокого давления (резервуара) открыта, позволяя средам заполнить резервуар. Когда оператор нажимает на педаль, верхняя часть бака закрывается, и в баке создается давление. Когда оператор отпускает педаль, в резервуаре сбрасывается давление, и среда поступает в резервуар.Носитель ухудшается по мере использования, поэтому необходимо будет заменить старый носитель на новый, когда будет заметное снижение эффективности или .

Независимо от того, используется ли портативный пескоструйный аппарат или шкафный пескоструйный аппарат , оператору придется поэкспериментировать, чтобы найти правильное расстояние от сопла до обрабатываемой поверхности . Не существует жестких правил для правильной дистанции. Каждая работа будет отличаться.Вы быстро увидите, находитесь ли вы слишком далеко или слишком близко для достижения максимальной эффективности взрывных работ .

Пескоструйная очистка также зависит от конкретной работы, но, как правило, не следует производить струйную обработку перпендикулярно прямо по очищаемой поверхности. Угол въезда может составлять от 45 до 105 градусов к поверхности. Это позволяет абразивным материалам работать более эффективно. Вы также должны переместить струю вперед по очищаемой поверхности.Не тяните взрывной поток назад над областью, которая уже была подвергнута взрыву .

Все задания будут разными, но в целом гладкие, легкие штрихи со степенью перекрытия работают хорошо. Некоторые люди предпочитают легкое движение дуги из стороны в сторону, как если бы вы промыли подъездную дорожку из садового шланга. Не бойтесь пробовать разные техники, вы быстро поймете, что работает, а что не подходит для вашей работы.

Как я упоминал ранее, вы только что прочитали Введение в пескоструйную очистку , « How to Sandblast » для начинающих.Независимо от того, что вы делаете, ВСЕГДА принимайте все необходимые меры предосторожности, чтобы уберечь вас, ваше окружение и другие живые существа от вреда. Пескоструйная очистка — отличный способ выполнить большое количество различных проектов по зачистке и очистке . Вы можете это сделать, так что сделайте это!

Пескоструйный пистолет | BADBOY Blasters

Описание

Абразивоструйная очистка — это метод абразивоструйной очистки, используемый для удаления отложений с поверхностей без повреждения исходных поверхностей. Как правило, абразивоструйный шкаф используется как средство для удаления отложений кальция с плиток бассейна или отложений грибка, а также как средство для осветления раствора, выцветшего из-за скопления грязи или загрязнений. Кроме того, дробеструйная очистка может использоваться как средство для очистки бассейнов и используется многими автомастерскими как способ удаления старой краски с автомобиля. Веб-сайт BADBOY Blasters даст онлайн-покупателям возможность найти индивидуальный строительный шкаф для дробеструйной очистки или любой другой тип абразивоструйного оборудования, например, шкаф для установки гидроабразивного оборудования, дробеструйного или микроабразивного оборудования.Поскольку камера дробеструйной обработки спроектирована по индивидуальному заказу, наша компания может учесть требования наших клиентов по дробеструйной очистке и создать шкаф, который улучшит дробеструйную обработку. Помимо шкафа для дробеструйной очистки, в онлайн-магазине можно найти несколько других устройств и принадлежностей для абразивоструйной очистки, например абразивоструйные средства, а также запасные части для струйных аппаратов. Общие характеристики кабинета дробеструйной очистки включают стальные ножки 14-го калибра, внутреннюю флуоресцентную систему освещения, прочный и долговечный узел ножного клапана, а также сдвоенные регуляторы воздуха или измерительные панели.BADBOY Blasters — это семейная компания, и мы стремимся предложить нашим клиентам доступ к лучшему на рынке шкафу для дробеструйной обработки, а также экспертные технические консультации и послепродажную поддержку. Покупатели, желающие приобрести дробеструйный шкаф, будут более чем впечатлены огромным ассортиментом пескоструйных аппаратов и специализированных кабинетов, а также наших стоматологических и ювелирных пескоструйных аппаратов, вакуумных пескоструйных аппаратов, а также абразивных материалов и абразивов. Абразивно-струйная обработка, такая как дробеструйная очистка, представляет собой использование силы, которая толкает абразивный материал, который в случае дробеструйной очистки представляет собой стеклянные шарики, по определенной поверхности. Несмотря на то, что дробеструйная очистка используется как средство для удаления отложений кальция или краски, струйная очистка может использоваться для сглаживания поверхности или придания ей шероховатости. Другие методы абразивно-струйной обработки, такие как пескоструйная обработка, используются в качестве средства травления изображений на стекле. Наш ассортимент шкафов для дробеструйной обработки можно увидеть на нашем веб-сайте, и поскольку мы изготавливаем шкафы для дробеструйной обработки по индивидуальному заказу, наши онлайн-покупатели могут быть уверены, что найдут шкаф для дробеструйной обработки, который наилучшим образом удовлетворит их потребности.

Абразивоструйная очистка не новость, и на самом деле абразивоструйная очистка проводилась более ста лет назад в 1870 году.Как и в шкафу для дробеструйной очистки, абразивоструйная аппаратура является основной частью дробеструйной обработки, и BADBOY Blasters запасает стеклянные шарики, которые используются при дробеструйной очистке, и оксид алюминия, который является средой, которая используется для ремонтных или ремонтных работ общего назначения, а также а также абразивно-струйная очистка, которая используется для удаления краски и ржавчины. Не стесняйтесь узнать больше о дробеструйном шкафу BADBOY Blasters на нашем веб-сайте www.badboyblasters.com.

Мы принимаем платежи через PayPal, MasterCard, Visa и American Express eCheck.Для всех транзакций PayPal, пожалуйста, направляйте платеж на [email protected].

Для вашего удобства теперь мы можем принимать заказы через этот сайт!

Лучший пескоструйный пулемет — отличные предложения на пескоструйный пулемет от мировых продавцов пескоструйных пулеметов

Отличные новости !!! Вы попали в нужное место для пескоструйного автомата. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший пескоструйный пулемет в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой пескоструйный автомат на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в пескоструйном автомате и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Sandblasting machine gun по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучший бесплатный пескоструйный пистолет — Отличные предложения на бесплатный пескоструйный пистолет от мировых продавцов бесплатных пескоструйных пистолетов

Отличные новости !!! Вы попали в нужное место, чтобы получить бесплатный пескоструйный пистолет.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший бесплатный пескоструйный пистолет скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили бесплатный пескоструйный пистолет на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в бесплатном пескоструйном пистолете и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести пистолет для пескоструйной обработки бесплатно по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
