Кольца поршневой — что это, зачем они нужны и как работают?

Кольца поршневой — специально изготовленные металлические детали в форме окружности, которые одеваются на поршень, а цель поршневых колец — придание необходимого радиального давления для поддержания уплотнения между поршнем и цилиндром. Поршневые кольца, как правило, изготавливаются из такого сплава чугуна, который позволяет им быть упругими и в то же время пластичными, а также служить хорошими теплопроводниками.

Кольца одеваются на поршень в специально проделанный в нём паз. Сами кольца представляют собой незамкнутую окружность, что позволяет их одевать и снимать с поршня, не ломая их.

Почти во всех двигателях установлены 2 типа поршневых колец в зависимости от функции, которую они выполняют:

Компрессионные кольца поршневой вставляются в специальные пазы в верхней части поршня. Их, как правило, насчитывается от 3 до 7 на одном поршне. Эти кольца главным образом служат для уплотнения между стенками цилиндра и поршнем и предотвращают проникновение смеси топлива и воздуха в такте сгорания в картер двигателя. Кроме того, ещё одна роль компрессионных колец поршневой заключается в передаче тепла от поршня к гильзе цилиндра, а также поглощения части поршневых колебаний из-за боковой тяги.
Маслосъёмные кольца — это немного другие кольца поршневой, которые находятся ниже компрессионных колец. Маслосъёмные кольца обеспечивают идеальное смазывание стенки цилиндра, снимая бóльшую часть масла с поверхности гильзы в то время, когда поршень движется вниз. Это делается для того, чтобы свести к минимуму попадание масла в камеру сгорания и, как следствие, его расход.

Кольца поршневой группы очень упругие. Они самостоятельно регулируют свой диаметр, прижимаясь к цилиндру и в то же время оставаясь в своих пазах. Они также сводят к минимуму площадь контакта между поршнем и цилиндром и, таким образом, значительно уменьшают трение, которое в противном случае привело бы к износу поршневой и снижению КПД работы двигателя за счёт большого сопротивления, создаваемого эти трением.

Зачем нужны поршневые кольца?

Кольца поршневой позволяют использовать в поршнях очень лёгкие материалы, такие как алюминий, потому что среди требований к материалу поршней отпадает стойкость к трению, ведь его выполняют кольцо.

Только представьте, если бы у Вашего автомобиля в моторе не было бы колец, и поршень бы тёрся напрямую о стенки цилиндра. Что бы было тогда? Ну, во-первых, поршень должен бы был иметь тот же размер, что и цилиндры. Но тут нас ждала бы большая проблема: при нагреве поршень расширяется в диаметре, и, таким образом, он мог бы застрять в цилиндре, что привело бы к дорогостоящему ремонту. Во-вторых, такой поршень очень быстро бы вызывал всё больше и больше потери компрессии за счёт быстрого износа. Именно поэтому кольца поршневой выполняют такую важную роль.

Процесс монтажа кольца на поршень

Подводя итог, отметим, что кольца в двигателе выполняют 4 главные функции:

Компрессия. Поршневые кольца поддерживают изоляцию камеры сгорания от картерного пространства, что позволяет проводить более эффективное сжатие топлива в камере. Т.е. газообразные продукты сгорания, возникающие в момент зажигания, не проходят сквозь цели между поршнем и цилиндром, потому что от возникновения таких щелей защищает кольцо.
Экономия расхода масла. Маслосъёмные кольца снимают часть масла со стенок цилиндра во время работы мотора, благодаря чему компрессионные кольца отлично смазывают, и в то же время излишки масла не попадают в камеры сгорания.
Теплообмен. Поршневые кольца передают тепло от поршня к цилиндру. Когда топливно-воздушная смесь возгорается в камер сгорания, температура внутри неё достигает приблизительно 300 °С. Если тепло будет накапливаться внутри поршня, двигатель может быть повреждён.
Погашение горизонтальных колебаний поршня. Плотно прижимаясь к стенкам цилиндра, кольца поршневой не дают поршню «гулять» в горизонтальных направлениях, что предотвращает износ поршневой группы мотора.

Поршневые кольца — RacePortal.ru

При этом необходимо отметить, что незначительная часть газов из камеры сгорания всё равно проникают во внутренне пространство картера даже нового, вполне исправного, двигателя. Уплотнение при помощи поршневых колец в технике называется уплотнением лабиринтного типа, в уплотнениях подобного типа всегда происходит некоторая утечка газов. Но эта утечка на исправном двигателе обычно лежит в диапазоне 0,5 – 1,0%. Находящиеся в картере двигателя газы называются картерными газами. По мере износа цилиндропоршневой группы двигателя количество картерных газов увеличивается.

Кроме уплотнения поршневые кольца выполняют ещё две задачи. Регулируют количество масла на стенках цилиндра, необходимого для смазывания, как самих колец, так и поршня, и отводят тепло от поршня к стенкам цилиндра.

Предназначение поршневых колец:

Обеспечение герметичности между поршнем и стенками цилиндра. Регулирование количества масла, необходимого для смазывания соединения поршня и цилиндра, и предотвращения попадания масла в камеру сгорания двигателя. Отвод тепла от поршня к стенкам цилиндра.

Эти три задачи поршневые кольца выполняю в очень тяжёлых условиях под воздействием высоких тепловых и механических нагрузок. Тепловое напряжение поршневых колец возникает под воздействием горячих рабочих газов и под воздействие трения колец о стенки цилиндра, происходящего в условиях масляного голодания в верхней части поршня. Успешное решение этих задач решается как за счёт конструкции колец, так и правильного подбора материала изготовления колец.

Тип колец Поршневые кольца делятся на два типа: Компрессионные,маслосъёмные.

1-Компрессионное кольцо

1.1-Молибденовая противоизносная вставка

2-Второе компрессионное кольцо

3-Маслосъёмное кольцо

3.1. Верхняя маслосъёмная пластина

3.2. Тангенциальный расширитель

3.3. Нижняя маслосъёмная пластина

Поршень с поршневыми кольцами Фотография разреза поршня современного бензинового двигателя с установленным на него типичным комплектом поршневых колец в соответствии со схемой, данной на верхнем рисунке. Компрессионные кольца обеспечивают необходимую герметичность, а маслосъёмные кольца регулируют количество масла на стенках цилиндра. Именно регулируют, а не полностью удаляют, поскольку полное или слишком большое удаление масла приведёт к масляному голоданию соединения поршня со стенками цилиндра в верхней части поршня и последующему заклиниванию поршня в цилиндре.

Ранее двигатели были тихоходными, и количество поршневых колец на одном поршне доходило до 5 – 7. Но почти все современные бензиновые двигатели и быстроходные автомобильные дизельные двигатели имеют на одном поршне всего три поршневых кольца – два компрессионных кольца и одно маслосъёмное. Хотя поршни двигателей форсированных спортивных автомобилей, постоянно работающие на высоких оборотах, могут иметь всего два кольца. А поршни дизельных автомобильных двигателей, для облегчения запуска, могут иметь четыре кольца, три из которых компрессионные.

Поршневые кольца — терминология

Концевой зазор в свободном состоянии
Концевой зазор в сжатом состоянии
Торсионная закрутка кольца после сжатия
Компрессионные поршневые кольца

Первое (верхнее) компрессионное кольцо, установленное в канавку поршня, находящегося в цилиндре двигателя, должно принять абсолютно круглую форму (это выполняется, если сама гильза цилиндра не имеет деформаций) и быть прижатым к поверхности цилиндра по всей наружной окружности поршневого кольца. Для обеспечения этого, упругое поршневое кольцо изготавливается не в виде правильной окружности, а в виде дуги переменного радиуса, большего, чем диаметр цилиндра и имеющее в свободном состоянии достаточно больший зазор (1) между концами кольца. При установке в цилиндр кольцо сжимается и зазор (2) в замке кольца становится 0,15 ÷ 0,5 мм. Точное и максимально допустимое значение этого зазора указывается в технической документации двигателя. Обеспечение регламентированной величины зазора очень важно, увеличенный зазор способствует прорыву газов в картер двигателя и снижению мощности. Но ещё опасней уменьшенный зазор в замке поршневого кольца.

Во время работы, в результате нагрева кольцо расширяется и при уменьшенном зазоре может произойти заклинивание поршневого кольца в цилиндре, что приведёт к образованию задиров на зеркале цилиндра, поломке межкольцевых перегородок поршня или поломке самого кольца. Поэтому допустимо небольшое увеличение зазора, но недопустимо уменьшение зазора в замке поршневого кольца. Ведущие производители поршневых колец производят кольца с постепенно уменьшающимся через 0,1 мм зазором, таких подбираемых размеров может быть до 15.

Некоторые производители поршневых колец выпускают «беззазорные» поршневые кольца. Разумеется, невозможно изменить природное свойство металлов к расширению при повышении температуры, кольцо, установленное в цилиндр двигателя без зазора, обязательно заклинит. Но многое можно решить за счёт удачной конструкции. В этом случае поршневое кольцо состоит из двух плоских колец, установленных друг на друга и повёрнутых относительно друг друга на 180º. При этом верхнее кольцо имеет форму буквы «L», а нижнее кольцо вставлено в выемку верхнего кольца, за счёт чего высота такого кольца получается не более высоты стандартного кольца.

Когда-то замки поршневых колец старых тихоходных двигателей, для уменьшения прорыва газов через замок кольца имели сложную форму, но в современных высокооборотных двигателях прорыв газов через замок кольца незначителен. Поэтому современные кольца имеют только прямоугольную форму замка.

Правильная установка поршневых колец Переменный радиус дуги поршневого кольца берётся не произвольно, а рассчитывается для обеспечения необходимой эпюры силы прижатия кольца к стенкам цилиндра. Во время работы поршневое кольцо изнашивается неравномерно. В результате экспериментов определено, что наиболее интенсивно кольцо изнашивается в районе замка. Поэтому первоначальное увеличение силы прижатия кольца в зоне замка увеличивает срок службы кольца. Но точно рассчитанная эпюра усилий кольца может измениться в результате непрофессиональной установки кольца на поршень. Современные, очень тонкие компрессионные поршневые кольца не допускается устанавливать на поршень руками. Для этого необходимо использовать специальное приспособление, обеспечивающее равномерное разжатие кольца по всей окружности и ограничение максимального разжатия. Установка кольца руками, с увеличенным и неравномерным расжатием, значительно сокращает срок службы кольца.

Прижатие компрессионных колец к стенкам гильзы цилиндра

На этом рисунке видно, что газы из камеры сгорания через зазор между жаровым поясом поршня и стенкой цилиндра и через зазор между стенкой перегородки и поршневым кольцом попадают во внутреннюю полость поршневого кольца. При этом давление во внутренней полости верхнего компрессионного кольца практически равно давлению в камере сгорания. За счёт давления газов на внутреннюю поверхность кольца происходит дополнительное прижатие поршневого кольца к стенкам цилиндра. Некоторая часть газов также попадает во внутреннюю полость второго компрессионного кольца. Поскольку первое компрессионное кольцо дросселирует давление газов, давление во внутренней полости второго компрессионного кольца мотет быть равно 30 – 60%, от давления во внутренней полости первого компрессионного кольца.

С учётом того, что все процессы в двигателе происходят достаточно быстро, давление из внутренних полостей поршневых колец не падает до следующего такта рабочего хода, это явление называется аккумулированием давления. Аккумулирование давления обеспечивает приемлемую работу поршневых колец, частично потерявших свою упругость в результате старения или перегрева. Потерявшие упругость поршневые кольца будут удовлетворительно работать на режиме высоких нагрузок двигателя, но при работе двигателя в режиме низких нагрузок поршневые кольца не обеспечат необходимое уплотнение. Поэтому, исправными можно считать поршневые кольца серийного легкового автомобиля, обеспечивающие прижатие к стенкам цилиндра за счёт собственной упругости.

Некоторые производители поршневых колец заявляют, что до 90% усилия прижатия поршневых колец возникает за счёт давления рабочих газов двигателя. Возможно, кольца с подобными технически характеристиками подойдут только для специальных спортивных двигателей, постоянно работающих в диапазоне высоких оборотов и высоких нагрузок, Но вряд ли такое кольцо будет успешно работать в двигателе серийного автомобиля. Специально подготовленные поршневые кольца, как и многие другие детали двигателя, могут улучшить работу двигателя на строго определённых режимах оборотов и нагрузки. Но при этом значительно ухудшить работу двигателя на остальных режимах.

Очень важным эксплуатационным размером является боковой зазор между кольцом и канавкой поршня, поскольку именно от него зависит давление в поршневой канавке. В среднем этот зазор равен 0,04 ÷ 0,08 мм. От величины этого зазора также зависят ударные нагрузки на перегородки поршневых колец и, соответственно, шумность работы двигателя, возрастающие при увеличении зазора или вероятность заклинивания (потери подвижности) поршневых колец при уменьшении зазора.

Многие автомеханики считают, что поршни не подлежат дальнейшей эксплуатации по причине износа направляющей части (юбки) поршня, но обычно износ направляющей части поршня незначителен. Разумеется, если поршень не работал в режиме масляного голодания, и на поверхности поршня и стенок цилиндров не образовались задиры. На самом деле поршень часто выбраковывается по причине недопустимого износа канавки верхнего компрессионного кольца.

При производстве и высота поршневых колец, и высота канавки поршня имеют некоторый разброс, поэтому, для обеспечения необходимого зазора, иногда бывает возможность подбора поршневого кольца необходимой высоты.

Форма второго компрессионного кольца отличается от формы первого компрессионного кольца. Иногда из-за своеобразной формы наружной поверхности второе компрессионное кольцо называется скребковым Это кольцо работает не только как компрессионное, но и участвует в регулировании количества масла на стенках цилиндров, то есть частично выполняет задачу маслосъёмного кольца. Нижняя часть рабочей поверхности второго кольца изготавливается в виде скребка, который при перемещении поршня вниз снимает со стенок цилиндра лишнее масло. Нижнее компрессионное кольцо работает в значительно более лёгких условиях. И температура в зоне кольца и давление газов на кольцо (соответственно сила прижатия кольца к стенке цилиндра) значительно ниже по сравнению с подобными показателями, оказывающими воздействие на верхнее кольцо. Оба компрессионные кольца допускается устанавливать только в одном положении. На верхней поверхности компрессионного поршневого кольца ставится метка «Т», «ТОР» или другие. Кольцо всегда устанавливается этой меткой вверх. Неправильно установленное поршневое кольцо, неправильно работает.

Маслосъёмные кольца устанавливаются ниже компрессионных поршневых колец. На поршни двигателей современных легковых автомобилей устанавливается всего по одному маслосъёмному кольцу. Хотя старые двигатели, особенно предназначенные для стационарного применения, использовали по несколько маслосъёмных колец.

Маслосъёмные кольца предназначены для регулирования количества масла, находящегося на стенках цилиндра. Тут не очень подходит русская поговорка: «Кашу маслом не испортишь». Масла на стеках цилиндра должно быть не как можно больше, а ровно сколько необходимо. Недостаточное количество масла приведёт к масляному голоданию и, вследствие этого, к повышенному износу поршневых колец, поршня и поверхности цилиндра. В некоторых тяжёлых условиях работы двигателя при наличии масляного голодания могут произойти задиры в соединение поршня с цилиндром, и даже полное заклинивание поршня в цилиндре. Так же нежелательно излишнее количество масла на стенках цилиндра. Лишнее масло, через компрессионные кольца попадает в камеру сгорания двигателя. Что приводит к повышенному расходу масла, образованию нагара на стенках камеры сгорания, клапанах и свече зажигания. Нагар от сгоревшего масла в камере сгорания и на клапанах значительно ухудшает некоторые технические характеристики двигателя. Во время работы двигателя система смазки разбрызгивает в нижней внутренней полости цилиндра большое количество смазки, необходимого для смазывания поршневого пальца и охлаждения поршня.

При перемещении поршня вниз, маслосъёмное кольцо своими кромками собирает излишнее масло со стенок цилиндра и через дренажные отверстия в канавке поршня направляет его во внутреннюю полость поршня. Далее масло стекает в масляный поддон, возвращаясь в систему смазки двигателя.

Для надёжной работы двигателя на стеке цилиндра должен находится тонкий слой масла, установленной толщины. Слой масла зависит не только от маслосъёмного кольца, но и от качества обработки поверхностей, как самих стенок цилиндров, так и поршня. Иногда можно слышать мнение, что чем чище отполирована поверхность стенки цилиндра, тем меньше сила трения и тем лучше работает двигатель. На самом деле это не так.

Составные трёхкомпонентные маслосъёмные кольца оставные маслосъёмные кольца с различными типами расширителей

Различные типы тангенциальных расширителей составных маслосъёмных колец

Составное четырёхкомпонентное кольцо

Верхняя плоская пластина
Осевой расширитель
Радиальный расширитель
Нижняя плоская пластина

Материалы поршневых колец

К материалам, из которых изготавливаются поршневые кольца, предъявляются очень высокие требования. Во время работы температура верхнего компрессионного кольца достигает 300º С. При этой температуре кольцо должно сохранять эластичность, обладать низким коэффициентом трения по материалу, из которого изготовлены стенки цилиндров, и иметь высокую износоустойчивость. До 50 ÷ 60% всех потерь на трение в двигателе приходится на трение между поршневыми кольцами и стенками цилиндра.

Обычно компрессионные поршневые кольца двигателей серийных автомобилей изготавливаются из специальных сортов прочного легированного чугуна, но в последнее время компрессионные кольца, особенно высокофорсированных двигателей, изготавливаются из стали. Для повышения износостойкости компрессионных колец на них рабочую поверхность наносится хромовое или молибденовое покрытие. Пористый хром, применяемый для покрытия поршневых колец, удерживает на своей поверхности необходимое количество масла. Эти покрытия имеют не только высокую износостойкость, но и уменьшенный коэффициент трения в паре с чугуном, из которого изготовлен блок цилиндров или вплавленные гильзы цилиндров алюминиевого блока. На поршневые кольца молибден наносится методом плазменного напыления. Поскольку молибден достаточно дорогой металл, обычно он наносится только на верхнее компрессионное кольцо, при этом перед напылением молибдена на рабочей поверхности кольца делается тонкая пазовая проточка. По своим физическим качествам хромированные поршневые кольца несколько отличаются от поршневых колец с молибденовым покрытием.

Неисправности поршневых колец

Основной неисправностью поршневых колец является их износ в процессе продолжительной эксплуатации. Ресурс поршневых колец двигателей отечественных автомобилей приблизительно равен 150000 км. (Вернее состояние соединения между поршневыми кольцами и стенками цилиндров). Кольца современных автомобилей передовых производителей могут служить до 300000 км, правда, иногда приходится слышать от владельцев, что двигатель их автомобиля уже прошёл 500000 км. Пробег лучших грузовых автомобилей-тягачей может быть более 1000000 км. Но эти пробеги могут быть значительно уменьшены неправильной эксплуатацией. К ускоренному износу поршневых колец приводит несвоевременная замена масла в двигателе, использование не подходящего для этого двигателя или загрязнённого мала. Несвоевременная замена воздушного фильтра и, тем более, эксплуатация автомобиля вообще без воздушного фильтра или езда по пыльным дорогам. Применение некачественного топлива или несвоевременная замена топливного фильтра. К тяжёлым условиям можно отнести постоянную эксплуатацию автомобиля в городских пробках. Очень вредны для колец кратковременные поездки, при которых двигатель не успевает прогреться до нормальной рабочей температуры, особенно в зимнее время. Не допускается эксплуатация двигателя с высокими нагрузками, до его полного прогрева. Система управления двигателя некоторых высокофорсированных автомобилей не позволяет двигателю развивать полную мощность, пока температура масла в двигателе не достигнет установленного предела. Именно масла, а не охлаждающей жидкости системы охлаждения.

Бывают случаи быстрого, лавинообразного разрушения поршневых колец. Это может произойти или из-за сильного перегрева двигателя или в результате работы двигателя в условиях недостаточной смазки. В таких случаях возможно заклинивание колец в цилиндре, образование задиров на стенках цилиндра и поршне, разрушение поршневых колец и перегородок между кольцевыми канавками поршня. Такое состояние двигателя диагностируется достаточно легко. Признаком недопустимого износа поршневых колец является повышенное потребление масла. Если двигатель малолитражного автомобиля расходует более 0,5 литра масла на 1000 км и при этом при трогании с места после остановки перед светофором наблюдается появление из системы выпуска сизого дыма, можно предположить что поршневые кольца двигателя имеют недопустимый износ. В этом случае может наблюдаться повышенное давление картерных газов двигателя, которое можно определить, отсоединив шланг системы принудительной вентиляции картера двигателя. Также о большом давлении картерных газов свидетельствуют протечки масла через сальники, прокладки и другие уплотнения двигателя.

Для более точного диагностирования необходимо проверить компрессию в цилиндрах двигателя и проверить состояние цилиндропоршневой группы методом утечки сжатого воздуха.

Прямоугольное поршневое кольцо

Первоначально компрессионное поршневое кольцо в разрезе имело достаточно простую прямоугольную форму, но со временем форма колец стала значительно сложнее. Самый распространённый вид современных компрессионных поршневых колец.

Верхнее компрессионное кольцо

Первое (верхнее) компрессионное кольцо

Поршневые кольца —

Второе компрессионное кольцо

Кольцо имеет наружную (рабочую) поверхность, непосредственно соприкасающуюся со стенками цилиндра, внутреннюю поверхность, направленную в сторону центра окружности кольца и две боковые поверхности, верхнюю и нижнюю. В результате эволюции двигателя форма разреза кольца перестала быть прямоугольной. Для обеспечения большей долговечности кольца, его более быстрой притирке к поверхности цилиндра, уменьшения вероятности закоксовывания колец в канавках поршня и для обеспечения других рабочих характеристик кольца форма разреза кольца стала довольно сложной и очень разнообразной.

Поршневые кольца — Википедия

Несжатые поршневые кольца: два верхних — компрессионные, нижнее — маслосъёмное. Поршневые кольца на ГАЗ-52, два типа:
1 — компрессионные кольца
2 — чугунное маслосъёмное
Справа составное маслосъёмное кольцо:
3 — радиальный расширитель
4 — осевой расширитель
5 — тонкие стальные маслосъёмные кольца, верхнее и нижнее

Поршневы́е ко́льца — это незамкнутые кольца, которые с небольшим зазором (до нескольких сотых долей миллиметра) посажены в канавках на внешних поверхностях поршней в поршневых двигателях (таких как двигатели внутреннего сгорания или паровые двигатели) и поршневых компрессорах.

Функции поршневых колец^[1]

Поршневые кольца выполняют три главные функции:

уплотнение (герметизацию) камеры сгорания (или камеры расширения). Компрессионные кольца поддерживают компрессию — с изношенными, поломанными или залёгшими кольцами двигатель потеряет мощность или вообще не запустится;
увеличение теплоотдачи от поршня через стенку цилиндра, не допуская перегрева и задира поршня;
регулирование толщины плёнки моторного масла на цилиндре (во всех четырёхтактных двигателях и в двухтактных двигателях) с раздельной смазкой^[2].

Устройство поршневых колец

Материал

Поршневые кольца изготавливают из высококачественного серого или ковкого чугуна, либо легированной стали. Теплостойкость и предел прочности стальных выше, зато чугунные дешевле и легко прирабатываются даже без покрытия. Стальные в любом случае покрывают антифрикционным приработочным, а часто и твёрдым покрытием^[3].

Распространённый вариант — верхние стальные, с покрытием пористым хромом и оловом, вторые — с покрытием молибденом либо чугунные без покрытия, и маслосъёмные литые из чугуна или наборные стальные. В этом случае сначала прирабатывается более мягкий материал второго кольца (молибден), а дальше по мере приработки функции основного уплотнения переходят к более долговечному кольцу с хромовым покрытием. Ранние двигатели с ресурсом до промежуточного ремонта менее 100.000 км имели, как правило, чугунные кольца без покрытия. Ввиду низкой точности старых поколений колец, это было вынужденное решение. Кроме того, число колец (4-6) и даже их высота была в ранних конструкциях больше. Крупноразмерные двигатели имеют большее число колец в том числе и для улучшения теплоотвода от поршня.

Обычно верхнее кольцо и кольцо, регулирующее подачу смазки, покрываются хромом или оловом^[4] или нитридами^[5], в частности, с помощью плазменного напыления^[6] или имеют керамическое покрытие, созданное с помощью PVD-процесса^[7]. Для улучшения параметров трения и ещё большего улучшения износостойкости, многие современные дизельные двигатели имеют верхнее поршневое кольцо, покрытое модифицированным пористым хромом с помощью процесса, известного как CKS^[4] или GDC^[4], который имеет включения из частиц алмазов или оксида алюминия. В некоторых типах двигателей, с никасиловой или алюсиловой поверхностью цилиндра, применяют поршневые кольца без твёрдого покрытия. Нарушение этого условия ведёт к быстрому (обычно невосстановимому) разрушению блока.

Эпюра давления^[8]

Каждое кольцо получено путём точного разрезания чугунной или стальной трубы, причём заготовка овальная по сечению. Этим обеспечивается необходимая эпюра давления кольца на поверхность цилиндра, гарантирующая плотное прилегание и надёжную приработку кольца. В случае круглой заготовки после её разрезания, кольца бы не прилегали у замка. Фактически для нового кольца максимальное контактное давление достигается именно у замков, на некотором расстоянии от них минимально, и на остальной части имеет среднее значение. Кольца в канавках разворачивают таким образом, чтобы угол между замками был равным (для 3-х колец 120°, двух — через 180°). При этом эпюры давлений колец не будут совпадать, и износ по диаметру выравнивается. Кроме того, так получается лабиринт, уменьшающий прорыв газов.

Материал колец должен сохранять необходимую упругость, так как компрессионные кольца расширителей не имеют. Когда прилегание обеспечено, основной прижим кольцу обеспечивает газовое давление. Чтобы несколько уменьшить трение в таких условиях, кольца ранних моделей имели фаски по наружной поверхности сверху. В последние годы снижения трения достигают уменьшением высоты колец, но кольца всё равно имеют ориентацию для установки к днищу поршня (надпись «TOP»). Неправильная ориентация может увеличить расход масла на угар, а значит (в условиях контроля токсичности) сделает невозможным эксплуатацию двигателя.

Замок

Стык или замок между торцами поршневого кольца после монтажа в цилиндр сокращается до небольшой величины. Зазор в замке составляет для отечественных ДВС по инструкции примерно 0,45-0,6 мм на диаметр поршня 100 мм для верхних поршневых колец, у маслосъёмных — несколько выше. Монтажный зазор кольца у импортных двигателей меньше примерно в 2 раза, так как точностью изготовления обеспечено прилегание, а значит, защита от перегрева с возможным смыканием замка. Фактически, высокие зазоры, указанные в русских инструкциях моторов ВАЗ, ГАЗ, ИЖ, ЯМЗ и др. — не исправленный анахронизм, так как качество колец с момента разработки этих моторов намного улучшилось^[9]. В некоторых моторах ранее применялись косые замки колец, что не получило дальнейшего развития.

Компрессионные кольца

Основной функцией компрессионных (верхних) колец является герметизация камеры сгорания. Более трёх компрессионных колец на автомобильный поршень обычно не устанавливают, так как степень уплотнения поршня увеличивается незначительно, а потери на трение возрастают.

На двухтактных бензиновых двигателях с кривошипно-камерной продувкой устанавливают только компрессионные кольца. Кольцо в замке соответствует форме и расположению стопорного штифта (предохраняет от поломки кольца при провале замка в окно, устанавливается только на двигателях с окнами в цилиндре).

Обычно поперечное сечение компрессионного поршневого кольца имеет прямоугольную форму. Край кольца имеет либо цилиндрические профиль (верхнее уплотнительное кольцо), либо фаску, либо сужающуюся по натуральному логарифму форму (второе уплотнительное кольцо). При работе кольца несколько скручиваются благодаря зазору в канавке, что облегчает их приработку. Ранее активно применялись так называемые «минутные» кольца, но в последние годы преобладает бочкообразный профиль колец, обеспечивающий меньший расход масла^[10].

Маслосъёмные кольца

В бензиновых двухтактных двигателях с кривошипно-камерной продувкой маслосъёмные кольца не нужны. Специальное масло сгорает в таких моторах вместе с топливом.

Маслосъёмные кольца предназначены для снятия лишнего моторного масла, которое смазывает поверхность цилиндра, поршня и уплотнительные кольца. Кольцо сконструировано таким образом, чтобы оно оставляло масляную плёнку толщиной лишь несколько микрометров на поверхности цилиндра, по мере того как поршень опускается. В канавке маслосъёмного кольца на поршне имеются радиальные отверстия или прорези, по которым снимаемое со стенки цилиндра масло возвращается в поддон.

Маслосъёмные кольца могут быть чугунные литые с прорезью (показано на нижней фотографии слева) или стальные составные с пружинами-расширителями. Составное кольцо состоит из тонких верхнего и нижнего кольца и двух расширителей (радиального и осевого). Бывает два исполнения таких расширителей: так называемая «лапша» и современные, с использованием фигурного расширителя. Составные стальные кольца несколько дешевле в производстве, поэтому встречаются чаще литых чугунных. Иногда на поршень устанавливается два маслосъёмных колец (литых или составных). В последнее время чугунные кольца также обычно снабжают пружинным расширителем для стабилизации прижима.

Поломка или износ колец вследствие нагрузок в цилиндре

Поршневые кольца подвергаются износу, когда они двигаются вверх и вниз вместе с поршнем в цилиндре. Износ происходит как вследствие взаимодействия с механическими деталями (стенками цилиндра и поршневыми канальцами), так и вследствие воздействия на них горячих отработанных газов. Имеет место также химический износ, так как в топливе (особенно в дизельном) содержится сера. Для минимизации степени износа их изготовляют из износостойких материалов, таких как чугун, и они имеют специальное покрытие, повышающее износостойкость. Имеются также данные, что износ колец пропорционален запылённости поступающего в цилиндр воздуха^[11].

Кроме износа можно встретить поломку кольца на несколько частей, а также залегание (закоксовывание) из-за того, что в канавке скопились несгоревшие частицы сажи, масла и др. Основными причинами закоксовывания являются низкое качество применяемого масла, несвоевременная его замена с последующим осмолением, длительный повышенный расход масла из-за пропуска манжет клапанов, неправильного монтажа сборного маслосъёмного кольца, и других причин. В некоторых случаях (использование растительного масла вместо солярки, «партизанское» подсыпание сахара в бензин) виной залегания является топливо.

Потеря упругости колец обычно происходит ввиду нарушений режима обкатки и/или низкого качества поддельных поршневых колец. При плохом прилегании и больших прорывах горячих газов кольцо необратимо теряет упругость (садится), с дальнейшим последующим ростом прорыва газов и расхода масла.

В случае значительного износа поршневой канавки растёт риск поломки верхнего поршневого кольца. В цилиндре в результате объёмного сгорания (дизель) или детонации (искоровой) регулярно проходят ударные волны, которые вызывают вибрацию и соударение кольца с канавкой. Поэтому чем выше зазор, тем такие динамические нагрузки выше. Кроме того, по мере разнашивания канавок и увеличения зазора в стыке колец растёт расход масла. Таким образом, расход масла является ремонтным критерием для замены колец с поршнями и (во многих случаях) расточки блока.

Подгонка и монтаж новых поршневых колец

После длительной работы в цилиндре двигателя образуется овальный износ и ступенька в верхней части цилиндра, куда доходит верхнее кольцо. Изнашиваются как кольца, так и поршни, постепенно увеличивается прорыв газов и растёт расход масла. Наступает время промежуточного или капитального ремонта.

При капитальном ремонте изношенный цилиндр, как правило, подвергают растачиванию и/или хонингованию, устанавливаются новые ремонтные поршни несколько большего диаметра (на автомобильных двигателях следующий ремонтный размер, как правило, на 0,5 мм больше) и кольца ремонтного размера. В случае допустимого ещё состояния цилиндров замене подлежат кольца, иногда и поршни. Согласно современным инструкциям, установка колец следующего ремонта с подточкой не разрешена, однако в целях снижения затрат на ремонт применяется.

Замечание: при установке колец следующего ремонта нужно производить тщательную проверку прилегания по зеркалу. Обычно при этом приходится после подточки и выставления минимального зазора в стыке незначительно подрабатывать поршневое кольцо в районе замка по наружному диаметру(!), лучше наждачным бруском. Если это не проконтролировать, то некоторое время будет повышенный расход масла, и риск перегрева на обкатке увеличится.

Поршень должен иметь зазор в цилиндре согласно инструкции. Обычно смазанный моторным маслом поршень должен под своим весом легко опускаться в цилиндре (при комнатной температуре). Если поршень будет иметь более плотную посадку, то тепловое расширение вследствие нагревания приведёт к задиру и снижению ресурса мотора. С другой стороны, если зазор между поршнем и стенками цилиндра слишком велик, при работе будет прослушиваться стук поршня, и из-за повышенных зазоров в замках колец ресурс до ремонта уменьшится. Сами поршневые кольца, благодаря наличию зазора, могут в небольших пределах изменять свой диаметр, что позволяет избежать заклинивания. Этого небольшого изменения диаметра достаточно, чтобы компенсировать температурное расширение и сжатие. Если кольца без поршня вставить в новый или отремонтированный цилиндр, то зазор должен составить около 0,2—0,4 мм (более конкретные данные — см. инструкцию по эксплуатации). Если зазор меньше — кольца подтачивают надфилем, если больше — устанавливают из большего ремонтного набора.

Над канавками кольца проводят, подкладывая под них тонкие металлические пластинки (несколько штук по длине окружности), либо используют съёмник колец. При установке поршня с кольцами в цилиндр, последние сжимают с помощью оправки или самодельного жестяного хомута.

Примечания

Ссылки

Поршень (ДВС)

Виды поршневых колец, из чего изготовлены, подбор и маркировка

Условия его работы менее напряженные, поэтому требования, предъявляемые к материалу, из которого оно изготовлено, менее жесткие. Второе компрессионное кольцо выполняет двойную задачу:

Нередко вторые компрессионные кольца имеют форму усеченного конуса, т.е. диаметр верхней части меньше, чем диаметр нижней. Благодаря такой конструкции, при движении поршня вниз со стенок цилиндра удаляется масло.

Оба компрессионных кольца имеют только одно правильное положение для установки, переворачивать их ни в коем случае нельзя, иначе они будут неправильно работать. Для предотвращения ошибок при монтаже на их верхней стороне ставится маркировка, например, «Т» или «TOP».

Они устанавливаются под компрессионными. В отличие от последних, их поверхность не сплошная, она имеет окошки, предназначенные для отвода моторного масла. В современных двигателях маслосъемные кольца устанавливаются по одному на каждый поршень, раньше они устанавливались по несколько, особенно в двигателях, предназначенных для стационарного использования.

При выполнении капремонта двигателя необходимо правильно подобрать поршневые кольца, поскольку неправильный подбор приведет либо к отсутствию необходимой компрессии, либо к заклиниванию поршней в цилиндрах с последующим разрушением колец и образованием многочисленных задиров на поршнях и стенках цилиндров. Рассмотрим на примере двигателя ВАЗ-2111, как правильно подобрать нужные детали.

Существует таблица ремонтных размеров поршней и колец, с помощью которой подобрать подходящий диаметр деталей достаточно легко.

Базовый диаметр цилиндров мотора ВАЗ-2111 составляет 82 мм, ремонтные поршни имеют увеличенный диаметр: на 0,4 мм для первого ремонта и на 0,8 мм – для второго.

В общих чертах процесс капремонта двигателя ВАЗ-2111 выглядит так: цилиндры растачиваются под первый ремонтный размер, при этом оставляется небольшой припуск на хонингование. Затем старые поршни заменяются на новые увеличенного диаметра, и на них монтируются поршневые кольца первого ремонтного размера.

Таблица ремонтных размеров существует для всех двигателей, и подобрать нужный диаметр не составит труда для любого мотора, будь то двигатель ВАЗ или Субару.

Модель двигателя (ВАЗ)
Размер колец (мм)

нормальный	1-й ремонтный	2-й ремонтный
2101, 2103, 2108, 21081, 1111	76	76,4	76,8
21011, 2105, 2106, 2121	79	79,4	79,8
21082, 21213, 2110, 11113	82	82,4	82,8

Какие кольца лучше

Вопрос, какие поршневые кольца лучше приобрести для замены, не дает покоя многим автовладельцам. При имеющемся многообразии выбор сделать нелегко.

Ответить можно так: если цель замены– восстановление нормальной работоспособности мотора, вполне достаточно штатных, если же владелец хочет улучшить характеристики двигателя, лучше обратить внимание на более «навороченные» изделия, например, хромированные или молибденовые.

Источник: https://ZnanieAvto.ru/dvs/porshnevye-kolca.html

Виды поршневых колец, из чего изготовлены, подбор и маркировка

На рынке автозапчастей сегодня есть все – от самой мелкой детали до двигателя и кузова. Казалось бы, проблема, которая лет десять-пятнадцать назад стояла очень остро, наконец-то решена. Но не тут-то было.

Подобрать качественные детали для замены непросто, особенно это касается вкладышей шатунных и коренных подшипников, элементов цилиндропоршневой группы – поршней, колец.

Именно качество и надежность этих деталей кардинально

влияют на срок работы двигателя после “лечения”.

Самые первые поршневые кольца для ВАЗ изготавливались на специализированном заводе в Мичуринске, но устаревшие технологии 50-х годов не соответствовали требованиям ВАЗ к качеству продукции.

Выбраковка мичуринских колец достигала порой 75-80%, поэтому руководство ВАЗ приняло решение об организации данного производства в собственном “доме”.

С этой целью заключили договор между ВАЗ и японской фирмой “Рикен”, которая поставила в Тольятти оборудование для производства поршневых колец, что позволило снизить количество брака до 25%. Казалось бы, и эта цифра велика, однако по сравнению с другим импортным оборудованием преимущество

японского в качестве было неоспоримым.

В настоящее время на ВАЗ выпускают поршневые кольца трех номинальных размеров (76, 79, 82 мм), на каждый из которых приходится по два ремонтных (0,4 и 0,8 мм).

Материалом для изготовления колец является специальный высокопрочный или серый чугун марки РИК-40 и РИК-20, который имеет высокие противоизносные свойства, превосходящие по качеству материалы колец других заводов (в Мичуринске, Ставрополе).

Контроль качества осуществляется после

каждого технологического перехода в течение всего процесса производства.

Особенности маслосъемных колец

Совет

В основной массе маслосъемные кольца выпускаются двух типов – хромированные и нехромированные, однако не так давно появились и стальные кольца с пружинным элементом, предназначенные пока лишь для установки при ремонте двигателя. Стальные маслосъемные кольца изготавливают только номинального

размера.

Хромированные кольца имеют сечение с двумя симметричными выступами и предназначены для установки в двигателях ВАЗ-2106, 2108, 21083, 2121, 1111. А появились они после рождения ВАЗовских двигателей для “восьмерок” и “девяток”.

Эти двигатели имеют повышенную степень сжатия и более нагруженные режимы работы, поэтому в процессе эксплуатации обычные маслосъемные кольца изнашивались намного быстрее, чем верхнее компрессионное, покрытое хромом.

Чтобы уравнять их пробег, начали покрывать хромом и маслосъемные кольца вышеперечисленных двигателей, что позволило

продлить жизнь кольцам почти в два раза.

Что касается нехромированных колец, то их выступы несимметричны, и устанавливаются они на двигатели ВАЗ-2101, 21011, 2103, 2105 и на 2106 для АЗЛК 2141. Это, пожалуй, единственная деталь, позволяющая отличить хромированное кольцо от обычного, так как по цвету они почти одинаковы. Будьте внимательны, чтобы вам “по ошибке” не продали “мичуринские” кольца,

имеющие “подкошенные” выступы.

Расширительные пружины также имеют свои отличительные особенности: переменный шаг навивки витков, отшлифованная поверхность по наружному диаметру и торцам. Возможности подделки маловероятны. Такие отличительные черты можно получить, только имея специальное дорогостоящее оборудование,

которое есть пока лишь на ВАЗ.

Но бывают случаи, когда пытаются продать уже закончившие свой “жизненный путь” кольца, которые перед этим тщательно чистят и вымывают. Обнаружить это нетрудно, стоит лишь взглянуть на профиль и высоту выступов. Как правило, они либо отсутствуют, либо проявляются едва заметно. Да и пружинное кольцо практически невозможно полностью очистить от масла и

грязи.

Стальные маслосъемные кольца за рубежом получили широкое распространение. Их большой срок службы, меньшая масса и стоимость, надежность и качество выполняемой работы говорят о необходимости их внедрения и на всех ВАЗовских моделях.

Обратите внимание

Однако из-за отсутствия необходимого количества материала для их серийного производства (нержавеющая сталь для пружинного элемента и углеродистая лента для колец) их применение пока ограничено и распространяется лишь на ремкомплекты. Моторесурс стальных колец – 150-200

тыс.

км, что, бесспорно, подтверждает их преимущество над чугунными.

Самая главная отличительная черта ВАЗовских стальных маслосъемных колец – хромовое покрытие самих колец и расширительных пружин, у мичуринских и других оно отсутствует. На поверхности колец хром создает специфический

матовый оттенок, заметный, если только хорошо присмотреться.

Компрессионные кольца, как и маслосъемные, имеют свой профиль.

Верхнее компрессионное кольцо является наиболее нагруженным, изготавливается оно из высокопрочного серого чугуна, а поверхность по наружному диаметру хромируется.

Нижнее компрессионное кольцо менее нагружено, поэтому его не хромируют, а для того, чтобы оно частично выполняло маслосъемную функцию,

нижнюю часть делают в виде клина для снятия остатков масла.

Как и маслосъемные, ВАЗовские компрессионные кольца также имеют свои отличительные черты. Эти кольца с одной стороны (а иногда и с двух) по наружному диаметру имеют фаску, у колец другого происхождения этой фаски нет. При первом взгляде ее трудно заметить, однако на ощупь можно

определить (контроль, аналогичный проверке доллара).

Еще одной отличительной особенностью являются торцы, которые в ходе технологического процесса на ВАЗ зачищаются шкуркой, и даже фосфатирование не может скрыть следов данной обработки. После обработки шкуркой торцы получаются осветленными и закругленными, у других же эта особенность

отсутствует.

Хромовое покрытие создает матовый цвет, поэтому его нетрудно отличить от стального блеска нехромированных колец. Как уже отмечалось, в настоящее время на ВАЗ выпускаются кольца трех номинальных размеров – 76, 79, 82 мм и только двух ремонтных размеров – 0,4 и 0,8 мм. Если при покупке вам

предлагают 0,7 или 0,6 мм, – это первый признак подделки.

Фирменные метки и упаковки

На каждом кольце обязательно имеется маркировка. Справа от замка ставится слово “ВАЗ”, а если это ремонтный размер, то слева от замка ставится цифра 40 или 80, что соответствует ремонтным размерам 0,4 и 0,8 мм.

Важно

Обнаружить подделку иногда очень тяжело, так как в современных условиях сделать “фирменную” метку не так уж и сложно. Однако и здесь, если постараться, можно выявить “фальшь”. Заводскую метку ставит автомат, а значит место ее установки всегда строго фиксировано.

В случае, когда этим занимается “рукодельщик”, всегда имеются отклонения от заводского “места”. Это несложно заметить при тщательном осмотре даже одного комплекта колец. Упаковки также имеют свои фирменные секреты.

Все кольца, которые идут на запчасти, упаковываются в пакетики по 3 штуки (два компрессионные и одно маслосъемное – цилиндрокомплект). На пакетиках устанавливается кодовый номер комплекта, модель двигателя и размер колец.

В дальнейшем такие комплекты расфасовываются по типоразмерам и упаковываются в фирменные коробочки по четыре цилиндрокомплекта. На пакетах и коробках надписи всегда имеют один шрифт, и запомнить его не составит труда, к тому же, на коробке должен быть штамп ОТК, а все точки склеивания коробки тоже располагаются в

строго определенных местах.

Чтобы было проще ориентироваться в номенклатуре поршневых колец,
выпускаемых на ВАЗ, предлагаем перечень, представленный в таблицах 1 и 2.

Споры вокруг выбора колец

Любой автомобилист мечтает, чтобы каждая деталь двигателя его машины служила как можно дольше. Однако в случае с поршневыми кольцами это мнение разделилось. Одни утверждают, что лучше устанавливать кольца, имеющие небольшую долговечность (30-40 тыс. км – в случае мичуринских колец).

Этим вы сможете оградить от износа стенки цилиндров и тем самым продлите жизнь двигателю. Другие же настаивают на том, что лучше устанавливать ВАЗовские кольца – более долговечные (пробег до замены 150-200 тыс.

км), так как все равно после такого пробега придется заниматься шлифовкой коленчатого вала и заменой его вкладышей, а заодно можно заняться и мелким ремонтом цилиндропоршневой группы. Наличие двух ремонтных размеров позволит еще дважды избежать расточки цилиндров, что в сумме даст пробег 450-600 тыс. км.

А теперь посчитайте, во сколько обойдется вам разборка и сборка

двигателя через каждые 30-40 тыс. на протяжении 600 тыс. км пробега.

Таблица 1. Чугунные поршневые кольца

Совет

Модель двигателя Размер колец на упаковке Обозначение комплекта ВАЗ-2101 76 мм нормальный 2101-1000100-10 ВАЗ-2103 76,4 мм ремонтный 2101-1000100-31 – 76,8 мм ремонтный 2101-1000100-32 ВАЗ-2108 76 мм нормальный 2108-1000100-10 ВАЗ-21081 76,4 мм ремонтный 2108-1000100-31 – 76,8 мм ремонтный 2108-1000100-32 ВАЗ-21011 79 мм нормальный 21011-1000100-10 ВАЗ-2105 79,4 мм ремонтный 21011-1000100-31 – 79,8 мм ремонтный 21011-1000100-32 ВАЗ-2106 79 мм нормальный 2106-1000100-10 ВАЗ-2121 79,4 мм ремонтный 2106-1000100-31 – 79,8 мм ремонтный 2106-1000100-32 ВАЗ-21083 82 мм нормальный 21083-1000100-10 ВАЗ-21213 82,4 мм ремонтный 1083-10001200-31 ВАЗ-2110 82,8 мм ремонтный 21083-1000100-32 ВАЗ-1111 76 мм нормальный 1111-1004029 – 76,4 мм ремонтный 1111-1004031 – 76,8 мм ремонтный 1111-1004032 ВАЗ-11113 82 мм нормальный 11113-1004029 – 82,4 мм ремонтный 11113-1004031

– 82,8 мм ремонтный 11113-1004032

Таблица 2. Ремкомплекты со стальными маслосъемными кольцами

Двигатель Размер колец Обозначение автокомплекта ВАЗ-2101 76 мм нормальный 2108-10040029 ВАЗ-2103 – – ВАЗ-2108 – – ВАЗ-21081 – – ВАЗ-21011 79 мм нормальный 2106-1004029 ВАЗ-2106 – – ВАЗ-2121 – – ВАЗ-21083 82 мм нормальный 21083-1004029 ВАЗ-21213 – – ВАЗ-21073 – – ВАЗ-1111 76 мм нормальный 1111-1004029-01

http://prostoauto.holm.ru

Источник: http://legkoe-delo.ru/remont-avtomobilya/avto/86784-vidy-porshnevykh-kolets-iz-chego-izgotovleny-podbor-i-markirovka

Подбор поршневых колец: размеры и материалы изготовления

Капитальный ремонт или тюнинг двигателя обычно предполагает необходимость полной разборки ДВС для замены элементов ЦПГ и КШМ.

В ходе выполнения работ в ряде случаев необходимо растачивать блок цилиндров, затем производится хонингование цилиндров.

Далее требуется точный подбор поршней по размерам гильз, параллельно меняются поршневые кольца, поршневые пальцы и шатуны, производится замена или ремонт коленчатого вала и т. д.

Замена поршневых колец и самих поршней на бензиновом или дизельном моторе предполагает максимальное уплотнение щелевых зазоров. В данной статье мы поговорим о том, как правильно сделать подбор поршней, а затем подобрать к ним подходяще по размеру поршневые кольца.

Коротко о поршнях: как подобрать поршень к цилиндру

Начнем с того, что зазор между поршнем и цилиндром определяется четко прописанными нормами. Для деталей в новом двигателе такой зазор составляет от 0.05 до 0.07 мм. Для моторов, которые находятся в эксплуатации, зазор между поршнем и цилиндром не должен быть больше отметки в 0.15 мм.

Восстановление ЦПГ двигателя потребует расточки блока цилиндров в ремонтный размер, после чего производится подбор поршня из группы так называемых ремонтных поршней. Главным требованием к процессу расточки цилиндров является итоговый результат, максимально приближенный к четко указанному ремонтному размеру.

Также необходимо учитывать, что размер после расточки блока дополнительно уменьшится в среднем на 0. 03 мм после процесса нанесения хона (хонингование поверхности цилиндра). По этой причине при хонинговке цилиндров нужно придерживаться такого диаметра, чтобы после установки поршня зазор был максимально приближен к 0.045 мм, что является показателем зазора применительно к новым деталям.

Обратите внимание

Чтобы точно подобрать новый поршень по размерам необходимо сначала провести дефектовку цилиндров и поршней. Для замера диаметров поршня и цилиндра потребуются измерительные приборы:

Микрометром измеряется диаметр поршня, при помощи нутромера производятся измерения диаметра цилиндра. Измерять диаметр цилиндра необходимо в четырёх поясах, а также промерять две перпендикулярные плоскости. Четко установленный зазор между поршнем и цилиндром позволяет без затруднений осуществить подбор необходимого размера поршня поле расточки цилиндров, а также обеспечивает легкость установки поршня при сборке.

Всего таких классов 5, каждый класс обозначен литерами от A до E в алфавитном порядке (А, B, C, D, E) через 0.01 мм размера. Также деление по классам предусматривает изменение диаметра отверстия под поршневой палец через каждые 0.

004 мм.

Также в процессе подбора номинальных размеров или ремонтного размера поршневой дополнительно необходимо обращать внимание на массу поршня. Поршни могут иметь как стандартную массу, так и увеличенный или сниженный на несколько грамм вес.

Параллельно с подбором новых поршней необходимо подбирать ремонтные поршневые кольца, которые также имеют ремонтные размеры.

Как подобрать поршневые кольца

Так происходит благодаря тому, что ремонтные поршневые компрессионные и маслосъемные кольца для различных моделей двигателей в большей или меньшей степени сегодня являются взаимозаменяемыми.

Это означает, что можно приобрести как оригинальные поршневые кольца, так и подобрать детали стороннего производителя.

Подбор колец по размерам

Подбирать кольца необходимо с учетом следующих базовых параметров:

высота поршневого кольца;
диаметр поршневого кольца;

Любой качественный аналог, который имеет необходимые размеры, зачастую становится без всяких проблем. Для полной уверенности необходимо также учитывать радиальную ширину поршневых колец, а точнее соответствие данной ширины канавкам поршня. Другими словами, глубина канавок в отдельных случаях может оказаться недостаточной.

Что касается компрессионных колец, такие кольца конструктивно схожи, зачастую имеют одинаковую или практически одинаковую радиальную ширину, так что проблем после установки правильно подобранных по размеру колец из этой группы обычно не возникает. Подбор маслосъемных колец, напротив, требует повышенного внимания как к самой конструкции кольца (коробчатые, наборные маслосъемные кольца), так и дополнительного уточнения их радиальной ширины по специальным каталогам изготовителя колец.

Рекомендуем также прочитать статью о том, что делать, если поршневые кольца залегли. Из этой статьи вы узнаете о причинах залегания колец, самостоятельной диагностике проблемы и способах ремонта данной неисправности своими руками.

Хотелось бы добавить, что подбирать поршневые кольца для дизельных двигателей сложнее.

Важно

Компрессионные кольца для дизелей имеют молибденовое покрытие, а также отличаются трапецеидальным профилем, который дополнительно может иметь разные углы.

Маслосъемные кольца в дизелях обычно коробчатые, но и данный факт необходимо проверять по каталогам, так как встречаются случаи установки на дизельный двигатель наборных колец.

Обратите внимание, что ставить на дизель поршневые кольца от бензинового двигателя крайне не рекомендуется. Одновременно с этим в отдельных случаях допускается вариант установки поршневых колец с дизеля на бензиновый мотор.

Какие поршневые кольца лучше

Помимо выбора из доступных номинальных и ремонтных размеров колец потребуется также отдельно подобрать материал изготовления.

Вполне справедливо утверждение, что поршневые кольца для маломощного низкооборотистого двигателя, который был разработан 10-15 лет назад (даже при учете их полного соответствия по размерам), смогут нормально и долговременно функционировать в высокофорсированном силовом агрегате с турбонаддувом.

Дело в том, что материалы, нанесенное покрытие и допуски по геометрии колец вполне могут отличаться. На указанные факторы в процессе подбора следует обращать пристальное внимание, особенно в случае отсутствия точных данных в каталогах изготовителя. Также следует добавить, что кольца для новых двигателей обычно хорошо работают в старых ДВС, но не наоборот.

Верхнее кольцо является наиболее сильно нагруженным в процессе работы ДВС. По этой причине такие кольца изготавливаются из легированного чугуна, который также получает плазменное напыление хрома или молибдена. Хром имеет пористую структуру, что позволяет эффективно удерживать нужное количество моторного масла. Покрытие хромом или молибденом позволяет повысить уровень износостойкости колец, а также обеспечивает низкий коэффициент трения во время контакта со стенками цилиндра.

Достаточно качественными принято считать чугунные поршневые кольца. Такие детали выполнены из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца бывают хромированными, а также без покрытия хромом. Также в продаже представлены стальные кольца, дополнительно оборудованные пружинным элементом.

Хромированные кольца обычно устанавливаются на моторы с высокой степенью сжатия, что предполагает более серьезные нагрузки на ДВС и ЦПГ. Гражданские автомобили иностранного производства зачастую имеют поршневые маслосъемные кольца из нержавеющей стали. Такие кольца отличаются большим сроком службы, низким весом и приемлемой стоимостью.

Как выбрать поршневые кольца: защита от подделки

В процессе подбора деталей необходимо в обязательном порядке придерживаться ряда правил и советов, которые помогут избежать приобретения поддельных запчастей. Начнем с того, что запчасти-заменители производства известных брендов не должны иметь слишком низкую стоимость по сравнению с оригинальными деталями.

Для изготовления качественной продукции производитель должен использовать качественные материалы и задействовать современные технологии производства. Перед поиском неоригинальных заменителей рекомендуется предварительно ознакомиться со стоимостью аналогичных оригинальных запчастей.

Поршневые кольцадолжны быть упакованы в фирменную упаковку. Сама коробка должна быть аккуратно склеена. Надписи на коробке должны иметь четкий и одинаковый шрифт, штампы, голограммы (при известном факте использования такой защиты на оригинальной упаковке). Фасуют детали в небольшие пакеты из полиэтилена, укладывая по три кольца.

На указанном пакете должны присутствовать следующие обозначения:

номер комплекта;
модель двигателя;
размер поршневых колец;

Косвенным признаком также является общее количество пакетов с кольцами. Это количество должно соответствовать количеству цилиндров конкретного двигателя, для ремонта которого предназначен данный ремкомплект.

Дополнительно исследуйте маркировку колец. Поршневые кольца в автоматическом режиме маркируются специальной меткой на производстве, на которой указан размер колец и завод-изготовитель детали. Указанная маркировка располагается на кольце в четко определенном месте. Поддельные детали могут не иметь маркировки или быть маркированными в месте, отличном от места нанесения таких меток на оригинальной продукции.

Еще перед покупкой рекомендуется подробно осмотреть расширительные пружины. Указанные пружины должны быть с переменным шагом витков, а также обладать отшлифованной поверхностью в области торцов и наружного диаметра. Отсутствие таких признаков может указывать как на низкое качество изготовления деталей, что сильно отразится на сроке службы, так и на подделку.

Не лишним будет провести проверку профиля и высоты выступов. Если выступы минимальны или полностью отсутствуют, тогда кольца могут являться не новыми, а бывшими в употреблении. Для надежности воспользуйтесь микрометром, чтобы определить номинальный и ремонтный размер колец.

Совет

Во время подбора компрессионных колец тактильно прощупайте фаску, которая находится на одной или обеих сторонах по наружному диаметру кольца. На изделиях низкого качества указанные фаски отсутствуют. На качественных кольцах также просматриваются торцы, которые по оттенку светлее и имеют слегка закругленную форму.

Хромированные поршневые кольца и кольца без такого покрытия по цвету идентичны, но вариант с нанесенным хромом отличается от аналога без хрома особыми выступами. На кольцах без покрытия такие выступы несимметричны. Наличие хрома также придает компрессионным кольцам характерный матовый оттенок, в то время как поршневые кольца без хрома имеют стальной отблеск.

Советы и рекомендации

Вполне очевидно, что наиболее удобным при подборе вариантом будет использование оригинальных поршневых колец.

Под оригинальными следует понимать поршневые кольца, которые позиционируются в качестве оригинальных запасных частей самим заводом-изготовителем двигателя.

При этом доступные в продаже оригинальные детали не всегда позволяют реализовать поставленные задачи во время тюнинга или ремонта двигателя. В таких случаях требуется осуществить грамотный подбор из группы высококачественных аналогов.

При подборе неоригинальных поршневых колец желательно выбирать такие кольца, которые изначально предназначены для двигателя с похожими характеристиками. Под такими характеристиками следует понимать объем, мощность, степень форсировки двигателя, максимальные обороты коленвала, степень сжатия и т.д.

Оптимальным вариантом будет подбор колец с таким материалом изготовления и покрытием, которые аналогичны оригинальным кольцам для данного типа двигателя. В противном случае ресурс колец может быть сильно снижен, а также можно получить неудовлетворительный результат работы колец после ремонта двигателя. В качестве примера выделяется установка поршневых колец без покрытия хромом в цилиндры, которые изготовлены из алюминия. Кольца при такой инсталляции попросту не работают.

Необходимо отметить, что установка так называемых «мягких» колец, которые имеют меньший ресурс, позволяет минимизировать износ стенок цилиндров, тем самым увеличивая ресурс БЦ. Параллельно с этим производить замену поршневых колец в этом случае потребуется в среднем каждые 35-45 тыс. пройденных километров, что ставит под сомнение целесообразность подобного решения. Поршневые кольца хорошего качества имеют ресурс около 170-220 тыс. км. При их замене на таких пробегах двигателю все равно зачастую требуется ремонт коленвала, восстановление ЦПГ и т.д.

Напоследок добавим, что правильно подобранные и профессионально установленные неоригинальные поршневые кольца могут в отдельных случаях проработать дольше по сравнению с оригинальными деталями. Также стоит учитывать, что качественные аналоги обычно стоят на 10-25% дешевле.

Источник: http://KrutiMotor.ru/podbor-porshnevyx-kolec/

Поршневые кольца: описание,виды,устройство,назначение,фото,видео

Многим водителям знакомы принципы работы двигателя внутреннего сгорания. В нем много комплектующих, определяющих нормальное функционирование всех систем агрегата. Например, такие, казалось бы, незначительные детали, как поршневые кольца, выполняют достаточно важную функцию в работе мотора.

Если эти детали износились, это сразу отражается на производительности мотора, резко возрастает потребление топлива и моторного масла.

Но для того, чтобы поставить новые кольца самостоятельно, нужно разобраться в их видах и особенностях.

Если по незнанию поставить на поршень комплект не того диаметра или установить детали в неправильном порядке, это может быть чревато необходимостью капитального ремонта двигателя.

НАЗНАЧЕНИЕ ПОРШНЕВЫХ КОЛЕЦ

Не будем подробно разбираться в принципах работы двигателя внутреннего сгорания. Коснемся только вопроса соединения поршней и двигателя цилиндра. Как известно, оно является герметичным. Тем не менее, поршни легко скользят по внутренним кольцам цилиндра, не давая газам из надпоршневого пространства проникать в зазор между двумя поверхностями в картер агрегата.

Тем не менее, некоторая утечка газов все равно происходит даже на полностью исправном двигателе, но при качественных кольцах она составляет допустимую норму и никак не может повлиять на работу агрегата. В том случае, когда эти детали поршня значительно изнашиваются, количество проникающих в картер газов увеличивается.

Но существует и другое назначение, для выполнения ряда таких функций:

герметичное соединение поверхностей поршней и стенок цилиндра;
обеспечение нужного количества масла, находящегося на стенках цилиндра, и предотвращение его попадания в камеру сгорания;
кольца отводит тепло от поршней к стенкам цилиндра, что предотвращает их перегревание и коррозию.

Не трудно догадаться, что поршни выполняют свою задачу в крайне агрессивных условиях. С одной стороны, это экстремальные температуры, возникающие в процессе работы агрегата. С другой – условия масляного голодания в верхней части поршня. Данные задачи решаются за счет подбора материала для всех видов колец и их различная форма.

Важно!Качественные поршневые кольца должны быть достаточно узкими. Специалисты утверждают, что чем тоньше кольцо, тем эффективнее оно будет предотвращать вибрации поршней при высоких оборотах двигателя. Кроме того, они лучше справляются с трением в процессе хода поршня.

Но если двигатель имеет средние показатели мощности, то достаточно будет и обычных, более дешевых широких колец.

Из чего делают кольца двигателя?

Одним из первых эффективных материалов, использованных для поршневых колец, был ковкий чугун.

Он сочетается с чугуном, используемым в блоках цилиндров, а его пористая структура позволяет ему удерживать масло, уменьшая износ. Широко используется также производная от ковкого чугуна, известная как пластичный чугун.

Он обладает большинством качеств чугуна, а кроме этого, он может упруго деформироваться, что облегчает установку колец.

Поршневые кольца, сделанные из нержавеющей стали, являются усовершенствованием хромированных чугунных колец. По сути, нержавеющая сталь является материалом, в который входит большое количество хрома.

И нет ничего странного в том, что такие кольца имеют свойства, аналогичные свойствам хромированных колец.

Обратите внимание

Нержавеющая сталь также имеет способность противостоять высокой температуре, превосходящую хромированный чугун.

При попытках увеличения срока службы колец и обеспечения быстрой их приработки, были созданы молибденовые кольца. Такое кольцо является обычно кольцом с основой из чугуна с молибденовым покрытием поверхности.

Молибден обладает многими противоизносными свойствами хрома, а в некоторых случаях он может иметь даже большую сопротивляемость износу.

С течением времени молибденовые кольца стали основными в двигателях, так как они долговечные, относительно легко прирабатываются и более надежные.

ПОДБОР ЗАПЧАСТЕЙ

Важно

Кольца под ремонтные размеры также имеют увеличенный диаметр, и на них проставляется соответствующая маркировка.

Модель двигателя (ВАЗ)
Размер колец (мм)

нормальный	1-й ремонтный	2-й ремонтный
2101, 2103, 2108, 21081, 1111	76	76,4	76,8
21011, 2105, 2106, 2121	79	79,4	79,8
21082, 21213, 2110, 11113	82	82,4	82,8

КАКИЕ КОЛЬЦА ЛУЧШЕ

ДЛЯ ЧЕГО НУЖЕН ТЕПЛОВОЙ ЗАЗОР В ПОРШНЕВЫХ КОЛЬЦАХ

Известно, что в процессе перемещения поршня, он воспринимает огромное давление. Это давление передается на коленвал. Именно наличие зазора в конструкции позволяет максимально передать это давление и полностью использовать его величину.

Кроме того, тепловой зазор обеспечивает минимальный контакт поверхностей поршня и цилиндра. В противном случае эти детали подвергались бы повышенному износу. Еще одна не менее важная функция – это обеспечение поверхностей оптимальным количеством масляной смазки. Масло проникает в зазоры, но при этом не попадает в камеру сгорания.

Важно!Необходимый тепловой зазор должен находиться в пределах 0,6-0,3 мм. Кроме того, следует позаботиться о допустимом боковом зазоре между кольцом и стенкой поршня. Нормой является расстояние в 0,08-0,04.

Именно зазоры обеспечивают эффективный отвод тепла от поверхностей деталей. В данном случае они применяются для компенсации избыточного температурного воздействия. В том случае, если приведенные выше параметры не будут обеспечены, двигатель не будет выдавать ожидаемых от него характеристик.

ВИДЫ ПОРШНЕВЫХ КОЛЕЦ

В зависимости от своего назначения, поршневые кольца разделяются на такие виды

компрессионные;
маслосъемные.

Ранее на поршнях старых двигателей с невысокими показателями мощности устанавливалось большое количество колец. Теперь, для большинства моделей авто используется по три кольца. Устанавливаются они в следующем порядке.

Верхнее компрессионное. Оно имеет молибденовую противоизносную вставку.
Второе компрессионное.
Маслосъемное.

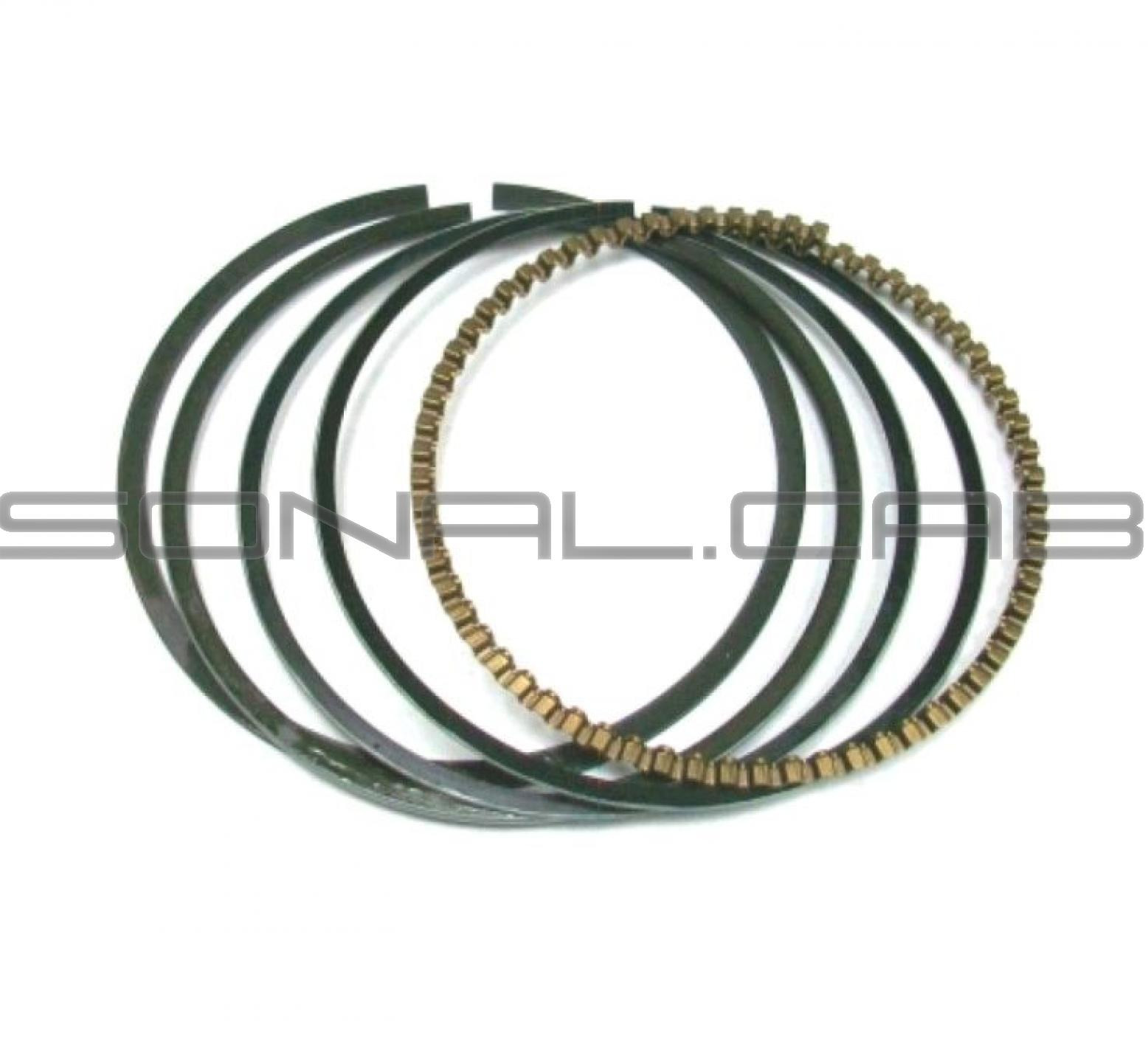

Маслосъемное кольцо состоит из трех частей. Это – верхняя и нижняя маслосъемные пластины, а между ними расположен тангенциальный расширитель.

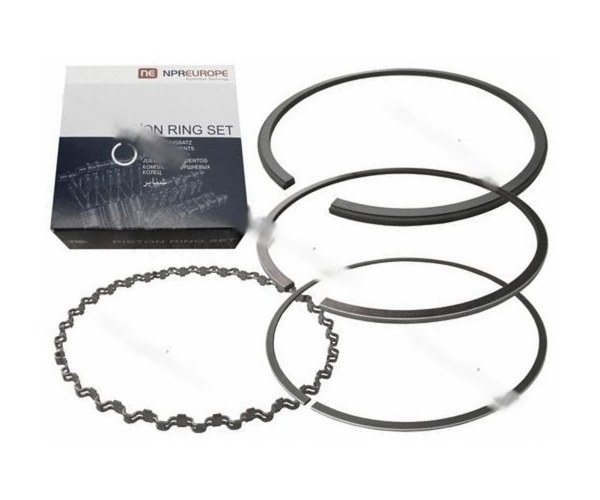

Именно так выглядит набор поршневых колец для современных бензиновых двигатель. В зависимости от года выпуска автомобиля, могут применяться и другие комплекты деталей.

Важно

Компрессионные поршневые кольца предназначаются для уплотнения поверхностей поршня и цилиндра, они же предотвращают проникновение газа в камере сгорания и обеспечивают отвод тепла.

Эти виды деталей так или иначе отличаются друг от друга. Стоит учитывать и тот факт, что различные производители могут изменить конструкцию и материал колец, таким образом повышая их показатели прочности и улучшая работоспособность агрегата.

Второе компрессионное и маслосъемное кольца двигателя

Основная задача второго компрессионного кольца — обеспечение дополнительного уплотнения после верхнего маслосъемного кольца.

Из-за этого второе кольцо обычно «следит» только за газами, которые проходят мимо верхнего кольца, а давление и температура отличаются от значений для верхнего компрессионного кольца.

Соответственно материалы и конструкция второго кольца являются менее критичными.

Однако, второе кольцо имеет важную дополнительную функцию: оно помогает маслосъемному кольцу, действуя как «скребок», предотвращает попадание излишнего масла в камеру сгорания и возникновение детонации.

Некоторые вторые компрессионные кольца специально сделаны скошенными, чтобы содействовать работе маслосъемного кольца, а скос наименьший у верхнего края кольца.

При этом оно стремится двигаться поверх масла при движении вверх в цилиндре и будет удалять масло при движении вниз.

Если удаление масла является проблемой, то такой тип кольца принудительно удаляет масло, хотя второе кольцо с плоской поверхностью вместе с маслосъемным кольцом «нормального» усилия — это все, что нужно.

Второе компрессионное кольцо без зазора является новой конструкцией. Используемый здесь термин «без зазора» в чем-то неправильный, т. к.

вообще невозможно изготовить кольцо полностью без зазора — его будет невозможно установить на поршень, и кольцо будет нерегулируемым даже при самых малых отклонениях формы отверстия цилиндра от окружности.

Не обращая внимания на это, кольцо можно сделать без видимого зазора для газов, проходящих мимо кольца. При использовании этих колец двигатель прирабатывается быстрее в процессе обкатки, и он выдает немного большую мощность при проверке на стенде.

Потребность в беззазорных кольцах зависит в той или иной степени от того, как работают другие кольца.

Если верхнее компрессионное кольцо обеспечивает качественное уплотнение, то беззазорное второе компрессионное кольцо менее важно.

Совет

Однако, в реальности дело обстоит не так и второе беззазорное компрессионное кольцо может быть реальным средством при получении большей мощности на коленчатом валу.

Маслосъемные кольца очень важны для функционирования двигателей, особенно при использовании низкооктанового топлива. Моторное масло, которое остается в камере сгорания, будет уменьшать октановое число топлива, что может привести к детонации. Оно также может загрязнять камеры сгорания и головки поршней, что обязательно вызовет снижение мощности двигателя.

Источник: http://seite1.ru/zapchasti/porshnevye-kolca-opisanievidyustrojstvonaznacheniefotovideo/.html

Таблица размеров поршневых колец

ИСТОРИЧЕСКОЕ ОТСТУПЛЕНИЕ Изначально поставщиком поршневых колец для ВАЗа был Мичуринский завод поршневых колец (в то время он назывался автоагрегатный завод). Под это производство для Мичуринска было закуплено оборудование.

Но несмотря на то, что в те годы в Мичуринске в основном использовалось (и используется по сей день) оборудование фирмы «Гетце» — это было оборудование и технология 50-х годов, изрядно устаревшие даже для того времени. И потому качество производимых там колец не удовлетворяло Волжский автозавод.

Дело доходило до того, что в Мичуринске приходилось содержать специалистов ремонтной службы ВАЗа. Проблема встала настолько остро, что было принято решение — организовать производство самого «браконосного» и в то же время наиболее ответственного — верхнего компрессионного кольца на ВАЗе.

Для этого часть оборудования была демонтирована с Мичуринского завода и установлена на ПТО (тогда еще ПГС), недостающая же часть была изготовлена своими силами. С того участка и началось самостоятельное производство поршневых колец на ВАЗе. Но и после этого проблема снята не была и со временем вновь всплыла на поверхность.

И было решено — организовать на ВАЗе полностью законченный цикл по производству поршневых колец. В качестве стратегических партнеров рассматривались две конкурирующие фирмы — «Гетце» (Германия) и «Рикен» (Япония). После достаточно глубокого анализа был выявлен ряд преимуществ в предложении фирмы «Рикен», благодаря которым предпочтение при заключении контракта было отдано японцам.

Если конкретнее, то основными моментами при этом были следующие. Японцы гарантировали наименьший процент брака на выходе по отношению к заготовке — программой допускалось максимум 25% брака по маслосъемному кольцу. (Здесь стоит отметить то обстоятельство, что вроде бы огромная цифра брака не должна пугать.

В этом специфика производства поршневых колец и фирма «Гетце» давала больший процент по браку — 38%, Мичуринск — 40% по проекту, фактически же выходило порядка 78%). Кроме этого с фирмой «Гетце» не было достигнуто четких договоренностей по передаче «ноу-хау», «Рикен» же передавала законченную технологию, включающую лицензию, «ноу-хау», расчеты, оборудование.

В итоге, как уже было сказано выше, предпочтение отдали фирме «Рикен» и был закуплен сквозной проект, начиная от конструкторской разработки и заканчивая готовой продукцией. Все это время, пока шла контрактация, участок поршневых колец на ПТО продолжал работать, изготавливая кольцо одного типа — верхнее компрессионное диаметром 79 мм.

Обратите внимание

Тем самым незримо достигалась и еще одна цель — завод знакомился со спецификой изготовления поршневых колец, люди получали квалификацию, так пригодившуюся впоследствии. И вот в 1986 году на ВАЗе началось производство собственных поршневых колец.

После запуска производства продукция прошла омологацию и было выдано заключение — качество «вазовских» колец не хуже японских и соответствует мировым стандартам. Это же, кстати, подтвердили позднее и специалисты фирмы «Гетце», посещавшие Волжский автозавод.

А что же стало с участком на ПТО? После запуска нового цеха часть оборудования была возвращена в Мичуринск, часть продана на КАМАЗ. Проектная мощность, на которую новый цех вышел в 1988 году — 12,3 млн. поршневых колец в год, что соответствует 4 млн. цилиндрокомплектов или 1 млн. автокомплектов. Из них 8.8 млн. колец идут на главный конвейер, а 3.5 млн. поступают в запчасти. Как известно, цилиндрокомплект состоит из трех колец — верхнего компрессионного, нижнего компрессионного и маслосъемного, в автокомплект же входит четыре цилиндрокомплекта. Исключение составляет «Ока», автокомплект которой состоит из трех цилиндрокомплектов (по числу цилиндров двигателя).

Кольца изготавливаются на все модели двигателей, в том числе и для «Оки». Кроме того, технология позволяет производить кольца и на опытные варианты двигателей.

ТИПЫ КОЛЕЦ
В настоящее время на ВАЗе выпускаются кольца следующих типоразмеров — трех номинальных 76, 79, 82 мм и на каждый номинальный по два ремонтных с ремонтным увеличением 0.4 и 0.8 мм. Это касается чугунных колец.

Кроме того, выпускаются еще и стальные маслосъемные кольца, но только номинальных диаметров. Но это не предел. Возможности оборудования гораздо шире. Здесь могут выпускать кольца диаметром от 70 до 120 мм. При этом и программа может быть увеличена до 20.

5 млн. колец в год.

ТОНКОСТИ ПРОИЗВОДСТВА Чем же так сильно отличаются «вазовские» кольца от «мичуринских» и «ставропольских»? «Собака зарыта» в основном в используемых материалах.

При производстве «вазовских» колец используются специальные лицензионные высокопрочный и серый чугуны марок РИК-40 и РИК-20, которые по своим износостойким свойствам и ресурсу превышают используемые в Мичуринске и Ставрополе материалы. Огромное значение имеет и организация труда.

На ВАЗе она такова, что соблюдение технологии заложено всем ходом техпроцесса, начиная от заготовки и до последней операции, и отклонение от технологии невозможно в принципе. Нельзя не сказать и о качестве материала. 50% годности продукции заложено в заготовке. И потому качество применяемых материалов наполовину обеспечивает успех.

Представление же о том, что поршневое кольцо можно нарезать из трубы, абсолютно не соответствует действительности. Отливка уже изначально имеет эллиптическую форму, обеспечивающую идеальную эпюру радиальных напряжений.

Обработанное по копирам кольцо создает давление на стенки цилиндра не равномерно по всему диаметру, а в форме фрукта с сочным названием «персик» — с увеличением давления в районе замка.

Важно

Токарная обработка кольца по копиру до его разрезки с использованием «ноу-хау» позволяет создавать теоретически нужное давление на стенки цилиндра, вследствие чего кольцо на все 100% выполняет свои компрессионные функции.

Еще один немаловажный критерий — стопроцентный контроль брака, ручной и автоматический на всем протяжении процесса изготовления колец — так называемый сплошной контроль. Каждое кольцо по нескольку раз проходит через опытные руки и зоркие глаза работниц цеха технического контроля. Об их квалификации говорит такой пример.

Понаблюдав некоторое время за работой девушек — контролеров, я грешным делом и сам подумал, эка сложность, так-то и я смогу. Но взяв одно из стопки отбракованных колец, долго вертел и рассматривал его под разными углами, так и не сумев разглядеть брака (вот Вам и ручной контроль!). Пришлось прибегнуть к помощи все тех же контролеров.

Да, подумалось мне, трудно приходится их мужьям, ведь от таких иголки в стоге сена не утаишь, не говоря уже о «заначке». Контролируется у кольца все, что только можно проконтролировать, и даже то, что нельзя. 100% визуальный контроль в четыре этапа: перед шлифованием, до и после хромирования и, наконец, окончательный контроль.

Затем вновь 100% контроль основных параметров — высоты, тангенциального усилия, теплового зазора, радиальной толщины, наружного диаметра — на автоматах фирмы «Маркос». И после этого — выборочный ручной контроль на беспросветность в кольцевом калибре. Неустранимый брак ломается и идет в литейное производство на переплавку. В брак уходят даже абсолютно нормальные кольца, но с неправильно нанесенной маркировкой — оператор ошибся и проклеймил не с той стороны. Брак! Ведь маркировка несет не только признак товарности и размер. Основная ее функция для нижнего компрессионного кольца — позиционирование кольца в цилиндре; как известно, кольца ставятся маркировкой вверх.

Еще один штрих — все без исключения кольца на конечном этапе притираются в специальных притирочных стаканах, имитирующих цилиндры двигателя. После чего маслосъемные поршневые кольца вновь подвергаются разборке — меняют пружину-расширитель и только затем поступают на следующий цикл производства. Так вот, стойкость этих стаканов такова, что их едва ли хватает на одну смену.

МАРКИРОВКА На каждом кольце ставится своя маркировка. На кольцах номинальных размеров (а это диаметры 76, 79, 82 мм) слева от замка клеймится слово «ВАЗ». Что касается ремонтных колец, то на них, кроме этого, справа от замка ставится ремонтное увеличение. Первый ремонт обозначается цифрой «40», второй — «80».

Тут стоит заметить, что для цилиндро- поршневой группы на ВАЗе существует только два ремонтных увеличения от номинального размера — 0.4 и 0.8 мм. А потому если Вы покупаете кольца, с маркировкой ремонтного размера, скажем «70», то имейте в виду, что кольца эти не «вазовского» производства, а какой-либо артели.

Раньше на нижних компрессионных кольцах ставили символ «ТОР», что в переводе с английского означает «верх». Знающие люди помнят, что одно время существовало даже такое понятие — «топовские» кольца, что считалось своего рода символом качества.

Рассказывают, что доходило до курьезов — когда отказались от надписи на английском в пользу русского языка, то кольца с надписью «ТОР» ценились выше и считались «фирменными», не в пример «невезучим» кольцам с обозначением «ВАЗ».

Попытка отличить подделку по шрифту — занятие неблагодарное.

Совет

Маркеры расплодились в большом количестве, и по сути поддельные кольца клеймятся теми же маркерами с таким же шрифтом, что и настоящие. Отличить оригинал от подделки можно по следующим признакам. Маркировку «вазовского» кольца ставит автомат, и она расположена строго на определенном расстоянии от торца.

Маркировка же, сделанная вручную, может быть на одном кольце смещена влево, на другом вправо, либо располагаться выше или ниже. И в принципе, даже по одному комплекту, легко отследить эту разницу, если таковая имеется.

МАСЛОСЪЕМНОЕ КОЛЬЦО Маслосъемные кольца выпускают двух видов — хромированные и нехромированные (есть еще и третий вид — стальные, но об этом позже).

Хромированное кольцо, если смотреть на его сечение, имеет два симметричных рабочих пояска, или, как их называют изготовители колец — «домики». Наглядно это видно на рисунке 1.

Хромированные кольца устанавливаются на двигатели ВАЗ-2106, ВАЗ-2108, ВАЗ-21083, ВАЗ-2121, ВАЗ-1111. Для тех автолюбителей, которые имеют желание свободно ориентироваться во всем многообразии выпускаемых на ВАЗе колец, приводим таблицу 1, показывающую наличие хромового покрытия на кольцах для разных двигателей.

У нехромированных колец «домик» несимметричный.

Эти кольца используются на двигателях ВАЗ-2101, ВАЗ-21011, ВАЗ-2103, ВАЗ-2105, а также на двигателе ВАЗ-2106, отправляемом на АЗЛК. Для сравнения приведен вид мичуринского кольца с его «пошатнувшимся» (видать от давности разработки) домиком.

Попробуем повнимательнее разглядеть пружину-расширитель.

На вазовских кольцах она навита с переменным шагом — нюанс, который на сегодня невозможно подделать. Кроме того, на вазовских кольцах пружина-расширитель шлифуется по торцам и наружному диаметру, и это тоже видно (см. рис. 2). Этого опять же не делают дорогие наши производители подделок.

Почему? Конечно, можно и пружину навить с переменным шагом и торцы «шлифануть», но для этого надо иметь аналогичное «вазовскому» оборудование, а это уже такие затраты! (Ведь даже на «мичуринских» и «ставропольских» кольцах пружина-расширитель имеет постоянный шаг и не шлифуется).

Гораздо проще пойти по другому пути — попытаться воровать кольца.

Но если это и получается (а режим в цеху строгий), то воруют не готовые кольца, а прошедшие лишь частичную обработку. Поэтому, покупатель, будь бдителен и смотри, что ты покупаешь. Из вариантов заготовок, продаваемых в разное время на рынке, можно уже открывать хорошую экспозицию для музея.

(А что, может подумать о создании музея «подделок» вазовских деталей? По кольцам предложить можно ох как много. Да и польза от него очевидна — простой автолюбитель, прежде, чем купить на рынке нужную деталь, прос

Подбор поршневых колец по размеру

Капитальный ремонт или тюнинг двигателя обычно предполагает необходимость полной разборки ДВС для замены элементов ЦПГ и КШМ. В ходе выполнения работ в ряде случаев необходимо растачивать блок цилиндров, затем производится хонингование цилиндров. Далее требуется точный подбор поршней по размерам гильз, параллельно меняются поршневые кольца, поршневые пальцы и шатуны, производится замена или ремонт коленчатого вала и т.д.

Содержание статьи

Коротко о поршнях: как подобрать поршень к цилиндру

Также необходимо учитывать, что размер после расточки блока дополнительно уменьшится в среднем на 0.03 мм после процесса нанесения хона (хонингование поверхности цилиндра). По этой причине при хонинговке цилиндров нужно придерживаться такого диаметра, чтобы после установки поршня зазор был максимально приближен к 0.045 мм, что является показателем зазора применительно к новым деталям.

микрометр;
нутромер;

Далее подбор осуществляется на основании специальной таблицы, в которой указаны номинальные размеры цилиндров и поршней. Диаметр ремонтных поршней получил специальное деление по классам в зависимости от наружного диаметра детали. Всего таких классов 5, каждый класс обозначен литерами от A до E в алфавитном порядке (А, B, C, D, E) через 0.01 мм размера. Также деление по классам предусматривает изменение диаметра отверстия под поршневой палец через каждые 0.004 мм.

Данная информация о классификации ремонтных поршней наносится в виде маркировки на днище поршня. Цифровое обозначение указывает на категорию отверстия под палец, а буквенное обозначение указывает на принадлежность поршня к тому или иному классу (класс ремонтного поршня). Также в процессе подбора номинальных размеров или ремонтного размера поршневой дополнительно необходимо обращать внимание на массу поршня. Поршни могут иметь как стандартную массу, так и увеличенный или сниженный на несколько грамм вес. Параллельно с подбором новых поршней необходимо подбирать ремонтные поршневые кольца, которые также имеют ремонтные размеры.
